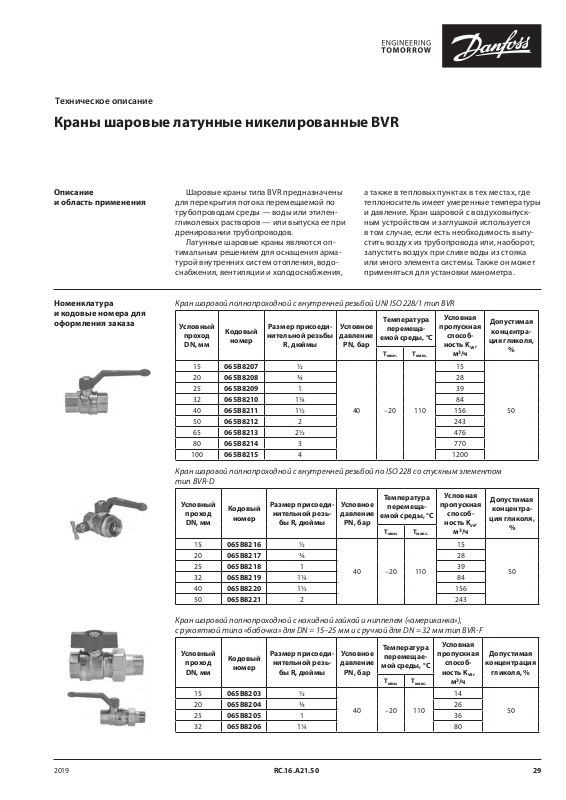

Техническое описание

Краны шаровые латунные никелированные BVR

Описание
и область применения

Номенклатура
и кодовые номера для
оформления заказа

Шаровые краны типа BVR предназначены
для перекрытия потока перемещаемой по
трубопроводам среды — воды или этилен­гликолевых растворов — или выпуска ее при
дренировании трубопроводов.

Латунные шаровые краны являются оп­тимальным решением для оснащения арма­турой внутренних систем отопления, водо­снабжения, вентиляции и холодоснабжения,

а также в тепловых пунктах в тех местах, где
теплоноситель имеет умеренные температуры
и давление. Кран шаровой с воздуховыпуск­ным устройством и заглушкой используется
в том случае, если есть необходимость выпу­стить воздух из трубопровода или, наоборот,
запустить воздух при сливе воды из стояка
или иного элемента системы. Также он может
применяться для установки манометра.

Кран шаровой полнопроходной с внутренней резьбой UNI ISO 228/1 тип BVR

Условный

проход
DN, мм

15 065B8207 ½

20 065B8208 ¾ 28

25 065B8209 1 39

32 065B8210 1¼ 84

40 065B8211 1½ 156

50 065B8212 2 243

65 065B8213 2½ 476

80 065B8214 3 770

100 065B8215 4 1200

Кодовый

номер

Размер присоеди-

нительной резьбы

R, дюймы

Условное
давление

PN, бар

40 –20 110

Температура

перемеща-

емой среды, °С

Т

мин.

Т

Условная

пропускная

способ-

ность Kvs,

макс.

м3/ч

15

Допустимая

концентра-

ция гликоля,

%

50

Кран шаровой полнопроходной с внутренней резьбой по ISO 228 со спускным элементом
тип BVR-D

макс.

Условная

пропускная

способ-

ность Kvs,

м3/ч

15

Допустимая

концентра-

ция гликоля,

Условный

проход

DN, мм

15 065B8216 ½

20 065B8217 ¾ 28

25 065B8218 1 39

32 065B8219 1¼ 84

40 065B8220 1½ 156

50 065B8221 2 243

Кодовый

номер

Размер присоеди-

нительной резь-

бы R, дюймы

Условное

давление

PN, бар

40 –20 110

Температура

перемеща-

емой среды, °С

Т

мин.

Т

Кран шаровой полнопроходной с накидной гайкой и ниппелем («американка»),
с рукояткой типа «бабочка» для DN = 15–25 мм и с ручкой для DN = 32 мм тип BVR-F

Условный

проход

DN, мм

15 065B8203 ½

20 065B8204 ¾ 26

25 065B8205 1 36

32 065B8206 1¼ 80

Кодовый

номер

Размер присоеди-

нительной резь-

бы R, дюймы

Условное

давление

PN, бар

40 –20 110

Температура

перемещае-

мой среды, °С

Т

мин.Тмакс.

Условная

пропускная

способ-

ность Kvs,

м3/ч

14

Допустимая

концентрация

гликоля, %

%

50

50

2019 RC.16.A21.50 29

Техническое описание

Краны шаровые латунные никелированные BVR

Номенклатура и кодовые
номера для оформления
заказа

(продолжение)

Выбор, монтаж
и эксплуатация

Кран шаровой спускной с наружной резьбой с насадкой для шланга тип BVR-C

Условный

проход
DN, мм

15 065B8200 ½

20 065B8201 ¾ 6 50

25 065B8202 1 12,1 15

Кодовый

номер

Размер присоеди-

нительной резь-

бы R, дюймы

Условное
давление

PN, бар

10 –20 90

Диаметр шарового крана подбирается
по конструктивному принципу, т. е. равным
диаметру трубы. Диаметр сливного шарового
крана оценивается исходя из желаемого вре­мени дренажа и объема дренируемой воды.

Потери давления на полностью открытом
шаровом кране определяются с учетом приве­денных выше значений пропускной способно­сти Kv.

Установку на трубопровод крана с резьбо­вым присоединением следует производить
стандартным регулируемым гаечным ключом
или ключом для труб, при этом кран должен
быть полностью открыт. После монтажа крана
следует проверить его работоспособность пу­тем поворота рукоятки в крайнее положение
«Закрыто/Открыто». Перед началом эксплуа­тации трубопровод необходимо продуть для
удаления окалины и грязи.

Температура

перемеща-

емой среды, °С

Т

мин.Тмакс.

Кран шаровой с воздуховыпускным
устройством и заглушкой не предназначен
для дренажа элементов трубопроводной си­стемы через заглушку. Монтаж данного крана,
а также установка на нем воздуховыпускного
устройства и заглушки осуществляются таким
образом, чтобы воздуховыпускное устройство
было доступно для работы с ним, при необхо­димости выпустить воздух из трубопровода
или, наоборот, запустить воздух при сливе
воды из него. В случае, если требуется поме­нять местами заглушку и выпускное отвер­стие, следует с особой осторожностью ввора­чивать их в корпус клапана, чтобы не вывести
из строя уплотнения или латунные тонкостен­ные элементы.

Как правило, кран не требует дополнитель­ного ухода в процессе эксплуатации.

Длительная эксплуатация шарового крана

Условная

пропускная

способ-

ность Kvs,

м3/ч

1,9 50

в промежуточном положении не допускается.

Допустимая

концентра-

ция гликоля,

%

30 RC.16.A21.50 2019

Техническое описание

Краны шаровые латунные никелированные BVR

Устройство, материал и габаритные размеры

Кран шаровой полнопроходной с внутренней резьбой по ISO 228/1

7

8

3

2

1

5

Габаритные и присоединительные размеры

Условный

проход
DN, мм

Ø D, мм 15 20 25 32 40 50 65 80 100

A, мм 85 105 105 130 130 165 260 260 260

B, мм 49 57 61 70 76 92 116 127 142

Ø С, мм 32 40 48 57,5 70 85,5 110 134 155

L, мм 61 70 84 96 106,5 127,5 133 156 192

Масса, кг 0,20 0,34 0,48 0,76 1,12 1,88 3,63 5,60 8,55

мм 15 20 25 32 40 50 65 80 100

дюймы ½ ¾ 1 1¼ 1½ 2 2½ 3 4

Материалы деталей крана DN = 15–50 мм

№ Деталь Материал

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Гайка сальника Латунь CW617N

3 Шток Латунь CW617N (Pb ≤ 2,2 %)

4 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

5 Уплотнение шара Тефлон PTFE

6 Уплотнение штока EPDM

7 Рукоятка Алюминий

8 Гайка Оцинкованная сталь

6

Покрытие корпуса Никелирование

4

5

Конструктивные особенности крана DN = 15–50 мм

Тип: полнопроходной запорный шаровой кран.
Шток: особая конструкция штока предотвращает выпадение штока из корпуса.
Уплотнение шара: высокопрочный тефлон (virgin PTFE).
Уплотнение штока: 4 уплотнительных кольца:

1 – PTFE-кольцо — на высокое давление,
2 – система из двух конических антифрикционных колец из тефлона,
3 – уплотнительное кольцо из EPDM.
Покрытие: внутренняя поверхность крана не подвержена никелированию, что соответствует европейским требованиям

к оборудованию, применяемому для питьевой воды.

Шар: специальная конструкция шара, позволяющая очищать внутреннюю поверхность крана и предотвращающая его

заклинивание.

Резьба: резьба шарового крана выполнена по стандарту ISO 228/1.

2019 RC.16.A21.50 31

Техническое описание

6

5

3

Краны шаровые латунные никелированные BVR

Устройство, материал и габаритные размеры

Материалы деталей крана DN = 50–100 мм

7

3

2

1

№ Деталь Материал

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Гайка сальника Латунь CW617N

3 Шток Латунь CW617N (Pb ≤ 2,2 %)

4 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

5 Уплотнение штока

и шара

6 Рукоятка Алюминий

7 Гайка Оцинкованная сталь

Покрытие корпуса Никелирование

4

5

Конструктивные особенности крана DN = 50–100 мм

Тип: полнопроходной запорный шаровой кран.
Шток: особая конструкция штока предотвращает выпадение штока из корпуса.
Уплотнение шара: высокопрочный тефлон (virgin PTFE).
Уплотнение штока: 3 уплотнительных кольца:

1 – PTFE-кольцо — на высокое давление,
2 – система из двух конических антифрикционных колец из тефлона.

Резьба: резьба шарового крана выполнена по стандарту ISO 228/1.

Кран шаровой полнопроходной с внутренней резьбой
по ISO 228 со спускным элементом

Тефлон PTFE

Габаритные размеры и масса кранов

Условный

проход DN

Ø D, мм 15 20 25 32 40 50

A, мм 85 105 105 130 130 165

B, мм 46 53 57 70 76 92

Ø С, мм 30 38 46 57,5 70 85,5

L, мм 58 65 75 86,5 98 116

Масса, кг 0,25 0,36 0,49 0,79 1,16 1,86

мм 15 20 25 32 40 50

дюймы ½ ¾ 1 1¼ 1½ 2

Материалы деталей крана DN = 50–100 мм

№ Деталь Материал

7

8

2

1

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Шток Латунь CW617N (Pb ≤ 2,2 %)

3 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

4 Уплотнение шара Тефлон PTFE

5

5 Уплотнение штока HNBR

6

6 Уплотнение штока EPDM

7 Рукоятка Алюминий

4

8 Гайка Оцинкованная сталь

Покрытие корпуса Никелирование

Спускной элемент
(латунные части)

Спускной элемент
(пластиковые
части)

Латунь CW617N (Pb ≤ 2,2 %)

Нейлон PA 6.6

32 RC.16.A 21.50 2019

Техническое описание

Краны шаровые латунные никелированные BVR

Кран шаровой полнопроходной с накидной гайкой и ниппелем («американка»),
с рукояткой типа «бабочка» для DN = 15–25 мм и с ручкой для DN = 32 мм

Габаритные размеры и масса кранов

Условный

проход

DN

A, мм 47 56 56 130

B, мм 35 42 46 70

Ø С, мм 33 40,5 49 41

D, мм 25 29 34,5 55

E, мм 50 57,5 67,5 74

F, мм 10 12 14 15

G, мм 75 86,5 102 129

Масса, кг 0,22 0,35 0,57 1,07

мм 15 20 25 32

дюймы ½ ¾ 1 1¼

Материалы деталей крана DN = 15–25 мм

№ Деталь Материал

10

9

3

8

1

4

52

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Накидная гайка и

6

7

ниппель

3 Шток Латунь CW617N (Pb ≤ 2,2 %)

4 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

5 Уплотнение Тефлон PTFE

6 Уплотнительное

кольцо

7 Уплотнительное

кольцо штока

8 Уплотнение

ниппеля

9 Рукоятка «бабоч-

ка»

10 Гайка Оцинкованная сталь

Покрытие корпуса Никелирование

Конструктивные особенности крана DN = 15–25 мм

Тип: полнопроходной шаровой кран.
Шток: особая конструкция штока предотвращает выпадение штока из корпуса.
Уплотнение шара: высокопрочный тефлон (virgin PTFE).
Уплотнение штока: 3 уплотнительных кольца:

1 – PTFE-кольцо – на высокое давление,
2 – уплотнительное кольцо из EPDM – на низкое давление,
3 – уплотнительное кольцо из HNBR – на низкое давление.
Резьба: резьба шарового крана выполнена по стандарту UNI ISO 228/1.

Латунь CW617N (Pb ≤ 2,2 %)

HNBR

EPDM

EPDM

Алюминий

2019 RC.16.A21.50 33

Техническое описание

Краны шаровые латунные никелированные BVR

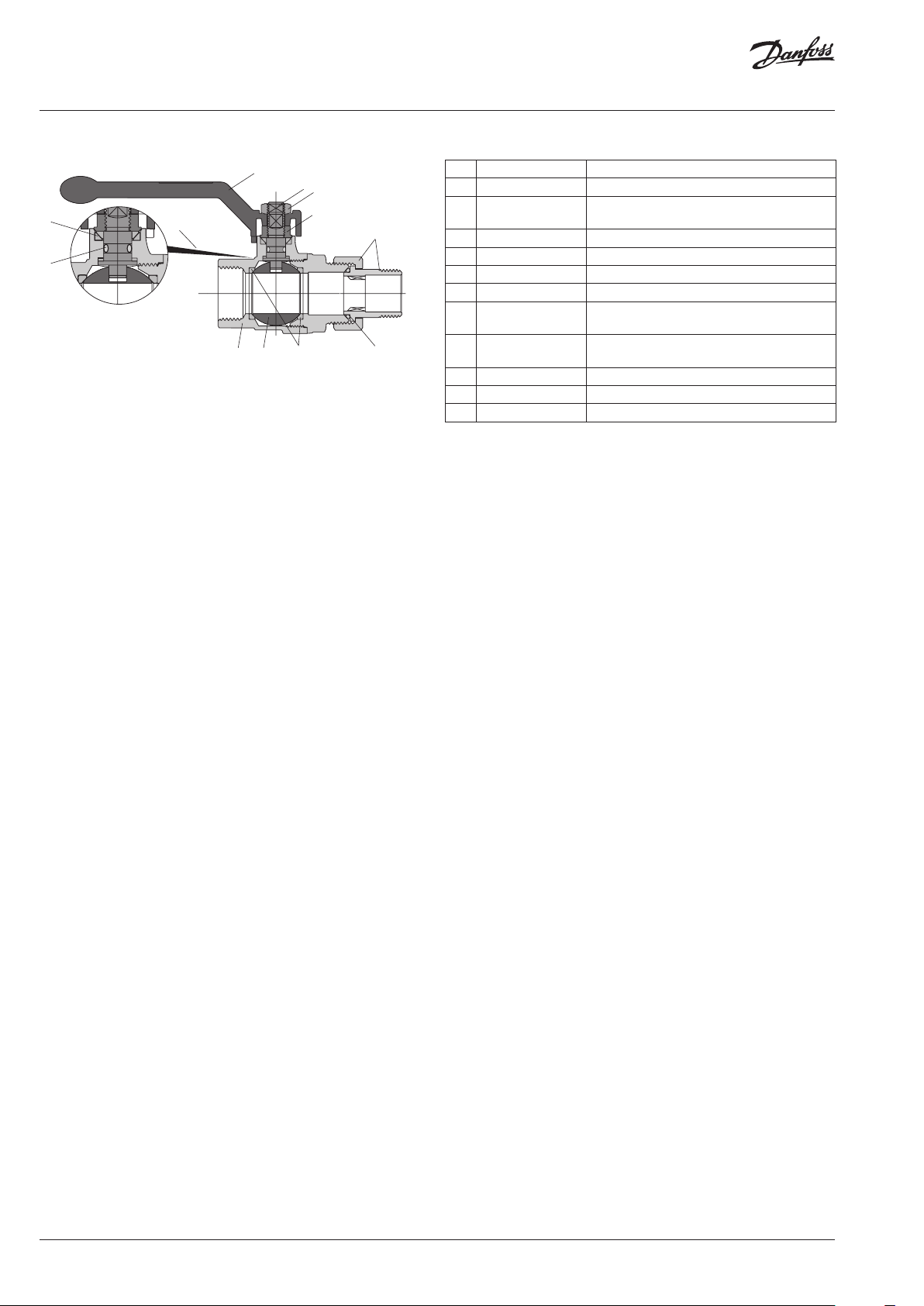

Материалы деталей крана DN = 32 мм

9

4

10

6

2

3

2

7

651 8

№ Деталь Материал

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Накидная гайка и

ниппель

3 Сальник Латунь CW617N

4 Шток Латунь CW617N (Pb ≤ 2,2 %)

5 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

6 Уплотнение Тефлон PTFE

7 Уплотнительное

кольцо штока

8 Уплотнение

ниппеля

9 Рукоятка Алюминий

10 Гайка Оцинкованная сталь

Покрытие корпуса Никелирование

Конструктивные особенности крана DN = 32 мм

Тип: полнопроходной шаровой кран.
Шток: особая конструкция штока предотвращает выпадение штока из корпуса.
Уплотнение шара: высокопрочный тефлон (virgin PTFE).
Уплотнение штока: 4 уплотнительных кольца:

1 – PTFE-кольцо — на высокое давление,
2 – система из двух конических антифрикционных колец из тефлона,
3 – уплотнительное кольцо из EPDM.
Резьба: резьба шарового крана выполнена по стандарту UNI ISO 228/1.

Латунь CW617N (Pb ≤ 2,2 %)

EPDM

EPDM

34 RC.16.A21.50 2019

Техническое описание

Краны шаровые латунные никелированные BVR

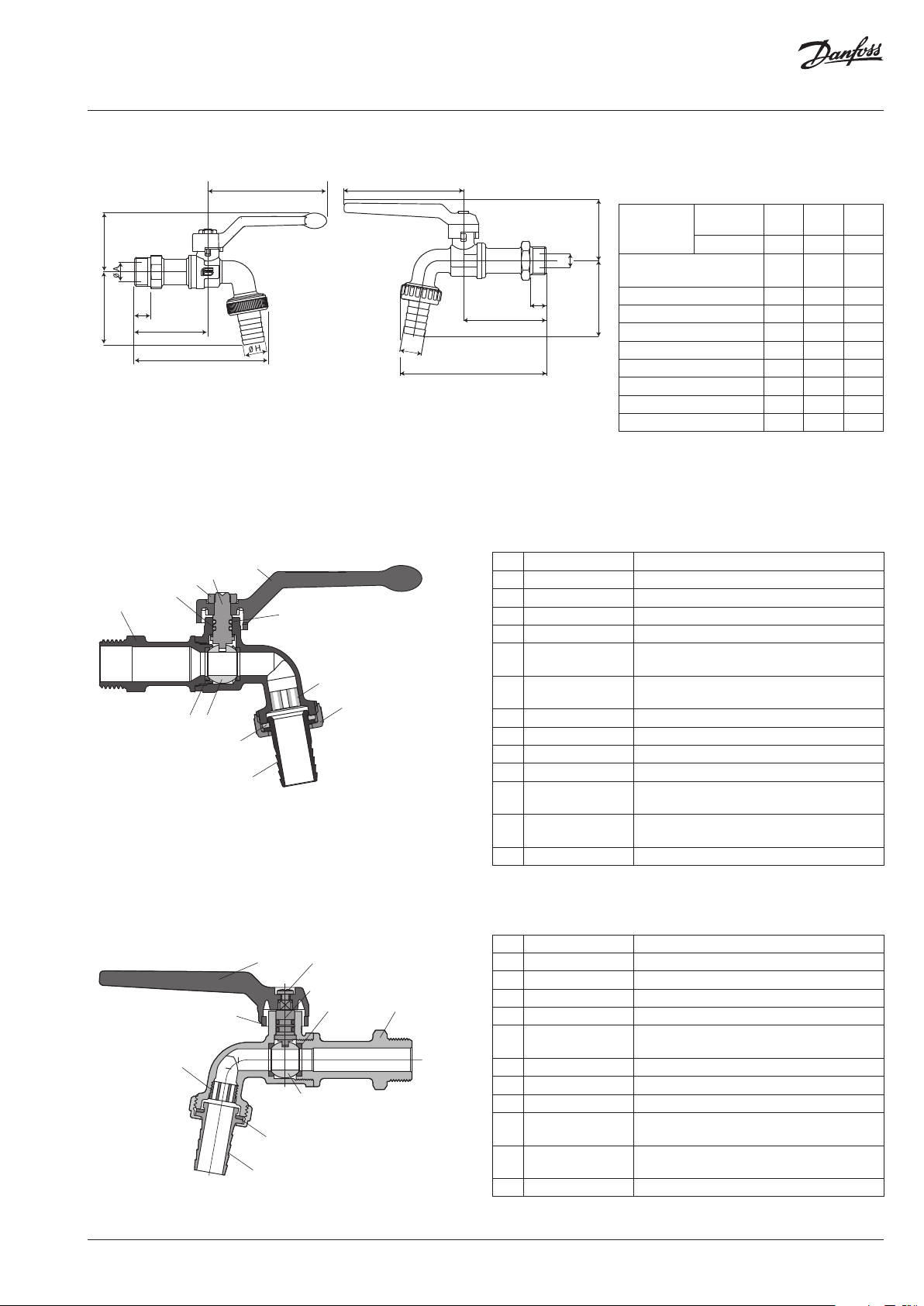

Кран шаровой спускной с наружной резьбой с насадкой для шланга

D

C

B

F

G

L

DN 15–20 DN 25

D

øA

F

G

øH

L

Габаритные размеры и масса кранов

Условный

C

проход DN

ØА (диаметр отверстия
в шаре), мм

B, мм 52,1 58,9 79

B

С, мм 41,8 45,7 46,5

D, мм 85 85 95

F, мм 11,7 12,3 15,5

G, мм 52,5 58,6 83,5

мм 15 20 25

дюймы ½ ¾ 1

10 15 17,5

L, мм 95,5 110,4 152

ØH, мм 14,8 20 27

Масса, кг 0,20 0,31 0,6

Материалы деталей крана DN = 15–20 мм

7

2

8

1

6

5

10

9

4113

12

№ Деталь Материал

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Шток Латунь CW617N (Pb ≤ 2,2 %)

3 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

4 Уплотнение Тефлон PTFE

5 Уплотнительное

HNBR

кольцо штока

6 Уплотнительное

EPDM

кольцо штока

7 Рукоятка Алюминий

8 Гайка Оцинкованная сталь

9 Гайка Латунь CW617N

10 Фильтр Пластик

11 Уплотнение насад-

EPDM

ки для шланга

12 Насадка для

Латунь CW617N (Pb ≤ 2,2 %)

шланга

Покрытие корпуса Никелирование

Материалы деталей крана DN = 25 мм

6

7

2

5

4

1

8

3

9

10

2019 RC.16.A21.50 35

№ Деталь Материал

1 Корпус Латунь CW617N (Pb ≤ 2,2 %)

2 Шток Латунь CW617N (Pb ≤ 2,2 %)

3 Шар Хромированная латунь CW617N (Pb ≤ 2,2 %)

4 Уплотнение Тефлон PTFE

5 Уплотнительное

NBR

кольцо штока

6 Рукоятка Алюминий

7 Гайка Оцинкованная сталь

8 Фильтр Пластик

9 Уплотнение насад-

NBR

ки для шланга

10 Насадка для

Латунь CW617N (Pb ≤ 2,2 %)

шланга

Покрытие корпуса Никелирование

Центральный офис • ООО «Данфосс»

Россия, 143581 Московская обл., Истринский р-н, д. Лешково, 217.
Телефон [phone]. Факс [phone]. E-mail: [e-mail] www.heating.danfoss.ru

Компани я «Данфосс » не несет отве тственно сти за опеч атки в катало гах, брош юрах и других и зданиях, а т акже ост авляет за со бой право на мо дернизацию с воей продук ции без пред варительн ого
оповеще ния. Это отн осится так же к уже зака занным изде лиям при ус ловии, что так ие изменен ия не повлек ут за собо й последу ющих коррек тировок у же согласован ных специфик аций. Все торго вые
марки в это м материале явл яются собст венностью соот ветствующи х компаний. «Да нфосс», логотип «D anfoss» являю тся торговыми м арками компани и ООО «Данфосс ». Все права защище ны.

36 RC.16.A21.50 2019
