Fiche technique
Data sheet
Water mist nozzles
Buses pour brumisation avec dispositif anti-goutte
With anti-drip
danfoss.high-pressurepumps.com
hpp.danfoss.com
Table des matières
1. Introduction Ces buses, largement utilisées dans l’industrie de
1. Introduction ............................................................................2
2. Avantages ..............................................................................2
3. Caractéristiques techniques et numéros de code.........................................3
4. Marquage des buses ....................................................................3
5. Adaptateurs ............................................................................3
7. Fonctionnement du système anti-goutte ................................................4
7. Nettoyage ..............................................................................4
8. Filtration................................................................................4
9. Montage ................................................................................4
10. Couvercle...............................................................................4
l’humidication depuis de nombreuses années, sont conçues pour obtenir une atomisation extrèmement ne dans des applications telles que le contrôle de l’humidité pour le confort, l’humidication d’espaces ouverts, le refroidisse­ment adiabatique, etc.
En fonction de la pression et de la qualité de l’eau, ces buses génèrent des milliards de nes gouttes d’une taille d’environ 20 μm (D90-val). Grâce à leur construction en acier inoxydable, elles ont une longue durée de vie. La taille des gouttes et les caractéristiques de brumisation ne se dégradent pas rapidement.
L’utilisation d’acier inoxydable permet l’usage d’eau de distribution ainsi que de tout type d’eau traitée techniquement (adoucie, déminéralisée ou traitée par osmose inverse).
Toutes les buses sont équipées d’un clapet incorporé. En combinaison avec les électro­vannes 3/2 de Danfoss, on obtient une étanché­ité totale lorsque la brumisation est arrêtée.
Le rotor à l’intérieur de la buse est démontable et peut si nécessaire être très facilement nettoyé.
2. Avantages • Fonctionnement sans formation de gouttes résiduelles
• Utilisables avec de l’eau de ville ou de l’eau
traitée techniquement
• Longue durée de vie
• Excellentes caractéristiques de brumisation
• Nettoyage aisé
AI369353474543fr-000101 | 03.2021
2

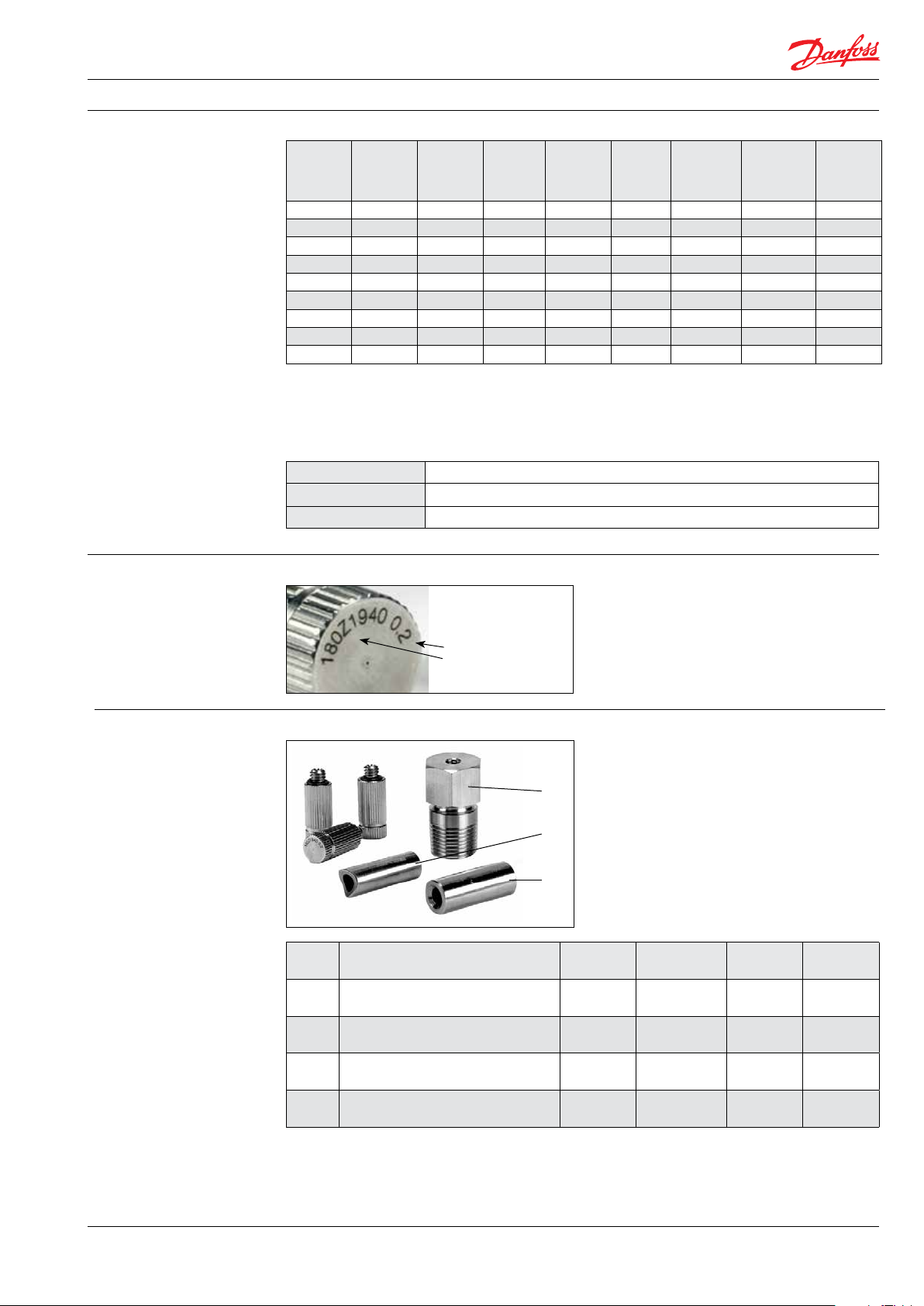

3. Caractéristiques tech-
niques et numéros de code
Litre par
heure
Litre par
min.
2.7 0.050 0. 013 6.6 0.15/0.06 60° 70/1000 12/24 UNC 180Z1939
4.0 0.067 0.018 8.9 0.20/0.008 60° 70/1000 12/24 UNC 180Z19 40
4.9 0.082 0.022 10.8 0.22/0.009 60° 70/1000 12/24 UNC 18 0Z19 41
6.8 0.113 0.030 14.9 0.30/0.012 60° 70/1000 12/24 UNC 180Z1949
8.5 0.142 0.037 18.7 0.33/0.013 60° 70/1000 12/24 UNC 180Z1944
11. 0 0.172 0.045 22.7 0.40/0.016 60° 70/1000 12/24 UNC 18 0Z1945
11. 3 0.189 0.050 25.0 0.50/0.020 60° 70/1000 12/24 UNC 180Z1948
13. 8 0.230 0.061 30.0 0.60/0.023 60° 70/1000 12/24 UNC 18 0Z1950
16.4 0.273 0.072 36.0 0.80/0.031 60° 70/1000 12/24 UNC 180Z1951
US
Gallonen
par min.
(gpm)
Débit mesuré à 70 barg/1000 psig. Une variation du débit de ±10% peut survenir.
Matériaux Corps et ressort en acier inoxydable (AISI 303), bille et joint torique en Viton
Filetage Filetage 10/24 ou 12/24 UNC 2A, profondeur 4 mm/0.15 inch
Dimensions et poids Ø9,5 mm/0.374 inch; longueur 20,0 mm/0.78 inch; 9,0 g/0.32 oz
US
Pounds
par heure
Orice
(mm/inch)
Angle de
disper-
sion
Pression
max.
(barg/psig)
Buse
Filetage
Les buses et les couvercles doivent être comman­dés par multiple de 10 pièces.
o
de
N
code
4. Marquage des buses
5. Adaptateurs
Orice en mm Code Danfoss
3
2
1,4
Version Raccordement Matériaux Poids
1 12/24 UNC 2B (femelle) vers
Ø12 mm / 0.47 inch tube (mâle)
2 12/24 UNC 2B ((femelle) vers
Ø10 mm / 0.39 inch tube (mâle)
3 12/24 UNC 2B (femelle) vers
3⁄8 inch NPT (mâle)
4 12/24 UNC 2B (femelle) vers
Ø9,525 mm / 3⁄ 8 inch tube (mâle)
AISI 303 20 g/0.7 oz. 3 0/1.18 180Z0022
AISI 303 12 g/0.4 oz. 3 0/1.18 180Z0023
AISI 303 55 g/1.94 oz. 34/1.34 180Z0029
AISI 303 12 g/0.4 oz. 3 0/1.18 180Z0047
Longueur
(mm/inch)
N° de code
Adaptateur no. 2 convient pour être soudé sur un tube en acier inoxydable.
AI369353474543fr-000101 | 03.2021
3

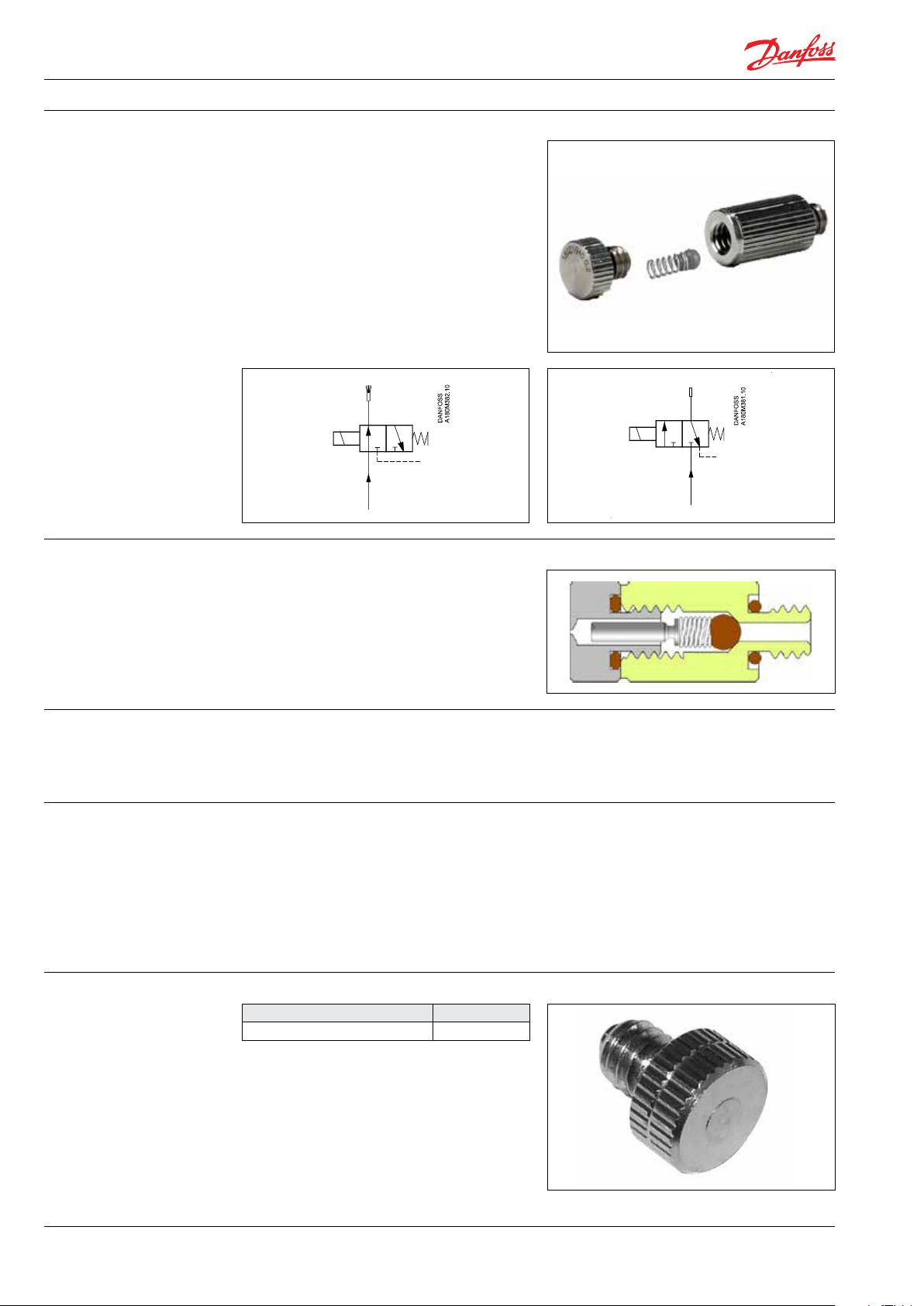

7. Fonctionnement du système anti-goutte
Le clapet à ressort se ferme lorsque la pression descend sous 5 barg / 70 psig évitant ainsi que l’eau ne s’égoutte lorsque la buse est fermée.
Pour obtenir une performance optimale, la con­duite haute pression doit être déchargée dès la fermeture des buses. Les vannes 3/2 de Danfoss permettent une décharge instantanée de la pres­sion dans l’atmosphère.
Lors de l’utilisation d’eau de distribution, la calci­cation des buses peut donc être largement évitée.
En fonctionnement A l’arrét
7. Nettoyage La buse peut facilement être démontée et le rotor retiré pour faciliter le nettoyage.
8. Filtration Généralement, une bonne ltration de l’eau augmente la durée de vie des buses et diminue le risque de colmatage.
9. Montage Le montage peut aisément se faire manuelle­ment sans aucun outil et l’étanchéité est assurée par l’utilisation d’un joint torique. Aucune autre matière (Loctite ou Teon) n’est nécessaire.
Pour éviter l’arrivée de particules dans le système et le colmatage des buses, il est recommandé de suivre la procédure suivante:
10. Couvercle
Couvercle pour 12/24 UNC 180Z1938
No de code
• Ebavurer et nettoyer tubes et raccords avant le montage de l’installation
• Rincer le système à l’eau claire après le montage de l’installation et avant le montage des buses
