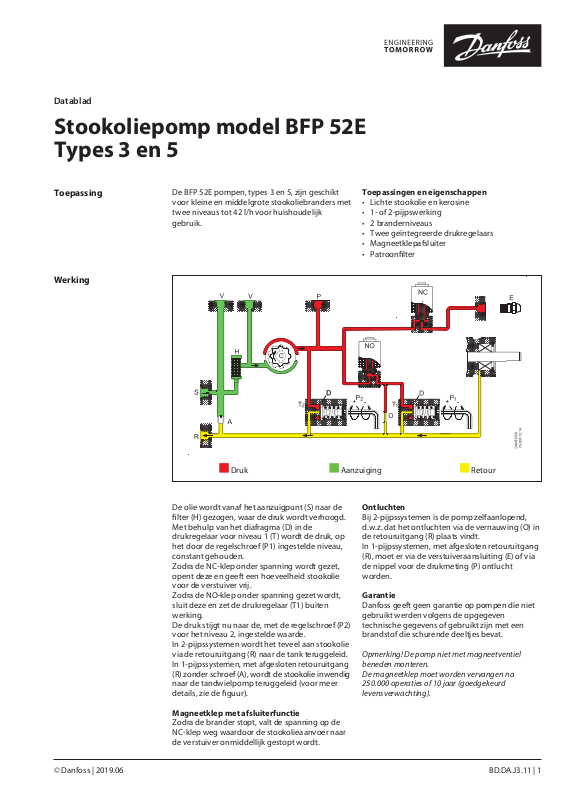

Datablad
Stookoliepomp model BFP 52E
Types 3 en 5
Toepassing
Werking
De BFP 52E pompen, types 3 en 5, zijn geschikt
voor kleine en middelgrote stookoliebranders met
twee niveaus tot 42 l/h voor huishoudelijk
gebruik.
Toepassingen en eigenschappen
• Lichte stookolie en kerosine
• 1- of 2-pijpswerking
• 2 branderniveaus
• Twee geïntegreerde drukregelaars
• Magneetklepafsluiter
• Patroonfilter
Druk Aanzuiging Retour
De olie wordt vanaf het aanzuigpunt (S) naar de
filter (H) gezogen, waar de druk wordt verhoogd.
Met behulp van het diafragma (D) in de
drukregelaar voor niveau 1 (T) wordt de druk, op
het door de regelschroef (P1) ingestelde niveau,
constant gehouden.
Zodra de NC-klep onder spanning wordt gezet,
opent deze en geeft een hoeveelheid stookolie
voor de verstuiver vrij.
Zodra de NO-klep onder spanning gezet wordt,
sluit deze en zet de drukregelaar (T1) buiten
werking.
De druk stijgt nu naar de, met de regelschroef (P2)
voor het niveau 2, ingestelde waarde.
In 2-pijpssystemen wordt het teveel aan stookolie
via de retouruitgang (R) naar de tank teruggeleid.
In 1-pijpssystemen, met afgesloten retouruitgang
(R) zonder schroef (A), wordt de stookolie inwendig
naar de tandwielpomp teruggeleid (voor meer
details, zie de figuur).
Magneetklep met afsluiterfunctie
Zodra de brander stopt, valt de spanning op de
NC-klep weg waardoor de stookolieaanvoer naar
de verstuiver onmiddellijk gestopt wordt.
Ontluchten
Bij 2-pijpssystemen is de pomp zelfaanlopend,
d.w.z. dat het ontluchten via de vernauwing (O) in
de retouruitgang (R) plaats vindt.
In 1-pijpssystemen, met afgesloten retouruitgang
(R), moet er via de verstuiveraansluiting (E) of via
de nippel voor de drukmeting (P) ontlucht
worden.
Garantie
Danfoss geeft geen garantie op pompen die niet
gebruikt werden volgens de opgegeven
technische gegevens of gebruikt zijn met een
brandstof die schurende deeltjes bevat.
Opmerking! De pomp niet met magneetventiel
beneden monteren.
De magneetklep moet worden vervangen na
250.000 operaties of 10 jaar (goedgekeurd
levensverwachting).
© Danfoss | 2019.06
BD.DA.J3.11 | 1
Datablad Stookoliepomp model BFP 52E, types 3 en 5
Nomenclatuur
Technische gegevens
BFP 5 2 E L 5 L
R:L:Rechter verstuveraansluiting
Linker verstuveraansluiting
3:5:Debiet 24 l/h
Debiet 42 l/h
R:L:Draairichting met de wijzers van de klok
Draairichting tegen de wijzers van de klok
E: Gebruikt een elektrische luchtdroger
2: Twee magneetkleppen
5: Twee niveaus, twee drukregelaars
Debiet at 4.3 cSt., 10 bar, 2800 min
-1
BFP 52E 3 5
Oliesoorten
Viscositeitbereik
(gemeten in de aanzuigopening)
1)
Standaard huisbrandolie en huisbrandolie volgens
de DIN V 51603-6 EL A Bio-10 (max. 10% bio olie)
(1,3) 1,8 - 12,0 cSt. (mm2/s)
Filtreeroppervlak/maaswijdte 11 cm2/200 µm
Drukbereik, niveau 1
Drukbereik, niveau 2
2)
2)
7 - 15 bar
10 - 25 bar
Fabrieksinstelling, niveau 1 10 ±1 bar
Fabrieksinstelling, niveau 2 13 ±1 bar
Max. druk in de aanzuig-/uitgangsopeningen 2 bar
Aantal toeren 2400 - 3450 min
-1
1400 - 3450 min
Max. aanloopkoppel 0,1 Nm 0,12 N m
Omgevings-/transporttemperatuur -20 - +70° C
Temperatuur van de stookolie 0 - +70° C
Door de magneetspoel opgenomen vermogen 9 W
Nominale spanning
(andere spanningen op aanvraag)
230 V, 50/60 Hz
Dichtheidsklasse magneetspoel IP 40
As/hals EN 225
1)
Pompen speciaal voor Kerosine.
2)
Max. 12 bar bij 1,3 cSt., max. 15 bar bij 1,8 cSt.
-1
2 | © Danfoss | 2019.06
Verstuiverdebiet Nuttig koppel Opgenomen vermogen
BD.DA.J3.11
Datablad Stookoliepomp model BFP 52E, types 3 en 5
Aansluitingen
Voorbeeld van pomp BFP 52 E L5 L
P1: Drukregeling niveau 1
P2: Drukregeling niveau 2
S: Ingang aanzuiging G ¹/
R: Ingang retour G ¹/
E: Verstuiveraansluiting G ¹/
P: Nippel voor drukmeting G ¹/
V: Nippel voor onderdrukmeting G ¹/
H: Filter
Opmerking! De draairichting, de positie van de
verstuiveraansluiting en de andere verbindingen
worden vanaf het uiteinde van de as bekeken.
RH: Rechts draairichting
LH: Links draairichting
Wisselen van 1- naar
2-pijpswerking,
Filter vervangen
Afmetingen
H: Filter
A: 2-pijpswerking: met schroef
1-pijpswerking: zonder schroef
BD.DA.J3.11
© Danfoss | 2019.06 | 3
Datablad Stookoliepomp model BFP 52E, types 3 en 5
Extra documentatie voor brander componenten is beschikbaar op http://heating.danfoss.com/.
4 | © Danfoss | DHS-SDBT/DK | 2019.06
BD.DA.J3.11
