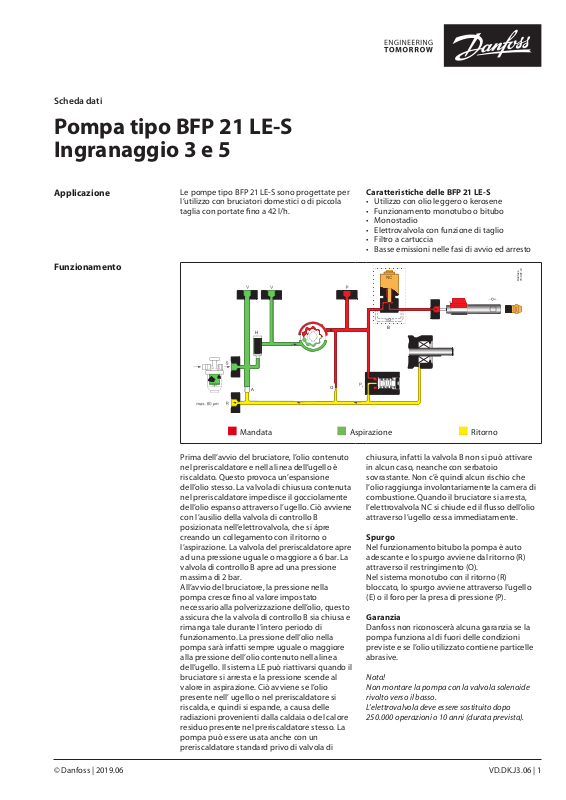

Scheda dati
Pompa tipo BFP 21 LE-S
Ingranaggio 3 e 5
Applicazione |
Le pompe tipo BFP 21 LE-S sono progettate per |
Caratteristiche delle BFP 21 LE-S |
|
|
l’utilizzo con bruciatori domestici o di piccola |
• |
Utilizzo con olio leggero o kerosene |
|
taglia con portate fino a 42 l/h. |
• |
Funzionamento monotubo o bitubo |
|
|
• |
Monostadio |
|
|
• Elettrovalvola con funzione di taglio |
|
|
|
• |
Filtro a cartuccia |
• Basse emissioni nelle fasi di avvio ed arresto
Funzionamento |
|
<![if ! IE]> <![endif]>Danfoss 70-887.12 |
|
|
|
H |
B |
|
|
|
|
A |
O |
|
|
|
|
Mandata |
Aspirazione |
Ritorno |
Prima dell’avvio del bruciatore, l’olio contenuto nel preriscaldatore e nella linea dell’ugello è riscaldato. Questo provoca un’espansione dell’olio stesso. La valvola di chiusura contenuta nel preriscaldatore impedisce il gocciolamente dell’olio espanso attraverso l’ugello. Ciò avviene con l’ausilio della valvola di controllo B posizionata nell’elettrovalvola, che si ápre creando un collegamento con il ritorno o l’aspirazione. La valvola del preriscaldatore apre ad una pressione uguale o maggiore a 6 bar. La valvola di controllo B apre ad una pressione massima di 2 bar.
All’avvio del bruciatore, la pressione nella pompa cresce fino al valore impostato necessario alla polverizzazione dell’olio, questo assicura che la valvola di controllo B sia chiusa e rimanga tale durante l’intero periodo di funzionamento. La pressione dell’olio nella pompa sarà infatti sempre uguale o maggiore alla pressione dell’olio contenuto nella linea dell’ugello. Il sistema LE può riattivarsi quando il bruciatore si arresta e la pressione scende al valore in aspirazione. Ciò avviene se l’olio presente nell’ ugello o nel preriscaldatore si riscalda, e quindi si espande, a causa delle radiazioni provenienti dalla caldaia o del calore residuo presente nel preriscaldatore stesso. La pompa può essere usata anche con un preriscaldatore standard privo di valvola di
chiusura, infatti la valvola B non si può attivare in alcun caso, neanche con serbatoio sovrastante. Non c’è quindi alcun rischio che l’olio raggiunga involontariamente la camera di combustione. Quando il bruciatore si arresta, l’elettrovalvola NC si chiude ed il flusso dell’olio attraverso l’ugello cessa immediatamente.
Spurgo
Nel funzionamento bitubo la pompa è auto adescante e lo spurgo avviene dal ritorno (R) attraverso il restringimento (O).
Nel sistema monotubo con il ritorno (R) bloccato, lo spurgo avviene attraverso l’ugello
(E) o il foro per la presa di pressione (P).
Garanzia
Danfoss non riconoscerà alcuna garanzia se la pompa funziona al di fuori delle condizioni previste e se l’olio utilizzato contiene particelle abrasive.
Nota!
Non montare la pompa con la valvola solenoide rivolto verso il basso.
L’elettrovalvola deve essere sostituito dopo 250.000 operazioni o 10 anni (durata prevista).
© Danfoss | 2019.06 |
VD.DK.J3.06 | 1 |
Scheda dati |
Pompa tipo BFP 21 LE-S, Ingranaggio 3 e 5 |
|
|
||||||||||||||||
Identificazione |
BFP |
|
2 |
|
1 |
|
L |
|
5 |
|
L |
|
LE-S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R: |
Linea ugello sulla destra |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L: |
Linea ugello sulla sinistra |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3: |
Portata 24 l/h |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
5: |
Portata 42 l/h |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R: |
Rotazione oraria |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L: |
Rotazione antioraria |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1: |
Con una elettrovalvola |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2: |
Con filtro a cartuccia e regolazione frontale della |
|||||||
|
|
|
|
|
|
|
|
|
|
|
pressione |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Portata dell’ugello a 4,3 cSt., 10 bar, 2800 min-1 |
|
|
||||||||||||||||
Dati tecnici |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BFP 21 LE-S |
|
|
|
|
|
|
|
|
|
3 |
|
5 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gasolio standard da riscaldamento e gasolio in |
|||
|
|
Tipi di olio: |
|
|
|
|
|
|
|
|
|
|
|
|
accordo con la norma DIN V 51603-6 EL A Bio-10 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(contenuto di FAME max. 10%) |
|||
|
|
|
|
|
|||||||||||||||
|
|
Viscosità (misurata in aspirazione) |
|
(1,3) 1,8 - 12,0 cSt. (mm2/s) |
|||||||||||||||
|
|
Filtro area / maglia |
|
|
|
|
|
|
|
|
|
11 cm2/200 µm |
|||||||
|
|
Pressione 1) |
|
|
|
|
|
|
|
|
|
|
|
|
7 to 20 bar |
|
|
||
|
|
Regolazione di fabbrica |
|
|
|
|
|
|
10 ±1 bar |
|
|
||||||||
|
|
|
|
|
|
|
|||||||||||||
|
|
Pressione massima in aspirazione / ritorno |
|
2 bar |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
Velocità |
|
|
|
|
|
|
|
|
|
|
|
|
2400 - 3450 min-1 |
|
1400 - 3450 min-1 |
||
|
|
Massima coppia all’avvio |
|
|
|
|
|
|
0,1 Nm |
|
0,12 Nm |
||||||||
|
|
|
|
|
|
||||||||||||||
|
|
Temperatura ambiente/trasporto |
|
-20 - +70° C |
|||||||||||||||
|
|
Temperatura combustibile |
|
|
|
|
|
|
0 - +70° C |
|
|
||||||||
|
|
Consumo della bobina |
|
|
|
|
|
|
9 W |
|
|
||||||||
|
|
|
|
|
|||||||||||||||
|
|
Tensione / Frequenza (altri su richiesta) |
|
230 V, 50/60 Hz |
|||||||||||||||
|
|
|
|
|
|
|
|||||||||||||
|
|
Grado di protezione della bobina |
|
IP 40 |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
Albero / Mozzo |
|
|
|
|
|
|
|
|
|
EN 225 |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1) Max 12 bar a 1,3 cSt., max 15 bar a 1,8 cSt.
Portata all’ugello |
Coppia |
Assorbimento |
2 | © Danfoss | 2019.06 |
