Fiche technique
Pompe a fioul type BFP 20/21
Series 3 et 5
Application |
Les pompes à fioul BFP 20/21 Séries 3 et 5 sont |
Caractéristiques des BFP 20/21 : |
|
|
destinées pour les brûleurs domestiques de petite |
• Fioul domestique et kérosène |
|
|
et moyenne puissance avec un débit allant jusqu’à |
• |
Installations monoet bitube |
|
42 l/h. |
• |
1 étage |
|
|
• Régulateur de pression incorporé |
|
|
|
• Electrovanne de coupure (BFP 21) |
|
|
|
• |
Filtre à cartouche |
Fonction |
|
|
|
O |
|
|
|
<![if ! IE]> <![endif]>Danfoss 70-1122.11.13 |
Pression |
Aspiration |
Refoulement |
Au démarrage de la pompe, le fioul est aspiré depuis la conduite d’aspiration (S) à travers le filtre
(H) jusqu’à l’engrenage (C).
Ce dernier refoule le fioul sous pression. Cette pression est contrôlée et maintenue constante à une valeur réglée (P1) par le régulateur (T) au moyen de la membrane (D).
Lorsque l’électrovanne (NC) est mise sous tension, elle s’ouvre et laisse passer le fioul jusqu’au gicleur
(E).
Dans une installation bitube, le fioul excédentaire est reconduit à la conduite de retour (R) vers le réservoir.
Dans une installation monotube, le fioul excédentaire est reconduit vers le système à engrenage (C).
Fonction de coupure de l’électrovanne(BFP 21)
A l’arrêt du brûleur, l’électrovanne est mise hors tension, elle se ferme et coupe le débit de fioul au gicleur.
La pompe BFP 20 n’a pas d’électrovanne.
Dans des installations utilisant cette pompe, une électrovanne doit être placée dans la ligne gicleur.
Purge
Dans une installation bitube, la pompe se purge automatiquement. L’air est conduit par le passage
(O) vers la conduite de retour (R).
Dans une installation monotube, la conduite de retour est fermée, la purge doit être effectuée par le raccordement du gicleur (E) ou par le raccordement du manomètre (P).
Garantie
Danfoss n’offre aucune garantie sur ses pompes lorsqu’elles sont utilisées hors caractéristiques techniques spécifiées ou avec un fioul contenant des particules abrasives.
Remarque !
Ne montez pas la pompe avec l’électrovanne vers le bas.
La vanne solénoïde doit être remplacées après 250 000 opérations ou 10 ans (espérance de vie approuvée).
© Danfoss | 2019.05 |
BD.DA.G3.04 | 1 |
Fiche technique |
Pompe a fioul type BFP 20/21 Series 3 et 5 |
|||||||||||||
Identification |
BFP |
|
2 |
|
1 |
|
L |
|
5 |
|
L |
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R: |
Raccordement du gicleur à droite |
|
|
|
|
|
|
|
|
|
|
|
|
|
L: |
Raccordement du gicleur à gauche |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3: |
Débit 24 l/h |
||||
|
|
|
|
|
|
|
|
|
5: |
Débit 42 l/h |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R: |
Rotation droite |
|
|
|
|
|
|
|
|
|
|
|
|
|
L: |
Rotation gauche |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0: |
Sans électrovanne |
||||||||
|
|
|
|
|
1: |
Avec électrovanne |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2: |
Filtre à cartouche, réglage frontal de la pression |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Débit à 4,3 cSt., 10 bars, 2800 min-1
Caractéristiques |
|
|
|
|
|
BFP 20/21 |
3 |
|
5 |
||
techniques |
|
||||
Types de combustible |
Fioul standard et fioul selon la norme DIN V |
||||
|
|||||
|
51603-6 EL A Bio-10 (maks. 10% FAME) |
||||
|
|
||||
|
|
|
|||
|
Plage de viscosité (mesurée à la conduite d’aspiration) 1) |
(1,3) 1,8 - 12,0 cSt. (mm2/s) |
|||
|
Filtre : Surface/Maillage |
11 cm2/200 µm |
|||
|
Plage de pression 2) |
7 - 20 bar |
|||
|
Réglage d’usine |
10 ±1 bar |
|||
|
|
|
|
||
|
Pession max. admissible côtés aspiration et retour |
|
2 bar |
||
|
|
|
|
|
|
|
Vitesse de rotation |
2400 - 3450 min-1 |
|
1400 - 3450 min-1 |
|
|
Couple de démarrage max. |
0,1 Nm |
|
0,12 Nm |
|
|
Températures ambiante / Transport |
-20 á +70° C |
|||
|
Température du fluide |
0 á +70° C |
|||
|
|
|
|
||
|
Consommation de la bobine |
|
9 W |
||
|
|
|
|||
|
Tension nominale |
230 V, 50/60 Hz |
|||
|
|
|
|
||
|
Etanchéité de la bobine |
|
IP 40 |
||
|
|
|
|||
|
Arbre/ Collet |
EN 225 |
1)Pompes spéciales pour Kérosène.
2)Max. 12 bars avec une viscosité de 1,3 cSt., max. 15 bars avec une viscosité de 1,8 cSt.

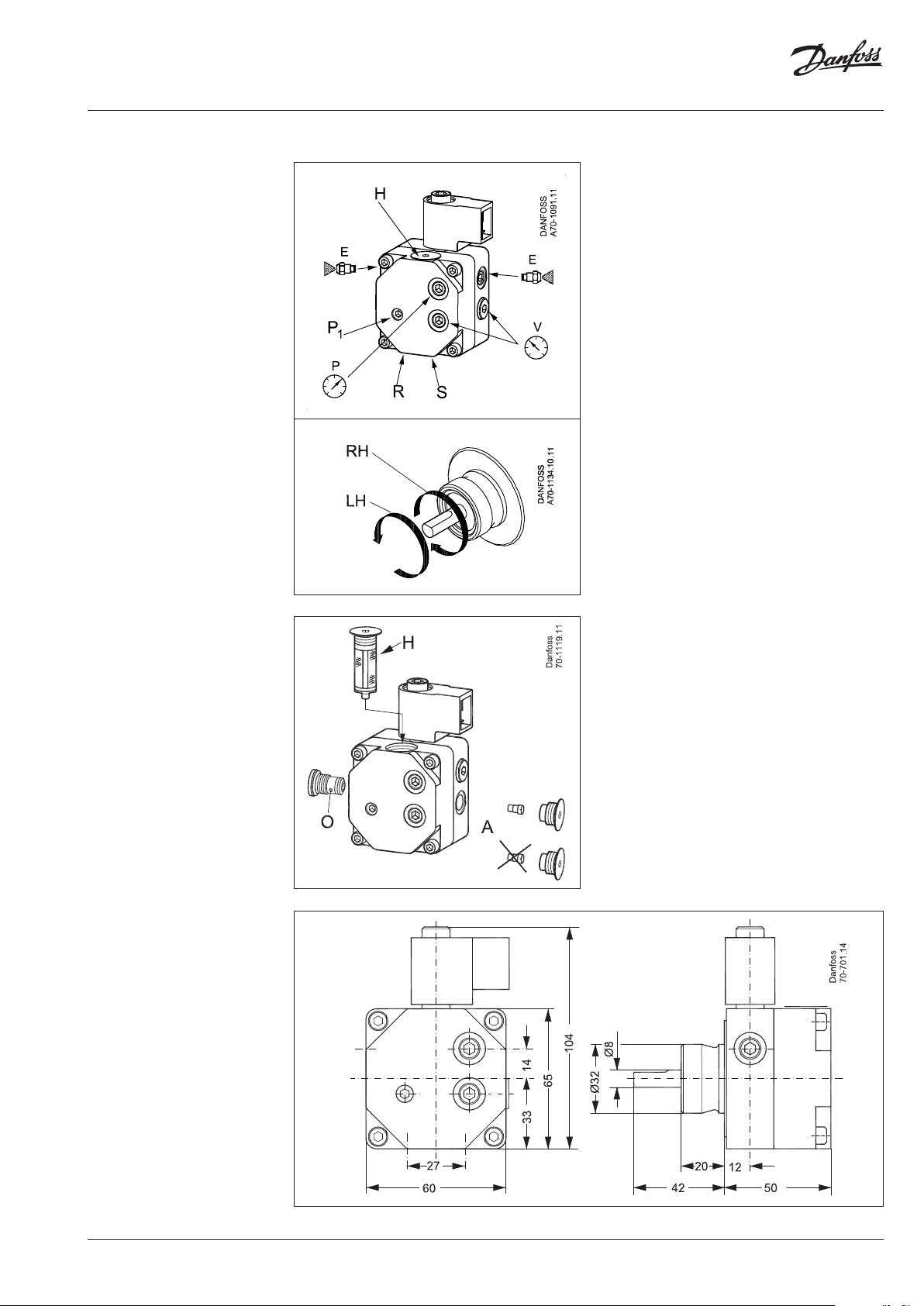

Débit |
Couple de service |
Consommation |
