Danfoss AVQT, AVQMT Data sheet [sk]

Údajový list

Regulátor prietoku a teploty s/bez integrovaného regulačného ventilu (PN 25)

AVQT – regulátor prietoku a teploty AVQMT – regulátor prietoku a teploty s integrovaným tlakovo nezávislým regulačným ventilom

Popis

AVQMT

AVQT

AVQT je priamočinný regulátor prietoku a teploty, vyvinutý predovšetkým pre systémy centrálneho zásobovania teplom. Regulátor sa uzavrie pri stúpajúcej teplote alebo pri dosiahnutí nastaveného maximálneho prietoku.

AVQMT je priamočinný regulátor prietoku a teploty s integrovaným regulačným ventilom, vyvinutý predovšetkým pre systémy centrálneho zásobovania teplom. Regulátor sa zatvára pri stúpajúcej teplote alebo pri dosiahnutí max. nastaveného prietoku.

Regulátor AVQT možno kombinovať s termostatickými pohonmi AVT alebo STM.

Regulátor AVQMT možno kombinovať selektrickými pohonmi Danfoss AMV(E) (aregulovať elektronickými regulátormi ECL) astermostatickými pohonmi AVT alebo STM.

Regulátory AVQT a AVQMT majú regulačný ventil s nastaviteľným obmedzovačom prietoku, spojovacím hrdlom pre termostat, spojovacím hrdlom pre elektrický pohon (iba AVQMT) a tlakovým pohonom s jednou regulačnoumembránou.

AVQMT sa používa v kombinácii s elektrickými pohonmi Danfoss: – AMV 150 1) – AMV(E) 10 1)/AMV(E) 20/AMV(E) 30 – AMV(E) 13 1)/AMV(E) 23/AMV(E) 33 s funkciou

vratnej pružiny

– AMV 20 SL/AMV 23 SL/AMV 30 SL

sobmedzením zdvihu

AMV 150/AMV(E) 10/AMV(E) 13 možno kombinovať

lensreguláto rom DN 15.

Regulátory AVQMT v kombinácii s elektrickými pohonmi AMV(E) 13, AMV(E) 23(SL) alebo AMV(E) 33 sú typovo skúšané v súlade s EN 14597.

Regulátory AVQT a AVQMT v kombinácii stermostatickými pohonmi AVT alebo STM sútypovo skúšané v súlade s EN 14597.

Regulátory v kombinácii s termostatickými pohonmi STM chránia systémy predprekročenímteploty.

Aplikácie:

– Systémy centrálneho zásobovania teplom

vsúlade s DIN 4747

– Vykurovacie systémy v súlade s EN 12828

(DIN4751) a EN 12953-6 (DIN 4752)

– Systémy ohrevu pitnej a priemyselnej vody

vsúlade s DIN 4753

Základné údaje:

• DN 15 – 50

• kVS 0,4 – 25 m3/h

• Rozsah prietoku: 0,03 – 15 m3/h

• PN 25

• Rozsahy nastavenia: – termostatický pohon AVT:

-10 – 40 °C/20 – 70 °C/40 – 90 °C/60 – 110 °C a 10 – 45 °C/35 – 70 °C/60 – 100 °C/85 – 125 °C

– Monitor STM:

20 – 75 °C/40 – 95 °C/30 – 110 °C

• Obmedzovač prietoku p: 0,2 bar

• Teplota: Cirkulačná voda/roztok glykolu do 30 % 2–150 °C

• Pripojenia: – Vonkajší závit (navarovacie, závitové

aprírubové medzikusy)

– Prírubové

• Montáž do prívodu a montáž do spiatočky.

Údajový list AVQ(M)T (PN 25)

Objednávanie

Príklad 1 – AVT (alebo STM)/AVQT regulátor: Regulátor prietoku a teploty, DN15; kVS 1,6; PN 25; rozsah nastavenia 40 – 90 °C; obmedzovač prietoku Δp 0,2 bar; T

– 1× regulátor AVQT DN 15

– 1× termostatický pohon AVT,

Voliteľné príslušenstvo: – 1× navarované prípoje

Regulátor AVQT sa dodáva kompletne zmontovaný vrátane impulzného potrubia medzi ventilom a pohonom. Termostatický pohon AVT sa dodáva samostatne. V prípade bezpečnostného monitorovania teplot y by sa mal namiesto AVT objednať STM.

Príklad 2 – AVT (alebo STM)/AVQMT regulátor: Regulátor prietoku a teploty s integrovaným regulačným ventilom; DN 15; kVS 1,6; PN 25; rozsah nastavenia 40 – 90 °C; obmedzovač prietoku Δp 0,2 bar; T

max

– 1× regulátor AVQMT DN 15

– 1× termostatický pohon AVT,

Voliteľné príslušenstvo: – 1× navarované prípoje

Regulátor AVQMT sa dodáva kompletne zmontovaný vrátane impulzného potrubia medzi ventilom a pohonom. Termostatický pohon AVT sa dodáva samostatne. Elektrický pohon AMV(E) sa musí objednávať samostatne. V prípade bezpečnostného monitorovania teplot y by sa mal namiesto AVT objednať STM.

150 °C; vonkajší závit

max

Obj.č.: 003 H6759

40– 90 °C Obj.č.: 065-0598

Obj.č.: 003H6908

150 °C; vonk. závit

Obj. č.: 003H6772

40 – 90 °C Obj.č.: 065-0598

Obj.č.: 003H6908

Regulátor AVQT

Obrázok

Poznámka : Ďalšie regulátory sú k disp ozícii na požiadanie.

DN k

(mm) (m3/h)

20 6,3 G 1 A 003H6762 25 8,0 G 1¼ A 003H6763 32 12, 5 40 20 003H6768 50 25 003H6769

1,6 2,5 003H6760 4,0 00 3H6761

Regulátor AVQMT

Obrázok

DN k

(mm) (m3/h)

20 6,3 G 1 A 0 03H6775 25 8,0 G 1¼ A 0 03H6776 32 12, 5 G 1¾ A 003H6777 40 16 G 2 A 003H6778 50 20 G 2½ A 003H 6779 32 12, 5 40 20 003H6781 50 25 003H6782

0,4 1,0 003H6771 1,6 003 H6772 2,5 003 H6773 4,0 0 03H67 74

Termostatický pohon AVT

Rozsah

Obrázok Pre ventily

DN 15 – 25

DN 32 – 50

DN 15 – 50

kužeľovit ý závit EN 10226-1

bez ponorného puzdra

nastavenia

(°C)

-10 – +40

20 – 70 065-0597 40 – 90 065-0598

60 – 110 065-0599

-10 – +40

20 – 70 065-0601 40 – 90 065-0602

60 – 110 065-0603

10 – 45

35 – 70 065-0605 60 – 100 065-0606 85 – 12 5 065-0607

Pripojenie Obj. číslo

Valcov ý

vonkajší závit v súlade s

ISO 228/1

Príruby PN 25,

v súlade s EN 1092-2

Pripojenie Obj. číslo

Valcov ý

vonkajší závit v súlade s

ISO 228/1

Príruby PN 25,

v súlade s EN 1092-2

Snímač teploty s m osadzným pono rným

puzdrom, dĺžka, pripojenie

170 mm, R ½

210 mm, R ¾

255 mm, R ¾

G ¾ A

1) 2)

003H6759

003H 6767

003H 6770

003H 6780

Obj. číslo

065-0596

065-0600

065-0604

Bezpečnostný monitor teploty STM (pohon)

Obrázok Pre ventily

kužeľovit ý závit EN 10226-1

DN 15 – 50

Rozsah

nastavenia

(°C)

30 – 11 0

20 – 75 065-0609 40 – 95 065-0610

Snímač teploty s m osadzným pono rným

puzdrom, dĺžka, pripojenie

210 mm, R ¾

Obj. číslo

065-0608

2 | AI173286477015sk-000803 © Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Objednávanie (pokračovanie)

Príklad 3 – STM/AV T/AVQT regulátor: Regulátor prietoku a teploty s bezpečnostným monitorom teploty, DN 15; kVS 1,6; PN 25; rozsah nastavenia 40 – 90 °C; rozsah obmedzenia 30 – 110 °C; obmedzovač prietoku Δp 0,2 bar; T

150 °C; vonk. závit

max

– 1× Regulátor AVQT DN 15

Obj.č.: 003 H6759

– 1× termostatický pohon AVT,

40 – 90 °C Obj.č.: 065-0598

– 1× monitor STM monitor,

30 – 110 °C Obj.č.: 065-0608

– 1× spojovací diel kombin. K2

Obj.č.: 003H6855

Voliteľné príslušenstvo: – 1× navarované prípoje

Obj.č.: 003H6908

Regulátor AVQT sa dodáva kompletne zmontovaný vrátane impulzného potrubia medzi ventilom a pohonom. Spojovací diel kombinovaný K2, termostatické pohony AVT a STM sa dodávajú samostatne.

Príslušenstvo k ventilom

Obrázok Označenie typu DN Pripojenie Obj. číslo

15 20 003H6909

Navarovacie koncovky

Medzikusy s vonkajším závitom

Prírubové medzikusy

25 00 3H6910 32 0 03 H69 11 40 00 3H6912 50 0 03H6 913 15 20 R ¾ 003H6903 25 R 1 003H6904

Kužeľový vonkajší závit,

32 R 1¼ 003H6905 40 R 1½ 065B2004 50 R 2 065B2005 15 20 003H6916 25 0 03H6 917

v súlade s EN 10226-1

Príruby PN 25, v súlade s EN 1092-2

–

R ½ 003H6902

Príslušenstvo k termostatom

Obrázok Označenie typu Pre regulátory Materiál Obj. číslo

Ponorné puzdro PN 25

Spojovací diel kombinovaný K2 003H6855

Spojovací diel kombinovaný K3 003H6856

Neplat í pre termostatické pohony AVT s o bj. číslami: 065-0604, 065-0605, 065-0606, 065-0607

AVT/AVQ(M)T DN 15 – 25

AVT/AVQ(M)T DN 32 – 50 STM/AVQ(M)T DN 15 – 50

Nerezová oceľ, mat. č. 1.4571 065- 4415

Nerezová oceľ, mat. č. 1.4435 06 5-4417

Mosadz 065 -4414

Mosadz 065 -4416

003H6908

003H6 915

Servisné súpravy

Obrázok Označenie typu DN k

Vložka ventilu

Vložka regulačného ventilu 2)

Puzdro snímača s krytom s teplotne vodivouvýplňou

Pohon

20 6,3 003H6996 25 8,0 003H6867

32/4 0/50 12,5/16/20 003H6868

20 6,3 25 8,0

32/4 0/50 12,5/16/20 003H6885

pre snímače

Označenie typu Rozsah nastavenia ∆p (bar) Obj. číslo

(m3/h) Obj. číslo

0,4 003H6861 1,0 003H6862 1,6 003H6863 2,5 003H6864 4,0 003H6865

0,4 1,0 1,6 2,5 4,0

AVT R ½" 065- 4420 AVT R ¾" 065- 4421

0,2 003H6843

003H6886 003H6887 003H6888 003H6889 003H6890 003H 6891 003H6 892

Pre regulát ory AVQT a AVQMT

Pre regulátory AVQMT

AI173286477015sk-000803 | 3© Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Technické údaje

Ventil AVQT

Menovitý priemer DN 15 20 25 32 40 50

Hodnota kVS regulátora diferenčného tlaku

Rozsah nastavenia max.prietoku

∆pb 1) = 0,2bar

m3/h

min

max

1,6 2,5 4,0 6,3 8,0 12 ,5 20 25

0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8

0,9 1,6 2,4 3,5 4,5 10 12 15

Kavitačný faktor z ≥ 0,6 ≥ 0,55 ≥ 0,5 Netesnosť podľa normy IEC 534 % hodnoty

≤ 0,02 ≤ 0,05

Menovitý tlak PN 25 p požadovaná pre Qmax Max. diferenčný tlak 20 16

bar

0,5 0,6 0,6 0,5 0,5 0,8 0,6 0,6

Médium Cirkulačná voda/roztok glykolu do 30 % pH média Min. 7, max. 10 Teplota média

Pripojenia

ventilu Vonkajší z ávit Príruba vonkajším závitom navarovacie, vonkajší závit a prírubové –

C 2 – 150

Materiály

Teleso ventilu

závit Červený bronz CuSn5ZnPb (Rg5) prírubové –

Tvárna liatina

EN-GJS-400-18-LT (GGG 40.3)

Sedlo ventilu Nerezová oceľ, mat. č. 1.4571 Ventilová kužeľka Mosadz odolná voči odzinkovaniu CuZn36Pb2As Tesnenie EPDM Tlakovo odľahčený systém

∆pb – diferenčný tla k na obmedzovači prietoku .

Pre prietok y menšie ako Q

p 

max

min











 





Piest

Ventil AVQMT

Menovitý priemer DN 15 20 25 32 40 50

Hodnota k diferenčného tlaku

Rozsah nastavenia max.prietoku

Dostupný p požadovaný pre Q Zdvih mm 5 7 10 Autorita regulačného ventilu 1 (100 %) v rozsahu nastavenia prietoku Regulačná charakteristika Logaritmická Kavitačný faktor z ≥ 0,6 ≥ 0,55 ≥ 0,5 Netesnosť podľa normy IEC 534 % hodnoty k Menovitý tlak PN 25 Min.diferenčný tlak Max. diferenčný tlak 20 16 Médium cirkul. voda/roztok glykolu do 30 % pH média Min. 7, max. 10 Teplota média

Pripojenia

Materiály

Teleso ventilu

Sedlo ventilu Nerezová oceľ, mat. č. 1.4571 Ventilová kužeľka Mosadz odolná voči odzinkovaniu CuZn36Pb2As Tesnenie DP EPDM Tesnenie MCV Kov EPDM

Tlakovo odľahčený systém

Poznámka :

DP – regulátor d if. tlaku MCV – regulačný ventil

Prírubová verzia

Pre prietok y menšie ako Q

regulátora

∆p 0,2bar

0,4 1,0 1,6 2,5 4,0 6,3 8,0 12,5 16 /20 1)20/25

MCV

min

max

m3/h

0, 015 0,02 0,03 0,07 0,07 0 ,16 0,2 0,4 0,8 0,8

0,18 0,4 0,9 1, 6 2,4 3,5 4,5 10

bar 0,4 0,4 0,5 0,6 0,6 0,5 0,5 0,8 0,8/0,61)0,8/0,6

bar

C 2 –15 0

≤ 0,02 ≤ 0,05

pozrite si poznámku

10,5/121)12/ 141)

ventilu Vonkajší z ávit Vonkajší závit a príruba

vonkajším závitom

závit Červený bronz CuSn5ZnPb (Rg5)

prírubové –

Navarovacie a vonkajší závit

Príruba –

Tvárna liatina

EN-GJS-400-18-LT

(GGG 40.3)

Vložka regulačného ventilu – Piest Vložka ventilu Piest





max.





p 



min









4 | AI173286477015sk-000803 © Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Technické údaje (pokračovanie)

Pohon

Typ AVQT, AVQ MT

Veľkosť pohonu cm Menovitý tlak PN 25 Diferenčný tlak obmedzovača prietoku bar 0,2

Materiály

Puzdro Vrchné puzdro pohonu Nerezová oceľ, mat. č.1.4301

Spodné puzdro pohonu Mosadz odolná voči odzinkovaniu CuZn36Pb2As Membrána EPDM Impulzné potrubie Medená rúra Ø 6 × 1 mm

Termostatický pohon AVT

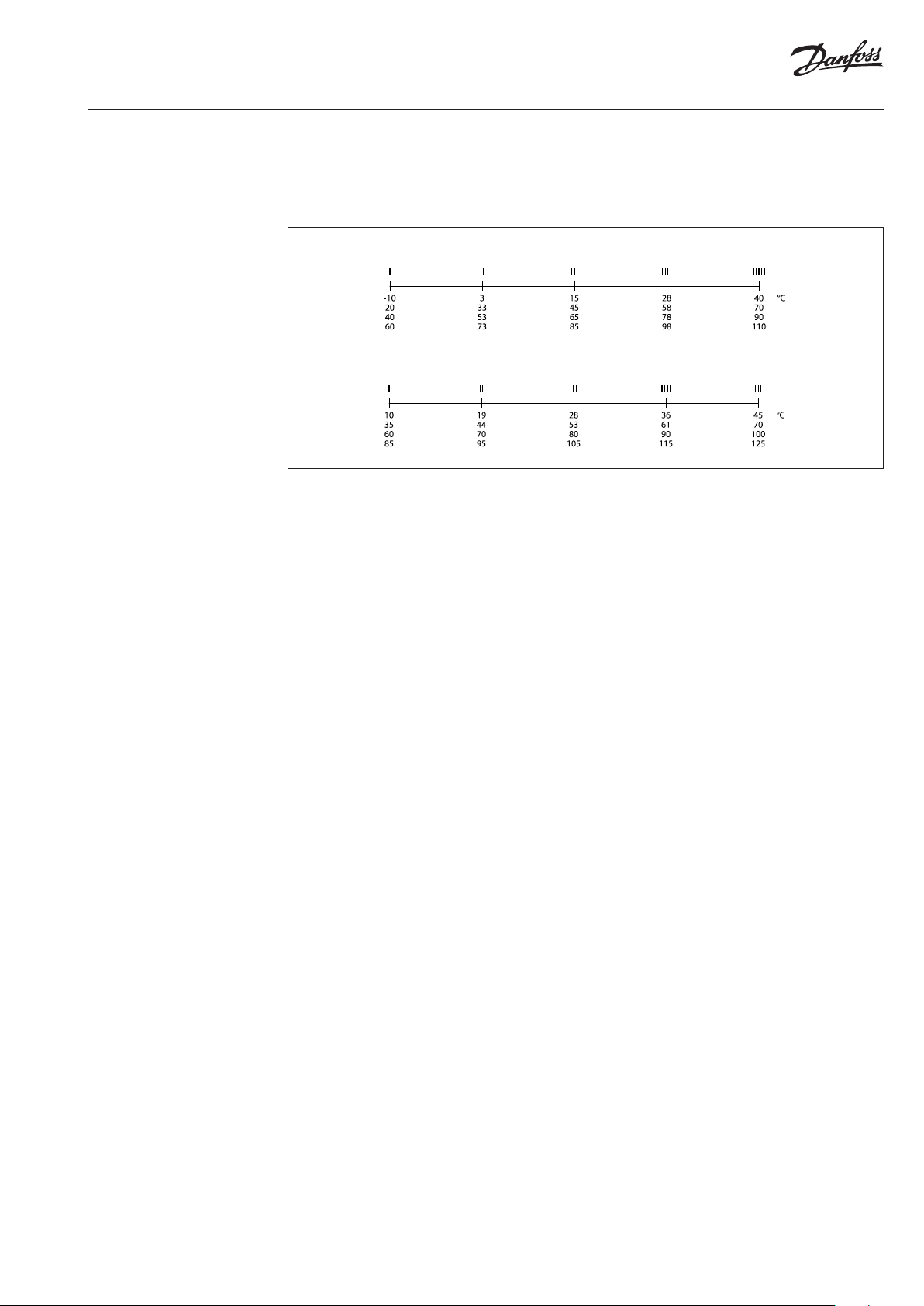

Rozsah nastavenia X

°C

Časová konštanta T v súlade s EN 14597 s max. 50 (170 mm, 210 mm), max. 30 (255 mm) Zvýšenie K

mm/°K 0,2 (170 mm); 0,3 (210 mm); 0,7 (255 mm) Max. prípustná teplota na snímači 50 °Cnad maximálnu nastavenú hodnotu Max. teplota okolia na termostate °C 0 – 70 Snímačmenovitého tlaku Ponorné puzdromenovitého tlaku

PN 25

Dĺžka kapilárnej rúrky 5 m (170 mm, 210 mm), 4 m (255 mm)

Materiály

Snímač teploty Meď

Konštrukcia Ms Mosadz, poniklovaná

Ponorné puzdro

Konštrukcia z

nerezovejocele Rukoväť na nastavenie teploty Polyamid, vystužený skleným vláknom Držiak stupnice Polyamid

pre snímač 170 a 210 mm

-10 – 40/20 – 70/40 – 90/60 – 110

10 – 45/35 … 70/60 – 100/85 – 125

Mat. č. 1.4571 (170mm), mat. č. 1.4435 (210mm)

Bezpečnostný monitor teploty STM (pohon)

Obmedzený rozsah X

Časová konštanta T v súlade s EN 14597 s max. 10 0 Zvýšenie K

Max. prípustná teplota na snímači 80 °Cnad maximálnu nastavenú hodnotu Max. teplota okolia na termostate °C 0 – 70 Snímačmenovitého tlaku Ponorné puzdromenovitého tlaku Dĺžka kapilárnej rúrky m 5

Materiály

Snímač teploty Meď

Konštrukcia Ms Mosadz, poniklovaná Ponorné puzdro

Konštrukcia z

nerezovejocele Rukoväť na nastavenie teploty Polyamid, vystužený skleným vláknom Držiak stupnice Polyamid

°C 20 – 75/40 – 95/30 – 110

mm/°K 0,3

PN 25

Mat. č. 1.4435

AI173286477015sk-000803 | 5© Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Technické údaje (pokračovanie)

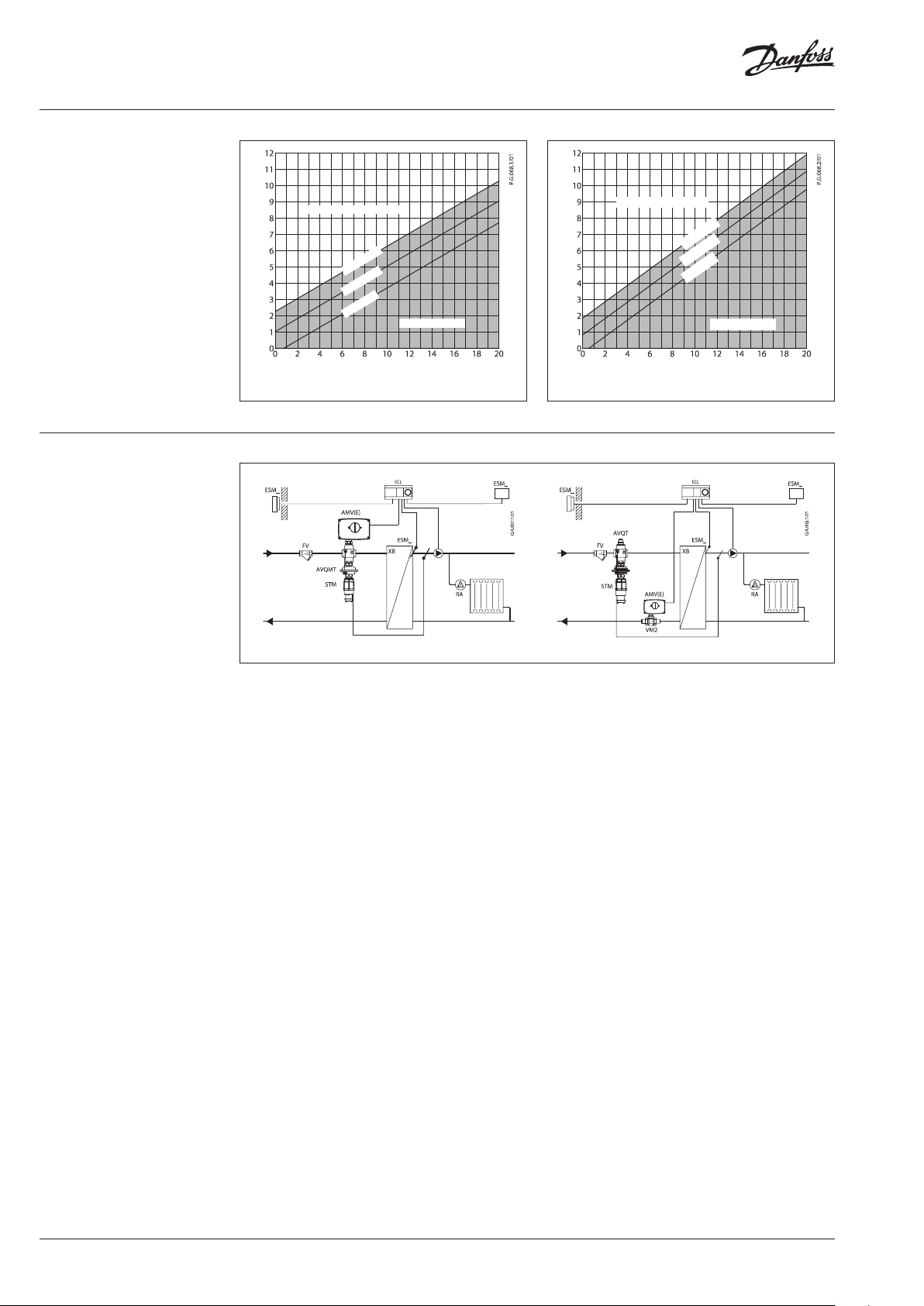

Princípy aplikácie

Žiadny kavitačný šum

T = 150 °C

T = 130 °C

Manome trický tlakpo pr úde[bar]

T = 80 °C

Manometrický tlak proti prúdu [bar]

Kavitačný šum

Manome trický tlakpo pr úde[bar]

Žiadny kavitačný šum

T = 150 °C

T = 130 °C

T = 80 °C

Kavitačný šum

Manometrický tlak proti prúdu [bar]

Plocha kavitácie pri kavitačnom faktore z = 0,6 Plocha kavitácie pri kavitačnom faktore z = 0,5

6 | AI173286477015sk-000803 © Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

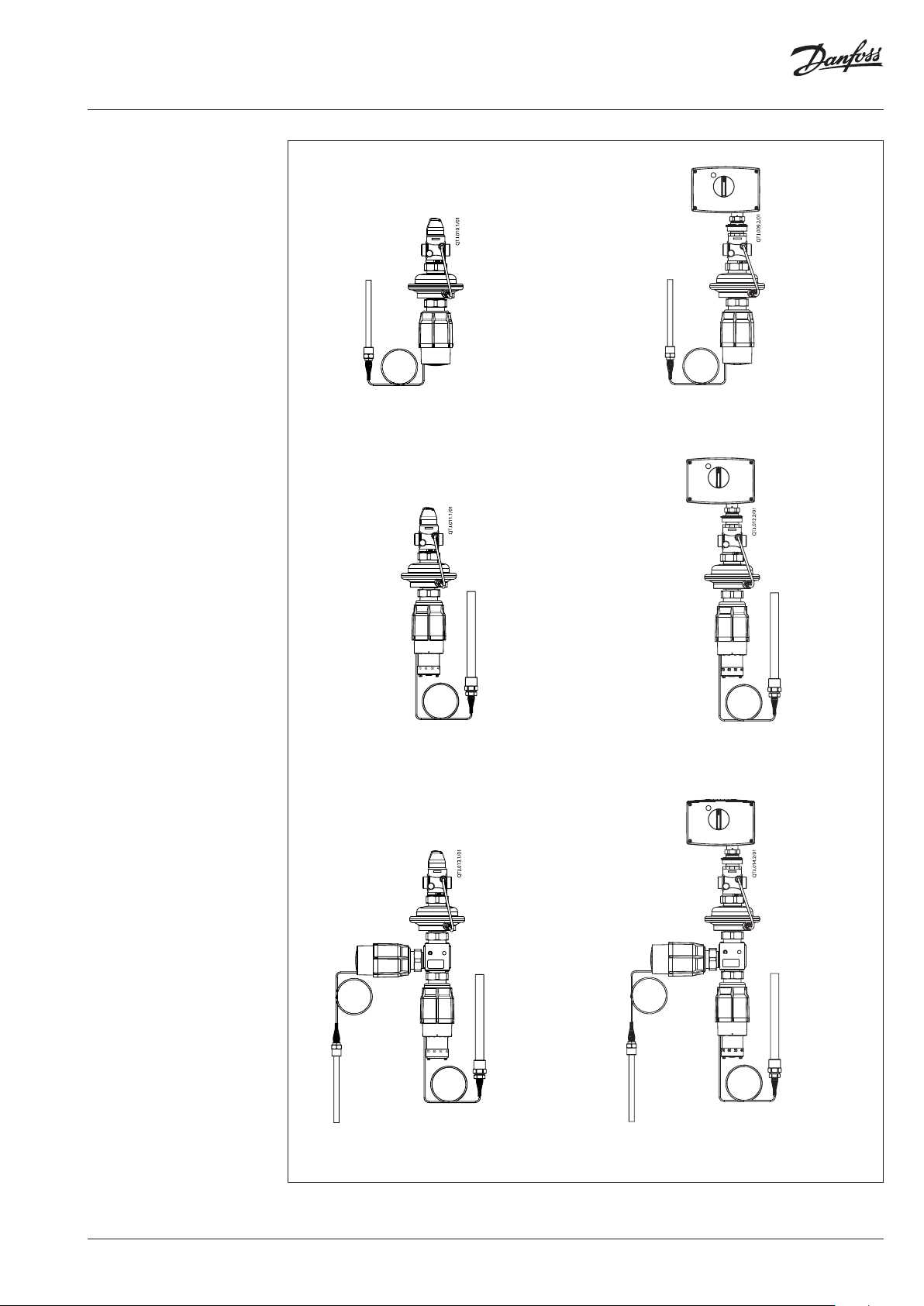

Kombinácie

AVT/AVQT – regulátor prietoku a teploty

STM /AVQT – Regulátor prietoku s bezpečnostným

monitoromteploty

AV T/AVQMT/A MV(E ) – regulátor prietoku a teploty s elektrickým pohonom

STM /AVQMT/AM V(E) – regulátor prietoku s bezpečnostným monitorom

teploty a elektrickým pohonom

STM /AVT/AVQT – regulátor prietoku a teploty s bezpečnostným

monitorom teploty

STM /AVT/AVQMT/AMV(E) – regulátor prietoku a teploty s bezpečnostným

monitorom teploty a elektrickým pohonom

AI173286477015sk-000803 | 7© Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Montážne polohy

Regulátor prietoku a teploty s/bez integrovaného regulačného ventilu (s AVT alebo STM)

Do teploty média 100 °C možno regulátory inštalovať v akejkoľvek polohe.

Pri vyšších teplotách musia byť regulátory inštalované len do vodorovných potrubí s tlakovým pohonom a termopohonom orientovaným smerom nadol.

Teplota média 100 °C Teplota média 130 °C Teplota média 150 °C

Elektrický pohon

Poznámka!

Rovnako sa musia dodržiavať montážne polohy elektrických pohonov AMV(E). Pozrite príslušný Údajovýlist.

Snímač teploty

Miesto inštalácie musí byť zvolené tak, aby sa teplota média snímala priamo bez akéhokoľvek oneskorenia. Predchádzajte prehriatiu snímača teploty. Snímač teploty musí byť ponorený vmédiu po celej dĺžke.

Graf závislosti tlaku odteploty

Snímače teploty 170 mm R ½ a 210 mm R ¾ – Snímač teploty možno inštalovať

vakejkoľvekpolohe.

Snímač teploty 255 mm R ¾ – Snímač teploty sa musí inštalovať tak,

akojeznázornené na obrázku.

nahor

EN-GJS-400-18-LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25

Červená čiara

Maximálny prípustný prevádzkový tlak ako funkcia teploty média (v súlade s EN 1092-2 a EN 1092-3).

8 | AI173286477015sk-000803 © Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Konštrukcia

1. Kryt (AVQT) Vložka

regulačného ventilu (AVQMT)

2. Nastaviteľný obmedzovač

prietoku

3. Teleso ventilu

4. Vložka ventilu

5. Tlakovo odľahčená

ventilovákužeľka

6. Vretenoventilu

7. Zabudovaná pružina

na reguláciurýchlosti objemového prietoku

8. Regulácia vypúšťania

9. Regulačná membrána

10. Presuvná matica

11. Impulzné potrubie

12. Vrchné puzdro membrány

13. Spodné puzdro membrány

14. Termostat AVT, STM

15. Vreteno termostatu

16. Vlnovec

17. Nastavovacia pružina

nareguláciu teploty

18. Rukoväť na nastavenie

teploty, pripravená na zaplombovanie

19. Držiak stupnice

20. Kapilárna rúrka

21. Pružná ochrana impulz.

potrubia snímača (lenpri255mm)

22. Snímač teploty

23. Ponorné puzdro

24. Puzdro snímača s teplotne

vodivou výplňou

25. Puzdro snímača s krytom

steplotne vodivou výplňou

26. Poistná pružina

AVT 255

AVQMT

AV T 170 AV T 210 STM

AVT/AVQT

STM

AI173286477015sk-000803 | 9© Danfoss | 2021.07

Údajový list AVQ(M)T (PN 25)

Funkcia

Regulátor prietoku a teploty s/bez integrovaného regulačného ventilu (AVQT, AVQMT)

Objemový prietok spôsobuje úbytok tlaku

v nastaviteľnom obmedzovači prietoku. Výsledné tlaky sa prenášajú cez impulzné potrubie a/alebo reguláciu vypúšťania vo vretene pohonu do komôr pohonu a pôsobia na regulačnú membránu regulácie prietoku. Diferenčnýtlak obmedzovača prietoku reguluje a obmedzuje zabudovaná pružina regulácie prietoku. Regulačný ventil sa zatvára pri stúpajúcom diferenčnom tlaku a otvára pri poklesediferenčného tlaku regulácie maximálneho prietoku.

Navyše pre AVQMT:

Okrem toho bude v činnosti elektrický pohon

od nulového po nastavený max. prietok podľazáťaže.

Bezpečnostný monitor teploty (STM) – Funkcia Bezpečnostný monitor teploty je

proporcionálny regulátor teploty, ktorý chráni systém pred prekročením teplôt. Ventilová kužeľkaje zľahka utesnená atlakovoodľahčená.

Ak teplota na snímači prekročí nastavenú

požadovanú hodnotu, bezpečnostný monitor teploty preruší zatvorením ventilu prívod energie. Po poklese teploty na snímači teplotysa ventil automaticky otvorí.

– Rozšírená bezpečnostná funkcia Ak vznikne netesnosť v priestore snímača

teploty, kapilárnej rúrky alebo termostatu, ventil sa uzatvorí poistnou pružinou v bezpečnostnom termostate. V takom prípade sa bezpečnostný monitor teploty (pohon) musí vymeniť.

– Princíp fyzikálnej funkcie Bezpečnostný monitor teploty pracuje

na princípe rozpínavosti kvapalín. Snímačteploty, kapilárna rúrka a vlnovec sú naplnené kvapalinou. Keď teplota na snímači teploty rastie, kvapalina sa rozpína, vreteno termostatu sa pohybuje smerom vonauzatvorí ventil.

Regulátor teploty (AVT) – Funkcia Zvýšením teploty média sa ventilová kužeľka

pohybuje smerom k sedlu (ventil sa zatvára), znížením teploty média sa regulačný ventil vzďaľuje od sedla (ventil sa otvára).

Rukoväť na nastavenie teploty

možnozaplombovať.

– Princíp fyzikálnej funkcie Zmeny teploty média spôsobujú zmeny tlaku

v snímači teploty. Výsledný tlakje prenášaný prostredníctvom kapilárnej rúrky do vlnovca. Vlnovec pohybuje vretenom termostatu aotvára alebo zatvára ventil.

Rukoväť na nastavenie obmedzenia

možnozaplombovať.

Nastavenia Nastavenie teploty (AVT)

Obmedzenie max. prietoku

Obmedzenie max. prietoku sa vykonáva nastavením polohy obmedzovača prietoku. Nastaviť ho možno na základe diagramu nastavenia prietoku (pozrite si príslušné návody na použitie) a/alebo prostredníctvom merača množstva tepla.

Teplotu možno nastaviť prispôsobením nastavovacej pružiny regulácie teploty. Prispôsobiť ju možno pomocou rukoväte na nastavenie teploty a/alebo indikátormi teploty.

Nastavenie obmedzenia (STM)

Obmedzenie možno nastaviť prispôsobením nastavovacej pružiny regulácie teploty. Prispôsobiť ju možno pomocou rukoväte na nastavenie obmedzenia a/alebo indikátormiteploty.

Údajový list AVQ(M)T (PN 25)

Diagram nastavenia

Nastavenie teploty

Závislosť medzi číslami stupnice 1 – 5 ateplotouuzatvárania.

Poznámka: Uvedené hodnoty sú iba orientačné

Termostat AVT ... 170 mm, 210 mm

Termostat AVT ... 255 mm

Poznámka:

Bezpečnostný monitor teploty STM (pohon): teplotný rozsah je už uvedený na výrobku

Údajový list AVQ(M)T (PN 25)

Rozmery

AVT/AVQT

STM /AVQT

DN 15 – 25 DN 32 – 50

H mm 325 325 328 383 383 383 Hmo tnosť (AVT) kg 1,3 (snímač 170 mm), 1,5 (210 mm), 1,6 (255 mm)

15 20 25 32 40 50

AV T, STM

DN 15 – 25 DN 32 – 50

H mm 369 369 372 427 427 427 Hmotn osť (STM) kg 2,6 (snímač 210 mm)

150

15 20 25 32 40 50

194

Ø 82

AVT

Ø 76

STM

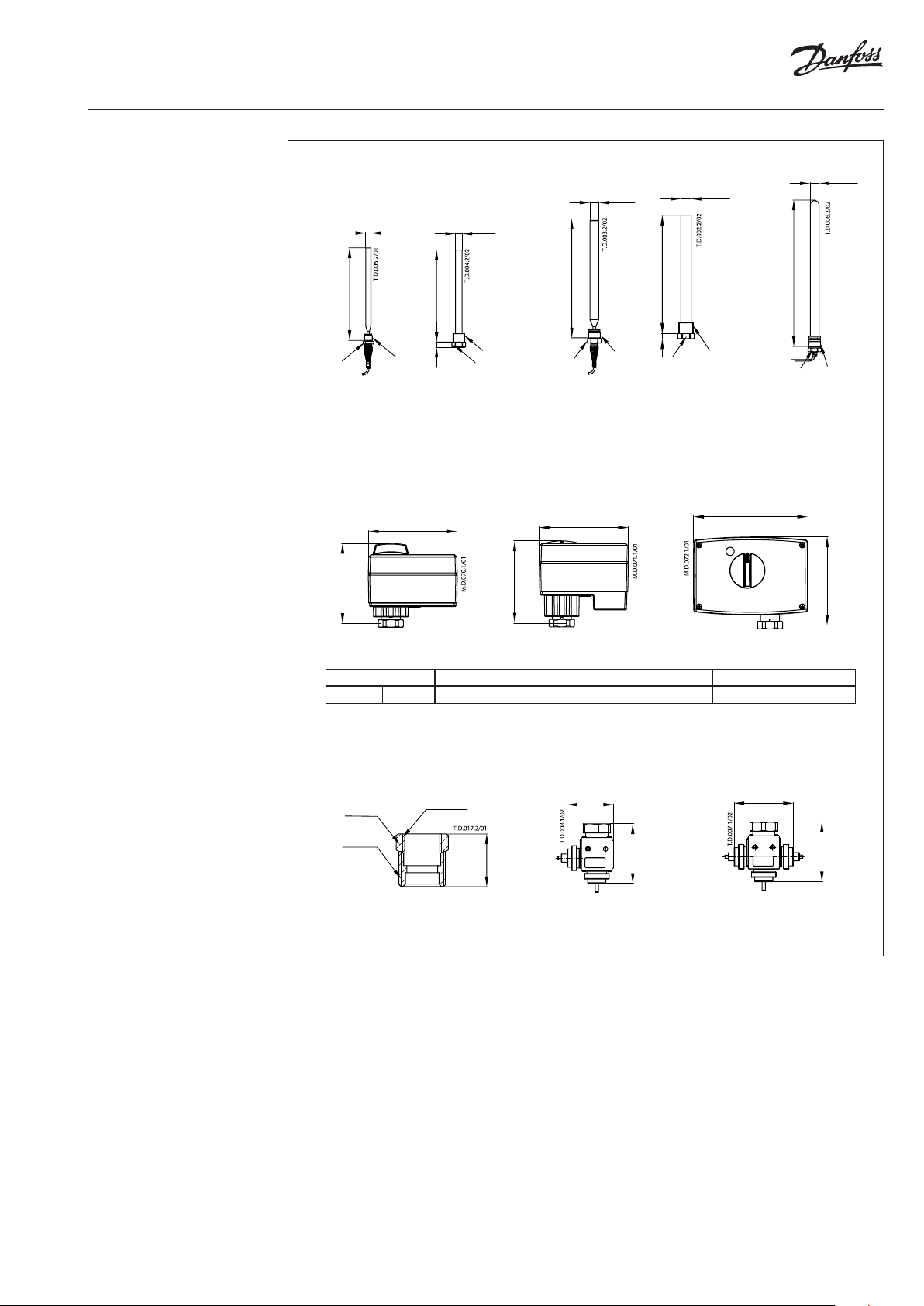

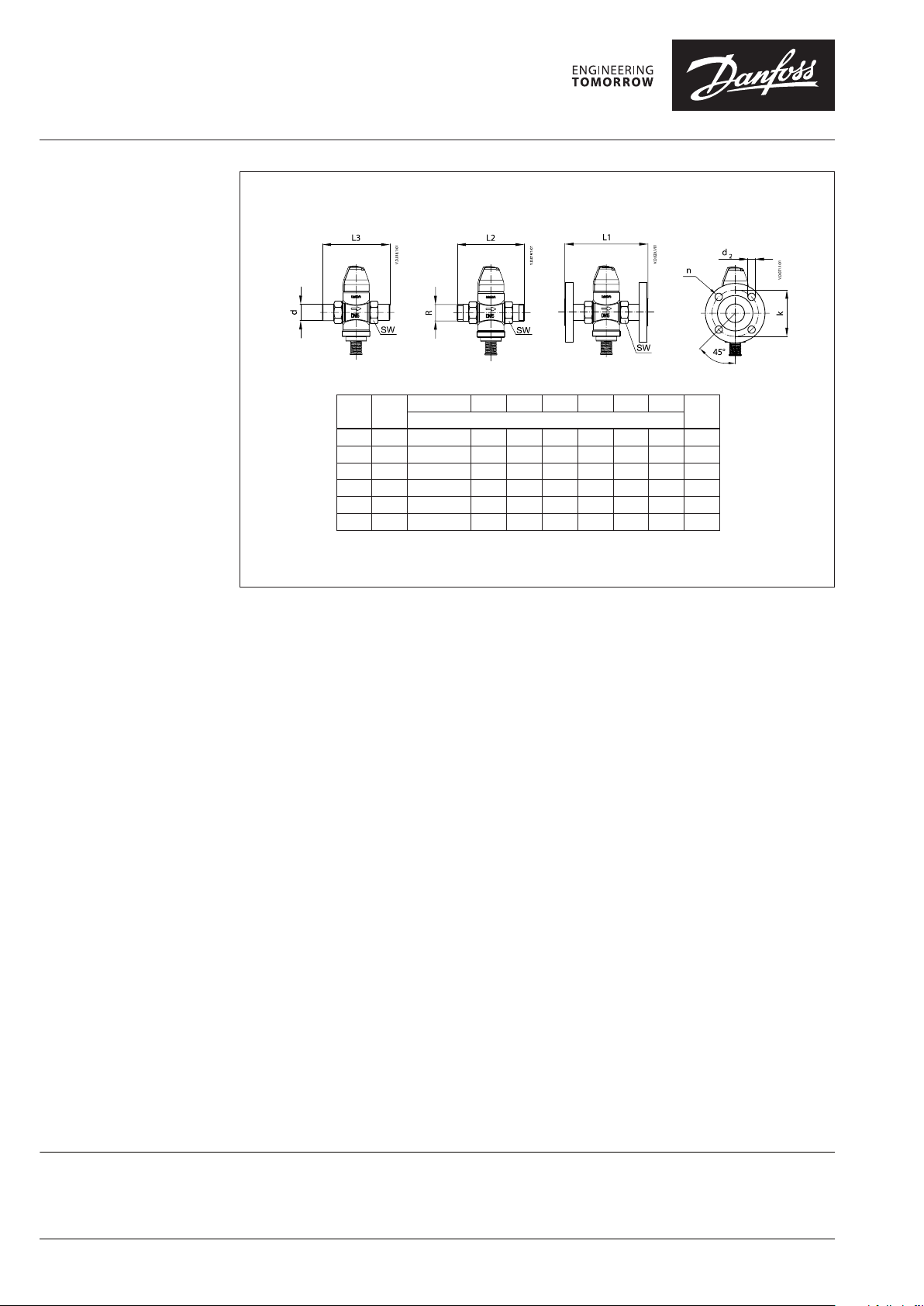

Údajový list AVQ(M)T (PN 25)

Rozmery (pokračovanie)

AV T/AVQMT/A MV(E )

DN 15 – 50

DN 15 20 25 32 40 50

AMV(E) 10 AM V(E) 13 338 – – – – –

AMV(E) 2./3. 451 451 454 521 521 521 AM V 150 339 – – – – –

H1AMV(E) 2./3. – – – 521 521 521

341 – – – – –

DN 32 – 50

STM /AVQMT/AM V(E)

DN 15 – 50

DN 15 20 25 32 40 50

AMV(E) 10 AM V(E) 13 482 – – – – –

AMV(E) 2./3. 495 495 498 565 565 565 AM V 150 483 – – – – –

H1AMV(E) 2./3. – – – 565 565 565

485 – – – – –

DN 32 – 50

Údajový list AVQ(M)T (PN 25)

Rozmery (pokračovanie)

AVQT

Ø 12 5

DN 15 – 25 DN 32 – 50

L H 109 10 9 109 150 150 150 H

Hmotnosť (závit) Hmotnosť

(príruba)

Poznámka : ďalšie rozmery príru b – pozrite tabuľku pre prí poje

15 20 25 32 40 50

65 70 75 180 200 230

88 88 91 15 0 150 150

2,8 2,8 3,0 – – –

– – – 10,0 11, 5 13 ,6

AVQMT

Ø 12 5

DN 15 – 50

L L

H 131 131 131 172 172 172 H

Hmotnosť (závit) Hmotnosť

(príruba)

15 20 25 32 40 50

65 70 75 100 110 130

– – – 180 200 230

– – – 172 172 17 2

72 72 75 101 101 101

– – – 101 101 101

3,1 3,2 3,3 5,9 6,1 6,7

– – – 10,4 11, 9 14,0

Ø 12 5

DN 32 – 50

Poznámka : ďalšie rozmery príru b – pozrite tabuľku pre prí poje

Údajový list AVQ(M)T (PN 25)

Rozmery (pokračovanie)

Ø 16

Ø 19

SW 17

AV T 170

Ø 9,5

174

M14×1

ponorné puzdro

121

107

170

Ø 12

SW 22

AV T 170

R ½

110

223

SW 22

AV T 210/STM

121

M22×1

215

SW 27

AV T 210/STM

Ponorné puzdro

AMV(E) 10 AM V(E ) 13 AMV(E) 2., 3.

R ¾

155

SW 22

AVT 255

266

R ¾

120

Typ AMV(E) 10 AMV(E) 13 AMV(E) 20 AMV(E) 23 AMV(E) 30 AMV(E) 33

Hmotnosť kg 0,6 0,8 1, 4 1,9 1,4 1,9

SW 25 (R ½) SW 27 (R ¾)

R ½; R ¾

M 20×1 (R ½) M 22×1 (R ¾)

Puzdro snímača s kry tom

steplotne vodivou v ýplňou

26 (R ½)

109

30 (R ¾)

Spojovací diel

kombinovaný K2

108

Spojovací diel

kombinovaný K3

109

Akékoľ

v v p informačn brožúrach, Sp zmen Všet vy

Danfoss spol. s r.o.

Climate Solutions • danf

Údajový list AVQ(M)T (PN 25)

Rozmery (pokračovanie)

DN R

SW d L

L2L

k d

15 ⁄ 32 (G ⁄A) 21 130 120 13 9 65 14 4 20 ⁄ 41 ( G 1A) 26 150 131 154 75 14 4 25 1 50 (G 1⁄A) 33 160 145 159 85 14 4 32 1⁄ 63 (G 1¾A) 42 – 177 184 100 18 4 40 1⁄ 70 (G 2A) 47 – 200 204 110 18 4 50 2 82 (G 2½A) 60 – 244 234 12 5 18 4

Kužeľový vonk . závit v súlade s normou EN 10226-1

Príruby PN 25 v súlade s n ormou EN 1092-2

vek informácie okrem iného vrátane informácií o výbere produktu, jeho aplikácii alebo použití, konštrukcii, hmotnosti, rozmerov, kapacite produktu alebo akýchkoľvek iných technických údajo

ríručkách k produktom, katalógových popisoch, reklamách atď. bez ohľadu na spôsob ich sprístupnenia, či už p ísomne, ústne, elektronicky, online alebo prostredníctvom sťahovania, slúžia na

é účely a záväzné sú iba a v rozsahu, v akom s ú uvedené v cenovej ponuke alebo potvrdení objednávky. Spoločnosť Danfoss neprijíma žiadnu zodpovednosť za možné chyby v katalógoch,

videách a iných materiáloch.

oločnosť Danfoss si vyhradzuje právo na úpravu svojich produktov bez predchádzajúceho upozornenia. Platí to aj pre o bjednané produkty, ktoré ešte neboli dodané, za predpokladu, že je tieto

y možné vykonať bez zmeny formy, upevnenia alebo funkcie produktu.

ky ochranné známky uvedené v tomto materiáli sú majetkom spoločností Danfoss A/S alebo skupiny Danfoss. Danfoss a l ogo Danfoss sú ochranné známky spoločnosti Danfoss A/S. Všetky práva

hradené.

oss.sk • +421 232 44 18 88 • zakaznickyservis@danfoss.com

Danfoss AVQT, AVQMT Data sheet [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual
