Danfoss AVQT User Manual [en, ru, de, es, cs, pl]

Instructions

AVQ (PN16) AVQ (PN25) AVQT (PN25) AVT/AVQT (PN25)

AVQ, AVQT – PN 16,25/DN 15 – 50

DN 15 - 32 DN 15 - 50 DN 32 - 50
∆p = 0.2 ∆p = 0.2 ∆p = 0.2

ENGLISH

DANSK

DEUTSCH

ESPAÑOL

NEDERLANDS

73695030 DH-SMT/SI 01/ 2011 VI.DB.U2.8H 1

Flow (and temperature) controller
AVQ, AVQT

Flowregulator
AVQ, AVQT

Volumenstrom (und Temperatur-) Regler
AVQ, AVQT

Regulador de caudal (y temperatura)
AVQ, AVQT

Debiet- (en temperatuur-) regelaar
AVQ, AVQT

www.danfoss.com

www.danfoss.dk

www.danfoss.de

www.danfoss.es

www.danfoss.com

Page 2

Side 2

Seite 2

Page 2

Blz. 2

SLOVENŠČINA

DN 15 - 50 DN 15 - 50 DN 32 - 50 DN 32 - 50
 ∆p = 0.2 ∆p = 0.2 ∆p = 0.2 ∆p = 0.2

Regulator pretoka (in temperature)

www.danfoss.com

www.danfoss.com

www.danfoss.com

ČESKY

POLSKI

MAGYAR

РУССКИЙ

AVQ, AVQT

Regulátor průtoku
AVQ, AVQT

Regulator przepływu
AVQ, AVQT

Térfogatáram szabályozó
AVQ, AVQT

Регулятор –ограничитель расхода AVQ
(в комбинации с регулятором температуры – AVQT)

Stran 16

Strana 16

Strona 16

www.danfoss.pl

16. oldal

www.danfoss.hu

Стр. 16

AVQ, AVQT - PN 16,25

ENGLISH DEUTSCH ESPAÑOL NEDERLANDS

Contents

Safety Notes 3

Definition of applications 4

Assembly 4

- Admissible
Installation Positions 4

- Installation Location and
Installation Scheme 5

- Valve Installation 6

- Mounting of
temperature actuator 7

- Insulation 7

- Dimensions, Weights 8

Start-up 10

- Filling the system, first
start-up 10

- Leak and pressure tests 11

- Putting out of
operation 11

- Settings 12

- Flow rate setting 12

- Adjustment with flow
adjusting curves 13

- Flow Adjusting

Curves 14

- Adjustment with

Heat meter 15

- Temperature setting 15

DANSK

Indholdsfortegnelse

Sikkerhedsnoter 3

Anvendelse 4

Montering 4

- Tilladelige positioner 4

- Indbygning 5

- Ventilinstallation 6

- Montering af
temperaturaktuator 7

- Isolering 7

- Mål, vægt 8

Opstart 10

- Påfyldning af systemet,
første opstart 10

- Lækage- og
trykprøvning 11

- Stop af anlæg 11

- Indstilling af
sætpunkter 12

- Indstilling af flowet 12

- Justering vha. flow
kurver 13

- Flow kurver 14

- Justering vha.
varmemåler 15

- Indstilling af
temperatur 15

Inhalt

Sicherheitshinweise 3

Bestimmungsgemäße
Verwendung 4

Montage 4

- Zulässige Einbaulagen 4

- Einbauort,
Einbauschema 5

- Einbau Ventil 6

- Einbau Thermostat 7

- Isolierung 7

- Abmessungen,
Gewichte 8

Inbetriebnahme 10

- Füllung der Anlage,
Inbetriebnahme 10

- Dichtheits-und
Druckprüfung 11

- Außerbetriebnahme 11

- Einstellung Sollwerte 12

- Einstellung
Volumenstrom 12

- Einstellung mit
Einstelldiagramm 13

- Einstelldiagramme 14

- Einstellung mit
Wärmezähler 15

- Temperatureinstellung 15

Contenido

Notas de seguridad 3

Aplicación 4

Montaje 4

- Posiciones permitidas
de instalación 4

- Posición de instalación
y Esquema
de instalación 5

- Instalación
de la válvula 6

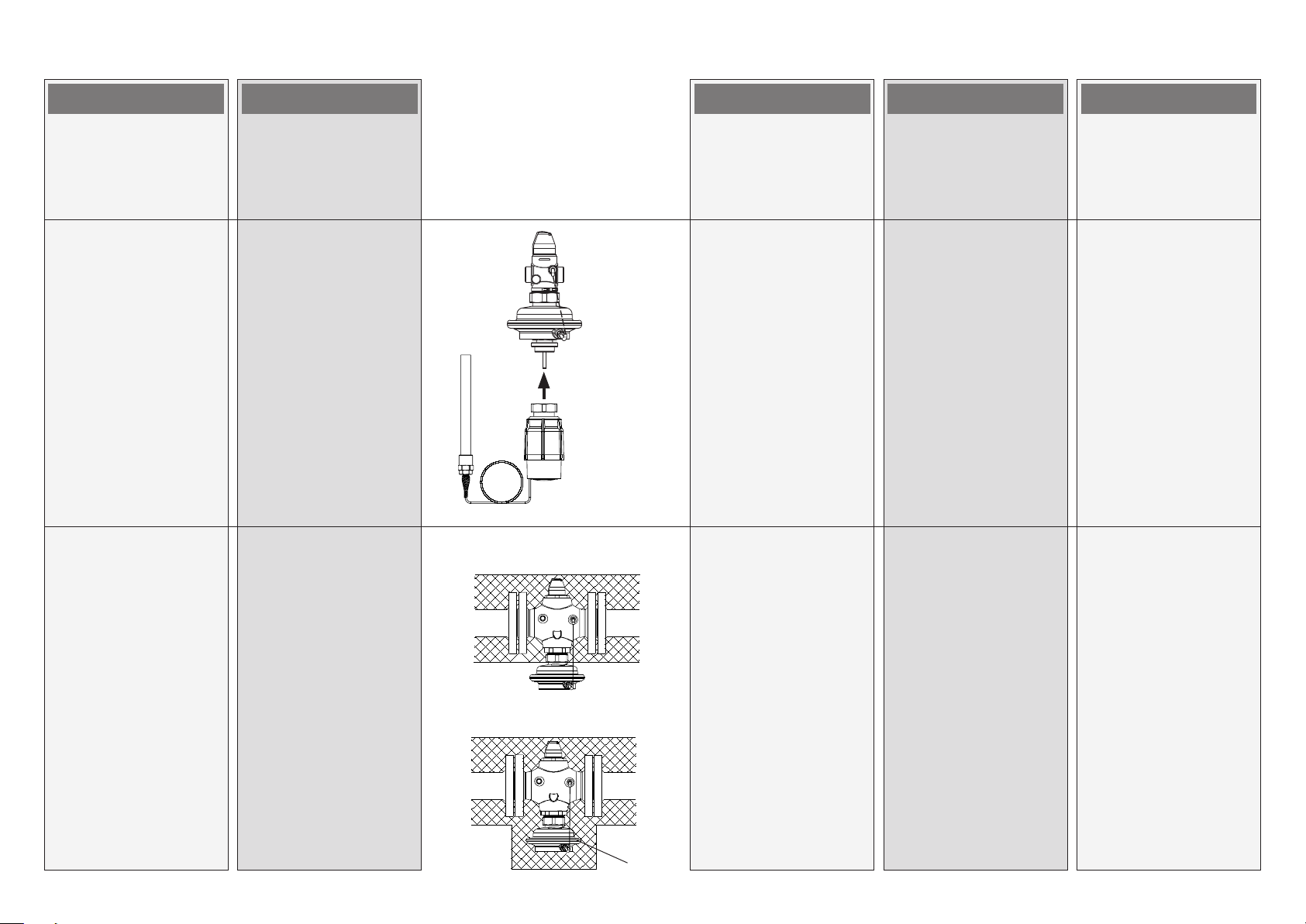

- Montaje del actuador
por temperatura 7

- Aislamiento 7

- Dimensiones,

Pesos 8

Puesta en marcha 10

- Llenado del sistema,
primera puesta
en marcha 10

- Escapes y pruebas de
presión 11

- Fuera de operación 11

- Ajustes 12

- Ajuste del caudal 12

- Ajuste con curvas de
caudal 13

- Curvas de
ajuste caudal 14

- Ajuste con medidor
de calor 15

- Ajuste de temperatura 15

Inhouds opgave

Veiligheid 3

Toepassingen 4

Montage 4

- Toegestane
montagestanden 4

- Installatieplaats en
installatieschema 5

- Afsluiter installeren 6

- Montage van
temperatuurregelaar 7

- Isolatie 7

- Afmetingen, gewicht 8

Inbedrijfname 10

- Vullen van het systeem,
eerste inbedrijfstelling 10

- Lek- en druktest 11

- Uit bedrijf nemen 11

- Instellingen 12

- Instellen van het debiet 12

- Instelling met
debietgrafieken 13

- Debietgrafieken 14

- Instelling met
warmtemeter 15

2

AVQ, AVQT - PN 16,25

ENGLISH DANSK

Safety Notes

Prior to assembly and
commisioning to avoid injury
of persons and damages of
the devices, it is absolutely
necessary to carefully
read and observe these
instructions.

Necessary assembly, start­up, and maintenance work
must be performed only
by qualified, trained and
authorized personnel.

Prior to assembly and
maintenance work on the
controller, the system must
be:

- depressurized,

- cooled down,

- emptied and

- cleaned.

Please comply with the
instructions of the system
manufacturer or system
operator.

Sikkerhedsnoter

Disse instruktioner SKAL
læses omhyggeligt forud
for montering og indkøring
samt respekteres for at
undgå skader på personer
og udstyr. Nødvendigt
monterings-, opstart- og
vedligeholdelsesarbejde må
kun udføres af faglært og
autoriseret personale.

Forud for monterings- og
vedligeholdelsesarbejde på
regulatoren skal systemet
være:

- trykløst,

- nedkølet,

- tømt og

- rengjort.

Systemproducentens eller

-operatørens instruktioner
skal overholdes.

DEUTSCH ESPAÑOL NEDERLANDS

Sicherheitshinweise

Um Verletzungen an
Personen und Schäden am
Gerät zu vermeiden, ist diese
Anleitung vor der Montage
unbedingt zu beachten.

Montage, Inbetriebnahme
und Wartungsarbeiten
dürfen nur von sachkundigen
und autorisierten Personen
durchgeführt werden.

Vor Montage und
Wartungsarbeiten am Regler
die Anlage:

- drucklos machen,

- abkühlen,

- entleeren und

- reinigen.

Die Vorgaben des
Anlagenherstellers und
Anlagenbetreibers sind zu
beachten.

Notas de seguridad

Antes del montaje y de la
puesta en marcha, para
evitar daños personales y
perjuicios en los dispositivos,
es absolutamente necesario
leer cuidadosamente estas
instrucciones.

El montaje, la puesta en
marcha y el trabajo de
mantenimiento necesario
deberán ser realizados solo
por personal cualificado y
autorizado.

Antes del montaje y el trabajo
de mantenimiento del
regulador, el sistema debe
ser:

- despresurizado

- enfriado,

- vaciado y

- limpiado.

Por favor, cumpla con las
instrucciones del fabricante
del sistema o del operador
del sistema.

Veiligheid

Om verwondingen aan
personen en schade aan de
apparatuur te voorkomen is
het absoluut noodzakelijk om
deze instructies zorgvuldig te
lezen en te bestuderen.
Noodzakelijke (de)montage,
inbedrijfstelling en
onderhoud dient alleen
door deskundig, getraind
en bevoegd personeel te
worden uitgevoerd.

Voorafgaand aan montage- of
onderhoudswerkzaamheden
moet het systeem worden:

- afgesloten,

- afgekoeld,

- afgetapt en

- gereinigd.

Volg altijd de instructies
van de installatiebouwer- of
beheerder op.

3

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Definition of Application

The controller is used for flow
(and temperature at AVQT)
control of water and water
glycol mixtures for heating,
district heating and cooling
systems.

The technical parameters on
the product labels determine
the use.

Assembly

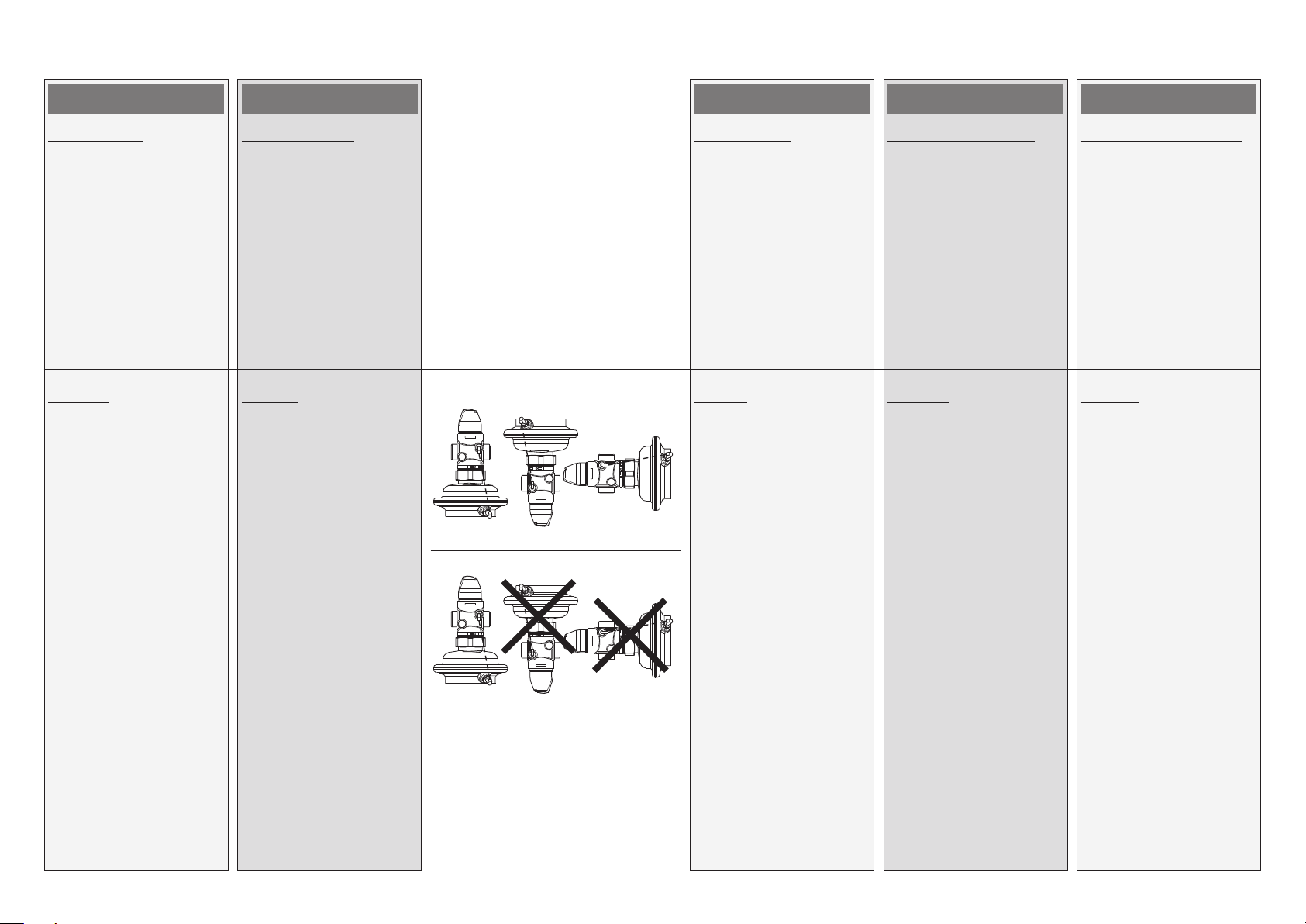

Admissible Installation
Positions

Medium temperatures up to
100 °C:

- Can be installed in any
position.

Anvendelse

Regulatoren anvendes til
flowstyring af vand og vand­glycolblandinger til varme-,
ernvarme- og kølesystemer.

De tekniske parametre
på produktetiketterne
fastlægger anvendelsen.

Montering

Tilladelige positioner

Medietemperaturer op til
100 °C:

- Kan monteres i alle
positioner.

Bestimmungsgemäße
Verwendung

Der Regler begrenzt den
Volumenstrom (und regelt
die Temperatur bei der
Ausführung mit Thermostat)
von Wasser und Wasser­Glykol-Gemischen in
Heizungs-, Fernheizungs- und
Kühlungsanlagen.

Die technischen Daten auf
den Typenschildern sind für
den Einsatz maßgebend.

Montage

Zulässige Einbaulagen

Mediumstemperaturen bis
100 °C:

- Einbaulage beliebig.

Aplicación

El regulador se utiliza
para el control del caudal
de agua y mezcla agua/
glycol en sistemas de
Calefacción, District Heating y
Refrigeración..

Los parámetros técnicos en
la etiquetas del producto
determinan su uso

Montaje

Posiciones permitidas de
instalación

Temperatura del medio hasta
100 ºC

- Puede ser instalado en
cualquier posición

Toepassing

De regelaar wordt gebruikt
voor het constant houden
van het debiet (en
temperatuur bij AVTQ) in
installaties voor verwarming,
stadsverwarming en koeling,
gevuld met water of water­glycol mengsels.

De technische gegevens op
het type-plaatje bepalen de
toepassings mogelijkheden.

Montage

Toegestane montage
posities

Mediumtemperatuur tot
100 °C:

- Mag in alle standen
gemonteerd worden.

Medium temperatures
> 100 °C:

- Installation permitted only
in horizontal pipelines
with the actuator oriented
downwards.

Medietemperaturer > 100 °C:

- Må kun installeres i
vandrette rørledninger
og med aktuatoren
hængende nedad.

Mediumstemperaturen
> 100 °C:

- Einbau nur in waagerechte
Rohrleitung mit nach
unten hängendem Antrieb
zulässig..

Temperatura del medio
> 100 °C:

- Instalación permitida
sólo en horizontal con el
actuador hacia abajo

Mediumtemperatuur
> 100 °C:

- Montage alleen
toegestaan in horizontale
leidingen met het
regelelement omlaag.

4

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

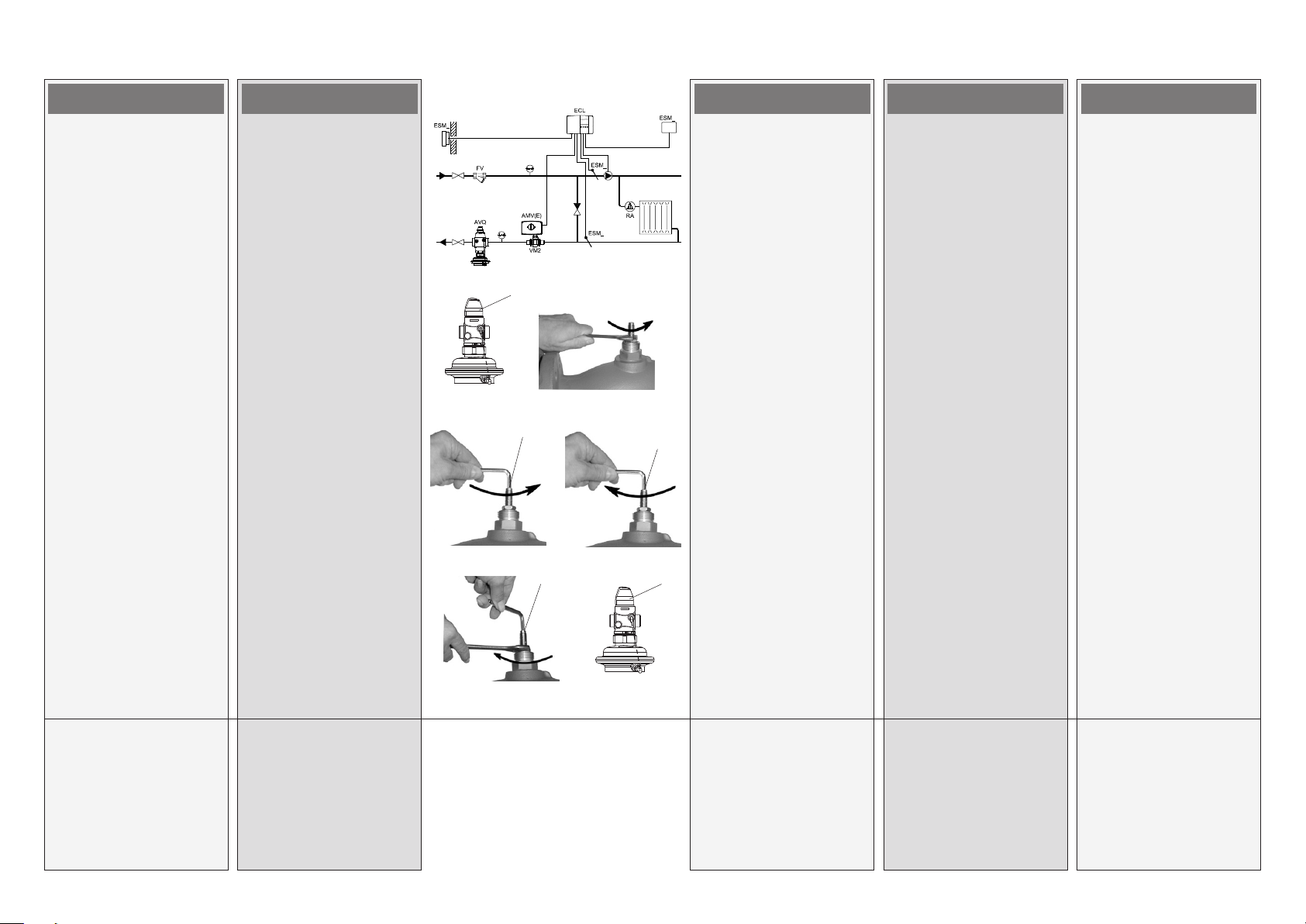

Installation Location and
Installation Scheme

 AVQ (T)

return mounting

 AVQ (T)

flow mounting

Indbygning

 AVQ (T)

montering i returledning

 AVQ(T)

montering i flowledning





Einbauort, Einbauschema

 AVQ (T)

Einbau im Rücklauf

 AVQ (T)

Einbau im Vorlauf

Posición de instalación y
Esquema de instalación

 AVQ (T)

montaje en retorno

 AVQ (T)

montaje en impulsión

Plaats in de installatie en
installatieschema

 AVQ (T)

montage in retour

 AVQ (T)

montage in aanvoer

5

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

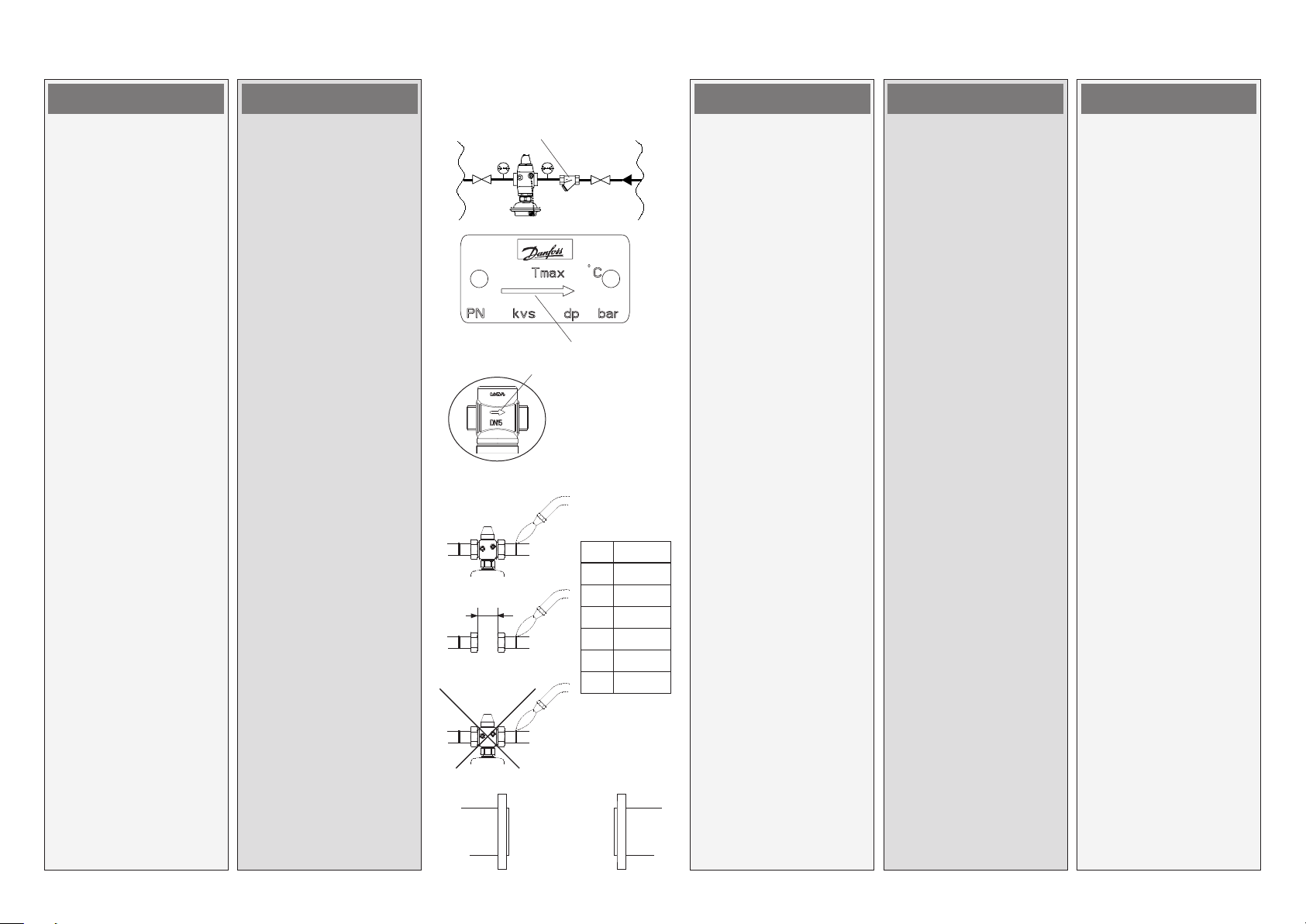

Valve Installation

1. Clean pipeline system
prior to assembly.

2. The installation of a
strainer in front of the
controller is strongly
recommended .

3. Install valve

• The flow direction
indicated on the product
label  or on the valve 
must be observed.

• The valve with mounted
weld-on taipieces may
only be spotwelded to the
pipeline .
The weld-on taipieces may
be welded only without
the valve and seals! 
If these instructions
are not observed, high
welding temperatures may
destroy the seals.

• Flanges  in the pipeline
must be in parallel
position and sealing
surfaces must be clean
and without any damage.

Tighten screws in flanges

crosswise in 3 steps up
to the maximum torque
(50 Nm).

4. Caution:
Mechanical loads of
the valve body by
the pipelines are not
permitted.

Ventilinstallation

1. Rengør
rørledningssystemet før
montering.

2. Det anbefales stærkt at
installere et filter foran
regulatoren .

3. Installer ventilen

• Den flowretning, der
vises på produktetiketten
eller på ventilen, skal
respekteres .

• Ventilen med monterede
svejsestudser må
kun klemmes fast til
rørledningen .

Svejsestudserne må kun

svejses uden ventil og
pakninger! 

Høje svejsetemperaturer

kan ødelægge
pakningerne, hvis
disse instruktioner ikke
overholdes.

• Flanger  i rørledningen
skal være placeret
parallelt, og pakfladerne
skal være rene og uden
skader. Krydsspænd
skruerne i flangerne i 3 trin
til maks. moment (50 Nm).

4. Forsigtig:

Rørledningerne må

ikke belaste ventilhuset
mekanisk.













DN L (mm)
15 69

L

20 74
25 79
32 104
40 114
50 134

Einbau Ventil

1. Rohrleitung vor der
Montage reinigen.

2. Es ist empfehlenswert
einen Schmutzfänger 
vor dem Regler
einzubauen.

3. Ventil einbauen

• Durchflussrichtung  auf
dem Typenschild oder
Ventil beachten .

• Ventil mit angeschraubten
Anschweißenden nur
an die Rohrleitung
anheften .

Das Einschweißen der

Anschweißenden ist
nur ohne Ventil und
Dichtungen zulässig! 

Bei Nichtbeachtung

zerstören die hohen
Schweißtemperaturen die
Dichtungen des Ventils.

• Flansche  in der
Rohrleitung müssen
parallel, Dichtflächen
sauber und ohne
Beschädigungen sein.

Schrauben über Kreuz

in 3 Stufen bis zum max.
Drehmoment anziehen
(50 Nm).

4. Achtung:

Mechanische Belastungen

des Ventilgehäuses durch
die Rohrleitungen sind
nicht zulässig.



Instalación de la válvula

1. Limpie el sistema de
tuberías antes del
montaje.

2. Se recomientda la
instalación de un filtro
delante del controlador .

3. Instale la válvula

• Observe la dirección del
caudal indicada en la
etiqueta del producto o en
la válvula .

• La válvula con conectores
para soldar solo pueden
ser fijados a la tubería .

Los conectores para soldar

solo pueden soldarse sin la
válvula y sin sellos! 

Si estas instrucciones no se

tienen en cuenta, las altas
temperaturas al soldar
pueden destruir los
sellos.

• Las bridas  en la tubería
deben estar en posición
paralela y las superficies
que sellan deben estar
limpias y sin ningún daño.

Apriete los tornillos en

las bridas en diagonal en
3 pasos hasta el máximo
(50 Nm).

4. Precaución:
No se permiten cargas
mecánicas del cuerpo de
la válvula por las tuberías

Afsluiter installeren

1. Reinig eerst het
leidingsysteem.

2. Plaatsing van een vuilfilter
voor de regelaar wordt
sterk aanbevolen .

3. Monteer de afsluiter

•

Let op de stromingsrichting
die op het type-plaatje of
op de afsluiter staat
aangegeven .

• De afsluiter met
gemonteerde
laskoppelingen mag alleen
met laspunten aan de
leiding gehecht worden .
Daarna de afsluiter en
pakkingen uitnemen en de
koppelingen definitief vast
lassen! 

Als deze instructies niet

worden opgevolgd
kunnen hoge
lastemperaturen de
pakkingen beschadigen.

• De flenzen  in de leiding
moeten evenwijdig
zijn en de sluitvlakken
moeten schoon zijn en
onbeschadigd.
Zet de bouten in 3
stappen kruislings vast
met het maximum koppel
(50 Nm).

4. Let op:
Mechanische belasting
van het afsluiterhuis
door de leidingen is niet
toegestaan.

6

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Mounting of temperature
actuator

(relevant only at AVQT
controllers)

Place temperature actuator
AVT at the diaphragm and
tighten union nut with
wrench SW 36.

Torque 35Nm.

Other details:

See instructions for
temperature actuator AVT.

Insulation

For medium temperatures
up to 100 °C the pressure
actuator  may also be
insulated.

Montering af
temperaturaktuator

(kun relevant ved AVQT­regulatorer)

Anbring
temperaturaktuatoren AVT
ved membranen og spænd
omløbermøtrikken med
nøgle SW 36.

Moment 35 Nm.

Andre detaljer:

Se instruktioner for
temperaturaktuator AVT.

Isolering

Ved medietemperaturer op til
100 °C kan trykaktuatoren 
også være isoleret.

> 100 °C

Einbau Thermostat

(maßgebend nur bei AVQT
Reglern)

Thermostat AVT am
Druckantrieb einbauen
und Überwurfmutter mit
Mutterschlüssel SW 36
anziehen.

Drehmoment 35Nm.

Genaueres:

Siehe Instruktion für den
Thermostaten AVT.

Isolierung

Bei Mediumstemperaturen
bis 100 °C kann auch der
Druckantrieb  isoliert
werden.

Montaje del actuador por
temperatura

(relevante solo en
reguladores AVQT)

Coloque el actuador de
temperaturas AVT en el
diafragma y apriete la tuerca
de unión con una llave SW 36.

Torque 35Nm.

Otros detalles:

Véase las instrucciones del
actuador de temperatura AVT.

Aislamiento

Para temperaturas del medio
hasta 100 °C el actuador de
presión  también puede ser
aislado.

Montage van
temperatuurregelaar

(alleen voor AVQT regelaars)

Plaats de
temperatuurregelaar AVT
op het membraanhuis en
draai de wartelmoer aan met
sleutel 36.

Max. koppel 35Nm.

Andere details:

Zie instructies voor
temperatuurregelaar AVT.

Isolatie

Bij mediumtemperaturen
tot 100 °C mag het
membraanhuis  ook
geïsoleerd worden.

< 100 °C



7

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Dimensions, Weights

1)

Conical ext. thread acc. to

EN 10226-1

2)

Flanges PN 25, acc. to

EN 1092-2

Mål, vægt

1)

Konisk udv. gevind iht.

EN 10226-1

2)

Flanger PN 25 iht.

EN 1092-2

Abmessungen, Gewichte

1)

Kegeliges Außengewinde

nach EN 10226-1

2)

Flansche PN 25, nach

EN 1092-2

DN 15 20 25 32 40 50
SW
d 21 26 33 42 47 60

1)

R

2)

L1
L2 131 144 160 177 - ­L3 139 154 159 184 204 234
k 65 75 85 100 110 125
d

2

n 4 4 4 4 4 4

mm

AVQ (PN 16)

DN 15 20 25 32
L
H 97 97 97 97
H2 73 73 76 77

mm

Dimensiones, Pesos

1)

Rosca externa cónica acc.

to EN 10226-1

2)

Bridas PN 25, acc. to

EN 1092-2

32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) 70 (G 2A) 82 (G 2½A)

½ ¾ 1 1 ¼ - -

130 150 160 - - -

14 14 14 18 18 18

65 70 75 100

Afmetingen, gewicht

1)

Uitwendige draad volgens

EN 10226-1

2)

Flenzen PN 25, volgens

EN 1092-2

AVQ (PN16) AVQ (PN25) AVQ (PN25) AVQ (PN25)

DN 15 - 32 DN 15 - 25 DN 32 - 50 DN 32 - 50

AVQ (PN 25)

DN 15 20 25 32 40 50
L
L1 - - - 180 200 230
H 109 109 109 150 150 150
H1 - - - 150 150 150
H2 73 73 76 103 103 103
H3 - - - 103 103 103

mm

65 70 75 100 110 130

Note: other flange dimensions - see table for tailpieces

8

AVQ, AVQT - PN 16,25

AVQT (PN25) AVQT (PN25) AVT/AVQT AVT/AVQT

DN 15 - 50 DN 32 -50 DN 32 - 50 DN 32 - 50

AVQT (PN 25)

DN 15 20 25 32 40 50
L
L1 - - - 180 200 230
H 131 131 131 172 172 172
H1 - - - 172 172 172
H2 73 73 76 103 103 103
H3 - - - 103 103 103

mm

65 70 75 100 110 130

Note: other flange dimensions - see table for tailpieces

AVT/AVQT (PN 25)

DN 15 20 25 32 40 50
L
L1 - - - 180 200 230
H 265 265 265 306 306 306
H1 - - - 306 306 306
H2 73 73 76 103 103 103
H3 - - - 103 103 103

mm

65 70 75 100 110 130

Note: other flange dimensions - see table for tailpieces

9

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Start-up

Filling the system, first
start-up

1. Open valves  in the
system.

2. Slowly open shut-off
devices  in the flow
pipeline.

3. Slowly open shut-off
devices  in the return
pipeline.

Opstart

Påfyldning af systemet,
første opstart

1. Åbn ventilerne  i
systemet.

2. Åbn langsomt for
afspærringsventilerne  i
flowledningen.

3. Åbn langsomt for
afspærringsventilerne  i
returledningen.







Inbetriebnahme

Füllung der Anlage,
Inbetriebnahme

1. Ventile in der Anlage 
öffnen.

2. Absperrarmaturen  im
Vorlauf langsam öffnen.

3. Abperrarmaturen  im
Rücklauf langsam öffnen.

Puesta en marcha

Llenado del sistema,
primera puesta en marcha

1. Abra las válvulas  en el
sistema.

2. Abra lentamente todos los
dispositivos de corte  en
la tubería de impulsión.

3. Abra lentamente todos los
dispositivos de corte  en
la tubería de retorno.

Inbedrijfname

Vullen van het systeem,
eerste inbedrijfstelling

1. Zet alle afsluiters  in het
afnamecircuit open.

2. Draai afsluiter  in de
aanvoer langzaam open.

3. Draai afsluiter  in de
retour langzaam open.

10

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Leak and Pressure Tests

Before pressure test, open the
adjustable flow restrictor 
by turning it to the left
(counter clockwise)

Pressure must
be gradually
increased at the
+/- connection .

Non-compliance may cause
damages at the actuator or
the valve.

A pressure test of the entire
system must be carried
out in accordance with
manufacturer’s instructions.

The maximum test pressure
is:

1.5 × PN

PN - see product label

Lækage- og trykprøvning

Åbn den justerbare
flowbegrænser  før
trykprøvningen ved at dreje
den til venstre (mod uret)

Trykket skal øges
gradvist ved +/­tilslutningen .

Respekteres dette ikke, kan
der opstå skader på aktuator
eller ventil. Der skal udføres
en trykprøvning af hele
systemet i overensstemmelse
med producentens
instruktioner.

Det maksimale prøvetryk er:

1,5 × PN

PN fremgår af
produktetiketten





Dichtheits- und
Druckprüfung

Vor Druckprüfungen die
Einstelldrossel  durch
Drehung nach links ganz
öffnen (entgegen der
Uhrzeigerrichtung)

Druckerhöhung
muss am +/­Anschluss 
gleichmäßig
erfolgen

Nichtbeachtung kann zu
Schäden am Antrieb und/
oder Ventil führen.

Die Druckprüfung der Anlage
muss nach den Vorgaben
des Anlagenherstellers
durchgeführt werden.

Max. Prüfdruck ist:

1.5 x PN

PN siehe Typenschild

Escapes y pruebas de
presión

Antes de la prueba de
presión, abra el limitador de
caudal ajustable  girándolo
hacia la izquierda (en sentido
contrario a las agujas del
reloj)

La presión debe
ir aumentando
gradualmente en
la conexión +/- .

El incumplimiento puede
causar daños en el actuador o
la válvula.

Una prueba de presión del
sistema completo debe ser
realizada de acuerdo con las
instrucciones del fabricante.

La presión máxima de prueba
es:

1.5 x PN

PN ver etiqueta del producto

Lek- en druktest

Voordat op druk getest
wordt dient de instelbare
debietbegrenzing  volledig
geopend te worden door
deze linksom te draaien
(tegen de klok in).

De druk op de
+/- aansluiting 
mag alleen
geleidelijk
opgevoerd
worden.

Het niet opvolgen van
deze instructie kan schade
veroorzaken aan regelaar of
afsluiter.

Een druktest van het gehele
systeem dient uitgevoerd
te worden overeenkomstig
de voorschriften van de
fabrikant / installateur.

De maximum testdruk is:

1.5 x PN

PN zie het type-plaatje op het
product.

Putting out of operation

1. Slowly close shut-off
devices  in the flow
pipeline.

2. Slowly close shut-off
devices  in the return
pipeline.

Stop af anlæg

1. Luk langsomt for
afspærringsventilerne  i
flowledningen.

2. Luk langsomt for
afspærringsventilerne  i
returledningen.





Außerbetriebnahme

1. Absperrarmaturen  im
Vorlauf langsam schließen.

2. Absperrarmaturen 
im Rücklauf langsam
schließen.

Fuera de operación

1. Cierre lentamente los
dispositivos de corte  en
la tubería de impulsión.

2. Cierre lentamente los
dispositivos de corte  en
la tubería de retorno.

Uit bedrijf nemen

1. Draai de afsluiter  in de
aanvoer langzaam dicht.

2. Draai de afsluiter  in de
retour langzaam dicht.

11

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Settings

Flow Rate Setting

The flow rate is adjusted
by means the setting of
adjustable flow restrictor .
There are two possibilities:

1. Adjustment with the flow
adjusting curves,

2. Adjustment with heat
meter, see page 15.

Pre-condition

(min. diff. pressure over the
valve)

At the maximum flow rate,
the pressure difference Δpv 
across the control valve must
be at least:

Δp

= 0.5 bar

min

Indstilling af sætpunkter

Indstilling af flowet

Flowet justeres gennem
indstillingen af den justerbare
flowbegrænser .

Der er to muligheder:

1. Justering vha. de
flowjusterende kurver

2. Justering vha. varmemåler,
se side 15.

Forudsætning

(min. differenstryk over
ventilen)

Ved det maksimale flow skal
trykdifferencen Δpv  over
ventilen være mindst:

Δp

= 0,5 bar

min



Einstellung Sollwerte

Einstellung Volumenstrom

Die Einstellung des
Volumenstroms erfolgt über
die Einstellung des Hubes der
Einstelldrossel .

Es gibt zwei Möglichkeiten:

1. Einstellung mit
Einstelldiagramm,

2. Einstellung mit
Wärmezähler, siehe
Seite 15.

Voraussetzung

(Min. Differenzdruck über
dem Ventil)

Die Druckdifferenz Δpv 
über dem Regelventil muss
bei max. Volumenstrom
mindestens betragen:

Δp

= 0.5 bar

min

Ajustes

Ajuste del caudal

El caudal se ajusta mediante
el limitador de caudal
ajustable .
Existen dos posiblidades:

1. Ajuste con las curvas de
caudal,

2. Ajuste con el medidor de
calor, ver pág 15.

Condición previa

(min. presión diferencial
sobre la válvula)

En el caudal máximo, la
presión diferencial Δpv  a
través de la válvula de control
debe ser al menos:

Δp

= 0.5 bar

min

Instellingen

Instellen van het debiet

Het debiet wordt afgeregeld
met de instelbare
debietbegrenzer .

Er zijn twee mogelijkheden:

1. Instelling met behulp van
debietgrafieken

2. Instelling met behulp van
warmtemeter, zie blz. 15.

Voorwaarde

(minimum drukverschil over
de afsluiter)

Bij het maximum debiet is
een drukverschil over de
regelafsluiter nodig van
minimaal:

Δp

= 0.5 bar

min

Δp

v



12

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

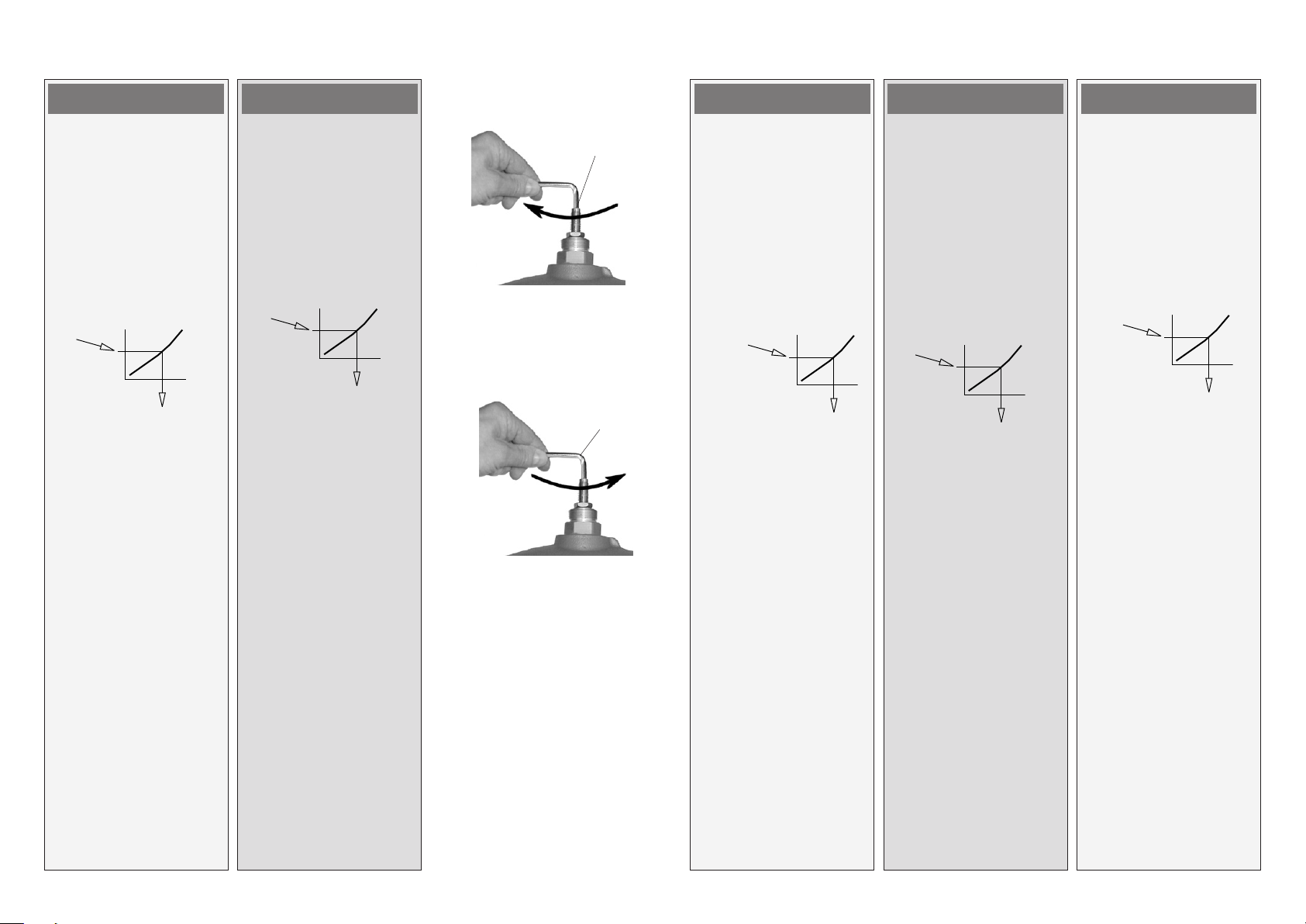

Adjustment with flow
adjusting curves

The system don’t need to be
active for being adjusted.

1. Unscrew cover  loosen
counter nut .

2. Screw (clockwise)
adjustable flow
restrictor  in up to its
stop.
Valve is closed, no flow.

3. Select flow adjusting curve
in the diagram (see next
page).

Necessary
flow rate

No

Revolutions of
adjusting throtle

4. Unscrew (counter­clockwise) the adjustable
flow restrictor by
determined number of
revolutions .

5. Adjustment is completed,
continue with step 3,
page 15.

Justering vha flow kurverne

Systemet behøver ikke være
aktivt for at blive justeret.

1. Skru hættemøtrikken  af,
løsn kontramøtrikken .

2. Skru den justerbare
flowbegrænser  i (med
uret) til stoppunktet.
Ventilen er lukket, intet
flow.

3. Vælg flowkurve i
diagrammet (se næste
side).

Nødvendig
flowhastighed

No

Antal
omdrejninger

4. Skru den justerbare
flowbegrænser ud (mod
uret) med det fastlagte
antal omdrejninger .

5. Indstillingen er færdig,
fortsæt med trin 3, side 15.









Einstellung mit
Einstelldiagramm

Die Anlage muss zur
Einstellung nicht in Betrieb
sein.

1. Kappe abschrauben 
Kontermutter  lösen

2. Eintselldrossel 
bis zum Anschlag
hineindrehen (mit der
Uhrzeigerrichtung).

Ventil wird geschlossen,

kein Durchfluss.

3. Einstelldiagramm (siehe
nächste Seite) auswählen.

erforderlicher
Volumenstrom

No

Umdrehungen
Einstelldrossel

4. Einstelldrossel um diese
Anzahl Umdrehungen
herausdrehen .

5. Die Einstellung ist
abgeschlossen, weiter mit
Schritt 3, Seite 15.

Ajuste con curvas de caudal

El sistema no necesita estar
activo para el ajuste.

1. Desatornille el
capuchon  afloje la
tuerca .

2. Atornille (en el sentido
de las agujas del reloj)el
limitador de caudal
ajustable  hasta que se
pare.

La válvula está cerrada, no

caudal.

3. Seleccione la curva que
se ajusta al caudal en
el diagrama(ver página
siguiente).

Caudal
necesario

No

Número de
vueltas

4. Desatornille (en sentido
contrario a las agujas del
reloj) el limitador que
caudal ajustable según el
determinado número de
vueltas .

5. El ajuste está completado,
continúe con el paso 3,
página 15

Instelling met behulp van
debietgrafieken

Het systeem hoeft niet in
bedrijf te zijn om in te kunnen
stellen

1. Draai de afdekkap  open
en maak de contramoer 
los.

2. Draai de instelbare
debietbegrenzer  met de
klok mee tot de aanslag.

De afsluiter is nu dicht, er

is geen doorstroming.

3. Selecteer de juiste
instelgrafiek (zie volgende
blz.)

Benodigd
debiet

No

Omwentelingen van
debietbegrenzer

4. Open de debietbegrenzer
het aantal gevonden
omwentelingen (tegen de
klok in) .

5. Het debiet is nu ingesteld,
ga door met stap 3, blz. 15.

Note:

The setting may be verified

with help of a heat meter if
the system is in operation,
see next section.

Bemærk:

Indstillingen kan verificeres

vha. en varmemåler, hvis
systemet er i drift, se næste
afsnit.

Hinweis:

Die Einstellung kann bei

in Betrieb genommener
Anlage über einen
Wärmezähler überprüft
werden, siehe nächsten
Abschnitt.

Nota:

El ajuste puede verificarse

con ayuda de un medidor
de calor si el sistema está
en funcionamiento, vea la
sección siguiente.

Opmerking:

Als het systeem in bedrijf is

kan de instelling eventueel
gecontroleerd worden
met behulp van een
warmtemeter, zie volgende
paragraaf.

13

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Flow Adjusting Curves Flow kurver Einstelldiagramme Curvas de ajuste de caudal Debietgrafieken

DN 15 DN 20 kvs 6.3

PN 16, PN 25
1 = 360°

1 = 360°

kvs 4.0

kvs 2.5

kvs 1.6

DN 25 kvs 8.0 DN 32 DN 40 k

kvs 10

kvs 12.5

16, 20 / DN 50 kvs 20, 25

vs

DN 50

DN 40

14

AVQ, AVQT - PN 16,25

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Adjustment with Heat
Meter

Pre-condition:

The system must be in
operation. All units in the
system  or a bypass must
be completely open.

1. Unscrew cover , loosen
counter nut .

2. Observe heat meter
indicator.

Turning to the left

(counter-clockwise) 
increases the flow rate.

Turning to the right

(clockwise)  reduces the
flow rate.

Justering vha. varmemåler

Forudsætning:

Systemet skal være i drift. Alle
enheder i systemet  eller en
bypass skal være helt åbne.

1. Skru hættemøtrikken af
løsn kontramøtrikken .

2. Hold øje med
varmemålerens viser.

Drejes til venstre (mod

uret), øges flowet.

Drejes til højre (med uret)

, reduceres flowet.

Efter endt justering:

3. Spænd









Einstellung mit
Wärmezähler

Voraussetzung:

Die Anlage muss in Betrieb
sein. Die Armaturen in der
Anlage  oder ein Bypass
müssen vollständig offen
sein.

1. Kappe abschrauben  ,
Kontermutter lösen .

2. Anzeige des Wärmezählers
beachten.

Linksdrehung  erhöht



den Volumenstrom.

Rechtsdrehung 

reduziert den
Volumenstrom.

Ajuste con medidor de calor

Condición previa:

El sistema debe estar
funcionando. Todas las
unidades del sistema 
o bypass deben estar
completamente abiertas.

1. Desatornille el
capuchón  , afloje la
tuerca.

2. Observe el indicador del
medidor de calor.

Girando a la izquierda

(sentido contrario a
las agujas del reloj) 
aumenta el caudal

Girando a la derecha (en

el sentido de las agujas
del reloj)  se reduce el
caudal.

Instelling met warmtemeter

Voorwaarde:

Het systeem moet in bedrijf
zijn. Alle afsluiters (ook van
evt. bypass)  in het afname
circuit moeten volledig open
staan.

1. Draai de afdekkap  open
en maak de contramoer 
los.

2. Kijk naar de warmtemeter.

Linksom draaien (tegen

de klok in)  verhoogt het
debiet.

Rechtsom draaien (met de

klok mee)  verlaagt het
debiet.

After the adjustment has
been completed:

3. Tighten counter nut .

4. Screw the cover  in and
tighten.

5. Cover may be sealed.

Temperature setting

(relevant only at AVQT
controllers)

See instruction for temperature
actuator AVT.

kontramøtrikken .

4. Skru hættemøtrikken  i
og spænd den.

5. Plomber evt.
hættemøtrikken.

Indstilling af temperatur

(kun relevant ved AVQT
regulatorer)

Se instruktioner for
temperaturaktuator AVT.



Nach abgeschlossener
Einstellung:



3. Kontermutter 
festziehen.

4. Kappe  aufschrauben
und festziehen.

5. Kappe kann plombiert
werden.

Temperatureinstellung

(maßgebend nur bei AVQT
Reglern)

Siehe Bedienungsanleitung für
den Thermostaten AVT.

Después de haber
completado el ajuste:

3. Apretar la tuerca .

4. Atornillar el capuchón  y
apretarlo.

5. El capuchón puede
sellarse.

Ajuste de temperatura

(relevante solo en reguladores
AVQT)

Véase las instrucciones del
actuador de temperatura AVT.

Nadat de instelling is gedaan:

3. Zet de contramoer vast .

4. Plaats de afdekkap  en
draai hem vast.

5. Afdekkap kan verzegeld
worden.

Temperatuurinstelling

(alleen voor AVQT regelaars)

Zie instructies voor AVT
temperatuurregelaar.

15

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY

Vsebina

Varnostna opozorila 17

Opis naprave 18

Montaža 18

- Dopustni
položaji vgradnje 18

- Lokacija namestitve in
shema vgradnje 19

- Vgradnja ventila 20

- Montaža
termostatskega
pogona 21

- Izolacija 21

- Dimenzija, masa 22

Zagon 24

- Polnjenje sistema,
prvi zagon 24

- Test tesnosti in tlaka 25

- Jemanje iz obratovanja 25

- Nastavitev regulatorja 26

- Nastavitev pretoka 26

- Nastavitev s krivuljami
za nastavitev pretoka 26

- Krivulje za nastavitev
pretoka 28

- Nastavitev
s kalorimetrom 29

- Nastavitev temperature 29

Obsah

Bezpečnostní informace 17

Aplikační oblast 18

Montáž 18

- Přípustná instalační
poloha 18

- Umístění a schéma
instalace 19

- Instalace ventilu 20

- Montáž přímočinného
regulátoru teploty 21

- Izolace 21

- Rozměry, Hmotnost 22

Zahájení provozu 24

- Plnění systému, první
spuštění 24

- Tlaková zkouška a
zkouška těsnosti 25

- Odstavování 25

- Nastavení 26

- Nastavení průtoku 26

- Nastavení pomocí
diagramu nastavení
průtoku 26

- Diagramy nastavení
průtoku 28

- Nastavení pomocí
měřiče tepla 29

- Nastavení teploty 29

POLSKI MAGYAR РУССКИЙ

Spis treści

Warunki bezpieczeństwa 17

Zastosowanie 18

Montaż 18

- Dopuszczalne pozycje
montażu 18

- Miejsce i schemat
montażu 19

- Montaż zaworu 20

- Montaż siłownika
termostatycznego 21

- Izolacja 21

- Wymiary, Ciężar 22

Uruchomienie 24

- Napełnienie układu,
pierwsze uruchomienie 24

- Próby szczelności i
ciśnienia 25

- Odłączenie zaworu 25

- Nastawy 26

- Nastawa przepływu 26

- Nastawianie według
krzywych regulacji
przepływu 26

- Wykresy (krzywe)
regulacji przepływu 28

- Nastawianie z użyciem
ciepłomierza 29

- Nastawianie
temperatury 29

Tartalomjegyzék

Biztonsági előírások 17

Az alkalmazás leírása 18

Szerelés 18

- Lehetséges beépítési
helyzetek 18

- Beépítési hely és
kapcsolási séma 19

- Szelep beépítés 20

- Hőmérséklet
szabályozó felszerelése 21

- Szigetelés 21

- Méretek, Súlyok 22

Üzembe helyezés 24

- A rendszer feltöltése,
első üzembe helyezés 24

- Tömítettség és
nyomáspróba 25

- Üzemen
kívül helyezés 25

- Kívánt
értékek beállítása 26

- Térfogatáram
beállítása 26

- Térfogatáram beállítás
diagram szerint 26

- Térfogatáram-beállító
diagramok 28

- Térfogatáram-beállítás
hőmennyiségmérővel 29

- A hőmérséklet
szabályozó beállítása 29

Содержание

Правила техники
безопасности 17

Область применения 18

Монтаж 18

- Монтажные положения
регулятора 18

- Размещение
регулятора и схема
установки 19

- Монтаж клапана 20

- Монтаж
термостатического
элемента 21

- Теплоизоляция 21

- Габаритные и
присоединительные
размеры 22

Запуск 24

- Заполнение системы,
первый пуск 24

- Испытание
на прочность и
герметичность 25

- Вывод из
эксплуатации 25

- Установка значений
регулируемых
величин 26

- Установка
предельного расхода 26

- Настройка с помощью
графиков расхода 26

- Графики настройки
расхода 28

- Настройка с помощью

теплосчетчика 29

- Настройка температуры 29

16

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Varnostna opozorila

Izjemno pomembno je, da
pred montažo in zagonom
skrbno preberete navodila in
se jih držite. S tem se izognete
poškodbam ljudi in okvaram
na opremi.

Nujna sestavna, zagonska
in vzdrževalna dela lahko
izvajajo samo kvalificirani,
šolani in pooblaščeni delavci.

Pred sestavo in vzdrževalnimi
deli na regulatorju mora biti
sistem:

- tlačno izravnan,

- ohlajen,

- izpraznjen in

- očiščen.

Prosimo, upoštevajte
navodila proizvajalca sistema
ali sistemskega operaterja.

Bezpečnostní informace

Z důvodu maximálního
snížení možnosti poranění
osob nebo vzniku škod na
majetku je bezpodmínečně
nutné se před vlastní montáží
a uvedením regulátoru do
provozu pečlivě seznámit
se všemi bezpečnostními
informaci zde uvedenými.

Nezbytné montážní práce,
kroky při uvádění do
provozu a opravy mohou
provádět pouze kvalifikovaní,
proškolení pracovníci, kteří
pro tuto činnost byly určeni.

Před montáží nebo před
případnou opravou nebo
servisem regulátoru je
nutné, aby regulovaný
systém splňoval následující
podmínky:

- nebyl pod tlakem

- byl dostatečně ochlazen

- vyprázdněn a

- vyčištěn.

Postupujte podle návodu
výrobce systému nebo jeho
provozovatele.

Warunki bezpieczeństwa

W celu uniknięcia zranienia
osób i uszkodzenia urządzeń
należy bezwzględnie przed
montażem i uruchomieniem
zaworu zapoznać się
dokładnie z niniejszą
instrukcją.

Czynności związane z
montażem, uruchomieniem
i obsługą mogą być
dokonywane wyłącznie
przez osoby uprawnione
i odpowiednio
wykwalifikowane.

Przed montażem i obsługą
konserwacyjną regulatora
należy:

- zrzucić ciśnienie,

- ostudzić urządzenie,

- opróżnić układ

- oczyścić.

Prosimy stosować się do
instrukcji producenta lub
operatora układu.

Biztonsági előírások

Összeszerelés és üzembe
helyezés előtt feltétlenül
olvassa el és tartsa be
ezen útmutató utasításait
a személyi sérülések és a
készülék meghibásodásának
elkerülése érdekében!

Az összeszerelést, üzembe
helyezést és karbantartást
csak szakképzett és arra
feljogosított személy
végezheti.

A szerelési és karbantartási
munkálatok előtt a rendszert:

- nyomásmentesíteni kell,

- le kell hűteni,

- le kell üríteni,

- és meg kell tisztítani.

Kérjük, tartsa be a
rendszer gyártójának
és üzemeltetőjének
rendelkezéseit!

Правила техники
безопасности

Для предупреждения
травматизма и повреждения
оборудования перед
началом производства работ
по его монтажу и вводу в
эксплуатацию следует изучить
и соблюдать настоящую
инструкцию.

Монтаж, наладку и техническое
обслуживание оборудования
может выполнять только
квалифицированный персонал,
имеющий допуск к таким
работам.

В целях соблюдения правил
техники безопасности перед
началом работ по монтажу
или обслуживанию регулятора
необходимо произвести
следующие действия с
трубопроводной системой:

- сбросить давление;

- охладить;

- опорожнить;

- прочистить.

При этом должна соблюдаться
также инструкция по
эксплуатации системы.

17

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI

Opis naprave

Regulator se uporablja
za regulacijo pretoka (in
temperature pri AVQT)
v sistemih ogrevanja,
daljinskega ogrevanja in
hlajenja napolnjenih z vodo
ali z mešanico vode in glikola.

Tehnični podatki na etiketi
izdelka določajo uporabo.

Montaža

Dopustni položaji vgradnje

Temperatura medija do
100 °C:

- Lahko se vgradi v
kateremkoli položaju.

Aplikační oblast

Regulátor je určen pro
regulaci průtoku vody a směsi
vody s glykolem v systémech
vytápění, v systémech
centralizovaného zásobování
teplem a v chladících
systémech.

Technické parametry
uvedené na typovém štítku
výrobku určuji jeho použití.

Montáž

Přípustná instalační poloha

Teplota média do 100 °C:

- Regulátor lze instalovat v
jakékoliv poloze.

Zastosowanie

Regulator jest stosowany
do regulacji przepływu (i
temperatury AVQT) dla wody
i roztworów wody z glikolem
w instalacjach grzewczych,
sieciach cieplnych i
instalacjach chłodzenia.

Dane techniczne na tabliczce
znamionowej określają zakres
zastosowań.

Montaż

Dopuszczalne pozycje
montażu.

Temperatury czynnika do
100 °C:

- montaż w dowolnej
pozycji.

MAGYAR РУССКИЙ

Az alkalmazás leírása

A szabályzó térfogatáram­szabályozásra (és
hőmérséklet-szabályozására
az AVQT esetében) alkalmas
fűtő, távfűtő és hűtő
rendszerekben. Az áramló
közeg víz, ill. víz-glikol
keverék lehet.

A működést meghatározó
paraméterek a termék
címkéjén olvashatók.

Szerelés

Lehetséges beépítési
helyzetek

Max. 100 °C
közeghőmérsékletig:

- Bármely helyzetben
beépíthető.

Область применения

Регулятор используется для
ограничения расхода воды или
водного раствора гликоля в
системах централизованного
теплоснабжения или
охлаждения.

Условия применения
регулятора определяются
техническими
характеристиками, указанными
на этикетке изделия.

Монтаж

Монтажные положения
регулятора

Температура регулируемой
среды до 100 °C:

- Регулятор может
устанавливаться в любом
положении.

Temperatura medija
> 100 °C:

- Vgradnja dovoljena samo
v horizontalni položaj
tako, da je pogon obrnjen
navzdol.

Teplota média vyšší než
100 °C:

- Regulátor je možné
instalovat pouze na
vodorovné části potrubí,
kdy pohon regulátoru
směřuje dolů.

Temperatury czynnika
> 100 °C:

- montaż dozwolony tylko
na rurociągu poziomym, z
siłownikiem skierowanym
w dół.

Ha a közeghőmérséklet
> 100 °C:

- Csak vízszintes
csőszakaszokba
építhető be, függőleges
szelepmozgató helyzettel.

Температура регулируемой

среды выше 100 °C:

- Установка регулятора
разрешается только
на горизонтальном
трубопроводе
регулирующим элементом
вниз.

18

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

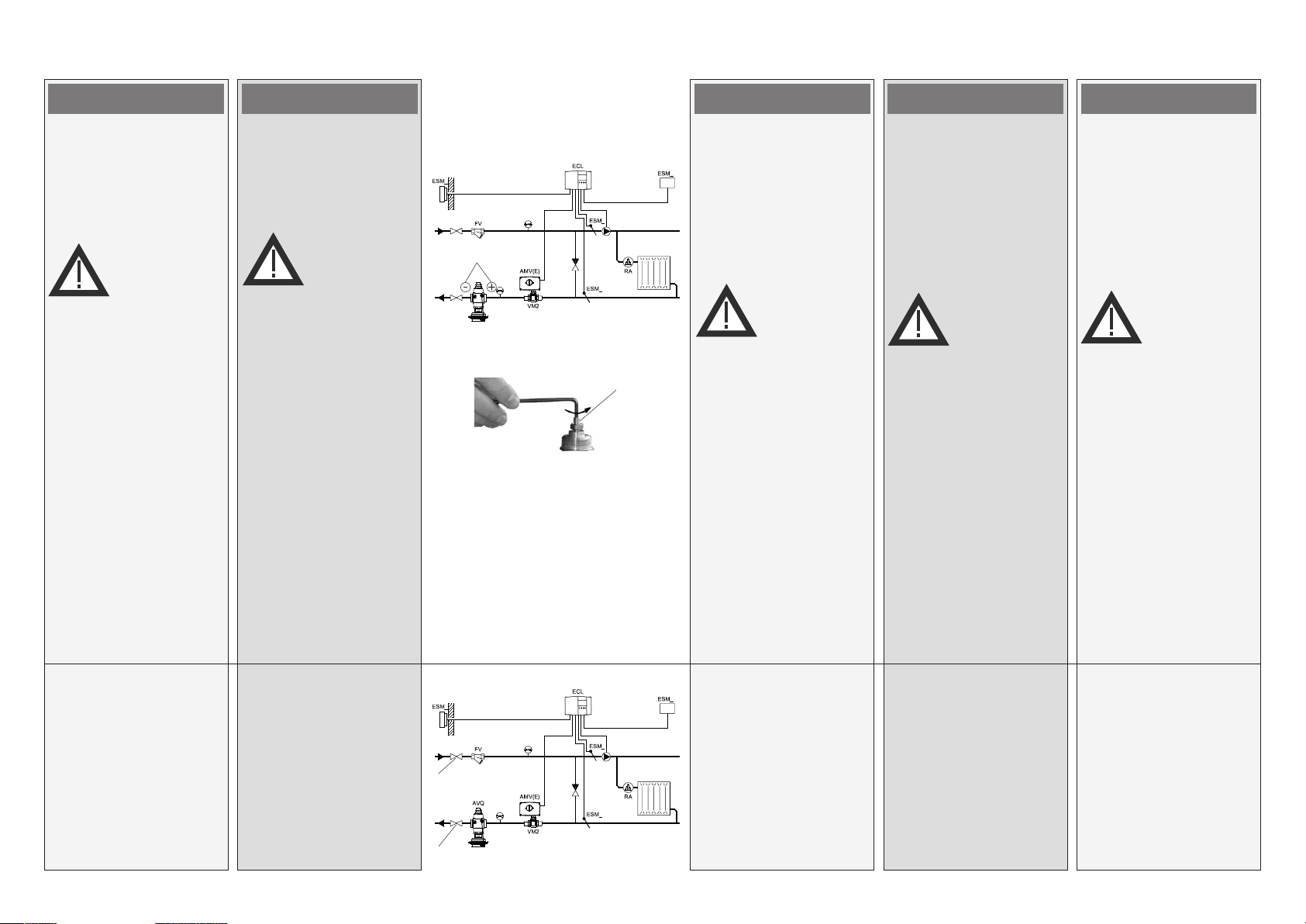

Lokacija namestitve in
shema vgradnje

 AVQ (T)

vgradnja v povratek

 AVQ (T)

vgradnja v dovod

Umístění a schéma
instalace

 AVQ (T)

Montáž na vratnou větev

 AVQ (T)

Montáž na přívodní větev





Miejsce i schemat montażu

 AVQ (T)

montaż na rurociągu
powrotnym

 AVQ (T)

montaż na rurociągu
zasilającym

Beépítési hely és kapcsolási
séma

 AVQ (T)

A visszatérő ágban

 AVQ (T)

Az előremenő ágban

Размещение регулятора и
схема установки

 AVQ (T)

на обратном трубопроводе

 AVQ (T)

на подающем трубопроводе

19

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Vgradnja ventila

1. Pred montažo očistite
cevovod.

2. Močno priporočamo
vgradnjo filtra pred
regulator .

3. Vgradite ventil

• Upoštevajte puščico na
etiketi proizvoda oz. na
proizvodu samem, ki kaže
smer pretoka .

• Ventil z vgrajenimi
varilnimi priključki se
lahko samo pritrdi na
cevovod .

Varilni priključki so nato

lahko polno varjeni samo
brez ventila in tesnil! 

Ob neupoštevanju teh

navodil lahko visoke
temperature pri varjenju
uničijo tesnila.

• Protiprirobnice  morajo
biti vzporedne, tesnilne
površine morajo biti čiste.
in brez poškodb.

Pritegnite vijake na

prirobnicah križem v treh
korakih do maksimalnega
momenta.

Instalace ventilu

1. Před montáží vyčistěte
potrubní systém.

2. Před regulátor
doporučujeme
nainstalovat filtr .

3. Nainstalujte ventil.

• Při montáži dejte pozor na
to, aby na štítku vyznačený
směr proudění média
odpovídal skutečnosti .

• Ventil s namontovanými
navařovacími koncovkami
může být napojen pouze
přímo na potrubí .

Koncovky musí být

navařovány bez těsnění a
připojeného ventilu ! .
Jestliže nebude
postupováno podle
tohoto návodu, tak vysoká
svařovací teplota může
zničit těsnění.

• Příruby  na potrubí musí
být k sobě orientovány
kolmo, kdy styčné těsnící
plochy musí být čisté a
bez poškození. Šrouby na
přírubě dotahujte napříč
a ve třech krocích až do
dosažení maximálního
kroutícího momentu.









Montaż zaworu

1. Przed zamontowaniem
zaworu przepłukać
instalację.

2. Przed regulatorem
zamontować filtr .

3. Zamontować zawór.

• Należy zachować kierunek
przepływu zaznaczony na
tabliczce znamionowej lub





na korpusie zaworu .

• Zawór z zamocowanymi
końcówkami do
przyspawania może
być tylko punktowo
przyspawany do
rurociągu .

Końcówki mogą

być przyspawane
tylko bez zaworu i
uszczelnienia! .

Nie zastosowanie się

DN L (mm)
15 69

L

20 74
25 79
32 104
40 114
50 134

do tego zalecenia może
spowodować uszkodzenie
uszczelnień wskutek
wysokiej temperatury.

• Kołnierze  na rurociągu
muszą być równoległe
a powierzchnie pod
uszczelki czyste i bez
uszkodzeń.

Dokręcać śruby przy

kołnierzach po przekątnej,
w trzech krokach, aż do
uzyskania maksymalnego
momentu (50 Nm).



A szelep beépítése

1. A munka megkezdése
előtt végezze el a
csővezeték hálózat
tisztítását!

2. Erősen ajánlott egy szűrő
beépítése a szabályzó
elé .

3. A szelep beépítése:

• A beépítésnél
vegye figyelembe a
termékcímkén  ill. a
szelepen feltüntetett
áramlási irányt !

• A hegesztett toldatokkal
rendelkező szelepeket
a csővezetékhez csak
néhány ponton szabad
hegesztéssel rögzíteni !

A toldatok csak a szelep és

a tömítőelemek levétele
után hegeszthetőek
körül! 

Ha ezeket az

útmutatásokat nem
tartja be, a magas
hegesztési hőmérsékleten
a tömítőelemek
tönkremennek.

• A csővezetékek
karimáinak 
párhuzamosan kell állniuk,
és a tömítő-felületeknek
szennyeződés-mentesnek
és épnek kell lenniük!

A karimákat összekötő

csavarokat három
lépésben szorítsa meg a
max. nyomaték eléréséig!

Монтаж клапана

1. Перед монтажом клапана
промойте трубопроводную
систему.

2. До регулятора (по
ходу движения среды)
рекомендуется установка
сетчатого фильтра .

3. Установка клапана

• Клапан устанавливается
так, чтобы направление

стрелки на этикетке  или
на его корпусе  совпадало

с направлением движения
регулируемой среды.

• Резьбовой клапан
монтируется с помощью
приварных фитингов,
которые при установленном
между ними клапане
должны предварительно
фиксироваться
на трубопроводе

прихваткой .

Окончательная приварка

фитингов к трубопроводу
может производиться
только при отсутствии
клапана и уплотнительных

прокладок! 

При несоблюдении этих

инструкций высокая
температура сварки может
повредить уплотнения
фитингов и самого клапана.

• При применении
фланцевого клапана

ответные фланцы  на
трубопроводе должны быть
установлены параллельно
и их уплотняемые
поверхности должны
быть чистыми и без
повреждений.

Болты на фланцах следует

затягивать крестообразно
в три этапа до достижения
максимального крутящего
момента.

20

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

4. Opozorilo:
Mehanske obremenitve
cevovoda na telo ventila
niso dovoljene.

Montaža termostatskega
pogona

(velja le za regulatorje AVQT)

Termostatski pogon AVT
namestite na tlačni pogon
in privijte matico z viličastim
ključem št. 32.

Moment 35 Nm.

Ostale podrobnosti:

Glejte navodila za termostatske
pogone AVT.

Izolacija

Pri temperaturi medija
do 100°C, je lahko tlačni
pogon  tudi izoliran.

4. Upozornění:
Ventil namontovaný na

potrubí se nesmí žádným
způsobem mechanicky
zatěžovat.

Montáž přímočinného
regulátoru teploty

(použitelné pouze u
regulátorů AVQT)

Přímočinný regulátor teploty
AVT nasaďte na membránu a
pomocí klíče SW 36 utáhněte
převlečnou matku.

Utahovací moment je 35 Nm.

Další podrobnosti:

Viz návod přiložený k
přímočinnému regulátoru AVT.

Izolace

Při teplotě média do 100 °C je
možné pohon regulátoru 
také zaizolovat.

> 100 °C

4. Uwaga:
Nie można dopuścić do

powstania mechanicznych
obciążeń korpusu zaworu
od rurociągów.

Montaż siłownika
termostatycznego

(tylko dla regulatorów AVQT)

Umieścić siłownik AVT od
strony membrany i dokręcić
nakrętkę łączącą kluczem
płaskim 36 mm.

Moment 35 Nm

Informacje dodatkowe:

patrz instrukcje dla siłowników
termostatycznych AVT

Izolacja.

Dla temperatur czynnika do
100 °C siłownik ciśnieniowy 
może być zaizolowany.

4. Figyelem!:
A szeleptestet a
csővezetékekkel
mechanikusan terhelni
tilos!

Hőmérséklet szabályozó
felszerelése

(csak az AVQT készülékek
esetében)

Szerelje fel az AVT
hőmérséklet-szabályozót a
membránházra és húzza meg
a hollandi anyát egy 36 mm­es villáskulccsal.

Nyomaték: 35 Nm.

További információk:

Nézze meg az AVT részletes
használati utasítását.

Szigetelés

100 °C közeghőmérséklet
alatt a membránházat  is be
lehet szigetelni.

4. Внимание!
Механические нагрузки

на корпус клапана
от трубопроводов
недопустимы.

Монтаж
термостатического
элемента (только для

регулятора AVQT)

Соедините между собой
термостатический элемент AVT
и диафрагменный элементы с
помощью гайки SW36.

Момент затяжки 35 Нм.

Подробности смотрите
в инструкции на

термостатический элемент AVT.

Тепловая изоляция

При температурах
перемещаемой среды до 100 °C

регулирующий элемент 
может быть теплоизолирован.

< 100 °C



21

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Dimenzije, masa

1)

Konični zunanji navoj po

EN 10226-1

2)

Prirobnice PN 25, glede na

EN 1092-2

Rozměry, Hmotnost

1)

Kónický vnější závit dle

normy EN 10226-1

2)

Příruba PN 25 dle normy

EN 1092-2.

Wymiary, ciężar.

1)

Stożkowy gwint

zewnętrzny wg
EN 10226-1.

2)

Kołnierze PN 25 wg

EN 1092-2.

DN 15 20 25 32 40 50
SW
d 21 26 33 42 47 60

1)

R

2)

L1
L2 131 144 160 177 - ­L3 139 154 159 184 204 234
k 65 75 85 100 110 125
d

2

n 4 4 4 4 4 4

AVQ (PN 16)

DN 15 20 25 32
L
H 97 97 97 97
H2 73 73 76 77

Méretek és súly

1)

Kúpos külső menet az

EN 10226-1 szerint

2)

PN 25 karimák az

EN 1092-2 szerint

Габаритные и
присоединительные
размеры

1)

Коническая наружная

резьба соответствует
EN 10226-1.

2)

Фланцы Pу 25 соответствуют

DIN 2501, форма
уплотнения C.

32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) 70 (G 2A) 82 (G 2½A)

½ ¾ 1 1 ¼ - -

mm

mm

130 150 160 - - -

14 14 14 18 18 18

65 70 75 100

AVQ (PN16) AVQ (PN25) AVQ (PN25) AVQ (PN25)

DN 15 - 32 DN 15 - 25 DN 32 - 50 DN 32 - 50

AVQ (PN 25)

DN 15 20 25 32 40 50
L
L1 - - - 180 200 230
H 109 109 109 150 150 150
H1 - - - 150 150 150
H2 73 73 76 103 103 103
H3 - - - 103 103 103

mm

65 70 75 100 110 130

22

AVQ, AVQT - PN 16,25

AVQT (PN25) AVQT (PN25) AVT/AVQT AVT/AVQT

DN 15 - 50 DN 32 -50 DN 32 - 50 DN 32 - 50

AVQT (PN 25)

DN 15 20 25 32 40 50
L
L1 - - - 180 200 230
H 131 131 131 172 172 172
H1 - - - 172 172 172
H2 73 73 76 103 103 103
H3 - - - 103 103 103

mm

65 70 75 100 110 130

AVT/AVQT (PN 25)

DN 15 20 25 32 40 50
L
L1 - - - 180 200 230
H 265 265 265 306 306 306
H1 - - - 306 306 306
H2 73 73 76 103 103 103
H3 - - - 103 103 103

mm

65 70 75 100 110 130

23

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Zagon

Polnjenje sistema, prvi
zagon

1. Odprite ventile  v
sistemu.

2. Počasi odprite zaporne
organe  v dovodu.

3. Počasi odprite zaporne
organe  v povratku.

Zahájení provozu

Plnění systému, první
spuštění

1. Pomalu otevřete ventily 
systému.

2. Pomalu otevřete uzavírací
armatury  přívodní
větve.

3. Pomalu otevřete uzavírací
armatury  vratné větve.







Uruchomienie

Napełnienie układu,
pierwsze uruchomienie.

1. Otworzyć zawory  w
układzie.

2. Powoli otworzyć zawory
odcinające  na rurociągu
zasilającym.

3. Powoli otworzyć zawory
odcinające  na rurociągu
powrotnym.

Üzembe helyezés

A rendszer feltöltése, első
üzembe helyezése

1. Nyissa a rendszerben lévő
szelepeket .

2. Lassan nyissa meg az
elzáró szerelvényeket  az
előremenő ágban!

3. Lassan nyissa az elzáró
szerelvényeket  a
visszatérő ágban!

Запуск

Заполнение системы,
первый пуск

1. Откройте регулирующий
клапан  системы.

2. Медленно откройте
запорное устройство 
на подающем
трубопроводе.

3. Медленно откройте
запорное устройство 
на обратном
трубопроводе.

24

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Test tesnosti in tlaka

Pred tlačnim preizkusom
odprite nastavljivi
omejevalnik pretoka  s tem
da ga obračate v levo (proti
smeri urinega kazalca).

Na priključkih
mora tlak
naraščati
postopoma +/- .

Neskladnost z navodili
lahko povzroči poškodbe na
pogonu ali na ventilu.

Tlačni preizkus celotnega
sistema se mora izvajati po
navodilih proizvajalca..

Maksimalni preizkusni tlak je:

1.5 x PN

PN glejte napisno ploščico

Tlaková zkouška a zkouška
těsnosti

Před zahájením tlakové
zkoušky otevřete omezovač
průtoku  jeho otočením
doleva (proti směru chodu
hodinových ručiček).

Tlak v +/­spojích  musí
být zvyšován
postupně.

Nedodržení tohoto postupu
může způsobit poškození
ovládacího prvku nebo
ventilu.
Tlaková zkouška celého
systému se může provádět
pouze podle návodu výrobce
systému.

Maximální povolený zkušební
tlak je:

1,5 x PN

Hodnota PN je uvedená na
typovém štítku výrobku.





Próby szczelności i
ciśnienia.

Przed próbą ciśnienia należy
otworzyć nastawny element
dławiący  obracając go w
lewo (przeciwnie do ruchu
wskazówek zegara).

Ciśnienie na
podłączeniu
+/-  należy
zwiększać
stopniowo.

Nieprzestrzeganie
powyższych zasad może
spowodować uszkodzenie
siłownika lub zaworu.
Próba ciśnienia dla
całego układu musi być
przeprowadzona zgodnie
z instrukcją producenta lub
projektanta.

Maksymalne ciśnienie próbne
wynosi

1,5 x PN

Ciśnienie nominalne
PN podano na tabliczce
znamionowej urządzenia.

Tömítettség- és
nyomáspróba

Nyomáspróba előtt balra
forgatva nyissa ki az állítható
térfogatáram-korlátozót 
( az óramutató járásával
ellentétesen)!

A nyomást
fokozatosan
emeljük a + /­ponton .

Az útmutatások be nem
tartása a szelepmozgató,
ill. a szelep károsodását
eredményezheti!

A rendszer nyomáspróbáját
a gyártó rendelkezéseinek
betartásával kell végezni.

A próbanyomás max. értéke:

1,5 x PN

A PN-értéket a termékcímkén
találja.

Испытания на прочность
и герметичность

Перед испытаниями на
герметичность откройте
дроссель ограничителя

расхода , вращая его против
часовой стрелки.

Показания
манометров,
установленных
в точках

+/- , должны
увеличиваться.

Если этого не происходит, то
вероятно поврежден клапан
или регулирующий элемент.
Испытания на герметичность
всей системы должны
проводиться в соответствии с
инструкциями производителей
оборудования.

Максимальное испытательное
давление определяется как:

1,5 P у

Pу (PN) указывается на
этикетках оборудования.

Jemanje iz obratovanja

1. Počasi zaprite zaporne
organe  v dovodu.

2. Počasi zaprite zaporne
organe  v povratku.

Odstavování

1. Pomalu uzavřete uzavírací
armatury  přívodní
větve.

2. Pomalu uzavřete uzavírací
armatury  vratné větve.





Odłączenie zaworu.

1. Powoli zamknąć armaturę
odcinającą  na rurociągu
zasilającym.

2. Powoli zamknąć armaturę
odcinającą  na rurociągu
powrotnym.

Üzemen kívül helyezés

1. Lassan zárja az elzáró
szerelvényeket  az
előremenő ágban!

2. Lassan zárja az elzáró
szerelvényeket  a
visszatérő ágban!

Вывод из эксплуатации

1. Медленно закройте

запорное устройство  на
подающем трубопроводе.

2. Медленно закройте

запорное устройство  на
обратном трубопроводе.

25

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Nastavitev

Nastavitev pretoka

Pretok se nastavi z
nastavitvijo prilagodljivega
omejevalnika pretoka .
Obstajata dve možnosti:

1. Nastavitev s krivuljami za
nastavitev pretoka.

2. Nastavitev s kalorimetrom,
glejte stran 29.

Predpogoj

(minimalni diferenčni tlak
preko ventila)

Pri največjem pretoku mora
biti razpoložljiv diferenčni
tlak Δpv  preko regulatorja
vsaj:

Δp

= 0.5 bar

min

Glejte tudi poglavje “Pretok je
premajhen”.

Nastavení

Nastavení průtoku

Průtok lze nastavit pomocí
omezovače průtoku .
Existují dvě možnosti :

1. Nastavení pomocí
diagramu nastavení
průtoku,

2. Nastavení pomocí měřiče
tepla, viz strana 29.

Počáteční podmínky

(minimální diferenční tlak
přes regulační ventil)

Při maximálním průtoku musí
diferenční tlak ∆pv  přes
regulační ventilem dosahovat
hodnotu minimálně:

∆p

= 0,5 bar

min

Viz také kapitola „Průtok je
příliš malý“.

Δp

Nastawy.

A kívánt érték beállítása

Установка значений
регулируемых величин



Nastawa przepływu.

Wielkość przepływu
jest zadawana poprzez
odpowiednie ustawienie
ogranicznika przepływu .
Istnieją dwie metody:

1. Nastawianie według
krzywych regulacji
przepływu.

2. Nastawianie z użyciem

Térfogatáram-beállítás

A térfogatáram-beállítás
az állítható korlátozó
segítségével történik .
A két beállítási lehetőség:

1. Beállítás diagram szerint,

2. Beállítás
hőmennyiségmérővel
(lásd. a 29. oldalt).

Установка предельного
расхода

Значение требуемого расхода
настраивается с помощью
дросселя ограничения

расхода .
Имеется две возможности:

1. Настройка с помощью
графиков расхода;

2. Настройка с помощью
теплосчетчика ( см. стр. 29).

ciepłomierza (patrz str. 29).

Warunek wstępny.
(minimalny spadek ciśnienia

Előfeltételek

(min. nyomásesés a szelepen)

na zaworze).

A max. térfogatáram
Przy maksymalnym
przepływie, spadek ciśnienia
na zaworze regulacyjnym

mellett a nyomásesés a

szabályzószelepen (Δpv) 

legalább
Δpv  musi wynosić co

Δp

najmniej:

Δp

= 0,5 bar

min

v

= 0,5 bar legyen!

min

Lásd még a „Ha a

térfogatáram túl kicsi” című

bekezdést.



Предварительные
условия:

(минимальный перепад
давлений на клапане)

При расчетном расходе
перепад давлений на клапане

регулятора Δpv  должен быть
не менее:

Δp

= 0,5 бар

vмин

См. также раздел «Что
делать, если расход меньше
расчетного?».

Nastavitev s krivuljami za
nastavitev pretoka

Sistem je lahko zaustavljen pa
ga vseeno lahko nastavimo.

1. Odvijte kapo  popustite
protimatico .

Nastavení pomocí
diagramu nastavení
průtoku

Během nastavování není
nutné, aby byl systém v
provozu.

1. Odšroubujte krytku  a
povolte kontramatku .





Nastawianie według
krzywych regulacji
przepływu.

Układ nie może pracować w
trakcie zadawania nastawy.

1. Odkręcić osłonę ,
poluzować
przeciwnakrętkę .

Beállítás diagram szerint

A rendszernek nem kell
üzemben lenni a beállítás
ideje alatt!

1. Csavarja le a záró
anyát , lazítsa meg az
ellenanyát .

Настройка с помощью
графиков расхода

Для настройки нет
необходимости включать
систему.

1. Отверните крышку  и
ослабьте контргайку .

26

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

2. Privijte (v smeri urinega
kazalca) nastavljivi
omejevalnik pretoka 
dokler se ne ustavi.

Ventil je zaprt, ni pretoka.

3. Izberite krivuljo za
nastavitev pretoka iz
diagrama (glejte naslednjo
stran).

Potrebni
pretok

No

Vrtljaji
omejevalnika
pretoka

4. Odvijte (proti smeri
urinega kazalca)
prilagodljivi omejevalnik
pretoka za odčitano število
vrtljajev .

5. Nastavitev je končana,
nadaljujte s korakom 3,
stran 29.

2. Zašroubujte až na
doraz (ve směru chodu
hodinových ručiček)
omezovač průtoku .

Ventil je nyní uzavřen,

médium neprotéká.

3. Vyberte z diagramu (viz
následující strana) křivku

Požadovaný
průtok

(Počet)

No

Otáčky škrtícího
nastavovacího
prvku

nastavení průtoku.

4. Omezovač průtoku
vyšroubujte (proti směru
chodu hodinových
ručiček) o daný počet
otáček .

5. Po dokončeném nastavení
pokračujte podle kroku 3,
na straně 29.





2. Wkręcić (zgodnie z ruchem
wskazówek zegara) aż do
oporu nastawny element
dławiący .

Zawór jest zamknięty, nie

ma przepływu.

3. Wybrać krzywą regulacji
dla danego zaworu (na
następnej stronie).

Wymagany
przepływ

No

Liczba obrotów
ogranicznika
przepływu

4. Wykręcić element
dławiący o odczytaną
liczbę obrotów .

5. Nastawa została
wykonana. Dalej wg
punktu 3, str. 29.

2. Ütközésig csavarja be
(az óramutató járásával
megegyező irányban) a
térfogatáram-korlátozót 
Így a szelepen zárja a
közeg áthaladásának útját.

3. Keresse ki a megfelelő
térfogatáram-beállító
diagramot (lásd. a
következő oldalt)!

Szükséges
térfogatáram-érték

No

A fojtó elem
szükséges
fordulatai kifelé

4. Csavarja ki (az óramutató
járásával ellentétes
irányban) az állítható
térfogatáram-korlátozót
a grafikonból leolvasott
fordulattal !

5. Ezzel a beállítást
elvégezte, folytassa
a 29. oldalon található 3.
lépéssel!

2. Заверните по часовой
стрелке до упора дроссель

ограничителя расхода .

Клапан будет закрыт, расход

отсутствует.

3. Выберите на диаграмме
настроечную кривую (см.
следующую страницу).

Расчетный расход
перемещаемой среды

No

Число оборотов
штока дросселя

4. Отверните против
часовой стрелки дроссель
ограничителя расхода
на указанное число

оборотов .

5. Настройка выполнена,
продолжайте, начиная с
пункта 3 на стр. 29.

Opomba:

Če je sistem v obratovanju,

lahko nastavitev preverite s
pomočjo kalorimetra, glejte
naslednje poglavje.

Poznámka:

Nastavení může být později

při provozu systému
překontrolováno pomocí
měřiče tepla, viz další
kapitola.

Uwaga:

Nastawę można

zweryfikować podczas
pracy układu za pomocą
ciepłomierza – patrz
następny rozdział.

Megjegyzés:

Egy hőmennyiségmérővel

a beállítás üzem közben
ellenőrizhető, a következő
bekezdés alapján.

Примечание:

Если система включена,

то настройка может
быть проверена
путем использования
теплосчетчика (см.
следующий раздел).

27

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Krivulje za nastavitev
pretoka

PN 16, PN 25
1 = 360°

Diagramy nastavení
průtoku

1 = 360°

Wykresy (krzywe) regulacji
przepływu.

Térfogatáram-beállító
diagramok

DN 15 DN 20 kvs 6.3

kvs 4.0

kvs 2.5

kvs 1.6

DN 25 kvs 8.0 DN 32 DN 40 k

Графики настройки
расхода

16, 20 / DN 50 kvs 20, 25

vs

kvs 10

DN 50

DN 40

kvs 12.5

28

AVQ, AVQT - PN 16,25

SLOVENŠČINA ČESKY POLSKI MAGYAR РУССКИЙ

Nastavitev s kalorimetrom

Predpogoj:

Sistem mora biti v
obratovanju. Vsi porabniki
v sistemu  ali by-passi
morajo biti popolnoma
odprti.

1. Odvijte pokrovček ,
popustite protimatico.

2. Opazujte pokazatelj na
kalorimetru.

Obračanje v levo (proti

smeri urinega kazalca) 
povečuje pretok.

Obračanje v desno (v

smeri urinega kazalca) 
zmanjšuje pretok.

Ko je nastavitev končana:

3. Pritegnite protimatico .

4. Privijte pokrov  in ga
pritegnite.

5. Pokrovček lahko
plombirate.

Nastavení pomocí měřiče
tepla

Počáteční podmínky:

Systém musí být v provozu.
Všechna zařízení systému 
nebo obtoky musí být zcela
otevřené.

1. Odšroubujte krytku  a
povolte kontramatku .

2. Překontrolujte ukazatel
měřiče tepla.

Otáčením směrem doleva

(proti směru chodu
hodinových ručiček) 
průtok zvyšujete.

Otáčením směrem

doprava (po směru chodu
hodinových ručiček) 
průtok snižujete.

Po dokončení nastavení:

3. Utáhněte kontramatku .

4. Našroubujte krytku  a
pevně ji dotáhněte.

5. Krytku je možné
zaplombovat.











Nastawianie z użyciem
ciepłomierza.

Warunek wstępny:

Układ musi działać. Wszystkie
urządzenia w układzie
oraz obejście  muszą być
całkowicie otwarte.

1. Odkręcić osłonę
, poluzować
przeciwnakrętkę .

2. Obserwować wskazania
licznika ciepła
(przepływomierza).

Obracać ogranicznikiem



przepływu w lewo
(przeciwnie do ruchu
wskazówek zegara)  dla
zwiększenia przepływu
lub w prawo  dla
zmniejszenia przepływu.

Po zakończeniu regulacji:

3. Dokręcić



przeciwnakrętkę .

4. Nakręcić i docisnąć
osłonę .

5. Można zaplombować
osłonę.

Térfogatáram-beállítás
hőmennyiségmérővel

Előkészületek:

Üzemelő rendszer mellett
minden szabályozó és záró
szelep, ill. megkerülő 
legyen teljesen nyitva!

1. Csavarja le a záró
anyát , és lazítsa meg az
ellenanyát !

2. Figyeljük a
hőmennyiségmérő által
mutatott értéket!

Balra (az óramutató

járásával ellentétesen)
forgatva  növeli a
beállított térfogatáramot.

Jobbra (az óramutató

járásával megegyezően)
forgatva  csökkenti a
beállított térfogatáramot.

A megkívánt térfogatáram
elérését követően:

3. Szorítsa meg az
ellenanyát !

4. Csavarja vissza a záró
anyát  és jól szorítsa
meg!

5. A záró anyát le lehet
plombálni.

Настройка с помощью
теплосчетчика

Предварительные
условия:

Система должна быть в
рабочем режиме. Все запорные
устройства на установках или

байпасной линии  должны
быть полностью открыты.

1. Отверните крышку  и
ослабьте контргайку.

2. Отметьте показания на
приборе теплосчетчика.

Вращайте дроссель против

часовой стрелки  для
увеличения расхода.

Вращайте дроссель по

часовой стрелке  для
снижения расхода.

После выполнения настройки:

3. Затяните контргайку .

4. Наверните крышку  и
затяните ее.

5. Крышка может быть
опломбирована.

Nastavitev temperature

(velja le za regulatorje AVQT)

Glejte navodila za termostatske
pogone AVT.

Nastavení teploty

(použitelné pouze u regulátorů
AVQT)

Viz návod přímočinného
regulátoru teploty AVT.

Nastawianie temperatury

(tylko dla regulatorów AVQT)

Patrz: instrukcje siłownika
termostatycznego AVT.

A hőmérséklet szabályozó
beállítása

(csak az AVQT szelepek
esetében)

Nézze meg az AVT szabályozó
használati utasítását.

Настройка температуры

(только для регуляторов AVQT)

Смотрите инструкцию для
AVT.

29
