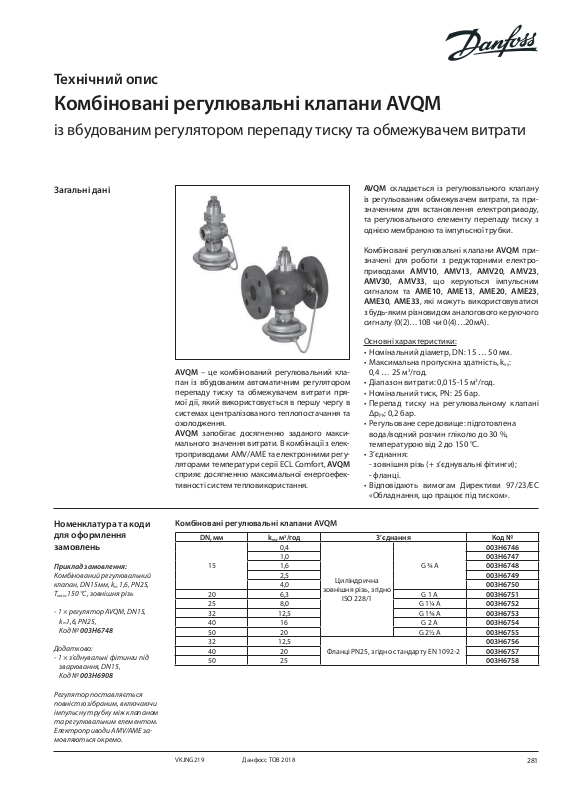

Технічний опис
Комбіновані регулювальні клапани AVQM
із вбудованим регулятором перепаду тиску та обмежувачем витрати
Загальні дані
AVQ M – це комбінований регулювальний кла-
пан із вбудованим автоматичним регулятором
перепаду тиску та обмежувачем витрати прямої дії, який використовується в першу чергу в
системах централізованого теплопостачання та
охолодження.
AVQ M запобігає досягненню заданого максимального значення витрати. В комбінації з електроприводами AMV/AME та електронними регуляторами температури серії ECL Comfort, AVQM
сприяє досягненню максимальної енергоефективності систем тепловикористання.
AVQ M складається із регулювального клапану
із регульованим обмежувачем витрати, та призначенним для встановлення електроприводу,
та регулювального елементу перепаду тиску з
однією мембраною та імпульсної трубки.
Комбіновані регулювальні клапани AV QM призначені для роботи з редукторними електроприводами AMV10, AMV13, AMV20, AMV23,
AMV30, AMV33, що керуються імпульсним
сигналом та AME10, AME13, AME20, AME23,
AME30, AME33, які можуть використовуватися
з будь-яким різновидом аналогового керуючого
сигналу (0(2)…10В чи 0(4)…20мА).
Основні характеристики:
• Номінальний діаметр, DN: 15 … 50 мм.
• Максимальна пропускна здатність, kvs:
0,4 … 25 м3/год.
• Діапазон витрати: 0,015-15 м
3
/год.
• Номінальний тиск, РN: 25 бар.
• Перепад тиску на регулювальному клапані
ΔpРК: 0,2 бар.
• Регульоване середовище: підготовлена
вода/водний розчин гліколю до 30 %,
температурою від 2 до 150 °С.
• З’єднання:
- зовнішня різь (+ з’єднувальні фітинги);
- фланці.
• Відповідають вимогам Директиви 97/23/ЕС
«Обладнання, що працює під тиском».
Номенклатура та коди
для оформлення
замовлень
Приклад замовлення:
Комбінований регулювальний
клапан, DN15мм, k
T
150 °С, зовнішня різь
макс.
- 1 × регулятор AVQM, DN15,
kvs1,6, PN25,
Код № 003H6748
Додатково:
- 1 × з’єднувальні фітинги під
зварювання, DN15,
Код № 003Н6908
Регулятор поставляється
повністю зібраним, включаючи
імпульсну трубку між клапаном
та регулювальним елементом.
Електроприводи AMV/AME замовляються окремо.
1,6, PN25,
vs
Комбіновані регулювальні клапани AVQM
DN, мм kvs, м3/год З’єднання Код №
15
20 6,3 G 1 А 003H6751
25 8,0 G 1¼ A 003H6752
32 12,5 G 1¾ A 003H6753
40 16 G 2 A 003H6754
50 20 G 2½ A 003H6755
32 12,5
40 20 003H6757
50 25 003H6758
VKJNG219 Данфосс ТОВ 2018
0,4
1,0 003H6747
1,6 003H6748
2,5 003H6749
4,0 003H6750
Циліндрична
зовнішня різь, згідно
ISO 228/1
Фланці PN25, згідно стандарту EN 1092-2
G ¾ А
003H6746
003H6756
281
Технічний опис Комбіновані регулювальні клапани AVQM
Номенклатура та коди
для оформлення
замовлень
(продовження)
З’єднувальні фітинги (комплект з 2-ох фітингів з ущільненням)
Ескіз Опис DN, мм З’єднання Код №
Під зварювання
15
20 003Н6909
25 003Н6910
32 003Н6911
Фаска під зварювання
40 003Н6912
50 003Н6913
15
20 R ¾ " 003Н6903
Різьові
25 R 1" 003Н6904
32 R 1¼" 003Н6905
40 R 1½ " 065B2004
Конічна
зовнішня різь,
згідно стандарту
EN 10266-1
50 R 2" 065B2005
15
Фланцеві
20 003H6916
25 003H6917
Фланці PN25, згідно стандарту
EN1092-2
Технічні характеристики
Регулювальні елементи AVQM
Площа мембрани см
Номінальний тиск PN 25
Перепад тиску на регулювальному клапані Δp
РК
Матеріали
Корпус мембранного блоку
Верхня частина Нержавіюча сталь, мат.№ 1.4301
Мембрана EPDM
Імпульсна трубка Мідна трубка Ø6×1 мм
2
54
бар 0,2
Нижня частина Латунь, стійка до вимивання іонів цинку CuZn36Pb2As
003Н6908
R ½ " 003Н6902
003H6915
Регулювальні клапани AVQM
Номінальний діаметр, DN мм 15 20 25 32 40 50
Пропускна здатність клапану, k
Діапазон налаштування макс. витрати ΔpРК 0,2бар
vs
Q
мін
м3/год
Q
ном
1)
Q
макс
Хід штоку мм 5 7 10
Авторитет регулювального клапану 1 (100 %) в діапазоні налаштування витрати
Витратна характеристика Логарифмічна
Фактор кавітації Z ≥0,6 ≥0,55 ≥0,5
Протікання згідно стандарту IEC534 % від k
Номінальний тиск PN
Мінім. перепад тиску Див. примітку
бар
Макс. перепад тиску 20 16
Регульоване середовище Підготовлена вода або водний розчин гліколю (до 30 %)
рН регульованого середовища Мін. 7, макс. 10
Температура регульованого середовища °C 2...150
клапан
З’єднання
фітинги
Матеріали
Корпус клапану різьовий Червона бронза CuSn5ZnPb (Rg5)
фланцевий –
Сідло клапану Нержавіюча сталь, мат. №1.4571
Конус (золотник) клапану Латунь, стійка до вимивання іонів цинку CuZn36Pb2As
Ущільнення регулятору перепаду тиску EPDM
Ущільнення регулювального клапану Метал EPDM
1)
більша макс.витрата досягається при більшому перепаді тиску на AVQM. Взагалі при Δp > 1-1,5 бар
2)
залежить від витрати та значення kvs клапану:
для Q
= Q
-> Δp
-> Δp
≥ 0,5 бар;
min
= (Q/kvs)2 + Δp
min
РК
set
Q
3)
менше значення для різьових / більше – для фланцевих
max
< Q
set
max
0,4 1,0 1,6 2,5 4,0 6,3 8,0 12,5 16/20 3)20/25
0,015 0,02 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8
0,18 0,4 0,86 1,4 2,2 3,0 3,5 8,0 10 12
– – 0,9 1,6 2,4 3,5 4,5 10 12 15
vs
≤0,02 ≤0,05
25
2)
Циліндрична зовнішня
Циліндрична зовнішня різь, згідно стандарту
ISO228/1
різь, згідно стандарту
ISO228/1 та Фланці PN25,
згідно стандарту EN1092-2
Під зварювання та із зовнішньою різзю
Фланцеві –
Високоміцний чавун
EN-GJS-400-18-LT (GGG40.3)
3)
282
VKJNG219 Данфосс ТОВ 2018
Технічний опис Комбіновані регулювальні клапани AVQM
Монтажні положення
Діаграма залежності
робочого тиску від
температури
Елекричні приводи
Увага!
Повинні бути витримані монтажні положення електричних приводів AMV/AME, які вказані у
відповідних технічних описах, або інструкціях.
При температурі регульованого
середовища до 100 °С
При температурі регульованого
середовища від 100 до 130 °С
EN-GJS- 400-18-LT (GGG 40.3) PN 25
CuSn5ZnPb (Rg5) PN 25
При температурі регульованого
середовища від 130 до 150 °С
Приклади
застосування
- монтаж на подавальному
трубопроводі
- монтаж на зворотному
трубопроводі
Максимально допустимий робочий тиск в залежності від температури
(відповідно до EN 1092-2 та EN 1092-3)
Залежна система опалення
ECL ECL
Незалежна система опалення
Залежна система опалення
VKJNG219 Данфосс ТОВ 2018
Незалежна система опалення
283
Технічний опис Комбіновані регулювальні клапани AVQM
Приклад вибору
Залежна система опалення
Увага!
Вихідні дані «Прикладу
вибору» обрані авторами
довільно та не можуть
бути використані в якості
вихідних даних для реальних
розрахунків!
Завдання:
Вибрати комбінований регулювальний клапан
для використання в складі регулятору теплового потоку (з електроприводом) в індивідуальному тепловому пункті будівлі, який встановлено
на подавальному трубопроводі. Схема приєднання системи до теплової мережі – залежна.
Вихідні дані:
Регульоване середовище (теплоносій) : вода.
Максимальна витрата мережевого теплоносія,
Q
: 1,9 м3/год.
макс.
Наявний перепад тиску в ІТП, Δp
: 1,1 бар.
наяв.
Перепад тиску на регулювальному клапані
регулятору, Δp
: 0,2 бар (за замовчанням для
РК
AVQM)..
Гідравлічний опір системи опалення будівлі,
ΔpСО: 0,1 бар*.
*Примітка:
ΔpСО відповідає напору циркуляційного насосу в
системі опалення та не береться до розгляду
при виборі AVQM.
Примітка:
Втрати тиску в трубопроводах, фітингах,
запірній арматурі, витратомірах теплолічильників, фільтрах та інше в прикладі не враховуються, але повинні бути враховані при реальних розрахунках.
Необхідно:
Вибрати правильний діаметр регулювального клапану та діапазон налаштування витрати.
Рішення:
Повні (можливі) втрати тиску на комбінованому
регулювальному клапані AVQM в нашому прикладі дорівнюють наявному перепаду тиску в
ІТП Δp
наяв.
:
Δp
AVQМ повні
= Δp
= 1,1 бар.
наяв.
AVQM вибираємо за допомогою Номограми витрати (див. далі). Для чого необхідно провести
горизонтальну лінію через значення витрати
Q = 1,9 м
кривою, з найменшим значенням k
DN15мм k
3
/год. Знаходимо її перетин із першою
і це AVQM
= 4,0 м3/год.
vs
vs
Далі треба з’ясувати мінімально необхідний
перепад тиску на обраному регуляторі та порівняти його із значенням повних (можливих)
втрат тиску на ньому.
Δp
AVQМ мін
= (Q
/ kvs)2 + Δp
макс.
Δp
AVQМ мін
= (1,9/4,0)2 + 0,2
РK
= 0,43 бар
Необхідна умова вибору:
Δp
AVQМ повні
> Δp
AVQМ мін
1,1 > 0,43 – виконується!
Вибір (остаточний):
Комбінований регулювальний клапан AVQM,
DN15 мм, k
4,0 м3/год, діапазон налаштуван-
vs
ня максимальної витрати 0,07-2,2 м3/год, зовнішня різь
код № 003H6750
Згідно Номограми витрати (див.далі) значення налаштування витрати в цьому прикладі
Q
= Q
налашт.
= 1,9 м3/год – це 7,5 обертів гвин-
макс.
та обмежувача витрати регулятору.
Зверніть увагу на необхідність додаткового замовлення для різьових регуляторів AVQM
з’єднувальних фітингів: під зварювання, різьових
або фланцевих. Тип фітингів обираєте за Вашим
бажанням.
284
Q
р
наяв.
р
VKJNG219 Данфосс ТОВ 2018
р
РК
р
Технічний опис Комбіновані регулювальні клапани AVQM
Номограма витрати
Витрата може бути налаштована за допомогою зміни положення регульованого обмежувача витрати регулювального клапану, яка відбувається при обертанні гвинта
регульованого дроселя проти годинникової
стрілки, на кількість обертів вказаних на
цій номограмі.
Примітка:
Для налаштування максимальної витрати на
регуляторах, необхідно використовувати номограми, які наведені у відповідній інструкції
регулятору.
Витрата середовища вказана при перепаді тиску на регулювальному клапані 0,2 бар
(20кПа) та при загальному перепаді тиску
на регуляторі AVQM від 0,5 бар (50 кПа) до
16/20 бар (1600/2000 кПа).
VKJNG219 Данфосс ТОВ 2018
285
Технічний опис Комбіновані регулювальні клапани AVQM
Конструкція
1. Вкладень регулювального
клапану
2. Регульований обмежувач
витрати
3. Корпус клапану
4. Вкладень клапану регулятору
5. Конус (золотник) клапану,
розвантажений по тиску
6. Шток клапану
7. Вбудована пружина для
регулювання витрати
8. Контрольний канал
9. Мембрана
10. З’єднувальна гайка
11. Верхня частина корпусу
мембранного блоку
12. Нижня частина корпусу
мембранного блоку
13. Імпульсна трубка
14. Компресійний фітинг для
імпульсної трубки
Принцип дії
Налаштування
Потік теплоносія через регульований обмежувач витрати, викликає на ньому перепад тиску, який передається через імпульсні трубки та/
або контрольний канал в штоку регулювального елементу до камер мембранного блоку
регулятору та впливають не мембрану для
регулювання витрати. Перепад тиску на дроселі контролюється за допомогою вбудованої
пружини. Регулювальний клапан регулятору
закривається при зростанні перепаду тиску та
відкривається при його падінні, для контролю
максимальної витрати.
Налаштування необхідної витрати
Налаштування витрати може бути зроблене
налаштуванням положення регульованого обмежувача витрати регулювального клапану.
Налаштування обмежувача витрати можливе
за допомогою Номограм витрати, які наведені
у відповідній інструкції до регуляторів AVQM
та/або за допомогою витратоміра теплолічильника.
Крім того, електропривод буде керувати витратою від нуля до максимального, налаштованого
значення, в залежності від рівня сигналу керування від електронного регулятора.
286
VKJNG219 Данфосс ТОВ 2018
Технічний опис Комбіновані регулювальні клапани AVQM
Габаритні та
приєднувальні
розміри
L
2
H
H
L
1
3
H
1
H
Ø125
2
H
3
Вага, кг
DN L L
1
Ø125
HH1H
мм різь фланці
15 65 – 109 – 88 – 3,0 –
20 70 – 109 – 88 – 3,0 –
25 75 – 109 – 91 – 3,2 –
32 100 180 150 150 105 105 5,8 10,3
40 110 200 150 150 105 105 5,9 11,8
50 130 230 150 150 105 105 6,6 13,9
121
307
AMV(E) 10 +
AVQM (DN 15)
121
304
AMV(E) 13 +
AVQM (DN 15)
155
AMV(E) 2. / 3. +
AVQM (DN 15-50)
VKJNG219 Данфосс ТОВ 2018
155
DN H H
1
мм
15 301 –
1
H
H
20 301 –
25 304 –
32 371 386
40 371 386
50 371 386
AMV(E) 2. / 3. +
AVQM (DN 32-50)
287
Технічний опис Комбіновані регулювальні клапани AVQM
Габаритні та
приєднувальні
L
розміри
L
3
2
(продовження)
L
1
d
2
d
DN, мм R
1)
R
SW
SW d L1
SW
SW
2)
L
L
2
3
kd
мм
15 ½ 32 (G ¾A) 21 130 131 139 65 14 4
20 ¾ 41 (G 1A) 26 150 144 154 75 14 4
25 1 50 (G 1 ¼A) 33 160 160 159 85 14 4
32 1 ¼ 63 (G 1 ¾A) 42 – 177 184 100 18 4
40 1 ½ 70 (G 2A) 47 – 195 204 110 18 4
50 2 82 (G 2 ½A) 60 – 252 234 125 18 4
1)
Конічна зовнішня різь, згідно EN 10226-1
2)
Фланці PN25, згідно EN 1092-2
k
2
n
288
VKJNG219 Данфосс ТОВ 2018
Loading...
