Údajový list
Regulátor diferenčného tlaku s obmedzovaním prietoku (PN 16)
AVPB - montáž do spiatočky, upraviteľné nastavenie
AVPB-F - montáž do spiatočky, pevné nastavenie
Popis
Objednávanie
Príklad:
Regulátor diferenčného tlaku
s obmedzovaním prietoku,
DN 15; kVS 1,6; PN 16; rozsah
nastavenia 0,2 – 1,0 bar;
T
150 °C; vonkajší závit
max
– 1× Regulátor AVPB DN 15
Obj. č.: 003H 6399
– 1× Súprava impulzného
potrubia AV, R ⁄
Obj. č.: 003H6 852
Voliteľné príslušenstvo:
– 1× Navarované prípoje
Obj. č.: 003H6908
Regulátor sa dodáva úplne
zmontovaný. Vonkajšie impulzné
potrubie (AV) sa musí objednať
samostatne.
AVPQ(-F) je priamočinný regulátor diferenčného
tlaku s obmedzovaním prietoku určený
predovšetkým pre systémy centrálneho
zásobovania teplom. Regulátor sa zatvára
pri stúpajúcom diferenčnom tlaku alebo pri
prekročení max. nastaveného prietoku.
AVPB Regulátor
DN
Obrázok
kVS
(mm)
(m3/h)
1,6
15
2,5 003H6394 003H6400
4,0 003H6395 003 H6401
20 6,3 G 1 A 003H6396 003H6402
25 8,0 G 1¼ A 003H6397 003H6403
32 10 G 1¾ A 003H6398 003H6404
Pripojenie
Valcov ý
vonkajší
závit v
súlade s
ISO 228/1
nastaven ia Δp
G ¾ A
0,05 – 0,5
AVPB-F Regulátor
Rozsah
nastavenia
Δp
(bar)
0,2
Obrázok
DN
kVS
(mm)
(m3/h)
1,6
15
2,5 00 3H6412 003H6418 003H6424
4,0 003H 6413 0 03H6 419 003H6425
20 6,3 G 1 A 00 3H6414 003H6420 003H6426
25 8,0 G 1¼ A 003H6415 003H 6421 003H6427
32 10 G 1¾ A 00 3H6416 003H6422 003H 6428
Pripojenie
Valcov ý
vonkajší
závit v
súlade
s ISO
228/1
G ¾ A
Regulátor má regulačný ventil s nastaviteľným
obmedzovačom prietoku, pohon s jednou
regulačnou membránou a rukoväť na nastavenie
diferenčného tlaku (verzia s pevným nastavením
neobsahuje rukoväť).
Základné údaje:
• DN 15 – 32
• kVS 1,6 – 10 m3/h
• Rozsah prietoku 0,06 – 7,3 m3/h
• PN 16
• Rozsah nastavenia (AVPB):
0,05 – 0,5 bar / 0,2 – 1,0 bar / 0,8 – 1,6 bar
•
Pevné nastavenie (AVPB-F):
0,2 bar / 0,3 bar / 0,5 bar
• Teplota:
cirkulačná voda/roztok glykolu do 30 %:
2 … 150 °C
• Pripojenia:
- vonkajší závit (navarovacie, závitové
a prírubové medzikusy)
1)
Na požiadanie
Rozsah
(bar)
Obj. číslo
00 3H 6411
Obj. číslo
003H6393
Rozsah
nastavenia
Δp
(bar)
0,3
Rozsah
nastaven ia Δp
(bar)
0,2 – 1,0
Obj. číslo
00 3H6 417
Rozsah
nastavenia
Δp
(bar)
0,5
1)
Obj. číslo
003H6399
Obj. číslo
003H6423
© Danfoss | 2021.03 AI083486472572sk-000602 | 1
Údajový list AVPB(-F) (PN 16)
Objednávanie (pokračovanie) Príslušenstvo
Obrázok Označenie typu DN Pripojenie Obj. číslo
Navarovacie koncovky
Medzikusy s vonkajším
závitom
Prírubové medzikusy
Súprava impulzného
potrubia AV
1)
1)
1)
1)
Uzatvárací ventil Ø6 mm 003H0276
1)
Zverné fiting y sa skladajú zo vsuvky, z tesniaceh o krúžku a matice.
15
20 003H6909
25 00 3H6910
-
003H6908
32 0 03 H69 11
15
20 R ¾ 003H6903
Kužeľový vonkajší závit, v súlade s
25 R 1 003H6904
EN 10226 -1
R ½ 003H6902
32 R 1¼ 003H6905
15
20 003H 6916
Príruby PN 25, v súlade s EN 1092-2
003H 6915
25 0 03H6 917
Popis:
- 1x medené potrubie Ø 6 × 1 × 1500 mm
- 1x zverný fiting1) na pripojenie imp. potrubia k
rúre, Ø 6 × 1 mm
R ⁄ 003H6852
R ⁄ 003H6 853
R ½ 003H6854
10 zverných fitingov na pripojenie imp. potrubia k rúre, Ø 6 × 1 mm R ⁄ 003H6857
10 zverných fitingov na pripojenie imp. potrubia k rúre, Ø 6 × 1 mm R ⁄ 003H6858
10 zverných fitingov na pripojenie imp. potrubia k rúre, Ø 6 × 1 mm R ½ 003H6859
10 zverných fitingov na pripojenie imp. potrubia k pohonu, Ø6 × 1 mm G ⁄ 003H6931
Servisné súpravy
Obrázok Označenie typu
Vložka ventilu
Pohon s nastavovacou rukoväťou (AVPB)
Pohon bez nastavovacej rukoväte (AVPB-F)
DN
kVS
(m3/h)
Obj. číslo
1,6 003H6863
15
2,5 003H6864
4,0 003H6865
20 6,3 003H6866
25 8,0
32 10
Rozsah nastavenia Δp
(bar)
003H6867
Obj. číslo
0,05 – 0,5 003 H6821
0,2 – 1,0 003H6822
0,2
0,3
003H6825
0,5
2 | AI083486472572sk-000602 © Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
Technické údaje
Ventil
Menovitý priemer
Hodnota kVS
Rozsah
nastavenia
max. prietoku
pb 1) =
0,2 bar
od
do
Kavitačný faktor z ≥ 0,6 ≥ 0,55
Netesnosť podľa normy IEC 534 % hodnoty k
Nominálny tlak
Min. diferenčný tlak
Max. diferenčný tlak
Médium
pH média
Teplota média
ventilu Medzikusy s
Pripojenia
vonkajším závitom
Materiály
Teleso ventilu
Sedlo ventilu
Ventilová kužeľka
Tesnenie
Tlakovo odľahčený systém
1)
pb – diferenčný tlak n a obmedzovači prietoku
2)
závisí od obje mového prietoku a hodnot y ventilu kVS ; pri Q
DN 15 20 25 32
1,6 2,5 4,0 6,3 8,0 10
m3/h
0,03 0,08 0,09 0,1 0,1 0,15
0,9 1, 4 1,8 2,7 4,5 6,0
VS
≤ 0,02 ≤ 0,05
PN 25
bar
pozri poznámka
2)
12
Cirkulačná voda/roztok glykolu do 30 %
min. 7, max. 10
°C 2 …150
Navarovacie a vonkajší závit
Príruba -
Červený bronz CuSn5ZnPb (Rg5)
Nerezová oceľ, mat. č. 1.4571
Mosadz odolná voči odzinkovaniu CuZn36Pb2As
EPDM
Piest
= Q
-> p
nast.
max
≥ 0,5 bar; pri Q
min
nast.
< Q
->
p
max
Q
min
k
VS
Pohon
Typ AVPB AVPB -F
Veľkosť pohonu cm² 39
Nominálny tlak PN 16
Rozsahy nastavenia diferenčného
tlaku a farby pružiny
bar
Materiály
Teleso pohonu Pozinkované, DIN 1624, č. 1.0338
Membrána EPDM
Impulzné potrubie Medená rúra Ø 6 x 1 mm
0,05 – 0,5 0,2 – 1,0 0,2 0,3 0,5
sivá čierna (pevné nastavenie)
2
p
b
Princípy aplikácie
Regulátor AVPB musí
byť inštalovaný iba do
vratného potrubia.
Priamo pripojený v ykurovací systém Nepriamo pripojený vykurovací systém
AI083486472572sk-000602 | 3© Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
otáky
prietok [m
3
/h]
prietok [l/s]
Pmax (bar)
t (°C)
Montážne polohy Do teploty média 100 °C možno regulátory
inštalovať v akejkoľvek polohe.
Diagram závislosti tlaku
od teploty
Pri vyšších teplotách musia byť regulátory
inštalované len do vodorovných potrubí
s tlakovým pohonom smerom nadol.
CuSn5ZnPb (Rg5) PN 16
Maximálny prípustný prevádzkový tlak ako funkcia teploty média (v súlade s EN 1092-3).
Prietokový diagram Diagram dimenzovania a nastavenia
Vzťah medzi aktuálnym prietokom a otáčkami obmedzovača prietoku. Dané hodnoty sú orientačné.
DN 15 k
DN 15 k
DN 15 k
2,5
VS
1,6
VS
DN 32 k
DN 25 k
DN 20 k
4,0
VS
10
VS
8,0
VS
6,3
VS
Prietok možno regulovať otáčaním skrutky
obmedzovača prietoku proti smeru hodinových
ručičiek, ako je to znázornené na tejto schéme.
Poznámka :
Pri nastavení regul átora na maximálny prietok by sa m ali používať diagramy z návod ov na použitie.
1 = 360 º
Znázornený prietok vody je pri diferenčnom tlaku 0,2 bar
(20 kPa) na obmedzovači prietoku a diferenčnom tlaku
regulátora 0,5 bar (50 kPa) až 12 bar (1200 kPa).
4 | AI083486472572sk-000602 © Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
Dimenzovanie
- Priamo pripojený vykurovací
systém
Príklad 1
Regulačný ventil s motorickým pohonom (MCV)
pre zmiešavacie obvody v priamo pripojených
vykurovacích systémoch vyžaduje diferenčný
tlak 0,2 bar (20 kPa) a prietok menej ako 900 l/h.
Zadané údaje:
Q
= 0,9 m3/h (900 l/h)
max
p
= 0,5 bar (50 kPa)
min
p
1) = 0,1 bar (10 kPa)
obvod
p
= 0,2 bar (20 kPa) zvolený
MCV
pb 2) = 0,1 bar (10 kPa) predpoklad
Poznámka:
1)
p
zodpovedá v yžadovanému tlaku čerp adla vo
obvod
vykurovacom o bvode a netreba ho brať do úvahy pri
dimenzovaní AVPB(-F).
2)
pb je diferenčný tl ak na obmedzovači prietoku.
Nastavená hodnota diferenčného tlaku je:
p
nastav. hodnota
p
nastav. hodn ota
= pb + p
= 0,3 bar (30 kPa)
= 0,1 + 0,2
MCV
Celkový úbytok tlaku v regulátore je:
p
= p
AVPB
p
= 0,3 bar (30 kPa)
AVPB
min
− p
= 0,5 − 0,2
MCV
Možné úbytku tlaku potrubia, uzatváracích
armatúr, meračoch tepla atď. nie sú zahrnuté.
Hodnota kv sa vypočíta podľa vzorca:
Q
k
v
max
pp
bAVPB
9.0
1.03.0
kv = 2,0 m3/h

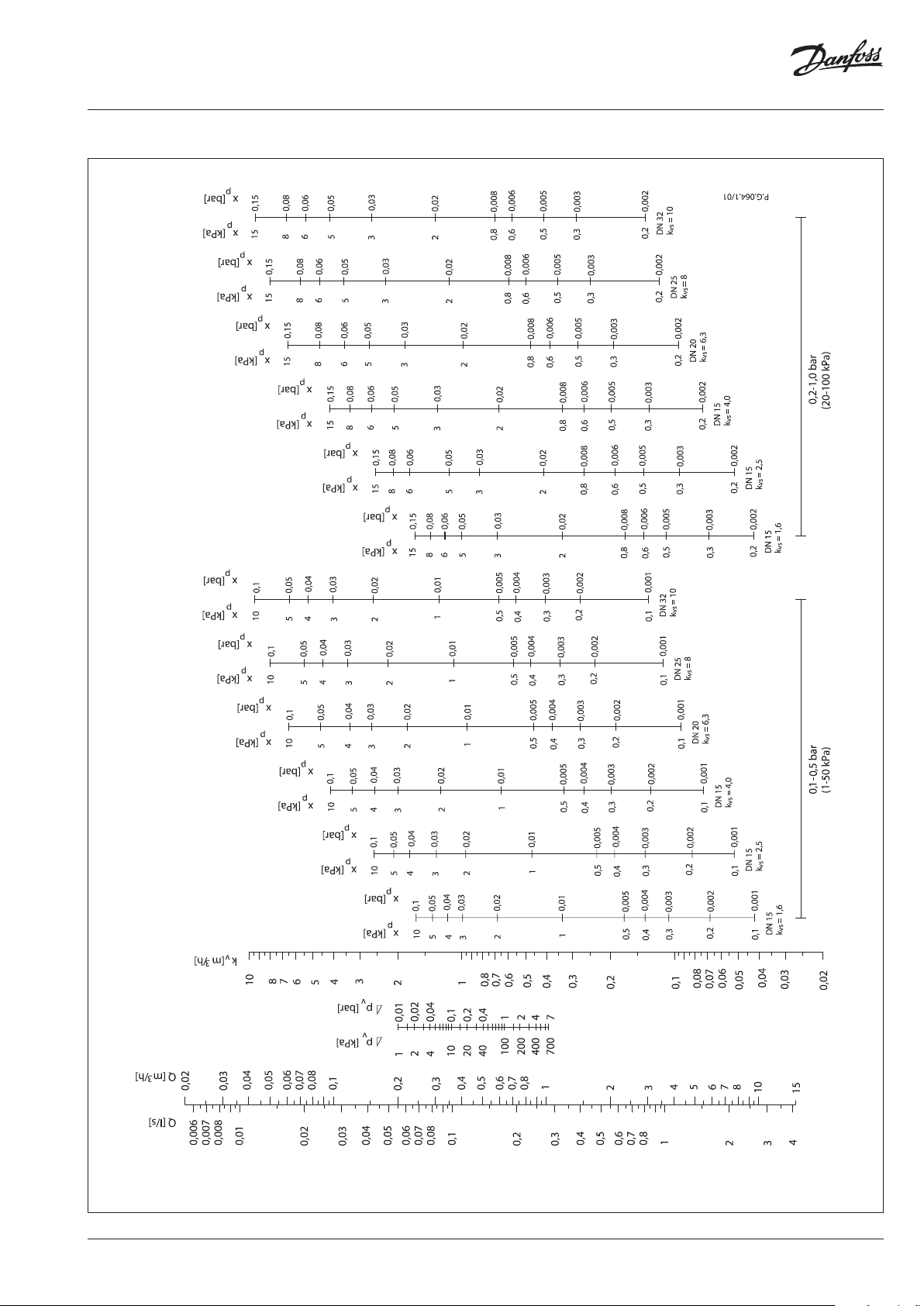

alebo ju možno prečítať z diagramu
dimenzovania, strana 7, tak, že vedieme
priamku z hodnoty 0,9 m3/h na osi Q cez
os pv (pv = p
ktorá pretne os kv v hodnote 2,0 m3/h.
– pb = 0,3 – 0,1 = 0,2 bar),
AVPB
Riešenie:
Výsledkom je AVPB DN 15, hodnota kVS 2,5, s
rozsahom nastavenia diferenčného tlaku
0,05 – 0,5 bar, rozsah nastavenia prietoku
0,08 – 1,8 m3/h.
Z diagramu dimenzovania možno tiež prečítať
pásmo proporcionality P (Xp). Vedieme
vodorovnú priamku z osi kv (2,0 m3/h) doprava
tak, že pretne os Xp (0,045 bar). Pri nastavenej
hodnote 0,3 bar a hodnote Xp 0,045 bar
regulátor AVPB reguluje medzi hodnotami
0,3 bar pri otvorenom regulačnom ventile
s motorickým pohonom a 0,3 + 0,045 = 0,345
bar pri takmer uzavretom regulačnom ventile s
motorickým pohonom (t. j. celkový úbytok tlaku
cez regulačný ventil s motorickým pohonom).
Ak sa predpokladá iný diferenčný tlak ako
pb = 0,1 bar, na udržanie hodnoty kVS musí
byť prietok nastavený nastavovacou skrutkou
obmedzovača prietoku. Nová nastavená hodnota
(Q-nastavenie) predpokladaného diferenčného
tlaku (p
Q ×
nastavenie
= 0,2 bar) sa vypočíta podľa vzorca:
b NOVÉ
p
∆
b
=
p
∆
Q
max
NOVÉ b
∆p
Q
max
∆p
min
AVPB
∆p
b
∆p
AVPB
∆p
MCV
obvod
AI083486472572sk-000602 | 5© Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
Dimenzovanie (pokračovanie)
- Nepriamo pripojený
vykurovací systém
Príklad 2
Regulačný ventil s motorickým pohonom (MCV)
do nepriamo pripojených vykurovacích systémov
vyžaduje diferenčný tlak 0,2 bar (20 kPa) a
prietok nižší než 800 l/h.
Zadané údaje:
Q
= 0,8 m3/h (800 l/h)
max
p
= 0,9 bar (90 kPa)
min
p
p
pb 1) = 0,2 bar (20 kPa) predpoklad
= 0,05 bar (5 kPa)
výmenník
= 0,2 bar (20 kPa) zvolený
MCV
Poznámka:
1)
pb je diferenčný tl ak na obmedzovači prietoku
Nastavená hodnota diferenčného tlaku je:
p
nastav. hodnota
= 0,2 + 0,05 + 0,2
p
nastav. hodnota
= pb + p
výmenník
= 0,45 bar (45 kPa)
+ p
MCV
Celkový úbytok tlaku v regulátore je:
p
= p
AVPB
= 0,9 − 0,05 − 0,2
p
= 0,65 bar (65 kPa)
AVPB
min
− p
výmenník
− p
MCV
Možné úbytku tlaku potrubia, uzatváracích
armatúr, meračoch tepla atď. nie sú zahrnuté.
Hodnota kv sa vypočíta podľa vzorca:
Q
k
v
max
pp
bAVPB
8.0
2.065.0
kv = 1,2 m3/h
alebo ju možno prečítať z diagramu
dimenzovania, strana 7, tak, že vedieme
priamku z hodnoty 0,8 m3/h na osi Q cez os
pv (pv = p
ktorá pretne os kv v hodnote 1,2 m3/h.
– pb = 0,65 – 0,2 = 0,45 bar),
AVPB
Riešenie:
Výsledkom je AVPB DN 15, hodnota kVS 1,6, s
rozsahom nastavenia diferenčného tlaku
0,05 – 0,5 bar, rozsah nastavenia prietoku
0,06 – 1,4 m3/h.
Z diagramu dimenzovania možno tiež prečítať
pásmo proporcionality P (Xp). Vedieme
vodorovnú priamku z osi kv (1,2 m3/h) doprava
tak, že pretne os Xp (0,04 bar). Pri nastavenej
hodnote 0,45 bar a hodnote Xp 0,04 bar regulátor
AVPB reguluje medzi hodnotami 0,45 bar pri
otvorenom regulačnom ventile s motorickým
pohonom a 0,45 + 0,04 = 0,49 bar pri takmer
uzavretom regulačnom ventile s motorickým
pohonom (t. j. celkový úbytok tlaku cez
regulačný ventil s motorickým pohonom).
Ak sa predpokladá iný diferenčný tlak ako
pb = 0,2 bar, na udržanie hodnoty kVS musí
byť prietok nastavený nastavovacou skrutkou
obmedzovača prietoku. Nová nastavená hodnota
(Q-nastavenie) predpokladaného diferenčného
tlaku (p
Q ×
nastavenie
= 0,1 bar) sa vypočíta podľa vzorca:
b NOVÉ
p
∆
b
=
∆
Q
p
max
NOVÉ b
∆p
Q
max
∆p
min
AVPB
∆p
b
∆p
AVPB
∆p
MCV
výmenník
6 | AI083486472572sk-000602 © Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
Dimenzovanie (pokračovanie)
Zvoľte vhodnú veľkosť regulátora. Hodnota Xp by nemala prekročiť 50 % nastaveného diferenčného tlaku regulátora.
AI083486472572sk-000602 | 7© Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
Konštrukcia
1. Kryt
2. Nastaviteľný obmedzovač
prietoku
3. Teleso ventilu
4. Vložka ventilu
5. Tlakovo odľahčená ventilová
kužeľka
6. Vreteno ventilu
7. Zabudovaná pružina na
reguláciu prietoku
8. Regulácia vypúšťania
9. Pohon
10. Regulačná membrána pre
reguláciu diferenčného tlaku
a prietoku
11. Nastavovacia pružina na
reguláciu diferenčného tlaku
12. Rukoväť na nastavenie
diferenčného tlaku,
pripravená na utesnenie
13. Presuvná matica
14. Zverný fiting pre impulzné
potrubie
15. Tlakový poistný ventil
AVPB-F
AVPB
Funkcia
Nastavenia
Diagram nastavenia
Zmeny tlaku v prívodnom a vratnom potrubí
sú prenášané cez impulzné potrubie a/alebo
reguláciu vypúšťania v drieku pohonu do komôr
pohonu a pôsobia na regulačnú membránu
Regulátor je vybavený tlakovým poistným
ventilom, ktorý chráni regulačnú membránu na
reguláciu diferenčného tlaku a prietoku pred
príliš veľkým diferenčným tlakom.
regulácie diferenčného tlaku a prietoku.
Diferenčný tlak je regulovaný prostredníctvom
nastavovacej pružiny na reguláciu diferenčného
tlaku. Regulačný ventil sa zatvára pri stúpajúcom
diferenčnom tlaku a otvára pri poklese
diferenčného tlaku s cieľom udržať konštantný
diferenčný tlak. Objem prietoku sa obmedzuje
pomocou obmedzovača prietoku.
Nastavenie prietoku
Prietok možno nastaviť zmenou polohy
obmedzovača prietoku. Nastaviť ho možno
na základe diagramu nastavenia prietoku
(pozri príslušné návody na použitie) a/alebo
prostredníctvom merača množstva tepla.
Nastavenie diferenčného tlaku
Diferenčný tlak (platí len pre regulátor AVPB)
možno nastaviť prispôsobením nastavovacej
pružiny na reguláciu diferenčného tlaku.
Prispôsobiť ju možno pomocou rukoväte
na nastavovanie diferenčného tlaku a/alebo
indikátormi tlaku.
Vzťah medzi číslami na osi a diferenčným tlakom. Dané hodnoty sú orientačné.
8 | AI083486472572sk-000602 © Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
Rozmery
AVPB-F
AVPB
DN
L
H 232 97 232 97 232 97 232 97
mm
15 20 25 32
AVPB AVPB- F AV PB AVPB -F AVP B AV PB-F AVPB AVP B-F
65 70 75 100
H2 73 73 76 77
Hmotnosť kg 1,9 1,5 2,0 1,5 2,1 1,8 2,4 2,0
L
3
L
2
L
1
d
2
n
d
SW
R
SW
k
SW
DN R
1)
SW d L1 2)L2 L3 k d2
mm
n
15 ⁄ 32 (G ⁄A) 21 130 120 139 65 14 4
20 ⁄ 41 (G 1A) 26 150 131 15 4 75 14 4
25 1 50 (G 1⁄A) 33 16 0 145 159 85 14 4
32 1⁄ 63 (G 1⁄A) 42 - 177 18 4 - - -
1)
Kužeľový vonka jší závit, v súlade s EN 10226-1
2)
Príruby PN 25, v súlade s EN 1092-2
R ⁄/R
⁄/R ⁄
Zverné fitingy
31 mm (R ⁄)
37 mm (R ⁄)
43 mm (R ⁄)
AI083486472572sk-000602 | 9© Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
10 | AI083486472572sk-000602 © Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
AI083486472572sk-000602 | 11© Danfoss | 2021.03
Údajový list AVPB(-F) (PN 16)
© Danfoss | DHS-SMDBT/SI | 2021.0312 | AI083486472572sk-000602
Loading...
