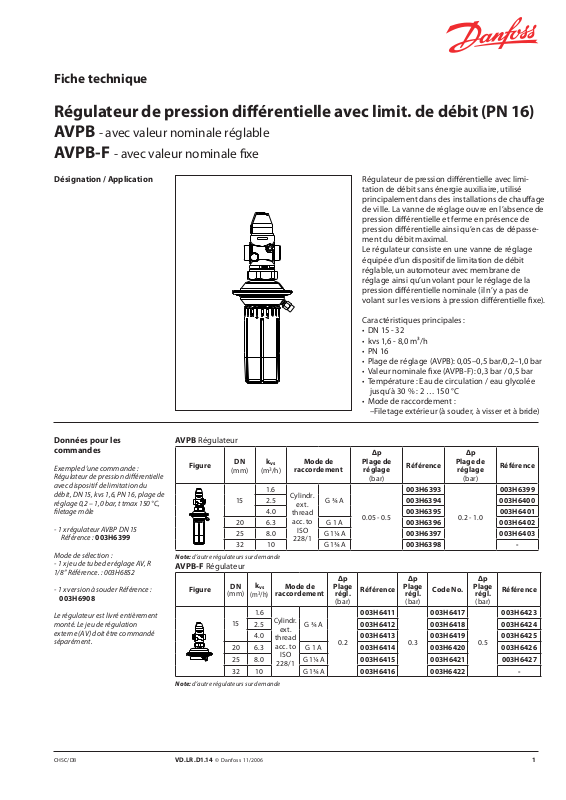

Fiche technique
Régulateur de pression différentielle avec limit. de débit (PN 16)
AVPB - avec valeur nominale réglable
AVPB-F - avec valeur nominale fixe
Désignation / Application
Données pour les
commandes
Exemple d’une commande :
Régulateur de pression différentielle
avec dispositif de limitation du
débit, DN 15, kvs 1,6, PN 16, plage de
réglage 0,2 – 1,0 bar, t tmax 150 °C,
filetage mâle
- 1 x régulateur AVBP DN 15
Référence : 003H6399
Mode de sélec tion :
- 1 x jeu de tube de réglage AV, R
1/8” Référence. : 003H6852
- 1 x version à souder Référence :
003H6908
Le régulateur est livré entièrement
monté. Le jeu de régulation
externe (AV) doit être commandé
séparément.
AVPB Régulateur
Figure
Note: d ’autre régula teurs sur demande
DN
(mm)
15
20 6.3 G 1 A 003H6396 003H6402
25 8.0 G 1¼ A 003H6397 003H6403
32 10 G 1¾ A 003H6398 -
k
vs
(m3/h)
1.6
2.5 003H6394 003H6400
4.0 003H6395 003H6401
AVPB-F Régulateur
Figure
Note: d ’autre régula teurs sur demande
k
DN
(mm)
vs
(m3/h)
1.6
15
2.5 003H6412 003H6418 003H6424
4.0 003H6413 003H6419 003H6425
20 6.3
25 8.0
32 10
Mode de
raccordement
Cylindr.
ext.
thread
acc. to
ISO
228/1
Mode de
raccordement
Cylindr.
thread
acc. to
ext.
ISO
228/1
G ¾ A
G 1 A
G 1¼ A
G 1¾ A
G ¾ A
Plage
régl.
(bar)
Régulateur de pression différentielle avec limitation de débit sans énergie auxiliaire, utilisé
principalement dans des installations de chauffage
de ville. La vanne de réglage ouvre en l’absence de
pression différentielle et ferme en présence de
pression différentielle ainsi qu’en cas de dépassement du débit maximal.
Le régulateur consiste en une vanne de réglage
équipée d’un dispositif de limitation de débit
réglable, un automoteur avec membrane de
réglage ainsi qu’un volant pour le réglage de la
pression différentielle nominale (il n’y a pas de
volant sur les versions à pression différentielle fixe).
Caractéristiques principales :
• DN 15 - 32
• kvs 1,6 - 8,0 m³/h
• PN 16
• Plage de réglage (AVPB): 0,05–0,5 bar/0,2–1,0 bar
• Valeur nominale fixe (AVPB-F): 0,3 bar / 0,5 bar
• Température : Eau de circulation / eau glycolée
jusqu’à 30 % : 2 … 150 °C
• Mode de raccordement :
–Filetage extérieur (à souder, à visser et à bride)
Δp
0.2
Δp
Plage de
réglage
(bar)
0.05 - 0.5
Référence
003H6411
003H6414
003H6415
003H6416
Référence
003H6393
Δp
Plage
régl.
(bar)
0.3
Code No.
003H6417
003H6420
003H6421
003H6422
Δp
Plage de
réglage
(bar)
0.2 - 1.0
Δp
Plage
régl.
(bar)
0.5
Référence
003H6399
Référence
003H6423
003H6426
003H6427
-
CHSC/D B VD.LR.D1.14 © Danfoss 11/2006 1
Fiche technique
Régulateur de pression différ. avec limit. de débit AVPB, AVPB-F (PN 16)
Données de commande
(suite)
Accessoires
Figure Désignation des modèles DN Mode de raccordement Référence
15
À souder
À visser
(Filetage mâle)
À bride
Jeu de tube de réglage AV
* 10 x écrous pour raccords des tubes de réglage. Raccord à tube :
Ø 6 × 1 mm R 1⁄8”
* 10 x écrous pour raccords des tubes de réglage. Raccord à tube :
Ø 6 × 1 mm R 3/8”
* 10 x écrous pour raccords des tubes de réglage. Raccord à tube :
Ø 6 × 1 mm R ½”
* 10 x écrous pour raccords des tubes de réglage côté automoteur.
Raccord à tube : Ø 6 × 1 mm R 1⁄8”
Vanne de coupure pour tube Ø 6 mm 003H0276
* L’ensemble de filetage consis te en une douille fileté e, une bague de serrage e t un écrou.
20 003H6909
25 003H6910
32 003H6911
15
20 R ¾” 003H6903
Filetage mâle conique suivant
25 R 1” 003H6904
32 R 1¼” 003H6905
15
20 003H6916
25 003H6917
Désignation :
- 1 x tube de cuivre Ø 6 × 1 × 1500 mm
- 1 x écrou* pour
Raccordement du circuit de réglage
Raccord à tube Ø 6 x 1 mm
EN 10266-1
Bride PN 25 suivant EN 1092-2
-
R ½” 003H6902
R ⁄” 003H6852
R ⁄” 003H6853
R ½” 003H6854
003H6908
003H6915
003H6857
003H6858
003H6859
003H6931
Pièces détachées
Figure Désignation des modèles k
Eléments internes
Réglage par volant (AVPB)
Réglage sans volant (AVPB-F)
(m3/h)
vs
1.6 003H6863
2.5 003H6864
4.0 003H6865
6.3 003H6866
8.0
10
Plage de réglage (bar)
Δp
0.05 - 0.5 003H6821
0.2 - 1.0 003H6822
0.2
0.5
Référence
003H6867
Référence
003H68250.3
2 VD.LR.D1.14 © Danfoss 11/2006 CHSC/D B
Fiche technique
Régulateur de pression différ. avec limit. de débit AVPB, AVPB-F (PN 16)
Données techniques
Vanne
Dimension nominale DN 15 20 25 32
Valeur k
vs
Débit–plage des valeurs nomin.
(par pb* = 0.2 bar)
m3/h
1.6 2.5 4.0 6.3 8.0 10
0.06 ÷ 1.4 0.08 ÷ 1.8 0.09 ÷ 2.7 0.1 ÷ 4.5 0.1 ÷ 6.0 0.15 ÷ 7.3
Valeur z ** ≥ 0.6
Pression nominale PN 25
Pression différentielle maximale bar 12
Fluide Eau du robinet / eau glycolée à 30 % max.
Valeur pH moyenne Min. 7, Max. 10
Température du fluide 2 …150 °C
valve Filetage
Mode de
raccordement
pcs de raccordem.
À souder et à visser (filetage mâle)
À bride -
Matériaux
Corps de vanne Bronze CuSn5ZnPb (Rg5)
Siège de vanne Acier inoxydable no. 1.4571
Cône de vanne Laiton sans dézincification CuZn36Pb2As
Etanchéité EPDM
* ∆pb - differentia l pressure across the flow rest rictor; differentia l pressure across the controll er ∆p
** kv/kvs ≤ 0.5 à DN 25 et pl us
AVPB
> 0.5 bar
Automoteur
Type AVPB AVPB-F
Surface de service cm
Pression nominale PN 16
Plage de réglage de la pression
différentielle
Couleur du ressort calibré
Matériaux
Carter du dispositif automoteur Acier galvanisé, DIN 1624, no. 1.0338
Membrane
Tube de réglage Tube cuivre Ǿ 6 x 1 mm
bar
2
39
0.05 - 0.5 0.2 - 1.0 0.2 0.3 0.5
gris noir (Valeur fixe)
EPDM
Exemples d’application
Le régulateur AVPB doit
obligatoirement être monté sur le
circuit de retour.
Direct-connected heating system Indirectly connected heating system
CHSC/D B VD.LR.D1.14 © Danfoss 11/2006 3
Fiche technique
Régulateur de pression différ. avec limit. de débit AVPB, AVPB-F (PN 16)
Montage Jusqu’à des températures de 100 °C l’orientation
de montage est libre.
Design
1. Capuchon du volant de
réglage
2. Volant de réglage du débit
nominal
3. Corps de vanne
4. Eléments internes
5. Tige de réglage de la vanne,
hors pression
6. Cône de réglage
7. Ressort de service
8. Orifice de passage de
pression
9. Dispositif de réglage/coupure
10. Membrane de réglage
11. Ressort calibré pour le
réglage de la pression
différentielle
12. Volant de réglage de la
pression différentielle, avec
orifice de plombage
13.
14. Ecrou raccord
15. Raccord pour le dispositif de
réglage/coupure avec bague
de serrage
Quand les températures sont plus élevées,
les régulateurs doivent être montés sur une
tuyauterie horizontale avec la motorisation
orientée vers le bas.
AVPB-F
Function
AVPB
Quand le régulateur doit être monté sur le
circuit de retour, la pression négative est
transmise derrière le volant de réglage par le
by-pass/douille (8) vers la chambre supérieure du
dispositif de réglage automoteur (9). La pression
positive est transmise à la chambre inférieure
du dispositif de réglage/coupure automoteur (9)
par le raccord (14). La pression différentielle est
ainsi transformée en une force de réglage sur la
membrane (10) de réglage. Le cône de la vanne
(5) est déplacé en fonction de la force opposée
exercée par le ressort calibré.
Lors d’une augmentation de la pression
différentielle la vanne de réglage s’ouvre et lors
Controller is equipped with excess pressure Le
débit est limité à l’aide du volant de réglage.
Lors de la sélection de la plage de réglage ou du
niveau de la pression différentielle nominale il
faut savoir que la pression différentielle effective
est la somme de la pression différentielle sur le
volant de réglage (pVolant) et de la pression
différentielle du système, le cas échéant le
régulateur électrique (pESG).
Le régulateur est équipé d’une soupape de
sécurité contre des surcharges provoquées par
des pressions différentielles trop importantes.
d’une diminution elle se ferme.
4 VD.LR.D1.14 © Danfoss 11/2006 CHSC/D B
Fiche technique
Régulateur de pression différ. avec limit. de débit AVPB, AVPB-F (PN 16)
Settings
Réglage du débit
Le réglage de la limitation du débit est effectué
à l’aide du volant de réglage. Sa valeur peut être
réglée à l’aide du diagramme de réglage pour
la limitation du débit (valeurs indicatives, voir le
mode d’emploi correspondant) et/ou à l’aide du
compteur calorifique.
Réglage de la pression différentielle
Le réglage du niveau de la pression différentielle
est effectué en tournant le volant manuel prévu
à cet effet. Sa valeur peut être réglée à l’aide
du diagramme de réglage pour la pression
différentielle (valeurs indicatives, voir le mode
d’emploi correspondant) et/ou à l’aide des
pressions affichées dans l’installation.
indicators.
CHSC/D B VD.LR.D1.14 © Danfoss 11/2006 5
Fiche technique
Dimension
Régulateur de pression différ. avec limit. de débit AVPB, AVPB-F (PN 16)
AVPB AVPB-F
DN
L
H 232 97 232 97 232 97 232 97
mm
15 20 25 32
AVPB AVPB-F AVPB AVPB-F AVPB AVPB-F AVPB AVPB-F
65 70 75 100
H2 73 73 76 77
Poids kg 1.9 1.5 2.0 1.5 2.1 1.8 2.4 2.0
DN 15 20 25 32
SW
32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A)
d 21 26 33 42
1)
R
2)
L1
L2 131 144 160 177
mm
½ ¾ 1 1 ¼
130 150 160 -
L3 139 154 159 184
k 65 75 85 d
2
14 14 14 -
n 4 4 4 -
1)
Filetage mâl e conique suivant EN 10266-1
2)
Bride PN 25, suiva nt EN 1092-2
Douille filetée
31 mm (R ⁄”)
37 mm (R ⁄”)
R ⁄” / R ⁄” / R ⁄”
6 VD.LR.D1.14 © Danfoss 11/2006 CHSC/D B
43 mm (R ⁄”)
Data sheet
Differential pressure controller with flow limitation AVPB, AVPB-F (PN 16)
7 VD.DB.Q1.02 © Danfoss 02/ 2006 DH-SMT/SICO
