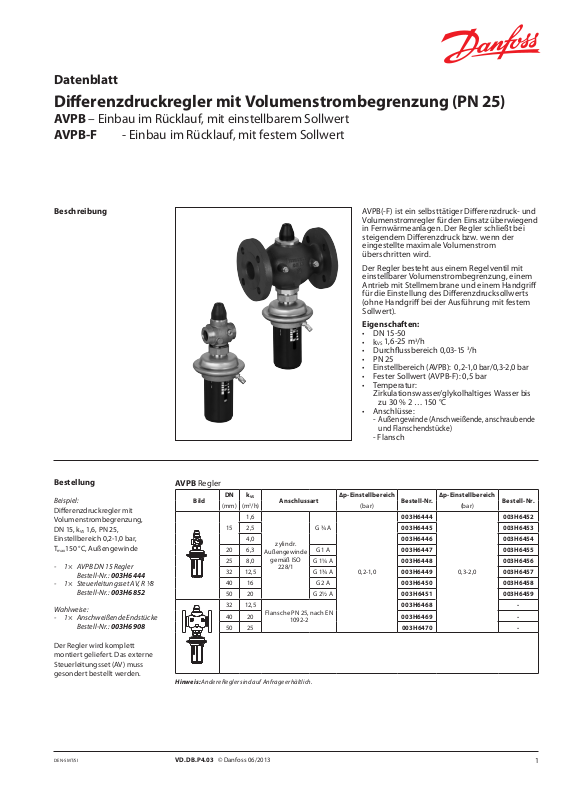

Danfoss AVPB, AVPB-F Data sheet [de]

Datenblatt

Differenzdruckregler mit Volumenstrombegrenzung (PN 25)

AVPB – Einbau im Rücklauf, mit einstellbarem Sollwert

AVPB-F - Einbau im Rücklauf, mit festem Sollwert

Beschreibung		AVPB(-F) ist ein selbsttätiger Differenzdruckund
		Volumenstromregler für den Einsatz überwiegend
		in Fernwärmeanlagen. Der Regler schließt bei
		steigendem Differenzdruck bzw. wenn der
		eingestellte maximale Volumenstrom
		überschritten wird.
		Der Regler besteht aus einem Regelventil mit
		einstellbarer Volumenstrombegrenzung, einem
		Antrieb mit Stellmembrane und einem Handgriff
		für die Einstellung des Differenzdrucksollwerts
		(ohne Handgriff bei der Ausführung mit festem
		Sollwert).

Eigenschaften:

•	DN15-50
•	kVS 1,6-25m3/h
•	Durchflussbereich0,03-153/h
•	PN25
•	Einstellbereich (AVPB): 0,2-1,0 bar/0,3-2,0 bar
• FesterSollwert(AVPB-F):0,5bar
•	Temperatur:
	Zirkulationswasser/glykolhaltiges Wasser bis
	zu30%2…150°C
•	Anschlüsse:
	- Außengewinde (Anschweißende, anschraubende
	und Flanschendstücke)
	- Flansch

Bestellung

Beispiel:

Differenzdruckregler mit Volumenstrombegrenzung,

DN 15, kVS 1,6, PN25,

Einstellbereich 0,2-1,0 bar,

Tmax150 °C,Außengewinde

-1× AVPB DN 15 Regler Bestell-Nr.: 003H6444

-1× Steuerleitungsset AV, R 1⁄8 Bestell-Nr.: 003H6852

Wahlweise:

- 1× Anschweißende Endstücke

Bestell-Nr.: 003H6908

DerRegler wird komplett montiert geliefert. Das externe Steuerleitungsset (AV) muss gesondert bestellt werden.

AVPB Regler

Bild	DN	kVS	Anschlussart		∆p-Einstellbereich	Bestell-Nr.	∆p-Einstellbereich	Bestell-Nr.
	(mm)	(m3/h)			(bar)		(bar)
		1,6				003H6444		003H6452
	15	2,5		G ¾ A		003H6445		003H6453
		4,0	zylindr.			003H6446		003H6454
	20	6,3		G 1 A		003H6447		003H6455
			Außengewinde
	25	8,0	gemäß ISO	G 1¼ A		003H6448		003H6456
	32	12,5	228/1	G 1¾ A	0,2-1,0	003H6449	0,3-2,0	003H6457
	40	16		G 2 A		003H6450		003H6458
	50	20		G 2½ A		003H6451		003H6459
	32	12,5	Flansche PN 25, nach EN			003H6468		-
	40	20				003H6469		-
	50	25	1092-2			003H6470		-

Hinweis: Andere Regler sind auf Anfrage erhältlich.

DEN-SMT/SI

VD.DB.P4.03 © Danfoss 06/2013

1

Datenblatt	Differenzdruckregler mit Volumenstrombegrenzung AVPB (-F) (PN 25)
Bestellung (Fortsetzung)	AVPB-F Regler
	Bild	DN	kVS	Anschlussart	∆p Einstellbereich	Bestell-Nr.
		(mm)	(m3/h)		(bar)
			1,6			003H6460
		15	2,5	G ¾ A		003H6461
			4,0	zylindr. Außengewinde		003H6462
				nach ISO 228/1
						003H6463
		20	6,3	G 1 A	0,5
		25	8,0	G 1¼ A		003H6464
		32	12,5			003H6474
		40	20	Flansche PN 25, nachEN1092-2		003H6475
		50	25			003H6476

Hinweis: Andere Regler sind auf Anfrage erhältlich.

Zubehör

Bild	Typenbezeichnung		DN	Anschlussart		Bestell-Nr.
			15			003H6908
			20			003H6909
	Anschweißende Endstücke		25	-		003H6910
			32			003H6911
			40			003H6912
			50			003H6913
			15		R ½	003H6902
			20		R ¾	003H6903
	Anschraubende Endstücke		25	Kegeliges Außengewinde nach	R 1	003H6904
	(Außengewinde)		32	EN 10226-1	R 1¼	003H6905
			40		R 11/2	065F6061
			50		R 2	065F6062
			15			003H6915
	Flanschendstücke		20	Flansche PN 25, nach EN 1092-2		003H6916
			25			003H6917
		Beschreibung:			R 1/8	003H6852
	Steuerleitungsset AV	-	1xKupferrohrØ6× 1 × 1500mm		R 3/8	003H6853
		-		1× Verschraubung 1) für
					R 1/2	003H6854
		SteuerleitungsanschlussandasRohrØ6×1mm
	1) 10Verschraubungen für Steuerleitungsanschluss an dasRohr,Ø6× 1 mm R 1⁄8					003H6857
	1) 10Verschraubungen für Steuerleitungsanschluss an dasRohr,Ø6× 1 mm R 3⁄8					003H6858
	1) 10Verschraubungen für Steuerleitungsanschluss an dasRohr,Ø6× 1 mm R 1⁄2					003H6859
	1) 10Verschraubungen für Steuerleitungsanschluss an den Antrieb, Ø6× 1 mm G 1⁄8					003H6931
	AbsperrventilØ 6 mm					003H0276

1) Die Verschraubung besteht aus Gewindenippel, Klemmring und Mutter.

2	VD.DB.P4.03 © Danfoss 06/2013

DEN-SMT/SI

Datenblatt	Differenzdruckregler mit Volumenstrombegrenzung AVPB (-F) (PN 25)
Bestellung (Fortsetzung)	Ersatzteilesets
	Bild	Typenbezeichnung	DN	kVS	Bestell-Nr.
				(m3/h)
				1,6	003H6863
			15	2,5	003H6864
		Innengarnitur		4,0	003H6865
			20	6,3	003H6866
			25	8,0	003H6867
			32/40/50	12,5/16/20/25	003H6868
		Typenbezeichnung		Δp Einstellbereich	Bestell-Nr.
				(bar)
		Antrieb mit Handgriff (AVPB)		0,2-1,0	003H6829
				0,3-2,0	003H6830
		Antrieb ohne Handgriff (AVPB-F)		0,5	003H6841

Technische Daten	Ventil
			Nennweite				DN			15				20		25					32			40	50
			kVS-Wert						1,6		2,5		4,0	6,3		8,0					12,5			16/204)	20/254)
			Einstellbereich			von	m3/h		0,03		0,07		0,07	0,16		0,2					0,4			0,8	0,8
			für max.	∆pb 1) = 0,2 bar		bis			0,86		1,4		2,2	3,0		3,5					8,0			10	12
			Volumenstrom
						oder bis 3)			0,9		1,6		2,4	3,5		4,5					10			12	15
			Kavitationswert z								≥ 0,6							≥ 0,55						≥ 0,5
			Leckrate nach IEC534				% des kVS					≤ 0,02												≤ 0,05
			Nenndruck				PN									25
			Min. Differenzdruck				bar							siehe Bemerkung 2)
			Max. Differenzdruck										20										16
			Medium								Kreislaufwasser / glykolhaltiges Wasser bis 30%
			Medium pH-Wert											min. 7, max. 10
			Mediumstemperatur				°C								2 …150
					Ventil						Außengewinde										Außengewinde und Flansch
			Anschlüsse		Anschlussteile						Anschweißender und anschraubender
											Flansch												-
			Werkstoffe
			Ventilgehäuse		Gewinde					Rotguss CuSn5ZnPb (Rg5)											Sphäroguss EN-GJS-400-
					Flansch								-										18-LT (GGG40.3)
			Ventilsitz										Edelstahl, mat. Nr.1.4571
			Ventilkegel								entzinkungsfreies MessingCuZn36Pb2As
			Dichtung												EPDM
			Druckentlastungssystem												Kolben
	1)		∆pb - Differenzdruck über der Volumenstrombegrenzung																2
	2)		Abhängig von Durchflussrate und kVS ; für Qset = Qmax -> ∆pmin ≥ 0,5 bar; für Qset										< Qmax -> p				Q				p
															min							b
																k VS

3)Höherer max. Volumenstrom wird bei höheren Differenzdrücken über dem AVPB (-F) Regler erreicht. Normalerweise bei Δp > 1-1,5 bar

4)Flansch-Ventilgehäuse

Stellantrieb

Typ				AVPB				AVPB-F
Größe Stellantrieb			cm2			54
Nenndruck			PN			25
Einstellbereich für den Differenzdruck und			bar	0,2-1,0		0,3-2,0		0,5
Farben der Feder				gelb		rot		(fester Wert)
Werkstoffe
Gehäuse	Oberteil Membrangehäuse					Edelstahl,mat.Nr.1.4301
Stellantrieb	Unterteil Membrangehäuse			entzinkungsfreies Messing CuZn36Pb2As
Membran						EPDM
Steuerleitung						Kupferrohr Ø6× 1mm

DEN-SMT/SI

VD.DB.P4.03 © Danfoss 06/2013

3

Datenblatt	Differenzdruckregler mit Volumenstrombegrenzung AVPB (-F) (PN 25)

Anwendungsbeispiele

Der Regler kann nur in die Rücklaufleitung eingebaut werden.

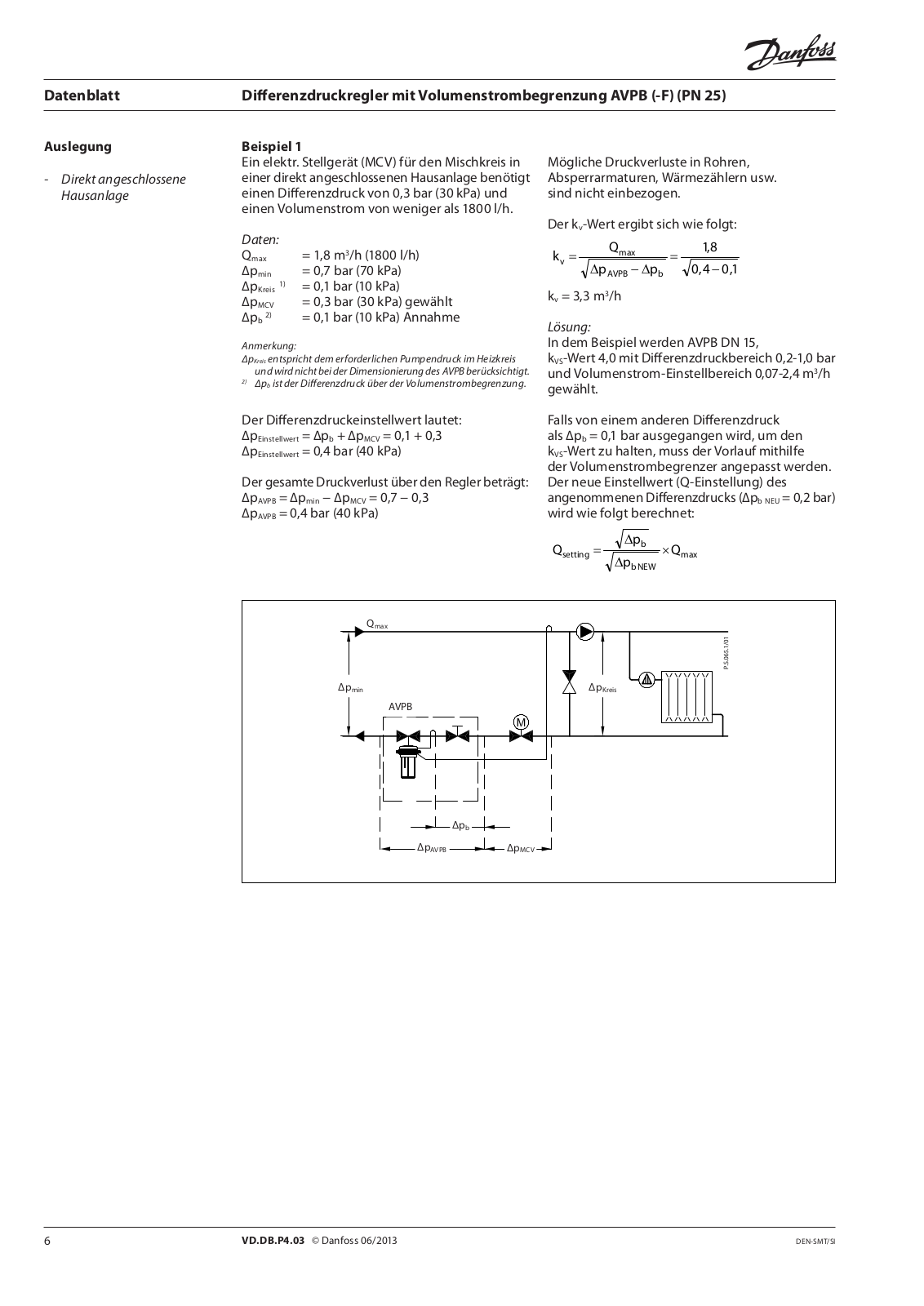

Direkt angeschlossene Hausanlage

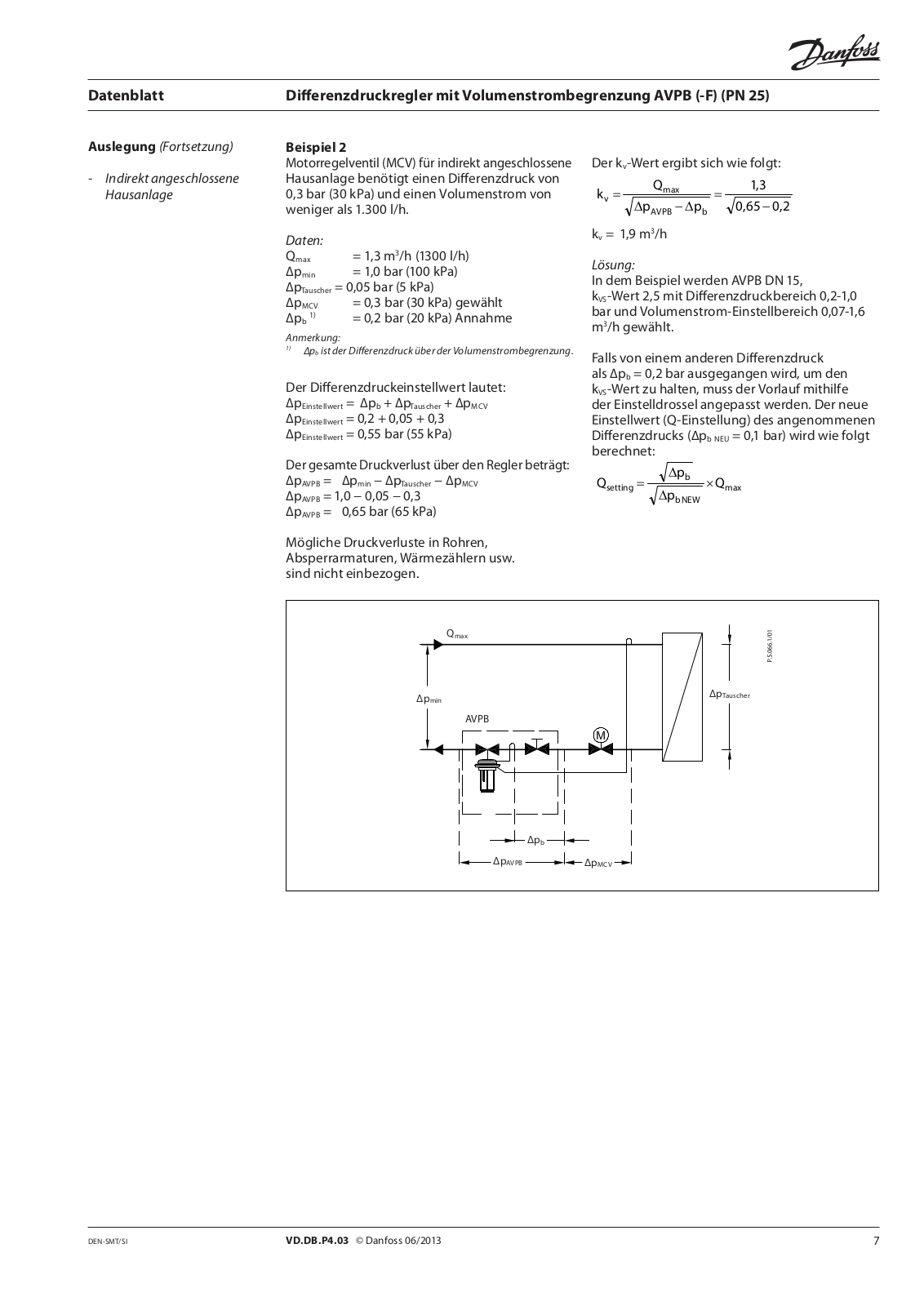

Indirekt angeschlossene Hausanlage

Einbaulagen

DieEinbaulageistbiszueinerMediumstemperatur

Bei höherenTemperaturen dürfen die Regler nur

von 100 °C beliebig.

in waagerechte Rohrleitungen mit nach unten

hängendem Druckantrieb eingebaut werden.

Druck-Temperatur-

Diagramm

Betriebsbereich

EN-GJS-400-18-LT (GGG 40,3) PN 25

CuSn5ZnPb (Rg5) PN 25

Maximal zulässiger Betriebsdruck als Funktion der Mediumstemperatur (gemäß EN 1092-2 und EN 1092-3).
