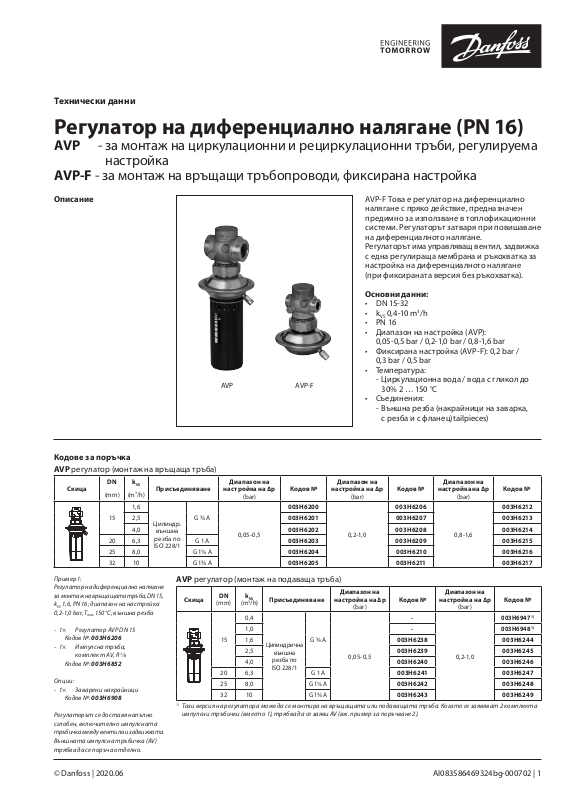

Технически данни

Регулатор на диференциално налягане (PN 16)

AVP - за монтаж на циркулационни и рециркулационни тръби, регулируема

настройка

AVP-F - за монтаж на връщащи тръбопроводи, фиксирана настройка

Описание

Кодове за поръчка AVP регулатор (монтаж на връщаща тръба)

DN k

Скица

(mm) (m3/h)

Присъединяване

1,6

2,5 003H6201 003H6207 00 3H6213

Цилиндр.

4,0 003H6202 003H6208 00 3H6214

външна

20 6,3 G 1 A 0 03H6203 003H620 9 003H 6215 25 8,0 G 1¼ A 003H6204 003 H6210 0 03H6216 32 10 G 1¾ A 003H6205 0 03 H62 11 0 03H 6217

резба по

ISO 228/1

G ¾ A

AVP

Диапазон на

настр ойка на ∆p

(bar)

0,05-0,5

AVP-F

Кодов №

003H6200

AVP-F Това е регулатор на диференциално налягане с пряко действие, предназначен предимно за използване в топлофикационни системи. Регулаторът затваря при повишаване на диференциалното налягане. Регулаторът има управляващ вентил, задвижка с една регулираща мембрана и ръкохватка за настройка на диференциалното налягане (при фиксираната версия без ръкохватка).

Основни данни:

• DN 15-32

• kVS 0,4-10 m3/h

• PN 16

• Диапазон на настройка (AVP): 0,05-0,5 bar / 0,2-1,0 bar / 0,8-1,6 bar

• Фиксирана настройка (AVP-F): 0,2 bar / 0,3 bar / 0,5 bar

• Температура:

- Циркулационна вода / вода с гликол до

• Съединения:

- Външна резба (накрайници на заварка,

Диапазон на

настр ойка на ∆p

(bar)

0, 2-1,0

30% 2 … 150 °C

с резба и с фланец)tailpieces)

Кодов №

003H6206

Диапазон на

настр ойка на ∆p

(bar)

0, 8-1,6

Кодов №

00 3H6212

Пр име р 1: Регулатор на диференциално налягане за монтаж на връщаща та тръба, DN 15, kVS 1,6, PN 16; диапазон на настройка 0,2-1,0 bar, T

- 1× Регулатор AVP DN 15 Кодов №: 003H6206

- 1× Импулсна тръба,

Кодов №: 003H68 52

Опции:

- 1× Заварени накрайници Кодов №: 003H6908

Регулаторът се доставя напъ лно сглобен, включително импулсната тръбичка между вентила и задвижката. Външната импулсна тръбичка (AV) трябва да се поръча отделно.

150°C; външна резба

max

комплект AV, R ⁄

AVP регулатор (монтаж на подаваща тръба)

Скица

Та зи версия на регулатора може да се монтира на вр ъщащата или подаващата тръба. Когато се зая вяват 2 комплекта

импулсни тръбички (вместо 1), трябва да се заяви AV (вж. пример за поръчване 2).

(mm)

20 6,3 25 8,0 32 10

Присъединяване

(m3/h)

0,4 1,0 1,6 003H6238 003H6244

Цилиндрична

2,5 003H6239 003H6245

външна

резба по

4,0 003H6240 003H6246

ISO 228/1

G ¾ A

G 1 A G 1¼ A G 1¾ A

Диапазон на

настр ойка на ∆p

(bar)

0,05-0,5

Кодов №

003H6241 003 H6247 003H6242 003H6248 003H6243 003H6249

Диапазон на

настр ойка на ∆p

(bar)

0, 2-1,0

Кодов №

003H 6947

003H694 8

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Кодове за поръчка (продължение)

AVP- F регулатор (монтаж на връщаща тръба)

Скица

DN k

(mm) (m3/h) (bar) (bar) (bar)

Присъединяване

1,6

2,5 003 H6219 003H6225 003H6231

Цилиндрична

4,0 003H6220 003H6226 003H6232 20 6,3 G 1 A 003H6221 003H6227 003H6233 25 8,0 G 1¼ A 003H6222 003H6228 0 03H6234 32 10 G 1¾ A 003H6223 003H6229 003H6235

външна резба

по ISO 228/1

G ¾ A

Диапазон на

настройка

на ∆p

0,2

Кодов №

003 H6218

Диапазон на

настройка

на ∆p

0,3

Кодов №

003H6224

Диапазон на

настройка

на ∆p

0,5

Кодов №

003H6230

Пример 2: Регулатор на диференциално налягане за монтаж на подаващата тръба, DN 15, kVS 0,4, PN 16; диапазон на настройка 0,2-1,0 bar, T външна резба;

max

150 °C;

- 1× Регулатор AVP DN 15 Кодов №: 003H6947

- 2× Импулсна тръба, комплект AV, R ⁄

Кодов №: 003H6852

Опции:

- 1× Заварени накрайници

Кодов №: 003H6908

Регулаторът се доставя напълно сглобен, включително импулсната тръбичка между вентила и задвижката. Външната импулсна тръбичка (AV) трябва да се поръча отделно

Принадлежности

Скица Означение на типа DN Присъединяване Кодов №

Накрайници на заварка

Накрайници с външна резба

Накрайници тип фланец

Импулсна тръба комплект AV

10 компресионни фитинга за присъединяване на импулсна тръба к ъм тръба, Ø6 × 1 mm R ⁄ 0 03H6857

Компресионният фити нг се състои от щуцер, уплътнителе н пръстен и гайка.

10 компресионни фитинга за присъединяване на импулсна тръба к ъм тръба, Ø6 × 1 mm R ⁄ 003H6858

10 компресионни фитинга за присъединяване на импулсна тръба к ъм тръба, Ø 6 × 1 mm R ½ 0 03H6859

10 компресионни фитинга за присъединяване на импулсна тръба к ъм тръба, Ø6 × 1 mm G ⁄ 003 H6931

Затварящ вентил Ø 6 mm 003H0276

20 003H6909 25 00 3H6910 32 0 03 H69 11 15 20 R ¾ 003H6903

Конична външна резба съгл. EN 10226-1

25 R 1 003H6904 32 R 1¼ 003H6905 15

Фланци PN 25 съгл. EN 1092-2

20 003H 6916 25 0 03H6 917

Описание:

- 1× медна тръба Ø 6 × 1 × 1500 mm

- 1× компресионен фитинг 1) за присъ единяване на импулсната тръба к ъм тръба Ø 6 × 1 mm

Сервизни комплекти

Скица Описание на типа DN

Вложка на вентила

20 6,3 003H6866 00 3H6874 25 8,0 32 10

(m3/h)

0,4 - 003H6869 1,0 - 003H6870 1,6 003H6863 003H 6871 2,5 003H6864 003H6872 4,0 003H6865 003H6873

AVP(-F)

връщаща

003H6867 003H6875

003H6908

R ½ 003H6902

003H 6915

R ⁄ 003H6 852

R ⁄ 0 03H6853

R ½ 003H6854

Кодов №

AVP(-F)

подаваща

Описание на типа

Задвижка с ръчка за настройка (AVP)

Задвижка без ръчка за настройка (AVP-F)

Диапазон на

настройка

на ∆p

(bar)

0,05-0,5 003 H6821 003H6823

0, 2-1,0 0, 8-1,6

0,2

0,5

Кодов №

AVP(-F)

връщаща

003H6822 003H6824

003H6825 -0,3

AVP(-F)

подаваща

2 | AI083586469324bg-000702 © Danfoss | 2020.06

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Технически данни

Вентил

Номинален диаметър DN 15 20 25 32

Стойност на k Коефициент на кавитация z ≥ 0,6 ≥ 0,55 Пропуски с ъгл. стандарт IEC 534 % от k Номинално налягане PN 25 Макс. диференциално налягане bar 12 Флуид Циркулационна вода / вода с гликол до 30% рН на флуида Мин. 7, макс. 10 Температура на флуида °C 2…150

Присъединяване

Материали

Корпус на вентила Червен бронз uSn5ZnPb (Rg5) Седло на вентила Гофрирана неръждаема стомана, мат. № 1.4571 Конус на вентила Неотделящ цинк месинг CuZn36Pb2As Уплътнение EPDM Система за понижаване на налягането Бутало

вентил Външна резба

накрайници

m3/h 0,4 1,0 1,6 2,5 4,0 6,3 8,0 10

≤ 0,02 ≤ 0,05

На заварка и с външна резба

Фланцеви -

Задвижка

Тип AVP AVP- F

Размер на задвижката cm Номинално налягане PN 16

Зададени диапазони на диф. налягане и цвят на пружините

Материали

Корпус на завижката Поцинкован, DIN 1624, No. 1.0338 Мембрана EPDM Импулсна тръба Медна тръба Ø 6 x 1 mm

0,05-0,5 0,2-1,0 0,8 -1,6 0,2 0,3 0,5

bar

сив черен (фиксирана настройка)

Принципи на приложение

Монтаж на връщащата тръба

Директна отоплителна система Индиректна отоплителна

AI083586469324bg-000702 | 3© Danfoss | 2020.06

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Принципи на приложение

Монтаж на подаващата тръба

Директна отоплителна система Индиректна отоплителна

Монтажни положения При температура на флуида до 100 °C

регулаторите могат да бъдат монтирани във всяко положение.

Диаграма на налягането спрямо температурата

При по-високи температури регулаторите трябва да се монтират само на хоризонтални тръби, като задвижката е ориентирана надолу.

CuSn5ZnPb (Rg5) PN 16

Максимално допустимо работно налягане като функция от температурата на флуида (съгласно EN 1092-3).

4 | AI083586469324bg-000702 © Danfoss | 2020.06

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Оразмеряване

- Директна отоплителна система

Пример 1

Управлямащ мотор-вентил (MCV) за смесителен кръг в директно свързана отоплителна система изисква диференциално налягане 0,2 bar (20 kPa).

Предоставени данни: Q

= 1,3 m3/h (1300 l/h)

max

p

= 0,7 bar (70 kPa)

min

*p p

*Забележка ∆p в отоплителната сис тема и не трябва да се взема предвид, когато се оразмерява AVP

= 0,1 bar (10 kPa)

на кръгаt

= 0,2 bar (20 kPa) избрано

MCV

отговаря на необходимото налягане на помпата

отопл.кръг

Зададената стойност на диференциалното налягане е: p p

= p

зад.ст-ст

= 0,2 bar (20 kPa)

зад.ст-ст

MCV

Общата загуба на налягане в регулатора е: p

= p

AVP

p

= 0,5 bar (50 kPa)

AVP

min

− p

= 0,7 − 0,2

MCV

Евентуалните загуби на налягане в тръбите, спирателната арматура, топломерите и др. не са включени.

Стойността на kv се изчислява съгласно формулата:

max

Δp

AVP

1,3



0,5

kv = 1,8 m3/h

или се отчита по диаграмата за оразмеряване, стр. 7, като следвате права линия от Q-скалата (1,3 m3/h) до pv-скалата (0,5 bar) до пресичане на kv-скалата в 1,8m3/h.

Решение:

В примера е избран AVP DN 15, стойност на kVS 2,5, с диапазон на задаване на диференциалното налягане 0,05-0,5 bar.

Р-диапазонът (Хр) може също да се отчете от диаграмата за оразмеряване. Придвижете се хоризонтално по права линия от kv-скалата (1,8 m3/h) надясно до пресичане на Хp-скалата (0,04 bar). При зададена стойност 0,2 bar и Xp 0,04 bar регулаторът AVP регулира между 0,2 bar при отворен мотор-вентил и 0,2 + 0,04 = 0,24 ba при почти затворен мотор-вентил (т.е. обща загуба на налягане в управляващия моторвентил).

Макс.

мин. контур

Макс.

мин.

контур

AI083586469324bg-000702 | 5© Danfoss | 2020.06

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Оразмеряване

(продължение)

- Индиректна система за отопление

Пример 2

Управляващият мотор-вентил (MCV) за индиректно свързана отоплителна система изисква диференциално налягане 0,3 bar (30 kPa).

Предоставени данни: Q

= 0,8 m3/h (800 l/h)

max

p

= 0,8 bar (80 kPa)

min

p

топлообменникr

p

MCV

= 0,05 bar (5 kPa)

= 0,3 bar (30 kPa) избрано

Зададената стойност на диференциалното налягане е: p p

= p

зад.ст-ст

топлообменникr

= 0,35 bar (35 kPa)

+ p

= 0,05 + 0,3

MCV

Общата загуба на налягане в регулатора е: p

= p

AVP

= 0,8 − 0,05 − 0,3 p

= 0,45 bar (45 kPa)

AVP

min

− p

топлообм.

− p

MCV

Евентуалните загуби на налягане в тръбите, спирателната арматура, топломерите и т. н. не са включени.

Стойността на kv се изчислява съгласно формулата:

max

Δp

AVP

0,8



0,45

kv = 1,2 m3/h

или се отчита по диаграмата за оразмеряване, стр. 7, като следвате права линия от Q-скалата (0,8 m3/h) до pv-скалата (0,45 bar) до пресичане на kv-скалата в 1,2 m3/h.

Решение: В примера е избран AVP DN 15, стойност на kVS 1,6, с диапазон на задаване на диференциалното налягане 0,05-0,5 bar.

Р-диапазонът (XP) може също да се отчете от диаграмата за оразмеряване. Придвижете се хоризонтално по права линия от kv-скалата (1,2 m3/h) надясно до пресичане на ХP-скалата (0,04 bar). При зададена стойност 0,35 bar и XP 0,04 bar регулаторът AVP регулира между 0,35 bar при отворен мотор-вентил и 0,35 + 0,04 = 0,39 bar при почти затворен моторизиран управляващ вентил (т.е. обща загуба на налягане в мотор-вентила).

Макс.

мин.

Макс.

мин. обменник

обменник

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Оразмеряване

(продължение)

Изберете подходящ размер на регулатора. Xp не трябва да превишава 50% от зададената стойност на диференциалното налягане на регулатора.

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Конструкция

1. Корпус на вентила

2. Вложка на вентила

3. Разтоварен от налягане

конус на вентила

4. Стебло на вентила

5. Дренажен отвор

6. Задвижка

7. Управляваща мембрана

за управление на диференциално налягане

8. Регулираща пружина

за контрол на диференциалното налягане

9. Ръкохватка за задаване

на диференциалното налягане, подготвена за запечатване

10. Съединителна гайка

11. Компресионен фитинг

за импулсна тръба

12. Предпазен вентил за

свръхналягане

AVP

AVP- F

Начин на действие Промените в налягането на подаващата и

връщащата тръба се предават през импулсните тръбички и/или дренажния отвор в стеблото на задвижката към камерите на задвижката и въздействат на регулиращата мембрана за диференциално налягане. Регулирането на диференциалното налягане се осъществява чрез настройка на регулиращата пружина.

Настройки Настройка на диференциалното налягане

Настройката на диференциалното налягане (валидно само за регулатор AVP) се извършва с пружината за регулиране на диференциалното налягане. Настройката може да се извърши с помощта на ръкохватката за регулиране на диференциалното налягане и/или на индикаторите за налягане.

Диаграма за настройване

Съотношение между цифрите на скалата и дифе ренциалното налягане. Дадените стойности са приблизителни.

Управляващият вентил затваря при покачващо се диференциално налягане и отваря при понижаващо се диференциално налягане, за да поддържа постоянно диференциално налягане. Регулаторът е снабден със защитен вентил за свръхналягане, който предпазва управляващата мембрана от твърде високо диференциално налягане.

Технически данни Регулатор на диференциално налягане AVP(-F) (PN 16)

Размери

AVP (подаваща, връщаща)

L H H2

15 65 232 34 1,7 20 70 232 34 1, 8 25 75 232 38 1,9 32 100 2 32 38 2,2

DN R

15 ⁄ 32 (G ⁄A) 21 130 12 0 139 65 14 4 20 ⁄ 41 (G 1A) 26 150 131 15 4 75 14 4 25 1 50 (G 1⁄A) 33 16 0 14 5 159 85 14 4 32 1⁄ 63 (G 1 ⁄A) 42 - 17 7 184 - - -

Конична външна резба по EN 10226-1

Фланци PN 25 по EN 1092-2

Тегло

(kg)

SW d L1 2)L

AVP- F (връщаща)

15 65 97 34 1,3 20 70 97 34 1,4 25 75 97 38 1, 5 32 100 97 38 1, 8

2L3

L H H2

k d

Тегло

(kg)

45°

Компресионни фитинги

R ⁄ / R ⁄ / R ⁄

31 mm (R ⁄) 37 mm (R ⁄) 43 mm (R ⁄)
