Údajový list
Regulátor rozdielového tlaku (PN 16)
AVP - montáž do spiatočky a montáž do prívodu, meniteľné nastavenie
AVP-F - montáž do spiatočky, pevné nastavenie
Popis
Objednávanie
Regulátor AVP (montáž do spiatočky)
DN k
Zobrazenie
(mm) (m3/h) (bar) (bar) (bar)
VS
Pripojenie
1,6
15
2,5 003H6201 003H6207 0 03H6 213
Vonk. závit,
4,0 003H6202 003H6208 003 H6214
20 6,3 G 1 A 003H6203 003H6209 003 H6215
25 8,0 G 1¼ A 003H6204 0 03H6210 003 H6216
32 10 G 1¾ A 003H6205 0 03H 6211 00 3H6217
v súlade
s ISO 228/1
AVP
Rozsah n astavenia Δp
G ¾ A
0,05-0,5
AVP-F
Obj. číslo
003H6200
AVP(-F) je priamočinný regulátor rozdielového
tlaku, vyvinutý predovšetkým pre systémy
centrálneho zásobovania teplom. Regulátor
sa zatvára pri stúpajúcom rozdielovom tlaku.
Regulátor má regulačný ventil, pohon s jednou
regulačnou membránou a rukoväťou pre nastavenie
rozdielového tlaku (verzia s pevným nastavením
neobsahuje rukoväť).
Základné údaje
• DN 15-32
• kVS 0,4 – 10 m3/h
• PN 16
• Rozsah nastavenia (AVP):
0,05 – 0,5 bar/0,2 – 1,0 bar/0,8 – 1,6 bar
•
Pevné nastavenie (AVP-F): 0,2 bar/0,3 bar/0,5 bar
• Teplota:
- cirkulujúca voda/voda s glykolom do 30 %:
2 … 150 °C
•
Pripojenia:
- vonk. závit (navarované, závitové
a prírubové prípoje)
Rozsah n astavenia Δp
0, 2-1,0
Obj. číslo
003H6206
Rozsah n astavenia Δp
0, 8-1,6
Obj. číslo
00 3H6212
Pr íkl ad 1:
Regulátor rozdielového tlaku;
montáž do spiatočky; DN 15; kVS 1,6;
PN 16; rozsah nastavenia 0,2 – 1,0
bar; T
150 °C; vonk. závit
max
- 1× regulátor AVP DN 15
Obj. č.: 003H6206
- 1× sada impulzného potrubia
AV, R ⁄
Obj. č.: 003H6852
Voliteľné prislušenstvo:
- 1× navarované prípoje
Obj. č.: 003H6908
Regulátor je dodávaný kompletne
Regulátor AVP
Zobrazenie
1)
Túto verziu m ožno namontovať do vratného ale bo prívodného potru bia. Pri objednávaní 2 sá d impulzného potrubi a AV (namiesto 1),
malo by byť obj ednané (pozri Objedn ávanie - príklad 2).
(montáž do prívodu)
DN k
VS
(mm) (m3/h) (bar) (bar)
0,4
1,0 -
15
1,6 003H6238 003H6244
2,5 003H6239 003H 6245
4,0 003H6240 003H6246
20 6,3 G 1 A 00 3H62 41 003H6247
25 8,0 G 1¼ A 003H6242 003H624 8
32 10 G 1¾ A 003H6243 003H6249
Pripojenie
Valcov ý
vonk.
závit,
v súlade
s ISO
228/1
Rozsah n astavenia Δp
G ¾ A
0,05-0,5
Obj. číslo
-
Rozsah n astavenia Δp
0, 2-1,0
Obj. číslo
003H 6947
003H694 8
1)
1)
zmontovaný, vrátane impulzného
potrubia medzi ventilom a pohonom.
Vonkajšie impulzné potrubie (AV)
musí byť objednané samostatne.
© Danfoss | 2020.06 AI083586469324sk-000702 | 1
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Objednávanie (pokračovanie)
Regulátor AVP-F
Zobrazenie
(montáž do spiatočky)
DN k
(mm) (m3/h) (bar) (bar) (bar)
VS
1,6
15
2,5 0 03H6219 003H6225 003H6231
4,0 003H6220 003H6226 003H6232
20 6,3 G 1 A 00 3H6221 0 03H6227 003H6233
25 8,0 G 1¼ A 003H6222 003H6228 003H6234
32 10 G 1¾ A 003H6223 003H6229 003H6235
Pripojenie
Vonk. závit,
v súlade
s ISO 228/1
Rozsah n astavenia Δp
G ¾ A
0,2
Obj. číslo
003 H6218
Rozsah n astavenia Δp
0,3
Obj. číslo
003H6224
Rozsah n astavenia Δp
0,5
Obj. číslo
003H6230
Príklad 2:
Regulátor rozdielového tlaku;
montáž do prívodu; DN 15; kVS 0,4;
PN 16; rozsah nastavenia 0,2 – 1,0
bar; T
150 °C; vonk. závit
max
- 1× regulátor AVP DN 15
Obj. č.: 003H6947
- 1× sada impulzného potrubia
AV, R ⁄
Obj. č.: 003H6852
Voliteľné príslušenstvo:
- 1× navarované prípoje
Obj. č.: 003H6908
Regulátor je dodávaný kompletne
zmontovaný, vrátane impulzného
potrubia medzi ventilom a pohonom.
Vonkajšie impulzné potrubie (AV)
musí byť objednané samostatne.
Príslušenstvo
Zobrazenie Označenie typu DN Pripojenie Obj. číslo
15
navarované prípoje
vonkajšie závitové prípoje
prírubové prípoje
1)
Zverné fiting y sa skladajú zo vsuvky, tesniaceh o krúžku a matice.
sada impulzného potrubia AV
1)
10 zverných fitingov na pripojenie impulz. potrubia k rúre, Ø 6 × 1 mm R ⁄ 003H6857
1)
10 zverných fitingov na pripojenie impulz. potrubia k rúre, Ø 6 × 1 mm R ⁄ 003H6858
1)
10 zverných fitingov na pripojenie impulz. potrubia k rúre, Ø 6 × 1 mm R ½ 003H6859
1)
10 zverných fitingov na pripojenie impulz. potrubia k pohonu, Ø 6 × 1 mm G ⁄ 003 H6931
uzatvárací ventil Ø 6 mm 003H0276
20 003H6909
25 00 3H6910
32 0 03 H69 11
15
20 R ¾ 003H6903
kuželov ý vonkajší závit,
v súlade s EN 10226-1
25 R 1 003H6904
32 R 1¼ 003H6905
15
príruby PN 25, v súlade s EN 1092-2
20 003H 6916
25 0 03H6 917
Popis:
- 1× medené potrubie Ø 6 × 1 × 1500 mm
- 1× zverné fitingy 1) na pripojenie impulz.
potrubia k rúre Ø 6 × 1 mm
-
R ½ 003H6902
R ⁄ 003H 6852
R ⁄ 003H6853
R ½ 003H6854
Servisné súpravy
Zobrazenie Označenie typu DN
15
vložka ventilu
20 6,3 003H6866 0 03H6 874
25 8,0
32 10
k
VS
(m3/h) AVP(-F) spiatočka AVP(-F) prietok
0,4 - 003H6869
1,0 - 003H6870
1,6 003H6863 003H6871
2,5 003H6864 003H6872
4,0 003H6865 003H6873
Obj. číslo
003H6867 003H 6875
003H6908
003H6915
Označenie typu
Pohon s nastavovacou rukoväťou (AVP)
Pohon bez nastavovacej rukoväte (AVP-F)
Rozsah nastavenia Δp Obj. číslo
(bar) AVP(-F) spiatočka AVP(-F) prietok
0,05-0,5 003 H6821 003H6823
0, 2-1,0
0, 8-1,6
0,2
0,5
003H6822 003H6824
003H6825 -0,3
2 | AI083586469324sk-000702 © Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Technické údaje
Ventil
Menovitý priemer DN 15 20 25 32
Hodnota k
Kavitačný faktor z ≥ 0,6 ≥ 0,55
Netesnosť podľa normy IEC 534 % z k
Nominálny tlak PN 25
Maximálny rozdielový tlak bar 12
Médium cirkulujúca voda/voda s glykolom do 30 %
pH média min. 7, max. 10
Tep lota média °C 2…150
Pripojenia
Materiály
Teleso ventilu červený bronz CuSn5ZnPb (Rg5)
Sedlo ventilu nehrdzavejúca oceľ, mat. č. 1.4571
Ventilová kuželka mosadz odolná voči odzinkovaniu CuZn36Pb2As
Tesnenie EPDM
Tlakovo odľahčený systém piest
VS
ventil vonkajší z ávit
prípoje
m3/h 0,4 1,0 1,6 2,5 4,0 6,3 8,0 10
VS
≤ 0,02 ≤ 0,05
navarované a vonkajší závit
prírubové -
Pohon
Typ AVP AVP- F
Veľkosť pohonu cm
Nominálny tlak PN 16
Rozsah nastavenia rozdielového
tlaku a farby pružiny
Materiály
Teleso pohonu Pozinkované, DIN 1624, č. 1.0338
Membrána EPDM
Impulzné potrubie medená rúra Ø 6 × 1 mm
2
0,05-0,5 0,2 -1,0 0,8-1, 6 0,2 0,3 0,5
bar
sivá čierna (pevné nastavenie)
39
Princípy aplikácie
- montáž do spiatočky
Priamo pripojený systém vykurovania Nepriamo pripojený systém vykurovania
AI083586469324sk-000702 | 3© Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Princípy aplikácie
- montáž do prívodu
Priamo pripojený systém vykurovania Nepriamo pripojený systém vykurovania
Montážne polohy
Graf závislosti
tlaku na teplote
Do teploty média 100 °C možno regulátory
inštalovať v akejkoľvek polohe.
Pri vyšších teplotách musia byť regulátory
inštalované len do vodorovných potrubí
s tlakovým pohonom smerom nadol.
CuSn5ZnPb (Rg5) PN 16
Maximálny prípustný prevádzkový tlak ako funkcia teploty média (v súlade s EN 1092-3).
4 | AI083586469324sk-000702 © Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Dimenzovanie
- priamo pripojený systém
vykurovania
Príklad 1
Regulačný ventil s motorickým pohonom (MCV)
pre zmiešavacie okruhy v priamo pripojených
systémoch vykurovania vyžaduje rozdielový
tlak 0,2 bar (20 kPa).
Zadané údaje:
Q
= 1,3 m3/h (1300 l/h)
max
p
= 0,7 bar (70 kPa)
min
*p
= 0,1 bar (10 kPa)
okruh
p
= 0,2 bar (20 kPa) označený
MCV
*Poznámka
∆p
zodpovedá požadovanému tlaku čerpadla vo vykuro-
okruh
vacom obvode a netreba ho brať do úvahy pri dimenzovaní AVP.
Nastavená hodnota rozdielového tlaku je:
p
nastav. hodnota
p
nastav. hodnota
= p
MCV
= 0,2 bar (20 kPa)
Celková tlaková strata v regulátore je:
p
= p
− p
min
= 0,5 bar (50 kPa)
p
AVP
AVP
= 0,7 − 0,2
MCV
Možné tlakové straty v potrubiach, uzatváracích
armatúrach, meračoch tepla, atď. nie sú zahrnuté.
Hodnota kv sa vypočíta podľa vzorca:
Q
k
max
v
Δp
AVP
1,3
0,5
kv = 1,8 m3/h
alebo ju možno prečítať z diagramu dimenzovania (strana 7) tak, že vedieme priamku z hodnoty 1,3 m3/h na osi Q do bodu s hodnotou
0,5 bar na osi pv, ktorá pretne os kv v hodnote 1,8 m3/h.
Riešenie:
Výsledkom je AVP DN 15, hodnota k
hom nastavenia rozdielového tlaku 0,05 – 0,5 bar.
2,5, s rozsa-
VS
Z diagramu dimenzovania možno tiež prečítať
proporcionálne pásmo P (Xp) tak, že vedieme
vodorovnú priamku z osi kv (1,8 m3/h) doprava,
až pretneme os Xp (0,04 bar). Pri hodnote nastavenia
0,2 bar a hodnote Xp vo výške 0,04 bar regulátor
AVP reguluje medzi hodnotami 0,2 bar pri
otvorenom regulačnom ventile s motorickým
pohonom a 0,2 + 0,04 = 0,24 bar pri takmer
uzavretom regulačnom ventile s motorickým
pohonom, (t.j. celkovú tlakovú stratu cez
regulačný ventil s motorickým pohonom).
okruh
okruh
AI083586469324sk-000702 | 5© Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Dimenzovanie (pokračovanie)
- nepriamo pripojený
systém vykurovania
Príklad 2
Regulačný ventil s motorickým pohonom (MCV)
do nepriamo pripojených systémov vykurovania
vyžaduje rozdielový tlak 0,3 bar (30 kPa).
Zadané údaje:
Q
= 0,8 m3/h (800 l/h)
max
p
= 0,8 bar (80 kPa)
min
p
p
= 0,05 bar (5 kPa)
výmenník
= 0,3 bar (30 kPa) označený
MCV
Nastavená hodnota rozdielového tlaku je:
p
nastav. hodn ota
p
nastav. hodn ota
= p
= 0,35 bar (35 kPa)
výmenník
+ p
MCV
= 0,05 + 0,3
Celková tlaková strata v regulátore je:
p
= p
AVP
= 0,8 − 0,05 − 0,3
p
= 0,45 bar (45 kPa)
AVP
min
− p
výmenník
− p
MCV
Možné tlakové straty v potrubiach, uzatváracích
armatúrach, meračoch tepla, atď. nie sú zahrnuté.
Hodnota kv sa vypočíta podľa vzorca:
Q
k
max
v
Δp
AVP
0,8
0,45
kv = 1,2 m3/h
alebo ju možno prečítať z diagramu dimenzovania (strana 7) tak, že vedieme priamku z osi
Q (0,8 m3/h) na os pv (0,45 bar), ktorá pretne
os kv v hodnote 1,2 m3/h.
Riešenie:
Výsledkom je AVP DN 15, hodnota k
sahom nastavenia rozdiel. tlaku 0,05 – 0,5 bar.
1,6, s roz-
VS
Z diagramu dimenzovania možno tiež prečítať
pásmo proporcionality P (XP). Vedieme vodorovnú
priamku z osi kv (1,2 m3/h) doprava tak, že pretne
os XP (0,04 bar). Pri hodnote nastavenia 0,35 bar
a hodnote XP vo výške 0,04 bar bude regulátor
AVP regulovať medzi hodnotami 0,35 bar pri
otvorenom regulačnom ventile s motorickým
pohonom a 0,35 + 0,04 = 0,39 bar pri takmer
uzatvorenom regulačnom ventile s motorickým
pohonom (t.j. celkovú tlakovú stratu cez regulačný
ventil s motorickým pohonom).
výmenník
výmenník
6 | AI083586469324sk-000702 © Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Dimenzovanie (pokračovanie)
Zvoľte vhodnú veľkosť regulátora. Hodnota Xp by nemala prekročiť 50 % nastaveného rozdielového
tlaku regulátora.
AI083586469324sk-000702 | 7© Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
Konštrukcia
1. Teleso ventilu
2. Vložka ventilu
3. Tlakovo odľahčená
ventilová kuželka
4. Vreteno ventilu
5. Regulácia vypúšťania
6. Pohon
7. Regulačná membrána
na reguláciu rozdiel. tlaku
8. Nastavovacia pružina
na reguláciu rozdiel. tlaku
9. Rukoväť pre nastavenie
rozdielového tlaku,
pripravená na utesnenie
10. Presuvná matica
11. Zverný fiting
pre impulzné potrubie
12. Tlakový poistný ventil
AVP
AVP- F
Funkcia
Nastavenia
Diagram nastaveni
Zmeny tlaku v prívodnom a vratnom potrubí sa
prenášajú cez impulz. potrubie a/alebo reguláciou
vypúšťania vo vretene pohonu do komôr pohonu
ventilom, ktorý chráni regulačnú membránu
pred príliš veľkým rozdiel. tlakom reguláciou
rozdiel.tlaku.
a pôsobia na regul. membránu regulácie rozdiel.
tlaku. Rozdiel. tlak je regulovaný prostredníctvom
nastavovacej pružiny na reguláciu rozdielového
tlaku. Regulačný ventil sa uzatvára pri stúpajúcom rozdielovom tlaku a otvára pri klesajúcom
rozdiel. tlaku s cieľom udržať konšt. rozdiel. tlak.
Regulátor je vybavený tlakovým poistným
Nastavenie rozdielového tlaku
Rozdielový tlak (platí len pre regulátor AVP) sa
nastavuje prispôsobením nastavovacej pružiny
na reguláciu rozdielového tlaku. Prispôsobiť
ju možno pomocou rukoväte na nastavovanie
rozdielového tlaku a/alebo indikátormi tlaku.
Vzťah medzi číslami osi a rozdielovým tlakom. Zadané hodnoty sú orientačné
8 | AI083586469324sk-000702 © Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)

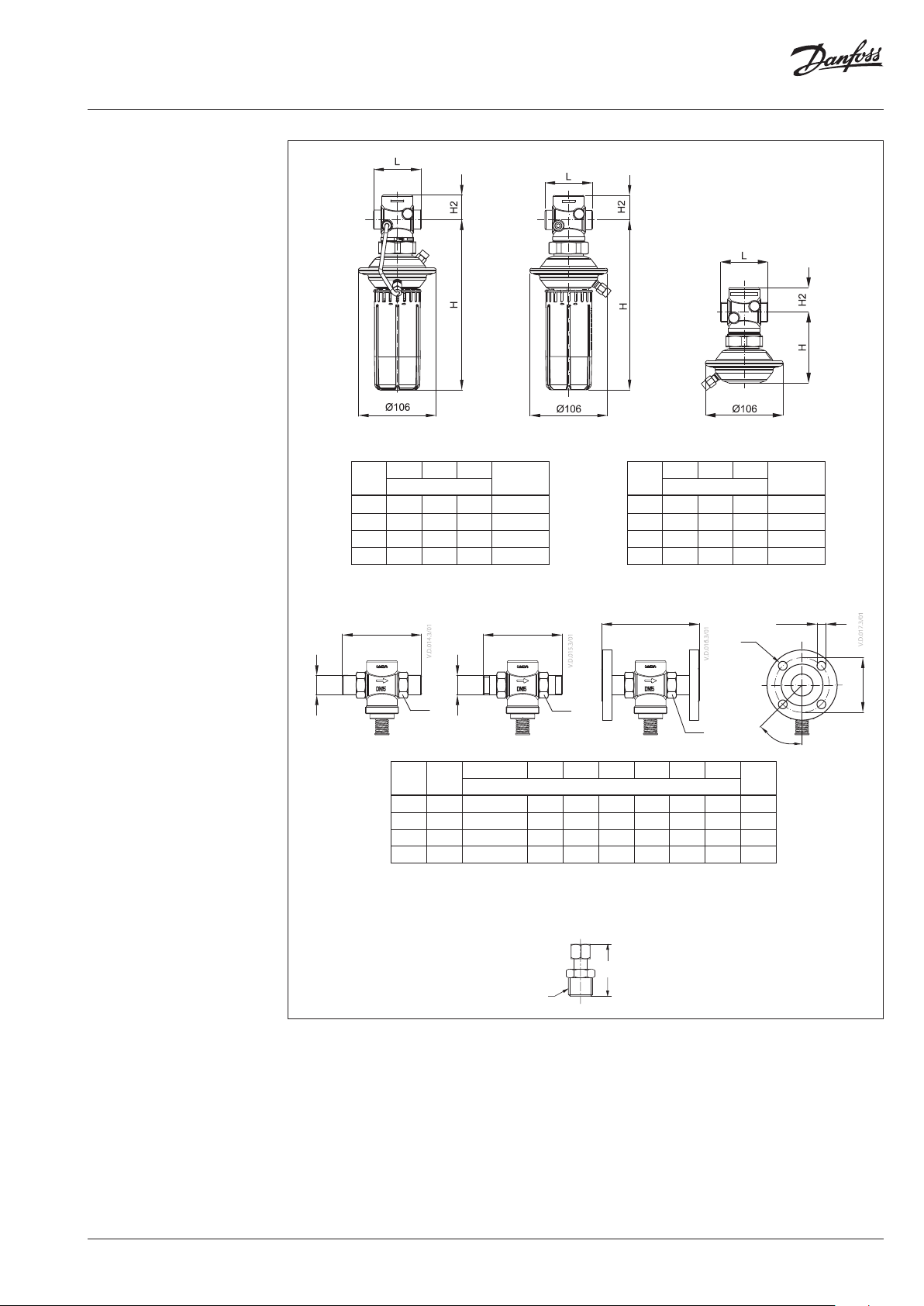

Rozmery
AVP (prietok, spiatočka)
DN
15 65 232 34 1,7
20 70 232 34 1,8
25 75 232 38 1,9
32 100 232 38 2,2
L
3
d
1)
Kuželový vonka jší závit, v súlade s EN 10226-1
2)
Príruby PN 25, v súlade s EN 1092-2
AVP- F (spiatočka)
L H H2
mm
Hmotnosť
(kg)
L
2
R
SW
DN R
SW d L1 2)L
1)
SW
2L3
mm
15 ⁄ 32 (G ⁄A) 21 130 120 139 65 14 4
20 ⁄ 41 (G 1A) 26 150 131 154 75 14 4
25 1 50 (G 1⁄A) 33 16 0 145 159 85 14 4
32 1⁄ 63 (G 1 ⁄A) 42 - 177 18 4 - - -
L H H2
DN
mm
15 65 97 34 1, 3
20 70 97 34 1,4
25 75 97 38 1,5
32 100 97 38 1,8
L
1
n
SW
k d
2
Hmotnosť
n
45°
d
(kg)
2
k
R ⁄ / R ⁄ / R ⁄
Zverné fitingy
31 mm (R ⁄)
37 mm (R ⁄)
43 mm (R ⁄)
AI083586469324sk-000702 | 9© Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
10 | AI083586469324sk-000702 © Danfoss | 2020.06
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
AI083586469324sk-000702 | 11© Danfoss | 2020.06
Danfoss
objednané,
Všet
Danfoss spol. s r.o.
T
953 01 Zlaté Moravc
Slo
T
T
E-mail: danf
www
Údajový list Regulátor rozdielového tlaku AVP(-F) (PN16)
ovárenská 49
venská republika
el.: (+421) 37 6406 280
elefax: (+421) 37 6406 290
oss.sk@danfoss.com
.heating.danfoss.sk
nezodpovedá za prípadné chyby v katalógoch, brožúrkach či iných tlačivách. Danfoss si vyhradzuje právo upravit’ svoje produkty bez upozornenia. Týka sa to aj produktov, ktoré sú už
za predpokladu, že úpravy možno urobit’ bez toho, aby potom bolo potrebné menit’ aj predtým dohodnuté parametre.
ky obchodné značky v tomto materiáli sú majetkom daných podnikov. Danfoss a logo Danfoss sú obchodnými značkami podniku Danfoss A/S. Všetky práva sú vyhradené.
e
© Danfoss | DHS-SRMT/SI | 2020.0612 | AI083586469324sk-000702
Loading...
