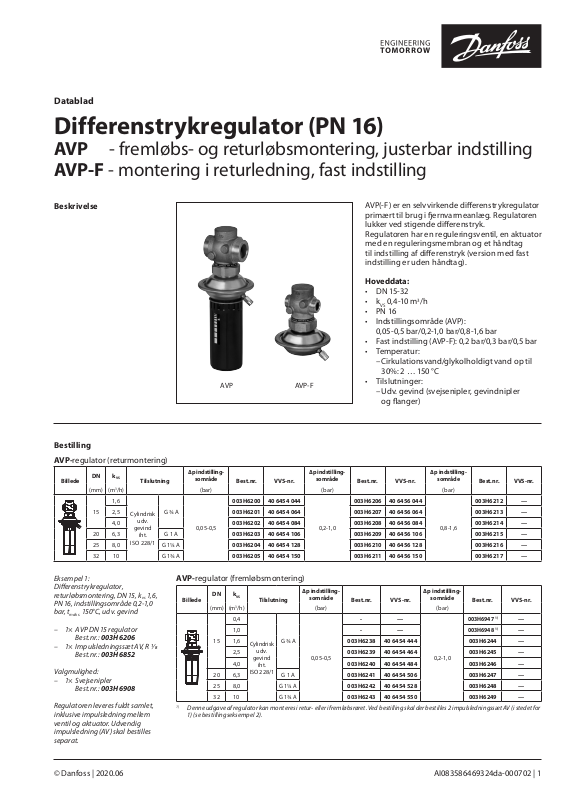

Datablad

Differenstrykregulator (PN 16)

AVP - fremløbs- og returløbsmontering, justerbar indstilling AVP-F - montering i returledning, fast indstilling

Beskrivelse

Bestilling AVP-regulator (returmontering)

DN k

Billede

(mm)

(m3/h) (bar) (bar) (bar)

20 6,3 G 1 A 003H6203 40 6454 106 003H6209 40 6456 106 003H6215 —

25 8,0 G 1¼ A 003H6204 40 6454 128 003H6210 40 6456 128 003H6216 —

32 10 G 1¾ A 003H6205 40 6454 150 003H6211 40 6456 150 003H6217 —

Tilslutning

1,6

2,5 003H6201 40 6454 064 003H6207 40 6456 064 003H6213 —

Cylindrisk

udv.

4,0 003H6202 40 6454 084 003H6208 40 6456 084 003H6214 —

gevind

iht.

ISO 228/1

G ¾ A

∆p indstilling-

sområde

0,05-0,5

AVP

Best.nr. VVS-nr.

003H6200 40 6454 044

AVP-F

∆p indstilling-

sområde

0,2-1,0

AVP(-F) er en selvvirkende diﬀerenstrykregulator primært til brug i ernvarmeanlæg. Regulatoren lukker ved stigende diﬀerenstryk. Regulatoren har en reguleringsventil, en aktuator med en reguleringsmembran og et håndtag til indstilling af diﬀerenstryk (version med fast indstilling er uden håndtag).

Hoveddata:

• DN 15-32

• kVS 0,4-10 m3/h

• PN 16

• Indstillingsområde (AVP): 0,05-0,5 bar/0,2-1,0 bar/0,8-1,6 bar

• Fast indstilling (AVP-F): 0,2 bar/0,3 bar/0,5 bar

• Temperatur: – Cirkulationsvand/glykolholdigt vand op til

30%: 2 … 150 °C

• Tilslutninger: – Udv. gevind (svejsenipler, gevindnipler

og ﬂanger)

∆p indstilling-

Best.nr. VVS-nr.

003H6206 40 6456 044

sområde

0,8-1,6

Best.nr. VVS-nr.

003H6212 —

Ek sem pel 1: Diﬀerenstrykregulator, returløbsmontering, DN 15, kvs 1,6 , PN 16, indstillingsområde 0,2-1,0 bar, t

150°C, udv. gevind

maks.

– 1× AVP DN 15 regulator Best.nr.: 003H6206 – 1× Impulsledningssæt AV, R ⁄ Best.nr.: 003H6852

Valgmulighed: – 1× Svejsenipler Best.nr.: 003H6908

Regulatoren leveres fuldt samlet, inklusive impulsledning mellem

AVP-regulator (fremløbsmontering)

G ¾ A

G 1¼ A

G 1¾ A

∆p indstilling-

sområde

(bar) (bar)

0,05-0,5

Best.nr. VVS-nr.

- —

003H6242 40 6454 528 003H6248 —

003H6243 40 6454 550 003H6249 —

DN k

Billede

Denne udgave af regula tor kan monteres i retur- eller i fre mløbsrøret. Ved bestilli ng skal der bestilles 2 impu lsledningssæt AV (i stedet fo r

1) (se bestillingseksempel 2).

(mm)

(m3/h)

20 6,3 G 1 A 003H6241 40 6454 506 003H6247 —

25 8,0

32 10

Tilslutning

0,4

1,0 - —

1,6 003H6238 40 6454 444 003H6244 —

Cylindrisk

udv.

2,5 003H6239 40 6454 464 003H6245 —

gevind

4,0 003H6240 40 6454 484 003H6246 —

iht.

ISO 228/1

∆p indstilling-

sområde

0,2-1,0

Best.nr. VVS -nr.

003H6947

003H6948

—

ventil og aktuator. Udvendig impulsledning (AV) skal bestilles separat.

Datablad Differenstrykregulator AVP(-F) (PN 16)

Bestilling (fortsat)

AVP- F regulator (returmontering)

Billede

DN k

(mm)

(m3/h) (bar) (bar) (bar)

1,6

2,5 003H6219 003H6225 003H6231

4,0 003H6220 003H6226 003H6232 20 6,3 G 1 A 003H6221 003H6227 003H6233 25 8,0 G 1¼ A 003H6222 003H6228 003H6234 32 10 G 1¾ A 003H6223 003H6229 003H6235

Tilslutning

Cylindrisk

udv. gevind

iht. ISO

228/1

∆p indstillingsområde

G ¾ A

0,2

Best.nr.

003H6218

∆p indstillingsområde

0,3

Best.nr.

003H6224

∆p indstillingsområde

0,5

Best.nr.

003H6230

Eksemp el 2: Diﬀerenstrykregulator, ﬂowmontering, DN 15, kVS 0,4, PN 16, indstillingsområde 0,2-1,0 bar, t

150°C, udv. gevind;

maks.

– 1× AVP DN 15 regulator Best.nr.: 003H6947 – 1× Impulsledningssæt AV, R ⁄ Best.nr.: 003H6852

Valgmulighed: – 1× Svejsenipler Best.nr.: 003H6908

Regulatoren leveres fuldt samlet, inklusive impulsledning mellem ventil og aktuator. Udvendig impulsledning (AV) skal bestilles separat.

Tilbehør

Billede Typebetegnelse DN Tilslutning Best.nr.

Svejsenipler

Udvendige gevindnipler

Flangenipler

Impulsledningssæt AV

10 klemringsﬁttings til tilslutning af impulsledning til rør, Ø 6 × 1 mm R ⁄ 003H6857

10 klemringsﬁttings til tilslutning af impulsledning til rør, Ø 6 × 1 mm R ⁄ 003H6858 40 6459 906

10 klemringsﬁttings til tilslutning af impulsledning til rør, Ø 6 × 1 mm R ½ 003H6859

10 klemringsﬁttings til tilslutning af impulsledning til rør, Ø 6 × 1 mm G ⁄ 003H6931

Afspærringsventil Ø 6 mm 003H0276

Klemringsﬁt ting består af en nippe l, en kompressionsring og en mø trik.

20 003H6909 45 1099 938 25 003H6910 45 1099 940 32 003H6911 45 1099 941 15 20 R ¾ 003H6903 45 1099 908

Konisk udvendigt gevind iht. EN 10226-1

25 R 1 003H6904 45 1099 910 32 R 1¼ 003H6905 45 1099 911 15

Flanger PN 25, iht. EN 1092-2

20 003H6916 45 1099 966 25 003H6917 45 1099 968

Beskrivelse: – 1× kobberledning Ø 6 × 1 × 1500 mm – 1× klemringsﬁtting 1) til tilslutning af

impulsledning til rør Ø 6 × 1 mm

–

R ½ 003H6902 45 1099 906

R ⁄ 003H6852 45 1099 981 R ⁄ 003H6853 45 1099 983

R ½ 003H6854 45 1099 984

Servicesæt

Billede Typebetegnelse DN

Ventilindsats

20 6,3 003H6866 003H6874 25 8,0 32 10

(m3/h) AVP(-F) retur AVP(-F) ﬂow

0,4 - 003H6869 1,0 - 003H6870 1,6 003H6863 003H6871 2,5 003H6864 003H6872 4,0 003H6865 003H6873

003H6867 003H6875

VVS-nr.

003H6908 45 1099 936

003H6915 45 1099 964

—

Best.nr.

Typebetegnelse

Aktuator med justerbart håndtag (AVP)

Aktuator uden justerbart håndtag (AVP-F)

Δp indstillingsområde Best.nr.

(bar) AVP(-F) retur AVP(-F) ﬂow

0,05-0,5 003H6821 003H6823

0,2-1,0 0,8-1,6

0,2

0,5

003H6822 003H6824

003H6825 -0,3

2 | AI083586469324da-000702 © Danfoss | 2020.06

Datablad Differenstrykregulator AVP(-F) (PN 16)

Tek niske d ata

Ventil

Nominel diameter DN 15 20 25 32

kVS-værdi m3/h 0,4 1,0 1,6 2,5 4,0 6,3 8,0 10 Kavitationsfaktor z ≥ 0,6 ≥ 0,55 Læktab iht. standarden IEC 534 % af k Nominelt tryk PN 25 Max. diﬀerenstryk bar 12 Medie Cirkulationsvande/glykolholdigt vand op til 30% pH i mediet Min. 7, maks. 10 Medietemperatur °C 2…150

ventil Udvendigt gevind

Tilslutninger

Materialer

Ventilhus Rødbronze CuSn5ZnPb (Rg5) Ventilsæde Rustfast stål, mat. nr. 1.4571 Ventilkegle Afzinkningsfri messing CuZn36Pb2As Pakning EPDM Trykaﬂastningssystem Stempel

nipler

≤ 0,02 ≤ 0,05

Svejsning og udvendigt gevind

Flange –

Aktuator

Type AVP AVP-F

Aktuatorstørrelse cm Nominelt tryk PN 16

Indstillingsområder for diﬀ.tryk og ederfarver

Materialer

Aktuatorhus Zinkbelagt, DIN 1624, nr. 1,0338 Membran EPDM Impulsledning Kobberledning Ø 6 × 1 mm

0,05-0,5 0,2-1,0 0,8-1,6 0,2 0,3 0,5

bar

grå sort (fast indstilling)

Applikationsprincipper

– Montering i returløb

Direkte tilsluttet varmeanlæg Indirekte tilsluttet varmeanlæg

AI083586469324da-000702 | 3© Danfoss | 2020.06

Datablad Differenstrykregulator AVP(-F) (PN 16)

Applikationsprincipper

– Fremløbsmontering

Direkte tilsluttet varmeanlæg Indirekte tilsluttet varmeanlæg

Installationspositioner Op til en medietemperatur på 100°C kan

regulatorerne monteres i alle positioner.

Tryk-/temperaturdiagram

Ønskes der højere temperaturer, skal regulatorerne kun monteres i de vandrette rør, og trykaktuatoren skal pege nedad.

CuSn5ZnPb (Rg5) PN 16

Højst tilladte driftstryk som funk tion af medietemperatur (i henhold til EN 1092-3).

4 | AI083586469324da-000702 © Danfoss | 2020.06

Datablad Differenstrykregulator AVP(-F) (PN 16)

Dimensionering

– Direkte tilsluttet varmeanlæg

Eksempel 1

Til blandesløjfe med motorventil (MCV) tilsluttet direkte ernvarme kræves et diﬀerenstryk på 0,2 bar (20 kPa).

Givet data: Q

= 1,3 m3/h (1300 l/h)

maks.

p

= 0,7 bar (70 kPa)

min

*p

= 0,1 bar (10 kPa)

kreds

p

= 0,2 bar (20 kPa) valgt

MCV

*Bemærkning ∆p

svarer til det påkrævede pumpetryk i

kreds

skal ikke tages i betragtning under dimensioneringen af AVP

varmekredsløbet og

Det indstillede diﬀerenstryk er: p p

= p

indstillet tryk

= 0,2 bar (20 kPa)

indstillet tryk

MCV

Det samlede tryktab i regulatoren er: p

= p

AVP

p

= 0,5 bar (50 kPa)

AVP

min

− p

= 0,7 − 0,2

MCV

Der ses bort fra eventuelle tryktab i ledninger, afspærringsﬁttings, varmemåler osv.

maks.

kv-værdi beregnes efter følgende formel:

maks.

Δp

AVP

1,3



0,5

kv = 1,8 m3/h

eller aﬂæses ud fra dimensioneringsdiagrammet på side 7 ved at følge en linje gennem Q-skalaen (1,33/h) gennem pv-skalaen (0,5 bar) til skæring med kv-skalaen ved 1,8 m3/h

Løsning:

I eksemplet er valgt AVP DN 15, kVS-værdi 2,5 med diﬀerenstrykindstillingsområde 0,05-0,5 bar.

P-båndet (Xp) kan også aﬂæses ud fra dimensioneringsdiagrammet. Følg en vandret linje fra kv-skalaen (1,8 m3/h) til højre til skæring med Xp-skalaen (0,04 bar). Ved et indstillet diﬀerenstryk på 0,2 bar og en Xp på 0,04 bar regulerer AVP-regulatoren mellem 0,2 bar med åben motordrevet reguleringsventil og 0,2 + 0,04 = 0,24 bar ved næsten lukket motordrevet reguleringsventil (dvs. samlet tryktab over den motordrevne ventil).

maks.

kreds

AI083586469324da-000702 | 5© Danfoss | 2020.06

Datablad Differenstrykregulator AVP(-F) (PN 16)

Dimensionering (fortsat)

– Indirekte tilsluttet

varmeanlæg

Eksempel 2

Til motorventil (MCV) tilsluttet indirekte varmeanlæg kræves et diﬀerenstryk på 0,3 bar (30 kPa).

Givet data: Q

= 0,8 m3/h (800 l/h)

maks.

p

= 0,8 bar (80 kPa)

min

p

= 0,05 bar (5 kPa)

veksler

p

= 0,3 bar (30 kPa) valgt

MCV

Det indstillede diﬀerenstryk er: p p

= p

indstillet tryk

= 0,35 bar (35 kPa)

indstillet tryk

veksler

+ p

= 0,05 + 0,3

MCV

Det samlede tryktab i regulatoren er: p

= P

AVP

= 0,8 - 0,05 - 0,3 p

= 0,45 bar (45 kPa)

AVP

min

- p

veksler

- p

MCV

Der ses bort fra eventuelle tryktab i ledninger, afspærringsﬁttings, varmemåler osv.

maks.

kv-værdi beregnes efter følgende formel:

maks.

Δp

AVP

0,8



0,45

kv = 1,2 m3/h

eller aﬂæses ud fra dimensioneringsdiagrammet på side 7 ved at følge en linje gennem Q-skalaen (0,83/h) gennem pv-skalaen (0,45 bar) til skæring med kv-skalaen ved 1,2 m3/h.

Løsning: I eksemplet er valgt AVP DN 15, kVS-værdi 1,6 med diﬀerenstrykindstillingsområde 0,05-0,5 bar.

P-båndet (XP) kan også aﬂæses ud fra dimensioneringsdiagrammet. Følg en vandret linje fra kv-skalaen (1,2 m3/h) til højre til skæring med XP-skalaen (0,04 bar). Ved et indstillet diﬀerenstryk på 0,35 bar og en Xp på 0,04 bar regulerer AVP-regulatoren mellem 0,35 bar med åben motordrevet reguleringsventil og 0,35 + 0,04 = 0,39 bar ved næsten lukket motordrevet reguleringsventil (dvs. samlet tryktab over den motordrevne ventil).

maks.

veksler

Datablad Differenstrykregulator AVP(-F) (PN 16)

Dimensionering (fortsat)

Vælg egnet regulatorstørrelse. Xp bør ikke overstige 50% af diﬀerenstrykindstillingen for regulatoren.

Datablad Differenstrykregulator AVP(-F) (PN 16)

Konstruktion

1. Ventilhus

2. Ventilindsats

3. Trykaﬂastet ventilkegle

4. Ventilspindel

5. Reguleringsdrænrør

6. Aktuator

7. Reguleringsmembran for

diﬀerenstrykregulering

8. Indstillingseder for

diﬀerenstrykregulering

9. Håndtag for

diﬀerenstrykindstilling, klar til plombering

10. Omløbermøtrik

11. Klemringsﬁttings til

impulsledning

12. Overtrykssikkerhedsventil

AVP

AVP- F

Funktion Trykket fra fremløbs- og returløbsrør ledes

gennem impulsledningerne og/eller reguleringsdrænrøret i aktuatorspindlen til aktuatorkamrene og påvirker reguleringsmembranen til diﬀerenstrykregulering. Diﬀerenstrykket indstilles ved hjælp af indstillingseder for diﬀerenstrykregulering. Ventilen lukker ved stigende diﬀerenstryk og åbner ved faldende diﬀerenstryk for at opretholde et konstant diﬀerenstryk.

Indstillinger Indstilling af diﬀerenstryk

Diﬀerenstrykket (gælder kun for AVP-reguator) indstilles ved at justere indstillingsederen for diﬀerenstrykregulering. Justeringen kan foretages ved hjælp af håndtag til diﬀerenstrykindstilling og/eller trykindikatorer.

Indstillingsdiagram

Forhold mellem skalatal og diﬀerenstryk. De angivne værdier er vejledende.

Regulatoren er udstyret med sikkerhedsventiler, der beskytter reguleringsmembranen for diﬀerenstrykregulering mod et for højt diﬀerenstryk.

Datablad Differenstrykregulator AVP(-F) (PN 16)

Dimensioner

AVP (ﬂow, retur)

AVP- F (retur)

L H H2

mm 15 65 232 34 1,7 20 70 232 34 1,8 25 75 232 38 1,9 32 100 232 38 2,2

DN R

15 ⁄ 32 (G ⁄A) 21 13 0 120 139 65 14 4 20 ⁄ 41 (G 1A) 26 150 131 154 75 14 4 25 1 50 (G 1⁄A) 33 160 145 159 85 14 4 32 1⁄ 63 (G 1 ⁄A) 42 - 177 18 4 - - -

Konisk udvendig t gevind iht. EN 10226-1

Flanger PN 25, iht. EN 1092-2

Vægt

(kg)

15 65 97 34 1, 3 20 70 97 34 1,4 25 75 97 38 1,5 32 100 97 38 1, 8

SW d L1 2)L2L3k d

L H H2

Vægt

(kg)

45°

R ⁄ / R ⁄ / R ⁄

Klemringsﬁttings

31 mm (R ⁄) 37 mm (R ⁄) 43 mm (R ⁄)

Datablad Differenstrykregulator AVP(-F) (PN 16)
