Datablad Överströmningsregulator
Danfoss VVS
Användning
Princip
A VDO
AVDO är en självverkande regulator
anpassad för t ex värmeanläggningar med
värmepump eller gaseldad värmepanna.
Beroende av anläggningstyp används AVDO
för att upprätthålla min. genomströmning i
värmepanna eller värmepump. AVDO kan
även användas för differenstrycksreglering i
anläggningen.
Danfoss VVS
V4-45
l Arbetar utan impulsledningar
l Öppnar vid stigande differenstryck
l Har inställningsområde 5 - 50 kPa
l Är dimensionerad för PN 10
l Max 120 °C
l DN 15, 20 och 25
l Har invändig eller utvändig gänga
Beställning
Värmepump/gaspanna - min genomströmning Överströmning
Typ Inställnings- Anslutning Best nr RSK nr
AVDO 15 Rp 1/2 1)R
AVDO 20 Rp 3/4 1)R
AVDO 25 Rp 1 1)R
AVDO 15 Rp 1/2 1) R 1/2 1) 003L6003 540 67 11
AVDO 20 Rp 3/4 1) R 3/4 1) 003L6008 540 67 12
AVDO 25 5 - 50 Rp 1 1)R 1 1) 003L6013 540 67 13
AVDO 15 G 3/4 A 2) G 3/4 A 2) 003L6020 540 67 14
AVDO 20 G 1 A 2) G 1 A 2) 003L6025 540 67 16
AVDO 25 G 1 1/4 A 2) G 1 1/4 A 2) 003L6030 540 67 17
AVDO 15 Rp 1/2 1) R 1/2 1) 003L6018 540 67 18
AVDO 20 Rp 3/4 1) R 3/4 1) 003L6023 540 67 19
AVDO 25 Rp 1 1)R 1 1) 003L6028 540 67 20
1
) Enligt ISO 7/1
2
) Enligt ISO 228 /1
område
kPa Tillopp Retur
1/2 1) 003L6002 540 67 08
p
3/4 1) 003L6007 540 67 09
p
1 1) 003L6012 540 67 10
p
Kompressionskopplingar för kopparrör
Typ Rördimension Best nr RSK-nr
AVDO 15
AVDO 20
AVDO 25 Ø 28 x 1 013U0140 481 87 61
Ø 15 x 1 013G4125 481 87 20
Ø 18 x 1 013G4128 481 87 38
Ø 18 x 1 013U0134 481 87 46
Ø 22 x 1 013U0135 481 87 53
MTY 837-00 © Danfoss 10/00 1
Datablad Överströmningsregulator AVDO
Data
Konstruktion
1. Inställningsvred
2. Sockel
3. Fjäderstyrning
4. Inställningsfjäder
5. Ventilkägla
6. Ventilhus
7. Inställningsstift
Max arbetstryck 1000 kPa (10 bar)
Max differenstryck 50 kPa (0,5 bar)
Inställningsområde 5 - 50 kPa (0,05 - 0,5 bar)
Provtryck 1600 kPa (16 bar)
Max genomströmningstemperatur 120 °C
Material i vattenberörda delar
Ventilhus: MS 58 (varmpressat)
Ventilkägla: Polyphenylen sulfid (Pps-plast)
Fjäder: Rostfritt stål
Sockel: MS 58
Fjäderstyrning: Polyphenylen sulfid (Pps-plast)
Stift: Rostfritt stål
O-ring: EPDM-gummi
Montering
Ventilhuset monteras med flödet i den ingjutna
pilens riktning.
Inställning AVDO har en inställningsskala graderad i bar
eller mvp där man direkt kan ställa in öppningstrycket.
2 MTY 837-00 © Danfoss 10/00
Datablad Överströmningsregulator AVDO

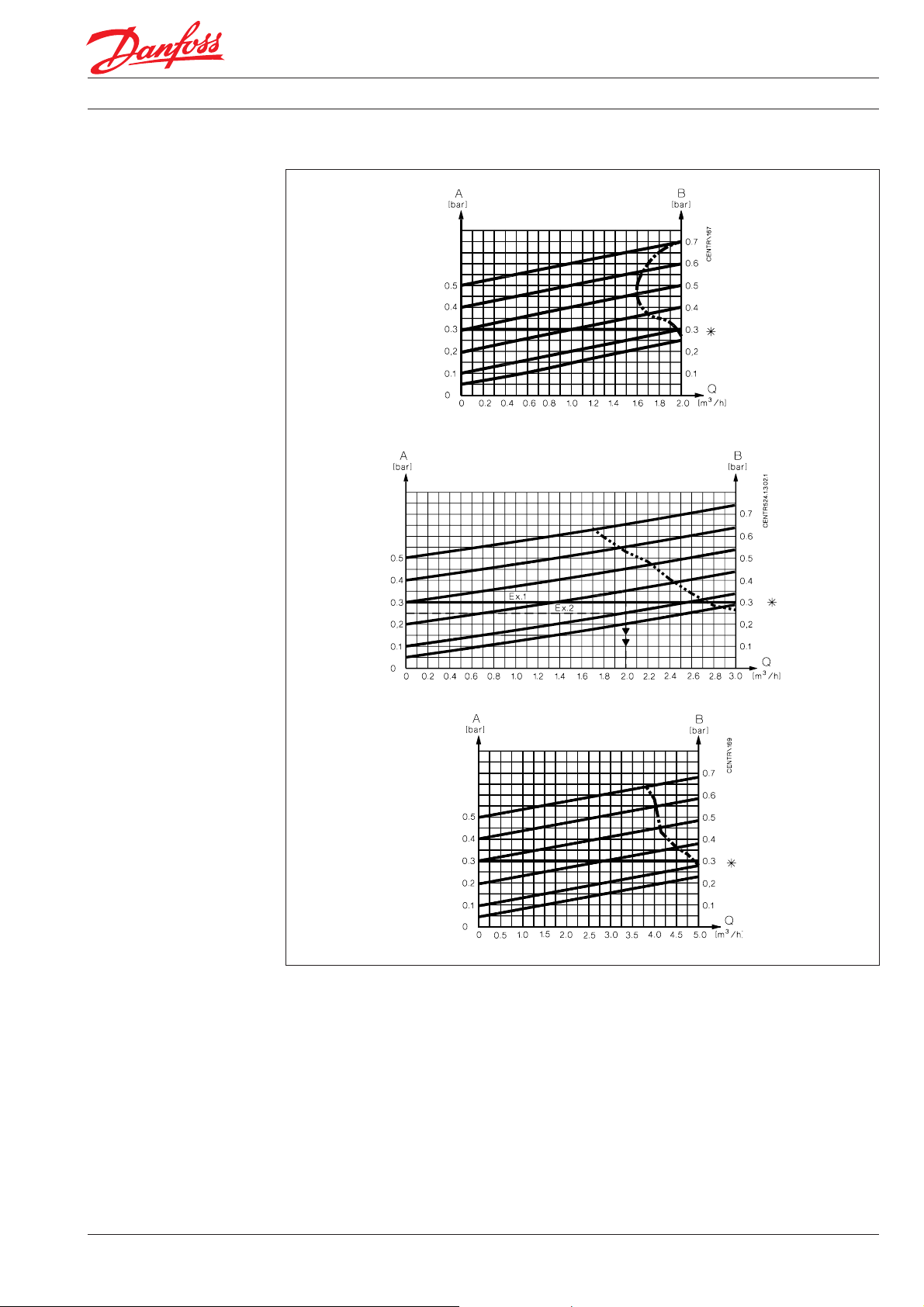

Dimensionering
A = Inställt öppningstryck
B=DP för ventil
*) Gränskurva för rekommenderat
användningsområde, för att
undvika ljudproblem.
Mätningar gjorda enligt ISO 3743
AVDO 15
AVDO 20
AVDO 25
MTY 837-00 © Danfoss 10/00 3
Datablad Överströmningsregulator AVDO
Dimensionering

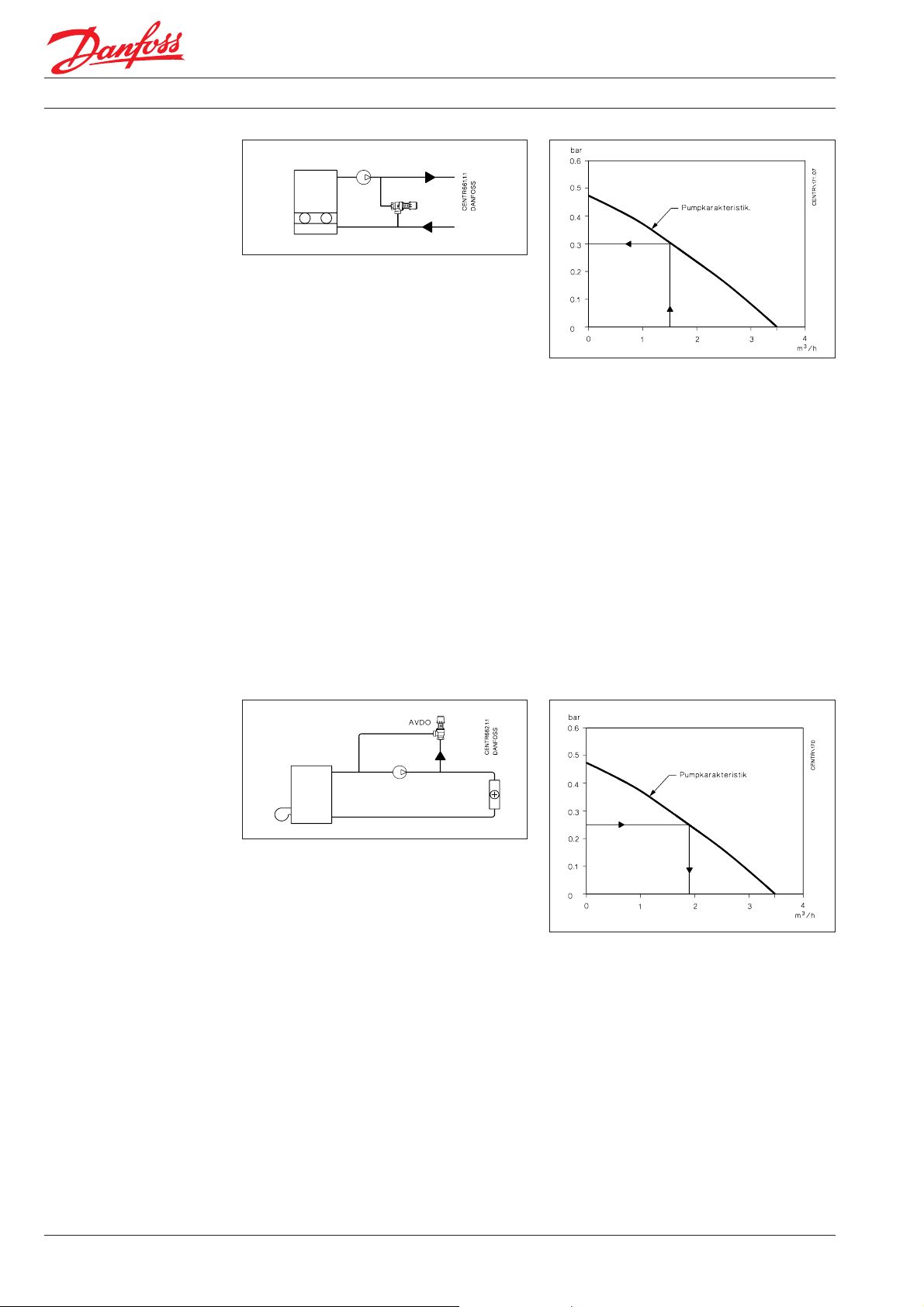

Fig. 1
Exempel 1
Överströmning
Givet
l Anläggning enl fig 1
l Tryckfallet i värmepanna eller värmepump
och fram till förbigången förutsätts vara
obetydligt
l Pumpkarakteristik enl fig 2
l Anläggningens differenstryck vid max
belastning är 0,15 bar
Önskas
l Ventilen ska öppna vid ett pumptryck på
0,15 bar
l En minimal cirkulation genom värmepanna
eller värmepump på 1,5 m3/h.
Sök
l En överströmningsregulator, som öppnar i
takt med att belastningen över anläggningen faller (radiatortermostaterna
stänger)
l En överströmningsregulator som vid min
belastning över anläggningen säkerställer
en cirkulation i värmepanna eller värme-
pump på min 1,5 m
3
/h.
Fig. 2
Lösning
En genomströmning på 1,5 m3/h motsvaras
av ett pumptryck på 0,3 bar.
AVDO ska säkerställa - när radiatortermostaterna stänger - att min 1,5 m3/h
cirkulerar i förbigången vid ett differenstryck
på 0,3 bar över ventilen.
Här väljs en AVDO 20 som vid önskat
öppningstryck 0,15 bar ger 2,0 m
3
/h vid 0,3
bar differenstryck över ventilen.
AVDO ställs in på önskat öppningstryck 0,15
bar.
Fig. 3
Exempel 2
Överströmning över cirkulationspump
Givet
l Anläggning enl fig 3
l Pumpkarakteristik enl fig 4
Önskas
l Ventilen ska öppna vid 0,1 bar pumptryck
l Max differenstryck över anläggningen -
med stängda radiatortermostater begränsas till 0,25 bar
Sök
l En överströmningsregulator, som öppnar i
takt med att belastningen över anläggningen faller (radiatortermostaterna
stänger)
l En överströmningsregulator som vid min
belastning över anläggningen säkerställer
att max differenstryck över anläggningen
inte överstiger 0,25 bar
4 MTY 837-00 © Danfoss 10/00
Fig. 4
Lösning
Max tillåtet differenstryck 0,25 bar över
anläggningen motsvarar en vattenmängd på
1,8 m3/h (fig 4) AVDO ska vid min belastning
säkerställa att det i pumpens förbigång
cirkulerar 1,8 m
3
/h. I detta exempel bör
AVDO-20 användas.
Då cirkulationen ska påbörjas, när differens-
trycket över anläggningen överstiger 0,1 bar
ställs AVDO på 0,1 bar.
Datablad Överströmningsregulator AVDO
Mått
Typ DN a b L3L4L5 H
S1S
1
ISO 7/11) min max
AVDO 15 15 Rp 1/2 R 1/2 40 69 33 8 3 112 28 30
AVDO 20 20 Rp 3/4 R 3/4 42 74 37 83 112 34 37
AVDO 25 25 Rp 1 R 1 46 81 46 85 114 43 40
1
) Enligt ISO 228/1
Typ DN a b L1L2 H S
mm ISO 228/1 min max
AVDO 15 15 Ø 15/16/18 G 3/4 A 87 111 89 113 30
AVDO 20 20 Ø 18/22 G 1A 93 120 90 11 4 37
AVDO 25 25 Ø 28 G 1/4 A 106 136 95 119 45
2
Typ DN a L3L5 H
1
ISO 7/1 min max
AVDO 15 15 Rp 1/2 40 33 83 112 28
AVDO 20 20 Rp 3/4 42 37 83 112 34
AVDO 25 25 Rp 1 46 46 85 114 43
Typ DN a b L1L2 H S1S
min max
AVDO 15 15 Rp 1/2 R 1/2 87 1116 89 11 3 28 30
AVDO 20 20 Rp 3/4 R 3/4 93 125 90 1 14 34 37
AVDO 25 25 Rp 1 R 1 106 141 95 119 43 40
S
1
2
MTY 837-00 © Danfoss 10/00 5
Datablad Överströmningsregulator AVDO
Danfoss AB
SE-595 82 Mjölby
Industrigatan 7
Tfn 0142-885 00
Fax 0142-885 09
www.danfoss.se
