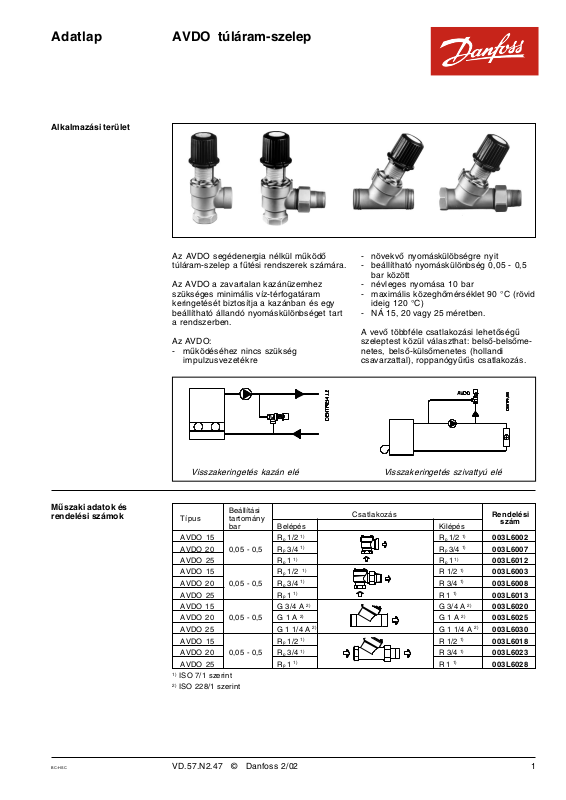

Adatlap AVDO túláram-szelep
Alkalmazási terület
Mûszaki adatok és
rendelési számok
Az AVDO segédenergia nélkül mûködõ
túláram-szelep a fûtési rendszerek számára.
- növekvõ nyomáskülöbségre nyit
- beállítható nyomáskülönbség 0,05 - 0,5
bar között
Az AVDO a zavartalan kazánüzemhez
szükséges minimális víz-térfogatáram
keringetését biztosítja a kazánban és egy
beállítható állandó nyomáskülönbséget tart
- névleges nyomása 10 bar
- maximális közeghõmérséklet 90 °C (rövid
ideig 120 °C)
- NÁ 15, 20 vagy 25 méretben.
a rendszerben.
A vevõ többféle csatlakozási lehetõségû
Az AVDO:
- mûködéséhez nincs szükség
impulzusvezetékre
szeleptest közül választhat: belsõ-belsõme-
netes, belsõ-külsõmenetes (hollandi
csavarzattal), roppanógyûrûs csatlakozás.
Visszakeringetés kazán elé Visszakeringetés szivattyú elé
Típus tartomány
Beállítási
bar Belépés Kilépés
AVDO 15 R
1/2
p
AVDO 20 0,05 - 0,5 Rp 3/4
AVDO 25 Rp 1
AVDO 15 Rp 1/2
AVDO 20 0,05 - 0,5 R
3/4
p
AVDO 25 Rp 1
AVDO 15 G 3/4 A
AVDO 20 0,05 - 0,5 G 1 A
AVDO 25 G 1 1/4 A
AVDO 15 R
1/2
p
AVDO 20 0,05 - 0,5 Rp 3/4
AVDO 25 Rp 1
1)
ISO 7/1 szerint
2)
ISO 228/1 szerint
1)
1)
1)
1)
1)
1)
2)
2)
2)
1)
1)
1)
Csatlakozás Rendelési
Rp 1/2
Rp 3/4
1)
Rp 1
R 1/2
R 3/4
1)
R 1
G 3/4 A
G 1 A
G 1 1/4 A 2)003L6030
R 1/2
R 3/4
1)
R 1
szám
1)
1)
003L6002
003L6007
003L6012
1)
1)
003L6003
003L6008
003L6013
2)
2)
1)
1)
003L6020
003L6025
003L6018
003L6023
003L6028
BC-HSC VD.57.N2.47 © Danfoss 2/02 1
Adatlap AVDO túláram-szelep
Mûszaki adatok és
rendelési számok
Roppanógyûrûs Rendelési
szorítócsavarzat * szám
AVDO 15 ∅ 16 x 1 13U0131
∅ 18 x 1 13U0132
AVDO 20 ∅ 18 x 1 13U0134
∅ 22 x 1 13U0135
AVDO 25 ∅ 28 x 1 13U0140
*) Csomagonként 10 db
Mûszaki adatok Beállítási tartomány ...................0,05-0,5 bar
Max. nyomáskülönbség ..................... 0,5 bar
Max. üzemi nyomás ............................ 10 bar
Statikus jelleggörbék
A = Beállított nyitási nyomáskülönbség
B = ∆p a szelepen (a szelep ellenállása)
* Zajos üzem határgörbéje (A görbétõl
jobbra lévõ területen a szelepen átáramló
térfogatáram zajt okoz!)
Próbanyomás ...................................... 16 bar
Max. vízhõmérséklet .......................... 120 °C
AVDO 20
Beépítés A szelepet tetszõleges helyzetben, a
szeleptesten feltüntetett áramlási irány
figyelembevételével kell beépíteni.
Beállítás A rugóvezetõ ház oldalán bar-ban, illetve
mvo-ban feltüntetett értékek mutatják azt a
nyomáskülönbséget, amelynél a szelep
nyitni kezd (beállítandó nyomáskülönbség).
AVDO 15
AVDO 25
A beállító fejet csavarja abba a pozicióba,
amelynél annak alsó éle a nyitási
nyomáskülönbség értékét éppen nem
takarja.
2 VD.57.N2.47 © Danfoss 2/02 BC-HSC
Adatlap AVDO túláram-szelep
Szerkezeti felépítés
Felhasznált anyagok
1. Beállító fej .................................Pom-plast
2. Rugóvezetõ ház ................ PPS mûanyag
3. Rugóvezetõ tányér ............ PPS mûanyag
4. Beállító rugó ............ Rozsdamentes acél
5. Szeleptányér....................... Pes mûanyag
6. Szelepház..................... Ms 58 (Sárgaréz)
7. Állítócsap ................. Rozsdamentes acél
O-gyûrûk ................................ EPDM gumi
Kiválasztás
1. ábra
1. példa
Túláram-szabályozás: Kazánvédelem.
Adott:
- kapcsolás az 1. ábra szerint
- a csõvezeték ellenállását elhanyagoljuk
- a szivattyú statikus jelleggörbéje a 2.
ábra szerinti
- a fûtési rendszer ellenállása maximális
térfogatáram esetén 0,15 bar.
Keresendõ:
- 0,15 bar nyomáskülönbségnél induljon
meg az áramlás a megkerülõ ágban
- a megkerülõ ágon a szivattyú képes
legyen minimum 1,5 m /h térfogatáramot
átkeringetni a kazánon.
Keresendõ:
- kazánvédõ szelep, amely a fûtési
rendszerben keringetett vízmennyiség
csökkenésének hatására (zárnak a
termosztatikus radiátorszelepek) nyit.
- kazánvédõ szelep, amely min. 1,5 m
3
/h
térfogatáram átkeringetését biztosítja a
kazánon abban az esetben is, ha minde-
gyik termosztatikus radiátorszelep lezárt.
2. ábra
a nyitási nyomáskülönbség értékébõl (0,15
bar) induló, az ábrában ferdén felféle futó
vastag vonalakkal párhuzamos egyenest
húzunk. A jobb oldali tengelyen (B)
kikeressük a maximális nyomáskülönbséget
(0,3 bar) jelzõ vizszintes vonalat. E két vonal
metszéspontját a vizszintes tengelyre
levetítve megkapjuk a szelepen a max.
nyomáskülönbség hatására átáramló
térfogatáramot.
A kiválasztás után a szelepen már csak a
0,15 bar nyitási nyomáskülönbséget kell
beállítani.
Megoldás:
A szivattyú statikus jelleggörbéjébõl
leolvasható, hogy 1,5 m
3
/h térfogatáramhoz
0,3 bar nyomáskülönbség tartozik.
A választandó AVDO szelepnek ezen 0,3
bar-nál, legalább 1,5 m
3
/h térfogatáramot
kell a megkerülõ vezetéken átengednie, ha
mindegyik termosztatikus radiátoszelep
lezárt. Ebben a példában az AVDO 20 a
helyes választás. A bal oldali tengelyen (A)
BC-HSC VD.57.N2.47 © Danfoss 2/02 3
Adatlap AVDO túláram-szelep
Méretek
NÁ Típus a1)b1)L3L4L5H
min. max.
S1S
1
15 AVDO 15 Rp1/2 R1/2 40 69 33 83 112 28 30
20 AVDO 20 Rp3/4 R3/4 42 74 37 83 112 34 37
25 AVDO 25 Rp1R1468146851144340
NÁ Típus a b
mm min. max.
15 AVDO 15
∅ 15 / ∅ 16 / ∅ 18
2)
L1L
HS
2
G 3/4 A 87 111 89 113 30
20 AVDO 20 ∅18/∅22 G 1 A 93 120 90 114 37
25 AVDO 25 ∅28
1)
ISO 7/1 szerint
2)
ISO 228/1 szerint
G 1 1/4 A
106 136 95 119 45
2
NÁ Típus a1)L
L
3
5
min. max.
15 AVDO 15 Rp1/2 40 33 83 112 28
20 AVDO 20 Rp3/4 42 37 83 112 34
25 AVDO 25 Rp146468511443
NÁ Típus a
1)
b1)L1L
HS1S2
2
min. max.
15 AVDO 15 Rp1/2 R 1/2 87 116 89 113 28 30
20 AVDO 20 Rp3/4 R 3/4 93 125 90 114 34 37
25 AVDO 25 Rp1 R 1 106 141 95 119 43 40
HS
1
