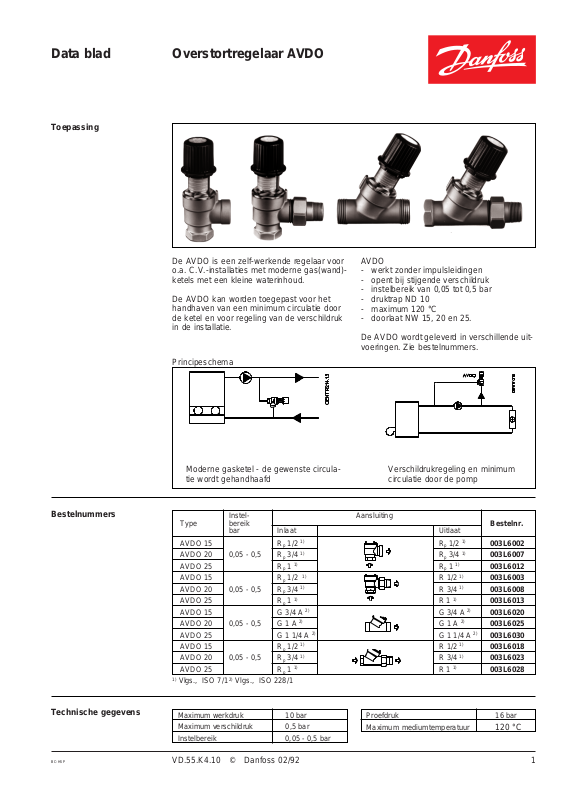

Data blad Overstortregelaar AVDO

Toepassing

Bestelnummers

De AVDO is een zelf-werkende regelaar voor
o.a. C.V.-installaties met moderne gas(wand)­ketels met een kleine waterinhoud.

AVDO

- werkt zonder impulsleidingen

- opent bij stijgende verschildruk

- instelbereik van 0,05 tot 0,5 bar
De AVDO kan worden toegepast voor het
handhaven van een minimum circulatie door
de ketel en voor regeling van de verschildruk

- druktrap ND 10

- maximum 120 °C

- doorlaat NW 15, 20 en 25.
in de installatie.

De AVDO wordt geleverd in verschillende uit­voeringen. Zie bestelnummers.

Principeschema

Moderne gasketel - de gewenste circula­tie wordt gehandhaafd

Type bereik Bestelnr.

AVDO 15 R
AVDO 20 0,05 - 0,5 R
AVDO 25 R
AVDO 15 R
AVDO 20 0,05 - 0,5 R
AVDO 25 R
AVDO 15 G 3/4 A
AVDO 20 0,05 - 0,5 G 1 A
AVDO 25 G 1 1/4 A
AVDO 15 R
AVDO 20 0,05 - 0,5 R
AVDO 25 R

1)

Vlgs., ISO 7/12) Vlgs., ISO 228/1

Instel- Aansluiting
bar Inlaat Uitlaat

1)

1/2

p

1)

3/4

p

1)

1

p

1)

1/2

p

1)

3/4

p

1)

1

p

2)

2)

2)

1)

1/2

p

1)

3/4

p

1)

1

p

Verschildrukregeling en minimum
circulatie door de pomp

1)

Rp 1/2
Rp 3/4

1)

Rp 1

1)

R 1/2

1)

R 3/4

1)

R 1
G 3/4 A

2)

G 1 A
G 1 1/4 A 2)003L6030

1)

R 1/2

1)

R 3/4

1)

R 1

003L6002

1)

003L6007
003L6012
003L6003
003L6008
003L6013

2)

003L6020
003L6025

003L6018
003L6023
003L6028

Technische gegevens

Maximum werkdruk 10 bar
Maximum verschildruk 0,5 bar

Proefdruk 16 bar
Maximum mediumtemperatuur

120 °C

Instelbereik 0,05 - 0,5 bar

BC-HSP VD.55.K4.10 © Danfoss 02/92 1

Data blad Overstortregelaar AVDO

Capaciteitsgrafiek

A = Ingestelde openingsdruk
B = Dp over afsluiter

✴ Aanbeveling:
Vooral bij toepassing in woningen dient, om
het optreden van stromingsgeluid en on­gunstige beïnvloeding van de regel­nauwkeurigheid van radiatorthermostaten
te voorkomen, het drukverschil niet boven
0,3 bar (3 mWK) te komen.
Geluidscurve vlgs. ISO 3743

AVDO 15

Constructie

AVDO 20 AVDO 25

Materialen in contact met water

Afsluiterhuis Ms 58 (warm geperst)
Regelklep Polyethersulphone (PES-plast)
Veer R.V.S.
Regelaarhuis MS 58
Veergeleiding Polyphenylwnsulfide (PPS-plast)
Pen R.V.S.
O-ringen EPDM rubber

1. Instelknop

2. Regelaarhuis

3. Veergeleiding

4. Instelveer

5. Regelklep

6. Afsluiterhuis

7. Instelpen

2 VD.55.K4.10 © Danfoss 02/92 BC-HSP

Data blad Overstortregelaar AVDO

Montage De afsluiter dient met de pijl, die in het

afsluiterhuis is ingegoten, in de stromings­richting te worden gemonteerd.

Instelling

De AVDO heeft een instelschaal voor de
openingsdruk in bar en mWK.

Snelselectie

Keuze op basis van het ketelvermogen
(D t = 20k, Xp = 0,1bar).

ketelvermogen type

-22 kW (19 MCal/h) AVDO 15

22 - 32 kW (19 - 27 MCal/h) AVDO 20

32 - 64 kW (27 - 55 MCal/h) AVDO 25

Bij ketels met een kleine waterinhoud wordt
aanbevolen om één maat groter te selecteren
dan standaard. (Bij 18 kW ketelvermogen dus
een AVDO 20).

In de praktijk heeft een AVDO met een gro­tere doorlaat altijd een gunstige invloed op de

minimum circulatie door de ketel en het maxi­maal toelaatbare drukverschil over de instal­latie bij geheel gesloten radiatoren.

Opmerking

In veel gevallen kan met behulp van de gra­fieken op blz. 2 of de hiernaast vermelde
"Snelselectie" op eenvoudige en voldoende
nauwkeurige wijze de doorlaat en instelling
van de AVDO worden bepaald.

Met het volgende selectievoorbeeld kan een
nauwkeurig inzicht worden verkregen in het
maximaal optredende drukverschil over de
installatie en de minimum circulatie­hoeveelheid door het ketelcircuit.

BC-HSP VD.55.K4.10 © Danfoss 02/92 3

Data blad Overstortregelaar AVDO

Dimensionering

Afb. 1

Voorbeeld

Gecombineerde overstort-/drukverschil­regeling

Gegeven

Ketelvermogen (waterzijdig) 25 kW
Circulerende waterhoeveelheid bij DT = 20 K (nominaal) 1,075 l/h
Drukverlies in ketel (circuit) bij 1,075 l/h 0,1 bar (1 mWK)
Drukverlies over de installatie bij nominale belasting 0,15 bar (1,5 mWK)
Pompkarakteristiek volgens afb 2 ingesteld op stand 2

Gewenst

Minimum circulatie door het ketelcircuit, 80% van Q-nominaal
(als alle radiatoren zijn gesloten)

Maximaal toelaatbaar drukverschil over de installatie
(als alle radiatoren zijn gesloten)

Afb. 2

860 l/h

0,3 bar (3 mWK)

Oplossing

- Teken de installatiekarakteristiek (zonder
ketelcircuit) in de grafiek van de toegepaste
pomp in, overeenkomstig de curve in
afb. 2 (Q = 1,075 l/h, bij H = 0,15 bar).

- Bepaal overeenkomstig onderstaand voor­beeld de "effectieve" pompkarakteristiek
voor de installatie, door de nominale pomp­karakteristiek te verminderen met het druk­verlies in het ketelcircuit:

Qketel

3

m

/h

0,0 0 0,38 - 0,0 = 0,38 bar (3,8 mWK)
0,5 0,022 0,345 - 0,022 = 0,32 bar (3,2 mWK)
1,0 0,087 0,30 - 0,087 = 0,21 bar (2,1 mWK)
1,5 0,2 0,25 - 0,2 = 0,05 bar (0,5 mWK)

Drukverlies Effectieve pompdruk

ketelcircuit (bar) over installatie

(vlgs. formule) (pompcurve minus Dp ketel)

Zet de gevonden punten uit en verbindt deze
onderling met een vloeiende lijn (---- curve in
afb. 2).

Een circulatiehoeveelheid van 1.075 l/h komt
overeen met een "effectieve" pompdruk over
de installatie van ca. 0,15 bar (1,5 mWK).

Bij nullast - alle radiatoren gesloten - ontstaat
dan de volgende situatie:

type
AVDO 15 ca. 800 l/h 0,24 bar (2,4 mWK) (A)

AVDO 20 ca. 900 l/h 0,22 bar (2,2 mWK) (B)
AVDO 25 ca. 1.000 l/h 0,18 bar (1,8 mWK) (C)

min. Q max. DP

door ketel over installatie

Bereken met onderstaande formule het
drukverlies in het ketelcircuit bij verschillen­de waterhoeveelheden tussen 0 m

3

/h en
ca. 1,5 x Qnom. In het voorbeeld zijn de
punten van 0, 500, 1000 en 1500 l/h bere­kend.

2

Formule: DP = ( ) x DP nom.

Q

Qnom.

In dit voorbeeld is een overstortregelaar type
AVDO 20 een goede keuze. De AVDO dient
te worden ingesteld op een openingsdruk van
0,15 bar (1,5 mWK).

De toepassing van een AVDO 25 betekent
een verhoging van de minimum circulatie
door het ketelcircuit naar ca. 1.000 l/h, terwijl
het maximaal voorkomend drukverschil over
de installatie hierbij wordt verlaagd naar
0,18 bar (1,8 mWK).

4 VD.55.K4.10 © Danfoss 02/92 BC-HSP

Data blad Overstortregelaar AVDO

Maatschetsen

DN Typ a1)b1)L3L4L

15 AVDO 15 R
20 AVDO 20 R
25 AVDO 25 R

DN Typ a b

1/2 R1/2 40 69 33 83 112 28 30

p

3/4 R3/4 42 74 37 83 112 34 37

p

1R1468146851144340

p

2)

L1L

mm min. max.

5

min. max.

2

H

S1S

1

HS

15 AVDO 15 ø15/ø16/ø18 G 3/4 A 87 111 89 113 30
20 AVDO 20 ø18/ø22 G 1 A 93 120 90 114 37
25 AVDO 25 ø28 G 1/4 A 106 136 95 119 45

1)

Vlgs. ISO 7/1

2)

Vlgs. ISO 228/1

2

DN Typ a

15 AVDO 15 R
20 AVDO 20 R
25 AVDO 25 R

DN Typ a1)L

15 AVDO 15 R
20 AVDO 20 R
25 AVDO 25 R

1)

1/2 R 1/2 87 116 89 113 28 30

p

3/4 R 3/4 93 125 90 114 34 37

p

1 R 1 106 141 95 119 43 40

p

1/2 40 33 83 112 28

p

3/4 42 37 83 112 34

p

146468511443

p

bL1L

3

L

5

2

min. max.

HS

min. max.

HS1S2

1

BC-HSP VD.55.K4.10 © Danfoss 02/92 5

Data blad Overstortregelaar AVDO
