Datový list
Použití
Automatický přepouštěcí ventil AVDO
Objednávání
AVDO je automatický přepouštěcí ventil, který
se používá jednak k řízení minimálního průtoku
v nízkokapacitních spotřebičích jako jsou
například plynové ohřívače nebo k řízení
diferenčního tlaku v soustavě ústředního vytápění.
AVDO:
- otevírá pří vrůstajícím diferenčním tlaku
- rozsah nastavení 0,05-0,5 bar
Princip
Nízkokapacitní plynový ohřívač vody,
kde je požadován nízký průtok vody
Ty p
AVDO 15
AVDO 20
AVDO 25
AVDO 15
AVDO 20
AVDO 25
AVDO 15
AVDO 20
AVDO 25
AVDO 15
AVDO 20
AVDO 25
1)
Podle ISO 7/1
Rozsah nastavení,
bar
0.05 - 0.5
0.05 - 0.5
0.05 - 0.5
0.05 - 0.5
2)
Podle ISO 228/1
Vstup Výstup
- je dimenzován pro jmenovitý tlak PN 10,
maximální teplotu 120°C
-DN15aDN20
- pracuje bez impulsního potrubí
Při dodání je AVDO namontován na těleso ventilu
spolu s jedním následujícím připojením: vnitřní
závitové hrdlo, vnitřní závitové hrdlo/vsuvka nebo
vnější závit určený pro svěrnou spojku.
Regulátor diferenčního tlaku
Připojení
Obj. číslo
003L6002
003L6007
003L6012
003L6003
003L6008
003L6013
003L6020
003L6025
003L6030
003L6018
003L6023
003L6028
Příslušenství (dodáváno v krabici po 10 ks)
Připojovací díly měděného potrubí
AVDO 15
AVDO 20
AVDO 25
DKCD VD55K748 © Danfoss 01/2006 1
Obj. číslo
13U0131
13U0132
13U0134
13U0135
13U0140
Datový list Automatický přepouštěcí ventil AVDO
Technická data
Výkony
Rozsah nastavení ................. 0.05 - 0.5 bar
Max. diferenční tlak .....................0.5bar
Provozní tlak ............................PN10
AVDO 15
[bar]
Δ
P
Q
[m /h]
AVDO 20
Δ
[bar]
P
Maximální teplota přítoku ................120°C
Max. propustnost zavřeného ventilu ......50l/h
AVDO 25
[bar]
Δ
P
Q
[m /h]
Konstrukce
= Horní mez doporučeného
rozsahu použití, která
umožňuje prakticky
bezhlučný provoz.
Měřící podmínky odpovídají
normě ISO 3743
Materiály v kontaktu s vodou
1. Nastavovací rukojeť POM(Polyoxymethylen)
2. Nástavec ventilu Ms 58
3. Vedení pružiny PPS
4. Pružina Nerezová ocel
5. Kuželka ventilu PPS
6. Těleso ventilu
7. Stavěcí kolík Nerezová ocel
O-kroužky EPDM
Ms 58, lisovaná za horka
Q
[m /h]
Montáž
Těleso ventilu musí být do potrubí zabudováno tak,
aby šipka vyznačená na jeho těle odpovídala směru proudění.
2 VD55K748 © Danfoss 01/2006 DKCD
Datový list Automatický přepouštěcí ventil AVDO
Nastavování
Dimenzování
Regulátor je nastaven pomocí otočného kroužku.
AVDO je vybaven nastavovací stupnicí, kde je
možné okamžitě odečítat otevírací tlak
v jednotkách bar nebo mwg .
Hodnota diferenčního tlaku pro dané nastavení
je pouze informativní.
Obr. 1
Příklad 1:
Regulace přepuštěním přes topný okruh
Míra diferenčního tlaku napříč regulačním ventilem
AVDO odpovídá stavu právě otevíraného ventilu.
Obr. 3
Příklad 2:
Regulace přepuštěním přes cirkulační čerpadlo
Obr. 2
Charakteristika čerpadla
DKCD VD55K748 © Danfoss 01/2006 3
Obr. 4
Charakteristika čerpadla
Datový list Automatický přepouštěcí ventil AVDO

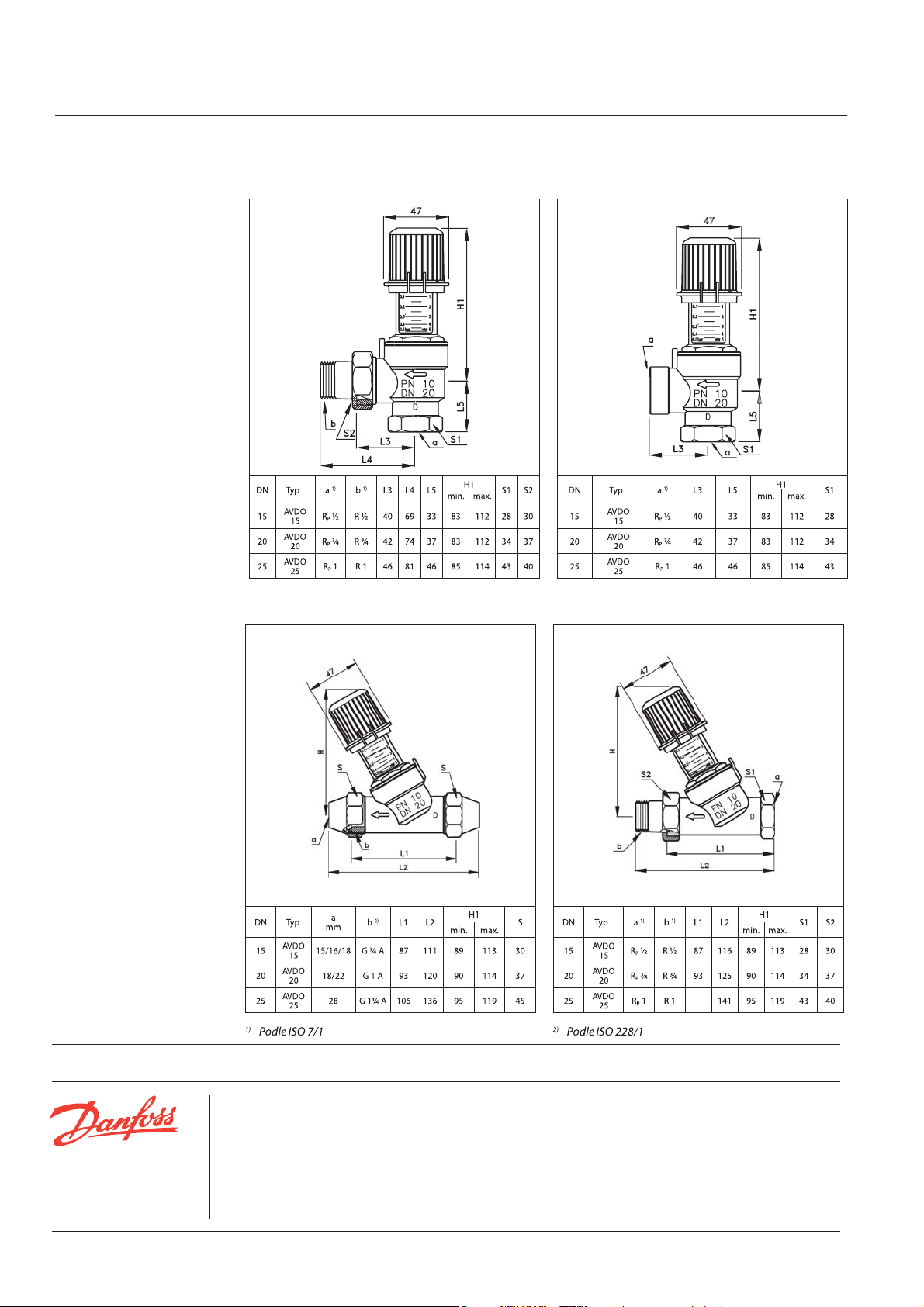

Rozměry
106
Danfoss nem e p ijmout žádnou odpov dnost za p padné chyby v katalozích, brožurkách a ostatních tišt ných materiálech. Danfoss si vyhrazuje právo m nit své výrobky bez p edchozího
upozorn ní. Toto se týká rovn výrobk již objednaných, pokud mohou být takové zm ny provedeny bez následných nezbytných zm n v již dohodnutých technických podmínkách. Všechny
obchodní známky v tomto materiálu jsou majetkem p slušných spole ností. Danfoss a logo Danfoss jsou obchodními známkami spole nosti Danfoss A/S. Všechna práva vyhrazena.
ůž ř ě ří ě ě ř
ěěžů ě ě
ří č č
