Danfoss AVDA Data sheet [tr]

Teknik föy

Fark basınç tahliye kontrolörü (PN 10)

Açıklama

AVDA

- içten dişli

AVDA, sabit debi kontrolü veya bypass kontrolü
için kullanılan bir otomatik fark basınç tahliye
kontrolörüdür. Kontrolör artan fark basınç
karşısında açılır.

Kontrolör bir kontrol vanasına, bir kontrol diyaframlı
aktüatöre ve fark basınç ayarı için kola sahiptir.

Uygulama yerleri, sınırlı kapasiteli merkezi ısıtma
sistemleri.

Ana veriler:

• DN 15, 20, 25

1.9, 3.4, 5.5

• k

vs

• PN 10

• Ayar aralığı:

0,1 - 1,2 bar

• Sıcaklık:

- %30'a kadar sirkülasyon suyu / glikolik su:

-25 … 130 °C

• Bağlantılar: İçten dişli

Sipariş verme AVDA Kontrolör

Örnek:
Fark basınç tahliye kontrolörü,
DN 15, kvs 1.9, PN 10; ayar aralığı

0.1 - 1.2, t

- 1x AVDA DN 15 kontrolörü
Kod No: 003N0038

130°C; dıştan dişli

maks.

Resim DN

1)

Kod numarası sıkıştırma montaj parçası olmayan 2 impuls borusu (0,5 ve 1,5 m) içerir.

Servis kitleri

Resim Tip tanımlaması DN Kod No.

Onarım seti

İki diyafram, iki O-ring, bir kauçuk koni, bir gres tüpü ve sekiz
vana kapağı vidası

Vana gövdesi (içten dişli)

Boruya impuls borusu bağlantısı için nipel 631X4700

Vana salmastra kutusu 065F0006
Diyafram gövdesi 003N0065

k

vs

(m3/

sa.)

15 1,9
20 3,4 Rp ¾ 003N0039

25 5,5 Rp 1 003N0040

Ayar aralığı

PN

(bar)

10 0,1 - 1,2

Bağlantı - vana

(İçten dişli ISO 7/1)

Rp ½

Bağlantı - İmpuls

borusu konik

7/16-20 UNF

15 003N4006

20 003N4007

25 003N4008
15 003N2030

20 003N2040

25 003N2050

Kod No.

003N0038

1)

DH-SMT/SI VD.55.B2.42 © Danfoss 06/2014 1

Teknik föy Fark basınç tahliye kontrolörü AVDA (PN10)

Teknik veriler

Uygulama prensipleri

Nominal çap DN 15 20 25

değeri m3/

k

vs

Kavitasyon katsayısı z 0,4
Nominal basınç PN 10

Maks. fark basınç bar

Akışkan %30'a kadar sirkülasyon suyu / glikolik su

Akışkan pH değeri Min. 7, maks. 10
Akışkan sıcaklığı
Bağlantılar (vana) İçten dişli

Malzemeler

Vana gövdesi MS 58, sıcak preslenmiş, DIN 17660, W.No. 2.0402, CuZn40Pb2
Vana yatağı Cr Ni çelik, DIN 17660, W.No. 1,4301

Vana konisi NBR kauçuk
Mil Çinko-pirinç, BS 2874/CZ132
Diyafram gövdesi Çinko-krom çelik, DIN 1624, W.No. 1,0338
Diyafram EPDM kauçuk

saat

0

C -25 … +130 oC

1,9 3,4 5,5

7

Montaj konumları Vana gövdesi herhangi bir konuma kurulabilir.

Sistemde bir Danfoss FV filtresi tavsiye edilir.

İmpuls borularının ana boruya dikey veya yatay
monte edilmesi gerekir ancak asla aşağı doğru

monte edilmemelidir.

Gerekirse ana boru ile impuls borusu arasına iğne

vana monte edilebilir.

Tasarım

1. Fark basınç ayarı kolu

2. Yay gövdesi

3. Ayar yayı

4. Yay kılavuzu

5. Diyafram

6. Vana konisi

7. Mil

8. O-ring

9. O-ring kovanı

10. Diyafram gövdesi

11. Kontrol diyaframı

12. İmpuls borusu nipeli

13. Kurşun salmastra

(+) impuls borusu akış hattına bağlanmalıdır,
(-) impuls borusu dönüş hattına bağlanmalıdır.
İmpuls borusu bağlantılarına yakın yerleştirilen

basınç göstergelerini (manometreler) kullanarak
ayarlama kolaylaştırılabilir.

Diyafram yuvası aşağıya çevrildiğinde, vanadaki

“RA” harfi yukarıya dönük olmalıdır.

2 VD.55.B2.42 © Danfoss 06/2014 DH-SMT/SI

Teknik föy Fark basınç tahliye kontrolörü AVDA (PN10)

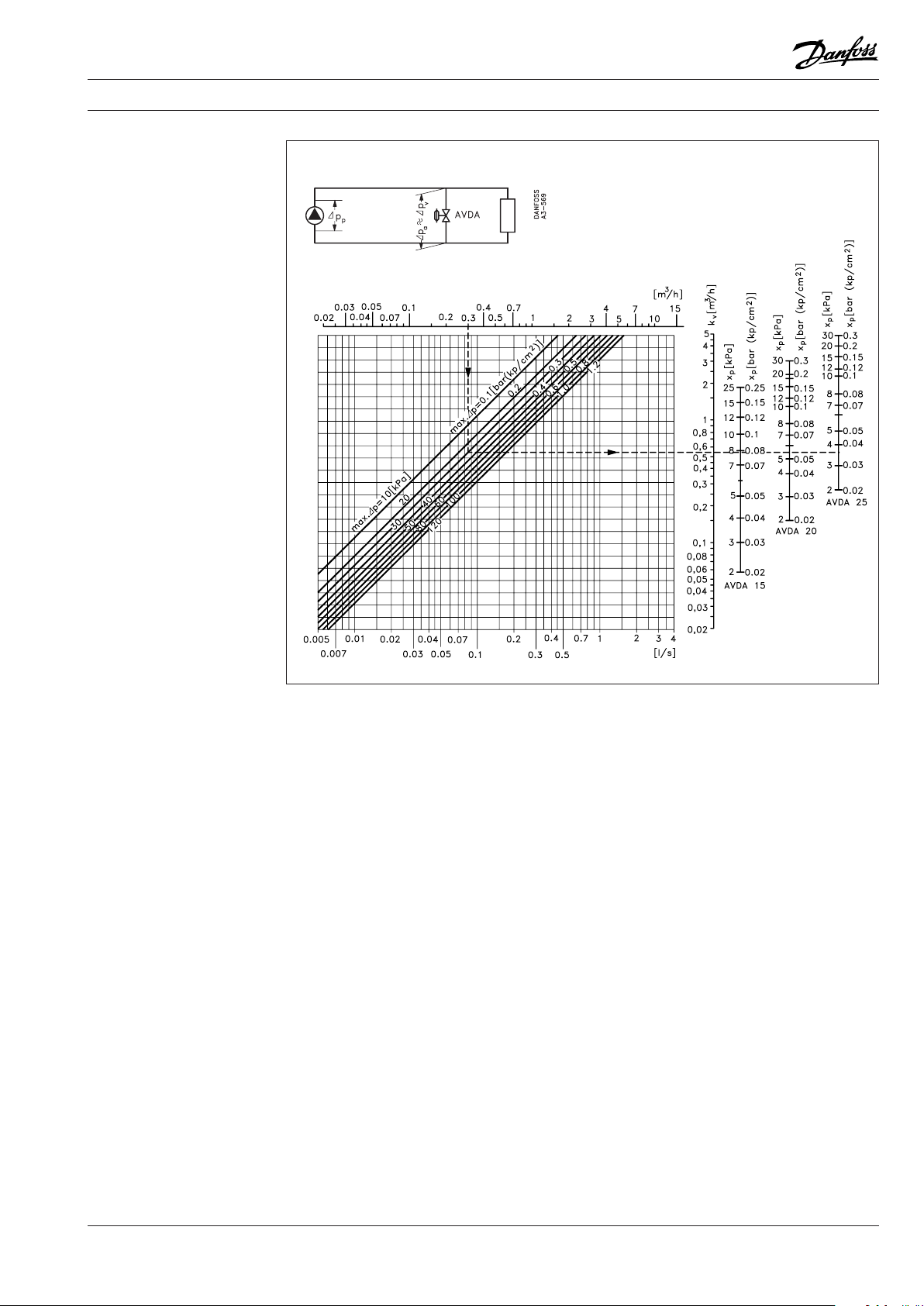

Boyut

Sabit debi kontrolü

Örnek

Verilen veriler:

= Δpa = Δpv olacak şekilde pompadan vanaya

Δp

p

ve vanadan pompaya bağlantı hattında basınç
düşüşü olmadığı varsayıldığında, maks. yükte
tesis fark basıncı = 0,25 bar'dır.

Koşul

Kapalı radyatör vanalarıyla maksimum tesis fark

basıncı 0,3 bar'la sınırlıdır. Bu bağlantı için pompa
su hacmi (Q) = 0,3 m

3

/saattir.

Gereken

Δp

= 0,3 bar iken en az 0,3 m3/sa. su hacmi

a

sirkülasyonu sağlayabilecek ve Δpa = 0,25 bar maks.
tesis yükü altında kapalı olacak bir basınç atma

kontrolü.

Yöntem

Grafikte yatay eksende Q = 0,3 m

3

/sa. gereken su

hacmini bulun.

0,3 m3/sa. noktasından, vananın tamamen açık olması

gereken basıncı veren (burada 0,3 bar) eğri ile
kesişen yukarı doğru bir dikey çizgi alın. Kesişimden,
sağdaki dikey eksenlerle kesişen bir yatay çizgi
alın. Bu eksenler, gereken Q kapasitesini vermeden
önce vanada gereken X

basınç artışını verir.

P

Bu örnekteki basınç artışı 0,3 - 0,25 = 0,05 bar
olduğundan dolay, X
yani bir AVDA 25 kullanılabilir.

≤ 0,05 bar olan bir vana,

P

Bu nedenle bu ayar 0,25 bar’dır; yani fark basıncı
0,25 bar iken vana kapalıdır.

Ayar yapılırken bir manometre kullanılabilir veya

ilişkili kurulum örneğinde gösterilen şekilde

yaklaşık ayar yapılabilir.

DH-SMT/SI VD.55.B2.42 © Danfoss 06/2014 3

Teknik föy Fark basınç tahliye kontrolörü AVDA (PN10)

Ankara Bölgesel Isıtma Departmanı

Ayarlar

Boyutlar

AVDA 0,1 - 1,2 bar
Ölçek ayarı

Ölçek rakamları ile fark basınç arasındaki ilişki. Değerler sadece örnektir.

H

H

1

Tip

mm

2

mmL mmaISO 7/1

DN 15 112 133 72 R
DN 20 112 133 90 R
DN 25 117 138 95 R

½ 7/16-20 UNF

p

¾ 7/16-20 UNF

p

1 7/16-20 UNF

p

a1

konik

İmpuls borusu Nipel
