Regulator upustowy różnicy ciśnień (PN 10)
AVDA - z gwintem wewnętrznym
Opis
Zamawianie Regulator AVD A
Przykład:
Upustowy regulator różnicy ciśnień,
DN 15, kvs 1,9 m3/h, PN 10, gwint
wewnętrzny
- 1x Regulator AVDA DN 15
Nr kat.: 003N0 03 8
Rysunek DN
1)
W komplecie dwi e rurki impulsowe (0,5 i 1,5 m) ze złączka mi,
Regulatory bezpośredniego działania AVDA
stosowane są jako regulatory upustowe
różnicy ciśnień. Regulator otwiera się przy
rosnącej różnicy ciśnień (wersja montażowa
fabryc zna).
Regulator składa się z zaworu regulacyjnego,
siłownika z membraną i nastawnika różnicy
ciśnień.
Stosowany do układów ciepłowniczych
i instalacji grzewczych.
Podstawowe dane:
• DN 15, 20, 25
• kvs 1,9; 3,4; 5,5
• PN 10
• Zakres nastaw: 0,1 - 1,2 bar
• Temperatura:
- Czynnik: Woda obiegowa/Roztwór glikolu
do 30% :
-25 … 130 °C
• Połączenie: Gwint wewnętrzny
k
vs
(m3/h)
15 1.9
20 3.4 Rp ¾ 003N0039
25 5.5 Rp 1 003N0040
PN
10 0.1 - 1.2
Zakres
nastaw
(bar)
Połączenie - zawór
(gwint wewn. ISO 7/1)
Rp ½
Połączenie - rurka
impulsowa
7/16-20 UNF
1)
Nr kat.
003N0038
Części zamienne
Rysunek Opis DN Nr kat.
Zestaw naprawczy
dwie przepony, dwa O-ringi, grzybek zaworu, tubka smaru
i osiem śrub
Korpus zaworu (gwint wewn.)
Łącznik mosiężny (2 szt.) 631X4 700
Uszczelnienie do zespołu membrany 065F0006
Zespół membrany 003N0065
DH-SMT/SI VD.55.B2 .49 © Danfoss 04/20 08 1
15 003N4006
20 003N4007
25 003N4008
15 003N2030
20 003N2040
25 003N2050
2 VD.55.B2 .49 © Danfoss 04/20 08 DH-SMT/SI
Arkusz Informacyjny Regulator upustowy różnicy ciśnień AVDA (PN 10)
Dane techniczne
Przykłady zastosowania
Średnica DN 15 20 25
k
vs
Wsp. kawitacji “z” 0,4
Ciśnienie nominalne PN 10
Maksymalna różnica ciśnień bar
Czynnik Woda obiegowa/roztwór glikolu do 30%
pH Czynnika Min. 7, max. 10
Temperatura czynnika
Połączenie (zaworu) Gwint wewnét.
Materiał
Korpus zaworu MS 58, DIN 17660, nr 2.0402, CuZn40Pb2
Gniazdo zaworu Cr Ni Stal, DIN 17660, nr 1.4301
Grzybek NBR
Trzpień Mosiądz, BS 2874/CZ132
Obudowa membrany Stal ocynkowana, DIN 1624, nr 1.0338
Membrana EPDM
m3/h 1,9 3,4 5,5
7
0
C -25 … +130 oC
Montaż Regulator może być zamontowany w dowolnej
pozycji. Przed regulatorem należy zamontować
filtr.
Podłączenie rurki impulsowej do rurociągu
powinno być w płaszczyźnie poziomej (rurka
zabezpieczona zarówno przed przedostawaniem
się osadów z rurociągu jak i zapowietrzaniem).
Na rurkach impulsowych w razie potrzeby można
stosować iglicowe zaworki odcinające.
Rurkę impulsową od końcówki (+) podłączyć
do rurociągu zasilającego, a od końcówki (-)
do rurociągu powrotnego. W celu ułatwienia wykonania nastawy w pobliżu miejsc podłączenia
rurek impulsowych rurociągi wyposażyć
w króćce manometryczne / manometry.
Nastawy
AVDA 0.1 - 1.2 bar
Skala nastawnika
Zależność między cyframi podziałki skali nastawnika a wartościami różnicy ciśnień.
Wartości podaje się tylko dla orientacji
W pozycji regulatora zespołem membrany
do dołu (wykonanie fabryczne), litery RA na korpusie zaworu powinny być skierowane pionowo
do góry (funkcja regulatora upustowego).
W przypadku użycia AVDA jako regulatora różnicy ciśnień membrana regulacyjna powinna być
skierowana do dołu a korpus zaworu w pozycji
z literami DA skierowanymi do góry.
DH-SMT/SI VD.55.B2 .49 © Danfoss 03/200 8 3
Arkusz Informacyjny Regulator upustowy różnicy ciśnień AVDA (PN 10)
Wymiarowanie
Regulacja stałego przepły wu przez pompę
Przykład
Dane
W przedstawionym przykładzie pomijamy
opory rurociągów, stąd spadek cisnienia na
pompie (wysokość podnoszenia pompy) jest
w przybliżeniu równy spadkowi ciśnienia na
regualtorze
i w instalacji Δpp = Δpa = Δpr . Podczas normalnej
pracy maksymalna różnica ciśnień w instalacji nie
może przekroczyć 0,25 bar.
Założenia
Maksymalna akceptowalna różnica ciśnień
jaka może wystąpić w instalacji w przypadku
zamknięcia się termostatów grzejnikowych
to wartość 0,3 bar. Wydatek pompy (Q) dla tej
różnicy ciśnień wynosi 0,3 m3//h .
Szukane
Regulator upustowy różnicy ciśnień ma
umożliwić cyrkulację wody na poziomie
conajmniej 0,3 m3/h przy Δpa = 0,3 bar, kiedy
termostaty grzejnikowe będą zamknięte,
zabezpieczając przed wzrostem ciśnienia w
instalacji maksymalnie do Δpa = 0,25 bar.
Rozwiązanie
Odszukaj punkt wymaganego wydatku
Q = 0,3 m3/h, na poziomej linii nomogramu.
Z punktu 0,3 m3/h poprowadź pionową pionową
linię w dół do przecięcia się z krzywą różnicy
ciśnień przy której zawór ma być w pełni
otwarty (w naszym przykładzie 0,3 bar).
Od punktu przecięcia poprowadź linię poziomą
do przecięcia osi Xp po prawej stronie. Osie te
przedstawiają naddatek ciśnienia Xp (pasmo
proporcjonalności), który jest konieczny zanim
zawór regulatora będzie mógł przepuścić
wymagany wydatek wody Q.
Ponieważ przyrost ciśnienia w tym przykładzie
wynosi 0,3 - 0,25 = 0,05 bar, wybieramy zawór
gdzie Xp ≤ 0,05 bar czyli np. AVDA 25.
Regulator powinien być nastawiony na 0,25 bar
ponieważ założono, że przepływ przez zawór
regulatora (obejście) powinien się rozpoczynać
przy różnicy ciśnień 0,25 bar.
W pokazanym przykładzie, po zamontowaniu
regulatora w instalacji, do nastawienia można
użyć manometrów (zalecane) albo w przybliżeniu, skali nastawnika.
Arkusz Informacyjny Regulator upustowy różnicy ciśnień AVDA (PN 10)

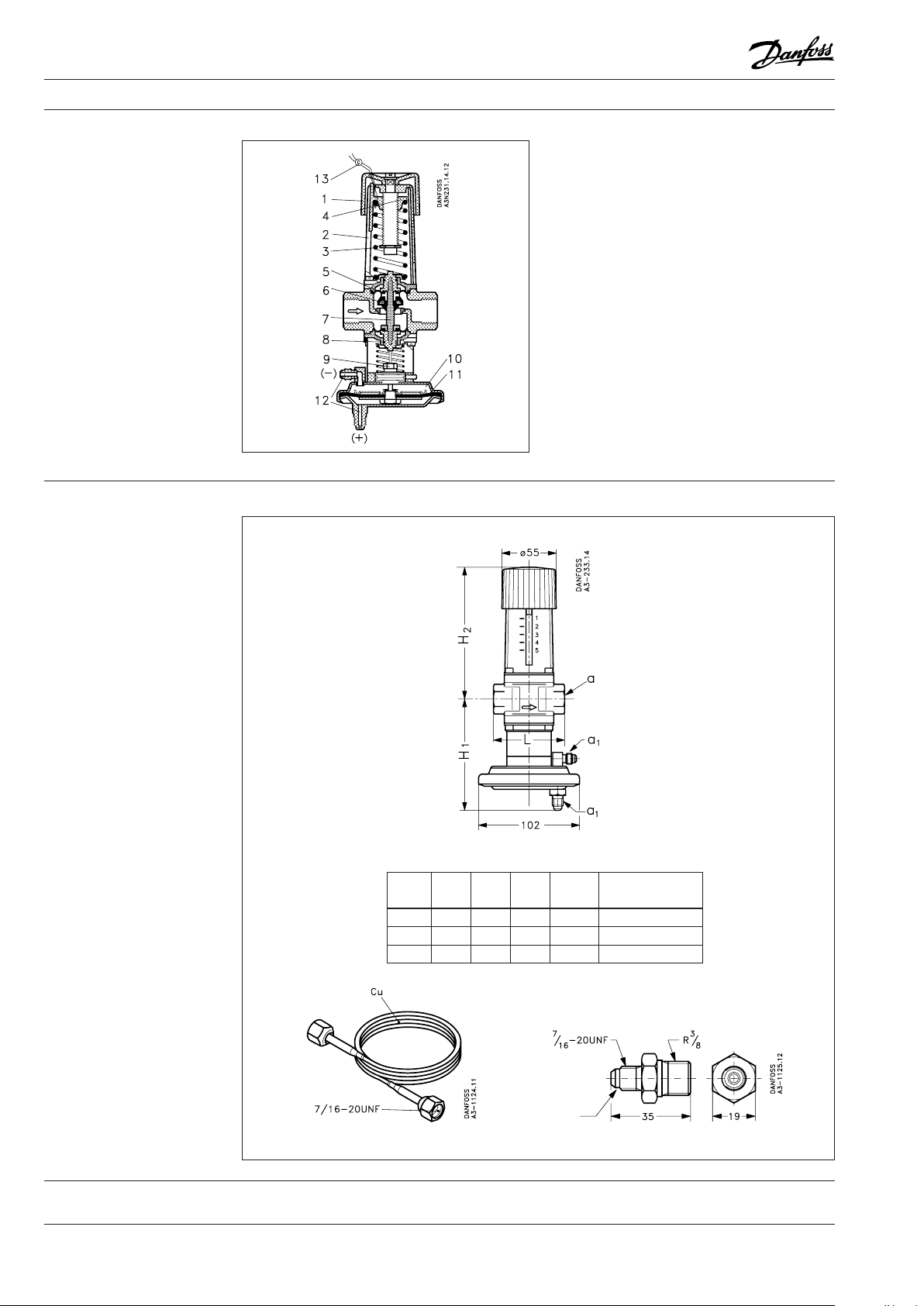

Budowa
1. Nastawnik różnicy ciśnień
2. Część nastawcza
3. Sprężyna nastawcza
4. Gniazdo sprężyny
5. Membrana
6. Grzybek zaworu
7. Trzpień
8. O-ring
9. Dławica
10. Obudowa membrany
11. Membrana
12. Złączka do rurki impulsowej
13. Plomba
Wymiary
Typ
H
1
2
mm
mmL mmaISO 7/1
a1
gwint rurki imp.
H
DN 15 112 133 72 Rp½ 7/16 -20 UNF
DN 20 112 133 90 Rp¾ 7/16-20 UNF
DN 25 117 138 95 Rp1 7/16-20 UNF
Rurka impulsowa Łącznik
