Danfoss AB-QM 4.0, AB-QM Data sheet [sl]

Tehnični list
Tlačno neodvisni regulacijski ventili (PICV) AB-QM 4.0/AB-QM DN 15–250
Ventil AB-QM s pogonom je regulacijski ventil s polno avtoriteto in avtomatskim hidravličnim uravnoteženjem pretoka. Tipični primeri uporabe so: Regulacija temperature in trajno avtomatsko uravnavanje pretoka za končne porabnike (hladilniki zraka, ventilatorski konvektorji, induktivne enote, grelne plošče in prenosniki toplote). Brez pogona deluje kot omejevalnik pretoka, npr. za enocevne sisteme.
Opis
Danfoss AB-QM je tlačno neodvisni regulacijski ventil (PICV), ki združuje visoko natančnost in trpežnost ter uporabnikom prijazno uporabo, ki je vodilna na trgu. AB-QM je v celoti zasnovan tako, da prispeva k pravočasni izvedbi projekta v okviru predvidenih sredstev in hkrati zagotavlja najučinkovitejši sistem HVAC. Tlačno neodvisni ventili so regulacijski ventili z avtomatskim hidravličnim uravnoteženjem. Vgrajeni regulator tlaka vzdržuje konstanten diferenčni tlak preko regulacijskega ventila, s čimer zagotavlja polno avtoriteto in avtomatsko omejevanje pretoka. Z združitvijo dveh funkcij (regulacije in avtomatskega hidravličnega uravnoteženja) v eno Danfossovi ventili PICV zagotavljajo stroškovno učinkovito rešitev za izzive, s katerimi se srečujejo v prihodnost usmerjeni projektanti sistemov HVAC.
Danfoss AB-QM zagotavlja kar najnižji skupni strošek lastništva, ker:
• natančen omejevalnik pretoka vedno skrbi za pravi pretok ob pravem času, kar zagotavlja kar najmanjšo porabo energije črpanja;
• zagotavlja celotno območje velikosti od DN 15 do DN 250 za pretoke do 407 m3/h;
• je na voljo z notranjim in zunanjim navojem, kar zagotavlja univerzalno uporabo;
• Danfossov preizkus trpežnost zagotavlja, da je odpornost AB-QM proti vodnemu kamnu in mašenju najboljša v razredu;
• je odprava napak preprosta, saj je nastavitev vedno vidna, poleg tega pa se lahko pretok meri prek merilnih priključkov;
• sta zagotovljeni minimalna histereza in natančna regulacija temperature;
• je z vrsto pametnih pogonov, pripravljenih za podatkovno vodene in optimizirane sisteme HVAC 4.0, pripravljen za prihodnost.
© Danfoss | 2020.11 AI309581732428sl-000304 | 1
Tehnični list AB-QM DN 15–250
Naročanje
AB‑QM 4.0, navojna izvedba (z merilnimi priključki in brez njih) – zunanji navoj
Z merilnimi
priključki
Nar. št . Nar. št .
003Z8200 003Z8220
003Z8203 003Z8223
Slika DN
15 LF 200
15 HF 1.200 003Z8202 003Z8222
20 HF 1.900 003Z8204 003Z8224
Vrsta
Q
nom.
(l/h)
15 650 003Z 8201 003Z82 21
20 1.100
Zunanji navoj
(ISO 228/1)
G ¾ A
G 1 A
AB‑QM, navojna izvedba (z merilnimi priključki in brez njih) – zunanji navoj
Vrsta
Q
Slika DN
25 1.700
25 HF 2.700 00 3Z1224
32 3.200
32 HF 4.000 003Z1225
40 7.5 00 G 2 A 003Z0770 50 12. 500 G 2 ½ A 003Z0771
* AB-QM D N 15–32 brez me rilnih priključkov ni mog oče nadgraditi na izvedb o z merilnimi priključki .
nom.
(l/h)
Zunanji navoj
(ISO 228/1)
G 1 ¼ A
G 1 ½ A
-
Z merilnimi
priključki
Nar. št . Nar. š t.
00 3Z1214 0 03Z1204
00 3Z1215 003Z1205
Brez merilnih
priključkov
Brez merilnih
priključkov
*
AB‑QM 4.0, navojna izvedba (z merilnimi priključki in brez njih) – notranji navoj
Z merilnimi
priključki
Nar. št . Nar. št.
003Z8300 003Z8320
003Z8303 003Z8323
Slika DN
15 LF 200
15 HF 1.20 0 003Z8302 003Z8322
20 HF 1.900 003Z8304 003Z8324
Vrsta
Q
nom.
(l/h)
15 650 003Z83 01 0 03Z8321
20 1.100
Notr. n avoj
(I SO 7/1)
Rp ½
Rp ¾
AB‑QM, prirobnična izvedba
Slika DN
65 HF 25.000 003Z0793
80 HF 40.000 003Z0794
100 H F 59.000 003Z0795
125 HF 110.000 003Z07 15
150 HF 190.000 00 3Z0716
200 HF 270.000 0 03Z0717
250 HF 370.000 0 03Z0718
Q
nom.
(l/h)
50 12.5 00 65 20.000 003Z0773
80 28.000 00 3Z0774
100 38.000 00 3Z0775
125 90.000 003Z0705
150 145.000 003Z0706
200 200.000 003Z0707
250 300.000 0 03Z0708
Prirobnični
priključek
(E N 1092-1)
PN 16
Nar. št .
003Z0772
Brez merilnih
priključkov
2 | AI309581732428sl-000304 © Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Naročanje (nadaljevanje)
Dodatki in rezervni deli
Vrsta
Navojni priključek (C W617N ) (1 kos)
Priključek za varjenje (W. Nr. 1.0308) (1 kos)
Priključki za lotanje (CW614N) (2 matici, 2 tesnili, 2 spojki z a lotanje)
Adapter AB-QM (nujen dodatek za uporabo ventilov brez pogona)
Zaporni dodatki DN 15–32
Grelnik droga za AB-QM DN 40–100/AME 435 QM Grelnik droga za AB-QM DN 125, 150/AME 55 QM/AME 655 Kotni podaljšek merilnega prik ljučka (1 kos) Ravni podaljšek merilnega priključka (1 kos) Komplet podaljška ravnega merilnega priključka (1 kos)
Za cev Za ventil
R / DN 15 003Z0232 R / DN 20 003Z0233
R 1 DN 25 0 03Z0234
R 1 / DN 32 003Z0235
R 1/
R 2
Varilni
Varilni
15 × 1 mm D N 15 06 5Z7017
Opombe
DN 40 DN 50
DN 15 003Z0226 DN 20 0 03Z0227 DN 25 0 03Z0228 DN 32 003Z0229
DN 40 DN 50
DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
DN 40 –100 DN 125–15 0 DN 200 –250
Nar. št .
003Z0279 003Z0278
003Z0270 003Z0276 00 3Z1271 00 3Z1272 00 3Z1273 00 3Z1274 00 3Z1275 00 3Z1276
003Z0695 003Z0696 003Z0697 003Z0230 065Z0 315 065Z7022 003Z3944 003Z3945 003Z3946
AI309581732428sl-000304 | 3© Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Tehnični podatki
AB‑QM 4.0 (navojna izvedba) AB‑QM (navojna izvedba)
Nazivni premer DN 15 LF 15 15 HF 20 20 HF 25 25 HF 32 32 HF 40 50
Območje pretoka
Q
nom
Q
high
Področje nastavitve
Diferenčni
3), 4)
tlak
p
p
Tlačna stopnja PN 25 16
Regulacijsko območje 1 : 1.000
Karakteristika regulacijskega ventila Linearna (pogon jo lahko pretvori v enakoprocentno)
Stopnja puščanja s priporočenimi pogoni
Za zaporno funkcijo V skladu z ISO 5208 razred A – brez vidnega puščanja
Pretočni medij
Temperatura medija
Temperatura skladiščenja in transporta
Hod mm 4 4,5 10
Zunanji navoj (ISO 228/1) G ¾ A G 1 A G 1 ¼ A G 1 ½ A G 2 A G
Priključek
Notranji navoj (ISO 7/1 Rp ½ Rp ½ Rp ½ Rp ¾ Rp ¾ -
Pogon M30 x 1,5 Standard Danfoss
Materiali in medij
Ohišja ventila Medenina DZR
Membrane in tesnilni obroči
Vodilo zaklopke PPSU Ni na voljo
Zaklopka Medenina DZR -
Materiali v stiku z medijem
Vzmeti W. Nr. 1.4310 W. Nr. 1.4310, W. Nr. 1.4568
Nosilec vzmeti PPSU -
Krožnik (Pc) - W. Nr. 1.4305
Krožnik (Cv) PPSU CW 614N
Sedež (Pc) - EPDM W. Nr. 1.4305
Sede ž (Cv) Medenina DZR W. Nr. 1.4305
Vijak - Nerjaveče jeklo A2
Materiali brez stika z medijem
1)
Tovarniška nastavitev ventila j e pri nazivnem pretoku.
2)
Ne glede na nasta vitev lahko ventil regulira preto k pod 1 % nastavljenega pre toka.
3)
Pri nastavitv i nad 10 0 % je zahtevan višji minimalni za četni tlak, glejte podatke v ( ).
4)
Pri najnižjem d iferenčnem tlaku doseže ven til vsaj 90 % nazivnega preto ka. Izjavo o zmogljivosti je m ogoče dobiti na zahtevo.
Plastični deli ABS PA POM
Deli za vstavljanje in zunanji vijaki
*) Če je temperatura m edija pri uporabi AB- QM DN 15 –32 niž ja od 2 °C, je treba prepr ečiti nastajanje ledu na drog u, zaradi česar je treba ventil in p ogon izolirati. Za grelnike drog a AB-QM DN40–100 je treba up orabiti: Nar. št. 065B2171, 065Z0315 ali 065Z7022.
O primernost i in uporabnosti sistemov, ki niso nepr opustni za kisik, si prebe rite v navodilih proizvaj alca hladilnega sredst va.
Pc – regulator tlaka Cv – regulacijski ventil
(100 %)
3)
1), 2)
min
maks
1)
200 650 1.2 00 1.100 1.90 0 1.70 0 2.700 3.200 4.000 7.5 00 12.5 00
l/h
200 650 1.2 00 1.100 1.9 00 1. 870 2.970 3.520 4.400 7. 50 0 12. 500
% 10–10 0 20 –110 40 –100
kPa
16 16 25 16 25 20 (25) 35 (40) 25 (30) 35 (40) 30
600
IEC 60534- 4:2007, razred IV IEC 60534-4:2007, razred III
Voda in vodna mešanica za zaprte grelne in hladilne sisteme v skladu z vrsto instalacije I po DIN EN 14868. Ko se uporablja v
instalacijah vrste II po DIN EN 14868, so izvedeni ustrezni varnostni ukrepi. Upoštevajo se zahteve standarda VDI 2035, del 1 + 2
–10–95 (–10*) + 2–120
°C
–40–70
EPDM
-
CW 614N, W. Nr. 1.4310, W. Nr. 1.4401
Siva litina EN -GJL-250
(GG25)
CW 614N,
W. Nr. 1.4305
2 ½
A
4 | AI309581732428sl-000304 © Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Tehnični podatki
(nadaljevanje)
AB‑QM (prirobnična izvedba)
Nazivni premer DN 50 65 65 HF 80 80 HF 10 0 10 0 HF
Območje pretoka
Področje nastavit ve
Diferenčni tlak
Q
Q
1), 2)
3) ,5)
p
p
Tlačna stopnja
Regulacijsko območje
Karakteristika regulacijskega ventila Linearna (pogon jo lahko pretvori v enakoprocentno)
Stopnja puščanja s priporočenimi pogoni maks. 0, 05 % od Q
Za zaporno funkcijo
Pretočni medij
Temperatura medija
Temperatura skladiščenja in transporta –40–70
Hod
Priključek
prirobnica PN 16
pogon Standard Danfoss
Materiali v stiku z vodo
Ohišja ventila Siva litina EN-GJL-250 (GG25)
Membrane/meh EPDM
Tesnilni obroči EPDM
Vzmeti W. Nr. 1.4568, W. Nr. 1.4310
Krožnik (Pc) CuZn40Pb3 – C W 614N, W. Nr. 1.4305
Sedež (Pc) W. Nr. 1.4305
Krožnik (Cv) CuZn40Pb3 – C W 614N
Se dež (Cv ) W. Nr. 1.4305
Vijak Nerjaveče jeklo (A2)
Ploščato tesnilo NBR
nom
high
min
maks
(100 % )
1)
12. 500 20.000 25.000 28.000 40.000 38.000 59.000
l/h
12. 500 20.000 25.000 28.000 40.000 38.000 59.000
%
kPa
30 60 30 60 30 60
PN 16
V skladu s standardom IEC 534 je regulacijsko p odročje visoko, saj ima regulacijski ventil
V skladu z ISO 5208, razred A – brez vi dnega puščanja
Voda in vodna mešanica z a zaprte grelne in hladilne sisteme v sk ladu z vrsto instalacije
I po DIN EN 14868. Ko se upor ablja v instalacijah vrste II p o DIN EN 14868, so izvedeni
ustrezni varnostni ukrepi. Upoštevajo se zahteve standarda VDI 2035, 1. + 2. de l.
°C
10 15
mm
40 –100
600
linearno karakteristiko. (1 : 1.000)
nom
−10 –120
1)
Tovarniško je ventil nastavlje n na nazivni pretok.
2)
Ne glede na nasta vitev lahko ventil regulira pre tok pod 1 % nastavljene ga pretoka.
3)
Pri nastavitv i nad 10 0 % je zahtevan višji minimaln i začetni tlak, glejte podat ke v ().
4)
Če se ventil AB- QM uporablja nad 400 kPa dife rencialnega tlaka, se za zagotavljanje pravilne zasnove obrnite na na črtovalni center Danfoss .
5)
Pri najnižjem d iferenčnem tlaku doseže ventil vsa j 90 % nazivnega pretoka. Izjavo o z mogljivosti je mogoče do biti na zahtevo.
Pc – regulator tlaka Cv – regulacijski ventil
Nazivni premer DN 125 125 H F 150 150 H F 200 2 00 HF 250 250 HF
Območje pretoka
Področje nastavit ve
Diferenčni tlak
3), 4), 5)
Q
nom
Q
high
2)
p
p
(100 %)
3)
min
maks
1)
90.000 110.000 145.000 190.000 200.000 270.000 300.000 370.000
l/h
100.000 120.000 160.000
% 40 –110
40 (60) 60 (80) 40 (60) 60 (80) 45 (65) 60 (80) 45 (65) 60 (80)
kPa
600 600 600 600 600 600 600 600
209.000
220.000
300.000
330.000
407.000
Tlačna stopnja PN 16
Regulacijsko območje 1 : 1.000
Karakteristika regulacijskega ventila Linearna (pogon jo lahko pret vori v enakoprocentno)
Stopnja puščanja s priporočenimi pogoni maks. 0, 01 % od Q
nom
Voda in vodna mešanica z a zaprte grelne in hladilne sisteme v sk ladu z vrsto instalacije
Pretočni medij
I po DIN EN 14868. Ko se upor ablja v instalacijah vrste II p o DIN EN 14868, so izvedeni
ustrezni varnostni ukrepi. Upoštevajo se zahteve standarda VDI 2035, 1. + 2. de l.
Temperatura medija
Temperatura skladiščenja in transporta –40–70
°C
−10 –120
Hod mm 30
Priključek
prirobnica PN 16
pogon Standard Danfoss
Materiali v stiku z vodo
Ohišja ventila Siva litina EN-G JL-250 (GG 25)
Membrane/meh W. Nr. 1.4571 EPDM
Tesnilni obroči EPDM
Vzmeti W. N r. 1.4401 W. Nr. 1.4310
Krožnik (Pc) W. Nr. 1.4 404NC W. Nr. 1.4021
Sedež (Pc) W. Nr. 1.4027
Krožnik (Cv) W. Nr. 1.4404NC W. Nr. 1.4021
Se dež (Cv ) W. Nr. 1.4027
Vijak W. Nr. 1.1181
Ploščato tesnilo Grafitno tesnilo Brez azbesta
AI309581732428sl-000304 | 5© Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Pregled pogonov AB‑QM DN 15–32
NovoCon® S
NovoCon® S je izredno natančen večfunkcijski pogon z vmesnikom Fieldbus, posebej oblikovan za uporabo v kombinaciji s tlačno neodvisnim regulacijskim ventilom za uravnoteženje vrste AB-QM v velikosti od DN 15 LF do 32 HF. Pogon se skupaj z AB-QM uporablja za regulacijo dovoda vode do ventilatorskih konvektorjev, hladilnih gred, induktivnih enot, majhnih vmesnih grelnikov, vmesnih hladilnikov, klimatov in drugih končnih porabnikov za consko regulacijo ogrevanja/hladilne vode.
Vrsta Hitrost Napajanje
NovoCon® S
3/6/12/24
s/mm
24 V,
izmenični/
enosmerni tok
Regulacijski
signal
0–10 V, 2–10 V,
0–20 mA,
4–20 mA
Komunikacijski
protokol
BACnet MS/TP,
Modbus RTU
Zaščita Nar. št .
IP 54 (IP 40,
če je vgrajen viseče
pod ventilom)
003Z8504
AME 110/120 NL
AME 110 in 120 sta izjemno natančna zvezna elektromotorna pogona, ki se lahko vgradita na AB-QM za natančno regulacijo. Imata kalibracijsko funkcijo, zato se gibanje pogona vedno popolnoma ujema s hodom AB-QM. Pogon je primeren za linearne in logaritemske karakteristike. AME 110/120 je primeren za uporabo z AB-QM od DN 15 LF do DN 32 HF.
Vrsta Hitrost Povratni signal Napajanje
AME 110 NL 24 s/mm Ne AME 110 NLX 24 s/mm Da 082H8060 AME 120 NL 12 s/mm Ne 082H5059
24 V, izmenični
tok
Regulacijski
signal
0–10 V, 2–10 V,
0–20 mA, 4–20 mA
Zaščita Nar. št .
082H8057
IP 42
AME 13 SU/SD
AME 13 je natančen elektromotorni pogon z vgrajeno vzmetjo, ki zapre (vzmet navzdol, SD) ali odpre ventil (vzmet navzgor, SU), če pri pogonu pride do izpada napajanja. Karakteristika se lahko z mikrostikalom nastavi na logaritemsko ali linearno. AME 13 SU/SD je primeren za uporabo z AB-QM od DN 15 LF do DN 32 HF.
Vrsta Hitrost Vzmet Napajanje
AME 13 SU-1 14 s /mm
AME 13 SD-1 14 s/mm
Vzmet za
odpiranje
Vzmet za zapiranje
24 V, izmenični
tok
Regulacijski
signal
0–10 V, 2–10 V,
0–20 mA , 4–20 mA
Povratni
signal
0–10 V, 2–10 V IP 42
Zaščita N ar. št .
082H5006
082H5007
Kabli
1 meter 082F1081 5 metrov 082F1082 10 me trov 082F1083
Nar. št .
ABNM‑A5
ABNM je elektrotermični zvezni pogon. Uporablja se lahko za moduliranje AB-QM, kadar hitrost ali natančnost ni najbolj pomembna. ABNM ima logaritemsko (LOG) ali linearno (LIN) karakteristiko, ki jo je treba izbrati glede na posamezno uporabo. Na voljo je v izvedbah brez napetosti odprto (NO) in brez napetosti zaprto (NC) ter s 24-V enosmernim in izmeničnim tokom. ABNM-A5 je primeren za uporabo z AB-QM od DN 15 LF do DN 32 HF.
Vrsta NO/ NC LOG/LIN
ABNM-A5 NC LOG
ABNM-A5 NC ABNM-A5 NC LOG 6,5 mm 08 2F116 2 ABNM-A5 NO LOG 6,5 mm 082 F116 3 ABNM-A5 NC LIN 6,5 mm 08 2F11 64 ABNM-A5 NO LIN 6,5 mm 0 82 F1165
ABNM-A5 NC LOG ABNM-A5 NO LOG 6,5 mm 0 82F 1167
Opomba: ABN i n ABNM A5 s 5-mm hodom lah ko AB-QM DN 25–32 odpreta le za 90 % .
LIN 5 mm 0 82F 1161
Napajalna
napetost
24 V, izmenični
tok
24 V,
enosmerni tok
Hod
5 mm
6,5 mm 08 2F11 66
Čas celotnega
hoda
3–5 min IP 54
Zaščita Na r. št.
08 2F116 0
TWA‑Q
TWA-Q je elektrotermični pogon, ki se uporablja za vklapljanje/izklapljanje, kadar natančnost in hitrost regulacije nista najpomembnejši. Na voljo je v izvedbah običajno odprto (NO) in običajno zaprto (NC) ter 24 V in 230 V. TWA-Q ima indikator položaja, ki kaže, ali je odprt oziroma zaprt. TWA-Q je primeren za uporabo z AB-QM od DN 15 LF do DN 32 HF.
Vrsta NC/NO Napetost Hod Čas celotnega hod a
TWA-Q NC
TWA-Q NO
TWA-Q NC
TWA-Q NO
1)
Pri sobni temperaturi.
230 V, izmenični
tok
230 V, izmenični
tok
24 V, izmenični/
enosmerni tok
24 V, izmenični/
enosmerni tok
5 mm
5 mm 082 F1601
< 3 min. IP 54
5 mm 082 F1602
5 mm 082 F1603
1)
Zaščita
Nar. št .
082 F1600
6 | AI309581732428sl-000304 © Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Pregled pogonov AB‑QM DN 40‑100
Pregled pogonov AB‑QM DN 125‑150
AME 435 QM
AME 435 QM je izjemno natančen zvezni elektromotorni pogon, ki se lahko vgradi na AB-QM za natančno regulacijo. Ima kalibracijsko funkcijo, zato se gibanje pogona vedno popolnoma ujema s hodom AB-QM. Pogon je primeren za linearne in logaritemske karakteristike. AME 435 QM je primeren za uporabo z AB-QM od DN 40 do DN 100 HF.
Vrsta Hitrost Napajanje
AME 435 QM 7,5/15 s/mm
24 V, izmenični/
enosmerni tok
Regulacijski
signal
0–10 V, 2–10 V,
0–20 mA, 4–20 mA
Povratni signal Zaščita Nar. št.
0–10 V, 2–10 V IP 54 08 2H017 1
AME 25 SU/SD
AME 25 SU/SD je natančen elektromotorni pogon z vgrajeno vzmetjo, ki zapre (vzmet navzdol, SD) ali odpre ventil (vzmet navzgor, SU), če pri pogonu pride do izpada napajanja. Karakteristika se lahko z mikrostikalom nastavi na logaritemsko ali linearno. AME 25 SU/SD je primeren za uporabo z AB-QM od DN 40 do DN 100 HF.
Vrsta Hitrost Napajanje
AME 25 SD AME 25 SU 082H3041
Upoštevajte, da j e potreben adapter 003Z06 94.
15 s/mm
24 V, izmenični
tok
Regulacijski
signal
0–10 V, 2–10 V,
0–20 mA, 4–20 mA
Povratni signal Zaščita Nar. št.
0–10 V, 2–10 V IP 54
082H3038
AME 55 QM
Pogona AME 55 QM in AME 655-1 se uporabljata skupaj s tlačno neodvisnimi ventili za hidravlično uravnoteženje z regulacijskimi ventili AB-QM DN 125 in DN 150.
Vrsta Hitrost Napajanje Regulacijski signal Povratni signal Zaščita Nar. š t.
AME 55 QM 8 s/mm
24 V, izmenični
tok
0–10 V, 2–10 V, 0–20
mA, 4–20 mA
0–10 V, 2–10 V IP 54 082H3078
Pregled pogonov AB‑QM DN 200‑250
AME 655, 655‑1
Vrsta Hitrost Napajanje Regulacijski signal Povratni signal Zaščita
AME 655
AM E 655-1 0 82H5010
2/6 s/mm
24 V,
izmenični/
enosmerni tok
0–10 V, 2–10 V, 0–20
mA, 4–20 mA
0–10 V, 2–10 V, 0–20
mA, 4–20 mA
IP 54
Nar. št .
082G3442
AME 658 SU/SD‑1
Pogon 658 SU/SD-1 se uporablja s tlačno neodvisnimi ventili za hidravlično uravnoteženje z regulacijskimi ventili AB-QM DN 125 in DN 150. AME 658 SU/SD-1 je natančen elektromotorni pogon z vgrajeno vzmetjo, ki zapre (vzmet navzdol, SD) ali odpre ventil (vzmet navzgor, SU), če pri pogonu pride do izpada napajanja. Karakteristika se lahko z mikrostikalom nastavi na logaritemsko ali linearno.
Vrsta Hitrost Napajanje Regulacijski signal Povratni signal Zaščita
AME 658 SU-1
AME 658 SD-1 08 2H 5011
4/6 s/mm
24 V,
izmenični/
enosmerni tok
0–10 V, 2–10 V, 0–20
mA, 4–20 mA
0–10 V, 2–10 V, 0–20
mA, 4–20 mA
IP 54
Nar. št .
08 2H5012
AME 85 QM
Pogona AME 85 QM in AME 685-1 se uporabljata skupaj z velikimi tlačno neodvisnimi ventili za hidravlično uravnoteženje z regulacijskimi ventili AB-QM DN 200 in DN 250.
Vrsta Hitrost Napajanje Regulacijski signal Povratni signal Zaščita
AME 85 QM 8 s/mm
24 V, izmenični
tok
0–10 V, 2–10 V, 0–20
mA, 4–20 mA
0–10 V, 2–10 V IP 54 082 G1453
Nar. št .
AI309581732428sl-000304 | 7© Danfoss | 2020.11
Tehnični list AB-QM DN 15–250

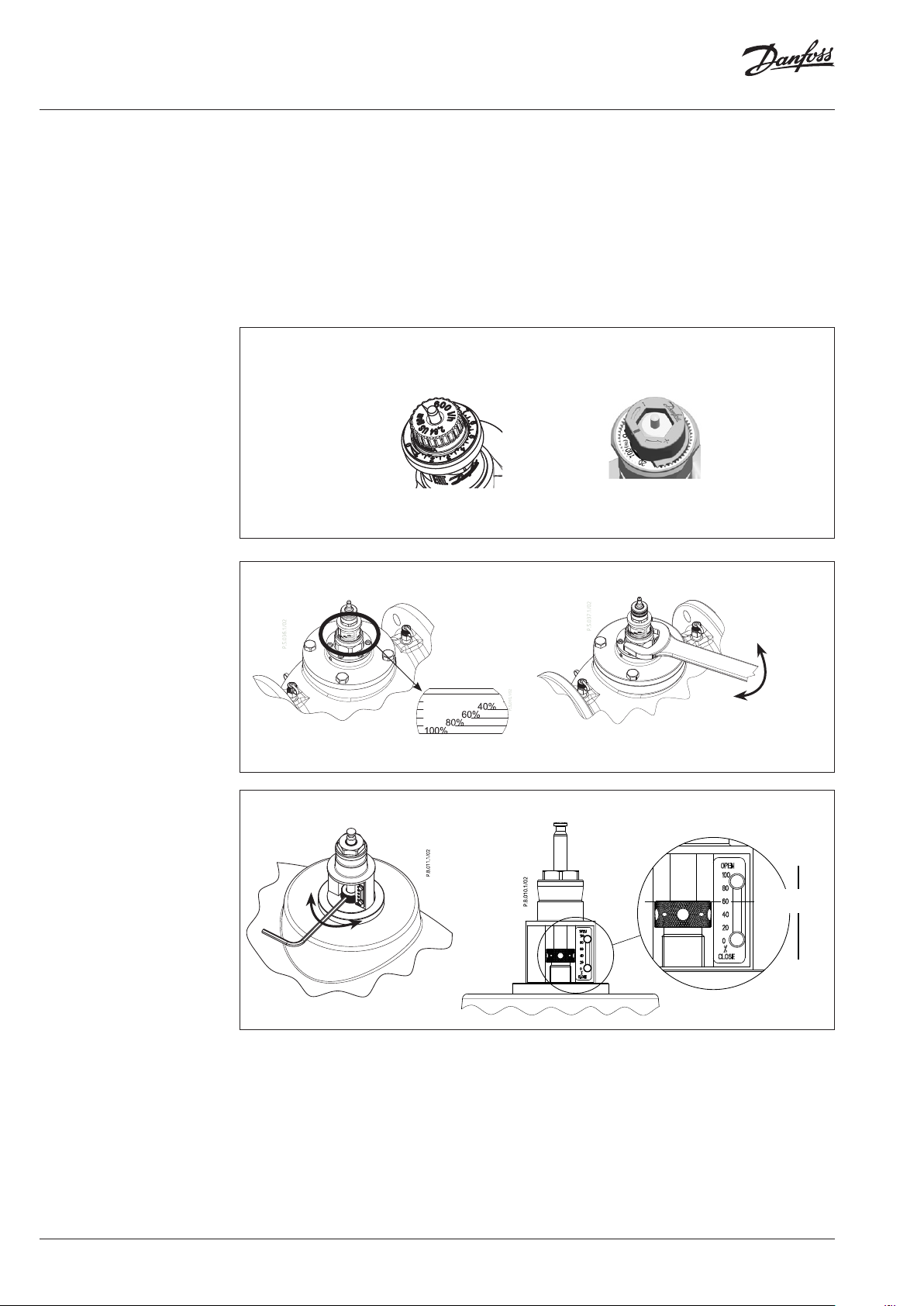

Prednastavitev
DN 15–32
Izračunani pretok lahko preprosto nastavite brez posebnega orodja. Za spremembo prednastavitve (tovarniška nasta­vitev je 100 % (10)) izvedite naslednje korake:
1. Odstranite modro zaščitno kapo
ali vgrajeni pogon.
2. Dvignite kazalec (DN 25–32).
3. Obrnite ga (vrednost se zmanjšuje
pri vrtenju v smeri urnega kazalca) na novo prednastavitev.
DN 15–32
DN 15, 20
0–10
DN 40–100
4. Pritisnite kazalec v zaklenjeni položaj
(DN 25–32); prednastavitveno merilo
prikazuje vrednosti od 100 % do 0 % pretoka (DN 25–32) in 10–0 (DN 15–20). Obračanje v smeri urnega kazalca zmanjšuje vrednost pretoka, medtem ko obračanje v nasprotni smeri urnega kazalca povečuje vrednost pretoka.
DN 25, 32
0–100 %
Vzdrževanje
Opomba: 1 obrat = 10 %.
DN 125–250
+
Opomba: 1 obrat = 5 %.
DN 1532 Za zaporno funkcijo je priporočljivo ventil namestiti v dovodno cev.
DN 40–10 0
Za zaporno funkcijo je ventil mogoče vgraditi bodisi v dovodno bodisi v povratno cev.
Ventili so opremljeni z ročnim zapornim mehanizmom za zaporno funkcijo do 16 barov.
Maks. 25 Nm
+
Nastavitev
60 %
DN 125–250
Za zaporno funkcijo je ventil mogoče vgraditi bodisi v dovodno bodisi v povratno cev.
Za zaporno funkcijo nastavite ventila na 0 %.
8 | AI309581732428sl-000304 © Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Dokumentacija
Tlačno neodvisen ventili za hidravlično uravnoteženje z regulacijskim ventilom z linearno regulacijsko karakteristiko, neodvisno od razpoložljivega tlaka in nastavitve. Izvedba: Danfoss AB-QM ali enakovreden proizvod.
Tlačno neodvisen ventil naj ima naslednje lastnosti:
• funkcija avtomatskega omejevanja pretoka;
• membransko vodena zasnova za zmanjšano tveganje za mašenje;
• moduliranje pod 1 % nastavljenega pretoka ne glede na nastavitev;
• največji pretok, jasno označen na ventilu;
• avtoriteta 1 pri vseh nastavitvah;
• zaporni tlak, ki znaša 16 barov diferenčnega tlaka;
• linearna regulacijska karakteristika;
• linearna nastavitev;
• regulacijsko razmerje 1 : 1.000;
• merilni priključki za optimizacijo črpalke in preverjanje pretoka za DN 15–250. Na voljo pri enem dobavitelju v območju velikosti DN 10–250;
• možnost spremembe karakteristike iz linearne v enakoprocentno pri vseh velikostih s prilagajanjem nastavitev pogona;
• raven puščanja brez vidnega puščanja (IEC 60534-4:2007, razred IV) za DN 15–20 v kombinaciji s priporočenim pogonom;
• puščanje 0,05 % Q s priporočenim pogonom;
• puščanje 0,01 % Q s priporočenim pogonom;
za DN 25–100 (IEC 60534-4:2007, razred III) v kombinaciji
nom
za DN 125–250 (IEC 60534-4:2007, razred IV) v kombinaciji
nom
• meritve pretoka (AB-QM DN 15, 20) v skladu z BS7350:1990.
AI309581732428sl-000304 | 9© Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Dimenzije
2
H
Zun. (ISO 228/1)
1
H
D
Notr. (ISO 7/1)
A
L
2
Dolžina Višina Navojni Varilni
DN
Zunanji Notranji H
1
H
2
L (mm) b L (mm) b (mm)
A
(mm)
15 65 G ¾ A 75 Rp ½ 38,2 65, 2 120 139 42,6
20 82 G 1 A 85 Rp ¾ 43,9 67, 2 14 3 16 6 49,4
2
H
b
L
A
H
b
1
H
2
A
(mm) (mm)
2
L
3
L
2
DN
1
H
D
Dolžina Višina Navojni Varilni
D
(mm)
25 104 G 1 ¼ 39,2 82,6 174 18 8 71 79
32 130 G 1 ½ 48,7 93, 8 207 214 90 79
L
2
L
3
A
V
V
DN 25, 32
DN
TWA‑ Q ABNM
DN 15, 20
AME/AMV 110NL,
120 NL, AMI 140
NovoCon S AME 13 SU
H (mm) Zunanji Notranji
15 11 0, 8 97, 8 131, 3 130,1 210,7 0,56 0,59
20 112 99 132,5 131, 3 212,1 0,75 0,73
25 117 124 155 153 233,9
32 128 13 6 166 164 245
10 | AI309581732428sl-000304 © Danfoss | 2020.11
A
Masa ventila
(kg)
1,45
2,21
Tehnični list AB-QM DN 15–250
Velikosti (nadaljevanje)
L
1
H
1
H
b
2
H
3
H
1
3
H
a
2
H
L
1
AB-QM DN 40, 50 AB-QM + AME 435 QM
L
H
H
DN
1
1
mm
H
2
40 11 0 170 174 280 G 2 6,9
50 13 0 17 0 174 280 G 2 ½ 7,8
1
H
2
H
3
b
(ISO 228/1)
Masa
AB-QM DN 50–100 AB-QM + AME 435 QM
L1H1H2H
kg
DN
mm
50 230 170 174 280 165 14,2
65 290 220 17 2 330 185 38,0
80 310 225 177 335 200 45,0
100 350 240 187 350 220 57, 0
1
H
a
2
H
3
a
(EN 1092-2)
a
Masa
(kg)
L
1
L
1
AB-QM DN 125 AB-QM DN 150
L1H1H
DN
400 272 518 250 85,3
125
480 308 465 285 138
150
2
mm
a
(EN 1092-2)
Masa
(kg)
AI309581732428sl-000304 | 11© Danfoss | 2020.11
Tehnični list AB-QM DN 15–250
Velikosti (nadaljevanje)
3
H
AB-QM DN 125 + AME 55 QM
Vrsta
L1H1H2H
mm
AB-QM DN 150 + AME 55 QM
3
DN 125 400 272 518 507 250 85,3
DN 150 480 308 465 518 285 138
a
(EN 1092-2)
Masa
(kg)
3
H
3
H
1
H
a
2
H
L
1
AB-QM DN 200, 250
Vrsta
L1H1H2H
mm
AB-QM DN 200, 250 + AME 85 QM
3
a
(EN 1092-2)
Masa
(kg)
DN 200 600 434 483 618 340 219
DN 250 730 430 533 708 405 342
© Danfoss | DHS-SRMT/SI | 2020.1112 | AI309581732428sl-000304
Loading...
