Danfoss AB-PM Data sheet [sv]

Datablad

Kombinerad automatisk balanseringsventil

AB-PM – ventil DN 10-32, PN 16

Beskrivning

Beställning AB-PM-ventil (inklusive 1,5 m impulsrör

och impulsrörsadapter)

Bild DN

10

10 HP 003 Z1411

15

15 HP 003Z 1412

20

20 HP 00 3Z1413

25

25 HP 00 3Z1414

32

32 HP 0 03Z1415

Utvändig

gänga

(ISO 228/1)

G ½ A

G ¾ A

G 1 A

G 1¼ A

G 1½ A

Ställdon

Typ

TWA-Q N O

TWA-Q N C

AB-PM anslutningssats

AB-PM DN 15, anslutningssats för värmemätare, lodrät G ⁄ A
AB-PM DN 20, anslutningssats för värmemätare, lodrät G 1 A 00 3Z1472 00 3Z1473
AB-PM DN 25, anslutningssats för värmemätare, lodrät G 1 ⁄ A 00 3Z1474 003Z1475
AB-PM DN 15, anslutningssats för värmemätare, vågrät G ⁄ A 003Z1476 003 Z1477
AB-PM DN 20, anslutningssats för värmemätare, vågrät G 1 A 003Z 1478 003Z 1479
AB-PM DN 25, anslutningssats för värmemätare, vågrät G 1 ⁄ A 003Z1480 00 3Z1481

1)

Monteringssats för platsmontering

Spännings­försörjning

24 VAC

230 VAC 082 F1601

24 VAC

230 VAC 082F160 0

Kabellängd Best.nr

1,2 m

1,2 m

1)

Typ

Best.nr

00 3Z1401

00 3Z1402

003Z1403

00 3Z140 4

00 3Z1405

082 F1603

082 F1602

AB-PM är en kombinerad automatisk
balanseringsventil. Den har tre funktioner
i ett kompakt ventilhus:

1. Differenstryckregulator

2. Reglerventil med linjär karakteristik

3. Flödesbegränsare

Fördelar:

• Tillförlitligt värmesystem, som innebär:
– korrekt värmedistribution även vid partiell

belastning

– ljudlös drift tack vare ett stabilt, lågt ∆p

över termostatiska radiatorventiler även
i installationer där högre pumptryck behövs

• Lägre värmekostnad

• Bättre kontroll av inomhustemperaturen

• Snabbare vid enklare installationer där
mindre installationsutrymme behövs

Tillbehör

Typ Till rör

R ⁄ DN 10 00 3Z0231
R / DN 15 003Z0232

Gängat ändrör (1 st.)

Ändrör för svetsning (1 st)

Ändrör för lödning (2 muttrar, 2
packningar, 2 lödnipplar)

Slaglängdsbegränsare – TWA (5 st. i en pås e)

1)

Slaglängdsbe gränsaren säkerställer at t AB-PM är öppen minst

5 % när TWA-Q ä r stängd.

R / DN 20 0 03Z0233

R 1 DN 25 003Z0234

R 1/ DN 32 0 03Z0235

Till

ventil

DN 15 003Z0226
DN 20 003Z0227
DN 25 003Z0228
DN 32 003Z0229
DN 10 0 03Z7016
DN 15 00 3Z7017

Reservdelar

Typ

Impulsrörsadapter

Impulsrör, med O-ringar

Avstängningsvred (röd) 003Z0250

Anslutning till

värmesystem

Anslutning till

värmefördelare

G 1 A

Anmärkning

3/8 "–1/16" 0 03L5042

¾"–1/16" 00 3Z0109
¼"–1/16 " 003L8151

1,5 m 003L8 152
2,5 m 003Z0690

Standard Högt tryck

00 3Z1470 00 3Z1471

1)

Best.nr

Best.nr

00 3Z1237

Best.nr

© Danfoss | 2021.01 AI177686474377sv-000702 | 1

Datablad AB-PM-ventil, PN 16

Beställning (forts.)

Tek niska data

Typ

2)

Anslutning till

värmesystem

Anslutning till

värmefördelare

IG ⁄

Best.nr

Standard Högt tryck

00 3Z1490 003 Z1492

AB-PM anslutningssats

AB-PM DN 15, anslutningsrack för värmemätare IG ⁄
AB-PM DN 20 anslutningsrack för värmemätare IG ⁄ 00 3Z1491 0 03Z14 93

Tillbehör

Typ Storlek Kommentar Best.nr

Gängad anslutning till golvvärmefördelare
(sats med 2 anslutningar)

Ersättningsdel värmemätare (stål)

2)

Förmonterad och tryckprovad

Nominell diameter DN 10 10 HP 15 15 HP 20 20 HP 25 25 HP 32 32 HP

Q

(vid inställningen 100 %) l/h 11 0 300 600 120 0 2300

nom

Max. tr yck vid noll belastning
Max. differenstryck (∆pa) 400
Min. differenstryck (∆pa) 18 28 18 28 18 28 18 28 18 28
Nominellt maxtryck bar 16 (PN16)
Reglerventilens egenskaper Linjär
Läckagenivå vid avstängning Enligt ISO 5208 klass A – inget synligt läckage
Medietemperatur °C −10 till +120
Reglerventilens slaglängd mm 2,25 4,5

Anslutning

Material i vattnet

Ventilhus DZR-mässing (CuZn36Pb2As – CW 602N)
Membran och O-ring EPDM
Fjäder W.Nr. 1.4568, W.Nr. 1.4310
Kägla (Dr) W.Nr. 1.43 05
Säte (Dr) EPDM
Kägla (Rv) CuZn40Pb3 – CW 614N
Säte (Rv) DZR-mässing (CuZn36Pb2As – CW 602N)
Planpackning NBR
Skruv Rostfritt stål (A2)
Tätningsmedel Dimetakr ylatester

Materi al som ej är i vatten

Plastdelar PA
Insatsdelar och yttre skruvar CuZn39Pb3 – CW 614N; W.Nr. 1.4310; W.Nr. 1.4401

Material för anslutningssats

Kulventil Mässing (CW614N)
Rör Plast
Packning PTFE
Tätningsmedel: Anslutning AFM34

Utvändig gänga ISO 228/1 G ⁄ A G ¾ A G 1 A G 1¼ A G 1⁄ A
Ställdon M 30 × 1,5

22 35 22 35 22 35 22 35 22 35

kPa

1" IG (invändig) 003Z 3191
1" AG (utvändig) 003Z319 2

⁄" 110 mm 003Z1468

1" 130 mm 003Z1469

Montering AB-PM ska monteras i samma flödesriktning

som pilen på ventilhuset. Impulsröret
ska installeras mellan AB-PM och
⁄"–⁄"-adaptern som medföljer AB-PM.

Alternativt kan impulsröret anslutas till
en ASV-parventil, såsom ASV-BD. Med den
tillgängliggörs ytterligare servicefunktioner
såsom flödeskontroll, avstängning m.m.

Figur 1) Impulsröret ska genomspolas före installation.

2 | AI177686474377sv-000702 © Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Tillämpningar

AB-PM är utformad till att användas för
bostadsvärme. Den kan användas både
i radiator- eller golvvärmesystem. AB-PM
har tre funktioner i en ventil och med sitt lilla
ventilhus är den idealisk för små utrymmen,
såsom skåp med fördelningsrör osv.

Högtrycksversionen AB-PM HP är utformad
för att passa de högre kraven på ∆p i större

AB-PM är ämnad för system med horisontella
rörslingor och enskilda plana anslutningar:
AB-PM ger rätt balans även vid partiell
belastning och begränsningen av maxflöde
görs enkelt och snabbt. Dessutom går det att
programmera zonregleringen (nattsänkning
eller semesterläge) med ställdonet för på/av
anslutet till en rumsregulator.

1)

golvvärmeinstallationer.

Best.nr 003L5042
(medföljer i förpackningen)

Best.nr 003L5042
(medföljer i förpackningen)

Figur 2) AB-PM i radiatorvärmesystem

1)

För varje rum får end ast ett styreleme nt (TRV eller rumsregulato r) användas för at t säkerställa bästa möjliga re glering

av inomhustemperaturen.

Figur 3) AB-PM i fördelningsledning för golvvärmesystem

AB-PM anslutningssats för värmemätare, vågrät AB-PM anslutningssats för värmemätare, lodrät

AB-PM anslutningssats för värmemätare, rack

Figur 4) AB-PM-anslutningssats för fördelningsledning (vågrät eller lodrät anslutning)

AI177686474377sv-000702 | 3© Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Dimensionering

AB-PM ska dimensioneras baserat på erforderligt
flöde (Q) och erforderligt differenstryckfall för
slingan (pr). Data för maxflöde återfinns i tabell 1.

För alla andra Q- och pr som behövs kan
AB-PM-storlek och inställning identifieras
baserat på figur 5-14. Alternativt kan även
tabell 2–11 användas för dimensionering av
AB-PM. Q står i proportion till inställningen
på AB-PM medan det övre differenstrycket
(∆pr) hålls på samma nivå.

Tabell 1

Typ vid inställningen
100 %

Q max l/h 110 135 110 155 300 400 300 49 0 600 780 600 915 1200 160 0 1200 18 00 2300 2700 2300 3350
Maximalt tillgängligt

tryckfall för systemet
vid maxflöde

Max. tr yck vid noll
belastning

Min. differenstryck
(∆pa)

DN 10 10 HP 15 15 HP 20 20 HP 25 25 HP 32 32 HP

10 5 20 10 10 5 20 10 10 5 20 10 10 5 20 10 10 5 20 10

kPa

22 35 22 35 22 35 22 35 22 35

18 28 18 28 18 28 18 28 18 28

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

DN 10

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

DN 10 HP

flöde [l/h]

pr [kPa]

flöde [l/h]

pr [kPa]

Figur 5 Figur 6

DN 15

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

flöde [l/h]

pr [kPa]

flöde [l/h]

pr [kPa]

Figur 7 Figur 8

DN 15 HP

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

4 | AI177686474377sv-000702 © Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

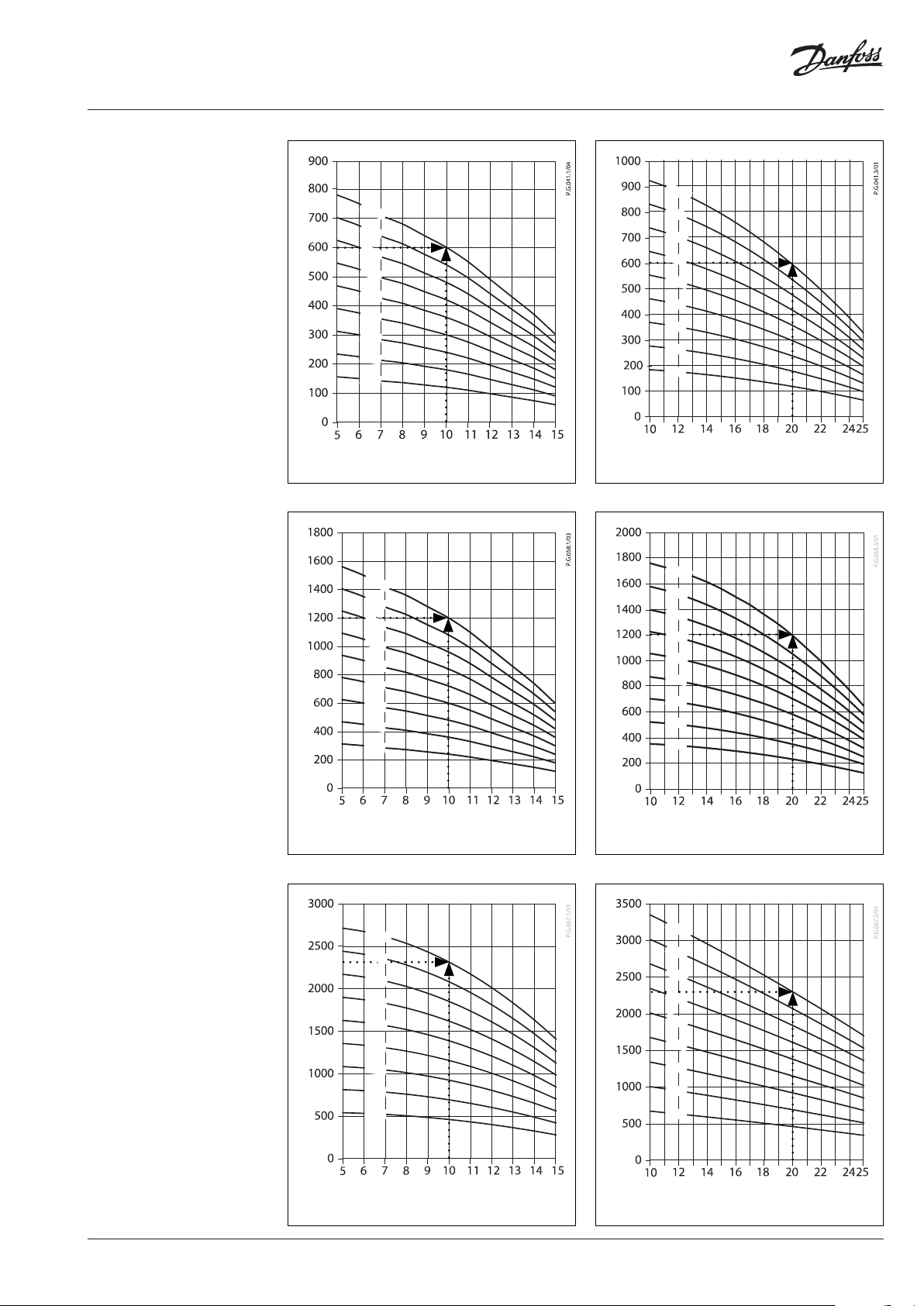

Dimensionering (forts.)

flöde [l/h]

pr [kPa]

Figur 9

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

DN 20

DN 25

DN 20 HP

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

flöde [l/h]

pr [kPa]

Fig ur 10

DN 25 HP

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

flöde [l/h]

pr [kPa]

Fig ur 11

flöde [l/h]

pr [kPa]

Fi gur 12

DN 32

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

flöde [l/h]

pr [kPa]

flöde [l/h]

pr [kPa]

Fi gur 13 Fi gur 14

DN 32 HP

100 %

90 %

80 %

70 %

60 %

50 %

40 %

30 %

20 %

AI177686474377sv-000702 | 5© Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Dimensionering (forts.)

Exempel

Givet:

Dimensionerat flöde genom
radiatorslinga: 420 l/h
Tryckfall genom slingan vid
dimensionerat flöde: 10 kPa

Lösning:

AB-PM DN 20 väljs. Inställd på
70 % (= 420/600) kommer AB­PM reglera ett differenstryck
på 10 kPa när dimensionerat
flöde uppnås. Detta sker
oavsett belastning, inklusive
att hållas under 22 kPa vid
noll belastning, samtidigt som
flödet till radiatorsystemet
begränsas till 420 l/h.

∆p

v

Förklaring:
Q = erforderligt (dimensionerat) flöde Q för slingan
Δpr = erforderligt (dimensionerat) Δp för slingan

Q (l/h)

∆p

Fi gur 15

AB-PM

a

∆pa ≥ ∆pv + ∆p

∆p

r

r

Δpv = erforderlig Δp för AB-PM-ventil
Δpa = minsta erforderligt Δp över ventil och slinga

för att säkerställa korrekt reglering

Tabell 2 Inställning för AB-PM DN 10

DN 10 flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 4 0 % 50 % 60 % 70 % 80 % 90 % 10 0 %

5 25 40 55 70 80 95 11 0 12 0 135
6 25 40 50 65 80 90 105 11 5 130
7 25 40 50 65 75 90 100 115 125
8 25 35 50 60 70 85 95 110 120
9 25 35 45 60 70 80 90 105 115

10 20 35 45 55 65 75 90 10 0 110

Q

vid ΔT 20 °C

max.

–

13 20 25 35 45 55 65 70 80 90
14 15 25 30 40 50 55 65 70 80
15 15 25 30 40 45 55 60 70 75

Tabell 3 Inställning för AB-PM DN 10 HP

DN 10 HP flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 8 0 % 90 % 100 %

10 30 45 60 80 95 110 125 14 0 155

–

15 25 40 55 70 80 95 11 0 12 0 135
16 25 40 50 65 80 90 105 11 5 130
17 25 40 50 65 75 90 100 115 125
18 25 35 50 60 70 85 95 110 120
19 25 35 45 60 70 80 90 10 5 115
20 20 35 45 55 65 75 90 100 110

Q

vid ΔT 20 °C

max.

21 20 30 40 55 65 75 85 95 105
22 20 30 40 50 60 70 80 90 100
23 20 25 35 45 55 65 70 80 90
24 15 25 35 45 50 60 70 75 85
25 15 25 30 40 50 55 65 70 80

2,60 kW

2,60 kW

Tabell 4 Inställning för AB-PM DN 15

DN 15 flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 10 0 %

5 80 120 160 200 240 280 320 360 400
6 77 116 154 193 231 270 308 347 385
7 74 111 14 8 185 222 259 296 333 370
8 70 105 140 175 210 245 280 315 350
9 65 98 130 163 195 228 260 293 325

10 60 90 120 150 180 210 240 270 300

Q

vid ΔT 20 °C

max.

–

13 43 65 86 108 129 151 17 2 194 215
14 37 56 74 93 111 13 0 148 167 185
15 30 45 60 75 90 105 12 0 135 15 0

7,0 kW

6 | AI177686474377sv-000702 © Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Dimensionering (forts.)

Tabell 5 Inställning för AB-PM DN 15 HP

DN 15 HP flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 10 0 %

10 100 145 195 245 295 345 390 440 490

–

15 85 125 165 210 250 290 330 375 415
16 80 120 160 200 235 275 315 355 395
17 75 115 150 190 225 265 300 340 375
18 70 105 140 175 210 245 280 315 350
19 65 100 130 165 195 225 260 295 325
20 60 90 120 15 0 180 210 240 270 300

Q

vid ΔT 20 °C

max.

21 55 85 110 140 165 195 220 250 275
22 50 75 100 125 15 0 175 200 225 250
23 45 65 90 11 0 130 155 175 200 220
24 40 55 75 95 115 135 15 0 170 190
25 30 50 65 80 95 110 130 145 16 0

Tabell 6 Inställning för AB-PM DN 20

DN 20

∆pr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 10 0 %

5 155 235 310 390 470 545 625 700 780
6 150 225 300 375 450 525 600 675 750
7 140 215 285 355 425 495 570 640 710
8 135 205 270 340 410 475 545 610 680
9 130 190 255 320 385 450 510 575 640

10 120 180 240 300 360 420 480 540 600

Q

vid ΔT 20 °C

max.

–

13 85 130 17 0 215 260 300 345 385 430
14 75 110 150 185 220 260 295 335 370
15 60 90 120 15 0 180 210 240 270 300

flöde (l/h) – genomsnitt

7,0 kW

13,9 kW

Tabell 7 Inställning för AB-PM DN 20 HP

DN 20 HP flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 10 0 %

10 185 275 370 460 550 645 735 830 920

–

15 160 235 315 395 475 555 630 710 790
16 150 225 300 380 455 530 605 680 755
17 145 215 290 360 430 505 575 650 720
18 135 205 270 340 410 475 545 610 680
19 130 190 255 320 385 450 510 575 640
20 120 180 240 300 360 420 480 540 600

Q

vid ΔT 20 °C

max.

21 11 0 165 220 275 325 380 435 490 545
22 100 15 0 200 250 295 345 395 445 495
23 90 130 17 5 220 265 310 350 395 440
24 75 115 155 19 5 230 270 310 345 385
25 65 100 130 165 195 225 260 295 325

Tabell 8 Inställning för AB-PM DN 25

DN 25

∆pr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 %

5 310 470 625 780 935 1090 1250 14 05 156 0
6 300 450 600 750 900 1050 120 0 1350 15 00
7 285 425 570 710 850 995 113 5 12 80 1420
8 270 410 545 680 815 950 10 90 122 5 136 0
9 255 385 510 640 770 895 1025 115 0 1280

10 240 360 480 600 720 840 960 1080 120 0

Q

vid ΔT 20 °C

max.

–

13 17 0 260 345 430 515 600 690 775 860
14 150 220 295 370 445 520 590 665 740
15 12 0 180 240 300 360 420 480 540 600

flöde (l/h) – genomsnitt

13,9 kW

27,9 kW

AI177686474377sv-000702 | 7© Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Dimensionering (forts.)

Tabell 9 Inställning för AB-PM DN 25 HP

DN 25 HP flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 10 0 %

10 350 525 700 875 1050 1225 1400 1575 175 0

–

15 305 460 615 770 920 1075 123 0 138 0 1535
16 295 445 590 74 0 885 10 35 118 0 1330 1475
17 280 420 560 705 845 985 1125 1265 1405
18 265 400 530 665 800 930 1065 1195 1330
19 250 375 500 625 750 875 1000 112 5 125 0
20 240 360 480 600 720 840 960 10 80 1200

Q

vid ΔT 20 °C

max.

21 215 320 430 535 640 750 855 965 1070
22 195 290 390 485 580 680 775 875 970
23 175 260 345 435 520 605 690 780 865
24 150 225 300 380 455 530 605 680 755
25 130 190 255 320 385 450 510 575 640

Tabell 10 Inställning för AB-PM DN 32

DN 32

∆pr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 10 0 %

5 540 810 108 0 1350 1620 1890 2160 2430 270 0
6 530 800 10 65 1330 15 95 1860 2130 2395 2660
7 520 780 104 0 130 0 156 0 1820 2080 2340 2600
8 505 755 1010 126 0 1510 176 5 2 015 2270 2520
9 485 725 970 1210 145 0 1695 1935 2180 2420

10 460 690 920 115 0 138 0 1610 1840 2070 2300

Q

vid ΔT 20 °C

max.

–

13 365 545 730 910 10 90 127 5 1455 1640 1820
14 325 485 650 810 970 1135 1295 1460 1620
15 280 420 560 700 840 980 112 0 1260 14 00

flöde (l/h) – genomsnitt

27, 9 k W

51,2 kW

Tabell 11 Inställning för AB-PM DN 32 HP

DN 32 HP flöde (l/h) – genomsnitt

Δpr [kPa] 20 % 30 % 40 % 50 % 60 % 70 % 8 0 % 90 % 100 %

10 670 10 05 13 40 1675 2 010 2345 2680 3015 3350

–

15 570 855 114 0 1425 1710 199 5 2280 2565 2850
16 550 825 11 00 1370 1645 1920 219 5 2470 274 4
17 525 790 1055 1320 1580 1845 2110 2370 2635
18 505 760 1010 1265 1515 177 0 2020 2275 2525
19 485 725 965 1210 1450 1690 1930 217 5 2415
20 460 690 920 115 0 1380 1610 1840 2070 2300

Q

vid ΔT 20 °C

max.

21 435 655 875 1095 1310 1530 1750 196 5 2185
22 415 620 825 1035 124 0 14 45 165 0 18 60 2065
23 390 585 780 975 1170 13 65 15 60 1755 19 50
24 365 550 730 915 1095 128 0 146 0 16 45 182 5
25 340 510 680 850 1020 119 0 1360 1530 170 0

51,2 kW

8 | AI177686474377sv-000702 © Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Konstruktion

1. Spindel

2. Packbox

3. Plastring

4. Reglerventilkägla

5. Membran

6. Huvudfjäder

7. Hålkägla (tryckregulator)

8. Vulkaniserat säte
(tryckregulator)

9. Impulsrör

AB-PM-ventil

9

Figur 16) AB-PM, DN 10-32

AB-PM är en kombinerad automatisk
balanseringsventil. Den fungerar som ∆p­regulator, flödesbegränsare och zonregulator.
Högre tryck påverkar reglermembranets (5)
ovansida och via ett impulsrör (9) påverkar
lägre tryck i returledningen membranets
undersida. När tillgängligt tryck ökar vid partiell
belastning stängs membranet vilket håller
∆p stabilt i reglerslingan. ∆p-regulatorn håller
differenstrycket konstant i den styrda slingan
inklusive reglerdelen av AB-PM (på samma
sätt som om ASV-I hade integrerats i ASV-P).

Reglerdelen av AB-PM fungerar som en
flödesbegränsare. På så sätt kan du ange
både dimensionerat flöde och erforderligt
∆p. Flödeshastigheten definieras genom att
man gör en förinställning av AB-PM baserat
på kretsens tryckkrav.

Med ställdonet monterat på ventilen kan
AB-PM användas som zonventil. När den
ansluts till en rumsregulator med tidsprogram
blir funktioner såsom nattsänkning,
semesterläge osv. tillgängliga.

Anslutningssats

AB-PM anslutningssats för värmemätare

⑤

Vågrät t

③

②

④

Reservdelslista:

⑥

1. Reglerventil för differenstryck
– AB-PM

2. Impulsrör

3. Ersättningsdel värmemätare

4. Kulventil med anslutning
för temperaturgivare

5. Kulventil med givaranslutning

6. Kulventil med
impulsrörsanslutning

7. Vinkelkulventil

8. Anslutningsdel för impulsrör

①

AB-PM anslutningssats för värmemätare, rack

⑥

③

⑦

②

④

①

⑦

Lodrätt

⑧

②

③

⑤

Reservdelslista:

1. Reglerventil för differenstryck – AB-PM

2. Impulsrör

3. Ersättningsdel värmemätare

4. Kulventil med anslutning för temperaturgivare

5. Kulventil med inbyggt filter

6. Kulventil med impulsrörsanslutning

7. Kulventil

⑤

①

④

AI177686474377sv-000702 | 9© Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Mått

1

H

2

H

L

b

L

1

2

TWA-Q + AB -PM

Typ

L1L2H1H2H

mm ISO 228/1 (kg)

b Ventilvikt

3

AB-PM DN 10 53 36 77 20 126 G ½ 0. 31
AB-PM DN 15 65 45 79 25 134 G ¾ 0.42
AB-PM DN 20 82 56 81 33 142 G 1 0.63
AB-PM DN 25 104 71 88 42 159 G 1 ¼ 1.21
AB-PM DN 32 130 90 102 50 179 G 1 ½ 2.14

L

1

L

2

L

3

3

H

Typ

1

H

2

H

H1H2H3L1L2L3L4Värmemätare

mm

L

4

2

H

DN 15 lodrät 251 210 162 126 34,5 64 45 3/4” x 110
DN 20 lodrät 251 210 17 5 126 34,5 64 35 3/4” x 110
DN 25 lodrät 283 238 219 125 33 64 36,5 1” x 130

10 | AI177686474377sv-000702 © Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Mått (forts.)

L

1

L

2

L

3

Typ

L1L2L3Värmemätare

mm
DN 15 vågrät 253 239 142 3/4” x 110
DN 20 vågrät 253 239 14 4 3/4” x 110
DN 25 vågrät 286 272 207 1” x 130

D

1

3

L

1

2

L

L

Typ

L1L2L3D1Värmemätare

mm
DN 15 racksats 267 209 20 11 0 3/4” x 110
DN 20 racksats 287 212 20 110 3/4” x 110

Kopplingar För ventiler med utvändig gänga erbjuder

Danfoss gängade eller svetsade ändrör som
tillbehör.

Material:

Mutter ....................................................................mässing

Ändrör för svetsning ................................................. stål

Gängat ändrör ....................................................mässing

1)

M

max

Fi gu r 17

L

DN

Till rör L (mm)

10 R 3/

8

15 R ½ 27, 5 37 22
20 R ¾ 30,5 42 ­25 R 1 35 42 ­32 R 1 ¼ 38,5 42 -

1)

M

för DN 10 är 35 Nm

max.

Svetsad ansl. Lödd ansl.

L (mm)

26 - 17

AI177686474377sv-000702 | 11© Danfoss | 2021.01

Datablad AB-PM-ventil, PN 16

Beskrivningstext

AB-PM – kombinerad automatisk balanseringsventil
Grenledningen ska balanseras med en differenstrycksregulator för dynamisk hydronisk balans,
med följande egenskaper:

• Ventilen ska bevara differenstrycket över grenledningen med en membrandriven regulator.

• Ventilen ska ha avstängningsfunktion.

• Ett ställdon ska kunna monteras på ventilen.

• Ventilen ska ha variabel inställning. Inställningsvärdena bör möjliggöra en kombination
av erforderligt p och maxflödesbegränsning.

• Inställningen ska vara låsbar för att förhindra obehörig ändring.

• Ventilen ska ha tätning metall mot metall för tillräcklig prestanda för differenstrycksreglering
vid låga flöden.

• Avstängningsfunktionen för service ska kunna aktiveras för hand/utan verktyg.

• Ventilen ska levereras med impulsrör. Impulsrörets diameter ska inte vara större än 1,2 mm.

• Ventilen ska levereras i en tillförlitlig förpackning för säker transport och hantering.

Produktegenskaper:

a. Tryckklass: PN 16
b. Temperaturområde: -10 till +120 °C
c. Anslutningsstorlek: DN10-DN32
d. Anslutningstyp: Utvändig gänga ISO 228/1
e. Ventilhus, material: DZR-mässing
f. Installation: på framledningen med anslutning via impulsröret till returledningen
g. DN 10–32:
Inställningsområde för p: 5-15 kPa
Nom. flöde vid 10 kPa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25)

och 2 300 l/h (DN32)

Minsta ∆p över ventilen och slingan är 18 kPa för att säkerställa korrekt reglering
Max. ∆p vid nollflöde: 22 kPa
Max. ∆p över ventilen: 4 bar
h. DN 10–32 HP:
Inställningsområde för p: 10–25 kPa
Nom. flöde vid 20 kPa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25)

och 2 300 l/h (DN32)

Minsta ∆p över ventilen och slingan är 28 kPa för att säkerställa korrekt reglering
Max. ∆p vid nollflöde: 35 kPa
Max. ∆p över ventilen: 4 bar

© Danfoss | DHS-SMDBT/SI | 2021.0112 | AI177686474377sv-000702
