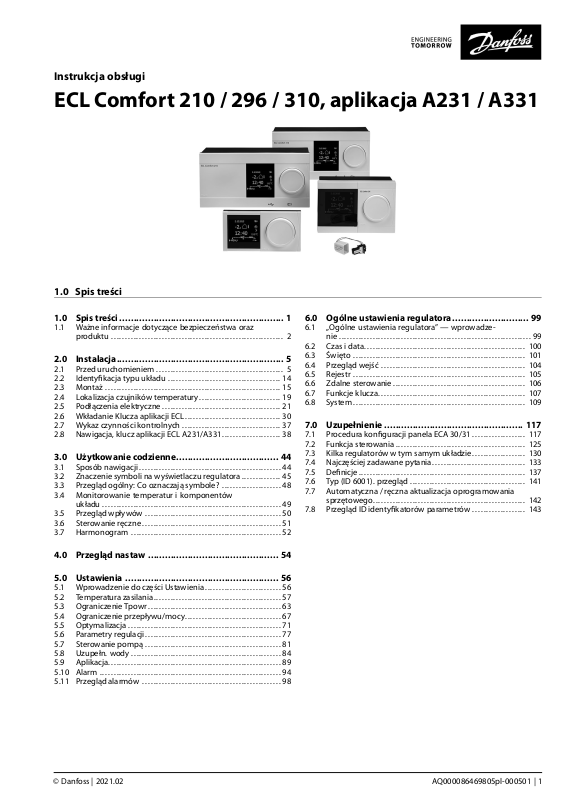

Instrukcjaobsługi
ECLComfort210/296/310,aplikacjaA231/A331
1.0Spistreści
1.0Spistreści..........................................................1
1.1Ważneinformacjedotyczącebezpieczeństwaoraz
produktu.............................................................2
2.0Instalacja...........................................................5
2.1Przeduruchomieniem.............................................5
2.2Identyfikacjatypuukładu........................................14
2.3Montaż..............................................................15
2.4Lokalizacjaczujnikówtemperatury.............................19
2.5Podłączeniaelektryczne..........................................21
2.6WkładanieKluczaaplikacjiECL..................................30
2.7Wykazczynnościkontrolnych...................................37
2.8Nawigacja,kluczaplikacjiECLA231/A331.....................38
3.0Użytkowaniecodzienne....................................44
3.1Sposóbnawigacji..................................................44
3.2Znaczeniesymbolinawyświetlaczuregulatora..............45
3.3Przeglądogólny:Cooznaczająsymbole?.....................48
3.4Monitorowanietemperaturikomponentów
układu...............................................................49
3.5Przeglądwpływów................................................50
3.6Sterowanieręczne.................................................51
3.7Harmonogram.....................................................52
4.0Przeglądnastaw..............................................54
5.0Ustawienia......................................................56
5.1WprowadzeniedoczęściUstawienia...........................56
5.2Temperaturazasilania.............................................57
5.3OgraniczenieTpowr...............................................63
5.4Ograniczenieprzepływu/mocy..................................67
5.5Optymalizacja......................................................71
5.6Parametryregulacji................................................77
5.7Sterowaniepompą................................................81
5.8Uzupełn.wody.....................................................84
5.9Aplikacja.............................................................89
5.10Alarm................................................................94
5.11Przeglądalarmów.................................................98
6.0Ogólneustawieniaregulatora...........................99
6.1„Ogólneustawieniaregulatora”—wprowadze-
nie....................................................................99
6.2Czasidata.........................................................100
6.3Święto.............................................................101
6.4Przeglądwejść...................................................104
6.5Rejestr.............................................................105
6.6Zdalnesterowanie...............................................106
6.7Funkcjeklucza....................................................107
6.8System.............................................................109
7.0Uzupełnienie.................................................117
7.1ProcedurakonfiguracjipanelaECA30/31...................117
7.2Funkcjasterowania..............................................125
7.3Kilkaregulatorówwtymsamymukładzie...................130
7.4Najczęściejzadawanepytania.................................133
7.5Definicje...........................................................137
7.6Typ(ID6001).przegląd.........................................141
7.7Automatyczna/ręcznaaktualizacjaoprogramowania
sprzętowego......................................................142
7.8PrzeglądIDidentyfikatorówparametrów...................143
©Danfoss|2021.02AQ000086469805pl-000501|1
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
1.1Ważneinformacjedotyczącebezpieczeństwaorazproduktu
1.1.1Ważneinformacjedotyczącebezpieczeństwaorazproduktu
NiniejszaInstrukcjamontażujestzwiązanazKluczemaplikacjiECL
A231(nrkatalogowy087H3805).
KluczA231zawieradwazestawyaplikacji:zestawA231.1/A231.2
orazzestawA331.1/A331.2.
Funkcjemogąbyćrealizowaneprzez:
regulatorECLComfort210(A231)wprzypadkuprostszych
rozwiązańlubregulatorECLComfort310(A231/A331)np.do
komunikacjiM-busiinnychfunkcjikomunikacyjnychorazdo
pomiaruciśnieniapostroniepierwotnej.
AplikacjeA231/A331sązgodnezregulatoramiECLComfort
210/310począwszyodwersjioprogramowania1.10(wyświetlanej
podczasuruchamianiaregulatoraorazwpozycji„System”menu
„Ogólneustawieniaregulatora”).
DodatkowadokumentacjadotyczącaregulatorówECLComfort
210i310,modułówiakcesoriówjestdostępnanastronie
http://heating.danfoss.pl/.
RegulatorytypuBniesąwyposażonewwyświetlaczanipokrętło.
DoichobsługisłużypanelzdalnegosterowaniaECA30/31:
•ECA30(087H3200)
•ECA31(087H3201)
PodstawaregulatoraECLComfort:
•domodeluECLComfort210,230V(087H3220)
•domodeluECLComfort296,230V(087H3240)
•domodeliECLComfort310onapięciu230Vi24V(087H3230)
•domodeliECLComfort310onapięciu230Vi24V(087H3230)
Modułrozszerzający(doumieszczeniawczęścibazowejECL310):
•ECA32(087H3202)
DodatkowadokumentacjaregulatoraECLComfort210,296
oraz310,modułówiakcesoriówdostępnajestnastronie
http://heating.danfoss.pl/lubhttp://store.danfoss.pl.
DokumentacjadlaECLPortal:Patrzhttp://ecl.portal.danfoss.pl.
2|©Danfoss|2021.02
Kluczeaplikacjimogązostaćudostępnionedosprzedaży,zanimcały
interfejstekstowyzostanieprzetłumaczony.Wtakimprzypadkutekst
jestwj.angielskim.
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Automatycznaaktualizacjaoprogramowaniaregulatora
(firmware-u):
Oprogramowanieregulatorajestaktualizowaneautomatyczniepo
włożeniuklucza(odwersjiregulatora1.11(ECL210/310)i1.58(ECL
296)).Gdyoprogramowaniejestaktualizowane,pokazywanajest
następującaanimacja:
Pasekpostępu
Podczasaktualizacji:
•niewyjmowaćKLUCZA,
Wprzypadkuwyjęciakluczaprzedpojawieniemsięsymbolu
klepsydrynależyponownierozpocząćprocedurę.
•Nieodłączaćzasilania
Jeślinastąpiprzerwaniezasilania,gdywidocznybędziesymbol
klepsydry,regulatorniebędziepracować.
•Ręcznaaktualizacjaoprogramowaniaregulatora(firmwareoprogramowaniasprzętowego):
Patrzsekcja„Automatyczna/ręcznaaktualizacjaoprogramowania
sprzętowego”
Informacjedotyczącebezpieczeństwa
Wceluuniknięciazranieniaosóbiuszkodzeniaurządzenianależy
bezwzględnieprzedmontażemiuruchomieniemurządzenia
zapoznaćsiędokładniezniniejszymiinstrukcjami.
Niezbędnepracezwiązanezmontażem,uruchomieniemi
konserwacją/obsługąmogąbyćdokonywanewyłącznieprzez
autoryzowanyiwykwalifikowanypersonel.
Należyprzestrzegaćlokalnychregulacjiprawnych.Dotyczytotakże
przekrojukabliitypuizolacji(izolacjapodwójnaprzy230V).
StandardowebezpiecznikistosowaneprzymontażuregulatoraECL
Comfortmająmax.10A.
ZakrestemperaturyotoczeniadopracyregulatoraECLComfortto:
ECLComfort210/310:0–55°C
ECLComfort296:0–45°C.
Przekroczenietegozakresutemperaturymożebyćprzyczyną
nieprawidłowegodziałania.
Należyunikaćmontażu,jeśliwystępujeryzykokondensacji(skraplania
się).
Umieszczonypowyżejznakostrzegawczyjeststosowanydla
podkreśleniaspecjalnychwarunków,którenależymiećnauwadze.
Informacjeoznaczonetymsymbolemnależyprzeczytaćzeszczególną
uwagą.
AQ000086469805pl-000501
©Danfoss|2021.02|3
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
PonieważtaInstrukcjaobsługiobejmujekilkatypówukładów,
specjalneustawieniasystemowebędąoznaczonetypemsystemu.
Wszystkietypyukładówzostałyprzedstawionewrozdziale:
„Identyfikacjatypuukładu” .
°C(stopnieCelsjusza)tozmierzonawartośćtemperatury,natomiastK
(kelwiny)częstostosujesięwceluwyrażeniaodchyłektemperatur.
IDnumeridentyfikacyjnykażdegoparametrujestunikalny.
Przykład
1117411174
12174
Jeśliopisidentyfikatorajestpodanykilkukrotnie,oznaczato,że
dostępnesąustawieniaspecjalnedlajednegolubkilkurodzajów
układów.Sąoneoznaczoneodpowiednimrodzajemukładu(np.
12174–A266.9).
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
PierwszacyfraDrugacyfra
-
1
-
Informacjaoutylizacji
Tensymbolnaprodukcieoznacza,żeniemożnago
wyrzucaćrazemzodpadamidomowymi.
Produktnależyprzekazaćdoodpowiedniegopunktu
zbiórkiwcelurecyklingusprzętuelektrycznegoi
elektronicznego.
•Produktnależyutylizowaćwgprzewidzianychdo
tegoprocedur.
•Należyprzestrzegaćwszystkichlokalnychi
aktualnieobowiązującychprzepisóworazregulacji.
Obieg1
2
Obieg2
Trzyostatnie
cyfry
Nrparametru
174
Nrparametru
4|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.0Instalacja
2.1Przeduruchomieniem
AplikacjaA231.1jestbardzoelastyczna.Podstawowezasady
działania:
Ogrzewanie:
Zazwyczajtemperaturazasilaniajestdostosowywanadowymagań
użytkownika.Najważniejszymczujnikiemjestczujniktemperatury
zasilaniaS3.WymaganatemperaturazasilaniadlaczujnikaS3
jestobliczanaprzezregulatorECLnapodstawietemperatury
zewnętrznej(S1)orazwymaganejtemperaturypomieszczenia.
Imniższatemperaturazewnętrzna,tymwyższawymagana
temperaturazasilania.
Wharmonogramietygodniowymmożnadefiniowaćdziałanie
obieguogrzewaniawtrybiepracy„Komfort”lub„Oszczęd”
(dwieróżnewartościtemperaturydlawymaganejtemperatury
pomieszczenia).
Jeślitemperaturazasilaniajestniższaniżwymaganatemperatura
zasilania,zaworyregulacyjnezsiłownikiemM1sąstopniowo
otwierane.Wprzeciwnymprzypadkusązamykane.
TemperaturapowrotuS5dosiecicieplnejniepowinnabyćzbyt
wysoka.Jeżelitakjest,wymaganątemperaturęzasilaniamożna
zmienić(zazwyczajobniżyć),wwynikuczegozawórregulacyjny
zsiłownikiemjeststopniowoprzymykany.
Wobiegukotłowymtemperaturapowrotuniepowinnabyćzbyt
niska(procedurakorygującaanalogicznadopowyższej).
Dodatkowoograniczenietemperaturypowrotumożezależeć
odtemperaturyzewnętrznej.Zwykleimniższajesttemperatura
zewnętrzna,tymwyższadopuszczalnatemperaturapowrotu.
OkreślonapompaobiegowajestZAŁĄCZANAnaokres
zapotrzebowaniaogrzewanialubwceluochrony
przeciwzamrożeniowej.
OgrzewaniemożezostaćWYŁĄCZONE,gdytemperatura
zewnętrznajestwyższaodustawionejwartości.
Ciśnieniestatycznewobiegupostroniewtórnej(stronaodbiornika)
może1)byćmierzonejakosygnał0-10V(zprzetwornikaciśnienia)
lub2)byćsygnałemprzełączeniazpresostatu.Wprzypadkuzbyt
niskiegociśnieniafunkcjauzupełnianiawodyuzupełniazładwodą
zestronypierwotnej.
TypowaaplikacjaA231.1:
Przedstawionyschematjestpodstawowym,uproszczonym
przykłademiniezawierawszystkichkomponentówniezbędnychdo
działaniasystemu.
WszystkienazwanekomponentysąpodłączonedoregulatoraECL
Comfort.
Wykazkomponentów:
S1
Czujniktemperaturyzewnętrznej
S3
Czujniktemperaturyzasilania
S5
Czujniktemperaturypowrotu
S7
Presostatróżnicowy
S8
Przetwornikciśnienialubpresostat
P1
Pompaobiegowa
P2
Pompaobiegowa
P3
Pompauzupełnianiawody
M1
Zawórregulacyjnyzsiłownikiem
V1
ZawórZAŁ./WYŁ.,zawóruzupełnianiawody
A1
Wyjścieprzekaźnikowe,alarm
KiedyregulatorECLComfortpracujejakourządzeniepodrzędne,
sterowanyjesttylkozawóruzupełnianiawody.Urządzenie
nadrzędnesterujewspólnąpompąuzupełnianiawodydlacałego
systemu.
AQ000086469805pl-000501
©Danfoss|2021.02|5
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
InformacjeogólneoaplikacjiA231.1:
PompyobiegoweP1iP2działająnaprzemianzgodniez
harmonogramem.Jednapompawykorzystywanajestjako
rezerwowa,adrugapompapracuje.Wprzypadkuusterki
jednejpompy(brakuróżnicyciśnień)następujeprzełączeniena
drugą.Zostaniewygenerowanyalarm,awadliwąpompęmożna
sprawdzić/naprawić.
Alarm(przekaźnik4)możezostaćwygenerowany,jeśli:
•Rzeczywistatemperaturazasilaniaróżnisięodwymaganej.
•Załączonapompa/obiegowaniewytwarzaróżnicyciśnień.
•Funkcjauzupełnianiawodyniegenerujeciśnieniaw
ustawionymczasie.
TypowaaplikacjaA231.1:
6|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
AplikacjaA231.2jestbardzoelastyczna.Podstawowezasady
działania:
Ogrzewanie:
Zazwyczajtemperaturazasilaniajestdostosowywanadowymagań
użytkownika.Najważniejszymczujnikiemjestczujniktemperatury
zasilaniaS3.WymaganatemperaturazasilaniadlaczujnikaS3
jestobliczanaprzezregulatorECLnapodstawietemperatury
zewnętrznej(S1)orazwymaganejtemperaturypomieszczenia.
Imniższatemperaturazewnętrzna,tymwyższawymagana
temperaturazasilania.
Temperaturadostawy(S2)służydo1)regulacjitemperaturyS3w
zależnościodtemperaturyS2lub2)zwiększenialimituwymaganej
temperaturyzasilania.
Ustawieniefabryczne,wktórymtemperaturadostawy(S2)
określawymaganątemperaturęzasilania,niezmieniawymaganej
temperaturyzasilaniazgodnieztrybempracy„Komfort”lub
„Oszczęd” .
Jeślijednaktemperaturadostawy(S2)będzieokreślaćmaksymalne
ograniczeniewymaganejtemperaturyzasilania,trybypracy
„Komfort”i„Oszczęd”będąmiećdwieróżnewartościtemperatury
dlawymaganejtemperaturypomieszczenia.
Jeślitemperaturazasilaniajestniższaniżwymaganatemperatura
zasilania,zawórregulacyjnyzsiłownikiemM1jeststopniowo
otwierany.Wprzeciwnymprzypadkujestzamykany.
TemperaturapowrotuS5dosiecicieplnejniepowinnabyćzbyt
wysoka.Jeżelitakjest,wymaganątemperaturęzasilaniamożna
zmienić(zazwyczajobniżyć),wwynikuczegozawórregulacyjny
zsiłownikiemjeststopniowoprzymykany.
Wobiegukotłowymtemperaturapowrotuniepowinnabyćzbyt
niska(procedurakorygującaanalogicznadopowyższej).
Dodatkowoograniczenietemperaturypowrotumożezależeć
odtemperaturyzewnętrznej.Zwykleimniższajesttemperatura
zewnętrzna,tymwyższadopuszczalnatemperaturapowrotu.
OkreślonapompaobiegowajestZAŁĄCZANAnaokres
zapotrzebowaniaogrzewanialubwceluochrony
przeciwzamrożeniowej.
TypowaaplikacjaA231.2:
Przedstawionyschematjestpodstawowym,uproszczonym
przykłademiniezawierawszystkichkomponentówniezbędnychdo
działaniasystemu.
WszystkienazwanekomponentysąpodłączonedoregulatoraECL
Comfort.
Wykazkomponentów:
S1
Czujniktemperaturyzewnętrznej
S2
Czujniktemperaturydostawy
S3
Czujniktemperaturyzasilania
S5
Czujniktemperaturypowrotu
S7
Presostatróżnicowy
S8
Przetwornikciśnienialubpresostat
P1
Pompaobiegowa
P2
Pompaobiegowa
P3
Pompauzupełnianiawody
M1
Zawórregulacyjnyzsiłownikiem
V1
ZawórZAŁ./WYŁ.,zawóruzupełnianiawody
A1
Wyjścieprzekaźnikowe,alarm
OgrzewaniemożezostaćWYŁĄCZONE,gdytemperatura
zewnętrznajestwyższaodustawionejwartości.
Ciśnieniestatycznewobiegupostroniewtórnej(stronaodbiornika)
może1)byćmierzonejakosygnał0-10V(zprzetwornikaciśnienia)
lub2)byćsygnałemprzełączeniazpresostatu.Wprzypadkuzbyt
niskiegociśnieniafunkcjauzupełnianiawodyuzupełniazładwodą
zestronypierwotnej.
KiedyregulatorECLComfortpracujejakourządzeniepodrzędne,
sterowanyjesttylkozawóruzupełnianiawody.Urządzenie
nadrzędnesterujewspólnąpompąuzupełnianiawodydlacałego
systemu.
AQ000086469805pl-000501
©Danfoss|2021.02|7
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
InformacjeogólneoaplikacjiA231.2:
PompyobiegoweP1iP2działająnaprzemianzgodniez
harmonogramem.Jednapompawykorzystywanajestjako
rezerwowa,adrugapompapracuje.Wprzypadkuawariijednej
pompy(brakuróżnicyciśnień)następujeprzełączenienadrugą
pompę.Zostaniewygenerowanyalarm,awadliwąpompęmożna
sprawdzić/naprawić.
Alarm(przekaźnik4)możezostaćwygenerowany,jeśli:
•Rzeczywistatemperaturazasilaniaróżnisięodwymaganej.
•Włączonapompaobiegowaniewytwarzaróżnicyciśnień.
•Funkcjauzupełnianiawodyniegenerujeciśnieniaw
ustawionymczasie.
TypowaaplikacjaA231.2:
8|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
AplikacjaA331.1jestbardzoelastyczna.Podstawowezasady
działania:
Ogrzewanie:
Zazwyczajtemperaturazasilaniajestdostosowywanadowymagań
użytkownika.Najważniejszymczujnikiemjestczujniktemperatury
zasilaniaS3.WymaganatemperaturazasilaniadlaczujnikaS3
jestobliczanaprzezregulatorECLnapodstawietemperatury
zewnętrznej(S1)orazwymaganejtemperaturypomieszczenia.
Imniższatemperaturazewnętrzna,tymwyższawymagana
temperaturazasilania.
Wharmonogramietygodniowymmożnadefiniowaćdziałanie
obieguogrzewaniawtrybiepracy„Komfort”lub„Oszczęd”
(dwieróżnewartościtemperaturydlawymaganejtemperatury
pomieszczenia).
Jeślitemperaturazasilaniajestniższaniżwymaganatemperatura
zasilania,zaworyregulacyjnezsiłownikiemM1sąstopniowo
otwierane.Wprzeciwnymprzypadkusązamykane.
TemperaturapowrotuS5dosiecicieplnejniepowinnabyćzbyt
wysoka.Jeżelitakjest,wymaganątemperaturęzasilaniamożna
zmienić(zazwyczajobniżyć),wwynikuczegozawórregulacyjny
zsiłownikiemjeststopniowoprzymykany.
Wobiegukotłowymtemperaturapowrotuniepowinnabyćzbyt
niska(procedurakorygującaanalogicznadopowyższej).
Dodatkowoograniczenietemperaturypowrotumożezależeć
odtemperaturyzewnętrznej.Zwykleimniższajesttemperatura
zewnętrzna,tymwyższadopuszczalnatemperaturapowrotu.
OkreślonapompaobiegowajestZAŁĄCZANAnaokres
zapotrzebowaniaogrzewanialubwceluochrony
przeciwzamrożeniowej.
OgrzewaniemożezostaćWYŁĄCZONE,gdytemperatura
zewnętrznajestwyższaodustawionejwartości.
Ciśnieniestatycznewobiegupostroniewtórnej(stronaodbiornika)
może1)byćmierzonejakosygnał0-10V(zprzetwornikaciśnienia)
lub2)byćsygnałemprzełączeniazpresostatu.Wprzypadku
zbytniskiegociśnieniafunkcjauzupełnianiawodyuzupełniazład
wodązestronypierwotnej.Dwiepompyuzupełnianiawodysą
uruchamianenaprzemian.
KiedyregulatorECLComfortpracujejakourządzeniepodrzędne,
sterowanyjesttylkozawóruzupełnianiawody.Urządzenie
nadrzędnesterujewspólnąpompąuzupełnianiawodydlacałego
systemu.
TypowaaplikacjaA331.1:
Przedstawionyschematjestpodstawowym,uproszczonym
przykłademiniezawierawszystkichkomponentówniezbędnychdo
działaniasystemu.
WszystkienazwanekomponentysąpodłączonedoregulatoraECL
Comfort.
Wykazkomponentów:
S1
Czujniktemperaturyzewnętrznej
S3
Czujniktemperaturyzasilania
S5
Czujniktemperaturypowrotu
S7
Presostatróżnicowy
S8
Przetwornikciśnienialubpresostat
S9
Wejściealarmowe
S10
Przetwornikciśnienia(wyłączniedomonitorowania)
P1
Pompaobiegowa
P2
Pompaobiegowa
P3
Pompauzupełnianiawody
P5
Pompauzupełnianiawody
M1
Zawórregulacyjnyzsiłownikiem
V1
ZawórZAŁ./WYŁ.,zawóruzupełnianiawody
A1
Wyjścieprzekaźnikowe,alarm
AQ000086469805pl-000501
©Danfoss|2021.02|9
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
InformacjeogólneoaplikacjiA331.1:
PompyobiegoweP1iP2działająnaprzemienniezgodniez
harmonogramem.Jednapompawykorzystywanajestjako
rezerwowa,adrugapompapracuje.Wprzypadkuawarii(braku
różnicyciśnień)jednejpompynastępujeprzełączenienadrugą
pompę.Zostajewygenerowanyalarm,awadliwąpompęmożna
sprawdzić/naprawić.
Alarm(przekaźnik4)możezostaćwygenerowany,jeśli:
•Rzeczywistatemperaturazasilaniaróżnisięodwymaganej.
•Włączonapompaobiegowaniewytwarzaróżnicyciśnień.
•Funkcjauzupełnianiawodyniegenerujeciśnieniaw
ustawionymczasie.
•UniwersalnewejściealarmoweS9jestaktywne.
MożezostaćnawiązanakomunikacjaModbuszsystememSCADA.
KomunikacjaM-busumożliwiapołączeniezprzepływomierzem
lubciepłomierzem.Regulatormożeograniczaćprzepływlubmoc
dostarczanejenergiidoustawionejwartościmaksymalnej(limitu),
jakrównieżwzględemtemperaturyzewnętrznej.
PonadtodaneM-busmogąbyćprzesyłanedomagistraliModbus.
TypowaaplikacjaA331.1:
10|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
AplikacjaA331.2jestbardzoelastyczna.Podstawowezasady
działania:
Ogrzewanie:
Zazwyczajtemperaturazasilaniajestdostosowywanadowymagań
użytkownika.Najważniejszymczujnikiemjestczujniktemperatury
zasilaniaS3.WymaganatemperaturazasilaniadlaczujnikaS3
jestobliczanaprzezregulatorECLnapodstawietemperatury
zewnętrznej(S1)orazwymaganejtemperaturypomieszczenia.
Imniższatemperaturazewnętrzna,tymwyższawymagana
temperaturazasilania.
Temperaturadostawy(S2)służydo1)regulacjitemperaturyS3w
zależnościodtemperaturyS2lub2)zwiększenialimituwymaganej
temperaturyzasilania.
Ustawieniefabryczne,wktórymtemperaturadostawy(S2)
określawymaganątemperaturęzasilania,niezmieniawymaganej
temperaturyzasilaniazgodnieztrybempracy„Komfort”lub
„Oszczęd” .
Jeślijednaktemperaturadostawy(S2)będzieokreślaćmaksymalne
ograniczeniewymaganejtemperaturyzasilania,trybypracy
„Komfort”i„Oszczęd”będąmiećdwieróżnewartościtemperatury
dlawymaganejtemperaturypomieszczenia.
Jeślitemperaturazasilaniajestniższaniżwymaganatemperatura
zasilania,zaworyregulacyjnezsiłownikiemM1sąstopniowo
otwierane.Wprzeciwnymprzypadkusązamykane.
TemperaturapowrotuS5dosiecicieplnejniepowinnabyćzbyt
wysoka.Jeżelitakjest,wymaganątemperaturęzasilaniamożna
zmienić(zazwyczajobniżyć),wwynikuczegozawórregulacyjny
zsiłownikiemjeststopniowoprzymykany.
Wobiegukotłowymtemperaturapowrotuniepowinnabyćzbyt
niska(procedurakorygującaanalogicznadopowyższej).
Dodatkowoograniczenietemperaturypowrotumożezależeć
odtemperaturyzewnętrznej.Zwykleimniższajesttemperatura
zewnętrzna,tymwyższadopuszczalnatemperaturapowrotu.
OkreślonapompaobiegowajestZAŁĄCZANAnaokres
zapotrzebowaniaogrzewanialubwceluochrony
przeciwzamrożeniowej.
OgrzewaniemożezostaćWYŁĄCZONE,gdytemperatura
zewnętrznajestwyższaodustawionejwartości.
Ciśnieniestatycznewobiegupostroniewtórnej(stronaodbiornika)
może1)byćmierzonejakosygnał0-10V(zprzetwornikaciśnienia)
lub2)byćsygnałemprzełączeniazpresostatu.Wprzypadku
zbytniskiegociśnieniafunkcjauzupełnianiawodyuzupełniazład
wodązestronypierwotnej.Dwiepompyuzupełnianiawodysą
uruchamianenaprzemian.
TypowaaplikacjaA331.2:
Przedstawionyschematjestpodstawowym,uproszczonym
przykłademiniezawierawszystkichkomponentówniezbędnychdo
działaniasystemu.
WszystkienazwanekomponentysąpodłączonedoregulatoraECL
Comfort.
Wykazkomponentów:
S1
Czujniktemperaturyzewnętrznej
S2
Czujniktemperaturydostawy
S3
Czujniktemperaturyzasilania
S5
Czujniktemperaturypowrotu
S7
Presostatróżnicowy
S8
Przetwornikciśnienialubpresostat
S9
Wejściealarmowe
S10
Przetwornikciśnienia(wyłączniedomonitorowania)
P1
Pompaobiegowa
P2
Pompaobiegowa
P3
Pompauzupełnianiawody
P5
Pompauzupełnianiawody
M1
Zawórregulacyjnyzsiłownikiem
V1
ZawórZAŁ./WYŁ.,zawóruzupełnianiawody
A1
Wyjścieprzekaźnikowe,alarm
KiedyregulatorECLComfortpracujejakourządzeniepodrzędne,
sterowanyjesttylkozawóruzupełnianiawody.Urządzenie
nadrzędnesterujewspólnąpompąuzupełnianiawodydlacałego
systemu.
AQ000086469805pl-000501
©Danfoss|2021.02|11
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
InformacjeogólneoaplikacjiA331.2:
PompyobiegoweP1iP2działająnaprzemienniezgodniez
harmonogramem.Jednapompawykorzystywanajestjako
rezerwowa,adrugapompapracuje.Wprzypadkuawarii(braku
różnicyciśnień)jednejpompynastępujeprzełączenienadrugą
pompę.Zostajewygenerowanyalarm,awadliwąpompęmożna
sprawdzić/naprawić.
Alarm(przekaźnik4)możezostaćwygenerowany,jeśli:
•Rzeczywistatemperaturazasilaniaróżnisięodwymaganej.
•Włączonapompaobiegowaniewytwarzaróżnicyciśnień.
•Funkcjauzupełnianiawodyniegenerujeciśnieniaw
ustawionymczasie.
•UniwersalnewejściealarmoweS9jestaktywne.
MożezostaćnawiązanakomunikacjaModbuszsystememSCADA.
KomunikacjaM-busumożliwiapołączeniezprzepływomierzem
lubciepłomierzem.Regulatormożeograniczaćprzepływlubmoc
dostarczanejenergiidoustawionejwartościmaksymalnej(limitu),
jakrównieżwzględemtemperaturyzewnętrznej.
PonadtodaneM-busmogąbyćprzesyłanedomagistraliModbus.
TypowaaplikacjaA331.2:
12|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
A231—informacjeogólne:
Nastawianieuchybu
Mierzonatemperaturamożebyćdoregulowanapoprzez
wprowadzenieodchyłkijeślibędzietakapotrzeba.
(Nawigacja:MENU>Regulatorwspólny>System>Uchybczujnika)
Ładowanieaplikacji
Proceduraładowaniaaplikacjijestnastępującapowłączeniu
zasilaniaregulatoraECLComfort:
1.Wprowadźkluczaplikacji.
2.Wybierzjęzyk
3.Wybierzpodtyp(Podręcznikinstalacjipokazujepodtypy)
4.Ustawczasidatę
RegulatorECLComfortinstalujeaplikację,inicjujeirestartuje
aplikację.Przekaźnikiwyjściowesąaktywowane/dezaktywowane
(słychaćkliknięcia).Oznaczatorównież,żenp.pompyobiegowe
mogąbyćwkrótcezałączane(ZAŁ.)iwłączane(WYŁ.).
Uruchamianie
PozaładowaniuaplikacjiA231/A331regulatorECLComfortjest
uruchamianywtrybieręcznym.Możnatowykorzystaćwcelu
sprawdzeniaprawidłowościpołączeńczujnikówtemperatury,
ciśnieniaiprzepływu.Wtymtrybiemożnatakżesprawdzić
prawidłowedziałaniesterowanychkomponentów(siłowników
zaworów,pompitd.).
Kluczaplikacjijestdostarczanyzustawieniamifabrycznymi.
Wzależnościodrodzajusystemuzalecanajestzmiananiektórych
ustawieńfabrycznych,abyuzyskaćoptymalnąfunkcjonalność.
Abymóczmienićustawienia,kluczaplikacjimusibyćwłożonydo
regulatora.
Wyłączanie/załączaniezasilania
PoodłączeniuzasilaniasterownikaECLComfort(wyłączenie
zasilania)przekaźnikiwyjścioweustawiająsięwpozycjiwyłączonej.
Oznaczato,żenp.pompyobiegowemogąbyćzałączone(ZAŁ.).
Patrzschematypołączeńelektrycznychwinstrukcjimontażu.
Wszystkiestykiprzekaźnikasąpokazanewprzypadkudezaktywacji.
Niektórestykiprzekaźnikasązamknięte,niektórestykiprzekaźnika
sąotwarte.
PoprzywróceniuzasilaniasterownikaECLComfort(power-up),
przekaźnikiwyjściowesąaktywowane/dezaktywowane(słychać
dźwiękkliknięcia).Oznaczatorównież,żenp.pompyobiegowe
mogąbyćwkrótcezałączane(ZAŁ.)iwłączane(WYŁ.).
Uwaga:
•Ustawićprawidłowyczasdziałania„CzasprzejściaM”zaworu
regulacyjnegozsiłownikiemM1.(Obieg1>MENU>Ustawienia
>Parametrysterowania>CzasprzejściaM).
Regulatorwstępniezaprogramowano,przyjmującustawienia
fabryczneprzedstawionewzałączniku„Przeglądidentyfikatorów
parametrów” .
AQ000086469805pl-000501
©Danfoss|2021.02|13
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.2Identyfikacjatypuukładu
Szkicaplikacji
SeriaregulatorówECLComfortzostałazaprojektowanado
szerokiegozakresusystemówogrzewaniaichłodzeniaoraz
przygotowaniaciepłejwodyużytkowej(CWU)wróżnych
konfiguracjachiwielkościach.Jeśliukładogrzewaniaróżnisięod
przedstawionychschematów,możnanaszkicowaćschematukładu,
któryzostałwykonany.UłatwitokorzystaniezInstrukcjiobsługi,
którakrokpokrokupoprowadziodmontażudokońcowejregulacji
przedprzekazaniemurządzeniaużytkownikowi.
ECLComfortjestregulatoremuniwersalnymimożebyć
zastosowanywróżnychukładach.Istniejerównieżmożliwość
skonfigurowaniadodatkowychukładówwoparciuoprzedstawione
poniżejukładypodstawowe.Wtymrozdzialeprzedstawiono
najczęściejstosowaneukładygrzewcze.Jeśliukładnieodpowiada
dokładnieprzedstawionymponiżej,należyznaleźćnajbardziej
podobnyinanieśćwłasnezmiany.
Informacjenatemattypów/podtypówaplikacjipodanowInstrukcji
montażu(dostarczonymzkluczemaplikacji).
Pompyobiegowewobiegachogrzewaniamożnaumieścićzarówno
nazasilaniujakinapowrocie.Pompęnależyzamontowaćzgodnie
zinstrukcjąproducenta.
14|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.3Montaż
2.3.1MontażregulatoraECLComfort
PatrzPoradnikinstalatoradostarczonywrazzregulatoremECL
Comfort.
RegulatorECLComfortpowinienbyćzamontowanywmiejscu
łatwodostępnym,bliskourządzeniagrzewczego.
RegulatorECLComfort210/296/310możnazamontować
•naścianie
•naszynieDIN(35mm)
RegulatorECLComfort296możnazamontować
•wotworzewpanelu
RegulatorECLComfort210możnazamontowaćwpodstawie
regulatoraECLComfort310(wceluzmodernizowaniaw
przyszłości).
Wkręty,dławikikablowePGikołkiniesądołączonedozestawu.
BlokowanieregulatoraECLComfort210/310
WceluprzymocowaniaregulatoraECLComfortdojegopodstawy,
należyzabezpieczyćregulatorzapomocązawleczki.
Abyuniknąćobrażeńosóblubuszkodzeńregulatora,należydobrze
zablokowaćregulatorwpodstawie.Wtymcelunależydocisnąć
zawleczkędopodstawy,takabysłyszalnebyłokliknięcie,awyjęcie
regulatorazpodstawybyłoniemożliwe.
Jeśliregulatorniezostaniedobrzezablokowany,istniejeryzyko
odłączeniaregulatoraodpodstawywczasiepracyiodsłonięcie
podstawywrazzzaciskami(orazpodłączeniami230Vprądu
zmiennego).Abyuniknąćobrażeńosób,zawszenależyupewnićsię,
czyregulatorzostałdobrzezablokowanywpodstawie.Wprzeciwnym
razieregulatoranienależyuruchamiać!
AQ000086469805pl-000501
©Danfoss|2021.02|15
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Regulatormożnawłatwysposóbzablokowaćwpodstawie,jak
równieżgoodblokować,używającśrubokrętajakodźwigni.
Montażnaścianie
Zamontowaćpodstawęnaścianieogładkiejpowierzchni.
Wykonaćpodłączeniaelektryczneiwłożyćregulatordopodstawy.
Zabezpieczyćregulatorprzyużyciuzawleczki.
MontażnaszynieDIN(35mm)
ZamontowaćpodstawęnaszynieDIN.Wykonaćpodłączenia
elektryczneiwłożyćregulatordopodstawy.Zabezpieczyć
regulatorprzyużyciuzawleczki.
DemontażregulatoraECLComfort
Wceluwymontowaniaregulatorazpodstawynależywyciągnąć
zawleczkęprzyużyciuśrubokręta.Możnaterazwyjąćregulatorz
podstawy.
Regulatormożnawłatwysposóbzablokowaćwpodstawie,jak
równieżgoodblokować,używającśrubokrętajakodźwigni.
16|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
PrzedwymontowaniemregulatoraECLComfortzpodstawynależy
upewnićsię,czyodłączonozasilanie.
2.3.2MontażpanelazdalnegosterowaniaECA30/31
Wybierzjednozprzedstawionychrozwiązań:
•Montażnaścianie,ECA30/31
•Montażwpanelu,ECA30
Wkrętyikołkiniewchodząwzakresdostawy.
Montażnaścianie
ZamontowaćpodstawęECA30/31naścianieogładkiej
powierzchni.Wykonaćpodłączeniaelektryczne.Umieścić
ECA30/31wpodstawie.
Montażwpanelu
ZamontowaćECA30wpaneluprzyużyciuramyECA30(nr
katalogowy087H3236).Wykonaćpodłączeniaelektryczne.
Zabezpieczyćramęprzyużyciuzacisku.UmieścićECA30w
podstawie.ECA30możnapodłączyćdozewnętrznegoczujnika
temperaturywpomieszczeniu.
ECA31niemożnazamontowaćwpanelu,jeślimabyćużywana
funkcjamonitorowaniawilgotności.
AQ000086469805pl-000501
©Danfoss|2021.02|17
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.3.3MontażwewnętrznegomodułuWE/WYECA32
MontażwewnętrznegomodułuWE/WYECA32
Abyuzyskaćdodatkowesygnaływejścioweiwyjściowew
odpowiednichaplikacjach,wpodstawieregulatoraECLComfort
310/310BtrzebazamontowaćmodułECA32(nrkat.087H3202).
PołączeniemiędzyregulatoremECLComfort310/310Bimodułem
ECA32stanowizłącze10-stykowe(2x5).Połączeniejest
nawiązywaneautomatyczniepoumieszczeniuregulatoraECL
Comfort310/310Bwpodstawie.
18|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.4Lokalizacjaczujnikówtemperatury
2.4.1Lokalizacjaczujnikówtemperatury
Bardzoważnajestprawidłowalokalizacjaczujnikówwukładzie
ogrzewania.
Wymienioneponiżejczujnikitemperaturywspółpracująz
regulatoramiECLComfortserii210/296/310,leczniewszystkie
będąpotrzebnewdanejaplikacji.
Czujniktemperaturyzewnętrznej(ESMT)
Czujniktemperaturyzewnętrznejpowinienbyćumieszczonyna
północnejścianiebudynku,gdziejestnajmniejnarażonynawpływ
promieniowaniasłonecznego.Nienależygomontowaćwpobliżu
drzwi,okienlubwyrzutniwentylacyjnych.
Czujniktemperaturyzasilania(ESMU,ESM-11lubESMC)
Czujniknależyzamontowaćwodległościniewiększejniż15cm
odpunktumieszania.Wsystemachzwymiennikiemciepłafirma
DanfosszalecaumieszczenieczujnikaESMUnawyjściuzasilania
zwymiennika.
Należyupewnićsię,czywmiejscumontażupowierzchniarurociągu
jestczystairówna.
Czujniktemperaturypowrotu(ESMU,ESM-11lubESMC)
Czujniktemperaturypowrotunależyzawszeumieszczaćwtaki
sposób,abyzmierzonatemperaturabyłareprezentatywna.
Czujniktemperaturypomieszczenia
(ESM-10,panelzdalnegosterowaniaECA30/31)
Czujniktemperaturypomieszczenianależyumieścićw
pomieszczeniu,któregotemperaturamabyćregulowana.Nie
montowaćczujnikanaścianachzewnętrznychaniwpobliżu
grzejników,okienanidrzwi.
Czujniktemperaturyzasilaniazkotła(ESMU,ESM-11lubESMC)
Czujniknależyzamontowaćzgodniezinstrukcjąproducentakotła.
Czujniktemperaturypowietrzawkanalewentylacyjnym(typu
ESMB-12lubESMU)
Czujniknależyumieścićtak,abymierzyłreprezentatywną
temperaturę.
CzujniktemperaturyCWU(ESMUlubESMB-12)
CzujniktemperaturyCWUnależyumieścićzgodniezinstrukcją
producenta.
Czujniktemperaturypłyty(ESMB-12)
Czujniknależyumieścićwkieszeniczujnikawpłycie.
ESM-11:Nieprzemieszczaćczujnikapojegozamocowaniu,ponieważ
grozitozniszczeniemelementupomiarowego.
ESM-11,ESMCiESMB-12:Należyużyćpastyprzewodzącejciepłow
celuszybkiegopomiarutemperatury.
ESMUiESMB-12:Używaniekieszenichroniącejczujnikbędzie
powodowaćwolniejszypomiartemperatury.
AQ000086469805pl-000501
©Danfoss|2021.02|19
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
CzujniktemperaturyPt1000(IEC751B,1000Ω/0°C)Zależnośćpomiędzytemperaturąaopornością:
20|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.5Podłączeniaelektryczne
2.5.1Podłączeniaelektryczne230VAC
Ostrzeżenie
Elektryczneprzewodnikinapłytceobwodudrukowanego(Printed
CircuitBoard=PCB)donapięciazasilającego,stykówprzekaźnika
iwyjśćtriakówniezachowująbezpiecznejodległościwynoszącej
minimum6mm.Wyjścianiemogąbyćużywanejakowyjściazizolacją
galwaniczną(beznapięciową).
Jeślipotrzebnejestwyjściezizolacjągalwaniczną,zalecasięużycie
przekaźnikapomocniczego.
Urządzeniamisterowanymiprzypomocynapięcia24V,naprzykład
siłownikami,należysterowaćzapomocąECLComfort310,wersji24V.
Informacjedotyczącebezpieczeństwa
Niezbędnepracezwiązanezmontażem,uruchomieniemi
konserwacją/obsługąmogąbyćdokonywanewyłącznieprzez
autoryzowanyiwykwalifikowanypersonel.
Należyprzestrzegaćlokalnychregulacjiprawnych.Dotyczytotakże
wymiarówprzewodówitypuizolacji(wzmocniona).
StandardowebezpiecznikistosowaneprzymontażuECLComforttosą
max.10A.
ZakrestemperaturyotoczeniadopracyECLComfortto0–55°C.
Przekroczenietegozakresutemperaturymożebyćprzyczyną
nieprawidłowegodziałania.
Należyunikaćmontażujeśliwystępujeryzykokondensacji(skraplania
się).
AQ000086469805pl-000501
©Danfoss|2021.02|21
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Wspólnyzaciskuziemieniastosujesięwcelupołączenia
odpowiednichkomponentów(pomp,zaworówregulacyjnychz
siłownikiem).
ECL210/310
ECL296
Schematypodłączeńspecyficznychdlaaplikacjiprzedstawionow
Instrukcjimontażu(dostarczonymzkluczemaplikacji).
Maksymalneobciążenienominalne:
Zaciskiprzekaźników
4(2)A/230VAC
(4A—obciążenie
rezystancyjne,2A—
obciążenieindukcyjne)
Zaciskitriakowe
0.2A/230VAC
(=przekaźnik
elektroniczny)
Przekrójpoprzecznyprzewodu:0.5–1.5mm².
Niewłaściwepodłączeniemożespowodowaćuszkodzeniewyjść
cyfrowych.
Dokażdegozaciskumożnapodłączyćmaksymalnie2przewodyo
przekroju1.5mm².
22|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.5.2Podłączeniaelektryczne,24VAC
Schematypodłączeńspecyficznychdlaaplikacjiprzedstawionow
Instrukcjimontażu(dostarczonymzkluczemaplikacji).
Maksymalneobciążenienominalne:
Zaciskiprzekaźników
Zaciskitriakowe
(=przekaźnik
elektroniczny)
4(2)A24VAC
(4A—obciążenie
rezystancyjne,2A—
obciążenieindukcyjne)
1A/24VAC
Niepodłączaćkomponentówzasilanychnapięciem230Va.c.
bezpośredniodoregulatoraozasilaniu24Va.c.Wceluodseparowania
napięcia230Va.c.od24Va.c.należyużyćprzekaźników
pomocniczych(K).
AQ000086469805pl-000501
©Danfoss|2021.02|23
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.5.3Podłączeniaelektryczne,czujnikitemperaturyPt1000isygnałyimpulsowe
A231.1/A231.2:
Czujnik
S1
S2
S3
S5
S7
S8
*
**
***
Opis
Czujniktemperatury
zewnętrznej*
Czujniktemperatury
zasilania**
Czujniktemperatury
zasilania***
Czujniktemperatury
powrotu
Presostatróżnicowy
Przetwornikciśnienia
(0-10V)
lubpresostat
Jeśliniepodłączonoczujnikatemperaturyzewnętrznejlub
przewódjestzwarty,regulatorprzyjmuje,żetemperatura
zewnętrznawynosi0°C(zerostopni).
TylkodoaplikacjiA231.2.
Czujniktemperaturyzasilaniamusibyćzawszepodłączony
wceluzapewnieniawymaganejfunkcjonalności.Jeśli
czujnikniejestpodłączonylubprzewódjestzwarty,
zawórregulacyjnyzsiłownikiemsięzamyka(funkcja
bezpieczeństwa).
Zalecanytyp
ESMT
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
Podłączeniepresostaturóżnicowego,S7
RysunekprzedstawiapodłączeniedoECL210,alejestrównież
ważnydlapodłączeniadoECL296iECL310.
Podłączenieprzetwornikaciśnieniazwyjściem0-10V,S8
24|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Podłączeniepresostatu,S8
RysunekprzedstawiapodłączeniedoECL210,alejestrównież
ważnydlapodłączeniadoECL296iECL310.
A331.1/A331.2:
Czujnik
S1
S2
S3
S5
S7
S8
S9
S10
*
**
***
Opis
Czujniktemperatury
zewnętrznej*
Czujniktemperatury
zasilania**
Czujniktemperatury
zasilania***
Czujniktemperatury
powrotu
Presostatróżnicowy
Przetwornikciśnienia
(0-10V)
lubpresostat
Przełącznikalarmu
Przetwornikciśnienia
(0-10V)
Jeśliniepodłączonoczujnikatemperaturyzewnętrznejlub
przewódjestzwarty,regulatorprzyjmuje,żetemperatura
zewnętrznawynosi0°C(zerostopni).
TylkodoaplikacjiA331.2.
Czujniktemperaturyzasilaniamusibyćzawszepodłączony
wceluzapewnieniawymaganejfunkcjonalności.Jeśli
czujnikniejestpodłączonylubprzewódjestzwarty,
zawórregulacyjnyzsiłownikiemsięzamyka(funkcja
bezpieczeństwa).
Zalecanytyp
ESMT
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
Podłączeniepresostaturóżnicowego,S7
AQ000086469805pl-000501
©Danfoss|2021.02|25
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Podłączenieprzetwornikaciśnieniazwyjściem0-10V,S8
Podłączenieprzetwornikaciśnieniazwyjściem0-10V,S10
Podłączeniepresostatu,S8
Podłączenieprzełącznikaalarmu,S9
26|©Danfoss|2021.02
Przekrójprzewodówdopodłączeniaczujników:min.0.4mm².
Całkowitadługośćprzewodów:max.200m(wszystkieczujnikii
wewnętrznamagistralakomunikacyjnaECL485).
Przewodyodługościprzekraczającej200mmogąbyćpodatnena
zakłócenia(EMC).
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.5.4Podłączeniaelektryczne,ECA30/31
Zacisk
ECL310
Zacisk
ECA
Opis
Typ
(zalecany)
30/31
30
31
322
333
*
Popodłączeniuzewnętrznegoczujnikatemperaturyw
4
Skrętka2-żyłowa
1
Skrętka2-żyłowa
4
Zewn.czujniktemperatury
wpomieszczeniu*
5
2xSkrętka
2-żyłowa
ESM-10
pomieszczeniunależyponowniewłączyćzasilanieECA30/31.
KomunikacjęzECA30/31należyskonfigurowaćwnastawie„Adres
ECA”regulatoraECLComfort.
ECA30/31należyodpowiednioskonfigurować.
PoskonfigurowaniuaplikacjiECA30/31jestgotowydopracypo
czasie2–5min.NawyświetlaczuECA30/31jestwyświetlanypasek
postępu.
KomunikatinformacyjnyECA:
„Wymag.aplikacji:nowszeECA”:
OprogramowanieECA(firmware)jestniezgodnezoprogramowaniem
(firmware)regulatoraECLComfort.Skontaktujsięzbiuremsprzedaży
firmyDanfoss.
Niektóreaplikacjeniemająfunkcjiodniesieniadorzeczywistej
temperaturypomieszczenia.PodłączoneECA30/31będądziałać
tylkojakoregulatoryzdalne.
Całkowitadługośćprzewodów:max.200m(wszystkieczujnikii
wewnętrznamagistralakomunikacyjnaECL485).
Przewodyodługościprzekraczającej200mmogąbyćpodatnena
zakłócenia(EMC).
AQ000086469805pl-000501
©Danfoss|2021.02|27
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.5.5Podłączeniaelektryczne,systemynadrzędny/podrzędny
Wukładachoodpowiedniejkonfiguracjiregulatormożebyć
używanyjakourządzenienadrzędnelubpodrzędnewsystemach
dziękiwewnętrznejmagistralikomunikacyjnejECL485(2xskrętka
2-żyłowa).
MagistralakomunikacyjnaECL485niejestkompatybilnaz
magistraląECLwregulatorachECLComfort110,200,300i301!
Zacisk
Opis
Typ
(zalecany)
30
Zaciskwspólny
+12V*,magistralakomunikacyjnaECL
485
31
*Tylkowprzypadkukomunikacji
zECA30/31iurządzeniem
nadrzędnym/podrzędnym
32
B,magistralakomunikacyjnaECL485
33
A,magistralakomunikacyjnaECL485
Kabel2
xskrętka
2-żyłowa
OkablowaniemagistraliECL485
MaksymalnązalecanądługośćmagistraliECL485możnaobliczyćw
następującysposób:
Odjąć„całkowitądługośćwszystkichprzewodówwejściowych
wszystkichregulatorówECLwsystemietypuurządzenie
nadrzędne-podrzędne”odwartości200m.
Prostyprzykładdlacałkowitejdługościwszystkichprzewodów
wejściowych,3xECL:
1xECL
3xECL
3xECL
3xECL
Suma:
Czujniktemp.zewnętrznej:
Czujniktemperaturyzasilania:
Czujniktemp.powrotu:
Czujniktemperaturypomieszczenia:
15m
18m
18m
30m
81m
2.5.6Podłączeniaelektryczne,komunikacja
Podłączeniaelektryczne,Modbus
ECLComfort210:PołączeniaModbusbezizolacjigalwanicznej
ECLComfort296:PołączeniaModbuszizolacjągalwaniczną
ECLComfort310:PołączeniaModbuszizolacjągalwaniczną
28|©Danfoss|2021.02
MaksymalnazalecanadługośćmagistraliECL485:
200-81m=119m
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.5.7Podłączeniaelektryczne,komunikacja
Podłączeniaelektryczne,M-bus
ECLComfort210:brak
ECLComfort296:wyposażonywinterfejsbezizolacjigalwanicznej.
Maks.długośćkabla50m.
ECLComfort310:wyposażonywinterfejsbezizolacjigalwanicznej.
Maks.długośćkabla50m.
AQ000086469805pl-000501
©Danfoss|2021.02|29
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.6WkładanieKluczaaplikacjiECL
2.6.1WkładanieKluczaaplikacjiECL
KluczaplikacjiECLzawiera
•aplikacjęijejpodtypy;
•aktualniedostępnejęzyki;
•ustawieniafabryczne:np.harmonogramy,wymagane
temperatury,wartościograniczeńitp.Zawszeistnieje
możliwośćodtworzeniaustawieńfabrycznych;
•pamięciustawieńużytkownika:specjalneustawienia
użytkownika/ustawieniasystemowe.
Powłączeniuzasilaniaregulatoramogąwystąpićróżnesytuacje:
1.Nowyregulator,kluczaplikacjiECLniejestwłożony.
2.Regulatorjużuruchomiłaplikację.KluczaplikacjiECLjest
włożony,aleaplikacjamusizostaćzmieniona.
3.Doskonfigurowaniainnegoregulatorapotrzebnajestkopia
ustawieńzdanegoregulatora.
ECLComfort210/310
ECLComfort210/310
Doustawieńużytkownikanależąmiędzyinnymi:wymagana
temperaturapomieszczenia,wymaganatemperaturaCWU,
harmonogramy,krzywagrzewcza,wartościograniczeńitp.
Doustawieńsystemowychnależąmiędzyinnymi:konfiguracja
komunikacji,jasnośćwyświetlaczaitp.
30|©Danfoss|2021.02
ECLComfort296
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Automatycznaaktualizacjaoprogramowaniaregulatora
(firmware-u):
Oprogramowanieregulatorajestaktualizowaneautomatyczniepo
włożeniuklucza(odwersjiregulatora1.11(ECL210/310)i1.58(ECL
296)).Gdyoprogramowaniejestaktualizowane,pokazywanajest
następującaanimacja:
Pasekpostępu
Podczasaktualizacji:
•niewyjmowaćKLUCZA,
Wprzypadkuwyjęciakluczaprzedpojawieniemsięsymbolu
klepsydrynależyponownierozpocząćprocedurę.
•Nieodłączaćzasilania
Jeślinastąpiprzerwaniezasilania,gdywidocznybędziesymbol
klepsydry,regulatorniebędziepracować.
•Ręcznaaktualizacjaoprogramowaniaregulatora(firmwareoprogramowaniasprzętowego):
Patrzsekcja„Automatyczna/ręcznaaktualizacjaoprogramowania
sprzętowego”
Parametr„Kluczprzegląd”nieinformuje—zapośrednictwem
ECA30/31—opodtypachdanegokluczaaplikacji.
Kluczwłożony/wyjęty,opis:
ECLComfort210/310,wersjeregulatoraniższeniż1.36:
-
Wyjmijkluczaplikacji;przez20minut
możnazmieniaćnastawy.
-
Załączzasilanieregulatorabezwłożonego
kluczaaplikacji;przez20minutmożna
zmieniaćnastawy.
ECLComfort210/310,wersjeregulatoraod1.36wgórę:
-
Wyjmijkluczaplikacji;przez20minut
możnazmieniaćnastawy.
-
Załączzasilanieregulatorabezwłożonego
kluczaaplikacji;niemożnazmieniaćnastaw.
ECLComfort296,wersjeregulatoraod1.58:
-
Wyjmijkluczaplikacji;przez20minut
możnazmieniaćnastawy.
-
Załączzasilanieregulatorabezwłożonego
kluczaaplikacji;niemożnazmieniaćnastaw.
AQ000086469805pl-000501
©Danfoss|2021.02|31
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Kluczaplikacji:Przypadek1
Nowyregulator,kluczaplikacjiECLniejestwłożony.
Wyświetlanajestanimacjadot.wkładaniakluczaaplikacjiECL.
Włóżkluczaplikacji.
Wskazywanajestnazwaorazwersjakluczaaplikacji(przykład:
A266,wer.1.03).
JeślikluczaplikacjiECLniejestodpowiednidlaregulatora,
wyświetlanyjestprzekreślonysymbolkluczaaplikacjiECL.
Działanie:Cel:Przykłady:
Wybierzjęzyk
Potwierdź
Wybierzaplikację(podtyp)
Niektórekluczemajątylkojedną
aplikację.
Potwierdź,wybierającopcję„Tak”
Ustaw„Czasidatę”
Obróćinaciśnijpokrętło,abywybierać
izmieniać„Godziny” ,„Minuty” ,„Datę” ,
„Miesiąc”i„Rok” .
Wybierzopcję„Dalej”
Potwierdź,wybierającopcję„Tak”
Przejdźdoopcji„CzasL/Z”
Wybierz,czyfunkcja„CzasL/Z”*ma
byćaktywna
*Funkcja„CzasL/Z”toautomatyczneprzełączaniepomiędzy
czasemletnimizimowym.
WzależnościodzawartościkluczaaplikacjiECLwykonywanajest
proceduraAlubB:
A
KluczaplikacjiECLzawieraustawieniafabryczne:
Regulatorodczytuje/przesyładanezkluczaaplikacjiECLdo
regulatoraECL.
Aplikacjajestinstalowana,aregulatorresetujesięiponownie
uruchamiasię.
B
KluczaplikacjiECLzawierazmienioneustawieniasystemowe:
Naciśnijpokrętłokilkakrotnie.
„NIE”:
„TAK”*:
Jeślikluczzawieraustawieniaużytkownika:
Naciśnijpokrętłokilkakrotnie.
TylkoustawieniafabrycznezkluczaaplikacjiECLzostaną
skopiowanedoregulatora.
Specjalneustawieniasystemowe(różniącesięod
ustawieńfabrycznych)zostanąskopiowanedo
regulatora.
TAKlubNIE
„NIE”:
„TAK”*:
*Jeśliniemożnawybraćopcji„TAK” ,kluczaplikacjiECLniezawiera
żadnychustawieńspecjalnych.
Wybierzopcję„Startkopiowania”ipotwierdź,wybierającopcję
„Tak” .
32|©Danfoss|2021.02
TylkoustawieniafabrycznezkluczaaplikacjiECLzostaną
skopiowanedoregulatora.
Specjalneustawieniaużytkownika(różniącesię
odustawieńfabrycznych)zostanąskopiowanedo
regulatora.
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
(Przykład):
Znak„i”wprawymgórnymroguoznacza,żepodtypzawiera
równieżspecjalneustawieniaużytkownika/ustawieniasystemowe
opróczustawieńfabrycznych.
Kluczaplikacji:Przypadek2
Wregulatorzejestjużuruchomionaaplikacja.Kluczaplikacji
ECLjestwłożony,aleaplikacjamusizostaćzmieniona.
AbyzmienićaplikacjęnainnąnaKluczuaplikacjiECL,bieżąca
aplikacjawregulatorzemusizostaćskasowana(usunięta).
Należypamiętać,żeKluczaplikacjimusibyćwłożony.
Działanie:Cel:Wybór:
Wybierzopcję„MENU”wdowolnym
obiegu.
Potwierdź.
Zaznaczprzyciskwyboruobieguw
prawymgórnymroguwyświetlacza.
Potwierdź.
Wybierzopcję„Ogólneustawienia
regulatora” .
Potwierdź.
Wybierzopcję„Funkcjeklucza” .
Potwierdź.
Wybierzopcję„Usuńaplikację” .
Potwierdź,wybierającopcję„Tak” .
Regulatoruruchomisięponownieibędziegotowydo
skonfigurowania.
Postępujzgodniezprocedurąopisanąwprzypadku1.
AQ000086469805pl-000501
©Danfoss|2021.02|33
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Kluczaplikacji:Przypadek3
Doskonfigurowaniainnegoregulatorapotrzebnajestkopia
ustawieńzdanegoregulatora.
Funkcjajestużywana
•dozapisywania(tworzeniakopiizapasowej)specjalnych
ustawieńużytkownikaiustawieńsystemowych,
•gdywymaganejestskonfigurowanieinnegoregulatoraECL
Comforttegosamegotypu(210,296lub310)przyużyciutej
samejaplikacji,austawieniaużytkownika/systemoweróżnią
sięodustawieńfabrycznych.
KopiowanieustawieńdoinnegoregulatoraECLComfort:
Działanie:Cel:Wybór:
Wybierz„MENU”
Potwierdź
Zaznaczprzyciskwyboruobieguw
prawymgórnymroguwyświetlacza
Potwierdź
Wybierzopcję„Ogólneustawienia
regulatora” .
Potwierdź
*
„ECL”:
„KEY”:
Przejdźdoopcji„Funkcjeklucza” .
Potwierdź
Wybierzopcję„Kopiuj” .
Potwierdź
Wybierz„Do” .
Zostaniezaznaczonaopcja„ECL”lub
„KEY” .Wybierzopcję„ECL”lub„KEY” .
Naciśnijpokrętłokilkakrotnie,aby
wybraćkierunekkopiowania.
Wybierzopcję„Ustaw.systemowe”lub
„Ustaw.użytkownik” .
Naciśnijpokrętłokilkakrotnie,aby
wybraćopcję„ Tak”lub„Nie”polecenia
„Kopiuj” .Naciśnij,abypotwierdzić.
Wybierzopcję„Startkopiowania” .
Dokluczaaplikacjilubregulatora
zostanąprzesłanespecjalne
ustawieniasystemowelubustawienia
użytkownika.
Danezostanąskopiowanezkluczaaplikacjido
regulatoraECL.
DanezostanąskopiowanezregulatoraECLdoklucza
aplikacji.
*
„ECL”lub
„KEY”
**
„NIE”lub
„TAK”
**
„NIE”:
„TAK”:
34|©Danfoss|2021.02
UstawieniazregulatoraECLniezostanąskopiowanedo
kluczaaplikacjilubregulatoraECLComfort.
Ustawieniaspecjalne(różniącesięodustawień
fabrycznych)zostanąskopiowanedokluczaaplikacji
lubregulatoraECLComfort.Jeśliniemożnawybrać
opcjiTAK,oznaczato,żeniemaustawieńspecjalnych,
któremożnaskopiować.
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Język
Przedzaładowaniemaplikacji,niezbędnejestdokonaniewyboru
języka.*
Jeśliwybranyzostaniejęzykinnyniżangielski,doregulatoraECL
załadowanyzostaniewybranyjęzykORAZjęzykangielski.
Ułatwitoobsługęużytkownikomposługującymsięjęzykiem
angielskim,ponieważmenuwtymjęzykustaniesięwidoczne
natychmiastpozmianieaktualnegojęzykanaangielski.
(Nawigacja:MENU>Regulatorwspólny>System>Język)
Wprzypadkuzaładowanianiewłaściwegojęzykakoniecznebędzie
usunięciedanejaplikacji.Przedwykasowaniemmożliwejest
zapisanieUstawieńużytkownikaisystemunakluczuaplikacji.
Poponownymzaładowaniuzuwzględnieniempreferowanego
języka,możliwebędziezaładowanieistniejącychUstawień
użytkownikaisystemu.
*)
(ECLComfort310,24Volt)Jeśliniemożnawybraćjęzyka,zasilanie
niejestprądemzmiennym(a.c.).
2.6.2KluczaplikacjiECL,kopiowaniedanych
Zasadyogólne
Kiedyregulatorjestpodłączonyipracuje,możnasprawdzići
zmienićwszystkielubtylkoniektóreustawieniapodstawowe.
Noweustawieniamogąbyćzapisanewkluczu.
JakzaktualizowaćkluczaplikacjiECLpozmianieustawień?
Wszystkienoweustawieniamogązostaćzapisanewkluczu
aplikacjiECL.
Ustawieniafabrycznemożnaprzywrócićwkażdymmomencie.
Jakzapisaćwregulatorzeustawieniafabrycznezklucza
aplikacji?
Należyzapoznaćsięzfragmentemdotyczącymkluczaaplikacji,
przypadek1:Nowyregulator,kluczaplikacjiECLniejestwłożony.
Jakzapisaćwkluczuaplikacjiustawieniaosobistezregulatora?
Należyzapoznaćsięzfragmentemdotyczącymkluczaaplikacji,
przypadek3:Doskonfigurowaniainnegoregulatoraprzez
kopiowaniepotrzebnajestkopiaustawieńregulatorawzorcowego.
Jakogłównązasadęnależyprzyjąć,żekluczaplikacjiECLpowinien
zawszepozostawaćwregulatorze.Powyjęciukluczaniemożna
zmieniaćustawień.
Noweustawienianależyzanotowaćwtabeli„Przeglądnastaw” .
NiemożnawyjmowaćkluczaaplikacjiECLpodczaskopiowania.Może
tospowodowaćuszkodzeniedanychwkluczuaplikacjiECL!
MożnaskopiowaćustawieniazjednegoregulatoraECLComfortdo
innego,podwarunkiem,żeobaregulatorypochodząztegosamego
typu(210lub310).
Ponadto,gdyregulatorECLComfortzaktualizowanozapomocąklucza
aplikacji,wersjaminimum2.44,możliwejestprzekazanieustawień
osobistychzkluczyaplikacji,wersjaminimum2.14.
AQ000086469805pl-000501
©Danfoss|2021.02|35
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Parametr„Kluczprzegląd”nieinformuje—zapośrednictwem
ECA30/31—opodtypachdanegokluczaaplikacji.
Kluczwłożony/wyjęty,opis:
ECLComfort210/310,wersjeregulatoraniższeniż1.36:
-
Wyjmijkluczaplikacji;przez20minut
możnazmieniaćnastawy.
-
Załączzasilanieregulatorabezwłożonego
kluczaaplikacji;przez20minutmożna
zmieniaćnastawy.
ECLComfort210/310,wersjeregulatoraod1.36wgórę:
-
Wyjmijkluczaplikacji;przez20minut
możnazmieniaćnastawy.
-
Załączzasilanieregulatorabezwłożonego
kluczaaplikacji;niemożnazmieniaćnastaw.
ECLComfort296,wersjeregulatoraod1.58:
-
Wyjmijkluczaplikacji;przez20minut
możnazmieniaćnastawy.
-
Załączzasilanieregulatorabezwłożonego
kluczaaplikacji;niemożnazmieniaćnastaw.
36|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.7Wykazczynnościkontrolnych
CzyregulatorECLComfortjestgotowydoużytku?
Sprawdzić,czydozacisków9i10jestpodaneodpowiedniezasilanie(230Vlub24V).
Sprawdzić,czyzostałypodłączoneodpowiedniefazy:
230V:Faza=zacisk9,zero=zacisk10
24V:SP=zacisk9,SN=zacisk10
Sprawdzić,czywymaganeregulowanekomponenty(siłownik,pompaitd.)sąpodłączonedowłaściwychzacisków.
Sprawdzić,czywszystkieczujniki/źródłasygnałówsąpodłączonedowłaściwychzacisków(patrz„Podłączenia
elektryczne”).
Zamontowaćregulatorizałączyćzasilanie.
CzyzostałwłożonykluczaplikacjiECL(patrz„WkładaniekluczaaplikacjiECL ”).
CzyregulatorECLComfortzawieraużywanąaplikację(patrz„WkładaniekluczaaplikacjiECL”).
Czywybranowłaściwyjęzyk(patrz„Język”wmenu„Ogólneustawieniaregulatora”).
Czydataigodzinazostałyprawidłowoustawione(patrz„Czasidata”wmenu„Ogólneustawieniaregulatora”).
Czywybranoodpowiedniąaplikację(patrz„Identyfikacjatypuukładu”).
Sprawdzić,czyzostaływprowadzonewszystkienastawyregulatora(patrz„Przeglądnastaw”)orazczynastawyfabryczne
odpowiadająwymaganiom.
Wybraćręcznytrybpracy(patrz„Sterowanieręczne”).Sprawdzić,czyzaworyotwierająsięizamykająorazczy
wymaganeregulowanekomponenty(pompaitd.)włączająsięiwyłączająwręcznymtrybiepracy.
Sprawdzić,czywartościtemperatury/sygnaływidocznenawyświetlaczusązgodnezrzeczywistymipodłączonymi
komponentami.
Pozakończeniutrybupracyręcznejwybraćtrybregulatora(harmonogram,komfort,oszczędzanielubochrona
przeciwzamrożeniowa).
AQ000086469805pl-000501
©Danfoss|2021.02|37
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
2.8Nawigacja,kluczaplikacjiECLA231/A331
Nawigacja,aplikacjaA231.1/A331.1
Początek
MENU
Harmonogram
Ustawienia
NrID
Temp.zasilania
11178
11177
Ogranicz.Tpowr.
Ogran.przepł./mocAktualna
Optymalizacja
Param.regulacji
11031
11032
11033
11034
11035
11036
11037
11085
11119
11117
11118
11116
11112
11113
11109
11115
11011
11012
11013
11014
11026
11021
11179
11174
11184
11185
11186
11187
Ogrzewanie
Funkcja
Dostępny
Krzywagrzewcza
Temp.max.
Temp.min.
Tzewn.wyższaX1
DolnylimitY1
Tzewn.niższaX2
GórnylimitY2
Wpływ-powyżej
Wpływ-poniżej
Czasadapt.
Priorytet
Limit
Tzewn.wyższaX1
DolnylimitY1
Tzewn.niższaX2
GórnylimitY2
Czasadapt.
Stałafiltrowania
Rodzajwejścia
Jednostki
Autooszczędz.
Wzmocnienie
Nachylenie
Optymalizator
PrzedStop
Całkow.zatrzym.
Wył.letnie
Ochr.siłownika
Xp
Tn
CzasprzejściaM
Nz
38|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Nawigacja,aplikacjaA231.1/A331.1,ciągdalszy
Początek
MENU
Ustawienia
Święto
Alarm
PrzeglądwpływówTzasil.wymag.OgranicznikTpowr.
Sterowaniepompą
Uzupełn.wody
Aplikacja
Temp.monitor.
Kasowaniealarmu
Przeglądalarmów
NrID
11314
11310
11313
11311
11312
11022
11327
11323
11321
11322
11320
11325
11326
11017
11023
11052
11077
11078
11093
11141
11142
11189
11147
11148
11149
11150
11315
11324
Funkcja
Opóźn.przełącz.
Czasponowienia
Czasstabilizacji
Czastrwa.przeł.
Godzinaprzełącz.
ĆwiczenieP
Ciśnienie
Rodzajwejścia
Max.czasuzupeł.
Ciśnieniewymag.
Odchyłkaciśn.
ĆwiczenieP
Opóźn.zaworu
Ilośćpomp
Żądanaodchył.
ĆwiczenieM
PriorytetCWU
Tmrózzał.P .
Tciepłozał.P
Tzab.przeciwzam.
Wejściester.zew.
Trybste.zew.
Min.czasakt.
Dostępny
Górnaodchyłka
Dolnaodchyłka
Opóźnienie
Temp.wył.alarmu
Pompycyrk.
Uzupełn.wody
Dostępny
Ogran.przepł./moc
Święto
Ster.zewn
Wzmocnienie
Nachylenie
Urz.podrzęd.żądan.
Wył.letnieogrz.
PriorytetCWU
Ogrzewanie
AQ000086469805pl-000501
©Danfoss|2021.02|39
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Nawigacja,aplikacjaA231.1/A331.1,ogólneustawieniaregulatora(*tylkoaplikacjaA331.1)
PoczątekOgólneustawieniaregulatora
MENU
Czasidata
Nastawy*
Przeglądwejść
Rejestr(czujniki)
Zdalnesterowanie
FunkcjekluczaNowaaplikacjaUsuńaplikację
SystemWersjaECL
Ciśnieniedostawy*
Tzewnętrzna
Tzas.COiwymag.
Tpow.COiogranicz
Ciśn.statyczne
Aplikacja
Ustaw.fabryczne
KopiowanieDo
Kluczprzegląd
Rozszerzenie
Ethernet
Konfig.M-bus.
Ciepłomierze
Wyświetlacz
Komunikacja
Język
NrID
Funkcja
Dostępny
Ciśnienie*
Tzewnętrzna
TzasilaniaCO
TpowrotuCO
Ciśn.statyczne
S7stan
S9stan*
Rejestrzdzisiaj
Rejestrzwczoraj
Rej.2dni
Rej.4dni
M1,P1,P2,P3,P5*,V1,A1
Ustaw.systemowe
Ustaw.użytkownik
Donastawfabrycz.
Ustaw.systemowe
Ustaw.użytkownik
Startkopiowania
Nrkat.
Sprzęt
Oprogram.
Wersja
Nrseryjny
MAC
Dataprodukcji
Dostępny
Dostępny
60058
Podświetlenie
60059
Kontrast
38
AdresModbus
2048
RS485adresECL
2150
Pinserwis
2151
Resetzdalny
2050
Język
40|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Nawigacja,aplikacjaA231.2/A331.2
Początek
MENU
Harmonogram
Ustawienia
NrID
Temp.zasilania
11177
11300
11301
11302
11303
Ogranicz.Tpowr.
Ogran.przepł./mocAktualna
Optymalizacja
Param.regulacji
11031
11032
11033
11034
11035
11036
11037
11085
11119
11117
11118
11116
11112
11113
11109
11115
11011
11012
11013
11014
11026
11021
11179
11174
11184
11185
11186
11187
Ogrzewanie
Funkcja
Dostępny
Krzywagrzewcza
Temp.max.
Temp.min.
Tdost.wysokaX2
Tmax.wysokaY2
Tdost.niskaX1
Tmax.niskaY1
Tzewn.wyższaX1
DolnylimitY1
Tzewn.niższaX2
GórnylimitY2
Wpływ-powyżej
Wpływ-poniżej
Czasadapt.
Priorytet
Limit
Tzewn.wyższaX1
DolnylimitY1
Tzewn.niższaX2
GórnylimitY2
Czasadapt.
Stałafiltrowania
Rodzajwejścia
Jednostki
Autooszczędz.
Wzmocnienie
Nachylenie
Optymalizator
PrzedStop
Całkow.zatrzym.
Wył.letnie
Ochr.siłownika
Xp
Tn
CzasprzejściaM
Nz
AQ000086469805pl-000501
©Danfoss|2021.02|41
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Nawigacja,aplikacjaA231.2/A331.2,ciągdalszy
Początek
MENU
Nastawy
Święto
Alarm
PrzeglądwpływówTzasil.wymag.OgranicznikTpowr.
Sterowaniepompą
Uzupełn.wody
Aplikacja
Temp.monitor.
Kasowaniealarmu
Przeglądalarmów
NrID
11314
11310
11313
11311
11312
11022
11327
11323
11321
11322
11320
11325
11326
11017
11023
11052
11077
11078
11093
11141
11142
11189
11147
11148
11149
11150
11315
11324
Funkcja
Opóźn.przełącz.
Czasponowienia
Czasstabilizacji
Czastrwa.przeł.
Godzinaprzełącz.
ĆwiczenieP
Ciśnienie
Rodzajwejścia
Max.czasuzupeł.
Ciśnieniewymag.
Odchyłkaciśn.
ĆwiczenieP
Opóźn.zaworu
Ilośćpomp
Żądanaodchył.
ĆwiczenieM
PriorytetCWU
Tmrózzał.P .
Tciepłozał.P
Tzab.przeciwzam.
Wejściester.zew.
Trybste.zew.
Min.czasakt.
Dostępny
Górnaodchyłka
Dolnaodchyłka
Opóźnienie
Temp.wył.alarmu
Pompycyrk.
Uzupełn.wody
Dostępny
Ogran.przepł./moc
Święto
Ster.zewn
Wzmocnienie
Nachylenie
Urz.podrzęd.żądan.
Wył.letnieogrz.
PriorytetCWU
Ogrzewanie
42|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Nawigacja,aplikacjaA231.2/A331.2,ogólneustawieniaregulatora(*tylkoaplikacjaA331.2)
PoczątekOgólneustawieniaregulatora
MENU
Czasidata
Nastawy*
Przeglądwejść
Rejestr(czujniki)
Zdalnesterowanie
FunkcjekluczaNowaaplikacjaUsuńaplikację
SystemWersjaECL
Ciśnieniedostawy*
Tzewnętrzna
Tdostawy
Tzas.COiwymag.
Tpow.COiogranicz
Ciśn.statyczne
Ciśnieniedostawy*
Aplikacja
Ustaw.fabryczne
KopiowanieDo
Kluczprzegląd
Rozszerzenie
Ethernet
Konfig.M-bus.
Ciepłomierze
Wyświetlacz
Komunikacja
Język
NrID
Funkcja
Dostępny
Ciśnienie*
Tzewnętrzna
TzasilaniaCO
TpowrotuCO
Ciśn.statyczne
S7stan
S9stan*
Rejestrzdzisiaj
Rejestrzwczoraj
Rej.2dni
Rej.4dni
M1,P1,P2,P3,P5*,V1,A1
Ustaw.systemowe
Ustaw.użytkownik
Donastawfabrycz.
Ustaw.systemowe
Ustaw.użytkownik
Startkopiowania
Nrkat.
Sprzęt
Oprogram.
Wersja
Nrseryjny
MAC
Dataprodukcji
Dostępny
Dostępny
60058
Podświetlenie
60059
Kontrast
38
AdresModbus
2048
RS485adresECL
2150
Pinserwis
2151
Resetzdalny
2050
Język
AQ000086469805pl-000501
©Danfoss|2021.02|43
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.0Użytkowaniecodzienne
3.1Sposóbnawigacji
Ustawianieiprzechodzeniepomiędzynastawamiodbywasię
poprzezobracaniepokrętławlewolubwprawodożądanego
położenia().
Pokrętłojestwyposażonewfunkcjęprzyspieszenia.Imszybszy
obrótpokrętłem,tymszybciejosiągaonowartośćgraniczną
wybranegozakresunastawy.
Wskaźnikpołożenianawyświetlaczu(
położenie.
Naciśnijpokrętło,abypotwierdzićwybraneustawienia().
Przykładyekranówpochodzązaplikacjidodwóchobiegów:
Obiegogrzewania()iobiegciepłejwodyużytkowej(CWU)().
Przykładymogąsięróżnićodaplikacjiużytkownika.
)wskazujeaktualne
WtymprzykładzieprzedstawionoregulatorECL210/310
Obiegogrzewania():ObiegCWU();
Niektóreustawieniaogólnedotyczącecałegoregulatorasą
zlokalizowanewokreślonejczęściregulatora.
Abyprzejśćdoogólnychustawieńregulatora:
Działanie:Cel:Wybór:
Wybierzopcję„MENU”wdowolnym
obiegu.
Potwierdź.
Zaznaczprzyciskwyboruobieguw
prawymgórnymroguwyświetlacza.
Potwierdź.
Wybierzopcję„Ogólneustawienia
regulatora” .
Potwierdź.
Przyciskwyboruobiegu
44|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.2Znaczeniesymbolinawyświetlaczuregulatora
Niniejszasekcjazawieraopisogólnychfunkcjiregulatoraserii
ECLComfort210/296/310.Przedstawioneekranymającharakter
poglądowyiniesąpowiązanezaplikacją.Mogąróżnićsięod
ekranówwaplikacjiużytkownika.
Wybórekranudomyślnego
Jakoekrandomyślnywybierzulubionyekran.Wybranyekran
domyślnyumożliwiaprzeglądtemperaturluburządzeń,które
użytkownikchcemonitorować.
Jeślipokrętłoniebędzieuruchamianeprzez20minut,przywracany
jestekrandomyślny.
Abyprzechodzićpomiędzyekranami:obracającpokrętłemprzejdźdo
przyciskuwyboruekranu(
roguwyświetlacza.Abywybraćdomyślnyekranprzeglądu,naciśniji
obróćpokrętło.Ponownienaciśnijpokrętło.
)znajdującegosięwprawymdolnym
Obiegogrzewania
Ekranprzeglądu1zawierainformacje:
aktualnatemperaturazewnętrzna,trybiepracyregulatora,
rzeczywistejtemperaturzepomieszczenia,wymaganej
temperaturzepomieszczenia.
Naekranieprzeglądu2wyświetlanesąnastępująceinformacje:
aktualnatemperaturazewnętrzna,trendtemperatury
zewnętrznej,trybpracyregulatora,maksymalnaiminimalna
temperaturazewnętrznaodpółnocyorazwymaganatemperatura
pomieszczenia.
Naekranieprzeglądu3wyświetlanesąnastępująceinformacje:
data,aktualnatemperaturazewnętrzna,trybpracyregulatora,
godzina,wymaganatemperaturapomieszczeniaoraz
harmonogrampracywtrybiekomfortunabieżącydzień.
Naekranieprzeglądu4wyświetlanesąnastępująceinformacje:
stanregulowanychkomponentów,aktualnatemperaturazasilania
(wymaganatemperaturazasilania),trybpracyregulatora,
temperaturapowrotu(wartośćograniczenia),wpływnawybraną
temperaturęCWU.
WartośćznajdującasiępowyżejsymboluV2wskazujezakres
0-100%sygnałuanalogowego(0-10V).
Uwaga:
Aktualnewartościtemperaturyzasilaniamusząbyćobecne,w
przeciwnymraziezawórregulacyjnyobieguzostaniezamknięty.
Ekranprzeglądu1:Ekranprzeglądu2:
Ekranprzeglądu3:Ekranprzeglądu4:
Przykładekranuprzegląduze
wskazaniemwpływu:
Przykład,wyświetlacz1dla
A230.3,naktórymwskazana
jestminimalnawymagana
temperaturapomieszczenia(22.7):
Wzależnościoddokonanegowyboru,ekranyprzeglądubędą
zawierałynastępująceinformacjenatematobieguogrzewania:
•aktualnatemperaturazewnętrzna(-0,5)
•trybpracyregulatora(
)
•aktualnatemperaturapomieszczenia(24,5)
•wymaganatemperaturapomieszczenia(20,7°C)
•trendtemperaturyzewnętrznej()
•min.imaks.temperaturazewnętrznaodpółnocy()
•data(23.02.2010)
•godzina(7:43)
•harmonogrampracywtrybiekomfortunabieżącydzień(0-12-24)
•stankomponentówsterowanych(M2,P2)
•rzeczywistatemperaturazasilania(49°C),(wymaganatemperatura
zasilania(31))
•temperaturapowrotu(24°C)(temperaturaograniczenia(50))
AQ000086469805pl-000501
©Danfoss|2021.02|45
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Ustawieniewymaganejtemperaturypomieszczeniajestważne,
nawetwprzypadku,gdyniejestpodłączonyczujniktemperaturyw
pomieszczeniu/PanelZdalnegoSterowania.
Jeżeliwartośćtemperaturyjestwyświetlanajako
"--"
wybranyczujnikniejestpodłączony.
"---"
wobwodzieczujnikawystąpiłozwarcie.
Ustawianiewymaganejtemperatury
Wzależnościodwybranegoobieguitrybuwszystkieustawienia
wprowadzanekażdegodniamożnawprowadzaćbezpośrednio
naekranieprzeglądu(zobaczrównieżopissymbolinakolejnej
stronie).
Ustawianiawymaganejtemperaturypomieszczenia
Wymaganątemperaturępomieszczeniamożnałatwodostosować
naekranieobieguogrzewania.
Działanie:Cel:Wybór:
Wymaganatemperatura
pomieszczenia
20.5
Potwierdź.
Dostosujwymaganątemperaturę
pomieszczenia.
21.0
Potwierdź.
Tenekranprzegląduinformujeotemperaturzezewnętrznej,
rzeczywistejtemperaturzepomieszczeniaiwymaganej
temperaturzepomieszczenia.
Wtymprzykładzieekranpokazujepracęwtrybiekomfortu.
Abyzmienićwymaganątemperaturępomieszczeniadlatrybu
oszczędzania,należyprzejśćdoprzyciskuwyborutrybuiwybrać
tryboszczędzania.
46|©Danfoss|2021.02
Ustawieniewymaganejtemperaturypomieszczeniajestważne,
nawetwprzypadku,gdyniejestpodłączonyczujniktemperaturyw
pomieszczeniu/PanelZdalnegoSterowania.
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Ustawianiewymaganejtemperaturypomieszczenia,ECA30/31
Wymaganątemperaturępomieszczeniamożnaustawićtaksamo
jakwregulatorze.Jednaknaekraniemogąbyćwyświetlaneinne
symbole(patrzrozdział„Cooznaczająsymbole?).
ModułECA30/31umożliwiachwilowązmianęwymaganej
temperaturypomieszczeniaustawionejwregulatorzeprzyużyciu
funkcjisterowaniazewnętrznego:
AQ000086469805pl-000501
©Danfoss|2021.02|47
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.3Przeglądogólny:Cooznaczająsymbole?
Symbol
Opis
Temp.zewnętrzna
Wilgotnośćwzględnaw
pomieszczeniu
Temp.pom.
Temp.CWU
Wskaźnikpozycji
Trybpracywg
harmonogramu
Trybkomfortu
Tryboszczędzania
Trybochrony
przeciwzamrożeniowej
Trybpracyręcznej
Gotowość
Trybchłodzenia
Symbol
Temperatura
Tryb
Opis
Alarm
List
Zdarzenie
Monitorowaniepodłączeniaczujnika
temperatury
Przyciskwyboruwyświetlacza
Wartośćmaks.imin.
Trendtemp.zewnętrznej
Czujnikprędkościwiatru
Czujnikniepodłączonylubnieużywany
Zwarciewobwodzieczujnika
Stałydzieńpracywtrybiekomfortu(święto)
Aktywnywpływ
Ogrzewanieaktywne(+)
Chłodzenieaktywne(-)
Aktywnezdalnesterowanie
Zoptymalizowany
czasrozpoczęcialub
zatrzymania
Ogrzewanie
Chłodzenie
CWU
Ogólneustawienia
regulatora
PompaZAŁ
PompaWYŁ
Went.ZAŁ
Went.WYŁ
Otwieraniesiłownika
Zamykaniesiłownika
Siłownik,analogowysygnał
sterujący
Prędkośćpompy/wentylatora
PrzepustnicaZAŁ
Obieg
Komponent
sterowany
Liczbawymiennikówciepła
Dodatkowesymbole,ECA30/31:
Symbol
NapaneluECA30/31wyświetlanesątylkotesymbole,któremają
zastosowaniewaplikacjiwregulatorze.
Opis
PanelzdalnegosterowaniaECA
Adresypołączenia(nadrzędny:15,podrzędne:
15
1-9)
Urlop
Święto
Relaks(wydłużonyokreskomfortu)
Wyjście(wydłużonyokresoszczędzania)
48|©Danfoss|2021.02
PrzepustnicaWYŁ
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.4Monitorowanietemperaturikomponentówukładu
Niniejszasekcjazawieraopisogólnychfunkcjiregulatoraserii
ECLComfort210/296/310.Przedstawioneekranymającharakter
poglądowyiniesąpowiązanezaplikacją.Mogąróżnićsięod
ekranówwaplikacjiużytkownika.
Obiegogrzewania
Ekranprzegląduobieguogrzewaniaumożliwiaszybkiprzegląd
rzeczywistychiwymaganychtemperaturorazaktualnegostanu
komponentówsystemu.
Przykładekranu:
49°C
(31)
24°C
(50)Ograniczenietemperaturypowrotu
Przeglądwejść
Innąopcjąumożliwiającąszybkiprzeglądzmierzonychtemperatur
jestopcja„Przeglądwejść”dostępnanaekranieogólnychustawień
regulatora(sposóbprzejściadoogólnychustawieńregulatora
jestopisanywrozdziale„Ogólneustawieniaregulatora—
wprowadzenie”).
Przeglądten(patrzprzykładowyekran)umożliwiajedynie
odczytaniezmierzonychtemperaturrzeczywistych.
Temp.zasilania
Wymaganatemperaturazasilania
Temperaturapowrotu
AQ000086469805pl-000501
©Danfoss|2021.02|49
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.5Przeglądwpływów
Niniejszasekcjazawieraopisogólnychfunkcjiregulatoraserii
ECLComfort210/296/310.Przedstawioneekranymającharakter
poglądowyiniesąpowiązanezaplikacją.Mogąróżnićsięod
ekranówwaplikacjiużytkownika.
Wmenumożnaznaleźćinformacjedotyczącewpływuróżnych
czynnikównawymaganątemperaturęzasilania.Parametry
znajdującesięnaliścieróżniąsięwzależnościodaplikacji.Może
tobyćprzydatnewczasiepracserwisowychdowyjaśnieniam.in.
nieoczekiwanychstanówlubtemperatur.
Jeślijedenlubkilkaparametrówwpływana(koryguje)wymaganą
temperaturęzasilania,sygnalizujetoniewielkaliniazestrzałką
skierowanąwdół,wgóręlubpodwójnąstrzałką:
Strzałkaskierowanawdół:
Danyparametrobniżawymaganątemperaturęzasilania.
Strzałkaskierowanawgórę:
Danyparametrzwiększawymaganątemperaturęzasilania.
Podwójnastrzałka:
Danyparametrjestzadanyprzezzdalnesterowanie(np.Święto).
Prostalinia:
Brakaktywnegowpływu.
Wprzykładziestrzałkawsymboludlaparametru„Ogranicznik
Tpom. ”jestskierowanawdół.Oznaczato,żerzeczywista
temperaturapomieszczeniajestwyższaniżwymagana
temperaturapomieszczenia,coskutkujeobniżeniemwymaganej
temperaturyzasilania.
Przykładekranuprzegląduzewskazaniemwpływu:
50|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.6Sterowanieręczne
Niniejszasekcjazawieraopisogólnychfunkcjiregulatoraserii
ECLComfort210/296/310.Przedstawioneekranymającharakter
poglądowyiniesąpowiązanezaplikacją.Mogąróżnićsięod
ekranówwaplikacjiużytkownika.
Możliwejestręcznesterowaniezainstalowanymikomponentami.
Sterowanieręcznemożnawybraćtylkonatychekranach,na
którychsąwidocznesymbolekomponentówsterowanych(zaworu,
pompyitp.).
Działanie:Cel:Przykłady:
Zaznaczprzyciskwyborutrybu
Potwierdź
Wybierztrybręczny
Potwierdź
Wybierzpompę
Potwierdź
Komponentysterowane
Przyciskwyboruobiegu
Włączpompę
Wyłączpompę
Potwierdźtrybdziałaniapompy
Wybierzzawórregulacyjnyz
siłownikiem
Potwierdź
Otwórzzawór
Zatrzymajotwieraniezaworu
Zamknijzawór
Zatrzymajzamykaniezaworu
Potwierdźtrybpracyzaworu
Abywyjśćztrybusterowaniaręcznegoiprzejśćdoinnegotrybu,
użyjprzyciskuwyborutrybu.Naciśnijpokrętło.
Sterowanieręcznejestzwykleużywanepodczasprzekazania
instalacjidoeksploatacji.Umożliwiasprawdzeniepoprawnego
działaniakomponentówsterowanych,zaworów,pompitp.
Wręcznymtrybiepracy:
•Wszystkiefunkcjeregulacjisądezaktywowane.
•Zdalnesterowanieniejestmożliwe.
•Ochronaprzeciwzamrożeniowajestwyłączona.
Powybraniusterowaniaręcznegodlajednegozobiegówtakie
sterowaniejestautomatyczniewybieranedlawszystkichobiegów!
AQ000086469805pl-000501
©Danfoss|2021.02|51
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
3.7Harmonogram
3.7.1Ustawianieharmonogramu
Niniejszasekcjazawieraogólnyopisharmonogramuregulatora
seriiECLComfort210/296/310.Przedstawioneekranymają
charakterpoglądowyiniesąpowiązanezaplikacją.Mogąróżnić
sięodekranówwaplikacjiużytkownika.Jednakwniektórych
aplikacjachmożebyćdostępnychwięcejharmonogramów.
Dodatkoweharmonogramyznajdująsięwmenu„Ogólne
ustawieniaregulatora” .
52|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Harmonogramobejmuje7dnitygodnia:
=
P
Poniedziałek
=
W
Wtorek
=
Ś
Środa
=
C
Czwartek
=
P
Piątek
=
S
Sobota
=
N
Niedziela
Harmonogramprzedstawiadzieńpodniugodzinypoczątkui
końcaokresówkomfortu(ogrzewanie/CWU).
Zmianaharmonogramu:
Działanie:Cel:Wybór:
Nadowolnymekranieprzeglądu
wybierzopcję„MENU” .
Potwierdź.
Potwierdźwybranieopcji
„Harmonogram” .
Wybierzdzień,dlaktóregochcesz
wprowadzićzmiany.
Potwierdź*.
PrzejdźdopozycjiPoczątek1.
Potwierdź.
Dostosujgodzinę.
Potwierdź.
PrzejdźkolejnodopozycjiKoniec1,
Początek2itd.
Wróćdoopcji„MENU” .
Potwierdź.
Wybierzopcję„Tak”lub„Nie”polecenia
„Zapisz”.
Potwierdź.
*Możnazaznaczyćkilkadni.
Wybranegodzinyrozpoczęciaizakończeniazostanąustawione
dlawszystkichwybranychdni(wtymprzykładziedlaczwartkui
soboty).
Nakażdydzieńmożnaustawićmaksymalnie3okresykomfortu.
Okreskomfortumożnausunąć,ustawiająctakąsamągodzinę
rozpoczęciaizakończenia.
Każdyobiegmaosobnyharmonogram.Abydokonaćzmianwinnym
obiegu,należyprzejśćdoopcji„Początek”,obrócićpokrętłoiwybrać
odpowiedniobieg.
Godzinyrozpoczęciaizakończeniamożnanastawiaćwprzedziałach
półgodzinnych(30min).
AQ000086469805pl-000501
©Danfoss|2021.02|53
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
4.0Przeglądnastaw
Zalecasięzanotowaniezmienionychnastawwpustychkolumnach.
Nastawa
Krzywagrzewcza
Krzywagrzewcza
Temp.max.(ograniczenietemp.zasilania,max.)—
A231.2/A331.2
Aktualny/a(aktualneprzepływlubmoc)
Ciśnienie
Autooszczędz.(zależnośćtemp.oszczędzaniaodtemp.
zewnętrznej)
Wzmocnienie
Nachylenie(nachylenieodniesienia)
Optymalizator(stałaczasowaoptymalizacji)
Żądanaodchył.
Całkow.zatrzym.
ĆwiczenieP(ćwiczeniepompy)
ĆwiczenieM(ćwiczeniezaworu)
PrzedStop(zoptymalizowanyczaszatrzymania)
Tzewn.wyższaX1(ograniczenietemp.powrotu,wartość
wyższa,ośX)
DolnylimitY1(ograniczenietemp.powrotu,wartośćdolna,
ośY)
Tzewn.niższaX2(ograniczenietemp.powrotu,wartość
niższa,ośX)
GórnylimitY2(ograniczenietemp.powrotu,wartośćgórna,
ośY)
Wpływ-powyżej(ograniczenietemp.powrotu—wpływ
powyżej)
Wpływ-poniżej(ograniczenietemperaturypowrotu—
wpływponiżej)
Czasadapt.(czasadaptacji)
PriorytetCWU(pracazzamkniętymzaworem/działanie
normalne)
Tmrózzał.P .(pompaobiegowa,temp.ochrony
przeciwzamrożeniowej)
Tciepłozał.P(temp.początkuogrzewania—załączenieP)
Priorytet(priorytetograniczeniatemp.powrotu)
Tzab.przeciwzam.(temp.zabezpieczeniaprzeciwzamrożeniowego)
Rodzajwejścia
Limit(wartośćograniczenia)
Czasadapt.(czasadaptacji)
Stałafiltrowania
Jednostki
GórnylimitY2(ograniczenieprzepływu/mocy,limitgórny,
ośY)
IDStr.
1x011
1x01272
1x01373
1x01473
1x01789
1x021
1x02281
1x02389
1x026
1x03164
1x03264
1x03364
1x03465
1x03565
1x03665
1x03765
1x05289
1x07790
1x07890
1x08566
1x09390
1x10968
1x111
1x11268
1x11369
1x115
1x11669
Nastawyfabrycznewobiegu(ach)
1
57
59
60
68
84
71
74
75
68
69
54|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Nastawa
DolnylimitY1(ograniczenieprzepływu/mocy,limitdolny,
ośY)
Tzewn.niższaX2(ograniczenieprzepływu/mocy,wartość
niższa,ośX)
Tzewn.wyższaX1(ograniczenieprzepływu/mocy,wartość
wyższa,ośX)
Wejściester.zew.(sterowaniezewnętrzne)
Trybste.zew.(trybsterowaniazewnętrznego)
Górnaodchyłka
Dolnaodchyłka
Opóźnienie,przykład
Temp.najniższa
Ochr.siłownika(ochronasiłownika)
Temp.min.
Temp.max.
Lato,wył.ogrz.(granicznawartośćtemp.zewn.wyłączająca
ogrzewanie)
Xp(zakresproporcjonalności)
Tn(stałacałkowania)
CzasprzejściaM(czasprzejściazaworuregulacyjnegoz
siłownikiem)
Nz(strefanieczułości)
Min.czasakt.(minimalnyczasaktywacjiprzekładni
siłownika)
Tdost.wysokaX2(wysokawartośćtemperaturyzasilania)
Tmax.wysokaY2(wysokawartośćmaksymalnego
ograniczenia)
Tdost.niskaX1(niskawartośćtemperaturydostawy)
Tmax.niskaY1(niskawartośćmaksymalnegoograniczenia)
Czasponowienia
Czastrwa.przeł.
Godzinaprzełącz.(godzinaprzełączania)
Czasstabilizacji
Opóźn.przełącz.(opóźnienieprzełączania)
Pompycyrk.
ĆwiczenieP(ćwiczeniepompy)
Ciśnieniewymag.(ciśnieniewymagane)
Odchyłkaciśn.(różnicapowodującaprzełączenie)
Max.czasuzupeł.
Uzupełn.wody
Opóźn.zaworu
Liczbapomp
Rodzajwejścia
IDStr.
1x117
1x11870
1x11970
1x141
1x14291
1x147
1x14895
1x14995
1x15096
1x174
1x177
1x17860
1x179
1x18478
1x18578
1x18678
1x18778
1x18993
1x30060
1x30161
1x30261
1x30361
1x31081
1x31181
1x31282
1x31382
1x31482
1x31596
1x32085
1x32185
1x32285
1x32385
1x32496
1x32586
1x32687
1x32787
Nastawyfabrycznewobiegu(ach)
1
70
91
95
78
60
75
AQ000086469805pl-000501
©Danfoss|2021.02|55
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.0Ustawienia
5.1WprowadzeniedoczęściUstawienia
Opisyustawień(funkcjeparametrów)podzielononagrupy,
jakiesąstosowanewstrukturzemenuregulatorówECLComfort
210/296/310.Przykłady:„Temp.zasilania” ,„Ogranicz.Tpom. ”itd.
Każdagruparozpoczynasięodogólnegoobjaśnienia.
Opisykażdegoparametruzostałyuporządkowanenumerycznie,
wodniesieniudonumerówidentyfikatorówparametru.Mogą
występowaćróżnicepomiędzykolejnościązastosowanąwtej
InstrukcjiobsługiakolejnościąwregulatorachECLComfort
210/296/310.
Niektóreopisyparametrówsązwiązanezokreślonymipodtypami
aplikacji.Oznaczato,żedanyparametrmożeniebyćwyświetlany
waktualnympodtypiewregulatorzeECL.
Uwagitypu„Patrzzałącznik...”odnosząsiędozałącznikanakońcu
niniejszejInstrukcjiobsługi,wktórymzestawionozakresyustawień
parametrówiustawieniafabryczne.
Wskazówkinawigacyjne(np.MENU>Ustawienia>Ogranicz.
Tpowr.)dotycząwielupodtypów.
56|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.2Temperaturazasilania
RegulatorECLComfortregulujetemperaturęzasilaniawzależności
odtemperaturyzewnętrznej.Tazależnośćjestnazywanakrzywą
grzewczą.
Krzywagrzewczajestdefiniowanazapomocą6punktów.
Wymaganatemperaturazasilaniajestustawionadla6wstępnie
zdefiniowanychwartościtemperaturyzewnętrznej.
Pokazanawartośćdlakrzywejgrzewczejjestwartościąśrednią
(nachyleniem)opartąnarzeczywistychustawieniach.
Ustawie-
Temp.ze-
wnętrzna
Wymaganatemperaturazasilania
A
BC
niaużytkownika
-30°C45°C75°C95°C
-15°C40°C60°C90°C
-5°C35°C50°C80°C
0°C32°C45°C70°C
5°C30°C40°C60°C
15°C25°C28°C35°C
A:Przykładoweustawieniadlaogrzewaniapodłogowego
B:Ustawieniefabryczne
C:Przykładoweustawieniadlaogrzewaniagrzejnikowego(duże
zapotrzebowanie)
Wymaganatemperaturazasilania
Zmianynachylenia
MENU>Ustawienia>T emperaturazasilania
Krzywagrzewcza
ObiegZakresnastawy
1
0.1...4.01.0
Ustawienie
fabryczne
Krzywagrzewczamożebyćzmieniananadwasposoby:
1.Zmienianajestwartośćnachylenia(patrzprzykładowewykresy
nanastępnejstronie)
2.Zmienianesąwspółrzędnekrzywejgrzewczej
Zmianawartościnachylenia:
Naciśnijpokrętło,abywprowadzić/zmienićwartośćnachylenia
krzywejgrzewczej(przykład:1.0
Gdynachyleniekrzywejgrzewczejjestzmienianeprzezwartość
nachylenia,wspólnypunktwszystkichkrzywychgrzewczych
będziewymaganątemperaturązasilania=24.6°Cprzy
temperaturzezewnętrznej=20°Ciwymaganejtemperaturze
pomieszczenia20.0°C.
Zmianawspółrzędnych:
Naciśnijpokrętło,abywprowadzić/zmienićwspółrzędnepunktów
nakrzywejgrzewczej(przykład:-30,75).
Krzywagrzewczaokreślawymaganetemperaturyzasilaniaprzy
różnychtemperaturachzewnętrznychorazprzywymaganej
temperaturzepomieszczeniawynoszącej20°C.
Zmianywspółrzędnych
Naobliczonątemperaturęzasilaniamająwpływfunkcje
„Wzmocnienie” ,„Nachylenie”itp.
Przykład:
Krzywagrzewcza:
Wymaganatemperaturazasilania:
Wymaganatemperaturapomieszczenia:
Obliczenie(22–20)×1.0×2.5=
Wynik:
Wymaganatemperaturazasilaniazostaniezmienionaz50°Cna55°C.
1.0
50°C
22°C
5
Zmianawymaganejtemperaturypomieszczeniaspowoduje
zmianęwymaganejtemperaturyzasilania:
(wymaganaTpomieszczenia—20)×KG×2.5,
gdzie„KG”oznaczanachyleniekrzywejgrzewczej,a„2.5”jeststałą.
AQ000086469805pl-000501
©Danfoss|2021.02|57
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Ustawianienachyleniakrzywejgrzewczej
Krzywegrzewczeprzedstawiajązależnośćwymaganejtemperaturyzasilaniaprzyróżnychtemperaturachzewnętrznychorazprzy
wymaganejtemperaturzepomieszczeniawynoszącej20°C.
Małestrzałki()wskazują6różnychwartościtemperaturyzewnętrznej,przyktórychmożnazmienićkrzywągrzewczą.
Maksymalneograniczeniewymaganejtemperaturyzasilania:
WaplikacjachA231.1iA331.1maksymalnawartośćograniczenia
jestwybieranawnastawie„Temp.max.” .
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
58|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.2.1A231.2/A331.2
RegulatorECLComfortokreślairegulujetemperaturęzasilaniaw
zależnościodtemperaturydostawy(S2).Tazależnośćustawiana
jestwregulatorze.
Krzywagrzewczaustawianajestwewszystkichpunktach
współrzędnychnamaksymalnąwymaganątemperaturęzasilania
(150°C).Wymaganatemperaturazasilaniabędziezawszezależeć
odtemperaturydostawy(S2).
Pokazanawartośćdlakrzywejgrzewczejjestwartościąśrednią
(nachyleniem)opartąnarzeczywistychustawieniach.
Temp.zewnętrzna
Ustaw.fabryczne
Ustawienia
użytkownika
-30°C150°C
-15°C150°C
-5°C150°C
0°C150°C
5°C150°C
15°C150°C
Wraziepotrzebynależydostosowaćwymaganątemperaturę
zasilaniadlatemperatur-30,-15,-5,0,5oraz15°C.
MENU>Ustawienia>T emperaturazasilania
Wymaganatemperaturazasilania
Temp.dostawy(S2)
Krzywagrzewcza
ObiegZakresnastawy
1
Tylkoodczyt
Ustaw.fabryczne
Nastawafabryczna(ogólnawymaganatemperaturazasilania
równa150°C)jestograniczonedowartościmaksymalnejna
podstawietemperaturydostawy(S2)iustawieńwparametrach
„Tdost.wysokaX2” ,„Tmax.wysokaY2” ,„T dost.niskaX1”i„T
max.niskaY1” .
Wymaganatemperaturazasilania
Temp.dostawy(S2)
Powyższakrzywagrzewczajestprzykłademtemperaturydostawy
(S2)wynoszącej85°C.Wymaganatemperaturazasilania(58°C)oparta
jestnakonfiguracjizależnościpomiędzytemperaturądostawy(S2)a
wymaganątemperaturązasilania.
AQ000086469805pl-000501
©Danfoss|2021.02|59
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Maksymalneograniczeniewymaganejtemperaturyzasilania:
WaplikacjachA231.2iA331.2wymaganatemperaturazasilanialub
maksymalnawartośćograniczeniazależyodtemperaturyzasilania
(S2).Tazależnośćustawianajestwczterechnastawach:„Tdost.
wysokaX2” ,„Tmax.wysokaY2” ,„Tdost.niskaX1”i„ Tmax.niskaY1” .
Podczasustawianiawspółrzędnychkrzywejgrzewczejzgodniez
opisemwsekcji„A231.1/A331.1”wymaganątemperaturęzasilania
możnaograniczyćdowartościmaksymalnejwzależnościod
temperaturyzasilania(S2).
MENU>Ustawienia>T emperaturazasilania
Temp.min.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawienieminimalnejtemperaturyzasilaniasystemu.Wymagana
temperaturazasilanianiemożebyćniższaodtejnastawy.Jeżeli
jesttowymagane,należyzmienićustawieniefabryczne.
MENU>Ustawienia>T emperaturazasilania
Temp.max.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawieniemaksymalnejtemperaturyzasilaniadoukładu.
Wymaganatemperaturazasilanianiemożebyćwyższaodtej
nastawy.Jeżelijesttowymagane,należyzmienićustawienie
fabryczne.
1x177
Ustawienie„Temp.min. ”jestignorowane,gdywtrybieoszczędzania
włączonejestustawienie„Całkow.zatrzym.”lubgdywłączonejest
ustawienieLato,wył.ogrz.
Ustawienie„Temp.min. ”możezostaćanulowaneprzezwpływ
ograniczeniatemperaturypowrotu(patrznastawa„Priorytet”).
Ustawienie„Temp.max. ”mawyższypriorytetniżustawienie
„T emp.min.” .
1x178
Ustawienie„Krzywagrzewcza”jestdostępnetylkowprzypadku
obiegówogrzewania.
Ustawienie„Temp.max. ”mawyższypriorytetniżustawienie
„T emp.min.” .
MENU>Ustawienia>T emperaturazasilania
Temp.max.(ograniczenietemp.zasilania,max.)—
A231.2/A331.2
ObiegZakresnastawy
1
Tylkoodczyt
Ustaw.fabryczne
Temperaturadostawy(S2)określawymaganątemperaturę
zasilania.Tawartośćobliczanajestnapodstawieustawieńw
następującychparametrach:„ Tdost.wysokaX2” ,„Tmax.wysokaY2” ,
„Tdost.niskaX1”i„Tmax.niskaY1” .
60|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>T emperaturazasilania
Tdost.wysokaX2(wysokawartośćtemperaturyzasilania)
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawieniewysokiejwartościtemperaturydostawywodniesieniu
dowymaganejmaksymalnejtemperaturyzasilania.Gdy
temperaturadostawyjestwyższaodustawionejwartości,
maksymalneograniczenietemperaturyzasilaniajestrówne
wartościY2.Gdytemperaturadostawyjestniższaodustawionej
wartości,maksymalneograniczenietemperaturyzasilaniajest
niższe.
MENU>Ustawienia>T emperaturazasilania
Tmax.wysokaY2(wysokawartośćmaksymalnego
ograniczenia)
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawieniewysokiejwartościmaksymalnegoograniczenia
wymaganejtemperaturyzasilania.
MENU>Ustawienia>T emperaturazasilania
Tdost.niskaX1(niskawartośćtemperaturydostawy)
1x300
1x301
1x302
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawienieniskiejwartościtemperaturydostawywodniesieniudo
wymaganejmaksymalnejtemperaturyzasilania.Gdytemperatura
dostawyjestniższaodustawionejwartości,maksymalne
ograniczenietemperaturyzasilaniajestrównewartościY1.
Gdytemperaturadostawyjestwyższaodustawionejwartości,
maksymalneograniczenietemperaturyzasilaniajestwyższe.
MENU>Ustawienia>T emperaturazasilania
Tmax.niskaY1(niskawartośćmaksymalnego
ograniczenia)
1x303
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawienieniskiejwartościmaksymalnegoograniczenia
wymaganejtemperaturyzasilania.
AQ000086469805pl-000501
©Danfoss|2021.02|61
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Procedurakonfiguracji,gdytemperaturadostawy(S2)musi
ograniczaćmax.wymaganątemperaturęzasilania:
1.Wybierzopcję„Krzywagrzewcza” .
2.Ustawwymaganątemperaturęzasilaniawewszystkich6
współrzędnych(-30°C,-15°Citd.)nawymaganewartości.
Wynik:
Wymaganatemperaturazasilaniabędziezależećodtemperatury
zewnętrznej,alebędzieograniczanadowartościmaksymalnej
zgodniezustawieniamiwnastawach„Tdost.wysokaX2” ,„T
max.wysokaY2” ,„ T dost.niskaX1”i„Tmax.niskaY1” .
Wtymprzykładzieprzedstawionomaksymalneograniczenie
wymaganejtemperaturyzasilania,gdytemperaturadostawy(S2)
wynosi105°C.
62|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.3OgraniczenieTpowr
Ograniczenietemperaturypowrotujestwyznaczanewoparciuo
wartośćtemperaturyzewnętrznej.Zazwyczajwsieciachcieplnych
przyspadkutemperaturyzewnętrznejdopuszczalnajestwyższa
temperaturapowrotu.Zależnośćpomiędzyograniczeniem
temperaturypowrotuatemperaturązewnętrznąustalanajestza
pomocądwóchwspółrzędnych.
Współrzędnedlatemperaturyzewnętrznejsąustawianew
nastawach„Tzewn.wyższaX1”i„Tzewn.niższaX2” .Współrzędne
dlatemperaturypowrotusąustawianewnastawach„Górnylimit
Y2”i„DolnylimitY1” .
Jeżelitemperaturapowrotuspadnieponiżejlubwzrośniepowyżej
obliczonejwartościograniczenia,regulatorautomatyczniezmienia
wartośćwymaganejtemperaturyzasilaniawceluuzyskania
odpowiedniejtemperaturypowrotu.
Ograniczenietemperaturypowrotujestustalanezapomocą
regulacjiPI(proporcjonalno-całkującej),gdzieskładowa
proporcjonalnaP(„Wpływ”)dajeszybkąodpowiedźnaodchylenie,
askładowacałkującaI(„Czasadapt. ”)odpowiadawolniejizczasem
powodujezmniejszeniedrobnychróżnicpomiędzywartościami
wymaganymiarzeczywistymi.Uzyskujesiętoprzezzmianę
wymaganejtemperaturyzasilania.
=
X
=
Y
=
#X1#
=
#X2#
=
#Y1#
=
#Y2#
Obliczonawartośćograniczeniajestwyświetlanawnawiasach()na
wyświetlaczu.
Patrzsekcja„Monitorowanietemperaturikomponentówukładu” .
Temp.zewnętrzna
Temperaturaograniczenia
Tzewn.wyższa(1x031)
Tzewn.niższa(1x033)
Dolnylimit(1x032)
Górnylimit(1x034)
Przykład,ograniczeniemaksymalnejtemperaturypowrotu;
temperaturapowrotuwzrastapowyżejlimitu
=
T
Temperatura
=
Y
Temperatura
=
X
Czas
=
#1#
Temperaturapowrotu
=
#2#
Ograniczenietemperaturypowrotu
=
#3#
Wymaganatemperaturazasilania
=
#4#
Punktodniesienia
AQ000086469805pl-000501
©Danfoss|2021.02|63
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Przykład,ograniczenieminimalnejtemperaturypowrotu;
temperaturapowrotuspadaponiżejlimitu
=
T
Y
X
#1#
#2#
#3#
#4#
Temperatura
=
Temperatura
=
Czas
=
Temperaturapowrotu
=
Ograniczenietemperaturypowrotu
=
Wymaganatemperaturazasilania
=
Punktodniesienia
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
MENU>Ustawienia>OgraniczenieTpowr
Tzewn.wyższaX1(ograniczenietemp.powrotu,wartość
wyższa,ośX)
Ustawianiewartościtemperaturyzewnętrznejdladolnegolimitu
temperaturypowrotu.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaYjestustawianawnastawie
„DolnylimitY1” .
MENU>Ustawienia>OgraniczenieTpowr
DolnylimitY1(ograniczenietemp.powrotu,wartość
dolna,ośY)
Ustawianiewartościograniczeniatemperaturypowrotudlatemperatury
zewnętrznejznastawy„T zewn.wyższaX1” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
1x031
1x032
OdpowiedniawspółrzędnaXjestustawianawnastawie
„Tzewn.wyższaX1” .
64|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>OgraniczenieTpowr
Tzewn.niższaX2(ograniczenietemp.powrotu,wartość
niższa,ośX)
Ustawianiewartościtemperaturyzewnętrznejdlagórnegolimitu
temperaturypowrotu.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaYjestustawianawnastawie„Górny
limitY2” .
MENU>Ustawienia>OgraniczenieTpowr
GórnylimitY2(ograniczenietemp.powrotu,wartość
górna,ośY)
Ustawianiewartościograniczeniatemperaturypowrotudlatemperatury
zewnętrznejznastawy„T zewn.niższaX2” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaXjestustawianawnastawie
„Tzewn.niższaX2” .
MENU>Ustawienia>OgraniczenieTpowr
Wpływ-powyżej(ograniczenietemp.powrotu—wpływ
powyżej)
Określawartośćnastawywpływunawymaganątemperaturęzasilania,
jeślitemperaturapowrotujestwyższaodustawionegoograniczenia.
1x033
1x034
Przykład
1x035
Ograniczenietemperaturypowrotuaktywujesiępowyżej50°C.
Wpływustawionynawartość0.5.
Rzeczywistatemperaturapowrotujesto2stopniezawysoka.
Wynik:
Wymaganatemperaturazasilaniajestzmienianao0.5x2=1.0stopień.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Wpływwiększyniż0:
Wymaganatemperaturazasilaniajestpodwyższana,gdy
temperaturapowrotuwzrastapowyżejustawionegoograniczenia.
Wpływmniejszyniż0:
Wymaganatemperaturazasilaniajestobniżana,gdytemperatura
powrotuwzrastapowyżejustawionegoograniczenia.
MENU>Ustawienia>OgraniczenieTpowr
Wpływ-poniżej(ograniczenietemperaturypowrotu—
wpływponiżej)
Określawartośćnastawywpływunatemperaturęzasilania,jeśli
temperaturapowrotujestniższaodobliczonegoograniczenia.
1x036
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Wpływwiększyniż0:
Wymaganatemperaturazasilaniajestpodwyższana,gdy
temperaturapowrotuspadaponiżejobliczonegoograniczenia.
Wpływmniejszyniż0:
Wymaganatemperaturazasilaniajestobniżana,gdytemperatura
powrotuspadaponiżejobliczonegoograniczenia.
Przykład
Ograniczenietemperaturypowrotuaktywujesięponiżej50°C.
Wpływustawionynawartość-3.0.
Rzeczywistatemperaturapowrotujesto2stopniezaniska.
Wynik:
Wymaganatemperaturazasilaniajestzmienianao-3.0x2=-6.0
stopni.
Wukładachzasilanychzsiecicieplnych,wktórychdopuszczalnesą
niższetemperaturypowrotu,tanastawamazazwyczajwartośćrówną
0.
Wukładachkotłowychtanastawamazazwyczajwartośćwyższąniż
0wceluuniknięciazbytniskichtemperaturpowrotu(patrztakże
nastawa„Wpływ-powyżej”).
AQ000086469805pl-000501
©Danfoss|2021.02|65
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>OgraniczenieTpowr
Czasadapt.(czasadaptacji)
Regulujeszybkość,zjakątemperaturapowrotudostosowujesiędo
wymaganegoograniczeniatemperaturypowrotu(regulacjacałkująca).
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Nastawa„Czasadapt.”niemawpływunafunkcję
regulującą.
Mniejsza
Wymaganatemperaturajestosiąganaszybko.
wartość:
Większa
Wymaganatemperaturajestosiąganapowoli.
wartość:
MENU>Ustawienia>OgraniczenieTpowr
Priorytet(priorytetograniczeniatemp.powrotu)
Wybór,czyograniczenietemperaturypowrotupowinnobyćnadrzędne
wstosunkudominimalnejtemperaturyzasilaniaustawionejwnastawie
„Temp.min. ” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
ZAŁ:
Min.temperaturazasilaniajestnadrzędna.
Min.temperaturazasilanianiejestnadrzędna.
1x037
Funkcjaadaptacjimożeskorygowaćwymaganątemperaturęzasilania
maksymalnieo8K.
1x085
WprzypadkuaplikacjiCWU:
Zapoznajsięrównieżznastawą„Pracarównoległa”(ID11043).
WprzypadkuaplikacjiCWU:
JeśliaktywnajestPracarównoległazależna:
•Jeśli„Priorytetograniczeniatemperaturypowrotu”(ID1x085)jest
ustawionynaWYŁ,wymaganatemperaturazasilaniadlaobiegu
ogrzewaniabędzieograniczonadoTmin.
•Wymaganatemperaturazasilaniadlaobieguogrzewanianie
będzieograniczanadoTmin.,jeśli„Priorytetograniczenia
temperaturypowrotu”
(ID1x085)będzieustawionynaZAŁ.
66|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.4Ograniczenieprzepływu/mocy
Obiegogrzewania
Wceluograniczeniaprzepływulubmocymożnadoregulatora
ECLpodłączyćprzepływomierzlubciepłomierz.Sygnałz
przepływomierzalubciepłomierzajestsygnałemimpulsowym.
GdyaplikacjapracujewregulatorzeECLComfort
296/310,sygnałprzepływu/mocymożebyćotrzymanyz
przepływomierza/ciepłomierzaprzezinterfejsM-bus.
Ograniczenieprzepływu/mocymożnauzależnićodtemperatury
zewnętrznej.Zwyklewsieciachcieplnychprzyniższych
temperaturachzewnętrznychdopuszczalnyjestwiększyprzepływ
lubmoc.
Zależnośćmiędzyograniczeniemprzepływulubmocya
temperaturązewnętrznąjestustalanazapomocądwóch
współrzędnych.
Współrzędnedlatemperaturyzewnętrznejsąustawianew
nastawach„Tzewn.wyższaX1”i„Tzewn.niższaX2” .
Współrzędnedlaprzepływulubmocysąustawianewnastawach
„DolnylimitY1”i„GórnylimitY2” .Napodstawietychnastaw
regulatorobliczawartośćograniczenia.
Gdywartośćprzepływu/mocyprzewyższaobliczoneograniczenie,
regulatorstopniowozmniejszawymaganątemperaturęzasilania
wceluosiągnięciawartościnieprzekraczającejmaksymalnego
przepływulubmocy.
X
Y
#X1#
#X2#
#Y1#
#Y2#
X
Y
#1#
#2#
#3#
=
Temperaturazewnętrzna
=
Ograniczenie,przepływlubmoc
=
Tzewn.wyższa(1x119)
=
Tzewn.niższa(1x118)
=
Dolnylimit(1x117)
=
Górnylimit(1x116)
=
Czas
=
Przepływlubmoc
=
Ograniczenieprzepływulubmocy
=
Rzeczywistyprzepływlubmoc
=
Wymaganatemperaturazasilania
Parametr„Jednostki”(ID1x115)maograniczonyzakresustawień,
gdysygnałprzepływu/mocyjestprzesyłanyzapośrednictwem
interfejsuM-bus.
AQ000086469805pl-000501
Jeśliparametr„Czasadapt. ”będziezbytdługi,istniejeryzyko
niestabilnejpracyregulatora.
©Danfoss|2021.02|67
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Sygnałimpulsowydlaprzepływu/energiipodawanynawejścieS7
Wprzypadkumonitorowania:
Zakresczęstotliwościwynosi0.01–200Hz
Wprzypadkuograniczenia:
Wceluuzyskaniastabilnejregulacjizalecanaminimalnaczęstotliwość
wynosi1Hz.Ponadtoimpulsymusząbyćwysyłaneregularnie.
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Rodzajwejścia
Wybórrodzajuwejściazwodomierza/ciepłomierza
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
IM1-
Braksygnałuwejściowego
Sygnałimpulsowyzprzepływomierza/ciepłomierza.
IM5:
EM1-
EM5:
SygnałzmagistraliM-busprzepływomierza
/ciepłomierza.
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Aktualny/a(aktualneprzepływlubmoc)
Wartośćpokazujeaktualnyprzepływlubaktualnąmocobliczanena
podstawiesygnałuprzesyłanegozprzepływomierzalubciepłomierza.
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Limit(wartośćograniczenia)
Tawartośćwniektórychaplikacjachjestwartościąograniczenia,obliczoną
napodstawierzeczywistejtemperaturyzewnętrznej.
Natomiastwpozostałychaplikacjachtęwartośćograniczeniamożna
wybrać.
1x109
ZakresnastawydlawejśćIMiEMzależyodwybranegopodtypu.
1x111
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
68|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Czasadapt.(czasadaptacji)
Regulujeszybkośćdostosowywaniaograniczeniaprzepływu/mocydo
wymaganejwartościgranicznej.
Patrzzałącznik„Przeglądidentyfikatorówparametrów” .
WYŁ:
Nastawa„Czasadapt.”niemawpływunafunkcję
regulującą.
Mniejsza
Wymaganatemperaturajestosiąganaszybko.
wartość:
Większa
Wymaganatemperaturajestosiąganapowoli.
wartość:
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Stałafiltrowania
Wartośćstałejfiltrowaniaokreślastopieńtłumieniawartościmierzonej.
Imwyższajesttawartość,tymwiększetłumienie.
Dziękitejfunkcjimożnauniknąćzbytszybkichzmianwartościmierzonej.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Mniejsza
Słabszetłumienie
wartość:
Większa
Silnetłumienie
wartość:
1x112
Jeśliwartośćnastawy„Czasadapt.”jestzbytmała,istniejeryzyko
niestabilnejpracyregulatora.
1x113
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Jednostki
Wybórjednostekmierzonychwartości.
1x115
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Jednostkipolewejstronie:wartośćimpulsu.
Jednostkipoprawejstronie:wartościrzeczywistegoprzepływui
ograniczeniaprzepływu.
Wartościzprzepływomierzasąwyrażonewmllubl.
WartościzciepłomierzasąwyrażonewWh,kWh,MWhlubGWh.
Wartościrzeczywistegoprzepływuiograniczeniaprzepływusą
wyrażonewl/hlubm³/h.
WartościaktualnejmocyiograniczeniamocysąwyrażonewkW,
MWlubGW.
Listazakresównastawparametru„Jednostki”:
ml,l/h
l,l/h
ml,m³/h
l,m³/h
Wh,kW
kWh,kW
kWh,MW
MWh,MW
MWh,GW
GWh,GW
Przykład1:
„Jednostki”
(11115):
„Impuls”
(11114):
l,m³/h
10
Każdyimpulsmawartość10litrów,aprzepływjestwyrażony
wm³/h.
Przykład2:
„Jednostki”
(11115):
„Impuls”
(11114):
kWh,kW
1
Każdyimpulsmawartość1kWh,amocjestwyrażonawkW.
AQ000086469805pl-000501
©Danfoss|2021.02|69
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Ograniczenieprzepływu/mocy
GórnylimitY2(ograniczenieprzepływu/mocy,limit
górny,ośY)
Ustawianieograniczeniaprzepływu/mocywodniesieniudotemperatury
zewnętrznejustawionejwnastawie„Tzewn.niższaX2” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaXjestustawianawnastawie
„Tzewn.niższaX2” .
MENU>Ustawienia>Ograniczenieprzepływu/mocy
DolnylimitY1(ograniczenieprzepływu/mocy,limitdolny,
ośY)
Ustawianielimituprzepływu/mocywodniesieniudotemperatury
zewnętrznejustawionejwnastawie„Tzewn.wyższaX1” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaXjestustawianawnastawie
„Tzewn.wyższaX1” .
MENU>Ustawienia>Ograniczenieprzepływu/mocy
1x116
1x117
Funkcjaograniczeniamożebyćnadrzędnawstosunkudoustawionej
wnastawie„ Temp.min.”wymaganejtemperaturyzasilania
Tzewn.niższaX2(ograniczenieprzepływu/mocy,wartość
niższa,ośX)
Ustawianietemperaturyzewnętrznejdlagórnegolimituprzepływu/mocy.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaYjestustawianawnastawie
„GórnylimitY2” .
MENU>Ustawienia>Ograniczenieprzepływu/mocy
Tzewn.wyższaX1(ograniczenieprzepływu/mocy,
wartośćwyższa,ośX)
Ustawianietemperaturyzewnętrznejdladolnegoograniczenia
przepływu/mocy.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
OdpowiedniawspółrzędnaYjestustawianawnastawie
„DolnylimitY1” .
1x118
1x119
70|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.5Optymalizacja
Wsekcji„Optymalizacja”opisanofunckjepowiązanezokreślonymi
aplikacjami.
Parametry„Autooszczędz. ” ,„Wzmocnienie” ,„Optymalizator” ,
„Całkow.zatrzym.”dotyczątylkotrybuogrzewania.
Parametr„Lato,wył.ogrz. ”określawartośćtemperatury
zewnętrznej,którejosiągnięciepowodujewyłączenieogrzewania.
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
AQ000086469805pl-000501
©Danfoss|2021.02|71
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Optymalizacja
Autooszczędz.(zależnośćtemp.oszczędzaniaodtemp.
zewnętrznej)
Poniżejwartościustawionejdlatemperaturyzewnętrznejustawiona
temperaturaoszczędzanianiejestaktywna.Powyżejwartościustawionej
dlatemperaturyzewnętrznejtemperaturaoszczędzaniajestpowiązana
zaktualnątemperaturązewnętrzną.Funkcjajestistotnawprzypadku
instalacjizasilanychzsiecicieplnych,ponieważniwelujedużezmiany
temperaturyzasilaniapookresieoszczędzania.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Temperaturaoszczędzanianiezależyodtemperatury
zewnętrznej;redukcjawynosi100%.
Wartość:
Temperaturaoszczędzaniazależyodtemperatury
zewnętrznej.Gdytemperaturazewnętrznajestwyższa
niż10°C,redukcjawynosi100%.Imniższatemperatura
zewnętrzna,tymmniejszaredukcjatemperatury.
Poniżejwartościnastawyustawionatemperatura
oszczędzanianiejestaktywna.
Temp.
komfortu:
Temp.:
oszczędzania:
wymaganatemperaturapomieszczenia
wtrybieKomfort.
wymaganatemperaturapomieszczenia
wtrybieoszczędzania.
Wymaganetemperaturypomieszczeniawtrybachkomfortui
oszczędzaniasąustawianenaekranachprzeglądu.
1x011
=
X
Y
#1#
#2#
#3#
Przykład:
Rzeczywistatemperaturazewnętrzna(Tzewn.)–5°C
Wymagananastawatemperaturypomieszczeniawtrybie
komfortu:
Wymagananastawatemperaturypomieszczeniawtrybie
oszczędzania:
Ustawienienastawy„Autooszczędz.”:
Współczynnikwpływutemperaturyzewnętrznej:
WpływTzewn.=(10–Tzewn.)/(10–nastawa)=
(10-(-5))/(10-(-15))=15/25=0,6
Skorygowanatemperaturapomieszczeniawtrybie
oszczędzania:
WymaganaTpom.oszcz.+(wpływTzewn.x(Tpom.
komfortu–Tpom.oszczędzania))
16+(0,6x(22–16))=19,6°C
Temperaturazewnętrzna(°C)
=
Wymaganatemperaturapomieszczenia(°C)
=
Wymaganatemperaturapomieszczenia(°C),trybkomfortu
=
Wymaganatemperaturapomieszczenia(°C),tryb
oszczędzania
=
Temperaturaautooszczędzania(°C),ID11011
22°C
16°C
-15°C
72|©Danfoss|2021.02
=
X
Y
Temperaturazewnętrzna(°C)
=
Wymaganatemperaturapomieszczenia(°C)
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Optymalizacja
Wzmocnienie
Skracaczasdogrzaniapomieszczeniapoprzezpodniesieniewymaganej
temperaturyzasilaniaoustawionąwartośćprocentową.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Wartość:
Funkcjawzmocnieniajestnieaktywna.
Wymaganatemperaturazasilaniajestchwilowo
podwyższonaoustawionąwartośćprocentową.
Abyskrócićczasdogrzaniapomieszczeniapozakończeniuokresu
oszczędzania,możnachwilowozwiększyćwartośćtemperatury
zasilania(maks.na1godzinę).Przydziałaniuoptymalizacji
wzmocnieniejestaktywnetylkowokresieoptymalizacji
(„Optymalizator”).
Jeżelipodłączonyjestczujniktemperaturywpomieszczeniu
lubmodułECA30/31,wzmocnienieustaje,gdyzostanie
osiągniętawymaganatemperaturapomieszczenia.
MENU>Ustawienia>Optymalizacja
Nachylenie(nachylenieodniesienia)
Czas(wminutach),wktórymwymaganatemperaturazasilaniawzrasta
stopniowowceluuniknięciaszczytowychobciążeńwdostawieciepła.
1x012
1x013
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Wartość:
Funkcjanachyleniajestnieaktywna.
Wymaganatemperaturazasilaniajestpodwyższana
stopniowowczasieustawionymwminutach.
Abyuniknąćszczytowychobciążeńwsiecizasilającejpookresie
zaktywnątemperaturąoszczędzania,możnaustawićstopniowy
wzrosttemperaturyzasilania.Spowodujetostopnioweotwieranie
sięzaworu.
=
X
Y
#1#
Czas
=
Wymaganatemperaturazasilania
=
Czasnachylenia
=
Temp.komfortu
=
Temp.oszczędzania
AQ000086469805pl-000501
©Danfoss|2021.02|73
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Optymalizacja
Optymalizator(stałaczasowaoptymalizacji)
Optymalizujeczasypoczątkuikońcaokresutemperaturykomfortutak,aby
uzyskaćnajwiększykomfortprzynajmniejszymzużyciuenergii.
Imniższatemperaturazewnętrzna,tymwcześniejnastępujewłączenie
ogrzewania.Imniższatemperaturazewnętrzna,tympóźniejnastępuje
wyłączenieogrzewania.
Zoptymalizowanyczaswyłączeniaogrzewaniamożebyćwyliczany
automatycznielubnieaktywny.Obliczoneczasyrozpoczęciaizakończenia
zależąodustawieniastałejczasowejoptymalizacji.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawstałąoptymalizacji.
Wartośćstałejtoliczbadwucyfrowa.Jejkolejnecyfrymają
następująceznaczenie(cyfra1=tabelaI,cyfra2=tabelaII).
WYŁ:
Bezoptymalizacji.Ogrzewanieuruchamiasię
izatrzymujewedługczasównastawionychw
harmonogramie.
10...59:
PatrztabeleIorazII.
TabelaI:
1x014
Lewacyfra
1-
2345-
Akumulacjaciepławbudynku
mała
średnia
duża
średnia
duża
Typsystemu
Ogrzewanie
grzejnikowe
Ogrzewanie
podłogowe
TabelaII:
Prawacyfra
-0
-1
TemperaturaobliczeniowaWydajność
-50°C
-45°C
duża
-5
-25°C
normalna
-9
Temperaturaobliczeniowa:
Najniższatemperaturazewnętrzna(określanaprzezprojektanta
zgodnieznormądotyczącątemperaturzewnętrznychdlastref
klimatycznych),przyktórejzaprojektowanyukładogrzewania
utrzymujewymaganątemperaturępomieszczenia.
-5°C
mała
Przykład
Ogrzewaniegrzejnikowe,akumulacjaciepławbudynkuśrednia.
Lewacyfra:2.
Temperaturaobliczeniowawynosi-25°C,wydajnośćnormalna.
Prawacyfra:5.
Wynik:
Należyustawićwartość25.
74|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Optymalizacja
Całkow.zatrzym.
Wybór,czywczasietrwaniaokresutemperaturyoszczędzaniapracaukładu
mabyćcałkowiciezatrzymana.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Całkowitezatrzymaniewyłączone.Wymagana
temperaturazasilaniajestzmniejszanawzależnościod
wartości:
•wymaganejtemperaturypomieszczeniawtrybie
oszczędzania,
•automatycznegooszczędzania.
ZAŁ:
Wymaganatemperaturazasilaniajestobniżana
dowartościustawionejdlanastawy„ZAB.Mróz” .
Pompaobiegowazostajezatrzymana,aleochrona
przeciwzamrożeniowajestnadalaktywna,patrz„Tmróz
zał.P . ”.
Całkow.zatrzym.=WYŁ
1x021
Całkow.zatrzym.=ZAŁ
X
Y
=
Czas
=
Wymaganatemperaturazasilania
=
Temp.komfortu
=
Temp.oszczędzania
=
Ochronaprzeciwzamrożeniowa
MENU>Ustawienia>Optymalizacja
PrzedStop(zoptymalizowanyczaszatrzymania)
Wyłączazoptymalizowanyczaszatrzymania.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
ZAŁ:
Zoptymalizowanyczaszatrzymaniajestwyłączony.
Zoptymalizowanyczaszatrzymaniajestzałączony.
Ograniczenieminimalnejtemperaturyzasilania(„Temp.min. ”)
jestanulowane,gdydlanastawy„Całkow.zatrzym.”wybranejest
ustawienieZAŁ.
Przykład:Optymalizacjatrybupracykomfortuwgodzinach07.00-22.00
1x026
=
X
#1#
#2#
#3#
#4#
#5#
Czas
=
Harmonogram
=
PrzedStop=WYŁ
=
PrzedStop=ZAŁ
=
Zoptymalizowanyczasrozpoczęcia
=
Zoptymalizowanyczaszatrzymania
AQ000086469805pl-000501
©Danfoss|2021.02|75
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Optymalizacja
Lato,wył.ogrz.(granicznawartośćtemp.zewn.
wyłączającaogrzewanie)
1x179
Patrzzałącznik„Przeglądidentyfikatorówparametrów” .
Ogrzewaniezostaniewyłączone,gdytemperaturazewnętrznajest
wyższaodustawionej.Zawórzamkniesię,apoupływieczasu
wybiegupompaobieguogrzewaniasięzatrzyma.Ustawienie
„Temp.min. ”zostaniepominięte.
Układogrzewaniazostanieponowniewłączony,gdytemperatury
zewnętrznaizakumulowana(przefiltrowana)temperatura
zewnętrznabędąniższeodustawionejwartościgranicznej.
Tafunkcjaumożliwiaoszczędzanieenergii.
Ustawieniewartościtemperaturyzewnętrznej,przyktórejukład
ogrzewaniazostaniewyłączony.
Lato,wył.ogrz.
=
X
Y
#1#
#2#
#3#
#4#
#5#
Czas
=
Temperatura
=
Aktualnatemperaturazewnętrzna
=
Temperaturawyłączenia(1x179)
=
Zakumulowana(filtrowana)temperaturazewnętrzna
=
Ogrzewaniewłączone
=
Ogrzewaniewyłączone
Funkcjawyłączaniaogrzewaniajestaktywnajedyniewówczas,gdy
regulatorpracujewedługharmonogramu.Jeśliwartośćwyłączania
ogrzewaniazostanieustawionanaWYŁ,ogrzewanieniebędzie
wyłączane.
76|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.6Parametryregulacji
Sterowaniezaworami
Zaworyregulacyjnezsiłownikiemsąsterowanesygnałem
3-punktowym.
Sterowaniezaworem:
Jeślitemperaturazasilaniajestniższaniżwymagana,zawór
regulacyjnyzsiłownikiemstopniowosięotwiera.Wprzeciwnym
przypadkujestzamykany.
Przepływemwodyprzezzawórregulacyjnysterujesiłownik
elektryczny.Kombinacja„siłownika”i„zaworuregulacyjnego”jest
równieżnazywanazaworemregulacyjnymzsiłownikiem.Siłownik
możestopniowozwiększaćlubzmniejszaćprzepływwcelu
regulacjidostarczanejenergii.Dostępnesąsiłownikiróżnegotypu.
Siłownikzsygnałemsterującym3-punktowym:
Siłownikelektrycznyjestwyposażonywrewersyjnysilnik
przekładniowy.Sygnały„otwórz”i„zamknij”sąnadawanez
wyjśćelektronicznychregulatoraECLComfortisterujązaworem
regulacyjnym.SygnaływregulatorzeECLComfortoznakowane
sąwpostacistrzałekwgórę(otwórz)orazwdół(zamknij)i
wyświetlaneprzysymboluzaworu.
Jeślitemperaturazasilania(naprzykładS3)jestniższaod
wymaganej,zregulatoraECLComfortprzesyłanesąkrótkiesygnały
otwieraniawcelustopniowegozwiększaniaprzepływu.Dzięki
temutemperaturazasilaniadostosowywanajestdowymaganej.
Iodwrotnie,jeślitemperaturazasilaniajestwyższaodwymaganej,z
regulatoraECLComfortprzesyłanesąkrótkiesygnałynazamykania
wcelustopniowegozmniejszaniaprzepływu.Temperatura
zasilaniajestponowniedostosowywanadowymaganej.
Anisygnałyotwierania,anisygnałyzamykanianiebędąprzesyłane,
jeślitemperaturazasilaniaodpowiadawymaganej.
AQ000086469805pl-000501
©Danfoss|2021.02|77
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
MENU>Ustawienia>Parametryregulacji
Ochr.siłownika(ochronasiłownika)
Zabezpieczaregulatorprzedniestabilnąregulacjątemperatury(i
wynikającymiztegooscylacjamisiłownika).Sytuacjatakamożewystąpić
przybardzomałymobciążeniu(natężeniuprzepływu).Ochronasiłownika
wydłużażywotnośćwszystkichpracującychelementówregulatora,
siłownikaizaworu.
1x174
*Patrzzałącznik„PrzeglądidentyfikatorówparametrówID” .
WYŁ:
Wartość:
Ochronasiłownikajestwyłączona.
Ochronasiłownikajestzałączanapoupływie
ustawionegoopóźnieniawłączenia(wminutach).
MENU>Ustawienia>Parametryregulacji
Xp(zakresproporcjonalności)
1x184
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawieniezakresuproporcjonalności.Wyższawartośćpowoduje
stabilną,leczpowolnąregulacjętemperaturyzasilania/wkanale.
MENU>Ustawienia>Parametryregulacji
Tn(stałacałkowania)
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawianiestałejcałkowania(wsekundach).Dużawartośćstałej
całkowaniazapewnipowolną,leczstabilnąreakcjęnaodchylenia.
Maławartośćstałejcałkowaniaspowodujeszybkie,leczmniej
stabilnedziałanieregulatora.
MENU>Ustawienia>Parametryregulacji
CzasprzejściaM(czasprzejściazaworuregulacyjnegoz
siłownikiem)
„CzasprzejściaM”toczaswsekundachpotrzebnydoprzejściasterowanego
zaworuregulacyjnegoodstanucałkowitegozamknięciadopełnego
otwarcia.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Wartośćnastawy„CzasprzejściaM”należyobliczyćzgodniez
przykładowymiobliczeniamilubzmierzyćstoperem.
1x185
Sposóbobliczeniaczasuprzejściazaworuregulacyjnegoz
1x186
siłownikiem
Czasprzejściazaworuregulacyjnegozsiłownikiemobliczasięw
następującysposób:
Zaworygrzybkowe
Czasprzejścia=
Przykład:
Zaworyobrotowe
Czasprzejścia=
Przykład:
skokzaworu(mm)xszybkośćruchusiłownika(s/mm)
5.0mmx15s/mm=75s
stopnieobrotuxszybkośćobrotusiłownika(s/stopień)
90stopnix2s/stopień=180s
78|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Parametryregulacji
Nz(strefanieczułości)
Jeślirzeczywistatemperaturazasilaniamieścisięwstrefienieczułości,
regulatorniepodajeżadnegosygnałusterującegodozaworuregulacyjnego
zsiłownikiem.
1x187
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Ustawieniedopuszczalnegoodchyleniatemperaturyzasilania.
Jeślidopuszczalnesądużewahaniatemperaturyzasilania,należy
ustawićwysokąwartośćstrefynieczułości.
Strefanieczułościjestsymetrycznawzględemwymaganejwartości
temperaturyzasilania,zatempołowawartościzakresuleżypowyżej,a
połowaponiżejwymaganejtemperaturyzasilania.
AQ000086469805pl-000501
©Danfoss|2021.02|79
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
JeżelipotrzebujeszprecyzyjniejdostroićparametryregulacjiPI,możeszużyćponiższejmetody:
•Nastawstałącałkowania„Tn”nawartośćmaksymalną(999s).
•Zmniejszwartośćzakresuproporcjonalności„Xp”ażsystemzacznieoscylować(staniesięniestabilny)zestałąamplitudą(do
wymuszeniatakiegozachowaniasystemumożebyćkoniecznezadanieekstremalnieniskiejwartości).
•Określkrytycznyprzedziałczasunawykresietemperaturylubzmierzgoprzyużyciustopera.
Temp.
Tenkrytycznyprzedziałczasubędziecharakterystycznydlasystemuinajegopodstawiebędziemożnaszacowaćwartościnastaw.
„Tn”=
0.85xkrytycznyprzedziałczasu
„Xp”=
2.2xwartośćzakresuproporcjonalnościwkrytycznymprzedzialeczasu
Jeżeliregulacjawydajesięzbytpowolna,możnazmniejszyćwartośćzakresuproporcjonalnościo10%.Przyustawaniuparametrów
należysięupewnić,żeurządzeniaodbiorczedziałają.
Krytycznyprzedziałczasu
Czas
80|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.7Sterowaniepompą
Taaplikacjamożedziałaćzjednąlubdwiemapompami
obiegowymi.Podczaspracyzdwiemapompamipompysą
uruchamianenaprzemian,zgodniezharmonogramemczasowym.
Gdypompajestzałączona,regulatoroczekujenawzrostróżnicy
ciśnień(S7).Jeśliniezostanieosiągniętaodpowiedniaróżnica
ciśnień,generowanyjestalarm,aregulatorECLComfortzałącza
drugąpompę.
Jeśliniemożnauruchomićżadnejpompy(cojestwykrywaneprzez
presostatróżnicowy),aktywowanyjestalarm,azawórregulacyjny
zsiłownikiemzamykasię(funkcjabezpieczeństwa).
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
MENU>Ustawienia>Sterowaniepompą
ĆwiczenieP(ćwiczeniepompy)
Uruchamiapompęwceluuniknięciajejzablokowaniawokresachbraku
zapotrzebowanianaogrzewanie.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
ZAŁ:
Ćwiczeniepompyjestnieaktywne.
Pompajestzałączananajednąminutęcotrzydniw
południe(godz.12:14).
MENU>Ustawienia>Sterowaniepompą
Czasponowienia
Jeślizostałwygenerowanyalarmdlajednejlubobupomp,tanastawa
będzieokreślaćczaspomiędzyczasemwystąpieniaalarmuaczasem
ponowieniapowtórnegouruchomieniapompy.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Niejestwymaganyczasponowieniapowystąpieniu
alarmu.Pompalubpompyniezostanąuruchomione
ponownie.
1...99:
Powystąpieniualarmupompalubpompyzostaną
uruchomioneponowniepoustawionymczasie.
1x022
1x310
AQ000086469805pl-000501
©Danfoss|2021.02|81
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Sterowaniepompą
Czastrwa.przeł.
Liczbadnipomiędzyprzełączeniamipompobiegowych.Przełączenie
odbywasięwczasieustawionymwnastawie„Godzinaprzełącz. ” .
Patrzzałącznik„PrzeglądIDparametrów” .
MENU>Ustawienia>Sterowaniepompą
Godzinaprzełącz.(godzinaprzełączania)
Dokładnagodzina,októrejmusiodbywaćsięprzełączenie.Dzień
podzielonyjestna24godziny.Ustawieniefabryczne—12,oznacza
godzinę12:00(południe).
1x311
=
X
#1#
#2#
#3#
1x312
Czas
=
PompaP1
=
PompaP2
=
Czastrwa.przeł.(dni)
Patrzzałącznik„PrzeglądIDparametrów” .
MENU>Ustawienia>Sterowaniepompą
Czasstabilizacji
Ustawieniemaksymalnegoczasupomiędzykomendąuruchomieniapompy
asygnałemzwrotnymzpresostaturóżnicowego.
Jeślipresostatróżnicowynieprześlesygnałuzwrotnegowustawionym
czasie,zostaniewygenerowanyalarmikomendauruchomieniazostanie
przesłanadoinnejpompy.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
=
X
#1#
#2#
#3#
1x313
Czas
=
PompaP1
=
PompaP2
=
Godzinaprzełącz.(godzinazegara)
Jeśliwybranyczasstabilizacji(„Czasstabilizacji”)jestzbytkrótki,
aktywnapompazostanienatychmiastzatrzymanapoupływieczasu
stabilizacji.
82|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Sterowaniepompą
Opóźn.przełącz.(opóźnienieprzełączania)
Ustawienieczasupomiędzykomendązatrzymaniajednejpompya
komendąuruchomieniadrugiejpompy.
Opóźnienieprzełączaniamożezapewnićcałkowitezatrzymaniepompy
przeduruchomieniemdrugiej.
Patrzzałącznik„PrzeglądIDparametrów” .
WYŁ:
1...99:
Stosowanajednapompaobiegowa.
Czasopóźnieniaprzełączenia.
1x314
=
X
#1#
#2#
#3#
Czas
=
PompaP1
=
PompaP2
=
Opóźnienieprzełączania(sekundy)
Wsystemiezdwiemapompaminależywybraćnastawę„Opóźn.
przełącz.” .
Stanpresostaturóżnicowegopokazanyjestwpozycji„Przeglądwejść” .
(Nawigacja:MENU>Ogólneustawieniaregulatora>Przeglądwejść).
Przykład:
S7—stan..WYŁ/ZAŁ
WYŁ:
Presostatróżnicowyjestzamknięty(różnicaciśnieńjest
prawidłowa)
ZAŁ:
Presostatróżnicowyjestotwarty(różnicaciśnieńjest
nieprawidłowa)
AQ000086469805pl-000501
©Danfoss|2021.02|83
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.8Uzupełn.wody
Ubytkiwodypostronieinstalacyjnejpowodująspadekciśnienia
statycznego,awkonsekwencjinieprawidłowądostawęciepła.
Funkcjauzupełnianiawodymożewtłoczyćwodędoinstalacji,aby
podwyższyćciśnieniestatyczne.
Taaplikacjamożemonitorowaćciśnieniestatyczneizałączyć
funkcjęuzupełnianiawody,gdyciśnienienadmierniespadnie.
Ciśnieniejestmierzoneprzezprzetwornikciśnienia(generujący
sygnał0-10Vwzależnościodzmierzonegociśnienia)lubprzez
presostat.
Jeślistosowanyjestprzetwornikciśnienia,dwaustawieniaw
regulatorzereprezentująnastawęciśnieniaiodchyłki.
Jeślistosowanyjestpresostat,nastawaoraz(byćmoże)odchyłka
ciśnieniapowodującaprzełączenieustawianesąwpresostacie.
WprzypadkuwykryciazbytniskiegociśnieniaZAŁĄCZANAjest
pompauzupełnianiawody,apoupływieustawionegoczasu
aktywowanyjestzawórZAŁ/WYŁ.
Jeśliodpowiednieciśnienieniezostanieosiągniętewustawionym
czasie,generowanyjestalarm.RegulatorECLComfortWYŁĄCZA
pompyobiegowepo60sekundach,azawórregulacyjnyzamyka
się(funkcjabezpieczeństwa).
MENU>Ustawienia>Uzupełn.wody
Ciśnienie
ObiegZakresnastawy
1
Tylkoodczyt
Ustaw.fabryczne
Odczytmożebyćwartością(wbarach):
•Ciśnieniejestmierzoneprzyużyciuprzetwornikaciśnienia.
Przetwornikwysyłazmierzonąwartośćciśnieniawpostaci
sygnałuzzakresu0-10V.Sygnałnapięciowymożnapodłączyć
bezpośredniodowejściaS8.NapięciezmierzonenawejściuS8
musizostaćprzekonwertowaneprzezregulatornaciśnienie.W
tejprocedurzekonfigurowanejestskalowanie:
Wcisnąćpokrętło,abywyświetlićwykres,iwprowadzićzestawy
wartościdlanapięciawejściowego(2i10V)iwyświetlanego
ciśnienia(wbarach).
Zakreswartościciśnienia:0,0-30,0bar
Stałeustawienianapięcia:2Vi10V
Ustaw.fabryczne:(2,0.0)i(10,20.0)
Oznaczato,że„Ciśnienie”wynosi0.0barprzy2Vi20.0bar
przy10V.
Imwyższenapięcie,tymwiększewyświetlaneciśnienie.
OdczytmożnateżWYŁĄCZYĆlubZAŁĄCZYĆ:
•Ciśnieniejestmierzoneprzyużyciupresostatu.Presostatma
stykotwarty,gdymierzonejestzbytniskieciśnienie(pokazany
jakoWYŁ).Gdymierzoneciśnieniejestprawidłowe,stykjest
zamknięty(pokazanyjakoZAŁ).
Stykpresostatu(beznapięciowy)jestpodłączonybezpośrednio
dowejściaS8.
=
X
Y
#1#
#2#
Napięcie(V)
=
bar
=
0bar
=
30,0bar
Menuskalowaniajestwyświetlanezawsze,niezależnieodtego,czy
stosowanyjestprzetwornikciśnienia,czypresostat.
Przykładyustawieniazależnościpomiędzynapięciemprzetwornika
ciśnienia(0-10V)awartościąciśnienia(bar)możnaznaleźćwrozdziale
„Częstozadawanepytania”(FAQ).
84|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
MENU>Ustawienia>Uzupełn.wody
ĆwiczenieP(ćwiczeniepompy)
Czas,najakipompajestwłączonapodczasćwiczenia.Ćwiczenie
wykonywanejestkażdegodnia(ogodz.12:00).
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
1...200:
Bezćwiczeniapompy.
Czaswłączeniapodczasćwiczenia.
MENU>Ustawienia>Uzupełn.wody
Ciśnieniewymag.(ciśnieniewymagane)
UstawienieżądanegociśnieniawS8wceluZAŁ./WYŁ.sterowaniapompą
(pompami)napełnianiaP3/P5.
Patrztakże„Odchyłkaciśn. ” .
Patrzzałącznik„PrzeglądIDparametrów” .
MENU>Ustawienia>Uzupełn.wody
Odchyłkaciśn.(różnicapowodującaprzełączenie)
Ustawienieróżnicy(odchyłki)powodującejprzełączeniedlazmierzonego
ciśnieniastatycznego(przetwornikciśnienia).Różnicajestsymetryczna
względemnastawy„Ciśnieniewymag.” .Patrztakże„Ciśnieniewymag. ”.
1x320
1x321
1x322
Patrzzałącznik„PrzeglądIDparametrów” .
AQ000086469805pl-000501
=
X
Y
#1#
#2#
#3#
Czas
=
Ciśnienie
=
Wymaganeciśnienie
=
Rzeczywisteciśnienie
=
Odchyłkaciśnienia
Ustawieniawnastawach„Ciśnieniewymag.”i„Odchyłkaciśn. ”niemają
wpływu,gdystosowanyjestpresostat.
©Danfoss|2021.02|85
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Uzupełn.wody
Max.czasuzupeł.
Ustawieniemaksymalnegoczasuuzupełniania.Ciśnieniemierzoneprzez
czujnikS8musibyćprawidłowewustawionymczasie.Wprzeciwnymrazie
funkcjauzupełnianiawodyzostaniezatrzymanaizostaniewygenerowany
alarm.
Patrzzałącznik„PrzeglądIDparametrów” .
1x323
=
X
#1#
#2#
#3#
Czas
=
Ciśnienieprawidłowe/nieprawidłowe
=
Pompauzupełnianiawody
=
Max.czasuzupeł.
86|©Danfoss|2021.02
=
X
#1#
#2#
#3#
#4#
Czas
=
Ciśnienieprawidłowe/nieprawidłowe
=
Pompauzupełnianiawody
=
Max.czasuzupeł.
=
Alarm
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Uzupełn.wody
Opóźn.zaworu
UstawienieczasuaktywacjizaworuZAŁ/WYŁpouruchomieniupompy
uzupełnianiawody.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
1x325
=
X
Y
#1#
#2#
#3#
#4#
=
=
=
=
=
Czas
Ciśnienie
Wymaganeciśnienie
Aktualneciśnienie
Odchyłkaciśnienia
Opóźn.zaworu
MENU>Ustawienia>Uzupełn.wody
Liczbapomp
Ustawienieilościpompwobieguuzupełnianiawody.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Działaniepompyuzupełnianiawodysterowanejest
przezregulatornadrzędny.
1...2:
Funkcjauzupełnianiawodymożewykorzystywaćjedną
lubdwiepompy.
1x326
Pompauzupełniania
wody
WprzypadkuwybraniaustawieniaWYŁiwystąpieniazapotrzebowania
nauzupełnieniewodyregulatoraktualnegoobieguwysyłażądaniedo
regulatoranadrzędnegoprzezszynękomunikacyjnąECL485.
Regulatornadrzędnymusiwykonywaćaplikacjęzfunkcjąuzupełniania
wody.Regulatornadrzędnyuruchamiapompęuzupełnianiawody
iprzesyłaprzezszynękomunikacyjnąECL485komunikato
uruchomieniupompyuzupełnianiawody.Zawóruzupełnianiawody
otwierasię.
Urządzeniepodrzędnemusimiećadres1...9.
Zawór
uzupełniania
wody
Szyna
komunikacyjna
ECL485
AQ000086469805pl-000501
©Danfoss|2021.02|87
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Uzupełn.wody
Rodzajwejścia
Wybórsygnałuwejściowegociśnienia.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Sygnałciśnienianiejestwymagany.Funkcja
uzupełnianiawodyjestwyłączona.
AI:
DI:
Sygnałwejściowyjestsygnałemanalogowym(0–10V).
Sygnałwejściowyjestsygnałemcyfrowym(przełącza
naWYŁlubZAŁ).
1x327
Wprzypadkuwybraniaustawienia„WYŁ”systemuzupełnianiawody
możedziałaćsamodzielnie.
Ciśnieniestatycznepokazanejestwpozycji„Przeglądwejść”jako
wartośćwbarachlubWYŁ/ZAŁ.
Przykład:
WYŁ:
Presostatjestotwarty(ciśnieniejestnieprawidłowe)
ZAŁ:
Presostatjestzamknięty(ciśnieniejestprawidłowe)
88|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.9Aplikacja
Wsekcji„Aplikacja”opisanokwestiepowiązanezokreślonymi
aplikacjami.
Niektóreopisyparametrówsąuniwersalnedlaróżnychkluczy
aplikacji.
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
MENU>Ustawienia>Aplikacja
Żądanaodchył.
Nawymaganątemperaturęzasilaniawobieguogrzewania1możemieć
wpływzapotrzebowanienawymaganątemperaturęzasilaniazinnego
(podrzędnego)regulatoralubinnegoobiegu.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Nawymaganątemperaturęzasilaniawobiegu1niema
wpływuzapotrzebowanieżadnegoinnegoobiegu(z
regulatorapodrzędnegolubzobiegu2).
Wartość:
Wymaganatemperaturazasilaniajestzwiększana
przeznastawęparametru„Żądanaodchył. ”,jeśli
zapotrzebowaniezurządzeniapodrzędnego/obiegu2
jestwiększe.
MENU>Ustawienia>Aplikacja
ĆwiczenieM(ćwiczeniezaworu)
Uruchamiazawórwceluuniknięciajegozablokowaniawokresachbraku
zapotrzebowanianaogrzewanie.
Temp.Ustawienieparametru
1x017
Wymaganatemperaturazasilaniajestpodwyższanaprzeznastawęw
pozycji„Żądanaodchył. ”,jeśliwymaganiezurządzeniapodrzędnego
jestwiększe.
1x023
„Żądanaodchył. ”
Tzasil.wymag.,
obieg1
Tzasil.wymag.,
obieg2
Czas
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
ZAŁ:
Ćwiczeniezaworujestnieaktywne.
Zawórotwierasięna7minutizamykana7minutcotrzy
dniwpołudnie(godz.12:00).
AQ000086469805pl-000501
©Danfoss|2021.02|89
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Aplikacja
PriorytetCWU(pracazzamkniętymzaworem/działanie
normalne)
Obiegogrzewaniamożebyćzamknięty,gdyregulatorpracujejako
urządzeniepodrzędneigdywurządzeniunadrzędnymaktywnejest
podgrzewanie/ładowanieCWU.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Regulacjatemperaturyzasilanianieulegazmianie
podczaspodgrzewu/ładowaniaCWUwregulatorze
nadrzędnym.
ZAŁ:
Zawórobieguogrzewaniajestzamknięty*podczas
podgrzewu/ładowaniaCWUwregulatorzenadrzędnym.
*Wymaganatemperaturazasilaniajestustawianana
wartośćokreślonądlanastawy„Tzab.przeciwzam.”
MENU>Ustawienia>Aplikacja
Tmrózzał.P .(pompaobiegowa,temp.ochrony
przeciwzamrożeniowej)
Ochronaprzeciwzamrożeniowawzależnościodtemperaturyzewnętrznej.
Jeżelitemperaturazewnętrznaspadnieponiżejtemperaturyustawionejw
nastawie„ Tmrózzał.P . ”,regulatorautomatyczniezałączapompęobiegową
(np.P1lubX3)wceluzabezpieczeniaukładuprzedzamarzaniem.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
Wartość:
Brakochronyprzeciwzamrożeniowej.
Pompaobiegowazostajezałączona,gdytemperatura
zewnętrznaspadaponiżejustawionejwartości.
1x052
Nastawęnależyuwzględnić,gdyregulatorjesturządzeniem
podrzędnym.
1x077
Wnormalnychwarunkachsystemniejestchronionyprzed
zamarzaniem,jeślinastawamawartośćniższąniż0°ClubWYŁ.
Dlaukładówwodnychzalecasięwartość2°C.
Jeśliniepodłączonoczujnikatemperaturyzewnętrznejinastawa
fabrycznaniezostałazmienionana„WYŁ” ,pompaobiegowajest
zawszezałączona.
MENU>Ustawienia>Aplikacja
Tciepłozał.P(temp.początkuogrzewania—załączenie
P)
Jeżeliwymaganatemperaturazasilaniamawartośćwyższąodustawionej
wnastawie„ Tciepłozał.P”,regulatorautomatyczniezałączapompę
obiegową.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Wartość:
Pompaobiegowazostajezałączona(ZAŁ),gdy
wymaganatemperaturazasilaniawzrośniepowyżej
zadanejnastawy.
1x078
Zawórpozostajecałkowiciezamknięty,dopókipompaniejest
załączona.
90|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Aplikacja
Tzab.przeciwzam.(temp.zabezpieczenia
przeciwzamrożeniowego)
Ustawieniewymaganejtemperaturyzasilanianaczujnikutemperatury
S3wceluzabezpieczeniaukładuprzedzamarznięciem(przywyłączeniu
ogrzewania,całkowitymzatrzymaniuitp.).
PospadkutemperaturywpunkcieS3poniżejwartościnastawyzawór
regulacyjnyzsiłownikiemstopniowosięotwiera.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Funkcjetrybusterowaniazewnętrznego:
Poniższenastawyodzwierciedlająogólnefunkcjeregulatora
seriiECLComfort210/296/310.Opisanetrybymającharakter
poglądowyiniesąpowiązanezaplikacją.Mogąróżnićsięod
trybówsterowaniazewnętrznegowaplikacjiużytkownika.
MENU>Ustawienia>Aplikacja
Wejściester.zew.(sterowaniezewnętrzne)
Wybórwejściadlanastawy„Wejściester.zew. ”(sterowaniezewnętrzne).Przy
użyciuprzełącznikamożnaprzestawićregulatorwtrybpracy„Komfort” ,
„Oszczęd” ,„Ochronaprzeciwzamrożeniowa”lub„Stałatemperatura” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
1x093
Temperaturęochronyprzeciwzamrożeniowejmożnarównieżustawić
naulubionymekranie,gdyselektortrybupracyznajdujesięw
położeniuochronyprzeciwzamrożeniowej.
Przykład:Połączenieprzełącznikasterowaniazewnętrznego
1x141
WYŁ.:
Żadnewejścianiezostaływybranedosterowania
zewnętrznego.
S1...S16:
Wejściewybranedosterowaniazewnętrznego.
JeśliS1...S6zostałowybranejakowejściesterowania,styki
przełącznikasterowaniazewnętrznegomusząbyćpozłacane.
JeśliS7...S16zostałowybranejakowejściesterowania,przełącznik
sterowaniazewnętrznegomożemiećstandardowestyki.
Narysunkachprzedstawionoprzykładypodłączeniaprzełącznika
sterowaniazewnętrznegoiprzekaźnikasterowaniazewnętrznego
dowejściaS8.
S7...S16sąrekomendowanejakoprzełącznikisterowania
zewnętrznego.
WprzypadkuzamontowanegoECA32,S11...S16możebyćużyte.
WprzypadkuzamontowanegoECA35,możnaużyćtakżeS11lub
S12.
Przykład:Połączenieprzekaźnikasterowaniazewnętrznego
Docelówsterowaniazewnętrznegomożnaużyćtylkonieużywanego
wejścia.Jeśliwcelusterowaniazewnętrznegozostanieużytejuż
używanewejście,funkcjonalnośćtegowejściabędzierównież
ignorowana.
Patrztakże„Trybste.zewn. ”.
AQ000086469805pl-000501
©Danfoss|2021.02|91
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Aplikacja
Trybste.zew.(trybsterowaniazewnętrznego)
WtrybiesterowaniazewnętrznegomożnawłączyćtrybOszczęd.,Komfort,
ZAB.MrózlubTemp.stała.
Abysterowaniezewnętrznebyłoaktywne,regulatormusidziałaćwtrybie
pracywgharmonogramu.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Wybórtrybusterowaniazewnętrznego:
OSZCZĘD.:
Obiegpracujewtrybieoszczędzania,gdy
przełączniksterowaniazewnętrznegojestzwarty.
KOMFORT:
Obiegdziaławtrybiekomfortu,gdyprzełącznik
sterowaniazewnętrznegojestzwarty.
ZAB.MRÓZ.:
ObiegogrzewanialubCWUzostajezamknięty,ale
nadaljestchronionyprzedzamrożeniem.
Tstała:Obiegjeststerowanystałątemperaturą*)
*)Patrzrównież„Twymagana”(1x004),ustawienie
wymaganejtemperaturyzasilania(MENU>
Ustawienia>Temperaturazasilania)
Patrzrównieżnastawa„Tstał,ogrn.Tpow. ”(1x028),
ustawianieograniczeniatemperaturypowrotu
(MENU>Ustawienia>Ogranicz.Tpowr.)
Pracawposzczególnychfunkcjachprzedstawionanaschematach.
1x142
Patrztakżenastawa„Wejściester.zew. ” .
Przykład:SterowaniezewnętrznedlatrybuKomfort
#1#=Przełączniksterowaniazewnętrznego
(nieaktywowany/aktywowany)
#2#=Trybdziałania(Harmonogram/Komfort)
#3#=Czas
Przykład:SterowaniezewnętrznedlatrybuOszczęd.
#1#=Przełączniksterowaniazewnętrznego
(nieaktywowany/aktywowany)
#2#=Trybdziałania(Harmonogram/Oszczęd.)
#3#=Czas
Wynikuruchomieniasterowaniazewnętrznegodlatrybu„Oszczęd. ”
zależyodustawieniadlanastawy„Całkow.zatrzym.” .
Całkow.zatrzym.=WYŁ:ogrzewaniezredukowane
Całkow.zatrzym.=ZAŁ:ogrzewaniezatrzymane
92|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
Przykład:SterowaniezewnętrznedlatrybuOchrona
przeciwzamrożeniowa
#1#=Przełączniksterowaniazewnętrznego
(nieaktywowany/aktywowany)
#2#=Trybdziałania(Harmonogram/ZAB.Mróz)
#3#=Czas
Przykład:SterowaniezewnętrznedlatrybuStałatemperatura
MENU>Ustawienia>Aplikacja
Min.czasakt.(minimalnyczasaktywacjiprzekładni
siłownika)
Minimalnyczastrwaniaimpulsu20ms(milisekund)dowłączeniasiłownika
przekładniowego.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
#1#=Przełączniksterowaniazewnętrznego
(nieaktywowany/aktywowany)
#2#=Trybdziałania(Harmonogram/Tstała)
#3#=Czas
Nanastawę„ Tstała”mogąmiećwpływnastępującewartości:
•Temp.max.
•Temp.min.
•Ogranicz.Tpom.
•Ogranicz.Tpowr.
•Ogran.przepł./moc
Przykładoweustawienie
1x189
240ms
Wartośćx20ms
10200ms
501000ms
Wceluwydłużeniażywotnościsiłownika(siłownikaprzekładniowego)
wartośćtegoustawieniapowinnabyćtakwysoka,jaktomożliwe.
AQ000086469805pl-000501
©Danfoss|2021.02|93
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.10Alarm
Wczęści„Alarm”opisanoprzypadkipowiązanezokreślonymi
aplikacjami.
AplikacjaA231oferujedwarodzajealarmów:
Typ:
1
1
2
2
Funkcjealarmupowodująaktywacjęsymboludzwonkaalarmu.
FunkcjealarmupowodująaktywacjęA1(przekaźnik4).
Przekaźnikalarmowymożewłączyćsygnalizacjęświetlną,syrenę,
wejściedourządzeniaprzekazującegoalarmitp.
Symbol/przekaźnikalarmujestaktywny:
•(typ1)takdługo,jakwystępujeprzyczynaaktywacjialarmu
(resetautomatyczny).
•(typ2)nawetjeśliprzyczynaalarmuznika(resetręczny).
Alarmtypu1:
•Symbol/przekaźnikalarmujestaktywowany,gdyróżnica
temperaturyzasilaniawzględemwymaganejtemperatury
zasilaniaprzekraczaustawionąodchyłkę.
Powróttemperaturyzasilaniadowartościakceptowalnejpowoduje
dezaktywacjęsymbolu/przekaźnikaalarmu.
Opis:
Rzeczywistatemperaturazasilaniaróżnisięod
wymaganej.
A331.1,A331.2:
UniwersalnewejściealarmoweS9jestaktywne
Aktywnapompaobiegowaniewytwarzaróżnicy
ciśnień
Funkcjauzupełnianiawodyniegenerujeciśnienia
wdanymczasie.
•WprzypadkugdyuniwersalnewejściealarmoweS9jest
aktywne.
WprzypadkudezaktywacjiwejściaalarmuS9symbol/przekaźnik
alarmuzostaniedezaktywowany.
Alarmtypu2:
•JeżeliróżnicaciśnieńwpompieS7niezostaniezarejestrowana,
uruchomionyzostaniesymbolalarmowy/przekaźnik.Cowięcej,
zawórkontrolnyzostaniezamknięty.
Alarmtenmusibyćzresetowanyręcznie.
•Jeślifunkcjauzupełnianiawodyniewygenerowała
dopuszczalnegociśnienia,zostanieaktywowanysymbol
alarmu/przekaźnik.
Alarmtenmusibyćzresetowanyręcznie.
ParametryoznaczonenumeremidentyfikacyjnymID,np.„1x607” ,są
parametramiuniwersalnymi.
xoznaczaobieg/grupęparametrów.
94|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.10.1Temp.monitor.
MENU>Ustawienia>Alarm
Górnaodchyłka
Alarmjestwłączany,gdyrzeczywistatemperaturazasilaniawzrośnie
bardziejniżustawionaodchyłka(dopuszczalnaodchyłkatemperatury
powyżejwymaganejtemperaturyzasilania).Patrztakże„Opóźnienie” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
1x147
Górnaodchyłka
WYŁ.:
Wartość:
Powiązanafunkcjaalarmujestnieaktywna.
Funkcjaalarmujestaktywna,jeżelirzeczywista
temperaturawzrośniepowyżejdopuszczalnejodchyłki.
MENU>Ustawienia>Alarm
Dolnaodchyłka
Alarmjestwłączany,gdyrzeczywistatemperaturazasilaniaspadnie
poniżejdopuszczalnejodchyłkiPatrztakże„Opóźnienie” .
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ.:
Wartość:
Powiązanafunkcjaalarmujestnieaktywna.
Funkcjaalarmujestaktywna,jeżelirzeczywista
temperaturaspadnieponiżejdopuszczalnejodchyłki.
=
X
Y
#1#
#2#
1x148
Dolnaodchyłka
Czas
=
Temperatura
=
Górnaodchyłka
=
Wymaganatemperaturazasilania
=
X
Y
#1#
#2#
AQ000086469805pl-000501
Czas
=
Temperatura
=
Dolnaodchyłka
=
Wymaganatemperaturazasilania
©Danfoss|2021.02|95
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Alarm
Opóźnienie,przykład
Jeślistanalarmudlanastawy„Górnaodchyłka”lub„Dolnaodchyłka”
utrzymujesiędłużejniżustawione(wminutach)opóźnienie,włączanajest
funkcjaalarmu.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
Wartość:
Funkcjaalarmuzostaniewłączona,gdywarunkialarmu
będąutrzymywałysiędłużejniżzadaneopóźnienie.
MENU>Ustawienia>Alarm
Temp.najniższa
Funkcjaalarmuniezostanieaktywowana,gdywymaganatemperatura
zasilaniabędzieniższaodzadanejnastawy.
Opóźnienie,przykład
1x149
=
X
Y
#1#
#2#
#3#
#4#
1x150
Jeśliprzyczynaalarmuzniknie,zniknierównieżwskazanieisygnał
wyjściowyalarmu.
Czas
=
Temperatura
=
Dolnaodchyłka
=
Wymaganatemperaturazasilania
=
Aktualnatemperaturazasilania
=
Opóźnienie(ID1x149)
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
5.10.2Kasowaniealarmu
Gdyzostaniewygenerowanyalarm,najednymzulubionych
ekranów(patrz„Monitorowanietemperaturikomponentów
układu”)lubnaekranieprzeglądu(patrz„Znaczeniesymbolina
wyświetlaczuregulatora”)wyświetlanyjestsymboldzwonka.Do
wyszukiwaniaprzyczynyalarmuorazresetowania(kasowania)
sygnałualarmusłużąponiższemenu.Nawetpozniknięciu
przyczynyalarmuwskazaniebędzieaktywnedomomentu
wykonaniaprocedurykasowaniaalarmu.
MENU>Ustawienia>Alarm
Pompycyrk.
Wybór,czyalarmpowinienbyćkasowany,czynie.
1x315
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
ZAŁ:
Alarmniezostałaktywowany.
Alarmzostałaktywowany.
Procedurakasowaniaalarmów:
Jeślistanto„ZAŁ ”:Zmienić„ZAŁ ”na„WYŁ” .
Jeślistanto„WYŁ ”:Niemamożliwościzmianyna„ZAŁ” .
96|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
MENU>Ustawienia>Alarm
Uzupełn.wody
Wybór,czyalarmpowinienbyćkasowany,czynie.
Patrzzałącznik„PrzeglądIDidentyfikatorówparametrów”.
WYŁ:
ZAŁ:
Alarmniezostałaktywowany.
Alarmzostałaktywowany.
Procedurakasowaniaalarmów:
Jeślistanto„ZAŁ ”:Zmienić„ZAŁ ”na„WYŁ” .
Jeślistanto„WYŁ ”:Niemamożliwościzmianyna„ZAŁ” .
1x324
AQ000086469805pl-000501
©Danfoss|2021.02|97
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
5.11Przeglądalarmów
Przeglądalarmów,lista:
Nralarmu:
1
8
9
10
Abyznaleźćprzyczynęalarmu,należy:
•wybraćopcjęMENU
•wybraćopcję„Alarm” ,
•wybraćopcję„Przeglądalarmów” .Przydanymalarmie
widocznybędziesymboldzwonka(
Przeglądalarmów(przykład):
8:Temp.monitor.
9:Pompa1
Liczbywobszarze„Przeglądalarmów”odnosząsiędonumerów
alarmówwkomunikacjiModbus.
Alarmzostałaktywowany,jeślipoprawejstronietypualarmu
pojawisięsymbolalarmu(dzwonek)(
Wceluzresetowaniaalarmu:
Jeślizprawejstronywierszaalarmujestwyświetlanysymbol
dzwonka,należyumieścićkursorwwierszualarmuinacisnąć
pokrętło.
Opis:
Uzupełn.wody
Temp.monitor.
Pompa1
Pompa2
Typalarmu:Czujnik:
2
1
2
2
).
).
S8
S3
S7
S7
WejściealarmoweS9(podtypyA331.1,A331.2):
Stanaktywnego/dezaktywowanegowejściaalarmowegomożna
zobaczyćtutaj:
MENU>Ogólneustawieniaregulatora>Przeglądwejść>S9stan:
ZAŁ.:
WYŁ:
Wejściealarmoweniejest
aktywowane
Wejściealarmowejest
aktywowane
98|©Danfoss|2021.02
AQ000086469805pl-000501
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
6.0Ogólneustawieniaregulatora
6.1„Ogólneustawieniaregulatora”—wprowadzenie
Niektóreustawieniaogólnedotyczącecałegoregulatorasą
zlokalizowanewokreślonejczęściregulatora.
Abyprzejśćdoogólnychustawieńregulatora:
Działanie:Cel:Wybór:
Wybierzopcję„MENU”wdowolnym
obiegu.
Potwierdź.
Zaznaczprzyciskwyboruobieguw
prawymgórnymroguwyświetlacza.
Potwierdź.
Wybierzopcję„Ogólneustawienia
regulatora” .
Potwierdź.
Przyciskwyboruobiegu
AQ000086469805pl-000501
©Danfoss|2021.02|99
InstrukcjaobsługiECLComfort210/296/310,aplikacjaA231/A331
6.2Czasidata
Wprowadzaniewłaściwejdatyigodzinyjestkoniecznetylkoprzy
pierwszymuruchamianiuregulatoraECLComfortlubpoprzerwie
wzasilaniudłuższejniż72godziny.
Regulatorjestwyposażonywzegar24-godzinny.
CzasL/Z(zmianaczasuletni/zimowy)
TAK:
NIE:
podczasletniej/zimowejstandardowejzmianyczasu
wEuropieŚrodkowejwbudowanyzegarregulatora
automatyczniedodajelubodejmujejednągodzinę.
ręcznazmianaczasuzletniegonazimowypoprzez
dodanielubodjęciejednejgodziny.
Ustawianiegodzinyidaty:
Działanie:Cel:
Wybierz„MENU”
Potwierdź
Zaznaczprzyciskwyboruobieguw
prawymgórnymroguwyświetlacza
Potwierdź
Wybierzopcję„Ogólneustawienia
regulatora” .
Potwierdź
Przejdźdoopcji„Czasidata”
Potwierdź
Umieśćkursornawartości,która
wymagazmiany
Potwierdź
Wprowadźżądanąwartość
Potwierdź
Umieśćkursornakolejnejwartości,
którawymagazmiany.Kontynuujdo
momentuustawienia„Czasuidaty” .
Nazakończenieprzesuńkursordo
„MENU”
Potwierdź
Przykłady:
Popodłączeniuregulatorówjakourządzeńpodrzędnychwukładzie
nadrzędny/podrzędny(przyużyciumagistralikomunikacyjnejECL
485)regulatorybędąotrzymywaćdane„Czasidata”odurządzenia
nadrzędnego.
100|©Danfoss|2021.02
Przesuńkursordoopcji„POCZĄTEK”
Potwierdź
AQ000086469805pl-000501
Loading...
