Danfoss 013G0380 Installation guide [hu]

Beépítési utasítás

RA 2000

Szelep, beépített szelepes, vagy hatpontos fûtõtestekhez Rendelési szám:

013G0380

A szeleptestet csavarjuk be kézzel ütközésig. Ezután egy 21 mm-es, 12 fogas csillagkulccsal csavarjuk tovább körülbelül
30°-ot. Ez körülbelül 30-35 Nm nyomatéknak felel meg.
Annak érdekében, hogy a késõbb felszerelésre kerülõ termosztát fej homloklapján lévõ háromszög csúcsa majd pontosan
felfelé álljon, szükséges, hogy a szelep nyakán lévõ fogazat egyik foga pontosan függõlegesen álljon. A beállítás meg­könnyítése érdekében a csillagkulcs felületén bejelölhetjük a fogak helyzetét, ahogyan ez a fenti képen látható.

Elõbeállítás:

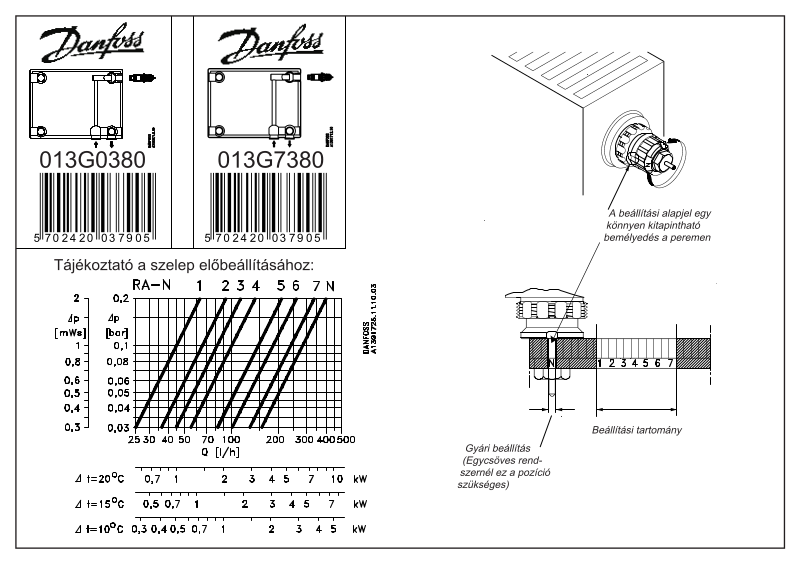

A szelep elõbeállítása egyszerûen, szerszám használata nélkül elvégezhetõ. A piros gyûrût forgassuk olyan helyzetbe,
hogy a kiválasztott elõbeállítási érték az alapjelhez kerüljön (hátoldali ábrák). Az alapjel jól kitapintható bemélyedés a
gyûrû alatti peremen. Az "N" jelnél (gyári helyzet), nincs elõbeállítás. Ezt kell használni egycsöves fûtéseknél. Ha a ter­vezõ nem adta meg az elõbeállítási értéket, a hátoldalon található hõteljesítmény, vízmennyiség, nyomáskülönbség dia­gram segít a kiválasztásban.
