Uzstādīšanas rokasgrāmata

Āra apkures iekārtas

Paklāji un kabeļi

www.heating.danfoss.com

Uzstādīšanas rokasgrāmata Āra apkures iekārtas

Satura rādītājs

1 Ievads � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 2

2 Elementu instalācija � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5

3 Lietojumi � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6

4 Izvēles iestatījumi� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9

1.1 Drošības instrukcijas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 Uzstādīšanas norādes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3 Sistēmas pārskats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.4 Aprēina C-C attālumu apkures kabeiem . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.5 Instalācijas plānošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.6 Instalācijas vietas sagatavošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Sildelementu uzstādīšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Sensora instalācija. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.1 Jumta un noteku sala aizsardzība . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2 Sniega kausēšana uz zemes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.3 Lauka/dēstu dobju apkure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1 Ievads

Šajā uzstādīšanas rokasgrāmatā termins "elements" attiecas gan uz apkures kabeiem, gan apsildāmajiem paklājiem.

• Ja izmanto terminus "apkures kabelis" vai "apsildāmais paklājs", attiecīgās norādes attiecas tikai uz šo elementa tipu.

Šajā uzstādīšanas rokasgrāmatā aprakstīto sildelementu paredzētais lietojums ir turpmāk norādīts.

Par citiem lietojuma veidiem sazinieties ar vietējo tirdzniecības pārstāvi.

1�1 Drošības instrukcijas

Nekad negrieziet un nesaīsiniet sildelementu�

• Sildelementa pārgriešanas gadījumā garantija zaudēs spēku.

• Aukstos vadus drīkst saīsināt, ja tas nepieciešams.

Elementi vienmēr ir jāuzstāda saskaņā ar vietējiem būvniecības normatīviem un elektroinstalācijas noteikumiem, kā arī šīs rokasgrāmatas instrukcijām�

• Jebkura cita veida instalācija var radīt elementa darbības traucējumus un risku drošībai. Šādā gadījumā garantija zaudēs spēku.

Danfoss VIEXD425

Elementus drīkst saslēgt tikai pilnvarots elektriķis, izmantojot ksētu pieslēgumu�

• Pirms instalācijas un apkopes atslēdziet visus strāvas kontūrus no barošanas avota.

• Katrs sildelementa ekrāns ir jāiezemē saskaā ar vietējiem elektroinstalāciju noteikumiem un jāpieslēdz atlikuma strāvas ierīcei (RCD).

• RCD iedarbošanās nomināls ir maks. 30 mA.

• Sildelementi ir jāsaslēdz caur slēdzi, kas sniedz iespēju atslēgt visus polus.

• Elements ir jāaprīko ar pareiza izmēra drošinātāju vai slēdzi saskaā ar vietējiem noteikumiem.

Uzstādīšanas rokasgrāmata Āra apkures iekārtas

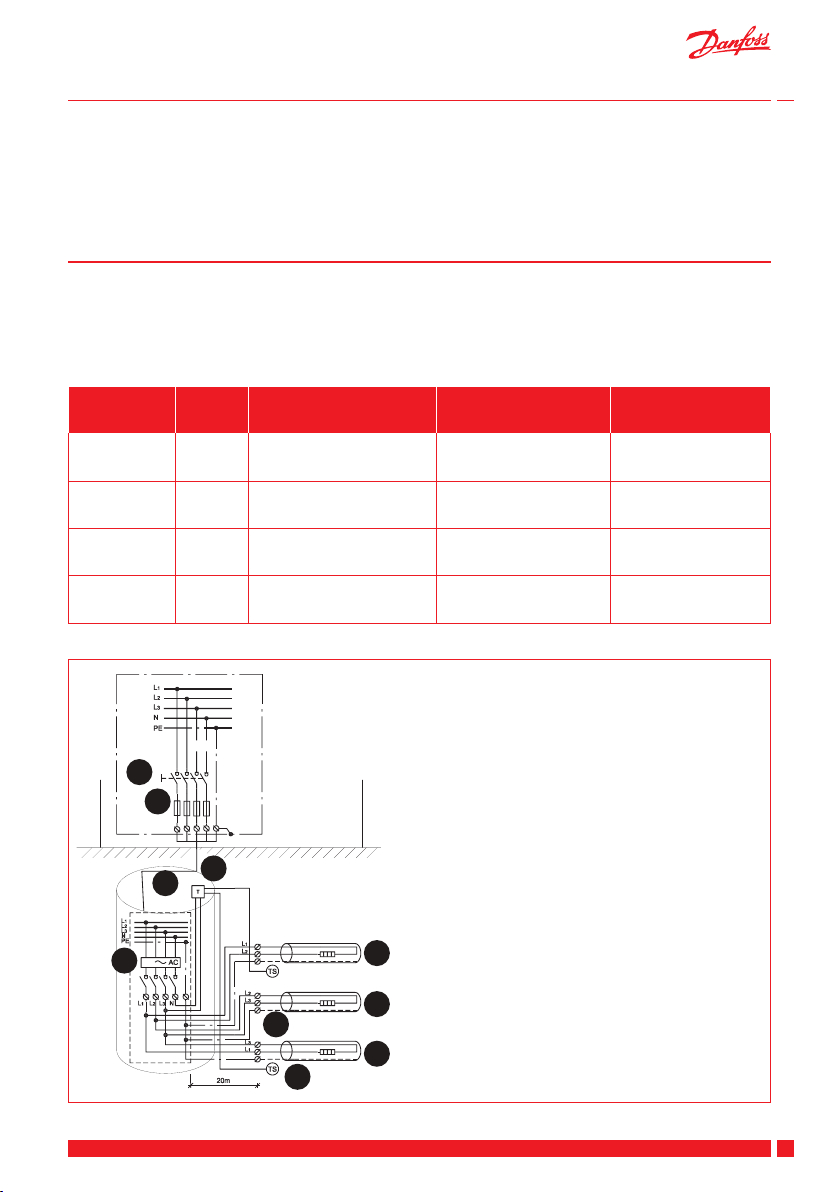

1. Apkures kabelis

2. Termostats

3. Sensors

4. Ekrāns

5. RCD

6. Visu polu slēdzis

7. Drošinātājs

Savienojumi

• Fāze - brūna

• Neitrāls - zils

• Zeme - ekrāns

Sildelementa klātesamība ir

• jānorāda, brīdinājuma zīmes vai norādes piestiprinot pie strāvas savienojumiem un/ vai gar kontūra līniju skaidri redzamā vietā;

1�2 Uzstādīšanas norādes

Pareizi sagatavojiet instalācijas vietu, aizvācot asus priekšmetus, netīrumus utt.

Regulāri izmēriet omisko un izolācijas pretestību pirms uzstādīšanas, tās laikā un pēc tam.

Neuzstādiet sildelementus zem sienām vai ksētiem šēršiem. Nepieciešams min. 6 cm vietas.

Neaujiet elementiem saskarties ar izolācijas materiālu, citiem siltuma avotiem un deformācijas šuvēm.

1�3 Sistēmas pārskats

Standarti ECsafe ECsnow

60800:2009 (kabelis) M2 M2 M2 M2

• pēc instalācijas jānorāda visos ar elektroinstalāciju saistītos dokumentos.

Nekādā gadījumā nepārsniedziet faktiskās lietotnes maksimālo siltuma blīvumu (W/m vai W/m)�

Elementi nedrīkst saskarties vai pārklāties ne paši ar sevi, ne citiem elementiem, un tie ir vienmērīgi jāizvieto.

Elementi un jo īpaši savienojums ir jāaizsargā pret slodzi un spriedzi.

Elementiem jādarbojas atbilstoši temperatūrai, un tie nedrīkst darboties, kad āra temperatūra ir augstāka par 10°C.

• Glabājiet sausā, siltā vietā pie temperatūras no +5°C līdz +30°C.

(EFTCC)

ECasphalt

(DTIK)

ECsport

(DSM3)

Izmantošanai lietotnēs ar augstu mehānisko bojājumu risku.

Danfoss VIEXD425

Uzstādīšanas rokasgrāmata Āra apkures iekārtas

Izstrādājuma izvēle ECsafe ECsnow

(EFTCC)

ECasphalt

(DTIK)

Jumta un noteku sistēmu sala aizsardzība + + - -

Sniega un ledus kausēšana uz zemes (+) + + +

Lauka/dēstu dobju apkure - + - +

1�4 Aprēķina C-C attālumu apkures kabeļiem

C-C attālums centimetros ir no viena kabea centra līdz nākamā kabea centram.

Maks� C-C attālums

Jumta un notekcauruu sistēmas 10 cm Uz zemes 20 cm

Informācijai par noteku sildīšanu skatiet kabeu

Lauka/dēstu dobju apkure 25 cm

skaitu uz metru, skatīt sadau 3.1.

• Apkures kabea liekuma diametram jābūt vismaz 6 reizes lielākam nekā kabea diametram.

• Faktiskais kabea garums var svārstīties +/- 2 % robežās.

230V/400V

C-C [cm]

W/m² pie

20 W/m

W/m² pie

25 W/m

5 400 500 -

7,5 267 333 400

10 200 250 300

12,5 160 200 240

15 133 167 200

20 100 125 150

C - C [cm] =

vai

C - C[cm] =

Laukums [m]

Kabea garums [m]

Kabea jauda [W/m] Siltuma blīvums [W/m]

x 100 cm

25 80 100 120

ECsport (DSM3)

W/m² pie

30 W/m

1�5 Instalācijas plānošana

Izveidojiet instalācijas skici, kurā ir norādīts:

• elementu izvietojums;

• aukstie vadi un savienojumi;

• sadales dēlis/kabeu aka (ja aprīkota);

• sensors;

• savienotājkārba;

• termostats.

Danfoss VIEXD425

Noglabājiet skici drošā vietā�

• Ja zina precīzu šo komponenšu atrašanās vietu, bojāto elementu traucējumus iespējams ātrāk atklāt un novērst.

Ņemiet vērā turpmākās norādes�

• emiet vērā visas instrukcijas - skatīt sadau 1.2.

• emiet vērā precīzu C-C attālumu (tikai apkures kabeiem) - skatīt sadau 1.4.

• emiet vērā nepieciešamo instalācijas dziumu un auksto vadu mehānisko
