Tehniline andmeleht
Ühetorusüsteemi lahenduse tootevalik
Kirjeldus
Kasutamine
Ühetorusüsteemi lahenduse tootevalik kujutab
endast Danfossi toodete komplekti, mis tagab
ühetorusüsteemide efektiivse ja usaldusväärse
talitluse. Danfoss pakub kolme lahendusvõimalust:
- AB-QM automaatne tasakaalustus;
- QT automaatne tasakaalustus omajõulise
termostaadiga
- AB-QTE automaatne tasakaalustus elektroonilise
regulaatoriga.
Ühetorusüsteemide korral on soojuskandja vooluhulk
püstikus katkematu. Ruumi temperatuuri reguleeritakse
radiaatoritermostaatidega, mis reguleerivad
radiaatorit läbiva soojuskandja vooluhulka. Kuid
vähendades vooluhulka läbi radiaatori, soojuskandja
hulk ei vähene, vaid see suunatakse möödaviiktorusse
ja kogu vooluhulk püstikus jääb samaks. Selle
tulemusena tõuseb osalisel koormusel vee
temperatuur torus. Ruumi kütmine jätkub
möödaviik- ja püstikutoru kaudu. See võib viia
ruumi ülekütmiseni. Pärast hoone renoveerimist
osutub küttesüsteem üledimensioneerituks, kuna
hoone soojakaod vähenevad. See efekt soodustab
samuti ülekütmise võimalust.
Püstikule paigaldatud AB-QM pakub lihtsa lahenduse,
mis võimaldab ühetorusüsteemi usaldusväärset
tasakaalustust kõikidel tingimustel. Selle tulemusena
pääseb igasse püstikusse arvutuslik vooluhulk, mida
kunagi ei ületata. Iga püstik muutub paigaldise
sõltumatuks osaks.
Lisaks eelnevale muudavad lahendused QT ja
AB-QTE ühetorusüsteemi energiasäästlikuks
muutuva vooluhulgaga süsteemiks.
QT ja AB-QTE annavad võimaluse reguleerida
vooluhulka püstikutes tagasivoolu temperatuuri
alusel. Sellega reguleeritakse vooluhulka püstikus
dünaamiliselt nii, et see vastab tegelikule koormusele.
Selle tulemusena paraneb ruumitemperatuuri
reguleerimise täpsus ja väheneb olulisel määral hoone
ülekütmise võimalus. Seega saab ühetorusüsteemist
teha energiasäästliku muutuva vooluhulgaga süsteemi
samamoodi, nagu see toimib kahetorusüsteemide
puhul.
Lisaks eelnevale võimaldab AB-QTE lahendus
tagasivoolu temperatuuri elektroonilist
reguleerimist vastavalt välisõhu temperatuurist
sõltuvale pealevoolu temperatuurile. Samuti
hooldusfunktsioonid, mis hõlbustavad suurel
määral hoone ühetorusüsteemi jälgimist ja
hooldamist.
Tüüpilised kasutusalad:
- vertikaalse püstikuga ühetoru küttesüsteem;
- horisontaalse ahelaga ühetoru küttesüsteem;
- ilma termostaatventiilita (TRV) vertikaalse püstikuga
kahetoru küttesüsteem (nt trepikodade või
vannitubade püstikud).
© Danfoss | 2020.06 AI042486471627et-000302 | 1
Tehniline andmeleht Ühetorusüsteemi lahenduse tootevalik
AB-QM
Eelised
Toote andmed
• Suurused AB-QM 4.0 DN 15-20
• Seadevahemik: 30–2200 l/h
• PN 25, max 95 °C
AB-QM on automaatne tasakaalustusventiil, millel on
järgmised põhifunktsioonid:
-
täpne ja rõhust sõltumatu vooluhulga piiramine hoiab
süsteemi ületäitumise mis tahes tingimustel;
- "Seadista ja unusta"-seade vajaliku vooluhulga jaoks:
püstiku vooluhulka saab hõlpsalt seadistada üksnes
seaderõnga pööramisega, täiendavaid arvutusi ega
mõõtmisi pole tarvis;
- vooluhulga seadistamise paindlikkus: AB-QM-i saab
seadistada täpsele arvutuslikule väärtusele ka siis, kui
süsteem on juba valmis ja töötab. Seega pole tarvidust
süsteemi tühjendada ega kasutada vooluhulga graakuid
või arvutusi; hõlbus reguleeritavus võimaldab
hilisemat arvutusliku vooluhulga väärtuse muutmist
ilma suuremate kuludeta;
- tänu vooluhulga automaatsele piiramisele on
käikulaskmiskulud minimaalsed;
• Suurepäraselt tasakaalustatud küttesüsteem
kõigi tingimuste korral.
• Püstiku/haru sõltumatus: iga püstik/haru
muutub küttesüsteemi sõltumatuks osaks.
• Töökindel küttesüsteem, mis jaotab soojust
ühtlaselt ega lase kurta alakütmise üle.
- “Plug and Play” isegi, kui paigaldamine pole veel
täielikult lõpetatud. Näiteks kui hoone mõnel korrusel
elevad juba üürnikud, samal ajal kui osa majast on alles
ehitusjärgus, on väljaüüritud korrused täielikult valmis
kasutamiseks ja tasakaalustatud süsteemiga.
ära
Joonis 1. AB-QM ver tikaalsel püstikul
Tellimine
AB-QM keermestatud versioon
Joonis DN
Üksikasju AB- QM ja lisavarustuse kohta v t AB-QM tehnilisest a ndmelehest.
Qmax. Väliskeere Sisekeere
(l/h) (ISO 228/1) (ISO 7/1) (l/h) (ISO 228/1) (IS O 7/1)
15 LF 200 003Z8200 003Z8300 15 LF 200 003Z8220 003Z8320
15 600 0 03Z8201 003Z83 01 15 600 0 03Z8221 0 03Z8321
20 120 0 003Z8203 003Z8303 20 12 00 003Z8223 003Z8323
pole
25
saadaval
pole
32
saadaval
pole
saadaval
pole
saadaval
pole
saadaval
pole
saadaval
AB-QM DN
Qmax. Väliskeere Sisekeere
pole
25
saadaval
pole
32
saadaval
pole
saadaval
pole
saadaval
pole
saadaval
pole
saadaval
2 | AI042486471627et-000302 © Danfoss | 2020.06

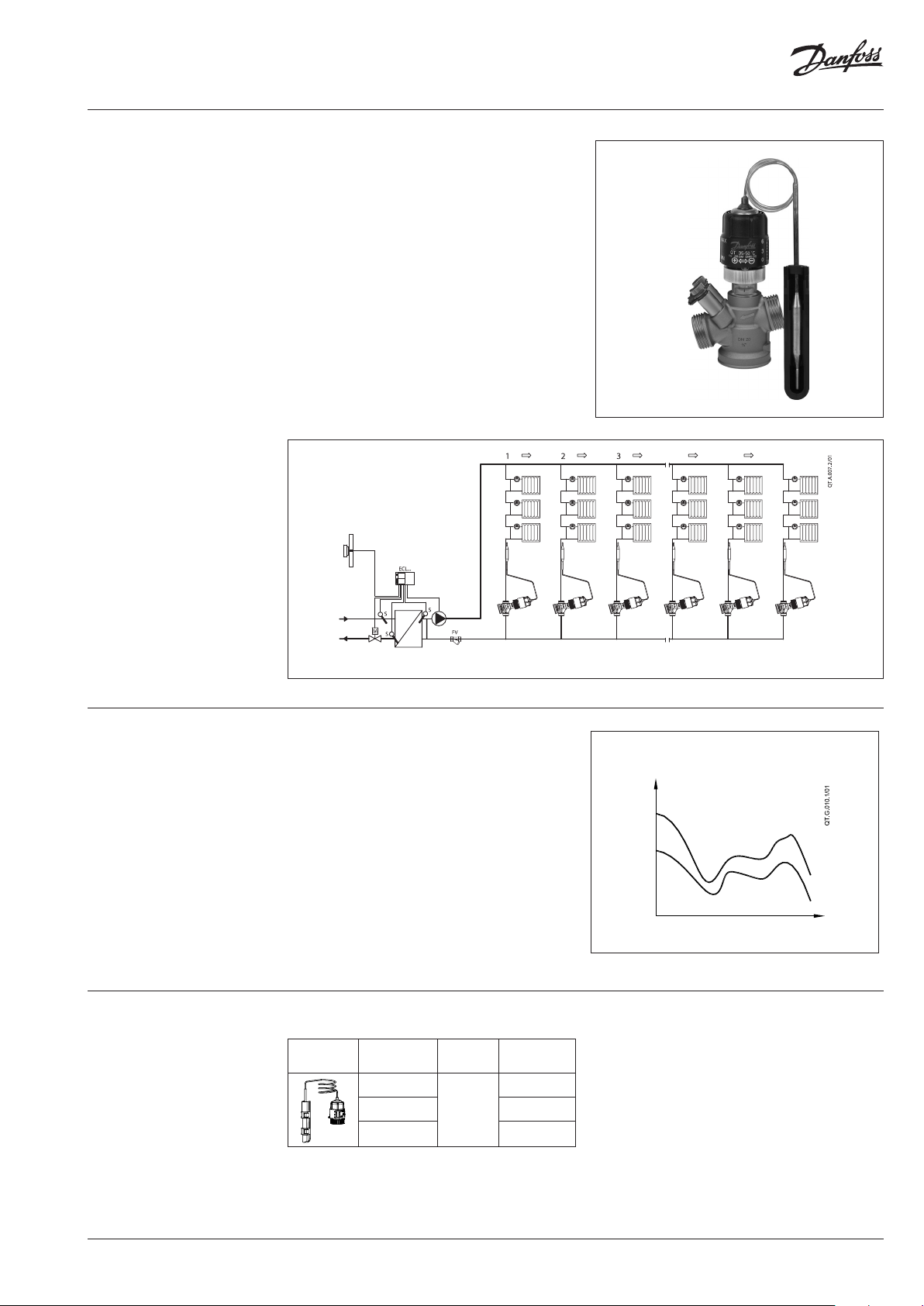

Tehniline andmeleht Ühetorusüsteemi lahenduse tootevalik
QT
QT on lahendus ühetoru küttesüsteemide
automaatseks tasakaalustamiseks ja omajõuliseks
tagasivoolu temperatuuri reguleerimiseks. QT
koosneb järgmistest komponentidest:
• AB-QM automaatne tasakaalustusventiil;
• QT omajõuline termostaat.
Funktsioonide hulgas on kõik ventiili AB-QM
funktsioonid, millele lisanduvad veel:
- tagasivoolu temperatuuri reguleerimine;
- QT takistab tagasivoolu temperatuuri tõusu
küttesüsteemi osalise koormuse korral;
- QT muudab ühetoru küttesüsteemi muutuva
vooluhulgaga süsteemiks;
- QT reguleerib vooluhulka vastavalt tegelikule
koormusele, sarnaselt nagu kahetorusüsteemis.
… 19
20
Eelised
Tellimine
Joonis 2. AB-QM koos QT termostaadiga
- Suurepäraselt tasakaalustatud küttesüsteem
kõikidel tingimustel: see tähendab töökindlat
küttesüsteemi, mis jaotab soojust ühtlaselt ja
pole kurtmist alakütmise üle.
- Iga püstik/haru muutub küttesüsteemi
sõltumatuks osaks.
- Vähenevad soojuskaod torudes, kuna
tagasivoolu temperatuur on madalam.
- Väheneb ruumide ülekütmine sisetemperatuuri
oluliselt paranenud reguleerimise tõttu.
- QT säästab energiat siis, kui see on kõige
olulisem, kuna on kõige efektiivsem just
madalate välistemperatuuride korral, kui
energiatarve on suur.
QT termostaatelement
Joonis
Seadevahemik
(°C)
35 … 50
45 … 60 003Z0398
65 … 85 003Z0399
sobib
AB-QM
DN 15-20
Tootekood
003Z0397
QT:
ühetorusüsteemi
muutuv vooluhulk
Vooluhulk
püstikus [l/h]
Koormus [ W]
Aeg
Joonis 3
AB-QM ventiilid (vt lk 2)
Üksikasju AB- QM ja QT lisavarustuse kohta vt A B-QM ja QT tehnilistest an dmelehtedest.
AI042486471627et-000302 | 3© Danfoss | 2020.06
Data sheet One-pipe solution portfolio
AB-QTE
Eelised
AB-QTE on uusim elek trooniline lahendus ühetoru
küttesüsteemide automaatseks tasakaalustamiseks ja
elektrooniliseks tagasivoolu temperatuuri reguleerimiseks.
AB-QTE koosneb järgmistest komponentidest:
• Regulaator CCR3+
• AB-QM automaatne tasakaalustusventiil
• TWA-Q mootor
• ESMC pinnaandur.
- Suurepäraselt tasakaalustatud küttesüsteem kõikidel
tingimustel: see tähendab töökindlat küttesüsteemi, mis
jaotab soojust ühtlaselt ja pole kurtmist alakütmise üle.
- Iga püstik/haru muutub küttesüsteemi sõltumatuks osaks.
- Vähenevad soojuskaod torudes, kuna tagasivoolu
temperatuur on madalam.
Ühe regulaatoriga CCR3- saab ühendada kuni 20 püstikut
(laiendatav kuni 36 püstikuni CCR+ alluvseadmega)
intelligentsesse, elektrooniliselt juhitavasse süsteemi, mis
võimaldab reguleerida ühetoru küttesüsteemide
tagasivoolutemperatuuri. Suurema püstikute arvuga
hoonetes saab süsteemi hõlpsalt laiendada täiendavate
CCR3+ moodulite lisamisega. Iga püstik on varustatud
ventiiliga AB-QM, mootoriga TWA-Q ja pinnaanduriga
ESMC. Pealevoolu temperatuuri mõõtmiseks läheb tarvis
ühttäiendavat andurit ESMC.
Funktsioonide hulgas on kõik ventiili AB-QM funktsioonid,
millele lisanduvad veel:
- Dünaamiline tagasivoolu temperatuuri reguleerimine
pealevoolu temperatuuri järgi: see toimib kogu
kütteperioodi vältel, ka kõrge välistemperatuuri korral;
- AB-QTE takistab tagasivoolu temperatuuri tõusu
küttesüsteemi osalise koormuse korral;
- AB-QTE muudab ühetoru küttesüsteemi muutuva
vooluhulgaga süsteemiks kõikidel tingimustel;
- AB-QTE reguleerib vooluhulka vastavalt tegelikule
koormusele, sarnaselt nagu kahetorusüsteemis;
- tagasivoolu temperatuuri jälgimine ja
ümberseadistusvõimalus üksikute püstikute kaupa.
- Väheneb ruumide ülekütmine sisetemperatuuri
oluliselt paranenud reguleerimise tõttu.
- Parim energiasäästlikkus: AB-QTE säästab energiat
kogu kütteperioodi vältel.
- Elektrooniline ja tsentraalne jälgimine, hooldus ja
ümberseadistamine üksikute püstikute kaupa.
- Süsteemi laiendamine CCR+ alluvseadmega (+16 püstikut)
Tellimine
Lisateavet on ka veebisaidil
www.danfoss.com/onepipesolutions
…
24 V alalisvo ol
Joonis 4
Tüüp Kirjeldus Pinge Mootori tüüp Tootekood
Regulaator CCR3+
CCR3+ alluvseade
Tagasivoolu temperatuuri regulaator
ja temperatuuri registreerseade
Süsteemi laiendamine (16 lisapüstikut)
24 V alalisvool NO/20 003Z0396
24 V alalisvool NO/16 003Z3852
AB-QM keermestatud versioon (vt lk 2)
Lisavarustus
Tüüp Kirjeldus Pinge Märkused
TWA-Q (NO)
ESMC (PT 1000) Pinnaandur - 2 m kaabel VD.74.I7.02 0 87N0 011
Komplekt:
TWA-Q (NO) koos ESMC-ga (PT 1000)
Üksikasjalik umat teavet AB-QM , TWA-Q, ESMC ja regulaa torii CCR3+ kohta koos lisavarustusega saa b vastavatest andmelehtedest.
1)
AB-QM -i soovitatav seadesuur us on 30–70%.
1)
Termomootorid 24 V 1,2 m kaabel VD.MJ.D1.02 082F1603
Termomootorid koos
pinnaanduriga
24 V 003Z0378
Tehniline
andmeleht
Tootekood
© Danfoss | DHS-SRMT/SI | 2020.064 | AI042486471627et-000302
