Daitsu ASD 9U2, ASD 129U11 User Manual

Manual de funcionamiento
Manual de funcionamento
Manuel d'instructions
Operation manual

LEER ESTE MANUAL DE FUNCIONAMIENTO ANTES DE UTILIZAR EL APARATO DE AIRE ACONDICIONADO.
LER ESTE MANUAL DE FUNCIONAMENTO ANTES DE UTILIZAR O APARELHO DE AR CONDICIONADO.
VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT D'UTILISER LE CONDITIONNEUR D'AIR.
PLEASE READ THIS OPERATION MANUAL BEFORE USING THE AIR CONDITIONER.

AIRE ACONDICIONADO

TIPO SPLIT

AR CONDICIONADO

TIPO SPLIT

CLIMATISEUR

TYPE SPLIT

AIR CONDITIONER

SPLIT TYPE ROOM

MODELO

ASD 9U2 (DS-9U2M DOS-18U2M)
ASD 129U11 (DS-9U11M DS-12U11M DOS-21U11M)

ESPAÑOLPORTUGUÊSFRANÇAIS

ENGLISH

06Portada 22Daitsu 21/12/06 16:22 Página 3

1

ESPAÑOL

Información importante sobre seguridad......................................................................2-3

Consejos para un funcionamiento económico ................................................................3

Nombre de las piezas ......................................................................................................4

Nombres y funciones de controles de unidad interior ....................................................5

Ajuste de la dirección del flujo de aire..........................................................................5-7

Mantenimiento ..............................................................................................................8-9

Operaciones y rendimiento del acondicionador de aire ..........................................10-11

Instalación ................................................................................................................11-12

Problemas y causas ......................................................................................................12

Problemas y causas (relativas al telemando) ................................................................13

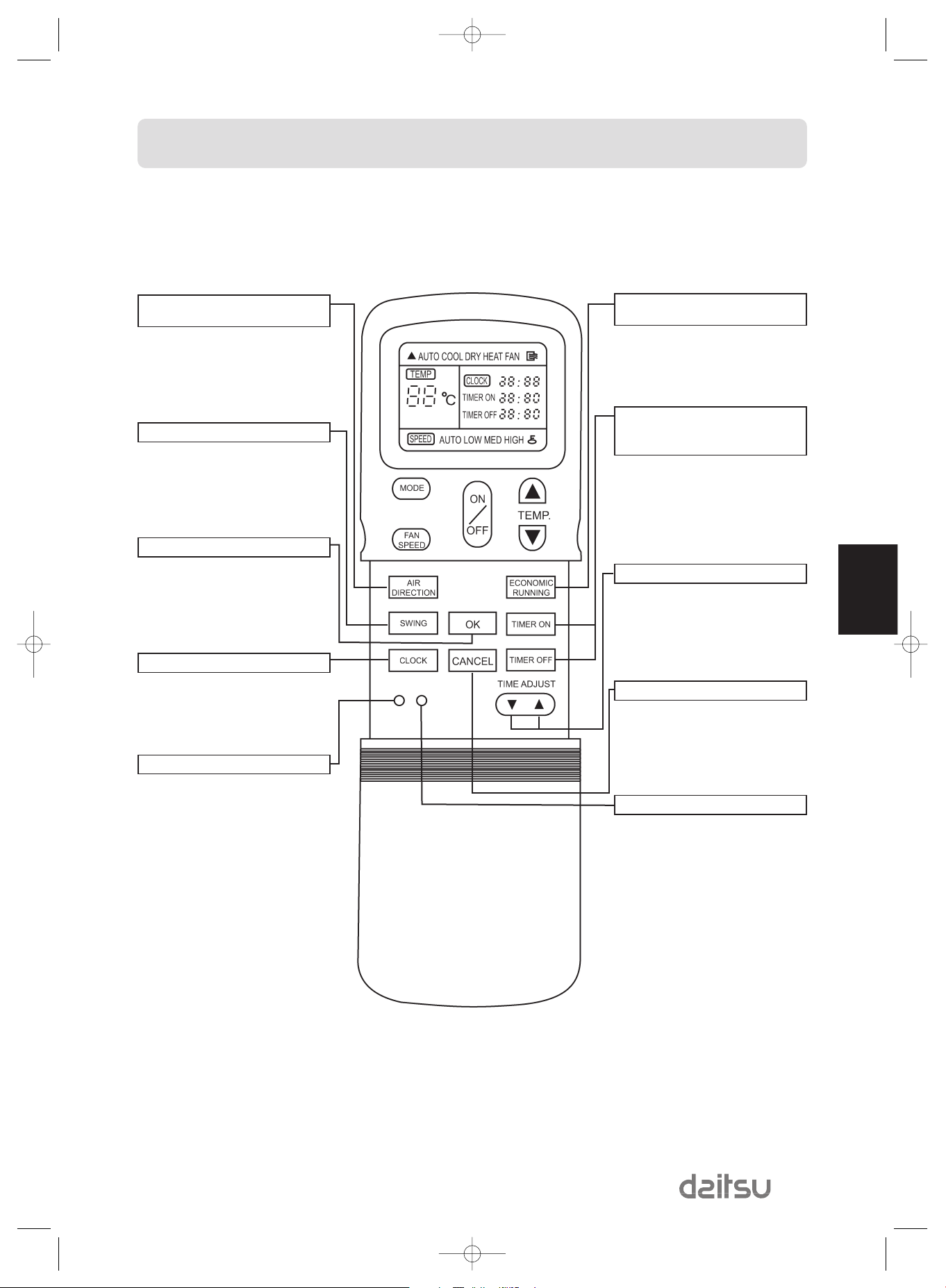

Controles remotos y sus funciones ..........................................................................14-15

Nombres y funciones de los indicadores del telemando ..............................................16

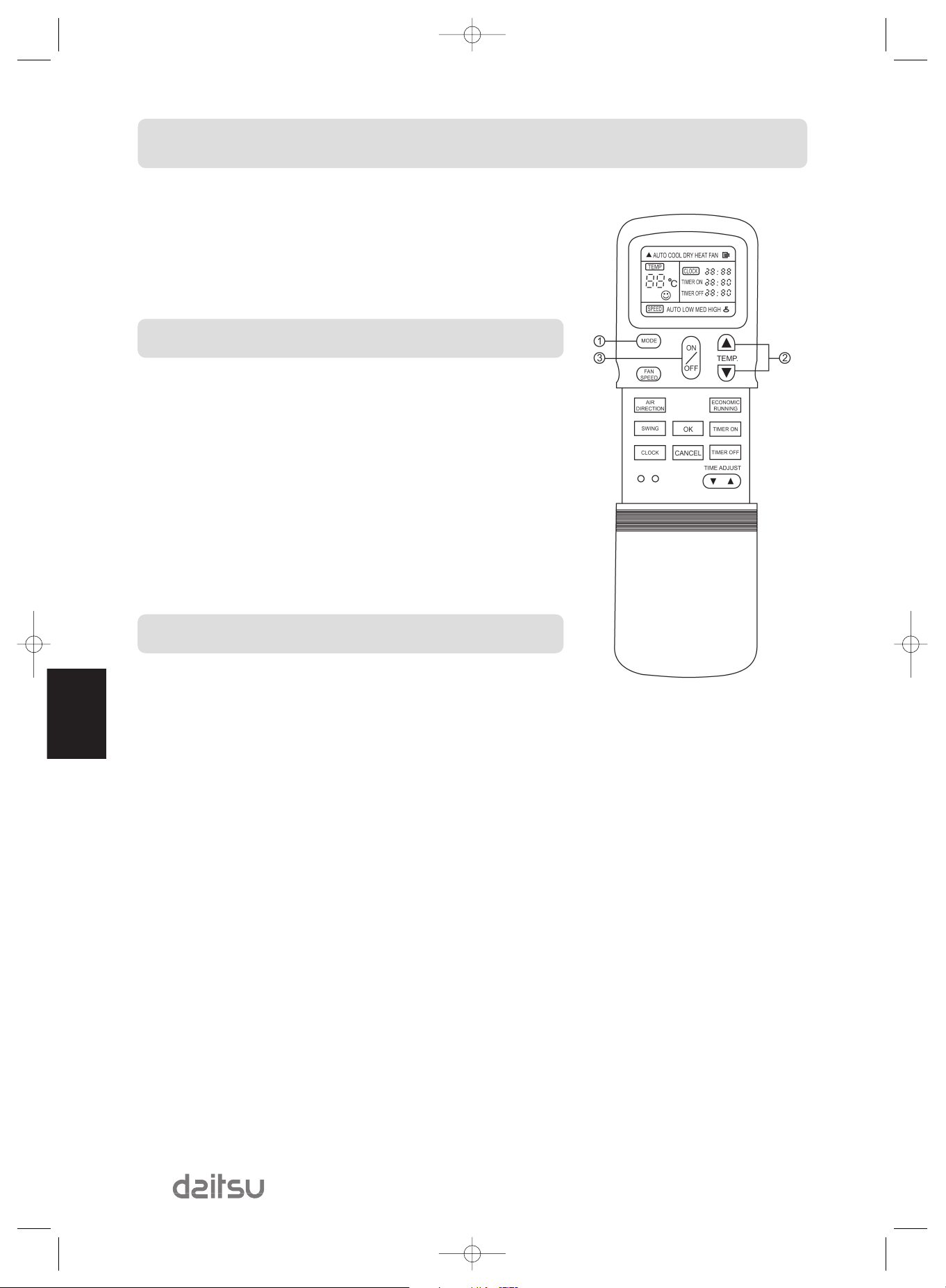

Manejo del telemando....................................................................................................17

Puesta en hora del reloj..................................................................................................18

Funciones de los botones de bloqueo y reinicio ..........................................................19

Modo automático ..........................................................................................................20

Modo sólo refrigeración/ventilador ................................................................................21

Modo de funcionamiento en deshumectacion ..............................................................22

Modo temporizador........................................................................................................23

Ejemplo de programación del temporizador..................................................................24

CONTENIDOS

06Manual 22Daitsu SPA Cont 21/12/06 16:13 Página 1

2

ESPAÑOL

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

PRECAUCIÓN

No trate de instalar usted mismo esta unidad. La unidad debe
instalar la personal técnico cualificado.

PELIGRO

No intente realizar usted mismo las labores de mantenimiento.
Esta unidad no contienen componentes que pueda manipular el
usuario y, al abrir o retirar la tapa, está expuesto a una peligrosa
corriente eléctrica. Desconectar la alimentación eléctrica no evitará
posibles descargas.

PELIGRO

No introduzca nunca las manos ni ningún tipo de objeto en la salida
de aire de las unidades interior y exterior. Estas unidades contienen
un ventilador que gira a gran velocidad. Si toca el ventilador estando
en marcha, puede provocar heridas graves.

PELIGRO

Para evitar el riesgo de graves descargas eléctricas, no vierta ni
derrame agua ni ningún otro líquido sobre la unidad.

ADVERTENCIA

Ventile la estancia cada cierto tiempo mientras el acondicionador
de aire esté en marcha, especialmente si se está utilizando algún
aparato de gas en la misma habitación. Si no se siguen estas ins­trucciones, puede darse una pérdida de oxígeno en la sala.

ADVERTENCIA

Para evitar descargas eléctricas, apague el aparato o desco­néctelo del suministro eléctrico antes de comenzar a limpiar o a
realizar cualquier otra labor rutinaria de mantenimiento. Siga las
instrucciones de limpieza que se detallan en el Manual del pro­pietario.

ADVERTENCIA

Para limpiar la unidad, no utilice líquidos ni aerosoles limpiado­res, sino un paño suave y seco. Para evitar descargas eléctricas,
no intente nunca limpiar la unidad rociándola con agua.

PRECAUCIÓN

No utilice limpiadores cáusticos caseros de desagües en la
unidad. Los limpiadores de desagües pueden destrozar en
poco tiempo los componentes de la unidad (cazoleta de drenaje,
serpentín del intercambiador de calor, etc.)

Peligroso

Limpiador

Limpiador

caustico

06Manual 22Daitsu SPA 21/12/06 16:13 Página 2

3

ESPAÑOL

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

CONSEJOS PARA UN FUNCIONAMIENTO ECONÓMICO

Mantenga la temperatura ambiente a un nivel confortable.

Limpiar el filtro del aire

Un filtro obstruido puede reducir la capacidad de refrigeración del

aparato. Límpielo cada dos semanas.

No abra las puertas y ventanas más de lo imprescindible.

Para mantener una habitación fresca o caliente, procure no abrir las

puertas y ventanas más de lo imprescindible.

Cortinas en las ventanas

Cuando desee refrigerar, cierre las cortinas para evitar que entre la luz

directa del sol.

Utilice el temporizador de forma eficaz.

Programe el temporizador

El aire debe circular de manera uniforme por toda la habitación.

Ajuste la dirección del chorro del aire para que

el aire circule uniformemente por toda la habitación.

NOTA

Para conseguir el óptimo funcionamiento de la unidad, procure que
funcione dentro de los márgenes de temperatura y humedad que se
indican en este manual del propietario. Si la unidad funciona en con­diciones que excedan estos límites, puede haber fallos de funciona­miento de la unidad o goteo de rocío.

Muy frío

Limpie el filtro

Cierre las ventanas

Control

•

El aparato no está pensado para que lo puedan usar niños o discapacitados sin supervisión.

•

No permita que los niños jueguen con el aparato.

•

Fije una temperatura moderada, especialmente si hay niños, personas mayores o discapacitados en la estancia.

Aire frío y seco

Ajuste el flujo del aire

06Manual 22Daitsu SPA 21/12/06 16:14 Página 3

4

ESPAÑOL

NOMBRE DE LAS PIEZAS

Unidad interior

1- Sensor de temperatura ambiente.
2- Panel frontal.
3- Entrada de aire.
4- Filtro de aire.
5- Salida de aire.
6- Rejilla de flujo de aire vertical.
7- Rejilla de flujo de aire horizontal.
8- Panel de visualización.

9- Receptor de señal de infrarrojos.
10- Telemando.
11- Panel de control.

Unidad exterior

12- Manguera de drenaje, tubo de conexión

del refrigerante y cableado eléctrico.

13- Entrada de aire (lateral y trasera).
14- Salida de aire.

Panel de visualización

Las condiciones de funcionamiento se indican a
continuación:

1 Lámpara de funcionamiento

2 Piloto modo automático

3 Piloto del temporizador

4 Piloto modo económico

5 Piloto pre-desescarche

(no se incluye en el modelo 'sólo refrigeración')

6 Receptor de señal de infrarrojos

Más de 10 cm

Más de 60 cm

Más de 100 cm

Más de 60 cm

Salida
de aire

Más de 4.5 cm

06Manual 22Daitsu SPA 21/12/06 16:14 Página 4

5

ESPAÑOL

NOMBRES Y FUNCIONES DE CONTROLES DE UNIDAD INTERIOR

AJUSTE DE LA DIRECCIÓN DEL FLUJO DE AIRE

Panel de control

Levante el panel frontal para configurar el panel
de control.

•

Apertura del panel frontal
Tire hacia arriba de los dos extremos del panel de control.
Abra el panel y levántelo hasta un ángulo en el que se
quede fijo.
Una vez que haya oído el clic, no intente levantarlo más.

•

Cierre del panel frontal.
Baje los extremos del panel frontal y luego apriételo en
ambos lados. Cierre el panel.

•

Fije una temperatura moderada, especialmente si hay
niños, personas mayores o discapacitados en la estancia.

Activación del movimiento automático de la rejilla

Debe realizar esta operación estando en marcha la unidad de aire
acondicionado. Pulse el botón SWING del telemando.

•

Para detener esta función, vuelva a pulsar el botón SWING.

•

Para cambiar la dirección del aire, pulse el botón AIR DIRECTION.

Temporal

Por regla general, fije este interruptor en control remoto.
En caso de extravío del telemando o pilas bajas, fije este interruptor en la posición Auto/Cool para control temporal
del funcionamiento.

Control temporal

del funcionamiento

Auto/Cool

PRECAUCIÓN

•

Los botones AIR DIRECTION y SWING quedarán desactivados
cuando el acondicionador de aire no esté en marcha (incluso
cuando ON TIMER esté programado).

•

En el modo de refrigeración y en el de secado, procure que el
acondicionador de aire no funcione durante muchas horas emi­tiendo el chorro de aire hacia abajo. En caso contrario, existe el
riesgo de condensación en la superficie de la rejilla de flujo de
aire vertical y de provocar un goteo de rocío.

•

No mueva con la mano la rejilla vertical. Utilice siempre el botón
AIR DIRECTION. Si mueve manualmente la rejilla, puede que
cuando ponga en marcha el aparato no funcione bien.
Si la rejilla no funciona correctamente, apague la unidad de aire
acondicionado una vez y vuelva a ponerlo en marcha.

•

Cuando se pone en marcha el acondicionador de aire justo
después de haberlo parado, la rejilla de flujo de aire vertical podría
no moverse durante unos 10 segundos.

06Manual 22Daitsu SPA 21/12/06 16:14 Página 5

6

ESPAÑOL

AJUSTE DE LA DIRECCIÓN DEL FLUJO DE AIRE

AJUSTE DE LA DIRECCIÓN DEL FLUJO DE AIRE

Activación del movimiento automático
de la rejilla

En modos refrigeración o secado, oriente hacia abajo la rejilla
vertical con el botón AIR DIRECTION del telemando.

•

Agarre la palanca de las rejillas de chorro de aire horizontal y
muévalas hasta que tengan la dirección deseada.

•

En modo refrigeración o en secado, devuelva su posición ori­ginal a la rejilla vertical con el botón AIR DIRECTION del tele­mando.

Si utiliza el botón AIR DIRECTION para fijar la dirección vertical

del cho

rro de aire, esta dirección se desplazará en primer lugar hacia

abajo y
luego volverá automáticamente a la posición fijada.
Cuando apague el aparato con el telemando, la rejilla vertical se
cerrará automáticamente.

Funcionamiento automático

El acondicionador de aire selecciona y opera en uno de los
modos: refrigeración, calefacción (excepto en los modelos
'sólo refrigeración') o sólo ventilador, según la temperatura
de la sala.
El acondicionador de aire controlará automáticamente la
temperatura de la habitación, de forma que se acerque
siempre al punto fijado por usted.
Si el modo Auto (automático) no resulta confortable, puede
seleccionar las condiciones deseadas manualmente.

cerrará automáticamente.

Zona de supresión operativa

MODO ECONÓMICO

Inicio de funcionamiento

Temperatura preajustada

2 horas

1 hora

SUJETE
CON LA MANO

SUJETE
CON LA MANO

06Manual 22Daitsu SPA 21/12/06 16:14 Página 6

7

ESPAÑOL

AJUSTE DE LA DIRECCIÓN DEL FLUJO DE AIRE

Modo económico

Si pulsa el botón ECONO en modo refrigeración, calefacción
(excepto en modelos 'sólo refrigeración') o AUTO, el
acondicionador de aire comenzará la siguiente operación.
La velocidad del ventilador se controlará automáticamente.
En la zona de supresión operativa, donde la capacidad se
mantiene al mínimo, se evita el exceso de refrigeración con
un aumento de la temperatura programada de 1ºC después
de 1 hora y en 2ºC después de dos horas de funcionamiento.
La temperatura ambiente queda así regulada entre la zona
de supresión operativa y la temperatura programada.
(Depende de la temperatura exterior)

Funcionamiento en modo secado

El modo secado seleccionará automáticamente el funciona­miento en modo secado de refrigeración que se basa en la
diferencia entre la temperatura preestablecida y la tempera­tura ambiente real.
La temperatura quedará regulada durante el proceso de
deshumectación encendiéndose y apagándose repetida­mente en modo refrigeración o sólo ventilador.
El indicador de velocidad de ventilador señalará AUTO y
funcionará a baja velocidad.

Control temporal del funcionamiento

Esta función está concebida para manejar temporalmente la
unidad en caso de situar el telemando en un lugar inadecua­do o si las pilas están gastadas.

•

Fije el interruptor TEMPORARY (temporal) en la posición
AUTO para iniciar el funcionamiento en modo automático.

•

La posición COOL está prevista para el funcionamiento de
prueba de la unidad. En esta posición, el control automático
de la temperatura queda desactivado.
No utilice nunca esta posición para el funcionamiento normal.

SECADO

INTERRUPTOR TEMPORARY (TEMPORAL)

Unidad interior

Dispositivo

de control

temporal

del

funcionamiento

disponible

No puedo encontrar

el mando a distancia

Refrigeración

Temperatura
ambiente

Sólo ventilador

Refrigeración

Refrigeración

Sólo ventilador

Temperatura preajustada

Hora

06Manual 22Daitsu SPA 21/12/06 16:14 Página 7

8

ESPAÑOL

MANTENIMIENTO

ADVERTENCIA

Antes de limpiar el acondicionador de aire, compruebe
que el enchufe está desconectado de la red.

Limpieza de la unidad interior y del telemando

Comprobaciones previas a la puesta en marcha

Si no tiene previsto poner en marcha la unidad al menos
en 1 mes:

(1) Deje funcionando el ventilador durante medio día para
secar el interior de la unidad.

(2) Detenga el acondicionador de aire y desconéctelo de la
red eléctrica.

(3) Quite las pilas del telemando.

PRECAUCIONES

•

Compruebe que el cableado no esté roto ni desconectado.

•

Compruebe que el filtro de aire esté instalado.

•

Compruebe que la entrada y salida de aire de la unidad
exterior no estén bloqueadas.

PRECAUCIONES

•

Frote con un paño seco la unidad interior y el telemando.

•

Si la unidad interior está muy sucia, utilice un paño hume-

decido con agua fría.

•

No utilice nunca un paño húmedo para limpiar el tele-

mando.

•

No utilice limpiadores con sustancias químicas ni permita
que tales sustancias permanezcan demasiado tiempo en con
tacto con la unidad. Podría dañar o descolorar la superficie
de la unidad.

•

No utilice bencina, disolvente, sprays abrillantadores ni
productos similares para la limpieza.

•

Pueden provocar grietas y deformaciones en la superficie
plástica.

Utilice un paño seco para limpiar

Seleccione el modo '

sólo ventilador'

Tirador del filtro de aire

06Manual 22Daitsu SPA 21/12/06 16:14 Página 8

9

ESPAÑOL

MANTENIMIENTO

Antes de limpiar el acondicionador de aire, compruebe que
el enchufe esté desconectado de la red.

Limpieza de la unidad interior y del telemando

Antes de limpiar el acondicionador de aire, compruebe que
el enchufe esté desconectado de la red.

1. Tire hacia arriba de los dos extremos del panel. Abra el
panel y levántelo hasta un ángulo en el que se quede fijo.
Una vez que haya oído el clic, no intente levantarlo más.

2. Sujete los tiradores izquierdo y derecho del filtro de aire y
levántelo ligeramente para sacarlo del soporte del filtro.

3. Sujete los dos tiradores y tire del filtro de aire hacia abajo.

4. Extraiga el filtro de aire de la unidad interior.

• Limpie el filtro de aire cada quince días.

• Limpie el FILTRO DE AIRE con una aspiradora o agua,

y luego séquelo en un lugar fresco.

*5. Quite el FILTRO DE CARBÓN ACTIVO/FILTRO ELEC­TROSTÁTICO de la unidad interior y sáquelo del soporte.

• Limpie el filtro cada mes, sumerja el filtro en agua con el
detergente neutro durante 20 minutos y lávelo ligeramente
(sin frotar) y luego expóngalo al sol para secarlo durante
más de 3 horas. (Coloque el lado negro mirando hacia arriba.)

6. Instale los filtros en sus soportes y coloque dichos
sopotes de nuevo en su posición. El lado negro de los filtros
debe estar hacia fuera.

7. Introduzca el FILTRO DE AIRE en la unidad desde arriba,
comprobando que quede perfectamente encajado, y cierre
bien el panel frontal de la unidad interior.

* Filtro opcional

06Manual 22Daitsu SPA 21/12/06 16:14 Página 9

10

ESPAÑOL

OPERACIONES Y RENDIMIENTO DEL ACONDICIONADOR DE AIRE

Limpieza de la unidad interior y del telemando

El dispositivo de protección evita que el acondicionador de aire se active durante unos 3 minutos cuando se
reinicia justo después de estar en funcionamiento.

Así, protegerá la máquina (excepto en el tipo 'sólo refrigeración')

• Características de calefacción en modo calefacción
El acondicionador de aire no proporcionará aire caliente inmediatamente después de ponerse en marcha.
Transcurridos 5 minutos comenzará a fluir aire caliente, una vez que se haya calentado el intercambiador de calor
interior.

• Control del aire caliente
Una vez que la temperatura de la habitación haya alcanzado el punto fijado, el aparato reducirá automáticamente
la velocidad del ventilador para evitar corrientes de aire frío. Entonces, la unidad exterior se detendrá.

• Desescarche
Si la unidad exterior se escarcha en el modo calefacción, se iniciará automáticamente el desescarche (durante
unos 5 a 10 minutos) para mantener el efecto calefacción y se encenderá el piloto PRE.-DEF.

• El ventilador de las unidades interior y exterior se para en el modo de desescarche.

• Durante el proceso de desescarche, el agua desescarchada se drena desde el plato inferior de la unidad exterior.

• Potencia calorífica
En el modo calefacción, se absorbe el calor del exterior y se libera en la estancia. Es el llamado sistema de bomba
de calor. Cuando la temperatura exterior sea demasiado baja, le recomendamos que utilice otro aparato calefac­tor, en combinación con el acondicionador de aire.

Consideración en casos de acumulación de nieve

Seleccione la ubicación de la unidad exterior, de modo que no esté sujeta a la acumulación de nieve o de hojas u
otros escombros estacionales. Es importante que el flujo de aire de la unidad exterior no encuentre obstáculos, ya
que ello mermaría el rendimiento de la calefacción o refrigeración. Durante el modo de calefacción (salvo el modelo
con solo refrigeración) y a temperaturas bajo cero, el agua drenada de la unidad interior como resultado del desescar­che automático podría acumularse y congelarse. Es importante que exista una vía de drenaje o absorción adecuada.

Fallo de alimentación

La interrupción del suministro eléctrico detendrá la unidad completamente.

•

Una vez que se haya restablecido la alimentación, comenzará a parpadear el piloto 'OPERATION' (funcionamiento)
de la unidad interior.

•

Para que la unidad vuelva a ponerse en marcha, pulse el botón ON / OFF del telemando.

•

Los relámpagos o un teléfono inalámbrico cercano podrían provocar interferencias y, por tanto, un mal funcionamien­to de la unidad. En tal caso, desconecte la unidad de la red eléctrica y vuelva a conectarla. Para que se reinicie el
funcionamiento, pulse el botón ON/OFF del telemando.

06Manual 22Daitsu SPA 21/12/06 16:14 Página 10

11

ESPAÑOL

OPERACIONES Y RENDIMIENTO DEL ACONDICIONADOR DE AIRE

Ubicación:

• En el modo de refrigeración, el acondicionador de aire secará el aire de la estancia, de modo que deberá colocar
un tubo para drenar toda el agua fuera del acondicionador.

• Mantenga la unidad interior a más de 1 m de distancia del televisor y la radio para evitar interferencias en las imá­genes y el sonido.

• Las emisoras de radio muy potentes o aparatos que emitan ondas de radio de alta frecuencia pueden provocar
problemas de funcionamiento en el acondicionador de aire. Por favor, consulte con su distribuidor a la hora de
decidir el lugar para instalar el acondicionador de aire.

• No coloque la unidad en una zona peligrosa con gas combustible y materias volátiles.

• Si el acondicionador de aire se pone en marcha en una atmósfera que contenga aceites (aceite de máquina), sal
cerca de una área costera, sulfuro cerca de una fuente caliente, etc., tales sustancias pueden provocar un fallo en
el acondicionador de aire.

• Si debido a un uso, instalación o mantenimiento incorrectos se produce un mal funcionamiento del acondiciona
dor, consulte con su distribuidor.

Preste atención a ruidos o vibraciones

• Tenga la precaución de instalar la unidad sobre un lugar estable para evitar que vibre o produzca ruido.
El ruido cerca de la salida de aire de la unidad exterior puede entrar en la salida de aire.

• Instale la unidad exterior donde el ruido que emite o el aire caliente de la salida de aire no supongan una
molestia para los vecinos.

• Si el acondicionador de aire produce un sonido anormal mientras está en marcha, contacte con su distribuidor.

Condiciones de funcionamiento del acondicionador de aire

Para conseguir un funcionamiento óptimo, siga las siguientes directrices sobre condiciones térmicas:

Si se utiliza el acondicionador de aire en condiciones que excedan los límites anteriores, cabe la posibilidad de que
se activen las funciones de protección.

Funcionamiento
en refrigeración

Funcionamiento

en calefacción

Funcionamiento

en modo secado

Temperatura exterior: de 18 a 43°C

Temperatura ambiente: 17 a 32°C

Temperatura ambiente: 17 a 32°C

Temperatura ambiente: 0 a 27°C

Temperatura exterior: -7 a 24°C

PRECAUCIÓN

Humedad relativa del aire inferior al 80%. Si el aire acondicionado funciona fuera
de estos parámetros, la superficie del aparato puede generar condensación.

Temperatura exterior: de 11 a 43°C

INSTALACIÓN

06Manual 22Daitsu SPA 21/12/06 16:14 Página 11

12

ESPAÑOL

Antes de solicitar el mantenimiento o reparación, compruebe los puntos
siguientes:

INSTALACIÓN

Inoperativo

•

El fusible está fundido o el disyuntor se ha desconectado.

•

Las pilas del telemando están agotadas.

•

El temporizador está programado.

No enfría o calienta bien

•

La entrada o la salida de la unidad exterior están bloqueadas.

•

Las puertas o ventanas están abiertas.

•

El filtro de aire está obstruido por el polvo.

•

La rejilla no está en la posición correcta.

•

El ventilador está regulado demasiado bajo.

•

La temperatura programada es demasiado alta o
demasiado baja.

El aire de la habitación huele mal

Hay un mal olor procedente del acondicionador de aire.

•

Los olores impregnados en pared, alfombra, mobiliario,
ropa o pieles se están desprendiendo. Vaho blanquecino
de aire congelado o agua, generado por la unidad exterior.

Cable

• Para prevenir una descarga de alto voltaje, conecte el acondicionador con el suelo.
La toma de corriente debe estar dedicada al acondicionador de aire.

• No tire del cableado.

• Al conectar el acondicionador de aire con el suelo, tenga en cuenta la normativa local.

• Si es necesario, utilice el fusible o el disyuntor con el amperaje adecuado.

• Si desea cambiar el cableado eléctrico, contacte con el distribuidor local al que compró el acondicionador de aire.

Cambio de ubicación

Si tiene que mudarse o si desea cambiar la ubicación del acondicionador de aire, consulte con su distribuidor, ya
que es preciso que la retirada del refrigerante, el purgado y otras operaciones las realicen personas con preparación
técnica.

PROBLEMAS Y CAUSAS

Verificar

Esto no

son fallos

PRECAUCIONES

Si concurre alguna de las siguientes circunstancias, detenga inmediata­mente el acondicionador de aire, desconecte el interruptor general (OFF)
y contacte con su distribuidor:

• El piloto indicador parpadea con rapidez (cinco veces por segundo),
desconecta la unidad y la conecta de nuevo al cabo de dos o tres minutos
y persiste el parpadeo.

• El interruptor funciona de forma errática.

• El fusible se funde con frecuencia o el disyuntor se desconecta con frecuencia.

• Materias extrañas o agua han caído dentro del acondicionador de aire.

• Se ha observado otra situación inusual.

La unidad no funciona

Calor excesivo

Mal olor

La unidad no funciona

06Manual 22Daitsu SPA 21/12/06 16:14 Página 12

13

ESPAÑOL

PROBLEMAS Y CAUSAS (RELATIVAS AL TELEMANDO)

Antes de solicitar asistencia técnica, compruebe los siguientes puntos.

Síntomas

Causas

Razón y eliminación

No se puede variar

la velocidad del ventilador

Compruebe si el modo indicado
en la pantalla es "AUTO"

AUTO

Cuando está seleccionado el modo
automático, el acondicionador de
aire selecciona automáticamente
la velocidad del ventilador.

En modo de funcionamiento en seco,
el acondicionador de aire selec­ciona automáticamente la velocidad
del ventilador.
Puede seleccionarse la velocidad
del ventilador en los modos
"COOL", "FAN ONLY" y "HEAT"

(sólo los modelos con calefacción)

Compruebe si el modo indicado
en la pantalla es "DRY"

MODO EN SECO

Síntomas

Causas

Razón y solución

El indicador de transmisión “ “ no se enciende nunca

La señal del telemando no se

transmite, ni siquiera mientras se

está pulsando el botón ON/OFF.

Compruebe si en la pantalla aparece
ON TIMER

No se transmite la señal del telemando
porque el acondicionador de aire está
apagado.

Síntomas

Causas

Razón y solución

El indicador TEMP no se enciende

El indicador TEMP no se enciende

Compruebe si el modo indicado en la
pantalla es "FAN ONLY "

No se puede fijar la temperatura
mientras el aparato funciona en
modo "FAN ONLY" (sólo ventilador).

Síntomas

Causas

Razón y solución

No se oye el tono que indica la recepción de la señal

No se recibe ningún tono de la unidad

interior, ni siquiera cuando se está

pulsando el botón ON/OFF.

Compruebe si el transmisor de señal del
telemando está correctamente dirigido
hacia el receptor de la unidad interior,
manteniendo pulsado el botón ON / OFF.

Oriente el transmisor de señal del tele
mando hacia el receptor de la unidad
interior, y luego pulse rápidamente el
botón ON/OFF dos veces.

Síntomas

Causas

Razón y solución

La pantalla se apaga

Las indicaciones de la pantalla

una vez transcurrido un breve lapso.

El indicador TIMER se apaga

después de cierto tiempo.

Compruebe si el temporizador

comienza a funcionar cuando

aparece ON TIMER en la pantalla.

Una vez alcanzada la hora fijada
para comenzar el funcionamiento del
aparato, éste se pondrá en marcha
automáticamente y se apagará el
indicador correspondiente.

Compruebe si ha concluido un
programa del temporizador cuando
aparezca OFF TIMER en la pantalla.

El acondicionador de aire deja de
funcionar una vez transcurrido el
tiempo programado.

06Manual 22Daitsu SPA 21/12/06 16:14 Página 13

ESPAÑOL

14

CONTROLES REMOTOS Y SUS FUNCIONES

Telemando

BOTÓN DE ENCENDIDO/APAGADO

• Para poner en marcha el aparato, pulse

este botón; si desea que se detenga,
vuelva a pulsarlo.

BOTÓN SELECCIONAR MODO

La temperatura programada
aumenta hasta 30°C

La temperatura programada des­ciende hasta 17°C

BOTÓN SELECCIONAR MODO

• Cada vez que pulse este botón selec-

cionará un modo, pasando de uno a
otro en este orden: AUTO, COOL, DRY,
HEAT (no para las unidades de sólo
refrigeración), FAN ONLY y de nuevo
AUTO.

BOTÓN DE VELOCIDAD DEL
VENTILADOR

• Este botón se emplea para seleccionar la

velocidad del ventilador. Cada vez que
pulse el botón, seleccionará una veloci­dad para el ventilador, en este orden:
AUTO, LOW, MED, HIGH y de nuevo
AUTO.

DESLICE LA TAPA

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 14

ESPAÑOL

15

CONTROLES REMOTOS Y SUS FUNCIONES

Telemando

BOTÓN ECONOMÍA

• Pulse este botón para accionar el modo

de funcionamiento económico (no dis­ponible en todos los modelos)

BOTÓN DE ENCENDIDO/APAGADO
DEL TEMPORIZADOR

• Pulse el botón TIMER ON para activar el

temporizador de encendido.

• Pulse el botón TIMER OFF para activar el

temporizador de apagado.

BOTÓN DE AJUSTE DE HORA

• Este botón se utiliza para ajustar la hora

actual y la hora de apagado.

BOTÓN PARA CANCELAR

• Pulse este botón para cancelar el tempo-

rizador de encendido y apagado.

BOTÓN DE REINICIO

• Si pulsa el botón RESET, anulará toda la

programación actual y volverá a la origi­nal. En el reloj, parpadearán los dos pun­tos de "0:00", aparecerá el modo
"AUTO", la velocidad de ventilador será
"AUTO" y la temperatura "24".

BOTÓN DE DIRECCIÓN DEL AIRE

• Pulse este botón para cambiar el ángu-

lo de oscilación de la rejilla. (Salvo en el
caso de unidades que no dispongan de
esta función)

BOTÓN DE REJILLA AUTO

• Pulse este botón para que la rejilla oscile.

Si desea que se detenga, sólo tiene que
volverlo a pulsar.

BOTÓN DE RESERVA

• Pulse este botón para hacer una reserva

en la programación del temporizador de
encendido y de apagado.

BOTÓN DEL RELOJ

• Pulse este botón para fijar la hora.

BOTÓN DE BLOQUEO

• Si pulsa el botón LOCK, toda la progra-

mación que tenga en ese momento que­dará bloqueada y el telemando no acep­tará ninguna orden, excepto si procede
del botón de bloqueo. Utilice el modo de
bloqueo para evitar que se modifiquen
sus programaciones, accidentalmente o
jugando. Cuando quiera salir del modo de
bloqueo, vuelva a pulsar el botón de blo­queo.

• El dibujo del telemando puede tener algunas diferencias al adquirido por usted.

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 15

ESPAÑOL

16

BOTÓN DE TRANSMISIÓN

Este indicador de transmisión se ilumina cuando el telemando transmite
señales a la unidad interior.

VISOR DE MODO

Muestra el modo de funcionamiento actual, incluidos AUTO, COOL, DRY, HEAT
(no para las unidades de sólo refrigeración), FAN ONLY y de nuevo AUTO.

VISOR DE ENCENDIDO/APAGADO

Se muestra pulsando el botón ON/OFF.
Pulse el botón ON/OFF de nuevo para que desaparezca.

VISOR DE TEMPERATURA

Muestra la temperatura programada (de 17°C a 30°C). Si ajusta el modo de
funcionamiento en FAN ONLY, no se mostrará ninguna temperatura.

VISOR DEL RELOJ

Se muestra la hora actual. (0-24horas)

VISOR DEL TEMPORIZADOR

Se muestra la hora programada para la puesta en marcha del temporizador.
(0-24horas)

VISOR DEL BLOQUEO

Se muestra pulsando el botón LOCK.
Pulse el botón LOCK de nuevo para que desaparezca.

VISOR DE VELOCIDAD DEL VENTILADOR

Muestra la velocidad escogida par el ventilador. Hay el modo automático
(AUTO) y tres velocidades: "LOW". "MED" y "HIGH" (respectivamente, BAJA,
MEDIA Y ALTA). Cuando el modo de funcionamiento escogido sea AUTO o
DRY, este visor mostrará la expresión AUTO.

VISOR ECONO.
(No en todos los modelos)

Aparecerá si pulsa el botón ECONO.
Para que desaparezca, vuelva a pulsar el botón ECONO.

• En la ilustración se han indicado todos los visores para mayor claridad. En

funcionamiento, sólo aparecerán en la pantalla del telemando los visores
pertinentes en cada momento.

NOMBRES Y FUNCIONES DE LOS INDICADORES DEL TELEMANDO

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 16

ESPAÑOL

17

Ubicación del telemando

•

Coloque el telemando en un lugar desde el que puedan llegar sus señales al

receptor de la unidad interior (a una distancia máx. de 8 m).

•

Cuando seleccione el modo de temporizador, el telemando transmitirá automá­ticamente una señal a la unidad interior en el momento apropiado.
Si coloca el telemando en una posición que dificulte una buena transmisión de
la señal, puede darse un desfase de hasta 15 minutos.

Sustitución de las pilas

El telemando utiliza dos pilas secas alcalinas (RO3/LR03x2).

(1) Deslice la tapa del compartimento de las pilas y sustituya las pilas por otras

nuevas.

(2) Una vez realizado el paso (1), pulse el botón RESET.

(3) Antes de volver a colocar en su sitio la tapa del compartimento de las pilas,

compruebe que en el panel del reloj del telemando aparece "0:00" y que parpade­an los dos puntos.

•

Tras cambiar las pilas, ponga en hora el reloj del telemando.

MANEJO DEL TELEMANDO

•

El acondicionador de aire no funcionará si hay cortinas, puertas u otros obs-

táculos bloqueando la señal que envía el telemando a la unidad interior.

•

Evite que caiga ningún tipo de líquido sobre el telemando. No exponga el
telemando a la luz directa del sol ni a fuentes de calor.

•

Si el receptor de infrarrojos de la unidad interior se expone a la luz directa
del sol, puede verse afectado el funcionamiento del acondicionador de aire.
Coloque cortinas para evitar que la luz directa del sol afecte al receptor.

•

Si otros aparatos eléctricos afectan al telemando, mueva dichos aparatos o
consulte a su distribuidor local.

PRECAUCIONES

•

Cuando cambie las pilas, no utilice pilas viejas ni un tipo diferente de pilas.
De lo contrario, el telemando podría dejar de funcionar correctamente.

•

Si no va a utilizar el telemando durante unas semanas o más, quite las pilas.

De lo contrario, el líquido que éstas desprenden podría dañar el telemando.

•

La vida media de una pila, con un uso normal, es aproximadamente de

medio año.

•

Debe cambiar las pilas cuando no perciba el pitido del receptor de la uni­dad interior o no se ilumine el indicador de transmisión del telemando.

NOTAS

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 17

ESPAÑOL

18

Antes de poner en marcha el acondicionador de aire, ajuste el reloj del telemando
siguiendo los procedimientos que se indican en esta sección. El panel del reloj del
telemando indicará la hora, independientemente de si se está utilizando el acondi­cionador de aire o no.

Puesta en hora inicial del reloj

Una vez colocadas las pilas del telemando, el panel del reloj indicará "0:00" y los
dos puntos parpadearán.

(1) Botón de ajuste de hora (TIME ADJUST)

•

Pulse este botón para fijar la hora.

Hacia delante.

Hacia atrás.

•

Cada vez que pulse el botón, la hora avanzará o se retrasará un minuto, según
hacia qué lado lo presione. La hora cambiará a la velocidad que usted pulse el
botón.

(2) Botón OK

•

Cuando pulse el botón OK, el visor de la hora dejará de parpadear y el reloj
comenzará a funcionar.

(3) Reajuste del reloj

•

Pulse el botón CLOCK del compartimento de las pilas. Los dos puntos de la
hora comenzarán a parpadear. Para fijar una nueva hora, siga los pasos 1 y 2
de "Puesta en hora inicial del reloj".

* La exactitud del reloj es de un margen de 10 segundos al día.

PUESTA EN HORA DEL RELOJ

La electricidad estática y otros factores (un voltaje extremadamente alto) pue­den provocar que el reloj del telemando inicie su funcionamiento. Si esto ocu­rre (lo comprobará porque los dos puntos de "0:00" parpadearán), reajuste la
hora antes de poner en marcha el aparato.

PRECAUCIONES

Reloj

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 18

ESPAÑOL

19

(1) Cuando pulse el botón LOCK, toda la programación quedará bloqueada; el

telemando no aceptará ninguna orden, excepto las del botón de bloqueo. Utilice
el modo de bloqueo para evitar que se modifiquen sus programaciones, acciden­talmente o jugando. Cuando quiera salir del modo de bloqueo, vuelva a pulsar el
botón de bloqueo.

(2) Si pulsa el botón RESET, anulará toda la programación actual y volverá a la ori-

ginal. En el reloj, parpadearán los dos puntos de "0:00", aparecerá el modo
"AUTO", la velocidad de ventilador será "AUTO" y la temperatura "24".

FUNCIONES DE LOS BOTONES DE BLOQUEO Y REINICIO

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 19

ESPAÑOL

20

Si programa el acondicionador de aire en modo AUTO, seleccionará automática­mente el modo de refrigeración, calefacción (para aquellos modelos que posean
esta función) o sólo ventilador, según la temperatura ambiente.
Una vez seleccionado el modo de funcionamiento, guardará las condiciones ope­rativas en la memoria del microprocesador de la unidad. A partir de ese momen­to, el acondicionador de aire comenzará a funcionar bajo las mismas condiciones
cada vez que usted pulse el botón ON/OFF del telemando.

Encendido

Comenzará a parpadear el piloto OPERATION del panel de visores de la unidad
interior.

(1) Botón de selección de modo (MODE)

Seleccione "AUTO".

(2) Botón de temperatura (TEMP)

Fije la temperatura deseada. Normalmente, entre 21ºC a 28ºC.

(3) Botón de encendido/apagado

Pulse este botón para encender el acondicionar de aire. Se iluminará el piloto
OPERATION del panel de visores de la unidad interior. Se seleccionará un modo
de funcionamiento según la temperatura ambiente y, transcurridos aproxima­damente 3 minutos, el aparato se pondrá en marcha.

Apagado

Botón ON/OFF

Vuelva a pulsar este botón para detener el acondicionador de aire.
Si el modo AUTO no resulta adecuado, puede escoger manualmente las con­diciones que prefiera.
Si opta por el modo AUTO, no tendrá que fijar una velocidad para el ventilador.
En el visor de velocidad del ventilador aparecerá AUTO y la velocidad se con­trolará automáticamente.

MODO AUTOMÁTICO

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 20

ESPAÑOL

21

Encendido

Conecte la unidad a la red eléctrica.
Comenzará a parpadear el piloto OPERATION del panel de visores de la unidad
interior.

(1) Botón de selección de modo (MODE)

Seleccione COOL, HEAT (no para las unidades de sólo refrigeración) o FAN
ONLY.

(2) Botón de temperatura (TEMP)

Fije la temperatura deseada.
Refrigeración: 21ºC o superior.
Calefacción: 28ºC o inferior.

(3) Botón de velocidad del ventilador (FAN)

Seleccione "AUTO", "LOW", "MED" o "HIGH".

(4) Botón de encendido/apagado

Pulse este botón para encender el acondicionar de aire.
Se iluminará el piloto OPERATION del panel de visores de la unidad interior. El
modo de funcionamiento se escogerá de acuerdo con la temperatura ambien­te. El aparato se pondrá en funcionamiento aproximadamente 3 minutos des­pués. (Si escoge el modo FAN ONLY, la unidad se pondrá en marcha inmedia­tamente).

Apagado

Botón de encendido/apagado

Para apagar el acondicionador de aire, vuelva a pulsar este botón.
El modo FAN ONLY no controla la temperatura. Por lo tanto, siga solamente los
pasos 1, 3 y 4 para seleccionar este modo.

MODO SÓLO REFRIGERACIÓN/VENTILADOR

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 21

ESPAÑOL

22

Encendido

Conecte la unidad a la red eléctrica.
El piloto OPERATION del panel de visores de la unidad interior empezará a parpa­dear.

(1) Botón de selección de modo (MODE)

Seleccione DRY.

(2) Botón de temperatura (TEMP)

Pulse el botón "TEMP".
El indicador de velocidad del ventilador mostrará AUTO.
La velocidad del ventilador escogida automáticamente será baja (LOW).

(3) Botón de encendido/apagado

Pulse este botón para encender el acondicionar de aire.
Se encenderá el piloto OPERATION del panel de visores de la unidad interior y
ésta se pondrá en marcha transcurridos unos 3 minutos.

Apagado

Botón de encendido/apagado

Para apagar el acondicionador de aire, vuelva a pulsar este botón.

MODO DE FUNCIONAMIENTO EN DESHUMECTACION

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 22

ESPAÑOL

23

(1) Botón de encendido/apagado del temporizador

Pulse el botón ON u OFF TIMER, según sea necesario.
Aparecerá en pantalla la actual programación del temporizador, junto con el
indicador de ON/OFF TIMER, y parpadearán los dos puntos del temporizador.

(2) Botón de ajuste de hora (TIME ADJUST)

Pulse este botón para fijar la hora que desee.

Hacia delante.

Hacia atrás.

Cada vez que pulse el botón, la hora avanzará o retrocederá 10 minutos según
el botón que pulse. La hora cambiará a la velocidad que usted pulse el botón.

(3) Botón de reserva (OK)

Pulse este botón. Compruebe que el piloto TIMER del panel de visores de la
unidad interior está encendido.

CANCELAR

(4) Botón para cancelar (CANCEL)

Para cancelar la programación del temporizador, pulse el botón CANCEL.

MODIFICAR

Siga los pasos 1, 2 y 3 para modificar la programación.

MODO TEMPORIZADOR

•

Cuando seleccione el modo operativo, el telemando transmitirá automática-

mente la señal del programador a la unidad interior en el momento oportu­no. Por lo tanto, el telemando debe estar situado en un lugar desde el que
pueda transmitir correctamente la señal a la unidad interior.

•

El tiempo efectivo de funcionamiento que se puede fijar con el telemando
está limitado a 24 horas.

PRECAUCIONES

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 23

ESPAÑOL

24

Encendido

Temporizador de apagado
(Funcionamiento R Apagado)

La función de temporizador de apagado es muy útil cuando usted se vaya a dor­mir. El acondicionador de aire se detendrá automáticamente a la hora fijada.
Ejemplo:
Usted desea apagar el acondicionador de aire a las 23:00 horas.

1- Pulse el botón TIMER OFF.
2- Utilice el botón TIME ADJUST para marcar "23:00" en el indicador de apa-

gado del temporizador.

3- Pulse el botón OK.

Temporizador de encendido

(Apagado R Funcionamiento )
El temporizador de encendido le resultará útil cuando se levante por la maña-

na o cuando vuelva del trabajo. El acondicionador de aire empezará a funcio­nar automáticamente a la hora programada.
Ejemplo:
Para programar el encendido a las 06:00 horas. 6:00.

1- Pulse el botón TIMER ON.
2- Utilice el botón TIME ADJUST para marcar "6:00" en el

temporizador de encendido del telemando.

3- Pulse el botón OK.

COMBINED TIMER (Fija simultáneamente la programación de los

temporizadores de encendido y apagado)

OFF timer R ON timer
(Funcionamiento R Apagado R Funcionamiento)

Esta función le resultará útil cuando quiera apagar al acondicionador de aire
después de irse a dormir y volverlo a encender por la mañana cuando se levan­te o cuando regrese a casa..
Ejemplo:
Para detener el funcionamiento del acondicionador de aire a las 23:00 y volver­lo a encender a las 6:00 de la mañana siguiente.

1- Pulse el botón TIMER OFF.
2- Utilice el botón TIME ADJUST para marcar "23:00" en el indicador de apa-

gado del temporizador.

3- Pulse el botón TIMER ON.
4- Utilice el botón TIME ADJUST para marcar "6:00" en el indicador del tem-

porizador de encendido.

5- Pulse el botón OK.

ON timer R OFF timer
(Apagado R Funcionamiento R Apagado)

Puede utilizar este programa para poner en marcha el acondicionador de aire
cuando se despierte y pararlo cuando salga de casa.
Ejemplo:
Para poner en marcha el acondicionador de aire a las 6:00 de la mañana
siguiente y detenerlo a las 8:00.

1- Pulse el botón ON TIMER.
2- Utilice el botón TIME ADJUST para marcar "6:00" en el indicador del tem-

porizador de encendido.

3- Pulse el botón OFF TIMER.
4- Utilice el botón TIME ADJUST para marcar "6:00" en el indicador de apa-

gado del temporizador.

5- Pulse el botón OK.

•

La función del temporizador (ON u OFF) que esté más cerca en el tiempo
de la hora actual se activará en primer lugar.

•

Si se marca la misma hora para ambos temporizadores, no funcionará el
temporizador. Además, el acondicionador de aire dejará de funcionar.

EJEMPLO DE PROGRAMACIÓN DEL TEMPORIZADOR

Apagado

Apagado

Operar

Temporizador de apagado

Temporizador de encendido

Apagado

Operar

Temporizador de apagado

Temporizador de encendido

Apagado

Operar

Temporizador de encendido

Apagado

Operar

Temporizador de apagado

06ManualMandoDaitsuSpa 21/12/06 16:14 Página 24

25

PORTUGUÊS

Informação importante sobre segurança..................................................................26-27

Indicações para um funcionamento económico............................................................27

Nomes das peças ..........................................................................................................28

Nomes e funções dos comando da unidade interior ....................................................29

Regulação da direcção do caudal de ar ..................................................................29-31

Manutenção ..............................................................................................................32-33

Funcionamento do ar condicionado e seu rendimento............................................34-35

Instalação..................................................................................................................35-36

Problemas e causas ......................................................................................................36

Problemas e causas (relativas ao controlo remoto) ......................................................37

Controlos remotos e suas funções ................................................................................38

Nomes e funções dos indicadores do controlo remoto ................................................40

Utilização do controlo remoto........................................................................................41

Acerto do relógio............................................................................................................42

Função dos botões lock e reset ....................................................................................43

Funcionamento automático............................................................................................44

Funcionamento só frio/ventilação ..................................................................................45

Operação o de desumidificação ....................................................................................46

Operação do temporizador ............................................................................................47

Exemplo de configuração o do temporizador................................................................48

CONTEÚDO

06Manual 22Daitsu POR Cont 21/12/06 16:14 Página 25

26

PORTUGUÊS

INFORMAÇÃO IMPORTANTE SOBRE SEGURANÇA

PRECAUÇÃO

Não tentar instalar este aparelho pelos seus próprios meios. Este
aparelho deve ser instalado por pessoal habilitado.

PERIGO

Não tentar fazer pessoalmente a assistência técnica do aparelho
Este aparelho não tem componentes que possam ser reparados pelo
utilizador. Abrir ou retirar a tampa pode expor o utilizador a descar­gas de tensão perigosas. Desligar a corrente não evitará potenciais
choques eléctricos.

PERIGO

Nunca colocar as mãos ou objectos na saída de ar dos aparelhos
interior e exterior. Estes aparelhos têm um ventilador que funciona a
alta velocidade. Tocar o ventilador em movimento poderá causar feri­mentos graves.

PERIGO

Para evitar o risco de choque eléctrico grave, nunca entornar ou res­pingar água ou outros líquidos sobre o ar condicionado.

ADVERTÊNCIA

Arejar o aposento ocasionalmente com o ar condicionado em
funcionamento, especialmente se houver um aparelho a gás no
mesmo aposento. O incumprimento destas condições pode pro­vocar insuficiência de oxigénio no aposento.

ADVERTÊNCIA

Para evitar choques eléctricos, desligar o aparelho e retirar a
ficha da tomada antes de iniciar qualquer limpeza ou manuten­ção de rotina. Seguir as instruções de limpeza incluídas no
Manual do Utilizador.

ADVERTÊNCIA

Não utilizar produtos de limpeza líquidos ou em aerossol. Utilizar
um pano seco e macio para limpar o aparelho. Para evitar
choques eléctricos, nunca tentar limpar o aparelho pulverizando­o com água.

PRECAUÇÃO

Não utilizar produtos cáusticos para limpeza do tubo de escoa­mento. Os produtos para limpeza de canalizações podem destruir
rapidamente os componentes dos aparelhos (ventilador, serpenti­na do permutador de calor, etc.)

Peligroso

Limpiador

Limpiador

caustico

06Manual 22Daitsu POR 21/12/06 16:15 Página 26

27

PORTUGUÊS

INFORMAÇÃO IMPORTANTE SOBRE SEGURANÇA

INDICAÇÕES PARA UM FUNCIONAMENTO ECONÓMICO

Manter a temperatura ambiente num nível confortável.

Limpar o filtro de ar

Um filtro de ar entupido reduzirá a eficiência do aparelho.

Limpar quinzenalmente.

Nunca abrir portas e janelas mais do que o necessário.

Para manter o ar fresco ou quente na divisão, nunca abrir portas e

janelas mais do que o necessário.

Cortinas das janelas.

No modo de arrefecimento, fechar as cortinas

para evitar o sol directo.

Utilizar o temporizador com eficiência.

Programar o temporizador para a hora desejada de funcionamento.

Obter a circulação uniforme do ar no aposento.

Regular a orientação do caudal de ar para circulação homogénea

do ar no aposento.

NOTA

Para um rendimento optimizado, pôr o aparelho em funcionamen­to nas condições de temperatura e humidade recomendados
neste Manual do Utilizador. Se o aparelho funcionar fora destes,
limites, podem ocorrer avarias no aparelho ou ocorrer goteja­mento de água.

Que frio!

Por favor, limpar

Fermer

•

O aparelho não se destina a ser usado por crianças ou deficientes sem supervisão.

•

As crianças devem ser avisadas para não brincarem com o aparelho.

•

Programar temperaturas moderadas, especialmente na presença de crianças, pessoas idosas ou deficientes.

Ar frio e seco

TEMPORIZADOR

Regulação do fluxo de ar

Controlo

06Manual 22Daitsu POR 21/12/06 16:15 Página 27

28

PORTUGUÊS

NOMES DAS PEÇAS

Unidade interior

1- Sensor de temperatura ambiente.
2- Painel frontal.
3- Entrada de ar.
4- Filtro de Ar.
5- Saída de ar.
6- Deflector vertical do caudal de ar.
7- Grelha horizontal do caudal de ar.
8- Painel de visualização.

9- Receptor de sinal de infravermelhos.
10- Controlo Remoto.
11- Painel de controlo.

Unidade exterior

12- Tubo de escoamento, tubagem de ligação

de refrigerante e electrificação.

13- Entrada de Ar (lateral e posterior).
14- Saída de ar.

Painel de visualização

As condições de funcionamento estão
indicadas abaixo:

1 Luz OPERATION (funcionamento)

2 Luz AUTO (automático)

3 Luz TIMER (temporizador)

4 Luz ECONOMIC (economia)

5 Luz PRE-DEFROSTING (pré-descongelação)

(não existente no tipo só frio)

6 Receptor de sinal de infravermelhos

Mais de 10cm

Mais de 80cm

Mais de 100cm

Mais de 60 cm

Saída
do ar

Mais de 4,5cm

Unidade interior

Unidade exterior

Unidade exterior

Painel de visualização

06Manual 22Daitsu POR 21/12/06 16:15 Página 28

29

PORTUGUÊS

NOMES E FUNÇÕES DOS COMANDO DA UNIDADE INTERIOR

REGULAÇÃO DA DIRECÇÃO DO CAUDAL DE AR

Painel de Comando

Levantar o painel frontal para executar as programações
do painel de comando.

•

Para abrir o painel frontal
Puxar as duas extremidades do painel.
Abri-lo até ficar fixo. Não o forçar a partir do momento
em que se ouvir um "clique".

•

Para fechar o painel frontal
Baixar as extremidades do painel e empurrar em ambos
os lados. Fechá-lo com firmeza.

Para fazer oscilar o caudal de ar automaticamente

Executar esta função com o aparelho em funcionamento.
Premir a tecla SWING (oscilação) do controlo remoto.

•

Para cancelar a função, premir novamente a tecla SWING.

•

Para alterar a orientação de oscilação, premir a tecla AIR DIRECTION.

Temporário

Esta tecla é normalmente usada a partir do controlo remoto.
Se perder o controlo ou as suas pilhas estiverem gastas, mudar
esta tecla para a posição Auto/Cool para um funcionamento
temporário.

Auto/Cool

Funcionamento

temporário.

PRECAUÇÕES

•

As teclas AIR DIRECTION e SWING serão desactivadas quando o
ar condicionado não estiver em funcionamento (incluindo quando ON
TIMER (temporizador ligado) estiver programado).

•

Não deixar funcionar o aparelho por muitas horas com a orientação
do ar para baixo durante as operações de arrefecimento ou desu­midificação. De contrário, pode formar-se condensação na superfície
do deflector vertical e causar gotejamento.

•

Não mover o deflector vertical manualmente. Utilizar sempre a tecla
AIR DIRECTION. Se o deflector for movido manualmente, poderá
causar mau funcionamento. Se o deflector não funcionar correcta­mente, desligar imediatamente o ar condicionado e voltar a ligá-lo.

•

Quando o ar condicionado é reiniciado imediatamente após ter sido
desligado, o deflector vertical pode não se mover durante cerca de 10
segundos.

06Manual 22Daitsu POR 21/12/06 16:15 Página 29

30

PORTUGUÊS

REGULAÇÃO DA DIRECÇÃO DO CAUDAL DE AR

Regular a orientação horizontal do ar:

Para o funcionamento em arrefecimento ou desumidificação,
mover o deflector vertical para baixo, usando a tecla AIR
DIRECTION do controlo remoto..

•

Segurar a alavanca das grelhas de ar horizontais e movê-las
para ajustar a orientação do caudal de ar conforme pretendi­do.

•

Para as operações em arrefecimento ou desumidificação,
fazer regressar o deflector vertical à posição original, usando
a tecla AIR DIRECTION do controlo remoto.

Se for utilizada a tecla AIR DIRECTION para regular a orientação
do ar vertical, o deflector oscilará primeiro para baixo e depois,
automaticamente, para a posição pretendida.
Quando o funcionamento for desligado através do controlo
remoto, o deflector vertical fechará automaticamente.

Funcionamento automático

O ar condicionado selecciona e funciona num dos modos
arrefecimento, aquecimento (não existente no tipo só
arrefecimento) ou só ventilador, dependendo da tempe­ratura ambiente.
O ar condicionado adaptará automaticamente a tempera­tura ambiente ao valor programado pelo utilizador.
Se o modo Auto for desconfortável, o utilizador pode se­leccionar manualmente as condições desejadas.

Zona de supressão de funcionamento

Função ECONOMIC

Início do Funcionamento

Ajustar temperatura

2 horas

1 hora

SEGURAR

SEGURAR

06Manual 22Daitsu POR 21/12/06 16:15 Página 30

31

PORTUGUÊS

REGULAÇÃO DA DIRECÇÃO DO CAUDAL DE AR

Funcionamento económico

Quando a tecla ECONO é premida durante as operações de
arrefecimento, aquecimento (não disponível nos tipos só
arrefecimento) ou AUTO, o ar condicionado iniciará o
seguinte funcionamento. A velocidade do ventilador será
automaticamente controlada. Na zona de supressão de
funcionamento, em que a potência é mantida no mínimo,
o sobre arrefecimento é evitado aumentando a progra­mação da temperatura em 1ºC após a 1ª hora e em 2ºC
após duas horas de funcionamento. A temperatura
ambiente é assim regulada entre a zona de supressão de
funcionamento e a temperatura programada.
(Dependendo da temperatura exterior))

FUNCIONAMENTO DE DESUMIDIFICAÇÃO

O modo DRY (desumidificação) seleccionará automatica­mente a função de arrefecimento com base na diferença
entre a temperatura programada e a temperatura ambiente
real.
A temperatura é regulada durante a desumidificação ligan­do e desligando repetidamente o funcionamento arrefeci­mento ou só ventilador.
O indicador de velocidade do ventilador mostrará AUTO e
será usada uma velocidade baixa.

Funcionamento temporário

Esta função é utilizada para pôr o aparelho em
funcionamento temporariamente, no caso de se ter perdido
o controlo remoto ou de este ter as pilhas gastas.

•

Regular a tecla TEMPORARY para a posição AUTO para ini­ciar o funcionamento automático.

•

A posição COOL destina-se aos testes de funcionamento do
aparelho e o controlo automático de temperatura é cancelado
nesta posição.

Nunca usar esta função para o funcionamento normal
do aparelho.

DESUMIDIFICAÇÃO

FUNCIONAMENTO TEMPORÁRIO

Unidade interior

AUTO/COOL

Incluído

um dispositivo

para

funcionamento

temporário

Não consigo encontrar

o controlo remoto

Arrefecimento Arrefecimento

Temperatura
ambiente

Só ventilação

Arrefecimento

Só ventilação

Temperatura programada

Tempo

06Manual 22Daitsu POR 21/12/06 16:15 Página 31

32

PORTUGUÊS

MANUTENÇÃO

ADVERTÊNCIA

Antes de proceder à limpeza do ar condicionado, certi­ficar-se de que a corrente está desligada

Limpeza da unidade interior e do controlo remoto

Inspecções antes do funcionamento

Se não se pensar utilizar o aparelho durante,
pelo menos, 1 mês:

(1) Pôr o ventilador a funcionar durante cerca de meio dia

para secar o interior do aparelho.

(2) Desligar o ar condicionado e o disjuntor.

(3) Retirar as pilhas do controlo remoto.

PRECAUÇÕES

•

Confirmar que os fios estão ligados e em boas condições.

•

Verificar que o filtro de ar está instalado.

•

Verificar que a saída ou entrada de ar da unidade exterior não
estejam bloqueadas.

•

Antes de proceder à limpeza do ar condicionado, certificar-se
de que a corrente está desligada.

PRECAUÇÕES

•

Utilizar um pano seco para limpar a unidade interior e o

controlo remoto.

•

Pode ser usado um pano humedecido em água fria na

unidade interior se estiver muito suja.

•

Nunca utilizar pano húmido no controlo remoto.

•

Não usar produtos químicos para limpar nem os deixar na
unidade por períodos prolongados. Podem danificar ou desco­lorir a superfície.

•

Não utilizar benzina, diluente, abrasivos ou outros solventes
para a limpeza.

•

Estes podem causar fissuras ou deformações na superfície
plástica.

•

Seleccionar o modo Fan Only

Usar um pano seco para limpar

Seleccione el modo '

sólo ventilador'

Poignée du filtre d'air

06Manual 22Daitsu POR 21/12/06 16:15 Página 32

33

PORTUGUÊS

MANUTENÇÃO

Limpeza do filtro de ar

Antes de proceder à limpeza do ar condicionado, certificar-se de
que a corrente está desligada.

1. Puxar o painel pelas duas extremidades.
Abrir o painel até ficar fixo.
Não o forçar a partir do momento em que se ouvir um
"clique".

2. Segurar nas pegas direita e esquerda do filtro de ar e
levantá-lo ligeiramente para o retirar do suporte.
Pega do Filtro de Ar.

3. Segurar as pegas e puxar o filtro para baixo.

4. Remover o FILTRO DE AR da unidade interior.

• Limpar o FILTRO DE AR quinzenalmente.

• Limpar o FILTRO DE AR com aspirador ou lavar

com água e secar num local fresco.

*5. Retirar o FILTRO DE CARVÃO ACTIVO /FILTRO
ELECTROSTÁTICO do seu suporte na unidade interior.
Limpar o filtro todos os meses, mergulhando-o em água
morna com detergente neutro durante 20 minutos e lavan­do-o levemente (não esfregar). Expô-lo ao sol para secar
durante mais de 3 horas. (colocar a face preta para cima)

6.Instalar os filtros no seu suporte e recolocar os suportes
na sua posição. O lado negro dos filtros voltado para o lado
de fora.

7. Inserir o FILTRO DE AR na unidade a partir do topo até
estar completamente fixo e fechar o painel frontal do ar
condicionado firmemente.

* Filtro opcional

06Manual 22Daitsu POR 21/12/06 16:15 Página 33

34

PORTUGUÊS

FUNCIONAMENTO DO AR CONDICIONADO E SEU RENDIMENTO

Dispositivo de protecção de três minutos

Um dispositivo de protecção evita que o ar condicionado seja activado durante aproximadamente 3 minutos,
quando for reiniciado imediatamente após ter sido desligado.

Tal protegerá a máquina. (não existente no tipo só arrefecimento)

• Características de aquecimento na operação de pré-aquecimento
Le climatiseur ne délivre pas de l'air chaud immédiatement après le démarrage. L'air chaud sort après environ 5
minutes après que l'échangeur de chaleur intérieur soit chaud.

• Controlo de ar quente
Quando a temperatura ambiente atinge o valor estabelecido, a velocidade do ventilador é automaticamente redu­zida para evitar caudais de ar frio. Nesta altura, a unidade exterior deixará de funcionar.

• Descongelação
Se a unidade exterior estiver gelada durante a operação de aquecimento, a descongelação será iniciada automa­ticamente (durante aproximadamente 5 a 10 minutos) para manter o efeito de aquecimento, e a luz PRE.-DEF.
acende-se.

• Os ventiladores de ambas as unidades deixam de funcionar durante a operação de descongelação.

• Durante a operação de descongelação, a água resultante é escoada do tabuleiro inferior da unidade exterior.

• Capacidade de Aquecimento
Na operação de aquecimento, o calor é absorvido do exterior e distribuído no aposento. É o chamado sistema de
bomba de calor. Quando a temperatura exterior for muito baixa, recomenda-se a utilização de outro aparelho de
aquecimento em combinação com o ar condicionado.

Considerações em caso de acumulação de neve

Escolher uma localização da unidade exterior onde não fique sujeita a acumulação de neve, de folhas mortas ou
outros detritos. É importante que o caudal de ar para a unidade exterior não seja obstruído, já que tal resultaria numa
perda de rendimento. Durante o modo de aquecimento (inexistente no tipo só arrefecimento) e a temperaturas inferio­res a zero, a água drenada da unidade exterior, proveniente da descongelação automática, pode acumular-se e gelar.
É importante a existência de um sistema de escoamento adequado.

Falha de corrente

Perante um corte de corrente durante o funcionamento, a unidade pára completamente.

•

A luz de FUNCIONAMENTO na unidade interior começará a piscar quando a corrente for restabelecida.

•

Para reiniciar o funcionamento, premir a tecla ON/OFF no controlo remoto.

•

Certos tipos de iluminação e veículos nas proximidades podem interferir no funcionamento do ar condicionado.
Desligar e ligar novamente a unidade. Premir a tecla ON/OFF do controlo remoto para reiniciar o aparelho.

06Manual 22Daitsu POR 21/12/06 16:15 Página 34

35

PORTUGUÊS

FUNCIONAMENTO DO AR CONDICIONADO E SEU RENDIMENTO

Localização:

• Na operação de arrefecimento, o ar condicionado desumidificará o ar do aposento. Deve ser instalado um tubo

para escoar a água formada.

• Colocar a unidade interior afastada, pelo menos um metro, de aparelhos de televisão e rádio, para evitar

interferências na imagem e som.

• Transmissores de rádio potentes ou quaisquer outros dispositivos emissores de ondas de rádio de alta-

frequência podem causar interferências no funcionamento do ar condicionado. Consultar o fornecedor do seu
aparelho antes de o instalar.

• Não colocar a unidade em local onde possa haver a presença de gases combustíveis ou matérias voláteis.

• Se o ar condicionado funcionar em atmosfera contendo óleos (óleos de máquina), sal (perto de zonas costeiras),

gás de enxofre (em nascentes de água), etc., tais substâncias podem contribuir para o mau funcionamento
do aparelho.

• Se o ar condicionado funcionar deficientemente devido a má utilização ou instalação/manutenção deficientes,

consultar o distribuidor.

Ter em atenção ruídos e vibrações

• A unidade deve ser fixada em local estável para evitar barulhos ou vibrações.

• O ruído junto da saída de ar da unidade exterior pode entrar pela saída de ar.

• Colocar a unidade exterior em local onde o ruído e a emissão de ar quente não sejam um incómodo

para a vizinhança.

• Se o funcionamento do ar condicionado parecer anormal, contactar o fornecedor.

Condições de funcionamento do ar condicionado

Para um rendimento adequado, pôr o ar condicionado funcionar nas seguintes condições de temperatura:

Se o ar condicionado for utilizado fora das condições mencionadas, os dispositivos de protecção de segurança
entrarão em funcionamento.

Operação

de arrefecimento

Operação

de aquecimento

Operação de desumidificação

Temperatura exterior: de 18 a 43°C

Temperatura ambiente: 17 a 32°C

Temperatura ambiente: 17 a 32°C

Temperatura ambiente: 0 a 27°C

Temperatura exterior: -7 a 24°C

PRECAUÇÃO

Humidade relativa ambiente inferior a 80%. Se o ar condicionado funcionar
acima destes valores, a superfície do ar condicionado pode atrair condensação.

Temperatura exterior: de 11 a 43°C

INSTALAÇÃO

06Manual 22Daitsu POR 21/12/06 16:15 Página 35

36

PORTUGUÊS

Antes de chamar o serviço de assistência, verificar os pontos seguintes:

INSTALAÇÃO

Inoperacional

•

O fusível de corte está fundido ou o disjuntor disparou.

•

As pilhas do controlo remoto estão gastas.

•

O temporizador está programado.

Não arrefece ou não aquece bem.

•

A entrada ou saída do ar do aparelho exterior está bloqueada.

Estão abertas portas ou janelas.

•

O filtro de ar está entupido.

•

O deflector não está na posição correcta.

•

A velocidade do ventilador está programada para low (baixa).

•

A temperatura programada é demasiado alta ou demasiado baixa.

O ar do aposento tem cheiro.

Sai um mau cheiro do ar condicionado

•

Os cheiros impregnados nas paredes, carpetes, mobílias,
roupas ou peles são expelidos.

•

A unidade exterior produz uma névoa branca de
ar frio ou água.

Ligação de terra

• Para evitar descargas de tensão, ligar o aparelho à terra.

• A tomada de corrente deve ser exclusiva para o aparelho de ar condicionado.

• Não puxar pelo cabo de ligação.

• Respeitar as regulamentações locais na ligação do aparelho à terra.

• Se necessário, instalar um disjuntor de circuito ou fusíveis de calibre correspondente.

• Se for necessário substituir o cabo de alimentação, contactar o fornecedor local.

Recolocação

Se mudar de casa ou quiser mudar o ar condicionado de lugar, consultar o seu fornecedor, dado que são necessárias
habilitações especiais para retirar o gás de refrigeração, purgar o ar e executar outras operações..

PROBLEMAS E CAUSAS

Voltar a inspeccionar

Estas não

são avarias

PRECAUÇÕES

Se qualquer uma das seguintes condições ocorrer, parar imediatamente o ar
condicionado, desligar o interruptor geral e contactar o revendedor:

• As luzes indicadoras piscam rapidamente (cinco vezes por segundo). Depois
de desligar o aparelho e voltar a ligá-lo após dois ou três minutos, a luz conti­nua a piscar.

• O funcionamento das teclas é errático.

• O fusível funde-se ou o disjuntor dispara frequentemente.

• Entraram no ar condicionado matérias estranhas ou água.

• Observa-se qualquer outra situação anormal.

O aparelho não funciona

Demasiado quente

Com cheiros

O aparelho não funciona

FUNCIONAMENTO

06Manual 22Daitsu POR 21/12/06 16:15 Página 36

37

PORTUGUÊS

PROBLEMAS E CAUSAS (RELATIVAS AO CONTROLO REMOTO)

Antes de solicitar assistência técnica ou qualquer reparação, verificar os pontos a seguir.

Sintomas

Causas

Motivo e resolução

A velocidade do ventilador não

pode ser alterada.

Verificar se o MODO indicado no
visor é "AUTO"

AUTO

Quando o modo automático é
seleccionado, o ar condicionado
selecciona automaticamente a
velocidade do ventilador.

Quando a operação de desumidificação
é seleccionada, o ar condicionado
selecciona automaticamente a
velocidade do ventilador. A velocidade
do ventilador pode ser seleccionada
durante as operações "COOL", "FAN
ONLY" e "HEAT"

(não existente no tipo só arrefecimento)

Verificar se o MODO indicado no
visor é "DRY".

DRY (desumidificação)

Sintomas

Causas

Motivo e resolução

O Indicador de Transmissão “ “ não aparece

O sinal do controlo remoto não é

transmitido, mesmo que a tecla

ON/OFF seja premida.

VVerificar se ON TIMER
(temporizador ligado) está indicado
no visor.

O sinal do controlo remoto não é
transmitido porque o aparelho está
desligado.

Sintomas

Causas

Motivo e resolução

O indicador TEMP. não aparece

O visor nunca aparece

Verificar se o MODE indicado
no visor é "FAN ONLY".

A temperatura não pode ser
programada durante a função de
só ventilação.

Sintomas

Causas

Eliminação

O som de recepção do sinal não se ouve

Não se ouve nenhum som de recep-

ção da unidade interior, mesmo

quando a tecla ON/OFF é premida.

Verificar se o transmissor de sinais do con­trolo remoto está correctamente apontado
para o receptor da unidade interior
quando a tecla ON/OFF é pressionada.

Apontar o transmissor de sinal do controlo
remoto para o receptor da unidade interior,
e premir rapidamente a tecla ON/OFF
duas vezes.

Sintomas

Causas

Motivo e resolução

O visor desliga-se

A indicação no visor desaparece

após um espaço de tempo.

Os indicadores TIMER apagam-se

depois de decorrido um lapso

de tempo.

Verificar se a operação do

temporizador se inicia quando ON

TIMER é indicado no visor.

Quando a hora definida para o início
do ar condicionado é atingida, o ar
condicionado arranca automaticamen­te e o indicador adequado desapare­cerá.

Verificar se a operação do
temporizador chegou ao fim quando
OFF TIMER é indicado no visor.

O funcionamento do ar condicionado
pára depois de decorrido o tempo
definido.

06Manual 22Daitsu POR 21/12/06 16:15 Página 37

PORTUGUÊS

38

CONTROLOS REMOTOS E SUAS FUNÇÕES

Controlo remoto

TECLA ON/OFF

• Premir a tecla para iniciar o funciona-

mento, premir novamente para desligar.

TECLA TEMP

A temperatura programada
aumenta para 30°C

A temperatura programada desce
para 17°C

TECLA MODE

• Cada vez que a tecla é premida, é selec-

cionado um modo numa sequência de
AUTO, COOL, DRY, HEAT (não existente
no tipo só frio), FAN ONLY e AUTO.

TECLA FAN SPEED

• Esta tecla é utilizada para seleccionar a

velocidade do ventilador. Cada vez que a
tecla é premida, a velocidade do ventila­dor é seleccionada numa sequência de
AUTO, LOW, MED, HIGH, AUTO.

DESLIZAR A TAMPA

06ManualMandoDaitsuPor 21/12/06 16:15 Página 38

PORTUGUÊS

39

CONTROLOS REMOTOS E SUAS FUNÇÕES

Controlo remoto

TECLA ECONOMIC RUNNING

• Premir esta tecla para configurar o

modo de funcionamento económico
(não disponível em alguns modelos)

TECLA TIMER ON / TIMER OFF

• Premir a tecla TIMER ON para ligar o tem-

porizador.

• Premir a tecla TIMER OFF para desligar o

temporizador.

TECLAS TIME ADJUST

• Esta tecla é utilizada para acertar a hora

actual e as horas de ligar e desligar.

TECLA CANCEL

• Premir esta tecla para cancelar a tempo-

rização ON e OFF.

TECLA RESET

• Ao premir a tecla RESET, todas as confi-

gurações actuais são canceladas e o
aparelho volta às configurações iniciais.
No relógio, os dois pontos de "0:00" fica­rão intermitentes, o modo apresenta
"AUTO", a velocidade do ventilador mos­tra "AUTO", a temperatura apresenta
"24".

TECLA AIR DIRECTION

• Premir esta tecla para alterar o ângulo

de oscilação do deflector. (Não aplicável
ao aparelho sem esta função)

TECLA SWING

• Premir esta tecla para fazer oscilar o

deflector. Premir novamente para parar.

TECLA OK

• Premir esta tecla para gravar as progra-

mações de ON Timer e OFF Timer.

TECLA CLOCK

• Premir esta tecla para acertar a hora.

TECLA LOCK

• Ao premir a tecla LOCK, todas as confi-

gurações actuais são bloqueadas e o
controlo remoto não aceita nenhuma
operação excepto a da tecla LOCK. Usar
o modo Lock quando se pretender evitar
alterações acidentais das programações.
Premir a tecla LOCK novamente para
cancelar o modo LOCK.

• O controlador remoto acima do desenho pode ter algumas diferenças de essa que você compra.

06ManualMandoDaitsuPor 21/12/06 16:15 Página 39

PORTUGUÊS

40

INDICADOR DE TRANSMISSÃO

Este indicador de transmissão acende quando o controlo remoto transmite
sinais para o aparelho interior.

INDICADOR DO MODO

Exibe o modo de funcionamento actual. Inclui AUTO, COOL, DRY, HEAT (não
disponível no tipo só frio) FAN ONLY e AUTO.

INDICADOR ON/OFF

Apresenta-se ao remir a tecla ON/OFF. (ligao/desligao).
Premir a tecla ON/OFF novamente para eliminar.

MOSTRADOR DE TEMPERATURA

Apresenta a programação da temperatura (17°C a 30°C). Quando está pro­gramado o modo FAN ONLY, a temperatura não é mostrada.

MOSTRADOR RELÓGIO

Indica a hora actual. (0-24horas)

MOSTRADOR DO TEMPORIZADOR

Indica a hora programada ara o temporizador.
(0-24horas)

INDICADOR DE BLOQUEIO

Visível ao premir a tecla LOCK.
Premr a tecla LOCK novamente para eliminar.

INDICADOR DA VELOCIDADE DO VENTILADOR

Mostra a velocidade seleccionada do ventilador, AUTO e três níveis de velo­cidade "LOW", "MED" e "HIGH". Exibe AUTO quando o modo de funciona­mento estiver em AUTO ou DRY.

MOSTRADOR ECONO.
(não disponível em alguns modelos)

Apresentado premindo a tecla ECONO.
Premir a tecla ECONO novamente para eliminar.

• Na ilustração, são apresentados todos os mostradores para maior clareza.

Durante o funcionamento, apenas os indicadores relevantes serão mostra­dos no controlo remoto.

NOMES E FUNÇÕES DOS INDICADORES DO CONTROLO REMOTO

06ManualMandoDaitsuPor 21/12/06 16:15 Página 40

PORTUGUÊS

41

Localização do controlo remoto

•

Conservar o controlo remoto onde os seus sinais possam alcançar o receptor

no aparelho interior. (é permitida uma distância até 8 m).

•

Quando se selecciona o funcionamento do temporizador, o controlo remoto
transmite automaticamente o sinal ao aparelho interior na hora especificada. Se o
controlo remoto for mantido numa posição que impeça a transmissão correcta dos
sinais, pode ocorrer um atraso até 15 minutos.

Substituição das pilhas

O controlo remoto utiliza duas pilhas secas alcalinas (RO3/LR03 x 2).

(1) Deslizar a tampa do compartimento das pilhas, substituir as pilhas velhas por

novas.

(2) Depois do passo (1), premir a tecla RESET.

(3) Antes de voltar a colocar a tampa do compartimento das pilhas, confirmar se

o painel do relógio do controlo remoto indica "0:00" e se os dois pontos estão
intermitentes.

•

Depois de substituir as pilhas, acertar o relógio do controlo remoto.

UTILIZAÇÃO DO CONTROLO REMOTO

•

O ar condicionado não funcionará se houver cortinas, portas ou outros a
bloquear os sinais do controlo remoto para o aparelho interior.

•

Evitar a entrada de qualquer líquido no controlo remoto. Não o expor à luz
solar directa ou a calor.

•

Se o receptor dos sinais infravermelhos do aparelho interior estiver expos­to à luz solar directa, o ar condicionado pode não funcionar correctamente.
Utilizar cortinas para impedir que a luz do sol atinja o receptor

•

Se outros aparelhos eléctricos reagirem ao controlo remoto, mudar estes
dispositivos de lugar ou consultar o seu revendedor.

PRECAUÇÕES

•

Ao substituir as pilhas, não utilizar pilhas usadas ou de um tipo diferente. De

contrário, pode-se provocar o mau funcionamento do controlo remoto.

•

Se o controlo remoto não for utilizado durante algumas semanas, retirar as
pilhas. De contrário, pode ocorrer derrame de líquido das mesmas que o
poderá danificar.

•

A vida útil média das pilhas durante um funcionamento normal é de aproxi­madamente seis meses.

•

Substituir as pilhas se não houver qualquer sinal de recepção do aparelho
interior ou se o indiciador de transmissão no controlo remoto não acender.

NOTAS

06ManualMandoDaitsuPor 21/12/06 16:15 Página 41

PORTUGUÊS

42

Antes de iniciar o funcionamento do ar condicionado, acertar o relógio do contro­lo remoto pelo processo indicado nesta secção. O painel do relógio no controlo
remoto indicará a hora, independentemente de o ar condicionado estar ou não em
funcionamento.

Programação inicial do Relógio

Quando as pilhas são inseridas no controlo remoto, o painel do relógio indicará
"0:00" e os dois pontos ficarão intermitentes.

(1) Tecla TIME ADJUST

•

Carregue nesta tecla para acertar a hora.

Avançar.

Recuar.

•

Cada vez que premir a tecla, a hora avança ou recua um minuto dependen-

do da tecla premida. A hora muda tão rapidamente quanto mais a tecla for

premida.

(2) Tecla OK

•

Ao premir a tecla OK, o indicador da hora do relógio deixa de piscar e o reló-

gio começa a funcionar.

(3) Reprogramação do relógio

•

Ao premir a tecla CLOCK do controlo remoto, os dois pontos no indicador do

relógio começarão a piscar. Para acertar a nova hora, seguir os passos 1 e 2

da "Programação inicial do relógio" .

* A exactidão do relógio é de 10 segundos por dia.

ACERTO DO RELÓGIO

A electricidade estática ou outros factores (no caso de tensão extremamente
alta) pode ter influência no relógio do controlo remoto. Se o controlo remoto
tiver sido activado (os dois pontos de 0:00 estão intermitentes), acertar nova­mente o relógio antes de iniciar o funcionamento.

PRECAUÇÕES

relógio

06ManualMandoDaitsuPor 21/12/06 16:15 Página 42

PORTUGUÊS

43

(1) Ao premir a tecla LOCK, todas as configurações actuais são bloqueadas e o

controlo remoto não aceita qualquer operação excepto a da tecla LOCK. Utilizar o
modo LOCK quando quiser impedir que as configurações sejam alteradas aciden­tal ou propositadamente. Premir a tecla LOCK novamente para cancelar o blo­queamento.

(2) Quando se premir a tecla RESET, todas as configurações actuais são cancela-

das e o aparelho regressa à sua programação inicial. No relógio, os dois pontos
em "0:00" ficarão intermitentes, o modo indica "AUTO", a velocidade da ventoin­ha indica "AUTO", a temperatura indica "24".

FUNÇÃO DOS BOTÕES LOCK E RESET

06ManualMandoDaitsuPor 21/12/06 16:15 Página 43

PORTUGUÊS

44

Quando se colocar o ar condicionado no modo AUTO, este seleccionará automa­ticamente a operação de arrefecimento, aquecimento (não existente no tipo só
frio) ou só ventilador, dependendo da temperatura ambiente.
Uma vez seleccionado o modo de funcionamento, as respectivas condições serão
guardadas na memória do microcomputador do aparelho. A partir desse momen­to, o ar condicionado começará a funcionar sempre nas mesmas condições quan­do se premir apenas a tecla ON/OFF do controlo remoto.

Iniciar

A luz OPERATION do painel do aparelho interior começa a piscar.

(1) Tecla MODE

Seleccionar "AUTO".

(2) Tecla TEMP (temperatura)

Definir a temperatura desejada. Normalmente, de 21ºC a 28ºC

(3) Tecla ON/OFF

Premir esta tecla para iniciar o ar condicionado. A luz OPERATION no painel do

aparelho interior acende. O modo de funcionamento é seleccionado de acordo

com a temperatura ambiente e o funcionamento inicia-se após aproximada-

mente 3 minutos.

Parar

Tecla ON/OFF

Premir esta tecla novamente para desligar o ar condicionado.

Se o modo AUTO for desconfortável, é possível seleccionar manualmente as

condições desejadas.

Se for seleccionado o modo AUTO, não é necessário definir a velocidade do

ventilador. A velocidade do ventilador indicada será AUTO e será controlada

automaticamente.

FUNCIONAMENTO AUTOMÁTICO

06ManualMandoDaitsuPor 21/12/06 16:15 Página 44

PORTUGUÊS

45

Iniciar

Ligar o aparelho à corrente.
A luz OPERATION do painel do aparelho interior começa a piscar.

(1) Tecla MODE

Seleccionar COOL, HEAT (não disponível no modo só frio) ou FAN ONLY.

(2) Tecla TEMP

Definir a temperatura desejada.

Arrefecimento 21ºC ou superior.

Aquecimento 28ºC ou inferior.

(3) Tecla FAN (velocidade do ventilador)

Seleccionar "AUTO", "LOW", "MED" ou "HIGH"

(4) Tecla ON/OFF

Premir esta tecla para ligar o ar condicionado.

A luz OPERATION do painel do aparelho interior acende. O modo de funciona-

mento é seleccionado de acordo com a temperatura ambiente e inicia-se após

aproximadamente 3 minutos (Se for seleccionado o modo FAN ONLY, o aparel-

ho liga-se imediatamente.).

Parar

Tecla ON/OFF

Premir esta tecla novamente para desligar o ar condicionado.

O modo FAN ONLY não controla a temperatura. Portanto, executar apenas os

passos 1, 3 e 4 para seleccionar este modo.

FUNCIONAMENTO SÓ FRIO/VENTILAÇÃO

06ManualMandoDaitsuPor 21/12/06 16:15 Página 45

PORTUGUÊS

46

Iniciar

Ligar o aparelho.
A luz OPERATION do painel da unidade interior começa a piscar.

(1) Tecla MODE

Seleccionar DRY.

(2) Tecla TEMP.

Premir a tecla "TEMP".

O indicador da velocidade do ventilador apresenta AUTO. A velocidade do ven-

tilador do aparelho interior será automaticamente seleccionada para Low.

(3) Botão ON/OFF

Premir esta tecla para iniciar o ar condicionado.

A luz OPERATION do painel do aparelho interior acendese e o funcionamento

inicia-se após aproximadamente 3 minutos.

Parar

Tecla ON/OFF

Premir esta tecla novamente para desligar o ar condicionado.

OPERAÇÃO O DE DESUMIDIFICAÇÃO

06ManualMandoDaitsuPor 21/12/06 16:15 Página 46

PORTUGUÊS

47

(1) Teclas TIMER ON/TIMER OFF

Premir a tecla ON TIMER ou OFF TIMER, conforme necessário.

A configuração actual do temporizador é exibida juntamente com o indicador

TIMER ON/TIMER OFF e os dois pontos na configuração do temporizador fica-

rão intermitentes.

(2) Tecla TIME ADJUST (acerto da hora)

Premir para acertar a hora desejada.

Avançar.

Recuar.

A cada pressão na tecla, a hora adianta-se ou atrasa-se 10 minutos dependen-

do da tecla premida. A hora muda tão rapidamente quanto mais a tecla for pre-

mida.

(3) Tecla de aceitação (OK)

Premir esta tecla. Verificar se a luz TIMER no painel do aparelho interior está

acesa.

CANCELAMENTO

(4) Tecla CANCEL (cancelamento)

Premir a tecla CANCEL para cancelar a programação do temporizador.

ALTERAÇÃO

Executar os passos 1, 2 e 3 para alterar a programação.

OPERAÇÃO DO TEMPORIZADOR

•

Quando se selecciona o funcionamento do temporizador, o controlo remo­to transmite automaticamente o sinal do temporizador ao aparelho interior
na hora especificada. Por isso, conservar o controlo remoto num local a
partir do qual possa transmitir correctamente o sinal para o aparelho inte­rior.

•

A hora efectiva de funcionamento definida pelo controlo remoto está limita­da a 24 horas.

PRECAUÇÕES

06ManualMandoDaitsuPor 21/12/06 16:15 Página 47

PORTUGUÊS

48

Encendido

OFF Timer
(Funcionamento R Parar)

A função OFF Timer é útil quando se vai dormir. O ar condicionado desligará
automaticamente à hora definida.
Exemplo:
Para desligar o ar condicionado às 23:00.

1- Premir a tecla TIMER OFF.
2- Utilizar a tecla TIME ADJUST para mostrar "23:00" no indicador OFF timer.
3- Premir a tecla OK.

Ligação do temporizador

(Parar R Funcionamento)
A função ON timer é útil quando se acorda de manhã ou quando se regressa a

casa. O ar condicionado iniciará automaticamente o funcionamento à hora pro­gramada.
Exemplo:
Para iniciar o ar condicionado às 6:00.

1- Premir a tecla TIMER ON.
2- Utilizar a tecla TIME ADJUST para mostrar "6:00" no indicador do tempori-

zador do controlo remoto.

3- Premir a tecla OK.

TEMPORIZAÇÃO COMBINADA (Programação dos

temporizadores ON e OFF em simultâneo)

OFF Timer R ON Timer
(Funcionamento R Parar R Funcionamento)

Esta função é útil quando se pretende desligar o aparelho depois da hora de
adormecer e ligá-lo ao acordar ou quando se regressa a casa.
Exemplo:
Para desligar o ar condicionado às 23:00 e iniciá-lo na manhã seguinte às 6:00.

1- Premir a tecla TIMER OFF.
2- Utilizar a tecla TIME ADJUST para mostrar "23:00" no

indicador OFF Timer.

3- Premir a tecla TIMER ON.
4- Utilizar a tecla TIME ADJUST para mostrar "6:00" no indicador

ON Timer.

5- Premir a tecla OK.

ON Timer R OFF Timer
(Parar R Funcionamento R Parar)

Pode-se utilizar esta configuração para iniciar o ar condicionado ao acordar e
pará-lo quando sair de casa.
Exemplo:
Para ligar o ar condicionado às 6:00 da manhã seguinte e desligá-lo às 8:00

1- Premir a tecla ON TIMER.
2- Utilizar a tecla TIME ADJUST para ver "6:00" no indicador de ligação do

temporizador.

3- Premir a tecla OFF TIMER.
4- Utilizar a tecla TIME ADJUST para exibir "8:00" no indicador de desligar do

temporizador.

5- Premir a tecla OK.

•

A função Timer (ON ou OFF) mais próxima da hora actual será activada pri­meiro.

•

Se for programada a mesma hora para os temporizadores ON e OFF, não
haverá qualquer activação do temporizador. Além disso, o ar condicionado
pode avariar-se.

EXEMPLO DE CONFIGURAÇÃO O DO TEMPORIZADOR

Apagado

Apagado

Funcionamento

Temporizado desligado

Temporizador ligado

Apagado

Funcionamento

Temporizado desligado

Temporizador ligado

Apagado

Funcionamento

Temporizador ligado

Apagado

Funcionamento

Temporizado desligado

06ManualMandoDaitsuPor 21/12/06 16:15 Página 48

49

FRANÇAIS

Informations importantes sur la sécurité ..................................................................50-51

Conseils pour un fonctionnement économique ............................................................51

Nom des pièces ............................................................................................................52

Noms et fonctions des commandes de l'unité intérieure ..............................................53

Réglage de la direction du flux d'air ........................................................................53-55

Maintenance..............................................................................................................56-57

Fonctionnement et performance du climatiseur ......................................................58-59

Installation ................................................................................................................59-60

Pannes et causes ..........................................................................................................60

Problèmes et causes (télécommande) ..........................................................................61

Télécommandes et leurs fonctions ..........................................................................62-63

Noms et fonctions des voyants de la télécommande ..................................................64

Utilisation de la télécommande......................................................................................65

Réglage de l'horloge ......................................................................................................66

Fonctionnement des touches lock et reset....................................................................67

Fonctionnement automatique ........................................................................................68

Fonctionnement du mode climatisation/ventilateur uniquement ..................................69

Fonctionnement du mode séchage ..............................................................................70

Fonctionnement du timer ..............................................................................................71

Exemple de réglage de minuterie ..................................................................................72

CONTENUS

06Manual 22Daitsu FRE Cont 21/12/06 16:15 Página 49

50

FRANÇAIS

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

PRECAUTIONS

Ne pas tenter de réparer l'unité soi-même. Cette unité doit être
installée par des personnes qualifiées.

DANGER

Ne pas tenter de réparer l'unité soi-même. Cette unité n'a pas de
composants utilisables par l'utilisateur. L'ouverture ou le retrait du
couvercle vous expose à une tension électrique dangereuse. La mise
hors tension n'empêche pas tout éventuel choc électrique.

DANGER

Ne jamais mettre les mains ou des objets dans la sortie d'air des uni­tés intérieures et extérieures. Ces unités contiennent un ventilateur
fonctionnant à une vitesse élevée. Toucher le ventilateur mobile peut
causer de graves blessures.

DANGER

Éviter tout risque de choc électrique sérieux, ne jamais mouiller ou
répandre de l'eau ou tout autre liquide sur l'unité.

MISE EN GARDE

Ventiler régulièrement la pièce pendant l'utilisation du climatiseur,
en particulier si un appareil à gaz fonctionne au même endroit.
Le non respect de ces indications peut entraîner un manque
d'oxygène dans la pièce.

MISE EN GARDE

Pour prévenir tout choc électrique, fermer le courant électrique
ou débrancher la prise avant de commencer tout nettoyage ou
toute autre action d'entretien. Suivre les indications du manuel
d'utilisation pour le nettoyage.

MISE EN GARDE

Ne pas utiliser de liquides ou d'aérosols de nettoyage, utiliser un
chiffon doux et sec pour nettoyer l'unité. Éviter tout choc électri­que, ne jamais tenter de nettoyer l'unité en l'arrosant avec de
l'eau.

PRECAUTIONS

Ne pas utiliser de nettoyants caustiques de ménage dans l'unité.
Des produits de débouchage peuvent rapidement détruire
les composants de l'unité (plateau de dégivrage, échangeur
de chaleur, etc.)

Peligroso

Limpiador

Limpiador

caustico

06Manual 22Daitsu FRE 21/12/06 16:15 Página 50

51

FRANÇAIS

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

CONSEILS POUR UN FONCTIONNEMENT ÉCONOMIQUE

Maintenir la température de la pièce à un niveau raisonnable.

Nettoyage du filtre à air.

Un filtre à air colmaté peut diminuer l'efficacité du refroidissement.

Le nettoyer toutes les deux semaines.

Ne jamais ouvrir les portes et les fenêtres plus que nécessaire.

Pour maintenir l'air frais ou chaud dans la pièce, n'ouvrez jamais les

portes ou les fenêtres plus que nécessaire.

Rideaux de fenêtres.

Pour la climatisation, fermez les rideaux pour éviter les rayons

directs du soleil.

Utiliser le temporisateur de manière efficace.

Programmez la minuterie pour l'heure de fonctionnement souhaitée.

Établir une circulation uniforme de l'air dans la pièce.

Régler la direction du flux d'air pour une circulation uniforme

de l'air dans la pièce.

REMARQUE

Pour une utilisation correcte, faire fonctionner l'unité dans les condi­tions de température et d'humidité indiquées dans ce manuel.
Si l'unité fonctionne dans ces conditions, cela peut entraîner
un fonctionnement défectueux ou l'apparition de gouttes d'eau
de l'unité.

Il fait froid

Nettoyage

Fermer

•

L'appareil ne doit pas être utilisé par des enfants ou des personnes invalides sans surveillance.

•

Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le climatiseur.

•

Fixer une température modérée, en particulier s'il y a des enfants, des personnes âgées ou des personnes

invalides dans la pièce.

Air froid et sec

TEMPORISATEUR

Réglage du flux d'air

contrôle

06Manual 22Daitsu FRE 21/12/06 16:15 Página 51

52

FRANÇAIS

NOM DES PIÈCES

Unite intérieure

1- Capteur de la température de la pièce.
2- Panneau frontal.
3- Entrée d'air.
4- Filtre à air.
5- Sortie d'air.
6- Pale de flux d'air vertical.
7- Grille de flux d'air horizontale.
8- Panneau d'affichage.

9- Récepteur signal infrarouge.
10- TÉLÉCOMMANDE.
11- Panneau de contrôle.

Unité extérieure

12- Tuyau d'évacuation, tuyau de réfrigération

de connexion et câblage électrique.

13- Entrée d'air (latéral et arrière).
14- Sortie d'air.

Panneau d'affichage

Les conditions de fonctionnement sont indiquées
ci-après:

1 Voyant de fonctionnement

2 Lampe automatique

3 Voyant du TEMPORISATEUR

4 Lampe économique

5 Lampe pré-décongélation

(refroidissement uniquement type sans)

6 Récepteur signal infrarouge

Au-delà de 10cm

Au-delà de 80cm

Au-delà de 100cm

Au-delà 60 cm

Sortie

Air

Au-delà de 4,5cm

Unite intérieure

Unite extérieure

Unite extérieure

Panneau d'affichage

06Manual 22Daitsu FRE 21/12/06 16:16 Página 52

53

FRANÇAIS

NOMS ET FONCTIONS DES COMMANDES DE L'UNITÉ INTÉRIEURE

RÉGLAGE DE LA DIRECTION DU FLUX D'AIR

Panneau de contrôle

Soulever le panneau frontal pour effectuer la vérification
des caractéristiques du panneau.

•

Ouverture du panneau frontal.
Lever depuis les extrémités du panneau frontal.
Ouvrez le panneau et soulevez-le de manière à ce
qu'il reste fixe. Ne soulevez pas plus le panneau
lorsqu'il s'arrête en émettant un _clic"..

•

Fije una temperatura moderada, especialmente si hay
niños, personas mayores o discapacitados en la estancia.

Pour faire basculer automatiquement
le flux d'air (haut - bas

Effectuer cette opération quand le climatiseur fonctionne.
Pousser la touche SWING de la télécommande.

•

Pour arrêter cette fonction, appuyer à nouveau sur la touche SWING.

•

Pour modifier le sens du flux d'air, pousser la touche AIR DIRECTION.

Temporairement

Mettre normalement cet interrupteur sur la télécommande.
Si vous perdez la télécommande ou si ses piles sont hors service,
mettre cet interrupteur sur la position AutoICool pour un fonction­nement temporaire.

Auto/Climatisation

Fonctionnement

temporaire

PRECAUTIONS

•

Les touches AIR DIRECTION et SWING se désactivent quand le
climatiseur ne fonctionne pas (même quand la fonction de minuterie
TIMER ON est programmée).

•

Ne pas faire fonctionner le climatiseur pendant de longues heures
avec le flux d'air dirigé vers le bas pendant l'opération de refroidisse
ment ou de séchage. Sinon, de la condensation peut se former sur
la surface de la pale verticale et provoquer un écoulement de
gouttelettes.

•

Ne pas déplacer le volet vertical manuellement. Utiliser toujours la
touche AIR DIRECTION. Si ce volet est déplacé manuellement, il pou
rrait tomber en panne pendant le fonctionnement de l'unité. Si le volet
tombe en panne, arrêter le climatiseur une fois, puis le remettre en
marche.

•

Si le climatiseur est immédiatement remis en service après l'arrêt,
la lucarne du flux d'air vertical ne bougera pas pendant 10 secondes
environ.

06Manual 22Daitsu FRE 21/12/06 16:16 Página 53

54

FRANÇAIS

RÉGLAGE DE LA DIRECTION DU FLUX D'AIR

Réglage de la direction horizontale du flux d'air

Pour le refroidissement ou le séchage, déplacer la lucarne
du flux d'air vertical vers le bas en utilisant la touche AIR
DIRECTION de la télécommande.

•

Maintenir le levier sur les grilles de flux d'air horizontal et les
déplacer pour régler le flux d'air comme souhaité.

•

Pour le refroidissement ou le séchage, retourner la lucarne du
flux d'air vertical vers sa position originale en utilisant la tou­che AIR DIRECTION de la télécommande.

Si vous utilisez la touche AIR DIRECTION pour établir la direction
du flux d'air vertical, la direction se déplacera d'abord vers le
bas, puis reprendra automatiquement la direction que vous avez
fixée. Si vous arrêtez le fonctionnement à l'aide de la télécom
mande, la lucarne du flux d'air vertical s'interrompra automati
quement.

Fonctionnement automatique

Le climatiseur sélectionne et fonctionne si un des modes
de fonctionnement du refroidissement, chauffage (refroidis­sement uniquement de type sans) ou de ventilation seule,
selon la température de la pièce.
Le climatiseur contrôle la température de la pièce automati
quement autour de la température réglée.
Si le mode AUTO ne vous semble pas confortable, vous
pouvez sélectionner les conditions souhaitées
manuellement.

Zone de suppression de mode

Mode ECONOMIQUE

Fonctionnement Stara

Température réglée

2 heures

1 heure

SUJETE
CON LA MANO

SUJETE
CON LA MANO

06Manual 22Daitsu FRE 21/12/06 16:16 Página 54

55

FRANÇAIS

RÉGLAGE DE LA DIRECTION DU FLUX D'AIR

Mode economique

Quand vous appuyez sur la touche ECONO pendant le
mode de climatisation, de chauffage (le modèle climatiseur
uniquement ne l'a pas), ou AUTO, le climatiseur commence
à fonctionner comme suit. La vitesse du ventilateur sera
automatiquement commandée. La vitesse du ventilateur est
contrôlée automatiquement. Dans la zone de suppression
de mode, où la capacité est maintenue à un minimum,
le refroidissement excessif est évité en augmentant la
température réglée de 1 unité après 1 heure et de 2 unités
après 2 heures de fonctionnement. La température de la
pièce est alors réglée entre la zone de suppression du
fonctionnement et la température établie. (Cela dépend de
la température extérieure)

Mode DRY

Le mode de séchage (dry) sélectionne automatiquement le
séchage en se basant sur la différence entre la température
programmée et la température réelle de la pièce.
La température est régulée pendant la déshumidification en
mettant en marche et en éteignant de façon répétée le mode
climatisation ou ventilateur uniquement.
L'indicateur de vitesse du ventilateur affiche AUTO et une
vitesse basse est utilisée.

Fonctionnement temporaire

Cette fonction est utilisée pour faire fonctionner l'unité
momentanément dans le cas où la télécommande serait mal
positionnée ou les piles usées.

•

Mettre l'interrupteur TEMPORARY sur la position AUTO afin
de lancer le fonctionnement automatique.

•

La position COOL permet de tester l'unité, et la commande
automatique de la température est coupée à cette position.
Ne jamais utiliser la position pour un fonctionnement normal.

SÉCHAGE

FONCTIONNEMENT TEMPORAIRE

Unite intérieure

AUTO/CLIMATISATION

Une

caractéristique

pour un

fonctionnement

temporaire est

prévue

Je ne trouve pas

la télécommande

Refroidissement Refroidissement

Température
de la pièce

Ventilateur uniquement

Refroidissement

Ventilateur uniquement

Température réglée

Heure

06Manual 22Daitsu FRE 21/12/06 16:16 Página 55

56

FRANÇAIS

MAINTENANCE

MISE EN GARDE

Avant de nettoyer le climatiseur, veillez à débrancher
la prise d'alimentation.

Nettoyage de l'unité intérieure et de la télécommande

Vérifications avant la mise en marche

Si vous ne prévoyez pas d'utiliser l'unité pendant
au moins 1 mois:

(1) Faire fonctionner le ventilateur pendant environ une

demie journée pour sécher l'intérieur de l'unité.

(2) Arrêter le climatiseur et débrancher l'alimentation électrique.

(3) Enlevez les piles de la télécommande.

PRECAUTIONS

•

Vérifier que le câblage ne soit pas coupé ou déconnecté.

•

Vérifier que le filtre à air soit installé.

•

Vérifiez que la sortie d'air de l'unité extérieure ne soit pas

bloquée.

•

Avant de nettoyer le climatiseur, veillez à débrancher la prise

d'alimentation.

PRECAUTIONS

•

Utilisez un chiffon sec pour essuyer l'unité intérieure et la

télécommande.

•

Un chiffon mouillé à l'eau froide peut être utilisé si l'unité

intérieure est trop sale.

•

Ne jamais utiliser de chiffon humide sur la télécommande.

•

N'utilisez pas un chiffon chimiquement traité pour essuyer
l'unité et ne laissez pas de tels matériaux sur l'unité pendant
longtemps. Cela peut endommager ou décolorer la surface de
l'unité.

•

Ne pas utiliser de benzène, de diluant, de poudre à récurer
ni autres solvants similaires pour le nettoyage.

•

Ces produits pourraient provoquer des craquelures ou des
déformations de la surface en plastique.

•

Sélectionner le ventilateur uniquement sur ce mode.

Essuyer avec un chiffon sec

Seleccione el modo '

sólo ventilador'

Poignée du filtre d'air

06Manual 22Daitsu FRE 21/12/06 16:16 Página 56

57

FRANÇAIS

MAINTENANCE

Nettoyage du filtre à air

Avant de nettoyer le climatiseur, veillez à débrancher la prise
d'alimentation.

1. Tirer des deux extrémités du panneau.
Ouvrez le panneau et soulevez-le de manière à ce qu'il reste
fixe. Ne soulevez pas plus le panneau lorsqu'il s'arrête en
émettant un clic".

2. Tenir les poignées gauche et droite du filtre d'air et les
soulever légèrement pour les sortir du support du filtre.

3. Prendre les poignées et tirer le filtre d'air vers le bas.

4. Retirer le FILTRE A AIR de l'unité intérieure.

• Nettoyer le FILTRE A AIR une fois toutes les deux

semaines.

• Nettoyer le FILTRE A AIR à l'eau ou avec un aspirateur,

puis laissez-le sécher dans un endroit frais.

*5. Retirer le FILTRE CARBONE ACTIF STATIQUE
FILTEFUELECTRO de l'unité intérieure et le sortir du cadre
du support.
Nettoyer le filtre chaque mois, l'immerger dans de l'eau
mélangée à un détergent doux pendant 20 minutes, puis le
laver délicatement (ne pas frotter), puis l'exposer au soleil
pour qu'il sèche pendant plus de 3 heures. (mettre le côté
noir face au-dessus)

6. Installer les filtres dans leurs cadres de support et
remettre ces derniers dans leur emplacement. Le côté noir
des filtres doit être sur l'extérieur.

7. Insérez le FILTRE D'AIR de la partie supérieure dans
l'unité jusqu'à ce qu'il soit correctement fixé et fermez le
panneau avant de l'unité intérieure.

* Filtre en option

06Manual 22Daitsu FRE 21/12/06 16:16 Página 57

58

FRANÇAIS

FONCTIONNEMENT ET PERFORMANCE DU CLIMATISEUR

Fonction de protection de trois minutes

Une fonction de protection empêche l'activation du climatiseur pendant environ 3 minutes lorsque celui-ci est remis
en marche immédiatement après avoir été arrêté.

Il permet de protéger l'appareil. (uniquement refroidissement de type sans)

• Caractéristiques de chauffage et de préchauffage
Le climatiseur ne délivre pas de l'air chaud immédiatement après le démarrage. L'air chaud sort après environ 5
minutes après que l'échangeur de chaleur intérieur soit chaud.

• Commande de l'air chaud
Si la température de la pièce atteint la température établie, la vitesse du ventilateur est automatiquement réduite
pour éviter un tirage froid. L'unité extérieure s'arrêtera alors.

• Dégivrage
Si l'unité extérieure est givrée pendant le fonctionnement du chauffage, le dégivrage sera automatiquement lance
(environ 5 à 10 minutes) afin de maintenir l'effet du chauffage, et la lampe PRE.-DEF. est allumée.

• Les ventilateurs des unités extérieure et intérieure s'arrêtent pendant le dégivrage.

• Pendant le dégivrage, l'eau dégivrée est drainée du plateau inférieur de l'unité extérieure.

• Puissance calorifique
Au cours du chauffage, la chaleur est absorbée de l'extérieur et libérée dans la pièce. Cette opération est dite
système de pompage de la chaleur. Si la température extérieure est trop faible, il est recommandé d'utiliser un
autre appareil de chauffage en combinaison avec le climatiseur.

Cas de la présence de neige accumulée

Sélectionner la position pour l'unité extérieure si elle n'est pas soumise à des congères, à l'accumulation de feuilles
ou autres déchets saisonniers. Il est important que le flux d'air pour l'unité extérieure ne soit pas entravé car cela ris­que d'entraîner une diminution de la chaleur ou un refroidissement. Pendant le mode chaleur (uniquement refroidisse­ment sans type) et à des températures négatives, l'eau drainée de l'unité extérieure comme résultat du dégivrage
automatique peut s'accumulée et gelée. Il est important de prévoir un drainage adéquat ou un moyen de trempage.

Coupure de courant

En cas de coupure de courant pendant le fonctionnement, l'unité s'arrête complètement.

•

Le témoin lumineux de fonctionnement sur l'unité intérieure se met alors à clignoter une fois le courant rétabli.

•

Pour la remettre en marche, appuyez sur la touche ON/OFF de marche/arrêt sur la télécommande.

•

L'unité peut mal fonctionner en cas d'éclairs ou de l'utilisation à proximité d'un téléphone portable de voiture.
Débranchez l'unité de la prise électrique puis rebranchez-la. Pousser la touche ONIOFF de la télécommande pour le
relancer.

06Manual 22Daitsu FRE 21/12/06 16:16 Página 58

59

FRANÇAIS

FONCTIONNEMENT ET PERFORMANCE DU CLIMATISEUR

Mise en place:

• Pendant la climatisation, le climatiseur sèche l'air de la pièce, alors veuillez installer un tuyau pour drainer l'eau
du climatiseur.

• Installer l'unité intérieure loin du téléviseur et de la radio pour éviter toute interférence visuelle ou auditive.

• Des émetteurs radio puissants ou tout autre appareil émettant des ondes radio de haute fréquence peuvent
provoquer un mauvais fonctionnement du climatiseur. Veuillez consulter le revendeur qui vous a vendu votre
climatiseur avant de l'installer.

• Ne placez pas l'unité dans un endroit dangereux où se trouvent des gaz combustibles et des matériaux volatiles.

• Si le climatiseur fonctionne dans une atmosphère contenant des huiles (huile pour machines), du gaz sulfureux
(près d'une source thermale), etc., de telles substances peuvent entraîner la panne du climatiseur.

• En cas d'utilisation, installation, maintenance erronées susceptibles d'entraîner un mauvais fonctionnement du
climatiseur, consulter votre vendeur.

Attention au bruit ou aux vibrations

• Veuillez placer l'unité de manière stable afin d'éviter tout bruit ou vibrations.
Le bruit près de la sortie d'air de l'unité extérieure peut entrer dans la sortie d'air.

• Installez l'unité extérieure à un endroit où le bruit émis par celle-ci ou l'air chaud sortant de ses bouches
de sortie ne dérangera pas vos voisins.

• Si le climatiseur émet un son anormal pendant le fonctionnement, veuillez contacter le revendeur qui vous a
vendu le climatiseur.

Conditions de fonctionnement du climatiseur

Pour une performance adéquate, veuillez utiliser le climatiseur selon les conditions ambiantes suivantes:

Si le climatiseur est utilisé à l'extérieur dans les conditions ci-dessus, des caractéristiques de protection et de
sécurité peuvent être incluses.

Mode

climatisation

Mode

chauffage

Mode dry

Température extérieure: de 18 a 43°C

Température de la pièce: 17 a 32°C

Température de la pièce: 17 a 32°C

Température de la pièce: 0 a 27°C

Température extérieure: -7 a 24°C

PRECAUTIONS

Humidité relative de la pièce inférieure à 80%. Si le climatiseur fonctionne au
delà de ce chiffre, sa surface peut attirer de la condensation.

Température extérieure: de 11 a 43°C

INSTALLATION

06Manual 22Daitsu FRE 21/12/06 16:16 Página 59

60

FRANÇAIS

Avant de faire appel au service d'entretien ou de réparation, veuillez vérifier
les points suivants:

INSTALLATION

Ne fonctionne pas

•

Le fusible électrique a fondu ou le disjoncteur s'est déclenché.

•

Les piles de la télécommande sont usées.

•

La minuterie a été programmée.

Mauvais refroidissement ou chauffage.

•

L'entrée ou la sortie d'air est bloquée.

•

Les portes ou les fenêtres sont ouvertes.

•

Le filtre à air est bouché par la poussière.

•

Le volet n'est pas dans sa position correcte.

•

La vitesse du ventilateur est réglée sur « Low » (bas).

•

Le réglage de la température est trop élevé ou trop bas,

L'air de la pièce sent mauvais.

Une mauvaise odeur provient du climatiseur.

•

Les odeurs imprégnées dans les murs, moquettes,
meubles, vêtements ou fourrures ressortent.

•

L'unité extérieure génère une buée blanche d'air froid
ou de l'eau.

Câble

• Pour éviter toute tension électrique, relier le climatiseur avec le sol.
La prise murale s'utilisera exclusivement pour le climatiseur.

• Ne pas tirer fortement sur le cordon d'alimentation électrique.

• Lorsque vous reliez le climatiseur à la Sol, veuillez suivre les règlementations locales.

• Si nécessaire, utilisez un fusible ou un disjoncteur d'un ampérage correspondant.

• Si vous souhaitez changer le câblage électrique, contactez votre vendeur local qui vous a fourni le climatiseur.

Changement d'emplacement

Si vous déménagez ou si vous souhaitez changer le climatiseur de place, veuillez consulter votre revendeur car l'installation
requiert des connaissances spéciales pour purger le fréon, l'air et autres opérations.

PANNES ET CAUSES

Revérifiez

Ils ne sont

pas défectueux

PRECAUTIONS

En cas d'apparition des conditions suivantes, arrêtez le climatiseur im­médiatement, éteignez l'interrupteur d'alimentation et contactez votre revendeur :

• Les témoins indicateurs clignotent rapidement (cinq fois par seconde),
et même après avoir débranché puis rebranché l'unité après deux ou trois
minutes, les témoins clignotent toujours.

• Le fonctionnement des interrupteurs est irrégulier.

• Le fusible fond fréquemment ou le disjoncteur se déclenche fréquemment.

• Des corps étrangers ou de l'eau sont tombés à l'intérieur du climatiseur.

• D'autres conditions inhabituelles sont observées.

L'unité ne fonctionne pas

Trop chaud

Cela sent
mauvais

L'unité ne fonctionne pas

FONCTIONNEMENT

06Manual 22Daitsu FRE 21/12/06 16:16 Página 60

61

FRANÇAIS

PROBLÈMES ET CAUSES (TÉLÉCOMMANDE)

Avant de faire appel au service d'entretien ou de réparation, veuillez vérifier les points suivants.

Symptômes

Causes

Raison et solution

Impossible de modifier la vitesse

du ventilateur.

Vérifiez si le mode indiqué à
l'affichage est « AUTO »

AUTO

Quand le mode automatique est
sélectionné, le climatiseur
sélectionne automatiquement la
vitesse du ventilateur.

Quand le mode de séchage est
sélectionné, le climatiseur sélectionne
automatiquement la vitesse du
ventilateur. La vitesse du ventilateur
peut être sélectionnée pendant
"COOL", "FAN ONLY" et "HEAT"

(uniquement refroidissement
de type sans)

Vérifiez si le mode indiqué à
l'affichage est « DRY » (séchage"

SÉCHAGE

Symptômes

Causes

Raison et solution

L'indicateur de transmission “ “ ne s'allume jamais

Le signal de la télécommande

n'est pas transmis même en

appuyant sur la touche ON/OFF.

Vérifier si ON TIMER est affichée.

Le signal de la télécommande n'est pas
retransmis, parce-que l'climatiseur
électrique est coupée.

Symptômes

Causes

Raison et solution

Le témoin indicateur TEMP. ne s'allume pas.

L'affichage ne s'allume jamais.

Vérifiez si le mode indiqué à l'affichage
est « FAN ONLY »
(ventilateur uniquement).

La température ne peut pas être
réglée pendant le fonctionnement
en mode « FAN ONLY ».

Symptômes

Causes

Raison et solution

La tonalité de réception du signal ne retentit pas

Aucun bip sonore émis par l'unité
intérieure n'est audible, même en

appuyant sur la touche ON/OFF

de marche/arrêt.

Vérifier que l'émetteur de signal de la
télécommande est correctement dirigé
vers le receveur de l'unité intérieure
lorsque la touche ON/OFF est poussée.

Orientez l'émetteur de signaux de la télé
commande vers le récepteur de l'unité
intérieure, puis appuyez à plusieurs
reprises sur la touche ON/OFF deux fois.

Symptômes

Causes

Raison et solution

L'affichage s'éteint

L'indication sur l'affichage disparaît

après un certain temps.

Les témoins indicateurs de

la minuterie de mise en marche

TIMER s'éteignent

après un certain temps.

Vérifiez si le fonctionnement de

la minuterie a démarré quand

l'indication de minuterie de mise en

marche ON TIMER apparaît à l'écran.

Quand l'heure programmée de mise
en marche du climatiseur est atteinte,
le climatiseur démarre automa­tiquement et l'indication correspon­dante s'éteint.

Vérifiez si le fonctionnement de la
minuterie s'est arrêté lorsque
l'indication de minuterie d'arrêt
OFF TIMER apparaît à l'écran.

Le fonctionnement du climatiseur
s'arrête car le temps de fonc
tionnement programmé s'est écoulé.

06Manual 22Daitsu FRE 21/12/06 16:16 Página 61

FRANÇAIS

62

TÉLÉCOMMANDES ET LEURS FONCTIONS

Télécommande

TOUCHE ON/OFF

• Appuyez sur cette touche pour démarrer

l'unité, et appuyez sur cette touche à
nouveau pour l'arrêter.

TOUCHE DE TEMPÉRATURE

La température réglée est aug­mentée à 30°C

La température réglée est dimi­nuée à 17°C

TOUCHE SÉLECTION MODE

• À chaque fois que vous appuyez sur

cette touche, un mode est sélectionné
suivant la séquence : AUTO, COOL (cli­matisation), DRY (séchage), HEAT
(chauffage) (sauf modèle froid seul), FAN
ONLY (ventilation uniquement), puis
revient à AUTO.

TOUCHE FAN SPEED

• Cette touche s'utilise pour sélectionner la

vitesse du ventilateur. À chaque fois que
vous appuyez sur cette touche, un mode
est sélectionné dans la séquence suivan­te : AUTO, LOW (bas), MED (moyen),
HIGH (haut), puis revient à AUTO.

FAITES GLISSER LE COUVERCLE

06ManualMandoDaitsuFre 21/12/06 16:16 Página 62

FRANÇAIS

63

TÉLÉCOMMANDES ET LEURS FONCTIONS

Télécommande

TOUCHE DE FONCTIONNEMENT
ÉCONOMIQUE

• Appuyez sur cette touche pour régler le

mode de fonctionnement économique
(certains modèles n'ont pas cette fonc­tion).

TOUCHE DE MISE EN
MARCHE/ARRÊT DE LA
MINUTERIE (ON/OFF)

• Appuyez la touche TIMER ON pour pro-

grammer la minuterie de mise en marche.

• Appuyez la touche TIMER OFF pour pro-

grammer la minuterie d'arrêt.

TOUCHE RÉGLAGE DE L'HEURE

• Cette touche s'utilise pour régler l'heure

actuelle et l'heure d'arrêt.

TOUCHE D'ANNULATION

• Appuyez sur cette touche pour annuler la

minuterie de mise en marche et d'arrêt.

TOUCHE RESET (RÉINITIALISER)

• Quand vous appuyez sur la touche

RESET, tous les réglages actuels sont
annulés et reviennent à leurs valeurs
initiales. Sur l'horloge, les deux points sur
l'affichage « 0:00 » clignotent, le mode
affiche « AUTO », la vitesse du ventilateur
affiche « AUTO », et la température affiche
« 24 ».

TOUCHE DE DIRECTION DU
DÉBIT D'AIR

• Appuyez sur cette touche pour changer

d'angle d'oscillation du volet. (Ceci ne
s'applique à aux unités sans cette fonc­tion)

TOUCHE VOLET AUTOMATIQUE

• Appuyez sur cette touche pour faire osci-

ller le volet. Appuyez sur cette touche à
nouveau pour arrêter.

TOUCHE DE RÉSERVE

• Appuyez sur cette touche pour réserver

les programmations de la minuterie de
mise en marche et d'arrêt.

TOUCHE CLOCK

• Appuyez sur cette touche pour régler

l'heure.

TOUCHE LOCK

• Quand vous appuyez sur la touche LOCK

(verrouillage), tous les réglages en cours
sont verrouillés et la télécommande n'ac­cepte aucune fonction, sauf l'actionne­ment de la touche LOCK. Utilisez le mode
de verrouillage quand vous voulez éviter
que les réglages ne soient modifiés par
accident ou par des enfants qui jouent.
Appuyez sur la touche LOCK à nouveau
quand vous voulez annuler le mode
LOCK.

• Le schéma de la télécommande ci-dessus peut être différent de la votre.

06ManualMandoDaitsuFre 21/12/06 16:16 Página 63

FRANÇAIS

64

VOYANT TRANSMISSION

Ce témoin indicateur de transmission s'allume lorsque la télécommande
transmet des signaux à l'unité intérieure.

AFFICHAGE DU MODE

Affiche le mode de fonctionnement actuel. Y compris AUTO, COOL (clima­tiseur), DRY (séchage), HEAT (chauffage) (sauf modèles froid seul), FAN ONLY
(ventilateur uniquement), puis retour à AUTO.

AFFICHAGE ON / OFF

S'affiche en appuyant sur la touche ON/OFF.
Appuyez sur la touche ON/OFF à nouveau pour faire disparaître.

TEMP. AFFICHAGE

Affiche le réglage de température (17ºC à 30ºC). Quand le mode est réglé sur
FAN ONLY (ventilateur uniquement), aucun réglage de température ne s'affiche.

AFFICHAGE CLOCK

Affichage de l'heure actuelle (0-24 heures)

AFFICHAGE TIMER

Affichage de l'heure programmée pour la minuterie. (0-24 heures)

AFFICHAGE LOCK

S'affiche en appuyant sur la touche Lock.
Appuyez sur la touche LOCK à nouveau pour faire disparaître.

AFFICHAGE FAN SPEED

Affiche la vitesse de ventilateur sélectionnée, AUTO et trois niveaux de vites­se de ventilateur « LOW » (bas)
« MED » (moyen) ou « HIGH » peuvent apparaître. Affiche AUTO quand le
mode de fonctionnement est soit AUTO, soit DRY (séchage).

AFFICHAGE ECONO.
(Sur certains modèles uniquement)

S'affiche en appuyant sur la touche ECONO.
Appuyez sur la touche ECONO. à nouveau pour faire disparaître.

• Sur l'illustration, tous les affichages sont indiqués pour plus de clarté.

Pendant le fonctionnement, seuls les affichages adéquats apparaîtront sur
la télécommande.

NOMS ET FONCTIONS DES VOYANTS DE LA TÉLÉCOMMANDE

06ManualMandoDaitsuFre 21/12/06 16:16 Página 64

FRANÇAIS

65

Emplacement de la télécommande

•

Gardez la télécommande à un endroit où son signal peut atteindre le récepteur

de l'unité intérieure. (Une distance de 8m est permise).

•

Quand vous sélectionnez le fonctionnement de la minuterie, la télécommande

transmet automatiquement un signal à l'unité intérieure à l'heure spécifiée.

Si vous gardez la télécommande dans une position empêchant la transmission

correcte du signal, il peut se produire un décalage allant jusqu'à 15 minutes.

Remplacement des piles

La télécommande utilise deux piles alcalines sèches (R03/LR03X2).

(1) Faites glisser le couvercle du compartiment à piles, puis remplacez les vieilles

piles par des neuves.

(2) Après avoir effectué l'étape (1), appuyez sur la touche RESET.

(3) Avant de remettre le couvercle du compartiment à piles en place, vérifiez que

l'écran d'affichage de la télécommande affiche « 0:00 » et que les deux point clig­notent.

•

Après avoir remplacé les piles, réglez l'horloge de la télécommande.

UTILISATION DE LA TÉLÉCOMMANDE

•

Le climatiseur ne fonctionnera pas si des rideaux, des portes ou autres objets blo-

quent les signaux envoyés par la télécommande à l'unité intérieure.

•

Empêchez tout liquide de tomber dans la télécommande. N'exposez pas la télé-

commande à la lumière directe du soleil ou à une source de chaleur.

•

Si le récepteur de signal infrarouge de l'unité intérieure est exposé à la lumière
directe du soleil, il se peut que le climatiseur ne fonctionne pas correctement.
Utilisez les rideaux pour empêcher les rayons du soleil de tomber sur le récepteur.

•

Si d'autres appareils électriques réagissent à la télécommande, veuillez soit dépla-

cer ces appareils, soit consulter votre revendeur local.

PRECAUTIONS

•

Pour le remplacement des piles, n'utilisez pas de vieilles piles ou de piles de type

différent. Cela peut entraîner un mauvais fonctionnement de la télécommande.

•

Si vous n'utilisez pas la télécommande pendant plusieurs semaines ou plus long-

temps, veuillez enlever les piles. Sinon, les piles peuvent couler et endommager la
télécommande.

•

La durée de vie moyenne des piles avec une utilisation normale est d'environ 6
mois. Remplacez les piles lorsque l'unité intérieure n'émet pas de bip de réception
ou si le témoin indicateur de transmission de la télécommande ne s'allume pas.

REMARQUES

06ManualMandoDaitsuFre 21/12/06 16:16 Página 65

FRANÇAIS

66

Avant de commencer à utiliser le climatiseur, réglez l'horloge de la télécommande
en suivant la procédure décrite dans la présente section. Le panneau de l'horloge
sur la télécommande affiche l'heure, que le climatiseur soit en marche ou non.

Réglage initial de l'horloge

Quand les piles ont été insérées dans la télécommande, le panneau de l'horloge
affiche « 0:00 » et les deux points clignotent.

(1) Après avoir allumé l'unité, sélectionnez le mode de fonctionne­ment désiré

•

Appuyez sur cette touche pour régler l'heure.

Avant.

Vers l'arrière.

•

À chaque fois que vous appuyez sur la touche, l'heure avance ou recule d'une
minute, selon le côté où vous appuyez. L'heure se modifie dès que vous appu­yez sur la touche.

(2) Touche OK

•

Quand vous appuyez sur la touche OK, l'affichage de l'heure sur l'horloge s'a­rrête de clignoter et l'horloge commence à fonctionner.

(3) Réglage de l'horloge

•

Appuyez sur la touche CLOCK sur le compartiment à piles, et les deux points
sur l'affichage de l'heure commencent à clignoter. Pour régler la nouvelle heure,
veuillez suivre les étapes 1 et 2 de la section « Réglage initial de l'horloge ».

* La précision de l'horloge est d'environ 10 secondes par jour.

RÉGLAGE DE L'HORLOGE

L'électricité statique ou d'autres facteurs (en cas de tension électrique extrê­mement élevée) peuvent faire réinitialiser l'horloge de la télécommande. Si
votre télécommande est réinitialisée (les deux points clignotent sur l'affichage
de « 0:00 »), réglez à nouveau l'horloge avant de commencer à l'utiliser.

PRECAUTIONS

horloge

06ManualMandoDaitsuFre 21/12/06 16:16 Página 66

FRANÇAIS

67

(1) Quand vous appuyez sur la touche LOCK, tous les réglages actuels sont

verrouillés et la télécommande n'accepte aucune opération à l'exception de la tou­che LOCK. Utilisez le mode de verrouillage quand vous voulez éviter que les régla­ges ne soient modifiés par accident ou par des enfants qui jouent. Appuyez sur la
touche LOCK à nouveau quand vous voulez annuler le mode LOCK.

(2) Quand vous appuyez sur la touche RESET, tous les réglages actuels sont annu-

lés et reviennent à leurs valeurs initiales. Sur l'horloge, les deux points sur l'afficha­ge « 0:00 » clignotent, le mode affiche « Auto », la vitesse du ventilateur affiche «
Auto », et la température affiche « 24 ».

FONCTIONNEMENT DES TOUCHES LOCK ET RESET

06ManualMandoDaitsuFre 21/12/06 16:16 Página 67

FRANÇAIS

68

Quand vous réglez le climatiseur en mode AUTO, celui-ci sélectionne automati­quement le mode de climatisation, de chauffage (sauf modèles froid seul), ou ven­tilateur uniquement selon la température de la pièce.
Une fois le mode de fonctionnement sélectionné, les conditions de fonctionnement
sont enregistrées dans la mémoire du micro-ordinateur de l'unité.
Ensuite, le climatiseur commence à fonctionner sous les mêmes conditions en
appuyant simplement sur la touche ON/OFF (marche/arrêt) de la télécommande.

Start

Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité inté­rieure commence à clignoter.

(1) Touche de sélection de mode (MODE)

Sélectionnez AUTO.

(2) Touche de température (TEMP)

Sélectionnez la température désirée. Normalement, elle se règle entre 21ºC et 28ºC.

(3) Touche ON/OFF

Appuyez sur cette touche pour démarrer le climatiseur. Le voyant OPERATION
sur le panneau d'affichage de l'unité intérieure s'allume. Le mode de fonction­nement se sélectionne en fonction de la température de la pièce et le fonction­nement commence après environ 3 minutes.

Stop

Touche ON/OFF

Appuyez sur cette touche à nouveau pour arrêter le climatiseur.
Si le mode AUTO ne vous semble pas confortable, vous pouvez sélectionner
les conditions souhaitées manuellement.
Quand vous sélectionnez le mode AUTO, vous n'avez pas besoin de régler la
vitesse du ventilateur. L'affichage FAN de vitesse du ventilateur indique AUTO
et la vitesse est contrôlée automatiquement.

FONCTIONNEMENT AUTOMATIQUE

06ManualMandoDaitsuFre 21/12/06 16:16 Página 68

FRANÇAIS

69

Start

Branchez l'unité à la source électrique.
Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité inté­rieure commence à clignoter.

(1) Touche de sélection de mode (MODE)

Sélectionnez COOL (climatisation), HEAT (chauffage) (sauf modèles froid seul)
ou FAN ONLY (ventilateur uniquement).

(2) Touche de température (TEMP)

Sélectionnez la température désirée.
Climatisation 21ºC ou plus
Chauffage 28ºC ou moins

(3) Touche de vitesse du ventilateur (FAN SPEED)

Sélectionne la vitesse du ventilateur « AUTO », « LOW » (bas), « MED » (moyen),
« HIGH » (haut).

(4) Touche ON/OFF

Appuyez sur cette touche pour démarrer le climatiseur.
Le voyant OPERATION sur le panneau d'affichage de l'unité intérieure s'allume.
Le mode de fonctionnement se sélectionne en fonction de la température de la
pièce et l'unité démarre après environ 3 minutes (si vous sélectionnez le mode
FAN ONLY, l'unité démarre immédiatement.)

Stop

Touche ON/OFF

Appuyez sur cette touche à nouveau pour arrêter le climatiseur. Le mode FAN
ONLY (ventilateur uniquement) ne contrôle pas la température.
Il suffit donc uniquement de suivre les étapes 1,3, et 4 pour sélectionner ce
mode.

FONCTIONNEMENT DU MODE CLIMATISATION/VENTILATEUR UNIQUEMENT

06ManualMandoDaitsuFre 21/12/06 16:16 Página 69

FRANÇAIS

70

Start

Branchez l'unité à la source électrique.
Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité inté­rieure commence à clignoter.

(1) Touche de sélection de mode (MODE)

Sélectionnez DRY.

(2) Touche de température (TEMP)

Appuyez sur la touche « TEMP ». HEURE
Le témoin indicateur de vitesse du ventilateur indique AUTO. La vitesse du ven­tilateur intérieur est automatiquement sélectionnée sur LOW (bas).

(3) Touche ON/OFF

Appuyez sur cette touche pour démarrer le climatiseur.
Le témoin lumineux de fonctionnement sur le panneau d'affichage de l'unité
intérieure s'allume, et l'unité démarre après environ 3 minutes.

Stop

Touche ON/OFF

Appuyez sur cette touche à nouveau pour arrêter le climatiseur.

FONCTIONNEMENT DU MODE SÉCHAGE

06ManualMandoDaitsuFre 21/12/06 16:16 Página 70

FRANÇAIS

71

(1) Touche de mise en MARCHE/ARRÊT DE LA MINUTERIE (ON/OFF)

Appuyez sur la touche ON TIMER ou OFF TIMER selon le besoin. Le réglage
actuel de la minuterie s'affiche, le témoin de mise en marche/arrêt de a minu­terie (ON/OFF TIMER) s'allume, et les deux points sur l'écran de réglage de la
minuterie clignotent.

(2) Touche de réglage de l'heure (TIME ADJUST)

Appuyez pour régler l'heure souhaitée.

Avant.

Vers l'arrière.

À chaque fois que vous appuyez sur cette touche, l'heure avance ou recule de
10 minutes, selon le côté où vous appuyez. L'heure se modifie dès que vous
appuyez sur la touche.

(3) Touche de réservation (OK)

Appuyez sur cette touche. Vérifiez que le témoin de minuterie (TIMER) sur le
panneau d'affichage de l'unité intérieure s'allume.

ANNULATION

(4) Touche d'annulation (CANCEL)

Appuyez sur la touche CANCEL pour annuler le réglage de la minuterie.

MODIFICATIONS

Suivez les étapes 1, 2 et 3 pour modifier le réglage.

FONCTIONNEMENT DU TIMER

•

Quand vous sélectionnez le fonctionnement de la minuterie, la télécomman-

de transmet automatiquement le signal de la minuterie à l'unité intérieure à
l'heure spécifiée. Veuillez donc garder la télécommande dans un endroit à
partir duquel elle pourra transmettre le signal à l'unité intérieure correcte­ment.

•

Le temps de fonctionnement effectif réglable sur la télécommande est limi­té à 24 heures.

PRECAUTIONS

06ManualMandoDaitsuFre 21/12/06 16:16 Página 71

FRANÇAIS

72

Timer off

Timer off
(Marche R Arrêt)

La fonction d'arrêt de la minuterie (OFF timer) est utile quand vous allez dormir.
Le climatiseur s'arrête automatiquement à l'heure programmée.
Exemple:
Pour arrêter le climatiseur à 23h00.

1- Appuyez sur la touche TIMER OFF.
2- Utilisez la touche TIME ADJUST pour afficher « 23:00 » sur l'indicateur

d'arrêt de minuterie.

3- Appuyez sur la touche OK.

Minuterie de mise en marche (ON timer)

(Arrêter R Fonctionnement)
La fonction de mise en marche de la minuterie est utile quand vous vous révei-

llez le matin ou quand vous revenez chez vous.Le climatiseur démarre automa­tiquement à l'heure programmée.
Exemple :
Pour démarrer le climatiseur à 06h00.

1- Appuyez sur la touche TIMER ON.
2- Utilisez la touche TIME ADJUST pour afficher « 6:00 » sur l'indicateur de

mise en marche de la minuterie sur la télécommande.

3- Appuyez sur la touche OK.

MINUTERIE COMBINÉE (Réglage des minuteries de mise en marche

et d'arrêt simultanément)

Minuterie d'arrêt (OFF timer) R Minuterie de mise en marche (ON timer)
(Fonctionnement R Arrêt R Fonctionnement)

Cette fonction est utile si vous voulez arrêter le climatiseur quand vous allez
vous coucher et le redémarrer le matin quand vous vous réveillez ou quand
vous revenez chez vous.
Exemple :
Pour arrêter le climatiseur à 23h00 et le redémarrer le matin suivant à 6h00.

1- Appuyez sur la touche TIMER OFF.
2- Utilisez la touche TIME ADJUST pour afficher « 23:00 » sur l'indicateur d'a-

rrêt de minuterie.

3- Appuyez sur la touche TIMER ON.
4- Utilisez la touche TIME ADJUST pour afficher « 6:00 » sur l'indicateur de

mise en marche de la minuterie.

5- Appuyez sur la touche OK.

Minuterie de mise en marche (ON timer) R Minuterie d'arrêt (OFF timer)
(Arrêt R Fonctionnement R Arrêt)

Vous pouvez utiliser de réglage pour démarrer le climatiseur quand vous vous
réveillez et l'arrêter quand vous quittez la maison.
Exemple :
Pour démarrer le climatiseur à 06h00 le matin suivant et l'arrêter à 08h00.

1- Appuyez sur la touche TIMER ON.
2- Utilisez la touche TIME ADJUST pour afficher « 6:00 » sur l'indicateur de

mise en marche de la minuterie sur la télécommande.

3- Appuyez sur la touche TIMER OFF.
4- Utilisez la touche TIME ADJUST pour afficher « 8:00 » sur l'indicateur d'a-

rrêt de minuterie.

5- Appuyez sur la touche OK.

•

La fonction de minuterie (marche ou arrêt) la plus proche de l'heure actue­lle est activée en premier.

•

Si la même heure a été réglée pour les minuteries de mise en marche et d'a­rrêt, aucune opération de minuterie ne sera effectuée. De plus, il est possi­ble que le climatiseur s'arrête de fonctionner.

EXEMPLE DE RÉGLAGE DE MINUTERIE

Stop

Stop

Marche

Minuterie d'arrêt (OFF timer)

Minuterie de mise en marche (ON timer)

Stop

Marche

Minuterie d'arrêt (OFF timer)

Minuterie de mise en marche (ON timer)

Stop

Marche

Minuterie de mise en marche (ON timer)

Stop

Marche

Minuterie d'arrêt (OFF timer)

06ManualMandoDaitsuFre 21/12/06 16:16 Página 72

73

ENGLISH

Important safety information ....................................................................................74-75

Hints for economical operation ......................................................................................75

Parts names....................................................................................................................76

Names and fuctions of indoor unit controls ..................................................................77

Adjusting air flow direction........................................................................................77-79

Maintenance..............................................................................................................80-81

Air conditioner operations and performance............................................................82-83

Installatión ................................................................................................................83-84

Troubles and causes ......................................................................................................84

Troubles and causes (concerning remote controller) ....................................................85

Télécommandes et leurs fonctions ..........................................................................86-87

Noms et fonctions des voyants de la télécommande ..................................................88

Utilisation de la télécommande......................................................................................89

Réglage de l'horloge ......................................................................................................90

Fonctionnement des touches lock et reset....................................................................91

Fonctionnement automatique ........................................................................................92

Fonctionnement du mode climatisation/ventilateur uniquement ..................................93

Fonctionnement du mode séchage ..............................................................................94

Fonctionnement du timer ..............................................................................................95

Exemple de réglage de minuterie ..................................................................................96

CONTENTS

06Manual 22Daitsu ENG Cont 21/12/06 16:16 Página 73

74

ENGLISH

IMPORTANT SAFETY INFORMATION

CAUTION

Do not attempt to instali this unit yourseif. This unit should be insta­lied by qualified persons.

DANGER

Do not attempt to service the unit yourseif. This unit has no user ser­viceabie components, opening or removing the cover will expose you
to dangerous voltage. Turning off the power suppiy will not prevent
potential electric shock.

DANGER

Never put hands or objects into the air outiet of indoor and outdoor
units. These units contain a fan running at high speed. Touching the
moving fan will cause serious i njury.

DANGER

To avoid the risk of serious electrical shock, never sprinkie or spill
water or other liquids on the unit.

WARNING

Ventilate the room occasionaily while the air conditioner is in use,
especiaily if there is also a gas appliance in use in this room.
Failure to follow these directions may result in a loss of oxygen in
the room.

WARNING

To prevent electric shock, tum off the power or disconnect the
power suppiy plug before beginning any cleaning or other routine
maintenance. Follow the directions for cleaning in the Owner's
Manual.

ADVERTENCIA

Do not use liquid cleaners or aerosol cleaners, use a soft and dry
cloth for cleaning the unit. To avoid electric shock, never attempt
to clean the unit by sprinkiing water on it.

CAUTION

Do not use caustic household drain cleaners in the unit. Drain
cleaners can quickly destroy the unit components (drain pan and
heat exchanger coil etc.)

Dangerous

Thinner

06Manual 22Daitsu ENG 21/12/06 16:17 Página 74

75

ENGLISH

IMPORTANT SAFETY INFORMATION

HINTS FOR ECONOMICAL OPERATION

Maintain room temperature at a comfortabie level.

Clean air filter.

A blocked air filter would reduce cooling effícience.

Clean it once two weeks.

Never open doors and windows more often than necessary.

To keep cool or warm air in the room, never open

doors and windows more often than necessary.

Window curtains.

In cooling, close the curtains to avoid direct sunlight.

Use the timer effectively.

Set the timer for the desired operation time.

Get uniform circulation of room air.

Adjust air flow direction for even circulation of room air.

NOTE

For proper performance, operate the unit under the usabie operating
temperature and humidity conditions indicated in this owner's
manual. lf the unit is operated beyond these conditions, it may cause
malfunctions of the unit or dew dripping from the unit.

•

The appliance, is not intended for use by children or the disabies without supervision.

•

Children should be, supervised to ensure, that they do not play with the appliance.

•

Set moderate temperature, especiaily when there, are children, old men or the disabies in the room.

Cool and dry air

06Manual 22Daitsu ENG 21/12/06 16:17 Página 75

76

ENGLISH

PARTS NAMES

Indoor unit

1- Room temperature sensor.
2- Front panel.
3- Air inlet.
4- Air filter.
5- Air outlet.
6- Vertical air flow louver.
7- Horizontal air flow grille.
8- Display panel.

9- Infrared signal receiver.
10- Remote Controller.
11- Control panel.

Outdoor unit

12- Drain hose, refrigerant connecting pipe

and electric wiring.

13- Air inlet (side and rear).
14- Air outlet.

Display panel

The operating conditions are indicated below:

1 Operation Lamp

2 Automatic Lamp

3 Timer Lamp

4 Economic Lamp

5 Pre-defrost Lamp

(Cooling only type without).

6 Infrared signal receiver

10 cm or more

60 cm or more

100 cm or more

60 cm or more

Air outlet

4.5 cm or more

06Manual 22Daitsu ENG 21/12/06 16:17 Página 76

77

ENGLISH

NAMES AND FUCTIONS OF INDOOR UNIT CONTROLS

ADJUSTING AIR FLOW DIRECTION

Panel de control

Lift the front panel to perform control panel settings.

•

Opening the front panel.
Pull up from two ends of the front panel. Open the panel
and lift the panel up to an angle where it remains fixed. Do
not lift the panel any further when it stops with a clicking
sound.

•

Closing the front panel.
Lower ends of the front panel, push the
ends on both sides. Close the panel firmly.

To automatically swing the air flow direction

Perform this function while the air conditioner is in operation.
Push the SWING button on the remote controller.

•

To stop the function, push the SWING button again.

•

To change the swing direction, push the AIR DIRECTION button.

Temporary

Normaily set this switch to remote control.
lf you miss the remote controller or its
batteries are exhausted, set this switch to the Auto/Cool
Position for temporary operation.

CAUTIONS

•

The AIR DIRECTION and SWING buttons will be disabied
when the air conditioner is not in operation (including when the ON
TIMER is set).

•

Do not operate the air conditioner for long hours with the air flow
direction set downward during the cooling or dry operation.
Otherwise, condensation may occur on the surface of the vertical air
flow louver and cause dew dripping.

•

Do not move the vertical louver manuaily. Aiways use the AIR
DIRECTION button. lf you move the louver manuaily, it may
malfunction during operation.
lf the louver malfunctions, stop the a conditioner once and restart it.

•

When the air conditioner is started immediately after it was

stopped, the vertical air flow louver might not move for 10

seconds or so.

06Manual 22Daitsu ENG 21/12/06 16:17 Página 77

78

ENGLISH

ADJUSTING AIR FLOW DIRECTION

Adjusting the Horizontal Air Flow Direction
Preparation:

For the cooling or dry operation, move the vertical air flow
louver downward using the AIR DIRECTION button on the
remote controller.

•

Take hold of the lever on the horizontal air flow grilles and
move them to adjust the air flow direction as required.

•

For the cooling or dry operation, return the vertical air flow
louver to the original position using the AIR DIRECTION
button on the remote controller.

lf your use the AIR DIRECTION button to set the vertical air flow
direction, the direction will move downward at first, then turn
automatically to the direction as you desire.
When you stop operating with the remote controller, the vertical
air flow louver will shut automatically.

Automatic operation

The air conditioner selects and operates in one of the
operating modes of cooling, heating (cooling only type
without) or fan only, depending on the room temperature.

The air conditioner will control room temperature auto­matically round the temperature point set by you.

lf the Auto mode is uncomfortable, you can select the
desired conditions manually.

06Manual 22Daitsu ENG 21/12/06 16:17 Página 78

79

ENGLISH

ADJUSTING AIR FLOW DIRECTION

Economic operation

When your push ECONO button during cooling, heating
(cooling only type without), or AUTO operation, the air
conditioner will start following operation. The fan speed will
be automaticaily controlled. In the operation suppression
zone where capacity is kept to the minimum, overcooling is

prevented by raising the temperature setting by 1

o

C after 1

hour and by 2-oC after 2 hours of operation. The room
temperature is thus regulated between the operation
suppression zone and the set temperature. (it depends on
the outdoor temperature.)

Dry operation

The dry mode will automatically select the cooling dry
operation based on the difference between the set tempera­ture and the actual room temperature.
The temperature is regulated while dehumidifying by
repeating turning on and off of the cooling operation or fan
only.
The fan speed indicator will display AUTO and low speed
will be used.

Temporary operation

Temporary operation This function is used to operate the
unit temporarily in case you misplace the remote controller
or its batteries are exhausted.

•

Set the TEMPORARY switch to the AUTO position in order to
start the automatic operation.

•

The COOL position is provided for test runs of the unit, and
automatic temperature control is cut off at this position. Never
use the position for ordinary operation.

06Manual 22Daitsu ENG 21/12/06 16:17 Página 79

80

ENGLISH

MAINTENANCE

WARNING

Before you clean the air conditioner, be sure to
disconnect the power supply plug.

Cleaning the indoor unit and the remote controller

Checks before operation

lf you do not plan to use the unit for at least 1 month.

(1) Operate the fan for about half a day to dry the inside of

the unit.

(2) Stop the air conditioner and disconnect power.

(3) ) Remove the batteries from the remote controller.

CAUTIONS

•

Check that the wiring is not broken off or is not connected.

•

Check that the air filter is installed.

•

Check that the outdoor unit air outlet or inlet is not blocked.

CAUTIONS

•

Use a dry cloth to wipe the indoor unit and remote

controller.

•

A cloth dampened with cold water may be used on

the indoor unit if it is very dirty.

•

Never use a damp cloth on the remote controller.

•

Do not use a chemically-treated duster for wiping
or leave such materials on the unit for long. lt may
damage or fade the surface of the unit.

•

Do not use benzine, thinner, polishing powder, or
similar solvents for cleaning.
These may cause the plastic surface to crack or deform.

06Manual 22Daitsu ENG 21/12/06 16:17 Página 80

81

ENGLISH

MAINTENANCE

Before you clean the air conditioner be sure to disconnect
the power suppiy plug.

Cleaning the air filter

1. Pull up from two ends of panel. Open the panel and lift the
panel up to an angle where it remains fixed. Do not lift the
panel any further when it stops with a clicking sound.

2.Take hold of the left and right handles of the air filter and
lift it up slightly to take it out from the filter holder.

3. Take hold of the handles and pull the air filter downward.

4. Remove the AIR FILTER from the indoor unit.

• Limpie el filtro de aire cada quince días.

• Limpie el FILTRO DE AIRE con una aspiradora o agua,

y luego séquelo en un lugar fresco.

*5. Remove the ACTIVE CARBON FILTERIELECTRO from
the indoor unit and take it out from its support frame.

• Clean the filter every month, immerse the filter in the water

with the mild detergent for 20 minutes and wash it slightly
(do not rub), then expose it in the sun to dry it out for more
than 3 hours. (put the black side face up)

6. Install the filters into their support frames and set the sup­port frames back in position. The black side of the filters be
at the outsides.

7. Insert the AIR FILTER from the top side into the unit until
it is fixed thoroughly and ciose the front panel of the indoor
unit tightly.

* Optional filter

06Manual 22Daitsu ENG 21/12/06 16:17 Página 81

82

ENGLISH

AIR CONDITIONER OPERATIONS AND PERFORMANCE

Three-minute protection feature

A protection feature prevents the air conditioner from being activated for approximately 3 minutes when it is restar
ted immediately after operation.

This will protect the machine. (cooling only type without)

• Heating characteristics preheating operation.
The air conditioner will not deliver warm air immediately after it is started. Warm air flows out alter approximately
5 minutes when the indoor heat exchanger warms up.

• Warm air control.
When the room temperature reaches the set temperature, the fan speed is automaticaily reduced to prevent a cold
draft. At this time, the outdoor unit will stop.

• Defrosting.
lf the outdoor unit is frosted during heating operation, defrosting is started automatically (for approximately 5 to 10
minutes) to maintain the heating effect, and the PRE.-DEF. lamp is on.

• The fans in both the indoor and outdoor units stop during the defrost operation.

• During defrost operation, defrosted water is drained from the bottom plate of the outdoor unit.

• Heating capacity
In the heating operation, heat is absorbed from outdoor and released into the room. that is so-called heat pump
system. When the outdoor temperature is too low, you are recommended to use another heating apparatus in com­bination with the air conditioner.

Consideration for accumulated snow

Select the position for the outdoor unit where it will not be subject to snow drifts, accumulation of leaves or other
seasonal debris. lt is important that the air flow for the outdoor unit is not impeded as this will result in reducing hea­ting or cooling performance. During the heating mode (cooling oniy type without) and at sub-zero temperatures, the
water drained off the outdoor unit as a result of the autornatic defrost may accumulate and freeze. lt is important that
adequate drainage or a soak way is provided.

Power failure

Power failure during operation will stop the unit completely.

•

The OPERATION lamp on the indoor unit will start flashing when power is restored.

•

To restart operation, push the ON/OFF button on the remote controller.

•

Lighting or a car wireless telephone operating nearby may cause the unit to malfunction. Disconnect the unit
with the power and then connect the unit with the power again. Push the ON/OFF button on the remote controller to
restart it.

06Manual 22Daitsu ENG 21/12/06 16:17 Página 82

83

ENGLISH

AIR CONDITIONER OPERATIONS AND PERFORMANCE

Location:

• In cooling operation, the air conditioner will dry the room air, so please fix a pipe to drain all the water away in
the air conditioner.

• Please let the indoor unit away from the TV set and the radio more than one meter in order to avoid the picture and
noise interference.

• Powerful radio transmitters or any other devices radiating high frequency radio waves can cause the air conditio­ner to malfunction. Please consult the dealer where you purchased the air conditioner before installing it.

• Don't fix the unit in the dangerous region with combustible gas and volatile matter.

• lf the air conditioner is operated in an atmosphere containing oils (machine oil), salt near a coastal area, sulfide gas
near a hot spring, etc, such substances may lead to failure of the air conditioner.

• lf wrong using, installation, maintenance cause the air conditioner to malfunction, please consult your dealer.

Be careful with noise or vibrations

• Please fix the unit in the stable place to avoid the noise or vibrations.

• The noise near the air outlet of the outdoor unit may enter the air exit.

• Locate the outdoor unit where noise emitted by it or hot air from its air outlet will cause no nuisance to your neighbors.

• lf the air conditioner sounds abnormal during operation, contact the dealer where your purchased the air conditioner.

Air conditioner operating conditions

For proper performance, run the air conditioner under the following temperature conditions:

lf air conditioner is used outside of the above conditions, safety protection features may come into operation.

Cooling

operation

Heating

operation

Dry

operation

Outdoor temperature: de 18 a 43°C

Room temperature: 17 a 32°C

Room temperature: 17 a 32°C

Room temperature: 0 a 27°C

Outdoor temperature: -7 a 24°C

CAUTION

Room relative humidity less than 80%. lf the air conditioner operates in excess
of this figure, the surface of the air conditioner may attract condensation.

Outdoor temperature: de 11 a 43°C

INSTALLATIÓN

06Manual 22Daitsu ENG 21/12/06 16:17 Página 83

84

ENGLISH

Before you ask servicing or repairs, check the following points.

INSTALLATIÓN

Inoperative

•

The power fuse is blown or the circuit breaker has been tripped.

•

The batteries in the remote controller ar exhausted.

•

The timer is set.

Does not coolor heat well

•

The air inlet or outlet of the outdoor unit is blocked.

•

Doors or windows are open

•

The air filter is clogged with dust

•

The louver is not at the correct position.

•

The fan speed is set to low.

•

The temperature setting is too high or too low.

Room air is smelly.

A bad odor comes from the air conditioner.

•

Smells impregnated in the wall, carpet, furniture, clothing,
or furs, are coming out. A white mist of chilled air or water
is generated from the outdoor unit.

Wire

• To prevent the voltage, please link the air conditioner with the floor.
The power socket is used as the air conditioner speciaily.

• Don't pull the power wiring hard.

• When linking the air conditioner with the floor observe the local rulers.

• lf necessary, use the power fuse or the circuit, breaker of the corresponding scale ampere.

• lf you want to change the power wiring, please contact the local dealer where you purchased the air conditioner.

Relocation

lf you move out or if it is desired to relocate the air conditioner, consult your dealer, because special skills to withdraw Freon,
purge air and perform other operations are required.

TROUBLES AND CAUSES

Recheck

These are not

faliures

CAUTIONS

lf any of the following conditions occur, stop the air conditioner immediateiy, set to
off the power switch, and contact the dealer:

• The indicator lamps flash rapidly (five times per second), you disconnect the
unit with the power and then connect the unit with the power again after two
or three minutes but the lamp still flash.

• Switch operations are erratic.

• The fuse is blown frequently or the circuit breaker is tripped frequenly.

• Foreign matter or water has fallen inside the air conditioner.

• Any other unusual condition is observed.

La unidad no funciona

Calor excesivo

Mal olor

La unidad no funciona

06Manual 22Daitsu ENG 21/12/06 16:17 Página 84

85

ENGLISH

TROUBLES AND CAUSES (CONCERNING REMOTE CONTROLLER)

Before you ask for servicing or repairs, check the following points.

Simtoms

Causes

Reason and disposal

The fan speed

can not be changed

Check whether the MODE indicated
on the display is "AUTO"

AUTO

When the automatic mode is selected,
the air conditioner automatically selects
the fan speed.

When dry operation is selected,
the air conditioner autornaticaily select
the fan speed. The fan speed can be
selected during "COOL" and
"FAN ONLY' and "HEAT"
(cooling only type without)

Check whether the MODE indicated
on the display is "DRY"

DRY

Simtoms

Causes

Reason and disposal

The Transmission Indicator “ “ never comes on

The remnote control signal is not

transmitted even when the ON/OFF

button is pushed.

Check whether the ON TIMER is
indicated on the display.

The remote controi signal is not
transmitted, because the air
conditioner is off.

Simtoms

Causes

Reason and disposal

The TEMP. indicator does not come on

The TEMP. indicator

does not come on.

Check whether the MODE indicated
on the display is "FAN ONLY'.

The temperature cannot be
set during fan only operation.

Simtoms

Causes

Reason and disposal

The Signal Receiving tone does not sound

No receiving tone sounds from the

indoor unit even when the ON/OFF

button is pushed

Check whether the signal transmitter of
the remote controller is property directed
to the receiver of the indoor unit when
the ON/OFF button is pushed

Direct the signal transmitter of the
remote controller to th receiver of the
indoor unit, and then rapidly push the
ON/ OFF button twice.

Simtoms

Causes

Reason and disposal

The Display Goes Off

The indication on the display

disappears after a lapse of time.

The TIMER indicators goes off

after a lapse of certain time.

Check whether the timer operation

is started when the ON TIMER is

indicated on the display.

When the time set to start the air
conditioner is reached, the air
conditioner will automaticaily start
and the appropriate indicator will go off.

Check whether the timer operation
has come to an end when the
OFF TIMER is indicated on the display.

The air conditioner o eration
stops since the set time elapsed.

06Manual 22Daitsu ENG 21/12/06 16:17 Página 85

ENGLISH

86

REMOTE CONTROLS AND THEIR FUNCTIONS

Remote control

ON/OFF BUTTON

• Push the button to start operation, push

the button again to stop operation.

TEMPERATURE BUTTON

The set temperature is increased
to 30°C

The set temperature is decreased
to 17°C

MODE SELECT BUTTON

• Each time you push the button, a mode

is selected in a sequence that goes from
AUTO, COOL, DRY, HEAT (cooling only
type without), FAN ONLY and back to
AUTO.

FAN SPEED BUTTON

• This button is used for selecting fan

speed. Each time you push the button, a
fan speed is selected in a sequence that
goes from AUTO, LOW, MED, HIGH, and
back to AUTO.

SLIDE THE COVER

06ManualMandoDaitsuEng 21/12/06 16:17 Página 86

ENGLISH

87

REMOTE CONTROLS AND THEIR FUNCTIONS

Remote control

ECONOMY RUNNING BUTTON

• Push this button to set the economical

operation mode (some models without).

ON/OFF TIMER BUTTON

• Push TIMER ON timer button to set the

ON timer.

• Push TIMER OFF timer button to set the

OFF timer.

TIME ADJUST BUTTON

• This button is used for setting the current

time and OFF time.

CANCEL BUTTON

• Push this button to cancel ON timer and

OFF timer.

RESET BUTTON

• When you push the RESET button, all

current settings are cancelled and get into
the condition of beginning. In the clock,
the colon in "0:00" will flash, the mode
displays "AUTO", fan speed displays
"AUTO" the temperature displays "24".

WIND DIRECTORY BUTTON

• Push this button to change the swing

angle of louver. (This is not conform to
the unit without this function.)

AUTO LOUVER BUTTON

• Push this button to swing louver. Push the

button again to stop.

RESERVE BUTTON

• Push this button to reserve ON timer and

OFF timer settings.

CLOCK BUTTON

• Push this button to set time.

LOCK BUTTON

• When you push the LOCK button, all

current settings are locked in and the
remote controller does not accept any
operation except that of the LOCK button.
Use the lock mode when you want to pre­vent setting from being changed acciden­tally or playfully. Push the LOCK button
again when you want to cancel the LOCK
mode.

• The remote controller above drawing may have some differences from the one that you purchase.

06ManualMandoDaitsuEng 21/12/06 16:17 Página 87

ENGLISH

88

TRANSMISSION INDICATOR

This transmission indicator lights when remote controller transmits signals to
the indoor unit.

MODE DISPLAY

Displays the current operation mode. Including AUTO, COOL, DRY,
HEAT(cooling only type without), FAN ONLY and back to AUTO.

ON/OFF DISPLAY

Displayed by pushing the ON/OFF button.
Push the ON/OFF button again to disappear.

TEMP. DISPLAY

Displays the temperature setting (17ºC to 30ºC When you set the operating
mode to FAN ONLY, no temperature setting is displayed.

CLOCK DISPLAY

The current time is indicated.(0 24 hours)

TIMER DISPLAY

The time set for timer operation is indicated. (0 24 hours)

LOCK DISPLAY

Displayed by pushing the Lock button.
Push the Lock button again to disappear.

FAN SPEED DISPLAY

Displays the selected fan speed, AUTO and three fan speed levels "LOW"
"MED" "HIGH" can be indicated. Displays AUTO when the operating mode
is either AUTO or DRY.

ECONO. DISPLAY
(Some models without)

Display by pushing the ECONO. button.
Push the ECONO. Button again to disappear.

• In the illustration, all displays are indicated for the sake of clarity. During

operation, only the relevant displays will be shown on the remote controller.

NAMES AND FUNCTIONS OF INDICATORS ON REMOTE CONTROLLER

06ManualMandoDaitsuEng 21/12/06 16:17 Página 88

ENGLISH

89

Location of the remote controller

•

Keep the remote controller where its signals can reach the receiver of the indo-

or unit. (a distance of 8m is allowed).

•

When you select the timer operation, the remote controller automatically trans­mits a signal to the indoor unit at the specified time.
If you keep the remote controller in a position that hinders proper signal trans­mission, a time lag of up to 15 minutes may occur.

Replacing batteries

The remote controller uses two alkaline dry batteries (R03/LR03X2)

(1) Slide the cover of the battery compartment, then replace the old batteries with

new ones.

(2) After step (1) is done, push the RESET button.

(3) Before replacing the battery compartment cover, confirm that the display scre-

en on the remote controller displays "0:00" and that the colon is flashing.

•

After replacing batteries, set the remote controller clock.

HANDLING THE REMOTE CONTROLLER

•

The air conditioner will not operate if curtains, doors or other materials block

the signals from the remote controller to the indoor unit.

•

Prevent any liquid from falling into the remote controller. Do not expose the
remote controller to direct sunlight or heat.

•

If the infrared signal receiver on the indoor unit is exposed to direct sunlight,

the air conditioner may not function properly. Use curtains to prevent the
sunlight from falling on the receiver.

•

If other electrical appliances react to the remote controller. either move these

appliances or consult your local dealer.

CAUTIONS

•

When replacing batteries, do not use old batteries or different type batteries.

Otherwise it may cause the remote controller to malfunction.

•

If you do not use the remote controller for a few weeks or more, remove the
batteries. Otherwise, battery leakage may damage the remote controller.

•

The average battery life during normal use is approximately half a year.
Replace the batteries when there is no receiving beep from the indoor unit
or if the transmission indicator on the remote controller fails to light.

NOTES

06ManualMandoDaitsuEng 21/12/06 16:17 Página 89

ENGLISH

90

Before you start operating the air conditioner, set the clock of the remote contro­ller using the procedures given in this section. The clock panel on the remote con­troller will display the time regardless of whether the air conditioner is in use or not.

Initial Setting or the Clock

When batteries are inserted in the remote controller, the clock panel will display
"0:00" and the colon will flash.

(1) Initial Setting or the Clock

•

Push this button to set time.

Forward.

Backward.

•

Each time you push the button, the time moves forward or backward by one
minute depending on which side you Push. The time alters as quickly as you
push the button.

(2) OK button

•

When you push the OK button, the clock time display stops flashing and the
clock starts operating.

(3) Readjusting the Clock

•

Push the CLOCK button in the battery compartment, the colon in the clock dis­play will start to flash. To set the new time, follow 1 and 2 of "Initial Setting of
the Clock".

* Clock accuracy is within 10 seconds per day.

SETTING THE CLOCK

Static electricity or other factors (in case of extremely high voltage) can cause
remote controller clock initialize. If your remote controller is initialized (flashing
of the colon in "0:00"), readjust the clock before you start operation.

CAUTIONS

Clock

06ManualMandoDaitsuEng 21/12/06 16:17 Página 90

ENGLISH

91

(1) When you push the LOCK button, all current settings are locked in and the

remote controller does not accept any operation except that of the LOCK button
Use the lock mode when you want to prevent settings from being changed acci­dentally or playfully. Push the LOCK button again when you want to cancel the
LOCK mode.

(2) When you push the RESET button, all current settings are cancelled and get

into the condition of beginning. In the clock, the colon in "0:00" will flash, the mode
displays "Auto", fan speed displays "Auto", the temperature displays "24".

LOCK AND RESET BUTTON FUNCTION

06ManualMandoDaitsuEng 21/12/06 16:17 Página 91

ENGLISH

92

When you set the air conditioner in AUTO mode, it will automatically select coo­ling, heating (cooling only type without), or fan only operation depending on the
room temperature.
Once you select the operating mode, the operating conditions are saved in the uni­t's microcomputer memory.
Thereafter, the air conditioner will start operating under the same conditions when
you simply push the ON/OFF button of the remote controller.

Start

The OPERATION lamp on the display panel of the indoor unit starts flashing.

(1) Mode select button (MODE)

Select AUTO.

(2) Temperature button (TEMP)

Set the desired temperature. Normally, set it between 21ºC to 28ºC

(3) ON/OFF button

Push this button to start the air conditioner. The OPERATION lamp on the dis­play panel of the indoor unit lights. The operating mode is selected in accordan­ce with the room temperature and operation starts after approximately 3 minu­tes.

Stop

ON/OFF button

Push this button again to stop the air conditioner.
If the AUTO mode is uncomfortable, you can select the desired conditions
manually.
When you select the AUTO mode, you do not have to set the fan speed. The
FAN speed display will show AUTO and the fan speed will be automatically con­trolled.

AUTOMATIC OPERATION

06ManualMandoDaitsuEng 21/12/06 16:17 Página 92

ENGLISH

93

Start

Connect the unit with the power.
The OPERATION lamp on the display panel of the indoor unit starts flashing.

(1) Mode select button (MODE)

Select COOL, HEAT (cooling only type without), or FAN ONLY.

(2) Temperature button (TEMP)

Set the desired temperature.
Cooling 21ºC or higher
Heating 28ºC or lower

(3) Fan speed button (FAN SPED)

Select any of the "AUTO" "LOW", "MED" and "HIGH".

(4) ON/OFF button

Push this button to start the air conditioner.
The OPERATION lamp on the display panel of the indoor unit lights. The opera­ting mode is selected in accordance with the room temperature and operation
starts after approximately 3 minutes (If you select FAN ONLY mode, the unit will
start immediately.)

Stop

ON/OFF button

Push this button again to stop the air conditioner.
The FAN ONLY mode does not control temperature.
Therefore, perform only steps 1,3, and 4 to select this mode.

COOLING/FAN ONLY OPERATION

06ManualMandoDaitsuEng 21/12/06 16:17 Página 93

ENGLISH

94

Start

Connect the unit with the power.
The OPERATION lamp on the display panel of the indoor unit starts flashing.

(1) Mode select button (MODE)

Select DRY.

(2) Temperature button (TEMP)

Push the "TEMP." Button.
The fan speed indicator displays AUTO. The indoor fan speed will be automa­tically selected LOW.

(3) ON/OFF button

Push this button to start the air conditioner.
The OPERATION lamp on the display panel of the indoor unit lights, and opera­tion starts after approximately 3 minutes.

Stop

ON/OFF button

Push this button again to stop the air conditioner.

DRYING OPERATION

06ManualMandoDaitsuEng 21/12/06 16:17 Página 94

ENGLISH

95

(1) ON / OFF TIMER button

Push the ON or OFF TIMER button as required.
The current timer setting is displayed along with ON/OFF TIMER indicator, and
the colon in the timer setting will flash.

(2) Time adjust button (TIME ADJUST)

Push to set the desired time.

Forward.

Backward.

Each time you push the button the time moves forward or backward by 10
minutes depending on which one you push. The time alters as quickly as you
push the button.

(3) Reserve button (OK)

Push this button. Check the TIMER lamp on the display panel of the indoor unit
is lit.

CANCELING

(4) Cancel button(CANCEL)

Push the CANCEL button to cancel the timer setting.

CHANGING

Preform steps 1, 2 and 3 to change the setting.

TIMER OPERATION

•

When you select the timer operation, the remote controller automatically
transmits the timer signal to the indoor unit at the specified time.
Therefore, keep the remote controller in a location from which it can trans­mit the signal to the indoor unit properly.

•

The effective operation time set by remote controller is limited in 24 hours.

CAUTIONS

06ManualMandoDaitsuEng 21/12/06 16:17 Página 95

ENGLISH

96

OFF timer

(Operation R Stop)

The OFF timer feature is useful when you go to sleep. The air conditioner will

stop automatically at the time set.

Example:

To stop the air conditioner at 23:00 p.m.

1- Push the TIMER OFF button.

2- Use the TIME ADJUST button to display "23:00" on the OFF timer indicator.

3- Push the OK button.

ON timer

(Stop R Operation)

The ON timer feature is useful when you wake up in the morning or when you

return home.

The air conditioner will automatically start operating at the time set.

Example:

To start the air conditioner at 6:00.

1- Push the TIMER ON button.

2- Use the TIME ADJUST button to display "6:00" on the ON timer indicator of

the remote controller.

3- Push the OK button.

COMBINED TIMER (Setting both ON and OFF timers simultaneously)

OFF timer R ON timer

(Operation R Stop R Operation)

This feature is useful when you want to stop the air conditioner after you go to

sleep, and start it again in the morning when you wake up or you return home.

Example:

To stop the air conditioner at 23:00 and start it again next morning at 6:00.

1- Push the TIMER OFF button.

2- Use the TIME ADJUST button to display "23:00" on the OFF timer indicator.

3- Push the TIMER ON button.

4- Use the TIME ADJUST button to display "6:00" on the ON timer indicator.

5- Push the OK button.

On timer R OFF timer

(Stop R Operation R Stop)

You can use this setting to start the air conditioner when you wake up and stop

it when you leave the house.

Example:

To start the air conditioner at 6:00 nest morning, and stop it at 8:00.

1- Push the TIMER ON button.

2- Use the TIME ADJUST button to display "6:00" on the ON timer indicator of

the remote controller.

3- Push the TIMER OFF button.

4- Use the TIME ADJUST button to display "8:00" on the OFF timer indicator.

5- Push the OK button.

•

The timer function (ON or OFF ) which in time is closest to the actual time
will be activated first.

•

If the same time is set for both ON and OFF timers, no timer operation is
performed. Also, the air conditioner may stop operating.

EXAMPLE OF TIMER SETTING

Stop

Stop

Operate

Off timer

On timer

Stop

Operate

Off timer

On timer

Stop

Operate

On timer

Stop

Operate

Off timer

06ManualMandoDaitsuEng 21/12/06 16:17 Página 96
