Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [sv]

...

Download

Installations- och

användarhandbok

Luftkyld vätskekylare av enhetstyp

SERHQ020BAW1 SERHQ032BAW1

SEHVX20BAW SEHVX32BAW SEHVX40BAW SEHVX64BAW

Installations- och användarhandbok

Luftkyld vätskekylare av enhetstyp

Svenska

Innehåll

1 Allmänna säkerhetsföreskrifter 3

1.1 Om dokumentationen ................................................................ 3

1.1.1 Betydelse av varningstexter och symboler ................. 3

1.2 För användaren ......................................................................... 4

1.3 För installatören......................................................................... 4

1.3.1 Allmänt........................................................................ 4

1.3.2 Installationsplats ......................................................... 4

1.3.3 Köldmedium................................................................ 5

1.3.4 Bärare ......................................................................... 5

1.3.5 Vatten.......................................................................... 6

1.3.6 Elektricitet ................................................................... 6

2 Om dokumentationen 6

2.1 Om detta dokument................................................................... 6

2.2 Snabbreferensguide för installatör och användare.................... 7

För installatören 7

3 Om lådan 7

3.1 Översikt: Om lådan.................................................................... 7

3.2 Utomhusenheten ....................................................................... 8

3.2.1 Hur du packar upp utomhusenheten........................... 8

3.2.2 Hur du hanterar utomhusenheten............................... 8

3.2.3 Hur du avlägsnar alla tillbehör från utomhusenheten . 8

3.3 Inomhusenhet............................................................................ 8

3.3.1 Hur du packar upp inomhusenheten........................... 8

3.3.2 Hantering av inomhusenheten.................................... 9

3.3.3 Så här tar du bort tillbehören från inomhusenheten.... 9

4 Om enheterna och alternativ 9

4.1 Översikt: Om enheterna och alternativ...................................... 9

4.2 Identifikation .............................................................................. 9

4.2.1 Identifikationsetikett: Utomhusenhet........................... 10

4.2.2 Identifikationsetikett: Inomhusenhet............................ 10

4.2.3 Om utomhusenheten .................................................. 10

4.2.4 Om inomhusenheten................................................... 10

4.2.5 Om kombination av enheter och alternativ ................. 10

4.2.6 Driftvillkor .................................................................... 10

4.3 Kombinera enheter och alternativ ............................................. 11

4.3.1 Möjliga tillval för det delade systemet ......................... 11

4.4 Systemlayout............................................................................. 11

5 Förberedelse 11

5.1 Översikt: Förberedelse .............................................................. 11

5.2 Förberedelse av installationsplatsen ......................................... 11

5.2.1 Installationsplatskrav för utomhusenheten.................. 11

5.2.2 Krav på inomhusenhetens installationsplats............... 12

5.3 Förbereda köldmedierören ........................................................ 13

5.3.1 Kylmediumrörkrav....................................................... 13

5.3.2 Välja rörstorlek............................................................ 13

5.3.3 Om rörlängden............................................................ 13

5.4 Förbereda vattenrören............................................................... 13

5.4.1 Krav för vattenkretsen................................................. 13

5.4.2 Formel för att räkna ut expansionskärlets förtryck...... 15

5.4.3 Kontrollera vattenvolym och expansionskärlets

förtryck ........................................................................ 15

5.4.4 Ändra förtrycket för expansionskärlet ......................... 16

5.4.5 Hur du kontrollerar vattenvolymen: exempel .............. 16

5.5 Förbereda dragning av elkablar ................................................ 16

5.5.1 Om att förbereda dragning av elkablar ....................... 16

5.5.2 Om elektrisk överensstämmelse................................. 16

5.5.3 Kabelkrav.................................................................... 17

5.5.4 Krav på säkerhetsanordningar.................................... 17

6 Installation 17

6.1 Översikt: Installation ................................................................... 17

6.2 Öppna enheterna ....................................................................... 17

6.2.1 Om att öppna enheterna.............................................. 17

6.2.2 Öppna utomhusenheten .............................................. 17

6.2.3 Hur du öppnar inomhusenheten .................................. 18

6.2.4 Öppna elkomponentboxen på utomhusenheten.......... 18

6.2.5 Så här öppnar du elkomponentboxen på

inomhusenheten .......................................................... 18

6.3 Montering av utomhusenheten................................................... 18

6.3.1 Om montering av utomhusenheten.............................. 18

6.3.2 Försiktighetsåtgärder vid montering av

utomhusenheten .......................................................... 19

6.3.3 Förbereda installationsstrukturen................................. 19

6.3.4 Så här gör du dräneringen........................................... 19

6.4 Montering av inomhusenheten ................................................... 19

6.4.1 Om montering av inomhusenheten.............................. 19

6.4.2 Försiktighetsåtgärder vid montering av

inomhusenheten .......................................................... 19

6.4.3 Förbereda installationsstrukturen................................. 19

6.5 Anslutning av kylmediumrör ....................................................... 20

6.5.1 Försiktighetsåtgärder vid anslutning av

köldmediumrör ............................................................. 20

6.5.2 Hårdlöda röränden....................................................... 20

6.5.3 Använda stoppventilen och serviceporten ................... 21

6.5.4 Ansluta köldmediumrören till utomhusenheten............ 21

6.5.5 Hur du ansluter köldmedierören till inomhusenheten... 23

6.6 Kontroll av köldmedierören......................................................... 23

6.6.1 Om kontroll av köldmedierören.................................... 23

6.6.2 Försiktighetsåtgärder vid anslutning av

köldmediumrör ............................................................. 24

6.6.3 Kontroll av kylmediumrör: Konfiguration ...................... 24

6.6.4 Söka efter läckor: Tryckläckagetest............................. 24

6.6.5 Så här utför du vakuumtömningen............................... 24

6.6.6 Isolering av kylmediumrör............................................ 24

6.7 Påfyllning av köldmedium........................................................... 24

6.7.1 Om påfyllning av kylmedium........................................ 24

6.7.2 Försiktighetsåtgärder vid påfyllning av kylmedium ...... 25

6.7.3 Hur du avgör hur mycket ytterligare köldmedium som

behövs ......................................................................... 25

6.7.4 Fylla på kylmedium ...................................................... 25

6.7.5 Kontroller efter påfyllning av kylmedium ...................... 25

6.7.6 Hur du fäster etiketten om fluorerade växthusgaser.... 26

6.8 Ansluta vattenledningar.............................................................. 26

6.8.1 Om att ansluta vattenrören .......................................... 26

6.8.2 Försiktighetsåtgärder vid anslutning av vattenrör ........ 26

6.8.3 Hur du ansluter vattenledningarna............................... 26

6.8.4 Så här fyller du på vattenkretsen ................................. 26

6.8.5 Hur du isolerar vattenledningarna................................ 26

6.9 Ansluta elkablarna...................................................................... 27

6.9.1 Om att ansluta elledningarna....................................... 27

6.9.2 Försiktighetsåtgärder vid anslutning av elkablar.......... 27

6.9.3 Lokal kabeldragning: Översikt...................................... 28

6.9.4 Om elkablar.................................................................. 28

6.9.5 Dra och fästa strömförsörjningskablar ......................... 28

6.9.6 Ansluta strömmen till utomhusenheten........................ 29

6.9.7 Så här ansluter du strömförsörjnings- och

signalöverföringskablar ................................................ 30

6.9.8 Försiktighetsåtgärder vid utslagning av hål.................. 31

6.9.9 Så här installerar du fjärrkontrollen.............................. 31

6.9.10 Så här installerar du tillvalsutrustning .......................... 32

7 Konfiguration 32

7.1 Översikt: Konfiguration ............................................................... 32

7.2 Göra lokala inställningar.............................................................

7.2.1 Om lokala inställningar................................................. 32

7.2.2 Lokala inställningskomponenter................................... 32

7.2.3 Tillgång till lokala inställningskomponenter.................. 33

7.2.4 Byt till läge 1 eller 2...................................................... 33

7.2.5 Använda läge 1............................................................ 33

7.2.6 Använda läge 2............................................................ 33

7.2.7 Läge 1: Övervaka inställningar .................................... 34

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

1 Allmänna säkerhetsföreskrifter

7.2.8 Läge 2: Inställningar.................................................... 34

7.2.9 Lokala inställningar för fjärrkontrollen ......................... 35

7.3 Växling mellan kyla och värme.................................................. 40

8 Driftsättning 40

8.1 Översikt: driftsättning................................................................. 40

8.2 Försiktighetsåtgärder vid driftsättning ....................................... 40

8.3 Checklista för driftsättning av utomhusenheten ........................ 41

8.4 Checklista för driftsättning av inomhusenheten......................... 41

8.5 Slutkontroll................................................................................. 42

8.6 Om testdriften............................................................................ 42

8.6.1 För visning av temperatur på fjärrkontrollen ............... 43

8.6.2 För test av rumsuppvärmning/-kylning........................ 43

8.7 Korrigering efter slutförd testdrift med anmärkningar ................ 43

8.8 Checklista för överlämning till användaren................................ 43

8.9 Fyll i modellinformationen.......................................................... 43

9 Underhåll och service 44

9.1 Översikt: Underhåll och service................................................. 44

9.2 Säkerhetsföreskrifter vid underhåll............................................ 44

9.2.1 Förhindra elektriska stötar .......................................... 44

9.3 Om drift i serviceläge................................................................. 44

9.3.1 Så här använder du vakuumläget............................... 44

9.3.2 Återvinna kylmedium................................................... 45

9.4 Checklista för årligt underhåll av inomhusenheten.................... 45

10 Felsökning 45

10.1 Översikt: Felsökning .................................................................. 45

10.2 Felkoder: Översikt ..................................................................... 45

11 Kassering 46

12 Tekniska data 46

12.1 Översikt: Tekniska specifikationer ............................................. 46

12.2 Serviceutrymme: Utomhusenhet ............................................... 46

12.3 Serviceutrymme: Inomhusenhet................................................ 47

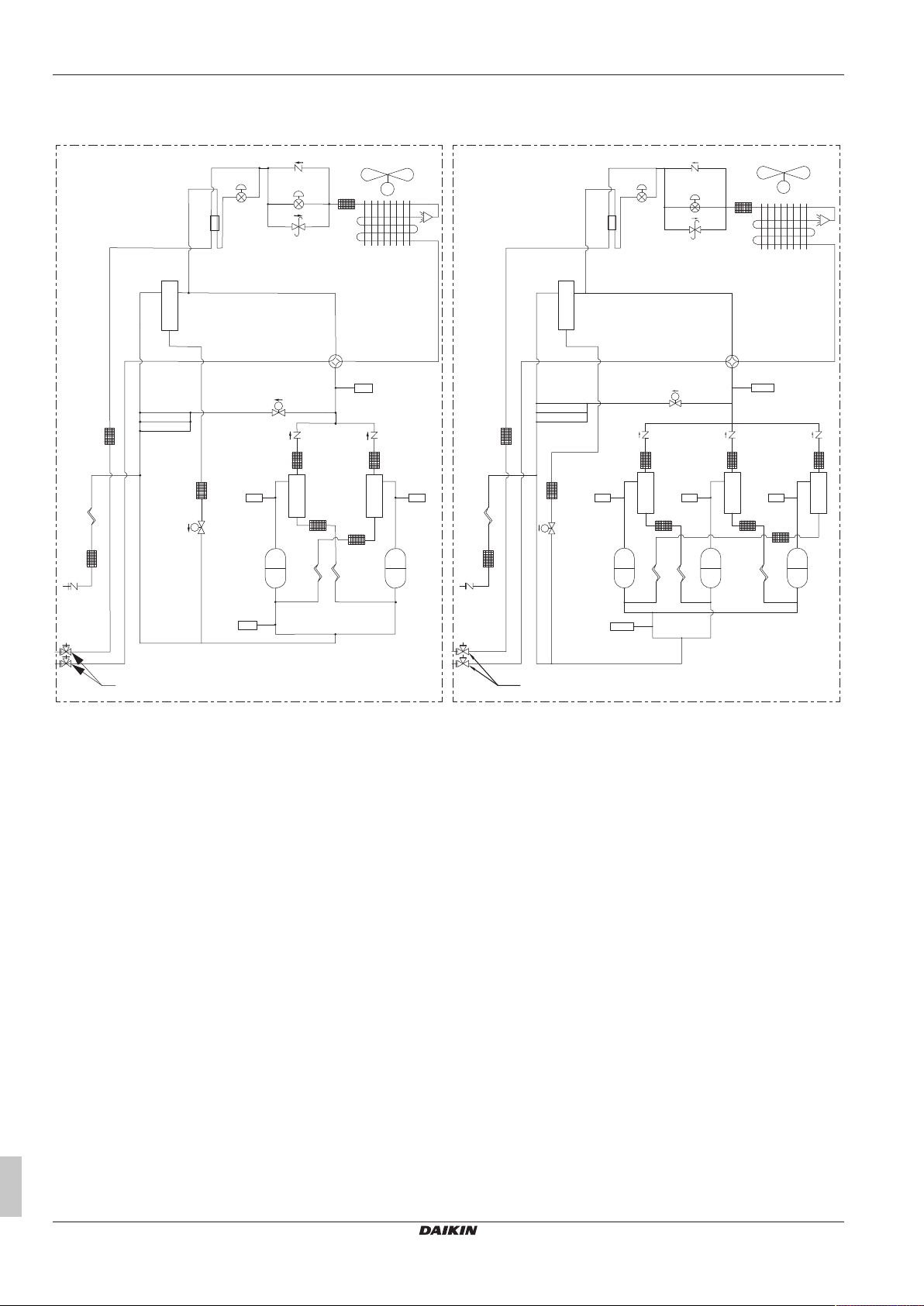

12.4 Rördragningsschema: Utomhusenhet ....................................... 48

12.5 Rördragningsschema: Inomhusenhet ....................................... 49

12.6 Kopplingsschema: Utomhusenhet............................................. 50

12.7 Kopplingsschema: Inomhusenhet ............................................. 50

12.8 Tekniska specifikationer: Utomhusenhet................................... 51

12.9 Lokala inställningar för fjärrkontrollen – översikt ....................... 52

12.10 Lokala inställningar för utomhusenheten................................... 54

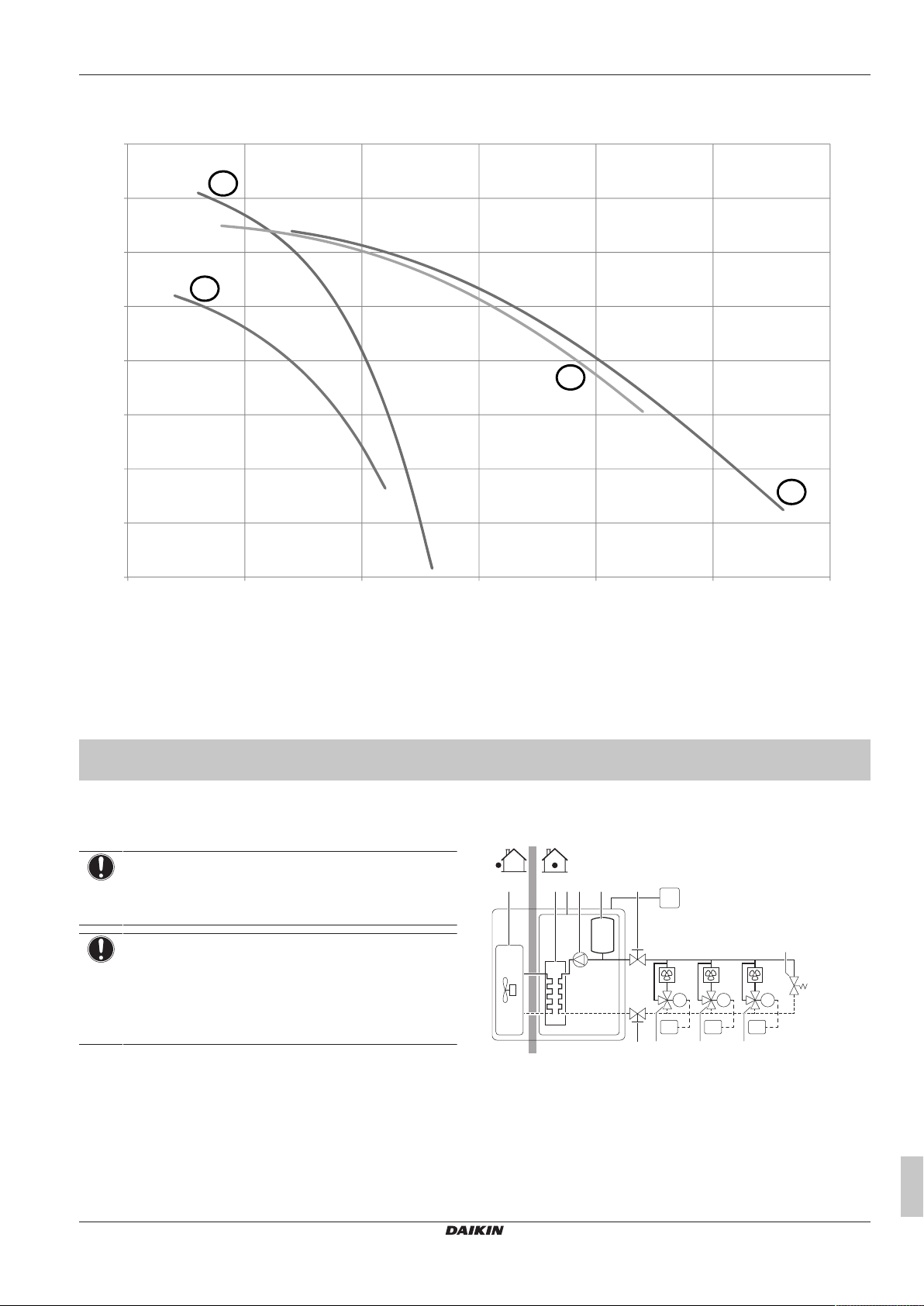

12.11 ESP-kurva: Inomhusenhet ........................................................ 55

17.2.1 Garantiperiod ............................................................... 65

17.2.2 Rekommenderat underhåll och inspektion................... 65

17.2.3 Rekommenderade underhålls- ochinspektionscykler .. 65

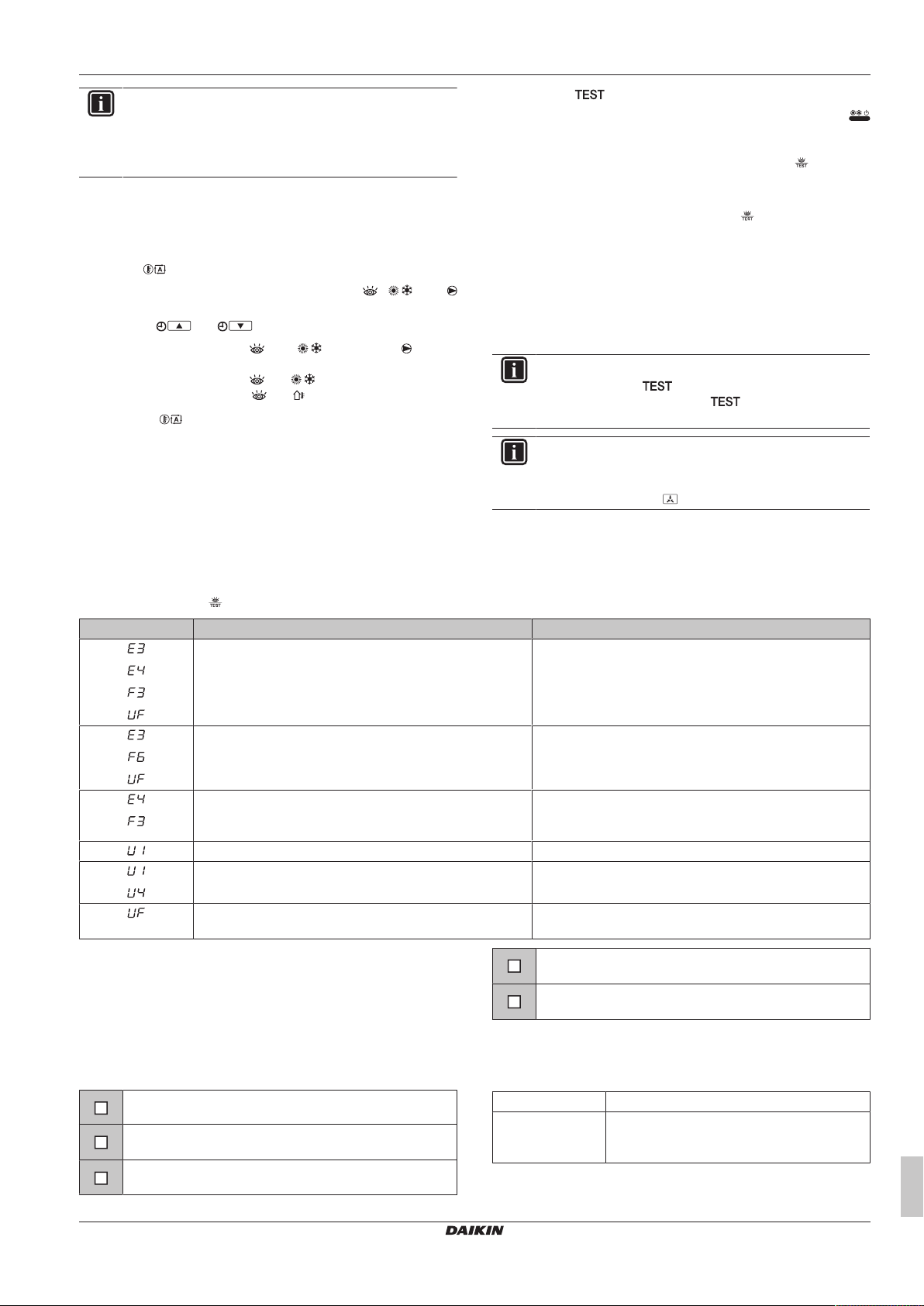

18 Felsökning 65

18.1 Felkoder: Översikt ...................................................................... 66

19 Flyttning 66

20 Kassering 66

21 Ordlista 67

1 Allmänna

säkerhetsföreskrifter

1.1 Om dokumentationen

▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla

andra språk är översättningar.

▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig

information, så det är viktigt att följa dem noggrant.

▪ Installation av systemet, och alla aktiviteter som beskrivs i

installationshandboken samt installatörens referensguide får ENDAST utföras av en behörig installatör.

1.1.1 Betydelse av varningstexter och symboler

FARA

Anger en situation som leder till död eller allvarlig skada.

FARA: RISK FÖR ELCHOCK

Anger en situation som kan leda till att du får en elchock.

FARA: RISK FÖR BRÄNNSKADOR

Anger en situation som kan leda till brännskador på grund av extremt varma eller kalla temperaturer.

FARA: RISK FÖR EXPLOSION

Anger en situation som kan leda till en explosion.

För användaren 55

13 Om systemet 55

13.1 Systemlayout ............................................................................. 55

14 Användargränssnitt 56

15 Före användning 56

16 Drift 57

16.1 Driftsvillkor ................................................................................. 57

16.2 Snabbstart ................................................................................. 57

16.3 Använda systemet ..................................................................... 58

16.3.1 Om klockan ................................................................. 58

16.3.2 Om användning av systemet ...................................... 58

16.3.3 Komfortkylningsdrift .................................................... 59

16.3.4 Uppvärmningsdrift....................................................... 59

16.3.5 Andra driftlägen........................................................... 60

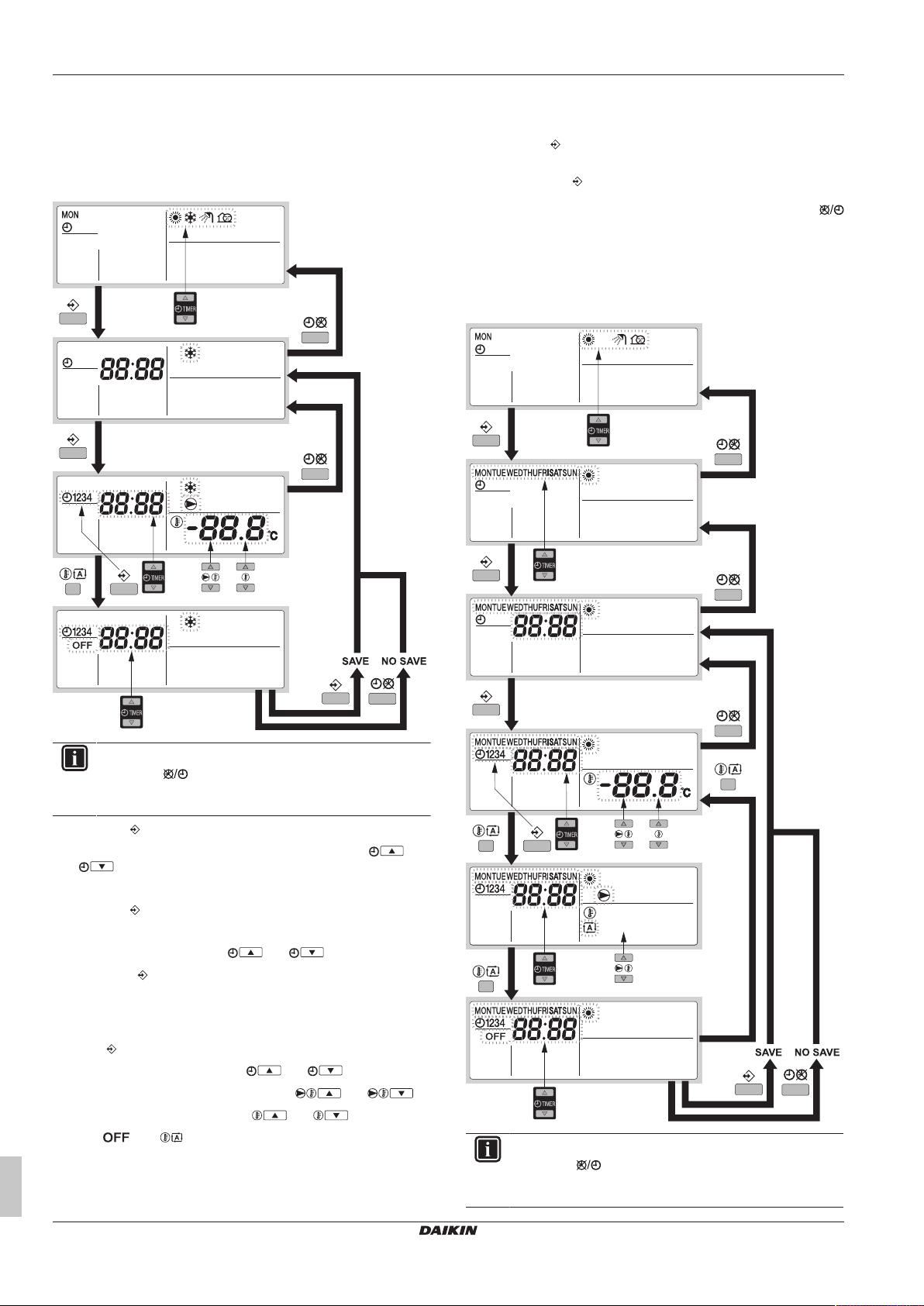

16.3.6 Programtimer .............................................................. 60

16.3.7 Använda kretskortet för behovsstyrning (tillval) .......... 64

16.3.8 Använda den externa styradaptern (tillval) ................. 64

16.3.9 Använda den extra fjärrkontrollen ............................... 64

17 Underhåll och service 65

17.1 Om kylmediet ............................................................................ 65

17.2 Service och garanti efter försäljning .......................................... 65

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

VARNING

Anger en situation som kan leda till död eller allvarlig skada.

VARNING: BRANDFARLIGT MATERIAL

FÖRSIKTIGT

Anger en situation som kan leda till mindre eller måttliga skador.

NOTERING

Anger en situation som kan leda till skador på utrustningen eller lokalen.

INFORMATION

Anger användbara råd eller ytterligare information.

Symbol Förklaring

Läs igenom installations- och bruksanvisningen samt kopplingsinstruktionerna inför installation.

Läs servicehandboken inför underhålls- och serviceuppgifter.

Mer information finns i installations- och användarhandboken.

Installations- och användarhandbok

1 Allmänna säkerhetsföreskrifter

1.2 För användaren

▪ Kontakta din installatör om du INTE är säker på hur du använder

enheten.

▪ Denna utrustning kan användas av barn från 8 år samt personer

med nedsatt fysisk, sensorisk eller mental funktion, eller brist på erfarenhet och kunskap, om de har fått överinseende eller instruktioner gällande säker användning av utrustningen och är införstådda med riskerna som är förknippade med användningen. Barn ska INTE leka med utrustningen. Rengöring och underhåll av användare ska EJ göras av barn utan överinseende av vuxna.

VARNING

För att förhindra elektriska stötar eller brand:

▪ Spola INTE av enheten.

▪ Hantera INTE enheten med våta händer.

▪ Placera INTE något vattenfyllt föremål på enheten.

NOTERING

▪ Placera INTE föremål eller utrustning ovanpå enheten.

▪ Sitt INTE, klättra eller stå på enheten.

▪ Enheter är märkta med följande symbol:

Detta betyder att elektriska och elektroniska produkter INTE ska läggas i osorterat hushållsavfall. Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar måste göras av en behörig installatör i enlighet med gällande lagstiftning. Enheterna måste behandlas på en specialiserad behandlingsanläggning för återanvändning, återvinning och reparation. Genom att säkerställa en korrekt avfallshantering av produkten bidrar du till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa. Du kan få mer information av din installatör eller kommunen.

▪ Batterier är märkta med följande symbol:

Detta betyder att batteriet INTE får läggas i osorterat hushållsavfall. Om en kemisk symbol är tryckt under symbolen betyder denna kemiska symbol att batteriet innehåller en tungmetall över en viss koncentration. Möjliga kemiska symboler är: Pb: bly (>0,004%). Förbrukade batterier måste behandlas på en specialiserad behandlingsanläggning för återanvändning. Genom att säkerställa en korrekt avfallshantering av uttjänta batterier bidrar du till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa.

VARNING

Se till att installationen, kontroller och använda material överensstämmer med gällande lagstiftning (utöver instruktionerna i dokumentationen Daikin).

FÖRSIKTIGT

Bär lämplig personlig skyddsutrustning (skyddshandskar, säkerhetsglasögon, etc.) under installationen, underhållet eller reparationen av systemet.

VARNING

Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan leka med det. Möjlig risk: kvävning.

FARA: RISK FÖR BRÄNNSKADOR

▪ Vidrör INTE köldmedierör, vattenledningar eller interna

delar under eller omedelbart efter drift. De kan vara för varma eller för kalla. Vänta tills de återgår till normal temperatur. Använd skyddshandskar om du måste röra vid dem.

▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.

VARNING

Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten. Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling eller eldsvåda.

FÖRSIKTIGT

Vidrör INTE enhetens luftintag eller aluminiumspjäll eftersom det finns risk för att du skadas.

NOTERING

▪ Placera INTE föremål eller utrustning ovanpå enheten.

▪ Sitt INTE, klättra eller stå på enheten.

NOTERING

Arbeten som utförs på utomhusenheten ska helst göras under torra väderförhållanden för att förhindra vatteninträngning.

I enlighet med gällande lagstiftning kan det vara nödvändigt att föra en loggbok över utrustningen. Denna ska alltid innehålla: information om underhåll, reparationsarbete, kontrollresultat, passningstider, etc.

Dessutom SKA minst följande information om systemet vara tillgänglig på lätt åtkomlig plats:

▪ Nedstängningsinstruktioner i händelse av nödfall

▪ Namn och adress till brandkår, polis och sjukhus

▪ Namn, adress och jourtelefonnummer till serviceavdelningar

I Europa ger EN378 nödvändig ledning för den här loggboken.

1.3 För installatören

1.3.1 Allmänt

Kontakta din installatör om du INTE är säker på hur du installerar eller använder enheten.

NOTERING

Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock, kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.

Installations- och användarhandbok

1.3.2 Installationsplats

▪ Se till att det finns tillräckligt med utrymme runt enheten för

tillräcklig luftcirkulation.

▪ Kontrollera att golvet är tillräckligt starkt för att bära

inomhusenhetens vikt och vibrationer.

▪ Se till att området är väl ventilerat. Blockera ALDRIG några

ventilationsöppningar.

▪ Se till att enheten står på en jämn yta.

Installera INTE enheten på någon av följande platser:

▪ I miljöer med explosionsrisk.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

1 Allmänna säkerhetsföreskrifter

▪ I närheten av maskiner som avger elektromagnetiska vågor.

Elektromagnetiska vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

▪ På platser med risk för brand på grund av läckage av brandfarliga

gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt damm.

▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.

Korrosion av kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.

1.3.3 Köldmedium

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

NOTERING

Se till att köldmedierören överensstämmer med gällande lagstiftning. I Europa är EN378 den gällande standarden.

NOTERING

Se till att utomhusledningar och -anslutningar INTE utsätts för belastning.

VARNING

Under kontroller får du ALDRIG trycksätta apparaterna med ett tryck som överstiger det högsta tillåtna trycket (anges på enhetens märkplåt).

VARNING

Se till att det inte finns något syre i systemet. Köldmedium får endast fyllas på efter utförd läckagetest och vakuumtorkning.

▪ Om påfyllning blir nödvändig finns information på enhetens

namnplåt. Här anges typ av köldmedium och nödvändig mängd.

▪ Utomhusenheten har fyllts på med köldmedium från fabrik och

beroende på rörtjocklek och rörlängder kan vissa system behöva ytterligare påfyllning av köldmedium.

▪ Använd endast verktyg den kylmediumtyp som används i

systemet för att upprätthålla nödvändigt tryck och förhindra att främmande föremål kommer in i systemet.

▪ Fyll på kylmediumvätska som följer:

Om Då

Ett hävertrör finns

(d.v.s. cylindern är markerad med "Liquid filling siphon attached" – hävert för vätskepåfyllning ansluten)

Ett hävertrör finns INTE Påfyllning med cylindern upp och

Påfyllning med cylindern upprätt.

ned.

VARNING

Vidta tillräckliga försiktighetsåtgärder vid köldmedieläckage. Om köldmediegas läcker ska området ventileras omedelbart. Möjliga risker:

▪ För hög koncentration av köldmedium i trånga

utrymmen kan leda till syrebrist.

▪ Giftig gas kan bildas om köldmediegas kommer i

kontakt med öppen låga.

FARA: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill

tömma systemet och det finns en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion

som samlar allt köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens

kompressor INTE behöver köras.

VARNING

Återvinn ALLTID köldmedium. Släpp ALDRIG ut dem direkt i miljön. Använd en vakuumpump för att evakuera installationen.

NOTERING

När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att utföra gasläckagekontroll.

NOTERING

▪ Fyll INTE på mer än den angivna mängden köldmedel

eftersom det kan skada kompressorn.

▪ När köldmediumsystemet ska öppnas MÅSTE

köldmedium hanteras enligt tillämplig lagstiftning.

▪ Öppna kylmediumcylindrar långsamt.

▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är

normal drift inte möjlig.

FÖRSIKTIGT

När köldmediumpåfyllningen är slutförd eller när du tar en paus ska du omedelbart stänga ventilen på köldmediumtanken. Om ventilen INTE omedelbart stängs kan det återstående trycket ge ytterligare påfyllning av köldmedium. Trolig konsekvens: Felaktig mängd köldmedium.

1.3.4 Bärare

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

VARNING

Valet av bärare MÅSTE ske i enlighet med gällande bestämmelser.

VARNING

Vidta tillräckliga försiktighetsåtgärder vid bärarläckage. Om bärare läcker ut måste utluftning ske omedelbart och därefter kontaktar du din lokala återförsäljare.

VARNING

Omgivningstemperaturen inuti enheten kan bli mycket högre än rumstemperaturen, t.ex. 70°C. Om bärare läcker ut kan varma delar inuti enheten skapa en riskfull situation.

VARNING

Användning och installation av tillämpningen MÅSTE följa de säkerhets- och miljömässiga föreskrifter som anges i gällande lagstiftning.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

2 Om dokumentationen

1.3.5 Vatten

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

NOTERING

Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.

1.3.6 Elektricitet

FARA: RISK FÖR ELCHOCK

▪ Stäng AV all strömförsörjning innan du avlägsnar

kopplingsdosans skyddskåpa och kopplar elektriska ledningar eller rör vid elektriska delar.

▪ Stäng av strömförsörjningen i mer än 1 minut och mät

spänningen vid kontakterna på huvudkretsens kondensatorer eller elektriska komponenter innan du utför reparationer. Spänningen MÅSTE vara mindre än 50 V likspänning innan du kan röra vid elektriska komponenter. Se kopplingsschemat för kontakternas placering.

▪ Rör INTE vid elektriska komponenter med våta händer.

▪ Lämna INTE enheten obevakad när serviceluckan har

avlägsnats.

VARNING

Om enheten INTE är fabriksinstallerad MÅSTE en huvudbrytare eller andra medel för att kunna koppla ifrån enheten installeras, med en kontaktseparation i alla poler som resulterar i fullständig bortkoppling enligt villkoren i överspänningsklassIII, i den fasta kabeldragningen.

VARNING

▪ Använd ENDAST kopparledningar.

▪ Se till att lokal kabeldragning görs i enlighet med

gällande lagstiftning.

▪ All lokal kabeldragning MÅSTE utföras i enlighet med

kopplingsschemat som medföljer produkten.

▪ Kläm ALDRIG kabelbuntar och se till att de INTE

kommer i kontakt med icke-isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning påfrestar kabelanslutningarna.

▪ Se till att installera jordledare. Jorda INTE enheten till

en vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Se till att använda en dedikerad strömkrets. Dela

ALDRIG strömförsörjning med någon annan apparat.

▪ Se till att nödvändiga säkringar eller kretsbrytare

installeras.

▪ Se till att installera en jordfelsbrytare. Om inte detta

följs kan det resultera i elektriska stötar eller eldsvåda.

▪ Vid installation av jordfelsbrytaren ska du kontrollera att

den är kompatibel med invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren löser ut i onödan.

FÖRSIKTIGT

Vid anslutning av strömkabeln måste jordkabeln vara ansluten innan de strömförande anslutningarna upprättas. Vid frånkoppling av strömkabeln måste de strömförande anslutningarna kopplas från innan jordkabeln kopplas från. Kabellängden mellan strömkabelns anslutning och terminalblocket måste vara sådan att de strömförande kablarna sträcks före jordkabeln om strömkabeln dras loss från kabelfästet.

NOTERING

Säkerhetsåtgärder vid dragning av elledningar:

▪ Anslut INTE kablar med olika tjocklek till

strömförsörjningsplinten (för mycket spelrum kan orsaka onormal värme).

▪ När du ansluter kablar av samma tjocklek gör du enligt

anvisningarna ovan.

▪ Vid ledningsdragning använder du angiven strömkabel

och ansluter den ordentligt. Fäst den sedan så att inte plinten utsätts för belastning utifrån.

▪ Använd en lämplig skruvmejsel för att dra åt

terminalskruvarna. En skruvmejsel med för litet huvud förstör skruven och gör det omöjligt att dra åt den.

▪ Om du drar åt terminalskruvarna för hårt kan de gå

sönder.

Installera strömkablar på minst 1 meters avstånd från tv- eller radioapparater för att förebygga störningar. Beroende på radiovågorna kan ett avstånd på 1meter vara otillräckligt.

VARNING

▪ När du är färdig med elanslutningarna kontrollerar du

att alla elektriska komponenter och kontakter i eldosan är ordentligt anslutna.

▪ Se till att alla skyddskåpor är stängda innan du sätter

igång enheten.

NOTERING

Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV startmetod.

Om det föreligger risk för omvänd faskoppling efter tillfälligt strömavbrott och/eller om strömmen kommer och går när produkten är i drift, då kan man montera ett externt fasskydd. Om produkten körs med fasfel kan kompressorn och andra komponenter skadas.

2 Om dokumentationen

2.1 Om detta dokument

INFORMATION

Se till att användaren har den tryckta dokumentationen, samt be honom/henne att förvara dem för framtida referensbruk.

Målgrupp

Behöriga installatörer + slutanvändare

INFORMATION

Denna utrustning är avsedd att användas av utbildade användare i butiker, lätt industri och på lantbruk, eller för kommersiellt bruk av icke-fackmän.

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den kompletta dokumentuppsättningen består av:

▪ Allmänna försiktighetsåtgärder:

▪ Försiktighetsåtgärder som du måste läsa före installation

▪ Format: Papper (i lådan för utomhusenheten)

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

3 Om lådan

▪ Installations- och användarhandbok:

▪ Installations- och bruksanvisningar

▪ Format: Papper (i boxen för inomhusenheten)

▪ Installations- och användarhandbok:

▪ Förberedelse av installationen, referensdata…

▪ Detaljerade steg för steg-instruktioner och

bakgrundsinformation för grundläggande och avancerad användning

▪ Format: Digitala filer på http://www.daikineurope.com/support-

and-manuals/product-information/

De senaste versionerna av den medföljande dokumentationen kan finnas på Daikins lokala webbplats eller genom din återförsäljare.

Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är översättningar.

Tekniska data

▪ Delar av de senaste tekniska data är tillgängliga på den regionala

Daikin-webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin Business Portal

(inloggning krävs).

För installation av värmepumpen (placering, rördragning och kabeldragning) finns information i installation- och användarhandboken för RXYQ*.

INFORMATION

Läs först igenom handboken för inomhusenheten och därefter bruksanvisningen för utomhusenheten.

2.2 Snabbreferensguide för installatör och användare

Kapitel Beskrivning

Allmänna försiktighetsåtgärder

Om dokumentationen Vilken dokumentation finns för

Om lådan Så här packar du upp enheterna och tar

Om enheterna och alternativ

Förberedelser Det här ska du göra och veta innan du

Installation Det här ska du göra och veta för

Konfiguration Det här ska du göra och veta för att

Drift Drift av enheten Driftsättning Det här ska du göra och veta för att

Överlämning till användaren

Underhåll och service Så här underhåller och servar du

Felsökning Vad ska göras vid problem Avfallshantering Avfallshantering för systemet Tekniska data Systemspecifikationer Lokala iInställningar, tabell Tabellen ska fyllas i av installatören och

Ordlista Definition av termer

Försiktighetsåtgärder som du måste läsa före installation

installatören

bort tillbehören ▪ Så här identifierar du enheterna

▪ Möjliga enhetskombinationer och

alternativ

kommer till platsen

installation av systemet

konfigurera systemet efter installation

driftsätta systemet efter installation Det här ska du ge till och förklara för

användaren

enheterna

bevaras som referens

För installatören

3 Om lådan

3.1 Översikt: Om lådan

Detta kapitel beskriver vad som måste göras när lådorna med inomhus- och utomhusenheten levererats till platsen.

Tänk på följande:

▪ Enheten MÅSTE kontrolleras för skador vid leveransen.

Eventuella skador SKA omedelbart anmälas till transportbolagets skaderepresentant.

▪ Placera den förpackade enheten så nära installationsplatsen som

möjligt för att skydda den från transportskador.

▪ Vid skötsel av enheten beaktas nedanstående:

Ömtåligt, hantera enheten försiktigt.

Se alltid till att enheten står upp så att inte kompressorn skadas.

▪ Förbered den väg där enheten ska transporteras in.

▪ Vid skötsel av enheten beaktas nedanstående:

Ömtåligt, hantera enheten försiktigt.

Se alltid till att enheten står upp så att inte kompressorn skadas.

▪ Förbered den väg där enheten ska transporteras in.

a Öppning b Gaffeltruck

▪ En gaffeltruck kan endast användas för transport så länge

enheten är kvar på pallen som visas ovan.

▪ En gaffeltruck kan endast användas för transport så länge

enheten är kvar på pallen som visas ovan.

▪ Om en gaffeltruck ska användas ska enheten helst transporteras

med pallen först. För sedan in gafflarna genom de stora rektangulära öppningarna på enhetens botten.

▪ I sin färdiga position packar du upp enheten, för gafflarna igenom

de stora rektangulära öppningarna på enhetens underkant.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

3 Om lådan

1 2

d e

c b

1× 1× 1× 1×1× 1× 1×

ea c d f g

3.2 Utomhusenheten

3.2.1 Hur du packar upp utomhusenheten

Ta bort förpackningen från enheten:

▪ Var noga med att inte skada enheten när du skär bort plasten.

▪ Ta bort de 4 skruvarna som fäster enheten vid pallen.

VARNING

Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan leka med det. Möjlig risk: kvävning.

3.2.2 Hur du hanterar utomhusenheten

NOTERING

Täck gafflarna med ett tygstycke för att förhindra skador på enheten. Om färgen på enhetens underdel skavs av kan korrosionsskyddet försämras.

3.2.3 Hur du avlägsnar alla tillbehör från utomhusenheten

Kontrollera att alla tillbehör är tillgängliga i enheten.

a Allmänna försiktighetsåtgärder b Dekal med information om fluorgaser som påverkar

växthuseffekten

c Flerspråkig dekal med information om fluorgaser som

påverkar växthuseffekten

d Gassidans tillbehörsrör e Gassidans tillbehörsrör

f Vätskesidans tillbehörsrör

g Vätskesidans tillbehörsrör

FÖRSIKTIGT

För att undvika skador ska du INTE vidröra enhetens luftintag eller aluminiumflänsar.

▪ Lyft enheten, företrädesvis med en kran och 2remmar som är

minst 8 meter långa enligt bilden nedan. Använd alltid skydd för att förhindra skador från linorna och håll koll på enhetens gravitationscentrum.

a Förpackningsmaterial b Bandslinga c Skydd d Stor öppning e Liten öppning (40×45)

f Gaffeltruck

NOTERING

Använd en lina som är ≤20mm bred och klarar enhetens vikt.

3.3 Inomhusenhet

3.3.1 Hur du packar upp inomhusenheten

Ta bort förpackningen från enheten:

▪ Var noga med att inte skada enheten när du skär bort plasten.

▪ Ta bort de 4 skruvarna som fäster enheten vid pallen.

▪ Var noga med att inte tappa enheten när du tar bort den från

pallen. Lyft enheten med minst 2installatörer.

VARNING

Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan leka med det. Möjlig risk: kvävning.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

4 Om enheterna och alternativ

1 2

8×

a d ec

1×

1× 1×

f g

2×

1× 1×1×/2×

2×

j k

3×2×

2×

3.3.3 Så här tar du bort tillbehören från inomhusenheten

a Allmänna försiktighetsåtgärder b Installationshandbok och bruksanvisning (panel 3) c Användargränssnitt (panel 3) d Buntband (panel 3) e Avstängningsventiler (panel 3)

f Gängad anslutning (panel 3 ) (1× för SEHVX20+32BAW,

2× för SEHVX40+64BAW)

g Filter (panel 3) h Böj (panel 3)

i Svart krans (2×) j L-format stöd (2 ×)

k M5-skruvar (3 ×)

l Tillbehörsrör (Ø12,7→Ø9,52 och Ø25,4→Ø28,6)

3.3.2 Hantering av inomhusenheten

a Öppning

▪ En gaffeltruck kan endast användas för transport så länge

enheten är kvar på pallen som visas ovan.

b Gaffeltruck

4 Om enheterna och alternativ

4.1 Översikt: Om enheterna och alternativ

I det här kapitlet finns information om:

▪ Identifiering av utomhusenheten

▪ Identifiering av inomhusenheten

▪ Om utomhusenheten

▪ Om inomhusenheten

▪ Kombinera det delade systemet med tillval

▪ Var utomhus- och inomhusenheter passar i systemlayouten

4.2 Identifikation

NOTERING

Vid installation eller underhåll av flera enheter samtidigt ska du se till att INTE blanda ihop servicepanelerna för de olika modellerna.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

4 Om enheterna och alternativ

–5

0 5 20 25

LWE

A B

4.2.1 Identifikationsetikett: Utomhusenhet

Plats

Modellidentifiering Exempel: SE RH Q 020 BA W1

Kod Förklaring

SE Särskild europeisk modell RH Utomhus/låg vattentemperatur Q Köldmedium R410A 020 Kapacitetsklass BA Modellserie W1 Strömförsörjning: 3P, 400V

4.2.2 Identifikationsetikett: Inomhusenhet

4.2.4 Om inomhusenheten

Denna installationshandbok gäller för inverter-värmepump/ kylenheten med separat hydromodul. Enheten är avsedd för inomhusinstallation och kan kombineras med VRV-utomhusenheter (SERHQ020+032BAW1) för luftkonditionering. Den kan också användas för att förse processer med kylvatten.

Enheterna finns tillgängliga i 4 standardstorlekar med nominella kapaciteter från 16,8 till 63 kW.

Enheten är avsedd att fungera i uppvärmningsläge vid omgivningstemperaturer mellan –15°C och 35°C samt i kylningsläge vid omgivningstemperaturer från –5°C till 43°C.

Huvudkomponenten är vattenvärmeväxlaren.

Inomhusenheten är ansluten till utomhusenheten med lokalt anskaffade köldmediumrör och kompressorn i utomhusenheten cirkulerar köldmedium i värmeväxlarna.

▪ I kylningsläge transporterar köldmediet värmen från

vattenvärmeväxlaren till luftvärmeväxlaren, där värmen avges till luften.

▪ I uppvärmningsläge transporterar köldmediet värmen från

luftvärmeväxlaren till vattenvärmeväxlaren, där värmen avges till vattnet.

4.2.5 Om kombination av enheter och alternativ

Denna luftkyld vätskekylare av enhetstyp kan kombineras med fläktkonvektorer och är endast avsedd för användning med R410A.

Inomhusenheten kan kombineras med fläktkonvektorer och är endast avsedd för användning med R410A.

Plats

Modellidentifiering Exempel: SE HVX 20 BA W

Kod Förklaring

SE Särskild europeisk modell HVX Inomhusenhet/står på golvet 20 Kapacitetsklass BA Modellserie O Strömförsörjning: 3P, 400V

4.2.6 Driftvillkor

Kylning

TAOmgivningstemperatur (°CDB)

LWE Framledningstemperatur, förångaren (°C)

A Standarddriftintervall vatten B Område för tillfällig drift

4.2.3 Om utomhusenheten

SERHQ-utomhusenheter är avsedda för installation utomhus i kombination med SEHVX-inomhusenheter.

Utomhusenheteran är avsedda att fungera i uppvärmningsläge vid omgivningstemperaturer mellan –15°C WB och 35°C WB samt i kylningsläge vid omgivningstemperaturer från –5°CDB till 43°CDB.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

5 Förberedelse

–15

5 (EWC) 20 25 35 50

LWC

A B

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

g g g

Uppvärmning

TAOmgivningstemperatur (°CDB) LWC Framledningstemperatur, kondensor (°C) EWC Inkommande vattentemperatur, kondensor (°C)

A Område för uppvärmning B Standarddriftintervall vatten

4.3 Kombinera enheter och alternativ

4.3.1 Möjliga tillval för det delade systemet

INFORMATION

Se tekniska data för de senaste tillvalsnamnen.

Fjärrkontroll (EKRUAHTB)

En andra fjärrkontroll för att kunna styra enheten från 2 platser.

Kretskort för behovsstyrning (EKRP1AHTA)

För att aktivera kontrollen för reducerad strömförbrukning via digitala ingångar måste du installera pcb för behovsstyrning.

För installationsanvisningar, se installationshandboken för kretskortet för behovsstyrning. För SEHVX40+64BAW krävs 2 uppsättningar av det här tillvalet.

Extern styradapter (DTA104A62)

För att styra specifik drift med en extern insignal från en central styrning kan den externa styradaptern användas. Instruktioner (gruppvis eller individuellt) kan ges för lågbullrande drift och strömförbrukningsbegränsad drift. För SEHVX40+64BAW krävs 2 uppsättningar av det här tillvalet.

4.4 Systemlayout

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

a Utomhusenhet b Inomhusenhet c Värmeväxlare d Pump e Expansionskärl

f Avstängningsventil g Motorstyrd ventil h Bypass-ventil

FC1…3 Fläktkonvektor (anskaffas separat)

RC Fjärrkontroll

RT1…3 Rumstermostat

5 Förberedelse

5.1 Översikt: Förberedelse

I det här kapitlet finns en beskrivning av vad du måste göra och veta innan du kommer till platsen.

Här finns information om:

▪ Förbereda installationsplatsen

▪ Förbereda köldmedierören

▪ Förbereda vattenledningarna

▪ Förbereda elledningarna

5.2 Förberedelse av installationsplatsen

5.2.1 Installationsplatskrav för utomhusenheten

INFORMATION

Se även följande krav:

▪ Allmänna krav på installationsplats. Se kapitlet

“Allmänna säkerhetsföreskrifter”.

▪ Krav på serviceutrymme. Se kapitlet “Tekniska data”.

▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i

kapitlet “Förberedelser”.

▪ Se till att det finns tillräckligt med utrymme runt enheten för

tillräcklig luftcirkulation.

▪ Kontrollera att golvet är tillräckligt starkt för att bära

inomhusenhetens vikt och vibrationer.

▪ Se till att enheten står på en jämn yta.

▪ Välj en plats där regn kan undvikas i möjligaste mån.

▪ Var noga med att en vattenläcka inte kan orsaka några skador på

installationsutrymmet och omgivningarna.

▪ Välj plats för enheten så att ljudet från den inte stör någon.

Platsen ska också uppfylla tillämpliga lagfästa krav.

▪ Vid installation, tillse att ingen kan klättra på enheten eller placera

objekt på den.

▪ Alla rörlängder och distanser måste beaktas (se "5.3.3 Om

rörlängden"[413]).

Installera INTE enheten på någon av följande platser:

▪ I miljöer med explosionsrisk.

▪ I närheten av maskiner som avger elektromagnetiska vågor.

Elektromagnetiska vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

▪ På platser med risk för brand på grund av läckage av brandfarliga

gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt damm.

▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.

Korrosion av kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.

▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i

luften. Plastdelar kan skadas och trilla av eller orsaka en vattenläcka.

Installations- och användarhandbok

5 Förberedelse

≥1500

(mm)

≥1000≥1000

≥1000

≥1500

≥1000

≥1500≥1500

NOTERING

Detta är en A-klassad produkt. I en hushållsmiljö kan den här produkten orsaka radiostörningar och användaren måste då vidta lämpliga åtgärder.

FÖRSIKTIGT

Utrustning EJ tillgänglig för allmänheten. Installeras i ett säkert område, utan enkel tillgång.

Denna enhet är avsedd för installation i kommersiella miljöer och lättare industrimiljöer.

▪ Vid installation bör risken för starka vindar, tyfoner och

jordbävningar beaktas, felaktig installation kan resultera i att enheten faller.

▪ Välj en sådan placering att varken utströmmande luft eller ljud

som kommer från enheten blir störande för någon. Vind rakt in mot enheten kan störa driften. Använd vid behov ett vindskydd som avskärmning.

▪ Se till att inga vattenskador kan uppstå genom att använda avlopp

i fundamentet och undvika vattenlås i konstruktionen.

▪ I områden med kraftiga snöfall ska en sådan plats väljas där snön

inte påverkar enhetens drift.

Installation i närheten av havet. Kontrollera att utomhusenheten INTE utsätts för direkta havsvindar. Detta för att undvika korrosion orsakad av höga saltnivåer i luften, vilket kan förkorta enhetens livslängd.

Installera utomhusenheten skyddad för direkta havsvindar.

Exempel: Bakom byggnaden.

NOTERING

Utrustningen som beskrivs i den här handboken kan orsaka elektroniska störningar från radiovågor. Utrustningen uppfyller specifikationer som är utformade för att ge rimligt skydd mot sådana störningar. Det finns dock inga garantier för att inte störningar uppstår vid en viss installation.

Därför rekommenderar vi att du installerar utrustning och elkablar på tillräckligt avstånd från stereoutrustning, persondatorer och dylikt.

a Persondator eller radio b Säkring c Jordfelsbrytare d Väljare kyla/värme e Användargränssnitt

f Inomhusenhet

▪ På platser med dåliga mottagningsförhållanden bör du hålla ett

avstånd på 3m eller mer och använda skyddsrör för ström- och signalöverföringskablar.

Installera ett vindskydd om utomhusenheten är utsatt för direkta havsvindar.

▪ Höjd för vindskyddet≥1,5×höjden på utomhusenheten

▪ Beakta kraven på serviceutrymme vid installation av vindskyddet.

a Havsvind b Byggnad c Utomhusenhet d Vindskydd

Installations- och användarhandbok

5.2.2 Krav på inomhusenhetens installationsplats

INFORMATION

Se även följande krav:

▪ Allmänna krav på installationsplats. Se kapitlet

“Allmänna säkerhetsföreskrifter”.

▪ Krav på serviceutrymme. Se kapitlet “Tekniska data”.

▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i

kapitlet “Förberedelser”.

▪ Se till att det finns tillräckligt med utrymme runt enheten för

tillräcklig luftcirkulation.

▪ Kontrollera att golvet är tillräckligt starkt för att bära

inomhusenhetens vikt och vibrationer.

▪ Se till att enheten står på en jämn yta.

▪ Välj plats för enheten så att ljudet från den inte stör någon.

Platsen ska också uppfylla tillämpliga lagfästa krav.

▪ Var noga med att en vattenläcka inte kan orsaka några skador på

installationsutrymmet och omgivningarna.

▪ Vid installation, tillse att ingen kan klättra på enheten eller placera

objekt på den.

▪ Alla rörlängder och distanser måste beaktas (se "5.3.3 Om

rörlängden"[413]).

Installera INTE enheten på någon av följande platser:

▪ I miljöer med explosionsrisk.

▪ I närheten av maskiner som avger elektromagnetiska vågor.

Elektromagnetiska vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

▪ På platser med risk för brand på grund av läckage av brandfarliga

gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt damm.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

5 Förberedelse

▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.

Korrosion av kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.

▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i

luften. Plastdelar kan skadas och trilla av eller orsaka en vattenläcka.

NOTERING

Detta är en A-klassad produkt. I en hushållsmiljö kan den här produkten orsaka radiostörningar och användaren måste då vidta lämpliga åtgärder.

FÖRSIKTIGT

Utrustning EJ tillgänglig för allmänheten. Installeras i ett säkert område, utan enkel tillgång.

Denna enhet är avsedd för installation i kommersiella miljöer och lättare industrimiljöer.

5.3 Förbereda köldmedierören

5.3.1 Kylmediumrörkrav

NOTERING

Rör och andra tryckförande komponenter ska vara lämpliga för kylmedium. Använd sömlösa kopparrör, avoxiderade med fosforsyra, för kylmedium.

▪ Främmande material i rören (inklusive oljor för tillverkning) måste

vara ≤30mg/10m.

▪ Härdningsgrad: använd rör med en härdningsgrad som en

funktion av rördiametern enligt tabellen nedan.

Rördiameter Härdningsgrad för rörmaterial

≤15,9mm O (anlöpt) ≥19,1mm 1/2H (halvhärdat)

▪ Alla rörlängder och distanser måste beaktas (se "5.3.3 Om

rörlängden"[413]).

▪ Godstjockleken på köldmediumrören måste uppfylla tillämplig

lagstiftning. Minsta rörtjocklek för R410A-rör ska vara i enlighet med nedanstående tabell.

Rördiameter Minsta tjocklek t

6,4mm/9,5mm/12,7mm 0,80mm

15,9mm 0,99mm

19,1mm/22,2mm 0,80mm

28,6mm 0,99mm 34,9mm 1,21mm 41,3mm 1,43mm

5.3.2 Välja rörstorlek

Bestäm korrekt storlek enligt tabellerna nedan och referensbilden (endast för indikering).

Inomhusenhet Utomhusenhet

▪ Röranslutningsstorlekar

Inomhusenhet Gas Vätska Utomhusenhet Gas Vätska

SEHVX20BAW Ø25,4mm Ø12,7mm 1× SERHQ020BAW1 Ø22,2mm Ø9,52mm SEHVX32BAW Ø25,4mm Ø12,7mm 1× SERHQ032BAW1 Ø28,6mm Ø12,7mm SEHVX40BAW Ø25,4mm Ø12,7mm 2× SERHQ020BAW1 Ø22,2mm Ø9,52mm SEHVX64BAW Ø25,4mm Ø12,7mm 2× SERHQ032BAW1 Ø28,6mm Ø12,7mm

▪ Lokala rördimensioner

Inomhusenhet G/G1 L/L1 G2 L2

SEHVX20BAW Ø28,6mm Ø9,52mm — — SEHVX32BAW Ø28,6mm Ø12,7mm — — SEHVX40BAW Ø28,6mm Ø9,52mm Ø28,6mm Ø9,52mm SEHVX64BAW Ø28,6mm Ø12,7mm Ø28,6mm Ø12,7mm

Om hydromodulens anslutningar inte matchar diametern för angivna rörkrav måste rördiameterkraven uppfyllas med hjälp av övergångsrör (anskaffas lokalt) på hydromodulens anslutningar.

Om inomhusenhetens anslutningar inte matchar diametern för angivna rörkrav måste rördiameterkraven uppfyllas med hjälp av övergångsrör (anskaffas lokalt) på inomhusenhetens anslutningar.

Andra diameter (metriska storlekar) kan också användas om de nödvändiga rördimensionerna (tumstorlekar) inte är tillgängliga, med följande villkor:

▪ Välj den rörstorlek som är närmast angiven storlek,

▪ använd därför avsedda adapterringar för övergången mellan

rörstorlekarna (anskaffas lokalt).

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

5.3.3 Om rörlängden

Maximalt tillåten skillnad på rörens längd och höjd

Maximalt tillåten rörlängd 30m Höjdskillnad mellan inomhus- och utomhusenhet <10m Höjdskillnad mellan utomhusenhet 1 och

utomhusenhet 2 (om tillämpligt)

0m

5.4 Förbereda vattenrören

5.4.1 Krav för vattenkretsen

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

Installations- och användarhandbok

5 Förberedelse

NOTERING

Om du använder platsrör bör du se till att de är helt syrediffusionstäta enligt DIN 4726. Syrediffusion i ledningarna kan leda till överdriven korrosion.

▪ Ansluta rören – Krav. Alla röranslutningar ska utföras i

överensstämmelse med gällande bestämmelser och vad som framgår av kapitlet “Installation”, avseende vatteninlopp respektive vattenutlopp.

▪ Ansluta rören – Kraft. Använd INTE onödigt mycket kraft vid

röranslutningen. Om rören deformeras kan det uppstå driftsstörningar i enheten.

▪ Ansluta rören – Verktyg. Använd endast lämpliga verktyg för att

hantera mässing, eftersom det är ett mjukt material. Om du INTE använder lämpliga verktyg, kan rören skadas.

▪ Ansluta rören – Luft, fukt, damm. Om luft, fukt eller smuts

tränger in i kretsen kan allvarliga problem uppstå. För att förhindra detta:

▪ Använd endast rena rör

▪ Rikta rören nedåt när du tar bort grader.

▪ Täpp till röränden när du sätter in röret i väggen så att inte

damm och/eller partiklar kommer in i röret.

▪ Använd en bra gängtätning för att täta anslutningarna.

Kapacitetsklass Minsta nödvändiga flöde

20 23 l/min 32 36 l/min 40 46 l/min 64 72 l/min

▪ Komponenter som anskaffas lokalt – Vattentryck och

temperatur. Kontrollera att komponenterna som installerats i samband med den lokala rördragningen tål vattnets tryck och temperatur.

▪ Kondensvattenutlopp – Låga punkter. Förse alla låga punkter i

systemet med dräneringskranar för att möjliggöra en fullständig dränering av vattenkretsen.

▪ Andra metallrör än mässing. Vid användning av andra metallrör

än mässing måste du isolera rören av mässing och de av annat material ordentligt så att de INTE kommer i kontakt med varandra. Detta ska du göra för att förhindra galvanisk korrosion.

▪ Avstängningsventiler. Två avstängningsventiler levereras med

enheten. Installera dem som visas i följande bild.

NOTERING

Fäst filtret på böjen innan den monteras.

NOTERING

Om böjen inte används vid installationen ska den ersättas med en förlängning (5cm lång för ett 1¼"-filter, och 6cm lång för ett 2"-filter) för att säkerställa korrekt rengöring av filtret.

NOTERING

Var noga med att installera filtret korrekt. Om filtret inte installeras eller installeras fel får plattvärmeväxlaren permanenta skador.

▪ Dräneringspluggar. Dräneringskranar måste finnas vid alla lågt

belägna punkter i systemet för att möjliggöra en komplett tömning av systemet. Enheten är försedd med en intern tömningsventil.

▪ Luftventiler. Förse alla höga punkter i systemet med

luftningsventiler, vilka även ska vara lättåtkomliga vid underhåll. En automatisk luftningsventil finns i enheten. Kontrollera att luftningsventilen INTE är åtdragen för hårt så att automatisk luftning av vattenkretsen är möjlig. Se lokala inställning[E‑04] i Lokala inställningar på fjärrkontrollen.

▪ Luftventiler. Förse alla höga punkter i systemet med

"7.2.9Lokala inställningar för fjärrkontrollen"[435].

▪ Vattentryck. Kontrollera att de installerade komponenter i den

lokala rördragningen tål vattnets tryck (högst 3 bar + pumpens statiska tryck). Se ESP-kurva: Utomhusenhet.

▪ Vattentryck. Kontrollera att de installerade komponenter i den

lokala rördragningen tål vattnets tryck (högst 3 bar + pumpens statiska tryck). Se ESP-kurva: Inomhusenhet.

VARNING

▪ För korrekt systemdrift måste en regleringsventil

installeras i vattensystemet. Regleringsventilen används för att styra vattenflödet i systemet (anskaffas lokalt).

▪ Om du väljer ett flöde som inte ligger innanför kurvorna

kan enheten skadas eller får funktionsfel. Se även de tekniska specifikationerna.

▪ Maximal temperatur i vattenrören är 50°C enligt inställningen för

skyddsanordningens inställning.

▪ Använd alltid material som är kompatibla med det vatten som

används i systemet och med de material som används i enheten. (Enhetens rördelar är tillverkade av mässing, är plattvärmeväxlaren av rostfritt stål, 316 plattor sammanlödda med koppar och det valfria pumphuset är tillverkat av gjutjärn.)

▪ Välj rördiameter enligt nödvändigt vattenflöde och tillgängligt

externt statiskt tryck (ESP) för pumpen. I följande tabell finns rekommenderad diameter för vattenrören.

Kapacitetsklass Diameter på vattenrör

20+32 1-1/4" 40+64 2"

a Adapterdel (på inloppet endast för SEHVX40+64BAW) b Avstängningsventil c Böj d Filter

Installations- och användarhandbok

NOTERING

Vi rekommenderar att ett extra filter installeras på vattenkretsen. Det är tillrådligt att använda ett magnetiskt filter eller ett cyklonfilter som kan ta bort små partiklar, särskilt för att få bort metallpartiklar från de lokalt anskaffade vattenrören. Små partiklar kan skada enheten och kommer inte att kunna tas bort av enhetens standardfilter.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

5 Förberedelse

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5

0.5

1.5

2.5

0 50 100 150 200 250 300 350 400 450 500 550 600

5.4.2 Formel för att räkna ut expansionskärlets förtryck

Expansionskärlets förtryck (Pg) beror på installationens höjdskillnad (H):

Pg=0,3+(H/10) (bar)

5.4.3 Kontrollera vattenvolym och expansionskärlets förtryck

Enheten har ett expansionskärl på 12liter som är fabriksinställt med ett förtryck på 1bar.

Minsta vattenvolym

Modell Minsta totala vattenvolym (l)

20 76 32 110 40 152 64 220

INFORMATION

För kritiska processer eller i rum med hög värmebelastning kan ökad vattenvolym krävas.

INFORMATION

Temperaturstegskillnaden kan modifieras med inställningarna [A‑02] och [F‑00]. Detta påverkar den minsta vattenvolym som krävs när enheten körs i kylningsläge.

Som standard är enheten inställd för en vattentemperaturskillnad på 3,5 K, vilket gör att den kan köras med den minsta volym som anges i föregående tabell. Om en mindre temperaturskillnad ställs in, som för processkylningstillämpningar där temperaturfluktuationer måste undvikas, krävs en större minsta vattenvolym.

För korrekt drift av enheten vid ändring av värden för inställningen [F‑00] (för kylningsläge) måste den minsta vattenvolymen korrigeras. Om volymen överstiger det tillåtna intervallet i enheten måste ett ytterligare expansionskärl eller en bufferttank installeras i den lokala rörinstallationen.

Exempel:

Som illustration av påverkan på systemet vid modifiering av inställningen [F‑00] tittar vi på en enhet med en minsta tillåtna vattenvolym på 66 l. Enheten installeras 5 m under vattenkretsens högsta punkt.

Vi antar att inställningen [F‑00] ändras från 5°C (standardvärdet) till 0°C. I tabellen nedan ser vi att 5°C motsvarar en temperaturskillnad på 3,5K och 0°C till 1°K, vilket är det faktiska lägsta värdet som kan ställas in.

[F‑00] värde (°C) Temperaturskillnad (K)

0 1 1 1,5 2 2 3 2,5 4 3 5 3,5 6 4 7 4,5 8 5 9 5,5 10 6 11 6,5

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

[F‑00] värde (°C) Temperaturskillnad (K)

12 7 13 7,5 14 8 15 8,5

Korrigeringsfaktorn för vattenvolymen enligt kurvan som visas i diagrammet nedan är 3,5. Detta betyder att den minsta volymen ska vara 3,5 gånger större.

Korrigeringsfaktorkurva för minsta vattenvolymen

a Korrigeringsfaktor för vattenvolym b Temperaturskillnad (K)

När 64l multipliceras med korrigeringsfaktorn får vi 224 l, vilket är den minsta tillåtna vattenvolymen i installationen om en temperaturskillnad på 1K används.

Det är nu viktigt att kontrollera att för höjdskillnaden i systemet, är volymen i systemet mindre än det maximalt tillåtna värdet vid det förtrycktet (Pg). Om vi tittar på kurvan är den maximalt tillåtna volymen 350l för 1bar förtryck.

Systemets totala volym kommer definitivt att vara större efter att ha lagt till enhetens interna volym. I det här fallet kan en del förtryck tillämpas eller också kan ett ytterligare expansionskärl eller en bufferttank installeras i den lokala rörinstallationen.

Standardinställning för förtrycket (Pg) motsvarar en höjdskillnad på 7m.

Om höjdskillnaden i systemet är lägre än 7 m OCH volymen i systemet är lägre än det högsta tillåtna värdet vid det förtrycket (Pg) (se diagrammet), krävs INGEN justering av förtrycket (Pg).

Maximal vattenvolym

Använd följande diagram för att avgöra den maximala vattenvolymen för det beräknade förtrycket.

a Förtryck (bar)

b Maximal vattenvolym (I) A System B Standard

Om den totala volymen i hela kretsen överstiger maximalt tillåten vattenvolym (se diagrammet) måste ytterligare ett expansionskärl installeras i den lokala rörinstallationen.

Installations- och användarhandbok

5 Förberedelse

5.4.4 Ändra förtrycket för expansionskärlet

NOTERING

Endast en licensierad installatör har tillåtelse att justera expansionskärlets förtryck.

Det standardinställda förtrycket för expansionskärlet är 1 bar. När förtrycket måste ändras ska man ta hänsyn till följande riktlinjer:

▪ Använd endast torrt kväve för justering av expansionskärlets

förtryck.

▪ Olämplig inställning av expansionskärlets förtryck kommer att leda

till fel i systemet.

Man ändrar expansionskärlets förtryck görs genom att minska eller öka på kvävetrycket med expansionskärlets Schraderventil.

a Schraderventil

VARNING

▪ Om strömmatningen saknar eller har fel N-fas kan

utrustningen förstöras.

▪ Upprätta korrekt jordning. Jorda INTE enheten till en

vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Installera nödvändiga säkringar eller kretsbrytare.

▪ Säkra elkablarna med buntband så att de INTE

kommer i kontakt med vassa kanter eller rör, särskilt på högtryckssidan.

▪ Använd INTE skarvade kablar, fåtrådiga ledare,

förlängningssladdar eller fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller eldsvåda.

▪ Installera INTE en fasförskjutande kondensator,

eftersom enheten är försedd med en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka olyckor.

VARNING

▪ All kabeldragning FÅR ENDAST utföras av en

auktoriserad elektriker och MÅSTE följa gällande bestämmelser.

▪ Gör alla elektriska anslutningar till den fasta

kabeldragningen.

▪ Alla komponenter som anskaffats lokalt och alla

elektriska konstruktioner SKALL följa gällande bestämmelser.

5.4.5 Hur du kontrollerar vattenvolymen: exempel

Exempel 1

Enheten installeras 5 m under vattenkretsens högsta punkt. Den totala vattenvolymen i vattenkretsen är 250l.

Inga åtgärder eller justeringar är nödvändiga.

Exempel 2

Enheten installeras vid vattenkretsens högsta punkt. Den totala vattenvolymen i vattenkretsen är 420l.

Åtgärder:

▪ Eftersom den totala vattenvolymen (420 l) är mer än

standardvattenvolymen (340l) måste förtrycket minskas.

▪ Det nödvändiga förtrycket är:

Pg=(0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar

▪ Motsvarande maximal vattenvolym är cirka 490l (se diagrammet).

▪ Eftersom 420l är lägre än 490l så är expansionskärlet lämpligt för

installationen.

5.5 Förbereda dragning av elkablar

5.5.1 Om att förbereda dragning av elkablar

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

VARNING

Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.

5.5.2 Om elektrisk överensstämmelse

Denna utrustning uppfyller:

▪ EN/IEC 61000‑3‑11 förutsatt att systemets impedans Z

mindre än eller lika med Z

vid gränssnittspunkten mellan

max

användarens nät och det offentliga systemet.

▪ EN/IEC 61000‑3‑11 = Europeisk/internationell teknisk standard

som anger gränserna för spänningsförändringar, spänningsfluktuationer och flimmer i offentliga lågspänningssystem för utrustning med märkströmmen ≤75A.

▪ Installatören eller användaren av utrustningen har ansvaret att

säkerställa, genom att vid behov kontakta nätoperatören, att utrustningen endast är ansluten till ett nät där systemimpedansen Z

är mindre än eller lika med Z

sys

▪ EN/IEC 61000‑3‑12 förutsatt att kortslutningseffekten Ssc är större

än eller lika med minsta Ssc-värde vid gränssnittspunkten mellan användarens nät och det offentliga systemet.

▪ EN/IEC 61000‑3‑12 = Europeisk/internationell teknisk standard

som anger gränserna för övertoner som produceras av utrustning ansluten till offentliga lågspänningssystem med inström >16A och ≤75A per fas.

▪ Installatören eller användaren av utrustningen har ansvaret att

säkerställa, genom att vid behov kontakta nätoperatören, att utrustningen endast är ansluten till ett nät med en kortslutningseffekt Ssc som är större än eller lika med minsta Ssc-värde.

Utomhusenhet Z

(Ω) Minimumvärdet för S

max

(kVA)

SERHQ020BAW1 0,27 838 SERHQ032BAW1 0,24 873

max

är

sys

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

6 Installation

4×

Inomhusenhet Z

(Ω) Minimumvärdet för S

max

(kVA)

SEHVX20BAW 0,27 820 SEHVX32BAW 0,24 874 SEHVX40BAW 0,25 1639 SEHVX64BAW 0,22 1747

Den lokala strömkabeln måste uppfylla IEC60245.

Kabeltypen i skyddade rör måste vara H05VV. H07RN-F måste användas i oskyddade rör.

5.5.3 Kabelkrav

Art. Kabelbunt Beskrivning Nödvändigt

1 PS Strömförsörjning, inomhusenheten 4+GND 2 LV Kommunikationskabel mellan

3 LV Standardfjärrkontroll (F1/F2) 2 4 LV Sekundär fjärrkontroll (F1/F2) 5 LV Signal för termostat PÅ/AV 6 LV Termostatsignal för kylning/

7 LV Driftsignal för PÅ 8 LV Driftsignal för AV

9 HV Utsignal för kylning/uppvärmning 2 0,3 A 10 HV Signal från drift PÅ/AV 2 0,3 A 11 HV Felutsignal 2 0,3 A 12 HV Utsignal för värmare till

13 HV Utsignal för pump PÅ/AV 2 0,3 A

inomhusenhet och utomhusenhet

(a)

uppvärmning

vattenledningarna

(a) Tillval (b) Se märkplåten på enheten eller den tekniska databoken. (c) Minsta kabeltjocklek är 0,75mm2. (d) Minsta kabeltjocklek är 1,5mm2.

PS Strömförsörjning

LV Lågspänning

HV Högspänning

(a)

antal trådar

2 2 2

2 2

2 1 A

(d)

Maximal

arbetsström

(b)

(d)

(c)

6 Installation

6.1 Översikt: Installation

I det här kapitlet finns en beskrivning av vad du måste göra och veta för installation av systemet.

Typiskt arbetsflöde

Installation består vanligtvis av följande moment: 1 Montering av utomhusenheten. 2 Montering av inomhusenheten. 3 Anslutning av köldmediumrör. 4 Kontroll av köldmediumrören. 5 Påfyllning av köldmedium. 6 Anslutning av vattenrör. 7 Anslutning av elkablar.

6.2 Öppna enheterna

6.2.1 Om att öppna enheterna

Vid vissa tillfällen måste enheten öppnas. Exempel:

▪ Vid anslutning av elledningarna

▪ Vid underhåll och service på enheten

FARA: RISK FÖR ELCHOCK

Lämna INTE enheten obevakad när serviceluckan har avlägsnats.

6.2.2 Öppna utomhusenheten

FARA: RISK FÖR ELCHOCK

5.5.4 Krav på säkerhetsanordningar

Strömkretsen måste skyddas med erforderliga säkerhetsenheter, d.v.s. en huvudbrytare, en trög säkring i vardera fasen och en jordfelsbrytare enligt tillämplig lagstiftning.

Val av kabel och kabelstorlek bör göras enligt tillämplig lagstiftning baserat på informationen i tabellen nedan.

INFORMATION

Multi-enheter är standardkombinationer.

Utomhusenhet Rekommenderade säkringar

SERHQ020BAW1 32A SERHQ032BAW1 40A

Inomhusenhet Rekommenderade säkringar

SEHVX20BAW 6A SEHVX32BAW 10A SEHVX40BAW SEHVX64BAW

NOTERING

När du använder kretsbrytare som styrs av begynnelseström ska du använda begynnelseström av höghastighetstyp med 300mA.

FARA: RISK FÖR BRÄNNSKADOR

För tillgång till enheten måste frontplåtarna öppnas som följer:

När frontplåtarna är öppna är elkomponentboxen tillgänglig. Se

"6.2.4Öppna elkomponentboxen på utomhusenheten"[418].

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

6 Installation

10×

5×

4×

För servicesyften måste du ha tillgång till tryckknapparna på huvudkretskortet. För tillgång till dessa tryckknappar behöver elkomponentboxens hölje inte öppnas. Se "7.2.3Tillgång till lokala

inställningskomponenter"[433].

6.2.3 Hur du öppnar inomhusenheten

FARA: RISK FÖR ELCHOCK

FARA: RISK FÖR BRÄNNSKADOR

För tillgång till enheten måste frontplåtarna öppnas som följer:

6.2.5 Så här öppnar du elkomponentboxen på inomhusenheten

Panel

1 Inomhusenhetens elkomponenter 2 Inomhusenhet (sidopanel) 3 Inomhusenhet (frontpanel)

När frontplåtarna är öppna är elkomponentboxen tillgänglig. Se

"6.2.5 Så här öppnar du elkomponentboxen på inomhusenheten"[418].

6.2.4 Öppna elkomponentboxen på utomhusenheten

NOTERING

Använd EJ överdriven kraft när du öppnar elkomponentboxens lock. Överdriven kraft kan deformera locket, vilket gör att vatten kan orsaka fel på utrustningen.

NOTERING

Använd EJ överdriven kraft när du öppnar elkomponentboxens lock. Överdriven kraft kan deformera locket, vilket gör att vatten kan orsaka fel på utrustningen.

6.3 Montering av utomhusenheten

6.3.1 Om montering av utomhusenheten

När

Du måste montera utomhusenheten och inomhusenheten innan du kan ansluta rör för köldmedium och vatten.

Typiskt arbetsflöde

Montering av utomhusenheten består vanligtvis av följande steg: 1 Ombesörja installationsstrukturen. 2 Installera utomhusenheten. 3 Ombesörja dränering.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

6 Installation

722-737

≥67≥67

765

6767

20 mm

6.3.2 Försiktighetsåtgärder vid montering av utomhusenheten

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ Allmänna försiktighetsåtgärder

▪ Förberedelser

6.3.3 Förbereda installationsstrukturen

Kontrollera att enheten installeras plant på ett fundament som är starkt nog att förhindra vibrationer och oljud.

NOTERING

▪ Om enhetens installationshöjd måste ökas ska du INTE

använda ställ som bara ger stöd för hörnen.

▪ Ställ under enheten måste vara minst 100mm breda.

X Ej tillåtet

O Tillåtet

▪ Fundamentets höjd måste vara minst 150 mm från golvet. I

områden med kraftigt snöfall bör denna höjd ökas, beroende på installationsplats och förhållanden.

▪ Föredragen installation är på ett stabilt längsgående fundament

(en stål- eller betongbalk).

6.3.4 Så här gör du dräneringen

NOTERING

▪ Ordna med dräneringsrännor runt fundamentet så att

spillvatten kan rinna bort från enheten.

▪ Om enheten ska installeras på ett tak måste takets

styrka och dräneringsmöjligheter kontrolleras.

▪ Om enheten ska installeras på en ram måste

vattenskyddsskivan monteras mindre än 150mm under enheten för att förhindra att vatten tränger in underifrån.

▪ Vid installation i en frätande miljö ska du använda

mutter med plastbricka (a) för att skydda mutteråtdragningsdelen från rost.

6.4 Montering av inomhusenheten

6.4.1 Om montering av inomhusenheten

När

Du måste montera utomhusenheten och inomhusenheten innan du kan ansluta rör för köldmedium och vatten.

Typiskt arbetsflöde

Montering av inomhusenheten består vanligtvis av följande steg: 1 Ombesörja installationsstrukturen. 2 Installera inomhusenheten. 3 Ansluta vattenrör och köldmediumrör.

Minimumstorlek på fundamentet

Utomhusenhet A B

SERHQ020 930 792 SERHQ032 1240 1102

▪ Dra fast enheten på plats med fyra förankringsbultar M12. Det

bästa är att skruva in förankringsbultarna tills de når 20 mm över fundamentets yta.

6.4.2 Försiktighetsåtgärder vid montering av inomhusenheten

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ Allmänna försiktighetsåtgärder

▪ Förberedelser

6.4.3 Förbereda installationsstrukturen

Kontrollera att enheten installeras plant på ett fundament som är starkt nog att förhindra vibrationer och oljud.

NOTERING

▪ Om enhetens installationshöjd måste ökas ska du INTE

använda ställ som bara ger stöd för hörnen.

▪ Ställ under enheten måste vara minst 100mm breda.

▪ Enheten måste väggmonteras.

▪ Enheten måste fixeras för att den inte ska luta.

▪ Föredragen installation är på ett stabilt längsgående fundament

(en stål- eller betongbalk).

▪ Följ minimumkraven för installationsutrymme.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

6 Installation

766.5 500200

396500

(mm)

20 mm

2 2

≤Ø25.4 >Ø25.4

▪ Dra fast enheten på plats med fyra förankringsbultar M12. Det

bästa är att skruva in förankringsbultarna tills de når 20 mm över fundamentets yta.

▪ Fäst inomhusenheten i golvet med fästhålen i bottenbalkarna.

▪ Fäst enheten i väggen med de 2 L-formade tillbehörsstöden för att

förhindra att den faller. Stöden kan fästas på hydromodulens toppanel (2× M5-skruvar på båda sidorna, men en skruv är redan fäst på högersidan av topplåten).

6.5 Anslutning av kylmediumrör

6.5.1 Försiktighetsåtgärder vid anslutning av köldmediumrör

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ Allmänna försiktighetsåtgärder

▪ Förberedelser

FARA: RISK FÖR BRÄNNSKADOR

NOTERING

Vidta följande försiktighetsåtgärder för köldmediumrören:

▪ Utöver det avsedda köldmediumet ska du undvika allt

som skulle kunna blanda sig in i köldmediumcykeln (t.ex. luft).

▪ Använd endast R410A när du fyller på med

köldmedium.

▪ Använd endast installationsverktyg (t.ex.

manometerställ) som är avsedda för installation av en R410A och som klarar trycket. Se även till att inte främmande föremål (t.ex. mineralolja och fukt) blandas in i systemet.

▪ Skydda rören enligt beskrivningen i tabellen nedan för

att förhindra att fukt, smuts eller damm kommer in i rören.

▪ Var försiktig när du för in kopparrör genom väggar.

Enhet Installationsperiod Skyddsmetod

Utomhusenhet >1månad Knip ihop rören

<1månad Knip eller tejpa rören

Inomhusenhet Oavsett tidsperiod

a Fäst ett L-format stöd på vänster sida av topplåten med

2skruvar från tillbehörspåsen

b Fäst det andra L-formade stödet på höger sida av

topplåten med 1skruv från tillbehörspåsen och den skruv som redan sitter på enheten

NOTERING

Anväd rätt typ av skruv för den typ av vägg eller fundament som enheten ska fästas vid.

VARNING

Anslut köldmediumrören ordentligt innan du startar kompressorn. Om köldmediumrören INTE är anslutna och stoppventilen är öppen när kompressorn körs kommer luft att sugas in. Detta ger ett onormalt tryck i köldmediumkretsen, vilket kan leda till skador på utrustning eller personskador.

6.5.2 Hårdlöda röränden

NOTERING

Försiktighetsåtgärder vid anslutning av lokal rördragning. Tillför hårdlödningsmaterial enligt bilden.

▪ Genom att blåsa genom med nitrogen förhindrar man att det

bildas stora mängder oxidfilm på rörets insida vid lödning. Filmen inverkar negativt på ventiler och kompressorer i kylsystemet och förhindrar korrekt drift.

▪ Ställ in kvävetrycket på 20kPa (0,2bar) (endast så att du känner

det lite på huden) med en tryckreduceringsventil.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

a b c d e

a Kylmediumrör

a b

cde

a b c

b Del som skall lödas c Tejpning d Manuell ventil e Tryckreduceringsventil

f Kväve

▪ Använd INTE antioxidanter vid lödning av röranslutningar.

Rester kan täppa till rör och förstöra utrustning.

▪ Använd INTE flux vid lödning av köldmedierör bestående av

koppar mot koppar. Använd en fosforkopparlegering som lödfyllning (BCuP) som inte kräver flux. Flux har en extremt skadlig inverkan på köldmedierörsystem. Om klorbaserad flux används kommer det t.ex. att orsaka korrosion i rören eller, särskilt om fluxet innehåller fluor kommer det att försämra oljan i köldmediet.

▪ Skydda alltid omgivande ytor (t.ex. isoleringsskum) från värme vid

lödning.

6.5.3 Använda stoppventilen och serviceporten

Hur du hanterar stoppventilen

Tänk hänsyn till följande riktlinjer:

▪ Stoppventilerna är stängda vid leverans.

▪ Följande bilder visar varje del i hanteringen av stoppventilerna.

6 Installation

Moturs för att öppna ventilen. Medurs för att stänga ventilen.

3 Sluta vrida när stoppventilen INTE KAN vridas längre.

4 Installera stoppventilskyddet.

Resultat: Ventilen är nu öppen/stängd.

INFORMATION

▪ SERHQ020 har stöd för lokal rördragning Ø22,2 på

tillbehörsrören som medföljer enheten.

▪ SERHQ032 har stöd för lokal rördragning Ø28,6 på

tillbehörsrören som medföljer enheten.

Hantera serviceporten

▪ Använd alltid en påfyllningsslang med ett ventiltryckningsstift

eftersom serviceporten är en ventil av Schrader-typ.

▪ Efter hantering av serviceporten ska skyddet skruvas åt ordentligt.

Vridmomentet finns i tabellen nedan.

▪ Kontrollera att inga köldmediumläckor finns när serviceportens

skydd dragits åt.

Åtdragningsmoment

Stoppventil

ens storlek

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9 Ø12,7 8,1~9,9 18,0~22,0 Ø25,4 27,0~33,0 8mm 22,5~27,5

Vridmoment i N•m (vrid medurs för att stänga)

Skaft

Ventilhus Sexkantsny

ckel

Kåpa

(ventillock)

Serviceport

a Utloppsport och skydd för utloppsport b Stoppventil c Anslutning av fältledningar d Stoppventilskydd

a Serviceport b Stoppventilskydd c Sexkantshål d Skaft e Tätning

▪ Håll båda stoppventiler öppna under drift.

▪ Använd INTE ytterligare kraft för stoppventilen. Detta kan skada

ventilhuset.

Hur du öppnar/stänger stoppventilen

1 Ta bort stoppventilskyddet.

2 Sätt in en sexkantsnyckel (vätskesidan: 4mm, gassidan: 8mm)

i stoppventilen och vrid stoppventilen:

6.5.4 Ansluta köldmediumrören till utomhusenheten

NOTERING

All lokal rördragning måste utföras av en legitimerad kyltekniker och måste uppfylla lokala och nationella föreskrifter.

Täta alla glapp i hålen för genomföring av rör och kablar med tätningsmaterial (anskaffas lokalt) eftersom enhetens kapacitet annars försämras och smådjur kan komma in i enheten.

Exempel: rörgenomföring på framsidan

a Plugga de grå områdena (rör dragna genom frontpanelen) b Gassidans rör c Vätskesidans rör

NOTERING

När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att utföra gasläckagekontroll.

NOTERING

▪ Se till att använda medföljande rör när du utför

rördragning på plats.

▪ Se till att rören som installeras på plats inte vidrör

andra rör, underpanelen eller sidopanelen. Särskilt vid anslutning underifrån och i sida måste du skydda rören med lämplig isolering så att de inte vidrör höljet.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

6 Installation

a b c

c b

g h

h e

A B

150 90

NOTERING

Använd en 2-stegsvakuumpump med backventil som kan ge ett vakuum ner till –⁠100,7 kPa (−⁠1,007 bar) (5 Torr absolut). Kontrollera att inte pumpolja kommer in i systemet när pumpen stängs av.

VARNING

Vidta tillräckliga försiktighetsåtgärder vid köldmedieläckage. Om köldmediegas läcker ska området ventileras omedelbart. Möjliga risker:

▪ För hög koncentration av köldmedium i trånga

utrymmen kan leda till syrebrist.

▪ Giftig gas kan bildas om köldmediegas kommer i

kontakt med öppen låga.

VARNING

Vidrör ALDRIG utläckt köldmedium. Detta kan orsaka allvarliga köldmediumskador.

Köldmediumrör kan installeras framifrån eller från sidan på enheten (när de förs ut underifrån) enligt bilden.

a Gassidans tillbehörsrör b Kapa här c Gassidans rör (anskaffas lokalt) d Enhetens bas

Utomhusen

A B C D

het

SERHQ020 156 23 192 247 SERHQ032 150 29 192 251

a Vid anslutning på vänster sida b Vid anslutning framifrån c Vid anslutning på höger sida

A Vid anslutning framifrån, ta bort stoppventilens skydd för

anslutning av köldmediumrör.

B Vid anslutning från sidan, använd genomföringshålen i den

undre ramen och dra rören under den nedre ramen.

a Gasrörets stoppventil b Stoppventil för vätskerör c Serviceport för tillförsel av köldmedium d Tillbehörsrör för gassidan (1) e Tillbehörsrör för gassidan (2)

f Tillbehörsrör för vätskesidan (1) g Tillbehörsrör för vätskesidan (2) h Hårdlödning

i Gassidans rör (anskaffas lokalt) j Vätskesidans rör (anskaffas lokalt)

k Slå ut de förstansade hålen med en hammare

Skära av tillbehörsröret för gassidan

Vid anslutning av köldmediumrör från sidan, kapa gassidans tillbehörsrör enligt bilden.

Installations- och användarhandbok

NOTERING

▪ Vid anslutning av rör på platsen ska du använda

tillbehörsrören.

▪ Kontrollera att rördragning på platsen inte kommer i

kontakt med andra rör eller enhetens underkant eller sidopaneler.

NOTERING

Försiktighetsåtgärder vid urtagning av stansade hål:

▪ Undvik att skada höljet.

▪ Efter urtagning av de stansade hålen rekommenderar

vi att man tar bort gjutskägg och målar kanterna och området runt kanterna med reparationsfärg som förebygger rost.

▪ När el-kablarna dras genom de stansade hålen ska de

lindas in med skyddstejp så kabeln inte skadas.

VARNING

Ta aldrig bort ihopklämda rör med hårdlödning.

VARNING

Gas som finns kvar i stoppventilen kan blåsa av det ihopklämda röret.

Om du inte följer instruktionerna i proceduren nedan kan det leda till egendoms- eller kroppsskador, vilka kan vara allvarliga beroende på omständigheterna.

Använd följande procedur för att ta bort det ihopklämda röret:

1 Ta bort ventillocket och se till att stoppventilerna är helt

stängda.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

2 Anslut en påfyllningsslang till utloppsportarna för alla

a b

VRV

stoppventiler.

3 Återvinn gas och olja från det ihopklämda röret med en

återvinningsenhet.

FÖRSIKTIGT

Låt inte gaserna komma ut i atmosfären.

4 När all gas och olja återvunnits från det ihopklämda röret

kopplar du från påfyllningsslangen och stänger serviceportarna.

5 Om det ihopklämda rörets nedre del ser ut som detalj A i bilden

nedan följer du de sista 2stegen i den här proceduren.

6 Om det ihopklämda rörets nedre del ser ut som detalj B i bilden

nedan följer du de sista 3stegen i den här proceduren.

7 Klipp bort den nedre delen av det mindre ihopklämda röret med

ett lämpligt verktyg (t.ex. en rörkapare, en avbitartång eller liknande) så att ett tvärsnitt är öppet och resterande olja kan droppa ut om återvinningen inte gjorts fullständigt. Vänta tills all olja har droppat ut.

6 Installation

▪ Kapa först köldmediumvätskeröret i enheten cirka 7 cm före

klämman och köldmediumgasröret 4cm före klämman. Detta är nödvändigt för att undvika att rörkapningsverktyget påfrestar rören. Ta bort alla grader från rören.

▪ Använd tillbehörsrören för anslutning av lokalt anskaffade

köldmediumrör till röranslutningarna på inomhusenheten. För SEHVX20BAW, efter kapning av både vätske- och gasrören ska du hårdlöda tillbehörsrör 1 på vätskeanslutningen och tillbehörsrör 2 på gasanslutningen. För SEHVX32BAW, efter kapning av både vätske- och gasrören ska du hårdlöda lokalt anskaffade rör direkt på vätskeanslutningen och tillbehörsrör 2 på gasanslutningen. För SEHVX40BAW, utför proceduren för SEHVX20BAW två gånger. För SEHVX64BAW, utför proceduren för SEHVX32BAW två gånger.

NOTERING

Efter hårdlödning ska rören fästas vid enheten med klämmorna i rörstöden.

8 Kapa det hopklämda röret med en rörkap strax ovanför

hårdlödningen, eller strax ovanför markeringen om hårdlödning saknas.

9 Vänta tills all olja runnit ut i den händelse att

återställningsenheten inte lyckades tömma systemet helt, och inte förrän då kan anslutningen av externa rör utföras.

a Serviceport b Stoppventil c Punkt på rörkapningen just ovanför lödpunkten eller

ovanför markeringen

A+B Ihopklämt rör

6.5.5 Hur du ansluter köldmedierören till inomhusenheten

▪ För SEHVX20+32BAW, öppna det övre genomföringshålet på

sidoserviceplåten och lägg till kransen (tillbehör) för att skydda mot grader. För SEHVX40+64BAW, öppna både övre och nedre genomföringshålet på sidoserviceplåten och lägg till kransar (tillbehör) för att skydda mot grader.

a Inomhusenhet b Utomhusenhet 1 c Utomhusenhet 2 (endast för SEHVX40+64BAW) d Köldmediumrör e Pump

f Kopplingsbox

g Förångare

NOTERING

Vid installation av rör mellan utomhus- och inomhusenheter, se även bilden i "6.9.7Så här ansluter du

strömförsörjnings- och signalöverföringskablar"[430].

6.6 Kontroll av köldmedierören

6.6.1 Om kontroll av köldmedierören

a Utstansat hål b Krans

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Utomhusenhetens interna köldmediumrör har läckagetestats från fabriken. Du behöver bara kontrollera utomhusenhetens externa köldmediumrör.

Före kontroll av köldmediumrör

Kontrollera att köldmediumrören är anslutna mellan utomhus- och inomhusenheten.

Installations- och användarhandbok

6 Installation

f f

d e

Typiskt arbetsflöde

Kontroll av köldmediumrör består vanligtvis av följande steg: 1 Kontroll av läckage i köldmediumrör. 2 Vakuumtorkning för att ta bort all fukt, luft och kväve i

köldmediumrören.

Om det finns risk för att det förekommer fukt i köldmedierören (exempelvis vatten som kan ha kommit in i rören) ska man först genomföra en vakuumtorkning, se nedan, tills all fukt avlägsnats.

6.6.2 Försiktighetsåtgärder vid anslutning av köldmediumrör

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ Allmänna försiktighetsåtgärder

▪ Förberedelser

NOTERING

Använd en vakuumpump som endast är avsedd för R410A. Om du använder samma pump för andra köldmedium kan det skada pumpen och enheten.

6.6.3 Kontroll av kylmediumrör: Konfiguration

6.6.5 Så här utför du vakuumtömningen

Ta bort allt fukt från systemet genom att följa instruktionerna nedan:

1 Töm systemet i minst 2 timmar till ett målvakuum på –⁠100,7kPa

(–⁠1,007bar) (5Torr absolut).

2 Kontrollera att målvakuumet bibehålls i minst 1 timme med

vakuumpumpen avstängd.

3 Om du inte lyckas nå målvakuum inom 2 timmar eller bibehålla

vakuumet i 1 timme kan systemet innehålla för mycket fukt. Om så är fallet bryter du vakuumet genom att trycksätta med kväve till 0,05MPa (0,5bar) och upprepa steg 1 till 3 tills all fukt är borta.

NOTERING

För SEHVX40+64BAW, utför inställningen på båda enheterna.

6.6.6 Isolering av kylmediumrör

Sedan läcktest och vakuumtorkning genomförts måste rören isoleras. Beakta följande punkter:

▪ Var noga med att isolera vätske- och gasrör (för alla enheter).

▪ Använd värmebeständigt polyetenskum som tål temperaturer upp

till 70°C för vätskerör och polyetenskum som tål temperaturer upp till 120°C för gasrör.

▪ Förstärk isoleringen på köldmediumrören med hänsyn till

installationsmiljön.

Omgivningstempera

tur

≤30°C 75% till 80% RH 15mm >30°C ≥80% RH 20mm

Fuktighet Minsta tjocklek

▪ Om kondens på stoppventilen kan droppa ned i inomhusenheten

via mellanrum i isoleringen och rören på grund av att utomhusenheten placerats högre än inomhusenheten, måste du förhindra detta genom att försegla anslutningarna. Se bilden nedan.

a Tryckreduceringsventil b Kväve c Våg d R410A köldmediumtank (sifonsystem) e Vakuumpump

f Påfyllningsslang g Serviceport för tillförsel av köldmedium h Vätskeledning, stoppventil

i Gasledning, stoppventil j Stoppventilens serviceport

k Ventil A

l Ventil B

m Ventil C

Ventil Ventiltillstånd

Ventil A Stäng Ventil B Öppna Ventil C Stäng Vätskeledning, stoppventil Stäng Gasledning, stoppventil Stäng

6.6.4 Söka efter läckor: Tryckläckagetest

NOTERING

När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att utföra gasläckagekontroll.

1 Bryt vakuumet genom att trycksätta med kväve till tryck på

4,0 MPa (40 bar). Ställ aldrig mätartrycket högre än enhetens maximala drifttryck, t.ex. 4,0MPa (40bar).

Installations- och användarhandbok

6.7 Påfyllning av köldmedium

6.7.1 Om påfyllning av kylmedium

När vakuumtorkningen är slutförd kan påfyllning av ytterligare köldmedium påbörjas.

a Gasledning, stoppventil b Vätskeledning, stoppventil c Serviceport för tillförsel av köldmedium d Tätning e Isolering

f Rördragning mellan inomhusenhet och utomhusenhet

FARA: RISK FÖR BRÄNNSKADOR

Se till att isolera lokala rör, annars kan de ge brännskador om du rör vid dem.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

6 Installation

m n

g h

6.7.2 Försiktighetsåtgärder vid påfyllning av kylmedium

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ Allmänna försiktighetsåtgärder

▪ Förberedelser

VARNING

▪ Använd endast R410A som köldmedium. Andra vätskor

kan orsaka explosioner och olyckor.

▪ R410A innehåller fluorgaser som påverkar

växthuseffekten. Dess växthuseffektpåverkan (GWP) är 2087,5. Låt INTE dessa gaser komma ut i atmosfären.

▪ Använd alltid skyddshandskar och skyddsglasögon när

du fyller på med köldmedium.

NOTERING

Om strömmen till några av enheterna är avstängda kan påfyllningsproceduren inte slutföras korrekt.

NOTERING

Sätt på strömmen minst 6 timmar innan driften startas för körning av värmaren till vevhuset och skydd av kompressorn.

NOTERING

Om operation utförs inom 12 minuter efter att inomhusoch utomhusenheterna slagits på tänds lampan H2P och kompressorn kan inte köras förrän kommunikationen har upprättats korrekt mellan utomhusenhet(er) och inomhusenheter.

Köldmediumtyp: R410A

Växthuseffektpåverkan (GWP): 2087,5

Ytterligare påfyllt köldmedium baseras på vätskerörstorleken.

Formel:

R=(X

×0,059)+(X

Ø9,52

R Ytterligare köldmedium som ska fyllas på [i kilo, avrundat

1, 2

×0,12)

Ø12,7

till 1 decimal] = Total längd [m] för vätskerör med storlek Øa

Exempel

SEHVX64BAW (inomhusenhet) + 2× SERHQ032BAW1 (utomhusenhet)

R=(L1+L2)

×0,12

Ø12,7

L1 Vätskerör för krets 1 (inomhus → utomhus1) L2 Vätskerör för krets 2 (inomhus → utomhus2)

6.7.4 Fylla på kylmedium

Förpåfyllning av köldmedium

1 Beräkna mängden ytterligare köldmedium som ska fyllas på

med formeln som nämns i "6.7.3 Bestämma mängden

ytterligare köldmedium"[425].

2 Öppna ventil C (ventilerna A och B samt stoppventilerna måste

vara stängda) och fyll på köldmedium i vätskeform via serviceporten på vätskesidans stoppventil.

3 Stäng ventil C när den beräknade mängden som ska fyllas på i

förväg uppnåtts.

NOTERING

Stäng frontpanelen innan någon påfyllningsoperation görs. Om frontpanelen inte är monterat kan enheten inte göra en korrekt bedömning av om driften är korrekt eller inte.

NOTERING

Vid underhåll och då systemet (utomhusenhet+lokala rör +inomhusenheter) inte längre innehåller något köldmedium (t.ex. efter en återvinning av köldmediu*at) måste enheten fyllas på med den ursprungliga mängden köldmedium (se enhetens märkplåt) genom förpåfyllning innan den automatiska påfyllningen kan startas.

NOTERING

▪ Påfyllningsporten för köldmedium ansluts till

rörsystemet i enheten. Enhetens interna rörsystem är redan påfyllt med köldmedium från fabriken, så var försiktig när du ansluter påfyllningsslangen.

▪ När du fyllt på köldmedium ska du inte glömma att

stänga locket på köldmediumpåfyllningsporten. Åtdragningsmomentet för locket är 11,5 till 13,9N•m.

▪ För att säkerställa enhetlig köldmediumdistribution kan

det ta ca. 10 minuter för kompressorn att starta när enheten slagits på. Detta innebär inget funktionsfel.

6.7.5 Kontroller efter påfyllning av kylmedium

▪ Är alla stoppventilerna öppna?

a Våg b Köldmediumtank R410A (sifonsystem) c Påfyllningsslang d Vätskeledning, stoppventil e Gasledning, stoppventil

f Stoppventilens serviceport g Ventil B h Ventil C

i Ventil A

j Köldmediumpåfyllningsport k Rördragning mellan enheter

l Köldmediumrör

m Extern rördragning

n Gasflöde

NOTERING

Vid underhåll och då systemet (utomhusenhet+lokala rör +inomhusenheter) inte längre innehåller något köldmedium (t.ex. efter en återvinning av köldmediumet) måste enheten fyllas på med den ursprungliga mängden köldmedium (se enhetens märkplåt).

▪ Har mängden kylmedium som fyllts på antecknats på etiketten för

6.7.3 Hur du avgör hur mycket ytterligare köldmedium som behövs

INFORMATION

Kontakta din återförsäljare för information om slutiltig köldmediumjustering i ett testlaboratorium.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

kylmediummedelpåfyllning?

NOTERING

Var noga med att öppna alla stoppventiler efter (för)påfyllning av kylmedium.

Om systemet används med stängda stoppventiler skadas kompressorn.

Installations- och användarhandbok

6 Installation

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

6.7.6 Hur du fäster etiketten om fluorerade växthusgaser

1 Fyll i dekalen enligt nedan:

a Om en flerspråkig dekal med information om fluorgaser

som påverkar växthuseffekten medföljer enheten (se tillbehör), ta loss tillämpligt språk och sätt ovanpå a.

b Fabrikspåfyllt köldmedium: se enhetens märkskylt c Ytterligare påfylld mängd köldmedium d Total mängd köldmedium e Mängden av fluorgaser som påverkar växthuseffekten

av den totala köldmediemängden som fyllts på uttrycks i ton ekvivalent CO2.

f GWP = Växthuseffektpåverkan (Global Warming Potential)

NOTERING

Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av

enheten indikeras både i vikt och motsvarande mängd CO2.

Formel för beräkning av motsvarande mängd CO2 i ton: GWP-värde för köldmedium × total mängd påfyllt

köldmedium [i kg]/1000

Använd GWP-värdet som anges på dekalen för påfyllt köldmedium. GWP-värdet baseras på aktuell lagstiftning gällande fluorgaser som påverkar växthuseffekten. GWPvärdet som anges i handboken kan vara föråldrat.

2 Fäst etiketten på enhetens insida, nära påfyllningsporten (till

exempel på insidan av serviceluckan).

6.8 Ansluta vattenledningar

6.8.1 Om att ansluta vattenrören

Innan vattenrören ansluts

Typiskt arbetsflöde

Anslutning av vattenrören består vanligtvis av följande steg: 1 Anslutning av vattenrör till inomhusenheten. 2 Fylla på vattenkretsen. 3 Isolera vattenledningarna.

Om smuts tränger in i vattensystemet kan allvarliga problem uppstå. Beakta därför alltid följande när vattenkretsen ansluts:

▪ Använd endast rena rör.

▪ Rikta rören nedåt när du tar bort grader.

▪ Täpp till röränden när du sätter in röret i väggen så att inte smuts

och damm kommer in.

▪ Använd en bra gängtätning för att täta anslutningarna. Tätningen

måste kunna tåla systemets tryck och temperaturer.

▪ Vid användning av andra metallrör än mässing måste du isolera

båda materialen från varandra för att förhindra galvanisk korrosion.

▪ Se till att ordna tillräcklig dränering för övertrycksventilen.

▪ Eftersom mässing är ett mjukt material ska du använda lämpliga

verktyg för anslutning av vattenkretsen. Olämpliga verktyg skadar rören.

▪ För korrekt systemdrift måste en regleringsventil installeras i

vattensystemet. Regleringsventilen används för att styra vattenflödet i systemet (anskaffas lokalt).

6.8.4 Så här fyller du på vattenkretsen

1 Anslut vattentillförseln till dränerings- och påfyllningsventilen.

2 Kontrollera att den automatiska luftningsventilen är öppen

(minst 2 varv).

3 Fyll på med vatten tills tryckmätaren indikerar ett tryck på cirka

2,0 bar. Töm kretsen på luft i största möjliga utsträckning med luftningsventilerna (se lokal inställning [E‑04] i "7.2.9 Lokala

inställningar för fjärrkontrollen"[435]).

NOTERING

▪ Luft i vattenkretsen kan orsaka fel. Vid påfyllning kan

det vara omöjligt att få bort all luft ur kretsen. Återstående luft kommer att släppas ut med de automatiska luftningsventilerna under systemets första drifttimmar. Ytterligare vattenpåfyllning kan sedan behövas.

▪ För att lufta systemet ska du använda

specialfunktionen som förklaras i

"8Driftsättning"[440].

6.8.2 Försiktighetsåtgärder vid anslutning av vattenrör

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ Allmänna försiktighetsåtgärder

▪ Förberedelser

6.8.3 Hur du ansluter vattenledningarna

Vattenanslutningar ska utföras i överensstämmelse med gällande lag och vad som framgår av utförandediagrammet som medföljer

NOTERING

Vattentrycket som indikeras på manometern varierar beroende på vattentemperaturen (högre tryck vid högre vattentemperatur).

Vattentrycket ska hela tiden vara över 1bar för att luft inte ska komma in i systemet.

NOTERING

Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.

INFORMATION

Enheten kan tömma ut överflödigt vatten genom övertrycksventilen.

enheten, avseende vattenintag respektive vattenutsläpp.

NOTERING

Använd INTE onödigt mycket kraft vid röranslutningen. Om rören deformeras kan det uppstå driftsstörningar i enheten.

Installations- och användarhandbok

6.8.5 Hur du isolerar vattenledningarna

Ledningarna i hela systemets vattenkrets MÅSTE isoleras för att förhindra kondens vid kyldrift och försämrad värme-/ kylningskapacitet.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

6 Installation

För att förhindra att utomhusenhetens vattenrör fryser under vintern MÅSTE tjockleken på tätningsmaterialet vara minst 13 mm (med λ=0,039W/mK).

Om temperaturen överstiger 30°C och fuktigheten är över RH80% måste isoleringen vara minst 20mm tjock för att inte kondensvatten ska bildas på tätningens yta.

6.9 Ansluta elkablarna

6.9.1 Om att ansluta elledningarna

Innan anslutning av elledningarna

Se till att:

▪ Köldmedierören är anslutna och kontrollerade

▪ Vattenrör är anslutna

Typiskt arbetsflöde

Anslutning av elkablar består vanligtvis av följande steg: 1 Kontroll av att strömförsörjningen uppfyller enheternas

elspecifikationer. 2 Anslutning av elkablar till utomhusenheten. 3 Anslutning av elkablar till inomhusenheten. 4 Anslutning av nätströmmen.

6.9.2 Försiktighetsåtgärder vid anslutning av

elkablar

FARA: RISK FÖR ELCHOCK

VARNING

▪ Använd ENDAST kopparledningar.

▪ Se till att lokal kabeldragning görs i enlighet med

gällande lagstiftning.

▪ All lokal kabeldragning MÅSTE utföras i enlighet med

kopplingsschemat som medföljer produkten.

▪ Kläm ALDRIG kabelbuntar och se till att de INTE

kommer i kontakt med icke-isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning påfrestar kabelanslutningarna.

▪ Se till att installera jordledare. Jorda INTE enheten till

en vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Se till att använda en dedikerad strömkrets. Dela

ALDRIG strömförsörjning med någon annan apparat.

▪ Se till att nödvändiga säkringar eller kretsbrytare

installeras.

▪ Se till att installera en jordfelsbrytare. Om inte detta

följs kan det resultera i elektriska stötar eller eldsvåda.

▪ Vid installation av jordfelsbrytaren ska du kontrollera att

den är kompatibel med invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren löser ut i onödan.

Installera strömkablar på minst 1 meters avstånd från tv- eller radioapparater för att förebygga störningar. Beroende på radiovågorna kan ett avstånd på 1meter vara otillräckligt.

VARNING

All lokal kabeldragning och alla lokala komponenter MÅSTE installeras av en behörig elektriker och installationen MÅSTE följa tillämplig lagstiftning.

VARNING

▪ När du är färdig med elanslutningarna kontrollerar du

att alla elektriska komponenter och kontakter i eldosan är ordentligt anslutna.

▪ Se till att alla skyddskåpor är stängda innan du sätter

igång enheten.

NOTERING

Starta INTE enheten förrän köldmedierördragningen är slutförd. Om enheten körs innan rördragningen är slutförd kan kompressorn skadas.

NOTERING

Om strömförsörjningen har en felaktig N-fas eller saknar sådan skadas utrustningen.

NOTERING

Installera INTE någon fasförskjutande kapacitans, eftersom denna enhet är utrustad med en inverterare. En fasförskjutande kapacitans försämrar prestandan och kan orsaka olyckor.

NOTERING

Ta ALDRIG bort någon termistor, sensor eller liknande när du ansluter ström- och signalkablar. (Om systemet körs utan termistor, sensor o.s.v. kan kompressorn skadas.)

NOTERING

▪ Produktens skyddsdetektor för fasvändning fungerar

endast när produkten startas. Därför upptäcks fasvändning inte under normal drift.

▪ Skyddsdetektorn för fasvändning är utformad för att

stoppa produkten om något onormalt inträffar när produkten startas.

▪ Byt ut 2 av de 3 faserna (L1, L2 och L3) vid en

skyddsabnormalitet vid fasvändning.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

6 Installation

NOTERING

Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV startmetod.

NOTERING

▪ Vid användning av tillvalsadaptern, se

installationshandboken för denna.

▪ Vid anslutning av signalkablar inomhus/utomhus F1-F2,

tryckknapparBS1~BS5 och dipswitchar DS1~DS2, se

"6.9.7 Så här ansluter du strömförsörjnings- och signalöverföringskablar"[430].

VARNING

Enheten får inte tas i drift genom kortslutning av skyddsanordningen S1PH.

NOTERING

Vid anslutning av kabel till den centrala fjärrkontrollen, se installationshandboken för den centrala fjärrkontrollen.

NOTERING

Använd isolerad kabel för strömkabeln.

NOTERING

▪ Installera en jordfelsbrytare som kan hantera

högfrekvent elektriskt brus som genereras av invertern för att undvika fel på själva jordfelsbrytaren.

▪ Bruset som invertern genererar måste minskas för att

undvika störningar av andra enheter.

▪ Produktens ytterhölje kan bli elektriskt laddat på grund

av läckande elektrisk ström, och måste då laddas ur genom jordningen.

NOTERING

Felaktig anslutning eller installation kan orsaka eldsvåda.

VARNING

▪ Om strömmatningen saknar eller har fel N-fas kan

utrustningen förstöras.

▪ Upprätta korrekt jordning. Jorda INTE enheten till en

vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Installera nödvändiga säkringar eller kretsbrytare.

▪ Säkra elkablarna med buntband så att de INTE

kommer i kontakt med vassa kanter eller rör, särskilt på högtryckssidan.

▪ Använd INTE skarvade kablar, fåtrådiga ledare,

förlängningssladdar eller fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller eldsvåda.

▪ Installera INTE en fasförskjutande kondensator,

eftersom enheten är försedd med en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka olyckor.

VARNING

Håll obalansen i effekt inom 2% av nominellt effektvärde.

Stora obalanser medför en kortare livslängd på den utjämnande kondensatorn. Som en skyddsåtgärd stoppas enheten och ett felmeddelande visas när obalansen överskrider 4% av nominellt effektvärde.

VARNING

▪ Jorda alltid ledningarna. (Enligt gällande bestämmelser

i aktuellt land.)

▪ Anslut inte jordledningen till gasrör, avloppsledningar,

åskledare eller jordledning för telefoni. Detta kan orsaka elektriska stötar.

6.9.3 Lokal kabeldragning: Översikt

▪ Större delen av kabeldragningen för enheten ska göras till

kopplingsplinten i kopplingsboxen. För att komma åt kopplingsplintarna tar du bort kopplingsboxens servicepanel. Se

"6.2Öppna enheterna"[417].

▪ Kabeldragskydd finns vid kopplingsboxens införingshål.

Kabelschemat medföljer enheten och finns placerat på insidan av kopplingsboxens lucka.

6.9.4 Om elkablar

NOTERING

▪ Var noga med att hålla isär ledningarna för

spänningsförsörjning och signalöverföring. Signalöverföringskablar och strömförsörjningskablar får korsas, men aldrig dras parallellt.

▪ Signalöverföringskablar och strömförsörjningskablar får

aldrig vidröra interna rör (utom inverter-PCB-kylrör) för att undvika skador som kan orsakas av hög temperatur vid rören.

▪ Stäng luckan ordentligt och placera elkablarna så att

inte luckan eller andra delar lossnar.

▪ Överskrid inte följande begränsningar. Om kablar mellan enheter

överskrider dessa gränser kan signalöverföringen störas:

▪ Max ledningslängd: 1000m.

▪ Total ledningslängd: 2000m.

▪ Signalöverföringsledning för val av kyla/värme: 500m.

▪ Maximalt antal oberoende utomhusenheter som kan kopplas ihop:

10.

Använd alltid vinylkablar med 0,75 till 1,25 mm2 skärm eller tvåtrådiga kablar. (3-trådiga kablar får endast användas för gränssnitt för växling mellan kyla/värme.)

6.9.5 Dra och fästa strömförsörjningskablar

NOTERING

När du drar kablarna för fjärrkontrollen och anslutning mellan enheterna ska de vara minst 50mm från kablarna för strömförsörjning. Se till att kablarna för spänningsmatning inte vidrör några varma delar. När du drar kablar ska du vara försiktig så att inte de akustiska insulatorerna lossnar från kompressorn.

Dra och fästa strömförsörjning till utomhusenheten

▪ Dra ledningar för strömförsörjning och signalöverföring genom ett

genomföringshål.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

6 Installation

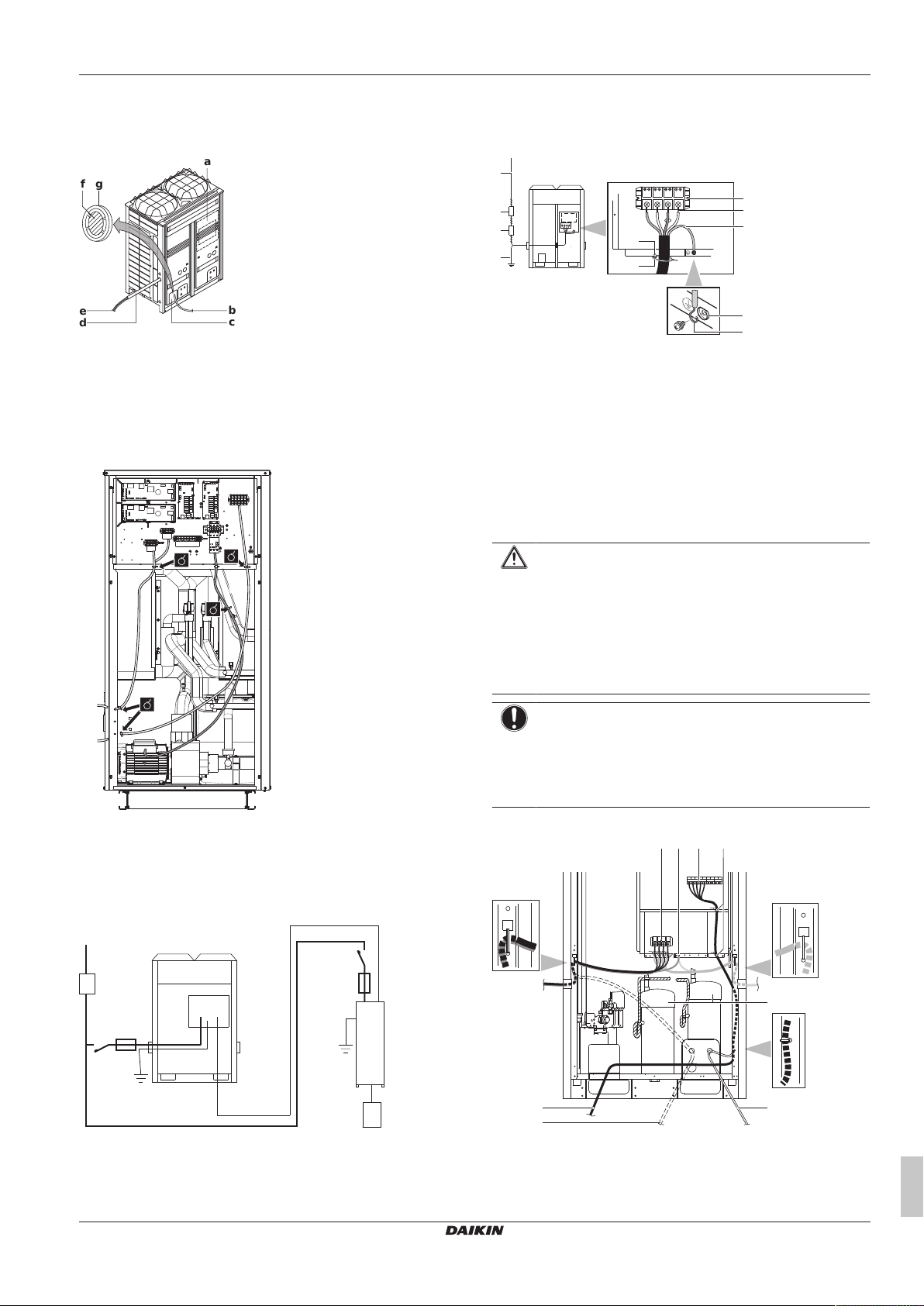

b c

f g

LVLV PSPS

L1 L2 L3 N

c d

j k

c db

▪ Dra ledningen för strömförsörjning genom det övre hålet i vänster

sidoplåt, från frontläget i huvudenheten (genom genomföringshålet i monteringsplåten för kablar) eller från ett förstansat hål i enhetens bottenplatta.

a Kopplingsschemat (finns på insidan av elkomponentboxens

lock)

b Signalöverföringskabel c Röröppning d Skyddsrör e Ledningar för strömförsörjning och signalöverföring

f Ta bort denna del före användning.

g Genom locket

Dra och fästa strömförsörjning till inomhusenheten

g Strömförsörjningskablar (skärmad kabel) (230V) h Signalöverföringskablar (skärmad kabel) (16V)

6.9.6 Ansluta strömmen till utomhusenheten

a Strömförsörjning (400V, 3N~ 50Hz) b Säkring c Jordfelsbrytare d Jordledning e Kopplingsplint för spänningskälla

f Anslut strömkablarna g RED till L1, WHT till L2, BLK till L3 och BLU till N h Jordledning (GRN/YLW)

i Fäst strömkabeln vid plastkonsolen med en lokalt

anskaffad klämma för att förhindra extern kraftpåverkan på kontakten.

j Klämma (anskaffas lokalt) k Skålbricka

l Vid anslutning av jordledningen rekommenderar vi att du

gör en ögla.

FÖRSIKTIGT

PS Strömförsörjning HV Högspänning LV Lågspänning

För kablarna så mycket som möjligt genom de medföljande kabelinföringarna.

Systemexempel

a Fältspänningsmatning b Huvudströmbrytare c Jordfelsbrytare d Utomhusenhet e Inomhusenhet

f Fjärrkontroll

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

NOTERING

Vid dragning av jordledningar ska ett säkerhetsavstånd på 50 mm eller mer hållas från kablar till kompressorn. Om dessa instruktioner inte följs kan det ha en negativ påverkan på andra enheter som är anslutna till samma jord.

SERHQ020

SERHQ032

Installations- och användarhandbok

6 Installation

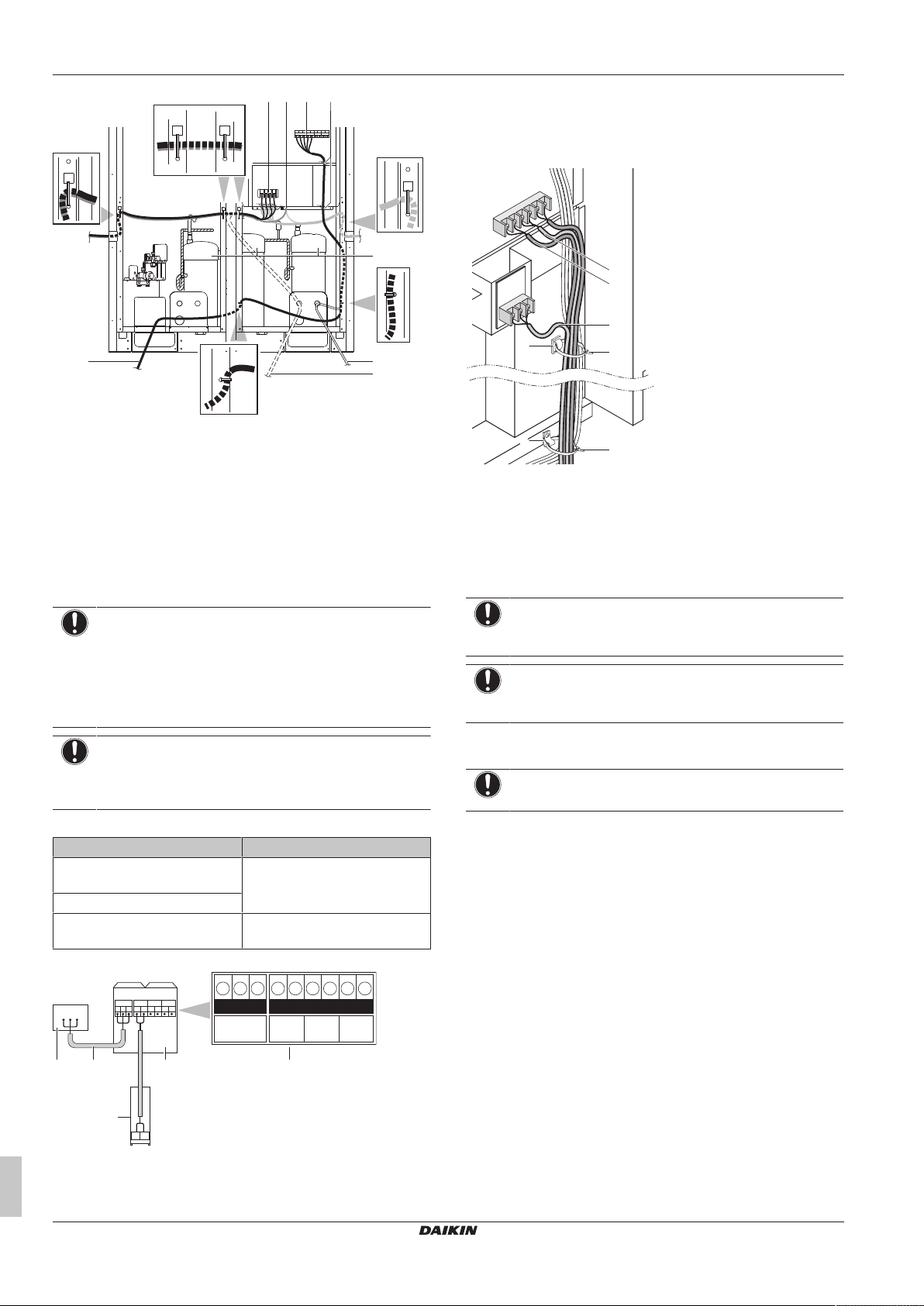

a c dbf

A B C

A B C F1 F2 F1 F2 Q1 Q2

A B C F1 F1F2 F2 Q1 Q2

a bd

C/H SELECTOR

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

F1 F2

a e

a Elkablar b Kabeldragning mellan enheter c Jordledning d Kläm fast vid elkomponentboxen med lokalt anskaffade

klämmor.

e När du drar ström/jordkablarna på höger sida

f Fäst på baksidan av stödet med klämmor (anskaffas

lokalt).

g När du drar kablarna mellan enheterna genom

röröppningen

h När du drar ström/jordkablarna från framsidan

i När du drar ström/jordkablarna från vänster sida j När du drar kablar ska du vara försiktig så att inte de

akustiska isoleringarna lossnar från kompressorn.

NOTERING

När du ansluter jordkabeln ska den dras i linje med den utskurna delen i skålbrickan. Ofullständig jordning kan leda till elektriska stötar.

Åtdragningsmoment för terminalskruvarna

Skruvstorlek Åtdragningsmoment (N•m)

M8 (Kopplingsplint för strömförsörjning)

M8 (Jord) M3 (kopplingsplint för kablar

mellan enheter)

5,5~7,3

0,8~0,97

Kablarna för övriga system måste anslutas till F1/F2-terminalerna (Out-Out) på kretskortet för utomhusenheten där kablarna från inomhusenheter ansluts.

Fästa signalöverföringskabel

a Kabel för fjärrkontrollens väljare värme/kyla (när en växlare

för värme/kyla (tillval) är ansluten) (ABC)

b Fäst vid anvisade plastkonsoler med klämmor (anskaffas

lokalt).

c Kabeldragning mellan enheter (inomhusenhet–

utomhusenhet) (F1+F2 vänster)

d Kabeldragning mellan enheter (utomhus–utomhus) (F1+F2

höger)

e Plastkonsol

NOTERING

Anslut aldrig spänningsmatningen till kopplingsplinten för signalkabeln. Hela systemet kan då bryta samman.

NOTERING

Anslut aldrig 400 V till kopplingsplinten för signalkabeln. Hela systemet kan då bryta samman.

Kablarna från inomhusenheten måste anslutas till F1/F2terminalerna (In-ut) på utomhusenhetens kretskort.

NOTERING

Var noga med polariteten för signalöverföringskablar.

Kretskortet för utomhusenheten (A1P) är fabriksinställt på "Sekvensstart tillgänglig".

6.9.7 Så här ansluter du strömförsörjnings- och signalöverföringskablar

1 Öppna elkomponentboxens lucka.

2 Utgå ifrån rätt typ av kabel, anslut strömförsörjnings- och

signalkablarna till rätt kontakter enligt kopplingsschemat.

3 Fäst kabeln med kabeldragskydd i dragskyddsfästet för att

undvika belastning samt att se till att kabeln inte kommer i kontakt med rör och skarpa kanter. Sätt aldrig tryck på kabelbuntarna.

4 Stäng elkomponentboxens lucka.

Installations- och användarhandbok

a Väljare kyla/värme b Utomhusenhetens kretskort (A1P) c Observera polaritet d Utomhusenhet e Inomhusenhet

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

6 Installation

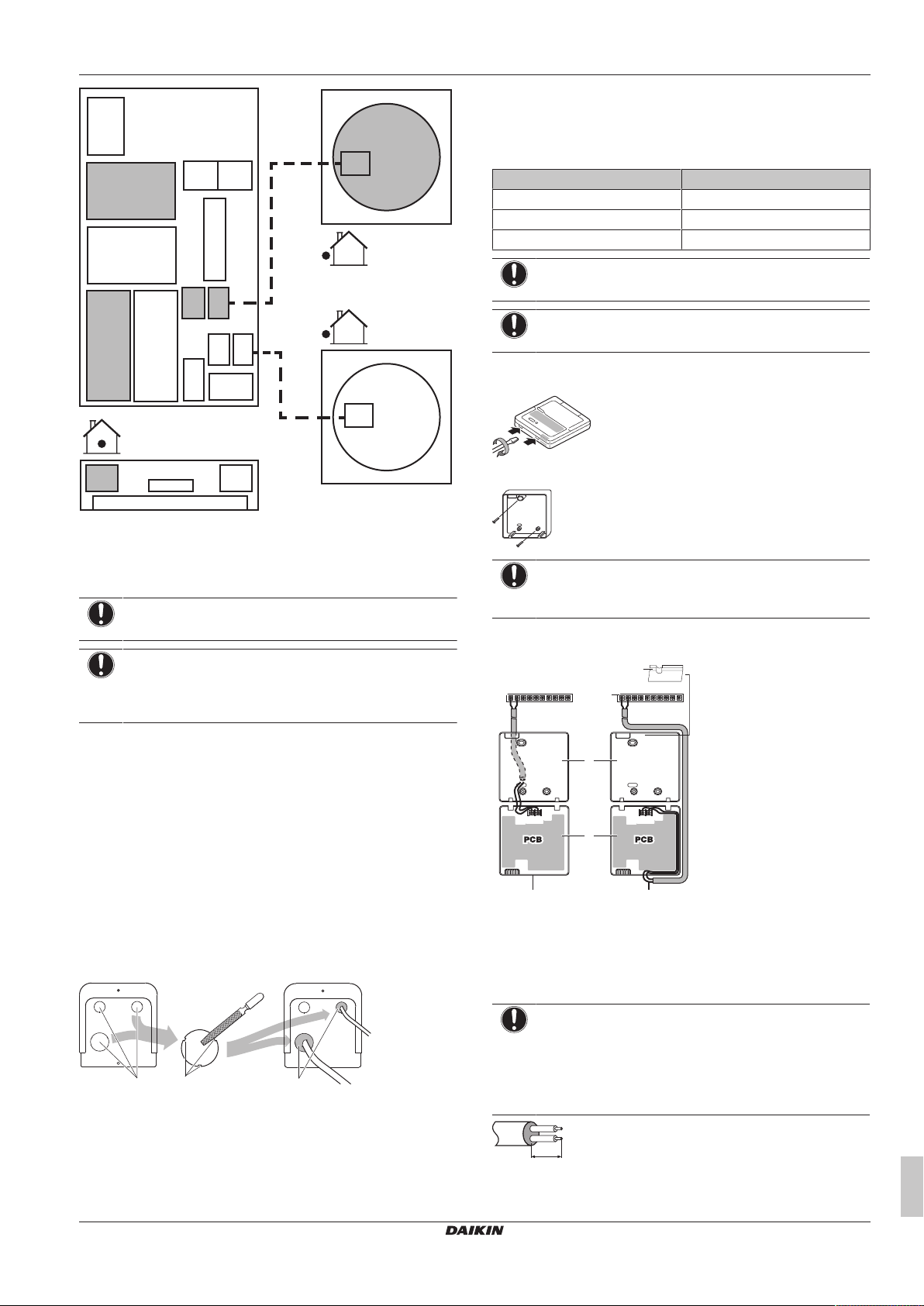

VRV

A5PC2A1P

A3P

X1M

K1P

K1S

A8P

X2M

X4M

F1F2

X3M

A6P

A4P

F1F2

P1P2

d e

P1P2

6.9.9 Så här installerar du fjärrkontrollen

Enheten är utrustad med en fjärrkontroll för smidig konfiguration, användning och underhåll av enheten. Följ denna installationsprocedur innan du använder användningsgränssnittet.

Kabelspecifikation Värde

Typ 2-trådig Diameter 0,75~1,25 mm Maxlängd 500 m

NOTERING

Kablaget för anslutning medföljer INTE.

NOTERING

Fjärrkontrollen SKA monteras inomhus.

1 För in en skruvmejsel i spåren i fjärrkontrollens bakre del och ta

bort fjärrkontrollens främre del.

2 Fäst fjärrkontrollen på en plan yta.

a Kopplingsbox b Utomhusenhet 1 c Utomhusenhet 2 (endast för SEHVX40+64BAW) d Pump e Kopplingsbox

f Förångare

NOTERING

Strömkabeln och kommunikationskabeln medföljer inte.

NOTERING

Vid installation av rör mellan utomhus- och inomhusenheter, se även bilden i "6.5.5Så här ansluter du

köldmediumrören till inomhusenheten"[423].

6.9.8 Försiktighetsåtgärder vid utslagning av hål

▪ När du ska slå ut ett hål slår du på det med en hammare.

▪ När du slagit ut de förstansade hålen rekommenderar vi att du tar

bort grader från hålen och målar kanterna och området runt hålen med grundfärg för att förhindra korrosion.

▪ När du för igenom elkablar genom de förstansade hålen kan du

skydda kablarna genom att linda in dem i skyddstejp, föra dem genom lokalt anskaffade skyddsrör eller installera lämpliga lokalt anskaffade kabelnipplar eller gummibussningar i de förstansade hålen.

▪ När du inte använder en kabelhylsa ska du skydda kablarna med

vinylrör för att förhindra att de stansade hålen skadar kablarna.

a Utstansat hål b Grad c Om det finns risk att små djur kan ta sig in i systemet

genom hålen pluggar du dem med tätningsmaterial (som

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

förbereds på platsen)

NOTERING

Var försiktig så att du INTE drar åt monteringsskruvarna för hårt så att den nedre delen av fjärrkontrollen blir skev.

3 Anslut terminalerna på fjärrkontrollen och terminalerna i

enheten (P1 till P1, P2 till P2) enligt bilden.

a Enhet b Användargränssnittets bakre del c Användargränssnittets främre del d Inkoppling från baksidan e Inkoppling från översidan

f Knipsa upp hål för kabeldragningen med en tång eller

liknande

NOTERING

▪ Vid kabeldragning ska du hålla kablarna ifrån

strömförsörjningens kablage för att undvika störningar (brus).

▪ Skala bort skärmningen för den del som ska föras

genom insidan av fjärrkontrollens hölje (L).

4 Sätt tillbaka den övre delen av fjärrkontrollen, börja med clipsen

i underkant.

Installations- och användarhandbok

7 Konfiguration

PCB

SS1

BS2 SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H7P

MODE

TEST:

L.N.O.P. DEMAND

C/H SELECT

HWL:

IND MASTER SLAVE

MULTI

H1P H2P H3P H4P H5P H6P H8P

FÖRSIKTIGT

Kontrollera att ingen kabel hamnar i kläm.

Om både standardfjärrkontrollen och en tillvalsfjärrkontroll (EKRUAHTB) installeras:

5 Anslut elkablarna för båda fjärrkontrollerna enligt beskrivningen.

6 Välj en primär fjärrkontroll och en sekundär fjärrkontroll med

hjälp av SS1-väljaren.

S Sekundär

M Primär

INFORMATION

Endast den primära fjärrkontrollen kan användas som rumstermostat.

6.9.10 Så här installerar du tillvalsutrustning

För installation av tillvalsutrustning, se installationshandboken som medföljer tillbehören eller det tillägg som levereras med denna enhet.

7 Konfiguration

Tryckknappar och dipswitchar

Art. Beskrivning

Tryckknappar Med tryckknapparna kan du göra följande:

▪ Ändra läge.

▪ Utföra lokala inställningar (behovsdrift,

lågbullrande, etc).

DIP-switchar ▪ DS1 (1): Väljare för KYLA/VÄRME

▪ DS1 (2~4): ANVÄNDS EJ. ÄNDRA INTE

FABRIKSINSTÄLLNINGARNA.

▪ DS2 (1~4): ANVÄNDS EJ. ÄNDRA INTE

FABRIKSINSTÄLLNINGARNA.

▪ DS3 (1+2): ANVÄNDS EJ. ÄNDRA INTE

FABRIKSINSTÄLLNINGARNA.

Läge 1 och 2

Läge Beskrivning

Läge 1

(övervaka inställningar)

Läge 2

(lokala inställningar)

Läge1 kan användas för att övervaka den aktuella situationen för utomhusenheten. Innehållet i vissa lokala inställningar kan också övervakas.

Läge2 används för att ändra lokala inställningar för systemet. Du kan kontrollera den aktuella lokala inställningen och ändra dess värde.

I allmänhet kan normal drift återupptas utan särskild åtgärd efter ändring av lokala inställningar.

Vissa lokala inställningar används för särskild drift (t.ex. engångsdrift, inställning för återvinning/vakuumtorkning, inställning för manuell påfyllning av köldmedium, etc.). Det krävs då att specialdriften avbryts innan normal drift kan återupptas. Detta indikeras då i förklaringarna nedan.

7.1 Översikt: Konfiguration

I det här kapitlet finns en beskrivning av vad du måste göra och veta för att konfigurera systemet efter installation.

Här finns information om:

▪ Göra lokala inställningar

▪ Använda läckagedetekteringsfunktionen

▪ Växling mellan kyla och värme

INFORMATION

Det är viktigt att all information i detta kapitel läses i ordning av installatören och att systemet konfigureras därefter.

FARA: RISK FÖR ELCHOCK

7.2 Göra lokala inställningar

7.2.1 Om lokala inställningar

INFORMATION

Lampor och knappar finns i utomhusmodulen.

Vid behov utför du inställningar enligt följande instruktioner. Mer information finns i servicehandboken.

För att fortsätta konfigurera systemet måste du förse enhetens kretskort med indata. I det här kapitlet beskrivs hur manuell inmatning kan göras med tryckknapparna/DIP-switcharna på kretskortet och avläsning av feedback via lamporna.

INFORMATION

Om du tappar bort dig under inställningen trycker du på BS1. Den återgår då till inställningsläge 1 (H1P är släckt).

7.2.2 Lokala inställningskomponenter

Följande komponenter används för att göra lokala inställningar:

H1P~H8P LED-indikatorer BS1~BS5 Tryckknappar DS1~DS3 DIP-switchar

Tryckknappar

Använd tryckknapparna för att göra lokala inställningar.

PÅ (

) AV ( ) Blinkar ( )

BS1 MODE: Ändra inställt läge BS2 SET: För lokal inställning BS3 RETURN: För lokal inställning BS4 TEST: För testkörning BS5 ÅTERSTÄLL: Ställa in adressen igen när kablarna ändras

eller när ytterligare en inomhusenhet installeras

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

7 Konfiguration

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

a b

d c e

BS1 [5 s]

BS1

LED-indikatorer

LED-indikatorerna ger feedback om de lokala inställningarna, som definieras som [Läge-Inställning]=Värde.

H1P Visar läget

H2P~H7P Visar inställningar och värden, representerade i binär kod

H8P Används EJ för lokala inställningar, men används vid

initiering

Exempel:

Beskrivning

Standardsituation

(H1P AV)

Läge 1

(H1P blinkar)

Läge 2

(H1P PÅ)

Inställning 8

(i läge 2)

(H2P~H7P = binärt 8)

Värde 4

(i läge 2)

(H2P~H7P = binärt 4)

7.2.3 Tillgång till lokala inställningskomponenter

Ta bort inspektionsluckan för att göra lokala inställningar.

NOTERING

Kontrollera att alla yttre paneler, utom serviceluckan på elkomponentboxen, är stängda medan du arbetar.

Stäng elkomponentboxens lock ordentligt innan du sätter på strömmen.

7.2.4 Byt till läge 1 eller 2

När enheten har satts PÅ övergår displayen i standardläge. Därifrån kan du välja läge1 och läge2.

Initiering: standardsituation

NOTERING

Sätt på strömmen minst 6 timmar innan driften startas för körning av värmaren till vevhuset och skydd av kompressorn.

Sätt på strömmen till utomhusenheten och inomhusenheten. Efter initiering ska displayen indikera som följer (standardsituation från fabrik).

Utomhusenhet

Om standardsituationen inte visas efter 10~12 minuter kontrollerar du felkoden. Åtgärda felkoden.

HAP LED-indikatorn blinkar för att indikera normal mikrodatordrift.

Växling mellan lägen

Använd BS1 för att växla mellan standardsituation, läge 1 och läge2.

a Inspektionslucka b Kopplingsboxens lock

Du kan se de 5 tryckknapparna, 8 LED-displayerna och 3 DIPswitcharna.

a H1P~H8P LED-lampor b BS1~BS5 tryckknappar c DS1 DIP-switch 1 d DS2 DIP-switch 2 e DS3 DIP-switch 3

Manövrera brytarna och tryckknapparna med en isolerad pinne (till exempel en kulspetspenna) så att du inte vidrör några strömförande delar.

Se till att sätta tillbaka inspektionsluckan i kopplingsboxens lock när du är färdig.

a Standardsituation (H1P AV) b Läge 1 (H1P blinkar) c Läge 2 (H1P PÅ)

BS1 Tryck på BS1.

BS1 [5 s] Tryck på BS1 i minst 5sekunder.

INFORMATION

Om du tappar bort dig under processen trycker du på knappen BS1 för att återgå standardsituationen.

7.2.5 Använda läge 1

Läge1 används för att övervaka enhetens status.

Vad Hur

Välja övervakningsläge1 När läge1 har valts (tryck en gång på

BS1) kan du välja önskad inställning. Detta gör du genom att trycka på BS2.

Avsluta och återgå till

Tryck på BS1.

grundstatus

7.2.6 Använda läge 2

Huvudenheten ska användas för att ange lokala inställningar i läge2.

Läge2 används för att ange grundinställningar för utomhusenheten och systemet.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

7 Konfiguration

Vad Hur

Ändring och val av inställning i läge2

Avsluta och återgå till grundstatus

Ändring av värdet för vald inställning i läge2

När läge2 har valts (tryck på BS1 i minst 5 sekunder) kan du välja önskad inställning. Detta gör du genom att trycka på BS2.

Du väljer värde för vald inställning genom att trycka 1 gång på BS3.

Tryck på BS1.

▪ När läge2 har valts (tryck på BS1 i

minst 5 sekunder) kan du välja önskad inställning. Detta gör du genom att trycka på BS2.

▪ Du väljer värde för vald inställning

genom att trycka 1 gång på BS3.

▪ Nu används BS2 för val av önskat

värde för vald inställning.

▪ När önskat värde har valts kan du

bekräfta ändringen av värdet genom att trycka 1 gång på BS3.

▪ Tryck en gång till på BS3 för att starta

driften enligt önskat värde.

7.2.7 Läge 1: Övervaka inställningar

I läge 1 (och i standardsituationen) kan du avläsa följande information:

Värde/beskrivning

H2P Visar aktuellt driftläge.

OFF

Normalt driftläge.

Onormalt driftläge.

BLINKAR

Under förberedelser eller testkörning

Värde/beskrivning

H6P Visar status för lågbullerdrift.

OFF

Enheten arbetar för tillfället inte under lågbullerbegränsningar.

Enheten arbetar för tillfället under lågbullerbegränsningar.

Lågbullerdrift minskar det ljud som enheten genererar, i jämförelse med nominella driftförhållanden.

Lågbullerdrift kan anges i läge2. Det finns två metoder för att aktivera lågbullerdrift av kompressorenheten och värmeväxlarenheten.

▪ Den första metoden är att aktivera en automatisk

lågbullerdrift nattetid med en lokal inställning. Enheten körs med vald lågbullernivå under angivna tidsramar.

▪ Den andra metoden är att aktivera lågbullerdrift baserat

på externa indata. För detta krävs ett extra tillbehör.

H7P Visar status för drift med strömförbrukningsbegränsning.

OFF

Enheten arbetar för tillfället inte under strömförbrukningsbegränsningar.

Enheten arbetar för tillfället under strömförbrukningsbegränsning.

Strömförbrukningsbegränsning minskar enhetens strömförbrukning, i jämförelse med nominella driftförhållanden.

Strömförbrukningsbegränsning kan anges i läge2. Det finns två metoder för att aktivera strömförbrukningsbegränsning för kompressorenheten.

▪ Den första metoden är att aktivera en tvingande

strömförbrukningsbegränsning med en lokal inställning. Enheten arbetar alltid under angiven strömförbrukningsbegränsning.

▪ Den andra metoden är att aktivera

strömförbrukningsbegränsning baserat på externa indata. För detta krävs ett extra tillbehör.

7.2.8 Läge 2: Inställningar

Tryck på knappen BS2 för att göra lokala inställningar för att konfigurera systemet. Displayen visar en binär representation av inställningen/ värdet.

Inställning

(= binärt)

Inställning för högt statiskt fläkttryck.

För att öka det statiska tryck som utomhusenhetens fläkt levererar bör denna inställning aktiveras.

Automatisk lågbullerinställning och nivå nattetid.

Genom att ändra den här inställningen aktiverar du den automatiska lågbullerdriftfunktionen för enheten och definierar driftnivån. Beroende på vald nivå sänks bullernivån.

Installations- och användarhandbok

(standard)

Värde

Beskrivning

Inaktiverad.

Aktiverad.

Inaktiverad

Nivå 1 Nivå 3<nivå 2<nivå 1 Nivå 2 Nivå 3

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

7 Konfiguration

Inställning

(= binärt)

Lågbullerdriftnivå via den externa styradaptern.

Om systemet måste köras med lågbullerdrift när en extern signal sänds till enheten definierar denna inställning vilken lågbullernivå som ska användas.

Denna inställning är endast effektiv när tillvalet extern styradapter (DTA104A62) är installerad och inställning [2‑12] har aktiverats.

Strömförbrukningsbegränsningsnivå via den externa styradaptern (DTA104A62)

Om systemet måste köras med strömförbrukningsbegränsningar när en extern signal skickas till enheten definierar den här inställningen vilken nivå av strömförbrukningsbegränsning som tillämpas. Nivån blir enligt tabellen.

Aktivera lågbullerfunktionen och/eller strömförbrukningsbegränsning via extern styradapter (DTA104A62).

Om systemet måste köras med lågbullerdrift eller under strömförbrukningsbegränsning när en extern signal sänds till enheten bör denna inställning ändras. Denna inställning är endast effektiv när tillvalet extern styradapter (DTA104A62) är installerad i inomhusenheten.

Läge för återvinning av köldmedium/vakuumtorkning.

Detta är en lokal inställning för utomhusmodulen. För SEHVX40+64BAW, utför inställningen på båda utomhusmodulerna.

För att få en fri väg för att återvinna köldmedium från systemet eller för att ta bort kvarvarande ämnen eller vakuumtorka systemet måste du använda en inställning som öppnar nödvändiga ventiler i köldmediumkretsen så att återvinningen av köldmedium eller vakuumtorkningsprocessen kan göras korrekt.

Du kan avbryta läget för köldmediumåtervinning/vakuumtorkning genom att trycka på BS1. Om BS1 inte trycks ned förblir systemet i läget för köldmediumåtervinning/vakuumtorkning.

Värde

Beskrivning

Nivå 1 Nivå 3<nivå 2<nivå 1 Nivå 2

(standard)

Nivå 3

Nivå 1 Nivå 3<nivå 2<nivå 1 Nivå 2

(standard)

Nivå 3

Inaktiverad.

(standard)

Aktiverad.

Inaktiverad

(standard)

Aktiverad

7.2.9 Lokala inställningar för fjärrkontrollen

Användaren kan ändra de lokala inställningarna med fjärrkontrollen.

Varje lokal inställning får ett 3-siffrigt nummer eller kod, t.ex. [5-03], som indikeras på fjärrkontrollens display. Den första siffran [5] indikerar den 'första koden' eller lokala inställningsgruppen. Den andra och tredje siffran [03] indikerar tillsammans den 'andra koden'.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

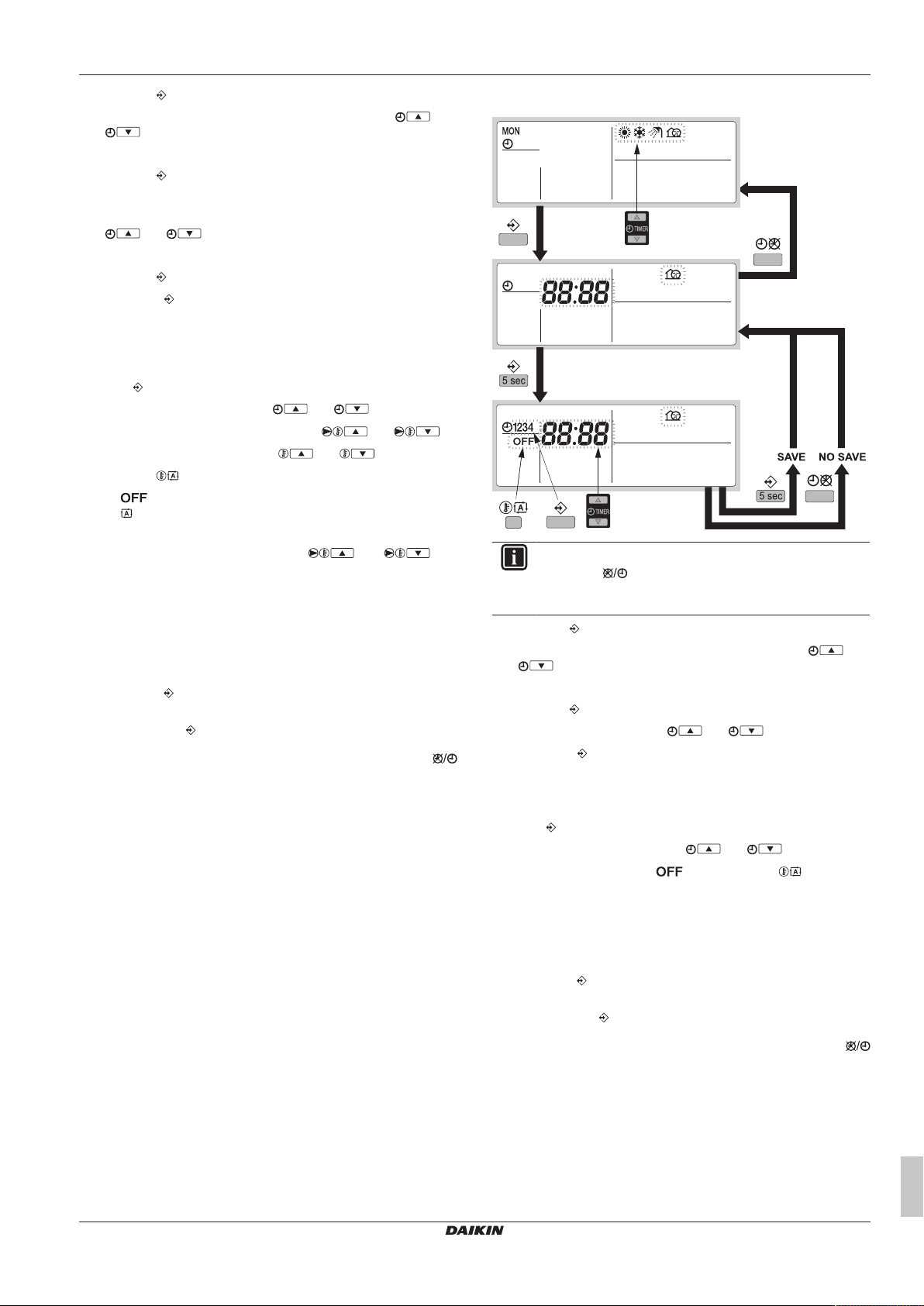

1 Håll in knappen i minst 5 sekunder för att komma till läget för

lokala inställningar.

Resultat:

visas tillsammans med inställt värde

2 Tryck på

inställning.

(c), den aktuella inställningskoden (b)

(a).

för att välja första kod för önskad lokal

Installations- och användarhandbok

7 Konfiguration

3 Tryck på för att välja andra kod för önskad lokal

inställning.

4 Tryck på

inställning.

5 Tryck på

6 Upprepa föregående steg för att ändra andra lokala

inställningar efter behov.

7 När du är klar trycker du på

inställningar.

INFORMATION

▪ Ändringar av en specifik inställning lagras endast när

knappen inställningskod eller trycker på ändringar.

▪ Fältinställningarna grupperas genom den första koden,

t.ex. definieras lokala inställningar [0-00], [0-01], [0-02] och [0-03] som grupp "0". När olika värden förändras i samma grupp kan du trycka på värden som ändras i den här gruppen.

Drift PÅ/AV Inställning av utvattentemperatur — Inställning av rumstemperatur Tyst läge PÅ/AV — — Väderberoende temperaturinställningsdrift PÅ/AV — Ställa in klockan — — Programmera programtimern — — — Drift med programtimer PÅ/AV — Lokala inställningar — — — Felkodsvisning Provkörning — —

och för att ändra värde för vald lokala

för att spara det nya värdet.

för att avsluta läget för lokala

trycks ned. Om du går till en annan lokal

ignoreras gjorda

för att spara alla

Primär Sekundär Behörighetsnivå2 Behörighetsnivå3

INFORMATION

▪ Före leverans har värdena ställts in enligt Lokala

inställningar på fjärrkontrollen.

▪ När du lämnar läget för lokala inställningar kan "

visas på fjärrkontrollens display medan enheten initieras.

INFORMATION

▪ Före leverans har värdena ställts in enligt "7.2.9Lokala

inställningar för fjärrkontrollen"[435].

▪ När du lämnar läget för lokala inställningar kan "

visas på fjärrkontrollens display medan enheten initieras.

[0]Fjärrkontrollinställning

[0‑00] Användarbehörighetsnivå

Användarbehörighetsnivån definierar vilka knappar och funktioner som användaren har tillgång till. Som standard är ingen nivå definierad, så alla knappar och funktioner kan användas.

[0‑00] Beskrivning

2 Behörighetsnivå 2 3 Behörighetsnivå 3

När du gått till lokala inställningar måste den valda behörighetsnivån aktiveras genom att du samtidigt trycker på varefter du omedelbart trycker på intryckta i minst 5sekunder. Observera att ingen indikering visas på fjärrkontrollen. Efter detta finns inte de blockerade knapparna tillgängliga längre.

Den valda behörighetsnivån inaktiveras på samma sätt.

[0‑01] Kompensationsvärde för rumstemperatur

Vid behov kan enhetens termistorvärde justeras via ett korrektionsvärde. Detta kan motverka termistortoleranser eller kapacitetsbrist.

Den kompenserade temperaturen (= uppmätt temperatur plus kompensationsvärde) används sedan för att styra systemet och visas i temperaturavläsningsläget. Se även lokal inställning[9] i det här kapitlet för kompensationsvärden för framledningstemperatur.

[0-02]

Denna inställning är ej tillämplig.

[0‑03] Status

Definierar om PÅ/AV-instruktionerna kan användas i programtimern för uppvärmning.

[0‑03] Beskrivning

0 Uppvärmningstimer baserat på PÅ/AV-

instruktion.

1 (standard) Uppvärmningstimer baserat på

temperaturinställning.

och . Håll alla 4 knappar

och ,

Uppvärmning utifrån PÅ/AV-instruktion

Under drift När programtimern växlar till uppvärmning AV,

stängs styrenheten av (driftslampan slocknar).

Tryck på Programtimern för uppvärmning stoppas (om

den är aktiv) och startar igen nästa programmerade PÅ-funktion.

Det "senast" programmerade kommandot åsidosätter "föregående" programmerat kommando och förblir aktivt tills "nästa" programmerade kommando körs.

Exempel: föreställ dig att klockan är 17:30 och att åtgärder är programmerade till 13:00, 16:00 och 19:00. Det "senast" programmerade kommandot (16:00) åsidosatte "föregående" programmerat kommando (13:00) och förblir aktivt tills "nästa" programmerade kommando (19:00) körs.

För att känna till den aktuella inställningen tittar du på det senast programmerade kommandot (detta kan vara från dagen före).

Styrenheten är avstängd (driftlampan är släckt), men programtimerikonen är tänd.

Tryck på Programtimern för uppvärmning och tyst läge

stannar och startar inte igen.

Programtimerikonen visas inte längre.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

▪ Driftexempel: Uppvärmning utifrån PÅ/AV-instruktion.

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

När nedväxlingsfunktionen (se lokala inställning[2]) aktiverats har nedväxlingen prioritet över den programmerade åtgärden i programtimern om PÅ-instruktionen är aktiv. Om AV-instruktionen är aktiv kommer detta att ha prioritet över nedväxlingsfunktionen. AV-instruktionen har alltid högst prioritet.

7 Konfiguration

1 Programtimer 2 Nedväxlingsfunktion 3 Både nedväxlingsfunktionen och programtimern är

aktiverade

A Nedväxlingsfunktion B PÅ/AV-instruktioner

t Tid

T Temperaturinställning

Rumstemperatur Framledningstemperatur

Uppvärmning baserat på temperaturinställningen

Under drift Under programtimerdrift lyser driftslampan hela

tiden.

Tryck på Programtimern för uppvärmning stoppas och

startas inte igen.

Tryck på Programtimern för uppvärmning och tyst läge

▪ Driftexempel: Programtimer baserat på temperaturinställning

(a) För utvatten och/eller rumstemperatur

När nedväxlingsfunktionen (se lokala inställning [2]) aktiverats har nedväxlingen prioritet över den programmerade åtgärden i programtimern.

Styrenheten är av (driftlampan släcks).

stannar och startar inte igen.

Programtimerikonen visas inte längre.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

1 Programtimer 2 Nedväxlingsfunktion 3 Både nedväxlingsfunktionen och programtimern är

aktiverade

A Nedväxlingsfunktion

t Tid

T Temperaturinställning

Rumstemperatur Framledningstemperatur

[0‑04] Status

Definierar om PÅ/AV-instruktionerna kan användas i programtimern för kylning.

(a)

Detta är samma som för rumsuppvärmning [0‑03], men nedväxlingsfunktionen är inte tillgänglig.

[1]Inställningarna gäller inte

[2] Automatisk nedväxlingsfunktion

INFORMATION

Denna funktion är tillgänglig för värmepumpenheter som ENDAST körs i uppvärmningsläge. Det gäller INTE för kylning.

Nedväxlingsfunktionen ger möjlighet till sänkning av rumstemperaturen. Den kan till exempel aktiveras under natten, eftersom temperaturkraven är olika på natten och på dagen.

INFORMATION

▪ Nedväxlingsfunktionen aktiveras som standard.

▪ Nedväxlingsfunktionen kan kombineras med drift med

automatisk väderberoende inställningspunkt.

▪ Nedväxlingsfunktionen är en automatisk daglig

programmeringsfunktion.

Nedväxling konfigurerad för rumstemperaturstyrning

Installations- och användarhandbok

[2-01] [2-02]

21°C

18°C

[2-01] [2-02]

45°C

40°C

5°C [5-02]

Lo_Ti

Lo_A Hi_A T

+ 05

– 05

Hi_Ti

Shift value

7 Konfiguration

A Inställningspunkt för normal rumstemperatur B Rumsnedväxlingstemperatur [5-03]

t Tid

T Temperatur

Nedväxling konfigurerad för framledningstemperaturstyrning

A Normal inställningspunkt för framledningstemperatur B Nedväxlingstemperatur för framledningstemperatur [5-02]

t Tid

T Temperatur

Se lokal inställning[5] i det här kapitlet för temperaturinställningar.

[2‑00] Status

[2‑00] Beskrivning

0 Nedväxlingsfunktionen är inaktiverad. 1 Nedväxlingsfunktionen är aktiverad.

[2‑01] Starttid

Den tid då nedväxlingen startas.

[2‑02] Stopptid

Den tid då nedväxlingen stoppas.

[2‑21]

Läge för återvinning av kylmedium/vakuumtorkning.

För att få en fri väg för att återvinna kylmedium från systemet eller för att ta bort kvarvarande ämnen eller vakuumtorka systemet måste du använda en inställning som öppnar nödvändiga ventiler i kylmediumkretsen så att återvinningen av kylmedium eller vakuumtorkningsprocessen kan göras korrekt.

[2‑21] Beskrivning

0 (standard) Inaktiverad.

1 Aktiverad.

Du kan avbryta läget för kylmediumåtervinning/ vakuumtorkning genom att trycka på BS3. Om BS3 inte trycks ned förblir systemet i läget för kylmediumåtervinning/vakuumtorkning.

[3] Väderberoende temperaturinställning

INFORMATION

Denna funktion är tillgänglig för värmepumpenheter som ENDAST körs i uppvärmningsläge. Det gäller INTE för kylning.

Vid väderberoende drift bestäms framledningstemperaturen automatiskt beroende på utomhustemperaturen: Kallare utomhustemperaturer resulterar i varmare vatten och vice versa. Enheten har en flytande inställningspunkt. Om du aktiverar den här driften blir strömförbrukningen lägre än med en manuell fast inställningspunkt för utvattentemperaturen.

Installations- och användarhandbok

Under väderberoende drift kan användaren välja att växla vattentemperaturen uppåt eller nedåt med maximalt 5°C. Detta "växlingsvärde" är temperaturskillnaden mellan det börvärde för temperatur som beräknas av styrenheten och det faktiska börvärdet. Ett positivt växlingsvärde betyder att den verkliga temperaturinställningen kommer att vara högre än den beräknade temperaturen.

Vi rekommenderar att du använder den väderberoende inställningspunkten eftersom den justerar vattentemperaturen efter det aktuella uppvärmningsbehovet. Detta förhindrar att enheten växlar för mycket mellan termo PÅ och termo AV när fjärrkontrollens rumstermostat eller den externa rumstermostaten används.

TtMålvattentemperatur

TAOmgivningstemperatur (utomhus)

Shift value Växlingsvärde

[3‑00] Låg omgivningstemperatur (Lo_A)

Låg utomhustemperatur.

[3‑01] Hög omgivningstemperatur (Hi_A)

Hög utomhustemperatur.

[3‑02] Inställning för låg omgivningstemperatur (Lo_Ti)

Målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller faller under den låga omgivningstemperaturen (Lo_A).

Lo_Ti bör vara högre än Hi_Ti eftersom varmare vatten krävs för kallare utomhustemperaturer.

[3‑03] Inställning för hög omgivningstemperatur (Hi_Ti)

Målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller stiger över den höga omgivningstemperaturen (Hi_A).

Hi_Ti bör vara lägre än Lo_Ti eftersom mindre varmt vatten krävs för varmare utomhustemperaturer.

INFORMATION

Om värdet på [3‑03] av misstag ställs in högre än värdet på [3‑02], används alltid värdet på [3‑03].

[4]Inställningarna gäller inte

[5] Automatisk nedväxlingsfunktion

[5-00]

Denna inställning är ej tillämplig.

[5-01]

Denna inställning är ej tillämplig.

[5‑02] Utvattennedväxlingstemperatur

[5‑03] Rumsnedväxlingstemperatur

[5-04]

Denna inställning är ej tillämplig.

[6] Alternativinställning

[6‑01] Alternativ med extern rumstermostat

Om en valfri extern rumstermostat installerats måste driften av den aktiveras med en lokal inställning.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

7 Konfiguration

Den externa rumstermostaten skickar endast en PÅ/AV-signal till värmepumpen utifrån rumstemperaturen. Eftersom ingen kontinuerlig feedback skickas till värmepumpen, kompletterar den bara fjärrkontrollens rumstermostatfunktion. För att få bra styrning av systemet och undvika att PÅ/AV inträffar för ofta, bör du använda den automatiska väderberoende inställningsdriften.

[6‑01] Beskrivning

0 (standard) Extern rumstermostat är ej installerad.

1 Extern rumstermostat, ingång 1 =

uppvärmningsdrift PÅ (1)/AV (0).

Extern rumstermostat, ingång 2 = kylningsdrift PÅ (1)/AV (0).

2 Extern rumstermostat, ingång 1 = drift PÅ (1)/

AV (0).

Extern rumstermostat, ingång 2 = kylning (1)/ uppvärmning (0).

[7] Alternativinställning

[7‑00] Tvingad pumpdrift

[7‑00] Beskrivning

0 Pumpen utför periodiska provningar under

termoavstängning. Denna inställning används ofta när enheten regleras av en rumstermostat.

1 (standard) Pumpen fortsätter att arbeta under

termoavstängning.

[8] Alternativinställning

[8‑00] Fjärrkontrollens temperaturstyrning

[8‑00] Beskrivning

0 (standard) Enheten arbetar med

utvattentemperaturstyrning.

1 Enheten arbetar med rumstemperaturstyrning.

Det innebär att fjärrkontrollen används som rumstermostat och kan placeras i vardagsrummet för att styra rumstemperaturen.

Obs: När enheten är i drift i rumstemperaturstyrning (med fjärrkontroll eller ett externt rumstermostatalternativ) har rumstemperatur prioritet över framledningsvattnets temperaturinställning.

[8-01]

Denna inställning är ej tillämplig.

[8-03]

Denna inställning är ej tillämplig.

[8‑04] Frysskydd

Frysskyddet aktiveras vid start av pumpen för cirkulation av vattnet, och om ut- eller returvattnet är <5°C i 5 minuter kommer enheten att startas i uppvärmningsläge för att undvika för låga temperaturer.

Frysskyddet är endast aktivt när enheten är i termo AV-läge.

Detta alternativ kan aktiveras när tillvalsvärmekabel eller glykol saknas i systemet och när värmen kan användas från en tillämpning.

[8‑04] Beskrivning

0 (standard) Inget frysskydd

1 Frysskydd nivå 1 (utomhustemperatur <4°C

och ut- eller returvattentemperaturen <7°C)

2 Frysskydd nivå 2 (utomhustemperatur <4°C)

[9] Automatisk temperaturkompensation

Vid behov kan enhetens termistorvärde justeras via ett korrektionsvärde. Detta kan motverka termistortoleranser eller kapacitetsbrist.

Den kompenserade temperaturen (= uppmätt temperatur plus kompensationsvärde) används sedan för att styra systemet och visas i temperaturavläsningsläget.

[9‑00] Kompensationsvärde för utvattentemperatur för uppvärmningsdrift

[9‑01] Utvattentermistor med självkorrigerande funktion

Den här funktionen kommer att ta hänsyn till utomhusförhållandena och korrigera det uppmätta värdet för användning i logiken.

T.ex. när utomhustemperaturen är hög under kylningsdrift kommer logiken att korrigera det uppmätta värdet för utvattentermistorn till ett lägre värde för att ta hänsyn till inverkan av den höga utomhustemperaturen vid mätningen.

[9-02]

Denna inställning är ej tillämplig.

[9‑03] Kompensationsvärde för utvattentemperatur för kylningsdrift

[9-04]

Denna inställning är ej tillämplig.

[A] Alternativinställning

[A-00]

Denna inställning är ej tillämplig.

[A-01]

Denna inställning är ej tillämplig.

[A‑02] Returvattentemperaturens understyrningsvärde

Den här inställningen gör det möjligt att ange tillåten understyrning vid drift av enheten vid uppvärmningsvillkor Termo PÅ/AV.

Enheten övergår till endast Termo PÅ om returvattentemperaturen (RWT) understiger börvärdet minus differentialtemperaturen:

Termo PÅ: RWT<Inställningspunkt–(([A‑02]/2)+1)

Inställningen [A‑02] kan varieras mellan 0 och 15 i steg om 1grad. Standardvärdet är 5, vilket betyder att differentialtemperaturens standardvärde är 3,5.

[A‑03] Översvängnings-/undersvängningsvärde för framledningstemperatur

Med denna inställning är det möjligt att ställa in tillåten för hög (uppvärmning)/för låg (kylning) temperatur vid användning av enheten under utloppsvattenstyrning.

[b]Inställningarna gäller inte

[C] Utvattentemperaturgränser

Inställningen används för att begränsa den valbara utvattentemperaturen på fjärrkontrollen.

[C‑00] Högsta utvatteninställning under uppvärmning

[C‑01] Lägsta utvatteninställning under uppvärmning

[C‑02] Högsta utvatteninställning under kylning

[C‑03] Lägsta utvatteninställning under kylning

Detta beror på ändra den lokala inställningen[A‑04].

[C-04]

Denna inställning är ej tillämplig.

[d]Inställningarna gäller inte

[E] Serviceläge

[E‑00]

Denna inställning är ej tillämplig.

[E‑01]

Denna inställning är ej tillämplig.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

8 Driftsättning

TO IN/D

UNIT

F1 F2

DS1

1 2 3 4

OFF

O U T

F1 F2 P1 P2

P1 P2

A B C

DS1

1 2 3 4

OFF

O U

EB0568(A)

R4 C2 R2R1 C1 R3

X1M

PHC2

PHC1

X1A

A B C

[E‑02]

Denna inställning är ej tillämplig.

[E‑03]

Denna inställning är ej tillämplig.

[E‑04] Endast pumpdrift (luftningsfunktion)

Vid installation och driftsättning av enheten är det mycket viktigt att få ut all luft ur vattenkretsen.

Denna lokala inställning kör pumpen för att förbättra luftning av enheten utan faktisk drift av enheten. Pumpen körs i 10minuter, står stilla i 2 minuter, o.s.v.

[E‑04] Beskrivning

0 (standard) Normal drift av enheten

1 Automatisk luftningsdrift under

108minuter

2 Automatisk luftningsdrift under

48minuter

[F] Alternativinställning

[F‑00] Returvattentemperaturens överstyrningsvärde

Den här inställningen gör det möjligt att ange tillåten överstyrning vid drift av enheten vid kylningsvillkor Termo PÅ/AV.

Enheten övergår till endast Termo PÅ om returvattentemperaturen (RWT) överstiger börvärdet plus differentialtemperaturen:

Termo PÅ: RWT<Börvärde+(([F‑00]/2)+1)

Inställningen [F‑00] kan varieras mellan 0 och 15 i steg om 1grad. Standardvärdet är 5, vilket betyder att differentialtemperaturens standardvärde är 3,5.

7.3 Växling mellan kyla och värme

Växling mellan kylning och uppvärmning kan göras på 2 olika sätt, beroende på hur temperaturen styrs, d.v.s. baserat på rumstemperaturen eller baserat på utvattentemperaturen.

Växling mellan kyla och värme med fjärrkontrollen

Om enheten styrs baserat på rumstemperatur (extern rumstermostat eller fjärrkontroll med rumstermostat) görs växlingen mellan värme och kyla via fjärrkontrollens knapp för kylning/uppvärmning.

a Fjärrkontroll

Växling mellan kyla och värme med väljaren för kyla/värme

Om styrningen av enheten baseras på utvattentemperaturen föreslår vi användning av ABC-terminalerna på utomhusenheten. Terminalernas placering visas i följande bild.

a Väljare kyla/värme

1 Håll ned BS5 i 5sekunder för att återinitiera kommunikation till

enheten.

▪ Kylning: spänningsfri kontakt mellan terminalerna A och C är

öppen

▪ Uppvärmning: spänningsfri kontakt mellan terminalerna A

och C är stängd

INFORMATION

Termostatens insignal är prioriterad före utvattentemperaturens börvärde.

Det är möjligt att utvattentemperaturen kan bli lägre än börvärdet om enheten styrs via rumstemperaturen.

8 Driftsättning

8.1 Översikt: driftsättning

Detta kapitel beskriver vad som måste göras och vad du bör veta för att driftsätta systemet när det installerats och konfigurerats.

Typiskt arbetsflöde

Driftsättningen består vanligtvis av följande moment: 1 Kontrollera "Checklista före driftsättning av utomhusenheten". 2 Kontrollera "Checklista före driftsättning av inomhusenheten". 3 Slutkontroll. 4 Utföra en testkörning. 5 Vid behov, korrigera fel efter avslutad testdrift med

anmärkningar.

6 Använda systemet.

8.2 Försiktighetsåtgärder vid driftsättning

Installations- och användarhandbok

FARA: RISK FÖR ELCHOCK

FARA: RISK FÖR BRÄNNSKADOR

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

8 Driftsättning

FÖRSIKTIGT

Utför INTE testdriften medan du arbetar på inomhusenheterna.

Vid testdrift körs INTE bara utomhusenheten, utan även den anslutna inomhusenheten. Det är farligt att arbeta på en inomhusenhet i samband med testdrift.

FÖRSIKTIGT

Stick INTE in fingrar, pinnar eller andra föremål i luftintaget eller luftutloppet. Ta INTE bort fläktskyddet. När fläkten roterar med hög hastighet kan den orsaka skador.

INFORMATION

Under den första driftsättningen kan enheten kräva mer ström än vad som anges på enhetens märkplåt. Detta fenomen orsakas av kompressorn som behöver köras kontinuerligt i 50 timmar innan en smidig drift och stabil energiförbrukning uppnås.

NOTERING

Sätt på strömmen minst 6 timmar innan driften startas för körning av värmaren till vevhuset och skydd av kompressorn.

Under provkörning kommer utomhus- och inomhusenheter att starta. Kontrollera att alla förberedelser av alla inomhusenheter och utomhusenheter är slutförda (lokal rördragning, elinstallationer, lufttömning, m.m.). Mer information finns i installationshandboken för utomhusenheten.

FÖRSIKTIGT

▪ Kontrollera att kretsbrytaren på panelen för

spänningskällan är i läge Från.

▪ Kontrollera att strömkabeln sitter ordentligt på plats.

▪ Kontrollera att det inte saknas någon N-fas eller att

någon sådan är felaktig.

8.3 Checklista för driftsättning av utomhusenheten

Efter installation av enheten ska följande punkter först kontrolleras. När alla kontroller är gjorda ska enheten stängas. Strömsätt enheten när den har stängts.

Läs de fullständiga installations- och bruksanvisningarna enligt installations- och användarhandboken.

Installation

Se till att enheten installerats ordentligt, detta för att undvika onormala ljud och vibrationer när enheten startas.

Lokal kabeldragning

Kontrollera att den lokala kabeldragningen utförts i enlighet med anvisningarna i kapitlet "6.9 Ansluta

elkablarna" [4 27], kretsscheman samt tillämplig

lagstiftning.

Nätspänning

Kontrollera nätspänningen över försörjningspanelen. Spänningen SKA överensstämma med spänningen på etiketten på enheten.

Jordning

Se till att alla jordningsledningar dragits korrekt och att alla jordkontakter är ordentligt åtdragna.

Isoleringstest av spänningsmatningens krets

Kontrollera med ett testinstrument för 500 V att isoleringsmotståndet är 2MΩ eller mer när likspänningen 500V läggs mellan spänningsterminaler och jord. Använd ALDRIG testinstrumentet på ledningarna för signalöverföring.

Säkringar, överspänningsskydd och skyddsanordningar

Kontrollera att säkringar, överströmsskydd och lokala skyddsanordningar är av den storlek och typ som anges i kapitlet "5.5.4Krav på säkerhetsanordningar"[417]. Se till att vare sig någon säkring eller skyddsanordning har förbikopplats.

Inre ledningar

Kontrollera elkomponentboxen och insidan av enheten visuellt efter lösa anslutningar eller skadade elektriska komponenter.

Rörstorlek och rörisolering

Kontrollera att rätt rörstorlekar använts och att isoleringen utförts korrekt.

Skadad utrustning

Kontrollera insidan av enheten för att se om komponenter är skadade eller rör klämda.

Hårdlödning

Var försiktig så att du inte skadar rörisoleringen när du hårdlöder lokala rör.

Installationsdatum och lokal inställning

Var noga med att notera installationsdatum på etiketten på baksidan av övre frontpanelen enligt EN60335-2-40. Notera även de lokala inställningarna.

Brytare

Kontrollera att brytarna är inställda enligt tillämpningens krav innan spänningen sätts på.

Ledningar för spänningsmatning och signalöverföring

Använd rätt typ av ledningar för spänningsmatning och signalöverföring och kontrollera att de installerats i enlighet med den här handbokens instruktioner, enligt kopplingsschemat och enligt lokala och nationella lagar och förordningar.

Påfyllning av extra kylmedium

Mängden kylmedium som ska fyllas ska bör skrivas på den medföljande etiketten "Påfyllt kylmedium" som sedan fästs på baksidan av frontluckan.

Lufttäthetstest och vakuumtorkning

Kontrollera att test av lufttäthet och vakuumtorkning utförts.

8.4 Checklista för driftsättning av inomhusenheten

Efter installation av enheten ska följande punkter först kontrolleras. När alla kontroller är gjorda ska enheten stängas. Strömsätt enheten när den har stängts.

Läs de fullständiga installations- och bruksanvisningarna enligt installations- och användarhandboken.

Installation

Se till att enheten installerats ordentligt, detta för att undvika onormala ljud och vibrationer när enheten startas.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

8 Driftsättning

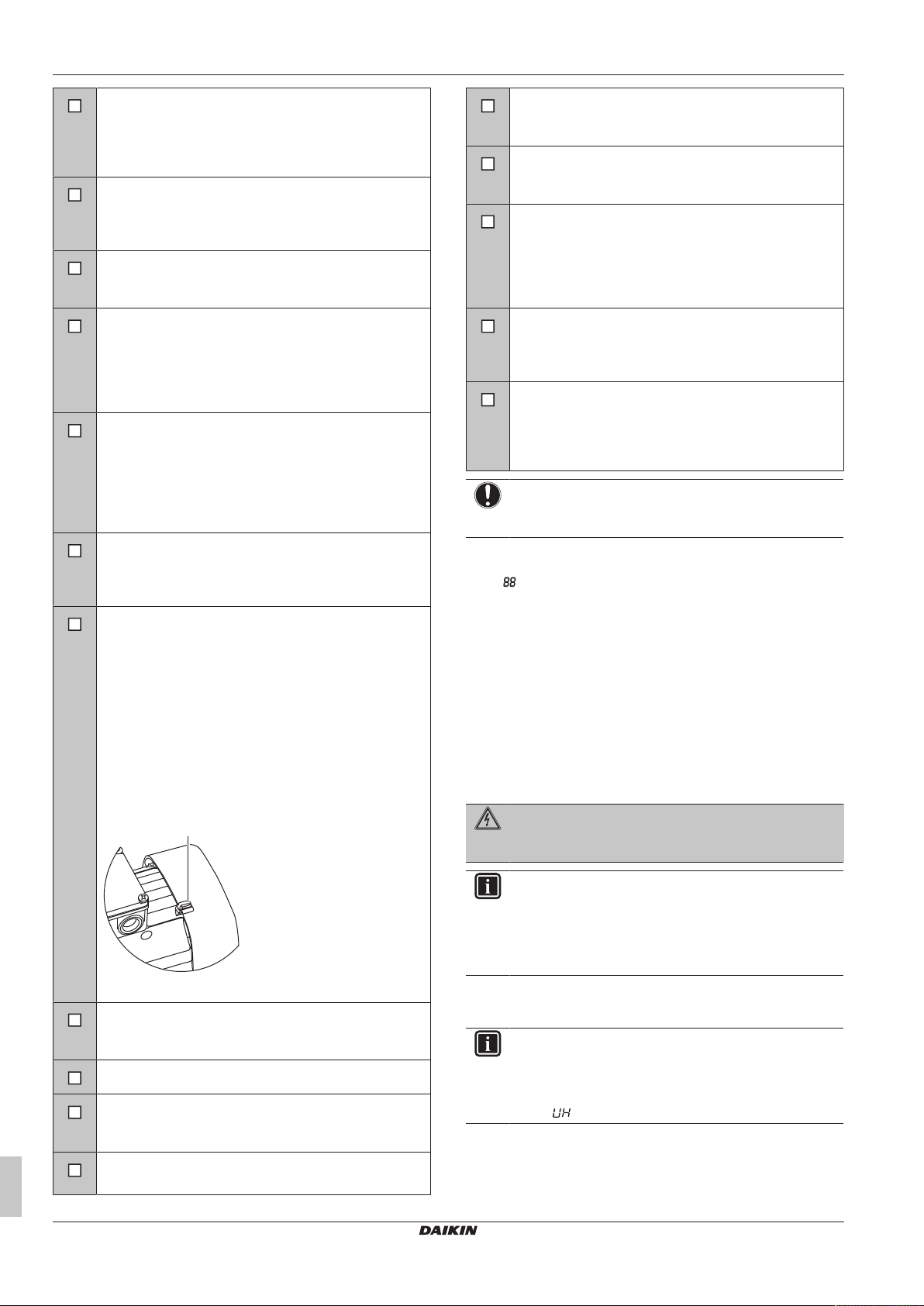

Lokal kabeldragning

Kontrollera att den lokala kabeldragningen utförts i enlighet med anvisningarna i kapitlet "6.9 Ansluta

elkablarna" [4 27], kretsscheman samt tillämplig

lagstiftning.

Nätspänning

Kontrollera nätspänningen över försörjningspanelen. Spänningen SKA överensstämma med spänningen på etiketten på enheten.

Jordning

Se till att alla jordningsledningar dragits korrekt och att alla jordkontakter är ordentligt åtdragna.

Isoleringstest av spänningsmatningens krets

Säkringar, överspänningsskydd och skyddsanordningar

Inre ledningar

Kontrollera elkomponentboxen och insidan av enheten visuellt efter lösa anslutningar eller skadade elektriska komponenter.

Pumpens rotationsriktning

Om 3-fasmatningen till inomhusenheten inte är korrekt ansluten (X1M) kan pumpen rotera i fel riktning. När detta händer kan pumpen långsamt överhettas på grund av minskat luftflöde, fläktventilationen kan reduceras och motorn kan förbruka mer energi. Indikatorn på pumpmotorns fläktkåpa indikerar riktningen för pumpen. Kontrollera den här indikatorn innan du startar enheten för första gången eller när indikatorns position har ändrats. Om indikatorn är i det vita/reflekterande fältet stänger du av stömmen och byter position för de två inkommande kablarna på X1M. Den korrekta rotationsriktningen visas även med pilar på pumpmotorns fläktkåpa.

Skadad utrustning

Kontrollera insidan av enheten för att se om komponenter är skadade eller rör klämda.

Hårdlödning

Var försiktig så att du inte skadar rörisoleringen när du hårdlöder lokala rör.

Vattenläckage

Inspektera insidan av enheten för vattenläckor. Försök att reparera läckan om en vattenläcka upptäcks. Om reparationen inte lyckas stänger du avstängningsventilerna för vatteninloppet och vattenutloppet och kontaktar din lokala återförsäljare.

Installationsdatum och lokal inställning

Var noga med att notera installationsdatum på etiketten på baksidan av övre frontpanelen enligt EN60335-2-40. Notera även de lokala inställningarna.

Programtimerformulär

Fyll i formuläret som finns sist i det här dokumentet. Vid programmering av programtimern kan du använda detta formulär för att definiera de nödvändiga händelserna för varje dag.

NOTERING

Om systemet används med stängda ventiler kan pumpen skadas.

När alla kontroller är gjorda måste enheten stängas, och först därefter kan den startas. När strömmen till enheten är påslagen visas " sekunder. Under denna process kan fjärrkontrollen inte användas.

" på fjärrkontrollen vid initieringen. Detta kan ta upp till 30

8.5 Slutkontroll

Läs följande rekommendationer innan du slår på enheten:

▪ Efter samtliga installationer och nödvändiga inställningar ska du

kontrollera att alla enhetens paneler är stängda. Om så inte är fallet kan du få allvarliga skador om du sticker in handen i en öppning eftersom strömförande och heta komponenter finns i enheten.

▪ Servicepanelen i kopplingsboxen får bara öppnas vid underhåll av

behörig elektriker.

FARA: RISK FÖR ELCHOCK

Lämna INTE enheten obevakad när serviceluckan har avlägsnats.

a = indikator för pumpens rotationsriktning Rörstorlek och rörisolering

Kontrollera att rätt rörstorlekar använts och att isoleringen utförts korrekt.

Luftningsventilen är öppen (minst 2 varv).

Avstängningsventiler

Kontrollera att avstängningsventilerna är korrekt installerade och helt öppna.

Filter

Se till att filtret är korrekt installerat.

Installations- och användarhandbok

INFORMATION

Under den första driftsättningen kan enheten kräva mer ström än vad som anges på enhetens märkplåt. Detta fenomen orsakas av kompressorn som behöver köras kontinuerligt i 48 timmar innan en smidig drift och stabil energiförbrukning uppnås.

8.6 Om testdriften

INFORMATION

När enheten sätts på för första gången utförs en initiering. Detta tar maximalt 12minuter.

Vid användning av fjärrkontrollen under initieringen kan en felkod (

Installatören har en skyldighet att kontrollera att systemet fungerar korrekt efter installationen. Därför måste en testkörning göras enligt procedurerna som beskrivs nedan. Du kan när som helst kontrollera att enheten fungerar som den ska.

) visas.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

8 Driftsättning

INFORMATION

Under första start av enheten (de första 48 timmarna som kompressorn körs) kan enhetens bullernivå vara högre än vad som anges i de tekniska specifikationerna. Detta är normalt.

8.6.1 För visning av temperatur på fjärrkontrollen

De faktiska temperaturerna kan visas på fjärrkontrollen.

1 Håll in

Resultat: Framledningstemperaturen visas (

blinkar).

2 Tryck på

▪ Invattentemperaturen (

▪ Inomhustemperaturen ( ▪ Utomhustemperaturen (

3 Tryck på

trycks ned lämnar fjärrkontrollen visningsläget efter 10 sekunder.

i 5 sekunder.

, / och

och för att visa:

och / blinkar, och blinkar

långsamt).

och / blinkar).

och blinkar).

igen för att avsluta detta läge. Om ingen knapp

8.6.2 För test av rumsuppvärmning/-kylning

1 Kontrollera utloppets och inloppets vattentemperatur via

fjärrkontrollens avläsningsläge och anteckna de visade värdena. Se "8.6.1 För visning av temperatur på

fjärrkontrollen"[443].

2 Välj driftläge (uppvärmning eller kylning).

3 Tryck 4 gånger på

Huvudkod Orsak Lösning

Stoppventilen på utomhusenheten är fortfarande stängd. Öppna stoppventilen på både gas- och vätskesidan.

Resultat:

4 För att starta test av uppvärmning/kylning tryck på knappen

. Om ingen åtgärd utförs under 10 sekunder kommer fjärrkontrollen att återgå till normalläge. Du kan också återgå till normalläge genom att trycka en gång på knappen

5 Testkörningen avslutas automatiskt efter 30 minuter eller när

inställd temperatur uppnås. Testdriften kan avslutas manuellt genom att trycka en gång på knappen anslutningar eller fel uppstår visas en felkod på fjärrkontrollen. Annars återgår fjärrkontrollen till normal drift.

6 För åtgärd av felkoderna, se "10.2Felkoder: Översikt"[445].

7 Kontrollera utloppets och inloppets vattentemperatur via

fjärrkontrollens avläsningsläge och jämför dem med de värden du antecknade i steg 1. Efter 20 minuters drift bör en ökning/ minskning av värdena bekräfta uppvärmnings-/kyldriften.

INFORMATION

Tryck en gång på felkoden. Tryck på knappen återuppta normal drift.

INFORMATION

Du kan inte köra testdrift om en tvingad drift från enheten är aktiv. Om tvingad drift startas under en testkörning avbryts testkörningen.

8.7 Korrigering efter slutförd testdrift med anmärkningar

Testkörningen är endast slutförd om ingen felkod visas på fjärrkontrollen och H2P-lampan inte lyser.

visas.

. Om några felaktiga

för att visa den senast åtgärdade

4 gånger till för att

(extern styrning) visas.

Överfyllning av köldmedium. Beräkna mängden köldmedium utifrån rörlängden igen och

Otillräckligt med köldmedium. Kontrollera om påfyllningen av ytterligare köldmedium

Motfasfel, strömförsörjning. Korrekt fasordning. Ingen ström går till utomhusenheten. Kontrollera att strömkablarna till utomhusenheten är korrekt

Rören och ledningarna för den angivna inomhusenheten är inte korrekt anslutna till utomhusenheten.

När felet är korrigerat trycker du på BS3 och återställer felkoden.

Utför testningen igen och kontrollera att felet har korrigerats.

8.8 Checklista för överlämning till användaren

Bocka för följande åtgärder när installationen är slutförd och testkörningen är klar.

Fyll i modellinformationen för varje enhet

Verifiera att användaren har en tryckt version av installationshandboken och användarhandboken.

Förklara för användaren vilket system som installerats.

korrigera påfyllningsnivån med hjälp av en maskin för uppsamling av överflödigt köldmedium.

avslutats korrekt. Beräkna hur mycket köldmedium som krävs utifrån rörlängden och fyll på lämplig mängd.

anslutna.

Kontrollera att rören och ledningarna för den angivna inomhusenheten är korrekt anslutna till utomhusenheten.

Förklara för användaren hur systemet används och vad han/hon ska göra om det uppstår något problem.

Visa användaren vilka underhållsarbeten som ska utföras på enheten.

8.9 Fyll i modellinformationen

Fyll i modellinformationen för varje enhet:

Installationsplats: Modellnamn (se

märkplåten på enheten):

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

9 Underhåll och service

A1P

A3P

A2P

TP1 TP2

Tillvalsutrustning:

Datum: Underskrift:

Din produkt har installerats av:

9 Underhåll och service

NOTERING

Detta underhåll FÅR ENDAST utföras av installatören eller servicerepresentanten.

Vi rekommenderar att underhåll utförs minst gång per år. Tillämplig lagstiftning kan kräva kortare underhållsintervall.

NOTERING

Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av

enheten indikeras både i vikt och motsvarande mängd CO2.

Formel för beräkning av motsvarande mängd CO2 i ton: GWP-värde för köldmedium × total mängd påfyllt

köldmedium [i kg]/1000

9.1 Översikt: Underhåll och service

I det här kapitlet finns information om:

▪ Förhindra elektriska stötar vid underhåll och service av systemet

▪ Vakuumtömma systemet

▪ Återvinning av köldmedel

▪ Årligt underhåll av inomhusenheten

9.2 Säkerhetsföreskrifter vid underhåll

FARA: RISK FÖR ELCHOCK

VARNING

▪ Före samtliga underhålls- och reparationsarbeten ska

huvudströmbrytaren ALLTID slås ifrån, säkringarna tas ut eller enhetsskydden aktiveras.

▪ Vidrör ALDRIG några strömförande delar på 10 minuter

efter att strömmen stängts av på grund av risken för högspänning.

▪ Observera att vissa delar av elkomponentboxen är

heta.

▪ Var noggrann med att INTE vidröra någon ledande del.

▪ Spola INTE av enheten. Det kan leda till elektriska

överslag eller brand.

9.2.1 Förhindra elektriska stötar

Vid service på inverter-utrustning:

1 Öppna INTE luckan till elkomponentboxen förrän 10 minuter

efter att strömmen har stängts av.

2 Mät spänningen mellan terminalerna på kopplingsplinten för

strömförsörjningen med ett testinstrument och kontrollera att strömmen är avstängd. Mät också de delar som visas i bilden, med ett testinstrument och kontrollera att spänningen över kondensatorn i huvudkretsen inte är högre än 50V likspänning.

3 För att förhindra skador på kretskortet ska du vidröra en ej

belagd metalldel för att eliminera statisk elektricitet innan du drar ut eller sätter i kontakter.

4 Dra ut kopplingarna X1A, X2A (X3A, X4A) för fläktmotorerna i

utomhusenheten innan du inleder någon service på inverterutrustningen. Var noggrann med att inte vidröra strömförande delar. (Om en fläkt roterar i kraftig vind kan den lagra elektricitet i kondensatorn eller i huvudkretsen och orsaka elektriska stötar.)

5 När servicen är slutförd sätter du tillbaka kopplingen. Om du

inte gör det visas felkoden är inte möjlig.

Mer information finns i kopplingsschemat på baksidan av luckan till elkomponentboxen.

på fjärrkontrollen och normal drift

FARA: RISK FÖR BRÄNNSKADOR

NOTERING: Risk för elektrostatiskt utsläpp

Rör vid en metalldel på enheten innan du utför något underhåll eller servicearbete för att eliminera statisk elektricitet och för att skydda pcb:n.

Installations- och användarhandbok

9.3 Om drift i serviceläge

När läget för vakuumtorkning/återvinning används bör du noga kontrollera vad som ska vakuumtorkas/återvinnas innan du börjar.

9.3.1 Så här använder du vakuumläget

1 När enheten står stilla och är försatt i inställningsläge 2, gör du

den obligatoriska lokala inställningen (uppsamling av köldmedium/vakuumtorkning) (se "7.2.8 Läge 2:

Inställningar"[434]) till ON (PÅ). Återställ inte inställningsläge 2

förrän vakuumtorkningen är slutförd. Resultat: Lampan H1P tänds. Fjärrkontrollen, indikerar att

testdrift och drift är förbjuden.

2 Töm systemet med en vakuumpump.

3 Tryck på BS1 och återställ inställningsläge 2.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

10 Felsökning

9.3.2 Återvinna kylmedium

Detta ska göras med en köldmediumuppsamlare. Följ samma procedur som för vakuumtorkningen.

1 När enheten står stilla och är försatt i inställningsläge 2, gör du

den obligatoriska lokala inställningen (uppsamling av köldmedium/vakuumtorkning) (se "7.2.8 Läge 2:

Inställningar"[434]) till ON (PÅ).

Resultat: Expansionsventilerna på inomhus- och utomhusenheten öppnas helt och vissa magnetventiler aktiveras. Lampan H1P tänds. Fjärrkontrollen, indikerar att testdrift och drift är förbjuden.

2 Slå av strömmen till inomhusenheterna och utomhusenheten

med jordfelsbrytaren. När strömmen till ena sidan slagits av slår du av strömmen till den andra sidan inom 10 minuter. Annars kan kommunikationen mellan inomhus- och utomhusenheten bli onormal och expansionsventilerna stängas helt igen.

3 Samla upp kylmedlet med en köldmediumuppsamlare.

Utförligare information finns i användarhandboken som medföljer köldmediumuppsamlaren.

FARA: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill

tömma systemet och det finns en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion

som samlar allt köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens

kompressor INTE behöver köras.

NOTERING

Var noga med att INTE återvinna någon olja när du återvinner kylmedium. Exempel: Med en oljeseparator.

9.4 Checklista för årligt underhåll av inomhusenheten

Kontrollera följande minst en gång om året:

▪ Vattentryck

▪ Vattenfilter

▪ Vattenövertrycksventil

▪ Övertrycksventilslang

▪ Kopplingsbox

Vattentryck

Håll vattentrycket över 1bar. Fyll på vatten om det är lägre.

Vattenfilter

Rengör vattenfiltret.

NOTERING

Hantera vattenfiltret försiktigt. Använd INTE överdrivet med kraft när du sätter tillbaka vattenfiltret så att INTE vattenfiltrets sil skadas.

Vattenövertrycksventil

Vrid den röda ratten på ventilen moturs och kontrollera att den fungerar som den ska:

▪ Om du inte hör något skramlande ljud kontaktar du din

återförsäljare.

▪ Om vattnet fortsätter rinna ut ur enheten stänger du först

avstängningsventilerna för både vatteninloppet och vattenutloppet och kontaktar sedan din lokala återförsäljare.

Övertrycksventilslang

Kontrollera slangens skick och placering. Vatten måste dräneras korrekt ur slangen.

Kopplingsbox

Utför en grundlig visuell inspektion av kopplingsboxen och titta efter uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.

VARNING

Om de interna ledningarna är skadade måste de bytas ut av tillverkaren, en serviceagent eller andra kvalificerade personer.

10 Felsökning

10.1 Översikt: Felsökning

I det här kapitlet finns en beskrivning av vad du måste göra om problem uppstår.

10.2 Felkoder: Översikt

Huvudkod Orsak Lösning

Fel vid skrivning till minnet (EEPROM-fel) Kontakta din lokala återförsäljare. Fel i vattenkretsen ▪ Kontrollera att vattnet flödar som det ska (öppna alla

R410A-expansionsventilfel (K11E/K12E) ▪ Kontrollera kabelanslutningar.

Vattensystemsvarning ▪ Kontrollera filtret.

Kapacitetsfel Kontakta din lokala återförsäljare.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Här finns information om:

▪ Lösa problem baserade på felkoder

ventiler i kretsen).

▪ Tvinga rent vatten genom enheten.

▪ Kontakta din lokala återförsäljare.

▪ Kontrollera att alla ventiler är öppna.

▪ Kontakta din lokala återförsäljare.

Installations- och användarhandbok

11 Kassering

Huvudkod Orsak Lösning

Felaktig ACS-kommunikation Kontakta din lokala återförsäljare. R410A-vätsketermistorfel (R13T/R23T) ▪ Kontrollera kabelanslutningar.

▪ Kontakta din lokala återförsäljare.

Returvattentermistorfel (R12T/R22T) ▪ Kontrollera kabelanslutningar.

▪ Kontakta din lokala återförsäljare.

Utvattentermistorfel (R11T/R12T) ▪ Kontrollera kabelanslutningar.

▪ Kontakta din lokala återförsäljare. Termistorfel, fjärrkontrollens termostat Kontakta din lokala återförsäljare. Högtrycksfel (SENPH/S1PH) ▪ Kontrollera att kretsen inte innehåller någon luft.

▪ Kontrollera att vattnet flödar som det ska (öppna alla

ventiler i kretsen).

▪ Kontrollera att vattenfiltret inte är blockerat.

▪ Kontrollera att alla köldmediumstoppventiler är öppna.

▪ Kontakta din lokala återförsäljare. Högtrycksfel (SENPL) Kontakta din lokala återförsäljare. R410A-insugstermistorfel (R14T/R24T) ▪ Kontrollera kabelanslutningar.

▪ Kontakta din lokala återförsäljare. Motfasfel, strömförsörjning Korrekt fasordning. Otillräcklig nätspänning ▪ Kontrollera kabelanslutningar.

▪ Kontakta din lokala återförsäljare. Två huvudfjärrkontroller är anslutna (vid användning av två

fjärrkontroller)

Typanslutningsproblem ▪ Vänta tills initialiseringen mellan inomhusenheten och

Adressfel Kontakta din lokala återförsäljare.

Kontrollera att SS1 för den ena fjärrkontrollen är inställd på

MAIN och den andra på SUB. Stäng sedan av strömmen

och sätt på den igen.

utomhusenheten är slutförd (vänta minst 12 minuter efter att strömmen har slagits PÅ).

▪ Kontakta din lokala återförsäljare.

11 Kassering

Denna enhet använder HFC (hydrofluorocarbon). Kontakta din återförsäljare vid kassering av enheten.

NOTERING

Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar SKA ske i enlighet med gällande lagstiftning. Enheter MÅSTE behandlas på en specialiserad behandlingsanläggning för återvinning.

12 Tekniska data

En deluppsättning av den senaste tekniska datan finns tillgänglig på den regionala webbplatsen för Daikin (allmän tillgång). Hela uppsättningen av den senaste tekniska datan finns tillgänglig på Daikin Business Portal (autentisering krävs).

12.1 Översikt: Tekniska specifikationer

I det här kapitlet finns information om:

▪ Serviceutrymme

12.2 Serviceutrymme: Utomhusenhet

Kontrollera att utrymmet runt enheten är tillräckligt för att ge plats för service och uppfyller minimikravet för plats för luftintag och luftutsläpp (se bilden nedan och välj ett av alternativen).

▪ Vid installationsplatser där det endast finns hinder på sidorna A+B

+C+D påverkar väggens höjd på sidorna A+C inte angivna dimensioner för serviceutrymmet. Se bilden för påverkan av väggens höjd på sidorna B+D på dimensioner för serviceutrymmet.

▪ Rördragningsschema

▪ Kopplingsschema

▪ Lokala inställningar

▪ ESP-kurvor

▪ Vid installationsplatser där det endast finns hinder på sidorna A+B

påverkar väggens höjd inte angivna dimensioner för serviceutrymmet.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

a c

A C

a e

A C

a ce

A C

a ce

A C

Layout A+B+C+D A+B

1500

500

766.5 500200

396500

(mm)

Möjlighet 1 Möjlighet 2

1 a≥10mm

b≥300mm

c≥10mm

d≥500mm

2 a≥10mm

b≥300mm

c≥10mm

d≥500mm

e≥20mm

3 a≥10mm

b≥300mm

c≥10mm

d≥500mm

e≥20mm

f≥600 mm

4 a≥10mm

b≥300mm

c≥10mm

d≥500mm

e≥20mm

a≥50mm

b≥100mm

c≥50mm

d≥500mm a≥50mm

b≥100mm

c≥50mm

d≥500mm

e≥100mm a≥50mm

b≥100mm

c≥50mm

d≥500mm

e≥100mm

f≥500mm a≥50mm

b≥100mm

c≥50mm

d≥500mm

e≥100mm

a≥200mm

b≥300mm

a≥200mm

b≥300mm

e≥400mm —

12 Tekniska data

12.3 Serviceutrymme: Inomhusenhet

Kontrollera att utrymmet runt enheten är tillräckligt för att ge plats för service (se bilden nedan).

FÖRSIKTIGT

Kontrollera att servicepanelen till höger fortfarande kan tas bort efter rörinstallationen.

INFORMATION

Ytterligare specifikationer finns i de tekniska data.

ABCD Sidor med hinder på installationsplatsen

INFORMATION

Dimensionerna för serviceutrymmet i bilden ovan är baserade på kylningsdrift vid en omgivningstemperatur på 35°C (standardförhållanden).

INFORMATION

Ytterligare specifikationer finns i de tekniska data.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

F Framsida

Insugssidan

Installations- och användarhandbok

12 Tekniska data

SENPH

HPS

STDINV

SENPL

HPS

SENPH

SENPL

HPS HPS HPS

INV STD1 STD2

l l

20 kW

aa a

l l

m m m

n n

d d d

j j

32 kW

12.4 Rördragningsschema: Utomhusenhet

a Backventil b Elektronisk expansionsventil c Tryckregleringsventil d Filter e Fläkt

f Värmeväxlare g Ackumulator h 4-vägsventil

i Högtryckssensor j Högtrycksbrytare

k Magnetventil

l Kompressor

m Hårrör

n Oljeseparator o Lågtryckssensor p Stoppventil med (serviceport på lokal rördragning 7,9mm

kragkoppling)

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

12.5 Rördragningsschema:

d+f

d+e c i

p n

m j a

R11T R14T

R12T R13T

A B

C D

Inomhusenhet

a Luftningsventil b Temperatursensorer (R11T, R12T, R13T, R14T) c Expansionskärl (12 l) d Avstängningsventil (lokalt monterad) e Anslutning för inloppsvatten

f Anslutning för utloppsvatten g Dräneringsport h Vattenfilter

i Tryckmätare j Flödesbrytare

k Pump

l Säkerhetsventil

m Backventil

n Elektronisk expansionsventil o Värmeväxlare p Filter

A Vattensidan B Köldmediumsida C Köldmediumflöde i kylningsläge D Köldmediumflöde i uppvärmningsläge

12 Tekniska data

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

12 Tekniska data

12.6 Kopplingsschema: Utomhusenhet

Se kopplingsschemat på dekalen som sitter på utomhusenheten. Följande förkortningar används:

INFORMATION

Kopplingsschemat på utomhusenheten gäller endast utomhusenheten. För inomhusenheten eller elektriska tillvalskomponenter, se inomhusenhetens kopplingsschema.

L1,L2,L3 Spänning N Neutral

Lokal kabeldragning Kopplingslist Kontaktdon Terminal Skyddsjord (skruv)

BLK Svart BLU Blå BRN Brun GRN Grön GRY Grå ORG Orange PNK Rosa RED Röd WHT Vit YLW Gul

A1P~A7P Tryckt kretskort BS1~BS5 Tryckknappsbrytare (läge, inställning, åter,

test, återställ) C1, C63, C66 Kondensator DS1, DS2 DIP-switch E1HC~E3HC Vevhusvärmare F1U Säkring (650V, 8A, B) (A4P) (A8P) F1U, F2U Säkring (250 V, 3.15 A, T) (A1P) F5U Fältsäkring F400U Säkring (250 V, 6.3 A, T) (A2P) H1P~H8P Kontrollampa (servicemonitor - orange)

H2P blinkar: under förberedelse eller i

testdrift

H2P tänds: fel identifierat HAP Kontrollampa (servicemonitor - grön) K1 Magnetrelä K2 Magnetkontaktor (M1C) K2M, K3M Magnetkontaktor (M2C, M3C) K1R, K2R Magnetrelä (K2M, K3M) K3R~K5R Magnetrelä (Y1S~Y3S) K6R~K9R Magnetrelä (E1HC~E3HC) L1R Reaktor M1C ~M3C Motor (kompressor) M1F, M2F Motor (fläkt) PS Huvudströmbrytare (A1P, A3P) Q1DI Jordfelsbrytare (anskaffas lokalt) Q1RP Krets för identifiering av fasvändning R1T Termistor (fläns) (A2P) R1T Termistor (luft) (A1P)

R2T Termistor (sug) R4T Termistor (avisning av spole) R5T Termistor (spolutlopp) R6T Termistor (mottagare för vätskerör) R7T Termistor (ackumulator) R10 Motstånd (strömsensor) (A4P) (A8P) R31T~R33T Termistor (utmatning) (M1C ~M3C) R50, R59 Motstånd R95 Motstånd (strömbegränsande) S1NPH Trycksensor (hög) S1NPL Trycksensor (låg) S1PH, S3PH Tryckbrytare (hög) S1S Väljarbrytare (fläkt, kyla/värme) (tillval,

väljare kyla/värme)

S2S Väljarbrytare (kyla/värme) (tillval, väljare

kyla/värme) SD1 Insignal till säkerhetsenhet T1A Strömsensor (A6P, A7P) V1R Kraftmodul (A4P, A8P) V1R, V2R Kraftmodul (A3P) X1A, X4A Kontaktdon (M1F, M2F) X1M Kopplingslist (strömförsörjning) X1M Kopplingslist (kontroll) (A1P) X1M Kopplingslist (A5P) Y1E, Y2E Expansionsventil (elektronisk typ) (huvud,

underkylning) Y1S Solenoidventil (hetgas-bypass) Y2S Solenoidventil (oljeretur) Y3S Solenoidventil (4-vägsventil) Y4S Solenoidventil (injektering) Z1C~Z7C Brusfilter (ferritkärna) Z1F Bullerfilter (med avledare)

12.7 Kopplingsschema: Inomhusenhet

Se kopplingsschemat på dekalen som sitter på inomhusenheten. Följande förkortningar används:

INFORMATION

Kopplingsschemat på utomhusmodulen gäller endast utomhusmodulen. För hydromodulen eller elektriska tillvalskomponenter hänvisas till hydromodulens kopplingsschema.

L1, L2, L3 Spänning N Neutral

Lokal kabeldragning Kopplingslist Kontaktdon Terminal Skyddsjord (skruv)

BLK Svart BLU Blå BRN Brun GRN Grön GRY Grå ORG Orange PNK Rosa

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

RED Röd WHT Vit YLW Gul

A1P Huvudkretskort, krets 1 A2P Användargränssnittets kretskort A3P Styrkretskort, krets 1 A4P Kretskort för behovsstyrning (tillval) A5P Huvudkretskort, krets 2 A6P Kretskort för behovsstyrning (tillval) A7P Kretskort för fjärrkontroll (tillval) A8P Styrkretskort, krets 2 C1~C3 Filterkondensator F1U (A*P) Säkring (250V, 3,15A, T) HAP (A*P) Kretskortslampa K11E Elektronisk expansionsventil (krets 1) K21E Elektronisk expansionsventil (krets 2) K1P Pumpkontaktor K1S Överströmsrelä för pump K*R (A3P) Kretskort, relä M1P Pump Q1T Termostat till värmare för expansionskärlet PS (A*P) Huvudströmbrytare Q1DI Jordfelsbrytare (anskaffas lokalt) R1T Termistor (luft, kylfläns) R11T Utvattentermistor (krets 1) R12T Returvattentermistor (krets 1) R13T Termistor för köldmediumvätska (krets 1) R14T Termistor för köldmediumgas (krets 1) R21T Utvattentermistor (krets 2) R22T Returvattentermistor (krets 2) R23T Termistor för köldmediumvätska (krets 2) R24T Termistor för köldmediumgas (krets 2) S1L Flödesbrytare (krets 1) S2L Flödesbrytare (krets 2) S1S Termostat insignal 1 (anskaffas lokalt) S2S Termostat insignal 2 (anskaffas lokalt) S3S Signal för PÅ (anskaffas lokalt) S4S Signal för AV (anskaffas lokalt) SS1 (A1P, A5P) Brytare (nödbrytare) SS1 (A2P) Brytare (primär/sekundär) SS1 (A7P) Brytare (primär/sekundär) (tillval) V1C, V2C Ferritkärna brusfilter X1M~X4M Kopplingslist X801M (A*P) Kretskort kopplingslist Z1F, Z2F (A*P) Brusfilter

12 Tekniska data

12.8 Tekniska specifikationer: Utomhusenhet

INFORMATION

För teknisk och elektrisk information, se tekniska data.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

12 Tekniska data

12.9 Lokala inställningar för fjärrkontrollen – översikt

Första

Andra

kod

0 Konfiguration av fjärrkontrollen

1 Inställningarna är inte tillämpliga

2 Automatisk nedväxlingsfunktion

3 Väderbaserat börvärde

4 Inställningarna är inte tillämpliga

5 Inställning för automatisk nedväxling och desinfektion

6 Alternativinställning

7 Alternativinställning

8 Alternativinställning

9 Automatisk temperaturkompensation

A Alternativinställning

b Inställningarna är inte tillämpliga

C Utvattentemperaturbegränsningar

Inställningsnamn Datum Värde Datum Värde NormalvärdeSerie Steg Enhet

kod

00 Användarbehörighetsnivå 2 2~3 1 — 01 Kompensationsvärde för rumstemperatur 0 –5~5 0,5 °C 02 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 03 Status: programtimerläge för uppvärmning (Metod 1=1 / Metod

2=0)

04 Status: programtimerläge för kylning (Metod 1=1 / Metod 2=0) 1 (PÅ) 0/1 — — —

00 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. 1:00 — — — — — 02 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 03 Ej tillämpligt. Ändra inte standardvärdet. 15:00 — — — — —

00 Status: nedväxlingsdrift 1 (PÅ) 0/1 — — — 01 Starttid för nedväxlingsdrift 23:00 0:00~23:00 1:00 timme — 02 Stopptid för nedväxlingsdrift 5:00 0:00~23:00 1:00 timme —

00 Låg omgivningstemperatur (Lo_A) –10 –20~5 1 °C — 01 Hög omgivningstemperatur (Hi_A) 15 10~20 1 °C — 02 Inställning för låg omgivningstemperatur (Lo_Ti) 40 25~80 1 °C — 03 Inställning för hög omgivningstemperatur (Hi_Ti) 25 –20~5 1 °C —

00 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. Fri — — — — — 02 Ej tillämpligt. Ändra inte standardvärdet. 23:00 — — — — —

00 Ej tillämpligt. Ändra inte standardvärdet. 70 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. 10 — — — — — 02 Utvattennedväxlingstemperatur 5 0~10 1 °C — 03 Rumsnedväxlingstemperatur 18 17~23 1 °C — 04 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — —

01 Extra rumstermostat installerad 0 0~2 — —

00 Tvingad pumpdrift 1 (PÅ) 0/1 — —

00 Användargränssnittets temperaturstyrning 0 (AV) 0/1 — — 01 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 03 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 04 Status: frysskydd 0 0~2 1 —

00 Kompensationsvärde för utvattentemperatur (värme) 0 –2~2 0,2 °C — 01 Utvattentermistor med självkorrigerande funktion 1 (PÅ) 0/1 1 — 02 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 03 Kompensationsvärde för utvattentemperatur (kyla) 0 –2~2 0,2 °C — 04 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — —

00 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 02 Tillåtet understyrningsvärde för returvatten 5 0~15 1 °C — 03 Tillåtet överstyrningsvärde för utloppsvatten 3 1~5 0,5 °C

00 Ej tillämpligt. Ändra inte standardvärdet. 35 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. 45 — — — — — 02 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 03 Ej tillämpligt. Ändra inte standardvärdet. 70 — — — — — 04 Ej tillämpligt. Ändra inte standardvärdet. 70 — — — — —

00 Inställningspunkt: uppvärmning utvattnets maxtemperatur 50 37~50 1 °C — 01 Inställningspunkt: uppvärmning utvattnets mintemperatur 25 25~37 1 °C — 02 Inställningspunkt: kylning utvattnets maxtemperatur 20 18~22 1 °C — 03 Inställningspunkt: kylning utvattnets mintemperatur 5 Q 04 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — —

1 (PÅ) 0/1 — — —

(a)

~18 1 °C —

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

12 Tekniska data

Första

Andra

kod

d Inställningarna är inte tillämpliga

E Serviceläge

F Inställningarna är inte tillämpliga.

Inställningsnamn Datum Värde Datum Värde NormalvärdeSerie Steg Enhet

kod

00 Ej tillämpligt. Ändra inte standardvärdet. 10 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. 30 — — — — — 02 Ej tillämpligt. Ändra inte standardvärdet. 15 — — — — — 03 Ej tillämpligt. Ändra inte standardvärdet. 15 — — — — — 04 Ej tillämpligt. Ändra inte standardvärdet. 40 — — — — —

00 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 01 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 02 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 03 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 04 Drift med endast pump/Luftning 0 0~25 1 —

00 Tillåtet överstyrningsvärde för returvatten 5 0~15 1 °C — 01 Ej tillämpligt. Ändra inte standardvärdet. 0 — — — — — 02 Ej tillämpligt. Ändra inte standardvärdet. 1 — — — — — 03 Ej tillämpligt. Ändra inte standardvärdet. 10 — — — — — 04 Ej tillämpligt. Ändra inte standardvärdet. 50 — — — — —

(a) Se lokal inställning[C‑03] i "7.2.9Lokala inställningar för fjärrkontrollen"[435].

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

12 Tekniska data

12.10 Lokala inställningar för utomhusenheten

Tekniska specifikationer

Inställnin g nr.

12 Lågbullerkrav-/

18 Inställning för högt

22 Automatisk Inställning

25 Lågbullerkravinställning

30 Behovsinställning via

Inställningar Innehåll Fabriksin

NEJ behovsinställning via extern styradapter

statiskt tryck

för låg ljudnivå nattetid

via extern styradapter

extern styradapter

OFF

Nivå 1 (utomhusfläkt

med steg 6 eller lägre)

Nivå 2 (utomhusfläkt

med steg 5 eller lägre)

Nivå 3 (utomhusfläkt

med steg 4 eller lägre)

Nivå 1 (utomhusfläkt

med steg 6 eller lägre)

Nivå 2 (utomhusfläkt

med steg 5 eller lägre)

Nivå 3 (utomhusfläkt

med steg 4 eller lägre)

60% behov

70% behov

80% behov

ställning

Valt förhållan de

Datum

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

12.11 ESP-kurva: Inomhusenhet

0 50 100 150 200 250 300

100

150

200

250

300

350

400

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

g g g

13 Om systemet

a Externt statiskt tryck (kPa) b Vattenflöde (l/min) 1 SEHVX20BAW 2 SEHVX32BAW 3 SEHVX40BAW 4 SEHVX64BAW

För användaren

13 Om systemet

NOTERING

Använd inte systemet för andra syften. För att undvika en försämring av kvaliteten bör du inte använda enheten för att kyla precisionsinstrument eller konstverk.

NOTERING

För framtida modifieringar eller utökningar av ditt system:

En fullständig översikt över tillåtna kombinationer (för framtida utökningar av systemet) är tillgänglig i de tekniska data och bör konsulteras. Kontakta installatören för att få mer information och professionellt råd.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

13.1 Systemlayout

a Utomhusenhet b Inomhusenhet c Värmeväxlare d Pump e Expansionskärl

f Avstängningsventil g Motorstyrd ventil h Bypass-ventil

FC1…3 Fläktkonvektor (anskaffas separat)

RC Fjärrkontroll

RT1…3 Rumstermostat

Installations- och användarhandbok

14 Användargränssnitt

FÖRSIKTIGT

▪ Vidrör ALDRIG komponenter inuti styrenheten.

▪ Ta INTE bort frontpanelen. Vissa delar kan vara farliga

att vidröra, och maskinen kan gå sönder. Kontakta leverantören avseende kontroll och justering av interna delar.

I den här bruksanvisningen ges en ej fullständig översikt över huvudfunktionerna i systemet.

Du kan läsa mer om displayen och knapparna på fjärrkontrollen i fjärrkontrollens användarhandbok.

Fjärrkontroll

VARNING

Placera inte fjärrkontrollen på en plats där det stänker vatten. Om det kommer in vatten kan det leda till tjuvström eller skador på intern elektronik.

VARNING

Enheten innehåller elektriska delar och delar som blir heta.

VARNING

Innan du använder enheten ska du kontrollera att installationen är korrekt utförd av en installatör.

NOTERING

Inspektera aldrig själv enheten och utför aldrig själv service på enheten. Anlita utbildad personal för sådana uppgifter.

VARNING

Använd ALDRIG brandfarlig spray, t.ex. hårspray, lack eller färger, i närheten av enheten. Det kan orsaka brand.

VARNING

Rör aldrig luftutblåset eller de vågräta bladen när svängklaffen är igång. Fingrarna kan fastna eller också kan enheten skadas.

VARNING

Byt aldrig ut en säkring mot en säkring med fel amperetal eller andra kablar när en säkring löst ut. Om en koppartråd eller tråd av annat slag används kan enheten förstöras eller också kan det orsaka brand.

a Driftlampa b PÅ/AV-knapp

15 Före användning

VARNING

Kontakta leverantören för förbättringar, reparationer och underhåll. Ofullständigt utförda förbättringar, reparationer och underhåll kan orsaka vattenläckage, elektriska stötar eller eldsvåda.

VARNING

Be din återförsäljare att flytta och installera luftkonditioneraren på nytt. En felaktig installation kan leda till vattenläcka, elektrisk stöt och brand.

VARNING

Om du känner något ovanligt, t.ex. brandlukt, stänger du AV strömmen och kontaktar leverantören för instruktioner.

VARNING

Inomhusenheten och fjärrkontrollen får aldrig bli våta. Det kan leda till elektriska överslag eller brand.

VARNING

Placera INGA föremål i direkt anslutning till utomhusenheten och låt INTE löv eller annat skräp samlas runt enheten. Löv är en grogrund för smådjur som kan komma in i enheten. När de väl kommit in i enheten kan sådana smådjur orsaka fel, rökutveckling eller eldsvåda när de kommer i kontakt med strömförande komponenter.

VARNING

Köldmediumet i systemet är säkert och läcker i normala fall inte. Om köldmedium läcker ut i rummet kan kontakt med en öppen låga resultera i en skadlig gas.

Stäng av alla uppvärmningsenheter med öppen låga, ventilera rummet och kontakta leverantören av enheten.

Använd inte systemet förrän en servicetekniker bekräftar att den del där köldmediumläckan uppstått har reparerats.

FARA: RISK FÖR ELCHOCK

Före rengöring ska enheten stängas av antingen med strömbrytaren eller genom att dra ut sladden. Annars kan en elektrisk stöt eller kroppsskada orsakas.

FARA: RISK FÖR ELCHOCK

Använd inte luftkonditioneringsanläggningen med blöta händer. Det kan ge upphov till elektriska stötar.

VARNING

Placera ingenting med en öppen låga i direkt anslutning till luftflödet från enheten eller under inomhusenheten. Det kan ge upphov till en ofullständig förbränning eller deformation av enheten på grund av värmen.

VARNING

Installera INTE luftkonditioneringsanläggningen på en plats där lättantändlig gas kan läcka ut. Om gasen läcker ut och stannar vid luftkonditioneringsanläggningen kan det orsaka en eldsvåda.

VARNING

Undvik elektriska stötar eller brand genom att se till att en jordfelsbrytare är installerad.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

16 Drift

FÖRSIKTIGT

▪ Vidrör ALDRIG komponenter inuti styrenheten.

▪ Ta INTE bort frontpanelen. Vissa delar kan vara farliga

att vidröra, och maskinen kan gå sönder. Kontakta leverantören avseende kontroll och justering av interna delar.

FÖRSIKTIGT

Vidrör INTE värmeväxlarens flänsar. De är vassa och kan ge skärskador.

FÖRSIKTIGT

Stick INTE in fingrar, pinnar eller andra föremål i luftintaget eller luftutloppet. Ta INTE bort fläktskyddet. När fläkten roterar med hög hastighet kan den orsaka skador.

VARNING

Placera ALDRIG någon lättantändlig sprejflaska och använd INTE någon sprej nära enheten. Detta kan orsaka en eldsvåda.

FÖRSIKTIGT

Det kan vara skadligt för hälsan att utsätta kroppen för luftflödet under en längre tid.

FÖRSIKTIGT

För att undvika syrebrist bör rummet vara ordentligt ventilerat om förbränningsutrustning används tillsammans med systemet.

FÖRSIKTIGT

Kör INTE systemet när du besprutar ett rum med till exempel insektsmedel. Kemikalier kan samlas i enheten, vilket kan vara skadligt för personer som är överkänsliga mot kemikalierna.

NOTERING

Placera INGA föremål som kan skadas av fukt under inomhusenheten. Kondens kan bildas om luftfuktigheten är över 80%, om dräneringsutloppet blockeras eller filtret är nedsmutsat.

NOTERING

Placera dräneringsslangen så att dräneringen fungerar ordentligt. Ofullständig dränering kan orsaka fuktskador.

NOTERING

Sätt på strömmen minst 6 timmar innan driften startas för körning av värmaren till vevhuset och skydd av kompressorn.

NOTERING

Den här användarhandboken gäller för följande system med standardstyrning. Innan anläggningen tas i drift rådgör du med leverantören om vilken typ av drift som motsvarar din systemtyp och ditt märke. Om anläggningen har ett anpassat styrsystem frågar du leverantören vilken typ av drift som motsvarar ditt system.

Driftlägen (beroende på typ av inomhusenhet):

▪ Uppvärmning och kylning.

▪ Enbart fläktdrift.

▪ Program för lufttorkning.

16 Drift

FÖRSIKTIGT

Utsätt ALDRIG barn, växter eller djur för direkt luftflöde.

NOTERING

Tryck aldrig på fjärrkontrollens knapp med ett hårt, spetsigt föremål. Fjärrkontrollen kan skadas.

NOTERING

Vrid eller dra ALDRIG i kabeln till fjärrkontrollen. Det kan medföra att enheten inte fungerar på rätt sätt.

NOTERING

Placera INTE fjärrkontrollen på en plats där den är utsatt för direkt solljus. Displayen kan bli missfärgad så att informationen inte syns.

16.1 Driftsvillkor

Använd systemet vid följande temperaturer för säker och effektiv drift.

Kylning Uppvärmning

Utomhusenhet –5~43°CDB –15~35°CDB Inomhusenhet 5~20°CDB 25~50°CDB

16.2 Snabbstart

I flödesschemat visas de steg som krävs för start av kylaren/ värmaren och innebär att användaren kan starta systemet utan att läsa hela instruktionsboken.

Se "16.3Använda systemet"[458] för mer information.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

16 Drift



Mer information och rekommenderade

inställningar finns i respektive kapitel om

programmering, komfortkyla och uppvärmning.

0-lampan tänds och enheten startas

Tryck på y

Om displayen är tom är automatisk

framledningstemperatur aktiverad i uppvärmningsdrift

Ställ in önskad framledningstemperatur

(t.ex. 45°C för uppvärmning eller 18°C för kylning)

Du har "framledningstemperatur-

baserad" styrning av systemet

(standard)

Du har "rumstemperatur-

baserad" styrning av systemet

(fjärrkontrollrumstermostat är

installerad

Tryck på ébi eller ébj

Fjärrkontrollens rumstermostat-

funktion är inte installerad

Ställ in den önskade

rumstemperaturen (till exempel 22°C)

Display: "n"Display: - börjar blinka

Tryck på bi eller bj

Välj läge (uppvärmning h eller kylning c)

16.3 Använda systemet

16.3.1 Om klockan

INFORMATION

▪ Klockan måste ställas in manuellt. Justera inställningen

vid byte från sommartid till vintertid och vice versa.

▪ Klockan kan inte justeras om styrenheten är inställd på

behörighetsnivå 2 eller 3 (se lokal inställning [0‑00] i

"7.2.9Lokala inställningar för fjärrkontrollen"[435]).

▪ Ett strömavbrott som varar längre än 2 timmar

nollställer klockan och veckodagen. Programtimern fortsätter driften, men med en oordnad klocka. Korrigera tid och veckodag.

Så här ställer du in klockan

1 Håll ned

Installations- och användarhandbok

-knappen i 5 sekunder.

Resultat: Klockans display och veckodagsindikator börjar blinka.

2 Om du håller ned

tiden med 1 minut. Håll ned knappen för att öka/minska tiden med 10 minuter.

3 Tryck på

nästa veckodag.

4 Tryck på

veckodagen.

5 Tryck på

Resultat: Om ingen knapp trycks ned under 5 minuter återställs

klockan och veckodagen till föregående inställning.

-knappen för att bekräfta den inställda tiden och

för att avbryta proceduren utan att spara.

eller -knappen ökas/minskas

eller för att visa föregående eller

16.3.2 Om användning av systemet

Om huvudströmmen bryts under pågående drift kommer driften att återstartas automatiskt när strömmen sätts på igen.

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

16 Drift

16.3.3 Komfortkylningsdrift

Kylningsdrift kan styras på 2 olika sätt:

▪ baserat på rumstemperatur

▪ baserat på framledningstemperatur (standard)

Så här sätter du på/stänger av rumstemperaturstyrning

I det här läget aktiveras kylningen vid behov enligt rumstemperaturinställningen. Inställningspunkten kan ställas in manuellt eller via programtimern.

INFORMATION

▪ När du använder rumstemperaturstyrning, har

kylningsdrift som bygger på rumstemperaturen prioritet över utvattenstyrning.

▪ Det är möjligt att utvattentemperaturen kan bli högre än

börvärdet om enheten styrs via rumstemperaturen.

1 Tryck på

Resultat:

rumstemperatur visas på displayen. Driftlampan

2 Ställ in önskad rumstemperatur med

konfiguration av programtimerfunktionen, se

"16.3.6Programtimer"[460].

INFORMATION

Temperaturintervall för kylning: 16°C~32°C (rumstemperatur)

3 Välj den framledningstemperatur som du vill ska användas för

kylning av systemet med information finns i "Så här sätter du på/stänger av kylning med

framledningstemperaturstyrning"[459].

för att stänga av/sätta på kylningen ( ). och motsvarande inställningsvärde för faktisk

tänds.

och . För

och . Detaljerad

Så här sätter du på/stänger av kylning med framledningstemperaturstyrning

I det här läget aktiveras kylningen vid behov enligt vattentemperaturinställningen. Inställningspunkten kan ställas in manuellt eller via programtimern.

1 Tryck på

Resultat:

rumstemperatur visas på displayen. Driftlampan

2 Ställ in önskad framledningstemperatur med

INFORMATION

Temperaturintervall för kylning: 5°C~20°C (framledningstemperatur).

För konfiguration av programtimerfunktionen, se "Så här

programmerar du rumskylning" [4 62], "Så här programmerar du rumsuppvärmning" [4 62] och "Så här programmerar du tyst drift"[463].

INFORMATION

Nedväxlingsdrift och väderberoende inställningspunkt är inte tillgängligt vid kylningsdrift.

för att stänga av/sätta på kylningen ( ). och motsvarande inställningsvärde för faktisk

tänds.

och

▪ När en extern rumstermostat installeras avgörs termo

PÅ/AV av den externa rumstermostaten. Fjärrkontrollen används därefter i utvattenstyrningsläge och fungerar inte som rumstermostat.

▪ Fjärrkontrollens PÅ/AV-status har alltid prioritet över

den externa rumstermostaten!

16.3.4 Uppvärmningsdrift

Uppvärmning är endast tillgängligt för värmepumpenheter.

Uppvärmningsdrift kan styras på 2 olika sätt:

▪ baserat på rumstemperatur

▪ baserat på framledningstemperatur (standard)

Så här sätter du på/stänger av uppvärmning med rumstemperaturstyrning

Rumstemperaturstyrning

I det här läget aktiveras uppvärmningen vid behov enligt rumstemperaturinställningen. Inställningspunkten kan ställas in manuellt eller via programtimern.

INFORMATION

▪ När du använder rumstemperaturstyrning, har

uppvärmningsdrift som bygger på rumstemperaturen prioritet över utvattenstyrning.

▪ Det är möjligt att utvattentemperaturen kan bli högre än

börvärdet om enheten styrs via rumstemperaturen.

1 Tryck på

Resultat:

rumstemperatur visas på displayen. Driftlampan

2 Ställ in önskad rumstemperatur med

undvika överhettning kan uppvärmning inte användas när utomhustemperaturen stiger över en viss temperatur (se

"16.1 Driftsvillkor" [4 57]). För konfiguration av

programtimerfunktionen, se "16.3.6Programtimer"[460].

INFORMATION

Temperaturintervall för uppvärmning: 16°C~32°C (rumstemperatur)

3 Välj den framledningstemperatur som du vill ska användas för

uppvärmning av systemet med Detaljerad information finns i "Så här sätter du på/stänger av

uppvärmning med framledningstemperaturstyrning"[459].

Automatisk nedväxlingsfunktion

Information om inställningar för automatisk nedväxlingsfunktion finns under lokal inställning [2] i "7.2.9 Lokala inställningar för

fjärrkontrollen"[435].

INFORMATION

Nedväxlingsfunktionen ger möjlighet till sänkning av rumstemperaturen. Den kan till exempel aktiveras under natten, eftersom temperaturkraven är olika på natten och på dagen.

för att stänga av/sätta på uppvärmningen ( ). och motsvarande inställningsvärde för faktisk

blinkar vid nedväxlingsdrift.

▪

▪ När rumstemperaturnedväxlingsfunktionen är aktiv

utförs även utvattennedväxlingsdrift (se "Så här sätter

du på/stänger av kylning med framledningstemperaturstyrning"[459]).

▪ Ställ inte nedväxlingsvärdet för lågt, särskilt under

kallare perioder (till exempel vintertid). Det är möjligt att rumstemperaturen inte går att uppnå (eller att det tar mycket längre) på grund av den stora temperaturskillnaden.

tänds.

och . För att

och .

Så här sätter du på/stänger av uppvärmning med framledningstemperaturstyrning

I det här läget aktiveras uppvärmningen vid behov enligt framledningstemperaturinställningen. Inställningspunkten kan ställas in manuellt eller via programtimern.

1 Tryck på

för att stänga av/sätta på uppvärmningen ( ).

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

16 Drift

Resultat: och motsvarande inställningsvärde för faktisk

rumstemperatur visas på displayen. Driftlampan

2 Ställ in önskad framledningstemperatur med

. För att undvika överhettning kan uppvärmning inte användas när utomhustemperaturen stiger över en viss temperatur (se "16.1Driftsvillkor"[457]).

INFORMATION

Temperaturintervall för uppvärmning: 25°C~50°C (framledningstemperatur)

För konfiguration av programtimerfunktionen, se

"16.3.6Programtimer"[460].

INFORMATION

▪ När en extern rumstermostat installeras avgörs termo

PÅ/AV av den externa rumstermostaten. Fjärrkontrollen används därefter i utvattenstyrningsläge och fungerar inte som rumstermostat.

▪ Fjärrkontrollens PÅ/AV-status har alltid prioritet över

den externa rumstermostaten!

INFORMATION

Vid den här driften visar styrenheten inte vattentemperaturinställningen utan det växlingsvärde som kan anges av användaren.

Automatisk nedväxlingsfunktion

Information om inställningar för automatisk nedväxlingsfunktion finns under lokal inställning [2] i "7.2.9 Lokala inställningar för

fjärrkontrollen"[435].

tänds.

och

16.3.5 Andra driftlägen

Startdrift

Vid start visas fortfarande är i startläge.

Avfrostningsdrift (

INFORMATION

Denna funktion är ENDAST tillgänglig för värmepumpenheter.

Vid uppvärmningsdrift kan utomhusenhetens värmeväxlare frysa om utomhustemperaturen blir väldigt låg. Om detta händer övergår systemet till avfrostningsläge. Detta vänder cykeln och hämtar värme från vattensystemet för att förhindra att utomhussystemet fryser. Efter högst 15 minuters avfrostning återgår systemet till uppvärmningsläget. Uppvärmningsdrift är inte möjlig vid avfrostningsdrift.

Tyst drift (

Vid tyst drift arbetar enheten med reducerad kompressorhastighet vilket sänker bullret från enheten. Detta innebär att det tar längre tid innan den inställda temperaturen kan uppnås. Var försiktig med detta när en viss nivå av uppvärmning är nödvändig inomhus.

Det finns 3 olika nivåer av tyst driftläge. Önskat tyst läge ställs in genom lokala inställningar.

1 Tryck på

Resultat:

behörighetsnivå 2 eller 3 (se "7.2 Göra lokala

inställningar"[432]) kan knappen

2 Tryck på

Resultat:

De faktiska temperaturerna kan visas på fjärrkontrollen.

3 Håll in

Resultat: Framledningstemperaturen visas (

blinkar).

på displayen, vilket betyder att värmepumpen

)

för att aktivera tyst driftläge.

visas i displayen. Om styrenheten är inställd på

inte användas.

igen för att inaktivera tyst driftläge.

försvinner från displayen.

i 5 sekunder.

, / och

4 Tryck på

▪ Invattentemperaturen (

långsamt). ▪ Inomhustemperaturen ( ▪ Utomhustemperaturen (

5 Tryck på

trycks ned lämnar fjärrkontrollen visningsläget efter 10 sekunder.

och för att visa:

och / blinkar, och blinkar

och / blinkar).

och blinkar).

igen för att avsluta detta läge. Om ingen knapp

16.3.6 Programtimer

Tryck på

Fyra åtgärder per veckodag kan programmeras, totalt 28 åtgärder per vecka.

Programtimern kan programmeras på 2 olika sätt:

▪ baserat på temperaturinställningen (utvattentemperatur och

rumstemperatur)

▪ baserat på PÅ/AV-instruktion.

Programmeringsmetoden ställs in via lokala inställningar. Se

"7.2Göra lokala inställningar"[432]. Före programmeringen ska du

fylla i formuläret som finns sist i det här dokumentet. Med detta formulär kan du definiera de nödvändiga händelserna för varje dag.

Rumsuppvärmning

[0‑03] Status

Definierar om PÅ/AV-instruktionerna kan användas i programtimern för uppvärmning.

Under drift När programtimern växlar till uppvärmning AV,

för att aktivera eller inaktivera programtimern ( ).

INFORMATION

▪ När strömmen återvänder efter ett strömavbrott

tillämpar den automatiska omstartsfunktionen fjärrkontrollens inställningar vid strömavbrottet (om strömavbrottet varade mindre än 2 timmar). Vi rekommenderar därför att du alltid har den automatiska omstartsfunktionen aktiverad.

▪ Eftersom programmeringen görs efter klockan är det

viktigt att du tiden och veckodagen korrekt. Se

"16.3.1Om klockan"[458].

▪ Programtimeråtgärder utförs endast när programtimern

är aktiverad (

▪ De programmerade åtgärderna lagras inte i kronologisk

ordning utan i den ordning de har programmerats. Det betyder att åtgärd 1 är den åtgärd som först programmerats, även om den körs efter andra programmerade åtgärder.

▪ Om du programmerar 2 eller flera händelser på samma

dag och vid samma tidpunkt kommer endast den händelse med lägst händelsenummer att utföras.

FÖRSIKTIGT

Om du vill använda enheter i tillämpningar med programtimerläge rekommenderar vi att du använder en fördröjning på 10 till 15 minuter innan larmet går när timergränsen överskridits. Enheten kan stanna i flera minuter under normala driftsförhållanden för "avfrostning av enheten" eller vid drift med "termostatstopp".

Uppvärmning utifrån PÅ/AV-instruktion

visas på displayen)!

stängs styrenheten av (driftslampan slocknar).

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

16 Drift

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

Uppvärmning utifrån PÅ/AV-instruktion

Tryck på Programtimern för uppvärmning stoppas (om

den är aktiv) och startar igen nästa programmerade PÅ-funktion.

Det "senast" programmerade kommandot åsidosätter "föregående" programmerat kommando och förblir aktivt tills "nästa" programmerade kommando körs.

För att känna till den aktuella inställningen tittar du på det senast programmerade kommandot (detta kan vara från dagen före).

Styrenheten är avstängd (driftlampan är släckt), men programtimerikonen är tänd.

Tryck på Programtimern för uppvärmning och tyst läge

stannar och startar inte igen.

Programtimerikonen visas inte längre.

▪ Driftexempel: Uppvärmning utifrån PÅ/AV-instruktion.

Uppvärmning baserat på temperaturinställningen

(a)

Tryck på Programtimern för uppvärmning stoppas och

startas inte igen.

Styrenheten är av (driftlampan släcks).

Tryck på Programtimern för uppvärmning och tyst läge

stannar och startar inte igen.

Programtimerikonen visas inte längre.

(a) För utvatten och/eller rumstemperatur

▪ Driftexempel: Programtimer baserat på temperaturinställning

När nedväxlingsfunktionen (se lokala inställning [2]) aktiverats har nedväxlingen prioritet över den programmerade åtgärden i programtimern.

Under drift Under programtimerdrift lyser driftslampan hela

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

1 Programtimer 2 Nedväxlingsfunktion 3 Både nedväxlingsfunktionen och programtimern är

aktiverade

A Nedväxlingsfunktion B PÅ/AV-instruktioner

t Tid

T Temperaturinställning

Rumstemperatur Framledningstemperatur

Uppvärmning baserat på temperaturinställningen

tiden.

1 Programtimer 2 Nedväxlingsfunktion 3 Både nedväxlingsfunktionen och programtimern är

aktiverade

A Nedväxlingsfunktion

t Tid

T Temperaturinställning

Rumstemperatur Framledningstemperatur

INFORMATION

Rumsuppvärmning baserat på temperaturinställning är aktiverad som standard så bara temperaturändringar kan genomföras (inga PÅ/AV-instruktioner).

Rumskylning

[0‑04] Status

Definierar om PÅ/AV-instruktionerna kan användas i programtimern för kylning.

Detta är samma som för rumsuppvärmning [0‑03], men

(a)

nedväxlingsfunktionen är inte tillgänglig.

INFORMATION

Rumsuppvärmning baserat på temperaturinställning är aktiverad som standard så bara temperaturändringar kan genomföras (inga PÅ/AV-instruktioner).

Installations- och användarhandbok

16 Drift

5 sec

Tyst läge

Se "Så här programmerar du tyst drift"[463].

Växla läget på eller av vid en schemalagd tidpunkt. Fyra åtgärder kan programmeras per dag. Dessa åtgärder upprepas dagligen.

Så här programmerar du rumskylning

Resultat: När alla händelser har programmerats kontrollerar du

att displayen visar det högsta händelsenummer som du vill spara.

12 Håll ned

åtgärderna. Resultat: Om

åtgärderna 1, 2 och 3, medan händelse 4 raderas. Du återkommer automatiskt till steg6. Tryck flera gånger på för att återkomma till föregående steg i denna procedur och slutligen till normal drift.

13 Du återkommer automatiskt till steg6. Börja om från början för

att programmera nästkommande dag.

i 5 sekunder för att lagra de programmerade

trycks ned när händelsenummer3 visas lagras

Så här programmerar du rumsuppvärmning

INFORMATION

Tryck på programmeringsproceduren utan att spara ändrade inställningar.

1 Tryck på

2 Välj det driftläge som du vill programmera med

Resultat: Det aktuella läget blinkar.

3 Tryck på

Resultat: Tiden blinkar. 4 Kontrollera åtgärd(er) med

5 Håll ned

åtgärder.

Resultat: De först programmerade aktiviteterna visas. 6 Välj det åtgärdsnummer som du vill programmera eller ändra

med

7 Ställ in korrekt åtgärdstid med

8 Ställ in framledningstemperaturen med

9 Ställ in rumstemperaturen med

10 Välj

11 Upprepa den här proceduren för att programmera övriga

händelser.

för att komma till programmerings-/kontrolläget.

för att bekräfta valt läge.

med för att stänga av kylning och fjärrkontrollen.

för att återgå till föregående steg i

och

och .

i 5 sekunder för att programmera detaljerade

och .

INFORMATION

Tryck på programmeringsproceduren utan att spara ändrade inställningar.

för att återgå till föregående steg i

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

16 Drift

1 Tryck på för att komma till programmerings-/kontrolläget.

2 Välj det driftläge som du vill programmera med

3 Tryck på

4 Välj den dag som du vill kontrollera eller programmera med

5 Tryck på

6 Håll ned

7 Välj det åtgärdsnummer som du vill programmera eller ändra

8 Ställ in korrekt åtgärdstid med

9 Ställ in framledningstemperaturen med

10 Ställ in rumstemperaturen med

11 Tryck på

12 Ställ in lämpligt växlingsvärde med

13 Upprepa denna procedur för att programmera återstående

14 Håll ned

15 Du återkommer automatiskt till steg6. Börja om från början för

Resultat: Det aktuella läget blinkar.

för att bekräfta valt läge.

Resultat: Den aktuella dagen blinkar.

och .

Resultat: Vald dag blinkar.

för att bekräfta vald dag.

i 5 sekunder för att programmera detaljerade

åtgärder. Resultat: Den först programmerade händelsen för den valda

dagen visas.

med

och .

för att välja:

: för att stänga av uppvärmning och fjärrkontrollen.

▪

: för att välja automatisk temperaturberäkning för

▪

utvattentemperaturen

och . För mer information om väderberoende inställningsvärde, se

"16.3.6Programtimer"[460].

åtgärder för den valda dagen. Resultat: När alla händelser har programmerats kontrollerar du

att displayen visar det högsta händelsenummer som du vill spara.

i 5 sekunder för att lagra de programmerade

åtgärderna. Resultat: Om

att programmera nästkommande dag.

trycks ned när händelsenummer3 visas lagras

och

Så här programmerar du tyst drift

INFORMATION

Tryck på programmeringsproceduren utan att spara ändrade inställningar.

1 Tryck på

2 Välj det driftläge som du vill programmera med

Resultat: Det aktuella läget blinkar. 3 Tryck på

4 Kontrollera åtgärd(er) med

5 Håll ned

åtgärder.

Resultat: De först programmerade aktiviteterna visas. 6 Välj det åtgärdsnummer som du vill programmera eller ändra

med

7 Ställ in korrekt åtgärdstid med

8 Markera eller avmarkera

9 Upprepa denna procedur för att programmera återstående

åtgärder för det valda läget.

Resultat: När alla händelser har programmerats kontrollerar du

att displayen visar det högsta händelsenummer som du vill

spara. 10 Håll ned

åtgärderna.

Resultat: Om

åtgärderna 1, 2 och 3, medan händelse 4 raderas. Du

återkommer automatiskt till steg6. Tryck flera gånger på

för att återkomma till föregående steg i denna procedur och

slutligen till normal drift. 11 Du återkommer automatiskt till steg6. Börja om från början för

att programmera nästkommande dag.

för att komma till programmerings-/kontrolläget.

för att bekräfta valt läge.

för att återgå till föregående steg i

och

och .

i 5 sekunder för att programmera detaljerade

och .

som åtgärd med .

i 5 sekunder för att lagra de programmerade

trycks ned när händelsenummer3 visas lagras

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

16 Drift

Så här kontrollerar du programmerade händelser

INFORMATION

Tryck på kontrollproceduren.

1 Tryck på

2 Välj det driftläge som du vill kontrollera med

Resultat: Det aktuella läget blinkar.

3 Tryck på

Resultat: Den aktuella dagen blinkar.

4 Välj den dag som du vill kontrollera med

Resultat: Vald dag blinkar.

5 Tryck på

Resultat: Den först programmerade händelsen för den valda

dagen visas.

6 Kontrollera andra programmerade händelser för den valda

dagen med Resultat: Detta kallas avläsningsläget. Tomma

programhändelser (som 4) visas inte. Tryck flera gånger på

och slutligen till normal drift.

för att komma till programmerings-/kontrolläget.

för att bekräfta valt läge.

för att bekräfta vald dag.

för att återkomma till föregående steg i denna procedur

för att återgå till föregående steg i

och .

Tips och tricks för programtimern

Programmera följande dag(ar)

1 När du bekräftat programmerade händelser för en specifik dag

trycker du en gång på Resultat: Du kan nu välja en annan dag med

och börja om med kontrollen och programmeringen.

Ta bort en eller flera programmerade händelser

Borttagning av en eller flera programmerade händelser görs samtidigt som programmerade händelser lagras.

När alla händelser för en dag har programmerats kontrollerar du att displayen visar det högsta händelsenummer som du vill spara. Genom att hålla ned knappen händelser utom de som har ett högre händelsenummer än det visade.

Exempel: Om du trycker på visas, lagras åtgärderna1, 2 och 3, medan åtgärd 4 raderas.

Kopiera programmerade händelser till följande dag

Vid uppvärmningsprogram är det möjligt att kopiera alla programmerade händelser för en specifik dag till dagen efter (d.v.s. kopiera alla programmerade händelser från "

1 Tryck på

Resultat: Det aktuella läget blinkar.

2 Välj det läge som du vill programmera med

Resultat: Det valda läget blinkar. Du kan lämna

programmeringen genom att trycka på

3 Tryck på

Resultat: Den aktuella dagen blinkar.

4 Välj den dag som du vill kopiera till dagen efter med

Resultat: Vald dag blinkar. Tryck på

steg2.

5 Tryck på

6 Efter 5 sekunder visar displayen följande dag (t.ex. "

7 Tryck på

för att bekräfta valt läge.

och samtidigt i 5sekunder.

" valdes först). Detta indikerar att dagen har kopierats.

för att återgå till steg2.

och

i 5 sekunder lagrar du alla

trycks ned när åtgärdsnummer3

" till " ").

och .

och

för att återgå till

" om

Så här tar du bort ett läge

1 Tryck på

Resultat: Det aktuella läget blinkar.

2 Välj det läge som du vill ta bort med

Resultat: Det valda läget blinkar.

3 Håll ned knapparna

radera det valda läget.

Så här tar du bort en veckodag

1 Tryck på

Resultat: Det aktuella läget blinkar.

2 Välj det läge som du vill ta bort med

Resultat: Det valda läget blinkar.

3 Tryck på

Resultat: Den aktuella dagen blinkar.

4 Välj den dag som du vill ta bort med

Resultat: Vald dag blinkar.

5 Håll ned knapparna

bort det valda läget.

och .

och samtidigt i 5 sekunder för att

och .

för att bekräfta valt läge.

och .

och samtidigt i 5sekunder för att ta

16.3.7 Använda kretskortet för behovsstyrning (tillval)

Ett tillkvalskretskort EKRP1AHTA kan anslutas till enheten och användas för att fjärrstyra den.

De 3 insignalerna ger möjlighet till:

▪ fjärrväxling mellan kylning och uppvärmning

▪ fjärrstyrning termo på/av

▪ fjärrstyrning enhet på/av

Mer information om detta tillval finns i kopplingsschemat för enheten.

INFORMATION

Signalen (spänningsfri) måste ta minst 50ms.

Se även lokal inställning [6‑01] i "7.2.9 Lokala inställningar för

fjärrkontrollen"[435] för inställning av önskad funktion.

16.3.8 Använda den externa styradaptern (tillval)

Ett adapterkretskort (tillval) DTA104A62 kan anslutas till enheten och användas för att fjärrstyra 1 eller flera enheter.

Genom att kortsluta kontakterna på tillvalssatsens kretskort kan du:

▪ minska kapaciteten till omkring 70%,

▪ minska kapaciteten till omkring 40%,

▪ tvinga termoavstängning,

▪ spara kapacitet (fläkt med låg hastighet, kontroll av

kompressorfrekvensen).

Mer information om detta tillval finns i de särskilda anvisningar som medföljer enheten.

16.3.9 Använda den extra fjärrkontrollen

Om det förutom huvudfjärrkontrollen finns en extra fjärrkontroll installerad, kan huvudfjärrkontrollen användas för alla inställningar, medan den andra fjärrkontrollen (slav) inte kan användas för programmering och inställning av parametrar.

Mer information finns i installationshandboken.

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

17 Underhåll och service

NOTERING

Inspektera aldrig själv enheten och utför aldrig själv service på enheten. Anlita utbildad personal för sådana uppgifter.

VARNING

FÖRSIKTIGT

Stick INTE in fingrar, pinnar eller andra föremål i luftintaget eller luftutloppet. Ta INTE bort fläktskyddet. När fläkten roterar med hög hastighet kan den orsaka skador.

FÖRSIKTIGT: Var försiktig med fläkten!

Det är farligt att inspektera enheten med fläkten igång.

Var noga med att stänga av huvudströmbrytaren innan du utför något underhållsarbete.

FÖRSIKTIGT

Efter långvarig användning bör du kontrollera enhetens fundament och installation så att inga skador uppkommit. Om dessa är skadade kan enheten falla omkull och orsaka skador.

17.1 Om kylmediet

Den här produkten innehåller fluorerade växthusgaser. Låt INTE gaserna komma ut i atmosfären.

Köldmediumtyp: R410A

Växthuseffektpåverkan (GWP): 2087,5

VARNING

Köldmediumet i systemet är säkert och läcker i normala fall inte. Om köldmedium läcker ut i rummet kan kontakt med en öppen låga resultera i en skadlig gas.

Stäng av alla uppvärmningsenheter med öppen låga, ventilera rummet och kontakta leverantören av enheten.

Använd inte systemet förrän en servicetekniker bekräftar att den del där köldmediumläckan uppstått har reparerats.

17.2 Service och garanti efter försäljning

17.2.1 Garantiperiod

▪ Den här produkten har ett garantikort som fylldes i av leverantören

vid installationen. Det ifyllda kortet ska kontrolleras av kunden och förvaras på ett säkert ställe.

▪ Om reparationer av produkten krävs under garantiperioden

kontaktar du leverantören med garantikortet till hands.

17.2.2 Rekommenderat underhåll och inspektion

Eftersom damm samlas i enheten när den använts några år försämras prestandan till en viss del. Eftersom demontering och rengöring av enheternas innanmäten kräver tekniskt kunnande, samt för att få bästa möjliga underhåll av enheterna, rekommenderar vi att du tecknar ett underhålls- och inspektionsavtal som komplettering av de vanliga underhållsaktiviteterna. Vårt nätverk av leverantörer har

tillgång till ett permanent lager av viktiga komponenter så att din enhet kan få så lång livslängd som möjligt. Kontakta din leverantör för mer information.

När du kontaktar leverantören ska du alltid uppge följande information:

▪ Komplett modellnamn på enheten.

▪ Tillverkningsnummer (anges på enhetens namnplåt).

▪ Installationsdatum.

▪ Symptomen eller problemet, samt information om felet.

17.2.3 Rekommenderade underhållsochinspektionscykler

Observera att angivna underhålls- och utbytescykler inte gäller garantiperioden för komponenterna.

Komponent Inspektion

scykel

Elmotor 1 år 20000 timmar Kretskort 25000 timmar Värmeväxlare 5 år Sensor (termistor osv) 5 år Användargränssnitt och

brytare Dräneringstråg 8 år Expansionsventil 20000 timmar Magnetventil 20000 timmar

Tabellen gäller under antagande av följande användningsvillkor:

▪ Normal användning utan att enheten startas och stoppas för ofta.

Beroende på modell rekommenderar vi inte att maskinen stoppas och startas mer än 6 gånger per timme.

▪ Enheten antas vara i drift 10 timmar per dag och 2500 timmar per

år.

NOTERING

▪ Tabellen indikerar huvudkomponenterna. Mer

information finns i underhålls- och inspektionsavtalet.

▪ Tabellen indikerar rekommenderade intervall för

underhållscykler. För maximal livslängd kan underhållsarbeten eventuellt krävas tidigare. Rekommenderade intervall kan användas för planering av lämpligt underhåll med avseende på budgetering av underhålls- och inspektionskostnader. Beroende på innehållet i underhålls- och inspektionsavtalet kan inspektion- och underhållscykler i verkligheten vara kortare än de som anges häri.

Underhållscykel

(utbyten och/eller

reparationer)

25000 timmar

18 Felsökning

Om något av följande fel inträffar, vidtag nedanstående åtgärder och kontakta din återförsäljare.

VARNING

Stoppa driften och stäng av strömmen om något ovanligt inträffar (t.ex. brandlukt).

Om enheten körs under sådana förhållanden kan det orsaka skador, elektriska stötar eller eldsvåda. Kontakta din leverantör.

Systemet MÅSTE repareras av en kvalificerad servicetekniker.

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

19 Flyttning

Fel Åtgärd

Om en säkerhetsanordning, t.ex. en säkring, en kretsbrytare eller jordfelsbrytare utlöses ofta eller om brytaren på/av INTE fungerar.

Om det läcker vatten från enheten. Stoppa driften. Driftbrytaren fungerar INTE som den

ska. Om displayen på användargränssnittet

indikerar enhetens nummer, driftlampan blinkar och en felkod visas.

Om något annat fel än de ovan uppstår i systemet följer du nedanstående felsökningsschema.

Fel Åtgärd

Fjärrkontrollens display visar inget.

En felkod visas på fjärrkontrollen.

Programtimern fungerar, men de programmerade händelserna genomförs vid fel tidpunkt.

Programtimern är programmerad, men fungerar inte.

Kapacitetsbrist. Kontakta din lokala leverantör. Om systemet inte går

överhuvudtaget.

▪ Kontrollera om det föreligger något

strömavbrott. Vänta tills strömmen kommer tillbaka. Om strömavbrottet inträffar under drift återstartas systemet automatiskt så snart strömmen återkommer.

▪ Kontrollera säkringar och brytare. Byt ut

säkringen eller återställ brytaren.

▪ Kontrollera om strömförsörjning med

differentierad eltariff är aktiv.

Kontakta din lokala leverantör. I

"10.2Felkoder: Översikt"[445] finns en

detaljerad lista med felkoder. Kontrollera om klockan och veckodagen är

korrekt inställda och korrigera vid behov.

Om inte visas, tryck på för att aktivera programtimern.

▪ Kontrollera om det föreligger något

strömavbrott. Vänta tills strömmen kommer tillbaka. Om strömavbrottet inträffar under drift återstartas systemet automatiskt så snart strömmen återkommer.

▪ Kontrollera säkringar och brytare. Byt ut

säkringen eller återställ brytaren.

Stäng AV huvudströmbrytaren.

Stäng AV strömmen.

Kontakta installatören och rapportera felkoden.

Huvudkod Innehåll

Expansionsventilfel (inomhusenhet) Varning vattensystem (inomhusenhet) Fel i kapacitetsinställning (inomhusenhet) Fel i ACS-kommunikation (inomhusenhet) Fel i termistor för köldmedium (inomhusenhet) Fel i termistor för returvatten (inomhusenhet) Fel i termistor för utvatten (inomhusenhet) Fel i termistor för fjärrkontroll (inomhusenhet) Högtryckskontakt aktiverad (inomhusenhet) Lågtrycksfel (kompressorenhet) Insugssensor för köldmedium (inomhusenhet) Motfasfel, strömförsörjning(inomhusenhet) Otillräcklig strömförsörjning (inomhusenheten) Två fjärrkontroller är anslutna och båda är inställda

som huvudfjärrkontroller (inomhusenhet) Typanslutningsproblem (inomhusenhet) Fel i automatisk adress (inkonsekvens)

(inomhusenhet)

19 Flyttning

Kontakta leverantören för demontering och ominstallation av hela enheten. Flyttning av enheter kräver tekniskt kunnande.

20 Kassering

Denna enhet använder HFC (hydrofluorocarbon). Kontakta din återförsäljare vid kassering av enheten.

NOTERING

Om du efter att ha kontrollerat alla punkter ovan fortfarande inte kan lösa problemet själv kontaktar du installatören och meddelar symptomen, komplett modellnamn på enheten (med tillverkningsnummer om så är möjligt) samt installationsdatum (anges eventuellt på garantikortet).

18.1 Felkoder: Översikt

Om en felkod visas på displayen på inomhusenhetens fjärrkontroll kontaktar du installatören och meddelar denne felkoden samt enhetens typ och serienummer (denna information finns på enhetens namnplåt).

Som referens finns en lista med felkoder. Du kan, beroende på nivån av felkoden, återställa koden genom att trycka på PÅ/AV-knappen. Be annars installatören om råd.

Huvudkod Innehåll

EEPROM-fel (inomhusenhet) Fel i vattenkretsen (inomhusenhet)

Installations- och användarhandbok

SERHQ020~032BAW1 + SEHVX20~64BAW

Luftkyld vätskekylare av enhetstyp

4P508020-1C – 2019.11

21 Ordlista

Återförsäljare

Återförsäljare av produkten.

Behörig installatör

Tekniskt kunnig person som är behörig för att installera produkten.

Användare

Person som äger och/eller använder produkten.

Gällande lagstiftning

Alla internationella, europeiska, nationella och lokala direktiv, lagar, förordningar och/eller koder som är relevanta och gäller för en särskild produkt eller domän.

Serviceföretag

Behörigt företag som kan utföra eller samordna nödvändig service på enheten.

Installationshandbok

Installationshandbok för en särskild produkt eller applikation, förklarar hur du installerar, konfigurerar och underhåller den.

Bruksanvisning

Bruksanvisning för en specifik produkt eller applikation som beskriver hur man använder produkten.

Underhållsanvisningar

Bruksanvisning för en specifik produkt eller applikation som beskriver (om det är relevant) hur produkten eller applikationen installeras, konfigureras, används och/eller underhålls.

Tillbehör

Etiketter, handböcker, informationsblad och utrustning som levereras med produkten och som ska installeras i enlighet med instruktionerna i den medföljande dokumentationen.

Extrautrustning

Utrustning som tillverkats eller godkänts av Daikin kan kombineras med produkten i enlighet med instruktionerna i den medföljande dokumentationen.

Anskaffas lokalt

Utrustning som INTE tillverkats Daikin men som kan kombineras med produkten i enlighet med instruktionerna i den medföljande dokumentationen.

21 Ordlista

SERHQ020~032BAW1 + SEHVX20~64BAW Luftkyld vätskekylare av enhetstyp 4P508020-1C – 2019.11

Installations- och användarhandbok

4P508020-1C 2019.11

Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Innehåll

1 Allmänna säkerhetsföreskrifter

1.1 Om dokumentationen

1.1.1 Betydelse av varningstexter och symboler

1.2 För användaren

1.3 För installatören

1.3.1 Allmänt

1.3.2 Installationsplats

1.3.3 Köldmedium

1.3.4 Bärare
