Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [no]

...

Download

Referanseguide for

montører og brukere

Delt kompakt luftkjølt vannkjøler

SERHQ020BAW1 SERHQ032BAW1

SEHVX20BAW SEHVX32BAW SEHVX40BAW SEHVX64BAW

Referanseguide for montører og brukere

Delt kompakt luftkjølt vannkjøler

Norsk

Innholdsfortegnelse

1 Generelle sikkerhetshensyn 3

1.1 Om dokumentasjonen ............................................................... 3

1.1.1 Betydning av advarsler og symboler........................... 3

1.2 For brukeren.............................................................................. 4

1.3 For montøren............................................................................. 4

1.3.1 Generelt ...................................................................... 4

1.3.2 Installasjonssted ......................................................... 4

1.3.3 Kjølemiddel ................................................................. 5

1.3.4 Saltoppløsning ............................................................ 5

1.3.5 Vann............................................................................ 6

1.3.6 Elektrisk ...................................................................... 6

2 Om dokumentasjonen 6

2.1 Om dette dokumentet................................................................ 6

2.2 Installerings- og brukerhåndbok i kortform ................................ 7

For montøren 7

3 Om esken 7

3.1 Oversikt: om boksen.................................................................. 7

3.2 Utendørsanlegg......................................................................... 8

3.2.1 Slik pakker du opp utendørsenheten .......................... 8

3.2.2 Slik håndterer du utendørsenheten............................. 8

3.2.3 Slik fjerner du tilbehør fra utendørsanlegget............... 8

3.3 Innendørsenhet ......................................................................... 8

3.3.1 Slik pakker du ut innendørsenheten ........................... 8

3.3.2 Slik håndterer du innendørsenheten........................... 9

3.3.3 Fjerne tilbehør fra innendørsanlegget......................... 9

4 Om enhetene og tilleggsutstyret 9

4.1 Oversikt: om enhetene og tilleggsutstyret ................................. 9

4.2 Identifikasjon ............................................................................. 9

4.2.1 Identifikasjonsmerke: utendørsenhet.......................... 10

4.2.2 Identifikasjonsmerke: Innendørsenhet........................ 10

4.2.3 Om utendørsanlegget ................................................. 10

4.2.4 Om innendørsanlegget ............................................... 10

4.2.5 Om å kombinere anlegg og tilleggsutstyr.................... 10

4.2.6 Driftsområde ............................................................... 10

4.3 Kombinere anlegg og tilleggsutstyr ........................................... 11

4.3.1 Mulig tilleggsutstyr for det delte systemet................... 11

4.4 Systemoppsett........................................................................... 11

5 Forberedelse 11

5.1 Oversikt: klargjøring .................................................................. 11

5.2 Klargjøre installeringsstedet ...................................................... 11

5.2.1 Krav til installeringssted for utendørsanlegget............ 11

5.2.2 Krav til installeringssted for innendørsanlegget .......... 12

5.3 Klargjøre røropplegg for kjølemiddel ......................................... 13

5.3.1 Krav for kjølemedierør ................................................ 13

5.3.2 Velge rørdimensjon..................................................... 13

5.3.3 Om rørlengden............................................................ 13

5.4 Klargjøre vannrøropplegg.......................................................... 13

5.4.1 Krav til vannkretsen .................................................... 13

5.4.2 Formel for beregning av ekspansjonskarets fortrykk .. 15

5.4.3 Kontrollere vannvolumet og ekspansjonskarets

fortrykk ........................................................................ 15

5.4.4 Endre ekspansjonskarets fortrykk............................... 15

5.4.5 Slik kontrollerer du vannvolumet: eksempler .............. 16

5.5 Klargjøre elektrisk ledningsopplegg .......................................... 16

5.5.1 Om klargjøring av det elektriske ledningsopplegget ... 16

5.5.2 Om overholdelse av elektriske bestemmelser ............ 16

5.5.3 Krav til kabler .............................................................. 17

5.5.4 Krav for sikkerhetsanordninger................................... 17

6 Installering 17

6.1 Oversikt: Installering................................................................... 17

6.2 Åpne anleggene ......................................................................... 17

6.2.1 Om åpning av enheter ................................................. 17

6.2.2 Åpne utendørsanlegget................................................ 17

6.2.3 Slik åpner du innendørsenheten.................................. 18

6.2.4 Åpne boksen med elektriske komponenter på

utendørsanlegget ......................................................... 18

6.2.5 Åpne boksen med elektriske komponenter på

innendørsenheten ........................................................ 18

6.3 Montere utendørsanlegget ......................................................... 18

6.3.1 Om montering av utendørsanlegget ............................ 18

6.3.2 Forholdsregler ved montering av utendørsanlegget .... 19

6.3.3 Klargjøre installeringsstrukturen .................................. 19

6.3.4 Slik sikrer du dreneringen ............................................ 19

6.4 Montere innendørsenheten ........................................................ 19

6.4.1 Om montering av innendørsenheten ........................... 19

6.4.2 Forholdsregler ved montering av innendørsenheten ... 19

6.4.3 Klargjøre installeringsstrukturen .................................. 19

6.5 Tilkoble kjølemedierørene .......................................................... 20

6.5.1 Forholdsregler ved tilkobling av kjølemedierør ............ 20

6.5.2 Utføre slaglodding på rørenden ................................... 20

6.5.3 Bruke avstengingsventilen og utløpsporten................. 21

6.5.4 Koble kjølemedierørene til utendørsanlegget .............. 21

6.5.5 Slik kobler du røropplegget for kjølemiddel til

innendørsenheten ........................................................ 23

6.6 Kontrollere kjølerørene............................................................... 24

6.6.1 Om kontroll av røropplegg for kjølemiddel................... 24

6.6.2 Forholdsregler når du kontrollerer kjølemedierørene... 24

6.6.3 Kontrollere kjølemedierørene: Oppsett........................ 24

6.6.4 Slik ser du etter lekkasjer: Lekkasjetest ved hjelp av

trykk ............................................................................. 24

6.6.5 Utføre vakuumtørking .................................................. 24

6.6.6 Isolere kjølemedierørene ............................................. 24

6.7 Fylle på kjølemiddel.................................................................... 25

6.7.1 Om påfylling av kjølemedium....................................... 25

6.7.2 Forholdsregler ved påfylling av kjølemedium............... 25

6.7.3 Slik faststår du ekstra mengde kjølemiddel ................. 25

6.7.4 Fylle på kjølemedium................................................... 25

6.7.5 Kontroller etter påfylt kjølemedium .............................. 26

6.7.6 Slik fester du etiketten for fluoriserte drivhusgasser .... 26

6.8 Koble til vannrøropplegg ............................................................ 26

6.8.1 Om tilkobling av vannrøropplegget .............................. 26

6.8.2 Forholdsregler ved tilkobling av vannrøropplegg......... 26

6.8.3 Slik kobler du til vannrøropplegget............................... 26

6.8.4 Slik fyller du vannkretsen............................................. 26

6.8.5 Slik isolerer du vannrøropplegget ................................ 27

6.9 Tilkoble de elektriske ledningene ............................................... 27

6.9.1 Om tilkobling av det elektriske ledningsopplegget....... 27

6.9.2 Forholdsregler ved tilkobling av elektriske ledninger ... 27

6.9.3 Lokalt ledningsopplegg: Oversikt................................. 28

6.9.4 Om de elektriske ledningene ....................................... 28

6.9.5 Slik fører og fester du strømtilførselen......................... 29

6.9.6 Tilkoble strømtilførselen til utendørsanlegget .............. 29

6.9.7 Koble til strømforsynings- og overføringskabler........... 31

6.9.8 Retningslinjer når du trykker ut hull i perforert plate .... 31

6.9.9 Installere brukergrensesnittet....................................... 31

6.9.10 Installere tilleggsutstyr ................................................. 32

7 Konfigurasjon 32

7.1 Oversikt: Konfigurasjon .............................................................. 32

7.2 Gjøre innstillinger på stedet........................................................ 32

7.2.1 Om å gjøre innstillinger på stedet

7.2.2 Komponenter for innstillinger på installasjonsstedet.... 33

7.2.3 Få tilgang til komponentene for innstillinger på

installasjonsstedet........................................................ 33

7.2.4 Få tilgang til modus 1 eller 2........................................ 33

7.2.5 Bruke modus 1............................................................. 34

7.2.6 Bruke modus 2............................................................. 34

7.2.7 Modus 1: Overvåkingsinnstillinger ............................... 34

7.2.8 Modus 2: Innstillinger på installasjonsstedet................ 34

................................ 32

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

1 Generelle sikkerhetshensyn

7.2.9 Feltinnstillinger på brukergrensesnittet ....................... 35

7.3 Veksle mellom kjøling og oppvarming....................................... 40

8 Ferdigstilling 40

8.1 Oversikt: igangsetting................................................................ 40

8.2 Forholdsregler ved ferdigstilling ................................................ 41

8.3 Sjekkliste før ferdigstilling av utendørsanlegget ........................ 41

8.4 Sjekkliste før ferdigstilling av innendørsanlegget ...................... 42

8.5 Sluttkontroll................................................................................ 43

8.6 Om prøvekjøringen.................................................................... 43

8.6.1 Vise temperaturen på fjernkontrollen.......................... 43

8.6.2 Teste romoppvarming/-kjøling .................................... 43

8.7 Korrigere etter unormal fullførelse av prøvekjøringen ............... 43

8.8 Kontrolliste for overlevering til brukeren .................................... 44

8.9 Fyll ut modellskjemaet............................................................... 44

9 Vedlikehold og service 44

9.1 Oversikt: Vedlikehold og service ............................................... 44

9.2 Sikkerhetshensyn ved vedlikehold ............................................ 44

9.2.1 Hindre elektriske farer................................................. 44

9.3 Om drift i servicemodus............................................................. 45

9.3.1 Bruke vakuummodus .................................................. 45

9.3.2 Samle opp kjølemedium ............................................. 45

9.4 Sjekkliste for årlig vedlikehold av innendørsenheten ................ 45

10 Feilsøking 46

10.1 Oversikt: Feilsøking ................................................................... 46

10.2 Feilkoder: Oversikt .................................................................... 46

11 Kassering 46

12 Tekniske data 47

12.1 Oversikt: Tekniske data ............................................................. 47

12.2 Serviceplass: Utendørsanlegg .................................................. 47

12.3 Serviceplass: Innendørsenhet ................................................... 47

12.4 Rørledningsskjema: Utendørsanlegg ........................................ 49

12.5 Rørledningsskjema: Innendørsanlegg....................................... 50

12.6 Koblingsskjema: Utendørsanlegg.............................................. 51

12.7 Koblingsskjema: Innendørsanlegg ............................................ 51

12.8 Tekniske spesifikasjoner: Utendørsanlegg................................ 52

12.9 Feltinnstillinger på brukergrensesnittet – oversikt ..................... 53

12.10 Feltinnstillinger på utendørsanlegget ........................................ 55

12.11 ESP-kurve: Innendørsenhet ...................................................... 56

For brukeren 56

13 Om systemet 56

13.1 Systemoppsett........................................................................... 56

17.2.2 Anbefalt vedlikehold og inspeksjon.............................. 66

17.2.3 Anbefalte sykluser for vedlikehold og inspeksjon ........ 66

18 Feilsøking 67

18.1 Feilkoder: Oversikt ..................................................................... 67

19 Ny plassering 67

20 Kassering 68

21 Ordliste 69

1 Generelle sikkerhetshensyn

1.1 Om dokumentasjonen

▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk

er oversettelser.

▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg

veldig viktig emner. Følg dem nøye.

▪ Installeringen av systemet og samtlige aktiviteter som er

beskrevet i installeringshåndboken og i referanseguiden for montører, MÅ utføres av autorisert installatør.

1.1.1 Betydning av advarsler og symboler

FARE

Angir en situasjon som fører til død eller alvorlig personskade.

FARE: ELEKTRISK STØT

Angir en situasjon som kan føre til elektrisk støt.

FARE: BRENNSKADER

Angir en situasjon som kan føre til brannskader på grunn av ekstremt høye eller lave temperaturer.

FARE: FARE FOR EKSPLOSJON

Angir en situasjon som kan føre til eksplosjon.

ADVARSEL

Angir en situasjon som kan føre til død eller alvorlig personskade.

ADVARSEL: ANTENNELIG MATERIALE

14 Brukergrensesnitt 57

15 Før drift 57

16 Drift 58

16.1 Driftsområde .............................................................................. 58

16.2 Hurtigstart .................................................................................. 58

16.3 Betjene systemet ....................................................................... 59

16.3.1 Om klokken ................................................................. 59

16.3.2 Om å betjene systemet ............................................... 59

16.3.3 Drift med romkjøling.................................................... 59

16.3.4 Drift med romoppvarming ........................................... 60

16.3.5 Andre driftsmodi.......................................................... 61

16.3.6 Programbryter ............................................................. 61

16.3.7 Bruke tilleggskretskortet for behov.............................. 65

16.3.8 Bruke den ekstra eksterne kontrolladapteren ............. 66

16.3.9 Bruke den ekstra fjernkontrollen ................................. 66

17 Vedlikehold og service 66

17.1 Om kjølemediet ......................................................................... 66

17.2 Garantiservice og garanti .......................................................... 66

17.2.1 Garantiperiode ............................................................ 66

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

LIVSFARE

Angir en situasjon som kan føre til mindre eller moderat personskade.

MERKNAD

Angir en situasjon som kan føre til materiell skade.

INFORMASJON

Angir nyttige tips eller tilleggsinformasjon.

Symbol Forklaring

Les i installerings- og driftshåndboken samt anvisningsarket for kabling før du installerer.

Les i servicehåndboken før du utfører vedlikeholds- og serviceoppgaver.

Du finner mer informasjon i referanseguiden for montører og brukere.

Referanseguide for montører og brukere

1 Generelle sikkerhetshensyn

1.2 For brukeren

▪ Kontakt montøren hvis du er USIKKER på hvordan du betjener

enheten.

▪ Anlegget kan betjenes av barn fra de er 8 år, og av personer med

svekkede fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskap, dersom de er under tilsyn eller har fått opplæring i hvordan anlegget brukes på en trygg måte og de forstår hvilke farer dette medfører. Barn må IKKE leke med anlegget. Rengjøring og vedlikehold utført av bruker skal IKKE gjøres av barn uten tilsyn.

ADVARSEL

For å hindre elektrisk støt eller brann:

▪ Enheten må IKKE spyles.

▪ IKKE bruk enheten med våte hender.

▪ IKKE plasser gjenstander med vann enheten.

MERKNAD

▪ IKKE plasser gjenstander eller utstyr oppå enheten.

▪ Du må IKKE sitte, klatre eller stå på enheten.

▪ Enheter er merket med følgende symbol:

Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd. Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende lovgivning. Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer informasjon.

▪ Batterier er merket med følgende symbol:

Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et tungmetall over en viss konsentrasjon. Mulige kjemiske symboler er følgende: Pb: bly (>0,004%). Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og menneskelig helse.

1.3 For montøren

1.3.1 Generelt

Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener enheten.

MERKNAD

Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.

ADVARSEL

Sørg for at montering, testing og anvendte materialer overholder gjeldende lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).

LIVSFARE

Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du monterer, vedlikeholder eller utfører service på systemet.

ADVARSEL

Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem. Mulig risiko: kvelning.

FARE: BRENNSKADER

▪ IKKE ta på kjølerørene, vannrørene eller innvendige

deler under og rett etter bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal temperatur. Bruk vernehansker hvis du må berøre dem.

▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.

ADVARSEL

Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake feilfunksjon, røyk eller brann.

LIVSFARE

Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.

MERKNAD

▪ IKKE plasser gjenstander eller utstyr oppå enheten.

▪ Du må IKKE sitte, klatre eller stå på enheten.

MERKNAD

Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå vanninntrengning.

Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…

I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted på produktet:

▪ Instruksjoner for avstenging av systemet i et nødstilfelle

▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus

▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med

brukerstøtte

I Europa gir EN378 den nødvendige veiledningen for denne loggboken.

1.3.2 Installasjonssted

▪ Sørg for nok plass rundt enheten til service/vedlikehold og

luftsirkulasjon.

▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og

vibrasjoner fra anlegget.

▪ Kontroller at området er godt ventilert. Ventilasjonslukene må

IKKE blokkeres.

▪ Sørg for at enheten står plant.

IKKE installer enheten på følgende steder:

▪ I potensielt eksplosive omgivelser.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

1 Generelle sikkerhetshensyn

▪ På steder der det finnes maskiner som avgir elektromagnetiske

bølger. Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i utstyret.

▪ På steder der det er fare for brann på grunn av utslipp av

brennbare gasser (for eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.

▪ På steder der det produseres etsende gass (for eksempel

svovelsyregass). Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.

1.3.3 Kjølemiddel

Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i installeringshåndboken eller installatørens referanseguide.

MERKNAD

Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa er EN378 den aktuelle standarden.

MERKNAD

Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.

ADVARSEL

Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som angitt på enhetens merkeplate).

ADVARSEL

Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter at det er blitt utført en lekkasjetest og vakuumtørking.

▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den

angir typen kjølemedium og nødvendig mengde.

▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte

systemer krever kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.

▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som

brukes i systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn fremmedelementer i systemet.

▪ Slik fyller du på flytende kjølemedium:

Hvis Så

Det finnes et hevertrør

(dvs. sylinderen er merket med "Væskepåfyllingshevert tilkoblet")

Det finnes IKKE et hevertrør Fyll på sylinderen mens den står

Fyll på sylinderen mens den er i stående posisjon.

opp ned.

ADVARSEL

Ta nødvendige forholdsregler i tilfelle kjølemiddellekkasje. Hvis det lekker kjølemiddelgass, må du lufte området umiddelbart. Mulige risikoer:

▪ Store mengder kjølemiddel i et lukket rom kan føre til

oksygenmangel.

▪ Det kan dannes giftige gasser hvis kjølemiddelgassen

kommer i kontakt med åpen flamme.

FARE: FARE FOR EKSPLOSJON

Utpumping – kjølemedielekkasje. Hvis du vil utføre

utpumping på systemet og det er lekkasje i kjølemediekretsen:

▪ Du må IKKE bruke anleggets funksjon for automatisk

utpumping, som samler opp alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens: Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens kompressoren kjører.

▪ Bruk et separat gjenvinningssystem slik at anleggets

kompressor IKKE må kjøre.

ADVARSEL

Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en vakuumpumpe til å tømme installasjonen.

MERKNAD

Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.

MERKNAD

▪ Du må IKKE fylle på mer kjølemedium enn angitt

mengde, for ellers kan kompressoren bli ødelagt.

▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet

håndteres i henhold til gjeldende lovgivning.

▪ Åpne kjølemediesylindere sakte.

▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass,

kan dette forhindre normal drift.

LIVSFARE

Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående, kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige konsekvens: Feil kjølemediummengde.

1.3.4 Saltoppløsning

Hvis det er aktuelt. Se monteringshåndboken eller installatørens oppslagsverk for ditt bruksområde for mer informasjon.

ADVARSEL

Valget av saltoppløsningen MÅ være i samsvar med gjeldende lovgivning.

ADVARSEL

Ta nødvendige forholdsregler i tilfelle lekkasje av saltoppløsningen. Hvis det lekker ut saltoppløsning, ventiler området umiddelbart og kontakt din lokale forhandler.

ADVARSEL

Miljøtemperaturen inne i enheten kan bli mye høyere enn den i rommet, f.eks. 70°C. Ved saltoppløsningslekkasje kan varme deler inne i enheten skape en farlig situasjon.

ADVARSEL

Bruk og installasjon av enheten må overholde sikkerhetsog miljøforholdsregler som spesifisert i gjeldende lovverk.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

2 Om dokumentasjonen

1.3.5 Vann

Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i installeringshåndboken eller installatørens referanseguide.

MERKNAD

Kontroller at vannkvaliteten overholder EU-direktiv 98/83EC.

1.3.6 Elektrisk

FARE: ELEKTRISK STØT

▪ Slå AV all strømforsyning før du fjerner panelet på

bryterboksen, kobler til elektriske ledninger eller berører elektriske deler.

▪ Koble fra strømforsyningen i mer enn 1 minutt, og mål

spenningen på terminalene på hovedkretsens kondensatorer eller elektriske komponenter før vedlikehold/service. Spenningen MÅ være mindre enn 50 V DC før du kan berøre elektriske komponenter. Koblingsskjemaet viser terminalenes plassering.

▪ IKKE berør elektriske komponenter med fuktige

hender.

▪ IKKE la enheten stå ubetjent når servicedekselet er

fjernet.

ADVARSEL

Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand på alle poler som gir full frakobling ved overspenning kategoriIII.

ADVARSEL

▪ Bruk KUN kobberledninger.

▪ Pass på at det lokale ledningsopplegget samsvarer

med gjeldende lovgivning.

▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med

koblingsskjemaet som følger produktet.

▪ Klem ALDRI sammen buntede kabler, og sørg for at de

IKKE kommer i kontakt med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke utsettes for eksternt press.

▪ Sørg for å installere jordingsledninger. Anlegget må

IKKE jordes til vannrør, innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Forsikre deg om at anlegget kobles til en egen

strømkrets. Bruk ALDRI en strømtilførsel som deles med annet utstyr.

▪ Sørg for å montere nødvendige sikringer eller

kretsbrytere.

▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør

det, kan det føre til elektrisk støt eller brann.

▪ Ved installering av jordfeilbryteren må det kontrolleres

at den er kompatibel med vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at jordfeilbryteren slår ut i utide.

LIVSFARE

Når du kobler til strømtilførselen, må jordingen være lagt opp før du oppretter strømførende tilkoblinger. Når du trekker ut strømtilførselen, må strømførende tilkoblinger være atskilt før jordingen. Lengden på lederne mellom festepunktet for strømledningen og selve rekkeklemmen må være slik at de strømførende lederne strammes før jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.

MERKNAD

Forholdsregler ved legging av strømledninger:

▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen

for strømtilførsel (slakk i strømledningen kan føre til unormal oppvarming).

▪ Følg figuren over når du tilkobler ledninger av samme

tykkelse.

▪ Bruk angitt strømledning til ledningsopplegget, og

tilkoble skikkelig. Deretter fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.

▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En

skrutrekker med for lite hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.

▪ Overstramming av kontaktskruene kan ødelegge dem.

Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå interferens. Det kan hende at 1 m ikke er tilstrekkelig, avhengig av radiobølgene.

ADVARSEL

▪ Når det elektriske arbeidet er utført, kontrollerer du at

hver enkelt elektrisk del og kontakt inne i boksen med elektriske deler er godt tilkoblet.

▪ Kontroller at alle deksler og lokk er lukket før du starter

opp enheten.

MERKNAD

Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AV-startmetode.

Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og strømmen går av og på mens produktet er i drift, kan du sette på en reversert fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge kompressoren og andre deler.

2 Om dokumentasjonen

2.1 Om dette dokumentet

INFORMASJON

Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å oppbevare den for fremtidige referanseformål.

Referanseguide for montører og brukere

Målpublikum

Autoriserte montører + sluttbrukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

3 Om esken

INFORMASJON

Dette anlegget er beregnet for bruk av fagfolk eller opplærte brukere i butikker, i lettindustrien og på bondegårder, eller til kommersiell bruk av ikkefagpersoner.

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du må lese før installering

▪ Format: Papir (i esken til utendørsanlegget)

▪ Installerings- og driftshåndbok:

▪ Installerings- og driftsinstruksjoner

▪ Format: Papir (i esken til innendørsanlegget)

▪ Referanseguide for montører og brukere:

▪ Forberedelser før installering, referansedata osv.

▪ Detaljerte og trinnvise instruksjoner og bakgrunnsinformasjon

for grunnleggende og avansert bruk

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale Daikin-webområdet eller via forhandleren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.

Tekniske data

▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det

lokale nettstedet til Daikin (tilgjengelig for alle).

▪ Det komplette settet med de nyeste tekniske dataene er

tilgjengelig på Daikin Business Portal (kreves godkjenning).

Se i installeringshåndboken som følger med RXYQ* når varmepumpenheten skal installeres (plassering, røropplegg og ledningsopplegg).

INFORMASJON

Les først driftshåndboken som følger med utendørsanlegget, deretter driftshåndboken for utendørsenheten.

2.2 Installerings- og brukerhåndbok i kortform

Kapittel Beskrivelse

Generelle sikkerhetshensyn

Om dokumentasjonen Hva slags dokumentasjon finnes det for

Om esken Slik pakker du ut anleggene og fjerner

Om anleggene og tilleggsutstyret

Forberedelse Hva du må gjøre og vite før du drar til

Installering Hva du må gjøre og vite for å installere

Konfigurasjon Hva du må gjøre og vite for å

Bruk Betjene anleggene Ferdigstilling Hva du må gjøre og vite for å ferdigstille

Overlevering til brukeren Hva du må gi til og forklare for brukeren Vedlikehold og service Slik vedlikeholder og utfører du service

Feilsøking Hva du må gjøre hvis det oppstår

Kassering Slik kasserer du systemet Tekniske data Spesifikasjoner for systemet Tabell med innstillinger på

installasjonsstedet Ordliste Definisjon av termer

Sikkerhetsinstruksjoner du må lese før installering

installatøren

tilbehøret ▪ Slik identifiserer du anleggene

▪ Mulige kombinasjoner av anlegg og

tilleggsutstyr

stedet

systemet

konfigurere systemet etter at det er installert

systemet etter at det er konfigurert

på anleggene

problemer

Tabellen skal fylles ut av installatøren og oppbevares for fremtidig referanse

For montøren

3 Om esken

3.1 Oversikt: om boksen

Dette kapittelet beskriver hva du må gjøre etter at boksen med utendørs- og innendørsenheten leveres på stedet.

Ta hensyn til følgende:

▪ Ved levering MÅ det undersøkes om anlegget er skadet.

Eventuelle skader MÅ rapporteres umiddelbart til transportørens klagebehandler.

▪ Bring den innpakkede enheten så nær installeringsstedet som

mulig for å unngå at det oppstår skader under transport.

▪ Pass på følgende når du håndterer anlegget:

Skjørt innhold, behandles forsiktig.

Sørg for at anlegget står oppreist for å unngå skader på kompressoren.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.

▪ Pass på følgende når du håndterer anlegget:

Skjørt innhold, behandles forsiktig.

Sørg for at anlegget står oppreist for å unngå skader på kompressoren.

▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.

a Åpning b Gaffeltruck

▪ Gaffeltruck skal bare brukes til transport så lenge anlegget står på

pallen, som vist ovenfor.

Referanseguide for montører og brukere

3 Om esken

1 2

d e

c b

1× 1× 1× 1×1× 1× 1×

ea c d f g

▪ Gaffeltruck skal bare brukes til transport så lenge anlegget står på

pallen, som vist ovenfor.

▪ Hvis det skal brukes en gaffeltruck, bør anlegget først

transporteres på pall, og deretter skal gaffeltruckens tinder føres gjennom de store, rektangulære åpningene nederst på anlegget.

▪ Når anlegget er plassert, fjernes emballasjen og gaffeltruckens

tinder føres gjennom de store, rektangulære åpningene nederst på anlegget.

3.2 Utendørsanlegg

3.2.1 Slik pakker du opp utendørsenheten

Fjern emballasjen fra anlegget:

▪ Pass på så du ikke skader anlegget når du fjerner krympefolien

med kniv.

▪ Fjern de 4 boltene som fester anlegget til pallen.

ADVARSEL

Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem. Mulig risiko: kvelning.

b Stropp c Beskytter d Stor åpning e Liten åpning (40×45)

f Gaffeltruck

MERKNAD

Bruk en stropp som er ≤20mm bred og som tåler vekten av anlegget.

MERKNAD

Dekk til gaffeltrucktindene slik at anlegget ikke skades. Hvis malingen på bunnrammen skaller av, kan den rusthindrende effekten svekkes.

3.2.3 Slik fjerner du tilbehør fra utendørsanlegget

Kontroller at alt tilbehøret er på plass i anlegget.

3.2.2 Slik håndterer du utendørsenheten

LIVSFARE

IKKE berør luftinntaket eller aluminiumsribbene på anlegget, fordi det kan forårsake personskade.

▪ Anlegget bør helst løftes med kran og 2 stropper som er minst 8m

lange, som vist på figuren nedenfor. Bruk alltid beskyttere for å unngå at stroppene påfører skade, og pass på plasseringen av anleggets tyngdepunkt.

a Generelle sikkerhetshensyn b Etikett for fluoriserte drivhusgasser c Flerspråklig etikett for fluoriserte drivhusgasser d Tilleggsrør på gasside e Tilleggsrør på gasside

f Tilleggsrør på væskeside

g Tilleggsrør på væskeside

3.3 Innendørsenhet

3.3.1 Slik pakker du ut innendørsenheten

Fjern emballasjen fra anlegget:

▪ Pass på så du ikke skader anlegget når du fjerner krympefolien

med kniv.

▪ Fjern de 4 boltene som fester anlegget til pallen.

▪ Pass på så du ikke mister anlegget når du løfter den av pallen.

Det bør være minst 2personer til å løfte anlegget.

ADVARSEL

Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem. Mulig risiko: kvelning.

a Emballasjemateriale

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

4 Om enhetene og tilleggsutstyret

1 2

8×

a d ec

1×

1× 1×

f g

2×

1× 1×1×/2×

2×

j k

3×2×

2×

3.3.3 Fjerne tilbehør fra innendørsanlegget

a Generelle sikkerhetshensyn b Installerings- og driftshåndbok (panel 3) c Brukergrensesnitt (panel 3) d Buntebånd (panel 3) e Stengeventiler (panel 3)

f Gjenget tilkobling (panel 3) (1× for SEHVX20+32BAW, 2×

for SEHVX40+64BAW)

g Filter (panel 3) h Rørbend (panel 3)

i Svart gummitetning (2×) j L-formet støtte (2×)

k M5 skruer (3×)

l Tilleggsrør (Ø12,7→Ø9,52 og Ø25,4→Ø28,6)

3.3.2 Slik håndterer du innendørsenheten

a Åpning

▪ Gaffeltruck skal bare brukes til transport så lenge anlegget står på

pallen, som vist ovenfor.

b Gaffeltruck

4 Om enhetene og

tilleggsutstyret

4.1 Oversikt: om enhetene og tilleggsutstyret

Dette kapitlet inneholder informasjon om følgende:

▪ Identifisere utendørsanlegget

▪ Identifisere innendørsanlegget

▪ Om utendørsanlegget

▪ Om innendørsanlegget

▪ Kombinere det delte systemet med tilleggsutstyr

▪ Der utendørs- og innendørsanleggene passer i systemoppsettet

4.2 Identifikasjon

MERKNAD

Ved installering eller vedlikehold av flere enheter samtidig må du passe på at du IKKE forveksler servicepaneler for forskjellige modeller.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

4 Om enhetene og tilleggsutstyret

–5

0 5 20 25

LWE

A B

4.2.1 Identifikasjonsmerke: utendørsenhet

Plassering

Modellidentifikasjon Eksempel: SE RH Q 020 BA W1

Kode Forklaring

SE Spesiell europeisk modell RH Utendørs / lav vanntemperatur Q R410A-kjølemedium 020 Kapasitetsklasse BA Modellserie W1 Strømtilførsel: 3P, 400V

4.2.2 Identifikasjonsmerke: Innendørsenhet

4.2.4 Om innendørsanlegget

Denne installeringshåndboken gjelder inverterkjøleenhet med separat hydromodul. Enheten er ment til utendørs installering og kan kombineres med VRV utendørsenheter (SERHQ020+032BAW1) til luftkondisjonering, eller den kan brukes til vanntilførsel til prosesskjøling.

Enhetene leveres i 4 standardstørrelser med nominell kjølekapasitet fra 16,8 til 63 kW.

Enheten er konstruert til å kjøre i oppvarmingsmodus ved omgivelsestemperaturer fra –15°C til 35°C, og i kjølemodus ved omgivelsestemperaturer fra –5°C til 43°C.

Vannvarmeveksleren er hovedkomponenten.

Innendørsenheten kobles til utendørsenheten med lokalt monterte kjølemedierør, og kompressoren i utendørsenheten sirkulerer kjølemedium inn i varmevekslerne.

▪ I kjølemodus transporterer kjølemediet varmen fra

vannvarmeveksleren til luftvarmeveksleren når varmen slippes ut til luft.

▪ I kjølemodus transporterer kjølemediet varmen fra

luftvarmeveksleren til vannvarmeveksleren når varmen slippes ut til vann.

4.2.5 Om å kombinere anlegg og tilleggsutstyr

Denne kompakte luftkjølte vannkjøleren kan kombineres med viftekonvektorenheter og er kun beregnet for bruk av R410A.

Innendørsanlegget kan kombineres med viftekonvektorenheter og er kun beregnet for bruk av R410A.

Plassering

Modellidentifikasjon Eksempel: SE HVX 20 BA W

Kode Forklaring

SE Spesiell europeisk modell HVX Innendørsanlegg / gulvstående 20 Kapasitetsklasse BA Modellserie W Strømtilførsel: 3P, 400V

4.2.6 Driftsområde

Kjøling

TAOmgivelsestemperatur (°CDB)

LWE Temperatur på utløpsvann fra fordamper (°C)

A Standard driftsområde B Nedkjølingsområde

4.2.3 Om utendørsanlegget

SERHQ utendørsanlegg er konstruert for installering utendørs, og kan kombineres med SEHVX innendørsanlegg.

Utendørsanleggene er konstruert til å kjøre i oppvarmingsmodus ved omgivelsestemperaturer fra -15°CWB til 35°C WB, og i kjølemodus ved omgivelsestemperaturer fra –5°CDB til 43°CDB.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

5 Forberedelse

–15

5 (EWC) 20 25 35 50

LWC

A B

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

g g g

Oppvarming

TAOmgivelsestemperatur (°CDB)

LWC Temperatur på utløpsvann fra kondensator (°C) EWC Temperatur på inngangsvann til kondensator (°C)

A Nedkjølingsområde B Standard driftsområde

4.3 Kombinere anlegg og tilleggsutstyr

4.3.1 Mulig tilleggsutstyr for det delte systemet

INFORMASJON

Se i de tekniske dataene for navnene på det nyeste tilleggsutstyret.

Fjernkontroll (EKRUAHTB)

En andre fjernkontroll for styring av enheten fra 2 steder.

Demand-kretskort (EKRP1AHTA)

Hvis du vil aktivere strømforbrukskontroll ved digitale innganger, må du installere demand-kretskortet.

Du finner installeringsanvisninger i installeringshåndboken for demand-kretskortet. Ved SEHVX40+64BAW kreves det 2 sett av dette alternativet.

Adapter for ekstern styring (DTA104A62)

Vil du starte driften med et eksternt inngangssignal fra en sentral kontrollenhet, kan adapteren for ekstern styring brukes. Instruksjoner (gruppevis eller individuelt) kan angis for drift med liten støy og drift med begrenset strømforbruk. Ved SEHVX40+64BAW kreves det 2 sett av dette alternativet.

4.4 Systemoppsett

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

a Utendørsanlegg b Innendørsanlegg c Platevarmeveksler d Pumpe e Ekspansjonskar

f Stengeventil g Motordrevet ventil h Bypassventil

FC1…3 Viftekonvektor (kjøpes lokalt)

RC Brukergrensesnitt

RT1…3 Romtermostat

5 Forberedelse

5.1 Oversikt: klargjøring

Dette kapitlet beskriver hva du må gjøre og vite før du drar til stedet.

Det inneholder informasjon om følgende:

▪ Klargjøring av installeringsstedet

▪ Klargjøre kjølemedierørene

▪ Klargjøre vannrørene

▪ Klargjøring av elektrisk ledningsopplegg

5.2 Klargjøre installeringsstedet

5.2.1 Krav til installeringssted for utendørsanlegget

INFORMASJON

Les også gjennom kravene nedenfor:

▪ Generelle krav til installeringssted. Se kapitlet

"Generelle sikkerhetshensyn".

▪ Krav til serviceplass. Se kapitlet "Tekniske data".

▪ Krav til kjølemedierør (lengde, høydeforskjell). Se

lenger ned i dette kapitlet "Forberedelse".

▪ Sørg for nok plass rundt enheten til service/vedlikehold og

luftsirkulasjon.

▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og

vibrasjoner fra anlegget.

▪ Sørg for at enheten står plant.

▪ Velg et sted der regn kan unngås i størst mulig grad.

▪ I tilfelle vannlekkasje må du sørge for at vann ikke kan forårsake

skader på installeringsområdet og omgivelsene rundt.

▪ Velg et installeringssted der lyd fra anlegget ikke vil forstyrre noen,

og der valg av sted er i henhold til gjeldende lovgivning.

▪ Under installering må det unngås at noen kan klatre eller plassere

gjenstander på anlegget.

▪ Det er tatt hensyn til samtlige rørlengder og avstander (se

"5.3.3Om rørlengden"[413]).

IKKE installer enheten på følgende steder:

▪ I potensielt eksplosive omgivelser.

▪ På steder der det finnes maskiner som avgir elektromagnetiske

bølger. Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i utstyret.

▪ På steder der det er fare for brann på grunn av utslipp av

brennbare gasser (for eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.

▪ På steder der det produseres etsende gass (for eksempel

svovelsyregass). Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.

▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften.

Plastdeler kan brytes ned og falle ut eller føre til vannlekkasje.

Referanseguide for montører og brukere

5 Forberedelse

≥1500

(mm)

≥1000≥1000

≥1000

≥1500

≥1000

≥1500≥1500

MERKNAD

Dette produktet tilhører klasse A. Til bruk i husholdningen kan dette produktet forårsake radiointerferens, slik at brukeren må ta nødvendige forholdsregler.

LIVSFARE

Utstyret må IKKE være allment tilgjengelig, men installeres på et sted som ikke er tilgjengelig for uvedkommende.

Denne enheten egner seg for montering i kommersielle og lett industrielle områder.

▪ Ved installering må det tas hensyn til sterk vind, tyfoner og

jordskjelv, for feilaktig installering kan føre til at anlegget velter.

▪ Pass på at verken luftinntaket eller luftutløpet for anlegget er rettet

mot den vanlige vindretningen på stedet. Motvind vil forstyrre anleggets drift. Bruk om nødvendig en vindskjerm for å dempe vinden.

▪ Påse at vannet ikke kan forårsake skade på stedet ved å legge

avløp i fundamentet og hindre at vann samles opp i konstruksjonen.

▪ I områder med stort snøfall må du velge et installeringssted hvor

snø ikke vil påvirke driften av anlegget.

Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes for direkte vind fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften, som kan redusere anleggets levetid.

Installer utendørsanlegget vekk fra direkte vind fra havet.

Eksempel: Bak bygningen.

Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en levegg.

▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg

▪ Følg kravene til serviceplass når du setter opp leveggen.

a Vind fra havet b Bygning c Utendørsanlegg d Levegg

MERKNAD

Utstyret som beskrives i denne håndboken, kan forårsake elektronisk støy som følge av radiofrekvent energi. Utstyret er i samsvar med spesifikasjoner som skal gi tilfredsstillende beskyttelse mot slike forstyrrelser. Dette gir imidlertid ingen garanti for at det ikke kan oppstå forstyrrelser i enkelte installasjoner.

Det anbefales derfor å installere utstyret og elektriske ledninger i god avstand fra stereoutstyr, datamaskiner o.l.

Referanseguide for montører og brukere

a Datamaskin eller radio b Sikring c Jordfeilbryter d Velger for kjøling/oppvarming e Brukergrensesnitt

f Innendørsanlegg

▪ På steder med dårlig mottak må det være en avstand på 3m eller

mer for å unngå elektromagnetisk interferens fra annet utstyr, og det må brukes ledningsrør til strøm- og overføringsledninger.

5.2.2 Krav til installeringssted for innendørsanlegget

INFORMASJON

Les også gjennom kravene nedenfor:

▪ Generelle krav til installeringssted. Se kapitlet

"Generelle sikkerhetshensyn".

▪ Krav til serviceplass. Se kapitlet "Tekniske data".

▪ Krav til kjølemedierør (lengde, høydeforskjell). Se

lenger ned i dette kapitlet "Forberedelse".

▪ Sørg for nok plass rundt enheten til service/vedlikehold og

luftsirkulasjon.

▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og

vibrasjoner fra anlegget.

▪ Sørg for at enheten står plant.

▪ Velg et installeringssted der lyd fra anlegget ikke vil forstyrre noen,

og der valg av sted er i henhold til gjeldende lovgivning.

▪ I tilfelle vannlekkasje må du sørge for at vann ikke kan forårsake

skader på installeringsområdet og omgivelsene rundt.

▪ Under installering må det unngås at noen kan klatre eller plassere

gjenstander på anlegget.

▪ Det er tatt hensyn til samtlige rørlengder og avstander (se

"5.3.3Om rørlengden"[413]).

IKKE installer enheten på følgende steder:

▪ I potensielt eksplosive omgivelser.

▪ På steder der det finnes maskiner som avgir elektromagnetiske

bølger. Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i utstyret.

▪ På steder der det er fare for brann på grunn av utslipp av

brennbare gasser (for eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.

▪ På steder der det produseres etsende gass (for eksempel

svovelsyregass). Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.

▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften.

Plastdeler kan brytes ned og falle ut eller føre til vannlekkasje.

MERKNAD

Dette produktet tilhører klasse A. Til bruk i husholdningen kan dette produktet forårsake radiointerferens, slik at brukeren må ta nødvendige forholdsregler.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

5 Forberedelse

LIVSFARE

Utstyret må IKKE være allment tilgjengelig, men installeres på et sted som ikke er tilgjengelig for uvedkommende.

Denne enheten egner seg for montering i kommersielle og lett industrielle områder.

5.3 Klargjøre røropplegg for kjølemiddel

5.3.1 Krav for kjølemedierør

MERKNAD

Røropplegget og andre trykksatte deler skal være egnet for kjølemedium. Bruk sømløst kobberrør, deoksidert med fosforsyre, for kjølemedium.

▪ Fremmedlegemer inne i rør (inkludert oljer for fabrikasjon) må

være ≤30mg / 10m.

▪ Herdingsgrad: Bruk rør med herdingsgrad etter rørdiameteren slik

det er angitt i tabellen under.

Rør Ø Rørmaterialets herdingsgrad

≤15,9mm O (herdet) ≥19,1mm 1/2H (halvhardt)

▪ Det er tatt hensyn til samtlige rørlengder og avstander (se

"5.3.3Om rørlengden"[413]).

▪ Rørtykkelsen på kjølemedierørene må være i henhold til

gjeldende lovgivning. Minste rørtykkelse for R410A-rør må være i overensstemmelse med tabellen under.

Rør Ø Minste tykkelse t

6,4mm / 9,5mm /

12,7mm 15,9mm 0,99mm

19,1mm / 22,2mm 0,80mm

28,6mm 0,99mm 34,9mm 1,21mm 41,3mm 1,43mm

0,80mm

5.3.2 Velge rørdimensjon

Fastsett riktig dimensjon ved hjelp av tabellene og referansefiguren nedenfor (kun som indikasjon).

Innendørsanlegg Utendørsanlegg

▪ Rørtilkoblingsdimensjoner

Innendørsanlegg Gass Væske Utendørsanlegg Gass Væske

SEHVX20BAW Ø25,4mm Ø12,7mm 1× SERHQ020BAW1 Ø22,2mm Ø9,52mm SEHVX32BAW Ø25,4mm Ø12,7mm 1× SERHQ032BAW1 Ø28,6mm Ø12,7mm SEHVX40BAW Ø25,4mm Ø12,7mm 2× SERHQ020BAW1 Ø22,2mm Ø9,52mm SEHVX64BAW Ø25,4mm Ø12,7mm 2× SERHQ032BAW1 Ø28,6mm Ø12,7mm

▪ Lokale rørdimensjoner

Innendørsanlegg G/G1 L/L1 G2 L2

SEHVX20BAW Ø28,6mm Ø9,52mm — — SEHVX32BAW Ø28,6mm Ø12,7mm — — SEHVX40BAW Ø28,6mm Ø9,52mm Ø28,6mm Ø9,52mm SEHVX64BAW Ø28,6mm Ø12,7mm Ø28,6mm Ø12,7mm

Hvis hydromodultilkoblingene ikke tilsvarer diameteren til de spesifiserte røroppleggkravene, må rørdiameterkravene oppfylles ved å bruke overganger (kjøpes lokalt) på hydromodulens tilkoblinger.

Hvis tilkoblingene på innendørsanlegget ikke tilsvarer diameteren til de spesifiserte røroppleggkravene, må rørdiameterkravene oppfylles ved å bruke overganger (kjøpes lokalt) på innendørsanleggets tilkoblinger.

Andre diametere (mm-størrelser) kan også brukes hvis påkrevde rørstørrelser (tomme-størrelser) ikke er tilgjengelige, forutsatt at man tar hensyn til følgende:

▪ Velg rørdimensjonen nærmest nødvendig dimensjon.

▪ Bruk egnede adaptere for overgang fra rør med mål i tommer til

mm (kjøpes lokalt).

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

5.3.3 Om rørlengden

Maksimal rørlengde og høydeforskjell

Maksimal tillatt rørlengde 30m Høydeforskjell mellom innendørs- og utendørsenhet <10m Høydeforskjell mellom utendørsenhet 1 og

utendørsenhet 2 (der det er aktuelt)

0m

5.4 Klargjøre vannrøropplegg

5.4.1 Krav til vannkretsen

INFORMASJON

Les også forholdsregler og krav i kapittelet "Generelle sikkerhetshensyn".

MERKNAD

Hvis plastrør benyttes, kontroller at de er fullt ut resistente mot oksygendiffusjon ifølge DIN 4726. Diffusjon av oksygen inn i rørene kan føre til kraftig korrosjon.

Referanseguide for montører og brukere

5 Forberedelse

▪ Tilkobling av røropplegg – Lovgivning. Utfør alle tilkoblinger i

overensstemmelse med gjeldende lovgivning og instruksjonene i kapittelet "Installering". Ta hensyn til vanninntak og -utløp.

▪ Tilkobling av røropplegg – Kraft. IKKE bruk for mye kraft når du

kobler til røropplegget. Deformasjon av røropplegget kan medføre funksjonsfeil på enheten.

▪ Tilkobling av røropplegg – Verktøy. Bruk bare passende

verktøy for håndtering av messing, som er et mykt materiale. Hvis du IKKE gjør det, vil rørene ta skade.

▪ Tilkobling av røropplegg – Luft, fuktighet, støv. Det kan oppstå

problemer hvis luft, fuktighet eller støv trenger inn i kretsen. Slik forhindrer du dette:

▪ Bruk bare rene rør

▪ Vend enden på røret nedover når skarpe kanter skal fjernes.

▪ Dekk til enden av røret når det føres gjennom en vegg slik at

det ikke kommer inn smuss eller støv.

▪ Bruk en god gjengetetning til å tette gjengekoblingene.

Kapasitetsklasse Minimum påkrevd

gjennomstrømning

20 23 l/min 32 36 l/min 40 46 l/min 64 72 l/min

▪ Komponenter som kjøpes lokalt – Vanntrykk og -temperatur.

Kontroller at alle komponentene i det lokale røropplegget tåler vanntrykket og vanntemperaturen.

▪ Drenering – Lave punkter. Sørg for tappekraner på alle lave

punkter i systemet for å tillate full uttapping av vannkretsen.

▪ Metallisk røropplegg uten messing. Ved bruk av metallisk

røropplegg uten messing må deler av messing og andre deler isoleres skikkelig slik at de IKKE kommer i kontakt med hverandre. Dette gjøres for å forhindre galvanisk korrosjon.

▪ Stengeventiler. Det følger med to stengeventiler for enheten. De

skal installeres som vist på figuren under.

a Adapter (kun på inntaket for SEHVX40+64BAW) b Stengeventil c Rørbend d Filter

MERKNAD

Sett på filteret før rørbendet monteres.

MERKNAD

Hvis rørbendet ikke brukes under installering, skal det erstattes med en forlenger (5 cm lang for 1¼" filter, og 6 cm lang for 2" filter) for å sikre ordentlig rengjøring av filteret.

MERKNAD

Sørg for å installere filteret ordentlig. Manglende eller feilaktig installering vil ødelegge platevarmeveksleren permanent.

▪ Dreneringskraner. Det må installeres dreneringskraner på alle

lave punkter i systemet for å kunne utføre en fullstendig drenering av kretsen. En tømmeventil er montert inne i enheten.

▪ Avluftingsventiler. Sørg for avluftingsventiler på alle høye

punkter i systemet, plassert lett tilgjengelig for service. Det er en automatisk avluftingsventil inne i enheten. Kontroller at denne avluftingsventilen IKKE er strammet for mye, slik at vannkretsen kan avluftes automatisk. Se feltinnstilling [E‑04] i Feltinnstillinger på fjernkontrollen.

▪ Avluftingsventiler. Sørg for avluftingsventiler på alle høye

punkter i systemet, plassert lett tilgjengelig for service. Det er en automatisk avluftingsventil inne i anlegget. Kontroller at denne avluftingsventilen IKKE er strammet for mye, slik at vannkretsen kan avluftes automatisk. Se feltinnstilling [E‑04] i

"7.2.9Feltinnstillinger på brukergrensesnittet"[435].

▪ Vanntrykk. Sørg for at de installerte komponentene i røropplegget

kan motstå vanntrykket (maksimalt 3 bar + pumpens statiske trykk). Se ESP-kurve: Utendørsanlegg.

▪ Vanntrykk. Sørg for at de installerte komponentene i røropplegget

kan motstå vanntrykket (maksimalt 3 bar + pumpens statiske trykk). Se ESP-kurve: Innendørsanlegg.

ADVARSEL

▪ For at systemet skal fungerer korrekt må det installeres

en reguleringsventil i vannsystemet. Reguleringsventilen brukes til å regulere vanngjennomstrømmingen i systemet (kjøpes lokalt).

▪ Valg av gjennomstrømming utenfor det som er angitt

kan føre til feilfunksjon eller skade på enheten. Se også Tekniske spesifikasjoner.

▪ Maksimal vanntemperatur er 50°C iht. innstillingen for

sikkerhetsanordningen.

▪ Bruk alltid materialer som tåler vannet i systemet og materialene i

enheten. (Enhetens rør og beslag er laget av messing, platevarmevekslerne er laget av plater i rustfritt stål 316-plater hardloddet sammen med kobber, og det valgfrie pumpehuset er laget av støpejern.)

▪ Velg vannrørdiameter ut fra påkrevd vanngjennomstrømming og

tilgjengelig eksternt statisk trykk (ESP) for pumpen. Se tabellen under for anbefalt vannrørdiameter.

Kapasitetsklasse Vannrørdiameter

20+32 1-1/4" 40+64 2"

MERKNAD

Det anbefales på det sterkeste å installere et tilleggsfilter på vannkretsen. Spesielt når det skal fjernes metallpartikler fra vannrøropplegget, anbefales det å bruke et magneteller syklonfilter som kan fjerne små partikler. Små partikler kan skade enheten og vil ikke bli fjernet av enhetens standardfilter.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

5 Forberedelse

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5

0.5

1.5

2.5

0 50 100 150 200 250 300 350 400 450 500 550 600

5.4.2 Formel for beregning av ekspansjonskarets fortrykk

Karets fortrykk (Pg) avhenger av installasjonens høydeforskjell (H):

Pg=0,3+(H/10) (bar)

5.4.3 Kontrollere vannvolumet og ekspansjonskarets fortrykk

Enheten har et ekspansjonskar på 12 liter med et fabrikkinnstilt fortrykk på 1bar.

Minimum vannvolum

Modell Minimum vannvolum totalt (l)

20 76 32 110 40 152 64 220

INFORMASJON

Til krevende operasjoner eller i rom med høy varmebelastning kan det være nødvendig med mer vann.

INFORMASJON

Temperaturtrinnforskjellen kan reguleres via innstillingene [A‑02] og [F‑00]. Dette påvirker minimum nødvendig vannvolum når enheten kjører i kjøledrift.

Enheten er som standard innstilt med en vanntemperaturforskjell på 3,5 K, slik at det kan kjøre med minimum volum som er angitt i tabellen over. Hvis det er innstilt en mindre temperaturforskjell, slik som for prosesskjøleanlegg der det må unngås temperatursvingninger, kreves det imidlertid et større minimum vannvolum.

For å sikre riktig drift av enheten ved endringer i verdiene for innstilling [F‑00] (for kjølemodus), må minimum vannvolum korrigeres. Hvis dette volumet overstiger tillatt område for enheten, må det installeres et ekstra ekspansjonskar eller en buffertank i det lokale røropplegget.

Eksempel:

Vi vil illustrere innvirkningen på systemet når du endrer innstilling [F‑00] med en enhet som har et minimum tillatt vannvolum på 66 l. Enheten er installert 5m under det høyeste punktet i vannkretsen.

Vi går ut fra at innstillingen [F‑00] endres fra 5°C (standardverdi) til 0°C. I tabellen under ser vi at 5°C tilsvarer en temperaturforskjell på 3,5K og 0°C tilsvarer 1K, som faktisk er den laveste temperaturen vi kan velge.

[F‑00]-verdi (°C) Temperaturforskjell (K)

0 1 1 1,5 2 2 3 2,5 4 3 5 3,5 6 4 7 4,5 8 5 9 5,5 10 6 11 6,5 12 7 13 7,5

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

[F‑00]-verdi (°C) Temperaturforskjell (K)

14 8 15 8,5

Korreksjonsfaktoren for vannvolum er 3,5 ifølge kurven på grafen under. Det betyr at minimum volum vil være 3,5 ganger større.

Kurve over korreksjonsfaktor for minimum vannvolum

a Korreksjonsfaktor for vannvolum b Temperaturforskjell (K)

Ganger vi 64 l med korreksjonsfaktoren, får vi 224l, som vil være minimum vannvolum tillatt i installasjonen hvis det brukes en temperaturforskjell på 1K.

For høydeforskjellen i systemet er det nå veldig viktig å kontrollere at volumet i systemet er mindre enn maksimalt tillatt verdi på dette fortrykket (Pg). Hvis vi ser på kurven for 1 bar fortrykk er maksimalt tillatt volum på 350l.

Totalvolumet i systemet blir atskillig større når vi tilsetter det innvendige volumet til enheten. I så fall kan det brukes litt fortrykk. Hvis ikke må det installeres et ekstra ekspansjonskar eller en buffertank i det lokale røropplegget.

Standardverdien for fortrykk (Pg) gjelder en høydeforskjell på 7m.

Hvis anleggets høydeforskjell er mindre enn 7 m OG volumet i anlegget er mindre enn maksimal tillatt verdi med det fortrykket (Pg) (se graf), er det IKKE nødvendig å justere fortrykket (Pg).

Maksimalt vannvolum

Bruk følgende diagram til å fastslå maksimalt vannvolum for det beregnede fortrykket.

a Fortrykk (bar)

b Maksimum vannvolum (l) A System B Standard

Hvis det totale vannvolumet i hele kretsen overstiger maksimalt tillatt vannvolum (se diagram), må det installeres et ekstra ekspansjonskar i det lokale røropplegget.

5.4.4 Endre ekspansjonskarets fortrykk

MERKNAD

Bare en kvalifisert montør kan justere ekspansjonskarets fortrykk.

Referanseguide for montører og brukere

5 Forberedelse

Standard fortrykk for ekspansjonskaret er 1 bar. Når det er nødvendig å endre fortrykket, ta hensyn til følgende retningslinjer:

▪ Bruk kun tørr nitrogen til å stille inn ekspansjonskarets fortrykk.

▪ Feilaktig innstilling av ekspansjonskarets fortrykk vil forårsake

funksjonsfeil i systemet.

Endring av ekspansjonskarets fortrykk bør bare utføres ved å frigjøre eller øke nitrogentrykket via ekspansjonskarets Schrader-ventil.

a Schrader-ventil

5.4.5 Slik kontrollerer du vannvolumet: eksempler

Eksempel 1

Anlegget er installert 5 m under det høyeste punktet i vannkretsen. Det totale vannvolumet i vannkretsen er 250l.

Ingen handlinger eller justeringer er nødvendig.

Eksempel 2

Anlegget er installert på det høyeste punktet i vannkretsen. Det totale vannvolumet i vannkretsen er 420l.

Handlinger:

▪ Fordi det totale vannvolumet (420 l) overskrider standard

vannvolum (340l), må fortrykket reduseres.

▪ Nødvendig fortrykk er:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar

▪ Tilsvarende maksimalt vannvolum er ca. 490l (se graf).

▪ Fordi 420 l er lavere enn 490l, egner ekspansjonskaret seg for

installasjonen.

5.5 Klargjøre elektrisk ledningsopplegg

5.5.1 Om klargjøring av det elektriske ledningsopplegget

INFORMASJON

Les også forholdsregler og krav i kapittelet "Generelle sikkerhetshensyn".

ADVARSEL

▪ Hvis strømforsyningen mangler eller har feil N-fase,

kan utstyret gå i stykker.

▪ Etabler riktig jording. Enheten må IKKE jordes til

vannrør, innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Installer nødvendige sikringer eller skillebrytere.

▪ Fest det elektriske ledningsopplegget med kabelfester

slik at de IKKE kommer i kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.

▪ IKKE bruk sammenteipede ledninger, ledninger med

flertrådet leder, skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til overoppheting, elektrisk støt eller brann.

▪ IKKE installer en fasekondensator, fordi denne enheten

er utstyrt med vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.

ADVARSEL

▪ Alt ledningsopplegg MÅ installeres av en autorisert

elektriker og overholde gjeldende lovgivning.

▪ Foreta elektriske tilkoblinger til det faste

ledningsopplegget.

▪ Alle komponenter kjøpt på stedet og all elektrisk

konstruksjon MÅ overholde gjeldende lovgivning.

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

5.5.2 Om overholdelse av elektriske bestemmelser

Dette utstyret er i samsvar med:

▪ EN/IEC 61000‑3‑11, forutsatt at systemets impedans Z

enn eller lik Z

ved grensesnittpunktet mellom brukerens tilførsel

max

og det offentlige systemet.

▪ EN/IEC 61000‑3‑11 = Europeisk/internasjonal teknisk standard

som fastsetter grenseverdiene for spenningsendringer, spenningssvingninger og flimring i offentlige svakstrømsystemer for utstyr med merkestrøm ≤75A.

▪ Det er montørens eller brukeren av utstyret sitt ansvar å sikre,

ved om nødvendig å forhøre seg med operatøren av distribusjonsnettet, at utstyret bare er koblet til en tilførsel der systemets impedans Z

er lavere enn eller lik Z

sys

▪ EN/IEC 61000‑3‑12, forutsatt at systemets kortslutningsstrøm S

er høyere enn eller lik minimum Ssc-verdi i grensesnittpunktet mellom brukerens tilførsel og det offentlige systemet.

▪ EN/IEC 61000‑3‑12 er en europeisk/internasjonal teknisk

standard som fastsetter grenseverdiene for harmonisk strøm generert av utstyr som er koblet til offentlige lavspenningssystemer med en inngangsstyrke på >16 A og ≤75A per fase.

▪ Det påligger installatøren eller brukeren av utstyret å sikre,

eventuelt ved å forhøre seg med operatøren av distribusjonsnettet, at utstyret bare er koblet til en forsyning med en kortslutningsstrøm Ssc høyere enn eller lik minimum Sscverdi.

Utendørsanlegg Z

(Ω) Minimumsverdi (kVA)

max

SERHQ020BAW1 0,27 838 SERHQ032BAW1 0,24 873

max

for S

sys

er lavere

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

6 Installering

4×

Innendørsanlegg Z

(Ω) Minimumsverdi (kVA)

max

for S

SEHVX20BAW 0,27 820 SEHVX32BAW 0,24 874 SEHVX40BAW 0,25 1639 SEHVX64BAW 0,22 1747

Lokale strømledninger må samsvare med IEC60245.

Ledningstypen i beskyttede rør må være H05VV; H07RN-F må brukes i ubeskyttede rør.

5.5.3 Krav til kabler

Artikkel Kabelbunt Beskrivelse Nødvendig

1 PS Strømtilførsel til innendørsanlegg 4+GND 2 LV Kommunikasjonskabel mellom

3 LV Standard fjernkontroll (F1/F2) 2 4 LV Sekundær fjernkontroll (F1/F2) 5 LV Termostatens PÅ/AV-signal 6 LV Termostatens kjøle-/oppvarmingssignal 7 LV Drift PÅ-signal 8 LV Drift AV-signal

9 HV Kjølings-/oppvarmingsutgang 2 0,3 A 10 HV PÅ/AV-utgang for drift 2 0,3 A 11 HV Feilutgang 2 0,3 A 12 HV Utgang for vannrørvarmeapparat 2 1 A 13 HV PÅ/AV-utgang for pumpe 2 0,3 A

innendørsanlegg og utendørsanlegg

(a)

(a) Tilleggsutstyr (b) Se merkeplaten på anlegget eller tekniske data. (c) Minimum kabeltverrsnitt 0,75mm (d) Minimum kabeltverrsnitt 1,5mm

PS Strømtilførsel

LV Lavspenning

HV Høyspenning

antall ledere

(a)

2 2 2 2 2

(d)

Maksimal

merkestrøm

(b)

(d)

(c)

5.5.4 Krav for sikkerhetsanordninger

Strømtilførselen må beskyttes med nødvendige sikkerhetsanordninger, dvs. en hovedbryter, en treg sikring for hver fase, samt en jordfeilbryter, i samsvar med gjeldende lovgivning.

Valg av og dimensjon på ledningsopplegget skal gjøres i samsvar med gjeldende lovgivning basert på informasjonen som står oppført i tabellen nedenfor.

6 Installering

6.1 Oversikt: Installering

Dette kapitlet beskriver hva du må gjøre og vite på stedet for å installere systemet.

Typisk arbeidsflyt

Installering består vanligvis av følgende trinn: 1 Montere utendørsanlegget. 2 Montere innendørsanlegget. 3 Tilkoble kjølemedierørene. 4 Kontrollere kjølemedierørene. 5 Fylle på kjølemedium. 6 Tilkoble vannrørene. 7 Tilkoble de elektriske ledningene.

6.2 Åpne anleggene

6.2.1 Om åpning av enheter

Enheten må åpnes til bestemte tider. Eksempel:

▪ Ved tilkobling av det elektriske ledningsopplegget

▪ Ved vedlikehold og service på enheten

FARE: ELEKTRISK STØT

Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.

6.2.2 Åpne utendørsanlegget

FARE: ELEKTRISK STØT

FARE: BRENNSKADER

Frontplatene må åpnes som vist under for å få tilgang til anlegget:

INFORMASJON

Multianlegg er standardkombinasjoner.

Utendørsanlegg Anbefalte sikringer

SERHQ020BAW1 32A SERHQ032BAW1 40A

Innendørsanlegg Anbefalte sikringer

SEHVX20BAW 6A SEHVX32BAW 10A SEHVX40BAW SEHVX64BAW

MERKNAD

Når du bruker reststrømsdrevne strømbrytere, må du sørge for å bruke en høyhastighetstype for 300 mA restdreven merkestrøm.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Når frontplatene er åpnet, kan du få tilgang til boksen med elektriske komponenter. Se "6.2.4Åpne boksen med elektriske komponenter

på utendørsanlegget"[418].

Referanseguide for montører og brukere

6 Installering

10×

5×

4×

Ved service må det være tilgang til trykknappene på hovedkretskortet. Det er ikke nødvendig å åpne dekselet på boksen med elektriske komponenter for å få tilgang til disse trykknappene. Se "7.2.3 Få tilgang til komponentene for innstillinger på

installasjonsstedet"[433].

6.2.3 Slik åpner du innendørsenheten

FARE: ELEKTRISK STØT

FARE: BRENNSKADER

Frontplatene må åpnes som vist under for å få tilgang til anlegget:

6.2.5 Åpne boksen med elektriske komponenter på innendørsenheten

Panel

1 Elektriske deler på innendørsanlegget 2 Innendørsanlegg (sidepanel) 3 Innendørsanlegg (frontpanel)

Når frontplatene er åpnet, kan du få tilgang til boksen med elektriske komponenter. Se "6.2.5Åpne boksen med elektriske komponenter

på innendørsenheten"[418].

6.2.4 Åpne boksen med elektriske komponenter på utendørsanlegget

MERKNAD

IKKE bruk unødvendig kraft når du åpner dekselet på boksen med elektriske komponenter. Unødvendig kraft kan deformere dekselet slik at det kommer inn vann som fører til feil på utstyret.

MERKNAD

IKKE bruk unødvendig kraft når du åpner dekselet på boksen med elektriske komponenter. Unødvendig kraft kan deformere dekselet slik at det kommer inn vann som fører til feil på utstyret.

6.3 Montere utendørsanlegget

6.3.1 Om montering av utendørsanlegget

Når

Du må montere utendørs- og innendørsanlegget før du kan koble til kjølemedie- og vannrørene.

Typisk arbeidsflyt

Montering av utendørsanlegget består vanligvis av følgende trinn: 1 Klargjøre installeringsstrukturen. 2 Installere utendørsanlegget. 3 Sørge for drenering.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

6 Installering

722-737

≥67≥67

765

6767

20 mm

6.3.2 Forholdsregler ved montering av utendørsanlegget

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn

▪ Forberedelse

6.3.3 Klargjøre installeringsstrukturen

Sørg for at anlegget installeres i vater på et tilstrekkelig sterkt fundament for å unngå vibrasjon og støy.

MERKNAD

▪ IKKE bruk støtter kun under hjørnene hvis

installeringshøyden for anlegget må økes.

▪ Støtter under anlegget skal være minst 100mm brede.

X Ikke tillatt

O Tillatt

▪ Høyden på fundamentet må være minst 150mm målt fra gulvet. I

områder med stort snøfall bør denne høyden økes, avhengig av installeringsstedet og forholdene.

▪ Foretrukket installering er på en solid og langsgående sokkel

(ramme av stålbjelker eller betong).

6.3.4 Slik sikrer du dreneringen

MERKNAD

▪ Lag til en renne for dreneringsvann rundt fundamentet

slik at avløpsvann kan dreneres vekk fra anlegget.

▪ Dersom anlegget skal monteres på et tak, må du først

kontrollere takets bæreevne og dreneringsmuligheter.

▪ Dersom anlegget monteres på en ramme, må du

montere vannsikringsbrettet innenfor en avstand på 150mm under anlegget for å hindre at det utsettes for vann som kommer inn fra undersiden.

▪ Når anlegget installeres i korroderende omgivelser,

brukes en mutter med plastskive (a) for å beskytte tiltrekkingsdelen på mutteren mot rust.

6.4 Montere innendørsenheten

6.4.1 Om montering av innendørsenheten

Når

Du må montere utendørs- og innendørsanlegget før du kan koble til kjølemedie- og vannrørene.

Typisk arbeidsflyt

Montering av innendørsenheten består vanligvis av følgende trinn: 1 Klargjøre installeringsstrukturen. 2 Installering av innendørsenheten. 3 Koble til vannrør og kjølemediumrør.

Minimum sokkel

Utendørsanlegg A B

SERHQ020 930 792 SERHQ032 1240 1102

▪ Fest anlegget på plass ved hjelp av fire M12-forankringsbolter.

Det er best å skru inn forankringsboltene inntil lengden er 20mm over fundamentets overflate.

6.4.2 Forholdsregler ved montering av innendørsenheten

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn

▪ Forberedelse

6.4.3 Klargjøre installeringsstrukturen

Sørg for at anlegget installeres i vater på et tilstrekkelig sterkt fundament for å unngå vibrasjon og støy.

MERKNAD

▪ IKKE bruk støtter kun under hjørnene hvis

installeringshøyden for anlegget må økes.

▪ Støtter under anlegget skal være minst 100mm brede.

▪ Enheten må monteres mot veggen.

▪ Enheten må være fastmontert slik at den ikke kan velte.

▪ Foretrukket installering er på en solid og langsgående sokkel

(ramme av stålbjelker eller betong).

▪ Følg minimumskravene for installasjonsplass.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

6 Installering

766.5 500200

396500

(mm)

20 mm

2 2

≤Ø25.4 >Ø25.4

a b c d e

▪ Fest anlegget på plass ved hjelp av fire M12-forankringsbolter.

Det er best å skru inn forankringsboltene inntil lengden er 20mm over fundamentets overflate.

▪ Fest enheten til gulvet ved hjelp av hullene i bunnrammen.

FARE: BRENNSKADER

MERKNAD

Ta følgende forholdsregler for kjølemiddelets røropplegg:

▪ Unngå at noe annet enn det spesifiserte kjølemiddelet

blir blandet inn i kjølemiddelsyklusen (f.eks. luft).

▪ Bruk bare R410A når du tilfører kjølemiddel.

▪ Bruk bare installasjonsverktøy (for eksempel

manifoldmålersett) som bare brukes på R410Ainstallasjoner for å stå imot trykket og forhindre at det kommer fremmedlegemer (for eksempel mineraloljer og fukt) inn i systemet.

▪ Beskytt rørene som beskrevet i tabellen nedenfor for å

forhindre at det kommer inn smuss, fuktighet eller støv i rørene.

▪ Vær forsiktig når du fører kobberrør gjennom veggene.

Enhet Monteringsperiode Beskyttelsesmetode

Utendørsenhet >1måned Klem røret

<1måned Klem eller bruk tape

Innendørsenhet Uavhengig av periode

ADVARSEL

Koble røropplegget for kjølemedium forsvarlig før kjøring av kompressoren. Hvis kjølemedierørene IKKE er tilkoblet og stengeventilen er åpen når kompressoren kjører, vil det suges inn luft. Dette vil forårsake et unormalt trykk i kjølesyklusen som kan føre til skade på utstyret og også personskade.

på røret

▪ Fest enheten til veggen med de 2 L-formede støttene (tilbehør) for

å hindre at den velter. Støttene kan festes til hydromodulens toppanel (2× M5 skruer på hver side, men én skrue er allerede montert på høyre side av topplaten).

a Fest én L-formet støtte til venstre side av topplaten med

2skruer fra posen med tilbehør

b Fest den andre L-formede støtten til høyre side av

topplaten med 1skrue fra posen med tilbehør og 1skrue som allerede er festet til enheten

MERKNAD

Bruk riktig skruetype til veggen eller underlaget enheten skal skrus fast på.

6.5 Tilkoble kjølemedierørene

6.5.1 Forholdsregler ved tilkobling av

Referanseguide for montører og brukere

kjølemedierør

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn

▪ Forberedelse

6.5.2 Utføre slaglodding på rørenden

MERKNAD

Forholdsregler ved tilkobling av røropplegg. Påfør slagloddingsmateriale, som vist på figuren.

▪ Under slagloddingen gjennomblåses rørene med nitrogen for å

forhindre at det oppstår store mengder med oksidert film innvendig. Denne filmen påvirker ventiler og kompressorer i kjølesystemet negativt og forhindrer riktig drift.

▪ Sett nitrogentrykket til 20kPa (0,2bar) (akkurat nok til at det kan

føles på huden) med en trykkreduksjonsventil.

a Kjølemedierør b Del som skal slagloddes c Tapevikling d Manuell ventil e Trykkreduksjonsventil

f Nitrogen

▪ IKKE bruk antioksiderende midler ved slaglodding av

rørforbindelser. Rester kan tilstoppe rørene og ødelegge utstyret.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

6 Installering

a b

cde

a b c

▪ IKKE bruk flussmiddel når du slaglodder kjølemiddelrør i kobber til

kobber. Bruk en hardloddet fosforkobberlegering (BCuP) som ikke krever flussmiddel. Flussmiddel er veldig skadelig på kjølerørsystemer. Dersom det f.eks. blir benyttet klorbasert flussmiddel, vil det føre til rørkorrosjon eller, spesielt dersom flussmiddelet inneholder fluor, vil det forringe kjølemediumoljen.

▪ Beskytt alltid omkringliggende flater (f.eks. isoleringsskum) mot

varme ved slaglodding.

6.5.3 Bruke avstengingsventilen og utløpsporten

Slik håndterer du stoppventilen

Ta hensyn til følgende retningslinjer:

▪ Avstengingsventilene er stengt når anlegget sendes fra fabrikken.

▪ På illustrasjonene nedenfor vises komponentene som trengs for å

håndtere ventilen.

a Utløpsport og utløpsportdeksel b Avstengingsventil c Lokal rørtilkobling d Deksel på avstengingsventil

INFORMASJON

▪ SERHQ020 kan benytte lokale rør med Ø22,2 for

tilleggsrøret som følger med anlegget.

▪ SERHQ032 kan benytte lokale rør med Ø28,6 for

tilleggsrøret som følger med anlegget.

Slik bruker du utløpsporten

▪ Bruk alltid en påfyllingsslange som er utstyrt med ventiltrykktapp,

siden utløpsporten er en Schrader-ventil.

▪ Når du har brukt utløpsporten, må du sørge for å skru godt fast

utløpsportdekselet. Se i tabellen nedenfor for tiltrekkingsmomentet.

▪ Kontroller at det ikke er kjølemedielekkasje etter at

utløpsportdekselet er skrudd fast.

Tiltrekkingsmomenter

Dimensjon

på

avstenging

sventil

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9 Ø12,7 8,1~9,9 18,0~22,0 Ø25,4 27,0~33,0 8mm 22,5~27,5

Tiltrekkingsmoment N•m (drei med klokken for å

lukke)

Aksel

Ventil Sekskantnø

kkel

Deksel

(ventildeks

el)

Utløpsport

6.5.4 Koble kjølemedierørene til utendørsanlegget

a Utløpsport b Deksel på avstengingsventil c Sekskantet hull d Aksel e Tetning

▪ Hold begge avstengingsventilene åpne under drift.

▪ Utsett IKKE avstengingsventilen for unødig trykk. Hvis du gjør det,

kan ventilhuset bryte sammen.

Slik åpner/lukker du stoppventilen

1 Ta av dekselet på stengeventilen.

2 Sett en sekskantnøkkel (væskesiden: 4mm, gassiden: 8mm) i

avstengingsventilen, og drei avstengingsventilen:

Mot klokken for å åpne. Med klokken for å lukke.

3 Slutt å vri når avstengingsventilen IKKE lenger kan vris.

4 Fest dekselet på stengeventilen.

Resultat: Ventilen er nå åpen/stengt.

MERKNAD

Alt røropplegg må monteres av godkjent kjølemontør, og må tilfredsstille kravene i gjeldende lokale og nasjonale forskrifter.

Tett igjen alle åpninger i rør og ledninger ved hjelp av tetningsmateriale (kjøpes lokalt), for ellers vil kapasiteten til anlegget svekkes, og smådyr kan komme inn i maskinen.

Eksempel på føring av rør ut på forsiden

a Tett igjen de grå områdene (rørene føres ut via

frontpanelet)

b Røropplegg på gassiden c Røropplegg på væskesiden

MERKNAD

Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.

MERKNAD

▪ Sørg for å bruke medfølgende tilleggsrør når du

monterer røropplegget på stedet.

▪ Sørg for at det lokalt monterte røropplegget ikke

berører andre rør, bunnpanelet eller sidepanelet. Sørg for å beskytte rørene, spesielt dem med tilkobling på siden og under, med passende isolasjon for å hindre at de kommer i kontakt med kledningen.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

6 Installering

a b c

c b

g h

h e

A B

150 90

MERKNAD

Bruk en 2-trinns vakuumpumpe med tilbakeslagsventil som kan suge ut til et manometertrykk på −⁠100,7 kPa (−⁠1,007bar) (5Torr totalt). Pass på at oljen i pumpen ikke strømmer i motsatt retning i systemet når pumpen ikke er i drift.

ADVARSEL

Ta nødvendige forholdsregler i tilfelle kjølemiddellekkasje. Hvis det lekker kjølemiddelgass, må du lufte området umiddelbart. Mulige risikoer:

▪ Store mengder kjølemiddel i et lukket rom kan føre til

oksygenmangel.

▪ Det kan dannes giftige gasser hvis kjølemiddelgassen

kommer i kontakt med åpen flamme.

ADVARSEL

Du må ALDRI ha direkte kontakt med kjølemedium som har lekket ut ved et uhell. Dette kan føre til store sår som følge av frostskade.

Kjølemedierørene kan monteres via forsiden eller fra siden (når de tas ut fra bunnen), som vist på figuren.

a Tilleggsrør på gasside b Kapp her c Røropplegg på gassiden (kjøpes lokalt) d Anleggssokkel

Utendørsan

A B C D

legg

SERHQ020 156 23 192 247 SERHQ032 150 29 192 251

a Tilkobling på venstre side b Tilkobling foran c Tilkobling på høyre side

A Fronttilkobling: Ta av dekselet på avstengingsventilen for å

koble til kjølemedierørene.

B For sidetilkobling: Fjern hullene i de perforerte platene i

bunnrammen, og før rørene under bunnrammen.

a Avstengingsventil for gassrør b Avstengingsventil for væskerør c Utløpsport for påfylling av kjølemedium d Tilleggsrør på gasside (1) e Tilleggsrør på gasside (2)

f Tilleggsrør på væskeside (1) g Tilleggsrør på væskeside (2) h Slaglodding

i Røropplegg på gassiden (kjøpes lokalt) j Røropplegg på væskesiden (kjøpes lokalt)

k Åpne de perforerte hullene med en hammer

Kappe tilleggsrøret på gassiden

Når kjølemedierøret kobles til på siden, kapper du tilleggsrøret på gassiden som vist på figuren.

Referanseguide for montører og brukere

MERKNAD

▪ Sørg for å bruke tilleggsrørene når du tilkobler

røropplegget på stedet.

▪ Pass på at det lokale røropplegget ikke kommer i

kontakt med annet røropplegg, bunnrammen eller sidepanelene til anlegget.

MERKNAD

Forholdsregler når du lager hull i perforert plate:

▪ Unngå skade på huset.

▪ Når du har lagd hullene, anbefales det å fjerne skarpe

kanter samt male kantene og områdene rundt med utbedringsmaling for å hindre rustdannelse.

▪ Surr beskyttelsestape rundt elektriske ledninger når de

føres gjennom hullene i de perforerte platene slik at de ikke skades.

ADVARSEL

Det sammenklemte røret må aldri fjernes ved hjelp av slaglodding.

ADVARSEL

Gjenværende gass eller olje i avstengingsventilen kan sprenge bort de sammenklemte rørene.

Hvis instruksjonene i prosedyren nedenfor ikke følges nøye, kan det forårsake skade på eiendom eller personskade, som kan være alvorlig avhengig av omstendighetene.

Følg prosedyren nedenfor for å fjerne det sammenklemte røret:

1 Ta av ventildekselet, og kontroller at avstengingsventilene er

helt stengt.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

2 Koble en påfyllingsslange til utløpsportene på alle

a b

VRV

avstengingsventilene.

3 Samle opp gass og olje fra det sammenklemte røret ved hjelp

av en gjenvinningsenhet.

LIVSFARE

Gassene må ikke luftes ut i atmosfæren.

4 Når all gassen og oljen er samlet opp fra det sammenklemte

røret, frakobler du påfyllingsslangen og lukker utløpsportene.

5 Hvis nedre del av det sammenklemte røret ser ut som detalj A

på figuren nedenfor, følger du de 2 siste trinnene i denne prosedyren.

6 Hvis nedre del av det sammenklemte røret ser ut som detalj B

på figuren nedenfor, følger du de 3 siste trinnene i denne prosedyren.

7 Knip av nedre del av det minste sammenklemte røret med

egnet verktøy (f.eks. rørkutter eller knipetang), slik at det dannes et tverrsnitt der gjenværende olje kan dryppe ut i tilfelle gjenvinningsenheten ikke fikk fjernet alt. Vent til all oljen har dryppet ut.

6 Installering

a Perforert hull b Gummitetning

▪ Kapp først kjølemedievæskerøret inne i anlegget ca. 7 cm før

klemmen og kjølemediegassrøret 4 cm før klemmen. Dette gjøres for å unngå at unngå at rørkutterverktøyet griper inn i røropplegget. Fjern skarpe kanter fra rørene.

▪ Bruk tilleggsrør for å koble lokalt installerte kjølemedierør til

rørtilkoblingene på innendørsanlegget. For SEHVX20BAW slagloddes tilleggsrør 1 til tilkoblingen for kjølemedium og tilleggsrør 2 til gasstilkoblingen etter å ha kappet enden av både væske- og gasskjølemedierørene. For SEHVX32BAW slagloddes lokalt installert rør direkte på tilkoblingen for kjølemedievæske og tilleggsrør 2 til gasstilkoblingen etter å ha kappet enden av både væske- og gasskjølemedierørene. For SEHVX40BAW følges prosedyren for SEHVX20BAW to ganger. For SEHVX64BAW følges prosedyren for SEHVX32BAW to ganger.

8 Knip av det sammenklemte røret med en rørkutter rett over

slagloddingsstedet, eller rett over merket hvis det ikke er et slagloddingssted.

9 Vent til all oljen har dryppet ut i tilfelle gjenvinningsenheten ikke

fikk fjernet alt, før du fortsetter med tilkoblingen av det lokale røropplegget.

a Utløpsport b Avstengingsventil c Punkt for rørkutting rett over slagloddingsstedet eller rett

over merket

A+B Sammenklemte rør

MERKNAD

Etter slaglodding festes rørene til enheten med klemmene i rørstøttene.

6.5.5 Slik kobler du røropplegget for kjølemiddel til innendørsenheten

▪ For SEHVX20+32BAW åpnes det perforerte hullet i serviceplaten

på siden, og gummitetningen (tilbehør) settes inn for å dekke eventuelle skarpe kanter. For SEHVX40+64BAW åpnes det øvre og nedre perforerte hullet i serviceplaten på siden, og gummitetningene (tilbehør) settes inn for å dekke eventuelle skarpe kanter.

a Innendørsanlegg b Utendørsanlegg 1

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

c Utendørsenhet 2 (gjelder kun SEHVX40+64BAW) d Kjølemedierør e Pumpe

f Bryterboks

g Fordamper

Referanseguide for montører og brukere

6 Installering

MERKNAD

Ved installering av rørene mellom utendørs- og innendørsanleggene, kan du se på figuren i "6.9.7Koble til

strømforsynings- og overføringskabler"[431].

6.6 Kontrollere kjølerørene

6.6.1 Om kontroll av røropplegg for kjølemiddel

Utendørsanleggets interne kjølemedierør er fabrikktestet for lekkasjer. Du trenger bare kontrollere utendørsanleggets eksterne kjølemedierør.

Før du kontrollerer kjølemedierørene

Pass på at kjølemedierørene er tilkoblet mellom utendørsanlegget og innendørsanlegget.

Typisk arbeidsflyt

Kontroll av kjølemedierør består vanligvis av følgende trinn: 1 Se etter lekkasjer i kjølemedierørene. 2 Utføre vakuumtørking for å fjerne all fuktighet, luft eller nitrogen

fra kjølemedierørene.

Hvis det er fare for at det finnes fuktighet i kjølemedierørene (for eksempel at vann er kommet inn i rørene), må du først utføre vakuumtørkingen som er beskrevet nedenfor, helt til all fuktighet er fjernet.

6.6.2 Forholdsregler når du kontrollerer kjølemedierørene

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn

▪ Forberedelse

MERKNAD

Bruk denne vakuumpumpen utelukkende for R410A. Bruk av den samme pumpen til andre kjølemidler kan skade pumpen og enheten.

6.6.3 Kontrollere kjølemedierørene: Oppsett

m Ventil C

Ventil Ventilens stilling

Ventil A Lukk Ventil B Åpne Ventil C Lukk Avstengingsventil for

væskeledning Avstengingsventil for gassledning Lukk

Lukk

6.6.4 Slik ser du etter lekkasjer: Lekkasjetest ved hjelp av trykk

MERKNAD

Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.

1 Avbryt vakuumet ved å sette systemet under et manometertrykk

med nitrogengass på 4,0 MPa (40 bar). Du må aldri stille manometertrykket høyere enn maksimalt driftstrykk for anlegget, dvs. 4,0MPa (40bar).

6.6.5 Utføre vakuumtørking

Gjør slik hvis du vil fjerne all fuktighet fra systemet:

1 Sug ut av systemet i minst 2 timer for å oppnå et ønsket

vakuum på –⁠100,7kPa (–⁠1,007bar) (5Torr totalt).

2 La vakuumpumpen være avslått, og kontroller at ønsket

vakuum opprettholdes i minst 1 time.

3 Hvis systemet ikke oppnår ønsket vakuum innen 2 timer eller

det ikke kan opprettholde vakuumet i minst 1 time, kan det hende at systemet inneholder for mye fuktighet. I så fall må du avbryte vakuumet ved å sette systemet under trykk med nitrogengass til et manometertrykk på 0,05 MPa (0,5 bar), og gjenta trinn 1 til 3 inntil all fuktighet er fjernet.

MERKNAD

For SEHVX40+64BAW utføres driften på begge anleggene.

6.6.6 Isolere kjølemedierørene

Du må isolere røropplegget når du har utført lekkasjetesten og vakuumtørkingen. Ta hensyn til følgende punkt:

▪ Sørg for å isolere væske- og gassrørene (for alle anlegg).

▪ Bruk varmebestandig polyetylenskum som kan tåle en temperatur

på 70°C for væskerørene, og polyetylenskum som tåler en temperatur på 120°C for gassrørene.

▪ Forsterk isolasjonen på kjølemedierørene i henhold til

installeringsområdet.

Omgivelsestempera

tur

≤30°C 75% til 80% relativ

>30°C ≥80% relativ

Luftfuktighet Minimum tykkelse

15mm

luftfuktighet

20mm

luftfuktighet

a Trykkreduksjonsventil b Nitrogen c Vektskål d Tank for R410A-kjølemedium (hevertsystem) e Vakuumpumpe

f Påfyllingsslange g Utløpsport for påfylling av kjølemedium h Avstengingsventil for væskeledning

i Avstengingsventil for gassledning j Avstengingsventil ved utløpsport

k Ventil A

l Ventil B

Referanseguide for montører og brukere

▪ Hvis det er fare for at kondens på avstengingsventilen kan dryppe

inn i innendørsanlegget gjennom åpninger mellom isolasjonen og rørene fordi utendørsanlegget er plassert høyere enn innendørsanlegget, må dette forhindres ved å tette til rundt tilkoblingene. Se figuren nedenfor.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

f f

d e

a Avstengingsventil for gassledning

m n

g h

b Avstengingsventil for væskeledning c Utløpsport for påfylling av kjølemedium d Tetning e Isolasjon

f Røropplegg mellom innendørs- og utendørsanlegg

FARE: BRENNSKADER

Sørg for å isolere det lokale røropplegget ettersom

berøring kan medføre brannskade.

6.7 Fylle på kjølemiddel

6.7.1 Om påfylling av kjølemedium

Påfylling av ekstra kjølemedium kan startes når vakuumtørkingen er fullført.

6.7.2 Forholdsregler ved påfylling av kjølemedium

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn

▪ Forberedelse

ADVARSEL

▪ Bruk kun R410A som kjølemedium. Andre stoffer kan

forårsake eksplosjoner og ulykker.

▪ R410A inneholder fluoriserte drivhusgasser. Verdien for

global oppvarmingsevne (GWP) er 2087,5. Disse gassene må IKKE luftes ut i atmosfæren.

▪ Bruk alltid vernebriller og hansker når du fyller på

kjølemedium.

MERKNAD

Hvis strømmen slås av på noen av anleggene, kan ikke påfyllingen utføres på riktig måte.

6 Installering

MERKNAD

Ved vedlikehold og hvis systemet (utendørsanlegg + lokalt røropplegg + innendørsanlegg) ikke inneholder mer kjølemedium (f.eks. etter drift med gjenvinning av kjølemedium), må anlegget fylles med opprinnelig mengde kjølemedium (se anleggets merkeplate) ved hjelp av forhåndsfylling før funksjonen for automatisk påfylling kan startes.

MERKNAD

▪ Påfyllingsporten for kjølemedium er koblet til

røropplegget inne i anlegget. Anleggets innvendige røropplegg er allerede påfylt kjølemedium på fabrikken, så vær forsiktig når du kobler til påfyllingsslangen.

▪ Når du har fylt på kjølemediet, må du huske å skru til

lokket på påfyllingsporten for kjølemedium. Tiltrekkingsmomentet for lokket er 11,5 til 13,9N•m.

▪ Det kan ta kompressoren ±10 minutter å starte opp

etter at anlegget har startet driften. Dette er for å sikre en jevn fordeling av kjølemediet. Dette er ikke en funksjonsfeil.

6.7.3 Slik faststår du ekstra mengde kjølemiddel

INFORMASJON

Kontakt forhandleren for endelig justering av påfylling i testlaboratorium.

Type kjølemedium: R410A

Verdien for global oppvarmingsevne (GWP): 2087,5

Beregning av mengden ekstra kjølemedium er basert på væskerørdimensjonen.

Formel:

R=(X

Eksempel

SEHVX64BAW (innendørsanlegg) + 2× SERHQ032BAW1 (utendørsanlegg)

R=(L1+L2)

×0,059)+(X

Ø9,52

R Ekstra kjølemedium som skal fylles på [i kg og avrundet til

1, 2

×0,12

Ø12,7

L1 Væskerør for krets 1 (innendørs → utendørs1) L2 Væskerør for krets 2 (innendørs → utendørs2)

×0,12)

Ø12.7

1 desimal] Total lengde [m] for diameter på væskerør på Øa

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

MERKNAD

Hvis driften utføres innen 12 minutter etter at innendørsog utendørsanleggene er slått på, tennes H2P-lysdioden og kompressoren vil ikke kjøre før det er opprettet kommunikasjon mellom utendørsanlegget(/-ene) og

6.7.4 Fylle på kjølemedium

Forhåndsfylle kjølemedium

1 Beregn mengden ekstra kjølemedium som skal fylles på ved

hjelp av formelen som er nevnt i "6.7.3 Fastsette mengden

ekstra kjølemedium"[425].

2 Åpne ventil C (ventilene A og B samt avstengingsventilene må

forbli stengt), og fyll på kjølemediet i væskeform via utløpsporten for avstengingsventilen på væskesiden.

3 Lukk ventil C når beregnet mengde forhåndsfylling er oppnådd.

innendørsanleggene.

MERKNAD

Lukk frontpanelet før det utføres drift med påfylling av kjølemedium. Hvis frontpanelet ikke er festet, kan ikke anlegget registrere om det kjøres på riktig måte.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

6 Installering

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

a Vektskål b Tank for kjølemedium R410A (hevertsystem) c Påfyllingsslange d Avstengingsventil for væskeledning e Avstengingsventil for gassledning

f Avstengingsventil ved utløpsport g Ventil B h Ventil C

i Ventil A j Påfyllingsport for kjølemedium

k Røropplegg mellom anlegg

l Kjølemedierør

m Røropplegg

n Gasstrømning

MERKNAD

6.7.5 Kontroller etter påfylt kjølemedium

▪ Er avstengingsventilene åpne?

▪ Er mengden påfylt kjølemedium blitt registrert på etiketten for

tilleggsfylling av kjølemedium?

MERKNAD

Sørg for å åpne alle avstengingsventiler etter (forhånds-)påfylling av kjølemedium.

Kompressoren blir skadd dersom systemet kjøres med stengte avstengingsventiler.

6.7.6 Slik fester du etiketten for fluoriserte drivhusgasser

1 Slik fyller du ut etiketten:

a Hvis det følger med en flerspråklig etikett for fluoriserte

drivhusgasser med anlegget (se tilbehør), løsner du aktuelt språk og fester etiketten øverst på a.

b Kjølemediemengde som fylles på ved fabrikken: se

anleggets merkeplate

c Ekstra mengde kjølemedium som er påfylt d Total mengde kjølemedium som er påfylt e Mengden fluoriserte drivhusgasser av den totale

mengden påfylt kjølemedium, uttrykt i tonn CO2ekvivalenter.

f GWP = Global oppvarmingsverdi

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2-ekvivalenter:

GWP-verdien av kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000

Bruk GWP-verdien som står på etiketten for påfylling av kjølemedium. Denne GWP-verdien er basert på gjeldende lovgivning om fluoriserte drivhusgasser. GWP-verdien som står i håndboken, kan være foreldet.

2 Fest etiketten på innsiden av anlegget nær påfyllingsporten (for

eksempel på innsiden av servicedekselet).

6.8 Koble til vannrøropplegg

6.8.1 Om tilkobling av vannrøropplegget

Før tilkobling av vannrøropplegget

Typisk arbeidsflyt

Tilkobling av vannrøropplegget består vanligvis av følgende trinn: 1 Koble til innendørsenhetens vannrøropplegg. 2 Fylle vannkretsen. 3 Isolasjon av vannrørene.

6.8.2 Forholdsregler ved tilkobling av vannrøropplegg.

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn

▪ Forberedelse

6.8.3 Slik kobler du til vannrøropplegget

Vanntilkoblinger må utføres i overensstemmelse med alle gjeldende forskrifter og oversiktsdiagrammet som følger med enheten, og det må tas hensyn til vanninntak og -utløp.

MERKNAD

IKKE bruk for mye kraft når du kobler til røropplegget. Deformasjon av røropplegget kan medføre funksjonsfeil på enheten.

Det kan oppstå problemer hvis det kommer smuss inn i vannkretsen. Ta derfor alltid hensyn til følgende når vannkretsen tilkobles:

▪ Bruk bare rene rør.

▪ Vend enden på røret nedover når skarpe kanter skal fjernes.

▪ Dekk til enden av røret når det føres gjennom en vegg slik at det

ikke kommer inn skitt eller støv.

▪ Bruk en god gjengetetning til å tette gjengekoblingene. Tetningen

må tåle systemets trykk og temperaturer.

▪ Når det brukes ikke-messingholdige metallrør, må du sørge for å

isolere begge materialene fra hverandre for å hindre galvanisk korrosjon.

▪ Sørg derfor for at trykkavlastningsventilen har skikkelig drenering.

▪ Ettersom messing er et bløtt materiale, må du bruke passende

verktøy ved tilkobling av vannkretsen. Feil verktøy vil skade rørene.

▪ For at systemet skal fungerer korrekt må det installeres en

reguleringsventil i vannsystemet. Reguleringsventilen brukes til å regulere vanngjennomstrømmingen i systemet (kjøpes lokalt).

6.8.4 Slik fyller du vannkretsen

1 Koble vanntilførselen til tappe- og påfyllingsventilen.

2 Kontroller at den automatiske lufteventilen er åpen (minst 2

omdreininger).

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

6 Installering

3 Fyll på vann inntil trykkmåleren angir et trykk på ca. 2,0 bar.

Fjern luftlommer i kretsen så langt det lar seg gjøre ved hjelp av lufteventilene (se feltinnstilling[E‑04] i "7.2.9Feltinnstillinger på

brukergrensesnittet"[435]).

MERKNAD

▪ Luft i vannkretsen kan forårsake funksjonsfeil. Under

påfylling er det ikke sikkert at det er mulig å fjerne all luft fra kretsen. Gjenværende luft vil bli fjernet via de automatiske luftrensingsventilene i løpet av de første timene systemet er i drift. Det kan være nødvendig å etterfylle vann senere.

▪ Når du skal lufte systemet, bruker du spesialfunksjonen

som beskrevet i "8Ferdigstilling"[440].

MERKNAD

Trykkmålerens avleste vanntrykk vil variere avhengig av vanntemperaturen (høyere trykk ved høyere vanntemperatur).

Vanntrykket må imidlertid alltid være over 1 bar for å hindre at luft trenger inn i kretsen.

MERKNAD

Kontroller at vannkvaliteten overholder EU-direktiv 98/83EC.

INFORMASJON

Enheten kan kvitte seg med noe overflødig vann gjennom trykkavlastningsventilen.

6.8.5 Slik isolerer du vannrøropplegget

Hele røropplegget i vannkretsen MÅ isoleres for å unngå kondens under kjøling samt nedsatt oppvarmings- og kjølekapasitet.

For å hindre frysing i utendørs røropplegg om vinteren, MÅ tykkelsen på isolasjonsmaterialet være minst 13mm (med λ=0,039W/mK).

Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering på isolasjonens overflate.

6.9 Tilkoble de elektriske ledningene

6.9.1 Om tilkobling av det elektriske ledningsopplegget

Før tilkobling av det elektriske ledningsopplegget

Sørg for følgende:

▪ Kjølemedierørene er tilkoblet og kontrollert

▪ Vannrørene er tilkoblet

Typisk arbeidsflyt

Tilkobling av de elektriske ledningene består vanligvis av følgende trinn:

1 Kontroller at systemets strømtilførsel samsvarer med de

elektriske spesifikasjonene for anleggene. 2 Koble de elektriske ledningene til utendørsanlegget. 3 Koble de elektriske ledningene til innendørsanlegget. 4 Koble til hovedstrømforsyningen.

6.9.2 Forholdsregler ved tilkobling av elektriske

ledninger

ADVARSEL

Alt lokalt ledningsopplegg og alle utvendige komponenter MÅ installeres av autorisert elektriker, og Måfå være i samsvar med gjeldende lovgivning.

ADVARSEL

▪ Bruk KUN kobberledninger.

▪ Pass på at det lokale ledningsopplegget samsvarer

med gjeldende lovgivning.

▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med

koblingsskjemaet som følger produktet.

▪ Klem ALDRI sammen buntede kabler, og sørg for at de

IKKE kommer i kontakt med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke utsettes for eksternt press.

▪ Sørg for å installere jordingsledninger. Anlegget må

IKKE jordes til vannrør, innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Forsikre deg om at anlegget kobles til en egen

strømkrets. Bruk ALDRI en strømtilførsel som deles med annet utstyr.

▪ Sørg for å montere nødvendige sikringer eller

kretsbrytere.

▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør

det, kan det føre til elektrisk støt eller brann.

▪ Ved installering av jordfeilbryteren må det kontrolleres

at den er kompatibel med vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at jordfeilbryteren slår ut i utide.

Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå interferens. Det kan hende at 1 m ikke er tilstrekkelig, avhengig av radiobølgene.

ADVARSEL

▪ Når det elektriske arbeidet er utført, kontrollerer du at

hver enkelt elektrisk del og kontakt inne i boksen med elektriske deler er godt tilkoblet.

▪ Kontroller at alle deksler og lokk er lukket før du starter

opp enheten.

MERKNAD

Anlegget må IKKE brukes før kjølemedierøropplegget er ferdig. Hvis anlegget kjøres før røropplegget er fullført, vil dette ødelegge kompressoren.

MERKNAD

Utstyret blir ødelagt hvis strømtilførselen har manglende eller feil N-fase.

MERKNAD

Du må IKKE installere fasekondensator siden dette anlegget er utstyrt med vekselretter. En fasekondensator vil redusere ytelsen og kan forårsake ulykker.

FARE: ELEKTRISK STØT

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

6 Installering

MERKNAD

Du må ALDRI fjerne en termistor, føler osv. når du skal tilkoble strømledninger og overføringsledninger. (Kompressoren kan bli ødelagt hvis den brukes uten termistor, føler, osv.)

MERKNAD

▪ Dette produktets detektor for motfasevern fungerer

bare når produktet er startet opp. Derfor utføres heller ikke motfasedetektering mens produktet er i normal drift.

▪ Detektoren for motfasevern er konstruert slik at den

stanser produktet hvis det skjer noe unormalt etter oppstart.

▪ Erstatt 2 av de 3 fasene (L1, L2 og L3) ved unormalt

motfasevern.

MERKNAD

Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AV-startmetode.

ADVARSEL

▪ Hvis strømforsyningen mangler eller har feil N-fase,

kan utstyret gå i stykker.

▪ Etabler riktig jording. Enheten må IKKE jordes til

vannrør, innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Installer nødvendige sikringer eller skillebrytere.

▪ Fest det elektriske ledningsopplegget med kabelfester

slik at de IKKE kommer i kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.

▪ IKKE bruk sammenteipede ledninger, ledninger med

flertrådet leder, skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til overoppheting, elektrisk støt eller brann.

▪ IKKE installer en fasekondensator, fordi denne enheten

er utstyrt med vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.

ADVARSEL

Variasjoner i strømtilførselen må holdes innenfor 2% av merkestrømmen.

Store variasjoner vil forkorte levetiden på glattekondensatoren. Når variasjonen i strømtilførselen overstiger 4% av merkestrømmen, stanses driften og det vises en feilmelding som et vernetiltak.

MERKNAD

▪ Se i installeringshåndboken for adapteren ved bruk av

tilleggsadapter.

▪ For tilkobling av overføringsledning for innendørs-

utendørs F1-F2, trykknapper BS1~BS5 og DIP-brytere DS1~DS2, kan du se i "6.9.7Koble til strømforsynings-

og overføringskabler"[431].

ADVARSEL

Anlegget må ikke betjenes ved å kortslutte beskyttelsesanordning S1PH.

MERKNAD

For ledninger til den sentrale fjernkontrollen, kan du se i installeringshåndboken for den sentrale fjernkontrollen.

MERKNAD

Bruk isolert ledning til strømledningen.

MERKNAD

▪ Sørg for å installere en jordfeilbryter som kan håndtere

høyfrekvent elektrisk støy fra vekselretteren for å forhindre at jordfeilbryteren ikke fungerer som den skal.

▪ Støyen fra vekselretteren må reduseres for å unngå

interferens med andre enheter.

▪ Kledningen kan bli elektrisk ladet som følge av at det

lekker strøm, og må utlades via jordingen.

MERKNAD

Feil tilkoblinger eller installering kan medføre brann.

ADVARSEL

▪ Ledninger skal alltid jordes. (I samsvar med landets

nasjonale bestemmelser.)

▪ Jordledningen må ikke kobles til gassrør, kloakkrør,

lynavledere eller telefonjordledninger. Dette kan forårsake elektrisk støt.

6.9.3 Lokalt ledningsopplegg: Oversikt

▪ Det meste av det lokale ledningsopplegget på enheten skal

utføres på rekkeklemmene i komponentboksene. Ta av servicepanelet på boksen med elektriske komponenter for å få tilgang til rekkeklemmene. Se "6.2Åpne anleggene"[417].

▪ Det finnes armatur for kabelbånd ved ledningsinngangene i

boksen med elektriske komponenter.

Koblingsskjemaet leveres med anlegget, og står på innsiden av dekselet til bryterboksen.

6.9.4 Om de elektriske ledningene

MERKNAD

▪ Pass på å holde strømledningen og

overføringsledningen fra hverandre. Overføringsledninger og strømtilførselsledninger kan krysse hverandre, men de skal ikke gå parallelt.

▪ Overføringsledninger og strømtilførselsledninger skal

ikke komme i kontakt med innvendige rør (unntatt kjølerør til kretskort for vekselretter) for å unngå ledningsskader pga. for høy temperatur på rørene.

▪ Lukk dekselet skikkelig, og ordne de elektriske

ledningene slik at dekselet eller andre deler ikke løsner.

▪ Pass på å ta hensyn til grenseverdiene nedenfor. Hvis kablene

mellom anleggene ligger utenfor disse grenseverdiene, kan det føre til funksjonsfeil i overføringen:

▪ Maksimal ledningslengde: 1000m.

▪ Total ledningslengde: 2000m.

▪ Overføringsledning til velger for kjøling/oppvarming: 500m.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

6 Installering

b c

f g

LVLV PSPS

L1 L2 L3 N

c d

j k

▪ Maksimalt antall uavhengige, sammenkoblingsbare systemer: 10.

Bruk alltid 0,75 til 1,25 mm2 vinylisolerte, mantlede ledninger eller kabler (2-kjernet ledninger) til ovennevnte ledningsopplegg. (3kjernet ledningskabel er kun tillatt for brukergrensesnittet for omkobling mellom kjøling/oppvarming.)

6.9.5 Slik fører og fester du strømtilførselen

MERKNAD

Når du fører ut fjernkontrolledningen og sammenkoblingen mellom anlegg, må du sørge for at det er en avstand på 50 mm eller mer til strømledningen. Sørg for at strømledningen ikke kommer i kontakt med oppvarmede deler. Under ledningsarbeidet må du passe på at du ikke løsner lydisolatorene fra kompressoren.

Slik fører og fester du strømtilførselen for utendørsanlegget

▪ Før inn strømledningen og overføringsledningen via et kabelhull.

▪ Før inn strømledningen via det øverste hullet på den venstre

sideplaten fra fremsiden av hovedanlegget (gjennom kabelhullet på monteringsplaten for det elektriske opplegget) eller fra et perforert hull i anleggets bunnplate.

Systemeksempel

a Lokal strømtilførsel b Hovedbryter c Jordfeilbryter d Utendørsanlegg e Innendørsanlegg

f Brukergrensesnitt g Ledningsopplegg for strømtilførsel (mantlet kabel) (230V) h Overføringsledning (mantlet kabel) (16V)

6.9.6 Tilkoble strømtilførselen til utendørsanlegget

a Elektrisk koblingsskjema (står bak på dekselet på boksen

med elektriske komponenter)

b Overføringsledning c Røråpning d Ledningsrør e Strømledning og jordledning

f Fjern denne delen før bruk.

g Gjennom åpning

Slik fører og fester du strømtilførselen for innendørsanlegget

PS Strømtilførsel HV Høyspenning LV Lavspenning

Før ledningene så langt som mulig gjennom kabelinngangsmuffene.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

a Strømtilførsel (400V, 3N~ 50Hz) b Sikring c Jordfeilbryter d Jordledning e Rekkeklemme for strømtilførsel

f Tilkoble hver enkelt strømledning g RED til L1, WHT til L2, BLK til L3 og BLU til N h Jordledning (GRN/YLW)

i Fest strømledningen til plastbraketten ved hjelp av en lokalt

kjøpt klemme, for å hindre at kontakten utsettes for utvendig trykk.

j Klemme (kjøpes lokalt) k Koppskive

l Det anbefales å bøye lederen når jordledningen skal

tilkobles.

LIVSFARE

MERKNAD

Når du fører ut jordledningene, sørger du for at det er en avstand på 50mm eller mer fra kompressorlederne. Hvis dette ikke overholdes, kan det hende at andre anlegg som er koblet til samme jording, ikke fungerer som de skal.

SERHQ020

Referanseguide for montører og brukere

6 Installering

c db

a c dbf

A B C

A B C F1 F2 F1 F2 Q1 Q2

A B C F1 F1F2 F2 Q1 Q2

a bd

C/H SELECTOR

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

F1 F2

a e

Tiltrekkingsmoment for kontaktskruene

Dimensjon på skrue Tiltrekkingsmoment (N•m)

M8 (Rekkeklemme for strøm) 5,5~7,3 M8 (jord) M3 (Rekkeklemme for

0,8~0,97

sammenkobling mellom anlegg)

SERHQ032

a Elektrisk ledningsopplegg b Ledningsopplegg mellom anlegg c Jordledning d Fest til boksen med elektriske komponenter med klemmer

som kjøpes lokalt.

e Når strøm-/jordledningene føres ut fra høyre side

f Fest til baksiden av støttepilaren med klemmer som kjøpes

lokalt.

g Når du fører ut sammenkoblingen mellom anlegg fra

åpningen for rør

h Når du fører ut strøm-/jordledningene fra forsiden

i Når du fører ut jordledningene fra venstre side j Under ledningsarbeidet må du ikke løsne lydisolatorene fra

kompressoren.

MERKNAD

Når du tilkobler jordledningen, tilpasser du ledningen etter den utskårede delen på koppskiven. Ufullstendig jording kan medføre elektrisk støt.

a Velger for kjøling/oppvarming b Kretskort for utendørsanlegg (A1P) c Pass på polariteten d Utendørsanlegg e Innendørsanlegg

Ledningsopplegget for de andre systemene må kobles til F1/F2kontaktene (Out-Out) på kretskortet i utendørsanlegget som sammenkoblingsledningene for innendørsanleggene er koblet til.

Feste overføringsledningen

a Fjernkontrolledning for omkobling mellom kjøling/

oppvarming (når det er tilkoblet en fjernkontroll for omkobling mellom kjøling/oppvarming (tilleggsutstyr)) (ABC)

b Fest til angitte plastbraketter ved hjelp av klemmemateriale

som kjøpes lokalt.

c Ledningsopplegg mellom anleggene (innendørs –

utendørs) (F1+F2 venstre)

d Ledningsopplegg mellom anleggene (utendørsanlegg –

utendørsanlegg) (F1+F2 høyre)

e Plastbrakett

MERKNAD

Koble aldri strømtilførselen til rekkeklemmen for overføringsledning. Ellers kan hele systemet bryte sammen.

MERKNAD

Koble aldri 400V til rekkeklemmen for overføringsledning. Ellers kan hele systemet bryte sammen.

Ledningene fra innendørsanleggene må kobles til kontaktene F1/F2 (inn/ut) på kretskortet til utendørsanlegget.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

6 Installering

VRV

A5PC2A1P

A3P

X1M

K1P

K1S

A8P

X2M

X4M

F1F2

X3M

A6P

A4P

F1F2

MERKNAD

Pass på polariteten til overføringsledningen.

Kretskortet (A1P) til utendørsanlegget er fabrikkinnstilt på "Sekvensiell start tilgjengelig".

6.9.7 Koble til strømforsynings- og overføringskabler

1 Åpne dekselet på boksen med elektriske komponenter.

2 Bruk riktig kabel og koble strømforsynings- og

kommunikasjonskabelen/-kablene til deres kontakter som vist på koblingsskjemaet.

3 Fest kablene med kabelbånd til kabelbåndfestet for å sikre

strekkavlastning og sikre at de ikke kommer i kontakt med røropplegget og skarpe kanter. Press aldri sammen buntede kabler.

4 Lukk dekselet på boksen med elektriske komponenter.

▪ Surr beskyttelsestape rundt ledningene for å hindre at ledningene

skades når de føres gjennom hullene, før ledningene gjennom beskyttende ledningsrør som kjøpes lokalt, eller fest lokalt innkjøpte, egnede ledningskoblinger eller gummibøssinger i de perforerte hullene.

▪ Når du ikke bruker en ledningskanal, må du beskytte ledningene

med vinylrør for å forhindre at kanten på perforeringshullet kutter ledningene.

a Perforert hull b Skarp kant c Hvis det er mulig for småkryp å komme inn i systemet via

de perforerte hullene, tetter du igjen åpningene med emballasje (gjøres på stedet)

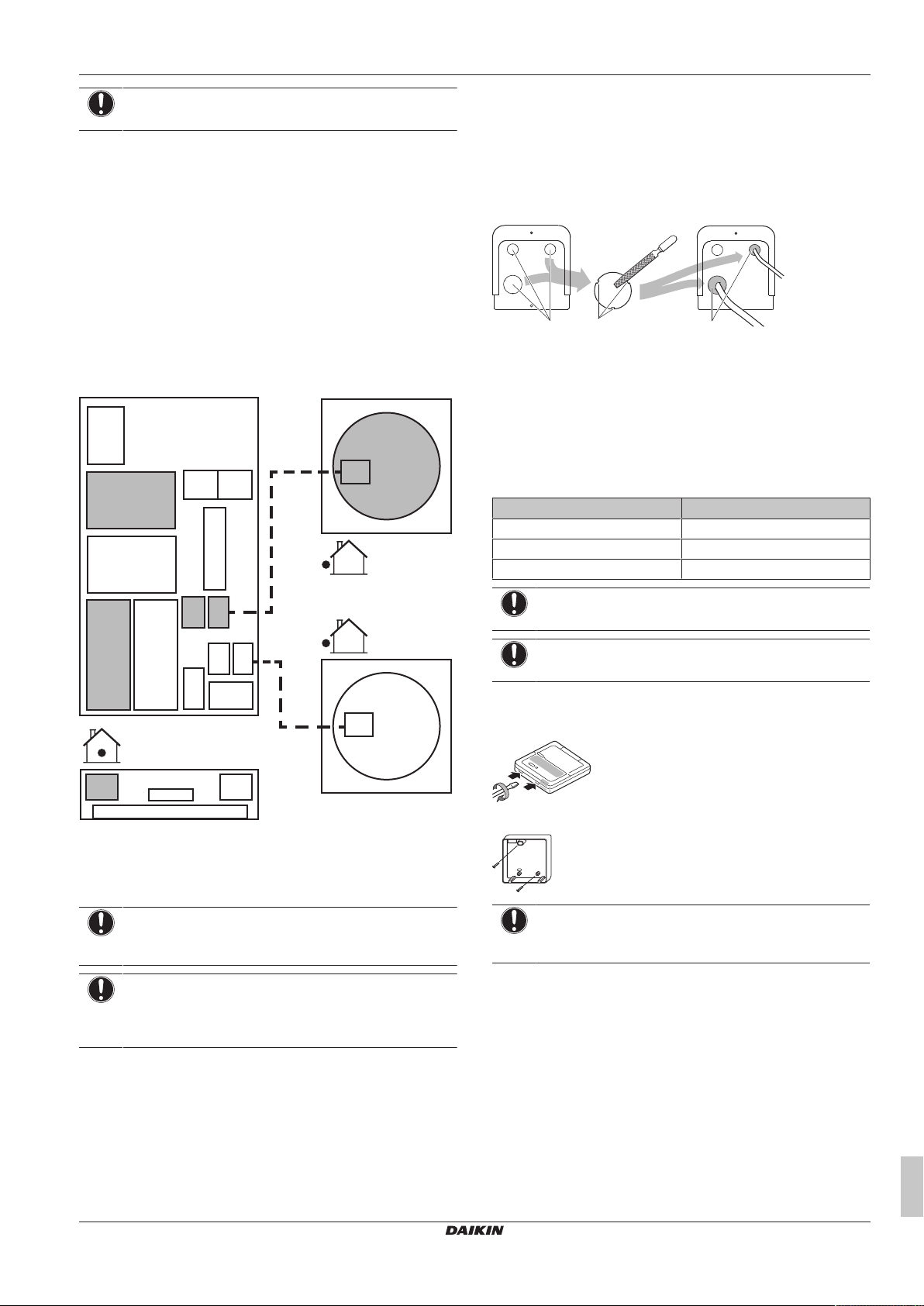

6.9.9 Installere brukergrensesnittet

Anlegget leveres med et brukergrensesnitt som gjør det enkelt å sette opp, bruke og vedlikeholde anlegget. Følg denne fremgangsmåten for installering før du betjener brukergrensesnittet.

Ledningsspesifikasjon Verdi

Type 2-leder Tverrsnitt 0,75~1,25 mm Maksimal lengde 500 m

a Bryterboks b Utendørsanlegg 1 c Utendørsanlegg 2 (gjelder kun SEHVX40+64BAW) d Pumpe e Bryterboks

f Fordamper

MERKNAD

Strømforsynings- og kommunikasjonskabelen følger ikke med.

MERKNAD

Ved installering av strømtilførselsledningene kan du se på figuren i "6.5.5 Koble kjølemedierørene til

innendørsanlegget"[423].

6.9.8 Retningslinjer når du trykker ut hull i perforert plate

▪ Når du skal trykke ut et perforert hull, slår du på det med en

hammer.

▪ Når du har trykt ut hullene, anbefales det å fjerne skarpe kanter

samt male kantene og områdene rundt med utbedringsmaling for å hindre rustdannelse.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

MERKNAD

Ledningsopplegget for tilkobling er IKKE inkludert.

MERKNAD

Brukergrensesnittet MÅ monteres innendørs.

1 Før inn en sportrekker i sporene på den bakre delen av

brukergrensesnittet, og ta av den fremre delen av brukergrensesnittet.

2 Fest brukergrensesnittet til et flatt underlag.

MERKNAD

Pass på at du IKKE deformerer nedre del av brukergrensesnittet ved å trekke til festeskruene for hardt.

3 Koble sammen polene på brukergrensesnittet og polene inne i

anlegget (P1 til P1, P2 til P2) som vist på figuren.

Referanseguide for montører og brukere

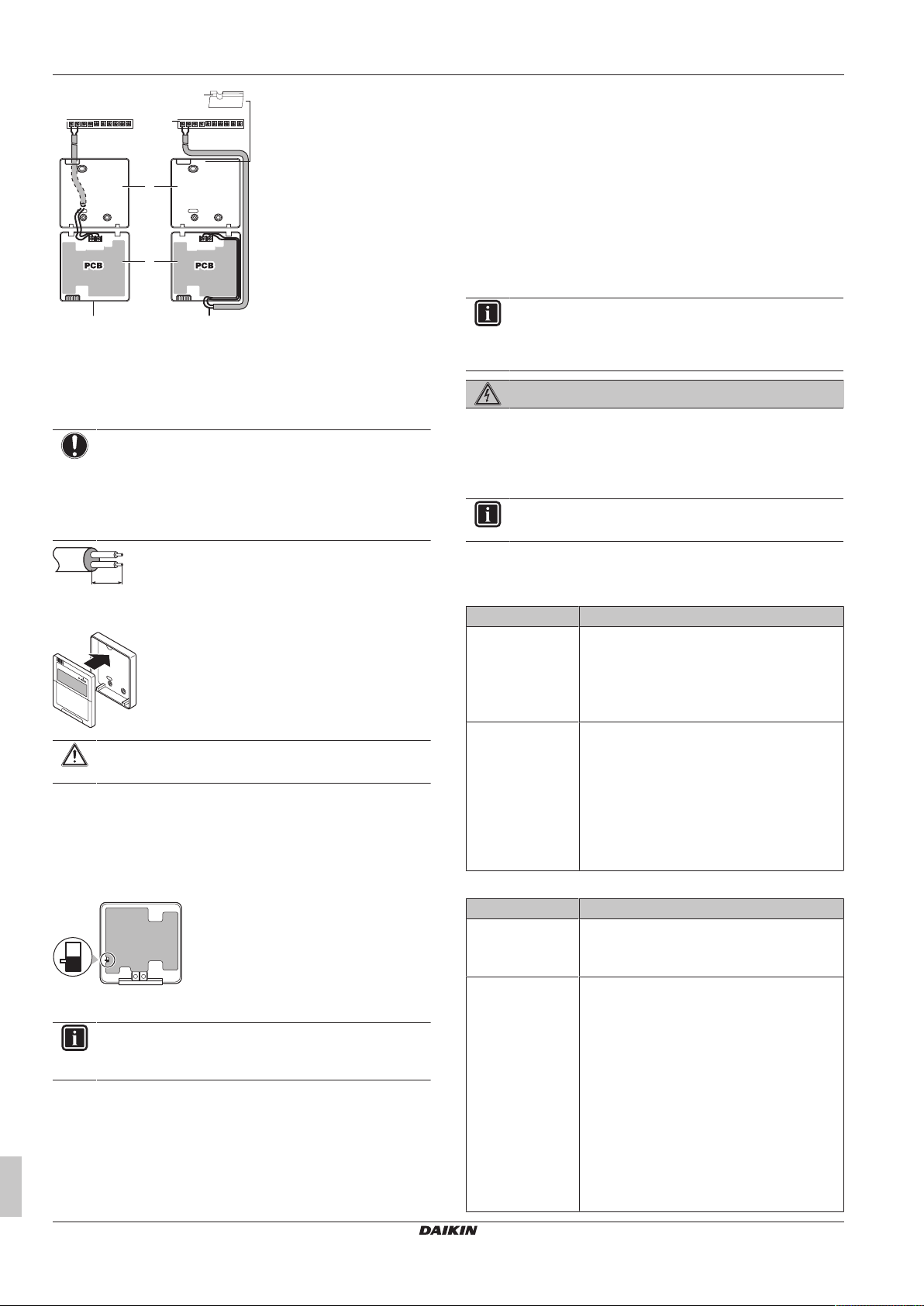

7 Konfigurasjon

P1P2

d e

P1P2

PCB

SS1

4 Sett tilbake den øvre delen av brukergrensesnittet, og begynn

Hvis det installeres et ekstra brukergrensesnitt (EKRUAHTB) i tillegg til standard brukergrensesnitt:

5 Koble de elektriske ledningene til begge brukergrensesnittene

6 Velg et master- og et slavebrukergrensesnitt med velgeren

6.9.10 Installere tilleggsutstyr

Når du skal installere tilleggsutstyr, kan du slå opp i den medfølgende installeringshåndboken eller tilleggsinformasjonen som følger med denne enheten.

Referanseguide for montører og brukere

a Anlegg b Bakre del av brukergrensesnittet c Fremre del av brukergrensesnittet d Tilkoblet fra baksiden e Tilkoblet fra toppen

f Bruk knipetang til å lage et hakk som ledningsopplegget

kan passere gjennom

MERKNAD

▪ Når du tilkobler ledningene, må de legges unna

strømforsyningsledningen for å unngå elektrisk støy (ekstern støy).

▪ Trekk av skjermingen på den delen som skal gjennom

innsiden av brukergrensesnittets hus (L).

med klemmene nederst.

LIVSFARE

Pass på at ledningene IKKE kommer i klem.

som beskrevet.

SS1.

S Slave

M Master

INFORMASJON

Det er bare brukergrensesnittet som er innstilt som master, som kan fungere som romtermostat.

7 Konfigurasjon

7.1 Oversikt: Konfigurasjon

Dette kapitlet beskriver hva du må gjøre og vite for å konfigurere systemet etter at det er installert.

Den inneholder informasjon om følgende:

▪ Gjøre innstillinger på stedet

▪ Bruk funksjonen for lekkasjepåvisning

▪ Veksle mellom kjøling og oppvarming

INFORMASJON

Det er viktig at montøren leser all informasjon i dette kapitlet fortløpende og at systemet konfigureres slik det står angitt.

FARE: ELEKTRISK STØT

7.2 Gjøre innstillinger på stedet

7.2.1 Om å gjøre innstillinger på stedet

INFORMASJON

Lysdiodene og knappene finner du i utendørsanlegget.

Foreta om nødvendig innstillinger på installasjonsstedet i henhold til følgende instruksjoner. Se i servicehåndboken for ytterligere detaljer.

Trykknapper og DIP-brytere

Punkt Beskrivelse

Trykknapper Ved hjelp av trykknappene kan du gjøre

følgende:

▪ Endre modus.

▪ Foreta innstillinger på stedet (drift etter

behov, liten støy, osv).

DIP-brytere ▪ DS1 (1): Velger for KJØLING/

OPPVARMING

▪ DS1 (2~4): BRUKES IKKE. IKKE ENDRE

FABRIKKINNSTILLINGEN.

▪ DS2 (1~4): BRUKES IKKE. IKKE ENDRE

FABRIKKINNSTILLINGEN.

▪ DS3 (1+2): BRUKES IKKE. IKKE ENDRE

FABRIKKINNSTILLINGEN.

Modus 1 og 2

Modus Beskrivelse

Modus 1

(overvåkingsinnstilli nger)

Modus 2

(innstillinger på installasjonsstedet)

Modus1 kan brukes til å overvåke gjeldende tilstand for utendørsanlegget. Du kan dessuten overvåke deler av innholdet i feltinnstillingene.

Modus2 brukes til å endre feltinnstillinger for systemet. Du kan både vise og endre gjeldende verdi for feltinnstillingen.

Vanligvis kan normal drift fortsette uten spesielle grep etter at feltinnstillingene er endret.

Enkelte feltinnstillinger brukes til spesialoperasjoner (f.eks. drift kun 1 gang, innstilling for gjenvinning/vakuumtørking, innstilling for manuell påfylling av kjølemedium, osv.). I slike tilfeller må du avbryte spesialoperasjonen før normal drift kan fortsette. Dette er angitt i forklaringene nedenfor.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

For å fortsette konfigureringen av systemet, er det nødvendig å

BS2 SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H7P

MODE

TEST:

L.N.O.P. DEMAND

C/H SELECT

HWL:

IND MASTER SLAVE

MULTI

H1P H2P H3P H4P H5P H6P H8P

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

a b

d c e

sende inndatasignaler til enhetens kretskort. I dette kapitlet beskrives det hvordan manuelle inndatasignaler er mulig ved å betjene trykknappene/DIP-bryterne på kretskortet og lese av tilbakemeldingen fra lysdiodene.

INFORMASJON

Trykk på BS1 hvis du blir i tvil under prosessen. Deretter går systemet tilbake til innstillingsmodus 1 (H1P er slukket).

7.2.2 Komponenter for innstillinger på installasjonsstedet

Komponentene for å angi feltinnstillinger er som følger:

7 Konfigurasjon

a Inspeksjonsdeksel b Deksel på bryterboks

Du kan se de 5 trykknappene, de 8 lysdiodene og de 3 DIP-bryterne.

H1P~H8P Lysdioder BS1~BS5 Trykknapper DS1~DS3 DIP-brytere

PÅ (

) AV ( ) Blinker ( )

Trykknapper

Bruk trykknappene til å foreta feltinnstillingene.

BS1 MODE: For endring av innstilt modus BS2 SET: For innstilling på stedet BS3 RETURN: For innstilling på stedet BS4 TEST: For prøvekjøring BS5 RESET: For tilbakestilling av adressen når ledningene

byttes eller det installeres et ekstra innendørsanlegg

Lysdioder

Lysdiodene viser tilbakemelding om feltinnstillingene, som er definert som [Modus-innstilling]=Verdi.

H1P Viser modusen

H2P~H7P Viser innstillingene og verdiene, representert i binær kode

H8P Brukes IKKE til feltinnstillinger, men brukes under

initialisering

Eksempel:

Beskrivelse

Standardtilstand

(H1P slukket)

Modus 1

(H1P blinker)

Modus 2

(H1P lyser)

Innstilling 8

(i modus 2)

(H2P~H7P = binær 8)

Verdi 4

(i modus 2)

(H2P~H7P = binær 4)

a H1P~H8P lysdioder b BS1~BS5 trykknapper c DS1 DIP-bryter 1 d DS2 DIP-bryter 2 e DS3 DIP-bryter 3

Betjen bryterne og trykknappene med en isolert pinne (f.eks. en lukket kulepenn) for å unngå berøring av strømførende deler.

Påse at inspeksjonsdekselet settes tilbake på boksen med elektriske komponenter når arbeidet er utført.

MERKNAD

Kontroller at alle utvendige paneler, bortsett fra servicedekselet på boksen med elektriske komponenter, er lukket under arbeidet.

Lukk dekselet på boksen med elektriske komponenter skikkelig før du slår på strømmen.

7.2.4 Få tilgang til modus 1 eller 2

Når anleggene er slått PÅ, viser displayet standardtilstand. Derfra kan du åpne modus1 og modus2.

Initialisering: standardtilstand

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

Slå på strømtilførselen til utendørsanlegget og innendørsanlegget. Etter initialisering vil statusen til displayindikasjonen være som vist nedenfor (standardtilstand når anlegget leveres fra fabrikken).

Utendørsanlegg

7.2.3 Få tilgang til komponentene for innstillinger på installasjonsstedet

Ta av inspeksjonsdekselet for å foreta feltinnstillingene.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Hvis standardtilstanden ikke er vist etter 10~12 minutter, kontrollerer du funksjonsfeilkoden. Løs funksjonsfeilkoden.

HAP-lysdioden blinker for å indikere normal mikroprosessordrift.

Bytte mellom modi

Bruk BS1 til å bytte mellom standardtilstanden, modus 1 og modus2.

Referanseguide for montører og brukere

7 Konfigurasjon

BS1 [5 s]

BS1

a Standardtilstand (H1P AV) b Modus 1 (H1P blinker) c Modus 2 (H1P PÅ)

BS1 Trykk på BS1.

BS1 [5 s] Trykk på BS1 i minst 5sek.

INFORMASJON

Hvis du blir i tvil midtveis i prosessen, trykker du på BS1 for å gå tilbake til standardtilstanden.

7.2.5 Bruke modus 1

Modus1 brukes til å angi statusen til enheten.

Hva Hvordan

Få tilgang til modus1 Når modus1 er valgt (trykk én gang på

BS1), kan du velge ønsket innstilling. Det gjør du ved å trykke på BS2.

Vil du avslutte og gå tilbake til opprinnelig status

7.2.6 Bruke modus 2

Masteranlegget skal brukes til å angi feltinnstillinger i modus2.

Modus 2 brukes til å angi feltinnstillinger for utendørsanlegget og systemet.

Hva Hvordan

Endre og få tilgang til innstillingen i modus2

Vil du avslutte og gå tilbake til opprinnelig status

Endre verdien til valgt innstilling i modus2

Trykk på BS1.

Når modus2 er valgt (trykk på BS1 i minst 5 sekunder), kan du velge ønsket innstilling. Det gjør du ved å trykke på BS2.

Du får tilgang til verdien til valgt innstilling ved å trykke 1 gang på BS3.

Trykk på BS1.

▪ Når modus 2 er valgt (trykk på BS1 i

minst 5 sekunder), kan du velge ønsket innstilling. Det gjør du ved å trykke på BS2.

▪ Du får tilgang til verdien til valgt

innstilling ved å trykke 1 gang på BS3.

▪ Nå brukes BS2 til å velge nødvendig

verdi for valgt innstilling.

▪ Når nødvendig verdi er valgt, kan du

angi endret verdi ved å trykke 1 gang på BS3.

▪ Trykk på BS3 igjen for å starte driften

med valgt verdi.

7.2.7 Modus 1: Overvåkingsinnstillinger

I modus 1 (og i standardtilstand) kan du lese av følgende informasjon:

Verdi/beskrivelse

H2P Viser nåværende driftstilstand.

Normal driftstilstand.

PÅ

Unormal driftstilstand.

BLINKER

Under forberedelse eller prøveforberedelse

H6P Viser statusen til støysvak drift.

Enheten kjører ikke med begrensninger for lite støy.

PÅ

Enheten kjører med begrensninger for lite støy.

Støysvak drift demper lyden fra enheten i forhold til ved nominelle driftsforhold.

Støysvak kan angis i modus2. Det er to fremgangsmåter for å aktivere støysvak drift på kompressorenheten og varmevekslerenheten.

▪ Den første måten er å aktivere støysvak drift om natten

via feltinnstilling. Enheten vil kjøre med valgt nivå for støysvak drift innenfor valgte tidsrammer.

▪ Den andre måten er å aktivere støysvak drift basert på et

eksternt inngangssignal. Til slik drift kreves det tilleggsutstyr.

H7P Viser statusen til drift med begrenset støyforbruk.

Enheten kjører ikke med begrenset strømforbruk.

PÅ

Enheten kjører med begrenset strømforbruk.

Begrenset strømforbruk reduserer strømforbruket til enheten i forhold til ved nominelle driftsforhold.

Begrenset strømforbruk kan angis i modus2. Det er to fremgangsmåter for å aktivere begrenset strømforbruk på kompressorenheten.

▪ Den første måten er å aktivere tvunget begrenset

strømforbruk via feltinnstilling. Enheten vil alltid kjøre med valgt begrenset strømforbruk.

▪ Den andre måten er å aktivere begrenset strømforbruk

basert på et eksternt inngangssignal. Til slik drift kreves det tilleggsutstyr.

7.2.8 Modus 2: Innstillinger på installasjonsstedet

Trykk på BS2-knappen for å foreta feltinnstillinger for å konfigurere systemet. Lysdiodene viser innstilling/verditall binært.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

7 Konfigurasjon

Innstilling

(= binær)

Innstilling av høyt statisk trykk for vifte.

Denne innstillingen bør aktiveres hvis du vil øke det statiske trykket fra viften på utendørsenheten.

Innstilling for automatisk lite støy og lavt nivå om natten.

Når du endrer denne innstillingen, aktiverer du funksjonen for automatisk støysvak drift støy for enheten og angir driftsnivået. Støynivået senkes, avhengig av valgt nivå.

Nivå for støysvak drift via adapter for ekstern styring.

Hvis systemet må kjøres med støysvak drift når det sendes et eksternt signal til enheten, angir denne innstillingen hvilket nivå for støysvak drift som skal brukes.

Denne innstillingen vil bare tre i kraft når tilleggsutstyret Adapter for ekstern styring (DTA104A62) er installert og innstilling [2‑12] er aktivert.

Nivå for begrenset strømforbruk via adapter for ekstern styring (DTA104A62)

Hvis systemet må kjøres under forhold med begrenset strømforbruk der et eksternt signal sendes til enheten, angir denne innstillingen hvilket nivå for begrenset strømforbruk som skal brukes. Nivået er i henhold til tabellen.

Aktiver funksjonen for støysvak drift og/eller begrenset strømforbruk via adapter for ekstern styring (DTA104A62).

Hvis systemet må kjøres i drift med liten støy eller med begrenset strømforbruk når et eksternt signal sendes til enheten, bør denne innstillingen endres. Denne innstillingen vil bare tre i kraft når tilleggsutstyret Adapter for ekstern styring (DTA104A62) er installert på innendørsenheten.

Modus for kjølemedieoppsamling/vakuumtørking.

Dette er en feltinnstilling på utendørsmodulen. For SEHVX40+64BAW foretas innstillingen på begge utendørsmodulene.

Når du skal sikre fri bane for å gjenvinne kjølemedium fra systemet eller fjerne reststoffer fra eller vakuumtørke systemet, må du bruke en innstilling som vil åpne de nødvendige ventilene i kjølemediekretsen slik at kjølemediegjenvinningen eller vakuumtørkingen kan gjøres skikkelig.

Vil du stanse modusen for kjølemedieoppsamling/vakuumtørking, trykker du på BS1. Hvis du ikke trykker på BS1, vil systemet fortsette i modusen for kjølemedieoppsamling/vakuumtørking.

Verdi

Beskrivelse

Deaktivert.

(standard)

Aktivert.

Deaktivert

(standard)

Nivå 1 Nivå 1 Nivå 2 Nivå 3 Nivå 1 Nivå 3<Nivå 2<Nivå 1 Nivå 2

(standard)

Nivå 3

Nivå 1 Nivå 3<Nivå 2<Nivå 1 Nivå 2

(standard)

Nivå 3

Deaktivert.

(standard)

Aktivert.

Deaktivert

(standard)

Aktivert

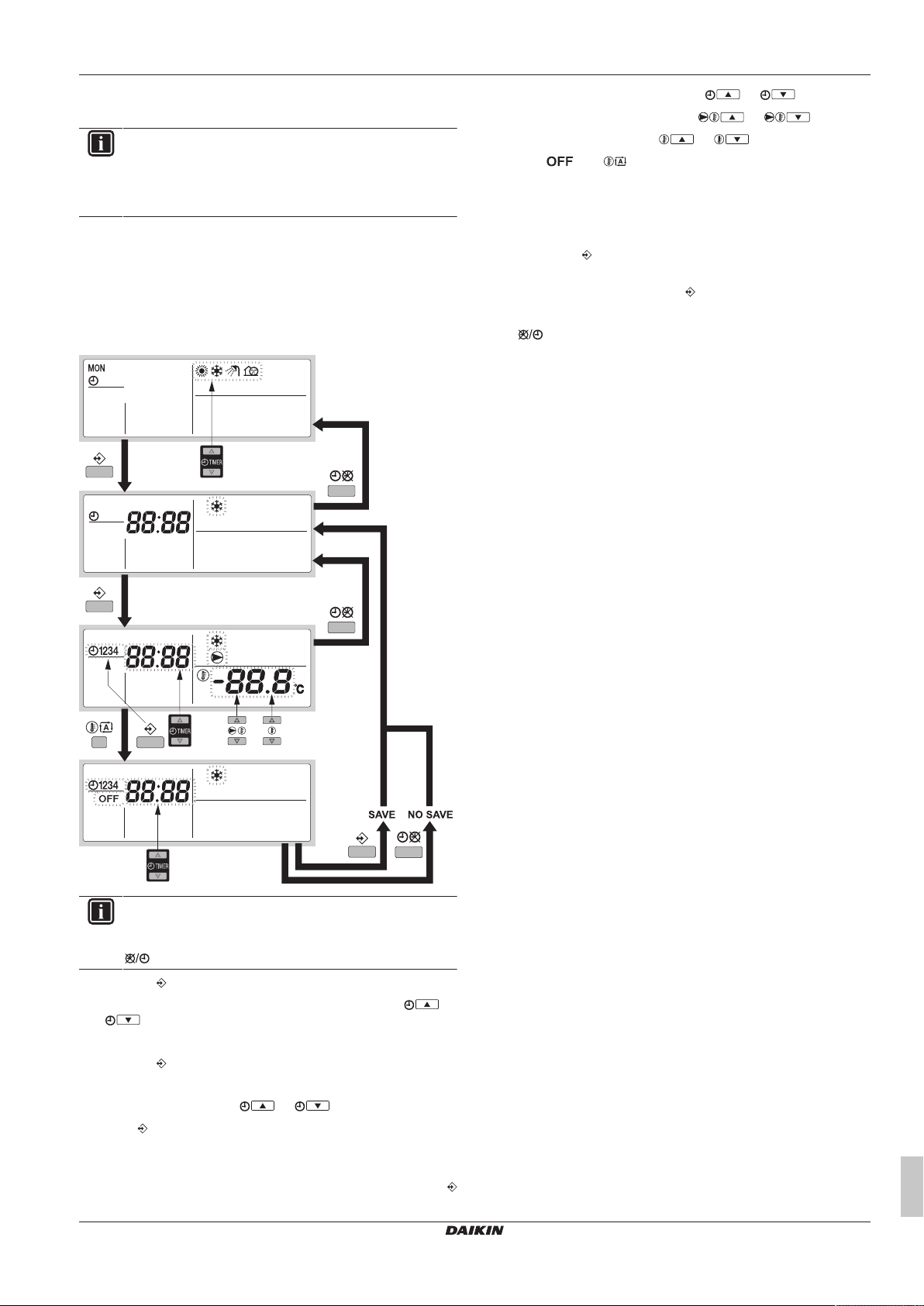

7.2.9 Feltinnstillinger på brukergrensesnittet

Brukeren kan endre feltsinnstillingene med brukergrensesnittet.

Hver lokal innstilling er tilordnet et 3-sifret tall eller en kode, for eksempel [5-03], som vises på skjermen til brukergrensesnittet. Det første sifferet [5] angir "første kode" eller feltinnstillingsgruppe. Det andre og tredje sifferet [03] angir til sammen "andre kode".

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

7 Konfigurasjon

INFORMASJON

▪ Endringer av en bestemt feltinnstilling blir bare lagret

når du trykker på feltinnstillingskode eller trykker på endringer.

▪ Feltinnstillingene er gruppert etter innstillingens første

kode. Feltinnstillingene [0-00], [0-01], [0-02] og [0-03] er for eksempel definert som "Gruppe 0". Hvis ulike verdier endres innenfor samme gruppe, kan du trykke

for å lagre alle verdiene som er endret i denne

på gruppen.

INFORMASJON

▪ Før levering er innstillingsverdiene angitt som vist i

Feltinnstillinger på fjernkontrollen.

▪ Når du går ut av feltinnstillingsmodus, kan "

fjernkontrollens display mens enheten forbereder seg.

. Hvis du navigerer til en ny

, slettes eventuelle

" vises i

1 Trykk på i minimum 5 sekunder for å gå inn i

feltinnstillingsmodus.

Resultat:

(b) og innstilt verdi (a) vises.

2 Trykk på

3 Trykk på

4 Trykk på

feltinnstilling.

5 Trykk på

6 Gjenta punktene foran for å endre andre innstillinger etter

behov.

7 Når du er ferdig, trykker du på

feltinnstillingsmodus.

Drift PÅ/AV Innstilling av utløpsvanntemperaturen — Innstilling av romtemperaturen Lyddempet modus PÅ/AV — — Drift med væravhengig innstillingsverdi PÅ/AV — Stille klokken — — Programmering av tidsstyring — — — Drift med programtidsbryter PÅ/AV — Innstillinger på installasjonsstedet — — — Visning av feilkode Prøvekjøring — —

Etter å ha lagt inn feltinnstillingen, må valgt tillatelsesnivå aktiveres ved å trykke på trykke samtidig på 5 sekunder. Vær oppmerksom på at dette ikke vises i brukergrensesnittet. Etter denne prosedyren vil de blokkerte knappene ikke lenger være tilgjengelige.

Du deaktiverer valgt tillatelsesnivå på samme måte.

[0‑01] Kompensasjonsverdi for romtemperatur

Om nødvendig kan du justere termistorverdien til enheten litt med en korreksjonsverdi. Denne kan brukes som mottiltak for termistortoleranse eller manglende kapasitet.

Kompensert temperatur (= målt temperatur pluss kompensasjonsverdi) brukes deretter til å styre systemet, og vil bli vist i modus for temperaturavlesning. Se også feltinnstilling  [9] i dette kapitlet for kompensasjonsverdier for utløpsvanntemperatur.

(c), gjeldende valgte feltinnstillingskode

for å velge riktig første feltinnstillingskode.

for å velge riktig andre feltinnstillingskode.

og for å endre verdi for valgt

for å lagre den nye verdien.

for å gå ut av

Master Slave Tillatelsesnivå2 Tillatelsesnivå3

og samtidig, umiddelbart etterfulgt av å

og . Hold inne alle 4 knappene i minst

INFORMASJON

▪ Før levering er innstillingsverdiene angitt som vist i

"7.2.9Feltinnstillinger på brukergrensesnittet"[435].

▪ Når du går ut av feltinnstillingsmodus, kan "

skjermen til brukergrensesnittet mens anlegget forbereder seg.

[0]Fjernkontrolloppsett

[0‑00] Tillatelsesnivå for bruker

Brukertillatelsesnivået definerer hvilke knapper og funksjoner som er tilgjengelige for brukeren. Som standard er intet nivå definert, slik at alle knapper og funksjoner kan anvendes.

[0‑00] Beskrivelse

2 Tillatelsesnivå 2 3 Tillatelsesnivå 3

[0-02]

Denne innstillingen gjelder ikke.

[0‑03] Status

Definerer om PÅ/AV-instruksjonen kan brukes i programtidsbryteren for romoppvarming.

[0‑03] Beskrivelse

0 Programtidsbryter for romoppvarming basert

på PÅ/AV-instruksjon.

1 (standard) Programtidsbryter for romoppvarming basert

på innstillingsverdi for temperatur.

Romoppvarming basert på PÅ/AV-instruksjon

Under drift Når programtidsbryteren slår AV

romoppvarming, slås kontrollenheten av (driftslysdioden slutter å lyse).

" vises på

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

7 Konfigurasjon

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

Romoppvarming basert på PÅ/AV-instruksjon

Trykk på Programtidsbryteren til stanse (hvis den er

aktiv i øyeblikket) og starte igjen ved neste planlagte PÅ-funksjon.

Den "sist" programmerte kommandoen overstyrer "forrige" programmerte kommando, og vil være aktivert inntil "neste" programmerte kommando inntreffer.

Eksempel: Anta at gjeldende tidspunkt er 17:30 og at det er programmert handlinger for klokken 13:00, 16:00 og 19:00. Den "sist" programmerte kommandoen (16:00) overstyrer "forrige" programmerte kommando (13:00), og vil være aktivert inntil "neste" programmerte kommando (19:00) inntreffer.

Du bør derfor se på den sist programmerte kommandoen (denne kan være fra dagen før) for å få oversikt over den faktiske innstillingen.

Kontrollen slås av (driftsdioden slås av), men programtidsbryterikonet vises fortsatt.

Trykk på Programtidsbryteren for romoppvarming og

lyddempet modus vil stanse og ikke starte igjen.

Symbolet for programtidsbryteren vises ikke lenger.

▪ Eksempel på drift: Programtidsbryter basert på PÅ/AV-instruksjon.

Når tilbakeslagsfunksjonen (se feltinnstilling [2]) er aktivert, har tilbakeslagsoperasjonen prioritet foran den skjemalagte handlingen i programtidsbryteren dersom instruksjonen PÅ (ON) er aktiv. Hvis AV-instruksjon er aktiv, vil denne ha prioritet foran tilbakeslagsfunksjonen. AV-instruksjonen vil til enhver tid ha høyeste prioritet.

Romoppvarming basert på temperaturinnstillingsverdi

(a)

Under drift Ved drift med programtidsbryter lyser

driftslysdioden kontinuerlig.

Trykk på Programtidsbryteren for romoppvarming vil

stanse og ikke starte igjen.

Kontrollenheten slås slått av (driftslysdioden slutter å lyse).

Trykk på Programtidsbryteren for romoppvarming og

lyddempet modus vil stanse og ikke starte igjen.

Symbolet for programtidsbryteren vises ikke lenger.

(a) For utløpsvanntemperatur og/eller romtemperatur

▪ Eksempel på drift: Programtidsbryter basert på

temperaturinnstillingsverdi

Når tilbakeslagsfunksjonen (se feltinnstilling [2]) er aktivert, har tilbakeslagsoperasjonen prioritet foran den skjemalagte handlingen i programtidsbryteren.

1 Programtidsbryter 2 Tilbakeslagsfunksjon

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

3 Både tilbakeslagsfunksjonen og programtidsbryteren er

aktivert

A Setback-funksjon B PÅ/AV-instruksjon

t Tid

T Innstillingsverdi for temperatur

Romtemperatur Utløpsvanntemperatur

1 Programtidsbryter 2 Tilbakeslagsfunksjon 3 Både tilbakeslagsfunksjonen og programtidsbryteren er

aktivert

A Setback-funksjon

t Tid

T Innstillingsverdi for temperatur

Romtemperatur Utløpsvanntemperatur

[0‑04] Status

Definerer om PÅ/AV-instruksjonen kan brukes i programtidsbryteren for kjøling.

Dette er det samme [0‑03] som til romoppvarming, men tilbakeslagsfunksjonen er ikke tilgjengelig.

Referanseguide for montører og brukere

7 Konfigurasjon

[2-01] [2-02]

21°C

18°C

[2-01] [2-02]

45°C

40°C

5°C [5-02]

Lo_Ti

Lo_A Hi_A T

+ 05

– 05

Hi_Ti

Shift value

[1]Innstillingene er ikke gjeldende

[2]Funksjon for automatisk tilbakeslag

INFORMASJON

Denne funksjonen er tilgjengelig for varmepumper som KUN brukes i oppvarmingsmodus. Den finnes IKKE for kjøling.

Med tilbakeslagsfunksjonen kan romtemperaturen senkes. Den kan f.eks. aktiveres om natten siden temperaturbehovene om natten og dagen ikke er de samme.

INFORMASJON

▪ Tilbakeslagsfunksjonen er aktivert som standard.

▪ Tilbakeslagsfunksjonen kan kombineres med

automatisk drift med væravhengig innstillingsverdi.

▪ Tilbakeslagsfunksjonen er en automatisk daglig

planlagt funksjon.

Tilbakeslag konfigurert for styring av romtemperatur

A Innstillingsverdi for normal romtemperatur B Tilbakeslagstemperatur for rom [5-03]

t Tid

T Temperatur

Tilbakeslag konfigurert for styring av utløpsvanntemperatur

[2‑21] Beskrivelse

1 Aktivert.

Vil du stanse modusen for kjølemedieoppsamling/vakuumtørking, trykker du på BS3. Hvis du ikke trykker på BS3, vil systemet fortsette i modusen for kjølemedieoppsamling/vakuumtørking.

[3] Væravhengig innstillingsverdi

INFORMASJON

Denne funksjonen er tilgjengelig for varmepumper som KUN brukes i oppvarmingsmodus. Den finnes IKKE for kjøling.

Når væravhengig drift er aktivert, fastsettes utløpsvanntemperaturen automatisk i forhold til utetemperaturen: Lavere utetemperaturer vil føre til varmere vann, og omvendt. Anlegget har en flytende innstillingsverdi. Aktiverer du denne driften, fører det til et lavere strømforbruk enn ved bruk av en manuelt fastsatt innstillingsverdi for utløpsvann.

Ved væravhengig drift kan brukeren stille ønsket vanntemperatur opp eller ned maksimalt 5°C. Denne forskyvningsverdien utgjør temperaturforskjellen mellom innstillingsverdien for temperatur beregnet av kontrollenheten, og den faktiske innstillingsverdien. En positiv forskyvningsverdi betyr for eksempel at den faktiske innstillingsverdien for temperatur vil være høyere enn beregnet innstillingsverdi.

Det anbefales å bruke den væravhengige innstillingsverdien fordi den regulerer vanntemperaturen etter de faktiske behovene for romoppvarming. Den vil forhindre at anlegget veksler for mye mellom drift med termostat PÅ og drift med termostat AV når du bruker brukergrensesnittets romtermostat eller den eksterne romtermostaten.

A Innstillingsverdi for normal utløpsvanntemperatur B Tilbakeslagstemperatur for utløpsvann [5-02]

t Tid

T Temperatur

Se feltinnstilling[5] i dette kapitlet for temperaturinnstillingsverdier.

[2‑00] Status

[2‑00] Beskrivelse

0 Tilbakeslagsfunksjonen er deaktivert. 1 Tilbakeslagsfunksjonen er aktivert.

[2‑01] Starttid

Tidspunktet for når tilbakeslaget startes.

[2‑02] Stopptid

Tidspunktet for når tilbakeslaget stanses.

[2‑21]

Modus for kjølemedieoppsamling/vakuumtørking.

Når du skal sikre fri bane for å gjenvinne kjølemedium fra systemet eller fjerne reststoffer fra eller vakuumtørke systemet, må du bruke en innstilling som vil åpne nødvendige ventiler i kjølemediekretsen slik at kjølemediegjenvinningen eller vakuumtørkingen kan gjøres skikkelig.

[2‑21] Beskrivelse

0 (standard) Deaktivert.

Referanseguide for montører og brukere

TtØnsket vanntemperatur

TAOmgivelsestemperatur (utetemperatur)

Shift value Forskyvningsverdi

[3‑00] Lav omgivelsestemperatur (Lo_A)

Lav utetemperatur.

[3‑01] Høy omgivelsestemperatur (Hi_A)

Høy utetemperatur.

[3‑02] Innstillingsverdi ved lav omgivelsestemperatur (Lo_Ti)

Ønsket temperatur på utløpsvann når utetemperaturen er tilsvarende eller lavere enn lav omgivelsestemperatur (Lo_A).

Lo_Ti skal være høyere enn Hi_Ti, da det kreves varmere vann for lavere utetemperaturer.

[3‑03] Innstillingsverdi ved høy omgivelsestemperatur (Hi_Ti)

Ønsket temperatur på utløpsvann når utetemperaturen er tilsvarende eller høyere enn høy omgivelsestemperatur (Hi_A).

Hi_Ti skal være lavere enn Lo_Ti, da det kreves mindre varmt vann for høyere utetemperaturer.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

7 Konfigurasjon

INFORMASJON

Hvis verdien for [3‑03] ved en feiltakelse settes høyere enn verdien for [3‑02], vil verdien for [3‑03] alltid brukes.

[4]Innstillingene gjelder ikke

[5]Automatisk tilbakestilling

[5-00]

Denne innstillingen gjelder ikke.

[5-01]

Denne innstillingen gjelder ikke.

[5‑02] Tilbakeslagstemperatur for utløpsvann

[5‑03] Tilbakeslagstemperatur for rom

[5-04]

Denne innstillingen gjelder ikke.

[6]Oppsett av tilleggsutstyr

[6‑01] Ekstern romtermostat

Hvis det er installert en ekstern romtermostat, må den aktiveres for drift med innstilling på stedet.

Den eksterne romtermostaten sender kun et PÅ/AV-signal til varmepumpen basert på romtemperaturen. Ettersom den ikke sender tilbakemelding kontinuerlig til varmepumpen, brukes den i tillegg til brukergrensesnittets funksjon for romtermostat. Hvis du vil ha god styring over systemet og unngå hyppige PÅ/AV, anbefales det å bruke automatisk drift med væravhengig innstillingsverdi.

[6‑01] Beskrivelse

0 (standard) Ekstern romtermostatkontroll ikke installert.

1 Ekstern romtermostatinngang 1 = oppvarming

PÅ(1) / AV(0).

Ekstern romtermostatinngang 2 = kjøling PÅ(1) / AV(0).

2 Ekstern romtermostatinngang 1 = drift PÅ(1) /

AV(0).

Ekstern romtermostatinngang 2 = kjøling (1) / oppvarming (0).

[7]Oppsett av tilleggsutstyr

[7‑00] Tvangsstyrt pumpedrift

[7‑00] Beskrivelse

0 Pumpen utfører periodisk stikkprøving under

termostat av-forhold. Denne innstillingen brukes ofte når enheten styres av en romtermostat.

1 (standard) Pumpen fortsetter drift under termo av-forhold.

[8]Oppsett av tilleggsutstyr

[8‑00] Temperaturregulering via brukergrensesnittet

[8‑00] Beskrivelse

0 (standard) Anlegget opererer med styring av temperatur

på utløpsvann.

1 Anlegget opererer med styring av

romtemperatur. Dette innebærer at brukergrensesnittet brukes som romtermostat, slik at brukergrensesnittet kan plasseres i stua for å regulere romtemperaturen.

Merknad: Når anlegget opererer med styring av romtemperatur (via brukergrensesnittet eller ekstern romtermostat), har romtemperaturen prioritet fremfor innstillingsverdi for utløpsvann.

[8-01]

Denne innstillingen gjelder ikke.

[8-03]

Denne innstillingen gjelder ikke.

[8‑04] Frysevern

Frysevern aktiveres ved å starte opp pumpen for å sirkulere vannet, og hvis temperaturen på utløps- eller returvannet er <5°C i 5 minutter, vil enheten starte opp i varmemodus for å forhindre for lave temperaturer.

Frysevernet er bare aktivert når enheten er i termostat AV.

Funksjonen kan aktiveres når systemet ikke har varmetape eller glykol, og når det kan hentes varme fra et bruksområde.

[8‑04] Beskrivelse

0 (standard) Ikke noe frysevern

1 Frysevernnivå 1 (utetemperatur <4°C og

utløps- eller returvanntemperatur <7°C)

2 Frysevernnivå 2 (utetemperatur <4°C)

[9]Automatisk temperaturkompensasjon

Om nødvendig kan du justere termistorverdien til enheten noe med en korreksjonsverdi. Denne kan brukes som mottiltak mot termistortoleranse eller manglende kapasitet.

Kompensert temperatur (= målt temperatur pluss kompensasjonsverdi) brukes deretter til å styre systemet, og vil bli vist i modus for temperaturavlesning.

[9‑00] Kompensasjonsverdi for utløpsvanntemperatur

[9‑01] Autokorrigeringsfunksjon for utløpsvanntermostat

Denne funksjonen vil ta hensyn til de utendørs miljøforholdene og korrigere den målte verdien som skal brukes til logikkdelen.

Når for eksempel omgivelsestemperaturen er høy under kjøling, vil logikken korrigere den målte verdien i utløpsvanntermistoren til en lavere verdi for å ta hensyn til påvirkningen av høy omgivelsestemperaturene i målingen.

[9-02]

Denne innstillingen gjelder ikke.

[9‑03] Kompensasjonsverdi for utløpsvanntemperatur ved kjøling

[9-04]

Denne innstillingen gjelder ikke.

[A] Oppsett av tilleggsutstyr

[A-00]

Denne innstillingen gjelder ikke.

[A-01]

Denne innstillingen gjelder ikke.

[A‑02] Underskridelsesverdi for returvanntemperatur

Med denne innstillingen kan du stille inn tillatt underskridelse når enheten kjøres med oppvarming og THERMO ON/OFF.

enheten går kun over i THERMO ON hvis temperaturen på utløpsvannet (RWT) blir lavere enn innstillingsverdien minus differensialtemperaturen:

Thermo ON: RWT<Innstillingsverdi–(([A‑02]/2)+1)

Innstillingen [A‑02] har et variabilitetsområde fra 0 til 15, og steget er 1 grad. Standardverdien er 5, og det betyr at standardverdien for differensialtemperatur er 3,5.

[A‑03] Overskridelses-/underskridelsesverdi verdi for utløpsvanntemperatur

Denne innstillingen gjør det mulig å angi den tillatte overskridelsen (oppvarming) / underskridelsen (kjøling) når enheten opereres under regulering av utløpsvann.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

8 Ferdigstilling

TO IN/D

UNIT

F1 F2

DS1

1 2 3 4

OFF

O U T

F1 F2 P1 P2

P1 P2

A B C

DS1

1 2 3 4

OFF

O U

EB0568(A)

R4 C2 R2R1 C1 R3

X1M

PHC2

PHC1

X1A

A B C

[b]Innstillingene er ikke gjeldende

[C] Grenser for temperatur på utløpsvann

Denne innstillingen brukes for å begrense valgbar utløpsvanntemperatur med brukergrensesnittet.

[C‑00] Maksimum innstillingsverdi for utløpsvann i oppvarmingsdrift

[C‑01] Minimum innstillingsverdi for utløpsvann i oppvarmingsdrift

[C‑02] Maksimum innstillingsverdi for utløpsvann i kjøledrift

[C‑03] Minimum innstillingsverdi for utløpsvann i kjøledrift

Dette avhenger av feltinnstilling[A‑04].

[C-04]

Denne innstillingen gjelder ikke.

[d]Innstillingene er ikke gjeldende

[E] Servicemodus

[E‑00]

Denne innstillingen gjelder ikke.

[E‑01]

Denne innstillingen gjelder ikke.

[E‑02]

Denne innstillingen gjelder ikke.

[E‑03]

Denne innstillingen gjelder ikke.

[E‑04] Bare pumpedrift (lufting)

Under installering og igangsetting av enheten er det svært viktig å fjerne all luft fra vannkretsen.

Denne innstillingen får pumpen til å fjerne luft bedre fra enheten uten at enheten faktisk er i drift. Pumpen vil gå i 10minutter, stanse i 2 minutter osv.

[E‑04] Beskrivelse

0 (standard) Normal drift av enheten

1 Automatisk lufting i løpet av 108minutter 2 Automatisk lufting i løpet av 48minutter

a Brukergrensesnitt

Veksle mellom kjøling og oppvarming med velgeren for kjøling/ oppvarming

Hvis anlegget styres basert på temperaturen på utløpsvannet, anbefaler vi at du bruker ABC-kontaktene på utendørsanlegget. Kontaktene er plassert som vist på figuren nedenfor.

a Velger for kjøling/oppvarming

1 Trykk på BS5 i 5 sekunder for å reinitialisere anleggets

kommunikasjon.

▪ Kjøling: spenningsfri kontakt mellom kontaktene A og C er

åpen

▪ Varme: spenningsfri kontakt mellom kontaktene A og C er

lukket

[F] Oppsett av tilleggsutstyr

[F‑00] Overskridelsesverdi for temperatur på returvann

Med denne innstillingen kan du stille inn tillatt overskridelse når enheten kjøres med kjøling og THERMO ON/OFF.

enheten går kun over i THERMO ON hvis temperaturen på utløpsvannet (RWT) blir høyere enn innstillingsverdien pluss differensialtemperaturen:

Thermo ON: RWT<Innstillingsverdi+(([F‑00]/2)+1)

Innstillingen [F‑00] har et variabilitetsområde fra 0 til 15, og steget er 1 grad. Standardverdien er 5, og det betyr at standardverdien for differensialtemperatur er 3,5.

7.3 Veksle mellom kjøling og oppvarming

Du kan veksle mellom kjøling og oppvarming på 2ulike måter. Dette avhenger av hvordan temperaturen styres, dvs. basert på romtemperaturen eller basert på temperaturen på utløpsvannet.

Veksle mellom kjøling og oppvarming med brukergrensesnittet

Hvis anlegget styres basert på romtemperatur (ekstern romtermostat eller romtermostatfunksjonen på brukergrensesnittet), utføres veksling mellom kjøling og oppvarming via brukergrensesnittet ved å trykke på knappen for kjøling/oppvarming.

Referanseguide for montører og brukere

INFORMASJON

Termostatsignalet har prioritet fremfor innstillingsverdien for utløpsvanntemperaturen.

Temperaturen på utløpsvannet kan bli lavere enn innstillingsverdien hvis enheten styres av romtemperatur.

8 Ferdigstilling

8.1 Oversikt: igangsetting

Dette kapittelet beskriver hva du bør gjøre og vite før du tar i bruk systemet etter at det er installert og konfigurert.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

8 Ferdigstilling

Typisk arbeidsflyt

Igangsetting består vanligvis av følgende trinn: 1 Gå gjennom “Sjekkliste før ferdigstilling av utendørsanlegget”. 2 Gå gjennom “Sjekkliste før ferdigstilling av innendørsanlegget”. 3 Foreta en siste kontroll. 4 Foreta prøvekjøring. 5 Korrigere eventuelle feil etter unormal fullførelse av

prøvekjøringen.

6 Betjene systemet.

8.2 Forholdsregler ved ferdigstilling

FARE: ELEKTRISK STØT

FARE: BRENNSKADER

LIVSFARE

IKKE utfør prøvekjøring mens det arbeides på innendørsenhetene.

Når du foretar prøvekjøringen, kjører IKKE bare utendørsanlegget, men også det tilkoblede innendørsanlegget. Det er farlig å arbeide på et innendørsanlegg mens prøvekjøringen utføres.

LIVSFARE

IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.

INFORMASJON

Under første driftsperiode kan nødvendig effekt være høyere enn angitt på enhetens navneplate. Dette fenomenet skyldes at kompressoren trenger 50 timers innkjøring før driften blir jevn og strømforbruket stabiliserer seg.

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

Under prøvekjøring starter utendørsanlegget og innendørsanleggene opp. Kontroller at forberedelsene for alle innendørs- og utendørsanleggene er fullført (lokalt røropplegg, elektrisk ledningsopplegg, luftrensing ...). Se også installeringshåndboken for utendørsanlegget for mer informasjon.

LIVSFARE

▪ Pass på at strømbryteren på installasjonens panel for

strømtilførsel er slått av.

▪ Kontroller at strømledningen er skikkelig festet.

▪ Kontroller at det ikke er manglende eller feil N-fase.

8.3 Sjekkliste før ferdigstilling av utendørsanlegget

Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt lukket.

Du har lest samtlige installerings- og driftsinstruksjoner, som er beskrevet i Referanseguide for montører og

brukere. Installering

Kontroller at anlegget er riktig installert, slik at unormal støy og vibrasjoner unngås når anlegget startes.

Lokalt ledningsopplegg

Kontroller at det lokale ledningsopplegget er utført i henhold til instruksjonene som er beskrevet i kapittel

"6.9Tilkoble de elektriske ledningene"[427], i henhold til

koblingsskjemaene samt i henhold til gjeldende lovgivning.

Spenning på strømtilførsel

Kontroller spenningen på det lokale tilførselspanelet. Spenningen MÅ tilsvare den spenningen som er angitt på anleggets identifikasjonsmerke.

Jordledninger

Kontroller at jordledningene er riktig tilkoblet, og at jordkontaktene er strammet til.

Isolasjonstest av hovedstrømkretsen

Bruk en megatester for 500 V til å kontrollere at isolasjonsmotstanden er på 2MΩ eller mer ved å sette på en spenning på 500 V likestrøm mellom strømkontaktene og jord. Bruk ALDRI en megatester på overføringsledningene.

Sikringer, strømbrytere eller verneanordninger

Kontroller at sikringene, strømbryterne eller de verneanordningene som er montert på stedet, er av den størrelsen og typen som er angitt i kapittel "5.5.4 Krav for

sikkerhetsanordninger"[417]. Kontroller at ingen sikringer

eller verneanordninger er blitt koblet ut.

Innvendig ledningsopplegg

Kontroller visuelt boksen med elektriske komponenter og innvendig i anlegget og se etter eventuelle løse tilkoblinger eller elektriske komponenter som er skadet.

Rørdimensjon og rørisolasjon

Pass på at riktig rørdimensjon er montert, og at isolasjonsarbeidet er skikkelig utført.

Utstyr som er skadet

Kontroller anlegget på innsiden, og se etter skadde komponenter eller sammenklemte rør.

Slaglodding

Pass på så du ikke skader rørisolasjonen ved slaglodding på lokalt røropplegg.

Installeringsdato og innstilling på stedet

Pass på å registrere installeringsdatoen på klistremerket bak på øvre frontpanel i henhold til EN60335‑2‑40, og noter innholdet i innstillingene på stedet.

Brytere

Kontroller at bryterne er innstilt i forhold til det bruksområdet anlegget skal ha, før strømtilførselen slås på.

Ledningsopplegg for strømtilførsel og overføring

Bruk et angitt ledningsopplegg for strømtilførsel og overføring, og påse at det er montert i henhold til instruksjonene som du finner i denne håndboken, samt at det er tilkoblet i henhold til koblingsskjemaene og lokale og nasjonale forskrifter.

Påfylling av ekstra kjølemedium

Mengden kjølemedium som skal fylles på anlegget, skal være angitt på medfølgende skilt for "etterfylt kjølemedium" og være festet på baksiden av frontdekselet.

Lufttetthetstest og vakuumtørking

Kontroller at lufttetthetstesten og vakuumtørkingen ble fullført.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

8 Ferdigstilling

8.4 Sjekkliste før ferdigstilling av innendørsanlegget

Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt lukket.

Du har lest samtlige installerings- og driftsinstruksjoner, som er beskrevet i Referanseguide for montører og

brukere. Installering

Kontroller at anlegget er riktig installert, slik at unormal støy og vibrasjoner unngås når anlegget startes.

Lokalt ledningsopplegg

Kontroller at det lokale ledningsopplegget er utført i henhold til instruksjonene som er beskrevet i kapittel

"6.9Tilkoble de elektriske ledningene"[427], i henhold til

koblingsskjemaene samt i henhold til gjeldende lovgivning.

Spenning på strømtilførsel

Kontroller spenningen på det lokale tilførselspanelet. Spenningen MÅ tilsvare den spenningen som er angitt på anleggets identifikasjonsmerke.

Jordledninger

Kontroller at jordledningene er riktig tilkoblet, og at jordkontaktene er strammet til.

Isolasjonstest av hovedstrømkretsen

Sikringer, strømbrytere eller verneanordninger

Kontroller at sikringene, strømbryterne eller de verneanordningene som er montert på stedet, er av den størrelsen og typen som er angitt i kapittel "5.5.4 Krav for

sikkerhetsanordninger"[417]. Kontroller at ingen sikringer

eller verneanordninger er blitt koblet ut.

Innvendig ledningsopplegg

Kontroller visuelt boksen med elektriske komponenter og innvendig i anlegget og se etter eventuelle løse tilkoblinger eller elektriske komponenter som er skadet.

Pumperotasjonsretning

Hvis 3-fase-strømtilkoblingen til innendørsanlegget ikke er korrekt utført (X1M), kan pumpen rotere feil vei. Hvis dette skjer, kan pumpen langsomt overopphetes pga. redusert luftstrøm; vifteventilasjonen kan reduseres og motoren kan trekke mer strøm. Indikatoren på pumpemotorens viftedeksel indikerer pumpens rotasjonsretning. Kontroller at denne indikatoren fungerer før anlegget startes for første gang, eller når indikatorens posisjon er endret. Hvis indikatoren er i det hvite/reflekterende feltet, må man slå av strømtilførselen og bytte om to av tilførselsledningene på X1M. Korrekt rotasjonsretning er også angitt med piler på på pumpemotorens viftedeksel.

a = retningsindikator for pumperotasjon Rørdimensjon og rørisolasjon

Pass på at riktig rørdimensjon er montert, og at isolasjonsarbeidet er skikkelig utført.

Luftrensingsventilen er åpen (minst 2 omdreininger).

Stengeventiler

Kontroller at stengeventilen er riktig installert og helt åpne.

Filter

Kontroller at filteret er korrekt installert.

Utstyr som er skadet

Kontroller anlegget på innsiden, og se etter skadde komponenter eller sammenklemte rør.

Slaglodding

Pass på så du ikke skader rørisolasjonen ved slaglodding på lokalt røropplegg.

Vannlekkasje

Kontroller enheten innvendig med henblikk på vannlekkasje. Hvis det er vannlekkasje bør du prøve å utbedre lekkasjen. Hvis det ikke lukkes, må du stenge vanninntaket og -utløpet og kontakte din lokale forhandler.

Installeringsdato og innstilling på stedet

Pass på å registrere installeringsdatoen på klistremerket bak på øvre frontpanel i henhold til EN60335‑2‑40, og noter innholdet i innstillingene på stedet.

Skjema for tidsbryter

Fyll ut skjemaet helt sist i dette dokumentet. Dette skjemaet kan gjøre det enklere å definere hvilke handlinger som er nødvendige for hver enkelt dag ved programmering av tidsbryteren.

Referanseguide for montører og brukere

MERKNAD

Pumpen blir skadd dersom systemet kjøres med lukkede ventiler.

Når du har sjekket alle kontrollpunktene, må anlegget lukkes. Først da kan du starte anlegget. Når strømtilførselen til anlegget er slått på, vises " inntil 30 sekunder. Brukergrensesnittet kan ikke betjenes under denne prosessen.

" på brukergrensesnittet under oppstart, som kan ta

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

8 Ferdigstilling

8.5 Sluttkontroll

Les disse rådene før enheten slås på:

▪ Lukk alle panelene på enheten når hele enheten er installert og

samtlige nødvendige innstillinger er foretatt. Hvis panelene ikke er lukket, kan elektriske og varme komponenter inne i enheten forårsake alvorlig personskade hvis du stikker hånden inn gjennom åpningene.

▪ Servicepanelet på boksen med elektriske komponenter skal bare

åpnes av autorisert elektriker for vedlikehold.

FARE: ELEKTRISK STØT

Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.

INFORMASJON

Under første driftsperiode kan nødvendig effekt være høyere enn angitt på enhetens navneplate. Dette fenomenet skyldes at kompressoren trenger 48 timers innkjøring før driften blir jevn og strømforbruket stabiliserer seg.

8.6 Om prøvekjøringen

INFORMASJON

Når enheten drives for første gang, finner en initialisering sted. Dette tar høyst 12minutter.

Når du bruker fjernkontrollen under initialiseringen, kan det vises det en feilkode (

Det er helt nødvendig at installatøren kontrollerer riktig drift av systemet etter installering. Det må derfor utføres en prøvekjøring i henhold til prosedyrene som er beskrevet nedenfor. Det er til enhver tid mulig å kontrollere riktig drift og plassoppvarming.

INFORMASJON

Ved første oppstart av enheten (de første 48 timene som kompressoren kjører) kan det hende at støynivået på enheten er høyere enn det som står oppført under tekniske spesifikasjoner. Dette er ikke unormalt.

8.6.1 Vise temperaturen på fjernkontrollen

De faktiske temperaturene kan vises på fjernkontrollen.

1 Trykk på

Resultat: Temperaturen på utløpsvannet vises (

blinker).

2 Trykk på

Hovedkode Årsak Løsning

i 5 sekunder.

eller for å vise:

Avstengingsventilen i utendørsanlegget er stengt. Åpne avstengingsventilen på både gass- og væskesiden.

, / , og

▪ Temperaturen på innløpsvannet (

blinker langsomt). ▪ Innendørstemperaturen ( ▪ Utetemperaturen (

3 Trykk på

Fjernkontrollen går ut av visningsmodus hvis du ikke trykker på en knapp innen 10 sekunder.

en gang til for å gå ut av denne modusen.

og blinker).

8.6.2 Teste romoppvarming/-kjøling

1 Følg med på temperaturen på utløpsvann og inntaksvann via

avlesningsmodusen på fjernkontrollen, og skriv ned verdiene som vises. Se "8.6.1 Vise temperaturen på

fjernkontrollen"[443].

2 Velg driftsmodus (oppvarming eller kjøling).

3 Trykk 4ganger på

Resultat:

4 Hvis du vil teste drift med romoppvarming/-kjøling, trykker du på

for å starte testkjøringen. Når ingen handling utføres, går fjernkontrollen tilbake til normalmodus etter 10 sekunder eller ved å trykke én gang på

5 Prøvekjøringen avsluttes automatisk etter 30 minutter eller når

innstilt temperatur er oppnådd. Prøvekjøringen kan stanses manuelt ved å trykke én gang på fjernkontrollen hvis det finnes uriktige tilkoblinger eller funksjonsfeil. Ellers går fjernkontrollen tilbake til normal drift.

6 Se "10.2 Feilkoder: Oversikt" [4 46] for å løse eventuelle

feilkoder.

7 Følg med på temperaturen på utløpsvann og inntaksvann ved å

bruke avlesningsmodusen på fjernkontrollen, og sammenlikne dem med verdiene du skrev ned i trinn1. Etter 20 minutters drift bør en økning/reduksjon i verdiene bekrefte driften med romoppvarming/-kjøling.

INFORMASJON

Trykk én gang på Trykk på

INFORMASJON

Det er ikke mulig å foreta prøvekjøring hvis det pågår tvungen drift via enheten. Dersom tvungen drift blir startet under prøvekjøring, avbrytes prøvekjøringen. kontroll) vises.

vises.

4ganger til for å gå tilbake til normalmodus.

8.7 Korrigere etter unormal fullførelse av prøvekjøringen

Prøvekjøringen er bare fullført hvis det ikke vises noen funksjonsfeilkoder i brukergrensesnittet eller H2P-lysdioden ikke lyser.

og / blinker, og

og / blinker).

. Det vises en feilkode på

for å vise siste rettede feilkode.

(ekstern

For mye kjølemedium. Beregn nødvendig mengde kjølemedium på nytt ut fra

Utilstrekkelig kjølemedium. Kontroller om tilleggsfylling av kjølemedium er fullført på

Funksjonsfeil i motfase for strømtilførsel. Korriger faserekkefølge.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

rørlengden, og korriger kjølemedienivået ved å samle opp overflødig kjølemedium ved hjelp av en kjølemedieoppsamler.

riktig måte. Beregn nødvendig mengde kjølemedium på nytt ut fra rørlengden, og fyll på tilstrekkelig mengde kjølemedium.

Referanseguide for montører og brukere

9 Vedlikehold og service

Hovedkode Årsak Løsning

Det er ingen strømtilførsel til utendørsanlegget. Kontroller at strømledningen til utendørsanlegget er riktig

tilkoblet.

Røropplegget og ledningsopplegget til det angitte innendørsanlegget er ikke riktig tilkoblet til utendørsanlegget.

Når du har korrigert det som er unormalt, trykker du på BS3 og tilbakestiller feilkoden.

Utfør prøvekjøringen på nytt, og kontroller at det som var unormalt, er korrigert på riktig måte.

8.8 Kontrolliste for overlevering til brukeren

Marker følgende handlinger når installeringen er ferdig og prøvekjøringen er fullført.

Fyll ut modellskjemaet for hver enhet

Kontroller at brukeren har en trykt versjon av installeringsog driftshåndboken.

Forklar for brukeren hva slags system som er installert på stedet.

Forklar brukeren hvordan systemet betjenes, og hva han/ hun må gjøre hvis det oppstår problemer.

Forklar brukeren hva han/hun må utføre i forbindelse med vedlikehold av enheten.

8.9 Fyll ut modellskjemaet

Fyll ut modellskjemaet for hver enhet:

Installasjonssted: Modellnavn(se

navneplate på enheten):

Tilleggsutstyr:

Dato: Signatur:

Produktet ble installert av:

Kontroller at røropplegget og ledningsopplegget til det angitte innendørsanlegget er riktig tilkoblet til utendørsanlegget.

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2-ekvivalenter:

GWP-verdien av kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000

9.1 Oversikt: Vedlikehold og service

Dette kapitlet inneholder informasjon om følgende:

▪ Forhindre elektriske farer ved vedlikehold og service på systemet

▪ Vakuumtørke systemet

▪ Drift med kjølemedieoppsamling

▪ Årlig vedlikehold av innendørsenheten

9.2 Sikkerhetshensyn ved vedlikehold

FARE: ELEKTRISK STØT

FARE: BRENNSKADER

MERKNAD:Fare for elektrostatisk utladning

Berør en metallgjenstand på anlegget for å fjerne statisk elektrisitet og beskytte kretskortet før du utfører vedlikehold eller service.

ADVARSEL

▪ Før vedlikehold eller reparasjonsarbeid påbegynnes på

enheten, må strømbryteren på tilførselspanelet ALLTID slås av, sikringene tas ut eller verneanordningene åpnes.

▪ Berør IKKE strømførende deler før det er gått 10

minutter etter at strømforsyningen er slått av, på grunn av fare for høy spenning.

▪ Vær oppmerksom på at enkelte deler i strømboksen er

varme.

▪ Pass på at du IKKE berører et ledende punkt.

▪ Enheten må IKKE spyles. Dette kan medføre elektrisk

støt eller brann.

9 Vedlikehold og service

MERKNAD

Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.

Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan imidlertid kreve kortere vedlikeholdsintervall.

Referanseguide for montører og brukere

9.2.1 Hindre elektriske farer

Ved utføring av service på vekselretterutstyr:

1 Dekselet på boksen med elektriske komponenter må IKKE

åpnes før det er gått 10minutter etter at strømtilførselen er slått av.

2 Mål spenningen mellom kontakter på strømtilførselens

rekkeklemme med et prøveapparat, og kontroller at strømtilførselen er slått av. Mål dessuten strømtilkoblingen med et prøveapparat som vist på tegningen, og kontroller at kondensatorspenningen i hovedkretsen er lavere enn 50 V likestrøm.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

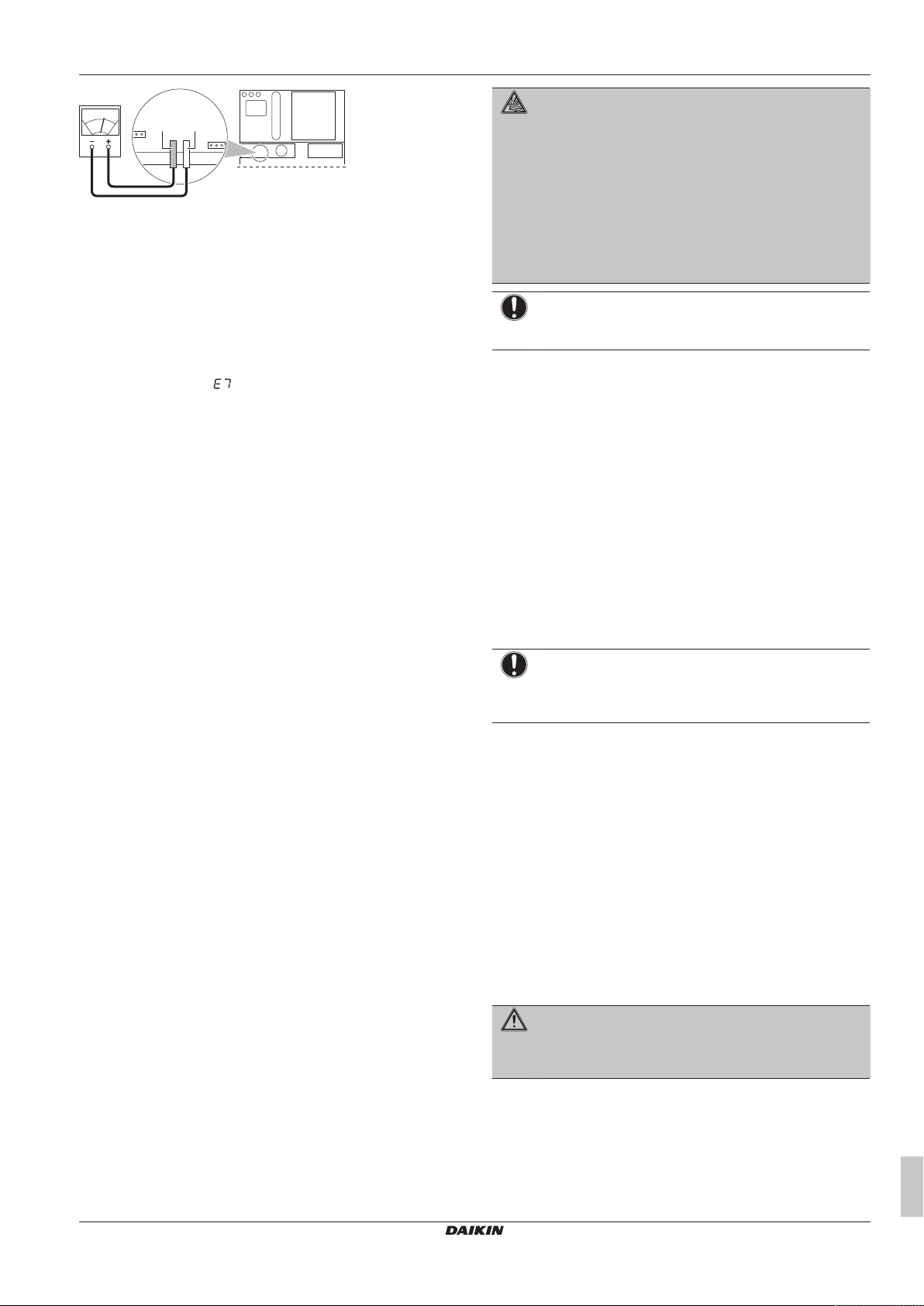

A1P

A3P

A2P

TP1 TP2

3 Berør en umalt metalldel for å fjerne statisk elektrisitet før du

trekker ut eller kobler til kontakter. Dette er for å unngå skade på kretskortet.

4 Trekk ut koblingsstykkene X1A, X2A (X3A, X4A) for

viftemotorene i utendørsanlegget før du påbegynner service på vekselretterutstyret. Pass på at du ikke berører strømførende deler. (Hvis en vifte roterer som følge av sterk vind, kan den lagre elektrisitet i kondensatoren eller i hovedkretsen, og dermed forårsake elektrisk støt.)

5 Når service er fullført, stikker du inn igjen koblingskontakten.

Ellers vil feilkoden drift vil ikke bli utført.

Se på koblingsskjemaet som er festet bak på dekselet på boksen med elektriske komponenter, hvis du vil ha mer informasjon.

vises på brukergrensesnittet og normal

9.3 Om drift i servicemodus

Når modusen for vakuumtørking/oppsamling brukes, må du kontrollere nøye det som skal vakuumtørkes / samles opp før du starter.

9.3.1 Bruke vakuummodus

1 Når anlegget er i stillstand og innstillingsmodus 2 er aktivert,

stiller du inn påkrevd feltinnstilling (kjølemedieoppsamling/ vakuumtørking) (se "7.2.8 Modus 2: Innstillinger på

installasjonsstedet"[434]) på ON (PÅ). Innstillingsmodus 2 må

ikke tilbakestilles før vakuumtørkingen er fullført. Resultat: H1P-lysdioden tennes. Brukergrensesnittet indikerer

prøvekjøring, og betjening er ikke tillatt.

2 Sug ut av systemet med en vakuumpumpe.

3 Trykk på BS1, og tilbakestill innstillingsmodus 2.

9.3.2 Samle opp kjølemedium

Dette skal gjøres ved hjelp av en gjenvinningsmaskin for kjølemedium. Følg samme prosedyre som ved vakuumtørking.

1 Når anlegget er i stillstand og innstillingsmodus 2 er aktivert,

stiller du inn påkrevd feltinnstilling (kjølemedieoppsamling/ vakuumtørking) (se "7.2.8 Modus 2: Innstillinger på

installasjonsstedet"[434]) på ON (PÅ).

Resultat: Ekspansjonsventilene på innendørsanlegget og utendørsanlegget åpnes helt, og noen av magnetventilene aktiveres. H1P-lysdioden tennes. Brukergrensesnittet indikerer prøvekjøring, og betjening er ikke tillatt.

2 Slå av strømtilførselen til innendørsanleggene og

utendørsanlegget med strømbryteren. Når strømtilførselen til den ene siden er slått av, slår du av strømtilførselen til den andre siden innen 10 minutter. Ellers kan kommunikasjonen mellom innendørsanleggene og utendørsanlegget bli unormal, og ekspansjonsventilene stenges helt igjen.

3 Samle opp kjølemediet ved hjelp av en gjenvinningsmaskin for

kjølemedium. For flere detaljer, se driftshåndboken som følger med gjenvinningsmaskinen.

9 Vedlikehold og service

FARE: FARE FOR EKSPLOSJON

Utpumping – kjølemedielekkasje. Hvis du vil utføre

utpumping på systemet og det er lekkasje i kjølemediekretsen:

▪ Du må IKKE bruke anleggets funksjon for automatisk

utpumping, som samler opp alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens: Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens kompressoren kjører.

▪ Bruk et separat gjenvinningssystem slik at anleggets

kompressor IKKE må kjøre.

MERKNAD

Pass på at du IKKE tar med olje når du samler opp kjølemedium. Eksempel: Ved hjelp av en oljeseparator.

9.4 Sjekkliste for årlig vedlikehold av innendørsenheten

Sjekk følgende minst én gang i året:

▪ Vanntrykk

▪ Vannfilter

▪ Avlastningsventil for vanntrykk

▪ Slange på trykkavlastningsventil

▪ Bryterboks

Vanntrykk

Maksimalt vanntrykk er 1bar. Fyll på mer vann hvis det er mindre.

Vannfilter

Rengjør vannfilteret.

MERKNAD

Håndter vannfilteret med omsorg. IKKE bruk overdreven kraft når du setter inn vannfilteret, for å unngå skader på vannfiltermaskene.

Avlastningsventil for vanntrykk

Drei den røde knotten på ventilen mot urviseren og kontroller at den fungerer ordentlig:

▪ Kontakt nærmeste forhandler hvis du ikke hører en klaprelyd.

▪ Hvis det renner ut vann fra enheten, stenger du først

avstengningsventilene for både vanninnløpet og vannutslippet, og deretter kontakter du nærmeste forhandler.

Slange på trykkavlastningsventil

Kontroller slangens tilstand og at den ligger riktig. Vannet må dreneres riktig fra slangen.

Bryterboks

Foreta en grundig visuell inspeksjon av bryterboksen for å se etter åpenbare mangler, for eksempel løse tilkoblinger eller defekt ledningsopplegg.

ADVARSEL

Hvis det interne ledningsopplegget er skadet, må det byttes av produsenten, serviceagenten eller personer med tilsvarende kvalifikasjoner.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

10 Feilsøking

10.1 Oversikt: Feilsøking

Dette kapitlet beskriver hva du må gjøre hvis det oppstår problemer.

Den inneholder informasjon om følgende:

▪ Løse problemer basert på feilkoder

10.2 Feilkoder: Oversikt

Hovedkode Årsak Løsning

Feil ved skriving til minne (EEPROM-feil) Kontakt nærmeste forhandler. Funksjonsfeil i vannkretsen ▪ Kontroller at vanngjennomstrømning er mulig (åpne alle

ventilene i kretsen).

▪ Press rent vann gjennom anlegget.

Feil i ekspansjonsventil for R410A (K11E/K12E) ▪ Kontroller ledningstilkoblingene.

▪ Kontakt nærmeste forhandler.

Vannsystemadvarsel ▪ Sjekk filteret.

▪ Kontroller at alle ventiler er åpne.

▪ Kontakt nærmeste forhandler. Kapasitetsfeil Kontakt nærmeste forhandler. Dårlig ACS-kommunikasjon Kontakt nærmeste forhandler. Feil i væsketermistor for R410A (R13T/R23T) ▪ Kontroller ledningstilkoblingene.

▪ Kontakt nærmeste forhandler. Feil i returvanntermistor (R12T/R22T) ▪ Kontroller ledningstilkoblingene.

▪ Kontakt nærmeste forhandler. Feil i utløpsvanntermistor (R11T/R12T) ▪ Kontroller ledningstilkoblingene.

▪ Kontakt nærmeste forhandler. Feil i termostattermistor for brukergrensesnitt Kontakt nærmeste forhandler. Høytrykksfeil (SENPH/S1PH) ▪ Kontroller at det ikke er luft i kretsen.

▪ Kontroller at vanngjennomstrømning er mulig (åpne alle

ventilene i kretsen).

▪ Kontroller at vannfilteret ikke er tett.

▪ Kontroller at alle avstengingsventiler for kjølemedium er

åpne.

▪ Kontakt nærmeste forhandler. Lavtrykksfeil (SENPL) Kontakt nærmeste forhandler. Feil i innsugningstermistor for R410A (R14T/R24T) ▪ Kontroller ledningstilkoblingene.

▪ Kontakt nærmeste forhandler. Funksjonsfeil i motfase for strømtilførsel Korriger faserekkefølge. Utilstrekkelig tilførselsspenning ▪ Kontroller ledningstilkoblingene.

▪ Kontakt nærmeste forhandler. Det er tilkoblet to Main-brukergrensesnitt (ved bruk av to

brukergrensesnitt)

Problem med type tilkobling ▪ Vent til initialisering mellom innendørsanlegget og

Feil i adresse Kontakt nærmeste forhandler.

Kontroller at SS1 på den ene fjernkontrollen er innstilt på

"MAIN" og den andre på "SUB". Slå av strømmen og

deretter på igjen.

utendørsanlegget er fullført (vent i minst 12minutter etter at strømmen er slått PÅ).

▪ Kontakt nærmeste forhandler.

11 Kassering

Dette anlegget benytter hydrofluorkarbon. Kontakt forhandleren når dette anlegget skal kasseres.

Referanseguide for montører og brukere

MERKNAD

Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

12 Tekniske data

a c

A C

a e

A C

a ce

A C

a ce

A C

1500

500

12 Tekniske data

Et utdrag av de siste tekniske dataene er tilgjengelig på den regionale Daikin nettsiden (offentlig tilgjengelig). Komplett sett med de siste tekniske dataene er tilgjengelig på Daikin Business Portal (autentisering påkrevd).

12.1 Oversikt: Tekniske data

Dette kapitlet inneholder informasjon om følgende:

▪ Rom for vedlikehold

12.2 Serviceplass: Utendørsanlegg

Kontroller at området rundt anlegget er stort nok til at det kan utføres service, og minimumsplassen til luftinntaket og luftutløpet må være tilgjengelig (se figuren nedenfor og velg et av alternativene).

▪ Hvis det er sidene A+B+C+D som har hindringer på

installeringsstedet, har vegghøyden på sidene A+C ingen betydning for målene på serviceplassen. Se på figuren for betydning av vegghøyder på sidene B+D for mål på serviceplass.

▪ Hvis det kun er sidene A+B som har hindringer på

installeringsstedet, har vegghøyden ingen betydning for angitte mål for serviceplass.

▪ Rørledningsskjema

▪ Koblingsskjema

▪ Innstillinger på installasjonsstedet

▪ ESP-kurver

Oppsett A+B+C+D A+B

Alternativ 1 Alternativ 2

3 a≥10mm

b≥300mm

c≥10mm

d≥500mm

e≥20mm

f≥600 mm

4 a≥10mm

b≥300mm

c≥10mm

d≥500mm

e≥20mm

a≥50mm

b≥100mm

c≥50mm

d≥500mm

e≥100mm

f≥500mm a≥50mm

b≥100mm

c≥50mm

d≥500mm

e≥100mm

—

Oppsett A+B+C+D A+B

1 a≥10mm

2 a≥10mm

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Alternativ 1 Alternativ 2

a≥50mm

b≥300mm

c≥10mm

d≥500mm

b≥300mm

c≥10mm

d≥500mm

e≥20mm

b≥100mm

c≥50mm

d≥500mm a≥50mm

b≥100mm

c≥50mm

d≥500mm

e≥100mm

a≥200mm

b≥300mm

a≥200mm

b≥300mm

e≥400mm

ABCD Sider langs installeringsstedet med hindringer

F Forside

Innsugningsside

INFORMASJON

Målene for serviceplass på figuren over er basert på kjøledrift ved en omgivelsestemperatur på 35°C (standardforhold).

INFORMASJON

Ytterligere spesifikasjoner finnes i de tekniske dataene.

12.3 Serviceplass: Innendørsenhet

Kontroller at området rundt anlegget er stort nok til at det kan utføres service (se på figuren nedenfor).

Referanseguide for montører og brukere

12 Tekniske data

766.5 500200

396500

(mm)

LIVSFARE

Påse at det høyre servicepanelet fortsatt kan tas av etter at røropplegget er montert.

INFORMASJON

Ytterligere spesifikasjoner finnes i de tekniske dataene.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

12.4 Rørledningsskjema:

SENPH

HPS

STDINV

SENPL

HPS

SENPH

SENPL

HPS HPS HPS

INV STD1 STD2

l l

20 kW

aa a

l l

m m m

n n

d d d

j j

32 kW

Utendørsanlegg

12 Tekniske data

a Tilbakeslagsventil b Elektronisk ekspansjonsventil c Trykkreguleringsventil d Filter e Vifte

f Varmeveksler g Akkumulator h 4-veisventil

i Høytrykksføler j Høytrykksbryter

k Magnetventil

l Kompressor

m Kapillarrør

n Oljeseparator o Lavtrykksføler p Avstengingsventil (med utløpsport på lokal rørside på

7,9mm og konisk tilkobling)

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

12 Tekniske data

d+f

d+e c i

p n

m j a

R11T R14T

R12T R13T

A B

C D

12.5 Rørledningsskjema: Innendørsanlegg

a Utluftingsventil b Temperaturfølere (R11T, R12T, R13T, R14T) c Ekspansjonskar (12 l) d Stengeventil (installert på stedet) e Tilkobling for vanninntak

f Tilkobling for vannutløp g Tappeport h Vannfilter

i Trykkmåler j Flytbryter

k Pumpe

l Sikkerhetsventil

m Tilbakeslagsventil

n Elektronisk ekspansjonsventil o Varmeveksler p Filter

A Vannside B Kjølemediumside C Kjølemediumgjennomstrømning i kjølemodus D Kjølemediumgjennomstrømning i oppvarmingsmodus

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

12 Tekniske data

12.6 Koblingsskjema: Utendørsanlegg

Se koblingsskjemaetiketten på utendørsanlegget. Forkortelsene er angitt nedenfor:

INFORMASJON

Koblingsskjemaet på utendørsanlegget gjelder kun for

utendørsanlegget. For innendørsanlegget eller valgfrie

elektriske komponenter kan du se på koblingsskjemaet for

innendørsanlegget.

L1,L2,L3 Strømførende N Nulleder

Lokalt ledningsopplegg Rekkeklemme Koblingsstykke Kontakt Jordingsbeskyttelse (skrue)

BLK Svart BLU Blå BRN Brun GRN Grønn GRY Grå ORG Oransje PNK Rosa RED Rød WHT Hvit YLW Gul

A1P~A7P Kretskort BS1~BS5 Trykknappbryter (modus, innstilling, gå

tilbake, test, tilbakestilling) C1, C63, C66 Kondensator DS1, DS2 DIP-bryter E1HC~E3HC Veivhusvarmer F1U Sikring (650V, 8A, B) (A4P) (A8P) F1U, F2U Sikring (250 V, 3,15 A, T) (A1P) F5U Lokal sikring F400U Sikring (250 V, 6,3 A, T) (A2P) H1P~H8P Kontrollampe (serviceovervåkning – oransje)

H2P blinker: under forberedelse eller i

prøvekjøring

H2P tennes: påviser funksjonsfeil HAP Kontrollampe (serviceovervåkning – grønn) K1 Magnetisk relé K2 Magnetisk kontaktor (M1C) K2M, K3M Magnetisk kontaktor (M2C, M3C) K1R, K2R Magnetisk relé (K2M, K3M) K3R~K5R Magnetisk relé (Y1S~Y3S) K6R~K9R Magnetisk relé (E1HC~E3HC) L1R Reaktor M1C ~M3C Motor (kompressor) M1F, M2F Motor (vifte) PS Svitsjet strømtilførsel (A1P, A3P) Q1DI Jordfeilbryter (kjøpes lokalt) Q1RP Krets som detekterer fasevending R1T Termistor (ribbe) (A2P) R1T Termistor (luft) (A1P)

R2T Termistor (innsuging) R4T Termistor (avisingsvæske for konvektor) R5T Termistor (konvektorutløp) R6T Termistor (væskerørmottaker) R7T Termistor (akkumulator) R10 Motstand (strømføler) (A4P) (A8P) R31T~R33T Termistor (utløp) (M1C ~M3C) R50, R59 Motstand R95 Motstand (strømgrense) S1NPH Trykkføler (høy) S1NPL Trykkføler (lav) S1PH, S3PH Trykkbryter (høy) S1S Velgebryter (vifte, kjøling/oppvarming)

(valgfri velger for kjøling/oppvarming)

S2S Velgebryter (kjøling/oppvarming) (valgfri

velger for kjøling/oppvarming) SD1 Inngang for sikkerhetsanordninger T1A Strømføler (A6P, A7P) V1R Strømmodul (A4P, A8P) V1R, V2R Strømmodul (A3P) X1A, X4A Koblingsstykke (M1F, M2F) X1M Rekkeklemme (strømtilførsel) X1M Rekkeklemme (kontroll) (A1P) X1M Rekkeklemme (A5P) Y1E, Y2E Ekspansjonsventil (elektronisk type) (hoved,

underkjøling) Y1S Magnetventil (forbikobling for varm gass) Y2S Magnetventil (oljeretur) Y3S Magnetventil (4-veisventil) Y4S Magnetventil (innsprøyting) Z1C~Z7C Støyfilter (ferrittkjerne) Z1F Støyfilter (med innkoblingsdemper)

12.7 Koblingsskjema: Innendørsanlegg

Se koblingsskjemaetiketten på innendørsmodulen. Forkortelsene er angitt nedenfor:

INFORMASJON

Koblingsskjemaet på utendørsmodulen er bare ment for utendørsmodulen. Når det gjelder hydromodul eller elektrisk tilleggsutstyr, må du se koblingsskjemaet for innendørsenheten.

L1, L2, L3 Strømførende N Nulleder

Lokalt ledningsopplegg

Rekkeklemme

Koblingsstykke

Kontakt

Jordingsbeskyttelse (skrue)

BLK Svart BLU Blå BRN Brun GRN Grønn GRY Grå ORG Oransje PNK Rosa

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

12 Tekniske data

RED Rød WHT Hvit YLW Gul

A1P Hovedkretskort krets 1 A2P Kretskort for brukergrensesnitt A3P Styrekretskort krets 1 A4P Kretskort for behovsstyring (tilleggsutstyr) A5P Hovedkretskort krets 2 A6P Kretskort for behovsstyring (tilleggsutstyr) A7P Kretskort for fjernbrukergrensesnitt

(tilleggsutstyr) A8P Styrekretskort krets 2 C1~C3 Filterkondensator F1U (A*P) Sikring (250V 3,15A, T) HAP (A*P) Lysdiode for kretskort K11E Elektronisk ekspansjonsventil (krets 1) K21E Elektronisk ekspansjonsventil (krets 2) K1P Pumpekontaktor K1S Overstrømsrelé for pumpe K*R (A3P) Relé for kretskort M1P Pumpe Q1T Termostat for ekspansjonskarvarmeelement PS (A*P) Svitsjet strømtilførsel Q1DI Jordfeilbryter (kjøpes lokalt) R1T Termistor (luft, ribbe) R11T Utløpsvanntermistor (krets 1) R12T Returvanntermistor (krets 1) R13T Kjølevæsketermistor (krets 1) R14T Kjølegasstermistor (krets 1) R21T Utløpsvanntermistor (krets 2) R22T Returvanntermistor (krets 2) R23T Kjølevæsketermistor (krets 2) R24T Kjølegasstermistor (krets 2) S1L Flytbryter (krets 1) S2L Flytbryter (krets 2) S1S Termostat inngang 1 (kjøpes lokalt) S2S Termostat inngang 2 (kjøpes lokalt) S3S PÅ-inngang for drift (kjøpes lokalt) S4S AV-inngang for drift (kjøpes lokalt) SS1 (A1P, A5P) Velger (nødbryter) SS1 (A2P) Velger (master/slave) SS1 (A7P) Velger (master/slave) (tilleggsutstyr) V1C, V2C Støyfilter med ferrittkjerne X1M~X4M Rekkeklemme X801M (A*P) Kretskort rekkeklemme Z1F, Z2F (A*P) Støyfilter

12.8 Tekniske spesifikasjoner: Utendørsanlegg

INFORMASJON

Se boken med tekniske data vedrørende detaljer om det tekniske og elektriske.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

12 Tekniske data

12.9 Feltinnstillinger på brukergrensesnittet – oversikt

1. kode 2. kode Navn på innstilling Dato Verdi Dato Verdi Standardv

0 Oppsett av brukergrensesnitt

00 Tillatelsesnivå for bruker 2 2~3 1 — 01 Kompensasjonsverdi for romtemperatur 0 –5~5 0,5 °C 02 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 03 Status: modus for planleggingstidsbryter for romoppvarming

(Metode 1=1 / Metode 2=0)

04 Status:modus for planleggingstidsbryter for romkjøling (Metode

1=1 / Metode 2=0)

1 Innstillingene er ikke gjeldende

00 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 01 Ikke relevant. Ikke endre standardverdien. 1:00 — — — — — 02 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 03 Ikke relevant. Ikke endre standardverdien. 15:00 — — — — —

2 Funksjon for automatisk tilbakeslag

00 Status: drift med tilbakeslag 1 (PÅ) 0/1 — — — 01 Starttid for drift med tilbakeslag 23:00 0:00~23:00 1:00 time — 02 Stopptid for drift med tilbakeslag 5:00 0:00~23:00 1:00 time —

3 Væravhengig innstillingsverdi

00 Lav omgivelsestemperatur (Lo_A) –10 –20~5 1 °C — 01 Høy omgivelsestemperatur (Hi_A) 15 10~20 1 °C — 02 Innstillingsverdi ved lav omgivelsestemperatur (Lo_Ti) 40 25~80 1 °C — 03 Innstillingsverdi ved høy omgivelsestemperatur (Hi_Ti) 25 –20~5 1 °C —

4 Innstillingene er ikke gjeldende

00 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 01 Ikke relevant. Ikke endre standardverdien. Fre — — — — — 02 Ikke relevant. Ikke endre standardverdien. 23:00 — — — — —

5 Innstillingsverdi for automatisk tilbakeslag og desinfisering

00 Ikke relevant. Ikke endre standardverdien. 70 — — — — — 01 Ikke relevant. Ikke endre standardverdien. 10 — — — — — 02 Tilbakeslagstemperatur for utløpsvann 5 0~10 1 °C — 03 Tilbakeslagstemperatur for rom 18 17~23 1 °C — 04 Ikke relevant. Ikke endre standardverdien. 1 — — — — —

6 Oppsett av tilleggsutstyr

01 Valgfri romtermostat er installert 0 0~2 — —

7 Oppsett av tilleggsutstyr

00 Tvangsstyrt pumpedrift 1 (PÅ) 0/1 — —

8 Oppsett av tilleggsutstyr

00 Temperaturregulering via brukergrensesnitt 0 (AV) 0/1 — — 01 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 03 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 04 Status: frysevern 0 0~2 1 —

9 Automatisk temperaturkompensasjon

00 Kompensasjonsverdi for utløpsvanntemperatur (oppvarming) 0 –2~2 0,2 °C — 01 Autokorrigeringsfunksjon for utløpsvanntermistor 1 (PÅ) 0/1 1 — 02 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 03 Kompensasjonsverdi for utløpsvanntemperatur (kjøling) 0 –2~2 0,2 °C — 04 Ikke relevant. Ikke endre standardverdien. 0 — — — — —

A Oppsett av tilleggsutstyr

00 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 01 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 02 Tillatt underskridelsesverdi for returvann 5 0~15 1 °C — 03 Tillatt overskridelsesverdi for utløpsvann 3 1~5 0,5 °C

b Innstillingene er ikke gjeldende

00 Ikke relevant. Ikke endre standardverdien. 35 — — — — — 01 Ikke relevant. Ikke endre standardverdien. 45 — — — — — 02 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 03 Ikke relevant. Ikke endre standardverdien. 70 — — — — — 04 Ikke relevant. Ikke endre standardverdien. 70 — — — — —

C Grenser for utslippsvanntemperatur

00 Innstillingsverdi: maksimumstemperatur på utløpsvann fra

oppvarming

01 Innstillingsverdi: minimumstemperatur på utløpsvann fra

oppvarming 02 Innstillingsverdi: maksimumstemperatur på utløpsvann fra kjøling 20 18~22 1 °C — 03 Innstillingsverdi: minimumstemperatur på utløpsvann fra kjøling 5 Q 04 Ikke relevant. Ikke endre standardverdien. 0 — — — — —

erdi

Område Trinn Enhet

1 (PÅ) 0/1 — — —

50 37~50 1 °C —

25 25~37 1 °C —

(a)

~18 1 °C —

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

12 Tekniske data

1. kode 2. kode Navn på innstilling Dato Verdi Dato Verdi Standardv

d Innstillingene er ikke gjeldende

00 Ikke relevant. Ikke endre standardverdien. 10 — — — — — 01 Ikke relevant. Ikke endre standardverdien. 30 — — — — — 02 Ikke relevant. Ikke endre standardverdien. 15 — — — — — 03 Ikke relevant. Ikke endre standardverdien. 15 — — — — — 04 Ikke relevant. Ikke endre standardverdien. 40 — — — — —

E Servicemodus

00 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 01 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 02 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 03 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 04 Kun pumpedrift / lufteventil 0 0~25 1 —

F Innstillingene er ikke gjeldende.

00 Tillatt overskridelsesverdi for returvann 5 0~15 1 °C — 01 Ikke relevant. Ikke endre standardverdien. 0 — — — — — 02 Ikke relevant. Ikke endre standardverdien. 1 — — — — — 03 Ikke relevant. Ikke endre standardverdien. 10 — — — — — 04 Ikke relevant. Ikke endre standardverdien. 50 — — — — —

erdi

Område Trinn Enhet

(a) Se feltinnstilling[C‑03] i "7.2.9Feltinnstillinger på brukergrensesnittet"[435].

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

12.10 Feltinnstillinger på utendørsanlegget

Tekniske spesifikasjoner

Innstilling nr.

Innstillingsinnhold Innhold Fabrikkin

12 Tekniske data

Valgt

nstilling

vilkår

Dato

12 Innstilling av lite

driftsstøy/behov via adapter for ekstern styring

18 Innstilling av høyt

statisk trykk

22 Innstilling for

automatisk lavt støynivå om natten

25 Innstilling av lite

driftsstøy via adapter for ekstern styring

30 Behovsinnstilling via

adapter for ekstern styring

NEI JA

AV PÅ AV Nivå 1 (utendørsvifte

med trinn 6 eller lavere) Nivå 2 (utendørsvifte

med trinn 5 eller lavere) Nivå 3 (utendørsvifte

med trinn 4 eller lavere) Nivå 1 (utendørsvifte

med trinn 6 eller lavere) Nivå 2 (utendørsvifte

med trinn 5 eller lavere) Nivå 3 (utendørsvifte

med trinn 4 eller lavere) 60% behov 70% behov 80% behov

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

13 Om systemet

0 50 100 150 200 250 300

100

150

200

250

300

350

400

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

g g g

12.11 ESP-kurve: Innendørsenhet

a Eksternt statisk trykk (kPa) b Vanngjennomstrømming (l/min) 1 SEHVX20BAW 2 SEHVX32BAW 3 SEHVX40BAW 4 SEHVX64BAW

For brukeren

13 Om systemet

MERKNAD

Referanseguide for montører og brukere

Bruk ikke systemet til andre formål. Anlegget må ikke brukes til kjøling av presisjonsinstrumenter eller kunstverk for å unngå at kvaliteten svekkes.

MERKNAD

For fremtidige endringer eller utvidelser av systemet:

Det finnes en fullstendig oversikt over tillatte kombinasjoner (for fremtidige systemutvidelser) i de tekniske dataene som bør leses. Kontakt montøren for å få mer informasjon og profesjonelle råd.

13.1 Systemoppsett

a Utendørsanlegg b Innendørsanlegg c Platevarmeveksler d Pumpe e Ekspansjonskar

f Stengeventil g Motordrevet ventil h Bypassventil

FC1…3 Viftekonvektor (kjøpes lokalt)

RC Brukergrensesnitt

RT1…3 Romtermostat

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

14 Brukergrensesnitt

LIVSFARE

▪ Berør ALDRI de innvendige komponentene i kontrollen.

▪ Ta IKKE av frontpanelet. Det er farlig å berøre noen av

de innvendige komponentene, og det kan oppstå problemer med anlegget. Kontakt forhandleren hvis du vil kontrollere og justere de innvendige komponentene.

Denne driftshåndboken gir en enkel oversikt over hovedfunksjonene til systemet.

Se i driftshåndboken for brukergrensesnittet hvis du vil vite mer om skjermen og knappene i brukergrensesnittet.

Brukergrensesnitt

ADVARSEL

Unngå å plassere kontrollenheten på steder som er utsatt

for vannsprut. Vann som kommer inn i maskinen, kan føre

til strømtap eller skade på de innvendige elektroniske

delene.

ADVARSEL

Dette anlegget inneholder elektriske og varme

komponenter.

ADVARSEL

Kontroller at installeringen er blitt riktig utført av en montør

før du betjener anlegget.

MERKNAD

Foreta aldri inspeksjon eller vedlikehold på anlegget selv.

Be kvalifisert servicepersonell om å utføre dette arbeidet.

ADVARSEL

Bruk ALDRI brennbar spray, f.eks. hårspray, lakk eller

maling, i nærheten av anlegget. Det kan medføre brann.

ADVARSEL

Ta aldri på luftutløpet eller de horisontale bladene mens de

svingbare klaffene beveger seg. Fingrene kan komme i

klem eller forårsake at anlegget bryter sammen.

ADVARSEL

Pass på at du aldri erstatter en sikring som har gått med

en ny sikring med feil amperestyrke, eller med

metalltråder. Bruk av metalltråd eller kobbertråd kan føre til

at hele anlegget bryter sammen, eller at det oppstår brann.

a Driftslampe b PÅ/AV-knapp

15 Før drift

ADVARSEL

Spør forhandleren om utbedring, reparasjon og vedlikehold. Ufullstendig utbedring, reparasjon og vedlikehold kan forårsake vannlekkasje, elektrisk støt og brann.

ADVARSEL

Be din forhandler om å flytte og reinstallere luftkondisjoneringsanlegget. Ufullstendig installasjon kan føre til vannlekkasje, elektrisk støt og brann.

ADVARSEL

Hvis du oppdager noe unormalt, f.eks. at det lukter brent, slår du AV strømtilførselen og kontakter forhandleren.

ADVARSEL

La aldri innendørsanlegget eller fjernkontrollen bli våte. Dette kan medføre elektrisk støt eller brann.

ADVARSEL

Plasser IKKE gjenstander rett i nærheten av utendørsanlegget, og unngå at løvverk og småstein samler seg rundt anlegget. Løvverk er et arnested for smådyr, som kan komme inn i anlegget. Når slike dyr kommer inn i anlegget, kan de forårsake funksjonsfeil, røyk eller brann når de kommer i kontakt med elektriske deler.

ADVARSEL

Kjølemediet i systemet er trygt, og lekker normalt ikke.

Hvis det lekker ut kjølemedium inne i rommet, kan kontakt

med flammen fra en brenner, et varmeapparat eller en

gasskomfyr føre til at det dannes skadelig gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet,

og ta kontakt med forhandleren der du kjøpte anlegget.

Systemet må ikke brukes før servicepersonell kan bekrefte

at området der kjølemedielekkasjen oppstod, er reparert.

FARE: ELEKTRISK STØT

Før rengjøring må anlegget stanses, slå av bryteren eller

trekk ut strømledningen. Ellers kan det forårsake elektrisk

støt eller personskade.

FARE: ELEKTRISK STØT

Betjen ikke luftkondisjoneringsanlegget med våte hender.

Det kan medføre elektrisk støt.

ADVARSEL

Plasser ikke utstyr som lager åpen ild, på steder som er

eksponert for luftstrømmen fra anlegget eller under

innendørsanlegget. Det kan forårsake ufullstendig

forbrenning eller deformasjon av anlegget på grunn av

varmen.

ADVARSEL

Installer IKKE luftkondisjoneringsanlegget på steder der

det kan lekke ut brannfarlig gass. Hvis det lekker ut gass

som blir værende rundt luftkondisjoneringsanlegget, kan

det oppstå brann.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

16 Drift

ADVARSEL

For å unngå elektrisk støt må du sørge for å installere en jordfeilføler.

LIVSFARE

▪ Berør ALDRI de innvendige komponentene i kontrollen.

▪ Ta IKKE av frontpanelet. Det er farlig å berøre noen av

de innvendige komponentene, og det kan oppstå problemer med anlegget. Kontakt forhandleren hvis du vil kontrollere og justere de innvendige komponentene.

LIVSFARE

Berør IKKE varmevekslerens ribber. Disse ribbene er skarpe og kan medføre kuttskader.

LIVSFARE

IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.

ADVARSEL

IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk spray nær anlegget. Ellers kan det føre til brann.

LIVSFARE

Det er ikke bra for helsen å utsette kroppen for luftstrømmen over tid.

LIVSFARE

Rommet må luftes grundig dersom det brukes utstyr med brenner sammen med systemet for å unngå oksygenmangel.

MERKNAD

Plasser IKKE utstyr som kan bli skadet av fuktighet, under innendørsanlegget. Det kan dannes kondens hvis luftfuktigheten overstiger 80%, hvis dreneringsutløpet blokkeres, eller hvis filteret blir skittent.

MERKNAD

Plasser dreneringsslangen slik at du får jevn drenering. Ufullstendig drenering kan føre til at bygningen, møbler osv. blir våte.

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

MERKNAD

Denne driftshåndboken er beregnet for følgende systemer med standard styring. Kontakt forhandleren før driftsstart om hvilken drift som gjelder for den systemtypen og modellen du har. Dersom anlegget har individuelt tilpasset styringssystem, må du be forhandleren om driftsopplysningene som samsvarer med anlegget.

Driftsmodi (avhengig av typen innendørsanlegg):

▪ Oppvarming og kjøling.

▪ Kun viftedrift.

▪ Tørkeprogram.

LIVSFARE

IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med kjemikalieallergi.

LIVSFARE

Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.

MERKNAD

Trykk aldri på knappen på fjernkontrollen med en hard og spiss gjenstand. Fjernkontrollen kan skades.

MERKNAD

Du må ALDRI strekke eller vri den elektriske ledningen til brukergrensesnittet. Dette kan føre til at det oppstår feil i anlegget.

MERKNAD

Plasser IKKE brukergrensesnittet på steder som er utsatt for direkte sollys. LCD-skjermen kan bli misfarget eller data kan kanskje ikke vises.

16 Drift

16.1 Driftsområde

Bruk systemet innenfor følgende temperaturer for å få en sikker og effektiv drift av anlegget.

Kjøling Oppvarming

Utendørsanlegg –5~43°CDB –15~35°CDB Innendørsanlegg 5~20°CDB 25~50°CDB

16.2 Hurtigstart

Flytskjemaet viser nødvendige steg for å starte romoppvarming/ kjøling og tillater brukeren å starte enheten før han/hun har lest gjennom hele håndboken.

Se "16.3Betjene systemet"[459] for nærmere informasjon.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

16 Drift



For nærmere informasjon og anbefalte

innstillinger, se kapitlene om programmering,

romavkjøling og romoppvarming.

Lysdioden 0 tennes og anlegget starter

Trykk på y

Hvis displayet er tomt, er det aktivert automatisk

utløpsvanntemperatur ved oppvarming

Still inn ønsket utløpsvanntemperatur

(f.eks. 45°C for oppvarming eller 18°C for kjøling)

Du har "utløpsvanntemperaturbasert"

styring av systemet (standard)

Du har "romtemperaturbasert"

styring av systemet

(romtermostat på fjernkontroll

er installert)

Trykk på ébi eller ébj

Romtermostatfunksjonen på

fjernkontrollen er ikke installert

Angi ønsket romtemperatur

(f.eks. 22°C)

Display: "n"Display: - begynner å blinke

Trykk på bi eller bj

Velg modus (oppvarming h eller kjøling c)

16.3 Betjene systemet

16.3.1 Om klokken

INFORMASJON

▪ Klokken må stilles manuelt. Juster innstillingen når du

bytter fra sommertid til vintertid, og omvendt.

▪ Hvis kontrollenheten er innstilt på tillatelsesnivå 2 eller

3 (se feltinnstilling [0‑00] i "7.2.9 Feltinnstillinger på

brukergrensesnittet" [4 35]), er det ikke mulig å stille

klokken.

▪ Strømbrudd på mer enn 2 timer nullstiller klokken og

ukedagen. Programbryteren fortsetter driften, men med feil klokkeslett. Still inn riktig klokkeslett og ukedag.

Slik stiller du klokken

1 Hold

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

inne i 5 sekunder.

Resultat: Indikatoren for klokke og ukedag begynner å blinke.

2 Trykk på

minutt. Hold knappen inne for å øke/redusere tiden med 10 minutter.

3 Trykk på

ukedag.

4 Trykk på

5 Trykk på

Resultat: Hvis du ikke trykker på en knapp innen 5 minutter, vil

klokkeslettet og ukedagen tilbakestilles til forrige innstilling.

eller for å øke/redusere tiden med 1

eller for å stille forrige eller neste

for å bekrefte innstilt klokkeslett og ukedag.

for å avbryte uten å lagre.

16.3.2 Om å betjene systemet

Hvis hovedstrømtilførselen blir slått av mens anlegget går, vil anlegget starte automatisk når strømmen slås på igjen.

16.3.3 Drift med romkjøling

Romkjøling kan styres på 2 ulike måter:

Referanseguide for montører og brukere

16 Drift

▪ basert på romtemperatur

▪ basert på utløpsvanntemperatur (standard)

Slik slår du romtemperaturkontrollen på/av

I denne modusen aktiveres kjøling i henhold til innstillingsverdien for romtemperatur. Innstillingsverdien kan angis manuelt eller via programbryteren.

INFORMASJON

▪ Når du bruker styring av romkjøling, vil drift med

romoppvarming basert på romtemperatur ha prioritet foran styring av utløpsvann.

▪ Temperaturen på utløpsvannet kan bli høyere enn

innstillingsverdien hvis enheten styres av romtemperatur.

1 Trykk på

Resultat:

romtemperatur vises i displayet. Driftsdioden

2 Angi ønsket romtemperatur med

"16.3.6 Programbryter" [4 61] for oppsett av funksjonen for

programbryteren.

INFORMASJON

Temperaturområde for kjøling: 16°C~32°C (romtemperatur)

3 Velg utløpsvanntemperatur du vil bruke til å avkjøle enheten

med

romtemperaturkontrollen på/av med utløpsvanntemperaturstyring" [4 60] hvis du vil ha nærmere

informasjon.

for å slå romkjøling ( ) på/av.

og tilsvarende faktisk innstillingsverdi for

tennes.

og . Se

og . Se "Slik slår du

Slik slår du romtemperaturkontrollen på/av med utløpsvanntemperaturstyring

I denne modusen aktiveres kjøling i henhold til innstillingsverdien for vanntemperatur. Innstillingsverdien kan angis manuelt eller via programbryteren.

1 Trykk på

Resultat:

romtemperatur vises i displayet. Driftsdioden

2 Angi ønsket utløpsvanntemperatur med

INFORMASJON

Temperaturområde for kjøling: 5°C~20°C (utløpsvanntemperatur).

Se "Programmere romkjøling" [4 63], "Programmere

romoppvarming" [4 64], og "Programmere stille modus" [4 64] for

oppsett av programfunksjonen.

INFORMASJON

Innstillingsverdi for tilbakeslagsoperasjon og væravhengighet er ikke tilgjengelig i kjølemodus.

for å slå romkjøling ( ) på/av.

og tilsvarende faktisk innstillingsverdi for

tennes.

og .

▪ Når det er installert en ekstern romtermostat, fastsettes

termostatens PÅ/AV av den eksterne romtermostaten. Fjernkontrollen betjenes dermed i modus for styring av utløpsvann, og fungerer ikke som romtermostat.

▪ Statusen PÅ/AV for fjernkontrollen har alltid prioritet

foran den eksterne romtermostaten!

16.3.4 Drift med romoppvarming

Romoppvarming er bare tilgjengelig med varmepumpeenheter.

Romoppvarming kan styres på 2 ulike måter:

▪ basert på romtemperatur

▪ basert på utløpsvanntemperatur (standard)

Slå romoppvarming på/av med romtemperaturkontrollen

Romtemperaturkontroll

I denne modusen aktiveres oppvarming i henhold til innstillingsverdien for romtemperatur. Innstillingsverdien kan angis manuelt eller via programbryteren.

INFORMASJON

▪ Når du bruker styring av romkjøling, vil drift med

romoppvarming basert på romtemperatur ha prioritet foran styring av utløpsvann.

▪ Temperaturen på utløpsvannet kan bli høyere enn

innstillingsverdien hvis enheten styres av romtemperatur.

1 Trykk på

Resultat:

romtemperatur vises i displayet. Driftsdioden

2 Angi ønsket romtemperatur med

overoppheting kan ikke romoppvarming brukes når utendørs omgivelsestemperatur overstiger en bestemt temperatur (se

"16.1Driftsområde" [4 58]). Se "16.3.6Programbryter"[461] for

oppsett av funksjonen for programbryteren.

INFORMASJON

Temperaturområde for oppvarming: 16°C~32°C (romtemperatur)

3 Velg utløpsvanntemperatur du vil bruke til å varme opp enheten

med

av med utløpsvanntemperaturstyring" [4 60] hvis du vil ha

nærmere informasjon.

Funksjon for automatisk tilbakeslag

Se feltinnstilling [2] i "7.2.9 Feltinnstillinger på

brukergrensesnittet" [4 35] vedrørende innstillinger for automatisk

tilbakeslag.

INFORMASJON

Med tilbakeslagsfunksjonen kan romtemperaturen senkes. Den kan f.eks. aktiveres om natten siden temperaturbehovene om natten og dagen ikke er de samme.

for å slå romoppvarming ( ) på/av.

og tilsvarende faktisk innstillingsverdi for

og . Se "Slik slår du romoppvarming på/

blinker under tilbakeslag.

▪

▪ Når tilbakeslagsfunksjonen for romtemperatur er

aktivert, utføres også drift med tilbakeslag av utløpsvann (se "Slik slår du romtemperaturkontrollen

på/av med utløpsvanntemperaturstyring"[460]).

▪ Pass på at du ikke setter tilbakeslagsverdien for lavt,

spesielt i kaldere perioder (f.eks. om vinteren). Det kan hende at romtemperatur ikke kan nås (eller det vil ta mye lengre tid) på grunn av den store temperaturforskjellen.

tennes.

og . For å unngå

Slik slår du romoppvarming på/av med utløpsvanntemperaturstyring

I denne modusen aktiveres oppvarming i henhold til innstillingsverdien for vanntemperatur. Innstillingsverdien kan angis manuelt eller via programbryteren.

1 Trykk på

Resultat:

romtemperatur vises i displayet. Driftsdioden

for å slå romoppvarming ( ) på/av.

og tilsvarende faktisk innstillingsverdi for

tennes.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

16 Drift

2 Angi ønsket utløpsvanntemperatur med og .

For å unngå overoppheting kan ikke romoppvarming brukes når utendørs omgivelsestemperatur overstiger en bestemt temperatur (se "16.1Driftsområde"[458]).

INFORMASJON

Temperaturområde for oppvarming: 25°C~50°C (utløpsvanntemperatur)

Se "16.3.6 Programbryter" [4 61] for oppsett av funksjonen for programbryteren.

INFORMASJON

▪ Når det er installert en ekstern romtermostat, fastsettes

termostatens PÅ/AV av den eksterne romtermostaten. Fjernkontrollen betjenes dermed i modus for styring av utløpsvann, og fungerer ikke som romtermostat.

▪ Statusen PÅ/AV for fjernkontrollen har alltid prioritet

foran den eksterne romtermostaten!

INFORMASJON

Med denne driften viser kontrollenheten forskyvningsverdien, som kan stilles inn av brukeren, i stedet for å vise innstillingsverdien for vanntemperatur.

Funksjon for automatisk tilbakeslag

Se feltinnstilling [2] i "7.2.9 Feltinnstillinger på

brukergrensesnittet" [4 35] vedrørende innstillinger for automatisk

tilbakeslag.

16.3.5 Andre driftsmodi

Start driften

Under oppstart betyr med å starte opp.

Avriming (

INFORMASJON

Denne funksjonen er KUN tilgjengelig for varmepumper.

I drift med romoppvarming kan det forekomme at den utendørs varmeveksleren fryser til på grunn av lav utetemperatur. Hvis det er fare for dette, starter systemet avising. Systemet reverserer syklusen ved å hente varme fra vannsystemet for å hindre at utendørssystemet fryser til. Etter maksimalt 15 minutter med avising vil systemet fortsette med romoppvarmingen. Romoppvarming er ikke mulig under avriming.

Drift i lyddempet modus (

Drift i lyddempet modus innebærer at enheten kjører med redusert kompressorhastighet, slik at støyen fra enheten reduseres. Dette medfører at det tar lenger tid å oppnå angitt innstillingsverdi for temperatur. Vær oppmerksom på dette når det kreves et bestemt oppvarmingsnivå innendørs.

Det finnes 3 ulike nivåer for drift i lyddempet modus. Ønsket lyddempet modus angis i en innstilling som gjøres på installasjonsstedet.

1 Trykk på

Resultat:

tillatelsesnivå 2 eller 3 (se "7.2 Gjøre innstillinger på

stedet"[432]), kan ikke

2 Trykk på

Resultat:

De faktiske temperaturene kan vises på fjernkontrollen.

3 Trykk på

Resultat: Temperaturen på utløpsvannet vises (

blinker).

)

for å aktivere drift i lyddempet modus.

vises i displayet. Hvis kontrollenheten er innstilt til

en gang til for å deaktivere drift i lyddempet modus.

forsvinner fra displayet.

i 5 sekunder.

i displayet at varmepumpen er i gang

)

-knappen brukes.

, / , og

4 Trykk på

▪ Temperaturen på innløpsvannet (

blinker langsomt). ▪ Innendørstemperaturen ( ▪ Utetemperaturen (

5 Trykk på

Fjernkontrollen går ut av visningsmodus hvis du ikke trykker på en knapp innen 10 sekunder.

eller for å vise:

og / blinker, og

og / blinker).

og blinker).

en gang til for å gå ut av denne modusen.

16.3.6 Programbryter

Trykk på

Du kan programmere fire handlinger per dag, i alt 28 handlinger per uke.

Programbryteren kan programmeres på 2 forskjellige måter:

▪ basert på temperaturinnstillingspunkt (utløpsvanntemperatur og

romtemperatur)

▪ basert på PÅ/AV-instruksjonene.

Programmeringsmetoden stilles i feltinnstillingene. Se "7.2 Gjøre

innstillinger på stedet" [4 32]. Fyll ut skjemaet helt sist i dette

dokumentet før programmering. Dette skjemaet kan gjøre det enklere å definere hvilke handlinger som er nødvendige for hver enkelt dag.

Romoppvarming

[0‑03] Status

Definerer om PÅ/AV-instruksjonen kan brukes i programtidsbryteren for romoppvarming.

Under drift Når programtidsbryteren slår AV

for å aktivere eller deaktivere programbryteren ( ).

INFORMASJON

▪ Når strømmen kommer tilbake etter et strømbrudd, vil

funksjonen for automatisk omstart ta i bruk fjernkontrollinnstillingene fra tidspunktet da strømbruddet oppstod (hvis det er gått mindre enn 2 timer). Det anbefales derfor at funksjonen for automatisk omstart er aktivert.

▪ Ettersom programbryteren er tidsstyrt, er det helt

avgjørende at klokken og ukedagen er stilt riktig. Se

"16.3.1Om klokken"[459].

▪ Programmerte handlinger gjennomføres bare når

programbryteren er aktivert (

▪ De programmerte handlingene lagres ikke etter

utføringstidspunkt, men i henhold til programmeringstidspunktet, dvs. handling nr. 1 er handlingen som ble programmert først, selv om den utføres etter andre programmerte handlingsnumre.

▪ Hvis du programmerer 2 eller flere handlinger for

samme dag og på samme klokkeslett, vil kun handlingen med laveste handlingsnummer bli utført.

LIVSFARE

Skal enhet brukes sammen med modus for planleggingstidsbryter, anbefales det å legge inn en forsinkelse på 10 til 15 minutter for å signalere alarmen i tilfelle planleggingstidsbryteren overskrides. Enheten kan stoppe i flere minutter under normal drift for å "avrime enheten", eller når det brukes under "termostatstopp".

Romoppvarming basert på PÅ/AV-instruksjon

romoppvarming, slås kontrollenheten av (driftslysdioden slutter å lyse).

vises i displayet)!

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

16 Drift

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

Romoppvarming basert på PÅ/AV-instruksjon

Trykk på Programtidsbryteren til stanse (hvis den er

aktiv i øyeblikket) og starte igjen ved neste planlagte PÅ-funksjon.

Den "sist" programmerte kommandoen overstyrer "forrige" programmerte kommando, og vil være aktivert inntil "neste" programmerte kommando inntreffer.

Du bør derfor se på den sist programmerte kommandoen (denne kan være fra dagen før) for å få oversikt over den faktiske innstillingen.

Kontrollen slås av (driftsdioden slås av), men programtidsbryterikonet vises fortsatt.

Trykk på Programtidsbryteren for romoppvarming og

lyddempet modus vil stanse og ikke starte igjen.

Symbolet for programtidsbryteren vises ikke lenger.

▪ Eksempel på drift: Programtidsbryter basert på PÅ/AV-instruksjon.

Romoppvarming basert på temperaturinnstillingsverdi

(a)

Under drift Ved drift med programtidsbryter lyser

driftslysdioden kontinuerlig.

Trykk på Programtidsbryteren for romoppvarming vil

stanse og ikke starte igjen.

Kontrollenheten slås slått av (driftslysdioden slutter å lyse).

Trykk på Programtidsbryteren for romoppvarming og

lyddempet modus vil stanse og ikke starte igjen.

Symbolet for programtidsbryteren vises ikke lenger.

(a) For utløpsvanntemperatur og/eller romtemperatur

▪ Eksempel på drift: Programtidsbryter basert på

temperaturinnstillingsverdi

Når tilbakeslagsfunksjonen (se feltinnstilling [2]) er aktivert, har tilbakeslagsoperasjonen prioritet foran den skjemalagte handlingen i programtidsbryteren.

1 Programtidsbryter 2 Tilbakeslagsfunksjon

Referanseguide for montører og brukere

3 Både tilbakeslagsfunksjonen og programtidsbryteren er

A Setback-funksjon B PÅ/AV-instruksjon

t Tid

T Innstillingsverdi for temperatur

aktivert

Romtemperatur Utløpsvanntemperatur

1 Programtidsbryter 2 Tilbakeslagsfunksjon 3 Både tilbakeslagsfunksjonen og programtidsbryteren er

aktivert

A Setback-funksjon

t Tid

T Innstillingsverdi for temperatur

Romtemperatur Utløpsvanntemperatur

INFORMASJON

Som standard er romoppvarming basert på temperaturinnstillingsverdi, slik at kun temperaturforskyvninger er mulig (ingen PÅ/AVinstruksjon).

Romkjøling

[0‑04] Status

Definerer om PÅ/AV-instruksjonen kan brukes i programtidsbryteren for kjøling.

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

16 Drift

5 sec

Dette er det samme [0‑03] som til romoppvarming, men tilbakeslagsfunksjonen er ikke tilgjengelig.

INFORMASJON

Som standard er romkjøling basert på temperaturinnstillingsverdi, slik at kun temperaturforskyvninger er mulig (ingen PÅ/AVinstruksjon).

Stille modus

Se "Programmere stille modus"[464].

Slå modusen på eller av på et fastsatt tidspunkt. Du kan programmere fire handlinger per dag. Disse handlingene gjentas hver dag.

Programmere romkjøling

7 Still riktig handlingstidspunkt med

8 Angi utløpsvanntemperatur med

9 Angi romtemperatur med

10 Velg

11 Gjenta dette for å programmere de andre handlingene.

Resultat: Når alle handlingene er blitt programmert, kontrollerer

du at skjermen viser det høyeste handlingsnummeret du vil lagre.

12 Trykk på

handlingene. Resultat: Hvis du trykker på

lagres handlingene 1, 2 og 3, mens handling 4 slettes. Du går automatisk tilbake til trinn 6. Hvis du trykker flere ganger på

prosedyren og kommer til slutt til normal drift.

13 Du går automatisk tilbake til trinn6, der du begynner på nytt for

å programmere neste dag.

med for å slå av kjøling og fjernkontroll.

i 5 sekunder for å lagre de programmerte

, går du tilbake til de foregående trinnene i denne

og .

når handlingsnummer 3 vises,

INFORMASJON

Hvis du vil gå tilbake til tidligere trinn i programmeringen uten å lagre endrede innstillinger, trykker du på knappen

1 Trykk på

2 Velg driftsmodusen du vil programmere ved hjelp av

Resultat: Den aktuelle modusen blinker.

3 Trykk på

Resultat: Klokkeslettet blinker. 4 Se på handlingene med

5 Hold

handlingene.

Resultat: Den første programmerte handlingen vises. 6 Velg handlingsnummeret du vil programmere eller endre med

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

for å gå inn i programmerings-/visningsmodus.

for å bekrefte valgt modus.

og .

nede i 5 sekunder for å programmere de detaljerte

Referanseguide for montører og brukere

16 Drift

5 sec

Programmere romoppvarming

6 Hold

7 Velg handlingsnummeret du vil programmere eller endre med

8 Still riktig handlingstidspunkt med

9 Angi utløpsvanntemperatur med

10 Angi romtemperatur med

11 Trykk på

12 Angi riktig forskyvningsverdi med

13 Gjenta denne fremgangsmåten for å programmere de andre

14 Trykk på

15 Du går automatisk tilbake til trinn6, der du begynner på nytt for

nede i 5 sekunder for å programmere de detaljerte

handlingene. Resultat: Den første programmerte handlingen for valgt dag

vises.

og .

for å velge:

: for å slå av oppvarming og fjernkontroll.

▪

: for å velge automatisk temperaturberegning for

▪

utløpsvanntemperatur

og . Hvis du vil ha mer informasjon om væravhengig innstillingspunkt, se

"16.3.6Programbryter"[461].

handlingene for valgt dag. Resultat: Når alle handlingene er blitt programmert, kontrollerer

du at skjermen viser det høyeste handlingsnummeret du vil lagre.

i 5 sekunder for å lagre de programmerte

handlingene. Resultat: Hvis du trykker på

lagres handlingene 1, 2 og 3, mens handling 4 slettes. Du går automatisk tilbake til trinn 6. Hvis du trykker flere ganger på

, går du tilbake til de foregående trinnene i denne

prosedyren og kommer til slutt til normal drift.

å programmere neste dag.

når handlingsnummer 3 vises,

INFORMASJON

Hvis du vil gå tilbake til tidligere trinn i programmeringen uten å lagre endrede innstillinger, trykker du på knappen

1 Trykk på

2 Velg driftsmodusen du vil programmere ved hjelp av

Resultat: Den aktuelle modusen blinker.

3 Trykk på

Resultat: Den aktuelle dagen blinker.

4 Velg den dagen du vil se på eller programmere, ved hjelp av

Resultat: Valgt dag blinker.

5 Trykk på

for å gå inn i programmerings-/visningsmodus.

for å bekrefte valgt modus.

og .

for å bekrefte valgt dag.

Programmere stille modus

INFORMASJON

Hvis du vil gå tilbake til tidligere trinn i programmeringen uten å lagre endrede innstillinger, trykker du på knappen

1 Trykk på

for å gå inn i programmerings-/visningsmodus.

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

16 Drift

2 Velg driftsmodusen du vil programmere ved hjelp av og

Resultat: Den aktuelle modusen blinker. 3 Trykk på

4 Se på handlingene med

5 Hold

handlingene.

Resultat: Den første programmerte handlingen vises. 6 Velg handlingsnummeret du vil programmere eller endre med

7 Still riktig handlingstidspunkt med

8 Velg eller velg bort

9 Gjenta denne fremgangsmåten for å programmere de andre

handlingene for valgt modus.

Resultat: Når alle handlingene er blitt programmert, kontrollerer

du at skjermen viser det høyeste handlingsnummeret du vil

lagre. 10 Trykk på

handlingene.

Resultat: Hvis du trykker på

lagres handlingene 1, 2 og 3, mens handling 4 slettes. Du går

automatisk tilbake til trinn 6. Hvis du trykker flere ganger på

prosedyren og kommer til slutt til normal drift. 11 Du går automatisk tilbake til trinn6, der du begynner på nytt for

å programmere neste dag.

for å bekrefte valgt modus.

og .

nede i 5 sekunder for å programmere de detaljerte

og .

som handling med .

i 5 sekunder for å lagre de programmerte

når handlingsnummer 3 vises,

, går du tilbake til de foregående trinnene i denne

Se på programmerte handlinger

INFORMASJON

Hvis du vil gå tilbake til tidligere trinn i for å se på programmerte handlinger, trykker du på

1 Trykk på

2 Velg driftsmodusen du vil se på med

Resultat: Den aktuelle modusen blinker. 3 Trykk på

Resultat: Den aktuelle dagen blinker. 4 Velg den dagen du vil se på med

Resultat: Valgt dag blinker. 5 Trykk på

Resultat: Den første programmerte handlingen for valgt dag

vises.

6 Se på de andre programmerte handlingene for den dagen med

Resultat: Dette kalles avlesningsmodus. Innholdsløse

programhandlinger (f.eks. 4) vises ikke. Hvis du trykker flere

ganger på

denne prosedyren og kommer til slutt til normal drift.

for å gå inn i programmerings-/visningsmodus.

for å bekrefte valgt modus.

og .

for å bekrefte valgt dag.

og .

, går du tilbake til de foregående trinnene i

og .

Når alle handlingene for én dag er blitt programmert, kontrollerer du at skjermen viser det høyeste handlingsnummeret du vil lagre. Ved å trykke på som har et høyere handlingsnummer enn handlingen som vises.

Eksempel: Hvis det trykkes på lagres handling 1, 2 og 3, men handling4 slettes.

Kopiere programmerte handlinger til neste dag

I programmet med romoppvarming kan du kopiere alle programmerte handlinger for en bestemt dag til neste dag (dvs. kopiere alle programmerte handlinger fra "

1 Trykk på

2 Velg modusen du vil programmere ved hjelp av

3 Trykk på

4 Velg den dagen du vil kopiere til neste dag med

5 Trykk på

6 Etter 5 sekunder viser skjermen neste dag (f.eks. "

7 Trykk på

Slette en modus

1 Trykk på

2 Velg modusen du vil programmere med

3 Trykk på

Slette en ukedag

1 Trykk på

2 Velg modusen du vil programmere med

3 Trykk på

4 Velg den dagen du vil slette på med

5 Trykk på

i 5sekunder, lagrer du alle handlingene, bortsett fra dem

når handlingsnummer 3 vises,

" til " ").

Resultat: Den aktuelle modusen blinker.

Resultat: Valgt modus blinker. Du kan forlate programmeringen ved å trykke på

for å bekrefte valgt modus.

Resultat: Den aktuelle dagen blinker.

Resultat: Valgt dag blinker. Du går automatisk tilbake til trinn2 ved å trykke på

og samtidig i 5sekunder.

" ble valgt først). Dette angir at dagen er blitt kopiert.

Resultat: Den aktuelle modusen blinker.

Resultat: Valgt modus blinker.

og samtidig i 5sekunder for å slette den valgte

modusen.

Resultat: Den aktuelle modusen blinker.

Resultat: Valgt modus blinker.

for å bekrefte valgt modus.

Resultat: Den aktuelle dagen blinker.

Resultat: Valgt dag blinker.

og samtidig i 5sekunder for å slette den valgte

dagen.

" hvis

for å gå tilbake til trinn2.

og .

Råd og tips for programbryteren

Programmere neste dag/dager

1 Trykk én gang på

handlingene for en bestemt dag.

Resultat: Nå kan du velge en annen dag ved hjelp av

og starte visningen og programmeringen på nytt.

Slette én eller flere programmerte handlinger

Du sletter én eller flere programmerte handlinger samtidig som du lagrer de programmerte handlingene.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

etter å ha bekreftet de programmerte

16.3.7 Bruke tilleggskretskortet for behov

Et ekstra kretskort EKRP1AHTA kan kobles til anlegget og brukes til å fjernstyre anlegget.

De 3 inngangene muliggjør:

▪ fjernstyrt veksling mellom kjøling og oppvarming

▪ fjernstyrt veksling termo på/av

▪ fjernstyrt på-/avslagning av anlegget

Hvis du vil ha flere detaljer om dette alternativsettet, kan du se på koblingsskjemaet for anlegget.

Referanseguide for montører og brukere

17 Vedlikehold og service

INFORMASJON

Signalet (spenningsfritt) må ta minst 50ms.

Se også feltinnstilling [6‑01] i "7.2.9 Feltinnstillinger på

brukergrensesnittet"[435] for å stille ønsket funksjon.

16.3.8 Bruke den ekstra eksterne kontrolladapteren

Et ekstra kontrolladapterkretskort DTA104A62 kan kobles til enheten og brukes til å fjernstyre 1 eller flere enheter.

Ved å kortslutte kontakter på det ekstra kretskortet kan du:

▪ redusere kapasiteten til omtrent 70%,

▪ redusere kapasiteten til omtrent 40%,

▪ tvangsstyre termo av,

▪ lagre kapasitet (lav viftehastighet, kompressorfrekvenskontroll).

Hvis du vil ha flere detaljer om dette tilleggssettet, se en separat instruksjon som leveres med enheten.

16.3.9 Bruke den ekstra fjernkontrollen

Hvis den valgfrie fjernkontrollen er installert i tillegg til hovedfjernkontrollen, kan hovedfjernkontrollen (master) få tilgang til samtlige innstillinger, mens den andre fjernkontrollen (slave) ikke har tilgang til planleggingsinnstillinger og parameterinnstillinger.

Se i installeringshåndboken for ytterligere detaljer.

17 Vedlikehold og service

MERKNAD

Foreta aldri inspeksjon eller vedlikehold på anlegget selv. Be kvalifisert servicepersonell om å utføre dette arbeidet.

ADVARSEL

Pass på at du aldri erstatter en sikring som har gått med en ny sikring med feil amperestyrke, eller med metalltråder. Bruk av metalltråd eller kobbertråd kan føre til at hele anlegget bryter sammen, eller at det oppstår brann.

LIVSFARE

IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. IKKE ta av viftebeskytteren. Når viften roterer ved høy hastighet, vil den forårsake skade.

LIVSFARE: Vær forsiktig med viften!

Det er farlig å inspisere anlegget når viften går.

Sørg for å slå av hovedbryteren før du utfører vedlikeholdsoppgaver.

LIVSFARE

Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis disse er skadet, kan anlegget velte og forårsake personskade.

17.1 Om kjølemediet

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i atmosfæren.

Type kjølemedium: R410A

Verdien for global oppvarmingsevne (GWP): 2087,5

ADVARSEL

Kjølemediet i systemet er trygt, og lekker normalt ikke. Hvis det lekker ut kjølemedium inne i rommet, kan kontakt med flammen fra en brenner, et varmeapparat eller en gasskomfyr føre til at det dannes skadelig gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med forhandleren der du kjøpte anlegget.

Systemet må ikke brukes før servicepersonell kan bekrefte at området der kjølemedielekkasjen oppstod, er reparert.

17.2 Garantiservice og garanti

17.2.1 Garantiperiode

▪ Det følger med et garantikort til dette produktet som ble utfylt av

forhandleren under installering. Det utfylte kortet skal kontrolleres av kunden og oppbevares på et trygt sted.

▪ Hvis det blir nødvendig å reparere produktet i løpet av

garantiperioden, kontakter du forhandleren og viser frem garantikortet.

17.2.2 Anbefalt vedlikehold og inspeksjon

Ettersom det samler seg støv når anlegget har vært brukt i flere år, reduseres til en viss grad ytelsen. Ettersom demontering og rengjøring av innsiden av anlegg krever teknisk ekspertise, samt for å sikre best mulig vedlikehold av anleggene, anbefaler vi at det inngås en avtale om vedlikehold og inspeksjon utover vanlig vedlikehold. Forhandlerne våre har tilgang til et fast lager med nødvendige komponenter slik at anleggene skal kunne være i drift så lenge som mulig. Kontakt forhandleren for mer informasjon.

Når du ber forhandleren om hjelp, skal du alltid opplyse om følgende:

▪ Fullstendig modellnavn på anlegget.

▪ Produksjonsnummeret (står på navneplaten til anlegget).

▪ Installeringsdatoen.

▪ Symptomene eller funksjonsfeilen, samt detaljer om feilen.

17.2.3 Anbefalte sykluser for vedlikehold og inspeksjon

Vær oppmerksom på at angitte vedlikeholds- og utskiftingssykluser ikke tar utgangspunkt i garantiperioden til komponentene.

Komponent Inspeksjon

ssyklus

Elektrisk motor 1 år 20000 timer Kretskort 25000 timer Varmeveksler 5 år Føler (termistor osv.) 5 år Brukergrensesnitt og

brytere Dreneringssump 8 år Ekspansjonsventil 20000 timer Magnetventil 20000 timer

Tabellen forutsetter følgende bruksbetingelser:

▪ Normal bruk uten hyppige start og stans av anlegget. Avhengig av

modellen anbefaler vi at maskinen ikke startes og stanses mer enn 6 ganger per time.

▪ Anlegget antas å være i drift i 10timer per dag og 2500timer per

år.

Vedlikeholdssyklus

(utskiftinger og/eller

reparasjoner)

25000 timer

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

18 Feilsøking

MERKNAD

▪ Tabellen viser hovedkomponentene. Se avtalen om

vedlikehold og inspeksjon for flere opplysninger.

▪ Tabellen angir anbefalte intervaller mellom

vedlikeholdssykluser. Det kan imidlertid være nødvendig med vedlikehold oftere for at anlegget skal kunne være i drift så lenge som mulig. Anbefalte intervaller kan brukes til å fastsette egnet vedlikehold når det gjelder å budsjettere for vedlikehold og inspeksjon. Avhengig av innholdet i avtalen om vedlikehold og inspeksjon, kan inspeksjons- og vedlikeholdssyklusene faktisk bli kortere enn det som står oppført.

18 Feilsøking

Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som beskrevet nedenfor og kontakter forhandleren.

ADVARSEL

Stans all drift og slå av strømmen hvis det skjer noe uvanlig (brent lukt, osv.).

Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.

Systemet MÅ repareres av kvalifisert servicepersonell.

Funksjonsfeil Tiltak

Hvis en sikkerhetsanordning, f.eks. en sikring, en bryter eller en jordfeilbryter, slår ut, eller hvis PÅ/AV-bryteren IKKE fungerer skikkelig.

Hvis det lekker vann fra anlegget. Stans all drift. Operasjonsbryteren fungerer IKKE bra. Slå AV strømmen. Hvis symbolet på brukergrensesnittet

viser anleggsnummeret, driftslampen blinker og funksjonsfeilkoden vises.

Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal systemet undersøkes etter følgende prosedyrer.

Funksjonsfeil Tiltak

Fjernkontrollens display er tomt.

Det vises en feilkode i displayet på fjernkontrollen.

Programbryteren fungerer, men de programmerte handlingene utføres på feil tidspunkt.

▪ Kontroller at det ikke er svikt i

strømtilførselen. Vent til det er strøm i anlegget. Hvis strømbruddet opptrer under drift, vil systemet automatisk starte opp igjen straks strømmen kommer tilbake.

▪ Undersøk om en sikring har gått eller en

bryter er utløst. Skift sikringen eller tilbakestill bryteren dersom det er nødvendig.

▪ Kontroller om strømtilførsel til gunstig

kWh-pris er gjeldende.

Kontakt nærmeste forhandler. Se

"10.2Feilkoder: Oversikt"[446] for en

detaljert oversikt over feilkoder. Kontroller at klokken og ukedag er riktig

stilt, og korriger om nødvendig.

Slå AV hovedstrømtilførselen.

Gi beskjed til montøren om funksjonsfeilkoden.

Funksjonsfeil Tiltak

Programbryteren er programmert, men fungerer ikke.

Kapasitetssvikt. Kontakt nærmeste forhandler. Hvis systemet ikke

fungerer i det hele tatt.

Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og installeringsdatoen (står muligens oppført på garantikortet).

Hvis ikke vises, trykker du på for å aktivere programbryteren.

▪ Kontroller at det ikke er svikt i

strømtilførselen. Vent til det er strøm i anlegget. Hvis strømbruddet opptrer under drift, vil systemet automatisk starte opp igjen straks strømmen kommer tilbake.

▪ Undersøk om en sikring har gått eller en

bryter er utløst. Skift sikringen eller tilbakestill bryteren dersom det er nødvendig.

18.1 Feilkoder: Oversikt

Hvis det vises en funksjonsfeilkode på displayet i brukergrensesnittet på innendørsanlegget, kontakter du montøren og informerer om funksjonsfeilkoden, anleggstypen og serienummeret (du finner denne informasjonen på anleggets merkeplate).

Her er en oversikt over funksjonsfeilkoder du kan bruke som referanse. Avhengig av nivået på funksjonsfeilkoden kan du tilbakestille koden ved å trykke på PÅ/AV-knappen. Be montøren om råd hvis dette ikke går.

Hovedkode Innhold

EEPROM-feil (innendørsanlegg) Funksjonsfeil i vannkrets (innendørsanlegg) Funksjonsfeil i ekspansjonsventil (innendørsanlegg) Advarsel for vannsystem (innendørsanlegg) Funksjonsfeil i kapasitetsinnstilling (innendørsanlegg) Funksjonsfeil i ACS-kommunikasjon

(innendørsanlegg) Funksjonsfeil i kjølevæsketermistor (innendørsanlegg) Funksjonsfeil i returvanntermistor (innendørsanlegg) Funksjonsfeil i utløpsvanntermistor (innendørsanlegg) Funksjonsfeil i termistor for brukergrensesnitt

(innendørsanlegg) Høytrykksbryter ble aktivert (innendørsanlegg) Funksjonsfeil i lavt trykk (innendørsanlegg) Innsugningsføler for kjølemedium (innendørsanlegg) Funksjonsfeil i motfase for strømtilførsel

(innendørsanlegg) Utilstrekkelig tilførselsspenning (innendørsanlegg) Det er tilkoblet to brukergrensesnitt og begge er stilt til

Main (innendørsanlegg) Problem med type tilkobling (innendørsanlegg) Funksjonsfeil i automatisk adresse (manglende

samsvar) (innendørsanlegg)

19 Ny plassering

Kontakt forhandleren når du skal fjerne og installere hele anlegget på nytt. Flytting av anlegg krever teknisk ekspertise.

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

20 Kassering

Dette anlegget benytter hydrofluorkarbon. Kontakt forhandleren når dette anlegget skal kasseres.

MERKNAD

Referanseguide for montører og brukere

SERHQ020~032BAW1 + SEHVX20~64BAW

Delt kompakt luftkjølt vannkjøler

4P508020-1C – 2019.11

21 Ordliste

Forhandler

Salgsdistributør for produktet.

Autorisert montør

Teknisk kyndig person som er kvalifisert til å montere produktet.

Bruker

Person som eier produktet og/eller bruker det.

Gjeldende forskrifter

Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover, forskrifter og/eller koder som er relevante og gjeldende for et bestemt produkt eller domene.

Servicefirma

Kvalifisert firma som kan utføre eller koordinere nødvendig service på enheten.

Installeringshåndbok

Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer hvordan du installerer, konfigurerer og vedlikeholder det.

Driftshåndbok

Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde. Forklarer bruken.

Vedlikeholdsanvisninger

Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde. Forklarer (hvis aktuelt) hvordan en installerer, konfigurerer, bruker og/eller vedlikeholder det.

Tilbehør

Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet og som må installeres i henhold til instruksjonene i den medfølgende dokumentasjonen.

Tilleggsutstyr

Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i samsvar med instruksjonene i den medfølgende dokumentasjonen.

Kjøpes lokalt

Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med produktet i samsvar med instruksjonene i den medfølgende dokumentasjonen.

21 Ordliste

SERHQ020~032BAW1 + SEHVX20~64BAW Delt kompakt luftkjølt vannkjøler 4P508020-1C – 2019.11

Referanseguide for montører og brukere

4P508020-1C 2019.11

Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Innholdsfortegnelse

1 Generelle sikkerhetshensyn

1.1 Om dokumentasjonen

1.1.1 Betydning av advarsler og symboler

1.2 For brukeren

1.3 For montøren

1.3.1 Generelt

1.3.2 Installasjonssted

1.3.3 Kjølemiddel

1.3.4 Saltoppløsning

2 Om dokumentasjonen

1.3.5 Vann

1.3.6 Elektrisk
