Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [sl]

...

Download

Referenčni priročnik za monterja in uporabnika

Zračno hlajeni vodni hladilnik split

SERHQ020BAW1 SERHQ032BAW1

SEHVX20BAW SEHVX32BAW SEHVX40BAW SEHVX64BAW

Referenčni priročnik za monterja in uporabnika

Zračno hlajeni vodni hladilnik split

Slovenščina

Vsebina

1 Splošni varnostni ukrepi 3

1.1 O dokumentaciji......................................................................... 3

1.1.1 Pomen opozoril in simbolov........................................ 3

1.2 Za uporabnika ........................................................................... 4

1.3 Za monterja ............................................................................... 4

1.3.1 Splošno....................................................................... 4

1.3.2 Mesto namestitve........................................................ 4

1.3.3 Hladivo........................................................................ 5

1.3.4 Slanica ........................................................................ 5

1.3.5 Voda............................................................................ 6

1.3.6 Električna dela ............................................................ 6

2 O dokumentaciji 6

2.1 O tem dokumentu...................................................................... 6

2.2 Hitri pregled referenčnega priročnika za monterja in

uporabnika................................................................................. 7

Za monterja 7

3 O škatli 7

3.1 Pregled: O škatli ........................................................................ 7

3.2 Zunanja enota ........................................................................... 8

3.2.1 Razpakiranje zunanje enote ....................................... 8

3.2.2 Prenašanje zunanje enote .......................................... 8

3.2.3 Odstranjevanje opreme iz zunanje enote ................... 8

3.3 Notranja enota........................................................................... 8

3.3.1 Razpakiranje notranje enote....................................... 8

3.3.2 Prenašanje notranje enote.......................................... 9

3.3.3 Odstranjevanje opreme z notranje enote.................... 9

4 O enotah in opcijskih dodatkih 9

4.1 Pregled: O enotah in opcijskih dodatkih .................................... 9

4.2 Oznaka ...................................................................................... 9

4.2.1 Nazivna ploščica: zunanja enota ................................ 10

4.2.2 Identifikacijska ploščica: Notranja enota..................... 10

4.2.3 O zunanji enoti............................................................ 10

4.2.4 O notranji enoti............................................................ 10

4.2.5 O kombiniranju enot in možnostih............................... 10

4.2.6 Razpon delovanja ....................................................... 10

4.3 Kombiniranje enot in možnosti .................................................. 11

4.3.1 Možnosti sistema split................................................. 11

4.4 Razpostavitev sistema .............................................................. 11

5 Priprava 11

5.1 Pregled: Priprava....................................................................... 11

5.2 Priprava mesta namestitve........................................................ 11

5.2.1 Zahteve za namestitveno mesto za zunanjo enoto..... 11

5.2.2 Zahteve za namestitveno mesto za notranjo enoto .... 12

5.3 Priprava cevi za hladivo ............................................................ 13

5.3.1 Zahteve za cevi za hladivo.......................................... 13

5.3.2 Da bi izbrali pravi premer cevi..................................... 13

5.3.3 O dolžini cevi............................................................... 13

5.4 Priprava vodovodnih cevi .......................................................... 13

5.4.1 Zahteve za vodovodni krog......................................... 13

5.4.2 Formula za izračun predtlaka ekspanzijske posode ... 15

5.4.3 Da bi preverili prostornino vode in predtlaka

ekspanzijske posode................................................... 15

5.4.4 Spreminjanje predtlaka ekspanzijske posode............. 16

5.4.5 Preverjanje količine vode: primeri............................... 16

5.5 Priprava električnega ožičenja .................................................. 16

5.5.1 O pripravi električnega ožičenja.................................. 16

5.5.2 O električni skladnosti................................................. 16

5.5.3 Zahteve za kable......................................................... 17

5.5.4 Zahteve varnostne naprave ........................................ 17

6 Montaža 17

6.1 Pregled: Montaža ....................................................................... 17

6.2 Odpiranje enot............................................................................ 17

6.2.1 Odpiranje enot ............................................................. 17

6.2.2 Da bi odprli zunanjo enoto ........................................... 17

6.2.3 Odpiranje notranje enote ............................................. 18

6.2.4 Da bi odprli omarica z električnimi komponentami

zunanje enote .............................................................. 18

6.2.5 Da bi odprli omarico z električnimi komponentami

notranje enote .............................................................. 18

6.3 Nameščanje zunanje enote........................................................ 18

6.3.1 O nameščanju zunanje enote ...................................... 18

6.3.2 Varnostni ukrepi pri nameščanju zunanje enote.......... 19

6.3.3 Da bi pripravili strukturo za montažo............................ 19

6.3.4 Priprava drenaže.......................................................... 19

6.4 Nameščanje notranje enote ....................................................... 19

6.4.1 Nameščanje notranje enote......................................... 19

6.4.2 Napotki za varnost pri montaži notranje enote............. 19

6.4.3 Da bi pripravili strukturo za montažo............................ 19

6.5 Povezovanje cevi za hladivo ...................................................... 20

6.5.1 Varnostni ukrepi pri priključevanju cevi za hladivo....... 20

6.5.2 Za varjenje konca cevi ................................................. 20

6.5.3 Uporaba zapornega ventila in servisnega priključka.... 21

6.5.4 Priključevanje cevi za hladivo na zunanjo enoto.......... 21

6.5.5 Priključevanje cevi za hladivo na notranjo enoto ......... 23

6.6 Preverjanje cevi za hladivo......................................................... 23

6.6.1 O preverjanju cevi za hladivo....................................... 23

6.6.2 Napotki za varnost pri preverjanju cevi za hladivo....... 24

6.6.3 Preverjanje cevi za hladivo: Nastavitve ....................... 24

6.6.4 Da bi preverili, ali kje pušča: Preizkus uhajanja tlaka .. 24

6.6.5 Da bi izvedli vakuumsko sušenje................................. 24

6.6.6 Da bi izolirali cevi za hladivo........................................ 24

6.7 Polnjenje s hladivom .................................................................. 24

6.7.1 O dolivanju hladiva....................................................... 24

6.7.2 Varnostni ukrepi pri dolivanju hladiva .......................... 25

6.7.3 Določanje dodatne količine hladiva.............................. 25

6.7.4 Da bi dolili hladivo........................................................ 25

6.7.5 Preverjanja po dolivanju hladiva .................................. 25

6.7.6 Pritrjevanje nalepke o fluoriranih toplogrednih plinih ... 26

6.8 Priključevanje vodovodnih cevi .................................................. 26

6.8.1 Priključevanje cevi za vodo.......................................... 26

6.8.2 Napotki za varnost pri priključevanju vodovodnih cevi. 26

6.8.3 Priključevanje vodovodnih cevi.................................... 26

6.8.4 Polnjenje vodovodnega kroga...................................... 26

6.8.5 Izoliranje vodovodnih cevi............................................ 26

6.9 Povezovanje električne napeljave .............................................. 27

6.9.1 O priključevanju električnega ožičenja......................... 27

6.9.2 Varnostni ukrepi pri priključevanju električnega

ožičenja........................................................................ 27

6.9.3 Zunanje ožičenje: Pregled ........................................... 28

6.9.4 O električni napeljavi.................................................... 28

6.9.5 Da bi usmerili in pritrdili napajalni kabel....................... 29

6.9.6 Da bi povezali napajanje zunanje enote ...................... 29

6.9.7 Da bi priključili napajalni kabel in kable za

komunikacijo ................................................................ 31

6.9.8 Napotki pri izbijanju izbojnih odprtin............................. 31

6.9.9 Da bi namestili uporabniški vmesnik............................ 31

6.9.10 Da bi namestili dodatno opremo .................................. 32

7 Konfiguracija 32

7.1 Pregled: Konfiguracija ................................................................ 32

7.2 Izvedba nastavitev sistema ........................................................ 32

7.2.1 O izvedbi nastavitev sistema

7.2.2 Sisteavni deli nastavitev sistema ................................. 32

7.2.3 Da bi dostopali do sestavnih delov nastavitev

sistema......................................................................... 33

7.2.4 Da bi dostopali do načina 1 ali 2.................................. 33

7.2.5 Da bi uporabili način 1 ................................................. 33

7.2.6 Da bi uporabili način 2 ................................................. 34

7.2.7 Način 1: Nastavitve nadzora........................................ 34

....................................... 32

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

1 Splošni varnostni ukrepi

7.2.8 Način 2: Nastavitve sistema........................................ 34

7.2.9 Nastavitve sistema na uporabniškem vmesniku......... 35

7.3 Preklapljanje med hlajenjem in ogrevanjem.............................. 40

8 Začetek uporabe 40

8.1 Pregled: zagon .......................................................................... 40

8.2 Varnostni ukrepi pri začetku uporabe........................................ 41

8.3 Seznam preverjanj pred začetkom uporabe zunanje enote ...... 41

8.4 Seznam preverjanj pred začetkom uporabe notranje enote...... 41

8.5 Končno preverjanje ................................................................... 42

8.6 O preizkusu delovanja............................................................... 42

8.6.1 Da bi prikazali temperaturo na daljinskem

upravljalniku ................................................................ 43

8.6.2 Da bi preizkusili ogrevanje/hlajenje prostora .............. 43

8.7 Popravljanje po nenormalnem dokončanju preizkusnega

delovanja ................................................................................... 43

8.8 Seznam preverjanj za izročitev uporabniku............................... 43

8.9 Da bi izpolnili podatke o modelu................................................ 44

9 Vzdrževanje in servisiranje 44

9.1 Pregled: Vzdrževanje in servisiranje ......................................... 44

9.2 Varnostni ukrepi za vzdrževanje ............................................... 44

9.2.1 Da bi preprečili električni udar..................................... 44

9.3 O servisnem načinu delovanja .................................................. 44

9.3.1 Da bi uporabili način za vakuumsko izčrpavanje ........ 44

9.3.2 Da bi izčrpali hladivo................................................... 45

9.4 Seznam preverjanj za letno vzdrževanje notranje enote........... 45

10 Odpravljanje težav 45

10.1 Pregled: Odpravljanje težav ...................................................... 45

10.2 Kode napake: Pregled ............................................................... 45

11 Odstranjevanje 46 12 Tehnični podatki 46

12.1 Pregled: Tehnični podatki .......................................................... 46

12.2 Prostor za vzdrževanje: Zunanja enota ..................................... 46

12.3 Prostor za vzdrževanje: Notranja enota .................................... 47

12.4 Shema napeljave cevi: zunanja enota....................................... 48

12.5 Shema napeljave cevi: notranja enota ...................................... 49

12.6 Vezalna shema: zunanja enota ................................................. 50

12.7 Vezalna shema: notranja enota................................................. 50

12.8 Tehnični podatki: Zunanja enota ............................................... 51

12.9 Nastavitve sistema na uporabniškem vmesniku – pregled ....... 52

12.10 Nastavitve sistema za zunanjo enoto........................................ 54

12.11 Krivulja ESP: Notranja enota..................................................... 55

17 Vzdrževanje in servisiranje 65

17.1 O hladivu .................................................................................... 65

17.2 Poprodajne storitve in garancija ................................................. 65

17.2.1 Garancijsko obdobje .................................................... 65

17.2.2 Priporočeno vzdrževanje in pregledovanje .................. 65

17.2.3 Priporočeni cikli vzdrževanja in pregledovanja ............ 65

18 Odpravljanje težav 66

18.1 Kode napak: Pregled .................................................................. 66

19 Premeščanje 67 20 Odstranjevanje 67 21 Slovar 68

1 Splošni varnostni ukrepi

1.1 O dokumentaciji

▪ Izvorna dokumentacija je pisana v angleščini. Dokumentacija v

drugih jezikih je prevod.

▪ Varnostni ukrepi, opisani v tem dokumentu, obravnavajo zelo

pomembne teme; skrbno se jih držite.

▪ Namestitev sistema in vse dejavnosti, opisane v priročniku za

montažo in v vodiču za inštalaterja, MORA izvesti kvalificiran inštalater.

1.1.1 Pomen opozoril in simbolov

NEVARNOST

Označuje situacijo, ki vodi v smrt in hude telesne poškodbe.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Označuje situacijo, ki lahko povzroči smrt zaradi električnega udara.

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

Označuje situacijo, ki lahko povzroči opekline ali ozebline zaradi izredno visokih ali izredno nizkih temperatur.

Za uporabnika 55

13 O sistemu 55

13.1 Razpostavitev sistema .............................................................. 55

14 Uporabniški vmesnik 56 15 Pred delovanjem 56 16 Upravljanje 57

16.1 Razpon delovanja...................................................................... 57

16.2 Hitri zagon ................................................................................. 57

16.3 Delovanje sistema ..................................................................... 58

16.3.1 O uri ............................................................................ 58

16.3.2 O delovanju sistema ................................................... 59

16.3.3 Hlajenje prostora......................................................... 59

16.3.4 Ogrevanje prostora ..................................................... 59

16.3.5 Drugi načini delovanja................................................. 60

16.3.6 Časovnik urnika .......................................................... 60

16.3.7 Uporaba opcijskega tiskanega vezja za ukaze ........... 64

16.3.8 Uporaba opcijskega vmesnika za zunanje

upravljanje................................................................... 65

16.3.9 Delovanje dodatnega daljinskega upravljalnika .......... 65

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

NEVARNOST: NEVARNOST EKSPLOZIJE

Označuje situacijo, ki lahko povzroči eksplozijo.

OPOZORILO

Označuje situacijo, ki lahko povzroči smrt in hude telesne poškodbe.

OPOZORILO: VNETLJIV MATERIAL

POZOR

Označuje situacijo, ki lahko povzroči manjše ali srednje nevarne telesne poškodbe.

OPOMBA

Označuje situacijo, ki lahko povzroči poškodbe opreme ali lastnine.

INFORMACIJE

Označuje uporabne nasvete ali dodatne informacije.

Simbol Razlaga

Pred namestitvijo preberite navodila za montažo in uporabo ter shemo z navodili za ožičenje.

Referenčni priročnik za monterja in uporabnika

1 Splošni varnostni ukrepi

Simbol Razlaga

Preden začnete izvajati vzdrževalne in servisne postopke preberite priročnik za servisiranje.

Za več informacij glejte vodnik za monterja in uporabnika.

1.2 Za uporabnika

▪ Če NISTE prepričani, kako upravljati enoto, se obrnite na svojega

monterja.

▪ To napravo smejo uporabljati otroci od 8 leta starosti dalje, pa tudi

osebe z zmanjšanimi fizičnimi, čutnimi in mentalnimi sposobnostmi ali brez izkušenj in znanja, če so bile poučene in so dobile navodila za varno uporabo naprave ter razumejo, kakšna tveganja obstajajo. Otroci se z napravo NE smejo igrati. Čiščenja in uporabniškega vzdrževanja naprave NE smejo izvajati otroci brez nadzora.

OPOZORILO

Preprečevanje električnega udara in požara:

▪ NE izpirajte enote. ▪ Z mokrimi rokami NE delajte z enoto. ▪ Na enoto NE postavljajte predmetov z vodo.

OPOMBA

▪ Na vrh enote NE postavljajte predmetov ali opreme. ▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na

njej.

▪ Enote so označene z naslednjim simbolom:

OPOMBA

Nestrokovna montaža ali priklop naprave in opreme lahko povzroči električni udar, kratek stik, uhajanje tekočin ali požar ali drugače poškoduje napravo ali opremo. Uporabljajte samo dodatke, opcijsko opremo in nadomestne dele, ki jih izdela ali odobri Daikin.

OPOZORILO

Montaža, preizkus in uporabljeni materiali morajo biti (razen z navodili, opisanimi v dokumentaciji Daikin) skladni tudi z veljavno zakonodajo.

POZOR

Pri nameščanju, vzdrževanju ali servisiranju sistema uporabljajte ustrezno osebno zaščitno opremo (zaščitne rokavice, varnostna očala…).

OPOZORILO

Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne otroci. Možna nevarnost: zadušitev.

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

▪ NE dotikajte se cevi za hladivo, cevi za vodo in

notranjih delov med delovanjem ali neposredno po delovanju. Lahko so prevroči ali premrzli. Počakajte, da se njihova temperatura normalizira. Če se jih morate dotikati, si nadenite zaščitne rokavice.

▪ Z golo kožo se NE dotikajte ponesreči razlitega hladiva.

OPOZORILO

Z zagotavljanjem primernih ukrepov preprečite, da bi enota postala zavetišče za majhne živali. Majhne živali, ki se dotaknejo električnih delov, lahko povzročijo okvare, dim ali požar.

To pomeni, da električnih in elektronskih izdelkov ne smete mešati z nerazvrščenimi gospodinjskimi odpadki. Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli mora izvesti pooblaščen monter in v skladu z zadevno zakonodajo. Enote je treba v posebnem obratu za obdelavo predelati za ponovno uporabo, recikliranje in rekuperacijo. Če zagotovite, da boste napravo pravilno odstranili, boste pripomogli k preprečevanju njenih negativnih posledic na okolje in zdravje človeka. Za več informacij stopite v stik z monterjem ali lokalnimi predstavniki oblasti.

▪ Baterije so označene z naslednjim simbolom:

To pomeni, da baterij NE smete mešati z nesortiranimi gospodinjskimi odpadki. Če je kemijski simbol natisnjen pod simbolom, tak kemijski simbol pomeni, da baterija vsebuje težko kovino nad določeno koncentracijo. Možni kemični simboli: Pb: svinec (>0,004%). Odpadne baterije je treba v posebnem obratu za obdelavo predelati za ponovno uporabo. Z zagotavljanjem pravilnega odstranjevanja odpadnih baterij boste pripomogli k preprečevanju njihovih negativnih posledic na okolje in zdravje ljudi.

1.3 Za monterja

1.3.1 Splošno

Če NISTE prepričani, kako montirati ali upravljati enoto, se obrnite na svojega prodajalca.

POZOR

Ne dotikajte se odprtine za vstop zraka ali aluminijastih platic enote.

OPOMBA

▪ Na vrh enote NE postavljajte predmetov ali opreme. ▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na

njej.

OPOMBA

Dela na zunanji enoti je najbolje opraviti v suhem vremenu, da bi se izognili vdoru vode.

V skladu z zadevno zakonodajo bo treba morda skupaj z izdelkom priskrbeti dnevnik, v katerem se beležijo najmanj: podatki o vzdrževanju, popravila, rezultati testov, obdobja pripravljenosti…

Najmanj naslednje informacije MORAJO biti zagotovljene na dostopnem mestu izdelka:

▪ Navodila za izklop sistema v nujnem primeru ▪ Naziv in naslov gasilske službe, policije in bolnišnice ▪ Ime, naslov ter dnevna in nočna telefonska številka za servis Potrebne smernice za tak dnevnik za Evropo podaja standard

EN378.

1.3.2 Mesto namestitve

▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje

zraka.

▪ Prepričajte se, da mesto namestitve prenese težo in vibracije

enote.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

1 Splošni varnostni ukrepi

▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte

prezračevalnih odprtin. ▪ Pazite, da bo enota izravnana. Enote NE nameščajte na naslednja mesta: ▪ V potencialno eksplozivnem okolju. ▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove.

Elektromagnetni valovi lahko motijo krmilni sistem in lahko

povzročijo okvare na opremi. ▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih

plinov (primer: razredčilo ali bencin), ogljikovih vlaken ali

vnetljivega prahu. ▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin).

Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati

hladivo.

1.3.3 Hladivo

Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik za monterja za vašo uporabo.

OPOMBA

Napeljava cevi mora biti skladna z veljavno zakonodajo. Zadevni standard za Evropo je EN378.

OPOMBA

Poskrbite, da zunanje cevi in priključki NE bodo obremenjeni.

OPOZORILO

Med testiranjem v izdelku NIKOLI ne smete vzpostaviti tlaka, višjega od maksimalnega dovoljenega tlaka (ki je naveden na nazivni ploščici enote).

OPOMBA

▪ Preprečevanje okvare kompresorja, NE dolijte več

hladiva, kot je navedeno v specifikaciji.

▪ Kadar je treba sistem hladiva odpreti, morate s

hladivom ravnati v skladu z zadevno zakonodajo.

OPOZORILO

Pazite, da v sistemu ni kisika. Hladivo lahko natočite šele, ko opravite preizkus tesnjenja in vakuumsko praznjenje.

▪ Če je to potrebno, preverite napisno ploščico na enoti. Na njej sta

navedena tip hladiva in potrebna količina.

▪ Enota je tovarniško napolnjena s hladivom. Odvisno od velikosti in

dolžine cevi je treba v nekaterih sistemih dotočiti hladivo.

▪ Da bi zagotovili upornost tlaka in preprečili vdor drugih snovi v

sistem, uporabljajte samo orodje, zasnovano posebej za vrsto hladiva, uporabljeno v sistemu.

▪ Hladivo točite upoštevaje naslednje:

Če Potem

Je prisotna sifonska cev (tj., na jeklenki je oznaka “Liquid

filling siphon attached” (pritrjena sifonska cev za tekoče hladivo))

Sifonska cev NI prisotna Pri polnjenju mora biti jeklenka

Pri polnjenju mora biti jeklenka postavljena pokonci.

obrnjena na glavo.

OPOZORILO

Izvedite varnostne ukrepe, če pride do puščanja hladiva. Če hladilni plin uhaja, nemudoma prezračite prostor. Možne nevarnosti:

▪ Previsoka koncentracija hladiva v zaprtem prostoru

lahko povzroči pomanjkanje kisika.

▪ Če pride hladilni plin v stik z ognjem, se lahko tvorijo

strupeni plini.

NEVARNOST: NEVARNOST EKSPLOZIJE Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati

in nekje na tokokrogu hladilnega sredstva pušča:

▪ NE uporabljajte funkcije za samodejno izčrpavanje na

enoti, s katero lahko zberete vse hladivo iz sistema v zunanji enoti. Možna posledica: Samoizgorevanje in eksplozija kompresorja zaradi zraka, ki pride v delujoč kompresor.

▪ Uporabite ločen sistem za izčrpavanje, tako da

kompresorju enote NI treba delovati.

OPOZORILO

Hladivo VEDNO zberite. NE izpuščajte jih neposredno v okolje. Uporabite vakuumsko črpalko, da boste izpraznili napeljavo.

OPOMBA

Ko so vse cevi priključene, se prepričajte, da plin ne uhaja. S pomočjo dušika preverite, ali plin uhaja.

▪ Počasi odprite vsebnike hladiva. ▪ Hladivo točite v tekočem stanju. Dodajanje hladiva v plinskem

stanju lahko onemogoči normalno delovanje.

POZOR

Ko je postopek dolivanja hladiva dokončan ali ga prekinete, takoj zaprite ventil rezervoarja za hladivo. Če se ventil NE zapre takoj, lahko preostanek tlaka napolni dodatno hladivo. Možna posledica: Nepravilna količina hladiva.

1.3.4 Slanica

Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik za monterja za vašo uporabo.

OPOZORILO

Izbira slanice MORA biti skladna z veljavno zakonodajo.

OPOZORILO

Izvedite varnostne ukrepe, če pride do puščanja slanice. Če slanica izteka, takoj prezračite območje in se obrnite na lokalnega prodajalca.

OPOZORILO

Temperatura okolja v notranjosti enote je lahko bistveno višja od temperature v prostoru, npr. 70°C. V primeru iztekanja slanice lahko vroči deli enote povzročijo nevarno situacijo.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

2 O dokumentaciji

OPOZORILO

Uporaba in namestitev sistema MORATA biti skladni z varnostnimi in okoljskimi previdnostnimi ukrepi, ki jih določa veljavna zakonodaja.

1.3.5 Voda

Če se uporablja. Za več informacij glejte priročnik za montažo ali referenčni vodnik za monterja za vašo uporabo.

OPOMBA

Kakovost vode mora ustrezati Direktivi EU 98/83ES.

1.3.6 Električna dela

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

▪ Izklopite napajanje, preden odstranjujete pokrov

stikalne omarice, priklapljate električno ožičenje ali se dotikate električnih delov.

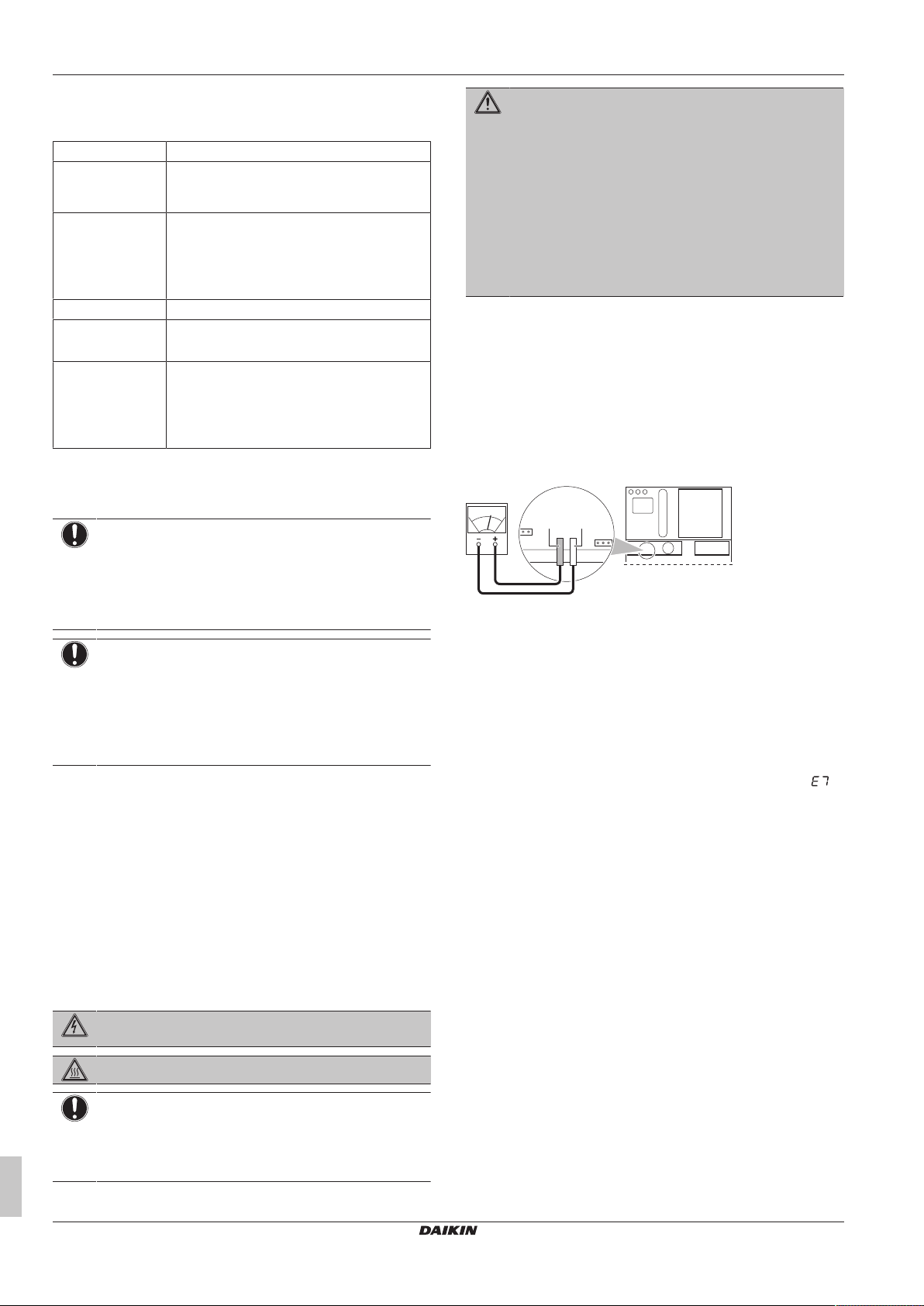

▪ Pred servisiranjem odklopite napajanje za več kot

1 minuto in izmerite napetost na priključkih kondenzatorjev glavnega tokokroga ali električnih sestavnih delih. Napetost MORA biti nižja od 50VDC, preden se lahko dotaknete električnih sestavnih delov. Za mesta priključkov glejte vezalno shemo.

▪ Električnih sestavnih delov se NE dotikajte z mokrimi

rokami.

▪ Enote NE puščajte brez nadzora, če ste z nje odstranili

servisni pokrov.

OPOZORILO

Če NI nameščeno, JE NUJNO v fiksno ožičenje namestiti glavno stikalo ali druge možnosti odklopa, ki imajo ločen stik na vseh polih in omogočajo popolni odklop v pogojih previsoke napetosti kategorijeIII.

OPOZORILO

▪ Uporabljajte LE bakrene vodnike. ▪ Pazite, da bodo električne napeljave ustrezale veljavni

zakonodaji.

▪ Vse lokalno ožičenje mora biti izvedeno skladno z

vezalno shemo, priloženo izdelku.

▪ NIKOLI ne stiskajte šopov kablov in pazite, da NE

pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se, da na priključne sponke ne pritiska nič z zunanje strani.

▪ Pazite, da boste zagotovo namestili ozemljitveni

vodnik. Ne ozemljujte naprave s pomočjo komunalne cevi, prenapetostnega odvodnika ali ozemljitve telefona. Nepopolna ozemljitev lahko povzroči električni šok.

▪ Zagotovo uporabite ločeno električno vezje. NIKOLI ne

delite vira napajanja z drugo napravo.

▪ Pazite, da boste zagotovo namestili zahtevane

varovalke ali prekinjala vezij.

▪ Zagotovo namestite odklopnik z uhajanjem toka. Če

tega ne storite, lahko pride do električnega udara ali požara.

▪ Ko nameščate zemljostično zaščito, pazite, da je

združljiva z inverterjem (odporna na visokofrekvenčne električne šume), da bi se izognili nepotrebnemu odpiranju zaščite.

POZOR

Ko priključujete napajalni kabel, je treba ozemljitev izvesti, preden so priključeni kabli za prenos toka. Ko izključujete napajalni kabel, najprej izključite tega in šele nato tudi kabel za ozemljitev. Dolžina vodnikov med oporo napajalnega kabla in samim prikjučnim blokom mora biti taka, da so napajalni vodniki napeti pred ozemljitvenim vodnikom, za primer, da bi se napajalni kabel snel z opore kabla.

OPOMBA

Varnostni ukrepi pri napeljavi napajalnih vodnikov:

▪ NE priključujte vodnikov različnih debelin na priključne

sponke napajanja (ohlapnost napajalnih vodnikov lahko povzroči neobičajno segrevanje).

▪ Pri priključevanju vodnikov enake debeline naredite

tako, kot je prikazano na sliki zgoraj.

▪ Za ožičenje uporabite predvideni napajalni vodnik in ga

trdno priključite, nato pa zavarujte, da bi preprečili, da se zunanja sila prenese na priključno ploščo.

▪ Uporabite ustrezen izvijač za privijanje vijakov na

priključku. Izvijač z malim nastavkom lahko poškoduje glavo vijaka in onemogoči ustrezno zategovanje.

▪ S premočnim zategovanjem lahko vijake na priključkih

polomite.

Električne kable napeljite najmanj 1m stran od televizije in radia, da bi preprečili motnje. Odvisno od radijskih valov, tudi 1m morda ne bo dovolj.

OPOZORILO

▪ Ko zaključite napeljavo električnih kablov, se

prepričajte, da so vsi električni sestavni deli in vse priključne sponke v omarici z električnimi sestavnimi deli varno pritrjeni.

▪ Obvezno zaprite vse pokrove, preden zaženete enoto.

OPOMBA

Velja samo, če je napajanje trifazno in je način zagona kompresorja VKLOP/IZKLOP.

Če obstaja možnost, da bi do obrnjene faze prišlo po trenutnem izpadu in se napajanje vklaplja in izklaplja med delovanjem izdelka, priključite vezje za zaščito pred obrnjeno fazo lokalno. Delovanje izdelka z obrnjeno fazo lahko povzroči okvaro kompresorja in drugih delov.

2 O dokumentaciji

2.1 O tem dokumentu

INFORMACIJE

Prepričajte se, da ima uporabnik natisnjeno dokumentacijo in ga prosite, naj jo shrani.

Ciljni prejemniki

Pooblaščeni monterji + končni uporabniki

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

3 O škatli

INFORMACIJE

Naprava je izdelana za strokovnjake ali izkušene uporabnike v trgovinah, v lahki industriji in na kmetijah ali za komercialno uporabo za običajne uporabnike.

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo sestavljajo:

▪ Splošni varnostni ukrepi:

▪ Varnostna navodila, ki jih morate prebrati pred montažo

▪ Format: Papirni izvod (v škatli zunanje enote) ▪ Priročnik za montažo in uporabo:

▪ Navodila za montažo in uporabo

▪ Format: Papirni izvod (v škatli notranje enote) ▪ Vodnik za monterja in uporabnika:

▪ Priprava za namestitev, referenčni podatki …

▪ Podrobna navodila po korakih in dopolnilne informacije za

osnovno in napredno uporabo

▪ Format: Digitalne datoteke na naslovu http://

www.daikineurope.com/support-and-manuals/productinformation/

V območnem spletnem mestu Daikin ali pri vašem prodajalcu so morda na voljo najnovejše posodobitve priložene dokumentacije.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je prevod.

Tehnično-inženirski podatki

▪ Povzetek najnovejših tehničnih podatkov je na voljo na regionalni

Daikin spletni strani (javno dostopna). ▪ Popolni tehnični podatki so na voljo na Daikin Business Portal

(zahtevana avtentikacija). Za montažo enote s toplotno črpalko (mesto, cevi, ožičenje) glejte

priročnik za montažo in uporabo RXYQ*.

INFORMACIJE

Najprej preberite priročnik notranje enote, nato pa priročnik zunanje enote.

2.2 Hitri pregled referenčnega priročnika za monterja in uporabnika

Poglavje Opis

Splošni varnostni ukrepi Varnostna navodila, ki jih morate

prebrati pred montažo

O dokumentaciji Katera dokumentacija obstaja za

monterja

O škatli Kako odpakirati enote in odstraniti vse

njihove dodatke

O enotah in opcijskih dodatkih

Priprava Kaj je treba narediti in vedeti pred

Montaža Kaj je treba narediti in vedeti za

Konfiguracija Kaj je treba narediti in vedeti za

Delovanje Delovanje enot Zagon Kaj je treba narediti in vedeti za

Izročitev uporabniku Kaj predati in kaj razložiti uporabniku Vzdrževanje in

servisiranje Odpravljanje težav Kaj narediti, če se pojavijo težave Odstranjevanje Kako zavreči sistem Tehnični podatki Specifikacije sistema Tabela z nastavitvami

sistema Pojmovnik Opredelitev terminov

▪ Kako prepoznati enote ▪ Možne kombinacije enot in opcijskih

dodatkov

odhodom na mesto namestitve

nameščanje sistema

konfiguracijo sistema, ko je ta nameščen

primopredajo sistema, ko je ta nastavljen

Kako vzdrževati in servisirati enote

Tabela, ki jo izpolni monter in mora biti shranjena za nadaljnjo uporabo

Za monterja

3 O škatli

3.1 Pregled: O škatli

To poglavje opisuje, kaj morate storiti ob dobavi paketov z zunanjo in notranjo enoto na mesto montaže.

Vedno imejte v mislih naslednje: ▪ Ob dobavi je treba enoto NUJNO pregledati glede poškodb.

Vsako poškodbo MORATE takoj sporočiti prevoznikovemu agentu.

▪ Enoto postavite še zapakirano čim bližje mestu montaže, da bi

preprečili morebitne poškodbe med premikanjem.

▪ Ko upravljate enoto, upoštevajte naslednje:

Lomljivo, z enoto ravnajte pazljivo.

Enota naj bo postavljena pokonci, da ne bi poškodovali kompresorja.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

▪ Vnaprej pripravite pot, po kateri nameravate vnesti enoto v

prostor.

▪ Ko upravljate enoto, upoštevajte naslednje:

Lomljivo, z enoto ravnajte pazljivo.

Enota naj bo postavljena pokonci, da ne bi poškodovali kompresorja.

▪ Vnaprej pripravite pot, po kateri nameravate vnesti enoto v

prostor.

a Odprtina b Viličar

Referenčni priročnik za monterja in uporabnika

3 O škatli

1 2

d e

c b

1× 1× 1× 1×1× 1× 1×

ea c d f g

▪ Dvigalo je mogoče uporabljati za transport, dokler ostane enota na

paleti, kot je prikazano zgoraj.

▪ Dvigalo je mogoče uporabljati za transport, dokler ostane enota na

paleti, kot je prikazano zgoraj.

▪ Če je treba uporabiti viličarja, je bolje, da enoto najprej

premaknete skupaj s paleto, nato pa vilice potisnete skozi velike pravokotne odprtine na dnu enote.

▪ Ko je v končnem položaju, snemite embalažo z enote in vilice

potisnite skozi velike pravokotne odprtine na dnu enote.

3.2 Zunanja enota

3.2.1 Razpakiranje zunanje enote

Odstranite embalažo z enote: ▪ pazite, da je ne boste poškodovali, ko boste s tapetniškim nožem

odstranjevali skrčljivo folijo.

▪ Odstranite vse 4 svornike, s katerimi je enota pritrjena na paleto.

OPOZORILO

Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne otroci. Možna nevarnost: zadušitev.

a Embalirni material b Jermenska zanka c Zaščita d Velika odprtina e Majhna odprtina (40×45)

f Viličar

OPOMBA

Uporabite jermensko zanko, široko ≤20 mm, ki lahko ustrezno prenese težo enote.

OPOMBA

Vilice viličarja prekrijte s kosom blaga, da ne bi poškodovali enote. Če se odlušči barva na dnu enote, se lahko zmanjša učinkovitost protikorozijskega premaza.

3.2.2 Prenašanje zunanje enote

POZOR

Da se izognete telesnim poškodbam, se NE dotikajte dovoda zraka ali aluminijastih reber na enoti.

▪ Enoto po možnosti dvignite z dvigalom in vsaj 2jermenoma, ki sta

vsaj 8 m dolga, kot je prikazano na spodnji sliki. Vedno uporabljajte zaščitni material, da ne bi enote z jermeni poškodovali, in pazite na pozicioniranje gravitacijske točke enote.

3.2.3 Odstranjevanje opreme iz zunanje enote

Prepričajte se, da so vsi dodatki na voljo v enoti.

a Splošni varnostni ukrepi b Nalepka z informacijo o toplogrednih fluoriranih plinih c Večjezična nalepka z informacijo o toplogrednih fluoriranih

plinih

d Dodatna cev za nizkotlačni del (plin) e Dodatna cev za nizkotlačni del (plin)

f Dodatna pipa visokotlačnega dela (tekočina)

g Dodatne cevi visokotlačnega dela (tekočina)

3.3 Notranja enota

Referenčni priročnik za monterja in uporabnika

3.3.1 Razpakiranje notranje enote

Odstranite embalažo z enote: ▪ pazite, da je ne boste poškodovali, ko boste s tapetniškim nožem

odstranjevali skrčljivo folijo. ▪ Odstranite vse 4 svornike, s katerimi je enota pritrjena na paleto. ▪ Pazite, da ne boste spustili enote, ko je snemate s palete. Enoto

naj dvigneta vsaj 2monterja.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

4 O enotah in opcijskih dodatkih

1 2

8×

a d ec

1×

1× 1×

f g

2×

1× 1×1×/2×

2×

j k

3×2×

2×

OPOZORILO

Raztrgajte in odvrzite plastične vreče, da se z njimi nihče ne bi mogel igrati, zlasti ne otroci. Možna nevarnost: zadušitev.

3.3.2 Prenašanje notranje enote

a Odprtina b Viličar

▪ Dvigalo je mogoče uporabljati za transport, dokler ostane enota na

paleti, kot je prikazano zgoraj.

3.3.3 Odstranjevanje opreme z notranje enote

a Splošni varnostni ukrepi b Priročnik za montažo in uporabo (plošča 3) c User interface (plošča 3) d Kabelske vezice (plošča 3) e Zaporni ventili (plošča 3)

f Navojna povezava (plošča 3) (1× za SEHVX20+32BAW,

2× za SEHVX40+64BAW)

g Filter (plošča 3) h Koleno (plošča 3)

i Črna zakovica (2×) j Opora v obliki črke L (2×)

k Vijaki M5 (3×)

l Dodatne cevi (Ø12,7→Ø9,52 in Ø25,4→Ø28,6)

4 O enotah in opcijskih

dodatkih

4.1 Pregled: O enotah in opcijskih dodatkih

To poglavje vsebuje naslednje informacije: ▪ Prepoznavanje zunanje enote ▪ Prepoznavanje notranje enote ▪ O zunanji enoti ▪ O notranji enoti ▪ Kombiniranje sistema split z možnostmi ▪ Kam sodita zunanja in notranja enota v razpostavitev sistema

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

4.2 Oznaka

OPOMBA

Če sočasno nameščate ali servisirate več enot, NE smete zamenjati servisnih plošč med različnimi modeli.

Referenčni priročnik za monterja in uporabnika

4 O enotah in opcijskih dodatkih

–5

0 5 20 25

LWE

A B

4.2.1 Nazivna ploščica: zunanja enota

Mesto

Oznaka modela Primer: SE RH Q 020 BA W1

Koda Razlaga

SE Poseben evropski model RH Zunanja/najnižja temperatura vode Q Hladivo R410A 020 Razred moči BA Serija modela W1 Napajanje: 3P, 400V

4.2.2 Identifikacijska ploščica: Notranja enota

Mesto

4.2.4 O notranji enoti

Ta priročnik za montažoj zadeva hladilno enoto inverterske toplotne črpalke z ločenim hydro modulom. Enota je namenjena za notranjo montažo in jo je mogoče kombinirati z zunanjimi enotami VRV (SERHQ020+032BAW1), ali pa se uporablja za dovajanje vode za hlajenje.

Enote so na voljo v 4 standardnih velikostih z nazivno zmogljivostjo od 16,8 do 63 kW.

Enota je načrtovana tako, da deluje za ogrevanje pri okoljski temperaturi od –15°C do 35°C in za hlajenje pri okoljski temperaturi od –5°C do 43°C.

Glavna komponenta je izmenjevalnik toplote za vodo. Notranja enota je povezana z zunanjo enoto s lokalno nameščenimi

cevmi za hladivo. Kompresor v zunanji enoti poganja hladivo v izmenjevalnike toplote.

▪ V načinu hlajenja hladivo prenaša toploto, pridobljeno iz vodnega

toplotnega izmenjevalnika, v zračni toplotni izmenjevalnik, kjer se toplota sprošča v zrak.

▪ V načinu ogrevanja hladivo prenaša toploto, pridobljeno iz

zračnega toplotnega izmenjevalnika, v vodni toplotni izmenjevalnik, kjer se toplota sprošča v vodo.

4.2.5 O kombiniranju enot in možnostih

Zračno hlajeni vodni hladilnik v embalaži je mogoče kombinirati z enotami s tuljavami ventilatorja in je namenjen samo za uporabo z R410A.

Notranjo enoto je mogoče kombinirati z ventilatorskimi konvektorji in so namenjeni samo za uporabo z R410A.

4.2.6 Razpon delovanja

Oznaka modela Primer: SE HVX 20 BA W

Koda Razlaga

SE Poseben evropski model HVX Notranja enota / Samostoječa-talna 20 Razred moči BA Serija modela W Napajanje: 3P, 400V

4.2.3 O zunanji enoti

Zunanje enote SERHQ so načrtovane za zunanjo montažo in za kombiniranje z notranjimi enotami SEHVX.

Zunanje enote so načrtovane tako, da delujejo za ogrevanje pri okoljski temperaturi od –15°C WB do 35°C WB in za hlajenje pri okoljski temperaturi od –5°CDB do 43°CDB.

Referenčni priročnik za monterja in uporabnika

Hlajenje

TATemperatura okolja (°CDB)

LWE Temperatura izpustne vode iz izparilnika (°C)

A Standardni razpon delovanja z vodo B Območje za hitro znižanje

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

5 Priprava

–15

5 (EWC) 20 25 35 50

LWC

A B

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

g g g

Ogrevanje

TATemperatura okolja (°CDB) LWC Temperatura izpustne vode iz kondenzatorja (°C) EWC Temperatura vhodne vode v kondenzator (°C)

A Dvižno območje B Standardni razpon delovanja z vodo

4.3 Kombiniranje enot in možnosti

4.3.1 Možnosti sistema split

INFORMACIJE

Glejte tehnično-inženirske podatke za najnovejša imena dodatkov.

Daljinski upravljalnik (EKRUAHTB)

Drugi daljinski upravljalnik za nadzor enote z 2 mest.

Tiskano vezje za ukaze (EKRP1AHTA)

Da bi omogočili nadzor varčne energijske porabe z digitalnimi vhodi, morate namestiti tiskano vezje za ukaze.

Za navodila za montažo glejte priročnik za montažo zahtevanega tiskanega vezja za ukaze. V primeru SEHVX40+64BAW sta zahtevana 2 kompleta te možnosti.

Vmesnik za zunanje upravljanje (DTA104A62)

Da bi dali navodila za posebno delovanje iz zunanjega upravljalnika iz nadzornega centra, je mogoče uporabiti zunanji prilagojevalnik za krmiljenje. Navodila (skupinska ali posamična) je mogoče podati tudi za tiho delovanje in za omejitve porabe elektrike. V primeru SEHVX40+64BAW sta zahtevana 2 kompleta te možnosti.

4.4 Razpostavitev sistema

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

a Zunanja enota

b Notranja enota

c Ploščni izmenjevalnik toplote

d Črpalka

e Ekspanzijska posoda

f Zaporni ventil

g Motorizirani ventil h Obvodni ventil

FC1…3 Konvektorska enota (lokalna dobava)

RC Uporabniški vmesnik

RT1…3 Sobni termostat

5 Priprava

5.1 Pregled: Priprava

To poglavje opisuje, kaj je treba narediti in vedeti, preden greste na mesto namestitve.

V njem so informacije o: ▪ Priprava mesta namestitve ▪ Priprava cevi za hladivo ▪ Priprava vodovodnih cevi ▪ Priprava električnega ožičenja

5.2 Priprava mesta namestitve

5.2.1 Zahteve za namestitveno mesto za zunanjo enoto

INFORMACIJE

Preberite tudi naslednje zahteve:

▪ Splošne zahteve za mesto nameščanja. Glejte poglavje

"Splošni varnostni ukrepi".

▪ Zahteve prostora za vzdrževanje. Glejte poglavje

"Tehnični podatki".

▪ Zahteve za cevi za hladivo (dolžina, višinska razlika).

Glejte naprej v poglavju "Priprava".

▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje

zraka.

▪ Prepričajte se, da mesto namestitve prenese težo in vibracije

enote. ▪ Pazite, da bo enota izravnana. ▪ Izberite mesto, kjer se je mogoče kar najbolj izogniti dežju. ▪ Poskrbite za to, da v primeru puščanja voda ne bo poškodovala

mesta namestitve in okolice. ▪ Izberite mesto za enoto tako, da hrup, ki ga enota povzroča, ne bo

motil nikogar in da je mesto izbrano v skladu z veljavno

zakonodajo. ▪ Med nameščanjem se izogibajte možnosti, da bi katera koli oseba

splezala na enoto ali nanjo odlagala predmete. ▪ Vse dolžine cevi in razdalje so bile upoštevane (glejte "5.3.3O

dolžini cevi"[413]).

Enote NE nameščajte na naslednja mesta: ▪ V potencialno eksplozivnem okolju. ▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove.

Elektromagnetni valovi lahko motijo krmilni sistem in lahko

povzročijo okvare na opremi. ▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih

plinov (primer: razredčilo ali bencin), ogljikovih vlaken ali

vnetljivega prahu. ▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin).

Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati

hladivo. ▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno

olje ali oljne pare. Plastični deli lahko propadejo in odpadejo ter

povzročijo puščanje vode.

Referenčni priročnik za monterja in uporabnika

5 Priprava

≥1500

(mm)

≥1000≥1000

≥1000

≥1500

≥1000

≥1500≥1500

OPOMBA

To je izdelek A-razreda. V domačem okolju lahko povzroči motnje radijskega signala, pri čemer se od uporabnika lahko zahtevajo ustrezni ukrepi za odpravo motenj.

POZOR

Naprava NE sme biti splošno dostopna javnosti. Namestite jo na zavarovano mesto, ki omogoča varen dostop.

Ta enota je primerna za namestitev v poslovnih in manj zahtevnih industrijskih objektih.

▪ Med montažo upoštevajte močne vetrove, tajfune in potrese.

Nepravilna montaža lahko povzroči prekucevanje enote.

▪ Prepričajte se, da vstop in izstop zraka nista usmerjena proti

glavni smeri vetra. Čelni veter bo motil delovanje enote. Po potrebi za blokiranje vetra uporabite vetrobrane.

▪ Zagotovite, da voda ne more povzročiti škode na mestu, tako da

na temeljih uredite odtoke za vodo in preprečite zastajanje vode v konstrukciji.

▪ V krajih z močnim sneženjem si izberite takšno mesto montaže,

kjer sneg ne bo vplival na delovanje enote.

Pri namestitvi na ob morski obali. Prepričajte se, da, zunanja enota NI neposredno izpostavljena morskim vetrovom. Tako boste preprečili korozijo zaradi visoke vsebnosti soli v zraku, ki bi lahko skrajšala življenjsko dobo enote.

Zunanjo enoto namestite stran od morskih vetrov.

Primer: Za stavbo.

OPOMBA

Oprema, opisana v tem priročniku, lahko povzroči elektronski šum, ki ga generira radiofrekvenčna energija. Oprema je skladna s specifikacijami, ki so zasnovane tako, da omogočajo zmerno zaščito pred tovrstno interferenco. Vendar ni mogoče zagotoviti, da se takšna interferenca ne bo pojavila v posamezni namestitvi.

Zato priporočamo, da opremo in električne vodnike namestite na ustrezni razdalji od stereonaprav, osebnih računalnikov itd.

a Osebni računalnik ali radio b Varovalka c Odklopnik za uhajanje toka d Izbirnik hlajenje/ogrevanje e Uporabniški vmesnik

f Notranja enota

▪ V prostorih s slabim sprejemom mora ostati razdalja 3m ali več,

da bi se izognili motnjam druge opreme. Uporabite vodilne cevi za napajanje in za ožičenje prenosa.

Če je zunanja enota izpostavljena neposrednim morskim vetrovom, namestite vetrno zaščito.

▪ Višina vetrne zaščite≥1,5×višina zunanje enote ▪ Ko nameščate vetrno zaščito, bodite pozorni na prostor, ki ga

morate pustiti za servisiranje.

a Morski veter b Stavba c Zunanja enota d Vetrna zaščita

Referenčni priročnik za monterja in uporabnika

5.2.2 Zahteve za namestitveno mesto za notranjo enoto

INFORMACIJE

Preberite tudi naslednje zahteve:

▪ Splošne zahteve za mesto nameščanja. Glejte poglavje

"Splošni varnostni ukrepi".

▪ Zahteve prostora za vzdrževanje. Glejte poglavje

"Tehnični podatki".

▪ Zahteve za cevi za hladivo (dolžina, višinska razlika).

Glejte naprej v poglavju "Priprava".

▪ Zagotovite dovolj prostora okoli enote za servisiranje in kroženje

zraka.

▪ Prepričajte se, da mesto namestitve prenese težo in vibracije

enote. ▪ Pazite, da bo enota izravnana. ▪ Izberite mesto za enoto tako, da hrup, ki ga enota povzroča, ne bo

motil nikogar in da je mesto izbrano v skladu z veljavno

zakonodajo. ▪ Poskrbite za to, da v primeru puščanja voda ne bo poškodovala

mesta namestitve in okolice. ▪ Med nameščanjem se izogibajte možnosti, da bi katera koli oseba

splezala na enoto ali nanjo odlagala predmete. ▪ Vse dolžine cevi in razdalje so bile upoštevane (glejte "5.3.3O

dolžini cevi"[413]).

Enote NE nameščajte na naslednja mesta: ▪ V potencialno eksplozivnem okolju. ▪ Na mestih, kjer so stroji, ki oddajajo elektromagnetne valove.

Elektromagnetni valovi lahko motijo krmilni sistem in lahko

povzročijo okvare na opremi. ▪ Na mestih, kjer obstaja nevarnost požara zaradi uhajanja vnetljivih

plinov (primer: razredčilo ali bencin), ogljikovih vlaken ali

vnetljivega prahu.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

5 Priprava

▪ Na mestih, kjer nastajajo korozivni plini (primer: kisli žvepleni plin).

Zaradi korozije bakrenih cevi ali zvarov bi lahko začelo puščati hladivo.

▪ Na mestih, kjer so lahko v atmosferi pare mineralnih olj, razpšeno

olje ali oljne pare. Plastični deli lahko propadejo in odpadejo ter povzročijo puščanje vode.

OPOMBA

To je izdelek A-razreda. V domačem okolju lahko povzroči motnje radijskega signala, pri čemer se od uporabnika lahko zahtevajo ustrezni ukrepi za odpravo motenj.

POZOR

Naprava NE sme biti splošno dostopna javnosti. Namestite jo na zavarovano mesto, ki omogoča varen dostop.

Ta enota je primerna za namestitev v poslovnih in manj zahtevnih industrijskih objektih.

5.3 Priprava cevi za hladivo

5.3.1 Zahteve za cevi za hladivo

OPOMBA

Cevi in deli pod tlakom morajo ustrezati delovanju s hladivom. Uporaba fosforne kisline deoksidira brezšivni baker za hladivo.

▪ Tujki v ceveh (vključno z olji za izdelovanje) smejo dosegati

največ ≤30mg/10m.

▪ Stopnja trdote: uporabite cevi s stopnjo trdote v skladu s

premerom cevi, kot je navedeno v spodnji preglednici.

Ø cevi Stopnja trdote cevnega materiala

≤15,9mm O (kaljeno) ≥19,1mm 1/2H (poltrdo)

▪ Vse dolžine cevi in razdalje so bile upoštevane (glejte "5.3.3O

dolžini cevi"[413]).

▪ Premer cevi za hladivo mora ustrezati veljavni lokalni zakonodaji.

Minimalna debelina cevi za cevovod R410A mora ustrezati navedbam v spodnji preglednici.

Ø cevi Minimalna debelina t

6,4mm/9,5mm/12,7mm 0,80mm

15,9mm 0,99mm

19,1mm/22,2mm 0,80mm

28,6mm 0,99mm 34,9mm 1,21mm 41,3mm 1,43mm

5.3.2 Da bi izbrali pravi premer cevi

Določite pravi premer v skladu z naslednjimi tabelami in referenčnimi vrednostmi (le okvirno).

Notranja enota Zunanja enota

▪ Velikosti cevnih povezav

Notranja enota Plin Tekočina Zunanja enota Plin Tekočina

SEHVX20BAW Ø25,4mm Ø12,7mm 1× SERHQ020BAW1 Ø22,2mm Ø9,52mm SEHVX32BAW Ø25,4mm Ø12,7mm 1× SERHQ032BAW1 Ø28,6mm Ø12,7mm SEHVX40BAW Ø25,4mm Ø12,7mm 2× SERHQ020BAW1 Ø22,2mm Ø9,52mm SEHVX64BAW Ø25,4mm Ø12,7mm 2× SERHQ032BAW1 Ø28,6mm Ø12,7mm

▪ Velikosti cevnih napeljav

Notranja enota G/G1 L/L1 G2 L2

SEHVX20BAW Ø28,6mm Ø9,52mm — — SEHVX32BAW Ø28,6mm Ø12,7mm — — SEHVX40BAW Ø28,6mm Ø9,52mm Ø28,6mm Ø9,52mm SEHVX64BAW Ø28,6mm Ø12,7mm Ø28,6mm Ø12,7mm

Če se povezave Hydro modula ne ujemajo s premeri zahtev za cevi, je treba zahteve izpolniti z reducirnimi in razširitvenimi prilagojevalnimi členi (iz lokalne dobave) na priključkih Hydro modula.

Če se povezave notranje enote ne ujemajo s premeri zahtev za cevi, je treba zahteve izpolniti z reducirnimi in razširitvenimi prilagojevalnimi členi (iz lokalne dobave) na priključkih notranje enote.

Mogoče je uporabiti druge premere (velikosti v mm), če zahtevani premeri cevi (velikosti v palcih) niso na voljo, pri čemer je treba upoštevati:

▪ izberite cevi, ki so najbliže zahtevani velikosti,

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

▪ uporabite primerne prehodne člene za prehod s cevi v palcih na

milimetrske cevi (lokalna dobava).

5.3.3 O dolžini cevi

Maksimalna dolžina cevi in višinske razlike

Maksimalna dovoljena dolžina cevi 30m Maksimalna višinska razlika med notranjo in zunanjo

enoto Višinska razlika med zunanjo enoto 1 in zunanjo

enoto 2 (če je na voljo)

<10m

0m

5.4 Priprava vodovodnih cevi

5.4.1 Zahteve za vodovodni krog

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v poglavju "Splošna varnostna navodila".

Referenčni priročnik za monterja in uporabnika

5 Priprava

OPOMBA

Pri plastičnih ceveh se prepričajte, da so popolnoma neprepustne za difuzijo kisika v skladu s standardom DIN4726. Prehajanje kisika v cevi lahko povzroči močno korozijo.

▪ Priključitev cevi – Zakonodaja: Vse priključke cevi izdelajte v

skladu z veljavno zakonodajo in navodili v poglavju "Montaža", pri tem pa upoštevajte dovode in odvode za vodo.

▪ Priključitev cevi – Sila: Cevi NE priključujte na silo. Poškodbe

cevi lahko povzročijo okvare enote.

▪ Priključitev cevi – Orodja: Za delo z medenino, ki je mehka,

uporabljajte samo primerna orodja. Če NE boste ravnali tako, se bodo cevi poškodovale.

▪ Priključitev cevi – Zrak, vlaga, prah: Če v krog prodrejo zrak,

vlaga ali prah, lahko nastopijo težave. Da bi to preprečili: ▪ Uporabljajte samo čiste cevi ▪ Ko odstranjujete iglice, držite cevi obrnjene navzdol. ▪ Pokrijte konec cevi, ko jo vtikate skozi steno, da preprečite

vstop umazanije in/ali delcev v cev.

▪ Uporabite kakovostno sredstvo za tesnjenje spojev.

Razred moči Minimalni zahtevani pretok

vode

20 23 l/min 32 36 l/min 40 46 l/min 64 72 l/min

▪ Sestavni deli, ki se dobavijo lokalno – Tlak in temperatura

vode. Preverite, ali so vse komponente zunanje napeljave obstojne na vodni tlak in temperaturo vode.

▪ Izpraznitev – Najnižje točke: Najnižje točke sistema opremite s

pipami za praznjenje, da bi omogočili popolno izpraznitev vodovodnega kroga.

▪ Kovinske cevi, ki niso iz medenine: Če uporabljate kovinske

cevi, ki niso iz medenine, medeninaste in nemedeninaste dele pravilno izolirajte, da se med seboj NE bi dotikali. S tem boste preprečili galvansko korozijo.

▪ Zaporni ventili. Z enoto sta dobavljena dva zaporna ventila.

Namestite ju, kot je prikazano na naslednji sliki.

OPOMBA

Preden namestite ovinek, nanj pritrdite filter.

OPOMBA

Če ovinka ne uporabite med nameščanjem, da zamenjajte s podaljškom (dolgim 5 cm za 1¼"filter in 6cm za 2"filter), da zagotavite pravilno čiščenje filtra.

OPOMBA

Zagotovo pravilno namestite filter. Če filtra ne boste prav namestili, bo to za vedno poškodovalo ploščni izmenjevalnik toplote.

▪ Pokrovčki odtokov. Najnižje točke sistema morajo biti

opremljene z izpustnimi pipami, ki omogočajo popolno izpraznitev

krogotoka. V notranjosti enote je nameščen odvodni ventil. ▪ Odprtine za zrak. Najvišje točke sistema opremite z

odzračevalnimi odprtinami, ki morajo biti tudi dostopne za

servisiranje. V notranjosti enote je nameščen ventil za samodejno

odzračevanje. Preverite, da ta ventil NI preveč zatisnjen, tako da

je mogoče samodejno odzračevanje vodovodne napeljave. Glejte

nastavitev sistema [E‑04] in Nastavitve sistema na daljinskem

upravljalniku. ▪ Odprtine za zrak. Najvišje točke sistema opremite z

odzračevalnimi odprtinami, ki morajo biti tudi dostopne za

servisiranje. V notranjosti enote je nameščen ventil za samodejno

odzračevanje. Preverite, da ta ventil NI preveč zatisnjen, tako da

je mogoče samodejno odzračevanje vodovodne napeljave. Glejte

nastavitev sistema [E‑04] in "7.2.9 Nastavitve sistema na

uporabniškem vmesniku"[435].

▪ Vodni tlak. Prepričajte se, da deli, nameščeni na obstoječem

cevovodu, prenesejo vodni tlak (maksimalno 3 bare + statični tlak

črpalke). Glejte Krivulja ESP: Zunanja enota. ▪ Vodni tlak. Prepričajte se, da deli, nameščeni na obstoječem

cevovodu, prenesejo vodni tlak (maksimalno 3 bare + statični tlak

črpalke). Glejte Krivulja ESP: Notranja enota.

OPOZORILO

▪ Za pravilno delovanje sistema mora biti na

vodovodnem sistemu nameščen regulacijski ventil. Regulacijski ventil se uporablja za nastavljanje pretoka vode v sistem (iz lokalne dobave).

▪ Izbira pretoka izven krivulj lahko povzroči okvaro ali

poškodbe enote. Glejte tudi tehnične specifikacije.

▪ Maksimalna temperatura cevi za vodo je 50°C v skladu z

nastavitvijo varnostne naprave. ▪ Vedno uporabljajte materiale, ki so združljivi z vodo, uporabljeno v

sistemu, in z materiali, uporabljenimi na enoti. (Cevni priključki

enote so medeninasti, ploščni toplotni izmenjevalniki so izdelani iz

nerjavnega jekla 316, plošče so privarjene z bakrom, opcijsko

ohišje črpalke pa je izdelano iz litega železa.) ▪ Izberite premer vodovodnih cevi glede na zahtevani pretok vode in

razpoložljivi zunanji statični tlak (ESP) črpalke. Glejte naslednjo

tabelo za priporočeni premer cevi za vodo.

Razred moči Premer cevi za vodo

20+32 1-1/4" 40+64 2"

a Prilagojevalni kos (na dovodu samo v primeru

SEHVX40+64BAW)

b Zaporni ventil c Ovinek d Filter

Referenčni priročnik za monterja in uporabnika

OPOMBA

Močno priporočamo, da namestite dodaten filter v krogotok vode. Priporočamo, da uporabite magnetni ali ciklonski filter, ki zmore odstraniti drobne delce, kar bo pomagalo odstraniti kovinske drobce iz hišne vodne napeljave. Drobni delci lahko poškodujejo enoto in jih standardni filter enote ne more odstraniti.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

5 Priprava

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5

0.5

1.5

2.5

0 50 100 150 200 250 300 350 400 450 500 550 600

5.4.2 Formula za izračun predtlaka ekspanzijske posode

Predtlak (Pg) posode je odvisen od višinske razlike sistema (H): Pg=0,3+(H/10) (bar)

5.4.3 Da bi preverili prostornino vode in predtlaka ekspanzijske posode

Enota je opremljena z ekspanzijsko posodo prostornine 12litrov s tovarniško nastavljenim predtlakom 1bar.

Minimalna količina vode

Model Najmanjša skupna prostornina

vode (l)

20 76 32 110 40 152 64 220

INFORMACIJE

V kritičnih procesih ali v prostorih z veliko toplotno obremenitvijo bo morda potrebna dodatna količina vode.

INFORMACIJE

Temperaturno razliko koraka je mogoče spremeniti v uporabniških nastavitvah [A‑02] in [F‑00]. To vpliva na minimalno zahtevano prostornino vode, ki je potrebna, da enota lahko izvaja hlajenje.

Enota je privzeto nastavljena na višjo temperaturno razliko vode, 3,5 K, kar ji omogoča delovanje z minimalno prostornino, navedeno v predhodni tabeli. Vendar pa je pri nastavitvi z manjšo temperaturno razliko, na primer pri hlajenju, kjer se je treba izogibati temperaturnim nihanjem, potrebna večja količina vode.

Da bi zagotovili pravilno delovanje enote pri zamenjavi vrednosti nastavitev [F‑00] (za način hlajenja), je treba popraviti minimalno količino vode. Če prostornina presega razpon, dovoljen v enoti, je treba v cevovod namestiti dodatno ekspanzijsko posodo ali vmesni rezervoar.

Primer:

Da bi ilustrirali vpliv na sistem pri spreminjanju nastavitve [F‑00], bomo upoštevali enoto z najmanjšo dovoljeno količino vode 66 l. Enota je nameščena 5m pod najvišjo točko vodnega tokokroga.

Če se nastavitev [F‑00] spremeni s 5°C (privzeta vrednost) na 0°C. Iz spodnje tabele je razvidno, da 5°C ustreza temperaturni razliki 3,5K in 0°C ustreza 1 K, kar je dejansko najnižja vrednost, kar jih lahko nastavimo.

[F‑00] vrednost (°C) Temperaturna razlika (K)

0 1 1 1,5 2 2 3 2,5 4 3 5 3,5 6 4 7 4,5 8 5 9 5,5 10 6 11 6,5 12 7 13 7,5

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

[F‑00] vrednost (°C) Temperaturna razlika (K)

14 8 15 8,5

Faktor popravka prostornine vode mora biti v skladu s krivuljo, prikazano v spodnjem grafu, je 3,5; to pomeni, da bo minimalna količina vode 3,5-krat večja.

Popravek

a Popravek faktorja prostornine vode b Temperaturna razlika (K)

Ko zmnožimo 64 l s faktorjem popravka, dobimo 224 l, kar bo minimalna dovoljena prostornina vode, če je v sistemu uporabljena temperaturna razlika 1K.

Zdaj je zelo pomembno, da preverimo, da je za razliko v višini sistema, prostornina v sistemu manjša od maksimalno dovoljene največje vrednosti pri tem predtlaku (Pg). Če si ogledamo krivuljo, je za 1bar predtlaka maksimalna dovoljena količina 350l.

Skupna količina vode v sistemu bo zagotovo večja po dodajanju notranje količine enote. V tem primeru je mogoče uporabiti nekaj predtlaka ali pa je treba namestiti dodatno ekspanzijsko posodo ali vmesni rezervoar v vodovodno inštalacijo.

Privzeta vrednost za predglak (Pg) je za višinsko razliko 7m. Če je višinska razlika sistema manjša od 7 m IN je prostornina

sistema manjša od maksimalne dovoljene vrednosti pri tem predtlaku (Pg) (glejte graf), prilagajanje predtlaka (Pg) NI potrebno.

Maksimalna količina vode

S pomočjo naslednjega grafa določite maksimalno količino vode za izračunani predtlak.

a Predtlak (bar)

b Maksimalna količina vode (l) A Sistem B Privzeto

Če skupna prostornina vode v tokokrogu presega maksimalno dovoljeno prostornino vode (glejte graf), je treba v cevovod namestiti dodatno ekspanzijsko posodo.

Referenčni priročnik za monterja in uporabnika

5 Priprava

5.4.4 Spreminjanje predtlaka ekspanzijske posode

OPOMBA

Samo licenciran monter lahko nastavlja predtlak ekspanzijske posode.

Privzeti predtlak ekspanzijske posode je 1bar. Če je treba predtlak spremeniti, upoštevajte naslednje napotke:

▪ Za nastavitev predtlaka ekspanzijske posode uporabljajte le suhi

dušik.

▪ Nepravilna nastavitev predtlaka ekspanzijske posode lahko

povzroči okvaro sistema.

Predtlak ekspanzijske posode spremenite tako, da sprostite ali povečate tlak dušika skozi Schraderjev ventil na ekspanzijski posodi.

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena,

lahko to povzroči okvaro opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s

pomočjo komunalne cevi, prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna

ozemljitev lahko povzroči električni udar. ▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako

da se kabli NE dotikajo ostrih robov ali cevi, zlasti na

strani visokega tlaka. ▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih

vodnikov, podaljševalnih kablov ali povezav iz

zvezdišča. To lahko povzroči pregrevanje, električni

udar ali požar. ▪ NE nameščajte kondenzatorja za fazni premik, saj je ta

enota opremljena z inverterjem. Kondenzator za fazni

premik bo zmanjšal zmogljivost in lahko povzroči

nesreče.

OPOZORILO

▪ Ožičenje MORA v celoti opraviti pooblaščen električar,

izvedba pa MORA ustrezati veljavni zakonodaji. ▪ Izdelajte električne priključke na fiksno ožičenje. ▪ Vse komponente, ki se priskrbijo na mestu vgradnje, in

vse električne napeljave MORAJO biti skladne z

veljavno zakonodajo.

a Schraderjev ventil

5.4.5 Preverjanje količine vode: primeri

Primer 1

Enota je nameščena 5 m pod najvišjo točko vodnega tokokroga. Skupna količina vode v vodnem tokokrogu je 250l.

Nobena dejanja ali prilagajanja niso potrebna.

Primer 2

Enota je nameščena na najvišji točki vodnega krogotoka. Skupna količina vode v vodnem tokokrogu je 420l.

Dejanja: ▪ Ker je skupna količina vode (420l) večja od privzete količine vode

(340l), je treba predtlak zmanjšati.

▪ Potrebni predtlak je:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bara ▪ Ustrezna maksimalna količina vode je približno 490l (glejte graf). ▪ Ker je 420 l manj kot 490 l, je ekspanzijska posoda primerna za

sistem.

5.5 Priprava električnega ožičenja

5.5.1 O pripravi električnega ožičenja

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v poglavju "Splošna varnostna navodila".

OPOZORILO

Za napajalne kable VEDNO uporabite večžilni kabel.

5.5.2 O električni skladnosti

Ta oprema je usklajena z: ▪ EN/IEC 61000‑3‑11, če je impendanca sistema Z

enaka Z

na vmesniški točki med napajanjem uporabnika in

max

javnim sistemom. ▪ EN/IEC 61000‑3‑11 = Evropski/mednarodni tehnični standardi,

ki predpisujejo omejitve za sprememinjanje napetosti, valovanje napestosti in utripanje v javnih nizkonapetostnih omrežjih z nazivnim tokom ≤75A.

▪ Monter ali uporabnik opreme mora zagotoviti, če je to potrebno

s posvetom z operaterjem distribucijskega omrežja, da je oprema priključena na napajanje z impendanco sistema Z večjo ali enako Z

max

▪ EN/IEC 61000‑3‑12 določa, da mora biti kratkostična moč S

enaka ali večja od minimalne vrednosti Ssc na vmesniški točki med napajanjem uporabnika in javnim sistemom.

▪ EN/IEC 61000‑3‑12 = evropski/mednarodni tehnični standard, ki

predpisuje omejitve za harmonične tokove, proizvedene z opremo, povezano v javna nizkonapetostna omrežja z vhodnim tokom >16A in ≤75A na fazo.

▪ Monter ali uporabnik opreme mora zagotoviti, po potrebi s

posvetom z operaterjem distribucijskega omrežja, da je oprema priključena na napajanje s kratkostično močjo Ssc, ki je enaka ali večja od minimalne vrednosti Ssc.

Zunanja enota Z

(Ω) Minimalna vrednost S

max

SERHQ020BAW1 0,27 838 SERHQ032BAW1 0,24 873

(kVA)

večja ali

sys

Referenčni priročnik za monterja in uporabnika

Notranja enota Z

(Ω) Minimalna vrednost S

max

(kVA)

SEHVX20BAW 0,27 820

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

4×

Notranja enota Z

(Ω) Minimalna vrednost S

max

(kVA)

SEHVX32BAW 0,24 874 SEHVX40BAW 0,25 1639 SEHVX64BAW 0,22 1747

Lokalni napajalni kabel mora biti skladen z IEC60245. Tip ožičenja v zaščitenih ceveh mora biti H05VV; v nezaščitenih

ceveh je treba uporabiti H07RN-F.

5.5.3 Zahteve za kable

Predmet Snop

kablov

1 PS Napajanje notranje enote 4+GND 2 LV Komunikacijski kabel med notranjo in

3 LV Standardni daljinski upravljalnik (F1/F2) 2 4 LV Sekundarni daljinski upravljalnik (F1/F2)

5 LV Signal termostata za VKLOP/IZKLOP 6 LV Signal termostata za hlajenje/

7 LV Signal za VKLOP delovanja 8 LV Signal za IZKLOP delovanja

9 HV Izhod za hlajenje/ogrevanje 2 0,3 A 10 HV Izhod za VKLOP/IZKLOP delovanja 2 0,3 A 11 HV Napaka na izhodu 2 0,3 A 12 HV Izhod grelnika za vodne cevi 2 1 A 13 HV Izhod za VKLOP/IZKLOP črpalke 2 0,3 A

zunanjo enoto

(a)

ogrevanje

(a) Dodatki (b) Glejte nazivno ploščico na enoti ali knjižico s tehničnimi

podatki. (c) Najmanjši presek kabla 0,75mm2. (d) Najmanjši presek kabla 1,5mm2.

PS Napajanje

LV Nizka napetost

HV Visoka napetost

Opis Zahtevano

(a)

število

prevodnikov

(d)

2 2

Maksimalni delovni tok

(b)

(d)

(c)

5.5.4 Zahteve varnostne naprave

Napajanje mora biti zaščiteno z ustreznimi varovalnimi napravami, npr. glavnim stikalom, počasno varovalko na vsaki fazi in odklopnikom za uhajanje ozemljitvenega toka v skladu z veljavno zakonodajo.

Izbiranje in preseki ožičenja morajo biti izbrani v skladu z veljavno zakonodajo in na podlagi informacij v spodnji tabeli.

6 Montaža

6.1 Pregled: Montaža

To poglavje opisuje, kaj morate narediti in vedeti na mestu namestitve, da lahko namestite sistem.

Običajen potek

Nameščanje običajno obsega naslednje faze: 1 Nameščanje zunanje enote. 2 Nameščanje notranje enote. 3 Priključevanje cevi za hladivo. 4 Preverjanje cevi za hladivo. 5 Polnjenje s hladivom. 6 Priključevanje vodovodnih cevi. 7 Priključevanje električnega ožičenja.

6.2 Odpiranje enot

6.2.1 Odpiranje enot

V določenih primerih morate enoto odpreti. Primer: ▪ Pri priključevanju električnega ožičenja ▪ Pri vzdrževanju ali servisiranju enote

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Enote NE puščajte brez nadzora, če ste z nje odstranili servisni pokrov.

6.2.2 Da bi odprli zunanjo enoto

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

Da bi dostopali do enote, je treba sprednje plošče odpreti, kot sledi:

INFORMACIJE

Multienote so standardna kombinacija.

Zunanja enota Priporočene varovalke

SERHQ020BAW1 32A SERHQ032BAW1 40A

Notranja enota Priporočene varovalke

SEHVX20BAW 6A SEHVX32BAW 10A SEHVX40BAW SEHVX64BAW

OPOMBA

Kadar uporabljate odklopnike na preostali (diferenčni) tok, obvezno uporabite hitre odklopnike z nazivnim preostalim tokom 300mA.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Ko so sprednje plošče odprte, je mogoče dostopati do električne omarice s komponentami. Glejte "6.2.4 Da bi odprli omarica z

električnimi komponentami zunanje enote"[418].

Referenčni priročnik za monterja in uporabnika

6 Montaža

10×

5×

4×

Za servis mora biti omogočen dostop do gumbov na glavnem tiskanem vezju. Za dostop do gumbov ni treba odpirati pokrova električne omarice s komponentami. Glejte "7.2.3Da bi dostopali do

sestavnih delov nastavitev sistema"[433].

6.2.3 Odpiranje notranje enote

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

Da bi dostopali do enote, je treba sprednje plošče odpreti, kot sledi:

6.2.5 Da bi odprli omarico z električnimi komponentami notranje enote

Plošča

1 Električni deli notranje enote 2 Notranja enota (stranska plošča) 3 Notranja enota (čelna plošča)

Ko so sprednje plošče odprte, je mogoče dostopati do električne omarice s komponentami. Glejte "6.2.5 Da bi odprli omarico z

električnimi komponentami notranje enote"[418].

6.2.4 Da bi odprli omarica z električnimi komponentami zunanje enote

OPOMBA

NE uporabljajte prevelike sile, ko odpirate pokrov električne omarice s komponentami. Prevelika sila lahko povzroči deformiranje pokrova, zaradi česar lahko v omarico vdre voda in povzroči okvaro opreme.

OPOMBA

6.3 Nameščanje zunanje enote

6.3.1 O nameščanju zunanje enote

Kdaj

Zunanjo in notranjo enoto morate namestiti, preden lahko priključite cevi za hladivo in vodo.

Običajen potek

Nameščanje zunanje enote navadno zajema naslednje korake: 1 Priprava montažne konstrukcije. 2 Nameščanje zunanje enote. 3 Priprava odvoda vode.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

722-737

≥67≥67

765

6767

20 mm

6.3.2 Varnostni ukrepi pri nameščanju zunanje enote

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

6.3.3 Da bi pripravili strukturo za montažo

Pazite, da je enota nameščena vodoravno na dovolj trdne temelje, da ne bo povzročala vibracij ali hrupa.

OPOMBA

▪ Ko se višina, na kateri mora biti enota nameščena,

poveča, ne uporabljajte stojal, da bi podpirali samo vogale.

▪ Podstavki pod enoto morajo biti široki vsaj 100mm.

X Ni dovoljeno

O Dovoljeno

▪ Višina temelja mora biti vsaj 150mm od tal. Na območjih z veliko

snega mora biti ta višina višja, odvisna od okolja in pogojev namestitve.

▪ Prednost ima možnost namestitve na trdnem podolgovatem

temelju (jeklen nosilec ali beton).

6.3.4 Priprava drenaže

OPOMBA

▪ Okoli temeljev pripravite drenažni kanal v katerem se

bodo zbirale odpadne vode iz okolice enote.

▪ Če je enoto treba montirati na strehi, preverite njeno

trdnost in njene sposobnosti odvajanja odpadnih vod.

▪ Če morate enoto montirati na konstrukcijo, v razdalji

150 mm montirajte vodotesno ploščo, da tako preprečite vdiranje vode, ki prihaja izpod enote.

▪ Ko montirate enoto v korozivno okolje, uporabite matico

s plastično podložko (a), da bi zatisnjeni del matice zavarovali pred rjo.

6.4 Nameščanje notranje enote

6.4.1 Nameščanje notranje enote

Kdaj

Zunanjo in notranjo enoto morate namestiti, preden lahko priključite cevi za hladivo in vodo.

Običajen potek

Namestitev notranje enote običajno obsega naslednje faze: 1 Priprava montažne konstrukcije. 2 Montaža notranje enote 3 Povezovanje vodovodnih cvi in cevi za hladivo.

Minimalni temelji

Zunanja enota A B

SERHQ020 930 792 SERHQ032 1240 1102

▪ Enoto pritrdite s štirimi temeljnimi vijaki M12. Najbolje je, da

temeljne vijake privijete do višine 20mm nad površino temelja.

6.4.2 Napotki za varnost pri montaži notranje enote

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

6.4.3 Da bi pripravili strukturo za montažo

Pazite, da je enota nameščena vodoravno na dovolj trdne temelje, da ne bo povzročala vibracij ali hrupa.

OPOMBA

▪ Ko se višina, na kateri mora biti enota nameščena,

poveča, ne uporabljajte stojal, da bi podpirali samo vogale.

▪ Podstavki pod enoto morajo biti široki vsaj 100mm.

▪ Enoto je treba namestiti ob steno. ▪ Treba jo je dobro pritrditi, da se ne bi prekucnila. ▪ Prednost ima možnost namestitve na trdnem podolgovatem

temelju (jeklen nosilec ali beton).

▪ Upoštevajte minimalne zahteve namestitve po prostoru.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

6 Montaža

766.5 500200

396500

(mm)

20 mm

2 2

≤Ø25.4 >Ø25.4

a b c d e

▪ Enoto pritrdite s štirimi temeljnimi vijaki M12. Najbolje je, da

temeljne vijake privijete do višine 20mm nad površino temelja.

▪ Enoto pritrdite v tla z luknjami v spodnjih prečnikih.

▪ Enoto pritrdite na steno z 2 dodatnima podpornikoma v obliki črke

L, tako da se ne more prekucniti. Podpornike je mogoče pritrditi na zgornjo ploščo hydro modula (2× M5 vijaka na vsaki strani, vendar je en vijak že nameščen na desni strani zgornje plošče).

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

OPOMBA

Pri napeljavi cevi za hladivo ravnajte v skladu z naslednjimi varnostnimi ukrepi:

▪ Pazite, da v krog hladiva razen predpisanega hladiva

ne vstopijo nobene druge snovi (npr. zrak). ▪ Pri dodajanju hladiva uporabljajte samo R410A. ▪ Uporabljajte samo montažno orodje (npr. komplet z

manometrskim priključkom), ki je zasnovano posebej

za napeljavo R410A in je tlačno obstojno, da bi

preprečili, da se tuje snovi (npr. mineralno olje in vlaga)

primešajo v sistem. ▪ Cevi zaščitite, kot je opisano v naslednji tabeli, da bi

preprečili vstop umazanije, tekočine ali prahu v cevi. ▪ Bodite previdni pri napeljavi bakrenih cevi skozi stene.

Enota Namestitveno

obdobje

Zunanja enota >1mesec Zatisnite cev

<1mesec Zatisnite ali zalepite

Notranja enota Ne glede na obdobje

OPOZORILO

Varno povežite cevi za hladivo, preden zaženete kompresor. Če cevi za hladivo niso priključene in je zaustavitveni ventil ob zagonu kompresorja odprt, se bo vanj vsesal zrak, kar bo povzročilo previsok pritisk v zanki hladilnega sredstva, kar lahko povzroči škodo na opremi ali poškodbe oseb.

Način zaščite

cev

6.5.2 Za varjenje konca cevi

OPOMBA

Varnostni ukrepi pri povezovanju na cevi, položene na mestu montaže. Dodajajte varilni material, kot je prikazano na sliki.

a Pritrdite podpornik v obliki črke L na levo stran zgornje

plošče z 2vijakoma iz vrečke z dodatki

b Pritrdite drugi podpornik v obliki črke L na desno stran

zgornje plošče z 1vijakom iz vrečke z dodatki in 1vijakom, ki je že pritrjen na enoto

OPOMBA

Uporabite pravi tip vijaka za tip stene ali material temeljev, na katere boste pritrdili enoto.

6.5 Povezovanje cevi za hladivo

6.5.1 Varnostni ukrepi pri priključevanju cevi za

Referenčni priročnik za monterja in uporabnika

hladivo

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

▪ Pri spajkanju izpihujte cevi z dušikom, da bi preprečili nastajanje

debelejših plasti oksidacijskega filma v notranjosti cevi. Ta film škodljivo deluje na ventile in kompresorje v hladilnem sistemu in preprečuje pravilno delovanje.

▪ S pomočjo reducirnega ventila nastavite tlak dušika na 20kPa

(0,2bara) (ravno toliko, da ga lahko čutite na koži).

a Cevi za hladivo b Del, ki ga je treba privariti c Trak d Ročni ventil e Ventil za zniževanje tlaka

f Dušik

▪ Pri lotanju spojev cevi NE uporabljajte antioksidacijskih sredstev.

Ostanki lahko zamašijo cevi in povzročijo okvare opreme.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

a b

cde

a b c

▪ Pri lotanju bakra na baker pri cevni napeljavi hladiva NE

uporabljajte topil. Za lotanje uporabite polnilo iz zmesi fosforja in bakra (BCuP), pri katerem topilo ni potrebno. Topilo izjemno škodljivo vpliva na cevni sistem hladiva. Na primer, topilo na bazi klora bo povzročilo rjavenje cevi, če pa topilo vsebuje fluor, bo poslabšalo hladilno olje.

▪ Pri spajkanju vedno zaščitite sosednje površine (npr. izolacijsko

peno) pred toploto.

6.5.3 Uporaba zapornega ventila in servisnega priključka

Ravnanje z zapornim ventilom

Upoštevajte naslednje napotke: ▪ Zaporni ventili so tovarniško zaprti. ▪ Naslednje risbe prikazujejo posamezne dele, potrebne pri delu z

ventilom.

a Servisni priključek in pokrov servisnega priključka

b Zaporni ventil

c Priključek na cevi, nameščene na licu mesta

d Pokrov zapornega ventila

Kako ravnati s servisnim priključkom

▪ Vedno uporabljajte cev za polnjenje, opremljeno z zatičem za

zniževanje tlaka, saj je to servisni priključek za ventil tipa Schrader.

▪ Po ravnanju s servisnim priključkom pazite, da boste varno

zategnili pokrov servisnega priključka. Za navojni moment glejte spodnjo tabelo.

▪ Preverite, da hladivo ne pušča, ko zatisnete pokrovček servisnega

priključka.

Navojni momenti

Velikost

zapornega

ventila

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9 Ø12,7 8,1~9,9 18,0~22,0 Ø25,4 27,0~33,0 8mm 22,5~27,5

Navojni moment N•m (obrnite v smeri urinega

kazalca, da bi zaprli)

Ohišje ventila

Šestkotni

ključ

Pokrovček

(Čep

ventila)

Servisni

priključek

6.5.4 Priključevanje cevi za hladivo na zunanjo enoto

OPOMBA

Vse cevi mora položiti pooblaščeni strokovnjak za nameščanje klimatskih naprav. Pri tem mora upoštevati vse lokalne in državne predpise.

Zatesnite prehodne odprtine za cevi in ožičenje z zatesnitvenim materialom (iz lokalne dobave), sicer se lahko učinkovitost enote zmanjša in v enoto lahko zaidejo manjše živalce.

Zgled: prehod cevi skozi sprednjo odprtino

a Servisni priključek

b Pokrov zapornega ventila

c Šestkotna odprtina

d Os

e Tesnilo

▪ Oba zaporna ventila naj bosta med delovanjem odprta. ▪ Na zaporni ventil ne delujte s preveliko silo. To lahko povzroči

lomljenje ohišja ventila.

Odpiranje/zapiranje zapornega ventila

1 Odstranite pokrov zapornega ventila. 2 Vstavite šestkotni ključ (na strani tekočine: 4 mm, na strani

plina: 8mm) v zaporni ventil in ga obrnite:

V nasprotni smeri urinega kazalca za odpiranje. V smeri urinega kazalca za zapiranje.

3 Ko zapornega ventila ni več mogoče vrteti, se zaustavite. 4 Namestite pokrov zapornega ventila.

Rezultat: Ventil je zdaj odprt/zaprt.

INFORMACIJE

▪ SERHQ020 podpira zunanje cevi s premerom Ø22,2

na dodatni cevi, dobavljeni z enoto.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

▪ SERHQ032 podpira zunanje cevi s premerom Ø28,6

na dodatni cevi, dobavljeni z enoto.

a Povežite siva območja (cevi so potegnjene skozi čelno

ploščo)

b Cevi nizkotlačnega dela (plin) c Cevi visokotlačnega dela (tekočina)

OPOMBA

Ko so vse cevi priključene, se prepričajte, da plin ne uhaja. S pomočjo dušika preverite, ali plin uhaja.

OPOMBA

▪ Pazite, da boste uporabili dobavljene dodatne cevi, ko

boste izvajali nameščanje na mestu montaže.

▪ Pazite, da se ne bodo na mestu montaže položene cevi

dotikale drugih cevi, spodnje plošče ali stranske plošče. Še posebno pri spodnjem in stranskem priključku pazite, da boste cevi zaščitili s primerno izolacijo, da ne bi prišle v stik z ohišjem.

OPOMBA

Uporabite 2-stopenjsko vakuumsko črpalko z nepovratnim ventilom, ki lahko sistem izprazni do tlaka na manometru

−⁠100,7kPa (−⁠1,007bar) (5Torr absolutno). Pazite, da olje črpalke ne bo teklo v nasprotni smeri v sistem, kadar črpalka ne deluje.

Referenčni priročnik za monterja in uporabnika

6 Montaža

a b c

c b

g h

h e

A B

150 90

OPOZORILO

Izvedite varnostne ukrepe, če pride do puščanja hladiva. Če hladilni plin uhaja, nemudoma prezračite prostor. Možne nevarnosti:

▪ Previsoka koncentracija hladiva v zaprtem prostoru

lahko povzroči pomanjkanje kisika.

▪ Če pride hladilni plin v stik z ognjem, se lahko tvorijo

strupeni plini.

OPOZORILO

Nikoli se z golo kožo ne dotaknite ponesreči razlitega hladiva. To bi lahko povzročilo rane zaradi ozeblin.

Cevi za hladivo je mogoče namestiti s sprednje ali stranske plošče enote (ko jo izvlečete skozi dno), kot je prikazano na sliki.

a Levostranski priključki b Sprednji priključek c Desnostranski priključek

a Dodatna cev za nizkotlačni del (plin) b Odrežite tukaj c Cevi nizkotlačnega dela (plin) (iz lokalne dobave) d Podstavek enote

Zunanja

A B C D

enota

SERHQ020 156 23 192 247 SERHQ032 150 29 192 251

A Za sprednji priključek odstranite pokrov zapornega ventila,

da povežete cevi za hladivo.

B Za stranski priključek odstranite pokrov izbojne odprtine na

spodnji strani okvirja in potegnite cevi pod spodnji okvir.

a Zaporni ventil za plin b Zaporni ventil za tekočino c Servisni priključek za dodajanje hladiva d Dodatna cev za nizkotlačni del (plin) (1) e Dodatna cev za nizkotlačni del (plin) (2)

f Dodatna cev visokotlačnega dela (tekočina) (1) g Dodatna cev visokotlačnega dela (tekočina) (2) h Varjenje

i Cevi nizkotlačnega dela (plin) (iz lokalne dobave) j Cevi visokotlačnega dela (tekočina) (iz lokalne dobave)

k Izbojne odprtine odprite s kladivom

Rezanje dodatne cevi za nizkotlačni del (plin)

Ko povezujete cevi za hladivo od strani, odrežite dodatno cev za nizkotlačni del cevi (plin), kot je prikazano na sliki.

Referenčni priročnik za monterja in uporabnika

OPOMBA

▪ Ko priključujete cevni sistem na mestu montaže, pazite,

da boste uporabili dodatne cevi.

▪ Pazite, da se cevi na mestu montaže ne bodo stikale z

drugimi cevmi, z dnom ohišja ali stranskimi ploščami enote.

OPOMBA

Varnostni ukrepi pri izbijanju odprtin:

▪ Pazite, da ne bi poškodovali ohišja. ▪ Ko naredite odprtino, vam priporočamo, da robove

pobrusite in jih prebarvate z zaščitno barvo, da ne bi zarjaveli.

▪ Ko električne kable vlečete skozi nastale odprtine, jih

ovijte v zaščitni trak, da jih ne bi poškodovali.

OPOZORILO

Stisnjene cevi nikoli ne odstranjujte z varjenjem.

OPOZORILO

Plin ali olje, ki ostaneta v zaustavitvenem ventilu, lahko povzročita eksplozijo stisnjene cevi.

Če teh navodil ne boste pravilno upoštevali v spodaj opisanem postopku, lahko to privede do poškodbe lastnine ali osebne poškodbe, odvisno od okoliščin.

Uporabite naslednji postopek, da odstranite pretisnjene cevi:

1 Odstranite pokrov ventila in poskrbite, da bodo zaporni ventili

popolnoma zaprti.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

2 Priključite polnilno cev na servisne priključke vseh zapornih

a b

VRV

ventilov.

3 Iz pretisnjene cevi z enoto za izčrpavanje izčrpajte plin in olje.

POZOR

Plinov ne spuščajte v ozračje.

4 Ko iz pretisnjene cevi izčrpate plin in olje, polnilno cev odklopite

in zaprite servisne priključke.

5 Če je pretisnjeni spodnji del cevi videti kot podrobnost A na

spodnji sliki, izvedite zadnja 2koraka tega postopka.

6 Če je pretisnjeni spodnji del cevi videti kot podrobnost B na

spodnji sliki, izvedite zadnje 3korake tega postopka.

7 Odrežite spodnji del manjše pretisnjene cevi z ustreznim

orodjem (npr. rezalnikom za cevi, kleščami …), tako da odprete prerez cevi, kar bo omogočilo, da preostalo olje odkaplja, če izčrpavanje ni bilo dokončano. Počakajte, da bo iz cevi odkapljalo vse olje.

6 Montaža

▪ Najprej odrežite cev za tekoče hladivo v enoti približno 7cm pred

sponko in cev za plinasto hladivo 4 cm pred sponko. Tako orodje za rezanje cevi ne bo motilo cevi. S cevi odstranite srh.

▪ Uporabite dodatne cevi, da povežete lokalno nameščene cevi s

cevnimi priključki notranje enote. Za SEHVX20BAW: ko odrežete konca obeh cevi (za tekoče in plinasto hladivo), zvarite dodatno cev 1 na priključek za tekoče hladivo in dodatno cev 2 na priključek za plinasto hladivo. Za SEHVX32BAW: ko odrežete konca obeh cevi (za tekoče in plinasto hladivo), zvarite lokalno nameščene cevi neposredno na priključek za tekoče hladivo in dodatno cev 2 na priključek za plinasto hladivo. Za SEHVX40BAW postopek SEHVX20BAW izvedite dvakrat. Za SEHVX64BAW postopek SEHVX32BAW izvedite dvakrat.

OPOMBA

Po varjenju pritrdite cevi na enoto s sponkami in podporniki za cevi.

8 Odrežite pretisnjeni del cevi z rezalnikom za cevi, tik nad

mestom lotanja ali tik nad označbo, če ni mesta lotanja.

9 Počakajte, da vse olje odteče, če izčrpavanje ni bilo dokončano,

in šele nato nadaljujte z napeljavo zunanjih cevi.

a Servisni priključek

b Zaporni ventil

c Mesto rezanja cevi je tik nad mestom lotanja ali nad

označbo

A+B Stisnjena cev

6.5.5 Priključevanje cevi za hladivo na notranjo enoto

▪ Za SEHVX20+32BAW odstranite zgornjo izbojno odprtino na

stranski servisni plošči in dodajte zakovico (dodatek), da pokrijete morebitne ostre robove. Za SEHVX40+64BAW odstranite zgornjo in spodnjo izbojno odprtino na stranski servisni plošči in dodajte zakovice (dodatki), da pokrijete morebitne ostre robove.

a Notranja enota b Zunanja enota 1 c Zunanja enota 2 (samo v primeru SEHVX40+64BAW) d Cevi za hladivo e Črpalka

f Stikalna omarica

g Uparjalnik

OPOMBA

Ko nameščate cevi med zunanjo in notranjimi enotami, glejte tudi sliko v "6.9.7 Da bi priključili napajalni kabel in

kable za komunikacijo"[431].

6.6 Preverjanje cevi za hladivo

6.6.1 O preverjanju cevi za hladivo

Notranje cevi za hladivo v zunanji enoti so tovarniško preizkušene

glede puščanja. Preveriti morate samo zunanje cevi za hladivo zunanje enote.

Pred preverjanjem cevi za hladivo

Cev za hladivo mora biti priključena med zunanjo in notranjo enoto.

Referenčni priročnik za monterja in uporabnika

a Izbita odprtina

b Zakovica

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

6 Montaža

f f

d e

Običajen potek

Preverjanje cevi za hladivo običajno obsega naslednje faze: 1 preverjanje, ali cevi za hladivo puščajo, in 2 izvajanje vakuumskega praznjenja, da odstranite vso tekočino

iz cevi za hladivo.

Če je možno, da je vlaga v ceveh za hladivo (na primer če vanje zaide voda), najprej izvedite postopek vakuumskega sušenja, tako da odstranite vso vlago.

6.6.2 Napotki za varnost pri preverjanju cevi za hladivo

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

OPOMBA

Uporabite 2-stopenjsko vakuumsko črpalko z nepovratnim ventilom, ki lahko sistem izprazni do tlaka na manometru

−⁠100,7kPa (−⁠1,007bar) (5Torr absolutno). Pazite, da olje črpalke ne bo teklo v nasprotni smeri v sistem, kadar črpalka ne deluje.

OPOMBA

To vakuumsko črpalko uporabljajte izključno za R410A. Uporaba iste črpalke za druga hladiva lahko povzroči poškodbe črpalke in enote.

6.6.3 Preverjanje cevi za hladivo: Nastavitve

1 Prekinite vakuum tako, da z dušikom tlak nastavite na tlak za

odčitavanje na merilniku na 4,0 MPa (40 barov). Tlaka na merilni napravi nikoli ne nastavite višje od maksimalnega tlaka enote, se pravi na več kot 4,0MPa (40barov).

6.6.5 Da bi izvedli vakuumsko sušenje

Da bi odstranili vso vlago iz sistema, nadaljujte, kot sledi:

1 Sistem izčrpavajte vsaj 2 uri, da bi dosegli ciljni tlak vakuuma

–⁠100,7kPa (–⁠1,007bara) (5Torr absolutno).

2 Preverite, da se ciljni tlak vakuuma ohrani vsaj 1 uro, ko

vakuumsko črpalko ugasnete.

3 Če v 2 urah ne boste dosegli ciljnega vakuuma ali če ga ne

boste zadržali 1 uro, je morda v sistemu preveč vlage. V tem primeru prekinite vakuum tako, da vpihate dušik do tlaka 0,05MPa (0,5 bara) in ponavljajte korake od 1 do 3, dokler v sistemu ni več vlage.

OPOMBA

V primeru SEHVX40+64BAW izvedite postopek na obeh enotah.

6.6.6 Da bi izolirali cevi za hladivo

Ko končate preizkus tesnosti in vakuumsko sušenje, morate cevi izolirati. Upoštevajte naslednje točke:

▪ Pazite, da boste izolirali cevi za plin in tekočino (za vse enote). ▪ Uporabite polietilensko peno, odporno na toploto, ki prenese

temperature do 70°C za cevi za tekočino in polietilensko peno, ki prenese temperature do 120°C za plinske cevi.

▪ Ojačajte izolacijo cevi za hladivo v skladu z okoljem montaže.

Temperatura okolja Vlažnost Najmanjša debelina

≤30°C 75% do 80% RH 15mm >30°C ≥80% RH 20mm

▪ Če obstaja možnost, da bi kondenzat z zapornega ventila kapljal v

notranjo enoto skozi reže v izolaciji in cevi, ker je zunanja enota nameščena na višjem položaju kot notranja enota, morate to preprečiti tako, da povezave zatesnite. Glejte spodnjo sliko.

a Ventil za znižanje tlaka b Dušik c Tehtnica d Rezevoar hladiva R410A (sifonski sistem) e Vakuumska črpalka

f Cevi za polnjenje g Servisni priključek za dodajanje hladiva h Zaporni ventil linije za tekočino

i Zaporni ventil plinske linije j Servisni priključek zapornega ventila

k Ventil A

l Ventil B

m Ventil C

Ventil Stanje ventila

Ventil A Zapri Ventil B Odpri Ventil C Zapri Zaporni ventil linije za tekočino Zapri Zaporni ventil plinske linije Zapri

6.6.4 Da bi preverili, ali kje pušča: Preizkus uhajanja tlaka

OPOMBA

Ko so vse cevi priključene, se prepričajte, da plin ne uhaja.

Referenčni priročnik za monterja in uporabnika

S pomočjo dušika preverite, ali plin uhaja.

6.7 Polnjenje s hladivom

6.7.1 O dolivanju hladiva

Ko je vakuumsko sušenje končano, lahko začnete dolivati dodatno hladivo.

a Zaporni ventil plinske linije b Zaporni ventil linije za tekočino c Servisni priključek za dodajanje hladiva d Tesnjenje e Izolacija

f Cevi med notranjo in zunanjo enoto

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

Pazite, da boste izolirali na mestu montaže nameščene cevi, saj lahko ob dotiku z njimi pride do opeklin.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

m n

g h

6.7.2 Varnostni ukrepi pri dolivanju hladiva

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

OPOZORILO

▪ Za hladivo uporabljajte samo R410A. Druge snovi

lahko povzročijo eksplozije in nesreče.

▪ R410A vsebuje fluorirane toplogredne pline. Njegova

vrednost potenciala globalnega segrevanja (GWP) je 2087,5. Teh plinov NE izpuščajte v ozračje.

▪ Pri točenju hladiva vedno uporabljajte zaščitne rokavice

in zaščitna očala.

OPOMBA

Če je napajanje nekaterih enot izključeno, polnjenja hladiva ni mogoče pravilno izvesti.

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

OPOMBA

Če je postopek izveden v 12 minutah po vklopu notranje in zunanje enote, bo svetleča dioda H2P zasvetila in kompresor ne bo deloval, preden je vzpostavljena komunikacija med zunanjimi in notranjimi enotami.

Dodatno polnjenje hladiva se izračuna na podlagi premera cevi za tekočine.

Formula:

R=(X

×0,059)+(X

Ø9,52

R Potrebna dodatna polnitev hladiva [v kg in zaokrožena na 1

1, 2

×0,12)

Ø12,7

decimalno mesto] Skupna dolžina [m] cevovoda za tekočino, premer na Øa

Primer

SEHVX64BAW (notranja enota) + 2× SERHQ032BAW1 (zunanja enota)

R=(L1+L2)

×0,12

Ø12,7

L1 Cev za hladivo v tekočem stanju za vezje 1 (notranja →

zunanja1)

L2 Cev za hladivo v tekočem stanju za vezje 2 (notranja →

zunanja2)

6.7.4 Da bi dolili hladivo

Predpolnjenje hladiva

1 Izračunajte potrebno dodatno količino za polnjenje s formulo,

navedeno v "6.7.3 Da bi ugotovili količino potrebnega

dodatnega hladiva"[425].

2 Odprite ventil C (ventila A in B ter zaporni ventili morajo ostati

zaprti) in dolijte hladivo v tekočem stanju skozi servisni priključek na visokotlačnem delu zapornega ventila.

3 Zaprite ventil C, ko je dosežena izračunana količina

predpolnjenja.

OPOMBA

Zaprite čelno ploščo, preden se izvede postopek za polnitev hladiva. Č čelna plošča ni zaprta, enota ne more pravilno oceniti, ali pravilno deluje ali ne.

OPOMBA

V primeru vzdreževanja in če v sistemu (zunanja enota + lokalne cevi + notranje enote) ni več nič hladiva (npr. po izčrpavanju hladiva), je treba enoto napolniti z originalno količino hladiva (glejte napisno ploščico na enoti) s predpolnjenjem, preden sprožite funkcijo samodejnega polnjenja.

OPOMBA

▪ Priključek za dolivanje hladiva je priključen na cevi

znotraj enote. Cevi v enoti so tovarniško napolnjene s hladivom, zato bodite pri priključevanju cevi za polnjenje zelo pazljivi.

▪ Ko dodate hladivo, ne pozabite zapreti pokrov

priključka za polnjenje hladiva. Navojni moment za pokrov je od 11,5 do 13,9 N•m.

▪ Da bi zagotovili enakomerno razporejanje hladiva,

lahko kompresor potrebuje ±10 minut, da bi se zagnal, ko se zažene enota. To ni okvara.

6.7.3 Določanje dodatne količine hladiva

a Tehtnica b Rezervoar za hladivo R410A (sifonski sistem) c Cevi za polnjenje d Zaporni ventil linije za tekočino e Zaporni ventil plinske linije

f Servisni priključek zapornega ventila g Ventil B h Ventil C

i Ventil A

j Priključek za dolivanje hladiva k Cevi za povezavo enot

l Cevi za hladivo

m Lokalne cevi

n Pretok plina

OPOMBA

V primeru vzdrževanja in če v sistemu (zunanja enota + lokalne cevi + notranje enote) ni več nič hladiva (npr. po izčrpavanju hladiva), je treba enoto napolniti z originalno količino hladiva (glejte napisno ploščico na enoti).

6.7.5 Preverjanja po dolivanju hladiva

▪ So vsi zaporni ventili odprti? ▪ Je dodano hladivo zabeleženo na nalepki za dolivanje hladiva?

INFORMACIJE

Za končno prilagoditev polnjenja v preizkusnem laboratoriju se obrnite na svojega prodajalca.

Tip hladiva: R410A Vrednost potenciala globalnega ogrevanja (GWP): 2087,5

OPOMBA

Prepričajte se, da boste po (pred-)polnjenju hladiva odprli vse zaporne ventile.

Delovanje z zaprtimi zapornimi ventili bo poškodovalo kompresor.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

6 Montaža

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

6.7.6 Pritrjevanje nalepke o fluoriranih toplogrednih plinih

1 Nalepko izpolnite na naslednji način:

a Če je z enoto dobavljena večjezična nalepka z informacijo

o toplogrednih fluoriranih plinih, odlepite del nalepke z ustreznim jezikom in ga nalepite na vrh a.

b Tovarniško polnjenje s hladivom: glejte nazivno ploščico

enote

c Natočena dodatna količina hladiva d Skupno polnjenje hladiva e Količina toplogrednih fluoriranih plinov skupnega

polnjenja hladiva, izražena v enakovrednih tonah CO2.

f GWP = potencial globalnega segrevanja

OPOMBA

Zadevna zakonodaja o toplogrednih fluoriranih plinih zahteva, da je polnitev hladiva na enoti označena v teži in enakovredni vrednosti CO2.

Formula za izračun enakovredne vrednosti v tonah CO2: GWP vrednost hladiva × Skupno polnjenje hladiva [v

kg] / 1000 Uporabite omenjeno vrednost GWP na nalepki za dolivanje

hladiva. GWP temelji na trenutni zakonodaji o toplogrednih fluoriranih plinih. V priročniku omenjeni GWP je morda zastarel.

2 Nalepko pritrdite na notranjo stran enote ob priključek za

dolivanje (npr. na notranji strani servisnega pokrova).

6.8 Priključevanje vodovodnih cevi

6.8.1 Priključevanje cevi za vodo

Pred priključevanjem cevi za vodo

Običajen potek

Priključevanje cevi za vodo običajno obsega naslednje faze: 1 Priključevanje cevi za vodo na notranjo enoto. 2 Napolnite vodovodno napeljavo. 3 Izolacija vodovodnih cevi.

6.8.2 Napotki za varnost pri priključevanju vodovodnih cevi

INFORMACIJE

Preberite tudi varnostne ukrepe in zahteve v naslednjih poglavjih:

▪ Splošni varnostni ukrepi ▪ Priprava

6.8.3 Priključevanje vodovodnih cevi

Vodni priključki morajo biti narejeni skladno z vsemi zadevnimi predpisi in s shemo, dobavljeno z enoto, pri tem pa je treba upoštevati dovode in odvode za vodo.

Če v vodne kroge prodre prah, lahko nastopijo težave. Zato pri priključevanju tokokrogov vode vedno upoštevajte naslednje:

▪ Uporabljajte samo čiste cevi. ▪ Ko odstranjujete opilke, držite cevi obrnjene navzdol. ▪ Pokrijte konec cevi, ko jo vtikate skozi steno, tako da vanjo ne

vstopi umazanija.

▪ Uporabite dobro sredstvo za tesnjenje navojev na spojih.

Tesnjenje mora zdržati tlak in temperaturo sistema.

▪ Ko uporabljate nemedeninaste kovinske cevi, obvezno izolirajte

oba materiala enega od drugega, da bi preprečili galvansko korozijo.

▪ Pazite, da boste poskrbeli za pravilno odvajanje za ventil za

sproščanje tlaka.

▪ Ker je medenina mehek material, uporabite ustrezno orodje za

priključitev vodnega kroga. Neustrezno orodje bo povzročilo poškodbe cevi.

▪ Za pravilno delovanje sistema mora biti na vodovodnem sistemu

nameščen regulacijski ventil. Regulacijski ventil se uporablja za nastavljanje pretoka vode v sistem (iz lokalne dobave).

6.8.4 Polnjenje vodovodnega kroga

1 Priključite dovod vode na ventil za polnjenje in praznjenje. 2 Prepričajte se, ali je samodejni odzračevalni ventil odprt (vsaj 2

obrata).

3 Polnite z vodo, dokler manometer ne kaže tlaka približno 2,0

bara. Izpustite kolikor je le mogoče zraka iz napeljave z ventili za izpuščanje zraka (glejte nastavitev sistema [E‑04] in

"7.2.9Nastavitve sistema na uporabniškem vmesniku"[435]).

OPOMBA

▪ Voda v vodovodni napeljavi lahko povzroči okvaro. Med

polnjenjem iz krogotoka morda ne bo mogoče izpustiti vsega zraka. Preostali zrak se bo odstranil skozi ventile za samodejno odzračevanje med začetnimi urami delovanja sistema. Pozneje bo morda potrebno dodatno polnjenje z vodo.

▪ Za odzračevanje sistema uporabite posebno funkcijo,

opisano v poglavju "8Začetek uporabe"[440].

OPOMBA

Vodni tlak, ki ga prikazuje manometer, se bo spreminjal glede na temperaturo vode (višji tlak pri višji temperaturi vode).

Vendar pa mora biti vodni tlak vedno višji od 1 bara, da zrak ne bi vdrl v krogotok.

OPOMBA

Kakovost vode mora ustrezati Direktivi EU 98/83ES.

INFORMACIJE

Enota bo morda nekaj vode izvrgla skozi ventil za sproščanje tlaka.

OPOMBA

Cevi NE priključujte na silo. Poškodbe cevi lahko povzročijo okvare enote.

Referenčni priročnik za monterja in uporabnika

6.8.5 Izoliranje vodovodnih cevi

Cevovod v celotnem vodovodnem krogu MORA biti izoliran, da bi preprečili nastajanje kondenzata med hlajenjem in zmanjšanje moči ogrevanja in hlajenja.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

Debelina izolacijskega materiala MORA biti najmanj 13 mm (in λ=0,039 W/mK), da se prepreči zmrzovanje zunanjih vodovodnih cevi v zimskem času.

Če je temperatura višja od 30°C in je vlažnost višja od RH 80%, mora biti debelina izolativnega materiala vsaj 20mm, da se prepreči nastajanje kondenzata na površju izolacije.

6.9 Povezovanje električne napeljave

6.9.1 O priključevanju električnega ožičenja

Pred priključevanjem električnega ožičenja

Prepričajte se, da: ▪ So cevi za hladivo priključene in pregledane ▪ So vodovodne cevi priključene

Običajen potek

Priključitev električnega ožičenja navadno sestoji iz naslednjih stopenj:

1 Prepričajte se, da napajalni sistem ustreza električnim

specifikacijam enot. 2 Priključevanje električnega ožičenja na zunanjo enoto. 3 Priključevanje električnega ožičenja na notranjo enoto. 4 Priključitev glavnega napajanja.

6.9.2 Varnostni ukrepi pri priključevanju

električnega ožičenja

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

OPOZORILO

Napeljavo kablov in električne priključke mora izvajati pooblaščeni električar. Pri tem mora upoštevati vse lokalne predpise in zakonodajo.

OPOZORILO

▪ Uporabljajte LE bakrene vodnike. ▪ Pazite, da bodo električne napeljave ustrezale veljavni

zakonodaji.

▪ Vse lokalno ožičenje mora biti izvedeno skladno z

vezalno shemo, priloženo izdelku.

▪ NIKOLI ne stiskajte šopov kablov in pazite, da NE

pridejo v stik s cevmi ali z ostrimi robovi. Prepričajte se, da na priključne sponke ne pritiska nič z zunanje strani.

▪ Pazite, da boste zagotovo namestili ozemljitveni

vodnik. Ne ozemljujte naprave s pomočjo komunalne cevi, prenapetostnega odvodnika ali ozemljitve telefona. Nepopolna ozemljitev lahko povzroči električni šok.

▪ Zagotovo uporabite ločeno električno vezje. NIKOLI ne

delite vira napajanja z drugo napravo.

▪ Pazite, da boste zagotovo namestili zahtevane

varovalke ali prekinjala vezij.

▪ Zagotovo namestite odklopnik z uhajanjem toka. Če

tega ne storite, lahko pride do električnega udara ali požara.

▪ Ko nameščate zemljostično zaščito, pazite, da je

združljiva z inverterjem (odporna na visokofrekvenčne električne šume), da bi se izognili nepotrebnemu odpiranju zaščite.

Električne kable napeljite najmanj 1m stran od televizije in radia, da bi preprečili motnje. Odvisno od radijskih valov, tudi 1m morda ne bo dovolj.

OPOZORILO

▪ Ko zaključite napeljavo električnih kablov, se

prepričajte, da so vsi električni sestavni deli in vse priključne sponke v omarici z električnimi sestavnimi deli varno pritrjeni.

▪ Obvezno zaprite vse pokrove, preden zaženete enoto.

OPOMBA

Ne vključujte enote, dokler ni popolnoma izdelana napeljava za hladivo. Če boste enoto zagnali prej, se bo kompresor pokvaril.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

OPOMBA

Če ima napajalni kabel napačno N-fazo ali te ni, se bo naprava pokvarila.

OPOMBA

NE nameščajte kondenzatorja za fazni premik, saj je ta enota opremljena z inverterjem. Kondenzator za fazni premik bo zmanjšal zmogljivost in lahko povzroči nesreče.

OPOMBA

Nikoli ne odstranjujte termistorja, senzorja itd., ko priključujete napajalne kable in ožičenje prenosa. (Če deluje brez termistorja, senzorja itd., se lahko kompresor pokvari.)

Referenčni priročnik za monterja in uporabnika

6 Montaža

OPOMBA

▪ Varnostni detektor obratne faze tega izdelka deluje le

ob zagonu izdelka. Zato se zaznavanje obratne faze ne izvaja med običajnim delovanjem izdelka.

▪ Ta varnostni detektor obratne faze je načrtovan tako,

da zaustavi napravo v primeru nepravilnosti, ko se naprava zažene.

▪ Nadomestite 2 od 3 faz (L1, L2 in L3) med delovanjem

povratne faze za zaščito abnormalnosti.

OPOMBA

Velja samo, če je napajanje trifazno in je način zagona kompresorja VKLOP/IZKLOP.

OPOMBA

▪ Ko uporabljate dodatni prilagojevalnik, glejte priročnik

za nameščanje dodatnega prilagojevalnika.

▪ Za povezovalne kable za komunikacijo zunanja-

notranja F1-F2, gumbi za pritiskanje BS1~BS5 in DIPstikali DS1~DS2 glejte "6.9.7 Da bi priključili napajalni

kabel in kable za komunikacijo"[431].

OPOZORILO

Enote ne zaganjajte s kratkim stikom varnostne naprave S1PH.

OPOMBA

Za kable do glavnega daljinskega upravljalnika glejte Priročnik za montažo glavnega daljinskega upravljalnika.

OPOZORILO

▪ Če N-faza ni priključena ali pa je napačno priključena,

lahko to povzroči okvaro opreme.

▪ Vzpostavite primerno ozemljitev. Enote NE ozemljujte s

pomočjo komunalne cevi, prenapetostnega odvodnika ali telefonskega ozemljitvenega kabla. Nepopolna

ozemljitev lahko povzroči električni udar. ▪ Vgradite zahtevane varovalke ali odklopnike. ▪ Pritrdite električno ožičenje z vezicami za kable, tako

da se kabli NE dotikajo ostrih robov ali cevi, zlasti na

strani visokega tlaka. ▪ NE uporabljajte sestavljenih vodnikov, pletenih žičnih

vodnikov, podaljševalnih kablov ali povezav iz

zvezdišča. To lahko povzroči pregrevanje, električni

udar ali požar. ▪ NE nameščajte kondenzatorja za fazni premik, saj je ta

enota opremljena z inverterjem. Kondenzator za fazni

premik bo zmanjšal zmogljivost in lahko povzroči

nesreče.

OPOZORILO

Nihanje toka naj bo znotraj 2% napajalnega razreda. Večje neravnovesje bo skrajšalo življenjsko dobo

poravnavalnega kondenzatorja. Kot zaščitni ukrep naprava neha delovati in pokaže napako, ko nihanje toka preseže 4% napajalnega razreda.

OPOZORILO

▪ Vedno ozemljite žice. (V skladu z nacionalnimi predpisi

dotične države.) ▪ Ozemljitve ne priključujte na plinske cevi, na odtočne

cevi, strelovode ali ozemljitvene kable za telefonsko

napeljavo. To lahko povzroči električni udar.

OPOMBA

Za napajalni kabel uporabite izoliran kabel.

OPOMBA

▪ Zagotovo namestite odklopnik z uhajanjem toka, ki

prenese visokofrekvenčni električni šum, ki ga ustvarja inverter, da bi preprečili napačno delovanje odklopnika za uhajanje toka.

▪ Šum, ki ga ustvarja inverter, je treba zmanjšati, da bi

preprečili motenje drugih naprav.

▪ Zunanje ohišje izdelka lahko prevzame električni naboj

zaradi uhajanja električnega toka, ki se bo odvedel v ozemljitev.

OPOMBA

Nepravilne povezave in montaže lahko povzročijo požar.

6.9.3 Zunanje ožičenje: Pregled

▪ Večino zunanjega ožičenja enote je treba izdelati na priključnih

blokih v električnih omaricah s komponentami. Da bi dostopali do priključnih blokov, odstranite servisno ploščo električne omarice s komponentami. Glejte "6.2Odpiranje enot"[417].

▪ Nosilci vezic za kable so pri odprtinah kablov električne omarice s

komponentami.

Vezalna shema je priložena enoti in je na notranji strani pokrova stikalne omarice.

6.9.4 O električni napeljavi

OPOMBA

▪ Pazite, da bosta napajalni vod in vod za prenos

podatkov ločena. Ožičenje prenosa in napajanje se

lahko križata, vendar ne smeta potekati vzporedno. ▪ Ožičenje prenosa in napajanje se ne smeta dotikati

notranjih cevi (razen cevi za hlajenje tiskanega vezja

inverterja), da se kabli ne bi poškodovali zaradi visokih

temperatur cevi. ▪ Skrbno zaprite pokrov in električne kable razmestite

tako, da boste pokrovu in drugim delom preprečili

rahljanje.

▪ Upoštevajte spodaj navedene omejitve. Če ožičenje med enotami

presega te omejitve, lahko to povzroči slabo delovanje prenosa: ▪ Največja dolžina vodnika: 1000m. ▪ Skupna dolžina vodnika: 2000m. ▪ Ožičenje prenosa do izbirnika hlajenje/ogrevanje: 500m.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

f g

LVLV PSPS

L1 L2 L3 N

c d

j k

▪ Največje število samostojnih sistemov , ki jih je mogoče med seboj

povezati: 10.

Za to ožičenje vedno uporabite plastične žice ali kable z ovojem od 0,75 do 1,25mm2 (dvožilni vodniki). (3-žilni vodniki so dovoljeni le za uporabniški vmesnik preklopnika hlajenje/gretje.)

6.9.5 Da bi usmerili in pritrdili napajalni kabel

OPOMBA

Ko preusmerjate kable za daljinsko upravljanje in kable za električno povezavo enot, jih zavarujte na razdalji 50 mm ali več od napajalnih kablov. Pazite, da se ne bo napajalni kabel stikal z ogrevanimi deli. Pri ožičenju pazite, da ne ločite akustičnih izolatorjev kompresorja.

Da bi usmerili in pritrdili napajanje na zunanjo enoto

▪ Usmerite napajalne kable in ožičenje prenosa skozi vodilno

odprtino.

▪ Povlecite napajalni kabel skozi zgornjo odprtino na levi stranski

plošči, s sprednje pozicije glavne enote (skozi vodilno odprtino za pritrdilno ploščo za ožičenje) ali skozi izbito odprtino, ki se jo naredi v spodnjo ploščo enote.

Zgled sistema

a Napajanje na mestu montaže b Glavno stikalo c Odklopnik za uhajanje toka d Zunanja enota e Notranja enota

f Uporabniški vmesnik g Povezave napajalnih vodnikov (armirani kabel) (230V) h Ožičenje prenosa (armirani kabel) (16V)

6.9.6 Da bi povezali napajanje zunanje enote

a Shema električnih povezav (natisnjena na zadnji strani

pokrova omarice z električnimi komponentami)

b Ožičenje prenosa

c Odprtina cevi

d Vod

e Napajalni vodniki in ozemljitev

f Odstranite ta del pred uporabo.

g Pokrov skozi

Da bi usmerili in pritrdili napajalni kabel na notranjo enoto

PS Napajanje HV Visoka napetost LV Nizka napetost

Kolikor je le mogoče, speljite kable skozi za to namenjene uvodnice.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

a Električno napajanje (400V, 3N~ 50Hz) b Varovalka c Odklopnik za uhajanje toka d Ozemljitveni vodnik e Napajalna priključna sponka

f Priključite vse žice napajanja g RED na L1, WHT na L2, BLK na L3 in BLU na N h Ozemljitveni vodnik (GRN/YLW)

i Spnite napajalni kabel na plastični nosilec s sponko iz

lokalne dobave, da na priključno sponko ne bi vplivala zunanja sila.

j Objemka (lokalna dobava) k Konkavna podložka

l Ko priključujete ozemljitev, vam priporočamo, da naredite

navitje.

POZOR

OPOMBA

Ko usmerjate ozemljitvene kable, zagotovite odmik za 50mm ali več od prevodnih kablov kompresorja. Če tega navodila ne boste upoštevali, lahko to negativno vpliva na pravilno delovanje drugih enot, ki so priključene na isto ozemljitev.

SERHQ020

Referenčni priročnik za monterja in uporabnika

6 Montaža

c db

a c dbf

A B C

A B C F1 F2 F1 F2 Q1 Q2

A B C F1 F1F2 F2 Q1 Q2

a bd

C/H SELECTOR

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

F1 F2

a e

Navojni moment za vijake priključne sponke

Velikost vijaka Navojni moment (N•m)

M8 (Napajalna priključna plošča) 5,5~7,3 M8 (ozemljitev) M3 (Priključna plošča kablov za

0,8~0,97

električno povezavo enot)

SERHQ032

a Električno ožičenje b Ožičenje med enotami c Ozemljitveni vodnik d Pripnite na omarico z električnimi komponentami s sponko

iz lokalne dobave.

e Ko preusmerjate napajalne in ozemljitvene kable z desne

strani

f Spnite na zadnjo stran opornega stebra s sponko iz lokalne

dobave.

g Ko preusmerjate povezave med enotami iz odprtine za cevi h Ko preusmerjate napajalne in ozemljitvene kable od

spredaj

i Ko preusmerjate ozemljitvene kable z leve strani j Pri ožičenju pazite, da ne ločite akustičnih izolatorjev od

kompresorja.

OPOMBA

Ko priključujete ozemljitveni vodnik, poravnajte vodnik z izrezanim delom konkavne podložke. Nepopolna ozemljitev lahko povzroči električni udar.

a Izbirnik hlajenje/ogrevanje b Tiskano vezje zunanje enote (A1P) c Pazite na polariteto d Zunanja enota e Notranja enota

Ožičenje za druge sisteme mora biti priključeno na priključne sponke F1/F2 (Out-Out) na plošči s tiskanim vezjem v zunanji enoti, na katero so priključeni kabli za električno povezavo notranjih enot.

Pritrjanje ožičenja prenosa

a Krmilni kabel preklopnega stikala med ogrevanjem in

hlajenjem z daljinskim upravljanjem (ko sta priključena preklopno stikalo med ogrevanjem in hlajenjem z daljinskim upravljanjem (dodatek)) (ABC)

b Vodnik pritrdite v označene plastične vezice z veznim

materialom iz lokalne dobave.

c Ožičenje med enotama (notranja - zunanja) (F1+F2 levo) d Ožičenje med enotami (zunanja - zunanja) (F1+F2 desno) e Plastični nosilec

OPOMBA

Nikoli ne priključujte napajalnih kablov na priključno ploščo za ožičenje prenosa. Sicer se lahko pokvari celoten sistem.

OPOMBA

Nikoli ne povezujte 400V na priključno sponko ožičenja prenosa. Sicer se lahko pokvari celoten sistem.

Ožičenje notranjih enot mora biti priključeno na priključke F1/F2 (InOut) na plošči s tiskanim vezjem na zunanji enoti.

OPOMBA

Pazite na polariteto ožičenja prenosa.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

6 Montaža

VRV

A5PC2A1P

A3P

X1M

K1P

K1S

A8P

X2M

X4M

F1F2

X3M

A6P

A4P

F1F2

P1P2

d e

P1P2

Tiskano vezje zunanje enote (A1P) je tovarniško nastavljeno na "Možnost zaporednega zagona".

6.9.7 Da bi priključili napajalni kabel in kable za komunikacijo

1 Odprite pokrov električne omarice s komponentami. 2 Uporabite pravi kabel za povezavo kabla za napajanje in

komunikacijo na ustrezne priključne sponke, kot je prikazano na shemi ožičenja.

3 Pritrdite kable z vezicami za kable na nosilce kablov, da bi

zagotovili zmanjšanje obremenitev, in zagotovite, da ne bodo prišli v stik s cevmi in ostrimi robovi. Spetih kablov nikoli ne stiskajte.

4 Zaprite pokrov električne omarice s komponentami.

▪ Kadar ne uporabljate plastičnega kanala, obvezno zaščitite kable

z vinilnimi cevmi, da preprečite poškodbe kablov na robovih izbite odprtine.

a Izbita odprtina b Opilki c Če obstajajo možnosti, da bi v enoto vstopile majhne živali

skozi izbite odprtine, zaprite odprtine z ostanki embalaže (ki jih morate pripraviti med montažo)

6.9.9 Da bi namestili uporabniški vmesnik

Enota je opremljena z uporabniškim vmesnikom, ki ponuja uporabniku prijazno nastavljanje, uporabo in vzdrževanje enote. Preden začnete uporabljati daljinski upravljalnik, sledite postopku namestitve.

Specifikacija za vodnike Vrednost

Tip 2 žici Prerez 0,75~1,25 mm Maksimalna dolžina 500 m

OPOMBA

Povezovalno ožičenje NI priloženo.

a Stikalna omarica

b Zunanja enota 1

c Zunanja enota 2 (samo v primeru SEHVX40+64BAW)

d Črpalka

e Stikalna omarica

f Uparjalnik

OPOMBA

Kabel za električno napajanje in komunikacijski kabel nista priložena.

OPOMBA

Ko nameščate napajalne vodnike, glejte tudi sliko v

"6.5.5 Da bi priključili cevi za hladivo na notranjo enoto"[423].

6.9.8 Napotki pri izbijanju izbojnih odprtin

▪ Da bi izbili odprtino, po njej udarite s kladivom. ▪ Ko izbijete odprtine, vam priporočamo, da robove pobrusite in jih

prebarvate z zaščitno barvo, da ne bi zarjaveli.

▪ Ko električne kable vlečete skozi nastale odprtine, jih ovijte z

zaščitnim trakom, da bi preprečili poškodbe na njih, nato povlecite kable skozi cevi za kable na mestu montaže ali pa namestite ustrezne izbokline ali varovalne puše v izrezane odprtine.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

OPOMBA

Uporabniški vmesnik MORA biti nameščen v prostoru.

1 Vstavite ploski izvijač v reže na zadnji strani uporabniškega

vmesnika in odstranite sprednji del uporabniškega vmesnika.

2 Uporabniški vmesnik pritrdite na ravno površino.

OPOMBA

Pazite, da s preveč zategnjenimi vijaki ne bi pokvarili oblike spodnjega dela uporabniškega vmesnika.

3 Povežite priključne sponke uporabniškega vmesnika in

priključne sponke v enoti (P1 na P1, P2 na P2), kot prikazuje slika.

a Enota b Zadnji del daljinskega upravljalnika

Referenčni priročnik za monterja in uporabnika

7 Konfiguracija

PCB

SS1

c Sprednji del daljinskega upravljalnika d Ožičenje z zadnje strani e Ožičenje z zgornje strani

f S kleščami izrežite del za prehod ožičenja

OPOMBA

▪ Med napeljavo speljite te vodnike stran od napajalnega

ožičenja, da se tako izognete električnim motnjam (zunanje motnje).

▪ Ogolite oklop tako daleč, da boste lahko vodnike

vtaknili skozi ohišje uporabniškega vmesnika (L).

4 Ponovno pritrdite zgornji del uporabniškega vmesnika, začnite s

spodnjimi sponkami.

POZOR

Pazite, da NE pretisnete kabla med pritrjanjem.

Če je poleg standardnega uporabniškega vmesnika nameščeni tudi dodatni uporabniški vmesnik (EKRUAHTB):

5 Povežite električne kable obeh uporabniških vmesnikov, kot je

opisano.

6 Izberite glavni in pomožni uporabniški vmesnik tako, da

preklopite izbirno stikalo SS1.

S Pomožna

M Glavna

INFORMACIJE

Samo uporabniški vmesnik, nastavljen kot glavni, lahko dela kot sobni termostat.

6.9.10 Da bi namestili dodatno opremo

Za namestitev opcijske opreme glejte priročnik za montažo, ki ga prejmete skupaj z opcijsko opremo ali priloženega enoti.

7 Konfiguracija

7.1 Pregled: Konfiguracija

To poglavje opisuje, kaj morate narediti in vedeti, da nastavite sistem, potem ko je bil nameščen.

V njem so informacije o: ▪ Izvedba nastavitev sistema ▪ Uporaba funkcije zaznavanja puščanja ▪ Preklapljanje med hlajenjem in ogrevanjem

INFORMACIJE

Pomembno je, da monter prebere vse informacije iz tega poglavja in da sistem nato ustrezno nastavi.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

7.2 Izvedba nastavitev sistema

7.2.1 O izvedbi nastavitev sistema

INFORMACIJE

Svetleče diode in gumbi so na zunanji enoti.

Če je potrebno, določite nastavitve sistema v skladu z naslednjimi navodili. Za več podrobnosti glejte priročnik za servisiranje.

Gumbi in DIP-stikala

Predmet Opis

Gumbi Z gumbi je mogoče:

▪ Spremeniti način delovanja. ▪ Izvedete sistemske nastavitve (zahtevano

delovanje, tiho delovanje itd.).

DIP-stikala ▪ DS1 (1): Izbirnik HLAJENJE/OGREVANJE

▪ DS1 (2~4): NI UPORABLJENO. NE

SPREMINJAJTE TOVARNIŠKE NASTAVITVE.

▪ DS2 (1~4): NI UPORABLJENO. NE

SPREMINJAJTE TOVARNIŠKE NASTAVITVE.

▪ DS3 (1+2): NI UPORABLJENO. NE

SPREMINJAJTE TOVARNIŠKE NASTAVITVE.

Način 1 in 2

Način delovanja Opis

Način 1 (nadzor nastavitev)

Način 2 (nastavitve

sistema)

Da bi nadaljevali konfiguracijo sistema, je treba vnesti nekaj nastavitev na krmilni plošči enote. V tem poglavju bomo opisali, koliko ročnih vnosov je mogočih z gumbi in DIP-stikali na tiskanem vezju ter z odčitavanjem povratnih informacij s svetlečih diod.

INFORMACIJE

Če se med nastavljanjem zmedete, pritisnite BS1. Nato se povrne v nastavitev načina 1 (H1P je izklopljen).

7.2.2 Sisteavni deli nastavitev sistema

Komponente za izvedbo nastavitev sistema so:

Način1 je mogoče uporabljati za nadzor trenutnega stanja zunanje enote. Nadzorovati je mogoče tudi nekatere vsebine polj.

Način2 se uporablja za spremembo nastavitve sistema. Mogoče si je ogledati trenutne vrednosti nastavitev sistema in jih spremeniti.

Na splošno se lahko normalno delovanje nadaljuje brez posebnih posegov po spreminjanju nastavitev sistema.

Nekatere nastavitve sistema se uporabljajo za posebno delovanje (npr. 1-kratno delovanje izčrpavanja/vakuumskega izsesavanja, ročno dodajanje hladiva itd.). V takem primeru je treba prekiniti posebno delovanje, preden je mogoče spet zagnati običajno delovanje. To bo navedeno v spodnjih razlagah.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

BS2 SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H7P

MODE

TEST:

L.N.O.P. DEMAND

C/H SELECT

HWL:

IND MASTER SLAVE

MULTI

H1P H2P H3P H4P H5P H6P H8P

H1P~H8P Svetleče diode

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

a b

d c e

BS1 [5 s]

BS1

BS1~BS5 Gumbi DS1~DS3 DIP-stikala

ON (

) OFF ( ) Utripanje ( )

Gumbi

Za izvedbo nastavitev sistema uporabite gumbe.

BS1 NAČIN: Za spreminjanje načina delovanja BS2 NASTAVI: Za lokalne nastavitve BS3 VRNITEV: Za lokalne nastavitve BS4 PREIZKUS: Za preizkusno delovanje BS5 PONASTAVITEV: Za ponastavljanje naslova, ko je

ožičenje spremenjeno ali ko je nameščena dodatna notranja enota

Svetleče diode

Svetleče diode podajajo povratno informacijo o nastavitvah sistema, ki so opredeljene kot [Način-Nastavitev]=Vrednost.

H1P Prikazuje način

H2P~H7P Prikazuje nastavitve in vrednosti v binarni kodi

H8P Se NE uporablja za nastavitve sistema na licu mesta,

ampak med inicializacijo

Primer:

Opis

Privzeta situacija

(H1P OFF)

Način 1

(H1P utripanje)

Način 2

(H1P ON)

Nastavitev 8

(način delovanja 2)

(H2P~H7P = binarno 8)

Vrednost 4

(način delovanja 2)

(H2P~H7P = binarno 4)

7.2.3 Da bi dostopali do sestavnih delov nastavitev sistema

Odstranite pokrov za pregledovanje, da bi izvedli nastavitve sistema.

7 Konfiguracija

b BS1~BS5 gumbi c DS1 DIP-stikalo 1 d DS2 DIP-stikalo 2 e DS3 DIP-stikalo 3

Stikala in gumbe premikajte z izolirano paličico (na primer zaprtim kemičnim svinčnikom), da se ne bi dotikali delov pod napetostjo.

Pazite, da boste zagotovo pritrdili pokrov za pregledovanje na pokrov električne omarice s komponentami, ko boste delo končali.

OPOMBA

Prepričajte se, da so vse zunanje plošče, razen servisnega pokrova na električni omarici, med delom zaprte.

Trdno zaprite pokrov komponento z električno omarico, preden vključite napajanje.

7.2.4 Da bi dostopali do načina 1 ali 2

Ko je enota vklopljena, zaslon preklopi na privzeti prikaz. Od tam lahko dostopate do načina1 ali načina2.

Inicializacija: privzeta situacija

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

Vključite napajanje zunanje enote in priključenih notranjih enot. Po inicializaciji bo na zaslonu prikazano stanje spodaj (privzeta, tovarniško nastavljena situacija).

Zunanja enota

Če se privzeta situacija ne prikaže po 10~12 minutah, preverite kodo okvare. Kodo okvare razrešite v skladu z navodili.

Svetleča dioda HAP utripa, kar pomeni, da mikroračunalnik normalno deluje.

Preklapljanje med načini

Uporabite BS1, da bi preklopili med privzeto situacijo, načinom 1 in načinom2.

a Pokrov za pregledovanje

b Pokrov stikalne omarice

Vidite lahko 5 gumbov, 8 svetlečih diod in 3 DIP-stikala.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

a H1P~H8P Svetleče diode

a Privzeta situacija (H1P OFF) b Način 1 (H1P utripanje) c Način 2 (H1P ON)

BS1 Pritisnite BS1.

BS1 [5 s] Pritisnite BS1 za vsaj 5s.

INFORMACIJE

Če se sredi postopka zmedete, pritisnite BS1, da bi se vrnili v privzeto situacijo.

7.2.5 Da bi uporabili način 1

Način1 se uporablja za nadzor stanja enote.

Kaj Kako

Dostop do nadzora1 Ko je izbran način1 (enkrat pritisnite

BS1), lahko izberete želeno nastavitev. To naredite tako, da pritisnete BS2.

Da bi zapustili nastavljanje in se vrnili na začetek

Pritisnite BS1.

Referenčni priročnik za monterja in uporabnika

7 Konfiguracija

7.2.6 Da bi uporabili način 2

Glavna enota se uporablja za vnos nastavitev sistema v načinu

Način2 se uporablja za nastavitve zunanje enote in sistema.

Kaj Kako

Spreminjanje in dostop do nastavitve v načinu2

Da bi zapustili nastavljanje in se vrnili na začetek

Sprememba vrednosti izbrane nastavitve v načinu2

Ko izberete način2 (pritisnite BS1 in držite več kakor 5 sekund), lahko izberete želeno nastavitev. To naredite tako, da pritisnete BS2.

Dostop do izbrane vrednosti nastavitve se izvede z 1-kratnim pritiskom na BS3.

Pritisnite BS1.

▪ Ko izberete način 2 (pritisnite BS1 in

držite več kakor 5 sekund), lahko izberete želeno nastavitev. To naredite tako, da pritisnete BS2.

▪ Dostop do izbrane vrednosti

nastavitve se izvede z 1-kratnim pritiskom na BS3.

▪ Zdaj se BS2 uporablja za izbiro

zahtevane vrednosti izbrane nastavitve.

▪ Ko je izbrana zahtevana vrednost,

lahko spremembo določite s pritiskom BS3 1-krat.

▪ Še enkrat pritisnite BS3, da se

zažene delovanje v skladu z izbrano vrednostjo.

7.2.7 Način 1: Nastavitve nadzora

V načinu 1 (in v privzeti situaciji) lahko odčitate naslednje informacije:

Vrednost / Opis

H2P Prikazuje trenutni način delovanja.

UGASNJE

Normalno stanje delovanja.

SVETI

Nenormalno stanje delovanja.

UTRIPA

V pripravi ali med preizkusnim delovanjem

Vrednost / Opis

H6P Prikazuje status tihega delovanja.

UGASNJE

Enota trenutno ne deluje pod omejitvami tihega delovanja.

SVETI

Enota trenutno deluje pod omejitvami tihega delovanja.

Tiho delovanje zmanjša hrup, ki ga ustvari enota, v primerjavi z nazivnimi operativnimi pogoji.

Tiho delovanje je mogoče nastaviti v načinu2. Obstajata dva načina za aktiviranje tihega delovanja kompresorske enote in enote izmenjevalnika toplote.

▪ Prvi je ta, da se omogoči tiho delovanje sistema v

nočnem času z nastavitvijo sistema. Enota bo delovala pri izbrani stopnji glasnosti v izbranih časovnih okvirih.

▪ Drugi način je, da se omogoči tiho delovanje sistema

glede na zunanji vpliv. Za to delovanje ni zahtevana dodatna oprema.

H7P Prikazuje stanje delovanja z omejitvijo porabe elektrike.

UGASNJE

Enota trenutno ne deluje z omejitvijo porabe elektrike.

SVETI

Enota trenutno deluje z omejitvijo porabe elektrike.

Omejitev porabe elektrike zmanjša porabo elektrike enote v primerjavi z običajnimi delovnimi pogoji.

Omejitve porabe elektrike je mogoče izvesti v načinu delovanja2. Obstajata dva načina za aktiviranje omejitve porabe sistema kompresorske enote.

▪ Prvi način je, da se omogoči prisilna omejitev porabe

elektrike s sistemsko nastavitvijo. Enota bo vedno delovala z izbrano omejitvijo porabe elektrike.

▪ Drugi način je, da se omogoči omejitev porabe elektrike

glede na zunanji vpliv. Za to delovanje ni zahtevana dodatna oprema.

7.2.8 Način 2: Nastavitve sistema

Pritisnite gumb BS2, da izvedete nastavitve namestitve za konfiguracijo sistema. Svetleče diode binarno prikažejo številko nastavitve/vrednosti.

Nastavitev

(= binarno)

Nastavitev visokega statičnega tlaka ventilatorja. Da bi povečali statični tlak, ki ga ustvarja ventilator zunanje enote,

je treba aktivirati to nastavitev.

Nastavitev samodejnega tihega delovanja ponoči. Preden spremenite to nastavitev, aktivirajte tiho delovanje enote in

določite nivo delovanja. Odvisno od izbranega nivoja se lahko hrup zmanjša.

Referenčni priročnik za monterja in uporabnika

(privzeto)

Vrednost

Opis

Deaktivirano.

Aktivirano.

Deaktivirano

Nivo 1 Nivo 3<Nivo 2<Nivo 1 Nivo 2 Nivo 3

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

7 Konfiguracija

Nastavitev

(= binarno)

Tiho delovanje prek zunanjega prilagojevalnika za krmiljenje. Če mora sistem delovati tiho, ko je enoti poslan signal od zunaj, ta

nastavitev določa nivo tihega delovanja, ki bo uporabljen. Nastavitev bo učinkovala šele, ko bo nameščen dodatni

prilagojevalnik za krmiljenje (DTA104A62) in bo aktivirana nastavitev [2‑12].

Stopnja omejitve porabe elektrike prek zunanjega prilagojevalnika za krmiljenje (DTA104A62)

Če mora sistem delovati z omejitvijo porabe elektrike, ko je enoti poslan signal od zunaj, ta nastavitev določa omejitev porabe elektrike, ki bo uporabljena. Nivo je usklajen s tabelo.

Omogočite tiho delovanje in/ali omejitev porabe elektrike prek zunanjega prilagojevalnika za krmiljenje (DTA104A62).

Če mora sistem delovati tiho ali z omejitvijo porabe elektrike, ko je enoti poslan zunanji signal, je treba to nastavitev spremeniti. Ta nastavitev bo učinkovita le, ko je v notranji enoti nameščen dodatni zunanji prilagojevalnik za krmiljenje (DTA104A62).

Izčrpavanje hladiva/vakuumsko izsesavanje. To je nastavitev sistema zunanjega modula. V primeru

SEHVX40+64BAW izvedite nastavitev na obeh zunanjih modulih. Da bi ustvarili prosto pot za izčrpavanje hladiva iz sistema ali za

odstranjevanje zaostalih snovi ali za vakuumsko izsesavanje sistema, je treba uporabiti nastavitev, ki bo odprla zahtevane ventile v tokokrogu hladiva, tako da je mogoče pravilno izčrpati hladivo ali vakuumsko izsesati sistem.

Da zaustavite način izčrpavanja hladiva/vakuumskega izsesavanja, pritisnite BS1. Če ne pritisnete BS1, bo sistem ostal v načinu izčrpavanje hladiva/vakuumsko izsesavanje.

Vrednost

Opis

Nivo 1 Nivo 3<Nivo 2<Nivo 1 Nivo 2

(privzeto)

Nivo 3

Nivo 1 Nivo 3<Nivo 2<Nivo 1 Nivo 2

(privzeto)

Nivo 3

Deaktivirano.

(privzeto)

Aktivirano.

Deaktivirano

(privzeto)

Aktivirano

7.2.9 Nastavitve sistema na uporabniškem vmesniku

Uporabnik lahko spremeni nastavitve sistema z uporabniškim vmesnikom.

Vsaki nastavitvi sistema je dodeljena 3-številčna številka ali koda, na primer [5-03], ki je navedena na zaslonu uporabniškega vmesnika. Prva številka [5] označuje "prvo kodo" ali skupino nastavitve sistema. Druga in tretja številka [03] skupaj označujeta "drugo kodo".

1 Pritisnite za najmanj 5 sekund, da vstopite v nastavitveni

način sistema.

Rezultat:

(b) in nastavljena vrednost (a) sta prikazani.

2 Pritisnite

sistema.

3 Pritisnite

sistema.

4 Pritisnite

nastavitve sistema.

5 Pritisnite 6 Ponovite prejšnje korake, da bi spremenili druge nastavitve

sistema v skladu z zahtevami.

7 Ko končate, pritisnite

sistema.

INFORMACIJE

▪ Spremembe določene nastavitve sistema se

spremenijo le ob pritisku na gumb premaknete na drugo kodo polja za nastavitev sistema ali pritisnete

▪ Nastavitve sistema so združene v skupine glede na

prvo kodo nastavitve sistema, npr. nastavitve sistema [0-00], [0-01], [0-02] in [0-03] so definirane kot "Skupina "0". Če se znotraj ene skupine spremenijo različne vrednosti, se bodo spremembe znotraj skupine shranile s pritiskom na gumb

(c), trenutna koda izbrane nastavitve sistema

, da bi izbrali ustrezno prvo kodo nastavitve

, da bi izbrali ustrezno drugo kodo nastavitve

in , da spremenite vrednost izbrane

, da shranite novo vrednost.

, da zapustite nastavitveni način

. Če se

, bodo vse spremembe zavržene.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

7 Konfiguracija

INFORMACIJE

▪ Pred odpremo so bile nastavljene vrednosti, prikazane

v poglavju Nastavitve sistema na daljinskem upravljalniku.

▪ Ko zapustite način nastavitve sistema, se bo na

zaslonu daljinskega upravljalnika prikazala št. " dokler se enota ne bo spet inicializirala.

INFORMACIJE

▪ Pred odpremo so bile nastavljene vrednosti, prikazane

v poglavju "7.2.9Nastavitve sistema na uporabniškem

vmesniku"[435].

▪ Ko zapustite nastavitveni način sistema, se bo na

zaslonu uporabniškega vmesnika morda prikazalo " dokler se enota ne bo spet inicializirala.

Vklop/izklop delovanja Nastavljanje temperature izhodne vode — Nastavljanje sobne temperature Vklop/izklop tihega načina — — Vremensko odvisna nastavitvena točka delovanja

vklop/izklop Nastavitev ure — — Programiranje časovnika za razporejanje — — — Vklop/izklop delovanja časovnika urnika — Nastavitve sistema — — — Zaslon s kodo napake Testno delovanje — —

Glavna Pomožna Nivo dovoljenj2 Nivo dovoljenj3

[0]Nastavljanje daljinskega upravljalnika

[0‑00] Nivo uporabniških dovoljenj

Nivo uporabniških dovoljenj določa, kateri gumbi in funkcije so uporabniku na voljo. Privzeto ni nastavljen noben nivo, tako da so dostopni vsi gumbi in funkcije.

[0‑00] Opis

2 Nivo dovoljenj 2 3 Nivo dovoljenj 3

—

Ko vnesete nastavitve sistema, mora biti izbrani nivo dovoljenj omogočen, tako da sočasno pritisnete sledi sočasni pritisk 5 sekund. Na zaslonu daljinskega upravljalnika spremembe niso vidne. Po tem postopku blokirani gumbi ne bodo več na voljo.

Deaktiviranje nivoja dovoljenj se izvede na enak način.

[0‑01] Vrednost kompenzacije temperature prostora

Če je to potrebno, je mogoče prilagoditi vrednost termistorja enote z vrednostjo popravka. To je mogoče uporabiti kot protiukrep odstopanju termistorja ali če primanjkuje moči.

Kompenzirana temperatura (= izmerjena temperatura plus vrednost kompenzacije) se nato uporabi za krmiljenje sistema in bo prikazana v načinu za odčitavanje temperature. Glejte tudi nastavitev sistema[9] v tem poglavju za kompenzacijske vrednosti temperature izhodne vode.

[0-02]

Nastavitev se ne uporablja.

[0‑03] Stanje

določi, ali je mogoče ukaz za vklop/izklop uporabiti v razporejanju s časovnikom za ogrevanje prostora.

[0‑03] Opis

0 Časovnik urnika, ki temelji na ukazu za vklop/

1 (privzeto) Urnik ogrevanja prostora temelji na

Ogrevanje prostora, ki temelji na ukazu za vklop/izklop

Med delovanjem Ko časovnik urnika izključi ogrevanje prostora,

in . Vse 4 gumbe držite pritisnjene vsaj

izklop.

nastavitveni točki temperature.

bo krmilnik izklopljen (svetleča dioda delovanja bo nehala svetiti).

in , čemur takoj

Ogrevanje prostora, ki temelji na ukazu za vklop/izklop

Pritisnite Časovnik urnika za ogrevanje prostora se

ustavi (če je v danem trenutku aktivno) in znova zažene ob naslednji funkciji vklopa po urniku.

"Zadnji" sprogramiran ukaz bo prevladal nad "prejšnjim" in bo ostal aktiven do "naslednjega".

Primer: predstavljajte si, da je ura dejansko 17:30 in da so dejanja programirana za ob 13:00, 16:00 in 19:00. "Zadnji" programirani ukaz (16:00) je izničil "prejšnjega" (13:00) in bo ostal aktiven, dokler ne napoči čas za "naslednji" programirani ukaz (19:00).

Da bi vedeli, kakšna je dejanska nastavitev, morate preveriti zadnji sprogramiran ukaz (ta ima lahko datum prejšnjega dne).

Upravljalnik je izključen (svetleča dioda delovanja je ugasnjena), vendar sveti ikona časovnika.

Pritisnite Časovnik urnika za ogrevanje prostora in

tihega načina se ustavi in se ne zažene znova. Ikona časovnika ni več prikazana.

▪ Zgled delovanja: Razporejanje s časovnikom, ki temelji na ukazu

za vklop/izklop. Ko je omogočena funkcija zapore (glejte nastavitev sistema[2]), ima delovanje z zaporo prednost pred razporejenim dejanjem v razporejanju s časovnikom, če je aktiven ukaz za vklop. Če je aktiven ukaz za izklop, bo ta imel prednost pred funkcijo zapore. Ukaz za izklop bo imel vedno prednost pred vsemi drugimi.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

7 Konfiguracija

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

1 Časovnik urnika 2 Funkcija zapore

3 Omogočena funkcija zapore in časovnik urnika A Funkcija zapore B Ukaz za vklop/izklop

t Čas

T Nastavitvena točka temperature

Temperatura prostora Temperatura izhodne vode

Ogrevanje prostora temelji na nastavitveni točki temperature

Med delovanjem Med delovanjem časovnika urnika je svetleča

dioda neprestano prižgana.

Pritisnite Časovnik urnika za ogrevanje prostora se

ustavi in se ne zažene znova. Upravljalnik je ugasnjen (svetleča dioda

delovanja je ugasnjena).

Pritisnite Časovnik urnika za ogrevanje prostora in

tihega načina se ustavi in se ne zažene znova. Ikona časovnika ni več prikazana.

(a) Za izhodno temperaturo vode in/ali temperaturo prostora

▪ Zgled delovanja: Časovnik urnika, ki temelji na nastavitveni točki

temperature

Ko je omogočena funkcija zapore (glejte nastavitev sistema[2]), ima delovanje z zaporo prednost pred dejanjem po urniku v razporejanju s časovnikom urnika.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

1 Časovnik urnika 2 Funkcija zapore 3 Omogočena funkcija zapore in časovnik urnika

A Funkcija zapore

t Čas

(a)

T Nastavitvena točka temperature

Temperatura prostora Temperatura izhodne vode

[0‑04] Stanje

Določa, ali je mogoče ukaz za vklop/izklop uporabiti v razporejanju s časovnikom za hlajenje.

To je enako za ogrevanje prostora [0‑03], vendar funkcija zapore ni na voljo.

[1]Nastavitve se ne uporabljajo

[2]Funkcija samodejne zapore

INFORMACIJE

Ta funkcija je na voljo SAMO za enote s toplotno črpalko, ki delujejo v načinu ogrevanja. NE obstaja za hlajenje.

Funkcija zapore omogoča znižanje sobne temperature. Mogoče jo je npr. aktivirati ponoči, ker zahteve po ogrevanju prostora niso enake ponoči kakor podnevi.

INFORMACIJE

▪ Funkcija zapore je privzeto omogočena. ▪ Funkcijo zapore je mogoče kombinirati z delovanjem z

vremensko odvisno nastavitveno točko.

▪ Funkcija zapore je samodejno vsakodnevno

razporejena.

Funkcija zapore, nastavljena za nadzor s sobno temperaturo

Referenčni priročnik za monterja in uporabnika

[2-01] [2-02]

21°C

18°C

[2-01] [2-02]

45°C

40°C

5°C [5-02]

Lo_Ti

Lo_A Hi_A T

+ 05

– 05

Hi_Ti

Shift value

7 Konfiguracija

A Normalna nastavitvena točka sobne temperature B Temperatura prostora z zaporo [5-03]

t Čas

T Temperatura

Funkcija zapore, nastavljena za nadzor s temperaturo izhodne vode

A Nastavitvena točka normalne temperature izhodne vode B Temperatura izhodne vode z zaporo [5-02]

t Čas

T Temperatura

Glejte nastavitev sistema [5] v tem poglavju za nastavitvene točke temperature.

[2‑00] Stanje

[2‑00] Opis

0 Funkcija zapore je onemogočena. 1 Funkcija zapore je omogočena.

[2‑01] Začetni čas

Čas, ob katerem se zažene zapora.

[2‑02] Čas zaustavitve

Čas, ob katerem se zaustavi zapora.

[2‑21]

Izčrpavanje hladiva/vakuumsko izčrpavanje. Da bi ustvarili prosto pot za izčrpavanje hladiva iz sistema ali za

odstranjevanje zaostalih snovi ali za vakuumsko izčrpavanje sistema, je treba uporabiti nastavitev, ki bo odprla zahtevane ventile v tokokrogu hladiva, tako da je mogoče pravilno izčrpati hladivo ali vakuumsko izsesati sistem.

[2‑21] Opis

0 (privzeto) Deaktivirano.

1 Aktiviran.

Da zaustavite način izčrpavanja hladiva/ vakuumskega izsesavanja, pritisnite BS3. Če ne pritisnete BS3, bo sistem ostal v načinu izčrpavanje hladiva/vakuumsko izčrpavanje.

[3] Vremensko odvisna nastavitvena točka

INFORMACIJE

Ta funkcija je na voljo SAMO za enote s toplotno črpalko, ki delujejo v načinu ogrevanja. NE obstaja za hlajenje.

Ko je aktivno od vremena odvisno delovanje, se temperatura izhodne vode določi samodejno glede na zunanjo temperaturo: nižja zunanja temperatura pomeni toplejšo vodo in nasprotno. Enota ima plavajočo nastavitveno točko. Aktiviranje tega delovanja bo pomenilo manjšo porabo energije kot z uporabo z ročno nastavljeno nastavitveno točko izhodne vode.

Referenčni priročnik za monterja in uporabnika

Med vremensko vodenim delovanjem ima uporabnik možnost spreminjati ciljno temperaturo vode za največ 5°C navzgor ali navzdol. Ta spremenljiva vrednost je temperaturna razlika med nastavitveno točko, ki jo izračuna krmilnik, in dejansko nastavitveno točko. Npr. pozitivna spremenljiva vrednost pomeni, da je nastavitvena točka temperature višja od izračunane nastavitvene točke.

Priporočamo vam, da uporabljate nastavitveno točko, odvisno od vremena, ker prilagodi temperaturo vode dejanskim potrebam po ogrevanju prostora. To bo preprečilo, da bi enota prepogosto preklapljala med vklopom in izklopom ogrevanja na podlagi temperature, kadar se uporablja daljinski upravljalnik s sobnim termostatom ali zunanji sobni termostat.

TtCiljna temperatura vode

TAOkoljska (zunanja) temperatura

Shift value Spremenljiva vrednost

[3‑00] Nizka temperatura okolja (Lo_A)

Nizka zunanja temperatura.

[3‑01] Visoka temperatura okolja (Hi_A)

Visoka zunanja temperatura.

[3‑02] Nastavitvena točka pri nizki temperaturi okolja (Lo_Ti)

ciljna izhodna temperatura vode, ko je zunanja temperatura enaka ali pod spodnjo temperaturo okolja (Lo_A).

Lo_Ti mora biti višja od Hi_Ti, saj se zahteva toplejša voda za hladnejšo temperaturo okolja.

[3‑03] Nastavitvena točka pri visoki temperaturi okolja (Hi_Ti)

ciljna izhodna temperatura vode, ko je zunanja temperatura enaka ali višja od zgornje temperature okolja (Hi_A).

Hi_Ti mora biti nižja od Lo_Ti, saj za toplejše zunanje temperature zadošča manj vroča voda.

INFORMACIJE

Če je bila vrednost [3‑03] pomotoma nastavljena višje od vrednosti [3‑02], bo vedno uporabljena vrednost [3‑03].

[4]Nastavitve se ne uporabljajo

[5]Samodejna zapora

[5-00]

Nastavitev se ne uporablja.

[5-01]

Nastavitev se ne uporablja.

[5‑02] Temperatura izhodne vode z zaporo

[5‑03] Temperatura prostora z zaporo

[5-04]

Nastavitev se ne uporablja.

[6]Nastavitev možnosti

[6‑01] Dodatni zunanji sobni termostat

Če je nameščen opcijski zunanji sobni termostat, je treba njegovo delovanje omogočiti z nastavitvijo sistema.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

7 Konfiguracija

Zunanji sobni termostat oddaja samo signal za vklop/izklop toplotne črpalke, ki temelji na temperaturi prostora. Ker ne pošilja stalne povratne informacije toplotni črpalki, je dodatek funkciji sobnega termostata na uporabniškem vmesniku. Da bi imeli dober nadzor nad sistemom in da bi se izognili pogostemu vklapljanju/izklapljanju, uporabite samodejno delovanje z vremensko vodeno nastavitveno točko.

[6‑01] Opis

0 (privzeto) Zunanji sobni termostat ni nameščen.

1 Vhod zunanjega sobnega termostata 1 =

ogrevanje vklop(1)/izklop(0). Vhod zunanjega sobnega termostata 2 =

hlajenje vklop(1)/izklop(0).

2 Vhod zunanjega sobnega termostata 1 =

vklop(1)/izklop(0) delovanja. Zunanji sobni termostat vnos 2 = hlajenje (1)/

ogrevanje (0).

[7]Nastavitev možnosti

[7‑00] Prisilno delovanje črpalke

[7‑00] Opis

0 Črpalka v načinu termo off izvaja intervalno

vzorčenje. Nastavitev se pogosto uporablja, kadar se upravljanje enote izvaja preko sobnega termostata.

1 (privzeto) Črpalka nadaljuje delovanja v načinu termo off.

[8]Nastavitev možnosti

[8‑00] Nadzor temperature prek uporabniškega vmesnika

[8‑00] Opis

0 (privzeto) Enota deluje pod nadzorom temperature

izhodne vode.

1 Enota deluje pod nadzorom temperature

prostora. To pomeni, da se daljinski upravljalnik uporablja kot sobni termostat in ga je mogoče postaviti v dnevno sobo za nadzor temperature prostora.

Opomba: Ko enota deluje pod nadzorom sobne temperature (z uporabniškim vmesnikom ali zunanjim sobnim termostatom), ima temperatura prostora prednost pred nastavitveno točko izhodne vode.

[8-01]

Nastavitev se ne uporablja.

[8-03]

Nastavitev se ne uporablja.

[8‑04] Preprečevanje zamrznitve

Preprečevanje zamrzovanja bo aktivirano z zagonom črpalke za kroženje vode, in če je temperatura izhodne ali povratne vode <5°C za 5 minut, se bo enota zagnala v načinu ogrevanja, da bi preprečila prenizko temperaturo.

Preprečevanje zamrznitve je aktivno le, ko je enota v stanju termoizklopa.

To možnost lahko omogočite, če ni dodatnega grelnega traku ali glikola v sistemu in ko je mogoče uporabiti ogrevanje zaradi uporabe.

[8‑04] Opis

0 (privzeto) Brez preprečevanja zamrznitve

1 Preprečevanje zamrzovanja nivo 1 (zunanja

temperatura <4°C in temperatura izhodne ali povratne vode <7°C)

2 Preprečevanje zamrzovanja nivo 2 (zunanja

temperatura <4°C)

[9]Samodejno kompenziranje temperature

Če je to potrebno, je mogoče prilagoditi vrednost termistorja enote z vrednostjo popravka. To je mogoče uporabiti kot protiukrep odstopanju termistorja ali če primanjkuje moči.

Kompenzirana temperatura (= izmerjena temperatura plus vrednost kompenzacije) se nato uporabi za krmiljenje sistema in bo prikazana v načinu za odčitavanje temperature.

[9‑00] Vrednost kompenzacije temperature izhodne vode za ogrevanje

[9‑01] Samodejna popravljalna funkcija termistorja izhodne vode

Ta funkcija upošteva zunanje okoljske pogoje in popravlja izmerjeno vrednost, ki jo je moč uporabiti za logiko.

Npr., če je temperatura okolja med načinom hlajenja visoka, logika popravi izmerjeno vrednost termistorja izhodne vode na nižjo vrednost, da bi upoštevala vpliv visokih temperatur okolja v meritvi.

[9-02]

Nastavitev se ne uporablja.

[9‑03] Vrednost kompenzacije temperature izhodne vode za hlajenje

[9-04]

Nastavitev se ne uporablja.

[A] Nastavitve dodatkov

[A-00]

Nastavitev se ne uporablja.

[A-01]

Nastavitev se ne uporablja.

[A‑02] Nedosežena vrednost temperature povratne vode

Ta nastavitev omogoča nastavitev dopustnega odstopanja pri delovanju enote med ogrevanjem THERMO ON/OFF.

Enota bo preklopila v način THERMO ON le, če bo temperatura povratne vode (RWT) nižja od nastavljene točke minus temperaturna razlika:

Thermo ON: RWT<Nastavitvena točka–(([A‑02]/2)+1) Nastavitev [A‑02] ima razpon spreminjanja od 0 do 15 v korakih po

1 stopinjo. Privzeta vrednost je 5, kar pomeni, da je privzeta vrednost temperaturne razlike 3,5.

[A‑03] Povečanje/zmanjšanje vrednosti temperature izhodne vode

Nastavitev omogoča določitev dopustnega povečanja (ogrevanje)/ znižanja (hlajenje) pri upravljanju enote med nadzorom izhodne vode.

[b]Nastavitve se ne uporabljajo

[C] Omejitve izhodne vode

Ta nastavitev se uporablja za omejevanje izbire temperature izhodne vode na uporabniškem vmesniku.

[C‑00] Maksimalna nastavitvena točka izhodne vode pri ogrevanju

[C‑01] Minimalna nastavitvena točka izhodne vode pri ogrevanju

[C‑02] Maksimalna nastavitvena točka izhodne vode pri hlajenju

[C‑03] Minimalna nastavitvena točka izhodne vode pri hlajenju

To je odvisno od nastavitve sistema[A‑04].

[C-04]

Nastavitev se ne uporablja.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

8 Začetek uporabe

TO IN/D

UNIT

F1 F2

DS1

1 2 3 4

OFF

O U T

F1 F2 P1 P2

P1 P2

A B C

DS1

1 2 3 4

OFF

O U

EB0568(A)

R4 C2 R2R1 C1 R3

X1M

PHC2

PHC1

X1A

A B C

[d]Nastavitve se ne uporabljajo

[E] Servisni način

[E‑00]

Nastavitev se ne uporablja.

[E‑01]

Nastavitev se ne uporablja.

[E‑02]

Nastavitev se ne uporablja.

[E‑03]

Nastavitev se ne uporablja.

[E‑04] Delovanje samo črpalke (funkcija odzračevanja)

Ko enoto nameščate in jo pripravljate za zagon, je zelo pomembno, da iz vodovodnega kroga izpustite ves zrak.

Ta nastavitev sistema upravlja črpalko, da izboljša odstranjevanje zraka iz enote brez dejanskega delovanja enote. Črpalka bo delala 10minut, naredila 2-minutni premor itd.

[E‑04] Opis

0 (privzeto) Normalno delovanje enote

1 Samodejno odzračevanje med

108minutami

2 Samodejno odzračevanje med

48minutami

a Uporabniški vmesnik

Preklapljanje med hlajenjem in ogrevanjem z izbirnikom hlajenje/ogrevanje

Če krmiljenje temelji na temperaturi izhodne vode, priporočamo uporabo priključkov ABC na zunanji enoti. Razporeditev priključkov je prikazana na naslednji sliki.

a Izbirnik hlajenje/ogrevanje

1 Pritisnite in za 5 sekund držite BS5 za reinicializacijo

komunikacije modula.

▪ Hlajenje: breznapetostni kontakt priključne sponke A in C je

odprt

▪ Ogrevanje: breznapetostni kontakt priključne sponke A in C

je zaprt

[F] Nastavitve dodatkov

[F‑00] Vrednost dopustnega odstopanja temperature povratne vode

Ta nastavitev omogoča nastavitev dopustnega odstopanja pri delovanju enote med hlajenjem THERMO ON/OFF.

Enota bo preklopila v način THERMO ON le, če bo temperatura povratne vode (RWT) višja od nastavljene točke plus temperaturna razlika:

Thermo ON: RWT<Nastavitvena točka+(([F‑00]/2)+1) Nastavitev [F‑00] ima razpon spreminjanja od 0 do 15 v korakih po

1 stopinjo. Privzeta vrednost je 5, kar pomeni, da je privzeta vrednost temperaturne razlike 3,5.

7.3 Preklapljanje med hlajenjem in ogrevanjem

Preklapljanje enote med hlajenjem in ogrevanjem je mogoče izvesti na 2 različna načina, odvisno od tega, kako se nadzoruje temperatura, na primer na podlagi temperature prostora ali na podlagi temperature izhodne vode.

Preklapljanje med hlajenjem in ogrevanjem z uporabniškim vmesnikom

Če krmiljenje temelji na temperaturi prostora (zunanji sobni termostat ali uporabniški vmesnik sobnega termostata), se preklapljanje med hlajenjem in ogrevanjem izvede s pritiskom na gumb za hlajenje/ogrevanje na uporabniškem vmesniku.

Referenčni priročnik za monterja in uporabnika

INFORMACIJE

Stanje termostata ima prednost pred nastavitveno točko temperature izhodne vode.

Možno je, da bo temperatura izhodne vode nižja od nastavitvene točke, če enoto krmili sobna temperatura.

8 Začetek uporabe

8.1 Pregled: zagon

V tem poglavju je opisano, kaj morate narediti in kaj morate vedeti, da bi lahko po namestitvi in konfiguraciji zagnali sistem.

Običajen potek

Zagon običajno obsega naslednje faze: 1 Preverjanje "Seznama preverjanj pred začetkom uporabe

zunanje enote".

2 Preverjanje "Seznama preverjanj pred začetkom uporabe

notranje enote". 3 Izvajanje končnega preverjanja. 4 Izvajanje preizkusa delovanja. 5 Če je to potrebno, popravite napake po nenormalnem zaključku

preizkusa delovanja. 6 Krmiljenje sistema.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

8 Začetek uporabe

8.2 Varnostni ukrepi pri začetku uporabe

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

POZOR Preizkusnega delovanja ne izvajajte med delom na

notranjih enotah.

Ko izvajate preizkušanje, bodo delovale tudi priključene notranje enote, ne le zunanja enota. Delo na notranji enoti med preizkušanjem je nevarno.

POZOR

Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali izstopno zračno odprtino. NE odstranjujte varovalne rešetke ventilatorja. Ker se ventilator vrti zelo hitro, lahko povzroči poškodbe.

INFORMACIJE

Med prvim zagonom enote bo potrebna moč morda večja od moči, navedene na nazivni ploščici enote. Ta pojav povzroča kompresor, ki potrebuje 50 ur delovanja, preden postane delovanje tekoče in se poraba električne energije ustali.

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

Med testnim delovanjem se bodo zagnale zunanja in notranje enote. Prepričajte se, da je so bile vse priprave notranjih in zunanjih enot dokončane (priključne cevi, električno ožičenje, izpust zraka ...). Glejte tudi Priročnik za montažo zunanje enote za podrobnosti.

POZOR

▪ Pazite, da je prekinjalo vezja na plošči za električno

napajanje namestitve izključeno. ▪ Prepričajte se, da je napajalni kabel varno pritrjen. ▪ Prepričajte se, da ni odsotna ali napačna N-faza.

8.3 Seznam preverjanj pred začetkom uporabe zunanje enote

Po namestitvi enote najprej preverite elemente s seznama. Ko preverite vse elemente, je treba enoto zapreti. Zaganjanje enote po zaprtju.

Prebrali ste celotna navodila za nameščanje in delovanje, kot je opisano v Vodniku za monterja in uporabnika.

Nameščanje

Preverite, ali je enota pravilno pritrjena, da bi se izognili neobičajnemu hrupu in tresenju enote ob zagonu.

Zunanje ožičenje

Preverite, ali je zunanje ožičenje izvedeno skladno z navodili, opisanimi v poglavju "6.9Povezovanje električne

napeljave" [4 27], skladno s shemami povezav ter z

veljavno zakonodajo.

Napajalna napetost

Preverite električno napajanje na lokalni napajalni plošči. Napetost MORA ustrezati napetosti, navedeni na napisni ploščici enote.

Ozemljitveni vodnik

Preverite, ali se ozemljitveni vodniki pravilno priključeni in ali so ozemljitvene sponke čvrsto pritrjene.

Izolacijski preizkus glavnega napajalnega omrežja

Uporabite megatester za 500 V in preverite, da je upornost izolacije 2MΩ ali več, ki se doseže z napetostjo 500 V DC med napajalnimi priključnimi sponkami in ozemljitvijo. NIKOLI NE uporabljajte megatesterja za prenosniško napeljavo.

Varovalke, prekinjala vezja ali zaščitne naprave

Preverite, ali varovalke, prekinjala vezja ali lokalno montirane zaščitne naprave ustrezajo glede na velikost in vrsto, kot je določeno v poglavju "5.5.4Zahteve varnostne

naprave" [4 17]. Preverite, da niti varovalka niti zaščitna

naprava nimata obvodov.

Notranje ožičenje

Vizualno preglejte električno omarico s komponentami in notranjost enote, da nikjer ne visijo priključki ali poškodovani električni sestavni deli.

Premer in izolacija cevi

Pazite, da nameščate cevi prave velikosti in da je izolacija pravilno izvedena.

Poškodovana oprema

Preverite, ali so komponente v notranjosti enote poškodovane oz. so cevi stisnjene.

Varjenje

Pazte, da ne boste poškodovali izolacije cevi pri varjenju cevne napeljave zunanjih cevi.

Nastavitev datuma in sistema

Pazite, da boste zabeležili datum namestitve na nalepki na zadnji strani zgornje čelne plošče v skladu z EN60335-2-40 in da boste obdržali zapise z vsebino lokalnih nastavitev.

Stikala

Prepričajte se, da so stikala nastavljena v skladu s potrebami naprave, preden vključite napajanje.

Povezave napajalnih vodnikov in povezave prenosnega ožičenja

Uporabite namensko napajalno in prenosno ožičnje in pazite, da sta izvedeni v skladu z navodili v tem priročniku, v skladu s povezovalnimi shemami ter v skladu z lokalnimi in nacionalnimi predpisi.

Dodatno polnjenje hladiva

Količina hladiva, ki jo je treba dodati enoti, naj bo vpisana na priloženo ploščico "Dodano hladivo", ki jo pritrdite na zadnjo stran čelnega pokrova.

Preizkus tesnosti in vakuumsko sušenje

Prepričajte se, da sta bila izvedena preizkus zračne tesnosti in vakuumskega sušenja.

8.4 Seznam preverjanj pred začetkom uporabe notranje enote

Po namestitvi enote najprej preverite elemente s seznama. Ko preverite vse elemente, je treba enoto zapreti. Zaganjanje enote po zaprtju.

Prebrali ste celotna navodila za nameščanje in delovanje, kot je opisano v Vodniku za monterja in uporabnika.

Nameščanje

Preverite, ali je enota pravilno pritrjena, da bi se izognili neobičajnemu hrupu in tresenju enote ob zagonu.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

8 Začetek uporabe

Zunanje ožičenje

Preverite, ali je zunanje ožičenje izvedeno skladno z navodili, opisanimi v poglavju "6.9Povezovanje električne

napeljave" [4 27], skladno s shemami povezav ter z

veljavno zakonodajo.

Napajalna napetost

Preverite električno napajanje na lokalni napajalni plošči. Napetost MORA ustrezati napetosti, navedeni na napisni ploščici enote.

Ozemljitveni vodnik

Preverite, ali se ozemljitveni vodniki pravilno priključeni in ali so ozemljitvene sponke čvrsto pritrjene.

Izolacijski preizkus glavnega napajalnega omrežja

Varovalke, prekinjala vezja ali zaščitne naprave

Preverite, ali varovalke, prekinjala vezja ali lokalno montirane zaščitne naprave ustrezajo glede na velikost in vrsto, kot je določeno v poglavju "5.5.4Zahteve varnostne

naprave" [4 17]. Preverite, da niti varovalka niti zaščitna

naprava nimata obvodov.

Notranje ožičenje

Vizualno preglejte električno omarico s komponentami in notranjost enote, da nikjer ne visijo priključki ali poškodovani električni sestavni deli.

Smer vrtenja črpalke

Če 3-fazno napajanje notranje enote ni pravilno ožičeno (X1M), se lahko črpalka vrti v napačno smer. Ko se to zgodi, se črpalka polagoma pregreje zaradi zmanjšanega pretoka zraka, upočasni se vrtenje ventilatorja in motor lahko troši več elektrike. Indikator na pokrovu motorja črpalke za ventilator prikazuje smer vrtenja črpalke. Preverite delovanje tega indikatorja, preden prvič zaženete enoto ali ko se spremeni položaj indikatorja. Če je indikator v belem/odbojnem polju, izključite napajanje in zamenjajte kateri koli dve dohodni napajalni žici v X1M. Pravilna smer vrtenja je prikazana s puščicami na pokrovu motorja črpalke za ventilator.

Poškodovana oprema

Preverite, ali so komponente v notranjosti enote poškodovane oz. so cevi stisnjene.

Varjenje

Pazte, da ne boste poškodovali izolacije cevi pri varjenju cevne napeljave zunanjih cevi.

Puščanje vode

Preverite, ali voda v notranjosti enote pušča. Če pušča voda, poskusite mesto puščanja popraviti. Če bo popravilo neuspešno, zaprite dovod vode in izhodne zaporne ventile in pokličite lokalnega prodajalca.

Nastavitev datuma in sistema

Pazite, da boste zabeležili datum namestitve na nalepki na zadnji strani zgornje čelne plošče v skladu z EN60335-2-40 in da boste obdržali zapise z vsebino lokalnih nastavitev.

Obrazec za razporejanje s časovnikom

Izpolnite obrazec na koncu tega dokumenta. Ko programirate časovnik za razporejanje, vam ta obrazec lahko pomaga pri določanju zahtevanih dejanj za vsak posamezen dan.

OPOMBA

Delovanje sistema z zaprtimi ventili poškoduje črpalko.

Ko vse preverite, morate enoto zapreti, šele nato jo lahko zaženete. Ko je napajanje enote vključeno, se na zaslonu uporabniškega vmesnika med inicializacijo pokaže napis " sekund. V tem času uporabniškega vmesnika ni mogoče uporabljati.

", kar lahko traja do 30

8.5 Končno preverjanje

Preden vklopite enoto, preberite naslednja priporočila: ▪ Ko je namestitev dokončana in so bile vse potrebne nastavitve

izvedene, pazite, da bodo vse plošče enote zaprte. Če ni tako, se lahko resno poškodujete, če vtaknete roko skozi katero od preostalih odprtin, saj so v enoti električni in vroči sestavni deli.

▪ Servisno ploščo električne omarice lahko za potrebe vzdrževanja

odpre samo pooblaščeni električar.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Enote NE puščajte brez nadzora, če ste z nje odstranili servisni pokrov.

a = indikator vrtenja smeri črpalke Premer in izolacija cevi

Pazite, da nameščate cevi prave velikosti in da je izolacija pravilno izvedena.

Ventil za odzračevanje je odprt (za najmanj 2 obrata).

Zaporni ventili

Prepričajte se, da so zaporni ventili pravilno nameščeni in popolnoma odprti.

Filter

Pazite, da bo filter nameščen pravilno.

Referenčni priročnik za monterja in uporabnika

INFORMACIJE

Med prvim zagonom enote bo potrebna moč morda večja od moči, navedene na nazivni ploščici enote. Ta pojav povzroča kompresor, ki potrebuje 48 ur delovanja, preden postane delovanje tekoče in se poraba električne energije ustali.

8.6 O preizkusu delovanja

INFORMACIJE

Ko prvič vklopite enoto, se zažene inicializacija. Ta bo trajala največ 12minut.

Če med inicializacijo uporabite daljinski upravljalnik, se lahko prikaže koda napake (

Monter mora preveriti pravilno delovanje sistema po namestitvi. Zato je treba izvesti preizkus v skladu s spodaj opisanim postopkom. Pravilno delovanje in ogrevanje prostora je moč kadar koli preveriti.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

8 Začetek uporabe

INFORMACIJE

Med prvim zagonom enote (prvih 48 ur delovanja kompresorja) se lahko zgodi, da je stopnja glasnosti večja od navedene v tehničnih specifikacijah. To ni neobičajno.

8.6.1 Da bi prikazali temperaturo na daljinskem upravljalniku

Dejansko temperaturo je mogoče prikazati na daljinskem upravljalniku.

1 Pritisnite in držite

Rezultat: Na prikazovalniku se prikaže temperatura izhodne

vode (

2 Pritisnite

3 Še enkrat pritisnite

pritisnete nobenega gumba, bo daljinski upravljalnik zapustil način prikaza po 10 sekundah.

, / , in utripajo).

▪ Temperatura vhodne vode (

počasi utripa). ▪ Notranja temperatura ( ▪ Zunanja temperatura (

5 sekund.

in , da prikažete:

in / utripajo in zelo

in / utripajo).

in utripata).

, da zapustite ta način delovanja. Če ne

8.6.2 Da bi preizkusili ogrevanje/hlajenje prostora

1 Preverite temperaturo izhodne in vhodne vode z odčitkom na

daljinskem upravljalniku in zapišite prikazani vrednosti. Glejte

"8.6.1 Da bi prikazali temperaturo na daljinskem upravljalniku"[443].

2 Izberite način delovanja (ogrevanje ali hlajenje). 3 Pritisnite

Rezultat:

Glavna koda Vzrok Rešitev

4-krat.

se prikaže na prikazovalniku.

Zaporni ventil zunanje enote je ostal zaprt. Odprite zaustavitveni ventil na visokotlačnem delu (plin in

4 Da bi preizkusili ogrevanje/hlajenje prostora, pritisnite

zagnali preizkusni način delovanja. Če se ne izvede nobeno dejanje, se bo daljinski upravljalnik vrnil v običajni način po 10 sekundah ali ko boste enkrat pritisnili

5 Testiranje se bo samodejno končalo po 30 minutah ali ko bo

dosežena nastavljena temperatura. Testiranje je mogoče ročno zaustaviti tako, da enkrat pritisnete povezave ali okvare, se bo na zaslonu daljinskega upravljalnika prikazala koda napake. Sicer se bo daljinski upravljalnik vrnil v običajno delovanje.

6 Da bi razrešili kode napake, glejte "10.2 Kode napake:

Pregled"[445].

7 Preverite temperaturo izhodne in vhodne vode z odčitkom na

daljinskem upravljalniku in ju primerjajte z beležkami iz

1. koraka. Po 20 minutah delovanja povečana/zmanjšana vrednost potrdi, da poteka ogrevanje/hlajenje prostora.

INFORMACIJE

Pritisnite napake. Pritisnite način.

INFORMACIJE

Če se izvaja prisilno delovanje enote, ni mogoče izvajati testnega delovanja. Če se prisilno delovanje zažene med testnim, se bo testno delovanje prekinilo. Prikazal se bo (zunanji nadzor).

enkrat, da prikažete zadnjo rešeno kodo

še 4-krat, da se vrnete v normalen

8.7 Popravljanje po nenormalnem dokončanju preizkusnega delovanja

Preizkusno delovanje se konča le, če se ne prikaže nobena koda okvare na uporabniškem vmesniku ali če ne posveti svetleča dioda H2P.

tekočina).

, da bi

. Če so kje slabe

Količina hladiva je prevelika. Še enkrat izračunajte količino hladilnega sredstva iz dolžine

Količina hladiva je premajhna. Preverite, ali je bilo dodatno polnjenje hladiva pravilno

Okvara napajalne faze povratnega toka. Pravilno zaporedje faz. Zunanja enota ni pod napetostjo. Preverite, ali je napajalno ožičenje zunanje enote pravilno

Cevi in ožičenje specificiranih notranjih enot niso pravilno povezani z zunanjo enoto.

Ko popravite okvaro, pritisnite BS3 in ponastavite kodo napake. Še enkrat izvedite preizkusno delovanje in potrdite, da je bilo

nenormalno pravilno popravljeno.

8.8 Seznam preverjanj za izročitev uporabniku

Označite naslednja dejanja, ko je namestitev končana in je preizkus delovanja popolnoma izveden.

Vnesite oznake modelov za vsako enoto

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

cevi in popravite polnjenje hladilnega sredstva, tako presežek hladilnega sredstva izčrpate z napravo za izčrpavanje hladilnega sredstva.

opravljeno. Ponovno izračunajte potrebno količino hladiva na podlagi dolžine cevi in dotočite ustrezno količino hladiva.

priključeno.

Preglejte, ali so cevi in ožičenje specificiranih notranjih enot pravilno povezani z zunanjo enoto.

Zagotovite, da uporabnik ima natisnjeno različico priročnika za montažo in uporabo.

Uporabniku vgradnje pojasnite, kakšen sistem je nameščen.

Uporabniku pojasnite pravilno uporabo sistema in kaj mora storiti, če se pojavijo težave.

Uoporabniku pokažite, kaj je treba narediti za vzdrževanje enote.

Referenčni priročnik za monterja in uporabnika

9 Vzdrževanje in servisiranje

A1P

A3P

A2P

TP1 TP2

8.9 Da bi izpolnili podatke o modelu

Vnesite naslednje podatke za vsako enoto:

Mesto namestitve: Ime modela (glejte

nazivno ploščico enote):

Dodatna oprema:

Datum: Podpis:

Monter vašega izdelka:

9 Vzdrževanje in servisiranje

OPOMBA

Vzdrževanje MORA opraviti pooblaščen monter ali servisni zastopnik.

Priporočamo, da vzdrževanje izvedete vsaj enkrat letno. Je pa mogoče, da veljavna zakonodaja zahteva krajša vzdrževalna obdobja.

OPOMBA

Zadevna zakonodaja o toplogrednih fluoriranih plinih zahteva, da je polnitev hladiva na enoti označena v teži in enakovredni vrednosti CO2.

Formula za izračun enakovredne vrednosti v tonah CO2: GWP vrednost hladiva × Skupno polnjenje hladiva [v

kg] / 1000

9.1 Pregled: Vzdrževanje in servisiranje

V teh poglavjih so naslednje informacije: ▪ Preprečevanje električnih nevarnosti pri vzdrževanju in

servisiranju sistema ▪ Vakuumsko praznjenje sistema ▪ Postopek za izčrpavanje hladiva ▪ Letno vzdrževanje notranje enote

9.2 Varnostni ukrepi za vzdrževanje

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

NEVARNOST: NEVARNOST OPEKLIN IN OZEBLIN

OPOMBA: Nevarnost izpraznitve elektrostatičnega naboja

Pred izvajanjem vzdrževalnih ali servisnih del se dotaknite kovinskega dela enote, da bi odvedli statično elektriko in tako zaščitili tiskano vezje.

OPOZORILO

▪ Preden pričnete z izvajanjem vzdrževanja ali popravila,

vedno izklopite odklopnik na napajalni plošči, odstranite varovalke oz. odprite zaščitne naprave enote.

▪ Ne dotikajte se delujočih delov 10 min po izključitvi

napajanja, saj obstaja možnost visoke napetosti.

▪ Pazite, ker je nekaj delov električne omarice izjemno

vročih. ▪ Pazite, da se ne boste dotaknili prevodnega dela. ▪ NE izpirajte enote. To bi lahko povzročilo električni udar

ali požar.

9.2.1 Da bi preprečili električni udar

Ko delate na opremi inverterja:

1 NE odpirajte pokrova električne omarice s komponentami vsaj

10minut za tem, ko izključite napajanje.

2 Izmerite napetost med sponkami na priključni plošči za

napajanje z inštrumentom in potrdite, da je napajanje izključeno. Poleg tega izmerite točke, kot je prikazano na sliki, z inštrumentom in potrdite, da je napetost kondenzatorja na glavnem vezju manj od 50VDC.

3 Da ne bi poškodovali tiskanega vezja, se dotaknite

neprevlečenega kovinskega dela, da bi se znebili statične elektrike, preden iztaknete ali vtaknete priključke.

4 Izvlecite spojni del konektorjev X1A, X2A (X3A, X4A) za

motorje ventilatorja v zunanji enoti, preden začnete delo na opremi inverterja. Pazite, da se ne dotaknete delov pod napetostjo. (Če se ventilator vrti zaradi močnega vetra, se lahko v kondenzatorju ali v glavnem vezju shrani električna energija, ki povzroči električni udar.)

5 Ko je servisiranje končano, spet priključite spojni del konektorja.

Sicer se bo na uporabniškem vmesniku pokazala koda običajno delovanje se ne bo vzpostavilo.

Za podrobnosti glejte shemo povezav, nalepljeno na zadnji strani pokrova komponente z električno omarico.

9.3 O servisnem načinu delovanja

Ko se uporablja način vakuumskega praznjenja/izčrpavanje hladiva, pazljivo preverite, kaj želite vakuumsko izprazniti/izčrpati, preden začnete postopek.

9.3.1 Da bi uporabili način za vakuumsko izčrpavanje

1 Ko enota miruje in ko je v nastavitvenem načinu 2, izvedite

zahtevano nastavitev (postopek izčrpavanja hladiva/praznjenja tlaka iz sistema) (glejte "7.2.8 Način 2: Nastavitve

sistema" [4 34]) na ON (ON). Ne ponastavite nastavitvenega

načina 2, dokler ni končano vakuumsko praznjenje. Rezultat: Zasveti svetleča dioda H1P. Uporabniški vmesnik

prikazuje preizkusno delovanje in delovanje je onemogočeno.

2 Sistem izpraznite z vakuumsko črpalko. 3 Pritisnite BS1 in ponastavite nastavitveni način 2.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

10 Odpravljanje težav

9.3.2 Da bi izčrpali hladivo

To je treba izvesti z izčrpavalnikom hladiva. Sledite enakemu postopku kot za vakuumsko sesanje.

1 Ko enota miruje in ko je v nastavitvenem načinu 2, izvedite

zahtevano nastavitev (postopek izčrpavanja hladiva/praznjenja tlaka iz sistema) (glejte "7.2.8 Način 2: Nastavitve

sistema"[434]) na ON (ON).

Rezultat: Ekspanzijski ventil notranje in zunanje enote se bo popolnoma odprl in nekateri elektromagnetni ventili se bodo vključili. Zasveti svetleča dioda H1P. Uporabniški vmesnik prikazuje preizkusno delovanje in delovanje je onemogočeno.

2 Izključite napajanje notranjih enot in zunanje enote s

prekinjalom vezja. Ko je izključeno napajanje na eni strani, v 10 minutah izključite glavno napajanje na drugi strani. Sicer lahko pride do nenormalne komunikacije med notranjimi enotami in zunanjo enoto in ekspanzijski ventili se bodo spet popolnoma zaprli.

3 Izčrpajte hladivo s črpalko za hladivo. Podrobnosti so v

Priročniku za uporabo, priloženem črpalki za hladivo.

NEVARNOST: NEVARNOST EKSPLOZIJE Izčrpavanje – Puščanje hladiva. Če želite sistem izčrpati

in nekje na tokokrogu hladilnega sredstva pušča:

▪ NE uporabljajte funkcije za samodejno izčrpavanje na

enoti, s katero lahko zberete vse hladivo iz sistema v zunanji enoti. Možna posledica: Samoizgorevanje in eksplozija kompresorja zaradi zraka, ki pride v delujoč kompresor.

▪ Uporabite ločen sistem za izčrpavanje, tako da

kompresorju enote NI treba delovati.

OPOMBA

Pazite, da med izčrpavanjem NE boste izčrpavali tudi olja.

Primer: Uporabite oljni ločevalnik.

9.4 Seznam preverjanj za letno vzdrževanje notranje enote

Naslednje točke preverite vsaj enkrat letno:

▪ Vodni tlak ▪ Vodni filter ▪ Ventil za sproščanje vodnega tlaka ▪ Cev varnostnega ventila ▪ Stikalna omarica

Vodni tlak

Vodni tlak ohranite nad 1bara. Če je nižji, dodajte vodo.

Vodni filter

Očistite vodni filter.

OPOMBA

Z vodnim filtrom ravnajte previdno. NE uporabljajte prevelike sile pri ponovnem vstavljanju vodnega filtra, da NE bi poškodovali mrežice vodnega filtra.

Ventil za sproščanje vodnega tlaka

Obrnite rdeči gumb na ventilu v nasprotni smeri urinega kazalca in preverite, ali pravilno deluje:

▪ Če ne zaslišite klopotajočega zvoka, stopite v stik z vašim

lokalnim prodajalcem.

▪ Če iz enote izteka voda, zaprite dovod vode in izhodne zaporne

ventile, nato pa stopite v stik z vašim lokalnim prodajalcem.

Cev ventila za sproščanje tlaka

Preverite stanje in napeljavo gibljive cevi. Voda mora ustrezno odtekati iz gibljive cevi.

Stikalna omarica

Preglejte stikalno omarico in pri tem iščite očitne okvare, kot so zrahljane povezave ali okvarjeno ožičenje.

OPOZORILO

Če je notranje ožičenje poškodovano, ga mora zamenjati proizvajalec, njegov servisni zastopnik ali druga kvalificirana oseba.

10 Odpravljanje težav

10.1 Pregled: Odpravljanje težav

V tem poglavju je opisano, kaj morate narediti, če imate težave.

10.2 Kode napake: Pregled

Glavna koda Vzrok Rešitev

Odpoved zapisovanja v pomnilnik (napaka na EEPROM-u) Stopite v stik z vašim lokalnim prodajalcem. Okvara vodovodnega kroga ▪ Preverite, da je možen pretok vode (odprite vse ventile v

Napaka na ekspanzijski posodi R410A (K11E/K12E) ▪ Preverite kabelske povezave.

Opozorilo sistema za vodo ▪ Preverite filter.

Napaka pri zmogljivosti Stopite v stik z vašim lokalnim prodajalcem. Slaba komunikacija ACS Stopite v stik z vašim lokalnim prodajalcem.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

V njem so informacije o tem: ▪ Odpravljanje težav na podlagi kod napake

krogotoku).

▪ Potisnite čisto vodo, da steče skozi enoto.

▪ Stopite v stik z vašim lokalnim prodajalcem.

▪ Preverite, ali so vsi ventili odprti. ▪ Stopite v stik z vašim lokalnim prodajalcem.

Referenčni priročnik za monterja in uporabnika

11 Odstranjevanje

Glavna koda Vzrok Rešitev

Napaka na termistorju R410A (R13T/R23T) ▪ Preverite kabelske povezave.

▪ Stopite v stik z vašim lokalnim prodajalcem.

Napaka na termistorju povratne vode (R12T/R22T) ▪ Preverite kabelske povezave.

▪ Stopite v stik z vašim lokalnim prodajalcem.

Napaka na termistorju izhodne vode pri ogrevanju (R11T/ R12T)

Napaka termistorja termostata na daljinskem upravljalniku Stopite v stik z vašim lokalnim prodajalcem. Napaka na visokem tlaku (SENPH/S1PH) ▪ Preverite, da v tokokrogu ni zraka.

Napaka na nizkem tlaku (SENPL) Stopite v stik z vašim lokalnim prodajalcem. Napaka na termistorju vstopa R410A (R14T/R24T) ▪ Preverite kabelske povezave.

Okvara napajalne faze povratnega toka Pravilno zaporedje faz. Nezadostna napetost napajanja ▪ Preverite kabelske povezave.

Dva glavna uporabniška vmesnika sta povezana (ko sta v uporabi dva uporabniška vmesnika)

Težave s tipom povezave ▪ Počakajte, da se dokonča inicializacija med notranjo in

Napaka na naslovu Stopite v stik z vašim lokalnim prodajalcem.

▪ Preverite kabelske povezave. ▪ Stopite v stik z vašim lokalnim prodajalcem.

▪ Preverite, da je možen pretok vode (odprite vse ventile v

krogotoku). ▪ Preverite, da filter vode ni blokiran. ▪ Preverite, da so vsi zaporni ventili za hladivo odprti. ▪ Stopite v stik z vašim lokalnim prodajalcem.

▪ Stopite v stik z vašim lokalnim prodajalcem.

▪ Stopite v stik z vašim lokalnim prodajalcem. Preverite, da je SS1 enega upravljalnika nastavljena na

"MAIN" in drugega na "SUB. Izključite in spet vključite napajanje.

zunanjo enoto (počakajte vsaj 12minut od vklopa). ▪ Stopite v stik z vašim lokalnim prodajalcem.

11 Odstranjevanje

Ta enota uporablja hidrofluorokarbon. Ko želite enoto zavreči, stopite v stik s prodajalcem.

OPOMBA

Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli MORA biti izvedeno v skladu z zadevno zakonodajo. Enote je treba obravnavati v specializiranem obratu za ponovno uporabo in reciklažo.

12 Tehnični podatki

Podnabor najnovejših tehničnih podatkov je na voljo na območnem spletnem mestu Daikin (javno dostopno). Popoln nabor najnovejših

tehničnih podatkov je na voljo na portalu Daikin Business Portal (potrebno preverjanje pristnosti).

12.1 Pregled: Tehnični podatki

V teh poglavjih so naslednje informacije: ▪ Prostor za vzdrževanje

12.2 Prostor za vzdrževanje: Zunanja enota

Prepričajte se, da je prostor okoli enote primeren za vzdrževanje in da je na razpolago minimalen prostor za vstop in izstop zraka (glejte spodnjo sliko in izberite eno od možnosti).

▪ V primeru mesta montaže, kjer so ob straneh A+B+C+D ovire,

nima višina stene ob stranicah A+C nobenega vpliva na velikost servisnega prostora. Glejte sliko za vpliv višine sten na stranici B +D za velikost servisnega prostora.

▪ V primeru mesta montaže, kjer bi bili ovirani samo stranici A+B,

nima višina sten nobenega vpliva na navedene mere servisnega prostora.

▪ Digaram cevovoda ▪ Shema povezav ▪ Nastavitve sistema ▪ ESP zavoji

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

a c

A C

a e

A C

a ce

A C

a ce

A C

Postavitev A+B+C+D A+B

1500

500

766.5 500200

396500

(mm)

Možnost 1 Možnost 2

1 a≥10mm

b≥300mm c≥10mm d≥500mm

2 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm

3 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm f≥600 mm

4 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm

a≥50mm b≥100mm c≥50mm d≥500mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm f≥500mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm

a≥200mm b≥300mm

e≥400mm —

12 Tehnični podatki

12.3 Prostor za vzdrževanje: Notranja enota

Prepričajte se, da je dovolj prostora za servisiranje okoli enote (glejte spodnjo sliko).

POZOR

Prepričajte se, da lahko desno servisno ploščo odstranite po namestitvi cevi.

INFORMACIJE

Dodatne specifikacije je mogoče najti v tehničnoinženirskih podatkih.

ABCD Stranice ob mestu montaže z ovirami

INFORMACIJE

Mere servisnega prostora na zgornji sliki temeljijo na hlajenju pri 35°C okoljske temperature (standardni pogoji).

INFORMACIJE

Dodatne specifikacije je mogoče najti v tehničnoinženirskih podatkih.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

P Čelna stran

Stran z vsesavanjem

Referenčni priročnik za monterja in uporabnika

12 Tehnični podatki

SENPH

HPS

STDINV

SENPL

HPS

SENPH

SENPL

HPS HPS HPS

INV STD1 STD2

l l

20 kW

aa a

l l

m m m

n n

d d d

j j

32 kW

12.4 Shema napeljave cevi: zunanja enota

a Varnostni ventil b Elektronska ekspanzijska posoda c Regulacijski tlačni ventil d Filter e Ventilator

f Izmenjevalnik toplote g Akumulator h Štirismerni ventil

i Visokotlačni senzor j Visokotlačno stikalo

k Elektromagnetni ventil

l Kompresor

m Kapilarna cev

n Oljni ločevalnik o Nizkotlačni senzor p Zaporni ventil (s servisnim priključkom na mestu

namestitve s premerom 7,9mm in razširitvijo na priključku)

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

12.5 Shema napeljave cevi: notranja

d+f

d+e c i

p n

m j a

R11T R14T

R12T R13T

A B

C D

enota

a Ventil za izpuščanje zraka

b Temperaturni senzorji (R11T, R12T, R13T, R14T)

c Ekspanzijska posoda (12 l)

d Zaporni ventil (lokalno nameščen)

e Priključek za dovod vode

f Priključek za odvod vode g Izpustna odprtina h Vodni filter

i Merilnik tlaka j Pretočno stikalo

k Črpalka

l Varnostni ventil

m Varnostni ventil

n Elektronska ekspanzijska posoda o Izmenjevalnik toplote p Filter A Stran vode B Napeljava hladiva C Pretok hladilnega sredstva v načinu hlajenja D Pretok hladilnega sredstva v načinu ogrevanja

12 Tehnični podatki

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

12 Tehnični podatki

12.6 Vezalna shema: zunanja enota

Glejte nalepko z vezalno shemo na zunanji enoti. V nadaljevanju so navedene uporabljene kratice:

INFORMACIJE

Shema povezav na zunanji enoti je namenjena le za zunanjo enoto. Za notranjo enoto ali za dodatne električne sestavne dele glejte shemo povezav notranje enote.

L1,L2,L3 Pod napetostjo N Nevtralni vodnik

Zunanje ožičenje Povezavna letvica Priključek Priključna sponka Ozemljitvena zaščita (vijak)

BLK Črna BLU Modra BRN Rjava GRN Zelena GRY Siva ORG oranžna PNK Rožnata RED Rdeča WHT Bela YLW Rumena

A1P~A7P Tiskano vezje BS1~BS5 Gumbno stikalo (način, nastavitev, vračanje,

preizkus, ponastavljanje) C1, C63, C66 Kondenzator DS1, DS2 DIP-stikalo E1HC~E3HC Grelnik okrova motorne gredi F1U Varovalka (650V, 8A, B) (A4P) (A8P) F1U, F2U Varovalka (250V, 3,15A, T) (A1P) F5U Varovalka na mestu namestitve F400U Varovalka (250 V, 6,3 A, T) (A2P) H1P~H8P Pilotska lučka (servisni monitor - oranžna)

H2P utripa: v pripravi ali v preizkusu

delovanja

H2P sveti: ugotovljena napaka v delovanju HAP Pilotska lučka (servisni monitor - zelena) K1 Magnetni rele K2 Magnetni kontaktor (M1C) K2M, K3M Magnetni kontaktor (M2C, M3C) K1R, K2R Magnetni rele (K2M, K3M) K3R~K5R Magnetni rele (Y1S~Y3S) K6R~K9R Magnetni rele (E1HC~E3HC) L1R Reaktanca M1C~M3C Motor (kompresor) M1F, M2F Motor (ventilator) PS Preklopnik napajanja (A1P, A3P) Q1DI Zemljostični odklopnik (iz lokalne dobave) Q1RP Vezje za zaznavanje povratne faze R1T Termistor (loputa) (A2P) R1T Termistor (zrak) (A1P) R2T Termistor (vstop)

R4T Termistor (tuljava-preprečevanje nastajanja

ledu)

R5T Termistor (tuljava-vtičnica/električno

napajanje) R6T Termistor (tekočina-priključek za cev) R7T Termistor (akumulator) R10 Upor (senzor toka) (A4P) (A8P) R31T~R33T Termistor (izpust) (M1C ~M3C) R50, R59 Upor R95 Upor (omejitev toka) S1NPH Tlačno tipalo (visoki tlak) S1NPL Tlačno tipalo (nizki tlak) S1PH, S3PH Tlačno stikalo (visoki tlak) S1S Izbirno stikalo (ventilator, hlajenje/ogrevanje)

(dodaten izbirnik hlajenje/ogrevanje) S2S Izbirno stikalo (hlajenje/ogrevanje) (dodaten

izbirnik hlajenje/ogrevanje) SD1 Vhod za varnostne naprave T1A Senzor toka (A6P, A7P) V1R Napajalni modul (A4P, A8P) V1R, V2R Napajalni modul (A3P) X1A, X4A Priključek (M1F, M2F) X1M Povezavna letvica (napajanje) X1M Povezavna letvica (krmiljenje) (A1P) X1M Povezavna letvica (A5P) Y1E, Y2E Ekspanzijski ventil (elektronski tip) (glavni,

podhlajanje) Y1S Elektromagnetni ventil (obvod vročega plina) Y2S Elektromagnetni ventil (vračanje olja) Y3S Elektromagnetni ventil (4-smerni ventil) Y4S Elektromagnetni ventil (injeciranje) Z1C~Z7C Filter šuma (feritno jedro) Z1F Protišumni filter (s prenapetostnim

odvodnikom)

12.7 Vezalna shema: notranja enota

Glejte nalepko z vezalno shemo na notranjem modulu. V nadaljevanju so navedene uporabljene kratice:

INFORMACIJE

Vezalna shema na zunanjem modulu je namenjena samo za zunanji modul. Za hidravlično enoto in opcijske električne komponente glejte vezalno shemo hidravličnega modula.

L1, L2, L3 Pod napetostjo N Nevtralni vodnik

Zunanje ožičenje Povezavna letvica Priključek Priključna sponka Ozemljitvena zaščita (vijak)

BLK Črna BLU Modra BRN Rjava GRN Zelena GRY Siva

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

ORG Oranžna PNK Rožnata RED Rdeča WHT Bela YLW Rumena

A1P Glavno tiskano vezje 1 A2P Tiskano vezje uporabniškega vmesnika A3P Krmilno tiskano vezje 1 A4P Tiskano vezje za ukaze (dodatek) A5P Glavno tiskano vezje 2 A6P Tiskano vezje za ukaze (dodatek) A7P Tiskano vezje uporabniškega vmesnika

(dodatek) A8P Krmilno tiskano vezje 2 C1~C3 Kondenzator filtra F1U (A*P) Varovalka (250V, 3,15A, T) HAP (A*P) Svetleča dioda tiskanega vezja K11E Elektronski ekspanzijski ventil (tokokrog 1) K21E Elektronski ekspanzijski ventil (tokokrog 2) K1P Kontaktor črpalke K1S Pretokovni rele črpalke K*R (A3P) Rele tiskanega vezja M1P Črpalka Q1T Termostat za grelnik ekspanzijske posode PS (A*P) Preklopno napajanje Q1DI Zemljostični odklopnik (iz lokalne dobave) R1T Termistor (zrak, smerni stabilizator) R11T Termistor izhodne vode (tokokrog 1) R12T Termistor povratne vode (tokokrog 1) R13T Termistor tekočega hladiva (tokokrog 1) R14T Termistor plinastega hladiva (tokokrog 1) R21T Termistor izhodne vode (tokokrog 2) R22T Termistor povratne vode (tokokrog 2) R23T Termistor tekočega hladiva (tokokrog 2) R24T Termistor plinastega hladiva (tokokrog 2) S1L Pretočno stikalo (tokokrog 1) S2L Pretočno stikalo (tokokrog 2) S1S Vhod termostata 1 (lokalna dobava) S2S Vhod termostata 2 (lokalna dobava) S3S Vhod za VKLOP delovanja (lokalna dobava) S4S Vhod za IZKLOP delovanja (lokalna dobava) SS1 (A1P, A5P) Izbirno stikalo (v sili) SS1 (A2P) Izbirno stikalo (glavno/pomožno) SS1 (A7P) Izbirno stikalo (glavno/pomožno) (dodatek) V1C, V2C Feritno jedro filtra šuma X1M~X4M Povezavna letvica X801M (A*P) Povezavna letvica tiskanega vezja Z1F, Z2F (A*P) Protišumni filter

12 Tehnični podatki

12.8 Tehnični podatki: Zunanja enota

INFORMACIJE

Za tehnične in električne podrobnosti glejte tehničnoinženirske podatke.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

12 Tehnični podatki

12.9 Nastavitve sistema na uporabniškem vmesniku – pregled

1. koda 2. koda Ime nastavitve Datum Vrednost Datum Vrednost Privzeta

0 Nastavitve uporabniškega vmesnika

00 Nivo uporabniških dovoljenj 2 2~3 1 — 01 Kompenzacijska vrednost sobne temperature 0 –5~5 0,5 °C 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 03 Stanje: način ogrevanja prostora s časovnim razporejevalnikom

(metoda 1=1 / metoda 2=0)

04 Stanje: način hlajenja prostora s časovnim razporejevalnikom

(metoda 1=1 / metoda 2=0)

1 Nastavitve se ne uporabljajo

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1:00 — — — — — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 03 Ni upoštevno. Ne spreminjajte privzete vrednosti. 15:00 — — — — —

2 Funkcija samodejne zapore

00 Stanje: delovanje z zaporo 1 (VKL.) 0/1 — — — 01 Čas zagona delovanja z zaporo 23:00 0:00~23:00 1:00 ura — 02 Čas zaustavitve delovanja z zaporo 5:00 0:00~23:00 1:00 ura —

3 Vremensko odvisna nastavitvena točka

00 Nizka temperatura okolja (Lo_A) –10 –20~5 1 °C — 01 Najvišja temperatura okolja (Hi_A) 15 10~20 1 °C — 02 Nastavitvena točka pri nizki temperaturi okolja (Lo_Ti) 40 25~80 1 °C — 03 Nastavitvena točka pri visoki temperaturi okolja (Hi_Ti) 25 –20~5 1 °C —

4 Nastavitve se ne uporabljajo

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. Pet — — — — — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 23:00 — — — — —

5 Samodejna zapora in nastavitvena točka dezinfekcije

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 70 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 10 — — — — — 02 Temperatura izhodne vode z zaporo 5 0~10 1 °C — 03 Zapora sobne temperature 18 17~23 1 °C — 04 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — —

6 Nastavitve možnosti

01 Nameščen dodatni sobni termostat 0 0~2 — —

7 Nastavitve možnosti

00 Prisilno delovanje črpalke 1 (VKL.) 0/1 — —

8 Nastavitve možnosti

00 Nadzor temperature na uporabniškem vmesniku 0 (IZKL.) 0/1 — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 03 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 04 Stanje: preprečevanje zamrzovanja 0 0~2 1 —

9 Samodejno kompenziranje temperature

00 Kompenzacijska vrednost temperature izhodne vode (ogrevanje) 0 –2~2 0,2 °C — 01 Samodejna popravljalna funkcija termistorja izhodne vode 1 (VKL.) 0/1 1 — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 03 Kompenzacijska vrednost temperature izhodne vode (hlajenje) 0 –2~2 0,2 °C — 04 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — —

A Nastavitve možnosti

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 02 Dovoljeno odstopanje navzdol za povratno vodo 5 0~15 1 °C — 03 Dovoljeno odstopanje navzgor za izhodno vodo 3 1~5 0,5 °C

b Nastavitve se ne uporabljajo

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 35 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 45 — — — — — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 03 Ni upoštevno. Ne spreminjajte privzete vrednosti. 70 — — — — — 04 Ni upoštevno. Ne spreminjajte privzete vrednosti. 70 — — — — —

c Omejitve temperature izhodne vode

00 Nastavitvena točka: maksimalna temperatura izhodne vode

ogrevanja

01 Nastavitvena točka: minimalna temperatura izhodne vode

ogrevanja

02 Nastavitvena točka: maksimalna temperatura izhodne vode

hlajenja 03 Nastavitvena točka: minimalna temperatura izhodne vode hlajenja 5 Q 04 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — —

vrednost

Razpon Korak Enota

1 (VKL.) 0/1 — — —

50 37~50 1 °C —

25 25~37 1 °C —

20 18~22 1 °C —

(a)

~18 1 °C —

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

12 Tehnični podatki

1. koda 2. koda Ime nastavitve Datum Vrednost Datum Vrednost Privzeta

d Nastavitve se ne uporabljajo

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 10 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 30 — — — — — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 15 — — — — — 03 Ni upoštevno. Ne spreminjajte privzete vrednosti. 15 — — — — — 04 Ni upoštevno. Ne spreminjajte privzete vrednosti. 40 — — — — —

E Servisni način

00 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 03 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 04 Delovanje samo črpalka/Izpust zraka 0 0~25 1 —

P Nastavitve se ne uporabljajo.

00 Dovoljeno odstopanje navzgor za povratno vodo 5 0~15 1 °C — 01 Ni upoštevno. Ne spreminjajte privzete vrednosti. 0 — — — — — 02 Ni upoštevno. Ne spreminjajte privzete vrednosti. 1 — — — — — 03 Ni upoštevno. Ne spreminjajte privzete vrednosti. 10 — — — — — 04 Ni upoštevno. Ne spreminjajte privzete vrednosti. 50 — — — — —

vrednost

Razpon Korak Enota

(a) Glejte nastavitev sistema[C‑03] in "7.2.9Nastavitve sistema na uporabniškem vmesniku"[435].

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

12 Tehnični podatki

12.10 Nastavitve sistema za zunanjo enoto

Tehnični podatki

Nastavite v št.

12 Nastavitev tiho

18 Nastavitev visokega

22 Samodejna nastavitev

25 Nastavitev tiho

30 Nastavitev delovanja na

Vsebina nastavitev Vsebina Tovarniš

NE delovanje/na zahtevo prek prilagojevalnika za zunanji nadzor

statičnega tlaka

tihega nočnega delovanja

delovanje prek prilagojevalnika za zunanji nadzor

zahtevo prek prilagojevalnika za zunanji nadzor

UGASNJENA

SVETI

UGASNJENA

Nivo 1 (zunanji

ventilator s stopnjo 6 ali

manj)

Nivo 2 (zunanji

ventilator s stopnjo 5 ali

manj)

Nivo 3 (zunanji

ventilator s stopnjo 4 ali

manj)

Nivo 1 (zunanji

ventilator s stopnjo 6 ali

manj)

Nivo 2 (zunanji

ventilator s stopnjo 5 ali

manj)

Nivo 3 (zunanji

ventilator s stopnjo 4 ali

manj)

60% zahteva

70% zahteva

80% zahteva

ka nastavite v

Izbrano stanje

Datum

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

12.11 Krivulja ESP: Notranja enota

0 50 100 150 200 250 300

100

150

200

250

300

350

400

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

g g g

13 O sistemu

a Zunanji statični tlak (kPa)

b Pretok vode (l/min)

1 SEHVX20BAW 2 SEHVX32BAW 3 SEHVX40BAW 4 SEHVX64BAW

Za uporabnika

13 O sistemu

OPOMBA

Sistema ne uporabljajte v druge namene. Da ne bi prišlo do propadanja kakovosti, ne uporabljajte enote za ohlajanje natančnih inštrumentov ali umetniških del.

OPOMBA

Za prihodnje spremembe ali razširitve sistema: Poln pregled dovoljenih kombinacij (za prihodnje razširitve

sistema) je na voljo v tehnično-inženirskih podatkih in ga je treba upoštevati. Stopite v stik z monterjem, da pridobite več informacij in profesionalne nasvete.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

13.1 Razpostavitev sistema

a Zunanja enota b Notranja enota c Ploščni izmenjevalnik toplote d Črpalka e Ekspanzijska posoda

f Zaporni ventil g Motorizirani ventil h Obvodni ventil

FC1…3 Konvektorska enota (lokalna dobava)

RC Uporabniški vmesnik

RT1…3 Sobni termostat

Referenčni priročnik za monterja in uporabnika

14 Uporabniški vmesnik

POZOR

▪ NIKOLI se ne dotikajte notranjih delov krmilnika. ▪ NE odstranjujte čelne plošče. Dotikati se nekaterih

delov v notranjosti je nevarno in lahko privede do težav z napravo. Za preverjanje in prilagajanje notranjih delov stopite v stik s prodajalcem.

V priročniku za uporabo je neizčrpen pregled glavnih funkcij sistema. Poglejte v priročnik za delovanje uporabniškega vmesnika za

informacije o zaslonu in gumbih na uporabniškem vmesniku.

Uporabniški vmesnik

OPOZORILO

Izogibajte se postavljanju krmilnika na mesto, kjer bi ga lahko zmočila voda. Voda, ki pronica v napravo, lahko povzroči uhajanje elektrike ali lahko poškoduje elektronske dele v notranjosti.

OPOZORILO

Enota vsebuje električne in vroče sestavne dele.

OPOZORILO

Preden začnete upravljati enoto, se prepričajte, da je bila namestitev izvedena korektno in da jo je izvedel monter.

OPOMBA

Enote nikoli ne pregledujte ali servisirajte sami. Pokličite strokovnjaka - serviserja, ki naj opravi to delo.

OPOZORILO

Ne uporabljajte vnetljivih razpršil, na primer laka za lase, laka ali barve ob enoti. Lahko pride do požara.

OPOZORILO

Odprtine za izstop zraka ali vodoravnih platic nihajne lopute se nikoli ne dotikajte med delovanjem naprave. Vanje se lahko ujamejo prsti ali pa se enota pokvari.

OPOZORILO

Ko varovalka pregori, je nikoli ne zamenjajte s tako z drugačno ampersko oznako ali drugimi vodniki. Uporaba vodnika ali bakrenega vodnika lahko povzroči okvaro na napravi ali požar.

a Lučka delovanja b Gumb ON/OFF (vklop/izklop)

15 Pred delovanjem

OPOZORILO

Za izboljšave, popravila in vzdrževanje povprašajte svojega prodajalca. Nepopolne izboljšave lahko privedejo do puščanja vode, električnega udara in požara.

OPOZORILO

Za premik in ponovno montažo klimatske naprave prosite svojega dobavitelja. Nepopolna montaža lahko povzroči puščanje vode, električni udar ali požar.

OPOZORILO

Če zaznate nepravilnosti, na primer vonj po ognju, takoj izklopite napajanje in pokličite prodajalca za navodila.

OPOZORILO

Ne sme se zgoditi, da bi se notranja enota ali daljinski upravljalnik zmočila. To lahko povzroči električni udar ali požar.

OPOZORILO

Ne postavljajte predmetov v neposredno bližino zunanje enote in ne dovolite listom in drugim odpadkom, da se zbirajo okoli enote. V kupčku listja se naselijo majhne živali, ki lahko vstopijo v enoto. Ko so v enoti, lahko živali povzročijo okvaro, dim ali požar, ko se dotaknejo električnih delov.

OPOZORILO

Hladivo v sistemu je varno in navadno ne pušča. Če pride do izlitja hladiva v prostoru, se lahko ob njegovem stiku z ognjem ali gorilcem, grelcem ali kuhalnikom, sproščajo škodljivi plini.

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Sistema ne uporabljajte, dokler serviser ne potrdi, da je del, na katerem je hladivo puščalo, popravljen.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Pred čiščenjem se prepričajte, da ste zaustavili delovanje; stikalo prestavite na off ali odstranite napajalni kabel. Sicer lahko pride do električnega udara in poškodbe.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Klimatske naprave se ne dotikajte z mokrimi rokami. Sicer lahko pride do električnega udara.

OPOZORILO

Ne postavljajte naprav, ki delujejo z odprtim ognjem, na mesta, izpostavljena zračnemu toku enote ali pod enoto. To lahko privede do nepopolnega vžiga ali deformacije enote zaradi toplote.

OPOZORILO

Ne nameščajte klimatske naprave, kjer lahko pride do puščanja vnetljivega plina. Če začne plin uhajati in se zadrži okoli klimatske naprave, lahko pride do požara.

OPOZORILO

Da bi preprečili električni udar ali požar, pazite, da bo nameščen zemeljskega uhajanja.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

16 Upravljanje

POZOR

▪ NIKOLI se ne dotikajte notranjih delov krmilnika. ▪ NE odstranjujte čelne plošče. Dotikati se nekaterih

delov v notranjosti je nevarno in lahko privede do težav z napravo. Za preverjanje in prilagajanje notranjih delov stopite v stik s prodajalcem.

POZOR

NE dotikajte se reber izmenjevalnika toplote. Lopute so ostre in vas lahko porežejo.

POZOR

OPOZORILO

Poleg klimatizacijske naprave NE postavljajte vnetljivih razpršil in NE uporabljajte sprejev v bližini enote. Sicer lahko povzročite požar.

POZOR

Dolgotrajna izpostavljenost zračnemu toku je zdravju škodljiva.

POZOR

Da bi preprečili pomanjkanje kisika, prostor v zadostni meri prezračujte, če se poleg opreme uporablja oprema z gorilnikom.

POZOR

Sistma ne uporabljajte, ko uporabljate v prostoru insekticid za razkuževanje. V enoti se lahko naberejo kemikalije in ogrozijo zdravje ljudi, ki so preobčutljivi na kemikalije.

OPOMBA

Pod notranjo enoto ne postavljajte elementov, ki bi jih lahko poškodovala vlaga. Če je vlažnost v prostoru nad 80%, če je odtočna odprtina zamašena, ali če je filter zapacan, lahko pride do kondenzacije.

OPOMBA

Poskrbite za odtočno cev, da boste zagotovili nemoteno odvajanje kondenzata. Nepopoln izpust vode je lahko vzrok za mokro stavbo, pohištvo itd.

OPOMBA

Pazite, da boste napajanje vključili vsaj 6 ur pred zagonom, tako da bo dovolj moči za zagon grelnika okrova motorne gredi in za zaščito kompresorja.

OPOMBA

Ta uporabniški priročnik je namenjen naslednjim sistemom s standardnim načinom upravljanja. Preden napravo zaženete, stopite v stik s prodajalcem in se pozanimajte o delovanju, ki ustreza tipu in oznaki vašega sistema. Če ima vaša instalacija prilagojen sistem za upravljanje, svojega prodajalca povprašajte, katero delovanje ustreza vašemu sistemu.

Načini delovanja (odvisni od tipa notranje enote): ▪ Ogrevanje in hlajenje. ▪ Samo ventilator. ▪ Program sušenje.

POZOR

Majhnih otrok, rastlin in živali NE izpostavljajte neposrednemu zračnemu toku iz enote.

OPOMBA

Tipke na daljinskem upravljalniku nikoli ne pritiskajte s trdim in ostrim predmetom. Daljinski upravljalnik bi se tako lahko poškodoval.

OPOMBA

Nikoli ne vlecite ali zvijajte električnih vodnikov uporabniškega vmesnika. Tako lahko povzročite okvaro na enoti.

OPOMBA

Uporabniškega vmesnika ne postavljajte na mesto, osvetljeno z direktno sončno svetlobo. Zaslon na tekoče kristale se lahko razbarva ali neha prikazovati podatke.

16 Upravljanje

16.1 Razpon delovanja

Sistem uporabljajte v naslednjih temperaturnih razponih, tako da bo njegovo delovanje varno in učinkovito.

Hlajenje Ogrevanje

Zunanja enota –5~43°CDB –15~35°CDB Notranja enota 5~20°CDB 25~50°CDB

16.2 Hitri zagon

Diagram pretoka prikazuje korake, zahtevane za zagon hlajenja/ ogrevanja prostora in omogoča uporabniku, da zažene sistem, preden prebere celotni priročnik.

Glejte "16.3Delovanje sistema"[458] za podrobnejše informacije.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

16 Upravljanje



Za nadaljnje podrobnosti in priporočene

nastavitve glejte poglavje o programiranju,

hlajenju prostora in ogrevanju prostora.

Svetleča dioda 0 bo posvetila in enota se bo zagnala

Pritisnite y

Če je zaslon prazen, je pri ogrevanju omogočena

samodejna temperatura izhodne vode

Nastavite želeno temperaturo izhodne vode

(npr. 45°C za ogrevanje ali 18°C za hlajenje)

Zdaj se vaš sistem krmili

"na podlagi temperature izhodne

vode" (privzeto)

Zdaj se vaš sistem krmili

"na podlagi sobne temperature"

(nameščen je daljinski

upravljalnik s sobnim

termostatom)

Pritisnite ébi ali ébj

Funkcija daljinskega upravljalnika

s sobnim termostatom ni

nameščena

Nastavite želeno temperaturo

prostora (npr. 22°C)

Zaslon: "n"Zaslon: - začne utripati

Pritisnite bi ali bj

Izberite način (ogrevanje h ali hlajenje c)

16.3 Delovanje sistema

16.3.1 O uri

INFORMACIJE

▪ Uro je treba nastaviti ročno. Prilagodite nastavitev pri

preklapljanju iz poletnega v zimski čas in nasprotno.

▪ Ure ni mogoče nastaviti, če je krmilnik nastavljen na

nivo dovoljenja2 ali 3 (glejte nastavitev sistema[0‑00] v "7.2.9 Nastavitve sistema na uporabniškem

vmesniku"[435]).

▪ Po izpadu napetosti za več kot 2 uri se ura in dan v

tednu ponastavita. Razporejanje s časovnikom urnika se bo nadaljevalo, a z neurejeno uro. Popravite uro in dan v tednu.

Nastavitev časa

1 Za 5 sekund pritisnite tipko

2 Pritisnite gumb

3 Pritisnite gumb

4 Pritisnite gumb

5 Pritisnite gumb

Rezultat: Odčitka ure in dneva v tednu začneta utripati.

ali , da podaljšate/skrajšate čas za 1 minuto. Gumb držite pritisnjen, da podaljšate/skrajšate čas za 10 minut.

ali , da prikažete prejšnji ali

naslednji datum v tednu.

, za potrditev trenutno nastavljenega časa in

dneva v tednu.

, da prekličete postopek, ne da bi shranili

spremembe. Rezultat: Če v naslednjih 5 minutah ne pritisnete nobenega

gumba, se bosta ura in dan v tednu vrnila na prejšnjo nastavitev.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

16 Upravljanje

16.3.2 O delovanju sistema

Če je glavno napajanje izključeno med delovanjem, se bo delovanje samodejno zagnalo, ko se vključi glavno napajanje.

16.3.3 Hlajenje prostora

Hlajenje prostora je mogoče krmiliti na 2 različna načina: ▪ glede na temperaturo prostora ▪ glede na temperaturo izhodne vode (privzeto)

Da bi preklopili hlajenje prostora na on/of z nadzorom sobne temperature

V tem načinu delovanja se bo hlajenje aktiviralo, ko to zahteva nastavitvena točka sobne temperature. Nastavitveno točko je mogoče nastaviti ročno ali s časovnikom urnika.

INFORMACIJE

▪ Ko uporabljate krmiljenje s temperaturo prostora,

hlajenje prostora temelji na temperaturi prostora, ki ima prednost pred temperaturo izhodne vode.

▪ Možno je, da bo temperatura izhodne vode višja od

nastavitvene točke, če enoto krmili sobna temperatura.

1 Pritisnite

off.

Rezultat:

temperature prostora se pojavita na zaslonu. Svetleča dioda za način delovanja

2 Nastavite želeno temperaturo prostora z gumboma

"16.3.6Časovnik urnika"[460].

INFORMACIJE

Temperaturno območje za hlajenje: 16°C~32°C (sobna temperatura)

3 Izberite temperaturo izhodne vode, ki jo želite uporabiti za

ohlajanje sistema z gumboma podrobne informacije glejte "Da bi preklopili hlajenje prostora na

on/of z nadzorom temperature izhodne vode"[459].

, da preklopite stikalo hlajenja prostora ( ) na on/

in ustrezna nastavitvena točka dejanske

zasveti.

. Za nastavitev funkcije časovnika z razporejanjem glejte

in . Za

Da bi preklopili hlajenje prostora na on/of z nadzorom temperature izhodne vode

V tem načinu delovanja se bo hlajenje aktiviralo, ko to zahteva nastavitvena točka temperature vode. Nastavitveno točko je mogoče nastaviti ročno ali s časovnikom urnika.

1 Pritisnite

off.

Rezultat:

temperature prostora se pojavita na zaslonu. Svetleča dioda za način delovanja

2 Nastavite temperaturo izhodne vode z gumboma

INFORMACIJE

Temperaturno območje za hlajenje: 5°C~20°C (temperatura izhodne vode).

Za nastavitev funkcije časovnika z razporejanjem glejte "Da bi

programirali hlajenje prostora" [462], "Da bi sprogramirali ogrevanje prostora"[463] in "Da bi sprogramirali tihi način delovanja"[463].

, da preklopite stikalo hlajenja prostora ( ) na on/

in ustrezna nastavitvena točka dejanske

zasveti.

INFORMACIJE

▪ Ko je nameščen zunanji sobni termostat, vklop in izklop

določi zunanji sobni termostat. Daljinski upravljalnik se krmili v načinu izhodne vode in ne deluje kot sobni termostat.

▪ Status vklopa/izklopa na daljinskem upravljalniku ima

vedno prednost pred zunanjim sobnim termostatom!

INFORMACIJE

Delovanje z zaporo in vremensko odvisna nastavitvena točka nista na voljo pri hlajenju.

16.3.4 Ogrevanje prostora

Ogrevanje prostora je na voljo samo za enote s toplotno črpalko. Ogrevanje prostora je mogoče krmiliti na 2 različna načina: ▪ glede na temperaturo prostora ▪ glede na temperaturo izhodne vode (privzeto)

Da bi preklopili ogrevanje prostora na on/of z nadzorom sobne temperature

Nadzor temperature prostora

V tem načinu delovanja se bo ogrevanje aktiviralo, ko to zahteva nastavitvena točka sobne temperature. Nastavitveno točko je mogoče nastaviti ročno ali s časovnikom urnika.

INFORMACIJE

▪ Ko uporabljate krmiljenje s temperaturo prostora,

ogrevanje prostora temelji na temperaturi prostora, ki ima prednost pred temperaturo izhodne vode.

▪ Možno je, da bo temperatura izhodne vode višja od

nastavitvene točke, če enoto krmili sobna temperatura.

1 Pritisnite

on/off.

Rezultat:

temperature prostora se pojavita na zaslonu. Svetleča dioda za način delovanja

2 Nastavite želeno temperaturo prostora z gumboma

mogoče uporabiti, ko se zunanja temperatura okolja dvigne nad določeno temperaturo (glejte "16.1 Razpon delovanja" [457]). Za nastavitev funkcije časovnika z razporejanjem glejte

"16.3.6Časovnik urnika"[460].

INFORMACIJE

Temperaturno območje za gretje: 16°C~32°C (sobna temperatura)

3 Izberite temperaturo izhodne vode, ki jo želite uporabiti za

ogrevanje sistema z gumboma podrobne informacije glejte "Da bi preklopili ogrevanje prostora

na on/of z nadzorom temperature izhodne vode"[460].

Funkcija samodejne zapore

Za nastavitve funkcije samodejne zapore, glejte nastavitev sistema [2] v "7.2.9 Nastavitve sistema na uporabniškem

vmesniku"[435].

, da preklopite stikalo ogrevanja prostora ( ) na

in ustrezna nastavitvena točka dejanske

zasveti.

. Da bi se izognili pregrevanju, ogrevanja prostora ni

in . Za

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

16 Upravljanje

INFORMACIJE

utripa med delovanjem z zaporo.

▪ ▪ Medtem ko je funkcija zapore sobne temperature

aktivna, se zniža tudi temperatura izhodne vode (glejte

"Da bi preklopili hlajenje prostora na on/of z nadzorom temperature izhodne vode"[459]).

▪ Vrednosti zapore ne nastavite prenizko, še posebej v

hladnih obdobjih (npr. pozimi). Možno je, da sobne temperature ne bo mogoče doseči (ali pa bo trajalo dlje, da jo dosežete) zaradi velike temperaturne spremembe.

Funkcija zapore omogoča znižanje sobne temperature. Mogoče jo je npr. aktivirati ponoči, ker zahteve po ogrevanju prostora niso enake ponoči kakor podnevi.

Da bi preklopili ogrevanje prostora na on/of z nadzorom temperature izhodne vode

V tem načinu delovanja se bo ogrevanje aktiviralo, ko to zahteva nastavitvena točka temperature vode. Nastavitveno točko je mogoče nastaviti ročno ali s časovnikom urnika.

1 Pritisnite

on/off.

Rezultat:

temperature prostora se pojavita na zaslonu. Svetleča dioda za način delovanja

2 Nastavite temperaturo izhodne vode z gumboma

mogoče uporabiti, ko se zunanja temperatura okolja dvigne nad določeno temperaturo (glejte "16.1Razpon delovanja"[457]).

INFORMACIJE

Temperaturno območje za gretje: 25°C~50°C (temperatura izhodne vode)

Za nastavitev funkcije časovnika z razporejanjem glejte

"16.3.6Časovnik urnika"[460].

INFORMACIJE

▪ Ko je nameščen zunanji sobni termostat, vklop in izklop

▪ Status vklopa/izklopa na daljinskem upravljalniku ima

INFORMACIJE

Med tem delovanjem krmilnik prikaže spremenljivo vrednost, ki jo lahko nastavi uporabnik, namesto nastavitvene točke temperature vode.

Funkcija samodejne zapore

Za nastavitve funkcije samodejne zapore, glejte nastavitev sistema [2] v "7.2.9 Nastavitve sistema na uporabniškem

vmesniku"[435].

, da preklopite stikalo ogrevanja prostora ( ) na

in ustrezna nastavitvena točka dejanske

zasveti.

. Da bi se izognili pregrevanju, ogrevanja prostora ni

določi zunanji sobni termostat. Daljinski upravljalnik se krmili v načinu izhodne vode in ne deluje kot sobni termostat.

vedno prednost pred zunanjim sobnim termostatom!

Pri ogrevanju prostora lahko pride do zamrzovanja zunanjega izmenjevalnika toplote zaradi nizkih zunanjih temperatur. Če pride do tega tveganja, sistem preklopi v odmrzovanje. Sistem obrne cikel in potegne toploto iz vodnega sistema, da bi preprečil zamrznitev zunanjega sistema. Po največ 15 minutah odmrzovanja se sistem vrne v način delovanja za ogrevanje prostora. Ogrevanje prostora ni mogoče med odmrzovanjem.

Delovanje v tihem načinu (

Delovanje v tihem načinu pomeni, da enota deluje z manjšo hitrostjo kompresorja, tako da se utiša hrup, ki ga proizvaja enota. To pomeni, da bo trajalo dlje, da bo dosežena nastavitvena točka zahtevane temperature. Na to morate paziti, ko se za notranje prostore zahteva določena stopnja ogrevanja.

Obstajajo 3 stopnje delovanja v tihem načinu. Želeni tihi način se nastavi z nastavitvijo sistema.

1 Pritisnite

Rezultat: Na zaslonu se pojavi

na nivo dovoljenj 2 ali 3 (glejte "7.2 Izvedba nastavitev

sistema"[432]), gumba

2 Še enkrat pritisnite

načinu.

Rezultat:

Dejansko temperaturo je mogoče prikazati na daljinskem upravljalniku.

3 Pritisnite in držite

Rezultat: Na prikazovalniku se prikaže temperatura izhodne

vode (

4 Pritisnite

▪ Temperatura vhodne vode (

počasi utripa). ▪ Notranja temperatura ( ▪ Zunanja temperatura (

5 Še enkrat pritisnite

pritisnete nobenega gumba, bo daljinski upravljalnik zapustil način prikaza po 10 sekundah.

, da poženete delovanje v tihem načinu.

izgine z zaslona.

, / , in utripajo).

in , da prikažete:

)

. Če je krmilnik nastavljeno

ni mogoče uporabljati.

, da deaktivirate delovanje v tihem

5 sekund.

in / utripajo in zelo

in / utripajo).

in utripata).

, da zapustite ta način delovanja. Če ne

16.3.6 Časovnik urnika

Pritisnite razporejevalnik (

Sprogramirati je mogoče štiri dejanja na dan, kar pomeni 28 dejanj na teden.

Razporejanje s časovnikom je mogoče sprogramirati na 2 različna načina:

▪ glede na nastavitveno točko temperature (temperature izhodne

vode in sobne temperature), ▪ glede na ukaz za vklop/izklop. Način programiranja je nastavljen v nastavitvah sistema. Glejte

"7.2 Izvedba nastavitev sistema" [4 32]. Pred programiranjem

izpolnite obrazec na koncu tega priročnika. Ta obrazec vam lahko pomaga pri določanju zahtevanih dejanj za vsak posamezen dan.

, da omogočite ali onemogočite časovni

16.3.5 Drugi načini delovanja

Zagonski postopek

Med zagonom na zaslonu sveti črpalka še zaganja.

Odmrzovanje (

INFORMACIJE

Ta funkcija je na voljo SAMO za enote s toplotno črpalko.

Referenčni priročnik za monterja in uporabnika

)

, kar pomeni, da se toplotna

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

16 Upravljanje

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

INFORMACIJE

▪ Ko se napajanje vrne po odpovedi, funkcija

samodejnega ponovnega zagona povrne nastavitve daljinskega upravljalnika iz časa izpada električnega toka (če je bil izpad krajši od 2ur). Zato priporočamo, da pustite aktivno funkcijo samodejnega ponovnega zagona.

▪ Ker je programirani razpored časovno krmiljen, je

bistveno, da pravilno nastavite uro in dan v tednu. Glejte "16.3.1O uri"[458].

▪ Dejanja razporejanja s časovnikom bodo izvršena le,

če je časovnik omogočen (na zaslonu mora biti viden )!

▪ Programirana dejanja se ne shranijo glede na čas

izvajanja, ampak glede na čas programiranja, se pravi, da je številka dejanja1 tisto dejanje, ki je bilo najprej sprogramirano, čeprav se bo morda izvedlo za drugimi sprogramiranimi dejanji.

▪ Če sta za isti dan sprogramirani 2 dejanji (ali več

dejanj) za isti čas, se bo izvedlo samo dejanje z najnižjo številko dejanja.

POZOR

Za uporabo enot z načinom razporejanja s časovnikom priporočamo, da predvidite 10- do 15-minutni zamik za proženje alarma, če je slučajno presežen vnaprej določeni čas. Enota se lahko med običajnim delovanjem za nekaj minut zaustavi zaradi "odmrzovanja enote" ali v načinu delovanja "zaustavitev termostata".

▪ Zgled delovanja: Razporejanje s časovnikom, ki temelji na ukazu

Ogrevanje prostora

[0‑03] Stanje

določi, ali je mogoče ukaz za vklop/izklop uporabiti v razporejanju s časovnikom za ogrevanje prostora.

Ogrevanje prostora, ki temelji na ukazu za vklop/izklop

Med delovanjem Ko časovnik urnika izključi ogrevanje prostora,

bo krmilnik izklopljen (svetleča dioda delovanja bo nehala svetiti).

Pritisnite Časovnik urnika za ogrevanje prostora se

ustavi (če je v danem trenutku aktivno) in znova zažene ob naslednji funkciji vklopa po urniku.

"Zadnji" sprogramiran ukaz bo prevladal nad "prejšnjim" in bo ostal aktiven do "naslednjega".

Da bi vedeli, kakšna je dejanska nastavitev, morate preveriti zadnji sprogramiran ukaz (ta ima lahko datum prejšnjega dne).

Upravljalnik je izključen (svetleča dioda delovanja je ugasnjena), vendar sveti ikona časovnika.

Pritisnite Časovnik urnika za ogrevanje prostora in

tihega načina se ustavi in se ne zažene znova. Ikona časovnika ni več prikazana.

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

1 Časovnik urnika 2 Funkcija zapore

3 Omogočena funkcija zapore in časovnik urnika A Funkcija zapore B Ukaz za vklop/izklop

t Čas

T Nastavitvena točka temperature

Temperatura prostora Temperatura izhodne vode

Ogrevanje prostora temelji na nastavitveni točki temperature

(a)

Med delovanjem Med delovanjem časovnika urnika je svetleča

dioda neprestano prižgana.

Pritisnite Časovnik urnika za ogrevanje prostora se

ustavi in se ne zažene znova. Upravljalnik je ugasnjen (svetleča dioda

delovanja je ugasnjena).

Pritisnite Časovnik urnika za ogrevanje prostora in

tihega načina se ustavi in se ne zažene znova. Ikona časovnika ni več prikazana.

(a) Za izhodno temperaturo vode in/ali temperaturo prostora

▪ Zgled delovanja: Časovnik urnika, ki temelji na nastavitveni točki

temperature

Ko je omogočena funkcija zapore (glejte nastavitev sistema[2]), ima delovanje z zaporo prednost pred dejanjem po urniku v razporejanju s časovnikom urnika.

Referenčni priročnik za monterja in uporabnika

16 Upravljanje

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

5 sec

Da bi programirali hlajenje prostora

1 Časovnik urnika 2 Funkcija zapore 3 Omogočena funkcija zapore in časovnik urnika

A Funkcija zapore

t Čas

T Nastavitvena točka temperature

Temperatura prostora Temperatura izhodne vode

INFORMACIJE

Privzeto je omogočeno ogrevanje prostora, ki temelji na nastavitveni točki temperature, zato je mogoče le premikati temperaturo (ni navodila vklop/izklop).

Hlajenje prostora

[0‑04] Stanje

Določa, ali je mogoče ukaz za vklop/izklop uporabiti v razporejanju s časovnikom za hlajenje.

To je enako za ogrevanje prostora [0‑03], vendar funkcija zapore ni na voljo.

INFORMACIJE

Privzeto je omogočeno hlajenje prostora, ki temelji na nastavitveni točki temperature, zato je mogoče le premikati temperaturo (ni navodila vklop/izklop).

Tihi način

Glejte "Da bi sprogramirali tihi način delovanja"[463]. Vklop ali izklop načina ob določenem času. Za vsak dan je mogoče

sprogramirati štiri dejanja. Ta dejanja se vsakodnevno ponavljajo.

Referenčni priročnik za monterja in uporabnika

INFORMACIJE

Pritisnite

, da bi se vrnili na prejšnje korake v postopku

programiranja, ne da bi shranili spremembe nastavitve.

1 Pritisnite

, da bi vstopili v način za programiranje/

pregledovanje.

2 Izberite način delovanja, ki ga želite sprogramirati, z gumboma

in .

Rezultat: Trenutni način utripa.

3 Pritisnite

, da bi potrdili izbrani način.

Rezultat: Čas utripa. 4 Oglejte si dejanje z gumboma 5 Pritisnite in 5 sekund držite gumb

in .

, če želite programirati

podrobnosti dejanj.

Rezultat: Prikaže se prvo programirano dejanje. 6 Izberite številko djeanja, ki ga želite sprogramirati ali spremeniti,

z gumbom

7 Nastavite pravilni čas dejanja z gumboma 8 Nastavite temperaturo izhodne vode z gumboma

in .

9 Nastavite temperaturo prostora z gumboma 10 Izberite

z , da izklopite hlajenje in daljinski upravljalnik.

in .

11 Ponovite postopek, da bi sprogramirali druga dejanja.

Rezultat: Ko so vsa dejanja programirana, se prepričajte, da je

na zaslonu prikazana najvišja številka dejanja, ki bi jo radi

shranili. 12 Pritisnite

za 5sekund, če želite shraniti programirana dejanja.

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

16 Upravljanje

5 sec

Rezultat: Če je pritisnjen, ko je prikazana številka dejanja3, se shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše. Samodejno se vrnete na korak 6. Večkrat pritisnite naprejšnje korake postopka in se nato vrnite v normalno delovanje.

13 Samodejno se vrnete na korak 6; program za programiranje

naslednjega dne zaženite znova.

, da se vrnete

Da bi sprogramirali ogrevanje prostora

3 Pritisnite

Rezultat: Dejanski dan utripa.

4 Izberite dan, ki si ga želite ogledati ali sprogramirati, z

gumboma

Rezultat: Izbrani dan utripa. 5 Pritisnite 6 Pritisnite in 5 sekund držite gumb

podrobnosti dejanj.

Rezultat: Prikaže se prvo programirano dejanje za izbrani dan. 7 Izberite številko djeanja, ki ga želite sprogramirati ali spremeniti,

z gumbom

8 Nastavite pravilni čas dejanja z gumboma 9 Nastavite temperaturo izhodne vode z gumboma

10 Nastavite temperaturo prostora z gumboma 11 Pritisnite

▪ ▪

12 Nastavite ustrezno spremenljivo vrednost z gumboma

in . Za več informacij o vremensko odvisni nastavitveni

točki glejte "16.3.6Časovnik urnika"[460]. 13 Ponovite postopek, da bi sprogramirali druga dejanja izbranega

dne.

Rezultat: Ko so vsa dejanja programirana, se prepričajte, da je

na zaslonu prikazana najvišja številka dejanja, ki bi jo radi

shranili.

14 Pritisnite

Rezultat: Če je

se shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše. Samodejno

se vrnete na korak 6. Večkrat pritisnite

naprejšnje korake postopka in se nato vrnite v normalno

delovanje. 15 Samodejno se vrnete na korak 6; program za programiranje

naslednjega dne zaženite znova.

, da bi potrdili izbrani način.

in .

, da bi potrdili izbrani dan.

, če želite programirati

in .

, da izberete:

: da bi izključili ogrevanje in daljinski upravljalnik.

: da bi izbrali samodejni izračun temperature izhodne vode

za 5sekund, če želite shraniti programirana dejanja.

pritisnjen, ko je prikazana številka dejanja 3,

, da se vrnete

INFORMACIJE

Pritisnite programiranja, ne da bi shranili spremembe nastavitve.

1 Pritisnite

pregledovanje.

2 Izberite način delovanja, ki ga želite sprogramirati, z gumboma

in .

Rezultat: Trenutni način utripa.

, da bi se vrnili na prejšnje korake v postopku

, da bi vstopili v način za programiranje/

Da bi sprogramirali tihi način delovanja

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

16 Upravljanje

INFORMACIJE

Pritisnite programiranja, ne da bi shranili spremembe nastavitve.

1 Pritisnite

pregledovanje.

2 Izberite način delovanja, ki ga želite sprogramirati, z gumboma

in .

Rezultat: Trenutni način utripa. 3 Pritisnite 4 Oglejte si dejanje z gumboma 5 Pritisnite in 5 sekund držite gumb

podrobnosti dejanj.

Rezultat: Prikaže se prvo programirano dejanje. 6 Izberite številko djeanja, ki ga želite sprogramirati ali spremeniti,

z gumbom

7 Nastavite pravilni čas dejanja z gumboma 8 Izberi ali odizberite 9 Ponovite postopek, da bi sprogramirali druga dejanja izbranega

načina.

Rezultat: Ko so vsa dejanja programirana, se prepričajte, da je

na zaslonu prikazana najvišja številka dejanja, ki bi jo radi

shranili.

10 Pritisnite

Rezultat: Če je

se shranijo dejanja 1, 2 in 3, dejanje 4 pa se izbriše. Samodejno

se vrnete na korak 6. Večkrat pritisnite

naprejšnje korake postopka in se nato vrnite v normalno

delovanje. 11 Samodejno se vrnete na korak 6; program za programiranje

naslednjega dne zaženite znova.

, da bi se vrnili na prejšnje korake v postopku

, da bi vstopili v način za programiranje/

, da bi potrdili izbrani način.

in .

, če želite programirati

in .

kot dejanje z .

za 5sekund, če želite shraniti programirana dejanja.

pritisnjen, ko je prikazana številka dejanja 3,

, da se vrnete

Da bi si ogledali sprogramirana dejanja

INFORMACIJE

Pritisnite

1 Pritisnite

pregledovanje. 2 Izberite način delovanja, ki si ga želite ogledati, z gumboma

in .

Rezultat: Trenutni način utripa. 3 Pritisnite

Rezultat: Dejanski dan utripa. 4 Izberite dan, ki si ga želite ogledati, z

Rezultat: Izbrani dan utripa. 5 Pritisnite

Rezultat: Prikaže se prvo programirano dejanje za izbrani dan. 6 Oglejte si druga sprogramirana dejanja tistega dne z

Rezultat: Temu rečemo način odčitavanja. Dejanja s praznimi

programi (npr. 4) niso prikazana. Večkrat pritisnite

vrnete naprejšnje korake postopka in se nato vrnite v normalno

delovanje.

, da bi si ogledali prejšnje korake postopka.

, da bi vstopili v način za programiranje/

, da bi potrdili izbrani način.

in .

, da bi potrdili izbrani dan.

, da se

Nasveti in triki za razporejanje s časovnikom

Da bi sprogramirali naslednji dan/dneve

1 Ko potrdite sprogramirana dejanja na določeni dan, enkrat

pritisnite

Rezultat: Zdaj lahko izberete drug dan z

znova zaženete ogledovanje in programiranje.

in in

Da bi izbrisali eno ali več programiranih dejanj

Brisanje enega ali več programiranih dejanj se izvede sočasno s shranjevanjem programiranih dejanj.

Ko so vsa dejanja za posamezni dan programirana, se prepričajte, da je na zaslonu prikazana najvišja številka dejanja, ki bi jo radi shranili. S pritiskom gumba dejanja, razen tistih, ki imajo višjo številko dejanja od prikazanega.

Primer: Če pritisnete shranijo dejanja1, 2 in 3, dejanje4 pa se izbriše.

Da bi skopirali programirana dejanja na naslednji dan

V programu za ogrevanje prostora je mogoče kopirati vsa programirana dejanja določenega dne na naslednji dan (npr. kopirajte vsa programirana dejanja iz "

1 Pritisnite

Rezultat: Trenutni način utripa.

2 Izberite način, ki ga želite sprogramirati z

Rezultat: Izbrani način utripa. Programiranje lahko zapustite s

pritiskom na gumb

3 Pritisnite

Rezultat: Dejanski dan utripa.

4 Izberite dan, ki ga želite kopirati na naslednji dan, z

Rezultat: Izbrani dan utripa. Pritisnite

korak2.

5 Sočasno pritisnite 6 Po 5sekundah bo na zaslonu prikazan naslednji dan (npr. "

", če je bil najprej izbran " "). To pomeni, da je bil dan skopiran.

7 Pritisnite

Da bi zbrisali način delovanja

1 Pritisnite

Rezultat: Trenutni način utripa.

2 Izberite način delovanja za brisanje z

Rezultat: Izbrani način utripa.

3 Pritisnite gumba

izbrisali izbrani način.

Da bi izbrisali datum v tednu

1 Pritisnite

Rezultat: Trenutni način utripa.

2 Izberite način delovanja za brisanje z

Rezultat: Izbrani način utripa.

3 Pritisnite

Rezultat: Dejanski dan utripa.

4 Izberite danm za brisanje z

Rezultat: Izbrani dan utripa.

5 Pritisnite gumba

izbrisali izbrani dan.

, da bi potrdili izbrani način.

, da bi se vrnili na korak2.

, da bi potrdili izbrani način.

za 5 sekund boste shranili vsa

, ko je prikazano število dejanja 3, se

" na " ").

in .

, da bi se vrnili na

in za 5sekund.

in .

in in sočasno za 5 sekund, da bi

in .

in in sočasno za 5 sekund, da bi

16.3.7 Uporaba opcijskega tiskanega vezja za ukaze

Opcijsko tiskano vezje EKRP1AHTA je mogoče priključiti na enoto in uporabljati za oddaljeno upravljanje enote.

3 vnosi omogočajo: ▪ daljinsko preklapljanje med hlajenjem in ogrevanjem ▪ oddaljeni termični vklop/izklop ▪ oddaljeni vklop/izklop enote

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

17 Vzdrževanje in servisiranje

Za več podrobnosti o opcijskem kompletu glejte vezalno shemo enote.

INFORMACIJE

Signal (breznapetostni) mora trajati najmanj 50ms.

Za nastavitev želene funkcije glejte tudi nastavitev sistema [6‑01] v

"7.2.9Nastavitve sistema na uporabniškem vmesniku"[435].

16.3.8 Uporaba opcijskega vmesnika za zunanje upravljanje

Opcijsko tiskano vezje vmesnika za upravljanje DTA104A62 je mogoče priključiti na enoto in uporabljati za oddaljeno upravljanje 1 ali več enot.

Kratkostična vezava kontaktov na tiskanem vezju opcijskega kompleta omogoča:

▪ zmanjšanje zmogljivosti na približno 70%, ▪ zmanjšanje zmogljivosti na približno 40%, ▪ prisilni termični izklop, ▪ varčno rabo moči (vrtenje ventilatorja z majhno hitrostjo, nadzor

frekvence kompresorja).

Za več podrobnosti o opcijskem kompletu glejte ločena navodila, priložena enoti.

16.3.9 Delovanje dodatnega daljinskega upravljalnika

Če je poleg glavnega daljinskega upravljalnika nameščen tudi dodatni daljinski upravljalnik, bo glavni daljinski upravljalnik (primarni) lahko dostopal do vseh nastavitev, drugi daljinski upravljalnik (sekundarni) pa ne bo mogel dostopati do nastavitev razporejanja s časovnikov in nastavitev parametrov.

Za več podrobnosti glejte priročnik za montažo.

17 Vzdrževanje in servisiranje

OPOMBA

Enote nikoli ne pregledujte ali servisirajte sami. Pokličite strokovnjaka - serviserja, ki naj opravi to delo.

OPOZORILO

Ko varovalka pregori, je nikoli ne zamenjajte s tako z drugačno ampersko oznako ali drugimi vodniki. Uporaba vodnika ali bakrenega vodnika lahko povzroči okvaro na napravi ali požar.

POZOR

POZOR: Pazite na ventilator!

Medtem ko ventilator deluje, je pregledovanje enote nevarno.

Prepričajte se, da ste izklopili glavno stikalo, preden začnete izvajati vzdrževalna opravila.

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

17.1 O hladivu

Izdelek vsebuje fluorirane toplogredne pline. Plinov NE izpuščajte v ozračje.

Tip hladiva: R410A Vrednost potenciala globalnega ogrevanja (GWP): 2087,5

OPOZORILO

Hladivo v sistemu je varno in navadno ne pušča. Če pride do izlitja hladiva v prostoru, se lahko ob njegovem stiku z ognjem ali gorilcem, grelcem ali kuhalnikom, sproščajo škodljivi plini.

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Sistema ne uporabljajte, dokler serviser ne potrdi, da je del, na katerem je hladivo puščalo, popravljen.

17.2 Poprodajne storitve in garancija

17.2.1 Garancijsko obdobje

▪ Izdelku je priložena garancijska izjava, ki jo prodajalec izpolni ob

montaži. Celotno izjavo mora stranka pregledati in skrbno shraniti.

▪ Če so popravila klimatske naprave potrebna v garancijskem

obdobju, stopite v stik s prodajalcem in imejte garancijsko izjavo pri roki.

17.2.2 Priporočeno vzdrževanje in pregledovanje

Ker se na enoti nabere prah, ko jo uporabljate več let, se bo njena zmogljivost nekoliko zmanjšala. Ker čiščenje in razstavljanje notranjosti enote zahteva strokovnjaka in da bi zagotovili najboljše vzdrževanje za svoje enote, vam priporočamo, da sklenete pogodbo o vzdrževanju in pregledovanju poleg običajnih vzdrževalnih dejavnosti. Mreža naših prodajalcev ima dostop do stalne rezerve sestavnih delov, tako da lahko vaša enota deluje tako dolgo, kot je mogoče. Za dodatne informacije stopite v stik s prodajalcem.

Ko od prodajalca zahtevate poseg, vedno navedite:

▪ Celotno ime modela enote. ▪ Tovarniško številko (navedeno na identifikacijski ploščici enote). ▪ Datum montaže. ▪ Simptome ali okvaro in podrobnosti o okvari.

17.2.3 Priporočeni cikli vzdrževanja in pregledovanja

Naj vas opozorimo, da se navedeni cikli vzdrževanja in zamenjave delov ne nanašajo na garancijsko obdobje.

Komponenta Cikli

pregledova

nja

Električni motor 1 leto 20.000 delovnih ur Tiskano vezje 25.000 delovnih ur Izmenjevalnik toplote 5 let Senzor (termistor itd.) 5 let Uporabniški vmesnik in

stikala Zbirna posoda za

kondenzat Ekspanzijski ventil 20.000 delovnih ur Elektromagnetni ventil 20.000 delovnih ur

V tabeli so upoštevani naslednji pogoji delovanja:

Vzdrževalni cikel

(zamenjava delov in/ali

popravila)

25.000 delovnih ur

8 let

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

18 Odpravljanje težav

▪ Običajna raba brez pogostega zaganjanja in ustavljanja enote.

Odvisno od modela priporočamo, da ne zaganjate ali zaustavljate naprave več kot 6-krat/uro.

▪ Za delovanje enote je upoštevano 10ur/dan in 2500ur/leto.

OPOMBA

▪ V preglednici so glavni sestavni deli. Glejte svojo

pogodbo o vzdrževanju in pregledovanju za več podrobnosti.

▪ Preblednica navaja priporočene intervale vzdrževalnih

ciklov. Da pa bi enota delovala čimdlje, je vzdrževalno delo lahko potrebno prej. Priporočeni intervali se lahko uporabljajo za načrtovanje ustreznega vzdrževanja, kar se tiče rezervacije sredstev za stroške vzdrževanja in pregledovanja. Glede na vsebino pogodbe o vzdrževanju in pregledovanju so lahko cikli vzdrževanja in pregledovanja krajši od navedenih.

18 Odpravljanje težav

Če pride do ene od naslednjih okvar, se obrnite na prodajalca.

OPOZORILO Izključite napravo in prekinite napajanje, če se zgodi

karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

Sistem mora popraviti pooblaščen serviser.

Okvara Poseg

Če se pogosto prožijo varnostne naprave, na primer varovalke, stikala ali stikalo na ozemljitvenem vodniku, ali pa če stikalo ON/OFF ne deluje pravilno.

Če voda pušča iz enote. Zaustavite delovanje. Stikalo za delovanje NE deluje dobro. Izključite (OFF) električno

Če je na zaslonu uporabniškega vmesnika prikazana številka enote, indikator delovanja utripa in pojavi se koda napake.

Če sistem NE deluje pravilno, razen v zgoraj opisanih primerih, in ni videti, da bi bila razlog ena od naštetih okvar, raziščite sistem v skladu z naslednjim postopkom.

Okvara Poseg

Zaslon daljinskega upravljalnika je prazen.

Na daljinskem upravljalniku je prikazana koda napake.

▪ Preverite, ali gre za izpad električnega

toka. Počakajte, da bo napajanje spet vzpostavljeno. Če med delovanjem zmanjka električnega toka, se bo sistem samodejno zagnal, takoj ko bo napajanje spet na voljo.

▪ Preverite, da se nista sprožila varovalka

ali prekinjalo. Zamenjajte varovalko in ponastavite prekinjalo, če je to potrebno.

▪ Preverite, ali je aktivirana ugodna tarifa

za kWh električne energije.

Posvetujte se z lokalnim prodajalcem. Glejte "10.2Kode napake: Pregled"[445] za podroben seznam kod napak.

Izključite glavno stikalo.

omrežje. Obvestite monterja in mu

sporočite kodo napake.

Okvara Poseg

Razporejanje s časovnikom urnika deluje, vendar se programirana dejanja sprožijo ob napačnem času.

Razporejanje s časovnikom je sprogramirano, vendar ne deluje.

Pomanjkanje zmogljivosti.

Sistem sploh ne deluje.

Ko preverite vse zgornje točke in ugotovite, da ne morete sami odpraviti težave, stopite v stik z monterjem in navedite simptome težav, celotno ime modela enote (če je to mogoče, s tovarniško številko vred) in datum montaže (verjetno je naveden na garancijski izjavi).

Preverite, ali sta ura in dan v tednu nastavljena pravilno, in po potrebi popravite.

V primeru, da se ne prikaže , pritisnite

, da omogočite razporejanje urnika s

časovnikom.

Posvetujte se z lokalnim prodajalcem.

▪ Preverite, ali gre za izpad električnega

toka. Počakajte, da bo napajanje spet vzpostavljeno. Če med delovanjem zmanjka električnega toka, se bo sistem samodejno zagnal, takoj ko bo napajanje spet na voljo.

▪ Preverite, da se nista sprožila varovalka

ali prekinjalo. Zamenjajte varovalko in ponastavite prekinjalo, če je to potrebno.

18.1 Kode napak: Pregled

V primeru, da se na zaslonu uporabniškega vmesnika notranje enote pojavi koda napake/okvare, stopite v stik z monterjem in ga obvestite o kodi, tipu enote in serijski številki (vsi ti podatki so na napisni ploščici na enoti).

Za vašo referenco je na voljo tudi seznam kod napak. Odvisno od stopnje kode jo lahko ponastavite z gumbom ON/OFF. Če to ni mogoče, prosite svojega monterja za nasvet.

Glavna

koda

EEPROM odpoved (notranja enota) Okvara vodovodnega kroga (notranja enota) Okvara ekspanzijske posode (notranja enota) Opozorilo sistema za vodo (notranja enota) Napaka pri nastavitvi zmogljivosti (notranja enota) Komunikacijska okvara ACS (notranja enota) Okvara termistorja za tekoče hladivo (notranja enota) Okvara termistorja povratne vode (notranja enota) Okvara termistorja za ogrevanje izhodne vode

(notranja enota) Okvara termistorja uporabniškega vmesnika (notranja

enota) Aktiviralo se je visokotlačno stikalo (notranja enota) Nepravilno delovanje nizkega tlaka (notranja enota) Tipalo vsesavanja hladiva (notranja enota) Okvara napajalne faze povratnega toka (notranja

enota) Nezadostna napetost napajanja (notranja enota) Povezana sta dva uporabniška vmesnika in oba sta

nastavljena kot glavna (notranja enota) Težave s tipom povezave (notranja enota) Okvara samodejnega naslavljanja (in neujemanje)

(notranja enota)

Vsebina

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

19 Premeščanje

Za odstranjevanje in ponovno montažo celotne enote stopite v stik s prodajalcem. Premikanje enot zahteva tehnično usposobljenost.

20 Odstranjevanje

Ta enota uporablja hidrofluorokarbon. Ko želite enoto zavreči, stopite v stik s prodajalcem.

OPOMBA

19 Premeščanje

SERHQ020~032BAW1 + SEHVX20~64BAW Zračno hlajeni vodni hladilnik split 4P508020-1C – 2019.11

Referenčni priročnik za monterja in uporabnika

21 Slovar

Prodajalec

Dobavitelj izdelka.

Pooblaščen monter

Tehnično usposobljena oseba, ki je kvalificirana za namestitev izdelka.

Uporabnik

Oseba, ki je lastnik izdelka in/ali izdelek uporablja.

Zadevna zakonodaja

Vse mednarodne, evropske, nacionalne in lokalne direktive, zakoni, predpisi in/ali pravilniki, ki se nanašajo na določen izdelek ali področje.

Servisno podjetje

Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne servisne posege na izdelku.

Priročnik za montažo

Priročnik za namestitev za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev in vzdrževanje.

Priročnik za uporabo

Priročnik za določen izdelek ali uporabo, ki podaja navodila za uporabo.

Navodila za vzdrževanje

Priročnik za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev, uporabo in/ali vzdrževanje (če so upoštevna) za izdelek oziroma uporabo.

Oprema

Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku ob dobavi, ki jih je treba namestiti v skladu z navodili v spremni dokumentaciji.

Opcijska oprema

Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Lokalna dobava

Oprema, ki je NE izdeluje Daikin in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Referenčni priročnik za monterja in uporabnika

SERHQ020~032BAW1 + SEHVX20~64BAW

Zračno hlajeni vodni hladilnik split

4P508020-1C – 2019.11

4P508020-1C 2019.11

Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Vsebina

1 Splošni varnostni ukrepi

1.1 O dokumentaciji

1.1.1 Pomen opozoril in simbolov

1.2 Za uporabnika

1.3 Za monterja

1.3.1 Splošno
