Daikin SERHQ020BAW1, SERHQ032BAW1, SEHVX20BAW, SEHVX32BAW, SEHVX40BAW Installer reference guide [fi]
...
Asentajan ja käyttäjän
viiteopas
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
SERHQ020BAW1
SERHQ032BAW1
SEHVX20BAW
SEHVX32BAW
SEHVX40BAW
SEHVX64BAW
Asentajan ja käyttäjän viiteopas
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
Suomi
Sisällysluettelo
Sisällysluettelo
1 Yleiset varotoimet 3
1.1 Tietoja asiakirjasta..................................................................... 3
1.1.1 Varoitusten ja symbolien merkitys .............................. 3
1.2 Käyttäjälle.................................................................................. 4
1.3 Asentajalle................................................................................. 4
1.3.1 Yleistä ......................................................................... 4
1.3.2 Asennuspaikka............................................................ 5
1.3.3 Kylmäaine ................................................................... 5
1.3.4 Suolalious ................................................................... 5
1.3.5 Vesi............................................................................. 6
1.3.6 Sähköinen................................................................... 6
2 Tietoja asiakirjasta 6
2.1 Tietoa tästä asiakirjasta............................................................. 6
2.2 Asentajan ja käyttäjän viiteopas lyhyesti ................................... 7
Asentajalle 7
3 Tietoja pakkauksesta 7
3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 7
3.2 Ulkoyksikkö ............................................................................... 7
3.2.1 Ulkoyksikön purkaminen pakkauksesta...................... 7
3.2.2 Ulkoyksikön käsitteleminen......................................... 8
3.2.3 Tarvikkeiden poistaminen ulkoyksiköstä..................... 8
3.3 Sisäyksikkö................................................................................ 8
3.3.1 Sisäyksikön purkaminen pakkauksesta ...................... 8
3.3.2 Sisäyksikön käsittely................................................... 8
3.3.3 Varusteiden poistaminen sisäyksiköstä ...................... 9
4 Tietoja yksiköistä ja lisävarusteista 9
4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 9
4.2 Tunnistaminen........................................................................... 9
4.2.1 Tunnistetietotarra: ulkoyksikkö.................................... 9
4.2.2 Tunnistustarra: Sisäyksikkö ........................................ 9
4.2.3 Tietoja ulkoyksiköstä................................................... 9
4.2.4 Tietoja sisäyksiköstä................................................... 10
4.2.5 Tietoja yksiköiden ja valinnaisvarusteiden
yhdistämisestä ............................................................ 10
4.2.6 Käyttöala..................................................................... 10
4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen ..................... 10
4.3.1 Jaetun järjestelmän mahdolliset lisävarusteet ............ 10
4.4 Järjestelmän sijoittelu ................................................................ 10
5 Valmistelu 10
5.1 Yleiskuvaus: Valmistelu............................................................. 10
5.2 Asennuspaikan valmistelu......................................................... 11
5.2.1 Ulkoyksikön asennuspaikan vaatimukset ................... 11
5.2.2 Sisäyksikön asennuspaikan vaatimukset.................... 12
5.3 Kylmäaineputkiston valmistelu .................................................. 12
5.3.1 Kylmäaineputkiston vaatimukset................................. 12
5.3.2 Putkiston koon valitseminen ....................................... 12
5.3.3 Tietoja putkiston pituudesta ........................................ 13
5.4 Vesiputkiston valmistelu ............................................................ 13
5.4.1 Vesipiirin vaatimukset ................................................. 13
5.4.2 Kaava paisunta-astian esipaineen laskemiseen......... 14
5.4.3 Veden määrän ja paisunta-astian esipaineen
tarkistus....................................................................... 14
5.4.4 Paisunta-astian esipaineen muuttaminen................... 15
5.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä ............ 15
5.5 Sähköjohdotuksen valmistelu.................................................... 15
5.5.1 Tietoja sähköjohdotuksen valmistelusta ..................... 15
5.5.2 Tietoja sähkövaatimustenmukaisuudesta................... 15
5.5.3 Kaapeleja koskevat vaatimukset................................. 16
5.5.4 Turvalaitevaatimukset................................................. 16
6 Asennus 16
6.1 Yleiskuvaus: Asennus ................................................................ 16
6.2 Yksiköiden avaaminen ............................................................... 16
6.2.1 Tietoja yksiköiden avaamisesta ................................... 16
6.2.2 Ulkoyksikön avaaminen ............................................... 16
6.2.3 Sisäyksikön avaaminen ............................................... 17
6.2.4 Ulkoyksikön sähkökomponenttirasian avaaminen ....... 17
6.2.5 Sisäyksikön sähkökomponenttirasian avaaminen ....... 17
6.3 Ulkoyksikön kiinnitys .................................................................. 17
6.3.1 Tietoja ulkoyksikön asentamisesta .............................. 17
6.3.2 Ulkoyksikön asentamisessa huomioitavaa .................. 18
6.3.3 Asennusrakenteen tarjoaminen ................................... 18
6.3.4 Tyhjennyksestä huolehtiminen..................................... 18
6.4 Sisäyksikön kiinnitys................................................................... 18
6.4.1 Tietoja sisäyksikön kiinnityksestä ................................ 18
6.4.2 Varotoimet kun sisäyksikköä kiinnitetään .................... 18
6.4.3 Asennusrakenteen tarjoaminen ................................... 18
6.5 Kylmäaineputkiston liittäminen ................................................... 19
6.5.1 Kylmäaineputkiston liittämisessä huomioitavaa........... 19
6.5.2 Putken pään juottaminen ............................................. 19
6.5.3 Sulkuventtiilin ja huoltoportin käyttäminen................... 20
6.5.4 Kylmäaineputkiston liittäminen ulkoyksikköön ............. 20
6.5.5 Kylmäaineputkiston liittäminen sisäyksikköön ............. 22
6.6 Kylmäaineputkiston liitäntöjen tarkistaminen.............................. 22
6.6.1 Tietoja kylmäaineputkiston liitäntöjen tarkistamisesta . 22
6.6.2 Kylmäaineputkiston tarkistamisessa huomioitavaa...... 23
6.6.3 Kylmäaineputkiston tarkistaminen: Määritys................ 23
6.6.4 Vuotojen tarkistaminen: Painevuototesti...................... 23
6.6.5 Alipainekuivauksen suorittaminen................................ 23
6.6.6 Kylmäaineputkiston eristäminen .................................. 23
6.7 Kylmäaineen täyttö..................................................................... 24
6.7.1 Tietoja kylmäaineen lisäämisestä ................................ 24
6.7.2 Kylmäaineputkiston lisäämisessä huomioitavaa.......... 24
6.7.3 Lisättävän kylmäaineen määrän määrittäminen .......... 24
6.7.4 Kylmäaineen lisääminen.............................................. 24
6.7.5 Kylmäaineputkiston lisäämisen aikana esiintyviä
virhekoodeja................................................................. 27
6.7.6 Kylmäaineen määrän loppusäätö ................................ 27
6.7.7 Lisäkylmäaineen painon syöttäminen.......................... 27
6.7.8 Tarkistukset kylmäaineen lisäämisen jälkeen.............. 28
6.7.9 Fluorattuja kasvihuonekaasuja koskevan tunnuksen
kiinnittäminen ............................................................... 28
6.8 Vesiputkiston liittäminen............................................................. 28
6.8.1 Tietoja vesiputkiston liittämisestä................................. 28
6.8.2 Varotoimet, kun vesiputkistoa liitetään......................... 28
6.8.3 Vesiputkiston liittäminen .............................................. 28
6.8.4 Vesipiirin täyttö............................................................. 29
6.8.5 Vesiputkiston eristäminen............................................ 29
6.9 Sähköjohtimien kytkentä ............................................................ 29
6.9.1 Tietoja sähköjohtojen liittämisestä ............................... 29
6.9.2 Sähköjohtimien kytkennässä huomioitavaa................. 29
6.9.3 Kenttäjohdotus: Yleiskuvaus........................................ 31
6.9.4 Tietoja sähköjohtimien kytkennästä............................. 31
6.9.5 Virtalähteen reitittäminen ja kiinnittäminen .................. 31
6.9.6 Ulkoyksikön virtalähteen kytkeminen........................... 32
6.9.7 Virransyöttö- ja tiedonsiirtokaapelien liittäminen.......... 33
6.9.8 Läpivientiaukkojen irrotusohjeita.................................. 33
6.9.9 Käyttöliittymän asentaminen........................................ 34
6.9.10 Lisävarusteiden asentaminen ...................................... 34
7 Määritykset 34
7.1 Yleiskuvaus: Määritykset............................................................ 34
7.2 Kenttäasetusten tekeminen........................................................ 35
7.2.1 Tietoja kenttäasetusten tekemisestä............................ 35
7.2.2 Kenttäasetusvirhe ........................................................ 35
7.2.3 Kenttäasetuskomponenttien käyttäminen.................... 35
7.2.4 Tilan 1 tai 2 käyttäminen.............................................. 36
7.2.5 Tilan 1 käyttäminen...................................................... 36
7.2.6 Tilan 2 käyttäminen...................................................... 36
7.2.7 Tila 1: Seuranta-asetukset........................................... 36
Asentajan ja käyttäjän viiteopas
2
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
1 Yleiset varotoimet
7.2.8 Tila 2: Kenttäasetukset ............................................... 37
7.2.9 Kenttäasetukset käyttöliittymässä............................... 38
7.3 Vuodon havaitsemistoiminnon käyttäminen .............................. 42
7.3.1 Tietoja automaattisesta vuodontunnistustoiminnosta . 42
7.3.2 Vuodontunnistuksen suorittaminen manuaalisesti...... 42
7.4 Vaihtaminen jäähdytyksen ja lämmityksen välillä...................... 43
8 Käyttöönotto 43
8.1 Yleiskuvaus: Käyttöönotto ......................................................... 43
8.2 Käyttöönottoa koskevia varotoimenpiteitä................................. 43
8.3 Tarkistuslista ennen ulkoyksikön käyttöönottoa ........................ 44
8.4 Tarkistuslista ennen sisäyksikön käyttöönottoa ........................ 44
8.5 Lopputarkastus.......................................................................... 45
8.6 Ulkoyksikön koekäytön suorittaminen ....................................... 45
8.6.1 Lisätty kylmäaine automaattinen lisäystä käyttämällä 45
8.6.2 Manuaalista lisäämistä käyttäen lisätty kylmäaine
(jäähdytystila).............................................................. 46
8.6.3 Manuaalista lisäämistä käyttäen lisätty kylmäaine
(lämmitystila, esitäyttö) ............................................... 46
8.7 Korjaustoimet epänormaalin koekäytön jälkeen........................ 46
8.8 Tarkistuslista käyttäjälle luovutettaessa .................................... 46
8.9 Mallilomakkeen täyttäminen ...................................................... 47
9 Kunnossapito ja huolto 47
9.1 Yleiskuvaus: Kunnossapito ja huolto......................................... 47
9.2 Kunnossapidon varotoimet........................................................ 47
9.2.1 Sähkövaarojen ehkäiseminen..................................... 47
9.3 Tietoja huoltotilakäytöstä........................................................... 47
9.3.1 Alipaineistustilan käyttäminen..................................... 47
9.3.2 Kylmäaineen talteenotto ............................................. 48
9.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista ............. 48
10 Vianetsintä 48
10.1 Yleiskuvaus: Vianetsintä ........................................................... 48
10.2 Virhekoodit: Yleiskuvaus ........................................................... 48
10.2.1 Ulkoyksikön virhekoodit .............................................. 49
11 Hävittäminen 49
12 Tekniset tiedot 50
12.1 Yleiskuvaus: Tekniset tiedot ...................................................... 50
12.2 Huoltotila: Ulkoyksikkö .............................................................. 50
12.3 Huoltotila: Sisäyksikkö............................................................... 50
12.4 Putkikaavio: Ulkoyksikkö ........................................................... 51
12.5 Putkikaavio: Sisäyksikkö ........................................................... 52
12.6 Kytkentäkaavio: Ulkoyksikkö ..................................................... 53
12.7 Kytkentäkaavio: Sisäyksikkö ..................................................... 54
12.8 Tekniset tiedot: Ulkoyksikkö ...................................................... 55
12.9 Kenttäasetukset käyttöliittymässä - yleiskuvaus ....................... 56
12.10 Ulkoyksikön kenttäasetukset ..................................................... 58
12.11 ESP-käyrä: Sisäyksikkö ............................................................ 59
16.3.7 Valinnaisen tarvepiirilevyn käyttö................................. 68
16.3.8 Valinnaisen ulkoisen ohjaussovittimen käyttö.............. 68
16.3.9 Valinnaisen kaukosäätimen käyttö............................... 68
17 Kunnossapito ja huolto 69
17.1 Tietoja kylmäaineesta................................................................. 69
17.2 Huolto- ja varaosapalvelu ja takuu ............................................. 69
17.2.1 Takuuaika .................................................................... 69
17.2.2 Suositeltava kunnossapito ja tarkastus........................ 69
17.2.3 Suositeltavat kunnossapito- ja tarkastusvälit ............... 69
18 Vianetsintä 69
18.1 Virhekoodit: Yleiskuvaus ............................................................ 70
19 Siirtäminen 71
20 Hävittäminen 71
21 Sanasto 71
1 Yleiset varotoimet
1.1 Tietoja asiakirjasta
▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet
ovat käännöksiä.
▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä
aiheita. Noudata niitä huolellisesti.
▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan
viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun
asentajan toimesta.
1.1.1 Varoitusten ja symbolien merkitys
VAARA
Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan
loukkaantumiseen.
VAARA: SÄHKÖISKUN VAARA
Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.
VAARA: PALAMISEN VAARA
Tarkoittaa tilannetta, joka voi johtaa palovammaan tai
paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen
vuoksi.
VAARA: RÄJÄHDYSVAARA
Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.
Käyttäjälle 59
13 Tietoja järjestelmästä 59
13.1 Järjestelmän sijoittelu ................................................................ 59
14 Käyttöliittymä 60
15 Ennen käyttöä 60
16 Käyttö 61
16.1 Toiminta-alue............................................................................. 61
16.2 Pika-aloitus ................................................................................ 61
16.3 Järjestelmän käyttäminen.......................................................... 62
16.3.1 Kello ............................................................................ 62
16.3.2 Tietoja järjestelmän käyttämisestä.............................. 62
16.3.3 Tilan jäähdytys ............................................................ 63
16.3.4 Tilan lämmitys ............................................................. 63
16.3.5 Muut toimintatilat......................................................... 64

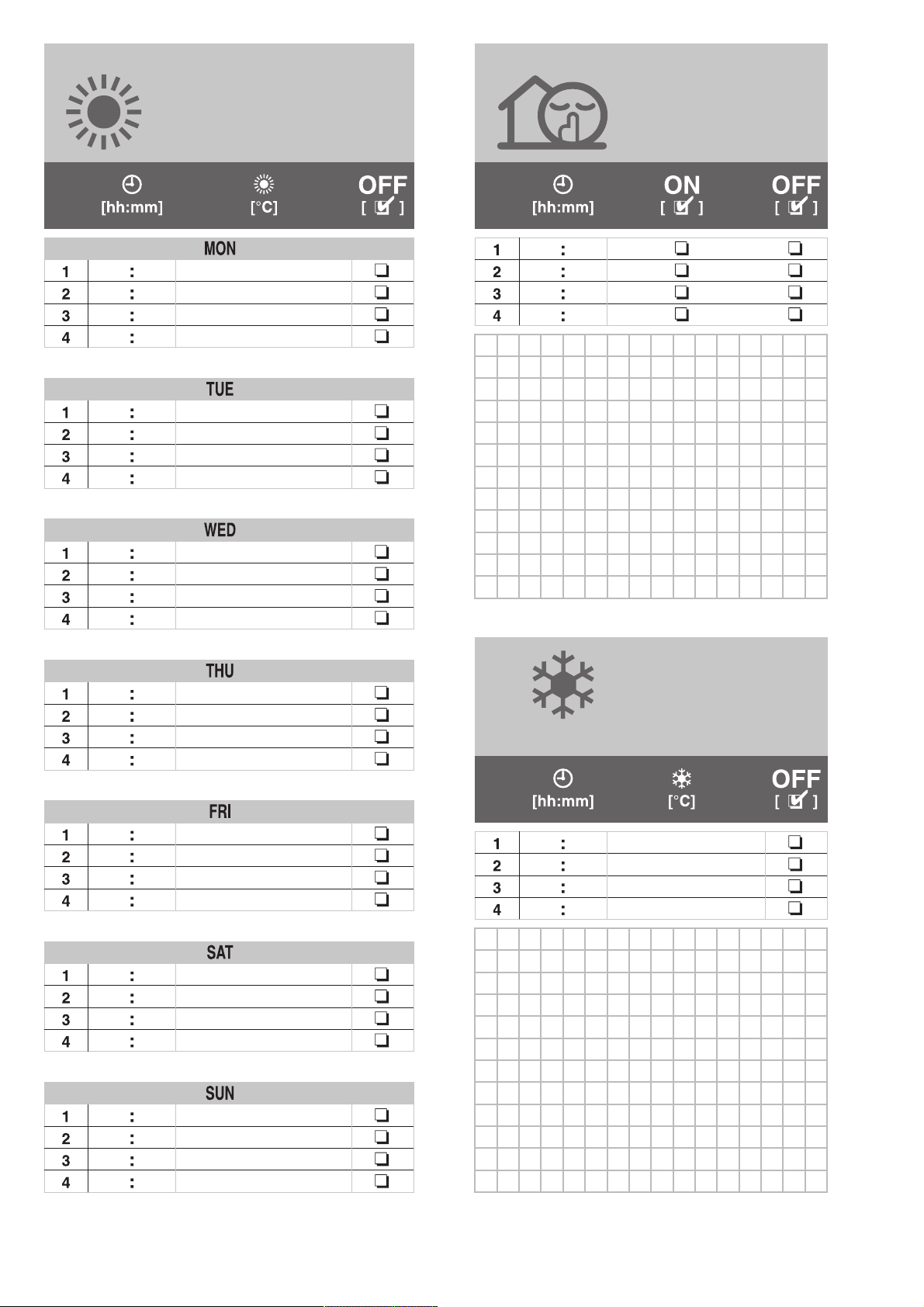

16.3.6 Ajastin ......................................................................... 64
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
VAROITUS
Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
VAROITUS: TULENARKAA MATERIAALIA
HUOMIO
Tarkoittaa tilannetta, joka voi johtaa lievään tai
keskivaikeaan loukkaantumiseen.
HUOMIOITAVAA
Tarkoittaa tilannetta, josta voi seurata laitteisto- ja
omaisuusvahinkoja.
TIETOJA
Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.
Asentajan ja käyttäjän viiteopas
3
1 Yleiset varotoimet
Symboli Selitys
Lue asennus- ja käyttöopas ja kytkentäohje ennen
asennusta.
Lue huolto-opas ennen kunnossapito- ja
huoltotoimenpiteiden suorittamista.
Lisätietoja on asentajan ja käyttäjän viiteoppaassa.
1.2 Käyttäjälle
▪ Jos ET ole varma siitä, kuinka laitetta käytetään, ota yhteyttä
asentajaan.
▪ Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt,
joilla on rajoittunut fyysinen, aistimuksellinen tai henkinen
kapasiteetti tai joilla ei ole riittävästi kokemusta ja tietämystä, jos
he ovat saaneet valvontaa tai opastusta laitteen turvallisesta
käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset EIVÄT saa
leikkiä laitteella. Lapset EIVÄT saa suorittaa puhdistamista ja
käyttäjän huoltoa ilman valvontaa.
VAROITUS
Sähköiskujen ja tulipalojen estämiseksi:
▪ ÄLÄ huuhtele yksikköä.
▪ ÄLÄ käytä yksikköä märillä käsillä.
▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön
päälle.
HUOMIOITAVAA
▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.
▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.
▪ Yksiköissä on seuraava symboli:
1.3 Asentajalle
1.3.1 Yleistä
Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä
käytetään, ota yhteyttä jälleenmyyjään.
HUOMIOITAVAA
Laitteiden tai lisälaitteiden väärä asennus tai liittäminen
saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon
tai muuta vahinkoa laitteille. Käytä vain lisävarusteita,
oheislaitteita ja varaosia, jotka Daikin on tehnyt tai
hyväksynyt.
VAROITUS
Varmista, että asennus, testaus ja käytetyt materiaalit
täyttävät sovellettavat määräykset (Daikin-asiakirjan
ohjeiden vaatimusten lisäksi).
HUOMIO
Käytä riittävää henkilökohtaista suojavarustusta
(suojakäsineet, turvalasit jne.) kun asennat, suoritat
kunnossapitoa tai huollat järjestelmää.
VAROITUS
Revi rikki ja heitä pois muoviset pakkauspussit, jotta
etenkään lapset eivät voi leikkiä niiden kanssa.
Mahdollinen vaara: tukehtuminen.
VAARA: PALAMISEN VAARA
▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen
sisäosiin käytön aikana tai heti käytön jälkeen. Se voi
olla liian kuuma tai liian kylmä. Anna sen palautua
tavalliseen lämpötilaan. Jos sinun on koskettava sitä,
pidä suojakäsineitä.
▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.
Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa
lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää
itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden
materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi
sovellettavien lakisääteisten määräysten mukaisesti.
Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla
siitä, että tuote hävitetään asianmukaisesti, autat estämään
mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten
terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta
viranomaisilta.
▪ Paristoissa on seuraava symboli:
Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan
talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki,
kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää
raskasmetallia tietyn rajan ylittävän määrän verran.
Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%).
Käytetyt paristot on käsiteltävä erikoistuneessa
käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä,
että käytetyt paristot hävitetään asianmukaisesti, autat estämään
mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten
terveydelle.
VAROITUS
Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä
suojapaikkanaan. Sähköosia koskettavat pieneläimet
voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.
HUOMIO
ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.
HUOMIOITAVAA
▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.
▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.
HUOMIOITAVAA
Ulkoyksikköön tehtävät työt on paras tehdä kuivassa
säässä vedeltä suojautumista varten.
Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen
pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot,
korjaukset, testien tulokset, valmiustilajaksot…
Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti
käytettävään paikkaan:
▪ Järjestelmän sammutusohjeet hätätapauksessa
▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite
▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot
Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.
Asentajan ja käyttäjän viiteopas
4
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
1 Yleiset varotoimet
1.3.2 Asennuspaikka
▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman
kiertokulkua varten.
▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.
▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki
ilmanvaihtoaukkoja.
▪ Varmista, että yksikkö on vaakatasossa.
ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:
▪ Räjähdysalttiiseen ympäristöön.
▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.
Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja
aiheuttaa laitteiston toimintahäiriöitä.
▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien
palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai
syttyvän aineen vuodon takia.
▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi
rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa
aiheuttaa kylmäaineen vuotamisen.
1.3.3 Kylmäaine
Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan
viiteoppaasta lisätietoja.
HUOMIOITAVAA
Varmista, että kylmäaineputkiston asennus täyttää
sovellettavat määräykset. Euroopassa sovellettava
standardi on EN378.
HUOMIOITAVAA
Kun kaikki putket on kytketty, varmista, että kaasuvuotoja
ei ole. Suorita kaasuvuotokoe typen avulla.
HUOMIOITAVAA
▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää
kylmäainetta ilmoitettua määrää enemmän.
▪ Kun kylmäainejärjestelmää ollaan avaamassa,
kylmäainetta TÄYTYY käsitellä soveltuvan
lainsäädännön mukaisesti.
VAROITUS
Varmista, että järjestelmässä ei ole happea. Kylmäainetta
voi lisätä vasta vuototestin ja tyhjiökuivauksen
suorittamisen jälkeen.
▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.
Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.
▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien
kooista ja pituuksista kylmäainetta on lisättävä joihinkin
järjestelmiin.
▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille
tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään
vieraiden aineiden pääsy järjestelmään.
▪ Lisää nestemäistä kylmäainetta seuraavasti:
Jos Niin
Juoksutusputki on käytettävissä
(ts. sylinterissä on merkintä
”Liquid filling siphon attached”)
Lisää sylinteri pystyasennossa.
HUOMIOITAVAA
Varmista, että kenttäputkisto ja liitännät eivät ole
rasituksen alaisia.
VAROITUS
ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana
korkeammalla paineella kuin (yksikön nimikilven mukainen)
suurin sallittu paine.
VAROITUS
Huolehdi riittävistä varotoimista kylmäainevuodon varalta.
Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue
välittömästi. Mahdollisia vaaroja:
▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa
voi aiheuttaa hapenpuutetta.
▪ Jos kylmäainekaasua pääsee kosketuksiin tulen
kanssa, voi muodostua myrkyllistä kaasua.
VAARA: RÄJÄHDYSVAARA
Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa
järjestelmän alas ja kylmäainepiirissä on vuoto:
▪ ÄLÄ käytä yksikön automaattista pumpun
alasajotoimintoa, joka kerää kaiken kylmäaineen
järjestelmästä ulkoyksikköön. Mahdollinen seuraus:
Kompressorin itsesyttyminen ja räjähtäminen, koska
käynnissä olevaan kompressoriin pääsee ilmaa.
▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön
kompressorin EI tarvitse olla käynnissä.
VAROITUS
Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan
ympäristöön. Tyhjennä järjestelmä tyhjiöpumpulla.
Juoksutusputkea ei ole
käytettävissä
▪ Avaa kylmäainesylinterit hitaasti.
▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen
lisääminen kaasumaisessa muodossa voi estää normaalin
toiminnan.
HUOMIO
Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje
kylmäainesäiliön venttiili välittömästi. Jos venttiiliä EI
suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä
kylmäainetta. Mahdollinen seuraus: Virheellinen
kylmäaineen määrä.
Lisää sylinteri ylösalaisin.
1.3.4 Suolalious
Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan
viiteoppaasta lisätietoja.
VAROITUS
Suolaliuoksen valinta ON tehtävä paikallisen
lainsäädännön mukaisesti.
VAROITUS
Huolehdi riittävistä varotoimista suolaliuoksen vuodon
varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja
ota yhteyttä jälleenmyyjään.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
5
2 Tietoja asiakirjasta
VAROITUS
Yksikön sisäisen ympäristön lämpötila voi olla paljon
korkeampi kuin huonelämpötila, esim. 70°C. Jos
suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat
voivat aiheuttaa vaarallisen tilanteen.
VAROITUS
Sovelluksen käytön ja asennuksen ON noudatettava
sovellettavassa lainsäädännössä määritettyjä turva- ja
ympäristövarotoimia.
1.3.5 Vesi
Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan
viiteoppaasta lisätietoja.
HUOMIOITAVAA
Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.
1.3.6 Sähköinen
VAARA: SÄHKÖISKUN VAARA
▪ KATKAISE kaikki virransyötöt ennen kytkinrasian
kannen irrottamista, sähköjohtojen kytkemistä tai
sähköosien koskettamista.
▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa
jännite päävirtapiirin kondensaattoreiden liittimistä tai
sähköosista ennen huoltoa. Mitatun jännitteen ON
oltava alle 50VDC ennen kuin voit koskea sähköosiin.
Katso liittimien sijainnit johdotuskaaviosta.
▪ ÄLÄ koske sähköosiin märillä käsillä.
▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on
irrotettu.
VAROITUS
Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu
tehtaalla, sellainen TÄYTYY asentaa kiinteään
johdotukseen niin, että se irrottaa kaikki navat
ylijänniteluokanIII ehtojen täyttyessä.
HUOMIOITAVAA
Virtajohtoja asennettaessa huomioitavaa:
▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen
(virtajohtojen löysyys voi aiheuttaa epänormaalia
kuumenemista).
▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan
kuvan mukaisesti.
▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se
lujasti ja kiinnitä se niin, että liitinkorttiin ei kohdistu
ulkoista painetta.
▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen.
Pienikärkinen ruuviavain tärvelee ruuvin kannan eikä
ruuvia voi kiristää kunnolla.
▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.
Asenna virtajohdot vähintään 1 metrin päähän televisioista ja
radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin
etäisyys ei välttämättä riitä.
VAROITUS
▪ Kun sähkötyöt on tehty, tarkista, että jokainen
sähköosa ja sähköosarasiassa oleva liitin on liitetty
kunnolla.
▪ Varmista, että kaikki kannet ovat kiinni ennen kuin
käynnistät yksikön.
HUOMIOITAVAA
Pätee vain silloin, kun virtalähde on kolmivaiheinen ja
kompressorissa on PÄÄLLE/POIS-käynnistystapa.
Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen
jälkeen, ja virta menee päälle ja pois tuotteen ollessa
käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti.
Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja
muita osia.
VAROITUS
▪ Käytä VAIN kuparijohtimia.
▪ Varmista, että kenttäjohdotus täyttää sovellettavat
määräykset.
▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana
toimitetun kytkentäkaavion mukaisesti.
▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja
varmista, että ne EIVÄT pääse koskettamaan putkia ja
teräviä reunoja. Varmista, että liitäntöihin ei kohdistu
ulkoista painetta.
▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita
yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen
maahan. Epätäydellinen maadoitus voi aiheuttaa
sähköiskun.
▪ Yksikön käyttö edellyttää erillistä, sille varattua
virtalähdettä. Missään tapauksessa EI saa käyttää
jonkin toisen laitteen kanssa yhteistä virtalähdettä.
▪ Muista asentaa kaikki tarvittavat sulakkeet tai
suojakatkaisijat.
▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,
seurauksena voi olla sähköisku tai tulipalo.
▪ Kun asennat maavuotosuojaa, varmista, että se on
yhteensopiva invertterin kanssa (sietää korkeataajuisia
sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi
tarpeettomasti.
2 Tietoja asiakirjasta
2.1 Tietoa tästä asiakirjasta
TIETOJA
Varmista, että käyttäjällä on tulostetut asiakirjat, ja pyydä
häntä säilyttämään ne tulevaa tarvetta varten.
Kohdeyleisö
Valtuutetut asentajat + loppukäyttäjät
TIETOJA
Tämä laite on tarkoitettu ammattilaisten ja koulutettujen
käyttäjien käyttöön liikkeissä, kevyessä teollisuudessa ja
maatiloilla, sekä maallikoiden käyttöön kaupallisissa
toimissa.
Asiakirjasarja
Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:
▪ Yleiset varotoimet:
▪ Turvallisuusohjeita, jotka on luettava ennen asennusta
▪ Muoto: Paperi (ulkoyksikön pakkauksessa)
Asentajan ja käyttäjän viiteopas
6
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
3 Tietoja pakkauksesta
1 2
▪ Asennus- ja käyttöopas:
▪ Asennus- ja käyttöohjeet
▪ Muoto: Paperi (sisäyksikön laatikossa)
▪ Asentajan ja käyttäjän viiteopas:
▪ Asennuksen valmistelu, viitetiedot…
▪ Yksityiskohtaiset vaiheittaiset ohjeet ja taustatiedot perus- ja
edistynyttä käyttöä varten
▪ Muoto: Digitaaliset tiedostot osoitteessa http://
www.daikineurope.com/support-and-manuals/productinformation/
Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla
saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.
Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat
käännöksiä.
Tekniset rakennetiedot
▪ Uusimpien teknisten tietojen osajoukko on saatavana
alueelliselta Daikin-sivustolta (julkisesti saatavilla).
▪ Uusimpien teknisten tietojen koko joukko on saatavana
alueelliselta Daikin-sivustolta (julkisesti saatavilla).
2.2 Asentajan ja käyttäjän viiteopas lyhyesti
Luku Kuvaus
Yleiset varotoimet Turvallisuusohjeita, jotka on luettava
ennen asennusta
Luku Kuvaus
Tietoja asiakirjasta Asentajan käytettävissä olevat asiakirjat
Tietoja pakkauksesta Yksiköiden purkaminen pakkauksesta ja
Tietoja yksiköistä ja
lisävarusteista
Valmistelu Mitä täytyy tehdä ja tietää ennen
Asennus- Mitä järjestelmän asentamisessa täytyy
Määritys Mitä järjestelmän määrittämisessä
Toiminta Yksiköiden käyttö
Käyttöönotto Mitä järjestelmän käyttöönotossa täytyy
Luovutus käyttäjälle Mitä käyttäjälle annetaan ja selitetään
Kunnossapito ja huolto Yksiköiden kunnossapito ja huolto
Vianetsintä Mitä täytyy ongelmien esiintyessä
Hävittäminen Miten järjestelmä hävitetään
Tekniset tiedot Järjestelmän tekniset tiedot
Kenttäasetukset-taulukko Asentaja täyttää taulukon, joka
Sanasto Termien määritelmät
niiden lisävarusteiden poistaminen
▪ Yksiköiden tunnistaminen
▪ Yksiköiden ja lisävarusteiden
mahdolliset yhdistelmät
asennuspaikalle menemistä
tehdä ja tietää
täytyy tehdä ja tietää asennuksen
jälkeen
tehdä ja tietää määrityksen jälkeen
säilytetään myöhempää tarvetta varten
Asentajalle
3 Tietoja pakkauksesta
3.1 Yleiskuvaus: Tietoja pakkauksesta
Tämä luku kuvaa, mitä on tehtävä kun ulko- ja sisäyksikön paketit on
toimitettu paikan päälle.
Se sisältää tietoja seuraavista asioista:
▪ Yksiköiden purkaminen pakkauksesta ja käsittely
▪ Lisävarusteiden poistaminen yksiköistä
Pidä seuraavat seikat mielessä:
▪ Yksikkö TÄYTYY tarkistaa heti saapumisen yhteydessä
vaurioiden varalta. Mahdolliset vauriot TÄYTYY ilmoittaa
välittömästi liikennöitsijän korvausten käsittelijälle.
▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista
sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.
▪ Yksikön käsittelyssä on syytä ottaa seuraavat seikat huomioon:
Särkyvää, käsittele yksikköä varoen.
Pidä yksikkö pystyasennossa välttääksesi kompressorin
vahingoittumisen.
▪ Varo vahingoittamasta yksikköä, kun irrotat kutistekalvoa
leikkurilla.
▪ Irrota 4 ruuvia, jotka kiinnittävät yksikön kuormalavaan.
VAROITUS
Revi rikki ja heitä pois muoviset pakkauspussit, jotta
etenkään lapset eivät voi leikkiä niiden kanssa.
Mahdollinen vaara: tukehtuminen.
▪ Valmistele etukäteen reitti, jota pitkin yksikkö tuodaan sisään.
3.2 Ulkoyksikkö
3.2.1 Ulkoyksikön purkaminen pakkauksesta
Poista pakkausmateriaali yksiköstä:
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
7
3 Tietoja pakkauksesta
a
d e
c
b
d
a
a
c
b
c
b
c
b
c
f
f
1× 1× 1× 1×1× 1× 1×
ea c d f g
b
1 2
b
a
3.2.2 Ulkoyksikön käsitteleminen
▪ Nosta yksikköä mieluiten nosturilla ja 2 vähintään 8 m pitkällä
liinalla alla olevan kuvan mukaisesti. Käytä aina nostosuojia
ehkäisemään nostohihnasta mahdollisesti aiheutuvaa vauriota.
Kiinnitä huomiota yksikön painopisteen sijaintiin.
a Pakkausmateriaali
b Hihnasilmukka
c Nostosuoja
d Suuri aukko
e Pieni aukko (40×45)
f Trukki
HUOMIOITAVAA
Käytä ≤20mm leveää hihnasilmukkaa, joka kestää yksikön
painon.
▪ Jos käytetään haarukkatrukkia, kuljeta yksikköä ensin mieluummin
kuormalavalla, ja vie sitten trukin haarukka yksikön alaosassa
olevien suurten suorakulmaisten aukkojen läpi.
▪ Poista asennuspaikalla yksikkö pakkauksestaan ja vie trukin
haarukka yksikön alaosassa olevien suurten suorakulmaisten
aukkojen läpi.
3.3 Sisäyksikkö
3.3.1 Sisäyksikön purkaminen pakkauksesta
Poista pakkausmateriaali yksiköstä:
▪ Varo vahingoittamasta yksikköä, kun irrotat kutistekalvoa
leikkurilla.
▪ Irrota 4 ruuvia, jotka kiinnittävät yksikön kuormalavaan.
▪ Varo vahingoittamasta yksikköä, kun poistat sitä kuormalavalta.
Nosta yksikköä vähintään 2asentajan kanssa.
VAROITUS
Revi rikki ja heitä pois muoviset pakkauspussit, jotta
etenkään lapset eivät voi leikkiä niiden kanssa.
Mahdollinen vaara: tukehtuminen.
HUOMIOITAVAA
Peitä trukin haarukat liinalla, jotta yksikkö ei vahingoitu.
Jos alarungon maali lohkeaa, ruostesuojauksen teho voi
heiketä.
3.2.3 Tarvikkeiden poistaminen ulkoyksiköstä
Varmista, että kaikki varusteet ovat saatavilla yksikössä.
Asentajan ja käyttäjän viiteopas
8
a Yleiset varotoimet
b Fluorattuja kasvihuonekaasuja koskeva tarra
c Monikielinen fluorattuja kasvihuonekaasuja koskeva tarra
d Kaasupuolen varusteputki
e Kaasupuolen varusteputki
f Nestepuolen varusteputki
g Nestepuolen varusteputket
3.3.2 Sisäyksikön käsittely
a Aukko
b Trukki
▪ Kuljetukseen voidaan käyttää trukkia vain silloin, kun yksikkö on
kuormalavalla kuten yllä.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
4 Tietoja yksiköistä ja lisävarusteista
8×
a d ec
1×
b
1× 1×
f g
h
2×
1× 1×1×/2×
i
2×
j k
3×2×
l
2×
3.3.3 Varusteiden poistaminen sisäyksiköstä
a Yleiset varotoimet
b Asennusopas ja käyttöopas (paneeli 3)
c Käyttöliittymä (paneeli 3)
d Nippusiteet (paneeli 3)
e Sulkuventtiilit (paneeli 3)
f Kierreliitäntä (paneeli 3) (1× mallissa SEHVX20+32BAW,
2× mallissa SEHVX40+64BAW)
g Suodatin (paneeli 3)
h Kulma (paneeli 3)
i Musta läpivientitiiviste (2×)
j L-muotoinen tuki (2×)
k M5-ruuvit (3×)
l Varusteputket (Ø12,7→Ø9,52 ja Ø25,4→Ø28,6)
4.2.1 Tunnistetietotarra: ulkoyksikkö
Sijainti
Mallin tunnistus
Esimerkki: SE RH Q 020 BA W1
Koodi Selitys
SE Eurooppalainen erikoismalli
RH Ulkona/alhainen veden lämpötila
Q R410A-kylmäaine
020 Kapasiteettiluokka
BA Mallisarja
W1 Virransyöttö: 3P, 400V
4 Tietoja yksiköistä ja
lisävarusteista
4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista
Tämä luku sisältää tietoja seuraavista asioista:
▪ Ulkoyksikön tunnistaminen
▪ Sisäyksikön tunnistaminen
▪ Tietoja ulkoyksiköstä
▪ Tietoja sisäyksiköstä
▪ Jaetun järjestelmän yhdistäminen lisävarusteiden kanssa
▪ Minne ulko- ja sisäyksiköt sopivat järjestelmän sijoittelussa
4.2 Tunnistaminen
HUOMIOITAVAA
Kun asennat tai huollat useita yksiköitä samanaikaisesti,
varmista, että ET vaihda eri mallien huoltopaneeleita
keskenään.
4.2.2 Tunnistustarra: Sisäyksikkö
Sijainti
Mallin tunnistus
Esimerkki: SE HVX 20 BA W
Koodi Selitys
SE Eurooppalainen erikoismalli
HVX Sisäyksikkö/lattialla seisova
20 Kapasiteettiluokka
BA Mallisarja
W Virransyöttö: 3P, 400V
4.2.3 Tietoja ulkoyksiköstä
SERHQ ulkoyksiköt on suunniteltu asennettavaksi ulos ja tarkoitettu
yhdistettäviksi SEHVX-sisäyksiköihin.
Ulkoyksiköt on suunniteltu toimimaan lämmitystilassa ympäristön
lämpötilassa –20°C WB – +15,5°C WB ja jäähdytystilassa
ympäristön lämpötilassa –5°CDB – +43°CDB.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
9
5 Valmistelu
43
–5
0
0 5 20 25
LWE
T
A
A B
0
35
25
5
–15
5 (EWC) 20 25 35 50
LWC
T
A
A B
RC
RT1M1RT2M2RT3
M3
FC1 FC2 FC3
a c e f
f
g g g
h
db
4.2.4 Tietoja sisäyksiköstä
SEHVX-sisäyksiköt on suunniteltu asennettavaksi sisälle, ja niitä
voidaan käyttää ilmastointitarkoituksiin tai veden toimittamiseen
prosessijäähdytyssovelluksia varten.
Yksiköitä on saatavana 4 vakiokoossa, ja niiden nimellinen teho on
21,2–63,3kW.
Yksikkö on suunniteltu toimimaan lämmitystilassa ympäristön
lämpötilassa –15°C – 35°C ja jäähdytystilassa lämpötilassa –5°C –
43°C.
Pääkomponentti on vesilämmönvaihdin.
Sisäyksikkö yhdistetään ulkoyksikköön kenttäkylmäaineputkilla, ja
ulkoyksikön kompressori kierrättää kylmäaineen lämmönvaihtimiin.
▪ Jäähdytystilassa kylmäaine siirtää vesilämmönvaihtimesta
talteenotetun lämmön ilmalämmönvaihtimeen, jossa lämpö
vapautetaan ilmaan.
▪ Lämmitystilassa kylmäaine siirtää ilmalämmönvaihtimesta
talteenotetun lämmön vesilämmönvaihtimeen, jossa lämpö
vapautetaan veteen.
4.2.5 Tietoja yksiköiden ja valinnaisvarusteiden yhdistämisestä
Sisäyksikköön voidaan yhdistää puhallinkonvektoriyksiköitä, ja se on
tarkoitettu käytettäväksi vain R410A:n kanssa.
4.2.6 Käyttöala
Jäähdytys
LWC Lähtöveden lauhduttimen lämpötila (°C)
EWC Tulevan veden lauhduttimen lämpötila (°C)
A Käynnistysalue
B Vakio vesitoiminta-alue
4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen
4.3.1 Jaetun järjestelmän mahdolliset lisävarusteet
TIETOJA
Katso uusimmat lisävarusteiden nimet teknisistä
rakennetiedoista.
Kaukosäädin (EKRUAHTB)
Toinen kaukosäädin yksikön ohjaamiseen 2 sijainnista.
Tarvepiirilevy (EKRP1AHTA)
Tarvepiirilevy täytyy asentaa, jos virrankulutuksen hallintaa halutaan
ohjata digitaalisten tulojen kautta.
Katso asennusohjeet tarvepiirilevyn asennusoppaasta.
SEHVX40+64BAW: 2 sarjaa tätä lisävarustetta tarvitaan.
Ulkoinen ohjaussovitin (DTA104A62)
Ulkoista ohjaussovitinta voidaan käyttää, kun halutaan käskeä tietty
toimenpide keskusohjauksesta tulevalla ulkoisella tulolla. Käskyjä
(ryhmä tai yksittäinen) voidaan antaa alhaisen melun toimintaa ja
virrankulutuksen rajoitustoimintaa varten. SEHVX40+64BAW: 2
sarjaa tätä lisävarustetta tarvitaan.
TAYmpäristön lämpötila (°CDB)
LWE Lähtöveden haihduttimen lämpötila (°C)
A Vakio vesitoiminta-alue
B Keskeytysalue
Lämmitys
TAYmpäristön lämpötila (°CDB)
Asentajan ja käyttäjän viiteopas
10
4.4 Järjestelmän sijoittelu
a Ulkoyksikkö
b Sisäyksikkö
c Levylämmönvaihdin
d Pumppu
e Paisunta-astia
f Sulkuventtiili
g Moottoroitu venttiili
h Ohitusventtiili
FC1…3 Puhallinkonvektoriyksikkö (ei sisälly toimitukseen)
RC Käyttöliittymä
RT1…3 Huonetermostaatti
5 Valmistelu
5.1 Yleiskuvaus: Valmistelu
Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää ennen
asennuspaikalle menemistä.
Se sisältää tietoja seuraavista asioista:
▪ Asennuspaikan valmistelu
▪ Kylmäaineputkiston valmistelu
▪ Vesiputkiston valmistelu
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
5 Valmistelu
b
c
a
a
b
c
d
c
d
≥1500
a
d
e
b
(mm)
f
c
≥1000
≥1000
≥1500
≥1500
≥1000
b
c
≥1500
▪ Sähköjohtojen valmistelu
5.2 Asennuspaikan valmistelu
5.2.1 Ulkoyksikön asennuspaikan vaatimukset
TIETOJA
Lue myös seuraavat vaatimukset:
▪ Yleiset asennuspaikan vaatimukset. Katso lukua
“Yleiset varotoimet”.
▪ Huollon tilatarpeet. Katso lukua “Tekniset tiedot”.
▪ Kylmäaineputken vaatimukset (pituus, korkeusero).
Katso lisätietoja tästä kappaleesta “Valmistelu”.
▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman
kiertokulkua varten.
▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.
▪ Varmista, että yksikkö on vaakatasossa.
▪ Valitse paikka, joka on suojattu sateelta mahdollisimman hyvin.
▪ Huolehdi siitä, että vesi ei vuodon sattuessa pääse
vahingoittamaan asennustilaa ja ympäristöä.
▪ Valitse yksikön asennuspaikka sellaiseksi, ettei laitteen tuottama
melu ole häiriöksi kenellekään, ja soveltuvan lainsäädännön
mukaisesti.
▪ Estä asennuksen aikana mahdollisuus, että joku pääsee
kiipeämään tai laittamaan esineitä yksikön päälle.
▪ Kaikki putkien pituudet ja etäisyydet on otettu huomioon (katso
"5.3.3Tietoja putkiston pituudesta"sivulla13).
ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:
▪ Räjähdysalttiiseen ympäristöön.
▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.
Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja
aiheuttaa laitteiston toimintahäiriöitä.
▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien
palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai
syttyvän aineen vuodon takia.
▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi
rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa
aiheuttaa kylmäaineen vuotamisen.
▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai
höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa
vesivuodon.
HUOMIOITAVAA
Tämä on luokan A tuote. Tämä tuote voi aiheuttaa
kotiympäristössä radiohäiriöitä, jolloin käyttäjän täytyy
ryhtyä asianmukaisiin toimenpiteisiin.
▪ Runsaslumisilla seuduilla on asennuspaikan valinnassa
huomioitava lumen mahdolliset haitat yksikön sijoituspaikkaa
valittaessa.
Asennus merenrannalle. Varmista, että ulkoyksikkö EI ole suoraan
alttiina merituulille. Näin estetään suoran korkeiden
suolapitoisuuksien aiheuttama korroosio, joka voi lyhentää yksikön
käyttöikää.
Asenna ulkoyksikkö suojaan suorilta merituulilta.
Esimerkki: rakennuksen taakse.
Jos ulkoyksikkö on alttiina suorille merituulille, asenna tuulisuoja.
▪ Tuulisuojan korkeus ≥1,5 × ulkoyksikön korkeus
▪ Ota huoltotilavaatimukset huomioon, kun asennat tuulisuojaa.
a Merituuli
b Rakennus
c Ulkoyksikkö
d Tuulisuoja
HUOMIOITAVAA
Tässä oppaassa kuvattu laitteisto voi aiheuttaa
radiotaajuusenergiasta aiheutuvaa elektronista kohinaa.
Laitteisto täyttää määritykset, jotka on suunniteltu
antamaan kohtuullinen suoja tällaisia häiriöitä vastaan.
Yksittäisen asennuksen häiriöttömyyttä ei kuitenkaan voida
taata.
Siksi on suositeltavaa asentaa laitteisto ja sähköjohdot
riittävän etäälle stereolaitteista, tietokoneista yms.
HUOMIO
Laite EI julkisessa käytössä; asenna se suljetulle alueelle,
jonne ei ole helppo päästä.
Tämä yksikkö soveltuu kaupalliseen ja pienteolliseen
käyttöön.
▪ Ota asennuksen aikana voimakkaat tuulet, taifuunit tai
maanjäristykset huomioon. Virheellinen asennus voi johtaa
yksikön kaatumiseen.
▪ Varmista, että yksikön tuloilma- ja poistoilma-aukot eivät ole
vallitsevan tuulen puolella. Vastatuuli haittaa yksikön toimintaa.
Asenna tarvittaessa tuulieste.
▪ Varmista, että vesi ei voi vaurioittaa sijoituspaikkaa, lisäämällä
alustaan viemäröinti ja estämällä vesilukkojen muodostuminen
rakenteisiin.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Jos vastaanotto on heikko, etäisyyksien tulee olla vähintään 3 m
sähkömagneettisten häiriöiden välttämiseksi, ja virta- ja
tiedonsiirtolinjoissa on käytettävä putkijohtoja.
a Tietokone tai radio
b Sulake
c Maavuotokatkaisin
d Jäähdytys/lämmitysvalitsin
e Käyttöliittymä
f Sisäyksikkö
Asentajan ja käyttäjän viiteopas
11
5 Valmistelu
G
L
G1
L2
G2
L1
1
2
5.2.2 Sisäyksikön asennuspaikan vaatimukset
TIETOJA
Lue myös seuraavat vaatimukset:
▪ Yleiset asennuspaikan vaatimukset. Katso lukua
“Yleiset varotoimet”.
▪ Huollon tilatarpeet. Katso lukua “Tekniset tiedot”.
▪ Kylmäaineputken vaatimukset (pituus, korkeusero).
Katso lisätietoja tästä kappaleesta “Valmistelu”.
▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman
kiertokulkua varten.
▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.
▪ Varmista, että yksikkö on vaakatasossa.
▪ Valitse yksikön asennuspaikka sellaiseksi, ettei laitteen tuottama
melu ole häiriöksi kenellekään, ja soveltuvan lainsäädännön
mukaisesti.
▪ Huolehdi siitä, että vesi ei vuodon sattuessa pääse
vahingoittamaan asennustilaa ja ympäristöä.
▪ Estä asennuksen aikana mahdollisuus, että joku pääsee
kiipeämään tai laittamaan esineitä yksikön päälle.
▪ Kaikki putkien pituudet ja etäisyydet on otettu huomioon (katso
"5.3.3Tietoja putkiston pituudesta"sivulla13).
ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:
▪ Räjähdysalttiiseen ympäristöön.
▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.
Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja
aiheuttaa laitteiston toimintahäiriöitä.
▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien
palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai
syttyvän aineen vuodon takia.
▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi
rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa
aiheuttaa kylmäaineen vuotamisen.
▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai
höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa
vesivuodon.
HUOMIOITAVAA
Tämä on luokan A tuote. Tämä tuote voi aiheuttaa
kotiympäristössä radiohäiriöitä, jolloin käyttäjän täytyy
ryhtyä asianmukaisiin toimenpiteisiin.
HUOMIO
Laite EI julkisessa käytössä; asenna se suljetulle alueelle,
jonne ei ole helppo päästä.
Tämä yksikkö soveltuu kaupalliseen ja pienteolliseen
käyttöön.
5.3 Kylmäaineputkiston valmistelu
5.3.1 Kylmäaineputkiston vaatimukset
HUOMIOITAVAA
Kylmäainetta R410A on käsiteltävä erittäin huolellisesti,
jotta järjestelmä pysyy puhtaana, kuivana ja tiiviinä.
▪ Puhdas ja kuiva: Vieraiden aineiden (mukaan lukien
mineraaliöljyt ja kosteus) pääsy järjestelmään on
estettävä.
▪ Tiivis: R410A ei sisällä klooria, ei tuhoa otsonikerrosta
eikä vähennä maapallon suojausta haitallista
ultraviolettisäteilyä vastaan. R410A voi ilmakehään
päästettynä pahentaa kasvihuoneilmiötä jonkun verran.
Sen takia asennuksen tiiviyteen on kiinnitettävä
erityistä huomiota.
HUOMIOITAVAA
Putkiston ja muiden paineistettujen osien tulee olla sopivia
kylmäaineelle. Käytä fosforihappopelkistettyä, saumatonta
kupariputkea kylmäainetta varten.
▪ Putkien sisällä saa olla vierasta ainetta valmistusöljyt mukaan
lukien ≤30mg/10m.
▪ Temperointiaste: Käytä putkistoa, jonka temperointiaste on putken
halkaisijan funktio alla olevan taulukon mukaisesti.
Putken Ø Putkimateriaalin temperointiaste
≤15,9mm O (karkaistu)
≥19,1mm 1/2H (puolikarkaistu)
▪ Kylmäaineputkiston seinämän paksuuden on oltava
asianomaisten määräysten mukainen. R410A-putkiston seinämän
vähimmäispaksuuden on oltava alla olevan taulukon mukainen.
Putken Ø Vähimmäispaksuus t
6,4mm/9,5mm/12,7mm 0,80mm
15,9mm 0,99mm
19,1mm/22,2mm 0,80mm
28,6mm 0,99mm
34,9mm 1,21mm
41,3mm 1,43mm
5.3.2 Putkiston koon valitseminen
Määritä oikea koko seuraavien taulukoiden ja referenssikuvan avulla
(vain viitteellinen).
Sisäyksikkö
Ulkoyksikkö
▪ Putkiliitäntäkoot
Sisäyksikkö Kaasu Neste Ulkoyksikkö Kaasu Neste
SEHVX20BAW Ø25,4mm Ø12,7mm 1× SERHQ020BAW1 Ø22,2mm Ø9,52mm
SEHVX32BAW Ø25,4mm Ø12,7mm 1× SERHQ032BAW1 Ø28,6mm Ø12,7mm
SEHVX40BAW Ø25,4mm Ø12,7mm 2× SERHQ020BAW1 Ø22,2mm Ø9,52mm
SEHVX64BAW Ø25,4mm Ø12,7mm 2× SERHQ032BAW1 Ø28,6mm Ø12,7mm
▪ Kenttäputkiston koot
Asentajan ja käyttäjän viiteopas
12
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
5 Valmistelu
a
b
a
c
d
b
Sisäyksikkö G/G1 L/L1 G2 L2
SEHVX20BAW Ø28,6mm Ø9,52mm – –
SEHVX32BAW Ø28,6mm Ø12,7mm – –
SEHVX40BAW Ø28,6mm Ø9,52mm Ø28,6mm Ø9,52mm
SEHVX64BAW Ø28,6mm Ø12,7mm Ø28,6mm Ø12,7mm
Jos sisäyksikön liitännät eivät vastaa määritettyjen putkivaatimusten
halkaisijaa, putkiston halkaisijavaatimukset tulee täyttää käyttämällä
supistus-/laajennuskappaleita (hankitaan erikseen) sisäyksikön
liittimissä.
Myös muita halkaisijoita (mm-koot) voidaan käyttää, jos tarvittavia
putkikokoja (tuumakoot) ei ole saatavilla, ottaen seuraavat asiat
huomioon:
▪ valitse tarvittavaa kokoa lähinnä oleva putkikoko,
▪ käytä sopivia sovittimia tuumakoon vaihtamiseen mm-kooksi
(hankitaan erikseen).
5.3.3 Tietoja putkiston pituudesta
Putkiston maksimipituus ja korkeusero
Putkiston suurin sallittu pituus 30m
Korkeusero sisä- ja ulkoyksikön välillä <10m
Korkeusero ulkoyksikön 1 ja ulkoyksikön 2 välillä (jos
sovellettavissa)
0m
▪ Erikseen hankittavat osat – Vedenpaine ja lämpötila. Huolehdi
siitä, että putkiston komponentit kestävät veden paineen ja
lämpötilan.
▪ Tyhjennys – Alimmat kohdat. Huolehdi siitä, että järjestelmän
alimmissa kohdissa on tyhjennyshanat vesipiirin täydellistä
tyhjentämistä varten.
▪ Muut metalliset putket kuin messinkiputket. Jos käytetään
muita kuin messinkiputkia, eristä messinki ja muu materiaali
oikein, jotta ne EIVÄT kosketa toisiaan. Tämä estää galvaanisen
syöpymisen.
▪ Sulkuventtiilit. Yksikön mukana toimitetaan kaksi sulkuventtiiliä.
Asenna ne seuraavan kuvan mukaisesti.
5.4 Vesiputkiston valmistelu
5.4.1 Vesipiirin vaatimukset
TIETOJA
Lue myös varotoimet ja vaatimukset luvusta “Yleiset
varotoimet”.
HUOMIOITAVAA
Varmista muoviputkia käytettäessä, että ne kestävät hapen
diffuusion DIN 4726 -luokituksen mukaisesti. Hapen
leviäminen putkistoon voi johtaa ylimääräiseen
korroosioon.
▪ Putkien liittäminen – Lainsäädäntö. Varmista, että kaikki tulo- ja
poistoveden putkien liitännät tehdään sovellettavan
lainsäädännön ja “Asennus”-luvun mukaisesti.
▪ Putkien liittäminen – Voima. ÄLÄ käytä liikaa voimaa tehdessäsi
putkiliitäntöjä. Putkien taipuminen voi aiheuttaa yksikön
toimintahäiriöitä.
▪ Putkien liittäminen – Työkalut. Käytä vain soveltuvia työkaluja
messingin käsittelyyn, sillä se on pehmeä materiaalia. Jos näin EI
toimita, putket voivat vahingoittua.
▪ Putkien liittämine – Ilma, kosteus, pöly. Piiriin päässyt ilma,
kosteus tai pöly voi aiheuttaa ongelmia. Voit estää tämän
seuraavasti:
▪ Käytä vain puhtaita putkia
▪ Pidä putken suuta alaspäin poistaessasi purseita.
▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi
pölyn ja/tai epäpuhtauksien pääsyn putkeen.
▪ Käytä hyvää kierretiivistettä liitäntöjen tiivistämiseen.
Kapasiteettiluokka Vaadittava
20 23 l/min
32 36 l/min
40 46 l/min
64 72 l/min
minimivirtausnopeus
a Sovitinkappale (tuloaukossa vain mallissa
SEHVX40+64BAW)
b Sulkuventtiili
c Mutka
d Suodatin
HUOMIOITAVAA
Kiinnitä mutkaan suodatin ennen sen asentamista.
HUOMIOITAVAA
Jos mutkaa ei käytetä asennuksen aikana, korvaa se
jatkeella (5 cm pitkä 1¼" suodattimelle ja 6 cm pitkä
2" suodattimelle) suodattimen asianmukaisen
puhdistustoiminnan varmistamiseksi.
HUOMIOITAVAA
Muista asentaa suodatin asianmukaisesti. Asentamatta
jättäminen tai virheellinen asennus vaurioittaa
levylämmönvaihdinta pysyvästi.
▪ Poistohanat. Kaikkiin järjestelmässä alhaalla sijaitseviin kohtiin
pitää asentaa poistohanat, jotta putkisto voidaan tyhjentää
kokonaan. Yksikön sisällä on poistoventtiili.
▪ Ilmanpoistoaukot. Huolehdi, että järjestelmän korkeimmissa
kohdissa on ilmanpoistoaukot, jotka ovat helposti saatavilla
huoltoa varten. Yksikön sisällä on automaattinen
ilmanpoistoventtiili. Tarkista, että tätä ilmanpoistoventtiiliä ei
kiristetä liikaa, jotta automaattinen ilmanpoisto vesipiiristä on
mahdollista. Katso kenttäasetus [E‑04] kohdassa
"7.2.9Kenttäasetukset käyttöliittymässä"sivulla38.
▪ Vedenpaine. Huolehdi siitä, että kentällä asennetut komponentit
kestävät vedenpaineen (enintään 3 bar + pumpun staattinen
paine). Katso "12.11ESP-käyrä: Sisäyksikkö"sivulla59.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
13
5 Valmistelu
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5
9
a
b
VAROITUS
▪ Jotta järjestelmä toimisi oikein, vesijärjestelmään täytyy
asentaa säätöventtiili. Säätöventtiilillä säädetään veden
virtausta järjestelmässä (hankitaan erikseen).
▪ Käyrien ulkopuolella olevan virtauksen valitseminen voi
aiheuttaa toimintahäiriön tai yksikön vaurioitumisen.
Katso myös tekniset tiedot.
▪ Vesiputkiston maksimilämpötila on 50°C turvalaitteen asetuksen
mukaan.
▪ Käytä aina materiaaleja, jotka ovat yhteensopivia järjestelmässä
käytettävän veden ja yksikössä käytettyjen materiaalien kanssa.
(Yksikön putkikiinnikkeet on tehty messingistä,
levylämmönvaihtimet kuparilla yhteen juotetuista ruostumattomista
316-teräslevyistä ja valinnainen pumpun kotelo on tehty
valuraudasta.)
▪ Valitse putkiston halkaisija tarvittavan veden virtauksen ja pumpun
käytettävissä olevan ulkoisen staattisen paineen (ESP) mukaan.
Katso suositeltava vesiputkiston halkaisija seuraavasta taulukosta.
Kapasiteettiluokka Vesiputkiston halkaisija
20+32 1-1/4"
40+64 2"
HUOMIOITAVAA
On erittäin suositeltavaa asentaa vesipiiriin lisäsuodatin.
Etenkin metallihiukkasten poistamiseksi vesiputkistosta on
suositeltavaa käyttää magneettista tai syklonisuodatinta,
joka voi suodattaa pienhiukkasia. Pienhiukkaset voivat
vahingoittaa yksikköä, eikä yksikön vakiosuodatin poista
niitä.
5.4.2 Kaava paisunta-astian esipaineen laskemiseen
Astian esipaine (Pg) riippuu asennuksen korkeuserosta (H):
Pg=0,3+(H/10) (bar)
5.4.3 Veden määrän ja paisunta-astian esipaineen tarkistus
Yksikössä on 12 litran paisunta-astia, jonka oletusesipaine on
1baari.
Varmista, että laite toimii oikein:
▪ Tarkista vähimmäis- ja enimmäisvesimäärä.
▪ Paisunta-astian esipainetta voi olla tarpeen säätää.
Veden vähimmäismäärä
Malli Veden
kokonaisvähimmäismäärä (l)
20 76
32 110
40 152
64 220
TIETOJA
Lämpötilan askeleroa voidaan muuttaa asetuksilla [A‑02] ja
[F‑00]. Tämä vaikuttaa tarvittavaan
vähimmäisvesimäärään, kun laite toimii jäähdytystilassa.
Oletusarvoisesti yksikkö on asetettu säilyttämään veden
lämpötilaero 3,5 K, jolloin se voi toimia yllä olevassa
taulukossa mainitulla vähimmäismäärällä. Jos kuitenkin
asetetaan pienempi lämpötilaero esimerkiksi
prosessijäähdytyssovelluksissa, joissa on vältettävä
lämpötilan vaihteluja, tarvitaan suurempi
vähimmäisvesimäärä.
Jotta varmistetaan yksikön asianmukainen toiminta, kun
asetuksen [F‑00] (jäähdytystila) arvoa muutetaan,
vähimmäisvesimäärä täytyy korjata. Jos tämä määrä ylittää
yksikössä sallitun alueen, kenttäputkistoon täytyy asentaa
ylimääräinen paisunta-astia tai puskurisäiliö.
Esimerkki:
Asetuksen [F‑00] muuttamisen vaikutus järjestelmään kuvataan
esimerkillä, jossa yksikön pienin sallittu vesimäärä on 66l. Yksikkö
on asennettu 5m vesipiirin korkeimman kohdan alapuolelle.
Oletetaan, että asetusta [F‑00] muutetaan arvosta 5°C (oletusarvo)
arvoon 0°C. Alla olevasta taulukosta nähdään, että 5°C vastaa
lämpötilaeroa 3,5 K ja 0°C eroa 1 K, joka on alhaisin arvo, joka
voidaan asettaa.
[F‑00]-arvo (°C) Lämpötilaero (K)
0 1
1 1,5
2 2
3 2,5
4 3
5 3,5
6 4
7 4,5
8 5
9 5,5
10 6
11 6,5
12 7
13 7,5
14 8
15 8,5
Alla olevan kaavion käyrä mukainen vesimäärän korjauskerroin on
3,5, mikä tarkoittaa, että minimimäärä on 3,5 kertaa suurempi.
Vähimmäisvesimäärän korjauskerroinkäyrä
TIETOJA
Kriittisissä prosesseissa tai huoneissa, joissa on suuri
lämpökuorma, vettä voidaan kuitenkin tarvita enemmän.
Asentajan ja käyttäjän viiteopas
14
a Veden määrän korjauskerroin
b Lämpötilaero (K)
Kun kerrotaan 64l korjauskertoimella, saadaan 224l, joka on pienin
asennuksessa sallittu vesimäärä, jos käytetään lämpötilaeroa 1K.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
5 Valmistelu
0
0.5
1
1.5
2
2.5
3
0 50 100 150 200 250 300 350 400 450 500 550 600
A
B
33
b
a
a
Nyt on hyvin tärkeää tarkistaa, että järjestelmän korkeuseroa varten
järjestelmässä oleva määrä on pienempi kuin suurin sallittu arvo
kyseisellä esipaineella (Pg). Jos katsotaan käyrää, 1 baarin
esipaineella suurin sallittu määrä on 350l.
Järjestelmän kokonaismäärä on ehdottomasti suurempi yksikön
sisäisen määrän lisäämisen jälkeen. Tällöin voidaan käyttää hieman
esipainetta, tai kenttäputkistoon täytyy asentaa ylimääräinen
paisunta-astia tai puskurisäiliö.
Esipaineen (Pg) oletusarvo vastaa 7m:n korkeuseroa.
Jos järjestelmän korkeusero on alle 7 m JA järjestelmän vesimäärä
on pienempi kuin kyseisellä esipaineella (Pg) sallittu maksimiarvo
(katso kaavio), esipainetta (Pg) EI tarvitse säätää.
Veden enimmäismäärä
Määritä seuraavan kaavion avulla veden maksimimäärä laskettua
esipainetta varten.
5.4.5 Veden tilavuuden tarkistaminen: Esimerkkejä
Esimerkki 1
Yksikkö on asennettu 5m vesipiirin korkeimman kohdan alapuolelle.
Vesipiirin kokonaisvesimäärä on 250l.
Toimenpiteitä tai säätöjä ei tarvita.
Esimerkki 2
Yksikkö on asennettu vesipiirin korkeimpaan kohtaan. Vesipiirin
kokonaisvesimäärä on 420l.
Toimet:
▪ Koska kokonaisvesimäärä (420 l) on suurempi kuin
oletusvesimäärä (340l), esipainetta on laskettava.
▪ Tarvittava esipaine on:
Pg=(0,3+(H/10))bar=(0,3+(0/10))bar=0,3bar
▪ Vastaava veden maksimimäärä on noin 490l (katso kaavio).
▪ Koska 420 l on vähemmän kuin 490 l, paisunta-astia kelpaa
asennukseen.
5.5 Sähköjohdotuksen valmistelu
5.5.1 Tietoja sähköjohdotuksen valmistelusta
a Esipaine (bar)
b Veden enimmäismäärä (l)
A Järjestelmä
B Oletusarvo
Jos koko piirin kokonaisvesimäärä ylittää suurimman sallitun
vesimäärän (katso kaavio), kenttäputkistoon täytyy asentaa
ylimääräinen paisunta-astia.
5.4.4 Paisunta-astian esipaineen muuttaminen
HUOMIOITAVAA
Vain valtuutettu asentaja saa säätää paisunta-astian
esipainetta.
Kun paisunta-astian esipainetta (1 bar) on muutettava, huomioi
seuraavat ohjeet:
▪ Käytä vain kuivatyppeä paisunta-astian esipaineen asettamiseen.
▪ Paisunta-astian esipaineen väärä asetus johtaa järjestelmän
toimintahäiriöön.
Paisunta-astian esipainetta muuttaminen on tehtävä vapauttamalla
tai lisäämällä typen painetta paisunta-astian Schrader-venttiilin
kautta.
TIETOJA
Lue myös varotoimet ja vaatimukset luvusta “Yleiset
varotoimet”.
VAROITUS
▪ Jos virransyötöstä puuttuu tai on vääränlainen
nollajohdin, laitteisto voi rikkoutua.
▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä
vesijohtoon, ylijännitesuojaan tai puhelimen maahan.
Epätäydellinen maadoitus voi aiheuttaa sähköiskun.
▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.
▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT
ole yhteydessä teräviin reunoihin tai putkistoon,
etenkään korkeapainepuolella.
▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,
jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat
aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.
▪ ÄLÄ asenna vaihekondensaattoria, koska tässä
yksikössä on invertteri. Vaihekondensaattori heikentää
suorituskykyä ja voi aiheuttaa onnettomuuksia.
VAROITUS
▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki
johdotukset, ja niiden on täytettävä sovellettavan
lainsäädännön määräykset.
▪ Tee sähköliitännät kiinteään johdotukseen.
▪ Kaikkien paikan päällä hankittavien komponenttien ja
kaikkien sähköasennusten on täytettävä soveltuvan
lainsäädännön määräykset.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
a Schrader-venttiili
VAROITUS
Käytä AINA moniytimistä kaapelia virransyöttökaapelina.
5.5.2 Tietoja sähkövaatimustenmukaisuudesta
Tämä laitteisto noudattaa standardia:
Asentajan ja käyttäjän viiteopas
15
6 Asennus
▪ EN/IEC 61000‑3‑11 edellyttäen, että järjestelmän impedanssi Z
on pienempi tai yhtä suuri kuin Z
käyttäjän syöttö- ja julkisen
max
järjestelmän rajapintapisteessä.
▪ EN/IEC 61000‑3‑11 = Eurooppalainen/kansainvälinen tekninen
standardi, joka asettaa julkisten pienjännitejärjestelmien
liitettyjen laitteiden, joiden nimellisvirta on ≤75 A,
jännitemuutosten, vaihteluiden ja värinän rajat.
▪ Laitteiston asentajan tai käyttäjän vastuulla on varmistaa –
neuvottelemalla tarvittaessa jakeluverkko-operaattorin kanssa –
että laitteisto liitetään vain syöttöjärjestelmään, jonka
impedanssi Z
on pienempi tai yhtä suuri kuin Z
sys
max
.
▪ EN/IEC 61000‑3‑12 edellyttäen, että oikosulkuvirta Ssc on
suurempi tai yhtä suuri kuin taulukon minimiarvo Ssc käyttäjän
syöttöjärjestelmän ja julkisen järjestelmän rajapintapisteessä.
▪ EN/IEC 61000‑3‑12 = eurooppalainen/kansainvälinen tekninen
standardi, joka asettaa julkisiin pienjännitejärjestelmiin liitettyjen
laitteiden, joiden vaihekohtainen tulovirta on >16 A ja ≤75 A,
tuottamien yliaaltovirtojen rajat.
▪ Laitteiston asentajan tai käyttäjän vastuulla on varmistaa –
neuvottelemalla tarvittaessa jakeluverkko-operaattorin kanssa
– että laitteisto liitetään vain syöttöjärjestelmään, jonka
oikosulkuvirta Ssc on suurempi tai yhtä suuri kuin minimiarvo Ssc.
Ulkoyksikkö Z
(Ω) Ssc-minimiarvo (kVA)
max
SERHQ020BAW1 0,27 838
SERHQ032BAW1 0,24 873
Sisäyksikkö Z
(Ω) Ssc-minimiarvo (kVA)
max
SEHVX20BAW 0,27 820
SEHVX32BAW 0,24 874
SEHVX40BAW 0,25 1639
SEHVX64BAW 0,22 1747
Paikallisen liitännän virtajohdon on oltava standardin IEC60245
mukainen.
Suojattujen putkien johdotustyypin täytyy olla H05VV; tyyppiä
H07RN-F täytyy käyttää suojaamattomissa putkissa.
5.5.3 Kaapeleja koskevat vaatimukset
Nimike Kaapelinip
1 PS Sisäyksikön virtalähde 4+GND
2 LV Sisä- ja ulkoyksikön välinen
3 LV Vakiokaukosäädin (F1/F2) 2
4 LV Toissijainen kaukosäädin (F1/F2)
5 LV Termostaatin PÄÄLLE/POIS-signaali
6 LV Termostaatin jäähdytys-/
7 LV Toiminnan PÄÄLLE-signaali
8 LV Toiminnan POIS-signaali
9 HV Jäähdytys-/lämmityslähtö 2 0,3 A
10 HV Käytön PÄÄLLE/POIS -lähtö 2 0,3 A
11 HV Virhelähtö 2 0,3 A
12 HV Vesiputkien lämmittimen lähtö 2 1 A
13 HV Pumpun PÄÄLLE/POIS-lähtö 2 0,3 A
pu
tiedonsiirtokaapeli
lämmityssignaali
(a) Valinnainen
(b) Katso yksikön nimikilpi tai tekninen tietokirjanen.
(c) Kaapelin poikkipinta-ala vähintään 0,75mm2.
(d) Kaapelin poikkipinta-ala vähintään 1,5mm2.
PS Virtalähde
LV Pienjännite
HV Suurjännite
Kuvaus Tarvittava
(a)
(a)
(a)
(a)
(a)
johdinmäärä
(d) (d)
2
2
2
2
2
2
Suurin
virrantarve
(b)
(c)
(c)
(c)
(c)
(c)
(c)
Johtojen valinta ja mitoitus täytyy tehdä soveltuvan lainsäädännön
sys
mukaisesta alla olevan taulukon tietojen perusteella.
TIETOJA
Usean yksikön yhdistelmät ovat vakioyksiköitä.
Ulkoyksikkö Suositeltavat sulakkeet
SERHQ020BAW1 32A
SERHQ032BAW1 40A
Sisäyksikkö Suositeltavat sulakkeet
SEHVX20BAW 6A
SEHVX32BAW 10A
SEHVX40BAW
SEHVX64BAW
HUOMIOITAVAA
Kun käytetään jäännösvirtatoimisia virrankatkaisimia,
muista käyttää nopean tyypin 300 mA
nimellisjäännösvirtaa.
6 Asennus
6.1 Yleiskuvaus: Asennus
Tässä luvussa kerrotaan, mitä asennuspaikalla täytyy tehdä ja tietää
järjestelmän asennusta varten.
Tyypillinen työnkulku
Asennus koostuu yleensä seuraavista vaiheista:
1 Ulkoyksikön kiinnitys.
2 Sisäyksikön kiinnitys.
3 Kylmäaineputkiston liittäminen.
4 Kylmäaineputkiston tarkistaminen.
5 Kylmäaineen täyttö.
6 Vesiputkiston liittäminen.
7 Sähköjohtojen liittäminen.
6.2 Yksiköiden avaaminen
6.2.1 Tietoja yksiköiden avaamisesta
Yksikkö on avattava tietyissä tilanteissa. Esimerkki:
▪ Kun sähköjohdot kytketään
▪ Kun yksikköä pidetään kunnossa tai huolletaan
VAARA: SÄHKÖISKUN VAARA
ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.
6.2.2 Ulkoyksikön avaaminen
VAARA: SÄHKÖISKUN VAARA
VAARA: PALAMISEN VAARA
Yksikön sisään pääsyä varten etulevyt täytyy avata seuraavasti:
5.5.4 Turvalaitevaatimukset
Virransyöttö täytyy suojata vaadittavilla turvalaitteilla, kuten
pääkatkaisimella, jokaisen vaiheen hitaalla sulakkeella sekä
maavuotokatkaisimella, soveltuvan lainsäädännön mukaisesti.
Asentajan ja käyttäjän viiteopas
16
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
4×
4×
Kun etulevyt ovat auki, sähkökomponenttirasiaan päästään käsiksi.
1
3
2
10×
5×
4×
4×
1
4×
Katso "6.2.4 Ulkoyksikön sähkökomponenttirasian
avaaminen"sivulla17.
Pääpiirilevyn painikkeisiin täytyy päästä käsiksi huoltotarkoituksia
varten. Näihin painikkeisiin päästään käsiksi ilman, että
sähkökomponenttirasian kantta täytyy avata. Katso
"7.2.3Kenttäasetuskomponenttien käyttäminen"sivulla35.
6 Asennus
6.2.4 Ulkoyksikön sähkökomponenttirasian avaaminen
HUOMIOITAVAA
ÄLÄ käytä liikaa voimaa, kun avaat
sähkökomponenttirasian kantta. Liiallinen voima voi saada
kannen vääntymään, jolloin sisään pääsee vettä
aiheuttaen laitteiston vikaantumisen.
6.2.3 Sisäyksikön avaaminen
VAARA: SÄHKÖISKUN VAARA
VAARA: PALAMISEN VAARA
Yksikön sisään pääsyä varten etulevyt täytyy avata seuraavasti:
Paneeli
1 Sisäyksikön sähköosat
2 Sisäyksikkö (sivupaneeli)
3 Sisäyksikkö (etupaneeli)
Kun etulevyt ovat auki, sähkökomponenttirasiaan päästään käsiksi.
Katso "6.2.5 Sisäyksikön sähkökomponenttirasian
avaaminen"sivulla17.
6.2.5 Sisäyksikön sähkökomponenttirasian avaaminen
HUOMIOITAVAA
ÄLÄ käytä liikaa voimaa, kun avaat
sähkökomponenttirasian kantta. Liiallinen voima voi saada
kannen vääntymään, jolloin sisään pääsee vettä
aiheuttaen laitteiston vikaantumisen.
6.3 Ulkoyksikön kiinnitys
6.3.1 Tietoja ulkoyksikön asentamisesta
Milloin
Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja
vesiputkisto voidaan liittää.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
17
6 Asennus
722-737
≥67≥67
765
6767
A
B
20 mm
a
Tyypillinen työnkulku
Ulkoyksikön asennus koostuu tyypillisesti seuraavista vaiheista:
1 Asennusrakenteesta huolehtiminen.
2 Ulkoyksikön asennus.
3 Tyhjennyksestä huolehtiminen.
6.3.2 Ulkoyksikön asentamisessa huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista.
▪ Yleiset varotoimet
▪ Valmistelu
6.3.3 Asennusrakenteen tarjoaminen
Varmista, että yksikkö on asennettu tarpeeksi vahvalle alustalle, jotta
estetään tärinä ja äänihaitat.
HUOMIOITAVAA
▪ Jos yksikön asennuskorkeutta täytyy lisätä, ÄLÄ käytä
telineitä vain kulmien tukemiseen.
▪ Yksikön alla olevien telineiden täytyy olla vähintään
100mm leveitä.
X Ei sallittu
O Sallittu
▪ Perustuksen korkeuden täytyy olla vähintään 150 mm lattiasta.
Tätä korkeutta täytyy lisätä alueilla, joilla sataa paljon lunta,
asennuspaikan ja -olosuhteen mukaan.
▪ Suositeltava asennus tehdään kiinteälle, vaakatasossa olevalle
alustalle (teräspalkkikehikko tai betoni).
6.3.4 Tyhjennyksestä huolehtiminen
HUOMIOITAVAA
▪ Valmista perustuksen ympärille vedenpoistokanava
johtamaan yksiköstä poistuva jätevesi.
▪ Jos yksikkö on tarkoitus asentaa katolle, tarkista ensin
katon lujuus ja veden pois johtaminen katolta.
▪ Jos yksikkö asennetaan kehikon päälle, asenna
vesisuojalevy 150 mm etäisyydelle yksikön alle
estääksesi yksikön alta tulevan veden suotuminen.
▪ Jos yksikkö asennetaan syövyttävään ympäristöön,
käytä mutteria, jossa on muovinen aluslevy (a),
suojaamaan mutterin kiristysosaa ruosteelta.
6.4 Sisäyksikön kiinnitys
6.4.1 Tietoja sisäyksikön kiinnityksestä
Milloin
Ulko- ja sisäyksikkö on kiinnitettävä ennen kuin kylmäaine- ja
vesiputkisto voidaan liittää.
Tyypillinen työnkulku
Sisäyksikön kiinnittäminen sisältää yleensä seuraavat vaiheet:
1 Asennusrakenteesta huolehtiminen.
2 Sisäyksikön asentaminen.
6.4.2 Varotoimet kun sisäyksikköä kiinnitetään
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista.
▪ Yleiset varotoimet
▪ Valmistelu
Perustus vähintään
Ulkoyksikkö A B
SERHQ020 930 792
SERHQ032 1240 1102
▪ Kiinnitä yksikkö paikoilleen neljän perustuspultin M12 avulla.
Ankkuripultit kannattaa ruuvata niin pitkälle, että niiden pituudesta
jää 20mm perustuksen pinnan yläpuolelle.
Asentajan ja käyttäjän viiteopas
18
6.4.3 Asennusrakenteen tarjoaminen
Varmista, että yksikkö on asennettu tarpeeksi vahvalle alustalle, jotta
estetään tärinä ja äänihaitat.
HUOMIOITAVAA
▪ Jos yksikön asennuskorkeutta täytyy lisätä, ÄLÄ käytä
telineitä vain kulmien tukemiseen.
▪ Yksikön alla olevien telineiden täytyy olla vähintään
100mm leveitä.
▪ Yksikkö on asennettava seinää vasten.
▪ Yksikkö on kiinnitettävä kallistumisen estämiseksi.
▪ Suositeltava asennus tehdään kiinteälle, vaakatasossa olevalle
alustalle (teräspalkkikehikko tai betoni).
▪ Noudata asennuksen vähimmäistilavaatimuksia.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
766.5 500200
396500
(mm)
▪ Kiinnitä yksikkö paikoilleen neljän perustuspultin M12 avulla.
20 mm
b
a
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
Ankkuripultit kannattaa ruuvata niin pitkälle, että niiden pituudesta
jää 20mm perustuksen pinnan yläpuolelle.
▪ Kiinnitä yksikkö lattiaan käyttämällä pohjapalkeissa olevia reikiä.
6 Asennus
HUOMIOITAVAA
Ota seuraavat kylmäaineputkistoon liittyvät
varotoimenpiteet huomioon:
▪ Vältä kaiken muun kuin määritetyn kylmäaineen
sekoittumista kylmäainekiertoon (esim. ilman).
▪ Käytä vain R410A:ta, kun lisäät kylmäainetta.
▪ Käytä vain R410A-kylmäaineelle tarkoitettuja
asennustyökaluja (esim. paineensäätömittari), jotka
kestävät painetta ja joiden avulla estetään
epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden)
sekoittuminen järjestelmään.
▪ Suojaa putkisto seuraavan taulukon mukaisesti
estääksesi lian, nesteen tai pölyn pääsyn putkistoon.
▪ Ole varovainen, kun vedät kupariputket seinien läpi.
Yksikkö Asennuksen kesto Suojausmenetelmä
Ulkoyksikkö >1kk Litistä putki
<1kk Litistä tai teippaa
Sisäyksikkö Kestosta riippumatta
VAROITUS
Liitä kylmäaineputkisto tukevasti ennen kompressorin
käynnistämistä. Jos kylmäaineputkistoa ei ole liitetty ja
sulkuventtiili on auki kompressorin ollessa käynnissä,
ilmaa imetään sisään. Seurauksena on epänormaali paine
jäähdytyspiirissä, mikä voi aiheuttaa laitteiston
vaurioitumisen ja jopa vammoja.
putki
▪ Kiinnitä yksikkö seinään käyttämällä 2 L-muotoista tarviketukea,
jotta se ei pääse kaatumaan. Tuet voidaan kiinnittää sisäyksikön
yläpaneeliin (2× M5-ruuvia kummallakin puolella, mutta yksi ruuvi
on jo kiinnitetty ylälevyn oikealle puolelle).
a Kiinnitä yksi L-muotoinen tuki ylälevyn vasemmalle puolelle
käyttämällä 2ruuvia tarvikepussista.
b Kiinnitä toinen L-muotoinen tuki ylälevyn oikealle puolelle
käyttämällä 1ruuvia tarvikepussista ja 1ruuvia, joka on jo
kiinnitetty yksikköön.
6.5 Kylmäaineputkiston liittäminen
6.5.1 Kylmäaineputkiston liittämisessä huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista.
▪ Yleiset varotoimet
▪ Valmistelu
6.5.2 Putken pään juottaminen
HUOMIOITAVAA
Asennettavan putkiston liitännässä huomioitavaa. Lisää
juotosmateriaalia kuvan mukaisesti.
▪ Puhalla juotettaessa läpi typpikaasua estääksesi suuren
hapettuneiden kalvojen määrän syntymisen putkien sisälle. Tämä
kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden
toimintaa ja estää asianmukaisen käytön.
▪ Aseta typpikaasun paineeksi paineenalennusventtiilillä 20 kPa
(0,2bar) (ts. vain sen verran, että se tuntuu iholla).
a Kylmäaineputkisto
b Juotettava osa
c Teippaus
d Käsiventtiili
e Paineenalennusventtiili
f Typpi
▪ ÄLÄ käytä hapettumisen estoaineita juottaessasi putkien saumoja.
Sen jäännös voi tukkia putkia ja rikkoa laitteita.
VAARA: PALAMISEN VAARA
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
19
6 Asennus
c
d
a
b
a b
cde
a b c
▪ ÄLÄ käytä juoksutinta juottaessasi kupari-kuparikylmäaineputkia.
Käytä juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi
juoksutinta.
Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos
esimerkiksi käytetään klooripohjaista juoksutinta, se syövyttää
putkia, ja jos juoksuttimessa on fluoria, se vahingoittaa
kylmäaineöljyä.
6.5.3 Sulkuventtiilin ja huoltoportin käyttäminen
Sulkuventtiilin käsittely
Huomioi seuraavat ohjeet:
▪ Sulkuventtiilit on suljettu tehtaalla.
▪ Seuraavissa kuvissa näytetään venttiilin käsittelyssä tarvittavat
osat.
a Huoltoportti ja huoltoportin suojus
b Sulkuventtiili
c Putkiston liitäntä
d Sulkuventtiilin kansi
Huoltoportin käsitteleminen
Huoltoporttien sijainti:
Katso huoltoportin sijainti ulkoyksikön etupaneeliin kiinnitetystä
varoitustarrasta.
▪ Käytä aina täyttöletkua, jossa on venttiilin painotappi, koska
huoltoportti on Schrader-tyyppinen venttiili.
▪ Muista sulkea huoltoportin suojus tiukasti huoltoportin käsittelyn
jälkeen. Katso kiristysmomentti alla olevasta taulukosta.
▪ Tarkista huoltoportin suojuksen kiristämisen jälkeen, ettei
kylmäainevuotoja ole.
Kiristysmomentit
Sulkuventtii
lin koko
(mm)
Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø25,4 27,0~33,0 8mm 22,5~27,5
Kiristysmomentti N•m (sulje kääntämällä
Venttiilin
runko
myötäpäivään)
Akseli
Kuusiokolo
avain
Hattu
(venttiilin
kupu)
Huoltoportt
i
a Huoltoportti
b Sulkuventtiilin kansi
c Kuusiokolo
d Akseli
e Tiiviste
▪ Pidä molemmat sulkuventtiilit auki käytön aikana.
▪ Älä käytä liikaa voimaa sulkuventtiilin kääntämiseen. Venttiilin
runko voi murtua.
Sulkuventtiilin avaaminen/sulkeminen
1 Poista sulkuventtiilin suojus.
2 Aseta kuusioavain (nestepuoli: 4 mm, kaasupuoli: 8 mm)
sulkuventtiiliin ja kierrä sulkuventtiiliä:
Auki vastapäivään.
Kiinni myötäpäivään.
3 Lopeta kiertäminen, kun sulkuventtiili ei kierry enempää.
Venttiili on nyt auki/kiinni.
TIETOJA
▪ SERHQ020 tukee Ø22,2 kenttäputkistoa yksikön
mukana toimitetussa varusteputkessa.
▪ SERHQ032 tukee Ø28,6 kenttäputkistoa yksikön
mukana toimitetussa varusteputkessa.
Asentajan ja käyttäjän viiteopas
20
6.5.4 Kylmäaineputkiston liittäminen ulkoyksikköön
HUOMIOITAVAA
Kaikki kenttäputket on annettava lisensoidun
kompressoriasentajan tehtäväksi, ja työn on täytettävä
asianmukaiset eurooppalaiset ja kansalliset vaatimukset.
Tiivistä putkien ja johtojen tuloaukot tiivistysaineella (hankitaan
erikseen), muuten yksikön teho laskee ja pieneläimet voivat mennä
koneeseen.
Esimerkki: putkien vienti etukautta
a Tulppaa harmaat alueet (putket viedään etupaneelin läpi)
b Kaasupuolen putkisto
c Nestepuolen putkisto
HUOMIOITAVAA
Kun kaikki putket on kytketty, varmista, että kaasuvuotoja
ei ole. Suorita kaasuvuotokoe typen avulla.
HUOMIOITAVAA
▪ Muista käyttää toimitukseen kuuluvia tarvikeputkia, kun
teet putkitöitä kentällä.
▪ Huolehdi siitä, että kentällä asennettu putkisto ei
kosketa muita putkia eikä ala- tai sivupaneelia.
Huolehdi etenkin ala- ja sivuliitännässä putkiston
riittävästä eristyksestä, jotta se ei pääse koskettamaan
koteloa.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
HUOMIOITAVAA
a b c
c
b
h
f
d
h
a
c
b
g
h
ih
j
k
h
h
h
e
i
a
A B
A
AB
C
D
a
b
a
c
d
25
150 90
Käytä 2-vaiheista takaiskuventtiilillä varustettua
tyhjiöpumppua, joka voi tyhjentää manometripaineeseen
−100,7kPa (−1,007bar) (5absoluuttista torria). Varmista,
ettei öljy valu pumpusta vastakkaiseen suuntaan
järjestelmään, kun pumppu ei ole käynnissä.
VAROITUS
Huolehdi riittävistä varotoimista kylmäainevuodon varalta.
Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue
välittömästi. Mahdollisia vaaroja:
▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa
voi aiheuttaa hapenpuutetta.
▪ Jos kylmäainekaasua pääsee kosketuksiin tulen
kanssa, voi muodostua myrkyllistä kaasua.
VAROITUS
Älä koskaan kosketa suoraan vahingossa vuotavaa
kylmäainetta. Seurauksena voi olla vakava
paleltumavamma.
Kylmäaineputkisto voidaan asentaa yksikön edestä tai sivulta (kun
se viedään ulos pohjasta) kuvan mukaisesti.
6 Asennus
a Kaasupuolen varusteputki
b Leikkaa tästä
c Kaasupuolen putkisto (ei sisälly toimitukseen)
d Yksikön pohja
Ulkoyksikk
ö
SERHQ020 156 23 192 247
SERHQ032 150 29 192 251
A B C D
a Liitäntä vasemmalla puolella
b Liitäntä edessä
c Liitäntä oikealla puolella
A Irrota etuliitäntää varten sulkuventtiilin suojus
kylmäaineputkiston liittämistä varten.
B Irrota sivuliitäntää varten pohjakehyksen läpivientiaukot ja
vedä putket pohjakehyksen alta.
a Kaasuputken sulkuventtiili
b Nesteputken sulkuventtiili
c Huoltoportti kylmäaineen lisäystä varten
d Kaasupuolen varusteputki (1)
e Kaasupuolen varusteputki (2)
f Nestepuolen varusteputki (1)
g Nestepuolen varusteputki (2)
h Juottaminen
i Kaasupuolen putkisto (ei sisälly toimitukseen)
j Nestepuolen putkisto (hankittava asennuspaikalla)
k Avaa läpivientiaukot vasaralla
Kaasupuolen varusteputken katkaiseminen
Kun kylmäaineputkisto liitetään sivulta, katkaise kaasupuolen
varusteputki kuvan mukaisesti.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
HUOMIOITAVAA
▪ Kun liität putkistoa asennuspaikalla, muista käyttää
varusteputkia.
▪ Varmista, että asennettava putkisto ei pääse
koskettamaan muita putkia tai yksikön alarunkoa tai
sivupaneeleita.
HUOMIOITAVAA
Läpivientiaukon tekemistä koskevat varotoimet:
▪ Vältä kotelon vahingoittamista.
▪ Kun läpivientiaukot on tehty, suosittelemme purseiden
irrottamista ja reunojen ja niitä ympäröivän alueen
maalaamista korjausmaalilla ruostumisen estämiseksi.
▪ Kun sähköjohtoja viedään läpivientiaukkojen läpi,
teippaa johtojen ympärille suojateippiä estämään
johtojen vauriot.
VAROITUS
Älä koskaan irrota litistettyä putkea juottamalla.
VAROITUS
Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua
litistetystä putkesta.
Alla olevien ohjeiden noudattamatta jättäminen voi
aiheuttaa omaisuusvahinkoja tai henkilövahinkoja, jotka
voivat olla vakavia olosuhteiden mukaan.
Irrota litistetyt putket seuraavalla tavalla:
1 Irrota venttiilin kupu ja varmista, että sulkuventtiilit on suljettu
kunnolla.
Asentajan ja käyttäjän viiteopas
21
6 Asennus
a
b
c
b
c
B
A
a
b
VRV
C1
VRV
C2
f
e
g
C2
g
C1
C1
C2
d
d
a
b
c
2 Liitä täyttöletku kaikkien sulkuventtiilien huoltoportteihin.
3 Ota talteen kaasu ja öljy litistetyistä putkista käyttämällä
talteenottoyksikköä.
HUOMIO
Älä päästä kaasuja ilmakehään.
4 Kun kaikki kaasu ja öljy on otettu talteen litistetyistä putkista,
irrota täyttöletku ja sulje huoltoportit.
5 Jos litistetyn putken alaosa näyttää samalta kuin alla olevan
kuvan yksityiskohta A, suorita tämän menettelyn 2 viimeistä
vaihetta.
6 Jos litistetyn putken alaosa näyttää samalta kuin alla olevan
kuvan yksityiskohta B, suorita tämän menettelyn 3 viimeistä
vaihetta.
7 Katkaise pienemmän litistetyn putken alaosa irti sopivalla
työkalulla (esim. putkileikkuri, hohtimet…) niin, että
poikkileikkaus jää auki, jotta jäljellä oleva öljy pääsee valumaan
pois, mikäli talteenotto ei onnistunut täysin. Odota, kunnes
kaikki öljy on valunut pois.
▪ Katkaise ensin kylmäainenesteputki yksikön sisällä noin 7 cm
ennen kiinnikettä ja kylmäainekaasuputki 4cm ennen kiinnikettä.
Tämä on tarpeen, jotta putkileikkuri ei häiritse putkia. Poista kaikki
purseet putkista.
▪ Käytä varusteputkia kenttäkylmäaineputkien liittämiseen
sisäyksikön putkiliitäntöihin. SEHVX20BAW: kun sekä neste- että
kaasukylmäaineputken pää on katkaistu, juota tarvikeputki 1
nesteliitäntään ja tarvikeputki 2 kaasuliitäntään. SEHVX32BAW:
kun sekä neste- että kaasukylmäaineputken pää on katkaistu,
juota kenttäputkisto suoraan nesteliitäntään ja tarvikeputki 2
kaasuliitäntään. SEHVX40BAW: suorita toimenpide
SEHVX20BAW kaksi kertaa. SEHVX64BAW: suorita toimenpide
SEHVX32BAW kaksi kertaa.
HUOMIOITAVAA
Kiinnitä putket juottamisen jälkeen yksikköön käyttämällä
putkitukien kiinnikkeitä.
8 Katkaise litistetty putki irti putkileikkurilla heti juotoskohdan
yläpuolelta tai merkin yläpuolelta, jos juotoskohtaa ei ole.
9 Siltä varalta, että talteenotto ei onnistunut täysin, odota, kunnes
kaikki öljy on valunut pois, ja tee vasta sitten kenttäputkiston
liitännät.
a Huoltoportti
b Sulkuventtiili
c Putken katkaisukohta heti juotoskohdan tai merkin
yläpuolella
A+B Litistetty putki
6.5.5 Kylmäaineputkiston liittäminen sisäyksikköön
▪ SEHVX20+32BAW: irrota yläläpivientiaukko sivuhuoltolevystä ja
lisää läpivientitiiviste (tarvike) peittämään mahdolliset purseet.
SEHVX40+64BAW: irrota sekä ylä- että alaläpivientiaukko
sivuhuoltolevystä ja lisää läpivientitiivisteet (tarvike) peittämään
mahdolliset purseet.
a Sisäyksikkö
b Ulkoyksikkö 1
c Ulkoyksikkö 2 (vain SEHVX40+64BAW)
d Kylmäaineputkisto
e Pumppu
f Kytkinrasia
g Haihdutin
HUOMIOITAVAA
Kun asennetaan putkisto ulko- ja sisäyksiköiden väliin,
katso myös kuva kohdassa "6.9.7 Virransyöttö- ja
tiedonsiirtokaapelien liittäminen"sivulla33.
6.6 Kylmäaineputkiston liitäntöjen tarkistaminen
6.6.1 Tietoja kylmäaineputkiston liitäntöjen
Asentajan ja käyttäjän viiteopas
22
a Läpivientiaukko
b Läpivientitiiviste
Ulkoyksikön sisäinen kylmäaineputkisto on testattu tehtaalla
vuotojen varalta. Sinun täytyy tarkistaa vain ulkoyksikön ulkoinen
kylmäaineputkisto.
tarkistamisesta
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
6 Asennus
f
i
h
a
b
d
c
e
k
l
m
j
g
f
f
e
a
d
c
b
d
e
Ennen kylmäaineputkiston tarkistamista
Varmista, että kylmäaineputkisto on liitetty ulko- ja sisäyksikön väliin.
Tyypillinen työnkulku
Kylmäaineputkiston tarkistus koostuu tyypillisesti seuraavista
vaiheista:
1 Kylmäaineputkien tarkistus vuotojen varalta.
2 Tyhjiökuivauksen suorittaminen kaiken kosteuden, ilman tai
typen poistamiseksi kylmäaineputkistosta.
Jos on olemassa mahdollisuus, että putkistossa on kosteutta
(esimerkiksi vettä on voinut päästä putkistoon), suorita ensin
tyhjiökuivaus alla kuvatun menetelmän mukaisesti, kunnes kaikki
kosteus on poistettu.
6.6.2 Kylmäaineputkiston tarkistamisessa huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista.
▪ Yleiset varotoimet
▪ Valmistelu
HUOMIOITAVAA
Käytä 2-vaiheista takaiskuventtiilillä varustettua
tyhjiöpumppua, joka voi tyhjentää manometripaineeseen
−100,7kPa (−1,007bar) (5absoluuttista torria). Varmista,
ettei öljy valu pumpusta vastakkaiseen suuntaan
järjestelmään, kun pumppu ei ole käynnissä.
HUOMIOITAVAA
Käytä tyhjiöpumppua vain R410A:ta varten. Saman
pumpun käyttäminen muiden kylmäaineiden kanssa
saattaa rikkoa pumpun ja yksikön.
6.6.3 Kylmäaineputkiston tarkistaminen: Määritys
6.6.4 Vuotojen tarkistaminen: Painevuototesti
HUOMIOITAVAA
Kun kaikki putket on kytketty, varmista, että kaasuvuotoja
ei ole. Suorita kaasuvuotokoe typen avulla.
1 Riko tyhjiö paineistamalla typpikaasulla manometripaineeseen
4,0 MPa (40 bar). Älä koskaan aseta manometripainetta
yksikön maksimikäyttöpainetta korkeammaksi, ts. 4,0 MPa
(40bar).
6.6.5 Alipainekuivauksen suorittaminen
Poista kaikki kosteus järjestelmästä seuraavasti:
1 Tyhjennä järjestelmää vähintään 2tuntia tavoitealipaineeseen
–100,7kPa (–1,007bar) (5absoluuttista torria).
2 Tarkista tyhjiöpumppu sammutettuna, että tavoitealipaine säilyy
vähintään 1tunnin ajan.
3 Jos tavoitealipainetta ei saavuteta 2tunnissa tai alipaine ei säily
1tunnin ajan, järjestelmässä saattaa olla liikaa kosteutta. Riko
tässä tapauksessa alipaine paineistamalla typpikaasulla
manometripaineeseen 0,05 MPa (0,5 baaria) ja toista vaiheita
1–3, kunnes kaikki kosteus on poistettu.
HUOMIOITAVAA
SERHQ032: Suorita toimenpiteet kummassakin yksikössä.
6.6.6 Kylmäaineputkiston eristäminen
Vuototestin ja tyhjökuivauksen suorittamisen jälkeen putkisto pitää
eristää. Ota huomioon seuraavat seikat:
▪ Muista eristää (kaikkien yksiköiden) neste- ja kaasuputket.
▪ Käytä 70°C lämpötilaa sietävää polyeteenieristettä
nesteputkistossa ja 120°C lämpötilaa sietävää polyeteenieristettä
kaasuputkistossa.
▪ Vahvista kylmäaineputkiston eristystä asennusympäristön
mukaan.
Ympäristön
Kosteus Vähimmäispaksuus
lämpötila
≤30°C 75% – 80% RH 15 mm
>30°C ≥80% RH 20 mm
Eristyksen pinnalle saattaa muodostua kondensaatiota.
▪ Jos on mahdollista, että sulkuventtiilin kondensaatiota voi tippua
sisäyksikköön eristeen ja putkiston raoista, koska ulkoyksikkö on
a Paineenalennusventtiili
b Typpi
c Vaaka
d R410A-kylmäainesäiliö (juoksutusjärjestelmä)
e Alipainepumppu
f Täyttöletku
g Huoltoportti kylmäaineen lisäystä varten
h Nestelinjan sulkuventtiili
i Kaasulinjan sulkuventtiili
j Sulkuventtiilin huoltoportti
k Venttiili A
l Venttiili B
m Venttiili C
Venttiili Venttiilin tila
Venttiili A Sulje
Venttiili B Auki
Venttiili C Auki
Nestelinjan sulkuventtiili Sulje
Kaasulinjan sulkuventtiili Sulje
ylempänä kuin sisäyksikkö, tämä täytyy estää tiivistämällä
liitännät. Katso alla oleva kuva.
a Kaasulinjan sulkuventtiili
b Nestelinjan sulkuventtiili
c Huoltoportti kylmäaineen lisäystä varten
d Tiivistyskäsittely
e Eriste
f Sisä- ja ulkoyksikön välinen putkisto
VAARA: PALAMISEN VAARA
Muista eristää paikalliset putket, sillä niiden koskettaminen
voi aiheuttaa palovammoja.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
23
6 Asennus
m
n
c
e
d
b
a
g
h
i
f
j
k
l
6.7 Kylmäaineen täyttö
6.7.1 Tietoja kylmäaineen lisäämisestä
Alipainekuivauksen valmistuttua voi kylmäaineen lisääminen alkaa.
Kylmäainetta voidaan lisätä kahdella tavalla.
Tapa Katso
Automaattinen lisäys "Vaihe6a: Kylmäaineen lisäämisen
automaattisesti"sivulla25
Manuaalinen lisäys "Vaihe 6b: Kylmäaineen lisäämisen
manuaalisesti"sivulla26
Kylmäaineen lisäysprosessin nopeuttamiseksi suurissa
järjestelmissä on suositeltavaa ensin esitäyttää osa kylmäaineesta
nestelinjan kautta ennen varsinaista automaattista tai manuaalista
lisäystä. Tämä vaihe sisältyy alla olevaan menettelyyn (katso
"6.7.4 Kylmäaineen lisääminen" sivulla 24). Tämä vaihe voidaan
ohittaa, mutta tällöin lisääminen kestää pidempään.
6.7.2 Kylmäaineputkiston lisäämisessä huomioitavaa
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista.
▪ Yleiset varotoimet
▪ Valmistelu
VAROITUS
▪ Käytä vain R410A-kylmäainetta. Muut aineet voivat
aiheuttaa räjähdyksiä ja onnettomuuksia.
▪ R410A sisältää fluorattuja kasvihuonekaasuja. Sen
ilmaston lämpenemispotentiaalin (GWP) arvo on
2087,5. ÄLÄ päästä näitä kaasuja ilmakehään.
▪ Kun täytät kylmäainetta, käytä aina suojakäsineitä ja
suojalaseja.
HUOMIOITAVAA
Jos joidenkin yksiköiden virta on katkaistu,
lisäysmenettelyä ei voida suorittaa loppuun.
HUOMIOITAVAA
Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä
kompressorin suojaamiseksi ja jotta kampikammion
lämmitin saa virtaa.
HUOMIOITAVAA
▪ Kylmäaineen lisäysportti on liitetty yksikön sisällä
olevaan putkistoon. Yksikön sisäinen putkisto on
täytetty tehtaalla kylmäaineella, joten ole varovainen
liittäessäsi täyttöletkua.
▪ Kun kylmäaine on lisätty, älä unohda sulkea
kylmäaineen lisäysportin kantta. Kannen
kiristysmomentti on 11,5–13,9N•m.
▪ Kylmäaineen yhdenmukaisen jakautumisen
varmistamiseksi kompressorin käynnistyminen voi
kestää ±10 minuuttia yksikön käynnistymisen jälkeen.
Tämä ei ole vika.
6.7.3 Lisättävän kylmäaineen määrän määrittäminen
TIETOJA
Kysy tietoja lopullisesta lisäyksen säädöstä
testauslaboratoriossa jälleenmyyjältä.
Lisättävän kylmäaineen määrän laskeminen perustuu nesteputkiston
kokoon.
Kaava:
R=(X
×0,059)+(X
Ø9,52
R Lisättävän kylmäaineen määrä R [kg:ina ja pyöristettynä 1
X
1, 2
×0,12)
Ø12,7
kymmenyssijaan]
Nesteputken kokonaispituus [m], läpimitta Øa
Esimerkki
SEHVX64BAW + 2× SERHQ032BAW1
R=(L1+L2)
Ø12,7
×0,12
6.7.4 Kylmäaineen lisääminen
Kylmäaineen esitäyttö
1 Laske lisättävän kylmäaineen määrä käyttämällä kohdassa
"6.7.3 Lisättävän kylmäaineen määrän
määrittäminen"sivulla24 annettua kaavaa.
2 Esitäyttömäärä on 10 kg vähemmän kuin laskettu määrä.
3 Avaa venttiili C (venttiilit A ja B sekä sulkuventtiilit täytyy jättää
kiinni) ja lisää kylmäainetta nestemäisessä muodossa
nestepuolen sulkuventtiilin huoltoportin kautta.
4 Sulje venttiili C, kun laskettu esitäyttömäärä on saavutettu.
HUOMIOITAVAA
Jos toimenpide suoritetaan 12 minuutin kuluessa siitä, kun
sisä- ja ulkoyksiköt käynnistetään, H2P-merkkivalo syttyy
kompressori ei toimi, ennen kuin tiedonsiirto on
muodostettu ulko- ja sisäyksiköiden välille.
HUOMIOITAVAA
Sulje etupaneeli ennen kylmäaineen lisäämistä. Jos
etupaneelia ei ole kiinnitetty, yksikkö ei voi päätellä oikein,
toimiiko se kunnolla vai ei.
HUOMIOITAVAA
Jos kyseessä on huolto eikä järjestelmässä (ulkoyksikkö +
kenttäputkisto + sisäyksiköt) enää ole kylmäainetta (esim.
kylmäaineen talteenoton jälkeen), yksikköön täytyy lisätä
alkuperäinen määrä kylmäainetta (katso yksikön nimikilpi)
esitäyttämällä, ennen kuin automaattinen lisäystoiminto
voidaan käynnistää.
Asentajan ja käyttäjän viiteopas
24
a Vaaka
b R410A-kylmäainesäiliö (juoksutusjärjestelmä)
c Täyttöletku
d Nestelinjan sulkuventtiili
e Kaasulinjan sulkuventtiili
f Sulkuventtiilin huoltoportti
g Venttiili B
h Venttiili C
i Venttiili A
j Kylmäaineen täyttöportti
k Yksiköiden välinen putkisto
l Kylmäaineputkisto
m Asennettava putkisto
n Kaasun virtaus
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
6 Asennus
HUOMIOITAVAA
Jos kyseessä on huolto eikä järjestelmässä (ulkoyksikkö +
kenttäputkisto + sisäyksiköt) enää ole kylmäainetta (esim.
kylmäaineen talteenoton jälkeen), yksikköön täytyy lisätä
alkuperäinen määrä kylmäainetta (katso yksikön nimikilpi)
esitäyttämällä, ennen kuin automaattinen lisäystoiminto
voidaan käynnistää.
TIETOJA
Kylmäainetta lisätään ±22 kg 1 tunnin aikana, kun
ulkolämpötila on 30°CDB, tai ±6kg, kun ulkolämpötila on
0°CDB.
5 Kytke esitäytön jälkeen venttiili A kylmäaineen lisäysporttiin ja
lisää loput lisättävästä kylmäaineesta tämän portin kautta.
Vaihe6a: Kylmäaineen lisäämisen automaattisesti
TIETOJA
Kylmäaineen automaattisella lisäyksellä on alla kuvatut
rajat. Näiden rajojen ulkopuolella järjestelmä ei voi
suorittaa automaattista kylmäaineen lisäystä:
▪ Ulkolämpötila: 0~43°CDB.
▪ Sisälämpötila: 20~32°CDB.
▪ Sisäyksikön kokonaisteho: ≥80 %.
Jäljellä oleva kylmäaineen lisättävä määrä voidaan lisätä käyttämällä
ulkoyksikköä kylmäaineen automaattisessa lisäystilassa.
Ympäristön rajoitusolosuhteiden mukaan (katso yllä) yksikkö päättää
automaattisesti, mitä toimintatilaa käytetään kylmäaineen
automaattiseen lisäämiseen: jäähdytystä vai lämmitystä. Jos yllä
olevat ehdot täyttyvät, valitaan jäähdytys. Muussa tapauksessa
valitaan lämmitys.
Menettely
1 Avaa neste- ja kaasupuolen sulkuventtiilit sekä huoltoportin
sulkuventtiili. (Venttiilien A, B ja C täytyy olla kiinni.)
2 Sulje kaikki etupaneelit sähkökomponenttirasian etupaneelia
lukuun ottamatta ja kytke virta päälle.
3 Jos H2P-merkkivalo vilkkuu, tarkista vikakoodi käyttöliittymästä.
Katso "6.7.5 Kylmäaineputkiston lisäämisen aikana esiintyviä
virhekoodeja"sivulla27.
4 Paina painiketta BS1, jos LED-näyttö ei ole kuten alla.
5 Paina painiketta BS4 kerran.
6 Pidä BS4 painettuna vähintään 5sekuntia.
7 Tämä vaihe on täyttötilan arviointi. Automaattinen lisäys täytyy
tehdä jäähdytystilassa. Jos sisälämpötila on kuitenkin 20°CDB
tai alhaisempi, yksikkö käyttää lisäyksessä ensin lämmitystilaa
sisälämpötilan nostamiseksi. Yksikkö valitsee automaattisesti
jäähdytys- tai lämmitystilan lisäystä varten.
HUOMIOITAVAA
Jos lisäys tehdään lämmitystilassa, venttiili A täytyy sulkea
käsin, ennen kuin koko lisäys on päättynyt.
Automaattinen kylmäaineen lisäys lämmitystilassa
1 Käynnistä yksikkö ja odota, kun se valmistelee lisäystä
lämmitystilassa.
Vakaiden
lämmitysolosuhteiden
odottaminen (seuraavat
±15minuuttia (järjestelmän
mukaan))
Valmis lisäykseen
2 Paina painiketta BS4 kerran 5 minuutin sisällä. Jos painiketta
BS4 ei paineta 5 minuutin sisällä, tulee näkyviin
käyttöliittymässä.
3 Kun seuraava LED-näyttö tulee esiin, avaa venttiili A ja sulje
etupaneeli. Jos etupaneeli jätetään auki, järjestelmä ei voi
toimia oikein kylmäaineen lisäyksen aikana.
* = Tämän LEDin tilalla ei ole merkitystä.
HUOMIOITAVAA
Toimintahäiriön esiintyessä tarkista käyttöliittymän näyttö
ja katso kohta "6.7.5Kylmäaineputkiston lisäämisen aikana
esiintyviä virhekoodeja"sivulla27.
4 Kun laskettu kylmäaineen määrä miinus 10 kg on saavutettu,
kylmäaineen täyttö on valmis. Sulje venttiili A ja paina painiketta
BS3 kerran. Niin kauan kuin painiketta BS3 ei paineta,
järjestelmä pysyy lämmitystilassa. Tämä voi olla tarpeen
sisälämpötilan nostamiseksi.
5 Tarkista lämpötila-alue painamalla painiketta BS4.
Tulos: Jos lämpötila on lämpötila-alueen ulkopuolella, paina
painiketta BS1 kerran ja suorita kylmäaineen lisäys loppuun
myöhemmin, kun lämpötila on alueen sisällä. Jos lämpötila on
alueen sisällä, yksikkö käynnistyy uudelleen kohdan "Vaihe 6a:
Kylmäaineen lisäämisen automaattisesti" sivulla 25
vaiheesta7 ja jäähdytystila valitaan. Jos lämpötila on sillä välin
kuitenkin joutunut alueen ulkopuolelle, lämmitystila valitaan
uudelleen sisälämpötilan nostamiseksi.
Ulkolämpötila-alueen
ulkopuolella
Sisälämpötila-alueen
ulkopuolella
Automaattinen kylmäaineen lisäys jäähdytystilassa
1 Käynnistä yksikkö ja odota, kun se valmistelee lisäystä
jäähdytystilassa.
Paineen ohjaus (ensimmäinen
minuutti)
Käynnistyksen ohjaus (2
seuraavaa minuuttia)
Vakaiden olosuhteiden
odottaminen (seuraavat
±15minuuttia (järjestelmän
mukaan))
Valmis lisäykseen
2 Paina painiketta BS4 kerran 5 minuutin sisällä. Jos painiketta
BS4 ei paineta 5 minuutin sisällä, tulee näkyviin
käyttöliittymässä.
3 Kun seuraava LED-näyttö tulee esiin, avaa venttiili A ja sulje
etupaneeli. Jos etupaneeli jätetään auki, järjestelmä ei voi
toimia oikein kylmäaineen lisäyksen aikana.
Paineen ohjaus (ensimmäinen
minuutti)
Käynnistyksen ohjaus (2
seuraavaa minuuttia)
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
* = Tämän LEDin tilalla ei ole merkitystä.
Asentajan ja käyttäjän viiteopas
25
6 Asennus
HUOMIOITAVAA
Toimintahäiriön esiintyessä tarkista käyttöliittymän näyttö
ja katso kohta "6.7.5Kylmäaineputkiston lisäämisen aikana
esiintyviä virhekoodeja"sivulla27.
4 Jos käyttöliittymän näytössä vilkkuu koodi , lisäys on melkein
valmis. Kun yksikkö pysähtyy, sulje venttiili A välittömästi,
tarkista LEDit ja tarkista, näkyykö käyttöliittymässä . Jos
lisäysmäärä on pieni, koodia ei välttämättä näytetä, mutta
sen sijaan näytetään välittömästi koodi . Jos LED-näyttö ei
ole kuten alla, korjaa toimintahäiriö (käyttöliittymän näytön
osoituksen mukaan) ja käynnistä koko lisäysmenettely
uudestaan.
5 Tarkista lämpötila-alue painamalla painiketta BS4.
Tulos: Jos lämpötila on lämpötila-alueen ulkopuolella, paina
painiketta BS1 kerran ja suorita kylmäaineen lisäys loppuun
myöhemmin, kun lämpötila on alueen sisällä.
Ulkolämpötila-alueen
ulkopuolella
Sisälämpötila-alueen
ulkopuolella
Alueen sisällä
6 Suorita lisäys loppuun painamalla BS1 .
7 Kirjoita lisäysmäärä muistiin yksikön mukana toimitettuun
kylmäaineen lisäysmäärätarraan ja kiinnitä se etupaneelin
takapuolelle.
8 Suorita testimenettely kohdan "8.6.1 Lisätty kylmäaine
automaattinen lisäystä käyttämällä" sivulla 45 ohjeiden
mukaisesti.
Suorita testimenettely kohdan "8 Käyttöönotto" sivulla 43 ohjeiden
mukaisesti.
Vaihe 6b: Kylmäaineen lisäämisen manuaalisesti
Manuaalinen kylmäaineen lisääminen, kun yksikkö seisoo
1 Laske, paljonko kylmäainetta täytyy lisätä, käyttäen kohdassa
"6.7.3 Lisättävän kylmäaineen määrän
määrittäminen"sivulla24 esitettyä kaavaa.
2 Avaa venttiili C (venttiilit A ja B sekä sulkuventtiilit täytyy jättää
kiinni) ja lisää tarvittava määrä kylmäainetta nestepuolen
sulkuventtiilin huoltoportin kautta.
3 Kun tarvittava määrä kylmäainetta on lisätty kokonaan, sulje
venttiili C. Kirjoita lisätyn kylmäaineen määrä muistiin yksikön
mukana toimitettuun kylmäaineen lisäysmäärätarraan ja kiinnitä
se etupaneelin takapuolelle. Suorita testimenettely kohdan
"8.6.3 Manuaalista lisäämistä käyttäen lisätty kylmäaine
(lämmitystila, esitäyttö)"sivulla46 ohjeiden mukaisesti.
4 Jos lisäystä ei ole suoritettu loppuun, suorita alla kuvattu
menettely.
Manuaalinen kylmäaineen lisääminen, kun yksikkö on käynnissä
1 Avaa neste- ja kaasupuolen sulkuventtiilit sekä huoltoportin
sulkuventtiili. (Venttiilien A, B ja C täytyy olla kiinni.)
2 Sulje kaikki etupaneelit sähkökomponenttirasian etupaneelia
lukuun ottamatta ja kytke virta päälle.
3 Jos H2P-merkkivalo vilkkuu, tarkista vikakoodi käyttöliittymästä.
Katso "6.7.5 Kylmäaineputkiston lisäämisen aikana esiintyviä
virhekoodeja"sivulla27.
4 Paina painiketta BS1, jos LED-näyttö ei ole kuten alla.
5 Paina painiketta BS4 kerran.
6 Pidä BS4 painettuna vähintään 5 sekuntia. Yksikkö valitsee
automaattisesti jäähdytys- tai lämmitystilan lisäystä varten. Jos
sisälämpötila on kuitenkin 20°C DB tai alhaisempi, yksikkö
käyttää lisäyksessä ensin lämmitystilaa sisälämpötilan
nostamiseksi.
Manuaalinen kylmäaineen lisäys lämmitystilassa
HUOMIOITAVAA
Jos lisäys tehdään lämmitystilassa, venttiili A täytyy sulkea
käsin, ennen kuin koko lisäys on päättynyt.
1 Käynnistä yksikkö ja odota, kun se valmistelee lisäystä
lämmitystilassa.
Paineen ohjaus (ensimmäinen
minuutti)
Käynnistyksen ohjaus (2
seuraavaa minuuttia)
Vakaiden
lämmitysolosuhteiden
odottaminen (seuraavat
±15minuuttia (järjestelmän
mukaan))
Valmis lisäykseen
2 Paina painiketta BS4 kerran 5 minuutin sisällä. Jos painiketta
BS4 ei paineta 5 minuutin sisällä, tulee näkyviin
käyttöliittymässä.
3 Kun seuraava LED-näyttö tulee esiin, avaa venttiili A ja sulje
etupaneeli. Jos etupaneeli jätetään auki, järjestelmä ei voi
toimia oikein kylmäaineen lisäyksen aikana.
* = Tämän LEDin tilalla ei ole merkitystä.
HUOMIOITAVAA
Toimintahäiriön esiintyessä tarkista käyttöliittymän näyttö
ja katso kohta "6.7.5Kylmäaineputkiston lisäämisen aikana
esiintyviä virhekoodeja"sivulla27.
4 Kun laskettu kylmäaineen määrä miinus 10 kg on saavutettu,
sulje venttiili A ja paina painiketta BS3 kerran.
5 Suorita lisäys loppuun painamalla BS1.
6 Kirjoita lisäysmäärä muistiin yksikön mukana toimitettuun
kylmäaineen lisäysmäärätarraan ja kiinnitä se etupaneelin
takapuolelle.
7 Suorita testimenettely kohdan "8.6.3 Manuaalista lisäämistä
käyttäen lisätty kylmäaine (lämmitystila, esitäyttö)" sivulla 46
ohjeiden mukaisesti.
Manuaalinen kylmäaineen lisäys jäähdytystilassa
1 Käynnistä yksikkö ja odota, kun se valmistelee lisäystä
jäähdytystilassa.
Paineen ohjaus (ensimmäinen
minuutti)
Käynnistyksen ohjaus (2
seuraavaa minuuttia)
Vakaiden olosuhteiden
odottaminen (seuraavat
±15minuuttia (järjestelmän
mukaan))
Valmis lisäykseen
Asentajan ja käyttäjän viiteopas
26
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
6 Asennus
2 Paina painiketta BS4 kerran 5 minuutin sisällä. Jos painiketta
BS4 ei paineta 5 minuutin sisällä, tulee näkyviin
käyttöliittymässä.
3 Kun seuraava LED-näyttö tulee esiin, avaa venttiili A ja sulje
etupaneeli. Jos etupaneeli jätetään auki, järjestelmä ei voi
toimia oikein kylmäaineen lisäyksen aikana.
* = Tämän LEDin tilalla ei ole merkitystä.
HUOMIOITAVAA
Toimintahäiriön esiintyessä tarkista käyttöliittymän näyttö
ja katso kohta "6.7.5Kylmäaineputkiston lisäämisen aikana
esiintyviä virhekoodeja"sivulla27.
4 Jos käyttöliittymän näytössä vilkkuu koodi , lisäys on melkein
valmis. Kun yksikkö pysähtyy, sulje venttiili A välittömästi,
tarkista LEDit ja tarkista, näkyykö käyttöliittymässä . Jos
lisäysmäärä on pieni, koodia ei välttämättä näytetä, mutta
sen sijaan näytetään välittömästi koodi . Jos LED-näyttö ei
ole kuten alla, korjaa toimintahäiriö (käyttöliittymän näytön
osoituksen mukaan) ja käynnistä koko lisäysmenettely
uudestaan.
5 Suorita lisäys loppuun painamalla BS1 .
6 Kirjoita lisäysmäärä muistiin yksikön mukana toimitettuun
kylmäaineen lisäysmäärätarraan ja kiinnitä se etupaneelin
takapuolelle.
7 Suorita testimenettely kohdan "8.6.2 Manuaalista lisäämistä
käyttäen lisätty kylmäaine (jäähdytystila)" sivulla 46 ohjeiden
mukaisesti.
6.7.5 Kylmäaineputkiston lisäämisen aikana esiintyviä virhekoodeja
Lämmitystilan vikakoodit
Virhekoodi Ratkaisu
Sulje venttiili A välittömästi ja paina TESTAUS-
lisäystoime
npide
lisäys
keskeytetty
Jäähdytystilan vikakoodit
Virhekoodi Ratkaisu
, ,
vaihda
kylmäaines
äiliö
lisäystoime
npide
painiketta kerran. Toimenpide käynnistyy uudelleen
täyttötilan arvioinnista alkaen.
▪ Sulje venttiili A välittömästi. Tarkista seuraavat
seikat:
▪ Onko kaasupuolen sulkuventtiili avattu oikein?
▪ Onko kylmäainesäiliön venttiili auki?
▪ Onko sisäyksikön ilman tulo- ja lähtöaukoissa
esteitä?
▪ Korjaa ongelma ja käynnistä automaattinen
lisäystoiminto uudelleen.
▪ Sulje venttiili A ja vaihda tyhjä kylmäainesäiliö. Kun
se on vaihdettu, avaa venttiili A (ulkoyksikkö ei
pysähdy).
▪ Näytön koodi näyttää, missä yksikössä vaihdettava
sylinteri on: = pääyksikkö, = alayksikkö 1,
= alayksikkö 2, vilkkuvat , ja = kaikki
yksiköt
Sulje venttiili A välittömästi. Käynnistä automaattinen
lisäystoiminto uudelleen.
Virhekoodi Ratkaisu
▪ Sulje venttiili A välittömästi. Tarkista seuraavat
lisäys
keskeytetty
*
poikkeava
pysäytys
seikat:
▪ Onko kaasupuolen sulkuventtiili avattu oikein?
▪ Onko kylmäainesäiliön venttiili auki?
▪ Onko sisäyksikön ilman tulo- ja lähtöaukoissa
esteitä?
▪ Korjaa ongelma ja käynnistä automaattinen
lisäystoiminto uudelleen.
Sulje venttiili A välittömästi. Tarkista vikakoodi
käyttöliittymästä ja korjaa ongelma kohdan
"8.7Korjaustoimet epänormaalin koekäytön
jälkeen"sivulla46 tietojen mukaisesti.
6.7.6 Kylmäaineen määrän loppusäätö
Kun LED-merkkivalot näyttävät, että sisä- tai ulkolämpötila on alueen
ulkopuolella, kylmäaineen automaattista lisäämistä ei voi suorittaa
loppuun. Kun lämpötila on oikealla alueella (ulkona = 0~43°C, sisällä
= 20~32°C), suorita ylitäytön arviointimenettely kylmäaineen
lisäystoimenpiteen päättämiseksi.
Ulkolämpötila-alueen
ulkopuolella
Sisälämpötila-alueen
ulkopuolella
Suorita tässä tapauksessa koekäyttö (katso "8.6 Ulkoyksikön
koekäytön suorittaminen" sivulla 45), niin yksikkö toimii oikein.
(Vikakoodi näkyy sisäyksikössä.)
Kylmäainevuodon havaitsemistoimintoa ei kuitenkaan voida käyttää,
ennen kuin kylmäaineen lisäystoimenpide on suoritettu ja
kylmäaineen alkuperäinen määrä arvioitu suorittamalla koekäyttö
uudelleen.
Ylitäytön arviointimenettely
1 Sulje kaikki etupaneelit sähkökomponenttirasian etupaneelia ja
sähkörasian kyljessä olevaa kantta lukuun ottamatta.
2 Kytke virta ulkoyksikköön ja kaikkiin liitettyihin sisäyksiköihin.
3 Paina painiketta BS1 kerran, jotta H1P-merkkivalo ei pala.
4 Pidä painike BS4 painettuna 5 sekuntia.
Tulos: Järjestelmä alkaa toimia.
5 Sulje kaikki etupaneelit.
Tulos: Kun järjestelmä on toiminut 40 minuuttia, se pysähtyy
automaattisesti.
6 Kun järjestelmä on pysähtynyt, tarkista käyttöliittymän näyttö.
7 Jos käyttöliittymässä näkyy , tai ylitäytön
arviointimenettelyn tuloksen, poista 20% lisätystä
kylmäainemäärästä ja suorita tämä menettely uudelleen.
8 Kun kylmäaineen ylitäyttöä ei enää havaita, käynnistä
automaattinen kylmäaineen lisäys kohdasta "Vaihe 6a:
Kylmäaineen lisäämisen automaattisesti"sivulla25.
6.7.7 Lisäkylmäaineen painon syöttäminen
Vuodon havaitsemistoiminnon käytettävyys edellyttää, että lisätyn
kylmäaineen määrä syötetään heti automaattisen lisäyksen
päätyttyä. Syöttö täytyy tehdä ennen testauksen suorittamista.
HUOMIOITAVAA
Jos syötetään väärä lisätyn kylmäaineen painon arvo,
vuodon havaitsemistoiminnon tarkkuus heikkenee.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
27
6 Asennus
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
Menettely
1 Sulje sähkökomponenttirasian kansi ja kaikki etupaneelit
sähkökomponenttirasian kyljessä olevaa kantta lukuun
ottamatta.
2 Siirry asetustilaan 2 pitämällä painike BS1 painettuna 5
sekunnin ajan.
Tulos: H1P-merkkivalo palaa.
3 Paina painiketta BS2 14 kertaa. LED-näyttö on
seuraavanlainen.
6.7.8 Tarkistukset kylmäaineen lisäämisen jälkeen
▪ Ovatko kaikki sulkuventtiilit auki?
▪ Onko lisätyn kylmäaineen määrä merkitty muistiin kylmäaineen
lisäysmäärätarraan?
HUOMIOITAVAA
Muista avata kaikki sulkuventtiilit kylmäaineen
(esi-)lisäyksen jälkeen.
Kompressori vaurioituu, jos järjestelmää käytetään venttiilit
suljettuina.
4 Vahvista painamalla BS3.
Tulos: Merkkivalot vilkkuvat viimeksi annetun asetuksen
mukaan (tehdasasetus = 0kg).
5 Syötä punnittu ja jo kirjattu kylmäaineen lisäysmäärä (ei
järjestelmässä olevan kylmäaineen kokonaismäärä)
6.7.9 Fluorattuja kasvihuonekaasuja koskevan tunnuksen kiinnittäminen
1 Täytä tarra seuraavasti:
valitsemalla vastaava merkkivalo. Selaa mahdollisia
merkkivaloyhdistelmiä painelemalla painiketta BS2, kunnes
syötettävää kylmäaineen lisäyspainoa vastaava
merkkivaloyhdistelmä syttyy.
6 Valitse tarvittava syöttö painamalla painiketta BS3 ja vahvista
syöttö piirilevyyn painamalla painiketta uudelleen.
▪ Mahdolliset merkkivaloyhdistelmät lisätyn kylmäaineen painon (=
x) mukaan syöttöä varten
Arvon numero Paino (kg) LED-merkkivalot
0 x=0
1 0<x<5
2 5≤x<10
3 10≤x<15
4 15≤x<20
5 20≤x<25
6 25≤x<30
7 30≤x<35
8 35≤x<40
9 40≤x<45
10 45≤x<50
11 50≤x<55
12 55≤x<60
13 60≤x<65
14 65≤x<70
15 70≤x<75
2 Kiinnitä tarra yksikön sisäpuolelle lisäysportin läheisyyteen
6.8 Vesiputkiston liittäminen
6.8.1 Tietoja vesiputkiston liittämisestä
a Jos yksikön mukana toimitetaan monikielinen fluorattuja
kasvihuonekaasuja koskeva tarra (katso tarvikkeet), irrota
soveltuva kieli ja kiinnitä se kohdan a päälle.
b Tehtaalla lisätty kylmäaine: katso yksikön nimikilpi
c Lisätyn kylmäaineen määrä
d Kylmäaineen kokonaismäärä
e Kylmäaineen kokonaismäärän kasvihuonekaasupäästöt
ilmoitettuna CO2-ekvivalenttitonneina
f GWP = ilmaston lämpenemispotentiaali
HUOMIOITAVAA
Euroopassa huoltovälin määrittämiseen käytetään
järjestelmän kylmäaineen kokonaismäärän
kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.).
Noudata sovellettavaa lainsäädäntöä.
Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000
(esimerkiksi huoltokannen sisäpuolelle).
16 75≤x<80
17 80≤x<85
18 85≤x<90
19 90≤x<95
20 95≤x<100
21 100≤x
7 Palaa asetustilaan 1 (= alkutila) painamalla painiketta BS1.
8 Suorita koekäyttö kohdan "8.6 Ulkoyksikön koekäytön
suorittaminen"sivulla45 ohjeiden mukaisesti.
TIETOJA
Jos hämmennyt kesken prosessin, paina BS1-painiketta.
Se palauttaa asetustilaan 1 (H1P ei pala).
9 Jatka syöttömenettelyä vaiheesta 2 eteenpäin.
Tyypillinen työnkulku
Vesiputkiston liittäminen koostuu tyypillisesti seuraavista vaiheista:
1 Sisäyksikön vesiputkien liittäminen.
2 Vesipiirin täyttäminen.
3 Vesiputkiston eristäminen.
6.8.2 Varotoimet, kun vesiputkistoa liitetään
TIETOJA
Lue myös varotoimet ja vaatimukset seuraavista luvuista.
▪ Yleiset varotoimet
▪ Valmistelu
6.8.3 Vesiputkiston liittäminen
Vesiliittymät on tehtävä sovellettavan lainsäädännön ja yksikön
mukana toimitetun yleiskuvan mukaisesti ottaen huomioon veden
Asentajan ja käyttäjän viiteopas
28
tulo ja lähtö.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
6 Asennus
HUOMIOITAVAA
ÄLÄ käytä liikaa voimaa tehdessäsi putkiliitäntöjä. Putkien
taipuminen voi aiheuttaa yksikön toimintahäiriöitä.
Vesipiiriin päässyt lika voi aiheuttaa ongelmia. Siksi seuraavat seikat
on aina otettava huomioon vesipiiriä kytkettäessä:
▪ Käytä ainoastaan puhtaita putkia.
▪ Pidä putken suuta alaspäin poistaessasi purseita.
▪ Työntäessäsi putkea seinän läpi peitä putken pää estääksesi
epäpuhtauksien pääsyn putkeen.
▪ Jos käytetään muita kuin messinkiputkia, muista eristää
molemmat materiaalit toisistaan galvaanisen korroosion
estämiseksi.
▪ Muista varmistaa paineenalennusventtiilin asianmukainen
tyhjennys.
▪ Koska messinki on pehmeä aine, käytä asianmukaisia työvälineitä
vesipiirin liittämiseen. Väärät työvälineet vaurioittavat putkia.
▪ Jotta järjestelmä toimisi oikein, vesijärjestelmään täytyy asentaa
säätöventtiili. Säätöventtiilillä säädetään veden virtausta
järjestelmässä (hankitaan erikseen).
6.8.4 Vesipiirin täyttö
1 Liitä veden syöttö tyhjennys- ja täyttöventtiiliin.
2 Varmista, että automaattinen ilmanpoistoventtiili on auki
(vähintään 2 kierrosta).
3 Lisää vettä, kunnes painemittari osoittaa noin 2,0 baarin
painetta. Poista ilmanpoistoventtiileillä mahdollisimman paljon
ilmaa piiristä (katso kenttäasetus [E‑04] kohdassa
"7.2.9Kenttäasetukset käyttöliittymässä"sivulla38).
HUOMIOITAVAA
▪ Vesipiirissä oleva ilma voi aiheuttaa toimintahäiriön.
Täytön aikana ei ehkä ole mahdollista poistaa kaikkea
ilmaa piiristä. Automaattiset ilmanpoistoventtiilit
poistavat jäljelle jääneen ilman järjestelmän
ensimmäisten käyttötuntien aikana. Sen jälkeen täytyy
ehkä lisätä vettä.
▪ Poista ilma järjestelmästä kohdassa
"8 Käyttöönotto" sivulla 43 kuvatun erikoistoiminnon
avulla.
6.8.5 Vesiputkiston eristäminen
Vesipiiri kokonaisuudessaan, mukaan lukien kaikki putket, on
eristettävä kondensaation estämiseksi jäähdytyskäytön aikana,
lämmitys- ja jäähdytystehon alenemisen estämiseksi sekä
ulkovesiputkiston jäätymisen estämiseksi talviaikaan.
Tiivistemateriaalien paksuuden on oltava vähintään 13 mm
lämmönjohtavuudella λ=0,039 W/mK, jotta ulkovesiputket eivät
jäätyisi ulkolämpötilassa –15°C.
Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%,
eristemateriaalin tulee olla vähintään 20mm paksua kondensaation
ehkäisemiseksi eristeen pinnalla.
6.9 Sähköjohtimien kytkentä
6.9.1 Tietoja sähköjohtojen liittämisestä
Ennen sähköjohtojen liittämistä
Varmista:
▪ Kylmäaineputki on liitetty ja tarkistettu
▪ Vesiputki on liitetty
Tyypillinen työnkulku
Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista:
1 Varmistetaan, että virtalähde vastaa kaikkia yksiköiden
sähkömäärityksiä.
2 Liitetään ulkoyksikön sähköjohdot.
3 Liitetään sisäyksikön sähköjohdot.
4 Liitetään päävirransyöttö.
6.9.2 Sähköjohtimien kytkennässä
huomioitavaa
VAARA: SÄHKÖISKUN VAARA
VAROITUS
Kaikki asennuspaikalla tehtävä johdotus ja komponentit
TÄYTYY asennuttaa valtuutetulla sähköalan
ammattilaisella, ja asennustöiden TÄYTYY noudattaa
soveltuvia määräyksiä.
VAROITUS
Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu
tehtaalla, sellainen TÄYTYY asentaa kiinteään
johdotukseen niin, että se irrottaa kaikki navat
ylijänniteluokanIII ehtojen täyttyessä.
HUOMIOITAVAA
Painemittarin osoittama vedenpaine vaihtelee veden
lämpötilan mukaan (korkeampi paine, kun veden lämpötila
on korkeampi).
Vedenpaineen täytyy kuitenkin aina olla yli 1 bar, jotta
piiriin ei pääse ilmaa.
HUOMIOITAVAA
Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.
TIETOJA
Yksikkö voi poistaa osan liiasta vedestä
paineenalennusventtiilin kautta.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
29
6 Asennus
VAROITUS
▪ Käytä VAIN kuparijohtimia.
▪ Varmista, että kenttäjohdotus täyttää sovellettavat
määräykset.
▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana
toimitetun kytkentäkaavion mukaisesti.
▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja
varmista, että ne EIVÄT pääse koskettamaan putkia ja
teräviä reunoja. Varmista, että liitäntöihin ei kohdistu
ulkoista painetta.
▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita
yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen
maahan. Epätäydellinen maadoitus voi aiheuttaa
sähköiskun.
▪ Yksikön käyttö edellyttää erillistä, sille varattua
virtalähdettä. Missään tapauksessa EI saa käyttää
jonkin toisen laitteen kanssa yhteistä virtalähdettä.
▪ Muista asentaa kaikki tarvittavat sulakkeet tai
suojakatkaisijat.
▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,
seurauksena voi olla sähköisku tai tulipalo.
▪ Kun asennat maavuotosuojaa, varmista, että se on
yhteensopiva invertterin kanssa (sietää korkeataajuisia
sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi
tarpeettomasti.
Asenna virtajohdot vähintään 1 metrin päähän televisioista ja
radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin
etäisyys ei välttämättä riitä.
VAROITUS
▪ Kun sähkötyöt on tehty, tarkista, että jokainen
sähköosa ja sähköosarasiassa oleva liitin on liitetty
kunnolla.
▪ Varmista, että kaikki kannet ovat kiinni ennen kuin
käynnistät yksikön.
HUOMIOITAVAA
ÄLÄ käytä yksikköä, ennen kuin kylmäaineputkisto on
valmis. Jos yksikköä käytetään, ennen kuin putkisto on
valmis, kompressori rikkoutuu.
HUOMIOITAVAA
Jos virransyötöstä puuttuu N-vaihe tai se on väärä, laite
vioittuu.
HUOMIOITAVAA
ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä
on invertteri. Vaihekondensaattori heikentää suorituskykyä
ja voi aiheuttaa onnettomuuksia.
HUOMIOITAVAA
ÄLÄ koskaan irrota termistoria, anturia tms., kun liität virtaja tiedonsiirtojohtoja. (Ilman termistoria, anturia tms.
käytettäessä kompressori saattaa rikkoutua.)
HUOMIOITAVAA
▪ Tuotteen väärän vaihejärjestyksen tunnistin toimii vain
tuotteen käynnistyksen aikana. Väärän
vaihejärjestyksen tunnistusta ei siis suoriteta laitteen
normaalin käytön aikana.
▪ Väärän vaihejärjestyksen tunnistin on suunniteltu
pysäyttämään tuote, jos jotain epätavallista tapahtuu
tuotetta käynnistettäessä.
▪ Jos väärän vaihejärjestyksen tunnistin on epänormaali,
vaihda kaksi kolmesta vaiheesta (L1, L2 ja L3)
keskenään.
HUOMIOITAVAA
Pätee vain silloin, kun virtalähde on kolmivaiheinen ja
kompressorissa on PÄÄLLE/POIS-käynnistystapa.
Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen
jälkeen, ja virta menee päälle ja pois tuotteen ollessa
käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti.
Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja
muita osia.
HUOMIOITAVAA
▪ Jos käytetään valinnaista sovitinta, katso tarkempia
tietoja sen asennusoppaasta.
▪ Liitäntäkaapelointi tiedonsiirtoon sisältä ulos F1-F2,
painikkeet BS1~BS5 ja DIP-kytkimet DS1~DS2, katso
"6.9.7 Virransyöttö- ja tiedonsiirtokaapelien
liittäminen"sivulla33.
VAROITUS
Älä käytä yksikköä oikosulkemalla suojalaitetta S1PH.
HUOMIOITAVAA
Keskuskaukosäätimen kaapelointi: katso
keskuskaukosäätimen asennusopas.
HUOMIOITAVAA
Käytä eristettyä johtoa virtajohtona.
HUOMIOITAVAA
▪ Muista asentaa maavuotokatkaisin, joka pystyy
käsittelemään invertterin tuottamaa korkeataajuista
sähkökohinaa maavuotokatkaisimen toimintahäiriöiden
estämiseksi.
▪ Invertterin tuottamaa kohinaa täytyy vaimentaa, jotta se
ei häiritsisi muita laitteita.
▪ Laitteen ulkopinnassa voi olla vuotavasta sähkövirrasta
aiheutunut sähkövaraus, joka täytyy purkaa
maadoituksella.
HUOMIOITAVAA
Väärin tehdyt liitännät tai asennustoimet voivat aiheuttaa
tulipalon.
Asentajan ja käyttäjän viiteopas
30
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
6 Asennus
a
b
c
d
e
f g
LVLV PSPS
LV
PS
HV
VAROITUS
▪ Jos virransyötöstä puuttuu tai on vääränlainen
nollajohdin, laitteisto voi rikkoutua.
▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä
vesijohtoon, ylijännitesuojaan tai puhelimen maahan.
Epätäydellinen maadoitus voi aiheuttaa sähköiskun.
▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.
▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT
ole yhteydessä teräviin reunoihin tai putkistoon,
etenkään korkeapainepuolella.
▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,
jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat
aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.
▪ ÄLÄ asenna vaihekondensaattoria, koska tässä
yksikössä on invertteri. Vaihekondensaattori heikentää
suorituskykyä ja voi aiheuttaa onnettomuuksia.
VAROITUS
Pidä syöttövirran tasoero 2 %:ssa syöttöverkon virrasta.
Huomattava tasoero lyhentää tasoituskondensaattorin
käyttöikää. Turvallisuuden vuoksi laite pysähtyy ja antaa
virheilmoituksen, kun syöttövirran tasoero ylittää 4 %
syöttöverkon virrasta.
VAROITUS
▪ Maadoita aina johtimet. (Kyseisen maan kansallisten
määräysten mukaisesti.)
▪ Älä kytke maajohtoa kaasuputkiin, jäteputkiin,
ukkosenjohdattimeen tai puhelimen maajohtoon.
Seurauksena voi olla sähköisku.
Käytä yllä olevassa johdotuksessa aina vinyylijohtimia, joilla on
0,75–1,25 mm2:n vaippa, tai kaapeleita (2 johdinta). (3johdinkaapeleita voidaan käyttää vain jäähdytys/lämmitysvalinnan
käyttöliittymää varten.)
6.9.5 Virtalähteen reitittäminen ja
kiinnittäminen
Ulkoyksikön virtalähteen reitittäminen ja kiinnittäminen
▪ Vie virtajohdot ja tiedonsiirtokaapeli johtoaukon läpi.
▪ Tuo virtakaapeli vasemman sivulevyn yläreiästä, pääyksikön
etuosasta (asennuslevyssä olevasta aukosta) tai yksikön
pohjalevyn läpivientiaukosta.
a Kytkentäkaavio (painettu sähkökomponenttirasian kannen
takapuolelle)
b Tiedonsiirtokaapeli
c Putken aukko
d Putkijohto
e Virtajohto ja maadoitusjohdin
f Poista tämä osa ennen käyttöä.
g Kannen läpi
Sisäyksikön virtalähteen reitittäminen ja kiinnittäminen
6.9.3 Kenttäjohdotus: Yleiskuvaus
▪ Yksikön kenttäjohdotus tehdään pääosin
sähkökomponenttirasioissa oleviin riviliittimiin. Riviliittimiin
päästään käsiksi irrottamalla sähkökomponenttirasian
huoltopaneeli. Katso "6.2Yksiköiden avaaminen"sivulla16.
▪ Nippusiteiden kiinnikkeet ovat sähkökomponenttirasian
sisäänvienneissä.
Kytkentäkaavio toimitetaan yksikön mukana, sijaitsee kytkinrasian
kannen sisäpuolella.
6.9.4 Tietoja sähköjohtimien kytkennästä
HUOMIOITAVAA
▪ Varmista, että virtakaapeli ja tiedonsiirtokaapeli ovat
erillään. Ne voivat mennä ristiin, mutta ne eivät saa
kulkea rinnakkain.
▪ Tiedonsiirtokaapeli ja virtakaapeli eivät saa koskettaa
sisäisiä putkia (paitsi invertterin PCB‑jäähdytysputkea),
jotta kaapelit eivät vaurioituisi kuuman putken takia.
▪ Sulje kansi kunnolla, ja aseta sähköjohtimet niin, että
kansi tai muut osat eivät pääse irtoamaan.
▪ Varmista, että noudatat alla mainittuja rajoja. Jos yksiköstä
toiseen johtavat kaapelit eivät noudata näitä rajoja, seurauksena
saattaa olla tiedonsiirtovirhe:
▪ Johdotuksen enimmäispituus: 1000m.
▪ Johdotuksen kokonaispituus: 2000m.
▪ Tiedonsiirtokaapeli jäähdytys/lämmitysvalitsimeen: 500m.
▪ Itsenäisten, toisiinsa kytkettävien järjestelmien enimmäismäärä:
10.
PS Virtalähde
HV Suurjännite
LV Pienjännite
Vie kaapeleita mahdollisimman paljon toimitettujen kaapelien
sisäänvientiholkkien läpi.
On tärkeää pitää virransyöttö- ja tiedonsiirtokaapelit erillään
toisistaan. Sähköisten häiriöiden välttämiseksi kummankin johtimen
välisen etäisyyden täytyy olla aina vähintään 50mm.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
31
6 Asennus
a
b
d
c
B
c
f
e
gh
L1 L2 L3 N
a
c
d
b
f
e
g
h
i
j
k
a
g
c db
i
g
e
j
h
f
f
f
f
f
g
g
i
h
e
j
f
a c dbf
f
Järjestelmäesimerkki
a Erikseen hankittava virtalähde
b Pääkytkin
c Maavuotokatkaisin
d Ulkoyksikkö
e Sisäyksikkö
f Käyttöliittymä
g Virtakaapeli (suojattu kaapeli) (230V)
h Tiedonsiirtokaapeli (suojattu kaapeli) (16 V)
6.9.6 Ulkoyksikön virtalähteen kytkeminen
SERHQ032
a Virtalähde (400 V, 3N~ 50 Hz)
b Sulake
c Maavuotokatkaisin
d Maadoitusjohto
e Virtakaapelin riviliitin
f Liitä jokainen virtajohto
g RED L1:een, WHT L2:een, BLK L3:een ja BLU N:ään
h Maajohto (GRN/YLW)
i Kiinnitä virtajohto muovikiinnikkeeseen erikseen
hankittavalla puristimella, jotta liittimeen ei kohdistu ulkoista
voimaa.
j Kiinnitin (ei sisälly toimitukseen)
k Jousilaatta
l Kun liität maadoitusjohtoa, se kannattaa kiertää.
HUOMIO
Virransyöttöä liitettäessä maadoitusliitäntä on tehtävä
ennen virroitettujen liitäntöjen tekemistä. Virransyöttöä
irrotettaessa virroitetut liitännät täytyy irrottaa ennen
maadoitusliitäntää. Johtimien pituuden virransyötön
vedonpoiston ja riviliittimen välissä on oltava sellainen, että
virroitetut johtimet kiristyvät ennen maadoitusjohdinta siinä
tapauksessa, että virransyöttöjohto irtoaa vedonpoistosta.
a Sähköjohdot
b Yksiköiden väliset johdot
c Maadoitusjohto
d Kiinnitä sähkökomponenttirasiaan erikseen hankittavilla
kiinnikkeillä.
e Kun virta/maadoitusjohdot viedään oikealta puolelta
f Kiinnitä pylvästuen taakse asennuspaikalla hankittavilla
kiinnikkeillä.
g Kun yksiköiden väliset johdot viedään putkiaukon läpi
h Kun virta-/maadoitusjohdot viedään edestä
i Kun maadoitusjohto viedään vasemmalta puolelta
j Kun teet johdotusta, älä irrota akustisia eristimiä
kompressorista.
HUOMIOITAVAA
Kun kaukosäätimen ja yksiköiden välisiä johtoja vedetään,
jätä vähintään 50 mm väliä virtajohtoihin. Varmista, että
HUOMIOITAVAA
Kun viet maadoitusjohtoja, jätä vähintään 50 mm väliä
kompressorin virtajohtoihin. Tämän ohjeen noudattamatta
jättämisellä voi olla negatiivinen vaikutus muiden samaan
maahan liitettyjen yksiköiden oikeaan toimintaan.
SERHQ020
Asentajan ja käyttäjän viiteopas
32
virtajohdot eivät pääse koskettamaan kuumenevia osia.
Huolehdi johdotusta tehtäessä siitä, että akustiset eristimet
eivät irtoa kompressorista.
HUOMIOITAVAA
Suosituksia maadoitusjohdon liittämiseen:
Johdota se niin, että se tulee ulos jousilaatan irti leikatusta
osasta. (Huonosti tehty maadoitusliitäntä voi estää hyvän
maadoituksen.)
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
6 Asennus
A B C
A B C F1 F2 F1 F2 Q1 Q2
A B C F1 F1F2 F2 Q1 Q2
e
a bd
C/H SELECTOR
TO IN/D UNIT
TO OUT/D UNIT TO MULTI UNIT
A1P
c
F1 F2
c
a
e
e
b
b
d
VRV
C2
VRV
C1
e
d
f
C2
f
C1
c
b
A5PC2A1P
C1
A3P
C1
X1M
K1P
K1S
A8P
C2
X2M
X4M
F1F2
F1F2
X3M
A6P
A4P
F1F2
F1F2
a
Liitinruuvien kiristysmomentti
Ruuvikoko Kiristysmomentti (N•m)
M8 (tehonsyötön riviliitin) 5,5~7,3
M8 (maatto)
M3 (yksiköiden välisten johtojen
0,8~0,97
riviliitin)
a Jäähdytys/lämmitysvalitsin
b Ulkoyksikön piirilevy (A1P)
c Pidä huoli napojen asennuksesta oikein päin.
d Ulkoyksikkö
e Sisäyksikkö
Muiden järjestelmien kaapelit täytyy liittää sen ulkoyksikön piirilevyn
F1/F2 (Out-Out) ‑liittimiin, johon sisäyksiköiden väliset johtimet on
liitetty.
Tiedonsiirtokaapelin kiinnittäminen
Ulkoyksikön piirilevy (A1P) on tehtaalla asetettu niin, että
vaiheittainen käynnistys on käytettävissä.
6.9.7 Virransyöttö- ja tiedonsiirtokaapelien liittäminen
1 Avaa sähkökomponenttirasian kansi.
2 Liitä tarkoituksenmukaisella kaapelilla virransyöttö- ja
tiedonsiirtokaapelit asianmukaisiin liittimiin kytkentäkaavion
mukaisesti.
3 Kiinnitä kaapelit nippusiteillä nippusiteiden kiinnikkeisiin
varmistaaksesi vedonpoiston ja sen, etteivät ne pääse
koskettamaan putkia ja teräviä reunoja. Älä koskaan purista
niputettuja kaapeleita.
4 Sulje sähkökomponenttirasian kansi.
Sisäyksiköiden johtimet täytyy liittää ulkoyksikön piirilevyn liittimiin
F1/F2 (In-Out).
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
a Jäähdytys/lämmitysvalinnan kauko-ohjausjohto (kun
lämmitys/jäähdytyskytkimen kauko-ohjaus (lisävaruste) on
liitetty (ABC)
b Kiinnitä osoitettuihin muovikiinnikkeisiin erikseen
hankittavilla kiinnitystarvikkeilla.
c Yksiköiden välinen johdotus (sisä–ulko) (F1+F2 vasen)
d Yksiköiden välinen johdotus (ulko–ulko) (F1+F2 oikea)
e Muovikiinnike
HUOMIOITAVAA
Älä milloinkaan liitä virransyöttöä tiedonsiirtolinjan
riviliittimeen. Muussa tapauksessa koko järjestelmä voi
vaurioitua.
HUOMIOITAVAA
Älä koskaan kytke 400 V jännitettä tiedonsiirtolinjan
riviliittimeen. Muuten koko järjestelmä voi vaurioitua.
HUOMIOITAVAA
Varmista, että tiedonsiirtokaapelin napaisuus on oikea.
a Kytkinrasia
b Ulkoyksikkö 1
c Ulkoyksikkö 2 (vain SEHVX40+64BAW)
d Pumppu
e Kytkinrasia
f Haihdutin
HUOMIOITAVAA
Virransyöttökaapeli ja tiedonsiirtokaapeli eivät sisälly
toimitukseen.
HUOMIOITAVAA
Kun virransyöttöjohtoja asennetaan, katso myös kuva
kohdassa "6.5.5 Kylmäaineputkiston liittäminen
sisäyksikköön"sivulla22.
6.9.8 Läpivientiaukkojen irrotusohjeita
▪ Lyö läpivientiaukon suojus irti vasaralla.
▪ Kun aukot on lyöty irti, purseet kannattaa poistaa ja maalata
reunat ja reikien ympäristö paikkamaalilla ruostumisen
ehkäisemiseksi.
▪ Kun viet sähköjohtoja irti lyötävien aukkojen läpi, estä johtojen
vahingoittuminen kietomalla niiden ympärille eristysnauhaa, vedä
johdot erikseen hankittavien suojaholkkien läpi tai asenna sopivat,
erikseen hankittavat johtotutit tai kumiholkit irti lyötäviin aukkoihin.
Asentajan ja käyttäjän viiteopas
33
7 Määritykset
b
c
a
P1P2
a
a
f
b
c
d e
P1P2
P2
P1
P2
P1
L
1
SS
M
PCB
SS1
▪ Jos putkijohtoja ei käytetä, suojaa johdot muoviputkilla, jotta
läpivientiaukon reuna ei leikkaa johtoja.
a Läpivientiaukko
b Purse
c Jos on mahdollista, että pieneläimet voivat päästä
järjestelmään irti lyötävien aukkojen kautta, tiivistä aukot
tiivistemateriaalilla (hankittava erikseen)

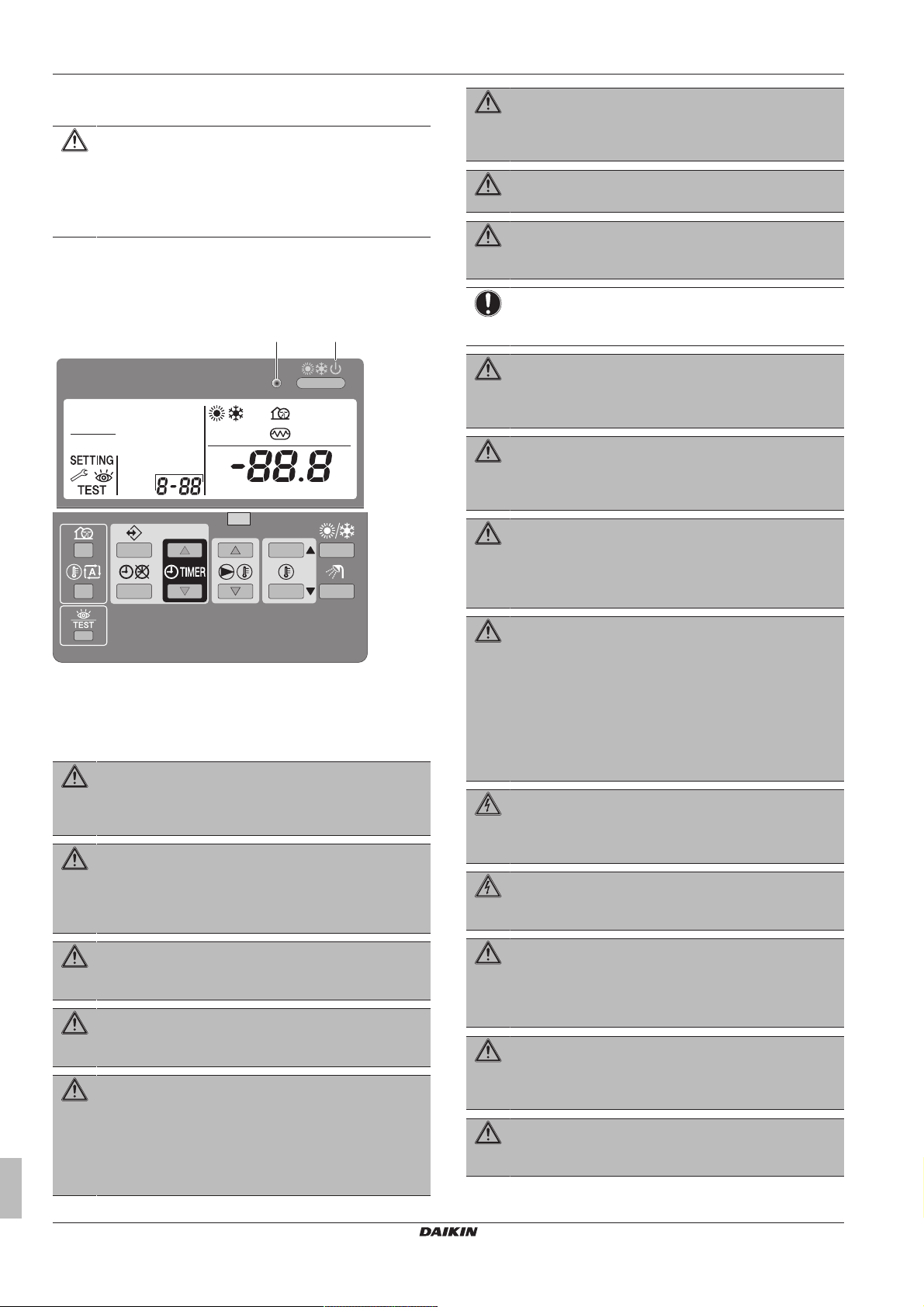

6.9.9 Käyttöliittymän asentaminen
Yksikön mukana tulee käyttöliittymä, joka helpottaa yksikön
asetusten tekemistä, käyttämistä ja kunnossapitoa. Noudata tätä
asennusmenettelyä ennen käyttöliittymän käyttämistä.
Johtimen tekniset tiedot Arvo
Tyyppi 2 johdinta
Poikkipinta 0,75~1,25 mm
Enimmäispituus 500 m
HUOMIOITAVAA
Liitäntäjohdot EIVÄT sisälly toimitukseen.
2
f Tee hohtimilla lovi johtojen läpivientiä varten
HUOMIOITAVAA
▪ Tee johdotus etäälle virtalähteen johdoista
sähkökohinan välttämiseksi (ulkoinen kohina).
▪ Kuori johdon käyttöliittymän kotelon sisään menevä osa
(L).
4 Kiinnitä käyttöliittymän yläosa takaisin paikalleen aloittaen
alaosassa olevista kiinnikkeistä.
HUOMIO
Älä litistä johtoja, kun kiinnität.
Jos vakiokäyttöliittymän lisäksi asennetaan myös lisävarusteena
hankittava käyttöliittymä (EKRUAHTB):
5 Kytke kummankin käyttöliittymän johtimet kuvatulla tavalla.
6 Valitse pää- ja alikäyttöliittymä SS1-valintakytkimellä.
HUOMIOITAVAA
Käyttöliittymä täytyy asentaa sisätiloihin.
1 Aseta ruuvitaltta käyttöliittymän takaosassa oleviin aukkoihin ja
irrota käyttöliittymän etuosa.
2 Kiinnitä käyttöliittymä tasaiselle pinnalle.
HUOMIOITAVAA
ÄLÄ kiristä kiinnitysruuveja liikaa, jottei käyttöliittymän
alaosa väänny.
3 Kytke käyttöliittymän liittimet ja yksikön sisällä olevat liittimet
(P1–P1, P2–P2) kuvan mukaisesti.
S Aliyksikkö
M Pääyksikkö
TIETOJA
Vain pääyksiköksi valittua käyttöliittymää voidaan käyttää
huonetermostaattina.
6.9.10 Lisävarusteiden asentaminen
Ohjeita lisävarusteen asentamisesta on lisävarusteen mukana
toimitetussa asennusohjeessa tai tämän yksikön mukana
toimitetussa liitteessä.
7 Määritykset
7.1 Yleiskuvaus: Määritykset
Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää järjestelmän
konfigurointia varten sen asennuksen jälkeen.
Se sisältää tietoja seuraavista asioista:
▪ Kenttäasetusten tekeminen
▪ Vuodon havaitsemistoiminnon käyttäminen
▪ Vaihtaminen jäähdytyksen ja lämmityksen välillä
Asentajan ja käyttäjän viiteopas
34
a Yksikkö
b Käyttöliittymän takaosa
c Käyttöliittymän etuosa
d Johdotus takaa
e Johdotus ylhäältä
TIETOJA
On tärkeää, että asentaja lukee järjestyksessä kaikki
tämän luvun tiedot ja että järjestelmä konfiguroidaan
soveltuvin osin.
VAARA: SÄHKÖISKUN VAARA
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
7 Määritykset
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H7P
MODE
TEST:
L.N.O.P. DEMAND
C/H SELECT
HWL:
IND MASTER SLAVE
MULTI
H1P H2P H3P H4P H5P H6P H8P
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
+ + + + +0 0 8 0 0 0
+ + + + +0 0 0 4 0 0
b
a
a
b
d
c
e
7.2 Kenttäasetusten tekeminen
7.2.1 Tietoja kenttäasetusten tekemisestä
TIETOJA
Merkkivalot ja painikkeet sijaitsevat ulkoyksikössä.
Tee tarvittaessa asennuspaikalla tehtävät asetukset seuraavien
ohjeiden mukaisesti. Katso lisätietoja huolto-oppaasta.
Painikkeet ja DIP-kytkimet
Nimike Kuvaus
Painikkeet Painikkeita käyttämällä voidaan:
▪ Vaihtaa tila.
▪ Tehdä kenttäasetuksia (tarvekäyttö, alhainen
melu yms.).
DIP-kytkimet ▪ DS1 (1): Jäähdytys/lämmitysvalitsin
▪ DS1 (2~4): EI KÄYTÖSSÄ. ÄLÄ MUUTA
TEHDASASETUSTA.
▪ DS2 (1~4): EI KÄYTÖSSÄ. ÄLÄ MUUTA
TEHDASASETUSTA.
▪ DS3 (1+2): EI KÄYTÖSSÄ. ÄLÄ MUUTA
TEHDASASETUSTA.
Tilat 1 ja 2
Tila Kuvaus
Tila 1
(seurantaasetukset)
Tila 2
(kenttäasetukset)
Järjestelmän konfiguroinnin jatkaminen edellyttää joidenkin tietojen
syöttämistä yksikön piirilevyyn. Tässä luvussa kerrotaan, miten
tietoja syötetään manuaalisesti käyttämällä piirilevyn painikkeita/DIPkytkimiä ja lukemalla palaute merkkivaloista.
Tilan1 avulla seurataan ulkoyksikön
vallitsevaa tilaa. Myös eräiden kenttäasetusten
sisältöä voidaan seurata.
Tilan2 avulla muutetaan järjestelmän
kenttäasetuksia. Voit tarkistaa kenttäasetuksen
nykyisen arvon ja muuttaa sitä.
Kenttäasetusten muuttamisen jälkeen
normaalia käyttöä voidaan yleensä jatkaa
ilman erikoistoimenpiteitä.
Eräitä kenttäasetuksia käytetään
erikoistoimenpiteisiin (esim. käyttö 1 kerran,
talteenotto/alipaineasetus, kylmäaineen
manuaalinen lisäys yms.). Tällöin
erikoistoiminto täytyy keskeyttää, ennen kuin
normaali toiminta voi käynnistyä uudelleen.
Tämä ilmoitetaan alla olevissa selityksissä.
Painikkeet
Tee kenttäasetukset painikkeita käyttämällä.
BS1 TILA: Asetustilan vaihtoa varten
BS2 ASETA: Asennuspaikalla tehtävää asetusta varten
BS3 PALAA: Asennuspaikalla tehtävää asetusta varten
BS4 TESTI: Koekäyttö
BS5 NOLLAA: Osoitteen nollaaminen, kun johdotusta on
vaihdettu tai uusi sisäyksikkö asennettu
LED-merkkivalot
LED-merkkivalot antavat palautetta kenttäasetuksista muodossa
[Tila-asetus]=Arvo.
H1P Näyttää tilan
H2P~H7P Näyttää asetukset ja arvot binaarikoodimuodossa
H8P EI käytetä kenttäasetuksiin, mutta käytetään alustuksen
aikana
Esimerkki:
Kuvaus
Oletustilanne
(H1P POIS)
Tila 1
(H1P vilkkuu)
Tila 2
(H1P PÄÄLLÄ)
Asetus 8
(tilassa2)
(H2P~H7P = binaarinen 8)
Arvo 4
(tilassa2)
(H2P~H7P = binaarinen 4)
7.2.3 Kenttäasetuskomponenttien käyttäminen
Irrota tarkastusluukku kenttäasetusten tekemistä varten.
a Tarkastusluukku
b Kytkinrasian kansi
Näkyviin tulee 5 painiketta, 8 LED-merkkivaloa ja 3 DIP-kytkintä.
TIETOJA
Jos hämmennyt kesken prosessin, paina BS1-painiketta.
Se palauttaa asetustilaan 1 (H1P ei pala).
7.2.2 Kenttäasetusvirhe
Kenttäasetusten tekemiseen käytetään seuraavia komponentteja:
H1P~H8P LED-merkkivalot
BS1~BS5 Painikkeet
DS1~DS3 DIP-kytkimet
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
PÄÄLLÄ (
) POIS ( ) vilkkuu ( )
a LED-merkkivalot H1P~H8P
b Painikkeet BS1~BS5
c DIP-kytkin 1 DS1
d DIP-kytkin 2 DS2
e DIP-kytkin 3 DS3
Käytä kytkimiä ja painikkeita eristetyllä tikulla (esimerkiksi suljetulla
kuulakärkikynällä) jännitteisten osien koskettamisen välttämiseksi.
Muista kiinnittää tarkastusluukku sähkökomponenttirasian kanteen,
kun työ on tehty.
Asentajan ja käyttäjän viiteopas
35
7 Määritykset
BS1 [5 s]
BS1
BS1
BS1
a
cb
HUOMIOITAVAA
Varmista, että kaikki ulkopaneelit sähkökomponenttirasian
huoltokantta lukuun ottamatta on suljettu työskentelyn
aikana.
Sulje sähkökomponenttirasian kansi kunnolla ennen virran
kytkemistä.
7.2.4 Tilan 1 tai 2 käyttäminen
Kun yksikkö on kytketty päälle, näyttö siirtyy oletustilanteeseen. Siitä
voidaan käyttää tilaa1 ja tilaa2.
Alustus: oletustilanne
HUOMIOITAVAA
Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä
kompressorin suojaamiseksi ja jotta kampikammion
lämmitin saa virtaa.
Kytke virta ulkoyksikköön ja sisäyksikköön. Alustamisen jälkeen
näytön ilmaisintila on kuten alla (normaali tilanne tehtaalta
toimitettaessa).
Ulkoyksikkö
Jos oletustilanne ei tule näkyviin 10~12 minuutin kuluessa, tarkista
vikakoodi. Ratkaise toimintahäiriön koodi vastaavasti.
HAP-merkkivalo vilkkuu osoituksena siitä, että mikrotietokone toimii
normaalisti.
Vaihtaminen tilasta toiseen
Vaihda oletustilanteen, tilan1 ja tilan2 välillä painikkeella BS1.
a Oletustilanne (H1P POIS)
b Tila 1 (H1P vilkkuu)
c Tila 2 (H1P PÄÄLLÄ)
BS1 Paina BS1.
BS1 [5 s] Pidä BS1 painettuna vähintään 5sekuntia.
TIETOJA
Jos hämmennyt kesken prosessin, palaa
oletustilanteeseen painamalla BS1-painiketta.
7.2.5 Tilan 1 käyttäminen
Tilaa1 käytetään yksikön tilan valvontaan.
Mitä Miten
Valvontatilan1
käyttäminen
Lopettaminen ja
palaaminen alkutilaan
Kun tila1 on valittu (paina BS1 kerran),
voit valita haluamasi asetuksen. Se
tehdään painamalla BS2.
Paina BS1.
7.2.6 Tilan 2 käyttäminen
Pääyksikköä täytyy käyttää kenttäasetusten syöttämiseen
tilassa2.
Tilan2 avulla asetetaan ulkoyksikön ja järjestelmän kenttäasetuksia.
Mitä Miten
Asetuksen muuttaminen ja
käyttäminen tilassa2
Lopettaminen ja
palaaminen alkutilaan
Valitun asetuksen arvon
muuttaminen tilassa2
Kun tila2 on valittu (paina BS1 yli 5
sekuntia), voit valita haluamasi
asetuksen. Se tehdään painamalla BS2.
Valitun asetuksen arvoa käytetään
painamalla BS3 kerran.
Paina BS1.
▪ Kun tila 2 on valittu (paina BS1 yli 5
sekuntia), voit valita haluamasi
asetuksen. Se tehdään painamalla
BS2.
▪ Valitun asetuksen arvoa käytetään
painamalla BS3 kerran.
▪ Nyt painikkeella BS2 valitaan valitun
asetuksen haluttu arvo.
▪ Kun haluttu arvo on valittu, voit
määrittää arvon muutoksen
painamalla kerran BS3.
▪ Aloita valitun arvon mukainen
toiminta painamalla uudelleen BS3.
7.2.7 Tila 1: Seuranta-asetukset
Tilassa 1 (ja oletustilanteessa) voidaan lukea seuraavat tiedot:
Arvo/kuvaus
H2P Näyttää nykyisen toimintatilan.
POIS
Normaali toimintatila.
PÄÄLLÄ
Epänormaali toimintatila.
VILKKUU
Valmisteilla tai koekäytössä
H6P Näyttää alhaisen käyttömelutoiminnon tilan.
OFF
Yksikkö ei toimi alhaisen käyttömelun
rajoitusten mukaisesti.
ON
Yksikkö toimii alhaisen käyttömelun rajoitusten
mukaisesti.
Alhainen käyttömelutoiminto vähentää yksikön tuottamaa
ääntä verrattuna nimellisiin käyttöolosuhteisiin.
Alhainen käyttömelutoiminto voidaan asettaa tilassa2.
Kompressoriyksikön ja lämmönvaihdinyksikön alhainen
käyttömelutoiminto voidaan aktivoida kahdella tavalla.
▪ Ensimmäinen tapa on ottaa automaattinen alhainen
käyttömelutoiminto öisin käyttöön kenttäasetuksella.
Yksikkö toimii valitulla alhaisella käyttömelutasolla
valittuina aikoina.
▪ Toinen tapa on ottaa alhainen käyttömelutoiminto
käyttöön ulkoisen tulon perusteella. Tähän
toimenpiteeseen tarvitaan valinnaisvaruste.
Asentajan ja käyttäjän viiteopas
36
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
7 Määritykset
Arvo/kuvaus
H7P Näyttää virrankulutuksen rajoitustoiminnon tilan.
OFF
Yksikkö ei toimi virrankulutuksen rajoituksen
mukaisesti.
ON
Yksikkö toimii virrankulutuksen rajoituksen
mukaisesti.
Virrankulutuksen rajoitus pienentää yksikön virrankulutusta
verrattuna nimellisiin käyttöolosuhteisiin.
Virrankulutuksen rajoitus voidaan asettaa tilassa2.
Kompressoriyksikön virrankulutuksen rajoitus voidaan
aktivoida kahdella tavalla.
▪ Ensimmäinen tapa on ottaa käyttöön pakotettu
virrankulutuksen rajoitus kenttäasetuksella. Yksikkö toimii
aina valitulla virrankulutuksen rajoituksella.
▪ Toinen tapa on ottaa virrankulutuksen rajoitus käyttöön
ulkoisen tulon perusteella. Tähän toimenpiteeseen
tarvitaan valinnaisvaruste.
7.2.8 Tila 2: Kenttäasetukset
Paina BS2-painiketta, kun haluat tehdä kenttäasetuksia järjestelmän konfiguraatiota varten. LED-merkkivalot ilmoittavat asetuksen/arvon
numeron binaarimuodossa.
Asetus
(= binaarinen)
Tuulettimen korkean staattisen paineen asetus.
Tämä asetus täytyy aktivoida, kun halutaan nostaa ulkoyksikön
tuulettimen tuottamaa staattista painetta.
Automaattinen alhaisen käyttömelun asetus ja taso yöaikaan.
Tätä asetusta muuttamalla aktivoidaan yksikön automaattinen
alhaisen käyttömelun toiminto ja määritetään toimintataso. Valitun
tason mukaan melutasoa lasketaan.
Alhaisen käyttömelun taso ulkoisen ohjausadapterin kautta.
Jos järjestelmän täytyy toimia alhaisen käyttömelun olosuhteissa,
kun yksikköön lähetetään ulkoinen signaali, tämä asetus määrittää
käytettävän alhaisen käyttömelun tason.
Asetus on voimassa vain, kun ulkoinen valinnainen ohjaussovitin
(DTA104A62) on asennettu ja asetus [2‑12] on aktivoitu.
Virrankulutuksen rajoitustaso ulkoisen ohjaussovittimen
(DTA104A62) kautta
Jos järjestelmän täytyy toimia virrankulutuksen
rajoitusolosuhteissa, kun yksikköön lähetetään ulkoinen signaali,
tämä asetus määrittää käytettävän virrankulutuksen rajoitustason.
Taso on taulukon mukainen.
Ota käyttöön alhainen käyttömelutoiminto ja/tai virrankulutuksen
rajoitus ulkoisella ohjaussovittimella (DTA104A62).
Jos järjestelmän täytyy käydä alhaisessa käyttömelutilassa tai
virrankulutuksen rajoitusolosuhteissa, kun yksikköön lähetetään
ulkoinen signaali, tämä asetus täytyy muuttaa. Asetus on voimassa
vain, kun ulkoinen valinnainen ohjaussovitin (DTA104A62) on
asennettu sisäyksikköön.
Arvo
Kuvaus
Deaktivoitu.
(oletus)
Aktivoitu.
Deaktivoitu
(oletus)
Taso 1 Taso 3<Taso 2<Taso 1
Taso 2
Taso 3
Taso 1 Taso 3<Taso 2<Taso 1
Taso 2
(oletus)
Taso 3
Taso 1 Taso 3<Taso 2<Taso 1
Taso 2
(oletus)
Taso 3
Deaktivoitu.
(oletus)
Aktivoitu.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
37
7 Määritykset
b
c
a
Asetus
(= binaarinen)
Kylmäaineen talteenotto-/alipaineistustila.
Tämä on ulkomoduulin kenttäasetus. SEHVX40+64BAW: tee
asetus molemmissa ulkomoduuleissa.
Jotta saataisiin vapaa käytävä kylmäaineen ottamiseksi talteen
järjestelmästä, jäännösaineiden poistamiseksi tai järjestelmän
alipaineistamiseksi, on käytettävä asetusta, joka avaa
kylmäainepiirin tarvittavat venttiilit, jotta kylmäaineen talteenotto tai
alipaineprosessi voidaan suorittaa asianmukaisesti.
Pysäytä kylmäaineen talteenotto-/alipaineistustila painamalla BS1.
Jos painiketta BS1 ei paineta, järjestelmä pysyy kylmäaineen
talteenotto-/alipaineistustilassa.
7.2.9 Kenttäasetukset käyttöliittymässä
Käyttäjä voi muuttaa kenttäasetuksia käyttöliittymän avulla.
Jokaisella kenttäasetuksella on 3-numeroinen koodi, esimerkiksi
[5-03], joka näkyy käyttöliittymän näytössä. Ensimmäinen numero [5]
on ensimmäinen koodi eli kenttäasetusryhmä. Toinen ja kolmas
numero [03] yhdessä ovat toinen koodi.
Arvo
Kuvaus
Deaktivoitu
(oletus)
Aktivoitu
4 Muuta valitun kenttäasetuksen arvoa painamalla painikkeita
ja .
5 Tallenna uusi arvo painamalla painiketta .
6 Muuta tarvittaessa muita kenttäasetuksia toistamalla edellä
olevia vaiheita.
7 Kun asetukset on tehty, poistu kenttäasetustilasta painamalla
painiketta .
TIETOJA
▪ Kenttäasetukseen tehdyt muutokset tallentuvat vain,
kun painetaan painiketta . Jos siirrytään toiseen
kenttäasetuskoodiin tai painetaan painiketta , kaikki
muutokset hylätään.
▪ Kenttäasetukset on ryhmitelty ensimmäisen koodin
mukaan, esimerkiksi kenttäkoodit [0-00], [0-01], [0-02],
[0-03] kuuluvat ryhmään 0. Jos saman ryhmän eri
arvoja muutetaan, painikkeen painaminen
tallentaa kaikki ryhmän muutetut arvot.
TIETOJA
▪ Asetusarvot on ennen toimitusta asetettu kuten
kohdassa "7.2.9 Kenttäasetukset
käyttöliittymässä"sivulla38.
▪ Kun kenttäasetustilasta poistutaan, käyttöliittymän
näytössä voi näkyä , kun yksikkö alustaa itsensä.
1 Siirry kenttäasetustilaan painamalla painiketta vähintään
5sekunnin ajan.
Tulos: (c), valittuna oleva kenttäasetuskoodi (b) ja
asetusarvo (a) näytetään.
2 Valitse haluamasi kenttäasetuksen ensimmäinen koodi
painamalla painiketta .
3 Valitse haluamasi kenttäasetuksen toinen koodi painamalla
painiketta .
Pääyksikkö Aliyksikkö Oikeustaso2 Oikeustaso3
Toiminta PÄÄLLE/POIS
Lähtöveden lämpötilan asetus –
Huonelämpötilan asetus
Hiljainen tila PÄÄLLE/POIS – –
Säästä riippuvan asetuspisteen toiminta PÄÄLLE/
POIS
Kellon asetus – –
Ajastimen ohjelmointi – – –
Ajastintoiminta PÄÄLLE/POIS –
Kenttäasetukset – – –
Virhekoodin näyttö
[0]Kauko-ohjausasetukset
[0‑00] Käyttöoikeustaso
Käyttöoikeustaso määrittää, mitkä painikkeet ja toiminnot ovat
käyttäjän käytettävissä. Oletusarvoisesti mitään tasoa ei ole
määritetty, joten kaikki painikkeet ja toiminnot ovat käytössä.
[0‑00] Kuvaus
2 Oikeustaso 2
3 Oikeustaso 3
–
Asentajan ja käyttäjän viiteopas
38
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Koekäyttö
t
18°C
40°C40°C
18°C
A
5:0023:00 5:0023:00
2
B
t
9:00
16:00
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
1
OFF ONON
6:300:30
B
t
6:30 9:00
16:00
23:00
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
3
OFF ONON
18°C
40°C40°C
18°C
7 Määritykset
Pääyksikkö Aliyksikkö Oikeustaso2 Oikeustaso3
– –
Kenttäasetuksen syöttämisen jälkeen valittu oikeustaso täytyy ottaa
käyttöön painamalla yhtä aikaa painikkeita
sen jälkeen yhtä aikaa ja . Pidä kaikkia 4 painiketta
painettuna vähintään 5 sekunnin ajan. Huomaa, että
käyttöliittymässä ei näy mitään ilmoitusta. Estetyt painikkeet eivät
tämän menettelyn jälkeen ole enää käytettävissä.
Valittu oikeustaso voidaan poistaa käytöstä samalla tavalla.
[0‑01] Huonelämpötilan kompensointiarvo
Yksikön jonkin termistorin arvoa voidaan tarvittaessa säätää
korjausarvolla. Tällä tavalla voidaan korvata termistorien
toleransseja ja kapasiteetin puutetta.
Kompensoitua lämpötilaa (= mitattu lämpötila plus
kompensointiarvo) käytetään järjestelmän ohjaukseen, ja se
näytetään lämpötilan lukematilassa. Katso myös tämän luvun
kenttäasetuksesta [9] tietoja lähtöveden lämpötilan
kompensointiarvoista.
[0-02]
Tämä asetus ei ole käytettävissä.
[0‑03] Tila
Määrittää, voidaanko ON/OFF-käskyä käyttää tilan lämmityksen
ajastimessa.
[0‑03] Kuvaus
0 Tilan lämmitysajastin ON/OFF-käskyn
perusteella.
1 (oletus) Tilan lämmityksen ajastintila lämpötilan
asetuspisteen perusteella.
Tilan lämmitys ON/OFF-käskyn perusteella
Käytön aikana Kun ajastin vaihtaa tilan lämmityksen POIS-
tilaan, ohjausyksikkö sammutetaan (toiminnan
merkkivalo sammuu).
Paina
Tilan lämmityksen ajastin pysähtyy (jos se on
aktiivinen) ja käynnistyy uudelleen seuraavan
ajastetun ON-toiminnon aikana.
"Viimeinen" ohjelmoitu komento kumoaa
"edellisen" ohjelmoidun komennon ja pysyy
aktiivisena, kunnes "seuraava" ohjelmoitu
komento annetaan.
Esimerkki: Oletetaan, että kello on 17.30, ja
toimenpiteitä on ohjelmoitu tapahtuviksi kello
13.00, 16.00 ja 19.00. "Viimeinen" ohjelmoitu
komento (16.00) kumosi "edellisen"
ohjelmoidun komennon (13.00) ja pysyy
aktiivisena, kunnes "seuraava" ohjelmoitu
komento (19.00) annetaan.
Todellisen asetuksen tietämiseksi on siis
tarkasteltava viimeistä ohjelmoitua komentoa
(voi olla peräisin edelliseltä päivältä).
Ohjain on kytketty pois päältä (toiminnan
merkkivalo ei pala), mutta ajastinkuvake jää
päälle.
Paina
Tilan lämmityksen ajastin ja hiljainen tila
pysäytetään, eivätkä ne käynnisty uudelleen.
Ajastimen kuvake ei enää näy.
▪ Toimintaesimerkki: Ajastin ON/OFF-käskyn perusteella.
Kun estotoiminto (katso kenttäasetus [2]) on käytössä, se on
etusijalla ajastimen ajastettuun toimintoon nähden, jos ON-käsky
on aktiivinen. Jos OFF-käsky on aktiivinen, se on etusijalla
estotoimintoon nähden. OFF-käskyllä on aina korkein etusija.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
ja ja heti
1 Ajastin
2 Estotoiminto
3 Sekä estotoiminto että ajastin ovat käytössä
A Estotoiminto
B ON/OFF-käsky
t Aika
T Lämpötilan asetuspiste
Huonelämpötila
Lähtöveden lämpötila
Lämpötilan asetuspisteeseen
(a)
perustuva tilan lämmitys
Käytön aikana Ajastinkäytön aikana toiminnan merkkivalo
palaa jatkuvasti.
Paina
Tilan lämmityksen ajastin pysähtyy eikä
käynnisty uudelleen.
Ohjausyksikkö sammutetaan (toiminnan
merkkivalo sammuu).
Paina
Tilan lämmityksen ajastin ja hiljainen tila
pysäytetään, eivätkä ne käynnisty uudelleen.
Ajastimen kuvake ei enää näy.
(a) Lähtöveden lämpötila ja/tai huonelämpötila
▪ Toimintaesimerkki: Ajastin lämpötilan asetuspisteen perusteella
Kun estotoiminto (katso kenttäasetus [2]) on käytössä, se on
etusijalla ajastimen ajastettuun toimintoon nähden.
Asentajan ja käyttäjän viiteopas
39
7 Määritykset
T
t
6:30 9:00
16:00
0:30
19°C 19°C 19°C
22°C
21°C
42°C 42°C 42°C
45°C
44°C
42°C
19°C 19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
0:30
1
T
t
18°C
37°C37°C
18°C
A
5:0023:00 5:0023:00
2
T
t
5:00 9:00
16:00
23:00
19°C
18°C
22°C
21°C
42°C
40°C
42°C
45°C
44°C
40°C
19°C
18°C
22°C
21°C
42°C
19°C
19°C
42°C42°C
19°C19°C
42°C
45°C
44°C
6:30
3
37°C37°C
40°C
40°C
[2-01] [2-02]
A
B
T
t
21°C
18°C
[2-01] [2-02]
B
A
T
t
45°C
40°C
5°C [5-02]
1 Ajastin
2 Estotoiminto
3 Sekä estotoiminto että ajastin ovat käytössä
A Estotoiminto
t Aika
T Lämpötilan asetuspiste
Huonelämpötila
Lähtöveden lämpötila
[0‑04] Tila
Määrittää, voidaanko ON/OFF-käskyä käyttää ajastimessa
jäähdytystä varten.
Tämä on sama kuin tilan lämmityksellä [0‑03], mutta estotoiminto ei
ole käytettävissä.
[1]Asetukset eivät ole käytettävissä
[2] Automaattinen estotoiminto
TIETOJA
Tämä toiminto on käytettävissä VAIN lämmitystilassa
toimivissa lämpöpumppuyksiköissä. Sitä EI ole olemassa
jäähdytystä varten.
Estotoiminto antaa mahdollisuuden laskea huonelämpötilaa. Se
voidaan aktivoida esimerkiksi yöaikaan, koska lämpötilatarpeet yöllä
ja päivällä eivät ole samat.
TIETOJA
▪ Estotoiminto on oletusarvoisesti käytössä.
▪ Estotoiminto voidaan yhdistää automaattiseen säästä
riippuvan asetuspisteen toimintaan.
▪ Estotoiminto on automaattinen päivittäin ajastettu
toiminto.
Estotoiminto määritetty huoneen lämpötilanohjausta varten
Asentajan ja käyttäjän viiteopas
40
A Huonelämpötilan normaali asetuspiste
B Huoneen estolämpötila [5-03]
t Aika
T Lämpötila
Estotoiminto määritetty lähtevän veden lämpötilanohjausta varten
A Lähtöveden lämpötilan normaali asetuspiste
B Lähtöveden estolämpötila [5-02]
t Aika
T Lämpötila
Katso tietoja lämpötilan asetuspisteistä tämän luvun
kenttäasetuksesta[5].
[2‑00] Tila
[2‑00] Kuvaus
0 Estotoiminto on pois käytöstä.
1 Estotoiminto on käytössä.
[2‑01] Käynnistysaika
Aika, jolloin esto käynnistetään.
[2‑02] Pysäytysaika
Aika, jolloin esto pysäytetään.
[3] Säästä riippuva asetuspiste
TIETOJA
Tämä toiminto on käytettävissä VAIN lämmitystilassa
toimivissa lämpöpumppuyksiköissä. Sitä EI ole olemassa
jäähdytystä varten.
Kun säästä riippuva toiminta on käytössä, lähtöveden lämpötila
määritetään automaattisesti ulkolämpötilan mukaan: alhaisemmat
ulkolämpötilat aiheuttavat korkeamman veden lämpötilan ja
päinvastoin. Yksikössä on kelluva asetuspiste. Tämän toiminnon
aktivointi pienentää virrankulutusta manuaalisesti asetettuun
lähtöveden asetuspisteeseen verrattuna.
Säästä riippuvan toiminnan aikana käyttäjä voi nostaa tai laskea
veden tavoitelämpötilaa korkeintaan 5°C. Tämä muutosarvo on
ohjaimen laskeman lämpötilan asetuspisteen ja todellisen
asetuspisteen välinen lämpötilaero. Esimerkiksi positiivinen
muutosarvo tarkoittaa, että todellinen lämpötilan asetuspiste on
korkeampi kuin laskettu asetuspiste.
On suositeltavaa käyttää säästä riippuvaa asetuspistettä, koska se
säätää veden lämpötilan todellisen tilan lämmitystarpeen mukaan.
Se estää yksikköä vaihtamasta liian usein termostaatin PÄÄLLE- ja
POIS-toiminnan välillä, kun käytetään käyttöliittymän
huonetermostaattia tai ulkoista huonetermostaattia.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
7 Määritykset
Lo_Ti
Lo_A Hi_A T
A
T
t
+ 05
00
– 05
Hi_Ti
Shift value
[6‑01] Kuvaus
1 Ulkoisen huonetermostaatin tulo 1 =
lämmitystoiminta PÄÄLLÄ (1)/POIS (0).
Ulkoisen huonetermostaatin tulo 1 =
jäähdytystoiminta PÄÄLLÄ (1)/POIS (0).
2 Ulkoisen huonetermostaatin tulo 1 = toiminta
PÄÄLLÄ (1)/POIS (0).
Ulkoisen huonetermostaatin tulo 2 = jäähdytys
(1)/lämmitys (0).
TtVeden tavoitelämpötila
TAYmpäristön (ulko)lämpötila
Shift value Muutosarvo
[3‑00] Alhainen ympäristön lämpötila (Lo_A)
Alhainen ulkolämpötila.
[3‑01] Korkea ympäristön lämpötila (Hi_A)
Korkea ulkolämpötila.
[3‑02] Ympäristön alhaisen lämpötilan asetuspiste (Lo_Ti)
[7] Asetusvalikko
[7‑00] Pakotettu pumpun toiminta
[7‑00] Kuvaus
0 Pumppu suorittaa ajoittaisen toiminnan
termostaatin ollessa pois päältä. Tätä asetusta
käytetään usein silloin, kun huonetermostaatti
ohjaa yksikköä.
1 (oletus) Pumppu jatkaa toimintaa termostaatin ollessa
pois päältä.
Lähtevän veden tavoitelämpötila, kun ulkolämpötila on yhtä suuri tai
alhaisempi kuin alhainen ympäristön lämpötila (Lo_A).
Arvon Lo_Ti täytyy olla suurempi kuin arvon Hi_Ti, koska
kylmemmissä ulkolämpötiloissa tarvitaan lämpimämpää vettä.
[3‑03] Ympäristön korkean lämpötilan asetuspiste (Hi_Ti)
Lähtevän veden tavoitelämpötila, kun ulkolämpötila on yhtä suuri tai
korkeampi kuin korkea ympäristön lämpötila (Hi_A).
Arvon Hi_Ti täytyy olla suurempi kuin arvon Lo_Ti, koska
lämpimämmissä ulkolämpötiloissa riittää vähemmän lämmin vesi.
[8] Asetusvalikko
[8‑00] Käyttöliittymän lämpötilanohjaus
[8‑00] Kuvaus
0 (oletus) Yksikkö toimii lähtöveden lämpötilan
ohjauksena.
1 Yksikkö toimii huonelämpötilan ohjauksena.
Tämä tarkoittaa, että käyttöliittymää käytetään
huonetermostaattina, joten käyttöliittymä
voidaan sijoittaa olohuoneeseen huoneen
TIETOJA
Jos arvo [3‑03] asetetaan epähuomiossa korkeammaksi
kuin arvo [3‑02], arvoa [3‑03] käytetään aina.
[4]Asetukset eivät ole käytettävissä
[5] Automaattinen estotoiminto
[5-00]
Tämä asetus ei ole käytettävissä.
[5-01]
Tämä asetus ei ole käytettävissä.
[5‑02] Lähtöveden estolämpötila
[5‑03] Huoneen estolämpötila
[5-04]
Tämä asetus ei ole käytettävissä.
[6] Asetusvalikko
[6‑01] Ulkoinen huonetermostaatti (lisävaruste)
Jos valinnainen ulkoinen huonetermostaatti on asennettu, sen
toiminta täytyy ottaa käyttöön tällä kenttäasetuksella.
Ulkoinen huonetermostaatti antaa vain ON/OFF-signaalin
lämpöpumpulle huonelämpötilan perusteella. Koska se ei anna
jatkuvaa palautetta lämpöpumpulle, se täydentää käyttöliittymän
huonetermostaatin toimintaa. Järjestelmän hyvän ohjauksen
varmistamiseksi ja toistuvan käynnistyksen/sammutuksen
välttämiseksi on suositeltavaa käyttää automaattista säästä
riippuvaa asetuspistetoimintoa.
Huomautus: Kun yksikkö toimii huonelämpötilan ohjauksessa
(käyttöliittymän tai valinnaisen ulkoisen huonetermostaatin kautta),
huonelämpötila on etusijalla lähtöveden asetuspisteeseen nähden.
[8-01]
Tämä asetus ei ole käytettävissä.
[8-03]
Tämä asetus ei ole käytettävissä.
[8‑04] Jäätymisenesto
Jäätymisenesto aktivoidaan käynnistämällä pumppu veden kiertoa
varten. Jos lähtö- tai paluuveden lämpötila on <5°C 5 minuutin ajan,
yksikkö käynnistyy lämmitystilassa liian alhaisten lämpötilojen
estämiseksi.
Jäätymisenesto on aktiivinen vain, kun yksikkö on termostaatin OFFtilassa.
Vaihtoehto voidaan ottaa käyttöön, kun järjestelmässä ei ole
valinnaista lämmitinnauhaa tai glykolia ja kun lämpöä voidaan
käyttää sovelluksesta.
[8‑04] Kuvaus
0 (oletus) Ei jäätymisenestoa
1 Jäätymisenestotaso 1 (ulkolämpötila <4°C ja
2 Jäätymisenestotaso 2 (ulkolämpötila <4°C)
[9] Automaattinen lämpötilan kompensointi
lämpötilan säätämistä varten.
lähtö- tai paluuveden lämpötila <7°C)
Yksikön jonkin termistorin arvoa voidaan tarvittaessa säätää
[6‑01] Kuvaus
0 (oletus) Ulkoista huonetermostaattia ei ole asennettu.
korjausarvolla. Tällä tavalla voidaan korvata termistorien
toleransseja ja kapasiteetin puutetta.
Kompensoitua lämpötilaa (= mitattu lämpötila plus
kompensointiarvo) käytetään järjestelmän ohjaukseen, ja se
näytetään lämpötilan lukematilassa.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
41
7 Määritykset
[9‑00] Lähtöveden lämpötilan kompensointiarvo
lämmitystoimintaa varten
[9‑01] Lähtöveden termistorin automaattinen korjaustoiminto
Tämä toiminto ottaa huomioon ulkolämpötilan ja korjaa mitatun
arvon, jota käytetään logiikassa.
Esimerkiksi kun ulkolämpötila on korkea jäähdytystilan aikana,
logiikka korjaa lähtöveden termistorin mitatun arvon alemmaksi, jotta
se ottaisi huomioon mittauksen korkean ulkolämpötilan.
[9-02]
Tämä asetus ei ole käytettävissä.
[9‑03] Jäähdytystoiminnon lähtöveden lämpötilan
kompensointiarvo
[9-04]
Tämä asetus ei ole käytettävissä.
[A] Asetusvalikko
[A-00]
Tämä asetus ei ole käytettävissä.
[A-01]
Tämä asetus ei ole käytettävissä.
[A‑02] Paluuveden lämpötilan aliasetusarvo
Tämän asetuksen avulla on mahdollista asettaa sallittu aliasetus,
kun yksikköä käytetään lämmityksen termostaatti päällä/pois -tilan
aikana.
Yksikkö siirtyy termostaatti päällä -tilaan vain, jos paluuveden
lämpötila (RWT) laskee alle asetuspisteen vähennettynä
erolämpötilalla:
Termostaatti päällä: RWT<asetuspiste–(([A‑02]/2)+1)
Asetuksella [A‑02] on vaihtelualue 0–15, ja porras on 1 aste.
Oletusarvo on 5, eli erolämpötilan oletusarvo on3,5.
[A‑03] Lähtöveden lämpötilan yliasetus-/aliasetusarvo
Tämän asetuksen avulla on mahdollista asettaa sallittu yliasetus
(lämmitys) / aliasetus (jäähdytys), kun yksikköä käytetään
lähtöveden ohjauksen aikana.
[b]Asetukset eivät ole käytettävissä
[C] Lähtöveden lämpötilarajat
Tällä asetuksella rajoitetaan käyttöliittymässä valittavissa olevaa
lähtöveden lämpötilaa.
[C‑00] Lähtöveden maksimiasetuspiste lämmitystoiminnassa
[C‑01] Lähtöveden minimiasetuspiste lämmitystoiminnassa
[C‑02] Lähtöveden maksimiasetuspiste jäähdytystoiminnassa
[C‑03] Lähtöveden minimiasetuspiste jäähdytystoiminnassa
Tämä riippuu kenttäasetuksesta[A‑04].
[C-04]
Tämä asetus ei ole käytettävissä.
[d]Asetukset eivät ole käytettävissä
[E] Huoltotila
[E‑00]
Tämä asetus ei ole käytettävissä.
[E‑01]
Tämä asetus ei ole käytettävissä.
[E‑02]
Tämä asetus ei ole käytettävissä.
[E‑03]
Tämä asetus ei ole käytettävissä.
[E‑04] Vain pumppu -käyttö (ilmanpoistotoiminto)
Yksikön asennuksen ja käyttöönoton aikana on erittäin tärkeää
poistaa kaikki ilma vesipiiristä.
Tämä kenttäasetus käyttää pumppua parantamaan ilman
poistamista yksiköstä käyttämättä varsinaisesti yksikköä. Pumppu
käy 10minuuttia, pysähtyy 2 minuutiksi jne.
[E‑04] Kuvaus
0 (oletus) Yksikön normaali toiminta
1 Automaattinen ilmanpoistotoiminta
108minuutin aikana
2 Automaattinen ilmanpoistotoiminta
48minuutin aikana
[F] Asetusvalikko
[F‑00] Paluuveden lämpötilan yliasetusarvo
Tämän asetuksen avulla on mahdollista asettaa sallittu yliasetus,
kun yksikköä käytetään jäähdytyksen termostaatti päällä/pois -tilan
aikana.
Yksikkö siirtyy termostaatti päällä -tilaan vain, jos paluuveden
lämpötila (RWT) nousee yli asetuspisteen lisättynä erolämpötilalla:
Termostaatti päällä: RWT<asetuspiste+(([F‑00]/2)+1)
Asetuksella [F‑00] on vaihtelualue 0–15, ja porras on 1 aste.
Oletusarvo on 5, eli erolämpötilan oletusarvo on3,5.
7.3 Vuodon havaitsemistoiminnon käyttäminen
7.3.1 Tietoja automaattisesta vuodontunnistustoiminnosta
Vuodontunnistustoiminto voidaan automatisoida. Muuttamalla
parametri [2‑85] valittuun arvoon voidaan valita aikaväli tai aika
seuraavaan automaattiseen vuodontunnistustoimenpiteeseen.
Parametri [2‑86] määrittää, suoritetaanko
vuodontunnistustoimenpide kerran ([2‑85] päivän kuluessa) vai
ajoittaisesti [2‑85] päivän välein.
Vuodon havaitsemistoiminnon käytettävyys edellyttää, että lisätyn
kylmäaineen määrä syötetään heti lisäyksen päätyttyä. Syöttö täytyy
tehdä ennen testauksen suorittamista.
7.3.2 Vuodontunnistuksen suorittaminen manuaalisesti
Vuodontunnistustoiminnon suorittaminen kerran asennuspaikalla
voidaan tehdä myös seuraavalla tavalla.
1 Paina BS2-painiketta kerran.
2 Paina BS2-painiketta vielä kerran.
3 Paina BS2-painiketta 5 sekuntia.
Tietokoodit:
Vuodontunnistustoiminnon tulos ilmoitetaan kohdissa [1‑35] ja
[1‑29].
Vaiheet vuodontunnistustoiminnon aikana:
Näyttö Vaiheet
Valmistelu
Paineentasaus
Käynnistys
Vuodontunnistustoiminto
Valmiustila
(a)
(b)
Asentajan ja käyttäjän viiteopas
42
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
8 Käyttöönotto
TO IN/D
UNIT
F1 F2
DS1
1 2 3 4
OFF
ON
O
U
T
I
N
F1 F2 P1 P2
P1 P2
a
A B C
A B C
a
DS1
1 2 3 4
OFF
ON
O
U
T
I
N
EB0568(A)
R4 C2 R2R1 C1 R3
X1M
PHC2
PHC1
X1A
1
A B C
Näyttö Vaiheet
Vuodontunnistustoiminto on suoritettu
(a) Jos sisälämpötila on liian alhainen, lämmityskäyttö
käynnistyy ensin.
(b) Jos sisälämpötila on alle 15°C vuodontunnistustoiminnon
takia ja ulkolämpötila on alle 20°C, lämmitystoiminto
käynnistyy mukavan peruslämmitystason ylläpitämiseksi.
7.4 Vaihtaminen jäähdytyksen ja lämmityksen välillä
Yksikkö voidaan vaihtaa jäähdytyksen ja lämmityksen välillä 2 eri
tavalla sen mukaan, miten lämpötilaa ohjataan: huonelämpötilan
perusteella tai lähtöveden lämpötilan perusteella.
Vaihtaminen jäähdytyksen ja lämmityksen välillä käyttämällä
käyttöliittymää
Jos yksikön ohjaus perustuu huonelämpötilaan (ulkoinen
huonetermostaatti tai käyttöliittymän huonetermostaatti),
vaihtaminen jäähdytyksen ja lämmityksen välillä tehdään painamalla
käyttöliittymän jäähdytys/lämmityspainiketta.
▪ Jäähdytys: jännitteetön kosketin liittimien A ja C välillä on
auki
▪ Lämmitys: jännitteetön kosketin liittimien A ja C välillä on
kiinni
TIETOJA
Termostaatin tulo on etusijalla lähtöveden lämpötilan
asetuspisteeseen nähden.
On mahdollista, että lähtöveden lämpötila laskee
asetuspistettä alhaisemmaksi, jos yksikköä ohjataan
huonelämpötilan mukaan.
8 Käyttöönotto
a Käyttöliittymä
Vaihtaminen jäähdytyksen ja lämmityksen välillä käyttämällä
jäähdytys/lämmitysvalitsinta
Jos yksikön ohjaus perustuu lähtöveden lämpötilaan, kannattaa
käyttää ulkoyksikön ABC-liittimiä. Liittimien sijainti näytetään
seuraavassa kuvassa.
a Jäähdytys/lämmitysvalitsin
1 Alusta yksikön tiedonsiirto uudelleen painamalla painiketta BS5
5sekuntia.
8.1 Yleiskuvaus: Käyttöönotto
Tämä luku kuvaa, mitä järjestelmän käyttöönottoa varten on
tiedettävä ja tehtävä määrittämisen jälkeen.
Tyypillinen työnkulku
Käyttöönotto koostuu yleensä seuraavista vaiheista:
1 Tarkistukset ennen ulkoyksikön käyttöönottoa -listan
tarkistaminen.
2 Tarkistukset ennen sisäyksikön käyttöönottoa -listan
tarkistaminen.
3 Lopputarkastuksen suorittaminen.
4 Koekäytön suorittaminen.
5 Tarvittaessa korjaustoimet epänormaalin koekäytön jälkeen.
6 Järjestelmän käyttäminen.
8.2 Käyttöönottoa koskevia
varotoimenpiteitä
VAARA: SÄHKÖISKUN VAARA
VAARA: PALAMISEN VAARA
HUOMIO
ÄLÄ suorita koekäyttöä, kun työskentelet
sisäyksiköiden parissa.
Koekäyttöä suoritettaessa EI pelkästään ulkoyksikkö vaan
myös liitetty sisäyksikkö toimivat. Sisäyksikön parissa
työskentely koekäytön aikana on vaarallista.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. ÄLÄ irrota tuulettimen suojusta.
Koska tuuletin pyörii suurella nopeudella, se aiheuttaa
vammoja.
Asentajan ja käyttäjän viiteopas
43
8 Käyttöönotto
TIETOJA
Yksikön ensimmäisen käyttöjakson aikana kone voi
käyttää sähkövirtaa enemmän kuin yksikön nimikilpi
osoittaa. Tämän ilmiön aiheuttaa kompressori, joka vaatii
50 tunnin jatkuvan käyttöajan ennen kuin se saavuttaa
sulavan toiminnan ja vakaan virrankulutuksen.
HUOMIOITAVAA
Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä
kompressorin suojaamiseksi ja jotta kampikammion
lämmitin saa virtaa.
HUOMIO
▪ Varmista, että asennelman sähkötaulun virtakytkin on
kytketty pois päältä.
▪ Varmista, että virtajohto on kiinnitetty kunnolla.
▪ Huolehdi siitä, ettei N-vaihe puutu tai ole väärä.
8.3 Tarkistuslista ennen ulkoyksikön käyttöönottoa
Tarkista seuraavat seikat yksikön asennuksen jälkeen. Kun kaikki
alla olevat tarkistukset on tehty, yksikkö TÄYTYY sulkea, VASTA
sitten siihen voidaan kytkeä virta.
Täydelliset asennus- ja käyttöohjeet ovat asentajan ja
käyttäjän viiteoppaassa.
Asennus-
Tarkasta, että yksikkö on kunnolla asennettu välttyäksesi
asiaankuulumattomilta ääniltä ja tärinältä, kun yksikkö
käynnistetään.
Kenttäjohdotus
Varmista, että kenttäjohdotus on tehty luvun
"6.9 Sähköjohtimien kytkentä" sivulla 29 ohjeiden,
kytkentäkaavioiden sekä eurooppalaisten ja soveltuvan
lainsäädännön mukaan.
Virtalähteen jännite
Tarkista virtalähteen jännite laitteen säätöpaneelista.
Jännitteen TÄYTYY vastata yksikön tunnustietotarran
jännitearvoja.
Maadoitus
Varmista, että maadoitusjohdot on liitetty asianmukaisesti
ja että maadoitusliittimet on kiristetty.
Päävirtapiirin eristeiden testaus
Tarkista 500 V testauslaitteella eristeiden vastus, jonka
pitäisi olla 2MΩ tai enemmän, johtamalla vähintään 500V
tasavirtajännite virtaliittimien ja maan välille. ÄLÄ
MILLOINKAAN käytä testauslaitetta viestikaapelille.
Sulakkeet, virtakytkimet tai suojalaitteet
Varmista, että sulakkeet, virrankatkaisimet tai paikallisesti
asennetut suojalaitteet ovat asennusohjeen luvun
"5.5.4 Turvalaitevaatimukset" sivulla 16 mukaisia.
Varmista, ettei mitään sulaketta tai suojalaitetta ole
ohitettu.
Sisäinen johdotus
Tarkista silmämääräisesti, onko
sähkökomponenttirasiassa ja yksikön sisällä löysiä
liitäntöjä tai vaurioituneita sähköliitäntöjä.
Putkien koko ja eristäminen
Varmista, että asennuksessa on käytetty oikean kokoisia
putkia ja että lämmöneristystyö on suoritettu oikein.
Laitevauriot
Tarkasta, ettei yksikön sisäpuolella ole vaurioituneita
komponentteja tai puristuneita putkia.
Juottaminen
Varo vahingoittamasta putkien eristystä, kun juotat
kenttäputkistoa.
Asennuspäivä ja asennuspaikalla tehtävät asetukset
Muista merkitä asennuspäivämäärä ylemmän etupaneelin
takapuolella olevaan tarraan EN60335-2-40:n mukaisesti
ja merkitse muistiin asennuspaikalla tehtävien asetusten
sisältö.
Kytkimet
Varmista ennen virran kytkemistä, että kytkimet on
asetettu sovelluksen tarpeiden mukaisesti.
Virtakaapeli ja tiedonsiirtokaapeli
Käytä nimettyä virtakaapelia ja tiedonsiirtokaapelia ja
varmista, että asennustyö on suoritettu tässä oppaassa
annettuja ohjeita noudattaen, kytkentäkaavioiden
mukaisesti sekä noudattaen paikallisia ja kansallisia
säädöksiä.
Kylmäaineen lisääminen
Yksikköön lisättävän kylmäaineen määrä kirjoitetaan
"Lisätty kylmäaine" ‑kilpeen, joka kiinnitetään etukannen
taakse.
Ilmatiiviyskoe ja alipainekuivaus
Varmista, että ilmatiiviystesti ja alipainekuivaus on
suoritettu.
8.4 Tarkistuslista ennen sisäyksikön käyttöönottoa
Tarkista seuraavat seikat yksikön asennuksen jälkeen. Kun kaikki
alla olevat tarkistukset on tehty, yksikkö TÄYTYY sulkea, VASTA
sitten siihen voidaan kytkeä virta.
Täydelliset asennus- ja käyttöohjeet ovat asentajan ja
käyttäjän viiteoppaassa.
Asennus-
Tarkasta, että yksikkö on kunnolla asennettu välttyäksesi
asiaankuulumattomilta ääniltä ja tärinältä, kun yksikkö
käynnistetään.
Kenttäjohdotus
Varmista, että kenttäjohdotus on tehty luvun
"6.9 Sähköjohtimien kytkentä" sivulla 29 ohjeiden,
kytkentäkaavioiden sekä eurooppalaisten ja soveltuvan
lainsäädännön mukaan.
Virtalähteen jännite
Tarkista virtalähteen jännite laitteen säätöpaneelista.
Jännitteen TÄYTYY vastata yksikön tunnustietotarran
jännitearvoja.
Maadoitus
Varmista, että maadoitusjohdot on liitetty asianmukaisesti
ja että maadoitusliittimet on kiristetty.
Päävirtapiirin eristeiden testaus
Tarkista 500 V testauslaitteella eristeiden vastus, jonka
pitäisi olla 2MΩ tai enemmän, johtamalla vähintään 500V
tasavirtajännite virtaliittimien ja maan välille. ÄLÄ
MILLOINKAAN käytä testauslaitetta viestikaapelille.
Asentajan ja käyttäjän viiteopas
44
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
8 Käyttöönotto
a
Sulakkeet, virtakytkimet tai suojalaitteet
Varmista, että sulakkeet, virrankatkaisimet tai paikallisesti
asennetut suojalaitteet ovat asennusohjeen luvun
"5.5.4 Turvalaitevaatimukset" sivulla 16 mukaisia.
Varmista, ettei mitään sulaketta tai suojalaitetta ole
ohitettu.
Sisäinen johdotus
Tarkista silmämääräisesti, onko
sähkökomponenttirasiassa ja yksikön sisällä löysiä
liitäntöjä tai vaurioituneita sähköliitäntöjä.
Pumpun pyörimissuunta
Jos sisäyksikön 3-vaihevirransyöttöä ei ole kytketty oikein
(X1M), pumppu voi pyöriä väärään suuntaan. Kun näin
tapahtuu, pumppu voi vähitellen ylikuumentua pienemmän
ilmavirran takia, tuulettimen ilmanvaihto voi vähentyä ja
moottori voi kuluttaa enemmän virtaa. Pumpun moottorin
tuulettimen suojuksessa oleva ilmaisin osoittaa pumpun
pyörimissuunnan. Tarkista tämän ilmaisimen toiminta
ennen yksikön ensimmäistä käynnistystä tai kun
ilmaisimen asento on muuttunut. Jos ilmaisin on
valkoisessa/heijastavassa kentässä, katkaise virransyöttö
ja vaihda kahden virransyöttöjohdon paikka kohdassa
X1M. Pumpun moottorin tuulettimen suojuksessa olevat
nuolet osoittavat myös oikean pyörimissuunnan.
Ajastinlomake
Täytä tämän asiakirjan lopussa oleva lomake. Kun
ohjelmoit ajastinta, lomake auttaa sinua määrittämään eri
päivinä tarvittavat toimenpiteet.
HUOMIOITAVAA
Pumppu vaurioituu, jos järjestelmää käytetään venttiilit
suljettuina.
Kun kaikki tarkistukset on tehty, yksikkö täytyy sulkea, ennen kuin
siihen voidaan kytkeä virta. Kun yksikön virransyöttö on kytketty
päälle, käyttöliittymässä näkyy "
jopa 30 sekuntia. Tänä aikana käyttöliittymää ei voi käyttää.
" alustuksen ajan, joka voi kestää
8.5 Lopputarkastus
Lue seuraavat suositukset, ennen kuin kytket yksikön päälle:
▪ Kun asennus on asennus suoritettu loppuun ja kaikki asetukset on
tehty, varmista, että yksikön kaikki paneelit on suljettu. Jos näin ei
ole, käden työntäminen jonkin aukon läpi voi aiheuttaa vakavia
vammoja yksikön sisällä olevien sähköisten ja kuumien osien
takia.
▪ Sähkökomponenttirasian huoltopaneelin saa avata vain valtuutettu
sähköasentaja huoltoa varten.
VAARA: SÄHKÖISKUN VAARA
ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.
a = pumpun pyörimissuunnan ilmaisin
Putkien koko ja eristäminen
Varmista, että asennuksessa on käytetty oikean kokoisia
putkia ja että lämmöneristystyö on suoritettu oikein.
Ilmanpoistoventtiili on auki (vähintään 2 kierrosta).
Sulkuventtiilit
Varmista, että sulkuventtiilit on asennettu oikein ja että ne
ovat täysin auki.
Suodatin
Varmista, että suodatin on asennettu oikein.
Laitevauriot
Tarkasta, ettei yksikön sisäpuolella ole vaurioituneita
komponentteja tai puristuneita putkia.
Juottaminen
Varo vahingoittamasta putkien eristystä, kun juotat
kenttäputkistoa.
Vesivuodot
Tarkista yksikkö sisäpuolelta vesivuotojen varalta. Jos
vettä vuotaa, yritä korjata vuoto. Jos korjaus ei onnistu,
sulje veden tulon ja lähdön sulkuventtiilit ja ota yhteys
paikalliseen jälleenmyyjään.
Asennuspäivä ja asennuspaikalla tehtävät asetukset
Muista merkitä asennuspäivämäärä ylemmän etupaneelin
takapuolella olevaan tarraan EN60335-2-40:n mukaisesti
ja merkitse muistiin asennuspaikalla tehtävien asetusten
sisältö.
TIETOJA
Yksikön ensimmäisen käyttöjakson aikana kone voi
käyttää sähkövirtaa enemmän kuin yksikön nimikilpi
osoittaa. Tämän ilmiön aiheuttaa kompressori, joka vaatii
48 tunnin jatkuvan käyttöajan ennen kuin se saavuttaa
sulavan toiminnan ja vakaan virrankulutuksen.
8.6 Ulkoyksikön koekäytön suorittaminen
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. Koska tuuletin pyörii suurella
nopeudella, se aiheuttaa vammoja.
HUOMIO
ÄLÄ suorita koekäyttöä, kun työskentelet
sisäyksiköiden parissa.
Koekäyttöä suoritettaessa EI pelkästään ulkoyksikkö vaan
myös liitetty sisäyksikkö toimivat. Sisäyksikön parissa
työskentely koekäytön aikana on vaarallista.
8.6.1 Lisätty kylmäaine automaattinen lisäystä käyttämällä
Koekäyttö suorittaa ensin seuraavat tarkistukset:
▪ Ovatko sulkuventtiilit auki?
▪ Onko johdot asennettu oikein?
▪ Putkiston pituus
▪ Kylmäaineen alkutila
Tämän tarkistustoimenpiteen suorittaminen kestää ±3 tuntia (±4
tuntia, jos ulkolämpötila on alhainen).
Järjestelmä ei voi tarkistaa kylmäaineen alkutilaa, jos sisä- tai
ulkolämpötila on alueen ulkopuolella (ulkolämpötila: 0~43°C DB,
sisälämpötila: 20~32°C DB) tai jos yksikkö pakkopysäytetään
koekäytön aikana. Tässä tapauksessa tarkistustoiminnon
suorituksen jälkeen normaali käyttö on mahdollista, vaikka
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
45
8 Käyttöönotto
virhekoodi näkyy sisäyksikön käyttöliittymässä, eikä
kylmäainevuodon havaitsemistoimintoa voi käyttää. Suorita
tarkistustoiminto uudelleen ja suorita kylmäaineen alkutilan arviointi
loppuun.
Suorita koekäyttömenettely.
8.6.2 Manuaalista lisäämistä käyttäen lisätty kylmäaine (jäähdytystila)
Koekäyttö suorittaa ensin seuraavat tarkistukset:
▪ Ovatko sulkuventtiilit auki?
▪ Onko johdot asennettu oikein?
▪ Putkiston pituus
Tämän tarkistustoimenpiteen suorittaminen kestää ±30 minuuttia.
Tarkastusmenettely
1 Sulje sähkökomponenttirasian kansi ja kaikki etupaneelit
sähkökomponenttirasian kyljessä olevaa kantta lukuun
ottamatta.
2 Kytke virta ulkoyksikköön ja kaikkiin liitettyihin sisäyksiköihin.
Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä,
jotta kampikammion lämmitin saa virtaa.
3 Paina ulkoyksikön piirilevyn painiketta BS1 5 sekuntia.
Merkkivalo H1P syttyy.
4 Pidä BS2 painettuna, kunnes merkkivalot H6P ja H7P syttyvät.
Tulos: Järjestelmä toimii ±30 minuutin ajan, jonka jälkeen
tarkistustoimenpide pysähtyy automaattisesti.
5 Jos järjestelmän pysähtymisen jälkeen käyttöliittymässä ei näy
vikakoodia, tarkista, onko toimenpide suoritettu loppuun.
Normaali käyttö on mahdollista 5minuutin kuluttua.
6 Jos käyttöliittymässä näkyy virhekoodi, katso "8.7Korjaustoimet
epänormaalin koekäytön jälkeen"sivulla46.
8.6.3 Manuaalista lisäämistä käyttäen lisätty kylmäaine (lämmitystila, esitäyttö)
Koekäyttö suorittaa ensin seuraavat tarkistukset:
▪ Ovatko sulkuventtiilit auki?
▪ Onko johdot asennettu oikein?
▪ Lisättiinkö liikaa kylmäainetta?
▪ Putkiston pituus
Tämän tarkistustoimenpiteen suorittaminen kestää ±40 minuuttia.
Suorita koekäyttömenettely.
Koekäyttömenetelmä
1 Sulje kaikki etupaneelit sähkökomponenttirasian kyljessä
olevaa lukuun ottamatta.
2 Kytke virta ulkoyksikköön ja kaikkiin liitettyihin sisäyksiköihin.
Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä,
jotta kampikammion lämmitin saa virtaa.
3 Paina ulkoyksikön piirilevyn painiketta BS1 kerran. H1P-
merkkivalo sammuu.
4 Paina painiketta BS4 vähintään 5sekuntia.
Tulos: Koekäyttö suoritetaan automaattisesti jäähdytystilassa,
H2P-merkkivalo syttyy ja käyttöliittymässä näkyvät ilmoitukset
"Test operation" (Koekäyttö) ja "Under centralized
control" (Keskusohjauksessa). Kylmäaineen saaminen
yhdenmukaiseen tilaan ennen kompressorin käynnistymistä voi
kestää 10 minuuttia. Koekäytön aikana kylmäaineen
juoksemisesta syntyvä ääni tai solenoidiventtiilin magneettinen
ääni voi olla voimakas, ja LED-näyttö voi vaihtua, mutta nämä
eivät ole toimintahäiriöitä. Koekäytön aikana toimintaa ei voi
pysäyttää käyttöliittymästä. Jos haluat keskeyttää toiminnan,
paina BS3, niin yksikkö pysähtyy ±30sekunnin kuluttua.
5 Sulje etupaneeli, jotta se ei aiheuta väärinarviointia.
6 Jos koekäytön suorittaminen onnistui (vain H3P-merkkivalo
palaa), normaali käyttö on mahdollista 5 minuutin kuluttua.
Muussa tapauksessa katso "8.7 Korjaustoimet epänormaalin
koekäytön jälkeen"sivulla46.
8.7 Korjaustoimet epänormaalin koekäytön jälkeen
Koekäyttö on onnistunut vain silloin, jos käyttöliittymässä ei näy
mitään vikakoodia tai jos H2P-merkkivalo ei pala.
Pääkoodi Syy Ratkaisu
Ulkoyksikön sulkuventtiili on jätetty kiinni Avaa sulkuventtiili sekä kaasu- että nestepuolella.
Liikaa kylmäainetta. Laske uudelleen tarvittava kylmäaineen määrä putkiston
pituuden perusteella ja korjaa kylmäaineen täyttötaso
poistamalla ylimääräinen kylmäaine järjestelmästä
kylmäaineen palautuskoneella.
Liian vähän kylmäainetta. Tarkista, onko lisäkylmäaineen lisäys suoritettu
onnistuneesti. Laske uudelleen tarvittava kylmäaineen
määrä putkiston pituuden perusteella ja lisää tarvittava
määrä kylmäainetta.
Virransyötön väärän vaihejärjestyksen toimintahäiriö. Korjaa vaihejärjestys.
Ulkoyksikköön ei tule virtaa. Tarkista, onko ulkoyksikön virtajohdot kytketty oikein.
Kyseisen sisäyksikön putkia ja kaapeleita ei ole liitetty oikein
ulkoyksikköön.
Kun vika on korjattu, paina BS3 ja nollaa virhekoodi.
Suorita koekäyttö uudelleen ja varmista, että ongelma on korjattu
oikein.
Tarkista, että kyseisen sisäyksikön putket ja kaapelit on
liitetty oikein ulkoyksikköön.
8.8 Tarkistuslista käyttäjälle luovutettaessa
Merkitse seuraavat toimenpiteet, kun asennus on valmis ja
koekäyttö on suoritettu.
Asentajan ja käyttäjän viiteopas
46
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
9 Kunnossapito ja huolto
A1P
A3P
A2P
TP1 TP2
Täytä mallilomake jokaiselle yksikölle
Varmista, että käyttäjällä on painettu versio asennus- ja
käyttöoppaasta.
Selitä käyttäjälle, mikä järjestelmä kohteeseen on
asennettu.
Selitä käyttäjälle, kuinka järjestelmää käytetään oikein ja
mitä ongelmatilanteissa voi tehdä.
Näytä käyttäjälle, mitä on tehtävä yksikön kunnossapitoa
varten.
8.9 Mallilomakkeen täyttäminen
Täytä seuraava lomake jokaiselle yksikölle:
Asennuspaikka:
Mallinimi (katso
yksikön nimikilpi):
Lisävarusteet:
Päivämäärä:
Allekirjoitus:
Tuotteen asensi:
9.2 Kunnossapidon varotoimet
VAARA: SÄHKÖISKUN VAARA
VAARA: PALAMISEN VAARA
HUOMIOITAVAA: Sähköstaattisen purkauksen vaara
Ennen kuin suoritat kunnossapito- tai huoltotöitä, kosketa
yksikön metalliosaa staattisen sähkön poistamiseksi ja
piirilevyn suojaamiseksi.
VAROITUS
▪ Ennen kuin suoritat mitään kunnossapito- tai
korjaustoimenpidettä, varmista AINA, että virtakytkin
sähkötaulussa on käännetty pois päältä, sulakkeet on
irrotettu tai että yksikön suojalaitteet on avattu.
▪ ÄLÄ kosketa jännitteisiä osia 10 minuuttiin virran
katkaisun jälkeen suurjännitevaaran takia.
▪ Huomaa, että eräät sähköosarasian osat ovat kuumia.
▪ VARO koskettamasta sähköä johtavaa osaa.
▪ ÄLÄ huuhtele yksikköä. Se voi aiheuttaa sähköiskun tai
tulipalon.
9.2.1 Sähkövaarojen ehkäiseminen
Invertterilaitteiston huolto:
1 Älä avaa sähkökomponenttirasian kantta 10 minuuttiin virran
katkaisun jälkeen.
2 Mittaa virtalähteen riviliittimen napojen välinen jännite
yleismittarilla ja varmista, että virransyöttö on katkaistu. Mittaa
myös yleismittarilla kuvan osoittamat kohdat ja tarkista, että
päävirtapiirin kondensaattorin jännite on alle 50VDC.
9 Kunnossapito ja huolto
HUOMIOITAVAA
Kunnossapito TÄYTYY tehdä valtuutetun asentajan tai
huoltoedustajan toimesta.
Huolto kannattaa tehdä vähintään kerran vuodessa.
Sovellettava lainsäädäntö saattaa kuitenkin vaatia
lyhyempiä huoltovälejä.
HUOMIOITAVAA
Euroopassa huoltovälin määrittämiseen käytetään
järjestelmän kylmäaineen kokonaismäärän
kasvihuonepäästöjä (ilmoitettu tonneina CO2-ekv.).
Noudata sovellettavaa lainsäädäntöä.
Kasvihuonepäästöjen laskukaava: Kylmäaineen GWParvo × kylmäaineen kokonaismäärä [kg] / 1000
9.1 Yleiskuvaus: Kunnossapito ja huolto
Tämä luku sisältää tietoja seuraavista asioista:
▪ Sähkövaarojen estäminen järjestelmän kunnossapidon ja huollon
aikana
▪ Järjestelmän alipaineistaminen
▪ Kylmäaineen talteenottotoimenpide
▪ Sisäyksikön vuosittainen kunnossapito
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
3 Jotta piirilevy ei vahingoittuisi, poista staattinen sähkö
koskettamalla päällystämätöntä metalliosaa, ennen kuin irrotat
tai kytket liittimiä.
4 Vedä irti ulkoyksikön tuuletinmoottorien liittimet X1A, X2A (X3A,
X4A) ennen invertterilaitteiston huoltotoimenpiteiden
aloittamista. Älä kosketa jännitteisiä osia. (Jos tuuletin pyörii
voimakkaan tuulen takia, se voi varastoida sähköä
kondensaattoriin tai pääpiiriin ja aiheuttaa sähköiskun.)
5 Kun huolto on suoritettu, kytke liitin takaisin paikalleen. Muuten
käyttöliittymässä näkyy vikakoodi
normaalisti.
Tarkempia tietoja on sähkökomponenttirasian kannen takapuolella
olevassa kytkentäkaaviossa.
eikä järjestelmä toimi
9.3 Tietoja huoltotilakäytöstä
Kun käytetään alipaineistus/talteenottotilaa, tarkista ennen
aloittamista erittäin huolellisesti, mitä pitäisi alipaineistaa/
talteenottaa.
9.3.1 Alipaineistustilan käyttäminen
1 Kun yksikkö seisoo ja asetustila 2 on aktiivinen, valitse
toiminnon B (kylmäaineen talteenotto / alipainemenettely)
asetukseksi ON (päällä). Älä nollaa asetustilaa 2, ennen kuin
alipainemenettely on päättynyt.
Asentajan ja käyttäjän viiteopas
47
10 Vianetsintä
Tulos: Merkkivalo H1P syttyy. Käyttöliittymä osoittaa
koekäyttöä, ja käyttö on estetty.
2 Tyhjennä järjestelmä alipainepumpulla.
3 Paina BS1 ja nollaa asetustila 2.
9.3.2 Kylmäaineen talteenotto
Tämä on tehtävä kylmäaineen talteenottajan toimesta.
1 Kun yksikkö seisoo ja asetustila 2 on aktiivinen, valitse
toiminnon B (kylmäaineen talteenotto / alipainemenettely)
asetukseksi ON (päällä).
Tulos: Sisä- ja ulkoyksikön paisuntaventtiilit avautuvat
kokonaan, ja muutamat magneettiventtiilit kytkeytyvät päälle.
Merkkivalo H1P syttyy. Käyttöliittymä osoittaa koekäyttöä, ja
käyttö on estetty.
2 Katkaise sisäyksiköiden ja ulkoyksikön virransyöttö
pääkatkaisimesta. Kun yhden puolen virransyöttö on katkaistu,
katkaise toisen puolen virransyöttö 10 minuutin kuluessa.
Muuten tiedonsiirto sisäyksiköiden ja ulkoyksikön välillä voi
häiriintyä ja paisuntaventtiilit suljetaan taas täysin.
3 Ota kylmäaine talteen kylmäaineen talteenottolaitteella.
Tarkempia tietoja on talteenottolaitteen käyttöoppaassa.
VAARA: RÄJÄHDYSVAARA
Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa
järjestelmän alas ja kylmäainepiirissä on vuoto:
▪ ÄLÄ käytä yksikön automaattista pumpun
alasajotoimintoa, joka kerää kaiken kylmäaineen
järjestelmästä ulkoyksikköön. Mahdollinen seuraus:
Kompressorin itsesyttyminen ja räjähtäminen, koska
käynnissä olevaan kompressoriin pääsee ilmaa.
▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön
kompressorin EI tarvitse olla käynnissä.
▪ Paineenalennusventtiilin letku (jos on)
▪ Veden paineenalennusventtiili
▪ Sähkökomponenttirasia
▪ Vedenpaine
▪ Vedensuodatin
▪ pH-arvo
Paineenalennusventtiilin letku
Tarkista, onko paineenalennusventtiilin letku sijoitettu
asianmukaisesti vedenpoistoa varten.
Vedenpaineenalennusventtiili
Kierrä venttiilin punaista nuppia vastapäivään ja tarkista, että se
toimii oikein:
▪ Jos naksuntaa ei kuulu, ota yhteys paikalliseen jälleenmyyjään.
▪ Jos yksiköstä juoksee vettä, sulje ensin veden tulon ja lähdön
sulkuventtiilit ja ota sitten yhteys paikalliseen jälleenmyyjään.
Kytkinrasia
Suorita perusteellinen silmämääräinen kytkinrasian tarkastus ja hae
selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja.
VAROITUS
Jos sisäinen johdotus on vaurioitunut, se täytyy antaa
valmistajan, sen huoltoedustajan tai vastaavaan pätevän
henkilön vaihdettavaksi.
Vedenpaine
Tarkista, että vedenpaine on yli 1 baari. Jos se on alhaisempi, lisää
vettä.
Vedensuodatin
Puhdista vedensuodatin.
HUOMIOITAVAA
ÄLÄ ota öljyä talteen, kun otat kylmäainetta talteen.
Esimerkki: öljynerotinta käyttämällä.
HUOMIOITAVAA
Käsittele vedensuodatinta huolellisesti. ÄLÄ käytä liikaa
voimaa, kun asetat vedensuodattimen takaisin, jotta
vedensuodattimen sihti EI vahingoitu.
9.4 Sisäyksikön vuosittaisen kunnossapidon tarkistuslista
Tarkista seuraavat seikat vähintään kerran vuodessa:
10 Vianetsintä
10.1 Yleiskuvaus: Vianetsintä
Tässä luvussa kerrotaan, mitä täytyy ongelmien esiintyessä.
10.2 Virhekoodit: Yleiskuvaus
Pääkoodi Syy Ratkaisu
Virhe kirjoitettaessa muistiin (EEPROM-virhe) Ota yhteys jälleenmyyjään.
Vesipiirin toimintahäiriö ▪ Tarkista, että vesi pääsee virtaamaan (avaa kaikki piirin
R410A-paisuntaventtiilin virhe (K11E/K12E) ▪ Tarkista kytkennät.
Vesijärjestelmän varoitus ▪ Tarkista suodatin.
Kapasiteettivirhe Ota yhteys jälleenmyyjään.
Se sisältää tietoja seuraavista asioista:
▪ Ongelmien ratkaiseminen virhekoodien perusteella
venttiilit).
▪ Pakota puhdasta vettä yksikön läpi.
▪ Ota yhteys jälleenmyyjään.
▪ Varmista, että kaikki venttiilit ovat auki.
▪ Ota yhteys jälleenmyyjään.
Asentajan ja käyttäjän viiteopas
48
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Pääkoodi Syy Ratkaisu
Huono ACS-tiedonsiirto Ota yhteys jälleenmyyjään.
R410A-nestetermistorin virhe (R13T/R23T) ▪ Tarkista kytkennät.
▪ Ota yhteys jälleenmyyjään.
Paluuveden termistorin virhe (R12T/R22T) ▪ Tarkista kytkennät.
▪ Ota yhteys jälleenmyyjään.
Lämmityksen lähtöveden termistorin virhe (R11T/R12T) ▪ Tarkista kytkennät.
▪ Ota yhteys jälleenmyyjään.
Käyttöliittymän termostaatin termistorin virhe Ota yhteys jälleenmyyjään.
Korkeapainevirhe (SENPH/S1PH) ▪ Tarkista, ettei piirissä ole yhtään ilmaa.
▪ Tarkista, että vesi pääsee virtaamaan (avaa kaikki piirin
venttiilit).
▪ Varmista, ettei vedensuodatin ole tukossa.
▪ Tarkista, että kaikki kylmäaineen sulkuventtiilit ovat auki.
▪ Ota yhteys jälleenmyyjään.
Matalapainevirhe (SENPL) Ota yhteys jälleenmyyjään.
R410A-imutermistorin virhe (R14T/R24T) ▪ Tarkista kytkennät.
▪ Ota yhteys jälleenmyyjään.
Virransyötön väärän vaihejärjestyksen toimintahäiriö Korjaa vaihejärjestys.
Riittämätön syöttöjännite ▪ Tarkista kytkennät.
▪ Ota yhteys jälleenmyyjään.
Kaksi pääkäyttöliittymää on liitetty (kahta käyttöliittymää
käytettäessä)
Yhteystyyppiongelma ▪ Odota, kunnes sisäyksikön ja ulkoyksikön välinen alustus
Osoitevirhe Ota yhteys jälleenmyyjään.
Tarkista, että yhden kaukosäätimen SS1-asetukseksi on
valittu MAIN ja toisen SUB. Katkaise sitten virta ja kytke se
sitten uudelleen.
on päättynyt (odota virran kytkemisen jälkeen vähintään
12minuuttia).
▪ Ota yhteys jälleenmyyjään.
11 Hävittäminen
10.2.1 Ulkoyksikön virhekoodit
Lämmitystilan vikakoodit
Virhekoodi Ratkaisu
Sulje venttiili A välittömästi ja paina TESTAUS-
lisäystoime
npide
lisäys
keskeytetty
Jäähdytystilan vikakoodit
Virhekoodi Ratkaisu
, ,
vaihda
kylmäaines
äiliö
lisäystoime
npide
painiketta kerran. Toimenpide käynnistyy uudelleen
täyttötilan arvioinnista alkaen.
▪ Sulje venttiili A välittömästi. Tarkista seuraavat
seikat:
▪ Onko kaasupuolen sulkuventtiili avattu oikein?
▪ Onko kylmäainesäiliön venttiili auki?
▪ Onko sisäyksikön ilman tulo- ja lähtöaukoissa
esteitä?
▪ Korjaa ongelma ja käynnistä automaattinen
lisäystoiminto uudelleen.
▪ Sulje venttiili A ja vaihda tyhjä kylmäainesäiliö. Kun
se on vaihdettu, avaa venttiili A (ulkoyksikkö ei
pysähdy).
▪ Näytön koodi näyttää, missä yksikössä vaihdettava
sylinteri on: = pääyksikkö, = alayksikkö 1,
= alayksikkö 2, vilkkuvat , ja = kaikki
yksiköt
Sulje venttiili A välittömästi. Käynnistä automaattinen
lisäystoiminto uudelleen.
Virhekoodi Ratkaisu
▪ Sulje venttiili A välittömästi. Tarkista seuraavat
lisäys
keskeytetty
*
poikkeava
pysäytys
seikat:
▪ Onko kaasupuolen sulkuventtiili avattu oikein?
▪ Onko kylmäainesäiliön venttiili auki?
▪ Onko sisäyksikön ilman tulo- ja lähtöaukoissa
esteitä?
▪ Korjaa ongelma ja käynnistä automaattinen
lisäystoiminto uudelleen.
Sulje venttiili A välittömästi. Tarkista vikakoodi
käyttöliittymästä ja korjaa ongelma kohdan
"8.7Korjaustoimet epänormaalin koekäytön
jälkeen"sivulla46 tietojen mukaisesti.
11 Hävittäminen
HUOMIOITAVAA
ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden osien käsittelyssä ON
noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
49
12 Tekniset tiedot
b
a c
d
A C
B
D
a e
b
d
e
A C
B
D
21
c
a ce
b
d
f
A C
B
D
3
a ce
b
b
d
A C
B
D
4
h
1
h
2
1500
500
766.5 500200
396500
(mm)
12 Tekniset tiedot
Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla). Uusimpien teknisten tietojen koko
joukko on saatavana alueelliselta Daikin-sivustolta (julkisesti saatavilla).
12.1 Yleiskuvaus: Tekniset tiedot
Tämä luku sisältää tietoja seuraavista asioista:
▪ Huoltotila
▪ Putkikaavio
▪ Kytkentäkaavio
▪ Kenttäasetukset
▪ ESP-käyrät
12.2 Huoltotila: Ulkoyksikkö
Varmista, että yksikön ympärillä oleva tila riittää sen huoltamiseen ja
että ilman tuloa ja lähtöä varten on vähintään vähimmäismäärä tilaa
(katso kuva alla ja valitse jokin vaihtoehdoista).
▪ Jos asennuspaikalla sivuilla A+B+C+D on esteitä, sivujen A+C
seinien korkeudella ei ole vaikutusta huoltotilan mittoihin. Katso
kuvasta sivujen B+D seinien korkeuden vaikutus huoltotilan
mittoihin.
▪ Jos asennuspaikalla vain sivuilla A+B on esteitä, seinien
korkeudella ei ole vaikutusta ilmoitettuihin huoltotilan mittoihin.
Asettelu A+B+C+D A+B
Vaihtoehto 1 Vaihtoehto 2
3 a≥10mm
b≥300mm
c≥10mm
d≥500mm
e≥20mm
f≥600 mm
4 a≥10mm
b≥300mm
c≥10mm
d≥500mm
e≥20mm
ABCD Asennuspaikan sivut, joilla on esteitä
F Etupuoli
Imupuoli
TIETOJA
Yllä olevassa kuvassa huoltotilan mitat perustuvat
jäähdytyskäyttöön ympäristön 35°C:een lämpötilassa
(vakio-olosuhteet).
a≥50mm
b≥100mm
c≥50mm
d≥500mm
e≥100mm
f≥500mm
a≥50mm
b≥100mm
c≥50mm
d≥500mm
e≥100mm
–
Asettelu A+B+C+D A+B
1 a≥10mm
2 a≥10mm
Asentajan ja käyttäjän viiteopas
50
Vaihtoehto 1 Vaihtoehto 2
a≥50mm
b≥300mm
c≥10mm
d≥500mm
b≥300mm
c≥10mm
d≥500mm
e≥20mm
b≥100mm
c≥50mm
d≥500mm
a≥50mm
b≥100mm
c≥50mm
d≥500mm
e≥100mm
TIETOJA
Lisää teknisiä tietoja on teknisissä rakennetiedoissa.
12.3 Huoltotila: Sisäyksikkö
Varmista, että yksikön ympärillä oleva tila riittää sen huoltamiseen
(katso kuva alla).
a≥200mm
b≥300mm
a≥200mm
b≥300mm
e≥400mm
HUOMIO
Varmista, että oikeanpuoleinen huoltopaneeli voidaan
edelleen irrottaa putkien asentamisen jälkeen.
TIETOJA
Lisää teknisiä tietoja on teknisissä rakennetiedoissa.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
12.4 Putkikaavio: Ulkoyksikkö
M
SENPH
HPS
STDINV
SENPL
HPS
sv
sv
M
SENPH
SENPL
sv
sv
HPS HPS HPS
INV STD1 STD2
a
b
b
c
d
f
e
g
h
i
a
a
j
j
k
k
m
l l
m
m
o
n
n
d
d
d
d
p
d
d
d
20 kW
a
b
b
c
d
f
e
g
h
i
aa a
l
o
l l
k
k
m
m m m
d
d
n n
n
d
d
d d d
j
j j
d
p
d
32 kW
12 Tekniset tiedot
a Tarkistusventtiili
b Elektroninen paisuntaventtiili
c Paineensäätöventtiili
d Suodatin
e Tuuletin
f Lämmönvaihdin
g Akkumulaattori
h 4-tieventtiili
i Korkeapaineanturi
j Korkeapainekytkin
k Solenoidiventtiili
l Kompressori
m Kapillaariputki
n Öljynerotin
o Matalapaineanturi
p Sulkuventtiili (ja huoltoportti asennuspaikan putkiston
puolella, 7,9mm:n laippaliitäntä)
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
51
12 Tekniset tiedot
d+f
d+e c i
m
p n
l
o
m j a
b
b
b
b
R11T R14T
R12T R13T
A B
h
gk
C
D
12.5 Putkikaavio: Sisäyksikkö
a Ilmanpoistoventtiili
b Lämpötila-anturit (R11T, R12T, R13T, R14T)
c Paisunta-astia (12l)
d Sulkuventtiili (asennuspaikalla asennettu)
e Veden tuloliitin
f Veden lähtöliitin
g Tyhjennysportti
h Vedensuodatin
i Painemittari
j Virtauskytkin
k Pumppu
l Varoventtiili
m Tarkistusventtiili
n Elektroninen paisuntaventtiili
o Lämmönvaihdin
p Suodatin
A Vesipuoli
B Kylmäainepuoli
C Kylmäainevirtaus jäähdytystilassa
D Kylmäainevirtaus lämmitystilassa
Asentajan ja käyttäjän viiteopas
52
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
12.6 Kytkentäkaavio: Ulkoyksikkö
Katso ulkoyksikössä olevaa kytkentäkaaviotarraa. Alla luetellaan
siinä käytetyt lyhenteet:
TIETOJA
Ulkoyksikön kytkentäkaavio on vain ulkoyksikköä varten.
Sisäyksikkö tai valinnaiset sähkökomponentit: katso
sisäyksikön kytkentäkaavio.
L1,L2,L3 Virta
N Nolla
Kenttäjohdotus
Riviliitin
Liitin
Liitin
Suojamaadoitus (ruuvi)
BLK Musta
BLU Sininen
BRN Ruskea
GRN Vihreä
GRY Harmaa
ORG Oranssi
PNK Vaaleanpunainen
RED Punainen
WHT Valkoinen
YLW Keltainen
A1P~A7P Painettu piirilevy
BS1~BS5 Painikekytkin (tila, asetus, paluu, testaus,
nollaus)
C1, C63, C66 Kondensaattori
DS1, DS2 DIP-kytkin
E1HC~E3HC Kampikammion lämmitin
F1U Sulake (650V, 8A, B) (A4P) (A8P)
F1U, F2U Sulake (250 V, 3,15 A, T) (A1P)
F5U Päävaroke
F400U Sulake (250 V, 6,3 A, T) (A2P)
H1P~H8P Merkkivalo (huoltomonitori – oranssi)
H2P vilkkuu: valmisteilla tai koekäytössä
H2P syttyy: toimintahäiriön havaitseminen
HAP Merkkivalo (huoltomonitori – vihreä)
K1 Magneettirele
K2 Magneettikontaktori (M1C)
K2M, K3M Magneettikontaktori (M2C, M3C)
K1R, K2R Magneettirele (K2M, K3M)
K3R~K5R Magneettirele (Y1S~Y3S)
K6R~K9R Magneettirele (E1HC~E3HC)
L1R Reaktori
M1C~M3C Moottori (kompressori)
M1F, M2F Moottori (tuuletin)
PS Päävirran kytkentä (A1P, A3P)
Q1DI Maavuotokatkaisin (ei sisälly toimitukseen)
Q1RP Vaihevahtipiiri
R1T Termistori (ripa) (A2P)
R1T Termistori (ilma) (A1P)
R2T Termistori (imu)
12 Tekniset tiedot
R4T Termistori (käämi – jäänpoisto)
R5T Termistori (käämi – poisto)
R6T Termistori (nesteputken vastaanotin)
R7T Termistori (akkumulaattori)
R10 Vastus (virta-anturi) (A4P) (A8P)
R31T~R33T Termistori (poisto ) (M1C ~M3C)
R50, R59 Vastus
R95 Vastus (virran rajoitus)
S1NPH Paineanturi (korkea)
S1NPL Paineanturi (matala)
S1PH, S3PH Painekytkin (korkea)
S1S Valintakytkin (tuuletin, jäähdytys/lämmitys)
(valinnainen jäähdytys/lämmitysvalitsin)
S2S Valintakytkin (jäähdytys/lämmitys)
(valinnainen jäähdytys/lämmitysvalitsin)
SD1 Turvalaitteiden tulo
T1A Virta-anturi (A6P, A7P)
V1R Virtamoduuli (A4P, A8P)
V1R, V2R Virtamoduuli (A3P)
X1A, X4A Liitin (M1F, M2F)
X1M Riviliitin (virtalähde)
X1M Riviliitin (ohjaus) (A1P)
X1M Riviliitin (A5P)
Y1E, Y2E Paisuntaventtiili (elektroninen) (pää-,
alijäähdytys)
Y1S Magneettiventtiili (ohitus, kuuma kaasu)
Y2S Magneettiventtiili (öljyn paluu)
Y3S Magneettiventtiili (4-tieventtiili)
Y4S Magneettiventtiili (ruiskutus)
Z1C~Z7C Kohinasuodatin (ferriittisydän)
Z1F Kohinasuodatin (ylijännitesuojalla)
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
53
12 Tekniset tiedot
12.7 Kytkentäkaavio: Sisäyksikkö
Katso sisäyksikössä olevaa kytkentäkaaviotarraa. Alla luetellaan
siinä käytetyt lyhenteet:
L1,L2,L3 Virta
N Nolla
Kenttäjohdotus
Riviliitin
Liitin
Liitin
Suojamaadoitus (ruuvi)
BLK Musta
BLU Sininen
BRN Ruskea
GRN Vihreä
GRY Harmaa
ORG Oranssi
PNK Vaaleanpunainen
RED Punainen
WHT Valkoinen
YLW Keltainen
S3S Käytön PÄÄLLE-tulo (ei sisälly toimitukseen)
S4S Käytön POIS-tulo (ei sisälly toimitukseen)
SS1 (A1P, A5P) Valintakytkin (varakytkin)
SS1 (A2P) Valintakytkin (pää-/ali-)
SS1 (A7P) Valintakytkin (pää-/ali-) (valinnainen)
V1C, V2C Ferriittikohinasuodatin
X1M~X4M Riviliitin
X801M (A*P) Piirilevyn kytkentärima
Z1F, Z2F (A*P) Kohinasuodatin
A1P Pääpiirilevyn piiri 1
A2P Käyttöliittymän piirilevy
A3P Ohjauspiirilevyn piiri 1
A4P Tarvepiirilevy (ei sisälly toimitukseen)
A5P Pääpiirilevyn piiri 2
A6P Tarvepiirilevy (ei sisälly toimitukseen)
A7P Etäkäyttöliittymän piirilevy (lisävaruste)
A8P Ohjauspiirilevyn piiri 2
C1~C3 Suodattimen kondensaattori
F1U (A*P) Sulake (250V, 3,15A, T)
HAP (A*P) Piirilevyn LED
K11E Elektroninen paisuntaventtiili (piiri 1)
K21E Elektroninen paisuntaventtiili (piiri 2)
K1P Pumpun kontaktori
K1S Pumpun ylivirtarele
K*R (A3P) Piirilevyn rele
M1P Pumppu
Q1T Paisunta-astian lämmittimen termostaatti
PS (A*P) Päävirran kytkentä
Q1DI Maavuotokatkaisin (ei sisälly toimitukseen)
R1T Termistori (ilma, ripa)
R11T Lähtöveden termistori (piiri 1)
R12T Paluuveden termistori (piiri 1)
R13T Nestemäisen kylmäaineen termistori (piiri 1)
R14T Kaasumaisen kylmäaineen termistori (piiri 1)
R21T Lähtöveden termistori (piiri 2)
R22T Paluuveden termistori (piiri 2)
R23T Nestemäisen kylmäaineen termistori (piiri 2)
R24T Kaasumaisen kylmäaineen termistori (piiri 2)
S1L Virtauskytkin (piiri 1)
S2L Virtauskytkin (piiri 2)
S1S Termostaatin tulo 1 (ei sisälly toimitukseen)
S2S Termostaatin tulo 2 (ei sisälly toimitukseen)
Asentajan ja käyttäjän viiteopas
54
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
12.8 Tekniset tiedot: Ulkoyksikkö
TIETOJA
Katso tekniset ja sähkötiedot teknisistä rakennetiedoista.
12 Tekniset tiedot
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
55
12 Tekniset tiedot
12.9 Kenttäasetukset käyttöliittymässä - yleiskuvaus
1. koodi 2. koodi Asetuksen nimi Päiväys Arvo Päiväys Arvo OletusarvoAlue Vaihe Yksikkö
0 Käyttöliittymän asennus
00 Käyttöoikeustaso 2 2~3 1 —
01 Huonelämpötilan kompensointiarvo 0 –5~5 0,5 °C
02 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
03 Tila: tilan lämmityksen ajastintila (tapa 1=1 / tapa 2=0) 1 (ON) 0/1 — — —
04 Tila: tilan jäähdytyksen ajastintila (tapa 1=1 / tapa 2=0) 1 (ON) 0/1 — — —
1 Asetukset eivät ole käytettävissä
00 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 1:00 — — — — —
02 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
03 Ei käytettävissä. Älä muuta oletusarvoa. 15.00 — — — — —
2 Automaattinen estotoiminto
00 Tila: estotoiminto 1 (ON) 0/1 — — —
01 Estotoiminnon käynnistysaika 23.00 0:00~23:00 1:00 tunti —
02 Estotoiminnon pysäytysaika 5.00 0:00~23:00 1:00 tunti —
3 Säästä riippuva asetuspiste
00 Alhainen ympäristön lämpötila (Lo_A) –10 –20~5 1 °C —
01 Korkea ympäristön lämpötila (Hi_A) 15 10 – +20 1 °C —
02 Ympäristön alhaisen lämpötilan asetuspiste (Lo_Ti) 40 25~80 1 °C —
03 Ympäristön korkean lämpötilan asetuspiste (Hi_Ti) 25 –20~5 1 °C —
4 Asetukset eivät ole käytettävissä
00 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. Fri — — — — —
02 Ei käytettävissä. Älä muuta oletusarvoa. 23.00 — — — — —
5 Automaattisen eston ja desinfioinnin asetuspiste
00 Ei käytettävissä. Älä muuta oletusarvoa. 70 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 10 — — — — —
02 Lähtöveden estolämpötila 5 0~10 1 °C —
03 Huoneen estolämpötila 18 17~23 1 °C —
04 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
6 Asetusvalikko
01 Valinnainen huonetermostaatti asennettu 0 0~2 — —
7 Asetusvalikko
00 Pakotettu pumpputoiminto 1 (ON) 0/1 — —
8 Asetusvalikko
00 Käyttöliittymän lämpötilanohjaus 0 (OFF) 0/1 — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
03 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
04 Tila: jäätymisenesto 0 0~2 1 —
9 Automaattinen lämpötilan kompensointi
00 Lähtöveden lämpötilan kompensointiarvo (lämmitys) 0 –2~2 0,2 °C —
01 Lähtöveden termistorin automaattinen korjaustoiminto 1 (ON) 0/1 1 —
02 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
03 Lähtöveden lämpötilan kompensointiarvo (jäähdytys) 0 –2~2 0,2 °C —
04 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
A Asetusvalikko
00 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
02 Paluuveden sallittu aliasetusarvo 5 0~15 1 °C —
03 Lähtöveden sallittu yliasetusarvo 3 1~5 0,5 °C
b Asetukset eivät ole käytettävissä
00 Ei käytettävissä. Älä muuta oletusarvoa. 35 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 45 — — — — —
02 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
03 Ei käytettävissä. Älä muuta oletusarvoa. 70 — — — — —
04 Ei käytettävissä. Älä muuta oletusarvoa. 70 — — — — —
C Lähtöveden lämpötilarajat
00 Asetuspiste: lämmityksen lähtöveden maksimilämpötila 50 37~50 1 °C —
01 Asetuspiste: lämmityksen lähtöveden minimilämpötila 25 25~37 1 °C —
02 Asetuspiste: jäähdytyksen lähtöveden maksimilämpötila 20 18~22 1 °C —
03 Asetuspiste: jäähdytyksen lähtöveden minimilämpötila 5 Q
04 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
d Asetukset eivät ole käytettävissä
00 Ei käytettävissä. Älä muuta oletusarvoa. 10 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 30 — — — — —
02 Ei käytettävissä. Älä muuta oletusarvoa. 15 — — — — —
03 Ei käytettävissä. Älä muuta oletusarvoa. 15 — — — — —
04 Ei käytettävissä. Älä muuta oletusarvoa. 40 — — — — —
(a)
~18 1 °C —
Asentajan ja käyttäjän viiteopas
56
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
12 Tekniset tiedot
1. koodi 2. koodi Asetuksen nimi Päiväys Arvo Päiväys Arvo OletusarvoAlue Vaihe Yksikkö
E Huoltotila
00 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
01 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
02 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
03 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
04 Vain pumppu -käyttö/ilmanpoisto 0 0~25 1 —
F Asetukset eivät ole käytettävissä.
00 Paluuveden sallittu yliasetusarvo 5 0~15 1 °C —
01 Ei käytettävissä. Älä muuta oletusarvoa. 0 — — — — —
02 Ei käytettävissä. Älä muuta oletusarvoa. 1 — — — — —
03 Ei käytettävissä. Älä muuta oletusarvoa. 10 — — — — —
04 Ei käytettävissä. Älä muuta oletusarvoa. 50 — — — — —
(a) Katso kenttäasetus[C‑03] kohdassa "7.2.9Kenttäasetukset käyttöliittymässä"sivulla38.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
57
12 Tekniset tiedot
12.10 Ulkoyksikön kenttäasetukset
Tekniset tiedot
Asetukse
n nro
12 Alhaisen käyttömelun /
18 Korkea staattinen
22 Automaattinen alhainen
25 Alhaisen käyttömelun
30 Tarpeen asetus
Asetuksen sisältö Sisällys Tehdasas
tarpeen asetus ulkoisen
ohjaussovittimen kautta
paineasetus
käyttömelu yöaikaan asetus
asetus ulkoisen
ohjaussovittimen kautta
ulkoisen
ohjaussovittimen kautta
EI
KYLLÄ
POIS
ON
POIS
Taso 1 (ulkotuuletin,
vaihe 6 tai alhaisempi)
Taso 2 (ulkotuuletin,
vaihe 5 tai alhaisempi)
Taso 3 (ulkotuuletin,
vaihe 4 tai alhaisempi)
Taso 1 (ulkotuuletin,
vaihe 6 tai alhaisempi)
Taso 2 (ulkotuuletin,
vaihe 5 tai alhaisempi)
Taso 3 (ulkotuuletin,
vaihe 4 tai alhaisempi)
Tarve 60%
Tarve 70%
Tarve 80%
etus
Valittu
olosuhde
Päiväys
Asentajan ja käyttäjän viiteopas
58
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
12.11 ESP-käyrä: Sisäyksikkö
0
0 50 100 150 200 250 300
50
100
150
200
250
300
350
400
a
b
1
3
2
4
RC
RT1M1RT2M2RT3
M3
FC1 FC2 FC3
a c e f
f
g g g
h
db
13 Tietoja järjestelmästä
a Ulkoinen staattinen paine (kPa)
b Veden virtaus (l/min)
1 SEHVX20BAW
2 SEHVX32BAW
3 SEHVX40BAW
4 SEHVX64BAW
Käyttäjälle
13 Tietoja järjestelmästä
HUOMIOITAVAA
Älä käytä järjestelmää muihin tarkoituksiin. Laadun
heikkenemisen välttämiseksi älä käytä yksikköä
tarkkuuslaitteiden tai taideteosten jäähdytykseen.
HUOMIOITAVAA
Järjestelmän myöhemmät muutokset tai laajennukset:
Täydellinen kuvaus sallituista yhdistelmistä (järjestelmän
myöhempää laajennusta varten) on saatavana teknisissä
rakennetiedoissa. Tutustu kuvaukseen. Pyydä asentajalta
lisätietoja ja ammattimaisia neuvoja.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
13.1 Järjestelmän sijoittelu
a Ulkoyksikkö
b Sisäyksikkö
c Levylämmönvaihdin
d Pumppu
e Paisunta-astia
f Sulkuventtiili
g Moottoroitu venttiili
h Ohitusventtiili
FC1…3 Puhallinkonvektoriyksikkö (ei sisälly toimitukseen)
RC Käyttöliittymä
RT1…3 Huonetermostaatti
Asentajan ja käyttäjän viiteopas
59
14 Käyttöliittymä
ba
14 Käyttöliittymä
HUOMIO
▪ ÄLÄ koskaan kosketa säätimen sisäosia.
▪ ÄLÄ irrota etupaneelia. Eräiden sisällä olevien osien
koskettaminen on vaarallista ja voi aiheuttaa
toimintahäiriöitä. Jos sisällä olevia osia täytyy tarkastaa
tai säätää, ota yhteys jälleenmyyjään.
Tässä käyttöoppaassa on järjestelmän päätoimintojen yleiskuvaus.
Katso tietoja käyttöliittymän näytöstä ja painikkeista käyttöliittymän
käyttöoppaasta.
Käyttöliittymä
VAROITUS
Älä laita säädintä paikkaan, jossa siihen voi roiskua vettä.
Laitteeseen päässyt vesi voi aiheuttaa sähkövuodon tai
vahingoittaa laitteen sisällä olevia elektronisia osia.
VAROITUS
Tämä yksikkö sisältää sähköisiä ja kuumia osia.
VAROITUS
Varmista ennen yksikön käyttöä, että asentaja on
suorittanut asennuksen oikein.
HUOMIOITAVAA
Älä milloinkaan tarkasta tai huolla laitetta itse. Pyydä
pätevää huoltomiestä suorittamaan nämä työt.
VAROITUS
Älä milloinkaan käytä herkästi syttyvää kaasua sisältävää
aerosolipulloa, kuten hiuskiinnettä, lakkaa tai maalia,
yksikön läheisyydessä. Se voi aiheuttaa tulipalon.
VAROITUS
Älä koskaan kosketa ilman poistoaukkoa tai vaakasuoria
siipiä kääntöläpän ollessa toiminnassa. Sormet saattavat
jäädä puristuksiin tai yksikkö saattaa särkyä.
VAROITUS
Älä milloinkaan vaihda palaneen sulakkeen tilalle väärää
kokoa olevaa sulaketta tai muuta johtoa. Johdon tai
kuparijohdon käyttäminen saattaa vaurioittaa yksikköä tai
aiheuttaa tulipalon.
a Toiminnan merkkivalo
b Virtapainike
15 Ennen käyttöä
VAROITUS
Kysy jälleenmyyjältä tietoja parannuksista, korjauksista ja
huollosta. Puutteellinen parannus, korjaus tai huolto voi
aiheuttaa vesivuodon, sähköiskun ja tulipalon.
VAROITUS
Kysy jälleenmyyjältäsi tietoja ilmastointilaitteen
siirtämisestä ja uudelleenasentamisesta. Vääränlainen
asennus saattaa aiheuttaa vuodon, sähköiskuja tai
tulipalon.
VAROITUS
Jos havaitset jotain epänormaalia, kuten esimerkiksi savun
hajua, katkaise virransyöttö ja kysy jälleenmyyjältä ohjeita.
VAROITUS
Älä milloinkaan sisäyksikön tai kaukosäätimen kastua. Se
voi aiheuttaa sähköiskun tai tulipalon.
VAROITUS
Älä sijoita mitään laitteita ulkoyksikön viereen äläkä anna
kuivien lehtien tai muiden roskien kerääntyä sen ympärille.
Lehtikasat houkuttelevat pieneläimiä, jotka voivat joutua
sisään laitteeseen. Laitteeseen päädyttyään tällaiset
eläimet voivat sähköosiin koskiessaan aiheuttaa vikoja,
savunmuodostusta tai tulipalon.
VAROITUS
Järjestelmässä oleva kylmäaine on turvallista eikä yleensä
vuoda. Jos kylmäainetta vuotaa huoneeseen ja joutuu
kosketuksiin polttimen, lämmittimen tai lieden liekin
kanssa, seurauksena voi olla haitallisia kaasuja.
Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja
ota yhteys laitteen myyjään.
Älä käytä järjestelmää, ennen kuin huoltoteknikko on
vahvistanut, että kylmäaineen vuotokohta on korjattu.
VAARA: SÄHKÖISKUN VAARA
Muista ennen puhdistusta lopettaa käyttö ja kääntää
virtakytkin pois päältä tai irrottaa virtajohto. Muuten
seurauksena voi olla sähköisku ja vammoja.
VAARA: SÄHKÖISKUN VAARA
Älä käytä ilmastointilaitetta, jos kätesi ovat märät.
Seurauksena voi olla sähköisku.
VAROITUS
Älä aseta avotulta tuottavia laitteita yksiköstä tulevalle
ilmavirralle alttiina oleviin paikkoihin tai sisäyksikön
alapuolelle. Se saattaa aiheuttaa epätäydellisen palamisen
tai yksikön muodon muuttumisen kuumuuden takia.
VAROITUS
ÄLÄ asenna ilmastointilaitetta paikkaan, jossa tulenarkaa
kaasua saattaa vuotaa. Jos kaasua vuotaa ja jää
ilmastointilaitteen ympärille, saattaa syttyä tulipalo.
VAROITUS
Sähköiskujen ja tulipalojen välttämiseksi varmista, että
maavuotoilmaisin on asennettu.
Asentajan ja käyttäjän viiteopas
60
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
16 Käyttö
HUOMIO
▪ ÄLÄ koskaan kosketa säätimen sisäosia.
▪ ÄLÄ irrota etupaneelia. Eräiden sisällä olevien osien
koskettaminen on vaarallista ja voi aiheuttaa
toimintahäiriöitä. Jos sisällä olevia osia täytyy tarkastaa
tai säätää, ota yhteys jälleenmyyjään.
HUOMIO
Älä kosketa lämmönvaihtimen jäähdytysripoja. Ne ovat
teräviä ja voivat aiheuttaa haavoja.
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. ÄLÄ irrota tuulettimen suojusta.
Koska tuuletin pyörii suurella nopeudella, se aiheuttaa
vammoja.
VAROITUS
Älä aseta tulenarkaa suihkepulloa ilmastointilaitteen lähelle
tai käytä suihkeita. Seurauksena saattaa olla tulipalo.
HUOMIO
Pitkällinen altistuminen ilmavirralle on terveydelle
haitallista.
HUOMIO
Happivajeen välttämiseksi tuuleta huonetta riittävästi, jos
polttimen sisältävää laitetta käytetään yhdessä
järjestelmän kanssa.
HUOMIO
ÄLÄ käytä järjestelmää, kun käytetään huoneen
kaasutustyyppistä hyönteismyrkkyä. Yksikköön voi
kerääntyä kemikaaleja, mikä voi vaarantaa kemikaaleille
yliherkkien henkilöiden terveyden.
HUOMIOITAVAA
Älä aseta sisäyksikön alle esineitä, joita kosteus voi
vaurioittaa. Kondensaatiota voi muodostua, jos kosteus on
yli 80%, jos tyhjennysputki on tukossa tai suodatin likainen.
HUOMIOITAVAA
Asenna tyhjennysletku tasaisen tyhjennyksen
varmistamiseksi. Vaillinainen tyhjennys voi aiheuttaa
rakennuksen, huonekalujen yms. kastumisen.
HUOMIOITAVAA
Muista kytkeä virta päälle vähintään 6 tuntia ennen käyttöä
kompressorin suojaamiseksi ja jotta kampikammion
lämmitin saa virtaa.
HUOMIOITAVAA
Laitteiden tai lisälaitteiden väärä asennus tai liittäminen
saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon
tai muuta vahinkoa laitteille. Käytä vain lisävarusteita,
oheislaitteita ja varaosia, jotka Daikin on tehnyt tai
hyväksynyt.
Tämä käyttöopas koskee alla mainittuja järjestelmiä, joissa on
standardiohjaus. Ennen käyttöönottoa ota yhteys jälleenmyyjään
saadaksesi tiedot oman järjestelmäsi tyyppiä ja merkkiä vastaavasta
toiminnasta. Jos laitteessasi on mukautettu ohjausjärjestelmä, pyydä
jälleenmyyjältä omaa järjestelmääsi koskevat ohjeet.
Toimintatilat (sisäyksikön tyypin mukaan):
▪ Lämmitys ja jäähdytys.
▪ Pelkkä tuuletinkäyttö.
▪ Ohjelmoitu kuivaus.
16 Käyttö
HUOMIO
Älä koskaan altista pikkulapsia, kasveja tai eläimiä suoraan
ilmavirralle.
HUOMIOITAVAA
Älä milloinkaan paina kaukosäätimen painikkeita kovalla,
suipolla esineellä. Kaukosäädin saattaa vaurioitua.
HUOMIOITAVAA
Älä milloinkaan vedä tai kierrä käyttöliittymän sähköjohtoa.
Yksikkö saattaa mennä epäkuntoon.
HUOMIOITAVAA
Älä laita käyttöliittymää paikkaan, jossa se on alttiina
suoralle auringonvalolle. Nestekidenäyttö voi muuttaa
väriään tai ei näytä tietoja kunnolla.
16.1 Toiminta-alue
Turvallisen ja tehokkaan toiminnan takaamiseksi käytä järjestelmää
vain seuraavassa mainittujen lämpötilarajojen sisällä.
Jäähdytys Lämmitys
Ulkoyksikkö –5~43°CDB –15~35°CDB
Sisäyksikkö 5~20°CDB 25~50°CDB
16.2 Pika-aloitus
Vuokaavio näyttää tilan jäähdytyksen/lämmityksen käynnistämiseen
tarvittavat vaiheet, jotta käyttäjä voi käynnistää järjestelmän ennen
koko oppaan lukemista.
Katso tarkempia tietoja kohdasta "16.3 Järjestelmän
käyttäminen"sivulla62.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
61
16 Käyttö
Katso lisätietoja ja tarkempia asetusohjeita
ohjelmointia, tilan jäähdytystoimintaa ja tilan
lämmitystoimintaa käsittelevistä luvuista.
Merkkivalo 0 syttyy, ja yksikkö käynnistyy
Paina y
Jos näyttö on tyhjä, automaattinen lähtöveden
lämpötila on käytössä lämmitystoiminnassa
Aseta haluttu lähtöveden lämpötila
(esim. 45°C lämmitykselle tai 18°C jäähdytykselle)
Järjestelmässä on lähtöveden
lämpötilaan perustuva ohjaus
(oletus)
Järjestelmässä on
huonelämpötilaan perustuva
ohjaus (kaukosäätimen
huonetermostaatti on asennettu)
Paina ébi tai ébj
Kaukosäätimen huonetermostaatti-
toimintoa ei ole asennettu
Aseta haluttu huonelämpötila
(esim. 22°C)
Näyttö: "n"Näyttö: - alkaa vilkkua
Paina bi tai bj
Valitse tila (lämmitys h tai jäähdytys c)
16.3 Järjestelmän käyttäminen
16.3.1 Kello
TIETOJA
▪ Kello täytyy asettaa manuaalisesti. Muuta asetusta, kun
siirrytään kesäajasta talviaikaan ja päinvastoin.
▪ Kellonaikaa ei voi säätää, jos ohjausyksikkö on asetettu
oikeustasolle 2 tai 3 (katso kenttäasetus [0‑00]
kohdassa "7.2.9 Kenttäasetukset
käyttöliittymässä"sivulla38).
▪ Yli 2 tunnin pituinen virtakatkos nollaa kellon ja
viikonpäivän. Ajastin jatkaa toimintaansa, mutta kello
on väärässä ajassa. Korjaa kelloaika ja viikonpäivä.
Kellon asetus aikaan
1 Pidä painiketta
Asentajan ja käyttäjän viiteopas
painettuna 5 sekuntia.
62
Tulos: Kellon aikalukema ja viikonpäivän ilmaisin alkavat
vilkkua.
2 Lisää/vähennä aikaa 1 minuutilla painamalla painiketta
tai . Lisää/vähennä aikaa 10 minuutilla pitämällä painike
painettuna.
3 Näytä edellinen tai seuraava viikonpäivä painamalla painiketta
4 Vahvista asetettu aika ja viikonpäivä painamalla painiketta
5 Peruuta tämä toimenpide tallentamatta muutoksia painamalla
painiketta
Tulos: Jos mitään painiketta ei paineta 5 minuutin kuluessa,
kello ja viikonpäivä palaavat aiempiin asetuksiinsa.
16.3.2 Tietoja järjestelmän käyttämisestä
Jos päävirtakytkin kytketään pois päältä käytön aikana, käyttö alkaa
automaattisesti uudelleen kun virta palaa.
tai .
.
.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
16 Käyttö
16.3.3 Tilan jäähdytys
Tilan jäähdytystä voidaan ohjata 2 eri tavalla:
▪ huonelämpötilan perusteella
▪ lähtöveden lämpötilan perusteella (oletus)
Tilan jäähdytyksen kytkeminen päälle tai pois huonelämpötilan ohjausta käyttämällä
Tässä tilassa jäähdytys käynnistyy tarvittaessa huonelämpötilan
asetuspisteen mukaan. Asetuspiste voidaan asettaa manuaalisesti
tai ajastimella.
TIETOJA
▪ Huonelämpötilan ohjausta käytettäessä
huonelämpötilaan perustuva tilan jäähdytys on
etusijalla lähtöveden ohjaukseen nähden.
▪ On mahdollista, että lähtöveden lämpötila nousee
asetuspistettä korkeammaksi, jos yksikköä ohjataan
huonelämpötilan mukaan.
1 Kytke tilan jäähdytys ( ) päälle/pois painikkeella .
Tulos: ja vastaava huonelämpötilan todellinen asetuspiste
tulevat näyttöön. Toiminnan merkkivalo syttyy.
2 Aseta haluttu huonelämpötila painikkeilla ja . Katso
tietoja ajastintoiminnon asetuksista kohdasta
"16.3.6Ajastin"sivulla64.
TIETOJA
Jäähdytyksen lämpötila-alue: 16°C~32°C (huonelämpötila)
3 Valitse painikkeilla ja lähtöveden lämpötila,
jota halutaan käyttää järjestelmän jäähdyttämiseen. Katso
lisätietoja kohdasta "Tilan jäähdytyksen kytkeminen päälle tai
pois lähtöveden lämpötilan ohjausta käyttämällä"sivulla63.
Tilan jäähdytyksen kytkeminen päälle tai pois lähtöveden lämpötilan ohjausta käyttämällä
Tässä tilassa jäähdytys käynnistyy tarvittaessa veden lämpötilan
asetuspisteen mukaan. Asetuspiste voidaan asettaa manuaalisesti
tai ajastimella.
1 Kytke tilan jäähdytys ( ) päälle/pois painikkeella .
Tulos: ja vastaava huonelämpötilan todellinen asetuspiste
tulevat näyttöön. Toiminnan merkkivalo syttyy.
2 Aseta haluttu lähtöveden lämpötila painikkeilla ja
.
TIETOJA
Jäähdytyksen lämpötila-alue: 5°C~20°C (lähtöveden
lämpötila).
Katso tietoja ajastintoiminnon asetuksista kohdista "Tilan
jäähdytyksen ohjelmointi" sivulla 66, "Tilan lämmityksen
ohjelmointi"sivulla66 ja "Hiljaisen tilan ohjelmointi"sivulla67.
TIETOJA
▪ Jos ulkoinen huonetermostaatti on asennettu, ulkoinen
huonetermostaatti määrittää termostaatin ON/OFFtilan. Kaukosäädin toimii tällöin lähtöveden
ohjaustilassa eikä huonetermostaattina.
▪ Kaukosäätimen ON/OFF-tila on aina etusijalla
ulkoiseen huonetermostaattiin nähden!
TIETOJA
Estotoiminto ja säästä riippuva asetuspiste eivät ole
käytettävissä jäähdytystilassa.
16.3.4 Tilan lämmitys
Tilan lämmitys on käytettävissä vain lämpöpumppuyksiköissä.
Tilan lämmitystä voidaan ohjata 2 eri tavalla:
▪ huonelämpötilan perusteella
▪ lähtöveden lämpötilan perusteella (oletus)
Tilan lämmityksen kytkeminen päälle tai pois huonelämpötilan ohjausta käyttämällä
Huonelämpötilan ohjaus
Tässä tilassa lämmitys käynnistyy tarvittaessa huonelämpötilan
asetuspisteen mukaan. Asetuspiste voidaan asettaa manuaalisesti
tai ajastimella.
TIETOJA
▪ Huonelämpötilan ohjausta käytettäessä
huonelämpötilaan perustuva tilan lämmitys on etusijalla
lähtöveden ohjaukseen nähden.
▪ On mahdollista, että lähtöveden lämpötila nousee
asetuspistettä korkeammaksi, jos yksikköä ohjataan
huonelämpötilan mukaan.
1 Kytke tilan lämmitys ( ) päälle/pois painikkeella .
Tulos: ja vastaava huonelämpötilan todellinen asetuspiste
tulevat näyttöön. Toiminnan merkkivalo syttyy.
2 Aseta haluttu huonelämpötila painikkeilla ja .
Liiallisen lämmityksen välttämiseksi tilan lämmitystä ei voi
käyttää, kun ulkolämpötila nousee yli määrätyn lämpötilan
(katso "16.1 Toiminta-alue" sivulla 61). Katso tietoja
ajastintoiminnon asetuksista kohdasta
"16.3.6Ajastin"sivulla64.
TIETOJA
Lämmityksen lämpötila-alue: 16°C~32°C (huonelämpötila)
3 Valitse painikkeilla ja lähtöveden lämpötila,
jota halutaan käyttää järjestelmän lämmittämiseen. Katso
lisätietoja kohdasta "Tilan lämmityksen kytkeminen päälle tai
pois lähtöveden lämpötilan ohjausta käyttämällä"sivulla63.
Automaattinen estotoiminto
Katso tietoja automaattisen estotoiminnon asetuksista
kenttäasetuksesta [2] kohdassa "7.2.9 Kenttäasetukset
käyttöliittymässä"sivulla38.
TIETOJA
▪ vilkkuu estotoiminnan aikana.
▪ Kun huonelämpötilan estotoiminto on aktiivinen,
suoritetaan myös lähtöveden estotoiminto (katso "Tilan
jäähdytyksen kytkeminen päälle tai pois lähtöveden
lämpötilan ohjausta käyttämällä"sivulla63).
▪ Älä aseta estoarvoa liian alhaiseksi etenkin kylmähkön
kauden aikana (esim. talvella). On mahdollista, että
huonelämpötilaa ei saavuteta (tai se kestää paljon
pidempään) suuren lämpötilaeron takia.
Estotoiminto antaa mahdollisuuden laskea huonelämpötilaa. Se
voidaan aktivoida esimerkiksi yöaikaan, koska lämpötilatarpeet yöllä
ja päivällä eivät ole samat.
Tilan lämmityksen kytkeminen päälle tai pois lähtöveden lämpötilan ohjausta käyttämällä
Tässä tilassa lämmitys käynnistyy tarvittaessa veden lämpötilan
asetuspisteen mukaan. Asetuspiste voidaan asettaa manuaalisesti
tai ajastimella.
1 Kytke tilan lämmitys ( ) päälle/pois painikkeella .
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
63
16 Käyttö
Tulos: ja vastaava huonelämpötilan todellinen asetuspiste
tulevat näyttöön. Toiminnan merkkivalo syttyy.
2 Aseta haluttu lähtöveden lämpötila painikkeilla ja
. Liiallisen lämmityksen välttämiseksi tilan lämmitystä ei
voi käyttää, kun ulkolämpötila nousee yli määrätyn lämpötilan
(katso "16.1Toiminta-alue"sivulla61).
TIETOJA
Lämmityksen lämpötila-alue: 25°C~50°C (lähtöveden
lämpötila)
Katso tietoja ajastintoiminnon asetuksista kohdasta
"16.3.6Ajastin"sivulla64.
TIETOJA
▪ Jos ulkoinen huonetermostaatti on asennettu, ulkoinen
huonetermostaatti määrittää termostaatin ON/OFFtilan. Kaukosäädin toimii tällöin lähtöveden
ohjaustilassa eikä huonetermostaattina.
▪ Kaukosäätimen ON/OFF-tila on aina etusijalla
ulkoiseen huonetermostaattiin nähden!
TIETOJA
Tämän toiminnon aikana veden lämpötilan asetuspisteen
näyttämisen sijasta ohjausyksikkö näyttää muutosarvon,
jonka käyttäjä voi asettaa.
Automaattinen estotoiminto
Katso tietoja automaattisen estotoiminnon asetuksista
kenttäasetuksesta [2] kohdassa "7.2.9 Kenttäasetukset
käyttöliittymässä"sivulla38.
16.3.5 Muut toimintatilat
Käynnistystoiminta
Käynnistyksen aikana näytössä näkyvä kuvake tarkoittaa, että
lämpöpumppu on käynnistymässä.
Sulatustoiminto ( )
TIETOJA
Tämä toiminto on käytettävissä VAIN
lämpöpumppuyksiköissä.
Tilan lämmityskäytössä ulkolämmönvaihdin saattaa jäätyä alhaisen
ulkolämpötilan vuoksi. Jos tällainen vaara esiintyy, järjestelmä siirtyy
jäänpoistotoimintaan. Se muuttaa kierron päinvastaiseksi ja ottaa
lämpöä vesijärjestelmästä estääkseen ulkojärjestelmän jäätymisen.
Enintään 15 minuutin jäänpoiston jälkeen järjestelmä palaa tilan
lämmitystoimintaan. Tilan lämmitystoiminta ei ole mahdollista
sulatustoiminnan aikana.
Hiljaisen tila -käyttö ( )
Hiljainen tila -käyttö tarkoittaa sitä, että yksikkö toimii pienemmällä
kompressorin nopeudella, jotta yksikön tuottama melu vaimenee.
Tämä tarkoittaa sitä, että vaaditun lämpötilan asetuspisteen
saavuttaminen kestää pidempään. Ota tämä huomioon, kun sisällä
tarvitaan tietty lämmityksen taso.
Hiljaisen tilan toiminnossa on 3 eri tasoa. Haluttu hiljainen tila
asetetaan asennuspaikalla tehtävällä asetuksella.
1 Aktivoi hiljainen tila -käyttö painamalla painiketta .
Tulos: ilmestyy näyttöön. Jos ohjausyksikön oikeustasoksi
on asetettu 2 tai 3 (katso "7.2 Kenttäasetusten
tekeminen"sivulla35), painiketta ei voi käyttää.
2 Poista hiljainen tila -käyttö käytöstä painamalla painiketta
uudelleen.
Tulos: katoaa näytöstä.
Todelliset lämpötilat voidaan näyttää kaukosäätimessä.
3 Paina painiketta 5sekunnin ajan.
Tulos: Lähtöveden lämpötila näytetään (kuvakkeet , / ja
vilkkuvat).
4 Tuo esiin painamalla painikkeita ja :
▪ Tuloveden lämpötila (kuvakkeet ja / vilkkuvat ja
vilkkuu hitaasti).
▪ Sisälämpötila (kuvakkeet ja / vilkkuvat).
▪ Ulkolämpötila (kuvakkeet ja vilkkuvat).
5 Poistu tästä tilasta painamalla painiketta uudelleen. Jos
mitään painiketta ei paineta 10 sekunnin aikana, kaukosäädin
poistuu näyttötilasta.
16.3.6 Ajastin
Ota ajastin ( ) käyttöön tai poista se käytöstä painamalla painiketta
.
Jokaiselle päivälle voidaan ohjelmoida neljä toimintoa, mikä tekee
yhteensä 28 toimintoa viikossa.
Ajastin voidaan ohjelmoida 2 eri tavalla:
▪ lämpötilan asetuspisteen (lähtöveden lämpötila ja huonelämpötila)
perusteella
▪ PÄÄLLE/POIS-käskyn perusteella.
Ohjelmointitapa määritetään kenttäasetuksissa. Katso
"7.2 Kenttäasetusten tekeminen" sivulla 35. Täytä ennen
ohjelmointia tämän asiakirjan lopussa oleva lomake. Lomake auttaa
sinua määrittämään eri päivinä tarvittavat toimenpiteet.
TIETOJA
▪ Kun virta palaa virtakatkon jälkeen, automaattinen
uudelleenkäynnistys ottaa uudelleen käyttöön
kaukosäätimen asetukset, jotka olivat käytössä ennen
virtakatkoa (jos virta katkesi alle 2 tunniksi). Tästä
syystä on suositeltavaa jättää automaattinen
uudelleenkäynnistys käyttöön.
▪ Koska ohjelmoitu aikataulu perustuu aikaan, on erittäin
tärkeää asettaa kellonaika ja viikonpäivä oikein. Katso
"16.3.1Kello"sivulla62.
▪ Ajastimen toiminnot suoritetaan vain, kun ajastin on
käytössä (näytössä näkyy )!
▪ Ohjelmoituja toimintoja ei tallenneta niiden suoritusajan
vaan ohjelmointiajan mukaan, ts. toimintonumero1 on
toiminto, joka ohjelmoitiin ensin, vaikka se voidaan
suorittaa muiden ohjelmoitujen toimintonumeroiden
jälkeen.
▪ Jos samalle päivälle ja samaan aikaan ohjelmoidaan 2
tai useampia toimenpiteitä, vain se toimenpide
suoritetaan, jolla on pienempi numero.
HUOMIO
Kun laitetta käytetään sovelluksissa ajastintilan kanssa, on
suositeltavaa huomioida 10–15 minuutin viive hälytyksen
ilmoittamisessa, jos ajastimen aika ylitetään. Laite saattaa
lakata vastaamasta muutaman minuutin ajaksi tavallisen
käytön aikana laitteen sulatusta tai termostaatin pysäytystä
varten.
Tilan lämmitys
[0‑03] Tila
Määrittää, voidaanko ON/OFF-käskyä käyttää tilan lämmityksen
ajastimessa.
Tilan lämmitys ON/OFF-käskyn perusteella
Käytön aikana Kun ajastin vaihtaa tilan lämmityksen POIS-
tilaan, ohjausyksikkö sammutetaan (toiminnan
merkkivalo sammuu).
Asentajan ja käyttäjän viiteopas
64
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
16 Käyttö
t
18°C
40°C40°C
18°C
A
5:0023:00 5:0023:00
2
B
t
9:00
16:00
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
1
OFF ONON
6:300:30
B
t
6:30 9:00
16:00
23:00
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
3
OFF ONON
18°C
40°C40°C
18°C
T
t
6:30 9:00
16:00
0:30
19°C 19°C 19°C
22°C
21°C
42°C 42°C 42°C
45°C
44°C
42°C
19°C 19°C 19°C
22°C
21°C
42°C 42°C
45°C
44°C
0:30
1
T
t
18°C
37°C37°C
18°C
A
5:0023:00 5:0023:00
2
T
t
5:00 9:00
16:00
23:00
19°C
18°C
22°C
21°C
42°C
40°C
42°C
45°C
44°C
40°C
19°C
18°C
22°C
21°C
42°C
19°C
19°C
42°C42°C
19°C19°C
42°C
45°C
44°C
6:30
3
37°C37°C
40°C
40°C
Tilan lämmitys ON/OFF-käskyn perusteella
Paina
Tilan lämmityksen ajastin pysähtyy (jos se on
aktiivinen) ja käynnistyy uudelleen seuraavan
ajastetun ON-toiminnon aikana.
"Viimeinen" ohjelmoitu komento kumoaa
"edellisen" ohjelmoidun komennon ja pysyy
aktiivisena, kunnes "seuraava" ohjelmoitu
komento annetaan.
Esimerkki: Oletetaan, että kello on 17.30, ja
toimenpiteitä on ohjelmoitu tapahtuviksi kello
13.00, 16.00 ja 19.00. "Viimeinen" ohjelmoitu
komento (16.00) kumosi "edellisen"
ohjelmoidun komennon (13.00) ja pysyy
aktiivisena, kunnes "seuraava" ohjelmoitu
komento (19.00) annetaan.
Todellisen asetuksen tietämiseksi on siis
tarkasteltava viimeistä ohjelmoitua komentoa
(voi olla peräisin edelliseltä päivältä).
Ohjain on kytketty pois päältä (toiminnan
merkkivalo ei pala), mutta ajastinkuvake jää
päälle.
Paina
Tilan lämmityksen ajastin ja hiljainen tila
pysäytetään, eivätkä ne käynnisty uudelleen.
Ajastimen kuvake ei enää näy.
▪ Toimintaesimerkki: Ajastin ON/OFF-käskyn perusteella.
Kun estotoiminto (katso kenttäasetus [2]) on käytössä, se on
etusijalla ajastimen ajastettuun toimintoon nähden, jos ON-käsky
on aktiivinen. Jos OFF-käsky on aktiivinen, se on etusijalla
estotoimintoon nähden. OFF-käskyllä on aina korkein etusija.
Lämpötilan asetuspisteeseen
Paina
Tilan lämmityksen ajastin pysähtyy eikä
(a)
perustuva tilan lämmitys
käynnisty uudelleen.
Ohjausyksikkö sammutetaan (toiminnan
merkkivalo sammuu).
Paina
Tilan lämmityksen ajastin ja hiljainen tila
pysäytetään, eivätkä ne käynnisty uudelleen.
Ajastimen kuvake ei enää näy.
(a) Lähtöveden lämpötila ja/tai huonelämpötila
▪ Toimintaesimerkki: Ajastin lämpötilan asetuspisteen perusteella
Kun estotoiminto (katso kenttäasetus [2]) on käytössä, se on
etusijalla ajastimen ajastettuun toimintoon nähden.
Lämpötilan asetuspisteeseen
Käytön aikana Ajastinkäytön aikana toiminnan merkkivalo
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
1 Ajastin
2 Estotoiminto
3 Sekä estotoiminto että ajastin ovat käytössä
A Estotoiminto
B ON/OFF-käsky
t Aika
T Lämpötilan asetuspiste
Huonelämpötila
Lähtöveden lämpötila
palaa jatkuvasti.
(a)
perustuva tilan lämmitys
1 Ajastin
2 Estotoiminto
3 Sekä estotoiminto että ajastin ovat käytössä
A Estotoiminto
t Aika
T Lämpötilan asetuspiste
Huonelämpötila
Lähtöveden lämpötila
TIETOJA
Lämpötilan asetuspisteeseen perustuva tilan lämmitys on
oletusarvoisesti käytössä, joten vain lämpötilan
muuttaminen on mahdollista (ei ON/OFF-käskyä).
Tilan jäähdytys
[0‑04] Tila
Määrittää, voidaanko ON/OFF-käskyä käyttää ajastimessa
jäähdytystä varten.
Tämä on sama kuin tilan lämmityksellä [0‑03], mutta estotoiminto ei
ole käytettävissä.
TIETOJA
Lämpötilan asetuspisteeseen perustuva tilan jäähdytys on
oletusarvoisesti käytössä, joten vain lämpötilan
muuttaminen on mahdollista (ei PÄÄLLE/POIS-käskyä).
Asentajan ja käyttäjän viiteopas
65
16 Käyttö
5 sec
5 sec
5 sec
5 sec
Hiljainen tila
Katso "Hiljaisen tilan ohjelmointi"sivulla67.
Kytke tila päälle tai pois päältä ajastettuun aikaan. Päivää kohden
voidaan ohjelmoida neljä toimenpidettä. Nämä toimenpiteet
toistetaan joka päivä.
Tilan jäähdytyksen ohjelmointi
Tulos: Kun kaikki toimenpiteet on ohjelmoitu, varmista, että
näytössä näkyy suurin toimenpidenumero, joka halutaan
tallentaa.
12 Tallenna ohjelmoidut toimenpiteet painamalla painiketta
5sekunnin ajan.
Tulos: Jos painiketta
näkyy, toimenpiteet 1, 2 ja 3 tallennetaan mutta toimenpide 4
poistetaan. Palaat automaattisesti vaiheeseen 6. Painelemalla
painiketta useita kertoja voit palata tämän menettelyn
aikaisempiin vaiheisiin ja lopulta normaalikäyttöön.
13 Palaat automaattisesti vaiheeseen 6; ohjelmoi seuraava päivä
aloittamalla alusta.
painetaan, kun toimenpidenumero 3
Tilan lämmityksen ohjelmointi
TIETOJA
Ohjelmointitoimenpiteen aiempiin vaiheisiin voidaan palata
muutettuja asetuksia tallentamatta painamalla painiketta
.
1 Siirry ohjelmointi-/tarkastelutilaan painamalla
2 Valitse ohjelmoitava toimintotila painikkeilla
Tulos: Nykyinen tila vilkkuu.
3 Vahvista valittu tila painamalla painiketta
Tulos: Aika vilkkuu.
4 Tarkastele toimenpiteitä painikkeilla
5 Ohjelmoi yksityiskohtaiset toiminnot painamalla painiketta
5sekunnin ajan.
Tulos: Ensimmäinen ohjelmoitu toimenpide tulee näkyviin.
6 Valitse ohjelmoitavan tai muutettavan toimenpiteen numero
painikkeella
7 Aseta toimenpiteen oikea aika painikkeilla
8 Aseta lähtöveden lämpötila painikkeilla
9 Aseta huonelämpötila painikkeilla
10 Kytke lämmitys ja kaukosäädin pois päältä valitsemalla
painikkeella .
11 Ohjelmoi muut toimenpiteet toistamalla tämä menettely.
.
.
ja .
.
ja .
ja .
ja .
ja .
TIETOJA
Ohjelmointitoimenpiteen aiempiin vaiheisiin voidaan palata
muutettuja asetuksia tallentamatta painamalla painiketta
.
Asentajan ja käyttäjän viiteopas
66
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
16 Käyttö
1 Siirry ohjelmointi-/tarkastelutilaan painamalla .
2 Valitse ohjelmoitava toimintotila painikkeilla ja .
Tulos: Nykyinen tila vilkkuu.
3 Vahvista valittu tila painamalla painiketta .
Tulos: Nykyinen viikonpäivä vilkkuu.
4 Valitse tarkasteltava tai ohjelmoitava päivä painikkeilla ja
.
Tulos: Valittu päivä vilkkuu.
5 Vahvista valittu päivä painamalla painiketta .
6 Ohjelmoi yksityiskohtaiset toiminnot painamalla painiketta
5sekunnin ajan.
Tulos: Valitun päivän ensimmäinen ohjelmoitu toimenpide tulee
näkyviin.
7 Valitse ohjelmoitavan tai muutettavan toimenpiteen numero
painikkeella .
8 Aseta toimenpiteen oikea aika painikkeilla ja .
9 Aseta lähtöveden lämpötila painikkeilla ja .
10 Aseta huonelämpötila painikkeilla ja .
11 Valitse painiketta painamalla:
▪ : lämmityksen ja kaukosäätimen kytkeminen pois
päältä.
▪ : lähtöveden lämpötilan automaattisen laskennan valinta
12 Aseta sopiva muutosarvo painikkeilla ja .
Lisätietoja säästä riippuvasta asetuspisteestä on kohdassa
"16.3.6Ajastin"sivulla64.
13 Ohjelmoi muita valitun päivän toimenpiteitä toistamalla tämä
menettely.
Tulos: Kun kaikki toimenpiteet on ohjelmoitu, varmista, että
näytössä näkyy suurin toimenpidenumero, joka halutaan
tallentaa.
14 Tallenna ohjelmoidut toimenpiteet painamalla painiketta
5sekunnin ajan.
Tulos: Jos painiketta painetaan, kun toimenpidenumero 3
näkyy, toimenpiteet 1, 2 ja 3 tallennetaan mutta toimenpide 4
poistetaan. Palaat automaattisesti vaiheeseen 6. Painelemalla
painiketta useita kertoja voit palata tämän menettelyn
aikaisempiin vaiheisiin ja lopulta normaalikäyttöön.
15 Palaat automaattisesti vaiheeseen 6; ohjelmoi seuraava päivä
aloittamalla alusta.
Hiljaisen tilan ohjelmointi
TIETOJA
Ohjelmointitoimenpiteen aiempiin vaiheisiin voidaan palata
muutettuja asetuksia tallentamatta painamalla painiketta
.
1 Siirry ohjelmointi-/tarkastelutilaan painamalla .
2 Valitse ohjelmoitava toimintotila painikkeilla ja .
Tulos: Nykyinen tila vilkkuu.
3 Vahvista valittu tila painamalla painiketta .
4 Tarkastele toimenpiteitä painikkeilla ja .
5 Ohjelmoi yksityiskohtaiset toiminnot painamalla painiketta
5sekunnin ajan.
Tulos: Ensimmäinen ohjelmoitu toimenpide tulee näkyviin.
6 Valitse ohjelmoitavan tai muutettavan toimenpiteen numero
painikkeella .
7 Aseta toimenpiteen oikea aika painikkeilla ja .
8 Valitse toimenpiteeksi tai poista sen valinta painikkeella
.
9 Ohjelmoi muita valitun tilan toimenpiteitä toistamalla tämä
menettely.
Tulos: Kun kaikki toimenpiteet on ohjelmoitu, varmista, että
näytössä näkyy suurin toimenpidenumero, joka halutaan
tallentaa.
10 Tallenna ohjelmoidut toimenpiteet painamalla painiketta
5sekunnin ajan.
Tulos: Jos painiketta painetaan, kun toimenpidenumero 3
näkyy, toimenpiteet 1, 2 ja 3 tallennetaan mutta toimenpide 4
poistetaan. Palaat automaattisesti vaiheeseen 6. Painelemalla
painiketta useita kertoja voit palata tämän menettelyn
aikaisempiin vaiheisiin ja lopulta normaalikäyttöön.
11 Palaat automaattisesti vaiheeseen 6; ohjelmoi seuraava päivä
aloittamalla alusta.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
67
16 Käyttö
Ohjelmoitujen toimenpiteiden tarkastelu
TIETOJA
Palaa tarkastelumenettelyn aiempiin vaiheisiin voidaan
painamalla painiketta .
1 Siirry ohjelmointi-/tarkastelutilaan painamalla .
2 Valitse tarkasteltava toimintotila painikkeilla ja .
Tulos: Nykyinen tila vilkkuu.
3 Vahvista valittu tila painamalla painiketta .
Tulos: Nykyinen viikonpäivä vilkkuu.
4 Valitse tarkasteltava päivä painikkeilla ja .
Tulos: Valittu päivä vilkkuu.
5 Vahvista valittu päivä painamalla painiketta .
Tulos: Valitun päivän ensimmäinen ohjelmoitu toimenpide tulee
näkyviin.
6 Tarkastele kyseisen päivän muita ohjelmoituja toimenpiteitä
painikkeilla ja .
Tulos: Tätä kutsutaan lukutilaksi. Ohjelman tyhjiä toimenpiteitä
(esim. 4) ei näytetä. Painelemalla painiketta useita kertoja
voit palata tämän menettelyn aikaisempiin vaiheisiin ja lopulta
normaalikäyttöön.
Ajastinvinkkejä ja -niksejä
Seuraavien päivien ohjelmoiminen
1 Kun tietyn päivän ohjelmoidut toimenpiteet on vahvistettu, paina
painiketta kerran.
Tulos: Nyt voit valita toisen päivän painikkeilla ja
ja aloittaa tarkastelun ja ohjelmoinnin alusta.
Yhden tai useamman ohjelmoidun toimenpiteen poistaminen
Yksi tai useampi ohjelmoitu toimenpide poistetaan samalla, kun
tallennetaan ohjelmoituja toimenpiteitä.
Kun kaikki yhden päivän toimenpiteet on ohjelmoitu, varmista, että
näytössä näkyy suurin toimenpidenumero, joka halutaan tallentaa.
Kun painiketta painetaan 5 sekunnin ajan, kaikki toimenpiteet
tallennetaan lukuun ottamatta niitä, joiden numero on suurempi kuin
näytössä näkyvä.
Esimerkki: Jos painiketta painetaan, kun toimenpidenumero 3
näkyy, toimenpiteet 1, 2 ja 3 tallennetaan mutta toimenpide 4
poistetaan.
Ohjelmoitujen toimenpiteiden kopioiminen seuraavalle päivälle
Tilan lämmitysohjelman tietyn päivän kaikki ohjelmoidut toimenpiteet
voidaan kopioida seuraavalle päivälle (esim. kopioi kaikki
ohjelmoidut toimenpiteet päivästä päivään ).
1 Paina .
Tulos: Nykyinen tila vilkkuu.
2 Valitse ohjelmoitava tila painikkeilla ja .
Tulos: Valittu tila vilkkuu. Voit lopettaa ohjelmoinnin painamalla
.
3 Vahvista valittu tila painamalla painiketta .
Tulos: Nykyinen viikonpäivä vilkkuu.
4 Valitse seuraavalle päivälle kopioitava päivä painikkeilla
ja .
Tulos: Valittu päivä vilkkuu. Palaa vaiheeseen 2 painamalla
painiketta .
5 Paina painikkeita ja yhtä aikaa 5sekunnin ajan.
6 Kun 5 sekuntia on kulunut, näyttöön ilmestyy seuraava päivä
(esim. , jos ensin valittiin ). Tämä osoittaa, että päivä on
kopioitu.
7 Palaa vaiheeseen2 painamalla painiketta .
Tilan poistaminen
1 Paina .
Tulos: Nykyinen tila vilkkuu.
2 Valitse poistettava tila painikkeilla ja .
Tulos: Valittu tila vilkkuu.
3 Poista valittu tila painamalla painikkeita ja yhtä aikaa
5sekunnin ajan.
Viikonpäivän poistaminen
1 Paina .
Tulos: Nykyinen tila vilkkuu.
2 Valitse poistettava tila painikkeilla ja .
Tulos: Valittu tila vilkkuu.
3 Vahvista valittu tila painamalla painiketta .
Tulos: Nykyinen viikonpäivä vilkkuu.
4 Valitse poistettava päivä painikkeilla ja .
Tulos: Valittu päivä vilkkuu.
5 Poista valittu päivä painamalla painikkeita ja yhtä aikaa
5sekunnin ajan.
16.3.7 Valinnaisen tarvepiirilevyn käyttö
Valinnainen piirilevy EKRP1AHTA voidaan kytkeä yksikköön, ja sitä
voidaan käyttää yksikön kauko-ohjaamiseen.
3 tulon avulla voidaan:
▪ vaihtaa etänä jäähdytyksen ja lämmityksen välillä
▪ kytkeä termostaatti etänä päälle/pois
▪ kytkeä yksikkö etänä päälle/pois
Lisätietoja tästä lisävarustesarjasta on yksikön kytkentäkaaviossa.
TIETOJA
Signaalin (jännitteetön) täytyy kestää vähintään 50ms.
Katso myös asetus [6‑01] kohdassa "7.2.9 Kenttäasetukset
käyttöliittymässä"sivulla38 haluamasi toiminnon asettamista varten.
16.3.8 Valinnaisen ulkoisen ohjaussovittimen käyttö
Valinnainen ohjaussovitinpiirilevy DTA104A62 voidaan kytkeä
yksikköön ja sitä voidaan käyttää 1 tai useamman yksikön kaukoohjaukseen.
Oikosulkemalla valinnaisen piirilevyn kontaktit voit:
▪ laskea kapasiteetin noin 70%:iin,
▪ laskea kapasiteetin noin 40%:iin,
▪ pakottaa termostaatin pois,
▪ säästää tehoa (hidas tuuletinnopeus, kompressorin
taajuushallinta).
Lisätietoja tästä lisävarustesarjasta on erillisessä yksikön mukana
toimitetussa ohjeessa.
16.3.9 Valinnaisen kaukosäätimen käyttö
Jos pääkaukosäätimen lisäksi on asennettu valinnainen
kaukosäädin, pääkaukosäätimellä (pää) voidaan käyttää kaikkia
asetuksia, kun taas toisella kaukosäätimellä (ala) ei voida käyttää
ajastin ja parametriasetuksia.
Katso lisätietoja asennusoppaasta.
Asentajan ja käyttäjän viiteopas
68
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
17 Kunnossapito ja huolto
17 Kunnossapito ja huolto
HUOMIOITAVAA
Älä milloinkaan tarkasta tai huolla laitetta itse. Pyydä
pätevää huoltomiestä suorittamaan nämä työt.
VAROITUS
Älä milloinkaan vaihda palaneen sulakkeen tilalle väärää
kokoa olevaa sulaketta tai muuta johtoa. Johdon tai
kuparijohdon käyttäminen saattaa vaurioittaa yksikköä tai
aiheuttaa tulipalon.
HUOMIO
ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. ÄLÄ irrota tuulettimen suojusta.
Koska tuuletin pyörii suurella nopeudella, se aiheuttaa
vammoja.
HUOMIO: Kiinnitä huomiota tuulettimeen!
On vaarallista tarkastaa yksikkö, kun tuuletin on käynnissä.
Muista kytkeä pääkytkin pois päältä ennen minkään
huoltotoimenpiteen suorittamista.
HUOMIO
Tarkista laitteen pitkään kestäneen käytön jälkeen, että
sen teline ja varusteet eivät ole vaurioituneet. Muuten
yksikkö voi pudota ja aiheuttaa vammoja.
▪ Valmistusnumero (yksikön nimikilvessä).
▪ Asennuspäivämäärä.
▪ Oireet tai toimintahäiriö ja vian yksityiskohdat.
17.2.3 Suositeltavat kunnossapito- ja tarkastusvälit
Huomaa, että tässä mainitut huolto- ja vaihtovälit eivät liity
komponenttien takuuaikaan.
Komponentti Tarkastusv
äli
Sähkömoottori 1 vuosi 20000 tuntia
Piirilevy 25000 tuntia
Lämmönvaihdin 5 vuotta
Anturi (termistori jne.) 5 vuotta
Käyttöliittymä ja kytkimet 25000 tuntia
Valutusastia 8 vuotta
Paisuntaventtiili 20000 tuntia
Solenoidiventtiili 20000 tuntia
Taulukossa oletetaan, että käyttöolosuhteet ovat seuraavat:
▪ Normaali käyttö ilman yksikön usein toistuvaa käynnistämistä ja
sammuttamista. Mallin mukaan laitteen käynnistämistä ja
sammuttamista ei suositella yli 6:ta kertaa tunnissa.
▪ Yksikön käyttöajan oletetaan olevan 10 tuntia päivässä ja
2500tuntia vuodessa.
Huoltoväli (vaihto ja/tai
korjaus)
17.1 Tietoja kylmäaineesta
Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä
kaasuja ilmakehään.
VAROITUS
Järjestelmässä oleva kylmäaine on turvallista eikä yleensä
vuoda. Jos kylmäainetta vuotaa huoneeseen ja joutuu
kosketuksiin polttimen, lämmittimen tai lieden liekin
kanssa, seurauksena voi olla haitallisia kaasuja.
Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja
ota yhteys laitteen myyjään.
Älä käytä järjestelmää, ennen kuin huoltoteknikko on
vahvistanut, että kylmäaineen vuotokohta on korjattu.
17.2 Huolto- ja varaosapalvelu ja takuu
17.2.1 Takuuaika
▪ Tuotteen mukana tulee takuukortti, jonka jälleenmyyjä täytti
asennuksen yhteydessä. Asiakkaan täytyy tarkistaa täytetty kortti
ja säilyttää sitä huolellisesti.
▪ Jos tuotetta on tarpeen korjata takuuaikana, ota yhteyttä
jälleenmyyjään ja pidä takuukortti saatavilla.
17.2.2 Suositeltava kunnossapito ja tarkastus
Koska yksikköön kerääntyy käytön aikana pölyä vuosien mittaan,
sen teho laskee jossain määrin. Koska yksiköiden purkaminen ja
niiden sisäosien puhdistaminen vaatii teknistä ammattitaitoa ja
yksiköiden parhaan mahdollisen huollon varmistamiseksi kannattaa
solmia huolto- ja tarkastussopimus tavanomaisten
huoltotoimenpiteiden lisäksi. Jälleenmyyjäverkollamme on pääsy
oleellisten osien pysyvään valikoimaan, jotta yksikkö voidaan pitää
toiminnassa mahdollisimman pitkään. Kysy lisätietoja
jälleenmyyjältä.
Kun pyydät jälleenmyyjältä apua, ilmoita aina:
▪ Yksikön täydellinen mallinimi.
HUOMIOITAVAA
▪ Taulukossa näytetään pääkomponentit. Lisätietoja on
huolto- ja tarkastussopimuksessa.
▪ Taulukko näyttää suositeltavat huoltovälit. Yksikön
pitämiseksi toimintakunnossa mahdollisimman pitkään
huoltoa voidaan kuitenkin tarvita nopeammin.
Suositeltavia välejä voidaan käyttää likimääräiseen
huoltosuunnitteluun huolto- ja tarkastuskulujen
budjetointia varten. Huolto- ja tarkastussopimuksen
sisällön mukaan huolto- ja tarkastusvälit voivat
todellisuudessa olla tässä mainittuja lyhyemmät.
18 Vianetsintä
Jos jokin seuraavassa mainituista vikatilanteista ilmenee, suorita alla
mainitut toimenpiteet ja ota yhteys jälleenmyyjään.
VAROITUS
Jos jotakin epätavallista tapahtuu (palaneen käryä
tms.), lopeta käyttö ja katkaise virta.
Yksikön käytön jatkaminen tällaisissa olosuhteissa voi
aiheuttaa rikkoutumisen, sähköiskun tai tulipalon. Ota
yhteys jälleenmyyjään.
Järjestelmän korjaus TÄYTYY teettää ammattitaitoisella
huoltohenkilöllä:
Toimintahäiriö Toimenpide
Jos turvalaite, kuten sulake, katkaisin tai
maavuotokatkaisin laukeaa usein tai
virtakytkin EI toimi oikein.
Jos laitteesta vuotaa vettä. Pysäytä laitteen toiminta.
Käyttökatkaisin ei toimi kunnolla. Katkaise virransyöttö.
Jos käyttöliittymän näytössä näkyy
yksikön numero, toiminnan merkkivalo
vilkkuu ja vikakoodi tulee näkyviin.
Käännä päävirtakytkin
POIS päältä.
Ilmoita asiasta asentajalle
ja kerro vikakoodi.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
69
18 Vianetsintä
Toimintahäiriö Toimenpide
Jos turvalaite, kuten sulake, katkaisin tai
maavuotokatkaisin laukeaa usein tai
virtakytkin EI toimi oikein.
Jos laitteesta vuotaa vettä. Pysäytä laitteen toiminta.
Käyttökatkaisin ei toimi kunnolla. Katkaise virransyöttö.
Jos käyttöliittymän näytössä näkyy ,
yksikön numero, toiminnan merkkivalo
vilkkuu ja vikakoodi tulee näkyviin.
Jos järjestelmä EI toimi kunnolla (ei kuitenkaan em. syistä johtuen
eikä mikään em. vioista ei ole ilmennyt), tutki järjestelmä seuraavan
ohjeen mukaisesti.
Toimintahäiriö Toimenpide
Kauko-ohjaimen näyttö
on tyhjä.
Kaukosäätimessä
näytetään virhekoodi.
Ajastin toimii, mutta
ohjelmoidut
toimenpiteet
suoritetaan väärään
aikaan.
Ajastin on ohjelmoitu
mutta ei toimi.
Tehon puute. Ota yhteys jälleenmyyjään.
Kaukosäätimessä
näkyvät lämpötila-arvot
näytetään °F:eina
eivätkä °C:ina.
Toimintahäiriö Toimenpide
Jos järjestelmä ei toimi
ollenkaan.
Järjestelmä kykenee
siirtymään pelkkään
tuuletinkäyttöön, mutta
heti jäähdytys- tai
lämmitystoimintaan
siirryttäessä se
pysähtyy.
▪ Tarkista, onko kyseessä virtakatkos.
Odota, että sähkö palautuu päälle. Jos
sähkökatkos tapahtuu käytön aikana,
järjestelmä käynnistyy automaattisesti
uudelleen, kun virta palaa.
▪ Tarkista, onko sulake palanut tai
katkaisin aktivoitunut. Tarvittaessa
vaihda sulake tai nollaa katkaisin.
▪ Tarkista, onko edullisen kWh-taksan
virransyöttö aktiivinen.
Ota yhteys jälleenmyyjään. Katso
yksityiskohtainen virhekoodiluettelo
kohdasta "10.2Virhekoodit:
Yleiskuvaus"sivulla48.
Tarkista, onko kellonaika ja viikonpäivä
asetettu oikein, ja korjaa tarvittaessa.
Jos kuvake ei näy, ota ajastin ajastimen
käyttöön painamalla painiketta .
Voit vaihtaa yksiköiden °C ja °F välillä
painamalla painikkeita ja yhtä
aikaa 5sekunnin ajan.
Oletuslämpötilanäyttö on °C.
▪ Tarkista, onko kyseessä virtakatkos.
Odota, että sähkö palautuu päälle. Jos
sähkökatkos tapahtuu käytön aikana,
järjestelmä käynnistyy automaattisesti
uudelleen, kun virta palaa.
▪ Tarkista, onko sulake palanut tai
katkaisin aktivoitunut. Vaihda sulake tai
nollaa katkaisin tarvittaessa.
▪ Tarkista, onko sisä- tai ulkoyksikön ilman
tulo- tai poistoaukon edessä jokin este.
Poista mahdolliset esteet ja varmista,
että ilma pääsee virtaamaan vapaasti.
▪ Tarkista, näkyykö käyttöliittymän
näytössä (ilmansuodatin pitää
puhdistaa). (Katso "17 Kunnossapito ja
huolto"sivulla69.)
Käännä päävirtakytkin
POIS päältä.
Ilmoita asiasta asentajalle
ja kerro vikakoodi.
Toimintahäiriö Toimenpide
Järjestelmä toimii,
mutta jäähdytys- tai
lämmitysteho on
riittämätön.
Jos kaikkien yllä olevien tarkastuksien jälkeen ongelman
korjaaminen ei onnistu, ota yhteys asentajaan ja ilmoita oireet,
yksikön täydellinen mallinimi (ja valmistusnumero, jos mahdollista) ja
asennuspäivä (mainittu mahdollisesti takuukortissa).
▪ Tarkista, onko sisä- tai ulkoyksikön ilman
tulo- tai poistoaukon edessä jokin este.
Poista mahdolliset esteet ja varmista,
että ilma pääsee virtaamaan vapaasti.
▪ Tarkista, ettei ilmansuodatin ole tukossa
(katso "17 Kunnossapito ja
huolto"sivulla69).
▪ Tarkista lämpötila-asetus.
▪ Tarkista tuulettimen nopeuden asetus
käyttöliittymästä.
▪ Tarkista, onko ovia tai ikkunoita jäänyt
auki. Sulje ovet ja ikkunat, jotta tuuli ei
pääse puhaltamaan sisään.
▪ Tarkista, onko huoneessa
jäähdytystoiminnan aikana liian suuri
määrä oleskelijoita. Tarkista, onko
huoneessa liian voimakas lämmönlähde.
▪ Tarkista, pääseekö aurinko paistamaan
suoraan huoneeseen. Käytä verhoja tai
sälekaihtimia.
▪ Tarkista, onko ilmavirtauksen kulma
oikea.
18.1 Virhekoodit: Yleiskuvaus
Jos sisäyksikön käyttöliittymän näytössä näkyy vikakoodi, ota
yhteyttä asentajaan ja ilmoita vikakoodi, yksikön tyyppi ja
sarjanumerot (nämä tiedot ovat yksikön nimikilvessä).
Ohessa on vikakoodiluettelo viitteeksi. Vikakoodin tason mukaan voit
nollata koodin painamalla virtapainiketta. Jos et voi, kysy neuvoa
asentajalta.
Pääkoodi Sisällys
EEPROM-vika (sisäyksikkö)
Vesipiirin toimintahäiriö (sisäyksikkö)
Paisuntaventtiilin toimintahäiriö (sisäyksikkö)
Vesijärjestelmän varoitus (sisäyksikkö)
Tehoasetuksen toimintahäiriö (sisäyksikkö)
ACS-tiedonsiirron toimintahäiriö (sisäyksikkö)
Kylmäaineen nestetermistorin toimintahäiriö
(sisäyksikkö)
Paluuveden termistorin toimintahäiriö (sisäyksikkö)
Lämmityksen lähtöveden termistorin toimintahäiriö
(sisäyksikkö)
Käyttöliittymän termistorin toimintahäiriö (sisäyksikkö)
Korkeapainekytkin aktivoitui (sisäyksikkö)
Matalapaineen toimintahäiriö (sisäyksikkö)
Kylmäaineen imuanturi (sisäyksikkö)
Kylmäaineen lisääminen keskeytetty (ulkoyksikkö)
Automaattiseen kylmäaineen lisäykseen liittyvä
(ulkoyksikkö)
Kylmäainesäiliö tyhjä (ulkoyksikkö)
Kylmäainesäiliö tyhjä (ulkoyksikkö)
Kylmäainesäiliö tyhjä (ulkoyksikkö)
Virransyötön väärän vaihejärjestyksen toimintahäiriö
(sisäyksikkö)
Asentajan ja käyttäjän viiteopas
70
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
19 Siirtäminen
Pääkoodi Sisällys
Riittämätön syöttöjännite (sisäyksikkö)
Kaksi käyttöliittymää on liitetty, ja molemmat on
asetettu pääyksiköksi (sisäyksikkö)
Tyyppiyhteysongelma (sisäyksikkö)
Automaattisen osoitteen toimintahäiriö (ristiriita)
( sisäyksikkö)
19 Siirtäminen
Ota yhteys jälleenmyyjään, kun koko yksikkö täytyy irrottaa ja
asentaa uudelleen. Yksiköiden siirtäminen vaatii teknistä
ammattitaitoa.
20 Hävittäminen
Tämä yksikkö käyttää fluorattua hiilivetyä. Ota yhteys
jälleenmyyjään, kun hävität tämän yksikön.
HUOMIOITAVAA
ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden osien käsittelyssä ON
noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten.
Erikseen hankittava
Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan
käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden
mukaisesti.
21 Sanasto
Jälleenmyyjä
Tuotteen jälleenmyyjä.
Valtuutettu asentaja
Teknisesti taitava henkilö,joka on pätevä asentamaan
tuotteen.
Käyttäjä
Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.
Sovellettavat määräykset
Kaikki kansainväliset, eurooppalaiset, kansalliset ja
paikalliset direktiivit, lait, säädökset ja määräykset, joilla on
merkitystä tietylle tuotteelle tai tietylle alalle.
Palveleva liike
Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen
vaatimia huoltotoimenpiteitä.
Asennusopas
Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa
kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan
ja miten sitä huolletaan.
Käyttöopas
Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa
kerrotaan, miten tuotetta tai laitetta käytetään.
Huolto-ohjeet
Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää
(tarvittaessa) tuotteen tai sovelluksen asennuksen,
määrityksen, käytön ja/tai huollon.
Varusteet
Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan
tuotteen mukana ja jotka on asennettava mukana
toimitettavien asiakirjojen ohjeiden mukaisesti.
Oheistuotteet
Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota
voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan
ohjeiden mukaisesti.
SERHQ020~032BAW1 + SEHVX20~64BAW
Jaettu pakattu ilmajäähdytteinen vedenjäähdytin
4P508020-1A – 2018.01
Asentajan ja käyttäjän viiteopas
71
