Daikin SEHVX20BAW, SEHVX32BAW, SEHVX40BAW, SEHVX64BAW, SERHQ020BAW1 Installer reference guide [tr]

...

Download

Montajcı ve kullanıcı

referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma

grup ünitesi

SEHVX20BAW SEHVX32BAW SEHVX40BAW SEHVX64BAW

SERHQ020BAW1 SERHQ032BAW1

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

Türkçe

İçindekiler

1 Genel güvenlik önlemleri 3

1.1 Dokümanlar hakkında ............................................................... 3

1.1.1 Uyarı ve simgelerin anlamları ..................................... 3

1.2 Kullanıcı için .............................................................................. 3

1.3 Montör için................................................................................. 4

1.3.1 Genel .......................................................................... 4

1.3.2 Montaj sahası.............................................................. 4

1.3.3 Soğutucu akışkan ....................................................... 4

1.3.4 Tuzlu Su...................................................................... 5

1.3.5 Su................................................................................ 5

1.3.6 Elektrik ........................................................................ 5

2 Dokümanlar hakkında 6

2.1 Bu doküman hakkında............................................................... 6

Montör için 7

3 Kutu hakkında 7

3.1 Genel bakış: Kutu hakkında ...................................................... 7

3.2 İç ünite....................................................................................... 7

3.2.1 İç üniteyi ambalajından çıkarmak için ......................... 7

3.2.2 İç üniteden aksesuarları çıkarmak için........................ 7

4 Üniteler ve seçenekler hakkında 8

4.1 Genel bakış: Üniteler ve seçenekler hakkında .......................... 8

4.2 Tanıtma etiketi: İç ünite ............................................................. 8

4.3 İç ünite hakkında ....................................................................... 8

4.4 Çalıştırma aralığı ....................................................................... 8

4.5 Sistem montaj planı................................................................... 8

4.6 Ünite kombinasyonları ve seçenekleri....................................... 9

4.6.1 Ünitelerin kombinasyonu ve seçenekler hakkında...... 9

4.6.2 Ünite için olası opsiyonlar ........................................... 9

5 Hazırlık 9

5.1 Genel bakış: Hazırlık ................................................................. 9

5.2 Montaj yerinin hazırlanması ...................................................... 9

5.2.1 İç ünite montaj sahası gereksinimleri.......................... 9

5.3 Su borularının hazırlanması ...................................................... 9

5.3.1 Su devresi gereksinimleri............................................ 9

5.3.2 Genleşme kabı ön basıncı hesaplama formülü........... 10

5.3.3 Su hacmini ve genleşme tankı ön basıncını kontrol

etme ............................................................................ 11

5.3.4 Genleşme kabı ön basıncının değiştirilmesi ............... 11

5.3.5 Su hacmini kontrol etmek için: Örnekler ..................... 12

5.4 Soğutucu akışkan borularının hazırlanması .............................. 12

5.4.1 Soğutucu boru gereksinimleri ..................................... 12

5.4.2 Boru ebadını seçmek için............................................ 12

5.4.3 Boru uzunluğu hakkında ............................................. 12

5.5 Elektrik kablolarının hazırlanması ............................................. 12

5.5.1 Elektriksel uyumluluk hakkında................................... 12

5.5.2 Kablo gereksinimleri.................................................... 13

5.5.3 Emniyet cihazı gereksinimleri ..................................... 13

6 Montaj 13

6.1 Genel bilgi: Montaj..................................................................... 13

6.2 Ünitelerin açılması..................................................................... 13

6.2.1 İç üniteyi açmak için.................................................... 13

6.2.2 İç ünitenin elektrik aksam kutusunu açmak için.......... 14

6.3 İç ünitenin montajı ..................................................................... 14

6.3.1 İç ünitenin monte edilmesi hakkında........................... 14

6.3.2 Montaj yapısını hazırlamak için................................... 14

6.3.3 İç ünitenin monte edilmesi sırasında alınması

gereken önlemler ........................................................ 14

6.4 Su borularının bağlanması ........................................................ 14

6.4.1 Su borularının bağlanması hakkında .......................... 14

6.4.2 Saha boruları bağlanırken alınması gereken

önlemler. ...................................................................... 14

6.4.3 Su devresini doldurmak için......................................... 15

6.4.4 Su borularının yalıtımını sağlamak için........................ 15

6.5 Soğutucu borularının bağlanması .............................................. 15

6.6 Soğutucu akışkan doldurma....................................................... 16

6.6.1 İlave soğutucu miktarını belirlemek için ....................... 16

6.7 Elektrik kablolarının bağlanması ................................................ 16

6.7.1 Elektrik kablo bağlantıları yapılırken dikkat

edilecekler.................................................................... 16

6.7.2 Saha kabloları: Genel bakış......................................... 17

6.7.3 Elektrik kabloları hakkında........................................... 17

6.7.4 Güç beslemesini yönlendirmek ve tespit etmek için .... 17

6.7.5 Güç beslemesi ve iletim kablolarını bağlamak için ...... 17

6.7.6 Uzaktan kumandayı kurmak için.................................. 18

6.7.7 Opsiyonel ekipmanları monte etmek için ..................... 19

7 Yapılandırma 19

7.1 Genel bakış: Konfigürasyon ....................................................... 19

7.2 Saha ayarlarının yapılması......................................................... 19

7.2.1 Saha ayarlarının yapılması hakkında........................... 19

7.2.2 Saha ayar bileşenleri ................................................... 19

7.2.3 Saha ayar bileşenlerine erişmek için ........................... 20

7.2.4 Mod 1 veya 2‘ye erişmek için....................................... 20

7.2.5 Mod 1'i kullanmak için.................................................. 20

7.2.6 Mod 2'yi kullanmak için ................................................ 20

7.2.7 Mod 1: Monitör ayarları................................................ 20

7.2.8 Mod 2: Saha ayarları.................................................... 21

7.2.9 Uzaktan kumanda üzerinden saha ayarları ................. 22

7.3 Soğutma ve ısıtma arasında geçiş yapma ................................. 27

8 Devreye alma 27

8.1 Genel bakış: Devreye alma ........................................................ 27

8.2 Devreye alma sırasında dikkat edilecekler................................. 27

8.3 İşletmeye alma öncesi kontrol listesi .......................................... 28

8.4 Son kontrol ................................................................................. 29

8.5 Kontrol listesinin kullanıcıya devredilmesi .................................. 29

8.6 Model doldurma işlemini yapmak için......................................... 29

9 Bakım ve servis 29

9.1 Genel bakış: Bakım ve servis..................................................... 29

9.2 Bakım güvenlik önlemleri ........................................................... 29

9.3 İç ünitenin yıllık bakımı için kontrol listesi................................... 29

10 Sorun giderme 30

10.1 Genel bakış: Sorun giderme....................................................... 30

10.2 Hata kodları: Genel bakış ........................................................... 30

11 Bertaraf 31 12 Teknik veriler 32

12.1 Genel bakış: Teknik veriler ......................................................... 32

12.2 Servis alanı: İç ünite ................................................................... 32

12.3 Boru hattı şeması: İç ünite.......................................................... 33

12.4 Kablo bağlantı şeması: İç ünite .................................................. 34

12.5 Teknik özellikler: Dış ünite.......................................................... 34

12.6 Uzaktan kumanda üzerinden saha ayarları – genel bakış ......... 35

12.7 Dış modül üzerinden saha ayarları............................................. 37

12.8 ESP eğrisi: Dış ünite .................................................................. 38

Kullanıcı için 39

13 Sistem hakkında 39

13.1 Sistem montaj planı .................................................................... 39

14 Kullanıcı arabirimi 39 15 İşletim öncesinde 39 16 Çalıştırma 39

16.1 Çalışma sahası........................................................................... 39

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

1 Genel güvenlik önlemleri

16.2 Hızlı başlangıç ........................................................................... 39

16.3 Sistemin çalıştırılması ............................................................... 40

16.3.1 Saat hakkında ............................................................. 40

16.3.2 Sistemin çalıştırılması hakkında ................................. 41

16.3.3 Hacim soğutma işletimi ............................................... 41

16.3.4 Hacim ısıtma işletimi ................................................... 41

16.3.5 Diğer işletim modları ................................................... 42

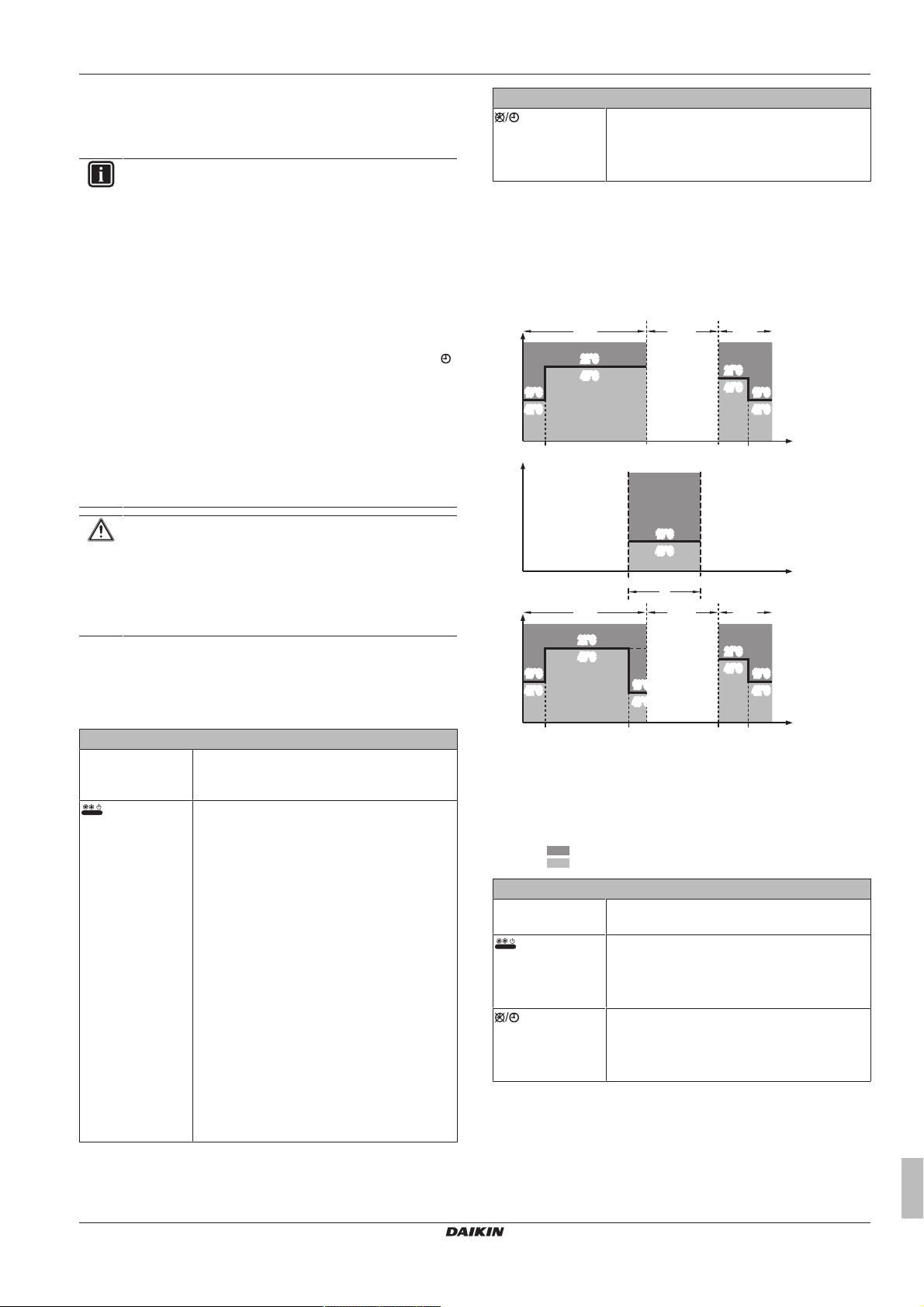

16.3.6 Program zamanlayıcı .................................................. 42

16.3.7 Opsiyonel talep PCB'sinin kullanımı ........................... 47

16.3.8 Opsiyonel harici kontrol adaptörünün kullanımı .......... 47

16.3.9 Opsiyonel uzaktan kumandanın kullanımı .................. 47

17 Bakım ve servis 47

17.1 Soğutucu hakkında.................................................................... 47

17.2 Satış sonrası servis ve garanti .................................................. 47

17.2.1 Garanti süresi.............................................................. 47

17.2.2 Önerilen bakım ve muayene ....................................... 48

17.2.3 Önerilen bakım ve muayene periyotları ...................... 48

18 Sorun giderme 48

18.1 Hata kodları: Genel bakış .......................................................... 48

19 Yer değiştirme 49 20 Bertaraf 49 21 Sözlük 49

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal

dilinden çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları

kapsamaktadır, bu nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montajcı referans kılavuzunda açıklanan

sistem montajı ve tüm faaliyetler yetkili bir montajcı tarafından yerine GETİRİLMELİDİR.

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

1.2 Kullanıcı için

▪ Ünitenin nasıl çalıştırılması gerektiği konusunda emin

DEĞİLSENİZ, montörünüze danışın.

▪ Bu cihaz, güvenli bir şekilde kullanımıyla ilgili nezaret veya talimat

sağlandığı ve kapsanan tehlikeleri anladıkları taktirde 8 yaşında ve daha büyük çocuklar ve düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişiler tarafından kullanılabilir. Çocukların cihazla OYNAMAMALARI gerekmektedir. Temizlik ve kullanıcı bakımı nezaret olmadan çocuklar tarafından YAPILMAYACAKTIR.

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın.

▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın.

▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

▪ Üniteler şu simgelerle işaretlenir:

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Bunun anlamı elektrikli ve elektronik ürünlerin ayrılmamış evsel atıklarla KARIŞTIRILAMAZ oluşudur. Sistemi KESİNLİKLE kendi kendinize demonte etmeye çalışmayın: klima sisteminin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yetkili montör tarafından ve ilgili mevzuata uygun olarak gerçekleştirilmelidir. Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı olacaksınız. Daha fazla bilgi için yerel satıcınız veya yerel yetkili ile irtibat kurun.

Montajcı ve kullanıcı referans kılavuzu

1 Genel güvenlik önlemleri

▪ Piller şu simgelerle işaretlenir:

Bu, pillerin sınıflandırılmamış ev atıklarıyla KARIŞTIRILAMAYACAĞI anlamına gelir. Sembolün altına bir kimyasal sembol yazılmışsa, bu kimyasal sembolün anlamı piller belirli bir konsantrasyon üzerinde ağır metal içeriyor demektir. Olası kimyasal semboller şunlardır: Pb: kurşun (>%0,004). Atık piller mutlaka yeniden kullanım için özel bir işleme tesisinde işlenmelidir. Atık pillerin düzgün bir biçimde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz.

1.3 Montör için

1.3.1 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda emin DEĞİLSENİZ, satıcınıza danışın.

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya bağlanması elektrik çarpmasına, kısa devreye, sızıntılara, yangına veya diğer cihaz hasarlarına neden olabilir. Yalnızca Daikin tarafından üretilen veya onaylanan aksesuarları, opsiyonel cihazları ve yedek parçaları kullanın.

UYARI

Montaj, test ve uygulama malzemelerinin (Daikin kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirirken uygun kişisel koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…) kullanın.

UYARI

Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları parçalayarak çöpe atın. Olası risk: boğulma.

TEHLİKE: YANMA RİSKİ

▪ Çalışma sırasında veya çalışmadan hemen sonra

soğutucu akışkan borularına, su borularına ve dahili parçalara KESİNLİKLE dokunmayın. Bu parçalar çok sıcak veya çok soğuk olabilir. Normal oda sıcaklığına dönmesi için bekleyin. Mutlaka dokunmanız gerekiyorsa, koruyucu eldiven takın.

▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.

UYARI

Ünitenin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara, dumana veya yangına yol açabilir.

DİKKAT

Ünitenin hava girişine veya alüminyum kanatlarına KESİNLİKLE dokunmayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

BİLDİRİM

Su girişinin önlenmesi için, dış ünitedeki çalışmaların kuru hava koşullarında gerçekleştirilmesi daha uygundur.

İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test sonuçları, bekleme süreleri, … hakkında bilgiler içeren bir kayıt defterinin ürünle birlikte tutulması gerekli olabilir.

Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün kolayca erişilebilen bir yerinde TUTULMALIDIR:

▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar

▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri

▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon

numaraları

Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında belirtilmiştir.

1.3.2 Montaj sahası

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini

engellemeyin.

▪ Ünitenin düz durduğundan emin olun.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Potansiyel olarak patlayıcı ortamlar.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu akışkan kaçaklarına neden olabilir.

1.3.3 Soğutucu akışkan

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Soğutucu akışkan boru montajının ilgili mevzuata uygun olduğundan emin olun. Avrupa'daki ilgili standart EN378 sayılı standarttır.

BİLDİRİM

Saha borularının ve bağlantılarının gerilime maruz KALMADIĞINDAN emin olun.

UYARI

Testler sırasında ürünü KESİNLİKLE (ünitelerin etiketlerinde belirtilen) izin verilen maksimum basıncın üzerinde bir değerde basınçlandırmayın.

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

1 Genel güvenlik önlemleri

UYARI

Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın. Soğutucu gaz kaçağı meydana gelirse, ortamı iyice havalandırın. Olası riskler:

▪ Kapalı bir odada soğutucu akışkan

konsantrasyonlarının aşırı yüksek olması, oksijen yetersizliğine neden olabilir.

▪ Soğutucu gazın ateşle temas etmesi halinde zehirli bir

gaz açığa çıkabilir.

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

UYARI

Soğutucu akışkanı DAİMA geri kazanın. KESİNLİKLE doğrudan atmosfere salınmasına izin vermeyin. Kurulumu boşaltmak için bir vakum pompası kullanın.

BİLDİRİM

Tüm borular bağlandıktan sonra, gaz kaçağı olmadığından emin olun. Gaz kaçağı kontrolü için nitrojen kullanın.

BİLDİRİM

▪ Kompresörün bozulmasını önlemek için, belirlenmiş

miktardan fazla soğutucu şarj ETMEYİN.

▪ Soğutucu sisteminin açılması gerektiğinde, soğutucu

ilgili mevzuata göre işlem GÖRMELİDİR.

UYARI

Sistemde oksijen bulunmadığından emin olun. Soğutucu ancak kaçak testi ve vakumlu kurutma işlemi gerçekleştirildikten sonra yüklenebilir.

▪ Yeniden şarj edilmesi gerekiyorsa, ünite üzerindeki etikete bakın.

Etikette soğutucu akışkan tipi ve gerekli miktarı yazılıdır.

▪ Ünite, fabrikada soğutucu akışkanla doldurulur, ancak boru

çaplarına ve uzunluklarına bağlı olarak bazı ünitelere ilave soğutucu akışkan doldurulması gerekebilir.

▪ Yalnızca sistemde kullanılan soğutucu akışkan tipine özel aletler

kullanın; böylece basınç direncini sağlar ve sisteme yabancı madde girişini önlersiniz.

▪ Sıvı soğutucu akışkanı şu şekilde şarj edin:

Eğer Ardından,

Bir sifon tüpü mevcuttur

(örn., “Sıvı doldurma sifonu takılı” işareti taşıyan tüp)

Bir sifon tüpü mevcut DEĞİLDİR Tüp baş aşağı konumdayken şarj

Tüp baş yukarı konumdayken şarj edin.

edin.

▪ Soğutucu akışkan tüplerini yavaşça açın.

▪ Soğutucu akışkanı sıvı fazda doldurun. Gaz fazda doldurulması,

normal çalışmayı engelleyebilir.

DİKKAT

Soğutucu yükleme prosedürü yerine getirildiğinde veya ara verildiğinde, soğutucu tüpünün vanasını hemen kapatın. Vana derhal KAPATILMAZSA, kalan basınç ilave soğutucu şarj edebilir. Olası sonuç: Yanlış soğutucu miktarı.

1.3.4 Tuzlu Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

UYARI

Tuzlu su seçimi MUTLAKA ilgili mevzuata uygun olarak yapılmalıdır.

UYARI

Tuzlu su kaçaklarına karşı gerekli önlemleri alın. Tuzlu su kaçağı durumunda alanı derhal havalandırın ve satıcınıza danışın.

UYARI

Ünite içerisindeki ortam sıcaklığı, örn. 70°C gibi oda içerisindeki sıcaklıktan çok daha yüksek olabilir. Tuzlu su kaçağı olması durumunda, ünite içerisindeki sıcak parçalar tehlikeli durumlar ortaya çıkartabilir.

UYARI

Uygulamanın kullanımı ve montaj MUTLAKA ilgili mevzuatta güvenlik ve çevre ile ilgili olarak belirtilen önlemler dikkate alınarak gerçekleştirilmelidir.

1.3.5 Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun olduğundan emin olun.

1.3.6 Elektrik

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir

elektrik kablosunu bağlamadan veya elektrikli parçalara temas etmeden önce tüm güç beslemelerini KAPALI konuma getirin.

▪ Servis işlemine başlamadan önce, güç beslemesini

1 dakikadan daha uzun bir süre kesin ve ana devre kapasitörlerinin veya elektrikli bileşenlerin terminalleri arasındaki gerilimi ölçün. Elektrikli bileşenlere dokunulabilmesi için, gerilimin MUTLAKA 50 V DC değerinin altında olması gerekir. Terminallerin konumları için, kablo şemasına bakın.

▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere

dokunmayın.

▪ Servis kapağı açık konumdayken, KESİNLİKLE

ünitenin başından ayrılmayın.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

2 Dokümanlar hakkında

UYARI

Fabrikada monte EDİLMEMİŞ ise, aşırı gerilim kategoriIII koşulunda bağlantıyı tam kesen tüm kutuplarda kontak ayırma özelliğine sahip bir ana anahtar veya başka bir bağlantı kesme vasıtası sabit kablo tesisatına monte EDİLMELİDİR.

UYARI

▪ YALNIZCA bakır teller kullanın.

▪ Saha kablo tesisatının ilgili mevzuata uygun

olduğundan emin olun.

▪ Tüm saha kabloları MUTLAKA ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas ETMEDİĞİNDEN emin olun. Terminal bağlantılarına dışarıdan baskı uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına neden olabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.

BİLDİRİM

Güç kabloları döşenirken alınması gereken önlemler:

▪ Güç terminal bloğuna farklı kalınlıktaki kablolar

BAĞLAMAYIN (güç kablolarındaki gevşeklikler anormal ısınmaya neden olabilir).

▪ Aynı kalınlıktaki kabloları bağlarken, yukarıdaki şekilde

gösterildiği gibi yapın.

▪ Kablolama için, belirtilen güç kablolarını kullanın ve bu

kabloları sağlam şekilde bağlayın ve ardından terminal kartına harici basınç uygulanmasını önlemek için sabitleyin.

▪ Terminal vidalarını sıkmak için uygun bir tornavida

kullanın. Küçük başlı bir tornavida, vida başına zarar verebilir ve vidanın doğru şekilde sıkılmasını engelleyebilir.

▪ Terminal vidaları aşırı sıkılırsa kırılabilir.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

BİLDİRİM

Yalnızca güç kaynağının trifaze olması ve kompresörde bir AÇIK/KAPALI başlangıç yönteminin bulunması durumunda geçerlidir.

Ürün çalışırken anlık bir kesintinin veya gücün gidip gelmesinin ardından ters fazın devreye girmesi ihtimali varsa, ters faz koruma devresini lokal olarak monte edin. Ürünün ters fazda çalıştırılması, kompresöre ve diğer parçalara zarar verebilir.

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

BİLGİ

Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin.

Hedef okuyucu

Yetkili montajcılar + son kullanıcılar

BİLGİ

Bu cihaz uzman veya eğitimli kullanıcılar tarafından atölyelerde, hafif sanayide ve çiftliklerde ya da uzman olmayan kimseler tarafından ticari amaçlı olarak kullanım için tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

▪ Montajdan önce okumanız gereken güvenlik talimatları

▪ Format: Kağıda basılı (dış ünite kutusundan çıkar)

▪ Dış ünite montaj ve kullanım kılavuzu:

▪ Montaj ve kullanım talimatları

▪ Format: Kağıda basılı (dış ünite kutusundan çıkar)

▪ İç ünite montaj ve kullanım kılavuzu:

▪ Montaj ve kullanım talimatları

▪ Format: Basılı (iç ünite kutusundan çıkar)

▪ Montajcı ve kullanıcı referans kılavuzu:

▪ Montaj hazırlığı, referans verileri,…

▪ Temel ve ileri düzey kullanım için ayrıntılı adım adım talimatlar

ve gerekli bilgiler

▪ Format: Dijital dosyaların bulunduğu adres http://

www.daikineurope.com/support-and-manuals/productinformation/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Teknik mühendislik verileri

▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web

sitesinden (genel erişime açık) ulaşılabilir.

▪ En son teknik verilerin tam kümesine Daikin dış ağından (kimlik

denetimi gerekir) ulaşılabilir.

Isı pompası ünitesinin montajı için (konum, boru sistemi ve kablo bağlantıları) RXYQ* montaj ve kullanım kılavuzuna bakın.

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

BİLGİ

8×

a d ec

1×

1× 1×

f g

2×

1× 1×1×/2×

2×

j k

3×2×

2×

Önce iç ünite kılavuzunu ve ardından da dış ünite kılavuzunu okuyun.

Montör için

3 Kutu hakkında

3.1 Genel bakış: Kutu hakkında

Bu bölümde iç ünite ambalajıyla montaj yerine geldiğinde yapmanız gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ İç ünite ambalajının açılması ve taşınması

▪ Üniteden aksesuarların çıkarılması

Aşağıdakileri akılda tutun:

▪ Teslim alındığında ünitede hasar olup olmadığı KONTROL

EDİLMELİDİR. Tespit edilen hasarlar derhal nakliye şirketi yetkilisine RAPOR EDİLMELİDİR.

▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün

olduğunca nihai montaj konumuna getirene kadar ambalajından çıkarmayın.

▪ Üniteyi taşırken aşağıdakileri dikkate alın:

3 Kutu hakkında

Kolay kırılır, üniteyi dikkatli taşıyın.

Kompresör hasarına meydan vermemek için üniteyi dik tutun.

▪ Üniteyi içeriye getirirken izlemek istediğiniz yolu önceden

hazırlayın.

a Açıklık b Forklift

▪ Taşıma için bir forklift yalnızca yukarıda gösterildiği gibi ünite

paletleri üzerinde kaldığı sürece kullanılabilir.

3.2 İç ünite

3.2.1 İç üniteyi ambalajından çıkarmak için

Üniteden ambalaj malzemelerini sökün:

▪ Sıkı saran folyoyu bir kesici ile çıkarırken üniteye hasar

vermemeye dikkat edin.

▪ Üniteyi paletine tespit eden 4 adet cıvatayı sökün.

▪ Paletten çıkarırken üniteyi düşürmemeye dikkat edin. Üniteyi en

az 2montajcı ile kaldırın.

UYARI

Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları parçalayarak çöpe atın. Olası risk: boğulma.

3.2.2 İç üniteden aksesuarları çıkarmak için

a Genel güvenlik önlemleri b Montaj kılavuzu ve kullanım kılavuzu (panel 3) c Uzaktan kumanda (panel 3) d Sargı bağları (panel 3) e Kesme vanaları (panel 3)

f Vida dişi bağlantı (panel 3) (1× SEHVX20+32BAW için, 2×

SEHVX40+64BAW için)

g Filtre (panel 3) h Dirsek (panel 3)

i Siyah izole koruma halkası (2×)

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

4 Üniteler ve seçenekler hakkında

–5

–15

0 5 20 25

LWE

A B

–15

5 (EWC) 20 25 35 50

LWC

A B

RT1M1RT2M2RT3

FC1 FC2 FC3

a c e f

f g g g

j L biçimli destek (2×)

k M5 vidalar (3×)

l Aksesuar boruları (Ø12,7→Ø9,52 ve Ø25,4→Ø28,6)

4 Üniteler ve seçenekler

hakkında

4.1 Genel bakış: Üniteler ve seçenekler hakkında

Bu bölüm şunlar hakkında bilgi içerir:

▪ İç ünitenin tanımlanması

▪ İç ünitenin sistem düzeni içinde nerede yer aldığı

▪ İç ünitelerin hangi dış üniteler ve opsiyonlarla kombine

edilebileceği

4.2 Tanıtma etiketi: İç ünite

Konum

▪ Isıtma modunda soğutucu hava ısı eşanjöründen alınan ısıyı su ısı

eşanjörüne aktarır, buradan da ısı suya bırakılır.

4.4 Çalıştırma aralığı

Soğutma

TAOrtam sıcaklığı (°CDB)

LWE Çıkış suyu evaporatör sıcaklığı (°C)

A Standart su çalışma sahası B Aşağı çekme alanı

Isıtma

Model tanımlaması Örnek: SE HV X 20 BA W

Kod Açıklama

SE Özel Avrupa modeli HVX Su modülü/Döşeme tipi 20 Kapasite sınıfı BA Model serisi W Güç beslemesi: 3P, 400V

4.3 İç ünite hakkında

Bu montaj kılavuzu ayrı su modülü ile inverter ısı pompası soğutma grup ünitesine aittir. Ünite bina içine montaj için tasarlanmıştır ve klima amacına yönelik olarak VRV dış üniteler (SERHQ020+032BAW1) ile kombine edilebilir veya proses soğutma uygulamalarında su tedariki için kullanılabilir.

Üniteler, 16,8 ila 63 kW nominal kapasiteler arasında 4 standart büyüklükte mevcuttur.

Ünite ısıtma modunda –15°C ila 35°C ve soğutma modunda –5°C ila 43°C arasındaki ortam sıcaklıklarında çalışmak üzere tasarlanmıştır.

Ana bileşen su ısı eşanjörüdür.

İç ünite, saha soğutucu boruları ile dış üniteye bağlanır ve dış ünitedeki kompresör soğutucunun ısı eşanjörlerine dolaştırılmasını sağlar.

▪ Soğutma modunda soğutucu su ısı eşanjöründen alınan ısıyı hava

ısı eşanjörüne aktarır, buradan da ısı havaya bırakılır.

Montajcı ve kullanıcı referans kılavuzu

TAOrtam sıcaklığı (°CDB)

LWC Çıkış suyu kondenser sıcaklığı (°C)

EWC Giriş suyu kondenser sıcaklığı (°C)

A Yükseltme alanı B Standart su çalışma sahası C Opsiyonel su borusu ısıtma bandı takarak sistemi donmaya

karşı koruyun.

4.5 Sistem montaj planı

a Dış ünite b İç ünite c Plakalı ısı eşanjörü

SEHVX20~64BAW

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

4P508020-1 – 2017.10

5 Hazırlık

d Pompa e Genleşme kabı

f Kesme vanası g Motorlu vana h Bypass vanası

FC1…3 Fan koil ünitesi (sahadan temin edilir)

RC Uzaktan kumanda

RT1…3 Oda termostatı

4.6 Ünite kombinasyonları ve seçenekleri

4.6.1 Ünitelerin kombinasyonu ve seçenekler hakkında

Bu paket tipi hava soğutmalı su soğutma grubu fan koil ünitelerle birleştirilebilir ve yalnız R410A kullanımına yöneliktir.

4.6.2 Ünite için olası opsiyonlar

BİLGİ

En son opsiyon adları için teknik mühendislik verilerine bakın.

Ünite ile sipariş edilen opsiyonel kitler, ilgili kılavuzları ile birlikte ayrı bir kutuda teslim edilecektir.

Uzaktan kumanda (EKRUAHTB)

Üniteyi 2 konumdan kontrol etmek için ikinci bir uzaktan kumanda.

Talep PCB'si (EKRP1AHTA)

Dijital girişlere göre tasarruflu güç tüketim kontrolünü etkinleştirmek için mutlaka talep PCB'si monte etmeniz gerekir.

Montaj talimatları için, talep PCB'si montaj kılavuzu ve opsiyonel ekipmanlar ek kitapçığına bakın.

Talep PCB'si (EKRP1AHTA)

Dijital girişlere göre tasarruflu güç tüketim kontrolünü etkinleştirmek için mutlaka talep PCB'si monte etmeniz gerekir.

Montaj talimatları için, talep PCB'sinin montaj kılavuzuna bakın. SEHVX40+64BAW olması durumunda, bu opsiyondan 2 takım gereklidir.

Harici kontrol adaptörü (DTA104A62)

Merkezi bir kumandadan gelen harici giriş ile spesifik işletim bilgisi vermek için harici kumanda adaptörü kullanılabilir. Düşük gürültülü işletim ve güç tüketimi sınırlama işletimi için talimatlar (grup veya ferdi) verilebilir. SEHVX40+64BAW olması durumunda, bu opsiyondan 2 takım gereklidir.

5 Hazırlık

5.1 Genel bakış: Hazırlık

Bu bölümde montaj yerine gitmeden önce yapmanız ve bilmeniz gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Montaj sahasının hazırlanması

▪ Su borularının hazırlanması

▪ Elektrik tesisatının hazırlanması

5.2 Montaj yerinin hazırlanması

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.

▪ Ünitenin düz durduğundan emin olun.

▪ Ünitenin yeri, ünite tarafından üretilen sesin hiç kimseyi rahatsız

etmeyeceği şekilde ve ilgili mevzuata göre seçilmelidir.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Potansiyel olarak patlayıcı ortamlar.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu akışkan kaçaklarına neden olabilir.

▪ Atmosferde mineral yağ buğusu, spreyi veya buharının

bulunabileceği yerler. Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.

BİLDİRİM

Bu, A sınıfı bir üründür. Evsel bir ortamda bu ürün radyo parazitine neden olabilir ve bu durumda kullanıcının yeterli önlem alması gerekebilir.

DİKKAT

Cihaz genel halkın kullanımına açık DEĞİLDİR, kolay erişime karşı korunmuş güvenli bir alana monte edin.

Bu ünite ticari ve hafif endüstriyel ortamda montaj için uygundur.

▪ Bir su kaçağı durumunda, suyun montaj mahalli ve çevresinde

herhangi bir zarara yol açmamasına dikkat edilmelidir.

5.3 Su borularının hazırlanması

5.3.1 Su devresi gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

BİLDİRİM

Plastik borular bulunuyorsa, bunların DIN 4726 uyarınca tam olarak oksijen difüzyon sızdırmaz olduğundan emin olun. Borulara oksijen yayınımı aşırı korozyona neden olabilir.

▪ Boruların bağlanması – Mevzuat. Tüm boru bağlantılarını ilgili

mevzuata ve su girişi ve çıkışı ile ilgili “Montaj” bölümünde verilen talimatlara uygun olarak gerçekleştirin.

▪ Boruların bağlanması – Kuvvet. Boruları bağlarken KESİNLİKLE

aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

▪ Boruların bağlanması – Gerekli Aletler. Yumuşak bir malzeme

olan pirinçle ilgili işlemlerde yalnızca uygun aletler kullanın. Aksi takdirde, borular hasar görür.

5.2.1 İç ünite montaj sahası gereksinimleri

▪ Montajla ilgili şu hususları dikkate alın:

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

5 Hazırlık

▪ Boruların bağlanması – Hava, nem, toz. Devreye hava, nem

veya toz girerse sorunlar çıkabilir. Bunu önlemek için:

▪ Yalnızca temiz borular kullanın

▪ Çapakları alırken borunun ucunu aşağı doğru tutun.

▪ Duvar içinden geçirirken toz ve pislik girmemesi için borunun

ucunu kapatın.

▪ Bağlantıların yalıtımı için kaliteli bir diş yalıtım malzemesi

kullanın.

Kapasite sınıfı Gerekli minimum su debisi

20 23 l/dak 32 36 l/dak 40 46 l/dak 64 72 l/dak

▪ Sahada temin edilen bileşenler – Su basıncı ve sıcaklığı. Saha

borularına monte edilen tüm bileşenlerin su basıncına ve su sıcaklığına dayanabileceğini kontrol edin.

▪ Drenaj – Alçak noktalar. Su devresinin drenajının tam olarak

gerçekleşmesi için, sistemin tüm alçak noktalarında drenaj tapaları kullanın.

▪ Pirinç harici metal borular. Pirinç dışında metal boru

kullanıldığında, pirinç ve pirinç olmayan malzemeleri birbiriyle temas etmeyecek şekilde yalıtın. Bu şekilde galvanik korozyon önlenir.

▪ Kesme vanaları. Ünite ile birlikte iki adet kesme vanası verilmiştir.

Aşağıdaki şekilde gösterildiği gibi takın.

BİLDİRİM

Montaj sırasında dirsek kullanılmazsa, filtrenin düzgün bir şekilde temizlenmesini sağlamak için bir uzatma (1¼"filtre için 5 cm uzunlukta ve 2" filtre için 6 cm uzunlukta) ile değiştirin.

BİLDİRİM

Filtreyi doğru şekilde taktığınızdan emin olun. Montajın başarısız olması veya yanlış montaj yapılması plakalı ısı eşanjörüne kalıcı hasar verecektir.

▪ Drenaj tapaları. Devrede tam drenaj sağlanması için sistemin tüm

alçak noktalarında drenaj tapaları kullanılmalıdır. Ünite içinde bir adet drenaj vanası temin edilmiştir.

▪ Havalıklar. Sistemin tüm yüksek noktalarında servis için kolayca

erişilebilecek şekilde havalıklar sağlayın. Ünite içinde otomatik bir hava alma vanası vardır. Su devresinden havanın otomatik olarak tahliye edilebilmesi için bu hava tahliye vanasının fazla sıkılmış OLMADIĞINI kontrol edin. "7.2.9 Uzaktan kumanda üzerinden

saha ayarları"sayfa22 altındaki [E‑04]saha ayarına bakın.

▪ Su basıncı. Saha boru sistemine takılan elemanların suyun

basıncına (maksimum 3 bar + pompanın statik basıncı) dayanabilmesine dikkat edin. Bkz. "12.8 ESP eğrisi: Dış

ünite"sayfa38.

UYARI

▪ Sistemin düzgün çalışması için su sistemine bir tanzim

valfı takılması gerekir. Tanzim valfı (sahadan temin edilir) sistemdeki su debisinin regüle edilmesinde kullanılacaktır.

▪ Eğriler dışındaki bir akışın seçilmesi ünitede arıza veya

hasara neden olabilir. Aynı zamanda Teknik özelliklere de bakın.

▪ Güvenlik aygıtı ayarına göre, su borularının maksimum sıcaklığı

50°C'dir.

▪ Her zaman sistem içinde kullanılan suyla ve ünitede kullanılan

malzemelerle uyumlu malzemeler kullanın. (Ünite boru fitingleri pirinçten yapılmıştır, plakalı ısı eşanjörleri bakır sert lehimle bir araya getirilmiş paslanmaz çelik 316 plakalarından yapılmıştır ve opsiyonel pompa gövdesi dökme demirden yapılmıştır.)

▪ Boru çapını gerekli su debisine ve pompanın mevcut cihaz dışı

statik basıncına (ESP) göre seçin. Önerilen su borusu çapı için aşağıdaki tabloya bakın.

a Adaptör parçası (SEHVX40+64BAW olması halinde

sadece girişte)

b Kesme vanası c Dirsek d Filtre

BİLDİRİM

Dirseği monte etmeden önce, filtreyi üzerine takın.

Montajcı ve kullanıcı referans kılavuzu

Kapasite sınıfı Su borusu çapı

20+32 1-1/4" 40+64 2"

BİLDİRİM

Su devresi üzerine ilave bir hava filtresinin takılması önemle tavsiye edilir. Saha su borularından özellikle metalik parçaların temizlenmesi için küçük parçacıkları temizleyebilen manyetik veya siklon filtre kullanılması önerilir. Küçük parçacıklar ünitede hasar meydana getirebilir ve ünitenin standart filtresi tarafından temizlenmez.

5.3.2 Genleşme kabı ön basıncı hesaplama formülü

Kabın ön basıncı (Pg), montaj yükseklik farkına (H) bağlıdır:

Pg=0,3+(H/10) (bar)

SEHVX20~64BAW

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

4P508020-1 – 2017.10

5 Hazırlık

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5

0.5

1.5

2.5

0 50 100 150 200 250 300 350 400 450 500 550 600

5.3.3 Su hacmini ve genleşme tankı ön basıncını kontrol etme

İç ünitede fabrikada varsayılan basıncı 1 bar olan 12 litrelik bir genleşme kabı mevcuttur.

Ünitenin doğru şekilde çalıştığından emin olmak için:

▪ Minimum ve maksimum su hacmini kontrol etmelisiniz.

▪ Genleşme kabı ön basıncını ayarlamanız gerekebilir.

Minimum su hacmi

Model Minimum toplam su hacmi (l)

20 76 32 110 40 152 64 220

BİLGİ

Ancak kritik proseslerde veya yüksek ısı yüküne sahip odalarda ilave bir su hacmi gerekebilir.

BİLGİ

Sıcaklık kademe farkı ayarlar [A‑02] ve [F‑00] kullanılarak değiştirilebilir. Ünite soğutmada çalıştığı sırada bunun gerekli minimum su hacmi üzerinde etkisi vardır.

Varsayılan olarak ünite, önceki tabloda belirtilen minimum hacim ile çalışmasını sağlayan 3,5 K değerindeki bir su sıcaklık farkına sahip olacak şekilde ayarlanmıştır. Ancak, sıcaklık dalgalanmalarının önlenmesi gereken proses soğutma uygulamalarında olduğu gibi daha küçük bir sıcaklık farkının ayarlanması durumunda daha büyük bir minimum su hacmi gerekecektir.

Ayar [F‑00] (soğutma modu için) değerleri değiştirilirken ünitenin düzgün çalışmasını sağlamak için, minimum su hacmi düzeltilmelidir. Bu hacim ünitede izin verilen aralığı aşarsa, saha borularına ilave bir genleşme kabı veya tampon depo takılması gerekir.

Örnek:

[F‑00] ayarı değiştirildiğinde ünite üzerindeki etkisini göstermek için 66l minimum izin verilen su hacmine sahip bir ünite ele alınacaktır. Ünite su devresindeki en yüksek noktanın 5m altına kurulmuştur.

[F‑00] ayarının 5°C'den (varsayılan değer) 0°C'ye değiştirildiğini varsayalım. Aşağıdaki tablodan 5°C'nin 3,5 K ve 0°C'nin aslında ayarlanabilecek en düşük değer olan 1 K sıcaklık farkına karşılık geldiğini görüyoruz.

Aşağıdaki grafik eğrisinde gösterilen su hacmi düzeltme faktörü 3,5'tir; bunun anlamı minimum hacim 3,5 kat daha büyük olacak demektir.

Minimum su hacmi düzeltme faktörü eğrisi

a Su hacmi düzeltme faktörü b Sıcaklık farkı (K)

64 l düzeltme faktörü ile çarpıldığında, 224l elde edilir; bu değer 1K sıcaklık farkı kullanılırsa kurulumda izin verilen minimum su hacmi olacaktır.

Şimdi sistemin yükseklik farkı için, sistemdeki hacmin bu ön basınç (Pg) değerindeki maksimum izin verilen değerden daha düşük olduğunun kontrol edilmesi çok önemlidir. Eğriye göz atacak olursak, 1bar ön basınç için izin verilen maksimum hacim 350l'dir.

Ünitenin dahili hacmi eklendikten sonra sistemdeki toplam hacim kuşkusuz daha büyük olacaktır. Bu durumda, bir miktar ön basınç uygulanabilir ya da saha borularına ilave bir genleşme kabı veya tampon depo takılması gerekir.

Ön basıncın (Pg) varsayılan değeri 7m yükseklik farkı içindir.

Sistemin yükseklik farkı 7 m'den az VE sistemdeki hacim bu ön basınçtaki (Pg) maksimum izin verilen değerden az ise (grafiğe bakın), bu durumda ön basınç (Pg) ayarlaması GEREKMEZ.

Maksimum su hacmi

Hesaplanan ön basınç için maksimum su hacmini belirlemek için, aşağıdaki grafiği kullanın.

[F‑00] değeri (°C) Sıcaklık farkı (K)

0 1 1 1,5 2 2 3 2,5 4 3 5 3,5 6 4 7 4,5 8 5 9 5,5 10 6 11 6,5 12 7 13 7,5 14 8 15 8,5

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

a Ön basınç (bar)

b Maksimum su hacmi (l) A Sistem B Varsayılan

Tüm devredeki toplam su hacmi izin verilen maksimum su hacmini (grafiğe bakın) aşarsa, saha borularına ilave bir genleşme kabı takılması gerekir.

5.3.4 Genleşme kabı ön basıncının değiştirilmesi

BİLDİRİM

Genleşme kabı ön basıncını yalnızca yetkili bir montör ayarlayabilir.

Genleşme kabının varsayılan ön basıncının (1 bar) değiştirilmesi gerekiyorsa, şu adımları dikkate alın:

Montajcı ve kullanıcı referans kılavuzu

5 Hazırlık

▪ Genleşme kabı ön basıncını ayarlamak için yalnızca kuru azot

kullanın.

▪ Genleşme kabı ön basıncının hatalı ayarlanması sistemin

arızalanmasına yol açacaktır.

Genleşme kabının ön basıncı, nitrojen basıncının genleşme kabının Schrader vanasıyla boşaltılması veya yükseltilmesiyle gerçekleştirilmelidir.

a Schrader vana

5.3.5 Su hacmini kontrol etmek için: Örnekler

Örnek 1

Ünite su devresindeki en yüksek noktanın 5m altına kurulmuştur. Su devresindeki toplam su hacmi 250l'dir.

Hiçbir önlem veya ayar gerekli değildir.

▪ 420 l, 490 l'nin altında olduğundan, genleşme kabı tesisat için

yeterlidir.

5.4 Soğutucu akışkan borularının hazırlanması

5.4.1 Soğutucu boru gereksinimleri

BİLDİRİM

R410A soğutucu sistemin temiz, kuru ve sızdırmaz tutulması bakımından sıkı tedbirler gerektirir.

▪ Temiz ve kuru: Yabancı maddelerin (mineral yağlar

veya nem dahil) sistemin içine karışması önlenmelidir.

▪ Sızdırmaz: R410A içinde klor yoktur, ozon tabakasını

yok etmez ve dünyanın zararlı morötesi radyasyona karşı korunmasını azaltmaz. R410A serbest bırakıldığında sera etkisine hafif bir katkısı olabilir. Bu nedenle tesisatın sızdırmazlığının kontrol edilmesine özellikle dikkat edilmelidir.

BİLDİRİM

Borular ve diğer basınç içerikli parçalar soğutucu için uygun olacaktır. Soğutucu için fosforik asitle oksijeni giderilmiş dikişsiz bakır kullanın.

5.4.2 Boru ebadını seçmek için

Aşağıdaki tabloları ve referans şekli (yalnız gösterim için) kullanarak uygun ebadı belirleyin.

Örnek 2

Ünite su devresindeki en yüksek noktaya kurulmuştur. Su devresindeki toplam su hacmi 420l'dir.

Önlemler:

▪ Toplam su hacmi (420l), varsayılan su hacminin (340l) üzerinde

olduğundan, ön basınç düşürülmelidir.

▪ Gerekli ön basınç:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar

▪ Karşılık gelen maksimum su hacmi yaklaşık 490 l'dir (grafiğe

bakın).

Su modülü Gaz Sıvı Isı pompa ünitesi Gaz Sıvı

SEHVX20BAW 25,4 12,7 1× SERHQ020BAW1 22,2 9,52 SEHVX32BAW 25,4 12,7 1× SERHQ032BAW1 28,6 12,7 SEHVX40BAW 25,4 12,7 2× SERHQ020BAW1 22,2 9,52 SEHVX64BAW 25,4 12,7 2× SERHQ032BAW1 28,6 12,7

▪ Saha borusu boyutları

Model G/G1 L/L1 G2 L2

SEHVX20BAW 28,6 9,52 — — SEHVX32BAW 28,6 12,7 — — SEHVX40BAW 28,6 9,52 28,6 9,52 SEHVX64BAW 28,6 12,7 28,6 12,7

Su modülü bağlantıları belirtilen boru gereksinimlerinin çapıyla uyuşmuyorsa, hidro modül bağlantılarında redüktörler/genişleticiler (sahadan temin edilir) kullanılarak boru çapı gereksinimleri karşılanmalıdır.

▪ Boru bağlantı boyutları

Maksimum boru uzunluğu ve yükseklik farkı

İç ve dış ünite arasındaki yükseklik farkı <10m Dış ünite 1 ile dış ünite 2 arasındaki yükseklik farkı

(varsa)

5.5 Elektrik kablolarının hazırlanması

5.5.1 Elektriksel uyumluluk hakkında

Bu ekipman şunlara uyar:

İç ünite (su modülü)

Dış ünite (ısı pompa ünitesi)

0m

5.4.3 Boru uzunluğu hakkında

Maksimum boru uzunluğu ve yükseklik farkı

Maksimum izin verilen boru uzunluğu 30m

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

6 Montaj

▪ Sistem empedansı Z

kamuya açık sistem arasındaki interfaz noktasında Z

değerinin kullanıcının beslemesi ile

sys

’dan küçük

max

veya ona eşit olması şartıyla EN/IEC 61000‑3‑11.

▪ EN/IEC 61000‑3‑11 = ≤75A anma akımına sahip ekipman için

kamuya açık düşük akımlı besleme sistemlerindeki voltaj değişiklikleri, voltaj dalgalanmaları ve oynamaları için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.

▪ Ekipmanın sadece sistem empedans Z

değerinin Z

sys

max

’dan küçük veya ona eşit bir beslemeye bağlanması, gerekirse dağıtım ağı işletmeni ile istişare ederek ekipman montajcısı veya kullanıcısının sorumluluğudur.

▪ Kısa devre gücü Ssc değerinin kullanıcının beslemesi ile kamuya

açık sistem arasındaki interfaz noktasında minimum S değerinden büyük veya ona eşit olması şartıyla EN/IEC 61000‑3‑12.

▪ EN/IEC 61000‑3‑12 = Her bir fazda >16A ve ≤75A giriş akımı

ile kamuya açık düşük akımlı sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.

▪ Ekipmanın sadece kısa devre gücü Ssc'nin minimum S

değerinden büyük veya ona eşit bir beslemeye bağlanması, gerekirse dağıtım ağı işletmeni ile istişare ederek ekipman montajcısı veya kullanıcısının sorumluluğudur.

Model Z

(Ω) Minimum Ssc değeri

max

(kVA)

SEHVX20BAW 0,27 820 SEHVX32BAW 0,24 874 SEHVX40BAW 0,25 1639 SEHVX64BAW 0,22 1747

Model Önerilen sigortalar

SEHVX20BAW 6A SEHVX32BAW 10A SEHVX40BAW SEHVX64BAW

BİLDİRİM

Artık akımla çalışan devre kesiciler kullanıldığında, yüksek hız tipi 300 mA değerinde artık çalışma akımı kullanılmalıdır.

6 Montaj

6.1 Genel bilgi: Montaj

Bu bölümde sahada sistemin monte edilmesi için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Tipik iş akışı

Montaj tipik olarak şu adımlardan meydana gelir:

▪ İç ünitenin montajı

▪ Soğutucu borularının bağlanması

▪ Elektrik kablolarının bağlanması

▪ İç ve dış ünite arasındaki iletim kablosunun bağlanması

6.2 Ünitelerin açılması

5.5.2 Kablo gereksinimleri

Öğe Kablo

demeti

1 PS Güç kaynağı su modülü 4+GND 2 LV Su modülü ile ısı pompası ünitesi

3 LV Standart uzaktan kumanda (F1/F2) 2 4 LV İkincil uzaktan kumanda (F1/F2) 5 LV Termostat AÇIK/KAPALI sinyali 6 LV Termostat soğutma/ısıtma sinyali 7 LV İşletim AÇIK sinyali 8 LV İşletim KAPALI sinyali

9 HV Soğutma/Isıtma çıkışı 2 0,3 A 10 HV İşletim AÇIK/KAPALI çıkışı 2 0,3 A 11 HV Hata çıkışı 2 0,3 A 12 HV Su boruları ısıtma çıkışı 2 1 A 13 HV Pompa AÇIK/KAPALI çıkışı 2 0,3 A

arasındaki iletişim kablosu

(a) Opsiyonel (b) Ünite üzerindeki isim plakasına veya teknik veriler kitabına

bakın.

HV Yüksek gerilim

Açıklama Gerekli iletken

(a)

sayısı

(d) (d)

2 2 2 2 2

Maksimum

çalışma akımı

(b)

(c)

6.2.1 İç üniteyi açmak için

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

Üniteye erişim sağlamak için ön plakalar aşağıdaki gibi açılmalıdır:

5.5.3 Emniyet cihazı gereksinimleri

Güç kaynağı ilgili mevzuata göre gerekli emniyet cihazları ile korunmalıdır, örn. ana şalter, her bir fazda yavaş atan sigorta ve toprak kaçak koruyucu.

Kabloların seçimi ve ölçülendirilmesi ilgili mevzuata göre aşağıdaki tabloda belirtilen bilgiler esas alınarak yapılmalıdır.

BİLGİ

Çoklu üniteler standart kombinasyonlardır.

Panel

1 Su modülünün elektrik aksamı 2 Su modülü (yan panel) 3 Su modülü (ön panel)

Ön plakalar açıldıktan sonra, elektrik aksam kutusuna erişilebilir. Bkz. "6.2.2 İç ünitenin elektrik aksam kutusunu açmak

için"sayfa14.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

766.5 500200

396500

(mm)

6.2.2 İç ünitenin elektrik aksam kutusunu açmak için

BİLDİRİM

Elektronik aksam kutusu kapağını açarken aşırı kuvvet UYGULAMAYIN. Aşırı kuvvet kapağı deforme ederek ekipman arızasına yol açacak su girişine neden olabilir.

▪ Düşmesini önlemek için üniteyi 2 adet aksesuar L şeklindeki

desteği kullanarak duvara sabitleyin. Destekler su modülünün üst paneline sabitlenebilir (iki taraftan da 2× M5 vidalar, ancak üst plakanın sağ tarafına bir vida zaten takılmıştır).

6.3 İç ünitenin montajı

6.3.1 İç ünitenin monte edilmesi hakkında

Tipik iş akışı

İç ünitenin monte edilmesi tipik olarak şu adımlardan meydana gelir: 1 Montaj yapısının hazırlanması. 2 İç ünitenin monte edilmesi. 3 Su borularının ve soğutucu borularının bağlanması.

6.3.2 Montaj yapısını hazırlamak için

Titreşim ve gürültüyü önlemek için ünitenin yeterince sağlam bir zemin üzerine düz olarak kurulduğundan emin olun.

▪ Ünite duvara monte edilmelidir.

▪ Eğilmesini önlemek için ünite sabitlenmelidir.

▪ Tercih edilen montaj uzunlamasına sağlam bir alt yapı (çelik

profilden çerçeve veya beton) üzerinedir.

▪ Minimum montaj alanı gereksinimlerine uyun.

a Aksesuar torbasından2 vidayla üst plakanın sol tarafına bir

L-şekilli destek takın

b Aksesuar torbasından1 vida ve üniteye önceden takılı

1vidayla üst plakanın sağ tarafına diğer L-şekilli desteği takın

BİLDİRİM

Ünitenin sabitleneceği duvar veya kaide malzemesi türü için uygun vidayı kullanın.

6.3.3 İç ünitenin monte edilmesi sırasında alınması gereken önlemler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

6.4 Su borularının bağlanması

6.4.1 Su borularının bağlanması hakkında

Tipik iş akışı

Su borularının bağlanması tipik olarak şu adımlardan meydana gelir: 1 İç ünitenin su borularının bağlanması. 2 Su devresini doldurma. 3 Su borularının yalıtımı.

▪ Alt kirişlerdeki delikleri kullanarak üniteyi zemine sabitleyin.

Montajcı ve kullanıcı referans kılavuzu

6.4.2 Saha boruları bağlanırken alınması gereken önlemler.

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

Su borularını bağlamak için

Su bağlantıları, su giriş ve çıkışlarına uyularak ilgili mevzuat ve ünite ile birlikte verilen genel görünüm şemasına göre yapılmalıdır.

SEHVX20~64BAW

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

4P508020-1 – 2017.10

6 Montaj

BİLDİRİM

Boruları bağlarken KESİNLİKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir.

Su devresine pislik girerse sorunlar çıkabilir. Bu nedenle, su devresini bağlarken aşağıdakileri daima dikkat edin:

▪ Yalnız temiz borular kullanın.

▪ Çapakları alırken borunun ucunu aşağı doğru tutun.

▪ Duvar içinden geçirirken toz ve pislik girmemesi için borunun

ucunu kapatın.

▪ Bağlantıların sızdırmazlığı için güvenilir bir diş sızdırmazlık

malzemesi kullanın. Conta sistemin basınçlarına ve sıcaklıklarına dayanabilmelidir.

▪ Pirinç dışında metal boru kullanıldığında, galvanik korozyona mani

olmak için mutlaka her iki malzemeyi birbirinden yalıtın.

▪ Basınç boşaltma valfı için düzgün bir drenaj sağlandığından emin

olun.

▪ Pirinç yumuşak bir malzeme olduğundan su devresi bağlantılarını

yaparken uygun aletler kullanın. Uygun olmayan aletler borularda hasara neden olacaktır.

BİLGİ

Sistem, basınç tahliye valfı üzerinden bir miktar fazla suyu atabilir.

6.4.4 Su borularının yalıtımını sağlamak için

Soğutma işletimi sırasında yoğuşmanın ve soğutma, ısıtma kapasitesindeki düşüşün önlenmesinin yanı sıra kış aylarında dışarıdaki su borularının donmasının önlenmesi için komple su devresi, tüm borular dahil yalıtılmalıdır. –15°C ortam sıcaklığında dışarıdaki su borularında donmanın önlenmesi için yalıtım malzemelerinin kalınlığı λ=0,039 W/mK değerinde en az 13 mm olmalıdır.

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20mm olmalıdır.

6.5 Soğutucu borularının bağlanması

▪ SEHVX20+32BAW için, yan servis plakasındaki montaj deliğini

açın ve olabilecek çapakları örtmesi için izole koruma halkasını (aksesuar) takın. SEHVX40+64BAW için, yan servis plakasındaki üst ve alt montaj deliklerinin her ikisini de açın ve olabilecek çapakları örtmesi için izole koruma halkalarını (aksesuar) takın.

▪ Sistemin düzgün çalışması için su sistemine bir tanzim valfı

takılması gerekir. Tanzim valfı (sahadan temin edilir) sistemdeki su debisinin regüle edilmesinde kullanılacaktır.

6.4.3 Su devresini doldurmak için

1 Su girişini drenaj ve doldurma vanasına bağlayın.

2 Otomatik hava tahliye vanasının açık (en az 2 tur) olduğundan

emin olun.

3 Basınç göstergesi yaklaşık 2,0 bar basınç gösterene kadar

suyla doldurun. Hava alma vanalarını kullanarak devredeki havayı mümkün mertebe çıkarın ("7.2.9 Uzaktan kumanda

üzerinden saha ayarları" sayfa 22 altındaki saha ayarı [E‑04]'e

bakın).

BİLDİRİM

▪ Su devresindeki hava arızaya neden olabilir. Doldurma

sırasında, devredeki tüm havanın boşaltılması mümkün olmayabilir. Kalan hava, sistemin ilk çalışma saatleri esnasında otomatik hava tahliyesi vanalarından boşaltılacaktır. Daha sonra su ilave edilmesi gerekebilir.

▪ Sistemdeki havayı boşaltmak için, "8 Devreye

alma" sayfa 27 bölümünde açıklanan özel işlevi

kullanın.

BİLDİRİM

Manometre üzerinde gösterilen su basıncı, su sıcaklığına bağlı olarak değişecektir (daha yüksek su sıcaklığında daha yüksek basınç).

Bununla birlikte, devreye hava girmesinin önlenmesi için su basıncı her zaman 1bar üzerinde kalmalıdır.

a Montaj deliği b İzole koruma halkası

▪ Önce, ünite içindeki soğutucu sıvı borusunu kelepçeden yaklaşık

7 cm önce ve soğutucu gaz borusunu kelepçeden 4 cm önce kesin. Boru kesme aletinin boru tesisatına müdahale etmesini önlemek için bu gereklidir. Borulardaki çapakları temizleyin.

▪ Saha soğutucu borularını, su modülü üzerindeki boru

bağlantılarına bağlamak için aksesuar borularını kullanın. SEHVX20BAW için, hem sıvı hem de gaz soğutucu borularının ucunu kestikten sonra, aksesuar borusu 1'i sıvı bağlantısına, aksesuar borusu 2'yi gaz bağlantısına sert lehimleyin. SEHVX32BAW için, hem sıvı hem de gaz soğutucu borularının ucunu kestikten sonra, saha borusunu doğrudan sıvı bağlantısına ve aksesuar borusu 2'yi gaz bağlantısına sert lehimleyin. SEHVX40BAW için, SEHVX20BAW için olan prosedürü iki kez uygulayın. SEHVX64BAW için, SEHVX32BAW için olan prosedürü iki kez uygulayın.

BİLDİRİM

Sert lehim işleminden sonra, boru desteklerindeki kelepçeleri kullanarak boruları üniteye sabitleyin.

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun olduğundan emin olun.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

VRV

a İç ünite b Dış ünite 1 c Dış ünite 2 (sadece SEHVX40+64BAW olması halinde) d Soğutucu boruları e Pompa

f Anahtar kutusu

g Evaporatör

6.6 Soğutucu akışkan doldurma

6.6.1 İlave soğutucu miktarını belirlemek için

BİLGİ

Bir test laboratuvarında son şarj ayarlaması için satıcınıza başvurun.

Soğutucu tipi: R410A

Küresel ısınma potansiyel (GWP) değeri: 2087,5

İlave soğutucu şarjı hesaplaması, sıvı boru boyutuna dayanmaktadır.

Formül:

R=(X

Örnek

SEHVX64BAW + 2× SERHQ032BAW1

R=(L1+L2)

×0,059)+(X

Ø9,52

R Şarj edilecek ilave soğutucu [kg cinsinden ve 1 ondalık

1, 2

×0,12

Ø12,7

×0,12)

Ø12,7

basamağa yuvarlanmış olarak]

Øa ebatta sıvı borularının toplam uzunluğu [m]

6.7 Elektrik kablolarının bağlanması

6.7.1 Elektrik kablo bağlantıları yapılırken dikkat edilecekler

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Sahadaki tüm kablo ve komponent tesisat işlemleri lisanslı bir elektrikçi tarafından YAPILMALI ve ilgili mevzuata uygun OLMALIDIR.

UYARI

▪ YALNIZCA bakır teller kullanın.

▪ Saha kablo tesisatının ilgili mevzuata uygun

olduğundan emin olun.

▪ Tüm saha kabloları MUTLAKA ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas ETMEDİĞİNDEN emin olun. Terminal bağlantılarına dışarıdan baskı uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına neden olabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

BİLDİRİM

Üniteyi, soğutucu boru tesisatı tamamlanana kadar ÇALIŞTIRMAYIN. Ünitenin boru tesisatı hazır olmadan önce çalıştırılması kompresörü bozacaktır.

BİLDİRİM

Güç beslemesinde N fazı yoksa veya hatalı ise, cihaz bozulacaktır.

BİLDİRİM

Bu ünitede bir inverter bulunduğundan, faz ilerletme kapasitörü TAKMAYIN. Faz ilerletme kapasitörü performansı düşürür ve kazalara sebebiyet verebilir.

BİLDİRİM

Güç kabloları ve iletim kablolarının bağlantılarını yaparken bir termistörü, sensörü vs. ASLA sökmeyin. (Termistör, sensör, vs. olmadan çalıştırılırsa kompresör bozulabilir.)

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

6 Montaj

LVLV PSPS

BİLDİRİM

▪ Bu ürünün ters faz koruma detektörü ancak ürün

çalışmaya başlarken etkili olur. Bu nedenle, ürünün normal çalışması sırasında ters faz tespiti yapılmaz.

▪ Ters faz koruma detektörü, ürün başlatıldığında

anormallik olması durumunda ürünü durdurmak için tasarlanmıştır.

▪ Ters çevrilmiş faz koruma anormalliği olduğunda 3

fazdan (L1, L2 ve L3) 2 tanesini yer değiştirin.

BİLDİRİM

Yalnızca güç kaynağının trifaze olması ve kompresörde bir AÇIK/KAPALI başlangıç yönteminin bulunması durumunda geçerlidir.

6.7.2 Saha kabloları: Genel bakış

▪ Ünite üzerindeki saha kablo tesisat işlemlerinin çoğu elektrik

aksam kutusu içindeki terminal blokları üzerinden yapılacaktır. Terminal bloklarına erişim için, elektrik aksam kutusu servis panelini çıkartın. Bkz. "6.2Ünitelerin açılması"sayfa13.

▪ Elektrik aksam kutusunun kablo girişlerinde kablo bağı tespitleri

bulunmaktadır.

Kablo şeması üniteyle birlikte verilir, anahtar kutusu kapağının iç kısmında bulunur.

6.7.3 Elektrik kabloları hakkında

BİLDİRİM

▪ Güç hattı ve iletim hattını mutlaka birbirlerinden ayrı

tutun. İletim kabloları ve güç besleme kabloları kesişebilir, ancak paralel gidemez.

▪ Yüksek sıcaklıktaki borular yüzünden kablo hasarının

önlenmesi için iletim kabloları ve güç besleme kabloları ünite içi borulara (inverter PCB soğutma borusu dışında) dokunamaz.

▪ Kapağı sıkıca kapatın ve elektrik kablolarını, kapak ya

da diğer parçaların kurtulmasına sebebiyet vermeyecek şekilde düzenleyin.

6.7.4 Güç beslemesini yönlendirmek ve tespit etmek için

PS Güç beslemesi

HV Yüksek gerilim

LV Alçak gerilim

Kabloları mümkün olduğunca sağlanan kablo giriş rakorlarından yönlendirin.

6.7.5 Güç beslemesi ve iletim kablolarını bağlamak için

1 Elektrik aksam kutusunun kapağını açın.

2 Uygun kablo kullanarak, kablo bağlantı şemasında gösterildiği

gibi güç kaynağını ve iletişim kablolarını uygun terminallere bağlayın.

3 Gerginliğin alınmasını sağlamak ve borulara ve keskin

kenarlara değmediğinden emin olmak için kabloları kablo bağlarıyla kablo bağı tespitlerine sabitleyin. Demet halindeki kabloları hiçbir zaman sıkıştırmayın.

4 Elektrik aksam kutusunun kapağını kapatın.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

VRV

A5PC2A1P

A3P

X1M

K1P

K1S

A8P

X2M

X4M

F1F2

X3M

A6P

A4P

F1F2

P1P2

d e

P1P2

PCB

SS1

a Anahtar kutusu b Dış ünite 1 c Dış ünite 2 (sadece SEHVX40+64BAW olması halinde) d Pompa e Anahtar kutusu

f Evaporatör

BİLDİRİM

Güç kaynağı kablosu ve iletişim kablosu dahil değildir.

BİLDİRİM

Montaj vidalarını aşırı sıkarak uzaktan kumandanın alt kısmının şeklini BOZMAMAYA dikkat edin.

3 Uzaktan kumandanın terminallerini ve ünite içindeki terminalleri

(P1 ila P1, P2 ila P2) şekilde gösterildiği gibi bağlayın.

a Ünite b Uzaktan kumandanın arka kısmı c Uzaktan kumandanın ön kısmı d Arkadan kablo bağlantısı e Üstten kablo bağlantısı

f Kabloların içinden geçmesi için yan keski kullanarak

parçayı kertin

BİLDİRİM

▪ Kablo bağlantılarını yaparken, elektrik gürültüsü (harici

gürültü) alınmasını önlemek için kabloları güç besleme kablolarından uzağa yerleştirin.

▪ Uzaktan kumanda kasasının içinden geçmesi gereken

bölümlerde kablo zırhını soyun (L).

6.7.6 Uzaktan kumandayı kurmak için

Kullanışlı şekilde ünitenin ayarlanması, kullanılması ve bakımının yapılmasını sağlayan bir uzaktan kumanda ünite ile birlikte verilir. Uzaktan kumandayı çalıştırmadan önce bu montaj prosedürünü izleyin.

Kablo özellikleri Değer

Tip 2 tel Kesit 0,75~1,25 mm Maksimum uzunluk 500 m

1 Uzaktan kumandanın arka kısmındaki yarıklara bir düz

2 Uzaktan kumandayı düz bir zemine bağlayın.

Montajcı ve kullanıcı referans kılavuzu

BİLDİRİM

Bağlantı kabloları dahil DEĞİLDİR.

BİLDİRİM

Aksesuar uzaktan kumanda iç mekana monte EDİLMELİDİR.

tornavida takın ve uzaktan kumandanın ön kısmını çıkarın.

4 Alttaki klipslerden başlayarak uzaktan kumandanın üst kısmını

tekrar takın.

DİKKAT

Takarken kabloları SIKIŞTIRMAYIN.

Eğer standart uzaktan kumandaya ilave olarak opsiyonel bir uzaktan kumanda (EKRUAHTB) da kurulursa:

5 Her iki uzaktan kumandanın elektrik kablolarını açıklandığı

şekilde bağlayın.

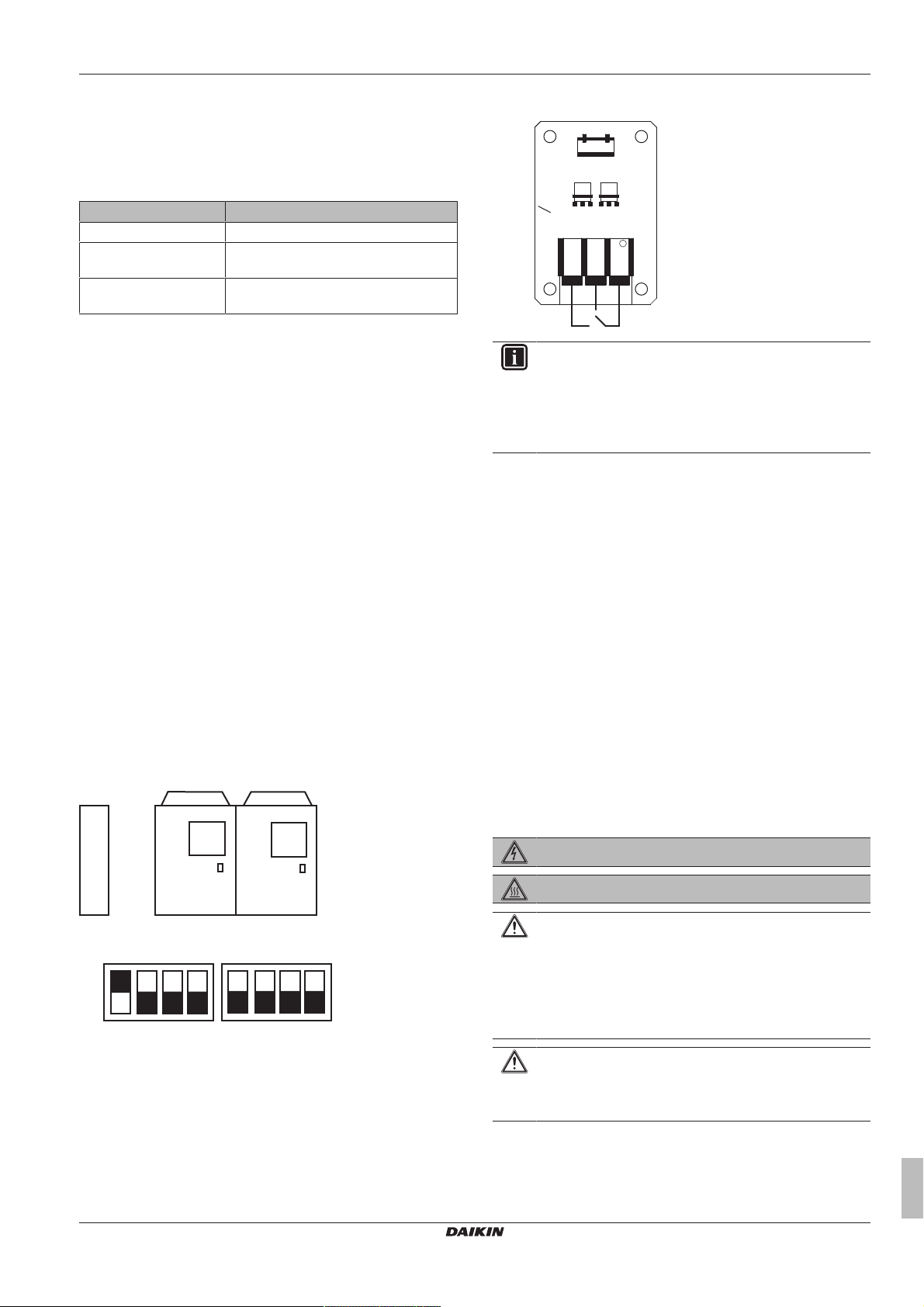

6 SS1 seçici anahtarını kullanarak bir ana ve bir de bağımlı

uzaktan kumanda seçin.

S Bağımlı

M Ana

BİLGİ

Sadece ana olarak ayarlanan uzaktan kumanda oda termostatı olarak kullanılabilir.

SEHVX20~64BAW

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

4P508020-1 – 2017.10

7 Yapılandırma

P1 P1 P1P2

P1 P2

P2 P2

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H7P

MODE

TEST:

L.N.O.P. DEMAND

C/H SELECT

HWL:

IND MASTER SLAVE

MULTI

H1P H2P H3P H4P H5P H6P H8P

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

BİLGİ

Çoklu ünite kontrolü için uzaktan kumandayı üniteye yukarıda talimat verildiği şekilde bağlayın. Bu kumanda ile kontrol edilecek diğer tüm üniteler için önceki ünitenin P1'ini sonraki ünitenin P1'ine, önceki ünitenin P2'sini sonraki ünitenin P2'sine, vb. bağlayın.

Bu 16 PCB ile sınırlıdır, SEHVX20+32BAW, 1 PCB olarak ve SEHVX40+64BAW 2 PCB olarak sayılır.

6.7.7 Opsiyonel ekipmanları monte etmek için

Opsiyonel ekipmanların montajı için opsiyonel ekipmanlar ile verilen montaj kılavuzuna veya bu ünite ile verilen eklere bakın.

7 Yapılandırma

7.1 Genel bakış: Konfigürasyon

Bu bölümde, monte edildikten sonra sistemi yapılandırmak için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Saha ayarlarının yapılması

BİLGİ

Bu bölümde yer alan bütün bilgilerin montajcı tarafından sırasıyla okunması ve sistemin uygulanabilir şekilde düzenlenmesi önemlidir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Mod 1 ve 2

Mod Açıklama

Mod 1

(monitör ayarları)

Mod 2

(saha ayarları)

Mod1 dış ünitenin geçerli durumunu izlemek için kullanılabilir. Ayrıca bazı saha ayarı içerikleri de izlenebilir.

Mod2 sistemin saha ayarlarını değiştirmek için kullanılır. Geçerli saha ayar değerinin sorgulanması ve geçerli saha ayar değerinin değiştirilmesi mümkündür.

Genel olarak, saha ayarları değiştirildikten sonra özel müdahale olmaksızın normal işletim sürdürülebilir.

Bazı saha ayarları özel işletim için kullanılır (örn. 1 seferlik işletim, gaz toplama/vakumlama ayarı, manuel soğutucu ekleme ayarı, vs.). Böyle bir durumda, normal işletimin başlayabilmesi için özel işletimin kesilmesi gerekir. Aşağıdaki açıklamalarda gösterilecektir.

Aynı zamanda bkz.:

▪ "7.2.4Mod 1 veya 2‘ye erişmek için"sayfa20

▪ "7.2.5Mod 1'i kullanmak için"sayfa20

▪ "7.2.6Mod 2'yi kullanmak için"sayfa20

▪ "7.2.7Mod 1: Monitör ayarları"sayfa20

▪ "7.2.8Mod 2: Saha ayarları"sayfa21

Sisteminin yapılandırmasına devam etmek için ünitenin PCB'sine birtakım girişlerin sağlanması gerekir. Bu bölüm PCB üzerindeki basma butonları/DIP anahtarları çalıştırarak manuel girişin nasıl yapılabileceğini ve LED'lerden geri beslemenin nasıl okunabileceğini açıklamaktadır.

BİLGİ

İşlemin ortasında şaşırırsanız, BS1 butonuna basın. O zaman ayar modu 1’e döner (H1P kapalıdır).

7.2.2 Saha ayar bileşenleri

Saha ayarlarını yapmak için bileşenler şu şekildedir:

7.2 Saha ayarlarının yapılması

7.2.1 Saha ayarlarının yapılması hakkında

Ayarların yapılması ana ünite aracılığıyla gerçekleştirilir.

Saha ayarları yapmanın yanında, ünitenin geçerli işletim parametrelerinin onaylanması da mümkündür.

Basma butonlar ve DIP anahtarlar

Öğe Açıklama

Basma butonlar Basma butonlar çalıştırılarak şunlar yapılabilir:

▪ Mod değiştirilir.

▪ Saha ayarları gerçekleştirilir (talep işletimi,

düşük gürültü, vs.).

DIP anahtarları ▪ DS1 (1): SOĞUTMA/ISITMA seçici

▪ DS1 (2~4): KULLANILMIYOR. FABRİKA

AYARINI DEĞİŞTİRMEYİN.

▪ DS2 (1~4): KULLANILMIYOR. FABRİKA

AYARINI DEĞİŞTİRMEYİN.

Aynı zamanda bkz.:

▪ "7.2.2Saha ayar bileşenleri"sayfa19

▪ "7.2.3Saha ayar bileşenlerine erişmek için"sayfa20

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

BS1~BS5 Basma butonlar H1P~H8P LED'ler

) KAPALI ( ) Yanıp sönüyor ( )

AÇIK (

Basma butonlar

Saha ayarlarını yapmak için basma butonları kullanın.

LED'ler

LED'ler, [Mod-Ayar]=Değer şeklinde tanımlanan saha ayarları hakkında geri besleme verir.

H1P Modu gösterir

H2P~H7P Ayarları ve değerleri ikili kod biçiminde gösterir

H8P Saha ayarları için KULLANILMAZ, ancak başlangıç

işlemleri sırasında kullanılır

Örnek:

Açıklama

Varsayılan durum

(H1P KAPALI)

Mod 1

(H1P yanıp sönüyor)

Montajcı ve kullanıcı referans kılavuzu

7 Yapılandırma

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

BS1 [5 s]

BS1

Açıklama

Mod 2

(H1P AÇIK)

Ayar 8

(mod 2'de)

(H2P~H7P = ikili 8)

Değer 4

(mod 2'de)

(H2P~H7P = ikili 4)

7.2.3 Saha ayar bileşenlerine erişmek için

Saha ayarlarını yapmak için muayene kapağını çıkarın.

a Muayene kapağı b Anahtar kutusu kapağı

Canlı parçalara dokunmamak için anahtarları ve basma butonları izoleli bir çubuk (kapalı bir tükenmez kalem gibi) ile çalıştırın.

Modlar arasında geçiş

Varsayılan durum, mod1 ve mod2 arasında geçiş yapmak için BS1 kullanılır.

a Varsayılan durum (H1P KAPALI) b Mod 1 (H1P yanıp sönüyor) c Mod 2 (H1P AÇIK)

BS1 BS1 butonuna basın.

BS1 [5 s] BS1 üzerine en az 5sn basın.

BİLGİ

Ayar işleminin ortasında şaşırırsanız, başlangıç durumuna dönmek için BS1 butonuna basın.

7.2.5 Mod 1'i kullanmak için

Mod1, ünitenin durumunu izlemek için kullanılır.

Neyi Nasıl

Monitör modu1'e erişim Mod1 seçildikten sonra (BS1 butonuna

Çıkmak ve başlangıç durumuna dönmek için

bir kez basın), istenen ayarı seçebilirsiniz. Bu işlem BS2 butonuna basılarak yapılır.

BS1 butonuna basın.

İş tamamlandıktan sonra, muayene kapağını elektrik aksam kutusu kapağındaki yerine taktığınızdan emin olun.

BİLDİRİM

Çalışırken elektrik aksam kutusu üzerindeki servis kapağı haricinde bütün dış panellerin kapalı olduğundan emin olun.

Gücü açmadan önce, elektrik aksam kutusunun kapağını sıkıca kapatın.

7.2.4 Mod 1 veya 2‘ye erişmek için

Üniteler AÇIK konuma getirildikten sonra, görüntü birimi varsayılan durumuna geçer. Buradan mod1 ve mod2'ye erişebilirsiniz.

Başlangıç işlemleri: varsayılan durum

BİLDİRİM

Gücün karter ısıtıcısına gitmesinin sağlanması ve kompresörün korunması için çalıştırmadan 6 saat önce gücü açtığınızdan emin olun.

Dış ünitenin güç beslemesini ve harici işletim anahtarını açın. Başlangıç işlemlerinden sonra ekranın gösterim durumu aşağıdaki gibi olacaktır (fabrikadan sevk edilirken varsayılan durum).

Tekli ünite Çoklu ünite Sol ünite (ana)

Sağ ünite (bağımlı)

10~12 dakika sonra varsayılan durum görüntülenmiyorsa, arıza kodunu kontrol edin. Arıza kodunu duruma göre çözümleyin.

Normal mikrobilgisayar çalışmasını belirtmek için HAP LED yanıp söner.

7.2.6 Mod 2'yi kullanmak için

Mod 2'de saha ayarlarının girilmesi için ana ünite kullanılmalıdır.

Mod2 dış ünitenin ve sistemin saha ayarlarını yapmada kullanılır.

Neyi Nasıl

Mod2'de değişiklik ve ayara erişim

Mod2 seçildikten sonra (BS1 butonuna 5 saniyeden fazla basın), istenen ayarı seçebilirsiniz. Bu işlem BS2 butonuna basılarak yapılır.

Seçilen ayarın değerine erişim BS3 butonuna 1 kez basılarak yapılır.

Çıkmak ve başlangıç

BS1 butonuna basın.

durumuna dönmek için Mod2'de seçilen ayarın

değerini değiştirme

▪ Mod 2 seçildikten sonra (BS1

butonuna 5 saniyeden fazla basın), istenen ayarı seçebilirsiniz. Bu işlem BS2 butonuna basılarak yapılır.

▪ Seçilen ayarın değerine erişim BS3

butonuna 1 kez basılarak yapılır.

▪ Şimdi seçilen ayarın gereken değerini

seçmede BS2 kullanılır.

▪ Gereken değer seçildiğinde, değer

değişikliğini BS3 butonuna 1 kez basarak belirleyebilirsiniz.

▪ Seçilen değere göre işletimi

başlatmak için BS3 butonuna tekrar basın.

7.2.7 Mod 1: Monitör ayarları

Mod 1'de (ve varsayılan durumda) aşağıdaki bilgiler okunabilir:

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

7 Yapılandırma

Değer / Açıklama

H2P Geçerli işletim durumunu gösterir.

KAPALI

Normal işletim durumu.

AÇIK

Anormal işletim durumu.

YANIP

SÖNÜYOR

H6P Düşük gürültü işletiminin durumunu gösterir.

KAPALI

AÇIK

Düşük gürültü işletimi, nominal işletim koşullarına nazaran ünite tarafından oluşturulan gürültüyü azaltır.

Düşük gürültü işletimi mod2'de ayarlanabilir. Kompresör ünitesi ve ısı eşanjör ünitesinin düşük gürültü işletimini etkinleştirmenin iki yöntemi vardır.

▪ Birinci yöntem saha ayarı ile geceleyin otomatik bir düşük

gürültü işletimi etkinleştirmektir. Ünite seçilen zaman dilimlerinde seçilen düşük gürültü seviyesinde çalışacaktır.

▪ İkinci yöntem harici bir girişe dayalı düşük gürültü işletimi

etkinleştirmektir. Bu işlem için opsiyonel bir aksesuar gerekir.

Hazırlık veya test hazırılığı safhasında

Ünite halihazırda düşük gürültü kısıtlamaları altında çalışmıyor.

Ünite halihazırda düşük gürültü kısıtlamaları altında çalışıyor.

Değer / Açıklama

H7P Güç tüketimi sınırlama işletiminin durumunu gösterir.

KAPALI

Ünite halihazırda güç tüketimi sınırlamaları altında çalışmıyor.

AÇIK

Ünite halihazırda güç tüketimi sınırlaması altında çalışıyor.

Güç tüketimi sınırlama, nominal işletim koşullarına nazaran ünite tarafından tüketilen gücü azaltır.

Güç tüketimi sınırlama mod2'de ayarlanabilir. Kompresör ünitesinin güç tüketimi sınırlamasını etkinleştirmenin iki yöntemi vardır.

▪ Birinci yöntem saha ayarı ile bir zorunlu güç tüketim

sınırlamasını etkinleştirmektir. Ünite daima seçilen güç tüketim sınırlamasında çalışacaktır.

▪ İkinci yöntem harici bir girişe dayalı güç tüketimi

sınırlamasını etkinleştirmektir. Bu işlem için opsiyonel bir aksesuar gerekir.

7.2.8 Mod 2: Saha ayarları

Sistemi yapılandırmak için saha ayarlarını yapmak üzere BS2 butonuna basın. LED'ler ayar/değer rakamını ikili olarak verir.

Ayar

(= ikili)

Fan yüksek statik basınç ayarı.

Dış ünite fanının verdiği statik basıncı artırmak için bu ayar etkinleştirilmelidir.

Geceleyin otomatik düşük gürültülü işletimi ve seviyesi.

Bu ayar değiştirilerek, ünitenin otomatik düşük gürültü işletim fonksiyonu etkinleştirilir ve işletim seviyesi tanımlanır. Seçilen seviyeye bağlı olarak, gürültü seviyesi düşürülecektir.

Harici kontrol adaptörü yoluyla düşük gürültü işletim seviyesi.

Üniteye harici bir sinyal gönderildiğinde sistemin düşük gürültü işletim koşullarında çalışması gerekiyorsa, bu ayar uygulanacak düşük gürültü seviyesini tanımlar.

Bu ayar yalnız harici kontrol adaptörü (DTA104A62) takılı olduğunda ve ayar [2‑12] etkinleştirildiğinde etkili olacaktır.

Harici kontrol adaptörü yoluyla güç tüketimi sınırlama düzeyi (DTA104A62)

Üniteye harici bir sinyal gönderildiğinde sistemin güç tüketimi sınırlandırma şartları altında çalışması gerekiyorsa, bu ayar uygulanacak olan güç tüketimi sınırlandırma düzeyini tanımlar. Düzey tabloya göredir.

(varsayılan)

Değer

Açıklama

Etkin değil.

Etkin.

Etkin değil

Seviye 1 Seviye 3<Seviye 2<Seviye Seviye 2 Seviye 3 Seviye 1 Seviye 3<Seviye 2<Seviye Seviye 2

Seviye 3

Seviye 1 Seviye 3<Seviye 2<Seviye Seviye 2

Seviye 3

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

7 Yapılandırma

Ayar

(= ikili)

Düşük gürültü fonksiyonu ve/veya güç tüketimi sınırlandırma etkinleştirmesini harici kontrol adaptörü (DTA104A62) yoluyla yapın.

Üniteye harici bir sinyal gönderildiğinde sistemin düşük gürültü işletimi veya güç tüketimi sınırlandırma şartları altında çalışması gerekiyorsa bu ayar değiştirilmelidir. Bu ayar yalnız iç ünitede harici kontrol adaptörü (DTA104A62) takılı olduğunda etkili olacaktır.

Soğutucu geri kazanma/vakumlama modu.

Bu, dış modülün bir saha ayarıdır. SEHVX40+64BAW olması halinde, ayarı her iki dış modülde de yapın.

Sistemden soğutucuyu dışarı almak üzere açık bir yol elde etmek veya kalıntı maddeleri temizlemek ya da sistemi vakumlamak için soğutucu geri alma veya vakumlama işleminin gereği gibi yapılabilmesi bakımından soğutucu devresinde gerekli vanaları açacak bir ayarın uygulanması gereklidir.

Soğutucu geri alma/vakumlama modunu durdurmak için BS1 butonuna basın. BS1 butonuna basılmazsa, sistem soğutucu geri alma/vakumlama modunda kalacaktır.

7.2.9 Uzaktan kumanda üzerinden saha ayarları

Kullanıcı, uzaktan kumandayı kullanarak saha ayarlarını değiştirebilir.

Her saha ayarına, uzaktan kumanda ekranında gösterilen 3 basamaklı bir numara veya kod örn. [5-03] atanmıştır. İlk basamak [5] 'birinci kod' ya da saha ayar grubudur. İkinci ve üçüncü basamak [03] birlikte 'ikinci kod' olur.

Tüm saha ayarları ve varsayılan değerlerin bir özeti için, bkz.

"7.2.9Uzaktan kumanda üzerinden saha ayarları"sayfa22.

Değer

Açıklama

Etkin değil.

(varsayılan)

Etkin.

Etkin değil

(varsayılan)

Etkin

4 Seçilen saha ayarının değerini değiştirmek için ve

üzerine basın.

5 Yeni değeri kaydetmek için üzerine basın.

6 Gerektiği gibi diğer saha ayarlarını değiştirmek için önceki

adımları tekrarlayın.

7 Tamamlandığında, saha ayar modundan çıkmak için üzerine

basın.

BİLGİ

▪ Belirli bir saha ayarında yapılan değişiklikler yalnız

üzerine basıldığında kaydedilir. Yeni bir saha ayar koduna geçilmesi ya da üzerine basılması değişiklikleri geçersiz kılacaktır.

▪ Saha ayarları, ilk kodlarına göre gruplandırılır, örn.

[0-00]; [0-01]; [0-02]; [0-03] saha ayarları, "Grup 0" olarak tanımlanır. Aynı grup içinde farklı değerler değiştirildiğinde, üzerine basılmasıyla bu grup içinde değiştirilen tüm değerler kaydedilecektir.

BİLGİ

▪ Sevkıyat öncesinde, ayar değerleri "7.2.9 Uzaktan

kumanda üzerinden saha ayarları" sayfa 22 altında

gösterildiği şekilde ayarlanmıştır.

▪ Saha ayar modundan çıkıldığında, ünite kendisini

başlangıç durumuna getirirken uzaktan kumanda LCD ekranında " " görüntülenebilir.

[0]Uzaktan kumanda kurulumu

1 Saha ayar moduna girmek için butonuna en az 5 saniye

basın. Sonuç: (c), geçerli durumda seçili ayar kodu (b)

ve ayar değeri (a) görüntülenir.

2 Uygun saha ayarı birinci kodunu seçmek için üzerine

basın.

3 Uygun saha ayarı ikinci kodunu seçmek için üzerine

basın.

İşletim AÇMA/KAPAMA

Montajcı ve kullanıcı referans kılavuzu

Ana Bağımlı İzin seviyesi2 İzin seviyesi3

[0‑00] Kullanıcı izin düzeyi

Kullanıcı izin düzeyi, kullanıcı için hangi buton ve fonksiyonların kullanılabileceğini gösterir. Varsayılan olarak hiçbir seviye tanımlanmamıştır, o nedenle tüm buton ve fonksiyonlar çalıştırılabilir.

[0‑00] Açıklama

2 İzin seviyesi 2 3 İzin seviyesi 3

SEHVX20~64BAW

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

4P508020-1 – 2017.10

7 Yapılandırma

Ana Bağımlı İzin seviyesi2 İzin seviyesi3

Çıkış suyu sıcaklığının ayarlanması — Oda sıcaklığının ayarlanması Sessiz mod AÇIK/KAPALI — — Hava durumuna bağlı ayar noktası işlemi AÇIK/

KAPALI Saatin ayarlanması — — Program zamanlayıcının programlanması — — — Program zamanlayıcı işletimi AÇIK/KAPALI — Saha ayarları — — — Hata kodu gösterimi Test işletimi — —

—

Saha ayarını girdikten sonra, ve üzerine aynı anda basmanın hemen ardından ve üzerine aynı anda basarak seçilen izin seviyesi etkinleştirilmelidir. En az 5 saniye boyunca 4 butonun hepsini basılı tutun. Uzaktan kumandada hiçbir belirti verilmediğine dikkat edin. İşlemden sonra bloke edilen butonlar artık kullanılamayacaktır.

Seçilen izin seviyesinin devreden çıkarılması aynı şekilde yapılır.

[0‑01] Oda sıcaklığı telafi değeri

Gerekirse ünitenin bazı termistör değerlerini bir düzeltme değeri ile ayarlamak mümkündür. Bu işlem termistör toleranslarına veya kapasite yetersizliğine karşı bir önlem olarak kullanılabilir.

Bu işlemden sonra sistemi kontrol etmek için telafi edilmiş sıcaklık (= ölçülen sıcaklık artı telafi değeri) kullanılır ve sıcaklık okuma modunda görüntülenir. Çıkış suyu sıcaklığına ait telafi değerleri için aynı zamanda bu bölümdeki saha ayarı[9]'a bakın.

[0-02]

Bu ayar geçerli değildir.

[0‑03] Durum

Hacim ısıtma için AÇIMA/KAPAMA talimatının program zamanlayıcıda kullanılıp kullanılamayacağını tanımlar.

[0‑03] Açıklama

0 AÇMA/KAPAMA talimatını esas alan hacim

ısıtma program zamanlayıcı.

1 (varsayılan) Sıcaklık ayar noktasını esas alan hacim ısıtma

program zamanlayıcı.

AÇMA/KAPAMA talimatını esas alan hacim ısıtma

İşletim sırasında Program zamanlayıcı hacim ısıtmayı KAPALI

konuma getirdiğinde, denetleyici kapatılacaktır (çalışma LED'i çalışmayı bırakacaktır).

AÇMA/KAPAMA talimatını esas alan hacim ısıtma

üzerine basın Hacim ısıtmanın program zamanlayıcısı

duracak (o anda etkin durumda ise) ve bir sonraki programlanmış AÇMA fonksiyonunda tekrar başlayacaktır.

"Son" programlanmış komut "önceki" programlanmış komutu geçersiz kılmıştır ve "bir sonraki" programlanmış komut gerçekleşene kadar etkin kalacaktır.

Örnek: gerçek zamanın 17:30 olduğunu ve eylemlerin 13:00, 16:00 ve 19:00'a programlandığını varsayalım. "Son" programlanmış komut (16:00) "önceki" programlanmış komutu (13:00) geçersiz kılmıştır ve "bir sonraki" programlanmış komut (19:00) gerçekleşene kadar etkin kalacaktır.

Bu yüzden, gerçek ayarın bilinmesi için son programlanan komuta başvurulmalıdır (bu bir önceki günden kalabilir).

Kontrol cihazı kapanır (çalışma LED'i kapalı), ancak program zamanlayıcı simgesi açık kalır.

üzerine basın Hacim ısıtma için program zamanlayıcı ve

sessiz mod durdurulur ve tekrar başlamaz.

Program zamanlayıcı simgesi artık görüntülenmez.

▪ İşletim örneği: AÇMA/KAPAMA talimatını esas alan program

zamanlayıcı. Gerileme fonksiyonu (saha ayarı [2]'ye bakın) etkin kılındığında, AÇMA talimatı etkin durumda ise gerileme işletimi program zamanlayıcıda programlanmış eyleme göre önceliğe sahip olacaktır. KAPAMA talimatı etkin durumda ise bunun gerileme fonksiyonuna göre önceliği olacaktır. Herhangi bir anda KAPAMA talimatı en yüksek önceliğe sahip olacaktır.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

7 Yapılandırma

18°C 40°C40°C

18°C

5:0023:00 5:0023:00

9:00

16:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

6:300:30

6:30 9:00

16:00

23:00

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

OFF ONON

18°C 40°C40°C

18°C

6:30 9:00

16:00

0:30

19°C 19°C 19°C

22°C

21°C

42°C 42°C 42°C

45°C

44°C

42°C

19°C 19°C 19°C

22°C

21°C

42°C 42°C

45°C

44°C

0:30

18°C

37°C37°C

18°C

5:0023:00 5:0023:00

5:00 9:00

16:00

23:00

19°C

18°C

22°C

21°C

42°C

40°C

42°C

45°C

44°C

40°C

19°C

18°C

22°C

21°C

42°C

19°C

19°C 42°C42°C

19°C19°C

42°C

45°C

44°C

6:30

37°C37°C

40°C

1 Program zamanlayıcı 2 Gerileme fonksiyonu 3 Gerilme fonksiyonu ve program zamanlayıcının her ikisi de

etkin

A Gerileme fonksiyonu B AÇMA/KAPAMA talimatı

t Süre

T Sıcaklık ayar noktası

Oda sıcaklığı Çıkış suyu sıcaklığı

Sıcaklık ayar noktasını esas alan hacim ısıtma

İşletim sırasında Program zamanlayıcı işletimi sırasında çalışma

LED'i sürekli olarak yanar.

üzerine basın Hacim ısıtma program zamanlayıcı durur ve bir

daha başlamaz.

Denetleyici kapalı konuma getirilir (çalışma LED'i kapalı).

üzerine basın Hacim ısıtma için program zamanlayıcı ve

sessiz mod durdurulur ve tekrar başlamaz.

Program zamanlayıcı simgesi artık

(a) Çıkış suyu sıcaklığı ve/veya oda sıcaklığı için

▪ İşletim örneği: Sıcaklık ayar noktasını esas alan program

zamanlayıcı

Gerileme fonksiyonu (saha ayarı [2]'ye bakın) etkin kılındığında, gerileme işletimi program zamanlayıcıda programlanmış eyleme göre önceliğe sahip olacaktır.

görüntülenmez.

Montajcı ve kullanıcı referans kılavuzu

1 Program zamanlayıcı 2 Gerileme fonksiyonu 3 Gerilme fonksiyonu ve program zamanlayıcının her ikisi de

etkin

A Gerileme fonksiyonu

t Süre

(a)

T Sıcaklık ayar noktası

Oda sıcaklığı Çıkış suyu sıcaklığı

[0‑04] Durum

Soğutma için AÇIMA/KAPAMA talimatının program zamanlayıcıda kullanılıp kullanılamayacağını tanımlar.

Bu, hacim ısıtma [0‑03] ile aynıdır, fakat gerileme fonksiyonu kullanılamaz.

[1]Ayarlar geçerli değildir

[2] Otomatik gerileme fonksiyonu

BİLGİ

Bu fonksiyon YALNIZ ısıtma modunda çalışan ısı pompası üniteleri için kullanılabilir. Soğutma için mevcut DEĞİLDİR.

Gerileme fonksiyonu oda sıcaklığının düşürülmesine imkan tanır. Örneğin geceleyin etkinleştirilebilir çünkü sıcaklık gereksinimleri gece ve gündüz aynı değildir.

BİLGİ

▪ Gerileme fonksiyonu varsayılan ayarlarda etkin

durumdadır.

▪ Gerileme fonksiyonu otomatik hava durumuna bağlı

ayar noktası işletimi ile birleştirilebilir.

▪ Gerileme fonksiyonu, otomatik bir günlük

programlanmış fonksiyondur.

Oda sıcaklık kontrolü için yapılandırılan gerileme

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

[2-01] [2-02]

21°C

18°C

A Normal oda sıcaklığı ayar noktası

[2-01] [2-02]

45°C

40°C

5°C [5-02]

Lo_Ti

Lo_A Hi_A T

+ 05

– 05

Hi_Ti

Shift value

B Oda gerileme sıcaklığı [5-03]

t Süre

T Sıcaklık

Çıkış suyu sıcaklık kontrolü için yapılandırılan gerileme

A Normal çıkış suyu sıcaklık ayar noktası B Çıkış suyu gerileme sıcaklığı [5-02]

t Süre

T Sıcaklık

Sıcaklık ayar noktaları için bu bölümdeki saha ayarı[5]'e bakın.

[2‑00] Durum

[2‑00] Açıklama

0 Gerileme fonksiyonu devre dışıdır. 1 Gerileme fonksiyonu etkin kılınmıştır.

[2‑01] Başlama zamanı

Gerilemenin başlatıldığı saat.

[2‑02] Durma zamanı

Gerilemenin durdurulacağı saat.

[3] Hava durumuna bağlı ayar noktası

BİLGİ

Bu fonksiyon YALNIZ ısıtma modunda çalışan ısı pompası üniteleri için kullanılabilir. Soğutma için mevcut DEĞİLDİR.

Hava durumuna bağlı işletim etkin olduğunda, çıkış suyu sıcaklığı dış hava sıcaklığına bağlı olarak otomatikman belirlenir: Daha soğuk dış hava sıcaklıkları, daha yüksek su sıcaklığı ile sonuçlanacaktır ya da tersi olacaktır. Ünitenin değişken bir ayar noktası vardır. Bu işletimin etkinleştirilmesi sonucunda güç tüketimi, manüel olarak tespit edilen çıkış suyu ayar noktasına göre daha düşük olacaktır.

Kullanıcı, havaya göre çalıştırma sırasında hedef su sıcaklığını maksimum 5°C oranında yükseltebilir veya düşürebilir. Bu "Öteleme değeri", kumanda tarafından hesaplanan sıcaklık ayar noktası ile mevcut ayar noktası arasındaki farkı ifade eder. Yani pozitif bir öteleme değeri, gerçek sıcaklık ayar noktasının hesaplanan ayar noktasından daha yüksek olacağı anlamına gelir.

Su sıcaklığını hacim ısıtmanın gerçek ihtiyacına göre ayarladığından dolayı hava durumuna bağlı ayar noktasının kullanılması önerilir. Uzaktan kumanda oda termostatı veya harici oda termostatı kullanılırken ünitenin termik AÇMA işletimi ile termik KAPAMA işletimi arasında çok sayıda geçiş yapmasının önüne geçecektir.

7 Yapılandırma

TtHedef su sıcaklığı

TAOrtam (dış) sıcaklığı

Shift value Öteleme değeri

[3‑00] Düşük ortam sıcaklığı (Lo_A)

Düşük dış hava sıcaklığı.

[3‑01] Yüksek ortam sıcaklığı (Hi_A)

Yüksek dış hava sıcaklığı.

[3‑02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti)

Dış hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya onun altında olduğunda hedef çıkış suyu sıcaklığı.

Daha soğuk dış hava sıcaklıkları için daha sıcak su gerektiği için Lo_Ti değeri Hi_Ti değerinden yüksek olmalıdır.

[3‑03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti)

Dış hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya onun üstünde olduğunda hedeflenen çıkış suyu sıcaklığı.

Daha sıcak dış hava sıcaklıkları için daha az sıcak su gerektiği için Hi_Ti değeri Lo_Ti değerinden düşük olmalıdır.

BİLGİ

Yanlışlıkla [3‑03] değeri, [3‑02] değerinden daha yüksek ayarlanırsa, [3‑03] değeri daima kullanılır.

[4]Ayarlar geçerli değildir

[5] Otomatik gerileme

[5-00]

Bu ayar geçerli değildir.

[5-01]

Bu ayar geçerli değildir.

[5‑02] Çıkış suyu gerileme sıcaklığı

[5‑03] Oda gerileme sıcaklığı.

[5-04]

Bu ayar geçerli değildir.

[6] Opsiyon kurulumu

[6‑01] Harici oda termostat opsiyonu

Opsiyonel bir harici oda termostatı kurulu ise, bu saha ayarı ile işletimi etkin kılınmalıdır.

Harici oda termostatı ısı pompasına oda sıcaklığına bağlı olarak sadece AÇMA/KAPAMA sinyali verir. Isı pompasına sürekli geri besleme bilgisi vermediğinden dolayı uzaktan kumandanın oda termostat fonksiyonuna yardımcıdır. Sistemin düzgün kontrol edilmesi ve sık AÇMA/KAPAMA yapılmasının önlenmesi için otomatik hava durumuna bağlı ayar noktası işletiminin kullanılması önerilir.

[6‑01] Açıklama

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

0 (varsayılan) Harici oda termostatı takılı değil.

Montajcı ve kullanıcı referans kılavuzu

7 Yapılandırma

[6‑01] Açıklama

1 Harici oda termostat girişi 1 = ısıtma işletimi

AÇIK (1)/KAPALI (0).

Harici oda termostat girişi 2 = soğutma işletimi AÇIK (1)/KAPALI (0).

2 Harici oda termostat girişi 1 = işletim AÇIK (1)/

KAPALI (0).

Harici oda termostat girişi 2 = soğutma (1)/ ısıtma (0).

[7] Opsiyon kurulumu

[7‑00] Zorunlu pompa işletimi

[7‑00] Açıklama

0 Pompa termo kapalı koşullarında aralıklı

örnekleme gerçekleştirir. Bu ayar çoğunlukla ünite bir oda termostatı ile kontrol edildiğinde kullanılır.

1 (varsayılan) Pompa termo kapalı koşullarında işletimi

sürdürür.

[8] Opsiyon kurulumu

[8‑00] Uzaktan kumanda sıcaklık kontrolü

[8‑00] Açıklama

0 (varsayılan) Ünite çıkış suyu sıcaklık kontrolünde çalışır.

1 Ünite oda sıcaklığı kontrolünde çalışır. Bu

durum uzaktan kumandanın oda termostatı olarak kullanılması anlamına gelir, o nedenle oda sıcaklığını kontrol etmek için uzaktan kumanda oturma odasına yerleştirilebilir.

Not: Ünite oda sıcaklığı kontrolünde çalıştırıldığı zaman (uzaktan kumanda veya harici oda termostatı opsiyonu ile), oda sıcaklığının çıkış suyu ayar noktasına göre önceliği olur.

[8-01]

Bu ayar geçerli değildir.

[8-03]

Bu ayar geçerli değildir.

[8‑04] Donma önleme

Su sirkülasyonu için pompa çalıştırılarak donma önleme etkinleştirilecek ve çıkış veya dönüş su sıcaklığı 5 dakika boyunca <5°C olursa, ünite çok düşük sıcaklıkların önlenmesi için ısıtma modunda çalışmaya başlayacaktır.

Donma önleme yalnız ünite ısıl KAPALI durumdayken etkindir.

Opsiyon, sistemde opsiyonel ısıtma bandı veya glikol bulunmadığı ve bir uygulamadan ısı kullanılabildiği zaman etkinleştirilebilir.

[8‑04] Açıklama

0 (varsayılan) Donma önleme yok

1 Donma önleme seviye 1 (dış hava sıcaklığı

<4°C ve çıkış veya dönüş suyu sıcaklığı <7°C)

2 Donma önleme seviye 2 (dış hava sıcaklığı

<4°C)

[9] Otomatik sıcaklık telafisi

Bu işlemden sonra sistemi kontrol etmek için telafi edilmiş sıcaklık (= ölçülen sıcaklık artı telafi değeri) kullanılır ve sıcaklık okuma modunda görüntülenir.

[9‑00] Isıtma işletimi için çıkış suyu sıcaklığı telafi değeri

[9‑01] Çıkış suyu termistörü otomatik düzeltme işlevi

Bu fonksiyon dış ortam koşullarını hesaba katar ve sistem mantığında kullanılacak olan ölçülen değeri düzeltir.

Örn. soğutma modu sırasında ortam sıcaklığı yüksek olduğunda, sistem mantığı ölçümdeki yüksek ortam sıcaklıklarını hesaba katmak üzere çıkış suyu termistör ölçülen değerini daha düşük bir değere düzeltecektir.

[9-02]

Bu ayar geçerli değildir.

[9‑03] Soğutma işlemi için çıkış suyu sıcaklığı telafi değeri

[9-04]

Bu ayar geçerli değildir.

[A] Opsiyon kurulumu

[A-00]

Bu ayar geçerli değildir.

[A-01]

Bu ayar geçerli değildir.

[A‑02] Dönüş suyu sıcaklığı hedefe ulaşmama değeri

Bu ayar, ünite ısıtma THERMO AÇIK/KAPALI koşulunda çalıştırılırken izin verilen hedefe ulaşmama miktarının ayarlanmasını mümkün kılar.

Ünite TERMO AÇIK moduna sadece dönüş suyu sıcaklığı (RWT), ayar noktası eksi fark sıcaklığının altına düşerse girecektir:

Termo AÇIK: RWT<Ayar noktası–(([A‑02]/2)+1)

[A‑02] ayarı için 0 ila 15 arasında bir değişkenlik aralığı vardır ve adım 1 derecedir. Varsayılan değer 5'tir, bu da fark sıcaklığı varsayılan değerinin 3,5 olması anlamına gelir.

[A‑03] Çıkış suyu sıcaklığı üst/alt sınır değeri

Bu ayar, ünitenin çıkış suyu kontrolünde çalıştırılması sırasında izin verilen üst sınır (ısıtma)/alt sınır (soğutma) değerinin ayarlanmasına imkan tanır.

[b]Ayarlar geçerli değildir

[C] Çıkış suyu sıcaklık sınırları

Bu ayar uzaktan kumandada seçilebilir çıkış suyu sıcaklığını sınırlandırmak için kullanılır.

[C‑00] Isıtma işletiminde maksimum çıkış suyu ayar noktası

[C‑01] Isıtma işletiminde minimum çıkış suyu ayar noktası

[C‑02] Soğutma işletiminde maksimum çıkış suyu ayar noktası

[C‑03] Soğutma işletiminde minimum çıkış suyu ayar noktası

Bu, saha ayarı[A‑04]'e bağlıdır.

[C-04]

Bu ayar geçerli değildir.

[d]Ayarlar geçerli değildir

[E] Servis modu

[E‑00]

Bu ayar geçerli değildir.

[E‑01]

Bu ayar geçerli değildir.

[E‑02]

Bu ayar geçerli değildir.

[E‑03]

Bu ayar geçerli değildir.

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

8 Devreye alma

A-B-C

A1P

OFF

1 2

DS1 DS2

3 4 1 2 3 4

EB0568(A)

R4 C2 R2R1 C1 R3

X1M

PHC2

PHC1

X1A

A B C

[E‑04] Yalnızca pompa işletimi (hava tahliyesi işlevi)

Ünitenin montajı ve devreye alınması sırasında, su devresindeki tüm havanın boşaltılması çok önemlidir.

Bu saha ayarı, üniteyi gerçekte çalıştırmadan üniteden havanın alınmasını iyileştirmek için pompayı çalıştırır. Pompa 10 dakika çalışır, 2 dakika durur, vb.

[E‑04] Açıklama

0 (varsayılan) Ünitenin normal işletimi

1 108dakika boyunca otomatik hava

tahliye işlemi

2 48dakika boyunca otomatik hava tahliye

işlemi

[F] Seçenek kurulumu

[F‑00] Dönüş suyu sıcaklığı hedefe aşma değeri

Bu ayar, ünite soğutma THERMO AÇIK/KAPALI koşulunda çalıştırılırken izin verilen hedefi aşma miktarının ayarlanmasını mümkün kılar.

Ünite TERMO AÇIK moduna sadece dönüş suyu sıcaklığı (RWT), ayar noktası artı fark sıcaklığının üstüne çıkarsa girecektir:

Termo AÇIK: RWT<Ayar noktası+(([F‑00]/2)+1)

[F‑00] ayarı için 0 ila 15 arasında bir değişkenlik aralığı vardır ve adım 1 derecedir. Varsayılan değer 5'tir, bu da fark sıcaklığı varsayılan değerinin 3,5 olması anlamına gelir.

▪ Soğutma: A ve C terminalleri arasındaki voltajsız kontak açık ▪ Isıtma: A ve C terminalleri arasındaki voltajsız kontak kapalı

BİLGİ

Termostat girişinin çıkış suyu sıcaklığı ayar noktasına göre önceliği vardır.

Ünite oda sıcaklığı tarafından kontrol ediliyorsa, çıkış suyu sıcaklığının ayar noktasından daha düşük olma ihtimali vardır.

8 Devreye alma

7.3 Soğutma ve ısıtma arasında geçiş yapma

Ünitenin soğutma ve ısıtma arasında geçişi 2 farklı yolla yapılabilir. Bu durum sıcaklığın nasıl kontrol edildiğine bağlı olacaktır, örn. oda sıcaklığı esas alınarak veya çıkış suyu sıcaklığı esas alınarak.

Ünitenin kontrolü oda sıcaklığını esas alıyorsa (harici oda termostatı veya uzaktan kumanda oda termostatı), soğutma ve ısıtma arasındaki geçiş uzaktan kumanda üzerinden soğutma/ısıtma butonuna basılarak yapılır.

Ünitenin kontrolü çıkış suyu sıcaklığını esas alıyorsa, dış ünite üzerindeki ABC terminallerinin kullanılmasını öneririz (yalnız ısı pompası üniteleri). Terminallerin konumu aşağıdaki şekilde gösterilmiştir.

1 Su modülü 2 Ana ünite (sol ünite) 3 Bağımlı ünite (sağ ünite ), çoklu sistem olduğunda

8.1 Genel bakış: Devreye alma

Montajdan sonra ve saha ayarları tanımlandığında, montajcı düzgün işletimi doğrulamak zorundadır. Bu nedenle, aşağıda tarif edilen prosedürlere uygun olarak bir test çalıştırması gerçekleştirilmelidir.

Bu bölümde, yapılandırıldıktan sonra sistemi işletmeye almak için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Devreye alma çalışması tipik olarak şu aşamalardan meydana gelir: 1 "İşletmeye alma öncesi kontrol listesi" kontrolü. 2 Bir test çalıştırması yapılması. 3 Gerekirse, test çalıştırmasının anormal tamamlanması

sonrasında hataların düzeltilmesi.

4 Sistemin çalıştırılması.

8.2 Devreye alma sırasında dikkat edilecekler

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

TEHLİKE: YANMA RİSKİ

DİKKAT

İç üniteler üzerinde çalışırken test işletimini GERÇEKLEŞTİRMEYİN.

Test işletimini gerçekleştirirken sadece dış ünite DEĞİL aynı zamanda bağlı iç ünite de çalışacaktır. Test işletimi gerçekleştirirken bir iç ünite üzerinde çalışılması tehlikelidir.

1 Dış ana ünite DS1 PCB'si üzerindeki A1P AÇIK konuma getirilir.

2 Modülün iletişimini yeniden başlatmak için BS5 butonuna

5saniye basın.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

DİKKAT

Hava girişine veya çıkışına parmak, çubuk veya başka cisimler SOKMAYIN. Fan mahfazasını SÖKMEYİN. Fan yüksek devirde döndüğünde yaralanmaya neden olur.

Montajcı ve kullanıcı referans kılavuzu

8 Devreye alma

BİLGİ

Ünite ilk defa çalıştırıldıktan sonra geçen sürede gerekli güç, ünite üzerindeki etikette belirtilen değerden yüksek olabilir. Bu durum kompresörün sorunsuz çalışma ve sabit güç tüketimine erişmesi için 50 saat boyunca kesintisiz çalıştırılması gerekmesinden kaynaklanır.

BİLDİRİM

Gücün karter ısıtıcısına gitmesinin sağlanması ve kompresörün korunması için çalıştırmadan 6 saat önce gücü açtığınızdan emin olun.

Test çalıştırması sırasında, dış ünite ve iç üniteler çalışmaya başlar. Tüm iç ve dış ünitelerin hazırlıklarının tamamlandığından emin olun (saha boruları, elektrik kablo tesisatı, hava tahliyesi, ...). Ayrıntılar için dış ünitenin montaj kılavuzuna da bakın.

8.3 İşletmeye alma öncesi kontrol listesi

Ünitenin montajından sonra, öncelikli olarak aşağıdakileri kontrol edin. Aşağıdaki tüm kontroller yapıldıktan sonra ünite kapatılmalıdır, ANCAK o zaman üniteye enerji verilebilir.

Montajcı ve kullanıcı referans kılavuzunda açıklanan tüm montaj ve kullanım talimatlarını okuyun.

Montaj

Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin olmaması için ünitenin gereği gibi monte edildiğini kontrol edin.

Saha kablo bağlantıları

Saha kablo bağlantılarının "6.7 Elektrik kablolarının

bağlanması" sayfa 16 bölümünde açıklanan talimatlara,

kablo bağlantı şemalarına ve ilgili mevzuata göre yapıldığından emin olun.

Güç besleme gerilimi

Yerel besleme panosundaki güç besleme gerilimini kontrol edin. Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.

Toprak kablo bağlantıları

Toprak kablolarının gereği gibi bağlandığından ve toprak terminallerinin sıkıldığından emin olun.

Ana güç devresinin izolasyon testi

500 V değerinde bir megatest cihazı kullanarak, güç terminalleri ve toprak arasında 500 V DC'lik bir gerilim uygulayarak 2 MΩ veya daha fazla izolasyon direnci elde edildiğini kontrol edin. Megatest cihazını HİÇBİR ZAMAN iletim kabloları için kullanmayın.

Sigortalar, devre kesiciler veya koruma cihazları

Sigortaların, devre kesicilerin veya yerel olarak montajı yapılan koruma cihazlarının "5.5.3 Emniyet cihazı

gereksinimleri"sayfa 13 bölümünde belirtilen büyüklük ve

tipte olduğunu kontrol edin. Bir sigorta ya da koruma cihazının atlanmadığından emin olun.

İç kablo bağlantıları

Gevşek bağlantılar veya zarar görmüş elektrik elemanları açısından elektrik aksam kutusunu ve ünitenin içini gözle kontrol edin.

Pompa dönüş yönü

Su modülünün 3 fazlı güç girişi doğru şekilde kablolanmamışsa (X1M), pompa yanlış yönde dönebilir. Bu olduğunda, hava akışı azaldığından pompa yavaş yavaş aşırı ısınabilir, fan havalandırması azalabilir ve motor daha fazla güç tüketebilir. Pompa motorunun fan kapağı üzerindeki gösterge pompanın dönüş yönünü gösterir. Üniteyi ilk kez çalıştırmadan önce veya gösterge konumu değiştiğinde bu göstergenin çalışıp çalışmadığını kontrol edin. Gösterge beyaz/yansıtıcı alandaysa, güç kaynağını kapatın ve gelen besleme tellerinden herhangi ikisini X1M konumuna getirin. Doğru dönüş yönü pompa motorunun fan kapağı üzerindeki oklarla da gösterilir.

a = pompa dönüş yönü göstergesi Boru ebadı ve boru yalıtımı

Doğru boru ebatlarının monte edildiğinden ve yalıtım işleminin tam anlamıyla gerçekleştirildiğinden emin olun.

Hava tahliye vanası (en az 2 tam tur) açık olmalıdır.

Kesme vanaları

Kesme vanalarının doğru takıldığından ve tam açık olduğundan emin olun.

Filtre

Filtrenin doğru takıldığından emin olun.

Zarar görmüş donatım

Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular açısından kontrol edin.

Sert lehim

Saha boruları sert lehim işlemi sırasında boru yalıtımına zarar vermemeye özen gösterin.

Su kaçağı

Ünitenin içini su kaçağı açısından kontrol edin. Su kaçağı varsa, kaçağı onarmaya çalışın. Onarım başarısız olursa, su girişi ve su çıkışı kesme vanalarını kapatın ve yerel satıcınızı arayın.

Montaj tarihi ve saha ayarı

Montaj tarihinin kaydını, ön üst panelin arkasındaki etiket üzerinde EN60335‑2‑40’a göre mutlaka tutun ve saha ayarı içeriğinin kaydını tutun.

Program zamanlayıcı formu

Bu dokümanın en sonundaki formu doldurun. Program zamanlayıcıyı programlarken bu form, her gün için gerekli eylemleri belirlemenize yardımcı olabilir.

BİLDİRİM

Vanalar kapalı olarak sistemin çalıştırılması pompaya zarar verecektir.

Tüm kontroller yapıldıktan sonra ünite kapatılmalıdır, ancak o zaman üniteye enerji verilebilir. Ünitenin güç girişi açıldığında, başlangıç durumuna gelirken uzaktan kumanda üzerinde " en fazla 30 saniye kadar sürebilir. Bu işlem sırasında uzaktan kumanda çalıştırılamaz.

" görüntülenir, bu

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

9 Bakım ve servis

8.4 Son kontrol

Ünitenin elektriğini açmadan önce aşağıdaki önerileri okuyun:

▪ Eksiksiz montaj ve gerekli ayarların hepsi yerine getirildikten

sonra, ünitenin bütün panellerinin kapatıldığından emin olun. Bu yapılmadığında, kalan açıklıklardan elinizi içeri sokmanız elektrikli ve sıcak parçalardan dolayı ciddi yaralanmaya neden olabilir.

▪ Elektrik aksam kutusunun servis paneli, bakım amacıyla yalnız

ehliyetli bir elektrikçi tarafından açılabilir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Servis kapağı açık konumdayken, KESİNLİKLE ünitenin başından ayrılmayın.

BİLGİ

Ünite ilk defa çalıştırıldıktan sonra geçen sürede gerekli güç, ünite üzerindeki etikette belirtilen değerden yüksek olabilir. Bu durum kompresörün sorunsuz çalışma ve sabit güç tüketimine erişmesi için 48 saat boyunca kesintisiz çalıştırılması gerekmesinden kaynaklanır.

8.5 Kontrol listesinin kullanıcıya devredilmesi

Montaj bitirilip test işletimi tamamlandığında aşağıdaki eylemleri işaretleyin.

Her ünite için model doldurma işlemini yapın

BİLDİRİM

Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR.

En az yılda bir kez bakım yapılmasını öneririz. Ancak, yürürlükteki mevzuat daha kısa bakım aralıkları gerektirebilir.

BİLDİRİM

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO2 eşdeğeri olarak ifade edilir), bakım

aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin.

Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri ×

Toplam soğutucu akışkan şarjı [kg] / 1000

9.1 Genel bakış: Bakım ve servis

Bu bölüm şunlar hakkında bilgi içerir:

▪ Sistemin bakım ve servis işlemleri yapılırken elektrik tehlikelerinin

önüne geçilmesi

▪ Soğutucu geri kazanma işlemi

9.2 Bakım güvenlik önlemleri

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Kullanıcının basılı bir montaj ve kullanım kılavuzuna sahip olduğundan emin olun.

Sahada hangi sistemin monte edildiğini kullanıcıya açıklayın.

Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve herhangi bir sorunla karşılaşılması halinde ne yapılacağını açıklayın.

Ünitenin bakımına yönelik olarak kullanıcıya ne yapılması gerektiğini gösterin.

8.6 Model doldurma işlemini yapmak için

Her ünite için aşağıdaki doldurma işlemini yapın:

Montaj Konumu: Model adı (ünitenin

isim plakasına bakın):

İsteğe bağlı ekipmanlar:

Tarih: İmza:

Ürünün motajını yapan:

9 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

TEHLİKE: YANMA RİSKİ

BİLDİRİM:Elektrostatik deşarj riski

Herhangi bir bakım veya servis çalışması gerçekleştirmeden önce, statik elektriği önlemek ve PCB'yi korumak için ünitenin metal bir parçasına dokunun.

UYARI

▪ Herhangi bir bakım veya onarım faaliyetini

gerçekleştirmeden önce, HER ZAMAN besleme panelindeki devre kesiciyi kapatın, sigortaları çıkarın veya ünitenin koruma cihazlarını açın.

▪ Yüksek voltaj riski dolayısıyla, güç beslemesi

kapatıldıktan sonra 10 dakika süreyle canlı parçalara DOKUNMAYIN.

▪ Elektrik eleman kutusunun bazı kısımlarının sıcak

olduğuna lütfen dikkat edin.

▪ İletken bir kısma DOKUNMADIĞINIZDAN emin olun.

▪ Üniteyi KESİNLİKLE yıkamayın. Aksi takdirde, elektrik

çarpması veya yangın tehlikesi ortaya çıkar.

9.3 İç ünitenin yıllık bakımı için kontrol listesi

Aşağıdaki parametre ve bileşenleri en az yılda bir defa kontrol edin:

▪ Basınç boşaltma valfı hortumu (eğer varsa)

▪ Su basıncı tahliye valfı

▪ Elektrik aksam kutusu

▪ Su basıncı

▪ Su filtresi

▪ pH değeri

Basınç tahliye vanası hortumu

Suyun drenajı için, basınç tahliye vanası hortumunun doğru şekilde yerleştirildiğini kontrol edin.

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

10 Sorun giderme

Su basıncı tahliye vanası

Vana üzerindeki kırmızı kulpu saat yönünün tersine çevirin ve doğru şekilde çalışıp çalışmadığını kontrol edin:

▪ Tıkırdama sesi işitilmiyorsa yerel satıcınızla irtibat kurun.

▪ Üniteden dışarıya su akması durumunda, önce su giriş ve çıkış

kesme vanalarının her ikisini de kapatın ve ardından yerel satıcınızla irtibat kurun.

Anahtar kutusu

Anahtar kutusunda baştan sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya kusurlu kablo bağlantıları gibi belirgin kusurları arayın.

10 Sorun giderme

10.1 Genel bakış: Sorun giderme

Bu bölümde, sorunlar olması halinde yapmanız gerekenler açıklanmıştır.

10.2 Hata kodları: Genel bakış

UYARI

Dahili kablolar hasar görürse, tehlikeye meydan vermemek için imalatçı, servis temsilcisi veya benzeri yetkili bir personel tarafından değiştirilmelidir.

Su basıncı

Su basıncının 1bar üzerinde olup olmadığını kontrol edin. Düşükse, su ilave edin.

Su filtresi

Su filtresini temizleyin.

BİLDİRİM

Su filtresiyle ilgili işlemleri dikkatli bir şekilde gerçekleştirin. Su filtresini geri takarken su filtresi ağına zarar vermemek için aşırı kuvvet uygulamayın.

Şunlar hakkında bilgi içerir:

▪ Hata kodlarından yola çıkarak sorunların çözümü

Ana kod Nedeni Çözüm

Bellek yazma arızası (EEPROM hatası) Yerel satıcınıza başvurun. Su devresi arızası ▪ Su akışının yapılabildiğini kontrol edin (devredeki bütün

vanaları açın).

▪ Ünite içinden zorunlu temiz su akışı yaptırın.

R410A genleşme valfı hatası (K11E/K12E) ▪ Kablo bağlantılarını kontrol edin.

▪ Yerel satıcınıza başvurun.

Su sistemi uyarısı ▪ Filtreyi kontrol edin.

▪ Tüm vanaların açık olduğundan emin olun.

▪ Yerel satıcınıza başvurun. Kapasite hatası Yerel satıcınıza başvurun. Bozuk ACS iletişimi Yerel satıcınıza başvurun. R410A sıvı termistör hatası (R13T/R23T) ▪ Kablo bağlantılarını kontrol edin.

▪ Yerel satıcınıza başvurun. Dönüş suyu termistör hatası (R12T/R22T) ▪ Kablo bağlantılarını kontrol edin.

▪ Yerel satıcınıza başvurun. Isıtma çıkış suyu termistör hatası (R11T/R12T) ▪ Kablo bağlantılarını kontrol edin.

▪ Yerel satıcınıza başvurun. Uzaktan kumanda termostatı termistör hatası Yerel satıcınıza başvurun. Yüksek basınç hatası (SENPH/S1PH) ▪ Devrede hava olmadığını kontrol edin.

▪ Su akışının yapılabildiğini kontrol edin (devredeki bütün

vanaları açın).

▪ Su filtresinin tıkalı olmadığını kontrol edin.

▪ Tüm soğutucu stop vanalarının açık olduğunu kontrol

edin.

▪ Yerel satıcınıza başvurun. Alçak basınç hatası (SENPL) Yerel satıcınıza başvurun. R410A emme termistörü hatası (R14T/R24T) ▪ Kablo bağlantılarını kontrol edin.

▪ Yerel satıcınıza başvurun. Ters güç besleme fazı arızası Faz sırasını düzeltin. Yetersiz giriş voltajı ▪ Kablo bağlantılarını kontrol edin.

▪ Yerel satıcınıza başvurun.

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

Ana kod Nedeni Çözüm

İki ana uzaktan kumanda bağlı (iki uzaktan kumanda kullanıldığında)

Tip bağlantı sorunu ▪ Dış modül ile su modülü arasındaki başlangıç işlemleri

Adres hatası Yerel satıcınıza başvurun.

Bir uzaktan kumandanın SS1 ayarının ANA diğerinin ise ALT olarak yapıldığını kontrol edin. Güç beslemesini kapatıp açın.

tamamlanana kadar bekleyin (güç AÇIK konuma getirildikten sonra en az 12 dakika bekleyin).

▪ Yerel satıcınıza başvurun.

11 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

11 Bertaraf

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

12 Teknik veriler

766.5 500200

396500

(mm)

12 Teknik veriler

En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir. En son teknik verilerin tam kümesine Daikin dış ağından (kimlik denetimi gerekir) ulaşılabilir.

12.1 Genel bakış: Teknik veriler

Bu bölüm şunlar hakkında bilgi içerir:

▪ Servis alanı

▪ Boru hattı şeması

▪ Kablo şeması

▪ Saha ayarları

▪ ESP eğrileri

12.2 Servis alanı: İç ünite

Ünitenin etrafındaki boşluk servis için yeterli olmalıdır (aşağıdaki şekle bakın ve ihtimallerden birini seçin).

DİKKAT

Boruyu taktıktan sonra sağ servis panelinin hala çıkarılabildiğinden emin olun.

BİLGİ

Teknik mühendislik verilerinde bundan başka spesifikasyonlar bulunabilir.

Montajcı ve kullanıcı referans kılavuzu

Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi

SEHVX20~64BAW

4P508020-1 – 2017.10

12.3 Boru hattı şeması: İç ünite

d+f

d+e c i

p n

m j a

R11T R14T

R12T R13T

A B

C D

a Hava alma vanası

b Sıcaklık sensörleri (R11T, R12T, R13T, R14T)

c Genleşme kabı (12 l)

d Kesme vanası (sahada montaj)

e Su giriş bağlantısı

f Su çıkış bağlantısı g Drenaj portu h Su filtresi

i Basınç göstergesi

j Akış anahtarı

k Pompa

l Emniyet valfı

m Çek valf

n Elektronik genleşme vanası o Isı eşanjörü p Filtre

A Su tarafı B Soğutucu tarafı C Soğutma modunda soğutucu akışı D Isıtma modunda soğutucu akışı

12 Teknik veriler

SEHVX20~64BAW Ayrı su modülü ile inverter ısı pompası soğutma grup ünitesi 4P508020-1 – 2017.10

Montajcı ve kullanıcı referans kılavuzu

12 Teknik veriler

12.4 Kablo bağlantı şeması: İç ünite

İç modül üzerindeki kablo tesisatı etiketine bakın. Kullanılan kısaltmalar aşağıda listelenmiştir:

BİLGİ

Dış modül üzerindeki kablo bağlantı şeması yalnızca dış modül içindir. Su modülü veya opsiyonel elektrik komponentleri için su modülünün kablo bağlantı şemasına bakın.

L1,L2,L3 Canlı N Nötr

Saha kabloları Terminal şeridi Konektör Terminal Koruyucu topraklama (vidası)

BLK Siyah BLU Mavi BRN Kahverengi GRN Yeşil GRY Gri ORG Turuncu PNK Pembe RED Kırmızı WHT Beyaz YLW Sarı

A1P Ana PCB devre 1 A2P Kullanıcı arayüzü PCB'si A3P Kontrol PCB'si devre 1 A4P Talep PCB'si (opsiyonel) A5P Ana PCB devre 2 A6P Talep PCB'si (opsiyonel) A7P Uzak kullanıcı arayüz PCB'si (opsiyonel) A8P Kontrol PCB'si devre 2 C1~C3 Filtre kapasitörü

F1U (A*P) Sigorta (250V, 3.15A, T) HAP (A*P) PCB LED K11E Elektronik genleşme valfı (devre 1) K21E Elektronik genleşme valfı (devre 2) K1P Pompa kontaktörü K1S Pompa aşırı akım rölesi K*R (A3P) PCB rölesi M1P Pompa Q1T Genleşme kabı ısıtıcısı için termostat PS (A*P) Anahtarlamalı güç besleme Q1DI Toprak kaçağı devre kesici (sahadan temin

edilir)) R1T Termistör (hava, kanat) R11T Çıkış suyu termistörü (devre 1)) R12T Dönüş suyu termistörü (devre 1) R13T Soğutucu sıvı termistörü (devre 1) R14T Soğutucu gaz termistörü (devre 1) R21T Çıkış suyu termistörü (devre 2) R22T Dönüş suyu termistörü (devre 2) R23T Soğutucu sıvı termistörü (devre 2) R24T Soğutucu gaz termistörü (devre 2) S1L Akış anahtarı (devre 1) S2L Akış anahtarı (devre 2) S1S Termostat girişi 1 (sahadan temin edilir) S2S Termostat girişi 2 (sahadan temin edilir) S3S İşletim AÇIK girişi (sahadan temin edilir) S4S İşletim KAPALI girişi (sahadan temin edilir) SS1 (A1P, A5P) Seçici anahtar (acil durum) SS1 (A2P) Seçici anahtar (ana/bağımlı) SS1 (A7P) Seçici anahtar (ana/bağımlı) (opsiyonel) V1C, V2C Ferrit nüve gürültü filtresi X1M~X4M Terminal şeridi X801M (A*P) Baskı devre kartı terminal şeridi Z1F, Z2F (A*P) Gürültü filtresi
