Page 1

ASENNUSOPAS

Jaettu ilmastointilaite

RZQ200C7Y1B RZQ250C7Y1B

Page 2

A C

a be

A C

abe

A C

abe

A C

abe

1500

500

(mm)

2 3

≥1500

≥1000

≥1500

1500

≥

3 2

8 9 10 11

L7L1

123

L3L1

8 9

12 13 14 15

L4L1

42 31

3 5

A B

≥66

765

722-737

8 4

2 3

3 2

8 7 8

11 10

4563

8 7

14 15 16

12 13

123454

345

1816 17

Page 3

■

RZQ200C7Y1B RZQ250C7Y1B

ISÄLTÖ

Sivu

1. Turvallisuusohjeita......................................................................1

2. Johdanto .................................................................................... 2

2.1. Mahdolliset yhdistelmät ...................................................................2

2.2. Normaalisti mukana toimitettavat varusteet..................................... 2

2.3. Valinnaisvarusteet............................................................................2

2.4. Tekniset ja sähkötiedot .................................................................... 2

3. Pääkomponentit.........................................................................2

4. Sijoituspaikan valinta .................................................................2

5. Yksikön tarkastus ja käsittely.....................................................3

6. Yksikön purkaminen pakkauksesta ja sijoittaminen................... 3

7. Kylmäaineputkisto...................................................................... 4

7.1. Putkiston materiaalin valitseminen ..................................................4

7.2. Kylmäaineputken koko ..................................................................... 4

7.3. Haaraputken valinta......................................................................... 5

7.4. Putken sallittu pituus ja korkeusero .................................................5

7.5. Nykyistä tai esiasennettua putkistoa voidaan käyttää .....................5

7.6. Kylmäaineputkiston asennuksessa huomioitavaa............................ 5

7.7. Kylmäaineputkiston liittäminen.........................................................6

7.8. Vuototesti ja tyhjökuivaus.................................................................7

7.9. Putkiston eristys............................................................................... 8

7.10. Yksikön ja asennusolosuhteiden tarkastus...................................... 8

7.11. Sulkuventtiilin käyttömenettely......................................................... 8

7.12. Kylmäaineen lisätäyttö..................................................................... 9

8. Kenttäjohdotus.........................................................................11

8.1. Sisäinen johdotus – osaluettelo.....................................................11

8.2. Valinnaiset liittimet......................................................................... 12

8.3. Virtapiiriä ja kaapelointia koskevat vaatimukset.............................12

8.4. Yleisiä varoituksia.......................................................................... 12

8.5. Esimerkkejä ...................................................................................13

9. Ennen käynnistystä.................................................................. 14

9.1. Huolto-ohjeet .................................................................................14

9.2. Tarkistettavat kohteet ennen ensikäynnistystä............................... 15

9.3. Kenttäasetukset.............................................................................15

9.4. Koekäyttö....................................................................................... 16

10. Huoltotilakäyttö ........................................................................17

11. Varoitus kylmäainevuodoista....................................................17

12. Jätehuoltovaatimukset ............................................................. 18

LUE TÄMÄ OPAS HUOLELLISESTI ENNEN KUIN KÄYNNISTÄT YKSIKÖN. ÄLÄ HEITÄ SITÄ POIS. PIDÄ SE TALLESSA VASTAISUUDEN VARALLE.

LAITTEIDEN TAI LISÄLAITTEIDEN VÄÄRÄ ASENNUS TAI LIITTÄMINEN SAATTAVAT AIHEUTTAA SÄHKÖISKUN, OIKOSULUN, VUOTOJA, PALON TAI MUUTA VAHINKOA LAITTEILLE. HUOLEHDI SIITÄ, ETTÄ KÄYTÄT AINOASTAAN DAIKININ VALMISTAMIA LISÄLAITTEITA, JOTKA ON ERITYISESTI SUUNNITELTU KÄYTETTÄVIKSI NÄIDEN LAITTEIDEN KANSSA. NIIDEN ASENTAMINEN ON ANNETTAVA AMMATTIMIEHEN TEHTÄVÄKSI.

DAIKIN-LAITTEET ON SUUNNITELTU MUKAVUUSKÄYTTÖÄ VARTEN. MUITA KÄYTTÖTARKOITUKSIA VAR TEN OTA YHTEYS LÄHIMPÄÄN DAIKINEDUSTAJAAN.

JOS OLET EPÄVARMA ASENNUSMENETTELYN TAI KÄYTÖN SUHTEEN, OTA AINA YHTEYTTÄ JÄLLEENMYYJÄÄSI, JOLTA SAAT NEUVOJA JA TIETOJA.

TÄTÄ ILMASTOINTILAITETTA KOSKEE EHTO "LAITTEET, JOTKA EIVÄT OLE YLEISESSÄ KÄYTÖSSÄ".

Jaettu ilmastointilaite

Asennusopas

Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat alkuperäisten ohjeiden käännöksiä.

1. T

URVALLISUUSOHJEITA

Tässä luetellut varotoimenpiteet on jaettu seuraavaan kahteen luokkaan. Molemmat käsittelevät hyvin tärkeitä aiheita, joten noudata niitä huolellisesti.

VAR OITUS

Jos varoitusta ei noudateta, seurauksena voi olla vakavia vammoja.

HUOMAUTUS

Jos huomausta ei noudateta, seurauksena voi olla vammoja tai laitteiston vaurioituminen.

Varoitus

Pyydä jälleenmyyjää tai ammattitaitoista henkilöä suorittamaan asennus

. Älä asenna laitetta itse. Väärin tehty asennus voi aiheuttaa vesivuotoja, sähköiskuja tai tulipaloja.

■

Tee asennus tämän asennusoppaan ohjeiden mukaisesti. Väärin tehty asennus voi aiheuttaa vesivuotoja, sähköiskuja tai tulipaloja.

■

Käytä asennukseen vain ilmoitettuja tarvikkeita ja osia. Muiden kuin ilmoitettujen osien käyttäminen voi aiheuttaa vesivuotoja, sähköiskuja, tulipalon tai yksikön putoamisen.

■

Kun kytket sisä- ja ulkoyksiköitä ja virtalähdettä, vedä johdot niin, että etupaneeli voidaan kiinnittää kunnolla. Jos etupaneeli ei ole paikoillaan, seurauksena voi olla liittimien ylikuumeneminen, sähköisku tai tulipalo.

Jos kaasumaista kylmäainetta vuotaa asennuksen aikana, tuuleta huonetila välittömästi. Jos kaasumaista kylmäainetta joutuu tekemisiin avotulen kanssa, myrkyllistä kaasua saattaa syntyä.

Kun asennus on suoritettu, tarkista, ettei kaasumaista kylmäainetta vuoda. Myrkyllistä kaasua saattaa muodostua, jos kaasumaista kylmäainetta vuotaa huoneeseen ja joutuu kosketuksiin tulenlähteen kuten lämmittimen tai lieden kanssa.

Katkaise virta ennen kuin kosketat sähköliittimiä. Jännitteisiä osia voidaan helposti koskettaa vahingossa.

Älä koskaan jätä yksikköä ilman valvontaa asennuksen tai huollon aikana, kun huoltopaneeli on irrotettu.

Kun suunnitellaan jo asennettujen yksiköiden siirtämistä, kylmäaine täytyy ensin ottaa talteen pumpun alasajon jälkeen. Katso luku " Pumppaamisessa huomioitavaa" sivulla 10.

Huomautus

Asenna tyhjennysputket tämän asennusoppaan ohjeiden mukaisesti hyvän tyhjennyksen varmistamiseksi, ja eristä putket vesihöyryn tiivistymisen estämiseksi. Huonosti asennettu tyhjennysputkisto voi aiheuttaa vesivuotoja ja kastella huonekalut.

Asenna sisä- ja ulkoyksiköt, virtajohto ja yhdysjohto vähintään 1 metrin päähän televisioista tai radioista häiriöiden tai kohinan ehkäisemiseksi. (Radioaalloista riippuen 1 metrin etäisyys ei välttämättä riitä kohinan poistamiseen.)

Älä kastele ulkoyksikköä. Kastuminen voi aiheuttaa sähköiskun tai tulipalon.

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Asennusopas

Page 4

■

2. J

R410A:ta koskevia varoituksia

Kylmäainetta on käsiteltävä erittäin huolellisesti, jotta järjestelmä pysyy puhtaana, kuivana ja tiiviinä.

- Puhdistus ja kuivaus Vieraiden aineiden (mukaan lukien mineraaliöljyt ja

kosteus) pääsy järjestelmään on estettävä.

- Tiiviys Lue huolellisesti kappale "7.6. Kylmäaineputkiston

asennuksessa huomioitavaa" sivulla 5 ja noudata

tarkasti annettuja ohjeita.

Koska R410A on sekoituskylmäaine, lisättävä kylmäaine täytyy täyttää nestemäisessä muodossa. (Jos kylmäaine on kaasumaisessa muodossa, sen koostumus muuttuu eikä järjestelmä sen vuoksi toimi kunnolla.)

Yhdistettyjen sisäyksiköiden täytyy olla erityisesti R410A-kylmäaineelle suunniteltuja.

Lue huolellisesti kappale "7. Kylmäaineputkisto" sivulla 4 ja noudata tarkasti annettuja ohjeita.

Koska suunniteltu paine on 4,0 MPa eli 40 baaria, käytettävien putkien seinämien on oltava paksuja. Katso

"7.1. Putkiston materiaalin valitseminen" sivulla 4.

OHDANTO

2.3. Valinnaisvarusteet

Tämä ulkoyksikkö vaatii putkihaaroitussarjan (lisävaruste), kun käytetään tupla-, kolmois- tai kaksoistuplajärjestelmää. Katso lisätietoja luetteloista.

2.4. Tekniset ja sähkötiedot

Täydellinen luettelo teknisistä ominaisuuksista löytyy Rakennetietokirjasesta.

3. P

Katso pääkomponentit sekä niiden tehtävät Teknisestä oppaasta.

4. S

Tämä on luokan A tuote. Tämä tuote voi aiheuttaa kotiympäristössä radiohäiriöitä, jossa tapauksessa käyttäjän täytyy ryhtyä asianmukaisiin toimenpiteisiin.

ÄÄKOMPONENTIT

IJOITUSPAIKAN

Sekä sisä- että ulkoyksikkö voidaan sijoittaa toimisto- tai kevyeen teollisuusympäristöön. Kotikäyttöön asennettaessa se saattaa aiheuttaa sähkömagneettisia häiriöitä.

VALINTA

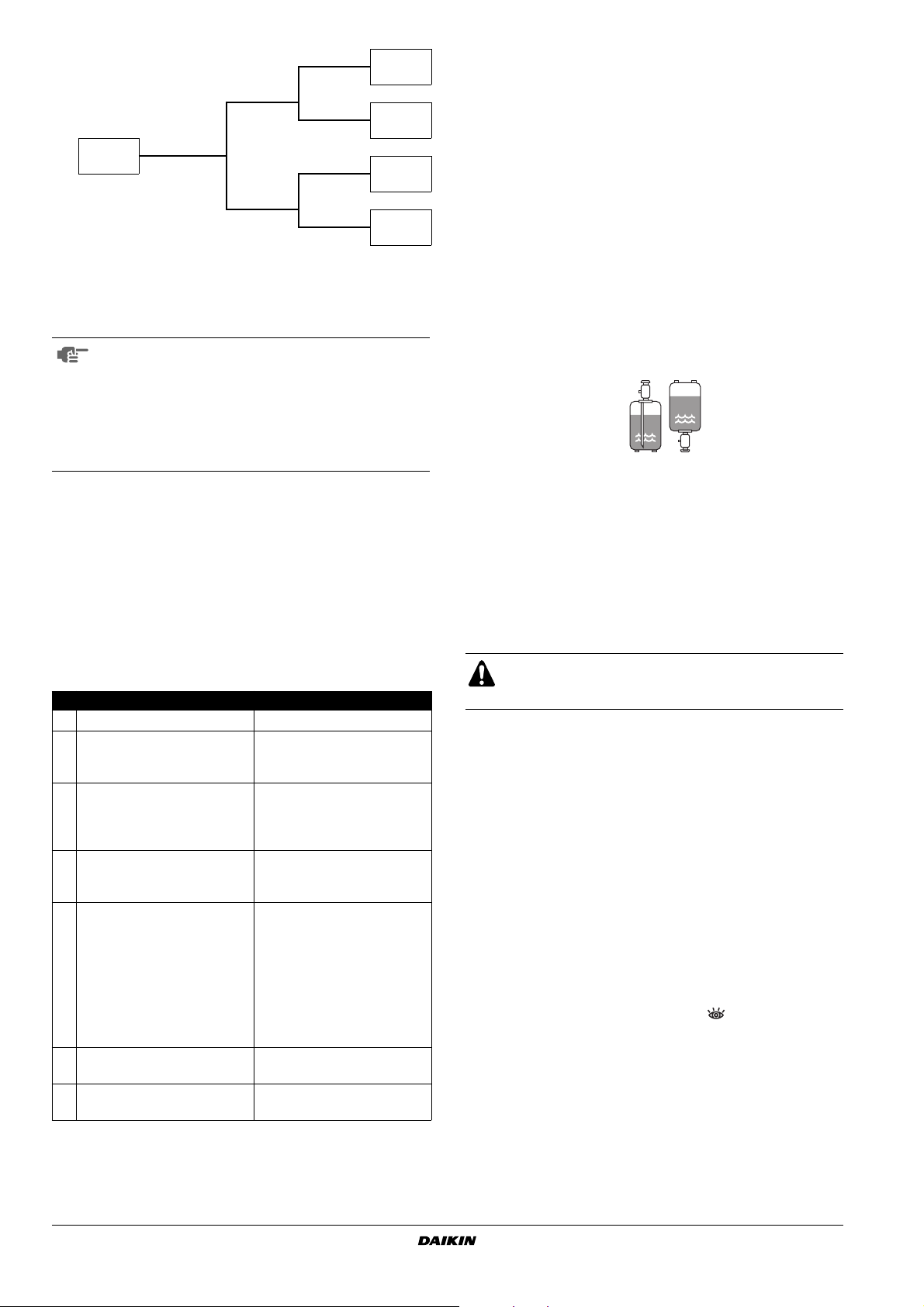

2.1. Mahdolliset yhdistelmät

Sisäyksiköt voidaan asentaa seuraavasti.

Käytä aina asianmukaisia, R410A-kylmäaineen kanssa yhteensopivia sisäyksiköitä. Katso tuoteluetteloista, mitkä sisäyksiköt ovat yhteensopivia R410A-kylmäaineen kanssa.

Noudata sisäyksikön osalta sen asennusoppaan ohjeita.

2.2. Normaalisti mukana toimitettavat varusteet

RZQ200

Kaasuputkisto (1) 1 1

Kaasuputkisto (2) 1 1

Nesteputkisto (1) 1 1

Nesteputkisto (2) 1 1

Asennusopas 1 1

Kylmäaineen lisäystarra 1 1

Fluorattuja kasvihuonekaasuja koskeva tarra

Monikielinen ﬂuorattuja kasvihuonekaasuja koskeva tarra

Katso kuva 2.

Asennusopas Lisävarusteputket

RZQ250

Huolehdi siitä, että pieneläimet eivät voi käyttää ulkoyksikköä suojapaikkanaan.

Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon. Kehota asiakasta pitämään yksikön ympäristö puhtaana.

Invertteriyksiköt tulee asentaa paikkaan, joka täyttää seuraavat edellytykset:

Perustuksien on oltava riittävät kantamaan yksikön painon, ja lattian on oltava tasainen tärinän ja melun estämiseksi. Muuten yksikkö voi kaatua ja aiheuttaa vammoja.

Yksikön ympärillä on oltava riittävästi tilaa huoltotoimenpiteiden suorittamista varten sekä tuloilman ja lähtöilman vaatima vähimmäistila. (Katso kuva 1 ja valitse yksi vaihtoehdoista.)

Jos asennuspaikalla vain sivuilla A+B on esteitä, seinien korkeudella ei ole vaikutusta ilmoitettuihin huoltotilan mittoihin.

A B C D Asennuspaikan sivut, joilla on esteitä

Imupuoli

Huolehdi siitä, että pieneläimet eivät voi käyttää ulkoyksikköä suojapaikkanaan.

Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon. Kehota asiakasta pitämään yksikön ympäristö puhtaana.

Tulenaran kaasun vuotaminen ei aiheuta tulipalon vaaraa.

Var mista, että vesi ei voi aiheuttaa sijoituspaikassa vaurioita, mikäli sitä tihkuu yksiköstä (esimerkiksi jos tyhjennysputki on tukkeutunut).

Ulko- ja sisäyksiköiden välisen putkiston pituus ei saa ylittää suurinta sallittua pituutta.

Valitse yksikön asennuspaikka sellaiseksi, ettei laitteesta ulos purkautuva ilma eikä laitteen tuottama melu ole häiriöksi kenellekään.

Var mista, että yksikön tuloilma- ja poistoilma-aukot eivät ole vallitsevan tuulen puolella. Vastatuuli haittaa yksikön toimintaa. Asenna tarvittaessa tuulieste.

Älä asenna laitetta paikkaan tai käytä sitä paikassa, jonka ilman suolapitoisuus on korkea, esim. valtameren lähellä.

Asennusopas

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 5

■

Estä asennuksen aikana mahdollisuus, että lapset pääsevät kiipeämään tai laittamaan esineitä yksikön päälle

Putoaminen tai tippuminen voi aiheuttaa vammoja.

Laitteistoa ei ole tarkoitettu käytettäväksi räjähdysalttiissa ympäristössä.

Tässä oppaassa kuvattu laitteisto voi aiheuttaa radiotaajuusenergiasta aiheutuvaa elektronista kohinaa. Laitteisto täyttää määritykset, jotka on suunniteltu antamaan kohtuullinen suoja tällaisia häiriöitä vastaan. Yksittäisen asennuksen häiriöttömyyttä ei kuitenkaan voida taata.

Siksi on suositeltavaa asentaa laitteisto ja sähköjohdot riittävän etäälle stereolaitteista, tietokoneista yms. (Katso kuva 3).

1 Tietokone tai radio 2 Sulake 3 Maavuotokatkaisin 4 Kaukosäädin 5 Sisäyksikkö

Äärimmäisissä olosuhteissa etäisyyksien tulee olla vähintään 3 m ja virta- ja viestintälinjoissa on käytettävä putkijohtoja.

Runsaslumisilla seuduilla on asennuspaikan valinnassa huomioitava lumen mahdolliset haitat yksikön sijoituspaikkaa valittaessa.

Itse kylmäaine R410A on myrkytöntä, syttymätöntä ja turvallista. Jos kylmäainetta kuitenkin vuotaa, sen pitoisuus saattaa ylittää sallitun rajan tilan koosta riippuen. Tämän vuoksi saattaa olla tarpeen ryhtyä toimenpiteisiin vuotojen ehkäisemiseksi.

Älä asenna laitetta seuraaviin paikkoihin.

• Tilat, joissa on happamia tai emäksisiä höyryjä.

• Tilat, joiden ilmassa saattaa olla rikkihapokkeita ja muita syövyttäviä kaasuja. Kupariputket ja juotetut saumat voivat syöpyä ja aiheuttaa kylmäainevuodon.

• Tilat, joissa on mineraaliöljysumua, öljysumua tai esimerkiksi keittiöstä syntyvä höyryä. Muoviosat voivat hapertua ja pudota tai aiheuttaa vesivuotoja.

• Tilat, joissa ilma on hyvin suolaista, kuten valtameren lähituntumassa.

• Tilat, joissa tulenarkoja kaasuja saattaa vuotaa, joissa käsitellään tinneriä, bensiiniä ja muita höyrystyviä aineita, tai joiden ilmassa on hiilipölyä tai muita syttyviä aineita. Vuotava kaasu saattaa kerääntyä yksikön ympärille aiheuttaen räjähdyksen.

• Tilat, joissa on sähkömagneettisia aaltoja tuottavia laitteita. Sähkömagneettiset aallot voivat aiheuttaa ohjausjärjestelmän toimintahäiriöitä ja estää normaalin käytön.

• Tilat, joiden verkkojännite vaihtelee huomattavasti, kuten tehtaat.

•Autot tai laivat.

Ota asennuksen aikana voimakkaat tuulet, taifuunit tai maanjäristykset huomioon. Virheellinen asennus voi johtaa yksikön kaatumiseen.

5. Y

Toimituksen jälkeen kuljetuslaatikko tulee tarkastaa, ja havaitut vauriot pitää välittömästi ilmoittaa kuljetusliikkeen reklamaatioista vastaavalle henkilölle.

Yksikön käsittelyssä on syytä ottaa seuraavat seikat huomioon:

5.1 Kun siirrät yksikköä trukilla lopulliseen paikkaansa, nosta sitä

5.2 Poista asennuspaikalla yksikkö pakkauksestaan ja vie trukin

6. Y

KSIKÖN

vahingoittumisen.

Valitse etukäteen reitti, jota pitkin yksikkö tuodaan sisään.

Tuo yksikkö mahdollisimman lähelle lopullista sijoituspaikkaa alkuperäisessä pakkauksessaan välttääksesi vauriot siirron yhteydessä. (Katso kuva 4)

1 2 3 4 5

Nosta yksikkö mielellään nosturin sekä kahden vähintään 8 m pitkän nostoliinan avulla. (Katso kuva 4)

Käytä aina nostosuojia ehkäisemään nostohihnasta mahdollisesti aiheutuvaa vauriota. Kiinnitä huomiota yksikön painopisteen sijaintiin.

HUOMAA

Jos käytetään haarukkatrukkia, kuljeta yksikköä ensin mieluummin kuormalavalla, ja vie sitten trukin haarukka yksikön alaosassa olevien suurten suorakulmaisten aukkojen läpi.

kuormalavan alta.

haarukka yksikön alaosassa olevien suurten suorakulmaisten aukkojen läpi.

HUOMAA

KSIKÖN

TARKASTUS

Särkyvää, käsittele yksikköä varoen.

Pidä yksikkö pystyasennossa välttääksesi kompressorin

Pakkausmateriaali Aukko (suuri) Hihnasilmukka Aukko (pieni) (40x45) Nostosuoja

Käytä ≤ 20 mm leveää hihnasilmukkaa, joka kestää yksikön painon.

Käytä välikangasta trukin haarukassa, jotta yksikkö ei vaurioidu. Jos alarungon maali lohkeaa, ruostesuojauksen teho voi heiketä.

PURKAMINEN

KÄSITTELY

PAKKAUKSESTA

SIJOITTAMINEN

Irrota neljä ruuvia, jotka kiinnittävät yksikön kuormalavaan. Var mista, että yksikkö asennetaan vaakasuoraan riittävän

tukevalle alustalle tärinän ja melun ehkäisemiseksi. Kiinnitä yksikkö paikoilleen neljän ankkuripultin M12 avulla. Var mista, että alusta yksikön alla on yli 765 mm. Yksikkö pitää asentaa kiinteälle, vaakatasossa olevalle alustalle

(teräspalkkikehikko tai betonialusta) kuten kuvassa 5 näyttää.

Malli A B

RZQ200+250 930 792

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Tue yksikkö perustuksella, joka on vähintään 66 mm leveä. (Yksikön tukijalka on 66 mm leveä.)

Asennusopas

Page 6

■

Älä käytä telineitä kulmien tukemiseen. (Katso kuva 6)

X Ei sallittu O Sallittu

Valmista perustuksen ympärille vedenpoistokanava johtamaan yksiköstä poistuva jätevesi.

Jos yksikkö on tarkoitus asentaa katolle, tarkista ensin katon lujuus ja veden pois johtaminen katolta.

Jos yksikkö asennetaan kehikon päälle, asenna vesisuojalevy 150 mm etäisyydelle yksikön alle estääksesi veden suotuminen yksikön alta.

■ Jos yksikkö asennetaan syövyttävään ympäristöön, käytä mutteria, jossa on hartsi-

kiinnityslevy (1), suojaamaan mutterin kiristysosaa ruosteelta.

HUOMIOITAVAA

Tuki kaikki putkien ja johtojen läpivientireiät tiivistysaineelta (hankittava erikseen). (Pienet eläimet voivat mennä laitteen sisään.)

Esimerkki: putkien vienti etukautta. (Katso kuva 10)

1 Tuki alueet, joissa on merkki " ".

(Kun putket viedään etupaneelista.)

2 Kaasupuolen putkisto 3 Nestepuolen putkisto

7. K

YLMÄAINEPUTKISTO

Käytä R410A-ainetta kylmäaineen lisäykseen. Kaikki putkien asennustyöt tulee teettää hyväksytyllä

kylmäalan ammattilaisella, ja niiden tulee noudattaa asiaankuuluvia paikallisia ja kansallisia säädöksiä.

KYLMÄAINEPUTKISTOA JUOTETTAESSA HUOMATTAVAA:

■ Älä käytä juoksutinta juottaessasi kuparikuparikylmäaineputkistoa. (Koskee etenkin HFCkylmäaineputkistoa.) Käytä juottamiseen fosforikuparikovajuotetta (BCuP), joka ei vaadi juoksutinta. Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi käytetään klooripohjaista juoksutinta, se syövyttää putkia, ja jos juoksuttimessa on ﬂuoria, se vahingoittaa kylmäaineöljyä.

■ Juotettaessa on suoritettava puhallus typpikaasulla. (Jos juotettaessa ei korvata typpeä tai vapauteta typpeä putkeen, seurauksena on runsaasti hapettunutta kalvoa putkien sisäpinnoilla. Tämä kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden toimintaa ja estää normaalin käytön.)

■ Kun asennus on suoritettu, tarkista ettei kylmäainekaasua vuoda. Myrkyllistä kaasua saattaa muodostua, jos kylmäainekaasua vuotaan huoneeseen ja pääsee kosketuksiin tulenlähteen kanssa. Jos vuotoa esiintyy:

• tuuleta alue välittömästi.

• älä koske suoraan vuotavaan kylmäaineeseen.

Seurauksena voi olla paleltuma.

HUOMAA

Asennustyökalut: Muista käyttää asennustyökaluja (mittariputken täyttö-

letku, jne.), jotka on tarkoitettu käytettäväksi ainoastaan R410A-asennuksissa järjestelmän paineen kestämiseksi ja jotta järjestelmään ei pääse sekoittumaan vieraita aineita (esim. mineraaliöljyjä, kuten SUNISOa, ja kosteutta). (Ruuvien tiedot ovat erilaiset R410A- ja R407Ckylmäaineilla.)

Tyhjöpumppu (käytä 2-vaiheista tyhjöpumppua takaiskuventtiilillä):

■ Var mista, ettei öljy valu pumpusta vastakkaiseen suuntaan järjestelmässä, kun pumppu ei ole käynnissä.

7.1. Putkiston materiaalin valitseminen

Valmistusmateriaali: fosforihappopelkistettyä, saumatonta kupariputkea kylmäaineelle.

Temperointiaste: käytä putkistoa, jonka temperointiaste on putken halkaisijan funktio alla olevan taulukon mukaisesti.

Kylmäaineputkiston seinämän paksuuden on oltava asianomaisten paikallisten ja kansallisten määräysten mukainen. R410A-putkiston seinämän vähimmäispaksuuden on oltava alla olevan taulukon mukainen.

Putki Ø

9,5 / 12,7 O 0,80

15,9 O 1,00 22,2 1/2H 1,00

O = karkaistu 1/2H = puolikarkaistu

Putkiston materiaalin

temperointiaste

Vähimmäispaksuus

t (mm)

7.2. Kylmäaineputken koko

Katso tuplajärjestelmä: kuva 9, kolmoisjärjestelmä: kuva 12 ja kaksoistuplajärjestelmä: kuva 13.

■

Pääputki (putki ulko- ja ensimmäisen haaran välissä). Putkien täytyy olla samankokoisia ulkoliitäntöjen kanssa.

Kylmäaineputken koko

Malli Vakiokoko Suurempi koko

RZQ200

RZQ250

(1) Jos kyseessä on tupla-, kolmois- tai kaksoistuplajärjestelmä, ilmoitetut

kylmäaineputken koot koskevat vain pääputkia. (L1 = ulkoyksikön ja haaran väliset putket kuvissa 9, 12 ja 13).

Kaasuputki Ø22,2 Ø25,4 Nesteputki Ø9,5 Ø12,7 Kaasuputki Ø22,2 Ø25,4 Nesteputki Ø12,7 Ø15,9

Putki ensimmäisen ja toisen haaran välissä (L2 + L3) (vain kaksoistupla).

Neste Ø9,5 Kaasu Ø15,9

Putki viimeisen haaran ja sisäyksiköiden välissä (L2~L3 tupla-, L2~L4 kolmois- ja L4~L7 kaksoistuplajärjestelmässä). Näiden putkien täytyy olla samankokoisia kuin liitetyt sisäyksiköiden putket. Haara: katso merkintä ' ■ ' kuvissa 9, 12 ja 13.

(1)

Asennusopas

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 7

HUOMAA

■ Käytä uusissa asennuksissa vakioputkikokoja.

■ Nykyisiä putkia käytettäessä suurempi koko on

sallittu yllä olevan taulukon mukaisesti. Suurempi koko sallitaan vain pariyhdistelmässä (L1). Taulukossa "Sallittu putken pituus" sivulla 5 mainitut putkien sallittuja pituuksia koskevat lisärajoitukset on otettava huomioon. Jos normaalia putkikokoa ei käytetä, seurauksena voi olla tehon heikkeneminen. Asentajan täytyy olla tietoinen tästä ja arvioitava tätä erittäin huolellisesti koko asennuksen kannalta.

7.3. Haaraputken valinta

Tuplajärjestelmä KHRQ22M20TA Kolmoisjärjestelmä KHRQ250H Kaksoistuplajärjestelmä KHRQ22M20TA (3x)

7.4. Putken sallittu pituus ja korkeusero

Katso alla olevasta taulukosta pituudet ja korkeudet. Katso myös kuvia 8, 9, 12 ja 13. Oletetaan, että kuvan pisin putki vastaa todellisuudessa pisintä putkea, ja kuvan korkein yksikkö vastaa todellisuudessa korkeinta yksikköä.

Putkiston vähimmäispituus

Kaikki 5 m

Yksisuuntaisen putkiston enimmäispituus

Pari L1 vakio 100 m

Tuplajärjestelmä L1+L2 — 100 m Kolmoisjärjestelmä L1+L2 — 100 m Kaksoistupla-

järjestelmä

Haaraputkiston suurin pituus

Tupla- ja kolmoisjärjestelmä

Kaksoistuplajärjestelmä

Suurin ero haarapituuksien välillä

Tuplajärjestelmä L2–L3 — 10 m Kolmoisjärjestelmä L2–L4 — 10 m Kaksoistupla-

järjestelmä

Suurin korkeus sisä- ja ulkoyksikköjen välillä

Kaikki H1 — 30 m

Suurin korkeus sisäyksikköjen välillä

Tupla-, kolmois- ja kaksoistuplajärjestelmä

Kuormittamaton pituus

Kaikki L1+L2+L3+L4+L5

(1) Putkiston vähimmäispituus on 5 m. Jos asennuksessa käytetään lyhyempää

Sallittu putken pituus

(1)

kaasuputken suurempi koko

nesteputken suurempi koko

L1+L2+L4 —

L2 —

L2+L4 —

L2–L3, L6–L7, (L2+L4)–(L3+L7)

+L6+L7

putkea, järjestelmä ylikuormittuu (epänormaali HP jne.). Jos sisä- ja ulkoyksikön välinen etäisyys on alle 5 m, taivuta putkea useammasta kohdasta, jotta sen pituus on ≥5 m.

—

— 0,5 m

vakio 30 m kaasuputken

suurempi koko nesteputken

suurempi koko

100 m

50 m

100 m

20 m

10 m

30 m

10 m

Jos käytetään suurempia nesteputkia, sisäyksikkö täytyy asentaa alemmaksi kuin ulkoyksikkö.

7.5. Nykyistä tai esiasennettua putkistoa voidaan käyttää

1. Putkiston täytyy täyttää alla olevat ehdot.

• Putken läpimitan on täytettävä ehdot, jotka on ilmoitettu kohdassa "7.2. Kylmäaineputken koko" sivulla 4.

• Putkiston pituuden on oltava sallitun pituuden rajoissa kohdan "7.4. Putken sallittu pituus ja korkeusero" sivulla 5 mukaisesti.

• Putkiston täytyy olla suunniteltu R410A:ta varten. Katso kohta "7.1. Putkiston materiaalin valitseminen" sivulla 4.

2. Vain pääputkistoa voidaan käyttää uudelleen ilman puhdistusta, kun:

• Yksisuuntaisen putkiston kokonaispituus: <50 m.

•Kompressori ei ole rikkoutunut vaihdettavan yksikön historian

aikana.

• Pumpun alasajo voidaan suorittaa oikein:

- Käytä yksikköä keskeytyksettä 30 minuutin ajan jäähdytystilassa.

- Aja pumppu alas.

- Irrota vaihdettavat ilmastointiyksiköt.

•Tarkasta nykyisen putkiston likaisuus. Jos kaikki nämä vaatimukset eivät täyty, nykyiset putket täytyy

puhdistaa tai vaihtaa, kun vaihdettavat ilmastointiyksiköt on ensin irrotettu.

7.6. Kylmäaineputkiston asennuksessa huomioitavaa

■ Jäähdytyspiiriin ei saa päästää mitään muuta ainetta, ilmaa tms., kuin määrättyä kylmäainetta. Jos kylmäainekaasua pääsee vuotamaan työskentelyn aikana, tuuleta huone välittömästi kunnolla.

■ Jotta putkistoon ei pääse likaa, nestettä tai pölyä, suojaa se puristamalla tai teipillä.

Asennuspaikka Asennusaika Suojaustoimenpide

Ulkopuoli

Sisäpuoli Asennusajasta riippumatta

Yli kuukausi

Alle kuukausi

Kupariputket on vietävä varovasti seinien läpi.

■ Kun kyseessä on simultaanikäyttöjärjestelmä

- Putkitus ylöspäin ja alaspäin tehdään pääputkilinjaan.

- Käytä kylmäaineputkien haaroittamiseen

putkenhaaroitussarjaa (lisävaruste).

Varotoimenpiteet. (Katso lisätietoja putkenhaaroitussarjan mukana toimitettavasta käyttöohjeesta.)

- Asenna haaraputket vaakasuoraan (enimmäiskaltevuus 15°)

tai pystysuoraan.

- Sisäyksikön haaraputken tulee olla mahdollisimman lyhyt.

- Pyri siihen, että molempien haaraputkien pituus (matka

sisäyksikköön) on sama.

■ Käytettäessä olemassa olevaa kylmäaineputkistoa Ota huomioon seuraavat asiat, kun käytetään olemassa olevaa kylmäaineputkistoa.

■ Ta r kasta silmämääräisesti jäljellä olevan öljyn laatu

nykyisessä kylmäaineputkistossa. Tämä tarkastus on erittäin tärkeä, sillä jos nykyistä putkistoa

käytetään huonolaatuisen öljyn kanssa, seurauksena on kompressorin rikkoutuminen.

- Laita hieman putkiin jäänyttä öljyä, jota haluat käyttää uudelleen, valkoiselle paperille tai öljyntarkastusreferenssikortin valkoiselle pinnalle ja vertaile öljyn väriä referenssikortin ympyröidyn värin kanssa.

- Jos öljyn väri on sama kuin ympyröidyn värin tai tummempi, vaihda putkisto, asenna uusi putkisto tai puhdista putkisto huolellisesti.

- Jos öljyn väri on vaaleampi, putkia voidaan käyttää uudelleen ilman puhdistusta.

Öljyntarkastusreferenssikortti on välttämätön tällaiseen arviointiin, ja sellaisen voi hankkia jälleenmyyjältä.

Suojaa putken pää

puristamalla

Suojaa putken pää

puristamalla tai teipillä

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Asennusopas

Page 8

■ Seuraavissa tilanteissa olemassa olevaa putkistoa ei saa käyttää uudelleen, vaan on asennettava uusi putkisto.

- Jos aikaisemmin käytetyllä mallilla on ollut ongelmia

kompressorin kanssa (se voi aiheuttaa jäähdytysöljyn hapettumista, kattilakivisakkaa ja muita haitallisia seurauksia).

- Jos sisä- tai ulkoyksiköt oli irrotettu pitkäksi aikaa

putkistosta (putkistoon on saattanut päästä vettä tai likaa).

- Jos kupariputkisto on syöpynyt.

■ Laippoja ei saa käyttää uudelleen. Käytä uusia laippoja vuotojen ehkäisemiseksi.

■ Jos paikallisessa putkistossa on hitsaussaumoja, tarkasta, ettei niistä vuoda kaasua.

■ Korvaa heikentynyt eristys uudella.

7.7. Kylmäaineputkiston liittäminen

1 Kylmäaineen jako-osan asennus (Katso kuva 14)

Asennusohjeet ovat sarjan mukana tulevassa asennusoppaassa. Noudata seuraavia ehtoja: Kiinnitä jakotukki niin, että se haarautuu joko vaakasuoraan (katso näkymä A) tai pystysuoraan.

1 Vaakasuora pinta

2 Litistettyjen putkien irrotus

3 2

4 1

1 5

1 Litistetty putki 2 Sulkuventtiili 3 Huoltoportti 4 Juotosmetallin sulatuskohta 5 Putken pieni alakappale

Asennettavan putkiston liitännässä huomioitavaa.

■ Suorita juottaminen kaasun sulkuventtiilin luona ennen juottamista nesteen sulkuventtiilin luona.

■ Lisää juotosmateriaalia kuvan mukaisesti.

■ Muista käyttää toimitukseen kuuluvia lisävarusteputkia, kun teet putkitöitä kentällä.

■ Huolehdi siitä, että kentällä asennettu putkisto ei kosketa muita putkia eikä ala- tai sivupaneelia. Huolehdi etenkin ala- ja sivuliitännässä putkiston riittävästä eristyksestä, jotta se ei pääse koskettamaan koteloa.

Sulkuventtiiliin jäänyt kaasu tai öljy voi purkautua litistetystä putkesta. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja tai henkilövahinkoja, jotka voivat olla vakavia olosuhteiden mukaan.

Irrota litistetyt putket seuraavalla tavalla:

1. Irrota venttiilin kupu ja varmista, että sulkuventtiilit on suljettu kunnolla.

2. Liitä täyttöletku kaikkien sulkuventtiilien huoltoportteihin.

3. Ota talteen kaasu ja öljy litistetyistä putkista käyttämällä talteenottoyksikköä.

Älä päästä kaasuja ilmakehään.

4. Kun kaikki kaasu ja öljy on otettu talteen litistetyistä putkista, irrota täyttöletku ja sulje huoltoportit.

5. Jos litistetyn putken alaosa näyttää samalta kuin kuvan yksityiskohta A, jatka toimenpiteen vaiheesta 8. Jos litistetyn putken alaosa näyttää samalta kuin kuvan yksityiskohta B, noudata toimenpiteen vaiheita 6-7-8.

6. Katkaise pienemmän litistetyn putken alaosa irti sopivalla työkalulla (esim. putkileikkuri, lankasakset...) siten, että poikkileikkaus jää auki, jotta jäljellä oleva öljy pääsee valumaan pois, mikäli talteenotto ei onnistunut täysin.

7. Odota, kunnes kaikki öljy on valunut pois.

8. Sulata juotos polttimella ja irrota litistetyt putket

tai katkaise litistetyt putket putkileikkurilla.

3 Kylmäaineputkisto voidaan asentaa eteen tai sivulle (kun se

viedään ulos pohjasta) alla olevan kuvan mukaisesti.

12 3

1 Liitäntä vasemmalla puolella 2 Liitäntä edestä 3 Liitäntä oikealla puolella

■ Liitäntä edestä: Irrota sulkuventtiilin suojus liittämistä varten. (Katso kuva 7)

■ Liitäntä sivulta (alaosasta): Irrota alarungon irti lyötävät aukot, ja vie putket alarungon ali.

(Katso kuva 7)

A Liitäntä edessä

Irrota sulkuventtiilin suojus liittämistä varten.

B Liitäntä pohjassa:

Irrota alarungon irti lyötävät aukot ja vie putket alarungon ali.

1 Kaasupuolen sulkuventtiili 2 Nestepuolen sulkuventtiili 3 Huoltoportti kylmäaineen lisäystä varten 4 Kaasupuolen varusteputki (1) 5 Kaasupuolen varusteputki (2) 6 Nestepuolen varusteputki (1) 7 Nestepuolen varusteputki (2) 8 Juote

9 Kaasupuolen putkisto (hankittava asennuspaikalla) 10 Nestepuolen putkisto (hankittava asennuspaikalla) 11 Irrota irti lyötävät aukot (käytä vasaraa)

Asennusopas

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 9

Irti lyötäviä aukkoja lyötäessä huomioitavaa

■ Varo vahingoittamasta koteloa

■ Kun aukot on lyöty irti, reunat ja niiden ympäristö kannattaa

maalata paikkamaalilla ruostumisen ehkäisemiseksi.

■ Kun sähköjohtoja viedään näiden aukkojen läpi, suojaa johdot eristysnauhalla vaurioiden ehkäisemiseksi.

4 Var mista putkia asentaessasi, että putkien enimmäismitat eivät

ylity, ja että sallittu tasoero ja sallittu putken pituus jakajan jälkeen ovat oikeat, katso "7.4. Putken sallittu pituus ja

korkeusero" sivulla 5.

5 Kylmäaineen jako-osan asennusohjeet ovat sarjan mukana

tulevassa asennusoppaassa.

6 Putkiliitäntä

Juotettaessa on suoritettava puhallus typpikaasulla. (Jos juotettaessa ei korvata typpeä tai vapauteta typpeä putkeen, seurauksena on runsaasti hapettunutta kalvoa putkien sisäpinnoilla. Tämä kalvo haittaa jäähdytysjärjestelmän venttiilien ja kompressoreiden toimintaa ja estää normaalin käytön.)

HUOMAA

Juottamisen aikana vapautettavan typen paineensäädin on asetettava arvoon 0,02 MPa tai alle. (Katso

kuva 11)

1 Kylmäaineputkisto 2 Juotoskohta 3 Typpi 4 Teippaus 5 Käsiventtiili 6 Säädin

Älä käytä hapettumisen estoaineita juottaessasi putkiston saumoja.

Niiden jäämät voivat tukkia putkia ja särkeä laitteiston.

Huomautuksia erottimen tarpeellisuudesta

Koska on mahdollista, että nousuputkessa oleva öljy virtaa takaisin pysähdyksissä olevaan kompressoriin ja aiheuttaa nesteen puristumisen tai heikentää öljyn virtausta takaisin, täytyy asentaa erotin sopivaan kohtaan nousuputkessa.

■ Erottimen asennusväli. (Katso kuva 16)

A Ulkoyksikkö B Sisäyksikkö C Kaasuputki D Nesteputki E Öljynerotin H Asenna öljynerotin aina 10 m korkeuseron välein.

■ Öljynerotinta ei tarvita, kun ulkoyksikkö on asennettu korkeammalle kuin sisäyksikkö.

7.8. Vuototesti ja tyhjökuivaus

Valmistaja on tarkistanut, ettei yksiköissä ole vuotoja. Kun asennettavat putket on liitetty, suorita seuraavat tarkastukset.

1 Valmistelut

Katso kuva 15, liitä typpisäiliö, jäähdytyssäiliö ja tyhjöpumppu ulkoyksikköön ja suorita ilmatiiviyskoe ja alipainekuivaus. Sulkuventtiili ja venttiilit A ja B (katso kuva 15) täytyy avata ja sulkea alla olevat taulukon mukaisesti ilmatiiviyskoetta ja alipainekuivausta suoritettaessa.

1 Paineenalennusventtiili 2 Typpi 3 Mittalaite 4 Säiliö (juoksutusjärjestelmä) 5 Tyhjöpumppu 6 Täyttöletku 7 Huoltoportti kylmäaineen lisäystä varten 8 Kaasulinjan sulkuventtiili

9 Nestelinjan sulkuventtiili 10 Ulkoyksikkö 11 Sisäyksikköön 12 Sulkuventtiilin huoltoportti 13 Pisteviivat tarkoittavat paikallista putkistoa 14 Venttiili B 15 Venttiili C 16 Venttiili A

Neste-

Venttiilien A ja B ja sulkuventtiilin tila

Ilmatiiviyskokeen ja alipainekuivauksen suoritus (Venttiilin A täytyy olla aina suljettu. Muuten yksikössä oleva kylmäaine vuotaa ulos.)

Venttiili AVenttiili BVenttiili

Kiinni Auki Auki Kiinni Kiinni

2 Ilmatiiviyskoe ja tyhjökuivaus

HUOMAA

Muista suorittaa ilmatiiviyskoe ja tyhjökuivaus käyttäen neste- ja kaasupuolen sulkuventtiilien huoltoportteja. (Katso huoltoportin sijainti ulkoyksikön etupaneeliin kiinnitetystä varoitustarrasta.)

■ Katso kohdasta

"7.11. Sulkuventtiilin käyttömenettely" sivulla 8

tietoja sulkuventtiilin käsittelystä.

■ Estä lian pääsy ja riittämätön paineenkesto käyttämällä aina R410A-kylmäaineelle tarkoitettuja erikoistyökaluja.

■ Ilmatiiviyskoe:

HUOMAA

Var mista, että käytettävä kaasu on typpikaasua.

puolen

venttiili

sulku-

Kaasupuolen

sulku-

venttiili

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Kohdista neste- ja kaasuputkiin 4,0 MPa:n (40 bar) paine (lukemaa 4,0 MPa (40 bar) ei saa ylittää). Jos paine ei laske 24 tunnin kuluessa, järjestelmä on läpäissyt testin. Jos paine laskee, tarkista, mistä typpeä vuotaa.

■ Tyhjökuivaus: Käytä tyhjöpumppua, joka voi tyhjentää –100,7 kPa:n asti (5 Torr, –755 mm Hg).

Asennusopas

Page 10

1. Tyhjennä järjestelmän neste- ja kaasuputket käyttämällä tyhjöpumppua yli kahden tunnin ajan, kunnes järjestelmän paine on –100,7 kPa. Kun järjestelmä on ollut tässä tilassa yli tunnin, tarkista, laskeeko tyhjömittarin lukema vai ei. Jos lukema nousee, järjestelmän sisällä on joko kosteutta tai se vuotaa.

2. Seuraavat toimenpiteet on suoritettava, jos on mahdollista, että putken sisään on jäänyt kosteutta (jos putkitus on tehty sateisena vuodenaikana tai se on kestänyt pitkään, sadevettä on saattanut päästä putkeen). Kun olet tyhjentänyt järjestelmää kahden tunnin ajan, kohdista siihen 0,05 MPa:n paineinen typpikaasu (tyhjökatko) ja tyhjennä järjestelmää uudelleen tyhjöpumpulla tunnin ajan, kunnes järjestelmän paine on –100,7 kPa (tyhjökuivaus). Jos järjestelmää ei saada tyhjennettyä kahdessa tunnissa –100,7 kPa:han, toista tyhjökatko ja tyhjökuivaus. Jätä järjestelmä sitten alipaineiseksi yhden tunnin ajaksi ja varmista sen jälkeen, ettei tyhjömittarin lukema nouse.

7.9. Putkiston eristys

Vuototestin ja tyhjökuivauksen suorittamisen jälkeen putkisto pitää eristää. Ota huomioon seuraavat seikat:

■ Var mista, että liitäntäputket ja kylmäaineen jako-osa on kokonaan eristetty.

■ Muista eristää neste- ja kaasuputket.

■ Käytä 70°C lämpötilaa sietävää polyeteenieristettä neste-

putkistossa ja 120°C lämpötilaa sietävää polyeteenieristettä kaasupuolen putkistossa.

■ Jos on mahdollista, että lämpötila ja suhteellinen kosteus jäähdytysputkien ympärillä voivat ylittää 30°C ja RH 80%, vahvista jäähdytysputkien eristystä (vähintään 20 mm paksu). Eristyksen pinnalle saattaa muodostua kondensaatiota.

■ Jos on mahdollista, että sulkuventtiilin kondensaatiota voi tippua sisäpuolelle eristeen ja putkiston raoista, koska ulkoyksikkö on ylempänä kuin sisäyksikkö, tämä täytyy estää tiivistämällä liitännät. Katso kuva 20.

1 Nestelinjan sulkuventtiili 2 Kaasulinjan sulkuventtiili 3 Sisä- ja ulkopuolen keskinäisliitäntäputket 4 Tiivistyskäsittely 5 Lämmöneristin

Muista eristää paikalliset putket, sillä niiden koskettaminen voi aiheuttaa palovammoja.

7.10. Yksikön ja asennusolosuhteiden tarkastus

Muista tarkastaa seuraavat asiat:

1 Var mista, että virtajohtimet ovat kunnossa ja mutterit tiukassa.

Katso "8. Kenttäjohdotus" sivulla 11.

2 Var mista, että viestilinjan kaapelointi on kunnossa ja mutterit

tiukassa. Katso "8. Kenttäjohdotus" sivulla 11.

3 Var mista, että kylmäaineputkisto on kunnossa. Katso

"7. Kylmäaineputkisto" sivulla 4.

4 Var mista, että putkisto on oikean kokoinen. Katso "7.1. Putkiston

materiaalin valitseminen" sivulla 4.

5 Var mista, että eristystyö on tehty. Katso "7.9. Putkiston eristys"

sivulla 8.

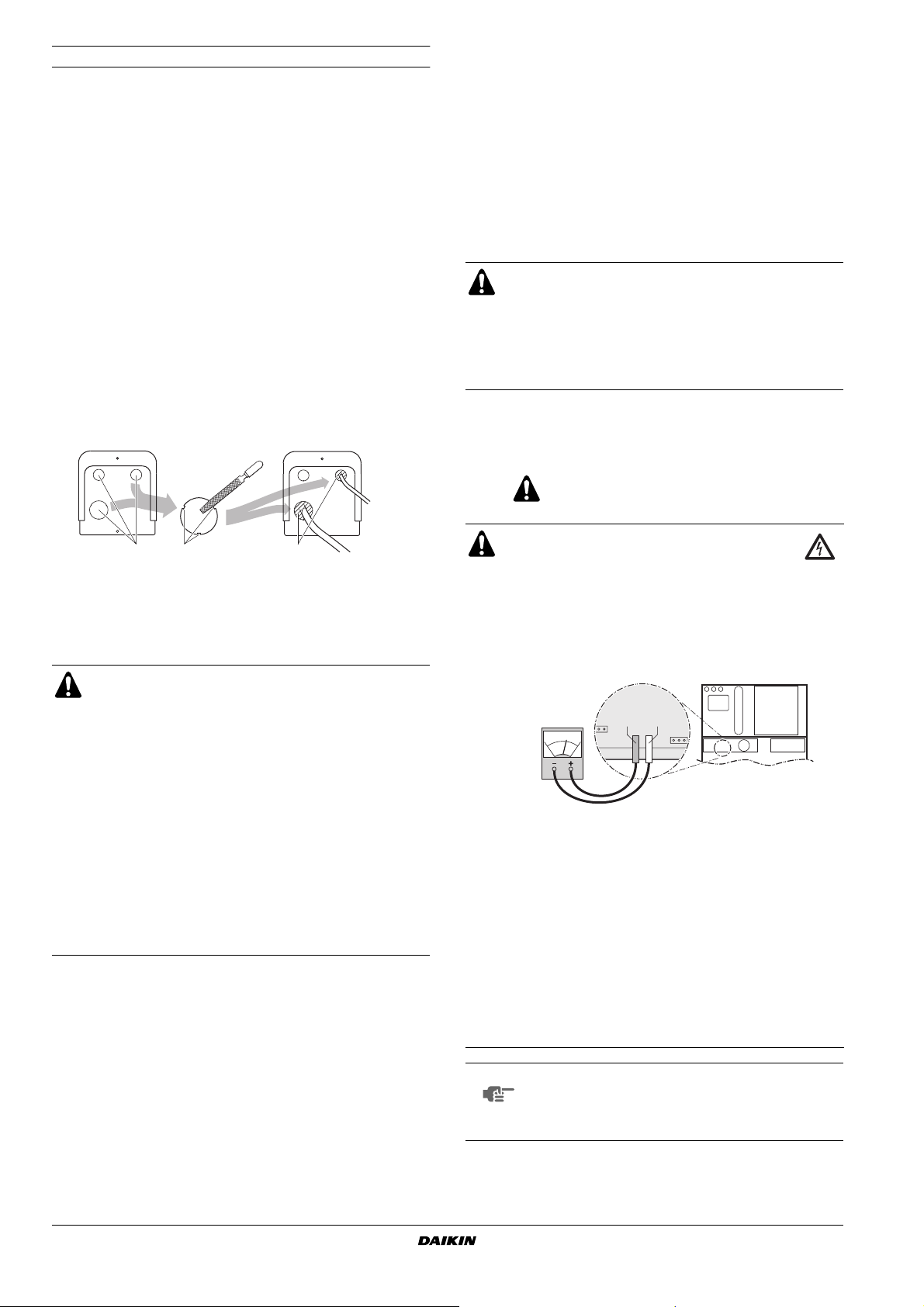

6 Var mista, että päävirtapiirin eristysvastus ei ole heikentynyt.

Ta r kista 500 V testauslaitteella eristeiden vastus, jonka pitäisi olla 2 MΩ tai enemmän johtamalla vähintään 500 V tasavirtajännite virtaliittimien ja maan välille. Älä milloinkaan käytä testauslaitetta viestikaapelille (ulko- ja sisäyksikön, ulkoyksikön ja jäähdytys/lämmitysvalitsimen jne. välillä).

7.11. Sulkuventtiilin käyttömenettely

Älä avaa sulkuventtiiliä, ennen kuin kohdan "7.10. Yksikön

ja asennusolosuhteiden tarkastus" sivulla 8 vaiheet 1~6 on

suoritettu. Jos sulkuventtiili jää auki ilman, että virta on kytketty, kylmäainetta saattaa kertyä kompressoriin, mikä heikentää eristystä.

Johdanto Ta r kista järjestelmään liitettyjen sulkuventtiilien koot seuraavan

taulukon avulla.

Malli Nestelinjan sulkuventtiili

RZQ200 Ø9,5 Ø22,2 RZQ250 Ø9,5➞12,7 (supistuskappaleen kanssa) Ø22,2

Sulkuventtiilin avaaminen

1. Irrota kupu ja käännä venttiiliä kuusioavaimella vastapäivään.

2. Käännä venttiiliä, kunnes se pysähtyy.

Älä käytä liikaa voimaa sulkuventtiilin kääntämiseen. Muuten venttiilin runko voi murtua, sillä venttiili ei ole pidäketyyppinen. Käytä aina erikoistyökalua.

3. Muista kiristää kupu kunnolla.

Sulkuventtiilin sulkeminen

1. Irrota kupu ja käännä venttiiliä kuusioavaimella myötäpäivään.

2. Kiristä venttiiliä, kunnes luistinvarsi koskettaa rungon

päätiivistettä.

3. Muista kiristää kupu kunnolla. Katso kiristysmomentti alla olevasta taulukosta.

Kiristysmomentti N•m (sulje kääntämällä myötäpäivään)

sulku-

venttiilin

koko

Ø9,5 5,4~6,6

Ø12,7 8,1~9,9 18~22 50~60

Ø15,9 13,5~16,5

Ø22,2 Ø25,4

Varsi

(venttiilin runko)

Kuusioavain

4 mm

Kuusioavain

6 mm

Kuusioavain

27~33

10 mm

Kupu

(venttiilin

hattu)

13,5~16,5

23~27 62~75

36~44 — 22~28

Huolto-

portti

11,5~13,9

(Katso kuva 18)

1 Huoltoportti 2 Hattu 3 Kuusiokolo 4 Varsi 5 Tiiviste

HUOMAUTUS

■ Käytä aina täyttöletkua huoltoporttiliitäntään.

■ Kun hattu on kiristetty, tarkista ettei kylmäainevuotoja ole.

Kaasulinjan

sulkuventtiili

Laippam

utteri

33~40

Yksikköön

liitetty

kaasulinja-

putkisto

—

Asennusopas

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 11

7.12. Kylmäaineen lisätäyttö

Käytettyä kylmäainetta koskevia tärkeitä tietoja

Tämä tuote sisältää Kioton pöytäkirjan piiriin kuuluvia ﬂuorattuja kasvihuonekaasuja. Älä päästä kaasuja ilmakehään.

Kylmäainetyyppi: R410A

(1)

GWP

-arvo: 1975

(1)

GWP = ilmaston lämpenemispotentiaali

Kirjoita lähtemättömällä musteella

■➀ tuotteeseen tehtaalla lisätty kylmäaine,

■➁ asennuspaikalla lisätyn kylmäaineen määrä ja

■➀+➁ kylmäaineen kokonaismäärä

tuotteen mukana toimitettuun ﬂuorattuja kasvihuonekaasuja koskevaan tarraan.

Täytetty tarra täytyy kiinnittää tuotteen sisälle tuotteen lisäysportin läheisyyteen (esim. huoltokannen sisäpintaan).

1 tuotteeseen tehtaalla

lisätty kylmäaine: katso yksikön nimikilpi

2 asennuspaikalla lisätyn

kylmäaineen määrä

3 kylmäaineen

kokonaismäärä

4 Sisältää Kioton

HUOMAA

Eräitä ﬂuorattuja kasvihuonekaasuja koskevan EU-

pöytäkirjan piiriin kuuluvia ﬂuorattuja kasvihuonekaasuja

5 ulkoyksikkö 6 kylmäainesylinteri ja

lisäysputkisto

määräyksen kansallinen toimeenpano saattaa edellyttää, että yksikössä käytetään asianmukaista, virallista kansallista kieltä. Tästä syystä yksikön mukana toimitetaan useita monikielisiä ﬂuorattuja kasvihuonekaasuja koskevia tarroja.

Kiinnitysohjeet ovat tarran kääntöpuolella.

Huollon aikana huomioitavaa

Jos kylmäainejärjestelmä täytyy avata yksikön huollon aikana, kylmäaine täytyy poistaa paikallisten säännösten mukaisesti.

Tämä yksikkö vaatii kylmäaineen lisätäyttöä asennuspaikalla liitettävän putken pituuden mukaisesti. Lisää kylmäainetta nestemäisessä muodossa nesteputkeen nesteen sulkuventtiilin huoltoportin kautta. Koska R410A on sekoituskylmäaine, sen koostumus muuttuu, jos sitä syötetään kaasumaisessa muodossa, eikä järjestelmän normaalia toimintaa voida taata.

Tässä mallissa kylmäainetta ei tarvitse lisätä, jos pariyhdistelmässä käytetään vakioputkikokoa ja jos putkiston kokonaispituus on ≤30 m.

Kylmäaineen lisääminen

Asennukset, joiden putkiston kokonaispituus on ≤30 m, eivät vaadi kylmäaineen lisäämistä.

Jos putkiston kokonaispituus on yli 30 m, laske tarvittavan lisäkylmäaineen määrä putkien lasketun pituuden ja läpimitan mukaan seuraavasti.

1 Laske putkiston kokonaispituus.

• Jos tulos on ≤30 m, asennus ei vaadi lisätäyttöä.

• Jos tulos on yli 30 m, jatka vaiheesta 2 eteenpäin.

2 Vähennä 30 m putkiston lasketusta kokonaispituudesta.

Merkitse tämä erotus muistiin ja tarkista ulkoyksiköstä aloittaen kylmäainevirtauksen tarkka kohta, josta tämä erotus saatiin.

3 Määritä putken läpimitta kylmäainevirtauksen tässä kohdassa.

4 Lisää tästä kohdasta eteenpäin virtaussuunnassa saman-

kokoisten putkien jäljellä oleva pituus sisäyksikköön/yksiköihin.

5 Määritä tarvittava lisäkylmäaineen määrä kertomalla kyseisen

putken läpimitan omaavien putkien pituus asianmukaisella laskentakertoimella.

Merkitse laskettu paino muistiin.

6 Toista vaihe 5 muille putkien läpimitoille putkien läpimittojen

pituuden mukaan virtaussuunnassa sisäyksiköihin ja laske yhteen kaikki lasketut painot.

7 Kaikkien yhteenlaskettujen painojen summa on asennukseen

lisättävän kylmäaineen kokonaismäärä. Lopputulos täytyy pyöristää lähimpään 100 g:aan.

8 Laskentakertoimet

Ø Kerroin

12,7 0,09

9,5 0,05 6,4 0,03

9 Katso alla olevia selventäviä esimerkkejä.

Esimerkki 1

L = 80 m

Ø12,7

Kuormittamaton pituus = 30 m Kylmäaineen lisääminen = (80–30)x0,09 = 50x0,09 = 4,5 kg

Esimerkki 2 L2 = 7 m

Ø9,5

tyyppi

200

Kuormittamaton pituus = 30 m Kylmäaineen lisääminen

= ((35+7+5)–30)x0,05 = 17x 0,05 = 0,85 kg = 0,9 kg

Esimerkki 3 L2 = 7 m

tyyppi

200

L1 = 35 m

Ø9,5 L3 = 5 m

Ø9,5

Ø6,4

L1 = 5 m L3 = 17 m

Ø9,5 Ø6,4

tyyppi

100

tyyppi

100

tyyppi 60

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

L4 = 10 m

Ø6,4

Kuormittamaton pituus = 30 m

Ø9,5 (30–5) = 25 m Ø6,4 25–(7+17+10) = –9 m

Kylmäaineen lisääminen = 9x0,03 = 0,27 kg = 0,3 kg

tyyppi 60

Asennusopas

Page 12

Esimerkki 4 L4 = 10 m

Ø6,4

L2 = 5 m

Ø9,5 L5 = 7 m

Ø6,4

tyyppi

250

Kuormittamaton pituus = 30 m

Ø12,7 (30–25) = 5 m Ø9,5 5–(5+5) = –5 m Ø6,4 10+7+7+5 = 29 m

Kylmäaineen lisääminen = (5x0,05)+(29x0,03) = 1,12 kg = 1,1 kg

L1 = 25 m

Ø12,7 L6 = 7 m

Ø6,4

L3 = 5 m

Ø9,5 L7 = 5 m

Ø6,4

tyyppi 60

Jos kylmäaine vaihdetaan kokonaan, muodosta ensin tyhjö. Tyhjö muodostetaan käyttämällä kumpaakin ilmastointilaitteen ulkoyksikön putkistossa olevaa kahta huoltoporttia samanaikaisesti. Var mista, että molemmat sulkuventtiilit ovat auki tyhjön muodostamista varten. Tyhjöä ei voida muodostaa kunnolla sulkuventtiilien porttien kautta.

Kylmäaineen kokonaistäyttöpaino (vuodon tms. jälkeen)

Kokonaistäyttömäärät viittaavat kylmäaineputkiston pituuteen kuten taulukossa " Yksisuuntaisen putkiston enimmäispituus" kohdassa

"7.4. Putken sallittu pituus ja korkeusero" sivulla 5, tehtaan

täyttömäärä on ilmoitettu nimikilvessä. Katso kokonaistäyttömäärä yksikköön kiinnitetyn tarran ilmoittamasta lisätäyttömäärästä.

Pumppaamisessa huomioitavaa

Suorita pumppaus seuraavasti.

Toimenpide Huomioitavaa

Pysäytä yksikkö. Käytä kaukosäädintä.

Kytke painemittari kaasusulkuventtiilin huoltoporttiin.

Sulje nestepuolen sulkuventtiili kunnolla, ja avaa kaasupuolen venttiili

Käytä vain R410Akylmäaineelle tarkoitettua painemittaria.

Venttiilin sulkeminen huonosti saattaa johtaa siihen, että kompressori palaa.

kokonaan.

Käynnistä tuulettimen toiminta kaukosäätimellä.

Ta r kista, että sulkuventtiili:

• nestepuolella on kiinni

• kaasupuolella on auki.

Paina ulkoyksikön piirilevyssä olevaa alaspumppauspainiketta (BS5) yli 5 sekuntia.

H2P-ledi vilkkuu. Kompressori ja ulkoyksikön tuuletin käynnistyvät automaattisesti. Jos vaihe 5 tehdään ennen vaihetta 4, sisäyksikön tuuletin saattaa käynnistyä automaattisesti. Kiinnitä huomiota tähän.

Jatka (automaattista) käyttöä

—

korkeintaan 20 minuuttia.

Yksikkö pysähtyy. Sulje tällöin

—

kaasupuolen sulkuventtiili.

Alaspumppaus päättyy tähän. Alaspumppauksen jälkeen kaukosäätimen näytöllä saattaa olla:

- "

- tyhjä näyttö

- sisäyksikön tuuletin käy noin 30 sekuntia

Asennusopas

Vaikka painetaan kaukosäätimen ON-painiketta, se ei toimi. Kytke päävirtalähteen virta pois päältä ja uudelleen päälle käynnistääksesi toiminnan.

Muista avata sulkuventtiilit ennen yksikön uudelleenkäynnistystä.

Kompressorin särkymisen ehkäisemiseksi älä lisää kylmäainetta ilmoitettua määrää enemmän.

■ Tähän ulkoyksikköön on tehtaalla lisätty kylmäaine. Putkien koosta ja pituudesta riippuen joihinkin järjestelmiin pitää lisätä kylmäainetta. (Katso luku "Kylmäaineen lisätäyttö" sivulla 9)

■ Muista käyttää asennustyökaluja, jotka on tarkoitettu käytettäviksi ainoastaan R410A-asennuksissa järjestelmän paineen kestämiseksi ja jotta järjestelmään ei pääse sekoittumaan vieraita aineita.

■ Lisää kylmäainetta nestemäisessä muodossa nesteputkeen. Koska R410A on sekoituskylmäaine, sen koostumus muuttuu, jos sitä syötetään kaasumaisessa muodossa, eikä järjestelmän normaalia toimintaa voida taata.

■ Ta r kista ennen lisäämistä, onko kylmäainesylinterissä juoksutusputki vai ei.

Täytä nestemäisellä kylmäaineella sylinteri pystyasennossa.

Täytä nestemäisellä kylmäaineella sylinteri ylösalaisin.

■ Määritä lisättävän kylmäaineen paino luvun "Kylmäaineen

kokonaistäyttöpaino (vuodon tms. jälkeen)" sivulla 10 kohdan

"Kylmäaineen lisätäyttö" mukaan, ja lisää yksikköön kiinnitetyn "Kylmäaineen lisätäyttö" -tarran mukainen määrä

Lisäys, kun ulkoyksikkö seisoo

Kun tyhjökuivaus on päättynyt, lisää lisäkylmäaine nesteenä nestesulkuventtiilin huoltoportista seuraavia ohjeita noudattaen:

■ Ta r kista, että kaasu- ja nestesulkuventtiilit ovat kiinni.

■ Pysäytä kompressori ja lisää kylmäainetta ohjeiden mukainen

määrä.

Jos koko kylmäainetta ei voi lisätä ulkoyksikön seisoessa, se voidaan lisätä käyttämällä ulkoyksikköä kylmäaineen lisäystoiminnolla (katso "Asetustila 2" sivulla 17).

Lisäys, kun ulkoyksikkö on käynnissä

1 Lisää kylmäainetta mahdollisimman paljon, kun virtalähde on

sammutettu.

2 Kytke virtalähde päälle, ja lisää vain puuttuva kylmäainemäärä.

3 Avaa kaasulinjan sulkuventtiili täysin auki.

Katso kuva 15 ja kohdasta "Ilmatiiviyskoe ja tyhjökuivaus"

sivulla 7 vastaavat osien nimet (kuva 15).

Venttiili A täytyy olla täysin suljettu. Var mista, että nestesulkuventtiili on täysin suljettu. Jos se on auki, kylmäainetta ei voi lisätä. Lisää kylmäainetta nestemäisessä muodossa nestepuoleen sulkuventtiilin huoltoportin kautta.

4 Kun yksikkö seisoo ja on asetustilassa 2 (katso Ta rkistettavat

kohteet ennen ensikäynnistystä, "Asetustila 2" sivulla 15),

valitse toiminnon A (lisäkylmäaineen lisäys) asetukseksi (ON). Toimenpide käynnistyy. Vilkkuva H2P-ledi ilmaisee koekäyttöä, ja kaukosäätimessä näkyy (koekäyttö).

5 Kun ilmoitettu määrä kylmäainetta on lisätty, paina painiketta

BS3 RETURN

. Toimenpide pysähtyy.

■ Toimenpide pysähtyy automaattisesti 30 minuutin kuluessa.

■ Jos kylmäaineen lisäystä ei voida suorittaa 30 minuutin

kuluessa, toista vaihe 2.

■ Jos toimenpide pysähtyy välittömästi uudelleenkäynnis-

tyksen jälkeen, järjestelmässä saattaa olla liikaa kylmäainetta.

Kylmäainetta ei voi lisätä yli tämän määrän.

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 13

6 Kun kylmäaineen täyttöletku on irrotettu, muista avata

nestepuolen sulkuventtiili kokonaan. Muuten putkisto voi haljeta, kun neste ei pääse liikkumaan.

8. KENTTÄJOHDOTUS

■ Kaikki kaapelointi ja komponentit pitää asennuttaa hyväksytyllä sähköalan ammattilaisella ja asennustöiden tulee noudattaa asiaankuuluvia paikallisia ja kansallisia säädöksiä.

■ Kaapelointi pitää asentaa alla olevien kytkentäkaavioiden ja ohjeiden mukaisesti.

■ Yksikön käyttö edellyttää erillistä, sille varattua virtalähdettä. Missään tapauksessa ei saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä. Se voi aiheuttaa sähköiskun tai tulipalon.

■ Liian pieni virransyöttöpiirin kapasiteetti tai sopimattomat sähkörakenteet saattavat aiheuttaa sähköiskuja tai tulipalon.

■ Älä käytä laitetta, ennen kuin kylmäaineputkisto on asennettu. (Jos sitä käytetään ennen putkiston asennusta, kompressori saattaa rikkoutua.)

■ Älä koskaan irrota termistoria, anturia tms., kun liität virta- ja viestijohtoja. (Jos laitetta käytetään ilman termistoria, anturia tms., kompressori saattaa rikkoutua.)

■ Tuotteen väärän vaihejärjestyksen tunnistin toimii vain alustusvaiheen aikana virran uudelleenkytkemisen jälkeen. Väärän vaihejärjestyksen tunnistin on suunniteltu pysäyttämään tuote, jos jotain epätavallista tapahtuu tuotetta käynnistettäessä. Kun väärän vaihejärjestyksen tunnistuspiiri pakottaa yksikön pysähtymään, tarkista, ovatko kaikki vaiheet olemassa. Jos näin on, katkaise yksikön virransyöttö, ja vaihda kaksi vaihetta kolmesta keskenään. Kytke virta uudestaan, ja käynnistä yksikkö.

■ Väärän vaihejärjestyksen tunnistusta ei suoriteta laitteen käydessä.

■ Jos vaihejärjestys on voinut vaihtua hetkellisen sähkökatkon aikana ja virta kytkeytyy ja sammuu yksikön käydessä, asenna asennuspaikalle väärän vaihejärjestyksen suojauspiiri. Näin voi tapahtua, jos käytetään generaattoreita. Tuotteen käyttö väärällä vaihejärjestyksellä voi vaurioittaa kompressoria ja muita komponentteja.

■ Maadoita ilmastointilaite. Maadoitusvastuksen on oltava kansallisten säännösten mukainen. Älä kytke maajohtoa kaasu- tai vesijohtoon, ukkosenjohdattimeen tai puhelimen maajohtoon. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

■ Kaasuputki.

Jos kaasua vuotaa, seurauksena voi olla syttyminen tai räjähdys.

■ Vesijohto.

Kovat vinyyliputket eivät ole tehokkaita maadoittimia.

■ Ukkosenjohdatin tai puhelimen maajohto

Sähköpotentiaali voi nousta epänormaalisti salamaniskun seurauksena.

■ Muista asentaa maavuotokatkaisin ja sulake. Jos maavuotokatkaisinta ei asenneta, seurauksena voi olla sähköisku ja tulipalo.

8.1. Sisäinen johdotus – osaluettelo

Katso yksikössä olevaa kytkentäkaaviotarraa. Alla luetellaan siinä käytetyt lyhenteet:

A1P~A6P ........... Piirilevy (pää-, kohinasuodatin, invertteri, tuuletin,

QA-lähetys) A5P (lisävaruste) piirikortti (tarvetta varten)

BS1~BS5 ...........Painikekytkin

(tila, asetus, paluu, testaus, pakkosulatus)

C1,C63,C66 ....... Kondensaattori

DS1,DS2............ DIP-kytkin

E1HC .................Kampikammion lämmitin

F1U .................... Varoke (DC 650 V, 8 A) (A4P)

F1U,F2U ............Varoke (250 V, 3,15 A, T) (A1P)

F400U ................ Varoke (250 V, 6,3 A, T) (A2P)

H1P~H7P...........LED (huoltomonitori – oranssi)

(H2P testin valmistelu – vilkkuu)

(H2P virhetoiminnan havaitseminen – palaa)

HAP.................... Merkkivalo (huoltomonitori – vihreä)

K1....................... Magneettirele

K2....................... Magneettikontaktori (M1C)

K3R~K7R........... Magneettirele (Y1S, Y2S, Y3S, E1HC)

L1,L2,L3............. Jännitteinen

L1R ....................Kuristin

M1C ...................Moottori (kompressori)

M1F.................... Moottori (tuuletin)

N ........................Nolla

PS ...................... Päävirran kytkentä (A1P, A3P)

Q1RP ................. Vaihevahtipiiri

Q1DI................... Maavuotokatkaisin

R10 ....................Vastus (virta-anturi) (A4P)

R50,R59............. Vastus

R95 ....................Vastus (virran rajoitus)

R1T .................... Termistori (ilma) (A1P)

R1T .................... Termistori (ripa) (A3P)

R2T .................... Termistori (imu)

R3T .................... Termistori (purkaus) (M1C)

R4T .................... Termistori (käämi – jäänpoisto)

R4T .................... Termistori (lämmönvaihdin, jäänpoisto)

R5T .................... Termistori (alijäähdytys)

RC...................... Signaalin vastaanottopiiri

S1NPH............... Paineanturi (korkea)

S1NPL................ Paineanturi (matala)

S1PH.................. Painekytkin (korkea)

SD1.................... Turvalaitteet, tulo

TC ...................... Signaalin lähetyspiiri8

V1R.................... Virtamoduuli (A4P)

V1R,V2R............ Virtamoduuli (A3P)

X1A,X2A ............Liitin (Y1E,Y2E)

X1M.................... Riviliitin (virtalähde)

X2M.................... Riviliitin (QA-lähetys)

Y1E .................... Elektroninen paisuntaventtiili (pää-)

Y2E .................... Elektroninen paisuntaventtiili (alijäähdytys)

Y1S .................... Magneettiventtiili (ohitus, kuuma kaasu)

Y2S .................... Magneettiventtiili (vastaanottimen kaasun poisto)

Y3S .................... Magneettiventtiili (4-tieventtiili)

Z1C~Z4C ...........Kohinasuodatin (ferriittisydän)

Z1F..................... Kohinasuodatin (ylijännitesuojalla)

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Asennusopas

Page 14

............Kenttäjohdotus

.................Kytkinrasian ulkopuolella olevien osien osoitus

.................Riviliitin

.......................Liitin

......................Liitäntänapa

......................Maadoitus (ruuvi)

BLK ....................Musta

BLU ....................Sininen

BRN....................Ruskea

GRN ...................Vihreä

GRY....................Harmaa

ORG ...................Oranssi

PNK....................Vaaleanpunainen

RED....................Punainen

WHT ...................Valkoinen

YLW....................Keltainen

HUOMAA

■ Tämä kytkentäkaavio koskee vain ulkoyksikköä

■ Jos käytät valinnaista sovitinta, katso tarkempia

tietoja asennusoppaasta

■ Katso asennusoppaasta kytkimien BS1~BS5 ja DS1, DS2 käyttöohjeet

■ Älä käytä yksikköä oikosulkemalla suojalaite S1PH

8.2. Valinnaiset liittimet

X36A,X66A.........Liitin (virtalähteen sovitin) (katso huomautus 4)

HUOMAA

■ Käytä vain kuparijohtimia.

■ Liitäntäkaapelointi pääkaukosäätimeen: katso

pääkaukosäätimen asennusopas.

■ Käytä virtajohdossa eristettyä johdinta.

8.3. Virtapiiriä ja kaapelointia koskevat vaatimukset

Virtapiiri (katso alla olevaa taulukkoa) pitää olla yksikön kytkemistä varten. Virtapiiri tulee olla suojattu vaadittavilla turvalaitteilla, kuten pääkatkaisimella, hitaalla sulakkeella jokaiselle vaiheelle sekä maavuotokatkaisimella.

Vaihe ja taajuus

RZQ200 3N~ 50 Hz 380~415 V 25 A H05VV-U4G2.5 RZQ250 3N~ 50 Hz 380~415 V 25 A H05VV-U4G2.5

Jännite

Suositeltavat

sulakkeet

Viesti-

kaapeliosa

Kun käytetään jäännösvirtatoimisia virrankatkaisimia, muista käyttää nopeita, enintään 30 mA:n katkaisimia, jotka pystyvät käsittelemään korkeita yliaaltoja.

Huomattavaa koskien julkisen sähköenergiahuollon laatua

Tämä laitteisto noudattaa standardia EN/IEC 61000-3-12 edellyttäen, että oikosulkuteho Ssc on suurempi tai yhtä suuri kuin 1025 kVA käyttäjän syöttö- ja julkisen järjestelmän rajapintapisteessä.

Laitteiston asentajan tai käyttäjän vastuulla on varmistaa – neuvottelemalla tarvittaessa jakeluverkko-operaattorin kanssa – että laitteisto liitetään vain syöttöjärjestelmään, jonka oikosulkuteho S on suurempi tai yhtä suuri kuin 1025 kVA.

Yllä ilmoitettu arvo on tiukin arvo. Katso tuotekohtaisia tietoja tietokirjoista.

Muista asentaa koko järjestelmälle pääkytkin.

(1) Eurooppalainen/kansainvälinen tekninen standardi, joka asettaa julkisiin

pienjännitejärjestelmiin liitettyjen laitteiden, joiden vaihekohtainen tulovirta on >16 A ja ≤75 A, tuottamien yliaaltovirtojen rajat.

Asennusopas

HUOMAA

■ Valitse virtakaapeli noudattaen paikallisia ja kansallisia säädöksiä.

■ Johtimien koon on noudatettava paikallisia ja kansallisia määräyksiä

■ Paikalliset virtajohdon ja haarajohtojen määritykset ovat standardin IEC60245 mukaisia.

■ JOHDINTYYPPI H05VV(*) *Vain suojatut putket (käytä H07RN-F-tyyppistä johdinta, jos putket eivät ole suojattuja).

8.4. Yleisiä varoituksia

■ Var mista, että olet liittänyt virtakaapelin syöttövirtaliittimeen kaapelin pidikkeen avulla, katso luvun "Kaapelien liittäminen asennuspaikalla" kuva 21.

■ Koska tässä yksikössä on invertteri, vaihekondensaattorin asentaminen huonontaa virran syötön tehostimen tehoa. Lisäksi se saattaa aiheuttaa onnettomuuden, koska korkeataajuisten aaltojen takia kondensaattori kuumentuu tavanomaisesta poikkeavasti. Tämän takia älä milloinkaan asenna vaihekondensaattoria.

■ Pidä syöttövirran tasoero 2%:ssa syöttöverkon virrasta.

• Huomattava tasoero lyhentää tasoituskondensaattorin

käyttöikää.

•Turvallisuuden vuoksi laite pysähtyy ja antaa

virheilmoituksen, kun syöttövirran tasoero ylittää 4% syöttöverkon virrasta.

■ Tee johdotustöitä vain silloin, kun kaikki virtalähteet on sammutettu.

■ Maadoita aina johtimet. (Paikallisten säädösten mukaisesti.)

■ Älä liitä maajohtoa kaasu- tai viemäriputkiin, ukkosen-

johdattimiin tai puhelimen maadoitukseen. Seurauksena voi olla sähköisku.

•Polttokaasuputket: voivat räjähtää tai syttyä tuleen

kaasuvuodon seurauksena.

• Viemäriputket: ei maadoitustehoa, jos käytetään kovia

muoviputkia.

• Puhelimen maadoitusjohtimet ja ukkosenjohdattimet:

vaarallisia, jos salama iskee niihin maadoituksen sähköjännitteen epänormaalin kohoamisen takia.

■ Tämä yksikkö käyttää invertteriä ja tuottaa siksi kohinaa, jota täytyy vaimentaa, jotta se ei aiheuttaisi häiriöitä muihin laitteisiin. Laitteen ulkopinnassa voi olla vuotavasta sähkövirrasta aiheutunut sähkövaraus, joka täytyy purkaa maadoituksella.

■ Muista asentaa maavuotokatkaisin. (Katkaisin, joka pystyy käsittelemään korkeita yliaaltoja.) (Yksikkö käyttää invertteriä, eli on käytettävä maavuotokatkaisinta, joka pystyy käsittelemään korkeataajuuksisia sähköisiä häiriöitä maavuotokatkaisimen vikaantumisen estämiseksi.)

■ Maadoitusvioilta suojaamisen tarkoitettuja maavuotokatkaisimia on käytettävä yhdessä pääkytkimen ja johdotussulakkeen

(1)

kanssa.

■ Yksikössä on vaihejärjestyksen suojauspiiri. (Jos se aktivoituu, käytä yksikköä vain johdotuksen korjaamisen jälkeen.)

■ Virtajohdot täytyy kiinnittää kunnolla.

■ Jos virransyötöstä puuttuu N-vaihe tai N-vaihe on väärä, laite

vioittuu.

■ Var mista, että kaikki johdotukset ovat turvallisia, käyttävät ilmoitettuja johtimia ja että ulkoiset voimat eivät pääse vaikuttamaan liitäntöihin tai johtimiin. Väärin tehdyt liitännät tai asennustoimet voivat aiheuttaa tulipalon.

■ Kun kytket virtalähdettä, kaukosäädintä ja viestijohtoja, vedä johdot niin, että jakorasian kansi voidaan kiinnittää kunnolla. Jos jakorasian kansi on kiinnitetty väärin, seurauksena voi olla sähköisku, tulipalo tai liittimien ylikuumeneminen.

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 15

8.5. Esimerkkejä

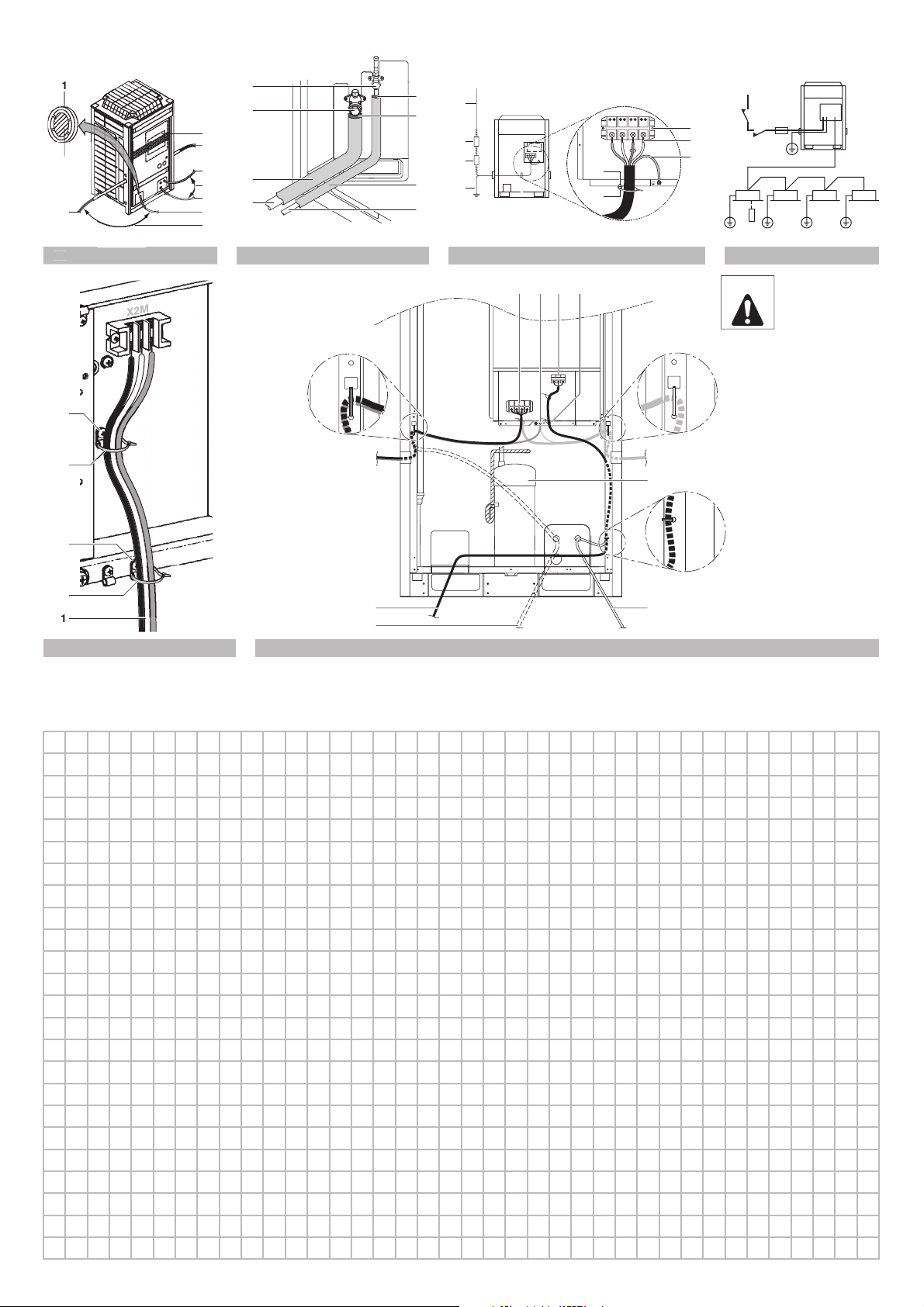

Järjestelmäesimerkki (Katso kuva 22)

1 Virransyöttö 2 Pääkytkin 3 Maavuotokatkaisin 4 Sulake 5 Kaukosäädin

Virtakaapeli (suojaputkella varustettu kaapeli)

Sähköasennus yksiköiden välillä (suojaputkella varustettu kaapeli)

Kaapelien liittäminen asennuspaikalla

Virtajohtoja asennettaessa huomioitavaa

Käytä pyöreitä paineliittimiä tehonsyötön riviliittimen liitäntöihin.

Jos sellaisia ei ole saatavana, noudata alla olevia ohjeita.

■ Älä kytke halkaisijaltaan eri kokoisia johtoja samaan riviliittimeen. (Virtajohdon löysyys voi aiheuttaa epänormaalia kuumenemista.)

■ Kun liität samanpaksuisia johtimia, toimi alla olevan kuvan mukaisesti.

Virtajohdon L1, L2, L3, N-vaihe on kiinnitettävä muovikiinnikkeeseen erikseen hankittavalla kiinnitystarvikkeella.

Vihreä/keltaraitaisia johtimia käytetään maadoitukseen. (Katso

kuva 21)

1 Tehonsyöttö (380~415 V, 3N~ 50 Hz) 2 Varoke 3 Maavuotokatkaisin 4 Maadoitusjohto 5 Tehonsyötön riviliitin 6 Liitä jokainen virtajohto

RED L1:een, WHT L2:een, BLK L3:een ja BLU N:ään.

7 Maadoitusjohto (GRN/YLW) 8 Kiinnitä virtajohto muovikiinnikkeeseen erikseen hankittavalla

puristimella, jotta liittimeen ei kohdistu ulkoista voimaa.

9 Puristin (hankittava asennuspaikalla)

Katso kuva 24

1 Virtakaapeli 2 Sähköasennus yksiköiden välillä 3 Kiinnitä sähkörasiaan asennuspaikalla hankittavilla kiinnikkeillä. 4 Kun virta/maadoitusjohdot viedään oikealta puolelta: 5 Kun kaukosäätimen ja yksiköiden välisiä johtoja vedetään,

huolehdi siitä, että etäisyyttä virtajohtoon jää vähintään 50 mm. Var mista, että virtajohdot eivät pääse koskettamaan lämpiäviä

osia ( ).

6 Kiinnitä pylvästuen taakse asennuspaikalla hankittavilla

kiinnikkeillä.

7 Kun yksiköiden väliset johdot viedään aukon läpi putkia varten: 8 Kun virta/maadoitusjohdot viedään edestä:

9 Kun maadoitusjohto viedään vasemmalta puolelta: 10 Maadoitusjohto 11 Huolehdi johdotusta tehtäessä siitä, että akustiset eristimet eivät

irtoa kompressorista.

■ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se lujasti ja kiinnitä se niin, että liitinkorttiin ei kohdistu ulkoista painetta.

■ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen. Pienikärkinen ruuviavain tärvelee ruuvin kannan eikä ruuvia voi kiristää kunnolla.

■ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.

■ Var mista, että kaikki johdotukset ovat turvallisia,

käyttävät ilmoitettuja johtimia ja että ulkoiset voimat eivät pääse vaikuttamaan liitäntöihin tai johtimiin. Huonosti tehty liitäntä tai asennus saattaa aiheuttaa tulipalon.

■ Katso alla olevasta taulukosta liitinruuvien kiristysmomentit.

Kiristysmomentti (N•m)

M8 (Tehonsyötön riviliitin) (X4M) M8 (Maatto) M3 (Valinnainen johdotusriviliitin) (X1M, X3M) 0,8~0,97 M4 (Yksiköiden välisten johtojen riviliitin) (X2M) 1,4~1,6

Maadoituksen liitännässä huomioitavaa

Kun vedät maadoitusjohtoa ulos, johdota se niin, että se tulee ulos jousilaatan irti leikatusta osasta. (Huonosti tehty maadoitusliitäntä voi estää hyvän maadoituksen.)

Kaapelien liittäminen asennuspaikalla (Katso kuva 23)

1 Yksiköiden välinen johdotus (sisä–ulko) 2 Kiinnitä osoitettuihin muovikiinnikkeisiin erikseen hankittavilla

kiinnitystarvikkeilla.

3 Muovikiinnike

5,5~7,3

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Asennusopas

Page 16

Virtakaapelin ja viestikaapelin tuominen

A2P

■ Var mista, että virtakaapeli ja viestikaapeli kulkevat aukon läpi.

■ Tuo virtakaapeli vasemman sivulevyn ylemmästä reiästä,

pääyksikön etuosasta (asennuslevyssä olevasta aukosta) tai yksikön pohjalevyn läpimenosta tehdystä reiästä. (Katso

kuva 19)

A Kytkentäkaavio. Painettu sähkörasian kannen taakse. 1 Leikkaa varjostetut alueet pois ennen käyttöä. 2 Kannen läpi 3 Virtakaapeli (Kun johdot viedään sivupaneelista.) 4 Siirrä erilleen 5 Virtakaapeli (Kun johdot viedään etupaneelista.) 6 Viestilinjan johdin

Irti lyötäviä aukkoja lyötäessä huomioitavaa

■ Lyö irti lyötävä aukko irti vasaralla.

■ Kun aukot on lyöty irti, reunat ja niiden ympäristö kannattaa

maalata paikkamaalilla ruostumisen ehkäisemiseksi.

■ Kun sähköjohtoja viedään näiden aukkojen läpi, poista niistä kaikki purseet ja suojaa johdot eristysnauhalla vaurioiden ehkäisemiseksi.

Älä koskaan liitä 400 V jännitettä yksiköiden välisen johdotuksen riviliittimeen. Se särkee koko järjestelmän.

■ Kun yhdysjohtimet on asennettu yksikön sisälle, kiedo niiden ja asennuspaikan kylmäaineputkien ympärille eristysnauhaa kuvan mukaisesti (kuva 17).

1 Nesteputki 2 Kaasuputki 3 Yhdysjohtimet 4 Eristin 5 Eristysnauha

■ Katso kohta "Kaapelien liittäminen asennuspaikalla" sivulla 13.

■ Ta r kista, että kaapelointi ei ole kosketuksissa

kylmäaineputkien kanssa.

■ Sulje kansi kunnolla, ja aseta sähköjohtimet niin, että kansi tai muut osat eivät pääse irtoamaan.

■ Jos suojaholkkeja ei käytetä, suojaa johtimet vinyyliputkella tms., jotta läpivientiaukon reuna ei leikkaa johtimia.

9. ENNEN KÄYNNISTYSTÄ

9.1. Huolto-ohjeet

1 Irti lyötävä aukko 2 Purse 3 Jos on mahdollista, että pieneläimet voivat päästä järjestelmään

irti lyötävien aukkojen kautta, tiivistä aukot tiivistemateriaalilla (hankitaan erikseen).

■ Käytä virtajohtoputkea virtajohdotukseen.

■ Var mista yksikön ulkopuolella, että pienjännitejohdot

(esim. kaukosäätimen, yksiköiden välinen yms.) ja suurjännitejohdot ovat vähintään 50 mm:n päässä toisistaan. Läheisyys voi aiheuttaa sähköisiä häiriöitä, toimintavikoja ja särkymisen.

■ Muista liittää virtajohdot tehonsyötön riviliittimeen ja kiinnittää ne kuten kohdassa "Kaapelien liittäminen

asennuspaikalla" sivulla 13.

■ Yksiköiden väliset johdot täytyy kiinnittää kuten luvun

"8.5. Esimerkkejä" sivulla 13 kohdassa "Kaapelien liittäminen asennuspaikalla" kerrotaan.

• Kiinnitä johdot erikseen hankituilla kiinnikkeillä

niin, että ne eivät koske putkia.

•Varmista, että johdot ja sähkörasian kansi eivät

nouse rakenteen yläpuolelle, ja sulje kansi kunnolla.

VAR OITUS: SÄHKÖISKU

Invertterilaitteiston huoltoon liittyvä varoitus

■ Älä kosketa jännitteisiä osia 10 minuuttiin virran katkaisun jälkeen suurjännitevaaran takia.

■ Mittaa myös yleismittarilla kuvan osoittamat kohdat ja tarkista, että päävirtapiirin kondensaattorin jännite on korkeintaan 50 V DC.

A2P

A1P

TP1 TP2

A3P

Vedä sitten irti liitin (X1A,X2A A3P:ssä). Älä kosketa jännitteisiä osia.

■ Kun huolto on suoritettu, liitä liitin (X1A,X2A A3P:ssä) uudelleen. Muuten voi esiintyä toimintahäiriöitä.

Liittimien käsittelyä koskeva varoitus

■ Ennen jakorasian liittimien käsittelyä on kaikki virransyöttöpiirit katkaistava.

■ Ole varovainen kantta irrottaessasi. Jännitteisten osien koskettamisen seurauksena voi olla sähköisku.

■ Kun huolto on suoritettu, laita kansi takaisin paikoilleen. Muuten seurauksena voi olla toimintahäiriöitä, jos vettä tai muuta vierasta ainetta pääsee sisään.

Asennusopas

HUOMAA

Ole varovainen!

Kosketa piirikortin suojaamiseksi jakorasian koteloa kädellä staattisen sähkön poistamiseksi kehostasi ennen huollon suorittamista.

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 17

9.2. Tarkistettavat kohteet ennen ensikäynnistystä

DIP-kytkimien, LED-merkkivalojen ja painikkeiden sijainti

HUOMAA

Huomaa, että yksikön ensimmäisen käyttöjakson aikana tarvittava syöttöteho voi olla suurempi kuin yksikön nimikilvessä ilmoitettu. Tämä johtuu kompressorista, joka vaatii 50 tunnin totutusajojakson ennen kuin se saavuttaa tasaisen toiminnan ja vakaan virrankulutuksen.

■ Var mista, että asennelman sähkötaulun virtakytkin on käännetty pois-asentoon.

■ Kiinnitä virtajohto kunnolla.

■ Virran kytkeminen, kun N-vaihe puuttuu tai on väärä,

vaurioittaa laitetta.

Asennuksen jälkeen tarkista seuraavat kohdat ennen kuin käännät virtakytkimen päällä-asentoon:

1 Niiden kytkinten asennot, jotka vaativat alkuasetusta

Var mista ennen virran kytkemistä, että kytkimet on asetettu sovelluksen tarpeiden mukaisesti.

2 Virtakaapeli ja viestikaapeli

Käytä omaa virtakaapelia ja viestikaapelia ja varmista, että asennustyö on suoritettu tässä oppaassa annettuja ohjeita noudattaen, kytkentäkaavioiden mukaisesti sekä noudattaen paikallisia ja kansallisia säädöksiä.

3 Putkien koot ja eristäminen

Var mista, että asennuksessa on käytetty oikean kokoisia putkia ja että lämmöneristystyö on suoritettu oikein.

4 Kylmäaineen lisääminen

Yksikköön lisättävän kylmäaineen määrä on kirjoitettu "Lisätty kylmäaine" -kilpeen ja kiinnitetty etukannen taakse.

5 Päävirtapiirin eristeiden testaus

6 Asennuspäivämäärä

Var mista, että asennuspäivämäärä on merkitty ylemmän etupaneelin takapuolella olevaan tarraan.

1 LED-merkkivalo

H1P~H7P

2 Painikekatkaisimet

BS1~BS5

3 DIP-kytkin 1 (DS1: 1~4) 4 DIP-kytkin 2 (DS2: 1~4)

H1P H2P H3P H4P H6P H7P

1 2 3 4

BS1 BS2 BS3 BS4 BS5

HAP

OFF

LED-merkkivalon tila

LED-merkkivalojen tila ilmoitetaan aina oppaassa seuraavasti:

x POIS PÄÄLTÄ w PÄÄLLÄ c vilkkuu

DIP-kytkimien asetus

ON OFF

1234

DS1-3 ALHAISEN KÄYTTÖMELUN TASOASETUS ( )

DS1-4 KORKEAN STAATTISEN PAINEEN ASETUS DS2-1 AUTOMAATTINEN ALHAINEN KÄYTTÖMELU YÖAIKAAN DS2-2 VIRRANKULUTUKSEN RAJOITUSASETUS ( ) DS1-1

DS1-2 DS2-3 DS2-4

Painikekatkaisimen (BS1~5) asetus

Ulkoyksikön piirikortissa olevan painikekatkaisimen (A1P) toiminto:

H1P

H2P

DS2DS1

5 6 7 8

Mitä DIP-kytkimillä DS1 ja DS2 asetetaan

( = ei asennettu = tehdasasetus)

OFF

EI KÄYTETTÄVISSÄ ÄLÄ MUUTA TEHDASASETUSTA.

H3P

H4P

H5P

H6P

H7P

L.N.O.P

DEMAND

9.3. Kenttäasetukset

Tee tarvittaessa kenttäasetukset seuraavien ohjeiden mukaisesti. Katso lisätietoja huolto-oppaasta.

Jakorasian avaaminen ja kytkimien käsittely

Kun teet kenttäasetuksia, irrota tarkastusluukku (1). Käytä kytkimiä eristetyllä tikulla (esimerkiksi kuulakärkikynällä) jännitteisten osien koskettamisen välttämiseksi.

Muista kiinnittää tarkastusluukku (1) jakorasian kanteen (2), kun työ on tehty.

TEST

HWL

MODE

BS1

BS1 MODE BS2 SET BS3 RETURN BS4 TEST BS5 FORCED DEF

MASTER

IND

SET

BS2

SLAVE

L.N.O.P

DEMAND

RETURN

Asetustilan vaihto Kenttäasetus Kenttäasetus Koekäyttö Pakkosulatus tai pumpun alasajo

BS3

TEST

BS4

FORCED DEF

BS5

HAP

Asetustila 2

Asetustila voidaan vaihtaa painamalla -painiketta 5 sekunnin ajan. Asetustila vaihtuu asetustilaksi 2 ja H1P-merkkivalo palaa w.

HUOMAA

Jos hämmennyt asetusten tekemisen aikana, paina painiketta kerran. Se palauttaa

BS1 MODE

asetustilaan 2 (H1P-valo palaa w).

BS1 MODE

Tilasta 2 poistuminen

Kun kaikki asetukset on tehty ja toiminta käynnistynyt asetuksen mukaisesti, poistu tilasta 2 painamalla painiketta .

BS1 MODE

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Asennusopas

Page 18

9.4. Koekäyttö

Koekäyttö ulkoyksikön piirikortin BS4-testauspainikkeella

HUOMAA

Kun virta on kytketty, yksikköä ei voi käynnistää ennen kuin H2P-alustusmerkkivalo sammuu (korkeintaan 12 minuuttia).

■ Ta r kasta sulkuventtiilit Avaa kaasu- ja nestepuolen sulkuventtiilit.

■ Lisätietoja koekäytöstä on sisäyksikön asennuskäsikirjassa.

Tarkastukset ennen käynnistystä

Tarkastettavat kohdat

Sähköjohdot Yksiköiden väliset johdot Maadoitusjohto

Kylmäaineputkisto

Lisäkylmäaine

1 Ta r kasta, että nesteen ja kaasun sulkuventtiilit ovat auki.

Muista sulkea etupaneeli ennen käyttöä sähköiskun välttämiseksi.

-Kylmäaineen paine ei välttämättä nouse, vaikka sulkuventtiili

avataan sen jälkeen, kun ilma on poistettu tyhjöpumpulla. Tämä johtuu siitä, että sisäyksikön kylmäaineputket on

suljettu yksikön sisällä olevilla sähköventtiileillä. Tämä ei aiheuta ongelmia käytön aikana.

2 Kompressorin suojaamiseksi kytke virransyöttö päälle 6 tuntia

ennen käyttöönottoa.

■ Onko johdotus tehty kytkentäkaavion mukaisesti? Ta r kasta, että yksikään johto ei ole unohtunut ja että puuttuvia tai väärinpäin kytkettyjä vaiheita ei ole.

■ Onko laite maadoitettu kunnolla?

■ Onko jokin johtoliitinruuvi löysällä?

■ Onko eristysvastus vähintään 2 MΩ?

- Käytä 500 V:n yleismittaria eristyksen

mittaukseen.

- Älä käytä yleismittaria, joka ei käytä

230 V.

■ Onko putkiston koko sopiva?

■ Onko putkiston eristysmateriaali kiinnitetty

kunnolla? Onko sekä neste- että kaasuputket eristetty?

■ Ovatko sekä neste- että kaasupuolen sulkuventtiilit auki?

■ Onko lisäkylmäaineen määrä ja jäähdytysputkiston pituus merkitty muistiin?

Avautumissuunta

A Nestepuoli B Kaasupuoli

Irrota hattu ja käännä kuusioavaimella vastapäivään, kunnes se pysähtyy.

3 Muista asettaa kaukosäädin tuuletintilaan, paina ensin

painiketta ja paina sitten käyttökytkintä.

4 Paina painiketta 5 sekunnin ajan (tai pidempään, jos

BS1 MODE

BS4 TEST

yksikkö seisoo). Koekäyttö alkaa, kun vilkkuva H2P-ledi vilkkuu, ja kaukosäätimessä näkyy (koekäyttö).

5 Ta r kista testauksen aikana kuuntelemalla, että kompressori ei

käynnistyy ja pysähtele. Jos se käynnistyy ja pysähtyy, pysäytä kone välittömästi kaukosäätimellä ja tarkista kylmäaineen määrä jne. Kyseessä saattaa olla toimintahäiriö.

HUOMAA

Kun haluat lopettaa koekäytön, paina painiketta

BS3 RETURN

. Yksikkö käy vielä 30 sekunnin ajan ja pysähtyy sitten. Koekäytön aikana yksikköä ei voi pysäyttää kaukosäätimellä.

Koekäyttö siirtyy automaattisesti jäähdytystilaan 3 minuutin ajaksi. Koekäyttö pysähtyy 3 minuutin ajaksi ja siirtyy sitten lämmitykseen, jos lämmitystila on valittu (vain ensiasennuksen aikana).

Koekäytön jälkeen (korkeintaan 30 minuuttia) yksikkö pysähtyy automaattisesti. Tarkista käyttötulokset ulkoyksikön LED-merkkivaloista.

Vika-arvio

Vika-arvion voi tehdä piirikortin (A1P) HAP, H1P, jos virta on kytketty.

HAP

(vihreä)

c x

c w

HUOMAA

H1P

(oranssi)

Sisältö

Normaali

— Ulkoyksikön piirikortin vika (katso HUOMAUTUS 1)

Virransyötön poikkeavuus tai ulkoyksikön piirikortin

—

vika (katso HUOMAUTUS 2)

Suojalaite on toiminnassa (katso HUOMAUTUS 3)

1 Katkaise virta yli 5 sekunnin ajaksi.

Kytke virta uudelleen päälle. Jos näin tapahtui, vahvista arvio.

2 Katkaise virta yli 5 sekunnin ajaksi.

Irrota sisä-ulkoyhdysjohdin 3. Kytke virta uudelleen päälle yli 10 sekunnin ajaksi. Jos ulkoyksikön piirikortin HAP-merkkivalo vilkkuu, sisäyksikön piirikortti ei toimi oikein.

3 Mahdollisen negatiivisen vaiheen osoitus. Poikkeavuuden havaitseminen ilmaisee jatkuvasti

aiempaa poikkeavaa historiaa, kunnes virta katkaistaan.

Testaa toiminta kaukosäätimellä

1 Muista asettaa se jäähdyttämään, ja paina käyttökytkintä.

2 Aseta kone testaustilaan painamalla kaukosäätimen tarkastus/

testauspainiketta.

Asennusopas

■ Kun koekäyttö on tehty, tarkasta sisäyksiköt kaukosäätimellä.

■ Merkkivaloilmoitus muuttuu tämän toimenpiteen aikana, mutta se on normaalia.

■ Kiinnitä ulkoyksikön etulevy käytönaikaisen väärän arvion välttämiseksi.

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 19

Asetustila 2

10.HUOLTOTILAKÄYTTÖ

H1P-merkkivalo palaa.

Asetusten tekeminen

1 Paina painiketta halutun toiminnon (A~E) mukaan.

Haluttua toimintoa vastaava merkkivaloilmoitus näkyy alla kentässä, jossa on merkki :

Mahdolliset toiminnot

A lisäkylmäaineen täyttäminen. B kylmäaineen talteenotto/tyhjökäyttö. C alhaisen käyttömelun tasoasetus ( ) (ulkoinen). D automaattinen alhainen käyttömelu yöaikaan. E virrankulutuksen rajoitusasetus ( ) (ulkoinen).

2 Kun painiketta painetaan, nykyinen asetus

määritetään.

3 Paina painiketta halutun asetusmahdollisuuden

mukaisesti, kuten alla -merkityssä kentässä näytetään.

3.1 Toimintojen A ja B mahdolliset asetukset ovat (PÄÄLLÄ) tai (POIS PÄÄLTÄ).

OFF

3.2 Toimintojen C, D ja E mahdolliset asetukset

Vain toiminto C Vain toiminto D: automaattinen alhainen melu yöaikaan taso 3 < taso 2 < taso 1 ( ). Vain toiminto E (): virrankulutuksen taso 1 < taso 2 < taso 3 ( ).

4 Paina painiketta , niin asetus määritetään.

5 Kun painiketta painetaan uudelleen, käyttö alkaa

asetuksen mukaisesti.

Katso lisätietoja ja muita asetuksia huolto-oppaasta.

BS2 SET

L.N.O.P

DEMAND

H1P H2P H3P H4P H5P H6P H7P

w x x x x x x

w x x x x x w

w x x x x w x

w x x x x w w

w x x x w w w

BS3 RETURN

BS2 SET

H1P H2P H3P H4P H5P H6P H7P

OFF

(1) Tämä asetus = tehdasasetus

(): melun taso 3 < taso 2 < taso 1 ( ).

L.N.O.P

DEMAND

(1) Tämä asetus = tehdasasetus

BS3 RETURN

w xxxxc x

(1)

w xxxxx c

H1P H2P H3P H4P H5P H6P H7P

w xxxx x c

(1)

w xxxx c x

w xxx

c x x

Tyhjömenettely

Ensiasennuksessa tyhjömenettelyä ei tarvita. Sitä tarvitaan vain korjaustarkoituksiin.

1 Kun yksikkö seisoo ja on asetustilassa 2, valitse toiminnon B

(kylmäaineen talteenotto/tyhjömenettely) asetukseksi (ON).

-Kun asetus on tehty, älä nollaa asetustilaa 2 ennen kuin tyhjömenettely on suoritettu.

- H1P-merkkivalo palaa, ja kaukosäätimessä näkyy (koekäyttö), ja käyttö on estetty.

2 Tyhjennä järjestelmä tyhjöpumpulla.

3 Nollaa asetustila 2 painamalla painiketta .

Kylmäaineen talteenottomenettely

kylmäaineen talteenottolaitteella

1 Kun yksikkö seisoo ja on asetustilassa 2, valitse toiminnon B

(kylmäaineen talteenotto/tyhjömenettely) asetukseksi (ON).

- Sisä- ja ulkoyksikön paisuntaventtiilit avautuvat kokonaan, ja muutamat magneettiventtiilit kytkeytyvät päälle.

- H1P-merkkivalo palaa, ja kaukosäätimessä näkyy (koekäyttö), ja käyttö on estetty.

2 Katkaise niiden sisäyksiköiden, joilla on erillinen virransyöttö, ja

ulkoyksikön virransyöttö pääkatkaisimesta. Kun yhden puolen virransyöttö on katkaistu, katkaise toisen puolen virransyöttö 10 minuutin kuluessa. Muuten sisä- ja ulkoyksikön välisessä viestinnässä voi esiintyä häiriöitä ja paisuntaventtiilit suljetaan taas täysin.

3 Ota kylmäaine talteen kylmäaineen talteenottolaitteella.

Ta rkempia tietoja on talteenottolaitteen käyttöoppaassa.

BS1 MODE

11.VAROITUS KYLMÄAINEVUODOISTA

(Kylmäainevuodon sattuessa huomioon otettavaa.)

Kun yksikkö asennetaan pieneen huoneeseen, on huolehdittava siitä, että jos kylmäainetta pääsee vuotamaan, sen määrä ei ylitä sallittua rajaa. Kysy jälleenmyyjältä, miten estetään vuoto ylittämästä sallittua rajaa.

Jos vuotava määrä ylittää rajan, seurauksena voi olla hapenpuutteesta aiheutuva onnettomuus.

Johdanto

Asentajan ja järjestelmäasiantuntijan on huolehdittava vuototurvallisuudesta paikallisten säädösten tai normien mukaisesti. Seuraavia normeja voidaan noudattaa, jos paikallisia määräyksiä ei ole käytettävissä.

Ilmastointijärjestelmä käyttää R410A-ainetta kylmäaineena. R410A on itsessään täysin turvallinen, myrkytön ja palamaton kylmäaine. On kuitenkin huolehdittava siitä, että ilmastointilaitteet asennetaan riittävän suureen huonetilaan. Näin varmistetaan, että kylmäainekaasun maksimikonsentraatiotasoa ei ylitetä, vaikka järjestelmässä tapahtuisi suuri vuoto ja että laitteen käyttö tapahtuu soveltuvien paikallisten määräysten ja standardien mukaisesti.

RZQ200+250C7Y1B Jaettu ilmastointilaite 4PW34720-7F

Asennusopas

Page 20

Enimmäispitoisuustaso

Kylmäaineen enimmäismäärä ja laskettu enimmäispitoisuus ovat suoraan verrannollisia ihmisten oleskeluun tarkoitetun huoneen tilavuuteen, johon kylmäaine voi vuotaa.

Pitoisuuden mittayksikkö on kg/m3 (kylmäainekaasun paino kilogrammoina oleskelutilan 1 m3:iä kohti).

Sallittua konsentraatiotasoa koskevia soveltuvia paikallisia määräyksiä ja standardeja on noudatettava.

Eurooppalaisen standardin mukaan sallittu kylmäaineen enimmäispitoisuustaso ihmisten oleskelutiloissa on R410A:n tapauksessa rajoitettu 0,44 kg/m3.

Kylmäaineen virtaussuunta

Tila, jossa kylmäainevuoto on tapahtunut (kaikki kylmäaine virrannut

ulos järjestelmästä)

Kiinnitä erityistä huomiota tiloihin kuten kellareihin yms., joihin kylmäaine ilmaa raskaampana voi kerääntyä.

Enimmäispitoisuuden tarkastus

Ta r kasta enimmäispitoisuustaso alla olevien kohtien 1–4 mukaisesti ja ryhdy tarvittaviin toimenpiteisiin.

1 Laske kuhunkin järjestelmään lisättävän kylmäaineen määrä

(kg) erikseen.

kylmäaineen määrä yhden laitteen järjestelmässä (järjestelmään tehtaassa lisättävän kylmäaineen määrä)

HUOMAA

Kun kylmäaineyksikkö on jaettu kahdeksi itsenäiseksi kylmäainejärjestelmäksi, käytä kunkin erillisen järjestelmän täyttämiseen tarvittavaa määrää kylmäainetta.

lisättävä määrä (paikallisesti lisätty

kylmäaineputken pituutta tai halkaisijaa vastaava määrä kylmäainetta)

kylmäaineen kokonaismäärä

(kilogrammoina) järjestelmässä

2 Laske pienimmän huoneen tilavuus (m

)

Laske seuraavanlaisessa tapauksessa A:n tilavuus, B:n tilavuus yhtenä huoneena tai tilavuus pienimpänä huoneena.

A. Kun huonetta ei ole jaettu pienemmiksi tiloiksi

B. Kun huone on jaettu, mutta huoneiden välillä on

riittävän suuri aukko, jotta ilma pääsee vapaasti virtaamaan huoneesta toiseen.

Tilojen välinen aukko

väliseinä

(Mikäli huoneiden välillä on oveton aukko tai kun oven ala- ja yläpuolella on aukot, joiden kummankin pinta-ala vastaa 0,15% tai suurempaa osaa lattiapinta-alasta.)

3 Kylmäaineen tiheyden laskeminen yllä olevien kohtien 1 ja 2

tuloksia käyttäen.

jäähdytysjärjestelmässä olevan kylmäaineen kokonaismäärä

pienimmän huoneen koko, johon on asennettu sisäyksikkö (m

)

enimmäispitoisuustaso (kg/m3)

≤

Mikäli yllä olevan laskutoimituksen lopputulos ylittää enimmäispitoisuustason, tee samat laskelmat toiseksi ja kolmanneksi pienimpien huoneiden kohdalla jne. kunnes lopputulos jää enimmäispitoisuustason alapuolelle.

4 Tilanteet, joissa lopputulos ylittää enimmäispitoisuustason.

Kun laitteen asentaminen johtaa enimmäispitoisuustason ylitykseen, järjestelmään on tehtävä muutoksia.

5 Ota yhteys laitetoimittajaan.

Asennusopas

12.JÄTEHUOLTOVAATIMUKSET

Laitteen purkaminen sekä kylmäaineen, öljyn ja muiden osien käsittely tulee tehdä voimassa olevien paikallisten ja kansallisten määräysten mukaisesti.

RZQ200+250C7Y1B

Jaettu ilmastointilaite

4PW34720-7F

Page 21

20 21 22

A 3

4 5

6 4

2 3

L1 L2 L3 N

5 6

20 22211

NOTES

7 8

2423

Page 22

4PW34720-7F

Daikin RZQ200C7Y1B, RZQ250C7Y1B Installation manuals [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

2.3. Valinnaisvarusteet

2.4. Tekniset ja sähkötiedot

2.1. Mahdolliset yhdistelmät

2.2. Normaalisti mukana toimitettavat varusteet

7.1. Putkiston materiaalin valitseminen

7.2. Kylmäaineputken koko

7.3. Haaraputken valinta

7.4. Putken sallittu pituus ja korkeusero

7.5. Nykyistä tai esiasennettua putkistoa voidaan käyttää

7.6. Kylmäaineputkiston asennuksessa huomioitavaa

7.7. Kylmäaineputkiston liittäminen

Huomautuksia erottimen tarpeellisuudesta

7.8. Vuototesti ja tyhjökuivaus

7.9. Putkiston eristys

7.10. Yksikön ja asennusolosuhteiden tarkastus

7.11. Sulkuventtiilin käyttömenettely

7.12. Kylmäaineen lisätäyttö

Käytettyä kylmäainetta koskevia tärkeitä tietoja

Huollon aikana huomioitavaa

Kylmäaineen lisääminen

Kylmäaineen kokonaistäyttöpaino (vuodon tms. jälkeen)

Pumppaamisessa huomioitavaa

8. KENTTÄJOHDOTUS

8.1. Sisäinen johdotus – osaluettelo

8.2. Valinnaiset liittimet

8.3. Virtapiiriä ja kaapelointia koskevat vaatimukset

8.4. Yleisiä varoituksia

8.5. Esimerkkejä

9. ENNEN KÄYNNISTYSTÄ

9.1. Huolto-ohjeet

9.2. Tarkistettavat kohteet ennen ensikäynnistystä

DIP-kytkimien, LED-merkkivalojen ja painikkeiden sijainti

LED-merkkivalon tila

DIP-kytkimien asetus

Painikekatkaisimen (BS1~5) asetus

9.3. Kenttäasetukset

Jakorasian avaaminen ja kytkimien käsittely

9.4. Koekäyttö

Tarkastukset ennen käynnistystä

10.HUOLTOTILAKÄYTTÖ

11.VAROITUS KYLMÄAINEVUODOISTA

Johdanto

Enimmäispitoisuustaso

Enimmäispitoisuuden tarkastus

12.JÄTEHUOLTOVAATIMUKSET
