NNEHÅLL

I

RZQ200C7Y1B
RZQ250C7Y1B

Delat luftkonditioneringsaggregat

Sida

1. Säkerhetsöverväganden............................................................1

2. Introduktion ................................................................................ 2

2.1. Kombination..................................................................................... 2

2.2. Standardtillbehör som ingår............................................................. 2

2.3. Extra tillbehör................................................................................... 2

2.4. Tekniska och elektriska specifikationer............................................ 2

3. Huvudkomponenter....................................................................2

4. Val av placering.......................................................................... 2

5. Inspektion och skötsel av enheten............................................. 3

6. Uppackning och placering av enheten....................................... 3

7. Kylrör..........................................................................................4

7.1. Val av rörmaterial............................................................................. 4

7.2. Köldmedelrörens storlek.................................................................. 4

7.3. Val av grenrör................................................................................... 4

7.4. Tillåten rörlängd och höjdskillnad ....................................................5

7.5. Befintliga eller förinstallerade rör kan användas.............................. 5

7.6. Försiktighetsåtgärder vid kylrörsdragning........................................ 5

7.7. Anslutning av kylrören .....................................................................6

7.8. Läcktest och vakuumtorkning ..........................................................7

7.9. Isolering av rör................................................................................. 7

7.10. Kontroll av enhets- och installationsförhållanden............................. 8

7.11. Använda stoppventilen..................................................................... 8

7.12. Påfyllning av extra kylmedel ............................................................8

8. Kabeldragning.......................................................................... 11

8.1. Internt kopplingsschema – Komponentlista................................... 11

8.2. Extra kontakter............................................................................... 12

8.3. Strömmatning och kabelkrav .........................................................12

8.4. Allmänna försiktighetsåtgärder ......................................................12

8.5. Exempel......................................................................................... 13

9. Före användning......................................................................14

9.1. Försiktighetsåtgärder vid service................................................... 14

9.2. Kontroller före första start ..............................................................15

9.3. Inställningar ...................................................................................15

9.4. Testkörning ....................................................................................16

10. Servicedriftläge ........................................................................ 17

11. Säkerhetsföreskrifter vid läckande kylmedel............................18

12. Avfallshantering........................................................................18

LÄS IGENOM DENNA HANDBOK NOGGRANT INNAN
ENHETEN STARTAS. KASTA INTE BORT DEN.
FÖRVARA DEN SÄKERT SÅ ATT DEN KAN ANVÄNDAS
VID BEHOV.

FELAKTIG INSTALLATION ELLER ANSLUTNING AV
UTRUSTNING ELLER TILLBEHÖR KAN ORSAKA
ELEKTRISK CHOCK, KORTSLUTNING, LÄCKAGE,
BRAND ELLER ANNAN SKADA PÅ UTRUSTNINGEN.
ANVÄND ENDAST TILLBEHÖR FRÅN DAIKIN SOM ÄR
SPECIELLT TILLVERKADE FÖR ATT ANVÄNDAS MED
UTRUSTNINGEN OCH LÅT EN UTBILDAD
INSTALLATÖR INSTALLERA DEM.

UTRUSTNING FRÅN DAIKIN ÄR UTFORMAD FÖR ATT
SKAPA KOMFORT. VID ANDRA ANVÄNDNINGS­OMRÅDEN KONTAKTAR DU DIN DAIKIN­ÅTERFÖRSÄLJARE.

OM DU HAR FRÅGOR ANGÅENDE INSTALLATIONS­FÖRFARANDET ELLER ANVÄNDNINGEN TAR DU
KONTAKT MED NÄRMASTE ÅTERFÖRSÄLJARE FÖR
RÅD OCH INFORMATION.

DENNA LUFTKONDITIONERINGSANLÄGGNING LYDER
UNDER BESKRIVNINGEN "UTRUSTNING SOM EJ ÄR
TILLGÄNGLIG FÖR ALLMÄNHETEN".

Installationshandbok

Den engelska texten är originalinstruktionerna. Övriga språk är
översättningar av originalinstruktionerna.

1. S

ÄKERHETSÖVERVÄGANDEN

Säkerhetsföreskrifterna här är uppdelade i följande två typer. De
omfattar båda mycket viktiga ämnen så följ dem noggrant.

VARNING

Om varningen inte lyds kan allvarlig kroppsskada orsakas.

FÖRSIKTIGT

Om försiktighetsåtgärden inte följs kan kroppsskada eller skada på
utrustningen orsakas.

Var ning

Låt leverantören eller kvalificerad personal utföra installationen
Installera inte maskinen på egen hand.
Felaktig installation kan orsaka vattenläcka, elektriska stötar
eller eldsvåda.

■

Utför installationen i enlighet med den här installations­handboken.
Felaktig installation kan orsaka vattenläcka, elektriska stötar
eller eldsvåda.

■

Använd bara föreskrivna delar och tillbehör under installationen.
Om de föreskrivna delarna inte används kan det orsaka
vattenläcka, elektriska stötar, eldsvåda eller att enheten faller
ned.

■

Vid koppling mellan inomhus- och utomhusenheter, samt
strömförsörjningen ska kablarna formas så att frontpanelen kan
fästas ordentligt.
Om frontpanelen inte sitter på plats kan det orsaka överhettning
av terminaler, elstötar eller eldsvåda.

■

Om kylmedelsångor läcker ut under installationsarbetet måste
området omedelbart ventileras.
Giftig gas kan produceras om kylmedelsångor kommer i kontakt
med eld.

■

Kontrollera efter slutfört installationsarbete att det inte finns
något läckage av kylmedelsångor.
Giftig gas kan produceras om kylmedelsångor läcker in i rummet
och kommer i kontakt med en värmekälla, t ex en värmefläkt,
ugn eller spis.

■

Slå av strömbrytaren innan du vidrör elektriska terminaldelar.

■

Strömförande komponenter kan vidröras av misstag.
Lämna aldrig enheten obevakad under installation eller service
när servicepanelen är borttagen.

■

När du planerar att flytta tidigare installerade enheter måste du
först återvinna köldmedlet efter tömningen. Se kapitel

" Försiktighetsåtgärder för trycksänkningspumpning" på sid 10.

Försiktigt

Installera dräneringsrör enligt den här installationshandboken
för att ge en god dränering och isolera röret för att förhindra
kondensation.
Felaktig dränering kan orsaka vattenläckor och fuktskador på
möbler.

Installera inomhus- och utomhusenheterna, strömkabeln och
anslutningskabeln minst 1 meter från TV- eller radioapparater för
att förhindra bildstörningar eller brus.
(Beroende på radiovågorna kan ett avstånd på 1 meter vara
otillräckligt för att eliminera bruset.)

Skölj inte utomhusenheten. Det kan leda till elektriska överslag
eller brand.

.

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

1

■

1

2

3

4

5

6

7

8

9

■

■

■

■

■

1

■

2

Säkerhetsåtgärder för R410A

Kylmedlet kräver strikta säkerhetsåtgärder för att hålla
systemet rent, torrt och utan läckage.

- Rent och torrt
Tillse att främmande ämnen (som mineraloljor och

fukt) inte kommer in i systemet.

- Läckagefritt
Läs noga igenom kapitlet

"7.6. Försiktighetsåtgärder vid kylrörsdragning" på
sid 5 och utför procedurerna enligt

beskrivningarna där.

Eftersom R410A är ett blandat kylmedel måste extra
kylmedel fyllas på i flytande form. (Om kylmedlet fylls
på i form av gas påverkas blandningsförhållandena så
att systemet inte kommer att fungera som avsett.)

Anslutna inomhusenheter måste vara inomhus­enheter som utvecklats speciellt för R410A.

Läs noga igenom kapitlet "7. Kylrör" på sid 4 och utför
procedurerna enligt beskrivningarna där.

Eftersom designtrycket är 4,0 MPa eller 40 bar, kan rör med
större godstjocklek krävas. Se stycket "7.1. Val av

rörmaterial" på sid 4.

2. I

NTRODUKTION

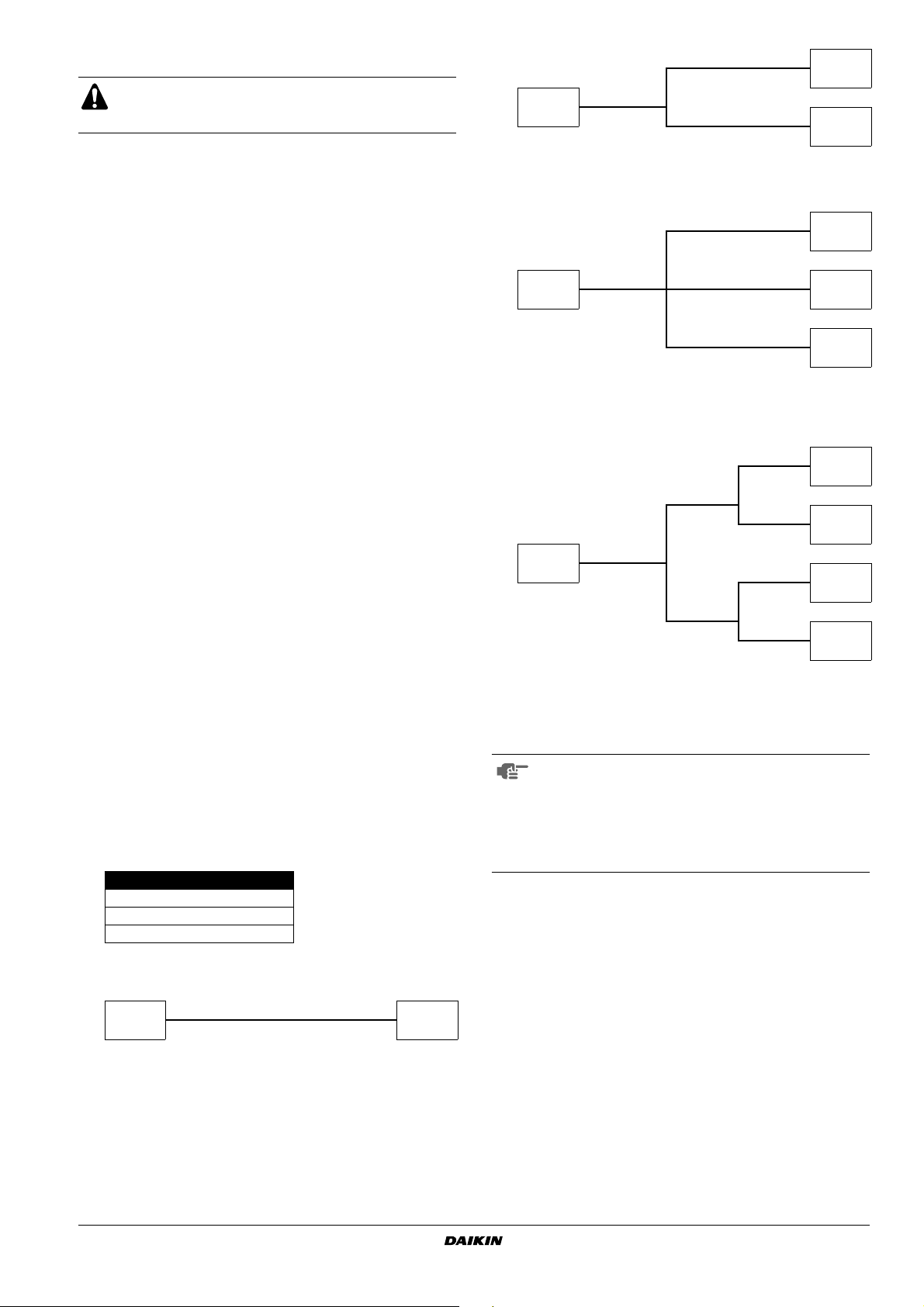

2.1. Kombination

Inomhusenheten kan installeras under följande villkor.

Använd alltid lämpliga inomhusenheter kompatibla med R410A.
Du kan se vilka modeller av inomhusenheten som är kompatibla
med R410A i produktkatalogerna.

Information om installation av inomhusenheter finns i installa­tionshandboken för inomhusenheterna.

2.2. Standardtillbehör som ingår

RZQ200

Gasrör (1) 1 1

Gasrör (2) 1 1

Vätskerör (1) 1 1

Vätskerör (2) 1 1

Installationshandbok 1 1

Etikett för påfyllning av extra
kylmedel

Dekal med information om
fluorgaser som påverkar
växthuseffekten

Flerspråkig dekal med information
om fluorgaser som påverkar
växthuseffekten

Se bild 2.

Installationshandbok
Tillbehörsrör

RZQ250

11

11

11

2.3. Extra tillbehör

Denna utomhusenhet kräver rörförgreningssatsen (tilläggsutrustning)
vid användning i dubbel-, trippel- och dubbel dubbel-tillämpningar.
Detaljerad information finns i katalogerna.

2.4. Tekniska och elektriska specifikationer

I boken med tekniska data finns en fullständig förteckning över
specifikationer.

3. H

Information om huvudkomponenterna och hur de fungerar finns i den
tekniska databoken.

4. V

Detta är en A-klassad produkt. I en hushållsmiljö kan den här
produkten orsaka radiostörningar och användaren måste då vidta
lämpliga åtgärder.

Värmeväxlarenheterna bör installeras på en plats som uppfyller
följande krav:

UVUDKOMPONENTER

AL

AV

PLACERING

Både inomhus- och utomhusenheterna är anpassade för
att installeras både i offentlig miljö och i lätt industrimiljö.
Vid installation i hemmiljö kan det medföra elektro­magnetiska störningar.

Se till att vidta tillräckliga åtgärder för att förhindra att
utomhusenheten används som boplats för smådjur.

Smådjur som kommer i kontakt med strömförande
komponenter kan orsaka fel, rökutveckling eller
eldsvåda. Ge kunden instruktioner om att hålla
området omkring enheten rent.

Basfundamentet är starkt nog för att tåla enhetens vikt, och
golvet är vågrätt för att förhindra vibrationer och alstring av oljud.
Enheten kan annars falla omkull och orsaka skador.

Utrymmet omkring enheten är tillräckligt för att service ska
kunna utföras och det ska också finnas tillräckligt utrymme för
såväl luftintag som luftutsläpp. (Se bild 1 och välj ett av
alternativen).

Vid installationsplatser där det endast finns hinder på sidorna
A+B påverkar väggens höjd inte angivna dimensioner för
serviceutrymmet.

A B C D Sidor med hinder på installationsplatsen

Insugssidan

Se till att vidta tillräckliga åtgärder för att förhindra att
utomhusenheten används som boplats för smådjur.

Smådjur som kommer i kontakt med strömförande komponenter
kan orsaka fel, rökutveckling eller eldsvåda. Ge kunden
instruktioner om att hålla området omkring enheten rent.

Det finns ingen brandrisk på grund av läckage av brandfarlig
gas.

Se till att inga vattenskador kan uppstå om det droppar vatten
från enheten (t ex om dräneringsröret blir igensatt).

Rörlängden mellan utomhus- och inomhusenheterna får inte
överskrida tillåten rörlängd.

Det föreligger ingen eldfara om det uppstår läckage från
lättantänd gas.

Välj en sådan placering att varken utströmmande luft eller ljud
som kommer från enheten blir störande för någon. Vare sig
luftintag eller luftutsläppet skall vara riktade mot den allmänt
rådande vindriktningen. Rak motvind stör enhetens drift, så
använd en vindruta som avskärmning.

Installera eller använd inte enheten på platser där luften
innehåller höga halter av salt, till exempel nära havet.

Installationshandbok

2

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

X Ej tillåtet
O Tillåtet

10

11

1

■

■

■

■

■

■

■

■

2

3

4

5

■

■

■

Vid installation, tillse att barn inte kan klättra på enheten eller
placera objekt på den.

Fall kan resultera i kroppsskada.

Utrustningen är inte avsedd för användning i en potentiellt
explosiv miljö.

Utrustningen som beskrivs i den här handboken kan
orsaka elektroniska störningar från radiovågor.
Utrustningen uppfyller specifikationer som är utfor­made för att ge rimligt skydd mot sådana störningar.
Det finns dock inga garantier för att inte störningar
uppstår vid en viss installation.

Därför rekommenderar vi att du installerar utrustning
och elkablar på tillräckligt avstånd från
stereoutrustning, persondatorer och dylikt ... (Se

bild 3).

1 Persondator eller radio
2 Säkring
3 Jordfelsbrytare
4 Fjärrkontroll
5 Inomhusenhet

Under extrema förhållanden bör du hålla ett avstånd
på 3 m eller mer och använda skyddsrör för ström­och signalöverföringskablar.

I områden med kraftiga snöfall ska en sådan plats
väljas där snön inte påverkar enhetens drift.

Kylmedlet R410A är i sig själv ogiftigt, obrännbart och
säkert. Om kylmedlet läcker ut kan det dock hända att
dess koncentration överstiger tillåtna värden beroende
på rummets storlek. På grund av detta kan det vara
nödvändigt att vidta åtgärder mot läckage.

Installera inte på följande platser.

• Platser där det förekommer syraångor eller
alkaliska ångor.

• Platser där svavelhaltiga syror eller andrafrätande
gaser kan finnas i luften.
Kopparrör och hårdlödda skarvar kan oxidera och
börja läcka kylmedel.

• Platser där det finns en dimma av mineralolja,
oljespray eller ånga, t.ex. i ett kök.
Plastkomponenter kan brytas ned och falla ut eller
orsaka vattenläckor.

• Platser där luften innehåller höga salthalter, t.ex.
nära havet.

• Platser där brandfarliga gaser kan läcka ut, där
thinner, bensin eller andra lättflyktiga ämnen
hanteras eller där koldamm och andra brandfarliga
ämnen finns i luften.
Läckande gas kan samlas runt enheten och orsaka
en explosion.

• Platser där det finns utrustning som avger
elektromagnetiska vågor.
Elektromagnetiska vågor kan få styrsystemet att
sluta fungera, så att normal drift inte går att
använda.

• Platser där spänningen varierar mycket, t.ex. i
fabriker.

•I fordon eller fartyg.

Vid installation bör risken för starka vindar, tyfoner och
jordbävningar beaktas.
Felaktig installation kan resultera i att enheten faller.

5. I

NSPEKTION

Vid leverans ska förpackningen kontrolleras och alla eventuella
skador omedelbart rapporteras till speditörens reklamationskontor.

Vid skötsel av enheten beaktas nedanstående:

Ömtåligt, hantera enheten försiktigt.

Se alltid till att enheten står upp så att inte kompressorn

skadas.

Välj i förväg vilken väg enheten ska föras in.

Placera enheten så nära installationsplatsen som möjligt innan
den packas upp från originalförpackningen för att skydda den
från transportskador. (Se bild 4)

1

Förpackningsmaterial

2

Öppning (stor)

3

Lina

4

Öppning (liten) (40x45)

5

Skydd

Vid lyft bör en kran och 2 linor med minst 8 m längd användas.

(Se bild 4)

Använd alltid skydd för att förhindra skador från linorna och håll
koll på enhetens gravitationscentrum.

OBS!

Om en gaffeltruck ska användas ska
enheten helst transporteras med
pallen först. För sedan in gafflarna
genom de stora rektangulära
öppningarna på enhetens botten.

5.1 Under hela transporten av enheten

med gaffeltruck ska enheten lyftas
under pallen.

5.2 I sin färdiga position packar du upp enheten, för gafflarna

igenom de stora rektangulära öppningarna på enhetens
underkant.

OBS!

6. U

PPACKNING

Ta bort de fyra skruvarna som fäster enheten vid pallen.
Se till att enheten installeras plant på en bas som är stark nog

att förhindra vibrationer och oljud.
Dra fast enheten på plats med fyra förankringsbultar M12.
Kontrollera att fundamentet under enheten är minst 765 mm.
Enheten måste monteras på ett stabilt längsgående fundament

(en stål- eller betongbalk) enligt bild 5).

Modell

RZQ200+250 930 792

Placera enheten på ett fundament som är minst 66 mm brett.
(Enhetens stödben är 66 mm brett).

OCH

SKÖTSEL

Använd en lina som är ≤ 20 mm bred och klarar
enhetens vikt.

Använd en skyddsduk på gaffeltruckens gafflar för
att förhindra skador på enheten. Om färgen på
enhetens underdel skavs av kan korrosions­skyddet försämras.

OCH

PLACERING

AV

ENHETEN

AV

ENHETEN

A B

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Använd inte stöttor vid hörnen. (Se bild 6)

Installationshandbok

3

■

■

■

■

■

■ Ordna med dräneringsrännor runt fundamentet så att

spillvatten kan rinna bort från enheten.

■ Om enheten ska installeras på ett tak måste takets
styrka och dräneringsmöjligheter kontrolleras.

■ Om enheten ska installeras på en ram måste
vattenskyddsskivan monteras mindre än 150 mm
under enheten för att förhindra att vatten tränger in
underifrån.

■ Vid installation i en frätande miljö
ska du använda muttrar med
plastclips (1) för att skydda

1

mutteråtdragningsdelen från rost.

FÖRSIKTIGHETSÅTGÄRD

Blockera alla mellanrum i hålen för rör och kablar med hjälp av
isoleringsmaterial (fältförråd). (Små djur kan komma in i maskinen.)

Exempel: föra igenom rör på framsidan. (Se bild 10)

1 Fyll igen områdena märkta " ".

(När rören dras från frontpanelen.)

2 Gassidans rör
3 Vätskesidans rör

7. K

YLRÖR

Använd R410A vid påfyllning av kylmedel.
All extern rördragning måste utföras av en legitimerad

kyltekniker och måste uppfylla lokala och nationella
föreskrifter.

VAR FÖRSIKTIG VID LÖDNING AV KYLMEDELSRÖR

■ Använd inget fluss vid koppar till koppar-hårdlödning
av köldmedelsrören. (Särskilt inte vid HFC­kylmedelsrör.) Använd i stället fosforkoppar­fyllningsmetall (BCuP) som inte kräver fluss.
Fluss har en extremt skadlig inverkan på kylmedels­rörsystem. Exempelvis ger klorfluss upphov till
korrosion i rören och fluss med fluor skadar
köldmedelsoljan.

■ Utför alltid en kväveblåsning vid hårdlödning.
(Hårdlödning utan att utföra ett kväveutbyte eller
införsel av kväve i rörsystemet kommer att ge upphov
till stora mängder oxiderad beläggning på rörens
insida, vilket negativt påverkar ventiler och kom­pressorer i kylsystemet och förhindrar normal drift.)

■ Efter slutförande av installationsarbetet ska du
kontrollera att kylmedlet inte läcker.
Giftig gas kan avges om kylmedlet läcker ut i rummet
och kommer i kontakt med en öppen låga.
Om en läcka uppstår:

• Vädra ut området omedelbart.

• Vidrör aldrig kylmedel som läckt ut då detta kan

orsaka köldskador.

OBS!

Installationsverktyg:
Se till att de installationsverktyg som används (mät-

anslutningar, slangar mm) är särskilt anpassade för
R410A-installationer så att de tål trycket och förhindrar
att främmande ämnen (t ex mineraloljor som SUNISO
eller fukt) kommer in i systemet.
(Skruvspecifikationerna skiljer sig åt för R410A och
R407C.)

Som vakuumpump används en 2-stegspump med
backventil:

■ Kontrollera att inte pumpolja kommer in i systemet
när pumpen stängs av.

7.1. Val av rörmaterial

Tillverkningsmaterial: sömlösa kopparrör, avoxiderade med
fosforsyra, för kylmedel.

Härdningsgrad: använd rör med en härdningsgrad som en
funktion av rördiametern enligt tabellen nedan.

Godstjockleken på kylrören måste uppfylla lokala och nationella
lagar och förordningar. Minsta rörtjockleken för R410A­rördragning måste följa tabellen nedan.

Rör Ø

9,5 / 12,7 O 0,80

15,9 O 1,00
22,2 1/2H 1,00

O=Anlöpt
1/2H=Halvhärdat

Härdningsgrad för

rörmaterial

Minsta tjocklek t (mm)

7.2. Köldmedelrörens storlek

Se bild 9 för ett dubbelsystem, bild 12 för ett trippelsystem och

bild 13 för ett dubbel-dubbelsystem.

Huvudrör (rör mellan utomhusenheten och första förgreningen).
Rören bör ha samma storlek som utomhusanslutningarna.

Köldmedelrörens storlek

Modell Standardstorlek Större

RZQ200

RZQ250

(1) Vid dubbel-, trippel- och dubbel dubbel-tillämpningar gäller de angivna

köldmedelrörstorlekarna bara huvudrören. (L1 = rören mellan
utomhusenheten och grenröret i bilderna 9, 12 och 13).

Gasrör Ø22,2 Ø25,4
Vätskerör Ø9,5 Ø12,7
Gasrör Ø22,2 Ø25,4
Vätskerör Ø12,7 Ø15,9

(1)

Rör mellan första förgreningen och andra förgreningen (L2+L3)
(endast för dubbel-dubbel).

Vätska Ø9,5
Gas Ø15,9

■ Rör mellan sista förgreningen och inomhusenheter (L2~L3 för
dubbel, L2~L4 för trippel och L4~L7 för dubbel-dubbel).
Dessa rörstorlekar måste vara identiska med rörstorlekarna för
anslutna inomhusenheter. Gren: se '■'-markeringen i bilderna 9,

12 och 13.

OBS!

■ Använd standardrörstorlekar för nya installationer.

■ När du använder befintliga rör är det tillåtet att öka

storleken enligt tabellen ovan.
Ökning av rörstorleken är endast tillåtet för en
parkombination (L1).
Ytterligare begränsningar av tillåtna rörlängder,
enligt tabellen "Tillåten rörlängd" på sid 5, måste
beaktas.
Om standardrörstorleken inte används kan
kapaciteten försämras. Installatören måste notera
detta och bedöma det mycket noggrant som en
funktion av den fullständiga installationen.

7.3. Val av grenrör

Dubbel KHRQ22M20TA
Tr ippel KHRQ250H
Dubbel dubbel KHRQ22M20TA (3x)

Installationshandbok

4

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

7.4. Tillåten rörlängd och höjdskillnad

7.6. Försiktighetsåtgärder vid kylrörsdragning

Längder och höjder framgår av tabellen nedan. Se bilderna 8, 9, 12
och 13. Utgå ifrån att den längsta linjen i figuren också är det längsta
röret och att högsta aggregatet i figuren också är det aggregat som
sitter högst.

Minsta köldmedelrörlängd

Alla 5 m

Största totala envägsrörlängd

ParL1standard 100 m

Dubbel L1+L2 — 100 m
Tr ippel L1+L2 — 100 m
Dubbel dubbel L1+L2+L4 — 100 m

Maximal tillåten grenrörlängd

Dubbel och trippel L2 — 20 m
Dubbel dubbel L2+L4 — 20 m

Största skillnad mellan grenrörlängder

Dubbel L2–L3 — 10 m
Tr ippel L2–L4 — 10 m
Dubbel dubbel L2–L3, L6–L7,

Maximal höjdskillnad mellan inom- och utomhusaggregat

Alla H1 — 30 m

Maximal höjdskillnad mellan inomhusaggregat

Dubbel, trippel och
dubbel dubbel

Ofylld längd

Alla L1+L2+L3+L4+L5

(1) Minsta tillåtna rörlängd är 5 m. Om installationen görs med kortare rörlängd

Tillåten rörlängd

kommer systemet att bli överfyllt (onormal HP, etc.). Om avståndet mellan inom­och utomhusaggregaten är mindre än 5 m bör rören böjas så att rörlängden
uppgår till ≥5 m.

Tillåten rörlängd

ökning av storlek
på gasrör

ökning av storlek
på vätskerör

(L2+L4)–(L3+L7)

H2 — 0,5 m

+L6+L7

—

standard 30 m
ökning av storlek

på gasrör
ökning av storlek

på vätskerör

100 m

50 m

10 m

30 m

10 m

(1)

Om större vätskerör ska användas måste
inomhusenheterna installeras lägre än
utomhusenheten.

7.5. Befintliga eller förinstallerade rör kan användas

1. Rördragningen måste uppfylla nedanstående villkor.

• Rördiametern måste följa begränsningarna som indikeras i
stycket "7.2. Köldmedelrörens storlek" på sid 4.

• Rörlängden får inte överstiga maximalt tillåten rörlängd som
anges i stycket "7.4. Tillåten rörlängd och höjdskillnad" på

sid 5.

• Rördragningen måste vara utformad för R410A. Se "7.1. Val

av rörmaterial" på sid 4.

2. Bara huvudrören kan återanvändas utan rengöring i följande fall:

•Total envägslängd: <50 m

• Den enhet som ska bytas ut har aldrig haft ett
kompressorhaveri.

• En korrekt tömning kan genomföras:

- Kör enheten med kylning kontinuerligt i 30 minuter.

- Genomför en tömning.

-Ta bort de luftkonditioneringsenheter som ska bytas ut.

•Kontrollera föroreningen i de befintliga rören.

Om du inte kan uppfylla alla dessa villkor måste de befintliga
rören rengöras eller bytas ut när de luftkonditioneringsenheter
som ska bytas ut har demonterats.

■ Tillåt inte att något annat än det avsedda köldmedlet kommer in
i kylsystemet, t ex luft. Om någon köldmedelsgas läcker ut under
arbete på enheten ska rummet omedelbart ventileras ordentligt.

■ För att förhindra smuts, vätska eller damm från att komma in i
röret ska det täppas till med en åtnypning eller tejpning.

Placering Installationstid Skyddsmetod

Utomhus

Inomhus Oavsett tid

Mer än en månad Kläm åt röret

Mindre än en månad

Kläm åt eller tejpa röret

Var mycket försiktig när kopparrören dras ut genom väggen.

■ Vid system med samtidig drift

- Rördragning uppåt och nedåt skall ske på huvudröret.

-Använd rörförgreningssats (tilläggsutrustning) för förgrening

av kylrören.

Vidtag följande åtgärder. (Detaljerad information finns i handboken
som medföljer grenrörssatsen.)

- Installera grenrören vågrätt (med en maximal lutning på 15°)

eller lodrätt.

- Grenrörets längd till inomhusaggregatet bör vara så kort som

möjligt.

- Försök att hålla längden på de båda grenrören till

inomhusenheten lika.

■ Vid återanvändning av befintliga kylmedelrör
Granska följande punkter extra noga vid återanvändning av
befintliga kylmedelrör.

■ Utför en visuell kontroll av kvaliteten på restolja i befintliga

kylmedelrör.
Denna kontroll är extremt viktig eftersom befintliga rör med

nedbruten olja kan orsaka kompressorhaveri.

- Placera lite restolja från de rör som du vill återanvända på
en bit vitt papper eller på den vita ytan på ett referenskort
för oljekontroll och jämför den oljefärgen med den inringade
färgen på referenskortet för oljekontroll.

- Om oljefärgen är identisk med den inringade färgen eller
mörkare ska du byta ut rören, installera nya rör eller
rengöra rören noggrant.

- Om oljefärgen är ljusare kan rören återanvändas utan
rengöring.

Ett referenskort för oljekontroll är ovärderligt för en sådan
utvärdering och kan fås från din leverantör.

■ I följande situationer bör befintliga rör inte återanvändas, i
stället bör ny rördragning utföras.

- Om den tidigare använda modellen haft problem med

kompressorn (detta kan orsaka oxidering av
kylmedelssmörjningen, beläggningar och andra skadliga
effekter).

- Om inomhus- eller utomhusenheten varit frånkopplade från

rören under en längre period (vatten eller smuts kan ha
kommit in i rörsystemet).

- Om kopparrören skadats.

■ Befintliga flänsningar bör inte återanvändas, i stället bör nya
göras för att förhindra läckor.

■ Om det lokala rörsystemet har svetsade fogar bör dessa
kontrolleras så att inga gasläckor finns.

■ Byt ut skadat isoleringsmaterial.

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

5

7.7. Anslutning av kylrören

1 Installation av kylledningsgrensats. (Se bild 14)

Information om installation av kylledningens grensats finns i
installationshandboken som följde med satsen. Följ villkoren
nedan:
Montera refnet-kopplingen så att den grenas ut antingen vågrätt
(se vy A) eller lodrätt.

1 Vågrät yta

2 Ta bort det ihopklämda röret

Gas som finns kvar i stoppventilen kan blåsa av det
ihopklämda röret. Om du inte följer instruktionerna i
proceduren nedan kan det leda till egendoms- eller
kroppsskador, vilka kan vara allvarliga beroende på
omständigheterna.

Använd följande procedur för att ta bort det
ihopklämda röret:

1. Ta bort ventillocket och se till att
stoppventilerna är helt stängda.

2. Anslut en påfyllningsslang till utloppsportarna för
alla stoppventiler.

3. Återvinn gas och olja från det ihopklämda röret
med en återvinningsenhet.

Låt inte gaserna komma ut i
atmosfären.

4. När all gas och olja återvunnits från det
ihopklämda röret kopplar du från påfyllnings­slangen och stänger serviceportarna.

5. Om det ihopklämda rörets nedre del ser ut som
detalj A i illustrationen går du vidare med steg 8 i
proceduren.
Om det ihopklämda rörets nedre del ser ut som
detalj B i illustrationen följer du instruktioner i
steg 6-7-8 i proceduren.

6. Klipp bort den nedre delen av det mindre
ihopklämda röret med ett lämpligt verktyg (t.ex.
en rörkapare, en avbitartång eller liknande) så att
ett tvärsnitt är öppet och resterande olja kan
droppa ut om återvinningen inte gjorts
fullständigt.

7. Vänta tills all olja har droppat ut.

8. Lös upp hårdlödningen med en brännare och ta

bort det ihopklämda röret eller klipp av det
ihopklämda röret med en rörkapare.

3
2

4

2

4
1

1
5

1 Ihopklämt rör
2 Stoppventil
3 Serviceport
4 Position för smältning av

hårdlödningen

5 Liten nedre del av röret

B

A

Försiktighetsåtgärder vid anslutning av lokal
rördragning

■ Utför hårdlödning vid gasstoppventilen
innan du hårdlöder vid
vätskestoppventilen.

■ Tillför hårdlödningsmaterial enligt
bilden.

■ Se till att använda medföljande rör när du utför
rördragning på plats.

■ Se till att rören som installeras på plats inte vidrör
andra rör, underpanelen eller sidopanelen.
Särskilt vid anslutning underifrån och i sida
måste du skydda rören med lämplig isolering så
att de inte vidrör höljet.

3 Installation av kylmedelsrör kan göras framifrån eller från sidan

(när de tas ut genom undersidan) enligt bilden nedan.

12 3

1 Vid anslutning på vänster sida
2 Vid anslutning framifrån
3 Vid anslutning på höger sida

■ Vid anslutning framifrån:
Ta bort stoppventilens skydd vid anslutning. (Se bild 7)

■ Anslutning från sida (undersida):
Ta ut hålen i den undre ramen och dra rören under den nedre

ramen. (Se bild 7)

A Vid anslutning framifrån

Ta bort stoppventilens skydd vid anslutning.

B Vid anslutning underifrån:

Ta ut hålen i den undre ramen och dra rören under den nedre
ramen

1 Gas, stoppventil
2 Vätska, stoppventil
3 Serviceport för tillförsel av köldmedel
4 Tillbehörsrör för gassidan (1)
5 Tillbehörsrör för gassidan (2)
6 Tillbehörsrör för vätskesidan (1)
7 Tillbehörsrör för vätskesidan (2)
8 Lödning

9 Gassidans rör (anskaffas lokalt)
10 Vätskesidans rör (anskaffas lokalt)
11 Slå ut de förstansade hålen (använd hammare)

Försiktighetsåtgärder vid utslagning av hål

■ Var noga med att inte skada höljet

■ När du slagit ut hål rekommenderar vi att du målar kanterna och

området runt hålet med grundfärg så att inte enheten börjar rosta.

■ När du drar elektriska kablar genom hålen virar du in dem i
skyddstejp för att undvika skador.

4 Se till att installationen uppfyller kraven beträffande tillåten

rörlängd, tillåten höjdskillnad och tillåten längd efter förgrening
enligt kapitel "7.4. Tillåten rörlängd och höjdskillnad" på sid 5.

5 Information om installation av kylledningens grensats (Refnet)

finns i installationshandboken som följde med satsen.

Installationshandbok

6

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

6 Anslutning av rör

Utför alltid en kväveblåsning vid hårdlödning.
(Hårdlödning utan att utföra ett kväveutbyte eller införsel av
kväve i rörsystemet kommer att ge upphov till stora mängder
oxiderad beläggning på rörens insida, vilket negativt påverkar
ventiler och kompressorer i kylsystemet och förhindrar normal
drift.)

OBS!

Tr yckregulatorn för kvävet som frigörs vid lödningen
bör ställas in på 0,02 MPa eller mindre. (Se bild 11)

Inställning för ventilerna
A och B samt
stoppventilen

Utföra lufttäthetstestet
och vakuumtorkningen
(Ventil A måste alltid
vara stängd. Köldmedlet
i enheten kommer
annars att rinna ut.)

Ventil AVentil BVentil

Stäng

2 Lufttäthetstest och vakuumtorkning

C

Öppen Öppen

Vätska,

stopp-

ventil

Stäng Stäng

Gas,

stopp-

ventil

1 Rör för kylmedel
2 Plats som ska hårdlödas
3 Kväve
4 Tejp
5 Manuell ventil
6 Regulator

Använd inget fluss vid hårdlödning av rörkopplingarna.
Beläggningar kan sätta igen rör och skada utrustning.

Behov av ett lås

Eftersom det finns risk för att oljan i uppåtgående rör flödar tillbaka in i
kompressorn när den stängs av, vilket kan ge upphov till
vätskekompression, eller vid försämrad oljeretur, är det nödvändigt att
använda ett lås på lämpligt ställe i den uppåtgående gasledningen.

■ Låsinstallation. (Se bild 16)

A Utomhusenhet
B Inomhusenhet
C Gasrör
D Vätskerör
E Oljelås
H Installera lås vid var 10 m höjdskillnad.

■ Inget lås krävs om utomhusenheten installeras på en nivå över
inomhusenheten.

7.8. Läcktest och vakuumtorkning

Enheterna är kontrollerade av tillverkaren avseende läckor.
Efter anslutning av lokal rördragning ska följande inspektioner göras.

1 Förberedelser

Se bild 15. Anslut en kvävetank, en kylningstank och en
vakuum-pump till utomhusenheten och utför en lufttäthetstest
och vakuum-torkningen. Stoppventilen och ventilerna A och B i

bild 15 ska vara öppna/stängda enligt tabellen nedan vid

lufttäthetstestet och vakuum-torkningen.

1 Tr yckreduceringsventil
2 Kväve
3 Mätinstrument
4 Tank (sifonsystem)
5 Vakuumpump
6 Påfyllningsslang
7 Serviceport för tillförsel av köldmedel
8 Gasledning, stoppventil

9 Vätskeledning, stoppventil
10 Utomhusenhet
11 Till inomhusenhet
12 Stoppventilens serviceport
13 Prickade linjer visar rördragning på platsen
14 Ventil B
15 Ventil C
16 Ventil A

OBS!

Se till att utföra test av lufttäthet och
vakuumtorkning med hjälp av
stoppventilernas serviceportar på
vätske- och gassidan. (Utloppsportens
plats hittar du på varningsetiketten på
utomhusenhetens frontpanel.)

■ Se "7.11. Använda stoppventilen" på sid 8 för
information om hantering av stoppventilen.

■ Undvik föroreningar och för lågt tryck genom att
alltid använda de specialverktyg som är
utformade för R410A.

■ Lufttäthetstest

OBS!

Kontrollera att kvävgas används.

Tr ycksätt vätske- och gasrören till 4,0 MPa (40 bar) (trycksätt
inte över 4,0 MPa (40 bar)). Om trycket inte sjunker inom
24 timmar har systemet klarat testet. Om trycket sjunker är det
nödvändigt att ta reda på var läckan finns.

■ Vakuumtorkning: Använd en vakuumpump som kan ge ett
vakuum ner till –100,7 kPa (5 Torr, –755 mm Hg)

1. Sug systemets vätske- och gasrör tomma med en vakuumpump
under minst 2 timmar ner till trycket –100,7 kPa. När systemet
har haft detta tryck under mer än 1 timma kontrolleras om
vakuummätaren visar att trycket stigit. Om så är fallet kan det
finnas fukt kvar eller en läcka.

2. Gör följande om det kan finnas fukt i rören (om rörarbetena har
utförts under en regnig period eller under en längre tid kan
regnvatten ha trängt in i rören).
Sedan systemet evakuerats under 2 timmar trycksätts systemet
till 0,05 MPa (vakuumavbrott) med kvävgas. Evakuera systemet
igen med vakuumpumpen under 1 timma till –100,7 kPa
(vakuumtorkning). Om systemet inte kan evakueras till
–100,7 kPa inom 2 timmar upprepas proceduren med
vakuumavbrott och vakuumtorkning.
När sedan systemet befunnit sig i vakuum under 1 timma
kontrolleras att vakuummätaren inte stigit.

7.9. Isolering av rör

Sedan läcktest och vakuumtorkning genomförts måste rören
isoleras. Beakta följande punkter:

■ Var noga med att isolera anslutande rör och grensatser i
kylledningen fullständigt.

■ Isolera vätske- och gasrör.

■ Använd värmebeständigt polyetenskum som tål temperaturer

upp till 70°C för vätskesidans rör och polyetenskum som tål
temperaturer upp till 120°C för gassidans rör.

■ Om du tror att temperatur och relativ luftfuktighet för kylrören
kan överstiga 30°C och RH 80%, förstärker du kylrörens
isolering (minst 20 mm tjocklek). Kondensation kan bildas på
isoleringens yta.

■ Om kondensationen på stoppventilen kan droppa ned till
inomhussidan via mellanrum i isoleringen och rören på grund av
att utomhusenheten placerats högre än inomhusenheten, måste
du förhindra detta genom att försegla anslutningarna. Se

bild 20.

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

7

1 Vätskeledning, stoppventil
2 Gasledning, stoppventil
3 Röranslutning inomhus/utomhus
4 Tätning
5 Värmeinsulator

Se till att isolera lokala rör, annars kan de ge brännskador
om du rör vid dem.

7.10. Kontroll av enhets- och installationsförhållanden

Kontrollera följande

1 Kontrollera att ingen felaktig kabeldragning finns och att inga

muttrar är lösa. Se "8. Kabeldragning" på sid 11.

2 Kontrollera att ingen felaktig signalkabeldragning finns och att

inga muttrar är lösa. Se "8. Kabeldragning" på sid 11.

3 Kontrollera att det inte finns någon felaktig kylrördragning. Se

"7. Kylrör" på sid 4.

4 Kontrollera att rörstorleken är korrekt. Se "7.1. Val av

rörmaterial" på sid 4.

5 Kontrollera att isoleringsarbetet är utfört. Se "7.9. Isolering av

rör" på sid 7.

6 Kontrollera att isoleringsmotståndet för huvudströmförsörjningen

inte är skadad.
Kontrollera med ett testinstrument för 500 V att isolerings-

motståndet är 2 MΩ eller mer när likspänningen 500 V läggs
mellan spänningsterminalen och jord. Använd aldrig testinstru­mentet för signalkabeldragning (mellan utomhus- och inomhus­enheten, utomhusenheten och KYLA/VÄRME-väljaren, o.s.v.).

Vridmoment i N•m (vrid moturs för att stänga)

Gas-

lednings-

stopp-

ventilens

storlek

Skaft (ventilkropp)

Ø9,5 5,4~6,6 Sexkants-

Ø12,7 8,1~9,9 18~22 50~60

Ø15,9 13,5~16,5

Ø22,2

Ø25,4

27~33

nyckel

4 mm

Sexkants-

nyckel

6 mm

Sexkants-

nyckel

10 mm

Kåpa

(ventillock)

13,5~16,5

23~27 62~75

36~44 — 22~28

Utlopps-

port

11,5~13,9

Krag-

kopplings-

mutter

33~40

rör

anslutet

till

enheten

—

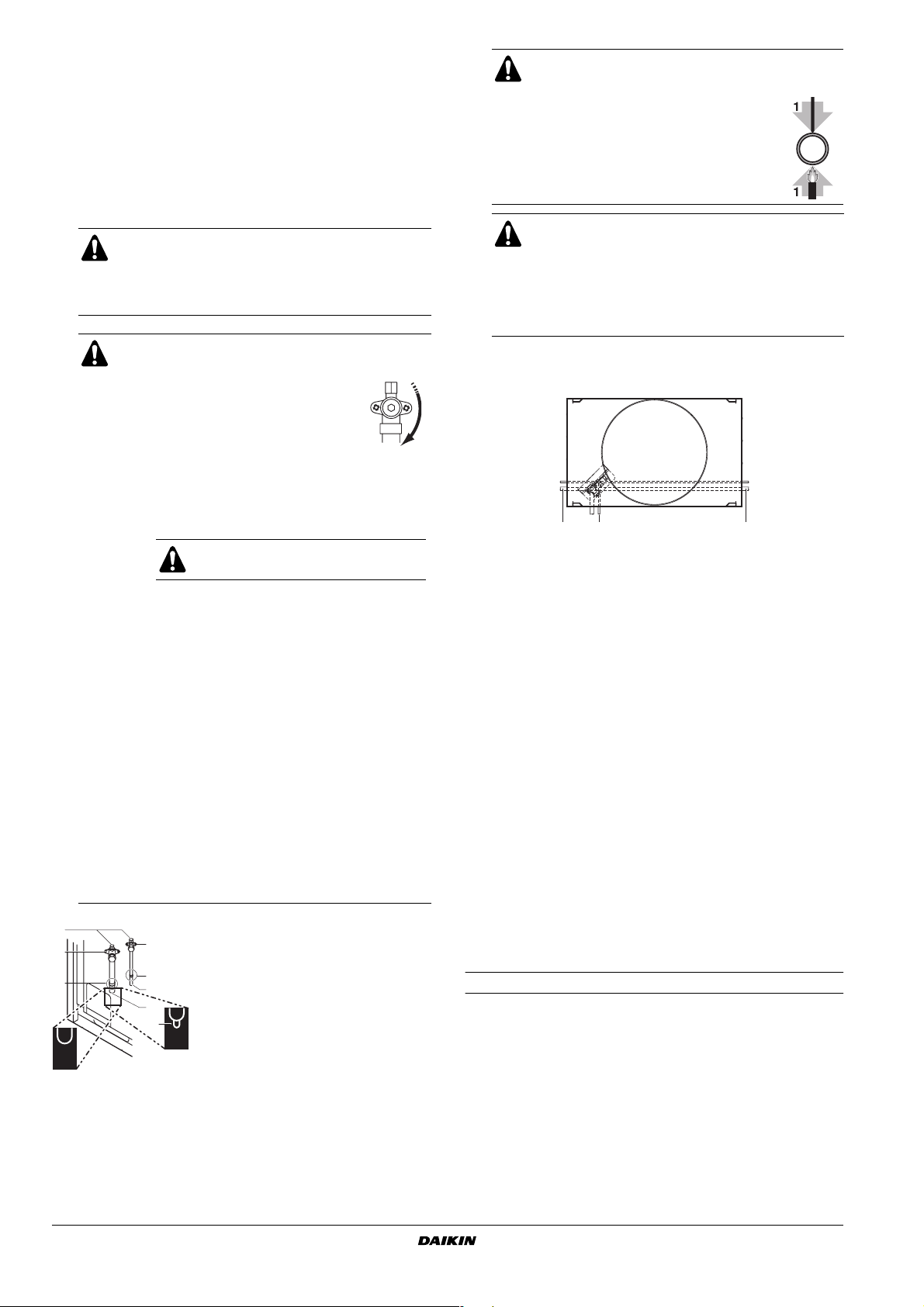

(Se bild 18)

1 Utloppsport
2 Plugg
3 Sexkantshål
4 Skaft
5 Tätning

FÖRSIKTIGT

■ Använd alltid en påfyllningsslang vid anslutning till utlopps­porten.

■ När du dragit åt kåpan kontrollerar du att inget kylmedel läcker
ut.

7.12. Påfyllning av extra kylmedel

Viktig information om det använda köldmedlet

7.11. Använda stoppventilen

Öppna inte stoppventilen förrän steg 1~6 i "7.10. Kontroll

av enhets- och installationsförhållanden" på sid 8 är

slutförda. Om stoppventilen lämnas öppen utan att
strömmen sätts på kan kylmedel samlas i kompressorn
och orsaka nedbrytning av isoleringen.

Introduktion
Kontrollera storleken på stoppventiler som är anslutna till systemet

enligt tabellen nedan.

Modell

RZQ200 Ø9,5 Ø22,2

RZQ250

Öppna stoppventilen

1. Ta bort kåpan och vrid ventilen moturs med sexkantsnyckeln.

2. Vrid den tills skaftet stannar.

Använd inte ytterligare kraft för stoppventilen. Då kan ventilen
gå sönder. Använd alltid specialverktyget.

3. Skruva åt kåpan ordentligt.

Stänga stoppventilen

1. Ta bort kåpan och vrid ventilen medurs med sexkantsnyckeln.

2. Dra åt ventilen ordentligt tills skaftet rör vid ventilkroppens

isolering.

3. Skruva åt kåpan ordentligt.
Vridmomentet finns i tabellen nedan.

Vätskeledning,

stoppventil

Ø9,5➞12,7

(med övergång)

Gasledning, stoppventil

Ø22,2

Denna produkt innehåller fluorerade växthusgaser som omfattas av
Kyotoavtalet. Låt inte gaserna komma ut i atmosfären.

Köldmedeltyp: R410A

(1)

-värde: 1975

GWP

(1)

GWP = Global Warming Potential (växthuseffektpåverkan)

Fyll i med permanent bläck:

■➀ produktens fabrikspåfyllda köldmedium

■➁ ytterligare påfyllt köldmedium

■➀+➁ total mängd köldmedium

på dekalen med information om fluorgaser som påverkar
växthuseffekten, som medföljer produkten.

Den ifyllda dekalen ska sättas i produkten, i anslutning till produktens
påfyllningsport (t.ex. på insidan av serviceluckan).

1 produktens fabriks-

4

påfyllda köldmedel:
Se enhetens namnplåt

1

2 ytterligare påfyllt

köldmedel

2

3 total mängd köldmedel
4 Innehåller fluorerade

3

växthusgaser som
omfattas av Kyotoavtalet

5 utomhusenhet
6 köldmedelcylinder och

påfyllningsrör

OBS!

5

6

Nationell implementering av EU-regler om vissa
fluorgaser som påverkar växthuseffekten kan kräva att
motsvarande officiellt nationellt språk används. Därför
medföljer en flerspråkig dekal med information om
fluorgaser som påverkar växthuseffekten.

Instruktioner för att fästa dekalen finns på dess
baksida.

Installationshandbok

8

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

Säkerhetsåtgärd vid underhållsarbete

Vid underhållsarbete på enheten som kräver att kyl­systemet öppnas måste det tömmas på kylmedel enligt
lokala bestämmelser.

Denna enhet kan kräva ytterligare påfyllning av kylmedel beroende
på rörlängden vid installationen. Fyll på kylmedel i vätskeform genom
serviceporten på vätskeledningens stoppventil. Eftersom R410A är
ett blandat kylmedel ändras sammansättningen om påfyllningen sker
i gasform, och normal drift kan då inte garanteras.

På den här modellen behövs ingen påfyllning om standardrör­storleken för en parkombination används och den totala rörlängden
är ≤30 m.

Påfyllning av extra kylmedel

Installationer med total rörlängd ≤30 m kräver ingen ytterligare
påfyllning av köldmedel.

För total rörlängd över 30 m beräknar du nödvändigt ytterligare
köldmedel som en funktion av den beräknade längden och
rördiametrar enligt proceduren nedan.

1 Summera den totala rörlängden.

• Om resultatet är ≤30 m kräver installationen ingen ytterligare
påfyllning.

• Om resultatet är över 30 m fortsätter du enligt steg 2 och
framåt.

2 Dra bort 30 m från den beräknade totala rörlängden. Notera

detta vilovärde och, med början från utomhusenheten,
kontrollera den exakta positionen i köldmedelflödet där du
uppnår detta vilovärde.

3 Bestäm rördiametern vid den positionen i köldmedelflödet.
4 Från den positionen summerar du återstående rörlängder med

samma rördiameter nedströms från inomhusenheten.

5 Bestäm nödvändig ytterligare mängd köldmedel som ska

påfyllas som en funktion av den beräknade rörlängden för
rördiametern genom att multiplicera längden med lämplig
beräkningskoefficient.

Notera den beräknade vikten.

6 Upprepa steg 5 för andra rördiametrar som en funktion av andra

rördiameters rörlängder nedströms inomhusenheterna och
summera alla beräknade vikter.

7 Summan av alla beräknade vikter är den totala mängd

ytterligare köldmedel som behöver fyllas på i din installation.
Slutresultatet måste avrundas till 100 g.

8 Beräkningskoefficienter

Ø Koefficient

12,7 0,09

9,5 0,05
6,4 0,03

9 Se exemplen nedan för att bättre förstå hur det fungerar.

Exempel 1

L=80 m

Ø12,7

Ofylld längd = 30 m
Påfyllning av extra köldmedel = (80–30)x0,09 = 50x0,09 = 4,5 kg

Exempel 2 L2=7 m

Ø9,5

Typ 200

Ofylld längd = 30 m
Påfyllning av extra köldmedel

= ((35+7+5)–30)x0,05 = 17x0,05 = 0,85 kg = 0,9 kg

Exempel 3 L2=7 m

Typ 200

Ofylld längd = 30 m

Ø9,5 (30–5) = 25 m
Ø6,4 25–(7+17+10) = –9 m

Påfyllning av extra köldmedel = 9x0,03 = 0,27 kg = 0,3 kg

Exempel 4 L4=10 m

Typ 250

Ofylld längd = 30 m

Ø12,7 (30–25) = 5 m
Ø9,5 5–(5+5) = –5 m
Ø6,4 10+7+7+5 = 29 m

Påfyllning av extra köldmedel = (5x0,05)+(29x0,03) = 1,12 kg = 1,1 kg

L1=35 m

Ø9,5 L3=5 m

Ø9,5

Ø6,4

L1=5 m L3=17 m

Ø9,5 Ø6,4

L4=10 m

Ø6,4

Ø6,4

L2=5 m

Ø9,5 L5=7 m

Ø6,4

L1=25 m

Ø12,7 L6=7 m

Ø6,4

L3=5 m

Ø9,5 L7=5 m

Ø6,4

Typ 100

Typ 100

Typ 60

Typ 60

Typ 60

Typ 60

Typ 60

Typ 60

Typ 60

Vid utbyte av allt kylmedel ska vakuumtorkning först
utföras. Vakuumtömning måste göras med båda utlopps­portarna på rören i luftkonditioneringsaggregatet samtidigt.
Kontrollera att båda stoppventilerna är öppna för
vakuumtömning.
Fullständig vakuumtömning kan inte göras med portarna
på stoppventilerna.

Total påfyllningsvikt för köldmedlet (t ex efter en läcka)

De totala påfyllningsmängderna förhåller sig till kylrörlängden som i

" Största totala envägsrörlängd" i tabellen i stycket "7.4. Tillåten
rörlängd och höjdskillnad" på sid 5, fabrikspåfyllningsmängden

anges på namnplåten.
Den totala påfyllningsmängden anges på dekalen för extra

kylmedelspåfyllning som sitter på enheten.

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

9

Försiktighetsåtgärder för trycksänkningspumpning

Genomför följande steg för att utföra trycksänkningspumpning.

Procedur Försiktighetsåtgärd

1

Stäng av enheten. Använd fjärrkontrollen.

2

Sätt en tryckmätare på
serviceporten för gasens
avstängningsventil.

3

Stäng stoppventilen på
vätskesidan helt och öppna
gassidan helt.

4

Starta fläkten med
fjärrpanelen.

5

Håll nedpumpningsknappen
(BS5) på kretskortet intryckt
under minst 5 sekunder.

6

Fortsätt driften (automatisk
drift) i maximalt 20 minuter.

7

Enheten stannar. Stäng nu
stoppventilen på gassidan.

Därmed är nedpumpningen klar. Efter nedpumpning kan följande
visas på fjärrkontrollen:

- "U4"

- tomt fönster

- inomhusfläkten är på under ca. 30 sekunder.

Driften startar inte även om fjärrkontrollens PÅ-knapp trycks in. Stäng av
huvudströmbrytaren och sätt på den igen för att återuppta driften.

Glöm inte att öppna stoppventilerna innan du återstartar enheten.

Undvik att kompressorn går sönder. Fyll inte på mer än den
angivna mängden.

■ Den här utomhusenheten är påfylld med kylmedel i fabriken.
Beroende på rördimensioner och rörlängder kan vissa system
kräva ytterligare påfyllning. (Se "Påfyllning av extra kylmedel" på

sid 8).

■ Var noga med att använda installationsverktyg som anpassats
särskilt för R410A-installationer för att klara av trycket och för att
förhindra att främmande ämnen kommer in i systemet.

■ Fyll på kylmedel i flytande form i vätskeröret. Eftersom R410A är
ett blandat kylmedel ändras sammansättningen om påfyllningen
sker i gasform, och normal drift kan då inte garanteras.

■ Före påfyllning ska du kontrollera om köldmedelcylindern är
utrustad med ett hävertrör.

Fyll på köldmedel med
cylindern i upprätt
position.

Använd en tryckmätare som
enbart är avsedd för R410A.

Ofullständig stängning av
ventilen kan resultera i att
kompressorn bränner.

Kontroller att stoppventilen är:

• stängd på vätskesidan

• öppen på gassidan.

Lampan H2P blinkar.
Kompressor och utomhusfläkt
startar då automatiskt.
Om steg 5 utförs före steg 4
kan inomhusfläkten starta
automatiskt. Se till att detta
inte sker.

—

—

Fyll på köldmedel med
cylindern i upp och ned­position.

Fylla på när utomhusenheten är stoppad

När vakuumtorkningen är avslutad fylls erforderlig mängd extra
kylmedel på i flytande form genom vätskesidans avstängningsventil
för service med beaktande av följande:

■ Kontrollera att gas- och vätskesidans avstängningsventiler är
stängda.

■ Stoppa kompressorn och fyll på erforderlig mängd kylmedel.

Om allt kylmedel inte går att fylla på när utomhusenheten
är stoppad, är det möjligt att fylla på kylmedel genom att
använda utomhusenheten med hjälp av kylmedels­påfyllningsfunktionen (se "Inställningsläge 2" på sid 17).

Fylla på medan utomhusenheten är igång

1 Fyll på så mycket kylmedel som möjligt med strömmen

avstängd.

2 Sätt på strömmen och fyll på så mycket kylmedel som saknas.

3 Öppna gasledningens avstängningsventil helt.

Se bild 15 och läs terminologin för delarna i bild 15 i

"Lufttäthetstest och vakuumtorkning" på sid 7.

Ventil A måste vara helt stängd.
Kontrollera att vätskestoppventilen är helt stängd. Om den är
öppen går det inte att fylla på kylmedel.
Fyll på ytterligare kylmedel i vätskeform genom serviceluckan
på vätskeledningens stoppventil.

4 När enheten står stilla och är försatt i inställningsläge 2 (se

Kontroller före första start, "Inställningsläge 2" på sid 15), ställer

du in den obligatoriska funktionen A (påfyllning av ytterligare
kylmedel) på (ON). Driften startas. Den blinkande H2P-

ON

lampan indikerar testkörning och fjärrkontrollen visar
(testkörning).

5 När angiven mängd kylmedel fyllts på trycker du på

BS3 RETURN

-knappen. Driften avslutas.

■ Driften avslutas automatiskt inom 30 minuter.

■ Om kylmedelspåfyllningen inte kan avslutas inom 30 minuter

upprepar du steg 2.

■ Om driften avslutas omedelbart efter återstarten kan

systemet vara överfullt.
Mer kylmedel än så här kan inte fyllas på.

6 När kylmedelsslangen tas bort ser du till att öppna vätskestopp-

ventilen helt. Annars kan rören brista på grund av blockerad
vätska.

■ Avgör vikten på kylmedlet som ska fyllas på inledningsvis
genom att läsa "Påfyllning av extra kylmedel" i "Total

påfyllningsvikt för köldmedlet (t ex efter en läcka)" på sid 9.

Ange denna mängd på etiketten för ytterligare kylmedel som är
fäst vid enheten.

Installationshandbok

10

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

8. KABELDRAGNING

■ All elinstallation måste utföras av behörig elinstallatör
och installationen måste följa aktuella europeiska och
nationella regler inom området.

■ Elinstallationen på plats måste följa de instruktioner
som ges nedan, och överensstämma med det
kopplingsschema som levererats tillsammans med
enheten.

■ Kontrollera att strömförsörjningen sker från källa som
är avsedd för ändamålet. Dela aldrig strömförsörjning
med någon annan apparat. Detta kan leda till
elektriska stötar eller brand.

■ Otillräcklig kapacitet i elkretsen eller felaktig
elkonstruktion kan leda till elstötar eller eldsvåda.

■ Kör inte systemet förrän kylmedelrördragningen är
slutförd.
(Om systemet körs innan rördragningen är slutförd
kan kompressorn skadas.)

■ Ta aldrig bort någon termistor, sensor, o.s.v. när du
ansluter ström- och signalkablar.
(Om systemet körs utan termistor, sensor o.s.v. kan
kompressorn skadas.)

■ Produktens skyddsdetektor för fasvändning fungerar
endast i initieringsfasen efter en strömåterställning.
Skyddsdetektorn för fasvändning är utformad för att
stoppa produkten om något onormalt inträffar när
produkten startas.
När enheten stoppas av skyddsdetektorn för fas­vändning kontrollerar du om alla faser är anslutna.
Om de är det stänger du av strömmen till enheten och
byter två av de tre faserna. Sätt på strömmen igen
och starta enheten.

■ Upptäckt av fasvändning sker inte under normal drift.

■ Om det finns risk för fasvändning efter ett tillfälligt

strömavbrott och strömmen slås av och på under
driften, ansluter du en skyddskrets för fasvändning
lokalt. En sådan situation är inte möjlig vid
användning av generatorer. Om produkten körs under
fasvändning kan kompressorn och andra delar gå
sönder.

■ Jorda luftkonditioneraren.
Jordmotstånd ska följa nationella föreskrifter
Anslut inte jordningen till en gasledning,
vattenledning, åskledare eller jordning för
en telefonledning.
Ofullständig jordning kan leda till elektriska
stötar.

■ Gasrör.

Antändning eller explosion kan orsakas om gasen
läcker ut.

■ Vattenrör.

Hårda vinylrör är inte effektiv för jordning.

■ Åskledare eller jordning för telefonkabel.

En elektrisk potential kan bli onormalt hög vid
åsknedslag.

■ Installera en jordfelsbrytare och säkring.
Om en jordfelsbrytare saknas kan det leda till
elektriska stötar eller eldsvåda.

8.1. Internt kopplingsschema – Komponentlista

Se skylten med elschema på enheten. Följande förkortningar
används:

A1P~A6P .........Kretskort (huvudkretskort, bullerfilter, växelriktare,

fläkt, QA-överföring)
A5P (tillval) kretskort (vid behov)

BS1~BS5 .........Tryckknappsbrytare

(läge, inställning, åter, test, forcerad avfrostning)

C1,C63,C66 .....Kondensator

DS1,DS2..........Brytare

E1HC ...............Vevhusvärmare

F1U ..................Säkring (likspänning 650 V, 8 A) (A4P)

F1U,F2U ..........Säkring (250 V, 3,15 A, T) (A1P)

F400U ..............Säkring (250 V, 6,3 A, T) (A2P)

H1P~H7P.........Lysdiod (servicemonitor - orange)

(H2P förberedelsetest – blinkar)

(H2P felidentifiering - lyser)

HAP..................Kontrollampa (servicemonitor - grön)

K1.....................Magnetrelä

K2.....................Magnetkontakt (M1C)

K3R~K7R.........Magnetrelä (Y1S, Y2S, Y3S, E1HC)

L1,L2,L3...........Ström

L1R ..................Reaktor

M1C .................Motor (kompressor)

M1F..................Motor (fläkt)

N ......................Neutral

PS ....................Huvudströmbrytare (A1P, A3P)

Q1RP ...............Krets för upptäckt av fasvändning

Q1DI.................Jordfelsbrytare

R10 ..................Motstånd (strömsensor) (A4P)

R50,R59...........Motstånd

R95 ..................Motstånd (strömbegränsande)

R1T ..................Termistor (luft) (A1P)

R1T ..................Termistor (fin) (A3P)

R2T ..................Termistor (sug)

R3T ..................Termistor (utblås) (M1C)

R4T ..................Termistor (avisning av spole)

R4T ..................Termistor (avisning värmeväxlare)

R5T ..................Termistor (underkylningsutlopp)

RC....................Mottagningskrets för signaler

S1NPH.............Trycksensor (hög)

S1NPL..............Trycksensor (låg)

S1PH................Tryckbrytare (hög)

SD1..................Insignal till säkerhetsenhet

TC ....................Överföringskrets för signaler

V1R..................Kraftmodul (A4P)

V1R,V2R..........Kraftmodul (A3P)

X1A,X2A ..........Kontakt (Y1E,Y2E)

X1M..................Kopplingslist (strömförsörjning)

X2M..................Anslutningsplint (QA-överföring)

Y1E ..................Elektronisk expansionsventil (huvudventil)

Y2E ..................Elektronisk expansionsventil (underkylning)

Y1S ..................Solenoidventil (varma gaser-bypass)

Y2S ..................Solenoidventil (gastömning av mottagare)

Y3S ..................Solenoidventil (4-vägsventil)

Z1C~Z4C .........Brusfilter (ferritkärna)

Z1F...................Bullerfilter (med avledare)

.........Kabeldragning

...............Indikering av komponenter utanför kopplingsboxen

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

11

.............. Kopplingslist

.................... Kontaktdon

................... Terminal

................... Skyddsjord (skruv)

BLK ................. Svart

BLU .................Blå

BRN................. Brun

GRN ................Grön

GRY................. Grå

ORG ................ Orange

PNK................. Rosa

RED................. Röd

WHT ................ Vit

YLW................. Gul

OBS!

■ Detta kopplingsschema gäller endast
utomhusenheten

■ Se installationshandboken vid användning av
tillbehörsadaptern

■ I installationshandboken finns information om
brytarna BS1~BS5 och DS1, DS2

■ Enheten får inte tas i drift genom kortslutning av
skyddsanordningen S1PH

8.2. Extra kontakter

X36A,X66A...... Kontakt (strömförsörjningsadapter) (se punkt 4)

OBS!

■ Använd endast kopparledningar.

■ Vid anslutning av kabel till den centrala

fjärrkontrollen, se installationshandboken för den
centrala fjärrkontrollen.

■ Använd isolerad kabel för strömkabeln.

8.3. Strömmatning och kabelkrav

En spänningsmatningskrets (se tabell nedan) måste finnas för
anslutningen av enheten. Denna krets måste skyddas med
erforderliga säkerhetsenheter, dvs en huvudbrytare, en trög säkring i
vardera fasen och en jordfelsbrytare.

Fas och

frekvens

RZQ200 3N~ 50 Hz 380~415 V 25 A H05VV-U4G2.5
RZQ250 3N~ 50 Hz 380~415 V 25 A H05VV-U4G2.5

Spänning

Rekommen-

derade

säkringar

När du använder kretsbrytare som styrs av begynnelseström ska du
använda säkringar av höghastighetstyp för max 30 mA som klarar
högre övertoner.

Att observera gällande kvaliteten på det allmänna elnätet

Denna utrustning uppfyller EN/IEC 61000-3-12
kortslutningsströmmen Ssc är större än eller lika med 1025 kVA vid
gränssnittspunkten mellan användarens nät och det offentliga
systemet.

Installatören eller användaren av utrustningen har ansvaret att säker­ställa, genom att vid behov kontakta nätoperatören, att utrustningen
endast är ansluten till ett nät med en kortslutningsström Ssc större än
eller lika med 1025 kVA.

Angivet värde ovan är det strängaste värdet. Utförlig produkt­information finns i databöcker.

Installera en huvudströmbrytare för hela systemet.

Signal-

överförings-

ledningsyta

(1)

förutsatt att

OBS!

■ Välj kabel för spänningsförsörjning enligt lokala
och nationella lagar och förordningar.

■ Kabeldimensionerna måste överensstämma med
tillämpliga lokala och nationella bestämmelser

■ Specifikationerna för den lokala strömkabeln och
förgreningskablarna uppfyller IEC60245.

■ KABELTYP H05VV(*)
*Endast i skyddade rör (använd H07RN-F då
skyddade rör inte används).

8.4. Allmänna försiktighetsåtgärder

■ Var noga med att ansluta spänningsförsörjningens kablar till
spänningskällans kopplingsplint och att fästa den så som visas i

bild 21, kapitlet "Anslutning av fältledningar".

■ Eftersom den här enheten är utrustad med en inverterare kan en
installation av en fasförskjutande kapacitans inte bara fördärva
effektförbättringen, utan också orsaka onormal värme på grund
av högfrekventa vågor. Installera därför aldrig en fasförskjutande
kapacitans.

■ Håll obalansen i effekt inom 2% av nominellt effektvärde.

• Stora obalanser medför en kortare livslängd på den

utjämnande kondensatorn.

• Som en skyddsåtgärd stoppas enheten och ett

felmeddelande visas när obalansen överskrider 4% av
nominellt effektvärde.

■ Utför inga elarbeten förrän du stängt av alla strömkällor.

■ Jorda alltid ledningarna (i enlighet med lokala föreskrifter).

■ Anslut inte jordledningen till gasrör, avloppsledningar, åskledare

eller jordledning för telefoni. Detta kan orsaka elektriska stötar.)

• Förbränningsgasrör: kan explodera eller fatta eld om en

gasläcka uppstår.

•Avloppsrör: ingen jordning möjlig om hårda plaströr används.

•Telefonjordledning och åskledare: farliga om blixten slår ned i

dem, på grund av onormal ökning av elektrisk potential i
jordningen.

■ Enheten använder en inverterare och avger därför störningar
som måste minskas för att inte påverka andra enheter.
Produktens ytterhölje kan bli elektriskt laddat på grund av
läckande elektrisk ström, och måste då laddas ur genom
jordningen.

■ Installera en jordfelsbrytare. (En som kan hantera högre
övertoner.)
(Enheten använder en inverterare, vilket innebär att en
jordfelsbrytare som kan hantera högfrekvent elektriskt brus
måste användas för att undvika fel på själva jordfelsbrytaren.)

■ Jordfelsbrytare som är särskilt avsedda för att skydda mot
jordningsfel ska användas tillsammans med huvudbrytaren och
säkringen vid ledningsdragning.

■ Enheten har en skyddskrets för fasvändning. (Om den löser ut
kör du inte enheten förrän du rättat till ledningarna.)

■ Strömkablar måste fästas noggrant.

■ Om strömförsörjningen har en felaktig N-fas eller saknar sådan

skadas utrustningen.

■ Kontrollera att allt kablage är ordentligt anslutet, att föreskrivna
kablar används och att ingen yttre påverkan finns på
terminalanslutningar eller kablar.
Felaktig anslutning eller installation kan orsaka eldsvåda.

■ Vid koppling av strömförsörjningen samt anslutning av
fjärrkontroll och signalöverföring ska kablarna placeras så att
locket till kopplingsboxen kan fästas ordentligt.
Felaktig placering av locket till kopplingsboxen kan orsaka
elektriska stötar, eldsvåda eller överhettade terminaler.

(1) Europeisk/internationell teknisk standard som anger gränserna för

övertoner som produceras av utrustning ansluten till offentliga
lågspänningssystem med inström >16 A och ≤75 A per fas.

Installationshandbok

12

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

8.5. Exempel

Systemexempel (Se bild 22)

1 Fältspänningsmatning
2 Huvudströmbrytare
3 Jordfelsbrytare
4 Säkring
5 Fjärrkontroll

Spänningsförsörjningskablar (skärmad kabel)

Kabeldragning mellan enheter (skärmad kabel)

Anslutning av fältledningar

L1, L2, L3 och N-fas för strömkabeln bör fästas vid konsolen med
medföljande klämmor.

De grön- och gulrandiga lindade trådarna bör användas för jordning.

(Se bild 21)

1 Strömkälla (380~415 V, 3N~ 50 Hz)
2 Säkring
3 Jordfelsbrytare
4 Jordledning
5 Kopplingsplint för spänningskälla
6 Anslut strömkablarna

RED till L1, WHT till L2, BLK till L3 och BLU till N

7 Jordkabel (GRN/YLW)
8 Fäst strömkabeln vid plastkonsolen med en lokalt anskaffad

klämma för att förhindra extern kraftpåverkan på kontakten.

9 Klämma (anskaffas lokalt)

Säkerhetsåtgärder vid dragning av elledningar

Använd runda tryckkontakter vid anslutning till ström­försörjningsplinten.

Om inga sådana finns tillgängliga följer du instruktionerna
nedan.

■ Anslut inte kablar med olika tjocklek till ström­försörjningsplinten. (För mycket spelrum kan orsaka
onormal värme.)

■ När du ansluter kablar av samma tjocklek gör du
enligt anvisningarna nedan.

■ Vid ledningsdragning använder du angiven ström­kabel och ansluter den ordentligt. Fäst den sedan så
att inte plinten utsätts för belastning utifrån.

■ Använd en lämplig skruvmejsel för att dra åt terminal­skruvarna. En skruvmejsel med för litet huvud förstör
skruven och gör det omöjligt att dra åt den.

■ Om du drar åt terminalskruvarna för hårt kan de gå
sönder.

■ Kontrollera att allt kablage är säkert. Använd före­skrivna kablar och kontrollera att ingen yttre påverkan
finns på terminalanslutningar eller kablar.
Slarv med anslutningar eller infästning kan orsaka
eldsvåda.

■ Se tabellen nedan för ådragningsmoment för
terminalskruvarna.

Se bild 24

1 Spänningsförsörjningskablar
2 Kabeldragning mellan enheter
3 Fäst vid elboxen med klämmor (anskaffas lokalt).
4 När du drar ström/jordkablarna på höger sida:
5 När du drar kablarna för fjärrkontrollen och anslutning mellan

enheterna ska de vara minst 50 mm från kablarna för spännings­matning. Se till att kablarna för spänningsmatning inte vidrör

några varma delar ( ).

6 Fäst på baksidan av stödet med klämmor (anskaffas lokalt).
7 När du drar kablarna mellan enheterna genom röröppningen.
8 När du drar ström/jordkablarna på framsidan:

9 När du drar ström/jordkablarna på vänster sida:
10 Jordledning
11 När du drar kablar ska du vara försiktig så att inte de akustiska

insulatorerna lossnar från kompressorn.

Åtdragningsmoment (N•m)

M8 (Kopplingsplint för strömförsörjning) (X4M)
M8 (Jord)
M3 (Extra kopplingsplint för kablar) (X1M, X3M) 0,8~0,97
M4 (kopplingsplint för kablar mellan enheter)

(X2M)

Försiktighetsåtgärder vid anslutning av jordning

När du drar ut jordkabeln ska du dra den så
att den löper genom hålet i skålbrickan.
(Felaktig jordanslutning kan förhindra
korrekt jordning.)

Fästa fältledningar (Se bild 23)

1 Kabeldragning mellan enheter (inomhus-utomhus)
2 Fäst vid anvisade plastkonsoler med klämmor (anskaffas lokalt).
3 Plastkonsol

5,5~7,3

1,4~1,6

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

13

Dragning av ledningar för spänningsförsörjning och

A2P

signalöverföring

■ Det är viktigt att ledningarna för spänningsförsörjning och
signalöverföring går genom ett hål med skyddsrör.

■ Dra ledningen för spänningsförsörjning från det övre hålet i
vänster sidoplåt, från frontläget i huvudenheten (genom hålet
med skyddsrör i monteringsplåten för kablar) eller från ett
utslaget hål som kan göras i enhetens bottenplatta. (Se bild 19)

A Kopplingsschema för elinstallationer. Finns på baksidan av

elboxens lock.

1 Skär av skuggade delar innan användning.
2 Genom locket
3 Spänningsförsörjningskablar

(När kablarna dras genom sidopanelen)

4 Håll isär
5 Spänningsförsörjningskablar

(När kablarna dras genom frontpanelen)

6 Signalöverföringskabel

Försiktighetsåtgärder vid utslagning av hål

■ När du ska slå ut ett hål slår du på det med en hammare.

■ När du slagit ut hål rekommenderar vi att du målar kanterna och

området runt hålet med grundfärg så att inte enheten börjar
rosta.

■ När du drar elektriska ledningar genom hålen tar du bort alla
grader från hålen och lindar in ledningen med skyddstejp för att
undvika skador.

Anslut aldrig 400 V till kopplingsplinten för anslutningskablarna. Då
går hela systemet sönder.

■ När du installerat anslutningskablarna inuti enheten virar du in
dem tillsammans med köldmedelrören på platsen med tejp,
enligt bild 17.

1 Vätskerör
2 Gasrör
3 Anslutningskablar
4 Insulator
5 Tejp

■ Se stycket "Fästa fältledningar" på sid 13.

■ Kontrollera att inga kablar ligger i kontakt med

kylrören.

■ Stäng luckan ordentligt och placera elkablarna så att
inte luckan eller andra delar lossnar.

■ Om du inte använder någon kabelmanschett ska
kablarna skyddas med vinylrör för att förhindra att det
utstansade hålets kant skaver på kablarna.

9. FÖRE ANVÄNDNING

9.1. Försiktighetsåtgärder vid service

1

1 Utstansat hål
2 Grad
3 Om det finns risk att små djur kan ta sig in i systemet genom

hålen pluggar du dem med tätningsmaterial (som förbereds på
platsen).

2

3

■ Använd ett kabelrör för strömkablarna.

■ Se till att lågspänningskablarna på enhetens utsida

(det vill säga ledningar för fjärrkontrollen, mellan
enheterna och så vidare) samt högspänningskablarna
inte löper nära varandra, utan har ett avstånd på minst
50 mm. Om de ligger för nära varandra kan det ge
upphov till elektriska störningar, driftsstörningar och
avbrott.

■ Se till att ansluta strömkablarna till strömförsörjnings­plinten och fästa dem enligt anvisningarna i

"Anslutning av fältledningar" på sid 13.

■ Kablar mellan enheterna bör fästas enligt
anvisningarna i "Anslutning av fältledningar" i kapitel

"8.5. Exempel" på sid 13.

• Fäst kablarna med medföljande klämmor så att de

inte nuddar rören.

• Se till att kablarna och elboxens lock inte sticker

upp över enheten och stäng luckan ordentligt.

VARNING! ELEKTRISKA STÖTAR

Försiktighetsåtgärder vid service av inverterings­utrustning

■ Rör inga strömförande delar på 10 minuter efter att
strömmen stängts av på grund av risken för
högspänning.

■ Mät dessutom de delar som visas i figuren med ett
testinstrument och kontrollera att spänningen i
kondensatorn i huvudkretsen inte är högre än 50 V
likspänning.

A2P

A1P

TP1 TP2

A3P

Dra sedan ut kontakten (X1A,X2A på A3P). Var noga
så att du inte vidrör strömförande delar.

■ När du är färdig med servicen ansluter du kontakten
igen (X1A,X2A på A3P). Annars kan det uppstå fel.

Försiktighetsåtgärder vid åtkomst till kontakterna

■ Innan du får åtkomst till kontakterna i kopplingsboxen
måste alla strömkretsar brytas.

■ Var försiktig när du tar bort luckan. Om du rör
strömförande delar kan du få en stöt.

■ Sätt tillbaka luckan när du är färdig med servicen.
Annars kan fel uppstå på grund av att vatten eller
andra främmande föremål tränger in.

Installationshandbok

14

OBS!

Var försiktig!

Skydda kretskortet genom att vidröra kopplingsboxens
hölje för att eliminera statisk elektricitet innan du
påbörjar servicen.

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

9.2. Kontroller före första start

Placering av DIP-kontakter, lampor och knappar

OBS!

Observera att under enhetens första driftperiod kan
nödvändig ineffekt vara högre än vad som anges på
enhetens namnplåt. Detta beror på att kompressorn
behöver cirka 50 timmars drift innan den når en jämn
drift och stabil strömförbrukning.

■ Kontrollera att kretsbrytaren på panelen för
spänningskällan är i läge Från.

■ Anslut strömkabeln ordentligt.

■ Om du slår på strömmen när N-fas saknas eller

felaktig N-fas används går utrustningen sönder.

Efter installationen kontrolleras följande innan kretsbrytaren ställs i
läge Till:

1 Läget för de brytare som kräver en initieringsinställning

Kontrollera att brytarna är inställda enligt tillämpningens krav
innan spänningen sätts på.

2 Ledningar för spänningsmatning och signalöverföring

Använd rätt typ av ledningar för spänningsmatning och
signalöverföring och kontrollera att de installerats i enlighet med
den här handbokens instruktioner, enligt kopplingsschemat och
enligt lokala och nationella lagar och förordningar.

3 Rörstorlek och rörisolering

Kontrollera att rätt rörstorlekar använts och att isoleringen utförts
korrekt.

4 Påfyllning av extra kylmedel

Mängden kylmedel som ska fyllas på bör skrivas på den
medföljande etiketten för ytterligare påfyllning av kylmedel och
fästas på baksidan av frontluckan.

5 Isoleringstest av spänningsmatningens krets

Kontrollera med ett testinstrument för 500 V att isolerings­motståndet är 2 MΩ eller mer när likspänningen 500 V läggs
mellan spänningsterminalen och jord. Använd aldrig test­instrumentet på ledningarna för signalöverföring.

6 Installationsdatum

För referens ska du notera installationsdatum på dekalen på
baksidan av övre frontpanelen.

9.3. Inställningar

Vid behov utför du inställningar enligt följande instruktioner. Mer
information finns i servicehandboken.

1 Lampa H1P~H7P
2 Tr yckknappsbrytare

BS1~BS5

3 DIP-kontakt 1 (DS1: 1~4)
4 DIP-kontakt 2 (DS2: 1~4)

H1P H2P H3P H4P H6P H7P

1
2
3
4

BS1 BS2 BS3 BS4 BS5

HAP

ON

OFF

Lampstatus

Genom hela handboken indikeras lampornas status som följer:

x AV w PÅ c blinkar

Ställa in DIP-kontakterna

ON
OFF

1234

DS1-3 INSTÄLLNING AV LÅG LJUDNIVÅ ( )

DS1-4 INSTÄLLNING FÖR HÖGT STATISKT TRYCK
DS2-1 AUTOMATISK INSTÄLLNING AV LÅG LJUDNIVÅ PÅ NATTEN
DS2-2 INSTÄLLNING FÖR BEGRÄNSAD STRÖMFÖRBRUKNING

DS1-1
DS1-2
DS2-3
DS2-4

Ställa in tryckknappsbrytare (BS1~5)

Funktion för tryckknappsbrytaren som finns på utomhusenhetens
kretskort (A1P):

H1P

H2P

TEST
HWL

MODE

DS2DS1

5 6 7 8

Inställning med DIP-kontakterna DS1 och DS2

L.N.O.P

( = ej installerad = fabriksinställning)

OFF

()

DEMAND

EJ TILLÄMPLIGT
ÄNDRA INTE FABRIKSINSTÄLLNINGARNA

H3P

H4P

H5P

H6P

H7P

MASTER

IND

SLAVE

L.N.O.P

DEMAND

HAP

Öppna kopplingsboxen och hantera brytarna

När du ska göra inställningar tar du bort
inspektionsluckan (1).
Manövrera brytarna med en isolerad
pinne (till exempel en kulspetspenna)
så att du inte vidrör några strömförande
delar.

Se till att sätta tillbaka inspektionsluckan (1) i kopplingsboxens lock
(2) när du är färdig.

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

1

2

MODE

BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 FORCED DEF

BS1

SET

RETURN

BS2

Ändra inställt läge
Inställningar
Inställningar
För testkörning
Forcerad avfrostning eller trycksänkningspumpning

BS3

TEST

BS4

FORCED DEF

BS5

Inställningsläge 2

Inställt läge kan ändras genom att trycka på -knappen i
5 sekunder. Inställningsläget ändras till inställningsläge 2 och H1P­lampan tänds w.

OBS!

Om du tappar bort dig under inställningen trycker du
en gång på -knappen. Enheten återgår då

BS1 MODE

till inställningsläge 2 (H1P-lampan är tänd w).

BS1 MODE

Installationshandbok

15

Lämna läge 2

Testa driften från fjärrkontrollen

När alla inställningar är slutförda och driften startat enligt
inställningen trycker du en gång på -knappen för att

BS1 MODE

lämna läge 2.

9.4. Testkörning

OBS!

■ Kontrollera stoppventilerna

■ I installationshandboken för inomhusenheten finns information

När du startat strömmen går enheten inte att starta
förrän H2P-initieringslampan har släckts (maximalt
12 minuter).

Se till att öppna stoppventilerna för gas- och vätskeledningarna.

om testkörning.

Kontroller före drift

Checklista

Elkablar
Koppling mellan
enheterna
Jordledning

Rör för kylmedel

Extra kylmedel

1 Kontrollera att avstängningsventilerna för vätska och gas är

öppna.

B

Stäng frontpanelen före start, eftersom du annars utsätter dig
för risk för elstötar.

-Kylmedeltrycket får inte stiga, även om avstängningsventilen
öppnas efter en lufttömning med en vakuumpump.

Detta är för att inomhusenhetens kylmedelsrör är slutna med
elektriska ventiler på insidan. Detta orsakar inga problem vid
drift.

2 Skydda kompressorn genom att slå på strömmen 6 timmar

innan driften startas.

■ Har kabeldragningen gjorts enligt
kopplingsschemat?
Kontrollera att ingen kabeldragning
förbisetts och att det inte finns några
saknade faser eller motfaser.

■ Är enheten jordad ordentligt?

■ Är någon av kabelanslutningsskruvarna

lös?

■ Är isoleringsmotståndet minst 1 MΩ?

-Använd ett testinstrument för 500 V när

du mäter isoleringen.

-Använd inte ett mätinstrument som inte

är avsett för 230 V.

■ Är rörsystemet korrekt dimensionerat?

■ Är isoleringsmaterialet för rörsystemet

ordentligt fastsatt?
Har både vätske- och gasrören isolerats?

■ Är avstängningsventilerna för både vätske­och gassidan öppna?

■ Har du skrivit ned hur mycket extra
kylmedel som använts och kylmedel­systemets dimensioner?

Öppningsriktning

A

A Vätskesidan
B Gassidan

Ta bort locket och vrid moturs
med en sexkantnyckel tills det tar
stopp

1 Välj kylning och tryck på strömbrytaren.
2 Tr yck på inspektion/testknappen på fjärrkontrollen för att starta

maskinen i testkörningsläge.

Testkörning från utomhusenhetens kretskort, testknappen BS4

3 Ställ in fjärrkontrollen på fläktläge och tryck på -

knappen. Tryck sedan på driftknappen.

4 Tr yck på -knappen i 5 sekunder (eller längre om

BS4 TEST

enheten står stilla). Testkörningen startar när H2P-lampan
blinkar och fjärrkontrollen visar (testkörning).

5 Lyssna så att kompressorn inte startar och stannar under

testkörningen. Om den inte startar och stannar stänger du
omedelbart av maskinen med fjärrkontrollen och kontrollerar
kylmedelsnivån, osv. Ett fel kan ha uppstått.

OBS!

Om du vill avbryta resten av testkörningen trycker
du på -knappen. Enheten körs i

BS3 RETURN

ytterligare 30 sekunder och stannar sedan. Under
testkörningen kan du inte stoppa enheten med
fjärrkontrollen.

Testkörningen övergår automatiskt till kylnings­läge i 3 minuter. Testkörningen avbryts i 3 minuter
och övergår sedan till uppvärmning när
uppvärmningsläge valts (endast under första
installationen).

Efter testkörningen (maximalt 30 minuter) stannar enheten auto­matiskt. Kontrollera resultatet med hjälp av lamporna på
utomhusenheten.

BS1 MODE

Felkontroll

Kontroll kan göras med HAP, H1P på kretskortet (A1P) om
strömmen är påslagen.

HAP

(grön)

c x

w

x

c w

OBS!

H1P

(orange)

Innehåll

Normal

Utomhusenhetens kretskort är defekt

—

(se Kommentar 1)
Strömförsörjningsproblem eller defekt kretskort

—

(se Kommentar 2)
Skyddsutrustning är aktiv (se Kommentar 3)

1 Stäng av strömmen i minst 5 sekunder.

Sätt på strömmen igen. Bekräfta felkällan igen.

2 Stäng av strömmen i minst 5 sekunder.

Koppla från anslutningskabel 3 mellan inomhus­och utomhusenheten.
Sätt på strömmen igen i minst 10 sekunder.
Om HAP-lampan på utomhusenhetens kretskort
blinkar fungerar inte inomhusenhetens kretskort
som det ska.

3 Indikering av möjlig negativ fas.
Felkontrollen indikerar hela tiden tidigare felhistorik tills

strömmen stängs av.

■ När testkörningen är slutförd kontrollerar du inomhus­enheterna via fjärrkontrollen.

■ Lampornas indikering ändras under körningen, men
detta är inget fel.

■ Fäst frontplåten på utomhusenheten för att undvika
felaktiga värden under körningen.

Installationshandbok

16

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

Inställningsläge 2

10.SERVICEDRIFTLÄGE

H1P-lampan är tänd.

Inställningsprocedur

1 Tr yck på -knappen i enlighet med önskad funktion

(A~E). Lampindikationen för den önskade funktionen visas
nedan i fältet markerat :

Möjliga funktioner

A påfyllning av ytterligare kylmedel.
B uppsamling av överblivet kylmedel/vakuumtorkning.
C inställning av låg ljudnivå ( ) (extern).
D automatisk inställning av låg ljudnivå på natten.
E inställning för begränsad strömförbrukning ( ) (extern)

2 När -knappen trycks in anges den aktuella

inställningen.

3 Tr yck på -knappen enligt önskad inställningsmöjlighet

enligt nedan i fältet markerat .

3.1 Möjliga inställningar för funktionerna A och B är (PÅ) eller

OFF

BS2 SET

BS3 RETURN

BS2 SET

(AV).

L.N.O.P

DEMAND

H1P H2P H3P H4P H5P H6P H7P

A

w x x x x x x

B

w x x x x x w

C

w x x x x w x

D

w x x x x w w

E

w x x x w w w

H1P H2P H3P H4P H5P H6P H7P

ON

OFF

(1) Den här inställningen = fabriksinställning

w xxxxc x

(1)

w xxxxx c

ON

Vakuumtorkningsmetod

Vid första installationen krävs ingen vakuumtorkning. Det krävs
endast för reparationssyfte.

1 När enheten står stilla och är försatt i inställningsläge 2, ställer

du in den obligatoriska funktionen B (uppsamling av kylmedel/
vakuumtorkning) på (ON).

- Därefter återställer du inte inställningsläge 2 förrän
vakuumtorkningen är färdig.

- H1P-lampan är på och fjärrkontrollen visar (testkörning)
och driften hindras.

2 Töm systemet med en vakuumpump.

3 Tr yck på -knappen och återställ inställningsläge 2.

Metod för uppsamling av kylmedel

med en kylmedelsuppsamlare

1 När enheten står stilla och är försatt i inställningsläge 2, ställer

du in den obligatoriska funktionen B (uppsamling av kylmedel/
vakuumtorkning) på (ON).

- Expansionsventilerna på inomhus- och utomhusenheten

- H1P-lampan är på och fjärrkontrollen visar (testkörning)

2 Stäng av strömmen till de inomhusenheter som har separat

strömförsörjning och utomhusenheten med strömbrytaren. När
strömmen till ena sidan slagits av slår du av strömmen till den
andra sidan inom 10 minuter. Annars kan kommunikationen
mellan inomhus- och utomhusenheten bli onormal och
expansionsventilerna stängas helt igen.

3 Samla upp kylmedlet med en kylmedelsuppsamlare. Utförligare

information finns i användarhandboken som medföljer
kylmedelsuppsamlaren.)

BS1 MODE

öppnas helt och en del magnetventiler aktiveras.

och driften hindras.

ON

ON

3.2 Möjliga inställningar för funktion C, D och E

För funktion C

1

().
För funktion D endast: automatisk låg ljudnivå nattetid nivå 3
< nivå 2 < nivå 1 ( ).
För funktion E () endast: strömförbrukningsnivå 1
< nivå 2 < nivå 3 ( ).

4 Tr yck på knappen för att bekräfta inställningen.

5 När du trycker på -knappen igen startas driften

enligt inställningen.

Mer information och andra inställningar finns i servicehandboken.

() endast: ljudnivå 3 < nivå 2 < nivå 1

L.N.O.P

1

DEMAND

3

H1P H2P H3P H4P H5P H6P H7P

w xxxx x c

1

(1)

w xxxx c x

2

w xxx

3

(1) Den här inställningen = fabriksinställning

BS3 RETURN

BS3 RETURN

c x x

RZQ200+250C7Y1B
Delat luftkonditioneringsaggregat
4PW34720-5F

Installationshandbok

17

11.SÄKERHETSFÖRESKRIFTER VID LÄCKANDE

KYLMEDEL

(Att tänka på i samband med läckande kylmedel.)

När en enhet installeras i ett litet rum måste åtgärder
vidtas som förhindrar att kylmedel som läcker ut inte
överskrider gränsvärdet även vid läckor. Vilka åtgärder
som ska vidtas för att förhindra att läckan överskrider
gränsvärdet kan du komma överens med distributören om.

Om den mängd som läcker ut överskrider gränsvärdet kan
det orsaka en syrebristolycka.

2 Beräkna den minsta rumsvolymen (m

I fall som nedan beräknas volymen av (A), (B) som ett enda rum
eller som det minsta rummet.

A. När det inte finns några mindre rumsuppdelningar

3

)

Introduktion

Installatören och systemspecialisten måste tillse att inga läckor
uppstår genom att följa lokala regler och förordningar. Följande
förordningar kan användas om inga lokala regler finns
tillgängliga.

Luftkonditioneringssystemet använder R410A som kylmedel. R410A
är i sig själv ett helt säkert, giftfritt och icke brinnande kylmedel. Ändå
är det nödvändigt att se till att luftkonditioneringsenheterna
installeras i rum som är tillräckligt stora. Detta säkerställer att
maximal koncentrationsnivå av kylmedelgas inte överskrids om det
osannolika inträffar att en större läcka uppstår i systemet när lokala
regler och förordningar uppfylls.

Maximal koncentrationsnivå

Den maximala fyllnadsmängden kylmedel och beräkningen av
maximal koncentration av kylmedel är direkt beroende av storleken
på det utrymme som kylmedlet kan läcka ut i.

Den enhet som koncentrationen mäts i är kg/m3 (vikten av
kylmedelgas i kg på 1 m3 i det aktuella utrymmet).

Lokala regler och förordningar för maximal koncentrationsnivå måste
uppfyllas.

Enligt gällande europeisk standard är den maximala koncentra­tionen av kylmedel i områden där människor vistas för R410A
begränsad till 0,44 kg/m3.

1

2

Kylmedelflödets riktning

1

Rum där kylmedel har läckt ut (allt kylmedel i systemet har strömmat ut)

2

B. När det finns en rumsuppdelning, men samtidigt en

öppning mellan rummen som är tillräckligt stor för att
tillåta fritt luftflöde fram och tillbaka.

1

2

Öppning mellan rum

1

Delning

2

(Där det finns en öppning utan dörr eller där det finns öppningar
ovan och under dörren som var och en i storlek motsvarar 0,15%
eller mer av golvytan.)

3 Beräkna kylmedelkoncentrationen med resultaten från steg 1

och 2 ovan.

total volym kylmedel
i kylsystemet

storlek (m3) för det
minsta rummet som
innehåller en
inomhusenhet

Om resultatet av ovanstående beräkning ger ett resultat som
överskrider max koncentrationsnivå görs motsvarande
beräkning för det näst minsta rummet och sedan för det tredje
minsta osv tills resultatet ligger inom tillåtet värde.

4 Åtgärder när resultatet överskrider max koncentrationsnivå.

När installationen av en anläggning innebär att koncentrations­nivån överskrider maxvärdet måste systemet ändras.

5 Rådgör med Daikin-leverantören.

maximal koncentration (kg/m3)

≤

Var särskilt försiktig med platser där kylmedlet kan samlas, till
exempel källare, eftersom kylmedlet är tyngre än luften.

Procedur för att kontrollera maximal koncentration

Kontrollera maximal koncentrationsnivå enligt steg 1 till 4 nedan och
vidta de åtgärder som krävs för att uppfylla kraven.

1 Beräkna den mängd kylmedel (kg) som fyllts på i varje system

separat.

mängd kylmedel i en
enskild systemenhet
(den mängd
kylmedel som fyllts
på i systemet på
fabriken)

OBS!

Installationshandbok

När en enskild kylenhet delas upp i 2 helt oberoende
kylsystem ska den mängd kylmedel användas som
varje separat system innehåller.

extra påfylld mängd
(den mängd

+

kylmedel som fyllts
på extra beroende
på längd och dia­meter på kylrören)

=

total mängd
kylmedel (kg)
i systemet

18

12.AVFALLSHANTERING

Nedmontering av enheten eller hantering av kylmedel, olja och andra
delar ska ske i enlighet med lokala och nationella bestämmelser.

Delat luftkonditioneringsaggregat

RZQ200+250C7Y1B

4PW34720-5F

9

3

3

19

20 21 22

1

2

A
3

6

5

4
5

3

3

6
4

4

1

4

2
3

5

4

8

9

L1 L2 L3 N

5
6

7

3

1

2

4

3

5

20 22211

23

24

6

9

10

1

32

6

4

11

6

5

NOTES

7
8

7

2423

4PW34720-5F

Copyright © Daikin
