Page 1

Paigaldusjuhend

Sky Air Alpha-series

RZAG71N7V1B RZAG100N7V1B RZAG125N7V1B RZAG140N7V1B

RZAG71N7Y1B RZAG100N7Y1B RZAG125N7Y1B RZAG140N7Y1B

Paigaldusjuhend

Sky Air Alpha-series

Eesti

Page 2

Sisukord

1 Üldised ettevaatusabinõud 2

1.1 Info kasutusjuhiste kohta........................................................... 2

1.1.1 Hoiatuste ja sümbolite tähendus................................. 3

1.2 Paigaldajale............................................................................... 3

1.2.1 Üldine.......................................................................... 3

1.2.2 Paigalduskoht ............................................................. 3

1.2.3 Jahutusaine................................................................. 5

1.2.4 Soolvesi ...................................................................... 6

1.2.5 Vesi............................................................................. 6

1.2.6 Elektriline .................................................................... 6

2 Info kasutusjuhiste kohta 7

2.1 Info käesoleva dokumendi kohta............................................... 7

2.2 Paigaldaja viitejuhendi ülevaade ............................................... 7

3 Info karbi kohta 7

3.1 Ülevaade: teave karbi kohta...................................................... 7

3.2 Välisseade................................................................................. 7

3.2.1 Välisseadme lahtipakkimine........................................ 7

3.2.2 Välisseadme käsitsemine ........................................... 8

3.2.3 Lisatarvikute eemaldamiseks välisseadmest.............. 8

4 Teave seadmete ja lisavarustuse kohta 8

4.1 Ülevaade: teave seadmete ja lisavarustuse kohta .................... 8

4.2 Tuvastamine.............................................................................. 8

4.2.1 Andmesilt: välisseade ................................................. 8

4.3 Seadmete ja lisavarustuse kombineerimine.............................. 8

4.3.1 Välisseadme võimalik valikvarustus............................ 8

5 Ettevalmistus 9

5.1 Ülevaade: ettevalmistamine ...................................................... 9

5.2 Paigalduskoha ettevalmistus..................................................... 9

5.2.1 Nõuded välisseadme paigalduskohale ....................... 9

5.2.2 Täiendavad nõuded välisseadme paigalduskohale

külmas kliimas............................................................. 10

5.3 Külmaaine torustiku ettevalmistus............................................. 10

5.3.1 Nõuded külmaaine torustikule..................................... 10

5.3.2 Külmaaine torustiku isolatsioon .................................. 12

5.4 Elektrijuhtmete ettevalmistus..................................................... 12

5.4.1 Teave elektrijuhtmestiku ettevalmistamise kohta........ 12

6 Paigaldamine 13

6.1 Ülevaade: paigaldamine............................................................ 13

6.2 Seadmete avamine ................................................................... 13

6.2.1 Teave seadmete avamise kohta................................. 13

6.2.2 Välisseadme avamiseks ............................................. 13

6.3 Välisseadme monteerimine ....................................................... 13

6.3.1 Teave välisseadme monteerimise kohta..................... 13

6.3.2 Ettevaatusabinõud välisseadme monteerimisel.......... 13

6.3.3 Paigaldusstruktuur ...................................................... 13

6.3.4 Välisseadme paigaldamine......................................... 14

6.3.5 Äravoolu tagamiseks................................................... 14

6.3.6 Välisseadme kindlustamine ümber kukkumise eest ... 15

6.4 Külmaaine torustiku ühendamine .............................................. 15

6.4.1 Külmaaine torustiku ühendamine................................ 15

6.4.2 Ettevaatusabinõud külmaaine torustiku ühendamisel. 15

6.4.3 Juhised külmaaine torustiku ühendamisel .................. 16

6.4.4 Torude painutusjuhised............................................... 16

6.4.5 Juhised toruotsa laiendamiseks.................................. 16

6.4.6 Toru otsa jootmine ...................................................... 16

6.4.7 Sulgekraani ja teenindusava kasutamine ................... 17

6.4.8 Külmaaine torustiku ühendamine välisseadmele........ 17

6.5 Külmaaine torustiku kontrollimine.............................................. 19

6.5.1 Külmaaine torustiku kontrollimine ............................... 19

6.5.2 Ettevaatusabinõud külmaaine torustiku kontrollimisel 19

6.5.3 Külmaaine torustiku kontrollimine: süsteemi skeem ... 19

6.5.4 Lekete kontrollimine..................................................... 19

6.5.5 Vaakumkuivatuse tegemine......................................... 19

6.6 Külmaaine laadimine .................................................................. 20

6.6.1 Lisateave külmaaine laadimise kohta .......................... 20

6.6.2 Teave külmaaine kohta................................................ 20

6.6.3 Külmaainete käsitsemise abinõud ............................... 21

6.6.4 Mõisted. L1~L7, H1, H2 ............................................... 21

6.6.5 Külmaaine lisamine...................................................... 21

6.6.6 Täiemahuline külmaaine laadimine.............................. 22

6.6.7 Fluoritud kasvuhoonegaaside etiketi kinnitamine ........ 23

6.7 Elektrijuhtmete ühendamine....................................................... 23

6.7.1 Teave elektrijuhtmestiku ühendamise kohta................ 23

6.7.2 Elektrilisest vastavusest............................................... 23

6.7.3 Ettevaatusabinõud elektrijuhtmete ühendamisel ......... 24

6.7.4 Juhised elektrijuhtmestiku ühendamiseks.................... 24

6.7.5 Juhtmestiku standardosade tehnilised andmed........... 24

6.7.6 Elektrijuhtmestiku ühendamine välisseadmele ............ 24

6.8 Välisseadme paigaldamise lõpuleviimine................................... 26

6.8.1 Välisseadme paigaldamise lõpetustööd....................... 26

6.8.2 Välisseadme sulgemine............................................... 26

6.8.3 Kompressori isolatsioonitakistuse mõõtmine............... 26

7 Kasutuselevõtt 26

7.1 Ülevaade: kasutuselevõtt ........................................................... 26

7.2 Ettevaatusabinõud kasutuselevõtmisel ...................................... 26

7.3 Esmase kasutuselevõtu eelne kontrollnimekiri........................... 27

7.4 Katsekäivituse toimingud............................................................ 27

7.5 Katsekäivituse rikkekoodid ......................................................... 28

7.6 Erisätted tehnoloogiliseks jahutuseks ........................................ 28

8 Kasutajale üleandmine 28

9 Hooldus ja teenindus 28

9.1 Ülevaade: hooldus ja teenindus ................................................. 28

9.2 Ettevaatusabinõud hooldustöödel .............................................. 28

9.2.1 Elektrilöögiohtude vältimine ......................................... 28

9.3 Välisseadme iga-aastase hoolduse kontrolltoimingud ............... 29

10 Veatuvastus 29

10.1 Ülevaade: veatuvastus ............................................................... 29

10.2 Ettevaatusabinõud veaotsingul .................................................. 29

11 Toote kasutuselt kõrvaldamine 29

11.1 Ülevaade: tootest vabanemine ................................................... 30

11.2 Tühjakspumpamine .................................................................... 30

11.3 Tühjakspumpamine .................................................................... 30

12 Tehnilised andmed 31

12.1 Ülevaade: Tehnilised andmed .................................................... 31

12.2 Nõutavad hooldusvahed: Välisseade ......................................... 31

12.3 Torustiku skeem: Välisseade ..................................................... 32

12.4 Elektriskeem: Välisseade ........................................................... 33

12.5 Teave Eco Design seadmetele esitatud nõuete kohta ............... 34

13 Sõnastik 34

1 Üldised ettevaatusabinõud

1.1 Info kasutusjuhiste kohta

▪ Originaaldokumendid on inglise keeles. Kõik teised keeled on

tõlked.

▪ Selles juhises kirjeldatud ettevaatusabinõudes käsitletakse väga

olulisi teemasid; järgige neid hoolikalt.

▪ Süsteemi tohib paigaldada ja paigaldusjuhises ning paigaldaja

teatmikus kirjeldatud toiminguid teha AINULT selleks volitatud paigaldaja.

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 3

Üldised ettevaatusabinõud

1.1.1 Hoiatuste ja sümbolite tähendus

OHT

See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.

OHT: ELEKTRILÖÖGIOHT

See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.

OHT: PÕLETUSOHT

See sümbol tähistab olukorda, mis võib lõppeda äärmuslikult kõrgest või madalast temperatuurist põhjustatud põletusega.

OHT: PLAHVATUSOHT

Näitab olukorda, mis võib lõppeda plahvatusega.

HOIATUS

See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.

HOIATUS: KERGSÜTTIV MATERJAL

ETTEVAATUST

See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.

MÄRKUS

See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.

TEAVE

See sümbol tähistab kasulikke nõuandeid või lisainfot.

Sümbol Selgitus

Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning elektripaigaldise juhised läbi.

Enne hoolduse või teeninduse alustamist lugege läbi hooldusjuhend.

Vaadake lisateavet paigaldaja ja kasutaja teatmikust.

1.2 Paigaldajale

1.2.1 Üldine

Kui te pole kindel, kuidas seadet paigaldada või kasutada, küsige juhiseid oma edasimüüjalt.

MÄRKUS

Seadmete või lisatarvikute vale paigaldamine või ühendamine võib põhjustada elektrilööki, lühise, lekkeid, tulekahju või kahjustada seadet. Kasutage ainult lisatarvikuid, valikulist varustust ja varuosi, mille on valmistanud või kinnitanud Daikin.

HOIATUS

Veenduge, et paigaldamine, katsetamine ja rakendatavad materjalid vastaksid kehtivatele määrustele (lisaks Daikin dokumentides kirjeldatud juhistele).

ETTEVAATUST

Kandke süsteemi paigaldamisel, hooldamisel või teenindamisel vajalikke isikukaitsevahendeid (kaitsekindaid, kaitseprille,...).

HOIATUS

Rebige katki ja kõrvaldage kilest pakkekotid nii, et keegi, eelkõige lapsed ei saaks nendega mängida. Võimalik oht: lämbumine.

OHT: PÕLETUSOHT

▪ ÄRGE puudutage töötamise ajal või vahetult pärast

seda jahutusaine torusid, veetorusid ega siseosi. Seade võib olla liiga kuum või liiga külm. Oodake, kuni seade saavutab tavatemperatuuri. Kui peate seda siiski puudutama, kandke kaitsekindaid.

▪ ÄRGE puudutage kogemata lekkivat jahutusainet.

HOIATUS

Rakendage vajalikke meetmeid, et takistada väikestel loomadel seadme kasutamist pesavarjuna. Elektriliste osadega kokku puutuvad väikesed loomad võivad põhjustada seadmes rikkeid, suitsu või tulekahjut.

ETTEVAATUST

ÄRGE puudutage õhu sissevõtuava ja seadme alumiiniumribisid.

MÄRKUS

▪ ÄRGE asetage seadmele mingeid esemeid ega

vahendeid.

▪ ÄRGE astuge, istuge ega seiske seadme peal.

MÄRKUS

Välisseadmel tehtavad tööd tuleb teostada kuivades ilmastikutingimustes, et vältida vee sattumist seadmesse.

Seadmele tuleb sisse seada riiklike eeskirjadega kehtestatud päevik, milles on esitatud vähemalt järgmised andmed: hooldusalane teave, remonditööd, testimistulemused, ooteperioodid jne.

Seadme juures, ligipääsetavas kohas, PEAB OLEMA saadaval järgmine teave.

▪ Juhised selle kohta, kuidas süsteem seisata hädaolukorra puhul

▪ Tuletõrje, politsei ja kiirabi aadress

▪ Päevase ja öise aja kohta kehtivad telefoninumbrid abi

kutsumiseks

Euroopa riikide jaoks on päeviku koostamise juhised esitatud standardis EN378.

1.2.2 Paigalduskoht

▪ Jätke seadme ümber piisavalt ruumi hooldamiseks ja õhuringluse

tagamiseks.

▪ Veenduge, et paigalduskoht on seadme raskuse kandmiseks

piisavalt tugev.

▪ Veenduge, et piirkond on ventileeritud. ÄRGE pange

õhutusavadesse mingeid esemeid.

▪ Veenduge, et seade oleks tasane.

ÄRGE paigaldage seadet järgmistesse kohtadesse:

▪ Potentsiaalselt plahvatusohtlikesse keskkondadesse.

▪ Kohtadesse, kus leidub elektromagnetlaineid emiteerivaid

masinaid. Elektromagnetlained võivad häirida juhtimissüsteemi ja põhjustada varustuse rikkeid.

▪ Kohtadesse, kus esineb tulekahju oht tuleohtlike gaaside (näiteks

vedeldi või bensiin) lekete, süsinikkiu või süttiva tolmu tõttu.

▪ Kohtadesse, kus toodetakse korrodeerivat gaasi (näiteks

väävlishappegaas). Vasktorude või joodetud osade korrosioon võib põhjustada jahutusaine lekkimist.

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 4

Üldised ettevaatusabinõud

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Juhised R32 külmaainet kasutavate seadmete kohta

Kui on kohaldatav.

HOIATUS

▪ ÄRGE torgake läbi ega põletage.

▪ ÄRGE kasutage mingeid lisavahendeid sulatuse

kiirendamiseks või seadmestiku puhastamiseks, välja arvatud need, mis on tootja poolt soovitatud.

▪ Veenduge, et R32 külmaaine EI SISALDA aurusid.

HOIATUS

Seadet tuleb hoida nii, et oleks välditud selle mehaaniline vigastamine ja kohas, mis on hästi ventileeritud ning kus pole süüteallikaid (näiteks lahtist leeki, töötavat gaasi- või elektrikütte seadet); ruumi suurus peab vastama allpool esitatud nõuetele.

MÄRKUS

▪ ÄRGE kasutage uuesti juba varem kasutatud liitmikke.

▪ Paigaldamise ajal tehtud jahutussüsteemi osade

vahelised ühenduskohad peavad olema teenindamiseks kättesaadavad.

HOIATUS

Veenduge, et paigaldamine, teenindamine, hooldamine ja remontimine vastab tootja Daikin juhistele ning rakenduvatele õigusaktidele (näiteks kasutuskohas kehtivatele gaasiseadmete kasutamise eeskirjadele) ja neid toiminguid teevad pädevad töötajad.

▪ Siseseadmetel: kas seade on paigaldatud lakke, seinale või

põrandale?

▪ Välisseadmetel, mis on paigaldatud või hoitakse varus

ruumides ja torustik on ventileerimata ruumides, sõltub see paigalduskõrgusest:

Kui paigalduskõrgus on…, siis kasutage graafikut või tabelit

juhtumi jaoks…

<1,8m Põrandal seisvad seadmed 1,8≤x<2,2m Seinale paigaldatud seadmed ≥2,2m Lakke paigaldatud seadmed

3 Minimaalse põranda pindala määramiseks kasutage graafikut

või tabelit.

Nõuded paigalduseks vajaliku ruumiosa kohta

MÄRKUS

▪ Torustik peab olema füüsiliste kahjustuse eest kaitstud.

▪ Torustiku paigaldustööde maht peab olema

minimaalne.

HOIATUS

Kui seade sisaldab külmaainet R32, siis PEAB põranda pindala ruumis, kuhu seade paigaldatakse, kus seda käitatakse või varus hoitakse, olema suurem, kui minimaalne põranda pindala, mis on määratud tabelis pindalaga A (m2). See kehtib järgmistele seadistele:

▪ siseseadmed ilma külmaaine lekkeandurita; kui

siseseadmetel on külmaaine lekkeandur, juhinduge paigaldusjuhendist,

▪ välisseadmed, mis on paigaldatud või mida hoitakse

varuks ruumides (nt talvel, garaaž, masinaruum),

▪ ventilatsioonita ruumides asuv torustik.

Minimaalse põranda pindala määramine

1 Tehke kindlaks süsteemi laetud summaarne külmaaine kogus

(= tehases laetud kogus + täiendavalt laetud külmaaine kogus).

2 Tehke kindlaks, millist graafikut või tabelit kasutada.

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 5

Üldised ettevaatusabinõud

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

OHT: PLAHVATUSOHT

Pump ei tööta – Külmaaine lekib. Kui soovite süsteemi

pumba abil tühjendada ja selles on külmaaine ahela leke, siis võtke arvesse järgmist.

▪ ÄRGE kasutage pumba automaatfunktsiooni, millega

saate suunata kogu süsteemi külmaaine välisseadmesse. Võimalik tagajärg: Kompressor võib sisse sattunud õhu tõttu ise süttida ja plahvatada.

▪ Kasutage eraldi taastesüsteemi, nii et seadme

kompressor EI PEA tööle hakkama.

HOIATUS

Koguge eemaldatud külmaaine ALATI kokku. ÄRGE laske seda keskkonda sattuda. Kasutage külmaaine eemaldamiseks vaakumpumpa.

MÄRKUS

Kui kõik torud on ühendatud, veenduge, et gaas ei lekiks. Kasutage gaasilekke tuvastamiseks lämmastikku.

MÄRKUS

▪ ÄRGE LAADIGE rohkem külmaainet, kui ette nähtud,

et vältida kompressori vigastamist.

▪ Kui külmaaine süsteem on avatud, TULEB külmaainet

käidelda vastavalt kehtestatud eeskirjadele.

m Süsteemi summaarne külmaaine kogus

Minimaalne põranda pindala

min

(a) Ceiling-mounted unit (= Lakke paigaldatud seade) (b) Wall-mounted unit (= Seinale paigaldatud seade) (c) Floor-standing unit (= Põrandal seisev seade)

1.2.3 Jahutusaine

Kui on kohaldatav. Vaadake lisateavet paigaldaja kasutusjuhendist või juhendteatmikust.

MÄRKUS

Veenduge, et jahutusaine torude paigaldamisel arvestatakse kehtivate määrustega. Euroopas kehtib standard EN378.

MÄRKUS

Veenduge, et objekti torustik ja ühendused EI PÕHJUSTA seadmetele mehaanilisi pingeid.

HOIATUS

Katsete ajal ei tohi toode KUNAGI olla suurema surve all kui maksimaalne lubatud surve (vt seadme andmeplaati).

HOIATUS

Jahutusaine lekkimise korral rakendage vastavaid ettevaatusabinõusid. Kui jahutusgaas lekib, tuulutage viivitamatult ruumi. Võimalikud ohud:

▪ Liiga suur kogus jahutusainet suletud ruumis võib

tekitada hapnikupuudulikkust.

▪ Kui jahutusgaas puutub kokku lahtise tulega, võib

tekkida mürgine gaas.

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

HOIATUS

Veenduge, et süsteemis ei oleks hapnikku. Jahutusainet on lubatud lisada vaid pärast lekketesti ja vaakumkuivatust.

▪ Kui on vaja teha ümberlaadimine, juhinduge seadme tehasesildist.

Sellel on kirjas külmaaine tüüp ja vajalik kogus.

▪ Seade on tehases jahutusainega täidetud ning sõltuvalt toru

suurusest ja torude pikkustest võivad mõned süsteemid vajada täiendavat jahutusaine lisamist.

▪ Kasutage tööriistu ainult süsteemis kasutatava jahutusaine

tüübiga, see kindlustab rõhukindluse ning hoiab ära võõrmaterjali sattumise süsteemi.

▪ Lisage vedel jahutusaine järgmiselt:

Kui Siis

Sifoontoru on olemas

Lisage püstasendis silindriga.

(st silinder on märgistatud tekstiga "Vedelikuga täitmis sifoon lisatud")

Sifoontoru EI ole olemas Lisage silindriga alla pööratud

asendis.

▪ Avage jahutusaine silindrid aeglaselt.

▪ Lisage jahutusaine vedelal kujul. Selle lisamine gaasilisel kujul

võib takistada tavapärast tööd.

ETTEVAATUST

Pärast külmaaine laadimise lõpetamist või ajutist katkestamist sulgege külmaaine ballooni kraan viivitamatult. Kui seda MITTE sulgeda, võib jääkrõhu tõttu siseneda täiendav kogus külmaainet. Võimalik tagajärg: külmaine kogus on ebaõige.

Paigaldusjuhend

Page 6

Üldised ettevaatusabinõud

1.2.4 Soolvesi

Kui rakendatav. Vaadake täiendava teabe saamiseks oma rakenduse paigaldusjuhendit või paigaldaja viitejuhendit.

HOIATUS

Soolvee valimine PEAB olema kooskõlas kehtivate määrustega.

HOIATUS

Soolvee lekkimise korral rakendage vastavaid ettevaatusabinõusid. Kui soolvesi lekib, tuleb ruumi viivitamatult ventileerida ja võtta ühendust seadme kohaliku edasimüüjaga.

HOIATUS

Seadmesisene temperatuur võib tõusta palju kõrgemale kui ruumi temperatuur, nt 70°C. Soolvee lekkimise korral võivad seadme sees olevad kuumad osad tekitada ohtliku olukorra.

HOIATUS

Seadme kasutamine ja paigaldamine PEAB olema kooskõlas kehtivas määruses täpsustatud ohutus- ja keskkonnaalaste ettevaatusabinõudega.

1.2.5 Vesi

Kui rakendatav. Vaadake täiendava teabe saamiseks oma rakenduse paigaldusjuhendit või paigaldaja viitejuhendit.

MÄRKUS

Veenduge, et veekvaliteet vastaks EL direktiivile 98/83EÜ.

1.2.6 Elektriline

OHT: ELEKTRILÖÖGIOHT

▪ Lülitage enne lülituskarbi kaane eemaldamist,

elektrijuhtmete ühendamist või elektriliste osade puudutamist VÄLJA kogu elektritoide.

▪ Enne hooldustööde teostamist tuleb elektritoide

lahtiühendada rohkem kui 1 minutiks ja mõõta pinget peavooluahela kondensaatori klemmidel või elektrilistel osadel. Enne elektriliste osade puudutamist PEAB pinge olema väiksem kui 50 VDC. Klemmide asukoha leiate elektriskeemilt.

▪ ÄRGE puudutage elektrilisi osi märgade sõrmedega.

▪ ÄRGE jätke seadet järelevalveta, kui selle hoolduskate

on eemaldatud.

HOIATUS

Kui tehases EI ole paigaldatud pealülitit või muid ühenduse katkestamise vahendeid, millel oleks kõikidel poolidel kontakteraldus ülepinge tekkimise kategooria III tingimustel, TULEB see paigaldada fikseeritud juhtmestikku.

HOIATUS

▪ Kasutage juhtmestikus VAID vaskjuhtmeid.

▪ Veenduge, et objekti torustik vastab kehtestatud

eeskirjadele.

▪ Kasutuskoha juhtmestikku tohib paigaldada VAID

vastavuses seadme komplektis olevale elektriskeemile.

▪ ÄRGE juhtmeköidikuid pigistage millegi vahele ja

veenduge, et need EI puutu kokku torude ja teravate servadega. Veenduge, et klemmidele ei rakendu välised mehaanilised jõud.

▪ Veenduge, et seadmetele on ühendatud maandusjuht.

ÄRGE ühendage maandust torude külge ega liigpingepiiriku või telefoniliini maandusjuhtme külge. Ebaõige maandus võib tingida elektrilöögi.

▪ Kasutage ainult selleks ettenähtud elektritoite ahelat.

ÄRGE kasutage elektritoiteks teise seadme toidet.

▪ Veenduge, et sulavkaitsmed ja kaitselülitid vastavad

nõuetele.

▪ Veenduge, et on paigaldatud rikkevoolukaitselüliti.

Muidu võite saada elektrilöögi või põhjustada tulekahju.

▪ Kui paigaldate rikkevoolukaitselüliti, veenduge, et see

on ühilduv inverteriga (talub kõrgsageduslikku elektrilist müra), et vältida rikkevoolukaitselüliti ebakohast rakendumist.

ETTEVAATUST

Toite ühendamisel tuleb enne pingestatud ühendusi teha maandusühendus. Toite lahti ühendamisel tuleb esmalt ühendada lahti pingestatud ühendused ja seejärel maandusühendus. Toitejuhtmete juhtmesoonte pikkus tõmbekaitse ja klemmliistu vahel tuleb valida selline, et elektripinge all olevad juhtmesooned pingulduvad enne maandussoone pinguldumist, kui toiteühenduse juhtmed on tõmbekaitsest lahti tõmmatud.

MÄRKUS

Elektrijuhtmestiku ühendamisel järgige järgmisi nõudeid:

▪ ÄRGE ühendage klemmide alla erineva läbimõõduga

juhtmesooni (lõtv kontakt võib põhjustada kuumenemist).

▪ Ühendage kõrvuti vaid sama läbimõõduga juhtmesooni,

nagu on näidatud joonisel.

▪ Kasutage ettenähtud toitekaablit ja ühendage

juhtmesooned klemmidega nõutava pingusega, seejärel kinnitage kaabel seadme korpuse külge, et vältida väliste jõudude edasikandumist klemmliistule.

▪ Kasutage klemmikruvide pingutamiseks

nõuetelevastavat kruvikeerajat. Väikese otsakuga kruvikeeraja vigastab pead ja sellega pole pingutamine võimalik.

▪ Klemmikruvide liigpingutamine võib need lõhkuda.

Paigaldusjuhend

HOIATUS

▪ Pärast elektritööde lõpetamist veenduge, et kõik

elektrilised osad ja elektriliste osade karbi klemmid oleksid turvaliselt ühendatud.

▪ Veenduge enne seadme käivitamist, et kõik katted

oleks suletud.

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 7

Info kasutusjuhiste kohta

MÄRKUS

Kehtib vaid juhul, kui toitesüsteem on kolmefaasiline ja kompressoril on SISSE/VÄLJA käivitusmeetod.

Kui on pöördfaasi tõenäosus pärast hetkelist voolukatkestust või toite sisse- ja väljalülitumist toote kasutamise ajal, paigaldage lokaalne pöörfaasi kaitseahel. Toote käitamine pöördfaasiga võib kahjustada kompressorit ja muid osi.

2 Info kasutusjuhiste kohta

2.1 Info käesoleva dokumendi kohta

Sihtrühm

Volitatud paigaldajad

TEAVE

See seade on ette nähtud kasutamiseks asjatundjate või väljaõppinud kasutajate poolt kauplustes, väikeettevõtetes ja põllumajanduses või ärikasutuseks.

Juhendikomplekt

Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:

▪ Ohutuse üldeeskirjad

▪ Ohutuseeskirjad, mis TULEB enne paigaldamist läbi lugeda

▪ Vorming: paberdokument (välisseadme pakkekastis)

▪ Välisseadme paigaldusjuhend

▪ Paigaldusjuhised

▪ Vorming: paberdokument (välisseadme pakkekastis)

▪ Kiirkasutusjuhend

▪ Paigalduskoha ettevalmistamine, teatmelised andmed jne.

▪ Vorming: Elektroonilised juhised saidil http://

www.daikineurope.com/support-and-manuals/productinformation/

Dokumentide uusimad versioonid võite leida Daikin piirkondlikult veebilehelt või saada seadme edasimüüjalt.

Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.

Tehnilised andmed

▪ Värskeim tehniliste andmete kokkuvõte on piirkondlikul Daikin

veebisaidil (avalikult kättesaadavad).

▪ Värskeimad täielikud tehnilised andmed on portaalis Daikin

Business Portal (vajalik on autentimine).

2.2 Paigaldaja viitejuhendi ülevaade

Peatükk Nimetus

Paigaldamine Ettevalmistustoimingud enne

paigaldamist

Kasutuselevõtt Teave süsteemi käivitamiseks pärast

paigaldamist Üleandmine kasutajale Kasutaja teavitamine ja juhendamine Hooldamine ja

teenindamine Rikkeotsing Toimingud rikkeotsingul Utiliseerimine Süsteemi utiliseerimine Tehnilised andmed Süsteemi andmed Sõnastik Terminite selgitus

Hooldus- ja teenindusjuhised

3 Info karbi kohta

3.1 Ülevaade: teave karbi kohta

Selles jaotises on kirjeldatud toimingud, mis tuleb teha pärast seadme tarnimist.

Selles on järgmine teave.

▪ Seadmete lahtipakkimine ja tõstmine

▪ Tarvikute väljavõtmine seadmetest

Pidage kinni järgmistest nõuetest.

▪ Tarnitud seade TULEB kohe vigastuste suhtes üle kontrollida.

Igast vigastusest TULEB kohe teatada transpordiettevõtte kaebuste osakonda.

▪ Tooge pakendis seade võimalikult lähedale lõplikule

paigalduskohale, et vältida transportimisest tingitud kahjustusi.

▪ Valmistage eelnevalt ette käigurada, mida mööda te soovite tuua

seadme sisse.

3.2 Välisseade

3.2.1 Välisseadme lahtipakkimine

Peatükk Nimetus

Ohutuse üldeeskirjad Ohutuseeskirjad, mis tuleb enne

paigaldamist läbi lugeda

Teave selle dokumendi kohta

Teave pakkekasti kohta Teave, kuidas seade lahti pakkida ja

Teave seadmete ja valikvarustuse kohta

Ettevalmistus Ettevalmistustoimingud enne objektile

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Dokumendid, mis on vajalikud paigaldajale

tarvikud välja võtta ▪ Juhised seadmete määramiseks

▪ Teave seadmete ja valikvarustuse

võimalike kombinatsioonide kohta

minekut

Paigaldusjuhend

Page 8

Teave seadmete ja lisavarustuse kohta

1×

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1× 2×

1×

a c

1×

e f

1×

3.2.2 Välisseadme käsitsemine

ETTEVAATUST

Vigastuste vältimiseks ÄRGE puudutage seadme õhu sissevõttu ega alumiiniumist ventilaatoreid.

Teisaldage seadet ettevaatlikult nagu näidatud joonisel:

MÄRKUS

Vasaku käepideme sees olev riie on ette nähtud käe kaitsmiseks sisselõikamise eest seadme alumiiniumribidesse.

Eemaldage riie ALLES pärast seda, kui seade on lõplikult paigaldatud.

3.2.3 Lisatarvikute eemaldamiseks välisseadmest

4.2 Tuvastamine

MÄRKUS

Kui paigaldate või hooldate korraga mitut seadet, veenduge, et te EI vahetaks eri mudelite hoolduspaneele.

4.2.1 Andmesilt: välisseade

Asukoht

Mudeli tuvastamine Näide: R Z A G 140 N7 V1 B [*]

Tähis Selgitus

R Mitmeosaline õhkjahutuse välisseade Z Muundur A Külmaaine R32 G Kõrgkvaliteediga seeria 71~140 Võimsusklass N7 Mudeli seeria V1 Toitepinge: 1~, 220~240 V, 50 Hz Y1 Toitepinge: 3N~, 380~415 V, 50 Hz B Euroopa mudel [*] Väheolulise mudelimuudatuse tähistus

a Ohutuse üldeeskirjad b Välisseadme paigaldusjuhend c Kaabliside d Fluoritud kasvuhoonegaaside kleebis e Toitesüsteemi kleebis

f Lisa (LOT21)

4 Teave seadmete ja

lisavarustuse kohta

4.1 Ülevaade: teave seadmete ja lisavarustuse kohta

Selles peatükis on järgmine teave.

▪ Siseseadme määramine

▪ Siseseadme kombineerimine valikvarustusega

4.3 Seadmete ja lisavarustuse kombineerimine

4.3.1 Välisseadme võimalik valikvarustus

Külmaaine harutorustiku liitmik

Kui ühendate mitu siseseadet välisseadmega, vajate ühte või mitut külmaaine harutorustiku liitmikku. Välisseadme ja siseseadme kombinatsioon määrab ära, millist ja mitu külmaaine harutorustiku liitmikku vajate.

Ühendusskeem Mudeli nimi

Kaheharuline KHRQ(M)58T Kolmeharuline KHRQ(M)58H Topelt kaheharuline KHRQ(M)58T (3×)

Valiku üksikasju vaadake toote kataloogist. Vaadake paigaldusjuhiseid külmaaine harutorustiku liitmikku paigaldusjuhendist.

Põhjaplaadi kütteseade (EKBPH140N7)

▪ Väldib põhjaplaadi külmumist.

▪ Soovitatav piirkonnas, kus on madal keskkonna temperatuur ja

kõrge niiskus.

▪ Vaadake paigaldusjuhiseid põhjaplaadi kütteseadme

paigaldusjuhendist.

Võimsustarbe juhtplokk (SB.KRP58M52)

▪ Sisaldab täiendavat trükkplaati (EKMKSA2)

▪ Võib kasutada järgmisteks otstarveteks.

▪ Müra taseme langetamine: langetab välisseadme töömüra.

▪ Energiasäästuks: süsteemi võimsusetarbe piiramine (näiteks:

kulude juhtimine, võimsustarbe piiramine tipptundidel …).

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 9

▪ Vaadake paigaldusjuhiseid võimsustarbe juhtploki

df e

(mm)

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

paigaldusjuhendist.

5 Ettevalmistus

5.1 Ülevaade: ettevalmistamine

Selles peatükis kirjeldatakse, mida peate tegema ja teadma enne objektile minekut.

Selles on järgmine teave.

▪ Paigalduskoha ettevalmistus

▪ Külmaaine torustiku ettevalmistus

▪ Elektritoite juhtmestiku ettevalmistus

5.2 Paigalduskoha ettevalmistus

ÄRGE paigaldage seadet kohtadesse, mida kasutatakse tihti töökohana. Kui tehakse ehitustöid, mille puhul eraldub palju tolmu (nt tehakse lihvimistöid), TULEB seade kinni katta.

Valige paigalduskoht, kus on piisavalt ruumi seadme sisse ja välja kandmiseks.

HOIATUS

Seadet tuleb hoida kohas, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtist leeki, töötavat gaasi- või elektrikütte seadet).

5.2.1 Nõuded välisseadme paigalduskohale

TEAVE

Juhinduge ka järgmistest nõuetest.

▪ Paigalduskoha üldised nõuded. Vaadake jaotist

"Üldised ohutusabinõud".

▪ Varuosade nõuded. Vaadake jaotist "Tehnilised

andmed".

▪ Nõuded külmaaine torustikule (pikkus ja kõrguste

erinevus). Vaadake edasi jaotises "Ettevalmistus".

ETTEVAATUST

Seade, millele kõrvalised isikud ei tohi juurde pääseda tuleb paigaldada kaitstud kohta, kuhu juurdepääs on tõkestatud.

See seade sobib paigaldamiseks kaubanduse ja kergetööstuse keskkonda.

MÄRKUS

Selles juhendis kirjeldatud seadmed võivad raadiosagedusel põhjustada elektrilist müra. Seadmed vastavad nõuetele, mis tagavad piisava kaitse selliste häirete tekkimise eest. Sellegipoolest ei ole mingit tagatist, et mõne seadme paigaldamisel häireid ei esine.

Seetõttu on soovitatav paigaldada seadmed ja elektrijuhtmestik piisavalt kaugele raadioseadmetest, arvutitest jne.

Ettevalmistus

a Rikkevoolukaitselüliti b Sulavkaitse c Välisseade d Siseseade e Kasutajaliides

f Lauaarvuti või raadio

▪ Kohtades, kus vastuvõtusignaal on nõrk, hoidke vahekaugust 3m

või rohkem, et vältida teiste seadmete poolt põhjustaud elektromagnetilisi häireid ja paigaldage toite ja side juhtmed torude sisse.

▪ Valige koht, kus vihma saab võimalikult palju vältida.

▪ Jälgige, et veelekke korral ei saaks vesi põhjustada kahjustusi

paigalduskohale ega selle ümber.

▪ Valige koht, kus seadmest väljuv soe või külm õhk ja töömüra EI

HÄIRI kedagi.

▪ Soojusvaheti ribid on teravad ja võivad kehavigastusi tekitada.

Valige paigaldamiseks koht, kus pole kehavigastuse ohtu (eriti kohtades, kus lapsed mängivad).

ÄRGE paigaldage seadet järgmistesse kohtadesse:

▪ Müra suhtes tundlikud piirkonnad (nt magamistoa lähedal), et

töötava seadme tekitatud müra ei oleks häiriv. Märkus. Kui müra mõõdetakse tegelikes paigaldustingimustes, võib mõõdetud väärtus keskkonnahelide ja heli peegeldumise tõttu olla kõrgem kui andmete raamatu jaotises Helispekter nimetatud helirõhutase.

TEAVE

Helirõhutase on madalam kui 70dBA.

▪ Kohad, kus õhus võib olla mineraalõli udu, pritsmeid või auru.

Plastosad võivad kahjustuda ja kukkuda maha või põhjustada veeleket.

Seadet EI ole soovitatav paigaldada järgmistesse asukohtadesse, sest see võib lühendada seadme tööaega:

▪ kui voolupinge kõigub palju;

▪ sõidukites või laevades;

▪ kui keskkonnas on happelised või aluselised aurud.

Paigaldamine mereäärses kohas. Jälgige, et välisseade EI oleks avatud otse meretuultele. Õhus olev kõrge meresoola tase põhjustab korrosiooni, mis võib vähendada seadme eluiga.

Paigaldage välisseade alati kohta, kus see ei oleks meretuultele otse avatud.

Näide: hoone taga.

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 10

Ettevalmistus

Kui välisseade on avatud otse meretuultele, paigaldage tuulekaitse.

▪ Tuulekaitse kõrgus≥1,5×välisseadme kõrgus

▪ Arvestage tuulekaitse paigaldamisel hooldamiseks vajaliku

ruumiga.

a Meretuul b Hoone c Välisseade d Tuulekaitse

Kui tugev tuul (≥18km/h) puhub välisseadme õhu väljalaskeavasse, võib see põhjustada lühise (väljuva õhu sissetõmbe). Sellel võivad olla järgmised tagajärjed:

▪ Töövõime vähenemine;

▪ Sage jäätumise kiirenemine kütmise ajal;

▪ Tööhäired madala rõhu vähenemise või kõrge rõhu suurenemise

tõttu;

▪ Ventilaatori purunemine (kui tugev tuul puhub pidevalt

ventilaatorisse, võib see hakata väga kiiresti pöörlema ja puruneda).

Kui õhu väljalaskeava ei ole tuule eest kaitstud, on soovitatav paigaldada põrkeplaat.

Soovitatav on paigaldada välisseade nii, et õhu sisselaskeava on suunatud seina poole ja EI ole tuule eest kaitsmata.

a Lumetõke või -varje b Alus (minimaalne kõrgus 150mm) c Valdav tuulesuund d Õhu väljund

Piirkondades, kus sajab lund, võib lumi koguneda ja soojusvaheti ja seadme korpuse vahel külmuda. See võib halvendada seadme töövõimet. Selle vältimist vaadake (pärast seadme paigaldamist) juhiseid "6.3.5Äravoolu tagamiseks"leheküljel14.

5.3 Külmaaine torustiku ettevalmistus

5.3.1 Nõuded külmaaine torustikule

TEAVE

Lugege lisaks ettevaatusabinõusid ja nõudeid peatükist “Üldised ettevaatusabinõud”.

Kui ühendate mitu siseseadet välisseadmega, võtke arvesse järgmist.

Külmaaine harutorustiku liitmik

Üles- või allapoole suunatud torustik

Harutorustikud ▪ Paigaldage harutorustikud horisontaalselt

Vaja on ühte või mitut harutorustiku liitmikku. Vaadake teavet jaotisest "4.3.1Välisseadme

võimalik valikvarustus"leheküljel8.

Paigaldage üles- või allapoole suunatud torustik vaid põhitorustikul (L1).

(maksimaalne kalle 15°) või vertikaalselt.

▪ Valige siseseadmete harutorustike pikkus

nii lühike kui võimalik.

▪ Püüdke hoida harutorustike pikkus

sisendseadmetele võrdne.

a Kaitseekraan b Valdav tuulesuund c Õhu väljund

5.2.2 Täiendavad nõuded välisseadme paigalduskohale külmas kliimas

Välisseade peab olema kaitstud otsese lumesaju eest ja see ei tohi KUNAGI kattuda lumega.

Paigaldusjuhend

MÄRKUS

Torustik ja rõhu all olevad seadmed peavad olema külmaaine jaoks kasutatavad. Külmaaine jaoks tuleb kasutada fosforhappega deoksüdeeritud õmbluseta vasktoru.

▪ Lisaainete (kaasa arvatud tootmisel kasutatud õlid) sisaldus

torustikes peab olema ≤30mg/10m.

Mõisted. L1~L7, H1, H2

Paarisühendus

(a)

Kaksikühendus

RZAG71~140N7V1+Y1

4P573381-1 – 2019.04

(a)

Sky Air Alpha-series

Page 11

Ettevalmistus

Kolmikühendus

(a) Eeldusel, et joonisel olev pikim ahel vastab tegelikule

L1 Peatorustik

L2~L7 Harutorustik

H1 Suurim kõrguste vahe kõrgeima siseseadme ja

H2 Suurim kõrguste vahe kõrgeima siseseadme ja

(a)

pikimale torustikule ja joonisel olev ülemine seade vastab tegelikule kõrgeimale seadmele.

välisseadme vahel

välisseadme vahel Külmaaine harutorustiku liitmik

Topelt kaksikühendus

(a)

Külmaaine torustike materjal

▪ Torustiku materjal: fosforhappega deoksüdeeritud õmbluseta

vasktoru.

▪ Koonusliitmikud: kasutage ainult lõõmutatud materjale.

▪ Torustiku termotöötlusklass ja seina paksus.

Välisläbimõõt

Termotöötlus Paksus (t)

(Ø)

6,4mm (1/4”)

Karastatud (O) ≥ 0,8mm

9,5mm (3/8”)

12,7mm (1/2”) 15,9mm (5/8”) Karastatud (O) ≥ 1,0mm 19,1mm (3/4”) Poolkõva (1/2H)

(a) Sõltuvalt rakendusele kehtivast seadusandlusest ja

seadme maksimaalsest töörõhust (vaadake tehasesildil näitajat "PS High"), võidakse nõuda suuremat seinapaksust.

(a)

Külmaaine torustiku läbimõõt

Külmaaine torustik peab vastama järgmistele mõõtmetele.

Torustik Läbimõõt

L1 (paaris-, kaksik-, kolmik- ja topeltkaksikühendus)

L2, L3 (kaksik)

L2~L4 (kolmik)

L4~L7 (topelt kaksik) L2, L3 (topelt kaksik) Vedela külmaaine torustik:

L1 (paaris-, kaksik-, kolmik- ja topeltkaksikühendus):

Mudel Uus

Olemasolev

RZAG71 Vähendatud

läbimõõt Tavavarustus Ø9,5mm Ø15,9mm Suurendatud

läbimõõt

RZAG100~140 Vähendatud

läbimõõt Tavavarustus Ø9,5mm Ø15,9mm Suurendatud

läbimõõt

(a) Uue torustiku paigaldamisel kasutage samu läbimõõtusid

kui välisseadmete ühendamisel (st vedela ja gaasiline külmaaine tavaläbimõõdud).

(b) Olemasoleva torustiku kasutamisel võite kasutada

suurendatud või vähendatud läbimõõtusid, kuid siis võib tootlus langeda ja tuleb täpsustada torustiku pikkusi. Arvestage neid piiranguid, mis kehtivad kogu paigaldise kohta.

Vt allpool.

Kasutage samu läbimõõtusid kui välisseadmete (vedel, gaasiline külmaaine) ühendamisel.

Ø9,5mm

Gaasilise külmaaine torustik: Ø15,9mm

(a)

(b)

L1 vedela

külmaaine

torustik

Ø6,4mm Ø12,7mm

Ø12,7mm —

Ø6,4mm —

Ø12,7mm Ø19,1mm

L1 gaasilise

külmaaine

torustik

Külmaaine torustiku pikkus ja kõrguste vahe

Külmaaine torustiku pikkused ja kõrguste vahed peavad vastama järgmistele nõuetele.

Nõue Mõõdupiirang

1 Ühesuunalise torustiku minimaalne

kogupikkus

2 Ühesuunalise torustiku maksimaalne

kogupikkus

Paarisühendus: mõõdupiirang ≤ L1

Kaksikühendus: mõõdupiirang ≤ L1 + L3

Kolmikühendus: mõõdupiirang ≤ L1 + L4

Topelt kaksikühendus: mõõdupiirang ≤ L1 + L3 + L7

Paarisühendus: L1 ≤ mõõdupiirang

Kaksik- ja kolmikühendus: L1 + L2 ≤ mõõdupiirang

Topelt kaksikühendus: L1 + L2 + L4 ≤ mõõdupiirang

71 100 125 + 140

torustiku vähendatud Ø

torustiku tavalineØ55m (75m)

torustiku

25m (35m)

suurendatud Ø torustiku

vähendatud Ø torustiku tavalineØ55m (75m)

torustiku

25m (35m)

suurendatud Ø

10m (10m)

(a)

10m (15m)

(a)

> 3m

85m (100m)

35m (45m)

85m (100m)

35m (45m)

(a)

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 12

Ettevalmistus

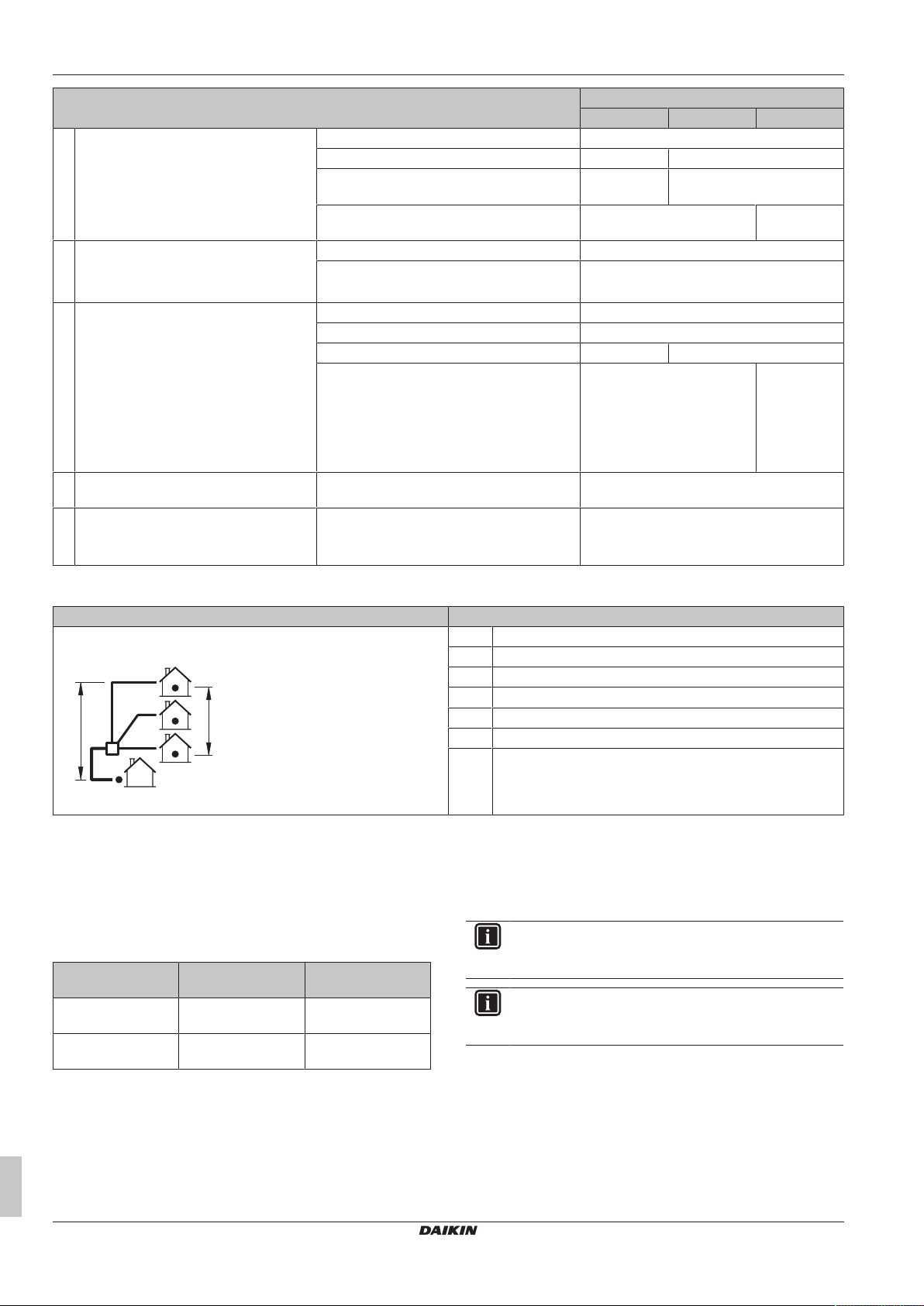

Nõue Mõõdupiirang

71 100 125 + 140

3 Torustiku lubatav maksimaalne pikkus Paarisühendus: puudub –

Kaksikühendus: L1 + L2 + L3 ≤ mõõdupiirang 65m 85m Kolmikühendus: L1 + L2 + L3 + L4 ≤

mõõdupiirang Topelt kaksikühendus: L1 + L2 + L3 + L4 + L5

+ L6 + L7 ≤ mõõdupiirang

4 Harutorustiku maksimaalne pikkus Paarisühendus: puudub 10m

Kaksik- ja kolmikühendus: L2 ≤ mõõdupiirang

Topelt kaksikühendus: L2 + L4 ≤ mõõdupiirang

5 Harutorustike maksimaalne pikkuste vahe Paarisühendus: puudub –

Kaksikühendus: L2 – L3 ≤ mõõdupiirang 10m Kolmikühendus: L2 – L4 ≤ mõõdupiirang – 10m Topelt kaksikühendus:

▪ L2 – L3 ≤ mõõdupiirang

▪ L2 – L5 ≤ mõõdupiirang

▪ L6 – L7 ≤ mõõdupiirang

▪ (L2 + L4) – (L3 + L7) ≤ mõõdupiirang

6 Maksimaalne kõrgus sise- ja välisseadme

vahel

7 Maksimaalne kõrgus siseseadmete vahel Paarisühendus: puudub

(a) Sulgudes olevad mõõtmed esitavad samaväärset pikkust.

Näide.

Süsteemi ühendusskeem Nõutavad mõõtmed

▪ RZAG125

▪ Kolmikühendus:

Paaris-, kaksik-, kolmik- ja topeltkaksikühendus: H1 ≤ mõõdupiirang

Kaksik-, kolmik- ja topeltkaksikühendus: H2 ≤ mõõdupiirang

1 3m ≤ L1 + L4 2 L1 + L2 ≤ 85m (100m) 3 L1 +L2 + L3 + L4 ≤ 85m 4 L2 ≤ 20 m 5 L2 – L4 ≤ 10m 6 H1 ≤ 30m 7 H2 ≤ 0,5m

– 85m

– > 85m

20m

– 10m

30m

0,5m

▪ Tavatorustiku Ø

5.3.2 Külmaaine torustiku isolatsioon

▪ Kasutage isolatsioonimaterjalina polüetüleenvahtu:

▪ soojusjuhtivustegur 0,041 kuni 0,052  W/mK (0,035 kuni

0,045kcal/mh°C)

▪ kuumustaluvusega vähemalt 120 °C

▪ Isolatsiooni paksus

Ümbritsev

temperatuur

≤30°C Suhteline niiskus

>30°C Suhteline niiskus ≥

Paigaldusjuhend

Suhteline

õhuniiskus

75% kuni 80%

80%

Minimaalne paksus

15mm

20mm

5.4 Elektrijuhtmete ettevalmistus

5.4.1 Teave elektrijuhtmestiku ettevalmistamise kohta

TEAVE

Lugege lisaks ettevaatusabinõusid ja nõudeid peatükist “Üldised ettevaatusabinõud”.

TEAVE

Juhinduge ka jaotise "6.7.5 Juhtmestiku standardosade

tehnilised andmed"leheküljel24 nõuetest.

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 13

Paigaldamine

(4)

1×

HOIATUS

▪ Kui energiavarustus ei sisalda N-faasi või see on vale,

võivad seadmetes ilmneda rikked.

▪ Looge korralik maandus. ÄRGE maandage seadet vee-

või muude torude, liigpingepiiriku ega telefonimaanduse külge. Mittetäielik maandus võib põhjustada elektrilööki.

▪ Paigaldage vajalikud kaitsmed ja võimsuslülitid.

▪ Kinnitage elektrijuhtmed juhtmeköidistega nii, et

juhtmed EI puutu kokku teravate servade või torudega, eriti kõrgrõhu poolel.

▪ ÄRGE kasutage harujuhtmeid, kiudjuhtmeid,

pikendusjuhtmeid või tähthargnemisega ühendusi. Need võivad põhjustada ülekuumenemist, elektrilööki või tulekahju.

▪ ÄRGE paigaldage faasi

kompensatsioonikondensaatorit, sest seadme on varustatud inverteriga. Faasi kompensatsioonikondensaatori vähendab võimsust ja võib põhjustada õnnetusi.

HOIATUS

▪ Kasutuskohal tohib juhtmestikku paigaldada vaid

volitatud elektrik ja see PEAB vastama asjassepuutuvatele eeskirjadele.

▪ Tehke elektriühendused olemasoleva juhtmestikuga.

▪ Kõik objektil koostatud osad ja kõik elektripaigaldised

PEAVAD vastama asjassepuutuvatele eeskirjadele.

6.2 Seadmete avamine

6.2.1 Teave seadmete avamise kohta

Teatud juhtudel peate seadme avama. Näide:

▪ Külmaaine torustiku ühendamisel.

▪ Elektrijuhtmete ühendamisel

▪ Seadme hooldamisel või teenindamisel

OHT: ELEKTRILÖÖGIOHT

ÄRGE jätke seadet järelevalveta, kui selle hoolduskate on eemaldatud.

6.2.2 Välisseadme avamiseks

OHT: ELEKTRILÖÖGIOHT

OHT: PÕLETUSOHT

HOIATUS

Kasutage elektritoite kaablitena ALATI mitmesoonelisi kaableid.

6 Paigaldamine

6.1 Ülevaade: paigaldamine

Selles jaotises kirjeldatakse, mida peate tegema ja teadma süsteemi paigaldamisel objektile.

Tüüpiline töövoog

Paigaldamine koosneb tavaliselt järgmistest töödest.

▪ Välisseadme paigaldamine.

▪ Siseseadmete paigaldamine.

▪ Külmaaine torustiku ühendamine.

▪ Külmaaine torustiku kontrollimine.

▪ Külmaaine laadimine.

▪ Elektrijuhtmestiku ühendamine.

▪ Välisseadme paigaldamise lõpetustööd.

▪ Siseseadme paigaldamise lõpetustööd.

TEAVE

Siseseadme paigaldamist (siseseadme ülespanek, siseseadme külmaaine torustiku ühendamine, siseseadme elektrijuhtmestiku ühendamine jne) vaadake siseseadme paigaldusjuhendist.

6.3 Välisseadme monteerimine

6.3.1 Teave välisseadme monteerimise kohta

Tüüpiline töövoog

Välisseadme paigaldamine koosneb tavaliselt järgmistest toimingutest.

1 Aluse ettevalmistamine. 2 Välisseadme paigaldamine. 3 Äravoolu loomine. 4 Võtke meetmeid, et seade ümber ei kukuks. 5 Seadme kaitsmine lume ja tuule vastu lumekaitse ja

kaitseekraanidega. Vaadake paigalduskoha ette valmistamise osa jaotises "5Ettevalmistus"leheküljel9.

6.3.2 Ettevaatusabinõud välisseadme monteerimisel

TEAVE

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ Ohutuse üldeeskirjad

▪ Ettevalmistus

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Veenduge, et paigalduskoha pind on piisavalt kindel ja tasane, nii et seade ei põhjusta tööajal vibratsiooni või müra.

Paigaldusjuhend

6.3.3 Paigaldusstruktuur

Page 14

Paigaldamine

(mm)

>150

758

485

(480-490)

4× M12

≥150 mm

134 206758

43 48

288

451

613

776

408

414

349

214

111

(480~490)

107

C D

Fikseerige seade kindlalt vundamendiskeemi järgi vundamendipoltidega.

Hankige 4 komplekti ankrupolte, mutreid ja seibe (pole komplektis) ja ankurdage seade järgmiselt.

a Paigaldage nii, et alusplaadil olevad dreenimisavad poleks

suletud.

TEAVE

Poltide ülemise väljaulatuva osa soovituslik kõrgus on 20 mm.

6.3.5 Äravoolu tagamiseks

▪ Tagage kondenseeruva vee takistusteta äravool.

▪ Paigaldage seade alusele nii, et kondensaadil oleks võimalik nii

ära voolata, et vältida jää kogunemist.

▪ Ehitage ümber seadme vundamendi drenaažitorustik.

▪ Vältige dreenivee sattumist käiguradadele, et neid MITTE libedaks

muuta, kui väljas on miinustemperatuur.

▪ Raamile paigaldamisel tuleb seadma alla 150 mm kaugusele

kinnitada veekindel plaat, et vältida dreenivee tilkumist (vaadake järgmist joonist).

TEAVE

Vajadusel võite paigaldada dreenimisvanni (paigalduskoha varustus), et vältida vee tilkumist.

MÄRKUS

KUI EI SAA seda täielikult horisontaalsena paigaldada, siis jätke see kaldu seadme tagaosa suunas. See tagab nõutava dreenimise.

MÄRKUS

Kui dreenimisavad võivad jääda aluse või põranda poolt suletuks, paigaldage seade ülespoole nii, et välisseadme alla jääb vaba ruumi vähemalt 150mm.

MÄRKUS

Kinnitage välisseade vundamendipoltidele mutritega ja kasutage sealjuures kummiseibe (a). Kui toetuspinnalt on kate eemaldunud, võib metall kergesti roostetama hakata.

6.3.4 Välisseadme paigaldamine

Paigaldusjuhend

Dreenimisavad (mõõtmed mm-tes)

A Väljundava pool B Kaugus ankurduspunktide vahel C Alusraam D Dreenimisavad E Lume läbipääsuava

Lumi

Piirkondades, kus sajab lund, võib lumi koguneda ja külmuda soojusvaheti ja seadme korpuse vahel. See võib halvendada seadme töövõimet. Selle vältimiseks tehke järgmist.

1 Eemaldage talastik (vaadake allolevat joonist).

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 15

4×

2 Avage väljalöödav läbiviiguava (a) sideribade läbilõikamise teel,

lüües neile asetatud lapikruvikeerajale haamriga.

3 Eemaldage kidad ja värvige servad ja servade ümbrus

parandusvärviga, et vältida rooste tekkimist.

MÄRKUS

Läbiviiguavade tegemisel võtke tarvitusele järgmised ettevaatusabinõud.

▪ Vältige korpuse ja selle all oleva torustiku vigastamist.

▪ Pärast läbiviiguavade tegemist soovitame eemaldada

kidad ja katta avade servad ning servade ümbrus parandusvärviga, et vältida roostetamist.

▪ Kui juhite läbiviiguavade kaudu elektrijuhtmeid,

mähkige juhtmete ümber kaitseteip, et vältida kahjustusi.

TEAVE

Paigaldamisel külma kliimaga kohta soovitame kasutada alusplaadi kütteseadet (EKBPH140N7).

6.3.6 Välisseadme kindlustamine ümber kukkumise eest

Kui seade paigaldatakse kohta, kus tugev tuul võib seadet kallutada, siis rakendage järgmiseid meetmeid:

1 Valmistage ette 2 kaablit alloleval joonisel näidatud moel

(väljavarustus).

2 Paigutage 2 kaablit üle välisseadme.

3 Asetage kummist vahetükk kaablite ja välisseadme vahele, et

kaablid ei kraabiks seadmelt värvi maha (väljavarustus).

4 Kinnitage ja pingutage kaablite otsad.

Paigaldamine

6.4 Külmaaine torustiku ühendamine

6.4.1 Külmaaine torustiku ühendamine

Enne külmaaine torustiku ühendamist

Kontrollige, et välis- ja siseseade on paigaldatud.

Tüüpiline töövoog

Külmaaine torustiku paigaldamise toimingud on järgmised.

▪ Külmaaine torustiku ühendamine välisseadmele.

▪ Külmaaine torustiku ühendamine siseseadmele

▪ Külmaaine torustiku isoleerimine.

▪ Juhinduge vastavatest juhistest järgmistel töödel.

▪ Torude painutamine.

▪ Toruotste laiendamine.

▪ Jootmine.

▪ Sulgkraanide kasutamine.

6.4.2 Ettevaatusabinõud külmaaine torustiku ühendamisel

TEAVE

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ Ohutuse üldeeskirjad

▪ Ettevalmistus

OHT: PÕLETUSOHT

ETTEVAATUST

▪ ÄRGE ÕLITAGE koonuspinda mineraalõliga.

▪ Seadme tööea pikendamiseks ÄRGE paigaldage

sellele kuivatit. Kuivatusmaterjal võib lahustuda ja süsteemi kahjustada.

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 16

Paigaldamine

0.4~0.8

±2

45°

90°

±2

a b

MÄRKUS

Rakendage külmaaine torustiku paigaldamisel järgmisi abinõusid.

▪ Vältige mingite muude ainete kui külmaaine sattumist

külmaahelasse (nt õhk).

▪ Kasutage lisamiseks ainult külmaainet R32.

▪ Kasutage vaid neid paigaldusvahendeid (nt kollektori

manomeeter), mida on varem kasutatud külmaainega R32 täidetud paigaldistes ja mis taluvad rõhku ning mille kasutamisel on välditud võõrosakeste (nt mineraalõlid ja niiskus) süsteemi sattumine.

▪ Paigaldage torustik nii, et ühenduskoonusele EI TEKI

mehaanilisi pingeid.

▪ Kaitske torustikku nii, nagu on kirjeldatud allolevas

tabelis, et vältida mustuse, vedelike ja tolmu sisenemist torustikku.

▪ Olge vasktorude seinast läbilükkamisel ettevaatlik

(vaadake allolevat joonist).

Seade Paigaldusaeg Kaitseviis

Välisseade >1kuu Toru

kokkupigistamine

<1kuu Toru kinnipigistamine

Siseseade Sõltumatult

või -teipimine

ajavahemikust

TEAVE

ÄRGE avage külmaaine sulgekraani enne külmaaine torustiku ülekontrollimist. Kui külmaainet on vaja täiendavalt laadida, on soovitatav pärast laadimist avada külmaaine sulgekraan.

Toru läbimõõt

(mm)

Pingutusmome

nt (N•m)

Laiendi

läbimõõt (A)

Laiendi

mõõtmed (mm)

(mm)

Ø9,5 33~39 12,8~13,2

Ø15,9mm 63~75 19,3~19,7

6.4.4 Torude painutusjuhised

Kasutage painutamisel torupainutit. Kõik painded peavad olema võimalikult sujuvad (painderaadius peab olema 30~40 mm või suurem).

6.4.5 Juhised toruotsa laiendamiseks

ETTEVAATUST

▪ Ebapiisav laiendamine võib põhjustada külmagaasi

lekkimise.

▪ ÄRGE kasutage vana koonust uuesti. Vormige uued

koonused, et külmagaasi lekkimist vältida.

▪ Kasutage survemutreid, mis on liitmiku komplektis.

Muude survemutrite kasutamisel võib külmagaas lekkida.

1 Lõigake toruots ära torulõikuriga.

2 Eemaldage kidad faasi lõikamisega, ärge laske metallilaastudel

torusse siseneda.

a Lõigake täpselt täisnurga all. b Eemaldage kidad.

3 Keerake sulgurkraanilt ära survemutter ja pange see torule.

4 Laiendage toruots. Seadke toruots täpselt joonisel näidatud

kaugusele.

6.4.3 Juhised külmaaine torustiku ühendamisel

Torustike ühendamisel järgige järgmisi juhiseid.

▪ Katke koonilise toruosa sisepind enne surumutri kinnikeeramist

eeterõliga või esterõliga. Keerake mutrit 3 kuni 4 pööret käsitsi ja seejärel keerake see lõplikult kinni.

▪ Kasutage surumutri keeramisel ALATI kahte mutrivõtit

samaaegselt.

▪ Torustiku ühendamisel kasutage alati mutrivõtit ja momentvõtit

koos, et surumutrit pingutada. Sellega väldite mutri pragunemist ja lekkeid.

Paigaldusjuhend

a Momentvõti b Mutrivõti c Toruliitmik d Surumutter

Toruotsa laiendi

külmaaine R32

kasutamisel

(haaratstüüpi)

Tavaline toruotsa laiendi

Haaratstüüpi

Tiibmutter-tüüpi

(Ridgid-tüüpi)

(Inglise-tüüpi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrollige, et laiendus on nõuetekohane.

a Liitepind PEAB olema pragudeta. b Toru ots PEAB olema ühtlaselt ringikujuliselt laiendatud. c Veenduge, et laiendi surumutter on paigaldatud.

6.4.6 Toru otsa jootmine

Sise- ja välisseadmel on koonusliited. Ühendage mõlemad otsad ilma jootmiseta. Kui jootmist on vaja siiski kasutada, võtke arvesse järgmist.

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 17

Paigaldamine

a b c d e

▪ Jootmistööde ajal teostage lämmastiku läbipuhumine, et ennetada

torude sisse suuremas koguses oksüdeerunud kihi tekkimist. See kiht mõjutab negatiivselt jahutussüsteemi klappe ja kompressoreid ja takistab nende tööd.

▪ Seadke lämmastiku rõhuks reduktsioonklapiga 20kPa (0,2 baari)

(piisavalt, et seda on nahal tunda).

a Jahutusaine torud b Jootmise koht c Teip d Manuaalne klapp e Reduktsioonklapp

f Lämmastik

▪ ÄRGE kasutage toruliidete jootmisel antioksüdante.

Jääkained võivad torusid ummistada või seadmeid kahjustada.

▪ ÄRGE kasutage jahutusaine vasktorude jootmisel räbustit.

Kasutage fosfori ja vasega sulamit (BCuP), mis ei vaja räbustamist. Räbustil on jahutusaine torude süsteemidele äärmiselt kahjulik mõju. Näiteks, kasutades klooripõhist räbustit, põhjustab see korrosiooni, eriti juhul kui räbusti sisaldab fluori, rikub see jahutusõli.

▪ Jootmisel kaitske alati ümbritsevaid pindasid (nt isolatsioonivahtu)

kuumuse eest.

6.4.7 Sulgekraani ja teenindusava kasutamine

Sulgekraani käsitsemine

Võtke arvesse järgmisi juhised.

▪ Sulgekraanid on tehasest tarnimisel suletud olekus.

▪ Järgneval joonisel on näidatud sulgekraani osi, mida on vaja

käsitseda kraani ühendamisel.

a Teenindusava ja teenindusava kübar b Kraani spindlivars c Kasutuskoha torustiku ühendus d Spindlivarre kübar

▪ Hoidke mõlemad kraanid avatud olekus.

▪ ÄRGE rakendage spindlivarrele liigset jõudu. See võib kraani

korpuse purustada.

▪ Survemutri lõdvendamisel või momentvõtmega pingutamisel

hoidke sulgekraani teise võtmega ALATI kinni. ÄRGE hoidke võtmega kinni kraani spindlivarre kübarast, see võib põhjustada külmaaine leket.

a Mutrivõti b Momentvõti

▪ Kui võib oletada, et töörõhk on madal (nt toimub jahutamine sel

ajal, kui välisõhu temperatuur on madal), tihendage gaasitorustiku sulgekraani survemutter silikoonmastiksiga piisaval määral, et vältida külmumist.

Silikoonmastiks peab olema tühemiketa.

Sulgekraani avamine/sulgemine

1 Eemaldage sulgeklapiotsak.

2 Asetage kuuskantvõti (vedelikupool: 4 mm, gaasipool: 6 mm)

kraani spindlile ja keerake kraani spindlit järgmiselt.

Avamiseks vastupäeva. Sulgemiseks päripäeva.

3 Kui sulgeklappi EI SAA edasi keerata, lõpetage keeramine.

4 Paigaldage sulgeklapiotsak.

Tulemus: Klapp on nüüd avatud/suletud.

Spindli kübara käsitsemine

▪ Spindli kate on tihendatud noolega näidatud pinnal. ÄRGE seda

pinda vigastage.

▪ Pärast sulgekraani keeramist keerake spindli kübar tihedalt kinni

ja veenduge, et külmaaine ei leki.

Tehniline näitaja Pingutusmoment (N∙m)

Spindli kübar, vedela külmaaine pool

Spindli kübar, gaasilise külmaaine pool

13,5 kuni 16,5

22,5 kuni 27,5

Teeninduskübara käsitsemine

▪ Kasutage ALATI laadimisvoolikut, millel on ventiili avamissõrm,

sest teenindusotsak on Schrader-tüüpi ventiiliga.

▪ Pärast sulgekraani keeramist keerake spindli kübar tihedalt kinni

ja veenduge, et külmaaine ei leki.

Nimetus Pingutusmoment (N∙m)

Teenindusotsaku kübar 11,5~13,9

6.4.8 Külmaaine torustiku ühendamine välisseadmele

▪ Torustiku pikkus. Püüdke paigaldada torustik võimalikult lühike.

▪ Torustiku kaitsmine. Kaitske objektile paigaldatud torustikku

väliste vigastuste eest.

1 Tehke järgmist.

▪ Eemaldage teeninduskate (a) koos kruviga (b). ▪ Eemaldage torustiku sisendi plaat (c) koos kruviga (d).

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 18

Paigaldamine

b b bb

2 Valige torustiku paigaldamise suund (a, b, c või d).

a Eesmine b Külgmine c Tagumine d Alumine

TEAVE

▪ Isoleerige vedela külmaaine torustik (a) ja gaasilise

külmaaine torustik (b).

▪ Mähkige termoisolatsioon käänmikele ja katke seejärel

vinüüteibiga (c).

▪ Veenduge, et paigaldatud torustik ei puuduta ühtegi

kompressori osa. ▪ Tihendage isolatsiooni otsad (tihendusümbrised jne) (d). ▪ Siduge objekti torustike ümber vinüülteip (e), et kaitsta seda

teravate servade eest.

5 Kui välisseade on paigaldatud siseseadmest kõrgemale, siis

katke sulgekraanid (f, vaadake ülavalpoolt) tihendusmaterjaliga kinni, et vältida kondenseeruva vee sattumist siseseadmele.

▪ Avage põhjaplaadil ja katteplaadil olev väljalöödav

läbiviiguava (a) sideribade läbilõikamise teel, lüües neile asetatud lapikruvikeerajale haamriga.

▪ Võite lõigata pilud (b) lahti metallisaega.

MÄRKUS

Läbiviiguavade tegemisel võtke tarvitusele järgmised ettevaatusabinõud.

▪ Vältige korpuse ja selle all oleva torustiku vigastamist.

▪ Pärast läbiviiguavade tegemist soovitame eemaldada

kidad ja katta avade servad ning servade ümbrus parandusvärviga, et vältida roostetamist.

▪ Kui juhite läbiviiguavade kaudu elektrijuhtmeid,

mähkige juhtmete ümber kaitseteip, et vältida kahjustusi.

3 Tehke järgmist.

▪ Ühendage vedeliku torustik (a) vedeliku sulgekraanile. ▪ Ühendage gaasitorustik (b) gaasi sulgekraanile.

MÄRKUS

Iga isoleerimata torustik võib põhjustada kondenseerumist.

6 Pange teenindusava kate ja torustiku sisendava plaat oma

kohtadele tagasi.

7 Tihendage kõik pilud (näide: a), et vältida lume ja väikeloomade

süsteemi sattumist.

MÄRKUS

Ärge blokeerige õhuavasid. See võib mõjutada seadme sisemist õhuringlust.

HOIATUS

MÄRKUS

4 Tehke järgmist.

Paigaldusjuhend

Veenduge, et kõik sulgekraanid on pärast külmatorustiku paigaldamist ja vaakumkuivatust avatud. Seadme kasutamine suletud sulgekraanidega võib kompressorit vigastada.

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 19

Paigaldamine

b d e h

d e

R32

6.5 Külmaaine torustiku kontrollimine

6.5.3 Külmaaine torustiku kontrollimine: süsteemi skeem

6.5.1 Külmaaine torustiku kontrollimine

Välisseadme sisemine külmaaine torustik on tehases lekete suhtes testitud. Peate kontrollima vaid välisseadmele ühendatud välist külmaaine torustikku.

Toimingud enne külmaaine torustiku kontrollimist

Kontrollige, et külmaaine torustik on välis- ja siseseadme vahel ühendatud.

Tüüpiline töövoog

Külmaaine torustiku kontrollimiseks tuleb tavaliselt teha järgmised toimingud.

1 Külmaaine torustiku kontrollimine lekete suhtes. 2 Külmaaine torustiku vaakumkuivatus õhu ja lämmastiku

eemaldamiseks.

Kui külmaaine torustikus võib olla niiskust (näiteks võib torustikus olla vett), tehke allpool kirjeldatud vaakumkuivatus, kuni kogu niiskus on eemaldatud.

6.5.2 Ettevaatusabinõud külmaaine torustiku kontrollimisel

TEAVE

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ Ohutuse üldeeskirjad

▪ Ettevalmistus

MÄRKUS

Kasutage 2-astmelist vaakumpumpa, millel on tagasilöögiklapp ja mis suudab tekitada vaakumi

−⁠100,7 kPa (−⁠1,007 bar) (5 torri absoluutväärtuses). Veenduge pumba kasutamisel, et õli ei voolaks vastassuunas, süsteemi poole.

MÄRKUS

Kasutada tohib vaid seda vaakumpumpa, mis on kasutamiseks külmaainega R32. Sama pumba kasutamine muude külmaainete pumpamiseks võib rikkuda pumba ja seadme.

MÄRKUS

▪ Ühendage vaakumpump nii gaasilise külmaaine kraani

teenindusotsaku kui vedela külmaaine kraani teenindusotsaku külge, et pumba töövõimet tõsta.

▪ Enne lekketesti või vaakumkuivatuse tegemist

veenduge, et gaasilise külmaaine kraan ja vedela külmaaine kraan on täielikult suletud.

6.5.4 Lekete kontrollimine

1 Laadige süsteem lämmastikuga kuni manomeetriline rõhk on

2 Kontrollige kõik ühendused neile mullilahuse kandmisega.

3 Kontrollimise lõpetamisel laske kogu lämmastik välja.

6.5.5 Vaakumkuivatuse tegemine

1 Tühjendage süsteemi vaakumpumpamisega kuni kollektori

2 Hoidke vaakumit 4 kuni 5minutit ja kontrollige rõhku uuesti.

A Skeem paarissüsteemi kasutamisel B Skeem kaksiksüsteemi kasutamisel

a Manomeeter b Lämmastik c Külmaaine d Kaal e Vaakumpump

f Sulgekraan g Peatorustik h Külmaaine harutorustiku liitmik

i Harutorustik

MÄRKUS

ÄRGE ületage seadme maksimaalset töörõhku (vt seadme andmeplaadil "PS High").

MÄRKUS

Kasutage ainult oma edasimüüja poolt soovitatud mulltesti lahust. Ärge kasutage seebivett, mis võib põhjustada survemutri pragunemist (seebivesi võib sisaldada soola, mis absorbeerib niiskust, mis torustiku jahtudes jäätub) ja/ või tekitab koonusühenduste korrosiooni (seebivesi võib sisaldada ammoniaaki, mis põhjustab korrosiooni pronksist survemutri ja vasest koonuse vahel).

vähemalt 200 kPa (2 bar). Väikeste lekete avastamiseks on soovitatav kasutada rõhku 3000kPa (30bar).

MÄRKUS

▪ Ühendage vaakumpump nii gaasilise külmaaine kraani

teenindusotsaku kui vedela külmaaine kraani teenindusotsaku külge, et pumba töövõimet tõsta.

▪ Enne lekketesti või vaakumkuivatuse tegemist

veenduge, et gaasilise külmaaine kraan ja vedela külmaaine kraan on täielikult suletud.

manomeeter näitab −0.1MPa (−1bar).

Ilming Toiming

Rõhk ei muutu Süsteemis pole niiskust.

Lisatoiminguid pole vaja teha.

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 20

Paigaldamine

Ilming Toiming

Rõhk tõuseb Süsteemis on niiskust. Tehke

järgmised toimingud.

3 Vaakumpumbake süsteemi vähemalt 2 tundi, et saavutada

kollektori manomeetri näit −0,1MPa (−1bar).

4 Pärast pumba VÄLJA lülitamist kontrollige rõhku veel vähemalt

1tunni jooksul.

5 Kui vajalikku vaakumi taset EI SAA saavutada või vaakumit EI

SAA hoida 1tunni jooksul, tehke järgmist.

▪ Kontrollige süsteem uuesti üle lekete suhtes. ▪ Tehke uuesti vaakumkuivatamine.

MÄRKUS

Veenduge, et kõik sulgekraanid on pärast külmatorustiku paigaldamist ja vaakumkuivatust avatud. Seadme kasutamine suletud sulgekraanidega võib kompressorit vigastada.

TEAVE

Pärast sulgekraani avamist on võimalik, et rõhk külmaaine torustikus EI tõuse. Selle põhjuseks võib olla nt välisseadme ahela paisuklapi suletud olek, kuid see POLE rike, mis takistab seadme nõuetekohast töötamist.

6.6 Külmaaine laadimine

6.6.1 Lisateave külmaaine laadimise kohta

Välisseade on tehases külmaainega laaditud, kuid mõnel juhul tuleb teha järgmist.

Toiming Põhjus

Külmaaine lisamine Kui vedela külmaaine torustik on

pikem kui ette nähtud (vaata teavet allpool).

Täiemahuline külmaaine laadimine

Näide:

▪ Süsteemi ümber paigutamine.

▪ Pärast leket.

MÄRKUS

Enne täiemahulist taaslaadimist tehke välisseadme sees asuvale külmaaine torustikule vaakumkuivatamine.

MÄRKUS

Välisseadme sisemise külmaaine torustiku vaakumkuivatamiseks või täielikuks taaslaadimiseks on vaja aktiveerida vaakumrežiim (vaadake "Vaakumrežiimi

häälestussätte aktiveerimine/ deaktiveerimine"leheküljel22), mis avab külmaaine ahela

klapid, misjärel on võimalik vaakumkuivatust ja külmaaine taaslaadimist nõuetekohaselt läbi viia.

▪ Enne vaakumkuivatust või taaslaadimist aktiveerige

vaakumrežiim.

▪ Pärast vaakumkuivatust või taaslaadimist inaktiveerige

vaakumrežiim.

HOIATUS

Mõned külmaaine ahela sektsioonid võivad olla teistest sektsioonidest eraldatud seadme osadega, millel erifunktsioon (nt kraanid). Seetõttu on külmaaine ahel varustatud täiendavate teenindusotsakutega vaakumkuivatamiseks, rõhu väljalaskmiseks ja ahela survestamiseks.

Kui seadme juures on vaja teha jootmistöid, kontrollige enne, et seadmes pole rõhku. Seadme siserõhk tuleb välja lasta KÕIKIDE teenindusotsakute kaudu, mida on näidatud alloleval joonisel. Asukohad võivad sõltuvalt mudelist erineda.

Teenindusotsakute asukohad.

Külmaaine lisamine

Enne külmaaine lisamist veenduge, et välisseadmest väljaspool asuv külmaaine torustik on üle kontrollitud (tehtud on lekketest ja vaakumkuivatamine).

TEAVE

Sõltuvalt seadmest ja/või paigaldustingimustest võib olla vaja ühendada elektrijuhtmestik enne külmaaine laadimist.

Tüüpiline tööde järjekord – Külmaaine lisalaadimiseks tuleb tavaliselt teha järgmised toiminguid.

1 Tehke kindlaks, kas lisalaadimist on vaja ja kui palju on vaja

lisada. 2 Vajaduse korral tehke lisalaadimine. 3 Täitke fluoritud kasvuhoonegaaside kleebis ja kinnitage see

siseseadme sisepoolele.

Täiemahuline külmaaine laadimine

Enne täiemahulist külmaaine laadimist veenduge, et on tehtud järgmist.

1 Süsteemist on kogu külmaaine välja lastud. 2 Välisseadmest väljaspool asuv külmaaine torustik on üle

kontrollitud (tehtud on lekketest ja vaakumkuivatamine). 3 Välisseadme sees asuvale külmaaine torustikule on tehtud

vaakumkuivatamine.

a Seadmesisese torustiku teenindusotsak b Teenindusotsakuga sulgekraan (vedel külmaaine) c Teenindusotsakuga sulgekraan (gaasiline külmaaine)

Tüüpiline tööde järjekord – Külmaaine täiemahuliseks laadimiseks tuleb tavaliselt teha järgmised toiminguid.

1 Tehke kindlaks, kui palju külmaainet on vaja laadida. 2 Külmaaine laadimine. 3 Täitke fluoritud kasvuhoonegaaside kleebis ja kinnitage see

siseseadme sisepoolele.

6.6.2 Teave külmaaine kohta

See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri.

Külmaaine tüüp: R32

Globaalse soojenemise potentsiaali (GWP) väärtus: 675

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 21

Paigaldamine

L1 (m)

HOIATUS: KERGSÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

HOIATUS

Seadet tuleb hoida kohas, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtist leeki, töötavat gaasi- või elektrikütte seadet).

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela

osi.

▪ ÄRGE KASUTAGE puhastusaineid või vahendeid

sulatuse kiirendamiseks, välja arvatud need, mis on tootja poolt soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on

lõhnatu.

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga, siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge edasimüüja poole, kelle käest olete toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on kõrvaldatud.

6.6.3 Külmaainete käsitsemise abinõud

H2 Suurim kõrguste vahe kõrgeima siseseadme ja

välisseadme vahel Külmaaine harutorustiku liitmik

6.6.5 Külmaaine lisamine

Täiendava külmaaine koguse määramine

Täiendava külmaaine laadimise vajaduse kindlakstegemine

Seisund Siis

(L1+L2+L3+L4+L5+L6+L7)≤ laadimisvaba pikkus

Laadimisvaba pikkus=

▪ 10m (vähendatud läbimõõt)

▪ 40m (tavaläbimõõt)

▪ 15m (suurendatud läbimõõt) (L1+L2+L3+L4+L5+L6+L7)>laadi

misvaba pikkus

TEAVE

Torustiku pikkus on suurim ühesuunalise vedela külmaaine torustiku pikkus.

Täiendava külmaaine koguse määramine (R, kg) (paarisühenduse korral)

Tavatorustiku mõõt

Pole vaja täiendavat külmaainet lisada.

Vaja on täiendavat külmaainet lisada.

Edasise teeninduse vajaduseks tõmmake allolevas tabelis ring ümber valitud kogusel.

TEAVE

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ Ohutuse üldeeskirjad

▪ Ettevalmistus

6.6.4 Mõisted. L1~L7, H1, H2

(a)

pikimale torustikule ja joonisel olev ülemine seade vastab tegelikule kõrgeimale seadmele.

välisseadme vahel

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paarisühendus

Kolmikühendus

(a) Eeldusel, et joonisel olev pikim ahel vastab tegelikule

L1 Peatorustik

L2~L7 Harutorustik

H1 Suurim kõrguste vahe kõrgeima siseseadme ja

Kaksikühendus

(a)

Topelt kaksikühendus

L1: 40~50m 50~55m 55~60m 60~70m 70~80m 80~85m

R: 0,35kg 0,7kg

0,55kg

(a) Ainult RZAG100~140 jaoks. (b) Ainult RZAG71 jaoks.

(a)

(b)

0,7kg

(a)

1,05kg

(a)

1,4kg

(a)

1,55kg

(a)

Suurendatud torustiku mõõt

L1: 15~20m 20~25m 25~30m 30~35m

R: 0,35kg 0,7kg 1,05kg

(a) Ainult RZAG100~140 jaoks.

(a)

1,4kg

(a)

Täiendava külmaaine koguse määramine (R, kg) (kaksik-, kolmik- ja topeltkaksikühenduse korral)

1 Määrake G1 ja G2.

(a)

G1 (m) Vedela külmaaine torustiku kogupikkus läbimõõdul

<x>

x=Ø9,5mm (tavaläbimõõt)

x=Ø12,7mm (suurendatud läbimõõt)

G2 (m) Vedela külmaaine torustiku kogupikkus läbimõõdul

Ø6,4mm

2 Määrake R1 ja R2.

Seisund Siis

G1>40m

(a)

Allolevat tabelit kasutades määrake R1 (pikkus=G1−40m)

(a)

ja R2 (pikkus=G2).

G1≤40m

(ja G1+G2>40m)

(a)

(a) Suurendatud läbimõõduga torustiku kasutamisel. 40m

asemel võtke 15m.

R1=0,0kg.

R2 määramiseks kasutage allolevat tabelit (pikkus=G1+G2−40m)

(a)

Paigaldusjuhend

Page 22

Paigaldamine

L2=7 m (Ø6.4 mm)

L3=5 m (Ø6.4 mm)

L1=45 m (Ø9.5 mm)

RZAG100

L2=20 m (Ø6.4 mm)

L3=17 m (Ø6.4 mm)

L4=17 m (Ø6.4 mm)

L1=15 m (Ø9.5 mm)

RZAG125

Tavaläbimõõduga vedela külmaaine torustiku mõõtmed:

Pikkus

0~10m 10~15m 15~20m 20~30m 30~40m 40~45m

R1: 0,35kg 0,7kg

0,55kg

(a)

(b)

0,7kg

(a)

1,05kg

(a)

1,4kg

R2: 0,2kg 0,4kg 0,4kg 0,6kg 0,8kg

(a) Ainult RZAG100~140 jaoks. (b) Ainult RZAG71 jaoks.

Suurendatud läbimõõduga vedela külmaaine torustiku mõõtmed:

Pikkus

0~5m5~10m10~15m15~20m20~30m30~40m40~45

R1: 0,35kg 0,7kg 1,05kg

(a)

R2: 0,35kg 0,7kg

(a) Ainult RZAG100~140 jaoks.

1,4kg

(a)

— — —

(a)

1,05kg

3 Määrake täiendava külmaaine kogus: R=R1+R2.

Näited

Plaan Täiendava külmaaine kogus (R)

Pikkus: kaksikühendus, tavaläbimõõduga vedela külmaaine torustik

1 G1 Kokku Ø9,5=> G1=45m

G2 Kokku Ø6,4=> G2=7+5=12m

2 Pikkus: G1>40m

R1 Pikkus=G1−40m=5m

=> R1=0,35kg

R2 Pikkus=G2=12m

=> R2=0,4kg

3 R R=R1+R2=0,35+0,4=0,75kg

Pikkus: kolmikühendus, tavaläbimõõduga vedela külmaaine torustik

1 G1 Kokku Ø9,5=> G1=15m

G2 Kokku Ø6,4=> G2=20+17+17=54m

2 Pikkus: G1≤40m (ja G1+G2>40m)

R1 R1=0,0kg R2 Pikkus=G1+G2−40m=15+54−40=2

9m

=> R2=0,6kg

3 R R=R1+R2=0,0+0,6=0,6kg

Külmaaine laadimine: ülespanekul

Vaadake "6.5.3 Külmaaine torustiku kontrollimine: süsteemi

skeem"leheküljel19.

Külmaaine lisamine

HOIATUS

▪ Kasutage lisamiseks ainult külmaainet R32. Muud

ained võivad põhjustada lämbumist ja hingamisraskusi.

▪ R32 sisaldab fluoritud kasvuhoonegaase. Globaalse

soojenemise potentsiaali (GWP) väärtus on 675. ÄRGE LASKE sellel gaasil õhku sattuda.

▪ Külmaaine laadimisel kandke ALATI kummikindaid ja

kaitseprille.

ETTEVAATUST

ÄRGE LAADIGE rohkem külmaainet, kui ette nähtud, et vältida kompressori vigastamist.

Eeldus: Enne külmaaine lisamist kontrollige ühendused ja tehke nõutavad toimingud (lekketest ja vaakumkuivatamine).

Paigaldusjuhend

(a)

1,4kg

1,55kg

1kg

(a)

1 Ühendage külmaaine balloon nii gaasilise külmaaine

sulgekraani teenindusotsaku kui vedela külmaaine sulgekraani teenindusotsaku külge.

(a)

2 Laadige täiendav külmaaine kogus.

3 Avage sulgekraanid.

(a)

Kui süsteem on lahtivõtmisel või ümberpaigutamisel vaja tühjaks pumbata, vaadake selle üksikasju jaotisest

"11.3Tühjakspumpamine"leheküljel30.

6.6.6 Täiemahuline külmaaine laadimine

Täiemahulise taastäitmise koguse määramine

—

Täiemahulise taastäitmise koguse määramine (kg) (vedela külmaaine torustiku tavaläbimõõdu korral)

Mudel Pikkus (m)

(a)

3~40 40~50 50~55 55~60 60~70 70~80 80~85

RZAG71 3,2 3,55 3,75 — — — — RZAG100 3,2 3,55 3,9 4,25 4,6 4,75 RZAG125-140 3,7 4,05 4,4 4,75 5,1 5,25

(a) Pikkus=L1 (paaris); L1+L2 (kaksik, kolmik); L1+L2+L4

(topeltkaksik)

Täiemahulise taastäitmise koguse määramine (kg) (vedela külmaaine suurendatud torustiku läbimõõdu korral)

Mudel Pikkus (m)

(a)

3~15 15~20 20~25 25~30 30~35

RZAG71 3,2 3,55 3,9 — — RZAG100 3,2 3,55 3,9 4,25 4,6 RZAG125+140 3,7 4,05 4,4 4,75 5,1

(a) Pikkus=L1 (paaris); L1+L2 (kaksik, kolmik); L1+L2+L4

(topeltkaksik)

Täiemahulise taastäitmise koguse määramine (kg) (vedela külmaaine vähendatud torustiku läbimõõdu korral)

Mudel Pikkus (m)

(a)

3~10

RZAG71+100 3,2 RZAG125+140 3,7

(a) Pikkus=L1 (paaris); L1+L2 (kaksik, kolmik); L1+L2+L4

(topeltkaksik)

Vaakumrežiimi häälestussätte aktiveerimine/ deaktiveerimine

Kirjeldus

Välisseadme sisemise külmaaine torustiku vaakumkuivatamiseks või täielikuks taaslaadimiseks on vaja aktiveerida vaakumrežiim , mis avab külmaaine ahela klapid, misjärel on võimalik vaakumkuivatust ja külmaaine taaslaadimist nõuetekohaselt läbi viia.

Vaakumrežiimi aktiveerimiseks tehke järgmist.

Vaakumrežiimi aktiveerimiseks tuleb vajutada surunuppe BS* trükkplaadil (A1P) ja jälgida tulemust 7-kohaliselt näidikult.

Vajutage lüliteid ja nuppe isoleermaterjalist vardaga (näiteks suletud pastapliiatsiga), et vältida voolu all olevate osade puudutamist.

1 Kui seadme toide on sisse lülitatud, hoidke all surunuppu BS1 5

sekundi vältel. Tulemus: Kui 7-kohaline näidik kuvab „2 0 0“, siis on

seadistusrežiim saavutatud.

2 Vajutage nuppu BS2, kuni kuvatakse leht 2–17.

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 23

Paigaldamine

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

3 Kui leht 2–17 on leitud, vajutage nuppu BS3 üks kord.

4 Määrake sätteks „2“, selleks vajutage nuppu BS2 üks kord.

5 Vajutage nuppu BS3 üks kord.

6 Kui näidiku vilkumine lakkab, vajutage nuppu BS3 uuesti, et

aktiveerida vaakumrežiim.

Vaakumrežiimi deaktiveerimiseks tehke järgmist.

Pärast seadme laadimist või vakumeerimist deaktiveerige vaakumrežiim, selleks tehke järgmist.

7 Vajutage nuppu BS2, kuni kuvatakse leht 2–17.

8 Kui leht 2–17 on leitud, vajutage nuppu BS3 üks kord.

9 Määrake sätteks „1“, selleks vajutage nuppu BS2 üks kord.

10 Vajutage nuppu BS3 üks kord.

11 Kui näidiku vilkumine lakkab, vajutage nuppu BS3 uuesti, et

inaktiveerida vaakumrežiim.

12 Vajutage nuppu BS1, et lahkuda seadistusrežiimist.

Pärast seadistamise lõpetamist pange oma kohale tagasi elektroonikaploki kate ja paigaldage seadme esikate.

MÄRKUS

Seadme juures töötamise ajaks sulgege kõik välispaneelid, välja arvatud elektriühenduste pesa teeninduskate.

Enne seadme toite sisse lülitamist sulgege elektriühenduste pesa kate.

Külmaaine laadimine: ülespanekul

Vaadake "6.5.3 Külmaaine torustiku kontrollimine: süsteemi

skeem"leheküljel19.

Täiemahuline külmaaine taaslaadimine

HOIATUS

▪ Kasutage lisamiseks ainult külmaainet R32. Muud

ained võivad põhjustada lämbumist ja hingamisraskusi.

▪ R32 sisaldab fluoritud kasvuhoonegaase. Globaalse

soojenemise potentsiaali (GWP) väärtus on 675. ÄRGE LASKE sellel gaasil õhku sattuda.

▪ Külmaaine laadimisel kandke ALATI kummikindaid ja

kaitseprille.

ETTEVAATUST

ÄRGE LAADIGE rohkem külmaainet, kui ette nähtud, et vältida kompressori vigastamist.

Eeldus: Enne külmaaine täiemahulist taaslaadimist veenduge, et süsteem on tühjaks pumbatud, välisseadmest väljaspool asuv külmaaine torustik on üle kontrollitud (tehtud on lekketest ja vaakumkuivatamine) ning välisseadme seespool asuvale külmaaine torustikule on tehtud vaakumkuivatamine.

1 Kui pole juba tehtud (seadme vaakumkuivatamiseks),

aktiveerige vaakumrežiim (vaadake "Vaakumrežiimi

häälestussätte aktiveerimine/deaktiveerimine"leheküljel22).

2 Ühendage külmaaine balloon vedela külmaaine sulgekraani

teenindusotsaku külge.

3 Avage vedela külmaaine sulgekraan.

4 Laadige kogu vajatav külmaaine kogus.

5 Deaktiveerige vaakumrežiim (vaadake "Vaakumrežiimi

häälestussätte aktiveerimine/deaktiveerimine"leheküljel22).

6 Avage gaasilise külmaaine sulgekraan.

6.6.7 Fluoritud kasvuhoonegaaside etiketi kinnitamine

1 Täitke silt järgmiselt.

a Kui seadmega on kaasa antud fluoritud

kasvuhoonegaaside mitmekeelne kleebis (vaadake tarvikute hulgast), siis eraldage vastava keelega kleebis ja liimige see ülaossa "a".

b Tehases täidetud külmaaine kogus: vaadake seda seadme

tehasesildilt

c Täiendavalt laetud külmaaine kogus d Külmaaine kogus kokku e Fluoritud kasvuhoonegaasi kogus külmaaine

summaarse koguse kohta CO2ekvivalenttonnides.

f GWP = Globaalse soojenemise potentsiaal

MÄRKUS

Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et seadme külmaaine

laetus on näidatud nii massina kui CO2 ekvivalendina.

Valem CO2 arvutamiseks ekvivalenttonnides:

Külmaaine GWP väärtus × külmaaine summaarne kogus [kilogrammides] / 1000

Kasutage GWP väärtusena kleebisel näidatud kogust. See GWP põhineb fluoritud kasvuhoonegaasidele kehitavale seadusandlusele. Kasutusjuhendis mainitud GWP ei pruugi olla ajakohane.

2 Kinnitage etikett välisseadme sisemusse. Selle jaoks on

elektriskeemil ettenähtud koht.

6.7 Elektrijuhtmete ühendamine

6.7.1 Teave elektrijuhtmestiku ühendamise kohta

Tüüpiline töövoog

Elektrijuhtmestiku paigaldamine koosneb tavaliselt järgmistest töödest.

1 Kontrollige, et toitesüsteemi pinge vastab seadme elektritoite

andmetele. 2 Välisseadme elektrijuhtmestiku ühendamine. 3 Siseseadmete elektrijuhtmestiku ühendamine. 4 Elektritoite ühendamine.

6.7.2 Elektrilisest vastavusest

RZAG71~140N7V1B

Seade vastab standardile EN/IEC 61000-3-12 (Euroopa/ rahvusvahelised tehnilised standardid määravad harmoniseeritud voolu limiidid, mida toodavad seadmed, mis on ühendatud üldkasutatava madalpingesüsteemidega sisendvooluga >16 A ja ≤75A faasi kohta.).

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 24

Paigaldamine

b a

c b

AA´

A´

c b ba c

a b

6.7.3 Ettevaatusabinõud elektrijuhtmete ühendamisel

TEAVE

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ Ohutuse üldeeskirjad

▪ Ettevalmistus

OHT: ELEKTRILÖÖGIOHT

HOIATUS

Kasutage elektritoite kaablitena ALATI mitmesoonelisi kaableid.

ETTEVAATUST

Seadmete kasutamisel rakendustes, milles on temperatuuri häiresüsteem, soovitatakse ette näha temperatuuri tõusu häire andmise viiteaeg pikkusega 10 minutit. Seade võib tavatöö ajal seiskuda mitmeks minutiks, et teha seadme ülessulatamine või kui toimub termostaadi seiskamise operatsioon.

HOIATUS

Ärge vahetage omavahel toitejuhti L ja neutraalset juhti N.

6.7.4 Juhised elektrijuhtmestiku ühendamiseks

Kasutamisel pidage kinni järgmistest nõuetest.

▪ Kiudjuhtmete kasutamisel kinnitage juhtmesoone traadikimbu otsa

kokkupressitav kaabliking. Lükake kokkupressitav kaabliking juhtmesoonele kuni isolatsioonini ja kasutage kokkupressimiseks selleks ette nähtud tange.

a Kiudjuhe b Kokkupressitav kaabliking

▪ Kasutage juhtmete ühendamiseks järgmisi viise.

Juhtme tüüp Paigaldusviis

Ühetraadilise soonega juhe

a Keeratud ühetraadilise soonega juhe

b Kruvi

c Lapikseib

Kokkukeerutatud kiudjuhe kokkupressitava kaablikingaga

a Klemm

b Kruvi

c Lapikseib

O Lubatud

X Mittelubatud

Pingutusmomendid

Mõõt Pingutusmoment (N•m)

M4 (X1M) 1,2~1,8 M4 (maandus) 1,2~1,4 M5 (X1M) 2,0~3,0 M5 (maandus) 2,4~2,9

6.7.5 Juhtmestiku standardosade tehnilised andmed

Toitekaabel MCA

Sidekaablid Kaabli minimaalne ristlõige 2,5 mm², sobiv pingele 230 V Soovitatav kasutuskoha sulavkaitse 20A 32A 16A Rikkevoolukaitselüliti Peavad vastama kohaldatavatele õigusaktidele

(a) MCA = minimaalne ahela voolutugevus. Näidatud on maksimumväärtused (vaadake täpseid väärtusi sise- ja välisseadme komplekti tehniliste

6.7.6 Elektrijuhtmestiku ühendamine välisseadmele

MÄRKUS

▪ Tehke ühendused vastavalt elektriskeemile

(komplektis, asetseb hooldusluugi siseküljel).

▪ Veenduge, et elektrijuhtmestik EI takista hooldusluugi

taaspaigaldamist.

1 Eemaldage hooldusluuk. Vaadake jaotist "6.2.2 Välisseadme

avamiseks"leheküljel13.

Paigaldusjuhend

MÄRKUS

Kui juhtmete klemmidele ühendamiseks on vähe ruumi, kasutage pressühendusega kaablikingasid.

Koosteosa V1 Y1

71 100 125~140 71 100 125 140

(a)

18,8A 23,3A 28,8A 12,3A 15,4A 15,7A 15,4A Pingevahemik 220~240V 380~415V Faaside arv 1~ 3N~ Sagedus 50Hz Kaablisoonte suurused Peavad vastama kohaldatavatele õigusaktidele

andmete osast).

2 Eemaldage juhtmetelt isolatsioonkiht (20mm).

a Eemaldage isolatsioonikiht kuni selle punktini b Liigne isolatsioonikihi eemaldamine võib põhjustada

elektrilööki või lekkimist.

3 Sidekaablite ja toiteahela ühenduste skeem on järgmine:

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 25

1~ 50 Hz

220-240 V

3N~ 50 Hz 380-415 V

V1 Y1

L1 L2 L3

I, II, III, IV Paaris-, kaksik-, kolmik- ja topeltkaksikühendus

a b

a b c d e

A B

M, S Ülem, alam

a Sidekaablid b Toitekaabel c Rikkevoolukaitselüliti d Kaitse e Juhtpult

TEAVE

Mõned siseseadmed vajavad eraldi elektritoidet, et tagada maksimaalne tootlikkus. Juhinduge siseseadme paigaldusjuhendist.

Paigaldamine

d Kaabliside

4 Kinnitage kaablid (toitekaabel ja sidekaabel) kaablisidemetega

sulgekraani kinnitusplaadile ja juhtige juhtmestik alloleval joonisel näidatud suunda mööda.

5 Valige väljalöödav läbiviiguava ja eemaldage selle läbiviiguava

sideribad läbilõikamise teel, lüües neile asetatud lapikkruvikeerajale haamriga.

6 Juhtige juhtmestik läbi korpuse raami ja ühendage juhtmestik

läbiviigu ava juures raami külge.

Juhtmestiku juhtimine läbi korpuse

Ühendamine korpuse raamiga

Valige üks 3 võimalusest:

a - toitekaabel

Märkus: Juhtige sidekaabel samas

suunas kui külmaaine torustik. Vaadake teavet jaotisest "6.8.1Välisseadme

paigaldamise lõpetustööd"leheküljel26.

Kaablite läbijuhtimisel läbi korpuse võib kasutada läbiviiguavas kaitsehülssi (kaabli läbiviigumuhv PG).

Kui te läbiviigumuhvi ei kasuta, kaitske juhtmed vinüülrüüsiga, et vältida läbiviiguava teravate servade sisselõikumist juhtmetesse.

A - välisseadmest seespool

B - välisseadmest väljaspool

a - juhe

b - puks

c - mutter

d - korpuse raam

e - kaitsekõri

a Sidekaabel b Toitekaabel c Maandus

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

MÄRKUS

Läbiviiguavade tegemisel võtke tarvitusele järgmised ettevaatusabinõud.

▪ Vältige korpuse ja selle all oleva torustiku vigastamist.

▪ Pärast läbiviiguavade tegemist soovitame eemaldada

kidad ja katta avade servad ning servade ümbrus parandusvärviga, et vältida roostetamist.

▪ Kui juhite läbiviiguavade kaudu elektrijuhtmeid,

mähkige juhtmete ümber kaitseteip, et vältida kahjustusi.

Paigaldusjuhend

Page 26

Kasutuselevõtt

1×

a Avatav läbiviiguava b Kidad c Mastiks vms

7 Pange teeninduskate oma kohale tagasi. Vaadake teavet

jaotisest "6.8.2Välisseadme sulgemine"leheküljel26.

8 Ühendage toiteahelale rikkevoolukaitse ja kaitseseadmed.

6.8 Välisseadme paigaldamise lõpuleviimine

6.8.1 Välisseadme paigaldamise lõpetustööd

MÄRKUS

Soovitatav on sise- ja välisseadme vaheline külmaaine torustik paigaldada karbikusse või katta külmaaine torustik viimistlusteibiga.

1 Isoleerige ja kinnitage jahutusaine torud ja siseühenduse

kaablid järgmiselt:

a Gaasitoru b Gaasitoru isolatsioon c Vaheühenduse kaabel d Vedelikutoru e Vedelikutoru isolatsioon

f Viimistlusteip

2 Paigaldage hoolduskate.

6.8.2 Välisseadme sulgemine

Takistus Hinnang

≥ 1MΩ Isolatsioonitakistus on nõuetekohane.

Lisatoiminguid pole vaja teha.

< 1MΩ Isolatsioonitakistus pole nõuetekohane.

Tehke järgmised toimingud.

2 Lülitage toide SISSE ja oodake 6tundi.

Tulemus: Kompressor soojeneb üles ja aurustab kogu

kompressorisse jäänud külmaaine.

3 Mõõtke poolustevahelist isolatsioonitakistust uuesti.

7 Kasutuselevõtt

7.1 Ülevaade: kasutuselevõtt

Selles peatükis kirjeldatakse, mida peate tegema ja teadma süsteemi käivitamiseks pärast paigaldamist.

Tüüpiline töövoog

Esmakäivitus koosneb tavaliselt järgmistest toimingutest. 1 Esmase kasutuselevõtu eelse kontrollnimekirja ülevaatus. 2 Süsteemi katsekäivituse läbiviimine.

7.2 Ettevaatusabinõud kasutuselevõtmisel

TEAVE

Seadme esimesel käitamisperioodil võib nõutav toide olla kõrgem, kui näidatud seadme andmeplaadil. Seda nähtust põhjustab kompressor, mis vajab 50-tunnist sissetöötamise perioodi enne, kui saavutab sujuva töötamise ja stabiilse elektritarbimise.

6.8.3 Kompressori isolatsioonitakistuse mõõtmine

MÄRKUS

Kui pärast paigaldamist koguneb külmaaine kompressorisse, võib isolatsioonitakistus läbi pooluste langeda, kuid kui see on vähemalt 1MΩ, siis seade ei saa vigastada.

▪ Kasutage isolatsiooni mõõtmiseks megerit pingega

500V.

▪ Ärge kasutage megerit, mis on ette nähtud madalpinge

ahelate mõõtmiseks.

1 Mõõtke ära poolustevahelise isolatsioonitakistus.

MÄRKUS

Süsteem PEAB enne käivitamist olema toitevõrku ühendatud vähemalt 6tundi. Karteri küttekeha vajab aega, et kompressor üles kütta, et vältida õlipuudust ja sellest tingitud kompressori purunemist käivitamise ajal.

MÄRKUS

Seade peab ALATI olema varustatud termistoride ja/või rõhuandurite/-lülititega. MUIDU võib kompressor vigastada saada.

MÄRKUS

Enne seadme kasutusele võttu tuleb seadme külmaaine torustik LÕPLIKULT paigaldada. MUIDU võib kompressor vigastada saada.

MÄRKUS

Jahutusrežiim. Tehke katsekäivitus jahutusrežiimis, nii et

saaks avastada sulgekraanid, mis ei avane. Isegi kui kasutajaliides oli seadistatud kütterežiimi, töötab seade jahutusrežiimis 2 kuni 3 minutit (kuigi kasutajaliides näitab kütmise ikooni) ja seejärel lülitub automaatselt kütterežiimi.

MÄRKUS

Kui seade katsekäivitusel ei tööta, vaadake

"7.5Katsekäivituse rikkekoodid"leheküljel28.

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 27

Kasutuselevõtt

Cool

Set to

28°C

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact Field Settings Demand Min Setpoints Differential Group Address

Cool

Return Setting

Test Operation

Return Setting

Air Volume/direction

Air Volume Direction

Position 0

Low

Return Setting

Air Volume/direction

Air Volume Direction

Low

Position 0

HOIATUS

Kui siseseadme paneelid pole veel paigaldatud, kontrollige, et pärast katsekäivitust on toide olekus VÄLJAS. Selleks lülitage süsteem kasutajaliidese kaudu olekusse VÄLJAS. ÄRGE KATKESTAGE toidet ahela lülitite seadmisega olekusse VÄLJAS.

7.3 Esmase kasutuselevõtu eelne kontrollnimekiri

Pärast seadme paigaldamist kontrollige esmalt üle allpool loetletud üksused. Kui kõik kontrolltoimingud on tehtud, tuleb seade sulgeda. Toite võib sisse lülitada alles pärast seadme sulgemist.

Lugege läbi kõik paigaldaja viitejuhendis esitatud paigaldusjuhised.

Siseseadmed on nõuetekohaselt paigaldatud.

Kui on kasutusel kaugjuhitav kasutajaliides: siseseadme

ehispaneel koos infrapuna vastuvõtjaga on paigaldatud. Välisseade on õigesti paigaldatud.

Vastavalt sellele dokumendile ja kohaldatavatele õigusaktidele tehakse järgmised objekti juhtmestustööd.

▪ Objekti toitekilbi ja välisseadme vahel

▪ Välis- ja siseseadme (ülem) vahel

▪ Siseseadmete vahel

Faase ei puudu ja need pole omavahel vahetatud.

Süsteem on korralikult maandatud ja maandusklemmid kinnitatud.

Kaitsmed ja objekti kaitseseadised on paigaldatud selle dokumendi nõuete kohaselt ja neil POLE möödaviiguühendusi.

Toitepinge vastab seadme andmesildil olevale pingele.

Lülituskarbis PUUDUVAD lahtised ühendused või kahjustunud elektrikomponendid.

Kompressori isolatsioonitakistus on nõuetekohane.

Sise- ja välisseadme sees PUUDUVAD kahjustunud komponendid ja kokkusurutud torud.

EI esine jahutusaine lekkeid.

Paigaldatud on õige suurusega torud ja torud on korrektselt isoleeritud.

Sulgemiskraanid (gaas ja vedelik) on välisseadmel täielikult avatud.

Nr Toiming

1 Avage vedeliku sulgekraan ja gaasi sulgekraan,

selleks eemaldage kübar ja keerake kraane

kuuskantvõtmega vastupäeva piirasendini. 2 Sulgege teeninduskate, et vältida elektrilööke. 3 Enne käivitamist lülitage toide asendisse SEES

vähemalt 6tunniks, et kaitsta kompressorit. 4 Seadke seade kasutajaliidese abil jahutusrežiimi.

2 Alustage katsekäivitust

Nr Toiming Tulemus

1 Liikuge avamenüüsse.

2 Hoidke nuppu all

4sekundit.

Kuvatakse menüü Hoolduse sätted.

3 Valige Katsekäivitus.

4 Vajutage. Avamenüüs kuvatakse

Katsekäivitus.

5 Hoidke nuppu all

Katsekäivitus algab.

10sekundit.

3 Kontrollige töötamist 3minuti jooksul.

4 Kontrollige siseseadme õhuvoolu suunda (nõue kehtib vaid

pöördlabadega siseseadmete kohta).

Nr Toiming Tulemus

1 Vajutage.

7.4 Katsekäivituse toimingud

Need toimingud tuleb teha, kui kasutusel on kasutajaliides BRC1E52 või BRC1E53. Muu kasutajaliidese puhul vaadake juhiseid selle paigaldusjuhendist või hooldusjuhendist.

1 Tehke sissejuhatavad toimingud.

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

MÄRKUS

Ärge katkestage katsekäivitust.

TEAVE

Tagavalgus. Kasutajaliidese lülitamisel SEES/VÄLJAS ei

pea tagavalgus süttima. Muudel juhtudel peab see süttima. Nupu vajutamisel süttib tagavalgus 30sekundiks.

2 Valige Asend 0.

3 Vahetage asendit. Kui siseseadme õhuvoolu

laba liigub, siis on asendi valimine KORRAS.

Kui see ei liigu, siis pole asendi valimine KORRAS.

4 Vajutage. Kuvatakse avamenüü.

Paigaldusjuhend

Page 28

Kasutajale üleandmine

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact Field Settings Demand Min Setpoints Differential Group Address

5 Lõpetage katsekäivitus.

Nr Toiming Tulemus

1 Hoidke nuppu all

4sekundit.

2 Valige Katsekäivitus.

3 Vajutage. Seade naaseb tavatööle ja

Kuvatakse menüü Hoolduse sätted.

kuvatakse avamenüü.

7.5 Katsekäivituse rikkekoodid

Kui välisseadme paigaldus POLE NÕUETEKOHANE, siis võidakse kasutajaliidesel kuvada rikkekoode.

Rikkekood Võimalik põhjus

Kuva puudub

(määratud hetketemperatuuri ei kuvata)

E3, E4 või L8 ▪ Sulgekraanid on suletud asendis.

U1 või E7 Kolmefaasilise toite ahelas puudub üks

L4 Õhu sissevõtu- või väljundrest on

U0 Sulgekraanid on suletud asendis. U2 ▪ Faasidevaheline pinge asümmeetria.

U4 või UF Seadmete vaheline juhtmestik on valesti

UA Välis- ja siseseade ei ole ühilduvad.

▪ Juhtmestikus on katkestus või on

juhtmed valesti ühendatud (toite ja välisseadme vahel, välisseadme ja siseseadmete vahel, siseseadme ja kasutajaliidese vahel).

▪ Välisseadme juhtploki (PCB) kaitse on

läbi põlenud.

▪ Õhu sissevõtu- või väljundrest on

blokeeritud.

faas.

Märkus: Süsteemi ei saa kasutada. Lülitage toide olekusse VÄLJAS, kontrollige juhtmestik üle ja vahetage kaks või kolm juhet.

blokeeritud.

▪ Kolmefaasilise toite ahelas puudub üks

faas. Märkus: Süsteemi ei saa kasutada. Lülitage toide olekusse VÄLJAS, kontrollige juhtmestik üle ja vahetage kaks või kolm juhet.

ühendatud.

7.6 Erisätted tehnoloogiliseks jahutuseks

Süsteemi kasutamisel tehnoloogiliseks jahutamiseks tuleb määrata järgmised kaugjuhtpuldi sätted.

Kohtsätted Kirjeldus

16(26)–02–03 Kasutuskoha sätete määramisel juhinduge 16(26)–07–02 13(23)–00–03

kaugjuhtpuldi kasutusjuhendi juhistest.

8 Kasutajale üleandmine

Kui testimine on lõppenud ja seade töötab nõuetekohaselt, teavitage kasutajat järgmiselt.

▪ Veenduge, et kasutajale on antud paberdokumentatsioon ja

paluge tal see alles hoida tulevaseks kasutamiseks. Andke kasutajale teada, et täisdokumentatsiooon on kättesaadav URL-ilt, mida on selles juhendis varem mainitud.

▪ Selgitage kasutajale, kuidas süsteemi nõuetekohaselt kasutada ja

mida teha probleemide ilmnemisel.

▪ Näidake kasutajale, mida tuleb teha seadme teenindamisel.

9 Hooldus ja teenindus

MÄRKUS

Hooldamist tohivad teha AINULT volitatud paigaldajad või hooldusettevõtted.

Soovitame seadet lasta hooldada vähemalt kord aastas. Kui siiski võivad kasutuskohas kehtivad eeskirjad sätestada hooldamisele lühema ajavahemiku.

MÄRKUS

Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et seadme külmaaine

laetus on näidatud nii massina kui CO2 ekvivalendina.

Valem CO2 arvutamiseks ekvivalenttonnides:

Külmaaine GWP väärtus × külmaaine summaarne kogus [kilogrammides] / 1000

9.1 Ülevaade: hooldus ja teenindus

Selles peatükis on järgmine teave.

▪ Hooldamise ohutuseeskirjad

▪ Välisseadme iga-aastane hooldamine

9.2 Ettevaatusabinõud hooldustöödel

OHT: ELEKTRILÖÖGIOHT

OHT: PÕLETUSOHT

MÄRKUSElektrostaatiline lahenduse oht

Enne seadme hooldamist või teenindamist puudutage seadme metallosa staatilise elektri eemaldamiseks ja trükkplaadi kaitsmiseks.

9.2.1 Elektrilöögiohtude vältimine

Inverterseadmete teenindamisel järgige järgmisi nõudeid.

1 ÄRGE kohe pärast toite välja lülitamist elektriliste osade pesa

kaant avage, vaid oodake 10minutit.

2 Mõõtke testriga klemmliistul olevate pingeklemmide vaheline

pinge ja veenduge, et toide on välja lülitatud. Peale selle mõõtke testriga joonisel näidatud kohtade vaheline pinge ja veenduge, et toiteahela kondensaatorite pinge on alla 50VDC.

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 29

A1P

C–

C+

C–

C+

V1 Y1

3 Juhtploki trükkplaadi (PCB) vigastamise vältimiseks puudutage

enne liitmike pesast välja tõmbamist või nende pessa ühendamist värvkatteta metallosi, et kõrvaldada staatiline elekter.

4 Enne töö alustamist inverterseadmetel ühendage lahti

välisseadme ventilaatori mootorite ühenduspistik X106A (A1P). Olge ettevaatlik, et vältida kokkupuudet pingestatud osadega. (Kui ventilaator pöörleb tugeva tuule mõjul, võib see laadida kondensaatori või pingestada toiteahela ja põhjustada elektrilöögi.)

5 Pärast teenindamist ühendage ühenduspistikud uuesti. Muidu

näidatakse juhtpuldil rikkekoodi E7 ja normaalne töötamine pole võimalik.

Vaadake lisateavet elektriühenduste skeemilt, mis on elektriliste osade kilbi kattel.

MÄRKUS

ÄRGE MINGIL JUHUL ühendage toitekaableid kompressorite külge (U, V, W). See võib põhjustada kompressori läbipõlemise.

9.3 Välisseadme iga-aastase hoolduse kontrolltoimingud

Kord aastas kontrollige järgmist.

▪ Soojusvaheti

Välisseadme soojusvaheti võib ummistuda tolmu, mustuse, puulehtede jne tõttu. Soovitatav on soojusvahetit kord aastas puhastada. Ummistunud soojusavaheti tõttu võib rõhk liigselt langeda või liigselt tõusta, mis põhjustab puuduliku toimimise.

10 Veatuvastus

10.1 Ülevaade: veatuvastus

Rikete korral tehke järgmist.

▪ Vaadake teavet jaotisest "7.5 Katsekäivituse

rikkekoodid"leheküljel28.

▪ Vaadake teenindusjuhendit.

Veatuvastus

TEAVE

Välisseade võib tekitada töötamise ajal muutlikku töömüra. See müra EI viita riketele.

▪ Käivitamisel või vahetult pärast töö lõppemist või

jääsulatusel on kuulda sisisevat häält. See on 4käigulisest kraanist kostuv hääl.

▪ Kui süsteem töötab küttel või jääsulatusel, on kuulda

pidevat madalat sisisevat häält. Seda tekitab külmaaine gaas, mis voolab läbi sise- ja välisseadme.

▪ Töötamise ajal on kuulda vulisevat häält. Seda tekitab

külmaaine gaas, mis voolab läbi külmaaine süsteemi.

▪ Sisisevat häält on kuulda käivitamisel või vahetult

pärast töö lõppemist või jääsulatusel. Seda heli tekitab külmaaine voolu seiskumisel ja voolukiiruse muutumisel.

Selles jaotises on kasulik teave mõnede seadmel ilmneda võivate rikete diagnoosimise ja kõrvaldamise kohta. Tõrkeotsingu ja remondiga seotud töid võib teha vaid paigaldaja või teenindustöötaja.

Enne veatuvastust

Vaadake seade põhjalikult üle ja otsige silmaga nähtavaid defekte, nagu lahtised ühendused või katkised juhtmed.

10.2 Ettevaatusabinõud veaotsingul

HOIATUS

▪ Seadme lülituskarbi kontrollimisel veenduge ALATI, et

seadme toide on välja lülitatud. Lülitage vastav kaitselüliti välja.

▪ Kui ohutusseadis on rakendunud, siis lülitage seade

välja, tehke kindlaks rakendumise põhjus, enne kui selle lähtestate. ÄRGE sillake kaitseseadiseid või muutke nende sätteid erinevaks tehase vaikesätetest. Kui te ei leia rikke põhjust, küsige abi oma edasimüüjalt.

OHT: ELEKTRILÖÖGIOHT

HOIATUS

Selleks, et vältida kütteseadme termokaitse tahtmatust lähtestamisest tekkida võivat riski, EI TOHI toiteahelasse olla paigaldatud väline lülitusseade, näiteks taimer, samuti ei ole lubatud kütteseadet lülitada toitevõrku, mida tarnija regulaarselt SISSE ja VÄLJA lülitab.

OHT: PÕLETUSOHT

11 Toote kasutuselt

kõrvaldamine

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

MÄRKUS

ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks, ringluseks ning taastamiseks.

Paigaldusjuhend

Page 30

Toote kasutuselt kõrvaldamine

11.1 Ülevaade: tootest vabanemine

Tüüpiline töövoog

Süsteemi utiliseerimisel tuleb tavaliselt teha järgmised toimingud. 1 Süsteemi tühjakspumpamine. 2 Süsteemi üleandmine spetsialiseeritud käitlusettevõttele.

TEAVE

Täpsemat teavet vaadake hooldusjuhendist.

11.2 Tühjakspumpamine

Seade on varustatud automaatse tühjakspumpamise funktsiooniga, mille abil saate süsteemi kogu külmaaine koguda välisseadmesse.

MÄRKUS

Välisseade on varustatud madala rõhu lülitiga või madala rõhu anduriga, et kaitsta kompressorit selle VÄLJA lülitumise eest. ÄRGE MINGIL JUHUL lühistage madala rõhu lülitit tühjakspumpamise ajal.

11.3 Tühjakspumpamine

OHT: PLAHVATUSOHT

Pump ei tööta – Külmaaine lekib. Kui soovite süsteemi

pumba abil tühjendada ja selles on külmaaine ahela leke, siis võtke arvesse järgmist.

▪ ÄRGE kasutage pumba automaatfunktsiooni, millega

saate suunata kogu süsteemi külmaaine välisseadmesse. Võimalik tagajärg: Kompressor võib sisse sattunud õhu tõttu ise süttida ja plahvatada.

▪ Kasutage eraldi taastesüsteemi, nii et seadme

kompressor EI PEA tööle hakkama.

ETTEVAATUST

Ärge kasutage seadme automaatse tühjakspumpamise funktsiooni siis, kui torustiku pikkus ületab laadimisvaba pikkust. Siis võib osa külmaainet jääda torustiku ahelasse.

1 Lülitage toide SISSE.

2 Veenduge, et vedela külmaaine sulgekraan ja gaasilise

külmaaine sulgekraan on avatud.

3 Hoidke tühjakspumpamise nuppu (BS2) all vähemalt

8 sekundit. BS2 asub välisseadme trükkplaadil (vaadake elektriskeemi).

Tulemus: Kompressor ja välisseadme ventilaator käivituvad automaatselt ja siseseadme ventilaator võib käivituda automaatselt.

4 Sulgege vedela külmaaine sulgekraan umbes 2 minuti

möödumisel kompressori käivitamisest. Kui see pole täielikult suletud kompressori töötamise ajal, siis süsteemi ei saa tühjaks pumbata.

5 Kui kompressor seiskub (pärast 2 kuni 5 minuti möödumist)

sulgege gaasilise külmaaine sulgekraan pärast 3 minuti möödumist kompressori seiskumisest.

Tulemus: Tühjakspumpamine on lõpetatud. Kasutajaliides võib kuvada „ “ ja siseseade võib jätkata töötamist. See POLE rike. Seade EI käivitu ka siis kui vajutate kasutajaliidesel nuppu SEES. Seadme taaskäivituseks seadke toitelüliti asendisse VÄLJAS ja seadke seejärel uuesti asendisse SEES.

6 Lülitage toitelüliti asendisse VÄLJAS.

MÄRKUS

Enne seadme taaskäivitamist veenduge, et mõlemad sulgekraanid on uuesti avatud.

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 31

Tehnilised andmed

A~E

a b c d e e

B — ≥100

A, B, C — ≥100

(1)

≥100 ≥100

B, E — ≥100 ≥1000 ≤500

A, B, C, E — ≥150

(1)

≥150 ≥150 ≥1000 ≤500

D — ≥500

D, E — ≥500 ≥1000 ≤500

B, D ≥100

≥100

≥500

B, D, E

1+2

D>HU

HD>H

HB≤½H

≥250 ≥750 ≥1000 ≤500

½H

U<HB≤HU

≥250 ≥1000 ≥1000 ≤500

B>HU

HD≤H

D>HU

HD≤H

HD≤½H

≥100 ≥1000 ≥1000 ≤500

½H

U<HD≤HU

HD≤HUHD≤½H

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

D>HU

A, B, C — ≥200

(1)

≥300 ≥1000

A, B, C, E — ≥200

(1)

≥300 ≥1000 ≥1000 ≤500

D — ≥1000

D, E — ≥1000 ≥1000 ≤500

B, D H

D>HU

≥300 ≥1000

≥250 ≥1500

≥300 ≥1500

B, D, E H

≤½H

≥300 ≥1000 ≥1000 ≤500

½H

U<HB≤HU

≥300 ≥1250 ≥1000 ≤500

B>HU

HD≤½H

≥250 ≥1500 ≥1000 ≤500

½H

U<HD≤HU

≥300 ≥1500 ≥1000 ≤500

D>HU

HBHDH

(mm)

≥

100

(1)

≥

100

(1)

12 Tehnilised andmed

Värskeim tehniliste andmete kokkuvõte on piirkondlikul Daikin veebisaidil (avalikult kättesaadavad). Värskeimad täielikud tehnilised andmed on portaalis Daikin Business Portal (vajalik on autentimine).

12.1 Ülevaade: Tehnilised andmed

Selles peatükis on järgmine teave.

• Nõutavad hooldusvahed

• Torustiku skeem

• Elektriskeem

• Teave Eco Design seadmetele esitatud nõuete kohta

12.2 Nõutavad hooldusvahed: Välisseade

Imiava poolel Alloleval joonisel on näidatud imiava poole hooldusvahe põhineb temperatuuril 35°CDB ja jahutusel. Hooldusvahet

tuleb suurendada järgmistel juhtudel.

▪ Imiava poole temperatuur on sellest temperatuurist sageli kõrgem.

▪ Kui välisseadmete soojuskoormus võib sageli ületada maksimaalset tootlust.

Väljundava poolel Arvestage seadmete paigaldamisel tehtavate torutöödega. Kui teie seadmete paigutusskeem ei vasta ühelegi

allpool esitatud paigutusskeemile, pöörduge edasimüüja poole.

Üksikseade ( ) | Seadmete üksikrida ( )

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

(1) Paremaks teenindamiseks peab vahekaugus olema ≥250mm

A, B, C, D Takistused (seinad/piirdepaneelid)

a, b, c, d, e Minimaalne teenindusvahemik seadme ja takistuste A, B, C, D ja E vahel

E Takistus (katus)

eBMaksimaalne vahekaugus seadme ja takistuse E serva vahel, takistuse B suunas eDMaksimaalne vahekaugus seadme ja takistuse E serva vahel, takistuse D suunas

HUSeadme kõrgus

HB, HDTakistuste B ja D kõrgus

1 Tihendage alusraami põhi, et vältida väljuva õhu voolamist tagasi imipoolele läbi seadme põhja.

Paigaldusjuhend

Page 32

Tehnilised andmed

b (mm)

≥1000

≥200

≥2000

≥100

≥3000

≥1500

≥

100

(1)

≥

100

(1)

≥

100

(1)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥

100

(1)

≥

100

(1)

≥

100

(1)

≥500

≥1000

≥500

≥300

≥

100

(1)

≥

100

(1)

≥100

≥300

≥100

≥1000

≥

100

(1)

≥

100

(1)

LPS

HPS

LPS

2 Paigaldada tohib kuni kaks seadet.

Pole lubatud

Mitu seadmete rida ( )

(1) Paremaks teenindamiseks peab vahekaugus olema ≥250mm

Mitmekorruseline seadmete kogum (max 2 korrust) ( )

(1) Paremaks teenindamiseks peab vahekaugus olema ≥250mm

A1=>A2 (A1) Kui on oht dreenimistorustiku tilkumisele ja külmumisele ülemiste ja alumiste seadmete vahel…

(A2) Sellisel juhul paigaldage ülemiste ja alumiste seadmete vahele katus. Paigaldage ülemine seade piisavalt kõrgele alumisest seadmest, et vältida jää kogunemist ülemise seadme põhjaplaadile.

B1=>B2 (B1) Kui pole ohtu dreemistorustiku tilkumisele ja külmumisele ülemiste ja alumiste seadmete vahel…

(B2) Siis pole katuse paigaldamine nõutav, kuid tihendage ülemise ja alumise seadme vahe, et vältida väljuva õhu voolamist tagasi imipoolele läbi seadme põhja.

12.3 Torustiku skeem: Välisseade

Paigaldusjuhend

Teenindusotsak (ühenduskoonusega 5/16’’) Sulgekraan

Filter

PCB jahutamine

Summuti

Elektrooniline paisuklapp

4-suunaline ventiil

Kõrgrõhulüliti

Madala rõhu lüliti

Kompressori salvesti

Soojusvaheti

Kompressor

Jaotur

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 33

Tehnilised andmed

Salvesti

Termotakisti

A Torustik kasutuskohas (vedel külmaaine:

koonusliidetega Ø9,5)

B Torustik kasutuskohas (gaasiline külmaaine:

koonusliidetega Ø15,9) Kütmine Jahutus

12.4 Elektriskeem: Välisseade

Elektriskeem antakse seadmega kaasa ja see asub teenindusluugi sisepoolel.

(1) Ühendusskeem

English Tõlge eesti keelde

Connection diagram Ühendusskeem Only for *** Ainult *** jaoks See note *** Vaadake märkust *** Outdoor Õues Indoor Ruumis Upper Ülatase Lower Alatase Fan Ventilaator ON SEES OFF VÄLJAS

(2) Ühendusskeem

English Tõlge eesti keelde

Layout Ühendusskeem Front Ees Back Taga Position of compressor terminal Kompressorjaam asetus

(3) Märkused

English Tõlge eesti keelde

Notes Märkused

Liitmik

X1M Sise-/välisseadme sideühendus

Maandusjuhtmestik Paigaldise elektritoide Erinevad juhtmestamise

võimalused Kaitsemaandus

Paigaldise juhe

Mudelist sõltuv juhtmestik

Lisavarustus

Lülitusplokk

Trükkplaat

MÄRKUSED.

1 Vaadake lülitite BS1~BS3 ja lüliti DS1 kasutamist

elektriskeemi kleebiselt (esipaneeli tagaküljel).

2 Ärge lühistage töötamise ajal kaitsseadiseid S1PH S1PL ja

kaitseseadist Q1E.

3 Ühendamist klemmliistudele X6A, X28A ja klemmliistule X77A

vaadake kombinatsioonide tabelist ja lisavarustuse kasutusjuhendist.

4 Värvused: BLK: must, RED: punane, BLU: sinine, WHT:

valge, GRN: roheline

(4) Tähiste selgitus

Inglise Tõlge

Legend Tähiste selgitus Field supply Objekti elektritoide Optional Lisavarustus Part n° Osa nr Description Kirjeldus

A1P Trükkplaat (emaplaat) A2P Trükkplaat (võrgumüra filter) A3P * Trükkplaat (nõue) BS1~BS3 (A1P) Surunupp-lüliti C1~C5 (A1P) (Y1

ainult) DS1 (A1P) DIP-lüliti E1~3 (A1P) Liitmik E1H * Põhjaplaadi kütteseade (lisavarustus) F*U * Kaitse HAP (A1P) Valgusdiood (hoolduse märgutuli on

K1M, K3M (A1P) (Y1 ainult)

K1R (A1P) Magnetrelee (Y1S) K4R (A1P) Magnetrelee (E1H) K10R, K13R~K15R

(A1P) K11M (A1P) (V1

ainult) L1R (Y1 ainult) Reaktor M1C Kompressori mootor M1F Ventilaatori mootor PFC (A1P) (V1 ainult) Võimsusteguri parandusplokk PS (A1P) Impulsstoiteplokk Q1DI Rikkevoolukaitselüliti (30mA) Q1E Ülekoormuskaitseplokk R1~R8 (A1P) (Y1

ainult) R1T Termotakisti (õhk) R2T Termotakisti (väljalase) R3T Termotakisti (imemine) R4T Termotakisti (soojusvaheti) R5T Termotakisti (keskmine soojusvaheti) R6T Termotakisti (vedel külmaaine) R7T Termotakisti (ribi) R8 (A1P) (V1 ainult) Takisti RC (A1P) (Y1 ainult) Signaali vastuvõtja S1PH Kõrgrõhulüliti S1PL Madala rõhu lüliti SEG1~SEG3 7-segmendiline näidik TC1 (A1P) (V1 ainult) Signaali ülekandeahel TC (A1P) (Y1 ainult) Signaali ülekandeahel V1 (A2P) Varistor V1D (A1P) (V1 ainult) Diood

Kondensaator

roheline) Magnetkontaktor

Magnetrelee

Magnetkontaktor

Takisti

RZAG71~140N7V1+Y1 Sky Air Alpha-series 4P573381-1 – 2019.04

Paigaldusjuhend

Page 34

Sõnastik

V1D,V2D (A1P) (Y1 ainult)

V*R (A1P) (V1 ainult) Dioodmoodul V1R, V2R (A1P) (Y1

ainult) V3R, V4R (A1P) (Y1

ainult) X1M Klemmliist Y1E~Y3E Elektrooniline paisuklapp Y1S Magnetklapp (4-suunaline ventiil) Z*C Mürafilter (ferriitsüdamik) Z*F Mürafilter L*, L*A, L*B, N, NA,

NB, E*, U, V, W, X*A (A1P~A2P)

Diood

Dioodmoodul

IGBT-jõupooljuhtmoodul

Liitmik

12.5 Teave Eco Design seadmetele esitatud nõuete kohta

Tehke allpool esitatud toimingud energiamärgise selgitamiseks – seadme Lot 21 andmed ja välis-/lisaseadme kombinatsioonid.

1 Avage järgmine veebisait: https://energylabel.daikin.eu/

2 Jätkamiseks valige:

▪ Rahvusvahelise veebilehe valimine: „Continue to Europe“. ▪ Riikidega seotud veebilehe valimine: „Other country“.

Tulemus: Teid suunatakse veebilehele „Seasonal efficiency“.

3 Jaotises „Eco Design – Ener LOT21“ klõpsake „Generate your

data“. Tulemus: Teid suunatakse veebilehele „Seasonal efficiency

(LOT21)“.

4 Järgige ekraanil antavaid juhiseid, et valida õige seade.

Tulemus: Kui valik on tehtud, saate vaadata LOT 21 andmelehte

PDF- või HTML-formaadis.

TEAVE

Veebilehtedelt saate vaadata ka muid dokumente (nt kasutusjuhendeid jne).

Kasutusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja milles selgitatakse selle kasutamist.

Hooldusjuhised

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja mis selgitab (kui asjakohane) toote või rakenduse paigaldamist, konfigureerimist, kasutamist ja/või hooldamist.

Lisatarvikud

Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida peab paigaldama vastavalt kaasasolevatele dokumentidele.

Lisavarustus

Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib tootega kombineerida vastavalt kaasasolevatele dokumentidele.

Paigaldise elektritoide

Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.

13 Sõnastik

Edasimüüja

Toote levitaja.

Volitatud paigaldaja

Tehniliste oskustega isik, kes on volitatud toodet paigaldama.

Kasutaja

Isik, kes on toote omanik ja/või kasutab toodet.

Rakenduvad seadused

Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused, regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala puhul asjakohased või rakenduvad.

Teenindusettevõte

Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele vajalikke hooldustöid.

Paigaldusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja hooldamist.

Paigaldusjuhend

RZAG71~140N7V1+Y1

Sky Air Alpha-series

4P573381-1 – 2019.04

Page 35

Page 36

4P573381-1 2019.04

Daikin RZAG71N7V1B, RZAG100N7V1B, RZAG125N7V1B, RZAG140N7V1B, RZAG71N7Y1B Installer reference guide [et]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisukord

1 Üldised ettevaatusabinõud 2

1.1 Info kasutusjuhiste kohta

1.1.1 Hoiatuste ja sümbolite tähendus

1.2 Paigaldajale

1.2.1 Üldine

1.2.2 Paigalduskoht

Juhised R32 külmaainet kasutavate seadmete kohta

Nõuded paigalduseks vajaliku ruumiosa kohta

Minimaalse põranda pindala määramine

1.2.3 Jahutusaine

1.2.4 Soolvesi

1.2.5 Vesi

1.2.6 Elektriline

2 Info kasutusjuhiste kohta

2.1 Info käesoleva dokumendi kohta

2.2 Paigaldaja viitejuhendi ülevaade

3 Info karbi kohta

3.1 Ülevaade: teave karbi kohta

3.2 Välisseade

3.2.1 Välisseadme lahtipakkimine

Teave seadmete ja lisavarustuse kohta

3.2.2 Välisseadme käsitsemine

3.2.3 Lisatarvikute eemaldamiseks välisseadmest

4.2 Tuvastamine

4.2.1 Andmesilt: välisseade

4.1 Ülevaade: teave seadmete ja lisavarustuse kohta

4.3 Seadmete ja lisavarustuse kombineerimine

4.3.1 Välisseadme võimalik valikvarustus

5 Ettevalmistus

5.1 Ülevaade: ettevalmistamine

5.2 Paigalduskoha ettevalmistus

5.2.1 Nõuded välisseadme paigalduskohale

5.3 Külmaaine torustiku ettevalmistus

5.3.1 Nõuded külmaaine torustikule

5.2.2 Täiendavad nõuded välisseadme paigalduskohale külmas kliimas

Mõisted. L1~L7, H1, H2

Külmaaine torustike materjal

Külmaaine torustiku läbimõõt

Külmaaine torustiku pikkus ja kõrguste vahe

5.3.2 Külmaaine torustiku isolatsioon

5.4 Elektrijuhtmete ettevalmistus

5.4.1 Teave elektrijuhtmestiku ettevalmistamise kohta

6.2 Seadmete avamine

6.2.1 Teave seadmete avamise kohta

6.2.2 Välisseadme avamiseks

6 Paigaldamine

6.1 Ülevaade: paigaldamine

6.3 Välisseadme monteerimine

6.3.1 Teave välisseadme monteerimise kohta

6.3.2 Ettevaatusabinõud välisseadme monteerimisel

6.3.3 Paigaldusstruktuur

6.3.5 Äravoolu tagamiseks

6.3.4 Välisseadme paigaldamine

6.3.6 Välisseadme kindlustamine ümber kukkumise eest

6.4 Külmaaine torustiku ühendamine

6.4.1 Külmaaine torustiku ühendamine

6.4.2 Ettevaatusabinõud külmaaine torustiku ühendamisel

6.4.4 Torude painutusjuhised

6.4.5 Juhised toruotsa laiendamiseks

6.4.3 Juhised külmaaine torustiku ühendamisel

6.4.6 Toru otsa jootmine

6.4.7 Sulgekraani ja teenindusava kasutamine

Sulgekraani käsitsemine

Sulgekraani avamine/sulgemine

Spindli kübara käsitsemine

Teeninduskübara käsitsemine

6.4.8 Külmaaine torustiku ühendamine välisseadmele

6.5 Külmaaine torustiku kontrollimine

6.5.3 Külmaaine torustiku kontrollimine: süsteemi skeem

6.5.1 Külmaaine torustiku kontrollimine

6.5.2 Ettevaatusabinõud külmaaine torustiku kontrollimisel

6.5.4 Lekete kontrollimine

6.5.5 Vaakumkuivatuse tegemine

6.6 Külmaaine laadimine

6.6.1 Lisateave külmaaine laadimise kohta
