Daikin RXA42A2V1B, RXA50A2V1B Installation manuals [lt]

Įrengimo vadovas

R32 padalytoji serija

RXA42A2V1B
RXA50A2V1B

Įrengimo vadovas

R32 padalytoji serija

Lietuvių

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

DEKRA (NB0344)

2159619.0551-EMC

DAIKIN.TCF.032D3/01-2018

<D> TCF-CZ17002-01

<E> VINÇOTTE nv (NB0026)

<F> D1

<G> 100379113/1115

II

<H>

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

съответстват на следните стандарти или други нормативни

документи, при условие, че се използват съгласно нашите

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius

dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem

standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i)

normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v

súlade snašim návodom:

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar

21

222324

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

spełniają wymogi następujących norm i innych dokumentów

normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e)

document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

conformitate cu instrucţiunile noastre:

17

respektive utstyr er i overensstemmelse med følgende standard(er) eller

andre normgivende dokument(er), under forutssetning av at disse brukes

12

skladni z naslednjimi standardi in drugimi normativi, pod

18

19

i henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien

vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají

následujícím normám nebo normativním dokumentům:

131415

ve norm belirten belgelerle uyumludur:

25

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete

dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

20

u skladu sa slijedećim standardom(ima) ili drugim normativnim

dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó

dokumentum(ok)nak, ha azokat előírás szerint használják:

Directives, telles que modifiées.

010203040506070809

16

Değiştirilmiş halleriyle Yönetmelikler.

25

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

sosvedčením<C>.

ako je to stanovené v Súbore technickej konštrukcie <D> a kladne

posúdené <E> (Aplikovaný modul <F>) podľa Certifikátu <G>. Kategória

nebezpečia <H>. Viď tiež nasledovnú stranu.

24*

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

kot je določeno v <A> in odobreno s strani <B> vskladu

19*

*

**

***

jak bylo uvedeno v <A> a pozitivně zjištěno <B> vsouladu

14*

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B> tarafından olumlu

**

25*

scertifikatom<C>.

kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen

modul <F>) v skladu s certifikatom <G>. Kategorija tveganja <H>.

Glejtetudinanaslednji strani.

nagu on näidatud dokumendis <A> ja heaks kiidetud <B> järgi vastavalt

**

20*

sosvědčením<C>.

jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně

zjištěno <E> (použitý modul <F>) v souladu s osvědčením <G>.

Kategorie rizik <H>. Viztakénásledující strana.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane <B> prema

**

15*

olarak değerlendirildiği gibi.

<D> Teknik Yapı Dosyasında belirtildiği gibi ve <G> Sertifikasına göre

<E> tarafından olumlu olarak (Uygulanan modül <F>) değerlendirilmiştir.

Risk kategorisi <H>. Ayrıca bir sonraki sayfaya bakın.

**

sertifikaadile<C>.

nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud

<E> järgi (lisamoodul <F>) vastavalt sertifikaadile <G>. Riskikategooria

<H>. Vaadake ka järgmist lehekülge.

както е изложено в <A> и оценено положително от <B> съгласно

Сертификата<C>.

както е заложено в Акта за техническа конструкция <D> и оценено

положително от <E> (Приложен модул <F>) съгласно Сертификат

<G>. Категория риск <H>. Вижте също на следващата страница.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E>

(taikomas modulis <F>) pagal pažymėjimą <G>. Rizikos kategorija <H>.

**

21*

**

Certifikatu<C>.

kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno

ocijenjeno od strane <E> (Primijenjen modul <F>) prema Certifikatu

<G>. Kategorija opasnosti <H>. Također pogledajte na slijedećoj stranici.

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z) <C>tanúsítvány

szerint.

a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta

a megfelelést (alkalmazott modul: <F>), a(z) <G> tanúsítvány szerint.

**

Veszélyességikategória <H>. Lásd még a következő oldalon.

16*

**

Taip pat žiūrėkite ir kitą puslapį.

22*

**

zgodnie z dokumentacją <A>, pozytywną opinią <B> i

Świadectwem<C>.

zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną

opinią <E> (Zastosowany moduł <F>) zgodnie ze Świadectwem <G>.

Kategoria zagrożenia<H>. Patrz także następna strona.

17*

**

je oprávnená vytvoriť súbor technickej konštrukcie.

#

je pooblaščen za sestavo datoteke s tehnično mapo.

on volitatud koostama tehnilist dokumentatsiooni.

е оторизирана да състави Акта за техническа конструкция.

yra įgaliota sudaryti šį techninės konstrukcijos failą.

ir autorizēts sastādīt tehnisko dokumentāciju.

#

#

#

#

#

DICz

DICz

DICz

DICz

DICz

Spoločnosť DICz

19***

20***

21***

22***

23***

24***

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam saskaņā

arsertifikātu<C>.

kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam

lēmumam (piekritīgā sadaĮa: <F>), ko apliecina sertifikāts <G>. Riska

kategorija <H>. Skat. arī nākošo lappusi.

23*

**

má oprávnění ke kompilaci souboru technické konstrukce.

#

jogosult a műszaki konstrukciós dokumentáció összeállítására.

#

on valtuutettu laatimaan Teknisen asiakirjan.

je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

#

DICz

aşa cum este stabilit în <A> şi apreciat pozitiv de<B> în conformitate cu

Certificatul<C>.

conform celor stabilite în Dosarul tehnic de construcţie <D> şiapreciate

pozitiv de<E> (Modul aplicat <F>) în conformitate cu Certificatul <G>.

18*

**

13***

Categorie derisc<H>. Consultaţi de asemenea pagina următoare.

este autorizat să compileze Dosarul tehnic de construcţie.

#

#

#

Společnost DICz

DICz

A DICz

DICz

DICz

14***

15***

16***

17***

18***

Teknik Yapı Dosyasını derlemeye yetkilidir.

#

DICz

25***

Machinery 2006/42/EC

Low Voltage 2014/35/EU

Pressure Equipment 2014/68/EU

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

соответствуют следующим стандартам или другим нормативным

документам, при условии их использования согласно нашим

инструкциям:

overholder følgende standard(er) eller andet/andre

retningsgivende dokument(er), forudsat at disse anvendes i henhold til

vore instrukser:

respektive utrustning är utförd i överensstämmelse med och

följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra

09

instruktioner:

10

11

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

están en conformidad con la(s) siguiente(s) norma(s) u otro(s)

documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a

carattere normativo, a patto che vengano usati in conformità alle nostre

istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α)

κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις

οδηγίες μας:

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s)

documento(s) normativo(s), desde que estes sejam utilizados de acordo

05

06

07

com as nossas instruções:

08

under iagttagelse af bestemmelserne i:

101112131415161718

održiavajúc ustanovenia:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

как указано в <A> и в соответствии сположительным решением <B>

согласно Свидетельству<C>.

как указано в Досье технического топкования <D> и в соответствии

сположительным решением <E>

09*

**

bunun koşullarına uygun olarak:

como se establece en <A> y es valorado positivamente por <B>

deacuerdo con el Certificado<C>.

tal como se expone en el Archivo de Construcción Técnica <D>

yjuzgado positivamento por <E> (Modulo aplicado <F>) según el

05*

**

követi a(z):

zgodnie z postanowieniami Dyrektyw:

în urma prevederilor:

(Прикладной модуль <F>) согласно Свидетельству <G>. Категория

риска <H>. Также смотрите следующую страницу.

som anført i <A> og positivt vurderet af <B> ihenhold til Certifikat<C>.

som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af

<E> (Anvendt modul <F>) i henhold til Certifikat <G>. Risikoklasse <H>.

Se også næste side.

enligt <A> och godkänts av <B> enligt Certifikatet<C>.

i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats

av <E> (Fastsatt modul <F>) vilket också framgår av Certifikat <G>.

Riskkategori <H>. Seäven nästa sida.

som det fremkommer i <A> og gjennom positiv bedømmelse av <B>

ifølge Sertifikat<C>.

som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom

10*

**

11*

**

Certificado <G>. Categoría de riesgo <H>. Consulte también la siguiente

página.

delineato nel <A> e giudicato positivamente da<B> secondo

ilCertificato<C>.

delineato nel File Tecnico di Costruzione <D> e giudicato positivamente

da <E> (Modulo <F> applicato) secondo il Certificato <G>. Categoria

dirischio <H>. Fare riferimento anche alla pagina successiva.

όπως καθορίζεται στο <A> και κρίνεται θετικά από το <B> σύμφωνα με

**

το Πιστοποιητικό<C>.

07*

06*

positiv bedømmelse av <E> (Anvendt modul <F>) ifølge Sertifikat <G>.

12*

**

όπως προσδιορίζεται στο Αρχείο Τεχνικής Κατασκευής <D> και κρίνεται

θετικά από το <E> (Χρησιμοποιούμενη υπομονάδα <F>) σύμφωνα με το

Πιστοποιητικό <G>. Κατηγορία επικινδυνότητας <H>. Ανατρέξτε επίσης

στην επόμενη σελίδα.

tal como estabelecido em <A> e com o parecer positivo de <B>

**

08*

Risikokategori <H>. Se også neste side.

jotka on esitetty asiakirjassa <A> ja jotka <B> on hyväksynyt

Sertifikaatin<C> mukaisesti.

jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt

(Sovellettu moduli <F>) Sertifikaatin <G> mukaisesti. Vaaraluokka <H>.

Katsomyös seuraava sivu.

13*

**

deacordo com o Certificado<C>.

tal como estabelecido no Ficheiro Técnico de Construção <D> ecomo

parecer positivo de <E> (Módulo aplicado <F>) de acordo com o

Certificado <G>. Categoria de risco <H>. Consultar também a página

seguinte.

**

уполномочена составить Комплект технической документации.

#

είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

está autorizada a compilar a documentação técnica de fabrico.

#

#

er autoriseret til at udarbejde de tekniske konstruktionsdata.

är bemyndigade att sammanställa den tekniska konstruktionsfilen.

har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

#

#

#

Η DICz

A DICz

Компания DICz

DICz

DICz

DICz

07***

08***

09***

10***

11***

12***

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Industries Czech Republic s.r.o.

01

02

03

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

04

05

06

RXA42A2V1B, RXA50A2V1B,

07

08

are in conformity with the following standard(s) or other normative

document(s), provided that these are used in accordance with our

instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -

dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie

gemäß unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s),

pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende

documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

01

onze instructies:

02

03

04

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

overeenkomstig de bepalingen van:

siguiendo las disposiciones de:

EN60335-2-40,

010203040506070809

secondo le prescrizioni per:

as set out in <A> and judged positively by <B> according to the

με τήρηση των διατάξεων των:

Certificate<C>.

de acordo com o previsto em:

в соответствии с положениями:

01*

as set out in the Technical Construction File <D> and judged positively by

<E> (Applied module <F>) according to the Certificate <G>. Risk

category <H>. Also refer to next page.

wie in <A> aufgeführt und von <B> positiv beurteilt gemäß

Zertifikat<C>.

wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E>

(Angewandtes Modul <F>) positiv ausgezeichnet positiv ausgezeichnet

gemäß Zertifikat <G>. Risikoart <H>. Siehe auch nächste Seite.

tel que défini dans <A> et évalué positivement par <B> conformément au

**

02*

**

Certificat<C>.

03*

tel que stipulé dans le Fichier de Construction Technique <D> et jugé

positivement par <E> (Module appliqué <F>) conformément au Certificat

**

<G>. Catégorie de risque <H>. Se reporter également à la page

suivante.

zoals vermeld in <A> en positief beoordeeld door <B> overeenkomstig

Certificaat<C>.

zoals vermeld in het Technisch Constructiedossier <D> en

inordebevonden door <E> (Toegepaste module <F>) overeenkomstig

Certificaat <G>. Risicocategorie <H>. Zie ook de volgende pagina.

04*

**

is authorised to compile the Technical Construction File.

hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

est autorisé à compiler le Dossier de Construction Technique.

is bevoegd om het Technisch Constructiedossier samen te stellen.

está autorizado a compilar el Archivo de Construcción Técnica.

#

DICz

01***

è autorizzata a redigere il File Tecnico di Costruzione.

#

#

#

#

#

DICz

DICz

DICz

DICz

DICz

02***

03***

DICz = Daikin Industries Czech Republic s.r.o.

04***

05***

06***

#

2P427092-14M

22 ankstesnio puslapio tęsinys:

<K>

<L>

<M>

TSmin

TSmax

PS

<N>

<P>

41.7

–35

63.8

R32

41.7 bar

°C

°C

bar

<Q> VINÇOTTE nv

Jan Olieslagerslaan 35

1800 Vilvoorde, Belgium

23 iepriekšējās lappuses turpinājums:

24 pokračovanie z predchádzajúcej strany:

25 önceki sayfadan devam:

Maximálny povolený tlak (PS): <K> (bar)

∙
24

Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid:

Проектни спецификации на моделите, за които се отнася декларацията:

Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija:

To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija:

Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie:

2021222324

19 nadaljevanje s prejšnje strani:

20 eelmise lehekülje järg:

21 продължение от предходната страница:

15 nastavak s prethodne stranice:

16 folytatás az előző oldalról:

17 ciąg dalszy z poprzedniej strony:

18 continuarea paginii anterioare:

Tätä ilmoitusta koskevien mallien rakennemäärittely:
13141516171819

Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri:
25

Maksimalni dovoljeni tlak (PS): <K> (bar)

∙
19

Specifikace designu modelů, ke kterým se vztahuje toto prohlášení:

Specifikacije dizajna za modele na koje se ova izjava odnosi:

A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői:

Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja:

Najveći dopušten tlak (PS): <K> (bar)

Specificaţiile de proiectare ale modelelor la care se referă această declaraţie:

Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija:

∙
15

Minimálna/maximálna povolená teplota (TS*):

*TSmin: Minimálna teplota na nízkotlakovej strane: <L> (°C)

*TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným

tlakom (PS): <M> (°C)

Chladivo: <N>

Nastavenie tlakového poistného zariadenia: <P> (bar)

Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu

İzin verilen maksimum basınç (PS): <K> (bar)

İzin verilen minimum/maksimum sıcaklık (TS*):

*TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> (°C)

*TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma

sıcaklığı: <M> (°C)

Soğutucu: <N>

Basınç emniyet düzeninin ayarı: <P> (bar)

∙

∙∙∙∙∙

25

Minimalna/maksimalna dovoljena temperatura (TS*):

*TSmin: Minimalna temperatura na nizkotlačni strani: <L> (°C)

*TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu

tlaku (PS): <M> (°C)

Hladivo: <N>

Nastavljanje varnostne naprave za tlak: <P> (bar)

Tovarniška številka in leto proizvodnje: glejte napisno ploščico

Maksimaalne lubatud surve (PS): <K> (bar)

Minimaalne/maksimaalne lubatud temperatuur (TS*):

∙

∙∙∙∙∙

Najniža/najviša dopuštena temperatura (TS*):

*TSmin: Najniža temperatura u području niskog tlaka: <L> (°C)

*TSmax: Standardna temperatura koja odgovara najvećem dopuštenom

tlaku (PS): <M> (°C)

Rashladno sredstvo: <N>

∙

∙∙∙∙∙

*TSmin: Minimaalne temperatuur madalsurve küljel: <L> (°C)

20

Postavke sigurnosne naprave za tlak: <P> (bar)

Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela

Legnagyobb megengedhető nyomás (PS): <K> (bar)

Legkisebb/legnagyobb megengedhető hőmérséklet (TS*):

*TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon:

16

İmalat numarası ve imalat yılı: modelin ünite plakasına bakın

∙∙∙

*TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud

temperatuur: <M> (°C)

Jahutusaine: <N>

Surve turvaseadme seadistus: <P> (bar)

Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati

Максимално допустимо налягане (PS): <K> (bar)

Минимално/максимално допустима температура (TS*):

*TSmin: Минимална температура от страната на ниското налягане:

<L> (°C)

*TSmax: Температура на насищане, съответстваща на максимално

допустимото налягане (PS): <M> (°C)

Охладител: <N>

Настройка на предпазното устройство за налягане: <P> (bar)

Фабричен номер и година на производство: вижте табелката

намодела

Maksimalus leistinas slėgis (PS): <K> (bar)

Minimali/maksimali leistina temperatūra (TS*):

∙∙∙∙∙

21

<L> (°C)

*TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő

telítettségi hőmérséklet: <M> (°C)

Hűtőközeg: <N>

A túlnyomás-kapcsoló beállítása: <P> (bar)

Gyártási szám és gyártási év: lásd a berendezés adattábláján

Maksymalne dopuszczalne ciśnienie (PS): <K> (bar)

∙∙∙∙∙

17

∙∙∙∙∙

Minimalna/maksymalna dopuszczalna temperatura (TS*):

*TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> (°C)

*TSmax: Temperatura nasycenia odpowiadająca maksymalnemu

dopuszczalnemu ciśnieniu (PS): <M> (°C)

Czynnik chłodniczy: <N>

Nastawa ciśnieniowego urządzenia bezpieczeństwa: <P> (bar)

∙∙∙∙∙

*TSmin: Minimali temperatūra žemo slėgio pusėje: <L> (°C)

22

Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu

Presiune maximă admisibilă (PS): <K> (bar)

Temperatură minimă/maximă admisibilă (TS*):

*TSmin: Temperatură minimă pe partea de presiune joasă: <L> (°C)

*TSmax: Temperatură de saturaţie corespunzând presiunii maxime

18

Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so

smernicou pre tlakové zariadenia: <Q>

Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak

değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q>

24

25

*TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį

(PS): <M> (°C)

Šaldymo skystis: <N>

Apsauginio slėgio prietaiso nustatymas: <P> (bar)

Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo

plokštelę

Maksimālais pieļaujamais spiediens (PS): <K> (bar)

Minimālā/maksimālā pieļaujamā temperatūra (TS*):

*TSmin: Minimālā temperatūra zemā spiediena pusē: <L> (°C)

*TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo

spiedienu (PS): <M> (°C)

Dzesinātājs: <N>

Spiediena drošības ierīces iestatīšana: <P> (bar)

Izgatavošanas numurs un izgatavošanas gads: skat. modeļa

izgatavotājuzņēmuma plāksnītie

Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil

združljivost z Direktivo o tlačni opremi: <Q>

Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust

positiivselt, nimi ja aadress: <Q>

Наименование и адрес на упълномощения орган, който

сеепроизнесъл положително относно съвместимостта

сДирективата за оборудване под налягане: <Q>

Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės

įrangos direktyvą pavadinimas ir adresas: <Q>

Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību

∙∙∙∙∙

23

admisibile (PS): <M> (°C)

Agent frigorific: <N>

Reglarea dispozitivului de siguranţă pentru presiune: <P> (bar)

Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare

a modelului

∙∙∙

∙∙∙

192021

Název a adresa informovaného orgánu, který vydal pozitivní posouzení

shody se směrnicí o tlakových zařízeních: <Q>

Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o

usklađenosti sa Smjernicom za tlačnu opremu: <Q>

A nyomástartó berendezésekre vonatkozó irányelvnek való

141516

megfelelőséget igazoló bejelentett szervezet neve és címe: <Q>

Spiediena lekārtu Direktīvai, nosaukums un

22

23

Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię

dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych:

<Q>

Denumirea şi adresa organismului notificat care a apreciat pozitiv

conformarea cu Directiva privind echipamentele sub

17

18

adrese: <Q>

presiune: <Q>

12 fortsettelse fra forrige side:

13 jatkoa edelliseltä sivulta:

14 pokračování z předchozí strany:

08 continuação da página anterior:

09 продолжение предыдущей страницы:

10 fortsat fra forrige side:

11 fortsättning från föregående sida:

Προδιαγραφές Σχεδιασμού των μοντέλων με τα οποία σχετίζεται η δήλωση:

Especificações de projecto dos modelos a que se aplica esta declaração:

Проектные характеристики моделей, к которым относится настоящее заявление:

0708091011

05 continuación de la página anterior:

06 continua dalla pagina precedente:

07 συνέχεια από την προηγούμενη σελίδα:

Maks. tilladt tryk (PS): <K> (bar)

Min./maks. tilladte temperatur (TS*):

*TSmin: Min. temperatur på lavtrykssiden: <L> (°C)

*TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M>

(°C)

Kølemiddel: <N>

Indstilling af tryksikringsudstyr: <P> (bar)

Produktionsnummer og fremstillingsår: se modellens fabriksskilt

Maximalt tillåtet tryck (PS): <K> (bar)

Min/max tillåten temperatur (TS*):

*TSmin: Minimumtemperatur på lågtryckssidan: <L> (°C)

*TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS):

<M> (°C)

Köldmedel: <N>

Inställning för trycksäkerhetsenhet: <P> (bar)

Tillverkningsnummer och tillverkningsår: se modellens namnplåt

Maksimalt tillatt trykk (PS): <K> (bar)

Minimalt/maksimalt tillatt temperatur (TS*):

*TSmin: Minimumstemperatur på lavtrykkssiden: <L> (°C)

*TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS):

<M> (°C)

Kjølemedium: <N>

Innstilling av sikkerhetsanordning for trykk: <P> (bar)

Produksjonsnummer og produksjonsår: se modellens merkeplate

Suurin sallittu paine (PS): <K> (bar)

Pienin/suurin sallittu lämpötila (TS*):

*TSmin: Alhaisin matalapainepuolen lämpötila: <L> (°C)

*TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila:

<M> (°C)

∙

∙

10

Typespecifikationer for de modeller, som denne erklæring vedrører:

Designspecifikationer för de modeller som denna deklaration gäller:

Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen:
12

Pressione massima consentita (PS): <K> (bar)

∙
06

∙∙∙∙∙

11

Temperatura minima/massima consentita (TS*):

*TSmin: temperatura minima nel lato di bassa pressione: <L> (°C)

*TSmax: temperatura satura corrispondente alla pressione massima

consentita (PS): <M> (°C)

Refrigerante: <N>

Impostazione del dispositivo di controllo della pressione: <P> (bar)

Numero di serie e anno di produzione: fare riferimento alla targhetta del

∙

modello

∙∙∙∙∙

∙∙∙∙∙

12

Mέγιστη επιτρεπόμενη πίεση (PS): <K> (bar)

Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία (TS*):

*TSmin: Ελάχιστη θερμοκρασία για την πλευρά χαμηλής πίεσης: <L>

(°C)

*TSmax: Κορεσμένη θερμοκρασία που αντιστοιχεί με τη μέγιστη

επιτρεπόμενη πίεση (PS): <M> (°C)

Ψυκτικό: <N>

Ρύθμιση της διάταξης ασφάλειας πίεσης: <P> (bar)

07

∙∙∙∙∙

∙∙∙∙∙

13

Αριθμός κατασκευής και έτος κατασκευής: ανατρέξτε στην πινακίδα

αναγνώρισης του μοντέλου

Pressão máxima permitida (PS): <K> (bar)

Temperaturas mínima e máxima permitidas (TS*):

*TSmin: Temperatura mínima em baixa pressão: <L> (°C)

*TSmax: Temperatura de saturação correspondente à pressão máxima

permitida (PS): <M> (°C)

Refrigerante: <N>

08

∙∙∙∙∙

Kylmäaine: <N>

∙∙∙∙∙

Regulação do dispositivo de segurança da pressão: <P> (bar)

Número e ano de fabrico: consultar a placa de especificações

daunidade

Максимально допустимое давление (PS): <K> (бар)

Минимально/Максимально допустимая температура (TS*):

09

Varmuuspainelaitteen asetus: <P> (bar)

Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi

Maximální přípustný tlak (PS): <K> (bar)

Minimální/maximální přípustná teplota (TS*):

*TSmin: Minimální teplota na nízkotlaké straně: <L> (°C)

*TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému

tlaku (PS): <M> (°C)

Chladivo: <N>

Nastavení bezpečnostního tlakového zařízení: <P> (bar)

Výrobní číslo a rok výroby: viz typový štítek modelu

14

*TSmin: Минимальная температура на стороне низкого давления:

<L> (°C)

*TSmax: Температура кипения, соответствующая максимально

∙∙∙

допустимому давлению (PS): <M> (°C)

Хладагент: <N>

Настройка устройства защиты по давлению: <P> (бар)

Заводской номер и год изготовления: смотрите паспортную табличку

модели

∙∙∙

Navn og adresse på bemyndiget organ, der har foretaget en positiv

bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for

Trykbærende Udstyr): <Q>

Namn och adress för det anmälda organ som godkänt uppfyllandet av

tryckutrustningsdirektivet: <Q>

Navn på og adresse til det autoriserte organet som positivt bedømte

samsvar med direktivet for trykkutstyr (Pressure Equipment Directive):

<Q>

Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen

10

11

Nome e indirizzo dell’Ente riconosciuto che ha riscontrato la conformità

alla Direttiva sulle apparecchiature a pressione: <Q>

Όνομα και διεύθυνση του Κοινοποιημένου οργανισμού που απεφάνθη

θετικά για τη συμμόρφωση προς την Οδηγία Εξοπλισμών υπό Πίεση:

<Q>

06

07

painelaitedirektiivin noudattamisesta: <Q>

12

13

Nome e morada do organismo notificado, que avaliou favoravelmente a

conformidade com a directiva sobre equipamentos pressurizados: <Q>

Название и адрес органа технической экспертизы, принявшего

положительное решение о соответствии Директиве об оборудовании

под давлением: <Q>

08

09

Tetsuya Baba

Managing Director

Pilsen, 1st of February 2018

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

01 continuation of previous page:

02 Fortsetzung der vorherigen Seite:

03 suite de la page précédente:

04 vervolg van vorige pagina:

Maximum allowable pressure (PS): <K> (bar)

Minimum/maximum allowable temperature (TS*):

*TSmin: Minimum temperature at low pressure side: <L> (°C)

*TSmax: Saturated temperature corresponding with the maximum

allowable pressure (PS): <M> (°C)

Refrigerant: <N>

Setting of pressure safety device: <P> (bar)

Manufacturing number and manufacturing year: refer to model nameplate

Maximal zulässiger Druck (PS): <K> (Bar)

Minimal/maximal zulässige Temperatur (TS*):

*TSmin: Mindesttemperatur auf der Niederdruckseite: <L> (°C)

*TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS)

entspricht: <M> (°C)

Kältemittel: <N>

Einstellung der Druck-Schutzvorrichtung: <P> (Bar)

Herstellungsnummer und Herstellungsjahr: siehe Typenschild

desModells

Pression maximale admise (PS): <K> (bar)

Température minimum/maximum admise (TS*):

*TSmin: température minimum côté basse pression: <L> (°C)

*TSmax: température saturée correspondant à la pression maximale

admise (PS): <M> (°C)

Réfrigérant: <N>

Réglage du dispositif de sécurité de pression: <P> (bar)

Numéro de fabrication et année de fabrication: se reporter à la plaquette

signalétique du modèle

Maximaal toelaatbare druk (PS): <K> (bar)

Design Specifications of the models to which this declaration relates:

Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht:

Spécifications de conception des modèles auxquels se rapporte cette déclaration:

Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft:

Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración:

Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione:

∙

∙

0102030405

06

01

∙∙∙∙∙

02

∙∙∙∙∙

03

∙∙∙∙∙

Minimaal/maximaal toelaatbare temperatuur (TS*):

04

*TSmin: Minimumtemperatuur aan lagedrukzijde: <L> (°C)

*TSmax: Verzadigde temperatuur die overeenstemt met de maximaal

toelaatbare druk (PS): <M> (°C)

Koelmiddel: <N>

Instelling van drukbeveiliging: <P> (bar)

Fabricagenummer en fabricagejaar: zie naamplaat model

Presión máxima admisible (PS): <K> (bar)

Temperatura mínima/máxima admisible (TS*):

*TSmin: Temperatura mínima en el lado de baja presión: <L> (°C)

*TSmax: Temperatura saturada correspondiente a la presión máxima

admisible (PS): <M> (°C)

Refrigerante: <N>

Ajuste del presostato de seguridad: <P> (bar)

Número de fabricación y año de fabricación: consulte la placa

deespecificaciones técnicas del modelo

Name and address of the Notified body that judged positively

oncompliance with the Pressure Equipment Directive: <Q>

Name und Adresse der benannten Stelle, die positiv unter Einhaltung der

Druckanlagen-Richtlinie urteilte: <Q>

Nom et adresse de l’organisme notifié qui a évalué positivement la

conformité à la directive sur l’équipement de pression: <Q>

Naam en adres van de aangemelde instantie die positief geoordeeld

heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q>

Nombre y dirección del Organismo Notificado que juzgó positivamente el

∙∙∙∙∙

05

∙∙∙

0102030405

cumplimiento con la Directiva en materia de Equipos de Presión: <Q>

2P427092-14M

Turinys

b ec d

1×

a

1× 1× 1× 1×

Turinys

1 Apie dokumentaciją 4

1.1 Apie šį dokumentą..................................................................... 4

2 Apie dėžę 4

2.1 Lauke naudojamas įrenginys..................................................... 4

2.1.1 Lauke naudojamo įrenginio priedų nuėmimas ............ 4

3 Pasiruošimas 5

3.1 Įrengimo vietos paruošimas ...................................................... 5

3.1.1 Lauke naudojamo įrenginio montavimo vietos

reikalavimai ................................................................. 5

3.1.2 Papildomi lauke naudojamo įrenginio montavimo

vietos reikalavimai šalto klimato zonose ..................... 5

3.2 Aušalo vamzdelių paruošimas................................................... 6

3.2.1 Reikalavimai aušalo vamzdeliams.............................. 6

3.2.2 Šaltnešio vamzdyno ilgis ir aukščio skirtumas............ 6

3.2.3 Aušalo vamzdelių izoliacija ......................................... 6

4 Įrengimas 6

4.1 lauko bloko montavimas;........................................................... 6

4.1.1 Montavimo struktūros paruošimas.............................. 6

4.1.2 Kaip įrengti lauko bloką............................................... 7

4.1.3 Drenažo užtikrinimas .................................................. 7

4.1.4 Lauke naudojamo įrenginio apsauga nuo nuvirtimo ... 7

4.2 Aušalo vamzdžių prijungimas.................................................... 7

4.2.1 Gairės prijungiant aušalo vamzdelius ......................... 7

4.2.2 Stabdymo vožtuvo ir techninės priežiūros angos

naudojimas.................................................................. 7

4.2.3 Aušalo vamzdžių prijungimas prie lauke naudojamo

įrenginio ...................................................................... 8

4.3 Aušalo vamzdžių tikrinimas ....................................................... 8

4.3.1 Nuotėkio tikrinimas...................................................... 8

4.3.2 Vakuuminis džiovinimas.............................................. 8

4.4 Aušalo įleidimas ........................................................................ 8

4.4.1 Apie aušalo įleidimą.................................................... 8

4.4.2 Apie šaltnešį................................................................ 9

4.4.3 Papildomo aušalo kiekio nustatymas.......................... 9

4.4.4 Iš naujo užpildomo aušalo kiekio nustatymas............. 9

4.4.5 Papildomo aušalo įleidimas ........................................ 9

4.4.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės

tvirtinimas.................................................................... 9

4.5 Elektros laidų prijungimas ......................................................... 10

4.5.1 Rekomendacijos jungiant elektros laidus.................... 10

4.5.2 Standartinių laidų komponentų specifikacijos ............. 10

4.5.3 Elektros laidų prijungimas prie lauke naudojamo

įrenginio ...................................................................... 10

4.6 Lauke naudojamo įrenginio montavimo pabaiga....................... 11

4.6.1 Lauke naudojamo įrenginio montavimo pabaiga ........ 11

4.7 Apie kompresorių ...................................................................... 11

9 Techniniai duomenys 14

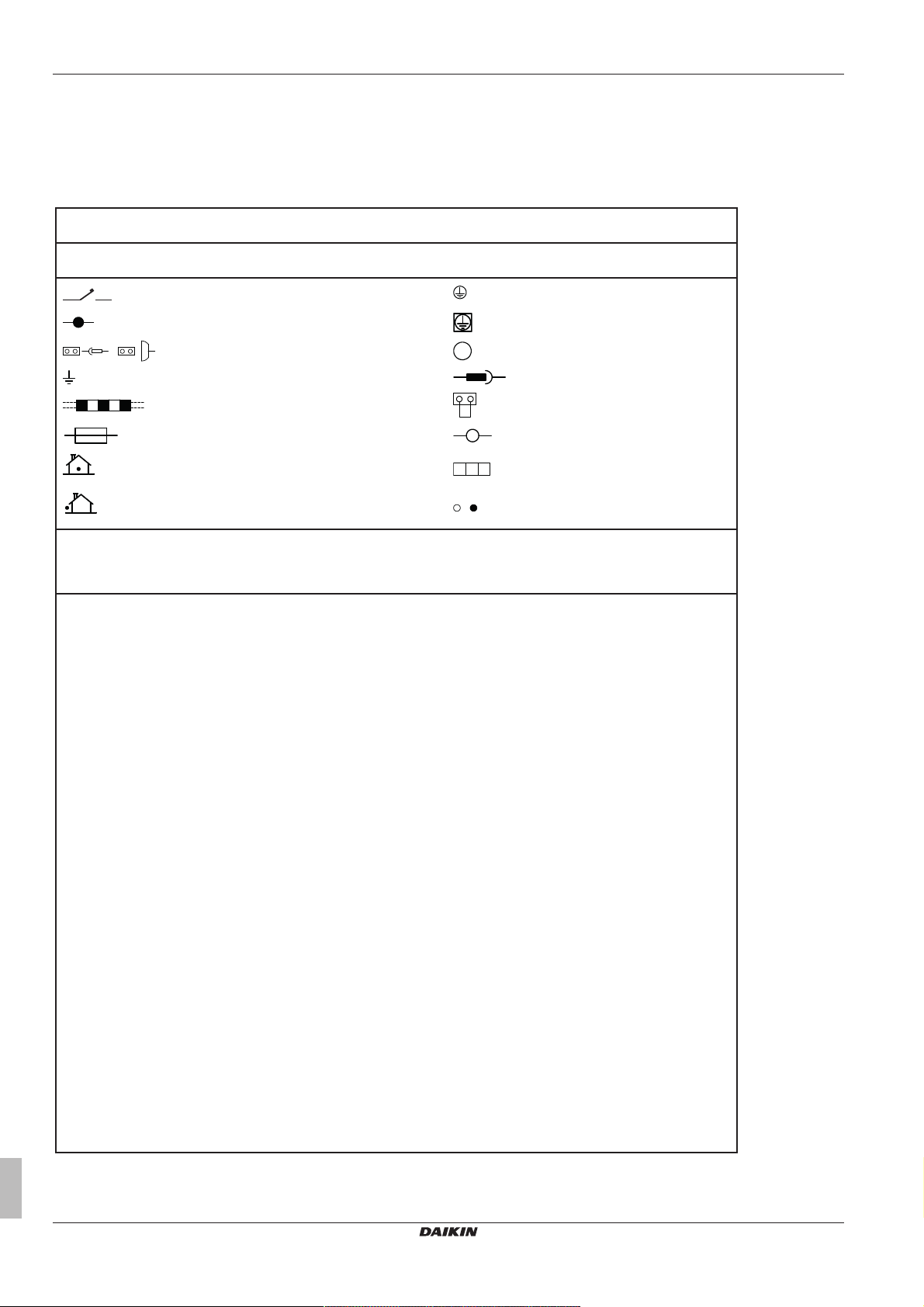

9.1 Elektros instaliacijos schema ..................................................... 14

9.2 Vamzdžių schema ...................................................................... 15

9.2.1 Vamzdžių schema: lauke naudojamas įrenginys......... 15

1 Apie dokumentaciją

1.1 Apie šį dokumentą

INFORMACIJA

Įsitikinkite, kad naudotojas turi spausdintą dokumentaciją ir
paprašykite jo pasilikti ją ateičiai.

Tikslinė auditorija

Įgaliotieji montuotojai

Dokumentacijos rinkinys

Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau
apibūdinama viso rinkinio sandara:

▪ Bendrosios saugos atsargumo priemonės:

▪ Saugos instrukcijos, kurias jums BŪTINA perskaityti prieš

įrengiant

▪ Formatas: popierinės (lauko bloko dėžėje)

▪ Lauko bloko įrengimo vadovas:

▪ Įrengimo instrukcijos
▪ Formatas: popierinės (lauko bloko dėžėje)

▪ Trumpasis montuotojo vadovas:

▪ Pasiruošimas įrengti, nuorodos…
▪ Formatas: Skaitmeniniai failai pasiekiami adresu http://

www.daikineurope.com/support-and-manuals/product­information/

Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje
Daikin interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.

Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos –
vertimai.

Techniniai inžineriniai duomenys

▪ Naujausių techninių duomenų dalinį rinkinį galima rasti

regioninėje Daikin svetainėje (prieinamoje viešai).

▪ Visas naujausių techninių duomenų rinkinys yra Daikin

ekstranete (būtinas autentifikavimas).

2 Apie dėžę

5 Paruošimas naudoti 11

5.1 Kontrolinis sąrašas prieš eksploatacijos pradžią....................... 11

5.2 Kontrolinis sąrašas pradedant eksploatuoti............................... 11

5.3 Bandomasis paleidimas ............................................................ 11

6 Konfigūracija 11

6.1 Infrastruktūros režimo nustatymas ............................................ 11

7 Trikčių šalinimas 12

7.1 Trikčių diagnostika pagal lauko bloko PCB šviesos diodus....... 12

8 Išmetimas 12

8.1 Sistemos išsiurbimas................................................................. 12

8.2 Priverstinio vėsinimo paleidimas ir išjungimas .......................... 12

8.2.1 Kaip paleisti/ stabdyti priverstinį vėsinimą

naudojantis patalpos bloko įjungikliu/ išjungikliu ........ 13

8.2.2 Kaip paleisti/ stabdyti priverstinį vėsinimą

naudojantis patalpos bloko naudotojo sąsaja ............. 13

Įrengimo vadovas

4

2.1 Lauke naudojamas įrenginys

2.1.1 Lauke naudojamo įrenginio priedų nuėmimas

1 Pakelkite lauko bloką.
2 Išimkite priedus, esančius pakuotės dugne.

a Bendrosios saugos atsargumo priemonės
b Lauko bloko įrengimo vadovas
c Fluorintų šiltnamio efektą sukeliančių dujų etiketė

RXA42+50A2V1B

R32 padalytoji serija

3P517827-2 – 2017.12

d Daugiakalbė fluorintų šiltnamio efektą sukeliančių dujų

>100

>50

>350

(mm)

b

a

>100

>50

b

a

>100

b

a

b

a

>350

>350

>50

b

a

b

a

b

c

a

b

c

c

d

etiketė

e Drenažo kamštis (pakuotės dėžės apačioje)

3 Pasiruošimas

3.1 Įrengimo vietos paruošimas

DĖMESIO

▪ Patikrinkite, ar įrengimo vieta atlaikys bloko svorį.

Prastai įrengus, kils pavojus. Be to, gali atsirasti

vibracija arba neįprastas veikimo triukšmas.
▪ Palikite pakankamai erdvės priežiūrai.
▪ NEMONTUOKITE bloko taip, kad jis liestųsi su lubomis

arba siena, nes kitaip gali atsirasti vibracija.

▪ Pasirinkite įrengimo vietą. Įsitikinkite, kad bus pakankamai vietos

įrenginiui įnešti ir išnešti.

ĮSPĖJIMAS

Prietaisas turi būti laikomas patalpoje, kurioje nėra
pastoviai veikiančių uždegimo šaltinių (pvz., atviros
liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).

3.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai

Atsižvelkite į šias erdvės rekomendacijas:

3 Pasiruošimas

a Skydinė plokštė
b Vyraujanti vėjo kryptis
c Oro išleidimo anga

Įrenginio NEMONTUOKITE garsui jautriose vietose (pvz., šalia
miegamojo), kad įrenginio keliamas triukšmas netrukdytų.

Pastaba: Jeigu konkrečioje montavimo vietoje matuojamas garsas,
išmatuota vertė gali būti didesnė už duomenų knygos skyriuje
“Garso spektras” nurodytą garso slėgio lygį dėl aplinkos triukšmo ir
garso atspindžių.

INFORMACIJA

Garso slėgio lygis mažesnis nei 70dBA.

3.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose

Apsaugokite lauke naudojamą įrenginį nuo sniego ir pasirūpinkite,
kad jo NIEKADA neapsnigtų.

a Oro išleidimo anga
b Oro įleidimo anga

PASTABA

Sienos aukštis lauko bloko išvesties pusėje TURI būti
≤1200mm.

Rekomenduojama sumontuoti droselinę sklendę, jeigu į oro
išmetimo angą gali pūsti vėjas.

Lauke naudojamus įrenginius rekomenduojama montuoti oro
įsiurbimo angai esant nukreiptai į sieną, o NE tiesiai prieš vėją.

RXA42+50A2V1B
R32 padalytoji serija
3P517827-2 – 2017.12

a Sniego dangtis arba pastogė
b Pagrindas
c Vyraujanti vėjo kryptis
d Oro išleidimo anga

Bet kokiu atveju palikite po įrenginiu mažiausiai 300 mm tarpą. Be
to, įrenginys turi būti bent 100mm virš didžiausio numatomo sniego
lygio. Išsamiau žr. 6. puslapyje "4.1lauko bloko montavimas;".

Vietovėse, kur būna daug sniego, labai svarbu pasirinkti montavimo
vietą, kurioje įrenginio NEAPSNIGTŲ. Jei galimas šoninis snygis,
užtikrinkite, kad sniego NEPATEKTŲ ant šilumokaičio spiralės. Jei
reikia, sumontuokite sniego dangtį arba pastogę ir pagrindą.

Įrengimo vadovas

5

4 Įrengimas

t

Ø

ØiØ

i

t

ØpØ

p

20 mm

330

580

240

(mm)

240

>300

330

580

240

240

(mm)

>300

100

a

3.2 Aušalo vamzdelių paruošimas

3.2.1 Reikalavimai aušalo vamzdeliams

▪ Vamzdelių medžiaga: fosforo rūgštimi deoksiduotas besiūlis

varis.

▪ Vamzdyno skersmuo:

Skysčio vamzdynas Ø6,4mm (1/4col.)
Dujų vamzdynas Ø12,7mm (1/2col.)

▪ Vamzdyno grūdinimo rūšis ir storis:

Išorinis

skersmuo (Ø)

6,4mm (1/4col.) Grūdinta (O) ≥0,8mm
12,7mm

(1/2col.)

Grūdinimo rūšis Storis (t)

(a) Atsižvelgiant į galiojančius teisės aktus ir įrenginio

maksimalų darbinį slėgį (žr. "PS High" bloko vardinėje
plokštelėje), gali reikėti storesnio vamzdyno.

(a)

3.2.2 Šaltnešio vamzdyno ilgis ir aukščio skirtumas

Kas? Atstumas

Maksimalus leistinas vamzdžio ilgis 30m
Minimalus leistinas vamzdžio ilgis 1,5m
Maksimalus leistinas aukščio skirtumas 20m

3.2.3 Aušalo vamzdelių izoliacija

Vamzdžio išorinis

skersmuo (Øp)

6,4mm (1/4col.) 8~10mm: ≥10mm
12,7mm (1/2col.) 14~16mm:

Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei
RH 80%, izoliacinės medžiagos turi būti mažiausiai 20 mm storio,
kad ant jų paviršiaus nesusidarytų kondensato.

Izoliacijos vidinis

skersmuo (Øi)

Izoliacijos storis (t)

4 Įrengimas

Bet kuriuo atveju turi būti paliktas bent 300mm tarpas po bloku. Be
to, užtikrinkite, kad blokas kabėtų būtų bent 100 mm virš
maksimalaus tikėtino sniego lygio. Šiuo atveju rekomenduojama
sukonstruoti padėklą.

a Maksimalus snygio storis

Jei blokas montuojamas ant sieninių gembių, įrenkite jį taip:

4.1 lauko bloko montavimas;

4.1.1 Montavimo struktūros paruošimas

Pasiruoškite 4 ankerinių varžtų (M8 arba M10), veržlių ir poveržlių
rinkinius (vietinis tiekimas).

Įrengimo vadovas

6

RXA42+50A2V1B

R32 padalytoji serija

3P517827-2 – 2017.12

4 Įrengimas

>300

>250

>100

(mm)

a

4× M8/M10

b

c

d

a

R=0.4~0.8

45°

±2

90°

±2

A

c

d

a

b

a Drenažo anga
b Apatinis rėmas
c Drenažo kamštis
d Žarna (vietinis tiekimas)

4.1.4 Lauke naudojamo įrenginio apsauga nuo nuvirtimo

Kai įrenginys sumontuotas vietoje, kurioje stiprus vėjas gali jį
nuversti, imkitės šių priemonių:

1 Paruoškite 2 lynus, kaip pavaizduota paveikslėlyje (įsigyjama

atskirai).

2 Uždėkite 2 lynus ant lauke naudojamo įrenginio.
3 Tarp lynų ir lauke naudojamo įrenginio įdėkite gumines

plokšteles (įsigyjama atskirai), kad lynai nenutrintų dažų.

4 Pririškite lynų galus. Pritvirtinkite galus.

a Maksimalus snygio storis

4.1.2 Kaip įrengti lauko bloką

4.1.3 Drenažo užtikrinimas

PASTABA

Jei blokas įrengiamas šalto klimato juostoje, reikia imtis
atitinkamų priemonių, kad ištekantis kondensatas
NEUŽŠALTŲ.

INFORMACIJA

Informacijos apie galimas parinktis teiraukitės pardavėjo.

4.2 Aušalo vamzdžių prijungimas

PAVOJUS: GALIMA NUSIDEGINTI

4.2.1 Gairės prijungiant aušalo vamzdelius

Vamzdyno

dydis (mm)

Ø6,4 15~17 8,7~9,1

Ø12,7 50~60 16,2~16,6

4.2.2 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas

DĖMESIO

NEATIDARYKITE vožtuvų, kol nebaigėte platinti. Kitaip
gali atsirasto šaltnešio dujų nuotėkis.

Priveržimo

sukimo

momentas

(N•m)

Platėjančiosio

s jungties

matmenys (A)

(mm)

Platėjančiosio

s jungties

forma (mm)

1 Užkimškite drenažo liniją kamščiu.
2 Naudokite Ø16mm žarną (vietinis tiekimas).

RXA42+50A2V1B
R32 padalytoji serija
3P517827-2 – 2017.12

PASTABA

Palikite po įrenginiu mažiausiai 300 mm tarpą. Be to,
įrenginys turi būti bent 100 mm virš numatomo sniego
lygio.

a Priežiūros anga ir priežiūros angos dangtelis
b Vožtuvo kotelis
c Vietinio vamzdyno jungtis

Įrengimo vadovas

7

4 Įrengimas

a

bc

d Kotelio dangtelis

Elementas Priveržimo sukimo momentas

(N∙m)

Kotelio dangtelis, skysčio pusė 21,6~28,4
Kotelio dangtelis, dujų pusė 48,1~59,8

Eil. Nr. Priveržimo momentas (N•m)

Techninės priežiūros angos
gaubtelis

10,8~14,7

4.2.3 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio

▪ Vamzdyno ilgis. Stenkitės, kad vietinis vamzdynas būtų kaip

įmanoma trumpesnis.

▪ Vamzdyno apsauga. Apsaugokite vietinį vamzdyną nuo fizinių

pažeidimų.

ĮSPĖJIMAS

Prieš paleisdami kompresorių, gerai prijunkite šaltnešio
vamzdyną. Jei šaltnešio vamzdynas NEBUS prijungtas ir
paleidus kompresorių bus atidarytas uždarymo vožtuvas,
bus įtraukta oro. Dėl to šaldymo kontūre susidarys
nenormalus slėgis ir gali būti apgadinta įranga arba netgi
kas nors gali būti sužalotas.

DĖMESIO

▪ Naudokite platinimo veržlę, pritvirtintą prie bloko.
▪ Siekdami išvengti dujų nuotėkio, šaldymo alyvą tepkite

tik išplatėjimo viduje. Naudokite šaldymo alyvą, skirtą
R32.

▪ NENAUDOKITE lankstų pakartotinai.

1 Prijunkite skystojo šaltnešio jungtį, vedančią iš patalpos bloko, į

lauko bloko skysčio uždarymo vožtuvą.

PASTABA

Naudokite tik rekomenduojamą didmenininko tiekiamą
burbuliukų testo tirpalą. Nenaudokite muilino vandens, nes
tai gali sukelti antgalio veržlių trūkimą (muiliname
vandenyje gali būti druskos, sugeriančios drėgmę, kuri
užšals vamzdynui atšalus) ir (arba) praplatintų jungčių
koroziją (muiliname vandenyje gali būti amoniako,
sukeliančio korozinį poveikį tarp žalvarinės antgalio veržlės
ir varinio antgalio).

1 Įleiskite į sistemą azoto dujų, kad slėgio matuoklis rodytų bent

200 kPa (2 bar). Rekomenduojame didinti slėgį iki 3000 kPa
(30bar), kad aptiktumėte nedidelį nuotėkį.

2 Patikrinkite, ar yra nuotėkis, visas jungtis ištepdami burbuliukų

testo tirpalu.

3 Išleiskite visas azoto dujas.

4.3.2 Vakuuminis džiovinimas

PAVOJUS: GALIMAS SPROGIMAS

NEPALEISKITE įrenginio, jei vykdoma jo vakuumavimo
procedūra.

1 Suformuokite sistemoje vakuumą, kol kolektoriaus slėgis

pasieks −0,1MPa (−1bar).

2 Palaukite 4–5minutes ir patikrinkite slėgį:

Jei slėgis… Tada…

Nesikeičia Sistemoje nėra drėgmės. Ši

procedūra baigta.

Didėja Sistemoje yra drėgmės. Eikite į

kitą žingsnį.

3 Palaikykite sistemoje vakuumą bent 2 valandas, kad

kolektoriuje būtų −0,1MPa (−1bar) slėgis.

4 Išjungę siurblį, tikrinkite slėgį bent 1valandą.
5 Jei NEPASIEKSITE tikslinio vakuumo arba NEPAVYKS išlaikyti

vakuumo 1valandą, atlikite šiuos veiksmus:

▪ Vėl patikrinkite, ar nėra nuotėkių.
▪ Pakartokite vakuuminio džiovinimo procedūrą.

a Skysčio uždarymo vožtuvas

b Dujų uždarymo vožtuvas

c Priežiūros anga

2 Prijunkite dujinio šaltnešio jungtį, vedančią iš patalpos bloko, į

lauko bloko dujų uždarymo vožtuvą.

PASTABA

Aušalo vamzdelius tarp patalpose ir lauke naudojamų
įrenginių rekomenduojama tiesti kanaluose arba apvynioti
užbaigimo juosta.

4.3 Aušalo vamzdžių tikrinimas

4.3.1 Nuotėkio tikrinimas

PASTABA

NEVIRŠYKITE įrenginio maksimalaus darbinio slėgio (žr.
“PS High” žr. įrenginio informacinėje lentelėje).

Įrengimo vadovas

8

PASTABA

Sumontavę šaltnešio vamzdyną ir atlikę vakuuminio
džiovinimo procedūrą, atidarykite uždarymo vožtuvus. Jei
paleisite sistemą su uždarytais uždarymo vožtuvais, gali
sugesti kompresorius.

4.4 Aušalo įleidimas

4.4.1 Apie aušalo įleidimą

Lauke naudojamas įrenginys gamykloje užpildytas aušalu, tačiau
tam tikrais atvejais gali prireikti šių veiksmų:

Ko Kada

Papildomas aušalo įleidimas Kai bendras skysčio vamzdelių

ilgis viršija nurodytąjį (ž. toliau).

Užpildymas aušalu iš naujo Pavyzdys:

▪ Perkeliant sistemą.
▪ Po nuotėkio.

Papildomas aušalo įleidimas

Prieš papildomai įleisdami aušalo, būtinai patikrinkite lauke
naudojamo įrenginio išorinius aušalo vamzdelius (nuotėkio
bandymas, vakuuminis džiovinimas).

RXA42+50A2V1B

R32 padalytoji serija

3P517827-2 – 2017.12

4 Įrengimas

b

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

GWP × kg

1000

=

=

+

kg

=

kg

=

GWP: XXX

RXXX

a

f

c

d

e

INFORMACIJA

Priklausomai nuo įrenginių ir (arba) montavimo sąlygų, gali
tekti pirma sujungti elektros instaliaciją ir tik tada įleisti
aušalą.

Įprasta darbo eiga– papildomą aušalo įleidimą paprastai sudaro šie
etapai:

1 Nustatymas, ar reikia papildomai įleisti aušalo ir kiek.
2 Papildomas aušalo įleidimas, jei reikia.
3 Fluorintų šiltnamio efektą sukeliančių dujų etiketės pildymas ir

jos tvirtinimas lauke naudojamo įrenginio viduje.

Užpildymas aušalu iš naujo

Prieš visiškai iš naujo užpildydami aušalu įsitikinkite, kad atlikti šie
veiksmai:

1 Visas aušalas išleistas iš sistemos.
2 Lauke naudojamo įrenginio išoriniai aušalo vamzdeliai patikrinti

(nuotėkio bandymas, vakuuminis džiovinimas).

3 Lauke naudojamo įrenginio vidinių aušalo vamzdelių vakuuminis

džiovinimas atliktas.

PASTABA

Prieš visiškai iš naujo užpildydami, atlikite lauke
naudojamo įrenginio vidinių aušalo vamzdelių vakuuminį
džiovinimą.

Įprasta darbo eiga– užpildymą aušalu iš naujo paprastai sudaro šie
etapai:

1 Nustatymas, kiek aušalo įleisti.
2 Aušalo įleidimas.
3 Fluorintų šiltnamio efektą sukeliančių dujų etiketės pildymas ir

jos tvirtinimas lauke naudojamo įrenginio viduje.

4.4.2 Apie šaltnešį

Šiame gaminyje yra fluorintų, šiltnamio efektą sukeliančių dujų.
NEIŠLEISKITE dujų į atmosferą.

Aušalo tipas: R32
Pasaulinio atšilimo potencialo (GWP) reikšmė: 675

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

Įrenginyje esantis aušalas yra šiek tiek degus.

ĮSPĖJIMAS

Prietaisas turi būti laikomas patalpoje, kurioje nėra
pastoviai veikiančių uždegimo šaltinių (pvz., atviros
liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).

ĮSPĖJIMAS

▪ NEGALIMA pradurti ar deginti aušalo ciklo dalių.
▪ Atitirpinimo procesui paspartinti NEGALIMA naudoti

valomųjų medžiagų ar priemonių, kurių nerekomendavo
gamintojas.

▪ Žinotina, kad sistemoje esantis aušalas yra bekvapis.

ĮSPĖJIMAS

Įrenginyje esantis šaltnešis yra šiek tiek liepsnus, tačiau
paprastai jis NENUTEKA. Šaltnešiui ištekėjus į patalpą ir
pasiekus atvirą liepsną (pvz., degiklio, šildytuvo ar
viryklės), gali kilti gaisras arba susidaryti kenksmingų dujų.

Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą
ir susisiekite su įgaliotuoju atstovu, iš kurio pirkote įrenginį.

NENAUDOKITE įrenginio, kol priežiūros specialistas
nepatvirtins, kad dalis, dėl kurio ištekėjo šaltnešio,
suremontuota.

4.4.3 Papildomo aušalo kiekio nustatymas

Jei bendras skysčio
vamzdžių ilgis yra…

≤10m NEPILKITE papildomo aušalo.
>10m R=(bendras skysčio vamzdžių ilgis (m)–

10m)×0,020
R=Papildomas kiekis (kg)(suapvalinta iki

0,1kg)

INFORMACIJA

Vamzdžių ilgis– tai skysčio vamzdžių ilgis į vieną pusę.

Tai…

4.4.4 Iš naujo užpildomo aušalo kiekio nustatymas

INFORMACIJA

Jei reikia visai iš naujo užpildyti, bendras aušalo kiekis:
gamykloje įleisto aušalo kiekis (žr. įrenginio informacinėje
lentelėje) + nustatytas papildomas kiekis.

4.4.5 Papildomo aušalo įleidimas

ĮSPĖJIMAS

▪ Naudokite tik šaltnešį R32. Kitos medžiagos gali sukelti

sprogimą ir nelaimingą atsitikimą.

▪ R32 sudėtyje yra fluorintų šiltnamio efektą sukeliančių

dujų. Jų visuotinio atšilimo potencialo (GWP) rodiklio
vertė yra 675. NEIŠLEISKITE šių dujų į atmosferą.

▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir

dėvėti apsauginius akinius.

Būtina sąlyga: Prieš įleisdami aušalą, įsitikinkite, kad aušalo
vamzdžiai prijungti ir patikrinti (atlikus nuotėkio bandymą ir
vakuuminį džiovinimą).

1 Prijunkite aušalo cilindrą prie techninės priežiūros angos.
2 Įpilkite papildomo aušalo.
3 Atidarykite dujų stabdymo vožtuvą.

4.4.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas

1 Užpildykite etiketę:

a Jei su įrenginiu pateikta daugiakalbė fluorintų šiltnamio

efektą sukeliančių dujų etiketė (žr. priedus), nulupkite

RXA42+50A2V1B
R32 padalytoji serija
3P517827-2 – 2017.12

reikiamos kalbos lipduką ir priklijuokite a viršuje.

b Gamyklinė šaltnešio įkrova: žr. įrenginio vardinę plokštelę

Įrengimo vadovas

9

4 Įrengimas

DC+

DC-

b

c

a

d

e

g

f

50Hz
220-240V

c

d

f

a

e

b

c Papildomas įpilto šaltnešio kiekis

d Visa šaltnešio įkrova

e Visos šaltnešio įkrovos šiltnamio efektą sukeliančių dujų

emisija išreiškiama CO2 tonų ekvivalentu

f GWP = pasaulinio atšilimo potencialas

PASTABA

Europoje techninės priežiūros intervalams nustatyti
naudojamos šiltnamio efektą sukeliančių dujų emisijos,
išsiskiriančios iš sistemoje esančio bendro aušalo kiekio
(išreiškiamos CO2 ekvivalento tonomis). Vadovaukitės
galiojančiais teisės aktais.

Formulė šiltnamio efektą sukeliančių dujų emisijoms
apskaičiuoti: aušalo GWP vertė × bendras aušalo kiekis

[kg] / 1000

2 Pritvirtinkite etiketę lauke naudojamo įrenginio viduje šalia dujų

ir skysčio stabdymo vožtuvų.

4.5 Elektros laidų prijungimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

ĮSPĖJIMAS

▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas

elektrikas ir elektros instaliacija TURI atitikti taikomus

teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos

darbai TURI atitikti taikomus teisės aktus.

ĮSPĖJIMAS

VISADA naudokite daugiagyslius maitinimo kabelius.

ĮSPĖJIMAS

Jei pažeidžiamas maitinimo kabelis, siekiant išvengti
pavojų jį TURI pakeisti gamintojas, jo priežiūros agentas
arba kitas panašią kvalifikaciją turintis asmuo.

ĮSPĖJIMAS

NEJUNKITE maitinimo kabelio prie patalpos bloko. Kitaip
galite gauti elektros smūgį arba sukelti gaisrą.

ĮSPĖJIMAS

▪ Gaminyje NENAUDOKITE vietinių elektros sistemos

dalių.
▪ NENUKREIPKITE, pvz., drenažo siurblio ir kt.

komponentų maitinimo nuo kontaktų bloko. Kitaip galite

gauti elektros smūgį arba sukelti gaisrą.

ĮSPĖJIMAS

Laikykite jungiamuosius laidus atokiai nuo šiluminės
izoliacijos neturinčių varinių vamzdžių, nes tokie vamzdžiai
labai įkaista.

a Multimetras (NS įtampos diapazonas)
b S80 – reversinio elektromagnetinio vožtuvo įvado laidas
c S20 – elektroninio išsiplėtimo vožtuvo įvado laidas
d S40 – šiluminės perkrovos relės įvado laidas
e S90 – termistoriaus įvado laidas

f Šviesos diodas

g S70 – ventiliatoriaus variklio įvado laidas

4.5.1 Rekomendacijos jungiant elektros laidus

Priveržimo sukimo momentai

Elementas Priveržimo sukimo momentas

(N•m)

M4 (X1M) 1,2~1,3
M4 (įžeminimas)

4.5.2 Standartinių laidų komponentų specifikacijos

Komponentas

Maitinimo kabelis Įtampa 220~240V

Fazė 1~
Dažnis 50Hz
Laidų dydžiai TURI atitikti galiojančius

reglamentus

Jungiamasis kabelis (patalpa↔laukas) Keturgyslis kabelis ≥1,5

mm², tinka 220~240 V
Rekomenduojamas vietinis saugiklis 13A
Nuotėkio į įžeminimo grandinę

jungtuvas

TURI atitikti galiojančius

reglamentus

4.5.3 Elektros laidų prijungimas prie lauke naudojamo įrenginio

1 Atidarykite laido spaustuką.
2 Kaip nurodyta toliau, prijunkite jungiamąjį ir maitinimo kabelius:

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš
pradėdami priežiūros darbus išmatuokite įtampą
pagrindinės grandinės kondensatoriuose arba elektriniuose
komponentuose. Kad galėtumėte liesti elektrinius
komponentus, įtampa TURI būti žemesnė nei 50V (NS).
Kontaktų vietą rasite elektros instaliacijos schemoje.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Visos elektrinės dalys (įskaitant termistorius) yra
maitinamos elektra. Nelieskite jų plikomis rankomis.

3 Gerai priveržkite kontaktų sraigtus. Rekomenduojame naudoti

Įrengimo vadovas

10

a Jungiamasis kabelis
b Maitinimo kabelis
c Vietinis saugiklis
d Nuotėkio į įžeminimo grandinę jungtuvas
e Maitinimas

f Įžeminimas

kryžminį atsuktuvą.

RXA42+50A2V1B

R32 padalytoji serija

3P517827-2 – 2017.12

5 Paruošimas naudoti

f

b

a

e

d

c

4 Sumontuokite jungiklių dėžutės dangtį.

4.6 Lauke naudojamo įrenginio montavimo pabaiga

4.6.1 Lauke naudojamo įrenginio montavimo pabaiga

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

▪ Užtikrinkite, kad sistema būtų tinkamai įžeminta.
▪ Prieš pradėdami priežiūros darbus, atjunkite elektros

tiekimą.

▪ Prieš įjungdami elektros tiekimą, sumontuokite jungiklių

dėžutės dangtį.

1 Izoliuokite ir pritvirtinkite aušalo vamzdžius ir vidinio sujungimo

kabelį:

a Dujų vamzdis
b Dujų vamzdžio izoliacija
c Vidinio sujungimo kabelis
d Skysčio vamzdis
e Skysčio vamzdžio izoliacija

f Užbaigimo juosta

2 Uždėkite techninės priežiūros dangtį.

Jungiklių dėžutėje NĖRA atsilaisvinusių jungčių arba
sugedusių elektros komponentų.

Patalpose ir lauke naudojamų įrenginių viduje NĖRA
sugadintų komponentų arba suspaustų vamzdžių.

NĖRA aušalo nuotėkio.

Aušalo vamzdžiai (dujinio ir skysto) turi šilumos izoliaciją.

Sumontuoti tinkamo dydžio ir tinkamai izoliuoti vamzdžiai.

Lauke naudojamo įrenginio stabdymo vožtuvai (dujų ir
skysčio) visiškai atidaryti.

Išorinė instaliacija tarp lauke ir patalpose naudojamų
įrenginių sumontuota pagal šį dokumentą ir taikomus
teisės aktus.

Drenažas

Įsitikinkite, kad skysčiai sklandžiai nuteka.
Galima pasekmė: Gali lašėti vandens kondensatas.

Patalpos blokas priima naudotojo sąsajos signalus.

Vidiniam sujungimui panaudoti nurodyti jungiamieji
laidai.

5.2 Kontrolinis sąrašas pradedant eksploatuoti

Oro išleidimas.

4.7 Apie kompresorių

PAVOJUS: GALIMAS SPROGIMAS

▪ Kompresoriui nuimti panaudokite vamzdžių pjoviklį.
▪ NENAUDOKITE kietojo litavimo antgalio.
▪ Naudokite tik patvirtintus šaltnešius ir tepimo

priemones.

PAVOJUS: GALIMA NUSIDEGINTI

NELIESKITE kompresoriaus plikomis rankomis.

5 Paruošimas naudoti

PASTABA

NIEKADA nenaudokite įrenginio be termistorių ir (arba)
slėgio jutiklių / jungiklių. Gali sudegti kompresorius.

5.1 Kontrolinis sąrašas prieš eksploatacijos pradžią

NENAUDOKITE sistemos neįvykdę šių sąlygų:

Patalpose naudojamas įrenginys tinkamai pritvirtintas.

Lauke naudojamas įrenginys tinkamai pritvirtintas.

Bandomasis paleidimas.

5.3 Bandomasis paleidimas

Būtina sąlyga: maitinimo rodikliai TURI patekti į nurodytą

diapazoną.
Būtina sąlyga: eksploatacijos bandymą galima atlikti vėsinimo arba

šildymo režimu.
Būtina sąlyga: eksploatacijos bandymą reikia atlikti vadovaujantis

patalpos bloko eksploatacijos vadovu, kad visos funkcijos ir dalys
veiktų tinkamai.

1 Vėsinimo režimu pasirinkite žemiausią programuojamą

temperatūrą. Šildymo režimu pasirinkite aukščiausią
programuojamą temperatūrą. Prireikus eksploatacijos bandymą
galima išjungti.

2 Atlikę eksploatacijos bandymą, nustatykite įprastą temperatūros

lygį. Vėsinimo režimu: 26~28°C, šildymo režimu: 20~24°C.

3 Sistema nustoja veikti praėjus 3minutėms nuo bloko išjungimo.

INFORMACIJA

▪ Net ir išjungtas, įrenginys vartoja energiją.
▪ Įjungus maitinimą po energijos tiekimo trūkio,

grąžinamas paskutinis parinktas režimas.

6 Konfigūracija

Sistema tinkamai įžeminta, o įžeminimo gnybtai užveržti.

6.1 Infrastruktūros režimo nustatymas

Saugikliai arba vietiniai apsaugos įtaisai turi būti

įrengiami pagal šį dokumentą ir NEAPEITI.
Maitinimo šaltinio įtampa atitinka įrenginio

identifikacinėje etiketėje nurodytą įtampą.

RXA42+50A2V1B
R32 padalytoji serija
3P517827-2 – 2017.12

Nutraukus PCB trumpiklį J6, veikimo diapazonas išsiplės iki –15°C.
Pramoninis režimas išsijungs, jei lauko temperatūra nukris žemiau –
20°C ir vėl įsijungs, kai temperatūra vėl pakils.

Įrengimo vadovas

11

7 Trikčių šalinimas

a

d

b

c

J6
J4
J9
J5
J7
J8
J12

c

b

e

d

d

a

Kaip nutraukti trumpiklį J6

1 Nuimkite viršutinę lauko bloko plokštę.
2 Nuimkite priekinę plokštę.
3 Nuimkite apsaugos nuo lašėjimo dangtį.
4 Nutraukite trumpiklį J6 lauko bloko PCB.

a Priekinė plokštė

b Viršutinė plokštė

c Apsaugos nuo lašėjimo dangtis

d Trumpikliai

INFORMACIJA

▪ Patalpos blokas dėl įsijungiančio ir išsijungiančio lauko

bloko ventiliatoriaus gali su pertrūkiais generuoti
triukšmą.

▪ Patalpose, kur naudojamas pramoninis režimas,

NENAUDOKITE drėkintuvų ar kitų drėgnumą galinčių
padidinti įtaisų.

▪ Nutraukus trumpiklį J6, patalpos bloko ventiliatorius

nustatomas veikti didžiausiomis apsukomis.

▪ NENAUDOKITE šios nuostatos gyvenamajame pastate

arba biure, kur dirba žmonės.

7 Trikčių šalinimas

7.1 Trikčių diagnostika pagal lauko bloko PCB šviesos diodus

Šviesos diodas Diagnostika

Mirksi Normalu.

▪ Patikrinkite patalpos bloką.

Šviečia ▪ Išjunkite ir vėl įjunkite maitinimą, tada

patikrinkite šviesos diodą po maždaug
3 minučių.
Jei šviesos diodas vėl įsijungia, vadinasi
sugedo lauko bloko PCB.

Nešviečia 1 Maitinimo įtampa (energijai taupyti).

2 Elektros tiekimo triktis.
3 Išjunkite ir vėl įjunkite maitinimą, tada

patikrinkite šviesos diodą po maždaug
3 minučių.
Jei šviesos diodas vėl įsijungia, vadinasi
sugedo lauko bloko PCB.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

▪ Kai įrenginys neveikia, PCB šviesos diodai išsijungia,

kad būtų taupoma energija.

▪ Net kai šviesos diodai nešviečia, kontaktų blokas ir

PCB gali būti maitinami.

8 Išmetimas

PASTABA

NEBANDYKITE išmontuoti sistemos patys: sistemos
išmontavimo, tvarkyti šaltnešio, alyvos ir kitų komponentų
tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą
pakartotinio panaudojimo, perdirbimo ir utilizavimo įstaigą.

8.1 Sistemos išsiurbimas

Pavyzdys: tausodami aplinką, išsiurbkite sistemą perkeldami arba

išmesdami įrenginį.

PAVOJUS: GALIMAS SPROGIMAS
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite

sumažinti slėgį sistemoje ir šaltnešio kontūre yra nuotėkis:

▪ NENAUDOKITE bloko automatinio slėgio mažinimo

funkcijos, kuri leidžia surinkti visą šaltnešį iš sistemos į
lauko bloką. Galima pasekmė: Kompresoriaus
savaiminis užsiliepsnojimas ir sprogimas dėl oro
patekimo į veikiantį kompresorių.

▪ Naudokite atskirą rekuperacijos sistemą, kad bloko

kompresorius NEVEIKTŲ.

PASTABA

Išsiurbdami sistemą, prieš nuimdami aušalo vamzdelius
sustabdykite kompresorių. Jei išsiurbiant sistemą
kompresorius vis dar veikia ir stabdymo vožtuvas yra
atidarytas, į vidų bus įsiurbiama oro. Dėl neįprasto slėgio
aušalo sistemoje gali sugesti kompresorius ir būti pažeista
sistema.

Atliekant siurblio išjungimo procedūrą, visas šaltnešis ištraukiamas iš
sistemos į lauko bloką.

1 Nuimkite vožtuvo dangtelį nuo skysčio ir dujų uždarymo

vožtuvų.

2 Atlikite priverstinio vėsinimo procedūrą. Žr. skirsnį 12.

puslapyje "8.2Priverstinio vėsinimo paleidimas ir išjungimas".

3 Po 5–10 minučių (jei lauke – itin šalta (<−10°C) – po 1–

2 minučių) šešiabriauniu raktu uždarykite skysčio uždarymo
vožtuvą.

4 Patikrinkite kolektorių, ar pasiektas vakuumo lygis.
5 Po 2–3 minučių uždarykite dujų uždarymo vožtuvą ir

sustabdykite priverstinio vėsinimo procedūrą.

a Dujų uždarymo vožtuvas
b Uždarymo kryptis
c Šešiabriaunis raktas
d Vožtuvo dangtelis
e Skysčio uždarymo vožtuvas

8.2 Priverstinio vėsinimo paleidimas ir išjungimas

Priverstinio vėsinimo procedūrą galima atlikti 2metodais.
▪ 1 metodas: naudojant patalpos bloko ON/OFF jungiklį (jei jis yra

patalpos bloke).

RXA42+50A2V1B

R32 padalytoji serija

3P517827-2 – 2017.12

Įrengimo vadovas

12

▪ 2 metodas: naudojant patalpos bloko naudotojo sąsają.

8.2.1 Kaip paleisti/ stabdyti priverstinį
vėsinimą naudojantis patalpos bloko
įjungikliu/ išjungikliu

1 Paspauskite ON/OFF jungiklį ir palaikykite bent 5sekundes.

Rezultatas: įrenginys pradeda veikti.

Pastaba: priverstinis vėsinimas automatiškai stabdomas po

15minučių.

2 Norėdami sustabdyti procedūrą anksčiau, paspauskite ON/OFF

jungiklį.

8.2.2 Kaip paleisti/ stabdyti priverstinį
vėsinimą naudojantis patalpos bloko
naudotojo sąsaja

1 Nustatykite vėsinimo veikimo režimą.

Procedūros aprašą rasite patalpos bloko įrengimo vadovo skirsnyje
"Kaip atlikti eksploatacijos bandymą".

Pastaba: priverstinis vėsinimas automatiškai stabdomas maždaug
po 30minučių.

2 Norėdami sustabdyti procedūrą anksčiau, paspauskite ON/OFF

jungiklį.

8 Išmetimas

INFORMACIJA

Jei naudojamas priverstinis vėsinimas ir lauko temperatūra
<−10°C, saugos įtaisas gali neleisti įrangai veikti.

▪ Pašildykite ant lauko bloko įrengtą lauko temperatūros

termistorių iki ≥−10°C temperatūros. Rezultatas:
procedūra prasidės.

RXA42+50A2V1B
R32 padalytoji serija
3P517827-2 – 2017.12

Įrengimo vadovas

13

9 Techniniai duomenys

,

A

INDOOR

OUTDOOR

Taikomų dalių ir numeracijos informacijos rasite ant įrenginio pateiktoje elektros instaliacijos schemoje. Visų dalių numeracija vykdoma

arabiškais skaitmenimis didėjančia tvarka, tolesnėje apžvalgoje ji žymima simboliu "*" dalies kode.

Suvienodintos elektros instaliacijos schemos legenda

: JUNGTUVAS

: SUJUNGIMAS

: JUNGTIS

: ĮŽEMINIMAS

: VIETINAI LAIDAI

: SAUGIKLIS

: PATALPOS BLOKAS

: LAUKO BLOKAS

: APSAUGINIS ĮŽEMINIMAS

: APSAUGINIS ĮŽEMINIMAS (SRAIGTAS)

: LYGINTUVAS

: RELĖS JUNGTIS

: TRUMPOJO JUNGIMO JUNGTIS

: KONTAKTAS

: KONTAKTŲ JUOSTA

: LAIDŲ SPAUSTUKAS

WHT : BALTAS

YLW : GELTONAS

PNK : ROŽINIS

PRP, PPL : VIOLETINIS

RED : RAUDONAS

GRN : ŽALIAS

GRY : PILKAS

ORG : ORANŽINIS

BLK : JUODAS

BLU : MĖLYNAS

BRN : RUDAS

A*P : SPAUSDINTINĖS SCHEMOS PLOKŠTĖ
BS* : ĮJUNGIMO / IŠJUNGIMO MYGTUKAS,
VALDYMO JUNGIKLIS
BZ, H*O : ZIRZEKLIS
C* : KONDENSATORIUS
AC*, CN*, E*, HA*, HE*, HL*, HN*, : SUJUNGIMAS, JUNGTIS
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : DIODAS
DB* : DIODŲ TILTELIS
DS* : "DIP" JUNGIKLIS
E*H : ŠILDYTUVAS
F*U, FU* (SAVYBES RASITE : SAUGIKLIS
PCB, ĮRENGINIO VIDUJE)
FG* : JUNGTIS (RĖMO ĮŽEMINIMAS)
H* : LAIDŲ PYNĖ
H*P, LED*, V*L : KONTROLINĖ LEMPUTĖ, ŠVIESOS DIODAS
HAP : ŠVIESOS DIODAS (VEIKIMO STEBĖJIMO, ŽALIAS)
HIGH VOLTAGE : AUKŠTOJI ĮTAMPA
IES : JUTIKLIS "INTELLIGENT EYE"
IPM* : IŠMANUSIS MAITINIMO MODULIS
K*R, KCR, KFR, KHuR, K*M : MAGNETINĖ RELĖ
L : TEKA SROVĖ
L* : RITĖ
L*R : REAKTORIUS
M* : ŽINGSNINIS VARIKLIS
M*C : KOMPRESORIAUS VARIKLIS
M*F : VENTILIATORIAUS VARIKLIS
M*P : IŠLEIDIMO SIURBLIO VARIKLIS
M*S : SUKIOJIMO VARIKLIS
MR*, MRCW*, MRM*, MRN* : MAGNETINĖ RELĖ
N : NEUTRALUS
n=*, N=* : PRAGINŲ PRO FERITO ŠERDĮ SKAIČIUS
PAM : MODULIUOJAMOS AMPLITUDĖS IMPULSAS
PCB* : SPAUSDINTINĖS SCHEMOS PLOKŠTĖ
PM* : MAITINIMO MODULIS

PS : MAITINIMO ŠALTINIO PERJUNGIMAS
PTC* : TERMISTORIAUS PTC
Q* : IZOLIUOTŲJŲ VARTŲ DVIPOLIS
TRANZISTORIUS (IGBT)
Q*DI : NUOTĖKIO Į ĮŽEMINIMO GRANDINĘ
JUNGTUVAS
Q*L : APSAUGA NUO PERKROVOS
Q*M : TERMOJUNGIKLIS
R* : VARŽAS
R*T : TERMISTORIUS
RC : IMTUVAS
S*C : RIBINIS JUNGIKLIS
S*L : PLŪDINIS JUNGIKLIS
S*NPH : SLĖGIO JUTIKLIS (AUKŠTAS SLĖGIS)
S*NPL : SLĖGIO JUTIKLIS (ŽEMAS SLĖGIS)
S*PH, HPS* : SLĖGIO JUNGIKLIS (AUKŠTAS SLĖGIS)
S*PL : SLĖGIO JUNGIKLIS (ŽEMAS SLĖGIS)
S*T : TERMOSTATAS
S*RH : DRĖGNUMO JUTIKLIS
S*W, SW* : VALDYMO JUNGIKLIS
SA*, F1S : VIRŠĮTAMPIO STABDIKLIS
SR*, WLU : SIGNALO IMTUVAS
SS* : RINKIKLIS
SHEET METAL : KONTAKTŲ JUOSTOS FIKSUOTOJI PLOKŠTĖ
T*R : TRANSFORMATORIUS
TC, TRC : SIŲSTUVAS
V*, R*V : VARISTORIUS
V*R : DIODŲ TILTELIS
WRC : BELAIDIS NUOTOLINIS VALDIKLIS
X* : KONTAKTAS
X*M : KONTAKTŲ JUOSTA (BLOKAS)
Y*E : ELEKTRONINIO PLĖTIMOSI VOŽTUVO RITĖ
Y*R, Y*S : REVERSINIO ELEKTROMAGNETINIO
VOŽTUVO RITĖ
Z*C : FERITO ŠERDIS
ZF, Z*F : TRIUKŠMO FILTRAS

9 Techniniai duomenys

Naujausių techninių duomenų dalinį rinkinį galima rasti regioninėje Daikin svetainėje (prieinamoje viešai). Visas naujausių techninių duomenų
rinkinys yra Daikin ekstranete (būtinas autentifikavimas).

9.1 Elektros instaliacijos schema

Įrengimo vadovas

14

RXA42+50A2V1B

R32 padalytoji serija

3P517827-2 – 2017.12

9.2 Vamzdžių schema

1

2

3

4

Dujų uždarymo vožtuvas

su priežiūros anga

Aukšto slėgio jungiklis

Automatinis

nustatymas

iš naujo

Filtras

Dujų resiveris

Duslintuvas

Kapiliarinis vamzdelis

Šilumokaičio termistorius

Šaltnešio srautas

Šildymas

Vėsinimas

Elektroninis išsiplėtimo vožtuvas

Išorinis vamzdynas

Išorinis vamzdynas

Skysčio uždarymo vožtuvas

Slėginis akumuliatorius

Kompresorius

Išleidimo vamzdžio termistorius

Duslintuvas

ĮJUNGTA: šildymas

Keturšakis vožtuvas

Duslintuvas

Duslintuvas

Duslintuvas su filtru

Lauko oro temperatūros termistorius

Šilumokaitis

Propelerinis ventiliatorius

M

( )

( )

EV

1-4

S1PH

·6.4· CuT

·4.0· CuT

·7.9· CuT

·7.9· CuT

·7.9· CuT

·7.9· CuT

·7.9· CuT

·7.9· CuT

·7.9· CuT

·7.9· CuT

·4.0· CuT

·4.0· CuT

·7.9· CuT

·4.0· CuT

·12.7· CuT

·6.4· CuT

·12.7· CuT

·12.7· CuT

·12.7· CuT

·9.5· CuT

·9.5· CuT

·9.5· CuT

·9.5· CuT

·7.9· CuT

·7.9· CuT

·12.7· CuT

·12.7· CuT

·6.4· CuT

·6.4· CuT

·6.4· CuT

·6.4· CuT

·9.5· CuT

·9.5· CuT

Duslintuvas

9.2.1 Vamzdžių schema: lauke naudojamas įrenginys

9 Techniniai duomenys

Įrangos PED kategorijos – aukštojo slėgio jungiklis: IVkategorija; kompresorius: IIkategorija; kita art. 4§3 įranga.

RXA42+50A2V1B
R32 padalytoji serija
3P517827-2 – 2017.12

Įrengimo vadovas

15
