Daikin FTXM20K3V1B, FTXM25K3V1B Operation manuals [fi]

DAIKIN ROOM AIR CONDITIONER

KÄYTTÖOHJEET

R32

MALLIT

FTXM20K3V1B
FTXM25K3V1B

Toiminto

Mukavuutta ja
energiansäästöä varten

ÄLYKÄS SILMÄ -toiminto

ÄLYKÄS SILMÄ -anturi tunnistaa ihmisten liikkeet huoneessa.
Jos huoneessa ei ole ketään yli 20 minuuttiin, laite siirtyy
automaattisesti virransäästötoimintaan.

Sivu 16

VIIKKOAJASTIN

Jopa 4 ajastinasetusta voidaan tallentaa kullekin viikon päivälle
perheen elämäntyylin mukaan. VIIKKOAJASTIN-toiminnolla voit
asettaa käynnistymis-/sammumisajan ja halutun lämpötilan.

Sivu 23

Muut toiminnot

MUKAVA ILMAVIRTA HILJAINEN ULKOYKSIKKÖ EKO

Ilmavirtauksen suunta on ylöspäin
JÄÄHDYTYS-toiminnassa ja alaspäin
LÄMMITYS-toiminnassa. Tämä toiminto
estää kylmää tai kuumaa ilmaa
puhaltamasta suoraan kehoon.

1

Sivu 15

HILJAINEN ULKOYKSIKKÖ -toiminta
pienentää ulkoyksikön melutasoa. Tämä
toiminto on hyödyllinen naapurustoon
kohdistuvan melun rajoittamisessa.

Sivu 19

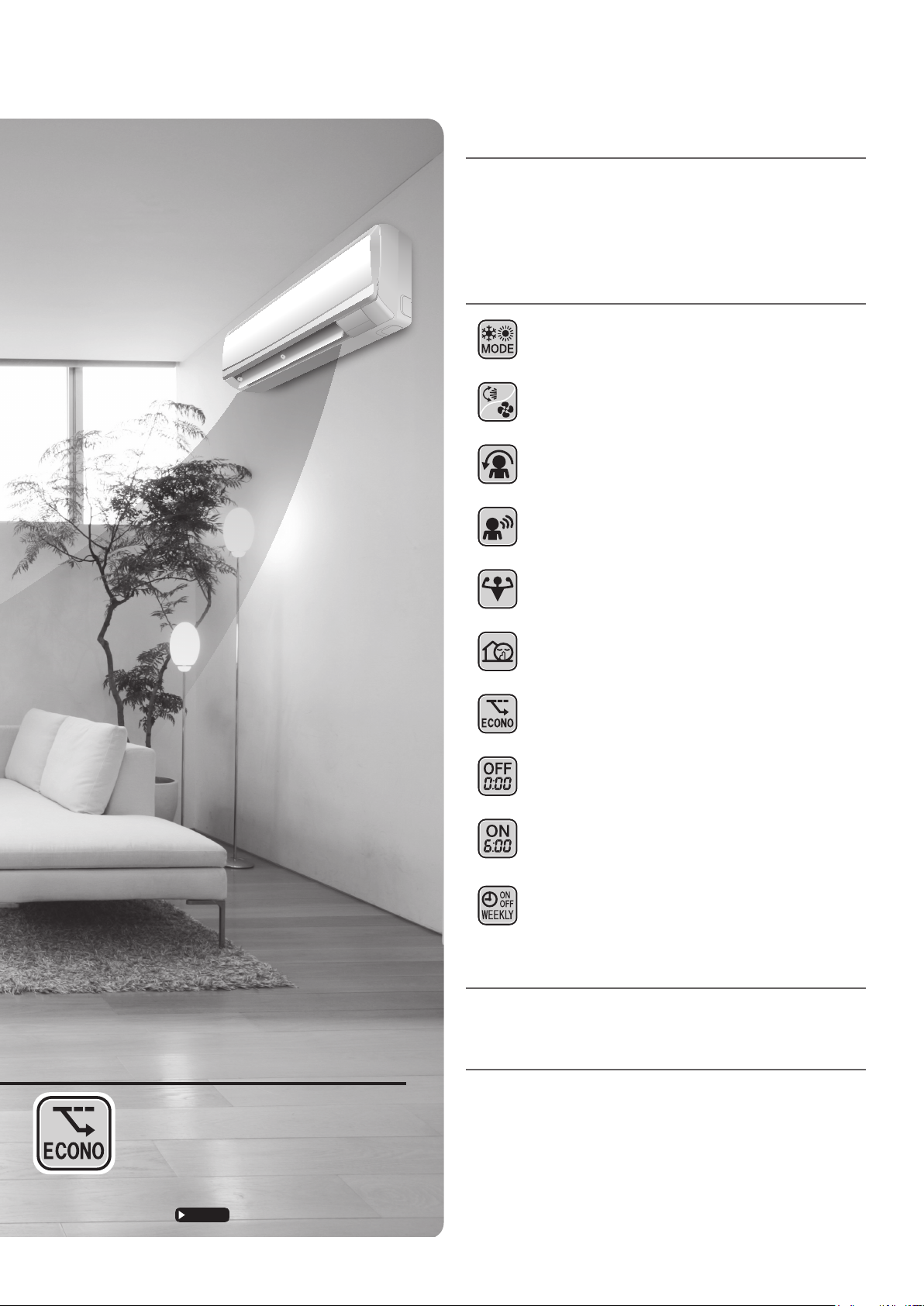

Sisältö

■

Lue ennen käyttöä

Varotoimet  ...................................................... 3

Osien nimet  .................................................... 5

Valmistelu ennen käyttöä  ................................ 9

■

Käyttö

Toiminnot AUTOMAATTINEN ·
KUIVAUS · JÄÄHDYTYS ·

LÄMMITYS · TUULETIN .................... 11

Ilmavirran suunnan

ja nopeuden säätäminen ...................13

MUKAVA ILMAVIRTA -toiminto ..........15

ÄLYKÄS SILMÄ -toiminto ..................16

VOIMAKAS-toiminto ..........................18

HILJAINEN

ULKOYKSIKKÖ -toiminta ..................19

EKO-toiminto .....................................20

SAMMUTUSAJASTIN-toiminto ..........21

KÄYNNISTYSAJASTIN-toiminto .......22

VIIKKOAJASTIN-toiminto ..................23

■

Kunnossapito

Hoito ja puhdistus  ........................................  29

Tämä toiminto mahdollistaa
tehokkaan käytön rajoittamalla
enimmäisvirrankulutusta. Se on
hyödyllistä, kun ilmastointilaitetta ja
muita sähkölaitteita käytetään yhtä
aikaa.

Sivu 20

■

Vianetsintä

Vianetsintä  ...................................................  34

Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat
alkuperäisten ohjeiden käännöksiä.

2

Varotoimet

Lue oppaan varotoimet huolellisesti
ennen kuin käytät yksikköä.

Tämä laite käyttää R32-jäähdytysnestettä.

• Säilytä tämä käsikirja paikassa, jossa se on käyttäjän helposti löydettävissä.

• Lue oppaan varotoimet huolellisesti ennen kuin käytät yksikköä.

• Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön liikkeissä, kevyessä teollisuudessa ja maatiloilla,
sekä maallikoiden käyttöön kaupallisissa toimissa.

• Äänenpainetaso on alle 70 dB (A).

• Tässä kuvatut varotoimet on luokiteltu joko VAROITUS- tai HUOMIO-tyyppisiksi. Molemmat tyypit sisältävät tärkeitä
turvallisuuteen liittyviä tietoja. Muista noudattaa aina kaikkia varotoimia.

VAROITUS

Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
vammautumisen tai kuoleman.

Älä koskaan yritä. Muista noudattaa ohjeita. Muista tehdä maadoitus.

• Säilytä lukemisen jälkeen tätä opasta kätevässä paikassa, jotta voit katsoa sitä tarvittaessa. Jos laitteisto siirretään uudelle
käyttäjälle, muista antaa myös opas.

VAROITUS

• Laitetta on säilytettävä paikassa, missä ei ole jatkuvasti käytössä olevia palolähteitä (esim. avoliekki, kaasulaite tai
sähkölämmitin).

• Jotta välttyisit tulipalolta, räjähdykseltä tai loukkaantumiselta, älä käytä laitetta, kun vahingollisia kaasuja (esim.
syttyviä tai syövyttäviä) havaitaan lähellä yksikköä.

• Pitkäkestoinen suora altistuminen ilmastointilaitteen viileälle tai lämpimälle ilmavirralle tai liian kuumalle tai kylmälle
ilmalle voi olla haitallista terveydelle.

• Älä aseta esineitä tai koske kädelläsi laitteen tulo- tai poistoilmakanaviin. Kosketus ilmastointilaitteen
suurinopeuksiseen tuulettimeen voi aiheuttaa vammautumisen tai vahinkoa tuotteelle.

• Älä yritä korjata, purkaa, uudelleenasentaa tai muokata ilmastointilaitetta itse, koska se voi aiheuttaa vesivuodon,
sähköiskun tai tulipalon.

• Älä käytä syttyviä suihkeita ilmastointilaitteen lähellä, tai muuten seurauksena voi olla tulipalo.

• Älä käytä muuta kylmäainetta kuin ulkoyksikössä osoitettua (R32), kun asennat, siirrät tai korjaat laitetta. Muiden
kylmäaineiden käyttö voi aiheuttaa ongelmia tai vaurioita yksikköön sekä vammautumisia.

• Älä käytä laitetta märin käsin sähköiskuvaaran takia.

• Älä pese ilmastointilaitetta vedellä, sillä se voi aiheuttaa sähköiskuja tai tulipalon.

• Älä aseta vesisäiliöitä (esimerkiksi kukkamaljakoita) laitteen päälle, sillä se saattaa aiheuttaa sähköiskuja tai
tulipalon.

• Kylmäainevuoto voi aiheuttaa tulipalon. Jos ilmastointilaite ei toimi oikein, ts. ei viilennä tai lämmitä ilmaa, syynä voi
olla kylmäainevuoto. Kysy lisätietoja jälleenmyyjältä. Ilmastointilaitteessa oleva kylmäaine on turvallista eikä se
tavallisesti vuoda.
Jos vuoto kuitenkin tapahtuu, aine voi avotuleen, lämmittimeen tai keittotasoon osuessaan tuottaa haitallisia kaasuja.
Älä käytä ilmastointilaitetta, ennen kuin valtuutettu huoltoedustaja on tarkistanut, että vuoto on korjattu.

• Älä yritä asentaa tai korjata ilmastointilaitetta itse. Vääränlainen työskentely saattaa aiheuttaa vuodon, sähköiskuja
tai tulipalon. Pyydä jälleenmyyjää tai ammattitaitoista henkilöä suorittamaan asennus- ja kunnossapitotyöt.

• Jos ilmastointilaitteessa on toimintahäiriö (esimerkiksi se haisee palaneelta), katkaise laitteesta virta ja ota yhteyttä
paikalliseen jälleenmyyjään. Laitteen käytön jatkaminen näissä oloissa saattaa vaurioittaa laitetta tai aiheuttaa
sähköiskuja tai tulipaloja.

• Muista asentaa vikavirtasuojakytkin. Jos vikavirtasuojakytkintä ei asenneta, seurauksena voi olla sähköiskuja tai
tulipalo.

• Muista maadoittaa laite. Älä maadoita laitetta vesijohtoputkeen, ukkosenjohdattimeen tai puhelimen
maadoitusjohtoon. Virheellinen maadoitus voi aiheuttaa sähköiskuja.

Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
omaisuusvahingon tai vammoja, jotka saattavat olosuhteista
riippuen olla vakavia.

HUOMIO

3

HUOMIO

• Älä käytä ilmastointilaitetta muuhun kuin sen aiottuun käyttötarkoitukseen. Älä käytä ilmastointilaitetta
tarkkuusmittarien, ruokatarvikkeiden, eläinten tai taideteosten viilentämiseen, sillä se saattaa aiheuttaa häiriöitä,
vikoja tai vammoja viilennyksen kohteessa.

• Pidä kasvit ja eläimet poissa ilmastointilaitteen suorasta ilmavirrasta, koska sillä voi olla haittavaikutuksia. Älä aseta
avotulta tuottavia laitteita paikkaan, jossa ne altistuvat laitteesta tulevalle ilmavirralle, sillä se saattaa heikentää
polttimen tehoa.

• Älä tuki tulo- tai poistoilmakanavia. Ilmavirran estyminen saattaa heikentää laitteen suorituskykyä tai aiheuttaa ongelmia.

• Älä istu ulkoyksikön päälle, aseta esineitä yksikön päälle tai vedä yksikköä. Seurauksena voi olla onnettomuuksia,
kuten kaatuminen tai putoaminen, mikä voi aiheuttaa loukkaantumisen, tuotteen toimintahäiriön tai tuotevaurioita.

• Älä aseta kosteudelle arkoja esineitä ulko- tai sisäyksiön alle. Laitteeseen tai kylmäaineputkiin tiivistyvän kosteuden,
ilmansuodattimeen kertyvän lian tai putkiston tukoksen takia laitteesta voi tietyissä oloissa tippua nestettä, joka voi
vahingoittaa laitteen alla olevia esineitä.

• Jos laitetta on käytetty pitkään, tarkista, ettei jalustassa ja sen kiinnikkeissä ole vaurioita. Jos vaurioita ei korjata, laite
voi pudota ja aiheuttaa vammoja.

• Älä kosketa tuloilmakanavaa tai ulko- tai sisäyksikön alumiiniripoja loukkaantumisvaaran takia.

• Laitetta ei ole tarkoitettu valvomattomien lapsien tai huonokuntoisten ihmisten käytettäväksi. Seurauksena voi olla
haittaa kehon toiminnoille ja terveysvaaroja.

• Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella tai sen kauko-ohjaimella. Jos lapsi käyttää laitetta
vahingossa väärin, se voi aiheuttaa fyysisiä haittoja ja vahingoittaa terveyttä.

• Vältä iskuja sisä- ja ulkoyksiköihin. Muussa tapauksessa seurauksena voi olla tuotevaurioita.

• Älä aseta tulenarkoja esineitä, esimerkiksi suihkepulloja, alle 1 m:n etäisyydelle ilmanpoistosta.
Suihkepullot voivat räjähtää sisä- tai ulkoyksikön kuuman ilman seurauksena.

• Varo, etteivät lemmikit voi virtsata ilmastointilaitteen päälle. Ilmastointilaitteeseen virtsaaminen voi aiheuttaa
sähköiskuja tai tulipalon.

• Hapenpuutteen välttämiseksi huolehdi huoneen riittävästä tuuletuksesta, jos ilmastointilaitteen kanssa käytetään
poltinta tai vastaavaa laitetta.

• Muista pysäyttää laitteen toiminta, kääntää virtakytkin sammutusasentoon ja irrottaa virtajohto ennen laitteen
puhdistamista. Muussa tapauksessa seurauksena voi olla sähköisku ja vammoja.

• Käytä ilmastointilaitetta vain määritetyn virransyöttöpiirin kanssa. Muu kuin määritetty virransyöttö voi aiheuttaa
sähköiskuja, ylikuumentumista ja tulipalon.

• Järjestä tyhjennysletku siten, että laite voi tyhjentyä hyvin. Vaillinainen tyhjennys voi aiheuttaa rakennuksen,
huonekalujen jne. kastumisen.

• Älä sijoita mitään laitteita ulkoyksikön viereen äläkä anna kuivien lehtien tai muiden roskien kerääntyä sen ympärille.
Lehtikasat houkuttelevat pieneläimiä, jotka voivat joutua sisään laitteeseen. Laitteeseen päädyttyään tällaiset eläimet
voivat sähköosiin koskiessaan aiheuttaa vikoja, savunmuodostusta tai tulipalon.

• Älä aseta esineitä sisäyksikön ympärille.
Se voi vaikuttaa heikentävästi suoritustehoon, tuotteen laatuun ja ilmastointilaitteen käyttöikään.

• Tätä laitetta ei ole tarkoitettu henkilöiden, joilla on heikentyneitä fyysisiä, psyykkisiä tai aisteihin liittyviä ominaisuuksia
tai joilta puuttuu tietoa käytöstä, käytettäväksi, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille
laitteen käyttöä koskevaa valvontaa tai opastusta.
Pidä poissa lasten ulottuvilta, jotta he eivät leiki laitteella.

Asennuspaikka.

■

Jos haluat asentaa ilmastointilaitteen seuraavantyyppisiin ympäristöihin, kysy tietoja jälleenmyyjiltä.

• Paikat, joissa on öljyinen ympäristö tai jossa on höyryä tai nokea.

• Suolainen ympäristö, kuten rannikkoalue.

• Paikat, joissa on suldikaasua, kuten kuumat lähteet.

• Paikat, joissa lumi voi tukkia ulkoyksikön.

• Sisäyksikkö on vähintään 1 metrin päässä televisioista tai radioista (yksikkö voi aiheuttaa häiriötä kuvaan tai ääneen).

• Ulkoyksikön tyhjennys on vietävä paikkaan, jossa on hyvä vedenpoisto.

Huomioi melun aiheuttama häiriö naapureille.

■

Valitse asennusta varten seuraavanlainen paikka.

• Paikka, joka kestää yksikön painon ja joka ei voimista käyttömelua tai -tärinää.

• Paikka, jossa ulkoyksikön poistoilma tai käyttömelu ei häiritse naapureita.

Sähkötyöt ja järjestelmän siirtäminen.

• Käytä virransyöttöön erillistä virtapiiriä, joka on omistettu ilmastointilaitteelle.

• Ilmastointilaitteen siirtäminen vaatii erityisiä tietoja ja taitoja. Kysy neuvoja jälleenmyyjältä, jos siirtäminen on pakollista
muuttamisen tai remontoinnin takia.

4

Osien nimet

Sisäyksikkö

Etupaneeli

Poistoilma

Siivekkeet (pystylevyt)

• Siivekkeet ovat ilmanpoiston
sisäpuolella.

Läppä (vaakalevy)

Sivu 13

Sivu 13

Tuloilma

Mallinimilevy

ÄLYKÄS SILMÄ­anturi

• Tunnistaa ihmisten liikkeet
ja vaihtaa automaattisesti
normaalin toiminnan ja
virransäästötilan välillä.

Sivu 16

Huonelämpötila-anturi

• Tunnistaa yksikön ympärillä
olevan ilman lämpötilan.

Signaalivastaanotin

• Signaalivastaanotin vastaanottaa
signaaleja kauko-ohjaimesta.

• Kun yksikkö vastaanottaa signaalin,
kuulet äänimerkin.

Tilanne Äänityyppi

Toiminnan alkaminen piip-piip

Asetuksia muutettu piip

Toiminnan

loppuminen

pitkä piippaus

Näyttö

TOIMINNAN merkkivalo
(vihreä)

AJASTIMEN merkkivalo
(keltainen)

ÄLYKÄS SILMÄ -valo
(vihreä)

Sisäyksikön PÄÄLLÄ/POIS-kytkin

• Paina kytkintä kerran toiminnan aloittamiseksi.
Pysäytä painamalla kerran uudelleen.

• Käyttötilan asetukset on esitetty seuraavassa taulukossa.

Tila Lämpötila-asetus Ilman virtausnopeus

AUTOMAATTINEN 25°C AUTOMAATTINEN

• Tätä kytkintä voidaan käyttää, kun kauko-ohjainta ei ole.

Sivu 21

Sivu 16

5

■

Avaa etupaneeli

Ilmansuodatin

Ulkoyksikkö

• Ulkoyksikön ulkonäkö voi poiketa joissakin malleissa.

Tuloilma

(takana ja sivulla)

Poistoilma

Fotokatalyyttinen
titaaniapatiitti­ilmansuodatin

Ulkolämpötila-anturi
(takana)

Tyhjennysletku

Maaliitin

• Tämän kannen takana.

Mallinimilevy

Kylmäaineputkisto ja
yksikön välinen johdotus

6

Osien nimet

Kauko-ohjain

Signaalilähetin

Vastaanotin

• Tähtää lähetin sisäyksikköön kauko­ohjaimen käyttöä varten. Jos laitteen
ja kauko-ohjaimen välissä on jotakin,
joka estää signaalit, kuten verho,
laite ei toimi.

• Älä pudota kauko-ohjainta.
Älä kastele kauko-ohjainta.

• Käytön maksimietäisyys on noin 7 m.

TUULETIN-asetuspainike

• Valitsee ilman virtausnopeuden
asetuksen.

Sivu 14

VOIMAKAS-painike

• VOIMAKAS toiminta.

Sivu 18

Näyttö (LCD)

• Näyttää nykyiset asetukset.
(Tässä kuvassa kunkin osion näytöt
näytetään kerralla
osoitustarkoituksessa.)

LÄMPÖTILA­säätöpainikkeet

• Muuttaa lämpötila-asetusta.

Sivu 12

PÄÄLLE/POIS-painike

• Paina painiketta kerran toiminnan
aloittamiseksi.
Pysäytä painamalla kerran
uudelleen.

Sivu 11

7

Malli ARC466A6

Etukansi

• Avaa etukansi.

Sivu 8

■

Etupaneelin avaaminen

HILJAINEN-painike

• HILJAINEN ULKOYKSIKKÖ

-toiminto.

Sivu 19

MUKAVA-painike

• MUKAVA ILMAVIRTA

-toiminto.

Sivu 15

TILA-valitsinpainike

• Valitsee käyttötilan.
(AUTOMAATTINEN/
KUIVAUS/JÄÄHDYTYS/
LÄMMITYS/TUULETIN)

Sivu 11

EKO-painike

• EKO-toiminto

Sivu 20

SUUNTA-painike

•

Ilmavirtauksen suunnan
säätäminen

.

Sivu 13

ÄLYKÄS SILMÄ

-toiminto painike

•

ÄLYKÄS SILMÄ -toiminto

.

Sivu 16

SAMMUTUSAJASTIN­painike

(YÖASETUS-tila)

Sivu 21

AJASTIMEN
PERUUTUS -painike

• Peruuttaa ajastinasetuksen.

• Ei voida käyttää
VIIKKOAJASTIN-toiminnan
kanssa.

Sivu 21, 22

VALINTA-painike

• Muuttaa PÄÄLLE/POIS­AJASTIN- ja
VIIKKOAJASTIN-asetuksia.

Sivu 21, 22, 23

: VIIKKO-painike

: OHJELMA-painike

: KOPIOI-painike

: TAKAISIN-painike

: SEURAAVA-

painike

• VIIKKOAJASTIN-toiminta.

Sivu 23

KÄYNNISTYSAJAS-

Sivu 22

TIN-painike

KELLO-painike

Sivu 10

8

Valmistelu ennen käyttöä

pidike

■

2

Muista noudattaa
oikeaa napaisuutta
( + / - )!

3

1

Kauko-ohjain

Paristojen asettaminen

1. Irrota etukansi liu'uttamalla.

2. Asenna kaksi kuivaparistoa AAA.LR03

(alkaliparisto).

3. Aseta etukansi takaisin.

■

Kauko-ohjaimen pidikkeen kiinnittäminen
seinään

1. Valitse paikka, jossa signaalit pääsevät

laitteeseen.

2. Kiinnitä pidike seinään, pilariin tai

vastaavaan sijaintiin erikseen

Ruuvit

Kauko-ohjaimen

hankittavilla ruuveilla.

3. Aseta kauko-ohjain kauko-ohjaimen

pidikkeeseen.

HUOMAA

■

Huomautuksia paristoista

• Paristoja vaihdettaessa käytä samantyyppisiä paristoja ja vaihda molemmat vanhat paristot yhtä aikaa.

• Kun järjestelmää ei käytetä pitkään aikaa, ota paristot pois.

• Paristot kestävät noin 1 vuoden. Jos kauko-ohjaimen näytön kuva alkaa heikentyä ja vastaanotto heikentyy alle vuodessa, vaihda
molemmat paristot uusiin, koko AAA.LR03 (alkaliparisto).

• Järjestelmän mukana toimitetaan paristot alkukäyttöön.
Paristojen käyttöaika voi olla lyhempi riippuen ilmastointilaitteen valmistuspäivämäärästä.

■

Huomautuksia kauko-ohjaimesta

• Älä koskaan altista kauko-ohjainta suoralle auringonvalolle.

• Signaalilähettimessä tai -vastaanottimessa oleva pöly heikentää herkkyyttä. Pyyhi pöly pehmeällä liinalla.

• Signaali saattaa häiriytyä, jos huoneessa on elektronisesti käynnistettävä loisteputkivalaisin (kuten invertterityyppinen valaisin).
Kysy neuvoja jälleenmyyjältä.

• Jos kauko-ohjaimen signaalit käyttävät vahingossa toista laitetta, siirrä kyseinen laite muualle tai kysy neuvoja jälleenmyyjältä.

9

■

Virtakytkimen kytkeminen päälle

• Kun virta on kytketty päälle, sisäyksikön läppä aukeaa ja sulkeutuu kerran
viitesijainnin asettamiseksi.

■

Kellonajan asettaminen

1. Paina painiketta .

• LCD-näytöllä näkyy " ".

• " " ja " " vilkkuvat.

2. Aseta viikonpäivä painamalla painiketta .

3. Paina painiketta .

• " " vilkkuu.

4. Aseta kellonaika painamalla painiketta .

• Voit lisätä tai vähentää aikaa nopeasti pitämällä painiketta tai painettuna.

5. Paina painiketta .

• Osoita kauko-ohjaimella sisäyksikköön, kun painat painikkeita.

• " " vilkkuu.

HUOMAA

■

Huomautuksia kellon asettamisesta

• Jos sisäyksikön sisäistä kelloa ei ole asetettu oikeaan aikaan, KÄYNNISTYSAJASTIN, SAMMUTUSAJASTIN ja VIIKKOAJASTIN eivät toimi
oikeaan aikaan.

10

Toiminnot AUTOMAATTINEN · KUIVAUS · JÄÄHDYTYS · LÄMMITYS · TUULETIN

Ilmastointilaite toimii valitussa käyttötilassa.
Seuraavalla kerralla ilmastointilaite toimii samassa käyttötilassa.

■

Toiminnon käynnistäminen

1. Paina painiketta ja valitse käyttötila.

• Jokainen painallus vaihtaa tila-asetusta järjestyksessä.

AUTOMAATTINEN

KUIVAUS JÄÄHDYTYS LÄMMITYS TUULETIN

2. Paina painiketta .

• LCD-näytössä näkyy " ".

• TOIMINNAN merkkivalo syttyy palamaan vihreänä.

Näyttö

■

Käytön lopetus

Paina painiketta uudelleen.

• " " poistuu LCD-näytöltä.

• TOIMINNON merkkivalo sammuu.

HUOMAA

LÄMMITYS

JÄÄHDYTYS

KUIVAUS

AUTOMAATTINEN

TUULETIN • Tämä tuuletin pätee vain tuulettimelle.

11

TILA Huomautuksia kustakin käyttötilasta

• Koska ilmastointilaite lämmittää huonetta ottamalla ulkoilmasta lämpöä sisälle, lämmitysteho on pienempi
alhaisemmissa ulkolämpötiloissa. Jos lämmitysteho ei riitä, on suositeltavaa käyttää toista lämmityslaitetta yhdessä
ilmastointilaitteen kanssa.

• Lämpöpumppujärjestelmä lämmittää huonetta kierrättämällä kuumaa ilmaa huoneen kaikissa osissa. LÄMMITYS­toiminnan käynnistämisen jälkeen kestää jonkin aikaa, ennen kuin huone lämpenee.

• LÄMMITYS-toiminnassa ulkoyksikössä saattaa esiintyä huurretta ja lämmityskapasiteetti voi olla heikompi. Siinä
tilanteessa järjestelmä kytketään sulatustoimintaan huurteen poistamiseksi.

• Sulatustoiminnon aikana sisäyksiköstä ei virtaa kuumaa ilmaa.

• Tämä ilmastointilaite jäähdyttää huonetta vapauttamalla lämpöä huoneen ulkopuolelle.
Siksi jäähdytysteho voi heikentyä, jos ulkolämpötila on korkea.

• Tietokonesiru poistaa huoneesta kosteutta ja yrittää säilyttää mahdollisimman suuren määrän lämpötilasta. Se
hallitsee automaattisesti lämpötilaa ja ilman virtausnopeutta, joten näitä toimintoja ei voida säätää manuaalisesti.

• AUTOMAATTISESSA toiminnassa järjestelmä valitsee sopivan käyttötilan (JÄÄHDYTYS tai LÄMMITYS) huone- ja
ulkolämpötilan perusteella ja käynnistää toiminnan.

• Järjestelmä valitsee automaattisesti uudet asetukset säännöllisin väliajoin, jotta huonelämpötila pysyisi käyttäjän
asettamalla tasolla.

■

Lämpötila-asetuksen muuttaminen

Paina painiketta .

• LCD-näytössä näkyvät kohteet muuttuvat aina, kun jompaakumpaa painiketta painetaan.

JÄÄHDYTYS-

toiminta

18–32°C 10–30°C 18–30°C

Nosta lämpötilaa painamalla painiketta
lämpötilaa painamalla painiketta .

LÄMMITYS-

toiminta

AUTOMAATTINEN

toiminta

ja laske

KUIVAUS- tai

TUULETIN-toiminta

Lämpötila-asetusta
ei voi muuttaa.

■

Käyttöolosuhteet

■

Suositeltu huonelämpötila-asetus

• Jäähdytys: 26–28°C

• Lämmitys: 20–24°C

■

Vinkkejä energiansäästöön

• Älä jäähdytä (lämmitä) huonetta liikaa.
Lämpötila-asetuksen pitäminen kohtuullisena auttaa säästämään energiaa.

• Peitä ikkunat sälekaihtimilla tai verhoilla.
Auringonvalon ja ulkoa tulevan ilman estäminen lisää jäähdytyksen (lämmityksen) tehoa.

• Tukkeutuneet ilmasuodattimet aiheuttavat tehotonta toimintaa ja tuhlaavat energiaa. Puhdista ne noin 2 viikon välein.

■

Huomautuksia käyttöolosuhteista

• Ulkoyksikkö syöttää pienen määrän virtaa sähkökomponentteihin myös silloin, kun sitä ei käytetä.
Ulkoyksikön liitäntä: 1–15 W
Ulkoyksikkö kuluttaa 40–55 W virtaa kompressorin lämmityksen aikana.

• Jos et aio käyttää ilmastointilaitetta pitkään aikaan, esimerkiksi keväällä tai syksyllä, kytke virtakytkin pois päältä.

• Käytä ilmastointilaitetta seuraavissa olosuhteissa.

• Toiminta taulukossa kuvatun kosteus- tai lämpötila-alueen ulkopuolella voi aiheuttaa sen, että turvalaite kytkee järjestelmän pois päältä.

TILA Käyttöolosuhteet Jos käyttöä jatketaan tämän alueen ulkopuolella

JÄÄHDYTYS

LÄMMITYS

KUIVAUS

Ulkolämpötila: -10–46°C
Sisälämpötila: 18–32°C
Sisäkosteus: enintään 80%

Ulkolämpötila: -15–24°C
Sisälämpötila: 10–30°C

Ulkolämpötila: -10–46°C
Sisälämpötila: 18–32°C
Sisäkosteus: enintään 80%

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Tiivistystä ja tippumista voi esiintyä sisäyksikössä.

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Tiivistystä ja tippumista voi esiintyä sisäyksikössä.

12

Ilmavirran suunnan ja nopeuden säätäminen

Voit säätää ilmavirran suuntaa mukavuuden lisäämiseksi.

■

Automaattisen heilunnan aloitus

Ilmavirtaus ylös ja alas

Paina painiketta .

• LCD-näytössä näkyy " ".

• Läppä (vaakalevy) alkaa heilua.

■

Läpän asettaminen haluttuun asentoon

• Tämä toiminto on tehokas, kun läppä on automaattisessa heilumistilassa.

Kun läppä on haluamassasi asennossa,
paina .

• " " poistuu LCD-näytöltä.

■

Siivekkeiden säätäminen haluttuun asentoon

Pidä kiinni nupista ja liikuta siivekkeitä.

• Nuppi löytyy vasemman- ja oikeanpuoleisista siivistä.

• Jos laite on asennettu huoneen nurkkaan, siivekkeet
(vaakalevyt) on suunnattava seinästä poispäin.
Siivekkeiden osoittaessa seinää kohti ilmavirta heikkenee
johtaen jäähdytystehon (tai lämmitystehon)
heikkenemiseen.

• Jos läppä on tiellä, voit siirtää sitä painamalla kauko-ohjaimen
ja säätämällä siivekkeitä.

-painiketta

13

■

KeskinopeaNopeahkoNopea

TUULETUS-toimintoLÄMMITYS-toimintoJÄÄHDYTYS- ja KUIVAUS-toiminto

Ilmavirtauksen nopeusasetuksen säätäminen

Paina painiketta .

• Aina kun painiketta painetaan, ilman virtausnopeuden asetusta muutetaan
järjestyksessä.

• Kun ilmavirtauksen asetuksena on " ", sisäyksikön hiljainen toiminta käynnistetään
ja yksikön melu hiljenee.

• Sisäyksikön hiljaisessa toiminnassa ilmavirtauksen nopeus asetetaan hitaaksi.

• Jos sisäyksikön hiljainen toiminto ei tuota haluttua lämpötilaa, muuta ilmavirtauksen
nopeusasetusta.

• KUIVAUS-tilassa ilmanvirtauksen nopeusasetusta ei voi muuttaa.

HUOMAA

■

Huomautuksia läpän kulmista

• Läpän heilunta-alue riippuu toiminnasta. (Katso kuva.)

Auto Sisäyksikkö

hiljainen

Himmeä Hitaahko

Pysäytä toiminto

MUKAVA ILMAVIRTA

• Jos ilmastointilaitetta käytetään JÄÄHDYTYS- tai KUIVAUS-tilassa läpät pysäytettynä osoittamaan alaspäin, läppä alkaa toimia
automaattisesti noin tunnin kuluttua kosteuden tiivistymisen estämiseksi.

■

Huomautus ilmavirtauksen nopeusasetuksesta

• Pienemmillä ilmavirtauksen nopeuksilla myös jäähdytyksen (lämmityksen) teho on pienempi.

Yläraja

0°

5°

45°

Alaraja

Pysäytä toiminto Pysäytä toiminto

0°

15°

Yläraja

MUKAVA ILMAVIRTA

45°

Alaraja

50°

Yläraja

0°

5°

Alaraja

45°

HUOMIO

• Käytä aina kaukosäädintä läpän kulman säätämiseen. Jos yrität liikuttaa läppää ja siivekkeitä väkisin käsillä niiden heiluessa, mekanismi
voi särkyä.

• Läppää säädettäessä on oltava varovainen, koska ilmanpoistoaukon sisäpuolella pyörivän tuulettimen nopeus on korkea.

14

MUKAVA ILMAVIRTA -toiminto

JÄÄHDYTYS-toiminta LÄMMITYS-toiminto

Ilmavirta suuntautuu ylöspäin JÄÄHDYTYS-toiminnan aikana ja alaspäin
LÄMMITYS-toiminnan aikana, mikä luo mukavamman ilmavirran, joka ei
kohdistu suoraan huoneessa oleviin henkilöihin.

■

MUKAVA ILMAVIRTA -toiminnon käynnistäminen

Paina painiketta .

• LCD-näytössä näytetään " ".

• Ilmavirtaus asetetaan "Automaattiseen" tilaan.
VIILENNYS/KUIVAUS: Läppä siirtyy ylöspäin.
LÄMMITYS: Läppä siirtyy alaspäin.

■

MUKAVA ILMAVIRTA -toiminnon pysäyttäminen

.

Paina -painiketta uudelleen.

• Läppä palaa asentoon, missä se oli ennen MUKAVA ILMAVIRTA -tilaa.

• "

" poistuu LCD-näytöltä.

HUOMAA

■

Huomautuksia MUKAVA ILMAVIRTA -toiminnosta

• Läppä siirtyy asentoon, joka estää ilman puhalluksen suoraan huoneessa olevia henkilöitä kohti.

• Toimintoja VOIMAKAS ja MUKAVA ILMAVIRTA ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• Ilmavirtauksen nopeus asetetaan AUTOMAATTINEN-tilaan. Laite pysäyttää MUKAVA ILMAVIRTA -toiminnon, mikäli ylös- ja alaspäin
suuntautuva ilmavirtaus valitaan.

15

ÄLYKÄS SILMÄ -toiminto

"ÄLYKÄS SILMÄ" on infrapuna-anturi, joka tunnistaa ihmisten liikkeet.
Jos huoneessa ei ole ketään yli 20 minuuttiin, laite siirtyy automaattisesti
virransäästötoimintaan.

■

ÄLYKÄS SILMÄ -toiminnon käynnistäminen

Paina painiketta .

• LCD-näytössä näytetään " ".

• ÄLYKÄS SILMÄ -valo syttyy palamaan vihreänä.

Näyttö

■

ÄLYKÄS SILMÄ -toiminnon peruuttaminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

• ÄLYKÄS SILMÄ -valo sammuu.

16

ÄLYKÄS SILMÄ -toiminto

[Esimerkki]

Kun huoneessa on henkilö

Normaali toiminto

Ilmastointilaite on normaalissa
toimintatilassa anturin havaitessa
ihmisten liikettä.

Kun huoneessa ei ole ketään

20 minuutin kuluttua
virransäästötoiminto

Lämpötila-asetusta muutetaan
±2°C kerrallaan.

Kun henkilö palaa
huoneeseen

Paluu normaaliin toimintoon.

Ilmastointilaite palaa normaaliin
toimintatilaan anturin havaitessa
ihmisten liikettä.

■

ÄLYKÄS SILMÄ -toiminta on hyödyllinen energiansäästössä

■

Energiansäästötoiminta

• Jos ketään ei havaita huoneessa 20 minuuttiin, energiansäästötoiminta käynnistyy.

• Tämä toiminto vaihtaa lämpötilaa asetuslämpötilaan verrattuna -2°C LÄMMITYS-toiminnossa / +2°C JÄÄHDYTYS-toiminnossa / +1°C
KUIVAUS-toiminnossa.
Kun huonelämpötila on yli 30°C, toiminnan lämpötilaa muutetaan asetuslämpötilaan verrattuna +1°C JÄÄHDYTYS-toiminnossa / +1°C
KUIVAUS-toiminnossa.

• Tämä toiminta laskee ilmavirtauksen nopeutta hieman ainoastaan TUULETIN-toiminnassa.

HUOMAA

■

Huomautuksia ÄLYKÄS SILMÄ -toiminnosta

• Käyttöalue on seuraava.

Pystykulma 90°
(Näkymä sivulta)

90°

7 m

• Anturi ei välttämättä tunnista kohteita, jotka liikkuvat yli 7 metrin etäisyydellä. (Tarkista käyttöalue.)

• Anturin tunnistusherkkyys vaihtelee sisäyksikön sijainnin, ohikulkijoiden nopeuden, lämpötila-alueen yms. mukaan.

• Anturi voi myös tunnistaa lemmikkejä, auringonvaloa, heiluvia verhoja ja peileistä heijastuvaa valoa virheellisesti ohikulkijoiksi.

• ÄLYKÄS SILMÄ -toimintoa ei voi kytkeä päälle VOIMAKKAAN toiminnon ollessa käytössä.

• YÖASETUS-tila

Sivu 21

Vaakakulma 110°
(Näkymä päältä)

55°

55°

7 m

ei käynnisty ÄLYKÄS SILMÄ -toiminnon ollessa käytössä.

HUOMIO

• Älä aseta suuria esineitä anturin läheisyyteen.
Älä myöskään sijoita lämmittimiä tai ilmankostuttimia anturin toiminta-alueelle. Anturi voi tunnistaa ei-toivottuja kohteita.

• Älä iske tai paina ÄLYKÄS SILMÄ -anturia. Tämä voi johtaa vaurioihin ja toimintahäiriöihin.

17

VOIMAKAS-toiminto

TEHOKAS-toiminta maksimoi jäähdytystehon (lämmitystehon) nopeasti kaikissa
toimintatiloissa. Tämä optimoi laitteen suorituskyvyn.

■

VOIMAKAS-toiminnon käynnistäminen

Paina painiketta toiminnan aikana.

• VOIMAKAS-toiminto päättyy 20 minuutin kuluttua. Tämän jälkeen järjestelmä palaa
ennen VOIMAKAS-toimintoa käytössä oleviin asetuksiin.

• LCD-näytössä näkyy "

■

VOIMAKAS-toiminnon pysäyttäminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

".

[Esimerkki]

■

Normaali toiminto

• Käynnistä VOIMAKAS­toiminto, kun haluat
jäähdyttää huoneen
nopeasti.

■

VOIMAKAS-toiminto

• VOIMAKAS-toiminto on
käynnissä 20 minuuttia.

■

Normaaliin
toimintoon
palaaminen

HUOMAA

■

Huomautuksia VOIMAKAS-toiminnosta

• Kaikki toiminnot eivät ole käytettävissä VOIMAKAS-toiminnon ollessa käytössä.

• VOIMAKAS-toimintoa ei voi käyttää yhtä aikaa toimintojen EKO, MUKAVA ILMAVIRTA ja HILJAINEN ULKOYKSIKKÖ kanssa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• VOIMAKAS-toiminto voidaan ottaa käyttöön vain laitteen ollessa käynnissä. Painikkeen
poistuu LCD-näytöltä.

• VOIMAKAS-toiminto ei lisää ilmastointilaitteen tehoa, mikäli ilmastointilaite toimii jo täydellä teholla.

•

JÄÄHDYTYS- ja LÄMMITYS-toiminta

Jäähdytyksen (lämmityksen) tehon maksimoimiseksi ulkoyksikön kapasiteettia kasvatetaan ja ilmavirtauksen nopeus asetetaan kiinteästi
maksimiasetukseen.
Lämpötila- ja ilmavirta-asetuksia ei voi muuttaa.

•

KUIVAUS-toiminta

Lämpötila-asetusten alennetaan 2,5°C ja ilmavirtauksen nopeutta lisätään hieman.

•

TUULETIN-toiminta

Ilmavirtauksen nopea on kiinteästi maksimiasetuksessa.

•

AUTOMAATTINEN toiminta

Jäähdytyksen (lämmityksen) tehon maksimoimiseksi ulkoyksikön kapasiteettia kasvatetaan ja ilmavirtauksen nopeus asetetaan kiinteästi
maksimiasetukseen.

painaminen peruuttaa asetukset ja " "

18

HILJAINEN ULKOYKSIKKÖ

-toiminta

HILJAINEN ULKOYKSIKKÖ -toiminta vaimentaa ulkoyksikön melutasoa
muuttamalla ulkoyksikön taajuutta ja tuuletinnopeutta. Tämä toiminto on
hyödyllinen yöllä.

■

HILJAINEN ULKOYKSIKKÖ -toiminnan
käynnistäminen

Paina painiketta .

• LCD-näytössä näytetään " ".

■

HILJAINEN ULKOYKSIKKÖ -toiminnan
peruuttaminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

[Esimerkki] HILJAINEN ULKOYKSIKKÖ -toiminnon käyttö yöllä.

• Ulkoyksikön melutaso on alhaisempi.
Tämä toiminto on hyödyllinen naapurustoon kohdistuvan melun rajoittamisessa.

HUOMAA

■

Huomautuksia HILJAINEN ULKOYKSIKKÖ -toiminnasta

•

Tämä toiminto ei ole käytettävissä tiloissa JÄÄHDYTYS, LÄMMITYS ja AUTOMAATTINEN.
Tämä ei ole käytettävissä toiminnoissa TUULETIN ja KUIVAUS.

•

Toimintoja VOIMAKAS ja HILJAINEN ULKOYKSIKKÖ ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

•

Vaikka toiminto pysäytettäisiin kauko-ohjaimella tai sisäyksikön päällä/pois -virtakytkimellä HILJAINEN ULKOYKSIKKÖ -toiminnon ollessa
käytössä, " " näkyy kauko-ohjaimessa.

• HILJAINEN ULKOYKSIKKÖ -toiminta ei alenna taajuutta eikä tuulettimen nopeutta, jos ne ovat jo riittävän alhaiset

.

19

EKO-toiminto

EKO-toiminto mahdollistaa tehokkaan suorituskyvyn rajoittamalla laitteen
enimmäisvirrankulutusta.
Tämä toiminto on hyödyllinen tilanteissa, joissa tulisi varmistaa, ettei virtakatkaisin
laukea tuotteen ollessa samanaikaisesti käytössä muiden laitteiden kanssa.

■

EKO-toiminnon käynnistäminen

Paina painiketta toiminnan aikana.

• LCD-näytössä näytetään " ".

■

EKO-toiminnon peruuttaminen

Paina uudelleen .

• " " poistuu LCD-näytöltä.

[Esimerkki]

Normaali toiminto EKO-toiminto

• Jos ilmastointilaitetta ja muita suurta
virrankulutusta vaativia laitteita käytetään
samaan aikaan, virtakatkaisin saattaa laueta,
jos ilmastointilaite toimii maksimiteholla.

Käyttövirta ja
virrankulutus

Normaali toiminto

EKO-toiminto

Käynnistyksestä asetetun lämpötilan saavuttamiseen

Enimmäisvirrankulutus
normaalin toiminnan aikana

Enimmäisvirrankulutus
EKO-toiminnon aikana

Aika

•

EKO-toiminto rajoittaa ilmastointilaitteen
maksimivirrankulutusta.
Virtakatkaisin ei luultavasti laukea, vaikka
ilmastointilaitetta ja muita laitteita
käytettäisiin samaan aikaan.

• Tämä kaavion kuvaus on vain viitteellinen.
EKO-toiminnossa ilmastointilaitteen
enimmäisjännite ja virrankulutus poikkeavat
ulkoyksiköstä.

HUOMAA

■

Huomautuksia EKO-toiminnosta

• EKO-toiminto voidaan ottaa käyttöön vain laitteen ollessa käynnissä. Painikkeen painaminen peruuttaa asetukset ja " " poistuu
LCD-näytöltä.

•

EKO-toiminto mahdollistaa tehokkaan suorituskyvyn rajoittamalla laitteen enimmäisvirrankulutusta (käyttötaajuus).

• EKO-toiminto on käytettävissä toiminnoissa AUTOMAATTINEN, JÄÄHDYTYS, KUIVAUS ja LÄMMITYS.

• Toimintoja VOIMAKAS ja EKO ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• Jos virrankulutuksen taso on jo alhainen, EKO-toiminta ei vähennä virrankulutusta.

20

SAMMUTUSAJASTIN-toiminto

Ajastintoiminnot helpottavat ilmastointilaitteen kytkemistä automaattisesti päälle
tai pois päältä aamulla tai illalla. Voit myös käyttää SAMMUTUSAJASTIN- ja
KÄYNNISTYSAJASTIN-toimintoa yhdessä.

■

SAMMUTUSAJASTIN-toiminnon käyttö

• Tarkista, että kello on oikeassa ajassa.
Jos näin ei ole, aseta oikea kellonaika.

1. Paina painiketta .

• LCD-näytöllä näkyy " ".

• " " vilkkuu.

• " " ja viikonpäivä poistuvat LCD-näytöltä.

2. Aseta aika painamalla -painiketta toistuvasti.

Sivu 10

• Jokainen painikkeen painallus lisää tai laskee aika-asetusta 10 minuutilla. Kumman
tahansa painikkeen pitäminen painettuna muuttaa aikaa nopeasti.

3. Paina uudelleen .

• LCD-näytöllä näkyy " " ja aika-asetus.

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

Näyttö

■

SAMMUTUSAJASTIN-toiminnon peruutus

Paina painiketta .

• " " ja aika-asetus poistuvat LCD-näytöltä.

• LCD-näytöllä näkyy "

• AJASTIMEN merkkivalo sammuu.

" ja viikonpäivä.

Sivu 5

HUOMAA

■

Huomautuksia AJASTIN-toiminnosta

• Kun AJASTIN on asetettu, senhetkistä aikaa ei näytetä.

• Kun KÄYNNISTYS-/SAMMUTUSAJASTIN asetetaan, aika-asetus säilyy muistissa. Muisti tyhjentyy, kun kauko-ohjaimen paristot vaihdetaan.

• Kun yksikköä käytetään KÄYNNISTYS-/SAMMUTUSAJASTIN-toiminnolla, todellinen aika voi poiketa käyttäjän asettamasta ajasta.
(Enintään n. 10 minuuttia.)

■

YÖASETUS-tila

• Kun SAMMUTUSAJASTIN on asetettu, ilmastointilaite säätää lämpötila-asetusta automaattisesti (0,5°C korkeammaksi JÄÄHDYTYS­toiminnossa, 2,0°C alhaisemmaksi LÄMMITYS-toiminnossa), jottei liiallinen jäähdytys (lämmitys) haittaisi mukavia yöunia.

21

KÄYNNISTYSAJASTIN-toiminto

(Esimerkki)

■

KÄYNNISTYSAJASTIN-toiminnon käyttö

• Tarkista, että kello on oikeassa ajassa.
Jos näin ei ole, aseta oikea kellonaika.

1. Paina painiketta .

• LCD-näytöllä näkyy " ".

• " " vilkkuu.

• " " ja viikonpäivä poistuvat LCD-näytöltä.

2. Aseta aika painamalla -painiketta toistuvasti.

• Jokainen painikkeen painallus lisää tai laskee aika-asetusta 10 minuutilla. Kumman
tahansa painikkeen pitäminen painettuna muuttaa asetusta nopeasti.

3. Paina uudelleen .

Sivu 10

• LCD-näytöllä näkyy " " ja aika-asetus.

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

Näyttö

■

KÄYNNISTYSAJASTIN-toiminnon peruutus

Sivu 5

Paina painiketta .

• " " ja aika-asetus poistuvat LCD-näytöltä.

• LCD-näytöllä näkyy "

• AJASTIMEN merkkivalo sammuu.

■

KÄYNNISTYSAJASTIN- ja SAMMUTUSAJASTIN­toiminnon yhdistäminen

• Esimerkkiasetus 2 ajastimen yhdistämisestä on kuvattu alla.

" ja viikonpäivä.

HUOMAA

Nykyinen aika: 23:00 (Yksikkö käynnissä)
SAMMUTUSAJASTIN klo 00:00
KÄYNNISTYSAJASTIN klo 14:00

■

Seuraavissa tilanteissa ajastin on asetettava uudelleen.

• Kun virtakytkin on kytkeytynyt pois päältä.

• Sähkökatkoksen jälkeen.

• Kun kauko-ohjaimen paristot on vaihdettu.

Yhdistetty

22

VIIKKOAJASTIN-toiminto

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

6:00 8:30 17:30 22:00

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

Ohjelma 1 Ohjelma 2 Ohjelma 3 Ohjelma 4

Jokaiselle viikonpäivälle voi tallentaa enintään 4 ajastinasetusta. On suositeltavaa asettaa
VIIKKOAJASTIN perheen elämäntyylin mukaan.

■

VIIKKOAJASTIMEN asetusesimerkki

Esimerkki: Samat ajastinasetukset asetetaan arkipäiville maanantaista perjantaihin ja eri ajastinasetukset asetetaan

viikonlopulle.

[Maanantai]

Määritä ajastinasetuket 1–4 ohjelmalle.

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

25°C 27°C

6:00 8:30 17:30 22:00

Sivu 24

PÄÄLLÄ PÄÄLLÄ

[Tiistai]

-

[Perjantai]

[Lauantai] Ei ajastinasetuksia

[Sunnuntai]

Käytä kopiointitilaa asettamaan samat asetukset tiistaista perjantaihin, koska nämä asetukset ovat
samat kuin maanantain.

PÄÄLLÄ POIS PÄÄLTÄ PÄÄLLÄ POIS PÄÄLTÄ

Määritä ajastinasetuket 1–4 ohjelmalle.

PÄÄLLÄ

POIS

PÄÄLTÄ

Sivu 26

25°C 27°C

Sivu 24

PÄÄLLÄ POIS PÄÄLTÄ POIS PÄÄLTÄ PÄÄLLÄ

27°C 27°C25°C

8:00 10:00 19:00 21:00

POIS

PÄÄLTÄ

POIS

PÄÄLTÄ

POIS

PÄÄLTÄ

PÄÄLLÄ

• VIIKKOAJASTIMEEN voidaan asettaa enintään 4 varausta per päivä ja 28 per viikko. Kopiointitilan tehokas käyttö
helpottaa varausten tekemistä.

• Esimerkiksi asetusten PÄÄLLÄ-PÄÄLLÄ-PÄÄLLÄ-PÄÄLLÄ käyttäminen mahdollistaa käyttötilan ajastamisen ja
asetettujen lämpötilojen muuttamisen. Käyttämällä asetuksia POIS-POIS-POIS-POIS voidaan asettaa vain kunkin päivän
sammutusaika. Näin ilmastointilaite sammuu automaattisesti, mikäli käyttäjä unohtaa sammuttaa sen.

23

■

6:00 8:30 17:30 22:00

[Maanantai]

VIIKKOAJASTIN-toiminnon käyttö

Asetustila

• Varmista, että viikonpäivä ja aika on asetettu. Jos näin ei ole, aseta oikea viikonpäivä
ja aika.

Asetusnäytöt

Päivämäärä ja numero PÄÄLLÄ/POIS Aika Lämpötila

Sivu 10

Ohjelma 1

PÄÄLLÄ

Ohjelma 2

POIS PÄÄLTÄ

25°C 27°C

Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ

1. Paina painiketta .

• Viikonpäivä ja nykyisen päivän varausnumero näytetään.

• Päivälle voidaan määrittää 1–4 asetusta.

2. Valitse haluttu viikonpäivä ja varausnumero

painamalla painiketta .

• Voit vaihtaa varausnumeroa ja viikonpäivää -painikkeella.

3. Paina painiketta .

• Viikonpäivä ja varausnumero asetetaan.

• "

" ja " " vilkkuvat.

4. Valitse haluttu tila painamalla painiketta .

• Painikkeen painaminen vaihtaa asetusta " " tai " " järjestyksessä.

Painikkeen
järjestyksessä.

KÄYNNISTYSAJASTIN SAMMUTUSAJASTIN tyhjä

• Jos varaus on jo asetettu, tyhjä valinta poistaa varauksen.

• Siirry vaiheeseen

• Voit palata viikonpäivän ja varausnumeron asetukseen painamalla painiketta

painaminen vaihtaa seuraavia LCD-näytöllä näkyviä kohteita

9, jos tyhjä on valittu.

.

5. Paina painiketta .

• KÄYNNISTYS-/SAMMUTUSAJASTIN-tila asetetaan.

• "

" ja aika vilkkuvat.

24

VIIKKOAJASTIN-toiminto

6. Valitse haluamasi aika painamalla painiketta .

• Aika voidaan asettaa aikojen 0.00 ja 23.50 välillä 10 minuutin välein.

• Voit palata KÄYNNISTYS-/SAMMUTUSAJASTIN-tilan asetukseen painamalla
painiketta

• Siirry vaiheeseen

7. Paina painiketta .

• Aika asetetaan.

• "

8.

Valitse haluttu lämpötila painamalla painiketta .

• Lämpötila voidaan asettaa välille 10°C ja 32°C.
JÄÄHDYTYS tai AUTOMAATTINEN: Yksikkö toimii lämpötilassa 18°C vaikka
asetuksena olisi 10-17°C.
LÄMMITYS tai AUTOMAATTINEN: Yksikkö toimii lämpötilassa 30°C vaikka
asetuksena olisi 31-32°C.

• Voit palata ajan asetukseen painamalla painiketta .

• Asetettu lämpötila näkyy vain, kun asetustila on päällä.

" ja lämpötila vilkkuvat.

.

9, kun asetat SAMMUTUSAJASTIN-asetusta.

Sivu 12

Sivu 12

9. Paina painiketta .

• Muista suunnata kauko-ohjain kohti sisäyksikköä ja tarkista vastaanoton merkkiääni
ja TOIMINNAN merkkivalon vilkkuminen.

• Lämpötila ja aika asetetaan KÄYNNISTYSAJASTIN-toiminnossa ja aika asetetaan
SAMMUTUSAJASTIN-toiminnossa.

• Seuraava varausnäyttö tulee näkyviin.

• Voit jatkaa pidemmälle asetuksiin toistamalla toimenpiteet kohdasta

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

Näyttö

10.

Vahvista asetus painamalla painiketta .

• LCD-näytöllä näkyy " " ja VIIKKOAJASTIN-toiminta aktivoidaan.

• Kerran tehty varaus voidaan helposti kopioida ja samoja asetuksia voidaan käyttää
toisena viikonpäivänä. Katso kohta Kopiointitila.

Sivu 5

Sivu 26

HUOMAA

■

Huomautuksia VIIKKOAJASTIN-toiminnasta

• Muista asettaa ensin kauko-ohjaimen kellonaika.

• VIIKKOAJASTIN-toiminnolla voidaan asettaa viikonpäivä, KÄYNNISTYS-/SAMMUTUSAJASTIN-tila, aika ja lämpötila (vain
KÄYNNISTYSAJASTIN-tila).
Muut KÄYNNISTYSAJASTIN-tilan asetukset riippuvat toimintoa edeltävistä asetuksista.

• Toimintoja VIIKKOAJASTIN ja KÄYNNISTYS-/SAMMUTUSAJASTIN ei voida käyttää yhtä aikaa. KÄYNNISTYS-/SAMMUTUSAJASTIN­toiminto on etusijalla, jos se asetetaan VIIKKOAJASTIMEN ollessa käytössä. VIIKKOAJASTIN siirtyy valmiustilaan ja "
LCD-näytöltä. KÄYNNISTYS-/SAMMUTUSAJASTIMEN asetetun ajan täytyttyä, VIIKKOAJASTIN kytkeytyy automaattisesti päälle.

• Laitteen sammuttaminen virtakatkaisimella sammuttaminen, sähkökatkos ja muut vastaavat tapahtumat voivat johtaa sisälaitteen sisäisen
kellonajan vääristymiseen. Nollaa kello.

Sivu 10

Sivu 10

4.

" poistuu

25

Kopiointitila

6:00 8:30 17:30 22:00

• Kerran tehty varaus voidaan kopioida muihin viikonpäiviin. Koko valitun viikonpäivän
varaus kopioidaan.

Ohjelma 1

PÄÄLLÄ

[Maanantai]

KOPIOIKOPIOI

[Tiistai]

-

[Perjantai]

Asetusnäytöt

Vahvistus Kopioi Liitä Tavallinen

6:00 8:30 17:30 22:00

Ohjelma 1

PÄÄLLÄ

Ohjelma 2

POIS PÄÄLTÄ

25°C 27°C

Ohjelma 2

POIS PÄÄLTÄ

25°C 27°C

Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ

Ohjelma 3 Ohjelma 4

PÄÄLLÄ POIS PÄÄLTÄ

1. Paina painiketta .

2. Vahvista kopioitava viikonpäivä painamalla

painiketta

.

3. Paina painiketta .

• Koko valitun viikonpäivän varaus kopioidaan.

4.

Valitse kohdeviikonpäivä painamalla painiketta .

5. Paina painiketta .

• Muista suunnata kauko-ohjain kohti sisäyksikköä ja tarkista vastaanoton merkkiääni ja
TOIMINNAN merkkivalon vilkkuminen.

• Varaus kopioidaan valittuun viikonpäivään. Koko valitun viikonpäivän varaus
kopioidaan.

• Voit jatkaa asetusten kopioimista muille viikonpäiville toistamalla vaiheet

• AJASTIMEN merkkivalo syttyy palamaan keltaisena.

4 ja 5.

6. Vahvista asetus painamalla painiketta .

• LCD-näytöllä näkyy " " ja VIIKKOAJASTIN-toiminta aktivoidaan.

HUOMAA

■

Huomautuksia kopiointitilasta

• Koko lähdepäivän varaus kopioidaan kopiointitilassa.
Jos haluat tehdä yksittäisiä muutoksia viikonpäivien varauksiin kopioinnin jälkeen, paina painiketta ja muuta asetuksia kohdan
Asetustila mukaisesti.

Sivu 24

26

VIIKKOAJASTIN-toiminto

■

Varauksen vahvistaminen

• Varaus voidaan vahvistaa.

Asetusnäytöt

Tavallinen Vahvistus

1. Paina painiketta .

• Viikonpäivä ja nykyisen päivän varausnumero näytetään.

2. Valitse vahvistettava viikonpäivä ja

varausnumero painamalla painiketta .

• Painikkeen painaminen näyttää varaustiedot.

• Voit muuttaa vahvistettuja varausasetuksia valitsemalla varausnumeron ja painamalla
painiketta

Asetustila kytkeytyy päälle. Siirry asetustilan vaiheeseen

3.

Poistu vahvistustilasta painamalla painiketta .

■

VIIKKOAJASTIN-toiminnan poistaminen käytöstä

.

Sivu 24

2.

Paina painiketta , kun LCD-näytössä
näkyy " ".

• " " poistuu LCD-näytöltä.

• AJASTIMEN merkkivalo sammuu.

• Voit ottaa VIIKKOAJASTIN-toiminnan käyttöön painamalla uudelleen painiketta

• Jos painikkeella
varaustilaa käytetään.

käytöstä poistettu varaus otetaan uudelleen käyttöön, edellistä

.

HUOMIO

• Jos kaikkia varausasetuksia ei näytetä, poista VIIKKOAJASTIN-toiminta kerran käytöstä. Ota VIIKKOAJASTIN-toiminta takaisin käyttöön

painamalla

-painiketta uudelleen.

27

■

Varausten poistaminen

Yksittäinen varaus

1. Paina painiketta .

• Viikonpäivä ja varausnumero näytetään.

2. Valitse poistettava viikonpäivä ja

varausnumero painamalla painiketta

.

3. Paina painiketta .

• " " ja " " tai " " vilkkuvat.

4. Paina painiketta ja valitse tyhjä kohta.

• Painikkeen painaminen muuttaa KÄYNNISTYS-/SAMMUTUSAJASTIN-tilaa.

Painikkeen painaminen vaihtaa seuraavia LCD-näytöllä näkyviä kohteita järjestyksessä.

• Tyhjän kohdan valitseminen peruuttaa mahdollisesti tehdyn varauksen.

KÄYNNISTYSAJASTIN SAMMUTUSAJASTIN tyhjä

5. Paina painiketta .

• Valittu varaus poistetaan.

6. Paina painiketta .

• Jos muita varauksia vielä on, VIIKKOAJASTIN-toiminta otetaan käyttöön.

Kunkin viikonpäivän varaukset

• Tätä toimintoa voidaan käyttää kunkin viikonpäivän varauksien poistamiseen.

• Sitä voidaan käyttää kun varauksia vahvistetaan tai asetetaan.

1. Valitse poistettava viikonpäivä painamalla

painiketta

2.

Pidä painiketta painettuna 5 sekunnin ajan.

• Valitun viikonpäivän varaus poistetaan.

Kaikki varaukset

Pidä painiketta painettuna noin 5 sekunnin
ajan normaalissa näytössä.

•

Muista suunnata kauko-ohjain kohti sisäyksikköä ja tarkista vastaanoton merkkiääni.

• Tämä toiminto ei ole käytettävissä, kun VIIKKOAJASTINTA asetetaan.

• Kaikki varaukset poistetaan.

.

28

Hoito ja puhdistus

■

Pikaopas

Etupaneelin avaaminen/sulkeminen

• Avaa etupaneeli pitämällä kiinni sen molemmista päistä ja vetämällä.

• Sulje etupaneeli painamalla sen molemmista päistä.

Osien puhdistaminen

Etupaneeli

• Pyyhi etupaneeli
pehmeällä, veteen
kostutetulla liinalla.

Jos lika häiritsee

Katso

Sivu 30

Ilmansuodatin

•

Imuroi pöly tai pese suodatin.

Kerran 2 viikossa

Katso

Sivu 31

Etupaneeli

Etupaneeli

Fotokatalyyttinen titaaniapatiitti-ilmansuodatin

• Imuroi pöly tai vaihda suodatin.

[Puhdistaminen] [Vaihtaminen]

Kerran 6 kuukaudessa Kerran 3 vuodessa

Katso

Sivu 32

Katso

Sivu 32

Huomautuksia puhdistamisesta

■

Älä käytä puhdistamiseen seuraavanlaisia materiaaleja.

• Kuumaa vettä, jonka lämpötila on yli 40°C.

• Bentsoli, bensiini, tinneri, muu syttyvä öljy.

• Kiillotusaine.

• Hankaava harja, muu kova esine.

HUOMIO

• Muista pysäyttää laite ja kytkeä virtakatkaisin pois päältä ennen puhdistamista.

• Älä kosketa sisäyksikön alumiiniripoja. Osien koskettaminen voi aiheuttaa loukkaantumisen.

Sisäyksikkö ja

kauko-ohjain

• Pyyhi pehmeällä liinalla.

Jos lika häiritsee

29

■

Etupaneelin irrottaminen

1. Etupaneelin irrottaminen.

• Liu'uta etupaneelia joko vasemmalle tai oikealle
ja vedä sitä samanaikaisesti itseäsi kohti.
Tällä tavoin voit irrottaa kiinnitystapin.

• Irrota etupaneelin akseli toiselta puolelta
samalla tavalla.

1) Liu'uta

2) Vedä

2. Etupaneelin puhdistaminen.

• Pyyhi etupaneeli pehmeällä, veteen
kostutetulla liinalla.

• Käytä ainoastaan neutraalia puhdistusainetta.

• Jos paneeli pestään vedellä, kuivaa se liinalla
ja anna sen kuivua varjoisassa paikassa.

3. Etupaneelin asentaminen

takaisin.

• Kohdista etupaneelin akselin vasen ja oikea pää
yksikössä oleviin uriin ja paina etupaneelin akseli
kokonaan uriin.

Etupaneelin akseli

Ura

• Sulje etupaneeli hitaasti.

• Paina etupaneelia sen molemmista päistä
jaxkeskeltä.

HUOMIO

• Käytä etupaneelin irrotuksessa ja kiinnityksessä tukevaa ja vakaata jakkaraa ja varo askeleitasi.

• Kun etupaneeli irrotetaan tai kiinnitetään, tue sitä toisella kädellä niin, ettei se pääse putoamaan.

• Varmista puhdistuksen jälkeen, että etupaneeli on kunnolla kiinni.

30

Hoito ja puhdistus

■

Ilmansuodatin

1.

Vedä ilmansuodattimet ulos.

• Avaa etupaneeli.

• Paina suodatinliuskaa kunkin ilmansuodattimen
keskeltä ylöspäin ja vedä suodatin alas.

1) Paina

Jos pöly ei irtoa helposti

• Pese ilmansuodattimet haalealla vedellä laimennetulla
neutraalilla pesuaineella ja anna niiden kuivua varjossa.

3. Aseta suodattimet takaisin

paikoilleen ja sulje

2) Vedä alas

2. Pese ilmansuodattimet

vedellä tai puhdista
ne pölynimurilla.

• Muista poistaa fotokatalyyttinen titaaniapatiitti­ilmansuodatin. Katso lisätietoja seuraavan sivun
kohdasta Fotokatalyyttinen titaaniapatiitti­ilmansuodatin.

• On suositeltavaa puhdistaa ilmansuodattimet
2 viikon välein.

yläetupaneeli.

• Paina etupaneelia sen molemmista päistä
ja keskeltä.

HUOMIO

• Älä kosketa alumiiniripoja palajain käsin, kun irrotat tai kiinnität suodatinta.

31

■

Fotokatalyyttinen titaaniapatiitti-ilmansuodatin

1. Poista fotokatalyyttinen

titaaniapatiitti­ilmanpuhdistussuodatin.

• Avaa etupaneeli ja poista ilmansuodattimet.

• Pidä rungon syvennyksistä ja irrota 4 leukaa.

Leuka

2.

Puhdista tai vaihda
fotokatalyyttinen
titaaniapatiitti-

[Vaihtaminen]

Poista suodatin
suodatinkehyksestä
ja kiinnitä se uuteen.

• Älä heitä suodatinkehystä pois. Käytä
suodatinkehys uudelleen, kun vaihdat
fotokatalyyttisen titaaniapatiitti­ilmanpuhdistussuodattimen.

• Hävitä vanha suodatin ei-palavana jätteenä.

3. Aseta suodattimet takaisin

paikoilleen ja sulje
yläetupaneeli.

ilmanpuhdistussuodatin.

[Kunnossapito]

2-1 Imuroi pölyt ja liota haaleassa

vedessä tai vedessä noin
10–15 minuuttia, jos lika
on raskasta.

• Älä irrota suodatinta kehyksestä, kun peset
sitä vedellä.

2-2 Pesemisen jälkeen ravista

ylimääräiset vedet pois ja anna
kuivua varjossa.

• Koska materiaali on tehty polyesteristä, älä
väännä suodatinta kuiviin kun poistat siitä vettä.

• Paina etupaneelia sen molemmista päistä
ja keskeltä.

HUOMAA

• Likaisilla suodattimilla käytettäessä laite:
– ei voi poistaa hajuja ilmasta,
– ei voi puhdistaa ilmaa,
– tuottaa heikomman lämmitys- tai

jäähdytystehokkuuden,

– voi aiheuttaa hajua.

• Hävitä vanhat suodattimet ei-palavana jätteenä.

•

Ota yhteys laitteen jälleenmyyjään fotokatalyyttisen
titaaniapatiitti-ilmanpuhdistussuodattimen tilaamista varten.

Fotokatalyyttinen titaaniapatiitti-

Nimike

Osanumero KAF970A46

ilmanpuhdistussuodatin (ilman kehystä),
1 sarja

32

Hoito ja puhdistus

■

Yksiköiden tarkistaminen

■

Tarkista ulkoyksikön pohja, jalusta ja muut kiinnikkeet kulumisen ja syöpymisen varalta.

■

Tarkista, että sisäyksikön ja ulkoyksikön ilmatulojen ja -lähtöjen edessä ei ole mitään.

■

Tarkista, että poisto tulee sulavasti tyhjennysletkusta JÄÄHDYTYS- tai KUIVAUS-toiminnon aikana.

• Jos tyhjennysvettä ei näy, sisäyksiköstä voi vuotaa vettä. Lopeta laitteen käyttö ja kysy neuvoja huollosta.

■

Mikäli laitetta ei tulla käyttämään pitkään aikaan

1. Käytä pelkkää TUULETINTA muutaman tunnin ajan kauniina

päivänä sisäosien kuivaamiseksi.

• Paina painiketta ja valitse " "-toiminto.

• Paina painiketta

ja käynnistä toiminto.

2. Kun toiminto loppuu, kytke ilmastointilaitteen virtakytkin

pois päältä.

3. Puhdista ilmansuodattimet ja asenna ne takaisin paikoilleen.

4. Poista paristot kauko-ohjaimesta.

■

Säännöllinen kunnossapito on suositeltavaa

• Tietyissä käyttöolosuhteissa ilmastointilaitteen sisäosat voivat likaantua eri vuodenaikojen kuluessa. Tämä voi heikentää
laitteen suoritustehoa. On suositeltavaa antaa asiantuntijan huoltaa laite säännöllisesti käyttäjän suorittaman
puhdistuksen lisäksi.

• Ota yhteys laitteen jälleenmyyjään asiantuntijan suorittamaa huoltoa varten.

• Kunnossapitokulut ovat asiakkaan vastuulla.

■

Kylmäainetta koskevia tärkeitä tietoja

• Tämä tuote sisältää Kioton ilmastosopimuksen piiriin kuuluvia uorattuja kasvihuonekaasuja.
Kylmäainetyyppi: R32

(1)

GWP

-arvo: 675

(1) GWP = globaali lämpenemispotentiaali

• Eurooppalainen tai paikallinen lainsäädäntö voi edellyttää säännöllisiä tarkastuksia kylmäainevuotojen varalta.
Kysy lisätietoja paikalliselta jälleenmyyjältä.

33

Vianetsintä

■

Nämä tilanteet eivät ole virhetoimintoja.

• Seuraavissa tilanteissa ilmastointilaitteessa ei ole vikaa vaan ne johtuvat muista syistä. Voit jatkaa laitteen käyttöä.

Sisäyksikkö

Läppä ei ala heilua välittömästi.

• Ilmastointilaite säätää läpän asentoa. Läppä alkaa
pian liikkua.

Ilmastointilaite lopettaa ilmavirran
muodostamisen toiminnan aikana.

• Kun asetuslämpötila saavutetaan, ilmavirtauksen
nopeutta lasketaan ja toiminta pysäytetään, jotta ei
luotaisi kylmää ilmavirtaa (lämmityksen aikana) tai
jotta kosteus ei nousisi (jäähdytyksen aikana).
Toiminta jatkuu automaattisesti, kun sisälämpötila
nousee tai laskee.

Toiminta ei käynnisty nopeasti.

■

Virtapainiketta painettiin pian käytön

pysäyttämisen jälkeen.

■

Tila valittiin uudelleen.

• Tällä tavoin suojellaan ilmastointilaitetta.
Odota noin 3 minuuttia.

LÄMMITYS-toiminta lakkaa yllättäen

ja virtaava ääni kuuluu.

• Ulkoyksikkö poistaa huurretta.
LÄMMITYS-toiminto alkaa, kun ulkoyksikön huurre
on poistettu. Odota noin 4–12 minuuttia.

Laitteesta kuuluu ääntä.

■

Virtaavaa vettä muistuttava ääni

• Tämä ääni kuuluu ilmastointilaitteen virtaavasta
kylmäaineesta.

• Tämä on veden pumppausääni ilmastointilaitteessa ja
kuuluu, kun vettä pumpataan pois ilmastointilaitteesta
jäähdytys- tai kuivaustoiminnassa.

• Kylmäaine virtaa silloinkin, kun ilmastointilaite ei toimi,
kun muiden huoneiden sisäyksiköt ovat käytössä.

■

Puhaltava ääni

• Tämä ääni kuuluu kun ilmastointilaitteessa virtaava
kylmäainetta siirretään.

■

Tikittävä ääni

•

Tämä ääni syntyy, kun ilmastointilaitteen koko suurenee
tai pienenee hieman lämpötilamuutoksien mukaan.

■

Viheltävä ääni

• Tämä ääni syntyy, kun kylmäainetta virtaa
sulatustoiminnon aikana.

■

Naksuva ääni toiminnan aikana tai joutilaana

ollessa

• Tämä ääni kuuluu, kun kylmäaineen ohjausventtiilit
tai sähköosat toimivat.

■

Kopiseva ääni

• Tämä ääni kuuluu ilmastointilaitteen sisältä, kun
poistotuuletin otetaan käyttöön huoneovien ollessa
kiinni. Avaa ikkuna tai kytke poistotuuletin pois
päältä.

Ulkoyksikkö

Ulkoyksiköstä vuotaa vettä tai höyryä.

■

LÄMMITYS-toiminto

• Ulkoyksikön jää sulaa vedeksi tai höyryksi ilmastointilaitteen sulatustoiminnon
ollessa käytössä.

■

JÄÄHDYTYS- tai KUIVAUS-toiminto

• Ilmankosteus tiivistyy vedeksi ulkoyksikön putkien kylmälle pinnalle ja tippuu.

34

Vianetsintä

• Vianetsintä luokitellaan seuraavaan 2 tyyppiin korjausten mukaan.
Suorita korjaavat toimenpiteet oireiden mukaan.

Ei ongelma

• Nämä tilanteet eivät ole
virhetoimintoja.

Tarkastukset

• Tarkista uudelleen, ennen kuin
soitat huoltoon.

Ilmastointilaite ei toimi.

(TOIMINNON merkkivalo ei pala.)

Toiminta pysähtyy yllättäen.

(TOIMINNON merkkivalo vilkkuu.)

• Ovatko ilmansuodattimet puhtaat?
Puhdista ilmansuodattimet.

• Onko sisä- ja ulkoyksikön ilmatulojen ja -lähtöjen
edessä esteitä?

• Kytke virtakatkaisin pois päältä ja siirrä esteet pois.
Kytke se sitten uudelleen päälle ja yritä käyttää
ilmastointilaitetta kauko-ohjaimella. Jos valo vilkkuu
yhä, ota yhteyttä jälleenmyyjään, jolta ostit
ilmastointilaitteen.

• Onko virtakatkaisin kytketty pois päältä tai sulake
palanut?

• Onko tapahtunut sähkökatkos?

• Onko kauko-ohjaimeen asennettu paristot?

• Onko ajastin asetettu oikein?

Jäähdytyksen (lämmityksen) teho

on heikko.

• Ovatko ilmansuodattimet puhtaat?

• Onko sisä- ja ulkoyksikön ilmatulojen ja -lähtöjen
edessä esteitä?

• Onko lämpötila-asetus sopiva?

• Ovatko ikkunat ja ovet kiinni?

• Onko ilmavirtauksen nopeus ja ilmavirtauksen suunta
asetettu sopivasti?

Toiminta pysähtyy yllättäen.

(TOIMINNAN merkkivalo palaa.)

• Järjestelmän suojaamista varten ilmastointilaite
saattaa lopettaa toiminnan äkillisten suurten
jännitevaihteluiden takia. Se jatkaa toimintaa
automaattisesti noin 3 minuutin kuluttua.

Sisäyksiköstä tulee sumua.

• Näin tapahtuu, kun kylmä ilmavirta jäähdyttää
huoneilmaa sumuksi JÄÄHDYTYS-toiminnan aikana.

• Näin tapahtuu, koska lämmönvaihdin jäähdyttää
huoneilmaa ja se muuttuu sumuksi sulatustoiminnon
aikana.

Epätavallinen toiminto tapahtuu

toiminnan aikana.

• Ukkonen ja radioaallot voivat aiheuttaa
ilmastointilaitteen toimintahäiriöitä. Kytke virtakytkin
pois päältä, kytke se uudelleen päälle ja yritä käyttää
ilmastointilaitetta kauko-ohjaimella.

35

Kuumaa ilmaa ei virtaa pian
LÄMMITYS-toiminnan aloittamisen
jälkeen.

• Ilmastointilaite lämpenee. Odota noin 1–4 minuuttia.
(Järjestelmä on suunniteltu puhaltamaan ilmaa vasta,
kun se on saavuttanut tietyn lämpötilan.)

KÄYNNISTYS-/SAMMUTUSAJASTIN

ei toimi asetusten mukaisesti.

• Tarkista, ettei KÄYNNISTYS-/SAMMUTUSAJASTINTA
ja VIIKKOAJASTINTA ole asetettu samaan aikaan.
Muuta tai poista VIIKKOAJASTIMEN asetukset
käytöstä.

Sivu 23

Ulkoyksikkö kääntyy kun

ilmastointilaite ei ole toiminnassa.

■

Kun toiminta on pysäytetty

• Ulkoyksikön tuuletin jatkaa pyörimistä vielä 60 sekuntia
järjestelmän suojaamiseksi.

■

Kun ilmastointilaite ei ole toiminnassa

• Kun ulkolämpötila on erittäin korkea, ulkoyksikön
tuuletin alkaa pyöriä järjestelmän suojaamiseksi.

Sisäyksiköstä tulee hajua.

• Tämä tapahtuu, kun huoneen, huonekalujen tai
tupakan hajua imeytyy yksikköön ja se poistetaan
ilmavirran kautta.
( Tässä tapauksessa on suositeltavaa pyytää

asentajaa pesemään sisäyksikkö. Ota yhteys
jälleenmyyjään, jolta ostit ilmastointilaitteen.)

Kaukosäädin ei toimi oikein.

■

Kauko-ohjaimen signaaleja ei näytetä.

■

Kauko-ohjaimen herkkyys on heikko.

■

Näytön kontrasti on heikko tai näyttö
on pimeä.

■

Näyttö ei ole ohjattavissa.

• Paristojen virta on vähissä ja kauko-ohjain toimii
väärin. Vaihda kaikki paristot uusiin, koko AAA.LR03
(alkaliparisto). Katso lisätietoja tämän oppaan
kohdasta Paristojen asentaminen.

Sivu 9

LÄMMITYS-toimintoa ei voida
valita, vaikka yksikkö on
lämpöpumppumalli.

• Liu'uta DIP-kytkin vasemmalle kuvan osoittamalla
tavalla, jotta LÄMMITYS-toiminto voidaan valita
"TILA"-painikkeella.

DIP-kytkin

36

Vianetsintä

■

Soita välittömästi huoltoon

VAROITUS

■

Jos havaitset jotain normaalista poikkeavaa (kuten palaneen käry), lopeta laitteen käyttö ja kytke virtakytkin pois päältä.

• Laitteen käyttö epätavallisissa oloissa voi johtaa laitteen vaurioitumiseen, toimintahäiriöihin tai sähköiskun tai tulipalon vaaraan.

• Ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

■

Älä yritä korjata tai muokata ilmastointilaitetta itse.

• Väärin suoritettu työ voi johtaa sähköiskun tai tulipalon vaaraan.

• Ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

Jos jokin seuraavista oireista havaitaan, soita välittömästi huoltoon.

• Virtajohto on epätavallisen kuuma tai vahingoittunut.

• Käytön aikana kuuluu epätavallista ääntä.

• Virtakatkaisin, sulake tai vikavirtasuoja katkaisee

toiminnan toistuvasti.

• Kytkin tai painike ei usein toimi oikein.

• Palaneen käry.

• Sisäyksiköstä vuotaa vettä.

Kytke virtakatkaisin pois päältä
ja soita huoltoon.

■

Sähkökatkoksen jälkeen

• Ilmastointilaite jatkaa toimintaa automaattisesti noin 3 minuutin kuluttua. Odota hetki.

■

Salama

• Jos salama iskee lähialueelle, lopeta toiminta ja kytke virtakytkin pois päältä järjestelmän suojaamiseksi.

■

Jätehuoltovaatimukset

Tuote ja ohjaimen mukana toimitetut paristot on merkitty tällä symbolilla. Se tarkoittaa, että sähkö- ja
elektroniikkalaitteita ja paristoja ei saa sekoittaa lajittelemattomaan talousjätteeseen.
Paristoissa symbolin alla voi olla tulostettuna kemiallinen symboli. Tämä kemiallinen symboli tarkoittaa,
että paristo sisältää raskasmetallia enemmän kuin tietyn pitoisuuden. Mahdolliset kemialliset symbolit ovat:

■

Pb: lyijy (>0,004%)
Älä yritä purkaa järjestelmää itse: tuotteen purkaminen sekä kylmäaineen, öljyn ja muiden osien käsittely tulee antaa
valtuutetun asentajan tehtäväksi voimassa olevien paikallisten ja kansallisten määräysten mukaisesti.
Yksiköt ja käytetyt paristot täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja
talteenottoa varten.
Huolehtimalla siitä asianmukaisesta hävittämisestä autat estämään mahdollisia negatiivisia seurauksia ympäristölle
ja ihmisten terveydelle.
Kysy lisätietoja asentajalta tai paikallisilta viranomaisilta.

37

■

Vianetsintä kauko-ohjaimella

• Sisäyksikkö voi lähettää kauko-ohjaimeen vikakoodin laitteessa esiintyvän vian mukaan.

1. Kun -painiketta pidetään painettuna

5 sekunnin ajan, näytön lämpötila-alueella
vilkkuu " "-ilmaisin.

2. Paina painiketta toistuvasti, kunnes

jatkuva äänimerkki kuuluu.

• Koodi-ilmaisin vaihtuu alla olevan taulukon mukaisesti ja ilmoittaa siitä pitkällä
äänimerkillä.

JÄRJESTELMÄ

SISÄYKSIKKÖ

ULKOYKSIKKÖ

KOODI SELITYS

00
UA
U0
U2
U4
A1
A5
A6
C4
C9
EA
E1
E5
E6
E7

F3

F6
H0
H6
H8
H9

J3

J6

L3

L4

L5
P4

TAVALLINEN
SISÄ-ULKOYKISKKÖYHDISTELMÄN VIKA
KYLMÄAINE VÄHISSÄ
JÄNNITEHÄVIÖ TAI PÄÄPIIRIN YLIJÄNNITE
YHTEYSVIKA (SISÄ- JA ULKOYKSIKÖN VÄLILLÄ)
SISÄYKSIKÖN PIIRILEVY VIALLINEN
KORKEAPAINEOHJAUS TAI JÄÄTYMISSUOJA
TUULETINMOOTTORIN VIKA
VIALLINEN LÄMMÖNVAIHTIMEN LÄMPÖTILA-ANTURI
VIALLINEN TULOILMAN LÄMPÖTILA-ANTURI
JÄÄHDYTYKSEN-LÄMMITYKSEN KYTKENTÄVIRHE
PIIRILEVYVIKA
OL KÄYNNISTETTY
VIRHEELLINEN KOMPRESSORIN KÄYNNISTYS
TUULETINMOOTTORIN VIKA
POISTOPUTKEN KORKEAN LÄMPÖTILAN OHJAUS
KORKEAPAINEOHJAUS (JÄÄHDYTYSTILASSA)
ANTURIVIKA
TOIMINTA PYSÄYTETTY ASENTOANTURIN VIAN VUOKSI
VIRTA-ANTURIVIKA
VIALLINEN TULOILMAN LÄMPÖTILA-ANTURI
VIALLINEN POISTOPUTKEN LÄMPÖTILA-ANTURI
VIALLINEN LÄMMÖNVAIHTIMEN LÄMPÖTILA-ANTURI
SÄHKÖOSIEN LÄMPÖVIKA
KORKEA LÄMPÖTILA INVERTTERIPIIRIN LÄMPÖSIILISSÄ
LÄHDÖN YLIVIRTA
VIALLINEN INVERTTERIPIIRIN LÄMPÖSIILIN LÄMPÖTILA-ANTURI

HUOMAA

• Lyhyt piippaus ja kaksi peräkkäistä piippausta ilmaisevat vastaavia koodeja.

• Voit perua tämän näytön pitämällä painiketta
paineta 1 minuuttiin.

painettuna 5 sekunnin ajan. Koodinäyttö perutaan myös silloin, jos mitään painiketta ei

38

Pikaopas

3P387995-2

2014.09

Copyright 2014 Daikin
