DAIKIN ROOM AIR CONDITIONER

MANUAL DE FUNCIONAMIENTO

MODELOS

FTX25KNV1B FTX35KNV1B

Características

Página 14

Página 13

Más confort y menos Más confort y menos consumo de energíaconsumo de energía

FLUJO DE AIRE CONFORTABLE

La dirección del ﬂ ujo de aire es ascendente durante la REFRIGERACIÓN y descendente durante la CALEFACCIÓN. Esta función evita que el aire frío o caliente sople directamente sobre las personas.

AHORRO DE ENERGÍA

Esta función permite un funcionamiento eﬁ ciente limitando el consumo energético máximo. Es útil cuando se utiliza el equipo de aire acondicionado y otros dispositivos eléctricos simultáneamente en un circuito eléctrico compartido.

Contenidos

Leer antes de utilizar



Precauciones de seguridad ............................ 3

Nomenclatura de las piezas ........................... 5

Preparativos antes de la utilización ................ 8

Funcionamiento básico



Modo AUTO · REFRIGERACIÓN · SECO · CALEFACCIÓN ·

SOLO VENTILADOR ............................9

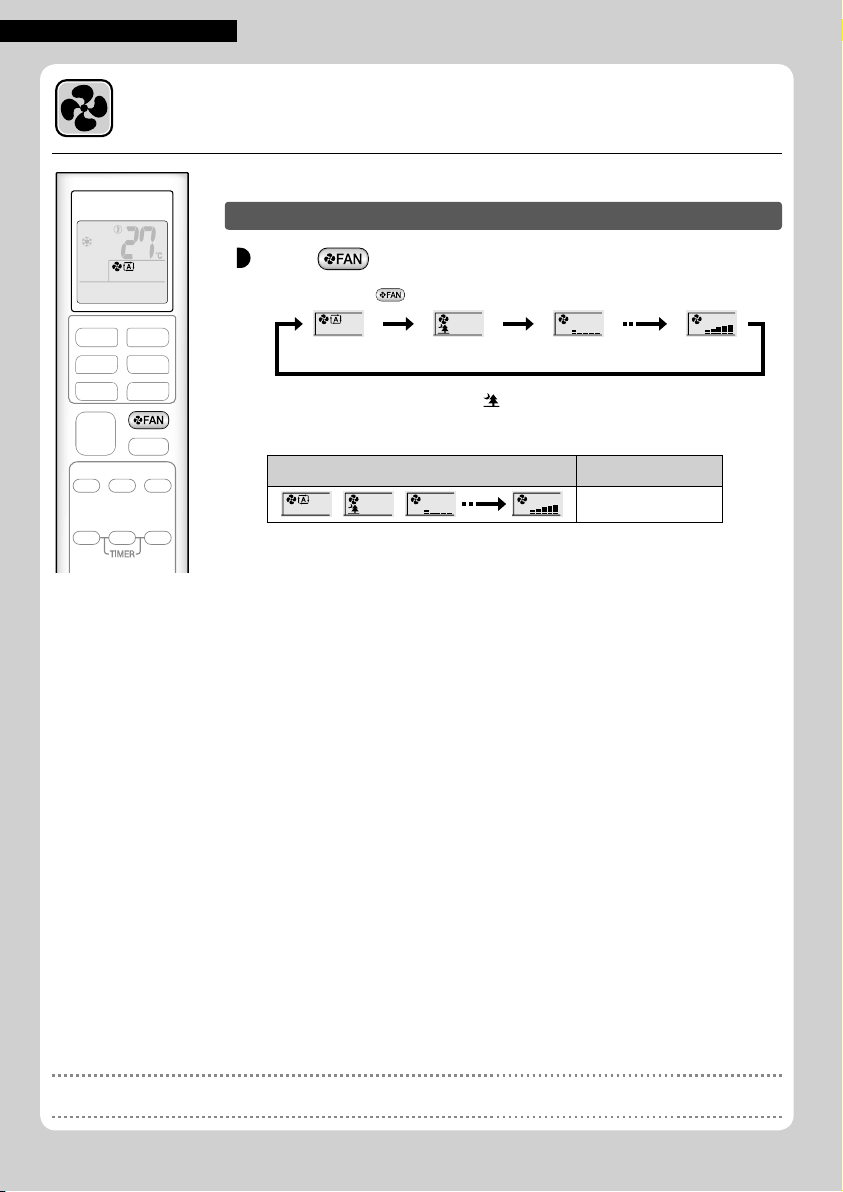

Ajuste del caudal de aire ................... 11

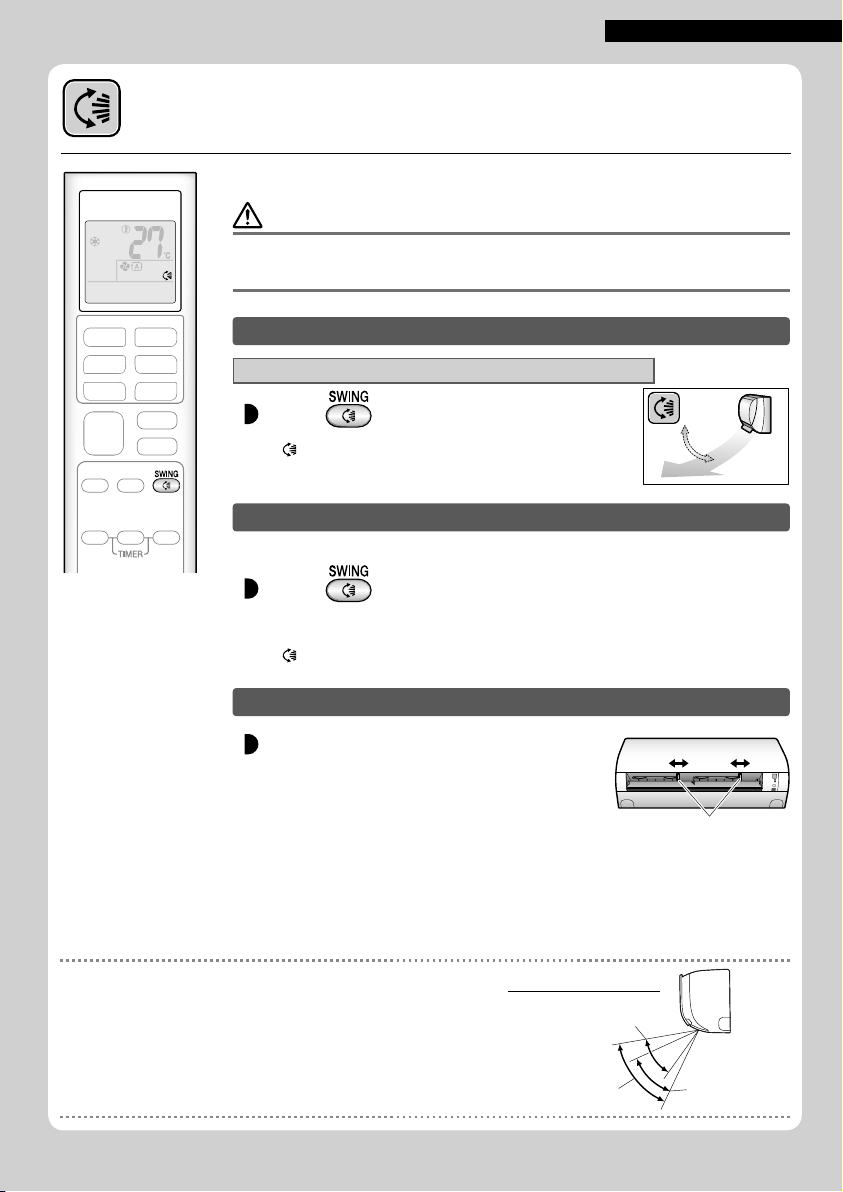

Ajuste de la dirección

del ﬂ ujo de aire ..................................

Funciones útiles



Modo FLUJO DE AIRE

CONFORTABLE ................................

Funcionamiento POTENTE ...............13

Modo AHORRO DE ENERGÍA ..........14

Funcionamiento del TEMPORIZADOR



Funcionamiento TEMPORIZADOR

DE ENCENDIDO/APAGADO .............

Cuidados



Cuidados y limpieza .................................... 17

En caso de necesidad



Preguntas frecuentes .................................. 21

Solución de problemas ................................ 22

El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales.

Leer antes de utilizar

Precauciones de seguridad

• Guarde este manual donde el usuario pueda encontrarlo fácilmente.

• Lea detenidamente las precauciones de este manual antes de manipular la unidad.

• Este dispositivo ha sido diseñado para uso de usuarios expertos o formados en tiendas, en la industria ligera o en granjas, o para uso comercial o doméstico de personas legas.

• El nivel de presión acústica es inferior a 70 dB (A).

• Las precauciones que aparecen en este manual se clasiﬁ can como ADVERTENCIA y PRECAUCIÓN. Ambos tienen información importante acerca de la seguridad. Asegúrese de respetar sin falta todas las precauciones.

ADVERTENCIA

Si no sigue correctamente estas instrucciones puede sufrir heridas personales o la muerte.

No lo intente bajo ningún concepto.

• Después de leer este manual, guárdelo en un lugar de fácil acceso para futuras consultas siempre que sea necesario. Si el equipo se entrega a un nuevo usuario, asegúrese de incluir este manual.

ADVERTENCIA

• Para evitar incendios, explosiones o lesiones, no maneje la unidad cuando se detecten gases nocivos (p. ej. inﬂ amables o corrosivos) cerca de la unidad.

• Tenga en cuenta que la exposición prolongada y directa al aire frío o caliente del equipo de aire acondicionado o a un aire demasiado frío o demasiado caliente puede dañar su condición física y salud.

• No coloque objetos, incluyendo varillas, sus dedos, etc. en la entrada o salida de aire. El contacto con las paletas de las aspas del equipo de aire acondicionado a alta velocidad puede provocar daños en el producto o lesiones personales.

• No intente reparar, desmontar, reinstalar ni modiﬁ car el equipo de aire acondicionado por su cuenta, puesto que se podrían producir fugas de agua, descargas eléctricas o incendios.

• No utilice pulverizadores inﬂ amables cerca del equipo de aire acondicionado, puesto que en caso contrario, se podrían producir incendios.

• Para evitar descargas eléctricas, no utilice la unidad con las manos mojadas.

•

Cuídese de un incendio en el caso de fugas de refrigerante. Si el acondicionador de aire no funciona correctamente, es decir, no genera aire frío o caliente, la causa puede ser una fuga de refrigerante. Solicite la ayuda de su concesionario. El refrigerante dentro del equipo de aire acondicionado es seguro y normalmente no hay fugas. Sin embargo, en el caso de una fuga, el contacto con un quemador, cocinilla o cocina sin protección puede generar gases nocivos. No utilice el equipo de aire acondicionado hasta que un técnico de servicio conﬁ rme que se ha reparado la fuga.

• No intente instalar ni reparar el equipo de aire acondicionado por cuenta propia. La instalación inadecuada del equipo podría causar fugas de agua, descargas eléctricas o incendios. Póngase en contacto con su distribuidor local o con personal técnico autorizado para que realice la instalación y los trabajos de mantenimiento.

•

Cuando el equipo de aire acondicionado funcione mal (olor a quemado, etc.), apague la unidad y póngase en contacto con su distribuidor local. El funcionamiento continuo en este caso puede provocar una falla, descarga eléctrica o incendio.

• Asegúrese de instalar un disyuntor de circuitos de fugas a tierra. Si no se ha instalado el disyuntor de fugas a tierra pueden producirse descargas eléctricas o un incendio.

• Asegúrese de conectar la unidad a una tierra. No conecte el cable de tierra de la unidad a una tubería de servicios, conductor del pararrayos o cable de tierra telefónico. Una conexión de tierra inadecuada puede provocar descargas eléctricas.

Asegúrese de seguir las instrucciones.

Si no respeta correctamente estas instrucciones puede provocar daños a la propiedad o heridas personales que pueden ser graves según las circunstancias.

PRECAUCIÓN

Asegúrese de realizar una conexión a tierra.

PRECAUCIÓN

• No utilice el equipo de aire acondicionado para ﬁ nes distintos de los que fue diseñado. No utilice el equipo de aire acondicionado para enfriar instrumentos de precisión, alimentos, plantas, animales u obras de arte, ya que pueden afectar negativamente sus prestaciones, calidad y/o vida del objeto que desea enfriar.

• No exponga las plantas o animales directamente al ﬂ ujo de aire que sale de la unidad, ya que ello podría tener efectos perjudiciales.

• No coloque aparatos que producen llamas abiertas en lugares expuestos al ﬂ ujo de aire de la unidad ya que pueden impedir la combustión del quemador.

• No tape las entradas ni las salidas. El ﬂ ujo de aire tapado puede provocar prestaciones insuﬁ cientes o problemas.

•

No se siente sobre la unidad exterior, no coloque cosas sobre la unidad, ni tire de esta. Hacerlo podría provocar accidentes, como caídas o vuelcos de la unidad con las consiguientes lesiones, fallos de funcionamiento o daños en el producto.

Leer antes de utilizar

Precauciones de seguridad

• No coloque objetos susceptibles a la humedad directamente debajo de las unidades exteriores o interiores. En ciertas condiciones, la condensación en la unidad principal o tubos de refrigerante, ﬁ ltro de aire sucio o drenaje tapado puede provocar goteo, produciendo un mal estado o fallo del objeto expuesto.

• Después de un uso prolongado, veriﬁ que el soporte de la unidad y sus piezas en busca de daños. Si se sigue utilizando cuando está dañado, la unidad puede caerse y provocar heridas.

• Para evitar lesiones, no toque la entrada de aire ni las aletas de aluminio de las unidades.

• Evite los impactos en las unidades interiores y exteriores, ya que podrían producir daños en el producto.

• No ponga recipientes inﬂ amables, tales como pulverizadores, a menos de 1 m de distancia de la salida de aire. Los pulverizadores podrían explotar al entrar en contacto con el aire caliente de las unidades interiores o exteriores.

•

No deje que las mascotas orinen en el equipo de aire acondicionado. Orinar en el equipo de aire acondicionado puede provocar descargas eléctricas o incendios.

• No lave el equipo de aire acondicionado con agua, ya que pueden producirse descargas eléctricas o incendios.

• No coloque recipientes con agua (ﬂ oreros, etc.) en la unidad ya que pueden provocar descargas eléctricas o incendios.

• Este equipo puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales o mentales o sin experiencia o los conocimientos necesarios siempre y cuando cuenten con supervisión o reciban instrucciones sobre el uso seguro del equipo y sean conscientes de los riesgos.

• Los niños no deben jugar con el equipo.

• Las tareas de limpieza y mantenimiento no pueden ser realizadas por niños sin supervisión.

• Para evitar el agotamiento del oxígeno, asegúrese de que el ambiente esté bien ventilado si utiliza otro equipo como, por ejemplo un quemador, al mismo tiempo que el equipo de aire acondicionado.

• Antes de limpiar el equipo, detenga el funcionamiento de la unidad, apague el disyuntor o desenchufe el cable eléctrico. De lo contrario, pueden producirse descargas eléctricas y lesiones.

• Solamente debe conectar el equipo de aire acondicionado al circuito de alimentación eléctrica especiﬁ cado. Las fuentes de alimentación eléctrica distintas a las especiﬁ cadas pueden provocar descargas eléctricas, sobrecalentamiento e incendios.

•

Coloque la manguera de drenaje correctamente para asegurar un drenaje ﬂ uido. Un drenaje incompleto puede hacer que se mojen el suelo, los muebles etc.

• No coloque ningún objeto demasiado cerca de la unidad exterior ni permita que se acumulen hojas o suciedad en ella. Las hojas constituyen el hábitat de pequeños animales que podrían entrar en la unidad. Una vez en la unidad, estos animales pueden provocar averías, humo o fuego si entran en contacto con los componentes eléctricos.

• No coloque objetos alrededor de la unidad interior. Hacerlo podría tener un efecto negativo en el rendimiento, calidad y vida útil operativa del equipo de aire acondicionado.

Lugar de instalación.

 Para instalar el equipo de aire acondicionado en los siguientes tipos de entornos, consulte al distribuidor.

• Lugares con aceite o donde haya vapor u hollín.

• Entornos salinos como las zonas costeras.

• Lugares donde haya gases sulfuroso como manantiales termales.

• Lugares donde la nieve pueda bloquear la unidad exterior.

 Asegúrese de seguir las instrucciones indicadas a continuación.

• Lugares donde la unidad interior esté como mínimo a 1 metro de cualquier equipo de radio o televisión (la unidad puede producir interferencias con la imagen o sonido).

• El drenaje de la unidad exterior debe descargarse en un lugar que tenga buenas propiedades de drenaje.

Tenga en cuenta las molestias que puede provocar el ruido a sus vecinos.

 Para la instalación, seleccione lugares como los descritos a continuación.

• Lugares lo suﬁ cientemente resistente como para soportar el peso de la unidad que no ampliﬁ quen el ruido ni las vibraciones de la unidad.

• Lugares donde el aire descargado de la unidad exterior o el ruido de funcionamiento no molesten a los vecinos.

Intervenciones en el sistema eléctrico.

•

Para la alimentación eléctrica, asegúrese de utilizar un circuito de alimentación dedicado para el equipo de aire acondicionado.

Cambio de lugar del sistema.

• Cambiar de sitio el equipo de aire acondicionado requiere conocimientos especializados. Consulte al distribuidor si es necesario cambiar de sitio el equipo de aire acondicionado por motivos de mudanza o renovación.

Leer antes de utilizar

Página 12

Página 15, 16

Nomenclatura de las piezas

Unidad interior

Panel frontal

Aleta (pala horizontal)

Rejillas (paletas verticales)

• Las rejillas están dentro de la salida de aire.

Receptor de señal

• Recibe señales del mando a distancia.

• Cuando la unidad recibe una señal, oirá un pitido.

Situación Tipo de sonido

Inicio de

funcionamiento

Ajuste modiﬁ cado pitido

Parada de

funcionamiento

pitido-pitido

pitido largo

Entrada de aire

Salida de aire

Placa de especiﬁ caciones del modelo

Sensor de temperatura interior

• Detecta la temperatura del aire alrededor de la unidad.

Pantalla

Luz de FUNCIONAMIENTO (verde)

Luz del TEMPORIZADOR

ON/OFF

Interruptor de ENCENDIDO/APAGADO de la unidad interior

• Pulse este interruptor una vez para iniciar el funcionamiento. Púlselo otra vez para detener el funcionamiento.

• Para el ajuste del modo de funcionamiento, consulte la siguiente tabla.

Modo Ajuste de temperatura Caudal de aire

AUTO 25°C AUTO

• Este interruptor se puede utilizar cuando falte el mando a distancia.

(naranja)

Nomenclatura de las piezas

 Abra el panel frontal

Leer antes de utilizar

Filtro puriﬁ cador de aire de apatito de titanio (sin estructura)

Filtro de aire

Unidad exterior

• El aspecto de la unidad exterior puede variar en algunos modelos.

Entrada de aire

(parte posterior

y lateral)

Salida de aire

Sensor de temperatura exterior (parte posterior)

Tuberías de refrigerante y cableado entre unidades

Placa de especiﬁ caciones del modelo

Terminal a tierra (interior)

Manguera de drenaje

Leer antes de utilizar

Página 9

Página 10

Página 13

Página 16

Página 15

Página 10

Página 11

Página 14

Página 12

Página 15, 16

Nomenclatura de las piezas

Mando a distancia

Pantalla (LCD)

• Muestra los ajustes actuales. (En esta ilustración, cada sección se muestra con sus pantallas con ﬁ nes explicativos.)

Botón AUTO

• El sistema selecciona automáticamente un modo de funcionamiento apropiado (REFRIGERACIÓN o CALEFACCIÓN) en función de la temperatura interior e inicia la operación.

Botones de funcionamiento directos

• Inicia el funcionamiento REFRIGERACIÓN, SECO, CALEFACCIÓN o SOLO VENTILADOR.

Botón de ajuste de TEMPERATURA

• Modiﬁ ca el ajuste de la temperatura.

Botón COMFORT

• Funcionamiento FLUJO DE AIRE CONFORTABLE.

Botón POTENTE

• Modo POTENTE.

Botón TEMPORIZADOR DE APAGADO (modo NOCTURNO)

Botón TEMPORIZADOR DE ENCENDIDO

Transmisor de señal

Receptor

•

Para utilizar el mando a distancia, dirija el transmisor hacia la unidad interior. Si hay algo que bloquea las señales entre la unidad y el mando a distancia, como por ejemplo cortinas, la unidad podría no funcionar.

• La distancia de transmisión máxima es de aproximadamente 7 m.

Botón de APAGADO

• Interrumpe el funcionamiento.

Botón de ajuste del VENTILADOR

•

Selecciona el ajuste de caudal de aire.

Botón ECONO

• Funcionamiento AHORRO DE ENERGÍA.

Botón SWING (oscilación)

•

Ajusta la dirección del ﬂ ujo de aire

Botón CANCELACIÓN DE TEMPORIZADOR

• Cancela el ajuste del temporizador.

Preparativos antes de la utilización

Colocación de las pilas

Fijación del soporte del mando a distancia en la pared

Cambio de visualización de Fahrenheit/Celsius

Encienda el disyuntor

1. Deslice la tapa posterior y levántela

ligeramente para retirarla.

2. Coloque 2 pilas secas AAA.LR03 (alcalinas).

3. Vuelva a colocar la tapa posterior.

¡Coloque y correctamente!

Mando a distancia

Seleccione un lugar donde las señales alcancen la unidad.

Fije el soporte en una pared, columna o lugar similar con los tornillos incluidos con el soporte.

Tornillos

Soporte del mando a distancia

3. Cuelgue el mando a distancia en el soporte

del mando a distancia.

Leer antes de utilizar

Pulse y (botón TEMPORIZADOR) a la

vez durante aproximadamente 5 segundos.

• Aparecerá la temperatura en Celsius si se está mostrando en Fahrenheit y viceversa.

• El interruptor solo funciona mientras aparece la temperatura.

• Después de conectar la alimentación, la aleta de la unidad interior se abre y cierra una vez para establecer la posición de referencia.

NOTA

Notas sobre las pilas

• Cuando sustituya las pilas, utilice pilas del mismo tipo y retire las dos pilas anteriores.

• Las pilas duran aproximadamente 1 año. Si la pantalla del mando a distancia comienza a apagarse y el rango de transmisión empieza a acortarse antes de un año, sustituya las dos pilas por pilas nuevas, tamaño AAA.LR03 (alcalinas).

• Las pilas suministradas con el mando a distancia están pensadas para las primeras operaciones. Es posible que las pilas se agoten en menos de 1 año.

Nota sobre el mando a distancia

• No deje caer el mando a distancia. No lo moje.

Funcionamiento básico

Inicio del funcionamiento

Modo AUTO · REFRIGERACIÓN · SECO · CALEFACCIÓN · SOLO VENTILADOR

El equipo de aire acondicionado funciona con el modo de funcionamiento que elija.

Funcionamiento AUTO

• Permite seleccionar automáticamente una temperatura y un modo de funcionamiento adecuados.

Pulse .

REFRIGERACIÓN

• Permite bajar la temperatura.

Pulse .

SECO

• Permite bajar la humedad.

Pulse .

CALEFACCIÓN

• Permite subir la temperatura.

Pulse .

SOLO VENTILADOR

• Permite la circulación de aire por la habitación.

Pulse .

• La luz de FUNCIONAMIENTO se enciende en verde.

Pantalla

NOTA

Notas sobre el modo AUTO

• En el funcionamiento AUTO, el sistema selecciona un modo de funcionamiento apropiado (REFRIGERACIÓN o CALEFACCIÓN) en función de la temperatura interior e inicia la operación.

• El sistema vuelve a seleccionar automáticamente el ajuste a intervalos regulares para situar la temperatura interior al nivel de ajuste del usuario.

Nota sobre la función SECO

• Elimina la humedad y mantiene estable la temperatura interior. Controla automáticamente la temperatura y el caudal de aire, por lo que el ajuste manual de estas funciones no está disponible.

Funcionamiento básico

Parada del funcionamiento

Modiﬁ cación del ajuste de temperatura

Consejos para ahorrar energía

Mantener la temperatura en un nivel moderado ayuda a ahorrar energía.

• Ajuste de temperatura recomendado

− Para refrigeración: 26 – 28°C

− Para calefacción: 20 – 24°C

Cubra las ventanas con persianas o cortinas.

• El bloqueo de la luz del sol y del aire del exterior aumenta el efecto de refrigeración (calefacción).

Mantenga los ﬁ ltros de aire limpios.

• Los ﬁ ltros de aire obstruidos provocan un funcionamiento ineﬁ caz y un desperdicio de energía. Límpielos cada 2 semanas.

Página 18

Si no va a utilizar el equipo de aire acondicionado durante un largo periodo de tiempo, por ejemplo en primavera u otoño, apague el disyuntor.

• El equipo de aire acondicionado siempre consume una pequeña cantidad de electricidad incluso si no está funcionando.

Modo AUTO · REFRIGERACIÓN · SECO · CALEFACCIÓN · SOLO VENTILADOR

Pulse .

• La luz de FUNCIONAMIENTO se apaga.

Pulse .

• Pulse para aumentar la temperatura y pulse para reducir la temperatura.

REFRIGERACIÓN CALEFACCIÓN Funcionamiento AUTO SECO o SOLO VENTILADOR

18 – 32°C 10 – 30°C 18 – 30°C

No es posible modiﬁ car el ajuste de temperatura.

Funcionamiento básico

Ajuste del caudal de aire

Puede ajustar el caudal de aire para aumentar el confort.

Pulse .

• Cada pulsación de modiﬁ ca el ajuste de caudal de aire en orden.

AUTO Unidad interior silenciosa

• Si el caudal de aire está ajustado en " ", se activa el funcionamiento en modo silencioso y se reduce el ruido de la unidad interior.

En el modo de funcionamiento silencioso, el caudal de aire se ajusta en un nivel moderado.

•

Modo AUTO, REFRIGERACIÓN, CALEFACCIÓN

y SOLO VENTILADOR

Caudal de aire 1-5 (de bajo a alto)

SECO

No es posible modiﬁ car el ajuste del caudal de aire.

NOTA

Nota sobre el ajuste del caudal de aire

• Con caudales de aire inferiores, el efecto de refrigeración (calefacción) también es menor.

Funcionamiento básico

Inicio de la oscilación automática

Ajuste de la aleta en la posición deseada

Ajuste de las rejillas en la posición deseada

Ajuste de la dirección del ﬂ ujo de aire

Puede ajustar la dirección del ﬂ ujo de aire para aumentar el confort.

PRECAUCIÓN

• Utilice siempre el mando a distancia para ajustar los ángulos de la aleta. Si mueve la aleta de forma manual puede provocar una avería.

• Tenga cuidado cuando ajuste las rejillas. Dentro de la salida de aire, hay un ventilador girando a gran velocidad.

Dirección ascendente y descendente del ﬂ ujo de aire

Pulse .

• " " se muestra en la pantalla LCD.

• La aleta (pala horizontal) comenzará a oscilar.

• Esta función puede utilizarse mientras la aleta está en el modo de oscilación automática.

Pulse cuando la aleta alcance la posición

deseada.

• " " desaparece de la pantalla LCD.

Utilice las manecillas para

mover las rejillas (paletas verticales).

Hay manecillas en 2 posiciones.

NOTA

Notas sobre el ajuste de la dirección del ﬂ ujo de aire

• El rango de movimiento de la aleta varía en función del modo de funcionamiento.

• La aleta se detiene en la posición superior cuando se selecciona un caudal de aire bajo durante el ajuste de oscilación alto y bajo.

Rango movible de la aleta

REFRIGERACIÓN/SECO

SOLO VENTILADOR

Manecillas

CALEFACCIÓN

Funciones útiles

Inicio de la función POTENTE

Cancelación de la función POTENTE

Inicio del modo FLUJO DE AIRE DE CONFORT

Cancelación del funcionamiento FLUJO DE AIRE CONFORTABLE

Modo FLUJO DE AIRE CONFORTABLE

La dirección y el caudal del aire se ajustan de modo que el aire no sople directamente a las personas presentes en la habitación.

Pulse .

• " " se muestra en la pantalla LCD.

Dirección de la aleta Caudal de aire

• No disponible para el modo SOLO VENTILADOR.

REFRIGERACIÓN y SECO CALEFACCIÓN

Hacia arriba Hacia abajo

AUTO

Pulse de nuevo.

• " " desaparece de la pantalla LCD.

• La aleta regresará a la posición de la memoria activada antes de seleccionar el modo FLUJO DE AIRE CONFORTABLE.

Funcionamiento POTENTE

La función POTENTE aumenta rápidamente el efecto de refrigeración (calefacción) en cualquier modo de funcionamiento. En este modo, el equipo de aire acondicionado funciona a la capacidad máxima.

Pulse .

• " " se muestra en la pantalla LCD.

• La función POTENTE termina en 20 minutos. A continuación, el sistema funciona de nuevo con los ajustes anteriores antes de iniciar la función POTENTE.

Pulse de nuevo.

• " " desaparece de la pantalla LCD.

Modo AHORRO DE ENERGÍA

Inicio del funcionamiento AHORRO DE ENERGÍA

Cancelación del funcionamiento AHORRO DE ENERGÍA

La función AHORRO DE ENERGÍA permite un funcionamiento eﬁ ciente limitando el consumo energético máximo. Esta función resulta útil para evitar la activación del disyuntor cuando la unidad funciona junto con otras aplicaciones en el mismo circuito.

Pulse .

• " " se muestra en la pantalla LCD.

• No disponible para el modo SOLO VENTILADOR.

Pulse de nuevo.

• " " desaparece de la pantalla LCD.

Funciones útiles

NOTA

Nota sobre el funcionamiento de FLUJO DE AIRE CONFORTABLE

• Si se selecciona la dirección de aire ascendente o descendente, la función FLUJO DE AIRE CONFORTABLE se cancelará.

Notas sobre la función POTENTE

• Al pulsar se cancelan los ajustes y " " desaparece de la pantalla LCD.

• La función POTENTE no aumentará la capacidad del equipo de aire acondicionado si este ya está funcionando con su máxima capacidad.

- Modos de REFRIGERACIÓN, CALEFACCIÓN y AUTO

Para aumentar el efecto de refrigeración (calefacción), la capacidad de la unidad exterior aumenta y el caudal de aire se ﬁ ja a su ajuste máximo. No es posible modiﬁ car el ajuste de temperatura.

- Modo SECO

El ajuste de temperatura baja en 2,5°C y el caudal de aire aumenta ligeramente.

- Modo SOLO VENTILADOR

El caudal de aire se ﬁ ja al ajuste máximo.

Notas sobre la función AHORRO DE ENERGÍA

• Al pulsar se cancelan los ajustes y " " desaparece de la pantalla LCD.

• Si el nivel de consumo energético ya es bajo, el cambio a la función AHORRO DE ENERGÍA no hará que se reduzca el consumo energético.

Determinadas funciones útiles pueden usarse juntas.

FLUJO DE AIRE CONFORTABLE + AHORRO DE ENERGÍA POTENTE + FLUJO DE AIRE CONFORTABLE No disponible* POTENTE + AHORRO DE ENERGÍA No disponible*

Está disponible

* Tendrá prioridad la función cuyo botón se pulse en último lugar.

Funcionamiento del TEMPORIZADOR

Utilización del TEMPORIZADOR DE ENCENDIDO

Cancelación del TEMPORIZADOR DE ENCENDIDO

Funcionamiento TEMPORIZADOR DE ENCENDIDO/APAGADO

Las funciones del temporizador son útiles para encender o apagar el equipo de aire acondicionado por la noche o por la mañana. También puede usar el TEMPORIZADOR DE ENCENDIDO y el TEMPORIZADOR DE APAGADO juntos.

Pulse .

" " se muestra en la pantalla LCD.

• Cada vez que pulsa El tiempo puede ajustarse entre 1 y 12 horas.

• La luz del TEMPORIZADOR se enciende en naranja.

Pantalla

el tiempo avanza 1 hora.

Pulse .

• " " desaparece de la pantalla LCD.

• La luz del TEMPORIZADOR se apaga.

NOTA

En los siguientes casos, establezca el temporizador de nuevo.

• Después de que se haya apagado el disyuntor.

• Después de fallo de alimentación eléctrica.

• Después de sustituir las pilas del mando a distancia.

Funcionamiento del TEMPORIZADOR

Utilización del TEMPORIZADOR DE APAGADO

Cancelación del TEMPORIZADOR DE APAGADO

Combinación del funcionamiento del TEMPORIZADOR DE ENCENDIDO y del TEMPORIZADOR DE APAGADO

Funcionamiento TEMPORIZADOR DE ENCENDIDO/APAGADO

Pulse .

" " se muestra en la pantalla LCD.

• Cada vez que pulsa El tiempo puede ajustarse entre 1 y 12 horas.

• La luz del TEMPORIZADOR se enciende en naranja.

Pantalla

el tiempo avanza 1 hora.

Pulse .

• " " desaparece de la pantalla LCD.

• La luz del TEMPORIZADOR se apaga.

• A continuación, se muestra un ejemplo de combinación de los 2 temporizadores.

• "

" y " " se muestran en la pantalla LCD.

[Ejemplo]

Conﬁ guración con la unidad en marcha

• Detiene la unidad 1 hora más tarde y la pone en marcha 7 horas después.

Conﬁ guración con la unidad parada

• Pone en marcha la unidad 2 horas más tarde y la detiene 3 horas después.

NOTA

Modo NOCTURNO

•

Cuando se establece el TEMPORIZADOR DE APAGADO, el equipo de aire acondicionado ajusta automáticamente la temperatura (0,5°C arriba en REFRIGERACIÓN, 2,0°C abajo en CALEFACCIÓN) para evitar una refrigeración (calefacción) excesiva y hacer que su descanso sea más agradable.

Cuidados

Panel frontal

• Límpielo suavemente con un paño suave humedecido.

•

Solo se puede utilizar detergente neutro.

En caso de suciedad

Unidad interior, unidad

exterior y mando a distancia

• Límpielos con un paño suave.

En caso de suciedad

Filtro de aire

• Aspire el polvo o lave el ﬁ ltro.

Una vez cada 2 semanas

Página 18

Filtro puriﬁ cador de aire de apatito de titanio (sin estructura)

• Aspire el polvo o sustituya el ﬁ ltro.

[Limpieza] [Sustitución]

Una vez cada 6 meses Una vez cada 3 años

Página 19

Cuidados y limpieza

PRECAUCIÓN

• Antes de la limpieza, asegúrese de detener el funcionamiento y de apagar el disyuntor.

• No toque las aletas de aluminio de la unidad interior. Si toca dichas piezas, pueden producirse lesiones.

 Referencia rápida

Limpieza de piezas

NOTA

Para la limpieza, no utilice los siguientes elementos:

• Agua caliente por encima de los 40°C

• Líquidos volátiles, como benceno, petróleo o diluyente

• Compuestos pulidores

• Materiales abrasivos, como un estropajo

Si el polvo no se desprende fácilmente

• Lave los ﬁ ltros de aire con detergente neutro disuelto en agua templada y a continuación, séquelos a la sombra.

Cuidados y limpieza

 Filtro de aire

Cuidados

1. Abra el panel frontal.

• Sujete el panel frontal por ambos lados y ábralo.

2. Extraiga los ﬁ ltros de aire.

• Empuje la lengüeta del ﬁ ltro en la parte central de cada ﬁ ltro ligeramente hacia arriba y a continuación, tire hacia abajo.

1) Empujar

3. Lave los ﬁ ltros de aire con

agua o límpielos con una aspiradora.

• Se recomienda limpiar los ﬁ ltros cada 2 semanas.

4. Vuelva a colocar los ﬁ ltros.

2) Tirar hacia abajo

5. Cierre despacio el panel

frontal.

• Presione el panel en ambos lados y en el centro.

• Asegúrese de que el panel frontal esté ﬁ rmemente ﬁ jado.

Cuidados

Cuidados y limpieza

 Filtro puriﬁ cador de aire fotocatalítico de apatito de titanio

1. Abra el panel frontal

y extraiga los ﬁ ltros de aire.

Página 18

[Sustitución]

Retire el ﬁ ltro de las lengüetas e instale uno nuevo.

2. Extraiga los ﬁ ltros

puriﬁ cadores de aire fotocatalítico de apatito de titanio.

• Extraiga los ﬁ ltros de las lengüetas.

• Deseche el ﬁ ltro viejo como residuo no inﬂ amable.

4. Coloque los ﬁ ltros

puriﬁ cadores de aire fotocatalítico de apatito de titanio donde estaban.

• Al colocar el ﬁ ltro, compruebe que está correctamente encajado en las lengüetas.

3. Limpie o sustituya los

ﬁ ltros puriﬁ cadores de aire fotocatalítico de apatito de titanio.

5. Vuelva a colocar los ﬁ ltros.

Página 18

[Limpieza]

3-1 Aspire el polvo y remoje en agua fría

o templada de 10 a 15 minutos aproximadamente si la suciedad es persistente.

•

No retire el ﬁ ltro de la estructura cuando lave con agua.

3-2 Después del lavado, sacuda el agua

residual y deje que se seque a la sombra.

• No estruje el ﬁ ltro para eliminar el exceso de agua.

6. Cierre despacio el panel

frontal.

NOTA

• Funcionamiento con ﬁ ltros sucios:

- el aire no se desodoriza,

- el aire no se limpia,

- provoca deﬁ ciencias en la calefacción o refrigeración,

- se pueden generar malos olores.

• Deseche los ﬁ ltros viejos como residuos no inﬂ amables.

• Para solicitar un ﬁ ltro puriﬁ cador de aire fotocatalítico de apatito de titanio, póngase en contacto con el distribuidor donde compró el equipo de aire acondicionado.

Página 18

Cuidados y limpieza

 Antes de un largo período sin utilizar el equipo

1. Accione el modo SOLO VENTILADOR durante varias horas

para secar el interior.

• Pulse .

2. Después de que el funcionamiento se detenga, desconecte

el disyuntor del equipo de aire acondicionado.

3. Extraiga las pilas del mando a distancia.

 Se recomienda realizar un mantenimiento periódico

• En determinadas condiciones de funcionamiento, el interior del equipo de aire acondicionado puede desprender mal olor después de varias temporadas de utilización, lo que puede provocar un rendimiento deﬁ ciente. Se recomienda que un proveedor cualiﬁ cado realice un mantenimiento periódico además de la limpieza regular por parte del usuario.

• Para saber dónde puede encontrar un proveedor cualiﬁ cado, póngase en contacto con el distribuidor en el que compró el equipo de aire acondicionado.

Cuidados

En caso de necesidad

La aleta no comienza a oscilar inmediatamente.

•

El equipo de aire acondicionado está ajustando la posición

de la aleta. La aleta comenzará a moverse pronto.

Preguntas frecuentes

Unidad interior

El equipo de aire acondicionado deja de generar ﬂ ujo de aire durante el modo CALEFACCIÓN.

•

Una vez que se alcanza la temperatura deﬁ nida, se

reduce el caudal de aire y se detiene el funcionamiento, para evitar generar un ﬂ ujo de aire frío. El funcionamiento se reanudará automáticamente cuando la temperatura interior baje.

El funcionamiento de CALEFACCIÓN se detiene sonido de líquido ﬂ uyendo.

•

La unidad exterior está en proceso de descongelamiento.

El modo de CALEFACCIÓN empieza después de que la unidad exterior haya eliminado la escarcha. Esta operación puede tardar entre 4 y 12 minutos.

El funcionamiento tarda en empezar.

 Cuando se ha pulsado o cualquier botón

de funcionamiento directo justo después de detener el funcionamiento.

 Cuando se ha vuelto a seleccionar el modo.

•

Esto es para proteger el equipo de aire acondicionado.

de repente y se oye un

Debe esperar unos 3 minutos.

Se escuchan diferentes sonidos.

 Sonido de agua ﬂ uyendo

• Este sonido se genera porque está ﬂ uyendo el refrigerante del equipo de aire acondicionado. Este es el sonido del bombeo de agua dentro del

• equipo de aire acondicionado y se escucha cuando el agua se bombea desde el equipo en los modos REFRIGERACIÓN o SECO.

 Sonido de golpeteo

•

Este sonido se genera cuando se produce un cambio en el ﬂ ujo de refrigerante del equipo de aire acondicionado.

 Sonido de tictac

•

Este sonido se genera cuando la caja y la estructura del equipo de aire acondicionado se dilatan o contraen ligeramente como resultado de los cambios de temperatura.

 Sonido de silbido

• Este sonido se genera cuando sale refrigerante durante la descongelación.

 Sonido de repiqueteo con el equipo en funcionamiento o en reposo

• Este sonido se genera durante el funcionamiento de las válvulas de control de refrigerante o los componentes eléctricos.

 Sonido de golpe de cascos

• Este sonido se oye desde el interior del equipo de aire acondicionado cuando el ventilador de extracción se activa mientras las puertas de la habitación están cerradas. Abra la ventana o apague el ventilador de escape.

Unidad exterior

La unidad exterior desprende agua o vapor.

 En el modo de CALEFACCIÓN

• La escarcha de la unidad exterior se funde en forma de agua o vapor cuando el equipo de aire acondicionado está en modo de descongelación.

 En los modos de REFRIGERACIÓN o SECO

• La humedad del aire se condensa en forma de agua en la superﬁ cie fría de las tuberías de la unidad exterior y gotea.

No es un problema

Esta situación no se considera un problema.

Veriﬁ cación

Vuelva a comprobarlo antes de solicitar una reparación.

Página 14

Solución de problemas

Antes de realizar una consulta o solicitar una reparación, realice las siguientes comprobaciones. Si el problema continúa, póngase en contacto con su distribuidor.

El equipo de aire acondicionado no funciona

Situación Descripción/comprobaciones

La luz de FUNCIONAMIENTO está apagada.

La luz de FUNCIONAMIENTO parpadea.

El equipo de aire acondicionado deja de funcionar de repente

Situación Descripción/comprobaciones

La luz de FUNCIONAMIENTO está encendida.

La luz de FUNCIONAMIENTO parpadea.

• ¿Se ha activado el disyuntor o se ha fundido algún fusible?

• ¿Hay un fallo de la corriente eléctrica?

• ¿Hay pilas en el mando a distancia?

• Corte la alimentación con el disyuntor y vuelva a poner en marcha el equipo con el mando a istancia. Si la luz de FUNCIONAMIENTO continúa parpadeando, compruebe el código de error y póngase en contacto con su distribuidor.

• Para proteger el sistema, el equipo de aire acondicionado puede dejar de funcionar al detectar una importante ﬂ uctuación de tensión. Reanudará automáticamente el funcionamiento en unos 3 minutos.

•

¿Hay algo que bloquea las entradas o salidas de aire de la unidad interior y de la unidad exterior? Detenga la unidad y, después de apagar el disyuntor, retire la obstrucción. A continuación, vuelva a ponerla en marcha con el mando a distancia. Si la luz de FUNCIONAMIENTO continúa parpadeando, compruebe el código de error y póngase en contacto con su distribuidor.

Página 25

En caso de necesidad

Página 25

El equipo de aire acondicionado no se detiene

Situación Descripción/comprobaciones

El aire acondicionado continúa funcionando incluso después de apagarlo.

La habitación no se enfría/calienta

Situación Descripción/comprobaciones

No sale aire.

No sale aire / Sale aire.

Sale aire.

 Inmediatamente después de apagar el equipo de aire acondicionado

• El ventilador de la unidad exterior continúa girando durante aproximadamente 1 minuto para proteger el sistema.

 Cuando el equipo de aire acondicionado no está funcionando

• Cuando la temperatura exterior es elevada, el ventilador de la unidad exterior puede ponerse en marcha para proteger el sistema.

 En el modo de CALEFACCIÓN

• El equipo de aire acondicionado se está calentando. Espere entre 1 y 4 minutos.

• Durante la descongelación, no ﬂ uye aire caliente de la unidad interior.

 ¿El ajuste de caudal de aire es el correcto?

• ¿Está el caudal de aire ajustado en un nivel bajo, como "Funcionamiento silencioso de la unidad interior" o "Caudal de aire 1"? Aumente el ajuste de caudal de aire.

 ¿Es adecuada la temperatura ajustada?  ¿Es adecuado el ajuste de la dirección de ﬂ ujo de aire?

• ¿Hay algún mueble situado directamente debajo o al lado de la unidad interior?

• ¿Está el equipo de aire acondicionado en el modo de AHORRO DE ENERGÍA?

• ¿Están sucios los ﬁ ltros de aire?

•

¿Hay algo que bloquea las entradas o salidas de aire de la unidad interior y de la unidad exterior?

• ¿Hay alguna ventana o puerta abierta?

• ¿Hay algún ventilador de extracción en marcha?

En caso de necesidad

Página 8

Solución de problemas

Sale neblina

Situación Descripción/comprobaciones

Sale neblina de la unidad interior.

Mando a distancia

Situación Descripción/comprobaciones

La unidad no recibe señales del mando a distancia o tiene un rango de funcionamiento limitado.

La pantalla LCD está borrosa, no funciona o funciona de forma irregular.

Otros dispositivos eléctricos se ponen en marcha.

El aire desprende mal olor

Situación Descripción/comprobaciones

El equipo de aire acondicionado emite malos olores.

• Esto ocurre cuando el aire de la habitación se enfría hasta convertirse en neblina, debido al ﬂ ujo de aire frío durante el modo de REFRIGERACIÓN o en otro modo.

• Es posible que las pilas se hayan agotado. Cambie las dos pilas por pilas secas nuevas AAA.LR03 (alcalinas). Para obtener más información, consulte "Preparativos antes de la utilización".

•

La comunicación de señales puede deshabilitarse si hay una lámpara ﬂ uorescente de arranque electrónico (tipo inverter) en el ambiente. Consulte con su distribuidor si es este el caso.

• Es posible que el mando a distancia no funcione correctamente si el transmisor está expuesto a la luz solar directa.

• Es posible que las pilas se hayan agotado. Cambie las dos pilas por pilas secas nuevas AAA.LR03 (alcalinas). Para obtener más información, consulte "Preparativos antes de la utilización".

•

Si el mando a distancia activa otros dispositivos eléctricos, aléjelos o consulte con su distribuidor.

• El mal olor ambiental que absorbe la unidad se descarga con el ﬂ ujo de aire. Recomendamos limpiar la unidad interior. Consulte con su distribuidor.

Otros

Situación Descripción/comprobaciones

El equipo de aire acondicionado empieza a mostrar un comportamiento extraño de repente.

• Es posible que el equipo de aire acondicionado deje de funcionar correctamente a causa de un rayo o de ondas de radio. Si el equipo de aire acondicionado no funciona correctamente, corte la alimentación con el disyuntor y vuelva a poner en marcha el equipo con el mando a distancia.

Información importante en relación con el refrigerante utilizado

Este producto contiene gases fluorados de efecto invernadero. No vierta gases a la atmósfera.

Tipo de refrigerante: Valor GWP

(1)

GWP = global warming potential (potencial de calentamiento global)

Puede ser necesario realizar inspecciones periódicas para localizar fugas de refrigerante, dependiendo de las disposiciones de la legislación europea o local vigente. Contacte, por favor, con su distribuidor local para obtener más información.

AVISO sobre el tCO2eq

En Europa, las emisiones de gases de efecto invernadero de la carga de refrigerante total del sistema (expresadas en toneladas de

2 equivalentes) se utilizan como referencia para determinar los intervalos de mantenimiento. Cumpla siempre la legislación en vigor.

Fórmula para calcular las emisiones de gases de efecto invernadero:

Valor GWP del refrigerante × carga total de refrigerante [en kg] / 1000

Notas sobre las condiciones de funcionamiento

• Si continúa utilizándose el equipo en condiciones diferentes de las indicadas en la tabla,

− Se puede activar un dispositivo de seguridad para detener el funcionamiento.

− Es posible que se forme condensación en la unidad interior y que

gotee al seleccionar el modo REFRIGERACIÓN o SECO.

(1)

: 2087,5

R410A

Modo Condiciones de funcionamiento

REFRIGERACIÓN/

SECO

CALEFACCIÓN

Temperatura exterior: 10 – 46°C Temperatura interior: 18 – 32°C Humedad interior: 80% máx.

Temperatura exterior: -15 – 24°C Temperatura interior: 10 – 30°C

En caso de necesidad

Solución de problemas

 Llame al taller de servicio inmediatamente

ADVERTENCIA

Cuando ocurre una anomalía (como olor a quemado), detenga el funcionamiento y desconecte el disyuntor.

• La operación continuada bajo tales circunstancias puede provocar un fallo de funcionamiento, descargas eléctricas o incendios.

• Póngase en contacto con el taller del establecimiento donde compró el equipo de aire acondicionado.

No intente reparar ni modiﬁ car el equipo de aire acondicionado por cuenta propia.

• Hacerlo podría provocar descargas eléctricas o incendios.

• Póngase en contacto con el taller del establecimiento donde compró el equipo de aire acondicionado.

Si alguno de los siguientes síntomas tiene lugar, llame al taller de servicio inmediatamente.

• El cable de alimentación está anormalmente caliente

o dañado.

• Se oye un sonido anormal durante el funcionamiento.

• El disyuntor de seguridad, un fusible o el disyuntor de

fugas a tierra hacen que se detenga el funcionamiento frecuentemente.

• Algún interruptor o botón falla a menudo.

• Hay olor a quemado.

• Hay una fuga en la unidad interior.

Desconecte el disyuntor y llame al taller de servicio.

 Después de un fallo de alimentación eléctrica

•

El equipo de aire acondicionado reanudará automáticamente el funcionamiento en unos 3 minutos. Debe esperar un momento.

 Rayos

• Si hay posibilidad de que caiga un rayo en las zonas colindantes, detenga el funcionamiento y desconecte el disyuntor para proteger el sistema.

 Requisitos relativos al desecho de residuos

El producto y las pilas suministradas con el mando a distancia están marcadas con este símbolo. Este símbolo signiﬁ ca que los productos eléctricos y electrónicos y las pilas no deben mezclarse con el resto de residuos domésticos no clasiﬁ cados. En las pilas, se puede imprimir un símbolo químico debajo del símbolo. El símbolo químico signiﬁ ca que

■Pb: plomo (>0,004%) No intente desmontar el sistema usted mismo: el desmantelamiento del sistema, así como el tratamiento del refrigerante, aceite y otros componentes, debe ser efectuado por un instalador competente de acuerdo con las normas locales y nacionales aplicables. Las unidades deben ser tratadas en instalaciones especializadas para su reutilización, reciclaje y recuperación. Al asegurarse de desechar este producto de la forma correcta, está contribuyendo a evitar posibles consecuencias negativas para el entorno y para la salud de las personas. Contacte con el instalador o con las autoridades locales para obtener más información. El desmantelamiento de la unidad y el tratamiento del refrigerante, aceite y otras partes debe realizarse de acuerdo con las normativas locales y nacionales correspondientes.

las pilas contienen metal pesado por encima de una determinada concentración. Los posibles símbolos químicos son:

En caso de necesidad

Solución de problemas

 Diagnóstico de fallos mediante el mando a distancia

• El mando a distancia puede recibir los códigos de error correspondientes de la unidad interior.

1. Cuando se mantiene pulsado durante

unos 5 segundos, " " parpadea en la sección de temperatura de la pantalla.

2. Pulse repetidamente hasta que se emita

un pitido continuo.

• La indicación del código cambia tal como se muestra a continuación y se notiﬁ ca mediante un pitido largo.

CÓDIGO SIGNIFICADO

NORMAL

SISTEMA

UNIDAD

INTERIOR

UNIDAD

EXTERIOR

NOTA

• Un pitido corto indica que los códigos no se corresponden.

• Para cancelar la indicación de un código, mantenga pulsado cuando no se pulsa el botón durante 1 minuto.

FALLO DE COMBINACIÓN ENTRE UNIDAD INTERIOR Y UNIDAD EXTERIOR

FALTA DE REFRIGERANTE

CAÍDA DE TENSIÓN O SOBRETENSIÓN DEL CIRCUITO PRINCIPAL

FALLO DE TRANSMISIÓN (ENTRE LA UNIDAD INTERIOR Y LA UNIDAD EXTERIOR)

DEFECTO EN LA PCB INTERIOR

CONTROL DE ALTA PRESIÓN O PROTECTOR CONTRA CONGELACIÓN

FALLO DEL MOTOR DEL VENTILADOR

SENSOR DE TEMPERATURA DEL INTERCAMBIADOR DE CALOR DEFECTUOSO

SENSOR DE TEMPERATURA DE AIRE DE ASPIRACIÓN DEFECTUOSO

ERROR DE CONMUTACIÓN ENTRE REFRIGERACIÓN Y CALEFACCIÓN

FALLO DE LA TARJETA DE CIRCUITOS

SOBRECARGA INICIADA

ARRANQUE DEFECTUOSO DEL COMPRESOR

FALLO DEL MOTOR DEL VENTILADOR DE CC

SOBREINTENSIDAD DE ENTRADA

CONTROL DE TUBERÍA DE DESCARGA DE ALTA TEMPERATURA

CONTROL DE ALTA PRESIÓN (EN REFRIGERACIÓN)

FALLO DEL SENSOR

PARADA DE FUNCIONAMIENTO DEBIDA A UN FALLO DE DETECCIÓN DEL SENSOR DE POSICIÓN

FALLO DEL SENSOR DE CORRIENTE CC

SENSOR DE TEMPERATURA DE AIRE DE ASPIRACIÓN DEFECTUOSO

SENSOR DE TEMPERATURA DE LA TUBERÍA DE DESCARGA DEFECTUOSO

SENSOR DE TEMPERATURA DEL INTERCAMBIADOR DE CALOR DEFECTUOSO

FALLO TÉRMICO DE LOS COMPONENTES ELÉCTRICOS

TEMPERATURA ALTA EN EL DISIPADOR DE CALOR DEL CIRCUITO DEL INVERTER

SOBREINTENSIDAD DE SALIDA

SENSOR DE TEMPERATURA DEL DISIPADOR DE CALOR DEL CIRCUITO DEL INVERTER DEFECTUOSO

durante unos 5 segundos. La visualización del código también desaparece

3P393186-12S

2016.09

Daikin FTX25KNV1B, FTX35KNV1B Operation manuals [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
