Daikin FFA25A2VEB, FFA35A2VEB, FFA50A2VEB, FFA60A2VEB, FFA25A2VEB9 Operation manuals [de]

...
Installations- und
Betriebsanleitung
Split-System-Klimageräte
FFA25A2VEB FFA35A2VEB FFA50A2VEB FFA60A2VEB
FFA25A2VEB9 FFA35A2VEB9 FFA50A2VEB9 FFA60A2VEB9
Installations- und Betriebsanleitung
Split-System-Klimageräte
Deutsch
Directivelor, cu amendamentele respective.
<A>
<B>
<C>
DEKRA (NB0344)
2178265.0551-EMC
DAIKIN.TCF.033A3/03-2017
Direktive z vsemi spremembami.
Direktiivid koos muudatustega.
Директиви, с техните изменения.
Direktyvose su papildymais.
Direktīvās un to papildinājumos.
Smernice, v platnom znení.
18192021222324
Direktiver, med senere ændringer.
Direktiv, med företagna ändringar.
Direktiver, med foretatte endringer.
10111213141516
deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:
declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:
z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:
kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:
декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:
visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:
ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:
vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:
tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:
17
18
19
20
21
22
23
24
25
megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:
spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:
sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu
instrucţiunile noastre:
skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:
on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:
съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:
atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:
tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:
sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim
161718192021222324
návodom:
Directives, as amended.
Direktiven, gemäß Änderung.
ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:
25
Directives, telles que modifiées.
010203040506070809
Değiştirilmiş halleriyle Yönetmelikler.
25
Direktiivejä, sellaisina kuin ne ovat muutettuina.
v platném znění.
Smjernice, kako je izmijenjeno.
irányelv(ek) és módosításaik rendelkezéseit.
z późniejszymi poprawkami.
17
както е изложено в <A> и оценено положително от <B>
съгласно Сертификата<C>.
kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal
Sertifikatą<C>.
kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam
saskaņā ar sertifikātu<C>.
Richtlijnen, zoals geamendeerd.
Directivas, según lo enmendado.
Direttive, come da modifica.
Οδηγιών, όπως έχουν τροποποιηθεί.
Directivas, conforme alteração em.
Директив со всеми поправками.
21Забележка*
22Pastaba*
23Piezīmes*
*
**
DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.
DICz*** on volitatud koostama tehnilist dokumentatsiooni.
DICz*** е оторизирана да състави Акта за техническа конструкция.
DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.
DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.
Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.
DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.
19**
20**
21**
22**
23**
24**
25**
ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade
s osvedčením<C>.
<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>
tarafından olumlu olarak değerlendirildiği gibi.
24Poznámka*
25Not*
a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)
<C>tanúsítvány szerint.
zgodnie z dokumentacją <A>, pozytywną
opinią <B> i Świadectwem<C>.
aşa cum este stabilit în <A> şi apreciat pozitiv de<B>
în conformitate cu Certificatul<C>.
kot je določeno v <A> in odobreno s strani <B>
vskladu scertifikatom<C>.
nagu on näidatud dokumendis <A> ja heaks kiidetud
<B> järgi vastavalt sertifikaadile<C>.
DICz*** on valtuutettu laatimaan Teknisen asiakirjan.
Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.
DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.
A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.
DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.
13**
14**
15**
16**
17**
16Megjegyzés*
17Uwaga*
18Notă*
19Opomba*
20Märkus*
Machinery 2006/42/EC
Low Voltage 2014/35/EU
enligt <A> och godkänts av <B> enligt
Certifikatet<C>.
som det fremkommer i <A> og gjennom positiv
bedømmelse av <B> ifølge Sertifikat<C>.
jotka on esitetty asiakirjassa <A> ja jotka <B>
on hyväksynyt Sertifikaatin<C> mukaisesti.
jak bylo uvedeno v <A> a pozitivně zjištěno
<B> vsouladu sosvědčením<C>.
kako je izloženo u <A> i pozitivno ocijenjeno odstrane
Electromagnetic Compatibility 2014/30/EU
заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:
erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:
deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:
erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:
ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:
prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:
izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:
teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:
09
10
11
12
13
14
15
16
estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de
acordo com as nossas instruções:
соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:
overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:
respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att
användning sker i överensstämmelse med våra instruktioner:
respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i
henhold til våre instrukser:
vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:
za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:
08091011121314
u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:
15
ob upoštevanju določb:
vastavalt nõuetele:
следвайки клаузите на:
laikantis nuostatų, pateikiamų:
ievērojot prasības, kas noteiktas:
19202122232425
održiavajúc ustanovenia:
11Information*
12Merk*
13Huom*
bunun koşullarına uygun olarak:
delineato nel <A> e giudicato positivamente da<B>
secondo il Certificato<C>.
όπως καθορίζεται στο <A> και κρίνεται θετικά
από το <B> σύμφωνα με το Πιστοποιητικό<C>.
tal como estabelecido em <A> e com o parecer positivo
<B> prema Certifikatu<C>.
14Poznámka*
15Napomena*
Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.
A DICz*** está autorizada a compilar a documentação técnica de fabrico.
Компания DICz*** уполномочена составить Комплект технической документации.
DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.
DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.
07**
08**
09**
10**
11**
de <B> de acordo com o Certificado<C>.
как указано в <A> и в соответствии сположительным
решением <B> согласно Свидетельству<C>.
som anført i <A> og positivt vurderet af <B> ihenhold til
Certifikat<C>.
DICz*** este autorizat să compileze Dosarul tehnic de construcţie.
18**
Tetsuya Baba
Managing Director
Pilsen, 2nd of May 2017
DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.
12**
declares under its sole responsibility that the air conditioning models to which this declaration relates:
erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:
CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA
CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA
CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY
CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI
déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:
Daikin Industries Czech Republic s.r.o.
01
02
03
06Nota*
07Σημείωση*
08Nota*
09Примечание*
10Bemærk*
under iagttagelse af bestemmelserne i:
enligt villkoren i:
gitt i henhold til bestemmelsene i:
noudattaen määräyksiä:
za dodržení ustanovení předpisu:
prema odredbama:
követi a(z):
zgodnie z postanowieniami Dyrektyw:
101112131415161718
verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:
declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:
dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:
δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:
declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:
04
05
06
FFA25A2VEB, FFA35A2VEB, FFA50A2VEB, FFA60A2VEB,
07
08
are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:
der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß
unseren Anweisungen eingesetzt werden:
sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:
conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze
instructies:
están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras
instrucciones:
sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:
είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται
01020304050607
σύμφωνα με τις οδηγίες μας:
following the provisions of:
gemäß den Vorschriften der:
conformément aux stipulations des:
EN60335-2-40,
overeenkomstig de bepalingen van:
010203040506070809
în urma prevederilor:
as set out in <A> and judged positively by <B>
according to the Certificate<C>.
wie in <A> aufgeführt und von <B> positiv
beurteilt gemäß Zertifikat<C>.
tel que défini dans <A> et évalué positivement par <B>
conformément au Certificat<C>.
zoals vermeld in <A> en positief beoordeeld door <B>
siguiendo las disposiciones de:
secondo le prescrizioni per:
με τήρηση των διατάξεων των:
de acordo com o previsto em:
в соответствии с положениями:
01Note*
02Hinweis*
03Remarque*
04Bemerk*
overeenkomstig Certificaat<C>.
como se establece en <A> y es valorado
positivamente por <B> de acuerdo con el
Certificado<C>.
05Nota*
DICz*** is authorised to compile the Technical Construction File.
01**
DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.
DICz*** est autorisé à compiler le Dossier de Construction Technique.
DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.
DICz*** está autorizado a compilar el Archivo de Construcción Técnica.
DICz*** è autorizzata a redigere il File Tecnico di Costruzione.
02**
03**
04**
05**
06**
***DICz = Daikin Industries Czech Republic s.r.o.
Directivelor, cu amendamentele respective.
<A>
<B>
<C>
DEKRA (NB0344)
2178265.0551-EMC
DAIKIN.TCF.033A10/10-2018
Direktive z vsemi spremembami.
Direktiivid koos muudatustega.
Директиви, с техните изменения.
Direktyvose su papildymais.
Direktīvās un to papildinājumos.
Smernice, v platnom znení.
18192021222324
Direktiver, med senere ændringer.
Direktiv, med företagna ändringar.
Direktiver, med foretatte endringer.
10111213141516
deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:
declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:
z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:
kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:
декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:
visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:
ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:
vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:
tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:
17
18
19
20
21
22
23
24
25
megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:
spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:
sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu
instrucţiunile noastre:
skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:
on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:
съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:
atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:
tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:
sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim
161718192021222324
návodom:
Directives, as amended.
Direktiven, gemäß Änderung.
ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:
25
Directives, telles que modifiées.
010203040506070809
Değiştirilmiş halleriyle Yönetmelikler.
25
Direktiivejä, sellaisina kuin ne ovat muutettuina.
v platném znění.
Smjernice, kako je izmijenjeno.
irányelv(ek) és módosításaik rendelkezéseit.
z późniejszymi poprawkami.
17
както е изложено в <A> и оценено положително от <B>
съгласно Сертификата<C>.
kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal
Sertifikatą<C>.
kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam
saskaņā ar sertifikātu<C>.
Richtlijnen, zoals geamendeerd.
Directivas, según lo enmendado.
Direttive, come da modifica.
Οδηγιών, όπως έχουν τροποποιηθεί.
Directivas, conforme alteração em.
Директив со всеми поправками.
21Забележка*
22Pastaba*
23Piezīmes*
*
**
DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.
DICz*** on volitatud koostama tehnilist dokumentatsiooni.
DICz*** е оторизирана да състави Акта за техническа конструкция.
DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.
DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.
Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.
DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.
19**
20**
21**
22**
23**
24**
25**
ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade
s osvedčením<C>.
<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>
tarafından olumlu olarak değerlendirildiği gibi.
24Poznámka*
25Not*
a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)
<C>tanúsítvány szerint.
zgodnie z dokumentacją <A>, pozytywną
opinią <B> i Świadectwem<C>.
aşa cum este stabilit în <A> şi apreciat pozitiv de<B>
în conformitate cu Certificatul<C>.
kot je določeno v <A> in odobreno s strani <B>
vskladu scertifikatom<C>.
nagu on näidatud dokumendis <A> ja heaks kiidetud
<B> järgi vastavalt sertifikaadile<C>.
DICz*** on valtuutettu laatimaan Teknisen asiakirjan.
Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.
DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.
A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.
DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.
13**
14**
15**
16**
17**
16Megjegyzés*
17Uwaga*
18Notă*
19Opomba*
20Märkus*
Machinery 2006/42/EC
Low Voltage 2014/35/EU
enligt <A> och godkänts av <B> enligt
Certifikatet<C>.
som det fremkommer i <A> og gjennom positiv
bedømmelse av <B> ifølge Sertifikat<C>.
jotka on esitetty asiakirjassa <A> ja jotka <B>
on hyväksynyt Sertifikaatin<C> mukaisesti.
jak bylo uvedeno v <A> a pozitivně zjištěno
<B> vsouladu sosvědčením<C>.
kako je izloženo u <A> i pozitivno ocijenjeno odstrane
Electromagnetic Compatibility 2014/30/EU
заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:
erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:
deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:
erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:
ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:
prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:
izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:
teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:
09
10
11
12
13
14
15
16
estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de
acordo com as nossas instruções:
соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:
overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:
respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att
användning sker i överensstämmelse med våra instruktioner:
respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i
henhold til våre instrukser:
vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:
za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:
08091011121314
u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:
15
ob upoštevanju določb:
vastavalt nõuetele:
следвайки клаузите на:
laikantis nuostatų, pateikiamų:
ievērojot prasības, kas noteiktas:
19202122232425
održiavajúc ustanovenia:
11Information*
12Merk*
13Huom*
bunun koşullarına uygun olarak:
delineato nel <A> e giudicato positivamente da<B>
secondo il Certificato<C>.
όπως καθορίζεται στο <A> και κρίνεται θετικά
από το <B> σύμφωνα με το Πιστοποιητικό<C>.
tal como estabelecido em <A> e com o parecer positivo
<B> prema Certifikatu<C>.
14Poznámka*
15Napomena*
Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.
A DICz*** está autorizada a compilar a documentação técnica de fabrico.
Компания DICz*** уполномочена составить Комплект технической документации.
DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.
DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.
07**
08**
09**
10**
11**
de <B> de acordo com o Certificado<C>.
как указано в <A> и в соответствии сположительным
решением <B> согласно Свидетельству<C>.
som anført i <A> og positivt vurderet af <B> ihenhold til
Certifikat<C>.
DICz*** este autorizat să compileze Dosarul tehnic de construcţie.
18**
Yasuto Hiraoka
Managing Director
Pilsen, 1st of November 2018
DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.
12**
declares under its sole responsibility that the air conditioning models to which this declaration relates:
erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:
déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:
CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA
CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA
CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY
CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI
verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:
Daikin Industries Czech Republic s.r.o.
01
02
03
04
06Nota*
07Σημείωση*
08Nota*
09Примечание*
10Bemærk*
under iagttagelse af bestemmelserne i:
enligt villkoren i:
gitt i henhold til bestemmelsene i:
noudattaen määräyksiä:
za dodržení ustanovení předpisu:
prema odredbama:
követi a(z):
zgodnie z postanowieniami Dyrektyw:
101112131415161718
declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:
dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:
δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:
declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:
05
06
FFA25A2VEB9, FFA35A2VEB9, FFA50A2VEB9, FFA60A2VEB9,
07
08
are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:
der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß
unseren Anweisungen eingesetzt werden:
sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:
conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze
instructies:
están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras
instrucciones:
sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:
είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται
01020304050607
σύμφωνα με τις οδηγίες μας:
following the provisions of:
gemäß den Vorschriften der:
conformément aux stipulations des:
EN60335-2-40,
overeenkomstig de bepalingen van:
010203040506070809
în urma prevederilor:
as set out in <A> and judged positively by <B>
according to the Certificate<C>.
wie in <A> aufgeführt und von <B> positiv
beurteilt gemäß Zertifikat<C>.
tel que défini dans <A> et évalué positivement par <B>
conformément au Certificat<C>.
zoals vermeld in <A> en positief beoordeeld door <B>
siguiendo las disposiciones de:
secondo le prescrizioni per:
με τήρηση των διατάξεων των:
de acordo com o previsto em:
в соответствии с положениями:
01Note*
02Hinweis*
03Remarque*
04Bemerk*
overeenkomstig Certificaat<C>.
como se establece en <A> y es valorado
positivamente por <B> de acuerdo con el
Certificado<C>.
05Nota*
DICz*** is authorised to compile the Technical Construction File.
01**
DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.
DICz*** est autorisé à compiler le Dossier de Construction Technique.
DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.
DICz*** está autorizado a compilar el Archivo de Construcción Técnica.
DICz*** è autorizzata a redigere il File Tecnico di Costruzione.
02**
03**
04**
05**
06**
***DICz = Daikin Industries Czech Republic s.r.o.

Inhalt

Inhalt

1 Über die Dokumentation 4

1.1 Informationen zu diesem Dokument.......................................... 4
Für den Installateur 5
2 Über die Verpackung 5
2.1 Innengerät ................................................................................. 5
2.1.1 So entfernen Sie das Zubehör vom Innengerät.......... 5
3 Vorbereitung 5
3.1 Den Ort der Installation vorbereiten .......................................... 5
3.1.1 Anforderungen an den Installationsort des
Innengeräts ................................................................. 5
4 Installation 6
4.1 Montieren des Innengeräts........................................................ 6
4.1.1 Richtlinien zur Installation der Inneneinheit ................ 6
4.1.2 Leitlinien zur zur Installation des Abflussrohrs............ 7
4.2 Anschließen der Kältemittelleitung ............................................ 8
4.2.1 So schließen Sie die Kältemittelleitung an das
Innengerät an.............................................................. 8
4.2.2 So führen Sie eine Leckprüfung durch........................ 9
4.3 Anschließen der elektrischen Leitungen ................................... 9
4.3.1 Spezifikationen der Standardelektroteile .................... 9
4.3.2 Elektrokabel an der Inneneinheit anschließen............ 9
5 Erweiterte-Funktion 9
5.1 Bauseitige Einstellungen ........................................................... 9
6 Inbetriebnahme 10
6.1 Checkliste vor Inbetriebnahme.................................................. 10
6.2 Probelauf durchführen............................................................... 11
6.3 Fehlercodes beim Probelauf ..................................................... 12
7 Entsorgung 12
11.2 Wartung nach einer langen Ausschaltzeit .................................. 18
11.3 Wartung vor langer Betriebspause............................................. 18
11.4 Über das Kältemittel ................................................................... 18
12 Fehlerdiagnose und -beseitigung 18
12.1 Bei den folgenden Symptomen handelt es sich NICHT um
Störungen des Systems ............................................................. 19
12.1.1 Symptom: Das System arbeitet nicht........................... 19
12.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht
nicht der Einstellung..................................................... 19
12.1.3 Symptom: Der Ventilator-Luftstrom geht nicht in die
eigestellte Richtung...................................................... 19
12.1.4 Symptom: Aus einer Einheit tritt weißer Nebel aus
(Inneneinheit) ............................................................... 19
12.1.5 Symptom: Aus einer Einheit tritt weißer Nebel aus
(Inneneinheit, Außeneinheit)........................................ 19
12.1.6 Symptom: Das Display der Benutzerschnittstelle
zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten
erneut........................................................................... 20
12.1.7 Symptom: Geräusche des Klimageräts
(Inneneinheit) ............................................................... 20
12.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit,
Außeneinheit)............................................................... 20
12.1.9 Symptom: Geräusche des Klimageräts
(Außeneinheit) ............................................................. 20
12.1.10 Symptom: Aus der Einheit tritt Staub aus .................... 20
12.1.11 Symptom: Das Gerät setzt Gerüche frei...................... 20
12.1.12 Symptom: Der Ventilator der Außeneinheit rotiert
nicht ............................................................................. 20
12.1.13 Symptom: Auf dem Display wird "88" angezeigt.......... 20
12.1.14 Symptom: Der Verdichter in der Außeneinheit stellt
nach kurzem Heizbetrieb seinen Betrieb nicht ein....... 20
13 Veränderung des Installationsortes 20 14 Entsorgung 20
1 Über die Dokumentation
8 Technische Daten 12

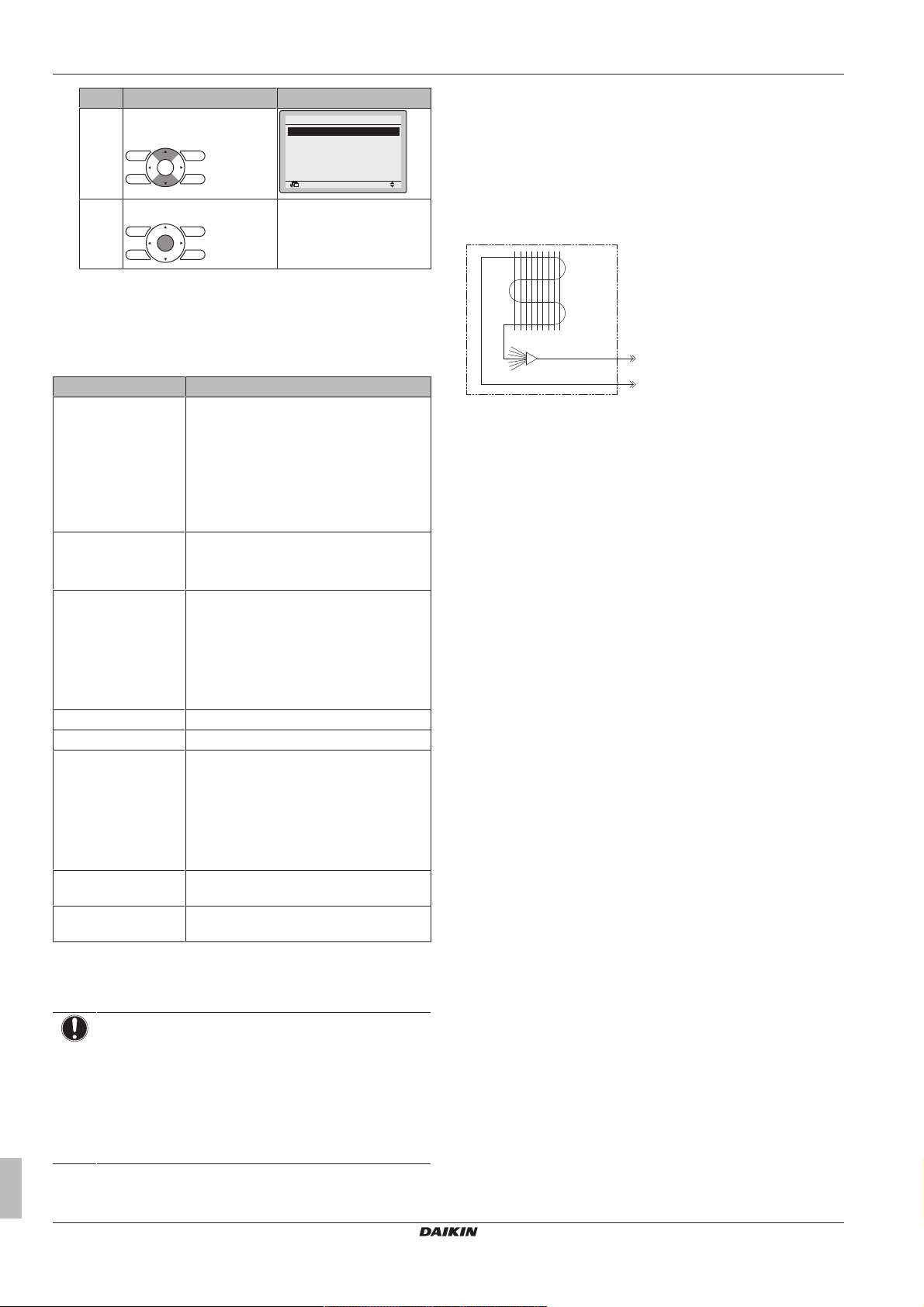

8.1 Rohrleitungsplan: Innengerät .................................................... 12
8.2 Schaltplan.................................................................................. 13
Für den Benutzer 14

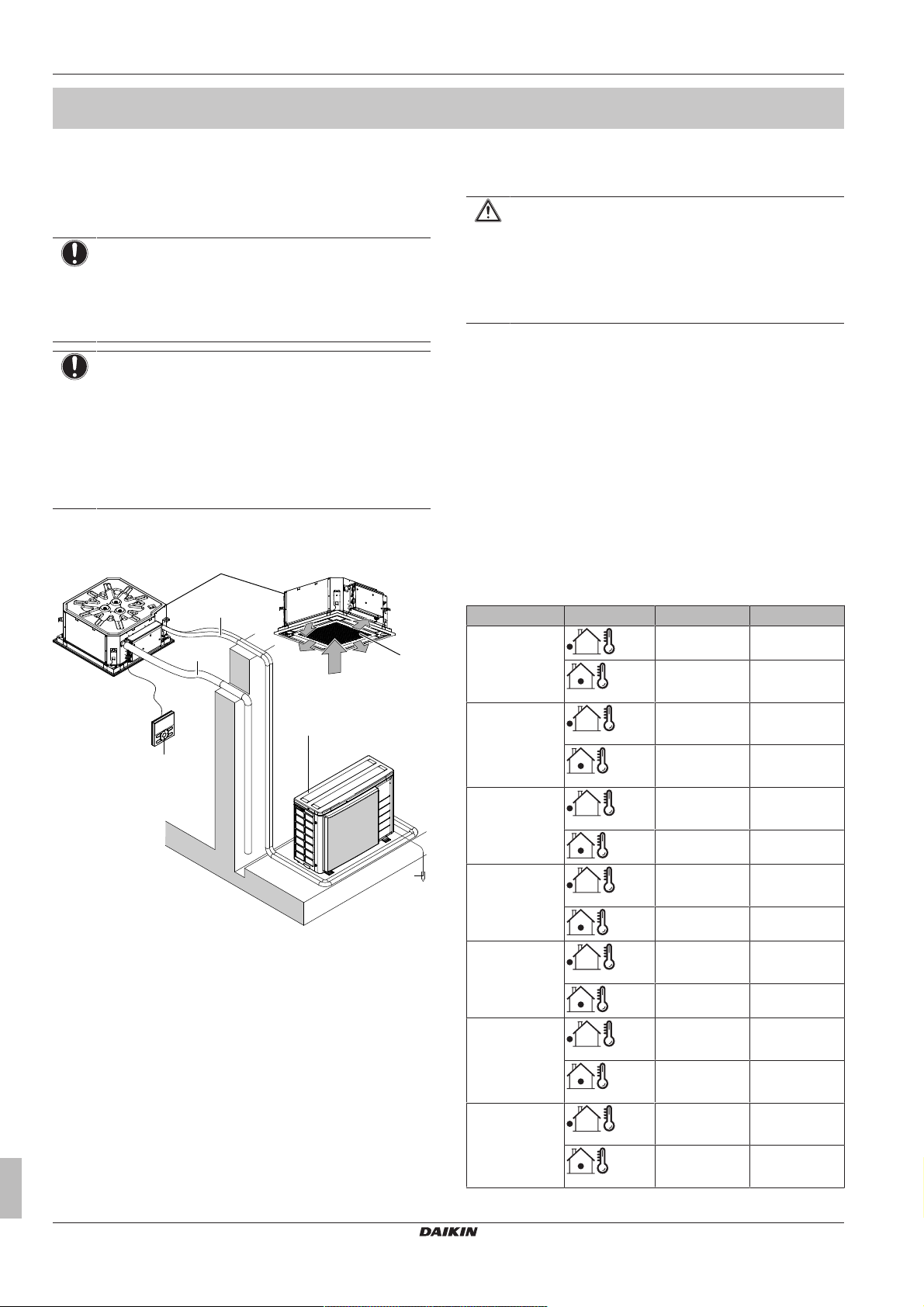

9 Über das System 14
9.1 Systemanordnung ..................................................................... 14
9.2 Benutzerschnittstelle ................................................................. 14
10 Betrieb 14
10.1 Betriebsbereich ......................................................................... 14
10.2 System betreiben ...................................................................... 15
10.2.1 Über den Betrieb des Systems ................................... 15
10.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb
und automatischer Betrieb .......................................... 15
10.2.3 Heizbetrieb.................................................................. 15
10.2.4 System betreiben........................................................ 15
10.3 Programm für Trocknungsbetrieb (Dry) verwenden .................. 15
10.3.1 Über das Programm für Trocknungsbetrieb (Dry)....... 15
10.3.2 Das Programm für Trocknungsbetrieb benutzen........ 16
10.4 Einstellen der Luftstromrichtung................................................ 16
10.4.1 Die Luftstrom-Schwenkklappe .................................... 16
11 Wartung und Service 16
11.1 Filter, Ansauggitter, Luftauslass und Außenblenden reinigen .. 17
11.1.1 Luftfilter reinigen ......................................................... 17
11.1.2 Ansauggitter reinigen.................................................. 17
11.1.3 Luftauslass und Außenblenden reinigen..................... 18

1.1 Informationen zu diesem Dokument

Zielgruppe
Autorisierte Installateure + Endbenutzer
INFORMATION
Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert.
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:
Allgemeine Sicherheitshinweise:
▪ Vor der Installation zu lesende Sicherheitshinweise
▪ Format: Papier (in der Box der Inneneinheit)
Inneneinheit-Installation und Betriebsanleitung:
▪ Installations- und Betriebsanleitung
▪ Format: Papier (in der Box der Inneneinheit)
Installations- und Betriebsanleitung
4
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08

2 Über die Verpackung

a
e fdcb
g h
i
j k
(mm)
≥1500
≥1500
2000
4000
≥1500
A
B
C
ba dac
Referenz für Installateure und Benutzer:
▪ Installationsvorbereitung, bewährte Verfahrensweisen,
Referenzdaten etc.
▪ Detaillierte Schritt-für-Schritt-Anleitung und
Hintergrundinformationen für grundlegende und erweiterte Nutzung der Anlage
▪ Format: Digital gespeicherte Dateien auf http://
www.daikineurope.com/support-and-manuals/product­information/

Für den Installateur

2 Über die Verpackung

2.1 Innengerät

WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser Einheit ist schwer entflammbar (mildly flammable). Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art Kältemittel zu benutzen ist.

2.1.1 So entfernen Sie das Zubehör vom Innengerät

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).

3 Vorbereitung

3.1 Den Ort der Installation vorbereiten

3.1.1 Anforderungen an den Installationsort des Innengeräts

INFORMATION
Der Schalldruckpegel liegt unter 70dBA.
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.
Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die Installation in geschäftlichen und gewerblichen Umgebungen.
Abstände. Achten Sie auf Folgendes:
a Papierschablone (oberer Teil der Verpackung) b Allgemeine Sicherheitshinweise c Installation von Inneneinheiten und Betriebsanleitung d Unterlegscheiben für Aufhängebügel e Schrauben
f Kabelbinder g Metallschelle h Dämmungskissen: Groß (Ablaufrohr), mittel 1 (Gasrohr),
mittel 2 (Flüssigkeitsleitung), klein (elektrische Verkabelung)
i Ablaufschlauch
j Isolierstück: Klein (Flüssigkeitsleitung) k Isolierstück: Groß (Gasleitung)
Mindest- und Maximalabstand zum Boden:
A Mindestabstand zur Wand B Mindest- und Maximalabstand zum Boden (siehe unten) C ≥295mm: Bei Installation mit BYFQ60B
≥300mm: Bei Installation mit BYFQ60C a Inneneinheit b Beleuchtung (die Abbildung zeigt eine an der Decke
montierte Beleuchtung, aber eine eingelassene
Deckenbeleuchtung ist auch erlaubt)
c Ventilator d Statisches Volumen (Beispiel: Tabelle)
▪ Minimum: 2,5m, um versehentliches Berühren zu vermeiden.
▪ Maximum: Ist abhängig von der Luftstromrichtung in Richtung
Wand. Achten Sie auch darauf, dass die bauseitige Einstellung "Deckenhöhe" der tatsächlichen Situation entspricht. Siehe
"5.1Bauseitige Einstellungen"auf Seite9.
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
5

4 Installation

A
c
b
d
e
a
(mm)
a1 b
b a2
c
533
533
a cb d
(mm)
c
d
A B
A
B
533
350
575
c
d
533
575
b
a
A
C
B
c
bba
4 Installation

4.1 Montieren des Innengeräts

4.1.1 Richtlinien zur Installation der Inneneinheit

INFORMATION Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen Einrichtung die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es möglicherweise einfacher, erst die optionale Einrichtung zu installieren.
Zierblende. Immer erst die Einheit installieren und dann die
Zierblende.
Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewicht der Einheit zu halten. Falls keine ausreichende Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie die Einheit installieren.
▪ Bei bestehenden Decken sind Dübel zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Anker oder andere bauseitig zu liefernde Teile zu benutzen.
b Mittelpunkt der Deckenöffnung c Pappschablone für die Installation (oberer Teil der
Verpackung)
d Schrauben (Zubehör)
Deckenöffnung und Einheit:
▪ Achten Sie darauf, dass die Größe der Deckenöffnung im
Rahmen der folgenden Grenzen liegt:
Minimum: 585mm damit es für die Einheit passt. Maximum: 660 mm bei Installation mit BYFQ60B und 595mm
bei Installation mit BYFQ60C und dabei darauf achten, dass sich Zierblende und abgehängte Decke genug überlappen. Falls die Deckenöffnung größer ist, geben Sie extra Deckenmaterial hinzu.
▪ Achten Sie darauf, dass die Einheit und die Aufhängebügel
(Aufhängung) in der Deckenöffnung zentriert sind.
A 50~100mm
a Deckenscheibe
b Anker
c Ausgleichsmutter oder Spannschraube
d Tragbolzen
e Abgehängte Decke
Tragbolzen. Verwenden Sie M8~M10 Tragbolzen für die
Installation. Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der oberen und unteren Seite des Aufhängebügels.
a1 Mutter (bauseitig zu liefern) a2 Doppelmutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel (an der Einheit angebracht)
Pappschablone für die Installation (oberer Teil der
Verpackung). Verwenden Sie die Pappschablone, um die korrekte horizontale Position zu bestimmen. Sie zeigt die erforderlichen Abmessungen und die Mittelpunkte. Sie können die Pappschablone an der Einheit befestigen.
A 585~660mm: Bei Installation mit BYFQ60B
585~595mm: Bei Installation mit BYFQ60C
B 700mm: Bei Installation mit BYFQ60B
620mm: Bei Installation mit BYFQ60C a Abflussrohr b Kältemittelrohre c Aufhängebügel-Abstand (Aufhängung) d Einheit
Dann
Wenn A B C
BYFQ60B ≥585mm 5mm 57,5mm ≤660mm 42,5mm 20mm
BYFQ60C ≥585mm 5mm 17,5mm ≤595mm 10mm 12,5mm
A Deckenöffnung B Abstand zwischen der Einheit und der Deckenöffnung C Überlappung von Zierblende und abgehängter Decke
Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle 4 Ecken der Einheit auf einer Ebene liegen.
a Mittelpunkt der Einheit
Installations- und Betriebsanleitung
6
a waagerecht b Vinylschlauch c Wasserwaage
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08
HINWEIS
1~1.5 m
a
A
B
≤300
0~75
1000~1500
(mm)
ba
b c
a
dd
≥100
A
(mm)
a
4 mm
A
A'
A-A'
A
A'
f
652
ce
4
ba
d
b a
d c
3
1
2~61
Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist), kann es zu Funktionsstörungen des Schwimmerschalters und zu einem Wasseraustritt kommen.

4.1.2 Leitlinien zur zur Installation des Abflussrohrs

Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. Das bedeutet:
▪ Allgemeine Richtlinien
▪ Abflussrohr an der Inneneinheit anschließen
▪ Auf Wasserleckagen prüfen
Allgemeine Leitlinien
Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich
halten.
Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm Nenndurchmesser und 32mm Außendurchmesser).
Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens
1/100), damit sich im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt.
a Haltestange
O Zulässig
X Nicht zulässig
Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen,
damit sich kein Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im Gebäude.
Steigleitung. Falls notwendig, können Sie eine Steigleitung
installieren, damit ein Gefälle erzielt werden kann.
▪ Neigung des Ablaufschlauchs: 0~75mm, damit das Rohr nicht
belastet wird und keine Luftblasen entstehen.
▪ Steigleitung: ≤300mm von der Einheit, ≤630~675mm (je nach
verwendeter Zierblende) lotrecht zur Einheit.
4 Installation
A ≤645mm: Bei Installation mit BYFQ60B
≤630mm: Bei Installation mit BYFQ60C
a T-Verbindung
Abflussrohr an der Inneneinheit anschließen
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so dass der Bereich der Installation und die Umgebung beschädigt werden können.
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-
Anschluss schieben.
2 Die Metallschelle befestigen und festziehen, bis der
Schraubenkopf weniger als 4 mm Abstand von der Metallschelle hat.
3 Auf Wasserleckagen prüfen (siehe "So prüfen Sie auf
Wasserleckagen"auf Seite7).
4 Isolierung (Abflussrohr) installieren. 5 Das große Dämmungskissen (= Isolation) um die Metallschelle
und den Abflussschlauch wickeln und mit Kabelbinder befestigen.
6 Abflussrohr am Abflussschlauch anschließen.
A ≤645mm: Bei Installation mit BYFQ60B
≤630mm: Bei Installation mit BYFQ60C
B 205mm: Bei Installation mit BYFQ60B
220mm: Bei Installation mit BYFQ60C
Abflussrohre zusammenführen. Sie können Abflussrohre
zusammenführen. Darauf achten, dass die Rohre und T­Verbindungen das richtige Maß haben. Es muss der
a Metallschelle (Zubehör) b Ablaufschlauch (Zubehör) c Abflussrohr ansteigend (Vinylrohr mit 25mm
d Haltestange (bauseitig zu liefern)
Nenndurchmesser und 32mm Außendurchmesser) (bauseitig zu liefern)
Betriebskapazität der Einheiten entsprechen.
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
a Abflussrohr-Anschluss (an der Einheit angebracht) b Ablaufschlauch (Zubehör) c Metallschelle (Zubehör) d Großes Dämmungskissen (Zubehör) e Isolierung (Abflussrohr) (Zubehör)
f Abflussleitung (bauseitig zu liefern)
So prüfen Sie auf Wasserleckagen
Das Verfahren ist davon abhängig, ob die elektrische Verkabelung bereits vollzogen ist. Ist die elektrische Verkabelung noch nicht vollzogen, müssen Sie die Benutzerschnittstelle und die Stromversorgung vorübergehend an die Einheit anschließen.
Wenn die Verkabelung noch nicht vollzogen ist
1 Die elektrischen Leitungen vorübergehend anschließen.
Installations- und Betriebsanleitung
7
4 Installation
g
g
f
d bc eei
1
1
a h
2
≥100 mm
e d
c
b
a
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
▪ Entfernen Sie die Abdeckung des Steuerkastens (a). ▪ Die einphasige Stromversorgung (50 Hz, 230 V) an
Anschlüsse Nr. 1 und Nr. 2 auf der Anschlussklemmleiste für Stromversorgung (d) und Erde (c) anschließen.
▪ Die Steuerkastenabdeckung (a) wieder anbringen.
a Steuerkastenabdeckung
b Kabel zwischen den Einheiten
c Erdungskabel
d Klemmenleiste für Stromversorgung
e Klemme
f Klemmenplatte für Übertragungskabel g Kabelöffnung h Elektroschaltplanaufkleber (auf der Rückseite des
Steuerkastendeckels)
i Fernbedienungskabel
2 Den Strom einschalten. 3 Kühlbetrieb starten (siehe "6.2 Probelauf durchführen" auf
Seite11).
4 Etwa 1 l Wasser langsam durch die Luftauslassöffnung
einfüllen und auf Leckagen prüfen.
Wenn die Verkabelung bereits vollzogen ist
1 Kühlbetrieb starten (siehe "6.2 Probelauf durchführen" auf
Seite11).
2 Etwa 1 l Wasser langsam durch die Luftauslassöffnung
einfüllen und auf Leckagen prüfen (siehe "Wenn die
Verkabelung noch nicht vollzogen ist"auf Seite7).

4.2 Anschließen der Kältemittelleitung

GEFAHR: VERBRENNUNGSGEFAHR

4.2.1 So schließen Sie die Kältemittelleitung an das Innengerät an

ACHTUNG
Installieren Sie das Kältemittelrohr oder Komponenten an einer Position, wo es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn, die Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser Einheit ist schwer entflammbar (mildly flammable). Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art Kältemittel zu benutzen ist.
Rohrleitungslänge. Kältemittelrohre so kurz wie möglich halten. ▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen
an die Einheit anschließen.
Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt
isolieren:
a Kunststoff-Gießkanne
b Auslass für Kondenswasser für Servicezwecke (mit
Gummistopfen). Verwenden Sie diesen Auslass, um Wasser aus der Ablaufwanne abzulassen.
c Position der Abfluss-Pumpe
d Abflussrohr-Anschluss
e Abflussrohr
5 Den Strom ausschalten. 6 Elektrische Verkabelung trennen.
▪ Nehmen Sie die Abdeckung vom Steuerungskasten ab. ▪ Die Stromversorgung und Erde trennen. ▪ Die Steuerkastenabdeckung wieder anbringen.
Installations- und Betriebsanleitung
8
A Gasleitung B Flüssigkeitsleitung
a Isoliermaterial (bauseitig zu liefern) b Kabelbinder (Zubehör) c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung)
(Zubehör)
d Überwurfmutter (an der Einheit angebracht) e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
g Dämmungskissen: Mittel 1 (Gasrohr), mittel 2
(Flüssigkeitsleitung) (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen. 2 Am Sockel der Einheit befestigen. 3 Die Kabelbinder auf der Isolierung festziehen. 4 Den Bereich vom Sockel des Geräts bis zur Spitze der
Überwurfmutter mit dem Dämmungskissen umwickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren.
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08

5 Erweiterte-Funktion

1~ 50 Hz
220-240 V
b
a
e1
c
d

4.2.2 So führen Sie eine Leckprüfung durch

HINWEIS
Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High” am Typschild des Geräts).
HINWEIS
Besorgen Sie sich die empfohlenen Utensilien dafür bei Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das könnte zum Brechen der Überwurfmuttern führen (Seifenwasser kann Salz enthalten, das Feuchtigkeit aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es kann zur Korrosion der Bördelanschlüsse führen (Seifenwasser kann Ammoniak enthalten, das eine korrodierende Wirkung hat bei den Berührungspunkten von Überwurfmuttern aus Messing mit dem Kupfer).
1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von
mindestens 200kPa (2 Bar) auf. Es wird empfohlen, den Druck auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten zu erkennen.
2 Prüfen Sie alle Verbindungen mithilfe der
Blasenprüfungslösung auf Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.

4.3 Anschließen der elektrischen Leitungen

GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu verlegen. Damit keine elektromagnetischen Interferenzen und Störungen auftreten, sollten die beiden Kabel STETS mindestens 50mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen unbedingt örtlich voneinander getrennt verlegt werden. Stromversorgungskabel und Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel nebeneinander verlaufen.
1 Die Wartungsblende abnehmen. 2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen, dann das Kabel mit Kabelbindern fixieren.
3 Verbindungskabel (innen↔außen): Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (darauf achten, dass die Nummern mit denen der Außeneinheit übereinstimmen; auch das Erdkabel anschließen), dann das Kabel mit Kabelbindern fixieren.
4 Das kleine Dämmungskissen (Zubehör) teilen und um die Kabel
wickeln, um zu verhindern, dass von außen Wasser in das Gerät eindringen kann. Alle Zwischenräume dicht machen, damit keine Kleintiere ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen.
5 Die Wartungsblende wieder anbringen.
▪ Die folgende Installation gilt für Doppel- oder Multisysteme.
Weitere Installationsanweisungen sind der Referenz für Installateure für die Inneneinheit zu entnehmen.

4.3.1 Spezifikationen der Standardelektroteile

Komponente Spezifikation
Verbindungskabel (innen↔außen) Kabelquerschnitt mindestens
2,5mm² für 230V
Kabel der Benutzerschnittstelle Vinylkabel mit 0,75 bis
1,25mm² Ummantelung oder
Kabel (2-adrig)
Maximum = 500m

4.3.2 Elektrokabel an der Inneneinheit anschließen

HINWEIS
▪ Halten Sie sich an den Elektroschaltplan (im
Lieferumfang der Einheit enthalten, auf der Innenseite der Wartungsblende).
▪ In den Verkabelungsinstruktionen (zusammen mit der
Einheit geliefert, im Zubehörbeutel enthalten) wird beschrieben, wie Sie die Zierblende und das Sensor-Kit anschließen.
▪ Achten Sie darauf, dass Kabel NICHT die
ordnungsgemäße Anbringung der Wartungsblende verhindern.
5 Erweiterte-Funktion

5.1 Bauseitige Einstellungen

Führen Sie die folgenden bauseitigen Einstellungen durch, damit diese der tatsächlichen Installation und den Anforderungen des Benutzers entsprechen:
▪ Deckenhöhe
a Verbindungskabel b Stromversorgungskabel c Fehlerstrom-Schutzschalter d Sicherung
e1 Hauptbenutzerschnittstelle
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
9

6 Inbetriebnahme

a b c
▪ Luftstromrichtung
▪ Luftvolumen, wenn der Thermostatregler auf AUS ist
▪ Zeit zur Filterreinigung
Einstellung: Deckenhöhe
Diese Einstellung muss mit dem tatsächlichen Abstand zum Boden, der Leistungsklasse und der Luftstromrichtung entsprechen.
▪ Bei 3-Weg- und 4-Weg-Luftströmen (für die ein optionales
Sperrpolster-Kit erforderlich ist) siehe die Installationsanleitung für das optionale Sperrpolster-Kit.
▪ Informationen zu Luftströmen entnehmen Sie der Tabelle unten.
Beträgt der
Abstand zum
Boden (m)
M C1 C2
Dann
1
≤2,7 13 (23) 0 01 2,7<x≤3,0 02 3,0<x≤3,5 03
Einstellung: Luftstromrichtung
Diese Einstellung muss den tatsächlichen Luftstromrichtungen entsprechen. Siehe Installationsanleitung des optionalen Sperrpolster-Kits sowie die Anleitung zur Benutzerschnittstelle.
Standard: 01 (= Rundum-Luftstrom)
Beispiel:
Wenn Sie Folgendes wollen Dann
1
Außeneinheit M C1 C2
Allgemeines 2MX/3MX/4M
X/5MX
Bei Heizbetrieb LL
2
Volumen­Einstellung
Überwachung
2
1 Überwachung
2
2
2
12
(22)
3 01
02
Einstellung: Zeit zur Filterreinigung
Diese Einstellung muss der Luftbelastung im Raum entsprechen. Sie bestimmt das Intervall, in dem auf der Benutzerschnittstelle die Meldung TIME TO CLEAN AIR FILTER (Zeit zur Filterreinigung) angezeigt wird. Bei Verwendung der Drahtlos-Benutzerschnittstelle müssen Sie auch die Adresse festlegen (siehe Installationsanleitung der Benutzerschnittstelle).
Wenn Sie ein Intervall wollen von...
(Luftbelastung)
M C1 C2
Dann
1
±2500h (leicht) 10 (20) 0 01 ±1250h (stark) 02 Keine Meldung 3 02
6 Inbetriebnahme
a Rundum-Luftstrom
b 3-Wege-Luftstrom (1 Luftauslassöffnung geschlossen)
(optionales Sperrpolster-Kit erforderlich)
c 2-Wege-Luftstrom (2 Luftauslassöffnung geschlossen)
(optionales Sperrpolster-Kit erforderlich)
Einstellung: Luftvolumen, wenn der Thermostatregler auf AUS ist
Diese Einstellung muss den Anforderungen des Benutzers entsprechen. Bestimmt die Ventilatordrehzahl der Inneneinheit, während der Thermostat auf AUS ist.
1 Wenn Sie eingestellt haben, dass der Ventilator arbeiten soll,
dann legen Sie auch die Luftvolumen-Geschwindigkeit fest:
Wenn Sie Folgendes wollen Dann
Außeneinheit M C1 C2
Allgemeines 2MX/3MX/4M
X/5MX
Bei Kühlbetrieb LL
(1)
2
Volumen-Einstellung
2
12
(22)
Bauseitige Einstellungen sind wie folgt definiert: ▪ M: Modus-Nummer – Erste Zahl: für Gruppe von Einheiten – Zahl zwischen Klammern: für Einzeleinheit ▪ C1: Erste Code-Nummer ▪ C2: Zweite Code-Nummer
: Standard
(2)
Ventilatordrehzahl: ▪ LL: Langsame Ventilatordrehzahl ▪ Volumen-Einstellung: Die Ventilatordrehzahl entspricht der, die der Benutzer über die Ventilatordrehzahl-Taste auf der
Benutzerschnittstelle eingestellt hat (niedrig, mittel, hoch).
Überwachung 1, 2: Der Ventilator ist AUS, aber alle 6 Minuten läuft er für kurze Zeit entweder mit langsamer
Ventilatordrehzahl (1) oder gemäß Volumen-Einstellung (2), um die Raumtemperatur zu erkennen.
Installations- und Betriebsanleitung
10
1
6 01
02
HINWEIS
Betreiben Sie das Gerät NIEMALS ohne Thermistoren und/oder Drucksensoren/-schalter. Die Missachtung dieses Hinweises kann zu einem Brand des Verdichters führen.

6.1 Checkliste vor Inbetriebnahme

Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit installiert worden ist. Nachdem alle nachfolgend beschriebenen Überprüfungen durchgeführt worden sind, MUSS die Einheit geschlossen werden. NUR dann kann sie in Betrieb genommen werden.
Sie haben die vollständigen Installationsanweisungen wie im Monteur-Referenzhandbuch aufgeführt, gelesen.
Die Inneneinheiten sind ordnungsgemäß installiert.
Falls eine drahtlose Benutzerschnittstelle verwendet wird: Die Zierblende der Inneneinheit mit Infrarot-Empfänger ist installiert.
Das Außengerät ist ordnungsgemäß montiert.
Es gib keine fehlenden Phasen und keine Phasenumkehr.
Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen.
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08
6 Inbetriebnahme
A B
Kühlen
Sollwert
28°C
Zurück Einstlg
Einstellungen 1/3
Testbetrieb EIN/AUS
Servicekontakt Settingliste IG Lastab. Min. Sollwertdiffernz IG-Zentral/DBACS - Adresse
Kühlen
Zurück Einstlg
Testbetrieb EIN/AUS
Zurück Einstlg
Zurück Einstlg
Pos. 0
Niedrig
Luftstrom Menge/Richtung
Lüfterges. Richtung
Zurück Einstlg
Zurück Einstlg
Luftstrom Menge/Richtung
Lüfterges. Richtung
Niedrig
Pos. 0
Größe und Ausführung der Sicherungen oder der vor Ort installierten Schutzvorrichtungen entsprechen den Angaben in diesem Dokument und sind NICHT bei der Prüfung ausgelassen worden.
Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen Spannung überein.
Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten.
Der Isolationswiderstand des Verdichters ist OK.
Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen in den Innen- und Außengeräten.
Es gibt KEINE Kältemittel-Leckagen.
Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät sind vollständig geöffnet.

6.2 Probelauf durchführen

Diese Aufgabe ist nur auszuführen bei Benutzung der Benutzerschnittstelle BRC1E52 oder BRC1E53. Bei Benutzung einer anderen Benutzerschnittstelle siehe die Installationsanleitung oder das Wartungshandbuch der entsprechenden Benutzerschnittstelle.
HINWEIS
Den Probelauf nicht unterbrechen.
# Maßnahme Ergebnis
1 Zum Startmenü gehen.
2 Mindestens 4Sekunden
lang gedrückt halten.
Das Menü Einstellungen wird angezeigt.
3 Die Option Testbetrieb
EIN/AUS auswählen.
4 Drücken. Im Startmenü wird
Testbetrieb EIN/AUS angezeigt.
5 Innerhalb von
Der Probelauf beginnt.
10Sekunden drücken.
INFORMATION Hintergrundbeleuchtung. Um über die
Benutzerschnittstelle auf EIN/AUS zu schalten, muss die Hintergrundbeleuchtung nicht eingeschaltet sein. Bei anderen Bedienschritten muss sie erst eingeschaltet werden. Bei Drücken einer Taste wird die Hintergrundbeleuchtung für ±30Sekunden eingeschaltet.
1 Führen Sie zunächst folgende Schritte durch.
Nr. Maßnahme
1 Das Flüssigkeits-Absperrventil (A) und das Gas-
Absperrventil (B) öffnen, indem Sie die Schaft-Kappe entfernen und mit einem Sechskantschraubenschlüssel die Ventilschrauben nach links bis zum Anschlag drehen.
2 Die Wartungsblende schließen, damit keine
Stromschlaggefahr besteht.
3 Den Strom mindestens 6Stunden vor Betriebsbeginn
auf EIN schalten, um den Verdichter zu schützen.
4 Über die Benutzerschnittstelle die Einheit auf
Kühlbetrieb stellen.
2 Den Probelauf starten
3 Über 3Minuten den Betrieb prüfen. 4 Die Luftstromrichtung prüfen.
# Maßnahme Ergebnis
1 Drücken.
2 Die Option Pos. 0
auswählen.
3 Die Position ändern. Wenn sich die
Luftstromlamellen der Inneneinheit bewegen, ist der Betrieb OK.
Falls nicht, ist etwas nicht in Ordnung.
4 Drücken. Das Startmenü wird
angezeigt.
5 Den Probelauf beenden.
# Maßnahme Ergebnis
1 Mindestens 4Sekunden
lang gedrückt halten.
Das Menü Einstellungen wird angezeigt.
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
11

7 Entsorgung

Zurück Einstlg
Einstellungen 1/3
Testbetrieb EIN/AUS
Servicekontakt Settingliste IG Lastab. Min. Sollwertdiffernz IG-Zentral/DBACS - Adresse
b
a
c
# Maßnahme Ergebnis
2 Die Option Testbetrieb
EIN/AUS auswählen.
3 Drücken. Die Einheit kehrt zum
Normalbetrieb zurück, und das Startmenü wird angezeigt.

6.3 Fehlercodes beim Probelauf

Wenn die Installation der Außeneinheit NICHT korrekt durchgeführt worden ist, werden auf der Benutzerschnittstelle möglicherweise folgende Fehlercodes angezeigt:
Fehlercode Mögliche Ursache
Keine Anzeige
(die derzeit eingestellte Temperatur wird nicht angezeigt)
E3, E4 oder L8 ▪ Die Absperrventile sind geschlossen.
E7 Im Falle eines 3-phasigen
L4 Der Lufteinlass oder -auslass ist blockiert. U0 Die Absperrventile sind geschlossen. U2 ▪ Es gibt ein Spannungsungleichgewicht.
U4 oder UF Die Verzweigungsleitungen zwischen den
UA Außen- und Inneneinheit sind nicht
▪ Elektrische Leitungen sind getrennt oder
es gibt Verkabelungsfehler (zwischen Netzanschluss und Außeneinheit, zwischen Außen- und Inneneinheiten, zwischen Inneneinheit und Benutzerschnittstelle).
▪ Die Sicherung auf der Platine der Außen-
oder Inneneinheit ist durchgebrannt.
▪ Der Lufteinlass oder -auslass ist
blockiert.
Stromversorgungssystems fehlt eine Phase.
Hinweis: Ein Betrieb ist nicht möglich. Auf AUS schalten, die Verkabelung überprüfen und zwei der drei elektrischen Adern vertauschen.
▪ Im Falle eines 3-phasigen
Stromversorgungssystems fehlt eine Phase. Hinweis: Ein Betrieb ist nicht möglich. Auf AUS schalten, die Verkabelung überprüfen und zwei der drei elektrischen Adern vertauschen.
Einheiten sind nicht korrekt installiert.
kompatibel.

8 Technische Daten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).

8.1 Rohrleitungsplan: Innengerät

a Anschluss für Flüssigkeitsrohrleitung b Gasrohr-Anschluss c Wärmetauscher
7 Entsorgung
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.
Installations- und Betriebsanleitung
12
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08

8.2 Schaltplan

,
A
INDOOR
OUTDOOR
Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan der betreffenden Einheit. In der Übersicht unten
wird durch das Symbol "*" die Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer Ziffern in aufsteigender Folge.
Vereinheitlichte Schaltplan-Legende
: HAUPTSCHALTER
: ANSCHLUSS
: KONNEKTOR
: ERDE
: BAUSEITIGE VERKABELUNG
: SICHERUNG
: INNENEINHEIT
: AUSSENEINHEIT
: SCHUTZERDE
: SCHUTZERDE (SCHRAUBE)
: GLEICHRICHTER
: RELAIS-KONNEKTOR
: KURZSCHLUSS-STECKER
: ANSCHLUSS
: ANSCHLUSSLEISTE
: KABELSCHELLE
WHT : WEISS
YLW : GELB
PNK : ROSA
PRP, PPL : LILA
RED : ROT
GRN : GRÜN
GRY : GRAU
ORG : ORANGE
BLK : SCHWARZ
BLU : BLAU
BRN : BRAUN
A*P : PLATINE (LEITERPLATTE) BS* : DRUCKTASTE EIN/AUS, BETRIEBSSCHALTER BZ, H*O : SUMMER C* : KONDENSATOR AC*, CN*, E*, HA*, HE*, HL*, HN* : ANSCHLUSS, KONNEKTOR HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_* D*, V*D : DIODE DB* : DIODEN-BRÜCKE DS* : DIP-SCHALTER E*H : HEIZUNG F*U, FU* (BEI EIGENSCHAFTEN, : SICHERUNG SIEHE PLATINE IM INNEREN DER EINHEIT) FG* : KONNEKTOR (GEHÄUSEMASSE) H* : KABELBAUM H*P, LED*, V*L : KONTROLLLEUCHTE, LEUCHTDIODE HAP : LEUCHTDIODE (WARTUNGSMONITOR GRÜN) HIGH VOLTAGE : HOCHSPANNUNG IES : INTELLIGENTES SENSORAUGE IPM* : INTELLIGENTES POWER MODUL K*R, KCR, KFR, KHuR, K*M : MAGNETRELAIS L : LIVE - STROMFÜHREND L* : ROHRSCHLANGE L*R : DROSSELSPULE M* : SCHRITTMOTOR M*C : VERDICHTERMOTOR M*F : VENTILATORMOTOR M*P : MOTOR VON ENTWÄSSERUNGSPUMPE M*S : SCHWENKKLAPPENMOTOR MR*, MRCW*, MRM*, MRN* : MAGNETRELAIS N : NEUTRAL n=*, N=* : ANZAHL DER FERRITKERN-DURCHLÄUFE PAM : PULSAMPLITUDENMODULATION PCB* : PLATINE (LEITERPLATTE) PM* : POWER MODUL
PS : SCHALTNETZTEIL PTC* : THERMISTOR PTC Q* : BIPOLARTRANSISTOR MIT ISOLIERTER GATE-ELEKTRODE (IGBT) Q*DI : FEHLERSTROM-SCHUTZSCHALTER Q*L : ÜBERLASTSCHUTZ Q*M : THERMOSCHALTER R* : WIDERSTAND R*T : THERMISTOR RC : EMPFÄNGER S*C : ENDSCHALTER S*L : SCHWIMMERSCHALTER S*NPH : DRUCK-SENSOR (HOCH) S*NPL : DRUCK-SENSOR (NIEDRIG) S*PH, HPS* : DRUCKSCHALTER (HOCH) S*PL : DRUCKSCHALTER (NIEDRIG) S*T : THERMOSTAT S*RH : FEUCHTIGKEITSSENSOR S*W, SW* : BETRIEBSSCHALTER SA*, F1S : ÜBERSPANNUNGSABLEITER SR*, WLU : SIGNALEMPFÄNGER SS* : WAHLSCHALTER SHEET METAL : BEFESTIGUNGSPLATTE FÜR ANSCHLUSSLEISTE T*R : TRANSFORMATOR TC, TRC : SENDER V*, R*V : VARISTOR V*R : DIODEN-BRÜCKE WRC : DRAHTLOSER FERNREGLER X* : ANSCHLUSS X*M : ANSCHLUSSLEISTE (BLOCK) Y*E : SPULE DES ELEKTRONISCHEN EXPANSIONSVENTILS Y*R, Y*S : SPULE DES UMKEHR-MAGNETVENTILS Z*C : FERRITKERN ZF, Z*F : ENTSTÖRFILTER
8 Technische Daten
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
13

9 Über das System

a
b
c
d
e
i
f
g
h

Für den Benutzer

9 Über das System
Die Inneneinheit dieses Split-System-Klimagerätes kann für Heizen und Kühlen verwendet werden.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke. Um eine Verschlechterung der Qualität zu vermeiden, verwenden Sie die Einheit NICHT für das Kühlen von Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres Systems:
Eine vollständige Übersicht über zulässige Kombinationen (bei zukünftigen Systemerweiterungen) finden Sie im technischen Datenbuch. Diese Übersicht sollte dann herangezogen werden. Weitere Informationen und professionelle Beratung erhalten Sie von Ihrem Installateur.

9.1 Systemanordnung

9.2 Benutzerschnittstelle

ACHTUNG
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren
einiger Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler.
Diese Betriebsanleitung gibt einen Überblick über die Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.
Weite Informationen über die Benutzerschnittstelle finden Sie in der Betriebsanleitung der benutzen Benutzerschnittstelle.

10 Betrieb

10.1 Betriebsbereich

Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte das System innerhalb der folgenden Bereichsangaben für Temperatur und Luftfeuchtigkeit betrieben werden.
Kombinationsmöglichkeiten mit R410A Außeneinheit siehe die folgende Tabelle:
Außeneinheiten Kühlen Heizen
RR71~125 –15~46°C
tr
a Inneneinheit
b Außeneinheit
c Benutzerschnittstelle
d Ansaugluft
e Austretende Luft
f Kältemittelrohrleitungen + Verbindungskabel g Abflussrohr h Erdungskabel
i Ansauggitter und Luftfilter
18~37°C
12~28°C
RQ71~125 –5~46°C
18~37°C
12~28°C
RXS25~60 –10~46°C
18~32°C
2MXS50 10~46°C
18~32°C
3MXS40~68
–10~46C
tr
feucht
tr
tr
feucht
tr
tr
tr
tr
tr
4MXS68~80
5MXS90
RZQG71~140 –15~50°C
RZQSG71~140 –15~46C
18~32°C
18~37°C
12~28°C
20~37°C
14~28°C
tr
tr
tr
feucht
tr
tr
feucht
–9~21°C
–10~15°C
10~27°C
–15~24°C
–16~18°C
10~30°C
–15~24°C
–16~18°C
10~30°C
–15~24°C
–16~18°C
10~30°C
–19~21°C
–20~15,5°C
10~27°C
–14~21°C
–15~15,5°C
10~27°C
tr
feucht
tr
tr
feucht
tr
tr
feucht
tr
tr
feucht
tr
tr
feucht
tr
tr
feucht
tr
Installations- und Betriebsanleitung
14
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08
10 Betrieb
Außeneinheiten Kühlen Heizen
RZQ200~250 –5~46°C
20~37°C
14~28°C
feucht
tr
tr
–14~21°C
–15~15°C
10~27°C
tr
feucht
tr
Kombinationsmöglichkeiten mit R32 Außeneinheit siehe die folgende Tabelle:
Außeneinheiten Kühlen Heizen
RXM25~60 –10~46C
18~32°C
2MXM50
–10~46C
3MXM40~68
4MXM68~80
18~32°C
tr
tr
tr
tr
–15~24°C
–16~18°C
10~30°C
–15~24°C
–16~18°C
10~30°C
tr
feucht
tr
tr
feucht
tr
5MXM90 RZAG35~60 –20~52°C
18~32°C
RZAG71~140 –20~52°C
18~37°C
12~28°C
RZASG71~140 –15~46C
20~37°C
14~28°C
Luftfeuchtigkeit innen ≤80%
feucht
feucht
tr
tr
tr
tr
tr
tr
–20~24°C
–21~18°C
10~30°C
–19,5~21°C
–20~15,5°C
10~27°C
–14~21°C
–15~15,5°C
10~27°C
(a)
tr
feucht
tr
tr
feucht
tr
tr
feucht
tr
Symbol Erklärung
Außentemperatur
Raumlufttemperatur
(a) Um Kondensatbildung und Abtropfen von Wasser aus dem
Gerät zu vermeiden. Liegen Temperatur oder Feuchtigkeit außerhalb dieser Bereiche, können die Schutzeinrichtungen aktiviert werden, so dass das Klimagerät dann seinen Betrieb einstellt.

10.2 System betreiben

10.2.1 Über den Betrieb des Systems

▪ Um das Gerät zu schützen, muss 6 Stunden vor Inbetriebnahme
die Stromversorgung des Gerätes eingeschaltet werden.
▪ Wird die Hauptstromversorgung während des Betriebs
abgeschaltet, nimmt die Einheit den Betrieb automatisch wieder auf, sobald der Strom wieder eingeschaltet wird.
10.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator­Betrieb und automatischer Betrieb
▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit
automatisch angepasst, oder der Ventilator wird sofort ausgeschaltet. Es liegt dann kein Fehler vor.

10.2.3 Heizbetrieb

Bei allgemeinem Heizbetrieb kann das Erreichen der eingestellten Temperatur länger dauern als das bei Kühlbetrieb der Fall ist.
Folgende Funktion wird ausgeführt, um ein Absinken der Heizleistung oder ein Ausblasen von kalter Luft zu verhindern.
Enteisungsbetrieb
Bei Heizbetrieb findet mit der Zeit bei der luftgekühlten Rohrschlange eine zunehmende Vereisung statt, was den Energietransfer herabsetzt. Die Heizleistung sinkt allmählich, so dass das System auf Enteisungsbetrieb schalten muss, damit bei der Wärmeschlange der Außeneinheit Eis entfernt werden kann. Während des Enteisungsbetriebs sinkt die Heizleitung der Inneneinheiten vorübergehend, bis der Enteisungsbetrieb abgeschlossen ist. Nach dem Enteisungsbetrieb gewinnt die Einheit ihre volle Heizleistung zurück.
Die Inneneinheit stellt den Ventilatorbetrieb ein, der Kältemittelkreislauf wird umgekehrt und es wird Wärmeenergie aus dem Inneren des Gebäudes verwendet, um die Rohrschlange der Außeneinheit zu enteisen.
Bei Enteisungsbetrieb wird auf dem Display der Inneneinheit Folgendes angezeigt: .
Warmstart
Um zu verhindern, dass beim Beginn des Heizbetriebes kalte Luft aus einem Innengerät ausgeblasen wird, schaltet sich der Innenventilator automatisch ab. Das Display der
Benutzerschnittstelle zeigt . Es kann einige Zeit dauern, bis der Ventilator startet. Es liegt dann kein Fehler vor.

10.2.4 System betreiben

1 Mehrere Male auf der Benutzerschnittstelle auf den Schalter zur
Auswahl der Betriebsart drücken und die gewünschte Betriebsart auswählen.
Kühlbetrieb
Heizbetrieb
Nur Betrieb des Ventilators
2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte leuchtet auf, und das System nimmt seinen Betrieb auf.

10.3 Programm für Trocknungsbetrieb (Dry) verwenden

10.3.1 Über das Programm für Trocknungsbetrieb (Dry)

▪ Dieses Programm dient dazu, unter minimaler
Temperatursenkung die Luftfeuchtigkeit im Raum zu senken (minimale Raumkühlung).
▪ Der Mikrocomputer legt automatisch Temperatur und
Ventilatordrehzahl fest (kann nicht mithilfe der Benutzerschnittstelle eingestellt werden).
▪ Das System nimmt seinen Betrieb nicht auf, wenn die
Raumtemperatur zu niedrig ist (<20°C).
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
15

11 Wartung und Service

10.3.2 Das Programm für Trocknungsbetrieb benutzen

Beginnen
1 Mehrmals bei der Benutzerschnittstelle auf die Taste zur
Auswahl der Betriebsart drücken und wählen (Programm für Trocknungsbetrieb).
2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter
drücken. Ergebnis: Die Betriebsleuchte leuchtet auf, und das System
nimmt seinen Betrieb auf.
Beenden
3 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter
drücken.
Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den Betrieb ein.
HINWEIS
Schalten Sie den Strom nicht direkt nach Abschalten des Systems aus, sondern warten Sie noch mindestens 5 Minuten.

10.4 Einstellen der Luftstromrichtung

Siehe Betriebsanleitung der Benutzerschnittstelle.

10.4.1 Die Luftstrom-Schwenkklappe

Einheiten mit Doppel-Fluss, Multi-Fluss
Unter folgenden Bedingungen regelt ein Mikrocomputer die Luftstromrichtung, die dann von der Anzeige auf dem Display abweichen kann.
HINWEIS
▪ Der Bewegungsbereich der Klappe kann verändert
werden. Bei Ihrem Händler erfahren Sie Näheres dazu. (Nur bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage, Deckenabhängung oder Wandbefestigung).
▪ Vermeiden Sie Betrieb bei horizontaler Richtung .
Dadurch kann sich an der Decke oder an der Klappe Tau oder Staub absetzen.
11 Wartung und Service
HINWEIS
Führen Sie nie selber Inspektionen oder Wartungsarbeiten an der Einheit durch. Beauftragen Sie einen qualifizierten Kundendiensttechniker mit diesen Arbeiten. Als Endbenutzer können Sie jedoch den Luftfilter, das Ansauggitter, den Luftauslass und äußere Blenden reinigen.
WARNUNG
Ersetzen Sie eine durchgebrannte Sicherung nie durch eine Sicherung mit anderer Amperezahl oder durch ein Überbrückungskabel. Der Einsatz von Kabeln oder Kupferdrähten kann zu einem Ausfall der Einheit oder zu einem Brand führen.
ACHTUNG
Finger, Stäbe und andere Gegenstände NICHT in den Lufteinlass und -auslass einführen. Der Ventilatorschutz darf NICHT entfernt werden. Wenn sich der Ventilator mit hoher Drehzahl dreht, könnten Verletzungen verursacht werden.
Kühlen Heizen
▪ Wenn die Raumtemperatur
niedriger ist als die eingestellte Ziel-Temperatur.
▪ Wenn der Betrieb ständig bei horizontaler Luftausblasrichtung
erfolgt.
▪ Bei fortlaufendem Betrieb und bei Kühlbetrieb mit nach unten
gerichtetem Luftstrom bei einer Einheit für Deckenabhängung oder Wandbefestigung ist es möglich, dass der Mikrocomputer die Luftstromrichtung regelt. Dann ändert sich die Anzeige auf dem Display der Benutzerschnittstelle ebenfalls.
Die Luftstromrichtung kann auf eine der folgenden Arten reguliert werden:
▪ Die Schwenkklappe stellt ihre Position selbst ein.
▪ Die Luftstromrichtung kann vom Benutzer festgelegt werden.
▪ Automatisch und gewünschte Position .
WARNUNG
Berühren Sie nie den Luftauslass oder die horizontalen Lamellen, wenn die Schwenkklappe in Betrieb ist. Sie können sich die Finger einklemmen, oder das Gerät kann beschädigt werden.
▪ Bei Starten des Betriebs.
▪ Wenn die Raumtemperatur
höher ist als die eingestellte Ziel-Temperatur.
▪ Bei Enteisungsbetrieb.
ACHTUNG
Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und Verletzungen verursachen.
HINWEIS
Die Bedientafel des Reglers nicht mit Benzin, Verdünner, chemischen Staubtüchern usw. reinigen. Die Bedientafel könnte sich verfärben oder die Beschichtung könnte sich ablösen. Bei starker Verschmutzung tränken Sie ein Tuch mit wasserverdünntem neutralem Reinigungsmittel, wringen es gut aus und wischen die Bedientafel sauber ab. Wischen Sie mit einem anderen trockenen Tuch nach.
ACHTUNG
Bevor Sie sich an elektrische Anschlüsse machen, unbedingt die gesamte Stromversorgung ausschalten.
HINWEIS
Entfernen Sie zum Reinigen des Wärmetauschers unbedingt den Schaltkasten, den Ventilatormotor, die Kondensatabfluss-Pumpe und den Schwimmerschalter. Wasser oder Reinigungsmittel können die Isolierung von elektrischen Komponenten angreifen und dazu führen, dass sie vorzeitig verschleißen.
Installations- und Betriebsanleitung
16
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08
11 Wartung und Service
1
1
3
3
2
3
3
1
2
1
45°
1
90°
1
3
3
2
3
3
1
2

11.1 Filter, Ansauggitter, Luftauslass und Außenblenden reinigen

11.1.1 Luftfilter reinigen

Zeitpunkt für Reinigung des Luftfilters:
▪ Faustregel: Alle 6 Monate reinigen. Ist die Luft im Raum extrem
belastet, sollte der Luftfilter häufiger gereinigt werden.
▪ Je nach Einstellungen kann die Benutzerschnittstelle die Meldung
TIME TO CLEAN AIR FILTER (Zeit zur Filterreinigung) anzeigen. Reinigen Sie den Luftfilter, wenn diese Meldung angezeigt wird.
▪ Wenn der angesammelte Schmutz nicht mehr restlos entfernt
werden kann, muss der Luftfilter ersetzt werden (= optionale Ausstattung).
So wird der Luftfilter gereinigt:
HINWEIS
Nur Wasser UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und Verformungen.
1 Das Ansauggitter öffnen.
BYFQ60B BYFQ60C
7 Die Taste FILTER SIGN RESET (Filtersymbol zurücksetzen)
drücken. Ergebnis: Auf der Benutzerschnittstelle verschwindet die
Meldung TIME TO CLEAN AIR FILTER (Zeit zur Filterreinigung).

11.1.2 Ansauggitter reinigen

HINWEIS
Nur Wasser UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und Verformungen.
1 Das Ansauggitter öffnen.
BYFQ60B BYFQ60C
2 Das Ansauggitter entfernen.
BYFQ60B
2 Den Luftfilter entfernen.
BYFQ60B BYFQ60C
3 Den Luftfilter reinigen. Einen Staubsauger verwenden oder mit
Wasser abwaschen. Wenn der Luftfilter stark verschmutzt ist, eine weiche Bürste und ein neutrales Reinigungsmittel verwenden.
BYFQ60C
3 Den Luftfilter entfernen.
BYFQ60B BYFQ60C
4 Den Luftfilter im Schatten trocknen lassen. 5 Den Luftfilter wieder anbringen und das Ansauggitter schließen
(Schritte 2 und 1 in umgekehrter Reihenfolge).
6 Den Strom einschalten.
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
17

12 Fehlerdiagnose und -beseitigung

4 Das Ansauggitter reinigen. Zum Reinigen eine weiche
Borstenbürste und Wasser oder ein neutralen Reinigungsmittel verwenden. Ist das Ansauggitter stark verschmutzt, ca. 10 Minuten lang mit einem herkömmlichen Küchenreiniger einweichen und dann mit Wasser abwaschen.
5 Den Luftfilter wieder anbringen (Schritt 3 in umgekehrter
Reihenfolge).
6 Das Ansauggitter wieder anbringen und schließen (Schritte 2
und 1 in umgekehrter Reihenfolge).

11.1.3 Luftauslass und Außenblenden reinigen

WARNUNG Die Inneneinheit NICHT nass werden lassen. Mögliche
Folge: Stromschlag- und Brandgefahr.
HINWEIS
▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver,
flüssige Insektizide benutzen. Mögliche Folge: Verfärbungen und Verformungen.
▪ Nur Wasser oder Luft UNTER 50°C verwenden.
Mögliche Folge: Verfärbungen und Verformungen.
▪ NICHT zu fest reiben, wenn Sie die Lamelle mit
Wasser abwaschen. Mögliche Folge: Die Oberflächenversiegelung kann sich ablösen.
Mit einem weichen Tuch reinigen. Bei schwer entfernbaren Verschmutzungen Wasser oder ein neutrales Reinigungsmittel verwenden.

11.2 Wartung nach einer langen Ausschaltzeit

Z.B. am Anfang der Saison.
▪ Prüfen Sie die Einlass- und Auslassöffnungen zur Belüftung der
Innen- und Außeneinheiten und entfernen Sie alles, was sie blockieren könnte.
▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten
(siehe "11.1.1 Luftfilter reinigen" auf Seite 17 and
"11.1.3Luftauslass und Außenblenden reinigen"auf Seite18).
▪ Schalten Sie den Strom mindestens 6 Stunden vorher ein, bevor
Sie die Einheit in Betrieb setzen, um einen problemloseren Betrieb zu gewährleisten. Sobald der Strom eingeschaltet wird, wird das Display der Benutzerschnittstelle aktiv.
Kältemitteltyp: R410A
Erderwärmungspotenzial-Wert (GWP - Global Warming Potential): 2087,5
HINWEIS
In Europa wird die Treibhausgasemission der gesamten Kältemittelfüllung im System (ausgedrückt in Tonnen CO2­Äquivalent) benutzt, um die Wartungsintervalle zu bestimmen. Gemäß den gesetzlichen Vorschriften.
Formel zur Berechnung der Treibhausgasemission:
GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000
Weitere Informationen erhalten Sie bei Ihrem Installateur.
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser Einheit ist schwer entflammbar (mildly flammable). Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art Kältemittel zu benutzen ist.
WARNUNG
▪ Teile des Kältemittelkreislaufs NICHT durchbohren
oder verbrennen.
▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur
Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das Kältemittel innerhalb des
Systems keinen Geruch hat.
WARNUNG
Das Kältemittel R410A ist nicht entflammbar, und das Kältemittel R32 ist schwer entflammbar. Normalerweise treten sie nicht aus. Falls Kältemittel ausläuft und das austretende Kältemittel in Kontakt kommt mit dem Feuer eines Brenners, Heizgeräts oder Ofens, dann kann das zu einem Brand führen (bei R32) oder zur Bildung von schädlichem Gas.
Schalten Sie alle Heizgeräte mit offenem Feuer aus, lüften Sie den Raum und fragen Sie den Händler, bei dem Sie die Einheit gekauft haben.
Die Einheit erst dann wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

11.3 Wartung vor langer Betriebspause

Z.B. am Ende der Saison.
▪ Um die Inneneinheiten innen zu trocknen, lassen Sie sie ungefähr
einen halben Tag im ausschließlichen Ventilatorbetrieb laufen. Für weitere Informationen zum ausschließlichen Ventilatorbetrieb siehe "10.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb
und automatischer Betrieb"auf Seite15.
▪ Den Strom abschalten. Das Display der Benutzerschnittstelle zeigt
nichts mehr an.
▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten
(siehe "11.1.1 Luftfilter reinigen" auf Seite 17 and
"11.1.3Luftauslass und Außenblenden reinigen"auf Seite18).

11.4 Über das Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die Atmosphäre frei.
Kältemitteltyp: R32
Erderwärmungspotenzial (GWP = global warming potential): 675
Installations- und Betriebsanleitung
18
12 Fehlerdiagnose und -
beseitigung
Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler.
WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom
ab, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).
Wird unter solchen Bedingungen der Betrieb fortgesetzt, kann es zu starken Beschädigungen kommen und es besteht Stromschlag und Brandgefahr. Wenden Sie sich an Ihren Händler.
Das System MUSS von einem qualifizierten Kundendiensttechniker repariert werden.
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08
12 Fehlerdiagnose und -beseitigung
Störung Maßnahme
Eine Sicherheitseinrichtung wie z. B. eine Sicherung, ein Schutzschalter oder ein Fehlerstrom-Schutzschalter wird häufig aktiviert, oder der EIN/AUS­Schalter arbeitet NICHT korrekt.
Falls Wasser aus der Einheit austritt. Betrieb beenden. Der Betriebsschalter funktioniert NICHT
richtig. Auf dem Display der
Benutzerschnittstelle wird die Nummer der Einheit angezeigt, die Betriebsleuchte blinkt und es wird ein Fehlercode angezeigt.
Wenn das System NICHT korrekt arbeitet und keine der oben genannten Fälle oder Störungen vorliegen, überprüfen Sie das System wie folgt.
Störung Maßnahme
Wenn das System überhaupt nicht funktioniert.
Das System funktioniert zwar, Kühl­oder Heizbetrieb arbeiten jedoch nicht ausreichend.
Wenn es nach der Überprüfung aller oben genannten Punkte unmöglich ist, das Problem in Eigenregie zu lösen, wenden Sie sich an Ihren Installateur und schildern Sie ihm die Symptome. Nennen Sie den vollständigen Namen des Modells (nach Möglichkeit mit Herstellungsnummer) und das Datum der Installation (ist möglicherweise auf der Garantiekarte aufgeführt).
▪ Überprüfen Sie, ob ein Stromausfall
vorliegt. Warten Sie, bis die Stromversorgung wieder funktioniert. Tritt ein Stromausfall während des Betriebs auf, nimmt das System seinen Betrieb automatisch wieder auf, wenn der Strom wieder vorhanden ist.
▪ Überprüfen Sie, ob eine Sicherung
durchgebrannt ist oder ein Schutzschalter aktiviert wurde. Wechseln Sie die Sicherung, oder stellen Sie den Schutzschalter wieder zurück.
▪ Überprüfen Sie, ob Lufteinlass oder
Luftauslass von Außen- oder Inneneinheit durch Objekte blockiert sind. Entfernen Sie gegebenenfalls alle Objekte, und achten Sie darauf, dass eine gute Luftzirkulation gewährleistet ist.
▪ Vergewissern Sie sich, dass der Luftfilter
nicht verstopft ist (siehe "11.1.1 Luftfilter
reinigen"auf Seite17).
▪ Überprüfen Sie die
Temperatureinstellung.
▪ Überprüfen Sie auf Ihrer
Benutzerschnittstelle die Einstellung der Ventilatordrehzahl.
▪ Prüfen Sie, ob Türen oder Fenster
geöffnet sind. Schließen Sie Türen und Fenster, sodass kein Wind hereinkommt.
▪ Achten Sie darauf, dass sich während
des Kühlbetriebs nicht zu viele Personen im Raum befinden. Prüfen Sie, ob der Raum zu stark aufgeheizt wird.
▪ Prüfen Sie, ob direktes Sonnenlicht in
den Raum gelangt. Bringen Sie Vorhänge oder Jalousien an.
▪ Überprüfen Sie, ob der Luftflusswinkel
korrekt ist.
Den Hauptschalter auf AUS schalten.
Schalten Sie die Stromzufuhr AUS.
Wenden Sie sich an Ihren Händler, und teilen Sie ihm den Fehlercode mit.

12.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems

Wenn die folgenden Symptome auftreten, sind das KEINE System­Fehler:

12.1.1 Symptom: Das System arbeitet nicht

▪ Nach Drücken der EIN/AUS-Taste auf der Benutzerschnittstelle
nimmt das Gerät nicht sofort den Betrieb auf. Leuchtet die Betriebsleuchte, befindet sich das System im Normalzustand. Um eine Überlastung des Verdichtermotors zu verhindern, nimmt das Klimagerät, wenn es kurz vorher auf AUS geschaltet wurde, seinen Betrieb erst 5 Minuten nach Einschalten wieder auf. Der Anlauf wird ebenfalls verzögert, wenn die Taste zur Auswahl der Betriebsart verwendet wurde.
▪ Wird auf der Benutzerschnittstelle "Unter zentraler Steuerung"
angezeigt und wird dann die Betriebstaste gedrückt, blinkt das Display für einige Sekunden. Das blinkende Display signalisiert, dass die Benutzerschnittstelle nicht verwendet werden kann.
▪ Nach Einschalten geht das System nicht sofort in Betrieb. Warten
Sie eine Minute, bis der Mikrocomputer betriebsbereit ist.

12.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung

Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird. Wenn bei Heizbetrieb die Raumtemperatur die eingestellte Ziel-Temperatur erreicht hat, schaltet sich die Außeneinheit aus und die Inneneinheit wechselt auf flüsterleisen Betrieb mit entsprechender Ventilatordrehzahl. Dadurch wird verhindert, dass Kaltluft direkt auf die Personen im Raum geblasen wird. Die Ventilatordrehzahl verändert sich nicht, wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird.

12.1.3 Symptom: Der Ventilator-Luftstrom geht nicht in die eigestellte Richtung

Die Richtung des Ventilator-Luftstroms entspricht nicht der Anzeige auf der Benutzerschnittstelle. Der Luftstromrichtung des Ventilators wird nicht hin- und hergeschwenkt. Ursache: Die Einheit wird durch den Mikrocomputer gesteuert.

12.1.4 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit)

▪ Wenn bei Kühlbetrieb die Feuchtigkeit hoch ist. Wenn eine
Inneneinheit innen stark verschmutzt ist, kommt es zu einer ungleichmäßigen Temperaturverteilung im Raum. Das Innere der Inneneinheit muss gereinigt werden. Fragen Sie Ihren Händler, wie die Einheit zu reinigen ist. Die Reinigung muss von einer qualifizierten Fachkraft durchgeführt werden.
▪ Direkt nach Beenden des Kühlbetriebs ist die Raumtemperatur tief
und die Luftfeuchtigkeit gering. Ursache: Erwärmtes Kältemittelgas fließt zurück in die Inneneinheit und erzeugt Dampf.

12.1.5 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit, Außeneinheit)

Wenn nach Enteisungsbetrieb das System auf Heizbetrieb umgeschaltet wird. Die durch den Enteisungsbetrieb erzeugte Feuchtigkeit wird zu Dampf und dieser wird abgegeben.
FFA25~60A2VEB(9) Split-System-Klimageräte 4P456960-1B – 2018.08
Installations- und Betriebsanleitung
19

13 Veränderung des Installationsortes

12.1.6 Symptom: Das Display der Benutzerschnittstelle zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten erneut

Ursache: Die Benutzerschnittstelle empfängt Störsignale von anderen elektrischen Geräten als dem Klimagerät. Dadurch wird die Kommunikation zwischen den Einheiten verhindert, so dass der Betrieb eingestellt wird. Der Betrieb wird automatisch wieder aufgenommen, sobald die Störsignale verschwinden.

12.1.7 Symptom: Geräusche des Klimageräts (Inneneinheit)

▪ Direkt nach Einschalten ertönt ein "Ziiiin". Das elektronische
Expansionsventil im Inneren einer Inneneinheit nimmt seinen Betrieb auf und erzeugt das Geräusch. Nach ca. einer Minute wird dieses Geräusch leiser.
▪ Ein kontinuierliches leises "Schaaa" ertönt, wenn sich das System
im Kühlbetrieb befindet oder pausiert. Dieses Geräusch ertönt, wenn die Kondensatabfluss-Pumpe in Betrieb ist.
▪ Ein quietschendes "Pischi-Pischi" ertönt, wenn sich das System
nach dem Heizbetrieb abschaltet. Dieses Geräusch wird durch Ausdehnen und Zusammenziehen der Kunststoffteile aufgrund der Temperaturveränderungen erzeugt.

12.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit)

▪ Es ertönt ein kontinuierliches leises Zischen, wenn sich das
System im Kühl- oder Enteisungsbetrieb befindet. Hierbei handelt es sich um das Geräusch des Kältemittelgases, das durch Innen­und Außeneinheiten strömt.
▪ Beim Anlaufen oder direkt nach Beenden des Betriebs oder des
Enteisungsbetriebs ist ein Zischen zu hören. Dieses Geräusch entsteht, wenn der Kältemittelfluss gestoppt oder verändert wird.

12.1.14 Symptom: Der Verdichter in der Außeneinheit stellt nach kurzem Heizbetrieb seinen Betrieb nicht ein

Dies geschieht, um zu verhindern, dass Kältemittel im Verdichter zurückbleiben. Die Einheit schaltet sich nach 5 bis 10 Minuten aus.
13 Veränderung des
Installationsortes
Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise.

14 Entsorgung

HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

12.1.9 Symptom: Geräusche des Klimageräts (Außeneinheit)

Der Ton des Betriebsgeräusches verändert sich. Dieses Geräusch wird durch Frequenzveränderungen verursacht.

12.1.10 Symptom: Aus der Einheit tritt Staub aus

Wenn die Einheit nach längere Auszeit erstmals wieder benutzt wird. Ursache: Staub ist in die Einheit eingedrungen.

12.1.11 Symptom: Das Gerät setzt Gerüche frei

Das Gerät kann die Gerüche von Räumen, Möbeln, Zigaretten usw. absorbieren und sie wieder abgeben.

12.1.12 Symptom: Der Ventilator der Außeneinheit rotiert nicht

Während des Betriebs: Die Geschwindigkeit des Ventilators wird geregelt, um den Betrieb des Produkts zu optimieren.

12.1.13 Symptom: Auf dem Display wird "88" angezeigt

Das geschieht sofort nach Einschalten des Hauptschalters und zeigt an, dass die Benutzerschnittstelle normal arbeitet. Das dauert ca. 1Minute.
Installations- und Betriebsanleitung
20
FFA25~60A2VEB(9)
Split-System-Klimageräte
4P456960-1B – 2018.08
4P456960-1B 2018.08
Copyright 2017 Daikin
