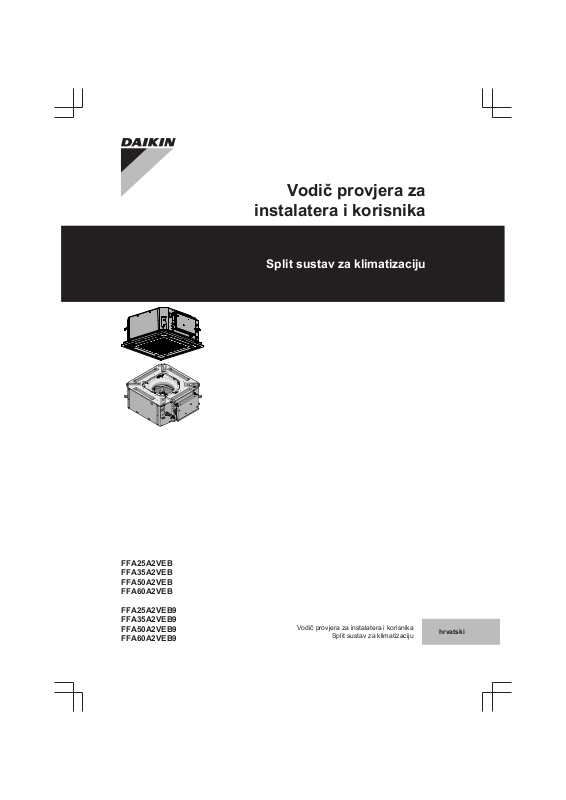

Vodič provjera za

instalatera i korisnika

Split sustav za klimatizaciju

FFA25A2VEB FFA35A2VEB FFA50A2VEB FFA60A2VEB

FFA25A2VEB9 FFA35A2VEB9 FFA50A2VEB9 FFA60A2VEB9

Vodič provjera za instalatera i korisnika

Split sustav za klimatizaciju

hrvatski

Sadržaj

1 Opće mjere opreza 3

1.1 O dokumentaciji......................................................................... 3

1.1.1 Značenje upozorenja i simbola ................................... 3

1.2 Za korisnika ............................................................................... 3

1.3 Za instalatera............................................................................. 3

1.3.1 Općenito...................................................................... 3

1.3.2 Mjesto postavljanja ..................................................... 4

1.3.3 Rashladno sredstvo .................................................... 6

1.3.4 Slana voda.................................................................. 6

1.3.5 Voda............................................................................ 6

1.3.6 Električno .................................................................... 7

2 O dokumentaciji 7

2.1 O ovom dokumentu ................................................................... 7

2.2 Referentni vodič za instalatera i korisnika na prvi pogled ......... 8

Za instalatera 8

3 O pakiranju 8

3.1 Pregled: O pakiranju.................................................................. 8

3.2 Unutarnja jedinica...................................................................... 8

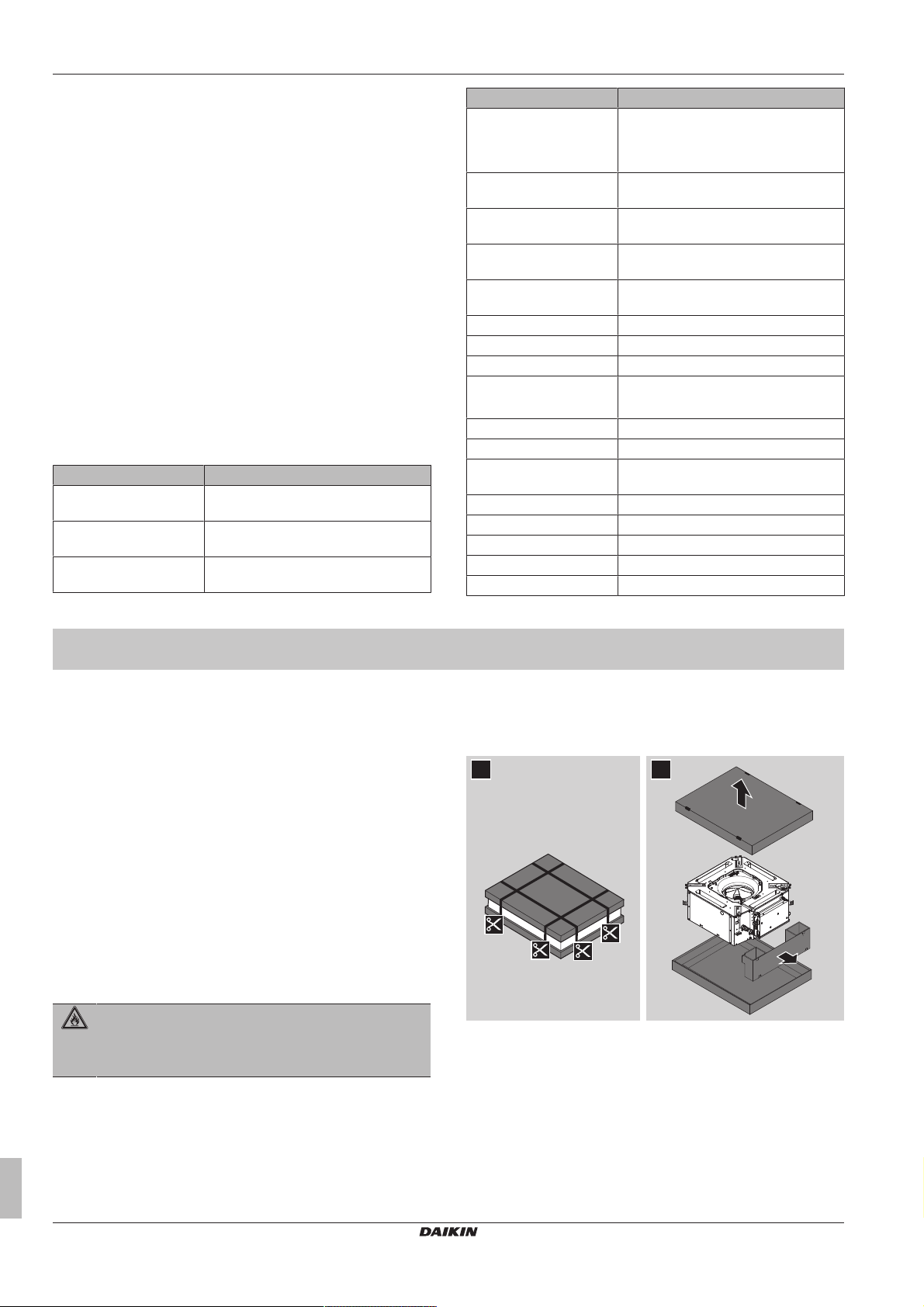

3.2.1 Otvaranje pošiljke i rukovanje uređajem..................... 8

3.2.2 Za uklanjanje dodatnog pribora s unutarnje jedinice .. 9

4 O jedinicama i opcijama 9

4.1 Pregled: O jedinicama i opcijama.............................................. 9

4.2 Identifikacija............................................................................... 9

4.2.1 Identifikacijska naljepnica: Unutarnja jedinica............. 9

4.3 O nutarnjoj jedinici..................................................................... 9

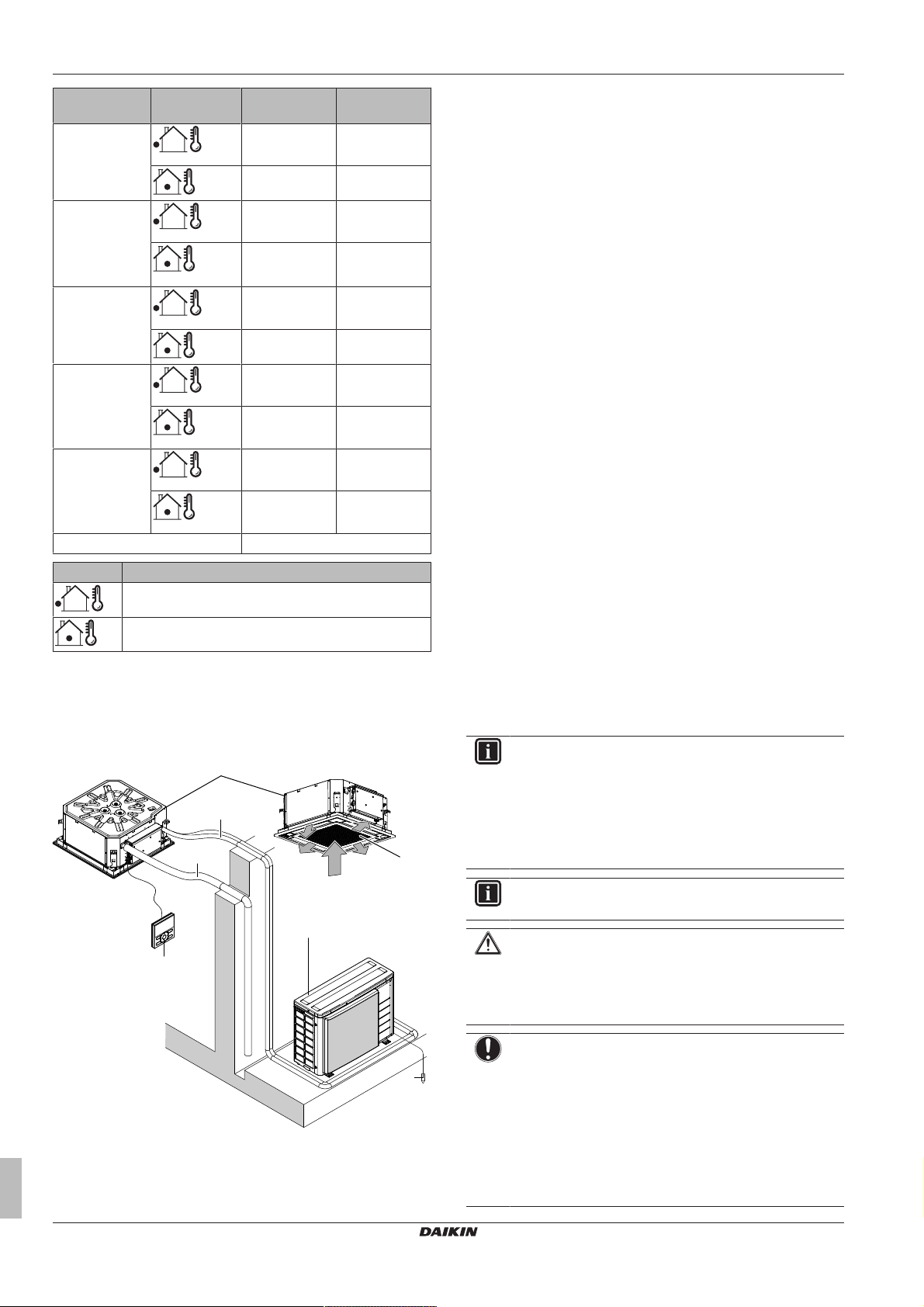

4.4 Raspored sustava ..................................................................... 10

4.5 Kombiniranje jedinica i opcija .................................................... 10

4.5.1 Mogućnosti za unutarnju jedinicu................................ 10

5 Priprema 10

5.1 Pregled: Priprema ..................................................................... 10

5.2 Priprema mjesta ugradnje ......................................................... 10

5.2.1 Zahtjevi za mjesto postavljanja unutarnje jedinice...... 10

5.3 Priprema cjevovoda rashladnog sredstva ................................. 11

5.3.1 Zahtjevi za cjevovod rashladnog sredstva.................. 11

5.3.2 Izolacija cjevovoda za rashladno sredstvo.................. 11

5.4 Priprema električnog ožičenja ................................................... 11

5.4.1 O pripremi električnog ožičenja................................... 11

6 Instalacija 12

6.1 Pregled: Postavljanje................................................................. 12

6.2 Montaža unutarnje jedinice ....................................................... 12

6.2.1 Mjere opreza prilikom postavljanja unutarnje jedinice 12

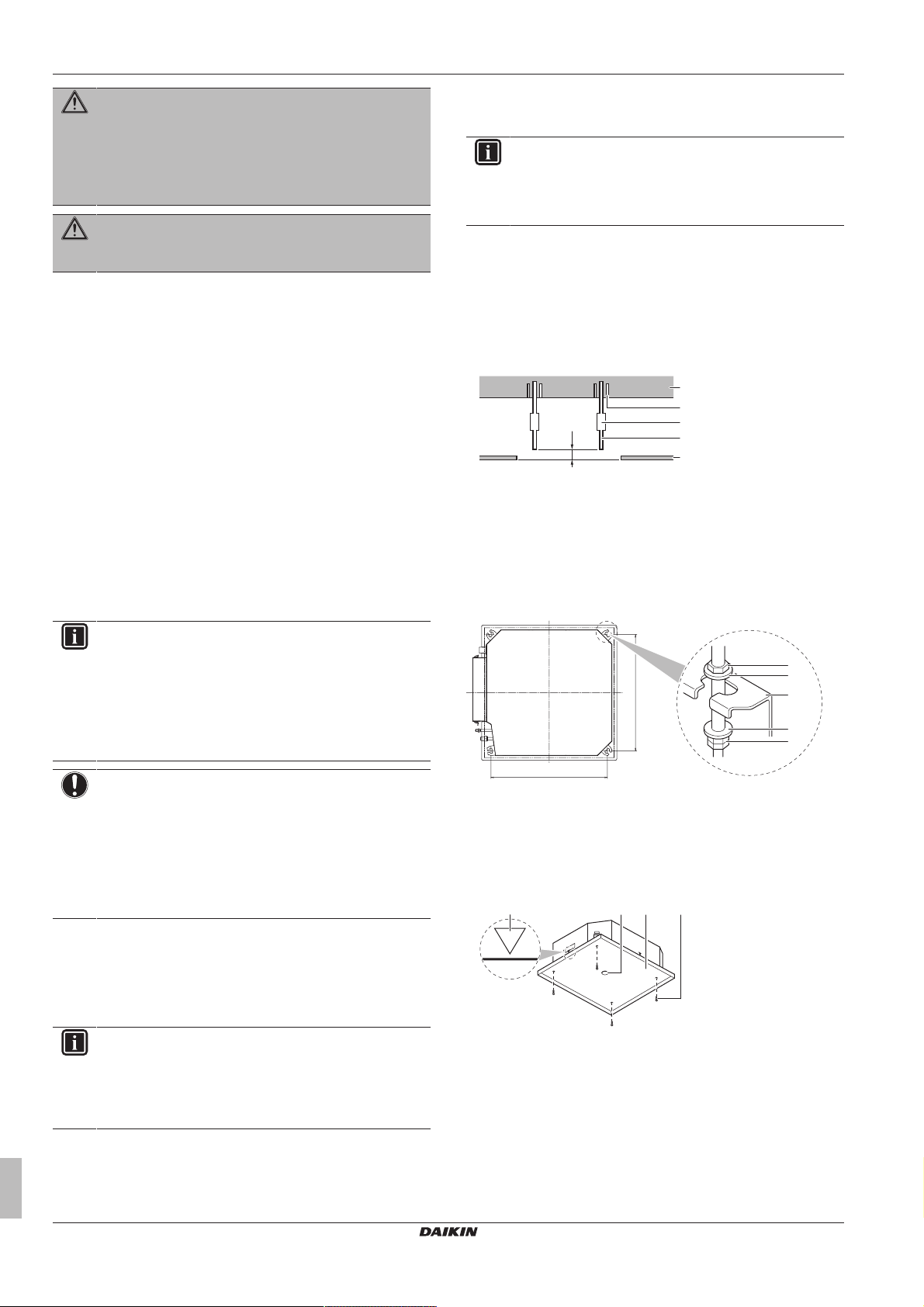

6.2.2 Smjernice kod postavljanja unutarnje jedinice............ 12

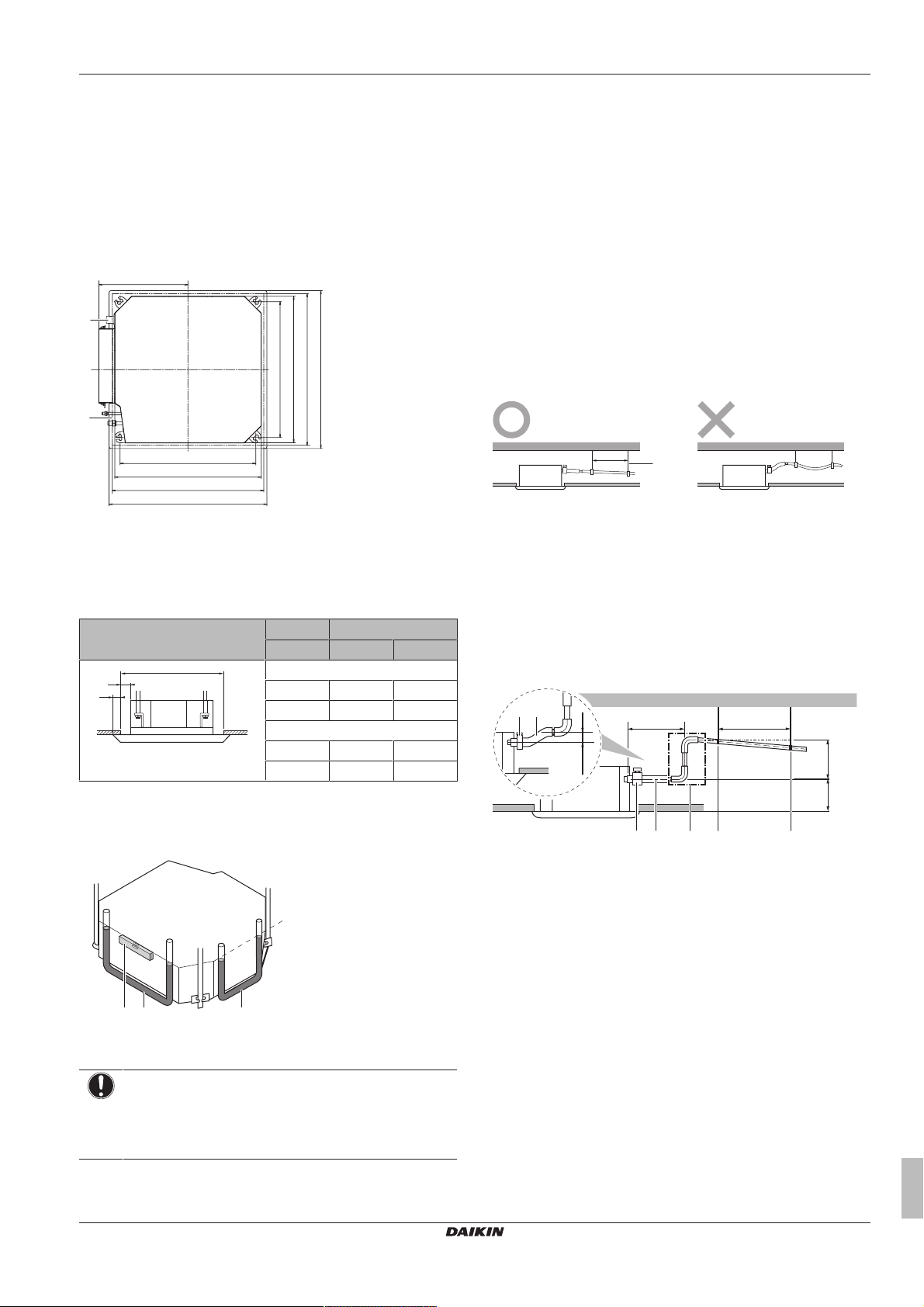

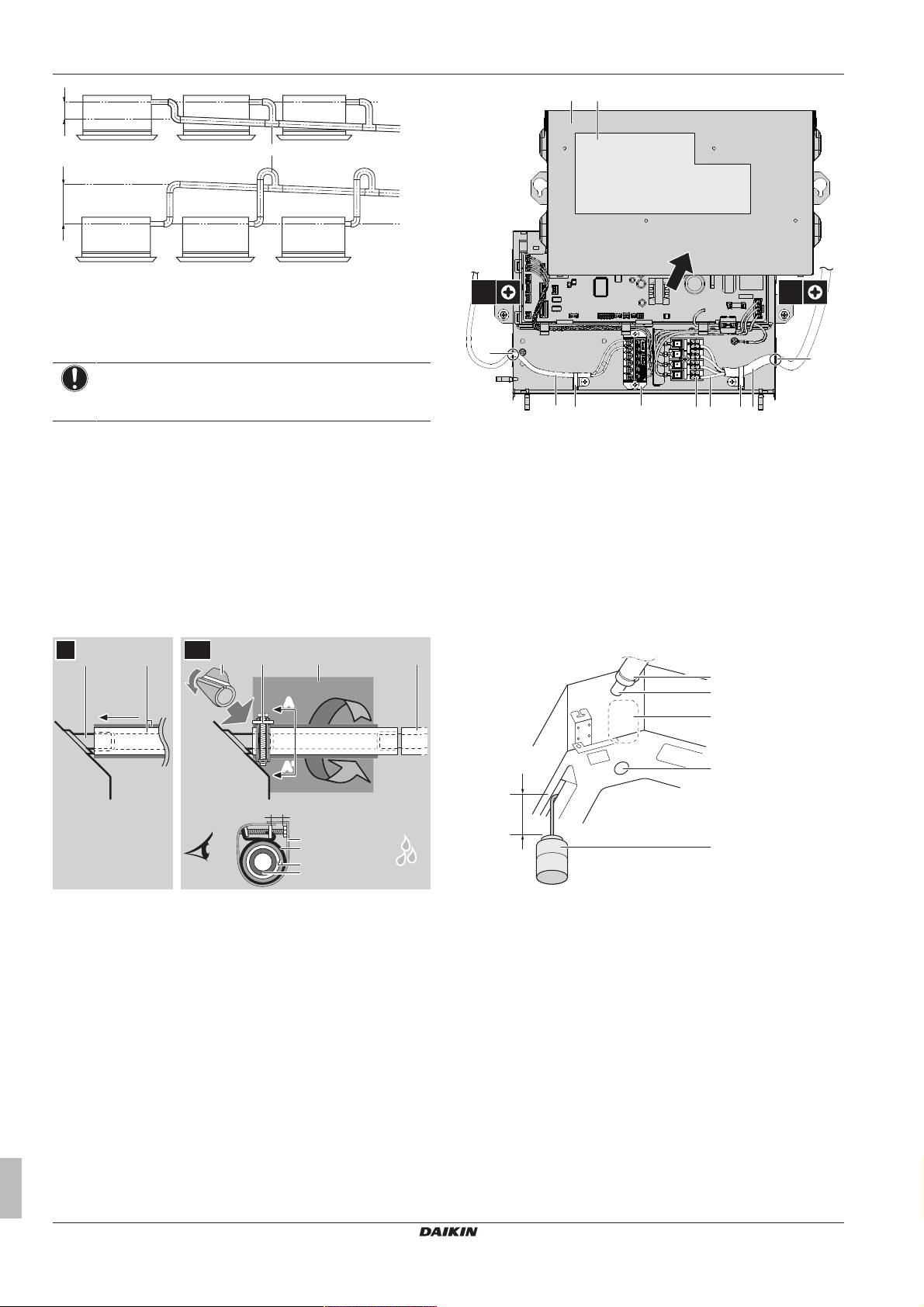

6.2.3 Smjernice pri postavljanju odvodnog cjevovoda......... 13

6.3 Priključivanje cjevovoda rashladnog sredstva........................... 15

6.3.1 O spajanju cjevovoda za rashladno sredstvo ............. 15

6.3.2 Mjere opreza pri spajanju cijevi rashladnog sredstva . 15

6.3.3 Smjernice pri spajanju rashladnog cjevovoda............. 15

6.3.4 Smjernice za savijanje cijevi ....................................... 15

6.3.5 Za proširivanje otvora cijevi ........................................ 16

6.3.6 Za priključivanje cjevovoda rashladnog sredstva na

unutarnju jedinicu........................................................ 16

6.3.7 Za provjeru curenja..................................................... 16

6.4 Spajanje električnog ožičenja.................................................... 16

6.4.1 Više o spajanju električnog ožičenja........................... 16

6.4.2 Mjere opreza za spajanje električnog ožičenja ........... 17

6.4.3 Smjernice za spajanje električnog ožičenja ................ 17

6.4.4 Specifikacije standardnih komponenti ožičenja .......... 17

6.4.5 Za spajanje električnog ožičenja unutarnje jedinice.... 17

7 Konfiguracija 18

7.1 Podešavanje na mjestu ugradnje ............................................... 18

8 Puštanje u pogon 19

8.1 Pregled: puštanje u pogon ......................................................... 19

8.2 Mjere opreza kod puštanja u rad................................................ 19

8.3 Kontrolni popis prije puštanja u pogon ....................................... 20

8.4 Izvođenje pokusnog rada ........................................................... 20

8.5 Kodovi grešaka kod izvođenja pokusnog rada........................... 21

9 Predaja korisniku 21 10 Odlaganje na otpad 21 11 Tehnički podaci 21

11.1 Shema cjevovoda: unutarnja jedinica......................................... 21

11.2 Električka shema ........................................................................ 22

Za korisnika 23

12 O sustavu 23

12.1 Raspored sustava ...................................................................... 23

12.2 Korisničko sučelje....................................................................... 23

13 Prije puštanja u rad 23 14 Rad 23

14.1 Raspon rada ............................................................................... 23

14.2 Rukovanje sustavom .................................................................. 24

14.2.1 O rukovanju sustavom ................................................. 24

14.2.2 O hlađenju, grijanju, samo ventilatorskom i

automatskom načinu rada............................................ 24

14.2.3 O postupku grijanja ...................................................... 24

14.2.4 Za rad sustava ............................................................. 25

14.3 Korištenje programa sušenja...................................................... 25

14.3.1 O programu sušenja .................................................... 25

14.3.2 Korištenje programa sušenja ....................................... 25

14.4 Podešavanje smjera strujanja zraka .......................................... 25

14.4.1 O usmjerniku strujanja zraka ....................................... 25

15 Štednja energije i optimalan rad 25 16 Održavanje i servisiranje 26

16.1 Čišćenje filtra za zrak, usisne rešetke, izlaza zraka i vanjskih

ploča .......................................................................................... 26

16.1.1 Za čišćenje filtra zraka ................................................. 26

16.1.2 Kako očistiti usisnu rešetku.......................................... 26

16.1.3 Kako očistiti otvor za izlaz zraka i vanjske ploče ......... 27

16.2 Održavanje poslije dugog razdoblja mirovanja........................... 27

16.3 Održavanje prije dugog razdoblja mirovanja .............................. 27

16.4 O rashladnom sredstvu .............................................................. 27

16.5 Jamstvo i servisiranje nakon prodaje ......................................... 28

16.5.1 Trajanje jamstva........................................................... 28

16.5.2 Preporučeno održavanje i pregledi .............................. 28

16.5.3 Preporuke za cikluse održavanja i pregleda ................ 28

16.5.4 Skraćeni ciklusi održavanja i zamjena ......................... 28

17 Otklanjanje smetnji 29

17.1 Simptomi koji NISU neispravnost sustava.................................. 29

17.1.1 Simptom: Sustav ne radi.............................................. 29

17.1.2 Simptom: Brzina ventilatora ne odgovara

podešavanju................................................................. 29

17.1.3 Simptom: Smjer ventilatora ne odgovara

podešavanju................................................................. 29

17.1.4 Simptom: Iz uređaja izlazi bijela maglica (unutarnja

jedinica)........................................................................ 30

17.1.5 Simptom: Iz uređaja izlazi bijela maglica (unutarnja

jedinica, vanjska jedinica) ............................................ 30

17.1.6 Simptom: Zaslon korisničkog sučelja prikazuje "U4"

ili "U5" i rad se zaustavlja, ali se nakon nekoliko

minuta nastavlja ........................................................... 30

17.1.7 Simptom: Šum klima uređaja (unutarnja jedinica) ....... 30

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

1 Opće mjere opreza

17.1.8 Simptom: Šum klima uređaja (unutarnja jedinica,

vanjska jedinica) ......................................................... 30

17.1.9 Simptom: Šum klima uređaja (vanjska jedinica) ......... 30

17.1.10 Simptom: Iz jedinice izlazi prašina .............................. 30

17.1.11 Simptom: Jedinice mogu ispuštati neugodne mirise ... 30

17.1.12 Simptom: Ventilator vanjske jedinice se ne okreće..... 30

17.1.13 Simptom: Zaslon prikazuje "88" .................................. 30

17.1.14 Simptom: Kompresor u vanjskoj jedinici se ne

zaustavlja nakon kratkog postupka grijanja ................ 30

18 Premještanje 30 19 Odlaganje na otpad 30 20 Rječnik 30

1 Opće mjere opreza

1.1 O dokumentaciji

▪ Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali

jezici su prijevodi.

▪ Mjere opreza opisane u ovom dokumentu obuhvaćaju vrlo važne

teme, stoga ih pažljivo slijedite.

▪ Postavljanje sustava i sve aktivnosti opisane u priručniku za

postavljanje i u referentnom vodiču za instalatera MORA izvesti ovlašteni instalater.

1.1.1 Značenje upozorenja i simbola

OPASNOST

Označuje situaciju koja rezultira smrću ili teškom ozljedom.

Simbol Objašnjenje

Prije izvođenja radova na održavanju i servisnih zadataka, pročitajte servisni priručnik.

Za više informacija pogledajte referentni vodič za instalatera i korisnika.

1.2 Za korisnika

▪ Ako NISTE sigurni kako se rukuje uređajem, obratite se

instalateru.

▪ Uređaj smiju koristiti djeca starija od 8 godina i osobe sa

smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima, ili s nedostatnim iskustvom i znanjem, ako imaju nadzor ili dobivaju upute o uporabi od uređaja na siguran način i razumiju uključene rizike. Djeca se NE SMIJU igrati s uređajem. Čišćenje i korisničko održavanje NE SMIJU obavljati djeca bez nadzora.

UPOZORENJE

Za sprečavanje strujnog udara ili požara:

▪ NE ispirite jedinicu vodom. ▪ NE rukujte jedinicom mokrim rukama. ▪ NE stavljajte nikakve predmete s vodom na jedinicu.

OBAVIJEST

▪ NE stavljajte nikakve predmete ili opremu na gornju

ploču jedinice.

▪ NE sjedite i NE stojte na jedinici te se NE penjite na

nju.

▪ Uređaji su označeni sljedećim simbolom:

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

Označuje situaciju koja bi mogla rezultirati strujnim udarom opasnim po život.

OPASNOST: RIZIK OD OPEKLINA

Označuje situaciju koja bi mogla rezultirati opeklinama zbog ekstremno visokih ili niskih temperatura.

OPASNOST: RIZIK OD EKSPLOZIJE

Označuje situaciju koja bi mogla rezultirati eksplozijom.

UPOZORENJE

Označuje situaciju koja bi mogla rezultirati smrću ili teškom ozljedom.

UPOZORENJE: ZAPALJIVI MATERIJAL

OPREZ

Označuje situaciju koja bi mogla rezultirati manjom ili srednje teškom ozljedom.

OBAVIJEST

Označuje situaciju koja bi mogla rezultirati oštećenjem opreme ili imovine.

INFORMACIJE

Označuje korisne savjete ili dodatne informacije.

Simbol Objašnjenje

Prije postavljanja, pročitajte priručnik za postavljanje i rukovanje, i list uputa za ožičenje.

To znači da se električni i elektronički proizvodi NE SMIJU miješati s ostalim nerazvrstanim kućanskim otpadom. Sustav NE pokušavajte rastaviti sami: rastavljanje sustava, postupanje s rashladnim sredstvom, uljem i svim ostalim dijelovima morate prepustiti ovlaštenom instalateru koji će to obaviti u skladu s važećim zakonima. Uređaji se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu, recikliranje i uklanjanje. Osiguravanjem pravilnog odlaganja ovog proizvoda pomažete u sprečavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje. Više informacija zatražite od svog instalatera ili nadležnih lokalnih tijela.

▪ Baterije su označene sljedećim simbolom:

To znači da se baterije NE SMIJU miješati s ostalim nerazvrstanim kućanskim otpadom. Ako je ispod simbola otisnut kemijski simbol, taj kemijski simbol znači da baterija sadrži teške metale iznad određene koncentracije. Moguće oznake kemikalija su: Pb: olovo (>0,004%). iskorištene baterije se u specijaliziranom pogonu moraju obraditi za ponovnu upotrebu. Osiguravanjem pravilnog odlaganja iskorištenih baterija pomažete u sprječavanju mogućih negativnih posljedica za okoliš i ljudsko zdravlje.

1.3 Za instalatera

1.3.1 Općenito

Ako NISTE sigurni kako se uređaj instalira ili kako se njime rukuje, obratite se svom zastupniku.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

1 Opće mjere opreza

OBAVIJEST

Nepravilno postavljanje ili pričvršćivanje opreme ili dodatnog pribora može izazvati strujni udar, kratki spoj, curenje, požar ili druga oštećenja opreme. Upotrebljavajte samo dodatni pribor, opcionalnu opremu i rezervne dijelove koje je proizvela ili odobrila tvrtka Daikin.

UPOZORENJE

Pobrinite se da postavljanje, testiranje i upotrijebljeni materijali udovoljavaju važećim zakonima (povrh uputa opisanih u dokumentaciji tvrtke Daikin).

OPREZ

Nosite odgovarajuću osobnu zaštitnu opremu (zaštitne rukavice, sigurnosne naočale…) prilikom instalacije, održavanja ili servisiranja sustava.

UPOZORENJE

Rasparajte i bacite plastične vrećice za pakiranje kako se nitko ne bi njima igrao, a pogotovo djeca. Mogući rizik: gušenje.

OPASNOST: RIZIK OD OPEKLINA

▪ Tijekom i odmah nakon rada NE dodirujte cjevovod

rashladnog sredstva ili vode te unutarnje dijelove. Mogli bi biti prevrući ili prehladni. Ostavite ih da se vrate na normalnu temperaturu. Ako ih morate dirati, nosite pritom zaštitne rukavice.

▪ NE dodirujte nikakva rashladna sredstva koja slučajno

isteku.

UPOZORENJE

Poduzmite odgovarajuće mjere kako jedinica ne bi postala sklonište malim životinjama. U kontaktu s električnim dijelovima male životinje mogu izazvati neispravnosti u radu, pojavu dima ili vatre.

OPREZ

NE dirajte ulaz zraka ni aluminijska krilca uređaja.

OBAVIJEST

▪ NE stavljajte nikakve predmete ili opremu na gornju

ploču jedinice.

▪ NE sjedite i NE stojte na jedinici te se NE penjite na

nju.

OBAVIJEST

Radove na vanjskoj jedinici najbolje je obavljati po suhom vremenu kako biste izbjegli prodiranje vode.

U skladu s važećim zakonima proizvodu ćete možda morati priložiti zapisnik koji sadrži barem informacije o održavanju, popravcima, rezultatima testova, razdobljima mirovanja,…

Također, na dostupnom mjestu uz proizvod MORA SE navesti barem sljedeće podatke:

▪ upute za isključivanje sustava u slučaju nužde ▪ naziv i adresu vatrogasaca, policije i bolnice ▪ naziv, adresu te brojeve dnevnih i noćnih telefona za dobivanje

usluge.

U Europi se u standardu EN378 nalaze potrebne smjernice za ovaj zapisnik.

▪ Uvjerite se da mjesto postavljanja može podnijeti težinu uređaja i

vibracije.

▪ Osigurajte dobro prozračivanje prostora. NEMOJTE zapriječiti ni

jedan otvor za provjetravanje.

▪ Pazite da je uređaj niveliran.

Uređaj NE postavljajte na slijedećim mjestima: ▪ U potencijalno eksplozivnom okruženju. ▪ Na mjestima gdje strojevi stvaraju elektromagnetske valove.

Elektromagnetski valovi mogu poremetiti sustav upravljanja i prouzročiti greške u radu opreme.

▪ Na mjestima gdje postoji opasnost od požara zbog curenja

zapaljivih plinova (primjer: razrjeđivač ili benzin), ugljičnih vlakana, zapaljive prašine.

▪ Na mjestima gdje nastaju korozivni plinovi (primjer:

sumporovodik). Korozija bakrenih cijevi ili zavarenih dijelova može prouzročiti istjecanje rashladnog sredstva.

Upute za opremu koja koristi rashladno sredstvo R32

Ako je primjenjivo.

UPOZORENJE

▪ NEMOJTE probušiti ili spaliti. ▪ NEMOJTE koristiti nikakva sredstva za ubrzavanje

odleđivanja ili čišćenje, osim onih koje je preporučio proizvođač.

▪ Imajte na umu da rashladno sredstvo R32 ne sadrži

nikakav miris.

UPOZORENJE

Uređaj treba biti pohranjen tako da se spriječi mehaničko oštećenje i u dobro provjetravanoj prostoriji u kojoj nema stalno uključenih izvora paljenja (primjer: otvoreni plamen, uključeni plinski uređaj ili uključeni električni grijač) i koja ima dolje navedenu veličinu prostora.

OBAVIJEST

▪ NEMOJTE ponovo koristiti spojeve koji su već bili

korišteni.

▪ Spojevi u instalaciji napravljeni između dijelova

rashladnog sustava trebaju biti dostupni u svrhu održavanja.

UPOZORENJE

Sa sigurnošću utvrdite da su instalacija, servisiranje, održavanje i popravci u skladu s uputama iz Daikin i s važećim zakonskim propisima (na primjer s nacionalnim pravilnikom za plinove) i da su ih izvršili samo ovlaštene osobe.

Minimalne udaljenosti instalacije

OBAVIJEST

▪ Cjevovod mora biti zaštićen od fizičkog oštećenja. ▪ Instalacija cjevovoda mora biti minimalne duljine.

1.3.2 Mjesto postavljanja

▪ Osigurajte dovoljno prostora oko uređaja za servisiranje i strujanje

zraka.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

UPOZORENJE

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

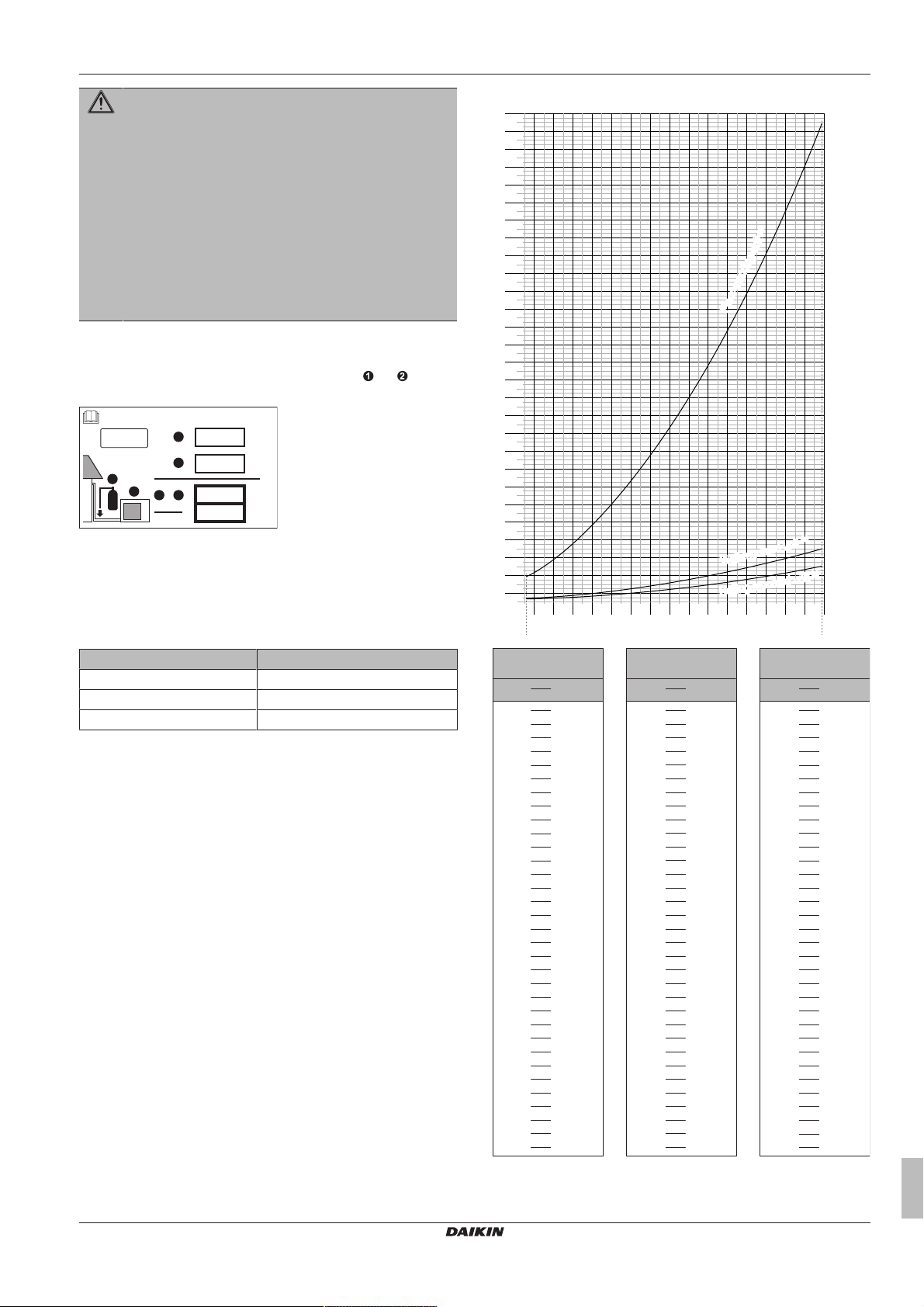

Ako uređaj sadrži rashladno sredstvo R32, tada površina poda prostorije u kojoj se uređaj postavlja, radi i sprema MORA biti veća od minimalne površine poda definirane u donjoj tablici A (m2). To se odnosi na:

▪ Unutarnje jedinice bez osjetnika za curenje rashladnog

sredstva; kod unutarnje jedinice sa osjetnikom za curenje rashladnog sredstva, pogledajte Priručnik za postavljanje

▪ Vanjske jedinice postavljene ili pohranjene u

zatvorenom prostoru (primjerice: zimski vrt, garaža, strojarnica)

▪ Cjevovod u neprovjetravanim prostorima

Određivanje minimalne površine poda

1 Odredite ukupno punjenje rashladnog sredstva u sustavu

(= tvorničko punjenje rashladnog sredstva + količina dodatnog punjenja).

1 Opće mjere opreza

2 Odredite koji graf ili tablicu želite upotrijebiti.

▪ Za unutarnje jedinice: Je li uređaj postavljen na strop, zid ili

stoji na podu?

▪ Za vanjske jedinice postavljene ili spremljene u zatvorenom

prostoru, i cjevovode u neprovjetravanim prostorijama, to ovisi o visini postavljanja:

Ako je visina postavljanja… Tada koristite graf ili tablicu za…

<1,8m Jedinice koje stoje na podu 1,8≤x<2,2m Jedinice postavljene na zid ≥2,2m Jedinice postavljene na strop

3 Koristite graf ili tablicu da odredite minimalnu površinu poda.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

m Ukupno punjenje rashladnog sredstva u sustavu

Minimalna površina poda

min

(a) Ceiling-mounted unit (= Jedinica postavljena na strop) (b) Wall-mounted unit (= Jedinica postavljena na zid)

Vodič provjera za instalatera i korisnika

1 Opće mjere opreza

1.3.3 Rashladno sredstvo

Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili referentni vodič za instalatera uređaja.

OBAVIJEST

Pobrinite se da cjevovod za rashladno sredstvo udovoljava važećim zakonima. U Europi vrijedi standard EN378.

OBAVIJEST

Pazite da vanjske cijevi i priključci NE BUDU izloženi naprezanju.

UPOZORENJE

Tijekom testiranja NIKAD proizvod ne izlažite tlaku višem od maksimalnog dopuštenog (kao što je naznačeno na nazivnoj pločici jedinice).

UPOZORENJE

U slučaju istjecanja rashladnog sredstva poduzmite odgovarajuće mjere opreza. Ako rashladni plin curi, odmah prozračite prostor. Mogući rizici:

▪ Prekomjerna koncentracija rashladnog sredstva u

zatvorenoj prostoriji može prouzročiti manjak kisika.

▪ Ako rashladni plin dođe u kontakt s vatrom, može

nastati otrovni plin.

OPASNOST: RIZIK OD EKSPLOZIJE Prepumpavanje – Curenje rashladnog sredstva. Ako

želite prepumpati sustav, a postoji curenje u krugu rashladnog sredstva:

▪ NEMOJTE koristiti funkciju automatskog ispumpavanja

kojom možete sve rashladno sredstvo iz sustava skupiti u vanjsku jedinicu. Moguća posljedica: Samoizgaranje i eksplozija kompresora zbog ulaska zraka u kompresor tijekom rada.

▪ Koristite zasebni sustav sakupljanja tako da jedinica

kompresora NE mora raditi.

UPOZORENJE

UVIJEK prikupite otpadna rashladna sredstva. NE ispuštajte ih izravno u okoliš. Za vakuumiranje instalacije upotrijebite vakuumsku sisaljku.

OBAVIJEST

Nakon priključivanja svih cijevi provjerite ne curi li negdje plin. Za detekciju istjecanja plina upotrijebite dušik.

OBAVIJEST

▪ Da se izbjegne prekid rada kompresora, NEMOJTE

puniti rashladno sredstvo preko navedene količine.

▪ Pri otvaranju rashladnog sustava, s rashladnim

sredstvom se MORA postupati u skladu s važećim propisima.

UPOZORENJE

U sustavu ne smije biti kisika. Rashladno sredstvo može se puniti tek nakon testa curenja i vakuumskog isušivanja.

▪ U slučaju potrebe za dodatnim punjenjem pogledajte nazivnu

pločicu jedinice. Na njoj je navedena vrsta i potrebna količina rashladnog sredstva.

▪ Ova jedinica tvornički je napunjena rashladnim sredstvom. Ovisno

o veličini i duljini cijevi neki sustavi zahtijevaju dodatno punjenje rashladnog sredstva.

▪ Upotrebljavajte alate isključivo za vrstu rashladnog sredstva koja

se rabi u sustavu kako biste osigurali otpor tlaka i spriječili ulazak stranih tvari u sustav.

▪ Tekuće rashladno sredstvo punite na sljedeći način:

Ako Tada

Postoji sifonska cijev (tj. na cilindru je oznaka

"opremljen sifonom za punjenje tekućine")

NEMA sifonske cijevi Punite tako da je cilindar okrenut

▪ Polako otvorite cilindre rashladnog sredstva. ▪ Napunite tekućim rashladnim sredstvom. Dodavanje sredstva u

plinovitom obliku moglo bi onemogućiti ispravan rad.

OPREZ

Pri dovršetku postupka punjenja rashladnog sredstva ili u stanci, odmah zatvorite ventil spremnika rashladnog sredstva. Ako ventil NIJE odmah zatvoren, preostali tlak može napuniti dodatno rashladno sredstvo. Moguća posljedica: Pogrešna količina rashladnog sredstva.

Punite tako da je cilindar u uspravnom položaju.

naopako.

1.3.4 Slana voda

Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili referentni vodič za instalatera uređaja.

UPOZORENJE

Odabir slane vode MORA biti u skladu s važećim propisima.

UPOZORENJE

U slučaju istjecanja slane vode poduzmite odgovarajuće mjere opreza. Ako slana voda istječe, odmah prozračite prostor i obratite se svom lokalnom dobavljaču.

UPOZORENJE

Temperatura u okolini unutar jedinice može postati puno veća od sobne temperature, npr. 70°C. U slučaju istjecanja slane vode, vrući dijelovi unutar jedinice mogu dovesti do opasne situacije.

UPOZORENJE

Upotreba i instalacija uređaja MORA biti u skladu sa sigurnosnim mjerama opreza i mjerama za zaštitu okoliša utvrđenima primjenjivim propisima.

1.3.5 Voda

Ako je primjenjivo. Za više informacija pogledajte priručnik za postavljanje ili referentni vodič za instalatera uređaja.

OBAVIJEST

Kvaliteta vode mora biti u skladu sa EU Direktivom 98/83EZ.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

2 O dokumentaciji

1.3.6 Električno

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

▪ Potpuno isključite napajanje prije skidanja poklopca s

razvodnekutije, spajanja bilo kakvih elektroinstalacija ili dodirivanja električnih dijelova.

▪ Prije servisiranja odspojite napajanje, pričekajte više od

1minute pa izmjerite napon na stezaljkama električnog kondenzatora glavnog strujnog kruga ili električnim komponentama. Napon MORA biti manji od 50V DC da biste mogli dodirnuti električne komponente.

Lokaciju stezaljki potražite u shemi ožičenja. ▪ NE dodirujte električne komponente mokrim rukama. ▪ NE ostavljajte jedinicu bez nadzora kada je s nje

uklonjen servisni poklopac.

UPOZORENJE

Ako NIJE tvornički ugrađen, u fiksno ožičenje MORA se ugraditi glavni prekidač ili drugi uređaj za odspajanje kod kojega dolazi do razdvajanja kontakata na svim polovima, čime se jamči potpuno odspajanje propisano za prenaponsku kategorijuIII.

UPOZORENJE

▪ Upotrebljavajte SAMO bakrene žice. ▪ Uvjerite se da je vanjsko ožičenje u skladu s važećim

zakonima. ▪ Sva ožičenja MORAJU biti provedena u skladu sa

shemom ožičenja koja se isporučuje s proizvodom. ▪ NIKADA ne stišćite višežilne kabele te se pobrinite da

kabeli NE dolaze u dodir s cijevima i oštrim rubovima.

Pazite da nema vanjskog naprezanja na priključne

stezaljke. ▪ Obavezno instalirajte uzemljenje. NE uzemljujte uređaj

na vodovodnu cijev, stabilizator napona ili uzemljenje

telefona. Nepotpuno uzemljenje može prouzročiti strujni

udar. ▪ Obavezno primijenite zaseban strujni krug. NIKADA ne

dijelite izvor napajanja s nekim drugim uređajem. ▪ Provjerite jeste li postavili potrebne osigurače ili

prekidače strujnog kruga. ▪ Obavezno instalirajte zaštitu od dozemnog spoja.

Propuštajući da to učinite možete uzrokovati udar struje

ili požar. ▪ Pri postavljanju zaštite od dozemnog spoja provjerite je

li ona kompatibilna s inverterom (otporna na električne

smetnje visokih frekvencija) kako bi se izbjeglo

nepotrebno otvaranje zaštite od dozemnog spoja.

OPREZ

Prilikom spajanja električnog napajanja, spoj na uzemljenje mora biti izveden prije spajanja na napon. Kod odvajanja voda električnog napajanja, spojevi pod naponom se moraju rastaviti prije rastavljanja spoja na uzemljenje. Duljina vodiča između sidrenja električnog napojnog kabela i same redne stezaljke mora biti takva da se vodiči pod naponom zategnu prije vodiča uzemljenja u slučaju da se naponski vodič izvuče iz obujmice sidrenja.

OBAVIJEST

Mjere opreza prilikom postavljanja ožičenja napajanja:

▪ NEMOJTE povezivati ožičenje različitih debljina s

rednim stezaljkama (labavi dijelovi u ožičenju napajanja mogu prouzročiti neuobičajenu toplinu).

▪ Kada spajate žice koje su iste debljine, činite to kako je

prikazano na gornjoj slici.

▪ Za ožičenje upotrijebite namjensku žicu napajanja i

dobro pričvrstite, a zatim osigurajte kako izvodna ploča ne bi bila pod vanjskim pritiskom.

▪ Za pričvršćivanje vijaka izvoda upotrijebite odgovarajući

odvijač. Vijak s malom glavom oštetit će glavu pa odgovarajuće zatezanje neće biti moguće.

▪ Prekomjernim zatezanjem terminalnih vijaka možete ih

oštetiti.

UPOZORENJE

▪ Po završetku radova na elektrici provjerite jesu li sve

električne komponente i priključak u kutiji s električnim dijelovima dobro spojeni.

▪ Uvjerite se da su svi poklopci zatvoreni prije pokretanja

jedinice.

OBAVIJEST

Postavljanje je moguće samo ako je napajanje trofazno, a kompresor se može uključiti, odnosno isključiti.

Ako postoji mogućnost reverzne faze nakon kratkotrajnog nestanka struje te ponovnog uključivanja napajanja tijekom rada uređaja, krug zaštite reverzne faze priključite lokalno. Rad uređaja u reverznoj fazi može pokvariti kompresor i druge dijelove.

2 O dokumentaciji

2.1 O ovom dokumentu

Ciljana publika

Ovlašteni instalateri + krajnji korisnici

INFORMACIJE

Ovaj je uređaj namijenjen za upotrebu od strane stručnjaka ili obučenih korisnika u trgovinama, lakoj industriji i na poljoprivrednim dobrima ili za upotrebu u poslovne i privatne svrhe od strane laika.

Komplet dokumentacije

Ovaj dokument dio je kompleta dokumentacije. Cijeli komplet obuhvaća:

▪ Opće mjere opreza:

▪ Sigurnosne upute koje morate pročitati prije postavljanja ▪ Format: Papir (u kutiji unutarnje jedinice)

▪ Priručnik za postavljanje unutarnje jedinice i rukovanje:

▪ Upute za postavljanje i upotrebu ▪ Format: Papir (u kutiji unutarnje jedinice)

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

3 O pakiranju

1 2

▪ Vodič provjera za instalatera i korisnika:

▪ Priprema za instaliranje, dobre prakse, referentni podaci,… ▪ Detaljne upute korak-po-korak i informacije kao podloga za

osnovno i napredno korištenje

▪ Format: Digitalne datoteke na http://www.daikineurope.com/

support-and-manuals/product-information/

Najnovije revizije priložene dokumentacije možete pronaći na regionalnim internetskim stranicama tvrtke Daikin ili zatražiti od trgovca.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali jezici su prijevodi.

Tehničko-inžinjerski podaci

▪ Podset najnovijih tehničkih podataka dostupan je na regionalnim

Daikin internetskim stranicama (javno dostupno).

▪ Potpuni set najnovijih tehničkih podataka dostupan je na Daikin

extranetu (potrebna autentikacija).

2.2 Referentni vodič za instalatera i korisnika na prvi pogled

Poglavlje Opis

Opće mjere opreza Sigurnosne upute koje morate pročitati

prije postavljanja

O dokumentaciji Koja dokumentacija postoji za

instalatere

O pakiranju Kako raspakirati uređaj i ukloniti njegov

pribor

Poglavlje Opis

O jedinicama i opcijama ▪ Kako identificirati jedinice

▪ Raspored sustava ▪ Moguće kombinacije jedinica i opcije

Priprema Što treba učiniti i znati prije odlaska na

mjesto ugradnje

Postavljanje Što treba učiniti i znati da biste instalirali

sustav

Konfiguracija Što treba učiniti i znati da biste nakon

instaliranja konfigurirali sustav

Puštanje u rad Što treba učiniti i znati da biste sustav

pustili u rad nakon što je konfiguriran Uručiti korisniku Što dati i objasniti korisniku Zbrinjavanje otpada Kako zbrinjavati otpisani sustav Tehnički podaci Tehnički podaci sustava O sustavu ▪ Raspored sustava

▪ Korisničko sučelje Prije puštanja u rad Što učiniti prije početka rada Operacija Kako rukovati sustavom Štednja energije i

optimalan rad Održavanje i servisiranje Kako održavati i servisirati jedinice Otklanjanje smetnji Što učiniti u slučaju poteškoća Premještanje Kako premjestiti sustav Zbrinjavanje otpada Kako zbrinjavati otpisani sustav Tumač pojmova Definicija izraza

Kako štedjeti energiju

Za instalatera

3 O pakiranju

3.1 Pregled: O pakiranju

U ovom poglavlju opisano je što trebate učiniti nakon donošenja paketa s unutarnjom jedinicom na mjesto za ugradnju.

Imajte na umu sljedeće: ▪ Prilikom isporuke jedinicu TREBA pregledati zbog oštećenja.

Svako oštećenje odmah MORATE prijaviti otpremnikovu agentu za reklamacije.

▪ Dopremite zapakiranu jedinicu što bliže mjestu konačnog

postavljanja da bi se spriječilo oštećenje prilikom transporta.

▪ Priredite unaprijed putanju po kojoj će se jedinica unijeti.

3.2 Unutarnja jedinica

UPOZORENJE: ZAPALJIVI MATERIJAL

Rashladno sredstvo R32 (ako je primijenjeno) u ovoj jedinici je blago zapaljivo. O tipu rashladnog sredstva koje se koristi pročitajte u priručniku vanjske jedinice.

Podižite uređaj držeći za konzole bez pritiskanja na druge dijelove, posebno na cjevovod rashladnog sredstva, cjevovod za kondenzat, i druge plastične dijelove.

3.2.1 Otvaranje pošiljke i rukovanje uređajem

Kod dizanja uređaja koristite omče od mekanog materijala ili zaštitne ploče zajedno s užetom. Time se sprječavaju oštećenja ili ogrebotine uređaja.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

4 O jedinicama i opcijama

4× 7×8×1× 1×

4×

1×

e fdcb

g h

j k

3.2.2 Za uklanjanje dodatnog pribora s unutarnje jedinice

a Papirnati uzorak za postavljanje (gornji dio pakiranja) b Opće mjere opreza c Priručnik za postavljanje i priručnik za rukovanje d Podloške za obujmicu ovjesa e Vijci

f Kabelska vezica g Metalna obujmica h Obloge za brtvljenje: Velika (cijev za kondenzat), srednja 1

(cijev za plin), srednja 2 (cijev za tekućinu), mala (električni vodovi)

i Crijevo za kondenzat

j Izolacija: Mala (cijev za tekućinu) k Izolacija: Velika (cijev za plin)

4 O jedinicama i opcijama

4.1 Pregled: O jedinicama i opcijama

U ovom poglavlju sadržane su informacije o: ▪ Identifikacija unutarnje jedinice ▪ Kombiniranje vanjske jedinice i unutarnjih jedinica ▪ Kombiniranje unutarnje jedinice s opcijama

INFORMACIJE

Za primjenu u postupku hlađenja tokom cijele godine u uvjetima niske unutarnje vlage, kao što su prostorije za elektroničku obradu podataka, obratite se svom dobavljaču ili pogledajte knjigu s tehničkim podatcima ili priručnik za servisiranje.

4.2 Identifikacija

OBAVIJEST

Ako istovremeno postavljate ili servisirate više jedinica, pazite da NE zamijenite servisne ploče između različitih modela.

4.2.1 Identifikacijska naljepnica: Unutarnja jedinica

Lokacija

4.3 O nutarnjoj jedinici

Za siguran i djelotvoran rad, sustav upotrebljavajte u slijedećem rasponu temperature i vlažnosti.

Za kombinaciju s vanjskom jedinicom R410A, pogledajte slijedeću tablicu:

Vanjske jedinice

RR71~125 –15~46°CDB —

RQ71~125 –5~46°CDB –9~21°CDB

RXS25~60 –10~46°CDB –15~24°CDB

2MXS50 10~46°CDB –15~24°CDB

3MXS40~68 4MXS68~80 5MXS90

RZQG71~140 –15~50°CDB –19~21°CDB

RZQSG71~140 –15~46°CDB –14~21°CDB

RZQ200~250 –5~46°CDB –14~21°CDB

Za kombinaciju s vanjskom jedinicom R32, pogledajte slijedeću tablicu:

Hlađenje Grijanje

18~37°CDB

12~28°CWB

18~37°CDB

12~28°CWB

18~32°CDB 10~30°CDB

–10~46°CDB –15~24°CDB

18~32°CDB 10~30°CDB

18~37°CDB

12~28°CWB

20~37°CDB

14~28°CWB

20~37°CDB

14~28°CWB

—

–10~15°CWB

10~27°CDB

–16~18°CWB

–20~15,5°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

–15~15°CWB

10~27°CDB

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

5 Priprema

Vanjske

jedinice

RXM25~60 –10~46°CDB –15~24°CDB

2MXM50 3MXM40~68 4MXM68~80 5MXM90

RZAG35~60 –20~52°CDB –20~24°CDB

RZAG71~140 –20~52°CDB –19,5~21°CDB

RZASG71~140 –15~46°CDB –14~21°CDB

Unutarnja vlaga ≤80%

Simbol Objašnjenje

Vanjska temperatura

Unutarnja temperatura

(a) Da se izbjegne kondenzacija i kapanje iz jedinice. Ako su

temperatura ili vlažnost izvan opsega zadanog ovim uvjetima, uključit će se sigurnosne naprave i klima uređaj neće moći raditi.

Hlađenje Grijanje

–16~18°CWB

18~32°CDB 10~30°CDB

–10~46°CDB –15~24°CDB

–16~18°CWB

18~32°CDB 10~30°CDB

–21~18°CWB

18~32°CDB 10~30°CDB

–20~15,5°CWB

18~37°CDB

12~28°CWB

20~37°CDB

14~28°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

(a)

f Cijev za rashladno sredstvo + kabel za povezivanje

jedinica

g Cijev za kondenzat h Uzemljenje

i Usisna rešetka i filtar za zrak

4.5 Kombiniranje jedinica i opcija

4.5.1 Mogućnosti za unutarnju jedinicu

Sa sigurnošću utvrdite da imate slijedeće obavezne opcije: ▪ Korisničko sučelje: Žični ili bežični ▪ Ukrasna ploča: Standardna ili samo-čisteća

5 Priprema

5.1 Pregled: Priprema

Ovo poglavlje opisuje što trebate učiniti i znati prije odlaska na mjesto postavljanja.

Daje informacije o: ▪ Priprema mjesta ugradnje ▪ Priprema cjevovoda za rashladno sredstvo ▪ Priprema električnog ožičenja

5.2 Priprema mjesta ugradnje

Jedinicu NE instalirajte na mjestima koja se često upotrebljavaju za rad. U slučaju građevinskih radova (npr. brušenje), pri kojima se stvara dosta prašine, jedinicu se MORA pokriti.

Odaberite mjesto za instaliranje s dovoljno prostora za donošenje i odnošenje jedinice s mjesta.

5.2.1 Zahtjevi za mjesto postavljanja unutarnje jedinice

4.4 Raspored sustava

a Unutarnja jedinica b Vanjska jedinica c Korisničko sučelje d Usis zraka e Izlazni zrak

INFORMACIJE

Pročitajte i sljedeće uvjete:

▪ Opći uvjeti o mjestu postavljanja. Pogledajte poglavlje

“Opće mjere opreza”.

▪ Uvjeti za cjevovod rashladnog sredstva (duljina,

visinska razlika). Više potražite u ovome poglavlju “Priprema”.

INFORMACIJE

Razina tlaka zvuka je niža od 70dBA.

OPREZ

Uređaj nije za javnu uporabu, postavite ga u čuvani prostor, zaštitite ga od lakog pristupa.

Ova jedinica, unutarnja i vanjska, podesna je za postavljanje u prostorima za trgovinu i laku industriju.

OBAVIJEST

Oprema opisana u ovom priručniku može prouzročiti elektronske šumove koje proizvodi energija radiofrekvencije. Oprema zadovoljava specifikacije namijenjene osiguravanju prihvatljive zaštite od takovih smetnji. Ipak, nema jamstva da se smetnje neće javiti i određenim instalacijama.

Stoga se preporučuje postaviti opremu i sve električne žice na prikladnoj udaljenosti od stereo opreme, osobnih računala, itd.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

df e

(mm)

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

a Strujna zaštitna sklopka - FID

b Osigurač c Vanjska jedinica d Unutarnja jedinica e Korisničko sučelje

f Osobno računalo ili radio

U prostorijama sa slabim prijemom trebate održati udaljenosti od 3 m ili više kako bi se izbjegle elektromagnetske smetnje druge opreme i koristite provodne cijevi za vodove napajanja i prijenosa.

▪ Fluorescentna rasvjeta. Kada instalirate bežično korisničko

sučelje u prostoriji s fluorescentnom rasvjetom, vodite računa o slijedećem da se izbjegnu smetnje:

▪ Postavite bežično korisničko sučelje što je moguće bliže

unutarnjoj jedinici.

▪ Unutarnju jedinicu postavite što je dalje moguće od

fluorescentne rasvjete.

▪ Pazite da u slučaju procurivanja, voda ne ošteti mjesto

postavljanja i okolinu.

▪ Odaberite mjesto na kojem vrući/hladni zrak koji izlazi iz jedinice ili

buka tijekom rada, NEĆE nikome smetati.

▪ Protok zraka. Sa sigurnošću utvrdite da ništa ne ometa protok

zraka.

▪ Odvod kondenzata. Uvjerite se da kondenzirana voda može

slobodno otjecati.

▪ Papirnati uzorak za postavljanje (gornji dio pakiranja) (pribor).

Kod odabira mjesta za postavljanje koristite priloženi papirnati uzorak za postavljanje. On sadrži dimenzije uređaja i potrebnog otvora u stropu.

▪ Izolacija stropa. Kada temperatura u stropu premašuje 30°C i

kada je relativna vlažnost zraka veća od 80% ili ako se svježi zrak dovodi u strop, potrebna je dodatna izolacija (polietilenskom pjenom debljine najmanje 10mm).

Uređaj NE postavljajte na slijedećim mjestima: ▪ Na mjestima na kojima u atmosferi mogu nastati maglice

mineralnih ulja, raspršene čestice ili pare. Plastični dijelovi se mogu oštetiti i prouzročiti procurivanje vode.

NE preporučujemo postavljanje jedinice na sljedeća mjesta jer time možete skratiti vijek trajanja jedinice:

▪ Gdje napon mnogo varira ▪ U vozilima ili plovilima ▪ Gdje ima kiselih ili lužnatih para

5.3 Priprema cjevovoda rashladnog sredstva

5.3.1 Zahtjevi za cjevovod rashladnog sredstva

INFORMACIJE

Također, pročitajte mjere opreza i uvjete navedene u poglavlju "Opće mjere opreza".

5 Priprema

Materijal cijevi rashladnog sredstva

▪ Materijal cijevi: Bešavne bakrene deoksidirane fosfornom

kiselinom.

▪ Stupanj tvrdoće i debljina stjenke cijevi:

Vanjski promjer

Stupanj tvrdoće Debljina (t)

(a)

(Ø)

6,4mm (1/4") Napušteno (O) ≥0,8mm 9,5mm (3/8") 12,7mm (1/2")

(a) Ovisno o važećim propisima i maksimalnom radnom tlaku

jedinice (vidi "PS High" na nazivnoj pločici jedinice), može biti potrebna veća debljina cijevi.

Promjer cijevi rashladnog sredstva

Upotrijebite iste promjere kao za spojeve na vanjskim jedinicama:

Klasa L1 cijev tekućine L1 cijev plina

25+35 Ø6,4 Ø9,5 50+60 Ø6,4 Ø12,7

5.3.2 Izolacija cjevovoda za rashladno sredstvo

▪ Kao izolacijski materijal koristite polietilensku pjenu:

▪ s toplinskom propusnosti između 0,041 i 0,052W/mK (0,035 i

0,045kcal/mh°C)

▪ čija toplinska otpornost je najmanje 120ºC

▪ Debljina izolacije

Temperatura

okoline

≤30°C 75% do 80% relativne

>30°C ≥80% relativne vlage 20mm

Vlažnost Minimalna debljina

15mm

vlage

5.4 Priprema električnog ožičenja

5.4.1 O pripremi električnog ožičenja

INFORMACIJE

Također, pročitajte mjere opreza i uvjete navedene u poglavlju "Opće mjere opreza".

UPOZORENJE

▪ Ako N-faza napajanja nedostaje ili je pogrešna, moglo

bi doći do kvara na opremi.

▪ Uspostavite pravilno uzemljenje. NE uzemljujte jedinicu

na vodovodnu cijev, stabilizator napona ili uzemljenje telefona. Nepotpuno uzemljenje može prouzročiti strujni

udar. ▪ Postavite potrebne osigurače ili prekidače. ▪ Električno ožičenje učvrstite kabelskim vezicama tako

da kabeli NE dođu u kontakt s oštrim rubovima ili

cijevima, osobito na strani visokog tlaka. ▪ NE upotrebljavajte obložene žice, upletene žice vodiča,

produžne kabele ili priključke sa zvjezdastog sustava.

Mogu prouzročiti pregrijavanje, strujni udar ili požar. ▪ NE postavljajte kondenzator za brzanje u fazi, budući

da je ova jedinica opremljena inverterom. Kondenzator

za brzanje u fazi smanjit će performanse i može

prouzročiti nezgode.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

6 Instalacija

(mm)

a1 b

b a2

4×

533

a cb d

UPOZORENJE

▪ Sve radove oko ožičenja MORA izvršiti ovlašteni

električar i MORAJU biti u skladu s važećim zakonima. ▪ Električne priključke spojite na fiksno ožičenje. ▪ Sve lokalno nabavljene komponente i svi električni

radovi MORAJU biti u skladu s važećim zakonima.

UPOZORENJE

Za kabele napajanja UVIJEK upotrebljavajte višežilni kabel.

6 Instalacija

6.1 Pregled: Postavljanje

Ovo poglavlje opisuje što trebate učiniti i znati na mjestu ugradnje da biste instalirali sustav.

Uobičajeni tijek rada

Instalacija se tipično sastoji od sljedećih faza: 1 Montaža vanjske jedinice. 2 Montaža unutarnje jedinice (+ ukrasna ploča). 3 Spajanje cjevovoda za rashladno sredstvo. 4 Provjera cjevovoda rashladnog sredstva. 5 Punjenje rashladnog sredstva. 6 Spajanje električnog ožičenja. 7 Završavanje vanjske instalacije. 8 Završavanje unutarnje instalacije.

INFORMACIJE

Ovo poglavlje opisuje samo upute za postavljanje specifične za unutarnju jedinicu. Za ostale upute, pogledajte:

▪ Priručnik za postavljanje vanjske jedinice ▪ Priručnik za postavljanje korisničkog sučelja ▪ Priručnik za postavljanje ukrasne ploče

6.2.2 Smjernice kod postavljanja unutarnje jedinice

INFORMACIJE Dodatna opcijska prema. Prilikom postavljanja dodatne

opreme pročitajte priručnik za postavljanje dodatne opreme. Ovisno o uvjetima na licu mjesta, možda će biti jednostavnije najprije postaviti dodatnu opremu.

▪ Ukrasna ploča. Postavite ukrasnu ploču uvijek nakon

postavljanja uređaja.

▪ Čvrstoća stropa. Provjerite je li strop dovoljno čvrst da podnese

težinu jedinice. Ako postoji opasnost, pojačajte strop prije postavljanja uređaja.

▪ Za postojeće stropove, koristite sidra. ▪ Za nove stropove,upotrijebite udubljene umetke, udubljena

sidra ili druge dijelove u lokalnoj nabavi.

A 50~100mm

a Stropna ploča b Sidro (anker) c Duga matica ili okretna kopča d Ovjesni svornjak e Viseći strop

▪ Svornjaci za vješanje. Za postavljanje upotrijebite svornjake za

vješanje M8~M10. Nataknite kutnik za vješanje na svornjak za vješanje. Dobro ju učvrstite pomoću matice i podloške s donje i gornje strane kutnika za vješanje.

OBAVIJEST

Nakon postavljanja ukrasne ploče:

▪ Provjerite da nema prostora između tijela jedinice i

ukrasne ploče. Moguća posljedica: Može bježati zrak i izazvati orošavanje.

▪ Pazite da na plastičnim dijelovima ukrasne ploče ne

ostane ni malo ulja. Moguća posljedica: Nagrđivanje i oštećenje plastičnih dijelova.

6.2 Montaža unutarnje jedinice

6.2.1 Mjere opreza prilikom postavljanja unutarnje jedinice

INFORMACIJE

Također pročitajte mjere opreza i zahtjeve u slijedećim poglavljima:

▪ Opće mjere opreza ▪ Priprema

Vodič provjera za instalatera i korisnika

a1 Matica (lokalna nabava) a2 Dvostruka matica (nije u isporuci)

b Podloška (pribor) c Obujmica za vješanje (učvršćena na jedinicu)

▪ Papirnati uzorak za postavljanje (gornji dio pakiranja). Koristite

papirnati uzorak da odredite točan vodoravni položaj. On sadrži potrebne dimenzije i točke. Papirnati uzorak za postavljanje možete učvrstiti na jedinicu.

a Središte jedinice b Središte stropnog otvora c Papirnati uzorak za postavljanje (gornji dio pakiranja) d Vijci (pribor)

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

6 Instalacija

(mm)

A B

533

350

575

533

575

bba

1~1.5 m

≤300

0~75

1000~1500

(mm)

b c

▪ Stropni otvor i jedinica:

▪ Sa sigurnošću utvrdite da je stropni otvor unutar slijedećih

granica:

Minimum: 585mm da bi se jedinica mogla uglaviti. Maksimum: 660 mm u slučaju instalacije sa BYFQ60B i

595 mm u slučaju instalacije sa BYFQ60C ostavite dovoljno preklapanje između ukrasne ploče i spuštenog stropa. Ako je stropni otvor veći, dodajte još stropnog materijala.

▪ Pazite da jedinica i njeni kutnici za vješanje (ovjes) budu

centrirani unutar stropnog otvora.

6.2.3 Smjernice pri postavljanju odvodnog cjevovoda

Uvjerite se da kondenzirana voda može slobodno otjecati. To obuhvaća:

▪ Opće smjernice ▪ Spajanje cjevovoda za kondenzat na unutarnju jedinicu ▪ Provjera ima li curenja vode

Opće smjernice

▪ Duljina cijevi. Neka cjevovod bude što je moguće kraći. ▪ Dimenzija cijevi. Dimenzije cijevi moraju biti jednake ili veće od

dimenzija spojne cijevi (vinilna cijev nazivnog promjera 25 mm i vanjskog promjera 32mm).

▪ Pad nagiba. Sa sigurnošću utvrdite da cijevi imaju pad (najmanje

1/100) da se spriječi zarobljavanje zraka u cijevima. Koristite ovjesne šipke (konzole) kao što je prikazano.

a Ovjesna šipka

A 585~660mm: U slučaju instalacije sa BYFQ60B

585~595mm: U slučaju instalacije sa BYFQ60C

B 700mm: U slučaju instalacije sa BYFQ60B

620mm: U slučaju instalacije sa BYFQ60C a Cjevovod za odvod kondenzata b Cjevovod za rashladno sredstvo c Razmak kutnika za vješanje (ovjes) d Jedinica

Tada

Ako A B C

BYFQ60B

▪ Kondenzacija. Poduzmite mjere protiv kondenzacije. Izolirajte

sve cijevi za odvod kondenzata unutar zgrade.

▪ Uzlazni cjevovod. Ako je potrebno napraviti mogući nagib,

možete instalirati uzlazni cjevovod. ▪ Nagib cijevi za kondenzat: 0~75mm da se izbjegne naprezanje

▪ Uzlazni cjevovod: ≤300mm od jedinice, ≤630~675mm (ovisno

O Dopušteno

X Nije dopušteno

na cijevi i da se izbjegnu mjehurići zraka.

o ukrasnoj ploči koja se koristi) okomito na jedinicu.

≥585mm 5mm 57,5mm ≤660mm 42,5mm 20mm

BYFQ60C ≥585mm 5mm 17,5mm ≤595mm 10mm 12,5mm

A Otvor na stropu B Udaljenost između jedinice i otvora na stropu C Preklapanje između ukrasne ploče i spuštenog stropa

▪ Vodoravno. Pomoću klasične libele ili plastičnog crijeva s vodom

provjerite je li jedinica nivelirana na sva 4 kuta.

A ≤645mm: U slučaju instalacije sa BYFQ60B

≤630mm: U slučaju instalacije sa BYFQ60C

B 205mm: U slučaju instalacije sa BYFQ60B

220mm: U slučaju instalacije sa BYFQ60C

a Metalna obujmica (pribor)

b Crijevo za kondenzat (pribor)

c Uzlazni cjevovod za kondenzat (plastična cijev od 25mm

nazivnog promjera i 32mm vanjskog promjera) (lokalna nabava)

d Šipke za vješanje (lokalna nabava)

▪ Kombiniranje cijevi za odvod kondenzata. Možete kombinirati

cijevi za odvod kondenzata. Pazite da upotrijebite odvodne cijevi i T-spojeve odgovarajućeg promjera za radni kapacitet jedinica.

a Razina b Plastično crijevo c Razina vode

OBAVIJEST

NEMOJTE postaviti jedinicu nagnuto. Moguća posljedica: Ako je jedinica nagnuta u smjeru toka kondenzata (strana s odvodnim cijevima je podignuta), prekidač s plovkom možda neće ispravno raditi i prouzročit će kapanje vode.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

6 Instalacija

≥100

(mm)

≤4 mm

A-A'

652

b a

d c

2~61

d bc eei

1×1×

a h

≥100 mm

e d

A ≤645mm: U slučaju instalacije sa BYFQ60B

≤630mm: U slučaju instalacije sa BYFQ60C

a T-spoj

Za priključivanje cjevovoda za kondenzat na unutarnju jedinicu

OBAVIJEST

Nepravilno spajanje odvodne cijevi može uzrokovati curenja i oštećenje mjesta instalacije i okoline.

1 Crijevo za odvod navucite što je dalje moguće više preko

odvodne cijevi.

2 Stežite metalnu obujmicu sve dok glava vijka ne bude manje od

4mm od obujmice.

3 Provjeravajte da nema curenja vode (vidi "Za provjeru curenja

vode"na stranici14).

4 Postavite dijelove za izolaciju (cijevi za kondenzat). 5 Omotajte veliku brtvenu oblogu (= izolacija) oko metalne

obujmice i crijeva za odvod kondenzata i učvrstite ih kabelskim vezicama.

6 Spajanje cijevi za kondenzat na odvodno crijevo.

a Poklopac upravljačke kutije b Ožičenje između jedinica c Kabel uzemljenja d Redne stezaljke za napajanje e Obujmica

f Razvodna ploča za prijenosno ožičenje g Otvor za kabele h Naljepnica sa shemom ožičenja (na poleđini poklopca

upravljačke kutije)

i Ožičenje daljinskog upravljača

2 Uključite električno napajanje. 3 Pokrenite postupak hlađenja (vidi "8.4 Izvođenje pokusnog

rada"na stranici20).

4 Postepeno dodajte približno 1 l vode kroz izlaz za zrak i

provjerite ima li gdje curenja.

a Spoj odvodne cijevi (pričvršćene na jedinicu) b Crijevo za kondenzat (pribor) c Metalna obujmica (pribor) d Široka podložna brtva (pribor) e Izolacija (cijevi za kondenzat) (pribor)

f Cjevovod kondenzata (nije u isporuci)

Za provjeru curenja vode

Postupak se razlikuje ovisno o tome je li električno ožičenje već završeno. Kada električno ožičenje još nije završeno, trebate na jedinicu privremeno spojiti korisničko sučelje i električno napajanje.

Kada radovi na električnom ožičenju još nisu završeni

1 Privremeno spojite električno ožičenje.

▪ Skinite poklopac upravljačke kutije (a). ▪ Spojite jednofazno napajanje (50Hz, 230V) na priključke br.

▪ Vratite na mjesto poklopac upravljačke kutije (a).

Vodič provjera za instalatera i korisnika

1 i 2 na rednoj stezaljki za napajanje (d) i uzemljenje (c).

a Plastična kantica za vodu b Servisni otvor za kondenzat (s gumenim čepom).

Upotrijebite taj otvor za ispuštanje vode iz izljevne plitice.

c Smještaj odvodne pumpe d Priključak cijevi za odvod kondenzata e Cijev za kondenzat

5 Isključite napajanje. 6 Odvojite električno ožičenje.

▪ Skinite poklopac upravljačke kutije. ▪ Odvojite električno napajanje i uzemljenje. ▪ Vratite na mjesto poklopac upravljačke kutije.

Kada su radovi na električnom ožičenju već završeni

1 Pokrenite postupak hlađenja (vidi "8.4 Izvođenje pokusnog

rada"na stranici20).

2 Postepeno dodajte približno 1 l vode kroz izlaz za zrak i

provjerite ima li gdje curenja (vidi "Kada radovi na električnom

ožičenju još nisu završeni"na stranici14).

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

6.3 Priključivanje cjevovoda

R=0.4~0.8

45°

±2

90°

±2

rashladnog sredstva

6.3.1 O spajanju cjevovoda za rashladno sredstvo

6 Instalacija

Prije spajanja cjevovoda za rashladno sredstvo

Utvrdite da su vanjska i unutarnja jedinica postavljene.

Uobičajeni tijek rada

Spajanje cjevovoda rashladnog sredstva obuhvaća: ▪ Spajanje cjevovoda za rashladno sredstvo na unutarnju jedinicu ▪ Spajanje cjevovoda za rashladno sredstvo na vanjsku jedinicu ▪ Izoliranje cijevi rashladnog sredstva ▪ Držite na umu smjernice za:

▪ Savijanje cijevi ▪ Širenje završetaka cijevi ▪ Korištenje zapornih ventila

6.3.2 Mjere opreza pri spajanju cijevi rashladnog sredstva

INFORMACIJE

Također pročitajte mjere opreza i zahtjeve u slijedećim poglavljima:

▪ Opće mjere opreza ▪ Priprema

OPASNOST: RIZIK OD OPEKLINA

OPREZ

▪ NEMOJTE koristiti mineralna ulja na proširenom dijelu

cijevi.

▪ Da se zajamči vijek trajanja, NIKADA uz ovu jedinicu

nemojte ugraditi sušilo. Materijal za isušivanje se može otopiti i oštetiti sustav.

Jedinica Razdoblje

Način zaštite

postavljanja

Vanjska jedinica >1mjesec Pričvrstite cijev

<1mjesec Pričvrstite cijev ili je

Unutarnja jedinica Bez obzira na

spojite trakom

razdoblje

INFORMACIJE

NE OTVARAJTE zaporni ventil rashladnog sredstva prije provjere cijevi rashladnog sredstva. Trebate li dodati rashladno sredstvo, nakon dodavanja preporučuje se otvaranje zapornog ventila rashladnog sredstva.

6.3.3 Smjernice pri spajanju rashladnog cjevovoda

Prilikom spajanja cijevi imajte na umu sljedeće smjernice: ▪ Prilikom postavljanja reducirajuće navojne matice unutarnju stranu

proširenja premažite eterskim ili esterskim uljem. Prije nego što je čvrsto pritegnete, zakrenite je 3 do 4 puta rukom.

▪ Pri otpuštanju holender matice UVIJEK upotrijebite 2 ključa

zajedno.

▪ Prilikom spajanja cijevi, za pritezanje holender matice UVIJEK

zajedno upotrijebite viličasti i momentni ključ. Time ćete spriječiti oštećenja i propuštanje matice.

OBAVIJEST

Uzmite u obzir slijedeće mjere kod cjevovoda rashladnog sredstva:

▪ Izbjegavajte da u rashladni krug uđe bilo što (npr. zrak)

osim predviđenog rashladnog sredstva.

▪ Kada dodajete rashladno sredstvo upotrijebite samo

R32 ili R410A. O tipu rashladnog sredstva koje se koristi pročitajte u priručniku vanjske jedinice.

▪ Za instalaciju koristite samo one alate (npr. manometar

razvodnika) koji se upotrebljavaju isključivo za instalacije R32 ili R410A i podnose tlak kako bi spriječili ulazak stranih tvari (npr. mineralnih ulja i vlage) u sustav.

Dimenzija

cjevovoda

a Moment ključ

b Viličasti ključ

c Cijevna spojnica

d Holender matica

Moment sile

stezanja (N•m)

(mm)

Dimenzije

holendera (A)

(mm)

Ø6,4 15~17 8,7~9,1 Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Oblik

proširenja

(mm)

▪ Cjevovod treba postaviti tako da proširenje na kraju

cijevi NIJE izloženo mehaničkom naprezanju.

▪ Zaštitite cjevovod kako je opisano u slijedećoj tablici da

spriječite ulazak nečistoća, tekućine ili prašine u cijev.

▪ Pri postavljanju bakrenih cijevi kroz zidove potreban je

velik oprez (vidi sliku dolje).

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

6.3.4 Smjernice za savijanje cijevi

Za savijanje upotrijebite alat za savijanje cijevi. Sva savijanja cijevi trebaju biti što nježnija (polumjer savijanja treba biti 30~40 mm ili veći).

Vodič provjera za instalatera i korisnika

6 Instalacija

a b

A B

a dc e fb b

6.3.5 Za proširivanje otvora cijevi

OPREZ

▪ Nepotpuno proširivanje može dovesti do ispuštanja

rashladnog plina.

▪ NE upotrebljavajte proširenja višekratno. Upotrijebite

nova proširenja kako biste spriječili istjecanje rashladnog plina.

▪ Upotrijebite matice s proširenjem koje su isporučene uz

jedinicu. Upotreba drugačijih "holender" matica može prouzročiti istjecanje rashladnog plina.

1 Odrežite kraj cijev rezačem za cijevi. 2 Odstranite srh s odrezanim krajem okrenutim prema dolje tako

da komadići NE uđu u cijev.

a Režite točno pod pravim kutovima. b Uklonite srh.

3 Uklonite holender maticu s protupovratnog ventila i stavite

holender maticu na cijev.

4 Proširite cijev. Postavite točno u položaj prikazan na sljedećoj

ilustraciji.

A Cjevovod plina B Cijev za tekućinu

a Izolacijski materijal (lokalna nabava) b Kabelska vezica (pribor) c Dijelovi izolacije: Veliki (cijev za plin), mali (cijev za

tekućinu) (pribor)

d Holender matica (pričvršćena na jedinicu) e Spoj cijevi rashladnog sredstva (pričvršćen na jedinicu)

f Jedinica

g Obloge za brtvljenje: Srednja 1 (cijev za plin), srednja 2

(cijev za tekućinu) (pribor)

1 Šavove izolacijskih obloga okrenite prema gore. 2 Učvrstite za osnovu jedinice. 3 Zategnite kabelske vezice na dijelovima izolacije. 4 Omotajte materijal za brtvljenje od dna jedinice do vrha

spoja 'holender' maticom.

OBAVIJEST

Svakako izolirajte sav cjevovod rashladnog sredstva. Svaki neobloženi dio cijevi može uzrokovati kondenzaciju.

Alat za

proširivanje za

R410A ili R32 (tip

čeljusti)

Uobičajeni alat za proširivanje

Tip spojke

(čeljusti)

(Tip Ridgid)

Tip s krilnom

maticom

(tip Imperial)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Provjerite da li je proširenje dobro izvedeno.

a Unutarnja površina proširenja MORA biti besprijekorna. b Završetak cijevi MORA biti ravnomjerno proširen u

savršenom krugu.

c Pazite da je stavljena holender matica.

6.3.6 Za priključivanje cjevovoda rashladnog sredstva na unutarnju jedinicu

OPREZ

Položite cijev rashladnog sredstava ili komponente na mjesto gdje nije vjerojatno da će biti izloženi bilo čemu što bi uzrokovalo koroziju komponenti koje sadrže rashladno sredstvo, osima ako su te komponente izrađene od materijala koji su sami po sebi otporni na koroziju ili su primjereno zaštićeni od korozije.

UPOZORENJE: ZAPALJIVI MATERIJAL

Rashladno sredstvo R32 (ako je primijenjeno) u ovoj jedinici je blago zapaljivo. O tipu rashladnog sredstva koje se koristi pročitajte u priručniku vanjske jedinice.

▪ Duljina cijevi. Neka cjevovod rashladnog sredstva bude što je

moguće kraći.

▪ Spojevi 'holender' maticom. Spajanje cjevovoda za rashladno

sredstvo korištenjem 'holender' spojeva.

▪ Izolacija. Izolirajte cjevovod za rashladno sredstvo na unutarnjoj

jedinici kako slijedi:

6.3.7 Za provjeru curenja

OBAVIJEST

NE premašujte maksimalan radni tlak jedinice (pogledajte “PS High” na nazivnoj pločici jedinice).

OBAVIJEST

Uvjerite se da je upotrijebljena ispitna sapunica nabavljena od Vašeg dobavljača opreme. Nemojte upotrebljavati običnu vodenu sapunicu jer može uzrokovati pucanje 'holender' matice (vodena sapunica može sadržavati soli koje upijaju vlagu koja će se zalediti kada se cijev ohladi), i/ili dovesti do korozije 'holender' spojeva (u vodi sapunice može biti amonijaka koji uzrokuje nagrizanje između mjedene matice i proširenja bakarne cijevi).

1 Napunite sustav dušikom do tlaka na manometru od najmanje

200 kPa (2 bar). Preporučuje se stavljanje pod pritisak od 3000kPa (30bar) radi otkrivanja malih pukotina.

2 Provjerite postoji li curenje primjenom otopine za test

mjehurićima na sve spojeve.

3 Ispustite sav dušik.

6.4 Spajanje električnog ožičenja

6.4.1 Više o spajanju električnog ožičenja

Uobičajeni tijek rada

Spajanje električnog ožičenja tipično se sastoji od sljedećih faza: 1 Utvrditi odgovara li sustav električnog napajanju električnim

specifikacijama jedinica. 2 Spajanje električnog ožičenja na vanjsku jedinicu. 3 Spajanje električnog ožičenja na unutarnju jedinicu. 4 Spajanje glavnog električnog napajanja.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

6 Instalacija

b a

c b

AA´

A´

c b ba c

6.4.2 Mjere opreza za spajanje električnog ožičenja

INFORMACIJE

Također pročitajte mjere opreza i zahtjeve u slijedećim poglavljima:

▪ Opće mjere opreza ▪ Priprema

OPASNOST: RIZIK OD STRUJNOG UDARA SA SMRTNIM POSLJEDICAMA

UPOZORENJE

Za kabele napajanja UVIJEK upotrebljavajte višežilni kabel.

UPOZORENJE

Ako je oštećen kabel za napajanje, MORA ga zamijeniti proizvođač, njegov ovlašteni servis ili slične stručne osobe kako bi se izbjegle opasnosti.

6.4.3 Smjernice za spajanje električnog ožičenja

Imajte na umu sljedeće: ▪ Ako se koriste upletene žice vodiča, na vrh stavite okruglu

kabelsku stopicu na gnječenje. Okrugli priključak postavite na žicu sve do pokrivenog dijela pa ga pričvrstite odgovarajućim alatom.

a Višežilni kabel b Kabelska stopica s rupom za vijak

▪ Za ugradnju žica primijenite sljedeće metode:

Tip žice Način postavljanja

Jednožilna žica

a Uvijena jednožilna žica b Vijak c Ravna podloška

Upletena žica vodiča s okruglom kabelskom stopicom

a Priključak b Vijak c Ravna podloška O Dopušteno X Nije dopušteno

Zatezni momenti

Ožičenje Dimenzija vijka Moment sile

stezanja (N•m)

Kabel za međuvezu (vanjska↔unutarnja )

Kabel korisničkog sučelja

M4 1,18~1,44

M3,5 0,79~0,97

6.4.4 Specifikacije standardnih komponenti ožičenja

Komponenta Karakteristike

Kabel za međuvezu (unutarnja↔vanjska)

Kabel korisničkog sučelja Obloženi plastični priključni

Minimalni presjek kabela

2,5mm² i primjenjivo za

230V

kabeli presjeka 0,75 do

1,25mm² ili gajtani (2-žilni)

Maksimum 500m

6.4.5 Za spajanje električnog ožičenja unutarnje jedinice

OBAVIJEST

▪ Slijedite shemu električnih vodova (isporučenu s

jedinicom, nalazi se s unutarnje strane servisnog poklopca).

▪ Za upute o tome kako spojiti ukrasnu ploču i komplet

osjetnika, pogledajte list uputa za ožičenje (isporučen s jedinicom, u vrećici s priborom).

▪ Pazite dobro da električni vodovi NE ometaju pravilno

vraćanje na mjesto servisnog poklopca.

Važno je držati vodove električnog napajanja i prijenosa odvojene jedne od drugih. Da se izbjegnu električne smetnje razmak između tih ožičenja treba UVIJEK biti najmanje 50mm.

OBAVIJEST

Svakako pazite da vod napajanja i vod prijenosa držite odvojene jedan od drugog. Vod prijenosa i vod električnog napajanja smiju se križati, ali NE smiju ići paralelno.

1 Uklonite servisni poklopac. 2 Kabel korisničkog sučelja: Provedite kabel kroz okvir, spojite

kabel na redne stezaljke i učvrstite ga kabelskim vezicama.

3 Kabel za međuvezu (unutarnja↔vanjska): Položite kabel kroz

okvir, spojite kabel na redne stezaljke (pazite da se brojevi podudaraju s brojevima na vanjskoj jedinici i spojite vodič uzemljenja) i učvrstite ga kabelskim vezicama.

4 Raspodijelite malu brtvu (pribor) i omotajte ju oko kablova da se

spriječi ulazak vode u jedinicu. Zabrtvite sve procjepe da se spriječi ulazak malih životinja u sustav.

UPOZORENJE

5 Ponovo učvrstite servisni poklopac.

▪ Sustav u paru ili multi sustav. 1 korisničko sučelje upravlja 1

unutarnjom jedinicom.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

7 Konfiguracija

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

c d

1~ 50 Hz

220-240 V

▪ Sustav sa simultanim radom. 1 korisničko sučelje upravlja s 2

unutarnje jedinice (unutarnje jedinice rade istodobno)

▪ Grupno upravljanje. 1 korisničko sučelje upravlja sa do 16

unutarnjih jedinica (sve unutarnje jedinice rade sukladno korisničkom sučelju).

a Kabel za međuvezu b Kabel električnog napajanja c Strujni zaštitni prekidač - FID

d Osigurač e1 Glavno korisničko sučelje e2 Opcionalno korisničko sučelje

7 Konfiguracija

7.1 Podešavanje na mjestu ugradnje

Izvršite slijedeća podešavanja na licu mjesta tako da odgovaraju stvarnom postavu instalacije i potrebama korisnika:

▪ Visina stropa ▪ Smjer strujanja zraka ▪ Zapremina zraka kada je termostatsko upravljanje ISKLJUČENO ▪ Vrijeme za čišćenje filtra za zrak

Postavka: Visina stropa

Ova postavka mora odgovarati stvarnoj udaljenosti od poda, razredu kapaciteta i smjerovima strujanja zraka.

▪ Za 3-smjerna i 4-smjerna strujanja zraka (za koja je potreban

opcijski komplet za blokadu otvora), vidi priručnik za instalaciju opcijskog kompleta za blokiranje otvora.

▪ Za strujanje zraka u svim smjerovima, koristite donju tablicu.

Ako je

udaljenost od

poda (m)

M C1 C2

≤2,7 13 (23) 0 01 2,7<x≤3,0 02 3,0<x≤3,5 03

Tada

▪ 2 korisnička sučelja. (2 korisnička sučelja upravljaju s 1

unutarnjom jedinicom)

(1)

Podešavanja na licu mjesta su definirana kako slijed: ▪ M: Broj moda – Prvi broj: za skupinu jedinica – Broj između zagrada: za pojedinu jedinicu ▪ C1: Prvi kodni broj ▪ C2: Drugi kodni broj ▪ : Podrazumijevana

Vodič provjera za instalatera i korisnika

Postavka: Smjer strujanja zraka

Ova postavka mora odgovarati stvarno korištenim smjerovima strujanja zraka. Pogledajte priručnik za postavljanje opcijskog kompleta ploča za blokiranje otvora i priručnik korisničkog sučelja.

Podrazumijevano: 01 (= protok zraka u svim smjerovima)

Primjer:

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

8 Puštanje u pogon

a b c

Uobičajeni tijek rada

Puštanje u pogon obično se sastoji od sljedećih faza: 1 Provjera "Popisa provjera prije puštanja u rad". 2 Obavljanje probnog rada sustava.

a Protok zraka u svim smjerovima b 3-smjerno strujanje zraka (1 otvor za zrak zatvoren)

(potreban je opcijski komplet umetaka za blokiranje)

c 2-smjerno strujanje zraka (2 otvora za zrak zatvorena)

(potreban je opcijski komplet umetaka za blokiranje)

Postavka: Zapremina zraka kada je termostatsko upravljanje ISKLJUČENO

Ova postavka mora odgovarati potrebama korisnika. Ona određuje brzinu ventilatora unutarnje jedinice dok je termostat u isključenom stanju.

1 Ako ste zadali da ventilator radi, podesite brzinu zapremine

zraka:

Ako želite Tada

Vanjska jedinica M C1 C2

Općenito 2MX/3MX/4M

X/5MX

Tijekom postupka hlađenja

Tijekom grijanja LL

LL Zadana zapremina

Zadana zapremina

Monitoring 1212 Monitoring 2

(22)

6 01

3 01

(22)

Postavka: Vrijeme za čišćenje filtra za zrak

Ova postavka mora odgovarati onečišćenju zraka u prostoriji. Ona određuje rokove u kojima se poruka TIME TO CLEAN AIR FILTER pojavljuje na korisničkom sučelju. kada se koristi bežično korisničko sučelje, morate također podesiti adresu (pogledajte u priručnik za postavljanje korisničkog sučelja).

Ako želite rok od…

(onečišćenje zraka)

M C1 C2

Tada

±2500h (lagano) 10 (20) 0 01 ±1250h (jako) 02 Bez poruke 3 02

8.2 Mjere opreza kod puštanja u rad

INFORMACIJE

Tijekom prvog razdoblja rada jedinice potrebna snaga može biti viša od navedene na nazivnoj pločici jedinice. Ova pojava događa se zbog kompresora kojemu je za stabilan rad i stabilnu potrošnju električne energije potrebno vrijeme neprekidnog rada od 50 sati.

OBAVIJEST

Prije pokretanja sustava jedinica MORA biti priključena na napajanje najmanje 6 sata. Grijač kućišta radilice treba zagrijati ulje kompresora kako bi se tijekom pokretanja izbjegao nedostatak ulja i kvar kompresora.

OBAVIJEST

NIKADA ne upotrebljavajte jedinicu bez termistora i/ili senzora tlaka / tlačnih sklopki. U suprotnom bi moglo doći do pregaranja kompresora.

OBAVIJEST

NE uključujte jedinicu dok cjevovod rashladnog sredstva ne bude dovršen (u suprotnom će doći do kvara kompresora).

OBAVIJEST Postupak hlađenja. Obavite pokusni rad u postupku

hlađenja tako da se mogu otkriti zaporni ventili koji se ne otvaraju. Čak i ako je korisničko sučelje podešeno na mod grijanja, jedinica će raditi u postupku hlađenja tijekom 2‑3 minute (iako će korisničko sučelje prikazivati ikonu grijanja), a zatim će se automatski prebaciti na postupak grijanja.

OBAVIJEST

Ako ne možete pokrenuti jedinicu u pokusni rad, pogledajte

"8.5 Kodovi grešaka kod izvođenja pokusnog rada" na stranici21.

8 Puštanje u pogon

8.1 Pregled: puštanje u pogon

Ovo poglavlje opisuje što trebate učiniti i znati da biste sustav pustili u rad nakon što ga instalirate.

(1)

(2)

Brzina ventilatora: ▪ LL: Mala brzina ventilatora ▪ Zadana zapremina: Brzina ventilatora odgovara brzini koju je podesio korisnik (mala, srednja, velika) koristeći tipku za

brzinu ventilatora na korisničkom sučelju.

▪ Monitoring 1, 2: Ventilator je isključen (OFF), ali radi kratko svakih 6minuta da utvrdi temperaturu prostorije postavkama

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Mala brzina ventilatora (1) ili Zadana zapremina (2).

UPOZORENJE

Ako ploče unutarnjih jedinica još nisu postavljene, nakon što probni rad provedete svakako isključite napajanje. Da biste to učinili, ISKLJUČITE rad putem korisničkog sučelja. NEMOJTE zaustavljati rad isključivanjem automatskih osigurača.

Vodič provjera za instalatera i korisnika

8 Puštanje u pogon

A B

Hlađenje

Post.na

28°C

Povrat Postavka

Servisne postavke 1/3

Testni rad

Kontakt serviser Lista postavki Zahtjev Diferencijal min postavke Grupna adresa

Hlađenje

Povrat Postavka

Testni rad

Povrat Postavka

Volumen/smjer zraka

Vol zraka Smjer

Položaj 0

Nisko

Povrat Postavka

Nisko

Položaj 0

Volumen/smjer zraka

Vol zraka Smjer

8.3 Kontrolni popis prije puštanja u pogon

Nakon postavljanja jedinice, najprije provjerite slijedeće stavke. Nakon provedbe svih donjih provjera, jedinca se MORA zatvoriti i TEK TADA se može uključiti napajanje jedinice.

Pročitajte cjelovite upute za postavljanje koje su navedene u referentnom vodiču za instalatera.

Unutarnje jedinice su pravilno je postavljene.

U slučaju upotrebe bežičnog korisničkog sučelja: Instalirana je ukrasna ploča unutrašnje jedinice s infracrvenim prijemnikom.

Vanjska jedinica pravilno je postavljena.

NEMA nedostajućih ili zamijenjenih faza.

Sustav je pravilno uzemljen i terminali uzemljenja su zategnuti.

Osigurači ili lokalno postavljeni zaštitni uređaji postavljaju se u skladu su s ovim dokumentom i NE smiju biti premošteni.

Napon napajanja mora odgovarati naponu na identifikacijskoj naljepnici uređaja.

NEMA olabavljenih spojeva niti oštećenih električnih dijelova u razvodnojkutiji.

Otpor izolacije kompresora je u redu.

# Akcija

2 Zatvorite servisni poklopac da spriječite električni udar. 3 Kako biste zaštitili kompresor, obavezno uključite

napajanje 6sati prije početka rada.

4 Na korisničkom sučelju, podesite jedinicu na postupak

hlađenja.

2 Pokrenite pokusni rad

# Akcija Posljedica

1 Idite na početni izbornik.

2 Držite pritisnuto najmanje

4sekunde.

Prikazuje se izbornik Servisne postavke.

3 Izaberite Testni rad.

4 Pritisnite. Na početnom izborniku se

prikazuje Testni rad.

NEMA oštećenih dijelova niti prikliještenih cijevi unutar unutarnje i vanjske jedinice.

Rashladno sredstvo NE curi.

Postavljene su cijevi odgovarajuće veličine i cijevi su pravilno izolirane.

Zaporni ventili (plina i tekućine) na vanjskoj jedinici potpuno su otvoreni.

8.4 Izvođenje pokusnog rada

Ovaj zadatak je primjenjiv samo kada se koristi korisničko sučelje BRC1E52 ili BRC1E53. Kada se koristi bilo koje drugo sučelje, pogledajte u servisni priručnik korisničkog sučelja.

OBAVIJEST

Nemojte prekidati probni rad.

INFORMACIJE Pozadinsko svjetlo. Za izvođenje postupka

UKLJUČIVANJA/ISKLJUČIVANJA na korisničkom sučelju, pozadinsko svjetlo ne treba svijetliti. Za svaki drugi postupak, ono prvo treba biti upaljeno. Pozadinsko osvjetljenje svijetli ±30sekundi kada pritisnete tipku.

1 Provedite uvodne korake.

# Akcija

1 Otvorite zaporni ventil tekućine (A) i zaporni ventil plina

(B) uklanjanjem kape s vretena i okretanjem imbus ključem u smjeru suprotnom od kazaljke sata dok se ne zaustavi.

5 Pritisnite unutar

Počinje pokusni rad.

10sekundi.

3 Provjerite stanje rada kroz 3minute. 4 Provjerite djelovanje smjera strujanja zraka.

# Akcija Posljedica

1 Pritisnite.

2 Izaberite Položaj 0.

3 Promijenite položaj. Ako se krilce usmjeravanja

zraka miče, rad unutarnje jedinice je u redu.

Ako se ne miče, rad nije u redu.

4 Pritisnite. Prikazuje se početni

izbornik.

Vodič provjera za instalatera i korisnika

5 Zaustavite pokusni rad.

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

9 Predaja korisniku

Povrat Postavka

Servisne postavke 1/3

Testni rad

Kontakt serviser Lista postavki Zahtjev Diferencijal min postavke Grupna adresa

# Akcija Posljedica

1 Držite pritisnuto najmanje

4sekunde.

2 Izaberite Testni rad.

3 Pritisnite. Jedinica se vraća na

Prikazuje se izbornik Servisne postavke.

normalan rad i prikazuje se početni izbornik.

8.5 Kodovi grešaka kod izvođenja pokusnog rada

Ako instaliranje vanjske jedinice NIJE ispravno izvedeno, na korisničkom sučelju se mogu prikazati slijedeći kodovi grešaka:

Kôd greške Mogući uzrok

Ništa nije prikazano (trenutno podešena

temperatura se ne prikazuje)

E3, E4 ili L8 ▪ Zaporni ventili su zatvoreni.

E7 Nedostaje faza u slučaju jedinica s

L4 Zapriječen je ulaz ili izlaz zraka. U0 Zaporni ventili su zatvoreni. U2 ▪ Postoji neravnoteža napona.

U4 ili UF Ožičenje među jedinicama nije ispravno. UA Vanjska i unutarnja jedinica nisu

▪ Ožičenje je otspojeno ili je nepravilno

(između napajanja i vanjske jedinice, između vanjske i unutarnjih jedinica i između unutarnje jedinice i korisničkog sučelja).

▪ Možda je pregorio osigurač na tiskanoj

pločici vanjske ili unutarnje jedinice.

▪ Zapriječen je ulaz ili izlaz zraka.

trofaznim napajanjem. Napomena: Rad neće biti moguć. Isključite

napajanje, ponovo provjerite ožičenje i zamijenite mjesta dvjema od tri električne žice.

▪ Nedostaje faza u slučaju jedinica s

trofaznim napajanjem. Napomena: Rad neće biti moguć. Isključite napajanje, ponovo provjerite ožičenje i zamijenite mjesta dvjema od tri električne žice.

kompatibilne.

10 Odlaganje na otpad

OBAVIJEST

NEMOJTE pokušati rastaviti sustav sami: rastavljanje sustava za klimatizaciju, postupanje s rashladnim sredstvom, uljem i svim ostalim dijelovima, MORA biti provedeno u skladu s važećim propisima. Uređaji se u specijaliziranom pogonu MORAJU obraditi za ponovnu upotrebu, recikliranje i uklanjanje.

11 Tehnički podaci

▪ Podset najnovijih tehničkih podataka dostupan je na regionalnim

Daikin internetskim stranicama (javno dostupno).

▪ Potpuni set najnovijih tehničkih podataka dostupan je na Daikin

extranetu (potrebna autentikacija).

11.1 Shema cjevovoda: unutarnja jedinica

a Priključak cijevi za tekućinu

b Priključak cijevi za plin

c Izmjenjivač topline

9 Predaja korisniku

Kada se završi probni rad i jedinica ispravno radi, korisniku obavezno objasnite sljedeće:

▪ Provjerite ima li korisnik tiskanu dokumentaciju i zamolite ga/je da

je čuva za buduću upotrebu. Obavijestite korisnika da cjelovitu dokumentaciju može pronaći na URL-u navedenom ranije u ovom priručniku.

▪ Objasnite korisniku kako se pravilno upravlja sustavom i što mora

napraviti u slučaju problema.

▪ Pokažite korisniku koje radnje mora obavljati u svrhu održavanja

jedinice.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

11 Tehnički podaci

INDOOR

OUTDOOR

Za primijenjene dijelove i brojčane oznake, pojedinosti potražite u shemi ožičenja ove jedinice. Dijelovi su označeni arapskim brojevima

u rastućem poretku za svaki dio i u donjem pregledu prikazani sa simbolom "*" u kodnoj oznaci dijela.

Unificirana legenda za električne sheme

: AUTOMATSKI OSIGURAČ

: PRIKLJUČCI

: PRIKLJUČNICA

: UZEMLJENJE

: TERENSKO OŽIČENJE

: OSIGURAČ

: UNUTARNJA JEDINICA

: VANJSKA JEDINICA

: ZAŠTITNO UZEMLJENJE

: ZAŠTITNO UZEMLJENJE (VIJAK)

: ISPRAVLJAČ

: PRIKLJUČNICA RELEJA

: PRIKLJUČNICA KRATKOG SPOJA

: STEZALJKA

: PRIKLJUČNA TRAKA

: PRITEZNICA ZA ŽICE

WHT : BIJELA

YLW : ŽUTA

PNK : RUŽIČASTA

PRP, PPL : GRIMIZNA

RED : CRVENA

GRN : ZELENA

GRY : SIVA

ORG : NARANČASTA

BLK : CRNA

BLU : PLAVA

BRN : SMEĐA

A*P : TISKANA PLOČICA BS* : TIPKALO UKLJUČENO/ISKLJUČENO, SKLOPKA RADA BZ, H*O : ZUJALO C* : KONDENZATOR AC*, CN*, E*, HA*, HE*, HL*, HN*, : PRIKLJUČAK, PRIKLJUČNICA HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_* D*, V*D : DIODA DB* : DIODNI MOST DS* : DIP SKLOPKA E*H : GRIJAČ F*U, FU* (ZA KARAKTERISTIKE, : OSIGURAČ POGLEDAJTE TISKANU PLOČICU U VAŠOJ JEDINICI) FG* : PRIKLJUČNICA (UZEMLJENJE OKVIRA) H* : KABELSKI SVEŽANJ H*P, LED*, V*L : UPRAVLJAČKO SVJETLO, SVJETLEĆA DIODA HAP : SVJETLEĆA DIODA (PRIKAZ RADA-ZELENO) VISOKI NAPON : VISOKI NAPON IES : OSJETNIK INTELLIGENT EYE IPM* : PAMETNI MODUL NAPAJANJA K*R, KCR, KFR, KHuR, K*M : MAGNETSKI RELEJ

L : FAZA

L* : ZAVOJNICA L*R : REAKTOR M* : KORAČNI MOTOR M*C : MOTOR KOMPRESORA M*F : MOTOR VENTILATORA M*P : MOTOR ODVODNE PUMPE M*S : MOTOR NJIHANJA LAMELA MR*, MRCW*, MRM*, MRN* : MAGNETSKI RELEJ N : NEUTRALNA (NULA) n=*, N=* : BROJ PROLAZA KROZ FERITNU JEZGRU PAM : MODULACIJA AMPLITUDOM PULSA PCB* : TISKANA PLOČICA PM* : MODUL NAPAJANJA

PS : UKLJUČIVANJE ELEKTRIČNOG NAPAJANJA PTC* : PTC TERMISTOR Q* : BIPOLARNI TRANZISTOR S IZOLIRANOM UPRAVLJAČKOM ELEKTRODOM (IGBT) Q*DI : STRUJNI ZAŠTITNI PREKIDAČ - FID Q*L : ZAŠTITA OD PREOPTEREĆENJA Q*M : TERMO-SKLOPKA R* : OTPORNIK R*T : TERMISTOR RC : PRIJEMNIK S*C : PREKIDAČ OGRANIČENJA S*L : PREKIDAČ S PLOVKOM S*NPH : OSJETNIK TLAKA (VISOKOG) S*NPL : OSJETNIK TLAKA (NISKOG) S*PH, HPS* : TLAČNA SKLOPKA (VISOKI) S*PL : TLAČNA SKLOPKA (NISKI) S*T : TERMOSTAT S*RH : OSJETNIK VLAGE S*W, SW* : SKLOPKA ZA UKLJUČIVANJE SA*, F1S : ODVODNIK PRENAPONA SR*, WLU : PRIJEMNIK SIGNALA SS* : SKLOPKA ZA ODABIR LIM : PLOČICA UČVRŠĆENJA REDNE STEZALJKE T*R : TRANSFORMATOR TC, TRC : ODAŠILJAČ V*, R*V : VARISTOR V*R : DIODNI MOST WRC : BEŽIČNI DALJINSKI UPRAVLJAČ X* : STEZALJKA X*M : REDNA STEZALJKA (BLOK) Y*E : ZAVOJNICA ELEKTRONIČKOG EKSPANZIONOG VENTILA Y*R, Y*S : SVITAK PREKRETNOG ELEKTROMAGNETSKOG VENTILA Z*C : FERITNA JEZGRA ZF, Z*F : FILTAR ŠUMA

11.2 Električka shema

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

Za korisnika

12 O sustavu

Unutarnja jedinica ovog 'split, sustava klima-uređaja može se koristiti za grijanje/hlađenje.

OBAVIJEST

NEMOJTE koristiti sustav klima uređaja za druge namjene. Kako biste izbjegli smanjenje kvalitete, jedinicu NEMOJTE upotrebljavati za rashlađivanje preciznih instrumenata, hrane, biljaka, životinja ili umjetnina.

OBAVIJEST

Za buduće preinake ili proširenja vašeg sustava: Cjelovit pregled dopuštenih kombinacija (za buduća

proširenja sustava) može se naći u tehničko inženjerskim podacima i treba ga proučiti. Obratite se svom instalateru da dobijete više informacija i profesionalnih savjeta.

12.1 Raspored sustava

Za više informacija o korisničkom sučelju pogledajte priručnik za rukovanje isporučen uz njega.

13 Prije puštanja u rad

UPOZORENJE

Ova jedinica sadrži električne i vrele dijelove.

UPOZORENJE

Prije puštanja jedinice u rad, provjerite da je instalater pravilno izvršio instalaciju.

OPREZ

Za Vaše zdravlje nije dobro dugotrajno izlaganje tijela strujanju zraka.

OPREZ

Da biste izbjegli smanjenje kisika, dostatno provjetravajte prostorije ako se sustav upotrebljava uz uređaje s plamenikom.

OPREZ

NEMOJTE uključivati sustav ako koristite insekticid za sobu na bazi dima. Kemikalije se mogu nakupiti u jedinici i ugroziti zdravlje onih koji su preosjetljivi na takve kemikalije.

a Unutarnja jedinica b Vanjska jedinica c Korisničko sučelje d Usis zraka e Izlazni zrak

f Cijev za rashladno sredstvo + kabel za povezivanje

jedinica

g Cijev za kondenzat h Uzemljenje

i Usisna rešetka i filtar za zrak

12.2 Korisničko sučelje

Ovaj priručnik za rad će dati samo osnovni pregled glavnih funkcija sustava.

OPREZ

▪ NIKADA ne dodirujte unutarnje dijelove upravljača. ▪ NEMOJTE skidati prednju ploču. Neki dijelovi unutra su

opasni za dodirivanje, a može se desiti i kvar uređaja. Za provjeru i podešavanje unutarnjih dijelova obratite se dobavljaču.

OBAVIJEST

Kako biste imali napajanje na grijaču kućišta radilice i zaštitili kompresor, svakako uključite napajanje 6 sati prije početka rada.

Ovaj priručnik za rad je za slijedeće sustave sa standardnim upravljanjem. Prije puštanja u rad, od svog dobavljača zatražite priručnik za upotrebu koji odgovara tipu i marki Vašeg sustava. Ako Vaša instalacija ima posebno prilagođen sustav upravljanja, obratite se svom dobavljaču za upute o rukovanju koje odgovaraju Vašem sustavu.

Načini rada: ▪ Grijanje i hlađenje (sa zraka na zrak). ▪ Samo rad ventilatora (sa zraka na zrak).

14 Rad

14.1 Raspon rada

Za siguran i djelotvoran rad, sustav upotrebljavajte u slijedećem rasponu temperature i vlažnosti.

Za kombinaciju s vanjskom jedinicom R410A, pogledajte slijedeću tablicu:

Vanjske jedinice

RR71~125 –15~46°CDB —

Hlađenje Grijanje

18~37°CDB

12~28°CWB

—

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

14 Rad

Vanjske

jedinice

RQ71~125 –5~46°CDB –9~21°CDB

RXS25~60 –10~46°CDB –15~24°CDB

2MXS50 10~46°CDB –15~24°CDB

3MXS40~68 4MXS68~80 5MXS90

RZQG71~140 –15~50°CDB –19~21°CDB

RZQSG71~140 –15~46°CDB –14~21°CDB

RZQ200~250 –5~46°CDB –14~21°CDB

Za kombinaciju s vanjskom jedinicom R32, pogledajte slijedeću tablicu:

Vanjske

jedinice

RXM25~60 –10~46°CDB –15~24°CDB

2MXM50 3MXM40~68 4MXM68~80 5MXM90

RZAG35~60 –20~52°CDB –20~24°CDB

RZAG71~140 –20~52°CDB –19,5~21°CDB

RZASG71~140 –15~46°CDB –14~21°CDB

Unutarnja vlaga ≤80%

Hlađenje Grijanje

–10~15°CWB

18~37°CDB

12~28°CWB

18~32°CDB 10~30°CDB

–10~46°CDB –15~24°CDB

18~32°CDB 10~30°CDB

18~37°CDB

12~28°CWB

20~37°CDB

14~28°CWB

20~37°CDB

14~28°CWB

Hlađenje Grijanje

18~32°CDB 10~30°CDB

–10~46°CDB –15~24°CDB

18~32°CDB 10~30°CDB

18~37°CDB

12~28°CWB

20~37°CDB

14~28°CWB

10~27°CDB

–16~18°CWB

–20~15,5°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

–15~15°CWB

10~27°CDB

–16~18°CWB

–21~18°CWB

–20~15,5°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

(a)

Simbol Objašnjenje

Vanjska temperatura

Unutarnja temperatura

(a) Da se izbjegne kondenzacija i kapanje iz jedinice. Ako su

temperatura ili vlažnost izvan opsega zadanog ovim uvjetima, uključit će se sigurnosne naprave i klima uređaj neće moći raditi.

14.2 Rukovanje sustavom

14.2.1 O rukovanju sustavom

▪ Da biste zaštitili uređaj uključite sklopku glavnog napajanja 6sati

prije puštanja u rad.

▪ Ako se glavno napajanje isključi za vrijeme rada, rad će se

ponovo pokrenuti automatski kada se napajanje opet uspostavi.

14.2.2 O hlađenju, grijanju, samo ventilatorskom i automatskom načinu rada

▪ Brzina protoka zraka može se sama podesiti, ovisno o temperaturi

u prostoriji ili se ventilator može odmah zaustaviti. To nije kvar.

14.2.3 O postupku grijanja

Kod grijanja, može općenito biti potrebno dulje vremena da se postigne zadana temperatura nego kod hlađenja.

Za sprječavanje opadanja sposobnosti grijanja ili puhanja hladnog zraka provodi se slijedeći postupak.

Način rada odleđivanja

U toku rada grijanja, s vremenom se pojačava smrzavanje zavojnice vanjske jedinice, ograničavajući prijenos energije na zavojnicu vanjske jedinice. Smanjuje se sposobnost grijanja i sustav treba prijeći u postupak odleđivanja da bi mogao ukloniti mraz sa zavojnice vanjske jedinice. Tijekom postupka odleđivanja kapacitet grijanja na strani unutarnje jedinice će se privremeno smanjiti dok odleđivanje ne završi. Nakon odleđivanja, jedinica će ponovo poprimiti svoj puni kapacitet grijanja.

Unutarnja jedinica će zaustaviti rad ventilatora, ciklus hlađenja će se okrenuti i energija iz unutrašnjosti zgrade će se koristiti za odleđivanje zavojnice vanjske jedinice.

Unutarnja jedinica će pokazati postupak odleđivanja na predočniku

Vruće pokretanje

Da bi se spriječilo puhanje hladnog zraka iz unutarnje jedinice u početku rada grijanja, unutarnji ventilator se automatski zaustavlja.

Predočnik korisničkog sučelja prikazuje . Možda će trebati malo vremena da se ventilator pokrene. To nije kvar.

INFORMACIJE

▪ Kapacitet grijanja opada sa snižavanjem vanjske

temperature. Ako se to dogodi upotrijebite dodatni uređaj za grijanje. (Ako klima uređaj koristite zajedno s uređajima otvorenog plamena, stalno prozračujte prostoriju). Uređaje s otvorenim plamenom nemojte postavljati tako da budu izloženi strujanju zraka iz jedinice ili ispod unutarnje jedinice.

▪ Potrebno je malo vremena da bi se prostorija zagrijala

od pokretanja uređaja, budući da uređaj za zagrijavanje prostorije koristi sustav kruženja toplog zraka.

▪ Ako topli zrak ostaje pri stropu, a područje uz pod

ostaje hladno, preporučujemo da koristite ventilator koji će pokrenuti kruženje zraka u prostoriji. Obratite se svom dobavljaču za pojedinosti.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

15 Štednja energije i optimalan rad

14.2.4 Za rad sustava

1 Nekoliko puta pritisnite tipku izbornika načina rada na

korisničkom sučelju i odaberite način rada po Vašem izboru.

Hlađenje Grijanje Samo ventilator

2 Pritisnite tipku "ON/OFF" na korisničkom sučelju.

Rezultat: Pali se lampica pogona i sustav počinje raditi.

14.3 Korištenje programa sušenja

14.3.1 O programu sušenja

▪ Funkcija tog programa je da smanji vlažnost u Vašoj prostoriji uz

minimalno sniženje temperature (minimalno hlađenje prostorije).

▪ Mikro računalo automatski određuje temperaturu i brzinu

ventilatora (ne može se podesiti putem korisničkog sučelja).

▪ Sustav ne počinje raditi ako je temperatura prostorije niska

(<20°C).

14.3.2 Korištenje programa sušenja

Pokretanje

1 Pritisnite tipku za odabir načina rada nekoliko puta i odaberite

(program sušenja).

2 Pritisnite tipku "ON/OFF" na korisničkom sučelju.

Rezultat: Pali se lampica pogona i sustav počinje raditi.

Zaustavljanje

3 Pritisnite ponovo tipku "ON/OFF" na korisničkom sučelju.

Rezultat: Gasi se indikator rada i sustav prestaje raditi.

OBAVIJEST

Nemojte isključivati napajanje odmah po prestanku rada jedinice, već sačekajte najmanje 5 minuta.

14.4 Podešavanje smjera strujanja zraka

Pogledajte u priručnik za rad za korisničkog sučelja.

14.4.1 O usmjerniku strujanja zraka

Jedinice s dvostrukim tokom+višestrukim tokom

Ovisno o uvjetima, mikro računalo upravlja smjerom strujanja zraka tako da on može biti drugačiji od onoga na zaslonu.

Hlađenje Grijanje

▪ Kada je sobna temperatura

niža od podešene temperature.

▪ Pri neprestanom radu sa vodoravnim smjerom strujanja zraka. ▪ Pri stalnom radu sa strujanjem zraka prema dolje u vrijeme

hlađenja s uređajem obješenim o strop ili postavljenim na zid, mikroračunalo može upravljati smjerom strujanja zraka, a tada će se izmijeniti i prikaz na korisničkom sučelju.

▪ Pri puštanju u rad. ▪ Kada je sobna temperatura

viša od podešene temperature.

▪ Način rada odmrzavanja.

▪ Smjer strujanja zraka može podesiti korisnik.

▪ Automatski i željeni položaj .

UPOZORENJE

Nikada ne dodirujte izlazni otvor za zrak ili vodoravne lopatice kada je uključeno njihanje. Mogu Vam zapeti prsti ili se uređaj može pokvariti.

OBAVIJEST

▪ Granica pomicanja preklopa je promjenjiva. Obratite se

svom dobavljaču za pojedinosti. (samo za jedinice s dvostrukim strujanjem, višestrukim strujanjem, ugaone, obješene na strop i na zid).

▪ Izbjegavajte rad u vodoravnom smjeru . To može

izazvati rošenje ili prašinu na stropu ili krilcima.

15 Štednja energije i optimalan

rad

Obratite pažnju na slijedeće mjere opreza kako biste osigurali da sustav pravilno radi.

▪ Pravilno podesite izlazni otvor za zrak da izbjegnete strujanje

zraka u prostoriji na ljude.

▪ Za udoban okoliš pravilno podesite temperaturu prostorije.

Izbjegavajte pretjerano grijanje ili hlađenje.

▪ Spriječite da izravno sunčevo svjetlo ulazi u prostoriju tokom

hlađenja, zavjesama ili žaluzinama.

▪ Često prozračujte. Duže korištenje zahtijeva posvećivanje

posebne pažnje provjetravanju.

▪ Držite vrata i prozore zatvorene. Ako vrata i prozori ostanu

otvoreni, zrak će strujati van iz prostorije i smanjivati učinak hlađenja ili grijanja.

▪ Pazite da prostoriju NE rashladite ili zagrijete prekomjerno.

Održavanje temperature na umjerenoj razini pomaže u štednji energije.

▪ NIKADA ne stavljajte predmete blizu izlaznog ili ulaznog otvora za

zrak na jedinici. To može prouzročiti smanjeni učinak grijanja/ hlađenja ili zaustaviti rad uređaja.

▪ Isključite glavno napajanje prekidačem na jedinici kada se uređaj

NE koristi duže vrijeme. Ako je električna sklopka uključena, jedinica troši struju. Da biste osigurali nesmetan rad uređaja, uključite sklopku glavnog napajanja 6 sati prije puštanja uređaja u rad.

▪ Kada se na zaslonu prikaže (vrijeme za čišćenje filtra za

zrak), očistite filtre (vidi "16.1.1 Za čišćenje filtra zraka" na

stranici26).

▪ Držite unutarnju jedinicu i korisničko sučelje najmanje 1 metar od

televizora, stereo uređaja, radija i slične opreme. Ako to ne učinite, može nastati statički elektricitet i prouzročiti smetnje u slici.

▪ NEMOJTE ispod unutarnje jedinice stavljati predmete koje može

oštetiti voda.

▪ Jedinica se može znojiti kada je vlaga veća od 80% ili kada je

izlazni otvor izljeva začepljen.

Smjer strujanja zraka može se podesiti na jedan od slijedećih načina.

▪ Preklop za strujanje zraka sam podešava svoj položaj.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

16 Održavanje i servisiranje

OBAVIJEST

Nikada ne pregledavajte niti popravljajte uređaj sami. Pozovite stručnog servisera da obavi taj posao. Međutim, kao krajnji korisnik, vi možete očistiti filtar za zrak, usisnu rešetku, izlaz zraka i vanjske ploče.

UPOZORENJE

Nikada ne mijenjajte osigurač s osiguračem pogrešne jakosti ili drugom žicom kada osigurač pregori. Upotreba žice ili bakrene žice može izazvati kvar uređaja ili požar.

OPREZ

NEMOJTE stavljajte prst, šipke ili druge predmete u ulazne ili izlazne ispuhe. NEMOJTE uklanjati zaštitu ventilatora. Budući da se ventilator vrti velikom brzinom, uzrokovat će povredu.

OPREZ: Pazite na ventilator!

Opasno je provjeravanje jedinice dok ventilator radi. Prije svakog postupka održavanja obavezno isključite

glavnu sklopku.

OPREZ

Nakon duže upotrebe, provjerite ima li oštećenja na postolju ili spojnicama uređaja. Ako je oštećeno, uređaj može pasti i uzrokovati povredu.

OBAVIJEST NEMOJTE koristiti vodu koja je toplija od 50°C. Moguća

posljedica: Izblijeđivanje boje i izobličenja.

1 Otvorite usisnu rešetku.

BYFQ60B BYFQ60C

2 Skinite filtar za zrak.

BYFQ60B BYFQ60C

OBAVIJEST

Nemojte upravljačku ploču upravljača brisati benzinom, razrjeđivačem, krpicama natopljenim kemikalijama itd. Ploča može izgubiti boju ili se može oguliti premaz. Ako je jako prljava, natopite krpicu u vodu s neutralnim deterdžentom, dobro ju ocijedite i obrišite ploču. Brišite suhom tkaninom.

OPREZ

Prije dodirivanja bilo koje priključne stezaljke, obavezno isključite sve sklopke električnog napajanja.

OBAVIJEST

Kada čistite izmjenjivač topline svakako uklonite razvodnu kutiju, motor ventilatora, odvodnu pumpu i plovak sklopke. Voda ili deterdžent mogu oštetiti izolaciju ili električne komponente i izazvati pregorijevanje tih komponenti.

16.1 Čišćenje filtra za zrak, usisne rešetke, izlaza zraka i vanjskih ploča

16.1.1 Za čišćenje filtra zraka

Kada čistiti filtar za zrak:

▪ Približno pravilo: Čistite svakih 6mjeseci. Ako je zrak u prostoriji

izuzetno prljav, čišćenje provodite češće.

▪ Ovisno o postavkama, korisničko sučelje može pokazivati poruku

"TIME TO CLEAN AIR FILTER" (VRIJEME ZA ČIŠĆENJE FILTRA ZA ZRAK). Očistite filtar za zrak kada se prikaže ta poruka.

▪ Ako se prljavština ne može očistiti, zamijenite filtar (= opcijska

oprema).

Kako čistiti filtar za zrak:

3 Očistite filtar za zrak. Upotrijebite usisivač za prašinu ili operite

vodom. Ako je filtar jako prljav, upotrijebite meku četku ili neutralni deterdžent.

4 Osušite filtar na sjenovitom mjestu. 5 Ponovo pričvrstite filtar zraka i zatvorite usisnu rešetku (koraci 2

i 1 obrnutim redoslijedom).

6 Uključite električno napajanje. 7 Pritisnite tipku "FILTER SIGN RESET" (PONIŠTENJE ZNAKA

ZA FILTAR). Rezultat: Poruka "TIME TO CLEAN AIR FILTER" nestaje sa

zaslona korisničkog sučelja.

16.1.2 Kako očistiti usisnu rešetku

OBAVIJEST NEMOJTE koristiti vodu koja je toplija od 50°C. Moguća

posljedica: Izblijeđivanje boje i izobličenja.

1 Otvorite usisnu rešetku.

BYFQ60B BYFQ60C

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

2 Skinite usisnu rešetku.

45°

90°

BYFQ60B

BYFQ60C

16 Održavanje i servisiranje

OBAVIJEST

▪ NEMOJTE upotrebljavati benzin, benzen, razrjeđivač,

prah za poliranje ili tekuće insekticide. Moguća posljedica: Izblijeđivanje boje i izobličenja.

▪ NEMOJTE koristiti vodu koja je toplija od 50°C.

Moguća posljedica: Izblijeđivanje boje i izobličenja.

▪ NEMOJTE trljajti žustro dok perete krilca vodom.

Moguća posljedica: Površinski zaštitni sloj se guli.

Čistiti mekom krpom. Ako se mrlje ne daju ukloniti upotrijebite vodu ili neutralni deterdžent.

16.2 Održavanje poslije dugog razdoblja mirovanja

npr. na početku sezone. ▪ Provjerite i uklonite sve što može blokirati otvore za dovod i odvod

zraka unutarnje i vanjske jedinice.

▪ Očistite filtre za zrak i kućišta na unutarnjoj jedinici (vidi "16.1.1Za

čišćenje filtra zraka"na stranici26 i "16.1.3Kako očistiti otvor za izlaz zraka i vanjske ploče"na stranici27).

▪ Uključite napajanje najmanje 6 sati prije pokretanja uređaja kako

biste osigurali ujednačen rad. Odmah nakon što je napajanje uključeno, prikazuje se oznaka korisničkog sučelja.

3 Skinite filtar za zrak.

BYFQ60B BYFQ60C

4 Očistite usisnu rešetku. Operite mekanom četkom i vodom ili

neutralnim tekućim deterdžentom. Ako je usisna rešetka vrlo prljava, upotrijebite kuhinjski deterđent i pustite da se odmače 10min, zatim operite vodom.

5 Ponovo pričvrstite filtar zraka (korak 3 obrnutim redoslijedom). 6 Ponovo pričvrstite usisnu rešetku i zatvorite ju (koraci 2 i 1

obrnutim redoslijedom).

16.3 Održavanje prije dugog razdoblja mirovanja

npr. na kraju sezone. ▪ Pustite da unutarnje jedinice rade u načinu samo ventilator oko

pola dana, kako bi se isušila unutrašnjost jedinica. Pojedinosti o radu 'samo ventilator' potražite u "14.2.2 O hlađenju, grijanju,

samo ventilatorskom i automatskom načinu rada"na stranici24.

▪ Postavite prekidač na isključeno. Prikaz korisničkog sučelja

nestaje.

▪ Očistite filtre za zrak i kućišta na unutarnjoj jedinici (vidi "16.1.1Za

čišćenje filtra zraka"na stranici26 i "16.1.3Kako očistiti otvor za izlaz zraka i vanjske ploče"na stranici27).

16.4 O rashladnom sredstvu

Proizvod sadrži fluorirane stakleničke plinove. NE ispuštajte plinove u atmosferu.

Vrsta rashladnog sredstva: R32 Vrijednost potencijala globalnog zatopljenja (GEP): 675 Vrsta rashladnog sredstva: R410A Vrijednost potencijala globalnog zatopljenja (GWP): 2087,5

OBAVIJEST

U Europi se, emisija stakleničkih plinova cijelog punjenja rashladnog sredstva u sustavu (izražena u tonama CO2ekvivalent) koristi za određivanje rokova održavanja. Pridržavajte se važećih zakona.

Formula za izračun predtlaka emisija stakleničkog plina: GWP vrijednost rashladnog sredstva × Ukupna

količina punjenja rashladnog sredstva [u kg] / 1000 Više informacija zatražite od svog instalatera.

16.1.3 Kako očistiti otvor za izlaz zraka i vanjske ploče

UPOZORENJE NEMOJTE da se unutarnja jedinica ovlaži. Moguća

posljedica: Električni udar ili požar.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

UPOZORENJE: ZAPALJIVI MATERIJAL

Rashladno sredstvo R32 (ako je primijenjeno) u ovoj jedinici je blago zapaljivo. O tipu rashladnog sredstva koje se koristi pročitajte u priručniku vanjske jedinice.

Vodič provjera za instalatera i korisnika

16 Održavanje i servisiranje

UPOZORENJE

▪ NEMOJTE bušiti ili paliti dijelove kruga rashladnog

sredstva.

▪ NEMOJTE koristiti nikakva sredstva za ubrzavanje

odleđivanja ili čišćenje, osim onih koje je preporučio proizvođač.

▪ Imajte na umu da rashladno sredstvo u sustavu nema

mirisa.

UPOZORENJE

R410A je nezapaljivo rashladno sredstvo, a R32 je blago zapaljivo; ta sredstva normalno ne cure. Ako rashladno sredstvo curi u prostoriju i dođe u dodir s plamenikom, grijačem ili štednjakom može dovesti do požara (u slučaju R32) ili do stvaranja štetnog plina.

Isključite sve uređaje za grijanje plamenom, prozračite prostoriju i obratite se trgovcu kod kojeg ste kupili uređaj.

Nemojte upotrebljavati uređaj dok serviser ne potvrdi da je popravljen dio iz kojeg je curilo rashladno sredstvo.

16.5 Jamstvo i servisiranje nakon prodaje

16.5.1 Trajanje jamstva

▪ Ovaj proizvod ima jamstveni list koji je popunio trgovac prilikom

postavljanja. Popunjeni jamstveni list kupac treba provjeriti i pažljivo spremiti.

▪ Ako su potrebni popravci uređaja u jamstvenom roku, obratite se

trgovcu i imajte pri ruci jamstveni list.

16.5.2 Preporučeno održavanje i pregledi

Budući da se nakon nekoliko godina upotrebe nakupi prašina, performanse jedinice će donekle oslabiti. Budući da rastavljanje uređaja i čišćenje unutrašnjosti zahtijevaju tehničku stručnost, te kako bi se osiguralo najbolje moguće održavanje vašeg uređaja, preporučujemo da uz uobičajeno održavanje ugovorite i uslugu održavanja i provjere. Naša prodajna mreža ima stalni pristup zalihama najvažnijih komponenti za održavanje vašeg uređaja u dobrom stanju što je duže moguće. Obratite se svom dobavljaču za pojedinosti.

Kada se obratite se svom dobavljaču za popravke, uvijek navedite:

▪ Kompletan naziv modela uređaja. ▪ Broj proizvođača (pogledajte na nazivnu pločicu jedinice). ▪ Datum postavljanja. ▪ Simptome ili neispravnost i pojedinosti kvara.

UPOZORENJE

▪ Ne pokušavajte sami rastaviti, popraviti, premjestiti,

preinačiti ili ponovo postaviti klima uređaj, jer nepravilno rastavljanje ili postavljanje može prouzročiti udar struje ili požar. Obratite se svom trgovcu.

▪ Ako slučajno procuri rashladno sredstvo, pazite da

nema otvorenog plamena. Rashladno sredstvo samo po sebi je potpuno sigurno i nije otrovno. Rashladno sredstvo R410A nije zapaljivo, a R32 je blago zapaljivo, ali proizvodi otrovni plin ako slučajno procuri u prostoriju gdje ima zapaljivog plina od grijača, plinskog kuhala itd. Neka uvijek stručno osoblje servisa provjeri je li mjesto procurivanja popravljeno, prije ponovnog puštanja u rad.

16.5.3 Preporuke za cikluse održavanja i pregleda

Navedeni ciklusi održavanja i zamjena nisu u vezi s jamstvenim rokom komponenti.

Komponenta Ciklus

pregleda

Elektromotor 1 godina 20.000 sati Tiskana pločica 25.000 sati Izmjenjivač topline 5 godina Osjetnik (termistor, itd.) 5 godina Korisničko sučelje i sklopke 25.000 sati Plitica za kondenzat 8 godina Ekspanzioni ventil 20.000 sati Elektromagnetski ventil 20.000 sati

Tablica pretpostavlja slijedeće uvjete upotrebe: ▪ Normalna upotreba uz često pokretanje i zaustavljanje uređaja.

Ovisno o modelu, ne preporučujemo pokretanje i zaustavljanje uređaja češće od 6 puta u satu.

▪ Pretpostavlja se da uređaj radi 10sati/dan i 2500sati/godina.

OBAVIJEST

▪ Ova tablica prikazuje glavne dijelove. O pojedinostima

pogledajte u ugovor o održavanju i pregledima.

▪ Tablica ukazuje na preporučena razdoblja ciklusa

održavanja. Međutim, kako bi uređaj dobro radio što je duže moguće, radove na održavanju može trebati obaviti i ranije. Preporučena razdoblja se mogu koristiti za primjereno planiranje održavanja u okviru visine troškova održavanja i provjera. Ovisno o sadržaju ugovora o održavanju i provjera, ciklusi provjere i održavanja mogu biti i kraći od navedenih.

Ciklus održavanja

(zamjene i/ili popravci)

16.5.4 Skraćeni ciklusi održavanja i zamjena

U slijedećim situacijama treba razmotriti skraćivanje "ciklusa održavanja" i "ciklusa zamjene":

Jedinica se koristi na mjestima gdje:

▪ Toplina i vlaga fluktuiraju više od uobičajenog. ▪ Odstupanja električnog napajanja su velika (napon, frekvencija,

izobličenja, itd.) (jedinica se ne može koristiti ako je kolebanje

izvan dopuštenih granica). ▪ Česti su udarci i vibracije. ▪ U zraku mogu biti prisutni prašina, sol, štetni plinovi, uljne maglice

poput sumporne kiseline i hidrogen sulfida. ▪ Pokretanje i zaustavljanje uređaja je često ili je rad dugotrajan

(mjesta s 24-satnom klimatizacijom).

Preporučeni ciklus zamjene za dijelove koji se troše

Komponenta Ciklus

pregleda

Filtar za zrak 1 godina 5 godina Filtar visokog učinka 1 godina Osigurač 10 godina Dijelovi pod tlakom U slučaju korozije,

Ciklus održavanja

(zamjene i/ili popravci)

obratite se svom lokalnom

dobavljaču.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

17 Otklanjanje smetnji

OBAVIJEST

▪ Ova tablica prikazuje glavne dijelove. O pojedinostima

pogledajte u ugovor o održavanju i pregledima.

▪ Tablica ukazuje na preporučena razdoblja ciklusa

zamjena. Međutim, kako bi uređaj dobro radio što je duže moguće, radove na održavanju može trebati obaviti i ranije. Preporučena razdoblja se mogu koristiti za primjereno planiranje održavanja u okviru visine troškova održavanja i provjera. Obratite se svom dobavljaču za pojedinosti.

INFORMACIJE

Oštećenja nastala zbog rastavljanja i čišćenja unutrašnjosti uređaja od strane osobe koja nije ovlašteni stručnjak neće se se prihvatiti pod jamstvo.

17 Otklanjanje smetnji

Ako nastane jedan od slijedećih kvarova, poduzmite donje mjere i obratite se Vašem dobavljaču.

UPOZORENJE Kod neuobičajene pojave (kao miris paljevine itd.),

zaustavite rad i isključite električno napajanje.

Nastavak rada u takvim uvjetima može uzrokovati kvar, udare struje ili požar. Obratite se svom trgovcu.

Sustav MORA popravljati kvalificirani serviser.

Kvar Mjere

Sustav radi ali ne hladi ili ne grije dovoljno.

Ako nakon gornjih provjera ne možete sami otkloniti problem, obratite se svom instalateru i navedite simptome, kompletan naziv modela uređaja (s brojem proizvođača, ako je moguće) i datum postavljanja (vjerojatno u jamstvenom listu).

▪ Provjerite jesu li dovod i odvod zraka

vanjske ili unutarnje jedinice slobodni od prepreka. Uklonite prepreke i omogućite dobro provjetravanje.

▪ Provjerite da filtar za zrak nije začepljen

(vidi "16.1.1 Za čišćenje filtra zraka"na

stranici26).

▪ Provjerite podešenost temperature. ▪ Provjerite postavku brzine ventilatora na

vašem korisničkom sučelju. ▪ Provjerite da vrata i prozori nisu otvoreni.

Zatvorite vrata i prozore i spriječite

ulazak vjetra. ▪ Provjerite da li u prostoriji ima previše

ljudi tokom postupka hlađenja. Provjerite

da li je izvor topline u prostoriji

prekomjeran. ▪ Provjerite da li sunčeva svjetlost ulazi

izravno u prostoriju. Upotrijebite zavjese

ili žaluzine. ▪ Provjerite je li kut strujanja zraka dobar.

Kvar Mjere

Ako se sigurnosna naprava kao osigurač, ili strujna zaštitna sklopka FID često aktiviraju, ili ako ON/OFF sklopka NE radi pravilno.

Ako voda curi iz jedinice. Rad odmah prekinite. Preklopnik za rad NE radi kako treba. Isključite napajanje. Ako na zaslonu korisničkog sučelja stoji

broj jedinice i lampica pogona trepće i pojavi se kôd neispravnosti.

Ako sustav NE radi pravilno, osim u gornjim slučajevima, i nije vidljiv niti jedan od gornjih kvarova, pregledajte sustav po slijedećem postupku.

Kvar Mjere

Ako sustav uopće ne radi.

▪ Provjerite je li nestalo struje. Čekajte da

struja dođe. Ako do nestanka struje dođe za vrijeme rada, sustav se automatski ponovo pokreće čim struja dođe.

▪ Provjerite da li je pregorio osigurač ili se

aktivirao prekidač. Promijenite osigurač ili ponovo podesite prekidač.

Sklopkom isključite glavno napajanje.

Obavijestite svog dobavljača i prijavite kôd neispravnosti.

17.1 Simptomi koji NISU neispravnost sustava

Slijedeći simptomi NISU znakovi neispravnosti sustava:

17.1.1 Simptom: Sustav ne radi

▪ Klima uređaj ne počinje raditi odmah nakon pritiska na tipku ON/

OFF na korisničkom sučelju. Ako lampica pogona svijetli, sustav je u normalnom stanju. Da bi se spriječilo preopterećivanje motora kompresora, klima uređaj počinje raditi 5 minuta nakon ponovnog uključivanja, ako je neposredno prije bio isključen. Jednak zastoj u početku rada javlja se nakon upotrebe tipke za odabir načina rada.

▪ Ako je na korisničkom sučelju prikazano "Under Centralized

Control" a pritiskanje tipke za rad uzrokuje treperenje zaslona nekoliko sekundi. Zaslon koji trepće označava da se korisničko sučelje ne može upotrebljavati.

▪ Sustav ne počinje ponovo raditi odmah nakon uključivanja

napajanja. Počekajte minutu dok mikro računalo ne bude spremno za rad.

17.1.2 Simptom: Brzina ventilatora ne odgovara podešavanju

Pritisak na tipku za podešavanje snage ventilatora ne mijenja snagu ventilatora. Tijekom postupka grijanja, kada temperatura u prostoriji dostigne podešenu temperaturu, vanjska jedinica prekida rad a unutarnja jedinica prelazi na tihi rad ventilatora. Time se sprječava puhanje hladnog zraka izravno na bilo koga u prostoriji. Broj okretaja ventilatora se neće promijeniti ako se pritisne tipka.

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

17.1.3 Simptom: Smjer ventilatora ne odgovara podešavanju

Smjer ventilatora ne odgovara prikazu na korisničkom sučelju. Smjer ventilatora se ne mijenja (njiše). To je zbog toga što jedinicom upravlja mikroračunalo.

Vodič provjera za instalatera i korisnika

18 Premještanje

17.1.4 Simptom: Iz uređaja izlazi bijela maglica (unutarnja jedinica)

▪ Kada je vlažnost velika u toku načina rada hlađenja. Ako je

unutrašnjost unutarnje jedinice izuzetno prljava, distribucija temperature u prostoriji postaje neujednačena. Preporučuje se čišćenje unutrašnjosti unutarnje jedinice. Obratite se svom dobavljaču za pojedinosti o čišćenju jedinice. Taj postupak zahtjeva stručnu osobu.

▪ Odmah nakon prestanka postupka hlađenja i ako su temperatura

prostorije i vlažnost niske. To je zato što topli rashladni plin teče natrag u unutarnju jedinicu i proizvodi paru.

17.1.5 Simptom: Iz uređaja izlazi bijela maglica (unutarnja jedinica, vanjska jedinica)

Kada se sustav prebacuje u GRIJANJE, nakon ODMRZAVANJA. Vlaga koju proizvodi odmrzavanje postaje para i izlazi.

17.1.6 Simptom: Zaslon korisničkog sučelja prikazuje "U4" ili "U5" i rad se zaustavlja, ali se nakon nekoliko minuta nastavlja

To je zbog toga što korisničko sučelje prima signale od drugih električnih uređaja osim klima uređaja. Šum sprječava komunikaciju između jedinica i uzrokuje njihovo zaustavljanje. Rad se uspostavlja automatski kada se smanje smetnje.

17.1.7 Simptom: Šum klima uređaja (unutarnja jedinica)

▪ Zvuk "zeen" se čuje odmah nakon uključivanja napajanja.

Elektronski ekspanzioni ventil unutar unutarnje jedinice počinje raditi i proizvodi šum. Jačina zvuka će se smanjiti nakon jedne minute.

▪ Čuje se stalni tihi "zviždeći" zvuk kada je sustav u postupku

hlađenja ili po prestanku rada. Čuje se šum kada radi izljevna pumpa.

▪ Čuje se stalni tihi "cvileći" zvuk kada se sustav zaustavi nakon

postupka grijanja. Taj šum proizvodi širenje i stezanje plastičnih dijelova uzrokovano promjenama temperature.

17.1.8 Simptom: Šum klima uređaja (unutarnja jedinica, vanjska jedinica)

▪ Čuje se stalni tihi šišteći zvuk kada je sustav u postupku hlađenja

ili odmrzavanja. To je zvuk rashladnog sredstva koje teče kroz unutarnju i vanjsku jedinicu.

▪ Čuje se stalni šušteći zvuk kada sustav počinje raditi ili odmah po

prestanku rada ili postupka odmrzavanja. To je šum rashladnog sredstva koji proizvodi zaustavljanje ili promjena toka.

17.1.9 Simptom: Šum klima uređaja (vanjska jedinica)

Kada se ton šuma rada mijenja. To je šum uzrokovan promjenom frekvencije.

17.1.10 Simptom: Iz jedinice izlazi prašina

Ako se sustav upotrijebi prvi puta nakon duljeg vremena. To je zbog toga što je prašina ušla u jedinicu.

17.1.11 Simptom: Jedinice mogu ispuštati neugodne mirise

Uređaj može apsorbirati mirise iz prostorija, namještaja, cigareta, itd. i zatim ih ponovo izbacivati.

17.1.12 Simptom: Ventilator vanjske jedinice se ne okreće

Tijekom rada. Brzina ventilatora je pod nadzorom, kako bi se postigao najbolji rad.

17.1.13 Simptom: Zaslon prikazuje "88"

To se događa odmah nakon uključivanja glavnog napajanja i znači da je korisničko sučelje u normalnom stanju. To se nastavlja tokom 1minute.

17.1.14 Simptom: Kompresor u vanjskoj jedinici se ne zaustavlja nakon kratkog postupka grijanja

Time se sprječava da rashladno sredstvo ostaju u kompresoru. Jedinica će se zaustaviti nakon 5 do 10 minuta.

18 Premještanje

Obratite se svom dobavljaču za uklanjanje i ponovno postavljanje cijele jedinice. Preseljenje uređaja zahtijeva tehničku stručnost.

19 Odlaganje na otpad

OBAVIJEST

20 Rječnik

Zastupnik

Zastupnik za prodaju proizvoda.

Ovlašteni instalater

Tehnički obučena osoba kvalificirana za instalaciju proizvoda.

Korisnik

Osoba koja je vlasnik proizvoda i/ili njime rukuje.

Važeći zakoni

Sve međunarodne, europske, nacionalne i lokalne direktive, zakoni, propisi i/ili pravila koji su mjerodavni i važeći za određeni proizvod ili domenu.

Tvrtka za servisiranje

Kvalificirana tvrtka koja može obaviti ili koordinirati potreban servis proizvoda.

Priručnik za postavljanje

Priručnik s uputama specifičan za određeni proizvod ili aplikaciju u kojem je objašnjeno njihovo postavljanje, konfiguriranje i održavanje.

Priručnik za upotrebu

Priručnik s uputama specifičan za određeni proizvod ili aplikaciju u kojem je objašnjena njihova upotreba.

Upute za održavanje

Priručnik s uputama naveden za određeni proizvod ili aplikaciju objašnjava (ako je relevantno) postavljanje, konfiguriranje, uporabu i/ili održavanje proizvoda ili aplikacije.

Vodič provjera za instalatera i korisnika

FFA25~60A2VEB(9)

Split sustav za klimatizaciju

4P550955-4 – 2018.08

Dodatna oprema

Naljepnice, priručnici, informativni listovi i oprema koji su isporučeni s proizvodom i koje treba instalirati u skladu s uputama u popratnoj dokumentaciji.

Opcionalna oprema

Oprema koju je proizvela ili odobrila tvrtka Daikin i koja se može kombinirati s proizvodom u skladu s uputama u popratnoj dokumentaciji.

Lokalna nabava

Oprema koju NIJE proizvela tvrtka Daikin i koja se može kombinirati s proizvodom u skladu s uputama u popratnoj dokumentaciji.

20 Rječnik

FFA25~60A2VEB(9) Split sustav za klimatizaciju 4P550955-4 – 2018.08

Vodič provjera za instalatera i korisnika

4P550955-4 2018.08

Daikin FFA25A2VEB, FFA35A2VEB, FFA50A2VEB, FFA60A2VEB, FFA25A2VEB9 Installer reference guide [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sadržaj

1 Opće mjere opreza

1.1 O dokumentaciji

1.1.1 Značenje upozorenja i simbola

1.2 Za korisnika

1.3 Za instalatera

1.3.1 Općenito

Upute za opremu koja koristi rashladno sredstvo R32

Minimalne udaljenosti instalacije

1.3.2 Mjesto postavljanja

Određivanje minimalne površine poda

1.3.3 Rashladno sredstvo

1.3.4 Slana voda

1.3.5 Voda

2 O dokumentaciji

1.3.6 Električno

2.1 O ovom dokumentu

3 O pakiranju

2.2 Referentni vodič za instalatera i korisnika na prvi pogled

Za instalatera

3.1 Pregled: O pakiranju

3.2 Unutarnja jedinica

3.2.1 Otvaranje pošiljke i rukovanje uređajem

4 O jedinicama i opcijama

3.2.2 Za uklanjanje dodatnog pribora s unutarnje jedinice

4.1 Pregled: O jedinicama i opcijama

4.2 Identifikacija

4.2.1 Identifikacijska naljepnica: Unutarnja jedinica

4.3 O nutarnjoj jedinici

5 Priprema

4.5 Kombiniranje jedinica i opcija

4.5.1 Mogućnosti za unutarnju jedinicu

5.1 Pregled: Priprema

5.2 Priprema mjesta ugradnje

5.2.1 Zahtjevi za mjesto postavljanja unutarnje jedinice

4.4 Raspored sustava

5.3 Priprema cjevovoda rashladnog sredstva

5.3.1 Zahtjevi za cjevovod rashladnog sredstva

Materijal cijevi rashladnog sredstva

Promjer cijevi rashladnog sredstva

5.3.2 Izolacija cjevovoda za rashladno sredstvo

5.4 Priprema električnog ožičenja

5.4.1 O pripremi električnog ožičenja

6 Instalacija

6.1 Pregled: Postavljanje

6.2.2 Smjernice kod postavljanja unutarnje jedinice

6.2 Montaža unutarnje jedinice

6.2.1 Mjere opreza prilikom postavljanja unutarnje jedinice

6.2.3 Smjernice pri postavljanju odvodnog cjevovoda

Opće smjernice

Za priključivanje cjevovoda za kondenzat na unutarnju jedinicu

Za provjeru curenja vode

Kada radovi na električnom ožičenju još nisu završeni

Kada su radovi na električnom ožičenju već završeni

6.3.1 O spajanju cjevovoda za rashladno sredstvo

6.3.2 Mjere opreza pri spajanju cijevi rashladnog sredstva

6.3.3 Smjernice pri spajanju rashladnog cjevovoda

6.3.4 Smjernice za savijanje cijevi

6.3.5 Za proširivanje otvora cijevi

6.3.6 Za priključivanje cjevovoda rashladnog sredstva na unutarnju jedinicu

6.3.7 Za provjeru curenja

6.4 Spajanje električnog ožičenja

6.4.1 Više o spajanju električnog ožičenja

6.4.2 Mjere opreza za spajanje električnog ožičenja

6.4.3 Smjernice za spajanje električnog ožičenja

6.4.4 Specifikacije standardnih komponenti ožičenja

6.4.5 Za spajanje električnog ožičenja unutarnje jedinice

7 Konfiguracija

7.1 Podešavanje na mjestu ugradnje

8 Puštanje u pogon

8.2 Mjere opreza kod puštanja u rad

8.1 Pregled: puštanje u pogon

8.3 Kontrolni popis prije puštanja u pogon

8.4 Izvođenje pokusnog rada

9 Predaja korisniku

8.5 Kodovi grešaka kod izvođenja pokusnog rada
