Daikin FFA25A2VEB, FFA35A2VEB, FFA50A2VEB, FFA60A2VEB Installer reference guide [tr]

Download

Montajcı ve kullanıcı

referans kılavuzu

Split sistem klimalar

FFA25A2VEB FFA35A2VEB FFA50A2VEB FFA60A2VEB

Montajcı ve kullanıcı referans kılavuzu

Split sistem klimalar

Türkçe

Directivelor, cu amendamentele respective.

<A>

<C>

DEKRA (NB0344)

2178265.0551-EMC

DAIKIN.TCF.033A3/03-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

18**

Tetsuya Baba

Managing Director

Plzen, 2nd of May 2017

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Industries Czech Republic s.r.o.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

06

FFA25A2VEB, FFA35A2VEB, FFA50A2VEB, FFA60A2VEB,

07

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

05Nota*

DICz*** is authorised to compile the Technical Construction File.

01**

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

***DICz = Daikin Industries Czech Republic s.r.o.

3P480520-1A

İçindekiler

1 Genel güvenlik önlemleri 4

1.1 Dokümanlar hakkında ............................................................... 4

1.1.1 Uyarı ve simgelerin anlamları ..................................... 4

1.2 Kullanıcı için .............................................................................. 4

1.3 Montör için................................................................................. 4

1.3.1 Genel .......................................................................... 4

1.3.2 Montaj sahası.............................................................. 5

1.3.3 Soğutucu akışkan ....................................................... 7

1.3.4 Tuzlu Su...................................................................... 7

1.3.5 Su................................................................................ 7

1.3.6 Elektrik ........................................................................ 8

2 Dokümanlar hakkında 8

2.1 Bu doküman hakkında............................................................... 8

Montör için 9

3 Kutu hakkında 9

3.1 Genel bilgi: Kutu hakkında ........................................................ 9

3.2 İç ünite....................................................................................... 9

3.2.1 Üniteyi ambalajından çıkarmak ve taşımak için.......... 9

3.2.2 İç üniteden aksesuarları çıkarmak için........................ 9

4 Üniteler ve seçenekler hakkında 9

4.1 Genel bilgi: Üniteler ve seçenekler hakkında ............................ 9

4.2 Tanım ........................................................................................ 10

4.2.1 Tanıtma etiketi: İç ünite............................................... 10

4.3 İç ünite hakkında ....................................................................... 10

4.4 Sistem montaj planı................................................................... 10

4.5 Ünite kombinasyonları ve seçenekleri....................................... 10

4.5.1 İç ünite için olası opsiyonlar........................................ 10

5 Hazırlık 11

5.1 Genel bilgi: Hazırlık ................................................................... 11

5.2 Montaj konumunun hazırlanması .............................................. 11

5.2.1 İç ünitenin montaj yeri gereksinimleri.......................... 11

5.3 Soğutucu akışkan borularının hazırlanması .............................. 12

5.3.1 Soğutucu boru gereksinimleri ..................................... 12

5.3.2 Soğutucu akışkan borularının yalıtımı......................... 12

5.4 Elektrik kablolarının hazırlanması ............................................. 12

5.4.1 Elektrik kablolarının hazırlanması hakkında ............... 12

6 Montaj 12

6.1 Genel bilgi: Montaj..................................................................... 12

6.2 İç ünitenin montajı ..................................................................... 13

6.2.1 İç ünitenin monte edilmesi sırasında alınması

gereken önlemler ........................................................ 13

6.2.2 İç ünitenin montajı sırasında uyulacak esaslar ........... 13

6.2.3 Drenaj borusu montajı sırasında uyulacak esaslar..... 14

6.3 Soğutucu akışkan borularının bağlanması ................................ 15

6.3.1 Soğutucu borularının bağlanması hakkında ............... 15

6.3.2 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler................................................................... 15

6.3.3 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler................................................................... 16

6.3.4 Boru dirsek talimatları ................................................. 16

6.3.5 Boru ucunun konik kesilmesi için................................ 16

6.3.6 Boru ucunu lehimlemek için........................................ 17

6.3.7 Soğutucu borularını iç üniteye bağlamak için ............. 17

6.4 Elektrik kablolarının bağlanması ............................................... 17

6.4.1 Elektrik kablolarının bağlanması hakkında ................. 17

6.4.2 Elektrik kablo bağlantıları yapılırken dikkat

edilecekler................................................................... 17

6.4.3 Elektrik kabloları bağlanırken dikkat edilmesi

gerekenler ................................................................... 17

6.4.4 Standart kablo bileşenlerinin özellikleri....................... 18

6.4.5 İç ünite üzerine elektrik kablolarını bağlamak için........ 18

7 Yapılandırma 19

7.1 Saha ayarları .............................................................................. 19

8 Devreye Alma 20

8.1 Genel bakış: Devreye alma ........................................................ 20

8.2 Devreye alma sırasında dikkat edilecekler................................. 20

8.3 İşletmeye alma öncesi kontrol listesi .......................................... 20

8.4 Bir test çalıştırması gerçekleştirmek için .................................... 20

8.5 Test çalıştırması yaparken hata kodları ..................................... 21

9 Kullanıcıya teslim 22 10 Bertaraf 22 11 Teknik veriler 22

11.1 Boru hattı şeması: İç ünite.......................................................... 22

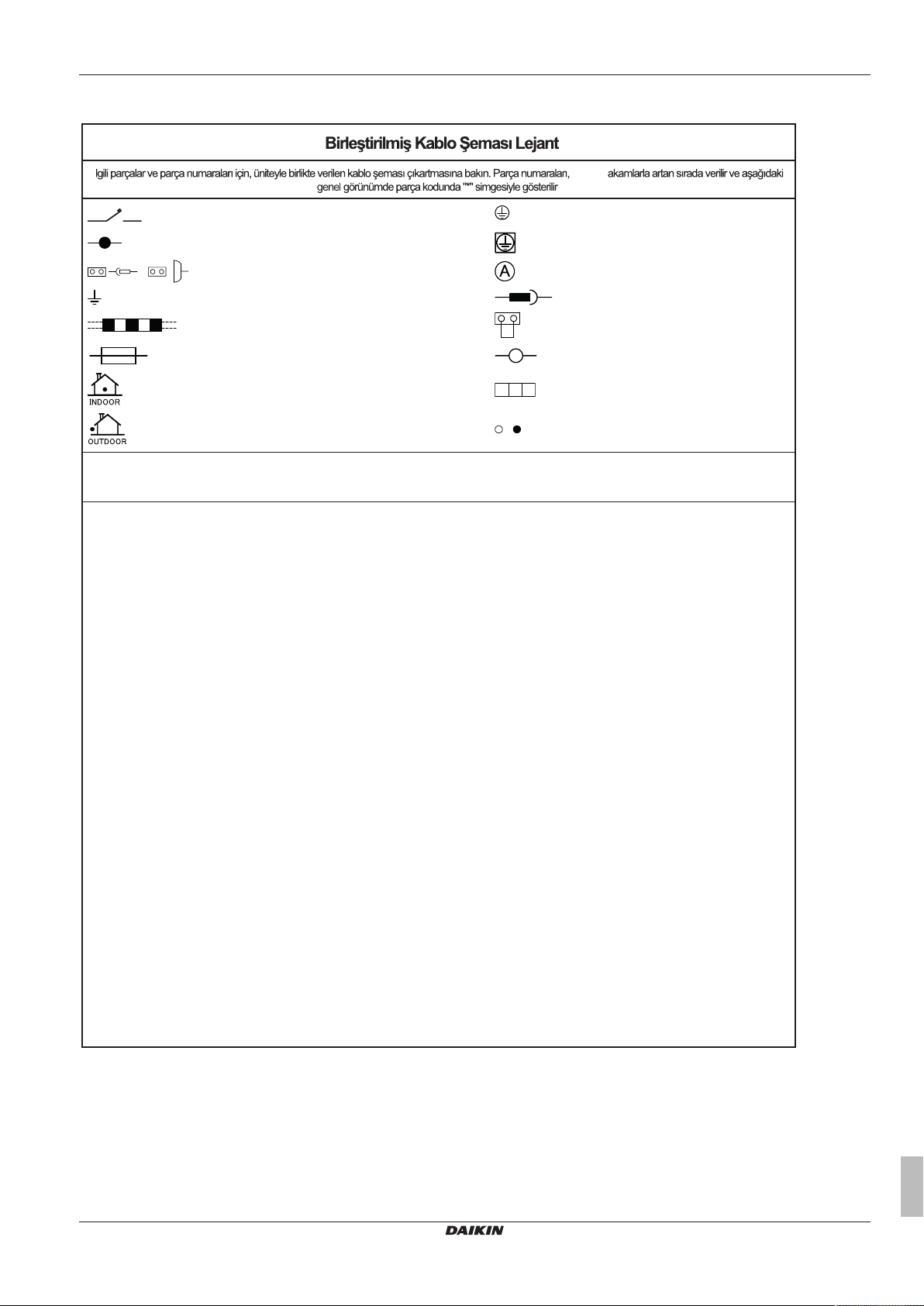

11.2 Kablo şeması.............................................................................. 23

Kullanıcı için 24

12 Sistem hakkında 24

12.1 Sistem montaj planı.................................................................... 24

13 Kullanıcı arabirimi 24 14 İşletim öncesinde 24 15 Çalıştırma 24

15.1 Çalışma sahası........................................................................... 24

15.2 Sistemin çalıştırılması ................................................................ 25

15.2.1 Sistemin çalıştırılması hakkında .................................. 25

15.2.2 Soğutma, ısıtma, yalnız fan ve otomatik işletim

hakkında ...................................................................... 25

15.2.3 Isıtma işletimi hakkında................................................ 25

15.2.4 Sistemi çalıştırmak için ................................................ 25

15.3 Kurutma programının kullanılması ............................................. 25

15.3.1 Kurutma programı hakkında ........................................ 25

15.3.2 Kurutma programını kullanmak için ............................. 25

15.4 Hava akış yönünün ayarlanması ................................................ 26

15.4.1 Hava akış kapağı hakkında.......................................... 26

16 Enerji tasarrufu ve optimum işletim 26 17 Bakım ve servis 26

17.1 Hava filtresi, emme ızgarası, hava çıkışı ve dış panelleri

temizleme .................................................................................. 27

17.1.1 Hava filtresini temizlemek için...................................... 27

17.1.2 Emme ızgarasını temizlemek için ................................ 27

17.1.3 Hava çıkışı ve dış panelleri temizlemek için ................ 28

17.2 Uzun bir durma döneminden sonra bakım ................................. 28

17.3 Uzun bir durma döneminden önce bakım .................................. 28

17.4 Soğutucu hakkında..................................................................... 28

17.5 Satış sonrası servis ve garanti ................................................... 28

17.5.1 Garanti süresi............................................................... 28

17.5.2 Önerilen bakım ve muayene........................................ 28

17.5.3 Önerilen bakım ve muayene periyotları ....................... 29

17.5.4 Kısaltılmış bakım ve yenileme periyotları..................... 29

18 Sorun giderme 29

18.1 Sistem arızası OLMAYAN belirtiler ............................................ 30

18.1.1 Belirti: Sistem çalışmıyor.............................................. 30

18.1.2 Belirti: Fan gücü ayar ile uyuşmuyor............................ 30

18.1.3 Belirti: Fan yönü ayar ile uyuşmuyor............................ 30

18.1.4 Belirti: Bir üniteden (İç ünite) beyaz buğu çıkıyor......... 30

18.1.5 Belirti: Bir üniteden (İç ünite, dış ünite) beyaz buğu

çıkıyor .......................................................................... 30

18.1.6 Belirti: Kullanıcı arabirimi üzerinde "U4" veya "U5"

görüntülenir ve çalışma durur ancak ardından birkaç

dakika sonra tekrar başlar............................................ 30

18.1.7 Belirti: Klimaların gürültüsü (İç ünite) ........................... 30

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

Montajcı ve kullanıcı referans kılavuzu

1 Genel güvenlik önlemleri

18.1.8 Belirti: Klimaların gürültüsü (İç ünite, dış ünite)........... 30

18.1.9 Belirti: Klimaların gürültüsü (Dış ünite)........................ 30

18.1.10 Belirti: Üniteden toz çıkıyor ......................................... 31

18.1.11 Belirti: Üniteler koku salabilir....................................... 31

18.1.12 Belirti: Dış ünite fanı dönmüyor................................... 31

18.1.13 Belirti: Ekranda "88" görüntüleniyor ............................ 31

18.1.14 Belirti: Kısa bir ısıtma işletiminden sonra dış

ünitedeki kompresör durmuyor ................................... 31

19 Yer değiştirme 31 20 Bertaraf 31 21 Sözlük 31

1 Genel güvenlik önlemleri

1.1 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal

dilinden çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları

kapsamaktadır, bu nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montajcı referans kılavuzunda açıklanan

sistem montajı ve tüm faaliyetler yetkili bir montajcı tarafından yerine getirilmelidir.

1.1.1 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

Sembol Açıklama

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

1.2 Kullanıcı için

▪ Ünitenin nasıl çalıştırılması gerektiği konusunda emin değilseniz,

montörünüze danışın.

▪ Bu cihaz 8 yaşında ve daha büyük çocuklar ve fiziksel, algısal

veya zihinsel kabiliyetleri sınırlı veya deneyim ve bilgi eksikliği bulunan kişiler tarafından ancak cihazın güvenli kullanımına ilişkin yönlendirme veya talimatlar almaları ve olası tehlikeleri anlamaları şartıyla kullanılabilir. Çocuklar cihazla oynamamalıdırlar. Temizlik ve kullanıcı sorumluluğundaki bakım işlemleri gözetimsiz şekilde çocuklar tarafından yapılmamalıdır.

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın.

▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın.

▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

▪ Üniteler şu simgelerle işaretlenir:

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Elektrikli ve elektronik ürünlerin ayrılmamış evsel atıklarla birlikte atılmaması gerektiği anlamına gelir. Sistemi KESİNLİKLE kendi kendinize demonte etmeye çalışmayın: klima sisteminin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yetkili montör tarafından ve ilgili mevzuata uygun olarak gerçekleştirilmelidir. Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı olacaksınız. Daha fazla bilgi için, montörünüze veya yetkili yerel kuruma danışın.

▪ Piller şu simgelerle işaretlenir:

Pillerin ayrılmamış evsel atıklarla birlikte atılmaması gerektiği anlamına gelir. Varsa, bu simgenin altında verilen bir kimyasal simge ise pilin belirli bir konsantrasyonun üzerinde ağır metal içerdiği anlamına gelir. Olası kimyasal simgeler şunlardır: Pb: kurşun (>%0,004). Atık piller mutlaka yeniden kullanım için özel bir işleme tesisinde işlenmelidir. Atık pillerin düzgün bir biçimde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz.

1.3 Montör için

1.3.1 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda emin değilseniz, satıcınıza danışın.

Montajcı ve kullanıcı referans kılavuzu

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

1 Genel güvenlik önlemleri

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya bağlanması elektrik çarpmasına, kısa devreye, sızıntılara, yangına veya diğer cihaz hasarlarına neden olabilir. Yalnızca Daikin tarafından üretilen veya onaylanan aksesuarları, opsiyonel cihazları ve yedek parçaları kullanın.

UYARI

Montaj, test ve uygulama malzemelerinin (Daikin kılavuzlarında açıklanan talimatlardan öncelikli olarak) ilgili mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirirken uygun kişisel koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,…) kullanın.

UYARI

Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları parçalayarak çöpe atın. Olası risk: boğulma.

TEHLİKE: YANMA RİSKİ

▪ Çalışma sırasında veya çalışmadan hemen sonra

soğutucu akışkan borularına, su borularına ve dahili parçalara KESİNLİKLE dokunmayın. Bu parçalar çok sıcak veya çok soğuk olabilir. Normal oda sıcaklığına dönmesi için bekleyin. Mutlaka dokunmanız gerekiyorsa, koruyucu eldiven takın.

▪ Sızan soğutucu akışkana KESİNLİKLE dokunmayın.

UYARI

Ünitenin küçük hayvanlar tarafından bir sığınak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara, dumana veya yangına yol açabilir.

DİKKAT

Ünitenin hava girişine veya alüminyum kanatlarına KESİNLİKLE dokunmayın.

BİLDİRİM

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

BİLDİRİM

Su girişinin önlenmesi için, dış ünitedeki çalışmaların kuru hava koşullarında gerçekleştirilmesi daha uygundur.

İlgili mevzuat uyarınca en azından bakım, onarım çalışmaları, test sonuçları, bekleme süreleri, ... hakkında bilgiler içeren bir kayıt defterinin ürünle birlikte tutulması gerekli olabilir.

Ayrıca, en azından aşağıda sıralanan bilgiler mutlaka ürünün kolayca erişilebilen bir yerinde tutulmalıdır:

▪ Acil bir durumda sistemin kapatılması için gerekli talimatlar

▪ En yakın itfaiyenin, polisin ve hastanenin isim ve adresleri

▪ İlgili servisin adı, adresi ve gündüz ve gece ulaşılabilecek telefon

numaraları

Avrupa için, bu kayıt defteriyle ilgili hususlar EN378 standardında belirtilmiştir.

1.3.2 Montaj sahası

▪ Ünite etrafında servis ve hava sirkülasyonu için yeterli boşluk

bırakın.

▪ Montaj sahasının ünitenin ağırlığına ve titreşimlerine

dayanabileceğinden emin olun.

▪ Alanın iyi havalandırıldığından emin olun. Havalandırma deliklerini

engellemeyin.

▪ Ünitenin düz durduğundan emin olun.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

▪ Potansiyel olarak patlayıcı ortamlar.

▪ Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar.

Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın arızalanmasına yol açabilir.

▪ Tutuşabilir gaz (örneğin; tiner veya gazolin) kaçakları, karbon

fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

▪ Korozif gazların (örnek: sülfürik asit gazı) bulunduğu ortamlar.

Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucu akışkan kaçaklarına neden olabilir.

R32 soğutucu kullanan ekipmanlar için talimatlar

Uygunsa.

UYARI

▪ DELMEYİN veya YAKMAYIN.

▪ Buz çözme işlemini hızlandırmak veya ekipmanı

temizlemek için üretici tarafından önerilenler dışında yöntemler KULLANMAYIN.

▪ R32 soğutucunun KOKUSUZ olduğuna dikkat edin.

UYARI

Cihaz mekanik hasarlara maruz kalmayacak şekilde ve sürekli çalışan ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı iyi havalandırılan bir odada saklanmalı ve oda büyüklüğü aşağıda belirtildiği gibi olmalıdır.

BİLDİRİM

▪ Daha önce kullanılmış olan bağlantıları tekrar

KULLANMAYIN.

▪ Montajda soğutucu sisteminin kısımları arasında

yapılan bağlantılar bakım amacıyla erişilebilir olmalıdır.

UYARI

Montaj, servis, bakım ve onarım işlemlerinin Daikin talimatlarına ve ilgili mevzuata (örneğin ulusal gaz yönetmeliği) uyduğundan ve sadece yetkili kıişiler tarafından yapıldığından emin olun.

Montaj alanı gereksinimleri

BİLDİRİM

▪ Boru tesisatı fiziksel hasarlardan korunacaktır.

▪ Boru tesisatı asgari düzeyde tutulacaktır.

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

Montajcı ve kullanıcı referans kılavuzu

1 Genel güvenlik önlemleri

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

m (kg)

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.2

1.4

1.6

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

7.956

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

Ceiling-mounted

unit

(a)

—

4.6 13.5

<1.224

<1.224 —

4.6 182

1.225 0.956

4.8 14.7

1.225 12.9

4.8 198

1.4 1.25

5.0 16.0

1.4 16.8

5.0 215

1.6 1.63

5.2 17.3

1.6 22.0

5.2 232

1.8 2.07

5.4 18.6

1.8 27.8

5.4 250

2.0 2.55

5.6 20.0

2.0 34.3

5.6 269

2.2 3.09

5.8 21.5

2.2 41.5

5.8 289

2.4 3.68

6.0 23.0

2.4 49.4

6.0 309

2.6 4.31

6.2 24.5

2.6 58.0

6.2 330

2.8 5.00

6.4 26.1

2.8 67.3

6.4 351

3.0 5.74

6.6 27.8

3.0 77.2

6.6 374

3.2 6.54

6.8 29.5

3.2 87.9

6.8 397

3.4 7.38

7.0 31.3

3.4 99.2

7.0 420

3.6 8.27

7.2 33.1

3.6 111

7.2 445

3.8 9.22

7.4 34.9

3.8 124

7.4 470

4.0 10.2

7.6 36.9

4.0 137

7.6 496

4.2 11.3

7.8 38.8

4.2 151

7.8 522

4.4 12.4

7.956 40.8

4.4 166

7.956 549

m (kg)

min

(m2)

<1.224 —

4.6 20.2

1.225 1.43

4.8 22.0

1.4 1.87

5.0 23.8

1.6 2.44

5.2 25.8

1.8 3.09

5.4 27.8

2.0 3.81

5.6 29.9

2.2 4.61

5.8 32.1

2.4 5.49

6.0 34.3

2.6 6.44

6.2 36.6

2.8 7.47

6.4 39.1

3.0 8.58

6.6 41.5

3.2 9.76

6.8 44.1

3.4 11.0

7.0 46.7

3.6 12.4

7.2 49.4

3.8 13.8

7.4 52.2

4.0 15.3

7.6 55.1

4.2 16.8

7.8 58.0

4.4 18.5

7.956 61.0

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

UYARI

Cihazlar R32 soğutucu içeriyorsa, bu durumda cihazların içinde monte edildiği, çalıştırıldığı ve depolandığı odanın zemin alanı minimum aşağıdaki tabloda tanımlanan zemin alanı A'dan (m2) büyük olmalıdır. Bu durum şunlara uygulanır:

▪ iç üniteler,

▪ kapalı mekana monte edilen dış üniteler (örnek: kış

bahçesi, garaj, makine odası),

▪ havalandırılmayan hacimlerde bulunan boru tesisatı.

Minimum zemin alanını belirlemek için

1 Sistemdeki toplam soğutucu şarjını belirleyin (= fabrikadaki

soğutucu şarjı + şarj edilen ilave soğutucu miktarı).

2 Hangi grafik veya tablonun kullanılacağını belirleyin.

▪ İç üniteler için: Ünite tavana monteli, duvara monteli yoksa

döşeme tipi mi?

▪ İç mekanda kurulan veya depolanan dış üniteler ve

havalandırılmayan hacimlerde bulunan saha boruları için bu durum montaj yüksekliğine bağlıdır:

Eğer montaj yüksekliği … ise Bu durumda … için olan grafik

<1,8m Döşeme tipi üniteler 1,8≤x<2,2m Duvara monteli üniteler ≥2,2m Tavana monteli üniteler

3 Minimum zemin alanını belirlemek için grafik veya tabloyu

kullanın.

Montajcı ve kullanıcı referans kılavuzu

veya tablo kullanılır

m Sistemdeki toplam soğutucu şarjı

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

Minimum zemin alanı

min

(a) Ceiling-mounted unit (=Tavana monteli ünite)

(b) Wall-mounted unit (=Duvara monteli ünite)

1.3.3 Soğutucu akışkan

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Soğutucu akışkan boru montajının ilgili mevzuata uygun olduğundan emin olun. Avrupa'daki ilgili standart EN378 sayılı standarttır.

BİLDİRİM

Saha borularının ve bağlantılarının gerilime maruz kalmadığından emin olun.

UYARI

Testler sırasında ürünü KESİNLİKLE (ünitelerin etiketlerinde belirtilen) izin verilen maksimum basıncın üzerinde bir değerde basınçlandırmayın.

UYARI

Soğutucu akışkan kaçaklarına karşı gerekli önlemleri alın. Soğutucu gaz kaçağı meydana gelirse, ortamı iyice havalandırın. Olası riskler:

▪ Kapalı bir odada soğutucu akışkan

konsantrasyonlarının aşırı yüksek olması, oksijen yetersizliğine neden olabilir.

▪ Soğutucu gazın ateşle temas etmesi halinde zehirli bir

gaz açığa çıkabilir.

TEHLİKE: PATLAMA RİSKİ Gaz toplama – Soğutucu kaçağı. Sistemin gazını

toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

▪ Sistemdeki tüm soğutucuyu dış ünitede toplayabilen

ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

▪ Ünitenin kompresörünün çalışmak zorunda

KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

UYARI

Soğutucu akışkanı daima geri kazanın. KESİNLİKLE doğrudan atmosfere salınmasına izin vermeyin. Kurulumu boşaltmak için bir vakum pompası kullanın.

BİLDİRİM

Tüm borular bağlandıktan sonra, gaz kaçağı olmadığından emin olun. Gaz kaçağı kontrolü için nitrojen kullanın.

BİLDİRİM

▪ Kompresör arızalarını gidermek için, KESİNLİKLE

belirtilen soğutucu akışkan miktarından fazlasını yüklemeyin.

▪ Soğutucu akışkan sisteminin açılması gerekiyorsa,

soğutucu akışkanın mutlaka ilgili mevzuata uygun şekilde muamele edilmesi gerekir.

UYARI

Sistemde oksijen bulunmadığından emin olun. Soğutucu ancak kaçak testi ve vakumlu kurutma işlemi gerçekleştirildikten sonra yüklenebilir.

▪ Yeniden şarj edilmesi gerekiyorsa, ünite üzerindeki etikete bakın.

Etikette soğutucu akışkan tipi ve gerekli miktarı yazılıdır.

1 Genel güvenlik önlemleri

▪ Ünite, fabrikada soğutucu akışkanla doldurulur, ancak boru

çaplarına ve uzunluklarına bağlı olarak bazı ünitelere ilave soğutucu akışkan doldurulması gerekebilir.

▪ Yalnızca sistemde kullanılan soğutucu akışkan tipine özel aletler

kullanın; böylece basınç direncini sağlar ve sisteme yabancı madde girişini önlersiniz.

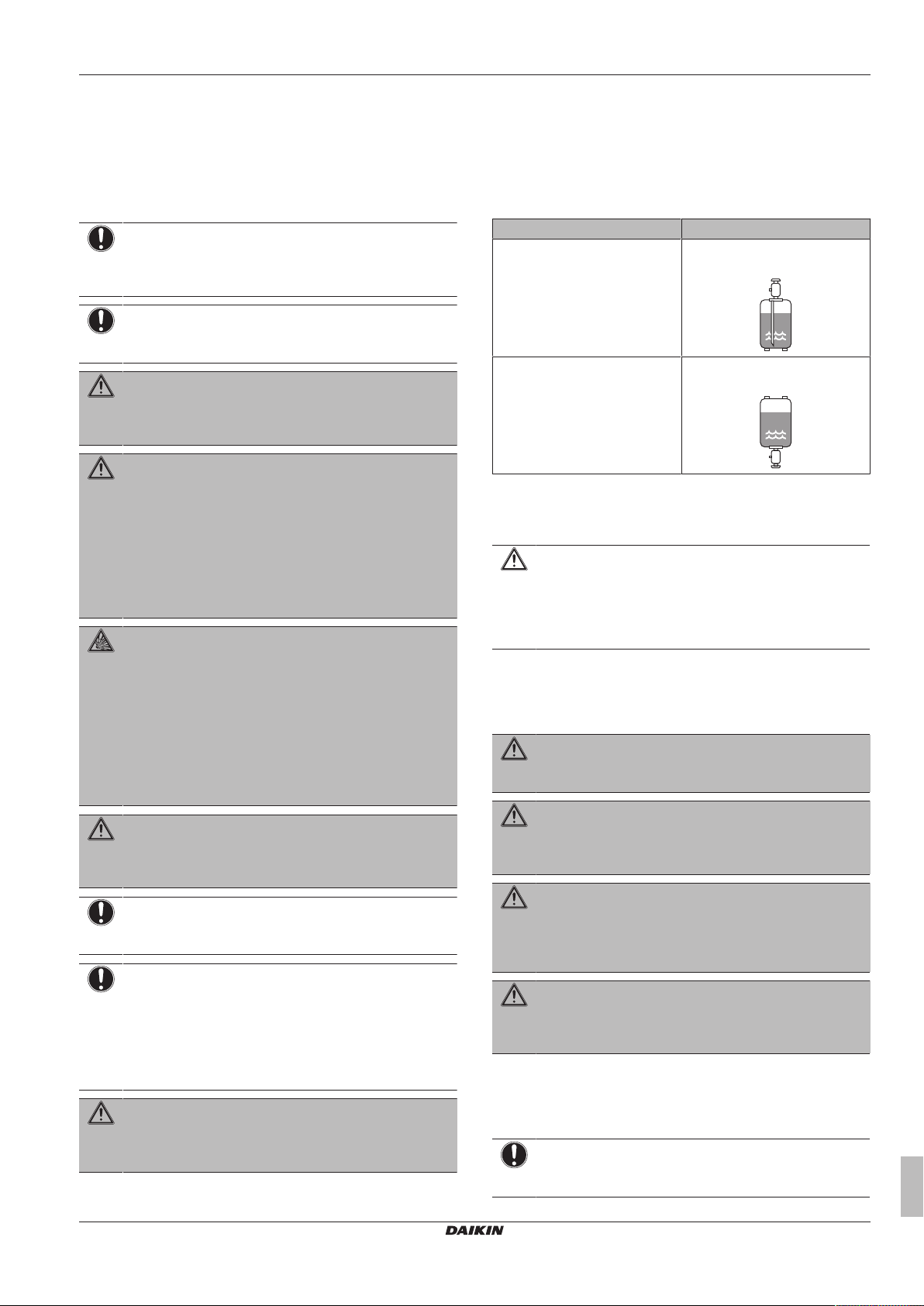

▪ Sıvı soğutucu akışkanı şu şekilde şarj edin:

Eğer Ardından,

Bir sifon tüpü mevcuttur

(örn., “Sıvı doldurma sifonu takılı” işareti taşıyan tüp)

Bir sifon tüpü mevcut DEĞİLDİR Tüp baş aşağı konumdayken şarj

▪ Soğutucu akışkan tüplerini yavaşça açın.

▪ Soğutucu akışkanı sıvı fazda doldurun. Gaz fazda doldurulması,

normal çalışmayı engelleyebilir.

DİKKAT

Soğutucu akışkan yükleme prosedürü tamamlandığında veya duraklatıldığında, soğutucu akışkan tankının vanasını derhal kapatın. Vana derhal kapatılmazsa kalan basınçla ilave soğutucu akışkan yüklenebilir. Olası sonuç: Yanlış soğutucu akışkan miktarı.

1.3.4 Tuzlu Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

UYARI

Tuzlu su seçimi MUTLAKA ilgili mevzuata uygun olarak yapılmalıdır.

UYARI

Tuzlu su kaçaklarına karşı gerekli önlemleri alın. Tuzlu su kaçağı durumunda alanı derhal havalandırın ve satıcınıza danışın.

UYARI

Ünite içerisindeki ortam sıcaklığı, örn. 70°C gibi oda içerisindeki sıcaklıktan çok daha yüksek olabilir. Tuzlu su kaçağı olması durumunda, ünite içerisindeki sıcak parçalar tehlikeli durumlar ortaya çıkartabilir.

UYARI

Uygulamanın kullanımı ve montaj MUTLAKA ilgili mevzuatta güvenlik ve çevre ile ilgili olarak belirtilen önlemler dikkate alınarak gerçekleştirilmelidir.

1.3.5 Su

Mevcutsa. Daha fazla bilgi için, uygulamanızın montaj kılavuzuna veya montör başvuru kılavuzuna bakın.

BİLDİRİM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun olduğundan emin olun.

Tüp baş yukarı konumdayken şarj edin.

edin.

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

Montajcı ve kullanıcı referans kılavuzu

2 Dokümanlar hakkında

1.3.6 Elektrik

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

▪ Anahtar kutusu kapağını çıkartmadan, herhangi bir

elektrik kablosunu bağlamadan veya elektrikli parçalara temas etmeden önce tüm güç beslemelerini KAPALI konuma getirin.

▪ Servis işlemine başlamadan önce, güç beslemesini

1 dakikadan daha uzun bir süre kesin ve ana devre kapasitörlerinin veya elektrikli bileşenlerin terminalleri arasındaki gerilimi ölçün. Elektrikli bileşenlere dokunulabilmesi için, gerilimin MUTLAKA 50 V DC değerinin altında olması gerekir. Terminallerin konumları için, kablo şemasına bakın.

▪ Elleriniz ıslakken, KESİNLİKLE elektrikli bileşenlere

dokunmayın.

▪ Servis kapağı açık konumdayken, KESİNLİKLE

ünitenin başından ayrılmayın.

UYARI

Fabrikada monte EDİLMEMİŞ ise, aşırı gerilim kategori III koşulunda bağlantıyı tam kesen tüm kutuplarda kontak ayırma özelliğine sahip bir ana anahtar veya başka bir bağlantı kesme vasıtası sabit kablo tesisatına monte EDİLMELİDİR.

UYARI

▪ YALNIZCA bakır teller kullanın.

▪ Saha kablolarının ilgili mevzuata uygun olarak

döşendiğinden emin olun.

▪ Tüm saha kabloları mutlaka ürünle verilen kablo

şemalarına uygun olarak bağlanmalıdır.

▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,

borulara ve keskin kenarlara temas etmediğinden emin olun. Terminal bağlantılarına dışarıdan baskı uygulanmadığından emin olun.

▪ Topraklama kablosunun takıldığından emin olun.

Üniteyi KESİNLİKLE bir şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.

▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından

emin olun. Başka bir cihazla paylaşılan bir güç beslemesini KESİNLİKLE kullanmayın.

▪ Gerekli sigortaların ve devre kesicilerin takıldığından

emin olun.

▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.

Aksi takdirde, elektrik çarpmasına veya yangına neden olabilir.

▪ Topraklama kaçağı koruyucu monte edilecekse,

topraklama kaçağı koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.

BİLDİRİM

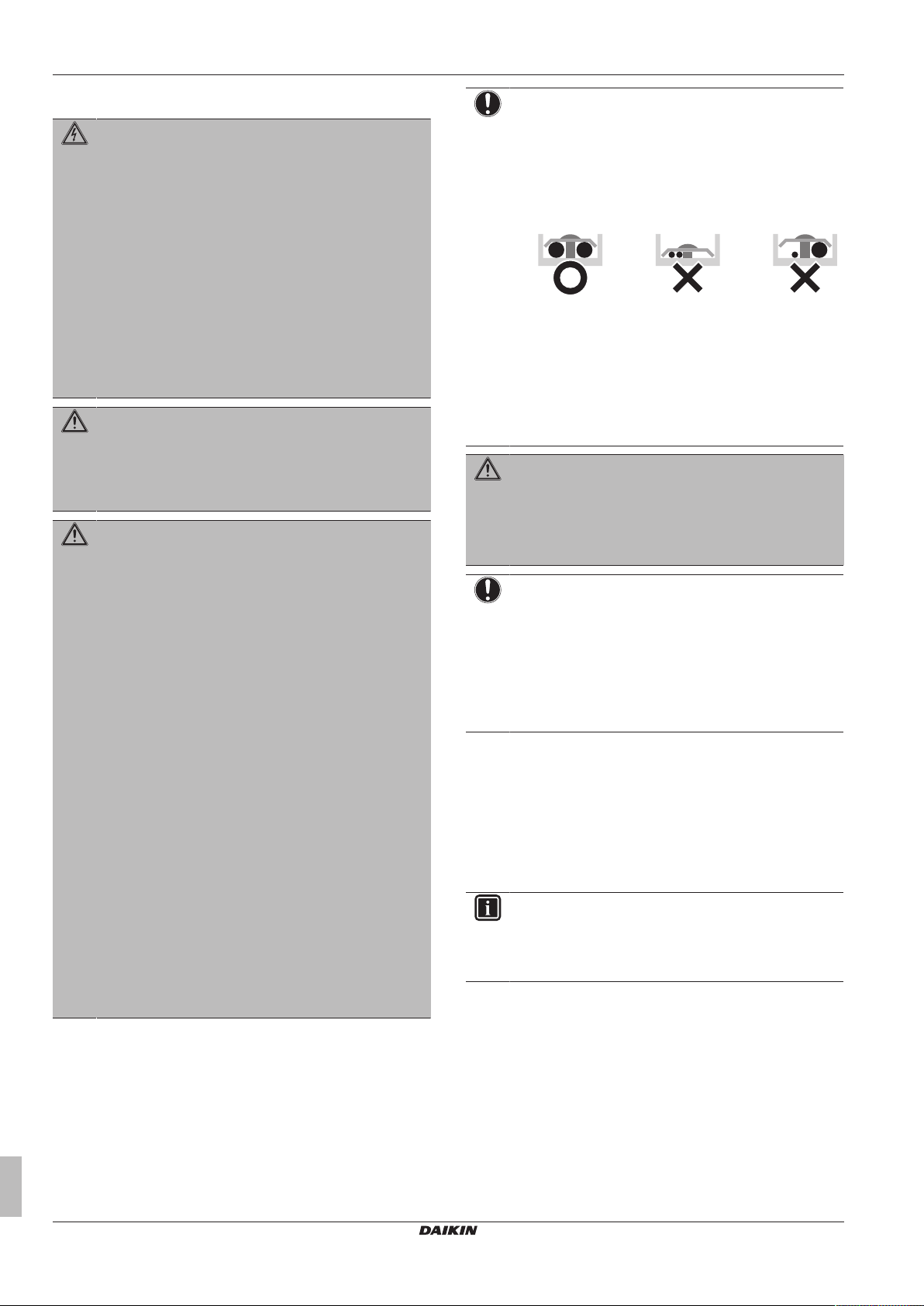

Güç kablo tesisatı döşenirken dikkat edilecekler:

▪ Güç terminal bloğuna farklı kalınlıklardaki kabloları

bağlamayın (güç kablosu bağlantısındaki gevşeklik, anormal ısıya neden olabilir).

▪ Aynı kalınlıktaki kabloları bağlarken aşağıdaki şekilde

gösterildiği gibi yapın.

▪ Kablo bağlantısında, belirlenmiş güç kablosunu

kullanın ve sıkı bir şekilde bağlayın, sonra terminal kartına harici baskı uygulanmasını önlemek için emniyete alın.

▪ Terminal vidalarını sıkmak için uygun bir tornavida

kullanın. Küçük ağızlı bir tornavida başa zarar verir ve uygun sıkma imkanını yok eder.

▪ Terminal vidaları fazla sıkılırsa kırılabilir.

UYARI

▪ Elektrik işleri tamamlandıktan sonra, her bir elektrikli

bileşenin ve elektrikli bileşen kutusu içindeki terminalin sağlam şekilde bağlandığını onaylayın.

▪ Üniteyi çalıştırmadan önce tüm kapakların

kapatıldığından emin olun.

BİLDİRİM

Yalnızca güç kaynağının trifaze olması ve kompresörde bir AÇIK/KAPALI başlangıç yönteminin bulunması durumunda geçerlidir.

Ürün çalışırken anlık bir kesintinin veya gücün gidip gelmesinin ardından ters fazın devreye girmesi ihtimali varsa, ters faz koruma devresini lokal olarak monte edin. Ürünün ters fazda çalıştırılması, kompresöre ve diğer parçalara zarar verebilir.

2 Dokümanlar hakkında

2.1 Bu doküman hakkında

Hedef okuyucu

Yetkili montajcılar + son kullanıcılar

BİLGİ

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

▪ Genel güvenlik önlemleri:

▪ Montajdan önce okumanız gereken güvenlik talimatları

▪ Format: Kağıda basılı (iç ünite kutusunun içinde)

▪ İç ünite montaj ve kullanım kılavuzu:

▪ Montaj ve kullanım talimatları

▪ Format: Kağıda basılı (iç ünite kutusunun içinde)

Montajcı ve kullanıcı referans kılavuzu

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

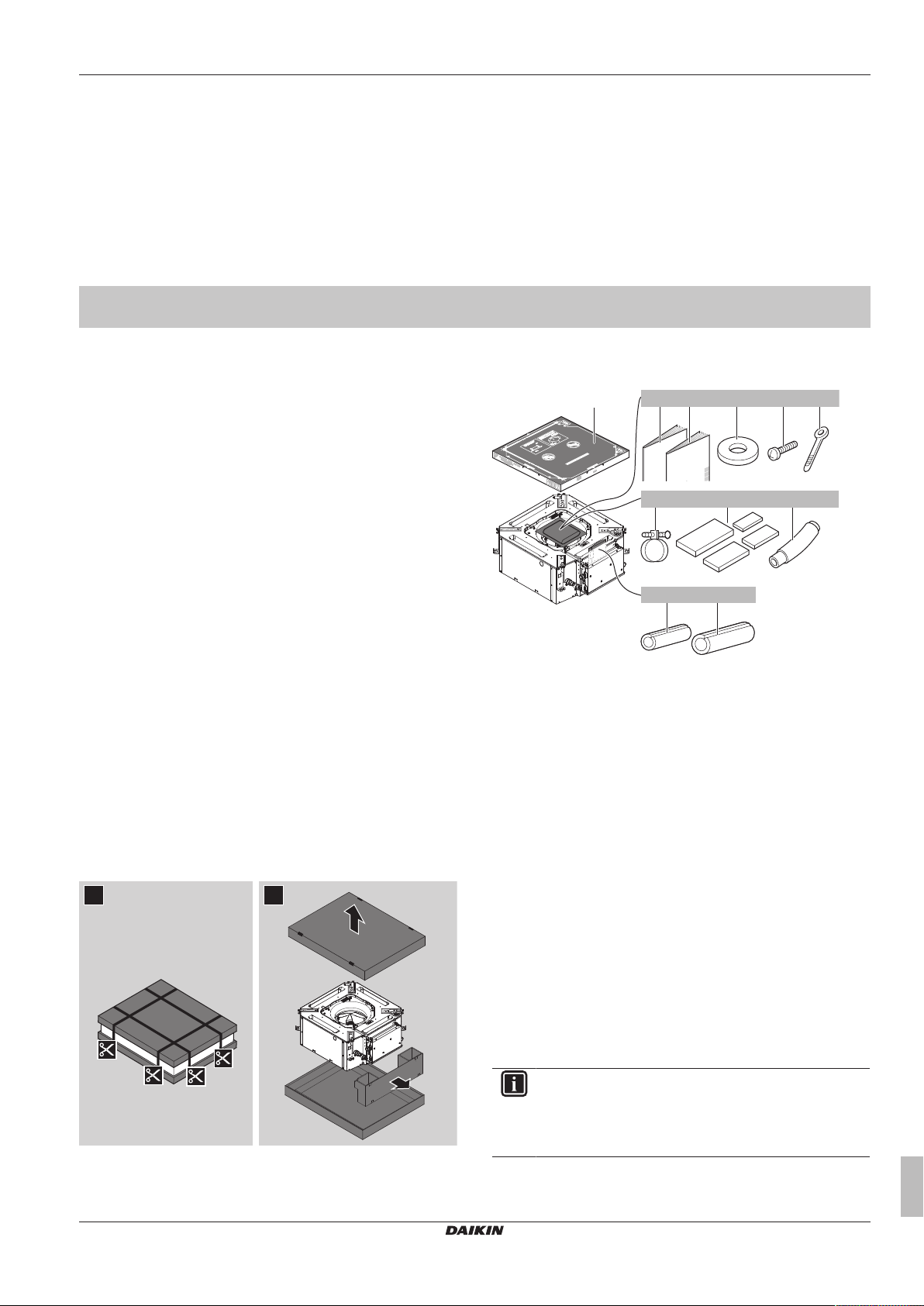

3 Kutu hakkında

1 2

4× 7×8×1× 1×

4×

1×

e fdcb

g h

j k

▪ Montajcı ve kullanıcı referans kılavuzu:

▪ Montaj hazırlığı, iyi uygulamalar, referans verileri,…

▪ Temel ve ileri düzey kullanım için ayrıntılı adım adım talimatlar

ve gerekli bilgiler

▪ Format: Dijital dosyaların bulunduğu adres http://

www.daikineurope.com/support-and-manuals/productinformation/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz.

Montör için

3 Kutu hakkında

3.1 Genel bilgi: Kutu hakkında

Bu bölümde iç ünitenin içerisinde bulunduğu kutunun sahada teslim edilmesinden sonra yapılması gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Ünitelerin ambalajının açılması ve taşınması

▪ Ünitelerden aksesuarların çıkarılması

Aşağıdakileri akılda tutun:

▪ Teslim alındığında ünitede hasar olup olmadığı kontrol edilmelidir.

Tespit edilen hasarlar derhal nakliye şirketi yetkilisine rapor edilmelidir.

▪ Taşıma sırasındaki hasara mani olmak için üniteyi mümkün

olduğunca nihai montaj konumuna getirene kadar ambalajından çıkarmayın.

3.2 İç ünite

3.2.1 Üniteyi ambalajından çıkarmak ve taşımak için

Üniteyi kaldırırken yumuşak malzemeden sapan veya bir halatla birlikte koruyucu levhalar kullanın. Bu işlem ünitede hasar veya çizikler oluşmaması içindir.

Üniteyi diğer parçalar üzerine, özellikle de soğutucu boruları, drenaj boruları ve diğer plastik parçalar üzerine baskı uygulamadan askı demirinden tutarak kaldırın.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Teknik mühendislik verileri

▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web

sitesinden (genel erişime açık) ulaşılabilir.

▪ En son teknik verilerin tam kümesine Daikin dış ağından (kimlik

denetimi gerekir) ulaşılabilir.

3.2.2 İç üniteden aksesuarları çıkarmak için

a Montaj modeli kartonu (ambalajın üst kısmı)

b Genel güvenlik önlemleri

c İç ünite montaj ve kullanım kılavuzu

d Askı demiri rondelaları

e Vidalar

f Kablo bağları g Metal kelepçe h Sızdırmazlık dolguları: Büyük (drenaj borusu), orta 1 (gaz

borusu), orta 2 (sıvı borusu), küçük (elektrik kabloları)

i Drenaj hortumu

j Yalıtım parçası: Küçük (sıvı borusu)

k Yalıtım parçası: Büyük (gaz borusu)

4 Üniteler ve seçenekler

hakkında

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

4.1 Genel bilgi: Üniteler ve seçenekler hakkında

Bu bölüm şunlar hakkında bilgi içerir:

▪ İç ünitenin tanımlanması

▪ Dış ve iç ünitelerin kombinasyonu

▪ İç ünitenin opsiyonlarla kombine edilmesi

BİLGİ

Elektronik Bilgi İşlem odaları gibi düşük iç nem koşullarında yıl boyu soğutma uygulamaları için satıcınıza başvurun veya mühendislik verileri kitabına ya da servis kılavuzuna bakın.

Montajcı ve kullanıcı referans kılavuzu

4 Üniteler ve seçenekler hakkında

4.2 Tanım

BİLDİRİM

Birkaç ünitenin montaj veya servis çalışmalarını aynı anda yürütürken, farklı modellerin servis panellerini birbirine KARIŞTIRMADIĞINIZDAN emin olun.

4.2.1 Tanıtma etiketi: İç ünite

Konum

4.3 İç ünite hakkında

Emniyetli ve etkin çalışması için üniteyi aşağıdaki sıcaklık ve nem sınırlarında kullanın.

R410A dış ünitesi ile kombinasyon için aşağıdaki tabloya bakın:

Dış üniteler Soğutma Isıtma

RXM25~60 Dış sıcaklık –10~46°CDB –15~24°CDB

–16~18°CWB

İç sıcaklık 18~32°CDB 10~30°CDB

2MXM50

3MXM40~68

4MXM68~80

5MXM90 RZAG71~140 Dış sıcaklık –20~52°CDB –19,5~21°CDB

RZASG71~140 Dış sıcaklık –15~46°CDB –14~21°CDB

Dış sıcaklık –10~46°CDB –15~24°CDB

–16~18°CWB

İç sıcaklık 18~32°CDB 10~30°CDB

–20~15,5°CWB

İç sıcaklık 18~37°CDB

12~28°CWB

İç sıcaklık 20~37°CDB

14~28°CWB

İç nem ≤%80

(a) Yoğuşmayı ve üniteden dışarı su damlamasını önlemek

için. Sıcaklık veya nem bu koşulların ötesinde ise, emniyet cihazları devreye sokulabilir ve klima çalışmayabilir.

10~27°CDB

–15~15,5°CWB

10~27°CDB

(a)

4.4 Sistem montaj planı

Dış üniteler Soğutma Isıtma

RR71~125 Dış sıcaklık –15~46°CDB —

İç sıcaklık 18~37°CDB

12~28°CWB

RQ71~125 Dış sıcaklık –5~46°CDB –9~21°CDB

İç sıcaklık 18~37°CDB

12~28°CWB

RXS25~60 Dış sıcaklık –10~46°CDB –15~24°CDB

İç sıcaklık 18~32°CDB 10~30°CDB

2MXS50 Dış sıcaklık 10~46°CDB –15~24°CDB

İç sıcaklık 18~32°CDB 10~30°CDB

3MXS40~68

4MXS68~80

5MXS90 RZQG71~140 Dış sıcaklık –15~50°CDB –19~21°CDB

RZQSG71~140 Dış sıcaklık –15~46°CDB –14~21°CDB

RZQ200~250 Dış sıcaklık –5~46°CDB –14~21°CDB

R32 dış ünitesi ile kombinasyon için aşağıdaki tabloya bakın:

Dış sıcaklık –10~46°CDB –15~24°CDB

İç sıcaklık 18~32°CDB 10~30°CDB

İç sıcaklık 18~37°CDB

İç sıcaklık 20~37°CDB

12~28°CWB

14~28°CWB

—

–10~15°CWB

10~27°CDB

–16~18°CWB

–20~15,5°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

–15~15°CWB

10~27°CDB

a İç ünite b Dış ünite c Kullanıcı arayüzü d Emme havası e Tahliye havası

f Soğutucu boruları + ara bağlantı kablosu g Drenaj borusu h Toprak kablo bağlantıları

i Emme ızgarası ve hava filtresi

4.5 Ünite kombinasyonları ve seçenekleri

4.5.1 İç ünite için olası opsiyonlar

Aşağıdaki zorunlu opsiyonları edindiğinizden emin olun:

▪ Kullanıcı arabirimi: Kablolu veya kablosuz

▪ Dekorasyon paneli: Standart veya otomatik temizlemeli

Montajcı ve kullanıcı referans kılavuzu

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

5 Hazırlık

df e

(mm)

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

a b c

(mm)

≥1500

≥

2000

≥

4000

≥1500

ba dac

5 Hazırlık

5.1 Genel bilgi: Hazırlık

Bu bölümde montaj yerine gitmeden önce yapmanız ve bilmeniz gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

▪ Montaj sahasının hazırlanması

▪ Soğutucu borularının hazırlanması

▪ Elektrik tesisatının hazırlanması

5.2 Montaj konumunun hazırlanması

Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere monte ETMEYİN. Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması halinde ünitenin üzeri örtülmelidir.

Ünitenin rahatça içeri ve dışarı taşınmasına izin verecek bir montaj konumu seçin.

5.2.1 İç ünitenin montaj yeri gereksinimleri

BİLGİ

Ayrıca, aşağıdaki gereksinimleri okuyun:

▪ Genel montaj saha gereksinimleri. “Genel güvenlik

önlemleri” bölümüne bakın.

▪ Soğutucu akışkan borusu gereksinimleri (uzunluk,

yükseklik farkı). Ayrıca, bu “Hazırlık” bölümüne bakın.

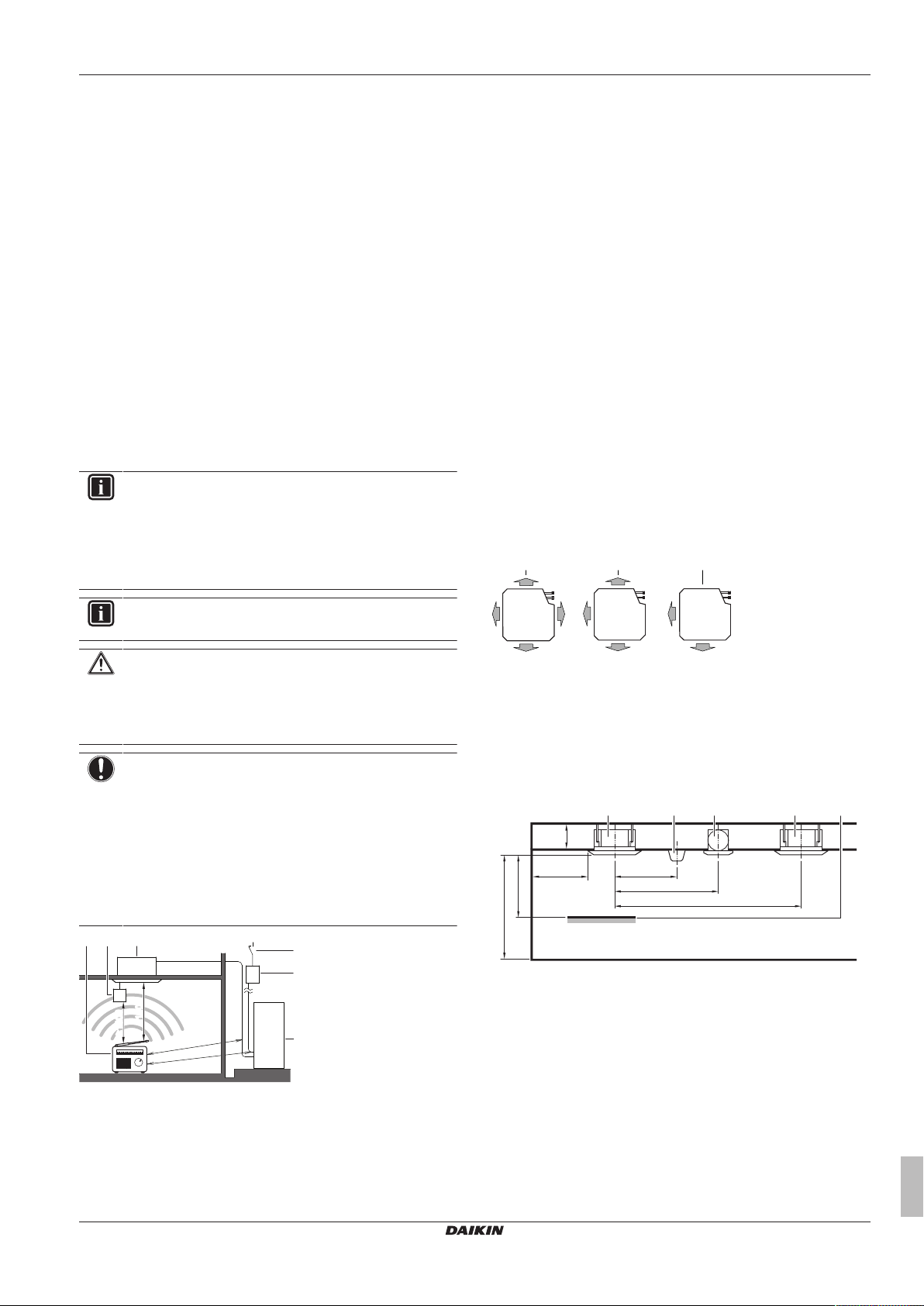

Zayıf alış bölgelerinde diğer ekipmanların elektromanyetik bozan etkeninden kaçınmak için 3 m veya daha fazla mesafe bırakın bunun yanısıra güç ve iletim hatları için kablo boruları kullanın.

▪ Flüoresan lambalar. Flüoresan lambalar bulunan bir odaya

kablosuz kullanıcı arabirimi takılırken, girişimi önlemek için aşağıdakilere dikkat edin:

▪ Kablosuz kullanıcı arabirimini iç üniteye olabildiğince yakın

kurun.

▪ İç üniteyi flüoresan lambalardan mümkün olduğunca uzağa

kurun.

▪ Bir su kaçağı durumunda, suyun montaj mahalli ve çevresinde

herhangi bir zarara yol açmamasına dikkat edilmelidir.

▪ Üniteden deşarj edilecek sıcak/soğuk havanın veya çalışma

sesinin başkalarını rahatsız etmeyeceği bir konum seçin.

▪ Hava akışı. Hava akışını hiç bir şeyin engellemediğinden emin

olun.

▪ Drenaj. Yoğuşma suyunun doğru şekilde boşaltılabildiğinden emin

olun.

▪ Montaj modeli kartonu (ambalajın üst kısmı) (aksesuar). Montaj

konumunu seçerken, kağıt şablonu kullanın. Ünitenin ve gereken tavan deliğinin ölçülerini içerir.

▪ Hava akış yönleri. Farklı hava akış yönleri seçebilirsiniz. Oda için

en uygun olanı seçin. Aynı zamanda "Hava akış yönü" saha ayarının gerçek duruma uyduğundan emin olun (bkz. Saha ayarları).

Örnek:

BİLGİ

Ses basıncı seviyesi 70dBA değerinden azdır.

DİKKAT

Cihaz genel halkın kullanımına açık değildir, kolay erişime karşı korunmuş güvenli bir alana monte edin.

Bu ünite, hem iç hem de dış, ticari ve hafif endüstriyel ortamda montaj için uygundur.

BİLDİRİM

Bu kılavuzda tanımlanan ekipman, radyo frekans enerjisinden üretilen elektronik gürültüye neden olabilir. Ekipman, bu tür girişime karşı yeterli koruma sağlamak üzere tasarlanmış olan spesifikasyonlara uymaktadır. Bununla birlikte, belirli bir montajda girişim oluşmayacağı garanti edilemez.

Bu nedenle ekipmanın ve elektrik kablolarının müzik setlerinden, kişisel bilgisayarlardan, vs. uygun mesafeyi koruyacak şekilde uzakta monte edilmesi önerilir.

a Toprak kaçak koruyucu

b Sigorta

c Dış ünite

d İç ünite

e Kullanıcı arabirimi

f Kişisel bilgisayar veya radyo

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

a 4 yollu hava akışı (tüm hava çıkışları açık)

b 3 yollu hava akışı (1 hava çıkışı kapalı) (opsiyonel blokaj

dolgu kiti gerekir)

c 2 yollu hava akışı (2 hava çıkışı kapalı) (opsiyonel blokaj

dolgu kiti gerekir)

▪ Tavan yalıtımı. Tavandaki koşullar 30°C ve %80 bağıl nemi

aştığında veya tavana taze hava girdiğinde, ek izolasyon gereklidir (minimum 10mm kalınlık, polietilen köpük).

▪ Aralık bırakma. Aşağıdaki gereksinimlere dikkat edin:

A Duvara olan minimum mesafe B Yere olan minimum ve maksimum mesafe (aşağıya bakın) C ≥295mm: BYFQ60B ile montaj yapılması halinde

≥300mm: BYFQ60C ile montaj yapılması halinde

a İç ünite

b Aydınlatma (şekilde tavana monteli aydınlatma

gösterilmiştir, ancak gömme aydınlatmaya da izin verilir)

c Hava fanı

d Statik hacim (örnek: masa)

▪ Yere olan minimum ve maksimum mesafe:

▪ Minimum: Kazaen dokunulmasını önlemek için 2,5m.

▪ Maksimum: Hava akış yönlerine ve kapasite sınıfına bağlıdır.

Aynı zamanda "Tavan yüksekliği" alan ayarının gerçek duruma uyduğundan emin olun. Bkz. Saha ayarları.

Üniteyi KESİNLİKLE aşağıda belirtilen yerlere monte etmeyin:

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

▪ Atmosferde mineral yağ buğusu, spreyi veya buharının

bulunabileceği yerler. Plastik parçalar bozulabilir ve düşebilir veya su sızıntısına neden olabilir.

Ünitenin kullanım ömrünü kısaltacağından, ünitenin şu alanlara monte edilmesi ÖNERİLMEZ:

▪ Gerilim dalgalanmalarının yüksek olduğu yerler

▪ Araçlarda veya gemilerde

▪ Asitli veya alkalik buhar bulunan yerler

5.3 Soğutucu akışkan borularının hazırlanması

5.3.1 Soğutucu boru gereksinimleri

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

Soğutucu borularının malzemesi

▪ Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır. ▪ Boru temper sınıfı ve kalınlık:

Dış çap (Ø) Sertlik derecesi Kalınlık (t)

6.4mm (1/4") Tavlanmış (O) ≥0,8mm

9.5mm (3/8")

12.7mm (1/2")

(a) Uygulama mevzuatına ve ünitenin maksimum çalışma

basıncına dayalı olarak (bkz. “PS High”, ünite etiketi), daha büyük bir boru kalınlığı gerekli olabilir.

(a)

Soğutucu borularının çapı

Dış ünite üzerindeki bağlantılarda olan çapların aynısını kullanın:

Model L1 sıvı boruları L1 gaz boruları

FFA25+35A Ø6,4 Ø9,5 FFA50+60A Ø6,4 Ø12,7

5.3.2 Soğutucu akışkan borularının yalıtımı

▪ Yalıtım malzemesi olarak aşağıdaki değerlere sahip polietilen

köpük kullanın:

▪ ısı aktarma oranı 0,041 ila 0,052W/mK (0,035 ila 0,045kcal/mh

°C)

▪ ısı direnci en az 120°C

▪ Yalıtım kalınlığı

Ortam sıcaklığı Nem Maksimum kalınlık

≤30°C %75 ila %80 RH 15mm >30°C ≥%80 RH 20mm

5.4 Elektrik kablolarının hazırlanması

5.4.1 Elektrik kablolarının hazırlanması hakkında

BİLGİ

Ayrıca, “Genel güvenlik önlemleri” bölümünde açıklanan önlemleri ve gereksinimleri okuyun.

UYARI

▪ Güç beslemede eksik veya yanlış bir N fazı mevcutsa,

cihaz arızalanabilir.

▪ Uygun topraklama oluşturun. Üniteyi KESİNLİKLE bir

şebeke borusuna, darbe emicisine veya telefon topraklamasına topraklamayın. Kusurlu topraklama, elektrik çarpmasına neden olabilir.

▪ Gerekli sigortaları veya devre kesicileri takın.

▪ Elektrik kablolarını kablo kelepçeleri kullanarak

sabitleyin ve kabloların keskin kenarlar ve özellikle de yüksek basınç tarafındaki borularla temas etmemesine dikkat edin.

▪ Hasar görmüş kabloları, soyulmuş iletken kablolarını,

uzatma kabloları veya yıldız sistemi bağlantılarını kullanmayın. Aksi takdirde, aşırı ısınma, elektrik çarpması veya yangın meydana gelebilir.

▪ Bu ünitede bir inverter bulunduğundan KESİNLİKLE faz

ilerletme kapasitörü kullanmayın. Faz ilerletme kapasitörü performansı düşürür ve kazalara yol açabilir.

UYARI

▪ Tüm kablolar mutlaka yetkili bir elektrik teknisyeni

tarafından bağlanmalı ve ilgili mevzuata uygun olmalıdır.

▪ Elektrik bağlantılarını sabit kablolara yapın.

▪ Sahada temin edilen tüm bileşenler ve tüm elektrik

yapıları mutlaka ilgili mevzuata uygun olmalıdır.

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

6 Montaj

6.1 Genel bilgi: Montaj

Bu bölümde montaj yerinde sistemi monte etmek için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Tipik iş akışı

Montaj çalışması tipik olarak şu aşamalardan meydana gelir:

▪ Dış ünitenin montajı.

▪ İç ünitenin (+ dekorasyon paneli) montajı.

▪ Soğutucu borularının bağlanması.

▪ Soğutucu borularının kontrolü.

▪ Soğutucu şarjı.

▪ Elektrik kablolarının bağlanması.

▪ Dış montajın tamamlanması.

▪ İç montajın tamamlanması.

BİLGİ

Bu bölüm sadece iç üniteye özgü montaj talimatlarını açıklar. Diğer talimatlar için bkz.:

▪ Dış ünitenin montaj kılavuzu

▪ Kullanıcı arabiriminin montaj kılavuzu

▪ Dekorasyon panelinin montaj kılavuzu

Montajcı ve kullanıcı referans kılavuzu

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

6 Montaj

(mm)

a1 b

b a2

4×

533

a cb d

(mm)

A B

533

350

575

533

575

BİLDİRİM

Dekorasyon panelini monte ettikten sonra:

▪ Ünite gövdesi ile dekorasyon paneli arasında boşluk

▪ Dekorasyon panelinin plastik parçaları üzerinde yağ

6.2 İç ünitenin montajı

6.2.1 İç ünitenin monte edilmesi sırasında

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

6.2.2 İç ünitenin montajı sırasında uyulacak

BİLGİ İsteğe bağlı ekipmanlar. Opsiyonel ekipmanları monte

ederken, opsiyonel ekipmanın montaj kılavuzunu da okuyun. Saha koşullarına bağlı olarak, ilk önce opsiyonel ekipmanı monte etmek daha kolay olabilir.

▪ Dekorasyon paneli. Dekorasyon panelini daima ünite

kurulumundan sonra monte edin.

▪ Tavan mukavemeti. Tavanın ünite ağırlığını destekleyecek kadar

güçlü olup olmadığını kontrol edin. Herhangi bir risk varsa, üniteyi monte etmeden önce tavanı güçlendirin.

▪ Mevcut tavanlar için ankrajlar kullanın.

▪ Yeni tavanlar için gömülü vidalama parçası, gömülü dübel ya da

sahadan temin edilen başka parçalar kullanın.

▪ Askı cıvataları. Montaj için M8~M10 askı cıvataları kullanın. Askı

mesnedini askı cıvatasına geçirin. Bir pul ve somun kullanarak askı mesnedinin altından ve üstünden sıkı bir şekilde tespit edin.

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

kalmadığından emin olun. Olası sonuç: Hava kaçabilir ve terleme oluşabilir.

kalmamasına dikkat edin. Olası sonuç: Plastik parçalarda bozulma ve hasar.

alınması gereken önlemler

esaslar

A 50~100mm

a Tavan tabliyesi

b Dübel

c Uzun somun veya germe donanımı

d Askı cıvatası

e Asma tavan

a1 Somun (sahadan temin edilir) a2 Çift somun (sahadan temin edilir)

b Pul (aksesuarlar)

c Askı mesnedi (üniteyle verilmiştir)

▪ Montaj için kağıt şablon (ambalajın üst kısmı). Doğru yatay

konumlandırmayı belirlemek için kağıt şablonu kullanın. Gerekli ölçü ve merkezleri içerir. Kağıt şablonu üniteye tutturabilirsiniz.

a Ünite merkezi

b Tavan deliği merkezi

c Montaj için kağıt şablon (ambalajın üst kısmı)

d Vidalar (aksesuarlar)

▪ Tavan deliği ve ünite:

▪ Tavan deliğinin aşağıdaki sınır değerlerinin içinde olduğundan

emin olun:

Minimum: Ünitenin sığması için 585mm. Maksimum: BYFQ60B ile montaj yapılması halinde 660mm ve

BYFQ60C ile montaj yapılması halinde 595 mm dekorasyon paneli ile asma tavan arasında yeterli bindirmeyi sağlar. Tavan deliği daha büyük olursa, ekstra tavan malzemesi ekleyin.

▪ Ünite ve askı mesnetlerinin (asma) tavan deliği içinde

merkezlendiğinden emin olun.

A 585~660mm: BYFQ60B ile montaj yapılması halinde

585~595mm: BYFQ60C ile montaj yapılması halinde

B 700mm: BYFQ60B ile montaj yapılması halinde

620mm: BYFQ60C ile montaj yapılması halinde

a Drenaj borusu

b Soğutucu boruları

c Askı mesnedi aralığı (askıya alma)

d Ünite

O zaman

A ise B C

BYFQ60B

585mm

5mm 57,5mm

(= min.)

660mm

42,5mm 20mm

(= maks.)

BYFQ60C

585mm

5mm 17,5mm

(= min.)

595mm

10mm 12,5mm

(= maks.)

A Tavan deliği B Ünite ile tavan deliği arasındaki mesafe C Dekorasyon paneli ile asma tavan arasındaki bindirme

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

bba

1~1.5 m

≤300

0~75

1000~1500

(mm)

b c

≥100

(mm)

≤4 mm

A-A'

652

b a

d c

2~61

▪ Düzeç. Düzeç veya içi su doldurulmuş bir vinil tüp kullanarak

ünitenin 4 köşesinde de düz seviyede olduğundan emin olun.

a Düzeç

b Vinil boru

c Su seviyesi

BİLDİRİM

Üniteyi eğik monte ETMEYİN. Olası sonuç: Ünite yoğuşma akışına karşı yatırılırsa (drenaj borusu tarafı yükseltilirse), şamandıra anahtarı arızalanarak su damlamasına neden olabilir.

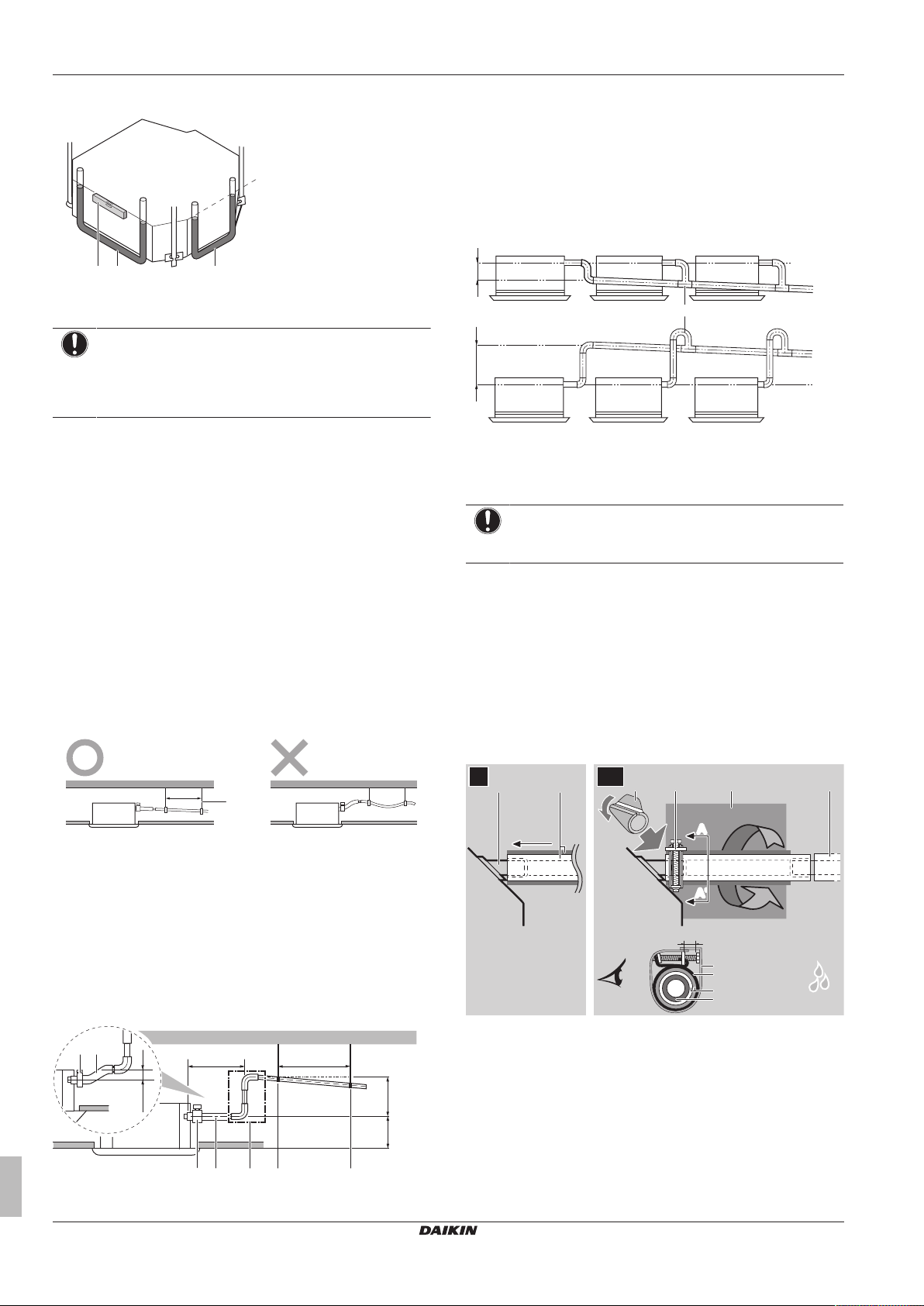

6.2.3 Drenaj borusu montajı sırasında uyulacak esaslar

Yoğuşma suyunun doğru şekilde boşaltılabildiğinden emin olun. Bu şunları kapsar:

▪ Genel esaslar

▪ Drenaj borularının iç üniteye bağlanması

▪ Su kaçaklarını kontrol edilmesi

Genel esaslar

▪ Boru uzunluğu. Drenaj borusunu mümkün olduğunca kısa tutun. ▪ Boru ebadı. Boru ölçüsünü bağlantı borusunun ölçüsü (25 mm

nominal çap ve 32mm dış çapında vinil boru) ile aynı veya ondan daha büyük tutun.

▪ Eğim. Havanın boruların içinde hapsolmaması için drenaj

borusunun aşağı doğru eğimli (en az 1/100) olmasını sağlayın. Gösterildiği gibi askı çubukları kullanın.

≤630mm: BYFQ60C ile montaj yapılması halinde

B 205mm: BYFQ60B ile montaj yapılması halinde

220mm: BYFQ60C ile montaj yapılması halinde a Metal kelepçe (aksesuar) b Drenaj hortumu (aksesuar) c Drenaj yükseltme borusu (25mm nominal çap ve 32mm

dış çaplı vinil boru) (sahadan temin edilir) d Askı demirleri (sahadan temin edilir)

▪ Drenaj borularının kombinasyonu. Drenaj borularını kombine

edebilirsiniz. Ünitelerin işletim kapasitesine uygun şekilde drenaj borusu ve T-bağlantısı boyutları kullandığınızdan emin olun.

A ≤645mm: BYFQ60B ile montaj yapılması halinde

≤630mm: BYFQ60C ile montaj yapılması halinde a T-bağlantısı

Drenaj borularını iç üniteye bağlamak için

BİLDİRİM

Drenaj hortumunun hatalı bağlantısı kaçaklara ve montaj alanı ile çevresinde hasara neden olabilir.

1 Drenaj hortumunu drenaj borusu bağlantısına gidebildiği kadar

sokun.

2 Vida başı metal kelepçe kısmından 4 mm'den az mesafede

oluncaya kadar metal kelepçeyi sıkın.

3 Su kaçaklarını kontrol edin (bkz. "Su kaçaklarını kontrol etmek

için"sayfa14).

4 Yalıtım parçasını takın (drenaj borusu). 5 Büyük sızdırmazlık parçasını (= yalıtım) metal kelepçe ve

drenaj hortumu etrafına sarın ve kablo bağları ile tespit edin.

6 Drenaj borusunu drenaj hortumuna bağlayın.

a Askı demiri O İzin verilir X İzin verilmez

▪ Yoğuşma. Yoğuşmaya karşı önlemleri alın. Bina içindeki tüm

drenaj borularını yalıtın.

▪ Yükselen boru sistemi. Eğim sağlanması bakımından gerekli

görüldüğünde, yükseltme borusu takılabilir.

▪ Drenaj hortumu eğimi: Borularda gerilim ve hava kabarcığı

olmaması için 0~75mm.

▪ Yükseltme borusu: Üniteden ≤300 mm, üniteye dik

≤630~675mm (kullanılan dekorasyon paneline göre).

A ≤645mm: BYFQ60B ile montaj yapılması halinde

Montajcı ve kullanıcı referans kılavuzu

a Drenaj borusu bağlantısı (üniteyle verilmiştir) b Drenaj hortumu (aksesuar) c Metal kelepçe (aksesuar) d Büyük sızdırmazlık parçası (aksesuar) e Yalıtım parçası (drenaj borusu) (aksesuar)

f Drenaj boruları (sahadan temin edilir)

Su kaçaklarını kontrol etmek için

Elektrik kablo bağlantılarının tamamlanma durumuna göre prosedür değişir. Elektrik kablo bağlantıları henüz bitmemişse, üniteye geçici olarak kullanıcı arayüzü ve güç kaynağı bağlantısı yapılması gerekir.

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

6 Montaj

a h

i e

P1P2

TRANSM.

WIRING

F1 F2

OFF

FORCED

T1 T2

≥100 mm

e d

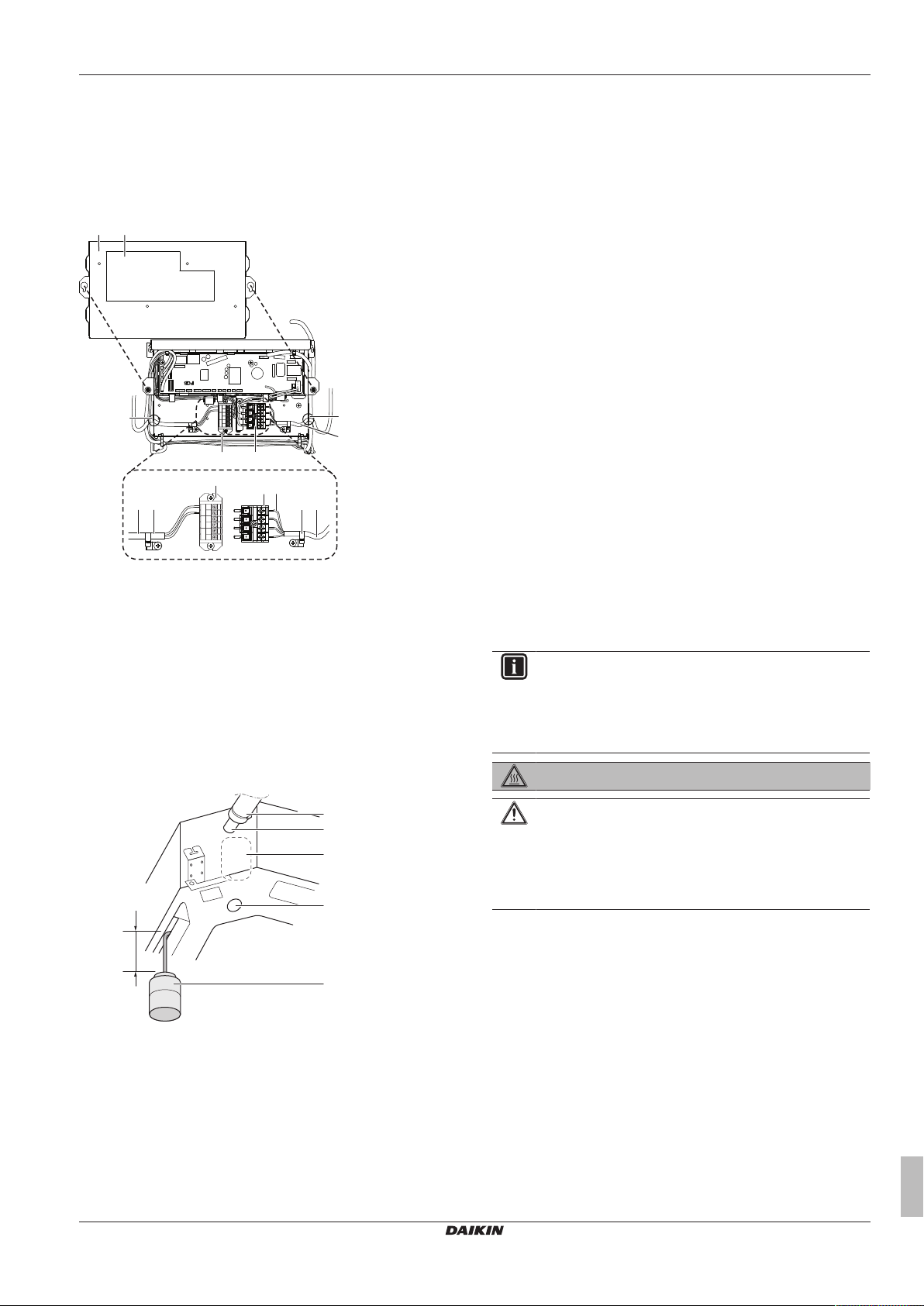

Elektrik kablo bağlantıları henüz bitmemişse

1 Elektrik kablolarını geçici olarak bağlayın.

▪ Kontrol kutusu kapağını (a) çıkartın. ▪ Monofaze güç beslemesini (50 Hz, 230 V) terminal bloğu

üzerindeki 1 ve 2 numaralı bağlantılara güç beslemesi (d) ve toprak (c) olacak şekilde bağlayın.

▪ Kontrol kutusu kapağını (a) yerine takın.

a Kontrol kutusu kapağı

b Üniteler arası kablolar

c Topraklama kablosu

d Güç beslemesi terminal bloğu

e Kelepçe

f İletim kabloları için terminal kartı g Kablolar için geçit deliği h Kablo şeması etiketi (kumanda kutusu kapağının

arkasında)

i Uzaktan kumanda kablosu

2 Gücü AÇIK konuma getirin. 3 Soğutma işletimini başlatın (bkz. "8.4 Bir test çalıştırması

gerçekleştirmek için"sayfa20).

4 Hava boşaltma çıkışından yavaş yavaş yaklaşık 1l su dökün ve

kaçakları kontrol edin.

Elektrik kablo bağlantıları önceden bitmişse

1 Soğutma işletimini başlatın (bkz. "8.4 Bir test çalıştırması

gerçekleştirmek için"sayfa20).

2 Hava boşaltma çıkışından yavaş yavaş yaklaşık 1l su koyun ve

kaçakları kontrol edin (bkz. Elektrik kablo bağlantıları henüz bitmemişse).

6.3 Soğutucu akışkan borularının bağlanması

6.3.1 Soğutucu borularının bağlanması hakkında

Soğutucu borularının bağlantısı yapılmadan önce

Dış ve iç ünitenin monte edildiğinden emin olun.

Tipik iş akışı

Soğutucu borularının bağlanması şunları kapsar:

▪ Soğutucu borularının dış üniteye bağlanması

▪ Soğutucu borularının iç üniteye bağlanması

▪ Soğutucu borularının yalıtımı

▪ Şu konulardaki ilkeleri unutmamak gerekir:

▪ Boru kıvrımları

▪ Boru uçlarına havşa açılması

▪ Sert lehim

▪ Stop vanalarının kullanımı

6.3.2 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: YANMA RİSKİ

a Plastik su koyma kabı

b Servis drenaj deliği (lastik tapalı). Drenaj tavasından su

tahliye etmek için bu deliği kullanın.

c Drenaj pompası konumu

d Drenaj borusu bağlantısı

e Drenaj borusu

5 Gücü KAPALI konuma getirin. 6 Elektrik kablo bağlantılarını ayırın.

▪ Kontrol kutusu kapağını çıkartın. ▪ Güç kaynağı ve toprak bağlantısını ayırın. ▪ Kontrol kutusu kapağını yerine takın.

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

DİKKAT

▪ Konik parça üzerinde KESİNLİKLE madeni yağ

kullanmayın.

▪ Kullanım ömrünün kısalmaması için, bu üniteye

KESİNLİKLE bir kurutucu monte etmeyin. Kurutucu maddeler çözünerek sisteme zarar verebilir.

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

R=0.4~0.8

45°

±2

90°

±2

a b

BİLDİRİM

Soğutucu akışkan borularıyla ilgili olarak şu hususları dikkate alın:

▪ Soğutucu döngüsüne belirtilen soğutucu akışkan

dışında başka hiçbir şeyin (örn. hava) karışmamasını sağlayın.

▪ Soğutucu ilave ederken, yalnız R32 veya R410A

kullanın.

▪ Basınca dayanıklı olması ve yabancı maddelerin (örn.

manifold gösterge seti) sisteme karışmasının önlenmesi için yalnızca R32 or R410A özel olarak tasarlanmış montaj aletleri (örn. gösterge manifoldu, yükleme hortumu) kullanın.

▪ Boruları, konik parçaları KESİNLİKLE mekanik gerilime

maruz kalmayacak şekilde monte edin.

▪ Boru tesisatını pislik, sıvı veya toz girişi önlenecek

şekilde aşağıdaki tabloda açıklandığı gibi koruyun.

▪ Bakır boruları duvarlardan geçirirken dikkatli olun

(aşağıdaki şekle bakın).

Kullanılacak soğutucu için dış ünite spesifikasyonuna bakın.

(a) Kullanılacak soğutucu için dış ünite spesifikasyonuna

bakın.

(a)

kurulumları için

(a)

Boru ebadı

a Tork anahtarı b Somun anahtarı c Boru birleşimi d Havşa somunu

(mm)

Sıkma torku

(N•m)

Havşa ölçüleri

(A) (mm)

Havşa biçimi

(mm)

Ø6,4 15~17 8,7~9,1 Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

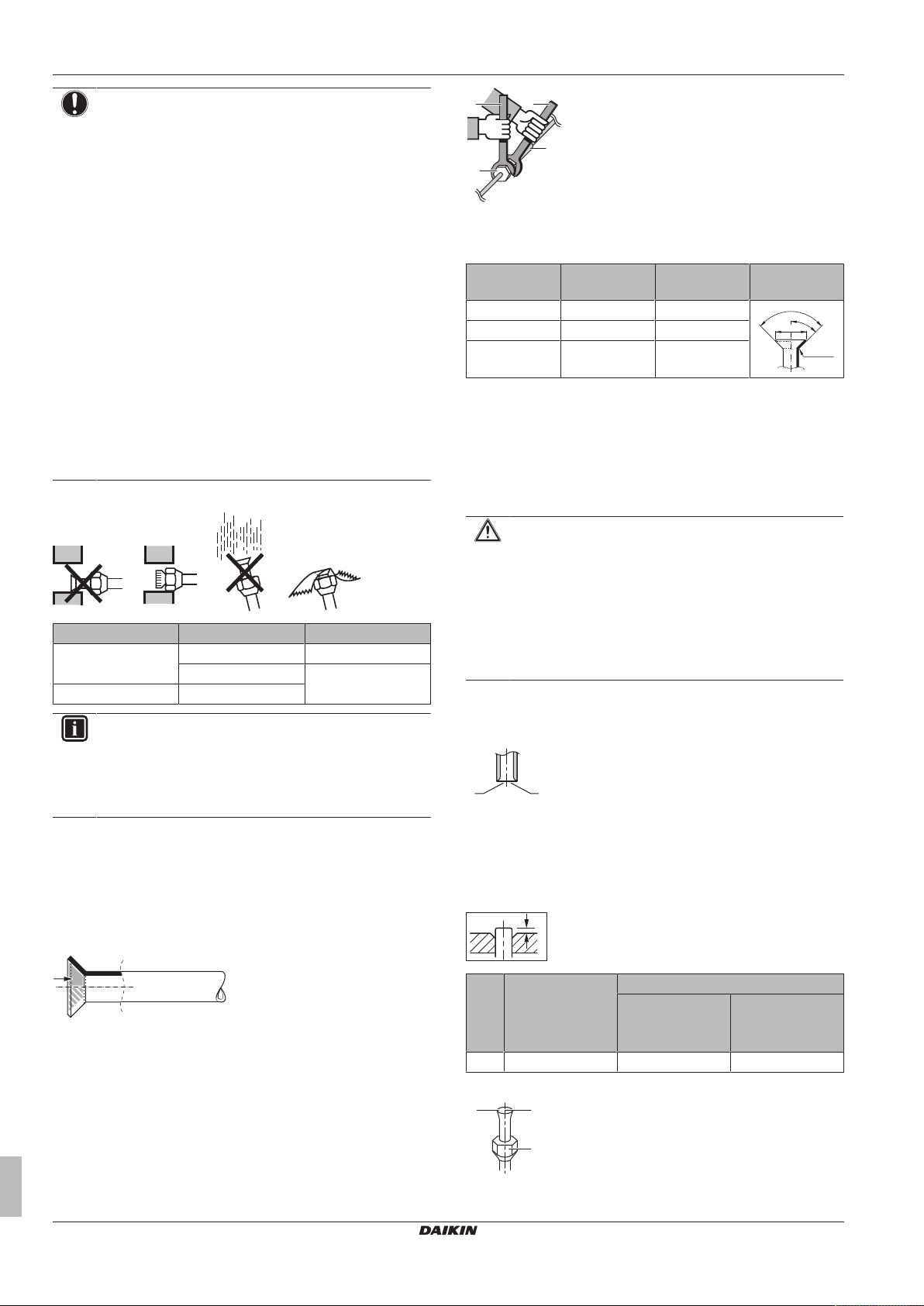

6.3.4 Boru dirsek talimatları

Bükme için bir boru bükme aleti kullanın. Tüm boru dirsekleri mümkün olduğunca yumuşak geçişli olmalıdır (dirsek yarıçapı 30~40mm veya daha yüksek olmalıdır).

6.3.5 Boru ucunun konik kesilmesi için

Ünite Montaj süresi Koruma yöntemi

Dış ünite >1ay Boruyu sıkıştırın

<1ay Boruyu sıkıştırın veya

İç ünite Süreden bağımsız

bantlayın

BİLGİ

Soğutucu akışkan borularını kontrol etmeden KESİNLİKLE soğutucu akışkan kesme vanasını açmayın. İlave soğutucu akışkan doldurmanız gerekiyorsa, soğutucu akışkan kesme vanasını doldurma işleminden sonra açmanız önerilir.

6.3.3 Soğutucu borularının bağlantısı yapılırken dikkat edilecekler

Boruları bağlarken şu hususları dikkate alın:

▪ Bir konik somun takarken, konik parçanın iç yüzeyini eter veya

ester yağıyla kaplayın. Sağlam şekilde sıkmadan önce, elinizle 3 veya 4 tam tur sıkın.

DİKKAT

▪ Konik kesimin doğru yapılamaması soğutucu gazı

kaçağına neden olabilir.

▪ Konik boruları KESİNLİKLE tekrar kullanmayın.

Soğutucu gaz kaçaklarını önlemek için yeni havşalar kullanın.

▪ Üniteyle birlikte verilen havşa başlı somunları kullanın.

Farklı havşa somunlarının kullanılması, soğutucu gaz kaçaklarına neden olabilir.

1 Boru ucunu bir boru kesiciyle kesin. 2 Boruya girmemesi için, kesilen yüzeyin aşağı bakan çapaklarını

temizleyin.

a Tam dik açıda kesin. b Çapakları temizleyin.

3 Stop vanasından havşa somununu sökün ve boru üzerine

yerleştirin.

4 Boruyu konik kesin. Tam olarak aşağıdaki şekilde gösterildiği

konuma ayarlayın.

▪ Bir konik somunu gevşetirken daima 2 anahtarı birlikte kullanın.

▪ Boru bağlantılarını yaparken konik somunu sıkmak için daima bir

somun anahtarı ile tork anahtarını birlikte kullanın. Böylece, somunun çatlaması ve kaçaklar önlenmiş olur.

Montajcı ve kullanıcı referans kılavuzu

R410A veya R32

için havşa takımı

(kavramalı tip)

Geleneksel havşa takımı

Kavrama tipi

Kelebek somun

(Ridgid tipi)

tipi

(Imperial tipi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Konik kesimin doğru şekilde yapıldığını kontrol edin.

a Havşanın iç yüzeyi pürüzsüz olmalıdır.

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

6 Montaj

a b c d e

A B

a dc e fb b

b a

b Boru ucuna eşit olarak tam daire şeklinde havşa

açılmalıdır.

c Havşa somununun takıldığından emin olun.

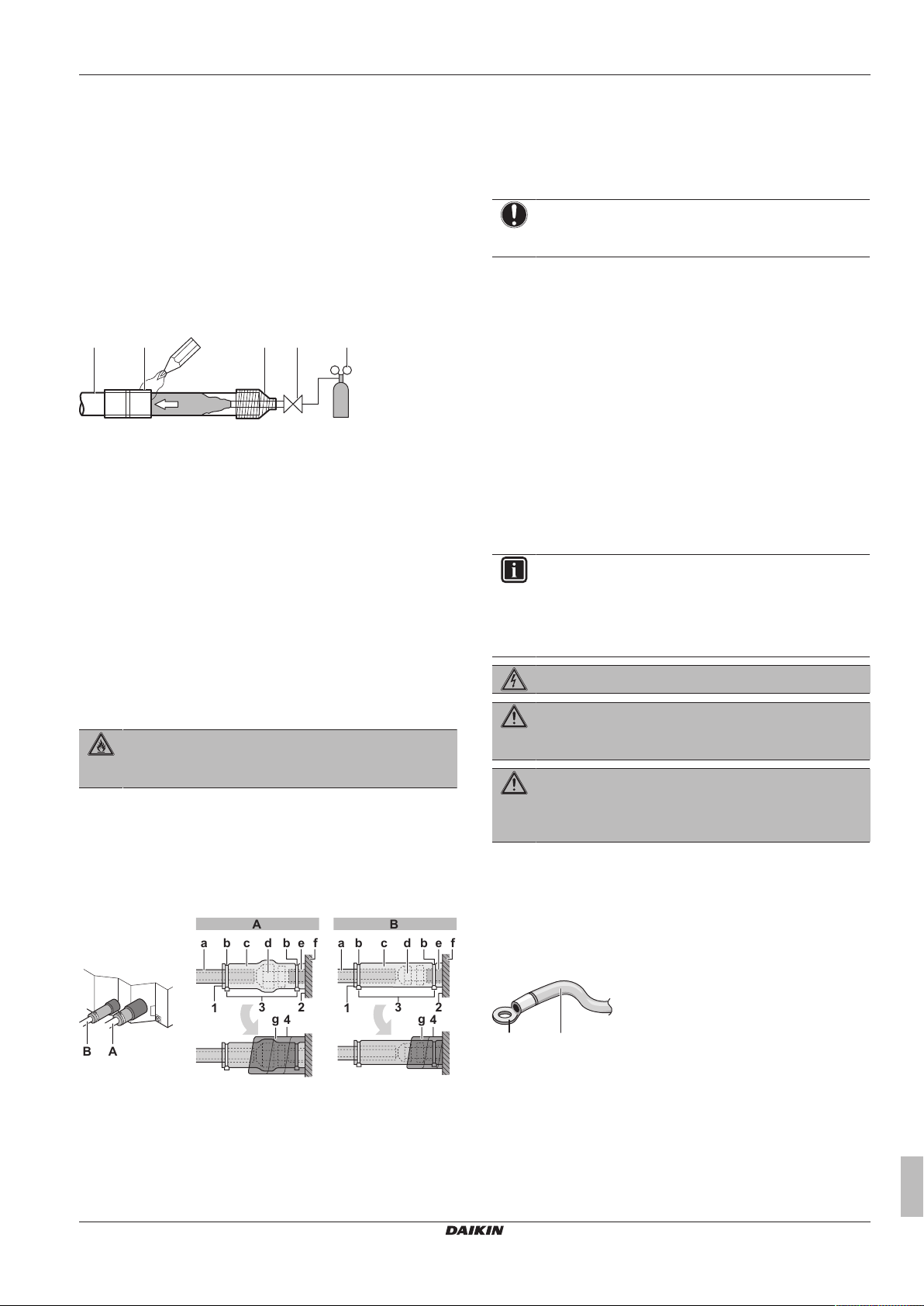

6.3.6 Boru ucunu lehimlemek için

İç ve dış ünitede havşalı bağlantılar mevcuttur. Her iki ucu lehimleme yapmadan bağlayabilirsiniz. Lehimleme gerekirse, şu hususları dikkate alın:

▪ Sert lehim yaparken, boruların içinde büyük miktarlarda

oksitlenmiş film oluşumunu engellemek için azotla üfleme yapın. Bu film soğutma sistemindeki vana ve kompresörler üzerinde olumsuz etki yaratır ve düzgün çalışmalarına mani olur.

▪ Bir basınç düşürme vanası ile azot basıncı 20kPa (0,2bar) olarak

(ciltte hissedilebilecek kadar) ayarlanmalıdır.

a Soğutucu boruları

b Sert lehim uygulanacak kısım

c Bantlama

d Manüel vana

e Basınç düşürme vanası

f Azot

▪ Boru bağlantılarına sert lehim uygularken oksitlenme önleyiciler

KULLANMAYIN. Artıklar boruları tıkayabilir ve ekipmanları bozabilir.

▪ Soğutucu borularında bakırla bakırı sert lehim yaparken dekapan

KULLANMAYIN. Dekapan gerektirmeyen fosfor bakır sert lehim dolgu alaşımı (BCuP) kullanın. Soğutucu boru sistemleri üzerinde dekapan son derece zararlı bir etkiye sahiptir. Örneğin, klor bazlı dekapan kullanıldığında, boruda korozyona yol açar ya da özellikle dekapan flor içerdiğinde soğutucu yağına zarar verecektir.

6.3.7 Soğutucu borularını iç üniteye bağlamak için

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu R32 (uygulanabilir ise) orta derecede tutuşkandır.

(a) Kullanılacak soğutucu için dış ünite spesifikasyonuna

bakın.

▪ Boru uzunluğu. Soğutucu borularını mümkün olduğunca kısa

tutun.

▪ Havşalı bağlantılar. Soğutucu borularının üniteye bağlantısını

havşalı bağlantılar kullanarak yapın.

▪ Yalıtım. İç ünitedeki soğutucu borularını aşağıdaki gibi yalıtın:

(a)

g Sızdırmazlık dolguları: Orta 1 (gaz borusu), orta 2 (sıvı

borusu) (aksesuarlar)

1 Yalıtım parçalarının birleşme yerlerini yukarı çevirin. 2 Ünitenin tabanına takın. 3 Kablo bağlarını yalıtım parçalarının üzerine sıkın. 4 Sızdırmazlık parçasını ünitenin tabanından havşa

somununun tepesine kadar sarın.

BİLDİRİM

Tüm soğutucu borularını yalıtmayı ihmal etmeyin. Açıkta kalan borular yoğuşmaya neden olabilir.

6.4 Elektrik kablolarının bağlanması

6.4.1 Elektrik kablolarının bağlanması hakkında

Tipik iş akışı

Elektrik kablolarının bağlanması tipik olarak aşağıdaki aşamalardan oluşur:

1 Güç besleme sisteminin ünitenin elektrik özelliklerine uygun

olduğundan emin olunması. 2 Elektrik kablolarının dış üniteye bağlanması. 3 Elektrik kablolarının iç üniteye bağlanması. 4 Ana güç beslemesinin bağlanması.

6.4.2 Elektrik kablo bağlantıları yapılırken

dikkat edilecekler

BİLGİ

Aynı zamanda aşağıdaki bölümlerde bulunan önlem ve gereksinimleri de okuyun:

▪ Genel güvenlik önlemleri

▪ Hazırlık

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin.

UYARI

Besleme kablosu zarar görürse tehlikeye meydan vermemek için imalatçı, servis temsilcisi veya benzer kalifiye bir personel tarafından değiştirilmelidir.

6.4.3 Elektrik kabloları bağlanırken dikkat

edilmesi gerekenler

Şu hususları dikkate alın:

▪ Örgülü iletken kablolar kullanılıyorsa, uçlara yuvarlak kablo

pabuçları takın. Yuvarlak kablo pabucunu kabloya sıyrılan alanı kapatacak şekilde takın ve terminali uygun bir aletle sıkın.

A Gaz boruları B Sıvı boruları

a Yalıtım malzemesi (sahadan temin edilir)

b Kablo bağı (aksesuar)

c Yalıtım parçaları: Büyük (gaz borusu), küçük (sıvı borusu)

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

(aksesuarlar)

d Havşa somunu (üniteyle verilmiştir)

e Soğutucu boru bağlantısı (üniteyle verilmiştir)

f Ünite

a Örgülü iletken kablo

b Yuvarlak kablo pabucu

▪ Kabloları döşerken şu yöntemleri kullanın:

Montajcı ve kullanıcı referans kılavuzu

6 Montaj

c b

AA´

A´

c b ba c

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

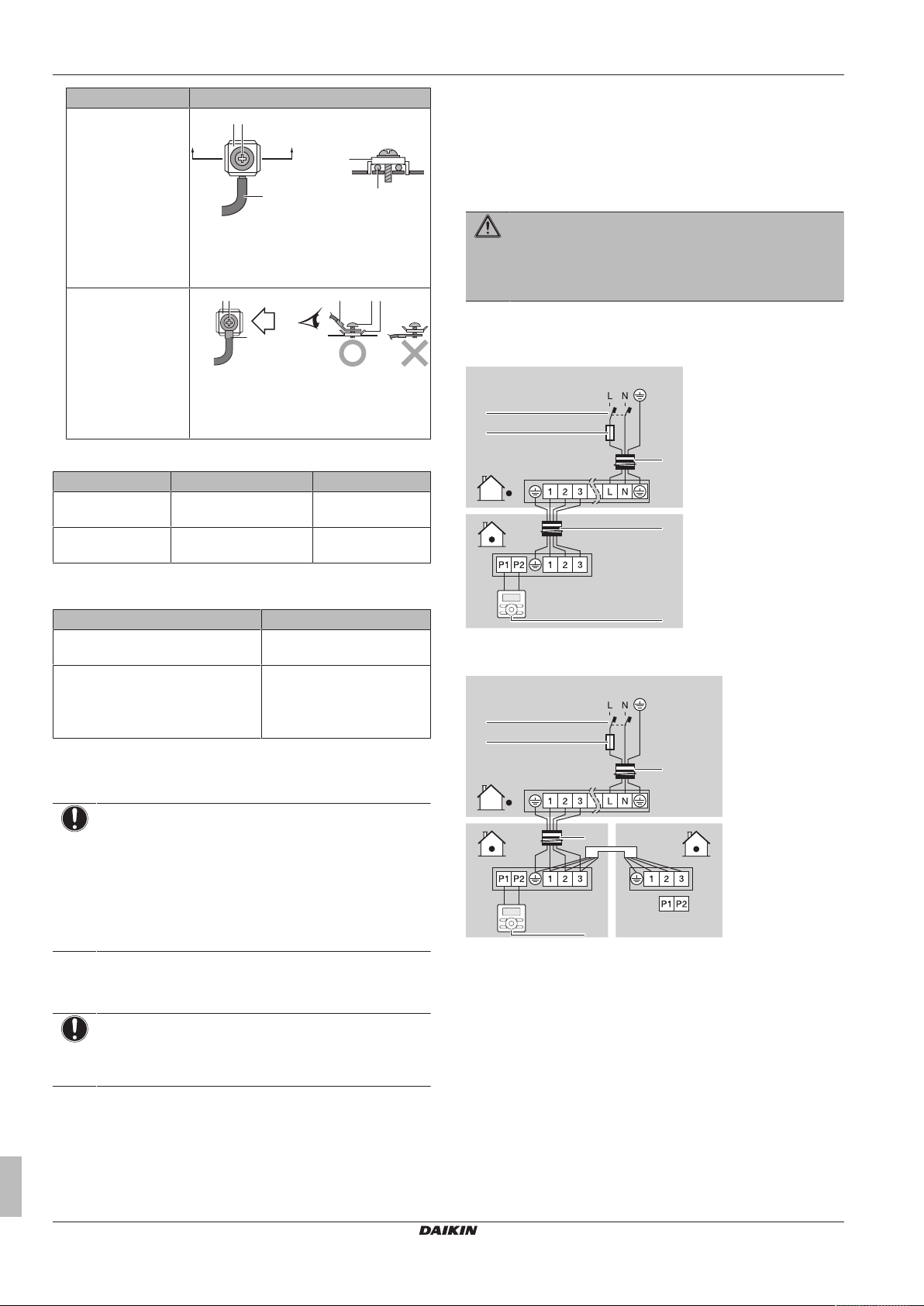

Kablo tipi Montaj yöntemi

Tek çekirdekli kablo

a Kıvrımlı tek çekirdekli kablo b Vida c Düz pul

Yuvarlak kablo pabuçlu örgülü iletken kablo

a Terminal b Vida c Düz pul

Sıkma torkları

Kablo Vida ölçüsü Sıkma torku (N•m)

Ara bağlantı kablosu

M4 1,18~1,44

(iç↔dış) Kullanıcı arabirimi

M3,5 0,79~0,97

kablosu

3 Ara bağlantı kablosu (iç↔dış): Kabloyu çerçeve üzerinden

yönlendirin, terminal bloğuna bağlayın (numaraların dış ünitedeki numaralara uyduğundan ve toprak kablosunun bağlandığından emin olun) ve bir kablo bağı ile tespit edin.

4 Küçük sızdırmazlığı (aksesuar) bölün ve üniteye su girmesini

önlemek için kabloların çevresine sarın. Küçük hayvanların sisteme girişini önlemek için tüm boşlukları kapatın.

UYARI

5 Servis kapağını yerine takın.

▪ İkili tip veya çoklu sistem. 1 kullanıcı arabirimi 1 iç üniteyi

kontrol eder.

6.4.4 Standart kablo bileşenlerinin özellikleri

Eleman Spesifikasyon

Ara bağlantı kablosu (iç↔dış) Minimum kablo kesiti 2,5

mm2 ve 230V gerilime uygun

Kullanıcı arabirimi kablosu 0,75 ila 1,25mm² kılıflı vinil

kordonlar veya kablolar (2

damarlı kablolar)

Maksimum 500m

6.4.5 İç ünite üzerine elektrik kablolarını bağlamak için

BİLDİRİM

▪ Kablo şemasını (üniteyle birlikte verilir, servis kapağının

iç kısmında bulunur) takip edin.

▪ Dekorasyon paneli ve sensör kiti bağlantısı hakkında

talimatlar için kablo bağlantısı talimat yaprağına (ünite ile verilir, aksesuar çantasının içindedir) bakın.

▪ Elektrik kablolarının servis kapağının yerine düzgün

takılmasına mani OLMADIĞINDAN emin olun.

Güç besleme ve iletim kablolarının birbirlerinden ayrı tutulması önemlidir. Olabilecek elektrik girişimlerini önlemek için her iki kablolama arasındaki mesafenin en az 50mm olması gerekir.

BİLDİRİM

Güç hattı ve iletim hattını mutlaka birbirlerinden ayrı tutun. İletim kabloları ve güç besleme kabloları kesişebilir, ancak paralel gidemez.

1 Servis kapağını çıkartın. 2 Kullanıcı arabirimi kablosu: Kabloyu çerçeve üzerinden

yönlendirin, terminal bloğuna bağlayın ve bir kablo bağı ile tespit edin.

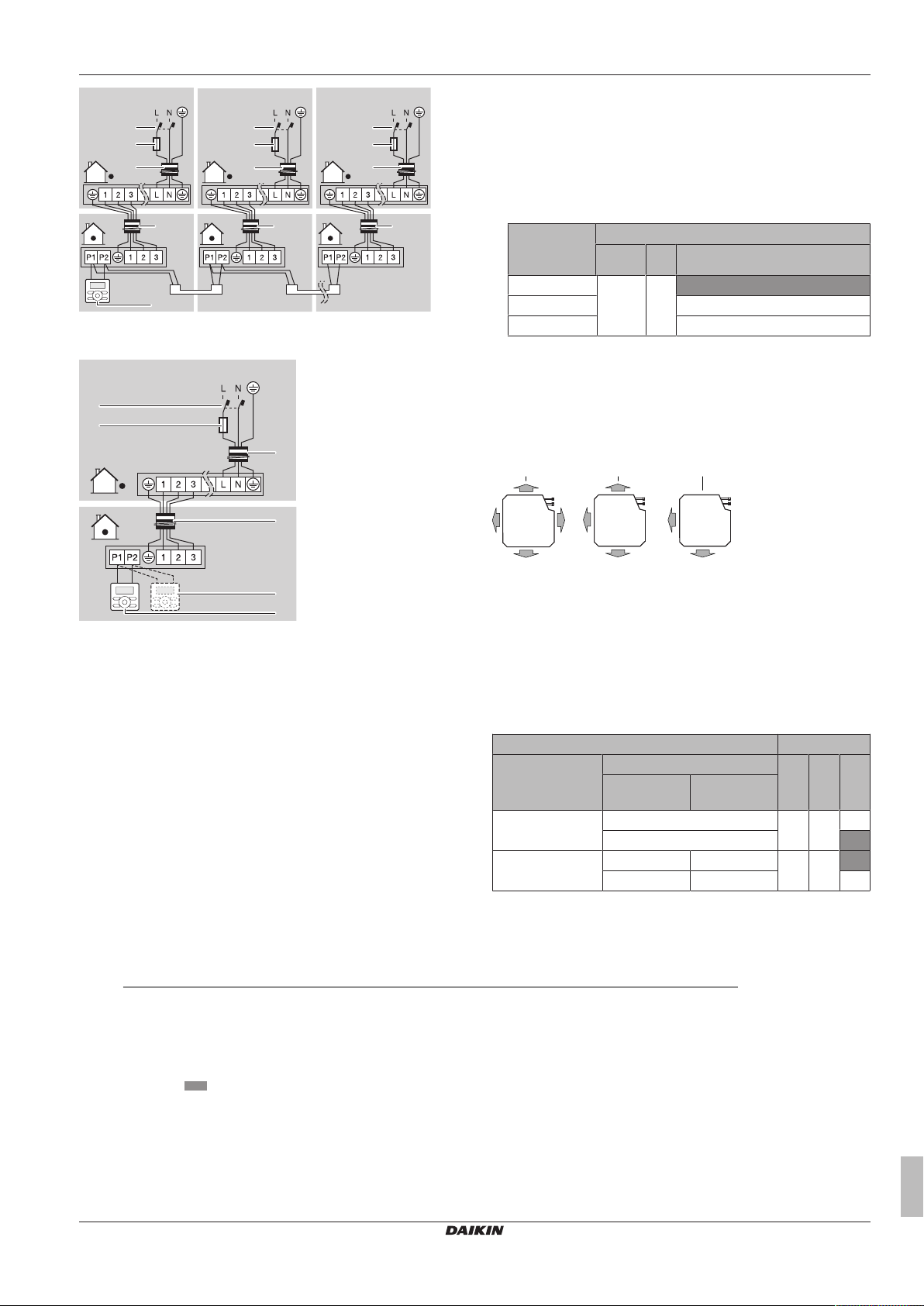

▪ Eş zamanlı çalışma sistemi. 1 kullanıcı arabirimi 2 iç üniteyi

kontrol eder (iç üniteler aynı anda çalışır)

▪ Grup kontrolü. 1 kullanıcı arabirimi 16 iç üniteye kadar kontrol

eder (tüm iç üniteler kullanıcı arabirimi yönetiminde çalışır).

Montajcı ve kullanıcı referans kılavuzu

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

1~ 50 Hz

220-240 V

c d

▪ 2 kullanıcı arabirimi kontrolü. (2 uzaktan kumanda 1 iç üniteyi

1~ 50 Hz

220-240 V

a b c

kontrol eder)

7 Yapılandırma

Ayar: Tavan yüksekliği

Bu ayar yere olan gerçek mesafe, kapasite sınıfı ve hava akış yönleri ile uygun olmalıdır.

▪ 3 yollu veya 4 yollu hava akışları (opsiyonel blokaj dolgu kiti

gerektiren) için opsiyonel blokaj dolgu kitinin montaj kılavuzuna bakın.

▪ Her taraftan hava akışı için aşağıdaki tabloyu kullanın.

Yere olan

mesafe (m)

ise

M C1 C2

O zaman

≤2,7 13 (23) 0 01 2,7<x≤3,0 02 3,0<x≤3,5 03

Ayar: Hava akış yönü

Bu ayar gerçekte kullanılan hava akış yönleri ile uygun olmalıdır. Opsiyonel blokaj dolgu kiti montaj kılavuzu ve kullanıcı arabirimi kılavuzuna bakın.

Varsayılan: 01 (= her taraftan hava akışı)

Örnek:

a Ara bağlantı kablosu

b Güç besleme kablosu

c Toprak kaçağı devre kesicisi

d Sigorta e1 Ana kullanıcı arabirimi e2 Opsiyonel kullanıcı arabirimi

7 Yapılandırma

7.1 Saha ayarları

Gerçek montaj kurulumu ve kullanıcının ihtiyaçlarına uygun olacak şekilde aşağıdaki saha ayarlarını yapın:

▪ Tavan yüksekliği

▪ Hava akış yönü

▪ Termostat kontrolü KAPALI olduğunda hava debisi

▪ Hava filtresi temizlik zamanı

(1)

(2)

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

a Her taraftan hava akışı

b 3 yollu hava akışı (1 hava çıkışı kapalı) (opsiyonel blokaj

dolgu kiti gerekir)

c 2 yollu hava akışı (2 hava çıkışı kapalı) (opsiyonel blokaj

dolgu kiti gerekir)

Ayar: Termostat kontrolü KAPALI olduğunda hava debisi

Bu ayar kullanıcının ihtiyaçları ile uygun olmalıdır. Termostat KAPALI durumu sırasında iç ünitenin fan hızını belirler.

1 Fanı çalışacak şekilde ayarladıysanız, hava debisi hızını da

ayarlayın:

İstiyorsanız O zaman

Dış ünite M C1 C2

Genel 2MX+3MX

+4MX+5MX

Soğutma işletimi sırasında

Isıtma işletimi sırasında

LL Ayar debisi

İzleme 1

Ayar debisi2İzleme 2

6 01

(22)

3 01

Saha ayarları aşağıdaki gibi belirlenir: ▪ M: Mod numarası – Birinci numara: ünite grupları için – Parantez içindeki numara: ferdi ünite için ▪ C1: Birinci kod numarası ▪ C2: İkinci kod numarası

▪ : Varsayılan Fan hızı:

▪ LL: Düşük fan hızı ▪ Ayar debisi: Fan hızı, kullanıcı arabirimi üzerindeki fan hızı butonu ile kullanıcı tarafından ayarlanan hıza (düşük, orta,

yüksek) karşılık gelir.

▪ İzleme 1, 2: Fan KAPALI konumdadır, ancak her 6dakikada bir oda sıcaklığını tespit için Düşük fan hızında (1) veya Ayar

debisi (2) ile kısa süre çalışır.

Montajcı ve kullanıcı referans kılavuzu

8 Devreye Alma

Ayar: Hava filtresi temizlik zamanı Bu ayar odadaki hava kirlenmesi ile uygun olmalıdır. HAVA

FİLTRESİ TEMİZLİK ZAMANI bildiriminin kullanıcı arabirimi

üzerinde görüntülenme zaman aralığını belirler. Kablosuz kullanıcı arabirimi kullanıldığında, aynı zamanda adres de ayarlanmalıdır (kullanıcı arabiriminin montaj kılavuzuna bakın).

İstediğiniz aralık ise…

(hava kirlenmesi)

±2500sa. (hafif) 10 (20) 0 01 ±1250sa. (ağır) 02 Bildirim yok 3 02

O zaman

M C1 C2

8 Devreye Alma

8.1 Genel bakış: Devreye alma

Bu bölümde, montajı yapıldıktan sonra sistemi işletmeye almak için yapmanız ve bilmeniz gerekenler açıklanmıştır.

Tipik iş akışı

Devreye alma çalışması tipik olarak şu aşamalardan meydana gelir: 1 "İşletmeye alma öncesi kontrol listesi" kontrolü. 2 Sistem için bir test çalıştırması gerçekleştirilmesi.

8.2 Devreye alma sırasında dikkat edilecekler

BİLGİ

Ünite ilk defa çalıştırıldıktan sonra geçen sürede gerekli güç, ünite üzerindeki etikette belirtilen değerden yüksek olabilir. Bu durum kompresörün sorunsuz çalışma ve sabit güç tüketimine erişmesi için 50 saat boyunca kesintisiz çalıştırılması gerekmesinden kaynaklanır.

BİLDİRİM

Sistem çalıştırılmadan önce MUTLAKA üniteye en az 6 saat boyunca güç beslenmelidir. Çalıştırma sırasında yağın azalmaması ve kompresörün bozulmaması için, karter ısıtıcısının kompresör yağını ısıtması gerekir.

BİLDİRİM

Üniteyi KESİNLİKLE termistörler ve/veya basınç sensörleri/ anahtarları olmadan çalıştırmayın. Kompresör yanabilir.

BİLDİRİM

Soğutucu akışkan borularıyla ilgili çalışmalar tamamlanana kadar üniteyi KESİNLİKLE çalıştırmayın (bu şekilde çalıştırılırsa, kompresör bozulur).

BİLDİRİM Soğutma işletim modu. Açılmayan stop vanalarını tespit

edebilmek için test çalıştırmasını soğutma işletim modunda gerçekleştirin. Kullanıcı arayüzü ısıtma moduna ayarlanmış olsa bile, 2‑3 dakika süresince ünite soğutma işletim modunda çalışacaktır (kullanıcı arayüzü ısıtma simgesini gösterecek olmasına rağmen) ve ardından otomatik olarak ısıtma işletim moduna geçecektir.

(1)

▪ : Varsayılan

BİLDİRİM

Ünite işletimini test çalıştırmasında yapamıyorsanız, bkz.

"8.5Test çalıştırması yaparken hata kodları"sayfa21.

UYARI

İç ünite üzerindeki paneller henüz takılmamış ise, test çalıştırmasını tamamladıktan sonra sistemin gücünü KAPATMAYI ihmal etmeyin. Bunu yapmak için işletimi kullanıcı arayüzü üzerinden KAPATIN. Devre kesicileri KAPATARAK işletimi DURDURMAYIN.

8.3 İşletmeye alma öncesi kontrol listesi

Aşağıdaki kontroller TAMAMLANMADAN sistemi ÇALIŞTIRMAYIN:

Montör başvuru kılavuzunda açıklandığı şekilde, tüm montaj talimatlarını okuyun.

İç üniteler doğru şekilde monte edilmelidir.

Kablosuz kullanıcı arayüzü kullanılması halinde: Kızılötesi alıcıya sahip iç ünite dekorasyon paneli takılır.

Dış ünite doğru şekilde monte edilmelidir.

EKSİK faz veya ters faz olmamalıdır.

Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır.

Sigortalar veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve bypasslanmamalıdır.

Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır.

Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır.

Kompresörün izolasyon direnci NORMAL olmalıdır.

İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır.

KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır.

Doğru boyutta borular döşenmeli ve borular doğru şekilde yalıtılmalıdır.

Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen açık olmalıdır.

8.4 Bir test çalıştırması gerçekleştirmek için

Bu işlem sadece BRC1E52 veya BRC1E53 kullanıcı arabirimi kullanıldığında uygulanabilir. Başka arabirim kullanıldığında, kullanıcı arabiriminin montaj kılavuzu veya servis kılavuzuna bakın.

BİLDİRİM

Test çalıştırmasını kesmeyin.

Montajcı ve kullanıcı referans kılavuzu

FFA25~60A2VEB

Split sistem klimalar

4P456965-1 – 2017.03

8 Devreye Alma

A B

Soğut

Ayarla

28°C

Gr dön Ayar

Servis alan ayarları 1/3

Test çalışması

Bakım iletişim kaydı Alan ayarları listesi

Talep

Minimum ayar noktası farkı Grup adresi

Soğut

Gr dön Ayar

Test çalışması

Gr dön Ayar

Pozisyon 0

Düşük

Hava akış seviyesi/ yönü

Fan hz ayr Hv yn ayar

Gr dön Ayar

Hava akış seviyesi/ yönü

Fan hz ayr Hv yn ayar

Düşük

Pozisyon 0

Gr dön Ayar

Servis alan ayarları 1/3

Test çalışması

Bakım iletişim kaydı Alan ayarları listesi

Talep

Minimum ayar noktası farkı Grup adresi

BİLGİ Arka ışık. Kullanıcı arayüzü üzerinde AÇMA/KAPAMA

işlemi yapmak için arka ışığın yanıyor olması gerekmez. Herhangi başka bir işlem için öncelikle yanıyor olması gerekir. Bir düğmeye bastığınızda arka ışık ±30 saniye boyunca yanar.

1 Başlangıç adımlarını gerçekleştirin.

# Eylem

1 Mil kapağını çıkarıp altıgen anahtarla durana kadar

saat yönünün tersine çevirerek sıvı stop vanasını (A) ve gaz stop vanasını (B) açın.

2 Elektrik çarpmalarını önlemek için servis kapağını

kapatın.

3 Kompresörü korumak için işletimi başlatmadan en az

6saat önce gücü AÇIN.

4 Kullanıcı arayüzü üzerinde, üniteyi soğutma işletimi

moduna ayarlayın.

2 Test çalıştırmasını başlatın

# Eylem Sonuç

2 Pozisyon 0 seçimini yapın.

3 Konumu değiştirin. İç ünitenin hava akış

kapağı hareket ediyorsa çalışması normaldir.

Etmiyorsa, çalışması normal değildir.

4 Basın. Ana menü görüntülenir.

5 Test çalıştırmasını durdurun.

# Eylem Sonuç

1 En az 4saniye basın. Servis alan ayarları

menüsü görüntülenir.

2 Test çalışması seçimini

yapın.

# Eylem Sonuç

1 Ana menüye gidin.

2 En az 4saniye basın. Servis alan ayarları

menüsü görüntülenir.

3 Test çalışması seçimini

yapın.

4 Basın. Ana menüde Test

çalışması görüntülenir.

5 10saniye içinde basın. Test çalıştırması başlar.

3 3dakika çalışmayı kontrol edin. 4 Hava akış yönünün çalışmasını kontrol edin.

# Eylem Sonuç

1 Basın.

3 Basın. Ünite normal işletime

döner ve ana menü görüntülenir.

8.5 Test çalıştırması yaparken hata kodları

Dış ünitenin montajı doğru olarak YAPILMAMIŞSA, kullanıcı arayüzü üzerinde aşağıdaki hata kodları görüntülenebilir:

Hata kodu Olası nedeni

Hiçbir şey görüntülenmiyor

(halihazırda ayarlı olan sıcaklık görüntülenmiyor)

E3, E4 veya L8 ▪ Stop vanaları kapalıdır.

E7 Üç fazlı güç besleme üniteleri olması

L4 Hava girişi veya hava çıkışı tıkalıdır. U0 Stop vanaları kapalıdır. U2 ▪ Bir voltaj dengesizliği vardır.

▪ Kablolarda kopukluk veya kablo hatası

vardır (güç kaynağı ile dış ünite arasında, dış ünite ile iç üniteler arasında, iç ünite ile kullanıcı arayüzü arasında).

▪ Dış ünite veya iç ünite PCB'si üzerindeki

sigorta atmıştır.

▪ Hava girişi veya hava çıkışı tıkalıdır.

halinde eksik faz vardır. Not: İşletim imkansız olacaktır. Gücü

KAPATIN, kablo tesisatını tekrar kontrol edin ve üç elektrik telinden ikisinin konumunu değiştirin.

▪ Üç fazlı güç besleme üniteleri olması

halinde eksik faz vardır. Not: İşletim imkansız olacaktır. Gücü KAPATIN, kablo tesisatını tekrar kontrol edin ve üç elektrik telinden ikisinin konumunu değiştirin.

FFA25~60A2VEB Split sistem klimalar 4P456965-1 – 2017.03

Montajcı ve kullanıcı referans kılavuzu

9 Kullanıcıya teslim

Hata kodu Olası nedeni

U4 veya UF Üniteler arası branşman kablo bağlantıları

doğru değildir.

UA Dış ve iç ünite uyumsuzdur.

9 Kullanıcıya teslim

Test işletmesi tamamlandığında ve ünite doğru şekilde çalışmaya başladığında, lütfen aşağıdaki hususların kullanıcı tarafından anlaşıldığından emin olun:

▪ Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve

kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin. Kullanıcıyı tüm belgeleri bu kılavuzun geçmiş bölümlerinde belirtilen URL'de bulabileceği konusunda bilgilendirin.

▪ Kullanıcıya sistemin nasıl doğru şekilde çalıştırılacağını ve

herhangi bir sorunla karşılaşması halinde ne yapacağını açıklayın.

▪ Kullanıcıya ünitenin bakımıyla ilgili olarak yapması gereken bakım

çalışmalarını açıklayın.

10 Bertaraf

Ünitenin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak gerçekleştirilmelidir.

11 Teknik veriler

▪ En son teknik verilerin bir alt kümesine bölgesel Daikin web

sitesinden (genel erişime açık) ulaşılabilir.

▪ En son teknik verilerin tam kümesine Daikin dış ağından (kimlik
