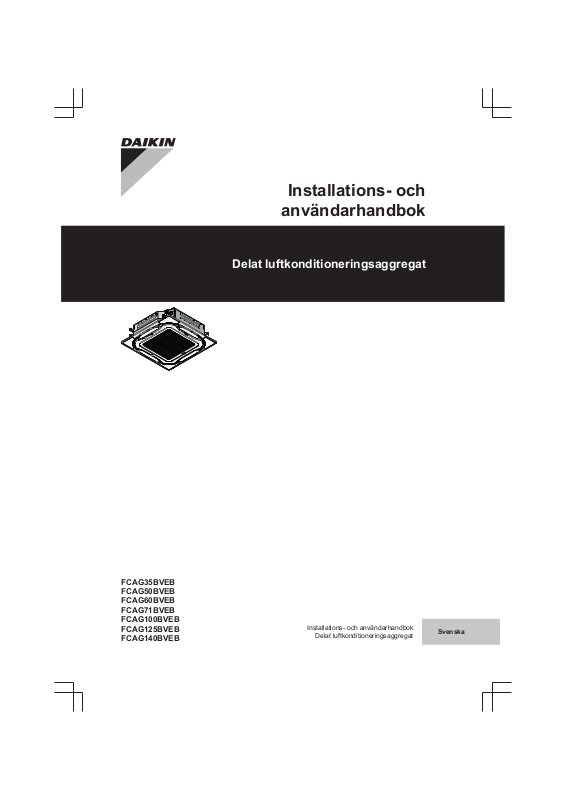

Daikin FCAG35BVEB, FCAG50BVEB, FCAG60BVEB, FCAG71BVEB, FCAG100BVEB Installer reference guide [sv]

...

Installations- och

användarhandbok

Delat luftkonditioneringsaggregat

FCAG35BVEB FCAG50BVEB FCAG60BVEB FCAG71BVEB FCAG100BVEB FCAG125BVEB FCAG140BVEB

Installations- och användarhandbok

Delat luftkonditioneringsaggregat

Svenska

Innehållsförteckning

1 Allmänna säkerhetsföreskrifter 3

1.1 Om dokumentationen ................................................................ 3

1.1.1 Betydelse av varningstexter och symboler ................. 3

1.2 För användaren ......................................................................... 3

1.3 För installatören......................................................................... 4

1.3.1 Allmänt........................................................................ 4

1.3.2 Installationsplats ......................................................... 4

1.3.3 Köldmedium................................................................ 6

1.3.4 Bärare ......................................................................... 6

1.3.5 Vatten.......................................................................... 6

1.3.6 Elektricitet ................................................................... 7

2 Om dokumentationen 7

2.1 Om detta dokument................................................................... 7

För installatören 8

3 Om lådan 8

3.1 Översikt: Om lådan.................................................................... 8

3.2 Inomhusenhet............................................................................ 8

3.2.1 Uppackning och hantering av enheten ....................... 8

3.2.2 Så här tar du bort tillbehören från inomhusenheten.... 8

4 Om enheterna och alternativ 8

4.1 Översikt: Om enheterna och alternativ...................................... 8

4.2 Identifikation .............................................................................. 9

4.2.1 Identifikationsetikett: Inomhusenhet............................ 9

4.3 Om inomhusenheten ................................................................. 9

4.4 Systemlayout............................................................................. 9

4.5 Kombinera enheter och alternativ ............................................. 10

4.5.1 Möjliga tillval för inomhusenheten............................... 10

5 Förberedelse 10

5.1 Översikt: Förberedelse .............................................................. 10

5.2 Förberedelse av installationsplatsen ......................................... 10

5.2.1 Krav på inomhusenhetens installationsplats............... 10

5.3 Förbereda köldmedierören ........................................................ 11

5.3.1 Köldmediumrörkrav..................................................... 11

5.3.2 Isolering av köldmedierören........................................ 11

5.4 Förbereda dragning av elkablar ................................................ 12

5.4.1 Om att förbereda dragning av elkablar ....................... 12

6 Installation 12

6.1 Översikt: Installation .................................................................. 12

6.2 Montering av inomhusenheten .................................................. 12

6.2.1 Försiktighetsåtgärder vid montering av

inomhusenheten ......................................................... 12

6.2.2 Riktlinjer vid installation av inomhusenheten .............. 12

6.2.3 Riktlinjer vid installation av dräneringsrör ................... 13

6.3 Anslutning av köldmedierören ................................................... 15

6.3.1 Om anslutning av köldmediumrör ............................... 15

6.3.2 Försiktighetsåtgärder vid anslutning av

köldmediumrör ............................................................ 15

6.3.3 Riktlinjer vid anslutning av köldmediumrör.................. 15

6.3.4 Riktlinjer för rörbockning ............................................. 16

6.3.5 Flänsning av röränden ................................................ 16

6.3.6 Hur du ansluter köldmedierören till inomhusenheten.. 16

6.4 Anslutning av elledningarna ...................................................... 17

6.4.1 Om att ansluta elledningarna...................................... 17

6.4.2 Försiktighetsåtgärder vid anslutning av elledningarna 17

6.4.3 Riktlinjer vid anslutning av elledningarna.................... 17

6.4.4 Specifikationer för standardkablar .............................. 17

6.4.5 Så här ansluter du elkablarna på inomhusenheten .... 17

7 Konfiguration 18

7.1 Lokal inställning.......................................................................... 18

8 Driftsättning 20

8.1 Översikt: driftsättning.................................................................. 20

8.2 Försiktighetsåtgärder vid driftsättning ........................................ 20

8.3 Checklista före driftsättning ........................................................ 20

8.4 Utföra en testkörning .................................................................. 20

8.5 Felkoder vid testkörning ............................................................. 21

9 Överlämna till användaren 21

10 Kassering 21

11 Tekniska data 22

11.1 Rördragningsschema: Inomhusenhet ........................................ 22

11.2 Kopplingsschema ....................................................................... 22

11.2.1 Enhetsförklaring till kopplingschema............................ 22

För användaren 23

12 Om systemet 23

12.1 Systemlayout .............................................................................. 23

12.2 Informationskrav för fläktkonvektorer ......................................... 23

13 Användargränssnitt 23

14 Före användning 23

15 Drift 24

15.1 Driftsvillkor .................................................................................. 24

15.2 Använda systemet ...................................................................... 25

15.2.1 Om användning av systemet ....................................... 25

15.2.2 Om kylning, uppvärmning, fläktdrift och automatisk

drift ............................................................................... 25

15.2.3 Om uppvärmning ......................................................... 25

15.2.4 Så här används systemet ............................................ 25

15.3 Använda luftavfuktningsprogrammet .......................................... 25

15.3.1 Om luftavfuktningsprogrammet.................................... 25

15.3.2 Så här används luftavfuktningsprogrammet ................ 25

15.4 Ändra luftflödesriktningen ........................................................... 25

15.4.1 Om luftflödesklaffen ..................................................... 25

15.5 Aktivt cirkulationsluftflöde ........................................................... 26

15.5.1 Så här startar du aktivt cirkulationsluftflöde ................. 26

16 Energisparläge och optimal drift 26

17 Underhåll och service 26

17.1 Försiktighetsåtgärder vid underhåll och service ......................... 26

17.2 Rengöring av luftfilter, insugsgaller, luftutlopp och yttre

paneler ....................................................................................... 27

17.2.1 Så här rengör du luftfiltret ............................................ 27

17.2.2 Så här rengör du insugsgallret..................................... 27

17.2.3 Så här rengör du luftutloppet och ytterpanelerna......... 28

17.3 Underhåll efter ett långt driftsstopp ............................................ 28

17.4 Underhåll före ett långt driftsstopp ............................................. 28

17.5 Om kylmediet ............................................................................. 28

17.6 Service och garanti efter försäljning ........................................... 29

17.6.1 Garantiperiod ............................................................... 29

17.6.2 Rekommenderat underhåll och inspektion................... 29

17.6.3 Rekommenderade underhålls- ochinspektionscykler .. 29

17.6.4 Nedkortade underhålls- och utbytescykler................... 29

18 Felsökning 30

18.1 Symptom som INTE är systemfel ............................................... 30

18.1.1 Symptom: Systemet startar inte................................... 30

18.1.2 Symptom: Fläktstyrkan motsvarar inte inställningen.... 30

18.1.3 Symptom: Fläktriktningen överensstämmer inte med

inställningen ................................................................. 30

18.1.4 Symptom: Vit dimma kommer ut ur en enhet

(inomhusenhet) ............................................................ 31

18.1.5 Symptom: Vit dimma kommer ut ur en enhet

(inomhusenhet, utomhusenhet) ................................... 31

Installations- och användarhandbok

Delat luftkonditioneringsaggregat

FCAG35~140BVEB

4P561448-1A – 2019.09

1 Allmänna säkerhetsföreskrifter

18.1.6 Symptom: På användargränssnittets display visas "U4" eller "U5". Enheten stannar, men startar sedan

igen efter några minuter.............................................. 31

18.1.7 Symptom: Buller från luftkonditioneringen

(inomhusenhet) ........................................................... 31

18.1.8 Symptom: Buller från luftkonditioneringen

(inomhusenhet, utomhusenhet) .................................. 31

18.1.9 Symptom: Buller från luftkonditioneringen

(utomhusenhet)........................................................... 31

18.1.10 Symptom: Det kommer damm från enheten ............... 31

18.1.11 Symptom: Enheterna kan lukta................................... 31

18.1.12 Symptom: Utomhusenhetens fläkt snurrar inte........... 31

18.1.13 Symptom: På displayen visas "88" ............................. 31

18.1.14 Symptom: Kompressorn i utomhusenheten stoppar

inte efter en kort körning i uppvärmningsläge ............. 31

19 Flyttning 31

20 Kassering 31

21 Ordlista 31

1 Allmänna

säkerhetsföreskrifter

1.1 Om dokumentationen

▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla

andra språk är översättningar.

▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig

information, så det är viktigt att följa dem noggrant.

▪ Installation av systemet, och alla aktiviteter som beskrivs i

installationshandboken samt installatörens referensguide får ENDAST utföras av en behörig installatör.

Symbol Förklaring

Läs igenom installations- och bruksanvisningen samt kopplingsinstruktionerna inför installation.

Läs servicehandboken inför underhålls- och serviceuppgifter.

Mer information finns i installations- och användarhandboken.

1.2 För användaren

▪ Kontakta din installatör om du INTE är säker på hur du använder

enheten.

▪ Denna utrustning kan användas av barn från 8 år samt personer

med nedsatt fysisk, sensorisk eller mental funktion, eller brist på erfarenhet och kunskap, om de har fått överinseende eller instruktioner gällande säker användning av utrustningen och är införstådda med riskerna som är förknippade med användningen. Barn ska INTE leka med utrustningen. Rengöring och underhåll av användare ska EJ göras av barn utan överinseende av vuxna.

VARNING

För att förhindra elektriska stötar eller brand:

▪ Spola INTE av enheten.

▪ Hantera INTE enheten med våta händer.

▪ Placera INTE något vattenfyllt föremål på enheten.

NOTERING

▪ Placera INTE föremål eller utrustning ovanpå enheten.

▪ Sitt INTE, klättra eller stå på enheten.

▪ Enheter är märkta med följande symbol:

1.1.1 Betydelse av varningstexter och symboler

FARA

Anger en situation som leder till död eller allvarlig skada.

FARA: RISK FÖR ELCHOCK

Anger en situation som kan leda till att du får en elchock.

FARA: RISK FÖR BRÄNNSKADOR

Anger en situation som kan leda till brännskador på grund av extremt varma eller kalla temperaturer.

FARA: RISK FÖR EXPLOSION

Anger en situation som kan leda till en explosion.

VARNING

Anger en situation som kan leda till död eller allvarlig skada.

VARNING: BRANDFARLIGT MATERIAL

FÖRSIKTIGT

Anger en situation som kan leda till mindre eller måttliga skador.

NOTERING

Anger en situation som kan leda till skador på utrustningen eller lokalen.

Detta betyder att elektriska och elektroniska produkter INTE ska läggas i osorterat hushållsavfall. Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar måste göras av en behörig installatör i enlighet med gällande lagstiftning. Enheterna måste behandlas på en specialiserad behandlingsanläggning för återanvändning, återvinning och reparation. Genom att säkerställa en korrekt avfallshantering av produkten bidrar du till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa. Du kan få mer information av din installatör eller kommunen.

▪ Batterier är märkta med följande symbol:

Detta betyder att batteriet INTE får läggas i osorterat hushållsavfall. Om en kemisk symbol är tryckt under symbolen betyder denna kemiska symbol att batteriet innehåller en tungmetall över en viss koncentration. Möjliga kemiska symboler är: Pb: bly (>0,004%). Förbrukade batterier måste behandlas på en specialiserad behandlingsanläggning för återanvändning. Genom att säkerställa en korrekt avfallshantering av uttjänta batterier bidrar du till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa.

INFORMATION

Anger användbara råd eller ytterligare information.

FCAG35~140BVEB Delat luftkonditioneringsaggregat 4P561448-1A – 2019.09

Installations- och användarhandbok

1 Allmänna säkerhetsföreskrifter

1.3 För installatören

1.3.1 Allmänt

Kontakta din installatör om du INTE är säker på hur du installerar eller använder enheten.

NOTERING

Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock, kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.

VARNING

Se till att installationen, kontroller och använda material överensstämmer med gällande lagstiftning (utöver instruktionerna i dokumentationen Daikin).

FÖRSIKTIGT

Bär lämplig personlig skyddsutrustning (skyddshandskar, säkerhetsglasögon, etc.) under installationen, underhållet eller reparationen av systemet.

VARNING

Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan leka med det. Möjlig risk: kvävning.

FARA: RISK FÖR BRÄNNSKADOR

▪ Vidrör INTE köldmedierör, vattenledningar eller interna

delar under eller omedelbart efter drift. De kan vara för varma eller för kalla. Vänta tills de återgår till normal temperatur. Använd skyddshandskar om du måste röra vid dem.

▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.

VARNING

Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten. Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling eller eldsvåda.

FÖRSIKTIGT

Vidrör INTE enhetens luftintag eller aluminiumspjäll eftersom det finns risk för att du skadas.

NOTERING

▪ Placera INTE föremål eller utrustning ovanpå enheten.

▪ Sitt INTE, klättra eller stå på enheten.

NOTERING

Arbeten som utförs på utomhusenheten ska helst göras under torra väderförhållanden för att förhindra vatteninträngning.

I enlighet med gällande lagstiftning kan det vara nödvändigt att föra en loggbok över utrustningen. Denna ska alltid innehålla: information om underhåll, reparationsarbete, kontrollresultat, passningstider, etc.

Dessutom SKA minst följande information om systemet vara tillgänglig på lätt åtkomlig plats:

▪ Nedstängningsinstruktioner i händelse av nödfall

▪ Namn och adress till brandkår, polis och sjukhus

▪ Namn, adress och jourtelefonnummer till serviceavdelningar

I Europa ger EN378 nödvändig ledning för den här loggboken.

1.3.2 Installationsplats

▪ Se till att det finns tillräckligt med utrymme runt enheten för

tillräcklig luftcirkulation.

▪ Kontrollera att golvet är tillräckligt starkt för att bära

inomhusenhetens vikt och vibrationer.

▪ Se till att området är väl ventilerat. Blockera ALDRIG några

ventilationsöppningar.

▪ Se till att enheten står på en jämn yta.

Installera INTE enheten på någon av följande platser:

▪ I miljöer med explosionsrisk.

▪ I närheten av maskiner som avger elektromagnetiska vågor.

Elektromagnetiska vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

▪ På platser med risk för brand på grund av läckage av brandfarliga

gaser (t.ex. lösningsmedel eller bensin), kolfiber eller lättantändligt damm.

▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras.

Korrosion av kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.

Instruktioner för utrustning med köldmedium R32

Om tillämpligt.

VARNING

▪ Punktera EJ och bränn EJ.

▪ Använd INGA andra metoder för att påskynda

avfrostningsprocessen eller rengöring av utrustningen än de som rekommenderas av tillverkaren.

▪ Var medveten om att köldmedium R32 är luktfritt.

VARNING

Utrustningen ska förvaras så att inga mekaniska skador uppstår och i ett väl ventilerat rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift). Rummets dimensioner ska vara enligt nedan.

NOTERING

▪ Återanvänd INTE kopplingar som redan har använts.

▪ Installationskopplingar som gjorts mellan delar av

köldmediumsystemet ska vara tillgängligt i underhållssyfte.

VARNING

Kontrollera att installation, service, underhåll och reparation följer instruktionerna från Daikin och tillämplig lagstiftning (till exempel nationella regler för gashantering) samt endast utförs av behöriga personer.

Krav på installationsutrymme

NOTERING

▪ Rör måste skyddas mot fysiska skador.

▪ Rörlängden måste hållas ned till ett minimum.

Installations- och användarhandbok

Delat luftkonditioneringsaggregat

FCAG35~140BVEB

4P561448-1A – 2019.09

VARNING

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Om apparater innehåller köldmediet R32 MÅSTE golvytan för rummet där apparaterna är installerade, används och förvaras vara större än den minsta golvytan som definieras i tabellen under A (m2). Detta gäller:

▪ Inomhusenheter utan sensor för köldmediumläckage.

För inomhusenheter med sensor för köldmediumläckage, se installationshandboken

▪ Utomhusenheter installerade eller förvarade inomhus

(till exempel vinterträdgård, garage, maskinrum)

▪ Rördragning i oventilerade utrymmen

Så här bestämmer du minsta golvyta

1 Bestäm total mängd påfyllt köldmedium i systemet

(= fabrikspåfyllt köldmedium + ytterligare påfyllt köldmedium).

1 Allmänna säkerhetsföreskrifter

2 Bestäm vilket diagram eller vilken tabell du vill använda.

▪ För inomhusenheter: Är enheten takmonterad,

väggmonterad eller stående på golvet?

▪ För utomhusenheter som installeras eller förvaras inomhus

samt lokala rör i oventilerade utrymmen beror detta på installationshöjden:

Om installationshöjden är… Använder du diagrammet eller

<1,8m Enheter som står på golvet 1,8≤x<2,2M Väggmonterade enheter ≥2,2m Takmonterade enheter

3 Använd diagrammet eller tabellen för att bestämma minsta

golvyta.

FCAG35~140BVEB Delat luftkonditioneringsaggregat 4P561448-1A – 2019.09

tabellen för…

m Total mängd påfyllt köldmedium i systemet

Minsta golvyta

min

(a) Ceiling-mounted unit (=Takmonterad enhet) (b) Wall-mounted unit (=Väggmonterad enhet)

Installations- och användarhandbok

1 Allmänna säkerhetsföreskrifter

1.3.3 Köldmedium

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

NOTERING

Se till att köldmedierören överensstämmer med gällande lagstiftning. I Europa är EN378 den gällande standarden.

NOTERING

Se till att utomhusledningar och -anslutningar INTE utsätts för belastning.

VARNING

Under kontroller får du ALDRIG trycksätta apparaterna med ett tryck som överstiger det högsta tillåtna trycket (anges på enhetens märkplåt).

VARNING

Vidta tillräckliga försiktighetsåtgärder vid köldmedieläckage. Om köldmediegas läcker ska området ventileras omedelbart. Möjliga risker:

▪ För hög koncentration av köldmedium i trånga

utrymmen kan leda till syrebrist.

▪ Giftig gas kan bildas om köldmediegas kommer i

kontakt med öppen låga.

FARA: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill

tömma systemet och det finns en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion

som samlar allt köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens

kompressor INTE behöver köras.

VARNING

Återvinn ALLTID köldmedium. Släpp ALDRIG ut dem direkt i miljön. Använd en vakuumpump för att evakuera installationen.

NOTERING

När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att utföra gasläckagekontroll.

NOTERING

▪ Fyll INTE på mer än den angivna mängden köldmedel

eftersom det kan skada kompressorn.

▪ När köldmediumsystemet ska öppnas MÅSTE

köldmedium hanteras enligt tillämplig lagstiftning.

VARNING

Se till att det inte finns något syre i systemet. Köldmedium får endast fyllas på efter utförd läckagetest och vakuumtorkning.

▪ Om påfyllning blir nödvändig finns information på enhetens

namnplåt. Här anges typ av köldmedium och nödvändig mängd.

▪ Utomhusenheten har fyllts på med köldmedium från fabrik och

beroende på rörtjocklek och rörlängder kan vissa system behöva ytterligare påfyllning av köldmedium.

▪ Använd endast verktyg den kylmediumtyp som används i

systemet för att upprätthålla nödvändigt tryck och förhindra att främmande föremål kommer in i systemet.

▪ Fyll på kylmediumvätska som följer:

Om Då

Ett hävertrör finns

(d.v.s. cylindern är markerad med "Liquid filling siphon attached" – hävert för vätskepåfyllning ansluten)

Ett hävertrör finns INTE Påfyllning med cylindern upp och

▪ Öppna kylmediumcylindrar långsamt.

▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är

normal drift inte möjlig.

FÖRSIKTIGT

När köldmediumpåfyllningen är slutförd eller när du tar en paus ska du omedelbart stänga ventilen på köldmediumtanken. Om ventilen INTE omedelbart stängs kan det återstående trycket ge ytterligare påfyllning av köldmedium. Trolig konsekvens: Felaktig mängd köldmedium.

Påfyllning med cylindern upprätt.

ned.

1.3.4 Bärare

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

VARNING

Valet av bärare MÅSTE ske i enlighet med gällande bestämmelser.

VARNING

Vidta tillräckliga försiktighetsåtgärder vid bärarläckage. Om bärare läcker ut måste utluftning ske omedelbart och därefter kontaktar du din lokala återförsäljare.

VARNING

Omgivningstemperaturen inuti enheten kan bli mycket högre än rumstemperaturen, t.ex. 70°C. Om bärare läcker ut kan varma delar inuti enheten skapa en riskfull situation.

VARNING

Användning och installation av tillämpningen MÅSTE följa de säkerhets- och miljömässiga föreskrifter som anges i gällande lagstiftning.

1.3.5 Vatten

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

NOTERING

Se till att vattenkvaliteten uppfyller EU-direktivet 98/83 EG.

Installations- och användarhandbok

Delat luftkonditioneringsaggregat

FCAG35~140BVEB

4P561448-1A – 2019.09

2 Om dokumentationen

1.3.6 Elektricitet

FARA: RISK FÖR ELCHOCK

▪ Stäng AV all strömförsörjning innan du avlägsnar

kopplingsdosans skyddskåpa och kopplar elektriska ledningar eller rör vid elektriska delar.

▪ Stäng av strömförsörjningen i mer än 1 minut och mät

spänningen vid kontakterna på huvudkretsens kondensatorer eller elektriska komponenter innan du utför reparationer. Spänningen MÅSTE vara mindre än 50 V likspänning innan du kan röra vid elektriska komponenter. Se kopplingsschemat för kontakternas placering.

▪ Rör INTE vid elektriska komponenter med våta händer.

▪ Lämna INTE enheten obevakad när serviceluckan har

avlägsnats.

VARNING

Om enheten INTE är fabriksinstallerad MÅSTE en huvudbrytare eller andra medel för att kunna koppla ifrån enheten installeras, med en kontaktseparation i alla poler som resulterar i fullständig bortkoppling enligt villkoren i överspänningsklassIII, i den fasta kabeldragningen.

VARNING

▪ Använd ENDAST kopparledningar.

▪ Se till att lokal kabeldragning görs i enlighet med

gällande lagstiftning.

▪ All lokal kabeldragning MÅSTE utföras i enlighet med

kopplingsschemat som medföljer produkten.

▪ Kläm ALDRIG kabelbuntar och se till att de INTE

kommer i kontakt med icke-isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning påfrestar kabelanslutningarna.

▪ Se till att installera jordledare. Jorda INTE enheten till

en vattenledning, ett vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Se till att använda en dedikerad strömkrets. Dela

ALDRIG strömförsörjning med någon annan apparat.

▪ Se till att nödvändiga säkringar eller kretsbrytare

installeras.

▪ Se till att installera en jordfelsbrytare. Om inte detta

följs kan det resultera i elektriska stötar eller eldsvåda.

▪ Vid installation av jordfelsbrytaren ska du kontrollera att

den är kompatibel med invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren löser ut i onödan.

FÖRSIKTIGT

Vid anslutning av strömkabeln måste jordkabeln vara ansluten innan de strömförande anslutningarna upprättas. Vid frånkoppling av strömkabeln måste de strömförande anslutningarna kopplas från innan jordkabeln kopplas från. Kabellängden mellan strömkabelns anslutning och terminalblocket måste vara sådan att de strömförande kablarna sträcks före jordkabeln om strömkabeln dras loss från kabelfästet.

NOTERING

Säkerhetsåtgärder vid dragning av elledningar:

▪ Anslut INTE kablar med olika tjocklek till

strömförsörjningsplinten (för mycket spelrum kan orsaka onormal värme).

▪ När du ansluter kablar av samma tjocklek gör du enligt

anvisningarna ovan.

▪ Vid ledningsdragning använder du angiven strömkabel

och ansluter den ordentligt. Fäst den sedan så att inte plinten utsätts för belastning utifrån.

▪ Använd en lämplig skruvmejsel för att dra åt

terminalskruvarna. En skruvmejsel med för litet huvud förstör skruven och gör det omöjligt att dra åt den.

▪ Om du drar åt terminalskruvarna för hårt kan de gå

sönder.

VARNING

▪ När du är färdig med elanslutningarna kontrollerar du

att alla elektriska komponenter och kontakter i eldosan är ordentligt anslutna.

▪ Se till att alla skyddskåpor är stängda innan du sätter

igång enheten.

NOTERING

Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV startmetod.

Om det föreligger risk för omvänd faskoppling efter tillfälligt strömavbrott och/eller om strömmen kommer och går när produkten är i drift, då kan man montera ett externt fasskydd. Om produkten körs med fasfel kan kompressorn och andra komponenter skadas.

2 Om dokumentationen

2.1 Om detta dokument

Målgrupp

Behöriga installatörer + slutanvändare

INFORMATION

Denna utrustning är avsedd att användas av utbildade användare i butiker, lätt industri och på lantbruk, eller för kommersiellt bruk och hemmabruk av icke-fackmän.

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den kompletta dokumentuppsättningen består av:

▪ Allmänna försiktighetsåtgärder:

▪ Försiktighetsåtgärder som du måste läsa före installation

▪ Format: Papper (i boxen för inomhusenheten)

▪ Installations- och användarhandbok för inomhusenheten:

▪ Installations- och bruksanvisningar

▪ Format: Papper (i boxen för inomhusenheten)

FCAG35~140BVEB Delat luftkonditioneringsaggregat 4P561448-1A – 2019.09

Installations- och användarhandbok

3 Om lådan

1 2

1×

1× 1×

8× 4×1×1× 1×

4×

1×

7×

e fdcb

h i

k l

▪ Installations- och användarhandbok:

▪ Förberedelse av installationen, goda råd, referensdata, …

▪ Detaljerade steg för steg-instruktioner och

bakgrundsinformation för grundläggande och avancerad användning

▪ Format: Digitala filer på http://www.daikineurope.com/support-

and-manuals/product-information/

De senaste versionerna av den medföljande dokumentationen kan finnas på Daikins lokala webbplats eller genom din återförsäljare.

För installatören

3 Om lådan

3.1 Översikt: Om lådan

Detta kapitel beskriver vad som måste göras när lådan med inomhusenheten levererats till platsen.

Här finns information om:

▪ Uppackning och hantering av enheten

▪ Borttagning av tillbehör från enheten

Tänk på följande:

▪ Enheten MÅSTE kontrolleras för skador vid leveransen.

Eventuella skador SKA omedelbart anmälas till transportbolagets skaderepresentant.

▪ Placera den förpackade enheten så nära installationsplatsen som

möjligt för att skydda den från transportskador.

▪ Förbered den väg där enheten ska transporteras in.

3.2 Inomhusenhet

VARNING: BRANDFARLIGT MATERIAL

R32-köldmediet (om tillämpligt) i enheten är lite brandfarligt. I specifikationerna för utomhusenheten anges vilken typ av köldmedium som ska användas.

3.2.1 Uppackning och hantering av enheten

Lyft enheten med en mjuk slinga eller skyddsplattor med rep. Detta för att inte repa eller skada enheten.

1 Lyft enheten i konsolen och belasta inga andra delar, särskilt

inte köldmediumrör, dräneringsrör eller andra plastdetaljer.

Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är översättningar.

Tekniska data

▪ Delar av de senaste tekniska data är tillgängliga på den regionala

Daikin-webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin Business Portal

(inloggning krävs).

3.2.2 Så här tar du bort tillbehören från inomhusenheten

a Installationsmall (övre delen av förpackningen) b Allmänna försiktighetsåtgärder c Installations- och användarhandbok för inomhusenheten d Installationsguide e Bricka för upphängningskonsoler

f Skruvar (för att tillfälligt fästa installationsmallen av papper

på inomhusenheten)

g Buntband h Metallklämma

i Tätningar: Stor (dräneringsrör), medel 1 (gasrör), medel 2

(vätskerör), liten (elkablar)

j Dräneringsslang

k Isolering: Liten (vätskerör)

l Isolering: Stor (gasrör)

m Isolering (dräneringsrör)

4 Om enheterna och alternativ

Installations- och användarhandbok

4.1 Översikt: Om enheterna och alternativ

I det här kapitlet finns information om:

▪ Identifiering av inomhusenheten

▪ Kombinera utomhusenheter och inomhusenheter

▪ Kombinera inomhusenheten med tillval

INFORMATION

Om du har låg luftfuktighet i inneluften, tex i datorrum, och vill köra kylning året runt bör du kontakta din leverantör eller se databoken Engineering eller servicehandboken.

FCAG35~140BVEB

Delat luftkonditioneringsaggregat

4P561448-1A – 2019.09

4 Om enheterna och alternativ

4.2 Identifikation

NOTERING

Vid installation eller underhåll av flera enheter samtidigt ska du se till att INTE blanda ihop servicepanelerna för de olika modellerna.

4.2.1 Identifikationsetikett: Inomhusenhet

Plats

4.3 Om inomhusenheten

Använd systemet vid följande temperaturer och luftfuktigheter så blir driften säker och effektiv.

I kombination med R410A-utomhusenheter

Utomhusenhete

RR71~125 –15~46°CDB —

RQ71~125 –5~46°CDB –10~15°CWB

Kylning Uppvärmning

12~28°CWB —

12~28°CWB 10~27°CDB

I kombination med R32-utomhusenheter

Utomhusenhete

RXM35~60 –10~46°CDB –15~24°CDB

3MXM40~68

4MXM68~80

5MXM90

RZAG35~60 –20~52°CDB –20~24°CDB

RZAG71~140 –20~52°CDB –20~24°CDB

RZASG71~140 –15~46°CDB –15~21°CDB

AZAS71~140 –5~46°CDB –15~21°CDB

Luftfuktighet inomhus ≤80%

Kylning Uppvärmning

–15~18°CWB

14~28°CDB 10~30°CDB

–10~46°CDB –15~24°CDB

–15~18°CWB

18~37°CDB

14~28°C WB

17~38°CDB

12~28°CWB

17~38°CDB

12~28°CWB

20~38°CDB

14~28°CWB

20~38°CDB

14~28°CWB

10~30°CDB

–21~18°CWB

10~27°CDB

–20~18°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

–15~15,5°CWB

10~27°CDB

(a)

RXS35~60 –10~46°CDB –15~18°CWB

14~28°CWB 10~30°CDB

3MXS40~68

4MXS68~80

5MXS90 RZQG71~140 –15~50°CDB –20~15,5°CWB

RZQSG71~140 –15~46°CDB –15~15,5°CWB

RZQ200~250 –5~46°CDB –15~15°CWB

AZQS71 –15~46°CDB –15~15,5°CWB

AZQS100~140 –5~46°CDB –15~15,5°CWB

Luftfuktighet inomhus ≤80%

–10~46°CDB –15~18°CWB

14~28°CWB 10~30°CDB

12~28°CWB 10~27°CDB

14~28°CWB 10~27°CDB

(a)

Luftfuktighet

inomhus

Symbol Förklaring

Utomhustemperatur

Inomhustemperatur

(a) För att undvika kondens och att vatten droppar från

enheten. Om temperatur eller luftfuktighet ligger utanför dessa gränser kanske säkerhetsanordningar aktiveras och luftkonditioneringsanläggningen kanske inte startar.

4.4 Systemlayout

NOTERING

Systemet bör inte utformas för temperaturer under –15°C.

FCAG35~140BVEB Delat luftkonditioneringsaggregat 4P561448-1A – 2019.09

Installations- och användarhandbok

5 Förberedelse

df e

(mm)

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

a Inomhusenhet b Utomhusenhet c Fjärrkontroll d Luftintag e Luftutlopp

f Köldmediumrör + kabel mellan enheterna g Dräneringsrör h Jordning

i Insugsgaller och luftfilter

4.5 Kombinera enheter och alternativ

4.5.1 Möjliga tillval för inomhusenheten

Kontrollera att du har följande obligatoriska tillbehör:

▪ Användargränssnitt: Trådlöst eller kabelanslutet

▪ Dekorpanel: Standard, självrengörande eller design

5 Förberedelse

5.1 Översikt: Förberedelse

I det här kapitlet finns en beskrivning av vad du måste göra och veta innan du kommer till platsen.

Här finns information om:

▪ Förberedelse av installationsplatsen

▪ Förberedelse av köldmediumrör

▪ Förberedelse av elkablar

5.2.1 Krav på inomhusenhetens installationsplats

INFORMATION

Se även följande krav:

▪ Allmänna krav på installationsplats. Se kapitlet

“Allmänna säkerhetsföreskrifter”.

▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i

kapitlet “Förberedelser”.

INFORMATION

Ljudtrycksnivån understiger 70dBA.

FÖRSIKTIGT

Utrustning ej tillgänglig för allmänheten. Installeras i ett säkert område, utan enkel tillgång.

Både inomhus- och utomhusenheterna är anpassade för att installeras både i offentlig miljö och i lätt industrimiljö.

Installera INTE enheten på någon av följande platser:

▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i

luften. Plastdelar kan skadas och trilla av eller orsaka en vattenläcka.

Vi rekommenderar INTE att du installerar enheten på följande platser eftersom det kan förkorta enhetens livslängd:

▪ Där spänningsstyrkan fluktuerar mycket

▪ I fordon eller fartyg

▪ Där sura eller alkaliska ångor

NOTERING

Utrustningen som beskrivs i den här handboken kan orsaka elektroniska störningar från radiovågor. Utrustningen uppfyller specifikationer som är utformade för att ge rimligt skydd mot sådana störningar. Det finns dock inga garantier för att inte störningar uppstår vid en viss installation.

Därför rekommenderar vi att du installerar utrustning och elkablar på tillräckligt avstånd från stereoutrustning, persondatorer och dylikt.

5.2 Förberedelse av installationsplatsen

Installera INTE enheten på platser som ofta används som arbetsplats. Vid byggarbeten (t.ex. slipning) där mycket damm skapas MÅSTE enheten täckas över.

Välj en installationsplats med tillräckligt utrymme för att kunna bära enheten in och ut från platsen.

VARNING

Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift).

Installations- och användarhandbok

a Jordfelsbrytare b Säkring c Utomhusenhet d Inomhusenhet e Användargränssnitt

f Persondator eller radio

▪ På platser med dåliga mottagningsförhållanden bör du hålla ett

avstånd på 3m eller mer och använda skyddsrör för ström- och signalöverföringskablar.

▪ Lysrör. Vid installation av ett trådlöst användargränssnitt i ett rum

med lysrör ska du beakta följande för att undvika störningar:

▪ Installera det trådlösa användargränssnittet så nära

inomhusenheten som möjligt.

▪ Installera inomhusenheten så långt bort som möjligt från

lysrören.

▪ Var noga med att en vattenläcka inte kan orsaka några skador på

installationsutrymmet och omgivningarna.

FCAG35~140BVEB

Delat luftkonditioneringsaggregat

4P561448-1A – 2019.09

5 Förberedelse

a b c

(mm)

≥1500

≥

2000

≥

4000

≥1500

ba dac

≥1500 ≥500 ≥200

A A A

b c

▪ Välj en plats där den varma/kalla luften som släpps ut från

enheten eller driftsljud INTE stör någon.

▪ Luftflöde. Se till att inget blockerar luftflödet.

▪ Dränering. Se till att kondensvattnet kan tömmas ordentligt.

▪ Pappersmall för installation (övre delen av förpackningen)

(tillbehör). Använd pappersmallen när du väljer installationsplats. Den har enhetens mått samt nödvändig öppning i innertaket.

▪ Luftflödesriktningar. Du kan välja olika luftflödesriktningar. Välj

den som passar bäst för rummet. Kontrollera också att den lokala inställningen "Air flow direction" (luftflödesriktning) motsvarar den faktiska situationen (se "7.1Lokal inställning"[418]).

Exempel:

a Allroundluftflöde b 4-vägsluftflöde (med stängda hörn) (blockeringspaket

(tillval) krävs)

c 3-vägsluftflöde (blockeringspaket (tillval) krävs)

▪ Takisolering. Om förhållandena vid taket överstiger 30°C och

relativ luftfuktighet på 80% eller om friskluften är indragen genom taket behövs extra isolering (minst 10mm tjockt PE-skum).

▪ Avstånd. Beakta följande krav:

Om luftflödesriktningen … Då B

FCAG35~71 FCAG100~140

Allround ≤3,5m ≤4,2m

(a)

4-vägs 3-vägs

(a)

(a) Blockeringspaket (tillval) krävs

≤4,0m ≤4,5m ≤3,5m ≤4,2m

5.3 Förbereda köldmedierören

5.3.1 Köldmediumrörkrav

INFORMATION

Läs även säkerhetsföreskrifterna i kapitlet “Allmänna säkerhetsföreskrifter”.

NOTERING

Rör och andra tryckförande komponenter ska vara lämpliga för kylmedium. Använd sömlösa kopparrör, avoxiderade med fosforsyra, för kylmedium.

▪ Främmande material i rören (inklusive oljor för tillverkning) måste

vara ≤30mg/10m.

Köldmediumrördiameter

Använd samma diameter som anslutningar till utomhusenheterna:

Modell L1 vätskerör L1 gasrör

FCAG35 Ø6,4 Ø9,5 FCAG50~60 Ø6,4 Ø12,7 FCAG71~140 Ø9,5 Ø15,9

A Minsta avstånd till väggen (se nedan) B Minsta och största avstånd till golvet (se nedan) C 35~71-klassen:

≥214mm: Vid installation med standardpanel ≥256mm: Vid installation med designpanel ≥294mm: Vid installation med självrengörande panel ≥263mm: Vid installation med paketet för friskluftsintag 100~140-klassen: ≥256mm: Vid installation med standardpanel ≥298mm: Vid installation med designpanel ≥306mm: Vid installation med paketet för friskluftsintag

≥316mm: Vid installation med självrengörande panel a Inomhusenhet b Belysning (i bilden visas takmonterad belysning, men

infälld belysning är också tillåten)

c Luftfläkt d Statisk volym (exempel: tabell)

▪ A: Minsta avstånd till väggen. Beror på luftflödesriktningar mot

väggen.

a Luftutlopp och hörn öppna b Luftutlopp stängt, hörn öppna (blockeringspaketet (tillval)

krävs) c Luftutlopp och hörn stängda (blockeringspaketet (tillval)

krävs)

▪ B: Minsta och största avstånd till golvet:

▪ Minsta: 2,7m för att undvika att enheten vidrörs av misstag.

▪ Största: Beror på luftflödesriktningar och kapacitetsklass.

Kontrollera också att den lokala inställningen "Ceiling height" (takhöjd) motsvarar den faktiska situationen. Se

"7.1Lokal inställning"[418].

FCAG35~140BVEB Delat luftkonditioneringsaggregat 4P561448-1A – 2019.09

Köldmediumrörmaterial

▪ Rörmaterial: Sömlösa kopparrör avoxiderade med fosforsyra.

▪ Kragkopplingar: Använd anlöpt material.

▪ Rörmaterials härdningsgrad och godstjocklek:

Yttre diameter

Härdningsgrad Tjocklek (t)

(a)

(Ø)

6,4mm (1/4") Anlöpt (O) ≥0,8mm 9,5mm (3/8") 12,7mm (1/2") 15,9mm (5/8")

(a)

Beroende på tillämplig lagstiftning och enhetens maximala arbetstryck (se "PS High" på enhetens märkskylt) kan större rörtjocklek behövas.

5.3.2 Isolering av köldmedierören

▪ Använd polyetenskum som isoleringsmaterial:

▪ med en värmeöverföringshastighet mellan 0,041 och 0,052W/

mK (0,035 och 0,045kcal/mh°C)

▪ med en värmebeständighet på minst 120°C

▪ Isoleringens tjocklek

Omgivningstempera

tur

≤30°C 75% till 80% RH 15mm >30°C ≥80% RH 20mm

Fuktighet Minsta tjocklek

Installations- och användarhandbok

+ 25 hidden pages
