Page 1

Kezelési és szerelési útmutató

Szabályozó- és szivattyúegység

napkollektoros rendszerekhez

EKSRPS4A

Kezelési és szerelési útmutató

Szabályozó- és szivattyúegység

Magyar

Page 2

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 3

Tartalomjegyzék

1 Biztonság. . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.1 Tartsa be az útmutatót . . . . . . . . . . . . . . . . . . . .4

1.2 Figyelmeztetések és jelmagyarázat . . . . . . . . . .4

1.3 Veszélyek elkerülése . . . . . . . . . . . . . . . . . . . . .5

1.4 Rendeltetésszerű használat . . . . . . . . . . . . . . . .5

1.5 Üzembiztonsággal kapcsolatos tudnivalók . . . . .6

2 Termékleírás . . . . . . . . . . . . . . . . . . . . . . . . .7

2.1 A Solar napkollektoros rendszer felépítése

és alkatórészei . . . . . . . . . . . . . . . . . . . . . . . . . .7

2.2 Rövid leírás. . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.3 Rendszerelemek . . . . . . . . . . . . . . . . . . . . . . . . .8

2.3.1 Szabályozó- és szivattyúegység EKSRPS4A . . . . 8

2.3.2 Opcionális tartozékok . . . . . . . . . . . . . . . . . . . . . . 8

3 Szerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.1 Rendszerkoncepciók. . . . . . . . . . . . . . . . . . . . . .9

3.1.1 Párhuzamos kapcsolás . . . . . . . . . . . . . . . . . . . . . 9

3.1.2 Sorba kapcsolás . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.2 A szabályozó- és szivattyúegység szerelése . .10

3.2.1 Szerelés Szivattyúegység . . . . . . . . . . . . . . . . . . 10

3.2.2 Szerelés FlowSensor, FlowGuard (opcionális) . . 11

3.2.3 Szerelés Hőmérséklet-érzékelő . . . . . . . . . . . . . 12

3.2.4 A szabályozó előkészítése és felszerelése. . . . . 13

3.2.5 A takaróburkolat felszerelése . . . . . . . . . . . . . . . 15

4 Üzembe helyezés és üzemen kívül

helyezés . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.1 Üzembe helyezés . . . . . . . . . . . . . . . . . . . . . . .16

4.2 Üzemen kívül helyezés . . . . . . . . . . . . . . . . . . .17

4.2.1 Ideiglenes Leállítás . . . . . . . . . . . . . . . . . . . . . . . 17

4.2.2 Végleges leállítás . . . . . . . . . . . . . . . . . . . . . . . . 18

5.4 Ajánlott beállítások. . . . . . . . . . . . . . . . . . . . . . 29

5.4.1 Standardparaméterbeállítások, ajánlott

beállítási tartományok . . . . . . . . . . . . . . . . . . . . . 29

5.4.2 További beállítások a napkollektoros

rendszeren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

5.4.3 A külső hőforrással vagy elektromos fűtőbetéttel megvalósított utánfűtés ajánlott

beállítása, égőtiltó érintkező . . . . . . . . . . . . . . . . 31

5.4.4 Javaslatok az optimális használati

magatartáshoz. . . . . . . . . . . . . . . . . . . . . . . . . . . 31

5.4.5 Melegvíz-higiénia. . . . . . . . . . . . . . . . . . . . . . . . . 31

6 Hibák és üzemzavarok . . . . . . . . . . . . . . . . 32

6.1 Eseménykijelzés . . . . . . . . . . . . . . . . . . . . . . . 32

6.2 Üzemzavarokelhárítása . . . . . . . . . . . . . . . . . . 33

7 Hidraulikus csatlakoztatás. . . . . . . . . . . . . 35

7.1 Vázlatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

7.2 Egy nyomás alá helyezett kollektoros

rendszer csatlakoztatása . . . . . . . . . . . . . . . . . 37

8Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . 38

8.1 Product Fiche. . . . . . . . . . . . . . . . . . . . . . . . . . 38

8.2 Szabályozó- és szivattyúegység

EKSRPS4A . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

8.3 Érzékelőkarakterisztika . . . . . . . . . . . . . . . . . . 38

8.4 A szivattyú jelleggörbéje . . . . . . . . . . . . . . . . . 39

9 Jegyzetek. . . . . . . . . . . . . . . . . . . . . . . . . . . 40

10 Címszójegyzék . . . . . . . . . . . . . . . . . . . . . . 43

5 Szabályozó . . . . . . . . . . . . . . . . . . . . . . . . .19

5.1 Kezelő- és kijelzőelemek . . . . . . . . . . . . . . . . .19

5.2 A szabályozó működése. . . . . . . . . . . . . . . . . .19

5.2.1 Szivattyúüzem. . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5.2.2 Booster funkció magasabb

kollektorhőmérsékletekhez . . . . . . . . . . . . . . . . . 20

5.2.3 Indításoptimalizálás. . . . . . . . . . . . . . . . . . . . . . . 20

5.2.4 Bekapcsolástiltó funkciók . . . . . . . . . . . . . . . . . . 20

5.2.5 Szivattyúmegjárató funkció . . . . . . . . . . . . . . . . . 20

5.2.6 Kézi üzemmód. . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.2.7 FlowSensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.2.8 Teljesítményszámítás, maximális értékek

és hozamszámítás . . . . . . . . . . . . . . . . . . . . . . . 21

5.2.9 A PS üzemi szolárszivattyú

fordulatszám-szabályozása. . . . . . . . . . . . . . . . . 22

5.2.10 Teljesvisszaállítás funkció . . . . . . . . . . . . . . . . . . 23

5.2.11 Fagyvédelmi funkció . . . . . . . . . . . . . . . . . . . . . . 23

5.2.12 Rendszerszivárgás elleni védőfunkció . . . . . . . . 23

5.3 Beállítás és menüvezérlés . . . . . . . . . . . . . . . .23

5.3.1 Indításkori kijelzés. . . . . . . . . . . . . . . . . . . . . . . . 24

5.3.2 Üzemjelzés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.3.3 Beállítómenü . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.3.4 Jelszóbevitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5.3.5 Nyelvválasztás . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5.3.6 Paraméterek beállítás és visszaállítása . . . . . . . 27

5.3.7 A kollektorhőmérséklet-érzékelő beépítési

helyzetének beállítása. . . . . . . . . . . . . . . . . . . . . 27

5.3.8 A szivattyúfordulatszám-szabályozásának

manuális beállítása . . . . . . . . . . . . . . . . . . . . . . . 28

5.3.9 Mérési helyek korrekciós értékei. . . . . . . . . . . . . 28

5.3.10 Égőtiltó érintkező. . . . . . . . . . . . . . . . . . . . . . . . . 28

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 4

1 x Biztonság

1 Biztonság

1.1 Tartsa be az útmutatót

Ez az útmutató >> az eredeti változat fordítása <<.

Ez az útmutató ismerteti a rendszer szereléséhez, üzembe helyezéséhez, kezeléséhez és beállításához szükséges összes tevékenységet. A fűtési rendszer összes csatlakoztatott kompo- nensével kapcsolatos részletes információkért, kérjük, vegye figyelembe a kapcsolódó dokumentumokat.

● A Daikin EKSRPS4A készüléken csak olyan személyek végezhetnek munkákat (pl. felállítás, elektromos és hidraulikus csatlakoztatás és első üzembe helyezés), akik erre fel vannak hatalmazva és sikeresen befejeztek egy, a mindenkori tevékenységre képesítő műszaki vagy szakmai képzést, valamint részt vettek szakmai, a mindenkor illetékes hatóság által elismert továbbképző rendezvényeken. Ezek közé tartoznak különösképpen azok a fűtésszerelők, akik szakmai képzésüknek és szakismereteiknek köszönhetően tapasztalatokkal rendelkeznek a fűtési és napkollektoros rendszerek szakszerű telepítésében és karbantartásában.

● Mielőtt nekilátna a szerelésnek és az üzembe helyezésnek, illetve beavatkozásokat végezne a rendszeren, kérjük, figyelmesen olvassa végig ezt az útmutatót.

● Feltétlenül tartsa be a figyelmeztetéseket!

Kapcsolódó dokumentumok

Az alábbi dokumentumok a Daikin napkollektoros rendszer műszaki dokumentációjának részét képezik, ezért ezeket ugyancsak figyelembe kell venni. A dokumentumokat az adott komponens szállítási terjedelme tartalmazza.

– Daikin Solar EKSV21P, EKSV26P és

EKSH26P nagy teljesítményű síkkollektor: szerelési útmutató nyeregtetőre, lapostetőre, illetve tetősíkba süllyesztett szereléshez

– Daikin melegvíztároló (EKHWP vagy

Altherma EHS(X/H)): üzemeltetési és telepítési útmutató

A szállítási terjedelem részét nem képező, külső hőtermelőhöz vagy tárolótartályhoz történő csatlakoztatás esetén az azokhoz tartozó üzemeltetési és szerelési útmutatók az irányadók.

1.2 Figyelmeztetések és jelmagyarázat A figyelmeztetések jelentése

Ebben az útmutatóban a veszély súlyosságának és bekövetkezési valószínűségének megfelelő figyelmeztetéseket alkalmazunk.

VESZÉLY!

Közvetlenül fenyegető veszélyre hívja fel a figyelmet.

A figyelmeztetés figyelmen kívül hagyása súlyos vagy halálos testi sérüléshez vezet.

FIGYELMEZTETÉS!

Lehetséges veszélyes helyzetre hívja fel a figyelmet.

A figyelmeztetés figyelmen kívül hagyása súlyos vagy halálos testi sérüléshez vezethet.

VIGYÁZAT!

Lehetséges káros helyzetre hívja fel a figyelmet. A figyelmeztetés figyelmen kívül hagyása

anyagi és környezeti károkhoz vezethet.

Ez a szimbólum alkalmazási javaslatokat és különösen hasznos információkat jelöl, nem pedig veszélyekre vonatkozó figyelmeztetéseket.

Speciális figyelmeztető szimbólumok

Néhány veszélyfajtát speciális figyelmeztető szimbólumok jelölnek.

Villamos áram

Robbanásveszély

Égési sérülés vagy leforrázás veszélye

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 5

1 x Biztonság

Műveleti utasítások

● A műveleti utasításokat felsorolás formájában

ábrázoljuk. Azokat a műveleteket, amelyeknél kötelező sorrendet kell betartani, számozással láttuk el.

 A műveletek eredményeit nyíllal jelöljük.

1.3 Veszélyek elkerülése

A Daikin napkollektoros rendszerek korszerű műszaki színvonalon, az általánosan elfogadott műszaki szabályok szerint készülnek. Ennek ellenére szakszerűtlen használat mellett a felhasználó testi épségét és életét veszélyeztető helyzetek, valamint anyagi károk keletkezhetnek. A veszélyek elkerülése érdekében a Daikin napkollektoros rendszerek csak az alábbi szabályok betartásával szerelhetők fel és üzemeltethetők: – rendeltetésszerűen und kifogástalan

állapotban,

– a biztonságot és a veszélyeket szem előtt

tartva. Ennek feltétele az útmutató, a vonatkozó baleset-megelőzési előírások, valamint az elfogadott biztonságtechnikai és munka-egészségügyi szabályok tartalmának ismerete és alkalmazása.

1.4 Rendeltetésszerű használat

A Daikin napkollektoros rendszer kizárólag napenergia segítségével történő fűtésrásegítésre használható melegvizes fűtési rendszerekben. A Daikin napkollektoros rendszer kizárólag az útmutatóban szereplő utasítások szerint szerelhető, csatlakoztatható és üzemeltethető.

A szabályozó és szivattyúegység nem alkalmas robbanásveszélyes környezetben történő használatra.

Minden egyéb vagy ezen túlmutató alkalmazás nem rendeltetésszerű használatnak minősül. Az ebből eredő károkért egyedül az üzemeltető viseli a kockázatot.

A rendeltetésszerű használat részét képezi a karbantartási és ellenőrzési feltételek betartása is. A pótalkatrészeknek legalább a gyártó által meghatározott műszaki követelményeknek kell megfelelniük. Ez például eredeti pótalkatrészek esetében mindig adott.

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 6

1 x Biztonság

1.5 Üzembiztonsággal kapcsolatos tudnivalók

Munkavégzés a tetőn

● A tetőn végzendő szerelési munkákat

kizárólag arra jogosult és képzett szakemberek (fűtési szakcég, tetőfedő stb.) végezhetik a tetőn végzett munkákra vonatkozó baleset-megelőzési előírások betartása mellett.

● A szerelőanyagokat és a szerszámokat bizto-

sítani kell leesés ellen.

● A tetőfelület alatti közlekedési útvonalakat

biztosítani kell az illetéktelenek általi belépéssel szemben.

A fűtési rendszeren végzett munkák előtt

● A fűtési rendszeren végzendő munkákat

(pl. szerelés, csatlakoztatás és első üzembe helyezés) kizárólag arra jogosult és képzett fűtési szakemberek végezhetik.

● A fűtési rendszeren végzendő munkák előtt

a főkapcsolót le kell kapcsolni, és biztosítani kell visszakapcsolás ellen.

Az üzemeltető betanítása

● Mielőtt átadja a napkollektoros rendszert, magyarázza el az üzemeltetőnek a kezelés és az ellenőrzés módját.

● Az átadást a mellékelt szerelési és betanítási űrlap üzemeltetővel közös kitöltésével és

aláírásával dokumentálja.

Villanyszerelés

● Villanyszerelést csak villanyszerelő szakképesítéssel rendelkező szakszemélyzet végezhet az érvényben lévő villanyszerelési irányelvek, valamint az illetékes áramszolgáltató vállalat előírásainak betartása mellett (Áramszolgáltató vállalat).

● A hálózati csatlakoztatást az EC 60335-1 értelmében egy leválasztó berendezéssel vitelezze ki, amely a III. túlfeszültségvédelmi kategória követelményei szerinti érintkező nyílásszöggel szavatolja minden pólus leválasztását, és építsen be egy hibaáramvédőkapcsolót (FCD), amelynek reakcióideje ≤ 0,2 s.

● A hálózati csatlakoztatás előtt vesse össze a típustáblán feltüntetett hálózati feszültséget (230 V, 50 Hz) a tápfeszültség jellemzőivel.

● A villamos áramot vezető alkatrészeken végzendő munkák előtt válassza le azokat az áramellátásról (főkapcsoló kikapcsolása, biztosíték lekapcsolása), és biztosítsa visszakapcsolás ellen.

● A munkák befejeztével azonnal vissza kell szerelni a leszerelt készülékburkolatokat és karbantartó ajtókat.

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 7

2 Termékleírás

2.1 A Solar napkollektoros rendszer felépítése

és alkatórészei

2 x Termékleírás

2-1. kép Egy Daikin Solar napkollektoros rendszer standard felépítése (a váltott oldali csatlakoztatás a Daikin ajánlása)

1 Hidegvíz csatlakozóvezeték 2 Használati melegvíz osztóvezeték 3 Nemesacél gégecsöves hőcser 4a Nemesacél gégecsöves hőcser 4b Nemesacél gégecsöves hőcser

téshez 5 Merülőh 6 Töltésszintjelző 7Töltő- 8 Solar R4 szabályozó 9 Szolár visszatérő vezeték (a 10 Szolár kollektormező 11 Szolár előremenő vezeték ( 12 Termikus keverőszelep (

13 Cirkulációs fék (kiegészítő tart 14 Szolár előremenő r 15 Nemesacél gégecsöves hőcser 16 Hőszi

17 Szolár visszatérő cs 18 Biztonsági túlfolyó csatlakozó

2-1. táblázat Jelmagyarázat 2-1. kép

üvely tároló- és visszatérő hőmérséklet-érzékelőhöz

és ürítőcsap (kiegészítő tartozék: KFE BA)

delem)

étegzőcső

getelő burkolat a fűtésrásegítés nemesacél gégecsöves

hőcserélőjéhez

atlakozó

élő tárolótöltéshez és fűtésrásegí-

kollektoron alul)

a kollektoron felül)

megrendelő által biztosított forrázásvé-

ozék)

élő használati melegvízhez élő tárolótöltéshez

élő fűtésrásegítéshez

A Használata víz zóna B Szolárzóna FLS Solar FlowSensor (átfolyásmérés)

Solar üzemi szolárszivattyú

EKSRPS4A

DHW

EHS(X/H)

EKHWP

Szabályozó- és szivattyúegység tárolóhőmérséklet-érzékelő Solar kollektorhőmérséklet-érzékelő Solar visszatérő hőmérséklet-érzékelő Solar tárolóhőmérséklet-érzékelő Solar előremenő hőmérséklet-érzékelő

EHS(X/H)B szolártároló beépített hőszivattyúval

energiatároló EKHWP

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 8

2 x Termékleírás

2.2 Rövid leírás

A Daikin napkollektoros rendszer egy használati melegvíz készítésre és fűtésrásegítésre használható termikus napenergiahasznosító rendszer.

A Daikin EKSRPS4A szabályozó- és szivattyúegység csak nyomás nélküli Daikin Solar napkollektoros rendszerben (DrainBack), kizárólag az arra tervezett szerelőanyag

üzemeltethető. DrainBack rendszer esetén a zavartalan üzemelés előfeltétele,

hogy az összekötő vezeték folytonos lejtéssel (legalább 2 %) legyen elvezetve, valamint a kollektorok alsó széle váltott oldali bekötés esetén folytonos lejtéssel a visszatérő csatlakozó felé, illetve azonos oldali bekötés esetén vízszintes helyzetben legyen felszerelve..

Üzemmód

A Solar EKSV21P, EKSV26P és EKSH26P nagy teljesítményű síkkollektorok magas hatásfokkal alakítják át hővé a napsugárzást. A hőhordozó közeg vezetékes víz

Amikor a kollektorok hasznosítható hőmérsékletszintet érnek el, a szivattyú közvetlenül keresztüláramoltatja a kollektorokon a nyomás nélkül a tárolóban lévő puffervizet. Máskülönben a szállítószivattyú lekapcsol, és a rendszer automatikusan leürül. Ennek a működ

ési módnak több előnye van:

– Magas üzembiztonság, mert nincsenek károsodásra vagy

üzemzavarra érzékeny alkatrészek (pl. tágulási tartály, biztonsági szelep, légtelenítő szelepek).

–Jó hőátadá

s és hőtároló kapacitás (fagyálló nélkül működik). – Alacsony karbantartási ráfordítás. –Fagybiztos. – Kiegészítő szolár – Nincsenek stagnációs problémák.

Modulrendszerű felépítés

A rendszer több, messzemenőkig előszerelt komponensből áll. A dugaszolós kötéstechnika és a nagyfokú előszerelés gyors és egyszerű rendszerszerelést tesz lehetővé.

Tárolótartály

A Daikin napkollektoros rendszer tárolótartályaként az alábbiak használhatók: – Daikin EKHWP: hőszigete

(Daikin levegő-víz hőszivattyú csatlakoztatási lehetőségével).

– Daikin Altherma EHS(X/H): szolártárol

vattyú beépített beltéri készülékével.

Más Solar napkollektoros komponensek felépítését, működé útmutató nem ismerteti. A komponensekkel kapcsolatos részletes információk az adott készülékek üzemelte-

tési és szerelési útmutatóiba Az ebben az útmutatóban ismertetett műv

írások alapvetően nálható összes Daikin tárolótartályra érvényesek, még abban az esetben is, ha az ábrákon csak egyetlen típus szerepel. A más tárolótartályoktól való eltéréseket külön jelezzük.

Elektronikus szabályozó

A teljesen elektronikus Daikin Solar R4 szabályozó optimális napenergia-hasznosítást (használati melegvíz készítés, fűtésrá- segítés) biztosít, és garantálja az összes szempont betartását. A kényelmes üzemeltetés érdekében a szükséges paraméterek gyárilag előre be vann

ok felhasználásával szerelhető fel és

hőcserélő nélkül.

lt, nyomás nélküli műanyagtartály

ó egy levegő-víz hőszi-

sét, üzembe helyezését és üzemeltetését ez az

n találhatók.

eleti utasítások és le-

az ehhez a napkollektoros rendszerhez hasz-

üzemi biztonsági

ak állítva.

2.3 Rendszerelemek

2.3.1 Szabályozó- és szivattyúegység EKSRPS4A

Részei:

1 Takaróburkolat 2 Csa 3 Daik

4 tartozéktáska (

5 Tar

6 Solar

2-2. kép Szabályozó- és szivattyúegység (EKSRPS4A)

2.3.2 Opcionális tartozékok

KFE töltőc

A Daikin melegvíztároló kényelmes feltöltése és leürítése érdekében a KFE töltőcsatlakozó (KFE BA) szerelhető fel.

A 2– l/min átfolyási mennyiség beállításához és kijelzéséhez a beszabályozó szelep (FlowGuard FLG) használható.

Szolár tárolóbővítő készlet

Ha egy Daikin melegvíztároló hőteljesítménye nem elegendő, akkor több Sanicube / HybridCube is csatlakoztatható egymáshoz modulárisan.

A következő alkotórészek rendelhetők: – CON SX szolár tárolóbővítő készlet – CON SXE szolár tárolóbővítő készlet – FlowGuard FLG Ezeknek a tartozék alkotórészeknek a szerelését és kezelését részletesen bemutatják a mindenkori mellékelt kezelési és szerelési útmutatók.

tlakozócsövezés üzemi szolárszivattyúval

in Solar R4 szabályozó tárolóhőmérséklet-érzékelővel,visszatérő hőmérsékletcsatlakozókábellel, FlowSensor érzékelővel, 230 V hálózati csatlakozókábellel (3 m)

érzékelődugó, műanyag dugó)

tószerkezeti anyagok (tartóvas szivattyútartóhoz, rögzítő

kengyel és szabályozó rögzítőkonzol)

dokumentáció

érzékelővel, kollektorhőmérséklet-érzékelő

konzol, 4 süllyesztett fejű csavar, 4 lemezcsavar,

satlakozó

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 9

3 Szerelés

3 x Szerelés

3.1 Rendszerkoncepciók

A Daikin napkollektoros rendszereket általában az alábbi rendszerkoncepciók valamelyike szerint kell kiépíteni. A példavázlatok hidraulikus rendszerbekötésével kapcsolatos információk a 7. „Hidraulikus csatlakoztatás” fejezet fejezetben találhatók.

3.1.1 Párhuzamos kapcsolás

3-1. kép Váltott oldalon csatlakoztatott kollektormező

(ajánlott)

3.1.2 Sorba kapcsolás

A kollektorok az ebben az útmutatóban ismertetett, teljes egészében párhuzamos kapcsolás alternatívájaként legfeljebb 3 egymás feletti kollektorsor kiép egymás felett elhelyezett kollektorokat, illetve kollektormezőket sorba kell kapcsolni (3-3. kép).

ítésével is felszerelhetők. Az

3-2. kép Azonos oldalon csatlakoztatott kollektormező

(max. 3 kollektor)

3-3. kép A napkollektorok alternatív elrendezése

1 Kollektorösszekötő 2 Szer 3 Kollektorr 4 Napkollektor 5 K 6 Kollektor előre 7 Kollektor záró 8 Előre 9 Szolár 10 Szolár 11 Kollektorsor ö 12 Kollektormező (2x2 kollektor)

3-1. táblázat Jelmagyarázat 3-3. kép

elő profilsín

ögzítő kampó

ollektor visszatérő csatlakozó

menő csatlakozó

sapka

menő, illetve visszatérő tetőátvezetése

visszatérő vezeték előremenő vezeték

sszekötő

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 10

3 x Szerelés

100

710

ø3,5

<15 mm

3.2 A szabályozó- és szivattyúegység szerelése

FIGYELMEZTETÉS!

Az áram alatt álló alkatrészek megérintése áramütést okozhat, ami életveszélyes sérülésekhez, valamint égési sérülésekhez vezethet.

● A kazán kapcsolómezőjén vagy a szolárszabályozón végzendő munkák megkezdése előtt válassza le a készülékeket az áramellátásról (biztosíték, főkapcsoló kikapcsolása), és biztosítsa őket a véletlen visszakapcsolás ellen.

● A sérült vezetékek okozta veszélyek elkerülése érdekében azokat csak villanyszerelő szakképesítéssel rendelkező szakszemélyzet cserélheti ki az érvényben lévő villanyszerelési irányelvek, valamint az illetékes áramszolgáltató vállalat előírá- sainak betartása mellett.

● Tartsa be a kapcsolódó munkavédelmi előírásokat.

3.2.1 Szerelés Szivattyúegység

VIGYÁZAT!

Szerelés közben nagy vízmennyiség léphet ki a szolártárolóból.

● Szerelje fel a szivattyúegységet, mielőtt a szolártárolót (nyomásmentes tartomány) feltöltené vízzel.

● Ha a szivattyúegységet egy már üzemben lévő szolártárolóhoz kell csatlakoztatni, akkor a nyomásmentes tárolótartományt előzőleg le kell üríteni.

VESZÉLY!

Az elektromos alkatrészek közvetlen közelében kilépő gáz robbanást okozhat.

● Soha ne szerelje fel a EKSRPS4A szabályozó- és szivattyúegységet, valamint az elektromos komponenseket olyan helyre, ahol a gyúlékony gáz kilépésének veszélye áll fenn.

● Tartsa be a minimális távolságokat a falaktól és az aknákban.

3-4. kép 1. munkalépés 3-5. kép 2. munkalépés

3-6. kép 3. munkalépés

Kezelési és szerelési útmutató

3-7. kép 4. munkalépés

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 11

3-8. kép 5. munkalépés 3-9. kép 6. munkalépés

3-10. kép 7. munkalépés 3-11. kép 8. munkalépés

3-12. kép 9. munkalépés 3-13. kép 10. munkalépés

3 x Szerelés

VIGYÁZAT!

Hosszabb vízszintes, kis lejtésű vezetékszakaszok esetén a rögzítési pontok között vízzsákok alakulhatnak ki a műanyag csövek hőtágulása miatt, és szifonhatás jelentkezhet.

● Használjon tartóhéjakat (TS ).

● A vezetékeket soha ne vízszintesen, hanem

állandó lejtéssel (> 2 %) építse ki.

3.2.2 Szerelés FlowSensor, FlowGuard (opcionális)

Szerelés közben ügyeljen a mérőberendezés átfolyási irányára.

FlowSensor

A FlowSensor FLS 20 (3-18. kép) egy mérőberendezés, amely egyszerre rögzíti az átfoly és az előremenő hőmérsékletet. A méréstartomány 0 és 20 l/min (térfogatáram), illetve 0 és 120 °C (előremenő hőmérséklet) között van. A mért értékeket a Solar R4 szabályozó jelzi ki. A P üzemi szolárszivattyú fordulatszám-szabályozásával a Solar R4

yozó automatikusan elvégzi a megfelelő átfolyás beállí-

szabál tását a rendszer üzeme közben.

1. Helyezze be a tömítést (b) a melegvíztároló szolár előremenő csatlakozójába (a).

2. Csavarja fel a FlowSensor érzékelőt (c) a melegvíztároló szolár előremenő csatlakozójára (a).

3. Helyezze be a tömítést (e), és szerelje fel a dugaszoló fittinget (f) a FlowSensor (c) bemenetére.

4. Vágja méretre az előremenő vezetéket (g) (Ø 15 mm), és dugja be a dugaszoló fittingbe (f).

5. Vezesse el a FlowSensor kábelét a FlowSensor (c) érzékelőtől a Solar R4 szabályozóhoz.

6. Csatlakoztassa a FlowSensor érzékelőhöz és a Solar R4 szabályozó áramköri lapjának szélé

hez az FLS pozícióban (4 pólusú, lásd: 3-24. kép).

ási mennyiséget a kollektormezőben

kábelét a FlowSensor (c)

3-14. kép 11. munkalépés 3-15. kép 12. munkalépés

3-16. kép 13. munkalépés

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

3-17. kép SzerelésFlowSensor FLS

Kezelési és szerelési útmutató

Page 12

3 x Szerelés

3.2.3 Szerelés Hőmérséklet-érzékelő

VIGYÁZAT!

A kazánszabályozó tárolóhőmérséklet-érzéke- lőjét semmi esetre sem szabad 75 cm-nél mélyebbre betolni az érzékelő merülőhüve- lyébe. A túl mélyre betolt tárolóhőmérséklet- érzékelő a melegvíz zóna túlmelegedését és a kazánszabályozó tárolótöltési szakaszban való „elakadását“ okozhatja.

3-18. kép FlowSensor FLS 20 3 m-es kábellel kiszállítva

FlowGuard

A FlowGuard FLG tartozékként kapható (3-20. kép). Ez az alkatrész egy beszabályozó szelep beépített átfolyáskijelzővel, ame

llyel beállíthatja a kollektormező átfolyását. A kijelzési

tartomány 2 és 16 l/min között van.

1. Helyezze be a tömítést az előremenő csatlakozób (lásd: 3-19. kép).

2. Helyezze fel és rögzítse a FlowGuard csavarzatát.

3. Helyezze a tömítést, és szerelje fel a dugaszoló fittinget a FlowGuard bemenetére.

4. Tolja be az elők dugaszoló fittingjébe.

észített előremenő csövet a FlowGuard

1. Hajtsa vissza az érzékelők (visszatérő hőmérséklet-érzékelő, tárolóhőmérséklet-érzékelő) szorítórugóit, és tolja be őket a speciális csőbe.

a Solar visszatérő hőmérséklet-érzékelő b Solar tárolóhőmér

3-21. kép 1. munkalépés

2. Igazítsa be a visszatérő hőmérséklet-érzékelőt a speciális csőben kb. 130 cm betolási mélységre (kábelkötözővel).

3. Igazítsa be a tárolóhőmérséklet-érzékelőt a speciális csőben kb. 70 cm betolási mélységre (kábelkötözővel).

séklet-érzékelő

3-19. kép 1+2. munkalépés

3-20. kép Tartozék FlowGuard FLG

Kezelési és szerelési útmutató

3-22. kép 2+3. munkalépés

4. Helyezze be a dugót a speciális csőbe, és vezesse el a kábelt.

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 13

3-23. kép 4. munkalépés

3.2.4 A szabályozó előkészítése és felszerelése

Előfeltételek

– Az elektromos csatlakozások és az elektromos fogyóeszkö-

zök (kábelek, szigetelés stb.) esetében tartsa be a mindenkor érvényes ne

– Minden fix kábelezésű

szerinti, összpólusú leválasztásra alkalmas leválasztót és ≤ 0,2 s reakcióidejű hib

Megengedett kábeltípusok a kapocslécen: – Egyvezetékes ≤ 2,5 mm – Többvezetékes ≤ 2,5 mm – Többvezetékes érvéghüvellyel és szigetelőgal-

lérral ≤ 1,5 mm

– Többvezetékes érvéghüvellyel szigetelőgallér

nélkül ≤ 2,5 mm

mzeti előírásokat.

hálózati bekötéshez az EN 60335-1

aáram-védőkapcsolót kell beépíteni.

Elektromos csatlakoztatás

3-24. kép Csatlakozókiosztás

3 x Szerelés

BSK égőtiltó érintkező CONF

programozóaljzat szoft-

verfrissítéshez F1 biztosíték FLS FlowSensor n.b. funkció nélkül P1 üzemi szolárszivattyú Power

bemenő hálózati vezeték PWM

Szivattyúcsatlakozó

(PWM-jel) TS tárolóhőmérs

érzékelő TR visszatérő hőmérsékl

érzékelő TK kollektorhőmérs

érzékelő

éklet-

et-

1. Rögzítse a mellékelt kábeleket az áramköri lap szélén lévő csatlakozódugókkal a szabályozó hátoldalára. A csatlakozódugók úgy vannak kódolva, hogy ne lehessen felcserélni a pólusokat. A csatlakozókiosztás ábrája a vezérlés fedelén található.

3-25. kép 1. munkalépés

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 14

3 x Szerelés

2. A húzásmentesítés biztosítása érdekében minden kábelt át kell vezetni a labirintuson.

3-26. kép 2. munkalépés

3. Kösse be a kollektorhőmérsékletérzékelő vezetékét (az összekötő vezetékbe

tegrálva) a dugóba.

5. Akassza be szabályozót felülről lefelé a rögzítőkonzolba.

– Ügyeljen arra, hogy a kábelhurkok lefelé nézzenek

(lásd: 3-28. kép és 3-29. kép).

3-29. kép 5. munkalépés

6. A PS üzemi szolárszivattyú kábelezése: – Csatlakoztassa a szivattyúkábelt a P

üzemi

szolárszivattyúhoz.

3-27. kép 3. munkalépés

4. Csatlakoztassa a dugót a vezérlés áramköri lapjának szélén lévő TK csatlakozóhoz (2 pólusú, lásd: 3-24. kép).

3-28. kép Alapkábelezés: FlowSensor, tároló-, visszatérő-, kollektorér-

zékelő, szivattyú- és bemenő h

álózati vezeték

3-30. kép 6. munkalépés

7. Vezesse el szabályozó kábelét a visszatérő vezeték mentén, és rögzítse kábelkötözővel.

Kezelési és szerelési útmutató

3-31. kép 7. munkalépés

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 15

3.2.5 A takaróburkolat felszerelése

1. Tolja fel és igazítsa be a takaróburkolatot. A takaróburkolatot úgy tolja a szabályozóház alá, hogy a szabályozón egyenletes hézag legyen körben.

3-32. kép 1. munkalépés

2. Csavarozza a takaróburkolatot a süllyesztett fejű csavarokkal a szabályozóházhoz.

3 x Szerelés

3-34. kép 3. munkalépés

3-33. kép 2. munkalépés

3. Rögzítse a takaróburkolatot az alatta lévő tároló csatlakozókönyökéhez. Ehhez óvatosan csavarja be az önmetsző rögzítőcsavarokat (a takaróburkolatban előszerelve) a ház elülső oldalának alsó részén lévő mélyedéseken keresztül, majd helyezze fel a takarósapkát.

3-35. kép Teljesen felszerelt EKSRPS4A

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 16

4 x Üzembe helyezés és üzemen kívül helyezés

4 Üzembe helyezés és üzemen kívül helyezés

4.1 Üzembe helyezés

FIGYELMEZTETÉS!

A napkollektoros rendszer csak akkor helyezhető üzembe, miután létrehozták az összes hidraulikus és villamos csatlakozást.

A szakszerűtlen üzembe helyezés veszélyezteti a működést, és a rendszer egészének károsodásához vezethet. Ezért a szerelést és az üzembe helyezést kizárólag a Daikin által felhatalmazott és képzett fűtési szakemberek végezhetik el.

Üzembe helyezés előtt el

lenőrizni kell a védőve-

zeték ellenállását és helyes bekötését.

VIGYÁZAT!

A fagyos időben végzett üzembe helyezés a teljes rendszer károsodásához vezethet.

● Ha a külső hőmérséklet 0 °C alatt van, az üzembe helyezés csak akkor lehetséges, ha a szolárkörben legalább 5 °C-os vízhőmér- séklet biztosítható (pl. a melegvíztároló előzetes felfűtésével).

A Daikin azt javasolja, hogy szélsőséges fagy esetén ne helyezze üzembe a rendszert.

Az alábbi munkákat a megadott sorrendben végezze el!

1. A tárolótartály feltöltése: tse fel az ivóvizes hőcserélőt.

● Töl

4. Végezzen szemrevételezéses tömörségv összes csatlakozási helynél az épületen belül és a tetőn. Ha szivárgás tapasztal, gondoskodjon a szakszerű tömítésről.

5. Kapcsolja le a Solar R4 szabályozót.

6. Ellenőrizze a töltésszintet a melegvíztárolóban.

A napkollektoros rendszer lekapcsolása és üresre járatása után néhány perccel a melegvíztároló töltésszintjelzőjének meg kell közelítenie a feltöltési szintet.

– A kissé alacsonyabb töltésszint oka, hogy a kollektorok alsó

gyűjtőcsöveiben kis mennyiségű víz marad. A kollektor helyes beállítása esetén ez a vízmennyiség még fagyveszély esetén sem veszélyezteti a kollektort, mert elegendő térfogat áll rendelkezésre a táguláshoz.

– Ha a töltésszint jelentős

marad, akkor az rejtett tömítetlenségre vagy hibás vezetékezésre (vízzsákok) utaló jel lehet. Ebben az esetben még egyszer nagyon alaposan át kell vizsgálni az egész rendszert.

7. A feltöltési idő beállítása:

● Kap

● Az ini

● Mérje

● Állítsa be a mért időt pl

8. Kapcsolja automatikus üzemmódba a Solar R4 szabályozót a két nyílgomb egyidejű megnyomásával vagy ismételt ki- és bekapcsolással.

csolja be ismét a Solar R4 szabályozót (elindul az

inicializálási szakasz).

cializálási szakasz befejeződése után (hőmérséklet- kijelzés) indítsa el a kézi üzemmódot a két nyílgomb egyidejű megnyomásával.

meg a napkollektoros rendszer teljes feltöltéséhez szükséges időt. A rendszer akkor van teljesen feltöltve, ha már nem hallhatók légbuborékok és az átfolyás stabil értéket ért el (vezérelje meg a [Flow rate] mérőhelyet a nyílgombokkal).

ternél (lásd a 5.3.6 szakaszt).

mértékben a feltöltési szint alatt

usz 20 s-ot a [time P2] paramé-

izsgálatot az

 A napkollektoros rendszer most üzemkész.

A szolárkör átfolyásának helyes beállítását a PS üzemi szolárszivattyú fordulatszám-szabályozása szavatolja.

Az ivóvíz minősége feleljen meg a 98/83/EK irányelvnek és a helyben érvényes előírá

● Töltse fel a puffertartályt a töltő- és űrítőcsapon (KFE BA)

EKSRPS4A a szabályozó és szivattyúegységen keresztül, amíg nem folyik ki víz a biztonsági túlfolyón.

a el a töltő- és űrítőcsapot (KFE BA).

● Zárj

2. Kapcsolja be a Solar R4 szabályozót.

soknak.

 Megkezdődik az inicializálási szakasz.

3. Az inicializálási szakasz befejeződése után (hőmérséklet- kijelzés) töltse fel és légtelenítse a napkollektoros rendszert a két nyílgomb egyidejű me elindítása).

 A P

Kezelési és szerelési útmutató

üzemi szolárszivattyú teljes teljesítménnyel jár, és

a napkollektoros rendszer a lehetsége nyomás alá kerül. A napkollektoros rendszer feltöltődik, a levegő pedi lótartály légterébe távozik.

g az előremenő vezetéken keresztül a táro-

gnyomásával (kézi üzemmód

s maximális üzemi

9. Csak egy EKSRPS4A szabályozó- és szivattyúegység több szolártárolóra való csatlakoztatása esetén:

– A FlowSensor érzékelővel a

átfolyást egyenletesen kell felosztani az összes csatlakoztatott szolártároló között. A be ként egy-egy FlowGuard (FLG) használata javasolt.

10. Tanítsa be az üzemeltetőt, majd töltse ki az átadási jegyzőkönyvet, és küldje el az útmutató hátoldalán feltüntetett címre.

szolár előremenőben mért

szabályozáshoz tárolón-

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 17

4 x Üzembe helyezés és üzemen kívül helyezés

4.2 Üzemen kívül helyezés

4.2.1 Ideiglenes Leállítás

VIGYÁZAT!

A leállított fűtési rendszer fagyveszély esetén befagyhat és károsodhat.

● Fagyveszély esetén ürítse le a fűtési rendszert.

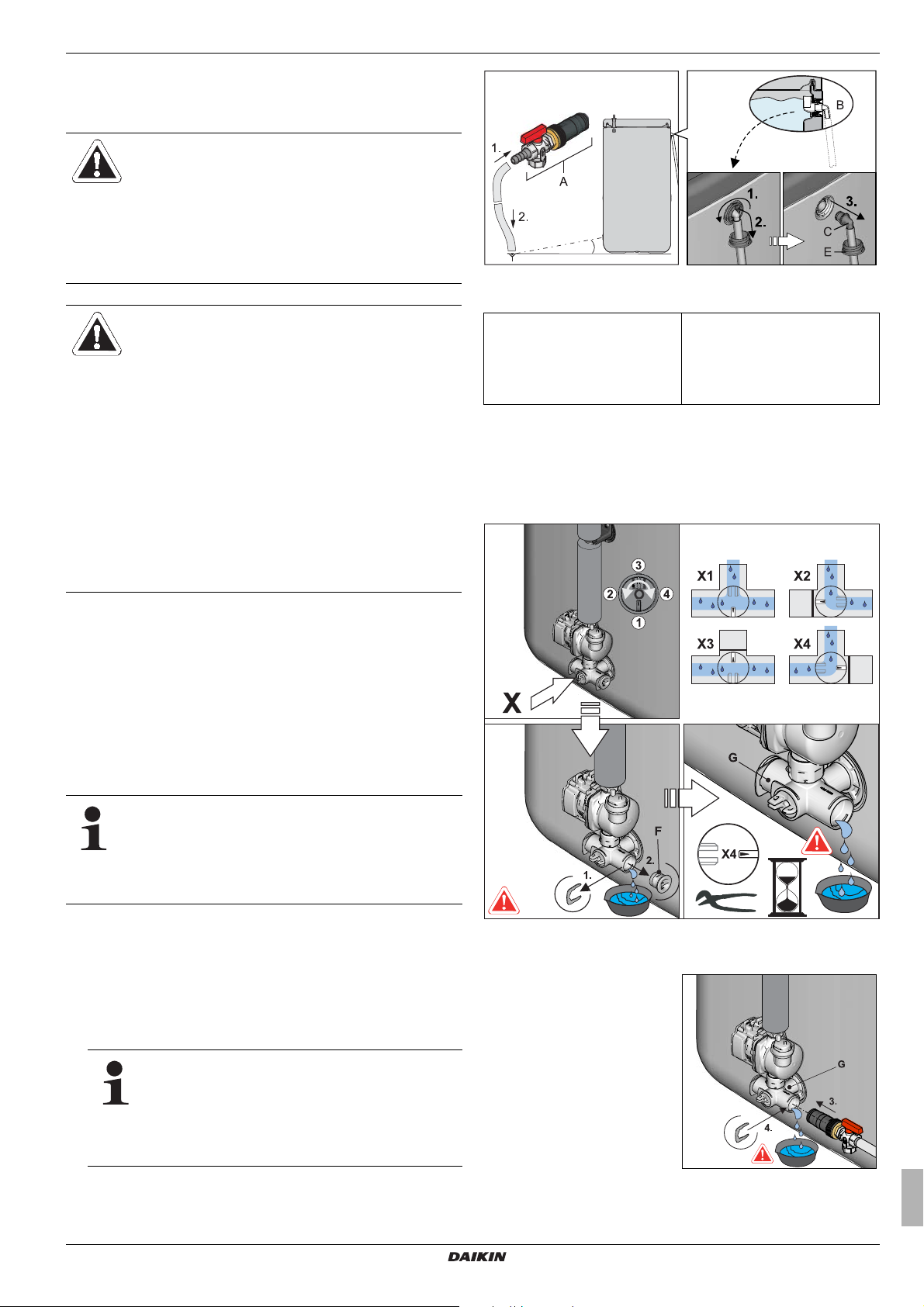

4-1. kép A lefolyótömlő

felszerelése

Opcionális: A biztonsági túlfolyó csatlakozóidomának leszerelése

VIGYÁZAT!

A hosszabb időre lekapcsolt szivattyú beragadhat. Az ideiglenesen leállított napkollektoros rendszerben a szivattyúk beragadása elleni védőfunkció (szivattyúmegjárató funkció) is ki van kapcsolva.

● Ismételt üzembe helyezés esetén ellenőrizze a szivattyúk helyes működését. A beragadt szivattyúk a legtöbb esetben kézzel újra működőképessé tehetők.

A Solar R4 szabályozó főkapcsolójának lekapcsolásával vagy a hálózati csatlakozódugónak az áramellátásból való kihúzásával ideiglenesen leállíthatja a Daikin napkollektoros rendszert.

Fagyveszély esetén:

– újra üzembe kell helyezni a Daikin napkollektoros

rendszert, vagy

– megfelelő fagyvédelmi intézkedésekről kell

a csatlakoztatott fűtési rendszer és melegvíztároló számára (pl. leürítés).

gondoskodni

A KFE töltőcs

BA tartozék) B biztonsági túlfolyó Ctömlőcsatlakozó idom a biz-

tonsági túlfolyóhoz

4-1. táblázat Jelmagyarázat 4-1. kép – 4-3. kép

● Állítsa be a szelepbetétet a csatlakozókönyökön úgy, hogy elzárja a vakdugóhoz vezető utat (4-2. kép).

yezzen alá egy megfelelő edényt, majd távolítsa el a

● Hel vakdugót a csatlakozókönyökből(4-2. kép).

atlakozó (KFE

E menetes idom F vakdugó G csatlakozókönyök X szelepbetét

Ha a fagyveszély csupán néhány napig fenyeget, akkor a kiváló hőszigetelésnek köszönhetően nincs a Daikin melegvíztároló leürítésére, ha rendszeresen

figyeli a tárolóhőmérsékletet, és az nem csökken +3 °C alá. Ez azonban nem biztosítja a teljes csatlakoztatott hőelosztó rendszer fagyvédelmét.

szükség

A tárolótartály leürítése

● Válassza le a napkollektoros és fűtési rendszer összes áramkörét az áramellátásról, és biztosítsa azokat véletlen visszakapcsolás ellen.

● Csatlakoztassa a lefoly (KFE BA) (4-1. kép, A tétel), majd vezesse egy legalább a padló síkjában lévő lefolyóh

Ha nincs felszerelve KFE töltőcsatlakozó, akkor a biztonsági túlfolyó (4-1. kép, B tétel) csatlakozóidoma (4-1. kép, C tétel) is használható leszerelés után.

Ezt a leürítési műv üzembe helyezné a fűtési rendszert.

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

ótömlőt a töltő- és ürítőcsaphoz

oz.

elet után vissza kell szerelni, mielőtt újra

4-2. kép Szelepbetét elzárása, vakdugó eltávolítása a csatlakozókö-

nyökről

● Helyezze be a KFE töltő- csatlakozót (KFE BA) a

csatlakozókönyökbe, és rögzítse a tartókapoccsal (4-3. kép).

4-3. kép A KFE töltőcsatlakozó

beszerelése a csatlakozókönyökbe

Kezelési és szerelési útmutató

Page 18

4 x Üzembe helyezés és üzemen kívül helyezés

● Nyissa ki a KFE csapot a KFE töltőcsatlakozón (KFE BA).

● Állítsa be a szelepbetétet a csatlakozókönyökön úgy, hogy

kinyissa a lefolyótömlőhöz vezető utat (lásd még 4-2. kép), majd ürítse le a vizet a tárolótartályból.

4.2.2 Végleges leállítás

● A Daikin napkollektoros rendszer üzemen kívül helyezése (lásd: 4.2.1. „Ideiglenes Leállítás” fejezet).

● Válassza le az EKSRPS4A szabályozó- és szivattyúegységet valamennyi elektromos és vízcsatlakozásról.

● Szer

● Szak

Tudnivalók az ártalmatlanításról

elje szét az EKSRPS4A szabályozó- és szivattyúegységet a szerelési útmutató szerint (3. „Szerelés” fejezet) a fordított sorrendben.

szerűen ártalmatlanítsa az EKSRPS4A szabályozó- és

szivattyúegységet.

A Daikin a napkollektoros rendszer környezetbarát felépítésével megteremtette a környezetkímélő ártalmatlanítás előfeltételeit. Ártalmatlanításkor csak olyan hulladékok keletkeznek, amelyek anyaga újrahaszno-

sítható vagy amelyekből

égetéssel hőenergia nyerhető. Az újrahasznosításra alkalmas anyagok fajta szerint különválogathatók.

A termék jelölése azt jelenti, hogy az elektromos és elektronikus termékek nem dobhatók nem szelektíven gyűjtött háztartási hulladékok közé.

A szakszerű és a felhasználás helye szerinti ország ártalmatlanításra vonatkozó nemzeti rendelkezéseinek betartása az üzemel

● A rendsz

er szétszerelését, valamint a hőhordozó közeg, az

tető felelőssége.

olaj és a további alkatrészek ártalmatlanítását csak szakképzett szerelők végezhetik.

● Az ártalmatla

nítás csak újrahasznosításra specializálódott

létesítményben engedélyezett. További információk a szerelést végző cégtől vagy az il helyi hatóságtól szerezhetők be.

letékes

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 19

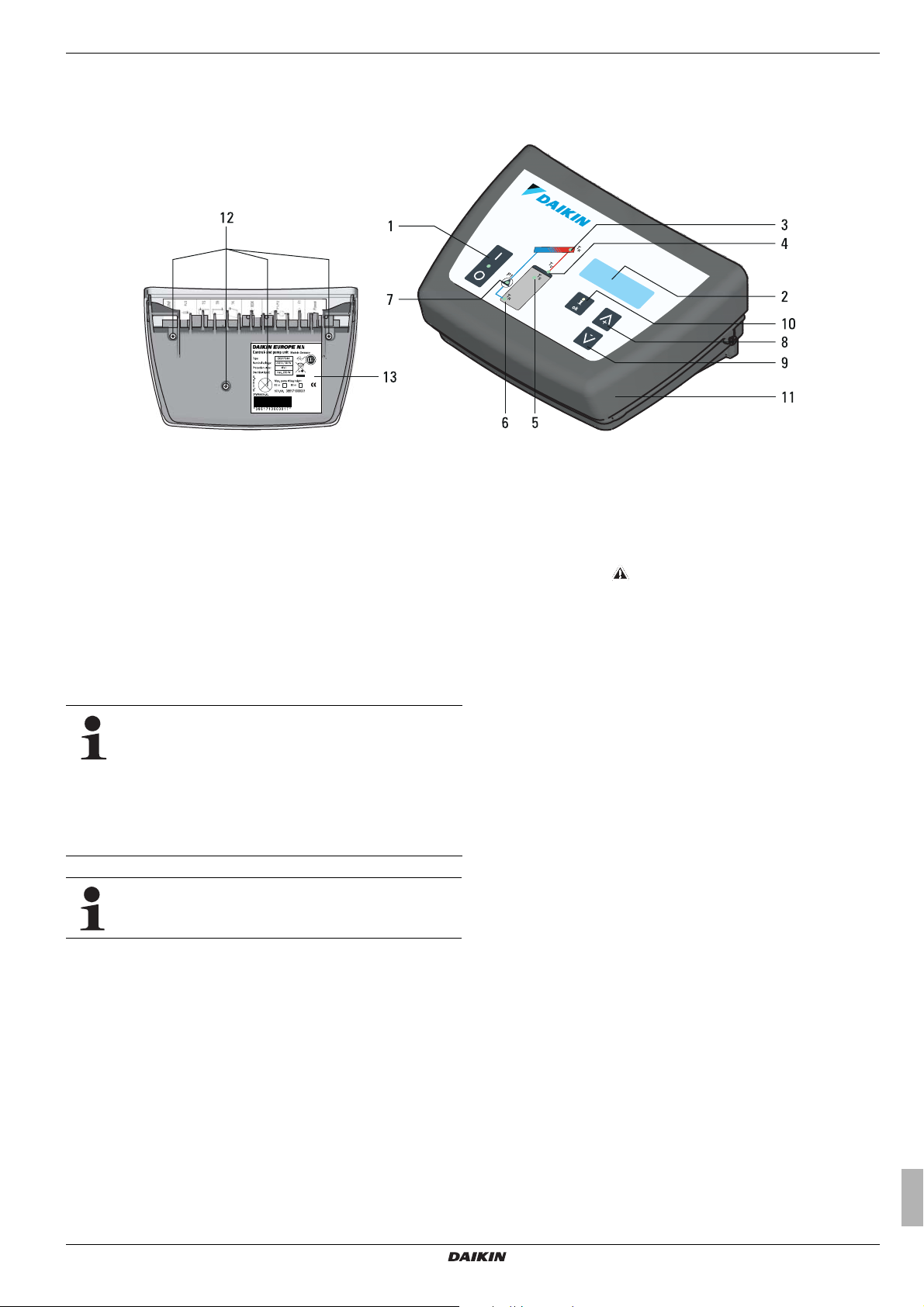

5 Szabályozó

5.1 Kezelő- és kijelzőelemek

5 x Szabályozó

1 Főkapcsoló ellenőrzőlámpával 2 Kijel

3 Kollek 4 Szolár előremenő hőmérsé

5 Tá 6 Szolár visszaté

5-1. kép Kezelő- és

ző hőmérséklet- és paraméterkijelzéshez (energiatakarékos funkció: a kijelzővilágítás az utolsó gombnyomás után 10 perccel kikapcsol)

torhőmérséklet-kijelzés lámpája

klet és átfolyás-

mérés (FLS) lámpája

rolóhőmérséklet-kijelzés lámpája

rőhőmérséklet-kijelzés

lámpája

kijelzőelemek

7 Üzemállapo

szám-szabályozású üzemi szolárszivattyúhoz (világít, ha a szivattyú üzemel - villog, ha a szivattyú fojtott állapotb

lfelé nyílgomb a hőmérséklet- és para-

8 Fe

méterkijelzés váltásához a nyíl irányába, illetve a paraméterek beállítási értékének növelésér

9 Lefelé nyílg

méterkijelzés váltásához a nyíl irányába, illetve a paraméterek beállítási értékének csökkentésére

omb a hőmérséklet- és para-

5.2 A szabályozó működése

A napkollektoros rendszer optimális működését szolgáló, folyamatos fejlesztés miatt a Solar R4 szabályozó frissítési funkcióval rendelkezik. Ezért néhány,

ebben a fejezetben ismertetett funkció csak bizonyos szoftververzióra érvényes. Ezeket a funkciókat külön szimbólumokkal jelöljük.

A Solar R4 szabályozón csak a Daikin szerviztechnikusa végezhet sz

oftverfrissítést.

A hálózati kapcsoló teljesen leválasztja a Solar R4 sza-

bályozót a hálózati feszültségről.

A hálózati kapcsolót

erősebben kell megnyomni, mint a többi kezelőgombot.

tjelző lámpa a PS fordulat-

an van)

5.2.1 Szivattyúüzem

A napkollektoros rendszer egész évben teljesen automatikusan üzemel anélkül, hogy emberi beavatkozást igényelne. A fordulatszám-szabályozású szivattyúüzemet a Solar R4 szabályozó vezérli. A

A bekapcsolás feltétele: – A szivattyú működése a

A kikapcsolás feltétele: –A P

kezelő- és kijelzőelemek az 5-1. kép képen látható.

szatérő hőmér séklet-különbség függvényében, a [Delta T on] paraméterben beállított értékkel való összehasonlítás alapján történik.

üzemi szolárszivattyú akkor kapcsol be, ha a hőmérsék-

A P

let-különbség (= T terben beállított értéket (pl. visszatérő hőmérséklet = 40 °C és [Delta T on] = 15 K; kollektor-hőmér

üzemi szolárszivattyú akkor kapcsol ki, ha a hőmérsék-

let-különbség a [Delta T off] paraméterben beállított érték alá csökken.

1. lehetőség

([time P2] paraméter) lejárt, és az előremenő és visszatérő hőmérséklet közötti hőmérséklet-különbség eléri a kikapcsolási értéket (T

2. lehetőség: Gyors lekapcsolás, ha a kollektor a „Feltöltési időn“ ([time P2] paraméter) belül túl gyorsan hűl l (TK – TR < [Delta T off]).

nfo gomb az információs szint megnyitá-

10 I

sához (mért értékek, maximális értékek és számított értéke gomb a beállítómenüben végzett beállítások nyugtázásához és mentéséhez

11 Szabályozóhá 12 A készü

ípustábla

13 T

A készüléket csak arra jogosult szakember nyithatja fel. Felnyitás előtt húzza ki a zati csatlakozódugót!

k megjelenítése) és OK

lékház zárócsavarjai (hátoldal)

kollektor hőmérséklete (TK) és a vis-

séklet (TR) közötti, folyamatosan mért hőmér-

– TR) meghaladja a [Delta T on] paramé-

séklet > 55 °C).

: Normál lekapcsolás, ha a „Feltöltési idő“

– TR < [Delta T off]).

háló-

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 20

5 x Szabályozó

Aktív fagyvédelem (TK < 0 °C az elmúlt 24 órában) esetén nincs gyors lekapcsolás. A PS üzemi szolárszivattyú hosszabb időn keresztül üzemel, hogy az összekötő vezetékek felmelegedjenek annyira, hogy ne képződ-

hessenek jégcseppek. Ebben az esetben azonban lényeg

esen magasabb kollektorhő- mérsékletet kell elérni, mielőtt a PS üzemi szolárszivattyú bekapcsolna.

– A [TS max] paraméterben beállított maximális tárolóhőmér-

séklet elérése (a T

lámpa villog). Ebben az esetben a PS

üzemi szolárszivattyú ismételt bekapcsolása csak akkor lehetséges, ha a tárolóhőmérséklet 2 K-nél nagyobb mértékben csökkent.

– A [TK permitted] paraméterben beál

lított, maximálisan megengedett kollektorhőmérséklet elérése (a TK lámpa villog). Ebben az esetben a P

üzemi szolárszivattyú ismételt bekap-

csolása csak akkor lehetséges, ha a kollektorhőmérséklet 2 K-nel nagyobb mértékben a [TK permitted] paraméterérték alá csökkent.

– Meghibásodott a FlowSensor.

5.2.2 Booster funkció magasabb kollektorhőmérsékletekhez

[TK max] kollektor-hőmérséklet felett a PS üzemi szolárszivattyú max. teljesítménnyel üzemel.

 Ezáltal a rendszernyomás és ezzel együtt a térfogatáram

is megnő, ami miatt rövidebb időn belül több hő tárolható.

A Booster hőm

érsékletet a fűtési szakember a [TK max] paraméterrel módosíthatja. Ez a teljesítménynövelés automatikusan lekapcsol, ha a hőmérséklet 5 K-nel a Booster hőmér

séklet alá

csökken.

5.2.3 Indításoptimalizálás

Az indításoptimalizálás megakadályozza a túl gyakori ki-be kapcsolást, és csökkenti a teljesítményfelvételt. Ez egy öntanuló funkció. Az indításoptimalizálás gyárilag be van kapcsolva.

5.2.4 Bekapcsolástiltó funkciók

A bekapcsolástiltó funkciók megakadályozzák: – a visszakapcsolást, ha a beállított [TS max] m

hőmérséklet miatt automatikusan lekapcsolt a napkollektoros rendszer (a TS lámpa villog).

– a szivattyú működ

ésbe lépését, ha az „erősebb fagyvédelmi

funkció“ aktív (a csillag szimbólum villog a kijelzőn - lásd:

5.2.11. fejezet).

– a szivattyú működésb

e lépését, ha a kollektorhőmérséklet túllépi a fűtési szakember a [TK permitted] paraméterrel beállítható értéket (a TK lámpa villog).

A P

üzemi szolárszivattyú maximális tárolóhőmérséklet miatti ki-

kapcsolása után tartós napsugárzás mellett a kollektor akár a 100 °C feletti hőmérsékle

tet is elérheti. Ha a tárolóhőmérséklet ilyen üzemi körülmények között (pl. használati melegvíz csapolása miatt) az engedélyezési hőmérséklet ([TS max] – 2 K) alá csökken, akkor a P

üzemi szolárszivattyú csak akkor kapcsol be

újra, ha a kollektoron a [TK permitted] paraméterrel beállított visszakapcsolási hőmérséklet 2 K-nel lecsökkent.

A funkció azt eredményezi, hogy a PS üzemi szolárszivattyú a lekapcsolási feltétel bekövetkezése után csak a [time SP] paraméterben beállított letiltási idő

(0 – 600 s) után kap újra engedélyt.

Ezzel: – minimalizálható a napkollektoros rendszer be- és kikap-

csolása. – magasabb hőmérséklet érhető el a kollektoron. – a napkollektoros rendszer feltöltésekor az előremenő hőmér-

séklet nem csökken a kikapcsolási feltétel értéke alá, és a

szer gyorsabban szabályozza be magát.

rend

Ha a PS üzemi szolárszivattyú 100 °C feletti kollektorhőmérséklet esetén bekapcsol (TK eng > 100 °C), a visszatérő víz azonnal elpárolog, miután a kollektorba jut. A kollektorokban a termikus kapacitásfelesleg megszű-

nése és ezzel összefüggésben

az elpárolgáskor keletkező

zúgás eltarthat néhány percig. Helyesen telepített napkollektoros rendszer esetén a gőz nyo-

másmentesen távozik a szolártárolóba, ahol nagyrészt lecsapódik. A kilépő, nyomásmentes vízgőz miatti fogyasztás is normál üzemállapot.

aximális tároló-

fokozott puffervíz-

Kezelési és szerelési útmutató

5.2.5 Szivattyúmegjárató funkció

Hosszabb leállás esetén a PS üzemi szolárszivattyú 24 óránként néhány másodpercre bekapcsol.

Ezáltal megakadályozható az üzemi szolárszivattyú beragadása.

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 21

5 x Szabályozó

5.2.6 Kézi üzemmód

A rendszer kizárólag üzembe helyezéshez és tesztelési célokra kapcsolható be manuálisan a [H/A] paraméterben beállított időre. Ennek során az összes szabályozó funkció lekapcsol, és a P üzemi szolárszivattyú a folyamatosan, a rendszerparaméterektől és a beállított teljesítményfokozattól függetlenül jár.

● A kézi üzemmód a két nyílgomb egyidejű megnyomásával (> 1 s) kapcsolható be és ki.

VIGYÁZAT!

Az ellenőrizetlen kézi üzemmód hőveszte- séghez, túlzottan magas tárolóhőmérséklethez és bizonyos hűtési helyzetben akár fagykárokhoz is vezethet.

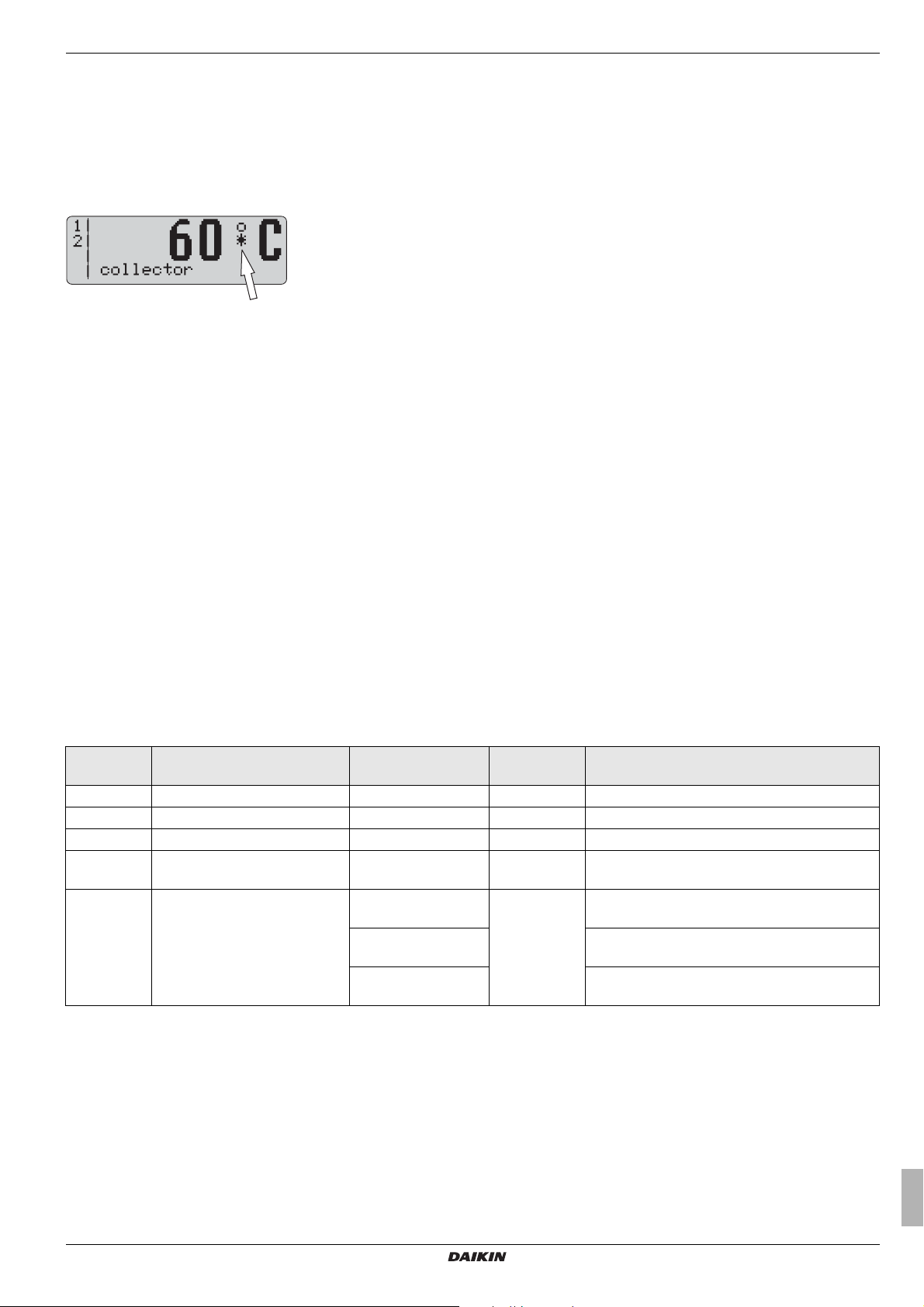

Ha az „erősebb fagyvédelmi funkció“ aktív (a csillag szimbólum villog a kijelzőn - lásd 6.2.10. fejezet), a kézi üzemmód nem aktiválható.

FlowSensor típus Paraméterérték

[FLS active]

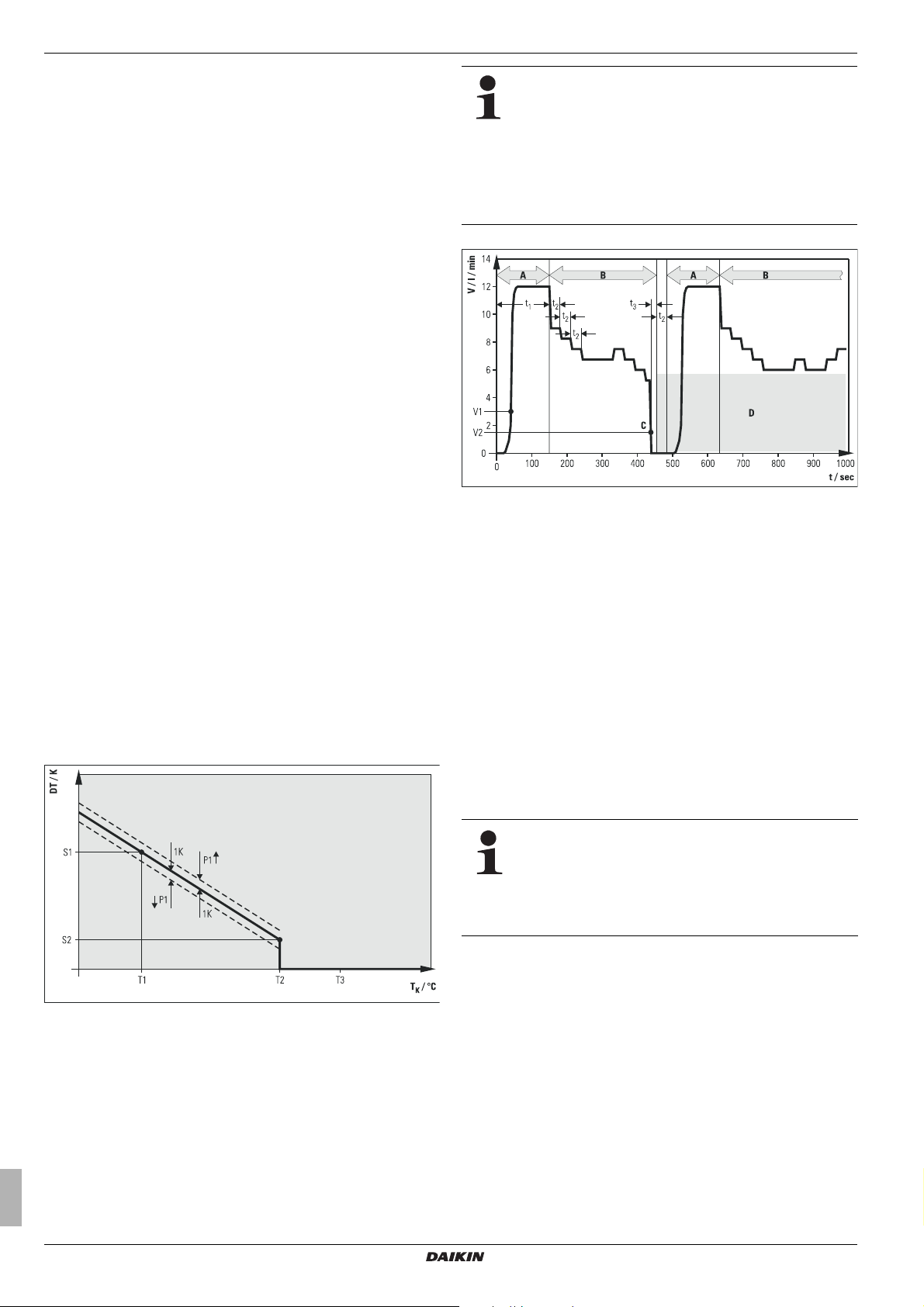

5.2.7 FlowSensor

A FlowSensor (FLS) az átfolyás „V“ és az előremenő hőmér- séklet „T Ha az érzékelő csatlakoztatva van, és aktív: – megjelenik a „V“ és „TV“ mért értéke. – a szabályozó a feltöltési folyamat után a T

Ha a rendszer egyszer már felismerte a FlowSensor érzékelőt, akkor hibás vagy leválasztott érzékelő esetén hibaüzenet jelenik meg a kijelzőn (lásd: 6.1. „Eseménykijelzés” fejezet). A rendszer ekkor vészüzemmódban, FlowSensor nélkül üzemel.

Ha a szabályozó egy új telepítés, illetve szakember általi visszaállítás után felismeri a FlowSensor érzékelőt, akk san a „20“-as értéket állítja be a [FLS active] paraméterben.

Minden esetben ellenőrizni kell a rendszerbe beépített FlowSensor helyes paraméterezését, és szükség esetén be kell állítani (lásd: 5-1. táblázat). A „0“ paraméterérték megadásával a FlowSensor kikapcsolható.

Ha a FlowSensor érzékelőt kikapcsolt a fűtési szakember, nem jelenik meg hibaüzenet. A szabályozó ekkor mért átfolyási érték nélkül működik. A „T „TK“ kollektorhőmérséklettel.

Minimálisátfolyás indítási

szakaszban „V1“ (l/min)

“ mérésére szolgál.

séklet-különbséggel működik.

“ előremenő hőmérséklet egyenlő lesz a

- TR valós hőmér-

or automatiku-

Minimális átfolyás üzemi

szakaszban „V2“ (l/min)

Tetszőleges 0 FLS kikapcsolva - nincs átfolyás

FLS 12 ( külön kérésre) 12 1,5 1,0

FLS 20

(a szállítási terjedelem része)

FLS 100 ( külön kérésre) 100 10,0 5,5

5-1. táblázat A FlowSensor érzékelők áttekintése

20* 2,0 1,5

*automatikusan beállított érték felismert FlowSensor esetén

5.2.8 Teljesítményszámítás, maximális értékek és

hozamszámítás

A rendszer üzemi adatainak mérlegkészítése és számítása (pl. szolár hőho hőmennyiségmérőt. Ezek az értékek nem használhatók a fűtési költség

joghatályos mérlegkészítésre.

Csatlakoztatott FlowSensor esetén a rendszer elvégzi az üzemi adatok számítását és mérlegkészítését, pl. aktuális hőtelje- sítmény és szolár hőhozam kérdezhetők a kijelzőn (lásd: 5.3. fejezet). A „0“-nál nagyobb, nem törölt értékek a FlowSensor leválasz után (további frissítés nélkül) továbbra is megjelennek.

zam) nem helyettesíti a hitelesített

elszámolására vagy hasonló jellegű,

. A maximális és számított értékek le-

tása vagy kikapcsolása

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 22

5 x Szabályozó

5.2.9 A PS üzemi szolárszivattyú fordulatszámszabályozása

A bekapcsolási feltétel teljesülése esetén a Solar R4 szabályozó: – megvezérli a P

ménnyel kezdje meg a napkollektoros rendszer feltöltését. Ez a [time P2] paraméterérték beállításától [s] függ.

 Ha a helyesen beállított FlowSensor ezen idő letelte előtt

stabil átfolyást mér, akkor a napkollektoros rendszer teljesen feltöltődött vízzel.

– megvezérli a P

ménnyel járjon a rendszer maximálisan lehetséges átfolyásának eléréséig.

– fokozatmentesen csökkenti a P

sítményét, amíg a számított „DT“ előír ség megmarad a 5-2. kép szerinti előírt érté amíg az átfolyás a „V2“ minimális átfolyás (5-3. kép és 5-1. táblázat) alá nem csökken.

– fokozatmentesen növeli a P

ményét a „t

Ha a szivattyúteljesítmény túl alac áramlás a rendszertől, illetve a hőmérséklettől függően. Ha az átfolyás legalább 10 másodpercig a „V2“ érték alá csökken (5-3. kép és 5-1. táblázat), azt a szabályozó az átfolyás m értékeli, és elmenti az utoljára é mális szivattyúteljesítménykén jesítmény-fokozatok automatiku

üzemi szolárszivattyú hőmérséklettől függő teljesítménysza-

A P

bályozása ezután a számított minimális és maximális teljesítmény

zött történik. A szabályozó folyamatosan méri a „T

kö (=T

– TR) hőmérséklet-különbséget, és összehasonlítja a „DT“

előírt hőmérséklet-különbséggel. Ha a „T séklet-különbség túl nagy, akkor a szivattyútelje 15 fokozat) és ezáltal a kollektormezőn ke növekszik, amíg el nem éri az előírt hőmérséklet-különbséget. Ha a hőmérséklet-különbség túl kicsi, a szivattyúteljesítmény csökken (5-2. kép). Az aktuális szivattyúteljesítmény az aktív működé alatt a [Flow rate] üzemjelzésnél százalé átfolyási idő mellett. A moduláló napkollektoros rendszer jellemző üzemi viselkedését 5-3. kép szemlélteti.

üzemi szolárszivattyút, hogy teljes teljesít-

üzemi szolárszivattyú telje-

t hőmérséklet-különb-

ken, vagy

üzemi szolárszivattyú teljesít-

“ biztonsági idő lejárta után (5-3. kép).

sony, megszakadhat a szolárköri

egszakadásaként

rvényes teljesítményfokozatot mini-

t. Az ennél alacsonyabb szivattyútel-

san letiltásra kerülnek.

“ és „TR“ közötti hőmér-

sítmény (max.

resztüli átfolyás addig

kosan jelenik meg a mért

“ és „TR“

si idő

A szabályozó ki- és bekapcsolásával:

– a letiltott szivattyúteljesítmény-fokozatok automatikusan

engedélyeződnek. – a rendszer automatikusan újra beszabályozza magát. – az elmentett szivattyúfokozatok (lásd 5.3.8. fejezet)

továbbra is letiltott állapotban maradnak.

A Indítási szakasz B Üze C Áramlás meg D Alacso

P t Idő t

V Átfolyás a szolárkörbe V1 Minimális átfolyás az indítási V2 Minimális átfolyás az üzemi szakaszban

5-3. kép Például szakadástól függő, a

mi szakasz (moduláció)

szakadása

ny szivattyúteljesítmény-fokozatok automatikusan letiltásra kerülnek Üzemi szolárszivattyú

A PS üzemi szolárszivattyú minimális üzemideje maximális teljesítménnyel ([time P2]) Stabilizálódási idő Szakadásfelismerési idő (10 s)

modulációs üzemben FlowSensor érzékelővel rendelkező rendszerekben

szakaszban

lacsonyabb szivattyúfokozatú

DT Előírt hőmérséklet-különbség (a munkapontra számítva)

Üzemi szolárszivattyú

S1 Előírt felső hőmér S2 Előírt alsó hőmérsékle

Kollektorhőmérséklet

agyvédelmi hőmérséklet ([T frost])

T1 F T2 Booster hőmérsékl T3 Vis — Előírt hőmérséklet-különbség

- - A szivattyúmodulá

szakapcsolási hőmérséklet ([TK permitted])

séklet-különbség ([delta T 1])

t-különbség ([delta T 2])

et ([TK max])

ció kapcsolási határértékei

↑ A szivattyúteljesítmény nő ↓ A szivattyúteljesítmény csökken

5-2. kép Hőmérséklet-

szabályozás

különbségtől függő szivattyúteljesítmény-

5.2.10 Teljesvisszaállítás funkció

A teljes visszaállítással az összes egyéni beállítás elveszik, és az eseménytároló törlődik. Az összes érték (információs paraméter) visszaáll nullára.

Ha a teljes visszaállítás funkciót menüből indítja el, megmarad a teljeshőhozam. Billentyűkombináció használatával végzett gyorselérés esetén ez az érték is törlődik.

A készülék újraindítással reagál a teljes

visszaállításra (önteszt), minden paraméter visszaáll a gyári beállításra, majd a letiltott szivattyúteljesítmény-fokoza

tok engedélyeződnek. A visszaállítás a

következőképpen történik:

● Menüből: fűtési szakember általi aktiválással a [System]

beállító menüben.

● Gyo

rshozzáféréssel: az OK és a nyílgombok egyidejű

megnyomásával.

számított

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 23

5 x Szabályozó

5.2.11 Fagyvédelmi funkció

Amint a „TK“ kollektorhőmérséklet a [T frost] (gyárilag meghatározott fagyvédelmi hőmérsékle védelmi funkció. E határérték túllépése után még a következő 24 órában is aktív marad.

Ha aktív a fagyvédelmi funkció, a kijelzőn lévő standard hőmér- séklet-kijelzésnél egy csillag szimbólum látható.

5-4. kép Üzemjelzés aktív fagyvédelem

esetén

Ha aktív a fagyvédelem, a napkollektoros rendszer csak akkor kapcsol be, ha teljesül a bekapcsolási feltétel, és a „TK“ kollektorhőmérséklet magasabb, mint a „T értéke. A PS üzemi szolárszivattyú bekapcsolás után legalább a [time P2] paraméterben beállított ideig működik, még akkor is, ha a kikapcsolási hőmérsékleti feltétel már korábban bekövetkezik.

Szükség esetén (pl. hosszú kültéri összekötő vezetékszakaszok esetén) a fűtési szakember meghosszabbíthatja ezt a minimális indítási időt ([time frost]). Ez megakadályozza, hogy jégcseppek képződjenek az összekötő vezetékben.

A fagyvédelmi funkció [FR active] állapota jelzi, hogy a funkció

ív vagy inaktív (5-7. kép). A fűtési szakember manuálisan be-

akt vagy kikapcsolhatja a fu

A kollektorhőmérséklet-érzékelő pozíciója a [TKpoz] paraméterben állítható be.

A fagyvédelem optimalizálása érdekében a kollektorokat „Lent“ érzékelőpozícióval kell felszerelni.

A [TKpoz] paramétert a kollektorhőmérséklet-érzékelő tényleges beépítési pozíciójára kell beállítani (lásd a 5.3.7 szakaszt).

t) alá csökken, bekapcsol a fagy-

save“ (gyári beállítás: 70 °C)

nkciót.

Erősebb fagyvédelmi funkció

Amint a Solar R4 szabályozó -5 °C (nem módosítható paraméter [T frost off]) alatti „T

“ kollektorhőmérsékletet mér, bekapcsolja

az erősebb fagyvédelmi funkciót. Ez teljesen letiltja a szivattyú működésbe lépését, még kézi üzemmódban is.

A funkció e határérték túllépése után még 24 óráig aktív marad. Az erősebb fagyvédelmi funkciót villogó csillag szimbólum jelzi a

Solar R4 szabályozó kijelzőjén. A funkciót nem lehet kézzel

kikapcsolni.

5.2.12 Rendszerszivárgás elleni védőfunkció

Ha a PS üzemi szolárszivattyú bekapcsolása és a [time P2] feltöltési idő letelte után a FlowSensor nem érzékeli a 5-1. táblázat szerinti „V1“ minimális átfolyást, akkor: – a FlowSensor meghibásodott, vagy – szivárgás van a napkollektoros rendszerben.

Azért, hogy szivárgás esetén ne kelljen leszivattyúzni a teljes puffervizet a rendszerből, a PS üzemi szolárszivattyú 2 órára lekapcsol, és a „W“ hibaüzenet jelenik meg villogva a kijelző bal oldali oszlopában.

Ha ez a hiba egymás után 3-szor előfordul anélkül, hogy közben a rendszer az indítási szakaszban elérné a „V1“ minimális átfolyást, a P

üzemi szolárszivattyú tartósan lekapcsol, és az „F“

hibaüzenet jelenik meg a kijelző bal oldali oszlopában.

● Cserélje ki a meghibásodott érzékelőt, illetve szüntesse meg a szivárgást.

örölje a hibaüzenetet a főkapcsoló ki- és bekapcsolásával.

● T

 A rendszer ismét üzemkész.

5.3 Beállítás és menüvezérlés

A 5-2. táblázat áttekintést nyújt a rendelkezésre álló mérési helyekről és a hozzá tartozó kijelzési formátumokról. A számított paraméterek ábrázolását a 5-3. táblázat táblázatban foglaltuk össze.

Mérési hely Megnevezés

Kijelzés

Kollektorhőmérséklet -30 – 250 °C 1 K Pt 1000 hőmérséklet-érzékelő Visszatérő hőmérséklet 0 – 100 °C 1 K PTC hőmérséklet-érzékelő Tárolóhőmérséklet 0 – 100 °C 1 K PTC hőmérséklet-érzékelő

Előremenő hőmérséklet 0 – 100 °C 1 K

V Átfolyás

5-2. táblázat Mérési helyek áttekintése

Méréstartomány Felbontás Érzékelő

FlowSensor (minden típus) 0,5 – 3,5 V feszültségkimenettel

0,0 – 12,0 l/min

0,0 – 20,0 l/min

0,0 – 100,0 l/min

0,1 l/min

FlowSensor FLS 12 0,36 – 3,5 V közötti feszültségkimenettel

FlowSensor FLS 20 0,36 – 3,5 V közötti

szültségkimenettel

fe FlowSensor FLS 100 0,36 – 3,5 V közötti

szültségkimenettel

közötti

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 24

5 x Szabályozó

Paraméter Megnevezés Értéktartomány Felbontás Megjegyzés

TK max

TK min

V max Maximális átfolyás

PS Csúcsteljesítmény 0,0 – 99,9 kW 0,1 kW

PS (15 h) Napi csúcsteljesítmény 0,0 – 99,9 kW 0,1 kW

W (15 h) NapiHőho

W TeljesHőhozam

P Pillanatnyi teljesítmény 0,0 – 99,9 kW 0,1 kW Az elmúlt perc középértéke

DT Előírt

Level min

Level on

5-3. táblázat Információs paraméter (maximális értékek és számított értékek)

Előfordult maximális kollektorhőmérséklet

Előfordul

t minimális kollektor-

hőmérséklet

-30 – 250 °C 1 K –

0,0 – 12,0 l/min 0,0 – 20,0 l/min 0,0 – 40,0 l/min 0,0 – 100,0 l/min

zam 0,0 – 999,9 kWh 0,1 kWh

0,0 – 9999,9 kWh vagy 10,000 – 99,999 MWh

hőmérséklet-különbség 1 – 23 K 1 K

Teljesítményfokozat normál üzemmódba

Legkisebb engedélyezett teljesítményfokozat P1

A PS üzemi szolárszivattyú működési ideje

0 – 100 % 1 % –

1 – 10; 0 – 100 %

0 – 99999 h 1 h

0,1 l/min Feltöltéskor elért maximális átfolyás

Maximális érték 5 perces teljesítmény

épértékből

köz A csúcsteljesítmény maximális értéke az elmúlt

5 órában

1 A pillanatnyi teljesítményből

hőhozam az elmúlt 15 órában

0,1 kWh

0,001 MWh

A pillanatnyi teljesítményből teljes szolár hőhozam

előírt hőmérséklet-különbség

V–TR

modulációs üzem estén (számított)

1; 1 %

Csak szakemberi hozzáféréssel áll

ndelkezésre (lásd: 5-7. kép)

re Csak szakemberi hozzáféréssel áll

rendelkezésre (lásd: 5-7. kép)

meghatározott

5.3.1 Indításkori kijelzés

Bekapcsolás után a Solar R4 szabályozó szabályozó öntesztet végez, amelynek során célirányosan megvezérli a kijelzőele- meket, és megjeleníti a felhasználói szint beállítási paramétereit. A következő te 2 másodpercig (5-5. kép): – Közvetlenül a bekapcsolás után megjelenik az indításkori

jelzés, amely megjeleníti a készülék szoftververzióját és

ki sorozatszámát.

–Első

hez használni kívánt nyelvre.

– Ezután megjelennek az aktuális paraméterbeállítások,

melyeket a felhasználó módosíthat.

a – Ha megjelenik az üzemjelzés, az önteszt befejeződött. –A P

lámpái biztonsági okokból csak kézzel ellenőrizhetők

(lásd: 5.2.6. fejezet).

sztlépéseket hajtja végre, és jeleníti meg kb.

üzembe helyezéskor ezután rákérdez a megjelenítés-

üzemi szolárszivattyú funkciói és üzemállapotjelző

5-5. kép Indításkori kijelzés

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 25

5 x Szabályozó

5.3.2 Üzemjelzés

Az üzemjelzésen a rendszerhőmérsékletek, a maximális és

számított értékek jelennek meg. Az indításkori kijelzés után a

Solar R4 szabályozó automatikusan műkö

kapcsol, megjelenít egy üzemi értéket, és a hozzá tartozó lámpa

világít.

nyílgombok megnyomásával négy hőmérsékleti érték és az

● A átfolyási érték (lásd: 5-2. táblázat, valamint 5-6. táblázat) között lehet váltani.

● Az Info go

mb megnyomásával megjelennek az maximális és

a számított értékek (lásd: 5-3. táblázat).

A kijelző

bal oldali oszlopa állapotkijelzőként működik. Jelentése:

– „1“ az első sorban, a PS üzemi szolárszivattyú normál üzem-

módban aktív.

– „2“ a 2. sorban, a P

üzemi szolárszivattyú maximális teljesít-

ménnyel (Booster) aktív.

– „B“ a 3. sorban, az égőtil

tó érintkező aktív (lásd: 5.3.10 szakasz) vagy hibaállapot (lásd: 6.2. „Üzemzavarokelhárítása” fejezet).

– „H“ a 4. sorban, kézi üzemmód aktív.

Amíg nem végez kézi beállítást, vagy a 6-2. táblázat táblázat szerinti esemény nem idéz elő más kijelzési formát, a vezérelt mért érték vagy információs kijelzés marad aktív. Ez paraméterek módosítása vagy a sza-

bályozó ki- és bekapcsolása után is aktív marad. Ha információs

raméterek jelennek meg, egyik mérési hely ellenőrzőlámpája

pa sem aktív.

dési üzemmódba

5.3.3 Beállítómenü

A menüben jeleníthetők meg és módosíthatók aSolar R4 szabályozó paraméterei.

● Az OK gomb egyszeri megnyomásával (> 2 s) a menübe jut vagy visszatér az üzemjelzéshez. Rövid ideig nyomva kiválasztást nyugtáz, megnyitja a következő menükijelzést, vagy kb. 1 másodpercig [stored] jelzi az érték módosítását.

● A kíván

A menüben (5-7. kép) az első látható, a bal oldali oszlopban a kurzor („>“) az alatta lévő menüútvonalat vagy paramétert jelöli. Innen navigálhat az adott menüfában a nyílgombokkal felfelé (+ gomb) vagy lefelé (– gomb).

A beállított érték a nyílgombokkal módosítható. Az érték a nyílgomb rövid megnyomásával egy lépéssel változik, folyamatos gombnyomás mellett viszont gyorsabb azt.

A kívánt paraméter módosítása és a teljes paraméterlista végének elérése után visszatér a [choice 2/2] kiválasztómenübe, majd onnan az üzemjelzéshez (lásd: 5-7. kép). A szabályozó azonnal a módosított paraméterekkel működik tovább. Ha 10 percig nem nyom meg gombot, a szabá visszatér az üzemjelzéshez.

t paraméterkijelzésen az OK gomb megnyomásával

léphet be a paramétermódosítási módba.

sorban az aktív menüútvonal

an módosíthatja

lyozó minden esetben

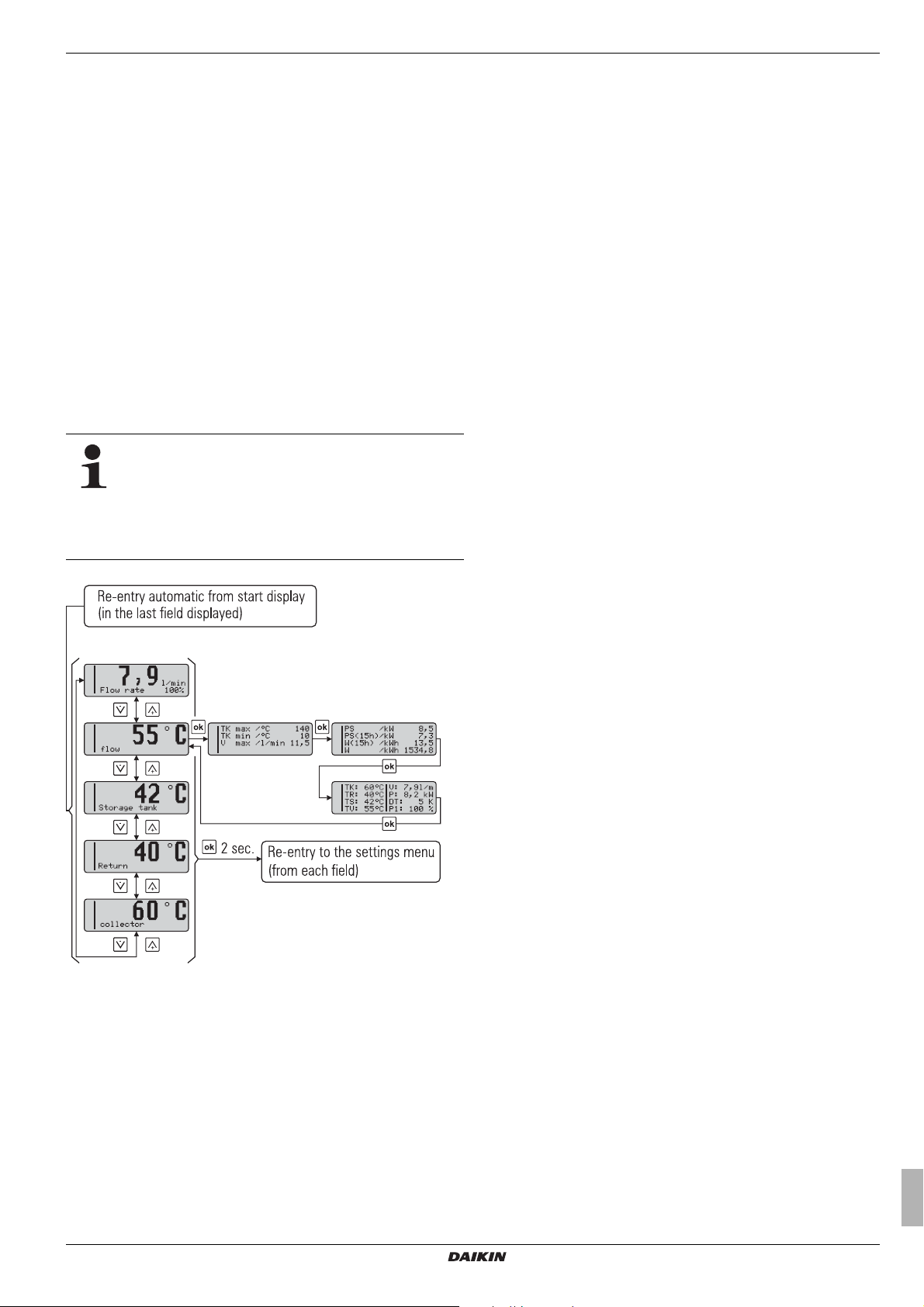

5-6. kép Üzemjelzés

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 26

5 x Szabályozó

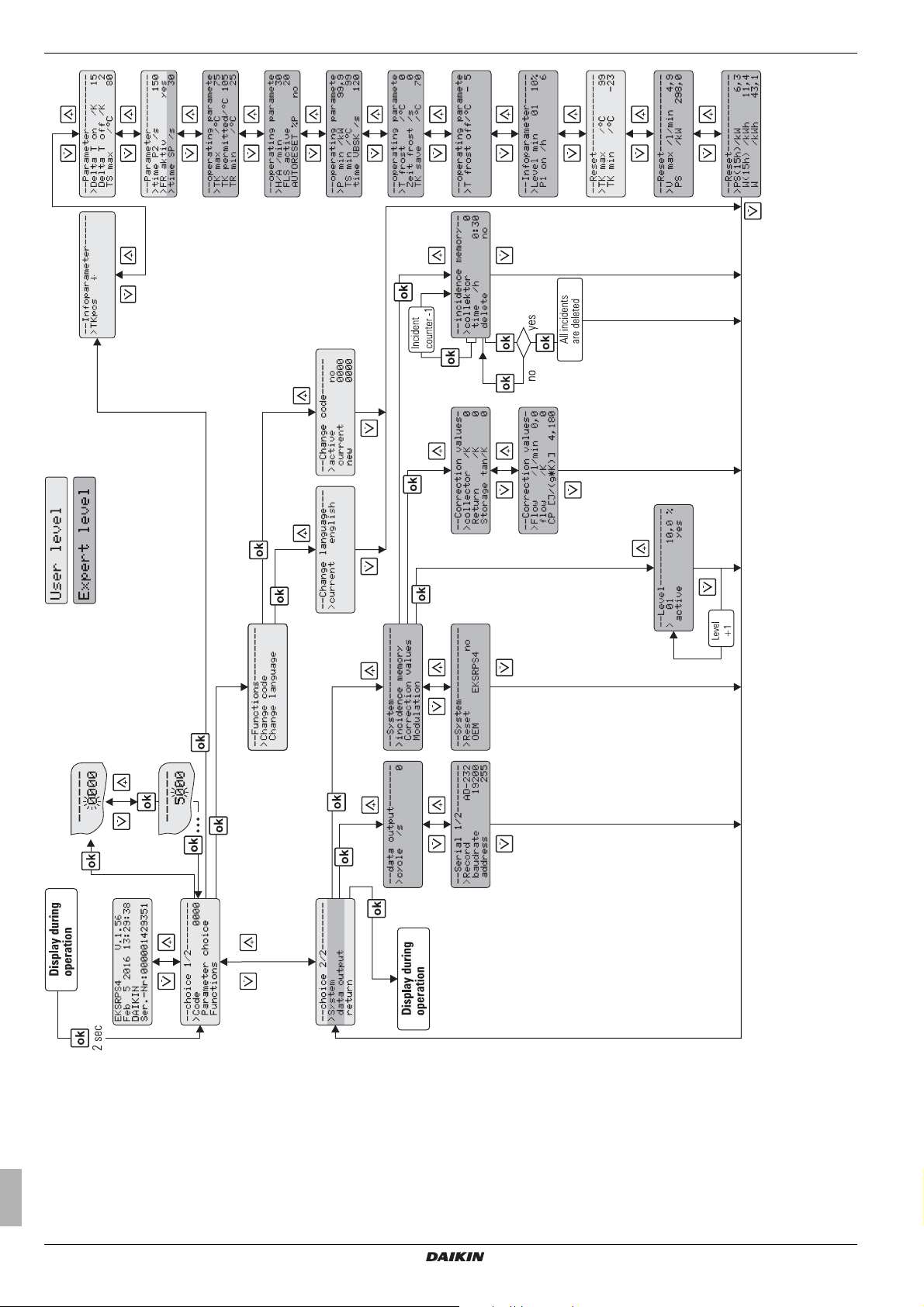

5-7. kép Beállítómenü

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 27

5 x Szabályozó

5.3.4 Jelszóbevitel

A beállítómenü szakemberek számára fenntartott része jelszóval védett, amelyet a beállítómenü elején kell megadni. A felhasználói tartomány is védhető jelszóval. A felhasználói

és szak-

emberi szintet a 5-7. kép képen eltérő színek jelzik. Másik gyorselérés a beállítómenühöz:

A szabályozó bekapcsolása után nyomja meg hosszan a felfelé nyílgombot (+) az indítási szakaszban.

Amíg a készüléket manuálisan kezeli, nincs szükség további jelszó megadására. A jelszó érvényessége kb. 10 perc az utolsó gombnyomást követően. A kívánt szint jelszavának sikeres megadása után 2 másodpercig az alábbi kijelzés látható: – [user OK], – [specialist OK] illetve, – [Code wrong].

Felhasználói jelszó

Ez a jelszó a Solar R4 szabályozó gyári beállítása alapján nem aktív. Egy 4 számjegyű kód megadásával a felhasználói szinten beállítható összes paraméter megvédhető az illetéktelen hozzáféréstől (gyerekzár vagy házmester funkció). A felhasználói szint paraméterei alapvetőe nálói jelszó megadásával módosíthatók.

A felhasználói jelszó aktiválása és módosítása, illetve első megadása a [choice 1/2] -> [Functions] -> [Change code] menüben lehetséges (lásd: 5-7. kép):

● Adja meg a régi [new 0000] adatmezőben. Ennek során a jelszó minden egyes számjegyét az OK gombbal kell nyugtáznia.

● A jelszó

első megadása esetén mind a [current 0000], mind a

[new 0000] adatmezőben az új jelszavat kell megadnia.

Ha a felhasználói jelszó aktív, a [choice 1/2] menüben csak a [Code 0000] kijelzés jelenik meg. A felhasználói jelszó csak 10 perc vagy a Solar R4 szabályozó visszakapcsolása után

iválódik.

akt

n csak inaktív, illetve érvényes felhasz-

jelszót a [current 0000], majd az újat a

5.3.6 Paraméterek beállítás és visszaállítása

A paraméterek beállítása a 5-7. kép szerint történik. Az összes beállítható paramétert a hozzáférési

szinttel, a beállítási tartománnyal és a gyári beállítással a 5-5. táblázat táblázat foglalja össze. A [choice 1/2] -> [Parameter choice] -> [Reset] menüben a maximális értékek és a számított értékek (lásd: 5-5. táblázat) állíthatók vissza. A kiválasztott max

imális érték az OK gombbal azonnal nullázható. A lefelé nyílgomb visszavonja a műveletet, a kurzor visszamegy balra. A kiválasztás az OK gombbal nyugtázható. A lefelé nyílgomb ismételt me

gnyomásával a [choice 2/2] mezőbe jut. A [return] nyugtázásával visszatér az üzemjelzéshez.

A [choice 2/2] -> [System] -> [Reset] menüben válthatja ki a teljesvisszaállítás funkciót. Ezután a rendszer újraindul (lásd még:

5.2.10. fejezet).

A teljes visszaállítással az összes egyéni beállítás elveszik, és az eseménytároló törlődik.

Az összes számított

érték (információs paraméter) visszaáll nullára.

Ha a teljes visszaállítás funkciót menüből indítja el, megmarad a teljeshőhozam. Billentyűkombináció használatával végzett gyorselérés esetén ez az érték is törlődik.

5.3.7 A kollektorhőmérséklet-érzékelő beépítési

helyzetének beállítása

Ha a kollektorhőmérséklet-érzékelő meglévő napkollektoros rendszerek esetén felülre kerül, akkor a [TKpoz] gyári paraméter „↓“ gyári beállítását kell módosítani.

Szakemberi jelszó

A jelszót a [choice 1/2] menüben a [Code 0000] mezőben kell megadni. Ez engedélyezi a szakember számára fontos összes rendszerparamétert a beállítómenüben (lásd: 5-7. kép).

5.3.5 Nyelvválasztás

Első üzembe helyezéskor vagy teljesvisszaállítás után indítás közben a kijelzés (5-5. kép) megáll, és a szabályozó felszólítja a nyelv kiválasztására.

● Válasszon ki egy OK gombbal.

A nyelv utólag a [choice 1/2] -> [Functions] -> [Change language]

nüben változtatható meg (5-7. kép).

me Másik gyorselérés nyelvválasztáshoz:

Az OK gomb és a felfelé nyílgomb (+) egyidejű megnyomása.

nyelvet a nyílgombokkal, majd nyugtázza az

5-8. kép A [TKpoz] paraméter beállítása kollektorhőmérséklet-

érzékelő beépítési helyzete „fent“ esetén

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 28

5 x Szabályozó

5.3.8 A szivattyúfordulatszám-szabályozásának manuális beállítása

A fordulatszám-szabályozású PS üzemi szolárszivattyú egyes teljesítményfokozataiban esetenként zajproblémák jelentkezhetnek. A kiválasztott fokozat aktuál

is teljesítménye az üzemjelzés legalsó [Flow rate] sorában (lásd: 5-6. kép) százalékosan látható.

gyezze fel a problémás fokozat teljesítményét.

● Je

● A [choice 2/2] -> [System] -> [Moduláció] menüben menjen a

[Level] menüponthoz (lásd: 5-7. kép).

Itt legfeljebb 10 fordulatszám-fokozat kapcsolh ményfokozat sorszáma (a legalacson

yabb teljesítményfokozaté

ató ki. Itt a teljesít-

01-gyel kezdődik) és az aktivitási állapot mellett a [performance] alatt megjelenik az adott fokozathoz tartozó százalékos teljesítmény.

● A zajos fokozatot az [active] paraméterben állítsa [no]

értékre.

 Amikor a P

üzemi szolárszivattyú vezérlési jelet kap,

átugorja az adott fokozatot. A tiltás a szabályozó ki- és bekapcsolása után is érvényben marad. Az az [active] paraméter [yes] értékre állításával vagy a teljesvisszaállítás funkcióval szüntethető meg.

5.3.9 Mérési helyek korrekciós értékei

Ezek a beállítások csak a szakemberi jelszó megadása után válnak hozzáférhetővé.

5.3.10 Égőtiltó érintkező

Ezen az érintkezőn keresztül külső hőtermelő vezérelhető oly módon, hogy kedvező időjárási körülmények között nem kell a külső hőtermelőnek fűtenie a tárolót. Ehhez a tartozékként kapható BSKK csatlakozókábelre van szükség. Ha a napkollektoros rendszer eléri a fűtési szakember által natnyi teljesítményt (menüpont: [choice 1/2] -> [Parameter choice] -> [P min]), vagy a tároló hőmérséklete eléri a fűtési szakember által beállítható minimális tárolóhőmérsékletet ([TS üzemi paraméter, lásd: 5-5. táblázat), akkor egy érintkezőn keresztül pl. az égő áramtalanítódik. Az égőtiltó érintkező paraméterbeállítását a 5-7. kép szemlélteti.

A [time VBSK] paraméterrel késleltetés állítható be az égéstiltó érintkező kapcsolási időpontjához. Az égőtiltó érintkező csak a beállított késleltetési idő letelte után, a [TS min] minimális tárolóhőmérsékle

t túllépésekor vagy az égőtiltáshoz beállított [P min] minimális pillanatnyi teljesítmény túllépésekor kapcsol (a példát lásd: 5-9. kép).

Az alábbi példa (5-9. kép) a tárolóhőmérsékle szemlélteti.

A hőmérséklet elsőként a „t1“ időpontban lépi túl az égőtiltáshoz a [TS min] üzemi paraméterben beállított minimális hőmérsék- letet. Mivel röviddel ez után a „TS“ tárolóhőmérséklet visszaesik ez alá az érték alá, az égőtiltó érintkező nem aktiválódik.

Miután a hőmérséklet tartósan túllépi a „TS“ tárolóhőmérséklet a

“ időpontban, az égőtiltó érintkező a „VBSK“ késleltetési idő

„t

után a „t3“ időpontban aktiválódik. Ehhez hasonlóan az égőtiltó érintkező csak a „t6“ időpontban inaktiválódik.

beállítható pilla-

min]

t fiktív alakulását

Ha valamelyik érzékelő m

ért értéke eltér a valós értéktől, akkor a

korrekciós érték segítségével korrigálható.

● A [choice 2/2] -> [System] -> [Correction values] menüben válassza ki korrekciós paramétert (lásd: 5-7. kép), majd módosítsa az értékeket a 5-4. táblázat alapján.

Megnevezés/[kijelzés] Mérési/beállítási/

értéktartomány

Kollektorhőmérsék-

-9 – + 9 0 K 1 K

Gyári

érték

Lépés-

köz

let/[collector] Visszatérő

hőmérsékle

t/[Return]

Tárolóhőmérséklet/

-9 – + 9 0 K 1 K

[Storage tank] Előremenő

-9 – + 9 0 K 1 K

hőmérséklet/[flow] Átfolyás/[Flow] -2 – + 2 0 l/min 0,1 l/min

5-4. táblázat Mért értékek korrekciós adatai

0 nem aktív

1 aktív t idő

– t

BSK égőtiltó ér TS tárolóhőmérs TS min mi VBSK égőtiltó ér

5-9. kép Példa: a késleltetési idő működése az égőtiltó érintkező

különálló időpontok

nimális hőmérséklet az égőtiltáshoz

működésbe lépésekor

intkező

éklet

intkező késleltetése

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 29

5.4 Ajánlott beállítások

5.4.1 Standardparaméterbeállítások, ajánlott

beállítási tartományok

Az alábbi táblázatban a Solar R4 szabályozó rendszerparamétereinek gyári beállításait, valamint lehetséges és ajánlott beállítási tartományait foglaltuk össze.

5 x Szabályozó

Paraméter Megnevezés Hozzáférési

szint

Beállítási

tartomány

Ajánlott

beállítási

Gyári

beállítás

Lépés-

köz

tartomány

TKpoz Kollektor Szakember ↑ ↓

Delta T on Bekapcsolási hőm

Delta T off Kikapcsolási hőm

érséklet-különbség

TS max Maximális tárolóhőmér

séklet 20 – 85 °C 75 – 85 °C 80 °C 1 K

Felhasználó

3 – 80

(>„Delta ki“)

1 – 14

(<„Delta be“)

A PS üzemi szolárszivattyú minimális

time P2

működési ideje maximális teljesítmén-

10 – 999 s

nyel

AUTORESET%P

Letiltott szivattyúfokozatok engedélyezése 24 óránként

igen/nem — nem —

Valós beépítési

pozíció

↓ —

10 – 15 K 15 K 15 K

2 – 5 K 2 K 1 K

Töltési idő

+20 s

150 s 1 s

FLS 12: 12

FLS active FlowSensor aktiválása 0 – 100

FLS 20: 20

Mit FLS: 20

0, 12, 20,

100

FLS 100: 100

FR active Fagyvédelmi funkció állapota igen/nem — nem —

H/A

P min

T frost

T frost off

TK max

TK save

Automatikus visszakapcsolás k automatikus üzemmódba

Minimális pillanatnyi teljesítmény az

ltáshoz

égőti Határ-kollektorhőmérsékl

delmi funkció aktiválásához Határhőmérséklet a kollektorok erősebb

fagyvéd Booster-hőmé

elmi funkciójának aktiválásához

rséklet

(maximális kollektorhőmérsék Minimális kollektorhőmérséklet a szivat-

tyú üzembe lépésének engedélyezésé-

éziből

et a fagyvé-

let)

1 – 900 min — 30 min 1 min

0,0 – 99,9 kW — 99,9 kW 0,1 kW

0 – 10 °C —

0 °C 1 K

-5 — -5 °C —

20 – 110 °C — 75 °C 1 K

Szakember

50 – 150 °C — 70 °C 1 K

hez aktív fagyvédelmi funkció esetén

TK permitted

Visszakapcsolási hőm megengedett üzemi kollektorhőm.)

érséklet (max.

90 – 250 °C — 95 °C 1 K

TR min Minimális visszatérő hőmérséklet 10 – 60 °C — 25 °C 1 K

TS min

time frost

Minimális tárolóhőmérséklet az égőtil- táshoz

üzemi szolárszivattyú kiegészítő

A P

indítási működési idő aktív fagyvédelmi

0 – 99 °C — 99 °C 1 K

0 – 600 s — 0 s 1 s

funkció esetén

time SP A PS üzemi szolárszivattyú letiltási ideje 0 – 600 s — 30 s 10 s

ltó érintkező

time VBSK

Égőti késleltetése

10 – 600 s — 120 s 10 s

5-5. táblázat Paraméterek áttekintése

Üzembe helyezéskor a rendszerparamétereket egyénileg hozzá kell igazítani a telepített rendszerhez, és szükség esetén később, üzem közben zálni. A rendszer általában már a gyári beállításokkal is működőképes.

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

kell optimali-

Az alábbi tudnivalók segítenek meghatározni a beállítási értékeket és alacsony áramfelvétel mellett is optimális hőá

tadást

garantálnak:

● A [Delta T on] bekapcsolási hőmérséklet-különbséget úgy kell beállítani, hogy változatlan besugárzási viszonyok mellett a rendszer bekapcsolás után üzemben maradjon, és ne

Kezelési és szerelési útmutató

Page 30

5 x Szabályozó

kapcsoljon le azonnal a kollektor lehűlése miatti hőelvonás esetén. Minél alacsonyabb ez az érték, annál hosszabb lesz az üzemidő, és annál nagyobb lesz az elérhető hőnyereség. Túl alacsonyra beállított bekapcsolási hőmérséklet- különbség esetén a kollektor már feltöltéskor annyira lehűl, hogy a lekapcsolási hőmérséklet-különbséget sem éri el.

 Így a szivattyúk azonnal kikapcsolnak, így kevesebb lesz

a hőnyereség és magasabb az áramfelvétel.

● A [Delta T off] kikapcsolási hőmérsékle

beállítani,hogy a kikapcsolási ponton kinyerhető hőtelje- sítmény magasabb legyen, mint a szivattyú üzemeltetéséhez szükséges elektromos teljesítmény.

 Mivel a P

jes egészében független a csatlakoztatott kollektormező mé függ a kollektorok számától, a paraméter értékét kevesebb kollektor esetén magasab pedig alacsonyabbra kell beállítani.

● A P

● A [TS max] maximális tárolóhőmé

üzemi szolárszivattyú maximális teljesítménye

érdekében a [time P2] működési időt úgy kell beállítani, hogy minden üzemi helyzetben az előremenő vezeték teljes keresztmetszete fel legyen töltve vízzel. Határozza meg a szükséges időt a légzajok észlelésének ideje alapján a P üzemi szolárszivattyú bekapcsolásától az előremenő tárolóba történő beérkezéséig, majd a mért időhöz adjon hozzá 20 s biztonsági ráhagyást. A feltöltés időt a beállított térfogatáramtól, a kollektorok számától, a rendszer magasságától és az összekötő vezeték hosszától.

igényekhez igazítva kell beállítani. Minél magasabb a paraméterérték, annál magasabb a rendelkezésre álló hőtároló kapacitás és ezáltal a Daikin napkollektoros rendszer teljesítménypotenciálja.

üzemi szolárszivattyú áramfelvétele szinte tel-

retétől, viszont a kinyerhető h őteljesítmény közvetlenül

t-különbséget úgy kell

bra, több kollektor esetén

artama függ

rsékletet az egyéni

FIGYELMEZTETÉS!

A szolártárolóban 60 °C feletti hőmérséklet uralkodhat.

● Építsen be forrázásvédelmet. – VTA32 forrázásvédelem – 1”-os csavarzat szett

5.4.2 További beállítások a napkollektoros rendszeren

Az alábbi beállítási utasítások csak a FlowGuard készülékkel felszerelt rendszer alapbeállítására érvényesek:

● Aktiválja a kézi üzemmódot.

rendszer teljes feltöltése után úgy állítsa be a víz átfolyását,

● A

hogy a térfogatáram mindegyik kollektorban 90 és 120 l/h között legyen. Az átfolyási mennyiség a PS üzemi szolárszivattyú fordulatszám-fokozatá FlowGuard (beszabályozó szelep átfolyásjelzővel) befolyásolható. A helyes szelep-/szivattyúfokozat beállítás irányértékeit a 5-6. táblázat tartalmazza.

beállítás végén kapcsolja ki a Solar R4 szabályozót.

● A

Kollektorok

száma

2 3,0 – 4,0 180 – 240 3 4,5 – 6,0 270 – 360 4 6,0 – 8,0 360 – 480 5 7,5 – 10,0 450 – 600

5-6. táblázat Az átfolyás beállítása a FlowGuard (FLG) készüléken

ság magasságkülönbségként nem haladja meg a 10 m-t, és még elegendő átfolyás áll be.

tárolóhőmérséklet esetén a kollektorhőmérséklet a szivattyúk bekapcsolása után lassan csökken, amíg eléri a kikapcsolási feltételt. Tartós napsugárzás hatására a kollektorhőmérséklet növekszik, a szivattyúk járnak és a rendszer be- és kikapcsol, mert a napsugárzás nem elegendő a folyamatos üzemhez. A FlowSensor a szivattyú fordulatszám-szabályozásával csökkenti ezt a jelenséget.

Előírt átfolyás (l/min) Előírt átfolyás (l/h)

A rendszer gyors és biztonságos feltöltéséhez a PS üzemi szolárszivattyút mindig magas fordulatszámfokozatra kell beállítani, ha a szolártároló felállítási felülete és a kollektor felső széle

A napkollektoros rendszer alkalmanként még a térfogatáram és a [Delta T on] hőmérséklet-különbség helyes beállítása, valamint a legjobb időjárási körülmények között is kikapcsol. Kelő, illetve nyugvó nap és növekvő

nak beállításával és/vagy a

közötti H rendszermagas-

Ha bekapcsolás közben gőz fejlődik a kollektorokban, az gyakran elbizonytalanítja az üzemeltetőt. A zúgás és a gőzkilépés megakadályozása érdekében a [TK permitted] visszakapcsolási hőmérséklet gyárilag előre be van állítva. A Solar R4 szabályozó csak akkor kapcsolja be a P torhőmérséklet 2 Kelvinnel a beállított paraméterérték alá csökken. A rendszer így a kollektoron belüli elpárolgás nélkül indul el. Ez azonban felhőtlen napokon azt okozhatja, hogy a rendszer csak késő délután kapcsol be újra, holott a tárolóhőmér- séklet további felfűté

● Az energiabevitel maximalizálása érdekében állítsa be a [TK permitted] paraméter értékét 100 °C-nál magasabb értékre, ezzel kikapcsolva a visszakapcsolás elleni védőfunkciót. Ilyen esetben tájékoztatni kell a rendszer üzemeltetőjét a feltöltés közben jel gőzlökésekről.

Kezelési és szerelési útmutató

st is lehetővé tenne.

üzemi szolárszivattyút, ha a kollek-

entkező, jól hallható zúgásról és

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 31

5 x Szabályozó

5.4.3 A külső hőforrással vagy elektromos

fűtőbetéttel megvalósított utánfűtés ajánlott beállítása, égőtiltó érintkező

A maximális teljesítménypotenciál érdekében:

● A szolártárol

sékletig fűtse fel a külső hőforrással vagy az elektromos fűtőbetéttel.

● Korlátozza az utántöltési

a) A „normál használat“ optimalizált idejét rendszeres

használati szokások útján határozza meg.

b) Az utántöltést minden csatlakoztatott hőfo

1/2 – 2 órával a szokásos használati idő előtt engedélyezze.

● Az után

ciklus után a rendszer már ne fűtse közvetlenül a tárolót.

Zuhanyzás közben a tárolóba utánáramló hidegvizet átfolyó rendszerű vízmelegítéssel kell felmelegíteni a szolártárolóban.

● Nagyo

hogy még rendkívüli használati idők esetén is garantálható legyen a kényelem, a melegvíz zóna hőmérsékletét megfelelően maga utántöltést végző hőtermelőt, például egy másik időprog- rammal.

ót ritkán, és csak a még éppen elegendő hőmér-

időt időprogramokkal:

rrás esetében

töltési időt úgy korlátozza, hogy a normál használati

Az optimális töltési hőmérséklet az egyéni igényektől függ, a legtöbb esetben az 50 °C-os tárolóhőmér elegendő. Egy zuhanyzás során átlagosan kb. 30 – 50 liter, 40 °C csapolási hőmérsékletű melegvíz fogy.

bb melegvízmennyiség esetén vagy annak érdekében,

sra kell beállítani, vagy engedélyezni kell az

séklet

A tárolótöltési hőmérséklet beállítása

● A melegvíz előírt hőmérsékletét úgy kell beállítani, hogy a

lehető legalacsonyabb beállítási érték esetén is elegendő melegvíz álljon rendelkezésre a csapoláshoz (pl. egy zuhanyozáshoz). Ez a beállítás arra szolgál, hogy egy bizonyos csapolási mennyiség esetén garantálható legyen a melegvíz napkollektoros rendszer általi maximális felfűtése.

5.4.4 Javaslatok az optimális használati magatartáshoz

A melegvíz komfortérzete és a használati szokások egyéniek. Minél magasabb az előírt tárolóhőmérséklet és minél hosszabb a nem napkollektoros utántöltés engedélyezési ideje, annál korlátozottabb tárolópotenciál áll rend hasznosításhoz. A szolártároló tudatos használattal minimumra szorítható a nem napkollektoros töltési folyamathoz szükséges energiafelhasználás.

● Használjon korszerű és kényelmes, 5 – 7 l/min vízfo-

gyasztású zuhanyfejeket.

elkezésre a napkollektoros hő-

speciális jellemzőihez igazodó,

 Az alacsony csapolási arány (percenkénti melegvíz-elvé-

teli mennyiség) alacsonyabb utántöltési teljesítményt és ezáltal nagyobb mennyiségű, magasabb hőmérsékletű melegvizet eredményez.

● Rövi

dítse a csapolási időket.

 Alacsony energiafelhasználás.

● A für

dőkád megtöltésekor először csak forró vizet töltsön

bele.

 Miután lecsapolta a szolártárolóban lévő használati

melegvíz mennyiséget, kissé lecsökken a melegvíz kilépő hőmérséklete, és a víz elkeveredik a fürdőkádban lévő vízzel. Ezzel a módszerrel minimális töltési hőmérséklet- tel maximálisan kihasználható a gendő mel

egvíz áll rendelkezésre.

tárolókapacitás, és ele-

5.4.5 Melegvíz-higiénia

Ha több napon keresztül nem csapol melegvizet, és a napkollektoros rendszer nem fűti fel a szolártárolót legalább 60 °C-ra, akkor higiéniai okok miatt (legionella elleni védelem) a teljes tárolt vízmennyiség (25 l) egyszeri, 60 °C fölé történő felfűtése vagy leeresztése javasolt.

Fűtés külső hőtermelővel

A fűtési igénytől (amely az épület szigetelési hatékonyságától, a külső hőmérséklettől és az előírt helyiséghőmérséklettől függ) és a telepített kollektorfelülettől függően az égőtiltó érintkező bekötésével érdemes letiltani a külső hőte még akkor is, ha a fűtési szabályozó hőigényt jelez:

● úgy állítsa be a [P min], [TS min] és [time VBSK] üzemi paramétert (lásd a 5.3.10 szakaszt), hogy a külső hőtermelő ne fűtsö – ha a kollektorok képesek szolgáltatni a minimális fűtési

– ha a tároló kellőe

teljesítményt, vagy

n magas hőmérsékletet ért el.

rmelő általi fűtést. Ehhez,

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 32

6 x Hibák és üzemzavarok

6 Hibák és üzemzavarok

6.1 Eseménykijelzés

Esemé-

nykód

Szöveges

kijelzés

0 collector

Leírás Állapotki-

Kollektorérzékelő: rövidzárlat vagy szakadás

Visszatérő ér

zékelő: rövidzárlat vagy

szakadás

Storage

tank

3 Flow rate

4 flow

5 A/D Belső A/D átal

alimenta-

tion

7 Reference

Tárolóérzékelő: rövi szakadás

FlowSensor: rövidzárlat vagy

adás

szak FlowSensor: rövidzárlat vagy

szakadás

akító hibája G

A tápfeszültség belső készülékhibája G

A referenciafeszültség belső

szülékhibája

ké

8 RESET Teljes visszaállítás történt

Az indítási szakaszban a [time P2] után a rendszer nem érte el a V1 mini-

12 startflow

mális átfolyást (lásd: 5-1. táblázat) (a leírást lásd az 5.2.1 és az 5.2.12 fejezetben)

TS >

Tsmax

14 TR >> TS

TK >

TK permitt

202

Interrup-

tion

P-on

Reset

204 Brown-Out

A maximális tárolóhőmérséklet ([TS max]) túllépése (a leírást lásd az 5.2.1 és a 6.2 fejezetben)

TR - TS > 10 K és TR > 40 °C (a leírást lásd a 6.2. fejezetben)

Az engedélyezett maximális kollektorhőmérséklet ([TK permitted]) túllépése (a leírást lásd az 5.2.1 és a

6.2 fejezetben)

Áramlás megszakadásának érzékelése üzemi szakaszban (V < V2, lásd:

5.2.9 fejezet és 5-1.

Bekapcsolás

Visszaállítás a hálóz nem engedett csökkenése miatt

Visszaállítás külső zavaró hatások

205 Watchdog

miatt (pl. időjárá szültség)

6-1. táblázat incidence memory

dzárlat vagy

táblázat)

ati feszültség

si hatások miatti túlfe-

jelzés

(villog)

K TK

R TR

S TS

F TV

Lámpa (villog)

Következmény

A P

tartós kikapcsolása1 Return

FlowSensor nélküli üzem

A PS tartós kikapcsolása

A paraméterek visszaálltak gyári értékekre, a számíto zések törlőd

tt értékek és az eseménybejegy-

tek (lásd 5.2.10 fejezet), a ké-

szülék újraindul

lekapcsolása 2 órára, utána ismét

A P

üzemkész vagy „F“ állapotú A PS tartós lekapcsolása, ha az esemény

egymás után 3-szor előfordul anélkül, hogy közben sikeres indítás történne.

A PS ideiglenes kikapcsolása

A P

ideiglenes lekapcsolása (legalább a sta-

bilizálódási időre), az

aktuális, valamint az alatta lévő szivattyúmoduláció fokozat letiltása, PS általi újrafeltöltés [time P2] ideig a következő bekapcsolási feltételkor.

Újraindítás, az összes pa

raméterbeállítás és információ paraméter megmarad, az automatikusan letiltott szivattyúmodulációs fokozatok ismét engedélyeződne

A 202-es kódnak megfelelő újr

aindítás.

A 202-es kódnak megfelelő újraindítás.

Az üzem közben jelentkező események a [choice 2/2] -> [System] -> [incidence memory] menüben a szakemberi jelszó (lásd: 5.3.4 szakasz és 5-7. kép) megadása után jeleníthetők meg. Ehhez a Solar R4 szabályozó egyszerű hib

adiagnosztikai rendszert kínál. Az eseménytárolóban bejegyzésre kerül az esemény jellege és időpontja. Az esemény szöveges formában és kóddal együtt, az esemény bekövetkezésének időpontja pedig

Kezelési és szerelési útmutató

órában kerül kijelzésre. Az egyes események listájában – amely a legutolsóval kezdődik – az Info gombbal lehet lapozni. Ha a [delete] paraméter értéke a [choice 2/2] -> [System] -> [incidence

mory] menüben [yes], akkor az összes esemény törlődik. Az

me események egyenkénti törlése nem lehetséges. Az eseménytárolóban előfo

rduló, lehetséges bejegyzések áttekintése a

6-1. táblázat táblázatban található.

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 33

Érzékelőspecifikus hibaüzenetek

A Solar R4 szabályozó a következőképpen reagál az érzékelőkábelekben keletkező (lásd: 6-2. táblázat): –A kijelzőn az állapot oszlopban villogó betűjel jelzi az üzem-

zavart, és megjelenik egy üzenet. – Az érzékelőhö – Ezenkívül a szabályozó automatikusan beavatkozik a rend-

szer műkö

szakadásra vagy rövidzárlatra

z tartozó lámpa villog.

désébe.

6 x Hibák és üzemzavarok

Minden más érzékelőérték a nyílgombokkal továbbra is elérhető.

Érzékelő A hiba oka Állapot

(villog)

Kollektorhőm.

Visszatérő hőm.

Tárolóhőm.

Előremenő hőm. Feszültségcsökkenés V –––– nem világít Átfolyásérzékelő Feszültségcsökkenés D –––– nem világít

6-2. táblázat Érzékelő hibatáblázat

Szakadás K uuuu T Rövidzárlat –––– T Szakadás R uuuu T Rövidzárlat –––– T Szakadás S uuuu T Rövidzárlat –––– T

Kijelző Lámpa

(villog)

6.2 Üzemzavarokelhárítása

Üzemzavarhoz hasonló üzemi események

A „TS“ tárolóhőmérséklet eléri a [TS max] paraméterben beállított értéket: – A szivattyúk bekapcsolnak, a rendszer üresre járatódik. A

Solar R4 szabályozón villog a T

lóhőmérsékletet m

nagyobb mértékben csökken, a rendszer normál működése

automatikusan ismét engedélyeződik.

Eközben rövid időre elpárolgás jelentkezhet a kollektorokban. A gőz nyomásmentesen távozik a tárolóba. Ritka esetben rövid időre kis mennyiségű vízgőz is kiléphet a szolártárolóból.

utatja. Ha a tárolóhőmérséklet 2 K-nél

lámpa, a kijelző a mért táro-

Üzemzavarok

FIGYELMEZTETÉS!

Az áram alatt álló alkatrészek megérintése áramütést okozhat, ami életveszélyes sérülésekhez, valamint égési sérülésekhez vezethet.

● A sérült vezetékek okozta veszélyek elkerülése érdekében azokat csak villanyszerelő szakképesítéssel rendelkező szakszemélyzet cserélheti ki az érvényben

A kollektorban uralkodó hőmérséklet magasa [TK permitted] visszakapcsolási hőmérsék – A szivattyúk lekapcsolnak. A Solar R4 szabályozón villog

lámpa. Ha a beállított visszakapcsolási hőmérséklet

a T

2 K-nél nagyobb mértékben csökken, a rendszer normál működése

automatikusan ismét engedélyeződik.

bb, mint a

let:

lévő villanyszerelési irányelvek, valamint az illetékes áramszolgáltató vállalat előírá- sainak betartása mellett.

● Az EKSRPS4A szabályozó- és szivattyúegység áramot vezető alkatrészein végzett kárelhárítást csak az áramszolgáltató vállalat által felhatalmazott és elismert fűtési szakember végezhet.

● A javítási munkák megkezdése előtt válassza le a EKSRPS4A szabályozó- és szivattyúegységet az áramellátásról (biztosíték, főkapcsoló kikapcsolása), és biztosítsa véletlen visszakapcsolás ellen.

● Tartsa be a kapcsolódó munkavédelmi előírásokat.

Következmény

A PS tartós kikapcsolása

FlowSensor nélküli üzem

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 34

6 x Hibák és üzemzavarok

FIGYELEM!

Égési sérülés veszélye forró felületek miatt.

● A karbantartási és ellenőrzési munkák előtt hagyja lehűlni a készüléket.

● Viseljen védőkesztyűt.

A Solar R4 szabályozón villog a TR lámpa.

“ visszatérő hőmérséklet 40 °C-nál magasabb, és 10 K-nel

A „T

a „TS“ tárolóhőmérséklet felett van. A PS üzemi szolárszivattyú lekapcsol. Ennek oka a meghibásodott vagy hibásan csatlakoztatott érzékelő.

relje fel helyesen vagy cserélje ki az érzékelőt; a rendszer

● Sze normál működése automatikusan ismét engedélyeződik.

A Solar R4 szabályozó állapotoszlopában villog a „W“ betűjel.

A rendszer az indítási szakaszban a FlowSensor (lásd: 21. oldal, 5-1. táblázat) a PS üzemi szolárszivattyú bekapcsolása és a [time P2] paraméterben beállított idő letelte után

m érte el a „V1“ minimális térfogatáramot (5-3. kép).

 A rendszer ideiglenesen, 2 órára letilt (a P

szivattyú lekapcsol), de a letiltási idő bál automatikusan újraindulni.

 Ha ez az esemény egymás után háromszor bekövetkezik

anélkül, hogy közben sikeres indítás történne, akkor a PS üzemi szolárszivattyú tartósan „F“ állapotra vált.

A Solar R4 szabályozó állapotoszlopában villog az „F“

tűjel.

A rendszer a FlowSensor érzékelőnél (lásd 5-1. táblázat) a PS üzemi szilárszivattyú bekapcsolása és a [time P2] paraméterben beállított idő letelte után nem érte el a „V1“ minimális térfogatáramot (5-3. kép). A P vattyú lekapcsol.

● Szivárgás gyanúja esetén vizsgálja át a napkollektoros rendszert, hárítsa el a károkat, majd a szabályozó ki- és bekapcsolásával szüntesse meg a tiltást.

érzékelőnél

üzemi szolár-

letelte után megpró-

:21. oldal,

üzemi szolárszi-

Ha a kijelzőn csoló világító „BE“ állásban áll:

● Cserél

Ha a főkapcsoló nem világít „BE“ állásban, akkor a készülék nem kap áramot.

● Elle hálózati csatlakozást (biztosíték, kapcsoló).

Ha napsugárzás esetén folyamatosan gőz lép ki a szolártárolóból, akkor túl alacsony az átfolyás.

● Ebbe

nem jelenik meg semmilyen kijelzés, és a főkap-

je ki a szabályozót (elektronikus hiba).

nőrizze a hálózati csatlakozódugó csatlakozását és a

n az esetben ellenőrizze a rendszerbeállításokat.

Az elektromos érzékelőkkel kapcsolatos, speciális tudnivalók

Csak eredeti Daikin pótalkatrészek használhatók.

● Értékelje ki a Solar R4 szabályozó kijelzőjén megjelenő kijelzést.

● Akassza illetve kösse ki az érintett érzékelőt.

● Elle mérje meg az ellenállást (illetve az előremenő hőmérséklet- és áramlásérzékelő egyenfeszültségét) az érzékelőn.

Ha a hiba elhárul, a rendszer normál üzemmódra kapcsol, és mű- ködésbe lép.

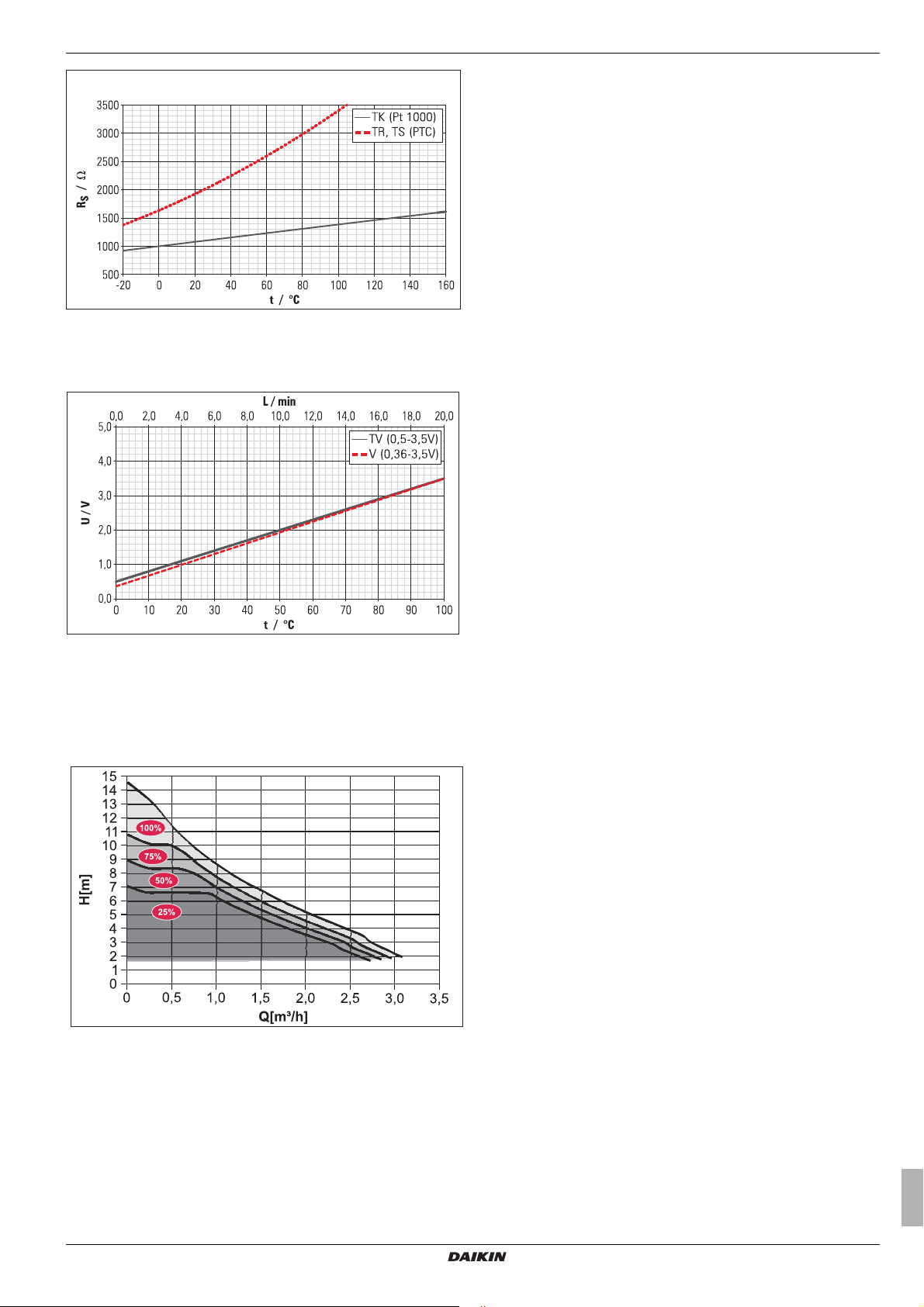

Az érzékelők e 8-1. kép és a 8-2. kép képen láthatók. A szabályozó elektronika diagnosztizálható belső hibái a 6-1. táblázat táblázatnak megfelelően tonsági lekapcsolását váltják ki. A hiba szabályozó kikapcsolásával, majd 2 perc várakozási idő utáni bekapcsolásával elhárítható, vagy a szabályozót ki kell cserélni.

ki a Solar R4 szabályozó burkolatát, és húzza le,

nőrizze az érintkező érzékelő érintkezőit, szükség esetén

llenállásának vagy egyenfeszültségének értékei a

jelennek meg („G“ állapot). Ezek szintén a szivattyú biz-

Ha a rendszer nem töltődik fel („F“ állapot) a a vezérlés megvezérli a P okai a következő hibák lehetnek:

1. A rendszer üresre járatásakor beszívott levegő van a PS üzemi szolárszivattyúban.

● Ellenőrizze a P

Az automatikus légtelenítőnek mindig működnie kell! Ellenőrizze a zárósapkát, és szükség esetén lazítsa meg (de ne távolítsa el).

2. Ellenőrizze a rendszer tömörségét.

● Ellenőrizze a rendsze

gondoskodjon a tömítésről. Ehhez vegye figyelembe

4. „Üzembe helyezés és üzemen kívül helyezés“ fejezet fejezetben található tudnivalókat.

3. Növelje a [time P2] indítási értékét (5.4 fejezet).

4. Ellenőrizze a rendszert eltömítődés szempontjából. Fagyveszély esetén jégcseppek képződhetnek a hibásan fektetett összekötő vezetékekben.

5. Ellenőrizze a sze

Kezelési és szerelési útmutató

üzemi szolárszivattyút, akkor ennek

üzemi szolárszivattyút, nem levegős-e.

r tömörségét, szükség esetén

lep helyzetét a tároló csatlakozókönyökén.

nnak ellenére, hogy

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 35

7 Hidraulikus csatlakoztatás

7.1 Vázlatok

7 x Hidraulikus csatlakoztatás

FIGYELMEZTETÉS!

A szolártárolóban 60 °C feletti hőmérséklet uralkodhat.

● Építsen be forrázásvédelmet. – VTA32 forrázásvédelem – 1”-os csavarzat készlet

VIGYÁZAT!

A Daikin készülékek opcionálisan műanyagból készült cirkulációs fékekkel is felszerelhetők. Ezek legfeljebb 95 °C üzemi hőmérsékletre alkalmasak. Ha valamelyik hőcserélőt 95 °C-nál magasabb hőmérsékleten kell üzemeltetni, akkor az ügyfélnek más cirkulációs fékeket kell beszerelnie.

A következő oldalakon bemutatunk néhányat a leggyakrabban használatos vázlatok közül. A bemutatott

pcsolási vázlatok csupán példák, és semmi esetre

ka sem helyettesítik a gondos rendszertervezést.

7-1. kép Standard Solar csatlakoztatás Altherma EHS(X/H) levegő-víz hőszivattyúval

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 36

7 x Hidraulikus csatlakoztatás

7-2. kép Standard Solar csatlakoztatás (Altherma EHBX) levegő-víz hőszivattyúval

1) Az itt bemutatott kapcsolási vázlatokat a teljesség igénye nélkül állítottuk össze, és nem helyettesítik a gondos rendszertervezést.

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 37

7 x Hidraulikus csatlakoztatás

Rövidítés Jelentés

1 Hidegvíz elosztóhálózat 2 Melegvíz elosztóhálózat 3 Fűté 4 Fűtési viss

si előremenő

zatérő 5 Keverőszelepes fűtőkör 6 Cirkuláció 7 Visszacsapó szelep, visszafolyásgátló 7a Cirkulációs fékek 8 Szolárkör 9 Gázvezeték (hűtőközeg) 10 Folyadékvezeték (hűtőközeg) 11 Tároló előremenő 12 Tároló visszatérő 3UV1 3-járatú váltószelep (HMV) 3UV2 3-járatú váltószelep (hűté

3UVB1

3UV DHW

3-járatú váltószelep (fűtés, szabályozott

lső kör)

be 3-járatú váltószelep (HMV + szabályozott

fűtésrásegítés) BOyy Elektromos fűtőbetét („Boo BUxx Elektromos fűtőbetét (Kie

ster Heater“)

gészítő fűtőkészülék) BV Túlfolyószelep C Hűtőkompr

esszor CW Hidegvíz HMV Melegvíz E Expanziós szelep

EHS(X/H)

Daikin Altherma (szolártároló beépített hőszivat-

tyúval) EHS157068 Keverőkör szabályozója EKHB Altherma Bi-Bloc hőszi

vattyú beltéri egység EKHWP Daikin energiatároló EKSRPS4A Solar szabályozó- és szivattyúegység ERHQ Altherma Bi-Bloc hőszivattyú kültéri egység ERLQ Altherma EHS(X/H) kültéri egység FLG FlowGuard szabályozószelep átfolyásjelzővel

FLS

Átfolyásérzékelő F

5.1. táblázat szerinti másik típus (átfolyás és

lowSensor FLS 20 vagy a

előremenőhőmérséklet-mérés) H1,H2 … HmFűtőkörök HP-TR Hőszivattyú fősz

abályozó MAG Membrános tágulási tartály MIX 3 járatú motoros keverőszelep MK1 Keverőe

MK2

Keverőegység nagy hatásfokú szivattyúval (PWM-szabályozású)

Keverőköri szivattyú Üzemi szolárszivattyú Keringetőszivattyú

gység nagy hatásfokú szivattyúval

PWT Lemezes hőcserélő RLB Visszatérő hőko

rlátozó RoCon HP Altherma EHS(X/H) szabályozó RT Szobatermosztát SAS1 Iszap- és mágnesleválasztó

Rövidítés Jelentés

SK Szolár kollektormező SV Biztonsági túlnyomáscsökkentő sz t

DHW

Rocon OT1 külsőhőmérséklet-érzékelő Tárolóhőmérséklet-érzékelő (a szállítási

terjedelem tartalmazza) Keverőkör előremenőhőmérséklet-érzékelő Szolár kollektorhőmérséklet-érzékelő Szolár visszatérőhőmérséklet-érzékelő Szolár tárolóhőmérséklet-érzékelő Szolár előremenőhőmérséklet-érzékelő

elep

V Ventilátor (elpárologtató) VS VTA32 forrázásvédelem

7-1. táblázat Rövidítések a hidraulikus kapcsolási rajzokon

7.2 Egy nyomás alá helyezett kollektoros rendszer csatlakoztatása

Ha az építészet adottságok nem teszik lehetővé a kollektorok

tárolótartály feletti szerelését, vagy ha a kollektormező és a tárolótartály közötti összekötő vezeték nem vezethető el folyamatos lejtéssel, akkor nincs lehetőség a nyomás nélküli Daikin napkollektoros rendszer (DrainBack) és ezáltal az EKSRPS4A szab lyozó- és szivattyúegység alkalmazására.

Ehelyett a Daikin nyomás alá helyezett napkollektoros rendszerrel kell kiépíteni a fűtési rendszert. Az alábbi napkollektoros komponensek mindkét rendszerben egyformán alkalmazhatók:

● Solar EKSV21P

, EKSV26P, EKSH26P nagy teljesítményű

síkkollektorok

● Solar szer

előcsomagok nyereg- vagy lapostetőre szerelhető

és tetőbe süllyesztett napkollektorokhoz

● Solar melegvíztár

Más rendszerelemek csak ren

oló

dszerspecifikus módon

használhatók.

á-

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 38

8 x Műszaki adatok

8Műszaki adatok

8.1 Product Fiche

Energy labelling Regulation: (EU) 811/2013 Ecodesign Regulation: (EU) 813/2013

Solar devices pumps +

/ Model names EKSRPS4A

controls

Auxiliary

Annual auxiliary electricity

Solpump [W] 32,5

Solstandby [W] 2

[kWh/a] 92

consumption Qaux Details and precautions on installation, maintenance and assembly can

be found in the installation and or operation manuals. Energy

labels and product fiches for addition combinations, packages and other products can be found on www.rotex-heating.com. Sound power in heating mode, measured according to the EN12102 under conditions of the EN 14825. This data is for comparison of Energy efficiencies according to Ene

rgy label directive 2010/30/EC, for correct selection of products for your application, contact your dealer. Depending on your application and the product selected an additional supplementary heater may have to be installed.

8-1. táblázat Specifikációk az energiahatékonysági jelölés értékeinek meghatározásához

8.2 Szabályozó- és szivattyúegység EKSRPS4A

Szabályozó- és szivattyúegység EKSRPS4A

Méretek (Sz x Ma x Mé) 230 x 815 x142 mm Üzemi feszültség 230 V/50 Hz Üzemi szolárszivattyú Grundfos UPM3 15-145

EKSRPS4A max. elektromos tel

esítményfelvétele

Solar R4 szabályozó Digitális hőmérsékle A szabályozó max. elektromos

telj

esítményfelvétele Kollektorhőmérséklet-érzékelő Pt 1000 Tároló- és visszatérő hőmérséklet-érzékelő PTC Előremenő hőmérsékle * A zárójelben lévő ad

8-2. táblázat A szabályozó- és szivattyúegység műszaki adatai

t- és átfol

atok egy második szivattyú telepítése esetén érvényesek.

yásérzékelő FLS 20 (vagy FLS 12, FLS 100)

Indításkor: 65 W (115 W)* Normál üzemben: 15 – 65 W (moduláló) (30 – 115 W)*

önbség szabályozó szöveges kijelzővel

t-kül

2 W

8.3 Érzékelőkarakterisztika

Hőmérséklet-érzékelő

Solar érzékelő Érzékelőtípus Mért hőmérséklet (°C)

-20 -10 0 10 20 30 40 50 60 70 80 90 10 Érzékelő ellenál

lása (Ohm) szabvány szerint, illetve a gyártó adatai alapján TR, TS PTC 1386 1495 1630 1772 1922 2080 2245 2418 2598 2786 2982 3185 3396 TK Pt 1000 922 961 1000 1039 1077 1116 1155 1194 1232 1270 1308 1347 1385 1423 1461 FlowSensor Érzékelő kimeneti feszültsége

(V)

TV (0,5, – 3,5 V) 0,5 0,80 1,10 1,40 1,70 2,00 2,30 2,60 2,90 3,20 3,50

Térfogatáram

Mért átfolyás (l/min)

FlowSensor

0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 Érzékelő kimeneti feszültsége

(V)

V (0,36, – 3,5 V) 0,36 0,67 0,99 1,30 1,62 1,93 2,24 2,56 2,87 3,19 3,50

8-3. táblázat A Solar érzékelők érzékelőtáblázata

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

0 110 120

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 39

8 x Műszaki adatok

RSérzékelő-ellenállás

(PTC, Pt 1000)

8-1. kép A Solar érzékelők ellenállási jelleggörbé

L átfolyás U ér

zékelő kimeneti

feszültsége

8-2. kép A FlowSensor jelleggörbéi

t hőmérsékl

8.4 A szivattyú jelleggörbéje

8-3. kép A szivattyú jelleggörbéje

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 40

9 x Jegyzetek

9 Jegyzetek

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 41

9 x Jegyzetek

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

Kezelési és szerelési útmutató

Page 42

9 x Jegyzetek

Kezelési és szerelési útmutató

Daikin Szabályozó- és szivattyúegység

Daikin EKSRPS4A

008.1627536_00 – 02/2016

Page 43

10 Címszójegyzék

10 x Címszójegyzék

Állapot oszlop . . . . . . . . . . . . . . .33, 34

Állapotkijelzés . . . . . . . . . . . . . . .25, 32

Ártalmatlanítás Átfolyás

Beállítás . . . . . . . . . . . . . . . . .11, 12

Mennyiség

Mérés . . . . . . . 7, 11, 12, 16, 21, 25

. . . . . . . . . . . . . . . . .18

. . . . . . . . . . . 21, 30, 34

Beállítómenü . . . . . . . . . . . . . . . .23, 26

Gyorselérés

Booster hőmérséklet . . . . . . 20, 22, 29

. . . . . . . . . . . . . . . . . 27

Csúcsteljesítmény . . . . . . . . . . . . . . . 24

Elektromos fűtőbetét . . . . . . . . . . . . .31

Előírt hőmérséklet-különbség . . . 22, 24

Erősebb fagyvédelmi funkció . . . . . . 23

Eseménytároló

. . . . . . . . . . 23, 27, 32

Égőtiltó érintkező . . . . . . . . . . . . .28, 31

Érzékelő hibatáblázat . . . . . . . . . . . .33

Fagyveszély . . . . . . . . . . . . . . . . . . . 17

Fagyvédelmi funkció . . . . . . . . . .20, 23

Felépítés . . . . . . . . . . . . . . . . . . . . . . . 7

Feltöltési idő

FlowGuard . . . . . . . . . . . . . . . . . .11, 37

FlowSensor . . . . . . . . 7, 23, 29, 37, 38

Fordulatszám-szabályozás

Automatikus . . . . . . . . . . . . . . . . . 19

Manuális . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . .16, 19

. . . . . . . . 22

Hibakódok . . . . . . . . . . . . . . . . . . . . . 32

Hidraulikus vázlatok . . . . . . . . . . . . . 35

Hőhozam

. . . . . . . . . . . . . . . . . . .21, 29

. . . . . . . . . . . . . . . . . . . . . . . 24

Nap

Pillanatnyi teljesítmény . . . . . . . . 24

. . . . . . . . . . . . . . . 23, 24, 27

Teljes

Indításkori kijelzés . . . . . . . . . . . . . . . 24

Információs paraméter

. . . . . . . . . . . 23, 24, 25, 27

Jelszóbevitel . . . . . . . . . . . . . . . . . . . 27

Kézi üzemmód . . . . . . . . . . . . . . . . . 21

Kollektorhőmérséklet-érzékelő beépítési helyzete

. . . . . . . . . . . . . . .27

Leállítás . . . . . . . . . . . . . . . . . . . . . . . 17

Ideiglenes

Végleges . . . . . . . . . . . . . . . . . . . 18

Letiltási idő . . . . . . . . . . . . . 20, 29, 34

. . . . . . . . . . . . . . . . . . 17

Műszaki adatok

FlowSensor jelleggörbéi

Hőmérséklet-érzékelő . . . . . .38, 39

Szabályozó- és szivattyúegység

. . . . . . . . . . . . . . 38

. . . . . . . 39

Nyelvválasztás . . . . . . . . . . . . . . . . .27

Nyomás alá helyezett kollektoros rendszer

. . . . . . . . . . . . .37

Önteszt . . . . . . . . . . . . . . . . . . . .23, 24

Paraméter

Ajánlott beállítási tartományok

Áttekintés . . . . . . . . . . . . . . . . . . . 29

Fűtés külső hőtermelővel . . . . . . . 31

Utánfűtés külső hőforrás segítségével

Pillanatnyi teljesítmény . . . . . . . . . . .24

. . . . . . . . . . . . . . . . .31

. . .29

Rendszerkoncepciók . . . . . . . . . . . . . . 9

Reset . . . . . . . . . . . . . . . 23, 27, 28, 32

Rövid leírás . . . . . . . . . . . . . . . . . . . . .8

Tárolóhőmérséklet-érzékelő . . . . . . . 12

Teljes hőhozam . . . . . . . . . . 23, 24, 27

Termékleírás . . . . . . . . . . . . . . . . . . . .7

Üzemen kívül helyezés . . . . . . . . . . . 17

Üzemjelzés . . . . . . . 22, 23, 25, 27, 28

Üzemmód . . . . . . . . . . . . . . . . . . . . . . 8

Üzemzavarok

Elhárítás

Eseménykijelzés . . . . . . . . . . . . .32

. . . . . . . . . . . . . . . . . . . .33

Visszakapcsolási hőmérséklet . .20, 33

Zajproblémák . . . . . . . . . . . . . . . . . . .28

Szabályozó

Jelszóbevitel Kézi üzemmód Nyelvválasztás

Rövid leírás . . . . . . . . . . . . . . . . . .8

Szabályozó- és szivattyúegység . . . . . 8

Alkotórészek

Szerelés . . . . . . . . . . . . . . . . . . . .10

Szakember általi visszaállítás . . . . . . 21

Szerelés

FlowGuard

FlowSensor . . . . . . . . . . . . . . . . .11

Hőmérséklet-érzékelő

Szabályozó . . . . . . . . . . . . . . . . . 13

Szivattyúegység . . . . . . . . . . . . . .10

Szivattyúmoduláció

Szivattyúteljesítmény-fokozatok . . 22, 23

. . . . . . . . . . . . . . . .27

. . . . . . . . . . . . . . .21

. . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . .8

. . . . . . . . . . . . . . . . . .11

. . . . . . . . . 12

. . .11, 16, 22, 28, 30

Melegvíztároló

Használható modellek . . . . . . . . . . 8

Műszaki adatok . . . . . . . . . . . . . . 38

Minimális szivattyúteljesítmény

Daikin EKSRPS4A Daikin Szabályozó- és szivattyúegység

008.1627536_00 – 02/2016

. . . . . 22

Kezelési és szerelési útmutató

Page 44

008.1627536_00

02/2016

Daikin EKSRPS4A Installation manuals [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
