Page 1
+
Guida di consultazione
per l'installatore
Daikin Altherma H Hybrid
EJHA04AAV3
EHY2KOMB28AA
EHY2KOMB32AA
Guida di consultazione per l'installatore
Daikin Altherma H Hybrid
Italiano
Page 2
Sommario
Sommario
1 Precauzioni generali di sicurezza 4
1.1 Note relative alla documentazione ............................................ 4
1.1.1 Significato delle avvertenze e dei simboli ................... 4
1.2 Per l'installatore......................................................................... 4
1.2.1 Generale ..................................................................... 4
1.2.2 Luogo d'installazione................................................... 5
1.2.3 Refrigerante ................................................................ 5
1.2.4 Salamoia..................................................................... 6
1.2.5 Acqua.......................................................................... 6
1.2.6 Circuiti elettrici............................................................. 6
1.2.7 Gas ............................................................................. 7
1.2.8 Scarico dei gas ........................................................... 8
1.2.9 Legislazione locale...................................................... 8
2 Note relative al prodotto 8
3 Note relative alla documentazione 8
3.1 Informazioni su questo documento ........................................... 8
3.2 Rapida panoramica della guida di consultazione
dell’installatore........................................................................... 9
4 Informazioni relative all'involucro 9
4.1 Panoramica: operazioni sulla scatola di consegna ................... 9
4.2 Unità esterna ............................................................................. 10
4.2.1 Per disimballare l'unità esterna................................... 10
4.2.2 Per maneggiare l'unità esterna ................................... 10
4.2.3 Rimozione degli accessori dall'unità esterna .............. 10
4.3 Caldaia a gas ............................................................................ 10
4.3.1 Rimozione dell'imballaggio della caldaia a gas........... 10
4.3.2 Rimozione degli accessori dalla caldaia a gas ........... 11
5 Informazioni sul sistema 11
5.1 Layout sistema possibili ............................................................ 11
5.1.1 Caldaia a gas dedicata ............................................... 11
5.1.2 Caldaia a gas di terze parti ......................................... 12
5.2 Protezione antigelo.................................................................... 12
5.2.1 Glicole e valvole di protezione antigelo....................... 12
5.2.2 Riscaldatore piastra fondo .......................................... 13
6 Note sulle unità ed opzioni 13
6.1 Panoramica: note sulle unità ed opzioni.................................... 13
6.2 Identificazione ........................................................................... 13
6.2.1 Etichetta di identificazione: unità esterna.................... 13
6.2.2 Targhetta d'identificazione: caldaia a gas................... 13
6.3 Unità combinatrici e opzioni ...................................................... 14
6.3.1 Possibili combinazioni dell'unità esterna, caldaia a
gas e serbatoio dell'acqua calda sanitaria .................. 14
6.3.2 Possibili opzioni per l'unità esterna............................. 14
6.3.3 Possibili opzioni per la caldaia a gas .......................... 15
7 Linee guida relative all'applicazione 18
7.1 Panoramica: Linee guida relative all'applicazione..................... 18
7.2 Impostazione del sistema di riscaldamento ambiente - Caso di
caldaia a gas dedicata............................................................... 18
7.2.1 Ambiente singolo ........................................................ 19
7.2.2 Ambienti multipli – Una zona Tman ............................ 20
7.3 Impostazione del sistema di riscaldamento ambiente - Caso di
caldaia di terze parti .................................................................. 22
7.3.1 Ambiente singolo ........................................................ 22
7.3.2 Ambienti multipli – Una zona Tman ............................ 22
7.4 Impostare il serbatoio dell'acqua calda sanitaria....................... 23
7.4.1 Layout sistema – Serbatoio ACS autonomo............... 23
7.4.2 Selezione del volume e della temperatura desiderata
per il serbatoio ACS .................................................... 23
7.4.3 Impostazione e configurazione – Serbatoio ACS ....... 24
7.4.4 Pompa ACS per l'acqua calda istantanea................... 24
7.4.5 Pompa ACS per la disinfezione .................................. 25
7.5 Impostare la misurazione energia .............................................. 25
7.5.1 Energia consumata...................................................... 25
7.6 Impostazione del controllo consumo elettrico ............................ 25
7.6.1 Limitazione permanente della potenza ........................ 25
7.7 Impostazione di un sensore della temperatura esterna ............. 26
8 Preparazione 26
8.1 Panoramica: preparazione ......................................................... 26
8.2 Preparazione del luogo di installazione...................................... 26
8.2.1 Requisiti del luogo di installazione dell'unità esterna... 26
8.2.2 Requisiti aggiuntivi del luogo di installazione
dell'unità esterna in climi freddi.................................... 27
8.3 Preparazione delle tubazioni idrauliche...................................... 28
8.3.1 Lunghezza dei tubi consentita e differenza di altezza
..................................................................................... 28
8.3.2 Requisiti per il circuito idraulico.................................... 28
8.3.3 Formula per calcolare la pre-pressione del serbatoio
d'espansione................................................................ 30
8.3.4 Per controllare il volume e la portata dell'acqua .......... 30
8.3.5 Modifica della pre-pressione del serbatoio di
espansione................................................................... 30
8.4 Preparazione del cablaggio elettrico .......................................... 30
8.4.1 Note relative alla preparazione del cablaggio
elettrico ........................................................................ 30
8.4.2 Panoramica dei collegamenti elettrici ad eccezione
degli attuatori esterni.................................................... 31
8.4.3 Panoramica dei collegamenti elettrici per gli attuatori
esterni ed interni .......................................................... 31
9 Installazione 32
9.1 Panoramica: installazione .......................................................... 32
9.2 Apertura delle unità .................................................................... 32
9.2.1 Note relative all’apertura delle unità............................. 32
9.2.2 Per aprire l'unità esterna.............................................. 32
9.2.3 Apertura della caldaia a gas ........................................ 33
9.2.4 Apertura del coperchio del quadro elettrico della
caldaia a gas................................................................ 33
9.3 Montaggio dell'unità esterna....................................................... 33
9.3.1 Informazioni sul montaggio dell'unità esterna.............. 33
9.3.2 Precauzioni per il montaggio dell'unità esterna............ 33
9.3.3 Per fornire la struttura di installazione.......................... 33
9.3.4 Per installare l'unità esterna......................................... 34
9.3.5 Per fornire lo scolo....................................................... 34
9.3.6 Prevenzione della caduta dell'unità esterna................. 35
9.4 Montaggio della caldaia a gas.................................................... 35
9.4.1 Installazione della caldaia a gas .................................. 35
9.4.2 Installazione del pozzetto di intercettazione della
condensa ..................................................................... 36
9.5 Tubazione della condensa ......................................................... 36
9.5.1 Connessioni interne ..................................................... 36
9.5.2 Connessioni esterne .................................................... 37
9.6 Collegamento della tubazione dell'acqua................................... 37
9.6.1 Note relative al collegamento della tubazione
dell’acqua..................................................................... 37
9.6.2 Precauzioni da osservare al momento di collegare la
tubazione dell'acqua .................................................... 37
9.6.3 Collegamento della tubazione dell'acqua dell'unità
esterna ......................................................................... 37
9.6.4 Collegamento delle tubazioni dell'acqua alla caldaia
del gas ......................................................................... 39
9.6.5 Protezione del circuito idraulico dal congelamento...... 40
9.6.6 Riempimento del circuito di riscaldamento ambiente... 42
9.6.7 Riempimento del circuito idraulico dell'acqua
sanitaria della caldaia a gas......................................... 43
9.6.8 Riempimento del serbatoio dell'acqua calda sanitaria. 43
9.6.9 Isolamento della tubazione dell'acqua ......................... 43
9.7 Collegamento del cablaggio elettrico ......................................... 43
9.7.1 Note relative al collegamento del cablaggio elettrico... 43
9.7.2 Precauzioni durante il collegamento dei fili elettrici ..... 44
9.7.3 Linee guida da osservare quando si collega il
cablaggio elettrico ........................................................ 44
9.7.4 Nel caso di caldaia a gas dedicata .............................. 45
Guida di consultazione per l'installatore
2
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 3
Sommario
9.7.5 Nel caso di caldaia a gas di terze parti ....................... 48
9.8 Collegamento delle tubazioni del gas........................................ 50
9.8.1 Collegamento del tubo del gas ................................... 50
9.9 Connessione della caldaia al sistema dei fumi della
combustione .............................................................................. 50
9.9.1 Modifica della caldaia a gas per passare ad una
connessione concentrica 80/125 ................................ 50
9.9.2 Modifica della connessione concentrica 60/100 in
una connessione a doppio tubo .................................. 51
9.9.3 Calcolare la lunghezza totale delle tubazioni.............. 51
9.9.4 Categorie di apparecchi e lunghezze dei tubi............. 52
9.9.5 Materiali applicabili...................................................... 54
9.9.6 Posizione del tubo dei fumi della combustione........... 55
9.9.7 Isolamento dello scarico dei gas e della presa d'aria.. 55
9.9.8 Montaggio di un sistema orizzontale per i fumi della
combustione................................................................ 55
9.9.9 Montaggio di un sistema verticale per i fumi della
combustione................................................................ 55
9.9.10 Kit di gestione delle folate di vento ............................. 55
9.9.11 Tubi per i fumi della combustione disposti in spazi
vuoti incassati ............................................................. 55
9.9.12 Componenti per i fumi (C63) reperibili sul mercato..... 55
9.9.13 Regole per fissare il circuito di scarico dei fumi .......... 56
9.10 Completamento dell'installazione dell'unità esterna .................. 57
9.10.1 Per chiudere l'unità esterna ........................................ 57
9.11 Finitura dell'installazione della caldaia a gas............................. 57
9.11.1 Esecuzione di uno spurgo aria dall'alimentazione del
gas .............................................................................. 57
9.11.2 Chiusura della caldaia a gas....................................... 58
9.11.3 Installazione del pannello di copertura........................ 58
10 Configurazione 58
10.1 Unità esterna ............................................................................. 58
10.1.1 Panoramica: Configurazione....................................... 58
10.1.2 Configurazione base ................................................... 60
10.1.3 Configurazione avanzata/ottimizzazione .................... 65
10.1.4 Struttura del menu: Panoramica delle impostazioni
utente .......................................................................... 74
10.1.5 Struttura del menu: Panoramica delle impostazioni
installatore................................................................... 75
10.2 Caldaia a gas ............................................................................ 76
10.2.1 Panoramica: Configurazione....................................... 76
10.2.2 Configurazione base ................................................... 76
11 Funzionamento 81
11.1 Panoramica: Funzionamento .................................................... 81
11.2 Riscaldamento........................................................................... 82
11.3 Acqua calda sanitaria ................................................................ 82
11.3.1 Grafico della resistenza al flusso per il circuito
dell'acqua calda sanitaria degli elettrodomestici......... 82
11.4 Modi di funzionamento .............................................................. 82
12 Messa in funzione 83
12.1 Panoramica: Messa in funzione ................................................ 83
12.2 Precauzioni durante la messa in esercizio ................................ 83
12.3 Elenco di controllo prima della messa in esercizio .................... 83
12.4 Lista di controllo durante la messa in funzione ......................... 84
12.4.1 Funzione spurgo aria .................................................. 84
12.4.2 Per eseguire una prova di funzionamento .................. 85
12.4.3 Per effettuare una prova di funzionamento attuatore.. 85
12.4.4 Asciugatura del massetto di riscaldamento a
pavimento ................................................................... 86
12.4.5 Esecuzione di una prova di pressione del gas............ 87
12.4.6 Esecuzione di una prova di funzionamento della
caldaia a gas............................................................... 87
13 Consegna all'utente 88
14 Manutenzione e assistenza 88
14.1 Panoramica: Manutenzione e assistenza.................................. 88
14.2 Precauzioni generali di sicurezza .............................................. 88
14.3 Unità esterna ............................................................................. 88
14.3.1 Apertura dell'unità esterna ........................................... 88
14.3.2 Lista di controllo per la manutenzione annuale
dell'unità esterna.......................................................... 88
14.4 Caldaia a gas ............................................................................. 89
14.4.1 Apertura della caldaia a gas ........................................ 89
14.4.2 Smontaggio della caldaia a gas ................................... 89
14.4.3 Pulizia dell'interno della caldaia a gas ......................... 91
14.4.4 Assemblaggio della caldaia a gas................................ 91
15 Individuazione e risoluzione dei problemi 92
15.1 Panoramica: Individuazione e risoluzione dei problemi ............. 92
15.2 Precauzioni durante la risoluzione dei problemi ......................... 92
15.3 Linee guida generali ................................................................... 92
15.4 Risoluzione dei problemi in base ai sintomi ............................... 92
15.4.1 Sintomo: L'unità NON riscalda come previsto.............. 92
15.4.2 Sintomo: Il compressore NON si avvia
(riscaldamento ambiente o riscaldamento acqua
sanitaria) ...................................................................... 93
15.4.3 Sintomo: La pompa è rumorosa (cavitazione) ............. 93
15.4.4 Sintomo: La valvola di sicurezza si apre...................... 93
15.4.5 Sintomo: La valvola di sicurezza dell'acqua perde ...... 93
15.4.6 Sintomo: Lo spazio NON viene riscaldato a
sufficienza in caso di basse temperature esterne........ 93
15.4.7 Sintomo: la pressione al punto di prelievo è
insolitamente alta per un periodo temporaneo............. 94
15.4.8 Sintomo: La funzione di disinfezione del serbatoio
NON viene completata correttamente (errore AH)....... 94
15.4.9 Sintomo: rilevata anomalia nella caldaia (errore
HJ-11) .......................................................................... 94
15.4.10 Sintomo: anomalia della combinazione caldaia/
hydrobox (errore UA-52) .............................................. 94
15.4.11 Sintomo: Il bruciatore NON si innesca......................... 94
15.4.12 Sintomo: Il bruciatore si accende rumorosamente....... 94
15.4.13 Sintomo: Risonanza del bruciatore.............................. 95
15.4.14 Sintomo: Nessun riscaldamento ambiente dalla
caldaia a gas................................................................ 95
15.4.15 Sintomo: La potenza è ridotta...................................... 95
15.4.16 Sintomo: Il riscaldamento ambiente NON raggiunge
la temperatura.............................................................. 95
15.4.17 Sintomo: Manca l'acqua calda sanitaria....................... 95
15.4.18 Sintomo: L'acqua calda NON raggiunge la
temperatura (nessun serbatoio installato).................... 95
15.4.19 Sintomo: L'acqua calda NON raggiunge la
temperatura (serbatoio installato) ................................ 95
15.5 Risoluzione dei problemi in base al comportamento dei LED .... 96
15.5.1 Posizione dei LED dell'unità esterna............................ 96
15.5.2 Diagnostica dei guasti.................................................. 96
15.6 Risoluzione dei problemi in base ai codici di
malfunzionamento ...................................................................... 96
15.6.1 Codici di errore: Panoramica ....................................... 96
16 Smaltimento 99
16.1 Panoramica: Smaltimento .......................................................... 99
16.2 Per l'evacuazione con la pompa................................................. 99
17 Dati tecnici 101
17.1 Unità esterna ..............................................................................101
17.1.1 Schema delle tubazioni: Unità esterna ........................101
17.1.2 Schema elettrico: unità esterna ...................................102
17.1.3 Curva ESP: Unità esterna............................................105
17.2 Caldaia a gas ............................................................................. 106
17.2.1 Componenti: Caldaia a gas.......................................... 106
17.2.2 Schema elettrico: Caldaia a gas ..................................106
17.2.3 Specifiche tecniche: caldaia a gas...............................107
18 Glossario 110
19 Tabella delle impostazioni in loco 111
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
3
Page 4
1 Precauzioni generali di sicurezza
1 Precauzioni generali di
sicurezza
1.1 Note relative alla documentazione
▪ La documentazione originale è scritta in inglese. La
documentazione in tutte le altre lingue è stata tradotta.
▪ Le precauzioni descritte nel presente documento trattano
argomenti molto importanti, si raccomanda di attenervisi
scrupolosamente.
▪ L'installazione del sistema, così come tutte le attività descritte sul
manuale d'installazione e sulla guida di consultazione per
l'installatore, DEVONO essere eseguite da un installatore
autorizzato.
1.1.1 Significato delle avvertenze e dei simboli
PERICOLO
Indica una situazione che provoca lesioni gravi o letali.
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
Indica una situaizone che potrebbe provocare la scossa
elettrica.
PERICOLO: RISCHIO DI USTIONI
Indica una situaizone che potrebbe provocare ustioni a
causa delle temperature estremamente alte o basse.
Simbolo Spiegazione
Per ulteriori informazioni, consultare la guida di
riferimento per l'installatore e l'utente.
1.2 Per l'installatore
1.2.1 Generale
In caso di dubbi su come installare o usare l'unità, contattare il
rivenditore.
NOTA
L'installazione o il montaggio impropri dell'apparecchio o
dei relativi accessori potrebbero dar luogo a folgorazioni,
cortocircuiti, perdite, incendi oppure altri danni
all'apparecchio. Utilizzare esclusivamente accessori,
apparecchiature opzionali e ricambi approvati da Daikin.
AVVERTENZA
Assicurarsi che l'installazione, il collaudo e i materiali
applicati siano conformi alla legislazione applicabile (oltre
alle istruzioni descritte nella documentazione Daikin).
ATTENZIONE
Indossare un equipaggiamento personale di protezione
adeguato (guanti di protezione, occhiali di sicurezza,…)
durante i lavori di installazione, manutenzione o
riparazione del sistema.
PERICOLO: RISCHIO DI ESPLOSIONE
Indica una situazione che potrebbe dare luogo ad
un'esplosione.
PERICOLO: RISCHIO DI AVVELENAMENTO
Indica una situazione che potrebbe provocare un
avvelenamento.
AVVERTENZA
Indica una situazione che potrebbe provocare lesioni gravi
o letali.
AVVERTENZA: PROTEGGERE DAL GELO
Indica una situazione che potrebbe provocare danni alle
apparecchiature o alla proprietà.
AVVERTENZA: MATERIALE INFIAMMABILE
ATTENZIONE
Indica una situazione che potrebbe provocare lesioni
secondarie o moderate.
NOTA
Indica una situazione che potrebbe provocare danni alle
apparecchiature o alla proprietà.
INFORMAZIONI
Indica suggerimenti utili o informazioni aggiuntive.
Simbolo Spiegazione
Prima dell'installazione, leggere il manuale di
installazione e d'uso e il foglio illustrativo del
cablaggio.
Prima di eseguire interventi di manutenzione e
riparazione, leggere il manuale di manutenzione.
AVVERTENZA
Lacerare e gettare via i sacchetti degli imballaggi di
plastica, in modo che nessuno, in particolare i bambini, li
possa utilizzare per giocare. Rischio possibile:
soffocamento.
PERICOLO: RISCHIO DI USTIONI
▪ NON toccare le tubazioni del refrigerante, le tubazioni
idrauliche o i componenti interni durante e
immediatamente dopo il funzionamento. Questi
potrebbero essere troppo caldi o troppo freddi. Lasciare
loro il tempo di tornare alla normale temperatura. Non
toccare questi componenti, indossare i guanti di
protezione.
▪ NON toccare direttamente il refrigerante fuoriuscito
accidentalmente.
AVVERTENZA
Prevedere misure adeguate per impedire che l'unità possa
essere usata come riparo da piccoli animali. I piccoli
animali che dovessero entrare in contatto con le parti
elettriche possono causare malfunzionamenti, fumo o
incendi.
ATTENZIONE
NON toccare la presa d'aria o le alette di alluminio
dell'unità.
NOTA
▪ NON posizionare oggetti o apparecchiature sulla parte
superiore dell'unità.
▪ NON sedersi, non arrampicarsi né sostare in piedi
sopra l'unità.
NOTA
I lavori eseguiti sull'unità esterna risultano migliori in
condizioni di tempo asciutto, per evitare infiltrazioni di
umidità.
Guida di consultazione per l'installatore
4
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 5
1 Precauzioni generali di sicurezza
Secondo la legislazione applicabile, potrebbe essere necessario
fornire un registro insieme al prodotto, contenente almeno le
informazioni sulla manutenzione e sugli interventi di riparazione, i
risultati delle prove, i periodi di standby e così via.
Inoltre, DEVONO essere tenute a disposizione, in un luogo
accessibile presso il prodotto, le seguenti informazioni:
▪ Istruzioni per l'arresto del sistema in caso di emergenza
▪ Nome e indirizzo della stazione dei Vigili del Fuoco, della Polizia e
dell'ospedale
▪ Nome, indirizzo e numeri telefonici diurni e notturni per chiamare
l'assistenza
In Europa, la norma EN378 offre le necessarie istruzioni per redigere
questo registro.
Per il mercato svizzero, il funzionamento dell'acqua calda sanitaria
deve essere preparato esclusivamente in combinazione con un
serbatoio. NON è consentita l'acqua calda sanitaria istantanea
ottenuta per mezzo della caldaia a gas. Effettuare le impostazioni
corrette come descritto in questo manuale.
Si prega di attenersi alle normative e direttive svizzere di seguito
riportate:
▪ SVGW - principi da osservare G1 per gli impianti a gas,
▪ SVGW - principi da osservare L1 per gli impianti a gas liquido,
▪ normative relative alle misure precauzionali (per esempio, le
norme antincendio).
1.2.2 Luogo d'installazione
▪ Prevedere uno spazio intorno all'unità sufficiente per gli interventi
di riparazione e la circolazione dell'aria.
▪ Assicurarsi che il sito di installazione possa sopportare il peso e le
vibrazioni dell'unità.
▪ Assicurarsi che l'area sia ben ventilata. NON ostruire le aperture
di ventilazione.
▪ Assicurarsi che l'unità sia in piano.
▪ Se la parete su cui è montata l'unità è infiammabile, è necessario
collocare un materiale non infiammabile tra la parete e l'unità.
Eseguire le stesse operazioni in tutti punti attraversati dal tubo di
scarico.
▪ Azionare la caldaia a gas SOLO se è garantita un'alimentazione
sufficiente di aria per la combustione. In caso di sistema
concentrico per l'aria/scarico fumi dimensionato secondo le
specifiche di questo manuale, l'operazione viene eseguita
automaticamente e non vi sono altre condizioni da rispettare per
l'ambiente d'installazione dell'apparecchiatura. Questo metodo di
funzionamento è l'unico valido da applicare.
▪ Conservare liquidi e materiali infiammabili ad almeno 1metro di
distanza dalla caldaia.
NON installare l'unità in luoghi in cui siano presenti le condizioni
seguenti:
▪ In atmosfere potenzialmente esplosive.
▪ In presenza di macchine che emettono onde elettromagnetiche.
Le onde elettromagnetiche potrebbero disturbare il sistema di
controllo e causare un difetto dell'apparecchiatura.
▪ In luoghi in cui esiste il rischio d'incendio dovuto alla perdita di gas
infiammabili (esempio: diluenti o benzina), fibre di carbonio,
polvere incendiabile.
▪ In luoghi in cui si producono gas corrosivi (esempio: gas di acido
solforico). La corrosione delle tubazioni di rame o delle parti
saldate può causare perdite di refrigerante.
▪ Nei bagni.
▪ In luoghi in cui è possibile la formazione di ghiaccio. La
temperatura ambiente attorno alla caldaia a gas dovrà essere
>5°C.
1.2.3 Refrigerante
Se applicabile. Per maggiori informazioni, vedere il manuale di
installazione o la guida di riferimento dell'installatore relativa alla
propria applicazione.
NOTA
Assicurarsi che l'installazione delle tubazioni di refrigerante
sia conforme alla legislazione applicabile. In Europa, la
normativa applicabile è la EN378.
NOTA
Assicurarsi che le tubazioni e i collegamenti in loco NON
siano soggetti a sollecitazioni.
AVVERTENZA
Durante le prove, NON portare MAI il prodotto ad una
pressione più alta della pressione massima ammessa
(come indicato sulla piastra informativa dell'unità).
AVVERTENZA
Prendere sufficienti precauzioni in caso di perdita di
refrigerante. In presenza di perdite di gas refrigerante,
ventilare immediatamente l'area. Rischi possibili:
▪ Concentrazioni eccessive di refrigerante in un ambiente
chiuso possono causare la riduzione dell'ossigeno
nell'ambiente.
▪ Se il gas refrigerante entra in contatto con una fiamma
può generare gas tossico.
PERICOLO: RISCHIO DI ESPLOSIONE
Arresto della pompa – Perdita di refrigerante. Qualora
si voglia arrestare la pompa e vi sia una perdita nel circuito
del refrigerante:
▪ NON utilizzare la funzione automatica di evacuazione
mediante pompa, con cui è possibile raccogliere tutto il
refrigerante del sistema nell'unità esterna.
Conseguenza possibile: Autocombustione ed
esplosione del compressore poiché dell'aria è entrata
nel compressore in funzione.
▪ Utilizzare un sistema di recupero separato affinché il
compressore dell'unità NON debba essere messo in
funzione.
AVVERTENZA
Recuperare SEMPRE il refrigerante. NON disperderlo
direttamente nell'ambiente. Utilizzare una pompa a vuoto
per svuotare l'impianto.
NOTA
Dopo che sono state collegate tutte le tubazioni,
assicurarsi che non vi siano perdite di gas. Usare l'azoto
per verificare l'eventuale presenza di perdite di gas.
NOTA
▪ Per evitare la rottura del compressore, NON caricare
una quantità di refrigerante superiore a quella
specificata.
▪ Se il sistema del refrigerante deve essere aperto, il
refrigerante DEVE essere trattato secondo le normative
vigenti.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
5
Page 6
1 Precauzioni generali di sicurezza
AVVERTENZA
Accertarsi che non vi sia ossigeno nel sistema. Il
refrigerante può essere caricato solo dopo aver effettuato
la prova di tenuta e l'essiccazione sotto vuoto.
▪ Qualora fosse necessaria la ricarica, consultare la targhetta
informativa dell'unità. Su di essa sono riportati il tipo di
refrigerante e la quantità necessaria.
▪ Quest’unità è stata caricata con il refrigerante alla fabbrica e, a
seconda delle dimensioni e delle lunghezze dei tubi, per certi
sistemi potrebbe essere necessario caricarne una quantità
aggiuntiva.
▪ Utilizzare esclusivamente attrezzi adatti per il tipo di refrigerante
utilizzato nel sistema, per assicurare la necessaria resistenza alla
pressione e per impedire l'ingresso di materiali estranei nel
sistema.

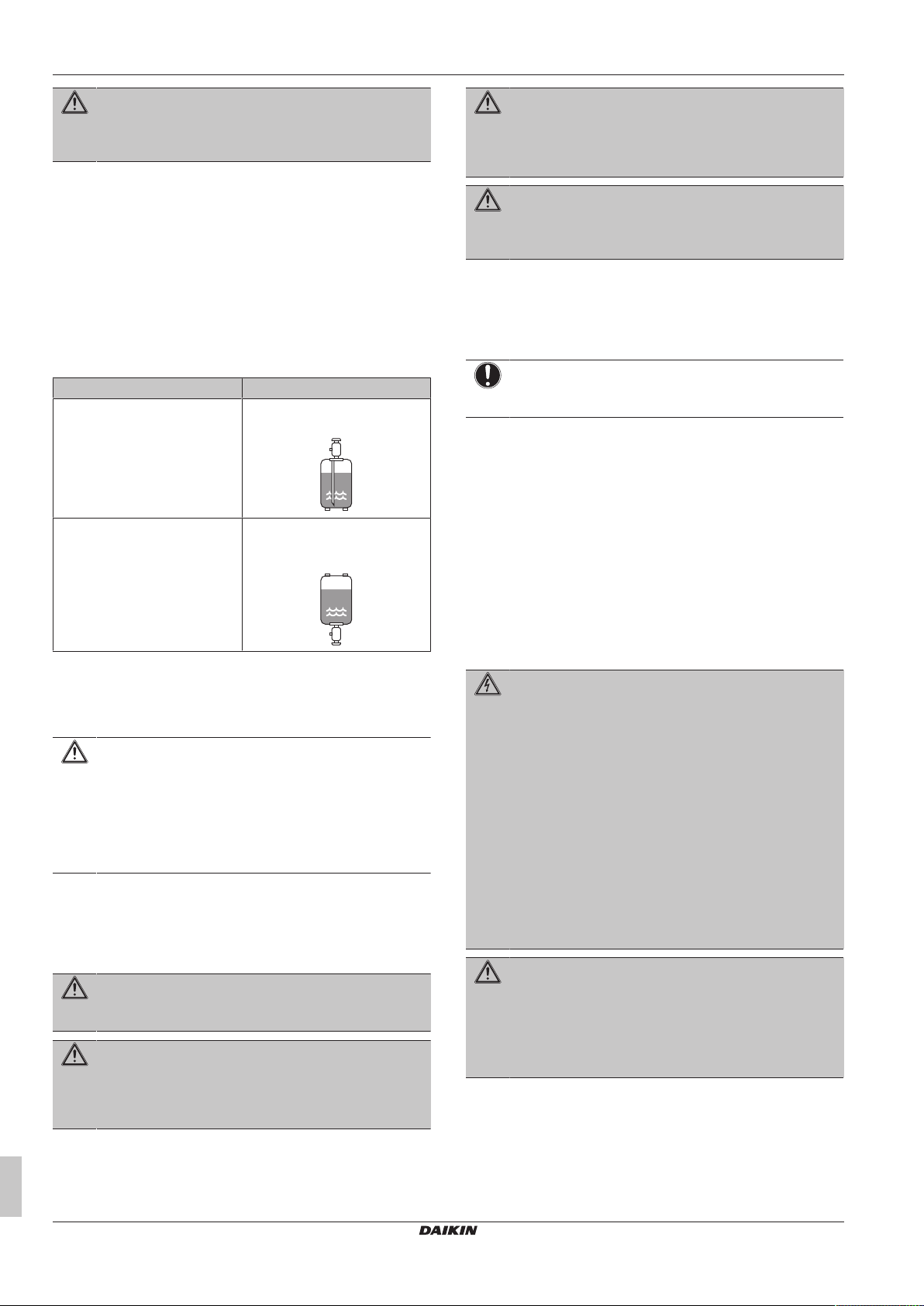

▪ Caricare il refrigerante liquido nel modo seguente:
Se Allora
È presente un tubo che funge da
sifone
(vale a dire che la bombola è
contrassegnata dalla scritta
“Liquid filling siphon
attached” (Sifone di riempimento
del liquido in dotazione))
NON è presente un tubo che
funge da sifone
Effettuare la carica mantenendo
la bombola in posizione eretta.
Effettuare la carica mantenendo
la bombola in posizione
capovolta.
AVVERTENZA
La temperatura ambiente interna all'unità può essere molto
maggiore di quella ambiente, per esempio, 70°C. In caso
di perdite di salamoia, le parti interne all'unità potrebbero
creare situazioni pericolose.
AVVERTENZA
L'installazione e l'utilizzo delle applicazioni DEVE rispettare
le precauzioni ambientali e di sicurezza specificate nelle
normative vigenti.
1.2.5 Acqua
Se applicabile. Per maggiori informazioni, vedere il manuale di
installazione o la guida di riferimento dell'installatore relativa alla
propria applicazione.
NOTA
Assicurarsi che la qualità dell'acqua sia conforme alla
direttiva UE 98/83EC.
Evitare i danni causati da depositi e corrosione. Per evitare i prodotti
e i depositi causa di corrosione, osservare le norme tecniche
applicabili.
Se l'acqua di riempimento e l'acqua di rabbocco presentano una
durezza totale elevata (>3 mmol/l–somma delle concentrazioni di
calcio e magnesio, calcolata come carbonato di calcio), è necessario
prendere delle misure per la desalinizzazione, il trattamento anticalcare e la stabilizzazione della durezza.
L'uso di acqua di riempimento e acqua di rabbocco che NON
soddisfa i requisiti di qualità indicati può causare una notevole
riduzione della vita di servizio dell'apparecchiatura. Tale
responsabilità sarà addotta interamente all'utente.
▪ Aprire le bombole del refrigerante lentamente.
▪ Caricare il refrigerante nello stato liquido. L'aggiunta di
refrigerante in forma gassosa può prevenire il normale
funzionamento.
ATTENZIONE
Una volta completata la procedura di rabbocco del
refrigerante o durante una pausa, chiudere
immediatamente la valvola del serbatoio refrigerante. Se la
valvola NON viene chiusa immediatamente, la pressione
rimanente potrebbe provocare il caricamento di
refrigerante aggiuntivo. Conseguenza possibile: quantità
di refrigerante errata.
1.2.4 Salamoia
Se applicabile. Per maggiori informazioni, vedere il manuale
d'installazione o la guida di riferimento dell'installatore relativa alla
propria applicazione.
AVVERTENZA
La selezione della salamoia DEVE avvenire in base alle
leggi applicabili.
AVVERTENZA
Prendere sufficienti precauzioni in caso di perdita di
salamoia. Se si verifica una perdita di salamoia, aerare
immediatamente l'area e contattare il proprio rivenditore di
zona.
1.2.6 Circuiti elettrici
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
▪ Portare su DISATTIVATO tutte le sorgenti di
alimentazione prima di rimuovere il coperchio del
quadro elettrico, prima di collegare cavi elettrici o di
toccare parti elettriche.
▪ Scollegare la sorgente di alimentazione per più di
1 minuto e misurare la tensione ai terminali dei
condensatori del circuito principale o dei componenti
elettrici prima di intervenire. La tensione DEVE essere
minore di 50 V CC prima che sia possibile toccare i
componenti elettrici. Per quanto riguarda l'ubicazione
dei terminali, vedere lo schema elettrico.
▪ NON toccare i componenti elettrici con le mani
bagnate.
▪ NON lasciare l'unità incustodita se è stato rimosso il
coperchio di servizio.
AVVERTENZA
Se NON è già stato installato in fabbrica, è NECESSARIO
installare nel cablaggio fisso un interruttore generale o altri
mezzi per la disconnessione, aventi una separazione dei
contatti in tutti i poli che provveda alla completa
disconnessione nella condizione di sovratensione di
categoriaIII.
Guida di consultazione per l'installatore
6
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 7
1 Precauzioni generali di sicurezza
AVVERTENZA
▪ Utilizzare SOLO fili di rame.
▪ Assicurarsi i collegamenti da effettuarsi in loco siano
conformi alla legislazione applicabile.
▪ Tutti i collegamenti in loco DEVONO essere eseguiti in
conformità allo schema dell'impianto elettrico fornito
con il prodotto.
▪ Non stringere MAI assieme i fasci di cavi e assicurarsi
che NON entrino in contatto con tubazioni e bordi
taglienti. Assicurarsi che sui collegamenti dei morsetti
non gravi alcuna pressione esterna.
▪ Assicurarsi di installare il cablaggio di terra. NON
effettuare la messa a terra dell'unità tramite tubi
accessori, assorbitori di sovratensione o la messa a
terra del telefono. Una messa a terra incompleta può
provocare scosse elettriche.
▪ Accertarsi che venga usato un circuito di alimentazione
dedicato. NON utilizzare mai una fonte di alimentazione
alla quale sono collegate anche altre utenze.
▪ Accertarsi di installare i fusibili o gli interruttori di
circuito richiesti.
▪ Non dimenticare di installare un interruttore di
dispersione a terra. Il mancato rispetto di questa
precauzione può causare scosse elettriche o incendi.
▪ Durante l'installazione del differenziale di terra,
accertarsi che sia compatibile con l'inverter (resistente
ai disturbi elettrici ad alta frequenza) per evitare inutili
aperture del differenziale di terra.
ATTENZIONE
Per il collegamento dell'alimentazione, la messa a terra
deve essere stabilita prima dei collegamenti sotto tensione.
Per scollegare l'alimentazione, i collegamenti sotto
tensione devono essere separati prima del collegamento di
messa a terra. La lunghezza dei conduttori tra la
distensione e la morsettiera deve essere tale da consentire
la tesatura dei cavi sotto tensione prima del cavo di messa
a terra, nel caso in cui l'alimentazione venga staccata dalla
distensione.

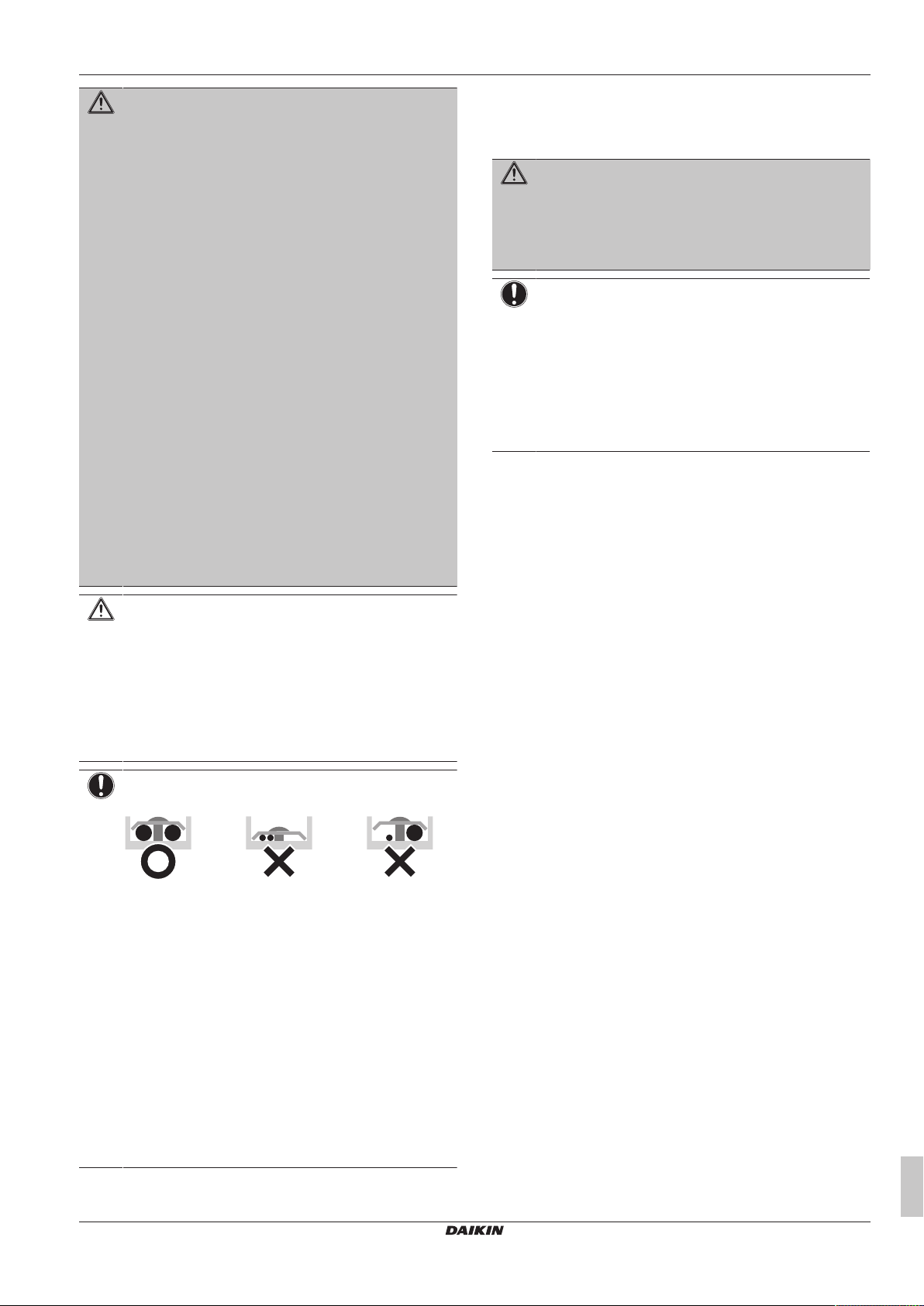

NOTA
Precauzioni per la posa del cablaggio di alimentazione:
▪ NON collegare cablaggi di spessori differenti alla
morsettiera di alimentazione (un allentamento del
cablaggio di alimentazione potrebbe causare un calore
anormale).
▪ Se si collegano cablaggi aventi lo stesso spessore,
procedere come illustrato nella figura sopra.
▪ Per il cablaggio, utilizzare il filo di alimentazione
designato e collegarlo saldamente, quindi fissarlo per
evitare che sulla morsettiera venga esercitata una
pressione esterna.
▪ Utilizzare un cacciavite appropriato per serrare le viti
dei terminali. Se la lama del cacciavite è troppo piccola,
si danneggerà la testa delle viti e diventerà impossibile
serrarle correttamente.
▪ Serrando eccessivamente le viti, si possono rompere i
terminali.
Installare i cavi di alimentazione ad una distanza di almeno 1metro
da televisori o radio, per prevenire le interferenze. A seconda del
tipo di onde radio, la distanza di 1 metro potrebbe non essere
sufficiente.
AVVERTENZA
▪ Dopo aver completato i collegamenti elettrici, accertarsi
che ogni componente elettrico e terminale all'interno
del quadro elettrico siano saldamente connessi.
▪ Assicurarsi che tutti i coperchi siano stati chiusi prima
di avviare l'unità.
NOTA
Valido in presenza di alimentazione trifase e di
compressore dotato di metodo di avviamento ATTIVATO/
DISATTIVATO.
Se esiste la possibilità di fase invertita dopo un black-out
momentaneo e l'alimentazione passa da ATTIVATO a
DISATTIVATO e viceversa mentre il prodotto è in funzione,
attaccare localmente un circuito di protezione da fase
invertita. Facendo funzionare il prodotto in fase invertita, il
compressore ed altre parti potrebbero danneggiarsi.
1.2.7 Gas
La caldaia a gas è impostata alla fabbrica su:
▪ il tipo di gas riportato sulla targa di identificazione del tipo oppure
sulla targa di identificazione del tipo di impostazione,
▪ la pressione del gas indicata sulla targa di identificazione.
Usare l'unità SOLO con il tipo e la pressione del gas indicati su
queste targhe di identificazione del tipo.
L'installazione e l'adattamento del sistema del gas DEVONO essere
condotte da:
▪ personale qualificato per questo lavoro,
▪ in conformità con delle direttive valide relative all'installazione di
sistemi a gas,
▪ secondo le normative applicabili dell'azienda fornitrice del gas,
▪ secondo le norme locali e nazionali.
Le caldaie che utilizzano il metano DEVONO essere collegate ad un
contatore registrato.
Le caldaie che utilizzano gas di petrolio liquefatto (GPL) DEVONO
essere collegate ad un regolatore.
Le dimensioni del tubo di alimentazione del gas non dovranno mai
essere inferiori a 22mm.
Il contatore o il regolatore e la relativa tubazione fino al contatore
DEVONO essere controllati preferibilmente dall'azienda che fornisce
il gas. Questo serve a garantire che l'apparecchiatura funzioni
correttamente e soddisfi i requisiti in termini di portata e pressione
del gas.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
7

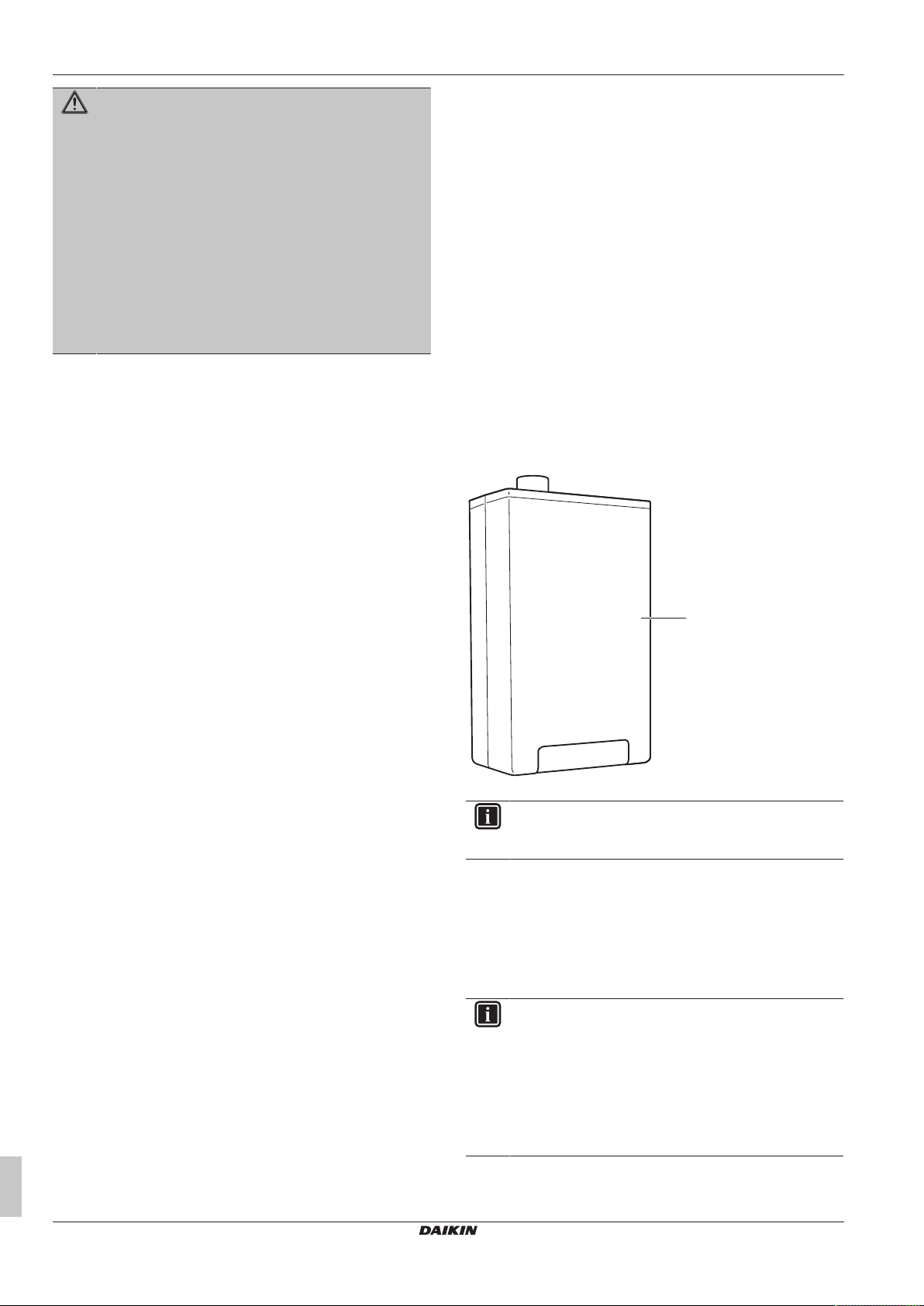

Page 8
2 Note relative al prodotto
a
PERICOLO
Se si avverte odore di gas:
▪ chiamare immediatamente l'azienda fornitrice locale o
l'installatore,
▪ telefonare ai numeri dei fornitori indicati sul lato del
serbatoio del GPL (se applicabile),
▪ disinserire la valvola di controllo d'emergenza in
corrispondenza del contatore/regolatore,
▪ NON accendere o spegnere alcun interruttore elettrico,
▪ NON accendere fiammiferi né fumare,
▪ spegnere le fiamme libere,
▪ aprire immediatamente porte e finestre,
▪ tenere lontane le persone dall'area interessata.
1.2.8 Scarico dei gas
I sistemi di scarico dei gas NON devono essere modificati né
installati in modi diversi da quelli descritti nelle istruzioni di
montaggio. Eventuali usi impropri o modifiche non autorizzate
apportate all'apparecchiatura, ai componenti del sistema di scarico
dei gas o ai componenti e sistemi associati possono rendere nulla la
garanzia. Il costruttore declina ogni responsabilità derivante da tali
azioni, esclusi i diritti di legge.
È VIETATO combinare parti del sistema di scarico dei gas della
combustione acquistate da fornitori differenti.
▪ BS 6798: Specifiche per la selezione, l'installazione, l'ispezione, la
messa in funzione, l'assistenza e la manutenzione delle caldaie a
gas con ingresso nominale non superiore a 70kW netti, del 2014
▪ BS 6891: Specifiche per l'installazione e la manutenzione di
tubazioni per installazione con gas a bassa pressione fino a
35mm (R1¼) in locali, del 2015
▪ BS 7593: Codice di condotta per il trattamento dell'acqua nei
sistemi di riscaldamento ambiente di acqua calda sanitaria, del
2006
▪ BS 7671: Requisiti per gli impianti elettrici, del 2018. Normative
cablaggio IET
▪ BS 7074: 1 Codice di condotta per la fornitura di acqua calda e
domestica
▪ EN12828: Riscaldamento ambiente per locali domestici, del 2014
Acqua potabile: tutte le guarnizioni, i giunti e i composti (compreso
flux e saldante) e i componenti utilizzati come parte del sistema
idraulico domestico secondario DEVONO essere approvati da
WRAS.
2 Note relative al prodotto
1.2.9 Legislazione locale
Vedere le normative locali e nazionali.
Normative locali nel Regno Unito
La legge prescrive che tutti gli impianti a gas siano installati da un
tecnico con patentino certificato per il gas e rispettando le
raccomandazioni seguenti:
▪ Normative delle condizioni di sicurezza vigenti (installazione e
uso) per il gas
▪ Tutte le normative per l'edilizia vigenti
▪ Standard di edilizia consolidate (Scozia)
▪ L'impianto DEVE essere installato seguendo le normative Gas
(sicurezza e utilizzo), le normative di edificazione, gli standard di
fabbricazione (Scozia), Installazione impianti a gas I.S.813
(Irlanda), Normative cablaggio IEE (BS 7671), Documento N° 635
sulla salute e sicurezza (normative sul lavoro elettrico) e leggi
locali sull'autorità idrica
▪ Leggi e normative idriche del Regno Unito
▪ Salute e Sicurezza
L'installazione DEVE essere conforme ai codici di condotta Britannici
standard seguenti:
▪ BS 5440-1: Scarico e ventilazione degli impianti a gas con
potenza nominale minore di 70 kW netti (gas della 1ª, 2ª e 3ª
famiglia), del 2008
▪ BS 5440-2: Scarico e ventilazione degli impianti a gas con
potenza nominale non superiore a 70kW netti (gas della 1ª, 2ª e
3ª famiglia), del 2009
▪ BS 5546: Specifiche di installazione e manutenzione degli impianti
di riscaldamento ad acqua alimentati a gas di potenza nominale
non superiore a 70kW netti, del 2010
▪ BS 5549: Sistemi ad acqua calda con ventilazione forzata, del
1990.
▪ BS 6700: 2006 + A1: Progetto, installazione, prove e
manutenzione dei sevizi per la fornitura acqua per uso domestico
all'interno degli edifici e loro pertinenze - Specifiche, del 2009
a Modulo della caldaia a gas
INFORMAZIONI
Questo modulo è destinato esclusivamente all'uso
domestico.
3 Note relative alla
documentazione
3.1 Informazioni su questo documento
INFORMAZIONI
L'apparato non è destinato a persone, inclusi bambini, con
capacità mentali, fisiche o sensoriali ridotte, o privi di
esperienza e conoscenza, fatti salvi i casi in cui tali
persone abbiano ricevuto assistenza o formazione per
l'uso dell'apparecchio da una persona responsabile della
loro sicurezza.
Tenere i bambini sotto la supervisione di un adulto per
evitare che giochino con l'apparecchio.
Pubblico di destinazione
Installatori autorizzati
Guida di consultazione per l'installatore
8
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 9
4 Informazioni relative all'involucro
Serie di documentazioni
Questo documento fa parte di una serie di documentazioni. La serie
completa è composta da:
▪ Precauzioni generali di sicurezza:
▪ Istruzioni di sicurezza che devono essere lette prima
dell'installazione
▪ Formato: Cartaceo (nella scatola dell'unità esterna)
▪ Manuale d'uso:
▪ Guida rapida per l'utilizzo di base
▪ Formato: Cartaceo (nella scatola dell'unità esterna)
▪ Guida di consultazione per l'utente:
▪ Istruzioni passo-passo dettagliate e informazioni di fondo per un
utilizzo di base e avanzato
▪ Formato: file digitali sul sito http://www.daikineurope.com/
support-and-manuals/product-information/
▪ Manuale d'installazione – Modulo della pompa di calore:
▪ Istruzioni d'installazione
▪ Formato: Cartaceo (nella scatola dell'unità esterna)
▪ Manuale d'installazione e d'uso - Modulo della caldaia a gas:
▪ Istruzioni per l'installazione e il funzionamento
▪ Formato: cartaceo (nella scatola della caldaia a gas)
▪ Guida di consultazione per l'installatore:
▪ Preparazione dell'installazione, buone pratiche, dati di
riferimento,…
▪ Formato: file digitali sul sito http://www.daikineurope.com/
support-and-manuals/product-information/
▪ Supplemento al manuale per le apparecchiature opzionali:
▪ Informazioni supplementari su come installare le
apparecchiature opzionali
▪ Formato: cartaceo (nella scatola dell'unità esterna) + file digitali
sul sito http://www.daikineurope.com/support-and-manuals/
product-information/
Potrebbe essere disponibile una revisione più recente della
documentazione fornita andando sul sito web regionale Daikin
oppure chiedendo al proprio rivenditore.
La documentazione originale è scritta in inglese. La documentazione
in tutte le altre lingue è stata tradotta.
Dati tecnici
▪ Un sottogruppo degli ultimi dati tecnici è disponibile sul sito
internet regionale Daikin (accessibile al pubblico).
▪ L’insieme completo degli ultimi dati tecnici è disponibile sul sito
extranet Daikin (è richiesta l’autenticazione).
3.2 Rapida panoramica della guida di consultazione dell’installatore
Capitolo Descrizione
Precauzioni generali di
sicurezza
Note relative al prodotto Combinazione richiesta del modulo
Note relative alla
documentazione
Informazioni relative
all'involucro
Istruzioni di sicurezza che devono
essere lette prima dell'installazione
della pompa di calore e del modulo
della caldaia a gas
Documentazione disponibile per
l'installatore
Come rimuovere gli imballaggi dalle
unità ed estrarre i relativi accessori
Capitolo Descrizione
Note sulle unità ed opzioni ▪ Come identificare le unità
▪ Combinazioni possibili di unità ed
opzioni
Preparazione Che cosa è necessario fare e sapere
prima di portarsi sul luogo
d'installazione
Installazione Che cosa è necessario fare e sapere
Configurazione Che cosa è necessario fare e
Funzionamento Modi operativi del modulo della caldaia
Messa in funzione Che cosa è necessario fare e
Consegna all'utente Che cosa dare e spiegare all'utente
Manutenzione e
assistenza
Individuazione e
risoluzione dei problemi
Smaltimento Modalità di smaltimento del sistema
Dati tecnici Specifiche del sistema
Glossario Definizione dei termini
Tabella delle impostazioni
in loco
prima di installare il sistema
conoscere per configurare il sistema
dopo che è stato installato
a gas
conoscere per mettere in funzione il
sistema dopo che è stato configurato
Modalità di manutenzione e assistenza
delle unità
Che cosa fare in caso di problemi
Tabella da compilare a cura
dell'installatore, da conservare per
consultazioni future
Nota: È anche disponibile una Tabella
delle impostazioni installatore nella
Guida di consultazione per l'utente.
Questa tabella deve essere compilata
dall'installatore e consegnata all'utente.
4 Informazioni relative
all'involucro
4.1 Panoramica: operazioni sulla scatola di consegna
Questo capitolo descrive le operazioni da eseguire una volta che le
scatole contenenti l'unità esterna e la caldaia a gas sono state
consegnate sul posto.
Tenere presente quanto segue:
▪ Alla consegna, l'unità DEVE essere controllata per verificare
l'eventuale presenza di danni. Eventuali danni DEVONO essere
segnalati immediatamente all'agente addetto ai reclami del
trasportatore.
▪ Per evitare danni durante il trasporto, portare l'unità ancora
imballata il più vicino possibile al luogo d'installazione definitivo.
▪ Preparare anticipatamente il percorso lungo il quale si intende
trasportare l'unità.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
9
Page 10
4 Informazioni relative all'involucro
1 2
1×
2×
1×
1× 1× 1×
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
j
ihd e f g
1× 1× 1×
a b c
1
2

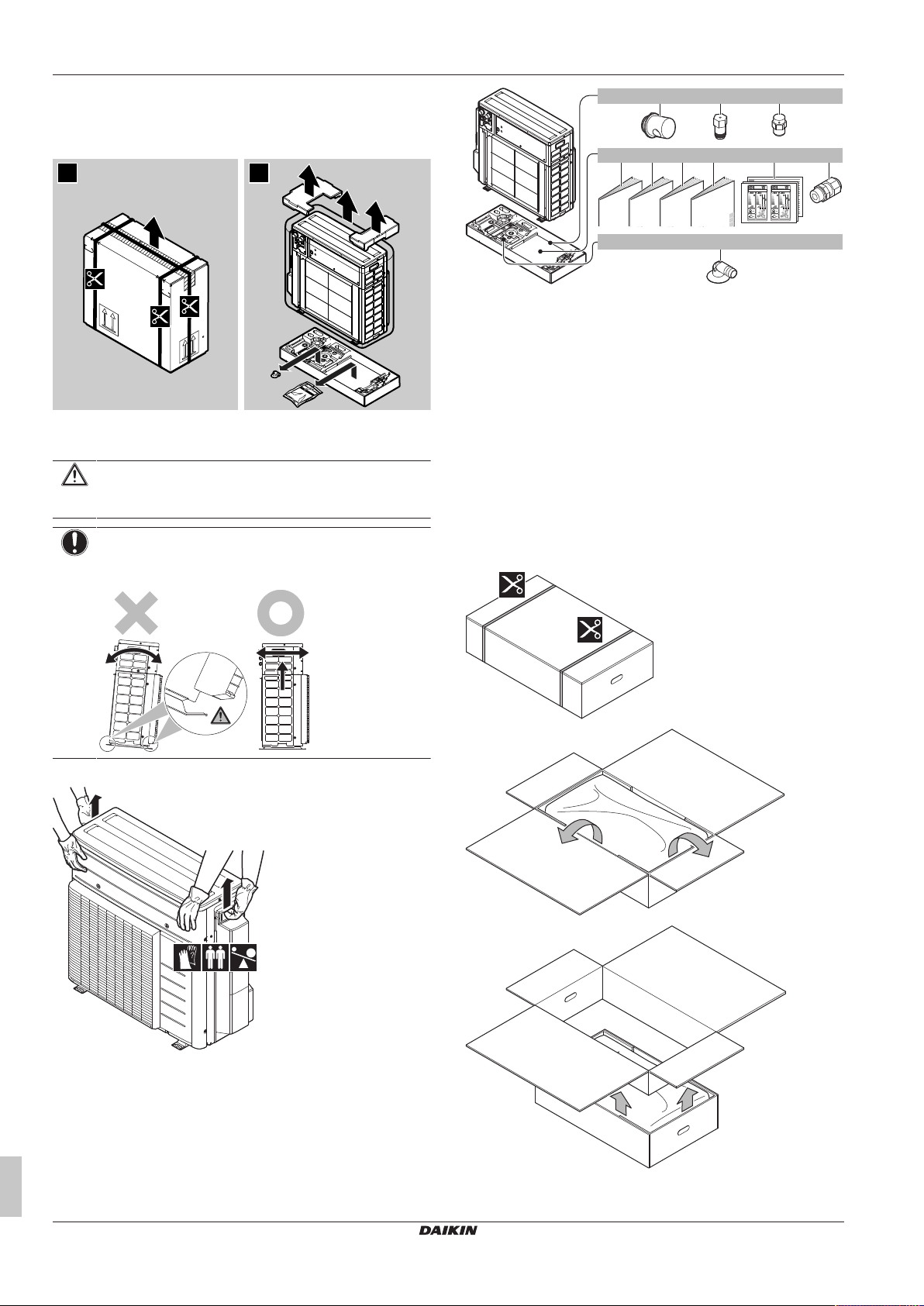

4.2 Unità esterna
4.2.1 Per disimballare l'unità esterna
4.2.2 Per maneggiare l'unità esterna
ATTENZIONE
Per evitare danni o lesioni, NON toccare la bocchetta per
l'immissione dell'aria né le alette in alluminio dell'unità.
NOTA
Per evitare di danneggiare i piedini di supporto, NON
inclinare mai e in alcun modo l'unità di lato:
a Parte del collegamento (con O-ring) della valvola di
protezione antigelo interna all'unità esterna
b Valvola di protezione antigelo (interna all'unità esterna)
c Interruttore del vuoto (esterno all'unità esterna)
d Precauzioni generali di sicurezza
e Supplemento al manuale per le apparecchiature opzionali
f Manuale d'installazione dell'unità esterna
g Manuale d'uso
h Targhetta energia
i Pressacavo
j Tappo di scarico
4.3 Caldaia a gas
4.3.1 Rimozione dell'imballaggio della caldaia a gas
Prima di rimuovere l'imballaggio, spostare la caldaia a gas il più
vicino possibile al luogo d'installazione.
Trasportare lentamente l'unità, come mostrato:
4.2.3 Rimozione degli accessori dall'unità esterna
1 Sollevare l'unità esterna. Vedere "4.2.2 Per maneggiare l'unità
esterna"a pagina10.
2 Rimuovere gli accessori al fondo del gruppo.
Guida di consultazione per l'installatore
10
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 11

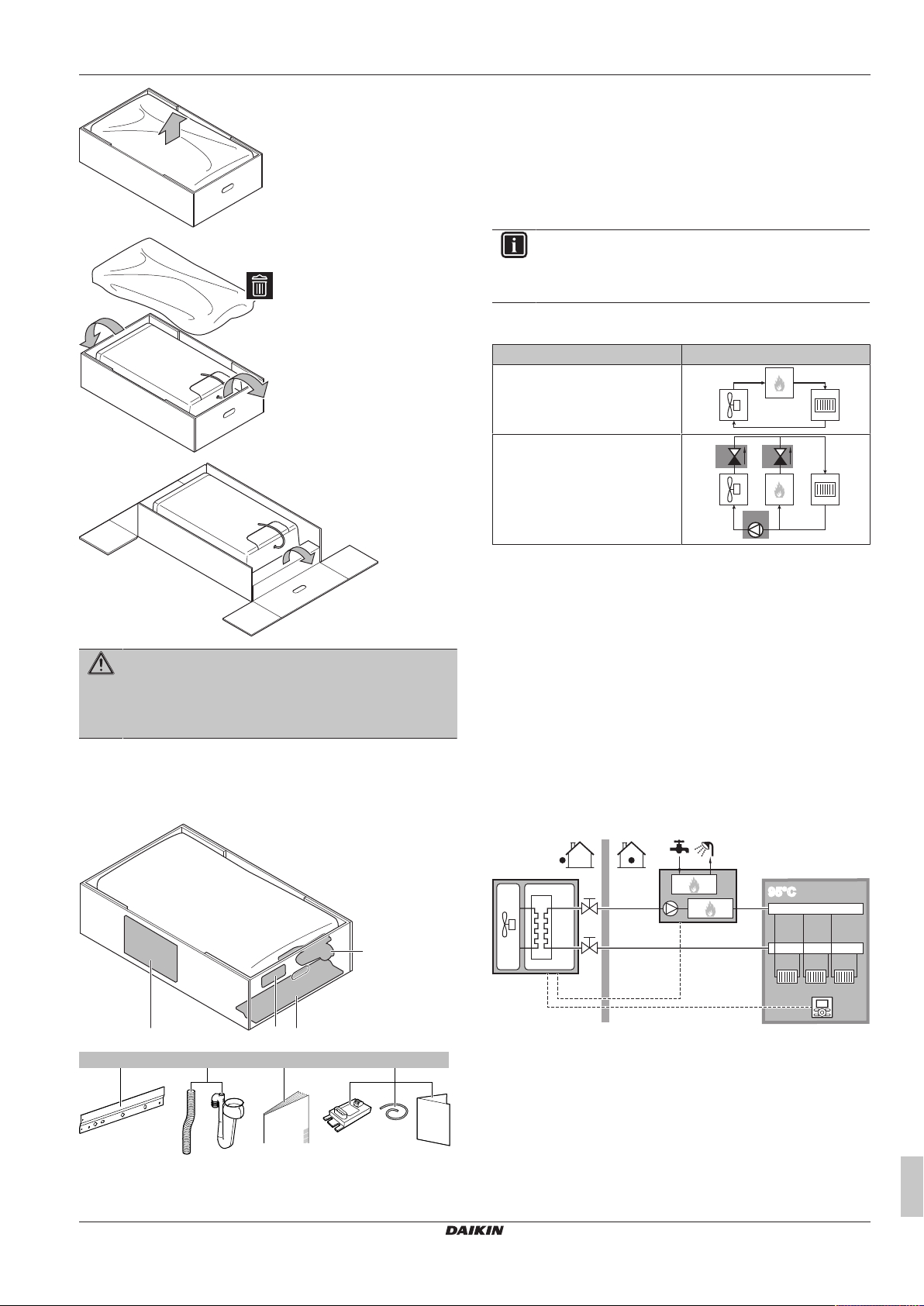

5 Informazioni sul sistema
a
b
c d
a b c d
a
c
b
d2
d1
d2
b
a
c
a c
b
d
65°C
95
°C95°C
d Modulo dell'anello di corrente, cavo e Manuale
d'installazione
5 Informazioni sul sistema
5.1 Layout sistema possibili
INFORMAZIONI
Questa sezione contiene le informazioni di base sui layout
sistema possibili. Per maggiori informazioni, vedere il
capitolo "Linee guida per l'applicazione".
Il layout sistema cambia a seconda della caldaia a gas. Si può
combinare l'unità esterna (=EJHA04AAV3) con:
Caldaia a gas Layout sistema
Caldaia a gas dedicata
(=EHY2KOMB28+32AA)
Caldaia a gas di terze parti
AVVERTENZA
Lacerare e gettare via i sacchetti degli imballaggi di
plastica, in modo che nessuno, in particolare i bambini, li
possa utilizzare per giocare. Rischio possibile:
soffocamento.
4.3.2 Rimozione degli accessori dalla caldaia a gas
1 Rimuovere gli accessori.
a Unità esterna
b Caldaia a gas
c Circuito di riscaldamento ambiente
d1+d2 Parti delle opzioni obbligatorie EKADDONJH e
EKADDONJH2 (= kit di collegamento con caldaie a gas di
terze parti):
d1: pompa esterna (EKADDONJH)
d2: valvola di ritegno (EKADDONJH2)
5.1.1 Caldaia a gas dedicata
Nelle nuove installazioni si consiglia la caldaia a gas dedicata
(=EHY2KOMB28+32AA).
La caldaia a gas produce acqua calda sanitaria nei modi seguenti:
▪ acqua calda sanitaria proveniente dal serbatoio
▪ acqua calda sanitaria istantanea proveniente dal serbatoio
caldaia a gas dedicata + acqua calda sanitaria istantanea
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Piattina di montaggio
b Pozzetto di intercettazione della condensa
c Manuale d'installazione e d'uso
a Unità esterna
b Caldaia a gas
c Circuito di riscaldamento ambiente
d Acqua calda sanitaria istantanea
Guida di consultazione per l'installatore
11
Page 12

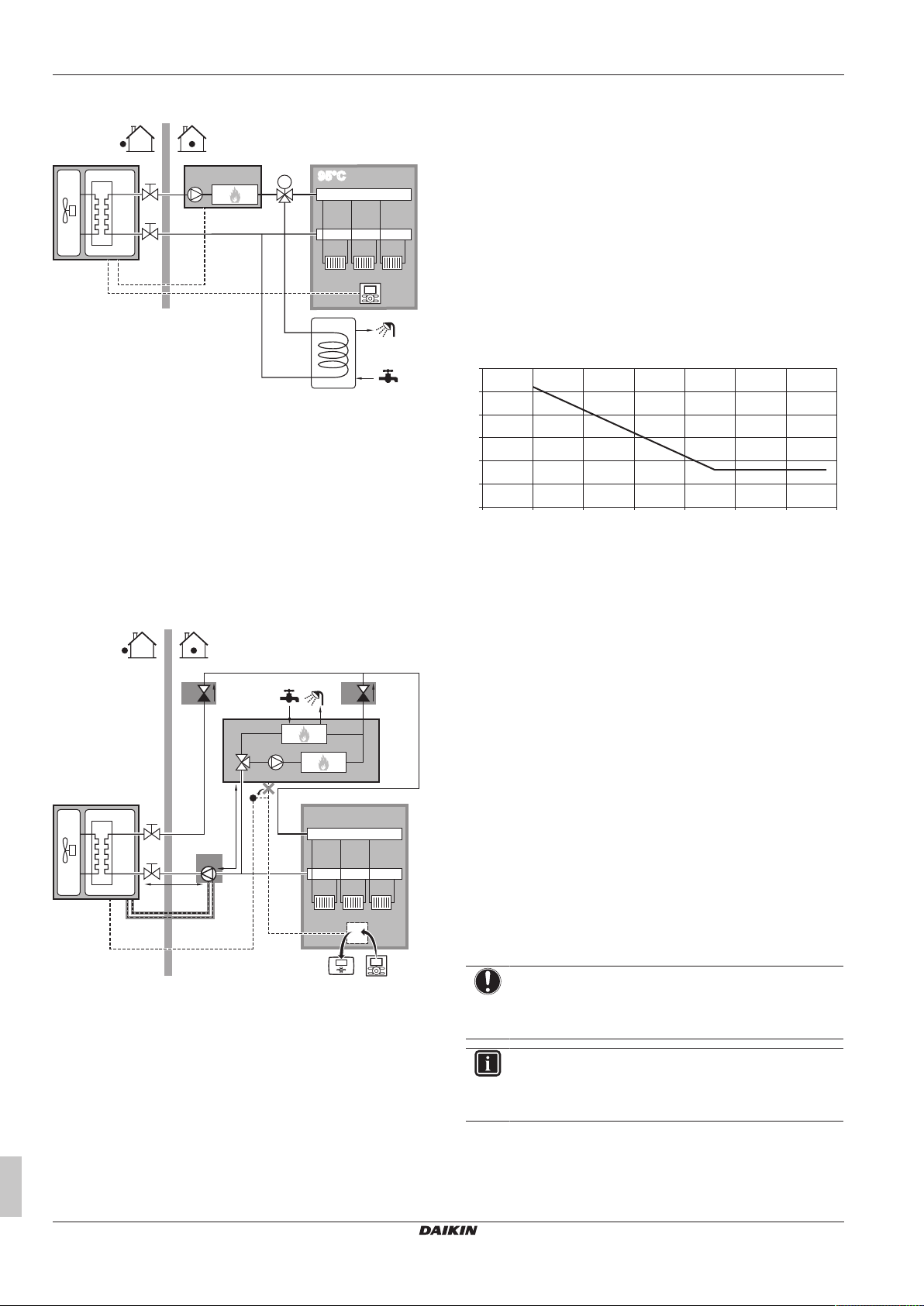

5 Informazioni sul sistema
a b c
e
d
M
95°C95°C
89°
C
e5
≤10 m
e1
e4
e2
e3
f1 f2
f3
f4
f5
a
b
c
d
e5
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
Caldaia a gas dedicata + acqua calda sanitaria attraverso il
serbatoio
a Unità esterna
b Caldaia a gas
c Circuito di riscaldamento ambiente
d Acqua calda sanitaria attraverso il serbatoio
e Valvola a 3vie motorizzata
5.1.2 Caldaia a gas di terze parti
Nelle installazioni già presenti non occorre comprare una nuova
caldaia a gas. Si possono riutilizzare l'attuale caldaia a gas e i
collegamenti elettrici del vecchio termostato.
Questa caldaia a gas potrà produrre solo acqua calda sanitaria
come acqua calda sanitaria istantanea proveniente dalla caldaia a
gas.
Caldaia a gas di terze parti + acqua calda sanitaria istantanea
e5: Valvola di ritegno (EKADDONJH2)
f1~f5 Collegamento dell'interfaccia utente (si possono usare i
vecchi collegamenti):
f1: Rimuovere il vecchio termostato
f2: Installare la nuova interfaccia utente
f3: Riutilizzare i vecchi collegamenti
f4: Scollegare i vecchi collegamenti dalla caldaia a gas e
collegarli al nuovo cablaggio
f5: Collegare il nuovo cablaggio all'unità esterna
Caldaia a gas di terze parti + acqua calda sanitaria attraverso il
serbatoio
Non possibile.
Setpoint della caldaia a gas di terze parti
Per evitare il congelamento delle tubazione dell'acqua, la caldaia a
gas di terze parti deve possedere un setpoint fisso ≥55°C, oppure un
setpoint dipendente da condizioni meteorologiche ≥T
TaTemperatura esterna
T
Setpoint minimo dipendente da condizioni meteorologiche
min
della caldaia a gas di terze parti
.
min
5.2 Protezione antigelo
Il sistema deve essere protetto dal congelamento. Ciò implica:
▪ Scelta tra glicole e valvole di protezione antigelo
▪ Installazione del riscaldatore piastra fondo
a Unità esterna
b Caldaia a gas
c Circuito di riscaldamento ambiente
d Acqua calda sanitaria istantanea
e1~e5 Parti delle opzioni obbligatorie EKADDONJH e
Guida di consultazione per l'installatore
12
EKADDONJH2 (= kit di collegamento con caldaie a gas di
terze parti). Per le istruzioni d'installazione, vedere il
manuale d'installazione del kit di collegamento.
e1: Pompa esterna (EKADDONJH)
e2: Cavo della pompa esterna – Alimentazione elettrica
(EKADDONJH2)
e3: Cavo della pompa esterna – segnale Pulse-width
modulation (PWM, modulazione di ampiezza a impulsi)
(EKADDONJH2)
e4: La distanza tra la pompa esterna e la caldaia a gas
deve essere la minima possibile
5.2.1 Glicole e valvole di protezione antigelo
Il gelo può danneggiare il sistema. Per prevenire il congelamento dei
componenti idraulici, il software è dotato di speciali funzioni di
protezione antigelo, che includono l'attivazione della pompa in caso
di basse temperature.
Tuttavia, in caso di interruzione dell'alimentazione, queste funzioni
non sono in grado di garantire la protezione.
Per proteggere il circuito idraulico dal congelamento, eseguire una
delle seguenti azioni:
▪ Aggiungere glicole all'acqua. Il glicole abbassa il punto di
congelamento dell'acqua.
▪ Installare le valvole di protezione antigelo. Le valvole di protezione
antigelo drenano l'acqua dal sistema prima che possa gelare.
NOTA
Quando si aggiunge glicole all'acqua, NON installare le
valvole di protezione antigelo. Conseguenza possibile:
Perdita di glicole dalle valvole di protezione antigelo.
INFORMAZIONI
Per maggiori dettagli su glicole e valvole di protezione
antigelo, vedere "9.6.5Protezione del circuito idraulico dal
congelamento"a pagina40.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

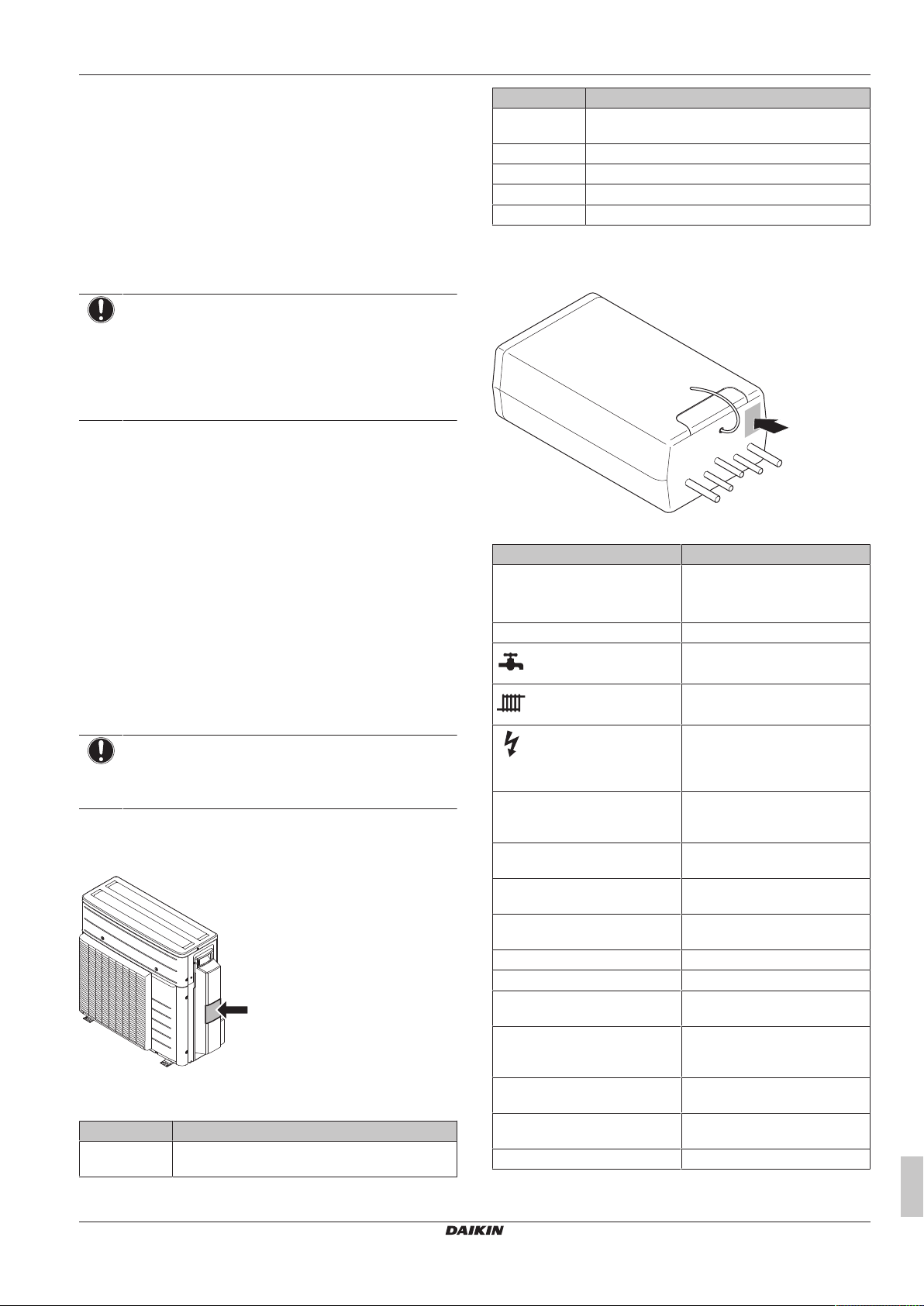

Page 13
6 Note sulle unità ed opzioni
5.2.2 Riscaldatore piastra fondo
Per evitare il congelamento della piastra di fondo, si può installare il
riscaldatore piastra fondo opzionale. Può essere necessario in
alcune circostanze.
Riscaldatore piastra fondo (EKBPHT04JH)
▪ Previene il congelamento della piastra di fondo.
▪ Necessario nelle zone con temperatura ambiente <–5°C e alta
umidità relativa per almeno 3 giorni consecutivi.
▪ Per le istruzioni d'installazione, vedere il manuale d'installazione
del riscaldatore piastra fondo.
NOTA
▪ Quando si installa il riscaldatore piastra fondo si potrà
abbassare il range di funzionamento della pompa di
calore a Ta≥–14°C, utilizzando le impostazioni di
campo [8-0E]=–14°C.
▪ Se il riscaldatore piastra fondo non è stato installato,
mantenere [8-0E]=–5°C.
6 Note sulle unità ed opzioni
6.1 Panoramica: note sulle unità ed opzioni
Le informazioni contenute in questo capitolo riguardano:
▪ Identificazione dell'unità esterna
▪ Identificazione della caldaia a gas
▪ Combinazione tra unità esterna e caldaia a gas
▪ Combinazione dell'unità esterna con le opzioni
▪ Combinazione della caldaia a gas con le opzioni
6.2 Identificazione
NOTA
Se si devono installare o riparare varie unità
contemporaneamente, assicurarsi di NON scambiare i
coperchi di servizio tra un modello e l'altro.
6.2.1 Etichetta di identificazione: unità esterna
Ubicazione
Identificazione del modello
Esempio: EJHA04AAV3
Codice Spiegazione
EJ Solo riscaldamento monoblocco ibrido per coppia
esterna
Codice Spiegazione
H Bassa temperatura dell'acqua – ambiente zona 3
(vedi range di funzionamento)
A Refrigerante R32
04 Classe di capacità
AA Serie modello
V3 Alimentazione elettrica
6.2.2 Targhetta d'identificazione: caldaia a gas
Ubicazione
Identificazione del modello
Dettaglio dell'unità Descrizione
******-aamm****** Codice prodotto-N° di serie
aa = anno di produzione, mm =
mese di produzione
PIN Numero identificazione prodotto
Dati relativi all'acqua calda
sanitaria
Dati relativi al riscaldamento
ambiente
Informazioni relative
all'alimentazione elettrica
(tensione, frequenza di rete,
elmax, classe IP)
PMS Sovrapressione consentita nel
circuito di riscaldamento
ambiente
PWS Sovrapressione consentita nel
circuito dell'acqua calda sanitaria
Qn HS Ingresso relativo al valore
calorico lordo in kilowatt
Qn Hi Ingresso relativo al valore
calorico netto in kilowatt
Pn Emissione in kilowatt
DE, FR, GB, IT, NL Paesi di destinazione (EN437)
I2E(s), I2H, IIELL3P, II2H3P,
II2Esi3P
G20-20mbar
G25-25mbar
B23, …., C93(x) Categorie di scarico fumi
Tmax Temperatura massima del flusso
IPX4D Classe di protezione elettrica
Categorie delle unità approvate
(EN437)
Gruppo gas e pressione di
collegamento gas regolati in
fabbrica (EN437)
approvate (EN15502)
in °C
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
13
Page 14
6 Note sulle unità ed opzioni
6.3 Unità combinatrici e opzioni
6.3.1 Possibili combinazioni dell'unità esterna, caldaia a gas e serbatoio dell'acqua calda sanitaria
Sistema Osservazioni
Unità esterna Caldaia a gas Serbatoio ACS ACS Riscaldamento ambiente
EJHA04AAV3 EHY2KOMB28AA
EHY2KOMB32AA
Terze parti — Acqua calda sanitaria istantanea
(a) Il setpoint massimo del serbatoio è 60°C
(b) Un serbatoio di terze parti è ammesso, ma non si può garantire il comfort. Vedere i requisiti minimi per i serbatoi di terze parti in "8.3.2Requisiti
per il circuito idraulico"a pagina28.
EKHWS*D* Acqua calda sanitaria proveniente dal
EKHWP
Terze parti
— Acqua calda sanitaria istantanea
serbatoio.
(b)
Serbatoio riscaldato:
▪ Solo con l'unità esterna, o
▪ Solo con la caldaia a gas
proveniente dal serbatoio
proveniente dal serbatoio
(a)
▪ Solo con l'unità esterna, o
▪ Solo con la caldaia a gas, o
▪ Con la combinazione di unità esterna
e caldaia a gas
▪ Solo dall'unità esterna, o
▪ Solo dalla caldaia a gas, o
▪ Con la combinazione di unità esterna
e caldaia a gas
▪ Solo dall'unità esterna, o
▪ Solo dalla caldaia a gas
(funzionamento bivalente)
6.3.2 Possibili opzioni per l'unità esterna
Interfaccia utente (EKRUHML*)
Per il funzionamento è necessaria l'interfaccia utente, che però deve
essere ordinata separatamente (opzione obbligatoria).
Sono disponibili le interfacce utente seguenti:
▪ EKRUHML1 contiene le lingue: Inglese, Francese, Tedesco,
Italiano.
▪ EKRUHML2 contiene le lingue: Inglese, Tedesco, Olandese,
Italiano.
Per le istruzioni d'installazione, vedere "Collegamento dell'interfaccia
utente"a pagina46.
Sensore esterno remoto (EKRSCA1)
Per impostazione predefinita, il sensore interno all'unità esterna
verrà utilizzato per misurare la temperatura esterna.
Come opzione, si può installare il sensore esterno remoto per
misurare la temperatura esterna in un'altra posizione (per esempio,
per evitare la luce diretta del sole) ed avere così un comportamento
migliorato del sistema.
Per le istruzioni d'installazione, vedere il manuale d'installazione del
sensore esterno remoto e il supplemento al manuale per le
apparecchiature opzionali.
Convettore con pompa di calore (FWXV)
Per fornire il riscaldamento ambiente, è possibile utilizzare dei
convettori con pompa di calore (FWXV).
Per le istruzioni d'installazione, vedere il manuale d'installazione dei
convettori con pompa di calore e il supplemento al manuale per le
apparecchiature opzionali.
Adattatore LAN per il controllo da smartphone + applicazioni
Smart Grid (BRP069A61)
Questo adattatore LAN può essere installato per:
▪ Controllare il sistema tramite un'app dello smartphone.
▪ Utilizzare il sistema in varie applicazioni Smart Grid.
Per le istruzioni d'installazione, vedere il manuale d'installazione
dell'adattatore LAN e il supplemento al manuale per le
apparecchiature opzionali.
Adattatore LAN per il controllo da smartphone (BRP069A62)
Questo adattatore LAN può essere installato per controllare in
sistema tramite un'app dello smartphone.
Per le istruzioni d'installazione, vedere il manuale d'installazione
dell'adattatore LAN e il supplemento al manuale per le
apparecchiature opzionali.
Termostato ambiente (EKRTWA, EKRTR1)
Alla caldaia a gas si può collegare un termostato ambiente
opzionale. Questo termostato può essere cablato (EKRTWA) oppure
wireless (EKRTR1).
Per le istruzioni d'installazione, vedere il manuale d'installazione del
termostato ambiente e il supplemento al manuale per le
apparecchiature opzionali.
Sensore remoto per termostato wireless (EKRTETS)
Si può utilizzare un sensore della temperatura interna wireless
(EKRTETS) solo in combinazione con il termostato wireless
(EKRTR1).
Per le istruzioni d'installazione, vedere il manuale d'installazione del
termostato ambiente e il supplemento al manuale per le
apparecchiature opzionali.
Riscaldatore piastra fondo (EKBPHT04JH)
▪ Previene il congelamento della piastra di fondo.
▪ Necessario nelle zone con temperatura ambiente <–5°C e alta
umidità relativa per almeno 3 giorni consecutivi.
▪ Per le istruzioni d'installazione, vedere il manuale d'installazione
del riscaldatore piastra fondo.
Valvole di intercettazione (EKBALLV1)
Si consiglia di installare le valvole di intercettazione sui collegamenti
dell'acqua di riscaldamento ambiente dell'unità esterna. Esse
consentono di riparare l'unità esterna senza dover scaricare l'intero
impianto.
Una delle due valvole di intercettazione possiede il collegamento
integrato all'interruttore del vuoto (se applicabile).
Per le istruzioni d'installazione, vedere il manuale d'installazione
delle valvole di intercettazione.
Kit di collegamento della caldaia a gas di terze parti
(EKADDONJH+EKADDONJH2)
Necessario per collegare la caldaia a gas di terze parti al sistema.
Guida di consultazione per l'installatore
14
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 15
6 Note sulle unità ed opzioni
Consiste di 2 kit separati che devono essere usati insieme:
▪ EKADDONJH: Contiene la pompa esterna
▪ EKADDONJH2: Contiene le 2 valvole di non ritorno e 2 cavi
Per le istruzioni d'installazione, vedere il manuale d'installazione del
kit di collegamento.
Serbatoio dell'acqua calda sanitaria
Applicabile solo in caso di caldaia a gas EHY2KOMB28+32AA.
Per fornire acqua calda sanitaria, è possibile collegare un serbatoio
dell'acqua calda sanitaria alla caldaia a gas.
Sono disponibili i seguenti serbatoio per l'acqua calda sanitaria:
Serbatoio Osservazioni
Serbatoio di acciaio inossidabile:
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
▪ EKHWS250D3V3
▪ EKHWS300D3V3
Serbatoio di polipropilene (con
solare a svuotamento):
▪ EKHWP300B
▪ EKHWP500B
Serbatoio di polipropilene (con
solare pressurizzato):
▪ EKHWP300PB
▪ EKHWP500PB
Serbatoio di terze parti Per usare il serbatoio di terze
Per usare questo serbatoio:
▪ Usare il termistore del
serbatoio contenuto nel
seguente kit opzionale: EKTH3
▪ Usare la valvola a 3 vie fornita
come accessorio con il
serbatoio
Per usare questo serbatoio:
▪ Usare il termistore del
serbatoio contenuto nel
seguente kit opzionale: EKTH4
▪ Usare la valvola a 3 vie
contenuta nel seguente kit
opzionale: EKDVCPLT3HX
parti:
▪ Verificare che rispetti i requisiti
minimi. Vedere "6.3.1 Possibili
combinazioni dell'unità
esterna, caldaia a gas e
serbatoio dell'acqua calda
sanitaria"a pagina14.
▪ Usare il termistore del
serbatoio contenuto nel
seguente kit opzionale: EKTH3
▪ Usare la valvola a 3 vie
contenuta nel seguente kit
opzionale: EKHY3PART
Per le istruzioni d'installazione, vedere il manuale d'installazione del
serbatoio dell'acqua calda sanitaria e il supplemento al manuale per
le apparecchiature opzionali.
Kit del termistore per EKHWS*D* o per serbatoio di terze parti
(EKTH3)
Necessario per collegare al sistema uno dei serbatoi seguenti:
▪ Serbatoio EKHWS*D*
▪ Serbatoio di terze parti
Per le istruzioni d'installazione, vedere il manuale d'installazione del
kit del termistore.
Kit del termistore per EKHWP serbatoio (EKTH4)
Necessario per collegare il serbatoio EKHWP al sistema.
Per le istruzioni d'installazione, vedere il manuale d'installazione del
kit del termistore.
Kit di collegamento per serbatoio di terze parti (EKHY3PART)
Necessario per collegare il serbatoio di terze parti al sistema.
Contiene il termistore e la valvola a 3 vie. Da questo kit si utilizzerà
solo la valvola a 3 vie. NON usare il termistore. Come termistore
usare invece quello contenuto in EKTH3.
Per le istruzioni d'installazione, vedere il manuale d'installazione del
kit di collegamento e il supplemento al manuale per le
apparecchiature opzionali.
Cavo del PC (EKPCCAB)
Il cavo per PC esegue il collegamento tra il quadro elettrico dell'unità
esterna e un PC. Esso offre la possibilità di aggiornare il software
dell'unità esterna.
Per le istruzioni d'installazione, vedere il manuale d'installazione del
cavo per PC.
Il software e le istruzioni operative corrispondenti sono disponibili su
http://www.daikineurope.com/support-and-manuals/softwaredownloads/.
Valvole di protezione antigelo (AFVALVEHY2)
Protegge la tubazione locale da congelamenti e scoppi.
Include un interruttore del vuoto (rivolto in su per erogazione aria) e
una valvola di protezione antigelo (per il drenaggio acqua).
Per le istruzioni d'installazione, vedere "9.6.5Protezione del circuito
idraulico dal congelamento"a pagina40.
6.3.3 Possibili opzioni per la caldaia a gas
Opzioni principali
Parte EHY2KOMB28AA EHY2KOMB32AA
Copertura di protezione della caldaia
Copertura di protezione per coprire i tubi e le valvole della caldaia a gas. Per le istruzioni
d'installazione, vedere il manuale d'installazione della copertura di protezione
Kit di conversione per il gas G25
Kit per la conversione della caldaia a gas per l'impiego con il gas tipo G25. EKPS076217 EKPS076227
Kit di conversione per il gas G31
Kit per la conversione della caldaia a gas per l'impiego con il gas tipo G31 EKHY075867 EKHY075787
Kit di conversione a due tubi
Kit per la conversione del sistema di scarico fumi concentrico in un sistema a due tubi. Per le
istruzioni d'installazione, vedere il manuale d'installazione del kit di conversione in sistema a
due tubi
Kit di connessione concentrica 80/125
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
(*)
.
EKHY093467
EKCP1A
EKHY090707
Guida di consultazione per l'installatore
15
Page 16

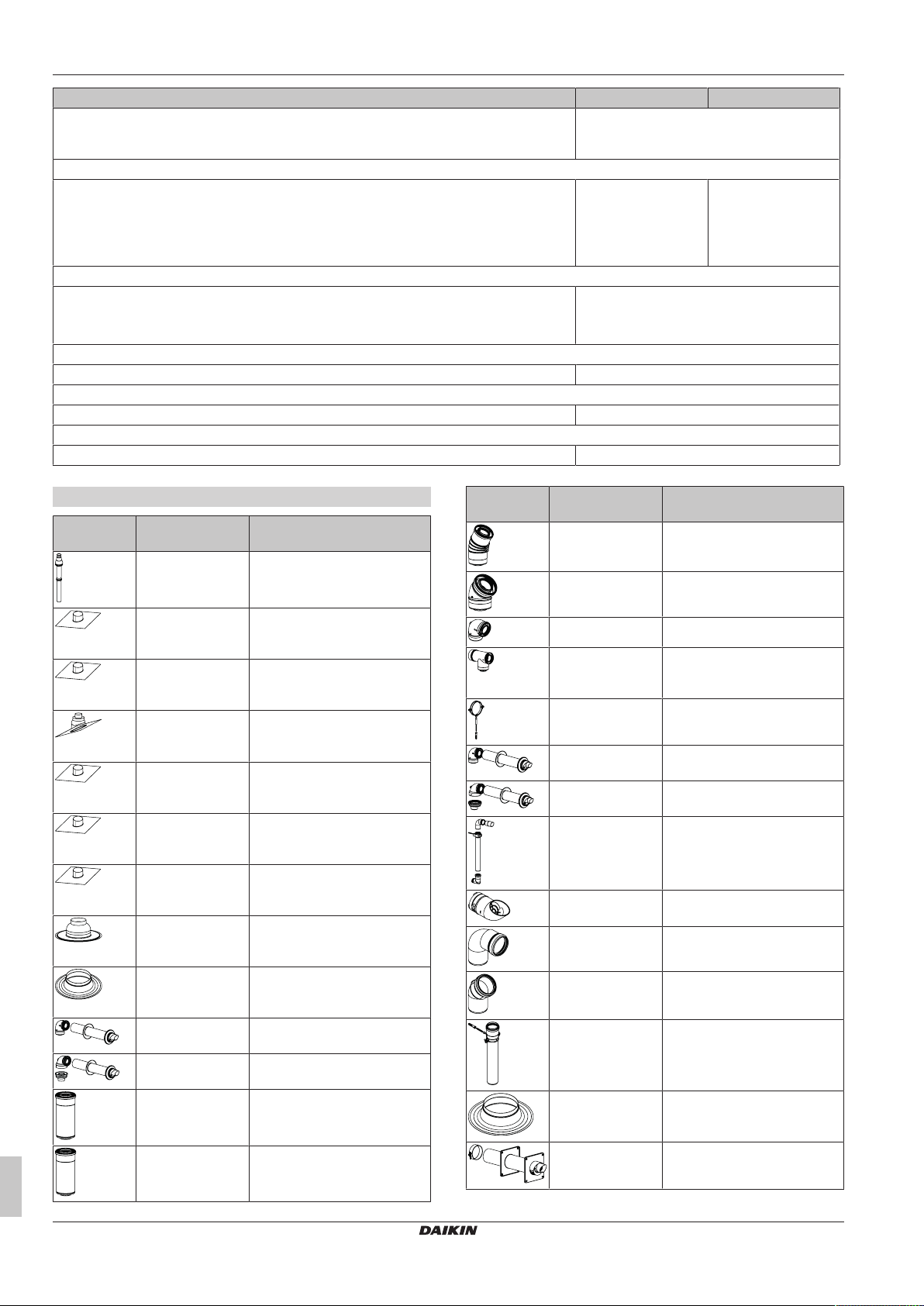

6 Note sulle unità ed opzioni
Parte EHY2KOMB28AA EHY2KOMB32AA
Kit di conversione delle connessioni concentriche di scarico fumi 60/100 su connessioni
concentriche di scarico fumi 80/125. Per le istruzioni d'installazione, vedere il manuale
d'installazione del kit di connessione concentrica.
B-pack
Soluzione integrata del serbatoio di espansione per facilitare il riempimento. Lo spazio
necessario per l'installazione è limitato
(*)
.
EKFJM1A
EKFJM2A
EKFJM3A
EKFJM6A
Kit valvola
Per facilitare il collegamento di tubi e valvole. Per le istruzioni d'installazione, vedere il
manuale del kit.
Raccordo di riempimento
Per riempire il sistema di riscaldamento ambiente. EKFL1A
Kit per collegamento riscaldatore acqua dell'impianto solare
Per combinare la caldaia con il serbatoio solare riscaldato. EKSH1A
Dongle
Per configurare la comunicazione tra la caldaia a gas e un computer EKDS1A
(*) La copertura di protezione della caldaia non si può utilizzare con i CORREDI B.

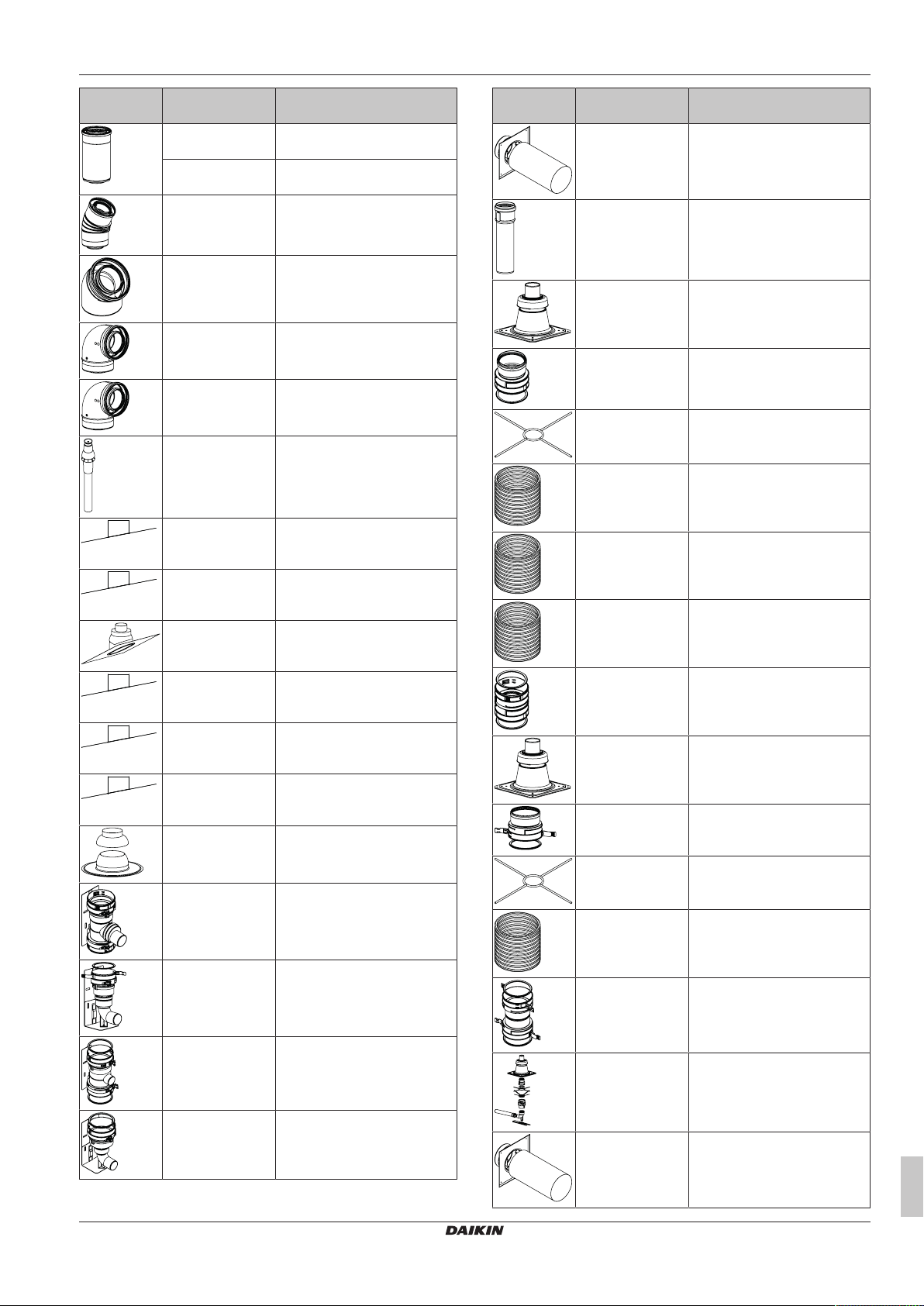

Altre opzioni
Accessori Numero del
componente
Accessori Numero del
componente
Descrizione
EKFGP4664 Gomito PP/GLV 60/100 30°
EKFGP6837 Terminale a soffitto PP/GLV
60/100 AR460
EKFGP4661 Gomito PP/GLV 60/100 45°
EKHY090717
EKFJL1A
EKFJL2A
EKFJL3A
EKFJL6A
EKVK4A
EKVK6A
Descrizione
EKFGS0518 Lastra di riparo dagli agenti
atmosferici Pb/GLV 60/100
pendenza 18°-22°
EKFGS0519 Lastra di riparo dagli agenti
atmosferici Pb/GLV 60/100
pendenza 23°-17°
EKFGP7910 Lastra di riparo dagli agenti
atmosferici PF 60/100
pendenza 25°-45°
EKFGS0523 Lastra di riparo dagli agenti
atmosferici pendenza Pb/GLV
60/100 43°-47°
EKFGS0524 Lastra di riparo dagli agenti
atmosferici Pb/GLV 60/100
pendenza 48°-52°
EKFGS0525 Lastra di riparo dagli agenti
atmosferici Pb/GLV 60/100
pendenza 53°-57°
EKFGP1296 Lastra di riparo dagli agenti
atmosferici in alluminio piatta
60/100 0°-15°
EKFGP6940 Lastra di riparo dagli agenti
atmosferici in alluminio piatta
60/100
EKFGP2978 Kit terminali a parete PP/GLV
60/100
EKFGP2977 Kit terminali a parete a profilo
ribassato PP/GLV 60/100
EKFGP4651 Prolunga PP/GLV
60/100×500mm
EKFGP4652 Prolunga PP/GLV
60/100×1000mm
EKFGP4660 Gomito PP/GLV 60/100 90°
EKFGP4667 Raccordo a T di misura con
pannello d'ispezione PP/GLV
60/100
EKFGP4631 Staffa a parete Ø100
EKFGP1292 Kit terminali a parete PP/GLV
60/100
EKFGP1293 Kit terminali a parete a profilo
ribassato PP/GLV 60/100
EKFGP1294 Kit gestione folate di vento 60
(solo per Regno Unito)
EKFGP1295 Deflettore per canna fumaria 60
(solo per Regno Unito)
EKFGP1284 Gomito PMK 60 90 (solo per
Regno Unito)
EKFGP1285 Gomito PMK 60 45° (2pezzi)
(solo per Regno Unito)
EKFGP1286 Prolunga PMK 60 L=1000
include staffa (solo per Regno
Unito)
EKFGW5333 Lastra di riparo dagli agenti
atmosferici in alluminio piatta
80/125
EKFGW6359 Kit terminali a parete PP/GLV
80/125
Guida di consultazione per l'installatore
16
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 17
6 Note sulle unità ed opzioni
Accessori Numero del
componente
EKFGP4801 Prolunga PP/GLV
EKFGP4802 Prolunga PP/GLV
EKFGP4814 Gomito PP/GLV 80/125 30°
EKFGP4811 Gomito PP/ALU 80/125 45°
EKFGP4810 Gomito PP/ALU 80/125 90°
EKFGP4820 Gomito di ispezione Plus PP/
EKFGP6864 Terminale a soffitto PP/GLV
EKFGT6300 Lastra di riparo dagli agenti
EKFGT6301 Lastra di riparo dagli agenti
EKFGP7909 Lastra di riparo dagli agenti
EKFGT6305 Lastra di riparo dagli agenti
EKFGT6306 Lastra di riparo dagli agenti
EKFGT6307 Lastra di riparo dagli agenti
EKFGP1297 Lastra di riparo dagli agenti
EKFGP6368 Set 1 per collegamento caldaia
Descrizione
80/125×500mm
80/125×1000mm
ALU 80/125 90° EPDM
80/125 AR300 RAL9011
atmosferici Pb/GLV 80/125
pendenza 18°-22°
atmosferici Pb/GLV 80/125
pendenza 23°-27°
atmosferici PF 80/125
pendenza 25°-45° RAL9011
atmosferici PF 80/125
pendenza 43°-47°
atmosferici Pb/GLV 80/125
pendenza 48°-52°
atmosferici Pb/GLV 80/125
pendenza 53°-57°
atmosferici in alluminio piatta
80/125 0°-15°
100 flessibile a T
Accessori Numero del
componente
EKFGP4678 Collegamento al camino 60/100
EKFGP5461 Prolunga PP 60×500
EKFGP5497 Sommità PP 100 del camino
EKFGP6316 Adattatore flessibile-fisso PP
EKFGP6337 Sostegno supporto sommità
EKFGP6346 Prolunga flessibile PP100
EKFGP6349 Prolunga flessibile PP100
EKFGP6347 Prolunga flessibile PP100
EKFGP6325 Connettore flessibile-flessibile
EKFGP5197 Sommità PP 130 del camino
EKFGS0252 Adattatore flessibile-fisso
EKFGP6353 Sostegno supporto sommità
EKFGS0250 Prolunga flessibile PP130
Descrizione
con canna fumaria compresa
100
inox Ø100
L=10m
L=15m
L=25m
PP100
con canna fumaria compresa
PP130
inox Ø130
L=130m
EKFGP6354 Flessibile 100-60 + gomito di
EKFGP6215 Set 1 per collegamento caldaia
EKFGS0257 Flessibile 130-60 + gomito di
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
supporto
130 flessibile a T
supporto
EKFGP6366 Connettore flessibile-flessibile
PP130
EKFGP1856 Kit flessibili PPØ60-80
EKFGP4678 Collegamento al camino 60/100
Guida di consultazione per l'installatore
17
Page 18

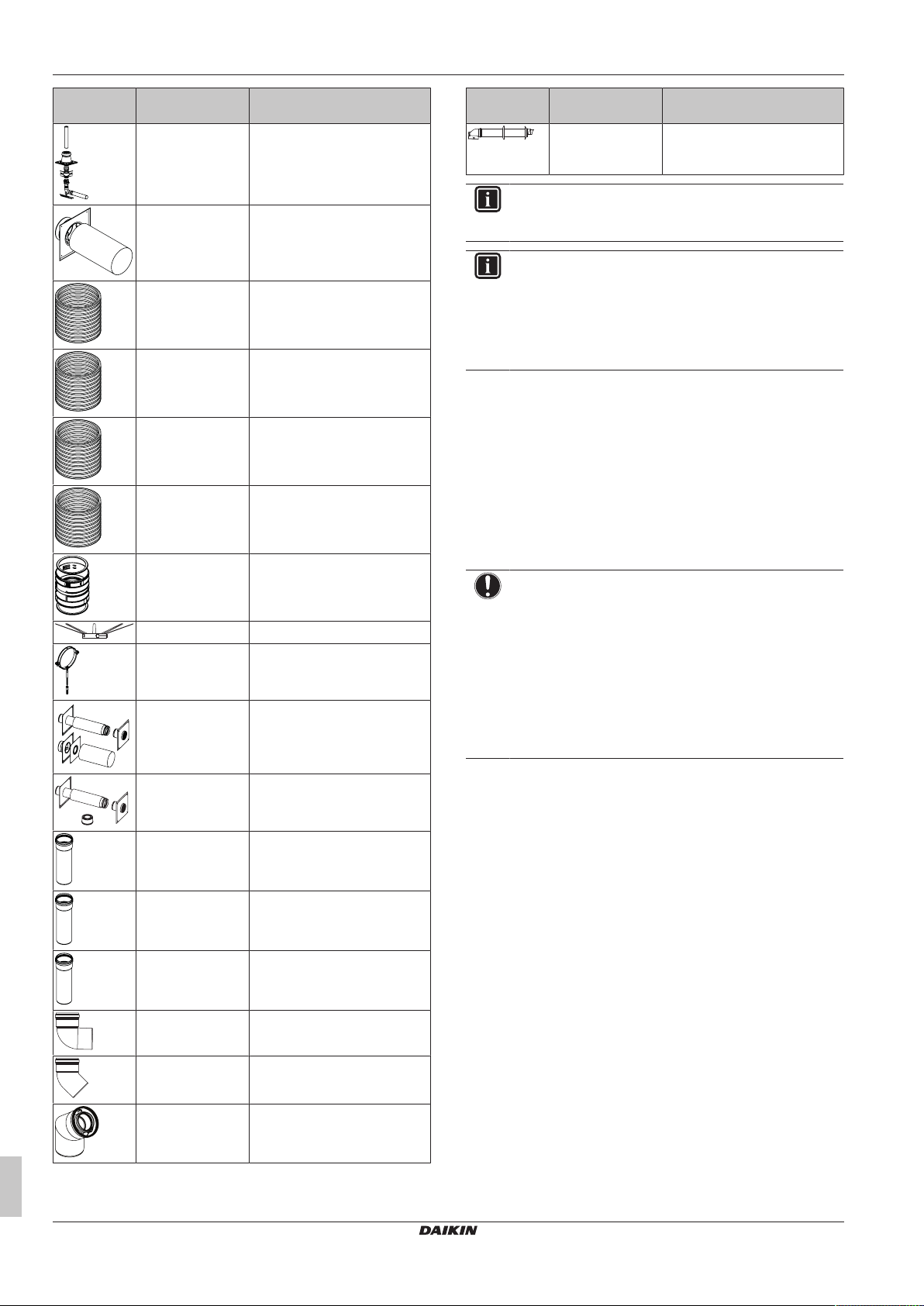

7 Linee guida relative all'applicazione
Accessori Numero del
componente
EKFGP2520 Kit flessibili PP Ø80
EKFGP4828 Collegamento al camino 80/125
EKFGP6340 Prolunga flessibile PP80
EKFGP6344 Prolunga flessibile PP80
EKFGP6341 Prolunga flessibile PP80
EKFGP6342 Prolunga flessibile PP80
EKFGP6324 Connettore flessibile-flessibile
EKFGP6333 Distanziatore PP80-100
EKFGP4481 Fissaggio Ø100
EKFGV1101 Connessione comignolo 60/10
EKFGV1102 Set di connessione 60/10-60
EKFGW4001 ProlungamentoPBM-Aria
EKFGW4002 ProlungamentoPBM-Aria
EKFGW4004 ProlungamentoPBM-Aria
EKFGW4085 GomitoPPBM-Aria8090°
EKFGW4086 GomitoPPBM-Aria8045°
EKGFP1289 GomitoPP/GALV 60/100 50°
Descrizione
L=10m
L=15m
L=25m
L=50m
PP80
presad'aria Dn.80 C83
Presa d'aria/aspirazione fumi
Dn.80 C53
80×500
80×1000
80×2000
Accessori Numero del
componente
EKGFP1299 Kit orizzontale a profilo
INFORMAZIONI
Per le altre opzioni di configurazione relative al sistema dei
fumi, visitare il sito http://fluegas.daikin.eu/.
INFORMAZIONI
Per l'installazione dei componenti dei condotti dei fumi e di
alimentazione dell'aria, vedere il manuale che accompagna
i componenti. Contattare il produttore dei relativi
componenti dei condotti dei fumi e di alimentazione
dell'aria per avere informazioni tecniche dettagliate e le
istruzioni di montaggio specifiche.
Descrizione
ribassato PP/GLV 60/100 (solo
per Regno Unito)
7 Linee guida relative
all'applicazione
7.1 Panoramica: Linee guida relative all'applicazione
Le linee guida relative all'applicazione hanno lo scopo di offrire una
panoramica delle possibilità del sistema a pompadicalore.
NOTA
▪ Le figure presenti nelle linee guida relative
all'applicazione servono solo come riferimento e NON
devono essere utilizzate come schemi idraulici
dettagliati. Il dimensionamento e bilanciamento
idraulico dettagliati NON figurano, e sono
responsabilità dell'installatore.
▪ Per maggiori informazioni sulle impostazioni di
configurazione per ottimizzare il funzionamento della
pompa di calore, vedere "10 Configurazione" a
pagina58.
Questo capitolo contiene le linee guida relative all'applicazione per:
▪ Impostazione del sistema di riscaldamento ambiente
▪ Impostare il serbatoio dell'acqua calda sanitaria
▪ Impostare la misurazione energia
▪ Impostazione del controllo consumo elettrico
▪ Impostazione di un sensore della temperatura esterna
7.2 Impostazione del sistema di riscaldamento ambiente - Caso di caldaia a gas dedicata
Il sistema a pompadicalore fornisce acqua in uscita ai trasmettitori
di calore in uno o più ambienti.
Dato che il sistema offre un'ampia flessibilità per controllare la
temperatura in ciascun ambiente, è necessario innanzitutto dare una
risposta alle domande seguenti:
▪ Quanti ambienti vengono riscaldati dal sistema a
pompadicalore?
▪ Che tipi di trasmettitori di calore sono utilizzati in ciascun ambiente
e qual è la loro temperatura manuale di progetto?
Una volta chiariti i requisiti di riscaldamento ambiente, Daikin
raccomanda di seguire le linee guida d'impostazione riportate sotto.
Guida di consultazione per l'installatore
18
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 19

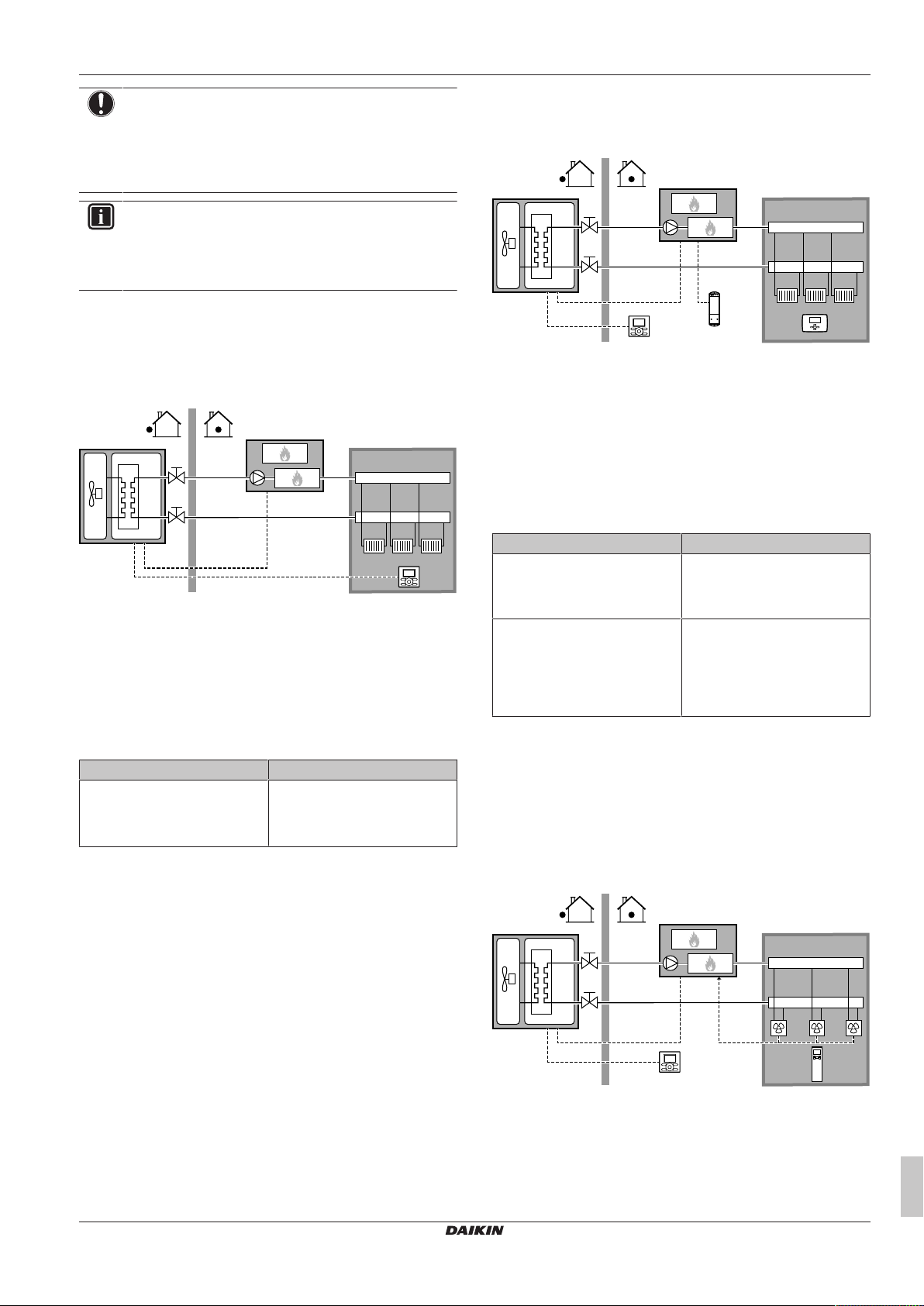

7 Linee guida relative all'applicazione
A
B
a
A
B
b
ca
a
A
B
b
NOTA
Se si usa un termostato ambiente esterno, il termostato
ambiente esterno controllerà la protezione antigelo
ambiente. Tuttavia, la protezione antigelo ambiente è
possibile soltanto se il controllo della temperatura manuale
sull'interfaccia utente dell'unità è nello stato ATTIVATO.
INFORMAZIONI
Nel caso venga utilizzato un termostato ambiente esterno
e debba essere garantita la protezione antigelo ambiente
in tutte le condizioni, si dovrà impostare l'emergenza
automatica [A.6.C] su 1.
7.2.1 Ambiente singolo
Riscaldamento a pavimento o radiatori – Termostato ambiente cablato
Impostazione
A Zona temperatura manuale principale
B Un ambiente singolo
a Interfaccia utente usata come termostato ambiente
▪ L'unità esterna è collegata in serie alla caldaia a gas.
▪ Il riscaldamento a pavimento o i radiatori sono collegati
direttamente alla caldaia a gas.
▪ La temperatura ambiente è controllata dall'interfaccia utente, che
viene usata come termostato ambiente.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Benefici
▪ Efficace nell'abbattimento dei costi. NON è necessario un
termostato ambiente esterno aggiuntivo.
▪ Massimo comfort ed efficienza. La funzionalità del termostato
ambiente intelligente può diminuire o aumentare la temperatura
manuale richiesta in base alla temperatura ambiente effettiva
(modulazione). Questo porta ad ottenere:
▪ Una temperatura ambiente stabile corrispondente alla
temperatura desiderata (comfort più elevato)
▪ Meno cicli ATTIVATO/DISATTIVATO (minore rumorosità,
maggiore comfort e maggiore efficienza)
▪ Temperatura manuale più bassa possibile (maggiore efficienza)
▪ Facilità di utilizzo. Si può impostare facilmente la temperatura
ambiente desiderata attraverso l'interfaccia utente:
▪ Per le proprie esigenze quotidiane, si possono utilizzare i valori
e programmi preimpostati.
▪ Per passare a un utilizzo al di fuori delle esigenze quotidiane, è
possibile bypassare temporaneamente i valori e i programmi
preimpostati oppure usare il modo vacanza.
2 (Contr. TA): Il funzionamento
dell'unità viene deciso in base
alla temperatura ambiente
dell'interfaccia utente.
Riscaldamento a pavimento o radiatori – Termostato ambiente wireless
Impostazione
A Zona temperatura manuale principale
B Un ambiente singolo
a Interfaccia utente
b Ricevitore per termostato ambiente esterno wireless
c Termostato ambiente esterno wireless
▪ L'unità esterna è collegata in serie alla caldaia a gas.
▪ Il riscaldamento a pavimento o i radiatori sono collegati
direttamente alla caldaia a gas.
▪ La temperatura ambiente è controllata dal termostato ambiente
esterno wireless (apparecchiatura opzionale EKRTR1).
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Termostato ambiente esterno per
la zona principale:
▪ #: [A.2.2.4]
▪ Codice: [C-05]
Benefici
▪ Wireless. Il termostato ambiente esterno Daikin è disponibile in
versione wireless.
▪ Efficienza. Benché il termostato ambiente esterno invii solo
segnali ATTIVATO/DISATTIVATO, esso è specificatamente
progettato per il sistema della pompadicalore.
1 (Contr. TA est.): Il
funzionamento dell'unità viene
deciso dal termostato esterno.
1 (F. term. ON/OFF): Quando il
termostato ambiente esterno o il
convettore della pompa dicalore
utilizzati possono solo inviare
una condizione ATTIVATO/
DISATTIVATO del termostato.
Convettori con pompadicalore
Impostazione
A Zona temperatura manuale principale
B Un ambiente singolo
a Interfaccia utente
b Comando a distanza dei convettori con pompadicalore
▪ L'unità esterna è collegata in serie alla caldaia a gas.
▪ I convettori con pompadicalore sono collegati direttamente alla
caldaia a gas.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
19

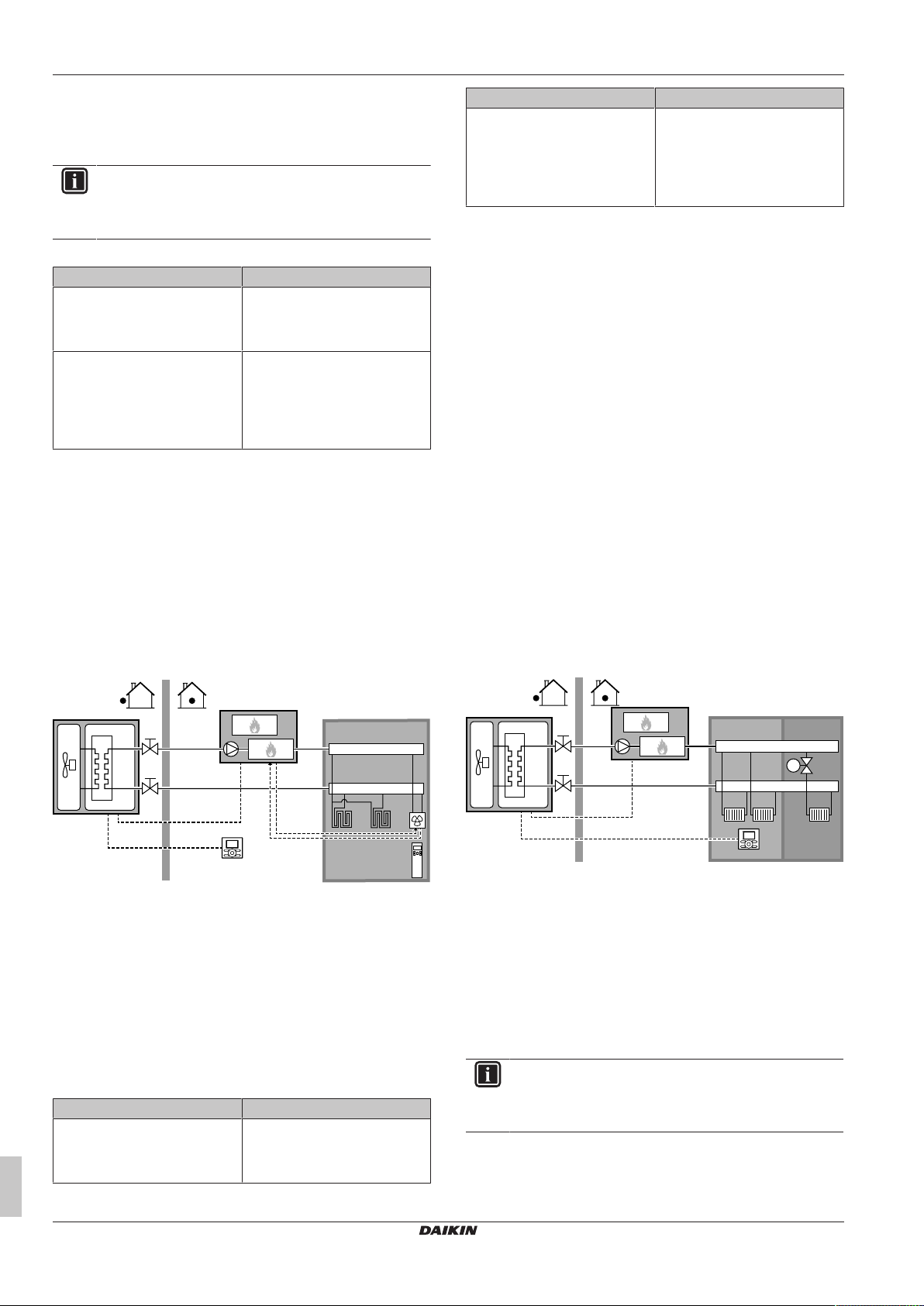

Page 20
7 Linee guida relative all'applicazione
A
a
B
b
A
B
a
C
T
▪ La temperatura ambiente desiderata viene impostata tramite il
comando a distanza dei convettori con pompadicalore.
▪ Il segnale di richiesta di riscaldamento ambiente viene inviato
all'ingresso digitale della caldaia a gas (X4/6 e X4/7).
INFORMAZIONI
Se si utilizzano più convettori con pompa di calore,
assicurarsi che ciascuno riceva il segnale agli infrarossi dal
comando a distanza dei convettori con pompadicalore.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Termostato ambiente esterno per
la zona principale:
▪ #: [A.2.2.4]
▪ Codice: [C-05]
Benefici
▪ Efficienza. Efficienza energetica ottimale per via della funzione di
intercollegamento.
▪ Elegante.
1 (Contr. TA est.): Il
funzionamento dell'unità viene
deciso dal termostato esterno.
1 (F. term. ON/OFF): Quando il
termostato ambiente esterno o il
convettore della pompa dicalore
utilizzati possono solo inviare
una condizione ATTIVATO/
DISATTIVATO del termostato.
Combinazione: Riscaldamento a pavimento +
Convettori con pompadicalore
▪ Il riscaldamento ambiente è fornito da:
▪ Riscaldamento a pavimento
▪ I convettori con pompadicalore
Impostazione
Impostazione Valore
Termostato ambiente esterno per
la zona principale:
▪ #: [A.2.2.4]
▪ Codice: [C-05]
Benefici
▪ Efficienza. Il riscaldamento a pavimento offre le migliori
prestazioni con il sistema a pompa di calore.
▪ Comfort. La combinazione dei due tipi di trasmettitore di calore
fornisce un eccellente comfort di riscaldamento del riscaldamento
a pavimento.
1 (F. term. ON/OFF): Quando il
termostato ambiente esterno o il
convettore della pompa dicalore
utilizzati possono solo inviare
una condizione ATTIVATO/
DISATTIVATO del termostato.
7.2.2 Ambienti multipli – Una zona Tman
Se è necessaria una sola zona di temperatura manuale poiché la
temperatura manuale di progetto di tutti i trasmettitori di calore è la
stessa, NON è richiesta una stazione con valvola di miscelazione
(riduzione dei costi).
Esempio: Se il sistema a pompadicalore viene usato per riscaldare
un piano dove tutti gli ambienti hanno gli stessi trasmettitori di
calore.
Riscaldamento a pavimento o radiatori – Valvole termostatiche
Se si riscaldano degli ambienti tramite riscaldamento apavimento o
radiatori, un modo molto comune di agire consiste nel controllare la
temperatura dell'ambiente principale utilizzando un termostato
(questo può essere o l'interfaccia utente oppure un termostato
ambiente esterno), mentre gli altri ambienti sono controllati dalle
cosiddette valvole termostatiche, che si aprono e si chiudono in base
alla temperatura ambiente.
Impostazione
A Zona temperatura manuale principale
B Un ambiente singolo
a Interfaccia utente
b Comando a distanza dei convettori con pompadicalore
▪ L'unità esterna è collegata in serie alla caldaia a gas.
▪ I convettori con pompadicalore sono collegati direttamente alla
caldaia a gas.
▪ La temperatura ambiente desiderata viene impostata tramite il
comando a distanza dei convettori con pompadicalore.
▪ Il segnale di richiesta di riscaldamento ambiente viene inviato
all'ingresso digitale della caldaia a gas (X4/6 e X4/7).
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Guida di consultazione per l'installatore
1 (Contr. TA est.): Il
funzionamento dell'unità viene
deciso dal termostato esterno.
20
A Zona temperatura manuale principale
B Ambiente 1
C Ambiente 2
a Interfaccia utente
▪ L'unità esterna è collegata in serie alla caldaia a gas.
▪ Il riscaldamentoapavimento dell'ambiente principale è collegato
direttamente alla caldaia a gas.
▪ La temperatura ambiente dell'ambiente principale è controllata
dall'interfaccia utente usata come termostato.
▪ Una valvola termostatica è installata prima del
riscaldamentoapavimento in ciascuno degli altri ambienti.
INFORMAZIONI
Fare attenzione alle situazioni in cui l'ambiente principale
potrebbe riscaldato da un'altra sorgente di riscaldamento.
Esempio: Caminetti.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 21
7 Linee guida relative all'applicazione
a
c
B C
A
b b
M1 M2
B
A
b b
C
a
c
B C
A
b
M1
a
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
2 (Contr. TA): Il funzionamento
dell'unità viene deciso in base
alla temperatura ambiente
dell'interfaccia utente.
Benefici
▪ Efficace nell'abbattimento dei costi. NON è necessario un
termostato ambiente esterno aggiuntivo.
▪ Facilità di utilizzo. Stesso impianto di quello usato per un solo
ambiente, ma con valvole termostatiche.

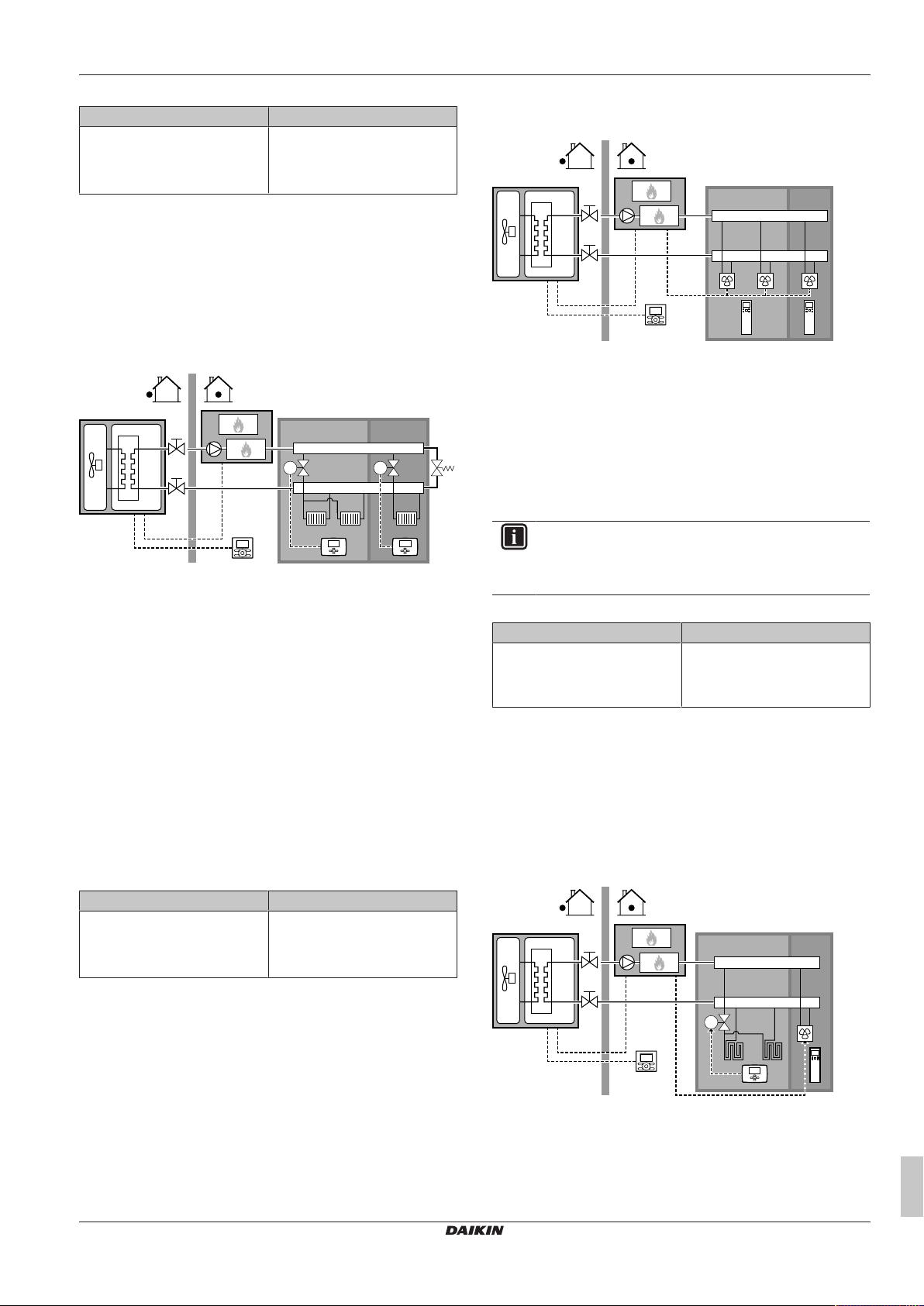

Riscaldamento a pavimento o radiatori – Termostati ambiente esterni multipli
Impostazione
A Zona temperatura manuale principale
B Ambiente 1
C Ambiente 2
a Interfaccia utente
b Termostato ambiente esterno
c Valvola di bypass
▪ Per ciascun ambiente, è installata una valvola di intercettazione
(da reperire in loco) per evitare l'alimentazione di acqua in uscita
quando non è presente alcuna richiesta di riscaldamento.
▪ Si deve installare una valvola di bypass per rendere possibile il
ricircolo dell'acqua quando tutte le valvole di intercettazione sono
chiuse. Per garantire un funzionamento affidabile, procurare una
portata acqua minima, come descritto nella tabella "Per
controllare il volume e la portata dell'acqua" in "8.3Preparazione
delle tubazioni idrauliche"a pagina28.
▪ I termostati ambiente vengono collegati alle valvole di
intercettazione, ma NON devono essere collegati all'unità esterna.
L'unità esterna fornirà costantemente acqua in uscita, con la
possibilità di programmare un programma corrispondente.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
0 (Contr. Tman): Il
funzionamento dell'unità viene
deciso in base alla temperatura
manuale.
Convettori a pompa dicalore - Ambienti multipli
Impostazione
A Zona temperatura manuale principale
B Ambiente 1
C Ambiente 2
a Interfaccia utente
b Comando a distanza dei convettori con pompadicalore
▪ La temperatura ambiente desiderata viene impostata tramite il
comando a distanza dei convettori con pompadicalore.
▪ I segnali di richiesta di riscaldamento di ciascun convettore con
pompa di calore sono collegati in parallelo all'ingresso digitale
della caldaia a gas (X4/6 e X4/7). L'unità esterna fornirà la
temperatura manuale solo in presenza di una richiesta effettiva.
INFORMAZIONI
Per aumentare il comfort e le prestazioni, si consiglia di
installare l'opzione del kit valvole EKVKHPC su ciascun
convettore con pompadicalore.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
1 (Contr. TA est.): Il
funzionamento dell'unità viene
deciso dal termostato esterno.
▪ Codice: [C-07]
Benefici
Confronto con i convettori con pompadicalore per un ambiente:
▪ Comfort. Si può impostare la temperatura ambiente desiderata,
inclusi i programmi, per ciascun ambiente attraverso il comando a
distanza dei convettori con pompadicalore.
Combinazione: Riscaldamento a pavimento +
Convettori con pompadicalore – Ambienti multipli
Impostazione
Benefici
Confronto con il riscaldamento a pavimento o i radiatori per un
ambiente:
▪ Comfort. Si può impostare la temperatura ambiente richiesta,
inclusi i programmi, per ciascun ambiente grazie ai termostati
ambiente.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
A Zona temperatura manuale principale
B Ambiente 1
C Ambiente 2
a Interfaccia utente
b Termostato ambiente esterno
c Comando a distanza dei convettori con pompadicalore
▪ L'unità esterna è collegata in serie alla caldaia a gas.
Guida di consultazione per l'installatore
21
Page 22
7 Linee guida relative all'applicazione
a
B
A
▪ Per ogni ambiente con convettori con pompadicalore: i convettori
con pompa di calore sono collegati direttamente alla caldaia a
gas.
▪ Per ciascun ambiente con riscaldamentoapavimento: è installata
una valvola di intercettazione (da reperire in loco) prima del
riscaldamentoapavimento, per impedire l'alimentazione di acqua
calda quando non vi è richiesta di riscaldamento per l'ambiente.
▪ Per ogni ambiente con convettori con pompa di calore: La
temperatura ambiente desiderata viene impostata attraverso il
comando a distanza dei convettori con pompadicalore.
▪ Per ciascun ambiente con riscaldamento a pavimento: La
temperatura ambiente desiderata viene impostata attraverso il
termostato ambiente esterno (cablato o wireless).
INFORMAZIONI
Per aumentare il comfort e le prestazioni, si consiglia di
installare l'opzione del kit valvole EKVKHPC su ciascun
convettore con pompadicalore.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
0 (Contr. Tman): Il
funzionamento dell'unità viene
deciso in base alla temperatura
manuale.
7.3 Impostazione del sistema di riscaldamento ambiente - Caso di caldaia di terze parti
Il sistema a pompadicalore fornisce acqua in uscita ai trasmettitori
di calore in uno o più ambienti.
Dato che il sistema offre un'ampia flessibilità per controllare la
temperatura in ciascun ambiente, è necessario innanzitutto dare una
risposta alle domande seguenti:
▪ Quanti ambienti vengono riscaldati dal sistema a
pompadicalore?
▪ Che tipi di trasmettitori di calore sono utilizzati in ciascun ambiente
e qual è la loro temperatura manuale di progetto?
Una volta chiariti i requisiti di riscaldamento ambiente, Daikin
raccomanda di seguire le linee guida d'impostazione riportate sotto.
NOTA
Se si usa un termostato ambiente esterno, il termostato
ambiente esterno controllerà la protezione antigelo
ambiente. Tuttavia, la protezione antigelo ambiente è
possibile soltanto se il controllo della temperatura manuale
sull'interfaccia utente dell'unità è nello stato ATTIVATO.
INFORMAZIONI
Nel caso venga utilizzato un termostato ambiente esterno
e debba essere garantita la protezione antigelo ambiente
in tutte le condizioni, si dovrà impostare l'emergenza
automatica [A.6.C] su 1.

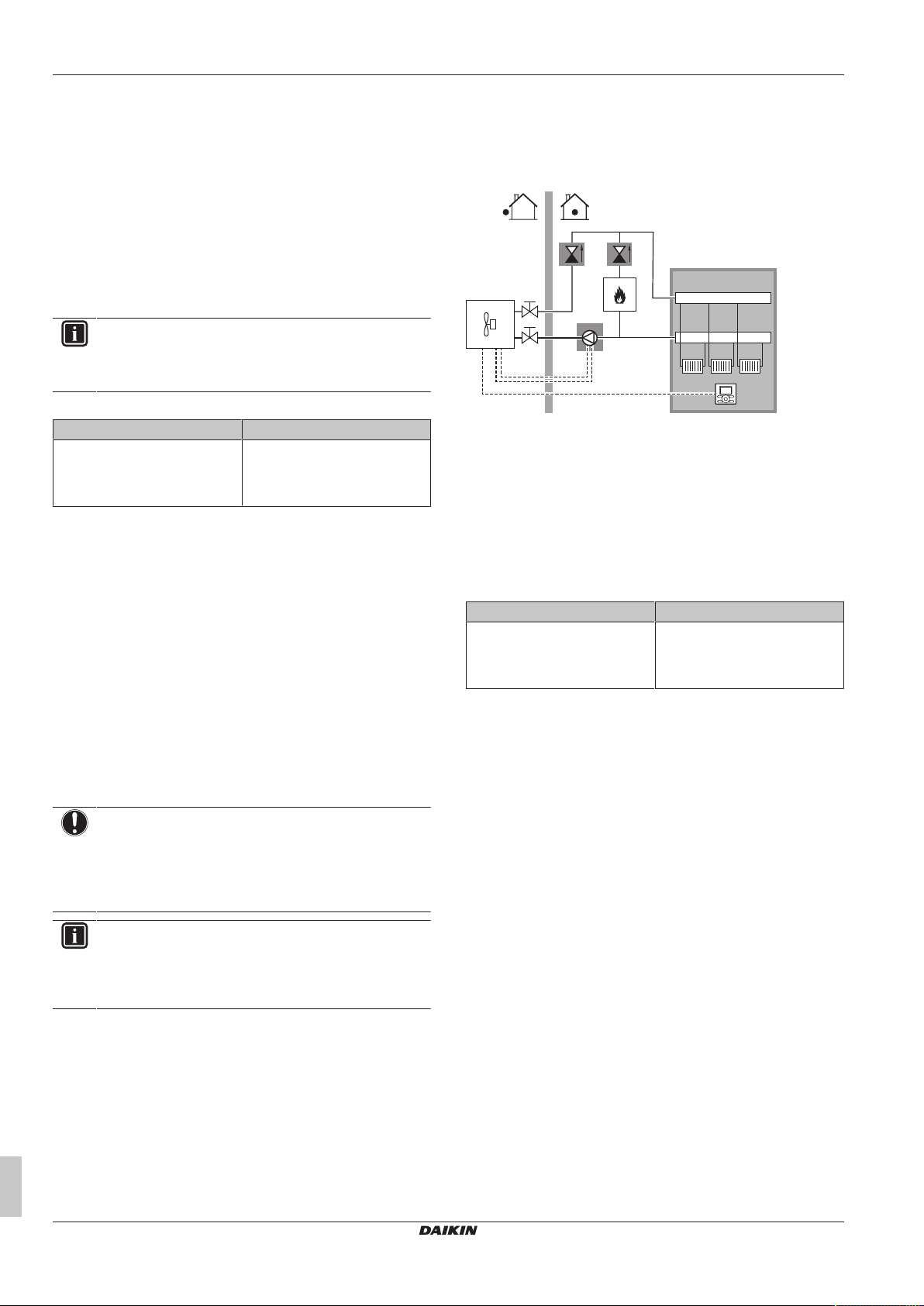

7.3.1 Ambiente singolo
Riscaldamentoapavimento o radiatori –
Termostato ambiente cablato
Impostazione
A Zona temperatura manuale principale
B Un ambiente singolo
a Interfaccia utente usata come termostato ambiente
▪ L'unità esterna è collegata in parallelo alla caldaia a gas.
▪ Il circuito contiene la pompa esterna.
▪ Il riscaldamentoapavimento dell'ambiente principale è collegato
con 2 valvole di ritegno all'unità esterna e alla caldaia a gas.
▪ La temperatura ambiente è controllata dall'interfaccia utente, che
viene usata come termostato ambiente.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Benefici
▪ Efficace nell'abbattimento dei costi. NON è necessario un
termostato ambiente esterno aggiuntivo.
▪ Massimo comfort ed efficienza. La funzionalità del termostato
ambiente intelligente può diminuire o aumentare la temperatura
manuale richiesta in base alla temperatura ambiente effettiva
(modulazione). Questo porta ad ottenere:
▪ Una temperatura ambiente stabile corrispondente alla
temperatura desiderata (comfort più elevato)
▪ Meno cicli ATTIVATO/DISATTIVATO (minore rumorosità,
maggiore comfort e maggiore efficienza)
▪ Temperatura manuale più bassa possibile (maggiore efficienza)
▪ Facilità di utilizzo. Si può impostare facilmente la temperatura
ambiente desiderata attraverso l'interfaccia utente:
▪ Per le proprie esigenze quotidiane, si possono utilizzare i valori
e programmi preimpostati.
▪ Per passare a un utilizzo al di fuori delle esigenze quotidiane, è
possibile bypassare temporaneamente i valori e i programmi
preimpostati oppure usare il modo vacanza.
2 (Contr. TA): Il funzionamento
dell'unità viene deciso in base
alla temperatura ambiente
dell'interfaccia utente.
Guida di consultazione per l'installatore
22
7.3.2 Ambienti multipli – Una zona Tman
Se è necessaria una sola zona di temperatura manuale poiché la
temperatura manuale di progetto di tutti i trasmettitori di calore è la
stessa, NON è richiesta una stazione con valvola di miscelazione
(riduzione dei costi).
Esempio: Se il sistema a pompadicalore viene usato per riscaldare
un piano dove tutti gli ambienti hanno gli stessi trasmettitori di
calore.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 23

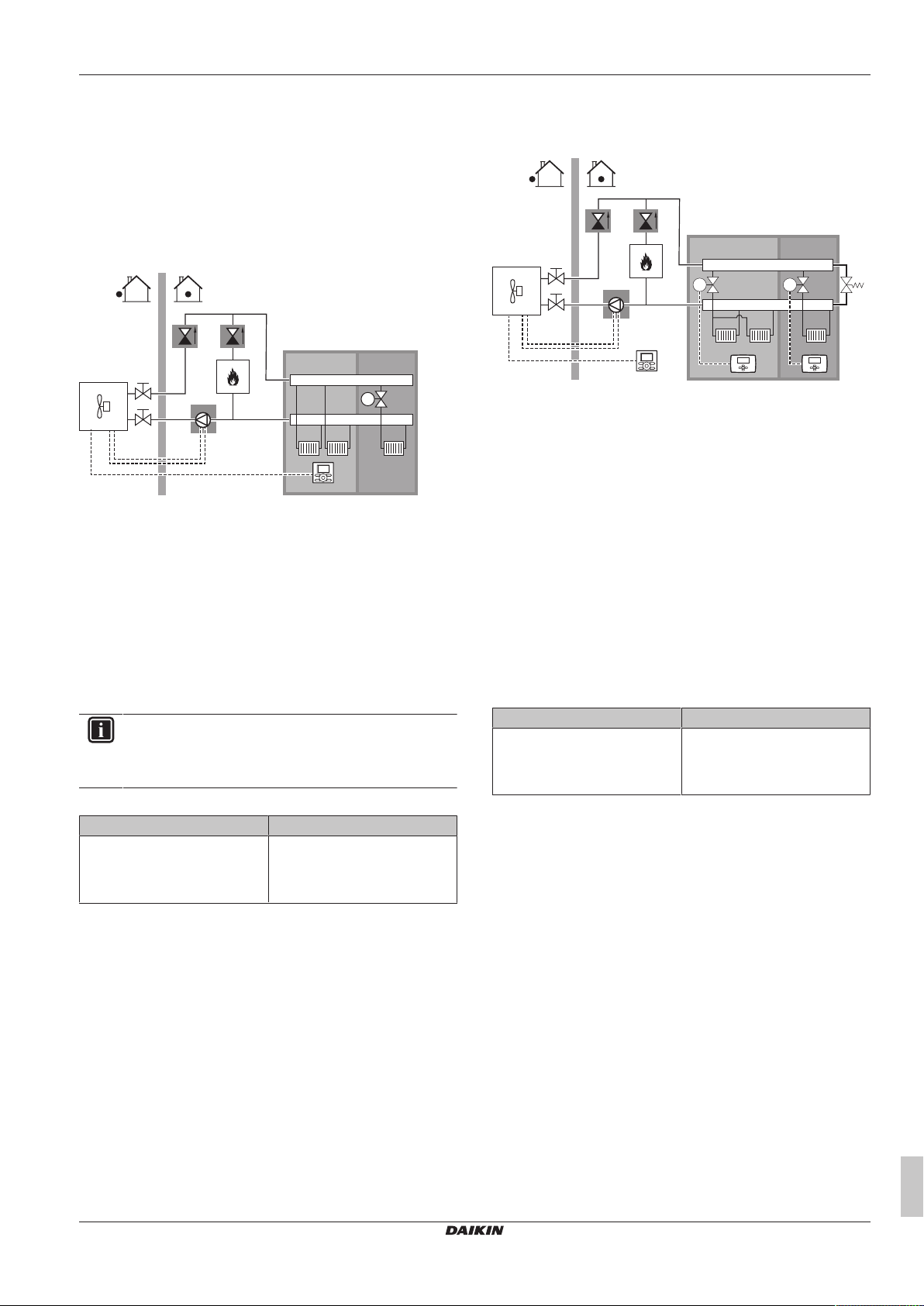

7 Linee guida relative all'applicazione
A
B
a
C
T
c
B C
A
b b
M1 M2
a
Riscaldamentoapavimento o radiatori –Valvole
termostatiche
Se si riscaldano degli ambienti tramite riscaldamento apavimento o
radiatori, un modo molto comune di agire consiste nel controllare la
temperatura dell'ambiente principale utilizzando un termostato
(questo può essere o l'interfaccia utente oppure un termostato
ambiente esterno), mentre gli altri ambienti sono controllati dalle
cosiddette valvole termostatiche, che si aprono e si chiudono in base
alla temperatura ambiente.
Impostazione
A Zona temperatura manuale principale
B Ambiente 1
C Ambiente 2
a Interfaccia utente
▪ L'unità esterna è collegata in parallelo alla caldaia a gas.
▪ Il circuito contiene la pompa esterna.
▪ Il riscaldamentoapavimento dell'ambiente principale è collegato
con 2 valvole di ritegno all'unità esterna e alla caldaia a gas.
▪ La temperatura ambiente dell'ambiente principale è controllata
dall'interfaccia utente usata come termostato.
▪ Una valvola termostatica è installata prima del
riscaldamentoapavimento in ciascuno degli altri ambienti.
INFORMAZIONI
Fare attenzione alle situazioni in cui l'ambiente principale
potrebbe riscaldato da un'altra sorgente di riscaldamento.
Esempio: Caminetti.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Benefici
▪ Efficace nell'abbattimento dei costi. NON è necessario un
termostato ambiente esterno aggiuntivo.
▪ Facilità di utilizzo. Stesso impianto di quello usato per un solo
ambiente, ma con valvole termostatiche.
2 (Contr. TA): Il funzionamento
dell'unità viene deciso in base
alla temperatura ambiente
dell'interfaccia utente.
Riscaldamentoapavimento o radiatori –
Termostati ambiente esterni multipli
Impostazione
A Zona temperatura manuale principale
B Ambiente 1
C Ambiente 2
a Interfaccia utente
b Termostato ambiente esterno
c Valvola di bypass
▪ Per ciascun ambiente, è installata una valvola di intercettazione
(da reperire in loco) per evitare l'alimentazione di acqua in uscita
quando non è presente alcuna richiesta di riscaldamento.
▪ Si deve installare una valvola di bypass per rendere possibile il
ricircolo dell'acqua quando tutte le valvole di intercettazione sono
chiuse. Per garantire un funzionamento affidabile, procurare una
portata acqua minima, come descritto nella tabella "Per
controllare il volume e la portata dell'acqua" in "8.3Preparazione
delle tubazioni idrauliche"a pagina28.
▪ I termostati ambiente vengono collegati alle valvole di
intercettazione, ma NON devono essere collegati all'unità esterna.
L'unità esterna fornirà costantemente acqua in uscita, con la
possibilità di programmare un programma corrispondente.
Configurazione
Impostazione Valore
Controllo temperatura dell'unità:
▪ #: [A.2.1.7]
▪ Codice: [C-07]
Benefici
Confronto con il riscaldamento a pavimento o i radiatori per un
ambiente:
▪ Comfort. Si può impostare la temperatura ambiente richiesta,
inclusi i programmi, per ciascun ambiente grazie ai termostati
ambiente.
0 (Contr. Tman): Il
funzionamento dell'unità viene
deciso in base alla temperatura
manuale.
7.4 Impostare il serbatoio dell'acqua calda sanitaria
Applicabile solo in caso di caldaia a gas EHY2KOMB28+32AA.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
7.4.1 Layout sistema – Serbatoio ACS autonomo
Vedere "Caldaia a gas dedicata + acqua calda sanitaria attraverso il
serbatoio" in "5.1.1Caldaia a gas dedicata"a pagina11.
7.4.2 Selezione del volume e della temperatura desiderata per il serbatoio ACS
Per la gente, l'acqua può dirsi calda quando ha una temperatura di
40°C. Pertanto, il consumo di ACS viene sempre espresso come
volume di acqua calda a 40°C. Tuttavia, si può impostare la
Guida di consultazione per l'installatore
23
Page 24

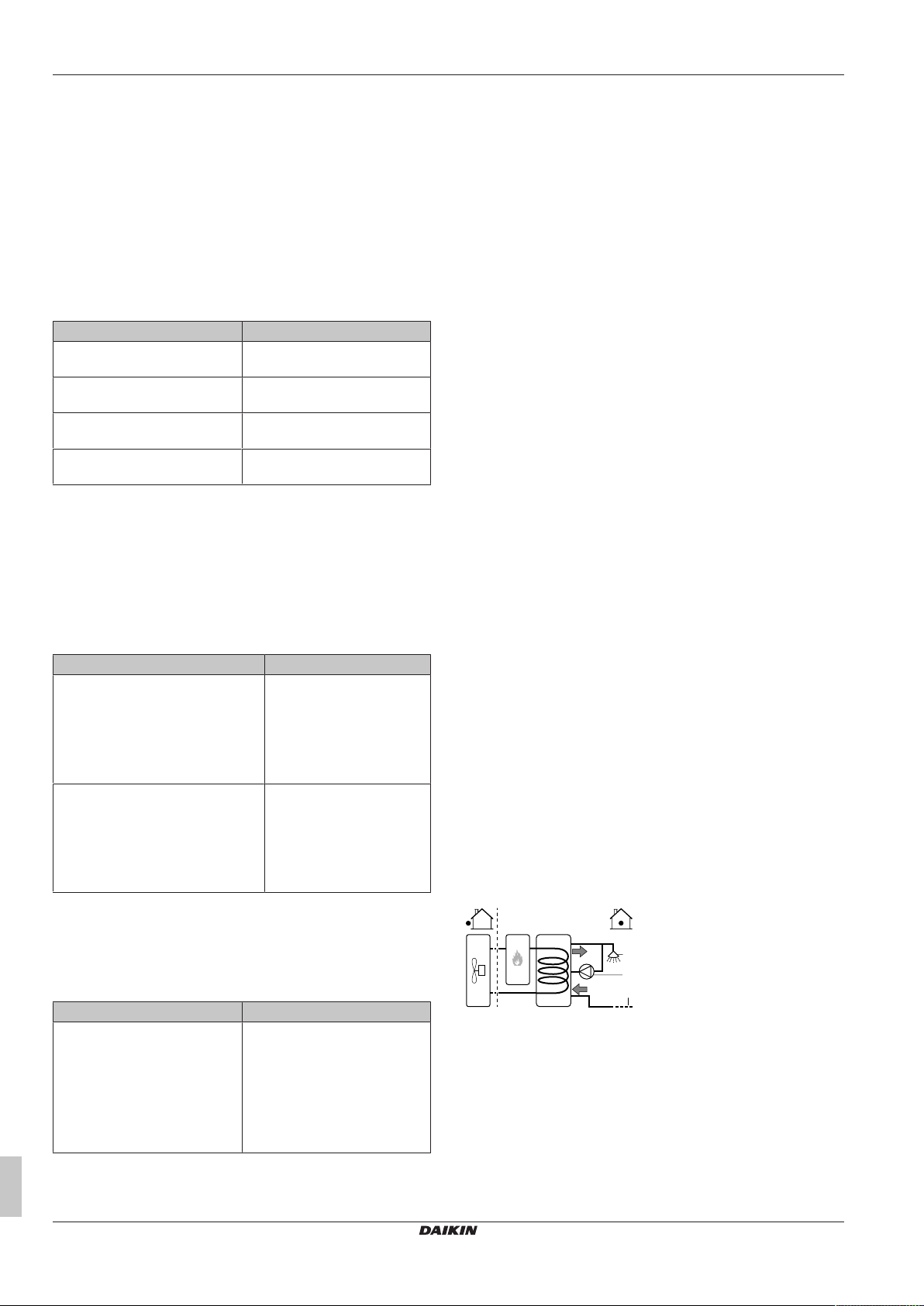

7 Linee guida relative all'applicazione
f
e
a cb
d
temperatura serbatoio ACS ad una temperatura più elevata
(esempio: 53°C), per poi miscelarla con acqua fredda (esempio:
15°C).
La selezione del volume e della temperatura desiderata per il
serbatoio ACS consiste nelle seguenti operazioni:
1 Determinare il consumo di ACS (equivalente al volume di acqua
calda a 40°C).
2 Determinare il volume e la temperatura desiderata per il
serbatoio ACS.
Determinazione del consumo di ACS
Rispondere alle domande seguenti e calcolare il consumo di ACS
(volume di acqua calda equivalente a 40°C) usando i volumi d'acqua
tipici:
Domanda Volume d'acqua tipico
Quante docce sono richieste al
1doccia=10min×10l/min=100l
giorno?
Quanti bagni docce sono richiesti
1bagno = 150l
al giorno?
Quanta acqua è necessaria al
1lavello=2min×5l/min=10l
lavello della cucina al giorno?
Vi sono altre esigenze in termini
—
di acqua calda sanitaria?
Esempio: Se il consumo giornaliero di ACS di una famiglia (4
persone) è come segue:
▪ 3 docce
▪ 1 bagno
▪ 3 volumi di lavello
Allora il consumo di ACS=(3×100l)+(1×150l)+(3×10l)=480l
Determinazione del volume e della temperatura desiderata per il
serbatoio ACS
Formula Esempio
V1=V2+V2×(T2−40)/(40−T1) Se:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Quindi V1=280l
V2=V1×(40−T1)/(T2−T1) Se:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Quindi V2=307l
V1Consumo di ACS (equivalente al volume di acqua calda a
40°C)
V2Volume richiesto del serbatoio ACS se riscaldato una volta
sola
T2Temperatura serbatoio ACS
T1Temperatura acqua fredda
Volumi possibili del serbatoio ACS
Tipo Volumi possibili
Serbatoio ACS autonomo ▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300l
▪ 500l
Suggerimenti per il risparmio energetico
▪ Se il consumo di ACS varia da un giorno all'altro, si può
programmare un programma settimanale con differenti
temperature del serbatoio ACS desiderate per ciascun giorno.
▪ Minore la temperatura serbatoio ACS desiderata, maggiore sarà
la riduzione dei costi. Selezionando un serbatoio ACS più grande,
si può diminuire la temperatura serbatoio ACS desiderata.
▪ Più alta la temperatura esterna, migliori saranno le prestazioni
della pompadicalore.
▪ Se i prezzi dell'energia rimangono identici sia durante il giorno
che durante la notte, Daikin raccomanda di riscaldare il
serbatoio ACS durante il giorno.
▪ Se i prezzi dell'energia sono più bassi nelle ore notturne, Daikin
raccomanda di riscaldare il serbatoio ACS durante la notte.
▪ Quando la pompadi calore produce acqua calda sanitaria, non
può riscaldare un ambiente. Nel caso si dovesse aver bisogno di
acqua calda sanitaria e riscaldamento ambiente
contemporaneamente, si consiglia di produrre l'acqua calda
sanitaria durante la notte quando la richiesta di riscaldamento
ambiente è minore.
7.4.3 Impostazione e configurazione – Serbatoio ACS
▪ Per i consumi di ACS elevati, si può riscaldare il serbatoio ACS
diverse volte durante la giornata.
▪ Per riscaldare il serbatoio ACS alla temperatura serbatoio ACS
desiderata, si possono utilizzare le seguenti fonti di energia:
▪ Ciclo termodinamico della pompadicalore
▪ Caldaia a gas
▪ Per maggiori informazioni su:
▪ Ottimizzazione del consumo energetico per la produzione di
acqua calda sanitaria, vedere "10 Configurazione" a
pagina58.
▪ Collegamento del cablaggio elettrico del serbatoio ACS
autonomo alla caldaia a gas, vedere il manuale d'installazione
del serbatoio ACS e il supplemento al manuale per le
apparecchiature opzionali.
▪ Collegamento delle tubazioni idrauliche del serbatoio ACS
autonomo alla caldaia a gas, vedere il manuale d'installazione
del serbatoio ACS, il supplemento al manuale per le
apparecchiature opzionali e "Collegamento del cablaggio
elettrico alla caldaia a gas"a pagina47.
7.4.4 Pompa ACS per l'acqua calda istantanea
Configurazione
a Unità esterna
b Caldaia a gas
c Serbatoio
d Acqua fredda
e Doccia
f Pompa dell'acqua calda sanitaria
▪ Collegando una pompa ACS, si può avere a disposizione al
rubinetto acqua calda istantanea.
▪ La pompa ACS e l'impianto sono da reperire in loco e sono
responsabilità dell'installatore.
▪ Per ulteriori informazioni sul collegamento di ricircolo, vedere e il
manuale d'installazione del serbatoio dell'acqua calda sanitaria.
Guida di consultazione per l'installatore
24
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 25

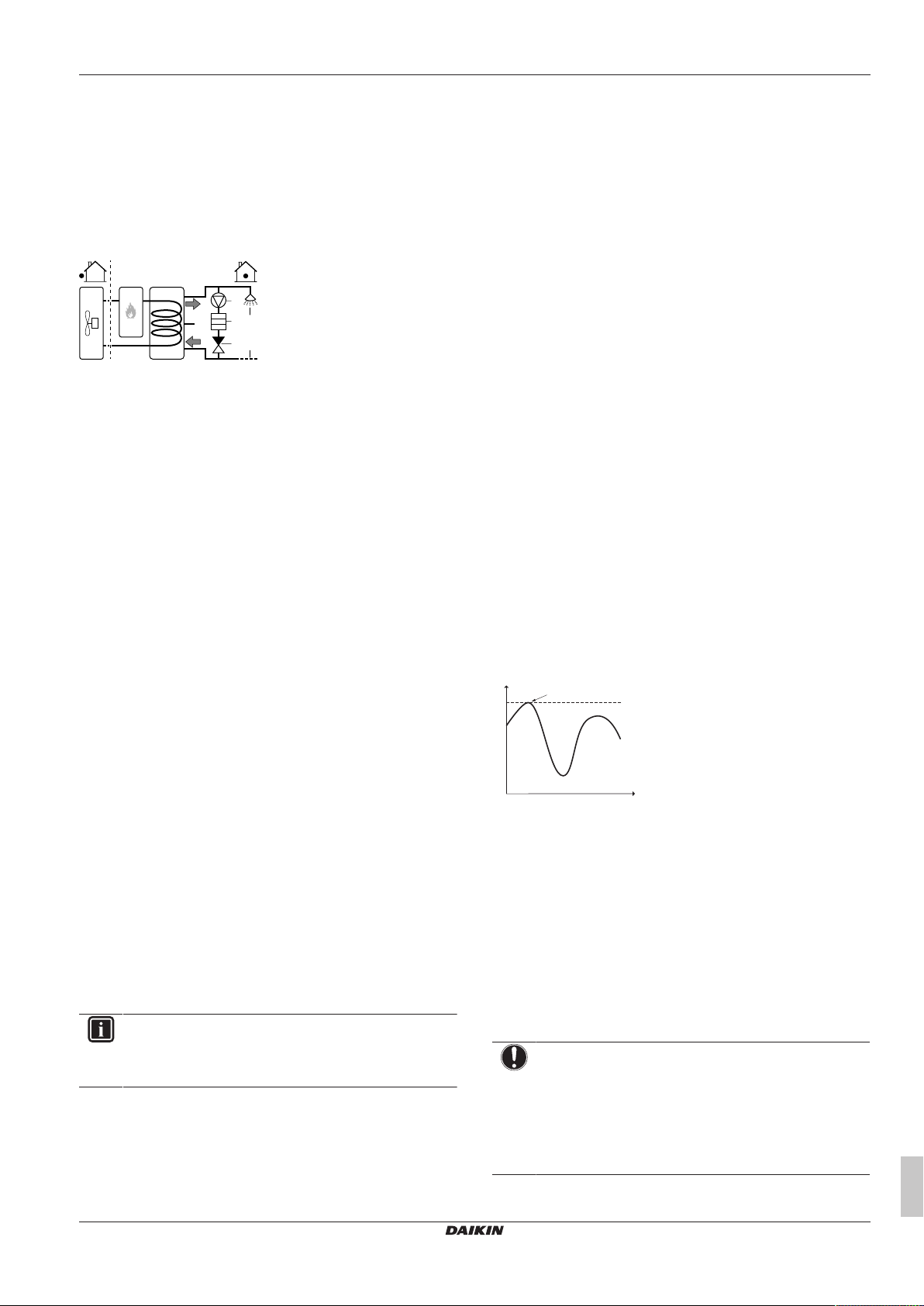

7 Linee guida relative all'applicazione
f
g e
h d
a cb
P
i
t
DI
a
b
Configurazione
▪ Per maggiori informazioni, vedere "10 Configurazione" a
pagina58.
▪ Si può programmare un programma per controllare la pompa ACS
attraverso l'interfaccia utente. Per maggiori informazioni, vedere la
guida di consultazione per l'utente.
7.4.5 Pompa ACS per la disinfezione
Configurazione
a Unità esterna
b Caldaia a gas
c Serbatoio
d Acqua fredda
e Doccia
f Pompa dell'acqua calda sanitaria
g Elemento riscaldatore
h Valvola di ritegno
▪ La pompa ACS è da reperire in loco ed è l'installatore che è
responsabile della sua installazione.
▪ Se si utilizza un serbatoio ACS di terze parti avente specifiche
inferiori a quelle di un serbatoio dedicato, la temperatura del
serbatoio ACS deve essere impostata al massimo a 60°C. Se la
normativa vigente richiede temperature più elevate per la
disinfezione, collegare una pompa ACS e un elemento
riscaldatore come mostrato precedentemente.
▪ Se le leggi applicabile prevedono la disinfezione delle tubazioni
idrauliche fino al punto di prelievo al rubinetto, si possono
collegare una pompa ACS e un elemento riscaldatore (se
necessario) come mostrato sopra.
Configurazione
L'unità esterna può controllare il funzionamento della pompa ACS.
Per maggiori informazioni, vedere "10Configurazione"a pagina58.
Calcolo dell'energia consumata
▪ L'energia consumata viene calcolata internamente, in base a:
▪ Il consumo di potenza effettivo dell'unità esterna
▪ La capacità impostata del riscaldatore piastra fondo (se
applicabile)
▪ La tensione
▪ Impostazione e configurazione: Per ottenere dati energetici
accurati, misurare la capacità (misurazione della resistenza) e
impostare la capacità attraverso l'interfaccia utente per il
riscaldatore piastra fondo (se applicabile).
7.6 Impostazione del controllo consumo elettrico
▪ Il controllo consumo elettrico:
▪ Consente di limitare il consumo elettrico dell'unità esterna.
▪ Configurazione: Impostare il livello di limitazione potenza e il
modo in cui deve essere raggiunto attraverso l'interfaccia
utente.
▪ Il livello di limitazione della potenza può essere espresso nel
modo seguente:
▪ Corrente massima di funzionamento (inA)
▪ Consumo di potenza massimo (inkW)
▪ Il livello di limitazione della potenza può essere attivato
permanentemente, ma non con gli ingressi digitali.
7.6.1 Limitazione permanente della potenza
La limitazione permanente della potenza è utile per assicurare un
consumo massimo di potenza o di corrente del sistema. In certi
paesi, la legislazione limita il consumo di potenza massimo per il
riscaldamento ambiente e la produzione di ACS.
7.5 Impostare la misurazione energia
▪ Attraverso l'interfaccia utente, si possono leggere i seguenti dati
energetici:
▪ Energia consumata (elettricità)
▪ Gas consumato (solo in caso di caldaia a gas
EHY2KOMB28+32AA)
▪ Si possono leggere i dati energetici:
▪ Per il riscaldamento ambiente
▪ Per la produzione di acqua calda sanitaria
▪ Si possono leggere i dati energetici:
▪ Mensili
▪ Annuali
INFORMAZIONI
Il calcolo dell'energia consumata (elettricità) e del gas
consumato è una stima, la cui precisione non può essere
garantita.
Impostazione e configurazione
▪ Non sono necessarie apparecchiature aggiuntive.
▪ Vedere le impostazioni del controllo consumo elettrico in [A.6.3.1]
attraverso l'interfaccia utente (per la descrizione di tutte le
impostazioni, vedere "10Configurazione"a pagina58):
▪ Selezionare il modo di limitazione a tempo pieno
▪ Selezionare il tipo di limitazione (potenza in kW o corrente in A)
▪ Impostare il livello di limitazione della potenza desiderato
7.5.1 Energia consumata
Per determinare l'energia consumata si possono usare i metodi
seguenti:
▪ Calcolo
PiPotenza di ingresso
t Ora
DI Input digitale (livello di limitazione della potenza)
a Limitazione della potenza attiva
b Consumo di potenza effettivo
NOTA
Impostare un consumo elettrico minimo di ±1,6 kW per
garantire:
▪ Il funzionamento di sbrinamento. Altrimenti, se lo
sbrinamento dovesse essere interrotto parecchie volte,
lo scambiatore di calore si congelerebbe.
▪ Riscaldamento ambiente e produzione di ACS.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
25
Page 26
8 Preparazione
>250
(mm)
b
>350
>250
a
b
>250
>350
a
b
>250
>350
a
b
>250
a
b
a
>250
>300
b
a
b
c
7.7 Impostazione di un sensore della temperatura esterna
È possibile collegare un sensore temperatura esterno. Misura la
temperatura ambiente esterna. Si raccomanda di usare un sensore
di temperatura nei casi seguenti:
Temperatura ambiente esterna
▪ Nell'unità esterna, viene misurata la temperatura ambiente
esterna. Pertanto, l'unità esterna deve essere installata in un
luogo:
▪ Sul lato nord della casa oppure sul lato della casa dove si trova
la maggior parte dei trasmettitori di calore
▪ Che NON è esposto alla luce diretta del sole
▪ Se questo NON fosse possibile, Daikin raccomanda di collegare
un sensore esterno remoto (opzione EKRSCA1).
▪ Impostazione: per le istruzioni d'installazione, vedere il manuale
d'installazione del sensore esterno remoto e il supplemento al
manuale per le apparecchiature opzionali.
▪ Configurazione: Selezionare un sensore esterno [A.2.2.B].
▪ Quando è attiva la funzione risparmio energetico dell'unità esterna
(vedere "10Configurazione" a pagina 58), l'unità esterna viene
spenta per ridurre le perdite di energia in standby. Di
conseguenza, la temperatura ambiente esterna NON viene letta.
▪ Se la temperatura manuale richiesta dipende da condizioni
meteorologiche, la misurazione della temperatura esterna a tempo
pieno è importante. Questo è un altro motivo per installare il
sensore temperatura ambiente esterno opzionale.
INFORMAZIONI
I dati del sensore esterno dell'ambiente esterno (o la media
dei dati, o i dati istantanei) vengono utilizzati nelle curve
climatiche di controllo. Per proteggere l'unità esterna, viene
sempre utilizzato il sensore interno dell'unità esterna.
8 Preparazione
8.1 Panoramica: preparazione
In questo capitolo sono descritte le operazioni da eseguire e le
informazioni da conoscere prima del trasferimento in sede.
Le informazioni disponibili riguardano:
▪ Preparazione del luogo di installazione
▪ Preparazione delle tubazioni idrauliche
▪ Preparazione del cablaggio elettrico

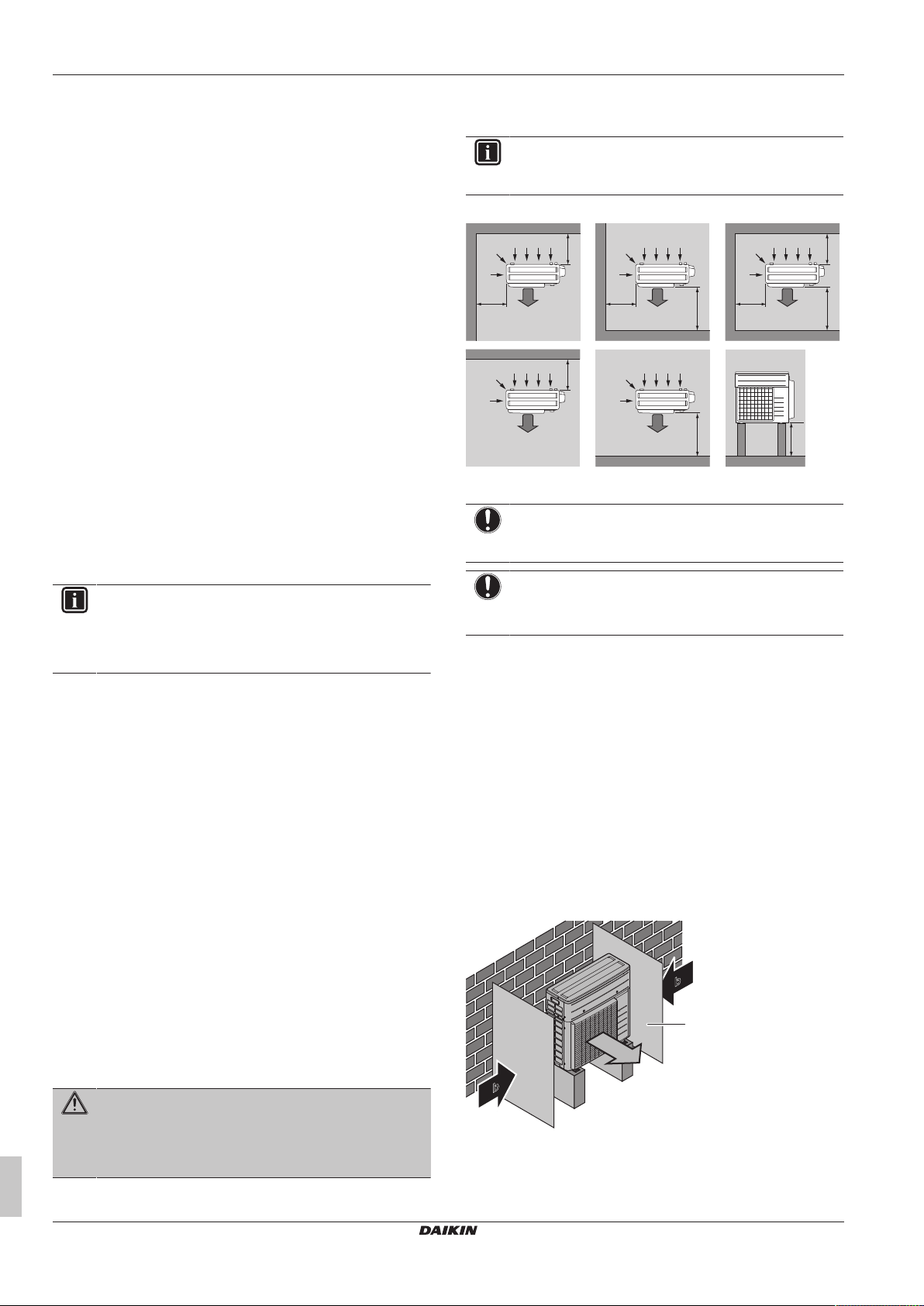

8.2.1 Requisiti del luogo di installazione dell'unità esterna
INFORMAZIONI
Leggere anche le precauzioni e i requisiti al capitolo
“Precauzioni generali di sicurezza”.
Tenere a mente le seguenti linee guida relative allo spazio:
a Uscita dell'aria
b Ingresso dell'aria
NOTA
L'altezza della parete sul lato di uscita dell'unità esterna
DEVE essere ≤1200mm.
NOTA
▪ NON impilare le unità una sull'altra.
▪ NON appendere l'unità al soffitto.
Un vento forte (≥18km/h) che soffi contro l'uscita dell'aria dell'unità
esterna provoca un cortocircuito (aspirazione dell'aria di scarico).
Questo potrebbe comportare:
▪ deterioramento della capacità operativa;
▪ accelerazioni frequenti del congelamento durante il funzionamento
in riscaldamento;
▪ interruzione del funzionamento dovuta alla riduzione della bassa
pressione o all'aumento dell'alta pressione;
▪ rottura della ventola (se la ventola dovesse essere esposta a un
forte vento costante, potrebbe iniziare a girare molto velocemente,
fino a rompersi).
Si raccomanda di installare un pannello deflettore nei casi in cui
l'uscita dell'aria sia esposta al vento.
Si raccomanda di installare l'unità esterna con l'entrata dell'aria
rivolta verso il muro e NON esposta direttamente al vento.
8.2 Preparazione del luogo di installazione
NON installare l'unità in luoghi che vengono utilizzati spesso come
luoghi di lavoro. In caso di lavori di costruzione (ad es. molatura) in
cui si genera una grande quantità di polvere, l'unità DEVE essere
coperta.
Scegliere un luogo d'installazione con spazio a sufficienza per
trasportare l'unità dentro e fuori da questo.
Guida di consultazione per l'installatore
26
AVVERTENZA
L'apparecchiatura deve essere conservata in una stanza
senza fonti di accensione in funzionamento continuo
(esempio: fiamme libere, apparecchiature a gas in
funzione o riscaldatori elettrici in funzione).
a Pannello deflettore
b Direzione prevalente del vento
c Uscita dell'aria
NON installare l'unità in luoghi in cui siano presenti le condizioni
seguenti:
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 27

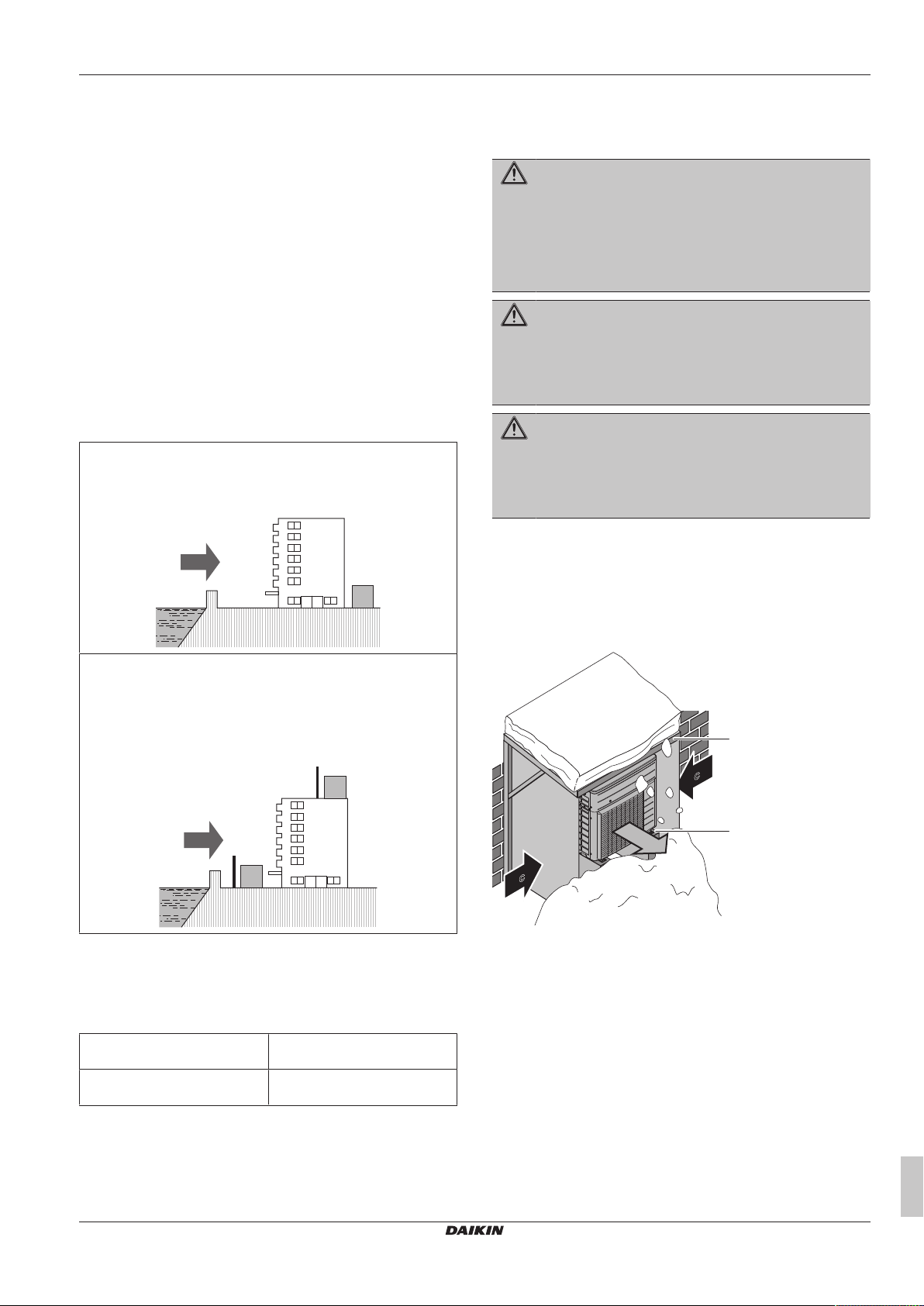

8 Preparazione
b
c
a
a
b
c
d
c
d
c
a
b
c
d
▪ Aree che richiedono silenzio (per esempio nelle vicinanze di una
camera da letto), onde evitare che il rumore del funzionamento
possa causare disagio alle persone.
Nota: Se il livello del suono viene misurato nelle condizioni
d'installazione effettive, il valore misurato sarà superiore al livello
di pressione del suono riportato nella sezione Spettro del suono
del databook, a causa del rumore ambientale e delle riflessioni
acustiche.
▪ In luoghi in cui si può riscontrare la presenza di vapore o nebbia
d’olio minerale nell’atmosfera. Le parti in plastica possono
deteriorarsi e cadere o provocare perdite d’acqua.
Si SCONSIGLIA di installare l'unità nei luoghi sotto riportati, poiché
la durata di vita dell'unità ne potrebbe risentire:
▪ In luoghi soggetti a forti oscillazioni della tensione
▪ In veicoli o navi
▪ Dove sono presenti vapori acidi o alcalini
Installazione sul mare. Assicurarsi che l'unità esterna NON sia
direttamente esposta ai venti provenienti dal mare. Questo consente
di prevenire la corrosione provocata dagli alti livelli di sale nell'aria,
che potrebbero ridurre la durata dell'unità.
Installare l'unità esterna al riparo dai venti diretti provenienti dal
mare.
Esempio: dietro l'edificio.
La carica di refrigerante totale nel sistema è ≤1,842 kg, pertanto il
sistema NON è soggetto ad alcun requisito in relazione all'ambiente
d'installazione. Ad ogni modo tenere presente i requisiti e le
precauzioni seguenti:
AVVERTENZA
▪ NON perforare né bruciare.
▪ NON utilizzare mezzi per accelerare il processo di
sbrinamento o per pulire l'apparecchiatura, se non
quelli consigliati dal produttore.
▪ Prestare attenzione al fatto che il refrigerante R32 è
inodore.
AVVERTENZA
L'apparecchio deve essere stoccato in modo da evitare
danni meccanici, in un ambiente ben ventilato e senza
sorgenti di accensione funzionanti di continuo (per
esempio: fiamme libere, apparecchio a gas in funzione o
un riscaldatore elettrico in funzione).
AVVERTENZA
Assicurarsi che l'installazione, la manutenzione e la
riparazione siano eseguite in conformità alle istruzioni di
Daikin e alle legge vigente (ad esempio la normativa
nazionale sul gas) e che siano svolte esclusivamente da
personale autorizzato.
Se l'unità esterna è esposta ai venti diretti provenienti dal mare,
installare un frangivento.
▪ Altezza del frangivento≥1,5×altezza dell'unità esterna
▪ Tenere in considerazione i requisiti relativi allo spazio di servizio
durante l'installazione del frangivento.
a Vento proveniente dal mare
b Edificio
c Unità esterna
d Frangivento
L'unità esterna è progettata solo per l'installazione in esterni e per
temperature ambiente seguenti:
Funzionamento del
riscaldamento ambiente
Produzione di acqua calda
sanitaria
Requisiti particolari per R32
L'unità esterna contiene il circuito del refrigerante interno (R32), ma
NON occorre eseguire alcuna tubazione locale del refrigerante o
caricare il refrigerante.
–14~25°C
–14~35°C
8.2.2 Requisiti aggiuntivi del luogo di installazione dell'unità esterna in climi freddi
Proteggere l'unità esterna dalla caduta diretta della neve e prestare
attenzione a che l'unità esterna NON venga MAI sepolta sotto la
neve.
a Copertura o riparo contro la neve
b Piedistallo
c Direzione prevalente del vento
d Uscita dell'aria
In ogni caso, prevedere uno spazio di almeno 300mm sotto all'unità.
Inoltre, assicurarsi che l'unità venga posizionata almeno 100mm al
di sopra dell'altezza massima a cui si prevede possa arrivare la neve
caduta. Per ulteriori informazioni, consultare "9.3 Montaggio
dell'unità esterna"a pagina33.
Nelle aree interessate da forti nevicate, è molto importante scegliere
un luogo d'installazione in cui la neve NON può raggiungere l'unità.
Qualora esistesse la possibilità di nevicate laterali, assicurarsi che la
serpentina dello scambiatore di calore NON possa essere coperta
dalla neve. Se necessario, installare una copertura o un riparo
contro la neve e un piedistallo.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
27
Page 28
8 Preparazione
e
d
a
H1
b
D1
D2
D3
D1
c
M
d
D1 D2
D3
D4
D4
D3
b
a
c
H1

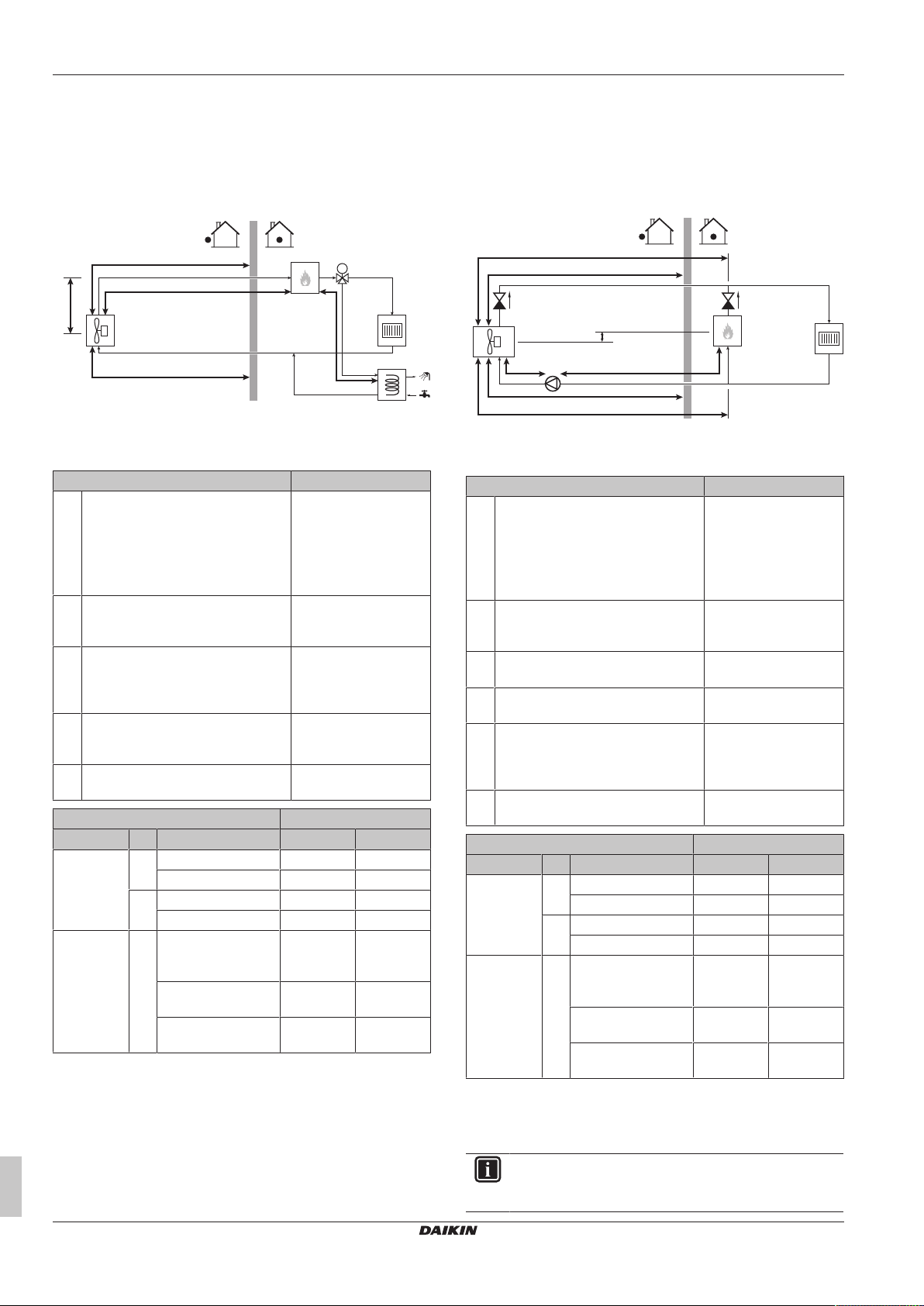

8.3 Preparazione delle tubazioni
8.3.1 Lunghezza dei tubi consentita e differenza
Nel caso di caldaia a gas EHY2KOMB28+32AA
H1 Differenza di altezza massima tra
— Lunghezza totale massima della
D1 Lunghezza massima della sezione
D2 Distanza massima tra la caldaia a
D3 Distanza massima tra unità esterna e
Glicole? Ø Condizione
Acqua
(senza
glicole)
Acqua +
glicole
Strumento di calcolo idronico delle tubazioni
Negli altri casi la lunghezza massima delle tubazioni acqua si
determina usando lo strumento di calcolo idronico delle tubazioni. Lo
strumento di calcolo idronico delle tubazioni fa parte dello Strumento
per navigare fra le soluzioni di riscaldamento che si può raggiungere
Guida di consultazione per l'installatore
28
idrauliche
di altezza
a Unità esterna
b Caldaia a gas EHY2KOMB28+32AA
c Valvola a 3vie
d Circuito di riscaldamento ambiente
e Serbatoio ACS (se applicabile)
Quale? Distanza
Dipende dal serbatoio di
unità esterna e caldaia a gas
EHY2KOMB28+32AA
tubazione dell'acqua (sezione interna
+ sezione esterna)
esterna della tubazione dell'acqua
(per evitare il congelamento della
tubazione dell'acqua)
gas EHY2KOMB28+32AA e il
serbatoio ACS (se applicabile)
caldaia a gas EHY2KOMB28+32AA
Se... Allora D3...
3/4" ΔT 5°C → 11,5l/min 16m 8,5m
ΔT 8°C → 7,2l/min 63m 45m
1" ΔT 5°C → 11,5l/min 89m 54m
ΔT 8°C → 7,2l/min 304m 224m
1" Accensione con
glicole a –15°C →
7,0l/min
ΔT 5°C con glicole a
20°C → 12,8l/min
ΔT 8°C con glicole a
20°C → 8,0l/min
(a) Basato sulla capacità di 4kW
ESP Pressione statica esterna calcolata con 10×(gomito a 90°)
espansione (opzionale
con la caldaia a gas
EHY2KOMB28+32AA).
Si consiglia una
distanza di 10m.
Dipende dalla pressione
esterna statica (ESP)
dell'impianto.
30m
10m
Vedere la tabella sotto.
(a)
ESP 25kPa ESP 35kPa
38m 25m
2m —
134m 85m
via https://professional.standbyme.daikin.eu. Contattare il rivenditore
se non si è in grado di accedere allo Strumento per navigare fra le
soluzioni di riscaldamento.
Questi consigli garantiscono il buon funzionamento dell'unità,
tuttavia le normative locali potrebbero differire e dovranno essere
seguite.
Nel caso di caldaia a gas di terze parti
a Unità esterna
b Caldaia a gas di terze parti
c Circuito di riscaldamento ambiente
d Pompa esterna
Quale? Distanza
H1 Differenza di altezza massima tra
unità esterna e caldaia a gas di terze
parti
Dipende dal serbatoio di
espansione della
caldaia a gas di terze
parti.
Si consiglia una
distanza di 10m.
— Lunghezza totale massima della
tubazione dell'acqua (sezione interna
+ sezione esterna)
D1 Distanza massima tra unità esterna e
Dipende dalla pressione
esterna statica (ESP)
dell'impianto.
10m
pompa esterna
D2 Distanza tra pompa esterna e
La minima possibile.
caldaia a gas
D3 Lunghezza massima della sezione
30m
esterna della tubazione dell'acqua
(per evitare il congelamento della
tubazione dell'acqua)
D4 Distanza massima tra unità esterna e
Vedere la tabella sotto.
caldaia a gas di terze parti
Se... Allora D4...
Glicole? Ø Condizione
Acqua
(senza
glicole)
3/4" ΔT 5°C → 11,5l/min 20m 13m
ΔT 8°C → 7,2l/min 68m 50m
1" ΔT 5°C → 11,5l/min 123m 88m
(a)
ESP 25kPa ESP 35kPa
ΔT 8°C → 7,2l/min 340m 260m
Acqua +
glicole
1" Accensione con
glicole a –15°C →
44m 30m
7,0l/min
ΔT 5°C con glicole a
36m 14m
20°C → 12,8l/min
ΔT 8°C con glicole a
170m 120m
20°C → 8,0l/min
(a) Basato sulla capacità di 4kW
ESP Pressione statica esterna calcolata con 10×(gomito a 90°)
8.3.2 Requisiti per il circuito idraulico
INFORMAZIONI
Leggere anche le precauzioni e i requisiti al capitolo
“Precauzioni generali di sicurezza”.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 29
8 Preparazione
NOTA
Nel caso di tubi di plastica, verificare che siano
assolutamente resistenti alla diffusione dell'ossigeno
secondo DIN 4726. La diffusione dell'ossigeno nelle
tubazioni può dare luogo ad una corrosione eccessiva.
▪ Collegamento delle tubazioni – Legislazione. I collegamenti di
tutte le tubazioni devono essere eseguiti in conformità con le leggi
applicabili e con le istruzioni riportate al capitolo “Installazione”,
rispettando le indicazioni di entrata e di uscita acqua.
▪ Collegamento delle tubazioni – Forza. NON esercitare una
forza eccessiva per collegare la tubazione. La deformazione della
tubazione può provocare difetti all’unità.
▪ Collegamento delle tubazioni – Attrezzi. Usare solo attrezzi
appropriati per manipolare l’ottone, che è un materiale tenero.
ALTRIMENTI, si danneggeranno i tubi.
▪ Collegamento delle tubazioni – Aria, umidità, polvere.
Possono insorgere dei problemi in caso di entrata di aria, umidità
o polvere nel circuito. Per evitare questo problema:
▪ Usare solo tubi puliti
▪ Tenere l’estremità del tubo rivolta verso il basso quando si
rimuove la bava.
▪ Coprire l’estremità del tubo prima di inserirlo attraverso una
parete, in modo da evitare l’entrata nel tubo di polvere e/o
particelle.
▪ Usare un sigillante per filettature adatto per sigillare i
collegamenti.
NOTA
Se nel sistema è presente del glicole, assicurarsi che il
sigillante utilizzato per le filettature sia resistente al glicole.
▪ Circuito chiuso. Usare l'unità esterna SOLO in un sistema
idraulico chiuso. L'uso del sistema in un sistema idraulico aperto
comporterà una corrosione eccessiva.
▪ Lunghezza tubazioni. Si consiglia di evitare i tratti di tubazione
troppo lunghi tra il serbatoio dell’acqua calda sanitaria e il punto
finale di uscita dell’acqua calda (doccia, vasca da bagno,…) e di
evitare i tratti senza sbocco.
▪ Diametro delle tubazioni. Selezionare il diametro della tubazione
idraulica in relazione alla portata acqua desiderata e alla
pressione statica esterna disponibile della pompa. Vedere
"17Dati tecnici"a pagina101 per le curve della pressione statica
esterna dell'unità esterna.
▪ Portata acqua. Vedere "8.3.4 Per controllare il volume e la
portata dell'acqua"a pagina30.
Portata minima richiesta
(a)
7l/min
(a) Sotto a questo valore non si può garantire un
funzionamento stabile.
▪ Componenti da reperire in loco – Acqua e glicole. Utilizzare
solo materiali compatibili con l'acqua (e, se applicabile, con il
glicole) utilizzata nel sistema e con i materiali utilizzati nell'unità
esterna.
▪ Componenti da reperire in loco – Pressione acqua e
temperatura. Accertarsi che tutti i componenti nelle tubazioni in
loco siano in grado di resistere alla pressione acqua e alla
temperatura dell'acqua.
▪ Pressione acqua. La pressione acqua massima è 4 bar.
Prevedere delle protezioni di sicurezza adeguate nel circuito
idraulico per assicurare che NON venga superata la pressione
massima.
▪ Temperatura acqua – Convettori con pompa di calore. Nel
caso che alla pompa di calore si colleghino convettori, la
temperatura dell'acqua nei convettori NON deve superare 65°C.
In caso di necessità, installare una valvola termostatica
controllata.
▪ Temperatura acqua – Anelli riscaldanti a pavimento. Nel caso
che si colleghino anelli di riscaldamento a pavimento, installare
una stazione di miscelazione per evitare che acqua troppo calda
entri nel circuito di riscaldamento del pavimento.
▪ Temperatura dell'acqua. Tutte le tubazioni e i relativi accessori
installati (valvola, collegamenti,…) DEVONO sopportare le
temperature indicate in "5.1.1 Caldaia a gas dedicata" a
pagina11.
▪ Scarico –Punti bassi. Prevedere dei rubinetti di scarico in tutti i
punti bassi del sistema, per consentire il drenaggio completo del
circuito idraulico.
▪ Scarico –Valvola di sicurezza. Prevedere uno scarico adeguato
per la valvola di sicurezza, per evitare che l'acqua possa entrare
in contatto con le parti elettriche.
▪ Sfiati per l'aria. Prevedere degli sfiati per l'aria in tutti i punti alti
del sistema, i quali dovranno anche essere facilmente accessibili
per la manutenzione. Se si usano valvole di spurgo aria, verificare
che gli spurghi aria NON siano troppo serrati, in modo che sia
possibile il rilascio automatico dell'aria nel circuito idraulico.
▪ Parti zincate. Non utilizzare mai componenti rivestiti di zinco nel
circuito idraulico. Dato che il circuito idraulico interno dell'unità
utilizza tubazioni di rame, si potrebbe verificare una corrosione
eccessiva.
▪ Tubazioni metalliche non di ottone. Se si impiegano tubazioni
metalliche non di ottone, isolare adeguatamente quelle di ottone e
quelle non di ottone, in modo che NON possano venire a contatto
le une con le altre. Questo serve a prevenire la corrosione
galvanica.
▪ Valvola – Separazione dei circuiti. Se si usa una valvola a 3vie
nel circuito idraulico, assicurarsi che il circuito dell'acqua calda
sanitaria e il circuito di riscaldamento a pavimento siano
completamente separati.
▪ Valvola –Tempo di commutazione. Se si utilizza una valvola a
2 vie o una valvola a 3 vie nel circuito idraulico, il tempo di
commutazione massimo della valvola dovrà essere di 60secondi.
▪ Filtro. Si consiglia vivamente di installare un filtro supplementare
sul circuito idraulico di riscaldamento. In particolare, per rimuovere
le particelle metalliche dalla tubazione di riscaldamento incrostata,
si raccomanda di utilizzare un filtro magnetico o a ciclone in grado
di rimuovere le particelle di piccole dimensioni. Le particelle di
piccole dimensioni possono danneggiare l'unità e NON vengono
rimosse dal filtro standard del sistema della pompa di calore.
▪ Separatore di sporcizia – Impianti di riscaldamento vecchi. In
caso di impianti di riscaldamento vecchi, si raccomanda l'uso di un
separatore di sporcizia. La sporcizia o i sedimenti provenienti
dall'impianto di riscaldamento possono danneggiare l'unità e
ridurne la durata. Il circuito dell'acqua calda sanitaria può anche
essere protetto da un filtro per evitare i guasti durante il
funzionamento dell'acqua calda sanitaria.
▪ Serbatoio dell’acqua calda sanitaria – Capacità. Per evitare la
stagnazione dell’acqua, è importante che la capacità di
conservazione del serbatoio dell’acqua calda sanitaria
corrisponda al consumo giornaliero di acqua calda sanitaria.
▪ Serbatoio dell’acqua calda sanitaria – Dopo l’installazione.
Subito dopo l’installazione, è necessario lavare con getti
abbondanti di acqua dolce il serbatoio dell’acqua calda sanitaria.
Questa procedura deve essere ripetuta almeno una volta al giorno
per i primi 5giorni consecutivi dopo l’installazione.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
29
Page 30
8 Preparazione
c
d
a b
RAD1 RAD2 RAD3
95°C
fedb
c
e g
a
▪ Serbatoio dell’acqua calda sanitaria –Tempi di inutilizzo più
lunghi. Nei casi in cui l’acqua calda dovesse restare inutilizzata
per periodi di tempo più lunghi, si DEVE lavare l’apparecchiatura
con acqua dolce prima dell’uso.
▪ Serbatoio dell'acqua calda sanitaria – Disinfezione. Per la
funzione di disinfezione del serbatoio dell'acqua calda sanitaria,
vedere "7.4.5 Pompa ACS per la disinfezione" a pagina 25 e
"Controllo dell'acqua calda sanitaria: avanzato"a pagina68.
▪ Serbatoio dell'acqua calda sanitaria - Installazione del
serbatoio di terze parti
Per il serbatoio di terze parti, il setpoint massimo del serbatoio è
60°C.
Per ulteriori dettagli, vedere il Manuale d'installazione del
serbatoio dell'acqua calda sanitaria.
▪ Serbatoio dell'acqua calda sanitaria - Installazione del
serbatoio di terze parti con specifiche di serbatoio dedicato
Le specifiche di serbatoio dedicato sono:
▪ dimensione della serpentina ≥1,05m2,
▪ tasca per sensore prevista sopra la serpentina di
riscaldamento. Il sensore del serbatoio non deve essere a
contatto con l'acqua.
Se il serbatoio di terze parti possiede almeno le stesse specifiche
di serbatoio dedicato, le impostazioni dell'acqua calda sanitaria
[E-07] possono essere portate a 0. Ciò consente un setpoint di
temperatura maggiore di 60°C e alla pompa di calore di riscaldare
il serbatoio. Vedere "Procedura guidata rapida: Opzioni" a
pagina61.
▪ Valvole miscelatrici termostatiche. Secondo le leggi applicabili,
potrebbe essere necessario installare delle valvole di
miscelazione termostatiche.
▪ Misure igieniche. L’impianto deve essere conforme alle leggi
applicabili e potrebbe richiedere delle misure igieniche aggiuntive
per l’installazione.
▪ Pompa di ricircolo. Secondo le leggi applicabili, potrebbe essere
necessario collegare una pompa di ricircolo tra il punto finale di
uscita dell’acqua calda e il collegamento di ricircolo del serbatoio
dell’acqua calda sanitaria.
NOTA
Quando la circolazione in ciascun anello di riscaldamento
ambiente è controllata da valvole ad azionamento remoto,
è importante che sia garantito il volume d'acqua minimo,
anche se tutte le valvole sono chiuse.

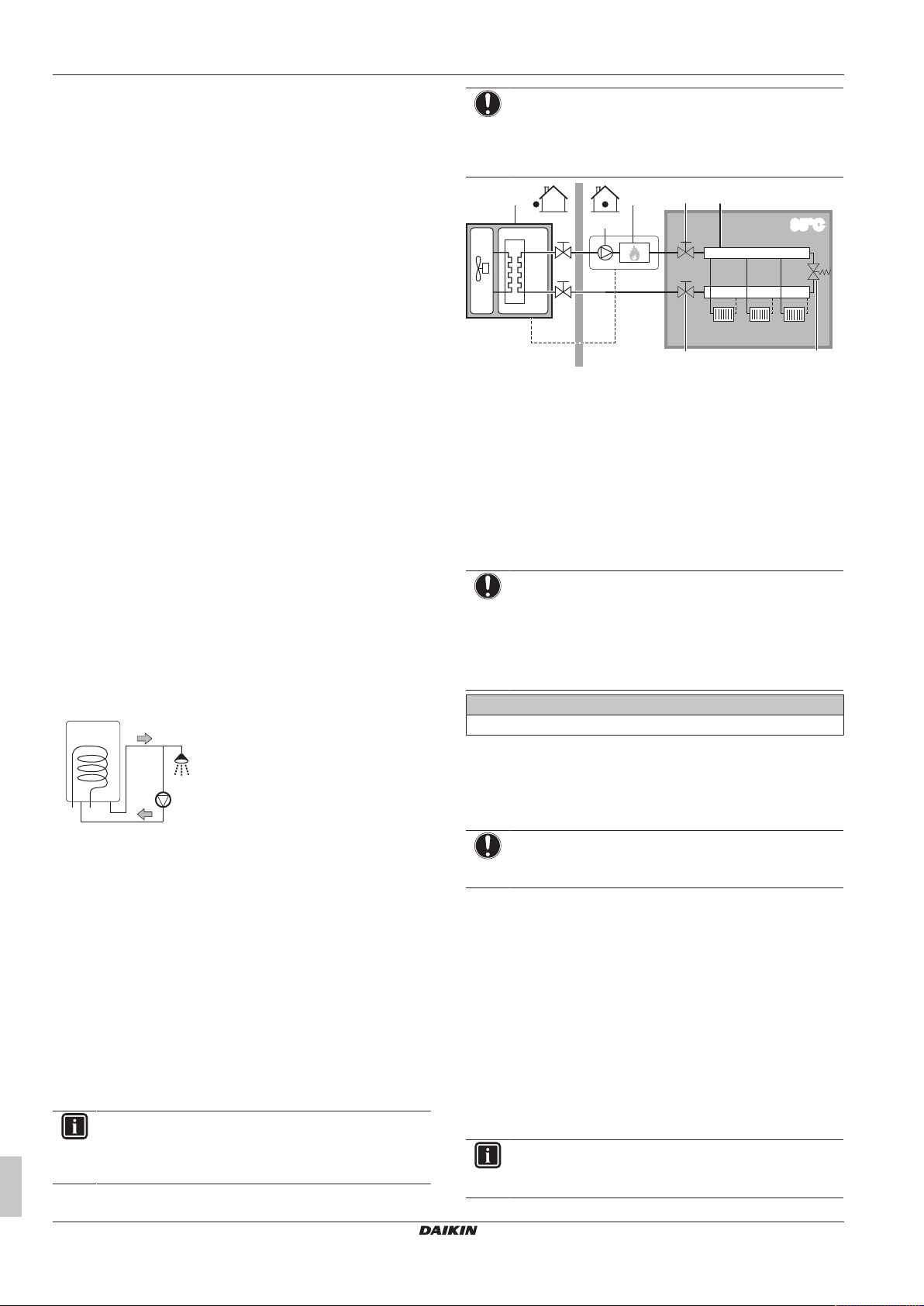

a Unità esterna
b Scambiatore di calore
c Pompa
d Caldaia
e Valvola di intercettazione (non fornito)
f Collettore
g Valvola by-pass (non fornito)
RAD1…3 Radiatore (non fornito)
Portata minima
Si deve garantire la portata minima, in modo che l'unità esterna non
vada in errore di alta pressione (A5). Per le linee guida relative alla
portata, vedere le tabelle in "8.3.1Lunghezza dei tubi consentita e
differenza di altezza "a pagina28.
NOTA
Quando la circolazione in ciascuno o in determinati anelli
di riscaldamento ambiente è controllata da valvole ad
azionamento remoto, è importante che sia garantita la
portata minima, anche se tutte le valvole sono chiuse. Se
non si potesse raggiungere la portata minima, la pompa di
calore genera l'errore di alta pressione (A5).
Portata minima richiesta
(a)
7l/min
(a) Sotto a questo valore non si può garantire un
funzionamento stabile.
a Collegamento di ricircolo
b Collegamento per l’acqua calda
c Doccia
d Pompa di ricircolo
8.3.3 Formula per calcolare la pre-pressione del serbatoio d'espansione
La pre-pressione (Pg) del serbatoio dipende dalla differenza
d'altezza dell'impianto (H). Per altri dettagli sulla formula, vedere il
manuale del serbatoio di espansione fornito da terze parti.
8.3.4 Per controllare il volume e la portata dell'acqua
Volume d'acqua minimo
Controllare che il volume totale di acqua nell'impianto, ESCLUSO il
volume d'acqua interno dell'unità esterna, sia di 20litri minimo.
INFORMAZIONI
In caso di processi difficili o negli ambienti particolarmente
caldi, potrebbe essere necessario un volume di acqua
aggiuntivo.
Guida di consultazione per l'installatore
30
8.3.5 Modifica della pre-pressione del serbatoio di espansione
NOTA
La pre-pressione del serbatoio di espansione può essere
regolata solo da un installatore autorizzato.
Il serbatoio di espansione è fornito insieme al B-pack (vedere
" Possibili opzioni per la caldaia a gas" a pagina 15) o come
serbatoio di terze parti. Per maggiori informazioni su come cambiare
la pre-pressione, vedere il manuale del serbatoio di espansione.
La modifica della pre-pressione del serbatoio di espansione deve
essere eseguita scaricando o aumentando la pressione dell'azoto
attraverso la valvola Schrader del serbatoio di espansione.
8.4 Preparazione del cablaggio elettrico
8.4.1 Note relative alla preparazione del cablaggio elettrico
INFORMAZIONI
Leggere anche le precauzioni e i requisiti al capitolo
“Precauzioni generali di sicurezza”.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 31
8 Preparazione
3
12
b
c
d
5
8
0
1
5
0
0
0
a
3
1
4
2
2
5
3
4
5
6
a b
1
M
AVVERTENZA
▪ La fase N dell'alimentazione manca o non è corretta,
l'apparecchiatura si potrebbe guastare.
▪ Determinazione della messa a terra adeguata. NON
effettuare la messa a terra dell'unità tramite tubi
accessori, assorbitori di sovratensione o la messa a
terra del telefono. Una messa a terra incompleta può
provocare scosse elettriche.
▪ Installare i fusibili o gli interruttori di dispersione a terra
necessari.
▪ Assicurare il cablaggio elettrico con delle fascette in
modo tale che i cavi NON entrino in contatto con gli
spigoli vivi o le tubazioni, in particolare dal lato alta
pressione.
▪ NON usare fili nastrati, fili con conduttori a trefolo, cavi
di prolunga o connessioni da un sistema a stella. Essi
possono provocare surriscaldamento, scosse elettriche
o incendi.
▪ NON installare un condensatore per l'anticipo di fase,
poiché questa unità è dotata di un inverter. Un
condensatore per l'anticipo di fase ridurrà le prestazioni
e potrebbe provocare incidenti.
AVVERTENZA
▪ Tutti i cablaggi DEVONO essere posati da un
elettricista autorizzato e DEVONO essere conformi con
le leggi applicabili.
▪ Eseguire i collegamenti elettrici con il cablaggio fisso.
▪ Tutti i componenti reperiti in loco e tutti gli impianti
elettrici DEVONO essere conformi alle leggi applicabili.
AVVERTENZA
Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo
a più trefoli.

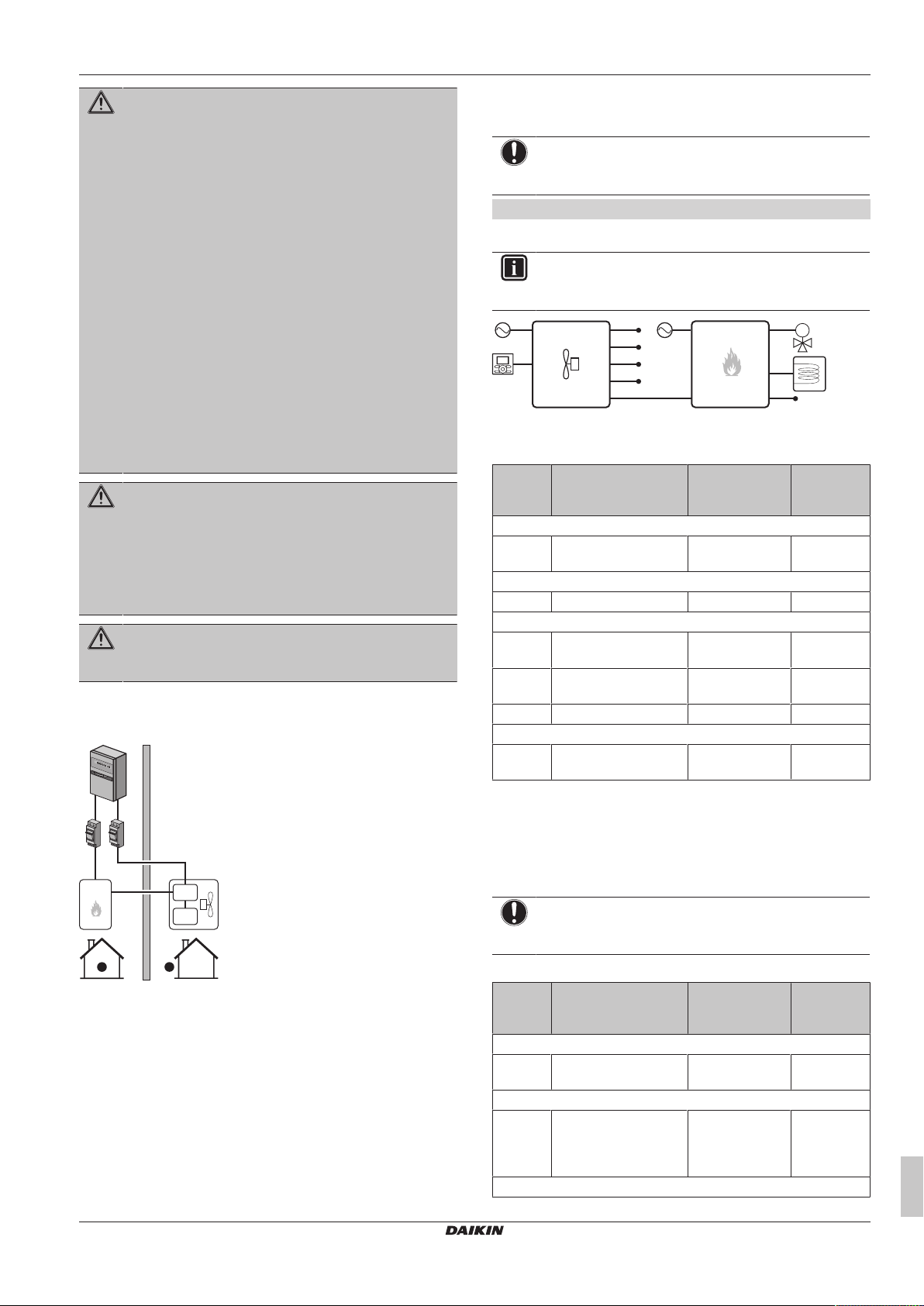

8.4.2 Panoramica dei collegamenti elettrici ad eccezione degli attuatori esterni
8.4.3 Panoramica dei collegamenti elettrici per gli attuatori esterni ed interni
NOTA
Cablaggio locale – Temperatura. Controllare che tutto il
cablaggio locale sia in grado di sopportare 90°C.
Nel caso di impianto con caldaia a gas EHY2KOMB28+32AA
La figura seguente mostra i collegamenti in loco necessari.
INFORMAZIONI
La figura che segue è un esempio e potrebbe NON
corrispondere al layout sistema in questione.
a Unità esterna
b Caldaia a gas EHY2KOMB28+32AA
Collegamenti all'unità esterna:
Voce Descrizione Fili Corrente di
esercizio
massima
Alimentazione elettrica
1 Alimentazione per
2+GND
l'unità esterna
Interfaccia utente
2 Interfaccia utente 2
Apparecchiature opzionali
3 Riscaldatore piastra
2+GND
fondo
4 Sensore temperatura
2
ambiente esterna
5 Adattatore LAN 2
Componenti forniti in loco
6 Pompa dell'acqua calda
2+GND
sanitaria
(a) Vedere la targhetta informativa sull'unità esterna.
(b) Sezione del cavo da 0,75mm² a 1,25mm²; lunghezza
massima: 200m.
(c) Parte dell'apparecchiatura opzionale
(d) Sezione minima del cavo 0,75mm².
(e) Sezione del cavo da 0,75mm² a 1,25mm²; lunghezza
massima: 200m. Questi cavi DEVONO essere schermati.
Lunghezza di filo spellato raccomandata: 6 mm.
NOTA
Sulla parte interna dell'unità esterna sono riportate altre
specifiche tecniche dei vari collegamenti.
(a)
(b)
(c)
(d)
(e)
(d)
Collegamenti alla caldaia a gas EHY2KOMB28+32AA:
a Alimentazione normale
b Parte idraulica dell'unità esterna
c Parte per il refrigerante dell'unità esterna
d Caldaia a gas
1 Alimentazione per l'unità esterna
2 Alimentazione elettrica per caldaia a gas
3 In caso di caldaia a gas EHY2KOMB28+32AA: cavo di
interconnessione tra unità esterna e caldaia a gas
In caso di caldaia a gas di terze parti: segnale bivalente per
caldaia a gas di terze parti
Voce Descrizione Fili Corrente di
esercizio
massima
Alimentazione elettrica
1 Caldaia a gas con
2+GND
(a)
alimentazione elettrica
Cavo di interconnessione
2 Cavo di
2
(b)
interconnessione tra
unità esterna e caldaia
a gas
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Apparecchiature opzionali
Guida di consultazione per l'installatore
31
Page 32

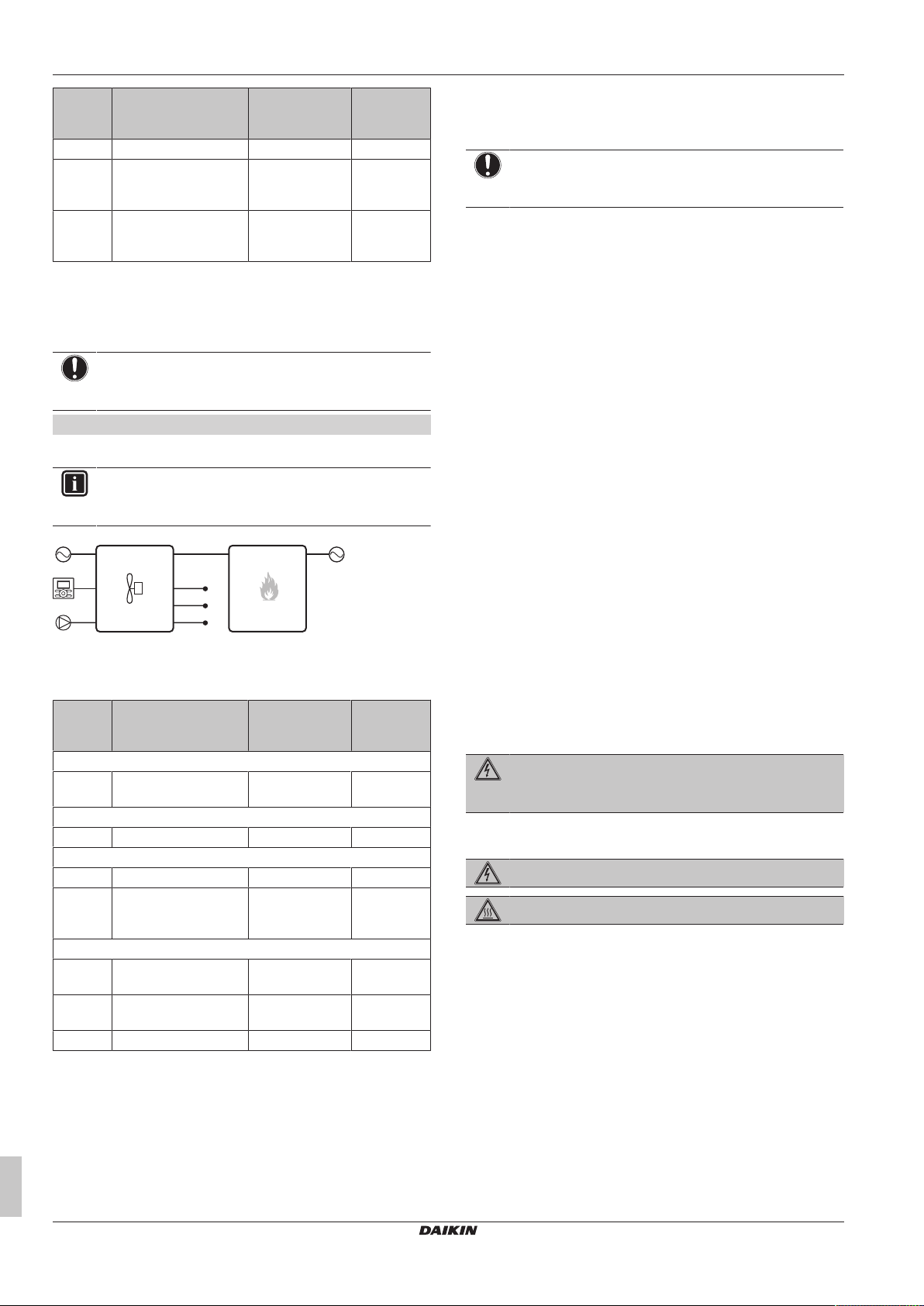

9 Installazione
5
4
6
2
7
a b
c
1
3
Voce Descrizione Fili Corrente di
esercizio
massima
3 Valvola a 3vie 3 100mA
4 Termistore del
2
(d)
serbatoio dell'acqua
calda sanitaria
5 Termostato ambiente/
2 100mA
convettore con pompa
di calore
(a) Vedere la targhetta informativa sulla caldaia a gas.
(b) Sezione del cavo da 0,75mm² a 1,25mm²; lunghezza
massima: 200m. Questi cavi non sono forniti.
(c) Sezione dei cavi compresa tra 0,75mm² e 1,25mm².
(d) Il termistore e il cavo di collegamento (11m) sono
disponibili come opzione (EKTH3 o EKTH4).
NOTA
Altre specifiche tecniche dei vari collegamenti sono
riportate all'interno della caldaia a gas.
Nel caso di sistema con caldaia a gas di terze parti
La figura seguente mostra i collegamenti in loco necessari.
INFORMAZIONI
La figura che segue è un esempio e potrebbe NON
corrispondere al layout sistema in questione.
(f) Sezione del cavo da 0,75mm² a 1,25mm²; lunghezza
massima: 200m. Questi cavi DEVONO essere schermati.
Lunghezza di filo spellato raccomandata: 6 mm.
(c)
(g) Non fornito
NOTA
Sulla parte interna dell'unità esterna sono riportate altre
specifiche tecniche dei vari collegamenti.
(c)
9 Installazione
9.1 Panoramica: installazione
In questo capitolo sono descritte le operazioni da eseguire in sede e
le informazioni da conoscere per installare il sistema.
Flusso di lavoro tipico
L'installazione, tipicamente, si compone delle fasi seguenti:
1 Montaggio dell'unità esterna
2 Montaggio della caldaia a gas
3 Collegamento del tubo della condensa
4 Collegamento delle tubazioni dell'acqua
5 Collegamento dei cavi elettrici
6 Collegamento delle tubazioni del gas
7 Collegamento della caldaia a gas al circuito di scarico dei
prodotti della combustione
8 Completamento dell'installazione dell'unità esterna
9 Completamento dell'installazione della caldaia a gas
a Unità esterna
b Caldaia a gas di terze parti
c Alimentazione elettrica per caldaia a gas
Collegamenti all'unità esterna:
Voce Descrizione Fili Corrente di
esercizio
massima
Alimentazione elettrica
1 Alimentazione per
2+GND
(a)
l'unità esterna
Interfaccia utente
2 Interfaccia utente 2
(b)
Pompa esterna + segnale bivalente
3 Pompa esterna 2 e 2+GND
4 Segnale bivalente della
caldaia a gas di terze
(g)
parti
2
(c)
(d)
Apparecchiature opzionali
5 Riscaldatore piastra
2+GND
(e)
fondo
6 Sensore temperatura
2
(d)
ambiente esterna
7 Adattatore LAN 2
(a) Vedere la targhetta informativa sull'unità esterna.
(b) Sezione del cavo da 0,75mm² a 1,25mm²; lunghezza
massima: 200m.
(c) La pompa esterna fa parte dell'opzione obbligatoria
EKADDONJH; i 2 cavi della pompa esterna (PWM segnale
e alimentazione elettrica) fanno parte dell'opzione
obbligatoria EKADDONJH2.
(d) Sezione minima del cavo 0,75mm².
(e) Parte dell'apparecchiatura opzionale
(f)
9.2 Apertura delle unità
9.2.1 Note relative all’apertura delle unità
In certi casi, è necessario aprire l’unità. Esempio:
▪ Quando si collega il cablaggio elettrico
▪ Quando si devono eseguire interventi di manutenzione o
assistenza sull’unità
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
NON lasciare l'unità incustodita se è stato rimosso il
coperchio di servizio.
9.2.2 Per aprire l'unità esterna
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
PERICOLO: RISCHIO DI USTIONI
Guida di consultazione per l'installatore
32
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

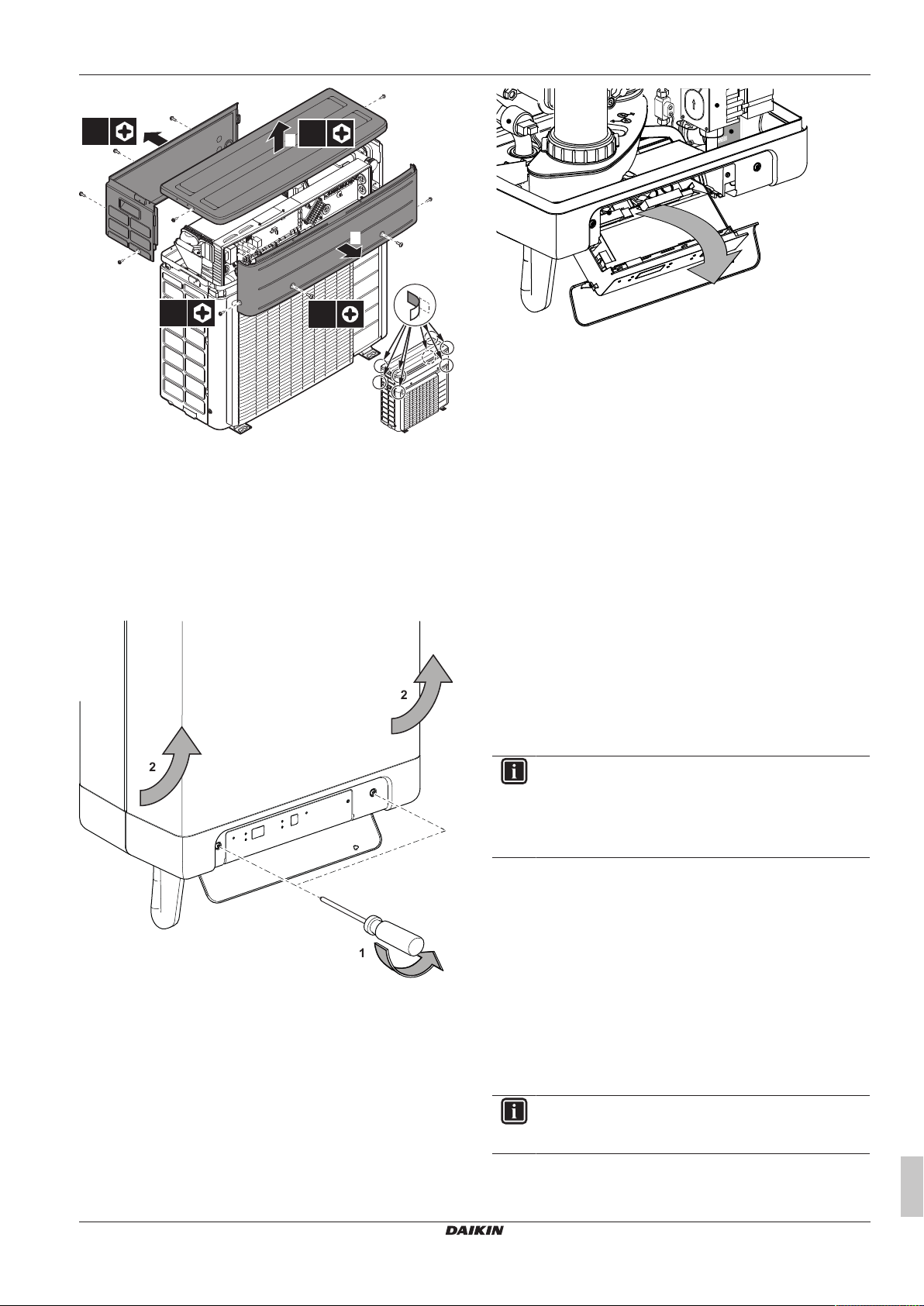

Page 33
2×
2×
2
4×
3
2×
1
1 Aprire il pannello superiore.
1
2
2
2 Aprire la piastra frontale.
3 Se necessario, rimuovere la piastra posteriore. Tale operazione
è necessaria, per esempio, nei casi seguenti:
▪ Quando si installa la valvola di protezione antigelo all'interno
dell'unità esterna.
▪ Quando si installa il riscaldatore piastra fondo.
9.2.3 Apertura della caldaia a gas
9 Installazione
9.3 Montaggio dell'unità esterna
9.3.1 Informazioni sul montaggio dell'unità esterna
Quando
Prima di collegare la tubazione dell'acqua si deve montare l'unità
esterna e la caldaia a gas.
Flusso di lavoro tipico
Il montaggio dell'unità esterna si compone tipicamente delle fasi
seguenti:
1 Fornitura della struttura di installazione.
2 Installazione dell'unità esterna.
3 Fornitura dello scolo.
4 Prevenzione della caduta dell'unità.
5 Protezione dell'unità da neve e vento per mezzo di un riparo per
la neve e pannelli deflettori. Vedere "Preparazione del luogo di
installazione" in "8Preparazione"a pagina26.
1 Aprire il coperchio del display.
2 Svitare entrambe le viti.
3 Inclinare il coperchio anteriore verso di sé e rimuoverlo.
9.2.4 Apertura del coperchio del quadro
1 Aprire la caldaia a gas, vedere "9.2.3Apertura della caldaia a
2 Tirare in avanti l'unità del sistema di comando della caldaia. Il
elettrico della caldaia a gas
gas"a pagina33.
sistema di comando della caldaia si inclinerà verso il basso per
consentire l'accesso.
9.3.2 Precauzioni per il montaggio dell'unità esterna
INFORMAZIONI
Leggere inoltre le precauzioni e i requisiti nei seguenti
capitoli:
▪ Precauzioni generali per la sicurezza
▪ Preparazione
9.3.3 Per fornire la struttura di installazione
Controllare che il terreno su cui si deve installare l'unità sia solido e
piano, in modo tale che l'unità non generi vibrazioni o rumore
durante il funzionamento.
Fissare saldamente l'unità per mezzo dei bulloni di fondazione in
base al disegno della fondazione stessa.
Questa sezione mostra diverse strutture di installazione. Per tutte,
utilizzare 4 serie di bulloni di ancoraggio M8 o M10, dadi e rondelle.
In ogni caso, prevedere uno spazio di almeno 300mm sotto all'unità.
Inoltre, assicurarsi che l'unità venga posizionata almeno 100mm al
di sopra dell'altezza massima a cui si prevede possa arrivare la neve
caduta.
INFORMAZIONI
L'altezza massima della parte sporgente superiore dei
bulloni è di 15mm.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
33
Page 34

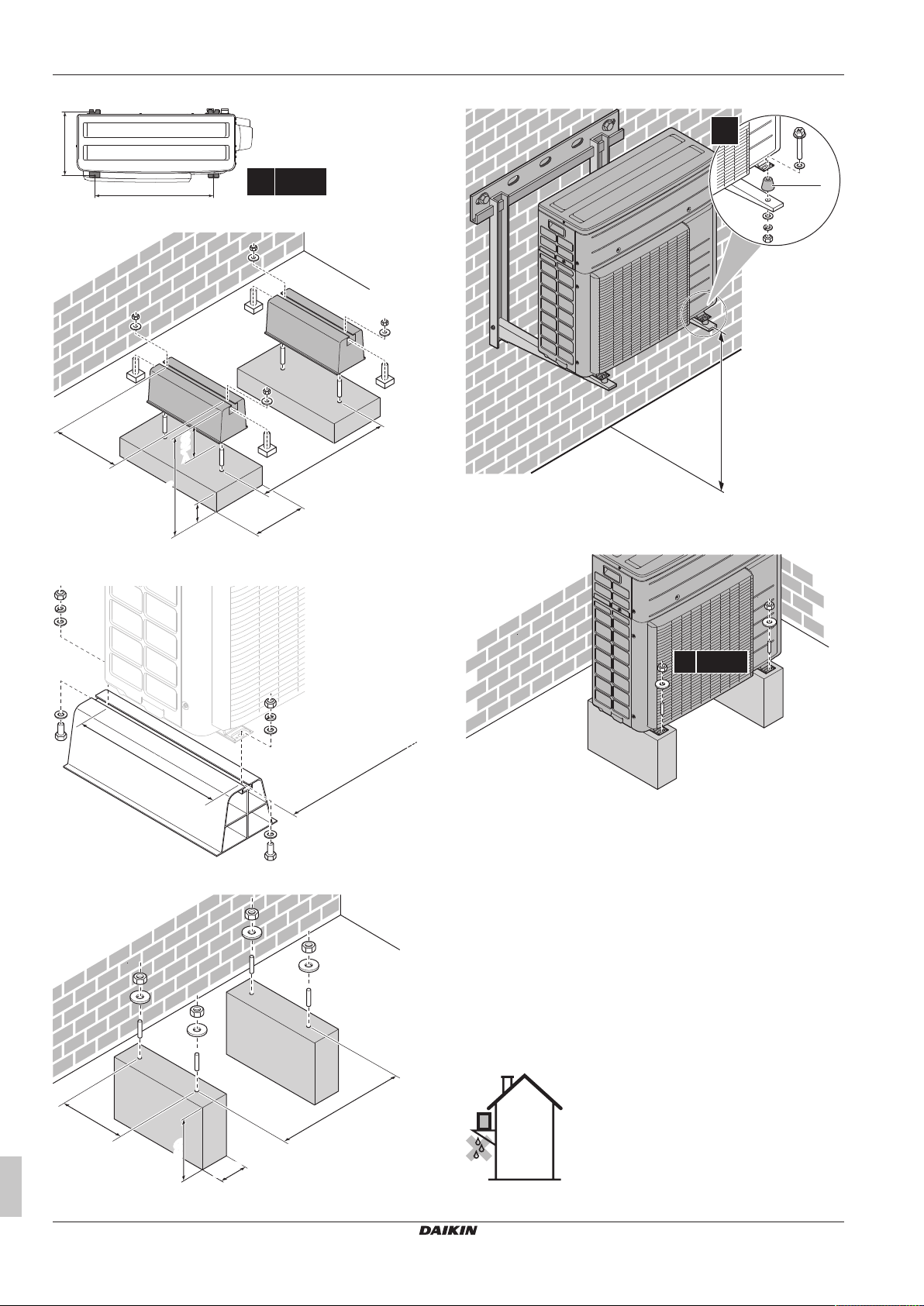

9 Installazione
574
311
4× M8/M10
(mm)
(mm)
<150
a
>300
311
574
>100
574
311
574
311
<100
>300
(mm)
(mm)
>300
a
4×
4× M8/M10
Punti di ancoraggio
Opzione 1: su piedini di montaggio "flessibili con puntone"
a Altezza massima raggiunta dalla neve caduta
Opzione 2: su piedini di montaggio in plastica
Opzione 4: su staffe a parete
a Gommino anti-vibrazioni (da reperire in loco)
9.3.4 Per installare l'unità esterna
Opzione 3: su un piedistallo
Guida di consultazione per l'installatore
34
9.3.5 Per fornire lo scolo
▪ Assicurarsi che l'acqua della condensa possa essere evacuata
adeguatamente.
▪ Installare l'unità su una base che possa assicurare uno scarico
adeguato al fine di evitare gli accumuli di ghiaccio.
▪ Predisporre una canalina per lo scarico intorno alla base di
appoggio per drenare l'acqua di scarico dall'unità.
▪ Evitare che l'acqua di scarico fuoriesca e inondi il percorso
pedonale, in modo tale che questo NON diventi scivoloso in caso
di temperature sotto allo zero.
▪ Se si installa l'unità su un telaio, installare una piastra
impermeabile entro 150 mm dal lato inferiore dell'unità, per
impedire che l'acqua entri nell'unità e per evitare il gocciolamento
dell'acqua di scarico (vedere la figura seguente).
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

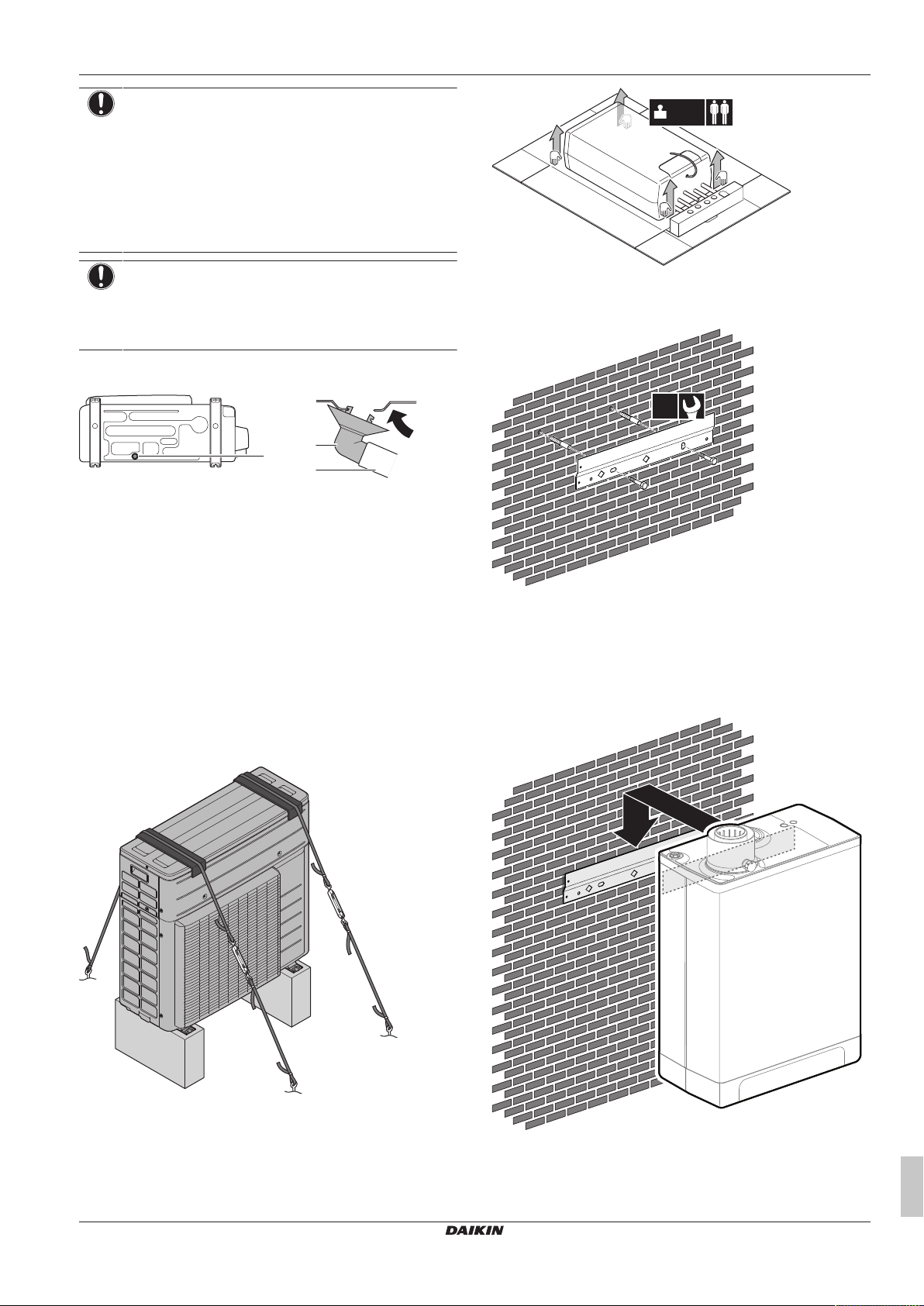

Page 35
NOTA
b
c
d
a
33~36kg
2×
Climi freddi. Se si installa l'unità in presenza di climi
freddi:
▪ Prendere adeguate contromisure, in modo che la
condensa evacuata NON POSSA gelare.
▪ NON UTILIZZARE il tappo di scarico e il flessibile di
scarico nell'unità esterna. Conseguenza possibile: Lo
scarico dell'acqua potrebbe gelare, diminuendo la
capacità di riscaldamento.
9 Installazione
NOTA
Prevedere uno spazio di almeno 300 mm sotto all'unità.
Inoltre, assicurarsi che l'unità venga posizionata almeno
100 mm al di sopra dell'altezza a cui si prevede possa
arrivare la neve caduta.
Ad eccezione dei climi freddi, per il drenaggio utilizzare il tappo di
scarico e il flessibile di scarico.
a Foro di scarico
b Telaio inferiore
c Tappo di scarico (disponibile come accessorio)
d Tubo flessibile (da reperire in loco)
9.3.6 Prevenzione della caduta dell'unità esterna
Nel caso si dovesse installare l'unità in luoghi in cui un forte vento
potrebbe inclinarla, prendere le seguenti misure:
1 Preparare 2 cavi come indicato nell'illustrazione che segue (da
reperire in loco).
2 Disporre i 2 cavi sopra l'unità esterna.
3 Inserire un foglio di gomma tra i cavi e l'unità esterna per
evitare che i cavi possano graffiare la vernice (da reperire in
loco).
4 Fissare le estremità dei cavi e serrarle.
2 La staffa per montare la caldaia sul modulo della pompa di
calore è un accessorio della caldaia a gas. Fissare la staffa da
parete al muro con 2 bulloni M8.
3 Sollevamento della caldaia. Una persona solleva la caldaia a
gas sul lato sinistro (con la mano sinistra sulla sommità e la
mano destra che sostiene il fondo) e un'altra persona solleva la
caldaia a gas sul lato destro (con la mano sinistra che sostiene
il fondo e la mano destra sulla sommità).
4 Inclinare la sommità dell'unità sulla staffa a parete e far scorrere
la caldaia in basso per fissare i supporti sulla staffa a parete.
9.4 Montaggio della caldaia a gas
9.4.1 Installazione della caldaia a gas
1 Estrarre l'unità dall'imballaggio, sollevandola.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
5 Verificare che la caldaia a gas sia fissata correttamente alla
parete.
Guida di consultazione per l'installatore
35
Page 36
9 Installazione
Ø22 mm
a
b
c

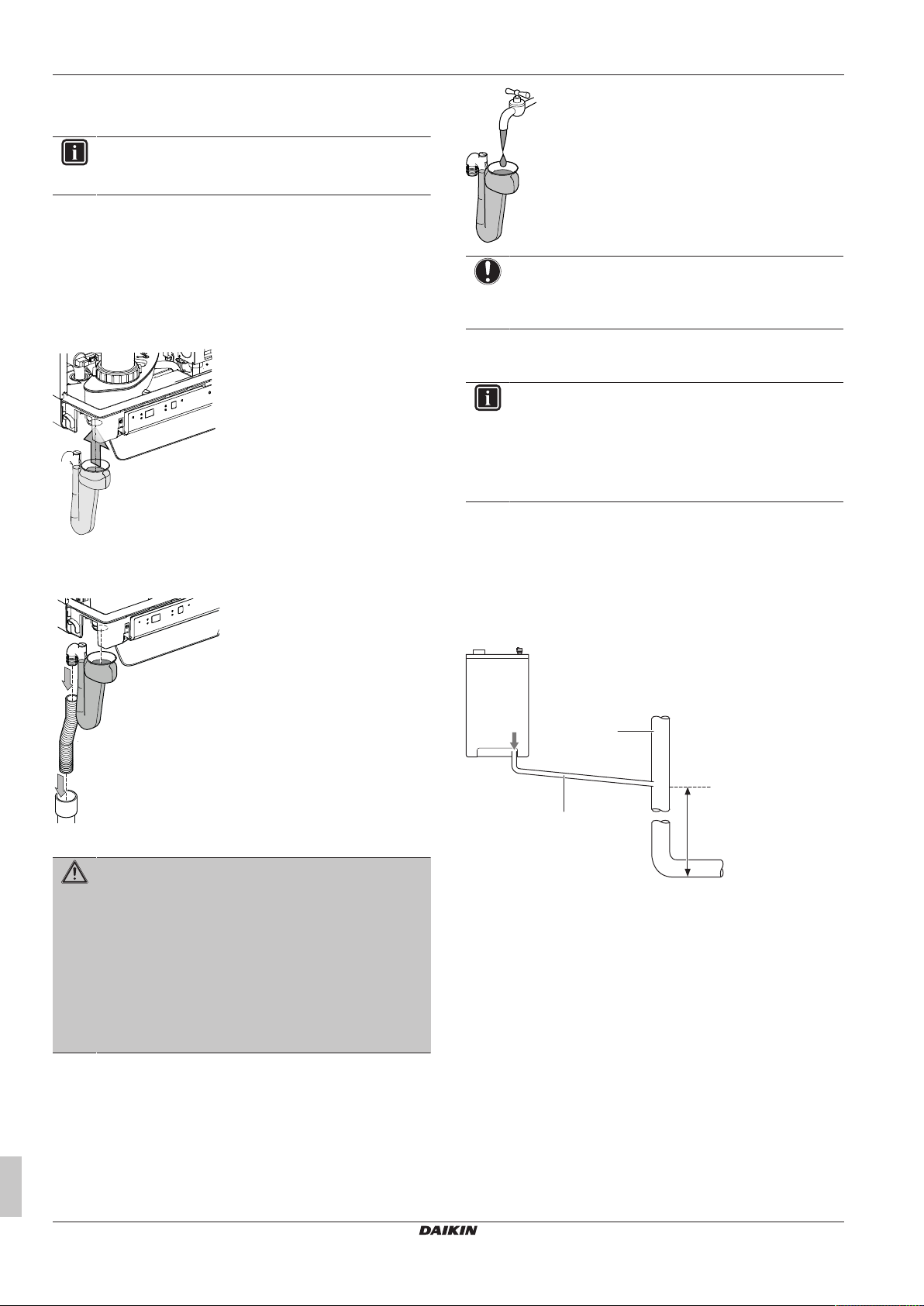

9.4.2 Installazione del pozzetto di intercettazione della condensa
INFORMAZIONI
La caldaia è dotata di un tubo flessibile di Ø25 mm sul
pozzetto di intercettazione della condensa.
Requisito preliminare: La caldaia DEVE essere aperta prima di
installare il pozzetto di intercettazione della condensa.
1 Montare il tubo flessibile (accessorio) sull'uscita del pozzetto di
intercettazione della condensa.
2 Riempire di acqua il pozzetto di intercettazione della condensa.
3 Fare scorrere il pozzetto di intercettazione il più possibile verso
l'alto sul connettore di scarico della condensa, sotto alla caldaia
del gas.
NOTA
Si raccomanda di isolare ciascun tubo della condensa
esterno, e di portarne il diametro a Ø32mm per prevenire
il congelamento della condensa.
9.5 Tubazione della condensa
INFORMAZIONI
Il sistema di scarico della condensa DEVE essere fatto di
plastica, non si può utilizzare nessun altro materiale. Il
condotto di scarico DEVE avere un gradiente minimo di
5~20mm/m. È VIETATO scaricare la condensa tramite la
grondaia, per via del rischio di gelo e possibili danni ai
materiali.
4 Collegare il tubo flessibile (ove applicabile con il tubo del
troppopieno proveniente dalla valvola di sicurezza) allo scarico
tramite una connessione aperta.
AVVERTENZA
▪ Riempire SEMPRE il pozzetto d'intercettazione della
condensa con acqua e disporlo sulla caldaia prima di
accenderla. Vedere la figura sotto.
▪ La MANCATA disposizione o riempimento del pozzetto
d'intercettazione della condensa può provocare
l'ingresso dei fumi della combustione nell'ambiente
d'installazione e può dare luogo a situazioni pericolose!
▪ Per posizionare il pozzetto d'intercettazione della
condensa, si DEVE girare in avanti o rimuovere del
tutto il coperchio anteriore.
9.5.1 Connessioni interne
Se possibile, il tubo di scarico della condensa deve essere disposto
e fatto terminare in modo tale che la condensa si scarichi lontano
dalla caldaia per effetto della forza di gravità, in un punto di scarico
adatto delle acque nere disposto internamente, quale una colonna
montante della fognatura nera con relativo sfiato. Si dovrà utilizzare
una connessione permanente adatta con il tubo delle acque nere.
a Scarico della condensa dalla caldaia
b Colonna montante della fognatura con relativo sfiato
c 450 mm minimo e fino a 3 piani
Se la prima opzione NON fosse possibile, si può utilizzare un tubo
interno delle acque chiare della cucina o del bagno, oppure il tubo di
scarico della lavatrice. Assicurarsi che il tubo di scarico della
condensa sia collegato a valle del pozzetto di raccolta delle acque
nere.
Guida di consultazione per l'installatore
36
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 37
9 Installazione
a
b
c
d
≥75 mm
Ø22 mm
100 mm
Ø22 mm
c
≥75 mm
a
b
d
e
▪ Il tubo esterno deve essere isolato. Usare un isolamento
impermeabile e resistente agli agenti atmosferici adeguato (a tale
fine è considerato adatto l'isolamento per tubi di "ClasseO").
▪ Ridurre al minimo l'uso di raccordi e gomiti. Rimuovere la bava
interna, in modo tale che la sezione interna del tubo sia più liscia
possibile.
9.6 Collegamento della tubazione dell'acqua
9.6.1 Note relative al collegamento della tubazione dell’acqua

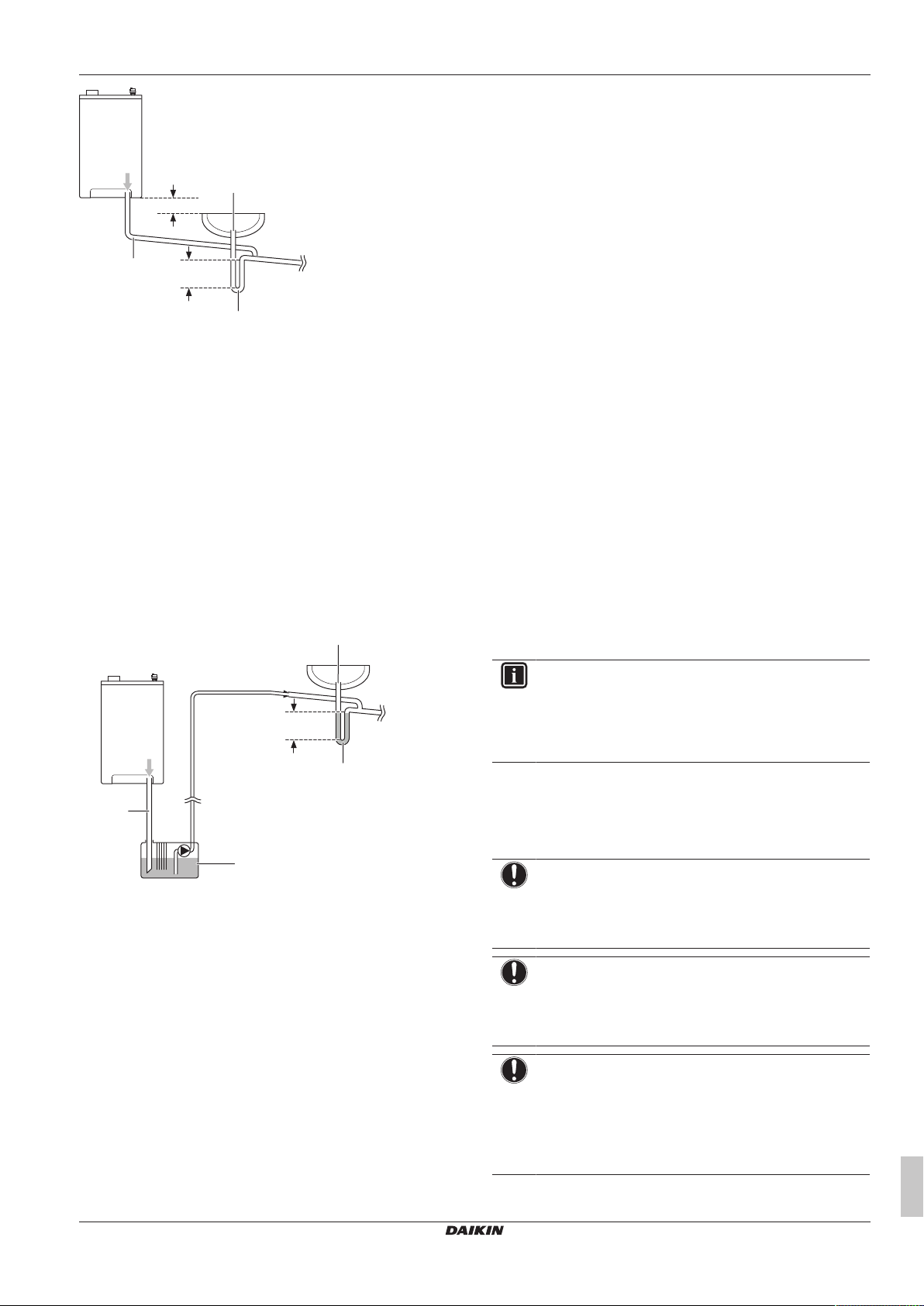

a Scarico della condensa dalla caldaia
b Colonna montante della fognatura con relativo sfiato
c Lavandino o vasca con troppopieno integrato
d Pozzetto di raccolta delle acque nere da 75 mm e presa
d'aria
Pompa della condensa
Qualora NON fosse fisicamente possibile lo scarico per forza di
gravità in una terminazione interna, o laddove sarebbero necessari
lunghi tratti interni di tubi di scarico per raggiungere un punto di
scarico adeguato, si dovrà provvedere a rimuovere la condensa
utilizzando una pompa apposita di proprietà (disponibile in
commercio).
Il tubo di uscita della pompa deve scaricare in un punto adatto
interno di scarico delle acque nere, quale una colonna montante
interna della fognatura nera e relativo sfiato, un tubo di scarico delle
acque chiare della cucina o del bagno, oppure il tubo di scarico della
lavatrice. Si dovrà utilizzare una connessione permanente adatta
con il tubo delle acque nere.
Prima di collegare la tubazione dell’acqua
Verificare che l'unità esterna e la caldaia a gas siano montate.
Flusso di lavoro tipico
Il collegamento della tubazione dell'acqua si compone tipicamente
delle fasi seguenti:
1 Collegamento della tubazione dell'acqua dell'unità esterna.
2 Fornire lo scarico della valvola di scarico pressione.
3 Collegamento delle tubazioni dell'acqua della caldaia a gas.
4 Proteggere il circuito idraulico dal congelamento.
5 Riempimento del circuito di riscaldamento ambiente.
6 Riempimento del circuito idraulico dell'acqua sanitaria della
caldaia a gas.
7 Riempimento del serbatoio dell'acqua calda sanitaria (se
applicabile).
8 Isolamento della tubazione dell'acqua.
9.6.2 Precauzioni da osservare al momento di collegare la tubazione dell'acqua
INFORMAZIONI
Leggere inoltre le precauzioni e i requisiti nei seguenti
capitoli:
▪ Precauzioni generali per la sicurezza
▪ Preparazione
a Scarico della condensa dalla caldaia
b Colonna montante della fognatura con relativo sfiato
c Lavandino o vasca con troppopieno integrato
d Pozzetto di raccolta delle acque nere da 75 mm e presa
d'aria
e Pompa della condensa
9.5.2 Connessioni esterne
Se si utilizza un tubo di scarico della condensa posizionato
esternamente, adottare le seguenti misure per prevenire il
congelamento:
▪ Il tubo deve essere fatto passare per quanto possibile
internamente, prima di uscire all'esterno. Il diametro del tubo deve
aumentare fino ad un diametro interno minimo di 30mm (diametro
esterno tipico di 32mm) prima di passare attraverso il muro.
▪ Il tratto esterno deve essere mantenuto il più corto possibile,
cercando di mantenere un percorso il più verticale possibile verso
il punto di scarico. Tenere presente che non vi sono sezioni
orizzontali in cui si potrebbe raccogliere la condensa.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
9.6.3 Collegamento della tubazione dell'acqua dell'unità esterna
Per collegare la tubazione dell'acqua
NOTA
In caso di impianti di riscaldamento vecchi, si raccomanda
l'uso di un separatore di sporcizia. La sporcizia o i
sedimenti provenienti dall'impianto di riscaldamento
possono danneggiare l'unità e ridurne la durata.
NOTA
NON esercitare una forza eccessiva per collegare le
tubazioni. La deformazione delle tubazioni può provocare
difetti all'unità. Assicurarsi che la coppia di serraggio NON
superi i 30N•m.
NOTA
Valvole di intercettazione. Si consiglia di collegare le
valvole di intercettazione per facilitare l'assistenza e la
manutenzione. Sono disponibili come opzione
(EKBALLV1). Quando non si installano le valvole di
intercettazione, occorre installare valvole di spurgo aria
sugli ingressi di entrata e di uscita dell'acqua.
Guida di consultazione per l'installatore
37
Page 38

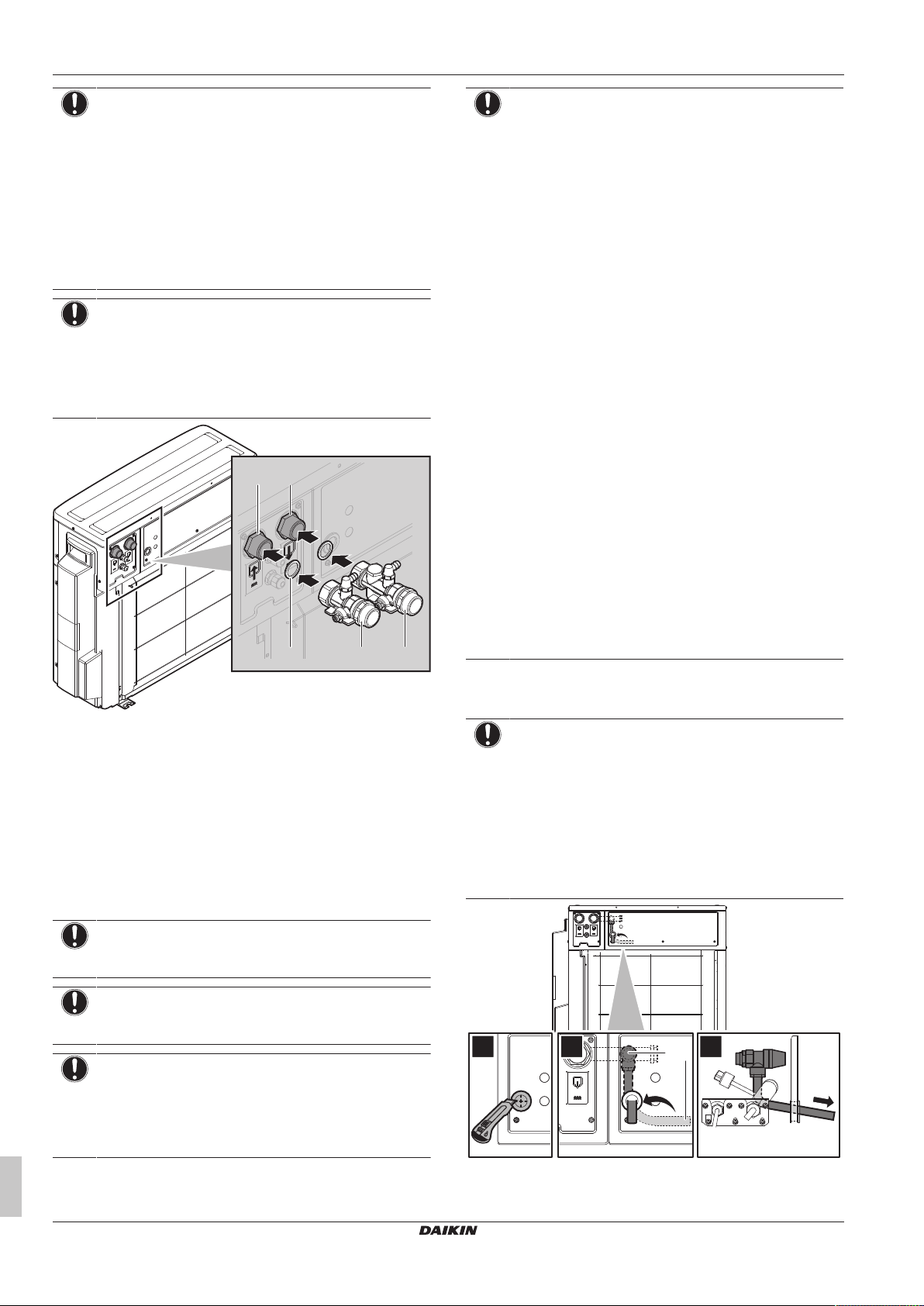

9 Installazione
a b
c2 c3c1
2
3
5
a b
NOTA
Punto di scarico/riempimento. Prevedere un punto di
scarico/riempimento per drenare o riempire il circuito del
riscaldamento ambiente. Il punto di scarico/riempimento
può essere:
▪ Da reperire in loco
▪ Nel caso di caldaia a gas EHY2KOMB28+32AA gas
boiler: parte dell'opzione EKFL1A (kit raccordo di
riempimento)
▪ Nel caso di caldaia a gas di terze parti: parte
dell'installazione presente
NOTA
NON installare valvole per interrompere l'intero sistema di
emitter (radiatori, anelli di riscaldamento a pavimento,
ventilconvettori, ...) se questo può dare luogo ad un
cortocircuito immediato della portata acqua tra l'uscita e
l'entrata dell'unità (per esempio, una valvola di bypass).
Questo può provocare un errore.
NOTA
Nel caso sia installato un serbatoio dell'acqua calda
sanitaria opzionale:
▪ Si deve installare un dispositivo di drenaggio e un
dispositivo di scarico della pressione sul collegamento
dell'entrata dell'acqua fredda della bombola dell'acqua
calda sanitaria.
▪ Per evitare l'effetto sifone a ritroso, si consiglia di
installare una valvola di non ritorno sull'entrata
dell'acqua del serbatoio dell'acqua calda sanitaria, nel
rispetto delle leggi applicabili.
▪ Si consiglia di installare una valvola di riduzione della
pressione sull'entrata dell'acqua fredda nel rispetto
delle leggi applicabili.
▪ Installare un serbatoio ad espansione sull'entrata
dell'acqua fredda secondo le leggi applicabili.
▪ Si raccomanda di installare la valvola di scarico della
pressione in una posizione più alta della sommità del
serbatoio dell'acqua calda sanitaria. Il riscaldamento
del serbatoio dell'acqua calda sanitaria fa sì che
l'acqua si dilati e senza la valvola di scarico della
pressione è possibile che la pressione acqua all'interno
del serbatoio salga al di sopra della pressione di
progetto del serbatoio. Inoltre, l'impianto in loco
(tubazioni, punti di prelievo, ecc.) collegato al serbatoio
è soggetto a questa alta pressione. Per evitare quanto
sopra, si deve installare una valvola di sicurezza. La
prevenzione della sovrapressione dipende dal corretto
funzionamento della valvola di scarico della pressione
installata in loco. Se questa NON dovesse funzionare
correttamente, la sovrapressione deformerà il serbatoio
e si potrà verificare una perdita d'acqua. Per assicurare
un corretto funzionamento, è necessario eseguire una
manutenzione regolare.
a Ingresso acqua (G1") (proveniente dai trasmettitori di
calore)
b Uscita acqua (G1") (che va alla caldaia a gas nel caso di
caldaia a gas EHY2KOMB28+32AA)
c1~c3 Parti di opzioni EKBALLV1
c1: O-ring
c2: Valvola di intercettazione
c3: Valvola di intercettazione con collegamento integrato
dell'interruttore del vuoto (se applicabile)
1 Collegare gli O-ring e le valvole di intercettazione.
2 Collegare le tubazioni in loco sulle valvole di intercettazione.
3 In caso di collegamento con il serbatoio opzionale dell'acqua
calda sanitaria, vedere il relativo manuale d'installazione.
NOTA
Nel caso di caldaia di terze parti: installare un manometro
nel sistema.
NOTA
Installare delle valvole di spurgo aria in tutti i punti elevati
locali.
NOTA
Se è installato un serbatoio dell'acqua calda sanitaria
opzionale: si deve installare una valvola di sicurezza (da
reperire in loco) con una pressione di apertura di 10bar
(=1MPa) massimo sulla connessione di entrata dell'acqua
fredda sanitaria nel rispetto della legislazione applicabile.
Fornire lo scarico della valvola di scarico pressione
NOTA
In caso di sovrapressione, il sistema libererà parte del
liquido attraverso la valvola di sicurezza. La valvola di
scarico pressione dell'unità esterna è progettata per aprirsi
a 3bar.
Se si aggiunge glicole al sistema, occorre prendere
adeguate contromisure per recuperarlo quando si apre la
valvola di scarico pressione.
In ogni caso, verificare che il tubo flessibile della valvola di
sicurezza sia SEMPRE libera di scaricare la pressione.
a Valvola di scarico pressione
b Tubo flessibile (scarico)
Guida di consultazione per l'installatore
38
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 39

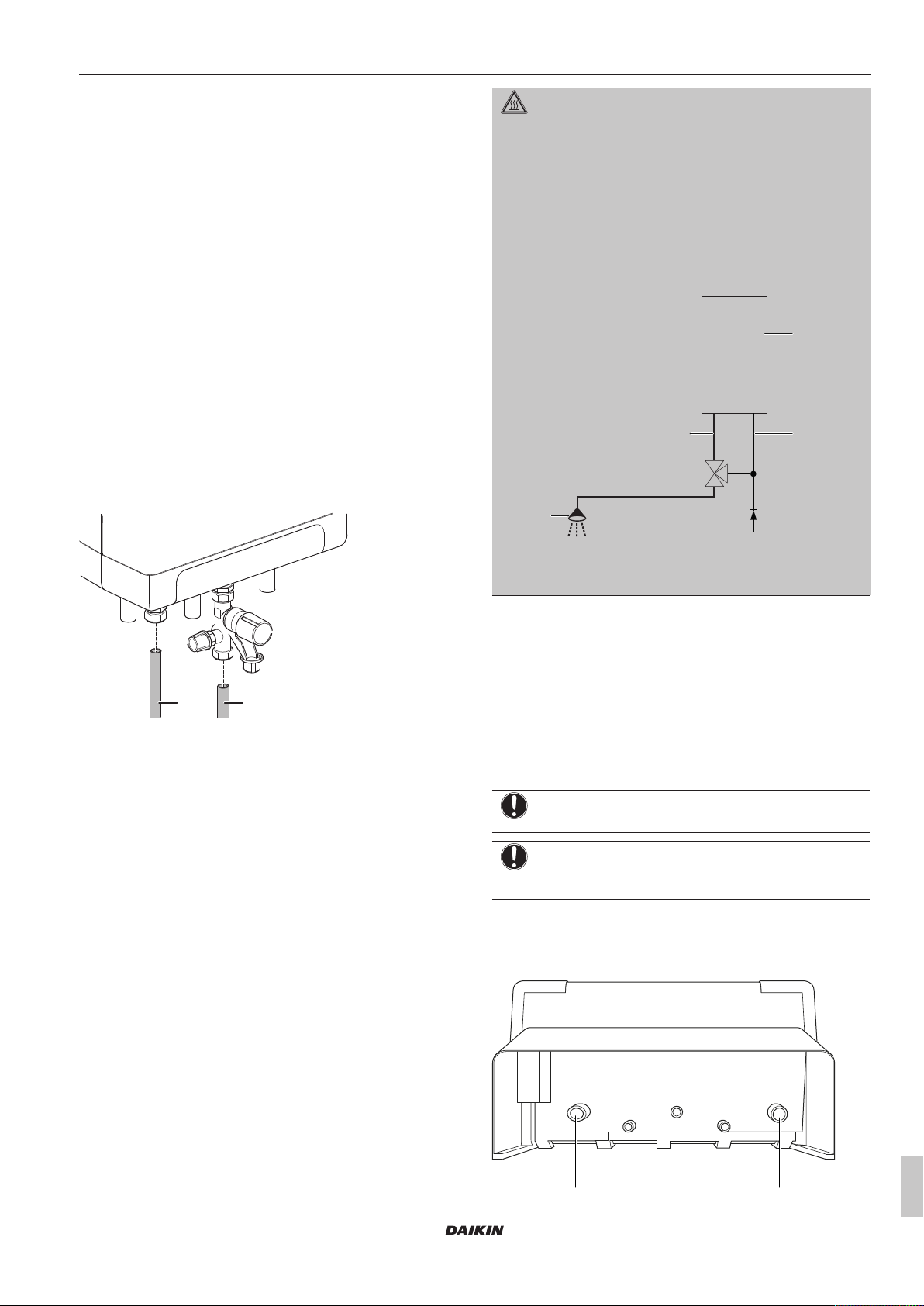

9 Installazione
a b
c
a
e
c
d
b
a b
1 Aprire la piastra superiore, la piastra anteriore e la piastra
posteriore. Vedere "9.2.2 Per aprire l'unità esterna" a
pagina32.
2 Fare un taglio a croce nella guarnizione di gomma sulla piastra
posteriore.
3 Instradare il tubo flessibile attraverso la guarnizione.
4 Chiudere la piastra posteriore.
5 Tirare il tubo flessibile con delicatezza facendo in modo che il
tubo flessibile sia inclinato verso il basso. Ciò impedisce
all'acqua di stagnare e/o gelare all'interno del tubo flessibile.
6 Chiudere la piastra anteriore e la piastra superiore.
7 Se si aggiunge glicole al sistema, occorre prendere adeguate
contromisure per recuperarlo quando si apre la valvola di
scarico pressione.
9.6.4 Collegamento delle tubazioni dell'acqua alla caldaia del gas
Collegamento delle tubazioni dell'acqua per l'acqua calda sanitaria (non applicabile per la Svizzera)
1 Lavare scrupolosamente l'impianto con abbondanti getti, per
pulirlo completamente.
PERICOLO: RISCHIO DI USTIONI
In caso di set point elevati dell'acqua in uscita per il
riscaldamento ambiente (un set point fisso elevato oppure
un set point dipendente da condizioni meteorologiche
elevato a basse temperature ambiente), lo scambiatore di
calore della caldaia può essere scaldato fino a raggiungere
temperature superiori a 70°C.
In caso di prelievo dal rubinetto, è possibile che una
piccola quantità di acqua di prelievo (<0,3 l) abbia una
temperatura più alta di 70°C. Per evitare di scottarsi, si
raccomanda di installare una valvola termostatica in base
al seguente schema:
a Uscita dell'acqua calda sanitaria
b Entrata dell'acqua fredda
c Valvola di sicurezza (da reperire in loco)
2 Installare una valvola di sicurezza conforme alla normativa
locale e nazionale (se necessario).
3 Collegare il collegamento dell'acqua calda (Ø15mm).
4 Collegare il collegamento principale dell'acqua fredda
(Ø15mm).
a=caldaia, b=acqua calda sanitaria dalla caldaia, c=entrata
acqua fredda, d=doccia, e=valvola termostatica (da
reperire in loco)
Collegamento delle tubazioni dell'acqua per l'acqua calda sanitaria (applicabile per la Svizzera)
Per la Svizzera, l'acqua calda sanitaria deve essere prodotta da un
serbatoio per l'acqua calda sanitaria. Il serbatoio per l'acqua calda
sanitaria deve essere installato con una valvola a 3 vie sulla
tubazione di riscaldamento ambiente. Per altri dettagli, vedere il
Manuale del serbatoio dell'acqua calda sanitaria.
Per collegare le tubazioni dell'acqua per il riscaldamento dell'ambiente
NOTA
Per evitare perdite, NON ruotare i collegamenti presenti.
NOTA
Montare i tubi senza tensioni per evitare rumore di
ticchettio dai tubi.
1 Lavare scrupolosamente l'impianto di riscaldamento ambiente.
2 Collegare l'uscita del riscaldamento ambiente (a) e l'ingresso
del riscaldamento ambiente (b) ai loro giunzioni, come mostrato
nella figura seguente:
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
39
Page 40
9 Installazione
Riempire l'impianto di riscaldamento ambiente con le parti seguenti:
▪ Un rubinetto di riempimento/scarico sull'ingresso del
riscaldamento ambiente, immediatamente sotto all'unità.
▪ Un rubinetto di scarico nel punto più basso dell'impianto.
▪ Una valvola del troppopieno da 3 bar sul tubo di ingresso, a una
distanza di max. 500mm dall'unità. Tra l'unità e la valvola del
troppopieno non devono essere presenti valvole o costrizioni di
alcun tipo.
▪ Un vaso di espansione nell'ingresso del riscaldamento ambiente
(nel B-pack o nell'impianto).
▪ In presenza di tubi utilizzare una valvola di non ritorno a breve
distanza dall'unità. In questo modi si evita il verificarsi dell'effetto
termosifone durante l'operazione di prelievo dell'acqua.
Notare che i kit valvole opzionali EKVK4A e EKVK6A consentono
anche di collegare l'impianto di riscaldamento ambiente.
NOTA
Assicurarsi che le connessioni con raccordi diritti in ottone
siano serrate scrupolosamente per prevenire le perdite. La
coppia massima è di 30N∙m.
9.6.5 Protezione del circuito idraulico dal
congelamento
Informazioni sulla protezione antigelo
Il gelo può danneggiare il sistema. Per prevenire il congelamento dei
componenti idraulici, il software è dotato di speciali funzioni di
protezione antigelo, che includono l'attivazione della pompa in caso
di basse temperature.
Tuttavia, in caso di interruzione dell'alimentazione, queste funzioni
non sono in grado di garantire la protezione.
Per proteggere il circuito idraulico dal congelamento, eseguire una
delle seguenti azioni:
▪ Aggiungere glicole all'acqua. Il glicole abbassa il punto di
congelamento dell'acqua.
▪ Installare le valvole di protezione antigelo. Le valvole di protezione
antigelo drenano l'acqua dal sistema prima che possa gelare.
NOTA
Quando si aggiunge glicole all'acqua, NON installare le
valvole di protezione antigelo. Conseguenza possibile:
Perdita di glicole dalle valvole di protezione antigelo.
Protezione antigelo con glicole
L'aggiunta di glicole abbassa il punto di congelamento dell'acqua.
La concentrazione richiesta dipende dalla temperatura esterna più
bassa prevista e dal fatto che si desideri o meno prevenire il rischio
di scoppio o congelamento del sistema. Per prevenire il
congelamento del sistema è necessario più glicole. Aggiungere il
glicole secondo quanto indicato nella tabella che segue.
Temperatura
esterna più bassa
prevista
Prevenzione contro
il rischio di scoppio
Prevenzione contro
il rischio di
congelamento
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
NOTA
▪ La concentrazione richiesta potrebbe variare in base al
tipo di glicole. Confrontare SEMPRE i requisiti della
tabella sopra con le specifiche indicate dal produttore
del glicole. Se necessario, adeguarsi ai requisiti fissati
dal produttore del glicole.
▪ La concentrazione del glicole aggiuntivo NON deve
MAI superare il 35%.
▪ Se il liquido nel sistema dovesse gelare, la pompa
NON sarà in grado di avviarsi. Ricordare che,
prevenendo solo il rischio di scoppio del sistema,
esisterebbe ancora il rischio di congelamento del
liquido presente al suo interno.
▪ Nel caso l'acqua rimanga inutilizzata all'interno del
sistema, è molto probabile che geli, danneggiando il
sistema stesso.
Il tipo di glicole utilizzabile dipende dalla presenza o meno nel
sistema di un serbatoio dell'acqua calda sanitaria:
Se… Allora…
Il sistema include un serbatoio
dell'acqua calda sanitaria
Il sistema NON include un
serbatoio dell'acqua calda
sanitaria
(a) Glicole propilenico, includente i necessari inibitori,
classificato come prodotto di CategoriaIII secondo la
norma EN1717.
Utilizzare esclusivamente glicole
propilenico
Si può utilizzare del glicole
polipropilenico
(a)
(a)
oppure del
glicole etilenico
AVVERTENZA
Il glicole etilenico è tossico.
NOTA
Il glicole assorbe l'umidità dall'ambiente in cui si trova.
Pertanto, NON aggiungere glicole che sia rimasto esposto
all'aria. Se si lascia aperto il contenitore del glicole,
aumenterà la concentrazione d'acqua. In tal caso, la
concentrazione del glicole sarà inferiore a quanto previsto.
Di conseguenza, i componenti idraulici potrebbero anche
congelare. Adottare delle misure preventive atte ad
assicurare un'esposizione minima del glicole all'aria.
INFORMAZIONI
▪ Protezione contro il rischio di scoppio: il glicole
impedisce alle tubazioni di scoppiare, ma NON
previene il congelamento del liquido presente al loro
interno.
▪ Protezione contro il rischio di congelamento: il glicole
previene il congelamento del liquido presente nelle
tubazioni.
Temperatura
esterna più bassa
prevista
Prevenzione contro
il rischio di scoppio
Prevenzione contro
il rischio di
congelamento
–5°C 10% 15%
–10°C 15% 25%
Guida di consultazione per l'installatore
40
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05

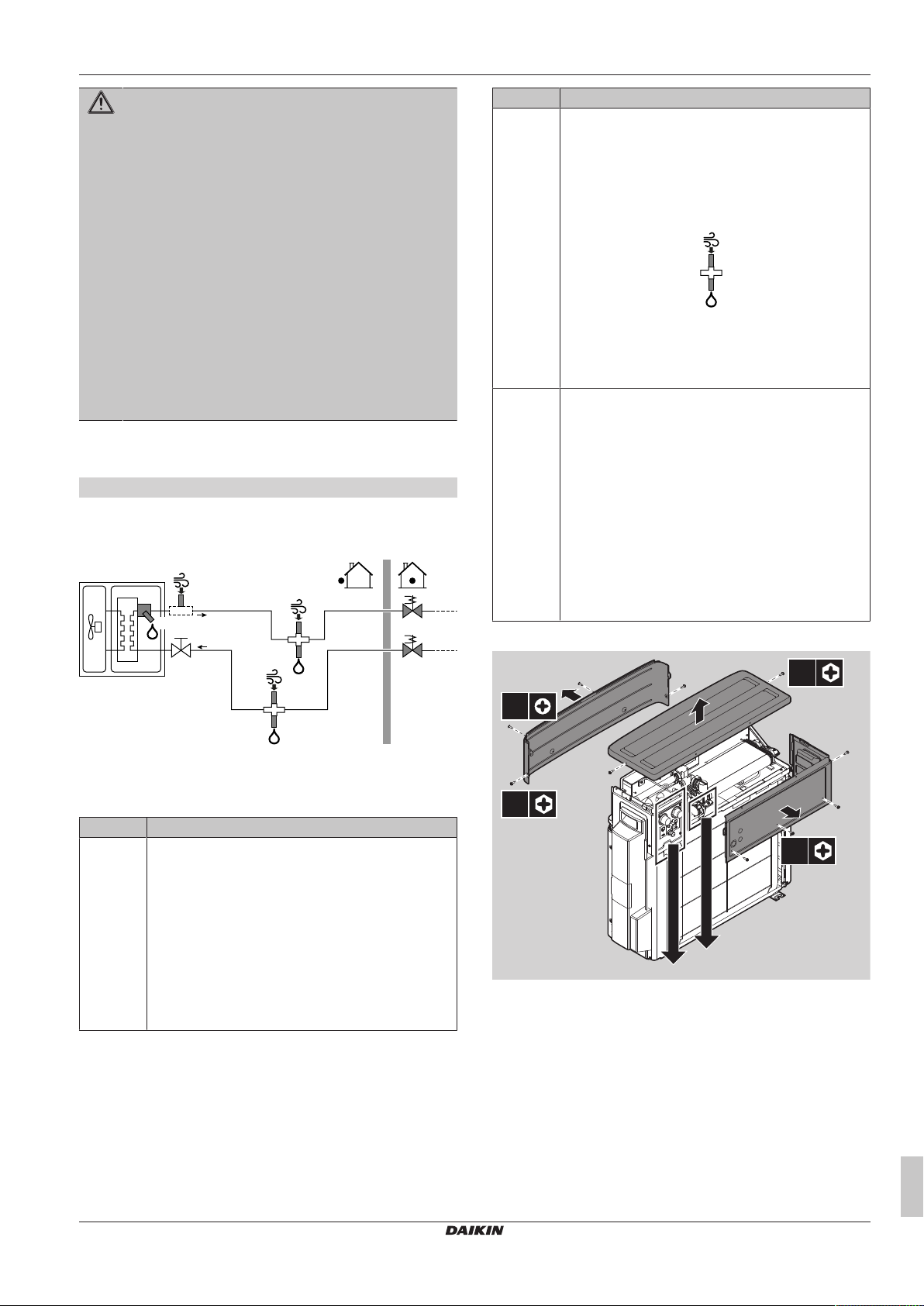

Page 41
9 Installazione
a
c
c
b4
b3
b2
b1
b4
b3
*
b4
b3
4 (a+b1)
5 (b2)
2×
1
4×
3
2×
2
2×
AVVERTENZA
Per la presenza di glicole, la corrosione del sistema è
possibile. Il glicole senza inibitori diventa acido sotto
l'influsso dell'ossigeno. Il processo è accelerato dalla
presenza di rame e della alte temperature. Il glicole acido
non inibito intacca le superfici metalliche e forma delle
celle di corrosione galvanica che provocano gravi danni al
sistema. Quindi è importante che:
▪ venga eseguito un trattamento acqua corretto da un
tecnico specialista,
▪ venga selezionato un glicole con inibitori di corrosione
che contrasti gli acidi formati dall'ossidazione dei glicoli,
▪ non venga usato glicole automobilistico, perché il suo
inibitore alla corrosione ha durata limitata e contiene
silicati che possono ostruire o tappare il sistema,
▪ NON vengano utilizzate tubazioni zincate nei sistemi
con glicole, dato che la loro presenza può portare alla
precipitazione di alcuni componenti nell'inibitore alla
corrosione del glicole.
Aggiungendo del glicole nel circuito idraulico si riduce il volume di
acqua massimo ammesso del sistema. Per maggiori informazioni,
vedere il manuale del serbatoio di espansione.
Protezione antigelo con valvole di protezione antigelo
Se all'acqua non è stato aggiunto il glicole, si possono usare le
valvole di protezione antigelo per drenare l'acqua dal sistema prima
che possa gelare. Per far questo, installare le parti seguenti:
Parte Descrizione
b3+b4 Usare AFVALVEHY2.
La protezione della tubazione locale dal congelamento
è compito dell'installatore. Una soluzione è quella di
installare le valvole di protezione antigelo in tutti i punti
più bassi della tubazione locale. Facendo così, si
dovranno installare le valvole di protezione antigelo
sempre a coppia:
b3 Interruttore del vuoto (rivolto in su per erogazione
aria)
b4 Valvola di protezione antigelo (rivolta in giù per il
drenaggio acqua)
c c Valvole chiuse normalmente
(Consigliato - da reperire in loco).
Le valvole chiuse normalmente evitano che tutta
l'acqua proveniente dal sistema venga drenata quando
si aprono le valvole di protezione antigelo.
▪ In caso di mancanza di corrente: le valvole chiuse
normalmente chiudono e isolano l'acqua all'interno
della casa. Se le valvole di protezione antigelo si
aprono, viene drenata solo l'acqua esterna alla casa.
▪ In altre circostanze (per esempio se si guasta una
pompa): le valvole normalmente chiuse rimangono
aperte. Se le valvole di protezione antigelo si aprono,
viene drenata anche l'acqua all'interno della casa.
a+b1+b2 Protezione dell'unità esterna (*: ci sono 2 possibilità per
Parte Descrizione
a+b1+b2 (Obbligatorio – disponibile come accessorio).
collegare b2; vedi di seguito).
b3+b4 Protezione della tubazione locale
c Isolamento dell'acqua all'interno della casa nel caso di
mancanza di corrente
a Parte della connessione per b1
b1 Valvola di protezione antigelo (per il drenaggio
acqua)
b2 Interruttore del vuoto (rivolto in su per erogazione
aria)
Questi componenti sono necessari per proteggere dal
gelo la tubazione interna all'unità esterna.
Nota: Questi componenti NON proteggono la
tubazione locali dal congelamento.
Per collegare a+b1+b2
a Parte del collegamento per b1
b1 Valvola di protezione antigelo (per il drenaggio acqua)
b2 Interruttore del vuoto (rivolto in su per erogazione aria)
1 Aprire il pannello superiore.
2 Aprire la piastra frontale.
3 Aprire la piastra posteriore.
4 Collegare a+b1 nel modo seguente:
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
41
Page 42
9 Installazione
1
2
a
b1
3
1
2
b2

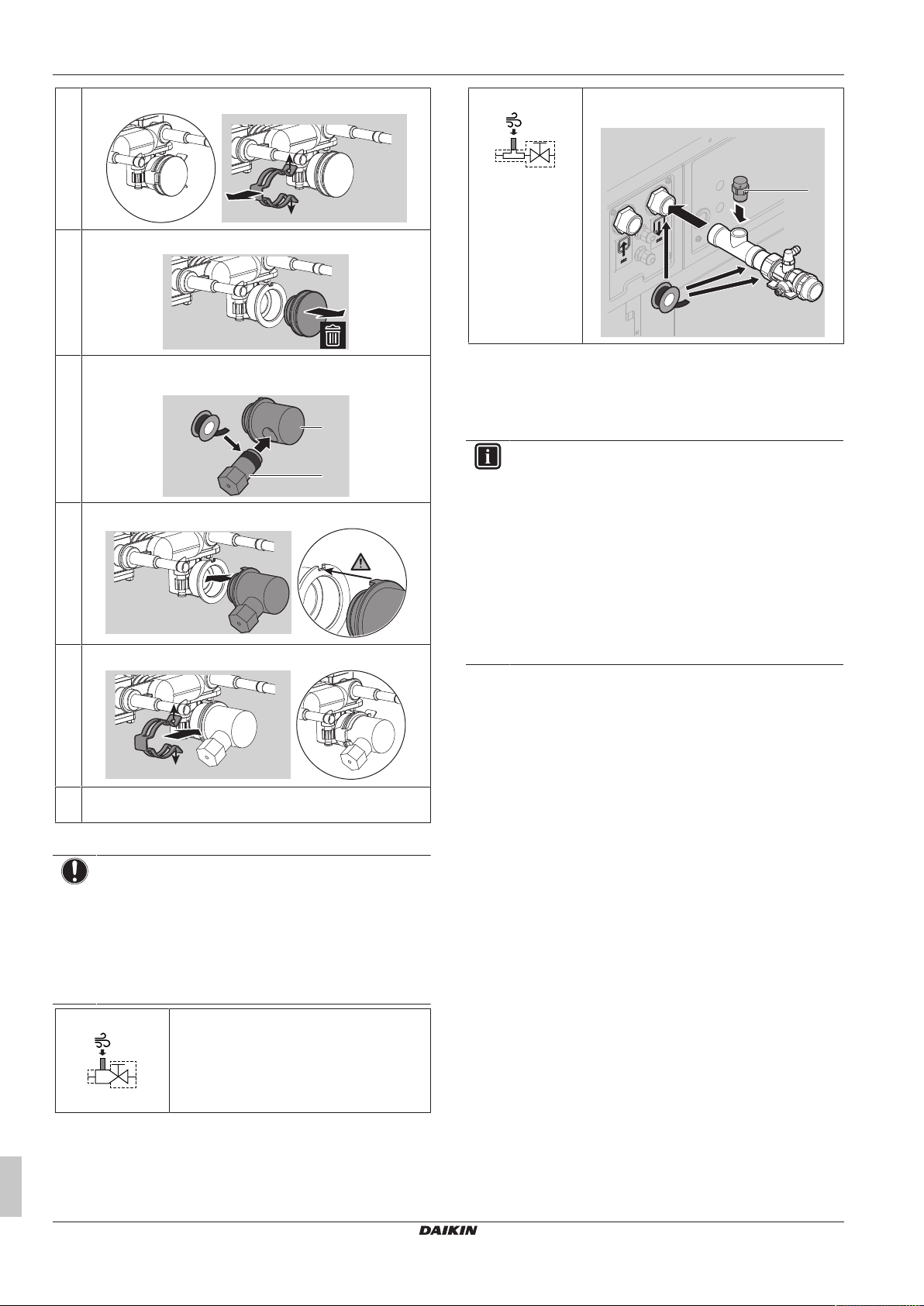

1 Rimuovere la molletta.
2 Rimuovere e gettare la chiusura con la guarnizione.
3 Montare la valvola di protezione antigelo (b1) alla parte di
collegamento (a) con un sigillante per filettature.
4 Montare la parte di collegamento all'unità esterna.
5 Montare la molletta.
6 Chiudere la piastra posteriore, la piastra anteriore e la piastra
superiore.
5 Per collegare b2, fare quanto segue (2 possibilità):
NOTA
Interruttore del vuoto (b2). Per eseguire il corretto
drenaggio attraverso la valvola di protezione antigelo
all'interno dell'unità esterna, l'Interruttore del vuoto deve
essere installato correttamente:
▪ Direttamente sull'uscita acqua dell'unità, senza
nessuna valvole o tubazione locale nel mezzo.
▪ Rivolta in su per erogare l'acqua.
Possibilità 1b2Con l'opzione EKBALLV1 (valvole di
intercettazione con collegamento integrato per
interruttore del vuoto).
Per le istruzioni d'installazione, vedere il
manuale d'installazione delle valvole di
intercettazione.
Possibilità 2b2Con il giunto a T (non fornito) + valvola di
intercettazione (non fornita).
9.6.6 Riempimento del circuito di riscaldamento ambiente
Nel caso di caldaia a gas dedicata
INFORMAZIONI
Valvole di spurgo aria. Nel caso di caldaia a gas
EHY2KOMB28+32AA sono possibili le seguenti valvole di
spurgo aria:
▪ Valvole di spurgo aria manuali sulle valvole di
intercettazione (opzione EKBALLV1).
▪ Valvola di spurgo aria manuale interna alla caldaia a
gas EHY2KOMB28+32AA.
▪ Valvole di spurgo aria manuali o automatiche da
reperire in loco.
▪ Quando si utilizza il glicole, le valvole di spurgo aria
automatiche Nota: NON sono consentite.
Prima di riempire il circuito di riscaldamento ambiente, SI DEVE
installare la caldaia a gas.
1 Lavare scrupolosamente l'impianto con abbondanti getti, per
pulire il circuito.
2 Collegare il tubo flessibile di alimentazione dell'acqua al punto
di scarico/riempimento.
Nota: Il punto di scarico/riempimento può essere:
▪ Da reperire in loco
▪ Parte dell'opzione EKFL1A (kit raccordo di riempimento della
caldaia a gas EHY2KOMB28+32AA)
3 Accendere la caldaia a gas per vedere l'indicazione della
pressione sul display della caldaia.
4 Se è stata installata una valvola di spurgo aria automatico,
verificare che questa sia aperta.
5 Riempire il circuito con acqua finché sul display della caldaia
non apparirà una pressione di ±2 bar (con un minimo di
0,5bar).
Nota: La valvola di scarico pressione dell'unità esterna è stata
progettata per aprirsi a 3bar.
6 Spurgare l'aria da tutte le valvole di spurgo aria manuale
dell'impianto (aprire, spurgare aria, chiudere).
7 Controllare la pressione. Se è troppo bassa, ripetere dal passo
5.
8 Attivare la pompa e controllare se si sente ancora aria nel
circuito. Dopo ±1minuto, DISATTIVARLO.
Nota: Per ATTIVARE e DISATTIVARE la pompa, usare la
funzione di spurgo aria sull'interfaccia utente dell'unità
esterna. Vedere "12.4.1Funzione spurgo aria"a pagina84.
Guida di consultazione per l'installatore
42
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 43
9 Installazione
9 Spurgare di nuovo l'aria da tutte le valvole di spurgo aria
manuale dell'impianto (specialmente se si sente aria nel
circuito).
10 Controllare di nuovo la pressione. Se è troppo bassa, ripetere
dal passo 5.
11 Scollegare il tubo flessibile di alimentazione dell'acqua dal
punto di scarico/riempimento.
NOTA
La pressione acqua indicata sul display della caldaia
varierà in base alla temperatura dell'acqua (la pressione
aumenta con l'aumentare della temperatura dell'acqua).
Tuttavia, la pressione acqua deve essere sempre rimanere
al di sopra di 1bar per evitare l'ingresso di aria nel circuito.
Nel caso di caldaia a gas di terze parti
INFORMAZIONI
Valvole di spurgo aria. Nel caso di caldaia a gas di terze
parti, sono possibili le seguenti valvole di spurgo aria:
▪ Valvole di spurgo aria manuali sulle valvole di
intercettazione (opzione EKBALLV1).
▪ Valvola di spurgo aria manuale o automatica interna
alla caldaia a gas di terze parti.
▪ Valvole di spurgo aria manuali o automatiche da
reperire in loco.
▪ Quando si utilizza il glicole, le valvole di spurgo aria
automatiche Nota: NON sono consentite.
Prima di riempire il circuito di riscaldamento ambiente, SI DEVE
installare la caldaia a gas.
1 Lavare scrupolosamente l'impianto con abbondanti getti, per
pulire il circuito.
2 Collegare il tubo flessibile di alimentazione dell'acqua al punto
di scarico/riempimento.
Nota: Il punto di scarico/riempimento può essere:
▪ Da reperire in loco
▪ Parte della installazione già presente
3 Accendere la caldaia a gas e verificare di poter leggere
l'indicatore di pressione.
Nota: L'indicatore di pressione può essere:
▪ Sul display della caldaia a gas di terze parti
▪ Sul manometro reperito in loco
4 Se è stata installata una valvola di spurgo aria automatico,
verificare che questa sia aperta.
5 Riempire il circuito con acqua finché sul display della caldaia
non apparirà una pressione di ±2 bar (con un minimo di
0,5bar).
Nota: La valvola di scarico pressione dell'unità esterna è stata
progettata per aprirsi a 3bar.
6 Spurgare l'aria da tutte le valvole di spurgo aria manuale
dell'impianto (aprire, spurgare aria, chiudere).
7 Controllare la pressione. Se è troppo bassa, ripetere dal passo
5.
8 Attivare la pompa e controllare se si sente ancora aria nel
circuito. Dopo ±1minuto, DISATTIVARLO.
Nota: Per ATTIVARE e DISATTIVARE la pompa, usare la
funzione di spurgo aria sull'interfaccia utente dell'unità
esterna. Vedere "12.4.1Funzione spurgo aria"a pagina84.
9 ATTIVARE la prova del segnale bivalente e controllare se si
sente ancora aria nel circuito. Dopo ±1 minuto,
DISATTIVARLO.
Nota: Per passare alla prova del segnale bivalente, vedere
"12.4.3Per effettuare una prova di funzionamento attuatore"a
pagina85.
10 Spurgare di nuovo l'aria da tutte le valvole di spurgo aria
manuale dell'impianto (specialmente se si sente aria nel
circuito).
11 Controllare di nuovo la pressione. Se è troppo bassa, ripetere
dal passo 5.
12 Scollegare il tubo flessibile di alimentazione dell'acqua dal
punto di scarico/riempimento.
NOTA
La pressione acqua indicata sul display della caldaia
varierà in base alla temperatura dell'acqua (la pressione
aumenta con l'aumentare della temperatura dell'acqua).
Tuttavia, la pressione acqua deve essere sempre rimanere
al di sopra di 1bar per evitare l'ingresso di aria nel circuito.
9.6.7 Riempimento del circuito idraulico dell'acqua sanitaria della caldaia a gas
1 Aprire il rubinetto principale per pressurizzare la sezione
dell'acqua calda.
2 Dare sfiato allo scambiatore e al sistema dei tubi aprendo un
rubinetto dell'acqua calda.
3 Lasciare il rubinetto aperto finché non sarà scomparsa tutta
l'aria dal sistema.
4 Controllare tutte le connessioni, verificando che non abbiano
perdite, incluse le connessioni interne.
9.6.8 Riempimento del serbatoio dell'acqua calda sanitaria
Per le istruzioni d'installazione, vedere il manuale d'installazione del
serbatoio dell'acqua calda sanitaria.
9.6.9 Isolamento della tubazione dell'acqua
La tubazione nell'intero circuito idraulico DEVE essere isolata per
prevenire la condensazione e la riduzione della capacità di
riscaldamento.
Per prevenire il rischio di congelamento delle tubazioni dell'acqua
esterna nel periodo invernale, lo spessore del materiale isolante
DEVE essere almeno di 13mm (con λ=0,039W/mK).
Durante il periodo invernale, proteggere le tubazioni dell'acqua e le
valvole di intercettazione dal rischio di congelamento aggiungendo
del nastro elettroriscaldatore (da reperire in loco). Se esiste la
possibilità che la temperatura esterna scenda al di sotto di –20°C e
non è stato utilizzato del nastro elettroriscaldatore, si raccomanda di
installare le valvole di intercettazione in interni.
9.7 Collegamento del cablaggio elettrico
9.7.1 Note relative al collegamento del cablaggio elettrico
Prima di collegare il cablaggio elettrico
Assicurarsi che le tubazioni idrauliche siano collegate.
Flusso di lavoro tipico
Il collegamento dell'impianto elettrico si articola tipicamente nelle fasi
seguenti:
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
43
Page 44
9 Installazione
b a
c b
c
aa
A
AA´
A´
Flusso di lavoro tipico nel caso di caldaia a gas dedicata
Collegamenti all'unità esterna:
1 Assicurarsi che il sistema di alimentazione sia conforme alle
specifiche elettriche delle unità.
2 Collegamento del cablaggio elettrico all'unità esterna.
3 Collegamento dell'alimentazione principale.
4 Collegamento dell'interfaccia utente.
5 Collegamento della caldaia a gas dedicata all'unità esterna.
6 Collegamento della pompa dell'acqua calda sanitaria (se
applicabile).
7 Collegamento del riscaldatore piastra fondo (se possibile)
(vedere il manuale d'installazione del riscaldatore piastra
fondo).
8 Collegamento del sensore esterno remoto (se possibile)(vedere
il manuale d'installazione del sensore esterno remoto e il
supplemento al manuale per le apparecchiature opzionali).
9 Collegamento dell'adattatore LAN (se possibile)(vedere il
manuale d'installazione dell'adattatore LAN e il supplemento al
manuale per le apparecchiature opzionali).
Collegamenti alla caldaia a gas EHY2KOMB28+32AA:
10 Collegamento dell'alimentazione elettrica principale alla caldaia
a gas.
11 Collegamento del termostato ambiente wireless o cablato (se
possibile)(vedere il manuale d'installazione del termostato
ambiente e il supplemento al manuale per le apparecchiature
opzionali).
12 Collegamento del convettore con pompa di calore (se possibile)
(vedere il manuale d'installazione del convettore con pompa di
calore e il supplemento al manuale per le apparecchiature
opzionali).
13 Collegamento al serbatoio dell'acqua calda sanitaria (se
possibile)(vedere il manuale d'installazione del serbatoio ACS e
il supplemento al manuale per le apparecchiature opzionali).
Flusso di lavoro tipico nel caso di caldaia a gas di terze parti
Collegamenti all'unità esterna:
1 Assicurarsi che il sistema di alimentazione sia conforme alle
specifiche elettriche delle unità.
2 Collegamento del cablaggio elettrico all'unità esterna.
3 Collegamento dell'alimentazione principale.
4 Collegamento dell'interfaccia utente.
5 Collegamento del segnale bivalente della caldaia a gas di terze
parti.
6 Collegamento della pompa esterna.
7 Collegamento del riscaldatore piastra fondo (se possibile)
(vedere il manuale d'installazione del riscaldatore piastra
fondo).
9.7.2 Precauzioni durante il collegamento dei
fili elettrici
AVVERTENZA
Prevenire i rischi dovuti all'involontario resettaggio del
disgiuntore termico: la corrente a questo apparecchio NON
DEVE essere alimentata attraverso un dispositivo di
commutazione esterno, ad esempio un timer, né
l'apparecchio deve essere collegato a un circuito portato
regolarmente su ATTIVATO e DISATTIVATO dall'impianto.
NOTA
Termostato di sicurezza (contatto normalmente
chiuso). L'unità esterna non possiede il termostato di
sicurezza. Installare un termostato di sicurezza da reperire
in loco nel sistema del trasmettitore di calore, conforme
alle normative locali.
Ad ogni modo non si può collegare il segnale di feedback
dal termostato di sicurezza all'unità esterna o alla caldaia a
gas, perché non ci sono terminali per il segnale di
feedback. Per questo motivo non si dovrà eseguire
nessuna configurazione sull'unità esterna o sulla caldaia a
gas.
In ogni caso, per evitare l'intervento inutile del termostato
di sicurezza, si consiglia quanto segue:
▪ Il termostato di sicurezza sia ripristinabile
automaticamente.
▪ Il termostato di sicurezza abbia una velocità di
variazione massima della temperatura di 2°C/min.
▪ Tra il termostato di sicurezza e la valvola a 3 vie
motorizzata del serbatoio dell'acqua calda sanitaria ci
sia una distanza minima di 2m.
▪ Il setpoint del termostato di sicurezza sia superiore di
almeno 15°C del setpoint massimo della temperatura
manuale.
9.7.3 Linee guida da osservare quando si collega il cablaggio elettrico
Tenere presente quanto segue:

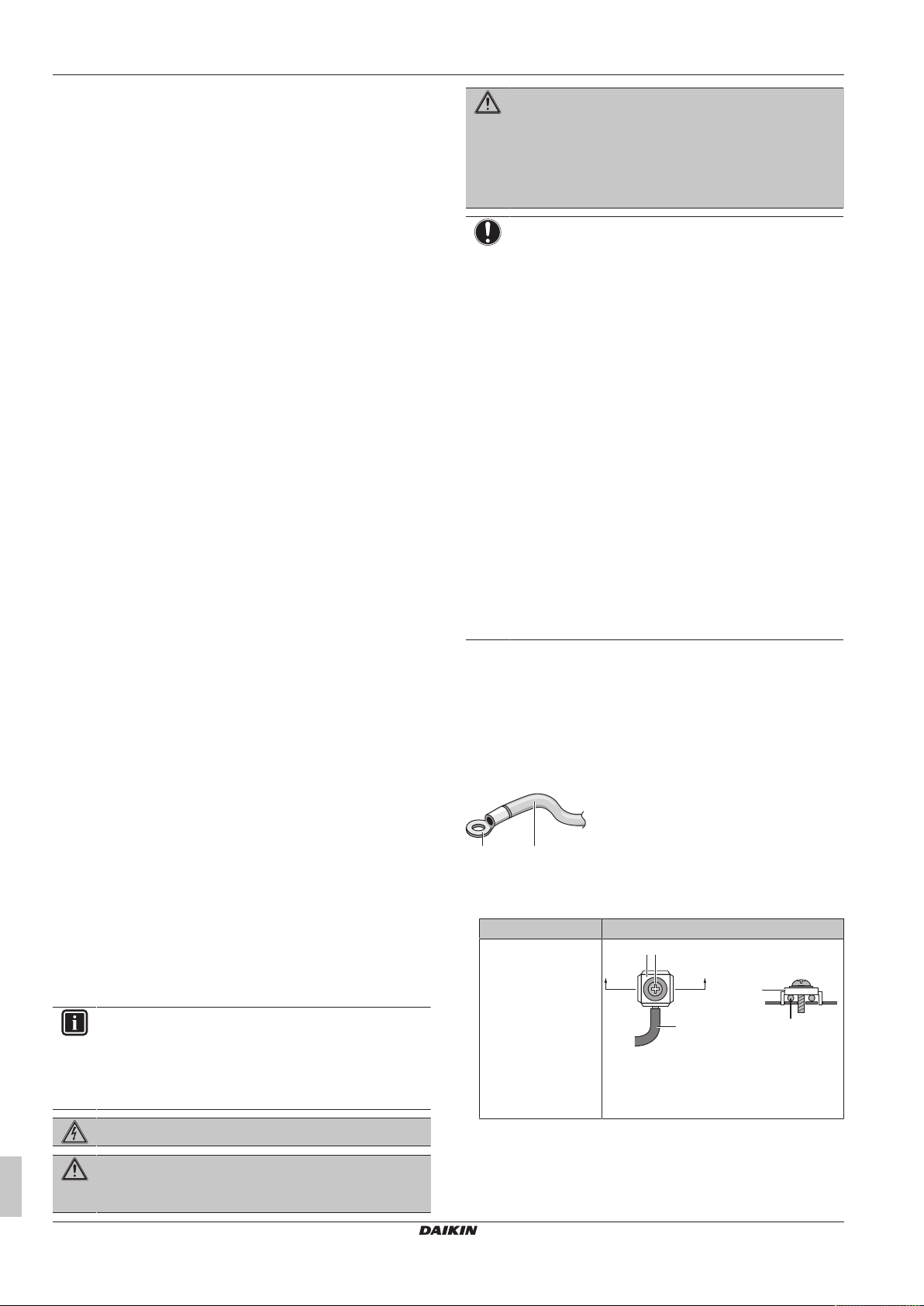

▪ Se si utilizzano fili con conduttori a trefolo, installare sull'estremità
del filo un morsetto a crimpaggio rotondo. Disporre il morsetto a
crimpaggio rotondo sul filo, fino alla parte coperta, e fissarlo con
l'attrezzo appropriato.
a Filo con conduttori a trefolo
b Morsetto a crimpaggio rotondo
▪ Per installare i fili, utilizzare i metodi seguenti:
Tipo di filo Metodo di installazione
Filo ad anima singola
INFORMAZIONI
Leggere inoltre le precauzioni e i requisiti nei seguenti
capitoli:
▪ Precauzioni generali per la sicurezza
▪ Preparazione
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
AVVERTENZA
Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo
a più trefoli.
Guida di consultazione per l'installatore
44
a Filo ad anima singola a spira
b Vite
c Rondella piana
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 45

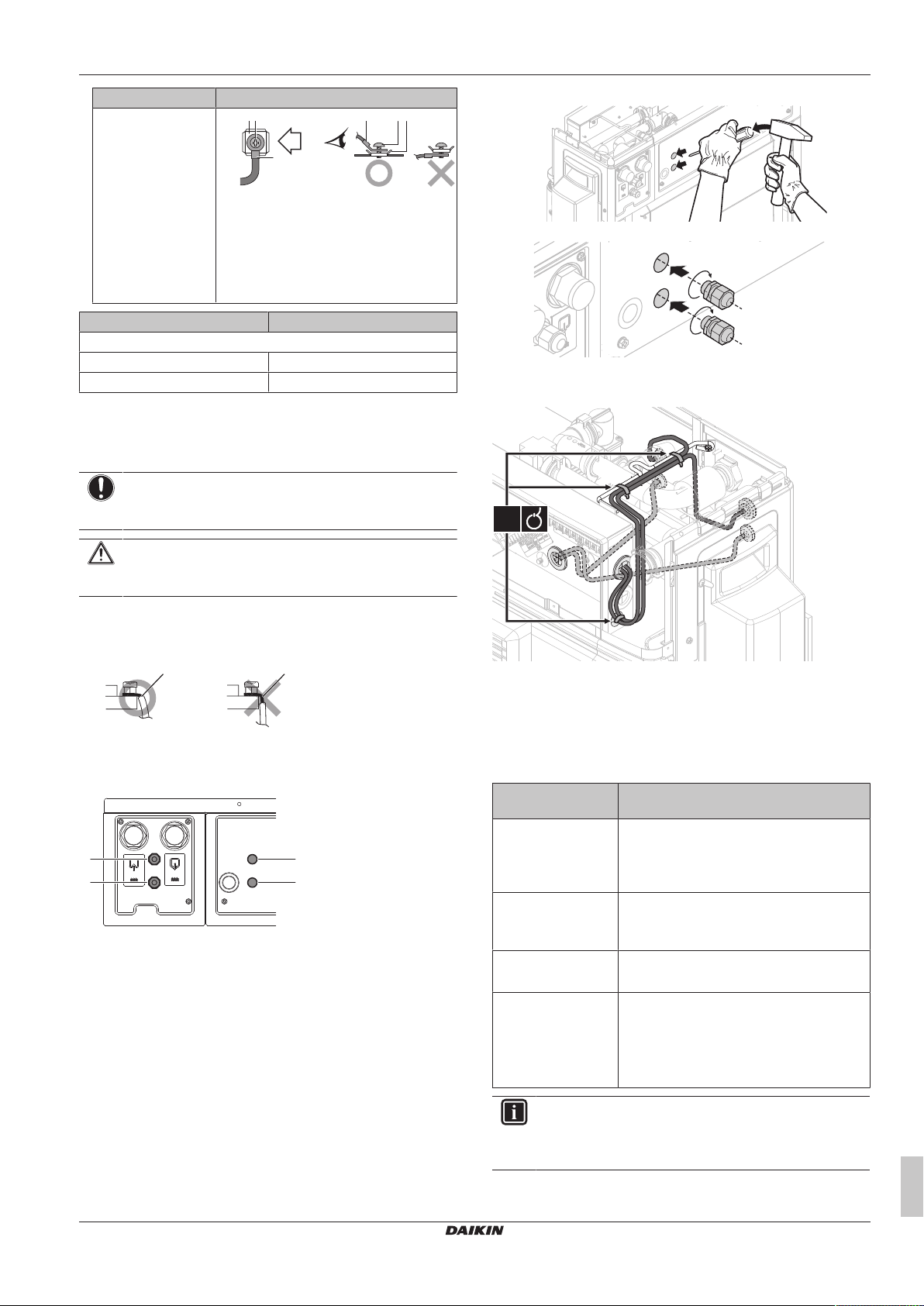

9 Installazione
c b ba c
a
B
B
a b
a
b
c
d
3×
a
b
c
d
Tipo di filo Metodo di installazione
Filo con conduttori a
trefolo con morsetto
a crimpaggio rotondo
a Morsetto
b Vite
c Rondella piana
O Consentito
X NON consentito
Voce Coppia di serraggio (N•m)
Unità esterna
X2M 1,3~1,6
X5M 0,8~0,9
9.7.4 Nel caso di caldaia a gas dedicata
Per collegare i cavi elettrici all'unità esterna
NOTA
La distanza tra il cavo dell'alta tensione e quello della
bassa tensione deve essere di almeno 50mm.
▪ Aprire i fori ciechi con un martello e un cacciavite.
▪ Inserire i pressacavi (forniti come accessori).
5 All'interno dell'unità, instradare i cavi verso il quadro elettrico nel
modo seguente:
ATTENZIONE
NON spingere né posizionare cavi di lunghezza eccessiva
nell'unità.
1 Aprire la piastra superiore e la piastra frontale. Vedere
"9.2.2Per aprire l'unità esterna"a pagina32.
2 Spellare l'isolante (20mm) dai fili.
a Spellare l'estremità del filo fino a questo punto
b Una lunghezza eccessiva della parte spellata può causare
scosse elettriche o dispersione.
3 Inserire il cablaggio sul retro dell'unità:
a~d Vedere di seguito
4 Se si inseriscono dei cavi attraverso i fori ciechi c e d:
a~d Vedere di seguito
6 All'interno del quadro elettrico collegare i cavi ai terminali
corrispondenti.
7 Dopo aver collegato tutti i cavi, chiudere la piastra anteriore e la
piastra superiore.
Collegamenti nel caso di caldaia a gas dedicata
Instradamento Cavi possibili (a seconda delle opzioni
installate)
a
Alimentazione elettrica principale
Alimentazione
elettrica principale
(alta tensione)
b
Interfaccia utente (opzione obbligatoria)
Interfaccia utente
(bassa tensione)
c
Alta tensione
d
Bassa tensione
Pompa dell'acqua calda sanitaria (da
reperire in loco)
▪ Cavo di interconnessione tra unità esterna
e caldaia a gas
▪ Sensore temperatura esterna dell'unità
esterna (opzione)
▪ Adattatore LAN (opzione)
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
INFORMAZIONI
Riscaldatore piastra fondo (opzione). Per
l'instradamento, vedere il manuale d'installazione del
riscaldatore piastra fondo.
Guida di consultazione per l'installatore
45
Page 46
9 Installazione
1N~ 50 Hz
220-240 V
PE NL
Q1DI
123
LN
X2M
1×
a
3×
12
P1P2
X5M
1×
a
b
a
PCB
1×
a
PCB
b
1×
a
b
PCB
b
1×
a
PCB
b
b
1×

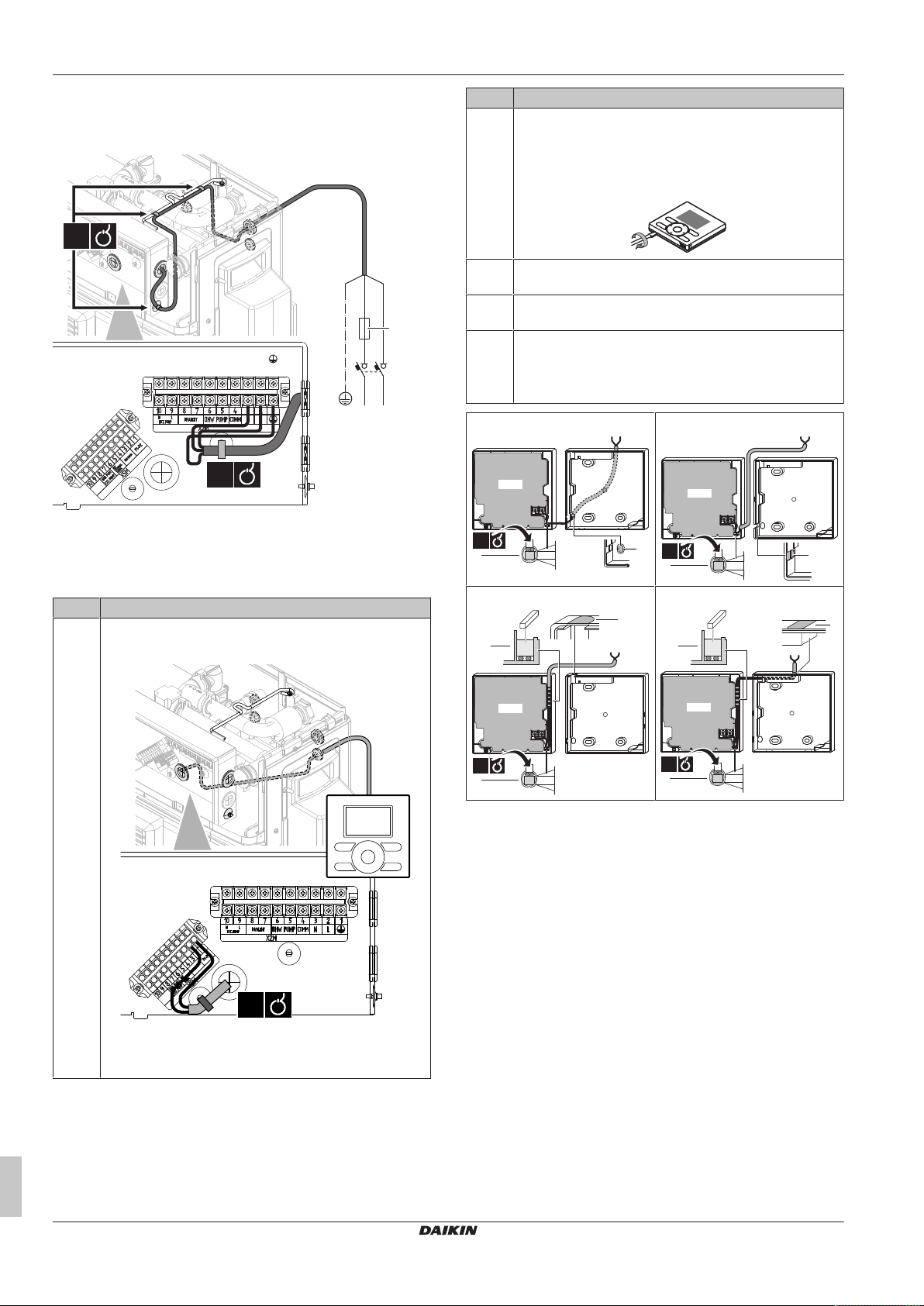

Collegamento dell'alimentazione principale
1 Collegare l'alimentazione elettrica principale ai terminali
appropriati, come illustrato nella figura seguente.
a Fusibile locale consigliato: 20A
Q1DI Interruttore differenziale
2 Fissare il cavo agli appositi supporti utilizzando le fascette.
# Intervento
2 Inserire un cacciavite nelle fessure sotto all'interfaccia
utente e separare con cautela la piastra frontale dalla
piastra per il fissaggio a parete.
La scheda è montata nella piastra frontale dell'interfaccia
utente. Prestare attenzione a NON danneggiarla.
3 Fissare la piastra per il fissaggio a parete dell'interfaccia
utente alla parete.
4 Eseguire la connessione come illustrato in 4A, 4B, 4C o
4D.
5 Rimontare la piastra frontale sulla piastra per il fissaggio a
parete.
Prestare attenzione a NON pizzicare il cablaggio quando si
fissa la piastra frontale all'unità.
4A Dalla parte posteriore
4B Da sinistra
Collegamento dell'interfaccia utente
# Intervento
1 Collegare il cavo dell'interfaccia utente all'unità esterna.
Fissare il cavo agli appositi supporti utilizzando le fascette.
4C Dalla parte superiore
a Aprire questo foro di passaggio per il cablaggio tramite un
tronchesino o un attrezzo analogo.
b Fissare il cablaggio alla parte anteriore dell'involucro
usando il ritegno per cablaggio e il morsetto.
4D Dal centro in alto
Collegamento della caldaia a gas dedicata all'unità esterna
1 Collegare il cavo di interconnessione tra unità esterna e caldaia
a gas ai corrispondenti terminali, come mostrato nella figura
seguente. Cavo di interconnessione non è fornito.
a Interfaccia utente. Per il funzionamento è necessaria
l'interfaccia utente, che però deve essere ordinata
separatamente (opzione obbligatoria).
Guida di consultazione per l'installatore
46
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 47

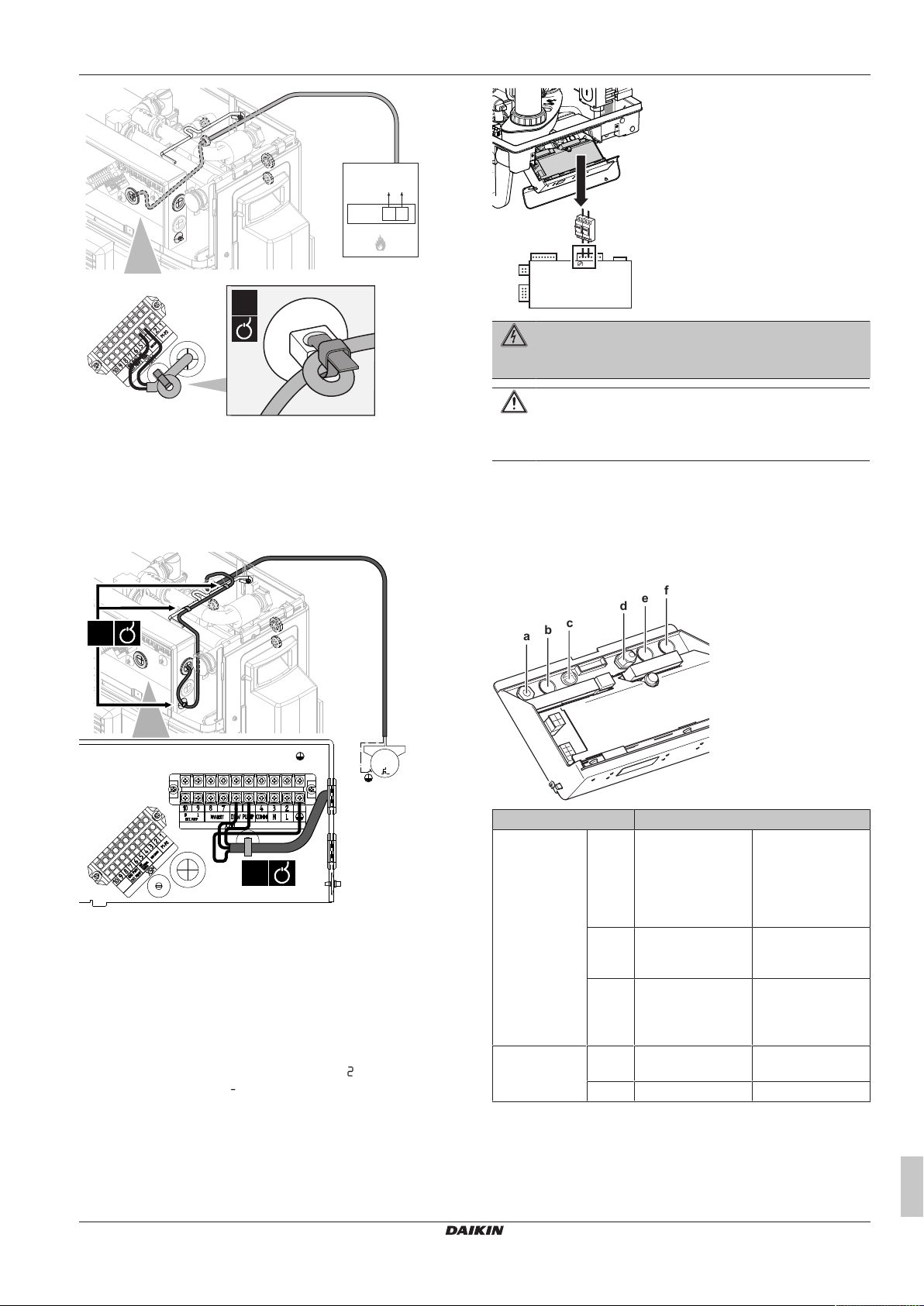

A2P
X10A
X5M/3
X5M/4
1 2
a
34X5M
1×
a Caldaia a gas EHY2KOMB28+32AA
1~
M
M2P
5 16X2M
1×
3×
a
X2
a
b
c
d
e
f
2 Fissare il cavo agli appositi supporti utilizzando le fascette.
9 Installazione
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
A non più di 1 m dall'apparecchio DEVE essere presente
una linea protetta da fusibile o una presa non commutata.
ATTENZIONE
Per l'installazione in ambienti umidi, è obbligatoria una
connessione fissa. Quando si lavora sul circuito elettrico,
isolare SEMPRE l'alimentazione elettrica.
Collegamento della pompa dell'acqua calda sanitaria
1 Collegare il cavo della pompa dell'acqua calda sanitaria ai
terminali appropriati come illustrato nella figura sotto.
2 Fissare il cavo agli appositi supporti utilizzando le fascette.
Collegamento dell'alimentazione generale della caldaia a gas
1 Collegare il cavo dell'alimentazione elettrica della caldaia a gas
ad un fusibile (a) (L: X2-2 (BRN), N: X2-4 (BLU)).
2 Collegare la messa a terra della caldaia a gas ad un terminale
di terra.
Risultato: La caldaia a gas eseguirà una prova. appare sul display
di servizio. Dopo la prova, appare sul display di servizio (modo di
attesa). Sul display principale viene indicata la pressione in bar.
Collegamento del cablaggio elettrico alla caldaia a gas
1 Aprire la caldaia a gas.
2 Aprire il coperchio del quadro elettrico della caldaia a gas.
3 Inserire i cavi attraverso il fondo dell'unità.
Parte Descrizione
Bassa tensione a Cavo di
interconnessione tra
unità esterna e
caldaia a gas
(scheda dell'anello
corrente)
b Termistore del
serbatoio dell'acqua
calda sanitaria
c Termostato
ambiente o
convettore con
pompa di calore
Alta tensione d Alimentazione
elettrica
e+f Valvola a 3vie Foro cieco
(*) Per maggiori informazioni sull'impianto ad anello corrente,
leggere il manuale nel sacchetto degli accessori dell'anello
corrente.
4 Se necessario, rimuovere i fori ciechi con un cacciavite e
attaccare i pressacavo forniti in loco.
(*)
Pressacavo montato
in fabbrica
Foro cieco
Guarnizione di
gomma
Pressacavo montato
in fabbrica
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
47
Page 48
9 Installazione
2
1
a b
a
b
c
d
3×
a
b
c
d
5 Collegare i cavi della messa a terra ai terminali corrispondenti.
Vedere "17.2.2Schema elettrico: Caldaia a gas"a pagina106.
6 Chiudere il coperchio del quadro elettrico della caldaia a gas.
7 Chiudere la caldaia a gas.
9.7.5 Nel caso di caldaia a gas di terze parti

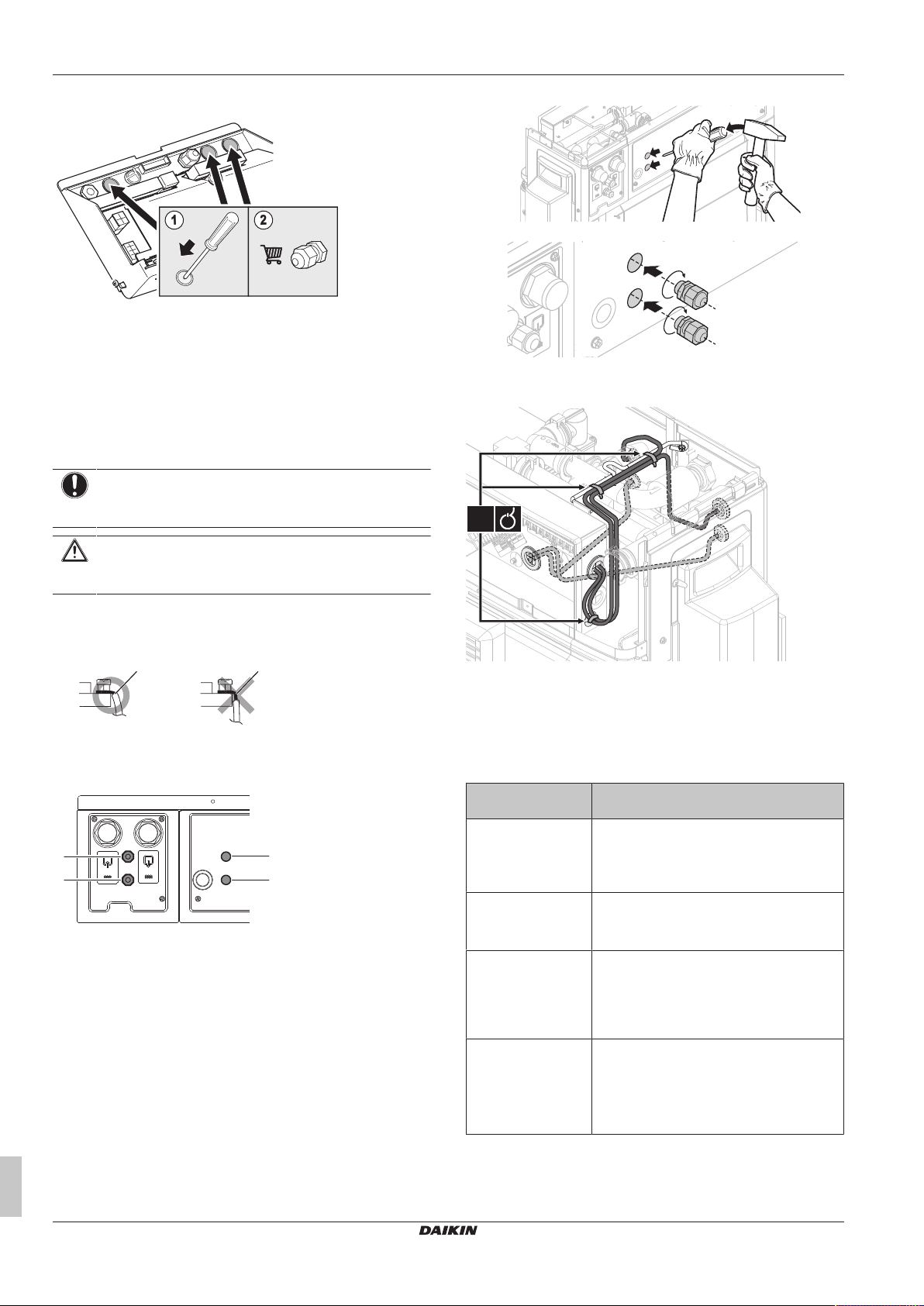

Per collegare i cavi elettrici all'unità esterna
NOTA
La distanza tra il cavo dell'alta tensione e quello della
bassa tensione deve essere di almeno 50mm.
▪ Aprire i fori ciechi con un martello e un cacciavite.
▪ Inserire i pressacavi (forniti come accessori).
5 All'interno dell'unità, instradare i cavi verso il quadro elettrico nel
modo seguente:
ATTENZIONE
NON spingere né posizionare cavi di lunghezza eccessiva
nell'unità.
1 Aprire la piastra superiore e la piastra frontale. Vedere
"9.2.2Per aprire l'unità esterna"a pagina32.
2 Spellare l'isolante (20mm) dai fili.
a Spellare l'estremità del filo fino a questo punto
b Una lunghezza eccessiva della parte spellata può causare
scosse elettriche o dispersione.
3 Inserire il cablaggio sul retro dell'unità:
a~d Vedere di seguito
4 Se si inseriscono dei cavi attraverso i fori ciechi c e d:
a~d Vedere di seguito
6 All'interno del quadro elettrico collegare i cavi ai terminali
corrispondenti.
7 Dopo aver collegato tutti i cavi, chiudere la piastra anteriore e la
piastra superiore.
Connessioni nel caso di caldaia a gas di terze parti
Instradamento Cavi possibili (a seconda delle opzioni
installate)
a
Alimentazione
elettrica principale
(alta tensione)
b
Interfaccia utente
(bassa tensione)
c
Alta tensione
d
Bassa tensione
Alimentazione elettrica principale
Interfaccia utente (opzione obbligatoria)
▪ Segnale bivalente della caldaia a gas di
terze parti (da reperire in loco)
▪ Cavo della pompa esterna –
Alimentazione elettrica (opzione
obbligatoria)
▪ Sensore temperatura esterna dell'unità
esterna (opzione)
▪ Adattatore LAN (opzione)
▪ Cavo della pompa esterna – segnale
PWM (opzione obbligatoria)
Guida di consultazione per l'installatore
48
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 49

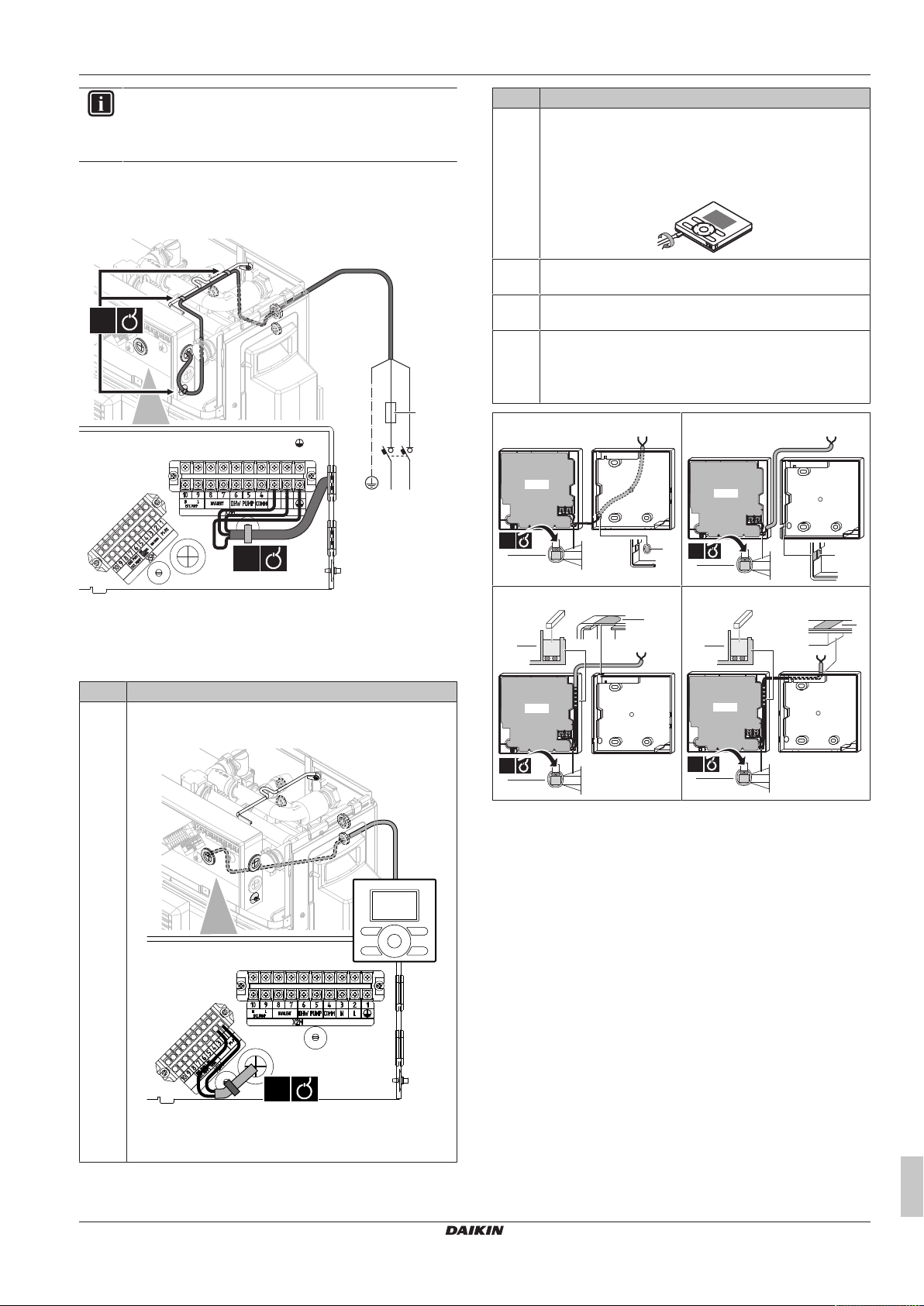

9 Installazione
1N~ 50 Hz
220-240 V
PE NL
Q1DI
123
LN
X2M
1×
a
3×
12
P1P2
X5M
1×
a
b
a
PCB
1×
a
PCB
b
1×
a
b
PCB
b
1×
a
PCB
b
b
1×
INFORMAZIONI
Riscaldatore piastra fondo (opzione). Per
l'instradamento, vedere il manuale d'installazione del
riscaldatore piastra fondo.
Collegamento dell'alimentazione principale
1 Collegare l'alimentazione elettrica principale ai terminali
appropriati, come illustrato nella figura seguente.
# Intervento
2 Inserire un cacciavite nelle fessure sotto all'interfaccia
utente e separare con cautela la piastra frontale dalla
piastra per il fissaggio a parete.
La scheda è montata nella piastra frontale dell'interfaccia
utente. Prestare attenzione a NON danneggiarla.
3 Fissare la piastra per il fissaggio a parete dell'interfaccia
utente alla parete.
4 Eseguire la connessione come illustrato in 4A, 4B, 4C o
4D.
5 Rimontare la piastra frontale sulla piastra per il fissaggio a
parete.
Prestare attenzione a NON pizzicare il cablaggio quando si
fissa la piastra frontale all'unità.
4A Dalla parte posteriore
4B Da sinistra
a Fusibile locale consigliato: 20A
Q1DI Interruttore differenziale
2 Fissare il cavo agli appositi supporti utilizzando le fascette.
Collegamento dell'interfaccia utente
# Intervento
1 Collegare il cavo dell'interfaccia utente all'unità esterna.
Fissare il cavo agli appositi supporti utilizzando le fascette.
4C Dalla parte superiore
a Aprire questo foro di passaggio per il cablaggio tramite un
tronchesino o un attrezzo analogo.
b Fissare il cablaggio alla parte anteriore dell'involucro
usando il ritegno per cablaggio e il morsetto.
4D Dal centro in alto
Collegamento del segnale bivalente della caldaia a gas di terze parti
1 Collegare il segnale bivalente della caldaia a gas di terze parti
ai corrispondenti terminali, come mostrato nella figura
seguente.
a Interfaccia utente. Per il funzionamento è necessaria
l'interfaccia utente, che però deve essere ordinata
separatamente (opzione obbligatoria).
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
49
Page 50

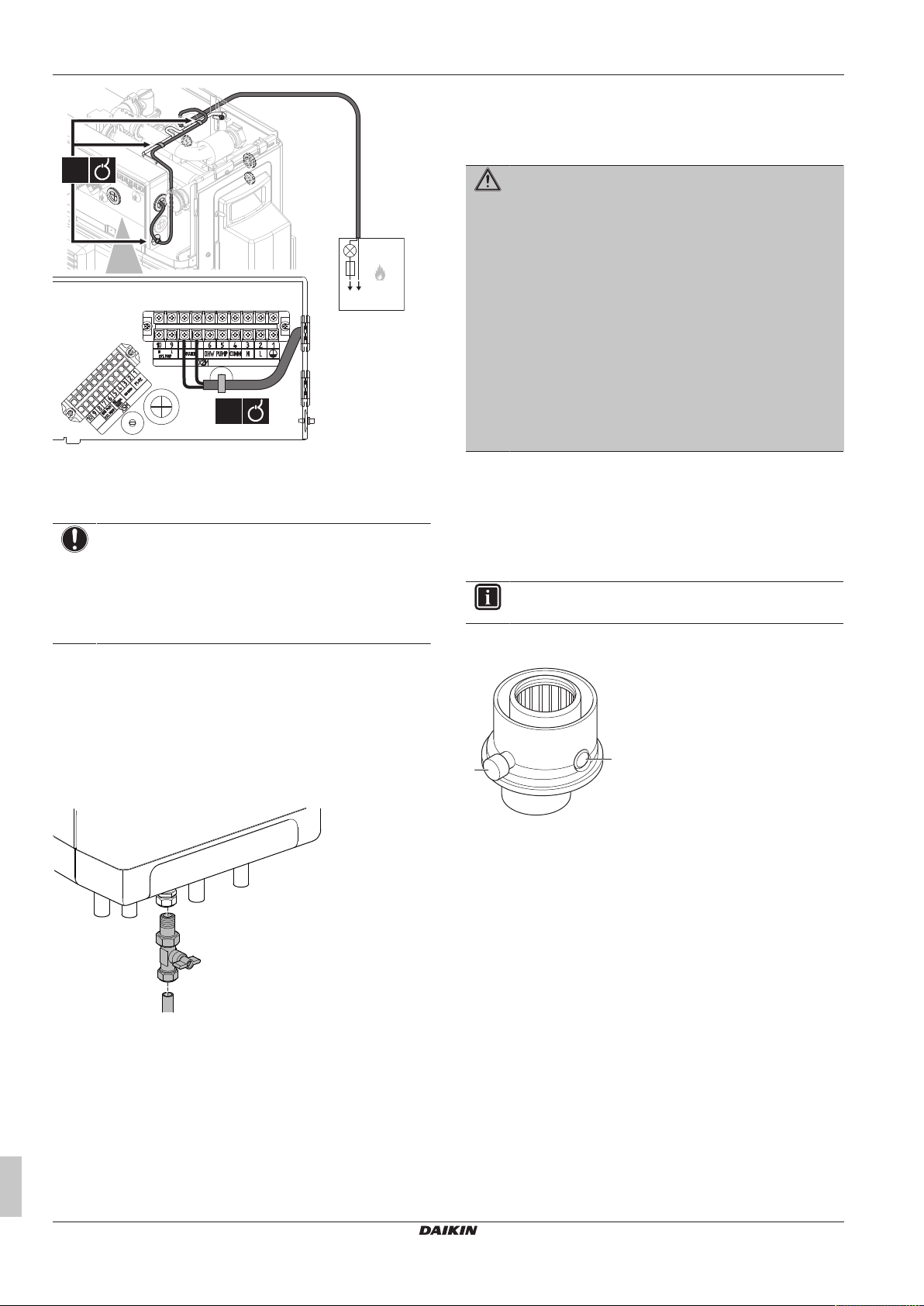

9 Installazione
78X2M
a
L N
3×
1×
b
a
a Segnale bivalente della caldaia a gas di terze parti
2 Fissare il cavo agli appositi supporti utilizzando le fascette.
Collegamento della pompa esterna
NOTA
Pompa esterna. Nel caso di caldaia a gas di terze parti,
occorre installare le opzioni obbligatorie EKADDONJH e
EKADDONJH2 (= kit di collegamento con caldaie a gas di
terze parti). Ciò comprende il collegamento della pompa
esterna all'unità esterna. Per le istruzioni d'installazione,
vedere il manuale d'installazione del kit di collegamento.
9.8 Collegamento delle tubazioni del gas
9.9 Connessione della caldaia al sistema dei fumi della combustione
AVVERTENZA
▪ Assicurarsi che le connessioni degli imbocchi dei
componenti dei condotti dei fumi e di alimentazione
dell'aria siano correttamente sigillate. Un fissaggio
inadeguato del condotto dei fumi e di alimentazione
dell'aria può dare luogo a situazioni pericolose o
causare lesioni personali.
▪ Controllare che tutti i componenti dello scarico dei fumi
siano fissati ermeticamente.
▪ NON usare viti normali o viti Parker per montare il
circuito di scarico dei fumi, in quanto si possono
formare delle perdite.
▪ Se si applica grasso, quest'ultimo può deteriorare le
guarnizioni di gomma; usare acqua al suo posto.
▪ NON mischiare alcun componente, materiale o sistema
di connessione di produttori differenti.
La caldaia a gas viene fornita con una connessione scarico fumi/
presa d'aria concentrica 60/100. Installare con cura il tubo
concentrico nell'adattatore. Le guarnizioni incorporate assicurano
una tenuta ermetica.
È inoltre disponibile una connessione concentrica 80/125 con
adattatore. Installare con cura il tubo concentrico nell'adattatore. Le
guarnizioni incorporate assicurano una tenuta ermetica.
INFORMAZIONI
Seguire attentamente le istruzioni fornite nel set adattatore.
La parte adattatrice concentrica è dotata di un punto di misurazione
per lo scarico gas e di uno per l'ingresso aria.
9.8.1 Collegamento del tubo del gas
1 Collegare una valvola del gas alla connessione da15mm della
caldaia a gas e collegarla al tubo locale, secondo le normative
vigenti.
2 Installare un filtro a retina per il gas nella connessione qualora
esista il pericolo di una contaminazione del gas.
3 Collegare la caldaia a gas all'alimentazione del gas.
4 Controllare tutte le parti, verificando l'eventuale presenza di
perdite di gas con una pressione di max. 50 mbar
(500mmH2O). La connessione dell'alimentazione del gas non
deve essere soggetta a nessun tipo di sollecitazione.
a Punto di misurazione dello scarico gas
b Punto di misurazione dell'ingresso aria
Il tubo di alimentazione dell'aria e dei fumi della combustione può
anche essere collegato separatamente come connessione a doppio
tubo. È disponibile un'opzione per modificare la caldaia a gas da
connessione concentrica a connessione a doppio tubo.
9.9.1 Modifica della caldaia a gas per passare ad una connessione concentrica 80/125
La connessione concentrica può essere modificata da Ø60/100 a
Ø80/125 con un set adattatore.
1 Rimuovere il tubo concentrico dal tubo di alimentazione aria e
del gas della combustione sulla sommità della caldaia a gas,
ruotandolo in senso antiorario.
2 Rimuovere l'O-ring dal tubo concentrico e montarlo attorno alla
flangia dell'adattatore concentrico Ø80/125.
3 Disporre l'adattatore concentrico nella parte superiore
dell'apparecchio e ruotarlo in senso orario in modo tale che il
nipplo di misurazione sia puntato dritto in avanti.
4 Montare il tubo concentrico per l'alimentazione aria e i fumi
della combustione nell'adattatore. L'anello di tenuta integrale
assicura una connessione ermetica.
Guida di consultazione per l'installatore
50
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 51
5 Controllare la connessione del tubo dei fumi interno e del
collettore della condensa. Assicurarsi che siano correttamente
collegati.
9 Installazione
INFORMAZIONI
Seguire attentamente le istruzioni fornite nel set adattatore.

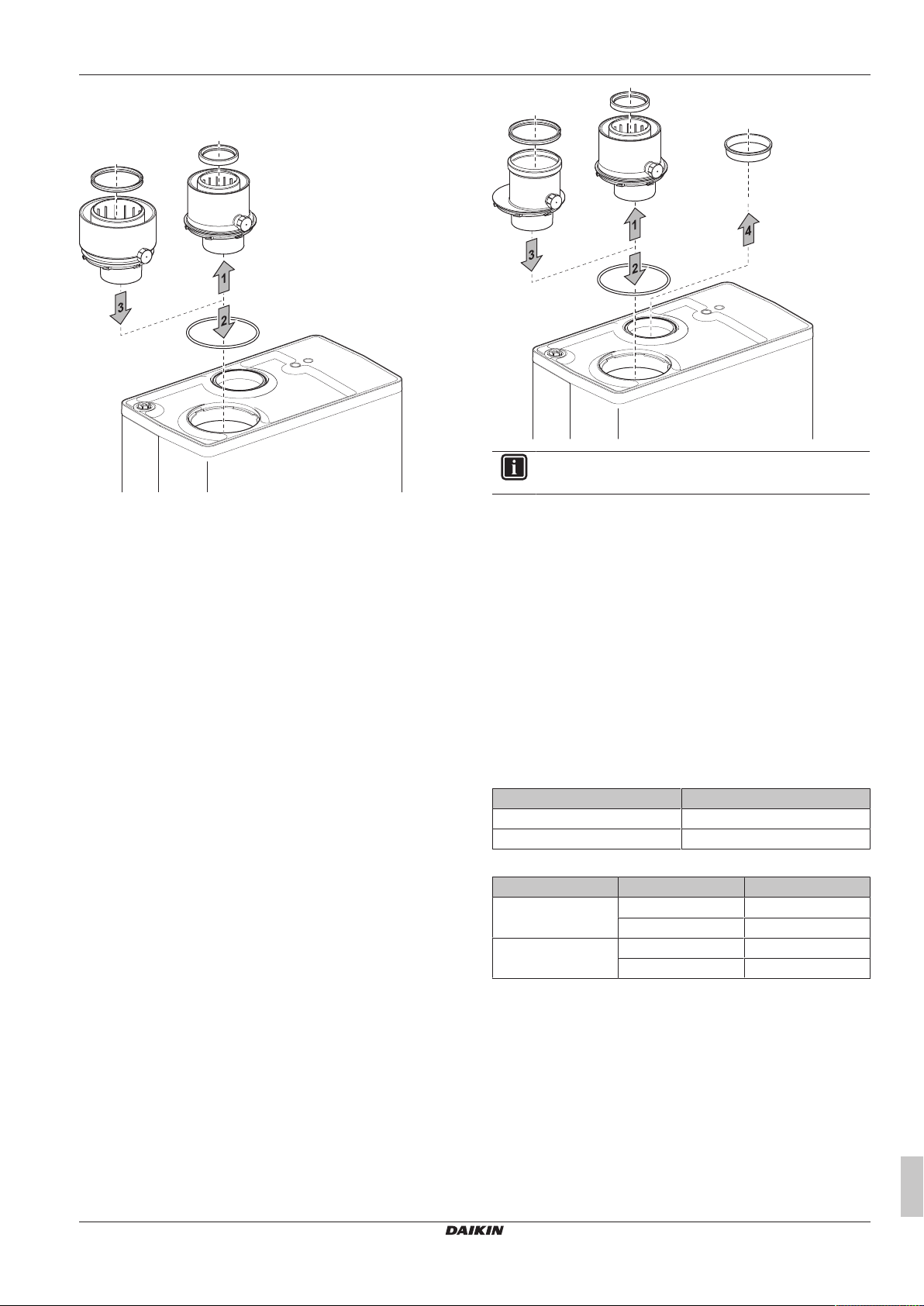

9.9.2 Modifica della connessione concentrica 60/100 in una connessione a doppio tubo
La connessione concentrica può essere modificata da Ø60/100 a
una connessione doppio tubo da 2× Ø80 con un set adattatore.
1 Rimuovere il tubo concentrico dal tubo di alimentazione aria e
del gas della combustione sulla sommità della caldaia a gas,
ruotandolo in senso antiorario.
2 Rimuovere l'O-ring dal tubo concentrico e montarlo attorno alla
flangia dell'adattatore del doppio tubo Ø80.
3 Disporre la connessione dei gas della combustione (Ø80) nella
parte superiore dell'apparecchio e ruotarlo in senso orario in
modo tale che il nipplo di misurazione sia puntato dritto in
avanti. L'anello di tenuta integrale assicura una connessione
ermetica.
4 Rimuovere lo sportello dalla connessione dell'alimentazione
aria. Assicurarsi di collegare correttamente la presa d'aria. NON
è ammessa l'installazione di un impianto dipendente dall'aria
ambiente.
5 Inserire accuratamente i tubi di alimentazione aria e di scarico
fumi nell'apertura di ingresso aria e nell'adattatore scarico fumi
dell'unità. Le guarnizioni incorporate assicurano una tenuta
ermetica. Assicurarsi che le connessioni non siano mischiate.
6 Controllare la connessione del tubo dei fumi interno e del
collettore della condensa. Assicurarsi che siano correttamente
collegati.
9.9.3 Calcolare la lunghezza totale delle tubazioni
Se la resistenza del tubo dei fumi e quella del tubo di alimentazione
aria aumenta, diminuisce la potenza dell'apparecchio. la riduzione
massima ammessa della potenza è del 5%.
La resistenza del tubo di alimentazione aria e del tubo dei gas della
combustione dipende da:
▪ la lunghezza,
▪ il diametro,
▪ tutti i componenti (curve, gomiti,…).
Per ciascuna categoria di apparecchio, è indicata la lunghezza
massima ammessa del tubo di alimentazione aria e dei fumi della
combustione.
Lunghezza equivalente per un'installazione concentrica (60/100)
Lunghezza (m)
Curva da 90° 1,5
Curva da 45° 1
Lunghezza equivalente per installazione a due tubi
Lunghezza (m)
R/D=1 Curva da 90° 2m
Curva da 45° 1m
R/D=0,5 Gomito da 90° 4m
Gomito da 45° 2m
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
51
Page 52

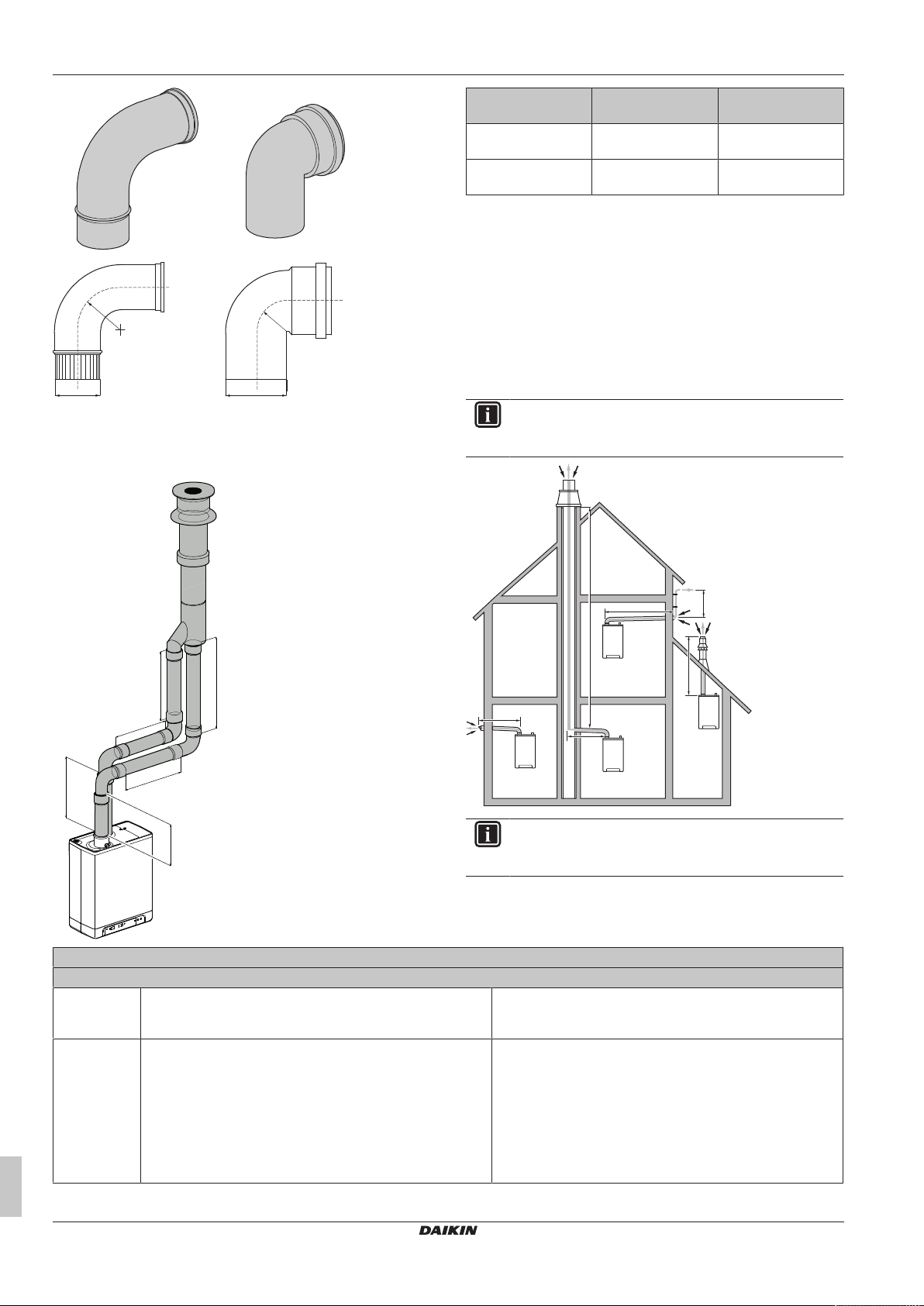

9 Installazione
R
R
D D
R/D=1 R/D=0.5
L6
L4
L3
L1
L2
L5
1
L1
L1
L2
L1
3
2
C
53
C
93
C
13
C
33
L2
4
L1
Per una connessione a doppio tubo, tutte le lunghezze definite
presuppongono un diametro di 80mm.
Esempio di calcolo per un'applicazione con doppio tubo
Tubo Lunghezza del tubo Lunghezza totale
dei tubi
Tubo dei fumi della
L1+L2+L3+(2×2)m 13m
combustione
Alimentazione
L4+L5+L6+(2×2)m 12m
dell'aria
Lunghezza totale della tubazione = somma delle lunghezze dei tubi
diritti + somma della lunghezza equivalente del tubo di curve/gomiti.
9.9.4 Categorie di apparecchi e lunghezze dei tubi
I seguenti metodi di installazione sono supportati dal costruttore.
Installazione di caldaia singola
Si noti che NON tutte le configurazioni di scarico fumi fra quelle
descritte di seguito sono ammesse. Dipende dal Paese. Attenersi
alle normative locali e nazionali.
INFORMAZIONI
La lunghezza di tutti i tubi nelle tabelle seguenti sono le
lunghezze massime equivalenti dei tubi.
Spiegazione dei circuiti di scarico fumi
Categoria secondo la CE
B
23
Scarico che evacua i prodotti di combustione all'esterno
dell'ambiente contenente l'impianto. L'aria di combustione
viene aspirata direttamente dall'ambiente.
B
33
Guida di consultazione per l'installatore
52
Sistema di scarico collegato al sistema comune dei condotti. Il
sistema comune dei condotti contiene un unico scarico a
tiraggio naturale. Tutte le parti pressurizzate dell'impianto che
contengono prodotti di combustione sono contenute
completamente dai componenti dell'impianto che forniscono
l'aria di combustione. L'aria di combustione viene aspirata
all'interno dell'impianto dall'ambiente, per mezzo di un
condotto concentrico che contiene la canna fumaria. L'aria
accede attraverso i fori situati sulla superficie del condotto.
INFORMAZIONI
Gli esempi di installazione sopra riportati sono semplici
esempi e possono risultare differenti in certi dettagli.
Assicurarsi che l'ingresso aria sia aperto e soddisfi le
necessità.
Assicurarsi che l'ingresso aria sia aperto e soddisfi le
necessità.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 53
Spiegazione dei circuiti di scarico fumi
7
6
5
10
9
11
8
3
4
2
1
0
L2
L1
0 1 2 3 4 6 75
L2=–1.8×L1+11.8
Categoria secondo la CE
C
13
Circuito di scarico fumi orizzontale. Scarico nella parete
esterna. L'apertura di ingresso per l'alimentazione dell'aria si
trova nella stessa zona di pressione dello scarico.
C
33
Circuito di scarico verticale. Scarico fumi attraverso il tetto.
L'apertura di ingresso per l'alimentazione dell'aria si trova nella
stessa zona di pressione dello scarico.
C
43
Condotto congiunto di alimentazione dell'aria e di scarico fumi
(sistema CLV). Tubo doppio o concentrico.
C
53
Alimentazione dell'aria e condotto di scarico fumi separati.
Scarico in zone di pressione differenti.
C
63
Componenti per i fumi con omologazione CE reperibili
liberamente sul mercato.
C
83
Condotto congiunto di alimentazione dell'aria e di scarico fumi
(sistema CLV). Scarico in zone di pressione differenti.
C
93
Alimentazione dell'aria e condotto di scarico fumi interni alla
canna fumaria o al condotto: concentrico. Alimentazione aria
da condotto esistente. Scarico fumi attraverso il tetto.
L'alimentazione dell'aria e lo scarico fumi si trovano nella
medesima zona di pressione.
Lunghezze dei tubi ammesse con B23 e B33 Ø80mm:
B
23
B
EHY2KOMB28AA 85m 85m
EHY2KOMB32AA 80m 80m
9 Installazione
Per esempio: terminale a parete attraverso la facciata.
Per esempio: un terminale per tetto verticale.
—
—
NON mischiare componenti per lo scarico di fornitori diversi.
Solo come circuito a doppio tubo.
Circuito di scarico concentrico tra la caldaia a gas e il condotto.
33
Il tubo orizzontale per i fumi della combustione DEVE essere
installato 3° di caduta più in basso verso la caldaia (50 mm per
metro) e DEVE essere sostenuto con almeno 1 staffa per ogni metro
di lunghezza. La posizione migliore consigliata per la staffa è nel
punto immediatamente prima del giunto.
INFORMAZIONI
Le tubazioni flessibili per i gas della combustione NON
possono essere utilizzate nei tratti di connessione
orizzontali.
C13 (1) C33 (2) C13 (1) C33 (2)
60/100 60/100 Doppio-80 Doppio-80
L1 (m) L1 (m) L1 (m) L1 (m)
10 10 80 21
C13 (1) C33 (2) C93 (4) C53 (3)
80/125 80/125 80/125 80 60/100 60
L1 (m) L1 (m) L1 (m) L2 (m) L1 (m) L2 (m)
29 29 10 25 6 1
1 10
Nota speciale riguardo C53: le lunghezze massime per L1 e L2
sono collegate l'una all'altra. Determinare prima la lunghezza di L1,
poi far uso del grafico seguente per determinare la lunghezza
massima di L2. Per esempio: se la lunghezza di L1 è 2m, L2 può
essere lungo al massimo 8m.
Installazione di più caldaie
INFORMAZIONI
La lunghezza di tutti i tubi nelle tabelle seguenti sono le
lunghezze massime equivalenti dei tubi.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
53
Page 54
9 Installazione
L1
L1
C
83
C
43
C
43
6
L2
5
C
83
6
L1
C
43
C
43
5
5
5
L1
L2
L1
L1
L2
Il tubo orizzontale per i fumi della combustione DEVE essere
installato 3° di caduta più in basso verso la caldaia (50 mm per
metro) e DEVE essere sostenuto con almeno 1 staffa per ogni metro
di lunghezza. La posizione migliore consigliata per la staffa è nel
punto immediatamente prima del giunto.
INFORMAZIONI
Le tubazioni flessibili per i gas della combustione NON
possono essere utilizzate nei tratti di connessione
orizzontali.
INFORMAZIONI
Le lunghezza massime nella tabella seguente si applica
separatamente ad ogni caldaia a gas.
C83 (6) C43 (5)
Doppio-80 60/100 80/125 Doppio-80
L1+L2 (m) L1 (m) L1 (m) L1+L2 (m)
80 10 29 80
Nota speciale a riguardo C83: Per i diametri minimi del sistema
combinato dei gas di scarico vedere la tabella seguente.
Numero di unità Minimo Ø
2 130
3 150
4 180
5 200
6 220
7 230
8 250
9 270
10 280
11 290
12 300
Nota speciale a riguardo C43: Per i diametri minimi del sistema
combinato dei gas di scarico/ingresso aria vedere la tabella
seguente.
Per EHY2KOMB28AA:
Numero di
unità
Guida di consultazione per l'installatore
54
Scarico dei
Concentrico Doppio tubo
gas
Ingresso
aria
Scarico dei
gas
Ingresso
aria
2 135 253 135 214
Numero di
unità
Concentrico Doppio tubo
Scarico dei
gas
Ingresso
aria
Scarico dei
gas
Ingresso
aria
3 157 295 157 249
4 166 311 166 263
5 175 328 175 278
6 184 345 184 292
7 193 362 193 306
8 201 376 201 318
9 210 393 210 332
10 219 410 219 347
11 228 427 228 361
12 237 444 237 375
13 246 461 246 389
14 255 478 255 404
15 264 494 264 418
16 272 509 272 431
17 281 526 281 445
18 290 543 290 459
19 299 560 299 473
20 308 577 308 488
Per EHY2KOMB32AA:
Numero di
unità
Concentrico Doppio tubo
Scarico dei
gas
Ingresso
aria
Scarico dei
gas
Ingresso
aria
2 155 291 155 246
3 166 311 166 263
4 176 330 176 279
5 186 349 186 295
6 196 367 196 311
7 206 386 206 326
8 216 404 216 342
9 226 423 226 358
10 236 442 236 374
11 247 463 247 391
12 257 482 257 407
13 267 500 267 423
14 277 519 277 439
15 287 538 287 454
16 297 556 297 470
17 307 575 307 486
18 317 594 317 502
19 328 614 328 519
20 338 633 338 535
Nota speciale riguardo C93: Le dimensioni interne minime del
camino devono essere 200×200mm.
9.9.5 Materiali applicabili
I materiali per l'installazione dello scarico fumi e/o dell'ingresso aria
DEVONO essere acquistati seguendo la tabella seguente.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 55
D BG BA HR HU SK SICZ ES PT PL GR CY IE TR MT LTLT LV UK FR B
Daikin
Daikin
Daikin
Daikin
Daikin
Daikin
(b) (a)(a) (a) (b)
C
C
C
C
93
C
C
C
83
63
53
43
33
13
IT CH
AT
(b)
(a) Le parti gas di scarico/ingresso aria possono essere
0000
PY: 2017
EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0
0000
PY: 2017
EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0
b
c
d
e
f
a
acquistate da 3e parti. Tutte le parti acquistate presso un
fornitore esterno DEVONO essere conformi alla norma
EN14471.
(b) NON consentito.
9.9.6 Posizione del tubo dei fumi della combustione
Vedere i regolamenti locali e nazionali.
9.9.7 Isolamento dello scarico dei gas e della presa d'aria
La condensa si può formare sulla parte esterna del materiale del
tubo in caso di basse temperature di quest'ultimo ed alta
temperatura ambiente con un'elevata umidità. Usare un materiale
isolante da 10 mm a prova di umidità se vi è il rischio di condensa.
9.9.8 Montaggio di un sistema orizzontale per i fumi della combustione
Il sistema orizzontale per i fumi della combustione da 60/100mm
può essere esteso fino alla lunghezza massima specificata nella
tabella che riporta le lunghezze massime dei tubi. Calcolare la
lunghezza equivalente in base alle specifiche di questo manuale.
ATTENZIONE
Leggere i manuali d'installazione relativi alle parti reperite
in loco.
Il tubo orizzontale per i fumi della combustione DEVE essere
installato 3° di caduta più in basso verso la caldaia (50 mm per
metro) e DEVE essere sostenuto con almeno 1 staffa per ogni metro
di lunghezza. La posizione migliore consigliata per la staffa è nel
punto immediatamente prima del giunto.
9 Installazione
ATTENZIONE
Leggere i manuali d'installazione relativi alle parti reperite
in loco.
9.9.10 Kit di gestione delle folate di vento
Vedere le normative locali e nazionali.
9.9.11 Tubi per i fumi della combustione disposti in spazi vuoti incassati
Non applicabile.
9.9.12 Componenti per i fumi (C63) reperibili sul mercato
Sono le proprietà della combustione a determinare la scelta dei
componenti per i fumi. Le norme EN1443 e EN1856‑1 forniscono le
necessarie informazioni per scegliere i componenti di flusso per
mezzo di un adesivo su cui è riportata una stringa di dati
d'identificazione. La stringa di dati d'identificazione contiene le
informazioni seguenti:
INFORMAZIONI
Le tubazioni flessibili per i gas della combustione NON
possono essere utilizzate nei tratti di connessione
orizzontali.
9.9.9 Montaggio di un sistema verticale per i fumi della combustione
È anche disponibile un kit verticale per i fumi della combustione da
60/100 mm. Utilizzando dei componenti aggiuntivi disponibili presso
il fornitore della caldaia, è possibile allungare il kit fino ad una
lunghezza massima specificata nella tabella che riporta le lunghezze
massime delle tubazioni (esclusa la connessione iniziale della
caldaia).
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
a Marchio CE
b Se i componenti sono di metallo, la norma deve essere
conforme alla direttiva EN1856‑2. Se i componenti sono di
plastica, la norma deve essere conforme alla direttiva
EN14471
La stringa di dati d'identificazione deve includere le informazioni
seguenti:
c Classe di temperatura: T120
d Classe di pressione: pressione (P) o alta pressione (Hi)
e Classe di resistenza: a umido (W)
f Classe di resistenza in caso d'incendio: E
Guida di consultazione per l'installatore
55
Page 56
9 Installazione
a
b
≤1000 mm
≤2000 mm
≤1000 mm
Dimensioni C63 del circuito di scarico dei fumi (dimensioni
esterne in mm)
Parallelo Concentrico 80/125 Concentrico 60/100
Tubo dei
fumi della
combustion
e
Ø80
(+0,3 / –0,7)
AVVERTENZA
NON si devono combinare assieme componenti per i fumi
di marche diverse.
Ø80
(+0,3 / –0,7)
Ingresso
dell'aria
Ø125
(+2 / –0)
Tubo dei
fumi della
combustion
e
Ø60
(+0,3 / –0,7)
Ingresso
dell'aria
Ø100
(+2 / –0)
9.9.13 Regole per fissare il circuito di scarico dei fumi
ATTENZIONE
▪ Queste norme sono tipiche per i circuiti di scarico dei
fumi sia concentrici che paralleli.
▪ Il circuito di scarico dei fumi DEVE essere fissato a una
struttura compatta.
▪ Il circuito di scarico dei fumi deve avere una ricaduta
continua verso la caldaia (1,5°~3°). I terminali per
parete DEVONO essere installati in bolla.
▪ Utilizzare esclusivamente le staffe in dotazione.
▪ Ogni gomito DEVE essere fissato usando la staffa.
Eccezione riguardante la connessione alla caldaia: se
la lunghezza dei tubi prima e dopo il primo gomito è di
≤250 mm, il secondo elemento dopo il primo gomito
deve includere una staffa. La staffa DEVE essere
posizionata sul gomito.
▪ Ogni prolunga DEVE essere fissata, ad ogni metro, con
una staffa. Questa staffa NON DEVE essere bloccata
attorno al tubo, per assicurarne il libero movimento.
▪ Verificare che la staffa sia bloccata nella posizione
corretta a seconda della sua posizione sul tubo o sul
gomito.
▪ NON mischiare componenti o fascette per i fumi di
fornitori diversi.
Quale posizione di fissaggio utilizzare
a In caso di fissaggio sul tubo
b In caso di fissaggio sul manicotto
Distanza massima tra fascette
Posizione verticale del tubo Altra posizione del tubo
2000mm 1000mm
▪ Dividere uniformemente la lunghezza tra una staffa e l'altra.
▪ Ogni sistema DEVE includere almeno 1staffa.
▪ Posizionare la prima fascetta a un massimo di 500 mm dalla
caldaia a gas.
Guida di consultazione per l'installatore
56
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 57
9 Installazione
≤250 mm
≤250 mm
≤250 mm
≤250 mm
≥3° (50 mm/m)
≤1000 mm
≤1000 mm
≤500 mm
a
b
2×
2×
2
4×
1
2×
3
A Seconda fascetta dopo il secondo gomito
B Prima fascetta dopo il secondo gomito
9.10 Completamento dell'installazione dell'unità esterna
9.10.1 Per chiudere l'unità esterna
NOTA
Nel chiudere il coperchio dell'unità esterna, assicurarsi che
la coppia di serraggio NON superi il valore di 4,1N•m.
9.11 Finitura dell'installazione della caldaia a gas
9.11.1 Esecuzione di uno spurgo aria dall'alimentazione del gas
1 Girare la vite in senso antiorario una volta.
1 Rimontare la piastra posteriore.
2 Rimontare la piastra frontale.
3 Rimontare il pannello superiore.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Risultato: L'alimentazione del gas deve spurgare l'aria.
2 Controllare che non ci siano perdite nei collegamenti.
3 Controllare la pressione di erogazione del gas.
INFORMAZIONI
Assicurarsi che la pressione di entrata di esercizio NON
interferisca con altri apparecchi a gas installati.
Guida di consultazione per l'installatore
57
Page 58
10 Configurazione
9.11.2 Chiusura della caldaia a gas
1 Agganciare la sommità del pannello anteriore nella sommità
della caldaia a gas.
2 Inclinare il lato inferiore del pannello anteriore verso la caldaia a
gas.
3 Avvitare entrambe le viti del coperchio.
4 Chiudere il coperchio del display.
9.11.3 Installazione del pannello di copertura
10 Configurazione
10.1 Unità esterna
10.1.1 Panoramica: Configurazione
Il capitolo descrive quello che c'è da fare e da conoscere per
configurare il sistema dopo che è stato installato.
INFORMAZIONI
Caldaia a gas. A seconda della caldaia a gas installate, le
impostazioni saranno visibili/invisibili.
▪ Per impostazione predefinita, sono visibili solo le
impostazioni applicabili per le caldaie a gas di terze
parti.
▪ Quando l'unità rileva i segnali di comunicazione della
caldaia a gas EHY2KOMB28+32AA, tutte le
impostazioni applicabili della caldaia a gas
EHY2KOMB28+32AA compaiono automaticamente.
Perché
Se il sistema NON viene configurato correttamente, potrebbe NON
funzionare come previsto. La configurazione influisce su quanto
segue:
▪ I calcoli del software
▪ Ciò che si può vedere su, e fare con l'interfaccia utente
Come
È possibile configurare il sistema attraverso l'interfaccia utente.
▪ Primo utilizzo – Procedura guidata rapida. Quando si porta
nello stato ATTIVATO l'interfaccia utente per la prima volta
(attraverso l'unità esterna), parte una procedura guidata rapida
che aiuta a configurare il sistema.
▪ In seguito. Se necessario, è possibile apportare delle modifiche
alla configurazione in seguito.
La copertura di protezione della caldaia è un prodotto opzionale.
INFORMAZIONI
Se vengono modificate le impostazioni installatore,
l'interfaccia utente chiederà una conferma. Effettuata la
conferma, lo schermo sarà portato nello stato
DISATTIVATO per un breve istante e apparirà per alcuni
secondi la scritta “busy” (“occupato”).
Accesso alle impostazioni –Legenda delle tabelle
È possibile accedere alle impostazioni installatore utilizzando due
diversi metodi. Tuttavia, con entrambi questi metodi NON tutte le
impostazioni risulteranno accessibili. In tal caso, nelle colonne delle
tabelle corrispondenti in questo capitolo figurerà la scritta N/A (non
applicabile).
Metodo Colonna nelle
tabelle
Accesso alle impostazioni tramite il
breadcrumb nella struttura del menu.
Accesso alle impostazioni tramite il codice
nelle impostazioni della panoramica.
Vedere anche:
▪ "Accesso alle impostazioni installatore"a pagina58
▪ "10.1.5 Struttura del menu: Panoramica delle impostazioni
installatore"a pagina75
Ad esempio: [A.2.1.7]
Per esempio: [C-07]
#
Codice
Accesso ai comandi più utilizzati
Guida di consultazione per l'installatore
58
Accesso alle impostazioni installatore
1 Impostare il livello autorizzazione utente su Installatore.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 59
2 Andare a [A]: > Impostazioni installatore.
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Panoramica impostazioni
Conferma Regolaz. Scorrim.
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
15
Panoramica impostazioni
Conferma
Regolaz.
Scorrim.
01
02
06
0a
0e
00 03
07
0b
0f
0000
04
08
0c
00 01
05
09
0d
20
Panoramica impostazioni
Conferma
Regolaz.
Scorrim.
Impost. installatore
Il sistema ripartirà.
Conferma Regolaz.
Annulla
OK
Lingua
Seleziona lingua desiderata
Conferma Regolaz.
1 2013
Gen
Mar
Conferma Regolaz. Scorrim.
Data
Qual è la data di oggi?
00 : 00
Che ora è adesso?
Ora
Conferma
Regolaz.
Scorrim.
Accesso alla panoramica impostazioni
1 Impostare il livello autorizzazione utente su Installatore.
2 Andare a [A.8]: > Impostazioni installatore >
Panoramica impostazioni.
Impostazione del livello autorizzazione utente su Installatore
1 Impostare il livello autorizzazione utente su Uten. fin. av..
2 Andare a [6.4]: > Informazioni > Livello
autorizzazione utente.
3 Premere per più di 4secondi.
Risultato: Apparirà sulle pagine iniziali.
4 Se NON si preme alcun pulsante per più di 1ora o se si preme
di nuovo per più di 4 secondi, il livello autorizzazione
installatore torna a Utente finale.
Impostazione del livello autorizzazione utente su Utente finale avanzato
1 Andare al menu principale o su uno dei suoi menu secondari:
.
2 Premere per più di 4secondi.
Risultato: Il livello autorizzazione utente passa a Uten. fin. av..
Sono visualizzate delle informazioni aggiuntive e il segno “+” viene
aggiunto al titolo del menu. Il livello autorizzazione utente rimane su
Uten. fin. av. se non diversamente impostato.
Impostazione del livello autorizzazione utente su Utente finale
1 Premere per più di 4 secondi.
Risultato: Il livello autorizzazione utente passa a Utente finale.
L'interfaccia utente torna alla schermata iniziale predefinita.
Modifica di un'impostazione della panoramica
Esempio: Modificare [1‑01] da 15 a 20.
1 Andare a [A.8]: > Impostazioni installatore >
Panoramica impostazioni.
2 Andare sulla schermata corrispondente della prima parte
dell'impostazione utilizzando il pulsante e .
10 Configurazione
5 Ripetere i passi precedenti se si devono modificare altre
impostazioni.
6 Premere per confermare la modifica del parametro.
7 Nel menu Impostazioni installatore, premere per confermare
le impostazioni.
Risultato: Il sistema si riavvierà.
Procedura guidata rapida: Impostazione del layout sistema dopo la prima ATTIVAZIONE
Dopo la prima ATTIVAZIONE del sistema, la procedura guidata
mostra all'utente come eseguire le impostazioni iniziali tramite
l'interfaccia utente:
▪ lingua,
▪ data,
▪ ora,
▪ layout sistema.
Confermando il layout sistema, si può procedere con l'installazione e
la messa in funzione del sistema.
1 All'ATTIVAZIONE, la procedura guidata rapida si avvia purché il
layout sistema NON sia ancora stato confermato, impostando la
lingua.
INFORMAZIONI
Una cifra 0 aggiuntiva viene aggiunta alla prima parte
dell'impostazione quando si accede ai codici delle
impostazioni della panoramica.
Esempio: [1‑01]: “1” diventerà “01”.
3 Andare sulla seconda parte corrispondente dell'impostazione
utilizzando il pulsante e .
Risultato: Ora il valore da modificare apparirà illuminato.
4 Modificare il valore utilizzando il pulsante e .
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
2 Impostare la data e l'ora correnti.
3 Definire le impostazioni del layout sistema: Standard, Opzioni.
Per maggiori dettagli, vedere "10.1.2 Configurazione base" a
pagina60.
Guida di consultazione per l'installatore
59
Page 60
10 Configurazione
A.2 1
Scorrim.
Selezione
Layout sistema
Standard
Opzioni
Conferma layout
Conferma layout
Confermare layout sistema.
Il sistema ripartirà e sarà
pronto per il primo
avvio.
OK
Annulla
Conferma
Regolaz.
a
b c
d
b c
a
b
d
e
f
c
g
b
c
4 Dopo la configurazione, selezionare Conferma layout e
premere .
5 L'interfaccia utente si ri-inizializza e si può procedere con
l'installazione impostando le altre impostazioni applicabili e
procedendo con la messa in funzione del sistema.
Se vengono modificate le impostazioni installatore, il sistema
chiederà una conferma. Completata la conferma, lo schermo si
DISATTIVA per un breve istante e apparirà per alcuni secondi la
scritta "occupato".
# Codice Descrizione
[A.2.1.9] [F-0D] Quando il controllo del riscaldamento
ambiente viene DISATTIVATO
dall'interfaccia utente, la pompa è
sempre nello stato DISATTIVATO, a
meno che il funzionamento pompa non
sia richiesto per precauzioni di sicurezza.
Quando il controllo del riscaldamento
ambiente è ATTIVATO, è possibile
selezionare il modo funzionamento
pompa desiderato (applicabile solo
durante il riscaldamento ambiente).
Modo di funz. pompa:
▪ 0 (Continuo): Funzionamento pompa
continuo, indipendentemente dalla
condizione ATTIVATO o
DISATTIVATO del termostato. Il
funzionamento pompa Osservazione:
continuo richiede più energia del
funzionamento pompa campione o su
richiesta.
10.1.2 Configurazione base
Procedura guidata rapida: Lingua / ora e data
# Codice Descrizione
[A.1] N/A Linguaggio
[1] N/A Ora e data
Procedura guidata rapida: Standard
Impostazioni del riscaldamento ambiente
Il sistema può riscaldare un ambiente. A seconda del tipo di
applicazione, le impostazioni di riscaldamento ambiente debbono
essere fatte di conseguenza.
# Codice Descrizione
[A.2.1.7] [C-07] Controllo temperatura dell'unità:
Guida di consultazione per l'installatore
60
▪ 0 (Contr. Tman): Il funzionamento
dell'unità è deciso in base alla
temperatura manuale
indipendentemente dalla temperatura
ambiente effettiva e/o dalla richiesta di
riscaldamento ambiente.
▪ 1 (Contr. TA est.): Il funzionamento
dell'unità è deciso dal termostato
esterno o equivalente (per esempio il
convettore della pompa di calore). Ciò
è applicabile solo in caso di caldaia a
gas EHY2KOMB28+32AA.
▪ 2 (Contr. TA): Il funzionamento
dell'unità viene deciso in base alla
temperatura ambiente dell'interfaccia
utente.
▪ a: Controllo del riscaldamento
ambiente (interfaccia utente)
▪ b: DISATTIVATO
▪ c: ATTIVATO
▪ d: Funzionamento pompa
continua >>
[A.2.1.9] [F-0D] << continuazione
▪ 1 (Campione): La pompa è su
ATTIVATO quando c'è la richiesta di
riscaldamento perché la temperatura
manuale non ha ancora raggiunto la
temperatura desiderata. Quando si
verifica la condizione di termostato
DISATTIVATO, la pompa funziona
ogni 5 minuti per controllare la
temperatura dell'acqua e richiedere il
riscaldamento se necessario.
Osservazione: Il campione NON è
disponibile con il controllo termostato
ambiente esterno o con il controllo
termostato ambiente.
▪ a: Controllo del riscaldamento
ambiente (interfaccia utente)
▪ b: DISATTIVATO
▪ c: ATTIVATO
▪ d: Temperatura Tman
▪ e: Effettiva
▪ f: Richiesta
▪ g: Funzionamento pompa
continua >>
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 61
10 Configurazione
a
d
e
b
b
c
b c
c
f
e
a cb
d
f
g e
h d
a cb
# Codice Descrizione
[A.2.1.9] [F-0D] << continuazione
▪ 2 (Richiesta): Funzionamento della
pompa in base alla richiesta.
Esempio: L'uso di un termostato
ambiente crea la condizione
ATTIVATO/DISATTIVATO del
termostato. Se non è presente tale
richiesta, la pompa è nello stato
DISATTIVATO. Osservazione: La
richiesta NON è disponibile nel
controllo temperatura manuale.
▪ a: Controllo del riscaldamento
ambiente (interfaccia utente)
▪ b: DISATTIVATO
▪ c: ATTIVATO
▪ d: Richiesta riscaldamento
(mediante RT esterno o RT)
▪ e: Funzionamento pompa
[A.2.1.C] [E-0D] Presenza di glicole:
▪ 0 (No): non è stato aggiunto glicole nel
circuito idraulico.
▪ 1 (Sì): è stato aggiunto glicole nel
circuito idraulico per proteggerlo dal
gelo.
[A.2.1.E] [C-02] Sistema tipo ibrido:
▪ 0 (Caldaia): Nel caso di caldaia a gas
EHY2KOMB28+32AA.
▪ 1 (Caldaia bival. ): Nel caso di
caldaia a gas di terze parti.
Per impostazione predefinita
l'impostazione è su 1 e sono visibili solo
le impostazioni applicabili per le caldaie
a gas di terze parti.
Quando l'unità rileva i segnali di
comunicazione della caldaia a gas
EHY2KOMB28+32AA, l'unità cambia
automaticamente questa impostazione
su 0 e compaiono tutte le impostazioni
applicabili della caldaia a gas
EHY2KOMB28+32AA.
Procedura guidata rapida: Opzioni
Impostazioni dell'acqua calda sanitaria
Applicabile solo in caso di caldaia a gas EHY2KOMB28+32AA. Si
dovranno effettuare di conseguenza le impostazioni seguenti.
# Codice Descrizione
[A.2.2.1] [E‑05] Preparazione dell'acqua calda sanitaria:
▪ 0 (No): NON possibile
▪ 1 (Sì): possibile
# Codice Descrizione
[A.2.2.2] [E‑06] Serbatoio dell'acqua calda sanitaria
installato nel sistema?
▪ 0 (No): l'acqua calda sanitaria viene
prodotta dalla caldaia quando c'è una
richiesta.
▪ 1 (Sì): l'acqua calda sanitaria viene
prodotta dal serbatoio.
Nota: Per la Svizzera, l'impostazione
DEVE essere "1".
[A.2.2.3] [E‑07] Serbatoio dell'acqua calda sanitaria:
▪ 0 (Tipo 1): EKHWS*D* o serbatoio di
terza parte (vedi sotto).
▪ 4 (Tipo 5). EKHWP.
▪ 6 (Tipo 7) Serbatoio di terze parti.
Gamma: 0~6
[A.2.2.A] [D‑02] Se è stato installato un serbatoio, l'unità
esterna offre la possibilità di collegarsi
ad una pompa dell'acqua calda sanitaria
da fornire in loco (tipo Attivato/
DISATTIVATO). A seconda
dell'installazione e configurazione
sull'interfaccia utente, facciamo delle
distinzioni tra le sue funzionalità. Non
applicabile per la Svizzera.
In caso di [E‑06]=1
▪ 0 (No): NON installato
▪ 1 (Ritorno sec.): Installato per
acqua calda istantanea, quando
l'acqua viene spillata. L'utente finale
imposta la tempistica di
funzionamento (tempo del programma
settimanale) della pompa dell'acqua
calda sanitaria quando dovrebbe
funzionare. Il controllo di questa
pompa può essere fatto attraverso
l'unità esterna.
▪ 2 (Shunt disinfez.): Installata per la
disinfezione. Essa funziona quando la
funzione di disinfezione dell'acqua
calda sanitaria è in funzione. Non
sono richieste ulteriori impostazioni.
Vedere anche le figure sotto.
INFORMAZIONI
Il serbatoio può essere riscaldato tramite la caldaia a gas o
la pompa di calore.
NOTA
Se nel sistema è presente una pompa dell'acqua calda
sanitaria per l'acqua calda istantanea ([D‑02]=1), la
formazione di incrostazioni sullo scambiatore di calore
della caldaia può avvenire più rapidamente a causa di un
funzionamento più frequente dell'acqua calda sanitaria.
In caso di [E‑06]=1
Pompa dell'acqua calda sanitaria installata per…
Acqua calda istantanea Disinfezione
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
61
Page 62
10 Configurazione
a Unità esterna
b Caldaia a gas
c Serbatoio
d Acqua fredda
e Doccia
f Pompa dell'acqua calda sanitaria
g Elemento riscaldatore
h Valvola di ritegno
INFORMAZIONI
Le impostazioni predefinite corrette per l'acqua calda
sanitaria diventano applicabili soltanto se il funzionamento
dell'acqua calda sanitaria è attivato ([E‑05]=1).
Termostati e sensori esterni
Il comando del termostato ambiente esterno è applicabile solo in
caso di caldaia a gas EHY2KOMB28+32AA.
# Codice Descrizione
[A.2.2.4] [C-05] Tipo cont. prin.
Nel controllo del termostato ambiente
esterno, si deve impostare il tipo di
contatto del termostato ambiente
opzionale o del convettore della pompa
di calore per la zona di temperatura
acqua in uscita principale. Vedere
"7Linee guida relative all'applicazione"a
pagina18.
▪ 1 (F. term. ON/OFF): il termostato
ambiente esterno collegato o il
convettore con pompa di calore invia
la richiesta di riscaldamento alla
caldaia a gas EHY2KOMB28+32AA
(X4/6). Selezionare questo valore in
caso di un collegamento con il
convettore della pompa di calore
(FWXV).
▪ 2 (Rich. raff/risc): il termostato
ambiente esterno collegato invia la
richiesta di riscaldamento ed è
collegato all'ingresso digitale (riservato
per la zona di temperatura manuale
aggiuntiva) sulla caldaia a gas
EHY2KOMB28+32AA (X4/6).
Selezionare questo valore in caso di
collegamento con il termostato
ambiente (EKRTWA) cablato oppure
con il termostato ambiente (EKRTR1)
wireless.
[A.2.2.B] [C-08] Sensore esterno
Se viene collegato un sensore ambiente
esterno opzionale, si deve impostare il
tipo di sensore. Vedere "7Linee guida
relative all'applicazione"a pagina18.
▪ 0 (No): NON installato. Il termistore
nell'interfaccia utente e nel modulo
della pompa di calore vengono
utilizzati per la misurazione.
▪ 1 (Sensore est.): Installato. Il
sensore esterno verrà usato per
misurare la temperatura ambiente
esterna. Osservazione: Per alcune
funzionalità, il sensore temperatura
nell'unità esterna viene ancora
utilizzato.
▪ 2 (Sens. ambiente): NON
applicabile.
Modo risparmio
L'utilizzatore può scegliere se alternare tra i modi operativi
ottimizzati economicamente o ecologicamente. Impostando su
Economico, il sistema sarà in grado di selezionare in tutte le
condizioni di funzionamento la sorgente di energia (gas o elettricità)
in base alle tariffe, permettendo così la minimizzazione dei costi
energetici. Impostando su Ecologico, la sorgente termica viene
selezionata in base a parametri ecologici, permettendo la
minimizzazione del consumo di energia primaria.
# Codice Descrizione
[A.6.7] [7‑04] Definisce se la commutazione tra i modi
operativi è ottimizzata secondo criteri
economici o ecologici.
▪ 0 (Economico): riduzione dei costi
energetici
▪ 1 (Ecologico): riduzione dei consumi
di energia primaria, ma non
necessariamente dei costi energetici
Fattore energetico primario
Il fattore di energia primaria indica quante unità di energia primaria
(gas naturale, petrolio greggio o altri combustibili fossili prima di
essere sottoposti a qualsiasi conversione per opera dell'uomo o per
trasformazioni) sono necessarie per ottenere 1 unità di una
determinata sorgente energetica (secondaria), come l'elettricità. Il
fattore di energia primaria per il gas naturale è 1. Presupponendo
un'efficienza di produzione elettrica media (incluse le perdite durante
il trasporto) del 40%, il fattore energetico primario per l'elettricità è
pari a 2,5 (=1/0,40). Il fattore di energia primaria consente di
confrontare 2 diverse sorgenti energetiche. In questo caso, l'uso
dell'energia primaria della pompa di calore viene confrontato al gas
naturale della caldaia a gas.
# Codice Descrizione
N/A [7‑03] Confronta l'uso dell'energia primaria
della pompa di calore con la caldaia.
Gamma: 0~6
INFORMAZIONI
▪ Il fattore energetico primario può essere sempre
impostato, ma si utilizza solo quando il modo risparmio
è stato impostato su Ecologico.
▪ Per impostare i valori dei prezzi dell'energia elettrica,
NON usare le impostazioni della panoramica. Usare
invece la struttura del menu ([7.4.5.1], [7.4.5.2] e
[7.4.5.3]) per impostarli. Per ulteriori informazioni su
come impostare i prezzi dell'energia elettrica, vedere il
manuale d'uso e la guida di riferimento dell'utente.
INFORMAZIONI
Pannelli solari. Se si usano dei pannelli solari, impostare
il prezzo dell'elettricità su un valore molto basso per
promuovere l'uso della pompa di calore.
Controllo del riscaldamento ambiente
In questo capitolo sono descritte le impostazioni richieste di base per
configurare il riscaldamento ambiente del proprio sistema. Le
impostazioni installatore dipendenti da condizioni meteorologiche
definiscono i parametri per il funzionamento dell'unità dipendente da
condizioni meteorologiche. Durante il funzionamento dipendente dal
clima, la temperatura dell'acqua viene determinata automaticamente
secondo la temperatura esterna. Basse temperature esterne
daranno luogo a una temperatura più elevata dell'acqua, e
viceversa. Durante il funzionamento dipendente da condizioni
meteorologiche, l'utente può aumentare o diminuire la temperatura
target dell'acqua di un massimo di 10°C.
Vedere la guida di riferimento per l'utente e/o il manuale d'uso per
avere maggiori informazioni su questa funzione.
Guida di consultazione per l'installatore
62
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 63
10 Configurazione
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
a
a
Temperatura manuale: Zona principale
# Codice Descrizione
[A.3.1.1.1] N/A Tman set mod:
▪ 0 Assoluto: la temperatura manuale
richiesta è:
▪ NON dipendente da condizioni
meteorologiche (cioè NON
dipende dalla temperatura
ambiente esterna)
▪ fissa nel tempo (cioè NON
programmato)
▪ 1 Dip. da meteo: la temperatura
manuale richiesta è:
▪ dipendente da condizioni
meteorologiche (cioè dipende dalla
temperatura ambiente esterna)
▪ fissa nel tempo (cioè NON
programmato)
[A.3.1.1.1] N/A << continuazione
▪ 2 Abs + programm.: la temperatura
manuale richiesta è:
▪ NON dipendente da condizioni
meteorologiche (cioè NON
dipende dalla temperatura
ambiente esterna)
▪ in base a un programma. Le azioni
programmate consistono in
operazioni di cambiamento
desiderate, preimpostate oppure
personalizzate.
Osservazione: Questo valore può
essere impostato soltanto nel
controllo temperatura manuale.
▪ 3 Climatica+prog.: la temperatura
manuale richiesta è:
▪ dipendente da condizioni
meteorologiche (cioè dipende dalla
temperatura ambiente esterna)
▪ in base a un programma. Le azioni
programmate consistono in
temperature manuali richieste
preimpostate oppure
personalizzate
Osservazione: Questo valore può
essere impostato soltanto nel
controllo temperatura manuale.
[7.7.1.1] [1‑00]
Imposta climatica riscald.:
[1‑01]
[1‑02]
[1‑03]
continua >>
# Codice Descrizione
[7.7.1.1] [1‑00]
[1‑01]
[1‑02]
[1‑03]
<< continuazione
▪ [1‑00]: temperatura ambiente esterna
bassa. –40°C~+5°C
▪ [1‑01]: temperatura ambiente esterna
alta. 10°C~25°C
▪ [1‑02]: la temperatura manuale
richiesta quando la temperatura
esterna è uguale, o scende al di
sotto della temperatura ambiente
bassa.
[9‑01]°C~[9‑00]°C
Nota: Questo valore deve essere più
alto di [1-03] dato che per
temperature esterne basse è
richiesta acqua più calda.
▪ [1‑03]: la temperatura manuale
richiesta quando la temperatura
esterna è uguale alla, o sale al di
sopra della temperatura ambiente
alta.
[9‑01]°C~min(45, [9‑00])°C
Nota: Questo valore deve essere più
basso di [1-02] dato che per
temperature esterne alte è richiesta
acqua meno calda.
INFORMAZIONI
Allo scopo di ottimizzare comfort e costi operativi, si
consiglia di scegliere il funzionamento del setpoint in
funzione delle condizioni atmosferiche. Determinare con
attenzione le impostazioni: queste influenzano
significativamente il funzionamento della pompa di calore e
della caldaia. Lasciare la temperatura dell'acqua troppo
alta ha come risultato il funzionamento continuo della
caldaia.
NOTA
Nel caso di caldaia a gas di terze parti:
Se si utilizza il funzionamento dipendente da condizioni
meteorologiche, assicurarsi di impostare i valori per le
curve dipendenti da condizioni meteorologiche due volte
per il corretto funzionamento:
▪ Una volta sull'interfaccia utente all'unità esterna
▪ Una volta sulla caldaia a gas di terze parti
Comando della pompa
Caldaia a gas
Caldaia a gas di terze parti
EHY2KOMB28+32AA
a Pompa principale (=all'interno
della caldaia a gas)
a Pompa principale (=pompa
esterna)
▪ Tt: Temperatura manuale (originale)
desiderata
▪ Ta: Temperatura esterna
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
continua >>
Guida di consultazione per l'installatore
63
Page 64
10 Configurazione
a
+[8-06]
−[8-06]
b
T
a
T
t
Se... Allora la pompa principale
Il riscaldamento
E...
lavora...
ambiente è prodotto
da...
Solo unità esterna [C-0B]=1 Secondo il comando ΔT (vedi
sotto).
[C-0B]=0 Alla massima velocità della
pompa.
Solo caldaia a gas
(applicabile solo in caso di caldaia
Alla massima velocità della
pompa.
a gas EHY2KOMB28+32AA)
Combinazione tra unità esterna e
caldaia a gas
(applicabile solo in caso di caldaia
a gas EHY2KOMB28+32AA)
L'impostazione di campo [C-0B] definisce se il controllo ΔT è
abilitato. La pompa principale funzionerà solo in base al controllo ΔT
se [C-0B] è impostato su 1 e il riscaldamento ambiente viene
eseguito solo dall'unità esterna. Se la pompa lavora secondo il
comando ΔT:
Se Tipo di trasmettitore
[2-0C]=...
Allora il ΔT target nel
riscaldamento è...
0: riscaldamento a pavimento Variabile secondo [1-0B].
1: unità ventilconvettore
2: radiatore Fissa (10°C).
Temperatura manuale: Modulazione
Con la modulazione la temperatura manuale richiesta viene
abbassata o alzata, in funzione della temperatura ambiente
desiderata e della differenza tra questa temperatura e la
temperatura ambiente effettiva. Questo porta ad ottenere:
▪ temperature ambiente stabili, che rispecchiano esattamente la
temperatura desiderata (maggiore livello di comfort),
▪ minor numero di cicli Attivato/DISATTIVATO (minore rumorosità,
elevato livello di comfort ed efficienza)
▪ temperatura manuale più bassa possibile (elevata efficienza).
Questa funzione è applicabile solo in caso di controllo con
termostato ambiente e si utilizza per calcolare la temperatura
manuale. Dopo l'attivazione, la temperatura manuale può essere
letta solo sull'interfaccia utente, ma non modificata. Portare su
DISATTIVATO la modulazione per modificarla. La temperatura
manuale può essere un setpoint fisso oppure uno sfalsamento nel
caso di setpoint in funzione delle condizioni atmosferiche.
# Codice Descrizione
[A.3.1.1.5] [8‑05] Tman modulante:
▪ No: disabilitata.
Nota: Si deve impostare la
temperatura manuale richiesta
sull'interfaccia utente.
▪ Sì: abilitata.
Nota: La temperatura manuale
richiesta può essere letta soltanto
sull'interfaccia utente
N/A [8-06] Modulazione massima della
temperatura manuale:
Intervallo: 0°C~10°C
Richiede che sia abilitata la
modulazione.
Questo è il valore di cui viene
aumentata o diminuita la temperatura
manuale richiesta.
INFORMAZIONI
Quando è abilitata la modulazione della temperatura
manuale, è necessario impostare la curva climatica su una
posizione più alta di [8-06] più il setpoint della temperatura
manuale minima richiesto per ottenere una condizione
stabile del setpoint di comfort per l'ambiente. Per
aumentare l'efficienza, la modulazione può abbassare il
setpoint della temperatura manuale. Impostando la curva
climatica su una posizione più alta, il valore non può
scendere al di sotto del setpoint minimo. Vedere la figura
seguente.
a Curva climatica
b Setpoint della temperatura manuale minima necessaria per
raggiungere una condizione stabile del setpoint di comfort
per l'ambiente.
Temperatura manuale: Tipo di trasmettitore
Applicabile soltanto in caso di controllo del termostato ambiente. A
seconda del volume d'acqua del sistema e del tipo di trasmettitori
del calore, riscaldare un ambiente può richiedere un tempo più
lungo. Questa impostazione può compensare la lentezza o la
rapidità del sistema di riscaldamento durante il ciclo di
riscaldamento.
Nota: L'impostazione del tipo di trasmettitori influenzerà la
modulazione massima della temperatura manuale richiesta.
È quindi importante impostare questo valore correttamente.
# Codice Descrizione
[A.3.1.1.7] [9‑0B] Tipo di trasmettitore:
Tempo di reazione del sistema:
▪ Rapido Esempio: Piccolo volume di
acqua, ventilconvettori o radiatori.
▪ Lento Esempio: Grande volume
d'acqua, anelli di riscaldamento a
pavimento.
Funzione di riscaldamento rapido
Applicabile soltanto in caso di controllo del termostato ambiente. La
funzione avvierà la caldaia a gas quando la temperatura ambiente
effettiva sarà di 3°C inferiore alla temperatura ambiente desiderata.
La grande capacità della caldaia aumenta rapidamente la
temperatura ambiente fino alla temperatura desiderata. Questo può
risultare utile dopo lunghi periodi di assenza o dopo un guasto al
sistema. Durante la funzione di riscaldamento rapido, il setpoint della
caldaia a gas sarà il setpoint di riscaldamento massimo: [9‑00].
# Codice Descrizione
N/A [C‑0A] Funzione di riscaldamento rapido
interno
▪ 0: DISATT..
▪ 1: Attivato.
Temperatura manuale: DeltaT Generatore
Differenza di temperatura per l'acqua in entrata e l'acqua in uscita.
L'unità è progettata per supportare il funzionamento degli anelli a
pavimento. La temperatura manuale consigliata (impostata tramite
l'interfaccia utente) per gli anelli a pavimento è di 35°C. In questo
caso, l'unità sarà controllata per realizzare una differenza di
temperatura di 5°C, il che significa che l'acqua in entrata nell'unità è
Guida di consultazione per l'installatore
64
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 65
10 Configurazione
attorno a 30°C. A seconda dell'applicazione installata (radiatori,
convettore con pompa di calore, anelli a pavimento) o della
situazione, è possibile modificare la differenza tra la temperatura
dell'acqua in entrata e la temperatura dell'acqua in uscita. Notare
che la pompa regolerà il proprio flusso per mantenere il ΔT.
# Codice Descrizione
[A.3.1.3.1] [1-0B] Riscaldamento: differenza di
temperatura richiesta tra acqua in
entrata e acqua in uscita. Intervallo:
3°C~10°C
Controllo dell'acqua calda sanitaria
Applicabile solo in caso di caldaia a gas EHY2KOMB28+32AA e di
serbatoio di acqua calda sanitaria opzionale.
Questo è sempre applicabile per la Svizzera.
Configurazione della temperatura serbatoio richiesta
L'acqua calda sanitaria può essere preparata in 3 modi diversi. Essi
differiscono l'uno dall'altro per il modo in cui viene impostata la
temperatura serbatoio richiesta e il modo in cui l'unità agisce su
questa.
# Codice Descrizione
[A.4.1] [6-0D] Acqua calda sanitaria Modo setp.:
▪ 0 (Solo r. pr/mant): è ammesso
solo il funzionamento del
riscaldamento preventivo e
mantenimento.
▪ 1 (R. pr/mant+pr.): Il serbatoio
dell'acqua calda sanitaria viene
riscaldato in base ad un programma e
tra un ciclo e l'altro del riscaldamento
programmato è ammesso il
funzionamento del riscaldamento
preventivo e mantenimento.
▪ 2 (Solo programm.): Il serbatoio
dell'acqua calda sanitaria può essere
riscaldato SOLO con un programma.
Per ulteriori informazioni, consultare "Controllo dell'acqua calda
sanitaria: avanzato"a pagina68.
INFORMAZIONI
Esiste il rischio di carenza di capacità/comfort del
riscaldamento ambiente (in caso di funzionamento
frequente dell'acqua calda sanitaria, si verificheranno
frequenti e lunghe interruzioni del riscaldamento ambiente)
nel caso si selezioni [6‑0D]=0 ([A.4.1] Acqua calda
sanitaria Modo setp.=Solo r. pr/mant).
Setpoint della temperaturaACS massima
La temperatura massima che gli utenti possono selezionare per
l'acqua calda sanitaria. Si può usare questa impostazione per
limitare le temperature ai rubinetti dell'acqua calda.
INFORMAZIONI
Durante la disinfezione del serbatoio dell'acqua calda
sanitaria, la temperatura ACS può superare questa
temperatura massima.
INFORMAZIONI
Limitare la temperatura dell'acqua calda massima in base
alla legislazione applicabile.
# Codice Descrizione
[A.4.5] [6‑0E] Setpoint max.
La temperatura massima che gli utenti
possono selezionare per l'acqua calda
sanitaria. Si può usare questa
impostazione per limitare la temperatura
ai rubinetti dell'acqua calda.
La temperatura massima NON è
applicabile durante la funzione di
disinfezione. Vedere la funzione di
disinfezione.
In caso di [E‑06]=1 (serbatoio installato):
▪ Se [E‑07]=0: 40°C~70°C
▪ Se [E‑07]=4: 40°C~75°C
▪ Se [E‑07]=6: 40°C~60°C
In caso di [E‑06]=0 (nessun serbatoio
installato):
▪ 40°C~65°C
Numero contatto/assistenza clienti
# Codice Descrizione
[6.3.2] N/A Il numero a cui possono telefonare gli
utenti in caso di problemi.
10.1.3 Configurazione avanzata/ottimizzazione
Funzionamento di riscaldamento ambiente: avanzato
Temperatura manuale preimpostata
Si possono definire le temperature manuali preimpostate:
▪ economica (denota la temperatura manuale richiesta che dà il più
basso consumo energetico)
▪ comfort (denota la temperatura manuale richiesta che dà il più alto
consumo energetico).
I valori preimpostati facilitano l'uso dello stesso valore nel
programma o la regolazione della temperatura manuale richiesta in
base alla temperatura ambiente (vedere la modulazione). Se in
seguito si volesse cambiare il valore, lo si dovrà fare SOLO in un
punto. A seconda se la temperatura manuale richiesta è dipendente
dalle condizioni meteorologiche o NO, andranno specificati i valori di
scostamento desiderati o la temperatura manuale richiesta assoluta.
NOTA
Selezionare le temperature manuali preimpostate in base
al progetto e ai trasmettitori di calore selezionati, per
assicurare l'equilibrio tra la temperatura ambiente e la
temperatura manuale richieste.
# Codice Descrizione
Preimpostare la temperatura manuale per la zona di temperatura
manuale principale nel caso NON sia dipendente da condizioni
meteorologiche
[7.4.2.1] [8-09] Comfort (riscaldam.)
[9‑01]°C~[9‑00]°C
[7.4.2.2] [8-0A] Eco (riscaldamento)
[9‑01]°C~[9‑00]°C
Preimpostare la temperatura manuale (valore di scostamento) per
la zona di temperatura manuale principale nel caso sia dipendente
da condizioni meteorologiche
[7.4.2.5] N/A Comfort (riscaldam.)
–10°C~+10°C
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
65
Page 66
10 Configurazione
T
t
T
A
R
L
0°C
T
t
T
A
R
L
0°C
a b
[7.4.2.6] N/A Eco (riscaldamento)
Range temperature (temperature manuali)
Lo scopo di questa impostazione è quello di prevenire la selezione di
una temperatura manuale errata (cioè troppo calda o troppo fredda).
Perciò si può configurare il range temperature di riscaldamento
richieste disponibili.
Esempio: Impostare la temperatura manuale minima su 28°C per
evitare l'IMPOSSIBILITÀ di riscaldare l'ambiente: le temperature
manuali DEVONO essere sufficientemente più alte delle
temperature ambiente (nel modo riscaldamento).
[A.3.1.1.2.2] [9-00] Temp. max. (risc.)
[A.3.1.1.2.1] [9-01] Temp. min. (risc.)
Temperatura superamento temporaneo della temperatura
manuale
Questa funzione definisce di quanto la temperatura dell'acqua possa
salire al di sopra della temperatura manuale richiesta prima che si
arresti il compressore. Il compressore si rimetterà in funzione una
volta che la temperatura manuale sarà scesa al di sotto della
temperatura manuale richiesta.
N/A [9-04] 1°C~4°C
Guida di consultazione per l'installatore
66
# Codice Descrizione
–10°C~+10°C
NOTA
Nel caso di un'applicazione di riscaldamento a pavimento,
è importante limitare la temperatura massima dell'acqua in
uscita al funzionamento del riscaldamento, conformemente
alle specifiche dell'installazione di riscaldamento a
pavimento.
NOTA
▪ Quando si regolano i range delle temperature manuali,
vengono regolate anche tutte le temperature manuali
richieste per garantire che rientrino nei limiti.
▪ Creare sempre un equilibrio tra temperatura manuale
desiderata con la temperatura ambiente desiderata e/o
la capacità (in base al progetto e alla selezione dei
trasmettitori di calore). La temperatura manuale
richiesta è il risultato di numerose impostazioni (valori
preimpostati, valori di scostamento, curve climatiche,
modulazione). Di conseguenza, si potrebbero verificare
temperature manuali troppo alte o troppo basse, che
potrebbero condurre a sovratemperature o a
un'insufficienza della capacità. Limitando il range
temperature manuali a valori adeguati (in base al
trasmettitore di calore), si possono evitare tali
situazioni.
# Codice Descrizione
37°C~80°C
15°C~37°C
# Codice Descrizione
INFORMAZIONI
Questa temperatura di superamento temporaneo si applica
alla temperatura manuale della pompa di calore. Si noti
che quando la caldaia a gas è in funzione, è possibile che
ci sia un superamento di 5°C sulla temperatura manuale
richiesta della caldaia.
Compensazione attorno a 0°C della temperatura manuale
Durante il funzionamento del riscaldamento, la temperatura manuale
richiesta viene aumentata localmente attorno alla temperatura
esterna di 0°C. Questa compensazione può essere selezionata
utilizzando la temperatura desiderata assoluta o dipendente da
condizioni meteorologiche (vedere la figura sotto). Utilizzare questa
impostazione per compensare possibili perdite di calore dell'edificio,
causate dall'evaporazione di ghiaccio fuso o neve (per esempio nei
paesi con clima freddo).
a Temperatura manuale richiesta assoluta
b Temperatura manuale richiesta dipendente da condizioni
meteorologiche
# Codice Descrizione
N/A [D-03] ▪ 0: (disabilitato)
▪ 1 (abilitato) L=2°C,
R=4°C (−2°C<TA<2°C)
▪ 2 (abilitato) L=4°C,
R=4°C (−2°C<TA<2°C)
▪ 3 (abilitato) L=2°C,
R=8°C (−4°C<TA<4°C)
▪ 4 (abilitato) L=4°C,
R=8°C (−4°C<TA<4°C)
Modulazione massima della temperatura manuale
Applicabile SOLO nel controllo del termostato ambiente e quando è
abilitata la modulazione. Modulazione massima (=varianza) della
temperatura manuale richiesta decisa in base alla differenza tra la
temperatura ambiente effettiva e la temperatura ambiente richiesta.
Per esempio modulazione di 3°C significa che la temperatura
manuale richiesta può essere aumentata o diminuita di 3°C.
L'aumento della modulazione permette di ottenere migliori
prestazioni (meno eventi ATTIVATO/DISATTIVATO, riscaldamento
più rapido), ma bisogna notare che a seconda del trasmettitore di
calore, ci DEVE SEMPRE essere un equilibrio (vedere il progetto e
la selezione dei trasmettitori di calore) tra la temperatura manuale
richiesta e la temperatura ambiente richiesta.
# Codice Descrizione
N/A [8-06] 0°C~10°C
Range temperature (temperatura ambiente)
Applicabile SOLO nel controllo del termostato ambiente. Per
risparmiare energia impedendo il surriscaldamento ambiente, è
possibile limitare il range della temperatura ambiente.
NOTA
Quando si regolano i range delle temperature ambiente,
vengono regolate anche tutte le temperature ambiente
richieste per garantire che rientrino nei limiti.
# Codice Descrizione
Range temp. ambiente
[A.3.2.1.2] [3-06] Temp. max. (risc.)
18°C~30°C
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 67
10 Configurazione
# Codice Descrizione
[A.3.2.1.1] [3-07] Temp. min. (risc.)
12°C~18°C
Gradino della temperatura ambiente
Applicabile SOLO nel controllo del termostato ambiente e quando la
temperatura è visualizzata in °C.
# Codice Descrizione
[A.3.2.4] N/A Gradino temp. ambiente
▪ 1°C. La temperatura ambiente
richiesta sull'interfaccia utente è
impostabile in gradini di 1°C.
▪ 0,5°C. La temperatura ambiente
richiesta sull'interfaccia utente è
selezionabile a passi di 0,5°C. La
temperatura ambiente effettiva viene
visualizzata con una precisione di
0,1°C.
Sfalsamento temperatura ambiente
Applicabile SOLO in caso di controllo del termostato ambiente. Il
sensore della temperatura ambiente può essere tarato. È possibile
assegnare uno sfalsamento al valore del termistore ambiente
misurato dall'interfaccia utente. Questa impostazione può essere
utilizzata per compensare situazioni in cui non è possibile installare
l'interfaccia utente nella posizione d'installazione ideale.
# Codice Descrizione
Sfals. temp. amb.: sfalsamento della temperatura ambiente
effettiva misurata sul sensore dell'interfaccia utente.
[A.3.2.2] [2-0A] –5°C~5°C, gradini di 0,5°C
Protezione antigelo ambiente
La protezione antigelo ambiente impedisce un eccessivo
abbassamento della temperatura ambiente. Questa impostazione si
comporta in modo differente a seconda del metodo di controllo unità
impostato ([C‑07]). Effettuare gli interventi in base alla tabella che
segue:
Metodo di controllo dell'unità
([C‑07])
Controllo con il termostato
ambiente ([C‑07]=2)
Controllo con il termostato
ambiente esterno ([C‑07]=1)
Controllo della temperatura
manuale ([C‑07]=0)
NOTA
Se il sistema NON include un riscaldatore di riserva, NON
modificare la temperatura antigelo ambiente predefinita.
INFORMAZIONI
Se si verifica un errore U4, la protezione antigelo ambiente
NON è garantita.
Vedere le sezioni seguenti per avere informazioni dettagliate sulla
protezione antigelo ambiente in relazione al metodo di controllo
dell'unità applicabile.
Protezione antigelo ambiente
Lasciare al termostato ambiente
la funzione di protezione antigelo
ambiente:
▪ Impostare [2‑06] su "1"
▪ Impostare la temperatura
antigelo ambiente ([2‑05]).
Lasciare al termostato ambiente
esterno la funzione di protezione
antigelo ambiente:
▪ Portare su ATTIVATO la
pagina iniziale della
temperatura manuale.
La protezione antigelo ambiente
NON è garantita.
[C‑07]=2: controllo con il termostato ambiente
Sotto il controllo del termostato ambiente, la protezione antigelo
ambiente è garantita, anche se la pagina iniziale della temperatura
ambiente è su DISATTIVATO sull'interfaccia utente. Se la
protezione antigelo ambiente ([2‑06]) è abilitata e la temperatura
ambiente scende al di sotto della soglia di temperatura ambiente
([2‑05]), l'unità alimenta acqua i uscita ai trasmettitori di calore per
riscaldare nuovamente l'ambiente.
# Codice Descrizione
N/A [2-06] Prot. antigelo amb.
▪ 0: disabilitato
▪ 1: abilitato
N/A [2-05] Temperatura antigelo ambiente
4°C~16°C
INFORMAZIONI
Se si verifica un errore U5, la protezione antigelo ambiente
NON è garantita,
NOTA
Se Emergenza è impostato su Manuale ([A.6.C]=0) e
scatta il comando dell'unità per l'avvio del funzionamento
d'emergenza, l'interfaccia utente chiederà una conferma
prima d'iniziare. La protezione antigelo ambiente è attiva
anche se l'utente NON conferma il funzionamento
d'emergenza.
[C‑07]=1: controllo con termostato ambiente esterno
Sotto il controllo del termostato ambiente esterno, la protezione
antigelo ambiente è garantita dal termostato ambiente esterno, a
condizione che la pagina iniziale della temperatura manuale sia su
ATTIVATO sull'interfaccia utente e l'emergenza automatica ([A.6.C])
sia impostata su "1".
Inoltre, è possibile entro certi limiti una protezione antigelo da parte
dell'unità:
▪ Quando la pagina iniziale della temperatura manuale è su
DISATTIVATO e la temperatura ambiente esterna scende al di
sotto di 4°C, l'unità alimenta acqua in uscita ai trasmettitori di
calore per riscaldare nuovamente l'ambiente e il setpoint della
temperatura manuale viene abbassato.
▪ Quando la pagina iniziale della temperatura manuale è su
ATTIVATO, il termostato ambiente esterno è su "Termostato
DISATTIVATO" e la temperatura ambiente esterna scende al di
sotto di 4°C, quindi l'unità alimenta acqua in uscita ai trasmettitori
di calore per riscaldare nuovamente l'ambiente, e il setpoint della
temperatura manuale viene abbassato.
▪ Quando la pagina iniziale della temperatura manuale è su
ATTIVATO e il termostato ambiente esterno è su "Termostato
ATTIVATO", allora la protezione antigelo ambiente è garantita dal
circuito logico normale.
[C‑07]=0: controllo della temperatura manuale
Sotto il controllo della temperatura manuale, la protezione antigelo
ambiente NON è garantita. Tuttavia, se [2‑06] è impostato su "1", è
possibile entro certi limiti una protezione antigelo da parte dell'unità:
▪ Quando la pagina iniziale della temperatura manuale è su
DISATTIVATO e la temperatura ambiente esterna scende al di
sotto di 4°C, l'unità alimenta acqua in uscita ai trasmettitori di
calore per riscaldare nuovamente l'ambiente e il setpoint della
temperatura manuale viene abbassato.
▪ Quando la pagina iniziale della temperatura manuale è
ATTIVATA, allora l'unità alimenta acqua in uscita ai trasmettitori di
calore per riscaldare l'ambiente secondo la logica normale.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
67
Page 68
10 Configurazione
Range di funzionamento
In base alla temperatura esterna media, il funzionamento dell'unità
nel riscaldamento ambiente è proibito.
Temp. dis. risc. amb.: se la temperatura esterna media sale al
di sopra di questo valore, il riscaldamento ambiente viene portato su
DISATTIVATO per evitare il surriscaldamento.
# Codice Descrizione
[A.3.3.1] [4-02] 14°C~35°C
Controllo dell'acqua calda sanitaria: avanzato
Temperature serbatoio preimpostate
Applicabile solo se la preparazione dell'acqua calda sanitaria è
programmata oppure programmata + soggetta a riscaldamento
preventivo e mantenimento.
Si possono definire delle temperature serbatoio preimpostate:
▪ economia conservazione
▪ comfort conservazione
▪ riscaldamento preventivo e mantenimento
▪ isteresi del riscaldamento preventivo e mantenimento
I valori preimpostati facilitano l'utilizzo dello stesso valore nel
programma. Se più avanti si volesse cambiare il valore, sarebbe
allora necessario farlo soltanto in 1posto (vedere anche il manuale
d'uso e/o la guida di riferimento per l'utente).
Comfort conservaz.
Durante la programmazione, si possono utilizzare le temperature
serbatoio impostate come valori predefiniti. Il serbatoio si riscalderà
fino a raggiungere queste temperature di setpoint. Si può anche
programmare un arresto della conservazione. Questa funzione pone
un arresto al riscaldamento del serbatoio anche se il setpoint NON è
stato raggiunto. Programmare un arresto di conservazione solo
quando il riscaldamento del serbatoio è assolutamente sgradito.
# Codice Descrizione
[7.4.3.1] [6-0A] 30°C~[6‑0E]°C
Modo econ. conserv.
La temperatura di conservazione economica indica la temperatura
serbatoio richiesta più bassa. Questa è la temperatura desiderata se
è stata programmata un'azione di conservazione economica
(preferibilmente durante il giorno).
# Codice Descrizione
[7.4.3.2] [6-0B] 30°C~min(50, [6‑0E])°C
Risc. prev. e manten.
# Codice Descrizione
N/A [6-08] 2°C~20°C
Dipendente da condizioni meteorologiche
Le impostazioni installatore dipendenti da condizioni meteorologiche
definiscono i parametri per il funzionamento dell'unità dipendente da
condizioni meteorologiche. Quando è attivo il funzionamento
dipendente da condizioni meteorologiche, la temperatura serbatoio
richiesta viene determinata automaticamente in base alla
temperatura esterna media: basse temperature esterne porteranno a
temperature serbatoio richieste più alte, dato che dal rubinetto
dell'acqua fredda uscirà acqua più fredda, e viceversa. In caso di
preparazione di acqua calda sanitaria programmata oppure
programmata+soggetta a riscaldamento preventivo e mantenimento,
la temperatura di comfort conservazione è dipendente da condizioni
meteorologiche (in base alla curva climatica), la temperatura di
economia di conservazione e la temperatura di riscaldamento
preventivo e mantenimento NON sono dipendenti da condizioni
meteorologiche. In caso di preparazione di acqua calda sanitaria con
il solo riscaldamento preventivo e mantenimento, la temperatura
serbatoio richiesta è dipendente da condizioni meteorologiche (in
base alla curva climatica). Durante il funzionamento dipendente da
condizioni meteorologiche, l'utente finale non può regolare la
temperatura serbatoio richiesta sull'interfaccia utente.
# Codice Descrizione
[A.4.6] N/A Modo temperatura desiderata:
▪ Assoluto: disabilitata. Tutte le
temperature serbatoio richieste NON
sono dipendenti da condizioni
climatiche.
▪ Dip. da meteo: abilitata. Nel modo
programmato oppure programmato
+riscaldamento preventivo e
mantenimento, la temperatura di
comfort conservazione è dipendente
da condizioni meteorologiche. Le
temperature di economia di
conservazione e di riscaldamento
preventivo e mantenimento NON sono
dipendenti da condizioni
meteorologiche. Nel modo di
riscaldamento preventivo e
mantenimento, la temperatura
serbatoio richiesta è dipendente da
condizioni meteorologiche.
Nota: Se la temperatura serbatoio
visualizzata è dipendente da
condizioni meteorologiche, non può
essere regolata sull'interfaccia utente.
Si utilizza la temperatura serbatoio di riscaldamento preventivo e
mantenimento richiesta:
▪ nel modo riscaldamento preventivo e mantenimento del modo
programmato + riscaldamento preventivo e mantenimento: la
temperatura serbatoio minima garantita viene impostata a partire
da T
condizioni meteorologiche, meno l'isteresi del riscaldamento
preventivo e mantenimento. Se la temperatura serbatoio scende
sotto a questo valore, il serbatoio viene riscaldato.
[7.4.3.3] [6-0C] 30°C~min(50, [6‑0E])°C
Isteresi del riscaldamento preventivo e mantenimento
Applicabile solo se la preparazione dell'acqua calda sanitaria è
programmata + soggetta a riscaldamento preventivo e
mantenimento.
Guida di consultazione per l'installatore
–[6‑08], che è [6‑0C] oppure il setpoint dipendente da
HP OFF
# Codice Descrizione
68
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 69
10 Configurazione
T
DHW
T
a
[0-0C]
[0-0B]
[0-0E] [0-0D]
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
# Codice Descrizione
[A.4.7] [0-0E]
Curva climatica
[0-0D]
[0-0C]
[0-0B]
▪ T
: la temperatura serbatoio
DHW
richiesta.
▪ Ta: la temperatura ambiente esterna
(media)
▪ [0-0E]: temperatura ambiente esterna
bassa: –40°C~5°C
▪ [0-0D]: temperatura ambiente esterna
alta: 10°C~25°C
▪ [0-0C]: temperatura serbatoio
desiderata quando la temperatura
esterna è uguale alla, o scende al di
sotto della temperatura ambiente
bassa: 45°C~[6‑0E]°C
▪ [0-0B]: temperatura serbatoio
desiderata quando la temperatura
esterna è uguale alla, o sale al di
sopra della temperatura ambiente alta:
35°C~[6‑0E]°C
# Codice Descrizione
[A.4.4.2] [2‑00] Funz. Giorno:
▪ 0: Ogni giorno
▪ 1: Lunedì
▪ 2: Martedì
▪ 3: Mercoledì
▪ 4: Giovedì
▪ 5: Venerdì
▪ 6: Sabato
▪ 7: Domenica
[A.4.4.1] [2‑01] Disinfezione
▪ 0: No
▪ 1: Sì
[A.4.4.3] [2‑02] Ora inizio: 00~23:00, fase: 1:00.
[A.4.4.4] [2‑03] Target temp.: valore fisso
[A.4.4.5] [2‑04] Durata
Range: 40~60 minuti
Timer per la richiesta simultanea del funzionamento
riscaldamento ambiente e acqua calda sanitaria
Quando l'unità inizia a riscaldare il serbatoio per l'acqua calda
sanitaria, continua fino a che è stato raggiunto il setpoint. Tuttavia,
se è necessario troppo tempo (secondo l'unità), l'unità eseguirà il
bilanciamento tra il riscaldamento del serbatoio per l'acqua calda
sanitaria e il riscaldamento ambiente.
Disinfezione
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
sanitaria.
La funzione di disinfezione disinfetta il serbatoio dell'acqua calda
sanitaria mediante il riscaldamento periodico dell'acqua calda
sanitaria ad una temperatura specifica.
ATTENZIONE
Le impostazioni della funzione di disinfezione DEVONO
essere configurate dall'installatore conformemente alla
legislazione applicabile.
ATTENZIONE
T
Temperatura dell'acqua calda sanitaria
DHW
TUTemperatura del setpoint utente
THTemperatura elevata del setpoint [2-03]
t Ora
AVVERTENZA
Dopo un'operazione di disinfezione, la temperatura
dell'acqua calda sanitaria che esce dal rubinetto
corrisponderà al valore selezionato nell'impostazione in
loco [2-03].
Se l'elevata temperatura dell'acqua calda sanitaria può
costituire un rischio per la sicurezza personale, va
installata una valvola miscelatrice (da reperire in loco) sul
collegamento in uscita del serbatoio dell'acqua calda
sanitaria. Questa valvola miscelatrice garantisce che la
temperatura dell'acqua calda che esce dal rubinetto non
superi mai il valore massimo stabilito. La temperatura
massima consentita dell'acqua calda va impostata in
conformità con la legislazione applicabile.
Verificare di aver attivato la funzione disinfezione quando
si installa un serbatoio di terze parti.
ATTENZIONE
Assicurarsi che l'ora di avvio [A.4.4.3] della funzione di
disinfezione con durata definita [A.4.4.5] NON venga
interrotta da possibili richieste di acqua calda sanitaria.
INFORMAZIONI
La funzione di disinfezione verrà riavviata nel caso in cui la
temperatura dell'acqua calda sanitaria dovesse scendere
di 5°C al di sotto della temperatura target di disinfezione
entro il tempo di durata.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
69
Page 70
10 Configurazione
T
A
T
calc
[C-03]+[C-04]
3°C
[C-03]
a
b
-14
0
1
2
3
4
5
6
-12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14
COP
10.5 (b)
2.5 (a)
INFORMAZIONI
Se si compie l'azione seguente durante la disinfezione, si
verificherà un errore AH:
▪ Impostare il livello autorizzazione utente su Installatore.
▪ Andare sulla pagina iniziale della temperatura
serbatoioACS (Serbatoio).
▪ Premere per interrompere la disinfezione.
Impostazioni delle fonti di calore
Emergenza automatica
Se la pompa di calore non funziona, la caldaia a gas può essere
utilizzata come riscaldamento di riserva di emergenza e far fronte al
carico del riscaldamento, automaticamente o non automaticamente.
▪ Se l'emergenza automatica è impostata su Automatico e si
verifica un guasto alla pompa di calore, la caldaia farà fronte al
carico del riscaldamento automaticamente.
▪ Se l'emergenza automatica è impostata su Manuale e si verifica
un guasto alla pompa di calore, il funzionamento dell'acqua calda
sanitaria e del riscaldamento ambiente verrà interrotto e sarà
necessario recuperarlo manualmente. L'interfaccia utente
chiederà conferma all'utilizzatore se la caldaia possa far fronte
all'intero carico del riscaldamento.
Se la pompa di calore si guasta, sull'interfaccia utente apparirà .
Se la casa resta incustodita per periodi più lunghi, si consiglia di
impostare [A.6.C] Emergenza su Automatico.
# Codice Descrizione
[A.6.C] N/A Emergenza:
▪ 0: Manuale
▪ 1: Automatico
INFORMAZIONI
L'impostazione dell'emergenza automatica può essere
regolata soltanto nella struttura del menu dell'interfaccia
utente.
INFORMAZIONI
Se si verifica un guasto alla pompa di calore e [A.6.C] è
impostato su Manuale, la funzione di protezione antigelo
ambiente, la funzione di asciugatura del massetto del
riscaldamento a pavimento e la funzione antigelo dei tubi
dell'acqua rimarranno attive anche se l'utente NON
conferma il funzionamento d'emergenza.
Bivalente
Applicabile solo nel caso di caldaia a gas di terze parti.
Informazioni su bivalente
TATemperatura esterna
T
Temperatura dello stato bivalente ATTIVATO (variabile). Al
calc
di sotto di questa temperatura, la caldaia a gas sarà
sempre su ATTIVATO. T
sotto di [C‑03] o salire oltre [C‑03]+[C‑04].
3°C Isteresi fissata per evitare troppa commutazione tra unità
esterna e caldaia a gas
a Caldaia a gas attiva
b Caldaia a gas non attiva
Se la temperatura
esterna…
Riscaldamento
ambiente
proveniente
non può mai scendere al di
calc
Allora…
Il segnale bivalente
della caldaia a gas
è…
dall'unità esterna…
Scende sotto T
Sale oltre T
calc
+3°C Si avvia Inattivo
Si arresta Attivo
calc
INFORMAZIONI
Il segnale bivalente della caldaia a gas di terze parti si
trova su X2M/7+8 dell'unità esterna. Quando è attivata, il
contatto X2M/7+8 è chiuso. Quando è disattivato, il
contatto X2M/7+8 è aperto.
Vedere anche "Collegamento del segnale bivalente della
caldaia a gas di terze parti"a pagina49.
# Codice Descrizione
N/A [C-03] Range: –25°C~25°C (passo: 1°C)
N/A [C-04] Range: 2°C~10°C (passo: 1°C)
Maggiore è il valore di [C‑04], maggiore
è la precisione della commutazione tra
l'unità esterna e la caldaia a gas.
Per determinare il valore di [C‑03], procedere come segue:
1 Determinare il COP (= coefficiente di prestazione) usando la
formula:
Formula Esempio
COP = (Prezzo elettricità /
prezzo gas)
(a)
× efficienza
caldaia
Se:
▪ Prezzo elettricità: 20c€/kWh
▪ Prezzo gas: 6c€/kWh
▪ Efficienza caldaia: 0,9
Poi: COP = (20/6)×0,9 = 3
(a) Verificare di utilizzare le stesse unità di misura per il prezzo
dell'elettricità e il prezzo del gas (esempio: c€/kWh per
entrambi).
2 Determinare il valore di [C‑03], usando il grafico:
Lo scopo di questo funzionamento è determinare quale sorgente di
riscaldamento può fornire/fornirà il riscaldamento ambiente, vale a
dire l'unità esterna o la caldaia a gas di terze parti.
La commutazione tra l'unità esterna e la caldaia a gas si basa sulle
seguenti impostazioni:
▪ [C‑03] e [C‑04]
▪ Prezzi di elettricità a gas ([7.4.5.1], [7.4.5.2], [7.4.5.3] e [7.4.6])
[C‑03], [C‑04] e T
calc
A seconda delle impostazioni precedenti, l'unità esterna calcola il
valore T
Guida di consultazione per l'installatore
70
, che varia tra [C‑03] e [C‑03]+[C‑04].
calc
Esempio:
a [C‑03]=2,5 nel caso di COP=3 e LWT=35°C
b [C‑03]=10,5 nel caso di COP=3 e LWT=55°C
NOTA
Assicurarsi di impostare il valore di [5‑01] almeno di 1°C
più alto del valore di [C‑03].
Prezzi dell'elettricità e del gas
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 71
10 Configurazione
T
A
[F-02]
[F-03]
a
b
INFORMAZIONI
Per impostare i valori dei prezzi dell'energia elettrica e del
gas, NON usare le impostazioni della panoramica. Usare
invece la struttura del menu ([7.4.5.1], [7.4.5.2], [7.4.5.3] e
[7.4.6]) per impostarli. Per ulteriori informazioni su come
impostare i prezzi dell'energia elettrica, vedere il manuale
d'uso e la guida di riferimento dell'utente.
INFORMAZIONI
Pannelli solari. Se si usano dei pannelli solari, impostare
il prezzo dell'elettricità su un valore molto basso per
promuovere l'uso della pompa di calore.
# Codice Descrizione
[7.4.5.1] N/A Qual è il prezzo alto dell'
elettricità?
[7.4.5.2] N/A Qual è il prezzo medio dell'
elettricità?
[7.4.5.3] N/A Qual è il prezzo basso dell'
elettricità?
[7.4.6] N/A Qual è il prezzo del
combustibile?
Riscaldatore piastra fondo
Si applica solo quando il kit del riscaldatore piastra fondo opzionale
è installato.
▪ [F-02] Temperatura di ATTIVAZIONE del riscaldatore piastra
fondo: definisce la temperatura esterna al di sotto della quale il
riscaldatore piastra fondo verrà attivato dall'unità esterna per
evitare l'accumulo di ghiaccio nella sua piastra fondo alle
temperature esterne più basse.
▪ [F-03] Isteresi del riscaldatore piastra fondo: definisce la
differenza di temperatura tra la temperatura di ATTIVAZIONE e la
temperatura di DISATTIVAZIONE del riscaldatore piastra fondo.
Riscaldatore piastra fondo
# Codice Descrizione
N/A [5‑00] Definisce se consentire il funzionamento
della caldaia a gas quando la
temperatura ambiente supera la
temperatura di equilibrio impostata per il
riscaldamento ambiente.
▪ 0: Ammesso.
▪ 1: NON ammesso.
N/A [5‑01] Temp. di equil.
Se la temperatura ambiente è maggiore
di questa temperatura, il funzionamento
della caldaia a gas NON è consentito.
Applicabile solo se [5‑00] è impostato su
1.
Intervallo: –14°C~35°C
NOTA
Nel caso di caldaia a gas di terze parti:
▪ Per consentire un maggiore funzionamento della
pompa di calore, si consiglia vivamente di NON
modificare l'impostazione predefinita di [5‑00] e di
mantenere il valore su "1".
▪ In caso di ammanco di capacità, è sempre possibile
consentire un maggiore funzionamento della caldaia a
gas aumentando [5‑01].
▪ Accertarsi di aver impostato il valore di [5‑01] superiore
di almeno 1°C del valore di [C‑03].
Caldaia solo temperatura ambiente
# Codice Descrizione
[A.5.2.3] [8-0E] Caldaia solo per temp. amb.
Se la temperatura ambiente è minore di
questa temperatura, il funzionamento
della pompa di calore NON è consentito.
Intervallo: –14°C~25°C
TATemperatura esterna
a Attivato
b DISATTIVATO
# Codice Descrizione
N/A [F-02] Temperatura di ATTIVAZIONE del
riscaldatore piastra fondo: 3°C~10°C
N/A [F-03] Isteresi: 2°C~5°C
Temperatura di equilibrio
In base alla temperatura ambiente, ai costo dell'energia e alla
temperatura manuale richiesta, l'interfaccia utente è in grado di
calcolare quale fonte di calore possa consegnare la capacità di
riscaldamento richiesta con la maggiore efficienza. Ad ogni modo,
per massimizzare l'emissione di energia dalla pompa di calore, è
possibile escludere la caldaia a gas dall'azionamento quando la
temperatura ambiente supera una certa soglia (per esempio 5°C).
Ciò è utile per evitare un eccesso di funzionamento della caldaia a
gas, in caso di impostazioni errate. Se si imposta la temperatura di
equilibrio, il funzionamento dell'acqua calda sanitaria NON è mai
impedito.
NOTA
▪ Quando si installa il riscaldatore piastra fondo si potrà
abbassare il range di funzionamento della pompa di
calore a Ta≥–14°C, utilizzando le impostazioni di
campo [8-0E]=–14°C.
▪ Se il riscaldatore piastra fondo non è stato installato,
mantenere [8-0E]=–5°C.
Per maggiori informazioni sul riscaldatore piastra fondo, vedere
"5.2.2Riscaldatore piastra fondo"a pagina13.
Impostazioni del sistema
Riavvio automatico
Quando l'alimentazione elettrica viene riattivata dopo
un'interruzione, la funzione di riavvio automatico applica di nuovo le
impostazioni del telecomando in uso quando si è verificata
l'interruzione dell'energia elettrica. Pertanto, si raccomanda di
abilitare sempre la funzione.
# Codice Descrizione
[A.6.1] [3‑00] È consentita la funzione di riavvio
automatico dell'unità?
▪ 0: No
▪ 1: Sì
Controllo consumo elettrico
Controllo consumo elettrico
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
71
Page 72
10 Configurazione
# Codice Descrizione
[A.6.3.1] [4-08] Modo:
▪ 0 (Nessuna limit.): Disabilitato.
▪ 1 (Continuo): Abilitata: È possibile
impostare un valore di limitazione
potenza (in A o kW) a cui sarà
sempre limitato il consumo elettrico
del sistema.
[A.6.3.2] [4-09] Tipo:
▪ 0 (Corrente): I valori di limitazione
sono impostati in A.
▪ 1 (Potenza): I valori di limitazione
sono impostati in kW.
[A.6.3.3] [5-05] Valore: applicabile solo in caso di
modo di limitazione potenza a tempo
pieno.
0A~50A, passo: 1A
[A.6.3.4] [5-09] Valore: applicabile solo in caso di
modo di limitazione potenza a tempo
pieno.
0kW~20kW, passo: 0,5kW
Timer a valore medio
Il timer con valore medio corregge l'influenza delle variazioni della
temperatura ambiente. Il calcolo del setpoint dipendente da
condizioni meteorologiche viene effettuato sulla base della
temperatura esterna media.
La media della temperatura esterna viene fatta sul periodo di tempo
selezionato.
# Codice Descrizione
[A.6.4] [1-0A] Timer con valore medio della
temperatura esterna:
▪ 0: nessuna media
▪ 1: 12ore
▪ 2: 24ore
▪ 3: 48ore
▪ 4: 72ore
Sfalsamento temperatura del sensore ambiente esterno
installato esternamente
Applicabile solo nel caso in cui sia installato e configurato un
sensore ambiente esterno installato esternamente.
Il sensore della temperatura ambiente esterna installato
esternamente può essere tarato. È possibile assegnare uno
sfalsamento al valore del termistore. L'impostazione può essere
utilizzata per compensare situazioni in cui non è possibile installare il
sensore ambiente esterno installato esternamente nella posizione
d'installazione ideale (vedere installazione).
# Codice Descrizione
[A.6.5] [2‑0B] –5°C~5°C, passo: 0,5°C
# Codice Descrizione
[A.6.6] N/A Si desidera avviare un'operazione di
sbrinamento?
Disabilitazione delle protezioni
Il software è dotato di un modo "installatore sul posto" ([A.6.D]:
Disattiva protezioni), che disabilita il funzionamento automatico
dell'unità.
# Codice Descrizione
[A.6.D] N/A ▪ ON: funzionamento automatico
disattivato. Tutte le funzioni di
protezione sono disattivate. Se le
pagine iniziali dell'interfaccia utente
sono nella condizione DISATTIVATO,
l'unità NON funzionerà
automaticamente. Per attivare il
funzionamento automatico e le
funzioni di protezione, impostare
Disattivazione
protezioni=DISATTIVATO.
▪ DISATTIVATO: 12 ore dopo la prima
accensione, l'unità imposta
automaticamente Disattivazione
protezioni=DISATTIVATO, ponendo
fine al modo "Installatore sul posto" e
attivando le funzioni di protezione.
Qualora l'installatore dovesse ritornare
sul posto, questi dovrà impostare
manualmente Disattivazione
protezioni=ATTIVATO.
Funzionamento della pompa
Quando il funzionamento pompa è disattivato, la pompa si arresta se
la temperatura esterna è superiore al valore impostato da [4‑02] o se
la temperatura esterna scende al di sotto del valore impostato da
[F-01]. Quando il funzionamento della pompa è abilitato, il
funzionamento della pompa è possibile a tutte le temperature
esterne.
# Codice Descrizione
N/A [F‑00] Funzionamento della pompa:
▪ 0: Disabilitato se la temperatura
esterna è più alta di [4-02] o più bassa
di [F-01] a seconda del modo
funzionamento del riscaldamento.
▪ 1: Possibile a tutte le temperature
esterne.
Limitazione velocità della pompa
La limitazione della velocità della pompa [9‑0D] definisce la velocità
massima della pompa. In condizioni normali, l'impostazione
predefinita NON deve essere modificata. Quando deltaT è anomalo,
anche i limiti della velocità della pompa vengono annullati.
Sbrinamento forzato
È possibile avviare manualmente un'operazione di sbrinamento.
La decisione di effettuare l'operazione di sbrinamento manuale viene
presa dall'unità esterna e dipende dalle condizioni dell'ambiente e
dello scambiatore di calore. Quando l'unità esterna ha accettato
l'operazione di sbrinamento forzato, sull'interfaccia utente sarà
visualizzato . Se NON viene visualizzato entro 6minuti dopo che
è stata abilitata l'operazione di sbrinamento forzato, l'unità esterna
ignora la richiesta di sbrinamento forzato.
Guida di consultazione per l'installatore
72
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 73
# Codice Descrizione
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
N/A [9‑0D] Limitazione velocità della pompa
▪ 0: nessuna limitazione.
▪ 1~4: limitazione generale. Esiste una
limitazione in tutte le condizioni. Il
controllo del delta T e il comfort
desiderati NON sono garantiti.
▪ 5~8: Limitazione applicata senza
attuatori. Se non vi è alcun segnale in
uscita del riscaldamento, la limitazione
della velocità della pompa è
applicabile. In presenza di un segnale
in uscita del riscaldamento, la velocità
della pompa viene determinata
soltanto dal delta T in relazione alla
capacità richiesta. Con questo
intervallo di limitazione, il delta T è
possibile e il comfort è garantito.
I valori massimi dipendono dal tipo di unità:
10 Configurazione
a Pressione statica esterna
b Portata acqua
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
73
Page 74
10 Configurazione
< >
[1]
[2]
[5]
[6]
[7]
[2]
[6.2]
[6.3]
[6.8]
[7.1]
[7.4]
[7.3]
[3]
Imposta ora/data
Data
Ora
Ora legale
Formato ora
Vacanza
Vacanza
Vacanza
Vacanza
Modo vacanza
Modo vacanza
A casa
Fuori casa
Da
Finché
Finché
Da
Usare programma giorno
Modo funz.
Riscaldamento
Modalità silenziosa
Seleziona programmi
Temperatura ambiente
Valore principale Tman
Temperatura serbatoio
Informazioni
Informazioni sensore
Misurazione energia
Gestione errore
Livello autorizzazione utente
Attuatori
Modi operativi
Ore di funzionamento
Versione
Misurazione energia
Elettric. cons.
Gas consumato
Informazioni errore
Storico errori
N. contatto/assist. clienti
Versione
Interfaccia utente
Unità interna
Unità esterna
Impostazioni utente
Display
Blocco temperatura
Programmi impostati
Valori preimpostati
Modo funz. amm.
Unità di misura
Display
Contrasto
Tempo retroill. LCD
Profilo utente
Programmi impostati
Temp. ambiente
Valore principale Tman
Temperatura ACS
Modalità silenziosa
Pompa ACS
Valori preimp.
Temperatura ambiente
Valore principale Tman
Temperatura serbatoio
Livello silenzioso
ACS
Imposta curva climatica
Storico avvertenze
Prezzo elettricità
Prezzo elettricità
Prezzo combustibile
Modbus in linea
[7.6]
Unità di misura
Punto decimale
Temperatura
[7.7]
Imposta curva climatica
Principale
[7.7.1]
Principale
Imposta climatica riscald.
Gas consumato
(*)
(*)
(*)
(*)
(*)
[7.1.4]
Pagine iniziali disp.
Serbatoio
Pagine iniziali disponibili
ACS
TAU
(*)
10.1.4 Struttura del menu: Panoramica delle impostazioni utente
Guida di consultazione per l'installatore
74
(*) Applicabile solo in caso di caldaia a gas
EHY2KOMB28+32AA
INFORMAZIONI
A seconda delle impostazioni installatore selezionate e del
tipo di unità, le impostazioni saranno visibili/invisibili.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 75
10.1.5 Struttura del menu: Panoramica delle impostazioni installatore
[A]
[A.2]
[A.2.1]
[A.2.2]
[A.3]
[A.3.1]
[A.3.1.1]
[A.3.2]
[A.3.3]
[A.4]
[A.4.4]
[A.5]
[A.5.2]
[A.7]
[A.6]
[A.6.3]
Impost. installatore
Lingua
Layout sistema
Funzionamento ambiente
Acqua calda sanitaria (ACS)
Fonti di calore
Funzionamento sistema
Messa in funzione
Panoramica impostazioni
Layout sistema
Standard
Opzioni
Conferma layout
Funzion. ambiente
Impostazioni Tman
Termostato ambiente
Range di funzionamento
Acqua calda sanitaria
Modo setp.
Disinfezione
Setpoint max.
Mod. SP accumulo
Curva climatica
Fonti di calore
Caldaia
Funzion. sistema
Riavvio automatico
Controllo consumo elettrico
Tempo elaboraz. media
Sfals. sens. amb. est.
Sbrinamento forzato
Messa in funzione
Prova di funzionamento
Asc. massetto risc. a pavimento
Spurgo aria
Prova funzionamento attuatore
Standard
Tipo unità
Tipo di compressore
Tipo software per int.
Met.Controllo
Modo di funz. pompa
Risparmio energ. possibile
Ubic. interf. utente
Opzioni
Funzionam. ACS
Serbatoio ACS
Tipo di serb. ACS
Pompa ACS
Sensore esterno
Acqua in uscita
Principale
Term. ambiente
Range temp. ambiente
Sfals. temp. amb.
Range di funz.
Temp. dis. risc. amb.
Disinfezione
Disinfezione
Funz. Giorno
Ora inizio
Target temp.
Durata
Caldaia
Temp. di equil.
Contr. cons. el
Modo
Tipo
Valore A
Valore kW
Principale
Tman set mod
Range temperature
Tman modulante
Tipo di trasmettitore
Gradino temp. ambiente
Tipo cont. prin.
Valore calorifico
Modo risparmio
Emergenza
Adattatore LAN
Sistema tipo ibrido
Prev. congelamento tubi
Presenza di glicole
Riscaldatori elettrici
Pompa ferma
Disattiva protezioni
Caldaia solo per temp. amb.
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
(*)
[A.3.1.3]
DeltaT Generatore
Riscaldamento
DeltaT Generatore
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
(*) Applicabile solo in caso di caldaia a gas
EHY2KOMB28+32AA
INFORMAZIONI
A seconda delle impostazioni installatore selezionate e del
tipo di unità, le impostazioni saranno visibili/invisibili.
Guida di consultazione per l'installatore
10 Configurazione
75
Page 76
10 Configurazione
1 2 75 63 4 8
a b c fed
10.2 Caldaia a gas
10.2.1 Panoramica: Configurazione
Lettura
1 Attivato/disattivato
2 Display principale
3 Funzionamento del riscaldamento ambiente
4 Funzionamento dell'acqua calda sanitaria
5 Funzione comfort dell'acqua calda sanitaria in modo
ecologico
6 Funzione comfort dell'acqua calda sanitaria attivata
(continua)
7 Display di servizio
8 Lampeggia per indicare un guasto
Funzionamento
a Pulsante Attivato/disattivato
b pulsante
c pulsante
d Funzione disattivato/ecologico/attivato dell'acqua calda
sanitaria
e Pulsante di servizio
f Pulsante resettaggio
10.2.2 Configurazione base
Per portare la caldaia a gas nello stato attivato/ disattivato
1 Premere il pulsante .
Risultato: Il LED verde sopra al pulsante si illumina quando la
caldaia è nello stato ATTIVATO.
Quando la caldaia a gas è nello stato DISATTIVATO, sul display di
servizio appare per indicare che l'alimentazione è nello stato
ATTIVATO. In questo modo, verrà inoltre visualizzata la pressione
nell'impianto di riscaldamento ambiente sul display principale (bar).
Funzione comfort dell'acqua calda sanitaria
Non applicabile per la Svizzera
Questa funzione può essere attivata con il tasto comfort dell'acqua
calda sanitaria ( ). Sono disponibili le seguenti funzioni:
▪ Attivato: Il LED si illumina. La funzione comfort dell'acqua calda
sanitaria viene portata su ATTIVATO. Lo scambiatore di calore
verrà mantenuto in temperatura per assicurare l'erogazione
istantanea di acqua calda.
▪ Ecologico: Il LED si illumina. La funzione comfort dell'acqua
calda sanitaria è ad auto-apprendimento. L'apparecchio imparerà
ad adattarsi alla configurazione di utilizzo dell'acqua calda
prelevata al rubinetto. Per esempio: nelle ore notturne, o in caso
di assenze prolungate, la temperatura dello scambiatore di calore
NON verrà mantenuta.
▪ Disattivato: Entrambi i LED sono nello stato DISATTIVATO. La
temperatura dello scambiatore di calore NON viene mantenuta.
Per esempio: Ci vorrà del tempo prima che l'acqua calda arrivi ai
relativi rubinetti. Se non c'è bisogno di avere un'erogazione
immediata di acqua calda, la funzione comfort dell'acqua calda
sanitaria può essere portata su DISATTIVATO.
Resettaggio della caldaia a gas
INFORMAZIONI
Il ripristino è possibile solo se si verifica un errore.
Requisito preliminare: LED lampeggiante sopra al pulsante e
codice errore sul display principale.
Requisito preliminare: Controllare il significato del codice errore
(vedere "Codici di errore della caldaia a gas" a pagina 98) ed
eliminare la causa.
1 Premere per riavviare la caldaia a gas.
Temperatura massima di alimentazione del riscaldamento ambiente
Vedere la guida di consultazione dell'utente per maggiori
informazioni.
Temperatura dell'acqua calda sanitaria
Vedere la guida di consultazione dell'utente per maggiori
informazioni.
Funzione Caldo costante
La pompa di calore reversibile dispone della funzione Caldo
costante, che mantiene lo scambiatore di calore sempre caldo per
evitare il verificarsi del trasudo nel quadro elettrico della caldaia a
gas.
Nel caso dei modelli per solo riscaldamento, la funzione può essere
disattivata mediante le impostazioni dei parametri della caldaia a
gas.
INFORMAZIONI
NON disattivare la funzione Caldo costante se la caldaia a
gas è collegata ad un'unità interna reversibile. Si consiglia
di disattivare sempre la funzione Caldo costante se la
caldaia a gas è collegata ad un'unità interna di solo
riscaldamento.
Si consiglia di disattivare sempre la funzione Caldo costante.
Funzione di protezione antigelo
La caldaia è dotata di una funzione interna di protezione antigelo
che si attiva automaticamente quando necessario, anche se la
caldaia è nello stato disattivato. Se la temperatura dello scambiatore
di calore scende troppo, il bruciatore passerà allo stato attivato
finché la temperatura non sarà di nuovo sufficientemente elevata. Se
la protezione antigelo è attiva, sul display di servizio appare .
Impostazione dei parametri attraverso il codice di servizio
La caldaia a gas viene impostata alla fabbrica in base alle
impostazioni predefinite. Tenere conto delle osservazioni riportate
nella tabella sotto quando si modificano i parametri.
1 Premere contemporaneamente e finché non appare sul
display principale e sul display di servizio.
2 Usare i pulsanti e per impostare (codice di servizio) sul
display principale.
3 Premere il pulsante per impostare il parametro sul display di
servizio.
4 Usare i pulsanti e per impostare il parametro sul valore
desiderato sul display di servizio.
5 Una volta eseguite tutte le impostazioni, premere finché non
appare sul display di servizio.
Risultato: La caldaia a gas ora è stata riprogrammata.
Guida di consultazione per l'installatore
76
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 77
INFORMAZIONI
▪ Premere il pulsante per uscire dal menu senza
memorizzare le modifiche ai parametri.
▪ Premere il pulsante per caricare le impostazioni
predefinite della caldaia a gas.
Parametri della caldaia a gas
Parametro Impostazione Gamma Impostazioni
Codice di servizio — — Per accedere alle impostazioni
Tipo di impianto 0~3 0 ▪ 0=Combinato
Pompa di riscaldamento ambiente
costantemente in funzione
Potenza massima impostata del
riscaldamento ambiente
. Capacità massima della pompa
riscaldamento ambiente
Potenza massima impostata dell'acqua
calda sanitaria
(non applicabile per la Svizzera)
Temperatura di alimentazione minima
della curva di calore
. Temperatura di alimentazione
massima della curva di calore
Temperatura esterna minima della
curva di calore
Temperatura esterna massima della
curva di calore
Periodo post-spurgo della pompa del
riscaldamento ambiente
0~3 0 ▪ 0=Solo periodo post-spurgo
~85% 60% Potenza massima del riscaldamento.
— 80 Questa impostazione è controllata
~100% 100% Potenza massima in termini di acqua
10°C~25°C 25°C NON modificare questa impostazione
30°C~90°C 90°C NON modificare questa impostazione
–30°C~10°C –7°C NON modificare questa impostazione
15°C~30°C 25°C NON modificare questa impostazione
0~15min 0min La modifica di questa impostazione
10 Configurazione
Descrizione
predefinite
installatore, inserire il codice di servizio
(=15)
▪ 1=Solo riscaldamento + serbatoio
esterno dell'acqua calda sanitaria
▪ 2=Solo acqua calda sanitaria (non è
richiesto alcun sistema di
riscaldamento)
▪ 3=Solo riscaldamento
Si raccomanda di non modificare
questa impostazione.
▪ 1=Pompa costantemente attiva
▪ 2=Pompa costantemente attiva con
interruttore MIT
▪ 3=Pompa nello stato attivato con
interruttore esterno
Questa impostazione non ha alcuna
funzione.
Questa è una percentuale del valore
massimo impostato nel parametro .
Consigliamo vivamente di non
modificare questa impostazione.
dalla pompa di calore.
calda sanitaria istantanea. Questa è
una percentuale del valore massimo
impostato nel parametro . A causa del
display a 2 cifre, il massimo valore
visualizzabile è 99. Ad ogni modo si
può impostare questo parametro sul
100% (impostazione predefinita).
Consigliamo vivamente di non
modificare questa impostazione.
sulla caldaia. Usare invece l'interfaccia
utente.
sulla caldaia. Usare invece l'interfaccia
utente.
sulla caldaia. Usare invece l'interfaccia
utente.
sulla caldaia. Usare invece l'interfaccia
utente.
non influisce sul funzionamento
dell'unità.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
77
Page 78
10 Configurazione
Parametro Impostazione Gamma Impostazioni
predefinite
Periodo post-spurgo della pompa del
riscaldamento ambiente dopo il
funzionamento dell'acqua calda
sanitaria
Posizionare la valvola a 3 vie o la
valvola elettrica
Surriscaldatore 0~1 0 La modifica di questa impostazione
Modulazione a gradini 0~1 1 ▪ 0=Stato DISATTIVATO durante il
Regime di giri minimo del
riscaldamento ambiente
. Capacità minima della pompa
riscaldamento ambiente
Regime di giri minimo dell'acqua calda
sanitaria
(non applicabile per la Svizzera)
. Impostazione reversibile 0~1 0 Questa impostazione attiva la funzione
Riscaldamento ambiente con regime di
giri iniziale
. Acqua calda sanitaria con regime di giri
iniziale
(non applicabile per la Svizzera)
Regime di giri massimo della ventola 45~50 EHY2KOMB28
Protezione anti-legionella (solo se è
collegato un serbatoio dell'acqua calda
esterno)
Set point del riscaldamento ambiente
(temperatura del flusso) durante il
riscaldamento del serbatoio esterno
dell'acqua calda sanitaria
0~15min 0min La modifica di questa impostazione
0~3 0 ▪ 0=Non invertita
23%~50% 30% Intervallo di regolazione 23~50%.
— 40 Nella caldaia a gas non c'è la pompa
23%~50% 25% Intervallo di regolazione 23~50%
50%~99% 50% Questo è il regime di giri della ventola
50%~99% 50% Non modificare questa impostazione.
AA: 48
EHY2KOMB32
AA: 50
0~2 0 ▪ 0=Non attivo
60°C~90°C 85°C NON modificare questa impostazione
Descrizione
non influisce sul funzionamento
dell'unità.
▪ 1=Invertita
▪ 2 e superiore=Non applicabile
non influisce sul funzionamento
dell'unità.
funzionamento del riscaldamento
ambiente
▪ 1=Stato ATTIVATO durante il
funzionamento del riscaldamento
ambiente
Si raccomanda di non modificare
questa impostazione.
Si raccomanda di non modificare
questa impostazione nel caso del gas
naturale.
riscaldamento ambiente. La modifica di
questa impostazione non ha alcun
effetto.
(40=propano).
Si raccomanda di non modificare
questa impostazione nel caso del gas
naturale.
Caldo costante della caldaia a gas. Si
usa solo con i modelli di pompa di
calore reversibili e non deve MAI
essere disattivata. DEVE essere
disattivata solo per i modelli a
riscaldamento (impostare a 0).
▪ 0=disabilitato
▪ 1=abilitato
prima dell'accensione del
riscaldamento. Si raccomanda di non
modificare questa impostazione.
Usare questo parametro per impostare
il regime di giri massimo della ventola.
Si raccomanda di non modificare
questa impostazione.
▪ 1=Attivo 1 volta alla settimana
▪ 2=Attivo 1 volta al giorno
sulla caldaia. Usare invece l'interfaccia
utente.
Guida di consultazione per l'installatore
78
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 79
10 Configurazione
Parametro Impostazione Gamma Impostazioni
predefinite
. Temperatura comfort 0°C / 40°C~65°C 0°C Temperatura usata per la funzione
. Tempo di attesa dopo una richiesta di
riscaldamento ambiente da un
termostato.
Tempo di attesa dopo una richiesta di
acqua calda sanitaria prima che il
sistema risponda alla richiesta di
riscaldamento ambiente.
. Numero di giorni in modo ecologico. 1~10 3 Numero di giorni in modo ecologico.
Periodo anti-inserimento/
disinserimento durante il
funzionamento del riscaldamento
ambiente
. Valore di riferimento per acqua calda
sanitaria
Modo Estate 1~3 0 ▪ 0=Modo estate disattivato
Coefficiente della curva di
riscaldamento
0min~15min 0min La modifica di questa impostazione
0min~15min 0min Tempo di attesa della caldaia prima di
0min~15min 5min Tempo minimo di spegnimento durante
24-30-36 36 ▪ 24: Non applicabile.
0 0 Non applicabile
Descrizione
ecologico/comfort. Se il valore è 0°C, la
temperatura ecologico/comfort è la
stessa del setpoint dell'acqua calda
sanitaria. In caso contrario, la
temperatura ecologico/comfort è tra
40°C e 65°C.
non influisce sul funzionamento
dell'unità.
rispondere ad una richiesta di
riscaldamento ambiente dopo una
richiesta di acqua calda sanitaria.
il funzionamento del riscaldamento
ambiente. Si raccomanda di non
modificare questa impostazione.
▪ 30: Solo per EHY2KOMB28AA
▪ 36: Solo per EHY2KOMB32AA
▪ 1=Modo estate da attivare con il
pulsante (codice sul display=Su)
▪ 2=Modo estate da attivare con il
pulsante (codice sul display=So)
▪ 3=Modo estate da attivare con il
pulsante (codice sul display=Et)
Impostazione della potenza massima del riscaldamento ambiente
L'impostazione massima della potenza del riscaldamento ambiente
( ) è impostata alla fabbrica sul 70%. Se è richiesta una potenza più
o meno elevata, si può cambiare il regime di giri della ventola. La
tabella sotto mostra la relazione tra il regime di giri della ventola e la
potenza dell'apparecchio. Si raccomanda vivamente di NON
modificare questa impostazione.
Potenza desiderata (kW) Impostazione sul
EHY2KOMB28AA EHY2KOMB32AA
23,1 26,6 85
20,1 22,4 70
17,4 19,2 60
14,6 16,0 50
11,8 12,8 40
7,7 8,0 25
Si deve garantire la portata minima, in modo che la caldaia non vada
in errore di alta temperatura. Questa si può mantenere aprendo le
valvole del radiatore se alcune sono chiuse, o aggiungendo un
opportuno passaggio di by-pass tra l'uscita del riscaldamento
ambiente e l'ingresso del riscaldamento ambiente della caldaia, se
su tutti i radiatori sono state montate le valvole termostatiche.
Nella tabella sottostante sono indicati i valori minimi di portata
richiesti per le potenze nominali corrispondenti.
display di servizio
(% del regime di giri
max.)
Portata minima (l/
min)
2,6 5,4kW
4,0 8,5kW
8,5 17,8kW
12,5 26,2kW
Notare che, per la caldaia a gas, la potenza durante il
funzionamento del focolare viene aumentata lentamente e viene
ridotta non appena si raggiunge la temperatura di alimentazione.
Potenza impostata (kW)
Funzione di protezione antigelo
La caldaia è dotata di una funzione interna di protezione antigelo
che si attiva automaticamente quando necessario, anche se la
caldaia è nello stato disattivato. Se la temperatura dello scambiatore
di calore scende troppo, il bruciatore passerà allo stato attivato
finché la temperatura non sarà di nuovo sufficientemente elevata. Se
la protezione antigelo è attiva, sul display di servizio appare .
Passaggio ad un tipo di gas differente
ATTENZIONE
Gli interventi sulle parti in cui passa il gas possono essere
eseguiti SOLTANTO da una persona competente e
qualificata. Adeguarsi SEMPRE alle normative locali e
nazionali. La valvola del gas è sigillata. In Belgio, qualsiasi
modifica alla valvola del gas DEVE essere eseguita da un
rappresentante del costruttore in possesso di debita
certificazione. Per maggiori informazioni, contattare il
proprio rivenditore.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
79
Page 80
10 Configurazione
a
b
c
d
a
Se si collega all'apparecchio un tipo di gas differente rispetto a
quello per cui il costruttore ha eseguito le impostazioni, si DEVE
sostituire il contatore del gas. Su ordinazione sono disponibili dei set
di conversione per altri tipi di gas. Vedere "6.3.3Possibili opzioni per
la caldaia a gas"a pagina15.
1 Portare la caldaia nello stato disattivato e isolarla
dall'alimentazione di rete.
2 Chiudere il rubinetto del gas.
3 Rimuovere il pannello anteriore dall'apparecchio.
4 Svitare l'attacco (a) sopra alla valvola del gas e ruotare il tubo di
miscelazione del gas verso il retro (b).
5 Sostituire l'O-ring (c) e il dispositivo limitatore del gas (d) con gli
anelli presi dal set di conversione.
6 Rimontare invertendo l'ordine delle operazioni.
7 Aprire il rubinetto del gas.
8 Controllare le connessioni del gas prima della relativa valvola,
verificando che siano ermetiche al gas.
9 Inserire l'alimentazione della rete.
10 Controllare le connessioni del gas dopo la relativa valvola,
verificando che siano ermetiche al gas (durante il
funzionamento).
11 Ora controllare l'impostazione della percentuale di CO2 con
l'impostazione alta ( sul display) e l'impostazione bassa ( sul
display).
12 Applicare un adesivo indicante il nuovo tipo di gas sul fondo
della caldaia a gas, accanto alla targhetta informativa.
13 Applicare un adesivo indicante il nuovo tipo di gas accanto alla
valvola del gas, sopra a quella esistente.
14 Rimettere a posto il pannello anteriore.
INFORMAZIONI
La caldaia a gas è configurata per funzionare con gas di
tipo G20 (20 mbar). Ad ogni modo, se il tipo di gas
presente fosse G25 (25mbar), la caldaia a gas può essere
azionata ancora senza modifiche.
Nota sull'impostazione del biossido di carbonio
L'impostazione del CO2 è stata fatta alla fabbrica e, in linea di
principio, non richiede alcuna regolazione. Per verificare
l'impostazione, misurare la percentuale di CO2 presente nei gas
della combustione. In caso di possibili interferenze nella regolazione,
si deve verificare l'eventualità di sostituire la valvola del gas o di
eseguire la conversione ad un altro tipo di gas e, se necessario,
procedere con le impostazioni riportate nelle istruzioni sotto.
Controllare sempre la percentuale di CO2 quando è aperto il
coperchio.
Controllo dell'impostazione del biossido di carbonio
1 Portare nello stato disattivato il modulo della pompa di calore
con l'interfaccia utente.
2 Portare nello stato disattivato la caldaia a gas con il pulsante .
appare sul display di servizio.
3 Rimuovere il pannello anteriore dalla caldaia a gas.
4 Rimuovere il punto di campionamento (a) e inserire la sonda di
un analizzatore dei gas della combustione adatto.
a Attacco
b Tubo di miscelazione del gas
c O-ring
d Anello del contatore del gas
Guida di consultazione per l'installatore
80
INFORMAZIONI
Assicurarsi che la procedura di avvio dell'analizzatore
venga completata prima di inserire la sonda nel punto di
campionamento.
INFORMAZIONI
Consentire alla caldaia a gas di funzionare stabilmente.
Collegando la sonda di misurazione prima di aver
stabilizzato il funzionamento, si possono ottenere lettura
sbagliate. Si consiglia di attendere almeno 30minuti.
5 Portare la caldaia a gas nello stato attivato con il pulsante e
creare la richiesta di riscaldamento ambiente.
6 Selezionare l'impostazione Alta premendo
contemporaneamente per due volte e . Sul display apparirà
la scritta in lettere maiuscole. Sull'interfaccia utente apparirà
Occupato. NON eseguire alcuna prova se è visualizzata la
scritta in lettere minuscole. In tal caso, premere nuovamente
e .
7 Lasciare ai valori il tempo di stabilizzarsi. Attendere almeno 3
minuti e confrontare la percentuale di CO2 con i valori della
tabella sotto.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 81
11 Funzionamento
a
Valore di CO2 alla
massima potenza
Valore massimo 9,6 8,3 10,8
Valore minimo 8,6 7,3 9,8
8 Prendere nota della percentuale di CO2 alla massima potenza.
Questo è importante in relazione con i passi successivi della
procedura.
ATTENZIONE
NON è possibile regolare la percentuale di CO2 quando è
in funzione il programma di prova . Se la percentuale di
CO2 si discosta dai valori nella tabella sopra, contattare il
proprio punto di assistenza.
9 Selezionare l'impostazione Bassa premendo
contemporaneamente una volta i pulsanti e . apparirà sul
display di servizio. Sull'interfaccia utente apparirà Occupato.
10 Lasciare ai valori il tempo di stabilizzarsi. Attendere almeno 3
minuti e confrontare la percentuale di CO2 con i valori della
tabella sotto.
Valore di CO2 alla
minima potenza
Valore massimo
Valore minimo 8,4 7,4 9,4 9,4
(a) Valore di CO2 alla massima potenza registrata con
11 Se la percentuale di CO2 alla potenza massima e minima rientra
nell'intervallo espresso nella tabella precedente, l'impostazione
di CO2 della caldaia è corretta. Se NON rientra nell'intervallo,
regolare l'impostazione del CO2 in base alle istruzioni nel
capitolo che segue.
12 Spegnere l'apparecchio premendo il pulsante e rimettere al
suo posto il punto di campionamento. Assicurarsi che sia a
tenuta di gas.
13 Rimettere a posto il pannello anteriore.
ATTENZIONE
Gli interventi sulle parti in cui passa il gas possono essere
eseguiti soltanto da una persona competente e qualificata.
Regolazione dell'impostazione del biossido di carbonio
INFORMAZIONI
Regolare l'impostazione del CO2 solo dopo averla prima
controllata ed essersi assicurati che è effettivamente
necessaria una regolazione. In Belgio, qualsiasi modifica
alla valvola del gas DEVE essere eseguita da un
rappresentante del costruttore in possesso di debita
certificazione. Per maggiori informazioni, contattare il
proprio rivenditore.
1 Rimuovere il tappo che copre la vite di regolazione. Nella figura,
il tappo di copertura è già stato rimosso.
2 Ruotare la vite (a) per aumentare (senso orario) o diminuire
(senso antiorario) la percentuale di CO2 percentage. Vedere la
tabella sotto per il valore desiderato.
Gas
naturale
G20
Gas
naturale
G20
l'impostazione Alta.
Gas
naturale
G25 (in
Belgio)
Gas
naturale
G25 (in
Belgio)
Propano
P G31
(30/50mb
ar)
Propano
P G31
(30/50mb
ar)
(a)
Propano
P G31
(37mbar)
Propano
P G31
(37mbar)
a Regolazione vite con copertura
Valore misurato alla
massima potenza
10,8 — 10,5±0,1
10,6 10,3±0,1
10,4 10,1±0,1
10,2 9,9±0,1
10,0 9,8±0,1
9,8 9,6±0,1
9,6 9,0±0,1 —
9,4 8,9±0,1
9,2 8,8±0,1
9,0 8,7±0,1
8,8 8,6±0,1
8,6 8,5±0,1
3 Dopo aver misurato la percentuale di CO2 e avere regolato
l'impostazione, rimettere al loro posto il tappo di copertura e il
punto di campionamento. Assicurarsi che siano a tenuta di gas.
4 Selezionare l'impostazione Alta premendo
contemporaneamente per due volte e . Sul display apparirà
la scritta in lettere maiuscole.
5 Misurare la percentuale di CO2. Se la percentuale di CO2 si
discosta ancora dai valori della tabella indicante la percentuale
di CO2 alla massima potenza, contattare il proprio rivenditore di
zona.
6 Premere simultaneamente e per uscire dal programma di
prova.
7 Rimettere a posto il pannello anteriore.
Valori di regolazione CO2 (%) alla
potenza minima (coperchio anteriore
aperto)
Gas naturale 2H
(G20, 20mbar)
Propano 3P (G31,
30/50/37mbar)
11 Funzionamento
11.1 Panoramica: Funzionamento
La caldaia a gas è una caldaia a modulazione, ad alta efficienza. Ciò
significa che la potenza viene regolata in linea con il fabbisogno di
calore desiderato. Lo scambiatore di calore in alluminio ha 2 circuiti
di rame separati. A seguito del fatto che i circuiti sono costruiti
separatamente per il riscaldamento ambiente e per l'acqua calda
sanitaria, l'alimentazione per il riscaldamento e l'alimentazione
dell'acqua calda possono funzionare in modo indipendente, ma non
simultaneamente.
La caldaia a gas ha un sistema di comando elettronico della caldaia
che, quando è richiesto il riscaldamento o l'erogazione di acqua
calda, esegue le operazioni seguenti:
▪ avvio della ventola,
▪ apertura della valvola del gas,
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
81
Page 82
11 Funzionamento
0.2
0
1
3
5
7
9
11
13
15
0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0
bar
B
A
l/min
▪ accensione del bruciatore,
▪ monitoraggio e controllo costanti della fiamma.
Si può utilizzare il circuito idraulico dell'acqua calda sanitaria della
caldaia a gas senza collegare e riempire l'impianto di riscaldamento
ambiente.
11.2 Riscaldamento
Il riscaldamento è controllato dall'unità esterna. La caldaia avvia il
processo di riscaldamento quando è presente una richiesta dall'unità
esterna.
INFORMAZIONI
Per le caldaie fornite da terze parti, si potrebbe
interrompere temporaneamente il funzionamento
prolungato della caldaia a basse temperature esterne per
proteggere dal congelamento l'unità esterna e le tubazioni
dell'acqua. Durante l'interruzione temporanea, la caldaia
potrebbe sembrare spenta.
11.3 Acqua calda sanitaria
Non applicabile per la Svizzera
L'acqua calda sanitaria istantanea viene fornita dalla caldaia. Se si
verifica la richiesta di riscaldamento ambiente e di acqua calda
sanitaria allo stesso tempo, l'acqua calda sanitaria ha la priorità
rispetto al riscaldamento ambiente.
Il presente manuale spiega esclusivamente la produzione di acqua
calda sanitaria senza avere un serbatoio per l'acqua calda sanitaria
combinato con il sistema. Per il funzionamento e le impostazioni
necessarie dell'acqua calda sanitaria in combinazione con il
serbatoio per l'acqua calda sanitaria necessario per la Svizzera,
consultare il manuale del modulo della pompa di calore.
INFORMAZIONI
Per EHY2KOMB28+32AA, il funzionamento prolungato
dell'acqua calda sanitaria istantanea a bassa temperatura
esterna si potrebbe interrompere temporaneamente per
proteggere dal congelamento l'unità esterna e le tubazioni
dell'acqua.
11.3.1 Grafico della resistenza al flusso per il circuito dell'acqua calda sanitaria degli elettrodomestici
Non applicabile per la Svizzera
A 28kW
B 32kW
Il flusso minimo per la funzione acqua calda sanitaria è 2l/minuto.
La pressione minima è 0,1 bar. Un flusso basso (<5l/min) riduce il
comfort. Accertarsi di impostare un setpoint sufficientemente
elevato.
Guida di consultazione per l'installatore
82
11.4 Modi di funzionamento
I codici seguenti sul display di servizio indicano i seguenti modi di
funzionamento.
Disattivato
La caldaia a gas non funziona ma viene alimentata con energia
elettrica. Non si avrà risposta alle richieste di riscaldamento
ambiente e/o di acqua calda sanitaria. La protezione antigelo è
attiva. Questo significa che lo scambiatore viene riscaldato se la
temperatura dell'acqua nella caldaia a gas è troppo bassa. Quando
applicabile, anche la funzione Caldo costante sarà attiva.
Se la protezione antigelo o la funzione Caldo costante è attivata, si
visualizza (riscaldamento dello scambiatore). In questo modo, è
possibile leggere sul display principale la pressione (bar)
nell'impianto di riscaldamento ambiente.
Modo attesa (display di servizio nero)
Il LED sul pulsante è illuminato ed eventualmente anche uno dei
LED della funzione comfort dell'acqua calda sanitaria. La caldaia a
gas è in attesa di una richiesta di riscaldamento ambiente e/o di
acqua calda sanitaria.
Eccesso di rendimento della pompa del riscaldamento
ambiente
Dopo ciascuna operazione di riscaldamento ambiente, la pompa
continua a funzionare. Questa funzione è comandata dall'unità
esterna.
La caldaia si arresta quando viene raggiunta la temperatura
richiesta
Il sistema di comando della caldaia può arrestare temporaneamente
la richiesta di riscaldamento ambiente. Il bruciatore si arresta.
L'arresto si verifica perché viene raggiunta la temperatura richiesta.
Se la temperatura cala troppo rapidamente e il tempo antiinserimento/disinserimento è trascorso, l'arresto viene annullato.
Auto-test
I sensori controllano il sistema di comando della caldaia. Durante la
verifica, il sistema di comando della caldaia NON effettua altre
operazioni.
Ventilazione
Quando l'apparecchio viene avviato, la ventola raggiunge la velocità
di avvio. Una volta raggiunta la velocità di avvio, si accende il
bruciatore. Il codice sarà visibile anche durante la post-ventilazione,
una volta spento il bruciatore.
Accensione
Quando la ventola ha raggiunto la velocità di avvio, il bruciatore
viene innescato per mezzo di scintille elettriche. Durante
l'accensione, sul display di servizio sarà visibile il codice. Se il
bruciatore NON si accende, si verifica un nuovo tentativo di
accensione dopo 15secondi. Se dopo 4 tentativi di accensione il
bruciatore NON è ancora in funzione, la caldaia entra in modo
guasto.
Funzionamento per acqua calda sanitaria
Non applicabile per la Svizzera
L'alimentazione dell'acqua calda sanitaria ha la priorità sul
riscaldamento ambiente effettuato dalla caldaia a gas. Se il sensore
flusso rileva una richiesta di acqua calda sanitaria maggiore di 2l/
min, il riscaldamento ambiente da parte della caldaia a gas verrà
interrotto. Dopo che la ventola ha raggiunto il codice di velocità ed è
stata eseguita l'accensione, il sistema di comando della caldaia
passa al modo acqua calda sanitaria.
Durante il funzionamento dell'acqua calda sanitaria, la velocità della
ventola e quindi la potenza dell'apparecchio sono controllati dal
sistema di comando della caldaia a gas, cosicché la temperatura
dell'acqua calda sanitaria raggiunge la temperatura della relativa
impostazione.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 83
12 Messa in funzione
La temperatura di erogazione dell'acqua calda sanitaria deve essere
impostata sull'interfaccia utente del modulo ibrido. Vedere la guida di
consultazione dell'utente per maggiori informazioni.
Funzione comfort acqua calda sanitaria/Protezione antigelo/
Funzione Caldo costante
Non applicabile per la Svizzera
compare sul display quando è attiva la funzione comfort acqua
calda sanitaria, la funzione di protezione antigelo o la funzione Caldo
costante.
funzionamento del riscaldamento ambiente
Se viene ricevuta una richiesta di riscaldamento ambiente
proveniente dall'unità esterna, la ventola si avvia seguita
dall'accensione, e il sistema entra in modo funzionamento
riscaldamento ambiente. Durante il funzionamento del riscaldamento
ambiente, la velocità della ventola e quindi la potenza
dell'apparecchio sono controllati dalla scheda dell'unità di controllo
della caldaia a gas, cosicché la temperatura dell'acqua del
riscaldamento ambiente raggiunge la temperatura di alimentazione
desiderata per quest'ultimo. Durante il funzionamento del
riscaldamento ambiente, la temperatura richiesta di alimentazione
del riscaldamento ambiente è indicata sul quadro di funzionamento.
La temperatura di alimentazione del riscaldamento ambiente deve
essere impostata sull'interfaccia utente del modulo ibrido. Vedere la
guida di consultazione dell'utente per maggiori informazioni.
12 Messa in funzione
12.2 Precauzioni durante la messa in esercizio
INFORMAZIONI
Durante il primo periodo di funzionamento dell'unità, la
quantità di energia desiderata potrebbe risultare più
elevata di quella indicata sulla targhetta informativa
dell'unità. Il fenomeno è causato dal compressore, a cui
occorre un tempo di funzionamento continuo di 50 ore
prima di raggiungere un funzionamento uniforme ed uno
stabile consumo di corrente.
NOTA
NON azionare MAI l'unità senza termistori e/o sensori di
pressione/pressostati. Si potrebbe bruciare il compressore.
12.3 Elenco di controllo prima della messa in esercizio
Dopo avere installato l'unità, controllare per primi i seguenti
elementi. Una volta eseguiti tutti i controlli indicati, chiudere l'unità;
SOLO a questo punto è possibile accendere l'unità.
A seconda del layout sistema, non tutti i componenti potrebbero
essere disponibili.
Dovete aver letto tutte le istruzioni d'installazione, come
descritto nella guida di consultazione per l'installatore.
L'unità esterna è correttamente montata.
INFORMAZIONI
Il software è dotato di un modo "installatore sul
posto" ([A.6.D]: Disattiva protezioni), che disabilita il
funzionamento automatico dell'unità. Alla prima
installazione, l'impostazione predefinita è Disattiva
protezioni=Attivato, il che significa che il
funzionamento automatico è disabilitato. Tutte le funzioni
di protezione sono quindi disabilitate. Se le pagine iniziali
dell'interfaccia utente sono nella condizione
DISATTIVATO, l'unità NON funzionerà automaticamente.
Per abilitare il funzionamento automatico e le funzioni di
protezione, impostare Disattiva protezioni=DISATT..
12 ore dopo la prima accensione, l'unità imposta
automaticamente Disattiva protezioni=DISATT.,
ponendo fine al modo "installatore-sul-posto" e abilitando
le funzioni di protezione. Qualora – dopo la prima
installazione – l'installatore dovesse ritornare sul posto,
questi dovrà impostare Disattiva
protezioni=Attivato manualmente.
12.1 Panoramica: Messa in funzione
Il capitolo descrive quello che c'è da fare e da conoscere per
mettere in funzione il sistema dopo che è stato configurato.
Flusso di lavoro tipico
La messa in esercizio, tipicamente, si articola nelle fasi seguenti:
1 Controllare la “Lista di controllo prima della messa in funzione”.
2 Esecuzione di uno spurgo aria.
3 Esecuzione di una prova di funzionamento per il sistema.
4 Se necessario, esecuzione di una prova di funzionamento per
uno o più attuatori.
5 Se necessario, eseguire un'asciugatura del massetto del
riscaldamento a pavimento.
6 Esecuzione di uno spurgo aria dall'alimentazione del gas.
7 Esecuzione di una prova di funzionamento della caldaia a gas.
La caldaia a gas è montata correttamente.
Nel caso di caldaia a gas EHY2KOMB28+32AA:
I seguenti collegamenti elettrici in loco sono stati
eseguiti in base alla documentazione disponibile ed alle
normative applicabili:
▪ Tra unità esterna e pannello di alimentazione locale
▪ Tra caldaia a gas e pannello di alimentazione locale
▪ Tra unità esterna e caldaia a gas (comunicazione)
▪ Tra caldaia a gas e termostato ambiente (se
applicabile)
▪ Tra caldaia a gas e serbatoio dell'acqua calda
sanitaria (se applicabile)
Nel caso di caldaia a gas di terze parti:
I seguenti collegamenti elettrici in loco sono stati
eseguiti in base alla documentazione disponibile ed alle
normative applicabili:
▪ Tra unità esterna e pannello di alimentazione locale
▪ Tra caldaia a gas e pannello di alimentazione locale
▪ Tra unità esterna e caldaia a gas (segnale bivalente)
▪ Tra unità esterna e pompa esterna
Il sistema è correttamente messo a terra e i terminali di
terra sono serrati.
I fusibili o i dispositivi di protezione installati localmente
sono stati installati conformemente al presente
documento e NON sono stati bypassati.
La tensione di alimentazione deve corrispondere alla
tensione indicata sulla targhetta d'identificazione
dell'unità.
Non è presente NESSUN collegamento allentato o
componente elettrico danneggiato nel quadroelettrico.
Non c'è NESSUN componente danneggiato o tubo
schiacciato all'interno dell'unità esterna.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
83
Page 84
12 Messa in funzione
È installata la dimensione dei tubi corretta e i tubi sono
correttamente isolati.
NON vi sono perdite d'acqua nell'unità esterna.
NON ci sono perdite d'acqua all'interno della caldaia a
gas.
NON ci sono perdite d'acqua nel collegamento tra
caldaia a gas e l'unità esterna.
Le valvole di intercettazione sono correttamente
installate e completamente aperte.
Le valvole spurgo aria manuale sono chiuse e le
valvole spurgo aria automatico (se applicabile) sono
aperte.
La valvola di sicurezza deve spurgare acqua quando è
aperta.
La caldaia a gas è stata attivata.
L'impostazione . è stata posta correttamente sulla
caldaia a gas. L'impostazione deve essere 0.
Il volume minimo di acqua deve essere garantito in tutte
le condizioni. Vedere “Controllo del volume d'acqua” al
paragrafo "8.3 Preparazione delle tubazioni idrauliche"a
pagina28.
Se è stato aggiunto del glicole al sistema, verificare che
la concentrazione di glicole sia corretta e controllare se
l'impostazione relativa al glicole [E‑0D]=1.
NOTA
▪ Assicurarsi che l'impostazione relativa al glicole [E-0D]
corrisponda al liquido presente nel circuito idraulico
(0=solo acqua, 1=acqua+glicole). Se l'impostazione
relativa al glicole NON è impostata correttamente, il
liquido presente nella tubazione può gelare.
▪ Se si aggiunge del glicole nel sistema, ma la
concentrazione di glicole è più bassa di quanto
prescritto, il liquido presente nella tubazione può
ancora gelare.
12.4 Lista di controllo durante la messa in funzione
La portata minima viene garantita in tutte le condizioni.
Vedere “Per controllare il volume e la portata dell'acqua”
al paragrafo "8.3 Preparazione delle tubazioni
idrauliche"a pagina28.
Per eseguire uno spurgo aria.
Per eseguire una prova di funzionamento.
Per eseguire una prova di funzionamento attuatore.
Funzione di asciugatura del massetto del
riscaldamento a pavimento
La funzione di asciugatura del massetto del riscaldamento
a pavimento viene avviata (se necessario).
Esecuzione della prova di pressione del gas.
Per eseguire una prova di funzionamento della caldaia a
gas.
12.4.1 Funzione spurgo aria
In sede di messa in funzione e installazione dell'unità, è molto
importante far uscire tutta l'aria dal circuito idraulico. Quando è attiva
la funzione spurgo aria, la pompa funziona senza l'effettivo
funzionamento dell'unità e ha inizio l'espulsione dell'aria presente
nel circuito idraulico.
NOTA
Prima d'iniziare lo spurgo aria, aprire la valvola di
sicurezza e controllare se il circuito è sufficientemente
riempito di acqua. La procedura di spurgo aria può essere
iniziata soltanto se, dopo l'apertura della valvola, da
quest'ultima fuoriesce subito l'acqua.
Esistono 2modi per spurgare l'aria:
▪ Manuale: l'unità funziona con la pompa ad una velocità fissa e in
una posizione fissa o personalizzata della valvola a 3 vie. La
posizione personalizzata della valvola a 3 vie è una funzione
utilissima che serve a rimuovere tutta l'aria dal circuito idraulico
nel modo riscaldamento ambiente o riscaldamento acqua calda
sanitaria. Si deve eseguire lo spurgo aria sia per il riscaldamento
ambiente che per il circuito dell'acqua calda sanitaria. Si può
anche impostare la velocità di funzionamento della pompa (lenta o
rapida).
▪ Automatico: l'unità cambia automaticamente la velocità della
pompa e commuta la posizione della valvola a 3 vie tra il modo
riscaldamento ambiente e il modo riscaldamento acqua calda
sanitaria.
Flusso di lavoro tipico
La procedura di spurgo aria richiede un intervento manuale. Come
flusso di lavoro tipico, vedere "9.6.6 Riempimento del circuito di
riscaldamento ambiente"a pagina42.
Assicurarsi che la pagina iniziale della temperatura manuale, la
pagina iniziale della temperatura ambiente e la pagina iniziale
dell'acqua calda sanitaria siano nello stato DISATTIVATO.
La funzione di spurgo aria si arresta automaticamente dopo
42minuti.
Per eseguire uno spurgo aria manuale
INFORMAZIONI
Funzioni di protezione antigelo. Dopo la prima
accensione, l'unità funziona in modo "Installatore sul
posto" (vedere "12.3Elenco di controllo prima della messa
in esercizio"a pagina83). Al termine del modo "Installatore
sul posto", le funzioni di protezione antigelo dell'unità
vengono attivate e non si può avviare la funzione spurgo
aria se Ta<4°C.
Requisito preliminare: Assicurarsi che la pagina iniziale della
temperatura manuale, la pagina iniziale della temperatura ambiente
e la pagina iniziale dell'acqua calda sanitaria siano nello stato
DISATTIVATO.
1 Impostare il livello autorizzazione utente su Installatore. Vedere
"Impostazione del livello autorizzazione utente su Installatore"a
pagina59.
2 Impostare il modo spurgo aria: andare a [A.7.3.1] >
Impostazioni installatore > Messa in funzione >
Spurgo aria > Tipo.
3 Selezionare Manuale e premere .
4 Andare a [A.7.3.4] > Impostazioni installatore >
Messa in funzione > Spurgo aria > Avvio spurgo aria e
premere per avviare la funzione spurgo aria.
Risultato: Lo spurgo aria manuale inizia e compare la
seguente schermata.
Guida di consultazione per l'installatore
84
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 85
01:18
Mar
Spurgo aria
Basso
Velocità
Arresto
Regolaz.
Circ.
Risc./raffr. ambiente
Scorrim.
5 Utilizzare i pulsanti e per impostare la temperatura
01:18
Mar
Spurgo aria
Basso
Velocità
Arresto
Regolaz.
Circ.
Risc./raffr. ambiente
Scorrim.
ambiente desiderata.
Risultato: Basso
Risultato: Alto
6 Se applicabile, impostare la posizione desiderata della valvola a
3 vie (riscaldamento ambiente/acqua calda sanitaria). Usare i
pulsanti e per scorrere su Circ..
7 Usare i pulsanti e per impostare la posizione desiderata
della valvola a 3 vie.
Risultato: Risc./raffr. ambiente o Serbatoio
Per eseguire uno spurgo aria automatico
INFORMAZIONI
Funzioni di protezione antigelo. Dopo la prima
accensione, l'unità funziona in modo "Installatore sul
posto" (vedere "12.3Elenco di controllo prima della messa
in esercizio"a pagina83). Al termine del modo "Installatore
sul posto", le funzioni di protezione antigelo dell'unità
vengono attivate e non si può avviare la funzione spurgo
aria se Ta<4°C.
Requisito preliminare: Assicurarsi che la pagina iniziale della
temperatura manuale, la pagina iniziale della temperatura ambiente
e la pagina iniziale dell'acqua calda sanitaria siano nello stato
DISATTIVATO.
1 Impostare il livello autorizzazione utente su Installatore. Vedere
"Impostazione del livello autorizzazione utente su Installatore"a
pagina59.
2 Impostare il modo spurgo aria: andare a [A.7.3.1] >
Impostazioni installatore > Messa in funzione >
Spurgo aria > Tipo.
3 Selezionare Automatico e premere .
4 Andare a [A.7.3.4] > Impostazioni installatore >
Messa in funzione > Spurgo aria > Avvio spurgo aria e
premere per avviare la funzione spurgo aria.
Risultato: Avrà inizio lo spurgo aria e compare la schermata
seguente.
Per interrompere lo spurgo aria
1 Premere e premere per confermare l'interruzione della
funzione spurgo aria.
12 Messa in funzione
1 Impostare il livello autorizzazione utente su Installatore. Vedere
"Impostazione del livello autorizzazione utente su Installatore"a
pagina59.
2 Andare a [A.7.1]: > Impostazioni installatore > Messa
in funzione > Prova di funzionamento.
3 Selezionare una prova e premere . Esempio:
Riscaldamento.
4 Selezionare OK e premere .
Risultato: La prova di funzionamento ha inizio. Una volta effettuata,
essa si arresta automaticamente (±30 min). Per arrestarla
manualmente, premere , selezionare OK e premere .
INFORMAZIONI
Nel caso di caldaia a gas di terze parti:
Se si mette in funzione il sistema in un luogo a clima
freddo, potrebbe essere necessario iniziare con un piccolo
volume di acqua. Per fare ciò, aprire gradualmente i
trasmettitori di calore. Di conseguenza, la temperatura
dell'acqua salirà gradualmente. Monitorare la temperatura
acqua in entrata ([6.1.6] nella struttura del menu) e
assicurarsi che NON scenda al di sotto di 15°C.
Se l'installazione dell'unità è stata effettuata correttamente, l'unità si
avvierà durante il funzionamento di prova nel modo funzionamento
selezionato. Durante il modo di prova, è possibile controllare il
corretto funzionamento dell'unità monitorando la temperatura
dell'acqua in uscita (modo riscaldamento) e la temperatura serbatoio
(modo acqua calda sanitaria).
Per monitorare la temperatura, andare a [A.6] e selezionare le
informazioni che si desidera controllare.
Durante la prova di funzionamento, l'unità si avvia con il
funzionamento ibrido. Il setpoint della caldaia a gas durante la prova
di funzionamento di riscaldamento è 40°C. Tenere presente la
possibilità di un superamento di 5°C durante il funzionamento della
caldaia, specialmente in combinazione con anelli riscaldanti a
pavimento.
12.4.3 Per effettuare una prova di funzionamento attuatore
La prova di funzionamento attuatore ha lo scopo di confermare il
funzionamento dei vari attuatori (per esempio, quando si seleziona il
funzionamento pompa, avrà inizio una prova di funzionamento della
pompa).
Requisito preliminare: Assicurarsi che la pagina iniziale della
temperatura manuale, la pagina iniziale della temperatura ambiente
e la pagina iniziale dell'acqua calda sanitaria siano nello stato
DISATTIVATO.
1 Impostare il livello autorizzazione utente su Installatore. Vedere
"Impostazione del livello autorizzazione utente su Installatore"a
pagina59.
2 Andare a [A.7.4]: > Impostazioni installatore > Messa
in funzione > Prova funzionamento attuatore.
3 Selezionare un attuatore e premere . Esempio: Pompa.
4 Selezionare OK e premere .
Risultato: La prova di funzionamento attuatore ha inizio. Una volta
effettuata, essa si arresta automaticamente. Per arrestarla
manualmente, premere , selezionare OK e premere .
12.4.2 Per eseguire una prova di funzionamento
Requisito preliminare: Assicurarsi che la pagina iniziale della
temperatura manuale, la pagina iniziale della temperatura ambiente
e la pagina iniziale dell'acqua calda sanitaria siano nello stato
DISATTIVATO.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Possibili prove funzionamento attuatori
▪ Prova pompa
INFORMAZIONI
Prima di effettuare la prova di funzionamento, assicurarsi
che sia stata spurgata tutta l'aria. Inoltre, evitare le
interferenze nel circuito idraulico durante la prova di
funzionamento.
Guida di consultazione per l'installatore
85
Page 86
12 Messa in funzione
t
T
A1
25°C (1)
35°C (2)
24h (1) 36h (2)
▪ Prova valvola a 3vie
▪ Prova riscaldatore piastra fondo
▪ Prova del segnale bivalente (nel caso di caldaia a gas di terze
parti)
▪ Prova pompa di circolazione
▪ Prova di caldaia a gas (nel caso di caldaia a gas
EHY2KOMB28+32AA)
INFORMAZIONI
Il setpoint durante la prova di funzionamento della caldaia
è 40°C. Tenere presente la possibilità di un superamento
di 5°C durante il funzionamento della caldaia,
specialmente in combinazione con anelli riscaldanti a
pavimento.
12.4.4 Asciugatura del massetto di
Questa funzione viene utilizzata per asciugare il massetto di un
sistema di riscaldamento a pavimento molto lentamente, durante la
costruzione di un'abitazione. Esso consente all'installatore di
programmare ed eseguire questo programma.
Assicurarsi che la pagina iniziale della temperatura manuale, la
pagina iniziale della temperatura ambiente e la pagina iniziale
dell'acqua calda sanitaria siano nello stato DISATTIVATO.
INFORMAZIONI
NOTA
L'installatore ha la responsabilità di:
NOTA
Per eseguire l'asciugatura del massetto del riscaldamento
a pavimento, è necessario disabilitare la protezione
antigelo ambiente ([2‑06]=0). Per impostazione predefinita,
essa è abilitata ([2‑06]=1). Tuttavia, a causa del modo
"installatore sul posto" (vedere "Messa in funzione"), la
protezione antigelo ambiente verrà disabilitata
automaticamente per 12ore dopo la prima accensione.
Qualora fosse ancora necessario effettuare l'asciugatura
del massetto una volta trascorse le prime 12 ore
dall'accensione, disabilitare manualmente la protezione
antigelo ambiente impostando [2‑06] su "0" e
MANTENERE tale funzione disabilitata fino al termine
dell'asciugatura del massetto. Ignorando questo avviso, il
massetto si creperà.
Guida di consultazione per l'installatore
86
riscaldamento a pavimento
▪ Se Emergenza è impostato su Manuale ([A.6.C]=0) e
scatta il comando dell'unità per l'avvio del
funzionamento d'emergenza, l'interfaccia utente
chiederà una conferma prima d'iniziare. La funzione di
asciugatura del massetto del riscaldamento a
pavimento è attiva anche se l'utente NON conferma il
funzionamento d'emergenza.
▪ Durante l'asciugatura del massetto del riscaldamento a
pavimento, la limitazione della velocità della pompa
[9‑0D] NON è applicabile.
▪ contattare il produttore del massetto per le istruzioni di
riscaldamento iniziale, onde evitare che il massetto si
crepi,
▪ programmare il programma di asciugatura del massetto
del riscaldamento a pavimento, in base alle suddette
istruzioni del produttore del massetto,
▪ verificare periodicamente il funzionamento appropriato
della configurazione,
▪ selezionare il programma corretto, conforme al tipo di
massetto utilizzato per il pavimento.
NOTA
Affinché l'asciugatura del massetto del riscaldamento a
pavimento possa avviarsi, è necessario assicurarsi che
risultino eseguite le impostazioni seguenti:
▪ [4‑00]=1
▪ [D‑01]=0
▪ [4‑08]=0
▪ [4‑01]≠1
L'installatore può programmare fino a 20 passi. Per ogni passo deve
inserire:
1 la durata in ore, fino ad un massimo di 72ore,
2 la temperatura manuale richiesta.
Esempio:
T La temperatura manuale richiesta (15~55°C)
t Durata (1~72h)
(1) Fase1 d'intervento
(2) Fase2 d'intervento
Per programmare un programma di asciugatura del massetto del riscaldamento a pavimento
1 Impostare il livello autorizzazione utente su Installatore. Vedere
"Impostazione del livello autorizzazione utente su Installatore"a
pagina59.
2 Andare a [A.7.2]: > Impostazioni installatore > Messa
in funzione > Asc. massetto risc. a pavimento >
Imposta programma asciugatura.
3 Usare i tasti , , , e per programmare il programma.
▪ Usare i tasti e per lo scorrimento attraverso il
programma.
▪ Usare i tasti e per la regolazione della selezione.
Se si seleziona un lasso di tempo, è possibile impostare la
durata tra 1 e 72ore.
Se si seleziona una temperatura, si può impostare la
temperatura manuale richiesta tra 15°C e 55°C.
4 Per aggiungere una nuova fase, selezionare “–h” o “–” in una
riga vuota e premere .
5 Per eliminare una fase, impostare la durata su “–” premendo
.
6 Per salvare il programma, premere .
È importante che non vi sia nessuna fase vuota nel
programma. Il programma si arresta quando è
programmata una fase vuota OPPURE dopo l'esecuzione
di 20 fasi consecutive.
Per eseguire un'asciugatura del massetto del riscaldamento a pavimento
INFORMAZIONI
Caso di caldaia a gas di terze parti. Durante
l'asciugatura del massetto di riscaldamento a pavimento si
usa solo la pompa di calore. Conseguenza possibile:
L'asciugatura del massetto di riscaldamento a pavimento
non è possibile con basse temperature esterne.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 87
12 Messa in funzione
15:10
1
14d 12h
25°C
Mar
Asciug. mass.
Fase corrente
Restante
Tman richiesta
Arresto
Requisito preliminare: Assicurarsi che vi sia SOLO 1 interfaccia
utente collegata al proprio sistema per eseguire un'asciugatura del
massetto del riscaldamento a pavimento.
Requisito preliminare: Assicurarsi che la pagina iniziale della
temperatura manuale, la pagina iniziale della temperatura ambiente
e la pagina iniziale dell'acqua calda sanitaria siano nello stato
DISATTIVATO.
1 Andare a [A.7.2]: > Impostazioni installatore > Messa
in funzione > Asc. massetto risc. a pavimento.
2 Impostare un programma di asciugatura.
3 Selezionare Avvia asciugatura e premere .
4 Selezionare OK e premere .
Risultato: Si avvia l'asciugatura del massetto del riscaldamento a
pavimento e appare la seguente schermata. Una volta effettuato,
esso si arresta automaticamente. Per arrestarlo manualmente,
premere , selezionare OK e premere .
Per leggere lo stato di un'asciugatura del massetto del riscaldamento a pavimento
1 Premere .
2 Saranno visualizzati la fase corrente del programma, il tempo
totale restante e temperatura manuale richiesta corrente.
INFORMAZIONI
La struttura del menu ha un accesso limitato. È possibile
accedere solo ai seguenti menu:
▪ Informazioni.
▪ Impostazioni installatore > Messa in funzione
> Asc. massetto risc. a pavimento.
12.4.5 Esecuzione di una prova di pressione del gas
1 Collegare un manometro adatto sulla valvola del gas. La
pressione statica DEVE essere di 20mbar.
2 Selezionare il programma di prova “ ”. Vedere
"12.4.6Esecuzione di una prova di funzionamento della caldaia
a gas" a pagina 87. La pressione statica DEVE essere di
20 mbar (+ o – 1 mbar). Se la pressione di esercizio è
<19 mbar, l'uscita della caldaia a gas sarà ridotta e potrebbe
NON essere possibile raggiungere il valore corretto della
combustione. NON regolare la percentuale di aria e/o di gas.
Per ottenere la pressione di esercizio sufficiente, l'erogazione
del gas DEVE essere corretta.
INFORMAZIONI
Assicurarsi che la pressione di entrata di esercizio NON
interferisca con altri apparecchi a gas installati.
Per interrompere un'asciugatura del massetto del riscaldamento a pavimento
Se il programma si arresta in seguito a un errore, ad uno
spegnimento del funzionamento o a un'interruzione
dell'alimentazione, verrà visualizzato l'errore U3 sull'interfaccia
utente. Per risolvere i codici errore, vedere "15.6 Risoluzione dei
problemi in base ai codici di malfunzionamento" a pagina96. Per
resettare l'errore U3, il proprio Installatore deve essere Livello
autorizzazione utente.
1 Andare sulla schermata di asciugatura del massetto del
riscaldamento a pavimento.
2 Premere .
3 Per interrompere il programma, premere .
4 Selezionare OK e premere .
Risultato: Il programma di asciugatura del massetto del
riscaldamento a pavimento viene arrestato.
Se il programma si arresta in seguito a un errore, a uno
spegnimento del funzionamento, o a un'interruzione
dell'alimentazione, è possibile leggere lo stato dell'asciugatura del
massetto del riscaldamento a pavimento.
5 Andare a [A.7.2]: > Impostazioni installatore > Messa
in funzione > Asc. massetto risc. a pavimento > Stato
asciug. > Arrestato a seguito dall'ultima fase eseguita.
6 Modificare e riavviare l'esecuzione del programma.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
12.4.6 Esecuzione di una prova di funzionamento della caldaia a gas
La caldaia a gas è dotata di una funzione per la prova di
funzionamento. L'attivazione di questa funzione dà luogo
all'accensione della caldaia a gas (la pompa e la ventola si avviano
a una velocità determinata), senza che vengano attivate le funzioni
di controllo. Le funzioni di sicurezza rimangono attive. È possibile
arrestare la prova di funzionamento premendo
contemporaneamente e , altrimenti questa terminerà
automaticamente dopo 10 minuti. Per eseguire la prova di
funzionamento, spegnere il sistema con l'interfaccia utente.
Assicurarsi che la pagina iniziale della temperatura manuale, la
pagina iniziale della temperatura ambiente e la pagina iniziale
dell'acqua calda sanitaria siano nello stato DISATTIVATO.
Non ci dovrebbero essere problemi nella caldaia a gas o nel modulo
della pompa di calore. Durante la prova di funzionamento
sull'interfaccia utente si visualizza "occupato".
Programma Combinazione di
pulsanti
Bruciatore ATTIVATO
alla potenza minima
e
Guida di consultazione per l'installatore
Visualizzazione
87
Page 88
13 Consegna all'utente
1 3
2
5
4
Programma Combinazione di
pulsanti
Bruciatore
ATTIVATO,
impostazione
massima della
potenza del
riscaldamento
ambiente
Bruciatore
ATTIVATO,
impostazione
massima dell'acqua
calda sanitaria
Arresto del
programma di prova
NOTA
Se si verifica un errore 81‑04, NON effettuare la prova di
funzionamento della caldaia a gas.
e (1×)
e (2×)
e Situazione reale
Visualizzazione
13 Consegna all'utente
Una volta terminata la prova di funzionamento e appurato che l'unità
funziona correttamente, assicurarsi che per l'utente siano ben chiari i
punti seguenti:
▪ Compilare la tabella con le impostazioni dell'installatore (sul
manuale d'uso) con le impostazioni effettive.
▪ Assicurarsi che l'utente sia in possesso della documentazione
stampata e chiedergli/le di conservarla per consultazioni future.
Informare l'utente che può trovare la documentazione completa
andando sull'URL menzionato più in alto in questo manuale.
▪ Spiegare all'utente come far funzionare correttamente il sistema e
che cosa fare in caso di problemi.
▪ Mostrare all'utente quali interventi deve eseguire per la
manutenzione dell'unità.
▪ Spiegare all'utente i suggerimenti per il risparmio energetico
descritti sul manuale d'uso.
14 Manutenzione e assistenza
NOTA
La manutenzione DEVE essere eseguita da un installatore
autorizzato o da un tecnico dell'assistenza.
Si consiglia di eseguire la manutenzione almeno una volta
l'anno. Tuttavia, le leggi vigenti potrebbero imporre
intervalli di manutenzione più brevi.
NOTA:Rischio di scariche elettrostatiche
Prima di eseguire qualsiasi intervento di manutenzione o
assistenza, toccare una parte metallica dell'unità per
eliminare l'elettricità statica e proteggere il PCB.
14.3 Unità esterna
14.3.1 Apertura dell'unità esterna
Vedere "9.2.2Per aprire l'unità esterna"a pagina32.
14.3.2 Lista di controllo per la manutenzione annuale dell'unità esterna
Controllare quanto segue almeno una volta all'anno:
▪ Scambiatore di calore
▪ Pressione acqua
▪ Filtro dell'acqua
▪ Valvola di sicurezza pressione acqua
▪ Valvola di sicurezza del serbatoio dell'acqua calda sanitaria
▪ Scatola di commutazione
▪ Valvole di protezione antigelo
▪ Interruttore del vuoto
Scambiatore di calore
Lo scambiatore di calore dell'unità esterna si può bloccare a causa
della presenza di polvere, sporcizia, foglie, ecc. Si raccomanda di
pulire lo scambiatore di calore una volta all'anno. Se lo scambiatore
di calore si blocca, questo può portare ad una pressione troppo
bassa o ad una pressione troppo alta, con conseguente
peggioramento delle prestazioni.
Pressione acqua
Mantenere la pressione acqua al di sopra di 1 bar. Se inferiore,
aggiungere acqua.
Filtro dell'acqua
Pulire il filtro dell'acqua.
NOTA
Maneggiare il filtro dell'acqua con cautela. NON applicare
una forza eccessiva al momento di reinserire il filtro
dell'acqua, in modo da NON danneggiare la retina del filtro
dell'acqua.
14.1 Panoramica: Manutenzione e assistenza
Le informazioni contenute in questo capitolo riguardano:
▪ La manutenzione annuale dell'unità esterna
▪ Pulizia della caldaia a gas
14.2 Precauzioni generali di sicurezza
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
PERICOLO: RISCHIO DI USTIONI
Guida di consultazione per l'installatore
88
Valvola di sicurezza dell'acqua
Aprire la valvola e controllare se funziona correttamente. L'acqua
potrebbe essere molto calda!
Ecco i punti da controllare:
▪ La portata acqua proveniente dalla valvola di sicurezza è
sufficientemente alto, non si sospetta nessun blocco della valvola
o nella tubazione.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 89
14 Manutenzione e assistenza
a
1
2
a
1
2
b1
b2
▪ Dalla valvola di sicurezza esce acqua sporca:
▪ aprire la valvola finché l'acqua scaricata NON conterrà più
sporcizia
▪ lavare l'impianto e installare un filtro dell'acqua aggiuntivo
(preferibilmente un filtro a ciclone magnetico).
Si consiglia di eseguire questa manutenzione più frequentemente.
Valvola di sicurezza del serbatoio dell'acqua calda sanitaria (da
reperire in loco)
Aprire la valvola.
ATTENZIONE
L'acqua che fuoriesce dalla valvola potrebbe essere molto
calda.
▪ Controllare che non vi sia nulla che ostruisce l'acqua nella valvola
oppure tra una tubazione e l'altra. La portata acqua che fuoriesce
dalla valvola di sicurezza deve essere sufficientemente grande.
▪ Controllare se l'acqua che fuoriesce dalla valvola di sicurezza è
pulita. Se contiene detriti o sporcizia:
▪ Aprire la valvola finché l'acqua scaricata non conterrà più detriti
o sporcizia.
▪ Lavare con getti abbondanti e pulire l'intero serbatoio,
compresa la tubazione tra la valvola di sicurezza e l'ingresso
dell'acqua fredda.
Per essere sicuri che quest'acqua provenga effettivamente dal
serbatoio, eseguire il controllo dopo un ciclo di riscaldamento del
serbatoio.
In caso di difetto: sostituire l'interruttore del vuoto.
14.4 Caldaia a gas
14.4.1 Apertura della caldaia a gas
Vedere "9.2.3Apertura della caldaia a gas"a pagina33.
14.4.2 Smontaggio della caldaia a gas
1 Spegnere l'apparecchio.
2 Disinserire l'alimentazione generale dell'apparecchio.
3 Chiudere il rubinetto del gas.
4 Rimuovere il pannello anteriore.
5 Attendere che l'apparecchio si sia raffreddato.
6 Svitare il dado dell'attacco alla base del tubo dei fumi della
combustione girando in senso antiorario.
INFORMAZIONI
Si consiglia di eseguire questa manutenzione più
frequentemente che una volta all'anno.
Quadro elettrico
Eseguire un'approfondita ispezione visiva del quadro elettrico per
controllare che non esistano difetti evidenti, ad esempio allentamenti
dei collegamenti o difetti dei collegamenti elettrici.
AVVERTENZA
Se il cablaggio interno è danneggiato, deve essere
sostituito dal produttore, dall'addetto al servizio di
assistenza o da personale in possesso dello stesso tipo di
qualifica.
Valvole di protezione antigelo
▪ Sostituire le valvole di protezione antigelo ogni 3~7 anni (a
seconda della qualità dell'acqua).
▪ Sostituire le valvole di protezione antigelo quando non si chiudono
più correttamente. Esempio: Quando sono aperte e la sporcizia
rimane bloccata dentro delle valvole.
Esempio: Sostituire la valvola di protezione antigelo interna all'unità
esterna nel modo seguente:
7 Fare scorrere verso l'alto il tubo dei fumi della combustione
girandolo in senso orario finché il fondo del tubo non si troverà
al di sopra della connessione della coppa di scarico della
condensa.
a Elemento di collegamento della valvola di protezione
antigelo
b1 Valvola di protezione antigelo vecchia
b2 Valvola di protezione antigelo nuova
Interruttore del vuoto
Smontare l'interruttore del vuoto e pulire la cartuccia con acqua.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
89
Page 90
14 Manutenzione e assistenza
9 Sollevare la coppa di scarico della condensa sul lato sinistro
dalla connessione con il pozzetto d'intercettazione della
condensa.
10 Ruotarla verso destra con la connessione con il pozzetto di
intercettazione della condensa sopra al bordo del vassoio di
base.
8 Tirare in avanti il fondo del tubo e rimuovere quest'ultimo verso
il basso ruotandolo alternativamente in senso orario e in senso
antiorario.
11 Spingere il lato posteriore della coppa di scarico della condensa
verso il basso dalla connessione con lo scambiatore di calore, e
rimuoverlo.
Guida di consultazione per l'installatore
90
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 91
12 Rimuovere il connettore dalla ventola e l'unità di accensione
a
dalla valvola del gas.
13 Svitare l'attacco sotto alla valvola del gas.
14 Svitare le viti con testa ad esagono incassato dal coperchio
anteriore e rimuovere la presa completa della valvola del gas e
della ventola verso il davanti.
NOTA
Assicurarsi del fatto che il bruciatore, la piastra isolante, la
valvola del gas, l'alimentazione del gas e la ventola NON
restino danneggiati.
14 Manutenzione e assistenza
6 Montare lo scarico della condensa facendolo scorrere sul
mozzo di uscita dello scambiatore con la connessione del
pozzetto di intercettazione della condensa posta sempre di
fronte al vassoio di base.
a Vassoio di base
7 Ruotare verso sinistra lo scarico della condensa e spingerlo
verso il basso nella connessione del pozzetto di intercettazione
della stessa. Assicurarsi, così facendo, che il retro della coppa
di scarico della condensa vada a poggiare sull'aletta della parte
posteriore del vassoio di base.
14.4.3 Pulizia dell'interno della caldaia a gas
1 Pulire lo scambiatore di calore da cima a fondo con una
spazzola di plastica o aria compressa.
2 Pulire il lato sottostante dello scambiatore di calore.
3 Pulire la coppa di scarico della condensa con acqua.
4 Pulire il pozzetto di intercettazione della condensa con acqua.
14.4.4 Assemblaggio della caldaia a gas
ATTENZIONE
▪ Al momento di montare le varie tenute, controllare che
non siano danneggiate, indurite, lacerate o crepate, e
che non presentino scoloriture. Sostituirle se
necessario.
▪ Controllare la posizione delle tenute.
▪ Il mancato montaggio dei sensori S1 e/o S2 o un
montaggio non corretto degli stessi può dare luogo a
gravi danni.
▪ Qualora le parti rimosse NON venissero rimontate
correttamente, la garanzia risulterà nulla.
1 Controllare la corretta posizione della tenuta attorno al
coperchio anteriore.
2 Disporre il coperchio anteriore sullo scambiatore di calore e
fissarlo con le viti con testa ad esagono incassato oltre alle
rondelle di bloccaggio dentate.
3 Serrare le viti con testa ad esagono incassato in modo
uniforme, manualmente, ruotando la chiave a brugola in senso
orario.
4 Montare la connessione del gas sotto alla valvola del gas.
5 Montare il connettore sulla ventola e l'unità di accensione sulla
valvola del gas.
8 Riempire di acqua il pozzetto di intercettazione della condensa
e montarlo sulla connessione sotto alla coppa di scarico della
condensa.
9 Fare scorrere il tubo dei fumi della combustione, ruotandolo in
senso antiorario, con la sommità attorno al relativo adattatore
nel coperchio superiore.
10 Inserire il fondo nella coppa di scarico della condensa e serrare
il dado del raccordo in senso orario.
11 Aprire il rubinetto del gas e controllare le connessioni del gas
sotto la valvola del gas e sulla staffa di montaggio, verificando
che non ci siano perdite.
12 Controllare che le tubazioni del riscaldamento ambiente e
dell'acqua non presentino perdite.
13 Inserire l'alimentazione generale.
14 Accendere l'apparecchio premendo il pulsante .
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
91
Page 92
15 Individuazione e risoluzione dei problemi
15 Controllare il coperchio anteriore, la connessione della ventola
sul coperchio anteriore e i componenti del tubo dei fumi della
combustione, verificando che non presentino perdite.
16 Controllare la regolazione gas/aria.
17 Montare l'involucro, serrare le 2 viti sul lato destro e sinistro del
display.
18 Chiudere il coperchio del display.
19 Controllare l'alimentazione del riscaldamento e dell'acqua
calda.
15 Individuazione e risoluzione
dei problemi
15.1 Panoramica: Individuazione e risoluzione dei problemi
In questo capitolo sono descritte le operazioni da eseguire in caso di
problemi.
Le informazioni disponibili riguardano:
▪ Risoluzione dei problemi in base ai sintomi
▪ Risoluzione dei problemi in base ai codici di errore
Prima della risoluzione dei problemi
Eseguire un'approfondita ispezione visiva dell'unità per controllare
che non esistano difetti evidenti, ad esempio collegamenti allentati o
fili difettosi.
15.2 Precauzioni durante la risoluzione dei problemi
AVVERTENZA
▪ Prima di eseguire un'ispezione del quadro elettrico
dell'unità, accertarsi SEMPRE che l'unità sia scollegata
dalla rete di alimentazione. Portare su DISATTIVATO il
rispettivo interruttore di protezione.
▪ In caso d'intervento di un dispositivo di sicurezza,
arrestare l'unità ed individuare il motivo dell'attivazione
di tale dispositivo prima di resettarlo. NON shuntare
MAI i dispositivi di sicurezza né modificarne i valori
impostandoli su un valore diverso dall'impostazione
predefinita dalla fabbrica. Qualora non si riuscisse a
individuare la causa del problema, rivolgersi al
rivenditore.
PERICOLO: RISCHIO DI SCOSSA ELETTRICA
AVVERTENZA
Prevenire i rischi dovuti all'involontario resettaggio del
disgiuntore termico: la corrente a questo apparecchio NON
DEVE essere alimentata attraverso un dispositivo di
commutazione esterno, ad esempio un timer, né
l'apparecchio deve essere collegato a un circuito portato
regolarmente su ATTIVATO e DISATTIVATO dall'impianto.
15.4 Risoluzione dei problemi in base ai sintomi
15.4.1 Sintomo: L'unità NON riscalda come previsto
Cause probabili Azione correttiva
L'impostazione della temperatura
NON è corretta
La portata acqua è troppo bassa Controllare ed assicurarsi che:
Il volume dell'acqua nell'impianto
è troppo modesto
Controllare l'impostazione della
temperatura sul comando a
distanza. Vedere il manuale
d'uso.
▪ Tutte le valvole di
intercettazione del circuito
idraulico siano completamente
aperte.
▪ Il filtro dell'acqua sia pulito.
Pulire se necessario.
▪ Non vi sia aria nel sistema.
Spurgare l'aria se necessario.
Si può spurgare l'aria
manualmente (vedere "Per
eseguire uno spurgo aria
manuale"a pagina84) oppure
utilizzare la funzione di spurgo
aria automatica (vedere "Per
eseguire uno spurgo aria
automatico"a pagina85).
▪ La pressione acqua sia >1 bar.
▪ Il vaso di espansione NON sia
rotto.
▪ La resistenza nel circuito
idraulico NON è troppo elevata
per la pompa (vedere la curva
ESP nel capitolo "Dati
tecnici").
Se il problema persiste dopo
aver effettuato tutti i controlli
suddetti, contattare il proprio
rivenditore. In certi casi, è
normale che l'unità decida di
utilizzare una portata acqua
modesta.
Accertarsi che il volume
dell'acqua nell'impianto sia
superiore al valore minimo
richiesto (vedere "8.3.4Per
controllare il volume e la portata
dell'acqua"a pagina30).
PERICOLO: RISCHIO DI USTIONI
15.3 Linee guida generali
Prima di avviare la procedura di individuazione e risoluzione dei
problemi, eseguire un'approfondita ispezione visiva dell'unità per
controllare che non esistano difetti evidenti, ad esempio allentamenti
dei collegamenti o difetti dei collegamenti elettrici.
Guida di consultazione per l'installatore
92
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 93
15 Individuazione e risoluzione dei problemi
15.4.2 Sintomo: Il compressore NON si avvia (riscaldamento ambiente o riscaldamento acqua sanitaria)
Cause probabili Azione correttiva
L'unità deve avviarsi al di fuori
del suo range di funzionamento
(la temperatura dell'acqua è
troppo bassa)
Se la temperatura dell'acqua è
troppo bassa, l'unità usa la
caldaia a gas per raggiungere
innanzitutto la temperatura
acqua minima (15°C).
Controllare ed assicurarsi che:
▪ L'alimentazione alla caldaia a
gas sia cablata correttamente.
▪ Il cavo di interconnessione tra
la caldaia a gas e l'unità
esterna è collegato
correttamente.
Se il problema persiste dopo
aver effettuato tutti i controlli
suddetti, contattare il proprio
rivenditore.
15.4.3 Sintomo: La pompa è rumorosa (cavitazione)
Cause probabili Azione correttiva
È presente aria nel sistema Spurgare l'aria manualmente
(vedere "Per eseguire uno
spurgo aria manuale"a
pagina84) oppure utilizzare la
funzione di spurgo aria
automatica (vedere "Per
eseguire uno spurgo aria
automatico"a pagina85).
La pressione acqua all'ingresso
nella pompa è troppo bassa
Controllare ed assicurarsi che:
▪ La pressione acqua sia >1bar.
▪ Il sensore di pressione della
caldaia a gas non sia rotto.
▪ Il vaso di espansione NON sia
rotto.
▪ La pressione preimpostata del
vaso di espansione è corretta
(vedere il manuale del vaso di
espansione).
15.4.4 Sintomo: La valvola di sicurezza si apre
Cause probabili Azione correttiva
Il vaso di espansione è rotto Sostituire il vaso di espansione.
Il volume dell'acqua nell'impianto
è eccessivo
Accertarsi che il volume
dell'acqua nell'impianto sia
inferiore al valore massimo
ammesso (vedere "8.3.4Per
controllare il volume e la portata
dell'acqua"a pagina30 e
"8.3.5Modifica della prepressione del serbatoio di
espansione"a pagina30).
Cause probabili Azione correttiva
Il carico piezometrico del circuito
idraulico è troppo elevato
Il carico piezometrico del circuito
idraulico è la differenza tra
l'altezza dell'unità esterna e
l'altezza del punto più alto del
circuito idraulico. Se l'unità
esterna si trova nel punto più alto
dell'impianto, l'altezza
dell'impianto è considerata 0m.
La prevalenza massima del
circuito idraulico è definita dal
vaso di espansione (vedere
l'opzione sulla caldaia o sul vaso
di espansione di terze parti).
Controllare i requisiti
d'installazione.
15.4.5 Sintomo: La valvola di sicurezza dell'acqua perde
Probabile causa Azione correttiva
La sporcizia blocca l'uscita della
valvola di sicurezza dell'acqua
Controllare se la valvola di
sicurezza funziona correttamente
ruotando la manopola rossa sulla
valvola in senso antiorario:
▪ Se NON si sente un rumore
secco, rivolgersi al proprio
rivenditore.
▪ Nel caso l'acqua continui a
fuoriuscire dall'unità, chiudere
le valvole di intercettazione sia
dell'entrata che dell'uscita
dell'acqua, quindi rivolgersi al
proprio rivenditore.
15.4.6 Sintomo: Lo spazio NON viene riscaldato a sufficienza in caso di basse temperature esterne
Cause probabili Azione correttiva
Il funzionamento della caldaia a
gas non è attivato
La temperatura di equilibrio della
caldaia a gas non è stata
configurata correttamente
È presente aria nel sistema. Spurgare l'aria manualmente o
Controllare ed assicurarsi che:
▪ La caldaia a gas sia nello stato
ATTIVATO e NON sia in modo
standby.
▪ Il cavo di comunicazione tra la
caldaia a gas e l'unità esterna
è montato correttamente.
▪ Non ci siano codici di errore
sul display della caldaia a gas.
Aumentare la "temperatura di
equilibrio" per attivare il
funzionamento della caldaia a
gas ad una temperatura esterna
più alta. Andare a:
▪ [A.5.2.2] > Impostazioni
installatore > Fonti di
calore > Caldaia > Temp.
di equil. O
▪ [A.8] > Impostazioni
installatore > Panoramica
impostazioni [5‑01]
automaticamente. Consultare la
funzione spurgo aria nel capitolo
"Messa in funzione".
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
93
Page 94
15 Individuazione e risoluzione dei problemi
15.4.7 Sintomo: la pressione al punto di prelievo è insolitamente alta per un periodo temporaneo
Probabile causa Azione correttiva
Valvola di sicurezza guasta od
ostruita.
▪ Lavare con getti abbondanti e
pulire l'intero serbatoio incluse
le tubazioni tra la valvola di
sicurezza e l'entrata dell'acqua
fredda.
▪ Sostituire la valvola di
sicurezza.
15.4.8 Sintomo: La funzione di disinfezione del serbatoio NON viene completata correttamente (errore AH)
Cause probabili Azione correttiva
La funzione di disinfezione è
stata interrotta da un prelievo di
acqua calda sanitaria
Si è verificato recentemente un
ingente prelievo di acqua calda
sanitaria prima dell'avvio
programmato della funzione di
disinfezione
L'operazione di disinfezione è
stata interrotta manualmente:
mentre l'interfaccia utente
visualizzava la pagina iniziale
ACS e il relativo livello
autorizzazione utente era
impostato su Installatore, è
stato premuto il pulsante
durante l'operazione di
disinfezione.
Programmare l'avvio della
funzione di disinfezione se si
prevede che per le prossime
4ore non vi sarà NESSUN
prelievo di acqua calda sanitaria.
Quando è stato selezionato
Acqua calda sanitaria >
Modo setp. > Risc. prev. e
manten. o R. pr/mant+pr., si
consiglia di programmare l'avvio
della funzione di disinfezione
almeno 4ore dopo l'ultimo
prelievo consistente di acqua
calda previsto. Questo avvio può
essere impostato tramite le
impostazioni installatore
(funzione disinfezione).
Quando è stato selezionato
Acqua calda sanitaria >
Modo setp. > Solo programm.,
si consiglia di programmare Modo
econ. conserv. 3ore prima
dell'inizio programmato della
funzione disinfezione, per preriscaldare il serbatoio.
NON premere il pulsante
mentre è attiva la funzione di
disinfezione.
15.4.9 Sintomo: rilevata anomalia nella caldaia (errore HJ-11)
Cause probabili Azione correttiva
Problemi del cavo di
comunicazione
Errore della caldaia Controllare il display della caldaia
Montare correttamente il cavo di
comunicazione tra la caldaia a
gas e l'unità esterna.
per le informazioni degli errori.
15.4.10 Sintomo: anomalia della combinazione caldaia/hydrobox (errore UA-52)
Cause probabili Azione correttiva
Accoppiamento non adatto
caldaia/hydrobox
Incompatibilità del software Aggiornare il software della
Accertarsi che l'impostazione .
sia impostata su 0.
caldaia e dell'hydrobox alla
versione più recente.
15.4.11 Sintomo: Il bruciatore NON si innesca
Cause probabili Azione correttiva
Il rubinetto del gas è chiuso. Aprire il rubinetto del gas.
Presenza di aria nel rubinetto del
gas.
Pressione troppo bassa di
alimentazione del gas.
Assenza di accensione. Sostituire l'elettrodo
Assenza di scintilla. Guasto
all'unità di accensione sulla
valvola del gas.
Regolazione gas/aria NON
impostata correttamente.
Guasto alla ventola. ▪ Controllare i collegamenti
Ventola sporca. Pulire la ventola.
Guasto alla valvola del gas. ▪ Sostituire la valvola del gas.
Rimuovere l'aria dal tubo del gas.
Contattare l'azienda erogatrice
del gas.
dell'accensione.
▪ Controllare il cablaggio.
▪ Controllare il cappuccio della
candela.
▪ Sostituire l'unità di accensione.
Controllare la regolazione.
Vedere "Controllo
dell'impostazione del biossido di
carbonio"a pagina80.
elettrici.
▪ Controllare il fusibile. Se
necessario, sostituire la
ventola.
▪ Regolare nuovamente la
valvola del gas, vedere
"Controllo dell'impostazione
del biossido di carbonio" a
pagina80.
15.4.12 Sintomo: Il bruciatore si accende rumorosamente
Cause probabili Azione correttiva
Pressione troppo alta di
alimentazione del gas.
Distanza tra gli elettrodi errata. ▪ Sostituire l'elettrodo di
Regolazione gas/aria NON
impostata correttamente.
Scintilla debole. Controllare la distanza tra gli
Il pressostato della rete
domestica potrebbe essere
difettoso. Contattare l'azienda
erogatrice del gas.
accensione.
▪ Controllare la distanza tra gli
elettrodi dell'accensione.
Controllare l'impostazione.
Vedere "Controllo
dell'impostazione del biossido di
carbonio"a pagina80.
elettrodi dell'accensione.
Sostituire l'elettrodo
dell'accensione.
Sostituire l'unità di accensione
sulla valvola del gas.
Guida di consultazione per l'installatore
94
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 95
28.3~30.2 mm
a
a Distanza tra gli elettrodi (±4,5mm)
15.4.13 Sintomo: Risonanza del bruciatore
Cause probabili Azione correttiva
Pressione troppo bassa di
alimentazione del gas.
Ricircolo dei gas della
combustione.
Regolazione gas/aria NON
impostata correttamente.
Il pressostato della rete
domestica potrebbe essere
difettoso. Contattare l'azienda
erogatrice del gas.
Controllare il gas della
combustione e l'alimentazione
dell'aria.
Controllare la regolazione.
Vedere "Controllo
dell'impostazione del biossido di
carbonio"a pagina80.
15.4.14 Sintomo: Nessun riscaldamento ambiente dalla caldaia a gas
15 Individuazione e risoluzione dei problemi
Cause probabili Azione correttiva
La temperatura è troppo bassa. Aumentare la temperatura del
riscaldamento ambiente.
Assenza di circolazione
nell'impianto.
NON è stata impostata
correttamente la potenza della
caldaia per l'impianto.
Assenza di trasmissione del
calore a seguito di incrostazioni
di calcare o sporcizia nello
scambiatore di calore.
15.4.17 Sintomo: Manca l'acqua calda sanitaria
Non applicabile per la Svizzera
Cause probabili Azione correttiva
Il bruciatore NON brucia per
produrre acqua calda sanitaria:
S3 guasto.
Il bruciatore NON si innesca. Vedere "15.4.11Sintomo: Il
Controllare se c'è la circolazione.
DEVONO essere aperti almeno 2
o 3 radiatori.
Regolare la potenza. Vedere
"Impostazione della potenza
massima del riscaldamento
ambiente"a pagina79.
Disincrostare o lavare con getti
abbondanti lo scambiatore di
calore dal lato del riscaldamento
ambiente.
Sostituire il sensore S3.
bruciatore NON si innesca"a
pagina94.
Cause probabili Azione correttiva
Errore della pompa di calore Controllare l'interfaccia utente.
Problema di comunicazione con
la pompa di calore.
Impostazioni non corrette della
pompa di calore.
Sul display di servizio appare " ",
la caldaia a gas viene portata su
DISATTIVATO.
Manca la corrente (24V) ▪ Controllare i collegamenti
Il bruciatore NON parte per il
riscaldamento ambiente: guasto
al sensore S1 o S2.
Il bruciatore NON si accende. Vedere "15.4.11Sintomo: Il
Verificare che il cavo di
comunicazione sia correttamente
installato.
Controllare le impostazioni sul
manuale della pompa di calore.
Portare la caldaia a gas su
ATTIVATO con .
elettrici.
▪ Controllare il connettore X4.
Sostituire il sensore S1 o S2.
Vedere "Codici di errore della
caldaia a gas"a pagina98.
bruciatore NON si innesca"a
pagina94.
15.4.15 Sintomo: La potenza è ridotta
Cause probabili Azione correttiva
Ad un regime di giri elevato, la
potenza si è ridotta di più del 5%.
▪ Controllare che l'apparecchio e
il sistema dei fumi della
combustione non siano
incrostati.
▪ Pulire l'apparecchio e il
sistema dei fumi della
combustione.
15.4.16 Sintomo: Il riscaldamento ambiente NON raggiunge la temperatura
Cause probabili Azione correttiva
L'impostazione del setpoint
dipendente dalle condizioni
meteorologiche non è corretta.
Controllare l'impostazione
sull'interfaccia utente e regolarla
se necessario.
15.4.18 Sintomo: L'acqua calda NON raggiunge la temperatura (nessun serbatoio installato)
Non applicabile per la Svizzera
Cause probabili Azione correttiva
La portata acqua calda sanitaria
è eccessiva.
L'impostazione della temperatura
per il circuito idraulico è troppo
bassa.
Assenza di trasmissione del
calore a seguito di incrostazioni
di calcare o sporcizia nel lato
acqua calda sanitaria dello
scambiatore di calore.
Temperatura acqua bassa
<10°C.
La temperatura dell'acqua calda
sanitaria oscilla tra caldo e
freddo.
Regolare il gruppo di entrata.
Aumentare il setpoint acqua
calda sanitaria sulla homepage
acqua calda sanitaria
dell'interfaccia utente.
Disincrostare o lavare con getti
abbondanti il lato acqua calda
sanitaria dello scambiatore.
La temperatura di entrata
dell'acqua è troppo bassa.
▪ Il flusso è troppo basso. Per
garantire il comfort, si consiglia
una portata acqua minima di
5l/min.
▪ Aumentare il setpoint acqua
calda sanitaria sulla
homepage acqua calda
sanitaria dell'interfaccia utente.
15.4.19 Sintomo: L'acqua calda NON raggiunge la temperatura (serbatoio installato)
Cause probabili Azione correttiva
La caldaia a gas presenta un
codice errore.
L'unità esterna presenta un
codice errore.
Controllare il display della caldaia
a gas per maggiori informazioni.
Controllare eventuali errori
nell'interfaccia utente.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
95
Page 96
15 Individuazione e risoluzione dei problemi
LED A
PCB
Cause probabili Azione correttiva
La valvola a 3 vie non funziona
correttamente.
▪ Controllare l'installazione della
valvola a 3 vie.
▪ In caso di funzionamento
dell'acqua calda sanitaria, il
flusso deve essere diretto al
serbatoio.
15.5 Risoluzione dei problemi in base al comportamento dei LED
15.5.1 Posizione dei LED dell'unità esterna
Aprire l'unità esterna (vedere "9.2.2 Per aprire l'unità esterna" a
pagina 32). Le figure seguenti mostrano la posizione dei LED
dell'unità esterna sulla scheda:
15.5.2 Diagnostica dei guasti
Comportamento dei LED
Diagnosi
Il LED
lampeggia
Il LED è
acceso
Il LED è
spento
(a) Seguire la procedura seguente.
Controllare se l'unità esterna è guasta
1 Accendere e spegnere l'alimentazione.
2 Controllare il LED per circa 3minuti.
Se il comportamento del LED si ripresenta, la scheda dell'unità
esterna è guasta.
Nota: Il rilevamento degli errori dovrà essere effettuato attraverso la
diagnosi guasti del telecomando.
Normale
(a)
Caso 1: tensione di alimentazione (per il
risparmio energetico)
Caso 2: guasto di alimentazione
(a)
Caso 3
15.6 Risoluzione dei problemi in base ai codici di malfunzionamento
Se si presenta un problema all'unità, l'interfaccia utente visualizza un
codice errore. È importante capire il problema e prendere le debite
contromisure prima di resettare un codice errore. Questo deve
essere fatto da un installatore qualificato o dal proprio rivenditore di
zona.
Questo capitolo fornisce una panoramica di tutti i possibili codici
errore e della relativa descrizione così come appare sull'interfaccia
utente.
Per un'individuazione e risoluzione dettagliata dei problemi relativi a
ciascun errore, vedere il manuale di riparazione.
15.6.1 Codici di errore: Panoramica
Codici di errore dell'unità esterna
Parte con il refrigerante
Codice di
errore
A5 00 UE: probl. raffr. alta
E1 00 UE: difetto scheda.
E3 00 UE: Azion. pressostato
E5 00 UE: Surrisc.
E6 00 UE: Difetto avviam.
E7 00 UE: Difetto motore ventola
E8 00 UE: Sovrat. ingresso
EA 00 UE: Problema commutaz.
H0 00 UE: Problema sens.
H3 00 UE: Guasto pressost. alta
Codice di
errore
dettagliato
Descrizione
press./
interr. picco/prot.
antigelo.
Contattare il rivenditore.
Richiesto resett. potenza.
Contattare il rivenditore.
alta press. (HPS).
Contattare il rivenditore.
compressore inverter.
Contattare il rivenditore.
compress.
Contattare il rivenditore.
unità esterna.
Contattare il rivenditore.
aliment.
Contattare il rivenditore.
raffreddam./riscaldam.
Contattare il rivenditore.
tensione/
corrente.
Contattare il rivenditore.
pressione (HPS)
Contattare il rivenditore.
Guida di consultazione per l'installatore
96
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 97
15 Individuazione e risoluzione dei problemi
Codice di
errore
H6 00 UE: Guasto sens. rilevam.
H8 00 UE: Guasto sistema ingr.
H9 00 UE: Difetto termistore aria
F3 00 UE: Guasto temp. tubo
F6 00 UE: Alta press. anormale
FA 00 UE: Alta press. anormale,
JA 00 UE: Guasto sensore alta
J3 00 UE: Guasto termistore tubo
J6 00 UE: Guasto termistore dello
J6 07 UE: Guasto termistore dello
L3 00 UE: Problema aumento temp.
L4 00 UE: Guasto aum. temp.
L5 00 UE: Sovracorr. (CC)
P4 00 UE: Guasto sensore temp.
U0 00 UE: Mancanza refrigerante.
Codice di
errore
dettagliato
Descrizione
posizione.
Contattare il rivenditore.
compressore (CT).
Contattare il rivenditore.
esterna.
Contattare il rivenditore.
scarico.
Contattare il rivenditore.
del raffreddamento.
Contattare il rivenditore.
azionamento HPS.
Contattare il rivenditore.
pressione.
Contattare il rivenditore.
di scarico.
Contattare il rivenditore.
scambiatore di calore
Contattare il rivenditore.
scambiatore di calore
Contattare il rivenditore.
scatola elettrica.
Contattare il rivenditore.
alette
irradiamento inverter.
Contattare il rivenditore.
istantanea
inverter.
Contattare il rivenditore.
alette.
Contattare il rivenditore.
Contattare il rivenditore.
Codice di
errore
U2 00 UE: Difetto tensione di
U7 00 UE: Guasto trasmissione tra
Parte idraulica
Codice di
errore
80 00 Problema temperatura acqua
81 00 Problema a sensore temper.
89 01 Congelamento scambiat.
89 02 Congelamento scambiat.
89 03 Congelamento scambiat.
8F 00 Aumento anorm. temp. acqua
8H 00 Aumento anorm. temp. acqua
8H 03 Surriscaldamento circ.
A1 00 Probl. rilev. incrociato
A1 00 Errore di lettura EEPROM.
AA 01 Risc. di riserva
Codice di
errore
dettagliato
Codice di
errore
dettagliato
Descrizione
alimentazione.
Contattare il rivenditore.
CPU princ.-CPU INV.
Contattare il rivenditore.
Descrizione
di ritorno.
Contattare il rivenditore.
acqua in uscita.
Contattare il rivenditore.
calore.
calore.
calore.
usc.
(ACD).
usc.
acqua
(termostato)
zero.
Richiesto resett. potenza.
Contattare il rivenditore.
surriscaldato.
Richiesto resett. potenza.
Contattare il rivenditore.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
97
Page 98
15 Individuazione e risoluzione dei problemi
Codice di
errore
AC 00 Surriscaldatore
AH 00 Funzione disinfez.
AJ 03 Tempo di riscaldamento
C4 00 Problema a sensore temp.
CJ 02 Problema a sensore temp.
EC 00 Aumento anormalo temper.
EC 04 Preriscaldo accumulo
H1 00 Problema a sensore temp.
HC 00 Problema a sensore temper.
HJ 11 Rilevamento anomalia
U3 00 Funz. asciugat. massetto
U4 00 Problema di comunicaz.
U5 00 Problema di comunicaz.
U6 36 Anomalia standby caldaia
Codice di
errore
dettagliato
Descrizione
surriscaldato.
Contattare il rivenditore.
serbatoio
completata non
correttamente.
ACS richiesto troppo
lungo.
scambiatore di calore.
Contattare il rivenditore.
ambiente.
Contattare il rivenditore.
serbatoio.
esterna.
Contattare il rivenditore.
serbatoio.
Contattare il rivenditore.
caldaia
Controllare caldaia
Vedere il manuale della
caldaia
risc.
a pavimento non completata
correttamente.
unità interna/esterna.
interfaccia utente
Controllare caldaia
Vedere il manuale della
caldaia
Codice di
errore
U8 01 Persa connessione
U8 02 Collegamento con il termostato
U8 08 Difetto di comunicazione della
UA 00 Problema abbinamento
UA 52 Caldaia, problema abbinam.
INFORMAZIONI
L'errore AJ-03 viene resettato automaticamente a partire
dal momento in cui è presente un riscaldamento serbatoio
normale.
INFORMAZIONI
L'errore EC-04 è resettato automaticamente dal momento
in cui il serbatoio dell'acqua calda sanitaria è preriscaldato
a una temperatura sufficientemente alta.
INFORMAZIONI
Se l'unità rileva un flusso quando la pompa non è in
funzione, tale flusso potrebbe essere provocato da un
dispositivo esterno, oppure potrebbe esserci un guasto ai
dispositivi di misurazione del flusso (sensore flusso e
interruttore flusso).
Codice di
errore
dettagliato
▪ Se il sensore flusso rileva la presenza di un flusso
quando la pompa non è in funzione, l'unità interrompe il
funzionamento e l'interfaccia utente visualizza l'errore
C0-00. Perché l'unità possa riprendere il
funzionamento, è necessario resettare questo errore
manualmente.
▪ Se l'interruttore flusso rileva la presenza di un flusso
quando la pompa non è in funzione, l'unità interrompe
momentaneamente il funzionamento e l'interfaccia
utente visualizza l'errore C0-01. Dopo un certo tempo,
l'errore si resetta automaticamente e l'unità riprende il
funzionamento. Se il problema persiste, l'unità arresta il
funzionamento e l'interfaccia utente visualizza il codice
errore C0-02. Perché l'unità possa riprendere il
funzionamento, è necessario resettare questo errore
manualmente.
Descrizione
adattatori
Contattare il rivenditore.
ambiente perso
caldaia
unità interna, unità
esterna.
Richiesto resett. potenza.
unità interna.
Contattare il rivenditore.
Vedere "15.4.10Sintomo:
anomalia della combinazione
caldaia/hydrobox (errore
UA-52)"a pagina94
Codici di errore della caldaia a gas
Il sistema di comando della caldaia a gas rileva i guasti e li indica sul
display attraverso i codici errore.
Guida di consultazione per l'installatore
98
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Page 99
Se il LED lampeggia, il sistema di comando ha rilevato un problema.
Una volta rettificato il problema, il sistema di comando può essere
riavviato premendo il pulsante .
La tabella che segue mostra un elenco di codici errore e le possibili
soluzioni.
Codice
di errore
10, 11,
12, 13,
14
20, 21,
22, 23,
24
0 Guasto al sensore
1 Temperatura
2 Sensori S1 e S2
4 Nessun segnale
5 Segnale scarso
6 Guasto nella
8 Velocità ventola
29, 30 Guasto al relè della
Causa Soluzione possibile
Guasto sensore S1 ▪ Controllare i collegamenti
▪ Sostituire il sensore S1
Guasto sensore S2 ▪ Controllare i collegamenti
▪ Sostituire il sensore S2
Sostituire il sensore S1 e/o S2
dopo l'autocontrollo
▪ Presenza di aria nell'impianto
troppo alta
interscambiati
della fiamma
della fiamma
rilevazione della
fiamma
non corretta
valvola del gas
▪ La pompa NON sta funzionando
▪ Flusso insufficiente nell'impianto
▪ I radiatori sono chiusi
▪ L'impostazione della pompa è
troppo bassa
▪ Controllare il set di cavi
▪ Riposizionare il sensore S1 e S2
▪ Il rubinetto del gas è chiuso
▪ Distanza tra gli elettrodi assente o
non corretta
▪ La pressione di alimentazione del
gas è troppo bassa o non viene
mantenuta
▪ La valvola del gas o l'unità di
accensione NON ricevono
corrente
▪ Scarico della condensa intasato
▪ Controllare la regolazione della
valvola del gas
▪ Sostituire il cavo dell'accensione e
il cappuccio della candela
▪ Sostituire l'unità di accensione
▪ Sostituire il sistema di comando
della caldaia
▪ La ventola interferisce con
l'involucro
▪ Presenza del cablaggio tra
ventola e involucro
▪ Controllare i collegamenti per
verificare l'eventuale presenza di
un contatto insufficiente dei fili
▪ Sostituire la ventola
Sostituire il sistema di comando
della caldaia
16 Smaltimento
16 Smaltimento
NOTA
NON cercare di smontare il sistema da soli: lo smontaggio
del sistema, nonché il trattamento del refrigerante, dell'olio
e di qualsiasi altra parte, DEVONO essere eseguiti in
conformità alla legislazione applicabile. Le unità DEVONO
essere trattate presso una struttura specializzata per il
riutilizzo, il riciclaggio e il recupero dei materiali.
16.1 Panoramica: Smaltimento
Flusso di lavoro tipico
Lo smaltimento del sistema, tipicamente, si compone delle fasi
seguenti:
1 Evacuazione del sistema con la pompa.
2 Consegna del sistema a una struttura specializzata.
INFORMAZIONI
Per maggiori informazioni, consultare il manuale di
riparazione.
16.2 Per l'evacuazione con la pompa
Esempio: Per proteggere l'ambiente, eseguire il pompaggio di
evacuazione al momento di rottamare l'unità.
Se si deve semplicemente spostare l'unità in un'altra posizione,
NON è necessario eseguire il pompaggio di evacuazione.
PERICOLO: RISCHIO DI ESPLOSIONE
Arresto della pompa – Perdita di refrigerante. Qualora
si voglia arrestare la pompa e vi sia una perdita nel circuito
del refrigerante:
▪ NON utilizzare la funzione automatica di evacuazione
mediante pompa, con cui è possibile raccogliere tutto il
refrigerante del sistema nell'unità esterna.
Conseguenza possibile: Autocombustione ed
esplosione del compressore poiché dell'aria è entrata
nel compressore in funzione.
▪ Utilizzare un sistema di recupero separato affinché il
compressore dell'unità NON debba essere messo in
funzione.
NOTA
Durante l'operazione di evacuazione del refrigerante con la
pompa, arrestare il compressore prima di rimuovere la
tubazione del refrigerante. Se il compressore è ancora in
funzione e la valvola di arresto è aperta durante
l'evacuazione del refrigerante con la pompa, verrà aspirata
aria nel sistema. A causa della pressione anomala nel ciclo
del refrigerante si può verificare la rottura del compressore
o il danneggiamento del sistema.
L'operazione di evacuazione del refrigerante con la pompa estrae
tutto il refrigerante dal sistema e lo invia nell'unità esterna (modulo
compressore).
1 Rimuovere il coperchio della valvola di arresto del liquido e
dalla valvola di arresto del gas.
2 Sull'interfaccia utente avviare il funzionamento di arresto della
pompa. Andare a [A.6.E.1]: > Impostazioni
installatore > Funzionamento sistema > Pompa ferma >
Inizio pompa ferma.
3 Dopo ±2minuti, chiudere la valvola di arresto del liquido con
una chiave esagonale.
4 Controllare sul manometro se è stato raggiunto il vuoto.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Guida di consultazione per l'installatore
99
Page 100
16 Smaltimento
a
c
b
d
d
e
5 Dopo ±5 minuti, chiudere la valvola di arresto del gas e
arrestare il funzionamento di arresto della pompa premendo
sull'interfaccia utente.
a Valvola di arresto del liquido
b Direzione di chiusura
c Chiave esagonale
d Tappo della valvola
e Valvola di arresto del gas
Guida di consultazione per l'installatore
100
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
Loading...
