Felhasználói referencia-útmutató

Daikin Altherma hybrid hőszivattyú

EHYHBH05AF EHYHBH08AF EHYHBX08AF

EHYKOMB33AA

Tartalomjegyzék

1 Általános biztonsági óvintézkedések 4

1.1 A dokumentum bemutatása........................................................................................................................................... 4

1.1.1 A figyelmeztetések és szimbólumok jelentése .............................................................................................. 4

1.2 A felhasználónak ............................................................................................................................................................. 5

2 A dokumentum bemutatása 7

3 A rendszer bemutatása 8

3.1 Az átlagos rendszerelrendezés elemei ........................................................................................................................... 8

4 Üzemeltetés 9

4.1 Áttekintés: üzemeltetés.................................................................................................................................................. 9

4.2 A távirányító áttekintése................................................................................................................................................. 10

4.2.1 Gombok .......................................................................................................................................................... 10

4.2.2 Állapotikonok .................................................................................................................................................. 11

4.3 Egyszerű felhasználási módok ........................................................................................................................................ 12

4.3.1 A kezdőképernyők használata ........................................................................................................................ 12

4.3.2 A menüszerkezet használata .......................................................................................................................... 12

4.3.3 Vezérlők BE/KIkapcsolása ............................................................................................................................... 13

4.4 Térfűtés/térhűtés szabályozása...................................................................................................................................... 14

4.4.1 A térfűtés/térhűtés szabályozásának bemutatása ........................................................................................ 14

4.4.2 A helyiség üzemmód beállítása ...................................................................................................................... 14

4.4.3 A használt hőmérséklet-szabályozási mód megállapítása ............................................................................. 16

4.4.4 Szobatermosztátos szabályozás – A szobatermosztátos szabályozás ismertetése ...................................... 17

4.4.5 Szobatermosztátos szabályozás – A szoba hőmérséklete kezdőképernyők használata ............................... 19

4.4.6 Szobatermosztátos szabályozás – A kilépő vízhőmérséklet kezdőképernyőinek használata ....................... 22

4.4.7 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának ismertetése ................... 24

4.4.8 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának ütemezés szerinti

használata....................................................................................................................................................... 25

4.4.9 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának NEM ütemezés szerinti

használata....................................................................................................................................................... 25

4.4.10 Külső szobatermosztátos szabályozás – A külső szobatermosztátos szabályozás ismertetése.................... 26

4.4.11 Külső szobatermosztátos szabályozás – A külső szobatermosztátos szabályozás használata...................... 26

4.5 Használati meleg víz szabályozása.................................................................................................................................. 26

4.5.1 A használati melegvíz szabályozásának bemutatása ..................................................................................... 27

4.5.2 Azonnali HMV (nincs tartály beszerelve) ....................................................................................................... 27

4.5.3 Tartály ............................................................................................................................................................. 27

4.6 Haladó felhasználási módok ........................................................................................................................................... 31

4.6.1 A felhasználói jogosultsági szint módosítása ................................................................................................. 31

4.6.2 A csendes üzemmód használata .................................................................................................................... 32

4.6.3 A szabadság üzemmód használata................................................................................................................. 33

4.6.4 Információk leolvasása ................................................................................................................................... 36

4.6.5 A dátum, idő, mértékegység, kontraszt és háttérvilágítás beállítása............................................................ 36

4.6.6 A felhasználói profil és a kezdőképernyők beállítása .................................................................................... 37

4.6.7 Gombok és funkciók zárolása, illetve a zárolás feloldása .............................................................................. 38

4.7 Előre beállított értékek és programok............................................................................................................................ 39

4.7.1 Az előre beállított értékek használata............................................................................................................ 39

4.7.2 Programok beállítása és használata ............................................................................................................... 40

4.7.3 Programok: példa ........................................................................................................................................... 42

4.7.4 Előre beállított programok: Szobahőmérséklet + kilépő vízhőmérséklet (fő) .............................................. 43

4.7.5 Előre beállított programok: kilépő vízhőmérséklet (kiegészítő).................................................................... 43

4.7.6 Előre beállított programok: HMV-tartály hőmérséklete ............................................................................... 44

4.8 Időjárásfüggő üzemeltetés ............................................................................................................................................. 44

4.8.1 Az időjárásfüggő beállítások meghatározása................................................................................................. 45

4.9 Menüszerkezet: Felhasználói beállítások áttekintése.................................................................................................... 46

4.10 Szerelői beállítások: a szerelő által kitöltendő táblázatok ............................................................................................. 47

4.10.1 Gyorsvarázsló.................................................................................................................................................. 47

4.10.2 Térfűtés/térhűtés szabályozása ..................................................................................................................... 48

4.10.3 Használati meleg víz szabályozása [A.4]......................................................................................................... 48

4.10.4 Kapcsolatfelvétel/ügyfélszolgálat száma [6.3.2] ............................................................................................ 48

Felhasználói referencia-útmutató

5 Az energiaárak beállítása 49

5.1 A gázár beállítása ............................................................................................................................................................ 49

5.2 Az elektromos áram árának beállítása ........................................................................................................................... 49

5.3 Az elektromos áram ára időszabályozójának beállítása................................................................................................. 50

5.4 Energiaárak a megújuló energia kWh-ánként való használatára vonatkozó ösztönző figyelembe vételével .............. 50

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

Tartalomjegyzék

5.4.1 A gázár beállítása a megújuló energia kWh-ánként való használatára vonatkozó ösztönző figyelembe

vételével.......................................................................................................................................................... 50

5.4.2 Az elektromos áram árának beállítása a megújuló energia kWh-ánként való használatára vonatkozó

ösztönző figyelembe vételével....................................................................................................................... 50

5.4.3 Példa ............................................................................................................................................................... 50

6 Az energiafelhasználás ábrázolása 52

6.1 Az energiastatisztikák megtekintése .............................................................................................................................. 52

7 Energiatakarékossági tippek 53

8 Karbantartás és szerelés 54

8.1 Áttekintés: karbantartás és szerelés............................................................................................................................... 54

8.2 A kapcsolatfelvételi/ügyfélszolgálati telefonszámok ..................................................................................................... 54

9 Hibaelhárítás 55

9.1 Áttekintés: Hibaelhárítás ................................................................................................................................................ 55

9.2 A hibatörténet ellenőrzése ............................................................................................................................................. 55

9.3 A figyelmeztetési előzmények ellenőrzése .................................................................................................................... 55

9.4 Jelenség: Fázik (vagy melege van) a nappaliban ............................................................................................................ 56

9.5 Jelenség: túl hideg víz folyik a csapból ........................................................................................................................... 57

9.6 Jelenség: a hőszivattyú meghibásodik............................................................................................................................ 57

10 A termék áthelyezése 59

10.1 Áttekintés: a termék áthelyezése ................................................................................................................................... 59

11 Hulladékkezelés 60

12 Szószedet 61

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

1 | Általános biztonsági óvintézkedések

1 Általános biztonsági óvintézkedések

1.1 A dokumentum bemutatása

▪ Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek

fordításai.

▪ A dokumentumban leírt óvintézkedések mindegyike nagyon fontos témákat fed

le, ezért pontosan kövesse azokat.

▪ A rendszer üzembe helyezését és a szerelési kézikönyvben, valamint a

beszereléshez adott referencia útmutatóban leírt összes tevékenységet CSAK az erre jogosult szakember végezheti el.

1.1.1 A figyelmeztetések és szimbólumok jelentése

VESZÉLY

Súlyos vagy halálos sérülést okozó helyzet.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

Áramütés veszélye.

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

Olyan helyzetet jelez, ahol a rendkívül magas hőmérséklet miatt fennáll az égés/ forrázás veszélye.

VESZÉLY: ROBBANÁSVESZÉLY

Robbanás veszélye.

VESZÉLY: MÉRGEZÉSVESZÉLY

Mérgezés veszélye.

FIGYELEM

Súlyos vagy halálos sérülés veszélye.

FIGYELMEZTETÉS: VÉDJE FAGYÁS ELLEN

Berendezések vagy vagyontárgyak sérülésének veszélye.

Felhasználói referencia-útmutató

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

VIGYÁZAT

Enyhe vagy közepesen súlyos sérülés veszélye.

MEGJEGYZÉS

Berendezések vagy vagyontárgyak sérülésének veszélye.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

1 | Általános biztonsági óvintézkedések

INFORMÁCIÓ

Hasznos tipp vagy további információ.

Az egységen használt jelölések:

Jelölés Magyarázat

Beszerelés előtt olvassa el a szerelési és üzemeltetési kézikönyvet, illetve tekintse meg a huzalozási útmutató ábrát.

Karbantartás elvégzése és szervizelés előtt olvassa el a szerelési kézikönyvet.

További információkat az "Referencia útmutató a beszereléshez és a használathoz" kiadványban talál.

Az egység forgó alkatrészeket tartalmaz. Legyen óvatos az egység szervizelése vagy ellenőrzése közben.

A dokumentumban használt jelölések:

Jelölés Magyarázat

Az ábra címét vagy a rá mutató hivatkozást jelzi.

1.2 A felhasználónak

Példa: " 1–3 ábra címe" az "1. fejezet 3. ábráját" jelenti.

A táblázat címét vagy a rá mutató hivatkozást jelzi. Példa: " 1–3 táblázat címe" az "1. fejezet 3. táblázatát"

jelenti.

FIGYELEM

Ha NEM biztos abban, miként kell működtetni az egységet, lépjen kapcsolatba szerelőjével.

FIGYELEM

A csökkent fizikai, érzékszervi vagy mentális képességű személyek és 8 év alatti gyermekek, illetve a kezeléshez megfelelő alapismeretekkel és gyakorlattal nem rendelkező személyek csak olyan személy felügyelete mellett használhatják, aki ügyel rájuk, vagy ellátja őket a berendezés biztonságos használatára vonatkozó utasításokkal ésismeri a használattal járó kockázatokat.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Gyermekek NEM JÁTSZHATNAK a készülékkel. A tisztítást és a felhasználói karbantartást felügyelet nélkül

gyermekek NEM VÉGEZHETIK.

Felhasználói referencia-útmutató

1 | Általános biztonsági óvintézkedések

FIGYELEM

Az áramütés vagy tűz megelőzése érdekében:

▪ Az egységet NEM szabad bő vízzel lemosni! ▪ NE működtesse az egységet nedves kézzel. ▪ Az egységre NE helyezzen semmilyen vizet tartalmazó

tárgyat.

VIGYÁZAT

▪ NE tegyen semmilyen tárgyat vagy készüléket a

berendezés tetejére.

▪ NEM szabad a berendezésre felmászni, felülni vagy

felállni.

▪ Az egységeken az alábbi jel található:

Azt jelzi, hogy az elektromos és elektronikai készülékeket NEM szabad a háztartási hulladék közé elhelyezni. NE próbálja saját kezűleg szétszedni a rendszert: a készülék szétszerelését, a hűtőközeg, az olaj és egyéb alkatrészek kezelését a vonatkozó jogszabályoknak megfelelően, képesített szerelőnek kell végeznie.

A berendezések alkatrészeit és anyagait csak speciális berendezésekkel és üzemekben lehet szétszerelni és újrahasznosításra alkalmassá tenni. A feleslegessé vált berendezés előírás szerinti elhelyezésével egyben megelőzheti a környezetre és emberi egészségre gyakorolt káros hatásokat. További információkkal a szerelő és a helyi hatóságok szolgálhatnak.

▪ Az elemeken az alábbi jel található:

Ez azt jelzi, hogy az elemek NEM kerülhetnek a nem szelektíven gyűjtött háztartási hulladékok közé. Ha a jel alatt egy kémiai jel is látható, akkor az elem egy bizonyos koncentrációt meghaladó nehézfém-tartalommal bír.

A vegyjelek a következők lehetnek: Pb: ólom (>0,004%). Az elhasználódott elemeket csak speciális berendezésekkel és üzemekben lehet

újrahasznosításra alkalmassá tenni. Az elhasználódott elemek előírás szerinti elhelyezésével egyben megelőzheti a környezetre és emberi egészségre gyakorolt káros hatásokat.

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

2 A dokumentum bemutatása

20.0°C >

18.0°C >

22.0°C >

24.0°C >

7.4.1.1 Szobahőmérséklet Kényelmi (fűtés)

Gazdaságos (fűtés) Kényelmi (hűtés) Gazdaságos (hűtés)

Kiválasztás

Léptetés

Köszönjük, hogy megvásárolta ezt a terméket. Kérjük:

▪ Olvassa el alaposan a dokumentációt, mielőtt működtetné a távirányítót. Csak így

garantálható a lehető legjobb teljesítmény.

▪ Kérdezze meg a szerelőt, hogy milyen beállításokat használt a rendszer üzembe

állításakor. Ellenőrizze, hogy kitöltötte-e a szerelői beállítások táblázatot. Ha nem, kérje meg, hogy pótolja azt.

▪ Őrizze meg a dokumentációt, később még szükség lehet rá.

Célközönség

Végfelhasználók

Dokumentációkészlet

Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a következőkből áll:

▪ Általános biztonsági óvintézkedések:

- Biztonsági tudnivalók, amelyeket el kell olvasnia a rendszer használata előtt

- Formátum: Papír (a beltéri egység dobozában)

2 | A dokumentum bemutatása

▪ Üzemeltetési kézikönyv:

- Gyors összefoglaló az egyszerű felhasználásról

- Formátum: Papír (a beltéri egység dobozában)

▪ Felhasználói referencia-útmutató:

- Részletes, lépésről-lépésre leíró útmutatások és háttér-információk az alapvető

és a haladó felhasználási módokról

- Formátum: A digitális fájlok a következő weboldalon találhatók: http://

www.daikineurope.com/support-and-manuals/product-information/

A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy a szerelőjétől szerezheti be.

Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek fordításai.

Elérhető képernyők

A rendszer elrendezésétől és a szerelő által választott konfigurációtól függően elképzelhető, hogy egyes, a dokumentációban szereplő képernyők nem érhetők el a távirányítón.

Navigációs elemek

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

A navigációs elemek segítségével meghatározhatja, hogy a felhasználói felület menüszerkezetén belül éppen hol van. Ez a dokumentum szintén használja a navigációs elemeket.

Példa: Lépjen a [7.4.1.1] ponthoz: > Felhasználói beállítások > Előre beállított értékek > Szobahőmérséklet > Kényelmi (fűtés)

Felhasználói referencia-útmutató

3 | A rendszer bemutatása

a b

3 A rendszer bemutatása

A rendszer az elrendezésétől függően a következőkre képes:

▪ Felmelegíteni egy teret ▪ Lehűteni egy teret (ha van felszerelve fűtő/hűtő hőszivattyú) ▪ Használati meleg vizet előállítani

3.1 Az átlagos rendszerelrendezés elemei

Más országok esetén

Csak Svájc esetén

A A fő zóna. Példa: Nappali. B Kiegészítő zóna. Példa: Hálószoba.

C Műszaki helyiség. Példa: Garázs. a A kültéri egység hőszivattyúja

b A beltéri egység hőszivattyúja

c Azonnali használati meleg víz vagy használati meleg víz (HMV) tartálya

d A beltéri egység felhasználói felülete

e A szobatermosztát szerepét a nappaliban a felhasználói felület tölti be

f Radiátorok

g Hőszivattyú konvektorok vagy klímakonvektor egységek

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 Üzemeltetés

4.1 Áttekintés: üzemeltetés

Ez a rész a felhasználói felület kezelését mutatja be:A rendszer a felhasználói felületen keresztül működtethető.

Rész Leírás

Összefoglalás ▪ Gombok

4 | Üzemeltetés

▪ Állapotikonok

Egyszerű felhasználási módok

Térfűtés/térhűtés szabályozása

Használati meleg víz szabályozása

Haladó felhasználási módok Információk a következőkről:

Információk a következőkről:

▪ Kezdőképernyők, ahol leolvashatók és

módosíthatók a napi használatra szánt beállítások

▪ Menüszerkezet, ahol leolvashatók és

módosíthatók a NEM napi használatra szánt beállítások

▪ BE/KI kapcsolók

A térfűtés/térhűtés szabályozása:

▪ A helyiség üzemmód beállítása ▪ A hőmérséklet szabályozása

A használati meleg víz szabályozása:

▪ Újramelegítés üzemmód ▪ Programozott üzemmód ▪ Programozott + újramelegítés üzemmód

▪ Csendes üzemmód ▪ Szünnap üzemmód ▪ Információk leolvasása

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

▪ Dátum, időpont, mértékegység, kontraszt és

háttérvilágítás

▪ Felhasználói profil és kezdőképernyők ▪ Gombok és funkciók zárolása, illetve a zárolás

feloldása

Előre beállított értékek és programok

Menüszerkezet A menük szerkezetének áttekintése

Szerelői beállítások táblázata A szerelői beállítások áttekintése

▪ Az előre beállított értékek használata ▪ Programok kiválasztása és beállítása ▪ Az előre beállított programok áttekintése

Felhasználói referencia-útmutató

4 | Üzemeltetés

4.2 A távirányító áttekintése

4.2.1 Gombok

a KEZDŐKÉPERNYŐK

▪ Váltás a kezdőképernyők között (ha egy kezdőképernyőn van). ▪ Ugrás az alapértelmezett kezdőképernyőre (ha a menüszerkezetben van).

b HIBA ADATAI

Hiba esetén a következő jel jelenik meg a kezdőképernyőkön: . Az gomb megnyomásával további információk jeleníthetők meg a hibával kapcsolatban.

c BE/KI

Valamelyik vezérlő (szobahőmérséklete, kilépő vízhőmérséklet, HMV-tartály hőmérséklete) BE- illetve KIkapcsolására szolgál.

d MENÜ SZERKEZETE/VISSZA

▪ Megnyitja a menüszerkezetet (ha egy kezdőképernyőn van). ▪ Egy szinttel feljebb lép (ha a menüszerkezetben navigál). ▪ 1 fokozatot visszalép (például ha egy programot állít be a

menüszerkezetben).

e    NAVIGÁLÁS/BEÁLLÍTÁSOK MÓDOSÍTÁSA

▪ A kijelzőn látható kurzor mozgatása. ▪ A menüszerkezetben navigál. ▪ A beállítások módosítása. ▪ Üzemmód kiválasztása.

f OK

▪ Megerősít egy kijelölést. ▪ Belép egy almenübe a menüszerkezetben. ▪ Vált a tényleges és a kívánt értékek megjelenítése között, vagy a tényleges

és eltolási értékek (ha elérhető) megjelenítése között a kezdőképernyőkön.

▪ A következő lépésre ugrik (amikor programot állít be a menüszerkezetben). ▪ Lehetővé teszi a nyomógombok zárolásának bekapcsolását vagy

kikapcsolását, ehhez tartsa lenyomva 5 másodpercig bármely kezdőképernyőn.

▪ A funkciózárolás be- illetve kikapcsolását teszi lehetővé, ehhez tartsa

lenyomva 5másodpercig a menüszerkezet főmenüjében.

INFORMÁCIÓ

Felhasználói referencia-útmutató

Ha megnyomja a vagy a gombot a beállítások módosítása közben, akkor a készülék NEM alkalmazza a módosításokat.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4.2.2 Állapotikonok

4 | Üzemeltetés

Ikon Leírás

Helyiség üzemmód = Fűtés.

Helyiség üzemmód = Hűtés.

Hőszivattyú (kompresszor) üzemeltetése vagy bojler üzemeltetése. A szimbólum a kezdőképernyőhöz kapcsolódik.

Kívánt szobahőmérséklet = Előre beállított érték (Kényelmi; napközben).

Kívánt szobahőmérséklet = Előre beállított érték (Gazdaságos; éjszaka).

▪ A szobahőmérséklet kezdőképernyőn: Kívánt

szobahőmérséklet = a megadott program szerint.

▪ A HMV-tartály hőmérséklete kezdőképernyőn: HMV-tartály

üzemmód = Programozott üzemmód.

HMV-tartály üzemmód = Újramelegítés üzemmód.



HMV-tartály üzemmód = Programozott + újramelegítés üzemmód.

Használati meleg víz üzemmód.

Tényleges hőmérséklet.

Kívánt hőmérséklet.

A következő programozott műveletkor növekszik a kívánt hőmérséklet.

A következő programozott műveletkor NEM változik a kívánt hőmérséklet.

A következő programozott műveletkor csökken a kívánt hőmérséklet.

A készülék átmenetileg felülírja az előre beállított értéket (Gazdaságos vagy Kényelmi) vagy a programozott értéket.

A HMV-tartály segédmódja aktív vagy aktiválásra kész.

A csendes üzemmód aktív.

A szabadság üzemmód aktív vagy aktiválásra kész.

A nyomógomb-zárolás üzemmód és/vagy a funkciózárolás üzemmód aktív.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Vízmelegítő üzemmód.

Hőszivattyú (kompresszor) üzemeltetése.

Bojler és hőszivattyú (kompresszor) üzemeltetése.

A fertőtlenítés üzemmód aktív.

Meghibásodás lépett fel. Az gomb megnyomásával további információk jeleníthetők meg a hibával kapcsolatban.

Az időjárásfüggő üzemmód aktív.

Felhasználói jogosultsági szint = Szerelő.

Felhasználói referencia-útmutató

4 | Üzemeltetés

Ikon Leírás

Jégmentesítés/olaj visszahordás üzemmód aktív.

Az előfűtés üzemmód aktív.

A szükséghelyzeti üzem aktív.

INFORMÁCIÓ

Ha a gázbojler karbantartási üzemmódban van, a gázbojler próbaüzeme folyik, vagy a beállítások módosításainak mentése folyamatban van, a felhasználói felületen a Aktív felirat jelenik meg.

Ebben az esetben a felhasználói felület le van tiltva, hogy a rendszer által aktuálisan végzett műveletet ne lehessen megzavarni.

INFORMÁCIÓ

A bojler üzemeltetése NEM foglalja magában szükségszerűen a gázégő működését. Amikor a bojler fűtésigénylést fogad, a bojler működése ( ) folyamatos, a gázégő azonban CSAK váltakozva fog működni.

4.3 Egyszerű felhasználási módok

4.3.1 A kezdőképernyők használata

A kezdőképernyők bemutatása

A kezdőképernyőkön leolvashatók és módosíthatók a napi használatra szánt beállítások. A kezdőképernyőkön leolvasható, illetve elvégezhető műveletekről leírás jelenik meg (ahol elérhető). A rendszer elrendezésétől függően a következő kezdőképernyők lehetségesek:

▪ Szobahőmérséklet (Szoba) ▪ Fő kilépő vízhőmérséklet (Kilépő1zóna) ▪ Kiegészítő kilépő vízhőmérséklet (Kilépő2zóna) ▪ HMV-tartály hőmérséklete (Tartály) ▪ Azonnali HMV (HMV)

Ugrás a kezdőképernyőre

1 Nyomja meg a gombot.

Eredmény: Megjelenik az egyik kezdőképernyő.

2 Nyomja meg ismét a gombot a következő kezdőképernyő megjelenítéséhez

(ha van ilyen).

4.3.2 A menüszerkezet használata

Felhasználói referencia-útmutató

A menüszerkezet bemutatása

A menüszerkezet használatával leolvashatók és módosíthatók a NEM napi használatra szánt beállítások. A menüszerkezetben leolvasható, illetve elvégezhető műveletekről leírás jelenik meg (ahol elérhető). A menü szerkezetének áttekintéséért lásd: "4.9 Menüszerkezet: Felhasználói beállítások

áttekintése"[446].

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

Ugrás a menüszerkezetre

1 > > > >

Kiválasztás

Léptetés

Óra/dátum beállítása Szabadság Csendes üzemmód Üzemmód Programok kiválasztása Információ

Auto

Fűtés

1 Egy kezdőképernyőn nyomja meg a gombot.

Eredmény: Megjelenik a menüszerkezet.

Mozgás a menüszerkezeten belül

Használja a , a , a , a , az és a gombokat.

4.3.3 Vezérlők BE/KIkapcsolása

A vezérlők BE/KIkapcsolásának bemutatása

Ennek szabályozásához... Először kapcsolja BE...

Szobahőmérséklet Szobahőmérséklet-szabályozás (Szoba)

4 | Üzemeltetés

Fő és kiegészítő kilépő vízhőmérséklet Fő és kiegészítő kilépő vízhőmérséklet

szabályozása (Kilépő1zóna és Kilépő2zóna)

A fő és kiegészítő kilépő vízhőmérséklet szabályozása csak együtt kapcsolható BE vagy KI.

HMV-tartály hőmérséklete Használati meleg víz szabályozása

(Tartály)

Azonnali HMV-hőmérséklet Azonnali használati meleg víz

szabályozása (HMV)

Ha ezt BEkapcsolja… Akkor…

Szobahőmérséklet-szabályozás A fő és kiegészítő kilépő vízhőmérséklet

szabályozása automatikusan BEkapcsol.

Fő és kiegészítő kilépő vízhőmérséklet szabályozása

A szobahőmérséklet-szabályozás NEM kapcsol BE automatikusan.

Ha ezt KIkapcsolja… Akkor…

Szobahőmérséklet-szabályozás A fő és kiegészítő kilépő vízhőmérséklet

szabályozása NEM kapcsol KI automatikusan.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Fő és kiegészítő kilépő vízhőmérséklet szabályozása

A szobahőmérséklet-szabályozás automatikusan KIkapcsol.

Annak ellenőrzése, hogy egy szabályozó BE vagy KI van-e kapcsolva

1 Lépjen a szabályozó kezdőképernyőjére. Példa: Szobahőmérséklet

kezdőképernyő (Szoba).

2 Ellenőrizze, hogy a LED BE vagy KI van-e kapcsolva. Megjegyzés: Ha a

szabályozó KI van kapcsolva, a KI felirat is megjelenik a képernyőn.

Felhasználói referencia-útmutató

4 | Üzemeltetés

A szobahőmérséklet-szabályozás be- vagy kikapcsolása

1 Lépjen a szobahőmérséklet kezdőképernyőre (Szoba). 2 Nyomja meg a gombot.

A kilépő vízhőmérséklet (fő és kiegészítő) szabályozás be- vagy kikapcsolása

1 Lépjen az egyik kezdőképernyőre az alábbiak közül:

▪ Fő kilépő vízhőmérséklet kezdőképernyő (Kilépő1zóna) ▪ Kiegészítő kilépő vízhőmérséklet kezdőképernyő (Kilépő2zóna)

2 Nyomja meg a gombot.

A használati meleg víz szabályozás be- vagy kikapcsolása

1 Lépjen a HMV-tartályhőmérséklet kezdőképernyőre (Tartály). 2 Nyomja meg a gombot.

Az azonnali használatimelegvíz-szabályozás BE- vagy KIKAPCSOLÁSA

1 Lépjen az azonnali használatimelegvíz-hőmérsékletszabályozás

kezdőképernyőjére (HMV).

2 Nyomja meg a gombot.

4.4 Térfűtés/térhűtés szabályozása

MEGJEGYZÉS

Szobai fagyvédelem. A szobai fagyvédelem – ha engedélyezve van – akkor is aktív

marad, ha KIKAPCSOLJA a kilépő vízhőmérséklet (fő + kiegészítő zóna) vezérlését a kezdőképernyőkön (Kilépő1zóna + Kilépő2zóna).

4.4.1 A térfűtés/térhűtés szabályozásának bemutatása

A térfűtés/térhűtés szabályozása jellemzően a következő lépésekből áll:

1 A helyiség üzemmód beállítása 2 A hőmérséklet szabályozása

A rendszer elrendezésén és a szerelői beállításoktól függően más hőmérsékletszabályozás használható:

▪ Kilépő vízhőmérséklet szobatermosztátos szabályozása (kapcsolt vagy NEM

kapcsolt)

▪ Kilépő vízhőmérséklet szabályozása ▪ Külső szobatermosztátos szabályozás

4.4.2 A helyiség üzemmód beállítása

Felhasználói referencia-útmutató

A helyiség üzemmódok bemutatása

A hőszivattyú modelljétől függően Önnek kell meghatároznia a rendszer számára, hogy mely helyiség üzemmódot (a fűtést vagy a hűtést) használja.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

Ha... rendszerű

Akkor…

hőszivattyúmodell van

felszerelve

Fűtés/hűtés A rendszer képes felmelegíteni vagy lehűteni egy

adott teret. Önnek kell meghatároznia, hogy a rendszer melyik helyiség üzemmódot használja.

Csak fűtés A rendszer képes felmelegíteni egy teret, de NEM

képes lehűteni azt. NEM kell meghatároznia, hogy a rendszer melyik helyiség üzemmódot használja.

Ha meg szeretné határozni, hogy a rendszer melyik helyiség üzemmódot használja, a következőket teheti:

Művelet... Hely

Annak ellenőrzése, hogy a rendszer melyik helyiség üzemmódot használja éppen.

Kezdőképernyők:

▪ Szobahőmérséklet ▪ Kilépő vízhőmérséklet

(fő és kiegészítő)

A helyiség üzemmód beállítása. Menüszerkezet

Annak korlátozása, hogy mikor lehetséges az automatikus módváltás.

Annak meghatározása, hogy van-e felszerelve fűtő/hűtő hőszivattyú

1 Nyomja meg a gombot a menüszerkezetre ugráshoz. 2 Ellenőrizze, hogy elérhető-e a [4] Üzemmód. Ha igen, van felszerelve fűtő/hűtő

hőszivattyú.

Annak ellenőrzése, hogy a rendszer melyik helyiség üzemmódot használja éppen

1 Lépjen az egyik kezdőképernyőre az alábbiak közül:

▪ Szobahőmérséklet kezdőképernyő (Szoba) ▪ Fő kilépő vízhőmérséklet kezdőképernyő (Kilépő1zóna) ▪ Kiegészítő kilépő vízhőmérséklet kezdőképernyő (Kilépő2zóna)

2 Ellenőrizze az állapotikont:

Ha ezt látja… Akkor…

Üzemmód = fűtés. Az egység NEM fűti a helyiséget. A HMV-

tartályt ettől még fűtheti.

Üzemmód = fűtés. Az egység éppen fűti a helyiséget.

Üzemmód = hűtés. Az egység NEM hűti a helyiséget. A HMV-

tartályt ettől még fűtheti.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Üzemmód = hűtés. Az egység éppen hűti a helyiséget.

A kívánt helyiség üzemmód beállítása

1 Lépjen a [4] ponthoz: > Üzemmód. 2 Válassza a következő opciók egyikét, majd nyomja meg az gombot:

Felhasználói referencia-útmutató

4 | Üzemeltetés

Ha ezt választja... Ez helyiség üzemmód kapcsol be...

Fűtés Mindig fűtés üzemmód.

Hűtés Mindig hűtés üzemmód.

Automatikus Automatikus váltás a kültéri hőmérséklet

(valamint a szerelői beállítások és a beltéri hőmérséklet) alapján, figyelembe véve a havi korlátozásokat.

Megjegyzés: Az automatikus módváltásra csak bizonyos körülmények között van lehetőség.

Az automatikus módváltás üzemmód korlátozása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

Előfeltétel: A helyiség üzemmódot automatikusra állította.

1 Lépjen a [7.5] ponthoz: > Felhasználói beállítások >

Engedélyezett üzemmód.

2 Válasszon ki egy hónapot, és nyomja meg az gombot. 3 Válassza a Csak fűtés, a Csak hűtés vagy a Fűtés/Hűtés lehetőséget,

és nyomja meg az gombot.

Az automatikus módváltás jellemző korlátozásai

Mikor Korlátozás

A hideg évszakban. Példa: Október, november, december, január,

február és március.

A meleg évszakban. Példa: Június, július és augusztus.

A kettő között. Példa: Április, május és szeptember.

4.4.3 A használt hőmérséklet-szabályozási mód megállapítása

A használt hőmérséklet-szabályozási mód megállapítása (1. módszer)

Tekintse meg a szerelő által kitöltött szerelői beállítások táblázatot.

A használt hőmérséklet-szabályozási mód megállapítása (2.módszer)

Ha 2 felhasználói felülettel rendelkezik, az alábbi eljárást a beltéri egység felhasználói felületén hajtsa végre.

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre állította.

Csak fűtés

Csak hűtés

Fűtés/Hűtés

Felhasználói referencia-útmutató

1 Nyomja meg a gombot többször, hogy válthasson a kezdőképernyők között,

és ellenőrizze, hogy a kiegészítő kilépő vízhőmérséklet kezdőképernyő (Kilépő2zóna) elérhető-e:

Ha… Akkor…

Elérhető Van fő zóna és kiegészítő zóna

NEM érhető el Csak fő zóna van

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

A kiegészítő kilépő vízhőmérséklet jellemző kezdőképernyője:

15:20

45°C

Kívánt hőmérséklet

Kilépő2zóna

Hé

15:20

45°C

17:30

Hé

Kilépő2zóna

Kívánt hőmérséklet

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

2 Ellenőrizze a következőt:

Ha… Akkor a hőmérséklet-szabályozás…

Fő zóna Kiegészítő zóna (ha

4 | Üzemeltetés

van)

A szobahőmérséklet itt jelenik meg:

[6.1]: > Érzékelővel

kapcs. információk > Információ

Szobatermosztátos szabályozás.

Ugorjon a következő lépésre, hogy

Külső szobatermosztátos szabályozás.

ellenőrizze, a kilépő víz célhőmérséklete és a szobahőmérséklet célhőmérséklete kapcsolódik-e.

A fő A termosztát itt jelenik

Külső szobatermosztátos szabályozás.

meg: [6.5]: > Működtető

egységek > Információ

Egyéb Kilépő vízhőmérséklet szabályozása.

3 Csak a szobatermosztátos szabályozása: Lépjen a fő kilépő vízhőmérséklet

kezdőképernyőre (Kilépő1zóna), és ellenőrizze a következőt:

A jel megjelenik a

célhőmérséklet

Ez esetben a kilépő víz célhőmérséklete és a

szobahőmérséklet célhőmérséklete…

mellet?

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Igen NEM kapcsolódik.

A kilépő víz célhőmérsékletét beállíthatja a kezdőképernyőn.

Nem Előre beállított értékük kapcsolódik. Az előre

beállított értékeket beállíthatja a menüszerkezetben.

4.4.4 Szobatermosztátos szabályozás – A szobatermosztátos szabályozás ismertetése

A szobatermosztátos szabályozás a következők szabályozását jelenti:

▪ A fő zóna szobahőmérséklete ▪ A fő zóna kilépő vízhőmérséklete

A fő zóna szobahőmérséklete

A fő zóna szobahőmérsékletének szabályozásához a következőt kell tennie:

Felhasználói referencia-útmutató

4 | Üzemeltetés

Művelet… Hely

A tényleges és a kívánt szobahőmérséklet leolvasása. Szobahőmérséklet

A szobahőmérséklet programozásának átmeneti

kezdőképernyő

felülírása.

Az előre beállított programozott üzemmód módosítása.

Ekkor a következőket is meg kell adnia (a menüszerkezetben):

A szobahőmérséklet kezdőképernyője, ha a felhasználói profil =

Részletes

▪ Előre beállított értékek ▪ Felülírási időszak (Hőmérs. zárolás)

A használni kívánt szobahőmérséklet-program

Menüszerkezet

kiválasztása.

Programok beállítása.

Az előre beállított értékek megadása, amelyeket a

szobahőmérséklet programja használ, és hogy mikor módosítja az üzemmódot a programozottról az előre beállított értékre.

Lásd még:

▪ "4.4.5 Szobatermosztátos szabályozás – A szoba hőmérséklete kezdőképernyők

használata"[419]

▪ "A felülírási időszak beállítása"[421] ▪ "4.7Előre beállított értékek és programok"[439]

A fő zóna kilépő vízhőmérséklete

A fő zóna kilépő vízhőmérsékletének szabályozásához a következőt kell tennie:

Művelet… Hely

A kívánt kilépő vízhőmérséklet leolvasása. Kilépő vízhőmérséklet

A kilépő vízhőmérséklet módosítása.

kezdőképernyője (fő)

Feltétel: a kilépő vízhőmérsékletcélhőmérséklete NEM kapcsolódhat a szobahőmérsékletcélhőmérsékletéhez.

Ezt csak akkor tegye meg, ha a kívánt szobahőmérséklet nem érhető el.

Előre beállított értékek megadása.

Menüszerkezet

Feltétel: a kilépő vízhőmérsékletcélhőmérséklete kapcsolódik a szobahőmérsékletcélhőmérsékletéhez.

Ezt csak akkor tegye meg, ha a kívánt szobahőmérséklet nem érhető el.

Lásd még:

▪ "4.4.6 Szobatermosztátos szabályozás – A kilépő vízhőmérséklet

kezdőképernyőinek használata"[422]

Felhasználói referencia-útmutató

▪ "4.7Előre beállított értékek és programok"[439]

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

15:20

20.0°C

Hé

Szoba

Aktuális hőmérs.

15:20

20.0°C

17:30

Aktuális hőmérs.

Szoba

Programozott

Hé

20.0°C

Aktuális hőmérs.

22.0°C

Kívánt hőmérséklet

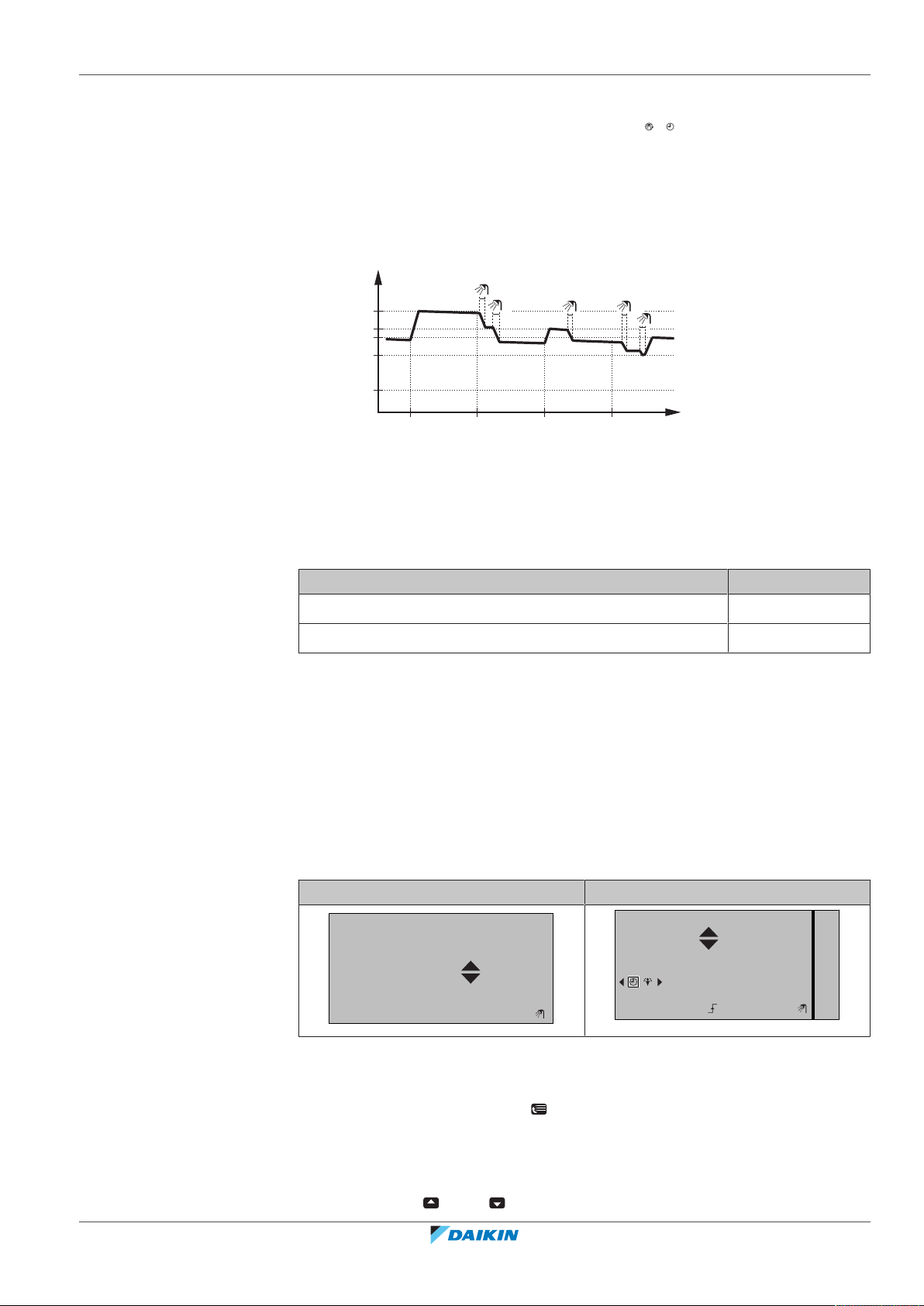

4.4.5 Szobatermosztátos szabályozás – A szoba hőmérséklete kezdőképernyők használata

Tipikus szoba-hőmérsékleti kezdőképernyők

A felhasználói profiltól függően a felhasználói felületen egy egyszerű vagy egy részletes kezdőképernyő jelenik meg. A felhasználói profil beállításához lásd:

"4.6.6A felhasználói profil és a kezdőképernyők beállítása"[437].

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

A tényleges és a kívánt szobahőmérséklet leolvasása

1 Lépjen a szobahőmérséklet kezdőképernyőre (Szoba).

Eredmény: Leolvashatja a tényleges hőmérsékletet.

2 Nyomja meg a gombot.

Eredmény: Leolvashatja a kívánt hőmérsékletet.

A szobahőmérséklet programjának átmeneti felülírása

1 Lépjen a szobahőmérséklet kezdőképernyőre (Szoba). 2 A részletes kezdőképernyőn (felhasználói profil = Részletes) válassza ki a

programozott szobahőmérséklet üzemmódot ( ) a vagy megnyomásával.

Eredmény: A szobahőmérséklet a programozott értéket követi.

3 A hőmérsékletet a vagy a gombbal módosíthatja.

Eredmény: A szobahőmérséklet a manuálisan beállított értéket követi ( ), de a

következő programozott műveletnél visszatér a programozott értékre.

Váltás programozott üzemmódról az előre beállított értékre

Előfeltétel: Felhasználói profil = Részletes.

1 Lépjen a szobahőmérséklet kezdőképernyőre (Szoba). 2 A vagy a gombbal válasszon ki egy előre megadott értéket ( vagy ).

Eredmény: A szobahőmérséklet az előre beállított értéket követi (Kényelmi

vagy Gazdaságos), de a felülírási időszakot (=Hőmérs. zárolás: 2/4/6/8 óra vagy folyamatos) követően visszatér a programozott értékre.

3 Ha szükséges, felülírhatja az előre beállított értéket a hőmérsékletet a vagy

a gombbal módosítva.

Példa: A programozás átmeneti felülírása ÉS az üzemmód váltása az előre beállított értékre

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Eredmény: A szobahőmérséklet a manuálisan beállított értéket követi ( ), de a felülírási időszakot (= Hőmérs. zárolás: 2/4/6/8 óra vagy folyamatos) követően visszatér a programozott értékre.

Az alábbi beállításokat módosította:

Felhasználói referencia-útmutató

4 | Üzemeltetés

15:20

18.0°C

15:20

19.0°C

Beállítások Leírás

Előre beállított értékek

Kényelmi (fűtés) = 20°C

Gazdaságos (fűtés) = 18°C

Kívánt hőmérséklet, amikor otthon tartózkodik.

Kívánt hőmérséklet:

▪ Amikor házon kívül tartózkodik ▪ Az éjszaka folyamán

Program 07:00 Kényelmi Otthon tartózkodik.

Kívánt hőmérséklet = előre beállított érték (Kényelmi (fűtés)).

09:00 Gazdaságos Házon kívül tartózkodik.

Kívánt hőmérséklet = előre beállított érték (Gazdaságos (fűtés)).

17:00 Kényelmi Otthon tartózkodik.

Kívánt hőmérséklet = előre beállított érték (Kényelmi (fűtés)).

19:00 21°C Otthon tartózkodik, és egy kicsit

melegebbre vágyik. Kívánt hőmérséklet = egyéni

hőmérséklet.

23:00 Gazdaságos Kívánt hőmérséklet = előre

beállított érték (Gazdaságos (fűtés)).

Felülírási időszak (Hőmérs. zárolás)

2óra Ha ideiglenesen felülírja a

programot egy előre beállított értékkel, 2óra elteltével újra a programozás lép életbe.

Ha a felhasználói profil = Egyszerű, akkor ideiglenesen felülírhatja a szobahőmérséklet programozását a vagy gomb megnyomásával.

Helyzet Leírás

15:20 => Programozott hőmérséklet = előre beállított érték (Gazdaságos (fűtés)) = 18°C.

A programot ideiglenesen felülírja. Kívánt hőmérséklet = egyéni

hőmérséklet = 19°C. A következő programozott művelettel

(17:00) újra a program lesz használatban.

Felhasználói referencia-útmutató

Ha a felhasználói profil = Részletes, akkor lehetősége van:

▪ Ideiglenesen felülírni a szobahőmérséklet programozását a vagy gomb

megnyomásával (ugyanúgy, mintha a felhasználó profil = Egyszerű lenne)

▪ Átváltani az üzemmódot a programozottról az előre beállított értékre a gomb

megnyomásával vagy

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

17:00

18.0°C

15:20

Hé

Programozott

17:00

18.0°C

17:00

19.0°C

Hé

Programozott

17:00

18.0°C

17:20

20.0°C

Programozott

Hé

17:20

20.0°C

17:20

21.0°C

Programozott

Hé

Helyzet Leírás

Szobahőmérséklet program van használatban.

15:20 => Kívánt hőmérséklet = előre beállított érték (Gazdaságos (fűtés)) = 18°C.

A következő programozott művelet ideje 17:00, ekkor emelkedni fog a kívánt hőmérséklet.

A programot ideiglenesen felülírja. Kívánt hőmérséklet = egyéni

hőmérséklet = 19°C. A következő programozott művelettel

(17:00) újra a program lesz használatban.

Üzemmód megváltoztatása a programozottról az előre beállított értékre (Kényelmi (fűtés)).

A felülírási időszak beállítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Navigáljon a [7.2] ponthoz: > Felhasználói beállítások > Hőmérs.

zárolás.

2 Válasszon ki egy értéket, és nyomja meg a gombot:

▪ Folyamatos ▪ óra (2, 4, 6, 8)

Kívánt hőmérséklet = Előre beállított érték (Kényelmi (fűtés)) = 20°C.

2óra elteltével újra a programozás lép életbe (17:20 => 20°C).

Korábban megváltoztatta az üzemmódot a programozottról az előre beállított értékre, és most ideiglenesen felülírja az előre beállított értéket.

Kívánt hőmérséklet = egyéni hőmérséklet = 21°C.

2óra elteltével újra a programozás lép életbe (17:20 => 20°C).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználási példa: összejövetelt tart

Ha a következő helyzetben van:

▪ A következő szobahőmérséklet-ütemezést használja:

- 17:00 előre beállított érték (Kényelmi) = 20°C

- 23:00 előre beállított érték (Gazdaságos) = 18°C

▪ Ma este összejövetelt tart, és az előre beállított értéket (Kényelmi) szeretné

használni 02:00 óráig.

A következőket teheti:

Felhasználói referencia-útmutató

4 | Üzemeltetés

15:20

35°C

Kilépő1zóna

Kívánt hőmérséklet

Hé

15:20

35°C

17:30

Hé

Kívánt hőmérséklet

Kilépő1zóna

1 Állítsa be a felülírási időszakot (Hőmérs. zárolás) beállítása 6 óráraóra. 2 20:00 órakor lépjen a szoba hőmérséklete kezdőképernyőre (Szoba). 3 A gombbal válassza ki a ábrát.

Eredmény: Az előre beállított érték (Kényelmi) 02:00 óráig lesz

használatban. Ezután újra a program lép életbe.

Felhasználási példa: néhány óráig házon kívül lesz

Ha a következő helyzetben van:

▪ A következő szobahőmérséklet-ütemezést használja:

- 08:00 előre beállított érték (Kényelmi) = 20°C

- 23:00 előre beállított érték (Gazdaságos) = 18°C

▪ 14:00 órakor elmegy otthonról 3 órára.

A következőket teheti:

1 Állítsa be a felülírási időszakot (Hőmérs. zárolás) 2órára óra. 2 Lépjen a szobahőmérséklet kezdőképernyőre (Szoba). 3 A gombbal válassza ki a ábrát.

Eredmény: A következő 2órában a szoba NEM a programozott 20°C hőmérsékletre

lesz fűtve, hanem az előre beállított értékre (Gazdaságos = 18°C). 2óra elteltével a szoba újra a programozott 20°C hőmérsékletre lesz fűtve.

Előnyök: Energiát takarít meg, mert NEM fűti a szobát feleslegesen, de mire hazaér, a szoba

újra meleg lesz.

4.4.6 Szobatermosztátos szabályozás – A kilépő vízhőmérséklet kezdőképernyőinek használata

INFORMÁCIÓ

A kilépő víz a hőkibocsátókhoz küldött víz. A kívánt kilépő vízhőmérsékletet a szerelő határozza meg a hőkibocsátó típusának megfelelően. Példa: A padlófűtést alacsonyabb kilépő vízhőmérsékletre tervezték, mint a radiátorokat, a hőszivattyú konvektorokat és/vagy a klímakonvektor egységeket. A kilépő vízhőmérsékletet csak problémák esetén kell módosítani.

Tipikus kilépő vízhőmérséklet kezdőképernyők

Fő zóna:

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

Felhasználói referencia-útmutató

Kiegészítő zóna:

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

15:20

45°C

Kívánt hőmérséklet

Kilépő2zóna

Hé

15:20

45°C

17:30

Hé

Kilépő2zóna

Kívánt hőmérséklet

35°C 37°C

45°C 47°C

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

A kívánt kilépő vízhőmérséklet (fő és kiegészítő) leolvasása

Lépjen a kilépő vízhőmérséklet kezdőképernyőre (Kilépő1zóna vagy Kilépő2zóna).

A kilépő vízhőmérséklet módosítása vagy felülírása (NEM kapcsolódik a szobahőmérséklet célhőmérsékletéhez)

INFORMÁCIÓ

Annak ellenőrzéséhez, hogy a kilépő vízhőmérséklet célhőmérséklete kapcsolódik-e a szobahőmérséklet célhőmérséklethez, lásd: "4.4.3 A használt hőmérséklet-

szabályozási mód megállapítása"[416].

A kilépő vízhőmérséklet (fő) módosítása

1 Lépjen a fő kilépő vízhőmérséklet kezdőképernyőjére (Kilépő

vízhőmérséklet fő zóna).

2 A beállítást a vagy a gombbal végezheti el. Példa:

INFORMÁCIÓ

Időjárásfüggő működés esetén módosítható egy eltolási érték.

A kilépő vízhőmérséklet (kiegészítő) módosítása

1 Lépjen a kiegészítő kilépő vízhőmérséklet kezdőképernyőjére

(Kilépő2zóna).

2 A beállítást a vagy a gombbal végezheti el. Példa:

INFORMÁCIÓ

Időjárásfüggő működés esetén módosítható egy eltolási érték.

A kilépő vízhőmérséklet módosítása vagy felülírása (a szobahőmérséklet célhőmérsékletéhez kapcsolódik)

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

INFORMÁCIÓ

Annak ellenőrzéséhez, hogy a kilépő vízhőmérséklet célhőmérséklete kapcsolódik-e a szobahőmérséklet célhőmérséklethez, lásd: "4.4.3 A használt hőmérséklet-

szabályozási mód megállapítása"[416].

Felhasználói referencia-útmutató

4 | Üzemeltetés

45°C 47°C

A kilépő vízhőmérséklet előre beállított értékekre való beállítása (fő)

INFORMÁCIÓ

A szobatermosztátos szabályozás kilépő vízhőmérséklet (fő) értéke nem módosítható vagy írható felül, ha hozzá van kapcsolva a kilépő vízhőmérsékletekhez. Ha szükséges, a kívánt kilépő vízhőmérséklet (fő) értéket az előre beállított értékek módosításával változtathatja meg.

INFORMÁCIÓ

A kilépő vízhőmérséklet módosítása végleges, kivéve ha a kilépő vízhőmérséklet megfelel egy programnak. Ebben az esetben a felülírás csak a következő programozott műveletig érvényes.

1 Lépjen a [7.4.2] ponthoz: > Kilépő vízhőmérséklet fő zóna >

Előre beállított értékek > Felhasználói beállítások.

2 Az Előre beállított értékek beállítását az alábbi grafikon alapján

végezze el.

Példa: A szobatermosztát kényelmi hőmérséklete megfelel a kilépő víz kényelmi hőmérsékletnek.

▪ Tr: Szobahőmérséklet ▪ Tl: Kilépő vízhőmérséklet

3 A módosításhoz vagy felülíráshoz használja a vagy a gombot.

A kilépő vízhőmérséklet (kiegészítő) módosítása

1 Lépjen a kiegészítő kilépő vízhőmérséklet kezdőképernyőjére

(Kilépő2zóna).

2 A beállítást a vagy a gombbal végezheti el. Példa:

INFORMÁCIÓ

Időjárásfüggő működés esetén módosítható egy eltolási érték.

4.4.7 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának ismertetése

A kilépő vízhőmérséklet szabályozása azt jelenti, hogy csak a kilépő vízhőmérsékletet szabályozza. A kilépő vízhőmérséklet szabályozásához a következőt kell tennie:

Művelet… Hely

A kívánt kilépő vízhőmérséklet (fő és kiegészítő) leolvasása.

▪ A kilépő vízhőmérséklet módosítása vagy felülírása

(fő).

▪ A kilépő vízhőmérséklet módosítása (kiegészítő).

Kilépő vízhőmérséklet kezdőképernyői (fő és kiegészítő)

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

35°C 37°C

45°C 47°C

35°C 37°C

Művelet… Hely

A használni kívánt kilépő vízhőmérsékleti program (fő

Menüszerkezet

és kiegészítő) kiválasztása.

A kilépő vízhőmérsékleti program (fő és kiegészítő)

beállítása.

Az előre beállított értékek megadása, amelyeket a

kilépő vízhőmérséklet programja (fő) fog használni.

Lásd még:

▪ "4.4.6 Szobatermosztátos szabályozás – A kilépő vízhőmérséklet

kezdőképernyőinek használata"[422]

▪ "4.7Előre beállított értékek és programok"[439]

4.4.8 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának ütemezés szerinti használata

A kilépő vízhőmérséklet előre beállított értékekre való beállítása (fő)

INFORMÁCIÓ

1 Lépjen a [7.4.2] ponthoz: > Kilépő vízhőmérséklet fő zóna >

Előre beállított értékek > Felhasználói beállítások.

2 A beállítást a vagy a gombbal végezheti el. Példa:

A kilépő vízhőmérséklet (kiegészítő) módosítása

1 Lépjen a kiegészítő kilépő vízhőmérséklet kezdőképernyőjére

(Kilépő2zóna).

2 A beállítást a vagy a gombbal végezheti el. Példa:

INFORMÁCIÓ

Időjárásfüggő működés esetén módosítható egy eltolási érték.

4.4.9 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának NEM ütemezés szerinti használata

A kilépő vízhőmérséklet (fő) módosítása

1 Lépjen a fő kilépő vízhőmérséklet kezdőképernyőjére (Kilépő

vízhőmérséklet fő zóna).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

2 A beállítást a vagy a gombbal végezheti el. Példa:

A kilépő vízhőmérséklet (kiegészítő) módosítása

1 Lépjen a kiegészítő kilépő vízhőmérséklet kezdőképernyőjére

(Kilépő2zóna).

Felhasználói referencia-útmutató

4 | Üzemeltetés

45°C 47°C

35°C 37°C

45°C 47°C

4.4.10 Külső szobatermosztátos szabályozás – A külső szobatermosztátos szabályozás ismertetése

2 A beállítást a vagy a gombbal végezheti el. Példa:

INFORMÁCIÓ

Időjárásfüggő működés esetén módosítható egy eltolási érték.

A külső szobatermosztátos szabályozás a következők szabályozását jelenti:

▪ Szobahőmérséklet a külső termosztát vezérlőjén ▪ Kilépő vízhőmérséklet a távirányítón (Daikin)

A kilépő vízhőmérséklet szabályozásához a következőt kell tennie:

Művelet… Hely

A kívánt kilépő vízhőmérséklet leolvasása. Kilépő vízhőmérséklet

A kívánt kilépő vízhőmérsékletet beállítása.

kezdőképernyői (fő és kiegészítő)

Ezt csak akkor tegye meg, ha a kívánt szobahőmérséklet nem érhető el.

Lásd még: "4.4.6 Szobatermosztátos szabályozás – A kilépő vízhőmérséklet

kezdőképernyőinek használata"[422]

4.4.11 Külső szobatermosztátos szabályozás – A külső szobatermosztátos szabályozás használata

A kilépő vízhőmérséklet (fő) módosítása

1 Lépjen a fő kilépő vízhőmérséklet kezdőképernyőjére (Kilépő

vízhőmérséklet fő zóna).

2 A beállítást a vagy a gombbal végezheti el. Példa:

A kilépő vízhőmérséklet (kiegészítő) módosítása

1 Lépjen a kiegészítő kilépő vízhőmérséklet kezdőképernyőjére

(Kilépő2zóna).

2 A beállítást a vagy a gombbal végezheti el. Példa:

INFORMÁCIÓ

Időjárásfüggő működés esetén módosítható egy eltolási érték.

Felhasználói referencia-útmutató

4.5 Használati meleg víz szabályozása

MEGJEGYZÉS

Fertőtlenítési üzemmód. A fertőtlenítési üzemmód akkor is aktív marad, ha

KIKAPCSOLJA a használati meleg víz üzemmódot a HMV-tartály hőmérsékletének kezdőképernyőjén (Tartály).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4.5.1 A használati melegvíz szabályozásának bemutatása

44°C

01:03

HMV

Kívánt hőmérséklet

01:03

44°C

HMV

Kívánt hőmérséklet

A rendszer elrendezése tartalmazhat használatimelegvíz-tartályt. Ha nincs tartály beszerelve, a bojler azonnali használati meleg vizet biztosít. Ha viszont van tartály beszerelve, a használati meleg víz szabályozása a HMV-tartályt beszerelő személy által megadott üzemmódtól függően változhat:

▪ Újramelegítés üzemmód ▪ Programozott üzemmód ▪ Programozott + újramelegítés üzemmód

4.5.2 Azonnali HMV (nincs tartály beszerelve)

Svájc területén nem alkalmazható

A melegvízhasználatra vonatkozó igény esetén a bojler azonnal biztosítja a használati melegvizet.

Az azonnali HMV kezdőképernyőjének használata

Svájc területén nem alkalmazható

A felhasználói profiltól függően a felhasználói felületen egy egyszerű vagy egy részletes kezdőképernyő jelenik meg.

4 | Üzemeltetés

Az azonnali HMV hőmérsékletének beállítása

4.5.3 Tartály

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

1 Lépjen az azonnali HMV kezdőképernyőjére. 2 Az azonnali HMV hőmérsékletének (HMV) beállításához nyomja meg a vagy

a gombot.

Az azonnali HMV célhőmérséklete NEM lehet alacsonyabb, mint 40°C.

A következő üzemmódok csak abban az esetben alkalmazhatóak, ha van beszerelve tartály, és ha azokat a tartályt beszerelő személy állítja be.

A használt HMV-tartály üzemmód megállapítása (1. módszer)

Tekintse meg a szerelő által kitöltött szerelői beállítások táblázatot.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

A használt HMV-tartály üzemmód megállapítása (2. módszer)

Előfeltétel: Felhasználói profil = Részletes.

1 Lépjen a HMV-tartályhőmérséklet kezdőképernyőre (Tartály). 2 Ellenőrizze, mely ikonok jelennek meg:

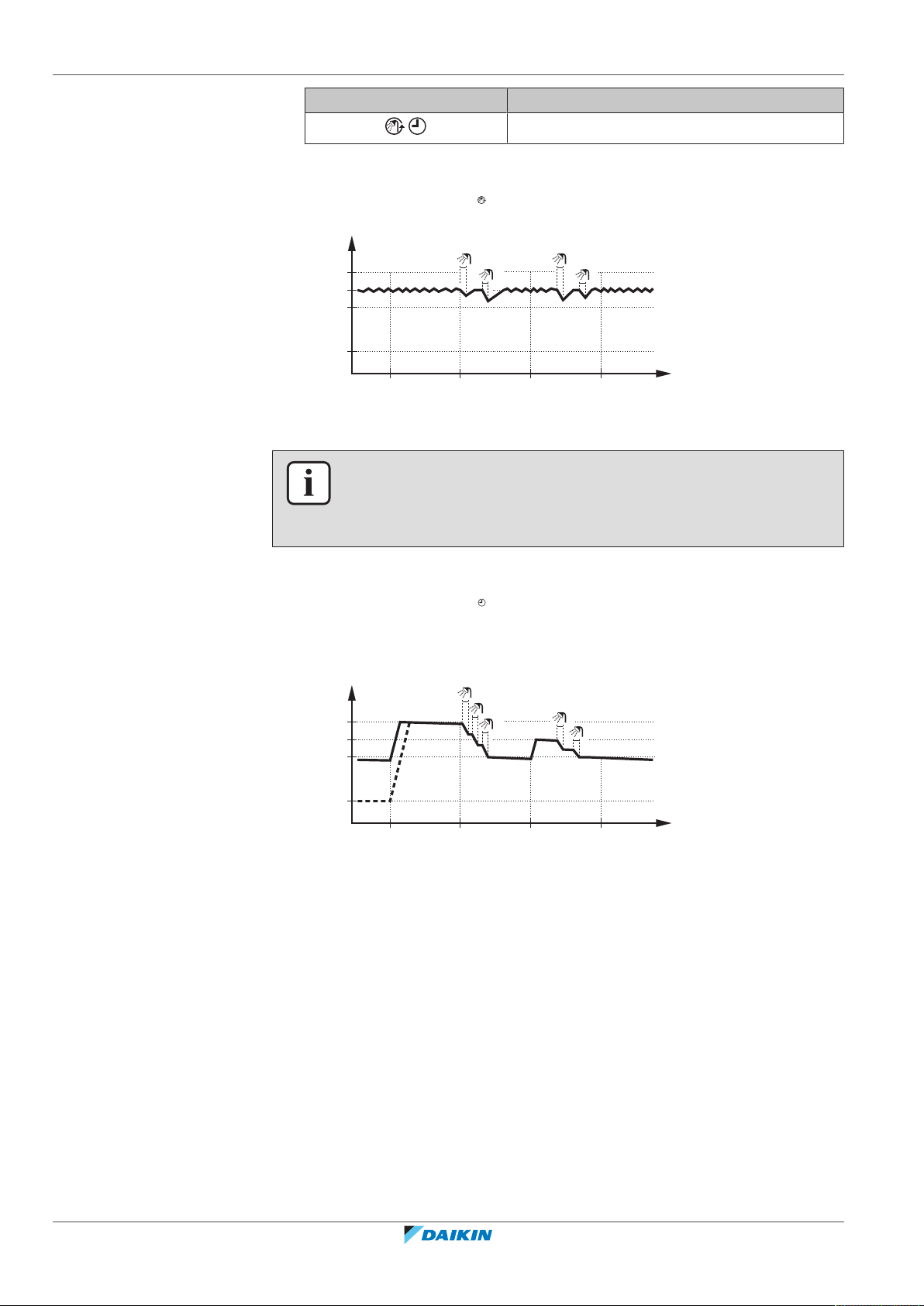

Ha a… jelenik meg Akkor a HMV-tartály üzemmódja =…

Újramelegítés üzemmód

Programozott üzemmód

Felhasználói referencia-útmutató

4 | Üzemeltetés

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Ha a… jelenik meg Akkor a HMV-tartály üzemmódja =…

Újramelegítés üzemmód

Újramelegítés üzemmódban ( ) a HMV-tartályfolyamatosan melegszik fel a HMVtartály hőmérséklete kezdőképernyőn megjelenő hőmérsékletre (például:50°C).

Programozott üzemmód



TtHasználati melegvíz-tartály hőmérséklet

t Idő

Programozott + újramelegítés üzemmód

INFORMÁCIÓ

A teljesítménycsökkenési és kényelmi problémák kockázata jelentősen megnő, ha a HMV-tartály üzemmódja újramelegítés. Az újramelegítés üzemmód gyakori előfordulása esetén a térfűtés/térhűtés funkció rendszeresen megszakad.

Programozott üzemmódban ( ) a HMV-tartály a programnak megfelelően biztosít meleg vizet. A tartályban a meleg víz előállítására az éjszakai időszak a legalkalmasabb, mivel ilyenkor kevesebb térfűtésre van szükség.

Példa:

TtHasználati melegvíz-tartály hőmérséklet

t Idő

▪ Kezdetben a HMV-tartály hőmérséklete megegyezik a HMV-tartályba belépő

használati víz hőmérsékletével (például: 15°C).

▪ A HMV-tartály 00:00-kor a beprogramozott ütemezésnek megfelelően elkezdi

felmelegíteni a vizet az előre megadott értékre (például: Kényelmi betárolás

= 60°C).

▪ Reggel aztán a vízhasználat következtében a HMV-tartály hőmérséklete

lecsökken.

Felhasználói referencia-útmutató

▪ A HMV-tartály 14:00-kor a beprogramozott ütemezésnek megfelelően elkezdi

felmelegíteni a vizet az előre megadott értékre (például: Gazdaságos betárolás = 50°C). Ismét rendelkezésre áll meleg víz.

▪ Délután és este a vízhasználat következtében a HMV-tartály hőmérséklete ismét

lecsökken.

▪ Másnap 00:00-tól a folyamat elölről kezdődik.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

Programozott + újramelegítés üzemmód

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

15:20

60°C

Kényelmi betárolás

Tartály

Hé

15:20

60°C

00:00

Hé

Tartály

Kényelmi betárolás

Programozott + újramelegítés üzemmódban (  ), a használati meleg víz szabályozása ugyanúgy történik, mint programozott üzemmódban. Ha azonban a HMV-tartály hőmérséklete egy előre megadott érték alá süllyed (=újramelegítési tartályhőmérséklet–hiszterézis értéke; például: 35°C), a HMV-tartály felmelegszik az újramelegítési célhőmérsékletre (például: 45°C). Ez biztosítja, hogy egy minimális mennyiségű meleg víz mindig rendelkezésre álljon.

Példa:

TtHMV-tartályhőmérséklete

t Idő 60°C Kényelmi betárolás 50°C Gazdaságos betárolás 45°C Újramelegítés 35°C Újramelegítési tartályhőmérséklet–hiszterézis értéke

Programozott + újramelegítés üzemmódban a következőket teheti:

4 | Üzemeltetés

Művelet… Hely

A programozott üzemmóddal megegyező műveletek. —

Az előre beállított érték (Újramelegítés) módosítása. Menüszerkezet

Lásd még:

▪ "Programozott üzemmód"[428] ▪ "4.7Előre beállított értékek és programok"[439]

A HMV-tartály hőmérséklete kezdőképernyő használata

Tipikus HMV-tartály hőmérsékleti kezdőképernyők

A felhasználói profiltól függően a felhasználói felületen egy egyszerű vagy egy részletes kezdőképernyő jelenik meg. A képen látható példák programozott HMVtartály üzemmódban készültek.

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

A kívánt újramelegítési hőmérséklet leolvasása és beállítása (programozott és újramelegítés üzemmódban)

1 Lépjen a [7.4.3.3] ponthoz: > Felhasználói beállítások > Előre

beállított értékek > HMV tartály hőmérséklet > Újramelegítés.

Eredmény: Leolvashatja a kívánt újramelegítési hőmérsékletet.

2 A beállítást a vagy a gombbal végezheti el.

Felhasználói referencia-útmutató

4 | Üzemeltetés

60°C

a b

A2 B1 B2 A1A1 A2 B1 B2 A1

Az aktív és a következő programozott, kívánt hőmérséklet leolvasása és felülírása (programozott üzemmódban vagy programozott + újramelegítés üzemmódban)

1 Lépjena HMV-tartályhőmérséklet kezdőképernyőre (Tartály).

Eredmény:

TtHMV-tartályhőmérséklete

t Idő

üzenet jelenik meg.

Ezen időszak alatt… Ezt olvashatja el…

A1 A következő programozott művelet (a)

A2 Az aktív művelet (a)

B1 A következő programozott művelet (b)

B2 Az aktív művelet (b)

2 A felülíráshoz használja a vagy a gombot.

Megjegyzés: Ha a kívánt hőmérséklet időjárásfüggő, nem módosíthatja azt a

kezdőképernyőn.

Használati példa: Több meleg vízre van szüksége, mint a programozott mennyiség

Ha a következő helyzetben van:

▪ Jelenlegi idő = 10:30 ▪ A HMV-tartály következő programozott művelete = Felmelegítés az előre

beállított értékre (Gazdaságos; példa: 55°C és 2 személyre elegendő) 14:00 órakor

▪ Ezen az estén 3személyre elegendő meleg vízre van szüksége

A következőket teheti:

1 Lépjen a HMV-tartályhőmérséklet kezdőképernyőre (Tartály). 2 Írja felül a következő programozott műveletet: állítsa az 55°C beállítást 60°C-

ra.

Előnyök:

▪ Elegendő meleg víz áll majd rendelkezésre (=kényelem). ▪ NEM kell megváltoztatnia a programot (=egyszerű). ▪ NEM kell aktiválnia a HMV-tartály segédmódját (=energiatakarékos).

A HMV-tartály segédmódjának használata

A HMV-tartály segédmódjának bemutatása

Felhasználói referencia-útmutató

A HMV-tartály segédmódját arra használhatja, hogy azonnal elkezdje felmelegíteni a vizet az előre megadott értékre (Kényelmi tárolás). Ez ugyanakkor plusz energiát használ.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

Annak ellenőrzése, hogy a HMV-tartály segédmódja aktív-e

1 Lépjen a HMV-tartályhőmérséklet kezdőképernyőre (Tartály). 2 Ellenőrizze a következőt:

▪ Ha a felhasználói profil = Egyszerű: Ha a megjelenik, a HMV-tartály

segédmódja aktív.

▪ Ha a felhasználói profil = Részletes: Ha a ki van jelölve, a HMV-tartály

segédmódja aktív.

A HMV-tartály segédmódjának aktiválása (felhasználói profil =Egyszerű)

1 Lépjen a HMV-tartályhőmérséklet kezdőképernyőre (Tartály). 2 Tartsa lenyomva az gombot legalább 5másodpercig.

A HMV-tartály segédmódjának aktiválása (felhasználói profil =Részletes)

1 Lépjen a HMV-tartályhőmérséklet kezdőképernyőre (Tartály). 2 A gombbal válassza ki a ábrát.

Használati példa: Azonnal több meleg vízre van szüksége

Ha a következő helyzetben van:

▪ Már elhasználta a meleg víz nagy részét. ▪ Nem tud várni a következő programozott műveletig, amely felmelegíti a HMV-

tartályt. Ez esetben aktiválhatja a HMV-tartály segédmódját. Előny: A HMV-tartály azonnal elkezdi felmelegíteni a vizet az előre megadott

értékre (Kényelmi tárolás).

INFORMÁCIÓ

A térfűtési/-hűtési és teljesítménycsökkenési problémák kockázata jelentősen megnő, ha a HMV-tartály segédmódja aktív. A használati meleg víz gyakori működtetése esetén a térfűtés/-hűtés gyakran és hosszú időkre kimaradhat.

4.6 Haladó felhasználási módok

4.6.1 A felhasználói jogosultsági szint módosítása

A felhasználói jogosultsági szint Haladó végfelhasználó értékre állítása

1 Lépjen a főmenübe vagy annak valamelyik alpontjához: . 2 Tartsa lenyomva a gombot legalább 4másodpercig.

Eredmény: A felhasználói jogosultsági szint Haladó végfelh. lett. A felhasználói

felület kiegészítő információkat jelenít meg, és a "+" jel látható a menücímben. A felhasználói jogosultsági szint értéke Haladó végfelh. marad, amíg manuálisan át nem állítják.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

A felhasználói jogosultsági szint Végfelhasználó értékre állítása

1 Tartsa lenyomva a gombot legalább 4 másodpercig.

Eredmény: A felhasználói jogosultsági szint Végfelhasználó lett. A felhasználói

felület az alapértelmezett kezdőképernyőt jeleníti meg.

Felhasználói referencia-útmutató

4 | Üzemeltetés

4.6.2 A csendes üzemmód használata

A csendes üzemmód bemutatása

Elvégezhető műveletek:

▪ A csendes üzemmód teljes kikapcsolása ▪ A csendes üzemmód egy szintjének manuális bekapcsolása a következő

programozott műveletig

▪ Csendes üzemmód programjának használata és beállítása

INFORMÁCIÓ

Ha a kültéri hőmérséklet nulla fok alatt van, a legcsendesebb szint használata NEM ajánlott.

A csendes üzemmód lehetséges szintjei

Szint Leírás

1. szint A legkevésbé csendes. Hidegebb környezeti feltételek esetén csökkenhet a teljesítmény.

2. szint Közepesen csendes. Minden körülmények között csökkenhet a teljesítmény.

3. szint Legcsendesebb. A teljesítmény minden körülmények között csökken.

Annak ellenőrzése, hogy a csendes üzemmód aktív-e

1 Nyomja meg a gombot az egyik kezdőképernyőre való ugráshoz. 2 Ha a jel látható, a csendes üzemmód aktív.

A csendes üzemmód használata

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [3] ponthoz: > Csendes üzemmód. 2 Tegye a következők egyikét:

Ha ezt szeretné... Akkor…

A csendes üzemmód teljes kikapcsolása

A csendes üzemmód egy szintjének manuális bekapcsolása

Válassza az Mindig KI lehetőséget, majd nyomja meg az gombot.

▪ Válassza az Be lehetőséget, majd

nyomja meg az gombot.

▪ Lépjen a [7.4.4] ponthoz: >

Csendes üzem. szint > Előre beállított értékek > Felhasználói beállítások.

Felhasználói referencia-útmutató

Csendes üzemmód programjának használata és beállítása

▪ Válasszon ki egy szintet, és nyomja

meg az gombot.

▪ Válassza az Automatikus

lehetőséget, majd nyomja meg az

gombot.

▪ Hozzon létre egy programot. Lásd:

"4.7.2 Programok beállítása és használata"[440].

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

Használati példa: kisbabája alszik délután

Ha a következő helyzetben van:

▪ A csendes üzemmód ütemezését így programozta be:

- Az éjszaka folyamán: 3. szint (=legcsendesebb).

- Napközben: KI, hogy biztosítsa a rendszer megfelelő fűtő/hűtő teljesítményét.

▪ Mégis, délután alszik a kisbabája, ezért teljes csendet szeretne.

A következőket teheti: Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [3] ponthoz: > Csendes üzemmód. 2 Válassza az Be lehetőséget, majd nyomja meg az gombot. 3 Lépjen a [7.4.4] ponthoz: > Csendes üzem. szint > Előre

beállított értékek > Felhasználói beállítások.

4 Válassza az 3. szint lehetőséget, majd nyomja meg az gombot.

Előnyök: A kültéri egység a legcsendesebb üzemmódban működik.

4.6.3 A szabadság üzemmód használata

A szabadság üzemmód bemutatása

Szabadsága alatt a mindennapi programok módosítása nélkül térhet el azoktól. A szabadság üzemmód csak akkor használható, ha szobatermosztátos hőmérsékletszabályozást használ. Lásd még: "4.4.3 A használt hőmérséklet-szabályozási mód

megállapítása"[416].

A szünnap üzemmód alkalmazása jellemzően a következő lépésekből áll:

1 Szabadság beállítása a következő helyzetek szerint:

Helyzet Akkor…

Otthon tölti a szabadságát Jelöljön ki egy napot: a térfűtés/-hűtés a kijelölt

Nem otthon tölti a szabadságát

napra meghatározott kívánt szobahőmérséklet szerint fog történni.

Meg kell határoznia a térfűtési/térhűtési beállításokat.

▪ A térfűtés/térhűtés ezen beállítások szerint

fog történni.

▪ A használati meleg víz szabályozását BE vagy

KI lehet kapcsolni. Ha úgy dönt, hogy KIKAPCSOLJA, a fertőtlenítés üzemmód akkor is aktív marad.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

2 A szünnap üzemmód aktiválása.

▪ Ha NEM aktiválja, a szabadság üzemmód megadott beállításait NEM

alkalmazza a rendszer.

▪ Ha aktiválja:

Időszak Akkor…

A szabadság előtt és után A normál programok maradnak érvényben.

A szabadság során A szabadság üzemmód megadott beállításai

lépnek érvénybe.

Felhasználói referencia-útmutató

4 | Üzemeltetés

15:20

12.0°C

16 2013

Szabadság

Hé

Feb

Eddig: Aktuális hőm.

Annak ellenőrzése, hogy a szabadság üzemmód aktív-e és/vagy működésben van-e

1 Nyomja meg a gombot az egyik kezdőképernyőre való ugráshoz. 2 Ellenőrizze a következőt:

Ha a… jelenik meg Akkor…

A következő szabadság üzemmódok egyike aktív:

▪ A Szünnap üzemmód (Házon

kívül) aktív, de még NINCS

működésben.

▪ A Szünnap üzemmód (Otthon)

aktív. Azt nem tudja megállapítani, ha a szabadság üzemmód már működésben van-e.

A Szünnap üzemmód (Házon kívül) aktív, és már működésben van.

A szabadság beállítása (ha otthon marad)

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [2.2] ponthoz: > Szabadság > Szabadság üzemmód. 2 Válassza ki a Otthon lehetőséget. 3 Módosítsa a szabadság üzemmód beállítását (ha otthon marad). 4 Aktiválja a szabadság üzemmódot.

A szabadság üzemmód lehetséges beállításai (ha otthon marad)

Beállítás Leírás

Ekkortól: és

A szabadság első és utolsó napja.

Eddig:

Napi program használata

Használandó napi program a szabadság során.

Példa: Szombat

INFORMÁCIÓ

Váltson Haladó végfelh. értékre, ha módosítani szeretné a Napi program használata beállítását.

Felhasználói referencia-útmutató

A szabadság beállítása (ha elutazik otthonról)

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [2.2] ponthoz: > Szabadság > Szabadság üzemmód. 2 Válassza ki a Házon kívül lehetőséget. 3 Módosítsa a szabadság üzemmód beállítását (ha elutazik otthonról). 4 Aktiválja a szabadság üzemmódot.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

A szabadság üzemmód lehetséges beállításai (ha elutazik otthonról)

Beállítás Leírás

Ekkortól: és

A szabadság első és utolsó napja.

Eddig:

Üzemmód Használandó üzemmód a szabadság során.

Fűtés Célhőmérséklet a szabadság során, amikor az egység fűtési

üzemmódban működik.

Hűtés Célhőmérséklet a szabadság során, amikor az egység hűtési

üzemmódban működik.

Használati meleg víz

A használati meleg víz működését szabadságok idején BE vagy KI lehet kapcsolni.

INFORMÁCIÓ

Csak az Ekkortól: és Eddig: beállítások módosíthatók a Végfelhasználó szinten. A többi beállítás módosításához át kell váltania Haladó végfelh. szintre.

A szabadság üzemmód be- és kikapcsolása

Előfeltétel: Módosította a szabadságot.

1 Lépjen a [2.1] ponthoz: > Szabadság > Szabadság. 2 Tegye a következők egyikét:

▪ Az aktiváláshoz válassza az Igen lehetőséget, és nyomja meg az gombot. ▪ Az inaktiváláshoz válassza a Nem lehetőséget, és nyomja meg a gombot.

Felhasználási példa: A tél folyamán elutazik otthonról

Ha a következő helyzetben van:

▪ 2napon belül elutazik otthonról 2hétre a tél folyamán. ▪ Szeretne energiát megtakarítani, ugyanakkor megóvni a házát a teljes kihűléstől.

A következőket teheti: Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Állítsa be a szabadságot. Lépjen a [2] ponthoz: > Szabadság, és módosítsa

a következő beállításokat:

Beállítás Érték

Szabadság üzemmód Házon kívül

Ekkortól: 2014. február 2.

Eddig: 2014. február 16.

Üzemmód Fűtés

Fűtés 12°C

2 Aktiválja a szünnap üzemmódot.

▪ Lépjen a [2.1] ponthoz: > Szabadság > Szabadság. ▪ Válassza az Igen lehetőséget, majd nyomja meg az gombot.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Előnyök:

▪ A szabadság előtt és után a szokásos program marad érvényben. ▪ A szabadság alatt energiát takarít meg, és megóvja a házát a teljes kihűléstől.

Felhasználói referencia-útmutató

4 | Üzemeltetés

4.6.4 Információk leolvasása

Használati példa: hazatér a szabadsága alatt

Ha a következő helyzetben van:

▪ Beállította és aktiválta a szabadság üzemmódot (Házon kívül). ▪ A szabadság során hazatér néhány órára, és szeretné a normál programot

használni.

A következőket teheti:

1 Inaktiválja a szabadság üzemmódot. 2 Mikor újra elmegy, aktiválja újra a szabadság üzemmódot.

Előnyök: NEM kell megváltoztatnia a programot vagy a szabadság beállításait.

Az információk leolvasása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [6] ponthoz: > Információ.

Lehetséges leolvasható információk

Ebben a menüben… Ezt olvashatja el…

[6.1] Érzékelővel kapcs. információk

Szoba, tartály vagy HMV, kültér, kilépő víz hőmérséklete. (Ha alkalmazható)

[6.2] Energiamérés Előállított energia, áramfogyasztás,

felhasznált gáz.

[6.3] Hibakezelés Hibatörténet és kapcsolatfelvétel/

ügyfélszolgálat száma.

[6.4] Felhasználói jogosultsági

Aktuális felhasználói jogosultsági szint.

szint

[6.5] Működtető egységek Minden működtető egység állapota/

üzemmódja. Példa: Használatimelegvízszivattyú BE/KI.

[6.6] Üzemmódok Aktuális üzemmód. Példa:

Jégmentesítés/olaj visszahordás üzemmód.

[6.7] Üzemidő A rendszer üzemideje órákban.

[6.8] Változat A rendszer verzióinformációi.

4.6.5 A dátum, idő, mértékegység, kontraszt és háttérvilágítás beállítása

Felhasználói referencia-útmutató

Idő és dátum módosítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [1] ponthoz: > Óra/dátum beállítása.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

INFORMÁCIÓ

A nyári időszámítás és a 12/24 óraformátum módosításához váltson a(z) Haladó végfelh. lehetőségre.

Mértékegységek módosítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [7.6] ponthoz: > Felhasználói beállítások >

Mértékegység.

Lehetséges mértékegység-beállítások

Beállítás Lehetséges mértékegységek

Tizedesjel ▪ Pont

▪ Vessző

Hőmérséklet ▪ °C

▪ °F

Előállított energia ▪ kWh

▪ MBtu

Tömegáram ▪ l/perc

▪ GPM

Hatékonyság ▪ EU

▪ USA

Felhasznált gáz ▪ m³

▪ ft³ ▪ kWh

A távirányító kontrasztjának módosítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [7.1.1] ponthoz: > Felhasználói beállítások > Kijelző >

Kontraszt.

A távirányító LCD-háttérvilágítási idejének módosítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [7.1.2] ponthoz: > Felhasználói beállítások > Kijelző >

LCD-háttérvilágít idő.

4.6.6 A felhasználói profil és a kezdőképernyők beállítása

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói profil beállítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [7.1.3] ponthoz: > Felhasználói beállítások > Kijelző >

Felhasználói profil.

2 Válasszon ki egy felhasználói profilt, és nyomja meg az gombot.

Felhasználói referencia-útmutató

4 | Üzemeltetés

15:20

20.0°C

Hé

Szoba

Aktuális hőmérs.

15:20

20.0°C

17:30

Aktuális hőmérs.

Szoba

Programozott

Hé

Lehetséges felhasználói profilok

Ha a felhasználói profil = Részletes, több lehetőség jelenik meg és végezhető el a kezdőképernyőn.

Felhasználói profil = Egyszerű Felhasználói profil = Részletes

A végfelhasználók számára elérhető kezdőképernyők beállítása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre

állította.

1 Lépjen a [7.1.4] ponthoz: > Felhasználói beállítások > Kijelző >

Elérhető kezdőlapok.

Eredmény: Megjelennek az aktuális rendszerelrendezéshez elérhető kezdőképernyők.

2 Válasszon egy kezdőképernyőt, és nyomja meg az gombot. 3 Tegye a következők egyikét:

▪ A kezdőképernyő megjelenítéséhez válassza ki az Igen lehetőséget, és

nyomja meg az gombot.

▪ A kezdőképernyő elrejtéséhez válassza a Nem lehetőséget, és nyomja meg az

gombot.

4.6.7 Gombok és funkciók zárolása, illetve a zárolás feloldása

A zárolás és annak feloldása

A következő zárolási módokat veheti igénybe:

▪ Nyomógombok zárolása: az összes gomb zárolása, hogy a gyermekek ne

módosíthassák a beállításokat.

▪ Zárolási funkció: egy bizonyos funkció zárolása, hogy annak beállításait más ne

módosíthassa.

A lehetséges zárolási funkciók

Zárolás Ha aktív, nem lehetséges...

Szoba Be/KI A szobahőmérséklet-szabályozás BE-

Kilépő vízhőmérséklet Be/KI A kilépő vízhőmérséklet (fő és

vagy KIkapcsolása.

kiegészítő) szabályozás BE- vagy KIkapcsolása.

Felhasználói referencia-útmutató

HMV Tartály Be/KI A használati meleg víz szabályozás BE-

vagy KIkapcsolása.

Hőmérséklet fel/le A hőmérsékletek beállítása.

Csendes üzemmód A csendes üzemmód használata.

Szabadság A szabadság üzemmód használata.

Üzemmód A helyiség üzemmód beállítása.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

Zárolás Ha aktív, nem lehetséges...

Felhasználói beállítások Beállítások módosítása a [7] pontban:

> Felhasználói beállítások.

HMV Be/Ki Az azonnali meleg víz szabályozás be-

vagy kikapcsolása.

Annak ellenőrzése, hogy a zárolás aktív-e

1 Nyomja meg a gombot az egyik kezdőképernyőre való ugráshoz. 2 Ha a jel megjelenik, a nyomógomb-zárolási funkció aktív.

Megjegyzés: Ha egy kezdőképernyőn van, és egy olyan funkciót szeretne használni,

amely zárolt, a jel jelenik meg 1másodpercre.

A nyomógombok zárolásának be- és kikapcsolása

1 Nyomja meg a gombot az egyik kezdőképernyőre való ugráshoz. 2 Tartsa lenyomva az gombot legalább 5 másodpercig.

A zárolási funkciók be- és kikapcsolása

1 Nyomja meg a gombot a menüszerkezetre ugráshoz. 2 Tartsa lenyomva az gombot legalább 5másodpercig. 3 Válasszon ki egy funkciót, és nyomja meg az gombot. 4 Válassza a Zárolás vagy a Feloldás lehetőséget, és nyomja meg az

gombot.

4.7 Előre beállított értékek és programok

4.7.1 Az előre beállított értékek használata

Az előre beállított értékek bemutatása

Több vezérlő számára is meghatározhat előre beállított értékeket. Az előre beállított értékek megkönnyítik, hogy ugyanazt az értéket több helyen is megadja (programok és szoba hőmérséklete kezdőképernyő ( és )). Ha később módosítaná az értéket, csak egyetlen helyen kell megtennie.

Előre beállított értékek megadása

1 Lépjen a [7.4] ponthoz: > Felhasználói beállítások > Előre

beállított értékek.

2 Válassza ki, hogy mely szabályozásra kíván előre beállított értéket

meghatározni. Példa: Szobahőmérséklet.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

3 Válasszon ki egy előre beállított értéket, és nyomja meg az gombot. Példa:

Kényelmi (fűtés).

4 Válasszon ki egy hőmérsékletet, és nyomja meg az gombot.

Lehetséges előre beállított értékek

Vezérlés Előre beállított érték Hol használatos

Szobahőmérsék let

Kényelmi ▪ Szobahőmérsékleti programok

Gazdaságos

▪ A szobahőmérséklet

kezdőképernyője ( és ), ha a felhasználói profil = Részletes

Felhasználói referencia-útmutató

4 | Üzemeltetés

Vezérlés Előre beállított érték Hol használatos

Kilépő vízhőmérsékle t fő zóna

HMV tartály hőmérséklet

Kényelmi Fő kilépő vízhőmérséklet

Gazdaságos

programok

Kényelmi betárolás A HMV-tartály hőmérsékleti

Gazdaságos betárolás

programja, ha a HMV-tartály üzemmód

▪ Programozott ▪ Programozott + újramelegítés

Újramelegítés A HMV-tartály hőmérsékleti

programja, ha a HMV-tartály üzemmód = Programozott + újramelegítés

Csendes üzem. szint Akkor használatos, ha a csendes

üzemmód beállítása Be

Elektromos áram ára

Magas Közepes

Akkor használatos, ha a megtakarítási mód (szerelői beállítás) beállítása Gazdaságos.

Alacsony

Üzemanyag ára Akkor használatos, ha a

megtakarítási mód (szerelői beállítás) beállítása Gazdaságos.

4.7.2 Programok beállítása és használata

A programok bemutatása

A rendszer elrendezésétől és a szerelői beállításoktól függően több vezérlőhöz is rendelkezésre állhatnak előre beállított és/vagy felhasználó által megadott programok.

Elvégezhető műveletek:

▪ Az alkalmazni kívánt programok kiválasztása. ▪ Saját program beállítása, ha nem elégedett az előre beállított programokkal. A

programozható műveletek vezérlőnként eltérnek.

Lehetséges műveletek vezérlőnként

Vezérlés Lehetséges műveletek

Szobahőmérséklet Annak programozása, hogy egy helyiség mikor legyen

Fő kilépő vízhőmérséklet

Kiegészítő kilépő vízhőmérséklet

fűtve vagy hűtve:

▪ Kényelmi (előre beállított érték) ▪ Gazdaságos (előre beállított érték) ▪ [Egyéni hőmérséklet]

Annak programozása, hogy a kiegészítő kilépő vízhőmérséklet mikor legyen be- vagy kikapcsolva.

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

Vezérlés Lehetséges műveletek

HMV-tartály hőmérséklete

Annak programozása, hogy a HMV-tartály mikor legyen felfűtve:

▪ Kényelmi tárolás (előre beállított érték) ▪ Gazdaságos tárol. (előre beállított érték) ▪ Tárol. leállítása

(b)

(a)

Csendes üzemmód Annak programozása, hogy az egység mikor melyik

csendes üzemmódot használja:

▪ 1. szint ▪ 2. szint ▪ 3. szint ▪ KI

(Kizárólag a másodlagos vízkörhöz

Annak programozása, hogy a használatimelegvízszivattyú mikor legyen be- vagy kikapcsolva.

felszerelt nem tartozék használatimelegvízszivattyú esetén)

Használatimelegvízszivattyú

Elektromos áram ára Annak programozása, hogy mikor érvényes egy adott

elektromos díjszabás.

(a) Fűtés indítása a kívánt célhőmérséklet (Gazdaságos/Kényelmi) eléréséig. (b) Fűtés leállítása, még ha a kívánt hőmérséklet nincs is elérve; példa: ha az elektromos

áram drágább napközben, beállíthatja a programot úgy, hogy leálljon 06:00 órakor.

Az alkalmazni kívánt program kiválasztása

1 Lépjen az [5] ponthoz: > Programok kiválasztása. 2 Válassza ki, hogy mely szabályozásra kívánja alkalmazni a programot. Példa:

[5.1] Szobahőmérséklet.

3 Válassza ki, hogy melyik üzemmódra kívánja alkalmazni a programot. Példa:

[5.1.1] Fűtés .

4 Válasszon ki egy előre beállított vagy felhasználó által megadott programot,

majd nyomja meg az gombot.

Programok létrehozása

1 Lépjen a [7.3] ponthoz: > Felhasználói beállítások > Program

beállítása.

2 Nyisson meg egy üres, egy előre beállított vagy egy felhasználó által megadott

programot.

3 Módosítsa.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

4 Mentse el.

Felhasználói referencia-útmutató

4 | Üzemeltetés

07 :00

-- : -- --

Fűtőprogram beállítása

Hé

Kényelmi

Kiválasztás

Léptetés

Sor törlése Napi program törlése Nap másolása Program mentése

Programozási irányelvek

Elvégezhető műveletek:

▪ Sorok törlése a programból ▪ Napi program törlése ▪ Másolás egyik napból a másikba

Használati példa: 3-műszakos rendszerben dolgozik

Ha 3-műszakos rendszerben dolgozik, a következőt teheti:

1 Állítson be 3 szobahőmérséklet-programot, és adjon nekik megfelelő neveket.

Példa: ReggeliMűszak, NappaliMűszak és ÉjszakaiMűszak

2 Válassza ki, hogy mely programot kívánja éppen használni.

4.7.3 Programok: példa

Ebben a példában:

▪ A szobahőmérséklet programozása fűtés módban ▪ Hétfő = Kedd = Szerda = Csütörtök = Péntek ▪ Szombat = Vasárnap

A program létrehozása

1 Lépjen a [7.3.1.1] ponthoz: > Felhasználói beállítások > Program

2 Válassza az Egyéni program2 lehetőséget, majd nyomja meg az gombot. 3 Állítsa be a hétfői programot. A további részleteket lásd lejjebb. 4 Másolja át hétfőről keddre, szerdára, csütörtökre és péntekre. A további

5 Állítsa be a szombati programot. 6 Másolja át szombatról vasárnapra.

INFORMÁCIÓ

Az egyéb programok megadása hasonló módon történik.

beállítása > Szobahőmérséklet > Fűtőprogram beállítása.

részleteket lásd lejjebb.

Felhasználói referencia-útmutató

7 Mentse a programot, és nevezze el. A további részleteket lásd lejjebb.

A hétfői program beállítása

1 A és a gombokkal válassza ki a Hétfő elemet. 2 Nyomja meg a gombot a hétfői program megnyitásához. 3 Állítsa be a hétfői programot:

▪ A és a gombokkal jelöljön ki egy bejegyzést. ▪ A és a gombokkal módosítsa a bejegyzés értékét.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

Másolás egyik napból a másikba

07:00 09:00 17:00 23:00

23:0008:00

07:00 09:00 17:0012:00 23:0014:00

23:0008:00

07:00 09:00 17:00 23:00

1 Válassza ki a napot, ahonnan másolni szeretne, majd nyomja meg az

gombot. Példa: Hétfő.

2 Válassza az Nap másolása lehetőséget, majd nyomja meg az gombot. 3 Állítsa be az Igen értéket a napoknál, ahova másolni szeretne, majd nyomja

meg az gombot. Példa: Kedd= Igen, szerda= Igen, csütörtök = Igen és péntek= Igen.

A program mentése

1 Nyomja meg az gombot, válassza a Program mentése lehetőséget, és

nyomja meg az gombot.

2 Válassza a Egyéni program1, a Egyéni program2 vagy a Egyéni

program3 lehetőséget, és nyomja meg az gombot.

3 Módosítsa a nevet, majd nyomja meg az gombot. (Csak szobahőmérsékleti

programok esetén alkalmazható.) Példa: HetiProgram

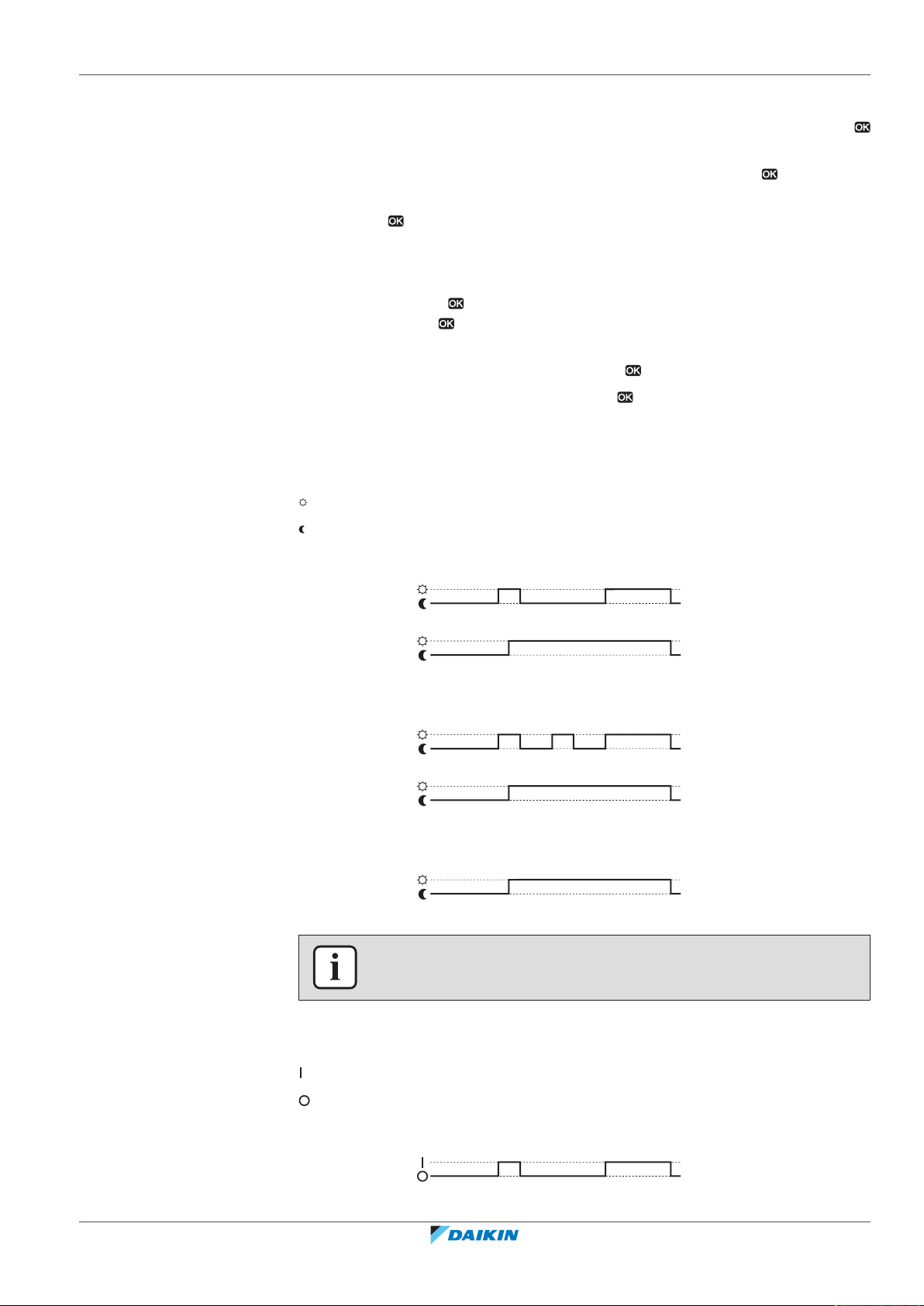

4.7.4 Előre beállított programok: Szobahőmérséklet + kilépő vízhőmérséklet (fő)

: Kívánt hőmérséklet = Előre beállított érték (Kényelmi)

4 | Üzemeltetés

: Kívánt hőmérséklet = Előre beállított érték (Gazdaságos)

Előre meghatározott 1

Hé - Pé

Szo - Vas

Előre meghatározott 2

Hé - Pé

Szo - Vas

Előre meghatározott 3

Hé - Vas

INFORMÁCIÓ

Az előre beállított programok fűtési és hűtési műveleteknél is alkalmazhatók.

4.7.5 Előre beállított programok: kilépő vízhőmérséklet (kiegészítő)

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

: Kiegészítő zóna = Be

: Kiegészítő zóna = KI

Előre meghatározott 1

Hé - Pé

Felhasználói referencia-útmutató

4 | Üzemeltetés

08:00 23:00

07:00 09:00 17:0012:00 23:0014:00

08:00 23:00

a b

:00

a b

:00 :00

a b

:00

a b

:00 :00

4.7.6 Előre beállított programok: HMV-tartály hőmérséklete

Szo - Vas

Előre meghatározott 2

Hé - Pé

Szo - Vas

Előre meghatározott 3

Hé - Vas

INFORMÁCIÓ

Az előre beállított programok fűtési és hűtési műveleteknél is alkalmazhatók.

: A használati meleg víz előállításának megkezdése. HMV-tartály kívánt

hőmérséklete = Előre beállított érték (Kényelmi tárolás)

: A használati meleg víz előállításának megkezdése. HMV-tartály kívánt

hőmérséklete = Előre beállított érték (Gazdaságos tárol.)

Előre meghatározott 1

Hé - Vas

Előre meghatározott 2

Hé - Vas

Előre meghatározott 3

Hé - Pé

Szo - Vas

4.8 Időjárásfüggő üzemeltetés

Térfűtés/-hűtés vezérléskor a kilépő vízhőmérséklet célhőmérséklet módja a következő lehet:

▪ Rögzített

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

▪ Időjárásfüggő (a rendszer automatikusan meghatározza a kilépő

a b

vízhőmérsékletet a kültéri hőmérséklet függvényében) A célhőmérséklet mód kiválasztásához lásd a szerelői referencia-útmutatót. Az időjárásfüggő görbe paramétereinek beállítását lásd alább.

4.8.1 Az időjárásfüggő beállítások meghatározása

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre állította.

1 Lépjen a [7.7] ponthoz: > Felhasználói beállítások > Beállítás

időjárás követőre.

2 A fő kilépő vízhőmérséklet zóna [7.7.1] esetén a módosításokat végezze el a

, , , gombokkal, és erősítse meg az gombbal.

3 Ha van, a kiegészítő kilépő vízhőmérséklet zónánál [7.7.2] a módosításokat

végezze el a , , , gombokkal, és erősítse meg az gombbal.

Időjárásfüggő fűtés beállítása/Időjárásfüggő hűtés beállítása

4 | Üzemeltetés

TtCél kilépő vízhőmérséklet

TaKültéri hőmérséklet

a Alacsony külső hőmérséklet

b Magas külső hőmérséklet

c A kívánt kilépő vízhőmérséklet, ha a kültéri hőmérséklet az alacsony külső

hőmérséklet alá csökken vagy azzal egyenlő. Megjegyzés: fűtéskor ennek az értéknek magasabbnak kell lennie a (d) értéknél, hiszen alacsonyabb kültéri hőmérsékleten melegebb vízre van szükség. Hűtéskor ennek az értéknek magasabbnak kell lennie a (d) értéknél, hiszen alacsonyabb kültéri hőmérsékleten kevésbé hideg víz is megfelelő

d A kívánt kilépő vízhőmérséklet, ha a kültéri hőmérséklet a magas külső hőmérséklet

fölé emelkedik vagy azzal egyenlő. Megjegyzés: fűtéskor az értéknek alacsonyabbnak kell lennie a (c) értéknél, hiszen magas kültéri hőmérsékleten nincs szükség olyan meleg vízre. Hűtéskor az értéknek alacsonyabbnak kell lennie a (c) értéknél, hiszen magas kültéri hőmérsékleten hidegebb vízre van szükség.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

4 | Üzemeltetés

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Óra/dátum beállítása

Dátum Idő Nyári időszámítás Óra típusa

Szabadság

Szabadság üzemmód

Otthon

Házon kívül

Ekkortól:

Eddig:

Ekkortól:

Napi program használata

Üzemmód Fűtés Hűtés

Csendes üzemmód

Üzemmód

Programok kiválasztása

Szobahőmérséklet Kilépő vízhőmérséklet fő zóna Kilépő vízhőmérs kieg.zóna HMV tartály hőmérséklet

Információ

Érzékelővel kapcs. információk Energiamérés Hibakezelés Felhasználói jogosultsági szint Működtető egységek Üzemmódok

Üzemidő Változat

Energiamérés

Áramfogyaszt.

Előáll. energia

Hibainformáció

Hibatörténet

Telepítő cég/ügyfélszolg. száma

Változat

Felhasználói felület Beltéri egység Kültéri egység

Felhaszn.beállítások

Kijelző Hőmérs. zárolás

Program beállítása Előre beállított értékek Enged. ümód. Mértékegység

Kijelző

Kontraszt LCD-háttérvilágít idő

Felhasználói profil Elérhető kezdőlapok

Program beállítása

Szobahőmérséklet Kilépő vízhőmérséklet fő zóna Kilépő vízhőmérs kieg.zóna

HMV tartály hőmérséklet

Csendes üzemmód HMVsziv

Előre beállított ért.

Szobahőmérséklet Kilépő vízhőmérséklet fő zóna HMV tartály hőmérséklet Csendes üzem. szint

Használati meleg víz

Beállítás időjárás követőre

Figyelmeztetés napló

Elektromos áram ára

Üzemanyag ára

4.9 Menüszerkezet: Felhasználói beállítások áttekintése

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

4 | Üzemeltetés

[7.6]

Mértékegység

Tizedesjel Hőmérséklet Nyomás Előállított energia

[7.7]

Beállít időjár.követ

Fő Kiegészítő

[7.7.1]

Fő

Időjárásfüggő fűtés beállítása Időjárásfüggő hűtés beállítása

[7.7.2]

Kiegészítő

Időjárásfüggő fűtés beállítása Időjárásfüggő hűtés beállítása

Tömegáram Felhasznált gáz

INFORMÁCIÓ

A beállítások a kiválasztott szerelői beállításoktól és az egység típusától függően láthatók/nem láthatók.

4.10 Szerelői beállítások: a szerelő által kitöltendő táblázatok

4.10.1 Gyorsvarázsló

Beállítás Alapértelmezett Töltse ki…

Kényszerkikapcsolt csatlakozó [A.2.1.6]

Záró kontakus 0 (Nem)

Térfűtés/-hűtés beállítása [A.2.1]

Gép vezérlés 2 (SzobTerm-

vezérl)

Felhaszn.felület helye 1 (A szobába)

Vízhőmérséklet zónák száma 0 (1vízhőmérs

zóna)

Szivattyú üzemmód 2 (Kérés)

Használati meleg víz beállítása [A.2.2]

HMV-üzemmód Modellfüggő

HMVsziv 0 (Nem)

Termosztátok [A.2.2]

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Fő kapcsolattípus 2 (Hűt/Fűt kérés)

Kieg Kapcs tip 2 (Hűt/Fűt kérés)

Külső érzékelő 0 (Nem)

Digitális KI/BE jel panel [A.2.2.6]

Szolárkészlet 0 (Nem)

Riasztás kimenete 0 (Normál nyitva)

Kommunikációs jel panel [A.2.2.7]

Felhasználói referencia-útmutató

4 | Üzemeltetés

4.10.2 Térfűtés/térhűtés szabályozása

Beállítás Alapértelmezett Töltse ki…

Kommunikációs PCB-panel 0 (Nem)

Energiamérés [A.2.2]

Külső kWh-mérő 1 0 (Nem)

Gázmérő 0 (Nem)

Beállítás Alapértelmezett Töltse ki…

Kilépő vízhőmérséklet: Fő zóna [A.3.1.1]

Ki víz célhőm 1 (Időjárásfüggő)

Kilépő vízhőmérséklet: Kiegészítő zóna [A.3.1.2]

Ki víz célhőm 0 (Abszolút)

Kilépő vízhőmérséklet: szabályozás [A.3.1.1.5]

Szabályozott Kilépő vízh 1 (Igen)

Kilépő vízhőmérséklet: Kibocsátó típusa [A.3.1.1.7]

Hőleadó típusa 0 (Gyors)

Takarékos mód [A.6.7]

Takarékos mód 0 (Gazdaságos)

Elektromos áram ára [7.4.5]

Elektromos áram ára 20/kWh (Magas)

Üzemanyag ára [7.4.6]

Üzemanyag ára 8,0/kWh

4.10.3 Használati meleg víz szabályozása [A.4]

Beállítás Alapértelmezett Töltse ki…

Célhőm.mód 2 (Csak

Max. beáll. pont Modellfüggő

INFORMÁCIÓ

20/kWh (Közepes)

15/kWh (Alacsony)

program)

4.10.4 Kapcsolatfelvétel/ügyfélszolgálat száma [6.3.2]

Felhasználói referencia-útmutató

Beállítás Alapértelmezett Töltse ki…

Telepítő cég/ügyfélszolg. száma

—

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

5 Az energiaárak beállítása

Ha rendszere megtakarítási módja Gazdaságos értékre van állítva, a következők megadására van lehetősége:

▪ rögzített gázár ▪ 3 elektromos áram árszint ▪ heti időszabályozó az elektromos áram árakhoz.

A megtakarítási módot, amely lehet környezetbarát vagy gazdaságos, a szerelő állítja be. A környezetbarát mód az elsődleges energiafelhasználást csökkenti a minimálisra, a gazdaságos mód pedig az üzemeltetési költségeket. Beszélje meg a szerelővel, hogy melyik megtakarítási mód lenne az előnyösebb. A további részleteket lásd a szerelési kézikönyvben.

Példa: Energiaárak beállítása a felhasználói felületen

Ár Érték a navigációs elemben

Gáz: 5,3eurocent/kWh [7.4.6]=5,3

Gáz: 4,8penny/kWh [7.4.6]=4,8

Elektromos áram: 12eurocent/kWh [7.4.5.1]=12

5 | Az energiaárak beállítása

Elektromos áram: 12,49penny/kWh [7.4.5.1]=12

5.1 A gázár beállítása

1 Lépjen a [7.4.6] ponthoz: > Felhasználói beállítások > Előre

beállított értékek > Üzemanyag ára.

2 A helyes ár megadásához használja a és gombot. 3 Nyomja meg az gombot a megerősítéshez.

INFORMÁCIÓ

▪ Az ár érték 0,00~290valuta/MBtu-ig terjed (2 jelentős értékkel). ▪ Az ár érték 0,00~990valuta/kWh-ig terjed (2 jelentős értékkel).

5.2 Az elektromos áram árának beállítása

1 Lépjen a [7.4.5] ponthoz: > Felhasználói beállítások > Előre

beállított értékek > Elektromos áram ára.

2 Használja a és gombot a Magas, Közepes és Alacsony helyes árának

megadásához az elektromos díjszabásnak megfelelően.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

3 Nyomja meg az gombot a megerősítéshez.

INFORMÁCIÓ

Az ár érték 0,00~990valuta/kWh-ig terjed (2 jelentős értékkel).

INFORMÁCIÓ

Ha nincs program beállítva, az Magas Elektr.áram ára árat veszi figyelembe a rendszer.

Felhasználói referencia-útmutató

5 | Az energiaárak beállítása

5.3 Az elektromos áram ára időszabályozójának beállítása

1 Lépjen a [7.3.8] ponthoz: > Felhasználói beállítások > Program

2 Állítsa be a programot az egyes időtartamok Magas, Közepes és Alacsony

3 Nyomja meg az gombot a program mentéséhez.

5.4 Energiaárak a megújuló energia kWh-ánként való használatára vonatkozó ösztönző figyelembe vételével

Az energiaárak beállításakor figyelembe vehető egy ösztönző használata. Bár a működtetés költsége növekedhet, a teljes üzemeltetési költség a visszatérítés figyelembe vételével optimalizálható.

beállítása > Elektromos áram ára.

elektromosáram-árainak megfelelően.

INFORMÁCIÓ

A Magas, Közepes és Alacsony értékei megfelelnek az előzőleg beállított Magas, Közepes és Alacsony elektromos áram áraknak. Ha nincs program beállítva, a Magas elektromos áram árat veszi figyelembe a rendszer.

MEGJEGYZÉS

Ne felejtse el módosítani az energiaárakat az ösztönzési időszak végén.

5.4.1 A gázár beállítása a megújuló energia kWh-ánként való használatára vonatkozó ösztönző figyelembe vételével

Előfeltétel: Számolja ki a gáz árának értékét a következő képlettel: tényleges gázár +(ösztönző/kWh×0,9)

1 Lépjen a [7.4.6] ponthoz: > Felhasználói beállítások > Előre

beállított értékek > Üzemanyag ára.

2 A helyes ár megadásához használja a és gombot. 3 Nyomja meg az gombot a megerősítéshez.

5.4.2 Az elektromos áram árának beállítása a megújuló energia kWh-ánként való használatára vonatkozó ösztönző figyelembe vételével

Előfeltétel: Számolja ki az elektromos áram árának értékét a következő képlettel: elektromos áram tényleges ára+ösztönző/kWh.

1 Lépjen a [7.4.5] ponthoz: > Felhasználói beállítások > Előre

beállított értékek > Elektromos áram ára.

5.4.3 Példa

Felhasználói referencia-útmutató

2 Használja a és gombot a Magas, Közepes és Alacsony helyes árának

megadásához az elektromos díjszabásnak megfelelően.

3 Nyomja meg az gombot a megerősítéshez.

A jelen példában használt árak és/vagy értékek NEM pontosak.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

5 | Az energiaárak beállítása

Adat Penny/kWh

Gáz ára 4,08

Elektromos áram ára 12,49

Megújuló hő ösztönzője kWh-ánként 5

A gáz árának kiszámítása:

Gáz ára=tényleges gázár+(ösztönző/kWh×0,9) Gáz ára=4,08+(5×0,9) Gáz ára=8,58

Az elektromos áram árának kiszámítása:

Elektromos áram ára=elektromos áram tényleges ára+ösztönző/kWh Elektromos áram ára=12,49+5 Elektromos áram ára=17,49

Ár Érték a navigációs elemben

Gáz: 4,08penny/kWh [7.4.6]=8,58

Elektromos áram: 12,49penny/kWh [7.4.5]=17,49

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

6 | Az energiafelhasználás ábrázolása

6 Az energiafelhasználás ábrázolása

A felhasználói felület képes a következő energiastatisztikák grafikus megjelenítésére:

▪ Előállított energia: a hőszivattyú által előállított energia. ▪ Áramfogyasztás: egy áramfogyasztás-mérő rögzíti, vagy ha az nincs telepítve,

maga a felület számolja ki egy belső számítás alapján.

▪ Gázfogyasztás: a rendszer csak akkor rögzíti, ha be van szerelve külső gázmérő.

Ne feledje, hogy a mérő által rögzített értékek eltérhetnek a bojleren megjelenőktől.

6.1 Az energiastatisztikák megtekintése

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre állította.

1 Lépjen a [6.2] ponthoz: > Információ > Energiamérés. 2 Válassza a Áramfogyaszt., Előáll. energia vagy Felhasznált gáz

lehetőséget.

3 A és gomb használatával válthat az aktuális hónap, az előző hónap, ez

elmúlt 12 hónap és az általános áttekintés nézetei közt.

4 A és gombbal válthat a különböző üzemmódok közt (ha alkalmazható).

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

7 Energiatakarékossági tippek

Tippek a szobahőmérséklettel kapcsolatban

▪ Győződjön meg róla, hogy a kívánt szobahőmérséklet SOHA ne legyen túl magas

(fűtés módban) vagy túl alacsony (hűtés módban), de MINDIG legyen az igényeinek megfelelő. +/- egy fok 6%-os költségmegtakarítást, illetve -növekedést jelent fűtés és hűtés esetén is.

▪ NE növelje/csökkentse a kívánt szobahőmérsékletet azért, hogy felgyorsítsa a

térfűtést vagy -hűtést. Ettől NEM fog gyorsabban felmelegedni/lehűlni a szoba.

▪ Ha a rendszer elrendezése lassú hőkibocsátókat tartalmaz (például padlófűtés

esetében), kerülje a nagy ingadozásokat a kívánt szobahőmérsékletben, és NE engedje, hogy a szoba hőmérséklete túl magasra nőjön vagy túl alacsonyra essen. A szoba ismételt felmelegítése/lehűtése sok időbe és energiába kerül.

▪ Szokásos térfűtési és -hűtési igényeihez használjon heti programot. Ha szükséges,

könnyen eltérhet a programtól:

- Rövid időszakokra felülírhatja a programozott szobahőmérsékletet. Példa: Ha

összejövetelt tart, vagy elhagyja a házat néhány órára.

- Hosszabb időszakokra használja a szabadság üzemmódot. Példa: Ha otthon

tölti a szabadságát vagy amikor elmegy otthonról a szabadsága alatt.

7 | Energiatakarékossági tippek

Tippek a kilépő vízhőmérséklettel kapcsolatban

▪ Fűtés módban az alacsonyabb kívánt kilépő vízhőmérséklet alacsonyabb

fogyasztással, és jobb teljesítménnyel számolhat. Hűtés esetén az ellenkezője igaz.

▪ Állítsa be a kívánt kilépő vízhőmérsékletet a hőkibocsátó típusának megfelelően.

Példa: A padlófűtést alacsonyabb kilépő vízhőmérsékletre tervezték, mint a

radiátorokat és a hőszivattyú konvektorokat.

Tippek a HMV-tartály hőmérsékletével kapcsolatban

▪ Szokásos használati meleg víz igényeihez használjon heti programot (csak

programozott módban).

- Magasabb előre beállított értéket adjon meg a HMV-tartály

éjszakai hőmérsékletéhez (Kényelmi tárolás = magasabb HMV-tartály hőmérséklet), mert akkor kevesebb térfűtésre van szükség.

- Ha nem elég egyszer, éjszaka felmelegíteni a HMV-tartályt, programozza úgy,

hogy az még egyszer felmelegedjen napközben egy előre beállított értékre (Gazdaságos tárol. = alacsonyabb HMV-tartály hőmérséklet).

▪ NE állítsa túl magasra a HMV-tartály hőmérsékletét. Példa: A beszerelést

követően csökkentse minden nap 1°C-kal a HMV-tartály hőmérsékletét, és ellenőrizze, hogy így is elegendő meleg víz áll-e rendelkezésre.

▪ Úgy hozza létre a programot, hogy csak akkor legyen bekapcsolva a

használatimelegvíz-szivattyú napközben, amikor feltétlenül szükség van azonnali meleg vízre. Példa: Reggelente és esténként.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

8 | Karbantartás és szerelés

8 Karbantartás és szerelés

8.1 Áttekintés: karbantartás és szerelés

A szerelőnek évente karbantartást kell fizetnie. A kapcsolatfelvétel/ügyfélszolgálat számát a felhasználói felületen találja.

A végfelhasználófeladatai:

▪ Tartsa tisztán az egység környezetét. ▪ Tisztán tartani a felhasználói felületet egy puha, nedves törlőruhával. NE

▪ Rendszeresen ellenőrizze, hogy a gázbojleren jelzett víznyomás meghaladja-e a

▪ Győződjön meg róla, hogy a felhasználói felületen megadott elektromosáram- és

használjon tisztítószereket.

szükséges minimum 1bar értéket. Kapcsolja ki a bojlert, ha meg kívánja tekinteni a nyomást a gázbojler fő kijelzőjén. Hagyja figyelmen kívül a felhasználói felületen megjelenő hibaüzenetet. A gázbojler visszakapcsolásakor a hibaüzenet eltűnik.

gázárak aktuálisak.

Hűtőközeg

Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz. A gázokat NE engedje a légkörbe.

Hűtőközeg típusa: R410A Globális felmelegedési potenciál (GWP): 2087,5

MEGJEGYZÉS

A fluortartalmú, üvegházhatást okozó gázokra vonatkozó jogi szabályok szerint az egységbe töltött hűtőközeget tömeg és CO2 kibocsátás egyenérték alapján is fel kell tüntetni.

Képlet a CO2egyenértékű kibocsátás tonnában kifejezett számításához: Hűtőközeg GWP értéke × a betöltött hűtőközeg teljes mennyiségével [kg-ban]/1000

További információkért forduljon a szerelőhöz.

FIGYELEM

A rendszerben használt hűtőközeg biztonságos, és általában nem szokott szivárgás fellépni. Ha hűtőközeg-szivárgás miatt a szoba levegőjébe hűtőközeg kerül, és az nyílt lánggal vagy fűtőszállal érintkezik, akkor ártalmas gázok keletkezhetnek.

Kapcsoljon ki minden tűzveszélyes fűtőkészüléket, szellőztesse ki a helyiséget, és lépjen kapcsolatba a klímaberendezést forgalmazó márkaképviselettel.

A rendszert addig nem szabad ilyenkor használni, amíg azt a szakaszt, ahol a hűtőközeg szivárog, egy szakképzett szerelő meg nem javította.

8.2 A kapcsolatfelvételi/ügyfélszolgálati telefonszámok

Felhasználói referencia-útmutató

Előfeltétel: A felhasználói jogosultsági szintet Haladó végfelhasználó értékre állította.

1 Lépjen a [6.3.2] ponthoz: > Információ > Hibakezelés > Telepítő

cég/ügyfélszolg. száma.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

9 Hibaelhárítás

Hiba esetén a következő jel jelenik meg a kezdőképernyőkön: . A gomb megnyomásával további információk jeleníthetők meg a hibával kapcsolatban.

Az alább felsorolt jelenségeket tapasztalva Ön is megkísérelheti a hibaelhárítást. Minden más esetben forduljon szerelőjéhez. A kapcsolatfelvétel/ügyfélszolgálat számát a felhasználói felületen találja.

9.1 Áttekintés: Hibaelhárítás

Hiba esetén a következő jel jelenik meg a kezdőképernyőkön: . A gomb megnyomásával további információk jeleníthetők meg a hibával kapcsolatban.

9.2 A hibatörténet ellenőrzése

9 | Hibaelhárítás

Előfeltétel: Csak akkor érhető el, ha a jel látható a kezdőképernyőkön.

1 Lépjen a [6.3.1] ponthoz: > Információ > Hibakezelés >

Hibatörténet.

9.3 A figyelmeztetési előzmények ellenőrzése

Előfeltétel: Csak akkor érhető el, ha a jel látható a kezdőképernyőkön.

1 Lépjen a [6.3.1] ponthoz: > Információ > Hibakezelés >

Figyelmeztetés napló.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

9 | Hibaelhárítás

9.4 Jelenség: Fázik (vagy melege van) a nappaliban

Lehetséges ok Teendő

A kívánt szobahőmérséklet túl alacsony (magas).

A kívánt szobahőmérséklet nem érhető el.

Csökkentse (növelje) a kívánt szobahőmérsékletet. Lásd:

"4.4.5Szobatermosztátos szabályozás – A szoba hőmérséklete kezdőképernyők használata"[419].

Ha a probléma naponta megismétlődik, tegye a következők egyikét:

▪ Csökkentse (növelje) az előre

beállított szobahőmérséklet-értéket. Lásd: "4.7.1Az előre beállított értékek

használata"[439].

▪ Módosítsa a szobahőmérséklet

programozását. Lásd:

"4.7.2 Programok beállítása és használata" [4 40] és "4.7.3Programok: példa"[442].

Növelje a kívánt kilépő vízhőmérsékletet a hőkibocsátó típusának megfelelően. Lásd: "4.4.6Szobatermosztátos

szabályozás – A kilépő vízhőmérséklet kezdőképernyőinek használata"[422].

Az időjárásfüggő görbe nem megfelelően van beállítva.

Állítsa be az időjárásfüggő görbét. Lásd:

"4.8Időjárásfüggő üzemeltetés"[444].

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

9.5 Jelenség: túl hideg víz folyik a csapból

Lehetséges ok Teendő

9 | Hibaelhárítás

A túl magas fogyasztás miatt elfogyott a tartályból a használati meleg víz.

A kívánt HMV-tartályhőmérséklet túl alacsony.

Ha azonnal meleg vízre van szüksége, kapcsolja be a HMVtartálysegédmódját. Ez ugyanakkor plusz energiát használ. Lásd: "A HMV-

tartály segédmódjának használata"[430].

Ha van egy kis ideje, írja felül (növelje) az aktív vagy a következő programozott, kívánt hőmérsékletet, hogy a tervezettnél több meleg víz keletkezzen. Lásd: "Az aktív és a következő

programozott, kívánt hőmérséklet leolvasása és felülírása (programozott üzemmódban vagy programozott + újramelegítés üzemmódban)"[430].

Ha a probléma naponta megismétlődik, tegye a következők egyikét:

▪ Növelje a HMV-

tartály hőmérsékletének előre beállított értékét. Lásd: "4.7.1 Az

előre beállított értékek használata"[439].

Az azonnali HMV hőmérséklete túl alacsony. (Csak akkor alkalmazható, ha nincs tartály beszerelve.)

9.6 Jelenség: a hőszivattyú meghibásodik

Amikor a hőszivattyúk nem működnek, a gázkazán szolgálhat szükséghelyzeti kiegészítő fűtőegységként, és automatikusan vagy nem automatikusan veheti át a teljes hőterhelést.

▪ Hozzon létre egy HMV-

tartály hőmérsékleti programot. Példa: Állítsa be, hogy a HMV-tartály még egyszer melegedjen fel napközben egy előre beállított értékre (Gazdaságos tárol. = alacsonyabb tartályhőmérséklet). Lásd: "4.7.2 Programok beállítása és

használata" [4 40] és "4.7.3Programok: példa"[442].

Növelje az azonnali HMV célhőmérsékletét. Lásd: "Az azonnali

HMV hőmérsékletének beállítása"[427].

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

▪ Ha akkor aktiválódik az automatikus szükséghelyzeti működés, amikor a

hőszivattyú meghibásodik, a bojler automatikusan átveszi a hőterhelést.

Felhasználói referencia-útmutató

9 | Hibaelhárítás

▪ Ha az automatikus szükséghelyzeti működés nincs aktiválva, és a hőszivattyú

meghibásodik, akkor a használati meleg víz előállítása és a térfűtés leáll, és manuálisan kell ezeket helyreállítani. A távirányítón ezután egy felszólítás jelenik meg arra vonatkozóan, hogy erősítse meg, a bojler átveheti-e a teljes hőterhelést vagy sem.

Ha a hőszivattyú meghibásodik, a következő jelenik meg a felhasználói felületen: .

Lehetséges ok Teendő

A hőszivattyú sérült. ▪ Nyomja meg az gombot a

probléma leírásának megtekintéséhez.

▪ Nyomja újra meg az gombot. ▪ Válassza az lehetőséget, hogy a

gázbojler átvehesse a teljes hőterhelést.

▪ Értesítse a helyi forgalmazót, hogy a

hőszivattyúnak javításra van szüksége.

INFORMÁCIÓ

Ha a gázbojler átveszi a teljes hőterhelést, a gázfogyasztás jelentősen megnő.

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

10 A termék áthelyezése

10.1 Áttekintés: a termék áthelyezése

Ha át kívánja helyezni a rendszer egyes részeit, lépjen kapcsolatba szerelőjével. A kapcsolatfelvétel/ügyfélszolgálat számát a felhasználói felületen találja.

10 | A termék áthelyezése

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

11 | Hulladékkezelés

11 Hulladékkezelés

MEGJEGYZÉS

NE próbálja saját kezűleg szétszedni a rendszert: a készülék szétszerelését, a hűtőközeg, az olaj és egyéb alkatrészek kezelését a vonatkozó jogszabályoknak megfelelően KELL végeznie. A berendezések alkatrészeit és anyagait KIZÁRÓLAG speciális berendezésekkel és üzemekben lehet szétszerelni és újrahasznosításra alkalmassá tenni.

Felhasználói referencia-útmutató

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Daikin Altherma hybrid hőszivattyú

4P355632-1E – 2020.10

12 Szószedet

HMV = Használati meleg víz

LW=kilépő víz hőmérséklete

Kereskedő

Képesített szerelő

Felhasználó

Vonatkozó jogszabályok

Szervizvállalat

12 | Szószedet

Használati célra használt melegvíz, az épület típusától függetlenül.

Vízhőmérséklet az egység vízkimenetén.

A termék forgalmazója.

A termék felszereléséhez szükséges képzettséggel igazoltan rendelkező műszaki szakember.

A termék tulajdonosa és/vagy a terméket üzemeltető személy.

Minden, egy adott termékre vagy tárgykörre vonatkozó nemzetközi, európai, országos és helyi irányelv, törvény, szabályozás és/vagy szabályzat.

Szakképzett vállalat, amely el tudja végezni vagy meg tudja szervezni a termék szükséges szervizelését.

Szerelési kézikönyv

Üzembe helyezési kézikönyv egy bizonyos termékhez vagy készülékhez, amely leírja a felszerelés, a beállítás és a karbantartás módját.

Üzemeltetési kézikönyv

Üzembe helyezési kézikönyv egy bizonyos termékhez vagy készülékhez, amely leírja az üzemeltetés módját.

Tartozékok

A termékhez mellékelt címkék, kézikönyvek, tájékoztató lapok és berendezések, amelyeket a szintén mellékelt dokumentáció útmutatásai szerint kell elhelyezni.

Opcionális berendezések

A Daikin által gyártott vagy jóváhagyott berendezések, amelyek a mellékelt dokumentációban leírt módon működtethetők együtt a termékkel.

Nem tartozék

NEM a Daikin által gyártott berendezések, amelyek a mellékelt dokumentációban leírt módon működtethetők együtt a termékkel.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Daikin Altherma hybrid hőszivattyú 4P355632-1E – 2020.10

Felhasználói referencia-útmutató

Verantwortung für Energie und Umwelt

4P355632-1E 2020.10

Daikin EHYHBH05AF, EHYHBH08AF, EHYHBX08AF, EHYKOMB33AA User reference guide [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalomjegyzék

1 Általános biztonsági óvintézkedések

1.1 A dokumentum bemutatása

1.1.1 A figyelmeztetések és szimbólumok jelentése

1.2 A felhasználónak

2 A dokumentum bemutatása

3 A rendszer bemutatása

3.1 Az átlagos rendszerelrendezés elemei

4 Üzemeltetés

4.1 Áttekintés: üzemeltetés

4.2 A távirányító áttekintése

4.2.1 Gombok

4.2.2 Állapotikonok

4.3 Egyszerű felhasználási módok

4.3.1 A kezdőképernyők használata

A kezdőképernyők bemutatása

Ugrás a kezdőképernyőre

4.3.2 A menüszerkezet használata

A menüszerkezet bemutatása

Ugrás a menüszerkezetre

Mozgás a menüszerkezeten belül

4.3.3 Vezérlők BE/KIkapcsolása

A vezérlők BE/KIkapcsolásának bemutatása

Annak ellenőrzése, hogy egy szabályozó BE vagy KI van-e kapcsolva

A szobahőmérséklet-szabályozás be- vagy kikapcsolása

A kilépő vízhőmérséklet (fő és kiegészítő) szabályozás be- vagy kikapcsolása

A használati meleg víz szabályozás be- vagy kikapcsolása

Az azonnali használatimelegvíz-szabályozás BE- vagy KIKAPCSOLÁSA

4.4 Térfűtés/térhűtés szabályozása

4.4.1 A térfűtés/térhűtés szabályozásának bemutatása

4.4.2 A helyiség üzemmód beállítása

A helyiség üzemmódok bemutatása

Annak meghatározása, hogy van-e felszerelve fűtő/hűtő hőszivattyú

Annak ellenőrzése, hogy a rendszer melyik helyiség üzemmódot használja éppen

A kívánt helyiség üzemmód beállítása

Az automatikus módváltás üzemmód korlátozása

Az automatikus módváltás jellemző korlátozásai

4.4.3 A használt hőmérséklet-szabályozási mód megállapítása

A használt hőmérséklet-szabályozási mód megállapítása (1. módszer)

4.4.4 Szobatermosztátos szabályozás – A szobatermosztátos szabályozás ismertetése

4.4.5 Szobatermosztátos szabályozás – A szoba hőmérséklete kezdőképernyők használata

Tipikus szoba-hőmérsékleti kezdőképernyők

A tényleges és a kívánt szobahőmérséklet leolvasása

A szobahőmérséklet programjának átmeneti felülírása

Váltás programozott üzemmódról az előre beállított értékre

Példa: A programozás átmeneti felülírása ÉS az üzemmód váltása az előre beállított értékre

A felülírási időszak beállítása

Felhasználási példa: összejövetelt tart

Felhasználási példa: néhány óráig házon kívül lesz

4.4.6 Szobatermosztátos szabályozás – A kilépő vízhőmérséklet kezdőképernyőinek használata

Tipikus kilépő vízhőmérséklet kezdőképernyők

A kívánt kilépő vízhőmérséklet (fő és kiegészítő) leolvasása

A kilépő vízhőmérséklet módosítása vagy felülírása (NEM kapcsolódik a szobahőmérséklet célhőmérsékletéhez)

A kilépő vízhőmérséklet (fő) módosítása

A kilépő vízhőmérséklet (kiegészítő) módosítása

A kilépő vízhőmérséklet módosítása vagy felülírása (a szobahőmérséklet célhőmérsékletéhez kapcsolódik)

A kilépő vízhőmérséklet előre beállított értékekre való beállítása (fő)

A kilépő vízhőmérséklet (kiegészítő) módosítása

4.4.7 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának ismertetése

4.4.8 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának ütemezés szerinti használata

A kilépő vízhőmérséklet előre beállított értékekre való beállítása (fő)

A kilépő vízhőmérséklet (kiegészítő) módosítása

4.4.9 Kilépő vízhőmérséklet szabályozása – A kilépő vízhőmérséklet szabályozásának NEM ütemezés szerinti használata

A kilépő vízhőmérséklet (fő) módosítása

A kilépő vízhőmérséklet (kiegészítő) módosítása

4.4.10 Külső szobatermosztátos szabályozás – A külső szobatermosztátos szabályozás ismertetése

4.4.11 Külső szobatermosztátos szabályozás – A külső szobatermosztátos szabályozás használata

A kilépő vízhőmérséklet (fő) módosítása

A kilépő vízhőmérséklet (kiegészítő) módosítása

4.5 Használati meleg víz szabályozása

4.5.1 A használati melegvíz szabályozásának bemutatása

4.5.2 Azonnali HMV (nincs tartály beszerelve)

Az azonnali HMV kezdőképernyőjének használata

Az azonnali HMV hőmérsékletének beállítása

4.5.3 Tartály

A használt HMV-tartály üzemmód megállapítása (1. módszer)
