Používateľská referenčná príručka

Tepelné čerpadlo Daikin Altherma hybrid

EHYHBH05AF EHYHBH08AF EHYHBX08AF

EHYKOMB33AA

Obsah

1 Všeobecné bezpečnostné opatrenia 4

1.1 O dokumentácii............................................................................................................................................................... 4

1.1.1 Význam varovaní a symbolov ......................................................................................................................... 4

1.2 Pre používateľa ............................................................................................................................................................... 5

2 Informácie odokumente 7

3 O systéme 8

3.1 Komponenty v typickom rozložení systému................................................................................................................... 8

4 Prevádzka 9

4.1 Prehľad: prevádzka ......................................................................................................................................................... 9

4.2 Vizuálne predstavenie používateľského rozhrania......................................................................................................... 10

4.2.1 Tlačidlá ............................................................................................................................................................ 10

4.2.2 Ikony stavu...................................................................................................................................................... 11

4.3 Základné používanie ....................................................................................................................................................... 12

4.3.1 Používanie domovských stránok .................................................................................................................... 12

4.3.2 Používanie štruktúry ponuky .......................................................................................................................... 12

4.3.3 Zapnutie/vypnutie ovládačov......................................................................................................................... 13

4.4 Regulácia ohrevu/chladenia miestnosti ......................................................................................................................... 14

4.4.1 O regulácii ohrevu/chladenia miestnosti ....................................................................................................... 14

4.4.2 Nastavenie prevádzkového režimu v miestnosti ........................................................................................... 14

4.4.3 Určenie, ktorý ovládač teploty používate ...................................................................................................... 16

4.4.4 Regulácia pomocou izbového termostatu – o regulácii pomocou izbového termostatu............................. 17

4.4.5 Regulácia pomocou izbového termostatu–používanie domovských stránok izbovej teploty .................... 19

4.4.6 Regulácia pomocou izbového termostatu – používanie domovských stránok teploty vody na výstupe..... 22

4.4.7 Regulácia teploty vody na výstupe – o regulácii teploty vody na výstupe.................................................... 24

4.4.8 Regulácia teploty vody na výstupe – používanie regulácie teploty vody na výstupe podľa plánu............... 25

4.4.9 Regulácia teploty vody na výstupe – používanie regulácie teploty vody na výstupe NIE podľa plánu ........ 25

4.4.10 Regulácia pomocou externého izbového termostatu – o regulácii pomocou externého izbového

termostatu...................................................................................................................................................... 26

4.4.11 Regulácia pomocou externého izbového termostatu – používanie regulácie pomocou externého

izbového termostatu ...................................................................................................................................... 26

4.5 Regulácia teplej vody pre domácnosť ............................................................................................................................ 26

4.5.1 O regulácii teplej vody pre domácnosť .......................................................................................................... 27

4.5.2 Okamžitá teplá voda pre domácnosť (bez nainštalovanej nádrže) ............................................................... 27

4.5.3 Nádrž............................................................................................................................................................... 27

4.6 Rozšírené používanie ...................................................................................................................................................... 32

4.6.1 Zmena úrovne prístupu používateľa .............................................................................................................. 32

4.6.2 Používanie tichého režimu ............................................................................................................................. 32

4.6.3 Používanie dovolenkového režimu ................................................................................................................ 33

4.6.4 Informácie na displeji ..................................................................................................................................... 36

4.6.5 Konfigurácia dátumu, času, merných jednotiek, kontrastu a podsvietenia.................................................. 37

4.6.6 Konfigurácia používateľského profilu a domovských stránok ....................................................................... 38

4.6.7 Zamknutie a odomknutie tlačidiel a funkcií ................................................................................................... 38

4.7 Predvolené hodnoty a plány........................................................................................................................................... 39

4.7.1 Používanie predvolených hodnôt................................................................................................................... 39

4.7.2 Používanie a programovanie plánov .............................................................................................................. 40

4.7.3 Plány: príklad .................................................................................................................................................. 42

4.7.4 Vopred definované plány: izbová teplota + teplota na výstupe vody (hlavnom) ......................................... 43

4.7.5 Vopred definované plány: teplota na výstupe vody (vedľajšom).................................................................. 44

4.7.6 Vopred definované plány: teplota vnádrži na teplú vodu pre domácnosť .................................................. 44

4.8 Prevádzka podľa počasia................................................................................................................................................. 45

4.8.1 Úprava nastavení podľa počasia .................................................................................................................... 45

4.9 Štruktúra ponúk: prehľad používateľských nastavení.................................................................................................... 46

4.10 Nastavenia vykonávané inštalatérom: tabuľky, ktoré vypĺňa inštalatér........................................................................ 47

4.10.1 Stručný sprievodca ......................................................................................................................................... 47

4.10.2 Regulácia ohrevu/chladenia miestnosti......................................................................................................... 48

4.10.3 Regulácia teplej vody pre domácnosť [A.4] ................................................................................................... 48

4.10.4 Kontakt/číslo linky pomoci [6.3.2].................................................................................................................. 49

Používateľská referenčná príručka

5 Nastavenie cien energie 50

5.1 Nastavenie ceny plynu.................................................................................................................................................... 50

5.2 Nastavenie ceny elektrickej energie............................................................................................................................... 50

5.3 Nastavenie časovača ceny elektrickej energie ............................................................................................................... 51

5.4 Ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie ................................................................ 51

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

Obsah

5.4.1 Nastavenie ceny plynu v prípade príspevku na kWh obnoviteľnej energie .................................................. 51

5.4.2 Nastavenie ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie ............................. 51

5.4.3 Príklad ............................................................................................................................................................. 51

6 Znázornenie energie 53

6.1 Zobrazenie energetickej štatistiky.................................................................................................................................. 53

7 Tipy na úsporu energie 54

8 Údržba a servis 55

8.1 Prehľad: údržba a servis.................................................................................................................................................. 55

8.2 Vyhľadanie kontaktu/čísla linky pomoci......................................................................................................................... 55

9 Odstránenie porúch 56

9.1 Prehľad: odstraňovanie problémov................................................................................................................................ 56

9.2 Kontrola histórie chýb..................................................................................................................................................... 56

9.3 Kontrola histórie varovaní .............................................................................................................................................. 56

9.4 Symptóm: v obývačke je vám príliš chladno (horúco) ................................................................................................... 56

9.5 Symptóm: Voda z vodovodu je príliš studená................................................................................................................ 57

9.6 Symptóm: porucha tepelného čerpadla......................................................................................................................... 58

10 Premiestnenie 59

10.1 Prehľad: premiestnenie .................................................................................................................................................. 59

11 Likvidácia 60

12 Slovník 61

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

1 | Všeobecné bezpečnostné opatrenia

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady. ▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne

ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v

referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

Označuje situáciu, ktorá by mohla viesť k popáleniu/obareniu v dôsledku extrémne vysokých alebo nízkych teplôt.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

NEBEZPEČENSTVO: RIZIKO OTRÁVENIA

Označuje situáciu, ktorá by mohla viesť k otrave.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: OCHRANA PROTI ZAMRZNUTIU

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

VAROVANIE: HORĽAVÝ MATERIÁL

Používateľská referenčná príručka

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

POZNÁMKA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

1 | Všeobecné bezpečnostné opatrenia

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symboly použité v jednotke:

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku a kartu s pokynmi k zapojeniu.

Pred vykonaním údržby a servisných úloh si prečítajte návod na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej referenčnej príručke.

Jednotka obsahuje otáčajúce sa diely. Pri vykonávaní servisu alebo kontroly jednotky postupujte opatrne.

Symboly použité v dokumentácii:

Symbol Vysvetlenie

Zobrazuje názov obrázku alebo odkaz naň.

1.2 Pre používateľa

Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v kapitole 1".

Zobrazuje názov tabuľky alebo odkaz na ňu. Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v

kapitole 1".

VAROVANIE

Ak si NIE ste istí, ako jednotku používať, obráťte sa na svojho inštalatéra.

VAROVANIE

Tento spotrebič môžu používať deti od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí svýnimkou prípadov, keď sú pod dozorom alebo dostávajú pokyny týkajúce sa používania spotrebiča od osoby, ktorá je zodpovedná za ich bezpečnosť.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Deti sa NESMÚ hrať so spotrebičom. Deti NESMÚ čistiť ani robiť údržbu spotrebiča bez dozoru.

Používateľská referenčná príručka

1 | Všeobecné bezpečnostné opatrenia

VAROVANIE

Ak chcete predísť zásahu elektrickým prúdom alebo požiaru:

▪ Jednotku NEVYPLACHUJTE. ▪ Jednotku NEPOUŽÍVAJTE mokrými rukami. ▪ Na jednotku NEKLAĎTE žiadne predmety naplnené

vodou.

UPOZORNENIE

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani

zariadenia.

▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na

jednotku.

▪ Jednotky sú označené týmto symbolom:

To znamená, že elektrické a elektronické produkty NIE je možné likvidovať s netriedeným odpadom z domácností. Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia musí vykonávať len kvalifikovaný inštalatér a musí prebiehať v súlade s platnými právnymi predpismi.

Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu. Tým, že zabezpečíte, aby tento výrobok bol správne likvidovaný do odpadu, napomôžete zabrániť prípadným negatívnym vplyvom na životné prostredie aľudské zdravie. Ďalšie informácie vám poskytne váš inštalatér alebo miestny úrad.

▪ Batérie sú označené týmto symbolom:

To znamená, že batérie NIE je možné likvidovať s netriedeným odpadom z domácností. Ak je pod týmto symbolom vytlačená chemická značka, znamená to, že batéria obsahuje ťažký kov nad určitú úroveň koncentrácie.

Možné chemické symboly sú: Pb: olovo (>0,004%). Staré batérie sa musia likvidovať v špeciálnych zariadeniach na spracovanie

odpadu, čím je možné dosiahnuť ich opätovné využitie. Zabezpečením správnej likvidácie starých batérií pomôžete zabrániť prípadným negatívnym vplyvom na životné prostredie a ľudské zdravie.

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

2 Informácie odokumente

20.0°C >

18.0°C >

22.0°C >

24.0°C >

7.4.1.1 Izbová teplota Pohodlné (ohrev)

Úsporné (ohrev) Pohodlné (chladenie) Úsporné (chladenie)

Vybrať

Posunúť

Ďakujeme vám za nákup tohto produktu. Pokyny:

▪ Pred používaním používateľského rozhrania si dôkladne prečítajte príslušnú

dokumentáciu, aby sa zaistil najlepší možný výkon.

▪ Požiadajte inštalatéra, aby vás informoval o nastaveniach, ktoré použil na

konfiguráciu systému. Skontrolujte, či vyplnil tabuľky nastavení vykonávaných inštalatérom. Ak nie, požiadajte ho o ich vyplnenie.

▪ Dokumentáciu si uchovajte pre budúcu referenciu.

Cieľoví používatelia

Koncovípoužívatelia

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

- Bezpečnostné pokyny, ktoré si musíte prečítať pred používaním systému

- Formát: Papier (v balení vnútornej jednotky)

2 | Informácie odokumente

▪ Návod na obsluhu:

- Rýchly návod na základné používanie

- Formát: Papier (v balení vnútornej jednotky)

▪ Používateľská referenčná príručka:

- Podrobné pokyny a informácie o základnom a rozšírenom používaní

- Formát: Digitálne súbory na stránke http://www.daikineurope.com/support-

and-manuals/product-information/

Najnovšie revízie dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo vám ich poskytne inštalatér.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Dostupné obrazovky

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom nemusia byť všetky obrazovky v tomto dokumente k dispozícii v používateľskom rozhraní.

Navigácia Breadcrumb

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Navigácia Breadcrumb pomáha zistiť, kde sa nachádzate v štruktúre ponuky používateľského rozhrania. Tento dokument obsahuje tiež informácie o navigácii Breadcrumb.

Príklad: Prejdite na časť [7.4.1.1]: > Používateľské nastavenia > Nastavené hodnoty > Izbová teplota > Pohodlné (ohrev)

Používateľská referenčná príručka

3 | O systéme

a b

3 O systéme

3.1 Komponenty v typickom rozložení systému

V závislosti od rozloženia systém dokáže:

▪ Ohriať priestor ▪ Ochladiť priestor (ak je nainštalovaný model tepelného čerpadla na ohrev/

chladenie)

▪ Pripraviť teplú vodu pre domácnosť

Ostatné krajiny

Iba pre Švajčiarsko

A Hlavná zóna. Príklad: Obývacia izba. B Vedľajšia zóna. Príklad: Spálňa.

C Technická miestnosť. Príklad: Garáž. a Tepelné čerpadlo vonkajšej jednotky

b Tepelné čerpadlo vnútornej jednotky

c Nádrž na okamžitú teplú vodu pre domácnosť alebo teplú vodu pre domácnosť

d Používateľské rozhranie vnútornej jednotky

e Používateľské rozhranie v obývacej izbe používané ako izbový termostat

f Radiátory

g Konvektory tepelnéhočerpadla alebo jednotky s ventilátormi

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 Prevádzka

4.1 Prehľad: prevádzka

Systém môžete obsluhovať prostredníctvom používateľského rozhrania. V tejto časti je opísaný spôsob používania používateľského rozhrania:

Vizuálne predstavenie ▪ Tlačidlá

Základné používanie Informácie o položkách:

4 | Prevádzka

Časť Opis

▪ Ikony stavu

▪ Domovské stránky, na ktorých môžete zobraziť a

zmeniť nastavenia týkajúce sa denného používania

▪ Štruktúra ponuky, v ktorej môžete zobraziť a

konfigurovať nastavenia NETÝKAJÚCE SA denného používania

▪ Ovládače ZAPNUTIE/VYPNUTIE

Regulácia ohrevu/chladenia miestnosti

Regulácia teplej vody pre domácnosť

Rozšírené používanie Informácie o položkách:

Predvolené hodnoty a plány ▪ Spôsob používania predvolených hodnôt

Spôsob regulácie ohrevu/chladenia miestnosti:

▪ Nastavenie prevádzkového režimu v miestnosti ▪ Regulácia teploty

Spôsob regulácie teplej vody pre domácnosť:

▪ Režim opätovného ohrevu ▪ Naplánovaný režim ▪ Naplánovaný režim a režim opätovného ohrevu

▪ Tichý režim ▪ Režim Dovolenka ▪ Informácie na displeji ▪ Dátum, čas, merné jednotky, kontrast a

podsvietenie

▪ Používateľský profil a domovské stránky ▪ Zamknutie a odomknutie tlačidiel a funkcií

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

▪ Spôsob výberu a naprogramovania plánov ▪ Prehľad vopred definovaných plánov

Štruktúra ponuky Prehľad štruktúry ponuky

Tabuľka nastavení vykonaných inštalatérom

Prehľad nastavení vykonaných inštalatérom

Používateľská referenčná príručka

4 | Prevádzka

4.2 Vizuálne predstavenie používateľského rozhrania

4.2.1 Tlačidlá

a DOMOVSKÉ STRÁNKY

▪ Slúži na prepínanie medzi domovskými stránkami (keď ste na domovskej

stránke).

▪ Slúži na prechod na predvolenú domovskú stránku (keď ste v štruktúre

ponuky).

b INFORMÁCIE O PORUCHE

V prípade poruchy sa na domovských stránkach zobrazí symbol . Stlačením tlačidla zobrazíte ďalšie informácie o príslušnej poruche.

c ZAP./VYP.

Slúži na ZAPNUTIE alebo VYPNUTIE jedného z ovládačov (izbovej teploty, teploty na výstupe vody, teploty v nádržina teplú vodu pre domácnosť).

d ŠTRUKTÚRA PONUKY/SPÄŤ

▪ Slúži na otvorenie štruktúry ponuky (keď ste na domovskej stránke). ▪ Slúži na prechod o úroveň vyššie (pri navigácii v štruktúre ponuky). ▪ Slúži na návrat o 1krok späť (napríklad pri programovaní plánu v štruktúre

ponuky).

e    NAVIGÁCIA/ZMENA NASTAVENÍ

▪ Slúži na navigovanie kurzora na displeji. ▪ Slúži na navigovanie v štruktúre ponuky. ▪ Slúži na zmenu nastavení. ▪ Slúži na výber režimu.

f OK

▪ Slúži na potvrdenie výberu. ▪ Slúži na otvorenie podponuky v štruktúre ponuky. ▪ Slúži na prepínanie medzi zobrazením reálnych a požadovaných hodnôt

alebo zobrazením reálnych hodnôt a odchýlok (ak sa používajú) na domovských stránkach.

▪ Slúži na prechod na ďalší krok (pri programovaní plánu v štruktúre ponuky). ▪ Po stlačení dlhšie ako 5sekúnd na domovskej stránke umožňuje aktivovať

alebo deaktivovať zámku tlačidiel.

▪ Po stlačení dlhšie ako 5 sekúnd v hlavnej ponuke v štruktúre ponuky

umožňuje aktivovať alebo deaktivovať uzamknutie funkcie.

INFORMÁCIE

Používateľská referenčná príručka

Ak pri zmene nastavení stlačíte tlačidlo alebo , zmeny sa NEPOUŽIJÚ.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4.2.2 Ikony stavu

4 | Prevádzka

Ikona Opis

Prevádzkový režim v miestnosti = ohrev.

Prevádzkový režim v miestnosti = chladenie.

Prevádzka tepelného čerpadla (kompresora) alebo bojlera. Tento symbol sa týka domovskej stránky.

Požadovaná izbová teplota = nastavená hodnota (Pohodlné, počas dňa).

Požadovaná izbová teplota = nastavená hodnota (Úsporné, počas noci).

▪ Na domovskej stránke izbovej teploty: požadovaná izbová

teplota = podľa vybraného plánu.

▪ Na domovskej stránke teploty v nádrži na teplú vodu pre

domácnosť: režim nádrže na teplú vodu pre domácnosť = naplánovaný režim.

Režim nádržena teplú vodu pre domácnosť = režim opätovného ohrevu.



Režim nádržena teplú vodu pre domácnosť = naplánovaný režim + režim opätovného ohrevu.

Prevádzka teplej vody pre domácnosť.

Aktuálna teplota.

Požadovaná teplota.

Pri ďalšej naplánovanej činnosti sa požadovaná teplota zvýši.

Pri ďalšej naplánovanej činnosti sa požadovaná teplota NEZMENÍ.

Pri ďalšej naplánovanej činnosti sa požadovaná teplota zníži.

Nastavená hodnota ([Custom.DAIKIN.Value] alebo Pohodlné) alebo naplánovaná hodnota sa dočasne potlačí.

Režim ohrievača s pomocným čerpadlom na nádržina teplú vodu pre domácnosť je aktívny alebo pripravený na aktiváciu.

Tichý režim je aktívny.

Režim dovolenky je aktívny alebo pripravený na aktiváciu.

Režim zámku tlačidla alebo zamknutia funkcie je aktívny.

Prevádzka bojlera.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Prevádzka tepelného čerpadla (kompresora).

Prevádzka bojlera atepelného čerpadla (kompresora).

Režim dezinfekcie je aktívny.

Vyskytla sa porucha. Stlačením tlačidla zobrazíte ďalšie informácie o príslušnej poruche.

Režim podľa počasia je aktívny.

Úroveň prístupu používateľa = Inštalátor.

Režim odmrazovania/návratu oleja je aktívny.

Používateľská referenčná príručka

4 | Prevádzka

4.3 Základné používanie

Ikona Opis

Režim horúceho štartu je aktívny.

Núdzová prevádzka je aktívna.

INFORMÁCIE

Keď je plynový bojler v režime údržby, spustí sa test plynového bojlera alebo sa uložia zmeny nastavení, na používateľskom rozhraní sa zobrazí Aktívne.

V takom prípade sa používateľské rozhranie dočasne vypne, aby sa zabránilo interferencii s aktuálne spustenými funkciami systému.

INFORMÁCIE

Prevádzka bojlera NEZNAMENÁ automaticky prevádzku horáka. Po odoslaní požiadavky na ohrev do bojlera je prevádzka bojlera ( ) nepretržitá, ale horák sa bude zapaľovať LEN striedavo.

4.3.1 Používanie domovských stránok

O domovských stránkach

Domovské stránky môžete používať na zobrazenie a zmenu nastavení týkajúcich sa denného používania. Opis položiek, ktoré sa zobrazujú na domovských stránkach, a funkcií, ktoré na nich môžete používať, nájdete v príslušných častiach. V závislosti od rozloženia systému môžete mať k dispozícii nasledujúce domovské stránky:

▪ Izbová teplota (Miestnosť) ▪ Teplota vody na výstupe vhlavnej zóne (Hlav. tepl.) ▪ Teplota vody na výstupe vo vedľajšej zóne (Vedľ. tepl.) ▪ Teplota vnádrži na teplú vodu pre domácnosť (Nádrž) ▪ Okamžitá teplá voda pre domácnosť (Tep.v.,d.)

Prechod na domovskú stránku

1 Stlačte tlačidlo .

Výsledok: Zobrazí sa jedna z domovských stránok.

2 Opätovným stlačením tlačidla sa zobrazí ďalšia domovská stránka (ak je k

dispozícii).

4.3.2 Používanie štruktúry ponuky

Používateľská referenčná príručka

O štruktúre ponuky

Štruktúru ponuky môžete používať na zobrazenie a konfiguráciu nastavení NETÝKAJÚCICH SA denného používania. Opis položiek, ktoré sa zobrazia v štruktúre ponuky, a funkcií, ktoré v nej môžete používať, nájdete v príslušných častiach. Prehľad štruktúry ponuky sa nachádza v časti "4.9 Štruktúra ponúk: prehľad

používateľských nastavení"[446].

Prechod do štruktúry ponuky

1 Na domovskej stránke stlačte tlačidlo .

Výsledok: Zobrazí sa štruktúra ponuky.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

1 > > > >

Vybrať

Posunúť

Nastaviť čas/dátum Dovolenka Tichý režim Prevádz. režim Vybrať plány Informácie

Automatický

Ohrev

Navigovanie v štruktúre ponuky

Použite tlačidlá , , , , a .

4.3.3 Zapnutie/vypnutie ovládačov

O zapnutí/vypnutí ovládačov

Skôr ako budete môcť regulovať... Musíte ZAPNÚŤ...

Izbová teplota Regulácia izbovej teploty (Miestnosť)

4 | Prevádzka

Teplotu na hlavnom (+ vedľajšom) výstupe vody

Regulácia teploty na hlavnom (+ vedľajšom) výstupe vody (Hlav. tepl. a Vedľ. tepl.)

Regulácia teploty na hlavnom a vedľajšom výstupe vody sa vždy ZAPÍNA alebo VYPÍNA súčasne.

Teplota vnádrži na teplú vodu pre domácnosť

Teplota okamžitej teplej vody pre domácnosť

Regulácia teplej vody pre domácnosť (Nádrž)

Regulácia okamžitej teplej vody pre domácnosť (Tep.v.,d.)

Ak zapnete... Potom…

Regulácia izbovej teploty Regulácia teploty na hlavnom (+

vedľajšom) výstupe vody sa automaticky zapne.

Reguláciu teploty na hlavnom (+ vedľajšom) výstupe vody

Regulácia izbovej teploty sa automaticky NEZAPNE.

Ak vypnete... Potom…

Regulácia izbovej teploty Regulácia teploty na hlavnom (+

vedľajšom) výstupe vody sa automaticky NEVYPNE.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Reguláciu teploty na hlavnom (+ vedľajšom) výstupe vody

Regulácia izbovej teploty sa automaticky vypne.

Kontrola, či je ZAPNUTÁ alebo VYPNUTÁ regulácia

1 Prejdite na domovskú stránku príslušnej regulácie. Príklad: Domovská stránka

izbovej teploty (Miestnosť).

2 Skontrolujte, či dióda LED SVIETI alebo NESVIETI. Poznámka: Ak je regulácia

VYPNUTÁ, na displeji sa tiež zobrazuje hodnota VYP.

ZAPNUTIE alebo VYPNUTIE regulácie izbovej teploty

1 Prejdite na domovskú stránku izbovej teploty (Miestnosť). 2 Stlačte tlačidlo .

Používateľská referenčná príručka

4 | Prevádzka

ZAPNUTIE alebo VYPNUTIE regulácie teploty na výstupe vody (hlavnom + vedľajšom)

1 Prejdite na jednu z nasledujúcich domovských stránok:

▪ Domovská stránka teploty vody na výstupe vhlavnej zóne (Hlav. tepl.) ▪ Domovská stránka teploty vody na výstupe vo vedľajšej zóne (Vedľ.

tepl.)

2 Stlačte tlačidlo .

ZAPNUTIE alebo VYPNUTIE regulácie teplej vody pre domácnosť

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

2 Stlačte tlačidlo .

ZAPNUTIE alebo VYPNUTIE regulácie okamžitej teplej vody pre domácnosť

1 Prejdite na domovskú stránku okamžitej teplej vody pre domácnosť

(Tep.v.,d.).

2 Stlačte tlačidlo .

4.4 Regulácia ohrevu/chladenia miestnosti

POZNÁMKA

Ochrana pred mrazom. Aj keď VYPNETE reguláciu teploty vody na výstupe (hlavnom

+ vedľajšom) prostredníctvom domovských stránok (Hlav. tepl. + Vedľ. tepl.), ochrana miestnosti pred mrazom (ak je zapnutá) zostane aktívna.

4.4.1 O regulácii ohrevu/chladenia miestnosti

Regulácia ohrevu/chladenia miestnosti štandardne pozostáva z týchto fáz:

1 Nastavenie prevádzkového režimu v miestnosti 2 Regulácia teploty

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom používate odlišnú reguláciu teploty:

▪ Regulácia teploty na výstupe vody pomocou izbového termostatu (prepojeného

alebo NEPREPOJENÉHO)

▪ Regulácia teploty na výstupe vody ▪ Regulácia pomocou externého izbového termostatu

4.4.2 Nastavenie prevádzkového režimu v miestnosti

Používateľská referenčná príručka

O prevádzkových režimoch v miestnosti

V závislosti od modelu tepelného čerpadla musíte v systéme zadať, ktorý prevádzkový režim v miestnosti sa má použiť –ohrev alebo chladenie.

Ak je nainštalovaný model

Potom…

tepelného čerpadla...

Ohrev/chladenie Systém umožňuje ohrev a chladenie miestnosti.

Musíte v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

Ak je nainštalovaný model

Potom…

tepelného čerpadla...

Len ohrev Systém umožňuje ohrev, ale NIE chladenie

miestnosti. NEMUSÍTE v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť.

Ak chcete v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť, môžete postupovať takto:

Môžete... Umiestnenie

Skontrolovať, ktorý prevádzkový režim v miestnosti

sa práve používa.

Domovské stránky:

▪ Izbová teplota ▪ Teplota na výstupe vody

(hlavnom + vedľajšom)

Nastaviť prevádzkový režim v miestnosti. Štruktúra ponuky

Obmedziť, kedy je možné automatické prepnutie.

Určenie, či je nainštalovaný model tepelného čerpadla na ohrev/chladenie

1 Stlačením tlačidla prejdite do štruktúry ponuky. 2 Skontrolujte, či sa v zozname nachádza možnosť [4] Prevádz. režim. Ak

áno, model tepelného čerpadla naohrev/chladenie je nainštalovaný.

Kontrola prevádzkového režimu v miestnosti, ktorý sa práve používa

1 Prejdite na jednu z nasledujúcich domovských stránok:

▪ Domovská stránka izbovej teploty (Miestnosť) ▪ Domovská stránka teploty vody na výstupe vhlavnej zóne (Hlav. tepl.) ▪ Domovská stránka teploty vody na výstupe vo vedľajšej zóne (Vedľ.

tepl.)

2 Skontrolujte ikonu stavu:

Ak sa zobrazí... Potom…

Prevádzkový režim = ohrev. Jednotka NEOHRIEVA miestnosť. Nádrž na teplú

vodu pre domácnosť sa však môže ohrievať.

Prevádzkový režim = ohrev. Jednotka momentálne ohrieva miestnosť.

Prevádzkový režim = chladenie. Jednotka NECHLADÍ miestnosť. Nádrž na teplú

vodu pre domácnosť sa však môže ohrievať.

Prevádzkový režim = chladenie. Jednotka momentálne chladí miestnosť.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Nastavenie prevádzkového režimu v miestnosti

1 Prejdite na časť [4]: > Prevádz. režim. 2 Vyberte jednu z nasledujúcich možností astlačte tlačidlo :

Ak vyberiete režim... Prevádzkový režim v miestnosti je...

Ohrev Vždy režim ohrevu.

Chladenie Vždy režim chladenia.

Používateľská referenčná príručka

4 | Prevádzka

Ak vyberiete režim... Prevádzkový režim v miestnosti je...

Automaticky Automaticky zmenený softvérom podľa

vonkajšej teploty (a v závislosti od nastavení inštalatéra aj vnútornej teploty) a berú sa do úvahy mesačné obmedzenia.

Poznámka: Automatické prepnutie je možné len za určitých podmienok.

Obmedzenie automatickej zmeny prevádzkového režimu

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

Predpoklad: Prevádzkový režim v miestnosti ste prepli na automatický režim.

1 Prejdite na časť [7.5]: > Používateľské nastavenia > Povolený

prevádzkový režim.

2 Vyberte príslušný mesiac astlačte tlačidlo . 3 Vyberte režim Len ohrev, Len chladenie alebo Ohrev/chladenie a

stlačte tlačidlo .

Typické obmedzenia automatického prepnutia

Obdobie Obmedzenie

V chladnom období. Príklad: Október, November, December, Január,

Február a Marec.

V teplom období. Príklad: Jún, Júl a August.

Prechodné obdobie. Príklad: Apríl, Máj a September.

4.4.3 Určenie, ktorý ovládač teploty používate

Určenie, ktorý ovládač teploty používate (metóda č. 1)

Pozrite si tabuľku nastavení vykonaných inštalatérom, ktorú vyplnil inštalatér.

Určenie, ktorý ovládač teploty používate (metóda č. 2)

Ak máte 2používateľské rozhrania, vykonajte nasledujúci postup v používateľskom rozhraní vnútornej jednotky.

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví používatelia.

Len ohrev

Len chladenie

Ohrev/chladenie

Používateľská referenčná príručka

1 Opakovaným stláčaním tlačidla prepínajte medzi domovskými stránkami a

skontrolujte, či je k dispozícii domovská stránka teploty vody na výstupe vo vedľajšej zóne (Vedľ. tepl.):

Ak... Potom máte...

K dispozícii Hlavnú a vedľajšiu zónu

NIE je k dispozícii Len hlavnú zónu

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

15:20

45°C

Požadovaná teplota

Vedľ. tepl.

Pon

15:20

45°C

17:30

Pon

Vedľ. tepl.

Požadovaná teplota

Typická domovská stránka teploty vody na výstupe vo vedľajšej zóne:

Používateľský profil = Základný Používateľský profil = Podrobný

2 Skontrolujte nasledujúce nastavenia:

Ak... Potom je regulácia teploty...

Hlavná zóna Vedľajšia zóna (ak je k

dispozícii)

Izbová teplota je uvedená v zozname v časti:

[6.1]: > Informácie >

Informácie o snímači

Regulácia pomocou izbového termostatu.

Prejdite na ďalší krok a

Regulácia pomocou externého izbového termostatu.

skontrolujte, či je menovitáhodnota na výstupe vody prepojená s menovitouhodnotou izbovej teploty.

Termostat hlavnej zóny A sa nachádza v zozname v časti:

Regulácia pomocou externého izbového termostatu.

[6.5]: > Informácie >

Aktivátory

Iné Regulácia teploty na výstupe vody.

3 Len v prípade regulácie pomocou izbového termostatu: prejdite na domovskú

stránku teploty vody na výstupe vhlavnej zóne (Hlav. tepl.) a skontrolujte nasledujúce nastavenia:

Zobrazuje sa vedľa

menovitejhodnoty

Menovitáhodnota na výstupe vody a

menovitáhodnota izbovej teploty...

symbol ?

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Áno NIE sú prepojené.

Na domovskej stránke môžete nastaviť menovitúhodnotu na výstupe vody.

Nie Sú prepojené na základe nastavených hodnôt.

Nastavené hodnoty môžete upraviť vštruktúre ponuky.

4.4.4 Regulácia pomocou izbového termostatu – o regulácii pomocou izbového termostatu

Regulácia pomocou izbového termostatu znamená, že môžete regulovať:

▪ Izbová teplota v hlavnej zóne ▪ Teplota na výstupe vody v hlavnej zóne

Izbová teplota v hlavnej zóne

Izbovú teplotu v hlavnej zóne môžete regulovať nasledujúcimi spôsobmi:

Používateľská referenčná príručka

4 | Prevádzka

Môžete... umiestnenia,

Zobraziť skutočnú a požadovanú izbovú teplotu. Domovská stránka izbovej

Dočasne potlačiťplán izbovej teploty.

teploty

Zmeniť režim z naplánovanej hodnoty na vopred nastavenú hodnotu.

Ak vyberiete túto možnosť, zároveň musíte definovať (v štruktúre ponuky):

Domovská stránka izbovej teploty, ak je používateľský profil =

Podrobný

▪ Vopred nastavené hodnoty ▪ Obdobie potlačenia (Zamknutie teploty)

Vyberteplán izbovej teploty, ktorý chcete použiť. Štruktúra ponuky

Naprogramujte plány.

Definujte vopred nastavené hodnoty, ktoré sa

použijú v pláne izbovej teploty, a čas prepnutia režimu z naplánovanej hodnoty na vopred nastavenú hodnotu.

Pozrite si tiež:

▪ "4.4.5 Regulácia pomocou izbového termostatu – používanie domovských

stránok izbovej teploty"[419]

▪ "Nastavenie obdobia potlačenia"[421] ▪ "4.7Predvolené hodnoty a plány"[439]

Teplota na výstupe vody v hlavnej zóne

Teplotu na výstupe vody v hlavnej zóne môžete regulovať nasledujúcimi spôsobmi:

Môžete... umiestnenia,

Zobraziť požadovanú teplotu na výstupe vody. Domovská stránka teploty

Upraviťteplotu na výstupe vody.

na výstupe vody (hlavnom)

Podmienka: nastavenýbod na výstupe vody NIE JE prepojený s nastavenýmbodom izbovej teploty.

Toto nastavenie zmeňte len vtedy, keď nemožno dosiahnuť požadovanú izbovú teplotu.

Definujte vopred nastavené hodnoty.

Štruktúra ponuky

Podmienka: nastavenýbod na výstupe vody je prepojený s nastavenýmbodom izbovej teploty.

Toto nastavenie zmeňte len vtedy, keď nemožno dosiahnuť požadovanú izbovú teplotu.

Pozrite si tiež:

▪ "4.4.6 Regulácia pomocou izbového termostatu – používanie domovských

stránok teploty vody na výstupe"[422]

▪ "4.7Predvolené hodnoty a plány"[439]

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

15:20

20.0°C

Pon

Miestnosť

Aktuálna teplota

15:20

20.0°C

17:30

Aktuálna teplota

Miestnosť

Naplánované

Pon

Uto

20.0°C

Aktuálna teplota

22.0°C

Požadovaná teplota

4.4.5 Regulácia pomocou izbového termostatu–používanie domovských stránok izbovej teploty

Domovské stránky typickej izbovej teploty

V závislosti od používateľského profilu sa zobrazí základná alebo podrobná domovská stránka používateľského rozhrania. Pokyny na nastavenie používateľského profilu nájdete v časti "4.6.6Konfigurácia používateľského profilu

a domovských stránok"[438].

Používateľský profil = Základný Používateľský profil = Podrobný

Zobrazenie skutočnej a požadovanej izbovej teploty

1 Prejdite na domovskú stránku izbovej teploty (Miestnosť).

Výsledok: Môžete zobraziť aktuálnu teplotu.

2 Stlačte tlačidlo .

Výsledok: Môžete zobraziť požadovanú teplotu.

Dočasné potlačenie plánu izbovej teploty

1 Prejdite na domovskú stránku izbovej teploty (Miestnosť). 2 Na podrobnej domovskej stránke (používateľský profil = Podrobný) vyberte

naplánovaný režim izbovej teploty ( ) stlačením tlačidla alebo .

Výsledok: Izbová teplota bude zodpovedať naplánovanej hodnote.

3 Pomocou tlačidla alebo nastavte teplotu.

Výsledok: Izbová teplota bude zodpovedať manuálne nastavenej hodnote ( ),

no pri ďalšej naplánovanej činnosti sa vráti k naplánovanej hodnote.

Zmena režimu z naplánovanej na nastavenú hodnotu

Predpoklad: Používateľský profil = Podrobný.

1 Prejdite na domovskú stránku izbovej teploty (Miestnosť). 2 Stlačením tlačidla alebo vyberte nastavenú teplotu ( alebo ).

Výsledok: Izbová teplota bude zodpovedať nastavenej hodnote (Pohodlné

alebo Úsporné), no po období potlačenia (=Zamknutie teploty: 2/4/6/8 hodín alebo natrvalo) sa vráti k naplánovanej hodnote.

Príklad: Dočasné potlačenie plánu A zmena režimu na nastavenú hodnotu

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

3 V prípade potreby môžete nastavenú hodnotu potlačiť úpravou teploty

stlačením tlačidla alebo . Výsledok: Izbová teplota bude zodpovedať manuálne upravenej hodnote ( ),

no po období potlačenia (= Zamknutie teploty: 2/4/6/8 hodín alebo natrvalo) sa vráti k naplánovanej hodnote.

Konfigurovali ste nasledujúce nastavenia:

Používateľská referenčná príručka

4 | Prevádzka

15:20

18.0°C

15:20

19.0°C

Nastavenia Opis

Vopred nastavené hodnoty

Pohodlné (ohrev) = 20°C

Úsporné (ohrev) = 18°C

Požadovaná teplota, keď ste doma.

Požadovaná teplota:

▪ Keď ste mimo domu ▪ Počas noci

Plán 07:00 Pohodlné Ste doma.

Požadovaná teplota = nastavená hodnota (Pohodlné (ohrev)).

09:00 Úsporné Ste mimo domu.

Požadovaná teplota = nastavená hodnota (Úsporné (ohrev)).

17:00 Pohodlné Ste doma.

Požadovaná teplota = nastavená hodnota (Pohodlné (ohrev)).

19:00 21°C Ste doma a chcete tam mať

trochu teplejšie. Požadovaná teplota = vlastná

teplota.

23:00 Úsporné Požadovaná teplota = nastavená

hodnota (Úsporné (ohrev)).

Obdobie potlačenia (Zamknutie

2hodiny Ak dočasne potlačíte plán

nastavenou hodnotou, po 2hodinách sa plán znova použije.

teploty)

Ak je používateľský profil Základný, môžete dočasne potlačiť plán izbovej teploty stlačením tlačidla alebo .

Situácia Opis

15:20 => naplánovaná teplota = nastavená hodnota (Úsporné (ohrev)) = 18°C.

Dočasne potlačíte plán. Požadovaná teplota = vlastná teplota =

19°C. Pri ďalšej naplánovanej činnosti (17:00)

sa plán znova použije.

Ak je používateľský profil Podrobný, môžete:

▪ Dočasne potlačiť plán izbovej teploty stlačením tlačidla alebo (rovnaké ako

pri používateľskom profile Základný)

Používateľská referenčná príručka

▪ Zmeniť režim z naplánovanej na nastavenú hodnotu stlačením tlačidla alebo

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

Situácia Opis

17:00

18.0°C

15:20

Pon

Naplánované

17:00

18.0°C

17:00

19.0°C

Pon

Naplánované

17:00

18.0°C

17:20

20.0°C

Naplánované

Pon

17:20

20.0°C

17:20

21.0°C

Naplánované

Pon

Používa sa plán izbovej teploty. 15:20 => Požadovaná teplota =

nastavená hodnota (Úsporné (ohrev)) = 18°C.

Ďalšia naplánovaná činnosť je o 17:00 a požadovaná teplota sa potom zvýši.

Dočasne potlačíte plán. Požadovaná teplota = vlastná teplota =

19°C. Pri ďalšej naplánovanej činnosti (17:00)

sa plán znova použije.

Zmeníte režim z naplánovanej na nastavenú hodnotu (Pohodlné (ohrev)).

Požadovaná teplota = nastavená hodnota (Pohodlné (ohrev)) = 20°C.

Po 2hodinách sa plán znova použije (17:20 => 20°C).

4 | Prevádzka

Nastavenie obdobia potlačenia

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [7.2]: > Používateľské nastavenia > Zamknutie

teploty.

2 Vyberte príslušnú hodnotu astlačte tlačidlo :

▪ Permanentne ▪ hodiny (2, 4, 6, 8)

Príklad použitia: Máte oslavu

Ak ste v niektorej z uvedených situácií:

Predtým ste zmenili režim z naplánovanej na nastavenú hodnotu a teraz dočasne potlačíte nastavenú hodnotu.

Požadovaná teplota = vlastná teplota = 21°C.

Po 2hodinách sa plán znova použije (17:20 => 20°C).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

▪ Používate nasledujúci plán izbovej teploty:

- 17:00 nastavená hodnota (Pohodlné) = 20°C

- 23:00 nastavená hodnota (Úsporné) = 18°C

▪ Dnes večer máte oslavu a chcete používať nastavenú hodnotu (Pohodlné) až do

02:00.

Môžete postupovať takto:

1 Nastaviť obdobie potlačenia (Zamknutie teploty) na 6hodiny. 2 O 20:00 prejsť na domovskú stránku izbovej teploty (Miestnosť).

Používateľská referenčná príručka

4 | Prevádzka

15:20

35°C

Hlav. tepl.

Požadovaná teplota

Pon

15:20

35°C

17:30

Pon

Požadovaná teplota

Hlav. tepl.

3 Stlačením tlačidla vyberte možnosť .

Výsledok: Nastavená hodnota (Pohodlné) sa bude používať až do 02:00.

Potom sa znova použije príslušný plán.

Príklad použitia: Na pár hodín odchádzate z domu

Ak ste v niektorej z uvedených situácií:

▪ Používate nasledujúci plán izbovej teploty:

- 08:00 nastavená hodnota (Pohodlné) = 20°C

- 23:00 nastavená hodnota (Úsporné) = 18°C

▪ O 14:00 odchádzate z domu na 3 hodiny.

Môžete postupovať takto:

1 Nastaviť obdobie potlačenia (Zamknutie teploty) na 2hodiny. 2 Prejdite na domovskú stránku izbovej teploty (Miestnosť). 3 Stlačením tlačidla vyberte možnosť .

Výsledok: Najbližšie 2 hodiny sa miestnosť NEBUDE ohrievať na naplánovaných

20°C, ale na nastavenú hodnotu (Úsporné = 18°C). Po 2hodinách sa miestnosť bude znova ohrievať na naplánovaných 20°C.

Výhoda: Ušetríte energiu, pretože NEBUDETE miestnosť ohrievať zbytočne, a keď sa vrátite

domov, miestnosť bude znova vyhriata.

4.4.6 Regulácia pomocou izbového termostatu – používanie domovských stránok teploty vody na výstupe

INFORMÁCIE

Voda na výstupe je voda tečúca do tepelných emitorov. Požadovanú teplotu na výstupe vody nastavuje inštalatér v závislosti od typu tepelného emitora. Príklad: Podlahové kúrenie je navrhnuté na nižšiu teplotu na výstupe vody ako radiátory a konvektory tepelného čerpadla alebo jednotky s ventilátormi. Nastavenia teploty na výstupe vody musíte upravovať len v prípade problémov.

Typické domovské stránky teploty vody na výstupe

Hlavná zóna:

Používateľský profil = Základný Používateľský profil = Podrobný

Používateľská referenčná príručka

Vedľajšia zóna:

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

15:20

45°C

Požadovaná teplota

Vedľ. tepl.

Pon

15:20

45°C

17:30

Pon

Vedľ. tepl.

Požadovaná teplota

35°C 37°C

45°C 47°C

Používateľský profil = Základný Používateľský profil = Podrobný

Zobrazenie požadovanej teploty na výstupe vody (hlavnom + vedľajšom)

Prejdite na domovskú stránku teploty na výstupe vody (Hlav. tepl. alebo Vedľ. tepl.).

Úprava/potlačenie teploty na výstupe vody (NIE JE prepojené s menovitou hodnotou izbovej teploty)

INFORMÁCIE

Ak chcete zobraziť, či je menovitá hodnota teploty na výstupe vody prepojená s menovitou hodnotou izbovej teploty, pozrite si časť "4.4.3 Určenie, ktorý ovládač

teploty používate"[416].

Úprava teploty na výstupe vody (hlavnom)

1 Prejdite na domovskú stránku teploty vody na výstupe v hlavnej zóne

(Teplota na hlavnom výstupe vody).

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

INFORMÁCIE

V prípade použitia funkcie podľa počasia možno hodnotu odchýlky upraviť.

Úprava teploty na výstupe vody (vedľajšom)

1 Prejdite na domovskú stránku teploty vody na výstupe vo vedľajšej zóne

(Vedľ. tepl.).

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

INFORMÁCIE

V prípade použitia funkcie podľa počasia možno hodnotu odchýlky upraviť.

Úprava/potlačenie teploty na výstupe vody (prepojené s menovitou hodnotou izbovej teploty)

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

INFORMÁCIE

Ak chcete zobraziť, či je menovitá hodnota teploty na výstupe vody prepojená s menovitou hodnotou izbovej teploty, pozrite si časť "4.4.3 Určenie, ktorý ovládač

teploty používate"[416].

Používateľská referenčná príručka

4 | Prevádzka

45°C 47°C

Nastavenie predvolených hodnôt teploty na výstupe vody (hlavnom)

INFORMÁCIE

V prípade prepojenia izbového termostatu s teplotou na výstupe vody nemôžete upraviť ani potlačiť teplotu na výstupe vody (hlavnom). V prípade potreby však môžete upraviť požadovanú teplotu na výstupe vody (hlavnom) úpravou predvolených hodnôt.

INFORMÁCIE

Upravenie teploty na výstupe vody je trvalé, až na prípad, keď teplota na výstupe vody zodpovedá plánu. V takom prípade je potlačenie aktívne až do vykonania ďalšej naplánovanej činnosti.

1 Prejdite na časť [7.4.2]: > Používateľské nastavenia > Nastavené

hodnoty > Teplota na hlavnom výstupe vody.

2 Nastavte položku Nastavené hodnoty podľa nasledujúceho grafu.

Príklad: Pohodlná teplota nastavená pomocou izbového termostatu bude

zodpovedať pohodlnej teplote vody na výstupe.

▪ Tr: izbová teplota ▪ Tl: teplota vody na výstupe

3 Stlačením tlačidla alebo ju upravte/potlačte.

Úprava teploty na výstupe vody (vedľajšom)

1 Prejdite na domovskú stránku teploty vody na výstupe vo vedľajšej zóne

(Vedľ. tepl.).

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

INFORMÁCIE

V prípade použitia funkcie podľa počasia možno hodnotu odchýlky upraviť.

4.4.7 Regulácia teploty vody na výstupe – o regulácii teploty vody na výstupe

Regulácia teploty vody na výstupe znamená, že regulujete len teplotu na výstupe vody. Ak chcete regulovať teplotu na výstupe vody, môžete postupovať takto:

Môžete... Umiestnenie

Zobraziť požadovanú teplotu na výstupe vody

(hlavnom + vedľajšom).

▪ Upraviť/potlačiť teplotu na výstupe vody

(hlavnom).

Domovské stránky teploty na výstupe vody (hlavnom + vedľajšom)

Používateľská referenčná príručka

▪ Upraviť teplotu na výstupe vody (vedľajšom).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

35°C 37°C

45°C 47°C

35°C 37°C

Môžete... Umiestnenie

Vybrať plán teploty na výstupe vody (hlavnom +

Štruktúra ponuky

vedľajšom), ktorý chcete použiť.

Naprogramovať plán teploty na výstupe vody (hlavnom + vedľajšom).

Definovať predvolené hodnoty použité v pláne teploty na výstupe vody (hlavnom).

Pozrite si tiež:

▪ "4.4.6 Regulácia pomocou izbového termostatu – používanie domovských

stránok teploty vody na výstupe"[422]

▪ "4.7Predvolené hodnoty a plány"[439]

4.4.8 Regulácia teploty vody na výstupe – používanie regulácie teploty vody na výstupe podľa plánu

Nastavenie predvolených hodnôt teploty na výstupe vody (hlavnom)

INFORMÁCIE

1 Prejdite na časť [7.4.2]: > Používateľské nastavenia > Nastavené

hodnoty > Teplota na hlavnom výstupe vody.

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

Úprava teploty na výstupe vody (vedľajšom)

1 Prejdite na domovskú stránku teploty vody na výstupe vo vedľajšej zóne

(Vedľ. tepl.).

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

INFORMÁCIE

V prípade použitia funkcie podľa počasia možno hodnotu odchýlky upraviť.

4.4.9 Regulácia teploty vody na výstupe – používanie regulácie teploty vody na výstupe NIE podľa plánu

Úprava teploty na výstupe vody (hlavnom)

1 Prejdite na domovskú stránku teploty vody na výstupe v hlavnej zóne

(Teplota na hlavnom výstupe vody).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

Úprava teploty na výstupe vody (vedľajšom)

1 Prejdite na domovskú stránku teploty vody na výstupe vo vedľajšej zóne

(Vedľ. tepl.).

Používateľská referenčná príručka

4 | Prevádzka

45°C 47°C

35°C 37°C

45°C 47°C

4.4.10 Regulácia pomocou externého izbového termostatu – o regulácii pomocou externého

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

izbového termostatu

Regulácia pomocou externého izbového termostatu znamená, že môžete regulovať:

▪ Izbovú teplotu na externom termostate ▪ Teplotu na výstupe vody v používateľskom rozhraní (Daikin)

Ak chcete regulovať teplotu na výstupe vody, môžete postupovať takto:

Zobraziť požadovanú teplotu na výstupe vody. Domovské stránky teploty

Upraviť požadovanú teplotu na výstupe vody.

Toto nastavenie zmeňte len vtedy, keď nemožno dosiahnuť požadovanú izbovú teplotu.

INFORMÁCIE

V prípade použitia funkcie podľa počasia možno hodnotu odchýlky upraviť.

Môžete... umiestnenia,

na výstupe vody (hlavnom + vedľajšom)

Pozrite si tiež časť "4.4.6Regulácia pomocou izbového termostatu – používanie

domovských stránok teploty vody na výstupe"[422]

4.4.11 Regulácia pomocou externého izbového termostatu – používanie regulácie pomocou externého izbového termostatu

Úprava teploty na výstupe vody (hlavnom)

1 Prejdite na domovskú stránku teploty vody na výstupe v hlavnej zóne

(Teplota na hlavnom výstupe vody).

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

Úprava teploty na výstupe vody (vedľajšom)

1 Prejdite na domovskú stránku teploty vody na výstupe vo vedľajšej zóne

(Vedľ. tepl.).

2 Stlačením tlačidla alebo nastavte hodnotu. Príklad:

INFORMÁCIE

V prípade použitia funkcie podľa počasia možno hodnotu odchýlky upraviť.

Používateľská referenčná príručka

4.5 Regulácia teplej vody pre domácnosť

POZNÁMKA

Režim Dezinfekcia. Aj po VYPNUTÍ vytvárania teplej vody pre domácnosť na

domovskej stránke teploty vnádrži na teplú vodu pre domácnosť (Nádrž) zostane režime dezinfekcie aktívny.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4.5.1 O regulácii teplej vody pre domácnosť

44°C

01:03

Uto

Tep.v.,d.

Požadovaná teplota

01:03

44°C

Uto

Tep.v.,d.

Požadovaná teplota

Rozloženie systému možno zahŕňa nádrž na teplú vodu pre domácnosť. Ak nie je nainštalovaná žiadna nádrž, bojler okamžite dodáva teplú vodu pre domácnosť. Ak je však nádrž nainštalovaná, regulácia teplej vody pre domácnosť sa líši v závislosti od režimu nádrže na teplú vodu pre domácnosť, ktorý nastavil inštalatér:

▪ Režim opätovného ohrevu ▪ Naplánovaný režim ▪ Naplánovaný režim a režim opätovného ohrevu

4.5.2 Okamžitá teplá voda pre domácnosť (bez nainštalovanej nádrže)

Nevzťahuje sa na Švajčiarsko

V prípade požiadavky na odber teplej vody poskytuje bojler teplú vodu pre domácnosť okamžite.

Používanie domovskej stránky okamžitej teplej vody pre domácnosť

Nevzťahuje sa na Švajčiarsko

V závislosti od používateľského profilu sa zobrazí základná alebo podrobná domovská stránka používateľského rozhrania.

4 | Prevádzka

Úprava teploty okamžitej teplej vody pre domácnosť

4.5.3 Nádrž

Používateľský profil = Základný Používateľský profil = Podrobný

1 Prejdite na domovskú stránku okamžitej teplej vody pre domácnosť. 2 Stlačte tlačidlo alebo a upravte teplotu okamžitej teplej vody pre

domácnosť (Tep.v.,d.).

Menovitá hodnota teploty okamžitej teplej vody pre domácnosť NESMIE byť nižšia ako 40°C.

Nasledujúce režimy možno používať, len ak je nainštalovaná nádrž a ak ich nastavil inštalátor.

Určenie, ktorý režim nádrže na teplú vodu pre domácnosť používate (metóda č.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Pozrite si tabuľku nastavení vykonaných inštalatérom, ktorú vyplnil inštalatér.

Určenie, ktorý režim nádrže na teplú vodu pre domácnosť používate (metóda č.

Predpoklad: Používateľský profil = Podrobný.

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

2 Skontrolujte, ktoré ikony sa zobrazujú:

Používateľská referenčná príručka

4 | Prevádzka

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

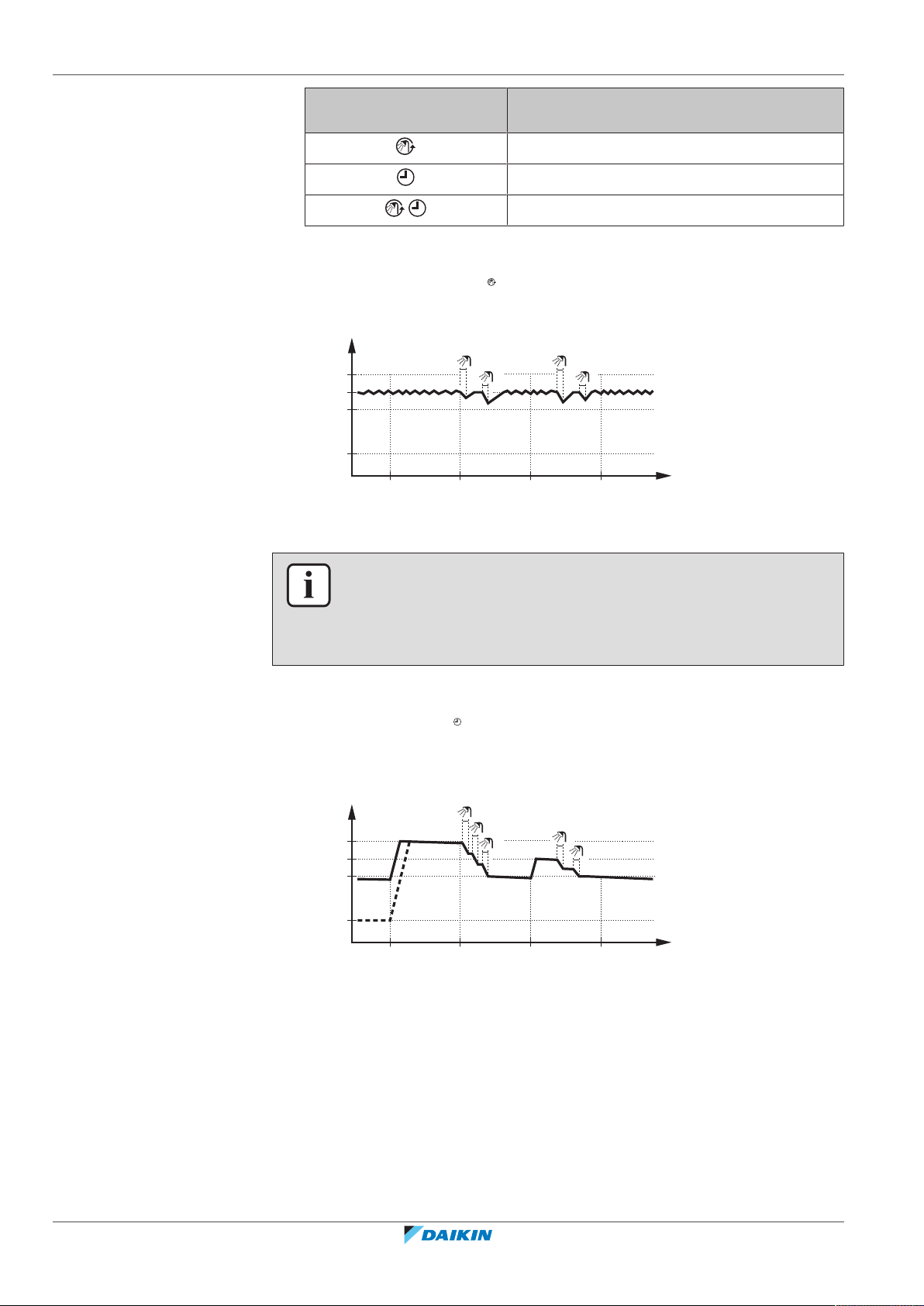

Ak sa zobrazuje ikona... Potom je režim nádržena teplú vodu pre

domácnosť...

Režim opätovného ohrevu

Naplánovaný režim

Režim opätovného ohrevu

V režime opätovného ohrevu ( ) nádrž nateplú vodu pre domácnosť sa neustále ohrieva vodu na teplotu zobrazenú na domovskej stránke teploty v nádrži nateplú vodu pre domácnosť (príklad: 50°C).



TtTeplota nádrže na teplú vodu pre domácnosť

t Čas

Naplánovaný režim a režim opätovného ohrevu

INFORMÁCIE

Keď je nádrž teplej vody pre domácnosť nastavená na režim opätovného ohrevu, riziko zníženia kapacity a problému s pohodlím je výrazne vyššie. V prípade častej prevádzky v režime opätovného ohrevu sa funkcia ohrevu/chladenia miestnosti pravidelne prerušuje.

Používateľská referenčná príručka

Naplánovaný režim

V naplánovanom režime ( ) nádržna teplú vodu pre domácnosť pripravuje teplú vodu podľa príslušného plánu. Najvhodnejší čas na prípravu teplej vody v nádrži je noc, pretože je vtedy nižší nárok na ohrev miestnosti.

Príklad:

▪ Pôvodne je teplota v nádržina teplú vodu pre domácnosť rovnaká ako teplota

▪ O polnoci (00:00) je nádrž na teplú vodu pre domácnosť naprogramovaná na

▪ Ráno môžete používať teplú vodu a teplota v nádržina teplú vodu pre domácnosť

TtTeplota nádrže na teplú vodu pre domácnosť

t Čas

vody pre domácnosť privádzanej do nádrže na teplú vodu pre domácnosť (napríklad 15°C).

ohrev vody na nastavenú hodnotu (napríklad Pohodlná akumulácia = 60°C).

sa zníži.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

▪ O 14:00 je nádrž na teplú vodu pre domácnosť naprogramovaná na ohrev vody

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

15:20

60°C

Pohodl. akumulácia

Nádrž

Pon

15:20

60°C

00:00

Pon

Uto

Nádrž

Pohodl. akumulácia

na nastavenú hodnotu (napríklad Úsporná akumulácia = 50°C). Teplá voda je znova k dispozícii.

▪ Poobede a večer môžete znova používať teplú vodu a teplota v nádržina teplú

vodu pre domácnosť sa znova zníži.

▪ Ďalší deň o polnoci (00:00) sa tento cyklus zopakuje.

Naplánovaný režim a režim opätovného ohrevu

V naplánovanom režime + režime opätovného ohrevu (  ) sa teplá voda pre domácnosť reguluje rovnako ako v naplánovanom režime. Keď však teplota v nádrži na teplú vodu pre domácnosť klesne pod nastavenú hodnotu (= teplota opätovného ohrevu v nádrži – hodnota hysterézy, príklad: 35°C), nádrž na teplú vodu pre domácnosť sa bude ohrievať, kým sa nedosiahne menovitá hodnota opätovného ohrevu (príklad: 45°C). Takto je vždy k dispozícii minimálne množstvo teplej vody.

Príklad:

4 | Prevádzka

TtTeplota vnádrži na teplú vodu pre domácnosť

t Čas

60°C Pohodlná akumulácia 50°C Úsporná akumulácia 45°C Opätovný ohrev 35°C Teplota opätovného ohrevu nádrže–hodnota hysterézy

V naplánovanom režime a režime opätovného ohrevu môžete postupovať takto:

Môžete... Umiestnenie

Rovnaký postup použite aj v naplánovanom režime. —

Upravte vopred nastavenú hodnotu (Opätovný ohrev). Štruktúra ponuky

Pozrite si tiež:

▪ "Naplánovaný režim"[428] ▪ "4.7Predvolené hodnoty a plány"[439]

Používanie domovskej stránky teploty v nádrži na teplú vodu pre domácnosť

Domovské stránky typickej teploty vnádrži na teplú vodu pre domácnosť

V závislosti od používateľského profilu sa zobrazí základná alebo podrobná domovská stránka používateľského rozhrania. Príklady na obrázkoch nižšie predstavujú režim nádržena teplú vodu pre domácnosť = naplánovaný režim.

Používateľský profil = Základný Používateľský profil = Podrobný

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

4 | Prevádzka

60°C

a b

A2 B1 B2 A1A1 A2 B1 B2 A1

Zobrazenie a úprava požadovanej teploty opätovného ohrevu (v naplánovanom režime a režime opätovného ohrevu)

1 Prejdite na časť [7.4.3.3]: > Používateľské nastavenia > Nastavené

hodnoty > Teplota v nádrži > Opätovný ohrev.

Výsledok: Môžete zobraziť požadovanú teplotu opätovného ohrevu.

2 Stlačením tlačidla alebo nastavte hodnotu.

Zobrazenie a potlačenie aktívnej alebo ďalšej naplánovanej požadovanej teploty (v naplánovanom režime alebo naplánovanom režime + režime opätovného ohrevu)

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

Výsledok:

TtTeplota vnádrži na teplú vodu pre domácnosť

t Čas

sa zobrazuje.

Počas obdobia... Môžete zobraziť…

A1 Ďalšiu naplánovanú činnosť (a)

A2 Aktívnu činnosť (a)

B1 Ďalšiu naplánovanú činnosť (b)

B2 Aktívnu činnosť (b)

2 Stlačením tlačidla alebo hodnotu potlačíte.

Poznámka: Ak požadovaná teplota závisí od počasia, nemôžete ju zmeniť na

domovskej stránke.

Príklad použitia: Potrebujete viac teplej vody, ako je naplánované

Ak ste v niektorej z uvedených situácií:

▪ Aktuálny čas = 10:30 ▪ Ďalšia naplánovaná činnosť nádrže na teplú vodu pre domácnosť = ohrev na

nastavenú hodnotu (Úsporné, napríklad 55°C, čo stačí pre 2 osoby) o 14:00

▪ Dnes večer potrebujete teplú vodu pre 3osoby

Môžete postupovať takto:

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

2 Potlačte ďalšiu naplánovanú aktivitu zmenou hodnoty 55°C na 60°C.

Výhody:

▪ Budete mať dostatok teplej vody (=pohodlie).

Používateľská referenčná príručka

▪ NEMUSÍTE meniť plán (=jednoduchosť). ▪ NEMUSÍTE aktivovať režim ohrievača s pomocným čerpadlom na nádržina teplú

vodu pre domácnosť (=šetrenie energie).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

Používanie režimu ohrievača s pomocným čerpadlom na nádrži na teplú vodu pre domácnosť

O režime ohrievača s pomocným čerpadlom na nádrži na teplú vodu pre domácnosť

Režim ohrievača s pomocným čerpadlom na nádržina teplú vodu pre domácnosť môžete používať na okamžitý ohrev vody na nastavenú hodnotu (Pohod. akumulácia). Takto sa však spotrebuje viac energie.

Kontrola aktivovania režimu ohrievača s pomocným čerpadlom na nádrži na teplú vodu pre domácnosť

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

2 Skontrolujte nasledujúce nastavenia:

▪ V používateľskom profile Základný: ak sa zobrazuje ikona , režim

ohrievača s pomocným čerpadlom na nádržina teplú vodu pre domácnosť je aktívny.

▪ V používateľskom profile Podrobný: ak je vybraná možnosť , režim

ohrievača s pomocným čerpadlom na nádržina teplú vodu pre domácnosť je aktívny.

Aktivácia režimu ohrievača s pomocným čerpadlom na nádrži na teplú vodu pre domácnosť (používateľský profil = základný)

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

2 Stlačte tlačidlo minimálne na 5sekúnd.

Aktivácia režimu ohrievača s pomocným čerpadlom na nádrži na teplú vodu pre domácnosť (používateľský profil = podrobný)

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre domácnosť

(Nádrž).

2 Stlačením tlačidla vyberte možnosť .

Príklad použitia: Okamžite potrebujete viac teplej vody

Ak ste v niektorej z uvedených situácií:

▪ Už ste minuli väčšiu časť teplej vody. ▪ Nemôžete čakať do ďalšej naplánovanej činnosti na ohrev nádržena teplú vodu

pre domácnosť.

Vtedy môžete aktivovať režim ohrievača s pomocným čerpadlom na nádržina teplú vodu pre domácnosť.

Výhoda: Voda v nádržina teplú vodu pre domácnosť sa začne okamžite ohrievať na nastavenú hodnotu (Pohod. akumulácia).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

INFORMÁCIE

Keď je aktívny režim pomocného čerpadla nádrže na teplú vodu pre domácnosť, výrazne sa zvyšuje riziko problémov so znížením kapacity ohrevu/chladenia miestnosti a problémov s pohodlím. V prípade častej spotreby teplej vody pre domácnosť bude dochádzať k častým a dlhodobým prerušeniam ohrevu/chladenia miestnosti.

Používateľská referenčná príručka

4 | Prevádzka

4.6 Rozšírené používanie

4.6.1 Zmena úrovne prístupu používateľa

Nastavenie úrovne prístupu používateľa na možnosť Pokročilí koncoví používatelia

1 Prejdite do hlavnej ponuky alebo ľubovoľnej podponuky: . 2 Stlačte tlačidlo aspoň na 4sekundy.

Výsledok: Vaša úroveň prístupu používateľa je teraz Pokroč. použív.. Na

používateľskom rozhraní sa zobrazujú dodatočné informácie a k názvu ponuky sa pridá symbol "+". Úroveň prístupu používateľa zostane nastavená na hodnotu Pokroč. použív., kým ju ručne nenastavíte na inú hodnotu.

Nastavenie úrovne prístupu používateľa na možnosť Koncový používateľ

1 Stlačte tlačidlo aspoň na 4 sekundy.

Výsledok: Vaša úroveň prístupu používateľa je teraz Konc. použív.. Na

používateľskom rozhraní sa zobrazuje predvolená domovská stránka.

4.6.2 Používanie tichého režimu

O tichom režime

Môžete:

▪ Úplne deaktivovať tichý režim ▪ Manuálne aktivovať príslušnú úroveň tichého režimu až do najbližšej

naplánovanej činnosti

▪ Použiť a naprogramovať plán tichého režimu

Možné úrovne tichého režimu

Úroveň Opis

Úroveň 1 Najmenej tichý režim. K zníženému výkonu môže dôjsť v

Úroveň 2 Stredne tichý režim. Za každých okolností je k dispozícii

Úroveň 3 Najtichší režim. Výkon bude nižší za všetkých okolností.

INFORMÁCIE

Ak je vonkajšia teplota pod nulou, odporúčame NEPOUŽÍVAŤ najnižšiu úroveň tichého režimu.

chladnejších podmienkach.

znížený výkon.

Používateľská referenčná príručka

Kontrola aktivovania tichého režimu

1 Stlačením tlačidla prejdite na jednu z domovských stránok. 2 Ak sa zobrazí symbol , tichý režim je aktívny.

Používanie tichého režimu

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [3]: > Tichý režim. 2 Vykonajte jeden z uvedených krokov:

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

Ak chcete... Potom…

Úplne deaktivovať tichý režim Vyberte príkaz Vždy VYP. astlačte

tlačidlo .

Manuálne aktivovať úroveň tichého režimu

▪ Vyberte príkaz Zap. a stlačte

tlačidlo .

▪ Prejdite na časť [7.4.4]: >

Používateľské nastavenia > Nastavené hodnoty > Tichý režim.

▪ Vyberte príslušnú úroveň a stlačte

tlačidlo .

Použiť a naprogramovať plán tichého režimu

▪ Vyberte príkaz Automaticky

astlačte tlačidlo .

▪ Naprogramujte plán. Pozrite si časť

"4.7.2 Používanie a programovanie plánov"[440].

Príklad použitia: Poobedňajší spánok dieťaťa

Ak ste v niektorej z uvedených situácií:

▪ Naprogramovali ste plán tichého režimu:

- Počas noci: Úroveň 3 (=najtichší režim).

- Počas dňa: nastavenie VYP zaručí kapacitu ohrevu/chladenia systému.

▪ Poobede však vaše dieťa spí, a preto chcete, aby bol systém tichý.

Môžete postupovať takto: Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [3]: > Tichý režim. 2 Vyberte príkaz Zap. astlačte tlačidlo . 3 Prejdite na časť [7.4.4]: > Používateľské nastavenia > Nastavené

hodnoty > Tichý režim.

4 Vyberte príkaz Úroveň 3 astlačte tlačidlo . Výhoda: Vonkajšia jednotka je v prevádzke v najtichšom režime.

4.6.3 Používanie dovolenkového režimu

O dovolenkovom režime

Počas dovolenky môžete dovolenkový režim používať na úpravu štandardných plánov bez toho, aby ste ich museli meniť. Dovolenkový režim môžete používať, len ak na reguláciu teploty používate izbový termostat. Pozrite si tiež časť

"4.4.3Určenie, ktorý ovládač teploty používate"[416].

Používanie dovolenkového režimu štandardne pozostáva z týchto fáz:

1 Konfigurácia dovolenkového režimu v jednej z uvedených situácií:

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Situácia Potom…

Dovolenku trávite doma Musíte vybrať určitý deň: ohrev/chladenie

miestnosti sa aktivuje podľa požadovanej izbovej teploty pre vybratý deň.

Používateľská referenčná príručka

4 | Prevádzka

15:20

12.0°C

16 2013

Dovolenka

Pon

Feb

Do Aktuál. teplota

Situácia Potom…

Dovolenku trávite mimo domu

Musíte nakonfigurovať nastavenia ohrevu/ chladenia miestnosti.

▪ Ohrev/chladenie miestnosti sa aktivuje podľa

týchto nastavení.

▪ Prevádzku prípravy teplej vody pre

domácnosť možno ZAPNÚŤ alebo VYPNÚŤ. Ak sa ju rozhodnete VYPNÚŤ, aktívny zostane režim dezinfekcie.

2 Aktivácia dovolenkového režimu.

▪ Ak režim NEAKTIVUJETE, nakonfigurované nastavenia dovolenkového režimu

sa NEPOUŽIJÚ.

▪ Ak režim aktivujete:

Obdobie Potom…

Pred dovolenkou a po nej Použijú sa štandardné plány.

Počas dovolenky Použijú sa nakonfigurované nastavenia

dovolenkového režimu.

Kontrola aktivovania alebo spustenia režimu dovolenky

1 Stlačením tlačidla prejdite na jednu z domovských stránok. 2 Skontrolujte nasledujúce nastavenia:

Ak sa zobrazuje ikona... Potom…

Je aktivovaný jeden z nasledujúcich režimov dovolenky:

▪ Režim dovolenky (Mimo domu) je

aktivovaný, ale ešte NIE je spustený.

▪ Režim dovolenky (Doma) je

aktivovaný. Nemožno zobraziť, či je už režim dovolenky spustený.

Režim dovolenky (Mimo domu) je aktivovaný a spustený.

Konfigurácia dovolenky (keď zostávate doma)

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [2.2]: > Dovolenka > Režim dovolenky.

Používateľská referenčná príručka

2 Vyberte položku Doma. 3 Konfigurujte nastavenia režimu dovolenky (keď zostávate doma). 4 Aktivujte režim dovolenky.

Možné nastavenia režimu dovolenky (keď zostávate doma)

Nastavenie Opis

Od a Do Prvý a posledný deň dovolenky.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

Nastavenie Opis

4 | Prevádzka

Použiť denný plán

Denný plán použitý počas dovolenky.

Príklad: Sobota

INFORMÁCIE

Prepnutím na možnosť Pokroč. použív. zmeníte nastavenie Použiť denný plán.

Konfigurácia dovolenky (keď odchádzate z domu)

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [2.2]: > Dovolenka > Režim dovolenky.

2 Vyberte položku Mimo domu.

3 Konfigurujte nastavenia režimu dovolenky (keď odchádzate z domu).

4 Aktivujte režim dovolenky.

Možné nastavenia režimu dovolenky (keď odchádzate z domu)

Nastavenie Opis

Od a Do Prvý a posledný deň dovolenky.

Prevádz. režim Prevádzkový režim použitý počas dovolenky.

Ohrev Menovitáhodnota použitá počas dovolenky, keď jednotka

pracuje v režime ohrevu.

Chladenie Menovitáhodnota použitá počas dovolenky, keď jednotka

pracuje v režime chladenia.

Teplá voda pre domácnosť

Počas dovolenky ZAPNITE alebo VYPNITE prevádzku prípravy teplej vody pre domácnosť.

INFORMÁCIE

Ak môžete zmeniť len nastavenia Od a Do pre úroveň Konc. použív.. Ak chcete zmeniť ostatné nastavenia, musíte prepnúť na úroveň Pokroč. použív..

Aktivácia alebo deaktivácia režimu dovolenky

Predpoklad: Konfigurovali ste dovolenku.

1 Prejdite na časť [2.1]: > Dovolenka > Dovolenka.

2 Vykonajte jeden z uvedených krokov:

▪ Režim aktivujte výberom položky Áno a stlačením tlačidla . ▪ Režim deaktivujte výberom položky Nie a stlačením tlačidla .

Príklad použitia: V zime odchádzate z domu

Ak ste v niektorej z uvedených situácií:

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

▪ O 2dni odchádzate v zime na 2týždne z domu. ▪ Chcete šetriť energiu, ale nechcete, aby bol v dome mrazivý chlad.

Môžete postupovať takto: Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

Používateľská referenčná príručka

4 | Prevádzka

1 Konfigurujte dovolenku. Prejdite na časť [2]: > Dovolenka a konfigurujte

nasledujúce nastavenia:

Nastavenie Hodnota

Režim dovolenky Mimo domu

Od 2. februára 2014

Do 16. februára 2014

Prevádz. režim Ohrev

Ohrev 12°C

2 Aktivujte režim dovolenky.

▪ Prejdite na časť [2.1]: > Dovolenka > Dovolenka. ▪ Vyberte príkaz Áno astlačte tlačidlo .

Výhoda:

▪ Pred dovolenkou a po nej sa použije štandardný plán. ▪ Počas dovolenky ušetríte energiu, ale v dome nebude mrazivý chlad.

Príklad použitia: Počas dovolenky ste sa vrátili domov

Ak ste v niektorej z uvedených situácií:

▪ Konfigurovali a aktivovali ste režim dovolenky (Mimo domu). ▪ Počas dovolenky ste sa na niekoľko hodín vrátili domov a chcete použiť

štandardný plán.

Môžete postupovať takto:

1 Deaktivujte režim dovolenky. 2 Pred odchodom znova aktivujte režim dovolenky.

Výhoda: NEMUSÍTE meniť plán ani konfiguráciu dovolenky.

4.6.4 Informácie na displeji

Zobrazenie informácií

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [6]: > Informácie.

Zobrazenie možných informácií

V ponuke... Môžete zobraziť...

Používateľská referenčná príručka

[6.1] Informácie o snímači Izbová teplota, teplota v nádrži, teplota

teplej vody pre domácnosť, vonkajšia teplota alebo teplota vody na výstupe. (Ak sa používa.)

[6.2] Meranie spotreby energie Vytvorená energia, spotrebovaná

energia a spotrebovaný plyn.

[6.3] Riešenie chýb História chýb a kontakt/číslo linky

pomoci.

[6.4] Úroveň prístupu

Aktuálna úroveň prístupu používateľa.

používateľa

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

V ponuke... Môžete zobraziť...

[6.5] Aktivátory Stav/režim každého aktivátora. Príklad:

ZAPNUTIE/VYPNUTIE čerpadla teplej vody pre domácnosť.

[6.6] Prevádzkové režimy Aktuálny prevádzkový režim. Príklad:

Režim odmrazovania/návratu oleja.

[6.7] Čas prevádzky Čas prevádzky systému.

[6.8] Verzia Informácie o verzii systému.

4.6.5 Konfigurácia dátumu, času, merných jednotiek, kontrastu a podsvietenia

Konfigurácia času a dátumu

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [1]: > Nastaviť čas/dátum.

INFORMÁCIE

Prepnutím na hodnotu Pokroč. použív. zmeníte letný čas a označenie 12/24h.

4 | Prevádzka

Konfigurácia merných jednotiek

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [7.6]: > Používateľské nastavenia > Merná

jednotka.

Možné nastavenia merných jednotiek

Nastavenie Možné merné jednotky

Oddeľovač desat. miest ▪ Bodka

▪ Čiarka

Teplota ▪ °C

▪ °F

Vytvor. energia ▪ kWh

▪ MBtu

Prúdenie ▪ l/min.

▪ GPM

Účinnosť ▪ EÚ

▪ USA

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Spotrebov. plyn ▪ m³

▪ ft³ ▪ kWh

Konfigurácia kontrastu používateľského rozhrania

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

Používateľská referenčná príručka

4 | Prevádzka

15:20

20.0°C

Pon

Miestnosť

Aktuálna teplota

15:20

20.0°C

17:30

Aktuálna teplota

Miestnosť

Naplánované

Pon

Uto

4.6.6 Konfigurácia používateľského profilu a domovských stránok

1 Prejdite na časť [7.1.1]: > Používateľské nastavenia > Displej >

Kontrast.

Konfigurácia času podsvietenia displeja LCD používateľského rozhrania

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [7.1.2]: > Používateľské nastavenia > Displej >

Čas podsv. displeja LCD.

Nastavenie používateľského profilu

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [7.1.3]: > Používateľské nastavenia > Displej >

Profil používateľa.

2 Vyberte príslušný používateľský profil a stlačte tlačidlo .

Možné používateľské profily

Ak je používateľský profil Podrobný, môžete na príslušných domovských stránkach zobrazovať a vykonávať viac funkcií.

Používateľský profil = Základný Používateľský profil = Podrobný

Konfigurácia dostupnosti domovských stránok koncovému používateľovi

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví

používatelia.

1 Prejdite na časť [7.1.4]: > Používateľské nastavenia > Displej >

Dostupné domovské stránky.

Výsledok: V zozname sú uvedené domovské stránky, ktoré máte k dispozícii

vo svojom rozložení systému.

2 Vyberte príslušnú domovskú stránku a stlačte tlačidlo . 3 Vykonajte jeden z uvedených krokov:

▪ Domovskú stránku zobrazíte výberom položky Áno a stlačením tlačidla . ▪ Domovskú stránku skryjete výberom položky Nie a stlačením tlačidla .

Používateľská referenčná príručka

4.6.7 Zamknutie a odomknutie tlačidiel a funkcií

O zamknutí a odomknutí

Používať môžete tieto režimy zamknutia:

▪ Zámok tlačidiel: uzamkne všetky tlačidlá, vďaka čomu nemôžu deti meniť

nastavenia.

▪ Uzamknutie funkcie: uzamkne konkrétnu funkciu, vďaka čomu nemôže nikto

meniť jej nastavenia.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

Možné zámky funkcií

Zámka Ak je aktívna, používatelia nemôžu...

Zap./VYP. miestnosti ZAPNÚŤ alebo VYPNÚŤ reguláciu

izbovej teploty.

Zap./VYP. tepl. na výst. vody ZAPNÚŤ alebo VYPNÚŤ reguláciu

teploty na výstupe vody (hlavnom + vedľajšom).

Zap./VYP. nádrže ZAPNÚŤ alebo VYPNÚŤ reguláciu teplej

vody pre domácnosť.

Teplota nahor/nadol Upravovať teplotu.

Tichý režim Používať tichý režim.

Dovolenka Používať režim dovolenky.

Prevádz. režim Nastaviť prevádzkový režim v

miestnosti.

Používateľské nastavenia Zmeňte nastavenia v časti [7]: >

Používateľské nastavenia.

Zap./vyp. teplú vodu pre domác.

ZAPNÚŤ alebo VYPNÚŤ okamžitú teplú vodu pre domácnosť.

Kontrola aktivovania zámky

1 Stlačením tlačidla prejdite na jednu z domovských stránok.

2 Ak sa zobrazí symbol , zámok tlačidla je aktívny. Poznámka: Ak ste na domovskej obrazovke a skúšate použiť zamknutú funkciu, na

1sekundu sa zobrazí symbol .

Aktivácia alebo deaktivácia zámky tlačidiel

1 Stlačením tlačidla prejdite na jednu z domovských stránok.

2 Stlačte tlačidlo minimálne na 5 sekúnd.

Aktivácia alebo deaktivácia zámky funkcie

1 Stlačením tlačidla prejdite do štruktúry ponuky.

2 Stlačte tlačidlo minimálne na 5sekúnd.

3 Vyberte príslušnú funkciu astlačte tlačidlo .

4 Vyberte položku Zamknúť alebo Odomknúť a stlačte tlačidlo .

4.7 Predvolené hodnoty a plány

4.7.1 Používanie predvolených hodnôt

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

O predvolených hodnotách

Definovať môžete predvolené hodnoty pre viacero ovládačov. Predvolené hodnoty zjednodušujú používanie rovnakej hodnoty na rôznych miestach (domovská stránka plánov a izbovej teploty ( a )). Ak budete chcieť neskôr zmeniť určitú hodnotu, zmenu stačí urobiť na jednom mieste.

Používateľská referenčná príručka

4 | Prevádzka

Definovanie nastavených hodnôt

1 Prejdite na časť [7.4]: > Používateľské nastavenia > Nastavené

hodnoty.

2 Vyberte, pre ktorú reguláciu chcete definovať nastavenú hodnotu. Príklad:

Izbová teplota.

3 Vyberte príslušnú nastavenú hodnotu astlačte tlačidlo . Príklad: Pohodlné

(ohrev).

4 Vyberte príslušnú teplotu astlačte tlačidlo .

Možné nastavené hodnoty

Regulácia Nastavená hodnota Kde sa používa

Izbová teplota

Pohodlné ▪ Plány izbovej teploty

Úsporné

▪ Domovská stránka izbovej

teploty ( a ), ak je používateľský profil = Podrobný

Teplota na hlavnom výstupe vody

Teplota v nádrži

Pohodlné Plány teploty vody na výstupe

Úsporné

Pohodlná akumulácia

Úsporná akumulácia

vhlavnej zóne

Plán teploty v nádržina teplú vodu pre domácnosť, ak je režim nádržena teplú vodu pre domácnosť, je

▪ Plánovaný ▪ Naplánovaný režim + režim

opätovného ohrevu

Opätovný ohrev Plán teploty v nádržina teplú vodu

pre domácnosť, ak režim nádržena teplú vodu pre domácnosť = naplánovaný režim + režim opätovného ohrevu

Tichý režim Používa sa, keď je tichý režim

nastavený na možnosť Zap.

4.7.2 Používanie a programovanie plánov

Používateľská referenčná príručka

Cena el. ener.

Vysoko Stredná

Používa sa, keď je úsporný režim (inštalatérske nastavenie) nastavený na možnosť

Nízko

Ekonomický.

Cena paliva Používa sa, keď je úsporný režim

(inštalatérske nastavenie) nastavený na možnosť Ekonomický.

O plánoch

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom môžu byť k dispozícii plány (vopred definované alebo definované používateľom) pre viaceré ovládače.

Môžete:

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

▪ Vybrať, ktoré plány chcete aktuálne používať. ▪ Naprogramovať vlastné plány, ak nie sú vopred definované plány vyhovujúce.

Činnosti, ktoré možno naprogramovať, sa týkajú konkrétnych ovládačov.

Možné činnosti pre jednotlivé regulácie

Regulácia Možné činnosti

Izbová teplota Naprogramovanie ohrevu alebo chladenia miestností:

Teplota vody na výstupe vhlavnej zóne

▪ Pohodlné (nastavená hodnota) ▪ Úsporné (nastavená hodnota) ▪ [Vlastná teplota]

Teplota vody na výstupe vo vedľajšej

Naprogramovanie ZAPNUTIA a VYPNUTIA teploty na výstupe vody vo vedľajšej zóne.

zóne

Teplota vnádrži na teplú vodu pre domácnosť

Naprogramovanie ohrevu nádrže na teplú vodu pre domácnosť:

▪ Pohod. akumulácia (nastavená hodnota) ▪ Úspor. akumulácia (nastavená hodnota) ▪ Zast. akumulácie

(b)

(a)

Tichý režim Naprogramovanie, kedy musí jednotka použiť príslušnú

úroveň tichého režimu:

▪ Úroveň 1 ▪ Úroveň 2 ▪ Úroveň 3 ▪ VYP

(len pre čerpadlo na teplú vodu pre

Naprogramovanie ZAPNUTIA a VYPNUTIA čerpadla teplej vody pre domácnosť.

domácnosť so sekundárnym návratom dodávané zákazníkom)

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Čerpadlo teplej vody pre domácnosť

Cena elektrickej energie

(a) Spúšťanie ohrevu, kým sa nedosiahne požadovaná menovitá hodnota (Pohodlné/

Úsporné).

(b) Zastavenie ohrevu, a to aj v prípade, že sa ešte nedosiahla požadovaná teplota.

Príklad: ak sú sadzby za elektrickú energiu počas dňa vyššie, zastavenie môžete naprogramovať na 06:00.

Naprogramujte v prípade používania konkrétnej platnej tarify elektrickej energie.

Výber plánu, ktorý chcete aktuálne používať

1 Prejdite na časť [5]: > Vybrať plány.

2 Vyberte, pre ktorú reguláciu chcete použiť určitý plán. Príklad: [5.1] Izbová

teplota.

3 Vyberte, pre ktorý prevádzkový režim chcete použiť určitý plán. Príklad:

[5.1.1] Ohrev .

4 Vyberte vopred definovaný plán alebo plán definovaný používateľom a stlačte

tlačidlo .

Používateľská referenčná príručka

4 | Prevádzka

07 :00

-- : -- --

Nastaviť plán ohrevu

Pon

Pohodlný

Vybrať

Posunúť

Vymazať riadok Zmazať denný plán Kopírovať deň Uložiť plán

Naprogramovanie plánu

1 Prejdite na časť [7.3]: > Používateľské nastavenia > Nastaviť

plány.

2 Otvorte prázdny vopred definovaný plán alebo plán definovaný používateľom. 3 Zmeňte ho. 4 Uložte ho.

Pokyny na programovanie

Môžete:

▪ Vymazávať riadky z plánu ▪ Vynulovať denný plán ▪ Kopírovať nastavenia jedného dňa do ostatných

4.7.3 Plány: príklad

Príklad použitia: Pracujete v 3-zmenovej prevádzke

Ak pracujete v 3-zmenovej prevádzke, môžete postupovať takto:

1 Naprogramujte 3 plány izbovej teploty a príslušným spôsobom ich nazvite.

Príklad: RannaZmena, DennaZmena a NocnaZmena

2 Vyberte plán, ktorý chcete aktuálne používať.

INFORMÁCIE

Postupy naprogramovania ostatných plánov sú podobné.

V tomto príklade:

▪ Plán izbovej teploty v režime ohrevu ▪ Pondelok = Utorok = Streda = Štvrtok = Piatok ▪ Sobota = Nedeľa

Naprogramovanie plánu

1 Prejdite na časť [7.3.1.1]: > Používateľské nastavenia > Nastaviť

plány > Izbová teplota > Nastaviť plán ohrevu.

Používateľská referenčná príručka

2 Vyberte príkaz Prázdny astlačte tlačidlo . 3 Naprogramujte plán na pondelok. Ďalšie podrobnosti nájdete nižšie. 4 Skopírujte nastavenia pondelka do utorka, stredy, štvrtka a piatka. Ďalšie

podrobnosti nájdete nižšie.

5 Naprogramujte plán na sobotu. 6 Skopírujte nastavenia soboty do nedele. 7 Uložte plán a zadajte jeho názov. Ďalšie podrobnosti nájdete nižšie.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

07:00 09:00 17:00 23:00

23:0008:00

07:00 09:00 17:0012:00 23:0014:00

23:0008:00

Naprogramovanie plánu na pondelok

1 Pomocou tlačidiel a vyberte pondelok.

2 Stlačením tlačidla zadajte plán na pondelok.

3 Naprogramovanie plánu na pondelok:

▪ Pomocou tlačidiel a vyberte príslušnú položku. ▪ Pomocou tlačidiel a zmeňte hodnotu položky.

Kopírovanie nastavení jedného dňa do ďalšieho

1 Vyberte deň, ktorého nastavenia chcete kopírovať, a stlačte tlačidlo .

Príklad: Pondelok. 2 Vyberte príkaz Kopírovať deň astlačte tlačidlo . 3 Pre dni, do ktorých chcete kopírovať nastavenia, vyberte možnosť Áno a

stlačte tlačidlo . Príklad: Utorok = Áno, Streda = Áno, Štvrtok = Áno a Piatok

= Áno.

Uloženie plánu

1 Stlačte tlačidlo , vyberte možnosť Uložiť plán a stlačte tlačidlo . 2 Vyberte možnosť Defin. použ. 1, Defin. použ. 2 alebo Defin.

použ. 3 a stlačte tlačidlo .

3 Zmeňte názov a stlačte tlačidlo . (Použiteľné len pre plány izbovej teploty.)

Príklad: MôjTýždennýPlán

4.7.4 Vopred definované plány: izbová teplota + teplota na výstupe vody (hlavnom)

: požadovaná teplota = nastavená hodnota (Pohodlné)

: požadovaná teplota = nastavená hodnota (Úsporné)

Vopred definované 1

Pon – Pia

Sob – Ned

Vopred definované 2

Pon – Pia

Sob – Ned

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Vopred definované 3

Pon – Ned

INFORMÁCIE

Vopred definované plány sa vzťahujú na ohrev aj chladenie.

Používateľská referenčná príručka

4 | Prevádzka

07:00 09:00 17:00 23:00

08:00 23:00

07:00 09:00 17:0012:00 23:0014:00

08:00 23:00

a b

:00

a b

:00 :00

a b

:00

a b

:00 :00

4.7.5 Vopred definované plány: teplota na výstupe vody (vedľajšom)

: vedľajšia zóna = Zap.

: vedľajšia zóna = VYP

Vopred definované 1

Pon – Pia

Sob – Ned

Vopred definované 2

Pon – Pia

Sob – Ned

Vopred definované 3

Pon – Ned

INFORMÁCIE

Vopred definované plány sa vzťahujú na ohrev aj chladenie.

4.7.6 Vopred definované plány: teplota vnádrži na teplú vodu pre domácnosť

: spustenie prípravy teplej vody pre domácnosť. Požadovaná teplota v nádržina

teplú vodu pre domácnosť = nastavená hodnota (Pohod. akumulácia)

: spustenie prípravy teplej vody pre domácnosť. Požadovaná teplota v nádržina

teplú vodu pre domácnosť = nastavená hodnota (Úspor. akumulácia)

Vopred definované 1

Pon – Ned

Vopred definované 2

Pon – Ned

Vopred definované 3

Pon – Pia

Sob – Ned

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4.8 Prevádzka podľa počasia

a b

Pri regulácii ohrevu/chladenia miestnosti môže byť režim menovitej hodnoty teploty vody na výstupe:

▪ Pevný ▪ Podľa počasia (teplota vody na výstupe sa určuje automaticky v závislosti od

vonkajšej teploty)

Ak chcete vybrať režim menovitej hodnoty, pozrite si inštalačnú referenčnú príručku.

Ak chcete nastaviť parametre krivky podľa počasia, pozrite si údaje nižšie.

4.8.1 Úprava nastavení podľa počasia

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví používatelia.

1 Prejdite na časť [7.7]: > Používateľské nastavenia > Nastaviť

podľa počasia.

2 V prípade teploty vody na hlavnom výstupe [7.7.1] nastavenie upravte

pomocou tlačidiel , , , a potvrďte ho tlačidlom .

4 | Prevádzka

3 V prípade teploty vody (ak sa používa) na vedľajšom výstupe [7.7.2] nastavenie

upravte pomocou tlačidiel , , , a potvrďte ho tlačidlom .

Nastaviť ohrev podľa počasia/Nastaviť chlad. podľa počasia

TtCieľová teplota vody na výstupe

TaVonkajšia teplota

a Nízka vonkajšia okolitá teplota

b Vysoká vonkajšia okolitá teplota

c Požadovaná teplota na výstupe vody, keď sa vonkajšia teplota rovná alebo je nižšia

ako nízka okolitá teplota. Poznámka: Pri ohreve musí byť táto hodnota vyššia ako hodnota (d), pretože vprípade nízkej vonkajšej teploty sa vyžaduje teplejšia voda. Pri chladení musí byť táto hodnota vyššia ako hodnota (d), pretože vprípade nízkej vonkajšej teploty postačuje menej studená voda.

d Požadovaná teplota na výstupe vody, keď sa vonkajšia teplota rovná alebo je vyššia

ako vysoká okolitá teplota. Poznámka: Pri ohreve musí byť táto hodnota nižšia ako hodnota (c), pretože v prípade vysokej vonkajšej teploty sa vyžaduje menej teplá voda. Pri chladení musí byť táto hodnota nižšia ako hodnota (c), pretože vprípade vysokej vonkajšej teploty sa vyžaduje chladnejšia voda.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

4 | Prevádzka

< >

[1]

[2]

[5]

[6]

[7]

[2]

[6.2]

[6.3]

[6.8]

[7.1]

[7.4]

[7.3]

[3]

[4]

Nastaviť čas/dátum

Dátum Čas Letný čas Typ hodín

Dovolenka

Režim dovolenky

Doma

Mimo domu

Použiť denný plán

Prevádz. režim Ohrev Chladenie

Tichý režim

Prevádz. režim

Vybrať plány

Izbová teplota Teplota na hlavnom výstupe vody Teplota na vedľ. výstupe vody Teplota v nádrži

Informácie

Informácie o snímači Meranie spotreby energie Riešenie chýb Úroveň prístupu používateľa Aktivátory Prevádzkové režimy

Čas prevádzky Verzia

Meranie spotr. ener.

Spotreb. energia

Vytvor. energia

Informácie o chybe

História chýb

Kontakt/číslo linky pomoci

Verzia

Používateľské rozhranie Vnútorná jednotka Vonkajšia jednotka

Nastav. používateľa

Displej Zamknutie teploty

Nastaviť plány Nastavené hodnoty Povol. pr. režim Merná jednotka

Displej

Kontrast Čas podsv. displeja LCD

Profil používateľa Dostupné domovské stránky

Nastaviť plány

Izbová teplota Teplota na hlavnom výstupe vody Teplota na vedľ. výstupe vody

Teplota tepl. vody pre domác.

Tichý režim Čerp.t.v.,d.

Nastavené hodnoty

Izbová teplota Teplota na hlavnom výstupe vody Teplota v nádrži Tichý režim

Teplá voda pre domácnosť

Nastaviť podľa počasia

História varovaní

Cena el. ener.

Cena paliva

4.9 Štruktúra ponúk: prehľad používateľských nastavení

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4 | Prevádzka

[7.6]

Merné jednotky

Oddeľovač desat. miest Teplota Tlak Vytvor. energia

[7.7]

Nast. podľa počasia

Hlavný Vedľajší

[7.7.1]

Hlavná

Nastaviť ohrev podľa počasia Nastaviť chlad. podľa počasia

[7.7.2]

Vedľajšia

Nastaviť ohrev podľa počasia Nastaviť chlad. podľa počasia

Prúdenie Spotrebov. plyn

INFORMÁCIE

V závislosti od vybratých inštalatérskych nastavení a typu jednotky budú alebo nebudú nastavenia viditeľné.

4.10 Nastavenia vykonávané inštalatérom: tabuľky, ktoré vypĺňa inštalatér

4.10.1 Stručný sprievodca

Nastavenie Predvolené Vyplňte...

Kontakt vypnutia vynútenej prevádzky [A.2.1.6]

Kontakt pre vypnutie 0 (Nie)

Nastavenia ohrevu/chladenia miestností [A.2.1]

Kontrola 2 (Kont. iz.

term.)

Umiest. použ. rozh. 1 (V miestnosti)

Poč. zón tep. na výst. vody 0 (1 zóna

teploty)

Prev. režim čerpadla 2 (Žiadosť)

Nastavenia teplej vody pre domácnosť [A.2.2]

Prev. tep. vody, domác. V závislosti od

modelu

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Čerp.t.v.,d. 0 (Nie)

Termostaty [A.2.2]

Hl. typ kontaktu 2 (Žiad.o oh./

chl.)

Príd. typ kont. 2 (Žiad.o oh./

chl.)

Externý snímač 0 (Nie)

Digitálna V/V karta PCB [A.2.2.6]

Používateľská referenčná príručka

4 | Prevádzka

4.10.2 Regulácia ohrevu/chladenia miestnosti

Nastavenie Predvolené Vyplňte...

Solárna súprava 0 (Nie)

Výstup popl. sign. 0 (Normálne

otvor.)

Karta PCB požiadaviek [A.2.2.7]

Karta PCB požiadaviek 0 (Nie)

Meranie spotreby energie [A.2.2]

Externý merač kWh 1 0 (Nie)

Plynomer 0 (Nie)

Nastavenie Predvolené Vyplňte...

Teplota vody na výstupe: hlavná zóna [A.3.1.1]

Hodn. tepl. vody 1 (Podľa počasia)

Teplota vody na výstupe: vedľajšia zóna [A.3.1.2]

Hodn. tepl. vody 0 (Absolútna)

Teplota vody na výstupe: modulácia [A.3.1.1.5]

Upravená teplota vody 1 (Áno)

Teplota vody na výstupe: typ emitora [A.3.1.1.7]

Typ emitora 0 (Rýchle)

Úsporný režim [A.6.7]

Úsporný režim 0 (Ekonomický)

Cena elektrickej energie [7.4.5]

Cena el. ener. 20/kWh (Vysoko)

Cena paliva [7.4.6]

Cena paliva 8,0/kWh

4.10.3 Regulácia teplej vody pre domácnosť [A.4]

Nastavenie Predvolené Vyplňte...

20/kWh (Stredná)

15/kWh (Nízko)

Používateľská referenčná príručka

Režim men. hod. 2 (Len naplán.)

Max. menovitá hodnota V závislosti od

modelu

INFORMÁCIE

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

4.10.4 Kontakt/číslo linky pomoci [6.3.2]

Nastavenie Predvolené Vyplňte…

Kontakt/číslo linky pomoci —

4 | Prevádzka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

5 | Nastavenie cien energie

5 Nastavenie cien energie

Ak je úsporný režim v systéme nastavený na možnosť Ekonomický, môžete nastaviť:

▪ fixnú cenu plynu, ▪ 3 úrovne ceny elektrickej energie, ▪ týždenný časovač cien elektrickej energie.

Úsporný režim nastaví inštalátor a môže vychádzať z ekologického alebo ekonomického hľadiska. V ekologickom režime sa minimalizuje využitie primárnej energie a v ekonomickom režime sa znižujú prevádzkové náklady. Preferovaný úsporný režim vám poradí inštalátor. Ďalšie informácie nájdete v návode na inštaláciu.

Príklad: Ako nastaviť ceny energie v používateľskom rozhraní?

Cena Hodnota v rozhraní Breadcrumb

Plyn: 5,3eurocentu/kWh [7.4.6] = 5,3

Plyn: 4,8pence/kWh [7.4.6]=4,8

Elektrická energia: 12eurocentov/kWh [7.4.5.1]=12

Elektrická energia: 12,49pence/kWh [7.4.5.1]=12

5.1 Nastavenie ceny plynu

1 Prejdite na časť [7.4.6]: > Používateľské nastavenia > Nastavené

hodnoty > Cena paliva.

2 Správnu cenu nastavte pomocou tlačidiel a . 3 Výber potvrďte stlačením tlačidla .

INFORMÁCIE

▪ Hodnota ceny v rozsahu od 0,00~290valút/MBtu (2 základné hodnoty). ▪ Hodnota ceny v rozsahu od 0,00~990valút/kWh (2 základné hodnoty).

5.2 Nastavenie ceny elektrickej energie

1 Prejdite na časť [7.4.5]: > Cena el. ener. > Nastavené hodnoty >

Používateľské nastavenia.

2 Pomocou tlačidiel a nastavte podľa tarify cien elektrickej energie správne

ceny pre možnosti Nízko, Stredná a Vysoko.

Používateľská referenčná príručka

3 Výber potvrďte stlačením tlačidla .

INFORMÁCIE

Hodnota ceny v rozsahu od 0,00~990valút/kWh (2 základné hodnoty).

INFORMÁCIE

Ak nenastavíte žiadny plán, použije sa hodnota Cena el. ener. pre Vysoké.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

5 | Nastavenie cien energie

5.3 Nastavenie časovača ceny elektrickej energie

1 Prejdite na časť [7.3.8]: > Používateľské nastavenia > Nastaviť

plány > Cena el. ener..

2 Plán naprogramujte podľa hodnôt Vysoko, Stredná a Nízko cien elektrickej

energie pre jednotlivé časové intervaly.

3 Plán sa uloží stlačením tlačidla .

INFORMÁCIE

Hodnoty pre možnosti Vysoko, Stredná a Nízko zodpovedajú hodnotám ceny elektrickej energie pre predtým nastavené možnosti Vysoko, Stredná a Nízko. Ak nenastavíte žiadny plán, použije sa cena elektrickej energie pre možnosť Vysoko.

5.4 Ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie

Pri nastavovaní cien energie možno vziať do úvahy príspevok. Hoci sa môžu prevádzkové náklady zvýšiť, celkové prevádzkové náklady budú v prípade náhrady nákladov optimalizované.

POZNÁMKA

Nezabudnite upraviť nastavenie cien energie na konci zúčtovacieho obdobia.

5.4.1 Nastavenie ceny plynu v prípade príspevku na kWh obnoviteľnej energie

Predpoklad: Cenu plynu vypočítate pomocou nasledujúceho vzorca: reálna cena plynu + (príspevok/kWh × 0,9)

1 Prejdite na časť [7.4.6]: > Používateľské nastavenia > Nastavené

hodnoty > Cena paliva.

2 Správnu cenu nastavte pomocou tlačidiel a . 3 Výber potvrďte stlačením tlačidla .

5.4.2 Nastavenie ceny elektrickej energie v prípade príspevku na kWh obnoviteľnej energie

Predpoklad: Cenu elektrickej energie vypočítate pomocou nasledujúceho vzorca: reálna cena elektrickej energie+príspevok/kWh

1 Prejdite na časť [7.4.5]: > Cena el. ener. > Nastavené hodnoty >

Používateľské nastavenia.

2 Pomocou tlačidiel a nastavte podľa tarify cien elektrickej energie správne

ceny pre možnosti Nízko, Stredná a Vysoko.

5.4.3 Príklad

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

3 Výber potvrďte stlačením tlačidla .

Uvádzame príklad a ceny alebo hodnoty použité v tomto príklade NIE SÚ presné.

Údaje Pence/kWh

Cena plynu 4,08

Používateľská referenčná príručka

5 | Nastavenie cien energie

Údaje Pence/kWh

Cena elektrickej energie 12,49

Príspevok na obnoviteľný ohrev za kWh 5

Výpočet ceny plynu:

Cena plynu=reálna cena plynu+(príspevok/kWh×0,9) Cena plynu=4,08+(5×0,9) Cena plynu = 8,58

Výpočet ceny elektrickej energie:

Cena elektrickej energie=reálna cena elektrickej energie+príspevok/kWh Cena elektrickej energie=12,49+5 Cena elektrickej energie = 17,49

Cena Hodnota v rozhraní Breadcrumb

Plyn: 4,08pence/kWh [7.4.6] = 8,58

Elektrická energia: 12,49pence/kWh [7.4.5] = 17,49

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

6 Znázornenie energie

Používateľské rozhranie umožňuje graficky zobraziť štatistiku:

▪ Vytvorenej energie: energie vytvorenej tepelným čerpadlom. ▪ Spotrebovanej energie: zaznamenaná elektromerom alebo (ak nie je

nainštalovaný) vypočítaná samotným rozhraním na základe interného výpočtu.

▪ Spotrebovaného plynu: zaznamenáva sa len v prípade, keď je nainštalovaný

externý plynomer. Hodnoty zaznamenané meracím prístrojom sa môžu líšiť od hodnôt zobrazených na bojleri.

6.1 Zobrazenie energetickej štatistiky

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví používatelia.

1 Prejdite na časť [6.2]: > Meranie spotreby energie > Informácie. 2 Vyberte možnosť Vytvor. energia, Spotrebov. plyn alebo Spotreb.

energia.

6 | Znázornenie energie

3 Pomocou tlačidiel a prepínajte medzi zobrazeniami aktuálneho mesiaca,

predchádzajúceho mesiaca, posledných 12 mesiacov a všeobecného prehľadu.

4 Pomocou tlačidiel a prepínajte medzi rôznymi režimami (ak sú k

dispozícii).

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

7 | Tipy na úsporu energie

7 Tipy na úsporu energie

Tipy týkajúce sa izbovej teploty ▪ Zaistite, aby požadovaná izbová teplota nebola NIKDY príliš vysoká (v režime

ohrevu) ani príliš nízka (v režime chladenia). VŽDY musí zodpovedať skutočným potrebám. Každý ušetrený stupeň dokáže ušetriť až 6% nákladov na ohrev/ chladenie.

▪ NEZVYŠUJTE/NEZNIŽUJTE požadovanú izbovú teplotu, aby ste urýchlili ohrev/

chladenie miestnosti. Miestnosť sa NEZOHREJE/NEOCHLADÍ rýchlejšie.

▪ Ak sú súčasťou rozloženia systému emitory s pomalším ohrevom (napríklad

podlahové kúrenie), vyhýbajte sa veľkým výkyvom v požadovanej izbovej teplote a NENECHAJTE izbovú teplotu príliš klesnúť/stúpnuť. Opätovný ohrev/chladenie miestnosti bude vyžadovať viac času a energie.

▪ Na štandardný ohrev alebo chladenie miestnosti používajte týždenný plán.

Vprípade potreby môžete plán jednoducho zmeniť:

- Na kratšie obdobia: môžete potlačiť naplánovanú izbovú teplotu. Príklad: Ak

máte oslavu alebo na pár hodín odchádzate z domu.

- Na dlhšie obdobia: môžete použiť režim dovolenky. Príklad: Ak počas

dovolenky zostávate doma alebo ak na dovolenku odchádzate z domu.

Tipy týkajúce sa teploty na výstupe vody ▪ V režime ohrevu prinesie nižšia požadovaná teplota na výstupe vody nižšiu

spotrebu energie a vyšší výkon. V prípade režimu chladenia platí opačný princíp.

▪ V závislosti od tepelného emitora nastavte požadovanú teplotu na výstupe vody.

Príklad: Podlahové kúrenie je navrhnuté na nižšiu teplotu na výstupe vody ako

radiátory a konvektory tepelného čerpadla.

Tipy týkajúce sa teploty vnádrži na teplú vodu pre domácnosť ▪ V prípade štandardnej spotreby teplej vody pre domácnosť používajte týždenný

plán (len v naplánovanom režime).

- Naprogramujte systém na ohrievanie nádržena teplú vodu pre domácnosť na

vopred nastavenú hodnotu (Pohod. akumulácia = vyššia teplota v nádržina teplú vodu pre domácnosť) počas noci, pretože potreba ohrevu miestnosti je vtedy menšia.

- Ak ohrev nádrže na teplú vodu pre domácnosť raz za noc nestačí,

naprogramujte systém tak, aby dodatočne ohrieval nádrž na teplú vodu pre domácnosť na nastavenú hodnotu (Úspor. akumulácia = nižšia teplota v nádržina teplú vodu pre domácnosť) počas dňa.

▪ Zabezpečte, aby požadovaná teplota v nádrži na teplú vodu pre domácnosť

NEBOLA príliš vysoká. Príklad: Po inštalácii denne znižujte teplotu v nádrži na teplú vodu pre domácnosť o 1°C a kontrolujte, či máte stále dostatok teplej vody.

Používateľská referenčná príručka

▪ Naprogramujte ZAPNUTIE čerpadla na teplú vodu pre domácnosť len na tie časti

dňa, keď okamžite potrebujete teplú vodu. Príklad: Ráno a večer.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

8 Údržba a servis

8.1 Prehľad: údržba a servis

Inštalatér musí vykonať ročnú údržbu. Číslo kontaktu/číslo linky pomoci nájdete v používateľskom rozhraní.

Ako koncovýpoužívateľ musíte:

▪ Priestor okolo jednotky udržiavajte čistý. ▪ Čistiť používateľské rozhranie mäkkou navlhčenou tkaninou. NEPOUŽÍVAJTE

žiadne čistiace prostriedky.

▪ Pravidelne kontrolovať, či je tlak vody zobrazený na plynovom bojleri vyšší než

1 bar. Vypnite bojler a skontrolujte tlak na hlavnom displeji plynového bojlera. Ignorujte chybu zobrazenú na používateľskom rozhraní. Po opätovnom zapnutí plynového bojlera chyba zmizne.

▪ Skontrolujte, či sú ceny elektrickej energie a plynu definované v používateľskom

rozhraní aktuálne.

8 | Údržba a servis

Chladiaca zmes

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do ovzdušia.

Typ chladiva: R410A Hodnota potenciálu globálneho otepľovania: 2087,5

POZNÁMKA

Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.

Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000

Ďalšie informácie vám poskytne inštalatér.

VAROVANIE

Chladivo v systéme je bezpečné a v normálnom prípade neuniká. Ak chladivo uniká vo vnútri miestnosti, kontakt s plameňom horáka, ohrievačom alebo varičom môže mať za následok tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte a skontaktujte sa s predajcom, u ktorého ste jednotku kúpili.

Klimatizačné zariadenie nepoužívajte, kým servisná osoba nepotvrdí ukončenie opravy časti, kde uniká chladivo.

8.2 Vyhľadanie kontaktu/čísla linky pomoci

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví používatelia.

1 Prejdite na časť [6.3.2]: > Informácie > Riešenie chýb > Kontakt/

číslo linky pomoci.

Používateľská referenčná príručka

9 | Odstránenie porúch

9 Odstránenie porúch

9.1 Prehľad: odstraňovanie problémov

9.2 Kontrola histórie chýb

V prípade poruchy sa na domovských stránkach zobrazí symbol . Stlačením tlačidla zobrazíte ďalšie informácie o príslušnej poruche.

V prípade výskytu symptómov uvedených nižšie môžete skúsiť problém vyriešiť sami. V prípade akýchkoľvek iných problémov sa obráťte na svojho inštalatéra. Číslo kontaktu/číslo linky pomoci nájdete v používateľskom rozhraní.

V prípade poruchy sa na domovských stránkach zobrazí symbol . Stlačením tlačidla zobrazíte ďalšie informácie o príslušnej poruche.

Predpoklad: K dispozícii, len keď sa na domovských stránkach zobrazí symbol .

1 Prejdite na časť [6.3.1]: > Informácie > Riešenie chýb > História

chýb.

9.3 Kontrola histórie varovaní

Predpoklad: K dispozícii, len keď sa na domovských stránkach zobrazí symbol .

1 Prejdite na časť [6.3.1]: > Informácie > Riešenie chýb > História

varovaní.

9.4 Symptóm: v obývačke je vám príliš chladno (horúco)

Možná príčina Náprava

Požadovaná izbová teplota je príliš nízka (vysoká).

Zvýšte (znížte) požadovanú izbovú teplotu. Pozrite si časť "4.4.5Regulácia

pomocou izbového termostatu– používanie domovských stránok izbovej teploty"[419].

Používateľská referenčná príručka

Ak sa problém denne opakuje, vykonajte jeden z nasledujúcich krokov:

▪ Zvýšte (znížte) vopred nastavenú

hodnotu požadovanej izbovej teploty. Pozrite si časť "4.7.1 Používanie

predvolených hodnôt"[439].

▪ Upravte plán izbovej teploty. Pozrite

si časti "4.7.2 Používanie a

programovanie plánov" [4 40] a "4.7.3Plány: príklad"[442].

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

9 | Odstránenie porúch

Možná príčina Náprava

Nemožno dosiahnuť požadovanú izbovú teplotu.

V závislosti od tepelného emitora zvýšte požadovanú teplotu na výstupe vody. Pozrite si časť "4.4.6Regulácia

pomocou izbového termostatu – používanie domovských stránok teploty vody na výstupe"[422].

Krivka podľa počasia je nastavená nesprávne.

Upravte krivku podľa počasia. Pozrite si časť "4.8Prevádzka podľa

počasia"[445].

9.5 Symptóm: Voda z vodovodu je príliš studená

Možná príčina Náprava

Teplá voda pre domácnosť v nádrži sa minula z dôvodu nezvyčajne vysokej spotreby.

Požadovaná teplota v nádržina teplú vodu pre domácnosť je príliš nízka.

Ak okamžite potrebujete teplú vodu pre domácnosť, aktivujte režim ohrievača s pomocným čerpadlom na nádržina teplú vodu pre domácnosť. Takto sa však spotrebuje viac energie. Pozrite si časť "Používanie režimu ohrievača s

pomocným čerpadlom na nádrži na teplú vodu pre domácnosť"[431].

Ak môžete počkať, potlačte (zvýšte) aktívnu alebo ďalšiu naplánovanú požadovanú teplotu tak, aby sa výnimočne pripravilo viac teplej vody. Pozrite si časť "Zobrazenie a potlačenie

aktívnej alebo ďalšej naplánovanej požadovanej teploty (v naplánovanom režime alebo naplánovanom režime + režime opätovného ohrevu)"[430].

Ak sa problém denne opakuje, vykonajte jeden z nasledujúcich krokov:

▪ Zvýšte nastavenú hodnotu teploty v

nádrži na teplú vodu pre domácnosť. Pozrite si časť "4.7.1 Používanie

predvolených hodnôt"[439].

▪ Upravte plán teploty v nádržina teplú

vodu pre domácnosť. Príklad: Naprogramujte dodatočný ohrev nádržena teplú vodu pre domácnosť na nastavenú hodnotu (Úspor. akumulácia = nižšia teplota v nádrži) počas dňa. Pozrite si časti

"4.7.2 Používanie a programovanie plánov" [4 40] a "4.7.3 Plány: príklad"[442].

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

9 | Odstránenie porúch

Možná príčina Náprava

Teplota okamžitej teplej vody pre domácnosť je príliš nízka. (Dostupné len v prípade, keď nie je nainštalovaná žiadna nádrž.)

9.6 Symptóm: porucha tepelného čerpadla

Ak prevádzka tepelného čerpadla zlyhá, ako núdzový záložný ohrievač možno použiť plynový bojler, ktorý automaticky alebo nie automaticky prevezme zaťaženie pri ohreve.

▪ Ak je aktívna automatická núdzová prevádzka a dôjde k poruche tepelného

čerpadla, bojler automaticky prevezme zaťaženie pri ohreve.

▪ Ak sa automatická núdzová prevádzka neaktivuje a dôjde k poruche tepelného

čerpadla, funkcie teplej vody pre domácnosť a ohrevu miestnosti sa zastavia a musia sa obnoviť manuálne. Na používateľskom rozhraní sa zobrazí výzva na potvrdenie, či má bojler prevziať celé zaťaženie pri ohreve.

V prípade poruchy tepelného čerpadla sa na používateľskom rozhraní zobrazí ikona

Možná príčina Náprava

Zvýšte menovitú hodnotu teploty okamžitej teplej vody pre domácnosť. Pozrite si časť "Úprava teploty okamžitej

teplej vody pre domácnosť"[427].

Tepelné čerpadlo je poškodené. ▪ Stlačením tlačidla zobrazte opis

problému.

▪ Znova stlačte tlačidlo . ▪ Výberom položky povoľte, aby

bojler prevzal celé zaťaženie pri ohreve.

▪ So žiadosťou o opravu tepelného

čerpadla sa telefonicky obráťte na svojho miestneho predajcu.

INFORMÁCIE

Keď plynový bojler prevezme celé zaťaženie pri ohreve, spotreba plynu bude výrazne vyššia.

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

10 Premiestnenie

10.1 Prehľad: premiestnenie

Ak chcete premiestniť súčasti systému, obráťte sa na inštalatéra. Číslo kontaktu/ číslo linky pomoci nájdete v používateľskom rozhraní.

10 | Premiestnenie

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

11 | Likvidácia

11 Likvidácia

POZNÁMKA

Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu.

Používateľská referenčná príručka

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA

Tepelné čerpadlo Daikin Altherma hybrid

4P355632-1E – 2020.10

12 Slovník

12 | Slovník

Teplá voda pre domácnosť

Teplá voda používaná v ľubovoľnom type budovy na domáce účely.

Teplota na výstupe vody

Teplota vody na výstupe vody z jednotky.

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony, nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri obsluhe a prevádzke.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Zabezpečí sa na mieste

Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

EHYHBH05AF + EHYHBH/X05+08AF + EHYKOMB33AA Tepelné čerpadlo Daikin Altherma hybrid 4P355632-1E – 2020.10

Používateľská referenčná príručka

Verantwortung für Energie und Umwelt

4P355632-1E 2020.10

Daikin EHYHBH05AF, EHYHBH08AF, EHYHBX08AF, EHYKOMB33AA User reference guide [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

1.1.1 Význam varovaní a symbolov

1.2 Pre používateľa

3 O systéme

3.1 Komponenty v typickom rozložení systému

4 Prevádzka

4.1 Prehľad: prevádzka

4.2 Vizuálne predstavenie používateľského rozhrania

4.2.1 Tlačidlá

4.2.2 Ikony stavu

4.3 Základné používanie

4.3.1 Používanie domovských stránok

O domovských stránkach

Prechod na domovskú stránku

4.3.2 Používanie štruktúry ponuky

O štruktúre ponuky

Prechod do štruktúry ponuky

Navigovanie v štruktúre ponuky

4.3.3 Zapnutie/vypnutie ovládačov

O zapnutí/vypnutí ovládačov

Kontrola, či je ZAPNUTÁ alebo VYPNUTÁ regulácia

ZAPNUTIE alebo VYPNUTIE regulácie izbovej teploty

ZAPNUTIE alebo VYPNUTIE regulácie teploty na výstupe vody (hlavnom + vedľajšom)

ZAPNUTIE alebo VYPNUTIE regulácie teplej vody pre domácnosť

ZAPNUTIE alebo VYPNUTIE regulácie okamžitej teplej vody pre domácnosť

4.4 Regulácia ohrevu/chladenia miestnosti

4.4.1 O regulácii ohrevu/chladenia miestnosti

4.4.2 Nastavenie prevádzkového režimu v miestnosti

O prevádzkových režimoch v miestnosti

Určenie, či je nainštalovaný model tepelného čerpadla na ohrev/chladenie

Kontrola prevádzkového režimu v miestnosti, ktorý sa práve používa

Nastavenie prevádzkového režimu v miestnosti

Obmedzenie automatickej zmeny prevádzkového režimu

Typické obmedzenia automatického prepnutia

4.4.3 Určenie, ktorý ovládač teploty používate

Určenie, ktorý ovládač teploty používate (metóda č. 1)

Určenie, ktorý ovládač teploty používate (metóda č. 2)

4.4.4 Regulácia pomocou izbového termostatu – o regulácii pomocou izbového termostatu

Domovské stránky typickej izbovej teploty

Zobrazenie skutočnej a požadovanej izbovej teploty

Dočasné potlačenie plánu izbovej teploty

Zmena režimu z naplánovanej na nastavenú hodnotu

Príklad: Dočasné potlačenie plánu A zmena režimu na nastavenú hodnotu

Nastavenie obdobia potlačenia

Príklad použitia: Máte oslavu

Príklad použitia: Na pár hodín odchádzate z domu

4.4.6 Regulácia pomocou izbového termostatu – používanie domovských stránok teploty vody na výstupe

Typické domovské stránky teploty vody na výstupe

Zobrazenie požadovanej teploty na výstupe vody (hlavnom + vedľajšom)

Úprava/potlačenie teploty na výstupe vody (NIE JE prepojené s menovitou hodnotou izbovej teploty)

Úprava teploty na výstupe vody (hlavnom)

Úprava teploty na výstupe vody (vedľajšom)

Úprava/potlačenie teploty na výstupe vody (prepojené s menovitou hodnotou izbovej teploty)

Nastavenie predvolených hodnôt teploty na výstupe vody (hlavnom)

Úprava teploty na výstupe vody (vedľajšom)

4.4.7 Regulácia teploty vody na výstupe – o regulácii teploty vody na výstupe

4.4.8 Regulácia teploty vody na výstupe – používanie regulácie teploty vody na výstupe podľa plánu

Nastavenie predvolených hodnôt teploty na výstupe vody (hlavnom)

Úprava teploty na výstupe vody (vedľajšom)

4.4.9 Regulácia teploty vody na výstupe – používanie regulácie teploty vody na výstupe NIE podľa plánu

Úprava teploty na výstupe vody (hlavnom)

Úprava teploty na výstupe vody (vedľajšom)

4.4.11 Regulácia pomocou externého izbového termostatu – používanie regulácie pomocou externého izbového termostatu

Úprava teploty na výstupe vody (hlavnom)

Úprava teploty na výstupe vody (vedľajšom)

4.5 Regulácia teplej vody pre domácnosť

4.5.1 O regulácii teplej vody pre domácnosť

4.5.2 Okamžitá teplá voda pre domácnosť (bez nainštalovanej nádrže)

Používanie domovskej stránky okamžitej teplej vody pre domácnosť

Úprava teploty okamžitej teplej vody pre domácnosť

4.5.3 Nádrž

Režim opätovného ohrevu

Naplánovaný režim

Naplánovaný režim a režim opätovného ohrevu
