Page 1

Справочно ръководство

на потребителя

Хибридна термопомпа Daikin Altherma hybrid

EHYHBH05AA EHYHBH08AA EHYHBX08AA EHYKOMB33AA

Справочно ръководство на потребителя

Хибридна термопомпа Daikin Altherma hybrid

Български

Page 2

Съдържание

1 Общи предпазни мерки за безопасност 2

1.1 За документацията .................................................................. 2

1.1.1 Значение на предупреждения и символи ............... 3

1.2 За потребителя........................................................................ 3

2 За настоящия документ 3 3 За системата 4

3.1 Компоненти в една типична конфигурация на системата.... 4

4 Работа 4

4.1 Общ преглед: Работа .............................................................. 4

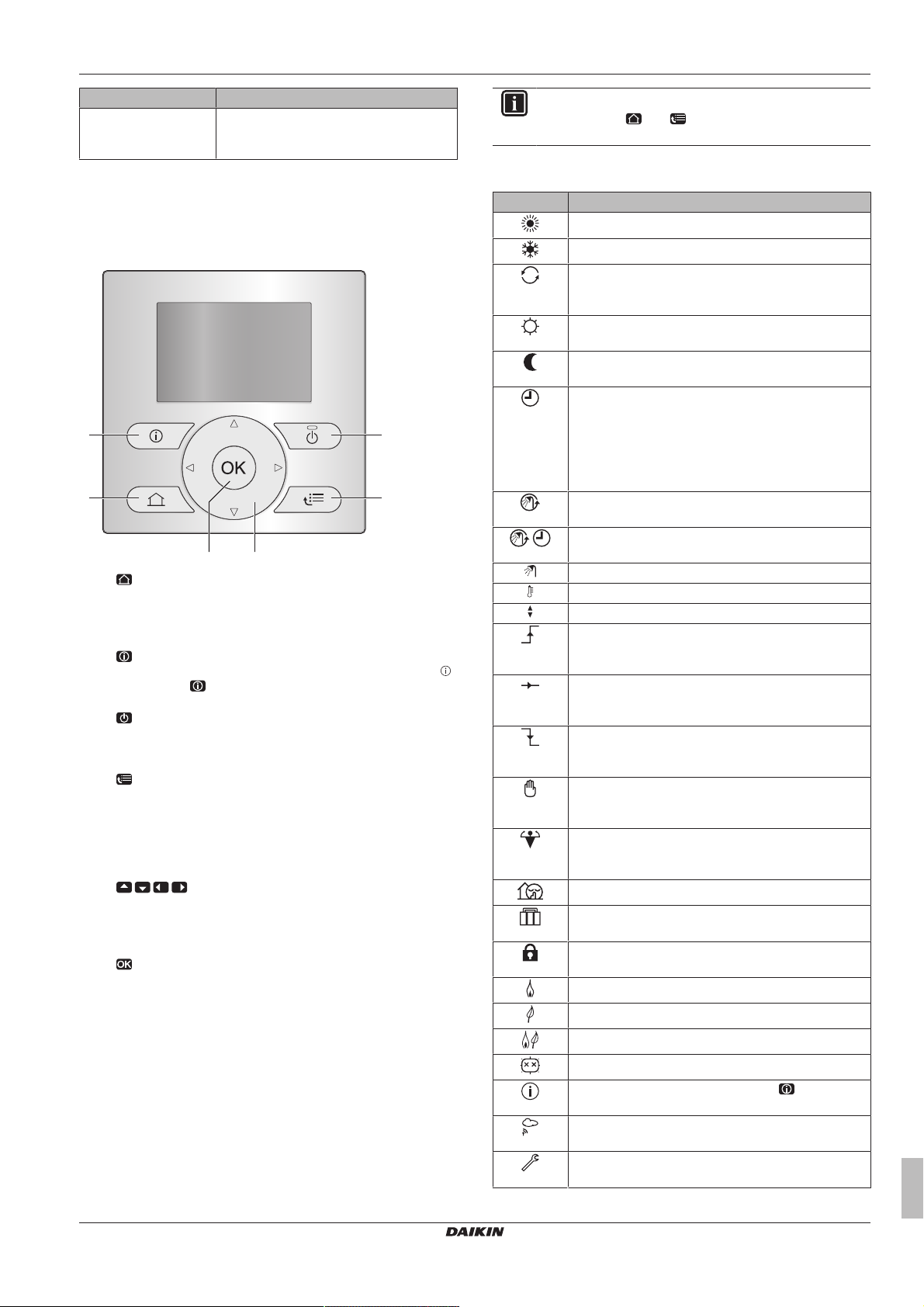

4.2 Потребителският интерфейс с един поглед.......................... 5

4.2.1 Бутони ........................................................................ 5

4.2.2 Икони за състоянието ............................................... 5

4.3 Основна употреба ................................................................... 6

4.3.1 Използване на началните страници........................ 6

4.3.2 Използване на структурата на менюто ................... 6

4.3.3 ВКЛ./ИЗКЛ. на управленията.................................... 6

4.4 Управление на отоплението/охлаждането на

помещенията ........................................................................... 7

4.4.1 За управлението на отоплението/охлаждането на

помещенията ............................................................. 7

4.4.2 Задаване на режима на работа в помещенията .... 7

4.4.3 Определяне на използваното управление на

температурата........................................................... 8

4.4.4 Управление на базата на стаен термостат -

Относно управлението на базата на стаен

термостат................................................................... 8

4.4.5 Управление на базата на стаен термостат -

Използване на началната страница за стайната

температура .............................................................. 9

4.4.6 Управление на базата на стаен термостат -

Използване на началните страници за

температурата на изходящата вода........................ 11

4.4.7 Управление на базата на температурата на

изходящата вода - Относно управлението на

базата на температурата на изходящата вода ...... 12

4.4.8 Управление на базата на температурата на

изходящата вода - Използване на управлението на базата на температурата на изходящата вода

в съответствие с програма....................................... 12

4.4.9 Управление на базата на температурата на

изходящата вода - Използване на управлението на базата на температурата на изходящата вода,

което НЕ е в съответствие с програма.................... 13

4.4.10 Управление на базата на външен стаен

термостат - Относно управлението на базата на

външен стаен термостат .......................................... 13

4.4.11 Управление на базата на външен стаен

термостат - Използване на управлението на

базата на външен стаен термостат......................... 13

4.5 Управление на битовата гореща вода................................... 13

4.5.1 За управлението на битовата гореща вода............ 13

4.5.2 Незабавно подавана БГВ (не е монтиран бойлер) 13

4.5.3 Бойлер........................................................................ 14

4.6 Разширена употреба ............................................................... 16

4.6.1 За промяна на нивото на разрешен достъп на

потребителя............................................................... 16

4.6.2 Използване на тих режим......................................... 16

4.6.3 Използване на режима за празници........................ 16

4.6.4 Прочитане на информация ...................................... 18

4.6.5 Конфигуриране на дата, час, измервателни

единици, контраст и подсветка ................................ 18

4.6.6 Конфигуриране на потребителски профил и

начални страници...................................................... 19

4.6.7 Бутони и функции за заключване и отключване..... 19

4.7 Предварително зададени стойности и програми.................. 19

4.7.1 Използване на предварително зададени

стойности .................................................................... 19

4.7.2 Използване и програмиране на програми................ 20

4.7.3 Програми: Пример...................................................... 21

4.7.4 Предварително зададени програми: Стайна температура + температура на изходящата вода

(основна)..................................................................... 21

4.7.5 Предварително зададени програми: Температура

на изходящата вода (допълнителна) ....................... 21

4.7.6 Предварително зададени програми: Температура

на БГВ на бойлера ..................................................... 22

4.8 Работа в зависимост от атмосферните условия ................... 22

4.8.1 За задаване на настройките, зависими от

атмосферните условия.............................................. 22

4.9 Структура на менюто: Преглед на потребителските

настройки .................................................................................. 23

4.10 Настройки от монтажника: Таблици, които трябва да се

попълнят от монтажника.......................................................... 24

4.10.1 Бърз съветник............................................................. 24

4.10.2 Управление на отоплението/охлаждането на

помещенията .............................................................. 24

4.10.3 Управление на битовата гореща вода [A.4]............. 24

4.10.4 Номер за контакт/помощен център [6.3.2]................ 25

5 Задаване на цени на енергията 25

5.1 За задаване на цената на газа................................................ 25

5.2 За задаване на цената на електроенергията......................... 25

5.3 За настройка на таймера за графика на цената на

електроенергията ..................................................................... 25

5.4 За цените на енергията в случай на стимул за kWh

енергия от възобновяеми източници ...................................... 25

5.4.1 За задаване на цена на газ в случай на стимул за

kWh енергия от възобновяеми източници ............... 25

5.4.2 За задаване на цената на електроенергията в

случай на стимул за kWh енергия от

възобновяеми източници........................................... 25

5.4.3 Пример........................................................................ 26

6 Визуализация на енергията 26

6.1 За да видите енергийната статистика .................................... 26

7 Съвети за пестене на енергия 26 8 Поддръжка и сервизно обслужване 27

8.1 Общ преглед: Поддръжка и сервизно обслужване................ 27

8.2 За намиране на номера за контакт/помощен център............ 27

9 Отстраняване на неизправности 27

9.1 Общ преглед: Отстраняване на неизправности .................... 27

9.2 За проверка на хронологията на грешките............................. 27

9.3 За проверка на хронологията на предупрежденията ............ 27

9.4 Симптом: Чувствате, че във вашата всекидневна е твърде

студено (горещо) ...................................................................... 27

9.5 Симптом: Водата на крана е твърде студена ........................ 28

9.6 Симптом: Неизправност на термопомпата............................. 28

10 Преместване 28

10.1 Общ преглед: Преместване..................................................... 28

11 Изхвърляне на отпадни продукти 28

11.1 Общ преглед: Изхвърляне на отпадни продукти ................... 28

12 Терминологичен речник 28

1 Общи предпазни мерки за

безопасност

1.1 За документацията

▪ Оригиналната документация е написана на английски език.

Всички други езици са преводи.

Справочно ръководство на потребителя

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA

Хибридна термопомпа Daikin Altherma hybrid

4P355632-1A – 2016.02

Page 3

2 За настоящия документ

▪ Спазвайте внимателно описаните в настоящия документ

предпазни мерки за безопасност, които обхващат много важни теми.

▪ Монтажът на системата и всички дейности, описани в

ръководството за монтаж и справочника за монтажника, трябва да се извършат от оторизиран монтажник.

1.1.1 Значение на предупреждения и символи

ОПАСНОСТ

Обозначава ситуация, което причинява смърт или тежко нараняване.

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

Обозначава ситуация, която е възможно да причини смърт от електрически ток.

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

Обозначава ситуация, която е възможно да причини изгаряне поради изключително високи или ниски температури.

ПРЕДУПРЕЖДЕНИЕ: ЗАПАЛИМИ ВЕЩЕСТВА

ПРЕДУПРЕЖДЕНИЕ

Обозначава ситуация, което е възможно да причини смърт или тежко нараняване.

ВНИМАНИЕ

Обозначава ситуация, което е възможно да причини леко или средно нараняване.

ЗАБЕЛЕЖКА

Обозначава ситуация, което е възможно да причини увреждане на оборудването или на имуществото.

ИНФОРМАЦИЯ

Обозначава полезни съвети или допълнително информация.

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Обозначава ситуация, която е възможно да предизвика експлозия.

ОПАСНОСТ: ОПАСНОСТ ОТ ОТРАВЯНЕ

Обозначава ситуация, която е възможно да причини отравяне.

ПРЕДУПРЕЖДЕНИЕ

За предотвратяване на токови удари или пожар:

▪ НЕ измивайте модула с вода.

▪ НЕ работете с модула с мокри ръце.

▪ НЕ поставяйте върху модула никакви предмети,

съдържащи вода.

ЗАБЕЛЕЖКА

▪ НЕ поставяйте никакви предмети или оборудване

върху модула.

▪ НЕ сядайте, не се качвайте и не стойте върху

модула.

▪ Модулите са маркирани със следния символ:

Това означава, че електрическите и електронни продукти не трябва да се смесват с несортирани битови отпадъци. НЕ се опитвайте сами да демонтирате системата: демонтажът на системата, изхвърлянето/предаването за рециклиране на хладилния агент, на маслото и на други части трябва да се извършва от упълномощен монтажник и да отговаря на изискванията на приложимото законодателство. Модулите трябва да се третират в специално съоръжение за повторна употреба, рециклиране и оползотворяване на отпадъци. Като гарантирате правилното обезвреждане на този продукт, ще помогнете да се предотвратят потенциални отрицателни последствия за околната среда и човешкото здраве. За допълнителна информация се свържете с вашия монтажник или с местния орган.

▪ Батериите са маркирани със следния символ:

Това означава, че батериите не трябва да се смесват с несортирани битови отпадъци. Ако под символа е отпечатан знак на химичен елемент, това означава, че батерията съдържа тежък метал над определена концентрация. Възможни химични знаци са: Pb: олово (>0,004%). Отпадъците от батерии трябва да се обработват в специализирано съоръжение за третиране на отпадъци с цел повторна употреба. Като гарантирате правилното обезвреждане на отпадъците от батерии, ще помогнете да се предотвратят потенциални отрицателни последствия за околната среда и човешкото здраве.

ПРЕДУПРЕЖДЕНИЕ: ЗАЩИТА СРЕЩУ ЗАМРЪЗВАНЕ

Обозначава ситуация, което е възможно да причини увреждане на оборудването или на имуществото.

1.2 За потребителя

▪ Ако не сте сигурни как да работите с модула, свържете се с

вашия монтажник.

▪ Този уред може да се използва от деца на възраст от 8

години и нагоре и от лица с намалени физически, сетивни или умствени възможности, или липса на опит и знания, само ако се надзирават или са получили инструкции за употребата на уреда по безопасен начин и разбират свързаните с него опасности. Децата не трябва да си играят с уреда. Почистването и поддръжката от потребителя не трябва да се извършва от деца без надзор.

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA Хибридна термопомпа Daikin Altherma hybrid 4P355632-1A – 2016.02

2 За настоящия документ

Благодарим ви за покупката на този продукт. Моля:

▪ Прочетете внимателно документацията, преди да пристъпите

към работа с потребителския интерфейс, за да осигурите възможно най-добрата производителност на системата.

▪ Поискайте от монтажника да ви информира за настройките,

които е използвал за конфигуриране на вашата система. Проверете дали е попълнил таблиците с настройките от монтажника. Ако не го е направил, поискайте да ги попълни.

▪ Съхранявайте документацията за бъдещи справки.

Целева публика

Крайнипотребители

Комплект документация

Този документ е част от комплекта документация. Пълният комплект се състои от:

Справочно ръководство на потребителя

Page 4

3 За системата

20.0°C >

18.0°C >

22.0°C >

24.0°C >

7.4.1.1 Стайна температура Комфорт (отопление)

Еко (отопление) Комфорт (охлаждане) Еко (охлаждане)

Избиране

Превъртане

a b

▪ Общи мерки за безопасност:

▪ Инструкции за безопасност, които трябва да прочетете,

преди да пристъпите към работа с вашата система

▪ Формат: Хартия (в кутията на вътрешното тяло)

▪ Ръководство за експлоатация:

▪ Кратко ръководство за основна употреба

▪ Формат: Хартия (в кутията на вътрешното тяло)

▪ Справочно ръководство на потребителя:

▪ Подробни инструкции “стъпка по стъпка” и обща

информация за основна и разширена употреба

▪ Формат: Цифрови файлове на: http://www.daikineurope.com/

support-and-manuals/product-information/

Последните редакции на доставената документация може да са налични на регионалния уеб сайт на Daikin или да ги получите чрез вашия монтажник.

Оригиналната документация е написана на английски език. Всички други езици са преводи.

Налични екрани

В зависимост от конфигурацията на вашата система, извършена от монтажника, е възможно на вашия потребителски интерфейс да не са налични всички показани в настоящия документ екрани.

“Йерархични връзки”

“Йерархичните връзки” ви помагат да установите къде се намирате в структурата на менюто на потребителския интерфейс. Настоящият документ също споменава тези “йерархични връзки”.

Пример: Отидете на [7.4.1.1]: > Потребителски настройки > Предварит. зададени стойности > Стайна температура > Комфорт (отопление)

3 За системата

В зависимост от конфигурацията на системата тя може да:

▪ Отоплява помещения

▪ Охлажда помещения (ако е монтиран модел на термопомпа

заотопление/охлаждане)

▪ Производство на битова гореща вода

3.1 Компоненти в една типична конфигурация на системата

Справочно ръководство на потребителя

A Основна зона. Пример: Всекидневна стая. B Допълнителна зона. Пример: Спално помещение. C Техническо помещение. Пример: Гараж.

a Термопомпа навъншното тяло b Термопомпа на вътрешнототяло c Незабавно подаване на битова гореща вода или бойлер за

битова гореща вода (БГВ)

d Потребителски интерфейс на вътрешното тяло e Потребителски интерфейс във всекидневната стая, който се

използва като стаен термостат

f Радиатори

g Термопомпениконвектори или вентилаторни конвектори

4 Работа

4.1 Общ преглед: Работа

Можете да работите със системата чрез потребителския интерфейс. Тази част описва как да използвате потребителския интерфейс:

Част Описание

С един поглед ▪ Бутони

▪ Икони за състоянието

Основна употреба Информация за:

▪ Начални страници, където можете да

прочетете и промените настройките, предназначени за ежедневна употреба

▪ Структура на менюто, където можете

да прочетете и да конфигурирате настройките, които НЕ са предназначени за ежедневна употреба

▪ Управления за ВКЛ./ИЗКЛ.

Управление на отоплението/ охлаждането на помещенията

Управление на битовата гореща вода

Разширена употреба Информация за:

Предварително зададени стойности и програми

Структура на менюто Общ преглед на структурата на менюто

Как се управлява отоплението/ охлаждането на помещенията:

▪ Задаване на режима на работа в

помещенията

▪ Управление на температурата Как се управлява битовата гореща

вода:

▪ Режим на повторно подгряване

▪ Програмиран режим

▪ Програмиран режим + режим на

повторно подгряване

▪ Тих режим

▪ Режим за празници

▪ Прочитане на информация

▪ Дата, час, измервателни единици,

контраст и подсветка

▪ Потребителски профил и начални

страници

▪ Бутони и функции за заключване и

отключване

▪ Как се използват предварително

зададените стойности

▪ Как се избират и програмират

програмите

▪ Общ преглед на предварително

зададените програми

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA

Хибридна термопомпа Daikin Altherma hybrid

4P355632-1A – 2016.02

Page 5

4 Работа

Част Описание

Таблица с настройките от

Общ преглед на настройките от монтажника

ИНФОРМАЦИЯ

Ако натиснете или , докато променяте настройки, промените НЯМА да се приложат.

монтажника

4.2.2 Икони за състоянието

4.2 Потребителският интерфейс с един поглед

4.2.1 Бутони

НАЧАЛНИ СТРАНИЦИ

▪ Превключване между началните страници (когато се

намирате на начална страница).

▪ Отиване на началната страница по подразбиране

(когато сте в структурата на менюто).

ИНФОРМАЦИЯ ЗА НЕИЗПРАВНОСТ

Ако се появи неизправност, на началните страници се показва . Натиснете , за де се покаже повече информация за неизправността.

ВКЛ./ИЗКЛ.

ВКЛ. или ИЗКЛ. на едно от управленията (стайна температура, температура на изходящата вода, температура на БГВ на бойлера).

СТРУКТУРА НА МЕНЮТО/НАЗАД

▪ Отваряне на структурата на менюто (когато се

намирате на начална страница).

▪ Отиване на едно ниво нагоре (при навигация през

структурата на менюто).

▪ Отиване на 1 стъпка назад (пример: когато

програмирате програма в структурата на менюто).

   НАВИГАЦИЯ/ПРОМЯНА НА НАСТРОЙКИ

▪ Навигация на курсора на дисплея. ▪ Навигация през структурата на менюто. ▪ Промяна на настройки. ▪ Избор на режим.

▪ Потвърждаване на избор. ▪ Влизане в подменю в структурата на менюто. ▪ Превключване между показване на действителните и

желаните стойности или между показване на действителните стойности и стойностите на изместване (ако е приложимо) на началните страници.

▪ Преминаване към следващата стъпка (когато

програмирате програма в структурата на менюто).

▪ Позволява да активирате или деактивирате

заключването на бутони, ако се задържи натиснат повече от 5секунди, когато сте на начална страница.

▪ Позволява да активирате или деактивирате

заключването на функция, ако се задържи натиснат повече от 5секунди в главното меню на структурата на менюто.

Икона Описание

Режим на работа в помещенията = Отопление.

Режим на работа в помещенията = Охлаждане.

Работа на термопомпата (компресор) или работа на котела. Този символ се отнася за началната страница.

Желана стайна температура = предварително зададена стойност (Комфорт; през деня).

Желана стайна температура = предварително зададена стойност (Еко; през нощта).

▪ На началната страница за стайната

температура: Желана стайна температура = според избраната програма.

▪ На началната страница за температурата на

бойлера за БГВ: Режим на бойлера за БГВ =Програмиран режим.

Режим на бойлера за БГВ =Режим на повторно подгряване.

Режим на бойлера за БГВ =Програмиран режим +



режим на повторно подгряване. Режим на битова гореща вода. Действителна температура. Желана температура. Желаната температура ще се увеличи при

настъпване на следващото програмирано действие.

Желаната температура НЯМА да се промени при настъпване на следващото програмирано действие.

Желаната температура ще се намали при настъпване на следващото програмирано действие.

Временно е отменен приоритетът на предварително зададената стойност (Комфорт или Еко), или на програмираната стойност.

Режимът на допълнителния нагревател набойлера за БГВ е активен или е готов да бъде активиран.

Тихият режим е активен.

Режимът за отсъствие е активен или е готов да бъде активиран.

Режимът за заключване на бутони и/или режимът за заключване на функции е активен.

Работа на котела.

Работа на термопомпата (компресора).

Работа на котела и термопомпата (компресора).

Режимът за дезинфекция е активен.

Възникна неизправност. Натиснете , за де се покаже повече информация за неизправността.

Зависимият от атмосферните условия режим е активен.

Ниво на разрешен достъп на потребителя = Монтажник.

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA Хибридна термопомпа Daikin Altherma hybrid 4P355632-1A – 2016.02

Справочно ръководство на потребителя

Page 6

4 Работа

1 > > > >

Избиране

Превъртане

Задаване на час/дата Празник Тих режим Режим на работа Избиране на програми Информация

Автомат.

Отопление

Икона Описание

Режимът за размразяване/връщане на масло е активен.

Режимът за топъл старт е активен. Аварийната работа е активна.

ИНФОРМАЦИЯ

Когато газовият котел е в режим на поддръжка, когато се извършва пробна експлоатация на газовия котел или когато се записват промени на настройките, потребителският интерфейс показва Зает.

В такива случаи потребителският интерфейс е временно деактивиран, за да не се допусне намеса в действията, които системата извършва в дадения момент.

ИНФОРМАЦИЯ

Работата на котела НЕ предполага задължително работа на горелката. Когато към котела е подадено искане за нужда от топлина, котелът работи непрекъснато ( ), но горелката ще работи САМО периодично.

4.3 Основна употреба

4.3.1 Използване на началните страници

За началните страници

Можете да използвате началните страници, за да прочетете и промените настройките, които са предназначени за ежедневна употреба. Това, което можете да видите и направите на началните страници, е описано, където е приложимо. В зависимост от конфигурацията на вашата система са възможни следните начални страници:

▪ Стайна температура (Стая)

▪ Основна температура на изходящата вода (ТИВ основна)

▪ Допълнителна температура на изходящата вода (ТИВ доп.)

▪ Температурата на БГВ на бойлера (Бойлер)

▪ Незабавно подаване на БГВ (БГВ)

Отиване на начална страница

1 Натиснете .

Резултат: Показва се една от началните страници.

2 Натиснете отново, за да се покаже следващата начална

страница (ако има такава).

4.3.2 Използване на структурата на менюто

За структурата на менюто

Можете да използвате структура на менюто, за да прочетете и конфигурирате настройките, които НЕ са предназначени за ежедневна употреба. Това, което можете да видите и направите в структурата на менюто, е описано, където е приложимо. За общ преглед на структурата на менюто вижте "4.9Структура на

менюто: Преглед на потребителските настройки" на страница23.

Отиване на структурата на менюто

1 Когато се намирате на начална страница, натиснете .

Резултат: Показва се структурата на менюто.

Навигация в структурата на менюто

Използвайте , , , , и .

4.3.3 ВКЛ./ИЗКЛ. на управленията

За ВКЛ./ИЗКЛ. на управленията

Преди да можете да

управлявате…

Стайна температура Управление на базата на

Основната (+ допълнителна) температура на изходящата вода

Температурата наБГВ на бойлера

Температура на незабавно подаваната БГВ

Ако ВКЛЮЧИТЕ… Тогава…

Управление на базата на стайната температура

Управлението на основната (+ допълнителна) температура на изходящата вода

Ако ИЗКЛЮЧИТЕ… Тогава…

Управление на базата на стайната температура

Управлението на основната (+ допълнителна) температура на изходящата вода

За проверка дали дадено управление е ВКЛЮЧЕНО или ИЗКЛЮЧЕНО

1 Отидете на началната страница на контролата. Пример:

Начална страница за стайната температура (Стая).

2 Проверете дали LED индикаторът е ВКЛ. или е ИЗКЛ.

Бележка: Ако контролата е ИЗКЛ., на дисплея се показва

също и ИЗК .

За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на управлението на стайната температура

1 Отидете на началната страница за стайната температура

(Стая).

2 Натиснете .

Трябва да ВКЛ…

стайната температура (Стая) Управлението на основната (+

допълнителна) температура на изходящата вода (ТИВ основна и ТИВ доп.)

Управленията на основната и допълнителна температура на изходящата вода са винаги ВКЛ. или ИЗКЛ. заедно.

Управление на битовата гореща вода (Бойлер)

Управление на незабавно подаваната битова гореща вода (БГВ)

Управлението на основната (+ допълнителна) температура на изходящата вода се ВКЛЮЧВА автоматично.

Управлението на стайната температура НЕ се ВКЛЮЧВА автоматично.

Управлението на основната (+ допълнителна) температура на изходящата вода НЕ се ИЗКЛЮЧВА автоматично.

Управлението на стайната температура се ИЗКЛЮЧВА автоматично.

Справочно ръководство на потребителя

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA

Хибридна термопомпа Daikin Altherma hybrid

4P355632-1A – 2016.02

Page 7

4 Работа

За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на управлението на температурата на изходящата вода (основна + допълнителна)

1 Отидете на една от следните начални страници:

▪ Начална страница за основната температура на

изходящата вода (ТИВ основна)

▪ Начална страница за допълнителната температура на

изходящата вода (ТИВ доп.)

2 Натиснете .

За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на управлението на битовата гореща вода

1 Отидете на началната страница за температурата на БГВ

на бойлера (Бойлер).

2 Натиснете .

За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на управлението на незабавно подаваната битова гореща вода

1 Отидете на началната страница за температура на

незабавно подаваната БГВ (БГВ).

2 Натиснете .

4.4 Управление на отоплението/ охлаждането на помещенията

4.4.1 За управлението на отоплението/ охлаждането на помещенията

Управлението на отоплението/охлаждането на помещенията се състои от следните етапи:

1 Задаване на режима на работа в помещенията 2 Управление на температурата

В зависимост от конфигурацията на системата и настройките от монтажника можете да използвате различно управление на температурата:

▪ Управление на базата на стаен термостат (който е свързан

или НЕ е свързан на температурата на изходящата вода)

▪ Управление на базата на температурата на изходящата вода

▪ Управление на базата на външен стаен термостат

4.4.2 Задаване на режима на работа в помещенията

За режимите на работа в помещенията

В зависимост от модела на вашата термопомпа трябва да кажете на системата кой режим на работа в помещенията да използва: отопление или охлаждане.

Ако е монтиран...

модел на термопомпа

За отопление/ охлаждане

Само за отопление Системата може да затопля

За да кажете на системата кой режим на работа в помещенията да използва, можете да направите следното:

Системата може да затопля и охлажда помещения. Трябва да кажете на системата кой режим на работа в помещенията да използва.

помещения, но НЕ може да ги охлажда. НЕ трябва да казвате на системата кой режим на работа в помещенията да използва.

Тогава…

Можете да… Място

Проверите кой режим на работа в помещенията се използва в момента.

Зададете режима на работа в

помещенията.

Ограничите кога е възможно автоматичното превключване.

За определяне дали е инсталиран модел на термопомпа за отопление/охлаждане

1 Натиснете , за да отидете на структурата на менюто. 2 Проверете дали в списъка е включен [4] Режим на работа.

Ако е така, значи има инсталиран модел на термопомпа за отопление/охлаждане.

За проверка кой режим на работа в помещенията се използва в момента

1 Отидете на една от следните начални страници:

▪ Начална страница за стайната температура (Стая) ▪ Начална страница за основната температура на

изходящата вода (ТИВ основна)

▪ Начална страница за допълнителната температура на

изходящата вода (ТИВ доп.)

2 Проверете иконата за състоянието:

Ако виждате… Тогава…

Режим на работа = отопление.

Модулът НЕ отопля вашето помещение. БГВ на бойлера обаче може да се загрява.

Режим на работа = отопление.

Модулът отопля вашето помещение в този момент.

Режим на работа = охлаждане.

Модулът НЕ охлажда вашето помещение. БГВ на бойлера обаче може да се загрява.

Режим на работа = охлаждане.

Модулът охлажда вашето помещение в този момент.

За задаване на режима на работа в помещенията

1 Отидете на [4]: > Режим на работа. 2 Изберете една от следните опции и натиснете :

Ако изберете… Тогава режимът на работа в

Отопление Винаги режим на отопление. Охлаждане Винаги режим на охлаждане. Автоматично Променя се автоматично от

софтуера въз основа на външната температура (и в зависимост от настройките от монтажника, както и от вътрешната температура), като се вземат предвид наличните месечни ограничения.

Бележка: Автоматичното превключване е възможно само при определени условия.

Начални страници:

▪ Стайна

температура

▪ Температура на

изходящата вода (основна + допълнителна)

Структура на менюто

помещенията е…

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA Хибридна термопомпа Daikin Altherma hybrid 4P355632-1A – 2016.02

Справочно ръководство на потребителя

Page 8

4 Работа

15:20

45°C

Желана температура

ТИВ доп.

Пон

15:20

45°C

17:30

Пон

ТИВ доп.

Желана температура

За избягване на автоматичното превключване на режима на работа

Предпоставка: Превключили сте нивото на разрешен достъп на

Напреднал краен потребител. Предпоставка: Превключили сте режима на работа в

помещенията на автоматичен.

1 Отидете на [7.5]: > Потребителски настройки >

Разрешен режим на работа.

2 Изберете месец и натиснете . 3 Изберете Само отопл., Само охлажд. или Отопл./охлажд.,

след което натиснете .

Типични ограничения за автоматично превключване

Когато Ограничение

През студения сезон. Пример: октомври, ноември, декември,

януари, февруари и март. През топлия сезон.

Пример: юни, юли и август. Междусезонен период.

Пример: април, май и септември.

Само отопл.

Само охлажд.

Отопл./охлажд.

4.4.3 Определяне на използваното управление на температурата

За да определите кое управление на температурата използвате (метод1)

Проверете таблицата с настройките от монтажника, попълнена от него.

За да определите кое управление на температурата използвате (метод2)

Ако имате 2 потребителски интерфейса, извършете следната процедура от потребителския интерфейс на вътрешното тяло.

Предпоставка: Превключили сте нивото на разрешен достъп на Напреднал краен потребител.

1 Натиснете неколкократно за превключване между

началните страници и проверете дали е налична началната страница за допълнителната температура на изходящата вода (ТИВ доп.):

Ако... Тогава имате…

Налична Основна зона и

допълнителна зона

НЕ е налична Само основна зона

Типична начална страница за допълнителната температура на изходящата вода:

Потребителски профил =

Основен

Потребителски профил =

Подробен

Ако... Тогава управлението на

температурата е…

Основна зона Допълнителна

зона (ако има

такава)

Има посочена стайна температура под:

[6.1]: > Информация > Информация от датчик

Термостат основен А е посочен под:

[6.5]: > Информация > Задвижващи механизми

Е посочено друго Управление на базата на

3 Само за управление на базата на стаен термостат: Отидете

на началната страница за основната температура на изходящата вода (ТИВ основна) и проверете следното:

Дали до

зададената

точка на

дисплея се

показва ?

Да НЕ са свързани.

Не Са свързани чрез предварително

Управление на базата на стаен термостат.

Преминете към следващата стъпка, за да проверите дали зададената точка на изходящата вода и зададената точка на стайната температура са свързани.

Управление на базата на външен стаен термостат.

температурата на изходящата вода.

Тогава зададената точка на

изходящата вода и зададената точка

на стайната температура…

Можете да зададете зададената точка на изходящата вода на началната страница.

зададените си стойности. Можете да зададете предварително зададените стойности в структурата на менюто.

Управление на базата на външен стаен термостат.

4.4.4 Управление на базата на стаен термостат - Относно управлението на базата на стаен термостат

Управлението на базата на стаен термостат означава, че управлявате следното:

▪ Стайната температура на основната зона

▪ Температурата на изходящата вода на основната зона

Стайната температура на основната зона

За да управлявате стайната температура на основната зона, можете да направите следното:

2 Проверете следното:

Справочно ръководство на потребителя

Можете да… Място

Прочетете действителната и желаната стайна температура.

Временно отменете приоритета на програмата за стайната температура.

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA

Хибридна термопомпа Daikin Altherma hybrid

Начална страница за стайната температура

4P355632-1A – 2016.02

Page 9

4 Работа

15:20

20.0°C

Пон

Стая

Действ. температура

15:20

20.0°C

17:30

Действ. температура

Стая

Програмирана

Пон

Вто

20.0°C

Действ. температура

22.0°C

Желана температура

Можете да… Място

Променете режима от програмиран на

предварително зададена стойност.

Ако направите това, трябва също така да определите (в структурата на менюто):

▪ Предварително зададените стойности

▪ Периода на отменяне на приоритета

(Темп. заключване)

Изберете коя програма за стайната температура искате да използвате.

Програмни схеми. Определете предварително зададените

стойности, които се използват от

програмата за стайната температура и когато промените режима от програмиран на предварително зададена стойност.

Вижте също и:

▪ "4.4.5Управление на базата на стаен термостат - Използване

на началната страница за стайната температура" на страница9

▪ "За задаване на периода на отменяне на приоритета" на

страница10

▪ "4.7 Предварително зададени стойности и програми" на

страница19

Температурата на изходящата вода на основната зона

За да управлявате температурата на изходящата вода на основната зона, можете да направите следното:

Можете да… Място

Прочетете желаната температура на

изходящата вода. Регулирате температурата на

изходящата вода.

Условие: Зададената точка на изходящата вода НЕ е свързана със зададената точка на стайната температура.

Направете тази промяна само ако не може да бъде достигната желаната стайна температура.

Определете предварително зададените стойности.

Условие: Зададената точка на изходящата вода е свързана със зададената точка на стайната температура.

Направете тази промяна само ако не може да бъде достигната желаната стайна температура.

Вижте също и:

▪ "4.4.6Управление на базата на стаен термостат - Използване

на началните страници за температурата на изходящата вода"на страница11

▪ "4.7 Предварително зададени стойности и програми" на

страница19

Начална страница за стайната температура, ако потребителският профил = Подробен

Структура на менюто

Начална страница за температурата на изходящата вода (основна)

Структура на менюто

4.4.5 Управление на базата на стаен термостат - Използване на началната страница за стайната температура

Типични начални страници за стайната температура

В зависимост от потребителския профил потребителският интерфейс ви дава или основна, или подробна начална страница. За да зададете потребителския профил, вижте

"4.6.6 Конфигуриране на потребителски профил и начални страници"на страница19.

Потребителски профил =

Основен

Потребителски профил =

Подробен

За прочитане на действителната и желаната стайна температура

1 Отидете на началната страница за стайната температура

(Стая). Резултат: Можете да покажете действителната

температура.

2 Натиснете .

Резултат: Можете да покажете желаната температура.

За временно отменяне на приоритета на програмата за стайната температура

1 Отидете на началната страница за стайната температура

(Стая).

2 Използвайте или , за да регулирате температурата.

За променяне на режима от програмиран на предварително зададена стойност

Предпоставка: Потребителски профил = Подробен.

1 Отидете на началната страница за стайната температура

(Стая).

2 Натиснете или , за да изберете предварително

зададена стойност ( или ).

Резултат: Режимът ще се върне на Програмирана в зависимост от периода на отнемане на приоритета.

Пример: Временно отменяне на приоритета на програмирания режим И променяне на режима в режим на предварително зададена стойност

Вие сте конфигурирали следните настройки:

Настройки Описание

Предварителн о зададените стойности

Комфорт (отопление) = 20°C

Еко (отопление) = 18°C

Желана температура, когато сте вкъщи.

Желана температура:

▪ Когато отсъствате от

дома

▪ През нощта

EHYHBH05AA + EHYHBH/X05+08AA + EHYKOMB33AA Хибридна термопомпа Daikin Altherma hybrid 4P355632-1A – 2016.02

Справочно ръководство на потребителя

Page 10

4 Работа
