Daikin ERGA04EAV3, ERGA06EAV3, ERGA08EAV3, EHVZ04S18E*6V, EHVZ08S18E*6V Installer reference guide [lt]
...Page 1
Montuotojo informacinis vadovas
Daikin Altherma 3 R F
ERGA04EAV3(A)
ERGA06EAV3(A)
ERGA08EAV3(A)
EHVZ04S18E*6V
EHVZ08S18E*6V
EHVZ08S23E*6V
EHVZ08S18E*9W
EHVZ08S23E*9W
Page 2
Turinys
Turinys
1 Bendrosios atsargumo priemonės 6
1.1 Apie dokumentaciją ........................................................................................................................................................ 6
1.1.1 Įspėjimų ir simbolių reikšmės ......................................................................................................................... 6
1.2 Montuotojui .................................................................................................................................................................... 7
1.2.1 Bendroji informacija ....................................................................................................................................... 7
1.2.2 Montavimo vieta ............................................................................................................................................ 8
1.2.3 Šaltnešis– R410A arba R32 atveju ................................................................................................................. 9
1.2.4 Vanduo............................................................................................................................................................ 10
1.2.5 Elektra ............................................................................................................................................................. 11
2 Apie dokumentaciją 13
2.1 Apie šį dokumentą .......................................................................................................................................................... 13
2.2 Montuotojo informacinis vadovas trumpai.................................................................................................................... 14
3 Specifinės montuotojo saugos instrukcijos 15
3.1 Įrangos su šaltnešiu R32 instrukcijos.............................................................................................................................. 18
4 Apie dėžę 20
4.1 Apžvalga: apie dėžę......................................................................................................................................................... 20
4.2 Lauko blokas.................................................................................................................................................................... 20
4.2.1 Lauke naudojamo įrenginio išpakavimas ....................................................................................................... 20
4.2.2 Lauke naudojamo įrenginio kėlimas ir nešimas ............................................................................................. 21
4.2.3 Lauke naudojamo įrenginio priedų nuėmimas .............................................................................................. 21
4.3 Patalpose naudojamas įrenginys .................................................................................................................................... 22
4.3.1 Kaip išpakuoti patalpos bloką......................................................................................................................... 22
4.3.2 Kaip nuimti priedus nuo patalpos bloko ........................................................................................................ 22
4.3.3 Patalpos bloko tvarkymas............................................................................................................................... 23
5 Apie blokus ir parinktis 24
5.1 Apžvalga: apie įrenginius ir priedus................................................................................................................................ 24
5.2 Identifikavimas................................................................................................................................................................ 24
5.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys ..................................................................................... 24
5.2.2 Identifikavimo etiketė: vidaus įrenginys ........................................................................................................ 25
5.3 Papildomai prijungiami įrenginiai ir priedai.................................................................................................................... 25
5.3.1 Galimi lauke naudojamo įrenginio priedai ..................................................................................................... 25
5.3.2 Galimi patalpose naudojamo įrenginio priedai.............................................................................................. 26
5.3.3 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai ............................................. 28
6 Naudojimo gairės 29
6.1 Apžvalga: naudojimo gairės............................................................................................................................................ 29
6.2 Erdvės šildymo sistemos nustatymas ............................................................................................................................. 29
6.2.1 Kelios patalpos – dvi LWT zonos .................................................................................................................... 30
6.3 Buitinio karšto vandens katilo nustatymas..................................................................................................................... 32
6.3.1 Sistemos schema – integruotas DHW katilas................................................................................................. 32
6.3.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas ................................................................. 33
6.3.3 Nustatymas ir konfigūracija – DHW katilas .................................................................................................... 34
6.3.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo ........................................................ 34
6.3.5 DHW siurblys, naudojamas dezinfekcijai ....................................................................................................... 35
6.4 Energijos skaitiklių nustatymas....................................................................................................................................... 35
6.4.1 Pagaminta šiluma ........................................................................................................................................... 36
6.4.2 Suvartota energija .......................................................................................................................................... 36
6.4.3 Standartinio elektros tarifo maitinimo šaltinis .............................................................................................. 37
6.4.4 Lengvatinio elektros tarifo maitinimo šaltinis................................................................................................ 38
6.5 Elektros energijos suvartojimo valdymo nustatymas .................................................................................................... 39
6.5.1 Nuolatinis galios ribojimas ............................................................................................................................. 40
6.5.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas ....................................................................................... 40
6.5.3 Galios ribojimo procesas ................................................................................................................................ 42
6.6 Išorinio temperatūros jutiklio nustatymas ..................................................................................................................... 42
Montuotojo informacinis vadovas
2
7 Įrenginio montavimas 44
7.1 Įrengimo vietos paruošimas ........................................................................................................................................... 44
7.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai ......................................................................... 45
7.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose ...................... 47
7.1.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .................................................................. 48
7.2 Įrenginių atidarymas ir uždarymas ................................................................................................................................. 52
7.2.1 Apie įrenginių atidarymą ................................................................................................................................ 52
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 3
Turinys
7.2.2 Lauke naudojamo įrenginio atidarymas......................................................................................................... 52
7.2.3 Kaip uždaryti lauko bloką................................................................................................................................ 52
7.2.4 Patalpose naudojamo įrenginio atidarymas .................................................................................................. 52
7.2.5 Vidaus įrenginio jungiklių dėžutės nuleidimas ............................................................................................... 54
7.2.6 Patalpose naudojamo įrenginio uždarymas................................................................................................... 55
7.3 Lauko bloko montavimas................................................................................................................................................ 55
7.3.1 Apie lauke naudojamo įrenginio montavimą ................................................................................................. 55
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį ..................................................................... 56
7.3.3 Montavimo struktūros paruošimas................................................................................................................ 56
7.3.4 Lauke naudojamo įrenginio montavimas....................................................................................................... 59
7.3.5 Drenažo užtikrinimas ...................................................................................................................................... 60
7.3.6 Lauke naudojamo įrenginio apsauga nuo nuvirtimo ..................................................................................... 61
7.4 Patalpose naudojamo įrenginio tvirtinimas ................................................................................................................... 62
7.4.1 Apie patalpose naudojamo įrenginio montavimą.......................................................................................... 62
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį .............................................................. 62
7.4.3 Patalpose naudojamo įrenginio montavimas ................................................................................................ 62
7.4.4 Išleidimo žarnos prijungimas prie nuotako .................................................................................................... 63
8 Vamzdžių montavimas 65
8.1 Aušalo vamzdelių paruošimas ........................................................................................................................................ 65
8.1.1 Reikalavimai aušalo vamzdeliams .................................................................................................................. 65
8.1.2 Aušalo vamzdelių izoliacija ............................................................................................................................. 66
8.2 Vandentiekio vamzdyno paruošimas.............................................................................................................................. 66
8.2.1 Reikalavimai vandens kontūrui ...................................................................................................................... 66
8.2.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė ................................................................................ 69
8.2.3 Vandens tūrio ir srauto intensyvumo tikrinimas............................................................................................ 69
8.2.4 Išsiplėtimo indo išankstinio slėgio keitimas ................................................................................................... 71
8.2.5 Kaip patikrinti vandens tūrį: Pavyzdžiai.......................................................................................................... 72
8.3 Aušalo vamzdžių prijungimas ......................................................................................................................................... 72
8.3.1 Apie aušalo vamzdelių prijungimą ................................................................................................................. 73
8.3.2 Atsargumo priemonės prijungiant aušalo vamzdelius .................................................................................. 73
8.3.3 Gairės prijungiant aušalo vamzdelius............................................................................................................. 74
8.3.4 Vamzdelių lankstymo gairės........................................................................................................................... 74
8.3.5 Vamzdelio galo platinimas.............................................................................................................................. 75
8.3.6 Kaip prilituoti vamzdžio galą .......................................................................................................................... 75
8.3.7 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas ...................................................................... 76
8.3.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio ..................................................................... 77
8.3.9 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio.............................................................. 78
8.4 Aušalo vamzdžių tikrinimas............................................................................................................................................. 79
8.4.1 Apie aušalo vamzdelių tikrinimą .................................................................................................................... 79
8.4.2 Atsargumo priemonės tikrinant aušalo vamzdelius ...................................................................................... 79
8.4.3 Nuotėkio tikrinimas ........................................................................................................................................ 80
8.4.4 Vakuuminis džiovinimas ................................................................................................................................. 80
8.4.5 Kaip izoliuoti šaltnešio vamzdyną................................................................................................................... 81
8.5 Aušalo įleidimas .............................................................................................................................................................. 82
8.5.1 Apie aušalo įleidimą........................................................................................................................................ 82
8.5.2 Atsargumo priemonės užpildant aušalu ........................................................................................................ 83
8.5.3 Papildomo aušalo kiekio nustatymas ............................................................................................................. 83
8.5.4 Iš naujo užpildomo aušalo kiekio nustatymas ............................................................................................... 83
8.5.5 Papildomo aušalo įleidimas ............................................................................................................................ 83
8.5.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas................................................................... 84
8.6 Vandens vamzdžių prijungimas ...................................................................................................................................... 84
8.6.1 Apie vandens vamzdžių prijungimą................................................................................................................ 84
8.6.2 Atsargumo priemonės prijungiant vandens vamzdžius................................................................................. 85
8.6.3 Vandens vamzdžių prijungimas ...................................................................................................................... 85
8.6.4 Recirkuliacijos vamzdžių prijungimas............................................................................................................. 87
8.6.5 Vandens kontūro pildymas............................................................................................................................. 87
8.6.6 Buitinio karšto vandens katilo pildymas......................................................................................................... 87
8.6.7 Vandens vamzdžių izoliavimas ....................................................................................................................... 88
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
9 Elektros instaliacija 89
9.1 Apie elektros laidų prijungimą........................................................................................................................................ 89
9.1.1 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 90
9.1.2 Rekomendacijos jungiant elektros laidus....................................................................................................... 91
9.1.3 Standartinių laidų komponentų specifikacijos ............................................................................................... 92
9.1.4 Apie elektros atitiktį ....................................................................................................................................... 92
9.1.5 Apie lengvatinio elektros tarifo maitinimo šaltinį.......................................................................................... 93
9.1.6 Elektros jungčių, išskyrus išorinių pavarų, apžvalga ...................................................................................... 93
9.2 Jungtys į lauko įrenginį.................................................................................................................................................... 94
9.2.1 Elektros laidų prijungimas prie lauko įrenginio.............................................................................................. 94
Montuotojo informacinis vadovas
3
Page 4
Turinys
9.3 Jungtys į vidaus įrenginį .................................................................................................................................................. 96
9.3.1 Pagrindinio maitinimo šaltinio prijungimas ................................................................................................... 99
9.3.2 Atsarginio šildytuvo maitinimo prijungimas .................................................................................................. 101
9.3.3 Uždarymo vožtuvo prijungimas...................................................................................................................... 103
9.3.4 Kaip prijungti elektros skaitiklius.................................................................................................................... 104
9.3.5 Buitinio karšto vandens siurblio prijungimas ................................................................................................. 105
9.3.6 Pavojaus signalų išvesties prijungimas........................................................................................................... 106
9.3.7 Perjungimo į išorinį šilumos šaltinį prijungimas............................................................................................. 107
9.3.8 Energijos sąnaudų skaitmeninės įvesties prijungimas................................................................................... 108
9.3.9 Apsauginio termostato prijungimas (užvertasiskontaktas) .......................................................................... 109
9.3.10 Kaip prijungti Smart Grid................................................................................................................................ 111
9.3.11 Kaip prijungti WLAN kasetę (tiekiamą kaip priedą) ....................................................................................... 115
9.4 Prijungus elektros laidus prie vidaus įrenginio............................................................................................................... 115
10 Konfigūracija 117
10.1 Apžvalga: konfigūracija ................................................................................................................................................... 117
10.1.1 Prieiga prie dažniausiai naudojamų komandų............................................................................................... 118
10.2 Sąrankos vediklis ............................................................................................................................................................. 120
10.3 Galimi ekranai ................................................................................................................................................................. 121
10.3.1 Galimi ekranai: apžvalga................................................................................................................................. 121
10.3.2 Pagrindinis ekranas......................................................................................................................................... 122
10.3.3 Pagrindinio meniu ekranas............................................................................................................................. 124
10.3.4 Meniu ekranas................................................................................................................................................ 125
10.3.5 Nuostačių ekranas .......................................................................................................................................... 126
10.3.6 Išsamus ekranas su reikšmėmis ..................................................................................................................... 127
10.3.7 Plano ekranas: pavyzdys................................................................................................................................. 127
10.4 Nuo oro priklausoma kreivė ........................................................................................................................................... 131
10.4.1 Kas yra nuo oro priklausoma kreivė? ............................................................................................................. 131
10.4.2 2 taškų kreivė.................................................................................................................................................. 132
10.4.3 Nuolydžio-poslinkio kreivė ............................................................................................................................. 133
10.4.4 Nuo oro priklausomų kreivių naudojimas...................................................................................................... 134
10.5 Nustatymų meniu ........................................................................................................................................................... 136
10.5.1 Gedimai........................................................................................................................................................... 137
10.5.2 Patalpa ............................................................................................................................................................ 137
10.5.3 Pagrindinė zona .............................................................................................................................................. 141
10.5.4 Papildoma zona .............................................................................................................................................. 150
10.5.5 Erdvės šildymas .............................................................................................................................................. 155
10.5.6 Katilas.............................................................................................................................................................. 161
10.5.7 Vartotojo nustatymai ..................................................................................................................................... 168
10.5.8 Informacija...................................................................................................................................................... 172
10.5.9 Montuotojo nustatymai ................................................................................................................................. 174
10.5.10 Eksploatavimas ............................................................................................................................................... 191
10.6 Meniu struktūra: vartotojo nustatymų apžvalga ........................................................................................................... 193
10.7 Meniu struktūra: montuotojo nustatymų apžvalga ....................................................................................................... 195
Montuotojo informacinis vadovas
4
11 Paruošimas naudoti 196
11.1 Apžvalga: paruošimas naudoti........................................................................................................................................ 196
11.2 Atsargumo priemonės paruošiant naudoti .................................................................................................................... 197
11.3 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 197
11.4 Kontrolinis sąrašas pradedant eksploatuoti ................................................................................................................... 198
11.4.1 Minimalus srauto stiprumas........................................................................................................................... 198
11.4.2 Oro išleidimo funkcija..................................................................................................................................... 198
11.4.3 Eksploatavimo bandomasis paleidimas ......................................................................................................... 200
11.4.4 Pavaros bandomasis paleidimas .................................................................................................................... 201
11.4.5 Grindų šildymo pagrindo džiovinimas............................................................................................................ 202
12 Perdavimas vartotojui 206
13 Techninė priežiūra ir tvarkymas 207
13.1 Apžvalga: techninė priežiūra ir tvarkymas...................................................................................................................... 207
13.2 Techninės priežiūros atsargumo priemonės .................................................................................................................. 207
13.3 Kasmetinė priežiūra ........................................................................................................................................................ 208
13.3.1 Kasmetinė lauko įrenginio techninė priežiūra: apžvalga ............................................................................... 208
13.3.2 Kasmetinė lauko įrenginio techninė priežiūra: instrukcijos........................................................................... 208
13.3.3 Kasmetinė vidaus įrenginio techninė priežiūra: apžvalga.............................................................................. 208
13.3.4 Kasmetinė vidaus įrenginio techninė priežiūra: instrukcijos ......................................................................... 208
13.4 Buitinio karšto vandens katilo ištuštinimas .................................................................................................................... 210
13.5 Apie vandens filtro plovimą iškilus problemoms............................................................................................................ 211
13.5.1 Vandens filtro išėmimas ................................................................................................................................. 211
13.5.2 Vandens filtro plovimas iškilus problemoms ................................................................................................. 212
13.5.3 Vandens filtro įdėjimas................................................................................................................................... 213
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 5
Turinys
14 Trikčių šalinimas 214
14.1 Apžvalga: trikčių šalinimas .............................................................................................................................................. 214
14.2 Atsargumo priemonės šalinant triktis ............................................................................................................................ 214
14.3 Problemų sprendimas pagal požymius........................................................................................................................... 215
14.3.1 Simptomas: įrenginys NEŠILDO arba NEŠALDO, kaip tikėtasi........................................................................ 215
14.3.2 Požymis: karštas vanduo NEPASIEKIA pageidaujamos temperatūros........................................................... 216
14.3.3 Simptomas: kompresorius NEPASILEIDŽIA (erdvės šildymas arba buitinio vandens šildymas).................... 216
14.3.4 Simptomas: paruošta naudoti sistema gurguliuoja....................................................................................... 216
14.3.5 Simptomas: siurblys kelia triukšmą (kavitacija) ............................................................................................. 217
14.3.6 Simptomas: atsidaro slėgio mažinimo vožtuvas ............................................................................................ 217
14.3.7 Simptomas: prateka vandens slėgio mažinimo vožtuvas .............................................................................. 218
14.3.8 Simptomas: erdvė NEPAKANKAMAI šildoma esant žemai lauko temperatūrai............................................ 218
14.3.9 Simptomas: trumpą laiką neįprastai aukštas slėgis prijungimo taške........................................................... 219
14.3.10 Simptomas: apdailiniai skydeliai nustumti dėl išsipūtusio katilo................................................................... 219
14.3.11 Simptomas: katilo dezinfekcijos funkcija NEATLIKTA tinkamai (AH klaida)................................................... 220
14.4 Problemų sprendimas pagal klaidų kodus...................................................................................................................... 220
14.4.1 Pagalbos teksto iškvietimas gedimo atveju ................................................................................................... 220
14.4.2 Klaidų kodai: apžvalga .................................................................................................................................... 221
15 Išmetimas 225
15.1 Apžvalga: išmetimas........................................................................................................................................................ 225
15.2 Sistemos išsiurbimas ....................................................................................................................................................... 225
15.3 Priverstinio vėsinimo paleidimas ir išjungimas............................................................................................................... 226
16 Techniniai duomenys 228
16.1 Vamzdžių schema: lauke naudojamas įrenginys ............................................................................................................ 228
16.2 Vamzdžių schema: patalpose naudojamas įrenginys..................................................................................................... 230
16.3 Elektros instaliacijos schema: lauke naudojamas įrenginys........................................................................................... 232
16.4 Elektros instaliacijos schema: patalpose naudojamas įrenginys.................................................................................... 234
16.5 1lentelė. Didžiausias patalpoje leidžiamas aušalo kiekis: patalpose naudojamas įrenginys ........................................ 241
16.6 2lentelė. Minimalus grindų plotas: patalpose naudojamas įrenginys .......................................................................... 242
16.7 3lentelė. Minimalus vėdinimo angos plotas esant natūraliam vėdinimui: patalpose naudojamas įrenginys ............. 242
16.8 ESP kreivė: vidaus įrenginys............................................................................................................................................ 244
17 Žodynas 245
18 Nustatymų vietoje lentelė 246
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
5
Page 6
1 | Bendrosios atsargumo priemonės
1 Bendrosios atsargumo priemonės
Šiame skyriuje
1.1 Apie dokumentaciją................................................................................................................................................................ 6
1.1.1 Įspėjimų ir simbolių reikšmės................................................................................................................................. 6
1.2 Montuotojui............................................................................................................................................................................ 7
1.2.1 Bendroji informacija ............................................................................................................................................... 7
1.2.2 Montavimo vieta .................................................................................................................................................... 8
1.2.3 Šaltnešis– R410A arba R32 atveju......................................................................................................................... 9
1.2.4 Vanduo ................................................................................................................................................................... 10
1.2.5 Elektra..................................................................................................................................................................... 11
1.1 Apie dokumentaciją
▪ Originali dokumentacija yra anglų kalba. Dokumentai visomis kitomis kalbomis
yra vertimai.
▪ Šiame dokumente aprašytos atsargumo priemonės yra labai svarbios, todėl jų
būtina paisyti.
▪ Sistemos įrengimo darbus ir visus veiksmus, aprašytus įrengimo vadove bei
montuotojo trumpajame vadove, TURI atlikti įgaliotasis montuotojas.
1.1.1 Įspėjimų ir simbolių reikšmės
PAVOJUS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
Nurodo situaciją, kurios neišvengus galima nusideginti / nusiplikyti dėl itin aukštos
arba žemos temperatūros.
PAVOJUS: GALIMAS SPROGIMAS
Nurodo situaciją, dėl kurios galimas sprogimas.
ĮSPĖJIMAS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
Montuotojo informacinis vadovas
6
ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA
DĖMESIO
Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.
PASTABA
Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 7
1 | Bendrosios atsargumo priemonės
INFORMACIJA
Nurodo naudingus patarimus arba papildomą informaciją.
Ant bloko naudojami simboliai:
Simbolis Paaiškinimas
Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.
Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.
Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.
Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.
Dokumentacijoje naudojami simboliai:
Simbolis Paaiškinimas
Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
1.2 Montuotojui
1.2.1 Bendroji informacija
Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš
1skyriaus".
Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš
1skyriaus".
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens
vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei reikia liesti, mūvėkite
apsaugines pirštines.
▪ NELIESKITE netikėtai ištekėjusio aušalo.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
ĮSPĖJIMAS
Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite tik Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.
ĮSPĖJIMAS
Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).
Montuotojo informacinis vadovas
7
Page 8
1 | Bendrosios atsargumo priemonės
DĖMESIO
Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
ĮSPĖJIMAS
Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.
DĖMESIO
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.
DĖMESIO
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.
Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.
Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:
▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono
Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.
1.2.2 Montavimo vieta
▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
PASTABA
Lauke naudojamas įrenginys turėtų būti eksploatuojamas esant sausam orui, kad
būtų išvengta vandens patekimo.
numeriai.
angų.
Montuotojo informacinis vadovas
8
▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
NEMONTUOKITE įrenginio šiose vietose:
▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.
Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 9
▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba
benzino), anglies pluošto arba degių dulkių.
▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl
varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.
1.2.3 Šaltnešis– R410A arba R32 atveju
Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.
PASTABA
Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.
PASTABA
Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
1 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.
PAVOJUS: GALIMAS SPROGIMAS
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir
šaltnešio kontūre yra nuotėkis:
▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti
visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.
▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
PASTABA
Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PASTABA
▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas
kiekis.
▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis
taikomais teisės aktais.
Montuotojo informacinis vadovas
9
Page 10
1 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.
Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.
▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio
tipas ir reikiamas kiekis.
▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,
kai kurias sistemas gali reikėti papildyti šaltnešiu.
▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins
atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.
▪ Skysto aušalo įleiskite, kaip aprašyta toliau.
Jei Tada
Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas
Pildydami cilindrą laikykite vertikalioje
padėtyje.
skysčio pildymo sifonas”)
Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.
▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali
sutrikti.
DĖMESIO
Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.
1.2.4 Vanduo
Montuotojo informacinis vadovas
10
Jei taikoma. Žiūrėkite montavimo vadovą ar programos diegimo vadovą, kur
pateikiama daugiau informacijos.
PASTABA
Pasirūpinkite, kad vandens kokybė atitiktų ES direktyvą 98/83EB.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 11
1.2.5 Elektra
1 | Bendrosios atsargumo priemonės
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
▪ Prieš nuimdami skirstomosios dėžės dangtį, prijungdami elektros laidus ar
liesdami elektros sistemos dalis, ATJUNKITE maitinimą.
▪ Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš pradėdami priežiūros
darbus išmatuokite įtampą pagrindinės grandinės kondensatoriuose arba
elektriniuose komponentuose. Kad galėtumėte liesti elektrinius komponentus,
įtampa TURI būti žemesnė nei 50 V (NS). Kontaktų vietą rasite elektros
instaliacijos schemoje.
▪ NELIESKITE elektros sistemos komponentų šlapiomis rankomis.
▪ NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
ĮSPĖJIMAS
Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.
ĮSPĖJIMAS
▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,
pridedamą prie gaminio.
▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su
vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų iorinis
slėgis.
▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su
inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros smūgis.
▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo
šaltinio, kurį naudoja ir kitas prietaisas.
▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite
gauti elektros smūgį arba gali kilti gaisras.
▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su
inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
DĖMESIO
▪ Jungdami prie maitinimo tinklo, pirmiausia prijunkite įžeminimo kabelį, tada
junkite srovės jungtis.
▪ Atjungdami maitinimą, pirmiausia atjunkite srovės kabelius, o po to– įžeminimo
jungtį.
▪ Laidininkų, jungiančių maitinimo įtempio atleidimo bloką su kontaktų bloku, ilgis
turi būti toks, kad srovės laidai būtų įtempiami prieš įžeminimo laidą (jei kartais
maitinimo laidai atsijungtų nuo įtempio atleidimo bloko).
Montuotojo informacinis vadovas
11
Page 12
1 | Bendrosios atsargumo priemonės
PASTABA
Atsargumo priemonės tiesiant elektros laidus:
▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys
▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad
▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute
▪ Perveržus gnybtų varžtus, jie gali lūžti.
Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.
ĮSPĖJIMAS
▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai
▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.
maitinimo laidai gali sukelti per didelį kaitimą).
apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.
pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.
elektros instaliacijos dėžutėje saugiai sujungti.
PASTABA
Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.
Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.
Montuotojo informacinis vadovas
12
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 13
2 Apie dokumentaciją
Šiame skyriuje
2.1 Apie šį dokumentą.................................................................................................................................................................. 13
2.2 Montuotojo informacinis vadovas trumpai ........................................................................................................................... 14
2.1 Apie šį dokumentą
Tikslinė auditorija
Įgaliotieji montuotojai
Dokumentacijos rinkinys
Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:
▪ Bendrosios atsargumo priemonės:
- Saugos instrukcijos, kurias turite perskaityti prieš montuodami
2 | Apie dokumentaciją
- Formatas: popierinis (patalpose naudojamo įrenginio dėžėje)
▪ Patalpose naudojamo įrenginio montavimo vadovas:
- Montavimo instrukcijos
- Formatas: popierinis (patalpose naudojamo įrenginio dėžėje)
▪ Lauke naudojamo įrenginio montavimo vadovas:
- Montavimo instrukcijos
- Formatas: Popierinis (lauke naudojamo įrenginio dėžėje)
▪ Montuotojo informacinis vadovas:
- Pasiruošimas montuoti, gera praktika, baziniai duomenys…
- Formatas: Skaitmeniniai failai svetainėje http://www.daikineurope.com/
support-and-manuals/product-information/
▪ Papildomos įrangos priedų knyga:
- Papildoma informacija apie papildomos įrangos montavimą
- Formatas: Popierinis (patalpose naudojamo įrenginio dėžėje) + Skaitmeniniai
failai svetainėje http://www.daikineurope.com/support-and-manuals/product-
information/
Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.
Techniniai inžineriniai duomenys
▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje
(ji pasiekiama viešai).
▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal
(taikomas tapatumo nustatymas).
Montuotojo informacinis vadovas
13
Page 14
2 | Apie dokumentaciją
2.2 Montuotojo informacinis vadovas trumpai
Skyrius Aprašas
Bendrosios atsargumo
priemonės
Saugos instrukcijos, kurias turite perskaityti prieš
montuodami
Apie dokumentaciją Montuotojui skirta dokumentacija
Apie dėžę Kaip išpakuoti įrenginius ir nuimti jų priedus
Apie įrenginius ir priedus ▪ Kaip identifikuoti įrenginius
▪ Galimos įrenginių ir priedų kombinacijos
Naudojimo gairės Įvairūs sistemos montavimo parametrai
Parengimas Ką reikia daryti ir žinoti prieš vykstant į
montavimo vietą
Montavimas Ką reikia daryti ir žinoti norint sumontuoti
sistemą
Konfigūracija Ką reikia daryti ir žinoti norint konfigūruoti
sumontuotą sistemą
Įdiegimas į eksploataciją Ką reikia daryti ir žinoti norint paruošti naudoti
sukonfigūruotą sistemą
Perdavimas vartotojui Ką perduoti ir paaiškinti vartotojui
Techninė priežiūra ir tvarkymas Kaip prižiūrėti ir tvarkyti įrenginius
Trikčių šalinimas Kokių veiksmų imtis iškilus problemų
Išmetimas Kaip išmesti sistemą
Techniniai duomenys Sistemos specifikacijos
Žodynas Terminų apibrėžtys
Nustatymų vietoje lentelė Montuotojo pildoma ir ateičiai saugoma lentelė
Pastaba: Vartotojo informaciniame vadove yra ir
montuotojo nustatymų lentelė. Šią lentelę turi
užpildyti montuotojas ir perduoti vartotojui.
Montuotojo informacinis vadovas
14
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 15
3 | Specifinės montuotojo saugos instrukcijos
3 Specifinės montuotojo saugos instrukcijos
Visada laikykitės ir atsižvelkite į toliau nurodytas saugos instrukcijas bei
reglamentus.
Naudojimo gairės (žr.
DĖMESIO
Jeigu yra daugiau nei viena ištekančio vandens zona, pagrindinėje zonoje VISADA
sumontuokite pamaišymo mazgą, kad sumažėtų (šildant) / padidėtų (vėsinant)
ištekančio vandens temperatūra, kai atsiranda poreikis papildomoje zonoje.
Montavimo vieta (žr.
ĮSPĖJIMAS
Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).
ĮSPĖJIMAS
Aušalo vamzdžių, kuriuose buvo naudojamas kitoks aušalas, pakartoti naudoti
NEGALIMA. Aušalo vamzdžius pakeiskite arba kruopščiai išplaukite.
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
"6Naudojimo gairės"[429]
)
"7.1Įrengimo vietos paruošimas"[444]
)
ĮSPĖJIMAS
Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.
Aušalo įleidimas (žr.
ĮSPĖJIMAS
Jei bendras aušalo kiekis sistemoje yra ≥1,84kg (t. y., jei vamzdyno ilgis ≥27m),
būtina laikytis vidaus įrenginio reikalavimų minimaliam grindų plotui. Daugiau
informacijos rasite "7.1.3 Patalpose naudojamo įrenginio montavimo vietos
reikalavimai"[448].
DĖMESIO
Siekdami išvengti kompresoriaus gedimo, NEPILDYKITE aušalo daugiau nei nurodyta.
"8.5Aušalo įleidimas"[482]
)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
15
Page 16
3 | Specifinės montuotojo saugos instrukcijos
a
ĮSPĖJIMAS
▪ Naudokite tik šaltnešį R32. Kitos medžiagos gali sukelti sprogimą ir nelaimingą
atsitikimą.
▪ R32 sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų. Jų visuotinio atšilimo
potencialo (GWP) rodiklio vertė yra 675. NEIŠLEISKITE šių dujų į atmosferą.
▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir dėvėti apsauginius akinius.
Elektros instaliacija (žr.
ĮSPĖJIMAS
Pasirūpinkite, kad elektros laidai NELIESTŲ dujinio aušalo vamzdžio, kuris gali būti
labai karštas.
a Dujinio aušalo vamzdis
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
DĖMESIO
Kad užtikrintumėte visišką įrenginio įžeminimą, būtinai prijunkite atsarginio šildytuvo
maitinimo šaltinį ir įžeminimo kabelį.
"9Elektros instaliacija"[489]
)
ĮSPĖJIMAS
Atsarginis šildytuvas PRIVALO turėti jam skirtą maitinimo šaltinį ir PRIVALO būti
apsaugotas apsauginiais prietaisais, kurių reikalaujama pagal galiojančius teisės aktus.
Konfigūracija (žr.
DĖMESIO
Dezinfekcijos funkcijos nustatymus TURI sukonfigūruoti montuotojas pagal taikomus
teisės aktus.
DĖMESIO
Įsitikinkite, kad dezinfekcijos funkcijos, kurios pradžios laikas [5.7.3] ir trukmė [5.7.5],
NEPERTRAUKS galima buitinio karšto vandens užklausa.
"10Konfigūracija"[4117]
)
Montuotojo informacinis vadovas
16
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 17
3 | Specifinės montuotojo saugos instrukcijos
ĮSPĖJIMAS
Atminkite, kad po dezinfekavimo iš čiaupo bėgančio buitinio karšto vandens
temperatūra bus lygi reikšmei, pasirinktai vietos nustatymui [2-03].
Kadangi aukšta buitinio karšto vandens temperatūra gali kelti sužalojimo pavojų,
buitinio karšto vandens katilo karšto vandens išleidimui turėtų būti sumontuotas
pamaišymo vožtuvas (įsigyjama atskirai). Šis pamaišymo vožtuvas užtikrina, kad iš
karšto vandens čiaupo bėgančio karšto vandens temperatūra niekada nebūtų
aukštesnė už nustatytą didžiausią reikšmę. Šią aukščiausią leidžiamą karšto vandens
temperatūrą reikėtų pasirinkti pagal taikomus teisės aktus.
DĖMESIO
Būtinai laikykitės visų taisyklių, nurodytų 5 skyriuje “Naudojimo gairės”, kai įjungta
dvejopo šildymo režimo funkcija.
Daikin negali būti laikoma atsakinga už bet kokią žalą, patirtą nesilaikant šių gairių.
Techninė priežiūra ir tvarkymas (žr.
DĖMESIO
Iš vožtuvo tekantis vanduo gali būti labai karštas.
ĮSPĖJIMAS
Jei pažeisti vidiniai laidai, siekiant išvengti rizikos, juos turi pakeisti gamintojas, jo
atstovas arba kitas panašią kvalifikaciją turintis asmuo.
DĖMESIO
Nors vandens sistema ištuštinta, išimant magnetinį filtrą/purvo separatorių iš filtro
korpuso gali išsilieti šiek tiek vandens. VISADA išvalykite išsiliejusįvandenį.
DĖMESIO
Siekiant apsaugoti prie magnetinio filtro/purvo separatoriaus prijungtus vamzdžius
nuo pažeidimo, rekomenduojama šią procedūrą atlikti magnetinį filtrą/purvo
separatorių nuėmus nuo įrenginio.
DĖMESIO
Magnetinį filtrą/purvo separatorių atidaryti reikia, TIK iškilus sunkioms problemoms.
Pageidautina, kad šis veiksmas niekada nebūtų atliekamas per visą magnetinio filtro/
purvo separatoriaus eksploatavimo laiką.
"13Techninė priežiūra ir tvarkymas"[4207]
)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
DĖMESIO
Patikrinkite sandarinimo žiedų būklę ir prireikus pakeiskite. Prieš įdėdami
sandarinimo žiedus sušlapinkite vandeniu.
DĖMESIO
Būtinai atidarykite vožtuvą, esantį link išsiplėtimo indo (jei įrengtas), antraip susidarys
viršslėgis.
Montuotojo informacinis vadovas
17
Page 18
3 | Specifinės montuotojo saugos instrukcijos
Trikčių šalinimas (žr.
ĮSPĖJIMAS
Siekiant išvengti pavojaus dėl netyčia perjungtos apsaugos nuo perkaitimo, šiam
įrenginiui maitinimas NEGALI būti tiekiamas per išorinį komutatorių (pvz., laikmatį) ir
jis negali būti prijungtas prie grandinės, kurią reguliariai ĮJUNGIA arba IŠJUNGIA
įrenginys.
ĮSPĖJIMAS
▪ Tikrindami įrenginio jungiklių dėžutę, VISADA įsitikinkite, kad įrenginys atjungtas
nuo pagrindinio maitinimo šaltinio. Išjunkite atitinkamą grandinės pertraukiklį.
▪ Jei buvo suaktyvintas saugos prietaisas, sustabdykite įrenginį, išsiaiškinkite, kodėl
buvo suaktyvintas saugos prietaisas, ir tik tada iš naujo paleiskite įrenginį.
NIEKADA nemanevruokite saugos prietaisų ir nekeiskite jų gamykloje nustatytų
reikšmių. Jei negalite rasti problemos priežasties, kreipkitės į pardavėją.
ĮSPĖJIMAS
Oro išleidimas iš šildymo įrenginių arba rinktuvų. Prieš išleisdami orą iš šildymo
įrenginių arba rinktuvų, patikrinkite, ar vartotojo sąsajos pagrindiniame ekrane
rodoma arba .
▪ Jei nerodoma, orą galima išleisti nedelsiant.
▪ Jei rodoma, užtikrinkite, kad patalpa, kurioje ketinate išleisti orą, būtų gerai
vėdinama. Priežastis: į vandens sistemą galėjo būti patekę aušalo, todėl
išleidžiant orą iš šildymo įrenginių arba rinktuvų jo gali patekti į patalpą.
"14Trikčių šalinimas"[4214]
)
Šalinimas (žr.
"15Išmetimas"[4225]
PAVOJUS: GALIMAS SPROGIMAS
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir
šaltnešio kontūre yra nuotėkis:
▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti
visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.
▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.
3.1 Įrangos su šaltnešiu R32 instrukcijos
ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA
Šiame bloke naudojamas šaltnešis yra šiek tiek liepsnus.
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
)
Montuotojo informacinis vadovas
18
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 19
3 | Specifinės montuotojo saugos instrukcijos
ĮSPĖJIMAS
Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.
ĮSPĖJIMAS
Užtikrinkite, kad įrengimo, bendrosios ir techninės priežiūros bei remonto darbai
būtų vykdomi pagal "Daikin" instrukcijas, laikantis galiojančių teisės aktų (pvz.,
nacionalinio dujų reglamento). Juos turi vykdyti tik įgalioti asmenys.
ĮSPĖJIMAS
Jei vienas ar daugiau kambarių sujungti su bloku per kanalų sistemą, užtikrinkite, kad:
▪ šalia nebūtų veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio
prietaiso ar elektrinio šildytuvo), jei plotas nesiekia minimalaus grindų ploto A
(m²);
▪ kanalų sistemoje nebūtų įrengta pagalbinių įtaisų, kurie gali tapti potencialiais
uždegimo šaltiniais (pvz., karštų paviršių, kurių temperatūra viršija 700°C, ar
elektrinių perjungimo įtaisų);
▪ kanalų sistemoje būtų naudojami tik gamintojo patvirtinti pagalbiniai įtaisai;
▪ oro įvadas IR išvadas turi būti kanalais tiesiogiai prijungti prie to paties kambario.
Vietoj oro įleidimo ar išleidimo kanalo NENAUDOKITE tarpų, pvz., pakabinamųjų
lubų.
PASTABA
▪ Reikia imtis atsargumo priemonių siekiant išvengti pernelyg didelės šaldymo
vamzdyno vibracijos arba pulsavimo.
▪ Apsauginiai įrenginiai, vamzdynas ir jungtys turi būti (kiek įmanoma) apsaugotos
nuo neigiamo aplinkos poveikio.
▪ Reikia imtis priemonių dėl ilgų vamzdyno atkarpų plėtimosi ir traukimosi reiškinių.
▪ Vamzdynas šaldymo sistemose turi būti suprojektuotas ir įrengtas taip, kad būtų
maksimaliai sumažinta sistemą galinčio apgadinti hidraulinio smūgio tikimybė.
▪ Patalpos įranga ir vamzdžiai turi būti saugiai sumontuoti ir apsaugoti taip, kad
nebūtų galima netyčia pažeisti įrangos arba vamzdžių, pvz., pernešant baldus ar
darant remontą.
DĖMESIO
Ieškodami šaltnešio nuotėkių, NENAUDOKITE potencialių uždegimo šaltinių.
PASTABA
▪ Negalima pakartotinai naudoti jungčių ir varinių tarpiklių, kurie jau buvo
panaudoti.
▪ Jungtys, sumontuotos tarp aušalo sistemos dalių, turi būti prieinamos techninei
priežiūrai atlikti.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
19
Page 20
4 | Apie dėžę
1 2
4 Apie dėžę
4.1 Apžvalga: apie dėžę
Šiame skyriuje
4.1 Apžvalga: apie dėžę ................................................................................................................................................................ 20
4.2 Lauko blokas ........................................................................................................................................................................... 20
4.2.1 Lauke naudojamo įrenginio išpakavimas ............................................................................................................... 20
4.2.2 Lauke naudojamo įrenginio kėlimas ir nešimas..................................................................................................... 21
4.2.3 Lauke naudojamo įrenginio priedų nuėmimas ...................................................................................................... 21
4.3 Patalpose naudojamas įrenginys............................................................................................................................................ 22
4.3.1 Kaip išpakuoti patalpos bloką................................................................................................................................. 22
4.3.2 Kaip nuimti priedus nuo patalpos bloko ................................................................................................................ 22
4.3.3 Patalpos bloko tvarkymas ...................................................................................................................................... 23
Šiame skyriuje aprašyta, ką reikia daryti į vietą pristačius dėžes su lauko įrenginiu ir
vidaus įrenginiu.
Atminkite:
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
4.2 Lauko blokas
4.2.1 Lauke naudojamo įrenginio išpakavimas
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Iš anksto pasiruoškite kelią, kuriuo planuojate atgabenti bloką vidun.
Montuotojo informacinis vadovas
20
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 21
4.2.2 Lauke naudojamo įrenginio kėlimas ir nešimas
2
1
1
DĖMESIO
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių, kad
nesusižeistumėte.
1 Įrenginys keliamas ir nešamas naudojant diržą kairėje ir rankeną dešinėje. Abu
diržo galus traukite tuo pačiu metu, kad diržas neatsikabintų nuo įrenginio.
4 | Apie dėžę
2 Keldami ir nešdami įrenginį:
▪ Abu diržo galus laikykite lygiai.
▪ Nugarą laikykite tiesiai.
3 Sumontavę įrenginį, nuimkite diržą nuo įrenginio, traukdami 1 diržo galą.
4.2.3 Lauke naudojamo įrenginio priedų nuėmimas
1 Pakelkite lauke naudojamą įrenginį. Žr. "4.2.2 Lauke naudojamo įrenginio
kėlimas ir nešimas"[421].
2 Nuimkite pakuotės apačioje esančius priedus.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
21
Page 22
4 | Apie dėžę
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
1 2
8×
1×2×
4×
1×
4× 1×
1× 1× 1× 1×
a b c
h i jd e f g
4.3 Patalpose naudojamas įrenginys
4.3.1 Kaip išpakuoti patalpos bloką
a Lauko įrenginio montavimo vadovas
b Fluorintų šiltnamio efektą sukeliančių dujų etiketė
c Fluorintų šiltnamio efektą sukeliančių dujų etiketė keliomis kalbomis
d Elektros energijos naudojimo efektyvumo etiketė
e Įrenginio tvirtinimo plokštė
f Varžtai, veržlės, poveržlės, spyruoklinės poveržlės ir laido apkaba
4.3.2 Kaip nuimti priedus nuo patalpos bloko
Montuotojo informacinis vadovas
22
a Vandens sistemos uždarymo vožtuvai
b Viršslėgio apėjimo vožtuvas
c WLAN kasetė
d Bendrosios atsargumo priemonės
e Papildomos įrangos priedų knyga
f Patalpose naudojamo įrenginio montavimo vadovas
g Eksploatavimo vadovas
h Uždarymo vožtuvų (erdvės šildymo vandens sistemos) sandarinimo žiedai
i Atskirai įsigyjamų uždarymo vožtuvų (buitinio karšto vandens sistemos)
sandarinimo žiedai
j Žemosios įtampos laidų angos sandarinimo juosta
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 23
4.3.3 Patalpos bloko tvarkymas
b
a a
b
Įrenginį neškite už rankenų, esančių galinėje ir apatinėje dalyse.
4 | Apie dėžę
a Rankenos galinėje įrenginio dalyje
b Rankenos apatinėje įrenginio dalyje. Atsargiai paverskite įrenginį į galinę pusę, kad
pasimatytų rankenos.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
23
Page 24
5 | Apie blokus ir parinktis
5 Apie blokus ir parinktis
Šiame skyriuje
5.1 Apžvalga: apie įrenginius ir priedus
5.1 Apžvalga: apie įrenginius ir priedus........................................................................................................................................ 24
5.2 Identifikavimas........................................................................................................................................................................ 24
5.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys ............................................................................................. 24
5.2.2 Identifikavimo etiketė: vidaus įrenginys ................................................................................................................ 25
5.3 Papildomai prijungiami įrenginiai ir priedai ........................................................................................................................... 25
5.3.1 Galimi lauke naudojamo įrenginio priedai............................................................................................................. 25
5.3.2 Galimi patalpose naudojamo įrenginio priedai ..................................................................................................... 26
5.3.3 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai..................................................... 28
Šiame skyriuje pateikiama informacija apie:
▪ Lauke naudojamo įrenginio identifikavimą.
▪ Vidaus įrenginio identifikavimą
▪ Priedų prijungimą prie lauke naudojamo įrenginio.
▪ Priedų prijungimą prie vidaus įrenginio
5.2 Identifikavimas
PASTABA
Vienu metu montuodami kelis įrenginius arba atlikdami jų techninę priežiūrą
pasirūpinkite, kad NESUMAIŠYTUMĖTE skirtingų modelių techninės priežiūros
skydelių.
5.2.1 Identifikavimo etiketė: lauke naudojamas įrenginys
Vieta
Montuotojo informacinis vadovas
24
Modelio identifikavimas
Pavyzdys: ERGA06DAV3 A
Kodas Paaiškinimas
ER Europietiškas atskirtas lauko porinis šiluminis siurblys
G Vidutinė vandens temperatūra – aplinkos zona: −10~−20°C
A Aušalas R32
06 Galingumo klasė
DA Modelio serija
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 25
Kodas Paaiškinimas
V3 Maitinimo šaltinis
A A=austriškas modelis
[—]=ne austriškas modelis
5.2.2 Identifikavimo etiketė: vidaus įrenginys
Vieta
Modelio identifikavimas
Pavyzdys: EHVZ04S18EA6V
Kodas Aprašas
E Europietiškas modelis
5 | Apie blokus ir parinktis
HV Ant grindų statomas vidaus įrenginys su integruotu katilu
Z Dviejų zonų modelis
04 Galingumo klasė
S Integruoto katilo medžiaga: nerūdijantysis plienas
18 Integruoto katilo talpa
EA Modelio serija
6V Atsarginio šildytuvo modelis
5.3 Papildomai prijungiami įrenginiai ir priedai
INFORMACIJA
Kai kurios parinktys jūsų valstybėje gali būti nesiūlomos.
5.3.1 Galimi lauke naudojamo įrenginio priedai
Išleidimo padėklo rinkinys (EKDP008D)
Išleidimo padėklo rinkinys reikalingas iš lauko įrenginio ištekančiam skysčiui
surinkti. Išleidimo padėklo rinkinio dalys:
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ Išleidimo padėklas
▪ Montavimo laikikliai
Montavimo nurodymus rasite išleidimo padėklo montavimo vadove.
Išleidimo padėklo šildytuvas (EKDPH008CA)
Išleidimo padėklo šildytuvas reikalingas, kad išleidimo padėklas neužšaltų.
Šį priedą rekomenduojama sumontuoti šaltesniuose regionuose, kuriuose tikėtina
žema aplinkos temperatūra ar daug sniego.
Montavimo nurodymus rasite išleidimo padėklo šildytuvo montavimo vadove.
Montuotojo informacinis vadovas
25
Page 26
5 | Apie blokus ir parinktis
U formos laikikliai (EKFT008D)
U formos laikikliai – tai montavimo laikikliai, ant kurių galima sumontuoti lauko
įrenginį.
Šį priedą rekomenduojama sumontuoti šaltesniuose regionuose, kuriuose tikėtina
žema aplinkos temperatūra ar daug sniego.
Montavimo nurodymus rasite lauko įrenginio montavimo vadove.
Žemo garso gaubtas (EKLN08A1)
Garsui jautriose vietose (pvz., šalia miegamojo) galima sumontuoti žemo garso
gaubtą, kad sumažėtų lauko įrenginio keliamas triukšmas.
Žemo garso gaubtą galima sumontuoti:
▪ Ant montavimo kojų, besiremiančių į žemę. Turi atlaikyti 200kg.
▪ Ant laikiklių, besiremiančių į sieną. Turi atlaikyti 200kg.
Jei montuosite žemo garso gaubtą, turės būti sumontuota viena iš šių parinkčių:
▪ Rekomenduojama: išleidimo padėklo rinkinys (su išleidimo padėklo šildytuvu arba
be jo)
▪ U formos laikikliai
Montavimo nurodymus rasite žemo garso gaubto montavimo vadove.
5.3.2 Galimi patalpose naudojamo įrenginio priedai
Vartotojo sąsaja naudojama kaip patalpos termostatas (BRC1HHDA)
▪ Vartotojo sąsaja, naudojama kaip patalpos termostatas, gali būti naudojama tik
kartu su prie vidaus įrenginio prijungta vartotojo sąsaja.
▪ Vartotojo sąsają, naudojamą kaip patalpos termostatas, reikia montuoti
patalpoje, kurią norite valdyti.
Montavimo instrukcijas rasite vartotojo sąsajos, naudojamos kaip patalpos
termostatas, montavimo ir eksploatavimo vadove.
Patalpos termostatas (EKRTWA, EKRTR1)
Prie vidaus įrenginio galima prijungti papildomą patalpos termostatą. Šis
termostatas gali būti laidinis (EKRTWA) arba belaidis (EKRTR1).
Montavimo instrukcijas rasite patalpos termostato montavimo vadove ir
papildomos įrangos priedų knygoje.
Belaidžio termostato nuotolinis jutiklis (EKRTETS)
Nuotolinį patalpos temperatūros jutiklį (EKRTETS) galima naudoti tik su belaidžiu
termostatu (EKRTR1).
Montavimo instrukcijas rasite patalpos termostato montavimo vadove ir
papildomos įrangos priedų knygoje.
Montuotojo informacinis vadovas
26
Skaitmeninės įvesties/ išvesties PCB (EKRP1HBAA)
Skaitmeninės įvesties/ išvesties PCB reikalinga šiems signalams:
▪ Pavojaus signalų išvestis
▪ Erdvės šildymo/aušinimo ĮJUNGIMO/IŠJUNGIMO išvestis
▪ Perjungimas į išorinį šilumos šaltinį
Montavimo nurodymus rasite skaitmeninės įvesties / išvesties PCB montavimo
vadove ir papildomos įrangos priedų knygoje.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 27
5 | Apie blokus ir parinktis
Papildoma PCB (EKRP1AHTA)
Norėdami įgalinti elektros energiją taupančias suvartojimo valdymo skaitmenines
įvestis turite sumontuoti papildomą PCB.
Montavimo nurodymus rasite papildomos PCB montavimo vadove ir papildomos
įrangos priedų knygoje.
Nuotolinis vidaus jutiklis (KRCS01-1)
Pagal numatytuosius nustatymus vidinis vartotojo sąsajos jutiklis bus naudojamas
kaip patalpos temperatūros jutiklis.
Galima sumontuoti papildomą nuotolinį vidaus jutiklį ir patalpos temperatūrą
matuoti kitoje vietoje.
Montavimo nurodymus rasite nuotolinio vidaus jutiklio montavimo vadove ir
papildomos įrangos priedų knygoje.
INFORMACIJA
▪ Nuotolinį vidaus jutiklį galima naudoti tik jei vartotojo sąsajoje sukonfigūruota
patalpos termostato funkcija.
▪ Galite prijungti tik arba nuotolinį vidaus jutiklį, arba nuotolinį lauko jutiklį.
Nuotolinis lauko jutiklis (EKRSCA1)
Pagal numatytuosius nustatymus lauko įrenginio viduje esantis jutiklis bus
naudojamas lauko temperatūrai matuoti.
Norint pagerinti sistemos veikimą, galima sumontuoti papildomą nuotolinį lauko
jutiklį ir lauko temperatūrą matuoti kitoje vietoje (pvz., nuo tiesioginės saulės
šviesos apsaugotoje vietoje).
Montavimo instrukcijas rasite nuotolinio lauko jutiklio montavimo vadove ir
papildomos įrangos priedų knygoje.
INFORMACIJA
Galite prijungti tik nuotolinio valdiklio vidaus jutiklį arba nuotolinio valdiklio lauko
jutiklį.
Kompiuterio kabelis (EKPCCAB4)
Patalpose naudojamo įrenginio jungiklių dėžutė ir kompiuteris sujungiami
kompiuterio kabeliu. Tai suteikia galimybę atnaujinti vidaus įrenginio programinę
įrangą.
Montavimo instrukcijas rasite kompiuterio kabelio montavimo vadove.
Vamzdelių lankstymo rinkinys (EKHVTC)
Kai vidaus įrenginys sumontuojamas vietoje, kurioje mažai erdvės, galima
sumontuoti vamzdelių lankstymo rinkinį, kad būtų lengviau prijungti vidaus
įrenginio skysto ir dujinio aušalo jungtis.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montavimo nurodymus rasite vamzdelių lankstymui rinkinio instrukcijų lape.
Šiluminio siurblio konvektorius (FWXV)
Erdvei šildyti/vėsinti galima naudoti šiluminio siurblio konvektorius (FWXV).
Montavimoinstrukcijas rasite šiluminio siurblio konvektorių montavimo vadove ir
papildomos įrangos priedų knygoje.
Montuotojo informacinis vadovas
27
Page 28
5 | Apie blokus ir parinktis
LAN adapteris, skirtas valdyti išmaniuoju telefonu, ir "Smart Grid" programos
(BRP069A61)
Šį LAN adapterį galite sumontuoti:
▪ Sistemai valdyti naudojant išmaniojo telefono programėlę.
▪ Sistemai naudoti įvairiose "Smart Grid" programose.
Montavimo nurodymus rasite LAN adapterio montavimo vadove.
LAN adapteris, skirtas valdyti išmaniuoju telefonu (BRP069A62)
Šį LAN adapterį galite sumontuoti tam, kad galėtumėte valdyti sistemą naudodami
išmaniojo telefono programėlę.
Montavimo nurodymus rasite LAN adapterio montavimo vadove.
WLAN adapterio modulis (BRP069A71)
WLAN kasetė (dedama į MMI) tiekiama kaip vidaus įrenginio priedas. Arba (pvz., jei
mažas signalo stipris) galima įrengti pasirenkamą belaidžio LAN adapterio modulį
BRP069A71.
Montavimo instrukcijas rasite WLAN adapterio modulio montavimo vadove ir
papildomos įrangos priedų knygoje.
"Smart Grid" relių rinkinys (EKRELSG)
Kai naudojami aukštosios įtampos "Smart Grid" kontaktai, reikia sumontuoti
pasirenkamą "Smart Grid" relių rinkinį (EKRELSG).
Montavimo nurodymų žr. skyriuje "9.3.10Kaip prijungti Smart Grid"[4111].
5.3.3 Galimi patalpose naudojamo įrenginio ir lauke naudojamo įrenginio deriniai
Vidaus įrenginys Lauke naudojamas įrenginys
ERGA04 ERGA06 ERGA08
EHVZ04 O — —
EHVZ08 — O O
Montuotojo informacinis vadovas
28
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 29
6 Naudojimo gairės
Šiame skyriuje
6.1 Apžvalga: naudojimo gairės.................................................................................................................................................... 29
6.2 Erdvės šildymo sistemos nustatymas..................................................................................................................................... 29
6.2.1 Kelios patalpos – dvi LWT zonos ............................................................................................................................ 30
6.3 Buitinio karšto vandens katilo nustatymas ............................................................................................................................ 32
6.3.1 Sistemos schema – integruotas DHW katilas ........................................................................................................ 32
6.3.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas......................................................................... 33
6.3.3 Nustatymas ir konfigūracija – DHW katilas............................................................................................................ 34
6.3.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo................................................................ 34
6.3.5 DHW siurblys, naudojamas dezinfekcijai ............................................................................................................... 35
6.4 Energijos skaitiklių nustatymas .............................................................................................................................................. 35
6.4.1 Pagaminta šiluma ................................................................................................................................................... 36
6.4.2 Suvartota energija .................................................................................................................................................. 36
6.4.3 Standartinio elektros tarifo maitinimo šaltinis ...................................................................................................... 37
6.4.4 Lengvatinio elektros tarifo maitinimo šaltinis ....................................................................................................... 38
6.5 Elektros energijos suvartojimo valdymo nustatymas ............................................................................................................ 39
6.5.1 Nuolatinis galios ribojimas ..................................................................................................................................... 40
6.5.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas ............................................................................................... 40
6.5.3 Galios ribojimo procesas ........................................................................................................................................ 42
6.6 Išorinio temperatūros jutiklio nustatymas............................................................................................................................. 42
6 | Naudojimo gairės
6.1 Apžvalga: naudojimo gairės
Šiomis gairėmis trumpai pristatomos šiluminiosiurblio sistemos galimybės.
PASTABA
▪ Naudojimo gairėse esantys paveikslėliai yra tik informacinio pobūdžio ir NEGALI
būti naudojami kaip tikslios vandens sistemos schemos. Tikslūs vandens sistemos
matmenys ir atstumai NEPAVAIZDUOTI; tai yra montuotojo atsakomybė.
▪ Daugiau informacijos apie konfigūracijos nustatymus, leisiančius optimizuoti
šiluminio siurblio veikimą, rasite "10Konfigūracija"[4117].
Šiame skyriuje pateikiamos naudojimo gairės, kaip:
▪ Nustatyti erdvės šildymo/vėsinimo sistemą.
▪ Nustatyti erdvei šildyti naudojamą pagalbinį šilumos šaltinį.
▪ Buitinio karšto vandens katilo nustatymas
▪ Energijos skaitiklių nustatymas
▪ Elektros energijos suvartojimo valdymo nustatymas
▪ Išorinio temperatūros jutiklio nustatymas
6.2 Erdvės šildymo sistemos nustatymas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Daikin šiluminio siurblio sistema tiekia ištekantį vandenį šildymo įrenginiams
vienoje ar daugiau patalpų.
Sistema leidžia lanksčiai valdyti kiekvienos patalpos temperatūrą, todėl pirmiausia
turite atsakyti į šiuos klausimus:
▪ Kiek patalpų šildo Daikin šiluminiosiurblio sistema?
▪ Kokio tipo šildymo įrenginiai naudojami kiekvienoje patalpoje ir kokia yra jų
projektinė ištekančio vandens temperatūra?
Montuotojo informacinis vadovas
29
Page 30
6 | Naudojimo gairės
a
Išsiaiškinus erdvės šildymo reikalavimus, Daikin rekomenduoja vadovautis toliau
pateiktomis nustatymo gairėmis.
PASTABA
Jei naudojamas išorinis patalpos termostatas, jis valdys patalpos apsaugą nuo
šerkšno. Tačiau patalpos apsauga nuo šalčio galima tik tada, jei [C.2] Patalpų
šildymas/ vėsinimas=Įjungta.
PASTABA
Įrengus šį įrenginį kaip vienos zonos sistemą:
Nustatymas. Sumontuokite aplenkiamąjį kanalą tarp papildomos zonos erdvės
šildymo vandens įleidimo ir išleidimo (=tiesioginė zona). NENUTRAUKITE vandens
srauto uždarydami uždarymo vožtuvus.
a Aplenkiamasis kanalas
Konfigūracija. Vietoje nustatykite reikšmę [7-02]=0 (Zonų skaičius = Viena
zona).
6.2.1 Kelios patalpos – dvi LWT zonos
Įrenginys skirtas tiekti 2 skirtingų temperatūrų vandenį. Tipinę sistemą sudaro
žemesnės temperatūros grindinis šildymas ir aukštesnės vandens temperatūros
radiatoriai.
Šiame dokumente:
▪ Pagrindinė zona = žemiausios projektinės temperatūros zona
▪ Papildoma zona = aukščiausios projektinės temperatūros zona
Tipinis pavyzdys:
Patalpa (zona) Šildymo įrenginiai: projektinė
Svetainė (pagrindinė zona) Grindinis šildymas: 35°C
Miegamieji (papildoma zona) Šiluminio siurblio konvektoriai: 45°C
temperatūra
Montuotojo informacinis vadovas
30
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 31

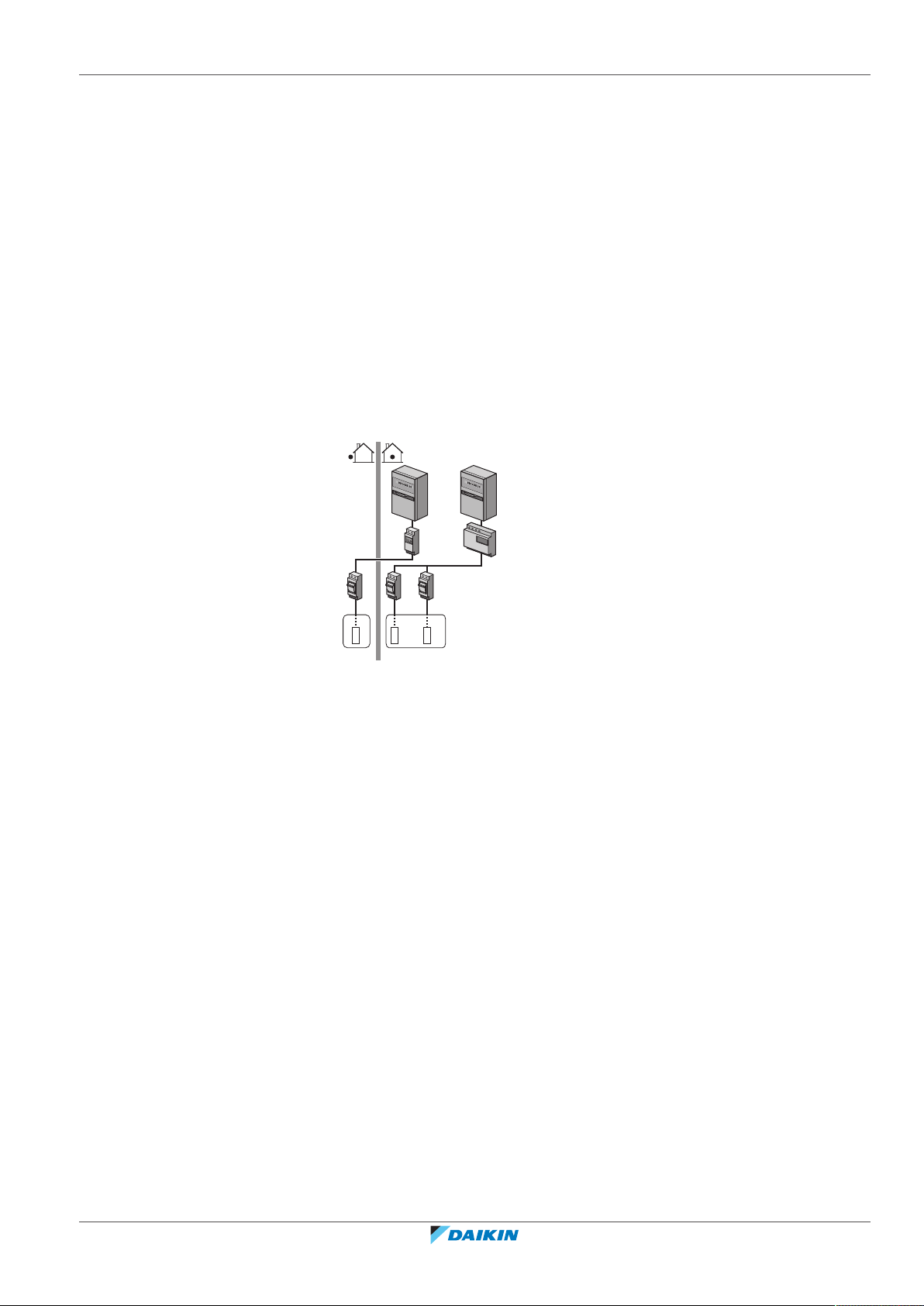

Nustatymas
B
A
D
E
C
b
a a
6 | Naudojimo gairės
A Papildoma ištekančio vandens temperatūros zona
B 1 patalpa
C 2 patalpa
D Pagrindinė ištekančio vandens temperatūros zona
E 3 patalpa
a Šiluminio siurblio konvektorių nuotolinis valdiklis
b Speciali žmogaus komforto sąsaja (BRC1HHDA naudojama kaip patalpos
termostatas)
INFORMACIJA
Slėgio reguliavimo vožtuvas turi būti sumontuotas prieš pamaišymo mazgą. Tai
užtikrins tinkamą vandens srauto pusiausvyrą tarp pagrindinės ištekančio vandens
temperatūros zonos ir papildomos ištekančio vandens temperatūros zonos,
atsižvelgiant į reikiamą abiejų vandens temperatūros zonų galią.
▪ Pagrindinei zonai: patalpos temperatūra valdoma vartotojo sąsaja, kuri
naudojama kaip patalpos termostatas (papildoma įranga EKRUDAS).
▪ Papildoma zona:
- Išorinis termostatas tiesiogiai prijungtas prie vidaus įrenginio.
- Norima patalpos temperatūra nustatoma naudojant išorinį termostatą ir
kiekvienos patalpos radiatorių termostatinius vožtuvus.
- Šildymo poreikio signalas iš išorinio termostato perduodamas į vidaus įrenginio
skaitmeninę įvestį (X2M/35a ir X2M/30). Vidaus įrenginys palaikys
pageidaujamą papildomo ištekančio vandens temperatūrą, tik esant faktinei
užklausai.
▪ Vidaus įrenginyje integruota vartotojo sąsaja parenka erdvės režimą. Turėkite
omenyje, kad kiekvieno šiluminiosiurblio konvektorių nuotolinio valdiklio veikimo
režimas turi būti nustatytas taip, kad atitiktų vidaus įrenginį.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
31
Page 32
6 | Naudojimo gairės
A
a
b
Konfigūracija
Nustatymas Reikšmė
Įrenginio temperatūros valdymas:
▪ #: [2.9]
2 (Patalpos termostatas):
įrenginio veikimas nustatomas pagal
vartotojo sąsajos aplinkos temperatūrą.
▪ Kodas: [C-07]
Pastaba:
▪ Pagrindinė patalpa = vartotojo sąsaja
naudojama kaip patalpos termostatas
▪ Kitos patalpos = išorinis patalpos
termostatas
Vandens temperatūros zonų skaičius:
▪ #: [4.4]
1 (Dvi zonos): pagrindinė +
papildoma
▪ Kodas: [7-02]
Kai naudojami šiluminiosiurblio
konvektoriai:
Išorinis patalpos termostatas, skirtas
papildomai zonai:
1 (1 kontaktas): kai naudojamas
išorinis patalpos termostatas arba
šiluminiosiurblio konvektorius gali tik
siųsti termostato ĮJUNGIMO/
IŠJUNGIMO komandą.
▪ #: [3.A]
▪ Kodas: [C-06]
Uždarymo vožtuvo išvestis Nustatykite, kad atitiktų pagrindinės
zonos termostato užklausą.
Pranašumai
▪ Komfortas. Išmanioji patalpos termostato funkcija gali padidinti arba sumažinti
pageidaujamą ištekančio vandens temperatūrą pagal faktinę patalpos
temperatūrą (moduliacija).
▪ Efektyvumas.
- Atsižvelgiant į poreikį vidaus įrenginys palaiko skirtingą ištekančio vandens
temperatūrą, atitinkančią skirtingų šildymo įrenginių projektinę temperatūrą.
- Grindinis šildymas veikia efektyviausiai su šiluminio siurblio sistema.
6.3 Buitinio karšto vandens katilo nustatymas
6.3.1 Sistemos schema – integruotas DHW katilas
Montuotojo informacinis vadovas
32
A Buitinis karštas vanduo
a Šalto vandens ĮLEIDIMAS
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 33
b Karšto vandens IŠLEIDIMAS
6.3.2 DHW katilo talpos ir pageidaujamos temperatūros pasirinkimas
40°C vandenį žmonės jaučia kaip karštą, todėl buitinio karšto vandens suvartojimas
visada išreiškiamas lygiaverčiu 40°C karšto vandens tūriu. Tačiau galite nustatyti
aukštesnę (pavyzdžiui, 53°C) DHW katilo temperatūrą, o karštas vanduo paskui
maišomas su šaltu (pavyzdžiui, 15°C).
DHW katilo talpa ir pageidaujama temperatūra pasirenkama nustatant:
1 Buitinio karšto vandens suvartojimą (lygiavertis 40°C karšto vandens tūris).
2 DHW katilo talpą ir pageidaujamą temperatūrą.
DHW suvartojimo nustatymas
Atsakykite į šiuos klausimus ir apskaičiuokite DHW suvartojimą (lygiavertį 40°C
karšto vandens tūrį), naudodami tipinius vandens tūrius:
Klausimas Tipinis vandens tūris
6 | Naudojimo gairės
Kiek kartų per dieną prausiamasi po
1dušas=10min×10l/min=100l
dušu?
Kiek kartų per dieną maudomasi
1vonia = 150l
vonioje?
Kiek vandens per dieną reikia virtuvės
1praustuvė=2min×5l/min=10l
praustuvėje?
Ar yra kitų buitinio karšto vandens
—
poreikių?
Pavyzdys: Jei šeimos (4 asmenų) per dieną suvartojamo DHW poreikis yra toks:
▪ 3 dušai
▪ 1 vonia
▪ 3 praustuvės
Tuomet buitinio karšto vandens suvartojimas = (3×100l)+(1×150l)+(3×10l)=480l
DHW katilo talpos ir pageidaujamos temperatūros nustatymas
Formulė Pavyzdys
V1=V2+V2×(T2−40)/(40−T1) Jei:
▪ V2=180l
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ T2=54°C
▪ T1=15°C
Tuomet V1=280l
V2=V1×(40−T1)/(T2−T1) Jei:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Tuomet V2=307l
V1Buitinio karšto vandens suvartojimas (lygiavertis 40°C karšto
vandens tūris)
V2Reikalinga DHW katilo talpa, jei šildoma tik kartą
Montuotojo informacinis vadovas
33
Page 34
6 | Naudojimo gairės
f
a
g
h
i
c
b
T2DHWkatilo temperatūra
T1Šalto vandens temperatūra
Galimos DHW katilo talpos
Tipas Galimos talpos
Integruotas DHW katilas ▪ 180l
▪ 230l
Energijos taupymo patarimai
▪ Jei skirtingomis dienomis buitinio karšto vandens suvartojimas skiriasi, galite
užprogramuoti savaitinį planą, kuriame kiekvieną dieną bus nustatyta skirtinga
pageidaujama DHW katilo temperatūra.
▪ Kuo pageidaujama DHW katilo temperatūra žemesnė, tuo daugiau sutaupote.
Pasirinkę didesnį DHW katilą, galite nustatyti žemesnę pageidaujamą DHWkatilo
temperatūrą.
▪ Šiluminissiurblys gali paruošti ne karštesnį nei 55°C (jei lauko temperatūra žema
– 50°C) buitinį karštą vandenį. Šią temperatūrą gali padidinti į šiluminį siurblį
įmontuotas elektrinis varžas. Tačiau tada bus suvartojama daugiau energijos.
Rekomenduojame nustatyti žemesnę nei 55°C DHW katilo temperatūrą, kad
nereikėtų naudoti atsarginio šildytuvo.
▪ Kuo lauko temperatūra aukštesnė, tuo šiluminissiurblys veikia našiau.
- Jei dieną ir naktį elektros kaina nesiskiria, rekomenduojama DHW katilą šildyti
dieną.
- Jei elektros kaina mažesnė naktį, rekomenduojama DHW katilą šildyti naktį.
▪ Kai šiluminis siurblys ruošia buitinį karštą vandenį, jis negali šildyti erdvės. Jei
vienu metu reikia ir buitinio karšto vandens, ir šildyti erdvę, rekomenduojame
buitinį karštą vandenį ruošti naktį, kai sumažėja erdvės šildymo poreikis.
6.3.3 Nustatymas ir konfigūracija – DHW katilas
▪ Jei suvartojama daug buitinio karšto vandens, DHW katilą galima šildyti kelis
kartus per dieną.
▪ Norėdami iki pageidaujamos temperatūros pašildyti DHW katilą, galite naudoti
šiuos energijos šaltinius:
- Šiluminio siurblio termodinaminį ciklą.
- Elektrinis atsarginis šildytuvas
▪ Daugiau informacijos apie energijos sąnaudų optimizavimą ruošiant buitinį karštą
vandenį žr. "10Konfigūracija"[4117].
6.3.4 DHW siurblys, užtikrinantis, kad iškart būtų tiekiamas karštas vanduo
Montuotojo informacinis vadovas
34
Nustatymas
a Vidaus įrenginys
b BKV katilas
c BKV siurblys (įsigyjamas atskirai)
f Dušas (įsigyjama atskirai)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 35
g Šaltas vanduo
c
a
b
d f
e g
h
i
h BUITINIO karšto vandens išleidimas
i Recirkuliacijos jungtis
▪ Prijungus DHW siurblį, iš čiaupo iškart gali bėgti karštas vanduo.
▪ DHW siurblys įsigyjamas atskirai ir už jo sumontavimą atsakingas montuotojas.
Apie elektros instaliaciją žr. skyriuje "9.3.5 Buitinio karšto vandens siurblio
prijungimas"[4105].
Jei reikia daugiau informacijos apie recirkuliacijos jungties prijungimą, žr.
"8.6.4Recirkuliacijos vamzdžių prijungimas"[487].
Konfigūracija
▪ Daugiau informacijos rasite "10Konfigūracija"[4117].
▪ Naudodami vartotojo sąsają galite užprogramuoti DHW siurblio valdymo planą.
Daugiau informacijos ieškokite vartotojo informaciniame vadove.
6.3.5 DHW siurblys, naudojamas dezinfekcijai
Nustatymas
6 | Naudojimo gairės
a Vidaus įrenginys
b BKV katilas
c BKV siurblys (įsigyjamas atskirai)
d Kaitinimo elementas (įsigyjama atskirai)
e Atbulinis vožtuvas (įsigyjama atskirai)
f Dušas (įsigyjama atskirai)
g Šaltas vanduo
h BUITINIO karšto vandens išleidimas
i Recirkuliacijos jungtis
▪ DHW siurblys įsigyjamas atskirai ir už jo sumontavimą atsakingas montuotojas.
Apie elektros instaliaciją žr. skyriuje "9.3.5 Buitinio karšto vandens siurblio
prijungimas"[4105].
▪ Jei taikomi teisės aktai dezinfekcijos metu reikalauja aukštesnės temperatūros nei
didžiausias katilo nustatymas (žr. [2-03] nustatymo vietoje lentelėje), galite
prijungti DHW siurblį ir kaitinimo elementą, kaip pavaizduota pirmiau.
▪ Jei taikomi teisės aktai reikalauja dezinfekuoti vandens vamzdžius iki čiaupų,
galite prijungti DHW siurblį ir kaitinimo elementą (jei reikia), kaip pavaizduota
pirmiau.
Konfigūracija
Vidaus įrenginys gali valdyti BKV siurblį. Daugiau informacijos rasite
"10Konfigūracija"[4117].
6.4 Energijos skaitiklių nustatymas
▪ Vartotojo sąsajoje matysite šiuos energijos duomenis:
- Pagaminta šiluma
- Suvartota energija
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
35
Page 36
6 | Naudojimo gairės
6.4.1 Pagaminta šiluma
▪ Rodomi šie energijos duomenys:
- Erdvės šildymo.
- Erdvės vėsinimo.
- Buitinio karšto vandens gamybos.
▪ Rodomi šie energijos duomenys:
- Mėnesio.
- Metų.
INFORMACIJA
Pagamintos šilumos ir suvartotos energijos duomenys yra apskaičiuoti, todėl
tikslumas negarantuojamas.
INFORMACIJA
Pagamintai šilumai apskaičiuoti naudojami jutikliai sukalibruojami automatiškai.
▪ Pagamintą šilumą sistema apskaičiuoja pagal:
- Ištekančio ir įtekančio vandens temperatūrą.
- Srauto intensyvumą.
▪ Nustatymas ir konfigūracija:papildomos įrangos nereikia.
6.4.2 Suvartota energija
Nustatyti suvartotą energiją galima šiais būdais:
▪ Apskaičiuojant.
▪ Išmatuojant.
Suvartotos energijos apskaičiavimas
▪ Suvartotą energiją sistema apskaičiuoja pagal:
- Faktinę lauke naudojamo įrenginio vartojamąją galią.
- Atsarginio šildytuvo galios nustatymas
INFORMACIJA
Negalima vienu metu skaičiuoti (pavyzdžiui, atsarginio šildytuvo) ir matuoti
(pavyzdžiui, lauke naudojamo įrenginio) suvartotos energijos. Jeigu naudosite abu
būdus, energijos duomenys bus neteisingi.
Montuotojo informacinis vadovas
36
- Įtampą.
▪ Nustatymas ir konfigūracija: kad gautumėte tikslius energijos duomenis,
išmatuokite galią (varžą) ir nustatykite galią naudodami atsarginio šildytuvo
vartotojo sąsają (1veiksmas).
Suvartotos energijos matavimas
▪ Šis būdas pageidaujamas dėl didesnio tikslumo.
▪ Reikalingi išoriniai elektros skaitikliai.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 37
▪ Nustatymas ir konfigūracija: kai naudojami elektros energijos skaitikliai, vartotojo
sąsajoje nustatykite kiekvieno elektros skaitiklio impulsų skaičių per
kilovatvalandę.
INFORMACIJA
Kai matuojama suvartojama elektros energija, įsitikinkite, kad elektros energijos
skaitikliai matuoja VISĄ sistemos vartojamąją galią.
6.4.3 Standartinio elektros tarifo maitinimo šaltinis
Bendroji taisyklė
Užtenka vieno elektros skaitiklio, kuris apima visą sistemą.
Nustatymas
Prijunkite elektros skaitiklį prie X5M/5 ir X5M/6. Žr. "9.3.4Kaip prijungti elektros
skaitiklius"[4104].
Elektros skaitiklio tipas
Tuo atveju, kai... Naudokite... elektros skaitiklį
6 | Naudojimo gairės
▪ Vienfazis lauko įrenginys
▪ Atsarginis šildytuvas maitinamas iš
vienfazio tinklo (t. y. atsarginio
šildytuvo modelis yra *3V arba *6V,
prijungtas prie vienfazio tinklo)
▪ Trifazis lauko įrenginys
▪ Atsarginis šildytuvas maitinamas iš
trifazio tinklo (t.y. atsarginio šildytuvo
modelis *9W arba *6V prijungtas prie
trifazio tinklo)
Vienfazis
(*3V, *6V (6V): 1N~230V)
Trifazis
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
37
Page 38
6 | Naudojimo gairės
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a
Pavyzdys
Vienfazis elektros skaitiklis Trifazis elektros skaitiklis
A Lauke naudojamas įrenginys
B Vidaus įrenginys
C BKVkatilas
a Elektros spinta (L1/N)
b Elektros skaitiklis (L1/N)
c Saugiklis (L1/N)
d Lauke naudojamas įrenginys (L1/N)
e Vidaus įrenginys (L1/N)
f Atsarginis šildytuvas (L1/N)
g Startinis šildytuvas (L1/N)
A Lauko įrenginys
B Vidaus įrenginys
C BKVkatilas
a Elektros spinta (L1/L2/L3/N)
b Elektros skaitiklis (L1/L2/L3/N)
c Saugiklis (L1/L2/L3/N)
d Saugiklis (L1/N)
e Lauko įrenginys (L1/L2/L3/N)
f Vidaus įrenginys (L1/L2/L3/N)
g Atsarginis šildytuvas (L1/L2/L3/N)
h Startinis šildytuvas (L1/N)
Išimtis
▪ Galite naudoti antrą elektros skaitiklį, jeigu:
- Vieno skaitiklio galios diapazonas yra nepakankamas.
- Elektros skaitiklio neįmanoma lengvai sumontuoti elektros spintoje.
- 230 V ir 400V trifaziai tinklai sujungti (labai neįprasta) dėl elektros skaitiklių
techninių ribojimų.
6.4.4 Lengvatinio elektros tarifo maitinimo šaltinis
Montuotojo informacinis vadovas
38
▪ Prijungimas ir nustatymas:
- Prijunkite antrą elektros skaitiklį prie X5M/3 ir X5M/4. Žr. "9.3.4Kaip prijungti
elektros skaitiklius"[4104].
- Programinė įranga abiejų skaitiklių suvartojamos elektros duomenis susumuoja,
todėl NEREIKIA nustatyti, kuris skaitiklis kurią suvartojamą energiją matuoja.
Jums tereikia nustatyti kiekvieno skaitiklio impulsų skaičių.
▪ Dviejų elektros skaitiklių pavyzdį žr. skyriuje "6.4.4 Lengvatinio elektros tarifo
maitinimo šaltinis"[438].
Bendroji taisyklė
▪ 1elektros skaitiklis: matuoja lauko įrenginį.
▪ 2elektros skaitiklis: matuoja likusius (t.y. vidaus įrenginį ir atsarginį šildytuvą).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 39
6 | Naudojimo gairės
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Nustatymas
▪ Prijunkite 1elektros skaitiklį prie X5M/5 ir X5M/6.
▪ Prijunkite 2elektros skaitiklį prie X5M/3 ir X5M/4.
Žr. "9.3.4Kaip prijungti elektros skaitiklius"[4104].
Elektros skaitiklių tipai
▪ 1 elektros skaitiklis: vienfazis arba trifazis elektros skaitiklis priklausomai nuo
lauko įrenginio maitinimo šaltinio.
▪ 2elektros skaitiklis:
- Kai yra vienfazio atsarginio šildytuvo konfigūracija, naudokite vienfazį elektros
skaitiklį.
- Kitais atvejais naudokite trifazį elektros skaitiklį.
Pavyzdys
Vienfazis lauko įrenginys su trifaziu atsarginiu šildytuvu:
A Lauko įrenginys
B Vidaus įrenginys
C BKV katilas
a Elektros spinta (L1/N): lengvatinio elektros tarifo maitinimo šaltinis
b Elektros spinta (L1/L2/L3/N): standartinio elektros tarifo maitinimo šaltinis
c Elektros skaitiklis (L1/N)
d Elektros skaitiklis (L1/L2/L3/N)
e Saugiklis (L1/N)
f Saugiklis (L1/L2/L3/N)
g Lauko įrenginys (L1/N)
h Vidaus įrenginys (L1/N)
i Atsarginis šildytuvas (L1/L2/L3/N)
6.5 Elektros energijos suvartojimo valdymo nustatymas
▪ Elektros energijos suvartojimo valdymas:
- Leidžia riboti visos sistemos elektros sąnaudas (lauko įrenginio, vidaus įrenginio
ir atsarginio šildytuvo bendrąsias sąnaudas).
- Konfigūracija: naudodami vartotojo sąsają nustatykite galios ribojimo lygį ir kaip
jis turi būti pasiektas.
▪ Galios ribojimo lygis gali būti išreikštas kaip:
- Didžiausia darbinė srovė (amperais).
- Didžiausia vartojamoji galia (kilovatais).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
39
Page 40
6 | Naudojimo gairės
P
i
t
DI
a
b
6.5.1 Nuolatinis galios ribojimas
▪ Galios ribojimo lygis gali būti aktyvintas:
- Nuolatos.
- Skaitmeninėmis įvestimis.
PASTABA
Nustatykite ne mažesnes nei ±3,6 kW elektros energijos sąnaudas, kad būtų
užtikrintas:
▪ Atšildymo funkcijos veikimas. Priešingu atveju, jei atšildymas bus nutrauktas
keletą kartų, užšals šilumokaitis.
▪ Erdvės šildymas ir DHW ruoša įgalinus atsarginio šildytuvo 1veiksmą.
Nuolatinis galios ribojimas naudingas siekiant užtikrinti maksimalų sistemos galios
ar srovės tiekimą. Kai kuriose šalyse teisės aktais ribojamas maksimalus erdvės
šildymo ir DHW gaminių elektros energijos suvartojimas.
PiVartojamoji galia
t Laikas
DI Skaitmeninė įvestis (galios ribojimo lygis)
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
Nustatymas ir konfigūracija
▪ Nereikia jokios papildomos įrangos.
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (žr. "Elektros energijos suvartojimo valdymas"[4183]):
- Pasirinkite nuolatinio ribojimo režimą.
- Pasirinkite ribojimo tipą (galia kilovatais arba srovė amperais).
- Nustatykite pageidaujamą galios ribojimo lygį.
6.5.2 Skaitmeninių įvesčių aktyvinamas galios ribojimas
Galios ribojimas naudingas, kai derinamas su energijos valdymo sistema.
Skaitmeninės įvestys (daugiausia keturi veiksmai) dinamiškai riboja visos Daikin
sistemos galią arba srovę. Kiekvienas galios ribojimo lygis nustatomas naudojant
vartotojo sąsają ir apribojant vieną iš šių:
▪ Srovę (amperais).
▪ Vartojamąją galią (kilovatais).
Energijos valdymo sistema (įsigyjama atskirai) parenka, kurį galios ribojimo lygį
aktyvinti. Pavyzdys: Apriboja didžiausią viso namo galią (apšvietimas, buitiniai
prietaisai, erdvės šildymas ir t. t.).
Montuotojo informacinis vadovas
40
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 41
a
b
A B
C
1
2
3
4
5
A8P
A Lauko įrenginys
P
i
t
DI4
DI3
DI1
a
b
B Vidaus įrenginys
C Energijos valdymo sistema
a Galios ribojimo aktyvinimas (4 skaitmeninės įvestys)
b Atsarginis šildytuvas
PiVartojamoji galia
t Laikas
DI Skaitmeninės įvestys (galios ribojimo lygiai)
a Suaktyvintas galios ribojimas
b Faktinė vartojamoji galia
6 | Naudojimo gairės
Nustatymas
▪ Reikalinga papildoma PCB (pasirinktinai –EKRP1AHTA).
▪ Atitinkamam galios ribojimo lygiui aktyvinti naudojamos ne daugiau nei keturios
skaitmeninės įvestys:
- DI1 = didžiausias ribojimas (mažiausias energijos suvartojimas).
- DI4 = mažiausias ribojimas (didžiausias energijos suvartojimas).
▪ Skaitmeninių įvesčių specifikacija:
- DI1: S9S (1apribojimas)
- DI2: S8S (2apribojimas)
- DI3: S7S (3apribojimas)
- DI4: S6S (4apribojimas)
▪ Daugiau informacijos rasite instaliacijos schemoje.
Konfigūracija
▪ Nustatykite elektros energijos suvartojimo valdymo nustatymus [9.9] naudodami
vartotojo sąsają (visų nustatymų aprašą rasite "Elektros energijos suvartojimo
valdymas"[4183]):
- Pasirinkite ribojimą skaitmeninėmis įvestimis.
- Pasirinkite ribojimo tipą (galia kilovatais arba srovė amperais).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
- Nustatykite pageidaujamą galios ribojimo lygį, atitinkantį kiekvieną skaitmeninę
įvestį.
INFORMACIJA
Jei uždaryta daugiau nei 1 skaitmeninė įvestis (vienu metu), nustatytas toks
skaitmeninių įvesčių pirmumas: DI4 pirmumas>…>DI1.
Montuotojo informacinis vadovas
41
Page 42
6 | Naudojimo gairės
P
h
C
e
a
b
c
A B
6.5.3 Galios ribojimo procesas
Lauko įrenginys yra efektyvesnis už elektrinį šildytuvą. Todėl pirmiausia ribojamas ir
IŠJUNGIAMAS elektrinis šildytuvas. Sistema riboja elektros energijos suvartojimą šia
tvarka:
1 IŠJUNGIA atsarginį šildytuvą.
2 Apriboja lauko įrenginį.
3 IŠJUNGIA lauko įrenginį.
Pavyzdys
Jei konfigūracija yra tokia: galios ribojimo lygis NELEIDŽIA veikti atsarginiam
šildytuvui (1veiksmas).
Tuomet elektros energijos suvartojimas ribojamas tokiu būdu:
PhPagaminta šiluma
CeSuvartota energija
A Lauko įrenginys
B Atsarginis šildytuvas
a Ribotas lauko įrenginio veikimas
b Lauko įrenginio veikimas visu pajėgumu
c ĮJUNGTAS atsarginio šildytuvo 1veiksmas
6.6 Išorinio temperatūros jutiklio nustatymas
Galite prijungti vieną išorinį temperatūros jutiklį. Jis matuoja vidaus arba lauko
aplinkos temperatūrą. Rekomenduojame naudoti išorinį temperatūros jutiklį šiais
atvejais:
Vidaus aplinkos temperatūros jutiklis
▪ Valdant patalpos termostatu, speciali žmogaus komforto sąsaja (BRC1HHDA,
naudojama kaip patalpos termostatas) matuoja vidaus aplinkos temperatūrą.
Todėl žmogaus komforto sąsaja turi būti sumontuota vietoje:
- Kurioje galima nustatyti vidutinę patalpos temperatūrą.
- Kurios NEAPŠVIEČIA tiesioginė saulės šviesa.
- Kuri NĖRA arti šilumos šaltinio.
Montuotojo informacinis vadovas
42
- Kurios NEVEIKIA išorės oras ar skersvėjai, pavyzdžiui, dėl durų darinėjimo.
▪ Jeigu tai NEĮMANOMA, rekomenduojame prijungti nuotolinį vidaus jutiklį (priedas
KRCS01-1).
▪ Nustatymas: montavimo nurodymus rasite nuotolinio vidaus jutiklio montavimo
vadove ir papildomos įrangos priedų knygoje.
▪ Konfigūracija: pasirinkite patalpos jutiklį [9.B].
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 43
6 | Naudojimo gairės
Lauko aplinkos temperatūra
▪ Lauko aplinkos temperatūra matuojama lauko įrenginyje. Todėl lauko įrenginys
turi būti sumontuotas vietoje:
- Kuri yra šiaurinėje namo pusėje arba pusėje, kurioje įrengta daugiausia šildymo
įrenginių.
- Kurios NEAPŠVIEČIA tiesioginė saulės šviesa.
▪ Jeigu tai NEĮMANOMA, rekomenduojama prijungti nuotolinį lauko jutiklį (priedas
EKRSCA1).
▪ Nustatymas: montavimo nurodymus rasite nuotolinio lauko jutiklio montavimo
vadove ir papildomos įrangos priedų knygoje.
▪ Konfigūracija: pasirinkite lauko jutiklį [9.B].
▪ Kai įjungta lauko įrenginio energijos taupymo funkcija, lauko įrenginys
išjungiamas, kad budėjimo režimu būtų mažesni energijos nuostoliai. Todėl lauko
aplinkos temperatūra NERODOMA.
▪ Jei pageidaujama ištekančio vandens temperatūra priklauso nuo oro, svarbu, kad
lauko temperatūra būtų matuojama visą laiką. Tai dar viena priežastis sumontuoti
papildomą lauko aplinkos temperatūros jutiklį.
INFORMACIJA
Išorinio lauko aplinkos jutiklio duomenys (vidurkiai arba momentiniai) naudojami nuo
oro priklausomose valdymo kreivėse ir automatinio šildymo/vėsinimo perjungimo
logikoje. Kad būtų apsaugotas lauke naudojamas įrenginys, visada naudojamas vidinis
lauke naudojamo įrenginio jutiklis.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
43
Page 44
7 | Įrenginio montavimas
7 Įrenginio montavimas
Šiame skyriuje
7.1 Įrengimo vietos paruošimas ................................................................................................................................................... 44
7.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai................................................................................. 45
7.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose.............................. 47
7.1.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .......................................................................... 48
7.2 Įrenginių atidarymas ir uždarymas......................................................................................................................................... 52
7.2.1 Apie įrenginių atidarymą ........................................................................................................................................ 52
7.2.2 Lauke naudojamo įrenginio atidarymas ................................................................................................................ 52
7.2.3 Kaip uždaryti lauko bloką ....................................................................................................................................... 52
7.2.4 Patalpose naudojamo įrenginio atidarymas .......................................................................................................... 52
7.2.5 Vidaus įrenginio jungiklių dėžutės nuleidimas....................................................................................................... 54
7.2.6 Patalpose naudojamo įrenginio uždarymas .......................................................................................................... 55
7.3 Lauko bloko montavimas........................................................................................................................................................ 55
7.3.1 Apie lauke naudojamo įrenginio montavimą......................................................................................................... 55
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį ............................................................................. 56
7.3.3 Montavimo struktūros paruošimas ....................................................................................................................... 56
7.3.4 Lauke naudojamo įrenginio montavimas .............................................................................................................. 59
7.3.5 Drenažo užtikrinimas.............................................................................................................................................. 60
7.3.6 Lauke naudojamo įrenginio apsauga nuo nuvirtimo ............................................................................................. 61
7.4 Patalpose naudojamo įrenginio tvirtinimas ........................................................................................................................... 62
7.4.1 Apie patalpose naudojamo įrenginio montavimą ................................................................................................. 62
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį...................................................................... 62
7.4.3 Patalpose naudojamo įrenginio montavimas ........................................................................................................ 62
7.4.4 Išleidimo žarnos prijungimas prie nuotako............................................................................................................ 63
7.1 Įrengimo vietos paruošimas
NEMONTUOKITE įrenginio vietose, kuriose dažnai dirbama. Jeigu atliekant statybos
darbus (pvz., šlifavimo darbus) atsiranda daug dulkių, įrenginį BŪTINA uždengti.
Pasirinkite tokią montavimo vietą, kad būtų pakankamai vietos įrenginiui įnešti ir
išnešti.
PASTABA
Šis įrenginys skirtas naudoti 2 temperatūrų zonose:
▪ grindiniam šildymui pagrindinėje zonoje (tai žemiausios vandens temperatūros
zona),
▪ radiatoriams papildomoje zonoje (tai aukščiausios vandens temperatūros zona).
ĮSPĖJIMAS
Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).
ĮSPĖJIMAS
Aušalo vamzdžių, kuriuose buvo naudojamas kitoks aušalas, pakartoti naudoti
NEGALIMA. Aušalo vamzdžius pakeiskite arba kruopščiai išplaukite.
Montuotojo informacinis vadovas
44
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 45
7.1.1 Lauke naudojamo įrenginio montavimo vietos reikalavimai
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
>100
>350
(mm)
>100
a
a
INFORMACIJA
Taip pat perskaitykite šiuos reikalavimus:
▪ Bendrieji reikalavimai montavimo vietai. Žr. skyrių “Bendrosios atsargumo
priemonės”.
▪ Reikalavimai montavimo vamzdeliams (ilgis, aukščių skirtumas). Žr. toliau šiame
skyriuje “Parengimas”.
Atsižvelkite į šias erdvės rekomendacijas:
a Oro išleidimo anga
b Oro įleidimo anga
7 | Įrenginio montavimas
INFORMACIJA
Garsui jautriose vietose (pvz., šalia miegamojo) galima sumontuoti žemo garso
gaubtą (EKLN08A1), kad sumažėtų lauko įrenginio keliamas triukšmas. Jei montuosite
jį, atsižvelkite į šias rekomendacijas dėl atstumų:
a Žemo garso gaubtas
PASTABA
▪ NEDĖKITE įrenginių vienų ant kitų.
▪ NEKABINKITE įrenginio ant lubų.
Dėl stipraus vėjo (≥18 km/h), pučiančio į lauke naudojamų įrenginių oro išleidimo
angą, susidaro uždaras ciklas (išmetamo oro įsiurbimas). Dėl to gali:
▪ sumažėti eksploatacinė galia;
▪ dažnai susidaryti šerkšnas šildymo režimu;
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
▪ atsirasti veikimo sutrikimų dėl žemo slėgio sumažėjimo arba aukšto slėgio
padidėjimo;
▪ sugesti ventiliatorius (jeigu stiprus vėjas nuolatos pučia į ventiliatorių, jis gali
pradėti suktis labai greitai, kol sulūš).
Rekomenduojama sumontuoti droselinę sklendę, jeigu į oro išmetimo angą gali
pūsti vėjas.
Lauke naudojamus įrenginius rekomenduojama montuoti oro įsiurbimo angai esant
nukreiptai į sieną, o NE tiesiai prieš vėją.
Montuotojo informacinis vadovas
45
Page 46
7 | Įrenginio montavimas
b
b
c
a
b
c
a
a Skydinė plokštė
b Vyraujanti vėjo kryptis
c Oro išleidimo anga
NEMONTUOKITE įrenginio šiose vietose:
▪ Garsui jautriose vietose (pvz., šalia miegamojo), kad įrenginio keliamas triukšmas
netrukdytų.
Pastaba: jeigu konkrečioje montavimo vietoje matuojamas garsas, išmatuota
vertė gali būti didesnė už duomenų knygos garso spektre nurodytą garso slėgio
lygį dėl aplinkos triukšmo ir garso atspindžių.
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
NEREKOMENDUOJAMA montuoti įrenginio šiose vietose, nes gali sutrumpėti jo
eksploatavimo laikas:
▪ kur stipriai svyruoja įtampa;
▪ transporto priemonėse ir laivuose;
▪ kur yra rūgščių arba šarminių garų.
Įrengimas pajūryje. Pasirūpinkite, kad lauko blokas NEBŪTŲ tiesiogiai veikiamas
jūrinių vėjų. Tuo siekiama išvengti korozijos, kurią sukelia druskingas oras, dėl ko
gali sutrumpėti bloko eksploatacija.
Sumontuokite lauko bloką atokiai nuo tiesioginių jūrinių vėjų.
Pavyzdys: už pastato.
Jei lauko blokas sumontuojamas ten, kur į jį pučia tiesioginiai jūriniai vėjai,
sumontuokite skydą nuo vėjo.
Montuotojo informacinis vadovas
46
▪ Skydo nuo vėjo aukštis ≥1,5× lauko bloko aukštis
▪ Montuodami skydą nuo vėjo, atsižvelkite į priežiūros erdvės reikalavimus.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 47
7 | Įrenginio montavimas
a
b
c
d
c
d
2
4×
1
3
a
a Jūrinis vėjas
b Pastatas
c Lauko blokas
d Skydas nuo vėjo
Lauke naudojamas įrenginys skirtas montuoti tik lauke, esant tokiai aplinkos
temperatūrai:
Vėsinimo režimas 10~43°C
Šildymo režimas –25~25°C
7.1.2 Papildomi lauke naudojamo įrenginio montavimo vietos reikalavimai šalto klimato zonose
Vietovėse, kur žema aplinkos temperatūra ir didelis drėgnis, arba vietovėse, kur
iškrenta daug sniego, norint užtikrinti tinkamą veikimą būtina nuimti įsiurbimo
groteles.
Neišsamus tokių vietovių sąrašas: Austrija, Čekijos Respublika, Danija, Estija,
Suomija, Vokietija, Vengrija, Latvija, Lietuva, Norvegija, Lenkija, Rumunija, Serbija,
Slovakija, Švedija ir kt.
1 Atsukite įsiurbimo groteles laikančius varžtus.
2 Nuimkite įsiurbimo groteles ir išmeskite jas.
3 Vėl įsukite varžtus į įrenginį.
a Įsiurbimo grotelės
Apsaugokite lauke naudojamą įrenginį nuo sniego ir pasirūpinkite, kad jo NIEKADA
neapsnigtų.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
47
Page 48
7 | Įrenginio montavimas
c
c
d
b
e
a
a Sniego dangtis arba pastogė
b Pagrindas
c Vyraujanti vėjo kryptis
d Oro išleidimo anga
e EKFT008D papildomas rinkinys
Bet kuriuo atveju turi būti paliktas bent 300mm tarpas po bloku. Be to, užtikrinkite,
kad blokas kabėtų būtų bent 100 mm virš maksimalaus tikėtino sniego lygio. Žr.
skirsnį "7.3Lauko bloko montavimas"[455], kur rasite papildomos informacijos.
Vietovėse, kur būna daug sniego, labai svarbu pasirinkti montavimo vietą, kurioje
įrenginio NEAPSNIGTŲ. Jei galimas šoninis snygis, užtikrinkite, kad sniego
NEPATEKTŲ ant šilumokaičio spiralės. Jei reikia, sumontuokite sniego dangtį arba
pastogę ir pagrindą.
7.1.3 Patalpose naudojamo įrenginio montavimo vietos reikalavimai
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"1Bendrosios atsargumo priemonės"[46].
▪ Patalpose naudojamas įrenginys skirtas montuoti tik patalpose, esant tokiai
aplinkos temperatūrai:
- Erdvės šildymo režimas: 5~30°C
- Buitinio karšto vandens gamyba: 5~35°C
▪ Atsižvelkite į šias matavimo rekomendacijas:
Maksimalus aušalo vamzdelių ilgis tarp patalpose ir lauke
naudojamų įrenginių
Minimalus aušalo vamzdžių ilgis tarp vidaus ir lauko įrenginių 3m
Maksimalus patalpose naudojamo įrenginio ir lauke
naudojamo įrenginio aukščių skirtumas
30m
20m
Montuotojo informacinis vadovas
48
▪ Atsižvelkite į šias atstumų montuojant rekomendacijas:
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 49
7 | Įrenginio montavimas
≥300
≥
500
(mm)
≥600
INFORMACIJA
Jei montavimo erdvė ribota, prieš sumontuodami įrenginį galutinėje vietoje atlikite
šiuos dalykus: "7.4.4 Išleidimo žarnos prijungimas prie nuotako" [463]. Tam reikia
nuimti vieną arba abu šoninius skydus.
▪ Pagrindas privalo būti pakankamai stiprus, kad atlaikytų įrenginio svorį.
Atsižvelkite į įrenginio svorį su pilnu vandens buitinio karšto vandens katilu.
Įsitikinkite, kad įvykus vandens nuotėkiui, vanduo nesugadins montavimo erdvės
ir aplinkos.
NEMONTUOKITE įrenginio tokiose vietose:
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
▪ Garsui jautriose vietose (pvz., šalia miegamojo), kad įrenginio keliamas triukšmas
netrukdytų.
▪ Vietose, kur didelis drėgnis (daugiausia RH=85%), pavyzdžiui, vonios kambaryje.
▪ Vietose, kur galimas šerkšnas. Aplinkos temperatūra prie vidaus įrenginio turi būti
>5°C.
PASTABA
Kai kelių patalpų temperatūra valdoma 1 termostatu, NEGALIMA įrengti
termostatinio vožtuvo ant šildymo įrenginio toje patalpoje, kur sumontuotas
termostatas.
Specialūs R32 keliami reikalavimai
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
ĮSPĖJIMAS
Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.
PASTABA
▪ Negalima pakartotinai naudoti jungčių ir varinių tarpiklių, kurie jau buvo
panaudoti.
▪ Jungtys, sumontuotos tarp aušalo sistemos dalių, turi būti prieinamos techninei
priežiūrai atlikti.
Montuotojo informacinis vadovas
49
Page 50
7 | Įrenginio montavimas
ĮSPĖJIMAS
Užtikrinkite, kad įrengimo, bendrosios ir techninės priežiūros bei remonto darbai
būtų vykdomi pagal "Daikin" instrukcijas, laikantis galiojančių teisės aktų (pvz.,
nacionalinio dujų reglamento). Juos turi vykdyti tik įgalioti asmenys.
PASTABA
▪ Vamzdynas turi būti apsaugotas nuo fizinių pažeidimų.
▪ Vamzdynas turi būti kiek įmanoma mažesnis.
Montuotojo informacinis vadovas
50
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 51
7 | Įrenginio montavimas
Montuotojo įvestis:
▪ Bendras aušalo kiekis (m
c
) (kg)
▪ Patalpos plotas A (A
A patalpos
) (m2)
Pradžia
Pasinaudokite skyriaus "Techniniai duomenys" 1
lentele ir apskaičiuokite didžiausią A patalpai
leidžiamą aušalo kiekį (m
maks
) (kg).
Kreipkitės į pardavėją.
Pasinaudokite skyriaus "Techniniai duomenys" 3
lentele ir dm ir apskaičiuokite minimalų vėdinimo
angos plotą esant natūraliam vėdinimui tarp A
patalpos ir B patalpos (VA
min
) (cm2).
Įrenginį galima sumontuoti A patalpoje, jei:
▪ Tarp A ir B patalpų yra įrengtos 2 vėdinimo angos (nuolatos atviros), 1 viršuje ir 1 apačioje.
▪ Apatinė anga: apatinė anga privalo atitikti minimalius ploto reikalavimus (VA
min
). Ji turi būti kaip įmanoma arčiau grindų. Jei vėdinimo anga prasideda
nuo grindų, aukštis turi būti ≥20 mm. Angos apačia turi būti ≤100 mm nuo grindų. Bent 50% reikiamo angos ploto turi būti <200 mm nuo grindų.
Visas angos plotas turi būti <300 mm nuo grindų.
▪ Viršutinė anga: viršutinės angos plotas turi būti didesnis arba lygus apatinės angos plotui. Viršutinės angos apačia turi būti mažiausiai 1,5 m atstumu
nuo apatinės angos viršaus.
▪ Į lauką išeinančios vėdinimo angos NELAIKOMOS tinkamomis vėdinimo angomis (kai šalta, naudotojas gali jas uždengti).
Įrenginį galima sumontuoti A patalpoje,
netaikant kitų reikalavimų patalpos dydžiui
ir vėdinimui.
Nustatykite aušalo kiekį, kuris viršija m
maks
(dm)
(kg). (dm=m
c–mmaks
)
m
maks≥mc
?
Taip
Ne
Ne
Pasinaudokite skyriaus "Techniniai duomenys" 2
lentele ir apskaičiuokite bendrą minimalų grindų
plotą (A
bendras min
) (m2), būtiną atsižvelgiant
į bendrą aušalo kiekį (m
c
).
A
bendras min≤AA patalpos+AB patalpos
?
Taip
Montuotojo įvestis:
▪ Gretimos B patalpos plotas (A
B patalpos
) (m2)
a Vidaus įrenginys
A Patalpa, kurioje sumontuotas vidaus įrenginys.
B Greta A patalpos esanti patalpa.
A
a
B
≥1,5 m
Jei bendras aušalo kiekis sistemoje yra ≥1,84 kg (t. y., jei vamzdyno ilgis ≥27 m), būtina laikytis reikalavimų
minimaliam grindų plotui, kaip aprašyta tolesnėje schemoje. Schemoje naudojamos šios lentelės: "16.51lentelė.
Didžiausias patalpoje leidžiamas aušalo kiekis: patalpose naudojamas įrenginys"[4241], "16.62lentelė. Minimalus
grindų plotas: patalpose naudojamas įrenginys"[4242] ir "16.73lentelė. Minimalus vėdinimo angos plotas esant
natūraliam vėdinimui: patalpose naudojamas įrenginys"[4242].
INFORMACIJA
Sistemose, kuriose bendras aušalo kiekis (mc) <1,84 kg (t. y., jei vamzdyno ilgis
<27m), reikalavimai montavimo patalpai NETAIKOMI.
INFORMACIJA
Keli vidaus įrenginiai. Jei patalpoje sumontuoti du ar daugiau vidaus įrenginių, reikia
atsižvelgti į maksimalų aušalo kiekį, kuris gali ištekėti į patalpą įvykus VIENAM
nuotėkiui. Pavyzdys: Jei patalpoje sumontuoti du vidaus įrenginiai, kiekvienas su
nuosavu lauko įrenginiu, tada reikia atsižvelgti į didžiausio vidaus-lauko įrenginių
derinio aušalo kiekį.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
51
Page 52
7 | Įrenginio montavimas
a
b
d
c
e
7.2 Įrenginių atidarymas ir uždarymas
7.2.1 Apie įrenginių atidarymą
7.2.2 Lauke naudojamo įrenginio atidarymas
Tam tikrais atvejais reikės atidaryti įrenginį. Pavyzdys:
▪ Prijungiant aušalo vamzdelius
▪ Jungiant elektros laidus.
▪ Atliekant įrenginio techninę priežiūrą.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
Žr. "8.3.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio" [4 77] ir
"9.2.1Elektros laidų prijungimas prie lauko įrenginio"[494].
7.2.3 Kaip uždaryti lauko bloką
1 Uždarykite jungiklių dėžutės dangtelį.
2 Uždarykite techninės priežiūros dangtelį.
PASTABA
Uždarydami lauke naudojamo įrenginio dangtį, pasirūpinkite, kad užveržimo
momentas NEVIRŠYTŲ 4,1N•m.
7.2.4 Patalpose naudojamo įrenginio atidarymas
Apžvalga
Montuotojo informacinis vadovas
52
a Viršutinis skydas
b Vartotojo sąsajos skydas
c Jungiklių dėžutės dangtelis
d Priekinis skydas
e Aukštosios įtampos jungiklių dėžutės dangtelis
Atidarytas
1 Nuimkite viršutinį skydą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 53
7 | Įrenginio montavimas
7×
T25
2
1
1
3
4
X14Y
X1A
4×
T25
2 Nuimkite vartotojo sąsajos skydą. Atlaisvinkite viršuje esančius fiksatorius ir
pastumkite viršutinį skydą aukštyn.
PASTABA
Jei nuimate vartotojo sąsajos skydą, taip pat atjunkite laidus nuo galinės vartotojo
sąsajos skydo dalies, kad nepažeistumėte.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 Nuimkite jungiklių dėžutės dangtelį.
4 Jeigu būtina, nuimkite priekinę plokštę. Tai būtina, pavyzdžiui, tokiais atvejais:
▪ "7.2.5Vidaus įrenginio jungiklių dėžutės nuleidimas"[454]
▪ "7.4.4Išleidimo žarnos prijungimas prie nuotako"[463]
▪ Kai reikia prieiti prie aukštos įtampos jungiklių dėžutės.
Montuotojo informacinis vadovas
53
Page 54
7 | Įrenginio montavimas
2×
T25
4×
T25
1
2
2×
T25
5 Jei reikia prieiti prie aukštosios įtampos komponentų, nuimkite aukštosios
įtampos jungiklių dėžutės dangtelį.
Montuotojo informacinis vadovas
54
7.2.5 Vidaus įrenginio jungiklių dėžutės nuleidimas
Montuojant reikės patekti į vidaus įrenginio vidų. Kad būtų lengviau patekti į vidų
per priekį, nuleiskite jungiklių dėžutę ant įrenginio, kaip aprašyta toliau:
Būtina sąlyga: Vartotojo sąsajos skydas ir priekinis skydas nuimti.
1 Nuimkite tvirtinimo plokštę nuo įrenginio viršaus.
2 Pakreipkite jungiklių dėžutę į priekį ir iškelkite iš laikiklių.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 55
3 Pritvirtinkite jungiklių dėžutę žemesnėje įrenginio vietoje. Pasinaudokite 2
3
3
laikikliais, esančiais ant įrenginio žemiau.
7.2.6 Patalpose naudojamo įrenginio uždarymas
1 Uždenkite jungiklių dėžutės dangtelį.
2 Įdėkite jungiklių dėžutę atgal į vietą.
3 Vėl pritvirtinkite viršutinį skydą.
7 | Įrenginio montavimas
4 Vėl pritvirtinkite šoninius skydus.
5 Vėl pritvirtinkite priekinį skydą.
6 Vėl prijunkite kabelius prie vartotojo sąsajos skydo.
7 Vėl uždėkite vartotojo sąsajos skydą.
PASTABA
Uždarydami patalpose naudojamo įrenginio dangtį, pasirūpinkite, kad užveržimo
sukimo momentas NEVIRŠYTŲ 4,1N•m.
7.3 Lauko bloko montavimas
7.3.1 Apie lauke naudojamo įrenginio montavimą
Kada
Lauke ir patalpose naudojamus įrenginius reikia sumontuoti prieš prijungiant
aušalo ir vandens vamzdžius.
Įprastinė darbo eiga
Lauko įrenginio montavimas dažniausiai susideda iš šių etapų:
1 Montavimo konstrukcijos paruošimas.
2 Lauko įrenginio montavimas.
3 Nutekėjimo paruošimas.
4 Bloko apsauga nuo nukritimo.
5 Įrenginio apsaugojimas nuo sniego ir vėjo, sumontuojant sniego dangtį ir
skydus. Žr. "7.1Įrengimo vietos paruošimas"[444].
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
55
Page 56
7 | Įrenginio montavimas
a
b
c
7.3.2 Atsargumo priemonės montuojant lauke naudojamą įrenginį
7.3.3 Montavimo struktūros paruošimas
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais šiuose skyriuose:
▪ "1Bendrosios atsargumo priemonės"[46]
▪ "7.1Įrengimo vietos paruošimas"[444]
Patikrinkite pagrindo, ant kurio montuojamas įrenginys, tvirtumą ir lygumą, kad
veikdamas įrenginys nevibruotų ir nekeltų triukšmo.
Saugiai pritvirtinkite įrenginį pagrindo varžtais, kaip nurodyta pagrindo brėžinyje.
Šioje temoje aprašytos skirtingos montavimo konstrukcijos. Visų jų atveju būtina
naudoti 4 rinkinius M8 ar M10 ankerinių varžtų, veržlių ir poveržlių. Bet kokiu
atveju palikite po įrenginiu mažiausiai 300mm tarpą. Be to, įrenginys turi būti bent
100mm virš didžiausio numatomo sniego lygio.
INFORMACIJA
Maksimalus viršutinės išsikišusios varžtų dalies aukštis yra 15mm.
INFORMACIJA
Jei montuosite U formos laikiklius su žemo garso gaubtu (EKLN08A1), U formos
laikikliams bus taikomi skirtingi montavimo nurodymai. Žr. žemo garso gaubto
montavimo vadovą.
a Žemo garso gaubtas
b Apatinės žemo garso gaubto dalys
c U formos laikikliai
Montuotojo informacinis vadovas
56
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 57
7 | Įrenginio montavimas
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
1 parinktis: ant montavimo kojų "lanksti koja su statramsčiu"
a Maksimalus sniego dangos aukštis
2 parinktis: ant plastikinių montavimo kojų
Šiuo atveju galima naudoti varžtus, veržles, poveržles ir spyruoklines poveržles,
pateiktas kartu su įrenginiu kaip priedai.
3 parinktis: ant pagrindo, naudojant papildomai įsigyjamą EKFT008D rinkinį
Papildomai įsigyjamas EKFT008D rinkinys rekomenduojamas vietovėse, kuri
iškrenta daug sniego.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
57
Page 58
7 | Įrenginio montavimas
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
a Maksimalus sniego dangos aukštis
b EKFT008D papildomas rinkinys
4 parinktis: ant sieninės gembės, naudojant papildomai įsigyjamą EKFT008D
rinkinį
Papildomai įsigyjamas EKFT008D rinkinys rekomenduojamas vietovėse, kuri
iškrenta daug sniego.
Montuotojo informacinis vadovas
58
a Maksimalus sniego dangos aukštis
b EKFT008D papildomas rinkinys
c Antivibracinė guminė atrama (įsigyjama vietoje)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 59
7.3.4 Lauke naudojamo įrenginio montavimas
2×
3
2
1
a a
DĖMESIO
NENUIMKITE kartoninės apsaugos tinkamai nesumontavę įrenginio.
7 | Įrenginio montavimas
1 Pakelkite lauke naudojamą įrenginį kaip aprašyta skyriuje "4.2.2 Lauke
naudojamo įrenginio kėlimas ir nešimas"[421].
2 Montuokite lauke naudojamą įrenginį atlikdami šiuos veiksmus:
▪ (1) Padėkite įrenginį į jo vietą (naudodami diržą kairėje ir rankeną dešinėje).
▪ (2) Nuimkite diržą (traukdami 1 diržo galą).
▪ (3) Pritvirtinkite įrenginį.
a Oro išleidimo anga
PASTABA
Tinkamai sulygiuokite įrenginį. Įsitikinkite, kad NEIŠSIKIŠA galinė įrenginio dalis.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
3 Nuimkite kartoninę apsaugą ir instrukcijų lapą.
Montuotojo informacinis vadovas
59
Page 60
7 | Įrenginio montavimas
a
b
b
a
c
7.3.5 Drenažo užtikrinimas
a Kartoninė apsauga
b Instrukcijų lapas
▪ Užtikrinkite tinkamą kondensato nutekėjimą.
▪ Įrenkite bloką ant pagrindo, kad būtų užtikrintas tinkamas nutekėjimas ir
nesikauptų ledas.
▪ Paruoškite vandens drenažo kanalą aplink pamatą, kad nuvestumėte vandens
nuotekas nuo bloko.
▪ NELEISKITE, kad vanduo tekėtų ant tako, nes kitaip jis gali užšalti ir danga taps
slidi.
▪ Jei montuosite bloką ant rėmo, įrenkite vandeniui nepralaidžią plokštę 150mm
atstumu nuo bloko apačios, kad į bloką nepatektų vandens ir nelašėtų vanduo (žr.
tolesnę iliustraciją).
PASTABA
Jei lauke naudojamo įrenginio išleidimo angos užblokuotos, palikite bent 300 mm
vietos po įrenginiu.
▪ Išleidimo padėklas. Papildomai įsigyjamą išleidimo padėklą (EKDP008D) galima
naudoti ištekančiam vandeniui surinkti. Išsamius montavimo nurodymus rasite
išleidimo padėklo montavimo vadove. Trumpai, išleidimo padėklas turi būti
sumontuotas horizontaliai (leidžiamas 1° nuokrypis visose pusėse) ir kaip
nurodyta toliau:
Montuotojo informacinis vadovas
60
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 61
7 | Įrenginio montavimas
355 mm
600 mm
a
b
d
c
c
b
a Išleidimo padėklas
b U formos laikikliai
c Išleidimo angos izoliacija
▪ Išleidimo padėklo šildytuvas. Papildomai įsigyjamą išleidimo padėklo šildytuvą
(EKDPH008CA) galima naudoti siekiant išvengti išleidimo padėklo užšalimo.
Montavimo nurodymus rasite išleidimo padėklo šildytuvo montavimo vadove.
▪ Nešildomas išleidimo vamzdis. Kai naudojamas išleidimo padėklo šildytuvas be
išleidimo vamzdžio arba su nešildomu išleidimo vamzdžiu, nuimkite išleidimo
angos izoliaciją (iliustracijoje –c elementas).
INFORMACIJA
Jei montuosite išleidimo padėklo rinkinį (su išleidimo padėklo šildytuvu arba be jo) su
žemo garso gaubtu (EKLN08A1), išleidimo padėklo rinkiniui bus taikomi skirtingi
montavimo nurodymai. Žr. žemo garso gaubto montavimo vadovą.
a Žemo garso gaubtas
b Apatinės žemo garso gaubto dalys
c Išleidimo padėklo rinkinys
d Išleidimo padėklo šildytuvas
7.3.6 Lauke naudojamo įrenginio apsauga nuo nuvirtimo
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Jei blokas įrengiamas vietoje, kur jį galėtų pakreipti smarkus vėjas, imkitės tokių
priemonių:
1 Pasiruoškite 2trosus, kaip parodyta tolesnėje iliustracijoje (vietinis tiekimas).
Montuotojo informacinis vadovas
61
Page 62
7 | Įrenginio montavimas
2 Perjuoskite 2trosus virš lauko bloko.
3 Įkiškite po guminį padą tarp troso ir lauko bloko, kad trosai nesubraižytų dažų
(vietinis tiekimas).
4 Prijunkite trosų galus.
5 Įtempkite trosus.
7.4 Patalpose naudojamo įrenginio tvirtinimas
7.4.1 Apie patalpose naudojamo įrenginio montavimą
Kada
Lauke ir patalpose naudojamus įrenginius reikia sumontuoti prieš prijungiant
aušalo ir vandens vamzdžius.
Įprastinė darbo eiga
Patalpose naudojamo įrenginio montavimas dažniausiai susideda iš šių etapų:
1 Vidaus įrenginio montavimas.
7.4.2 Atsargumo priemonės montuojant patalpose naudojamą įrenginį
INFORMACIJA
Taip pat susipažinkite su atsargumo priemonėmis ir reikalavimais šiuose skyriuose:
▪ "1Bendrosios atsargumo priemonės"[46]
▪ "7.1Įrengimo vietos paruošimas"[444]
7.4.3 Patalpose naudojamo įrenginio montavimas
Montuotojo informacinis vadovas
62
1 Nukelkite patalpose naudojamą įrenginį nuo padėklo ir padėkite ant grindų.
Taip pat žr. "4.3.3Patalpos bloko tvarkymas"[423].
2 Prijunkite išleidimo žarną prie nuotako. Žr. "7.4.4Išleidimo žarnos prijungimas
prie nuotako"[463].
3 Įstumkite patalpose naudojamą įrenginį į vietą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 63
7 | Įrenginio montavimas
≤1°
0°
1° 1°
4 Reguliuodami lygiavimo kojelių aukštį, kompensuokite grindų nelygumus.
Maksimalus leidžiamas nuokrypis yra 1°.
PASTABA
NEKREIPKITE įrenginio pirmyn:
7.4.4 Išleidimo žarnos prijungimas prie nuotako
Iš slėgio mažinimo vožtuvo tekantis vanduo surenkamas išleidimo padėkle.
Išleidimo padėklas prijungtas prie išleidimo žarnos įrenginio viduje. Išleidimo žarną
būtina prijungti prie atitinkamo nuotako, laikantis taikytinų teisės aktų. Išleidimo
žarną galima pravesti per kairįjį arba dešinįjį šoninį skydą.
Būtina sąlyga: Vartotojo sąsajos skydas ir priekinis skydas nuimti.
1 Nuimkite vieną iš šoninių skydų.
2 Išpjaukite guminę įvorę.
3 Ištraukite išleidimo žarną per angą.
4 Vėl uždėkite šoninį skydą. Įsitikinkite, kad vanduo gali tekėti išleidimo
vamzdeliu.
Vandeniui rinkti rekomenduojama naudoti piltuvėlį.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
63
Page 64
7 | Įrenginio montavimas
1
3×
T25
3
2
1
3×
T25
3
2
1 parinktis: per kairįjį šoninį skydą
2 parinktis: per dešinįjį šoninį skydą
Montuotojo informacinis vadovas
64
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 65
8 Vamzdžių montavimas
Šiame skyriuje
8.1 Aušalo vamzdelių paruošimas ................................................................................................................................................ 65
8.1.1 Reikalavimai aušalo vamzdeliams .......................................................................................................................... 65
8.1.2 Aušalo vamzdelių izoliacija..................................................................................................................................... 66
8.2 Vandentiekio vamzdyno paruošimas ..................................................................................................................................... 66
8.2.1 Reikalavimai vandens kontūrui .............................................................................................................................. 66
8.2.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė........................................................................................ 69
8.2.3 Vandens tūrio ir srauto intensyvumo tikrinimas ................................................................................................... 69
8.2.4 Išsiplėtimo indo išankstinio slėgio keitimas ........................................................................................................... 71
8.2.5 Kaip patikrinti vandens tūrį: Pavyzdžiai ................................................................................................................. 72
8.3 Aušalo vamzdžių prijungimas ................................................................................................................................................. 72
8.3.1 Apie aušalo vamzdelių prijungimą ......................................................................................................................... 73
8.3.2 Atsargumo priemonės prijungiant aušalo vamzdelius .......................................................................................... 73
8.3.3 Gairės prijungiant aušalo vamzdelius .................................................................................................................... 74
8.3.4 Vamzdelių lankstymo gairės................................................................................................................................... 74
8.3.5 Vamzdelio galo platinimas ..................................................................................................................................... 75
8.3.6 Kaip prilituoti vamzdžio galą .................................................................................................................................. 75
8.3.7 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas .............................................................................. 76
8.3.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio............................................................................. 77
8.3.9 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio ..................................................................... 78
8.4 Aušalo vamzdžių tikrinimas .................................................................................................................................................... 79
8.4.1 Apie aušalo vamzdelių tikrinimą ............................................................................................................................ 79
8.4.2 Atsargumo priemonės tikrinant aušalo vamzdelius .............................................................................................. 79
8.4.3 Nuotėkio tikrinimas ................................................................................................................................................ 80
8.4.4 Vakuuminis džiovinimas ......................................................................................................................................... 80
8.4.5 Kaip izoliuoti šaltnešio vamzdyną .......................................................................................................................... 81
8.5 Aušalo įleidimas ...................................................................................................................................................................... 82
8.5.1 Apie aušalo įleidimą ............................................................................................................................................... 82
8.5.2 Atsargumo priemonės užpildant aušalu ................................................................................................................ 83
8.5.3 Papildomo aušalo kiekio nustatymas..................................................................................................................... 83
8.5.4 Iš naujo užpildomo aušalo kiekio nustatymas ....................................................................................................... 83
8.5.5 Papildomo aušalo įleidimas.................................................................................................................................... 83
8.5.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas .......................................................................... 84
8.6 Vandens vamzdžių prijungimas.............................................................................................................................................. 84
8.6.1 Apie vandens vamzdžių prijungimą ....................................................................................................................... 84
8.6.2 Atsargumo priemonės prijungiant vandens vamzdžius ........................................................................................ 85
8.6.3 Vandens vamzdžių prijungimas.............................................................................................................................. 85
8.6.4 Recirkuliacijos vamzdžių prijungimas..................................................................................................................... 87
8.6.5 Vandens kontūro pildymas .................................................................................................................................... 87
8.6.6 Buitinio karšto vandens katilo pildymas ................................................................................................................ 87
8.6.7 Vandens vamzdžių izoliavimas ............................................................................................................................... 88
8 | Vamzdžių montavimas
8.1 Aušalo vamzdelių paruošimas
8.1.1 Reikalavimai aušalo vamzdeliams
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"1Bendrosios atsargumo priemonės"[46].
▪ Vamzdelių medžiaga: fosforo rūgštimi deoksiduotas besiūlis varis.
▪ Vamzdyno skersmuo:
Skysčio vamzdeliai Ø6,4mm (1/4")
Dujų vamzdeliai Ø15,9mm (5/8")
▪ Vamzdyno grūdinimo rūšis ir storis:
Montuotojo informacinis vadovas
65
Page 66
8 | Vamzdžių montavimas
t
Ø
ØiØ
i
t
ØpØ
p
Išorinis skersmuo (Ø) Grūdinimo laipsnis Storis (t)
6,4mm (1/4") Atkaitinti (O) ≥0,8mm
15,9mm (5/8") Atkaitinti (O) ≥1,0mm
(a)
Atsižvelgiant į galiojančius teisės aktus ir įrenginio maksimalų darbinį slėgį (žr. "PS High"
bloko vardinėje plokštelėje), gali reikėti storesnio vamzdyno.
8.1.2 Aušalo vamzdelių izoliacija
▪ Kaip izoliacinę medžiagą naudokite poroloną:
- šilumos perdavimo koeficientas turi siekti 0,041–0,052 W/mK (0,035–
0,045kcal/mh°C);
- atsparumas temperatūrai turi būti bent 120°C.
▪ Izoliacijos storis
Išorinis vamzdelio
skersmuo (Øp)
6,4mm (1/4") 8~10mm 10mm
15,9mm (5/8") 16~20mm 13mm
Izoliacijos vidinis
skersmuo (Øi)
(a)
Izoliacijos storis (t)
Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.
8.2 Vandentiekio vamzdyno paruošimas
▪ Vožtuvas link išsiplėtimo indo. Vožtuvas link išsiplėtimo indo (jei jis yra) PRIVALO
būti atviras.
8.2.1 Reikalavimai vandens kontūrui
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"1Bendrosios atsargumo priemonės"[46].
PASTABA
Jei naudojate plastikinius vamzdžius, pasirūpinkite, kad jie būtų nepralaidūs
deguoniui (pagal DIN 4726). Patekus į vamzdyną deguoniui, gali suintensyvėti
korozija.
▪ Jungiamasis vamzdynas – reglamentas. Pasirūpinkite, kad visos vamzdyno
jungtys atitiktų taikomą reglamentą ir instrukcijas, pateiktas skyriuje "Įrengimas"
dėl vandens įvado ir išvado.
▪ Jungiamasis vamzdynas – jėga. Jungdami vamzdyną, NENAUDOKITE per daug
jėgos. Deformavus vamzdyną, gali sutrikti įrenginio veikimas.
▪ Jungiamasis vamzdynas – įrankiai. Naudokite tik žalvariui (minkšta medžiaga)
tinkamus įrankius. PRIEŠINGU atveju apgadinsite vamzdžius.
Montuotojo informacinis vadovas
66
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 67
8 | Vamzdžių montavimas
▪ Jungiamasis vamzdynas – oras, drėgmė, dulkės. Jei į kontūrą pateks oro,
drėgmės arba dulkių, gali kilti problemų. Kaip to išvengti:
- Naudokite tik švarius vamzdžius.
- Šalindami atplaišas, laikykite vamzdžio galą nukreiptą žemyn.
- Kišdami pro sieną, uždenkite vamzdžio galą, kad į vamzdį nepatektų dulkių ir
(arba) dalelių.
- Naudokite tinkamą sriegių hermetiką, kad užsandarintumėte jungtis.
▪ Uždara sistema. Patalpose naudojamą įrenginį naudokite TIK uždaroje vandens
sistemoje. Naudojant įrenginį atviroje vandens sistemoje jį greitai paveiks
korozija.
▪ Glikolis. Saugumo sumetimais NELEIDŽIAMA į vandens sistemą įleisti jokios rūšies
glikolio.
▪ Vamzdžių ilgis. Rekomenduojame vengti ilgų vamzdžių atkarpų tarp buitinio
karšto vandens katilo ir karšto vandens galinių taškų (dušas, vonia ir t. t.) bei
niekur nevedančių atšakų.
▪ Vamzdžių skersmuo. Pasirinkite vandens vamzdžių skersmenį, atsižvelgdami į
būtiną vandens srautą ir galimą išorinį statinį siurblio slėgį. Daugiau informacijos
apie patalpose naudojamo įrenginio išorinio statinio slėgio kreives rasite
"16Techniniai duomenys"[4228].
▪ Vandens srautas. Mažiausią patalpose naudojamo įrenginio veikimui reikalingą
vandens srautą rasite lentelėje toliau. Šį srautą būtina užtikrinti visais atvejais.
Srautui sumažėjus, patalpose naudojamas įrenginys nustos veikusi ir rodys klaidą
7H.
Minimalus reikalingas srauto stiprumas
12l/min
▪ Atskirai įsigyjami komponentai – vanduo. Naudokite tik medžiagas,
suderinamas su sistemoje naudojamu vandeniu ir patalpose naudojamame
įrenginyje naudojamomis medžiagomis.
▪ Vietinio tiekimo komponentai– vandens slėgis ir temperatūra. Patikrinkite, ar
visi vietinio vamzdyno komponentai gali atlaikyti vandens slėgį ir temperatūrą.
▪ Vandens slėgis. Didžiausias vandens slėgis yra 4 barai. Siekdami užtikrinti, kad
NEBŪTŲ viršytas didžiausias slėgis, vandens sistemoje įrenkite tinkamus
apsauginius prietaisus.
▪ Vandens temperatūra. Visi sumontuoti vamzdžiai ir jų priedai (vožtuvai, jungtys
ir t. t.) PRIVALO atlaikyti šią temperatūrą:
INFORMACIJA
Paveikslėlis yra tik pavyzdys ir gali NEATITIKTI jūsų sistemos schemos.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
67
Page 68
8 | Vamzdžių montavimas
89°C
75°C
M
M
a b c d ge h ii
i
j
j
fki
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
a Lauke naudojamas įrenginys
b Vidaus įrenginys
c Šilumokaitis
d Atsarginis šildytuvas
e 3‑eigis vožtuvas su varikliu (jungiklis tarp erdvės šildymo ir buitinio karšto vandens)
f 3‑eigis vožtuvas su varikliu (pagrindinės zonos pamaišymas)
g Pagrindinis siurblys
h Papildomas siurblys
i Uždarymo vožtuvas
j Rinktuvas (įsigyjama atskirai)
k Buitinio karšto vandens katilas
HPC1...3 Šiluminio siurblio konvektorius (įsigyjamas atskirai)
FHL1...3 Grindinio šildymo kontūras (įsigyjama atskirai)
▪ Drenažas – apatiniai taškai. Apatiniuose sistemos taškuose įrenkite drenažo
čiaupus, kad galėtumėte visiškai ištuštinti vandens kontūrą.
▪ Išleidimas – viršslėgio vožtuvas. Išleidimo žarną tinkamai prijunkite prie
nuotako, kad iš įrenginio nelašėtų vanduo. Žr. "7.4.4Išleidimo žarnos prijungimas
prie nuotako"[463].
▪ Oro angos. Įrenkite oro angas visuose aukščiausiuose sistemos taškuose, kuriuos
būtų lengva pasiekti atliekant techninę priežiūrą. Vidaus įrenginyje yra dvi
automatinio oro išleidimo angos. Patikrinkite, ar oro išleidimo angos NĖRA per
daug užveržtos, kad būtų galima automatiškai išleisti orą iš vandens sistemos.
▪ Cinkuotos dalys. Vandens sistemoje niekada nenaudokite cinkuotų detalių.
Įrenginio vidinėje vandens sistemoje naudojami variniai vamzdžiai, todėl gali
greitai prasidėti korozija.
▪ Nežalvarinis metalinis vamzdynas. Naudojant nežalvarinį metalinį vamzdyną,
reikia tinkamai izoliuoti žalvarį nuo nežalvarinių medžiagų, kad jos NESILIESTŲ.
Taip išvengsite galvaninės korozijos.
▪ Vožtuvai – perjungimo laikas. Kai vandens sistemoje naudojamas dvieigis arba
trieigis vožtuvas, vožtuvo perjungimo laikas negali būti ilgesnis nei 60 sekundžių.
▪ Buitinio karšto vandens katilas – talpa. Kad vanduo neužsistovėtų, svarbu, kad
buitinio karšto vandens katilo talpa atitiktų kasdienį buitinio karšto vandens
suvartojimą.
▪ Buitinio karšto vandens katilas – sumontavus. Vos tik sumontavus, buitinio
karšto vandens katilą būtina praplauti švariu vandeniu. Šią procedūrą reikia
kartoti bent kartą per dieną, pirmas 5 iš eilės dienas po sumontavimo.
▪ Buitinio karšto vandens katilas – nenaudojimas. Kai ilgesnį laiko tarpą karštas
vanduo nenaudojamas, prieš vėl pradedant naudoti, įrangą BŪTINA praplauti
švariu vandeniu.
Montuotojo informacinis vadovas
68
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 69
8 | Vamzdžių montavimas
c
d
a b
▪ Buitinio karšto vandens katilas – dezinfekcija. Daugiau informacijos apie
buitinio karšto vandens katilo dezinfekcijos funkciją rasite "10.5.6Katilas"[4161].
▪ Termostatiniai pamaišymo vožtuvai. Atsižvelgiant į taikomus teisės aktus, gali
reikėti sumontuoti termostatinius pamaišymo vožtuvus.
▪ Higienos priemonės. Sistema turi būti sumontuota laikantis taikomų teisės aktų,
kurie gali reikalauti papildomų higienos priemonių.
▪ Recirkuliacijos siurblys. Atsižvelgiant į taikomus teisės aktus, tarp karšto vandens
galinio taško ir buitinio karšto vandens katilo recirkuliacijos jungties gali būti
reikalaujama prijungti recirkuliacijos siurblį.
a Recirkuliacijos jungtis
b Karšto vandens jungtis
c Dušas
d Recirkuliacijos siurblys
▪ Vožtuvas link išsiplėtimo indo. Vožtuvas link išsiplėtimo indo (jei jis yra) PRIVALO
būti atviras.
8.2.2 Išsiplėtimo indo išankstinio slėgio skaičiavimo formulė
Indo išankstinis slėgis (Pg) priklauso nuo įrengimo aukščio skirtumo (H):
Pg=0,3+(H/10) (bar)
8.2.3 Vandens tūrio ir srauto intensyvumo tikrinimas
Vidaus įrenginys komplektuojamas su 10 litrų išsiplėtimo indu, kurio gamykloje
nustatytas pradinis slėgis yra 1baras.
Kaip užtikrinti, kad įrenginys veiktų tinkamai:
▪ Turite patikrinti minimalų ir maksimalų vandens tūrį.
▪ Gali reikėti pakoreguoti išsiplėtimo indo išankstinį slėgį.
Minimalus vandens tūris
Minimaliam vandens tūriui reikalavimai netaikomi.
INFORMACIJA
Vykdant kritinius procesus arba patalpose, kuriose yra didelė šiluminė apkrova, gali
reikėti daugiau vandens.
PASTABA
Kai cirkuliaciją visuose erdvės šildymo/aušinimo kontūruose kontroliuoja nuotoliniu
būdu valdomi vožtuvai, svarbu užtikrinti minimalų vandens kiekį, net jei visi vožtuvai
uždaryti.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
69
Page 70
8 | Vamzdžių montavimas
T1
M1
T1
M1
T2M2T3
M3
M
FHL1
FHL2
FHL3
M2 M3
T2 T3
HPC1 HPC2 HPC3
a b c
g hf
d e
i
i
hh
h
j
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
a Lauke naudojamas įrenginys
b Vidaus įrenginys
c Šilumokaitis
d Atsarginis šildytuvas
e 3‑eigis vožtuvas su varikliu (pagrindinės zonos pamaišymas)
f Papildomas siurblys
g Pagrindinis siurblys
h Uždarymo vožtuvas
i Rinktuvas (įsigyjama atskirai)
j Viršslėgio apėjimo vožtuvas (tiekiamas kaip priedas)
FHL1...3 Grindinio šildymo kontūras (įsigyjama atskirai)
HPC1...3 Šiluminio siurblio konvektorius (įsigyjamas atskirai)
T1...3 Atskiras patalpos termostatas (papildomas)
M1...3 Atskiras kontūro FHL1...3 ir HPC1...3 valdymo vožtuvas su varikliu (įsigyjama atskirai)
INFORMACIJA
Papildomos zonos siurblys užtikrina, kad būtų garantuojamas tinkamam įrenginio
veikimui būtinas minimalus srauto intensyvumas.
Maksimalus vandens tūris
Norėdami apskaičiuotam pradiniam slėgiui nustatyti didžiausią vandens tūrį,
naudokite šią diagramą.
a Pradinis slėgis (bar)
b Didžiausias vandens tūris (l)
Pavyzdys: didžiausias vandens tūris ir išsiplėtimo indo pradinis slėgis
Montuotojo informacinis vadovas
70
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 71
8 | Vamzdžių montavimas
Sistemos aukščio
skirtumas
(a)
≤200l >200l
Vandens tūris
≤7m Nereikia reguliuoti pradinio
slėgio.
>7m Atlikite šiuos veiksmus:
▪ Padidinkite pradinį slėgį
atsižvelgdami į reikiamą
montavimo aukščių
skirtumą. Kiekvienam
aukščiau 7 m esančiam
metrui pradinis slėgis turi
būti padidintas 0,1 baro.
Atlikite šiuos veiksmus:
▪ Sumažinkite pradinį slėgį
atsižvelgdami į reikiamą
montavimo aukščių
skirtumą. Kiekvienam žemiau
7 m esančiam metrui
pradinis slėgis turi būti
sumažintas 0,1 baro.
▪ Patikrinkite, ar vandens tūris
NEVIRŠIJA didžiausio
leidžiamo vandens tūrio.
Vidaus įrenginio išsiplėtimo
indas yra per mažas šiai
sistemai. Todėl
rekomenduojame už įrenginio
sumontuoti papildomą indą.
▪ Patikrinkite, ar vandens tūris
NEVIRŠIJA didžiausio
leidžiamo vandens tūrio.
(a)
Tai yra aukščio skirtumas (m) tarp aukščiausio vandens sistemos taško ir vidaus įrenginio.
Jei vidaus įrenginys yra aukščiausiame sistemos taške, sistemos aukštis yra 0m.
Minimalus srauto stiprumas
Kiekvienoje zonoje atskirai patikrinkite, ar sistemoje visomis sąlygomis užtikrinamas
minimalus srauto intensyvumas. Šis minimalus srauto intensyvumas yra reikalingas
atšildant/veikiant atsarginiam šildytuvui. Šiam tikslui naudokite su įrenginiu
pateiktą viršslėgio apėjimo vožtuvą.
Minimalus reikalingas srauto stiprumas
12l/min
PASTABA
Kai cirkuliaciją visuose arba konkrečiuose erdvės šildymo kontūruose kontroliuoja
nuotoliniu būdu valdomi vožtuvai, svarbu užtikrinti minimalų srauto stiprumą, net jei
visi vožtuvai uždaryti. Jeigu minimalaus srauto stiprumo pasiekti nepavyksta, rodoma
srauto klaida 7H (nešildo arba neveikia).
Žr. rekomenduojamą procedūrą, aprašytą "11.4 Kontrolinis sąrašas pradedant
eksploatuoti"[4198].
8.2.4 Išsiplėtimo indo išankstinio slėgio keitimas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PASTABA
Išsiplėtimo indo išankstinį slėgį gali koreguoti tik licencijuotas montuotojas.
Numatytasis išsiplėtimo indo pradinis slėgis yra 1 bar. Kai reikia pakeisti pradinį
slėgį, atsižvelkite į šias gaires:
Montuotojo informacinis vadovas
71
Page 72
8 | Vamzdžių montavimas
a
▪ Nustatydami išsiplėtimo indo pradinį slėgį naudokite tik sausą azotą.
▪ Jei išsiplėtimo indo pradinis slėgis bus nustatytas netinkamai, sistema blogai
veiks.
Išsiplėtimo indo pradinis slėgis keičiamas per išsiplėtimo indo "Schrader" vožtuvą
sumažinant arba padidinant azoto slėgį.
a "Schrader" vožtuvas
8.2.5 Kaip patikrinti vandens tūrį: Pavyzdžiai
1 pavyzdys
Vidaus įrenginys sumontuotas 5 m žemiau aukščiausio vandens sistemos taško.
Bendras vandens tūris vandens sistemoje yra 100l.
Nereikia imtis jokių veiksmų ar reguliuoti sistemos.
2 pavyzdys
Vidaus įrenginys sumontuotas aukščiausiame vandens sistemos taške. Bendras
vandens tūris vandens sistemoje yra 250l.
Veiksmai:
▪ Bendras vandens tūris (250 l) yra didesnis už numatytąjį vandens tūrį (200 l),
todėl būtina sumažinti pradinį slėgį.
▪ Reikiamas pradinis slėgis yra:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Kai slėgis yra 0,3 baro, atitinkamas didžiausias vandens tūris yra 290 l. (Žr.
diagramą skyriuje "Maksimalus vandens tūris"[470]).
▪ 250l yra mažiau už 290l, todėl išsiplėtimo indas tinka sistemai.
8.3 Aušalo vamzdžių prijungimas
Montuotojo informacinis vadovas
72
ĮSPĖJIMAS
▪ Naudokite tik šaltnešį R32. Kitos medžiagos gali sukelti sprogimą ir nelaimingą
atsitikimą.
▪ R32 sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų. Jų visuotinio atšilimo
potencialo (GWP) rodiklio vertė yra 675. NEIŠLEISKITE šių dujų į atmosferą.
▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir dėvėti apsauginius akinius.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 73
8.3.1 Apie aušalo vamzdelių prijungimą
Prieš prijungiant aušalo vamzdelius
Įsitikinkite, kad sumontuoti lauke ir patalpose naudojami įrenginiai.
Įprastinė darbo eiga
Aušalo vamzdelių prijungimą sudaro šie veiksmai:
▪ Aušalo vamzdelių prijungimas prie lauke naudojamo įrenginio
▪ Aušalo vamzdelių prijungimas prie patalpose naudojamo įrenginio
▪ Aušalo vamzdelių izoliavimas
▪ Būtina atsižvelgti į gaires, taikomas:
- vamzdelių lankstymui,
- vamzdelių galų platinimui,
- litavimui,
- stabdymo vožtuvų naudojimui.
8.3.2 Atsargumo priemonės prijungiant aušalo vamzdelius
8 | Vamzdžių montavimas
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ "1Bendrosios atsargumo priemonės"[46]
▪ "8.1Aušalo vamzdelių paruošimas"[465]
PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI
DĖMESIO
▪ NETEPKITE praplatintos dalies mineraline alyva.
▪ PAKARTOTINAI NENAUDOKITE vamzdelių iš anksčiau sumontuotų sistemų.
▪ Siekiant užtikrinti ilgą šio R32 įrenginio tarnavimo laiką, NIEKADA prie jo
nemontuokite džiovintuvo. Sausinamoji medžiaga gali ištirpti ir pažeisti sistemą.
PASTABA
Aušalo vamzdelių sistemoje laikykitės šių atsargumo priemonių:
▪ Neleiskite jokioms pašalinėms medžiagoms, išskyrus nuodytą aušalą, įsimaišyti į
aušalo ciklą (pvz., orui).
▪ Pildydami aušalą naudokite tik R32.
▪ Naudokite tik tuos montavimo įrankius (pvz., kolektoriaus manometro rinkinį),
kurie išimtinai naudojami R32 sistemose, kad atlaikytų slėgį ir kad pašalinės
medžiagos (pvz., mineralinės alyvos ir drėgmė) neįsimaišytų į sistemą.
▪ Vamzdelius montuokite taip, kad praplatinimo NEVEIKTŲ mechaninė įtampa.
▪ Apsaugokite vamzdelius, kaip aprašyta lentelėje toliau, kad į juos nepatektų
purvas, skystis ar dulkės.
▪ Pravesdami varinius vamzdelius per sienas, būkite atsargūs (žr. paveikslėlį toliau).
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
73
Page 74
8 | Vamzdžių montavimas
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
Įrenginys Montavimo laikotarpis Apsaugos būdas
Lauke naudojamas
įrenginys
Patalpose naudojamas
įrenginys
INFORMACIJA
Prieš tikrindami aušalo vamzdelius NEATIDARYKITE aušalo stabdymo vožtuvo. Kai
reikia papildomai įleisti aušalo, užpildžius rekomenduojama atidaryti aušalo
stabdymo vožtuvą.
8.3.3 Gairės prijungiant aušalo vamzdelius
Jungdami vamzdžius, atsižvelkite į šias rekomendacijas:
▪ Jungdami platinimo veržlę, padenkite išplatėjimo vidinį paviršių eteriniu arba
esterio aliejumi. Ranka priveržkite 3–4apsisukimus ir tada priveržkite smarkiai.
▪ Atlaisvindami platinimo veržlę, VISADA naudokite 2veržliarakčius.
▪ Jungdami vamzdyną, platinimo veržlei priveržti VISADA naudokite veržliaraktį ir
dinamometrinį veržliaraktį. Taip išvengsite veržlės trūkinėjimo ir nuotėkių.
>1mėnuo Užspauskite vamzdelį
<1mėnuo Užspauskite vamzdelį arba
Nepriklausomai nuo
užklijuokite lipnia juosta
laikotarpio
a Dinamometrinis veržliaraktis
b Veržliaraktis
c Vamzdžių įmova
d Platinimo veržlė
Vamzdžių dydis
(mm)
Užveržimo
momentas (N•m)
Antgalio
matmenys (A)
Antgalio forma
(mm)
(mm)
Ø6,4 15~17 8,7~9,1
Ø15,9 62~75 19,3~19,7
8.3.4 Vamzdelių lankstymo gairės
Lenkimui naudokite vamzdžių lenktuvą. Visi vamzdžių lankai turi būti kaip įmanoma
mažesni (lenkimo spindulys turi būti bent 30~40mm ).
Montuotojo informacinis vadovas
74
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 75
8.3.5 Vamzdelio galo platinimas
a b
A
a b
c
1 Vamzdžių pjovikliu nupjaukite vamzdžio galą.
2 Pašalinkite šerpetas nuo pjovimo paviršiaus, laikydami vamzdį nukreiptą
žemyn, kad dalelės NEPATEKTŲ į vamzdį.
3 Nuimkite platinimo veržlę nuo uždarymo vožtuvo ir sumontuokite ant
vamzdžio.
8 | Vamzdžių montavimas
DĖMESIO
▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,
naudokite naujai praplatintus galus.
▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines
veržles gali atsirasti aušalo dujų nuotėkis.
a Pjaukite tiksliai stačiu kampu.
b Pašalinkite šerpetas.
4 Išplatinkite vamzdį. Nustatykite tiksliai toje vietoje, kaip parodyta tolesnėje
iliustracijoje.
R32 platinimo įrankis
(sankabos tipo)
Tradicinis platinimo įrankis
Sankabos tipas
(Ridgid)
Sparnuotosios veržlės
tipas
(Imperial)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Patikrinkite, ar gerai išplatinta.
a Išplatėjimo vidinis paviršius TURI būti be trūkumų.
b Vamzdžio galas TURI būti išplatintas tolygiai, tobulu apskritimu.
c Pasirūpinkite, kad būtų sumontuota platinimo veržlė.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
8.3.6 Kaip prilituoti vamzdžio galą
Vidaus ir lauko įrenginiai turi kūgines jungtis. Abu galus prijunkite nelituodami. Jei
reikia lituoti, atsižvelkite į šiuos dalykus:
▪ Lituodami pūskite azotą, kad vamzdelių viduje nesusidarytų daug oksiduotos
plėvelės. Ši plėvelė neigiamai veikia aušinimo sistemos vožtuvus ir kompresorius
ir neleidžia tinkamai veikti.
▪ Slėgio mažinimo vožtuvu nustatykite 20kPa (0,2bar) azoto slėgį (pakankamą, kad
būtų juntamas ant odos).
Montuotojo informacinis vadovas
75
Page 76
8 | Vamzdžių montavimas
a b c d e
f
f
c
d
a
b
a
b
a Aušalo vamzdelis
b Lituojama dalis
c Prijungimas
d Rankinis vožtuvas
e Slėgio mažinimo vožtuvas
f Azotas
▪ Lituodami vamzdelių jungtis NENAUDOKITE antioksidantų.
Nuosėdos gali užkimšti vamzdelius ir sugadinti įrangą.
▪ Lituodami varinius aušalo vamzdelius, NENAUDOKITE fliuso. Naudokite fosforinio
vario lydmetalio lydinį (BCuP), kuriam nereikia fliuso.
Fliusas aušalo vamzdelių sistemoms daro itin kenksmingą poveikį. Pavyzdžiui, jei
naudojamas fliusas chloro pagrindu, jis sukels vamzdelių koroziją arba, ypač jei
fliuso sudėtyje yra fluoro, sugadins aušalo alyvą.
▪ Lituodami visada apsaugokite aplinkinius paviršius (izoliacines putas) nuo karščio.
8.3.7 Stabdymo vožtuvo ir techninės priežiūros angos naudojimas
Stabdymo vožtuvo naudojimas
Atsižvelkite į šias rekomendacijas:
▪ Uždarymo vožtuvai būna uždaromi gamykloje.
▪ Tolesnėje iliustracijoje parodytos uždarymo vožtuvo dalys, reikalingos vožtuvui
tvarkyti.
a Priežiūros anga ir priežiūros angos dangtelis
b Vožtuvo kotelis
c Vietinio vamzdyno jungtis
d Kotelio dangtelis
▪ Eksploatacijos metu abu uždarymo vožtuvai turi būti atidaryti.
▪ Pernelyg NESPAUSKITE vožtuvo kotelio. Kitaip galite sulaužyti vožtuvo korpusą.
▪ BŪTINAI užfiksuokite uždarymo vožtuvą veržliarakčiu, tada atlaisvinkite arba
priveržkite platinimo veržlę dinamometriniu veržliarakčiu. NENUSTATYKITE
veržliarakčio ant kotelio dangtelio, nes kitaip gali nutekėti šaltnešis.
Montuotojo informacinis vadovas
76
a Veržliaraktis
b Dinamometrinis veržliaraktis
▪ Kai tikimasi žemo darbinio slėgio (pvz., vėsinimo metu, kai žema lauko
temperatūra), pakankamai užsandarinkite platinimo veržlę dujų linijos uždarymo
vožtuve silikoniniu hermetiku, kad neužšaltų sistema.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 77
Silikoninis hermetikas (pasirūpinkite, kad neliktų tarpo).
Stabdymo vožtuvo atidarymas/ uždarymas
1 Nuimkite stabdymo vožtuvo gaubtelį.
2 Įkiškite šešiabriaunį raktą (skysčio pusėje: 4mm, dujų pusėje: 4mm) į vožtuvo
kotelį ir šį pasukite:
Prieš laikrodžio rodyklę, norėdami atidaryti
Pagal laikrodžio rodyklę, norėdami uždaryti
3 Kai stabdymo vožtuvo NEBEGALIMA daugiau pasukti, nebesukite.
4 Uždėkite stabdymo vožtuvo gaubtelį.
Rezultatas: Dabar vožtuvas atidarytas/uždarytas.
8 | Vamzdžių montavimas
Kaklo gaubtelio naudojimas
▪ Kaklo gaubtelis sandarinamas, kur parodyta rodykle. NEPAŽEISKITE jo.
▪ Sutvarkę stabdymo vožtuvą, priveržkite kaklo gaubtelį ir patikrinkite, ar nėra
aušalo nuotėkio.
Eil. Nr. Priveržimo momentas (N•m)
Kaklo gaubtelis, skysčio pusė 13,5~16,5
Kaklo gaubtelis, dujų pusė 22,5~27,5
Techninės priežiūros gaubtelio naudojimas
▪ VISADA naudokite pildymo žarną su vožtuvo nuleidžiamuoju kaiščiu, kadangi
priežiūros anga yra Šraderio tipo vožtuvas.
▪ Sutvarkę priežiūros angą, priveržkite priežiūros angos dangtelį ir patikrinkite, ar
nėra šaltnešio nuotėkių.
Eil. Nr. Priveržimo momentas (N•m)
Techninės priežiūros angos gaubtelis 11,5~13,9
8.3.8 Aušalo vamzdžių prijungimas prie lauke naudojamo įrenginio
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
1 Prijunkite skystojo šaltnešio jungtį, vedančią iš patalpos bloko, į lauko bloko
skysčio uždarymo vožtuvą.
Montuotojo informacinis vadovas
77
Page 78
8 | Vamzdžių montavimas
1×
1
2
a
b
c
b
a
a Skysčio uždarymo vožtuvas
b Dujų uždarymo vožtuvas
c Priežiūros anga
2 Prijunkite dujinio šaltnešio jungtį, vedančią iš patalpos bloko, į lauko bloko
dujų uždarymo vožtuvą.
PASTABA
Aušalo vamzdelius tarp patalpose ir lauke naudojamų įrenginių rekomenduojama
tiesti kanaluose arba apvynioti užbaigimo juosta.
8.3.9 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio
1 Prijunkite lauke naudojamo įrenginio skysčio stabdymo vožtuvą prie patalpose
naudojamo įrenginio skysto aušalo jungties.
a Skysto aušalo jungtis
b Dujinio aušalo jungtis
2 Prijunkite lauke naudojamo įrenginio dujų stabdymo vožtuvą prie patalpose
naudojamo įrenginio dujinio aušalo jungties.
PASTABA
Aušalo vamzdelius tarp patalpose ir lauke naudojamų įrenginių rekomenduojama
tiesti kanaluose arba apvynioti užbaigimo juosta.
Montuotojo informacinis vadovas
78
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 79
INFORMACIJA
Kai vidaus įrenginys sumontuojamas vietoje, kurioje mažai erdvės, galima sumontuoti
papildomą vamzdelių lankstymo (EKHVTC) rinkinį, kad būtų lengviau prijungti vidaus
įrenginio skystojo ir dujinio aušalo jungtis. Montavimo nurodymus rasite vamzdelių
lankstymui rinkinio instrukcijų lape.
8.4 Aušalo vamzdžių tikrinimas
8.4.1 Apie aušalo vamzdelių tikrinimą
Gamykloje patikrinta, ar lauke naudojamo įrenginio vidiniuose aušalo
vamzdeliuose nėra nuotėkio. Jums reikia patikrinti tik lauke naudojamo įrenginio
išorinius aušalo vamzdelius.
Prieš tikrinant aušalo vamzdelius
Įsitikinkite, kad tarp lauke naudojamo ir patalpose naudojamo įrenginių esantys
aušalo vamzdeliai sujungti.
Įprastinė darbo eiga
8 | Vamzdžių montavimas
Aušalo vamzdelių tikrinimą paprastai sudaro šie etapai:
1 Tikrinimas, ar aušalo vamzdeliuose nėra nuotėkio.
2 Vakuuminis džiovinimas siekiant iš aušalo vamzdelių pašalinti visą drėgmę, orą
ar azotą.
Jei aušalo vamzdeliuose gali būti drėgmės (pavyzdžiui, į vamzdelius galėjo patekti
vandens), pirma atlikite vakuuminio džiovinimo procedūrą, kol bus pašalinta visa
drėgmė.
8.4.2 Atsargumo priemonės tikrinant aušalo vamzdelius
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ "1Bendrosios atsargumo priemonės"[46]
▪ "8.1Aušalo vamzdelių paruošimas"[465]
PASTABA
Naudokite 2 pakopų vakuuminį siurblį su atbuliniu vožtuvu, galinčiu sudaryti iki
−100,7 kPa (−1,007bar) (5Torr absoliut.) manometrinį slėgį. Kai siurblys neveikia,
užtikrinkite, kad siurblio alyva neteka priešinga kryptimi į sistemą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PASTABA
Šį vakuuminį siurblį naudokite tik R32. Tą patį siurblį naudojant kitiems aušalams
galima sugadinti siurblį ir įrenginį.
PASTABA
▪ Prijunkite vakuuminį siurblį prie dujų stabdymo vožtuvo techninės priežiūros
angos.
▪ Prieš atlikdami nuotėkio bandymą ar vakuuminį džiovinimą, įsitikinkite, kad dujų
stabdymo vožtuvas ir skysčio stabdymo vožtuvas tvirtai uždaryti.
Montuotojo informacinis vadovas
79
Page 80
8 | Vamzdžių montavimas
a d
j
b
f
e
c
g h i
h
8.4.3 Nuotėkio tikrinimas
PASTABA
NEVIRŠYKITE įrenginio maksimalaus darbinio slėgio (žr. “PS High” žr. įrenginio
informacinėje lentelėje).
PASTABA
VISADA naudokite tik rekomenduojamą didmenininko tiekiamą burbuliukų testo
tirpalą.
NIEKADA nenaudokite muiluoto vandens:
▪ Dėl muiluoto vandens gali įtrūkti sudedamosios dalys, pvz., kūginės veržlės arba
stabdymo vožtuvų dangteliai.
▪ Muiluotame vandenyje gali būti druskos, sugeriančią drėgmę, kuri užšals, atšalus
vamzdeliams.
▪ Muiluotame vandenyje yra amoniako, dėl kurio gali atsirasti kūginių jungčių
korozija (tarp žalvarinės kūginės veržlės ir varinio išplatėjimo).
1 Įleiskite į sistemą azoto dujų, kad slėgio matuoklis rodytų bent 200kPa (2bar).
Rekomenduojame didinti slėgį iki 3000kPa (30bar), kad aptiktumėte nedidelį
nuotėkį.
2 Patikrinkite, ar yra nuotėkis, visas jungtis ištepdami burbuliukų testo tirpalu.
3 Išleiskite visas azoto dujas.
8.4.4 Vakuuminis džiovinimas
Vakuuminį siurblį ir skirstytuvą sujunkite taip:
1 Sukurkite sistemoje vakuumą, kol vamzdyno slėgis bus −0,1MPa (−1bar).
a Manometras
b Skirstytuvo manometras
c Žemo slėgio vožtuvas (Lo)
d Aukšto slėgio vožtuvas (Hi)
e Įleidimo žarnos
f Vakuuminis siurblys
g Techninės priežiūros anga
h Vožtuvo dangteliai
i Dujų stabdymo vožtuvas
j Skysčio stabdymo vožtuvas
2 Palaukite 4-5minutes ir patikrinkite slėgį:
Jei slėgis… Tai…
Nepasikeitė Sistemoje nėra drėgmės. Ši procedūra
baigta.
Padidėjo Sistemoje yra drėgmės. Atlikite kitą
Montuotojo informacinis vadovas
80
veiksmą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 81
3 Sistemoje mažiausiai 2 val. palaikykite vakuumą, kol vamzdyno slėgis bus
g
b
a
f
e
cd
−0,1MPa (−1bar).
4 IŠJUNGĘ siurblį bent 1valandą tikrinkiteslėgį.
5 Jei NEPASIEKSITE norimo vakuumo arba NEIŠLAIKYSITE jo 1 valandą, atlikite
šiuos veiksmus:
▪ Dar kartą patikrinkite nuotėkį.
▪ Vėl atlikite vakuuminį džiovinimą.
PASTABA
Sumontavę šaltnešio vamzdyną ir atlikę vakuuminio džiovinimo procedūrą,
atidarykite uždarymo vožtuvus. Jei paleisite sistemą su uždarytais uždarymo
vožtuvais, gali sugesti kompresorius.
INFORMACIJA
Atidarius stabdymo vožtuvą gali būti, kad slėgis aušalo vamzdeliuose NEDIDĖS. Tai
gali lemti, pvz., uždarytas išsiplėtimo vožtuvas lauke naudojamo įrenginio sistemoje,
tačiau tai NESUDARO jokių sunkumų tinkamai eksploatuoti įrenginį.
8.4.5 Kaip izoliuoti šaltnešio vamzdyną
8 | Vamzdžių montavimas
Baigus nuotėkio bandymą ir vakuuminį džiovinimą, reikia izoliuoti vamzdelius.
Atsižvelkite į šiuos dalykus:
▪ Būtinai izoliuokite skysčio ir dujų vamzdelius (visų įrenginių).
▪ Skysčio vamzdynui izoliuoti naudokite šilumai atsparias polietilenines putas,
galinčias atlaikyti 70°C temperatūrą, o dujų vamzdynui izoliuoti naudokite
polietilenines putas, galinčias atlaikyti 120°C temperatūrą.
▪ Sutvirtinkite aušalo vamzdelių izoliaciją atsižvelgdami į įrengimo aplinką.
PASTABA
Aušalo vamzdelius tarp patalpose ir lauke naudojamų įrenginių rekomenduojama
tiesti kanaluose arba apvynioti užbaigimo juosta.
1 Izoliuokite ir pritvirtinkite šaltnešio vamzdyną bei kabelius kaip parodyta:
a Dujų vamzdis
b Dujų vamzdžio izoliacija
c Jungiamasis kabelis
d Vietiniai laidai (jei yra)
e Skysčio vamzdis
f Skysčio vamzdžio izoliacija
g Apdailos juostelė
2 Sumontuokite priežiūros dangtį.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
81
Page 82
8 | Vamzdžių montavimas
8.5 Aušalo įleidimas
8.5.1 Apie aušalo įleidimą
Lauko blokas gamykloje užpildomas šaltnešiu, tačiau atskirais atvejais gali reikėti
atlikti toliau nurodytus veiksmus:
Ką daryti Kada
Įpilti papildomo šaltnešio Jei bendrasis skysčio vamzdyno ilgis
didesnis nei nurodyta (žr. toliau).
Visiškai pakeisti šaltnešį Pavyzdys:
▪ Perkeliant sistemą.
▪ Po nuotėkio.
Įpilti papildomo šaltnešio
Prieš pildami papildomą šaltnešį, būtinai patikrinkite lauko bloko išorinį šaltnešio
vamzdyną (nuotėkio bandymas, vakuuminis džiovinimas).
INFORMACIJA
Priklausomai nuo įrenginių ir (arba) montavimo sąlygų, gali tekti pirma sujungti
elektros instaliaciją ir tik tada įleisti aušalą.
Tipinis užduočių srautas– papildomas šaltnešis paprastai pilamas tokiais etapais:
1 Nustatykite, ar reikia (ir kiek reikia) įpilti papildomai.
2 Jei reikia, įpilkite papildomo šaltnešio.
3 Užpildykite fluorintų šiltnamio efektą sukeliančių dujų etiketę ir pritvirtinkite ją
lauko bloko viduje.
Visiškai pakeisti šaltnešį
Prieš visiškai pakeisdami šaltnešį, atlikite toliau nurodytus veiksmus:
1 Iš sistemos turi būti rekuperuotas visas šaltnešis.
2 Reikia patikrinti lauko bloko išorinį šaltnešio vamzdyną (nuotėkio bandymas,
vakuuminis džiovinimas).
3 Reikia atlikti lauko bloko išorinio šaltnešio vamzdyno vakuuminio džiovinimo
procedūrą.
PASTABA
Prieš visiškai iš naujo užpildydami, atlikite lauke naudojamo įrenginio vidinių aušalo
vamzdelių vakuuminį džiovinimą.
Tipinis užduočių srautas– šaltnešio keitimas paprastai atliekamas tokiais etapais:
Montuotojo informacinis vadovas
82
1 Nustatykite, kiek reikia įpilti šaltnešio.
2 Įpilkite šaltnešio.
3 Užpildykite fluorintų šiltnamio efektą sukeliančių dujų etiketę ir pritvirtinkite ją
lauko bloko viduje.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 83
8.5.2 Atsargumo priemonės užpildant aušalu
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas
8.5.3 Papildomo aušalo kiekio nustatymas
ĮSPĖJIMAS
Jei bendras aušalo kiekis sistemoje yra ≥1,84kg (t. y., jei vamzdyno ilgis ≥27m),
būtina laikytis vidaus įrenginio reikalavimų minimaliam grindų plotui. Daugiau
informacijos rasite "7.1.3 Patalpose naudojamo įrenginio montavimo vietos
reikalavimai"[448].
8 | Vamzdžių montavimas
Jei bendras skysčio
vamzdžių ilgis yra…
≤10m NEPILKITE papildomo aušalo.
>10m R=(bendras skysčio vamzdžių ilgis (m)–10m)×0,020
R=Papildomas kiekis (kg) (suapvalinta iki 0,01kg)
INFORMACIJA
Vamzdžių ilgis– tai skysčio vamzdžių ilgis į vieną pusę.
8.5.4 Iš naujo užpildomo aušalo kiekio nustatymas
INFORMACIJA
Jei reikia visai iš naujo užpildyti, bendras aušalo kiekis: gamykloje įleisto aušalo kiekis
(žr. įrenginio informacinėje lentelėje) + nustatytas papildomas kiekis.
8.5.5 Papildomo aušalo įleidimas
ĮSPĖJIMAS
▪ Naudokite tik šaltnešį R32. Kitos medžiagos gali sukelti sprogimą ir nelaimingą
atsitikimą.
▪ R32 sudėtyje yra fluorintų šiltnamio efektą sukeliančių dujų. Jų visuotinio atšilimo
potencialo (GWP) rodiklio vertė yra 675. NEIŠLEISKITE šių dujų į atmosferą.
▪ Pilant šaltnešį, BŪTINA mūvėti apsaugines pirštines ir dėvėti apsauginius akinius.
Tai…
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
DĖMESIO
Siekdami išvengti kompresoriaus gedimo, NEPILDYKITE aušalo daugiau nei nurodyta.
Būtina sąlyga: Prieš įleisdami aušalą, įsitikinkite, kad aušalo vamzdžiai prijungti ir
patikrinti (atlikus nuotėkio bandymą ir vakuuminį džiovinimą).
1 Prijunkite aušalo cilindrą prie techninės priežiūros angos.
2 Įpilkite papildomo aušalo.
3 Atidarykite dujų stabdymo vožtuvą.
Montuotojo informacinis vadovas
83
Page 84
8 | Vamzdžių montavimas
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
8.5.6 Fluorintų šiltnamio efektą sukeliančių dujų etiketės tvirtinimas
Jei išmontuojant ar perkeliant sistemą ją reikia išsiurbti, išsamiau žr. "15.2Sistemos
išsiurbimas"[4225].
1 Užpildykite etiketę:
a Jei su įrenginiu pateikta daugiakalbė fluorintų šiltnamio efektą sukeliančių dujų
etiketė (žr. priedus), nulupkite reikiamos kalbos lipduką ir priklijuokite a viršuje.
b Gamyklinė šaltnešio įkrova: žr. įrenginio vardinę plokštelę
c Papildomas įpilto šaltnešio kiekis
d Visa šaltnešio įkrova
e Visos šaltnešio įkrovos fluorintų šiltnamio efektą sukeliančių dujų kiekis
išreiškiamas CO2 tonų ekvivalentu.
f GWP = pasaulinio atšilimo potencialas
PASTABA
Pagal galiojančius teisės aktus, reglamentuojančius fluorintų šiltnamio efektą
sukeliančių dujų naudojimą, turi būti nurodomas įrenginio šaltnešio įkrovos svoris ir
CO2 ekvivalentas.
CO2 ekvivalentinių tonų kiekio apskaičiavimo formulė: Šaltnešio GWP vertė ×
bendroji šaltnešio įkrova [kg] / 1000
Naudokite GWP vertę, nurodytą šaltnešio įkrovos etiketėje.
2 Pritvirtinkite etiketę lauke naudojamo įrenginio viduje šalia dujų ir skysčio
stabdymo vožtuvų.
8.6 Vandens vamzdžių prijungimas
8.6.1 Apie vandens vamzdžių prijungimą
Prieš prijungiant vandens vamzdžius
Įsitikinkite, kad sumontuoti lauko ir vidaus įrenginiai.
Įprastinė darbo eiga
Vandens vamzdžių prijungimas dažniausiai susideda iš šių etapų:
1 Vamzdžių prijungimas prie vidaus įrenginio.
2 Recirkuliacijos vamzdžių prijungimas.
3 Išleidimo žarnos prijungimas prie nuotako.
4 Vandens sistemos pripildymas.
5 Buitinio karšto vandens katilo pildymas.
6 Vandens vamzdžių izoliavimas.
Montuotojo informacinis vadovas
84
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 85
8.6.2 Atsargumo priemonės prijungiant vandens vamzdžius
c d a b
f
e
8.6.3 Vandens vamzdžių prijungimas
PASTABA
Jungdami vamzdžius, NENAUDOKITE per didelės jėgos. Dėl deformuotų vamzdžių
įrenginys gali sugesti.
Kad būtų patogiau atlikti techninę priežiūrą, pateikti 4 uždarymo vožtuvai ir 1
viršslėgio apėjimo vožtuvas. Sumontuokite uždarymo vožtuvus erdvės šildymo
vandens įleidimo ir erdvės šildymo vandens išleidimo vietose. Kad būtų užtikrintas
minimalus srauto intensyvumas (ir nesusidarytų viršslėgis), sumontuokite viršslėgio
apėjimo vožtuvą papildomos zonos erdvės šildymo vandens išleidimo vietoje.
PASTABA
Šis įrenginys skirtas naudoti 2 temperatūrų zonose:
▪ grindiniam šildymui pagrindinėje zonoje (tai žemiausios vandens temperatūros
zona),
▪ radiatoriams papildomoje zonoje (tai aukščiausios vandens temperatūros zona).
8 | Vamzdžių montavimas
1 Sumontuokite erdvės šildymo vandens vamzdžių uždarymo vožtuvus.
2 Ant uždarymo vožtuvo užsukite vidaus įrenginio veržles.
3 Prijunkite buitinio karšto vandens įleidimo ir išleidimo vamzdžius prie vidaus
įrenginio.
a Erdvės šildymo papildomos zonos vandens išleidimas
b Erdvės šildymo papildomos zonos vandens įleidimas
c Buitinio karšto vandens išleidimas
d Buitinio šalto vandens įleidimas (šalto vandens tiekimas)
e Erdvės šildymo pagrindinės zonos vandens išleidimas
f Erdvės šildymo pagrindinės zonos vandens įleidimas
PASTABA
Rekomenduojame sumontuoti buitinio šalto vandens įleidimo ir buitinio karšto
vandens išleidimo jungčių uždarymo vožtuvus. Šiuos uždarymo vožtuvus reikia įsigyti
atskirai.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
PASTABA
Siekiant išvengti žalos aplinkai vandens nuotėkio atveju, išvykstant rekomenduojama
uždaryti šalto buitinio vandens įleidimo uždarymo vožtuvus.
Montuotojo informacinis vadovas
85
Page 86
8 | Vamzdžių montavimas
a
PASTABA
Viršslėgio apėjimo vožtuvas (tiekiamas kaip priedas). Rekomenduojame sumontuoti
viršslėgio apėjimo vožtuvą patalpų šildymo vandens sistemoje.
▪ Pasirinkdami viršslėgio apėjimo vožtuvo montavimo vietą (ties patalpose
naudojamu įrenginiu ar ties kolektoriumi), atsižvelkite į minimalų vandens tūrį. Žr.
"8.2.3Vandens tūrio ir srauto intensyvumo tikrinimas"[469].
▪ Koreguodami viršslėgio apėjimo vožtuvo nustatymą, atsižvelkite į minimalų srauto
intensyvumą. Žr. "8.2.3Vandens tūrio ir srauto intensyvumo tikrinimas"[469] ir
"11.4.1Minimalus srauto stiprumas"[4198].
PASTABA
Įrengus šį įrenginį kaip vienos zonos sistemą:
Nustatymas. Sumontuokite aplenkiamąjį kanalą tarp papildomos zonos erdvės
šildymo vandens įleidimo ir išleidimo (=tiesioginė zona). NENUTRAUKITE vandens
srauto uždarydami uždarymo vožtuvus.
a Aplenkiamasis kanalas
Konfigūracija. Vietoje nustatykite reikšmę [7-02]=0 (Zonų skaičius = Viena
zona).
PASTABA
Visuose vietos sistemos aukščiausiuose taškuose sumontuokite oro išleidimo
vožtuvus.
PASTABA
Slėgio mažinimo vožtuvas (įsigyjamas atskirai), kurio maksimalus atidarymo slėgis
siekia 10 bar (=1 MPa), turi būti sumontuotas buitinio šalto vandens įleidimo
vamzdžio jungties vietoje, laikantis taikomų teisės aktų.
Montuotojo informacinis vadovas
86
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 87
8 | Vamzdžių montavimas
PASTABA
▪ Buitinio karšto vandens katilo atitekančio šalto vandens prijungimo vietoje reikia
sumontuoti išleidimo prietaisą ir slėgio mažinimo prietaisą.
▪ Siekiant išvengti atbulinio įsiurbimo, buitinio karšto vandens katilo vandens
įleidimo vietoje rekomenduojama sumontuoti vienkryptį vožtuvą, atitinkantį
galiojančius teisės aktų reikalavimus.
▪ Šalto vandens įleidimo vietoje rekomenduojama sumontuoti slėgio mažinimo
vožtuvą, atitinkantį galiojančius teisės aktų reikalavimus.
▪ Šalto vandens įleidimo vietoje rekomenduojama sumontuoti plėtimosi indą,
atitinkantį galiojančius teisės aktų reikalavimus.
▪ Rekomenduojama sumontuoti slėgio mažinimo vožtuvą aukštesnėje vietoje negu
buitinio karšto vandens katilo viršus. Šylant buitinio karšto vandens katilui vanduo
plečiasi ir be slėgio mažinimo vožtuvo vandens slėgis bake gali viršyti projektinį
katilo slėgį. Be to, aukštas slėgis gali pakenkti ir išorinei prie katilo sumontuotai
įrangai (vamzdžiams, maišytuvams ir t. t.). Siekiant to išvengti, reikia sumontuoti
slėgio mažinimo vožtuvą. Apsauga nuo per didelio slėgio priklauso nuo išorėje
sumontuoto slėgio mažinimo vožtuvo. Jeigu jis tinkamai NEVEIKIA, per didelis
slėgis deformuos katilą ir jis gali nebebūti sandarus. Kad būtų užtikrintas tinkamas
veikimas, reikia reguliariai prižiūrėti.
8.6.4 Recirkuliacijos vamzdžių prijungimas
Būtina sąlyga: Reikia, tik jei sistemoje yra recirkuliacija.
1 Nuimkite įrenginio viršutinį skydą, žr. "7.2.4 Patalpose naudojamo įrenginio
atidarymas"[452].
2 Išpjaukite guminę įvorę įrenginio viršuje ir nuimkite kamštį. Recirkuliacijos
jungtis yra po anga.
3 Praveskite recirkuliacijos vamzdžius per įvorę ir prijunkite prie recirkuliacijos
angos.
4 Vėl uždėkite viršutinį skydą.
8.6.5 Vandens kontūro pildymas
8.6.6 Buitinio karšto vandens katilo pildymas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Pildydami vandens sistemą naudokite atskirai įsigyjamą pildymo rinkinį.
Pasirūpinkite, kad tai atitiktų taikomų teisės aktų reikalavimus.
INFORMACIJA
Įsitikinkite, kad abu oro išleidimo vožtuvai (vienas magnetiniame filtre ir vienas
atsarginiame šildytuve) yra atviri.
1 Iš eilės atidarykite visus karšto vandens čiaupus, kad išleistumėte orą iš
sistemos vamzdžių.
Montuotojo informacinis vadovas
87
Page 88
8 | Vamzdžių montavimas
8.6.7 Vandens vamzdžių izoliavimas
2 Atidarykite šalto vandens tiekimo vožtuvą.
3 Kai išleisite visą orą, uždarykite visus vandens čiaupus.
4 Patikrinkite, ar neprateka vanduo.
5 Patys valdykite slėgio mažinimo vožtuvą, kad užtikrintumėte vandens srautą
išleidimo vamzdyje.
BŪTINA izoliuoti visos vandens sistemos vamzdžius, kad veikiant atšildymui
nesikauptų kondensatas ir nesumažėtų šildymo galia.
Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.
Montuotojo informacinis vadovas
88
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 89
9 Elektros instaliacija
a
ĮSPĖJIMAS
Pasirūpinkite, kad elektros laidai NELIESTŲ dujinio aušalo vamzdžio, kuris gali būti
labai karštas.
a Dujinio aušalo vamzdis
Šiame skyriuje
9.1 Apie elektros laidų prijungimą................................................................................................................................................ 89
9.1.1 Atsargumo priemonės jungiant elektros laidus..................................................................................................... 90
9.1.2 Rekomendacijos jungiant elektros laidus .............................................................................................................. 91
9.1.3 Standartinių laidų komponentų specifikacijos....................................................................................................... 92
9.1.4 Apie elektros atitiktį ............................................................................................................................................... 92
9.1.5 Apie lengvatinio elektros tarifo maitinimo šaltinį ................................................................................................. 93
9.1.6 Elektros jungčių, išskyrus išorinių pavarų, apžvalga .............................................................................................. 93
9.2 Jungtys į lauko įrenginį ........................................................................................................................................................... 94
9.2.1 Elektros laidų prijungimas prie lauko įrenginio ..................................................................................................... 94
9.3 Jungtys į vidaus įrenginį.......................................................................................................................................................... 96
9.3.1 Pagrindinio maitinimo šaltinio prijungimas ........................................................................................................... 99
9.3.2 Atsarginio šildytuvo maitinimo prijungimas .......................................................................................................... 101
9.3.3 Uždarymo vožtuvo prijungimas ............................................................................................................................. 103
9.3.4 Kaip prijungti elektros skaitiklius............................................................................................................................ 104
9.3.5 Buitinio karšto vandens siurblio prijungimas......................................................................................................... 105
9.3.6 Pavojaus signalų išvesties prijungimas .................................................................................................................. 106
9.3.7 Perjungimo į išorinį šilumos šaltinį prijungimas .................................................................................................... 107
9.3.8 Energijos sąnaudų skaitmeninės įvesties prijungimas........................................................................................... 108
9.3.9 Apsauginio termostato prijungimas (užvertasiskontaktas) .................................................................................. 109
9.3.10 Kaip prijungti Smart Grid........................................................................................................................................ 111
9.3.11 Kaip prijungti WLAN kasetę (tiekiamą kaip priedą) ............................................................................................... 115
9.4 Prijungus elektros laidus prie vidaus įrenginio....................................................................................................................... 115
9 | Elektros instaliacija
9.1 Apie elektros laidų prijungimą
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Prieš prijungiant elektros laidus
Įsitikinkite, kad:
▪ Aušalo vamzdeliai prijungti ir patikrinti.
▪ Vandens vamzdžiai prijungti.
Montuotojo informacinis vadovas
89
Page 90
9 | Elektros instaliacija
9.1.1 Atsargumo priemonės jungiant elektros laidus
Įprastinė darbo eiga
Elektros instaliacijos prijungimo procesas paprastai susideda iš šių etapų:
1 Patikrinimas, ar maitinimo sistema atitinka šiluminio siurblio elektros
specifikacijas.
2 Elektros laidų prijungimas prie lauke naudojamo įrenginio.
3 Elektros laidų prijungimas prie patalpose naudojamo įrenginio.
4 Pagrindinio maitinimo šaltinio prijungimas.
5 Atsarginio šildytuvo maitinimo prijungimas.
6 Uždarymo vožtuvų prijungimas.
7 Elektros skaitiklių prijungimas.
8 Buitinio karšto vandens siurblio prijungimas.
9 Pavojaus signalų išvesties prijungimas.
10 Erdvės aušinimo/ šildymo ĮJUNGIMO/ IŠJUNGIMO išvesties prijungimas.
11 Perjungimo į išorinį šilumos šaltinį prijungimas.
12 Energijos sąnaudų skaitmeninių įvesčių prijungimas.
13 Apsauginio termostato prijungimas.
PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"1Bendrosios atsargumo priemonės"[46].
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
Montuotojo informacinis vadovas
90
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 91
9 | Elektros instaliacija
b a
c b
c
aa
A
AA´
A´
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
DĖMESIO
NESTUMKITE ir nedėkite per ilgų kabelių į įrenginį.
PASTABA
Atstumas tarp aukštosios įtampos ir žemosios įtampos kabelių turėtų būti bent
50mm.
9.1.2 Rekomendacijos jungiant elektros laidus
Atminkite:
▪ Jei naudojami vytieji laidai, laido gale įrenkite apvalų prispaudžiamojo tipo
kontaktą. Sumontuokite apvalų prispaudžiamojo tipo kontaktą ant laido iki
uždengtos dalies ir pritvirtinkite kontaktą tinkamu įrankiu.
a Vytasis laidas
b Apvalus prispaudžiamojo tipo kontaktas
▪ Įrenkite laidus taikydami toliau nurodytus metodus:
Laido tipas Įrengimo metodas
Vienos gyslos laidas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
a Susuktas vienos gyslos laidas
b Sraigtas
c Plokščioji poveržlė
Montuotojo informacinis vadovas
91
Page 92
9 | Elektros instaliacija
c b ba c
a
B
B
Laido tipas Įrengimo metodas
Vytasis laidas su apvaliu
prispaudžiamojo tipo
kontaktu
a Kontaktas
b Sraigtas
c Plokščioji poveržlė
Leidžiama
Draudžiama
Užveržimo momentas
Punktas Užveržimo momentas (N•m)
M4 (X1M) 1,2~1,5
M4 (įžeminimas)
9.1.3 Standartinių laidų komponentų specifikacijos
Komponentas ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Maitinim
o kabelis
(a)
MCA
19,9A 24,0A 15,9A
Įtampa 230V
Fazė 1~
Dažnis 50Hz
Laidų
kalibrai
Vidinio sujungimo
Minimalus kabelio skerspjūvis 1,5mm², tinkamas 230V
kabelis
Rekomenduojamas
20A 25A 16A
saugiklis
Įžeminimo grandinės
pertraukiklis
(a)
MCA=minimalus grandinės srovės stipris. Nurodytos vertės yra maksimalios (tikslios vertės
pateiktos prie derinio su patalpose naudojamais įrenginiais elektros duomenų).
9.1.4 Apie elektros atitiktį
Privalo atitikti taikytinus teisės aktus
Privalo atitikti taikytinus teisės aktus
Montuotojo informacinis vadovas
92
Tik ERGA04~08DAV3 atveju (ne ERGA04~08DAV3A atveju)
EN/IEC61000‑3‑12 reikalavimus atitinkanti įranga (Europos / tarptautinis techninis
standartas nustato prie bendrųjų žemosios įtampos tinklų prijungtos įrangos, kurios
maitinimo kiekvienos fazės srovė yra >16A ir ≤75 A, sukuriamų harmonikų srovių
ribines vertes).
Tik patalpose naudojamo įrenginio atsarginiam šildytuvui
Žr. "9.3.2Atsarginio šildytuvo maitinimo prijungimas"[4101].
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 93
9.1.5 Apie lengvatinio elektros tarifo maitinimo šaltinį
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
Elektros tiekimo bendrovės visame pasaulyje deda daug pastangų, kad galėtų
patikimai tiekti elektros energiją konkurencingomis kainomis, ir dažnai turi teisę
savo klientams taikyti lengvatinius tarifus. Lengvatiniai tarifai gali būti taikomi pagal
naudojimo laiką, metų laiką, Vokietijoje ir Austrijoje galioja šiluminio siurblio tarifas
ir t. t.
Šią įrangą galima prijungti prie tokių lengvatinio elektros tarifo maitinimo šaltinio
sistemų.
Pasitarkite su vietos, kurioje bus montuojama įranga, elektros energijos tiekėju, ar
galima įrangą prijungti prie vienos iš lengvatinio elektros tarifo maitinimo šaltinio
sistemų, jei tokia yra.
Kai įranga prijungta prie tokio lengvatinio elektros tarifo maitinimo šaltinio, elektros
energijos tiekimo bendrovei leidžiama:
▪ Tam tikram laikotarpiui nutraukti elektros tiekimą į įrangą.
▪ Reikalauti, kad įranga tam tikrais laikotarpiais naudotų ribotą kiekį elektros.
Vidaus įrenginys gauna įvesties signalą, kuris perjungia įrenginį į priverstinio
išsijungimo režimą. Tuo metu lauko įrenginio kompresorius neveiks.
Laidų schema į įrenginį skiriasi, priklausomai nuo to, ar maitinimas nutraukiamas ar
ne.
9 | Elektros instaliacija
9.1.6 Elektros jungčių, išskyrus išorinių pavarų, apžvalga
Standartinis maitinimo
šaltinis
a Standartinis maitinimo šaltinis
Lengvatinio elektros tarifo maitinimo šaltinis
Maitinimas
Maitinimas nutraukiamas
NEPERTRAUKIAMAS
Suaktyvinus lengvatinio
elektros tarifo maitinimo
šaltinį, maitinimas
NEPERTRAUKIAMAS.
Lauko įrenginį išjungia
valdiklis.
Pastaba: elektros
energijos tiekėjas privalo
visada leisti patalpose
naudojimo įrenginio
Suaktyvinus lengvatinio
elektros tarifo maitinimo
šaltinį, maitinimą iš karto
arba po kažkiek laiko
nutraukia elektros tiekimo
bendrovė. Tokiu atveju
patalpose naudojamas
įrenginys turi būti
maitinamas iš atskiro
įprasto maitinimo šaltinio.
energijos vartojimą.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
b Lengvatinio elektros tarifo maitinimo šaltinis
Montuotojo informacinis vadovas
93
Page 94
9 | Elektros instaliacija
2×
1×
1
2
a b
9.2 Jungtys į lauko įrenginį
1 Lauko įrenginio maitinimas
2 Patalpose naudojamo įrenginio maitinimo ir vidinio sujungimo
kabelis
3 Atsarginio šildytuvo maitinimas
4 Lengvatinio elektros tarifo maitinimo šaltinis (kontaktas be
įtampos)
5 Standartinio elektros tarifo maitinimo šaltinis (maitina patalpose
naudojamo įrenginio PCB, kai nutraukiamas maitinimas iš
lengvatinio elektros tarifo maitinimo šaltinio)
Punktas Aprašas
Maitinimo kabelis Žr. "9.2.1Elektros laidų prijungimas prie lauko
Vidinio sujungimo kabelis
įrenginio"[494].
9.2.1 Elektros laidų prijungimas prie lauko įrenginio
1 Nuimkite jungiklių dėžutės dangtelį.
2 Nuimkite aušalo vamzdelių dangtelį.
Montuotojo informacinis vadovas
94
3 Pašalinkite izoliaciją (20mm) nuo laidų.
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 95
9 | Elektros instaliacija
a
c
d
1N~ 50 Hz
220-240 V
b
1 2 3
L N
L N PWR
12 3
3×
a
a Pašalinkite izoliaciją nuo laido galo iki šio taško
b Pašalinus per daug izoliacijos, galima gauti elektros šoką arba gali įvykti nuotėkis
4 Prijunkite vidinio sujungimo kabelį ir maitinimo šaltinį. Panaikinkite sudaromą
įtempimą, pritvirtindami laido apkabą.
a Vidinio sujungimo kabelis
b Maitinimo kabelis
c Saugiklis
d Įžeminimo grandinės pertraukiklis
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
a Laido apkaba
5 Vėl uždėkite jungiklių dėžutės dangtelį.
6 Vėl uždėkite aušalo vamzdelių dangtelį. Nuveskite kabelius po dangteliu, kaip
parodyta:
7 Prijunkite prie maitinimo šaltinio linijos įžemėjimo pertraukiklį ir saugiklį.
Montuotojo informacinis vadovas
95
Page 96
9 | Elektros instaliacija
9.3 Jungtys į vidaus įrenginį
Punktas Aprašas
Maitinimo šaltinis
(maitinimo tinklo)
Maitinimo šaltinis
(atsarginio šildytuvo)
Žr. "9.3.1Pagrindinio maitinimo šaltinio
prijungimas"[499].
Žr. "9.3.2Atsarginio šildytuvo maitinimo
prijungimas"[4101].
Uždarymo vožtuvas Žr. "9.3.3Uždarymo vožtuvo prijungimas"[4103].
Elektros skaitikliai Žr. "9.3.4Kaip prijungti elektros skaitiklius"[4104].
Buitinio karšto vandens
siurblys
Žr. "9.3.5Buitinio karšto vandens siurblio
prijungimas"[4105].
Pavojaus signalų išvestis Žr. "9.3.6Pavojaus signalų išvesties
prijungimas"[4106].
Erdvėsšildymo valdymas Žr. Erdvės šildymo ĮJUNGIMO/IŠJUNGIMO išvesties
prijungimas.
Perjungimas į išorinio
šilumos šaltinio valdymą
Elektros energijos
suvartojimo skaitmeninės
Žr. "9.3.7Perjungimo į išorinį šilumos šaltinį
prijungimas"[4107].
Žr. "9.3.8Energijos sąnaudų skaitmeninės įvesties
prijungimas"[4108].
įvestys
Apsauginis termostatas Žr. "9.3.9Apsauginio termostato prijungimas
(užvertasiskontaktas)"[4109].
"Smart Grid" Žr. "9.3.10Kaip prijungti Smart Grid"[4111].
Patalpos termostatas
(laidinis arba belaidis)
Belaidžio patalpos termostato atveju žr.:
▪ Belaidžio patalpos termostato montavimo
vadovas
▪ Papildomos įrangos priedų knyga
Laidinio patalpos termostato be kelių zonų
bazinio įrenginio atveju žr.:
▪ Laidinio patalpos termostato montavimo
vadovas
▪ Papildomos įrangos priedų knyga
Laidai: 0,75mm²
Didžiausia darbinė srovė: 100mA
Pagrindinė zona:
▪ [2.9] Valdiklis
▪ [2.A] Termostato tipas
Papildoma zona:
▪ [3.A] Termostato tipas
▪ [3.9] (tik skaitoma) Valdiklis
Montuotojo informacinis vadovas
96
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 97
9 | Elektros instaliacija
Punktas Aprašas
Šiluminio siurblio
konvektorius
Yra skirtingi šiluminio siurblio konvektorių
valdikliai ir nustatymai.
Priklausomai nuo sąrankos, taip pat reikia
sumontuoti relę (įsigyjamą atskirai, žr.
papildomos įrangos priedų knygą).
Daugiau informacijos žr.:
▪ Šiluminio siurblio konvektorių montavimo
vadovas
▪ Šiluminio siurblio konvektoriaus priedų
montavimo vadovas
▪ Papildomos įrangos priedų knyga
Laidai: 0,75mm²
Didžiausia darbinė srovė: 100mA
Pagrindinė zona:
▪ [2.9] Valdiklis
▪ [2.A] Termostato tipas
Papildoma zona:
▪ [3.A] Termostato tipas
▪ [3.9] (tik skaitoma) Valdiklis
Nuotolinis lauko jutiklis Žr.:
▪ Nuotolinio lauko jutiklio montavimo
▪ Papildomos įrangos priedų knyga
Laidai: 2×0,75mm²
[9.B.1]=1 (Išorinis jutiklis = Lauko)
[9.B.2] Išor. apl. jutiklio
nuokrypis
[9.B.3] Vidutinis laikas
Nuotolinis vidaus jutiklis Žr.:
▪ Nuotolinio vidaus jutiklio montavimo
▪ Papildomos įrangos priedų knyga
Laidai: 2×0,75mm²
[9.B.1]=2 (Išorinis jutiklis =
Patalpos)
vadovas
vadovas
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
[1.7] Jutiklio nuokrypis
Montuotojo informacinis vadovas
97
Page 98
9 | Elektros instaliacija
Punktas Aprašas
Žmogaus komforto sąsaja Žr.:
▪ Žmogaus komforto sąsajos montavimo ir
eksploatavimo vadovas
▪ Papildomos įrangos priedų knyga
Laidai: 2×(0,75~1,25mm²)
Maksimalus ilgis: 500m
[2.9] Valdiklis
[1.6] Jutiklio nuokrypis
WLAN adapterio modulis Žr.:
▪ WLAN adapterio modulio montavimo
vadovas
▪ Papildomos įrangos priedų knyga
Naudokite su WLAN adapterio moduliu
pateiktą kabelį.
[D] Belaidis sietuvas
LAN adapteris Žr.:
▪ LAN adapterio montavimo vadovas
▪ Papildomos įrangos priedų knyga
Laidai: 2×(0,75~1,25mm²). Turi būti
apvalkale.
Maksimalus ilgis: 200m
Žr. toliau ("LAN adapteris –sistemos
reikalavimai").
LAN adapteris –sistemos reikalavimai
Sistemai keliami reikalavimai priklauso nuo LAN adapterio programos/sistemos
schemos (valdymo programa arba "Smart Grid" sistemos).
Valdymas programa:
"Smart Grid" sistema:
Punktas Reikalavimas
LAN adapterio
programinė įranga
Rekomenduojama, kad LAN adapterio programinė
įranga VISADA būtų atnaujinta.
Įrenginio valdymo būdas Vartotojo sąsajoje būtinai nustatykite [2.9]=2
(Valdiklis = Patalpos termostatas)
Montuotojo informacinis vadovas
98
Buitinio karšto vandens
nustatymai
Elektros energijos
suvartojimo valdymo
nustatymai
Kad energija būtų kaupiama buitinio karšto vandens
katile, vartotojo sąsajoje būtinai pasirinkite [9.2.1]=4
(Buitinis karštas vanduo = Integruotas).
Vartotojo sąsajoje būtinai pasirinkite:
▪ [9.9.1]=1 (Elektros energijos suvartojimo
valdymas = Nenutrūkstamas)
▪ [9.9.2]=1 (Tipas = kW)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Page 99
9.3.1 Pagrindinio maitinimo šaltinio prijungimas
1
2
3
A
1 2 3
a
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
1 Atidarykite šias dalis (žr. "7.2.4 Patalpose naudojamo įrenginio
atidarymas"[452]):
1 Viršutinis skydas
2 Vartotojo sąsajos skydas
3 Viršutinis jungiklių dėžutės dangtelis
2 Prijunkite pagrindinį maitinimo šaltinį.
Kai naudojamas standartinio elektros tarifo maitinimo šaltinis
9 | Elektros instaliacija
Vidinio sujungimo
kabelis (=maitinimo
tinklas)
—
Laidai: (3+GND)×1,5mm²
a Vidinio sujungimo kabelis (=maitinimo tinklas)
ERGA04~08EAV3(A) + EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629093-1 – 2020.08
Montuotojo informacinis vadovas
99
Page 100
9 | Elektros instaliacija
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
B
A
B
5 6
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X5M
9 10
X1M
a b c
Kai naudojamas lengvatinio elektros tarifo maitinimo šaltinis
Vidinio sujungimo
kabelis (=maitinimo
tinklas)
Standartinio elektros
tarifo maitinimo
šaltinis
Lengvatinio elektros
tarifo maitinimo
šaltinio kontaktas
[9.8] Lengvatinio tarifo maitinimo šaltinis
Prijunkite X11Y prie X11YB.
Laidai: (3+GND)×1,5mm²
Laidai: 1N
Didžiausia darbinė srovė: 6,3A
Laidai: 2×(0,75~1,25mm²)
Maksimalus ilgis: 50m.
Lengvatinio elektros tarifo maitinimo šaltinio
kontaktas: 16Vnuolatinės srovės aptikimas
(įtampos šaltinis – PCB). Kontaktas be įtampos
užtikrins minimalią taikomą apkrovą: 15VDC,
10mA.
Montuotojo informacinis vadovas
100
a Vidinio sujungimo kabelis (=maitinimo tinklas)
b Standartinio elektros tarifo maitinimo šaltinis
c Pageidaujamo maitinimo kontaktas
3 Pritvirtinkite kabelius kabelių sąvaržomis prie kabelių sąvaržų laikiklių.
