Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04S18DA6V(G)

EHVZ08S18DA6V(G) EHVZ08S23DA6V(G)

EHVZ08S18DA9W(G) EHVZ08S23DA9W(G)

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

polski

Page 2

Directivelor, cu amendamentele respective.

<A>

<C>

DEKRA (NB0344)

2192529.0551-EMC

DAIKIN.TCF.034/09-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

deklaruje na własną i wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

declară pe proprie răspundere că echipamentele la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus:

декларира на своя отговорност, че оборудването, за коeто се отнася тази декларация:

visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu donanımının aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

návodom:

161718192021222324

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU *

заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление:

erklærer under eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet:

prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

Shigeki Morita

Director

Ostend, 2nd of October 2017

declares under its sole responsibility that the equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Ausrüstung für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que l'équipement visé par la présente déclaration:

Daikin Europe N.V.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft:

declara bajo su única responsabilidad que el equipo al que hace referencia la declaración:

dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι ο εξοπλισμός στον οποίο αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere:

EHVZ04S18DA6V*, EHVZ08S18DA6V*, EHVZ08S23DA6V*, EHVZ08S18DA9W*, EHVZ08S23DA9W*,

06

07

* = , , G

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

05Nota*

Certificado<C>.

3P507286-4

Page 3

Spis treści

1 Informacje o dokumentacji 3

1.1 Informacje o tym dokumencie ................................................... 3

2 Informacje o opakowaniu 4

2.1 Jednostka wewnętrzna.............................................................. 4

2.1.1 Odłączanie akcesoriów od urządzenia

wewnętrznego............................................................. 4

2.1.2 Przenoszenie jednostki wewnętrznej.......................... 4

3 Przygotowania 4

3.1 Przygotowanie miejsca montażu............................................... 4

3.1.1 Wymagania dotyczące miejsca instalacji jednostki

wewnętrznej ................................................................ 4

3.2 Przygotowanie przewodów wodnych ........................................ 7

3.2.1 Sprawdzanie objętości wody i szybkości przepływu... 7

3.3 Przygotowanie przewodów elektrycznych................................. 7

3.3.1 Omówienie połączeń elektrycznych siłowników

zewnętrznych i wewnętrznych .................................... 7

4 Montaż 8

4.1 Otwieranie jednostek................................................................. 8

4.1.1 Otwieranie jednostki wewnętrznej............................... 8

4.1.2 Otwieranie skrzynki elektrycznej jednostki

wewnętrznej ................................................................ 8

4.1.3 Obniżanie skrzynki elektrycznej w jednostce

wewnętrznej ................................................................ 8

4.2 Montaż jednostki wewnętrznej .................................................. 9

4.2.1 Montaż jednostki wewnętrznej.................................... 9

4.2.2 Podłączanie węża spustowego do spustu .................. 9

4.3 Podłączanie przewodów czynnika chłodniczego....................... 10

4.3.1 Podłączanie przewodów czynnika chłodniczego do

jednostki wewnętrznej................................................. 10

4.4 Podłączenie rur wodnych .......................................................... 10

4.4.1 Podłączenie rur wodnych............................................ 10

4.4.2 Podłączenie rur recyrkulacji........................................ 11

4.4.3 Napełnianie obiegu wodnego...................................... 11

4.4.4 Napełnianie zbiornika ciepłej wody użytkowej ............ 11

4.4.5 Izolacja rur wodnych ................................................... 11

4.5 Podłączanie okablowania elektrycznego................................... 11

4.5.1 Informacje na temat zgodności elektrycznej............... 11

4.5.2 Podłączanie przewodów elektrycznych do jednostki

wewnętrznej ................................................................ 11

4.5.3 Podłączanie głównego zasilania................................. 12

4.5.4 Podłączanie zasilania grzałki BUH ............................. 13

4.5.5 Odłączanie zaworu odcinającego ............................... 14

4.5.6 Podłączanie mierników elektrycznych ........................ 14

4.5.7 Podłączanie pompy ciepłej wody użytkowej ............... 14

4.5.8 Podłączanie wyjścia alarmowego ............................... 14

4.5.9 Podłączanie wyjścia włączenia/wyłączenia

ogrzewania pomieszczenia......................................... 14

4.5.10 Podłączanie przełączania na zewnętrzne źródło

ciepła........................................................................... 15

4.5.11 Podłączanie wejść cyfrowych zużycia energii............. 15

4.5.12 Podłączanie termostatu bezpieczeństwa (styk

normalnie zamknięty).................................................. 15

4.6 Kończenie instalacji jednostki wewnętrznej............................... 16

4.6.1 Zamykanie jednostki wewnętrznej .............................. 16

5 Konfiguracja 16

5.1 Opis: Konfiguracja ..................................................................... 16

5.1.1 Uzyskiwanie dostępu do najczęściej używanych

poleceń ....................................................................... 17

5.2 Kreator konfiguracji ................................................................... 17

5.2.1 Kreator konfiguracji: Język.......................................... 17

5.2.2 Kreator konfiguracji: Czas i data................................. 17

5.2.3 Kreator konfiguracji: System....................................... 17

5.2.4 Kreator konfiguracji: Grzałka BUH.............................. 19

5.2.5 Kreator konfiguracji: Strefa główna.............................. 19

5.2.6 Kreator konfiguracji: Strefa dodatkowa........................ 20

5.2.7 Ekran szczegółowy z krzywą zależną od pogody........ 20

5.2.8 Kreator konfiguracji: Zbiornik ....................................... 21

5.3 Menu ustawień ........................................................................... 21

5.3.1 Strefa główna............................................................... 21

5.3.2 Strefa dodatkowa......................................................... 22

5.3.3 Informacje .................................................................... 22

5.4 Struktura menu: Przegląd ustawień instalatora.......................... 23

6 Rozruch 24

6.1 Lista kontrolna przed rozruchem ................................................ 24

6.2 Lista kontrolna podczas rozruchu............................................... 24

6.2.1 Sprawdzanie minimalnej szybkości przepływu ............ 24

6.2.2 Odpowietrzanie............................................................ 25

6.2.3 Wykonanie uruchomienia testowego ........................... 25

6.2.4 Wykonanie uruchomienia testowego siłownika............ 25

6.2.5 Wykonanie osuszania szlichty ogrzewania

podłogowego................................................................ 26

7 Przekazanie użytkownikowi 26 8 Dane techniczne 27

8.1 Schemat prowadzenia przewodów rurowych: Jednostka

wewnętrzna ................................................................................ 27

8.2 Schemat okablowania: Jednostka wewnętrzna.......................... 28

8.3 Tabela 1 – Maksymalna ilość czynnika chłodniczego

dozwolona w pomieszczeniu: jednostka wewnętrzna ................ 31

8.4 Tabela 2 – Minimalna powierzchnia podłogi: jednostka

wewnętrzna ................................................................................ 31

8.5 Tabela 3 – Minimalna powierzchnia otwarcia wentylacji przy

wentylacji naturalnej: jednostka wewnętrzna ............................. 31

1 Informacje o dokumentacji

1.1 Informacje o tym dokumencie

Czytelnik docelowy

Autoryzowani instalatorzy

Zestaw dokumentacji

Niniejszy dokument jest częścią zestawu dokumentacji. Pełen zestaw składa się z następujących elementów:

▪ Ogólne środki ostrożności:

▪ Instrukcje dotyczące bezpieczeństwa, które należy przeczytać

przed rozpoczęciem montażu

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja montażu jednostki wewnętrznej:

▪ Instrukcje instalacji ▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej)

▪ Instrukcja instalacji jednostki zewnętrznej:

▪ Instrukcje instalacji ▪ Format: Papierowa (w opakowaniu jednostki zewnętrznej)

▪ Przewodnik odniesienia dla instalatora:

▪ Przygotowanie instalacji, dobre praktyki, dane odniesienia,… ▪ Format: Pliki w formacie cyfrowym dostępne pod adresem

http://www.daikineurope.com/support-and-manuals/productinformation/

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 4

2 Informacje o opakowaniu

4×

6×

1×

4× 1×

1× 1× 1× 1×

a b

g h ic d e f

a a

≥300

≥

500

(mm)

≥600

▪ Dodatek dotyczący sprzętu opcjonalnego:

▪ Dodatkowe informacje na temat sposobu instalacji sprzętu

opcjonalnego

▪ Format: Papierowa (w opakowaniu jednostki wewnętrznej) +

Pliki w formacie cyfrowym dostępne pod adresem http://

www.daikineurope.com/support-and-manuals/productinformation/

Najnowsze wersje dostarczonej dokumentacji mogą być dostępne na regionalnej stronie internetowej firmy Daikin lub u przedstawiciela handlowego.

Oryginalna dokumentacja została napisana w języku angielskim. Dokumentacja we wszystkich pozostałych językach jest tłumaczeniem.

Dane techniczne

▪ Podzbiór najbardziej aktualnych danych technicznych jest

dostępny w regionalnej witrynie WWW Daikin (ogólnodostępnej).

▪ Kompletny zbiór najbardziej aktualnych danych technicznych jest

dostępny w ekstranecie Daikin (wymagane jest uwierzytelnienie).

2 Informacje o opakowaniu

2.1 Jednostka wewnętrzna

2.1.1 Odłączanie akcesoriów od urządzenia wewnętrznego

b Uchwyty na spodzie urządzenia. Należy ostrożnie

przechylić urządzenie do tyłu, aby uchwyty były widoczne.

3 Przygotowania

3.1 Przygotowanie miejsca montażu

UWAGA

Ta jednostka przeznaczona jest do pracy w 2 strefach temperatury:

▪ ogrzewanie podłogowe w strefie głównej, jest to strefa

o najniższej temperaturze wody;

▪ grzejniki w strefie dodatkowej, jest to strefa o

najwyższej temperaturze wody.

OSTRZEŻENIE

Urządzenie wymaga przechowywania w pomieszczeniu wolnym od źródeł zapłonu w urządzeniach pracujących w trybie ciągłym (np. otwartych płomieni, kuchenek gazowych czy elektrycznych grzejników).

OSTRZEŻENIE

NIE WOLNO używać przewodów czynnika chłodniczego, które były używane z jakimkolwiek innym czynnikiem chłodniczym. Należy wymienić lub dokładnie wyczyścić przewody czynnika chłodniczego.

3.1.1 Wymagania dotyczące miejsca instalacji jednostki wewnętrznej

▪ Jednostka wewnętrzna jest przeznaczona wyłącznie do instalacji

w pomieszczeniu i dla następujących temperatur otoczenia: ▪ Tryb ogrzewania pomieszczenia: 5~30°C ▪ Produkcja ciepłej wody użytkowej: 5~35°C

▪ Należy pamiętać o następujących wskazówkach dotyczących

instalacji:

a Zawory odcinające obiegu wodnego

b Zawór nadciśnieniowy obejściowy

c Ogólne środki ostrożności

d Dodatek dotyczący sprzętu opcjonalnego

e Instrukcja montażu jednostki wewnętrznej

f Instrukcja obsługi

g Pierścienie uszczelniające zaworów odcinających (obieg

wodny ogrzewania pomieszczenia)

h Pierścienie uszczelniające zaworów odcinających nie

należących do wyposażenia (obieg ciepłej wody użytkowej)

i Taśma uszczelniająca do wlotu okablowania

niskonapięciowego

2.1.2 Przenoszenie jednostki wewnętrznej

Do przenoszenia urządzenia służą uchwyty umieszczone z tyłu i na spodzie.

Instrukcja montażu

a Uchwyty z tyłu urządzenia

INFORMACJE

Wprzypadku ograniczonej przestrzeni montażowej należy wykonać poniższe czynności przed instalacją jednostki w jej ostatecznym położeniu: "4.2.2 Podłączanie węża

spustowego do spustu" na stronie 9. Wymaga to

demontażu jednego lub obu paneli bocznych.

UWAGA

Gdy temperatura w wielu pomieszczeniach kontrolowana jest przez 1 termostat, NIE należy umieszczać zaworu termostatycznego na emiterze w pomieszczeniu, w którym zainstalowano termostat.

EHVZ04+08S18+23DA

Daikin Altherma — split niskotemperaturowy

4P495245-1C – 2018.11

Page 5

Specjalne wymagania w przypadku czynnika R32

OSTRZEŻENIE

▪ Urządzenia NIE wolno dziurawić ani palić. ▪ NIE wolno przyspieszać procesu odszraniania ani

czyścić urządzenia w sposób inny niż przewidziany przez jego producenta.

▪ Należy pamiętać, że czynnik chłodniczy R32 NIE

wydziela nieprzyjemnego zapachu.

OSTRZEŻENIE

Urządzenie należy przechowywać w taki sposób, aby nie było narażone na uszkodzenia mechaniczne, w dobrze przewietrzanym pomieszczeniu bez stale aktywnych źródeł zapłonu (np. otwartego ognia, działającego grzejnika gazowego lub elektrycznego); wymiary pomieszczenia przedstawiono poniżej.

UWAGA

▪ NIE używać powtórnie złączek, które były wcześniej

używane.

▪ Połączenia między elementami układu czynnika

chłodniczego wykonane w trakcie montażu powinny być dostępne w celach konserwacyjnych.

OSTRZEŻENIE

Montaż, serwisowanie, konserwacja i naprawy muszą być wykonywane zgodnie z instrukcjami firmy Daikin i obowiązującymi przepisami (np. krajowymi przepisami dotyczącymi instalacji gazowych), wyłącznie przez osoby upoważnione.

3 Przygotowania

UWAGA

▪ Przewody należy chronić przed uszkodzeniami

mechanicznymi.

▪ Instalacja przewodów powinna być jak najmniej

skomplikowana.

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 6

3 Przygotowania

Wejście z menu instalatora: ▪ Całkowita ilość czynnika chłodniczego (m

) (kg)

▪ Powierzchnia pomieszczenia A (A

room A

) (m2)

Rozpoczęcie

Użyj tabeli 1 w rozdziale "Dane techniczne", aby obliczyć maksymalną ilość czynnika chłodniczego (m

max

) (kg) dozwoloną dla

pomieszczenia A.

Należy skontaktować się z dealerem.

Użyj tabeli 3 w rozdziale "Dane techniczne" i wartości dm, aby obliczyć minimalną powierzchnię otwarcia w przypadku naturalnej wentylacji między pomieszczeniem A i pomieszczeniem B (VA

min

) (cm2).

Urządzenie może zostać zainstalowane w pomieszczeniu A, jeśli: ▪ między pomieszczeniami A i B są wykonane 2 otwory wentylacyjne (trwale otwarte), 1 na górze i 1 na dole. ▪ Otwór dolny: otwór dolny musi spełniać wymagania dotyczące powierzchni minimalnej (VA

min

). Musi on znajdować się jak najbliżej podłogi. Jeśli otwór wentylacyjny zaczyna się przy podłodze, wysokość musi wynosić ≥20 mm. Dolna krawędź otworu musi znajdować się ≤100 mm od podłogi. Co najmniej 50% wymaganej powierzchni otworu musi znajdować się <200 mm od podłogi. Cała powierzchnia otworu musi znajdować się <300 mm od podłogi.

▪ Otwór górny: powierzchnia górnego otworu musi być większa lub równa powierzchni dolnego otworu. Dolna krawędź górnego otworu musi znajdować się co

najmniej 1,5 m nad górną krawędzią dolnego otworu.

▪ Otwory wentylacyjne na zewnątrz NIE są uważane za odpowiednie otwory wentylacyjne (użytkownik może je zablokować, kiedy jest zimno).

Urządzenie może zostać zainstalowane w pomieszczeniu A bez dodatkowych wymogów dotyczących powierzchni pomieszczenia czy wentylacji.

Określ ilość czynnika chłodniczego, która przekracza m

max

(dm) (kg). (dm=mc–m

max

)

max≥mc

Tak

Nie

Użyj tabeli 2 w rozdziale "Dane techniczne", aby obliczyć całkowitą minimalną powierzchnię podłogi (A

min total

) (m2) wymaganą dla całkowitej

ilości czynnika chłodniczego (m

min total≤Apomieszczenie A+Apomieszczenie B

Tak

Wejście z menu instalatora: ▪ Powierzchnia sąsiedniego pomieszczenia B

room B

) (m2)

a Jednostka wewnętrzna A Pomieszczenie, w którym jest zainstalowana

jednostka wewnętrzna.

B Pomieszczenie przyległe do pomieszczenia A.

≥1,5 m

Jeśli całkowita ilość czynnika chłodniczego w systemie wynosi ≥1,84 kg (tj. jeśli długość przewodów wynosi ≥27 m), należy zastosować się do wymagań dotyczących minimalnej powierzchni podłogi, podanych na następującym schemacie blokowym. Schemat blokowy opiera się na następujących tabelach: "8.3 Tabela 1 – Maksymalna ilość czynnika chłodniczego dozwolona w pomieszczeniu:

jednostka wewnętrzna"na stronie 31, "8.4Tabela 2 – Minimalna powierzchnia podłogi: jednostka wewnętrzna"na stronie31 i "8.5 Tabela 3 – Minimalna powierzchnia otwarcia wentylacji przy wentylacji naturalnej: jednostka wewnętrzna"na stronie31.

INFORMACJE

Systemy o całkowitej ilości czynnika chłodniczego (mc) <1,84 kg (tj. jeśli długość przewodów rurowych wynosi <27 m) NIE podlegają żadnym wymaganiem co do pomieszczenia instalacji.

INFORMACJE Wiele jednostek wewnętrznych. Jeśli w pomieszczeniu

zainstalowano dwie lub więcej jednostek wewnętrznych, należy uwzględnić maksymalną ilość czynnika chłodniczego, jaka może zostać uwolniona w pomieszczeniu w przypadku POJEDYNCZEGO wycieku. Przykład: Jeśli w pomieszczeniu zainstalowano dwie jednostki wewnętrzne, każda z własną jednostką zewnętrzną, należy uwzględnić ilość czynnika chłodniczego największej kombinacji jednostek wewnętrznej-zewnętrznej.

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 7

3 Przygotowania

3.2 Przygotowanie przewodów wodnych

UWAGA

W przypadku rur plastikowych należy upewnić się, że są one w pełni odporne na dyfuzję tlenu zgodnie z DIN4726. Dyfuzja tlenu w rurach może doprowadzić do nadmiernej korozji.

▪ Zawór od strony zbiornika rozprężnego. Zawór od strony

zbiornika rozprężnego (jeśli występuje) MUSI być otwarty.

3.2.1 Sprawdzanie objętości wody i szybkości przepływu

Minimalna objętość wody

Nie ma wymagań dotyczących minimalnej objętości wody.

Minimalna szybkość przepływu

Należy sprawdzić, czy minimalna szybkość przepływu w instalacji jest gwarantowana w każdych warunkach dla każdej strefy oddzielnie. Ta minimalna szybkość przepływu jest wymagana podczas odszraniania/pracy grzałki BUH. W tym celu należy użyć dostarczonego z urządzeniem zaworu nadciśnieniowego obejściowego.

UWAGA

Jeśli sterowanie obiegiem każdej lub określonej pętli grzewczej odbywa się zdalnie za pośrednictwem zaworów, ważne jest, aby utrzymać tę minimalną szybkość przepływu nawet wtedy, gdy wszystkie zawory są zamknięte. Jeśli nie można osiągnąć minimalnej szybkości przepływu, wygenerowany zostanie błąd przepływu 7H (brak ogrzewania lub pracy).

Więcej informacji zawiera przewodnik odniesienia dla instalatora.

Minimalna wymagana szybkość przepływu

12l/min

Patrze zalecaną procedurę zgodnie z opisem w sekcji "6.2 Lista

kontrolna podczas rozruchu"na stronie24.

3.3 Przygotowanie przewodów elektrycznych

3.3.1 Omówienie połączeń elektrycznych siłowników zewnętrznych i wewnętrznych

Element Opis Przewody Maksymalny

prąd pracy

Zasilanie jednostki zewnętrznej i wewnętrznej

1 Zasilanie jednostki

2+GND

zewnętrznej

2 Zasilanie i przewód

3 połączeniowy jednostki wewnętrznej

3 Zasilanie grzałki BUH Patrz tabela

poniżej.

4 Zasilanie taryfą o

2 korzystnej stawce kWh (styk beznapięciowy)

5 Zasilanie z taryfą o

2 6,3A normalnej stawce kWh

Sprzęt opcjonalny

(a)

(f)

—

(d)

Element Opis Przewody Maksymalny

prąd pracy

6 Kontroler zdalny

(e)

używany jako termostat w pomieszczeniu

7 Termostat w

3 lub 4 100mA

(b)

pomieszczeniu

8 Zewnętrzny czujnik

(b)

temperatury otoczenia

9 Wewnętrzny czujnik

(b)

temperatury otoczenia

10 Konwektor pompy

2 100mA

(b)

ciepła

Komponenty dostarczone w miejscu instalacji

11 Zawór odcinający 2 100mA 12 Miernik energii

2 (na miernik)

(b)

elektrycznej

13 Pompa ciepłej wody

(b)

użytkowej 14 Wyjście alarmowe 2 15 Sterowanie

(b)

przełączaniem na

zewnętrzne źródło

ciepła 16 Sterowanie

(b)

ogrzewaniem

pomieszczenia 17 Wejścia cyfrowe

zużycia energii 18 Termostat

2 (na sygnał wejściowy)

(b)

bezpieczeństwa dla

strefy głównej 19 Termostat

(d)

bezpieczeństwa dla

strefy dodatkowej

(a) Patrz tabliczka znamionowa na jednostce zewnętrznej. (b) Minimalny przekrój przewodu wynosi 0,75mm². (c) Przekrój przewodu 2,5mm². (d) Kabel o przekroju od 0,75mm² do 1,25mm², długość

maksymalna: 50m. Styk beznapięciowy powinien gwarantować minimalne obciążenie 15VDC, 10mA.

(e) Kabel o przekroju od 0,75mm² do 1,25mm²; długość

maksymalna: 500m.

(f) Przekrój przewodu 1,5mm².

UWAGA

Bardziej techniczna specyfikacja różnych połączeń podana jest wewnątrz jednostki wewnętrznej.

UWAGA

Termostat bezpieczeństwa (styk normalnie zamknięty) MUSI być zainstalowany dla strefy głównej. Patrz

"4.5.12 Podłączanie termostatu bezpieczeństwa (styk normalnie zamknięty)"na stronie15.

Typ grzałki BUH Zasilanie Wymagana liczba

przewodów

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 8

4 Montaż

7×

T25

4×

T25

4×

T25

4 Montaż

4.1 Otwieranie jednostek

4.1.1 Otwieranie jednostki wewnętrznej

1 Zdejmij panel górny.

4.1.2 Otwieranie skrzynki elektrycznej jednostki wewnętrznej

2 Zdejmij panel interfejsu użytkownika. Otwórz zawiasy w górnej

części i przesuń panel górny do góry.

UWAGA

Zdejmując panel interfejsu użytkownika, odłącz także kable z tyłu panelu, aby zapobiec uszkodzeniu.

3 W razie potrzeby zdejmij przednią pokrywę. Może to być

konieczne na przykład w następujących przypadkach:

▪ "4.1.3 Obniżanie skrzynki elektrycznej w jednostce

wewnętrznej"na stronie8

▪ "4.2.2 Podłączanie węża spustowego do spustu" na

stronie9

▪ Aby uzyskać dostęp do wysokonapięciowej skrzynki

elektrycznej

4.1.3 Obniżanie skrzynki elektrycznej w jednostce wewnętrznej

Podczas instalacji konieczny będzie dostęp do wnętrza jednostki wewnętrznej. Aby ułatwić dostęp z przodu, należy obniżyć skrzynkę elektryczną w urządzeniu w następujący sposób:

Wymagania wstępne: Panel interfejsu użytkownika i panel przedni zostały zdjęte.

1 Zdejmij panel górny, który mocuje skrzynkę elektryczną w

górnej części jednostki.

2 Przechyl skrzynkę elektryczną do przodu i zdejmij ją z

zawiasów.

Instrukcja montażu

EHVZ04+08S18+23DA

Daikin Altherma — split niskotemperaturowy

4P495245-1C – 2018.11

Page 9

2×

T25

3 Umieść skrzynkę elektryczną niżej w urządzeniu. Wykorzystaj 2

≤1°

0°

1° 1°

3×

T25

zawiasy umieszczone niżej w urządzeniu.

4.2 Montaż jednostki wewnętrznej

4.2.1 Montaż jednostki wewnętrznej

1 Zdejmij jednostkę wewnętrzną z palety i umieść ją na podłodze.

Zobacz również "2.1.2Przenoszenie jednostki wewnętrznej"na

stronie4.

2 Podłącz wąż spustowy do spustu. Patrz "4.2.2 Podłączanie

węża spustowego do spustu"na stronie9.

3 Wsuń jednostkę wewnętrzną na swoje miejsce. 4 Dostosuj wysokość stopki poziomującej, aby skompensować

nieregularność podłogi. Maksymalne dopuszczalne odchylenie wynosi 1°.

4 Montaż

UWAGA

NIE należy przechylać jednostki do przodu:

4.2.2 Podłączanie węża spustowego do spustu

Woda wypływająca z ciśnieniowego zaworu bezpieczeństwa zbiera się w tacy na skropliny. Taca na skropliny jest podłączona do węża spustowego wewnątrz urządzenia. Należy podłączyć wąż spustowy do odpowiedniego spustu, zgodnie z obowiązującymi przepisami. Można poprowadzić wąż spustowy przez lewy lub prawy panel boczny.

Wymagania wstępne: Panel interfejsu użytkownika i panel przedni zostały zdjęte.

1 Zdejmij jeden z paneli bocznych. 2 Wytnij gumową przelotkę. 3 Przeciągnij wąż spustowy przez otwór. 4 Załóż panel boczny. Upewnij się, że woda może przepływać

przez przewód spustowy.

Zaleca się użycie kadzi do zbierania wody.

Opcja 1: Przez lewy panel boczny

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 10

4 Montaż

3×

T25

c d a b

Opcja 2: Przez prawy panel boczny

4.3 Podłączanie przewodów czynnika chłodniczego

Instrukcja montażu jednostki zewnętrznej zawiera wszystkie wskazówki, specyfikacje i instrukcje montażu.

Dla ułatwienia serwisu i konserwacji dostarczono 4 zawory odcinające i 1 zawór nadciśnieniowy obejściowy. Zawory odcinające należy zamontować na wlotach i wylotach wody do ogrzewania pomieszczenia. Aby zapewnić minimalną szybkość przepływu (i zapobiec nadmiernemu ciśnieniu), należy zainstalować zawór nadciśnieniowy obejściowy na wylocie wody do ogrzewania pomieszczenia dla strefy dodatkowej.

UWAGA

Ta jednostka przeznaczona jest do pracy w 2 strefach temperatury:

▪ ogrzewanie podłogowe w strefie głównej, jest to strefa

o najniższej temperaturze wody;

▪ grzejniki w strefie dodatkowej, jest to strefa o

najwyższej temperaturze wody.

1 Zamontuj zawory odcinające na rurach z wodą do ogrzewania

pomieszczenia.

2 Przykręć nakrętki jednostki wewnętrznej na zaworze

odcinającym.

3 Podłącz rury wlotowe i wylotowe ciepłej wody użytkowej do

jednostki wewnętrznej.

4.3.1 Podłączanie przewodów czynnika chłodniczego do jednostki wewnętrznej

1 Podłącz zawór odcinający cieczy od jednostki zewnętrznej do

przyłącza ciekłego czynnika chłodniczego w jednostce wewnętrznej.

a Przyłącze ciekłego czynnika chłodniczego

b Przyłącze gazowego czynnika chłodniczego

2 Podłącz zawór odcinający gazu od jednostki zewnętrznej do

przyłącza gazowego czynnika chłodniczego w jednostce wewnętrznej.

INFORMACJE

Jeśli jednostka wewnętrzna jest zainstalowana w miejscu o ograniczonej przestrzeni, można zainstalować opcjonalny łuk rurowy (EKHVTC), aby ułatwić podłączenie do przyłączy gazowego i ciekłego czynnika chłodniczego jednostki wewnętrznej. Instrukcja montażu znajduje się na karcie instrukcji zestawu łuku rurowego.

4.4 Podłączenie rur wodnych

4.4.1 Podłączenie rur wodnych

UWAGA

NIE WOLNO używać nadmiernej siły podczas podłączania instalacji rurowej. Odkształcenie rur może być przyczyną wadliwego działania jednostki.

a Wylot wody dodatkowej strefy ogrzewania pomieszczenia b Wlot wody dodatkowej strefy ogrzewania pomieszczenia c Wylot ciepłej wody użytkowej d Wlot zimnej wody użytkowej (dostarczanie zimnej wody) e Wylot wody głównej strefy ogrzewania pomieszczenia

f Wlot wody głównej strefy ogrzewania pomieszczenia

UWAGA

Zaleca się montaż zaworów odcinających na przyłączach wlotu zimnej wody użytkowej i wylotu ciepłej wody użytkowej. Te zawory odcinające nie należą do wyposażenia.

UWAGA

Zawór nadciśnieniowy obejściowy (dostarczany jako

akcesorium). Zalecamy zainstalowanie zaworu nadciśnieniowego obejściowego w obiegu wodnym ogrzewania pomieszczenia.

Regulując ustawienie zaworu nadciśnieniowego obejściowego, należy zwrócić uwagę na minimalną szybkość przepływu. Patrz "3.2.1 Sprawdzanie objętości

wody i szybkości przepływu" na stronie 7 i "6.2.1 Sprawdzanie minimalnej szybkości przepływu" na stronie24.

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 11

4 Montaż

b+c ad

UWAGA

Jeśli instalujesz to urządzenie w zastosowaniu jednostrefowym:

Instalacja. Zainstaluj obejście między wlotem wody do ogrzewania pomieszczenia i wylotem strefy dodatkowej (=strefa bezpośrednia). NIE zamykaj przepływu wody, zamykając zawory odcinające.

a Obejście Konfiguracja. Ustaw konfigurację [7-02]=0 (Liczba stref =

Jedna strefa).

UWAGA

Zainstaluj zawory odpowietrzające na wszystkich wysoko położonych punktach lokalnych.

UWAGA

Na wlocie zimnej wody użytkowej należy zainstalować ciśnieniowy zawór bezpieczeństwa (nie należy do wyposażenia) o ciśnieniu otwarcia wynoszącym maksymalnie 10 barów, zgodnie z obowiązującymi przepisami.

4.4.2 Podłączenie rur recyrkulacji

Wymagania wstępne: Wymagane tylko wtedy, gdy w systemie

konieczna jest recyrkulacja.

1 Zdejmij panel górny z urządzenia, patrz "4.1.1 Otwieranie

jednostki wewnętrznej"na stronie8.

2 Wytnij gumową przelotkę na wierzchu urządzenia i usuń

zaślepkę. Przyłącze recyrkulacji znajduje się poniżej otworu.

3 Przeprowadź przewody rurowe recyrkulacji przez przelotkę i

podłącz je do przyłącza recyrkulacji.

4.4.4 Napełnianie zbiornika ciepłej wody użytkowej

1 Otwórz po kolei każdy z kranów ciepłej wody, aby odpowietrzyć

układu przewodów.

2 Otwórz zawór dostarczania zimnej wody. 3 Zamknij wszystkie krany po odpowietrzeniu. 4 Sprawdź, czy nie ma wycieków wody. 5 Ręcznie ustaw zawór bezpieczeństwa nienależący do

wyposażenia, aby zapewnić swobodny przepływ wody przez przewód tłoczny.

4.4.5 Izolacja rur wodnych

Wszystkie rury w całym obiegu wodnym MUSZĄ być zaizolowane w celu uniknięcia kondensacji w czasie odszraniania i spadku wydajności grzewczej.

Jeśli temperatura przekracza 30°C, a wilgotność względna przekracza 80%, to materiały izolacyjne powinny mieć grubość co najmniej 20 mm, aby zapobiec kondensacji na powierzchni uszczelnień.

4.5 Podłączanie okablowania elektrycznego

NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

OSTRZEŻENIE

Jako przewody zasilające ZAWSZE należy używać przewodów wielożyłowych.

4.5.1 Informacje na temat zgodności elektrycznej

Tylko dla grzałki BUH jednostki wewnętrznej

Patrz "4.5.4Podłączanie zasilania grzałki BUH"na stronie13.

4.5.2 Podłączanie przewodów elektrycznych do jednostki wewnętrznej

1 Aby otworzyć jednostkę wewnętrzną, patrz "4.1.1 Otwieranie

jednostki wewnętrznej"na stronie8 i "4.1.2Otwieranie skrzynki elektrycznej jednostki wewnętrznej"na stronie8.

2 Okablowanie wchodzi do urządzenia od góry:

4 Załóż panel górny.

4.4.3 Napełnianie obiegu wodnego

Aby napełnić obieg wodny, należy użyć zestawu do napełniania (nie należy do wyposażenia). Należy postępować zgodnie z obowiązującymi przepisami.

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

INFORMACJE

Należy upewnić się, że obydwa zawory odpowietrzające (jeden na filtrze magnetycznym i jeden na grzałce BUH) są otwarte.

a, b, c Okablowanie w miejscu instalacji (patrz tabela poniżej)

d Zamontowany fabrycznie przewód zasilania grzałki BUH

3 Okablowanie wewnątrz jednostki powinno być poprowadzone w

następujący sposób. Przymocuj kabel do mocowań używając opasek kablowych:

Instrukcja montażu

Page 12

4 Montaż

4×

b+c

X1M

X2M

X5M

A5P

X11YB

X1A

1 2 3

X11Y

X11YA

1 2 3

X1M

X2M

X5M

A5P

X11Y

X11YB

X1A

1 2 3

1 N L

N L

2 3

S1S

a b c

X11YA

51 2 3 6

910

OSTRZEŻENIE

Upewnij się, że okablowanie elektryczne NIE dotyka rury gazowego czynnika chłodniczego, która może być bardzo gorąca.

OSTROŻNIE

NIE WOLNO wpychać do urządzenia nadmiernych długości przewodów w jednostce.

4 Uszczelnij wlot okablowania niskonapięciowego taśmą

uszczelniającą (dostarczoną jako akcesorium).

Bez kabli niskiego napięcia Zkablami niskiego napięcia

4.5.3 Podłączanie głównego zasilania

1 Podłącz główne zasilanie.

W przypadku zasilania z taryfą o normalnej stawce kWh

a Rura gazowego czynnika chłodniczego

Prowadzenie przewodów

a Niskie napięcie

b Zasilanie wysokim

napięciem

c Sygnał sterujący

wysokiego napięcia

d Zasilanie wysokim

napięciem (przewód zamontowany fabrycznie)

Instrukcja montażu

Możliwe przewody (w zależności od typu jednostki i zainstalowanych opcji)

▪ Styk zasilania o korzystnej stawce ▪ Interfejs użytkownika używany jako

termostat w pomieszczeniu (opcja)

▪ Cyfrowe wejścia zużycia energii (nie

należą do wyposażenia)

▪ Zewnętrzny czujnik temperatury otoczenia

(opcja)

▪ Wewnętrzny czujnik temperatury

otoczenia (opcja)

▪ Mierniki elektryczne (nie należą do

wyposażenia)

▪ Termostat bezpieczeństwa (nie należy do

wyposażenia)

▪ Kable połączeniowe ▪ Zasilanie z taryfą o normalnej stawce kWh ▪ Zasilanie z taryfą o korzystnej stawce kWh

▪ Konwektor pompy ciepła (opcja) ▪ Termostat w pomieszczeniu (opcja) ▪ Zawór odcinający (nie należy do

wyposażenia)

▪ Pompa ciepłej wody użytkowej (nie należy

do wyposażenia) ▪ Wyjście alarmowe ▪ Sterowanie przełączaniem na zewnętrzne

źródło ciepła ▪ Sterowanie ogrzewaniem pomieszczenia

▪ Zasilanie grzałki BUH

Legenda: patrz poniższa ilustracja.

W przypadku zasilania z taryfą o korzystnej stawce kWh

Podłącz X11Y do X11YB.

a Kabel połączeniowy (=główne zasilanie) b Zasilanie z taryfą o normalnej stawce kWh c Styk zasilania o korzystnej stawce

2 Zamocuj przewody w mocowaniach za pomocą opasek

kablowych.

EHVZ04+08S18+23DA

Daikin Altherma — split niskotemperaturowy

4P495245-1C – 2018.11

Page 13

4 Montaż

X6M

F1B

Q1DI

1N~, 50 Hz 230 V AC

SWB

436

2 1

K5M

14 13

Q1DI

1234567

F1B

II I I

X6M

BRN

GRY

BLU1

BLU2

SWB

3~, 50 Hz 230 V AC

436

2 1

K5M

14 13

1234567

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

INFORMACJE

Wprzypadku zasilania z taryfą o korzystnej stawce kWh, podłącz X11Y do X11YB. Konieczność użycia oddzielnego zasilania o normalnej stawce kWh do zasilania jednostki wewnętrznej (b) X2M/5+6 zależy od typu zasilania z korzystną stawką kWh.

Wymagane jest oddzielne połączenie do jednostki wewnętrznej:

▪ Jeśli zasilanie z korzystną stawką kWh zostanie

przerwane, gdy będzie aktywne, LUB

▪ jeśli żadne zużycie energii przez jednostkę wewnętrzną

nie jest dozwolone przy zasilaniu z korzystną stawką kWh, gdy jest ono aktywne.

INFORMACJE

Styk zasilania z taryfą o korzystnej stawce kWh jest podłączony do tych samych styków (X5M/9+10), co termostat bezpieczeństwa dla strefy dodatkowej. System może mieć JEDYNIE zasilanie z taryfą o korzystnej stawce kWh LUB termostat bezpieczeństwa dla strefy dodatkowej.

4.5.4 Podłączanie zasilania grzałki BUH

OSTRZEŻENIE

Grzałka BUH MUSI posiadać dedykowane zasilanie i MUSI być chroniona przez urządzenia zabezpieczające wymagane przez odpowiednie przepisy.

(d) (6T1)

Podłącz zasilanie grzałki BUH w następujący sposób:

a Zamontowany fabrycznie przewód podłączony do stycznika

grzałki BUH wewnątrz skrzynki elektrycznej (K5M w przypadku modeli *6V i *9W)

b Okablowanie w miejscu instalacji (patrz tabela poniżej)

Model (zasilanie) Podłączenia z zasilaniem grzałki BUH

*6V (6V: 1N~230V)

OSTROŻNIE

Aby zapewnić całkowite uziemienie jednostki, należy zawsze podłączać kabel zasilania i uziemiający grzałki BUH.

Wydajność grzałki BUH może się różnić w zależności od modelu jednostki wewnętrznej. Upewnij się, że zasilanie jest zgodne z wydajnością grzałki BUH, przedstawioną w poniższej tabeli.

Typ grzałki

BUH

Wydajnoś

ć grzałki

Zasilanie Maksymalny

prąd pracy

BUH

*6V 2kW 1N~230V

4kW 1N~230V 6kW 1N~230V 2kW 3~230V 4kW 3~230V 6kW 3~230V

(c)

(d)

9A —

(a)(b)

17A

(a)(b)

26A

5A — 10A — 15A —

*9W 3kW 3N~400V 4A —

6kW 3N~400V 9A — 9kW 3N~400V 13A —

(a) Sprzęt zgodny z normą EN/IEC61000-3-12 (Europejska/

Międzynarodowa Norma Techniczna nakłada ograniczenia odnośnie prądów harmonicznych wytwarzanych przez sprzęt podłączony do układów niskonapięciowych

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

publicznej sieci elektroenergetycznej o prądzie wejściowym >16A i ≤75A na fazę).

(b) Niniejszy sprzęt jest zgodny z normą EN/IEC61000-3-11

(Europejska/Międzynarodowa Norma Techniczna nakłada ograniczenia odnośnie skoków, wahań i pulsacji napięcia w układach niskonapięciowych publicznej sieci elektroenergetycznej o prądzie znamionowym ≤75A), pod warunkiem że impedancja systemu Z równa Z użytkownika a siecią publiczną. Na instalatorze lub użytkowniku systemu ciąży odpowiedzialność zapewnienia (a w razie potrzeby także konsultacji z operatorem sieci dystrybucyjnej) podłączenia urządzenia wyłącznie do układu zasilania o impedancji układu Z równej wartości Z

w punkcie styku między układem zasilania

max

jest mniejsza lub

sys

0,22Ω 0,22Ω

mniejszej lub

max

*6V (6T1: 3~230V)

Instrukcja montażu

Page 14

4 Montaż

3N~, 50 Hz 400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

F1B

II I I

X6M

2 1

K5M

436514

BRN

GRY

BLK

BLU

X1M

X2M

X1M

X2M

M2S

2128

21 29

X1M

X2M

X5M

S3S S2S

3456

X1M

X2M

X5M

M2P

1 2

X2M

X5M

X1M

A5P

A4P

YC Y1 Y2 Y3 Y4

X1M

7 9

Model (zasilanie) Podłączenia z zasilaniem grzałki BUH

*9W (3N~400V)

F1B Bezpiecznik nadmiarowo-prądowy (nie należy do

wyposażenia). Zalecany bezpiecznik do modeli *6V i *9W:

4‑biegunowy; 20A; krzywa 400V; klasa wyzwalaniaC. K1M Stycznik (w dolnej skrzynce elektrycznej) K5M Stycznik bezpieczeństwa (w dolnej skrzynce elektrycznej)

Q1DI Detektor prądu upływowego z wyłącznikiem (nie należy do

wyposażenia)

SWB Skrzynka elektryczna

X6M Styk (nie należy do wyposażenia)

UWAGA

NIE przecinać ani nie odłączać przewodu zasilającego grzałki BUH.

4.5.5 Odłączanie zaworu odcinającego

1 Podłącz przewód sterujący zaworem do odpowiednich styków,

tak jak to pokazano na poniższej ilustracji.

UWAGA

Okablowanie jest inne w przypadku zaworu NC (normalnie zamknięty) i zaworu NO (normalnie otwarty).

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

4.5.7 Podłączanie pompy ciepłej wody użytkowej

1 Podłącz przewód pompy ciepłej wody użytkowej do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

4.5.8 Podłączanie wyjścia alarmowego

1 Podłącz przewód wyjścia alarmowego do odpowiednich styków,

tak jak to pokazano na poniższej ilustracji.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

4.5.6 Podłączanie mierników elektrycznych

INFORMACJE

W przypadku miernika elektrycznego z wyjściem

1 Podłącz przewód mierników elektrycznych do odpowiednich

styków, tak jak to pokazano na poniższej ilustracji.

Instrukcja montażu

tranzystorowym należy sprawdzić polaryzację. Biegun dodatni MUSI być podłączony do X5M/6 i X5M/4; biegun ujemny do X5M/5 i X5M/3.

a Wymagana jest instalacja EKRP1HB. b Okablowanie wstępne między X2M/7+9 i Q1L

(=zabezpieczenie termiczne grzałki BUH). NIE zmieniać.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

4.5.9 Podłączanie wyjścia włączenia/wyłączenia ogrzewania pomieszczenia

1 Podłącz przewód wyjścia włączenia/wyłączenia ogrzewania

pomieszczenia do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

EHVZ04+08S18+23DA

Daikin Altherma — split niskotemperaturowy

4P495245-1C – 2018.11

Page 15

X2M

X5M

X1M

A5P

A4P

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X1M

X4 X3

7 9

a Wymagana jest instalacja EKRP1HB.

X1M

X2M

X5M

A5P

A4P

X1M

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X4 X3

N L

X1M

X2M

X5M

A8P

A5P

12345

X801M

S6S

S7S

S8S

S9S

X1M

X2M

X5M

b Okablowanie wstępne między X2M/7+9 i Q1L

(=zabezpieczenie termiczne grzałki BUH). NIE zmieniać.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

4 Montaż

a Wymagana jest instalacja EKRP1AHTA.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

4.5.10 Podłączanie przełączania na zewnętrzne źródło ciepła

1 Podłącz przewód przełączania na zewnętrzne źródło ciepła do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

4.5.12 Podłączanie termostatu bezpieczeństwa (styk normalnie zamknięty)

Strefa główna

1 Podłącz przewód termostatu bezpieczeństwa (normalnie

zamknięty) do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

INFORMACJE

Instalacja termostatu bezpieczeństwa (nie należy do wyposażenia) jest wymagana dla głównej strefy, bo w przeciwnym wypadku jednostka NIE BĘDZIE działać.

a Wymagana jest instalacja EKRP1HB.

2 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

UWAGA

Termostat bezpieczeństwa MUSI być zainstalowany w głównej strefie, aby uniknąć zbyt wysokiej temperatury wody w tej strefie. Termostat bezpieczeństwa to zwykle

4.5.11 Podłączanie wejść cyfrowych zużycia energii

1 Podłącz przewód wejścia cyfrowego zużycia energii do

odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

zawór sterowany termostatycznie ze stykiem normalnie zamkniętym. Gdy temperatura wody w głównej strefie będzie za wysoka, styk zostanie otwarty i interfejs użytkownika wyświetli błąd 8H‑02. Spowoduje to zatrzymanie się TYLKO pompy głównej.

Strefa dodatkowa

3 Podłącz przewód termostatu bezpieczeństwa (normalnie

zamknięty) do odpowiednich styków, tak jak to pokazano na poniższej ilustracji.

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 16

5 Konfiguracja

X1M

X2M

X5M

910

4 Kable należy zamocować w mocowaniach za pomocą opasek

kablowych.

UWAGA

Należy wybrać i zainstalować termostat bezpieczeństwa dla strefy dodatkowej zgodnie z obowiązującymi przepisami.

W każdym z przypadków, aby zapobiec niepotrzebnemu działaniu termostatu bezpieczeństwa, zaleca się, aby …

▪ … termostat bezpieczeństwa resetował się

automatycznie.

▪ … szybkość zmian temperatury termostatu

bezpieczeństwa wynosiła maksymalnie 2°C/min.

▪ … między termostatem bezpieczeństwa i zaworem

3‑drogowym zachować minimalną odległość 2m.

INFORMACJE

Po zainstalowaniu NIE należy zapomnieć o skonfigurowaniu termostatu bezpieczeństwa dla strefy dodatkowej. Bez skonfigurowania jednostka wewnętrzna będzie ignorować styk termostatu bezpieczeństwa.

INFORMACJE

4.6 Kończenie instalacji jednostki wewnętrznej

4.6.1 Zamykanie jednostki wewnętrznej

1 Zamknij pokrywę skrzynki elektrycznej. 2 Odłóż skrzynkę elektryczną na miejsce. 3 Ponownie załóż panel górny. 4 Ponownie załóż panele boczne. 5 Załóż ponownie przedni panel. 6 Podłącz kable do panelu interfejsu użytkownika. 7 Zainstaluj ponownie panel interfejsu użytkownika.

UWAGA

Podczas zamykania pokrywy jednostki wewnętrznej należy upewnić się, że moment dokręcania NIE przekracza 4,1N•m.

5 Konfiguracja

5.1 Opis: Konfiguracja

W niniejszym rozdziale opisano czynności, które należy wykonać i informacje, które należy znać, aby skonfigurować system po zainstalowaniu.

UWAGA

Opis konfiguracji przedstawiony w tym rozdziale dostarcza JEDYNIE podstawowych objaśnień. Aby uzyskać bardziej szczegółowe objaśnienia oraz dodatkowe informacje, należy zapoznać się z przewodnikiem odniesienia dla instalatora.

Dlaczego

Jeśli system NIE ZOSTANIE skonfigurowany prawidłowo, może NIE DZIAŁAĆ zgodnie z oczekiwaniami. Konfiguracja ma wpływ na następujące czynniki:

▪ Obliczenia oprogramowania ▪ To, co widać na interfejsie użytkownika i czynności, które można

wykonywać

Jak

System można skonfigurować za pomocą interfejsu użytkownika. ▪ Pierwszy raz – Kreator konfiguracji. Po pierwszym

WŁĄCZENIU interfejsu użytkownika (za pośrednictwem jednostki wewnętrznej) zostanie uruchomiony kreator konfiguracji, który pomoże w skonfigurowaniu systemu.

▪ Uruchom ponownie kreatora konfiguracji. Jeśli system jest już

skonfigurowany, można uruchomić ponownie kreatora konfiguracji. Aby uruchomić ponownie kreatora konfiguracji, przejdź do Ust. instalatora > Kreator konfiguracji. Aby uzyskać dostęp Ust. instalatora, patrz "5.1.1 Uzyskiwanie dostępu do

najczęściej używanych poleceń"na stronie17.

▪ Później. W razie potrzeby można wprowadzić zmiany w

konfiguracji w strukturze menu lub w przeglądzie ustawień.

INFORMACJE

Kiedy kreator konfiguracji zakończy się, interfejs użytkownika wyświetli ekran przeglądu i poprosi o potwierdzenie. Po potwierdzeniu system uruchomi się ponownie i zostanie wyświetlony ekran główny.

Dostęp do ustawień — Legenda dotycząca tabel

Dostęp do ustawień instalatora można uzyskać za pomocą dwóch metod. Jednakże NIE wszystkie ustawienia dostępne są w przypadku obu metod. Jeśli tak jest, odpowiednie kolumny tabeli w niniejszym rozdziale mają wartość Nd. (nie dotyczy).

Metoda Kolumna w tabelach

Dostęp do ustawień za pomocą pozycji w strukturze menu. Aby włączyć numery pozycji, naciśnij przycisk głównym.

Dostęp do ustawień za pomocą kodu w przeglądzie ustawień w miejscu instalacji.

Patrz również: ▪ "Dostęp do ustawień instalatora"na stronie17 ▪ "5.4 Struktura menu: Przegląd ustawień instalatora" na

stronie23

na ekranie

Kod

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 17

5 Konfiguracja

5678

Instalator

00 01 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

2 3

00 01 15 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

00 01 20 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

5.1.1 Uzyskiwanie dostępu do najczęściej używanych poleceń

Zmiana poziomu uprawnień użytkownika

Poziom uprawnień użytkownika można zmienić w następujący sposób:

1 Przejdź do [B]: Profil użytkownika. 2 Wprowadź odpowiedni kod dla uprawnień

użytkownika. ▪ Przesuń kursor od lewej do prawej. ▪ Przejrzyj listę cyfr i zmień wybraną cyfrę. ▪ Potwierdź kod PIN i kontynuuj.

Kod PIN instalatora

Kod PIN Instalator to 5678. Dodatkowe elementy menu i ustawienia instalatora będą teraz dostępne.

Kod PIN zaawansowanego użytkownika

Kod PIN Zaawansowany użytkownik to 1234. Użytkownik będzie teraz widział dodatkowe elementy menu.

Kod PIN użytkownika

Kod PIN Użytkownik to 0000.

Dostęp do ustawień instalatora

1 Ustaw poziom uprawnień użytkownika na Instalator. 2 Przejdź do [9]: Ust. instalatora.

Modyfikowanie ustawienia opisu Przykład: Zmień [1‑01] z 15 na 20.

Wszystkie ustawienia można wykonać, używając struktury menu. Jeśli z jakiegoś powodu należy zmienić ustawienie za pomocą przeglądu ustawień, można uzyskać do niego dostęp w następujący sposób:

1 Ustaw poziom uprawnień użytkownika na Instalator.

Patrz "Zmiana poziomu uprawnień użytkownika"na

stronie17.

2 Przejdź do [9.I]: Ust. instalatora > Przegląd ustawień

w miejscu instalacji.

3 Obracaj lewym pokrętłem, aby wybrać pierwszą

część ustawienia i potwierdź, naciskając pokrętło.

4 Obracaj lewym pokrętłem, aby wybrać drugą część

ustawienia

—

5 Obracaj prawym pokrętłem, aby zmienić wartość z

15 na 20.

6 Naciśnij lewe pokrętło, aby potwierdzić nowe

ustawienie.

7 Naciśnij środkowy przycisk, aby wrócić do ekranu

głównego.

INFORMACJE

Kiedy zmienisz przegląd ustawień i wrócisz do ekranu głównego, interfejs użytkownika wyświetli ekran wyskakujący i poprosi o ponowne uruchomienie systemu.

Po potwierdzeniu system uruchomi się ponownie i ostatnie zmiany zostaną zastosowane.

5.2 Kreator konfiguracji

Po pierwszym WŁĄCZENIU systemu interfejs użytkownika poprowadzi użytkownika za pomocą kreatora konfiguracji. Umożliwi to ustawienie najważniejszych ustawień początkowych. W ten sposób urządzenie będzie mogło pracować prawidłowo. Później, w razie potrzeby, można wprowadzić bardziej szczegółowe ustawienia za pomocą struktury menu.

5.2.1 Kreator konfiguracji: Język

# Kod Opis

[7.1] Nd. Język

5.2.2 Kreator konfiguracji: Czas i data

# Kod Opis

[7.2] Nd. Ustaw lokalny czas i datę

INFORMACJE

Domyślnie jest włączony czas letni, a format zegara jest ustawiony na 24 godziny. Chcąc zmienić te ustawienia, można to zrobić w strukturze menu (Ustawienia użytk. > Godzina/data) po zainicjowaniu urządzenia.

5.2.3 Kreator konfiguracji: System

Typ jednostki wewnętrznej

Typ jednostki wewnętrznej jest wyświetlany, ale nie można go zmienić.

Typ grzałki BUH

Grzałka BUH jest dostosowana do podłączenia do większości sieci elektrycznych w Europie. Typ grzałki BUH należy ustawić w interfejsie użytkownika. W przypadku urządzeń z wbudowaną grzałką BUH, typ grzałki można wyświetlić, ale nie można go zmienić.

# Kod Opis

[9.3.1] [E‑03] ▪ 3: 6V

▪ 4: 9W

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Ciepła woda użytkowa

Następujące ustawienie określa, czy system może przygotowywać ciepłą wodę użytkową czy nie, a także który zbiornik jest używany. To ustawienie jest tylko do odczytu.

Instrukcja montażu

Page 18

5 Konfiguracja

# Kod Opis

[9.2.1] [E‑05]

[E-05] Czy system może przygotowywać ciepłą wodę użytkową? [E-06] Czy w systemie zainstalowany jest zbiornik ciepłej wody

[E-07] Jakiego rodzaju zbiornik ciepłej wody użytkowej jest

(*)

▪ Zintegrowany

(*)

[E‑06]

(*)

[E‑07]

(*) Ustawienie [9.2.1] w strukturze menu zastępuje

następujące 3ustawienia przeglądu:

użytkowej?

zainstalowany?

Grzałka BUH będzie również używana w ogrzewaniu ciepłej wody użytkowej.

Praca awaryjna

W przypadku awarii pompy ciepła grzałka BUH może służyć jako grzałka awaryjna i automatycznie lub nieautomatycznie przejąć obciążenie grzewcze.

▪ Jeśli automatyczna praca awaryjna zostanie ustawiona na

Automat. i dojdzie do awarii pompy ciepła, grzałka BUH automatycznie przejmie obciążenie grzewcze i produkcję ciepłej wody użytkowej.

▪ Gdy automatyczna praca awaryjna jest ustawiona na Ręczna i

dojdzie do awarii pompy ciepła, obsługa ciepłej wody użytkowej i ogrzewania pomieszczenia zostanie zatrzymana i należy przywrócić ją ręcznie za pomocą interfejsu użytkownika. Aby przywrócić obsługę ręcznie, należy przejść do ekranu głównego menu Awaria, gdzie w interfejsie użytkownika wyświetlona zostanie prośba o potwierdzenie, czy grzałka BUH może przejąć obciążenie grzewcze.

Jeśli dom będzie bez nadzoru przez dłuższy czas, zalecamy ustawienie opcji Praca awaryjna na Automat..

# Kod Opis

[4.4] [7‑02] ▪ 0: Jedna strefa

Tylko jedna strefa temperatury zasilania:

▪ a: Strefa temperatury zasilania

głównego

[4.4] [7‑02] ▪ 1: Dwie strefy

Dwie strefy temperatury zasilania. Strefa temperatury zasilania głównego zawiera emitery ciepła o wyższym obciążeniu oraz stację mieszającą, pozwalającą uzyskać żądaną temperaturę zasilania. W przypadku ogrzewania:

# Kod Opis

[9.5] Nd. ▪ 0: Ręczna

▪ 1: Automat.

INFORMACJE

Ustawienie automatycznej pracy awaryjnej można ustawić wyłącznie w strukturze menu interfejsu użytkownika.

INFORMACJE

Jeśli dojdzie do awarii pompy ciepła i opcja Praca awaryjna będzie ustawiona na Ręczna, funkcja ochrony przeciwzamrożeniowej, funkcja osuszania szlichty ogrzewania podłogowego i funkcja zapobiegania zamarznięciu przewodów rurowych wody będą aktywne nawet wtedy, gdy użytkownik NIE potwierdzi pracy awaryjnej.

Liczba stref

System może dostarczyć zasilanie do 2 stref temperatury wody. Podczas konfigurowania należy ustawić liczbę stref.

▪ a: Strefa temperatury zasilania

dodatkowego: najwyższa temperatura

▪ b: Strefa temperatury zasilania

głównego: najniższa temperatura

OSTROŻNIE

Jeśli występują 2 strefy, ważne jest, aby strefa o najniższej temperaturze wody została skonfigurowana jako strefa główna, a strefa o najwyższej temperaturze wody została skonfigurowana jako strefa dodatkowa. Nieskonfigurowanie systemu w ten sposób mogłoby spowodować uszkodzenie emiterów ciepła.

OSTROŻNIE

Jeśli występują 2 strefy i typy emiterów zostaną skonfigurowane nieprawidłowo, woda o wysokiej temperaturze może być wysyłana do emitera o niskiej temperaturze (ogrzewanie podłogowe). Aby tego uniknąć:

▪ Zainstaluj zawór Aquastat / termostatyczny, aby

uniknąć wysyłania zbyt wysokich temperatur w kierunku emitera o niskiej temperaturze.

▪ Pamiętaj, aby prawidłowo ustawić typy emiterów dla

strefy głównej [2.7] i dla strefy dodatkowej [3.7], zgodnie z podłączonym emiterem.

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 19

5 Konfiguracja

5.2.4 Kreator konfiguracji: Grzałka BUH

Grzałka BUH jest dostosowana do podłączenia do większości sieci elektrycznych w Europie. Jeśli grzałka BUH jest dostępna, należy ustawić napięcie, konfigurację i wydajność w interfejsie użytkownika.

Aby funkcja pomiaru energii i/lub kontroli zużycia energii działała prawidłowo, należy ustawić wydajność dla różnych kroków grzałki BUH. Podczas pomiaru wartości rezystancji każdego grzejnika można ustawić dokładną wydajność grzejnika, dzięki czemu dane o zużyciu energii będą dokładniejsze.

Napięcie

▪ Wprzypadku modelu 3V napięcie jest ustawione na 230 V, 1 faza. ▪ Wprzypadku modelu 6V możliwe ustawienie to:

▪ 230 V, 1 faza ▪ 230 V, 3 fazy

▪ W przypadku modelu 9W napięcie jest ustawione na 400 V, 3

fazy.

# Kod Opis

[9.3.2] [5‑0D] ▪ 0: 230 V, 1 faza

▪ 1: 230 V, 3 fazy ▪ 2: 400 V, 3 fazy

Konfiguracja

Grzałka BUH może być skonfigurowana na różne sposoby. Można wybrać tylko 1-krokową grzałkę BUH lub 2-krokową grzałkę BUH. W przypadku 2 kroków, wydajność drugiego kroku zależy od tego ustawienia. Można także wybrać większą wydajność drugiego kroku w trybie awaryjnym.

# Kod Opis

[9.3.3] [4‑0A] ▪ 0: Przekaźnik 1

▪ 1: Przekaźnik 1 / Przekaźnik 1+2 ▪ 2: Przekaźnik 1 / Przekaźnik 2 ▪ 3: Przekaźnik 1 / Przekaźnik 2 Praca

awaryjna Przekaźnik 1+2

(a) Niedostępny w modelach 3V.

INFORMACJE

Ustawienia [9.3.3] i [9.3.5] są powiązane. Zmiana jednego ustawienia wpływa na drugie. Po zmianie jednego ustawienia należy sprawdzić, czy drugie nadal spełnia oczekiwania.

INFORMACJE

Podczas normalnej pracy wydajność drugiego kroku grzałki BUH przy napięciu nominalnym jest równa [6‑03]+[6‑04].

INFORMACJE

Jeśli [4‑0A]=3 i tryb awaryjny są aktywne, zużycie energii przez grzałkę BUH jest maksymalne i równe 2×[6‑03]+[6‑04].

INFORMACJE

Tylko dla systemów ze zintegrowanym zbiornikiem ciepłej wody użytkowej: Jeśli nastawa buforowanej wody przekracza 50°C, firma Daikin zaleca NIE wyłączać drugiego stopnia grzałki BUH, ponieważ w dużym stopniu wpłynie to na czas potrzebny urządzeniu do ogrzania zbiornika ciepłej wody użytkowej.

(a)

Stopień mocy 1

# Kod Opis

[9.3.4] [6‑03] ▪ Wydajność pierwszego kroku grzałki

BUH przy napięciu nominalnym.

Dodatkowy stopień mocy 2

# Kod Opis

[9.3.5] [6‑04] ▪ Różnica wydajności pomiędzy drugim

a pierwszym krokiem grzałki BUH przy napięciu nominalnym. Wartość nominalna zależy od konfiguracji grzałki BUH.

5.2.5 Kreator konfiguracji: Strefa główna

Tutaj można ustawić najważniejsze ustawienia dla strefy temperatury zasilania głównego.

Typ emitera

Wzależności od objętości wody w systemie i typu emiterów ciepła strefy głównej, ogrzewanie strefy głównej może potrwać dłużej. To ustawienie może kompensować wolny lub szybki system ogrzewania podczas cyklu ogrzewania. Od tego ustawienia będzie uzależniona wartość docelowa delta T dla strefy głównej. Sterowanie wartością docelową deltaT jest możliwe tylko w przypadku, kiedy tylko 1 strefa jest aktywna. Sterowanie pompą będzie się różnić, kiedy obie strefy będą aktywne.

W przypadku sterowania termostatem w pomieszczeniu, to ustawienie ma wpływ na maksymalna modulację żądanej temperatury zasilania.

Dlatego ważne jest dokonanie prawidłowego ustawienia, zgodnie z układem systemu.

# Kod Opis

[2.7] [2‑0C] ▪ 0: Ogrzewanie podłogowe

▪ 1: Klimakonwektor wentylatorowy ▪ 2: Powietrzny wymiennik ciepła

Ustawienie typu emitera ma następujący wpływ na zakres nastawy ogrzewania pomieszczenia i wartość docelową delta T w ogrzewaniu:

Opis Zakres nastawy

ogrzewania

pomieszczenia

0: Ogrzewanie

Maksymalnie 55°C Zmienna

podłogowe 1: Klimakonwektor

Maksymalnie 55°C Zmienna

wentylatorowy 2: Powietrzny

Maksymalnie 65°C Stała 10°C

wymiennik ciepła

UWAGA

W przypadku grzejników, średnia temperatura emitera będzie niższa w porównaniu do ogrzewania podłogowego z powodu stałej wartości deltaT wynoszącej 10°C. Wcelu zrównoważenia można:

▪ Zwiększyć żądane temperatury krzywej zależnej od

pogody [2.5].

▪ Włączyć modulację temperatury zasilania i zwiększyć

maksymalną modulację [2.C].

Sterowanie

Jeśli chodzi o sterowanie jednostką, istnieją 3możliwości:

Wartość docelowa

deltaT w

ogrzewaniu

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 20

5 Konfiguracja

Sterowanie Wprzypadku tego sterowania...

Woda zasilająca Decyzja odnośnie do pracy jednostki zależy od

temperatury zasilania i nie jest zależna od rzeczywistej temperatury pomieszczenia i/lub zapotrzebowania na ogrzewanie pomieszczenia.

Zewnętrzny termostat w pomieszczeniu

Termostat pokojowy

# Kod Opis

[2.9] [C‑07] ▪ 0: Woda zasilająca

Tryb nastawy

W trybie Bezwzgl. żądana temperatura zasilania NIE zależy od temperatury otoczenia na zewnątrz.

W trybie Zależnie od pogody żądana temperatura zasilania zależy od temperatury otoczenia na zewnątrz.

# Kod Opis

[2.4] Nd. Tryb nastawy

Aktywacja pracy w trybie zależnym od pogody powoduje, że w przypadku niskich temperatur zewnętrznych temperatura wody będzie wyższa i odwrotnie. Podczas pracy w trybie zależnym od pogody użytkownik ma możliwość zwiększenia lub zmniejszenia temperatury wody o maksymalnie 10°C.

Harmonogram

Wskazuje, czy żądana temperatura zasilania jest zgodna z harmonogramem. Wpływ trybu nastawy temperatury zasilania [2.4] jest następujący:

▪ W trybie nastawy temperatury zasilania Bezwzgl. czynności

harmonogramu składają się z żądanych temperatur zasilania w postaci nastaw lub wartości niestandardowych.

▪ W trybie nastawy temperatury zasilania Zależnie od pogody

czynności harmonogramu składają się z żądanych czynności przesunięcia w postaci nastaw lub wartości niestandardowych.

# Kod Opis

[2.1] Nd. ▪ 0: Nie

Decyzja odnośnie do pracy jednostki zależy od termostatu zewnętrznego lub urządzenia równoważnego (np. konwektora pompy ciepła).

Decyzja odnośnie do pracy jednostki zależy od temperatury otoczenia interfejsu użytkownika używanego jako termostat w pomieszczeniu.

▪ 1: Zewnętrzny termostat w

pomieszczeniu

▪ 2: Termostat pokojowy

▪ 0: Bezwzgl. ▪ 2: Zależnie od pogody

▪ 1: Tak

Sterowanie

Typ sterowania jest wyświetlany, ale nie można go zmienić. Jest on określony przez typ sterowania strefy głównej. Więcej informacji o funkcji, patrz "5.2.5 Kreator konfiguracji: Strefa główna" na

stronie19.

# Kod Opis

[3.9] Nd. ▪ 0: Woda zasilająca, jeśli typ

sterowania strefy głównej to Woda zasilająca.

▪ 1: Zewnętrzny termostat w

pomieszczeniu, jeśli typ sterowania strefy głównej to Zewnętrzny termostat w pomieszczeniu lub Termostat pokojowy.

Tryb nastawy

Więcej informacji o tej funkcji, patrz "5.2.5 Kreator konfiguracji:

Strefa główna"na stronie19.

# Kod Opis

[3.4] Nd. ▪ 0: Bezwzgl.

▪ 2: Zależnie od pogody

Po wybraniu opcji Zależnie od pogody, następny ekran będzie ekranem szczegółowym z krzywymi zależnymi od pogody. Zobacz również "5.2.7Ekran szczegółowy z krzywą zależną od pogody"na

stronie20.

Tryb nastawy

Więcej informacji o tej funkcji, patrz "5.2.5 Kreator konfiguracji:

Strefa główna"na stronie19.

# Kod Opis

[3.4] Nd. ▪ 0: Bezwzgl.

▪ 1: Ogrzewanie zależne od pogody,

stałe dla chłodzenia

▪ 2: Zależnie od pogody

stronie20.

Harmonogram

Wskazuje, czy żądana temperatura zasilania jest zgodna z harmonogramem. Zobacz również "5.2.5Kreator konfiguracji: Strefa

główna"na stronie19.

# Kod Opis

[3.1] Nd. ▪ 0: Nie

▪ 1: Tak

5.2.6 Kreator konfiguracji: Strefa dodatkowa

Tutaj można dokonać najważniejszych ustawień dla strefy temperatury zasilania dodatkowego.

Typ emitera

Więcej informacji o tej funkcji, patrz "5.2.5 Kreator konfiguracji:

Strefa główna"na stronie19.

# Kod Opis

[3.7] [2‑0D] ▪ 0: Ogrzewanie podłogowe

▪ 1: Klimakonwektor wentylatorowy ▪ 2: Powietrzny wymiennik ciepła

Instrukcja montażu

5.2.7 Ekran szczegółowy z krzywą zależną od pogody

Aktywacja pracy w trybie zależnym od pogody powoduje, że żądana temperatura zbiornika jest określana automatycznie w zależności od średniej temperatury zewnętrznej. Kiedy temperatura zewnętrzna jest niższa, temperatura zbiornika musi być wyższa, ponieważ rury z wodą będą zimniejsze i odwrotnie.

Krzywe zależne od pogody są określane przez dwie nastawy: ▪ Nastawa (X1, Y2) ▪ Nastawa (X2, Y1) Krzywa zależna od pogody:

EHVZ04+08S18+23DA

Daikin Altherma — split niskotemperaturowy

4P495245-1C – 2018.11

Page 21

Dostępne czynności na tym ekranie

Przewiń temperatury. Zmień temperaturę. Przejdź do następnej temperatury. Potwierdź zmiany i kontynuuj.

Element Opis

a Możliwe strefy zależne od pogody:

: Ogrzewanie strefy głównej lub strefy dodatkowej

▪

: Ciepła woda użytkowa

▪

X, X1, X2 Temperatura otoczenia na zewnątrz Y, Y1, Y2 Żądana temperatura zbiornika lub temperatura zasilania.

Wyświetlany symbol odpowiada emiterowi ciepła dla danej strefy:

: Ogrzewanie podłogowe

▪

: Klimakonwektor wentylatorowy

▪

: Grzejnik

▪

: Zbiornik ciepłej wody użytkowej

▪

5.2.8 Kreator konfiguracji: Zbiornik

Tryb nagrzewania

Ciepłą wodę użytkową można przygotować na 3 różne sposoby. Różnią się one od siebie sposobem ustawiania żądanej temperatury zbiornika oraz sposobem, w jaki jednostka na nią reaguje.

# Kod Opis

[5.6] [6-0D] Tryb nagrzewania

▪ 0: Tylko dogrzewanie: Dozwolone jest

tylko dogrzewanie.

▪ 1: Harmonogram + dogrzewanie:

Zbiornik ciepłej wody użytkowej jest ogrzewany zgodnie z harmonogramem i pomiędzy zaplanowanymi cyklami ogrzewania, dogrzewanie jest dozwolone.

▪ 2: Tylko harmonogram: Zbiornik ciepłej

wody użytkowej może być ogrzewany TYLKO zgodnie z harmonogramem.

Szczegółowe informacje znajdują się w instrukcji obsługi.

Nastawa komfortowa

Dotyczy wyłącznie sytuacji, w których przygotowanie ciepłej wody użytkowej jest ustawione na Tylko harmonogram lub Harmonogram + dogrzewanie. Podczas programowania harmonogramu można wykorzystać nastawę komfortową jako wartość nastawy. Aby później zmienić nastawę buforowania, wystarczy to zrobić tylko w jednym miejscu.

Zbiornik będzie nagrzewał się aż do osiągnięcia temperatury buforowania komfortowego. Jest to wyższa żądana temperatura, gdy zaplanowano czynność buforowania komfortowego.

5 Konfiguracja

Ponadto, można zaprogramować zatrzymanie buforowania. Ta funkcja zatrzymuje ogrzewanie zbiornika nawet, gdy nastawa NIE zostanie osiągnięta. Zatrzymanie buforowania należy zaprogramować tylko wtedy, gdy ogrzewanie zbiornika jest całkowicie niepożądane.

# Kod Opis

[5.2] [6-0A] Nastawa komfortowa

▪ 30°C~[6‑0E]°C

Nastawa ekonomiczna Temperatura buforowania ekonomicznego oznacza niższą

żądaną temperaturę zbiornika. Jest to żądana temperatura, gdy zaplanowano czynność buforowania ekonomicznego (najlepiej w dzień).

# Kod Opis

[5.3] [6-0B] Nastawa ekonomiczna

▪ 30°C~min(50,[6‑0E])°C

Nastawa dogrzewania Żądana temperatura dogrzewania zbiornika, używana:

▪ w trybie Harmonogram + dogrzewanie, w trybie dogrzewania:

gwarantowana minimalna temperatura zbiornika jest określana przez ustawienie Nastawa dogrzewania pomniejszone o histerezę dogrzewania. Jeśli temperatura zbiornika spadnie poniżej tej wartości, zbiornik jest dogrzewany.

▪ w trybie buforowania komfortowego, aby nadać priorytet

przygotowaniu ciepłej wody użytkowej. Gdy temperatura zbiornika wzrośnie powyżej tej wartości, przygotowanie ciepłej wody użytkowej oraz ogrzewanie/chłodzenie pomieszczenia są wykonywane sekwencyjnie.

# Kod Opis

[5.4] [6-0C] Nastawa dogrzewania

▪ 30°C~min(50,[6‑0E])°C

5.3 Menu ustawień

Można dokonać ustawień dodatkowych za pomocą ekranu głównego menu i jego podmenu. Najważniejsze ustawienia zostały przedstawione poniżej.

5.3.1 Strefa główna

Typ termostatu

Dotyczy wyłącznie sterowania zewnętrznym termostatem w pomieszczeniu.

Sterowanie jednostką możliwe jest przy użyciu następujących kombinacji (nie ma zastosowania, gdy [C‑07]=0):

Gdy [C‑07]=2 (Ster.Term.pok.)

Interfejs użytkownika

jednostki

wewnętrznej

Interfejs użytkownika

używany jako

termostat w

pomieszczeniu w

strefie głównej

Zewnętrzny termostat

w pomieszczeniu dla

strefy dodatkowej

Gdy [C‑07]=1 (Ster.z.term.pok)

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 22

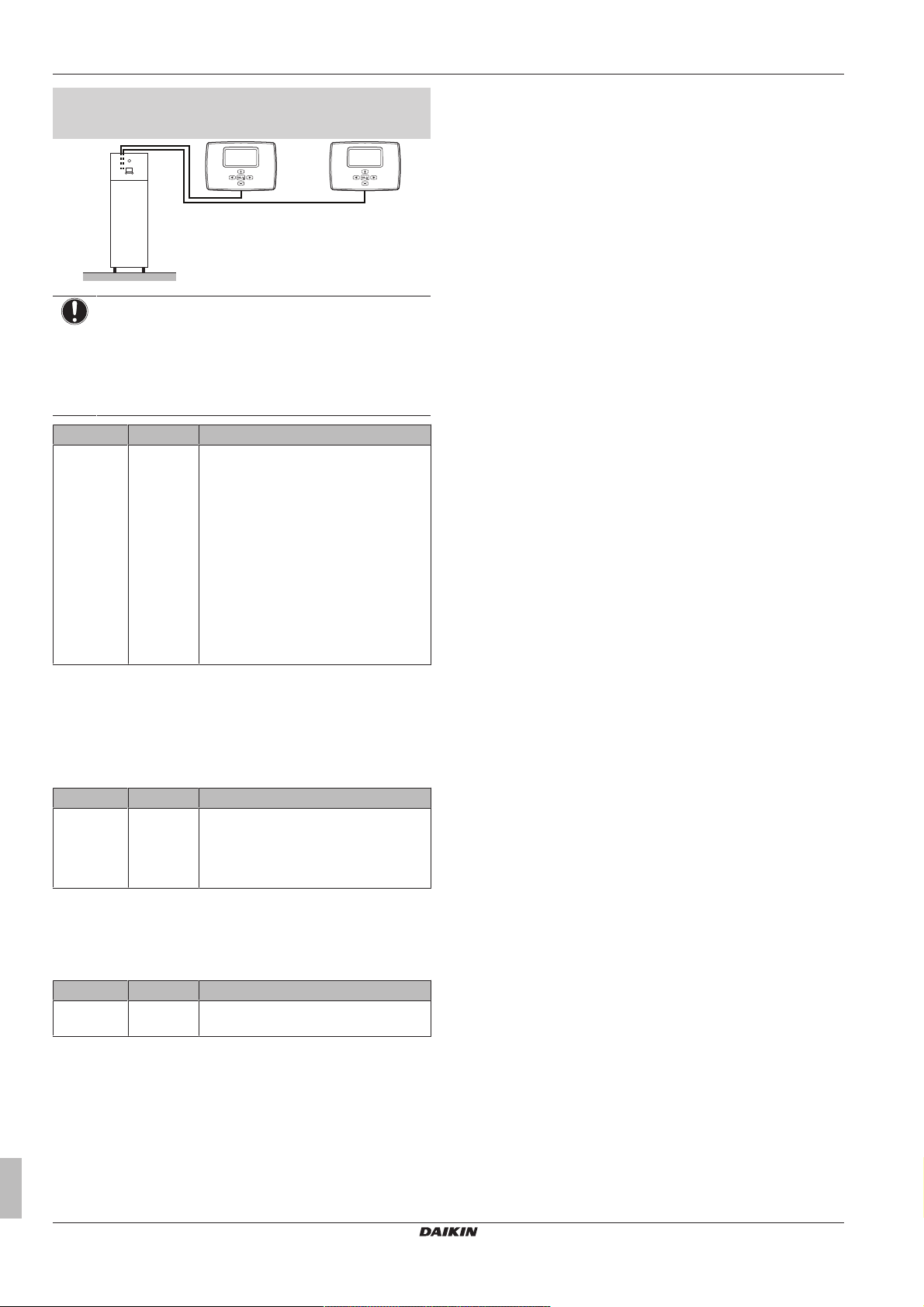

5 Konfiguracja

Interfejs użytkownika

jednostki

wewnętrznej

UWAGA

Jeśli używany jest zewnętrzny termostat w pomieszczeniu, zewnętrzny termostat w pomieszczeniu będzie sterował ochroną przeciwzamrożeniową. Jednakże ochrona przeciwzamrożeniowa jest możliwa tylko, gdy sterowanie temperaturą zasilania w interfejsie użytkownika jednostki jest WŁĄCZONE.

# Kod Opis

[2.A] [C–05] Typ zewnętrznego termostatu w

Zewnętrzny termostat

w pomieszczeniu dla

strefy głównej

pomieszczeniu dla strefy głównej: ▪ 1: 1 styk: Używany zewnętrzny

termostat w pomieszczeniu może wysłać jedynie stan WŁĄCZENIA/ WYŁĄCZENIA termostatu. Nie ma separacji pomiędzy zapotrzebowaniem na ogrzewanie lub chłodzenie.

▪ 2: 2 styki: Używany zewnętrzny

termostat w pomieszczeniu może wysłać oddzielny stan WŁĄCZENIA/ WYŁĄCZENIA termostatu dla ogrzewania/chłodzenia.

Zewnętrzny termostat

w pomieszczeniu dla

strefy dodatkowej

5.3.2 Strefa dodatkowa

Typ termostatu

Dotyczy wyłącznie sterowania zewnętrznym termostatem w pomieszczeniu. Więcej informacji o funkcji, patrz "5.3.1 Strefa

główna"na stronie21.

# Kod Opis

[3.A] [C–06] Typ zewnętrznego termostatu w

pomieszczeniu dla strefy dodatkowej: ▪ 1: 1 styk ▪ 2: 2 styki

5.3.3 Informacje

Dane sprzedawcy

Instalator może wpisać tutaj swój numer kontaktowy.

# Kod Opis

[8.3] Nd. Liczba użytkowników, do których można

zadzwonić w przypadku problemów.

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 23

5.4 Struktura menu: Przegląd ustawień instalatora

[9.C]

System biwalentny

System biwalentny Sprawność bojlera Temperatura Histereza

[9.B]

Czujniki

Czujnik zewn. Kompens. zewn. czujnika otocz. Czas uśredniania

[9.6] Równoważenie

Pierwszeństwo ogrzewania pomieszczeń Temperatura priorytetu Nastawa kompensacji BSH

Timer minimalnego czasu pracy

Timer ponownego uruchomienia

Timer maksymalnego czasu pracy Dodatkowy timer

[9.3]

Grzałka BUH

Typ grzałki BUH Napięcie Konfiguracja

Dodatkowy stopień mocy 2

Stopień mocy 1

Równowaga Temperatura równowagi Praca

[9.8] Zasilanie z taryfą o korzystnej stawce kWh

Zasilanie z taryfą o korzystnej stawce kWh Zezwól na grzałkę Zezwól na pompę

[9.2]

Ciepła woda użytkowa

Ciepła woda użytkowa Pompa CWU Harmonogram pompy CWU Panele słoneczne

[9.9] Kontrola zużycia energii

Kontrola zużycia energii Rodzaj Limit Limit 1 Limit 2 Limit 3 Limit 4 Grzałka priorytetowa

Miernik elektryczny 2

Miernik elektryczny 1

[9.A] Pomiar energii

[9]Ust. instalatora

Kreator konfiguracji Ciepła woda użytkowa Grzałka BUH Praca awaryjna Równoważenie Zapobieganie zamarzaniu rur z wodą Zasilanie z taryfą o korzystnej stawce kWh Kontrola zużycia energii Pomiar energii Czujniki System biwalentny Wyjście alarmowe

Automatyczne ponowne uruch. Funkcja oszcz. energii Wyłącz ochronę

Przegląd ustawień w miejscu instalacji

Wymuszone odszranianie

5 Konfiguracja

INFORMACJE

Ustawienia zestawu solarnego są widoczne, ale NIE mają zastosowania dla tej jednostki. Ustawienia NIE powinny być używane ani zmieniane.

INFORMACJE

W zależności od wybranych ustawień instalatora i typu urządzenia, ustawienia będą widoczne/niewidoczne.

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 24

6 Rozruch

UWAGA

NIGDY nie wolno obsługiwać jednostki bez termistorów i/ lub czujników ciśnienia/przełączników. Może to doprowadzić do spalenia sprężarki.

INFORMACJE

Oprogramowanie jest wyposażone w tryb "monter na miejscu" ([9.G]: Wyłącz ochronę), który wyłącza automatyczną pracę jednostki. Przy pierwszej instalacji ustawienie Wyłącz ochronę jest domyślnie ustawione na Tak, co oznacza, że praca automatyczna jest wyłączona. Wszystkie funkcje ochronne są wtedy wyłączone. Jeśli strony główne interfejsu użytkownika są wyłączone, jednostka NIE będzie pracować automatycznie. Aby włączyć pracę automatyczną i funkcje ochronne, należy ustawić opcję Wyłącz ochronę na Nie.

36 godzin po pierwszym uruchomieniu jednostka automatycznie ustawi opcję Wyłącz ochronę na Nie, kończąc tryb "monter na miejscu" i włączając funkcje ochronne. Jeśli po dokonaniu instalacji instalator wróci na miejsce, musi ręcznie ustawić opcję Wyłącz ochronę na Tak.

6.1 Lista kontrolna przed rozruchem

Przed instalacją urządzenia należy skontrolować następujące elementy. Po sprawdzeniu poniższych elementów NALEŻY zamknąć urządzenie — dopiero wtedy można je podłączyć do zasilania.

Przeczytano pełne instrukcje instalacji zgodnie z opisem w przewodniku odniesienia dla instalatora.

Jednostka wewnętrzna jest zainstalowana prawidłowo.

Jednostka zewnętrzna jest zainstalowana prawidłowo.

Następujące okablowanie zostało poprowadzone zgodnie z niniejszym dokumentem i obowiązującymi przepisania prawa:

▪ Pomiędzy lokalnym panelem zasilania a jednostką

zewnętrzną ▪ Pomiędzy jednostką wewnętrzną a zewnętrzną ▪ Pomiędzy lokalnym panelem zasilania a jednostką

wewnętrzną ▪ Pomiędzy jednostką wewnętrzną a zaworami (jeśli ma

to zastosowanie) ▪ Pomiędzy jednostką wewnętrzną a termostatem w

pomieszczeniu (jeśli ma to zastosowanie)

System jest prawidłowo uziemiony zaciski uziemienia zaciśnięte.

Bezpieczniki lub lokalnie zainstalowane urządzenia ochronne są zainstalowane zgodnie z niniejszym dokumentem i NIE zostały ominięte.

Napięcie zasilania odpowiada napięciu na tabliczce znamionowej jednostki.

NIE ma luźnych połączeń ani uszkodzonych komponentów elektrycznych w skrzynce elektrycznej.

NIE ma uszkodzonych komponentów ani ściśniętych

rur w środku jednostek wewnętrznych i zewnętrznych. Wyłącznik grzałkiBUH F1B (nie należy do wyposażenia)

jest WŁĄCZONY. NIE ma wycieków czynnika chłodniczego.

Rury czynnika chłodniczego (gazowe i cieczowe) są izolowane termicznie.

Zainstalowane są rury właściwego rozmiaru i są one właściwie izolowane.

NIE ma wycieku wody w jednostce wewnętrznej.

Zawór odcinający jest prawidłowo zainstalowany i całkowicie otwarty.

Zawory odcinające (gazowe i cieczowe) w jednostce zewnętrznej są całkowicie otwarte.

Zawór odpowietrzający jest otwarty (przynajmniej 2 obroty).

Ciśnieniowy zawór bezpieczeństwa odprowadza wodę po otwarciu.

Zbiornik ciepłej wody użytkowej jest całkowicie napełniony.

6.2 Lista kontrolna podczas rozruchu

Minimalna szybkość przepływu podczas pracy grzałki

BUH/odszraniania gwarantowana jest we wszystkich warunkach. Patrz “Sprawdzanie objętości wody i szybkości przepływu” w sekcji "3.2 Przygotowanie

przewodów wodnych"na stronie7.

Wykonanie odpowietrzania.

Wykonanie uruchomienia testowego.

Wykonanie uruchomienia testowego siłownika.

Funkcja osuszania szlichty ogrzewania podłogowego

Funkcja osuszania szlichty ogrzewania podłogowego jest uruchomiona (jeśli to konieczne).

6.2.1 Sprawdzanie minimalnej szybkości przepływu

Wymagana procedura dla strefy dodatkowej

1 Potwierdź zgodnie z konfiguracją hydrauliczną, które

pętle grzewcze mogą być zamknięte za pomocą mechanicznych, elektronicznych lub innych zaworów.

2 Zamknij wszystkie pętle grzewcze, które można

zamknąć (patrz poprzedni krok).

3 Rozpocznij uruchomienie testowe pompy (patrz

"6.2.4Wykonanie uruchomienia testowego siłownika"na stronie25).

4 Podczas uruchomienia testowego pompy przejdź do

Czujniki.

5 Wybierz informacje dotyczące szybkości przepływu.

Podczas uruchomienia testowego jednostka możne pracować przy niższej szybkości przepływu niż minimalna wymagana.

6 Zmodyfikuj ustawienie zaworu obejściowego, aby

osiągnąć minimalną wymaganą szybkość przepływu + 2l/min.

Zalecane procedura dla strefy głównej

INFORMACJE

Pompa strefy dodatkowej gwarantuje minimalną szybkość przepływu dla prawidłowej pracy urządzenia.

—

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 25

6 Rozruch

1 Potwierdź zgodnie z konfiguracją hydrauliczną, które

pętle grzewcze mogą być zamknięte za pomocą mechanicznych, elektronicznych lub innych zaworów.

2 Zamknij wszystkie pętle grzewcze, które można

zamknąć (patrz poprzedni krok).

3 Utwórz zapotrzebowanie termiczne wyłącznie w

strefie głównej.

4 Poczekaj 1 minutę, aż jednostka ustabilizuje się. — 5 Jeśli dodatkowa pompa nadal wspomaga pracę

(zielona dioda LED po prawej stronie pompy jest WŁĄCZONA), zwiększ przepływ, aż dodatkowa pompa nie będzie już wspomagać pracy (dioda LED jest WYŁĄCZONA).

6 Przejdź do [8.4.A]: Informacje > Czujniki > Przepływ. 7 Zmodyfikuj ustawienie zaworu obejściowego, aby

osiągnąć minimalną wymaganą szybkość przepływu + 2l/min.

Minimalna wymagana szybkość przepływu

12l/min

—

6.2.2 Odpowietrzanie

Warunki: Należy upewnić się, że cała instalacja jest wyłączona.

Przejść do menu Praca i wyłączyć Pomieszczenie, Ogrzew./chłodz. pomieszczenia i Zbiornik.

1 Ustaw poziom uprawnień użytkownika na Instalator.

Patrz "Zmiana poziomu uprawnień użytkownika"na

stronie17.

2 Przejdź do [A.3]: Rozruch > Odpowietrzanie. 3 Wybierz OK, aby potwierdzić.

Wynik: Rozpocznie się odpowietrzanie.

Odpowietrzanie zatrzyma się automatycznie po zakończeniu cyklu odpowietrzania.

Aby zatrzymać odpowietrzanie ręcznie: —

1 Przejdź do Zatrzymaj odpowietrzanie. 2 Wybierz OK, aby potwierdzić.

INFORMACJE

Zarówno w przypadku ręcznego, jak i automatycznego odpowietrzania, 1 strefa temperatury jest odpowietrzana przy każdym uruchomieniu odpowietrzania. Aby odpowietrzyć drugą strefę temperatury, należy ponownie uruchomić funkcję odpowietrzania. Podczas wykonywania odpowietrza po raz pierwszy, główna strefa temperatury zostanie odpowietrzona.

Odpowietrzanie emiterów ciepła lub kolektorów

Zalecamy odpowietrzanie za pomocą funkcji odpowietrzania jednostki (patrz wyżej). Jednak w przypadku odpowietrzania przez emitery ciepła lub kolektory należy pamiętać:

—

OSTRZEŻENIE Odpowietrzanie emiterów ciepła lub kolektorów. Przed

dokonaniem odpowietrzania przez emitery ciepła lub kolektory należy sprawdzić, czy na ekranie głównym

interfejsu użytkownika nie jest wyświetlany symbol lub

▪ Jeśli tak nie jest, można od razu dokonać

odpowietrzenia.

▪ Jeśli tak jest, należy się upewnić, czy w pomieszczeniu,

w którym dokonywane jest odpowietrzanie zapewniona jest dostateczna wentylacja. Powód: Czynnik chłodniczy może wyciekać do obiegu wodnego, a w rezultacie do pomieszczenia podczas odpowietrzania przez emitery ciepła lub kolektory.

6.2.3 Wykonanie uruchomienia testowego

Warunki: Należy upewnić się, że cała instalacja jest wyłączona.

Przejść do menu Praca i wyłączyć Pomieszczenie, Ogrzew./chłodz. pomieszczenia i Zbiornik.

INFORMACJE

Uruchomienie testowe ma zastosowanie wyłącznie do dodatkowej strefy temperatury.

1 Ustaw poziom uprawnień użytkownika na Instalator.

Patrz "Zmiana poziomu uprawnień użytkownika"na

stronie17.

2 Przejdź do [A.1]: Rozruch > Praca próbna. 3 Wybierz test z listy. Przykład: Ogrzew.. 4 Wybierz OK, aby potwierdzić.

Wynik: Uruchomienie testowe zostanie rozpoczęte.

Jest ono zatrzymywane automatycznie po zakończeniu (±30minut).

Aby zatrzymać uruchomienie testowe ręcznie: —

1 Przejdź do Zatrzymaj pracę próbną. 2 Wybierz OK, aby potwierdzić.

Jeśli instalacja jednostki została wykonana prawidłowo, jednostka zostanie uruchomiona podczas uruchomienia testowego w wybranym trybie pracy. W trybie testowym można sprawdzić prawidłowe działanie jednostki poprzez monitorowanie jej temperatury zasilania (tryb ogrzewania/chłodzenie) i temperatury zbiornika (tryb ciepłej wody użytkowej).

Monitorowanie temperatury:

1 Przejdź do Czujniki. 2 Wybierz informacje dotyczące temperatury.

—

6.2.4 Wykonanie uruchomienia testowego siłownika

Warunki: Należy upewnić się, że cała instalacja jest wyłączona.

Przejść do menu Praca i wyłączyć Pomieszczenie, Ogrzew./chłodz. pomieszczenia i Zbiornik.

Celem uruchomienia testowego siłownika jest potwierdzenie działania różnych siłowników (np. w przypadku wybrania opcji Pompa, uruchomione zostanie testowe uruchomienie pompy).

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

1 Ustaw poziom uprawnień użytkownika na Instalator.

Patrz "Zmiana poziomu uprawnień użytkownika"na

stronie17.

2 Przejdź do [A.2]: Rozruch > Praca próbna siłownika. 3 Wybierz test z listy. Przykład: Pompa.

Instrukcja montażu

—

Page 26

7 Przekazanie użytkownikowi

4 Wybierz OK, aby potwierdzić.

Wynik: Uruchomienie testowe siłownika zostanie

rozpoczęte. Jest ono zatrzymywane automatycznie po zakończeniu (±30minut).

Aby zatrzymać uruchomienie testowe ręcznie: —

1 Przejdź do Zatrzymaj pracę próbną. 2 Wybierz OK, aby potwierdzić.

Możliwe uruchomienia testowe siłownika

▪ Test Grzałka BUH 1 ▪ Test Grzałka BUH 2 ▪ Test Pompa

INFORMACJE

Upewnij się, że całe powietrze zostało usunięte przed uruchomieniem trybu testowego. Podczas uruchomieniu testowego należy również unikać zakłóceń w obiegu wodnym.

▪ Test Zawór odcinający ▪ Test Zawór rozgałęźny ▪ Test Sygnał biwalentny ▪ Test Wyjście alarmowe ▪ Test Sygnał chłodzenia/ ogrzewania ▪ Test Pompa CWU

6.2.5 Wykonanie osuszania szlichty ogrzewania podłogowego

Warunki: Należy upewnić się, że cała instalacja jest wyłączona.

Przejść do menu Praca i wyłączyć Pomieszczenie, Ogrzew./chłodz. pomieszczenia i Zbiornik.

UWAGA

Aby móc uruchomić osuszanie szlichty ogrzewania podłogowego należy upewnić się, że wprowadzono następujące ustawienia:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

7 Przekazanie użytkownikowi

Po zakończeniu uruchomienia testowego i potwierdzeniu, że jednostka działa prawidłowo, należy przekazać użytkownikowi następujące informacje:

▪ Wpisz rzeczywiste ustawienia do tabeli ustawień instalatora (w

instrukcji obsługi).

▪ Należy upewnić się, że użytkownik posiada dokumentację

drukowaną oraz zalecić go o zachowanie ich na przyszłość. Należy poinformować użytkownika, że pełną dokumentację można znaleźć pod adresem URL podanym wcześniej w niniejszej instrukcji.

▪ Wyjaśnij użytkownikowi prawidłową obsługę systemu oraz kroki,

jakie należy podjąć w przypadku problemów.

▪ Pokaż użytkownikowi, jakie czynności ma wykonywać w związku z

konserwacją jednostki.

▪ Wyjaśnij użytkownikowi wskazówki dotyczące oszczędzania

energii opisane w niniejszej instrukcji obsługi.

1 Ustaw poziom uprawnień użytkownika na Instalator.

Patrz "Zmiana poziomu uprawnień użytkownika"na

stronie17.

2 Przejdź do [A.4]: Rozruch > Osuszanie szlichty UFH. 3 Ustaw program osuszania: przejdź do Program i użyj

ekranu programowania osuszania szlichty ogrzewania podłogowego.

4 Wybierz OK, aby potwierdzić.

Wynik: Zostanie rozpoczęte osuszanie szlichty ogrzewania podłogowego. Jest ono zatrzymywane automatycznie po zakończeniu.

Aby zatrzymać uruchomienie testowe ręcznie: —

1 Przejdź do Zatrzymaj osuszanie szlichty UFH. 2 Wybierz OK, aby potwierdzić.

UWAGA

Aby wykonać suszanie szlichty ogrzewania podłogowego, należy wyłączyć ochronę przeciwzamrożeniową ([2‑06]=0). Domyślnie jest włączona ([2‑06]=1). Jednakże w wyniku działania trybu "instalator na miejscu" (patrz "Rozruch"), ochrona przeciwzamrożeniowa będzie automatycznie wyłączona przez 36godzin od pierwszego włączenia.

Jeśli osuszanie szlichty wciąż musi być wykonane po upływie pierwszych 36 godzin od włączenia, należy ręcznie wyłączyć ochronę przeciwzamrożeniową poprzez ustawienie [2‑06] na "0", oraz POZOSTAWIĆ ją wyłączoną aż osuszanie szlichty zostanie zakończone. Zignorowanie tej uwagi doprowadzi do popękania szlichty.

—

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 27

8 Dane techniczne

3D112187A

B1PW

M3S

M1S

B2PR

R3T

R8T

R2T

R1T

R5T

R4T

R7T

l m

8 Dane techniczne

Wybrane najnowsze dane techniczne są dostępne na regionalnej stronie internetowej firmy Daikin (publicznie dostępnej). Pełne najnowsze

dane techniczne są dostępne wDaikin Business Portal (wymagane logowanie).

8.1 Schemat prowadzenia przewodów rurowych: Jednostka wewnętrzna

A Po stronie wody B Strona czynnika chłodniczego C Nienależący do wyposażenia

a1 WLOT wody ogrzewania pomieszczenia (strefa dodatkowa/

bezpośrednia)

a2 WYLOT wody ogrzewania pomieszczenia (strefa

dodatkowa/bezpośrednia)

b1 WLOT wody ogrzewania pomieszczenia (strefa główna/

mieszana)

b2 WYLOT wody ogrzewania pomieszczenia (strefa główna/

mieszana)

c1 Ciepła woda użytkowa: WLOT zimnej wody c2 Ciepła woda użytkowa: WYLOT ciepłej wody

d1 WLOT gazowego czynnika chłodniczego (tryb ogrzewania;

d2 WYLOT ciekłego czynnika chłodniczego (tryb ogrzewania;

skraplacz)

e Płytowy wymiennik ciepła

f Zawór odcinający serwisowy (jeśli występuje) g Zbiornik rozprężny h Filtr magnetyczny/separator zanieczyszczeń

i Zawór bezpieczeństwa

j Odpowietrzanie k Zawór opróżniania

l Pompa (strefa dodatkowa/bezpośrednia)

m Zawór zwrotny

n Czujnik przepływu o Grzałka BUH p Filtr wody (strefa główna/mieszana) q Kapilara

r Pompa (strefa główna/mieszana)

B1PW Czujnik ciśnienia wody dla ogrzewania pomieszczenia

B2PR Czujnik ciśnienia czynnika chłodniczego

M1S Zawór 3-drogowy (zawór mieszający strefy głównej/

M3S Zawór 3-drogowy (ogrzewania pomieszczenia/ciepłej wody

R1T Termistor (wymiennik ciepła – WYLOT wody) R2T Termistor (grzałka BUH – WYLOT wody) R3T Termistor (ciekły czynnik chłodniczy) R4T Termistor (wymiennik ciepła — WLOT wody)

R5T, R8T Termistor (zbiornik)

R7T Termistor (strefa główna/mieszana – WYLOT wody)

mieszanej)

użytkowej)

Połączenie śrubowe Połączenia kielichowe

Szybkozłączka Połączenie lutowane

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 28

8 Dane techniczne

8.2 Schemat okablowania: Jednostka wewnętrzna

Należy skorzystać ze schematu okablowania wewnętrznego dostarczonego z jednostką (wewnątrz pokrywy skrzynki elektrycznej jednostki wewnętrznej). Poniżej wymieniono stosowane skróty.

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

Angielski Tłumaczenie

Notes to go through before starting the unit

X1M Główny zacisk X2M Zacisk okablowania w miejscu

X5M Zacisk okablowania w miejscu

X6M Styk zasilania grzałki BUH

Note 1: Connection point of the power supply for the BUH should be foreseen outside the unit.

Backup heater power supply Zasilanie grzałki BUH

1N~, 230 V 1N~, 230V 3~, 230 V 3~, 230V 3N~, 400 V 3N~, 400V

User installed options Opcje zainstalowane przez

LAN adapter Karta LAN Remote user interface Kontroler zdalny używany jako

Ext. indoor thermistor Zewnętrzny termistor wewnątrz Ext outdoor thermistor Zewnętrzny termistor na

Digital I/O PCB Płyta cyfrowego wejścia/wyjścia Demand PCB Płytka drukowana żądania

Main LWT Temperatura zasilania głównego

On/OFF thermostat (wired) Termostat Włączenia/

On/OFF thermostat (wireless) Termostat Włączenia/

Ext. thermistor Zewnętrzny termistor Heat pump convector Konwektor pompy ciepła Safety thermostat Termostat bezpieczeństwa

Add LWT Temperatura zasilania

On/OFF thermostat (wired) Termostat Włączenia/

On/OFF thermostat (wireless) Termostat Włączenia/

Ext. thermistor Zewnętrzny termistor Heat pump convector Konwektor pompy ciepła

Uwagi, które należy przejrzeć przed uruchomieniem jednostki

instalacji dla zasilania prądem zmiennym

instalacji dla zasilania prądem stałym

Uziemienie Nie należy do wyposażenia Kilka możliwości okablowania

Opcja Nie zamontowano w skrzynce

elektrycznej Okablowanie zależne od modelu

PŁYTKA DRUKOWANA Uwaga 1: Punkt podłączenia

zasilania grzałki BUH należy zaplanować na zewnątrz urządzenia.

użytkownika

termostat w pomieszczeniu

zewnątrz

WYŁĄCZENIA (przewodowy)

WYŁĄCZENIA (bezprzewodowy)

dodatkowego

WYŁĄCZENIA (przewodowy)

WYŁĄCZENIA (bezprzewodowy)

Pozycja w skrzynce elektrycznej

Angielski Tłumaczenie

Position in switch box Pozycja w skrzynce elektrycznej

Legenda

A1P Płytka drukowana główna A2P * Termostat Włączenia/WYŁĄCZENIA

(PC=obwód zasilający) A3P * Konwektor pompy ciepła A4P * Płyta cyfrowego wejścia/wyjścia A5P Dwustrefowa płytka drukowana A6P Płytka drukowana bieżącej pętli A8P * Płytka drukowana żądania A9P Wskaźnik stanu A10P MMI (=interfejs użytkownika podłączony do

jednostki wewnętrznej) – płytka drukowana

zasilania A11P MMI (=interfejs użytkownika podłączony do

jednostki wewnętrznej) – główna płytka

drukowana A12P Płytka drukowana wyświetlacza MMI A13P * Karta LAN A14P * Interfejs użytkownika używany jako

termostat w pomieszczeniu – płytka

drukowana A15P * Płytka drukowana odbiornika

(bezprzewodowe Włączenie/WYŁĄCZENIE

termostatu) B1L Czujnik przepływu B1PR Czujnik ciśnienia czynnika chłodniczego B1PW Czujnik ciśnienia wody CN* (A4P) * Złącze DS1 (A5P) Przełącznik DIP DS1(A8P) * Przełącznik DIP E1A Anoda elektryczna E1H Element grzałki BUH (1kW) E2H Element grzałki BUH (2kW) E*P (A9P) Dioda LED wskaźnika F1B # Bezpiecznik nadmiarowo-prądowy grzałki

BUH F1T Bezpiecznik termiczny grzałki BUH F1U, F2U (A4P) * Bezpiecznik 5A 250V płyty cyfrowego

wejścia/wyjścia F1U, F2U (A5P) Bezpiecznik T 2A 250V płytki drukowanej FU1 (A1P) Bezpiecznik T 5A 250V płytki drukowanej FU2 (A10P) Bezpiecznik T 1,6A 250V płytki drukowanej K1M, K2M Stycznik grzałki BUH K5M Stycznik bezpieczeństwa grzałki BUH K6M Obejście przekaźnika zaworu 3-drogowego K7M Przepływ przekaźnika zaworu 3-drogowego K*R (A4P) Przekaźnik płytki drukowanej M1P Główna pompa zasilająca M1S Zawór 3-drogowy mieszania

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

EHVZ04+08S18+23DA

4P495245-1C – 2018.11

Page 29

8 Dane techniczne

M2P # Pompa ciepłej wody użytkowej M2S # Zawór 2-drogowy trybu chłodzenia M3P Pompa głównej strefy M3S Zawór 3-drogowy ogrzewania

pomieszczenia/ciepłej wody użytkowej P1M Wyświetlacz MMI PC (A15P) * Obwód zasilania PHC1 (A4P) * Obwód wejściowy sprzęgu optycznego Q1L Zabezpieczenie termiczne grzałki BUH Q3L, Q4L # Termostat bezpieczeństwa Q*DI # Wyłącznik prądu upływowego R1H (A2P) * Czujnik wilgotności R1T (A1P ) Termistor wymiennika ciepła na wylocie

wody R1T (A2P) * Czujnik temperatury otoczenia Włączania/

WYŁĄCZANIA termostatu R1T (A14P) * Czujnik temperatury otoczenia interfejsu

użytkownika R2T (A1P) Termistor grzałki BUH na wylocie R2T (A2P) * Czujnik zewnętrzny (dla ogrzewania

podłogowego lub otoczenia) R3T Termistor po stronie ciekłego czynnika

chłodniczego R4T Termistor na wlocie wody R5T, R8T Termistor ciepłej wody użytkowej R6T * Zewnętrzny termistor temperatury otoczenia

wewnątrz i na zewnątrz R7T Termistor mieszania wody na wylocie S1S # Styk zasilania z taryfą o korzystnej stawce

kWh S2S # Wejście impulsu miernika elektrycznego 1 S3S # Wejście impulsu miernika elektrycznego 2 S6S~S9S * Cyfrowe wejścia ograniczenia mocy SS1 (A4P) * Przełącznik SW1~2 (A12P) Pokrętła wciskane SW3~5 (A12P) Przyciski TR1 Transformator zasilający X6M # Listwa zaciskowa zasilania grzałki BUH X*, X*A, X*Y, Y* Złącze X*M Listwa zaciskowa

* Opcjonalny

# Nie należy do wyposażenia

Tłumaczenie tekstu na schemacie okablowania

Angielski Tłumaczenie

(1) Main power connection (1) Podłączenie głównego

zasilania

For preferential kWh rate power supply

Indoor unit supplied from outdoor Jednostka wewnętrzna zasilana

Normal kWh rate power supply Zasilanie z taryfą o normalnej

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Jednostka zewnętrzna

Dla zasilania z taryfą o korzystnej stawce kWh

z zewnątrz

stawce kWh Wyłącznie dla normalnego

zasilania (standardowego) Wyłącznie dla zasilania z taryfą o

korzystnej stawce kWh (zewn.)

Angielski Tłumaczenie

Preferential kWh rate power supply contact: 16 V DC detection (voltage supplied by PCB)

SWB Skrzynka elektryczna Use normal kWh rate power

supply for indoor unit

(2) Backup heater power supply (2) Zasilanie grzałki BUH Only for *** Tylko dla *** (3) User interface (3) Interfejs użytkownika Only for LAN adapter Tylko dla karty LAN Only for remote user interface

EKRUDAS

(5) Ext. thermistor (5) Zewnętrzny termistor SWB Skrzynka elektryczna (6) Field supplied options (6) Opcje nienależące do

12 V DC pulse detection (voltage supplied by PCB)

230 V AC supplied by PCB 230VAC dostarczone przez

Continuous Prąd o stałym natężeniu DHW pump output Wyjście pompy ciepłej wody

DHW pump Pompa ciepłej wody użytkowej Electrical meters Mierniki elektryczne For safety thermostat Do termostatu bezpieczeństwa Inrush Prąd rozruchowy Max. load Maksymalne obciążenie Normally closed Normalnie zamknięty Normally open Normalnie otwarty Safety thermostat Termostat bezpieczeństwa Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Zawór odcinający SWB Skrzynka elektryczna (7) Option PCBs (7) Opcjonalne płytki drukowane Alarm output Wyjście alarmowe Changeover to ext. heat source Przełączanie na zewnętrzne

Max. load Maksymalne obciążenie Min. load Minimalne obciążenie Only for demand PCB option Tylko dla opcji płytki drukowanej

Only for digital I/O PCB option Tylko dla opcji płytki drukowanej

Options: ext. heat source output, alarm output

Options: On/OFF output Opcje: Wyjście Wł./Wył. Power limitation digital inputs: 12

V DC / 12 mA detection (voltage supplied by PCB)

Styk zasilania z taryfą o korzystnej stawce kWh: wykrywanie 16VDC (zasilanie dostarczone przez płytkę drukowaną)

Użyj zasilania z taryfą o normalnej stawce kWh dla jednostki wewnętrznej

Tylko dla interfejsu użytkownika używanego jako termostat w pomieszczeniu (EKRUDAS)

wyposażenia Wykrywanie impulsu 12VDC

(napięcie dostarczone przez płytkę drukowaną)

płytkę drukowaną

użytkowej

Styk termostatu bezpieczeństwa: wykrywanie 16VDC (zasilanie dostarczone przez płytkę drukowaną)

źródło ciepła

żądania

cyfrowego wejścia/wyjścia Opcje: wyjście zewnętrznego

źródła ciepła, wyjście alarmowe

Cyfrowe wejścia ograniczenia mocy: wykrywanie 12VDC / 12mA (zasilanie dostarczone przez płytkę drukowaną)

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 30

8 Dane techniczne

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

X5M: 1-2

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

A2P: X1M: C-com-H

A15P: X1M: H-C-com X2M: L-N

A2P: X1M: 1-3

A3P: X11M: 5-6

2x0,75

230 V

R2T

4D109880A

- W przypadku kabla sygnałowego: należy zachować minimalną odległość od kabli zasilających >5 cm

Uwagi:

Czujnik zewnętrzny (dla ogrzewania podłogowego lub otoczenia)

3 żyły

5 lub 4 lub 3

żyły

3 żyły

2x0,75

2 żyły

sygnał

2 żyły

sygnał

2 żyły

sygnał

2 żyły

sygnał

2 żyły

X1M: L-N-uziemienie

Jednostka wewnętrzna

Jednostka zewnętrzna

Tylko dla *KRP1HB*

Zawór 2-drogowy

Sygnał wyjściowy włączania/wyłączania chłodzenia/ogrzewania

Pompa obiegowa dla CWU

M2S w przypadku trybu chłodzenia

Zewn. źródło ciepła (np. bojler)

Wskaźnik alarmu

2 żyły

sygnał

2 żyły

sygnał

2 żyły

sygnał

2 żyły

Wejście impulsu miernika elektrycznego 2

Wejście impulsu miernika elektrycznego 1

zewnętrzny termistor (wewnątrz lub na zewnątrz)

Tylko dla *KRTETS

2 żyły

(dołączono 3 m)

sygnał

A13P: Karta LAN P1-P2

A14P: Interfejs użytkownika P1-P2

komunikacja

2 żyły

komunikacja

2 żyły

5 żył dla obsługi chł./ogrz.

4 żyły dla obsługi samego ogrz.

3 żyły dla obsługi chł./ogrz.

2 żyły dla obsługi samego ogrz.

Tylko dla

(konwektor pompy ciepła)

Tylko dla EKRUDAS

Tylko dla *KRTR

(bezprzewodowy termostat w pomieszczeniu)

Tylko dla *KRTW

(przewodowy termostat w pomieszczeniu)

Tylko dla KRCS01-1 lub EKRSCA1

Zewnętrzny termostat w pomieszczeniu / Konwektor pompy ciepła (strefa główna i/lub dodatkowa)

główna: X2M: 30-35

dodatkowa: X2M: 30-35a

główna: X2M: 30-31-34-35

dodatkowa: X2M: 30-31-34a-35a

główna: X2M: 30-34-35

dodatkowa: X2M: 30-34a-35a

Sygnał wyjściowy włączania/

wyłączania chłodzenia/ogrzewania

Zawór normalnie otwarty: X2M: 21-28

Zawór normalnie zamknięty: X2M: 21-29

Wyjście przełączania na zewn.

źródło ciepła

Wyjście alarmowe

Termostat bezpieczeństwa Q3L

Wejście zapotrzebowania ograniczenia mocy 4

Wejście zapotrzebowania ograniczenia mocy 3

Wejście zapotrzebowania ograniczenia mocy 2

Wejście zapotrzebowania ograniczenia mocy 1

Tylko dla *KRP1AHTA

X6M: L1-L2-L3 + uziemienie lub L-N + uziemienie lub L1-L2-L3-N + uziemienie

Nie należy do wyposażenia

Część opcjonalnaNie należy do wyposażenia

Nie należy do wyposażenia

(F1B)

Termostat bezpieczeństwa Q4L

zasilanie jednostki z taryfą o korzystnej stawce za kWh: 230 V + uziemienie

Wyłącznie dla zasilania z taryfą o korzystnej stawce kWh

zasilanie jednostki: 230 V + uziemienie

Wyłącznie dla normalnego zasilania

zasilanie grzałki BUH (3/6/9 kW): 400 V lub 230 V + uziemienie

zasilanie z taryfą o normalnej stawce kWh dla jednostki wewnętrznej: 230 V

Styk zasilania z taryfą o korzystnej stawce kWh

Część standardowa

Zasilanie

sygnał

Angielski Tłumaczenie

Space C/H On/OFF output Wyjście WŁĄCZENIA/

WYŁĄCZENIA chłodzenia/

ogrzewania pomieszczenia SWB Skrzynka elektryczna (8) External On/OFF thermostats

and heat pump convector

(8) Zewnętrzne termostaty

WŁĄCZENIA/WYŁĄCZENIA i

konwektor pompy ciepła Additional LWT zone Strefa temperatury zasilania

dodatkowego Main LWT zone Strefa temperatury zasilania

głównego

Schemat połączeń elektrycznych

Aby uzyskać więcej szczegółów, sprawdź przewody jednostki.

Angielski Tłumaczenie

Only for external sensor (floor/ ambient)

Tylko dla czujnika zewnętrznego (dla ogrzewania podłogowego lub otoczenia)

Only for heat pump convector Tylko dla konwektora pompy

ciepła

Only for wired On/OFF thermostat

Tylko do termostatu przewodowego Włączone/ WYŁĄCZONE

Only for wireless On/OFF thermostat

Tylko do termostatu bezprzewodowego Włączone/ WYŁĄCZONE

Instrukcja montażu

Daikin Altherma — split niskotemperaturowy

4P495245-1C – 2018.11

EHVZ04+08S18+23DA

Page 31

8 Dane techniczne

8.3 Tabela 1 – Maksymalna ilość czynnika chłodniczego dozwolona w pomieszczeniu: jednostka wewnętrzna

(m2) Maksymalna ilość czynnika chłodniczego w

room

1 0,138 2 0,276 3 0,414 4 0,553 5 0,691 6 0,829 7 0,907 8 0,970

9 1,028 10 1,084 11 1,137 12 1,187 13 1,236 14 1,283 15 1,328 16 1,371 17 1,413 18 1,454 19 1,494 20 1,533 21 1,571 22 1,608 23 1,644 24 1,679 25 1,714 26 1,748 27 1,781 28 1,814 29 1,846 30 1,877 31 1,909

INFORMACJE

▪ W przypadku modeli podłogowych, jako wartość

"Wysokość montażu (H)" przyjmuje się 600 mm, aby zapewnić zgodność z normą IEC 60335-2-40:2013 A1 2016, ustęp GG2.

▪ W przypadku wartości pośrednich A

zawiera się pomiędzy dwiema wartościami z tabeli) przyjmij wartość, która odpowiada niższej wartości A z tabeli. Jeśli A "A

=12m2".

room

pomieszczeniu (m

H=600mm

=12,5 m2, przyjmij wartość

room

) (kg)

max

(tzn. gdy A

room

mc (kg) Minimalna powierzchnia podłogi (m²)

H=600mm

1,88 30,08 1,90 30,72

INFORMACJE

▪ W przypadku modeli podłogowych, jako wartość

"Wysokość montażu (H)" przyjmuje się 600 mm, aby zapewnić zgodność z normą IEC 60335-2-40:2013 A1 2016, ustęp GG2.

▪ Wprzypadku pośrednich wartości mc (tzn. gdy wartość

mc zawiera się pomiędzy dwiema wartościami z tabeli) należy przyjąć wartość odpowiadającą wyższej wartości mc z tabeli. Jeśli mc=1,87kg, przyjmij wartość, która odpowiada "mc=1,88kg".

▪ Systemy o całkowitej ilości czynnika chłodniczego (mc)

<1,84kg (tj. jeśli długość przewodów rurowych wynosi <27 m) NIE podlegają żadnym wymaganiem co do pomieszczenia instalacji.

▪ Ilości >1,9kg NIE są dozwolone w urządzeniu.

8.5 Tabela 3 – Minimalna powierzchnia otwarcia wentylacji przy wentylacji naturalnej: jednostka wewnętrzna

mcm

1,9 0,1 1,80 729 1,9 0,3 1,60 648 1,9 0,5 1,40 567 1,9 0,7 1,20 486 1,9 0,9 1,00 418 1,9 1,1 0,80 370 1,9 1,3 0,60 301 1,9 1,5 0,40 216 1,9 1,7 0,20 115

dm=mc–m

max

INFORMACJE

▪ W przypadku modeli podłogowych, jako wartość

"Wysokość montażu (H)" przyjmuje się 600 mm, aby zapewnić zgodność z normą IEC 60335-2-40:2013 A1 2016, ustęp GG2.

▪ Wprzypadku pośrednich wartości dm (tzn. gdy wartość

dm zawiera się pomiędzy dwiema wartościami dm z tabeli) należy przyjąć wartość odpowiadającą wyższej wartości dm z tabeli. Jeśli dm=1,55 kg, przyjmij wartość, która odpowiada "dm=1,6kg".

(kg) Minimalna powierzchnia

max

otwarcia wentylacji (cm2)

H=600mm

8.4 Tabela 2 – Minimalna powierzchnia podłogi: jednostka wewnętrzna

mc (kg) Minimalna powierzchnia podłogi (m²)

H=600mm

1,84 28,81 1,86 29,44

EHVZ04+08S18+23DA Daikin Altherma — split niskotemperaturowy 4P495245-1C – 2018.11

Instrukcja montażu

Page 32

4P495245-1 C 00000001

4P495245-1C 2018.11
