Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVZ04S18DA6V, EHVZ08S18DA6V Installer reference guide [lv]

Uzstādītāja rokasgrāmata

Daikin Altherma 3 R F

ERGA04DAV3(A)
ERGA06DAV3(A)
ERGA08DAV3(A)

EHVZ04S18DA6V(G)

EHVZ08S18DA6V(G)
EHVZ08S23DA6V(G)

EHVZ08S18DA9W(G)
EHVZ08S23DA9W(G)

EHVZ04S18DJ6V(G)

EHVZ08S18DJ6V(G)
EHVZ08S23DJ6V(G)

EHVZ08S18DJ9W(G)
EHVZ08S23DJ9W(G)

Uzstādītāja rokasgrāmata

Daikin Altherma 3 R F

Latviski

Satura rādītājs

Satura rādītājs

1 Vispārīgas drošības piesardzības pasākumi 3

1.1 Informācija par dokumentāciju .................................................. 3

1.1.1 Brīdinājumu un simbolu nozīme.................................. 4

1.2 Informācija uzstādītājam ........................................................... 4

1.2.1 Vispārīgi...................................................................... 4

1.2.2 Uzstādīšanas vieta...................................................... 4

1.2.3 Dzesējošā viela........................................................... 5

1.2.4 Sālsūdens ................................................................... 5

1.2.5 Ūdens.......................................................................... 6

1.2.6 Elektrība...................................................................... 6

2 Informācija par dokumentāciju 7

2.1 Par šo dokumentu ..................................................................... 7

2.2 Uzstādītāja atsauces rokasgrāmata īsumā ............................... 7

3 Informācija par iepakojumu 7

3.1 Pārskats. Informācija par iepakojumu ....................................... 7

3.2 Ārējais bloks .............................................................................. 8

3.2.1 Āra iekārtas izpakošana.............................................. 8

3.2.2 Rīkošanās ar ārējo bloku ............................................ 8

3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu

noņemšana ................................................................. 8

3.3 Iekštelpu iekārta ........................................................................ 8

3.3.1 Iekšējā bloka izpakošana............................................ 8

3.3.2 Piederumu izņemšana no iekšējā bloka ..................... 9

3.3.3 Rīkošanās ar iekšējo bloku......................................... 9

4 Informācija par iekārtām un

papildaprīkojumu 9

4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu .......... 9

4.2 Identifikācija............................................................................... 9

4.2.1 Identifikācijas uzlīme: āra iekārta................................ 9

4.2.2 Identifikācijas etiķete: Iekšējais bloks ......................... 9

4.3 Iekārtu un papildaprīkojumu kombinēšana................................ 9

4.3.1 Iespējamās āra iekārtas opcijas.................................. 9

4.3.2 Pieejamais iekštelpu iekārtas papildaprīkojums ......... 10

4.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu

kombinācijas ............................................................... 11

5 Norādes par lietošanu 11

5.1 Pārskats. Norādes par lietošanu ............................................... 11

5.2 Telpu apsildes sistēmas iestatīšana.......................................... 11

5.2.1 Vairākas telpas— divas LWTzonas .......................... 11

5.3 Karstā ūdens tvertnes iestatīšana ............................................. 12

5.3.1 Sistēmas izkārtojums— iebūvēta DHWtvertne ......... 12

5.3.2 DHWtvertnes tilpuma un vēlamās temperatūras

atlase .......................................................................... 12

5.3.3 Iestatīšana un konfigurēšana— DHWtvertne............ 13

5.3.4 Tūlītēja karstā ūdens DHWsūknis.............................. 13

5.3.5 Dezinfekcijas DHWsūknis.......................................... 13

5.4 Enerģijas mērīšanas iestatīšana ............................................... 14

5.4.1 Saražotais siltums....................................................... 14

5.4.2 Patērētā enerģija......................................................... 14

5.4.3 Normāla strāvas padeves kWh norma........................ 14

5.4.4 Vēlamā kWh nomināla barošanas bloks..................... 15

5.5 Jaudas patēriņa kontroles iestatīšana....................................... 15

5.5.1 Pastāvīga jaudas ierobežošana.................................. 15

5.5.2 Jaudas ierobežošanu aktivizē digitālā ievade............. 15

5.5.3 Jaudas ierobežošana process .................................... 16

5.6 Āra temperatūras sensora iestatīšana ...................................... 16

6 Sagatavošanās 16

6.1 Pārskats: sagatavošana ............................................................ 16

6.2 Uzstādīšanas vietas sagatavošana........................................... 16

6.2.1 Āra iekārtas uzstādīšanas vietas prasības ................. 17

6.2.2 Āra iekārtas papildu uzstādīšanas vietas prasības

auksta klimata apstākļos............................................. 18

6.2.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas

prasības ....................................................................... 18

6.3 Dzesētāja cauruļu sagatavošana ............................................... 21

6.3.1 Prasības dzesētāja caurulēm....................................... 21

6.3.2 Dzesētāja caurules izolācija......................................... 21

6.4 Ūdens cauruļu sagatavošana..................................................... 21

6.4.1 Ūdens kontūra prasības............................................... 21

6.4.2 Izplešanās trauka sākotnējā spiediena

aprēķināšanas formula................................................. 22

6.4.3 Ūdens tilpuma un plūsmas ātruma pārbaude .............. 22

6.4.4 Izplešanās trauka sākotnējā spiediena maiņa ............. 23

6.4.5 Ūdens tilpuma pārbaude: piemēri................................ 24

6.5 Elektroinstalācijas sagatavošana ............................................... 24

6.5.1 Elektroinstalācijas sagatavošana................................. 24

6.5.2 Par vēlamā kWh nomināla barošanas bloku................ 24

6.5.3 Pārskats par elektriskajiem savienojumiem, izņemot

ārējos izpildmehānismus.............................................. 25

6.5.4 Pārskats par elektriskajiem savienojumiem ārējiem

un iekšējiem izpildmehānismiem ................................. 25

7 Uzstādīšana 25

7.1 Pārskats. Uzstādīšana ............................................................... 25

7.2 Iekārtu atvēršana........................................................................ 26

7.2.1 Par iekārtu atvēršanu................................................... 26

7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana............. 26

7.2.3 Iekštelpu iekārtas atvēršana ........................................ 26

7.2.4 Iekštelpu iekārtas slēdžu kārbas vāka atvēršana ........ 27

7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu ..... 27

7.3 Ārpus telpām uzstādāmās iekārtas montāža ............................. 27

7.3.1 Āra iekārtas montāža................................................... 27

7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā... 27

7.3.3 Uzstādīšanas konstrukcijas nodrošināšana................. 27

7.3.4 Ārpus telpām uzstādāmās iekārtas uzstādīšana ......... 29

7.3.5 Drenāžas nodrošināšana............................................. 29

7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās

novēršana .................................................................... 30

7.4 Iekšējā bloka uzstādīšana .......................................................... 30

7.4.1 Iekštelpu iekārtas montāža .......................................... 30

7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas

laikā.............................................................................. 30

7.4.3 Iekštelpu iekārtas uzstādīšana..................................... 30

7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas. 31

7.5 Dzesēšanas šķidruma cauruļu pievienošana ............................. 31

7.5.1 Dzesētāja cauruļu pievienošanu.................................. 31

7.5.2 Piesardzības pasākumi dzesētāja cauruļu

pievienošanas laikā...................................................... 31

7.5.3 Norādes dzesētāja cauruļu pievienošanai ................... 32

7.5.4 Norādes cauruļu liekšanai............................................ 32

7.5.5 Caurules gala paplašināšana....................................... 32

7.5.6 Cauruļu galu cietlodēšana ........................................... 32

7.5.7 Noslēgšanas vārsta un apkopes pieslēgvietas

izmantošana................................................................. 33

7.5.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus

telpām uzstādāmajai iekārtai ....................................... 33

7.5.9 Dzesējošās vielas cauruļu pievienošana iekštelpu

iekārtai ......................................................................... 34

7.6 Dzesēšanas šķidruma cauruļu pārbaude ................................... 34

7.6.1 Dzesētāja cauruļu pārbaude........................................ 34

7.6.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes

laikā.............................................................................. 34

7.6.3 Noplūžu pārbaude........................................................ 34

7.6.4 Vakuumžāvēšana ........................................................ 35

7.7 Dzesēšanas šķidruma uzpilde.................................................... 35

7.7.1 Dzesētāja uzpilde......................................................... 35

7.7.2 Piesardzības pasākumi dzesētāja uzpildes laikā......... 35

7.7.3 Papildu dzesēšanas šķidruma daudzuma noteikšana. 36

7.7.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma

noteikšana.................................................................... 36

7.7.5 Papildu dzesētāja uzpilde ............................................ 36

7.7.6 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm

piestiprināšana............................................................. 36

Uzstādītāja rokasgrāmata

2

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

1 Vispārīgas drošības piesardzības pasākumi

7.8 Ūdens cauruļu pievienošana ..................................................... 36

7.8.1 Par ūdens cauruļu pievienošanu................................. 36

7.8.2 Piesardzības pasākumi ūdens cauruļu

pievienošanas laikā..................................................... 36

7.8.3 Ūdens cauruļu pievienošana....................................... 36

7.8.4 Recirkulācijas cauruļu pievienošana........................... 37

7.8.5 Ūdens kontūra piepildīšana ........................................ 38

7.8.6 Karstā ūdens tvertnes uzpilde..................................... 38

7.8.7 Ūdens cauruļu izolēšana............................................. 38

7.9 Elektroinstalācijas pievienošana ............................................... 38

7.9.1 Par elektroinstalācijas vadu pievienošanu.................. 38

7.9.2 Par elektrisko saderību ............................................... 38

7.9.3 Piesardzības pasākumi elektroinstalācijas vadu

uzstādīšanas laikā ...................................................... 38

7.9.4 Norādes par elektroinstalācijas vadu pievienošanu.... 38

7.9.5 Standarta elektroinstalācijas komponentu

specifikācija................................................................. 39

7.9.6 Elektrisko vadu pievienošana pie ārējā bloka............. 39

7.9.7 Elektrisko vadu savienošana ar iekšējo bloku ............ 40

7.9.8 Elektrotīkla strāvas padeves avota pievienošana....... 40

7.9.9 Rezerves sildītāja strāvas padeves pievienošana ...... 41

7.9.10 Noslēgšanas vārsta pievienošana .............................. 42

7.9.11 Elektrības skaitītāju pievienošana............................... 42

7.9.12 Karstā ūdens sūkņa pievienošana .............................. 42

7.9.13 Signāla izvada pievienošana ...................................... 43

7.9.14 Telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS

izvada pievienošana ................................................... 43

7.9.15 Pārslēgšanas uz ārējo siltuma avotu pievienošana .... 43

7.9.16 Strāvas patēriņa digitālo ievadu pievienošana............ 43

7.9.17 Drošības termostata pieslēgšana (parasti aizvērts

kontakts) ..................................................................... 43

7.10 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana . 44

7.10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas

pabeigšana ................................................................. 44

7.11 Iekštelpu iekārtas uzstādīšanas pabeigšana............................. 44

7.11.1 Iekštelpu iekārtas aizvēršana...................................... 44

8 Konfigurācija 44

8.1 Pārskats: konfigurācija .............................................................. 44

8.1.1 Piekļuve visbiežāk lietotajām komandām ................... 45

8.2 Konfigurācijas vednis ................................................................ 46

8.3 Iespējamie ekrāni ...................................................................... 46

8.3.1 Iespējamie ekrāni: pārskats ........................................ 46

8.3.2 Sākuma ekrāns........................................................... 46

8.3.3 Galvenās izvēlnes ekrāns........................................... 47

8.3.4 Izvēlnes ekrāns........................................................... 48

8.3.5 Iestatītās vērtības ekrāns............................................ 48

8.3.6 Detalizēts ekrāns ar vērtībām ..................................... 48

8.3.7 Detalizēts ekrāns ar no laikapstākļiem atkarīgo līkni .. 48

8.3.8 Grafika ekrāns: Piemērs ............................................. 49

8.4 Iestatījumu izvēlne..................................................................... 50

8.4.1 Darbības traucējums................................................... 50

8.4.2 Telpa........................................................................... 50

8.4.3 Galvenā zona.............................................................. 52

8.4.4 Papildu zona ............................................................... 55

8.4.5 Telpu sildīšana............................................................ 56

8.4.6 Tvertne........................................................................ 59

8.4.7 Lietotāja iestatījumi ..................................................... 62

8.4.8 Informācija .................................................................. 63

8.4.9 Uzstādītāja iestatījumi................................................. 63

8.5 Izvēļņu struktūra: lietotāja iestatījumu pārskats......................... 71

8.6 Izvēļņu struktūra: uzstādītāja iestatījumu pārskats.................... 72

9 Nodošana ekspluatācijā 73

9.1 Pārskats. Nodošana ekspluatācijā ............................................ 73

9.2 Piesardzības pasākumi, nododot ekspluatācijā ........................ 73

9.3 Kontrolsaraksts pirms nodošanas ekspluatācijā ....................... 73

9.4 Kontrolsaraksts, nododot ekspluatācijā..................................... 73

9.4.1 Minimālā plūsmas ātruma pārbaude........................... 74

9.4.2 Atgaisošanas funkcija ................................................. 74

9.4.3 Darbības pārbaudes veikšana .................................... 75

9.4.4 Izpildmehānisma pārbaudes veikšana......................... 75

9.4.5 Zemgrīdas apsildāmo lokšņu žāvēšana....................... 75

10 Nodošana lietotājam 77
11 Apkope un remonts 77

11.1 Pārskats: apkope un remonts..................................................... 77

11.2 Tehniskās apkopes drošības piesardzības pasākumi ................ 77

11.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts . 77

11.4 Iekštelpu iekārtas ikgadējās tehniskās apkopes pārbaudes

saraksts ...................................................................................... 77

11.4.1 Karstā ūdens tvertnes izsūknēšana ............................. 78

11.5 Par ūdens filtra tīrīšanu problēmu gadījumā .............................. 79

11.5.1 Ūdens filtra izņemšana ................................................ 79

11.5.2 Ūdens filtra tīrīšana problēmu gadījumā ...................... 79

11.5.3 Ūdens filtra uzstādīšana .............................................. 80

12 Problēmu novēršana 80

12.1 Pārskats: problēmu novēršana................................................... 80

12.2 Piesardzības pasākumi problēmu novēršanas laikā .................. 80

12.3 Problēmu novēršana, vadoties pēc simptomiem........................ 80

12.3.1 Pazīme: iekārta NESILDA, kā paredzams ................... 80

12.3.2 Pazīme: kompresors NESĀK darbu (telpas apsilde

vai karstā ūdens uzsildīšana)....................................... 81

12.3.3 Pazīme: pēc iedarbināšanas no sistēmas dzirdama

burbuļojoša skaņa........................................................ 81

12.3.4 Pazīme: sūknis rada troksni (kavitācija)....................... 81

12.3.5 Pazīme: spiedvārsts atveras........................................ 81

12.3.6 Pazīme: ūdens spiedvārstam ir noplūde...................... 82

12.3.7 Pazīme: telpa NETIEK pietiekami apsildīta pie

zemākas āra temperatūras .......................................... 82

12.3.8 Pazīme: spiediens krāna punktā ir uz laiku netipiski

augsts .......................................................................... 82

12.3.9 Pazīme: dekoratīvie paneļi tiek stumti prom, jo

tvertne ir izpletusies ..................................................... 82

12.3.10 Pazīme: tvertnes dezinfekcijas funkcija NAV izpildīta

pareizi (AHkļūda) ........................................................ 82

12.4 Problēmu risināšana, izmantojot kļūdu kodus ............................ 83

12.4.1 Lai parādītu palīdzības tekstu darbības traucējumu

gadījumā ...................................................................... 83

12.4.2 Kļūdu kodi: pārskats..................................................... 83

13 Likvidēšana 85

13.1 Pārskats: likvidēšana.................................................................. 85

13.2 Atsūknēšana............................................................................... 85

13.3 Piespiedu dzesēšanas sākšana un apturēšana ......................... 85

14 Tehniskie dati 86

14.1 Cauruļu sistēma: āra iekārta ...................................................... 86

14.2 Cauruļu shēma: iekštelpu iekārta ............................................... 87

14.3 Elektroinstalācijas shēma: āra iekārta ........................................ 88

14.4 Elektroinstalācijas shēma: iekštelpu iekārta ............................... 89

14.5 1.tabula – Telpā pieļaujamais dzesētāja maksimālais apjoms:

iekštelpu iekārta ......................................................................... 92

14.6 2.tabula – Minimālā grīdas platība: iekštelpu iekārta ................ 92

14.7 3.tabula – Minimālā ventilācijas atveres platība dabiskai

ventilācijai: iekštelpu iekārta....................................................... 92

14.8 ESPlīkne: iekštelpu iekārta........................................................ 93

15 Glosārijs 93
16 Uz vietas veicamo iestatījumu tabula 95

1 Vispārīgas drošības

piesardzības pasākumi

1.1 Informācija par dokumentāciju

▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās

ir oriģinālo dokumentu tulkojumi.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

3

1 Vispārīgas drošības piesardzības pasākumi

▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti

svarīgām tēmām un ir rūpīgi jāievēro.

▪

1.1.1 Brīdinājumu un simbolu nozīme

BĪSTAMI!

Norāda situāciju, kas izraisa nāvi vai nopietnu
savainošanos.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Norāda situāciju, kas var izraisīt elektrotrieciena
saņemšanu.

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Norāda situāciju, kas var izraisīt apdegumu gūšanu ļoti
augstas vai zemas temperatūras iedarbības rezultātā.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Norāda iespējami sprādzienbīstamu situāciju.

BRĪDINĀJUMS

Norāda situāciju, kas var izraisīt nāvi vai nopietnu
savainošanos.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

UZMANĪBU!

Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai
vidēji smagu savainošanos.

PAZIŅOJUMS

Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma
bojājumus.

INFORMĀCIJA

Norāda noderīgus padomus vai papildinformāciju.

Simbols Paskaidrojums

Pirms uzstādīšanas izlasiet uzstādīšanas un
ekspluatācijas rokasgrāmatu, kā arī elektriskās
shēmas instrukciju.

Pirms apkopes un servisa darbu veikšanas izlasiet
apkopes rokasgrāmatu.

Plašāku informāciju skatiet uzstādītāja un lietotāja
uzziņu rokasgrāmatā.

1.2 Informācija uzstādītājam

UZMANĪBU!

Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet
atbilstošu personas aizsargaprīkojumu (aizsargcimdus,
aizsargbrilles utt.).

BRĪDINĀJUMS

Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai
ar tiem neviens nespēlētos, it īpaši bērni. Pretējā gadījumā
iespējams nosmakšanas risks.

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

▪ Darbības laikā un uzreiz pēc tās neskarieties pie

dzesētāja caurulēm, ūdens caurulēm un iekšējām
daļām. Tās var būt pārāk karstas vai pārāk aukstas.
Nogaidiet, līdz to temperatūra atgriezīsies normas
robežās. Ja tomēr nepieciešams tām pieskarties,
valkājiet aizsargcimdus.

▪ NEPIESKARIETIES noplūdušam dzesētājam.

BRĪDINĀJUMS

Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu
kā patvērumu izmanto nelieli dzīvnieki. Nelieli dzīvnieki,
saskaroties ar elektriskajām daļām, var izraisīt nepareizu
darbību, dūmošanu vai aizdegšanos.

UZMANĪBU!

NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.

PAZIŅOJUMS

▪ Uz iekārtas augšējās virsmas NENOVIETOJIET

nekādus objektus un aprīkojumu.

▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.

PAZIŅOJUMS

Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens,
darbus ir ieteicams veikt sausā un skaidrā laikā.

Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams
līdz ar izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas:
informāciju par apkopi, remontu, pārbaudes rezultātiem, dīkstāves
periodiem utt.

Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai
informācijai:

▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos.
▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese.
▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts

tālruņa numuri.

Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas
standartāEN378.

1.2.1 Vispārīgi

Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.

PAZIŅOJUMS

Nepareiza aprīkojuma vai piederumu uzstādīšana var
izraisīt elektrotriecienu, īssavienojumu, noplūdes,
aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai
piederumus, papildaprīkojumu un rezerves daļas, kuras
ražojis vai apstiprinājis uzņēmums Daikin.

BRĪDINĀJUMS

Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie
materiāli atbilstu piemērojamo likumdošanas aktu
prasībām (papildus Daikin dokumentācijā aprakstītajām
instrukcijām).

Uzstādītāja rokasgrāmata

4

1.2.2 Uzstādīšanas vieta

▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu

gaisa cirkulāciju un varētu veikt iekārtas remontu.

▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs

iekārtas svaru un vibrāciju.

▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt

ventilācijas atveres.
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos

viļņus. Elektromagnētiskie viļņi var traucēt vadības sistēmai un

izraisīt aprīkojuma darbības traucējumus.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

1 Vispārīgas drošības piesardzības pasākumi

▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes

(piemēram, krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa
šķiedru un uzliesmojošu putekļu klātbūtnes dēļ.

▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze).

Vara cauruļu vai lodēto savienojumu korozija var izraisīt dzesētāja
noplūdes.

1.2.3 Dzesējošā viela

Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas
rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu
rokasgrāmatā.

PAZIŅOJUMS

Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu
veikta saskaņā ar piemērojamo likumdošanu. Eiropā
piemērojamais standarts ir EN378.

PAZIŅOJUMS

Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.

BRĪDINĀJUMS

Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas
ir lielāks par maksimālo pieļaujamo spiedienu (kas norādīts
datu plāksnītē uz iekārtas).

BRĪDINĀJUMS

Ja tiek konstatēta dzesētāja noplūde, veiciet visus
nepieciešamos piesardzības pasākumus. Ja tiek
konstatēta dzesētāja gāzes noplūde, nekavējoties
izvēdiniet telpas. Iespējamie riski:

▪ Pārmērīga dzesētāja koncentrācija slēgtā telpā var

radīt skābekļa trūkumu.

▪ Ja dzesētāja gāze nokļūst saskarē ar liesmām, var

rasties toksiska gāze.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Izsūknēšana — aukstumaģenta noplūde. Ja vēlaties

izsūknēt sistēmu un ir noplūde aukstumaģenta kontūrā:

▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas

funkciju, ar kuru varat visu aukstumaģentu no sistēmas
pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss
ieplūst kompresorā, kad tas darbojas.

▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai

NEDARBINĀTU iekārtas kompresoru.

BRĪDINĀJUMS

VIENMĒR veiciet aukstumaģenta atgūšanu.
NEPIEĻAUJIET aukstumaģenta noplūdi apkārtējā vidē.
Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.

BRĪDINĀJUMS

Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst
uzpildīt tikai pēc tam, kad ir veikta noplūdes pārbaude un
vakuumžāvēšana.

▪ Ja nepieciešama atkārtota uzpilde, sk.iekārtas datu plāksnīti. Tur

ir norādīts aukstumaģenta tips un vajadzīgais daudzums.

▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām

sistēmām var būt nepieciešama papildu uzpildīšana atkarībā no
cauruļu izmēriem un to garuma.

▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam

paredzētos rīkus, lai nodrošinātu spiedienizturību un novērstu
svešķermeņu iekļūšanu sistēmā.

▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:

Ja Tad

Tiek lietota sifona caurule
(piemēram, cilindram ir

apzīmējums “Pievienots
šķidruma uzpildīšanas sifons”)

Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu

▪ Lēnām atveriet dzesēšanas cilindrus.
▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida

dzesētājs, var tikt traucēta darbība.

UZMANĪBU!

Pēc aukstumaģenta iepildīšanas procedūras beigām vai
procedūras pārtraukumā uzreiz noslēdziet aukstumaģenta
tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad atlikušā
spiediena ietekmē var tikt iepildīts lieks aukstumaģenta
daudzums. Iespējamās sekas: Nepareizs aukstumaģenta
daudzums.

Veiciet uzpildīšanu ar
augšupvērstu cilindru.

cilindru.

1.2.4 Sālsūdens

Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas
rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu
rokasgrāmatā.

BRĪDINĀJUMS

Sālsūdens IR jāizvēlas saskaņā ar piemērojamo
likumdošanu.

PAZIŅOJUMS

Kad visas caurules ir savienotas, pārbaudiet, vai nav
gāzes noplūdes. Gāzes noplūdes noteikšanai izmantojiet
slāpekli.

PAZIŅOJUMS

▪ Lai novērstu kompresora darbības traucējumus,

NEDRĪKST iepildīt vairāk par norādīto aukstumaģenta
daudzumu.

▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar

aukstumaģentu jārīkojas saskaņā ar attiecīgajiem
noteikumiem.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

BRĪDINĀJUMS

Ja tiek konstatēta sālsūdens noplūde, veiciet visus
nepieciešamos piesardzības pasākumus. Sālsūdens
noplūdes gadījumā nekavējoties izvēdiniet telpas un
sazinieties ar vietējo tirgotāju.

BRĪDINĀJUMS

Iekārtā esošā gaisa temperatūra var būt daudz augstāka
par temperatūru telpā, piemēram, 70°C. Sālsūdens
noplūdes gadījumā ierīcē esošās sakarsušās daļas var
izraisīt bīstamu situāciju.

Uzstādītāja rokasgrāmata

5

1 Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS

Instalācija IR jāizmanto un jāuzstāda saskaņā ar
piemērojamajā likumdošanā noteiktajiem drošības un vides
aizsardzības pasākumiem.

1.2.5 Ūdens

Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas
rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu
rokasgrāmatā.

PAZIŅOJUMS

Pārliecinieties, vai ūdens kvalitāte atbilst ES direktīvā
98/83EK noteiktajām prasībām.

1.2.6 Elektrība

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

▪ Pirms noņemat slēdžu kārbas vāku,

pievienojat elektriskos vadus vai pieskaraties
elektriskajām daļām, pilnībā ATSLĒDZIET strāvas
padevi.

▪ Pirms apkopes veikšanas strāvas padevei jābūt

atvienotai ilgāk nekā minūti un ir jāveic sprieguma
mērīšana galvenās ķēdes kondensatoru spailēs vai
elektriskajās daļās. Pirms pieskaršanās elektriskajām
daļām līdzstrāvas spriegumam JĀBŪT mazākam par
50 V. Spaiļu atrašanās vietu skatiet elektroinstalācijas
shēmā.

▪ NEPIESKARIETIES elektriskajām daļām ar mitrām

rokām.

▪ NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts

apkopes pārsegs.

BRĪDINĀJUMS

Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits
atvienošanas līdzeklis, kas kontaktus atvieno visos polos,
nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III
kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj
fiksētajā elektroinstalācijā.

BRĪDINĀJUMS

▪ Izmantojiet TIKAI vara vadus.
▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu

prasībām.

▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas

komplektācijā iekļautajai elektroinstalācijas shēmai.

▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai

tie nesaskartos ar caurulēm un asām malām.
Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots
ārējs spiediens.

▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas

zemējumu ar komunālā tīkla caurulēm, izlādni vai
tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektriskās strāvas triecienu.

▪ Noteikti izmantojiet atsevišķu energoapgādes avotu.

NEKAD neizmantojiet energoapgādes avotu, kas tiek
koplietots ar citu ierīci.

▪ Noteikti uzstādiet nepieciešamos drošinātājus vai

jaudas slēdžus.

▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to

neizdara, tad iespējams elektriskās strāvas trieciens vai
aizdegšanās.

▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet,

vai tā ir saderīga ar invertoru (izturīga pret
augstfrekvences elektrisko troksni), lai izvairītos no
nevajadzīgas noplūdstrāvas aizsardzības
nostrādāšanas.

UZMANĪBU!

Kad pieslēdz elektrisko barošanu, pirms tam ir jāizveido
zemējums. Kad atvieno elektrisko barošanu, strāva
jāatvieno pirms zemējuma atvienošanas. Vadu garumam
starp barošanas vada atslogotāju un spaiļu paneli jābūt
tādam, lai strāvas vadus varētu pieslēgt pirms zemējuma
gadījumam, ja strāvas vads tiktu atrauts no atslogotāja.

PAZIŅOJUMS

Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:

Uzstādītāja rokasgrāmata

6

▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda

biezuma vadus (vaļīgs strāvas vads var radīt pārlieku
lielu karšanu).

▪ Pievienojot vienāda diametra vadus, dariet to, kā

parādīts attēlā iepriekš.

▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus

un stingri pievienojiet, pēc tam nostipriniet tos, lai
novērstu ārējā spiediena izplešanos ārpus spaiļu
plates.

▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu

skrūvgriezi. Skrūvgriezis ar mazu galvu var sabojāt
skrūves galviņu un nenodrošinās pareizu pievilkšanu.

▪ Pārvelkot spaiļu skrūves, tās var salauzt.

Uzstādiet strāvas vadus vismaz 1metra attālumā no televizoriem un
radioaparātiem, lai novērstu traucējumus. Atkarībā no radioviļņiem
1metra attālums var nebūt pietiekams.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

2 Informācija par dokumentāciju

BRĪDINĀJUMS

▪ Pēc elektroinstalācijas darbu pabeigšanas

pārliecinieties, vai visas elektriskās daļas un spailes
elektrisko daļu kārbā ir droši savienotas.

▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi

pārsegi ir aizvērti.

PAZIŅOJUMS

Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un
kompresoram ir ieslēgšanas/izslēgšanas iespēja.

Ja pēc īslaicīga elektropadeves traucējuma iespējama
pretfāze un produkta darbības laikā strāvas padeve tiek
ieslēgta un izslēgta, pievienojiet lokālu pretfāzes
aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt
kompresoru un citas daļas.

2 Informācija par

dokumentāciju

2.1 Par šo dokumentu

Mērķauditorija

Pilnvaroti uzstādītāji

Dokumentācijas komplekts

Šis dokuments ir daļa no dokumentācijas komplekta. Pilns
komplekts sastāv no tālāk norādītajiem dokumentiem.

▪ Vispārīgas drošības piesardzības pasākumi:

▪ Drošības instrukcijas, kas jāizlasa pirms uzstādīšanas
▪ Formāts: drukāts dokuments (iekštelpu iekārtas kastē)

▪ Iekštelpu iekārtas uzstādīšanas rokasgrāmata:

▪ Uzstādīšanas instrukcijas
▪ Formāts: drukāts dokuments (iekštelpu iekārtas kastē)

▪ Ārpus telpām uzstādāmās iekārtas uzstādīšanas

rokasgrāmata:

▪ Uzstādīšanas instrukcijas
▪ Formāts: Drukāts dokuments (ārpus telpām uzstādāmās

iekārtas kastē)

▪ Uzstādītāja rokasgrāmata:

▪ Sagatavošanās uzstādīšanai, laba prakse, atsauces

informācija…

▪ Formāts: Digitāli faili vietnē http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Pielikuma grāmata papildaprīkojumam:

▪ Papildinformācija par papildaprīkojuma uzstādīšanu
▪ Formāts: drukāts dokuments (iekštelpās uzstādāmās iekārtas

kastē) + Digitāli faili vietnē http://www.daikineurope.com/

support-and-manuals/product-information/

Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas
var būt pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu
izplatītāja.

Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir
oriģinālo dokumentu tulkojumi.

Tehniskie dati

▪ Jaunāko tehnisko datu apskats ir pieejams reģionālajā Daikin

tīmekļa vietnē (publiski pieejama).

▪ Jaunāko tehnisko datu pilns komplekts ir pieejams Daikin ārtīklā

(ir nepieciešama autentifikācija).

2.2 Uzstādītāja atsauces rokasgrāmata īsumā

Nodaļa Apraksts

Vispārīgas drošības
piesardzības pasākumi

Informācija par
dokumentāciju

Informācija par
iepakojumu

Informācija par iekārtām
un papildaprīkojumu

Norādes par lietošanu Dažādi sistēmas uzstādīšanas veidi
Sagatavošanās Nepieciešamās darbības un zināšanas

Uzstādīšana Nepieciešamās darbības un zināšanas,

Konfigurācija Nepieciešamās darbības un zināšanas,

Nodošana ekspluatācijā Nepieciešamās darbības un zināšanas,

Nodošana lietotājam Informācija, kas jānodod un jāizskaidro

Apkope un remonts Iekārtas apkalpe un apkope
Problēmu novēršana Rīcība problēmu gadījumā
Likvidēšana Sistēmas likvidēšana
Tehniskie dati Sistēmas specifikācijas
Glosārijs Terminu skaidrojums
Uz vietas veicamo

iestatījumu tabula

Drošības instrukcijas, kas jāizlasa pirms
uzstādīšanas

Aprakstīts, kāda dokumentācija ir
pieejama uzstādītājam

Iekārtas izpakošanas un tās piederumu
izņemšanas norādījumi

▪ Iekārtas noteikšana
▪ Iespējamās iekārtu kombinācijas un

papildaprīkojums

pirms došanās uz vietas

lai uzstādītu sistēmu

lai konfigurētu sistēmu pēc tās
uzstādīšanas

lai uzsāktu iekārtas lietošanu pēc tās
konfigurēšanas

lietotājam

Tabula, kura jāaizpilda uzstādītājam un
jāuzglabā lietošanai vēlāk

Piezīme: Lietotāja atsauces
rokasgrāmatā ir pieejama arī uzstādītāja
iestatījumu tabula. Šo tabulu ir
jāaizpilda uzstādītājam un jānodod
lietotājam.

3 Informācija par iepakojumu

3.1 Pārskats. Informācija par iepakojumu

Šajā nodaļā ir aprakstīta rīcība pēc iepakotā iekšējā un ārējā bloka
piegādāšanas uzstādīšanas vietā.

Neaizmirstiet tālāk minēto:
▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties

PAZIŅOJIET transporta uzņēmuma pretenziju aģentam par visiem
bojājumiem.

▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk

tās galīgās uzstādīšanas vietai, lai neradītu no transportēšanas
bojājumiem.

▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

7

3 Informācija par iepakojumu

1 2

2

1

1

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×1× 1× 1× 2× 1×

da b c e f

1 2

8×

3.2 Ārējais bloks

3.2.1 Āra iekārtas izpakošana

3 Pēc iekārtas uzstādīšanas noņemiet siksnu no iekārtas,

pavelkot siksnas 1 galu.

3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana

1 Paceliet ārpus telpām uzstādāmo iekārtu. Skatiet šeit: 8.

lappusē "3.2.2Rīkošanās ar ārējo bloku".

2 Noņemiet piederumus iepakojuma apakšdaļā.

3.2.2 Rīkošanās ar ārējo bloku

UZMANĪBU!

Lai izvairītos no savainojumiem, NEAIZTIECIET iekārtas
gaisa ievadu un alumīnija ribas.

1 Pārvietojiet iekārtu, izmantojot siksnu no kreisās puses un

rokturi no labās puses. Lai novērstu siksnas atvienošanos no
iekārtas, vienlaicīgi velciet abus siksnas galus.

a Ārpus telpām uzstādāmās iekārtas uzstādīšanas

rokasgrāmata

b Etiķete par fluoru saturošām siltumnīcefekta gāzēm
c Etiķete par fluoru saturošām siltumnīcefekta gāzēm

vairākās valodās

d Enerģijas marķējums
e Iekārtas montāžas plāksne

f Skrūves, uzgriežņi, paplāksnes, atsperpaplāksnes un vadu

skava

3.3 Iekštelpu iekārta

3.3.1 Iekšējā bloka izpakošana

2 Rīkojoties ar iekārtu:

▪ Abus siksnas galus turiet vienā līmenī.
▪ Jūsu mugurai jābūt taisnai.

Uzstādītāja rokasgrāmata

8

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

4 Informācija par iekārtām un papildaprīkojumu

4×

6×

1×

4× 1×

1× 1× 1× 1×

a b

g h ic d e f

b

a a

b

3.3.2 Piederumu izņemšana no iekšējā bloka

a Ūdens kontūra noslēgšanas vārsti

b Pārspiediena apiešanas vārsts

c Vispārīgas drošības piesardzības pasākumi

d Pielikuma grāmata papildaprīkojumam

e Iekštelpu iekārtas uzstādīšanas rokasgrāmata

f Ekspluatācijas rokasgrāmata

g Noslēgšanas vārstu blīvgredzeni (telpu apsildes ūdens

kontūrs)

h Atsevišķi iegādājamu noslēgšanas vārstu blīvgredzeni

(karstā ūdens kontūrs)

i Blīvēšanas lente zemsprieguma vadu ievadam

3.3.3 Rīkošanās ar iekšējo bloku

Iekārtas pārnešanai izmantojiet rokturus, kas atrodas tās aizmugurē
un apakšā.

4.2.1 Identifikācijas uzlīme: āra iekārta

Atrašanās vieta

Modeļa identifikācija
Piemērs: ERGA06DAV3 A

Kods Skaidrojums

ER Eiropas dalītais āra siltumsūknis
G Vidēja ūdens temperatūra— apkārtējās vides

zona: –10~−20°C
A Dzesētājs R32
06 Jaudas klase
DA Modeļa sērija
V3 Barošanas bloks
A A=Austrijas modelis

[—]=Ne-Austrijas-modelis

a Rokturi iekārtas aizmugurē

b Rokturi iekārtas apakšā. Uzmanīgi sagāziet iekārtu uz

aizmuguri, lai varētu saskatīt rokturus.

4 Informācija par iekārtām un

papildaprīkojumu

4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu

Šajā nodaļā ietvertā informācija:
▪ Āra iekārtas identifikācija
▪ Iekštelpu iekārtas identifikācija
▪ Āra iekārtas aprīkošana ar opcijām
▪ Iekštelpu iekārtas kombinācija ar papildaprīkojumu

4.2 Identifikācija

4.2.2 Identifikācijas etiķete: Iekšējais bloks

Atrašanās vieta

Modeļa identifikācija
Piemērs: EHVZ04S18DA6VG

Kods Apraksts

E Eiropas modelis
HV Uz grīdas stāvoša iekštelpu iekārta ar iebūvētu

tvertni
Z Dubultās zonas modelis
04 Jaudas klase
S Iebūvētās tvertnes materiāls: nerūsējošais tērauds
18 Iebūvētās tvertnes tilpums
DA Modeļa sērija
6V Rezerves sildītāja modelis
G G=pelēks modelis

[—]=balts modelis

4.3 Iekārtu un papildaprīkojumu kombinēšana

PAZIŅOJUMS

Vienlaikus uzstādot vai apkalpojot vairākas iekārtas,
NESAJAUCIET apkalpes paneļus starp dažādiem
modeļiem.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

4.3.1 Iespējamās āra iekārtas opcijas

Drenāžas pannas komplekts (EKDP008D)

Drenāžas pannas komplekts ir nepieciešams, lai savāktu
notekūdeņus no āra iekārtas. Drenāžas pannas komplekta
sastāvdaļas:

▪ Drenāžas panna
▪ Uzstādīšanas kronšteini

Uzstādītāja rokasgrāmata

9

4 Informācija par iekārtām un papildaprīkojumu

Uzstādīšanas norādījumus skatiet drenāžas pannas uzstādīšanas
rokasgrāmatā.

Drenāžas pannas sildītājs (EKDPH008CA)

Drenāžas pannas sildītājs ir nepieciešams, lai novērstu drenāžas
pannas aizsalšanu.

Šo papildaprīkojumu ieteicams uzstādīt aukstākos apgabalos, kuros
novērojama zema gaisa temperatūra vai iespējama spēcīga
snigšana.

Lai uzstādītu, skatiet drenāžas pannas sildītāja uzstādīšanas
rokasgrāmatu.

Uveida sijas (EKFT008D)

U veida sijas ir uzstādīšanai paredzētie kronšteini, uz kuriem
iespējams izvietot āra iekārtu.

Šo papildaprīkojumu ieteicams uzstādīt aukstākos apgabalos, kuros
novērojama zema gaisa temperatūra vai iespējama spēcīga
snigšana.

Uzstādīšanas norādījumus skatiet āra iekārtas uzstādīšanas
rokasgrāmatā.

Skaņu slāpējošs pārsegs (EKLN08A1)

Skaņas jutīgās vietās (piemēram, guļamistabas tuvumā) varat
uzstādīt skaņu slāpējošo pārsegu, lai samazinātu āra iekārtas
darbības troksni.

Jūs varat uzstādīt skaņu slāpējošo pārsegu:
▪ Uz montāžas kājiņām uz zemes. Ir jāspēj izturēt 200kg.
▪ Uz balsteņiem pie sienas. Ir jāspēj izturēt 200kg.
Ja uzstādāt skaņu slāpējošo pārsegu, jums ir jāuzstāda arī kāds no

tālāk norādītajiem papildaprīkojumiem:
▪ Ieteicams: drenāžas pannas komplekts (ar drenāžas pannas

sildītāju vai bez tā)
▪ Uveida sijas
Uzstādīšanas norādījumus skatiet skaņu slāpējošā pārsega

uzstādīšanas rokasgrāmatā.

4.3.2 Pieejamais iekštelpu iekārtas

papildaprīkojums

Lietotāja saskarne, kas tiek lietota kā telpas termostats
(BRC1HHDA)

▪ Lietotāja saskarni, kas tiek lietota kā telpas termostats, var

izmantot tikai kombinācijā ar lietotāja saskarni, kas ir savienota ar

iekštelpu iekārtu.
▪ Lietotāja saskarne, kas tiek lietota kā telpas termostats, ir

jāuzstāda telpā, kuras temperatūra ir jākontrolē.
Uzstādīšanas norādījumus skatiet lietotāja saskarnes, kas tiek lietota

kā telpas termostats, uzstādīšanas un ekspluatācijas rokasgrāmatā.

Telpas termostats (EKRTWA, EKRTR1)

Iekštelpu iekārtai iespējams pievienot papildu telpas termostatu. Šo
termostatu iespējams pievienot ar vadiem (EKRTWA) vai bez
vadiem (EKRTR1).

Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Bezvadu termostata attālais sensors (EKRTETS)

Varat lietot bezvadu iekštelpu temperatūras sensoru (EKRTETS)
tikai apvienojumā ar bezvadu termostatu (EKRTR1).

Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Digitālais I/O PCB (EKRP1HB)

Digitālais I/O PCB ir nepieciešams šo signālu nodrošināšanai:
▪ Signāla izvade

▪ Telpu dzesēšanas IESLĒGŠANAS/IZSLĒGŠANAS izvade
▪ Pārslēgšanās uz ārējo siltuma avotu
Uzstādīšanas norādījumus skatiet digitālā I/O PCB uzstādīšanas

rokasgrāmatā un papildaprīkojuma pielikuma grāmatā.

Pieprasījuma PCB (EKRP1AHTA)

Lai iespējotu strāvas patēriņa kontroli, izmantojot digitālo ievadi,
jums jāuzstāda pieprasījuma PCB.

Uzstādīšanas norādījumus skatiet pieprasījuma PCB uzstādīšanas
rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Attālais iekštelpu sensors (KRCS01-1)

Pēc noklusējuma iekštelpu lietotāja interfeisa sensoru var lietot kā
temperatūras sensoru.

Attālo iekštelpu sensoru var uzstādīt kā papildaprīkojumu, lai citā
vietā noteiktu telpas temperatūru.

Uzstādīšanas norādījumus skatiet tālvadības iekštelpu sensora
uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

INFORMĀCIJA

▪ Attālo iekštelpu sensoru var lietot tikai tādā gadījumā,

ja lietotāja interfeiss ir konfigurēts ar telpas termostata
funkcionalitāti.

▪ Var pievienot tikai attālo iekštelpu sensoru vai attālo

āra sensoru.

Attālais āra sensors (EKRSCA1)

Pēc noklusējuma sensors āra iekārtas iekšpusē var tikt lietots, lai
noteiktu āra temperatūru.

Kā papildaprīkojumu var uzstādīt attālo āra sensoru, lai citā vietā
noteiktu āra temperatūru (piemēram, izvairītos no tiešiem saules
stariem) un iegūtu uzlabotu sistēmas darbību.

Uzstādīšanas norādījumus skatiet tālvadības āra sensora
uzstādīšanas rokasgrāmatā.

INFORMĀCIJA

Var pievienot tikai attālo iekštelpu sensoru vai attālo āra
sensoru.

PC kabelis (EKPCCAB)

Izmantojot PC kabeli, izveidojiet iekštelpu iekārtas slēdžu kārbas un
datora savienojumu. Tas sniedz iespēju atjaunināt iekštelpu iekārtas
programmatūru.

Uzstādīšanas norādījumus skatiet PC kabeļa uzstādīšanas
rokasgrāmatā.

Cauruļu liekšanas komplekts (EKHVTC)

Ja iekštelpu iekārta tiek uzstādīta šaurā vietā, var uzstādīt cauruļu
liekšanas komplektu, lai atvieglotu pieslēgšanu pie iekštelpu iekārtas
dzesēšanas šķidruma un gāzes savienojumiem.

Uzstādīšanas norādījumus skatiet cauruļu liekšanas komplekta
uzstādīšanas rokasgrāmatā.

Siltumsūkņa konvektors (FWXV)

Uzstādīšanas norādījumus skatiet siltumsūkņa konvektoru
uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

LAN adapteris vadībai ar viedtālruni + Smart Grid lietotnes
(BRP069A61)

Jūs varat uzstādīt šo LAN adapteri, lai:
▪ Vadītu sistēmu, izmantojot viedtālruņa lietotni.
▪ Izmantotu sistēmu dažādās Smart Grid lietotnēs.
Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas

rokasgrāmatā.

Uzstādītāja rokasgrāmata

10

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

5 Norādes par lietošanu

a

j

k

j

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

B

A

C

E

D

M

a b c

g hf

d e

i

i

hh

h

LAN adapteris vadībai ar viedtālruni (BRP069A62)

Jūs varat uzstādīt šo LAN adapteri, lai vadītu sistēmu, izmantojot
viedtālruņa lietotni.

Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas
rokasgrāmatā.

4.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas

Iekštelpu iekārta Āra iekārta

ERGA04 ERGA06 ERGA08

EHVZ04 O — —
EHVZ08 — O O

5 Norādes par lietošanu

5.1 Pārskats. Norādes par lietošanu

Šo norāžu par lietošanu mērķis ir sniegt īsu pārskatu par
siltumsūkņa sistēmas iespējām.

PAZIŅOJUMS

▪ Norādēs par lietošanu sniegtie attēli ir tikai atsaucei, un

tos NEVAR izmantot kā detalizētus hidraulikas
sistēmas rasējumus. Detalizēti hidraulikas sistēmas
izmēri un stabilizācijas iestatījumi NAV parādīti, un tā ir
uzstādītāja atbildība.

▪ Siltumsūkņa darbības optimizēšanas konfigurācijas

iestatījumu papildinformāciju skatiet šeit: 44. lappusē

"8Konfigurācija".

Šajā nodaļā ir ietvertas tālāk sniegtās norādes par lietošanu.
▪ Telpu apsildes sistēmas iestatīšana
▪ Karstā ūdens tvertnes iestatīšana
▪ Enerģijas mērīšanas iestatīšana
▪ Jaudas patēriņa kontroles iestatīšana
▪ Āra temperatūras sensora iestatīšana

INFORMĀCIJA

Ja tiek lietots ārējais telpas termostats un jebkuros
apstākļos ir nepieciešams garantēt telpas aizsardzību pret
aizsalšanu, Ārkārtas situācija [9.5] ir jāiestata uz
Automātiski.

PAZIŅOJUMS

Ja uzstādāt šo iekārtu izmantošanai vienā zonā, tad:
Iestatīšana. Ierīkojiet apiešanu starp telpu apsildes ūdens

ievadi un papildu zonas izvadi (=tiešā zona).
NEPĀRTRAUCIET ūdens plūsmu, aiztaisot noslēgšanas
vārstus.

a Apiešana
Konfigurācija. Veiciet iestatīšanu uz vietas [7-02]=0 (Zonu

skaits = Viena zona).

5.2.1 Vairākas telpas— divas LWTzonas

Šī iekārta ir paredzēta ūdens nodrošināšanai ar 2 dažādām
temperatūrām. Tipiska sistēma sastāv no zemgrīdas apsildes ar
zemāku temperatūru un radiatoriem ar augstāku ūdens temperatūru.

Šajā dokumentā:
▪ Galvenā zona = zona ar zemāko paredzēto temperatūru
▪ Papildu zona = zona ar augstāko paredzēto temperatūru
Ierasts piemērs:

Telpa (zona) Siltuma izstarotāji: paredzētā

temperatūra

Dzīvojamā telpa (galvenā zona) Zemgrīdas apsilde: 35°C
Guļamistabas (papildu zona) Siltumsūkņa konvektori: 45°C

Iestatīšana

5.2 Telpu apsildes sistēmas iestatīšana

Daikin siltumsūkņa sistēma piegādā izplūdes ūdeni siltuma
izstarotājiem vienā vai vairākās telpās.

Tā kā sistēma nodrošina plašas temperatūras vadības iespējas, lai
kontrolētu katras telpas temperatūru, vispirms nepieciešams atbildēt
uz tālāk norādītajiem jautājumiem:

▪ Cik daudz telpu tiek apsildītas, izmantojot Daikin

siltumsūkņasistēmu?

▪ Kāda veida siltuma izstarotāji tiek lietoti katrā telpā un kāda ir

paredzētā izplūdes ūdens temperatūra?

Tiklīdz telpas apsildes prasības ir izprastas, Daikin iesaka ievērot
tālāk sniegtās norādes par iestatīšanu.

PAZIŅOJUMS

Ja tiek lietots ārējais telpas termostats, ārējais telpas
termostats kontrolē telpu aizsardzību pret aizsalšanu. Taču
telpas aizsardzība pret aizsalšanu ir iespējama tikai tad, ja

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

[C.2] Telpas sildīšana/dzesēšana ir IESLĒGTA.

A Papildu izplūdes ūdens temperatūras zona
B 1.telpa
C 2.telpa
D Galvenā izplūdes ūdens temperatūras vērtības zona
E 3.telpa

a Āra iekārta
b Iekštelpu iekārta
c Siltummainis

Uzstādītāja rokasgrāmata

11

5 Norādes par lietošanu

M

M

a b c d ge h ii

i

j

j

fki

HPC1

UI

FHL1 FHL2 FHL3

HPC2 HPC3

d Rezerves sildītājs
e Motorizēts 3virzienu vārsts (galvenās zonas jaukšana)

f Papildu sūknis
g Galvenais sūknis
h Noslēgvārsts

i Uztvērējs (iegādājams atsevišķi)
j Siltumsūkņa konvektoru tālvadības pults (iegādājama

atsevišķi)

k Lietotāja interfeiss, kas tiek lietots kā telpas termostats

HPC1...3 Siltumsūkņakonvektori (iegādājami atsevišķi)

FHL1...3 Zemgrīdas apsildes cilpas (iegādājamas atsevišķi)

▪ Galvenai zonai: telpas temperatūru kontrolē lietotāja saskarne,

kas tiek izmantota kā telpas termostats (papildaprīkojums
EKRUDAS).

▪ Papildu zonai:

▪ Ārējais termostats ir tieši pievienots pie iekštelpu iekārtas.
▪ Telpas vēlamā temperatūra ir iestatīta, izmantojot ārējo

termostatu un radiatoru termostatiskos vārstus katrā telpā.

▪ Ārējā termostata apsildes pieprasījuma signāls ir pieslēgts pie

iekštelpu iekārtas digitālās ievades (X2M/35a un X2M/30).
Iekštelpu iekārta nodrošinās vēlamo papildu izplūdes ūdens
temperatūru tikai tad, kad ir faktisks pieprasījums.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole:
▪ #: [2.9]
▪ Kods: [C-07]

2 (Telpas termostats):
lēmums par iekārtas darbību tiek
pieņemts, ņemot vērā lietotāja
interfeisa apkārtējo temperatūru.

Piezīme:

▪ Galvenā telpa = lietotāja

interfeiss tiek izmantots kā
telpas termostats.

▪ Citas telpas = ārējā telpas

termostata funkcionalitāte

Ūdens temperatūras zonu skaits:
▪ #: [4.4]

1 (Dubultā zona): galvenā un
papildu

▪ Kods: [7-02]
Siltumsūkņa konvektoru

lietošanas gadījumā:
Ārējais telpas termostats papildu

zonai:
▪ #: [3.A]

1 (1 kontakts): ja izmantotais
ārējais telpas termostats vai
siltumsūkņakonvektors var
nosūtīt tikai sildīšanas
IESLĒGŠANAS/IZSLĒGŠANAS

stāvokli.
▪ Kods: [C-06]
Noslēgšanas vārsta izvade Iestatiet, lai sekotu sildīšanas

pieprasījumam galvenā zonā.

Ieguvumi

▪ Komforts. Viedā telpas termostata funkcionalitāte, balstoties uz

faktisko telpas temperatūru (modulāciju), var samazināt vai
paaugstināt nepieciešamo izplūdes ūdens temperatūru.

▪ Efektivitāte.

▪ Atkarībā no pieprasījuma iekštelpu iekārta nodrošina dažādas

izplūdes ūdens temperatūras, kas atbilst dažādu siltuma
izstarotāju paredzētajām temperatūras vērtībām.

▪ Zemgrīdas apsildei labākā veiktspēja ir ar siltumsūkņa sistēmu.

5.3 Karstā ūdens tvertnes iestatīšana

5.3.1 Sistēmas izkārtojums— iebūvēta
DHWtvertne

a Āra iekārta
b Iekštelpu iekārta
c Siltummainis
d Rezerves sildītājs
e Motorizēts 3 virzienu vārsts (pārslēgšanās starp telpas

apsildi un karsto ūdeni)

f Motorizēts 3 virzienu vārsts (galvenās zonas jaukšana)
g Galvenais sūknis
h Papildu sūknis

i Noslēgvārsts
j Uztvērējs (iegādājams atsevišķi)

k Karstā ūdens tvertne

FHL1...3 Zemgrīdas apsildes cilpas (iegādājamas atsevišķi)

UI Lietotāja saskarne (iegādājama atsevišķi)

HPC1...3 Siltumsūkņakonvektori (iegādājami atsevišķi)

5.3.2 DHWtvertnes tilpuma un vēlamās
temperatūras atlase

Cilvēki izjūt ūdeni kā karstu, kad tā temperatūra ir 40°C. Tādēļ karstā
ūdens patēriņš vienmēr tiek norādīts kā ekvivalents karstā ūdens
daudzums pie 40°C. Tomēr DHW tvertnei varat iestatīt karstāku
temperatūru (piemēram: 53°C), kas pēc tam tiek sajaukta ar auksto
ūdeni (piemēram: 15°C).

DHWtvertnes tilpuma un vēlamās temperatūras atlase:
1 Jānosaka karstā ūdens patēriņš (ekvivalents karstā ūdens

daudzums 40°C temperatūrā).

2 Jānosaka DHWtvertnes tilpums un vēlamā temperatūra.

Karstā ūdens patēriņa noteikšana

Atbildiet uz tālāk norādītajiem jautājumiem un aprēķiniet karstā
ūdens patēriņu (ekvivalents karstā ūdens daudzums 40°C
temperatūrā), izmantojot parastu ūdens tilpumu:

Jautājums Ierasts ūdens tilpums

Cik mazgāšanās reižu dušā
nepieciešams dienas laikā?

Cik mazgāšanās reižu vannā
nepieciešams dienas laikā?

Cik daudz ūdens ir nepieciešams
virtuves izlietnē dienas laikā?

Vai ir nepieciešams vēl karstais
ūdens?

Piemērs: Ja karstā ūdens patēriņš vienai ģimenei (4cilvēki) dienā ir
tāds, kā norādīts tālāk:

▪ 3mazgāšanās reizes dušā

1mazgāšanās reize=
10min×10l/min= 100l

1vanna= 150l

1izlietne= 2min×5l/min= 10l

—

Uzstādītāja rokasgrāmata

12

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

5 Norādes par lietošanu

c

f

a

g

h

i

b

c

a

b

d f

e g

h

i

▪ 1mazgāšanās reize vannā
▪ 3izlietņu apjomi
Karstā ūdens patēriņš ir (3×100l)+(1×150l)+(3×10l)= 480l

DHWtvertnes tilpuma un vēlamās temperatūras noteikšana

Formula Piemērs

V1=V2+V2 × (T2−40)/(40−T1) Ja:

▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Tad V1=280l

V2=V1×(40−T1)/(T2−T1) Ja:

▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Tad V2=307l

V1Karstā ūdens patēriņš (ekvivalents karstā ūdens daudzums

40°C temperatūrā)
V2Nepieciešamais karstā ūdens tvertnes tilpums
T2DHWtvertnes temperatūra
T1Aukstā ūdens temperatūra

Iespējamie DHWtvertnes tilpumi

Tips Iespējamie tilpumi

Iebūvēta DHWtvertne ▪ 180l

▪ 230l

Padomi par enerģijas taupīšanu

▪ Ja karstā ūdens patēriņš ikdienā atšķiras, varat ieprogrammēt

nedēļas grafiku ar katrai dienai atšķirīgu vēlamo DHW tvertnes
temperatūru.

▪ Jo zemāka ir vēlamā DHWtvertnes temperatūra, jo ekonomiskāka

tā ir. Atlasot lielāku DHW tvertni, varat pazemināt vēlamo
DHWtvertnes temperatūru.

▪ Siltumsūknis pats var saražot maksimāli 55°C karstu ūdeni (50°C,

ja ir zema āra temperatūra). Siltumsūknī integrētā elektriskā
pretestība var palielināt šo temperatūru. Tomēr tādējādi tiek
patērēts vairāk enerģijas. Iesakām vēlamo DHW tvertnes
temperatūru iestatīt zemāk par 55°C, lai izvairītos no rezerves
sildītāja izmantošanas.

▪ Jo augstāka ir āra temperatūra, jo labāka siltumsūkņa veiktspēja.

▪ Ja elektroenerģijas cena dienā un naktī ir vienāda, Daikin

iesaka DHWtvertni uzkarsēt dienā.

▪ Ja elektroenerģijas cena naktī ir zemāka, Daikin iesaka

DHWtvertni uzkarsēt naktī.

▪ Kad siltumsūknis saražo karsto ūdeni, to nevar lietot telpas

apsildīšanai. Ja nepieciešams vienlaicīgi sildīt karsto ūdeni un
telpas, iesakām karsto ūdeni ražot naktī un laikā, kad
nepieciešams mazāk apsildīt telpas.

5.3.3 Iestatīšana un konfigurēšana—
DHWtvertne

▪ Ja ir liels karstā ūdens patēriņš, DHW tvertni varat uzsildīt

vairākas reizes dienā.

▪ Lai DHW tvertni uzsildītu līdz vēlamajai temperatūrai, varat lietot

tālāk norādītos enerģijas avotus:
▪ Siltumsūkņa termodinamiskais cikls
▪ Elektriskais rezerves sildītājs

▪ Lai uzzinātu papildinformāciju par karstā ūdens ražošanai

izmantotā enerģijas patēriņa optimizēšanu, skatiet: 44. lappusē

"8Konfigurācija".

5.3.4 Tūlītēja karstā ūdens DHWsūknis

Iestatīšana

a Iekštelpu iekārta
b Karstā ūdenstvertne
c Karstā ūdens sūknis (iegādājams atsevišķi)

f Mazgātājs (iegādājams atsevišķi)
g Aukstais ūdens
h Karstā ūdens IZVADE

i Recirkulācijas savienojums

▪ Pievienojot DHWsūkni, krānā tūlītēji ir pieejams karstais ūdens.
▪ DHW sūknis un uzstādīšanas piederumi ir iegādājami atsevišķi,

un uzstādītājs ir atbildīgs par to.

▪ Lai uzzinātu papildinformāciju par recirkulācijas savienojuma

pieslēgšanu: skatiet 25. lappusē "7Uzstādīšana".

Konfigurācija

▪ Papildinformāciju skatiet šeit: 44. lappusē "8Konfigurācija".
▪ Varat ieprogrammēt grafiku, lai ar lietotāja interfeisu kontrolētu

DHW sūkni. Papildinformāciju skatiet lietotāja atsauces
rokasgrāmatā.

5.3.5 Dezinfekcijas DHWsūknis

Iestatīšana

a Iekštelpu iekārta
b Karstā ūdenstvertne
c Karstā ūdens sūknis (iegādājams atsevišķi)
d Sildelements (iegādājams atsevišķi)
e Pretvārsts (iegādājams atsevišķi)

f Mazgātājs (iegādājams atsevišķi)
g Aukstais ūdens
h Karstā ūdens IZVADE

i Recirkulācijas savienojums

▪ DHW sūknis ir āra piederums, un par tā uzstādīšanu atbildīgs ir

uzstādītājs.

▪ DHW tvertnes temperatūru maksimāli var iestatīt uz 60°C. Ja

saskaņā ar spēkā esošajiem tiesību aktiem dezinfekcijas nolūkos
ir nepieciešams iestatīt augstāku temperatūru, karstā ūdens sūkni
un sildītāja elementu var pievienot tā, kā aprakstīts tālāk.

▪ Ja pēc spēkā esošajiem noteikumiem ir nepieciešama ūdens

cauruļu dezinfekcija līdz krānam, DHWsūkni un sildītāja elementu
(ja nepieciešams) varat pievienot, kā norādīts iepriekš.

▪ Lai nodrošinātu pilnīgu dezinfekciju, jūs varat atvērt krāna

pieslēgvietu.

BRĪDINĀJUMS

Atverot krāna pieslēgvietu, ūdens temperatūra var būt līdz
55°C.

Konfigurācija

Ar iekštelpu iekārtu var kontrolēt DHW sūkņa darbību.
Papildinformāciju skatiet šeit: 44. lappusē "8Konfigurācija".

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

13

5 Norādes par lietošanu

b

5

8

0

1

5

0

0

0

c c

fed

A B

a

b

5

8

0

1

5

0

0

0

gfe

A B

c d

a



5.4 Enerģijas mērīšanas iestatīšana

▪ Izmantojot lietotāja interfeisu, varat nolasīt tālāk minētos enerģijas

datus:
▪ Saražotais siltums
▪ Patērētā enerģija

▪ Varat nolasīt enerģijas datus:

▪ Telpu apsildei
▪ Karstā ūdens ražošana

▪ Varat nolasīt enerģijas datus:

▪ Mēnesim
▪ Gadam

INFORMĀCIJA

Aprēķinātais saražotais siltums un patērētā enerģija ir
novērtējums, kura precizitāte netiek garantēta.

5.4.1 Saražotais siltums

INFORMĀCIJA

Saražotā siltuma aprēķināšanai izmantotie sensori ir
kalibrēti automātiski.

▪ Saražotais siltums tiek aprēķināts iekšēji, balstoties uz tālāk

norādīto:
▪ Izplūdes un ieplūdes ūdens temperatūra
▪ Plūsmas ātrums

▪ Iestatīšana un konfigurēšana: papildu aprīkojums nav

nepieciešams.

INFORMĀCIJA

Kad mērāt elektrības jaudas patēriņu, pārliecinieties, vai
VISĀM sistēmas jaudas ievades vietām ir pievienoti
elektriskās jaudas mērītāji.

5.4.3 Normāla strāvas padeves kWh norma

Galvenais nosacījums

Pietiek ar vienu jaudas mērītāju, kas pārklāj visu sistēmu.

Iestatīšana

Pievienojiet jaudas mērītāju pie X5M/5 un X5M/6.

Jaudas mērītāja veids

Ja ir šāda situācija... Lietojiet...jaudas mērītāju

▪ Vienas fāzes āra iekārta
▪ Rezerves sildītājs, kam strāvas

padeve nāk no vienas fāzes
pieslēguma (t.i., rezerves
sildītāja modelis ir *6V, kas ir
pievienots vienas fāzes
pieslēgumam).

▪ Trīs fāžu āra iekārta
▪ Rezerves sildītājs, kam strāvas

padeve nāk no trīs fāžu
pieslēguma (t.i., rezerves
sildītāja modelis ir *9W vai
*6V, kas ir pievienots trīs fāžu
pieslēgumam).

Piemērs

Vienas fāzes jaudas mērītājs Trīsfāzu jaudas mērītājs

Vienas fāzes
(*6V (6V): 1N~230V)

Trīsfāzu
(*6V (6T1): 3~230V)
(*9W: 3N~400V)

5.4.2 Patērētā enerģija

Lai noteiktu patērēto enerģiju, varat izmantot tālāk norādītās
metodes:

▪ Aprēķināšana
▪ Mērīšana

INFORMĀCIJA

Nevarat apvienot patērētās enerģijas aprēķinu (piemēram,
rezerves sildītāja) un patērētās enerģijas mērījumus
(piemēram, āra iekārtas). Ja tā rīkojaties, enerģijas dati
nav derīgi.

Patērētās enerģijas aprēķināšana

▪ Patērētā enerģija tiek aprēķināta iekšēji, balstoties uz tālāk

norādīto:
▪ Āra iekārtas faktiskā jaudas ievade
▪ Rezerves sildītāja iestatītā kapacitāte
▪ Spriegums

▪ Iestatīšana un konfigurēšana: lai iegūtu precīzus enerģijas datus,

izmēriet kapacitāti (pretestības mērījums) un, izmantojot lietotāja
saskarni, iestatiet kapacitāti rezerves sildītājam (1.darbība).

Patērētās enerģijas mērīšana

▪ Pieejams visiem modeļiem.
▪ Ieteicamā metode augstākas precizitātes dēļ.
▪ Nepieciešams uzstādīt ārējos jaudas mērītājus.
▪ Iestatīšana un konfigurēšana: kad lietojat elektriskos jaudas

mērītājus, lietotāja saskarnē iestatiet katra jaudas mērītāja
impulsu/kWh skaitu.

A Āra iekārta
B Iekštelpu iekārta
A Elektroskapis (L1/N)
b Jaudas mērītājs (L1/N)
c Drošinātājs (L1/N)
d Āra iekārta (L1/N)
e Iekštelpu iekārta (L1/N)
f Rezerves sildītājs (L1/N)

A Āra iekārta
B Iekštelpu iekārta
a Elektroskapis (L1/L2/L3/N)
b Jaudas mērītājs (L1/L2/L3/N)
c Drošinātājs (L1/L2/L3/N)
d Drošinātājs (L1/N)
e Āra iekārta (L1/L2/L3/N)
f Iekštelpu iekārta (L1/L2/L3/N)
g Rezerves sildītājs (L1/L2/L3/N)

Izņēmumi

▪ Tālāk norādītajos gadījumos varat lietot otru jaudas mērītāju:

▪ Nepietiek ar viena mērītāja jaudas diapazonu.
▪ Elektrības skaitītāju nevar viegli uzstādīt elektroskapī.
▪ Tiek apvienoti 230 V un 400 V trīsfāzu pieslēgumi (ļoti reti), jo

pastāv jaudas mērītāju tehniskie ierobežojumi.

Uzstādītāja rokasgrāmata

14

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

5 Norādes par lietošanu

P

i

t

DI

a

b

a

b

A B

C

1

2

3

4

5

A8P

P

i

t

DI4

DI3

DI1

a

b

▪ Savienojumi un iestatīšana:

▪ Pievienojiet otro jaudas mērītāju pie X5M/3 un X5M/4.
▪ Programmatūrā tiek pievienoti abu mērītāju jaudas patēriņa

dati, tādēļ NAV nepieciešams iestatīt, kādu jaudas patēriņu
ietver katrs mērītājs. Nepieciešams iestatīt tikai katra jaudas
mērītāja impulsu skaitu.

▪ Piemērus ar diviem barošanas blokiem skatiet šeit: 15. lappusē

"5.4.4Vēlamā kWh nomināla barošanas bloks"

5.4.4 Vēlamā kWh nomināla barošanas bloks

Galvenais nosacījums

▪ 1.jaudas mērītājs: mēra āra iekārtu.
▪ 2.jaudas mērītājs: mēra pārējo (t.i., iekštelpu iekārtu un rezerves

sildītāju).

Iestatīšana

▪ Pievienojiet 1.jaudas mērītāju pie X5M/5 un X5M/6.
▪ Pievienojiet 2. jaudas mērītāju pie X5M/3 un X5M/4.

Jaudas mērītāju veidi

▪ 1. jaudas mērītājs: vienas fāzes vai trīs fāžu jaudas mērītājs

atbilstoši āra iekārtas strāvas padevei.

▪ 2.jaudas mērītājs: izmantojiet vienas fāzes jaudas mērītāju.

5.5 Jaudas patēriņa kontroles iestatīšana

▪ Jaudas patēriņa kontrole:

▪ Nodrošina iespēju ierobežot jaudas patēriņu visai sistēmai (āra

iekārtas, iekštelpu iekārtas un rezerves sildītāja apvienojumam).

▪ Konfigurēšana. Iestatiet jaudas ierobežojuma līmeni un to, kā

tas tiek iegūts lietotāja interfeisā.

▪ Jaudas ierobežošanas līmeni var norādīt tālāk aprakstītajos

veidos:
▪ Maksimālā strāvas plūsma (A)
▪ Maksimālā jaudas ievade (kW)

▪ Jaudas ierobežošanas līmeni var aktivizēt tālāk norādītajos

veidos:
▪ Pastāvīgi
▪ Ar digitālo ievadi

5.5.1 Pastāvīga jaudas ierobežošana

Pastāvīga jaudas ierobežošana ir svarīga, lai nodrošinātu maksimālu
jaudas vai strāvas ievadi sistēmā. Dažās valstīs pēc likuma ir
noteikts maksimālais telpu apsildes un karstā ūdens ražošanas
jaudas patēriņš.

▪ Izmantojot lietotāja interfeisu, [9.9] iestatiet enerģijas patēriņa

kontroles iestatījumus (visu iestatījumu aprakstu skatiet šeit: 44.

lappusē "8Konfigurācija"):

▪ Atlasiet nepārtrauktās ierobežošanas režīmu
▪ Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A).
▪ Iestatiet vēlamo jaudas ierobežošanas līmeni.

PAZIŅOJUMS

Minimālo jaudas patēriņu iestatiet uz ±3,6 kW, lai
garantētu:

▪ Atsaldēšanas darbību. Pretējā gadījumā, ja

atsaldēšana tiek pārtraukta vairākas reizes,
siltummainis var aizsalt.

▪ Telpu apsilde un karstā ūdens ražošana, atļaujot

rezerves sildītāja 1.darbību.

5.5.2 Jaudas ierobežošanu aktivizē digitālā ievade

Jaudas ierobežošana ir arī svarīga apvienojumā ar enerģijas
pārvaldības sistēmu.

Visas Daikin sistēmas jaudu vai strāvu dinamiski ierobežo digitālā
ievade (maksimāli četras darbības). Katru jaudas ierobežošanas
līmeni iestata lietotāja interfeisā, ierobežojot vienu no tālāk
norādītajām vērtībām:

▪ Strāva (A)
▪ Jaudas ievade (kW)
Jaudas pārvaldības sistēma (iegādājama atsevišķi) izraisa noteikta

jaudas ierobežošanas līmeņa aktivizēšanu. Piemērs: Lai ierobežotu
visas mājas maksimālo jaudu (apgaismojums, mājsaimniecības
ierīces, telpas apsilde...).

A Āra iekārta
B Iekštelpu iekārta
C Jaudas pārvaldības sistēma

a Jaudas ierobežošanas aktivizēšana (4digitālās ievades)
b Rezerves sildītājs

PiJaudas ievade

t Laiks

DI Digitālā ievade (jaudas ierobežošanas līmenis)

a Jaudas ierobežošana ir aktīva

b Faktiskā jaudas ievade

Iestatīšana un konfigurēšana

▪ Nav nepieciešams papildaprīkojums.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

PiJaudas ievade

t Laiks

DI Digitālās ievades (jaudas ierobežošanas līmeņi)

a Jaudas ierobežošana ir aktīva
b Faktiskā jaudas ievade

Iestatīšana

▪ Ir nepieciešams pieprasījuma PCB (papildaprīkojums

EKRP1AHTA).

▪ Lai aktivizētu atbilstošo jaudas ierobežošanu, maksimāli tiek

lietotas četras digitālās ievades:
▪ DI1= vājākais uzstādīšanas veids (augstākais strāvas patēriņš)
▪ DI4 = spēcīgākais uzstādīšanas veids (mazākais strāvas

patēriņš)

Uzstādītāja rokasgrāmata

15

6 Sagatavošanās

P

h

C

e

a

b

c

A B

▪ Lai iegūtu informāciju par digitālās ievades specifikācijām un to,

kā to pievienot, skatiet elektroinstalācijas shēmu.

Konfigurācija

▪ Izmantojot lietotāja interfeisu, [9.9] iestatiet enerģijas patēriņa

kontroles iestatījumus (visu iestatījumu aprakstu skatiet šeit: 44.

lappusē "8Konfigurācija"):

▪ Atlasiet ierobežošanu, izmantojot digitālo ievadi.
▪ Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A).
▪ Iestatiet vēlamo jaudas ierobežošanas līmeni, kas atbilst katrai

digitālajai ievadei.

INFORMĀCIJA

Ja tiek aizvērta vairāk nekā 1 digitālā ievade (vienlaicīgi),
tiek fiksēta digitālās ievades prioritāte: DI4 prioritāte>…
>DI1.

5.5.3 Jaudas ierobežošana process

Āra iekārtai ir labāka efektivitāte nekā elektriskajam sildītājam. Tādēļ
elektriskais sildītājs tiek ierobežots un IZSLĒGTS vispirms. Sistēma
ierobežo jaudas patēriņu tālāk norādītajā secībā:

1 IZSLĒDZ rezerves sildītāju.
2 Ierobežo āra iekārtu.
3 IZSLĒDZ āra iekārtu.

Piemērs

Ja konfigurācija ir šāda: jaudas ierobežošanas līmenis NEĻAUJ
darboties rezerves sildītājam (1.darbība).

Jaudas patēriņš tiek ierobežots, kā norādīts tālāk:

▪ Iestatīšana: uzstādīšanas norādījumus skatiet tālvadības iekštelpu

sensora uzstādīšanas rokasgrāmatā.

▪ Konfigurācija: atlasiet telpu sensoru [9.B].

Āra apkārtējās vides temperatūra

▪ Āra iekārtā tiek mērīta āra apkārtējās vides temperatūra. Tādēļ

āra iekārta ir jāuzstāda tālāk norādītajās vietās:
▪ Mājas ziemeļu pusē vai mājas pusē, kur atrodas vairāk siltuma

izstarotāju

▪ Vietā, kura NETIEK pakļauta tiešiem saules stariem

▪ Ja tas NAV iespējams, Daikin iesaka pievienot attālo āra sensoru

(papildaprīkojums EKRSCA1).

▪ Iestatīšana: uzstādīšanas norādījumus skatiet tālvadības āra

sensora uzstādīšanas rokasgrāmatā.
▪ Konfigurācija: atlasiet āra sensoru [9.B].
▪ Ja ir iespējota āra iekārtas enerģijas taupīšanas funkcija (skatīt

44. lappusē "8 Konfigurācija"), āra iekārta tiek izslēgta, lai

samazinātu enerģijas zudumus gaidstāves laikā. Rezultātā āra

apkārtējās vides temperatūra NETIEK nolasīta.
▪ Ja vēlamā izplūdes ūdens temperatūra ir atkarīga no

laikapstākļiem, svarīga nepārtraukta āra temperatūras mērīšana.

Šis ir cits iemesls, lai uzstādītu papildu āra apkārtējās vides

temperatūras sensoru.

INFORMĀCIJA

Ārējā āra apkārtējās vides sensora dati (vidējie vai tūlītējie)
tiek izmantoti no laikapstākļiem atkarīgās vadības līknēs.
Lai aizsargātu āra iekārtu, vienmēr tiek lietots āra iekārtas
iekšējais sensors.

6 Sagatavošanās

6.1 Pārskats: sagatavošana

Šajā nodaļā aprakstīts, kas jums jādara un jāzina par uzstādīšanas
vietu.

PhSaražotais siltums
CePatērētā enerģija

A Āra iekārta
B Rezerves sildītājs

a Ierobežota āra iekārtas darbība
b Pilnīga āra iekārtas darbība
c Rezerves sildītāja 1.darbība IESLĒGTA

5.6 Āra temperatūras sensora iestatīšana

Varat pievienot vienu ārējo temperatūras sensoru. Tas mēra
iekštelpu vai āra apkārtējās vides temperatūru. Iesakām ārējo
temperatūras sensoru lietot tālāk norādītajos gadījumos:

Iekštelpu apkārtējās vides temperatūra

▪ Telpas termostata vadībā lietotāja saskarne, kas tiek izmantota kā

telpas termostats (EKRUDAS), mēra iekštelpu apkārtējās vides
temperatūru. Tādēļ lietotāja saskarne, kas tiek izmantota kā telpas
termostats, ir jāuzstāda tālāk norādītajā vietā:

▪ Vietā, kur var noteikt vidējo telpas temperatūru
▪ Vietā, kura NETIEK pakļauta tiešiem saules stariem
▪ Vietā, kas NAV karstuma avotu tuvumā
▪ Vietā, kuru NEIETEKMĒ āra gaiss vai gaisa plūsma, piemēram,

durvju atvēršana/aizvēršana

▪ Ja tas NAV iespējams, iesakām pievienot attālo telpu sensoru

(papildaprīkojums KRCS01-1).

Te ir informācija par tālāk uzskaitīto:
▪ Uzstādīšanas vietas sagatavošana
▪ Dzesētāja cauruļu sagatavošana
▪ Ūdens cauruļu sagatavošana
▪ Elektroinstalācijas sagatavošana

6.2 Uzstādīšanas vietas sagatavošana

NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta.
Būvdarbu (piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts
liels daudzums putekļu, ierīce ir JĀAPSEDZ.

Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.

PAZIŅOJUMS

Šī iekārta ir paredzēta darbībai 2 temperatūras zonās:

▪ zemgrīdas apsilde galvenajā zonā, tā ir zona ar

zemāko ūdens temperatūru,

▪ radiatori papildu zonā, tā ir zona ar augstāko ūdens

temperatūru.

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu
aizdegšanās avotu (piemēram: atklāta liesma, strādājoša
gāzes ierīce vai strādājošs elektriskais sildītājs).

Uzstādītāja rokasgrāmata

16

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

BRĪDINĀJUMS

≤1200

>250

>250

>250

>350

>350

(mm)(mm)

a

b

b

a

>100

>350

(mm)

>100

a

a

b

b

c

a

b

c

a

a

b

c

d

c

d

NELIETOJIET atkārtoti tādas dzesētāja caurules, kas
tikušas izmantotas ar citu dzesētāju. Nomainiet dzesētāja
caurules vai rūpīgi iztīriet.

6.2.1 Āra iekārtas uzstādīšanas vietas prasības

INFORMĀCIJA

Izlasiet arī šos nosacījumus:

▪ Vispārīgie nosacījumi uzstādīšanas vietai. Skatiet

nodaļu “Vispārīgi piesardzības pasākumi”.

▪ Prasības dzesētāja caurulēm (garums, augstuma

atšķirība). Skatiet nodaļā “Sagatavošanas pasākumi”.

Ievērojiet tālāk norādītās atstarpju vadlīnijas.

a Gaisa izvade

b Gaisa ieplūdes atvere

INFORMĀCIJA

Skaņas jutīgās vietās (piemēram, guļamistabas tuvumā)
varat uzstādīt skaņu slāpējošo pārsegu (EKLN08A1), lai
samazinātu āra iekārtas darbības troksni. Ja to uzstādīsit,
ņemiet vērā tālāk norādītos norādījumus par attālumiem:

6 Sagatavošanās

a Deflektora plāksne
b Valdošais vēju virziens
c Gaisa izplūde

NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai

darbības troksnis neradītu apgrūtinājumu.
Piezīme. Ja skaņa tiek mērīta faktiskajos uzstādīšanas apstākļos,
mērīta vērtība var būt augstāka par skaņas spiediena līmeni, kas
norādīts datu reģistra skaņas spektrā apkārtējas vides trokšņu un
skaņas atbalss dēļ.

▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai

tvaiki. Plastmasas detaļas nolietojas un nokrīt vai rada ūdens
noplūdi.

NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt
iekārtas kalpošanas laiku:

▪ vietās, kur ir ievērojamas sprieguma svārstības,
▪ transportlīdzekļos un kuģos,
▪ vietās, kur ir skābju vai sārmu tvaiki.
Uzstādīšana jūrmalā. Pārliecinieties, ka āra iekārta NAV tieši

pakļauta jūras vēju iedarbībai. Tādējādi var novērst koroziju, ko rada
liels sāls daudzums gaisā, kas var saīsināt iekārtas kalpošanas
laiku.

Uzstādiet āra iekārtu vietā, kur uz to tieši neiedarbojas jūras vēji.

Piemērs: Aiz ēkas.

a Skaņu slāpējošs pārsegs

PAZIŅOJUMS

▪ NEKRAUJIET ierīces vienu uz otras.
▪ NEKARINIET ierīci pie griestiem.

Spēcīgs vējš (≥18km/h), kas pūš pret āra iekārtas gaisa izplūdes
vietu, rada īssavienojumu (izplūdes gaisa iesūkšana). Iespējamās
problēmas:

▪ darba kapacitātes pasliktināšanās;
▪ bieža aizsalšana sildīšanas laikā;
▪ darbības traucējumi spiediena samazināšanās vai palielināšanās

dēļ;

▪ salūzis ventilators (ja spēcīgs vējš nepārtraukti pūš pret

ventilatoru; tas var sākt griezties ļoti ātri, līdz salūzt).

Ja gaisa ieplūdes vieta tiek pakļauta vēja iedarbībai, ieteicams
uzstādīt deflektora plāksni.

Ieteicams uzstādīt āra iekārtu ar gaisa ieplūdes vietu pret sienu,
NEVIS tieši pret vēja plūsmu.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Ja āra iekārta ir pakļauta jūras vēju tiešai iedarbībai, uzstādiet
vējtveri.

▪ Vējtvera augstums≥1,5×āra iekārtas augstums
▪ Uzstādot vējtveri, ņemiet vērā nepieciešamo apkalpes vietu.

a Jūras vējš
b Ēka
c Āra iekārta

Uzstādītāja rokasgrāmata

17

6 Sagatavošanās

2

4×

1

3

a

c

c

d

b
e

a

≥300

≥

500

(mm)

≥600

d Vējtveris

Āra iekārta ir paredzēta tikai uzstādīšanai ārā, kur apkārtējā
temperatūra ir:

Dzesēšanas režīms 10~43°C
Apsildes režīms –25~25°C

6.2.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos

Reģionos ar zemu apkārtējās vides temperatūru un augstu mitruma
līmeni vai reģionos, kur novērojams liels sniega apjoms, noņemiet
iesūknēšanas restes, lai nodrošinātu pareizu darbību.

Nepilnīgs reģionu saraksts: Austrija, Čehijas Republika, Dānija,
Igaunija, Somija, Vācija, Ungārija, Latvija, Lietuva, Norvēģija, Polija,
Rumānija, Serbija, Slovākija, Zviedrija, …

1 Izņemiet skrūves, kas tur iesūknēšanas restes.
2 Noņemiet iesūknēšanas restes un atbrīvojieties no tām.
3 Ieskrūvējiet skrūves atpakaļ iekārtā.

Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu
uzstādīšanas vietu, kur sniegs NEIETEKMĒ iekārtas darbību. Ja
iespējama sānu snigšana, nodrošiniet, lai sniegs NEIETEKMĒTU
siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega pārsegu vai
šķūni un postamentu.

6.2.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā
“Vispārīgi piesardzības pasākumi”.

▪ Iekštelpu iekārta ir paredzēta tikai uzstādīšanai telpās, kur

apkārtējā temperatūra ir:
▪ Telpu apsildes darbība: 5~30°C
▪ Karstā ūdens ražošana: 5~35°C

▪ Ievērojiet tālāk norādītās mērījumu vadlīnijas:

Maksimālais dzesētāja cauruļu garums no iekštelpu
iekārtas līdz āra iekārtai

Minimālais dzesētāja cauruļu garums no iekštelpu
iekārtas līdz āra iekārtai

Maksimālā augstuma atšķirība starp āra un
iekštelpu iekārtu

▪ Ievērojiet tālāk norādītās uzstādīšanas atstarpju vadlīnijas.

30m

3m

20m

a Iesūknēšanas restes

Aizsargājiet āra iekārtu no tiešiem saules stariem un nodrošiniet, ka
āra iekārta NEKAD neapsnieg.

a Sniega pārsegs vai šķūnis
b Postaments
c Dominējošā vēja virziens
d Gaisa izvade
e EKFT008D papildaprīkojuma komplekts

Visos gadījumos zem bloka jābūt vismaz 300 mm brīvai vietai.
Blokam jāatrodas arī vismaz 100 mm augstāk par sagaidāmo
maksimālo sniega segas līmeni. Par to plašāk sk. 27. lappusē

"7.3Ārpus telpām uzstādāmās iekārtas montāža".

INFORMĀCIJA

Ja uzstādīšanas vieta ir ierobežota, veiciet tālāk norādīto
pirms iekārtas uzstādīšanas galīgajā pozīcijā: 31. lappusē

"7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas
sistēmas". Ir nepieciešams noņemt vienu vai abus sānu

paneļus.

▪ Pamatnei jābūt pietiekami stingrai, lai izturētu iekārtas svaru.

ņemiet vērā iekārtas un pilnas karstā ūdens tvertnes svaru.
Pārliecinieties, ka ūdens noplūdes gadījumā ūdens neradītu

uzstādīšanas vietas un apkārtnes bojājumus.
NEUZSTĀDIET iekārtu šādās vietās:
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai

tvaiki. Plastmasas detaļas nolietojas un nokrīt vai rada ūdens

noplūdi.
▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai

darbības troksnis neradītu apgrūtinājumu.
▪ Vietās ar augstu mitruma līmeni (maks. relatīvais mitrums ir 85%),

piemēram, vannasistabās.
▪ Vietās, kur iespējams sals. Iekštelpās uzstādāmās iekārtas

apkārtējai temperatūrai jābūt >5°C.

PAZIŅOJUMS

Ja temperatūru vairākās telpās kontrolē 1 termostats,
NEUZSTĀDIET termostatisko vārstu uz izstarotāja telpā,
kurā ir uzstādīts termostats.

Uzstādītāja rokasgrāmata

18

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

Īpašas prasības attiecībā uz R32

BRĪDINĀJUMS

▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet

nekādus citus līdzekļus, izņemot ražotāja ieteiktos.

▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.

BRĪDINĀJUMS

No mehāniskiem bojājumiem pasargātu iekārtu uzglabā
labi vēdināmā telpā, kur nav aizdegšanās avotu
(piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā
sildītāja, kas pastāvīgi darbojas); telpas izmēriem jābūt
atbilstošiem tālāk minētajiem.

PAZIŅOJUMS

▪ NEDRĪKST otrreiz izmantot iepriekš lietotus

savienojumus.

▪ Dzesēšanas sistēmas uzstādīšanas laikā izveidotajiem

savienojumiem ir jābūt pieejamiem apkopei.

BRĪDINĀJUMS

Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst
Daikin instrukcijām un attiecīgiem tiesību aktiem
(piemēram, valsts noteikumiem par gāzes izmantošanu) un
ka šos darbus veic tikai pilnvarots personāls.

6 Sagatavošanās

PAZIŅOJUMS

▪ Caurulēm jābūt aizsargātām pret mehāniskiem

bojājumiem.

▪ Jāuzstāda pēc iespējas īsāki cauruļvadi.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

19

6 Sagatavošanās

Uzstādītāja ievade:
▪ Uzpildītā dzesētāja kopējais apjoms (m

c

) (kg)

▪ Telpas A platība (A

telpa A

) (m2)

Sākt

Izmantojiet 1. tabulu nodaļā "Tehniskie dati",
lai aprēķinātu uzpildītā dzesētāja maksimālo
apjomu (m

maks.

) (kg), kas ir pieļaujams telpai A.

Sazinieties ar savu izplatītāju.

Izmantojiet 3. tabulu nodaļā "Tehniskie dati"
un dm, lai aprēķinātu minimālo atveres platību
dabiskai ventilācijai starp telpu A un telpu B
(VA

min

) (cm2).

Iekārtu var uzstādīt telpā A, ja:
▪ Tiek nodrošinātas 2 ventilācijas atveres (visu laiku atvērtas) starp telpu A un B, 1 atvere augšdaļā, 1 apakšdaļā.
▪ Apakšējā atvere: apakšējai atverei ir jāatbilst prasībām par minimālo platību (VA

min

). Tai ir jāatrodas pēc iespējas tuvāk grīdai. Ja ventilācijas atvere sākas
no grīdas, augstumam ir jābūt ≥20 mm. Atveres apakšdaļai jāatrodas ≤100 mm no grīdas. Vismaz 50% no nepieciešamās atveres platības jāatrodas
<200 mm no grīdas. Visai atveres platībai jāatrodas <300 mm no grīdas.

▪ Augšējā atvere: augšējās atveres platībai jābūt vienādai vai lielākai par apakšējo atveri. Augšējās atveres apakšdaļai jāatrodas vismaz 1,5 m virs

apakšējās atveres augšdaļas.

▪ Ventilācijas atveres, kas vērstas uz āru, NETIEK uzskatītas par piemērotām ventilācijas atverēm (lietotājs var tās aizvērt aukstā laikā).

Iekārtu var uzstādīt telpā A bez turpmākām
prasībām attiecībā uz telpas izmēru vai
ventilāciju.

Nosakiet dzesētāja apjomu, kas pārsniedz
m

maks.

(dm) (kg). (dm=mc–m

maks.

)

m

maks.≥mc

?

Ir

Nav

Nav

Izmantojiet 2. tabulu nodaļā "Tehniskie dati",
lai aprēķinātu kopējo minimālo grīdas platību
(A

min. kop.

) (m2), kas ir nepieciešama uzpildītā

dzesētāja kopējam apjomam (m

c

).

A

min kopējā≤Atelpa A+Atelpa B

?

Ir

Uzstādītāja ievade:
▪ Blakus esošās telpas B platība (A

telpa B

) (m2)

a Iekštelpu iekārta
A Telpa, kurā ir uzstādītā iekštelpu iekārta.

B Telpa, kas atrodas blakus telpai A.

A

a

B

≥1,5 m

Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir ≥1,84kg (t.i., ja cauruļu garums ir ≥27m), jums ir jāievēro prasības par minimālo grīdas
platību, kas ir aprakstītas tālāk norādītajā plūsmas diagrammā. Plūsmas diagrammā ir izmantotas šādas tabulas: 92. lappusē "14.51.tabula –

Telpā pieļaujamais dzesētāja maksimālais apjoms: iekštelpu iekārta", 92. lappusē "14.62.tabula – Minimālā grīdas platība: iekštelpu iekārta"

un 92. lappusē "14.73.tabula – Minimālā ventilācijas atveres platība dabiskai ventilācijai: iekštelpu iekārta".

INFORMĀCIJA

Uz sistēmām, kurās uzpildītā dzesētāja kopējais apjoms
(mc) <1,84kg (t.i., cauruļu garums ir <27m), NEATTIECAS
nekādas prasības par uzstādīšanas telpu.

INFORMĀCIJA
Vairākas iekštelpu iekārtas. Ja telpā ir uzstādītas divas

vai vairākas iekštelpu iekārtas, jums ir jāņem vērā uzpildītā
dzesētāja maksimālais apjoms, kas var nokļūt telpā, ka
notiek VIENA noplūde. Piemērs: Ja telpā ir uzstādītas
divas iekštelpu iekārtas, katra ar savu āra iekārtu, tad jums
ir jāņem vērā lielākās iekštelpu - āra iekārtas kombinācijas
uzpildītā dzesētāja apjoms.

Uzstādītāja rokasgrāmata

20

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

6 Sagatavošanās

t

Ø

ØiØ

i

t

ØpØ

p

6.3 Dzesētāja cauruļu sagatavošana

6.3.1 Prasības dzesētāja caurulēm

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā
“Vispārīgi piesardzības pasākumi”.

▪ Cauruļu materiāls: ar fosforskābi deoksidēts bezšuvju varš.
▪ Cauruļvada diametrs:

Šķidruma caurule Ø6,4mm (1/4")
Gāzes caurule Ø15,9mm (5/8")

▪ Cauruļvada atlaidināšanas pakāpe un biezums:

Ārējais diametrs

(Ø)

6,4mm (1/4") Atkvēlināta (O) ≥0,8mm
15,9mm (5/8") Atkvēlināta (O) ≥1,0mm

Cietības pakāpe Biezums (t)

(a) Atkarībā no attiecīgajiem tiesību aktiem un iekārtas

maksimālā darba spiediena (sk. "PS High" uz iekārtas datu
plāksnītes) var būt nepieciešams lielāks cauruļvada sieniņu
biezums.

(a)

6.3.2 Dzesētāja caurules izolācija

▪ Izmantojiet polietilēna putas kā izolācijas materiālu:

▪ ar siltuma caurlaidību no 0,041 līdz 0,052W/mK (no 0,035 līdz

0,045kcal/mh°C)

▪ ar vismaz 120°C karstumizturību

▪ Izolācijas biezums

Caurules ārējais

diametrs (Øp)

6,4mm (1/4") 8~10mm 10m
15,9mm (5/8") 16~20mm 13mm

Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80%
relatīvā mitruma, izolācijas materiālu biezumam ir jābūt vismaz
20mm, lai novērstu kondensātu uz izolācijas virsmas.

Izolācijas iekšējais

diametrs (Øi)

Izolācijas biezums

(t)

6.4 Ūdens cauruļu sagatavošana

▪ Vārsts uz izplešanās trauku. Vārstam uz izplešanās trauku (ja ir)

JĀBŪT atvērtam.

6.4.1 Ūdens kontūra prasības

▪ Cauruļu savienojumi — spēks. Savienojot caurules,

NEIZMANTOJIET pārmērīgu spēku. Cauruļu deformēšanās var
izraisīt iekārtas darbības traucējumus.

▪ Cauruļu savienojumi— rīki. Lietojiet tikai atbilstošus misiņa, kas

ir mīksts materiāls, apstrādes rīkus. Ja rīkosieties PRETĒJI,
caurules tiks sabojātas.

▪ Cauruļu savienojumi — gaiss, mitrums, putekļi. Ja kontūrā

iekļūst gaiss, mitrums un putekļi, var rasties problēmas. Lai to
novērstu, rīkojieties, kā aprakstīts tālāk:

▪ Lietojiet tikai tīras caurules
▪ Kad noņemat atskarpes, caurules galu turiet, vērstu uz leju.
▪ Aizsedziet cauruļu galus, kad ievietojat tās sienā, lai novērstu

putekļu un/vai daļiņu iekļūšanu tajās.

▪ Lai noblīvētu savienojumus, lietojiet atbilstošu vītnes blīvējumu.

▪ Slēgts kontūrs. Iekštelpu iekārtu lietojiet TIKAI ar slēgtu ūdens

sistēmu. Izmantojot sistēmu ar atvērtu ūdens sistēmu, var rasties
pārlieku liela korozija.

▪ Glikols. Lai ievērotu drošību, ūdens kontūram NEDRĪKST

pievienot nekāda veida glikolu.

▪ Caurules garums. Ieteicams izvairīties no garām caurulēm no

karstā ūdens tvertnes līdz karstā ūdens gala punktam (duša,
vanna...) un izvairīties no strupceļa.

▪ Cauruļu diametrs. Ūdens cauruļu diametru izvēlieties atkarībā no

nepieciešamās ūdens plūsmas un sūkņa pieejamā ārējā statiskā
spiediena. Iekštelpu iekārtas ārējā statiskā spiediena līknes skatiet
šeit: 86. lappusē "14Tehniskie dati".

▪ Ūdens plūsma. Iekštelpu iekārtas darbībai nepieciešamā

minimālā ūdens plūsma ir norādīta nākamajā tabulā. Konkrētā
plūsma jānodrošina pastāvīgi. Ja plūsma ir mazāka, iekštelpu
iekārta pārstāj darboties un tiek rādīta kļūda 7H.

Minimālais nepieciešamais plūsmas ātrums

12l/min

▪ Ārējie komponenti – ūdens. Vienmēr izmantojiet tikai tos

materiālus, kas ir saderīgi ar sistēmā izmantoto ūdeni un iekštelpu
iekārtā izmantotajiem materiāliem.

▪ Atsevišķi iegādājami komponenti — ūdens spiediens un

temperatūra. Pārbaudiet, vai cauruļu komponenti var izturēt
ūdens spiedienu un ūdens temperatūru.

▪ Ūdens spiediens. Maksimālais ūdens spiediens ir 4 bāri.

Nodrošiniet adekvātus ūdens kontūra aizsargpasākumus, lai
garantētu, ka NETIEK pārsniegts maksimālais spiediens.

▪ Ūdens temperatūra. Visām uzstādītajām caurulēm un cauruļu

piederumiem (vārstiem, savienojumiem...) ir JĀBŪT noturīgiem
pret tālāk norādītajām temperatūras vērtībām:

INFORMĀCIJA

Šie attēli ir piemēri un var NEATBILST jūsu sistēmai.

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā
“Vispārīgi piesardzības pasākumi”.

PAZIŅOJUMS

Ja tiek izmantotas plastmasas caurules, pārliecinieties, ka
tās ir pilnībā skābekli necaurlaidīgas (saskaņā ar standartu
DIN 4726). Skābekļa difūzijai iekļūstot caurulēs, var rasties
pārlieku liela korozija.

▪ Cauruļu savienojumi — spēkā esošie noteikumi. Izveidojiet

visus cauruļu savienojumus atbilstoši spēkā esošajiem
noteikumiem un nodaļā “Uzstādīšana” sniegtajiem ūdens ievada
un izvada norādījumiem.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

21

6 Sagatavošanās

89°C

75°C

M

M

a b c d ge h ii

i

j

j

fki

HPC1

FHL1 FHL2 FHL3

HPC2 HPC3

c

d

a b

T1

M1

T1

M1

T2M2T3

M3

M

FHL1

FHL2

FHL3

M2 M3

T2 T3

HPC1 HPC2 HPC3

a b c

g hf

d e

i

i

hh

h

j

a Āra iekārta
b Iekštelpu iekārta
c Siltummainis
d Rezerves sildītājs
e Motorizēts 3virzienu vārsts (pārslēgšanās starp telpas

apsildi un karsto ūdeni)

f Motorizēts 3 virzienu vārsts (galvenās zonas jaukšana)
g Galvenais sūknis
h Papildu sūknis

i Noslēgvārsts
j Uztvērējs (iegādājams atsevišķi)

k Karstā ūdens tvertne

HPC1...3 Siltumsūkņakonvektors (iegādājams atsevišķi)

FHL1...3 Zemgrīdas apsildes cilpa (iegādājama atsevišķi)

▪ Drenāža— zemākās vietas. Visos sistēmas zemākajos punktos

uzstādiet krānus, lai nodrošinātu pilnīgu ūdens kontūra drenāžu.

▪ Drenāža— spiedvārsts. Pareizi pieslēdziet drenāžas cauruli pie

drenāžas sistēmas, lai novērstu ūdens pilēšanu ārpus iekārtas.
Skatiet šeit: 31. lappusē "7.4.4Lai pieslēgtu drenāžas cauruli pie

drenāžas sistēmas".

▪ Gaisa ventiļi. Visos sistēmas augstākajos punktos uzstādiet

gaisa ventiļus, kuriem jābūt viegli pieejamiem, lai veiktu apkopi.
Iekštelpu iekārtā ir nodrošināti divas automātiskie atgaisošanas
vārsti. Pārbaudiet, vai atgaisošanas vārsti NAV pārāk cieši
pievilkti, lai būtu iespējama automātiska gaisa izlaišana no ūdens
kontūra.

▪ Cinkotās detaļas. Nekādā gadījumā ūdens kontūrā neizmantojiet

daļas ar cinka pārklājumu. Tā kā iekārtas iekšējā ūdens kontūrā
tiek izmantotas vara caurules, var rasties pārlieku liela korozija.

▪ Melnā metāla caurules. Kad lietojat melnā metāla caurules,

pareizi izolējiet krāsaino un melno metālu, lai tie viens ar otru
NESASKARTOS. Tādējādi tiks novērsta kontaktkorozija.

▪ Vārsts — pārslēgšanas laiks. Kad ūdens kontūram lietojat

divvirzienu vārstu un trīsvirzienu vārstu, maksimālajam vārsta
pārslēgšanas laikam ir jābūt 60sekundes.

▪ Karstā ūdens tvertne — kapacitāte. Lai izvairītos no ūdens,

svarīgi, ka karstā ūdens tvertnes kapacitāte atbilst ikdienas karstā
ūdens patēriņam.

▪ Karstā ūdens tvertne — pēc uzstādīšanas. Nekavējoties pēc

uzstādīšanas karstā ūdens tvertne ir jāizskalo ar tīru ūdeni. Šo
procedūru ir jāatkārto vismaz reizi dienā turpmākās 5dienas pēc
uzstādīšanas.

▪ Karstā ūdens tvertne — dīkstāve. Kad ilgāku laika periodu

netiek patērēts karstais ūdens, pirms lietošanas aprīkojumu
NEPIECIEŠAMS izskalot ar tīru ūdeni.

▪ Karstā ūdens tvertne — dezinfekcija. Lai veiktu karstā ūdens

tvertnes dezinfekciju, skatiet šeit: 59. lappusē "8.4.6Tvertne".

Uzstādītāja rokasgrāmata

22

▪ Termostatiskie jaukšanas vārsti. Atbilstoši spēkā esošajiem

noteikumiem var būt nepieciešams uzstādīt termostatiskos
jaukšanas vārstus.

▪ Higiēnas pasākumi. Uzstādīšanai jāatbilst visiem spēkā

esošajiem noteikumiem, un var būt nepieciešams veikt papildu
higiēnas pasākumus.

▪ Recirkulācijas sūknis. Atbilstoši spēkā esošajiem noteikumiem

starp karstā ūdens izvades galu un karstā ūdens tvertnes
recirkulācijas savienojumu var būt nepieciešams uzstādīt
recirkulācijas sūkni.

a Recirkulācijas savienojums
b Karstā ūdens savienojums
c Duša
d Recirkulācijas sūknis

▪ Vārsts uz izplešanās trauku. Vārstam uz izplešanās trauku (ja ir)

JĀBŪT atvērtam.

6.4.2 Izplešanās trauka sākotnējā spiediena aprēķināšanas formula

Izplešanās trauka sākotnējais spiediens (Pg) ir atkarīgs no
uzstādītās sistēmas augstuma atšķirības (H):

Pg=0,3+(H/10) (bāri)

6.4.3 Ūdens tilpuma un plūsmas ātruma pārbaude

Iekštelpu iekārtai ir 10 litru izplešanās trauks ar rūpnīcā iestatītu
1bāra lielu sākotnējo spiedienu.

Lai nodrošinātu, ka iekārta darbojas pareizi, rīkojieties, kā aprakstīts
tālāk:

▪ Pārbaudiet minimālo un maksimālo ūdens tilpumu.
▪ Pielāgojiet izplešanās trauka sākotnējo spiedienu.

Minimālais ūdens tilpums

Nav nekādu prasību par minimālo ūdens tilpumu.

INFORMĀCIJA

Kritiskiem procesiem un telpām ar lielu karstuma slodzi,
iespējams, būs nepieciešams vairāk ūdens.

a Āra iekārta
b Iekštelpu iekārta
c Siltummainis
d Rezerves sildītājs
e Motorizēts 3 virzienu vārsts (galvenās zonas jaukšana)

f Papildu sūknis

g Galvenais sūknis

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

6 Sagatavošanās

0.3

0.5

1

1.5

2

2.4

5020 100 150 200 250 290

a

b

h Noslēgvārsts

i Uztvērējs (iegādājams atsevišķi)
j Pārspiediena apiešanas vārsts (piegādāts kā piederums)

FHL1...3 Zemgrīdas apsildes cilpa (iegādājama atsevišķi)

HPC1...3 Siltumsūkņakonvektors (iegādājams atsevišķi)

T1...3 Atsevišķs telpas termostats (papildaprīkojums)

M1...3 Atsevišķs motorizētais vārsts uz FHL1...3 un HPC1...3

kontroles cilpu (iegādājams atsevišķi)

INFORMĀCIJA

Papildu zonas sūknis nodrošina minimālo plūsmas ātrumu,
lai garantētu iekārtas pareizu darbību.

Maksimālais ūdens tilpums

Lietojiet tālāk redzamo diagrammu, lai noteiktu aprēķinātā sākotnējā
spiediena maksimālo ūdens daudzumu.

Uzstādītās

sistēmas
augstuma
atšķirība

≤200l >200l

(a)

Ūdens tilpums

>7m Veiciet tālāk aprakstītās

darbības:
▪ Palieliniet sākotnējo

spiedienu atbilstoši
nepieciešamajai
uzstādīšanas
augstuma starpībai.
Sākotnējam
spiedienam ir
jāpalielinās par

Iekštelpu iekārtas
izplešanās trauks ir pārāk
mazs uzstādītajai
sistēmai. Šādā gadījumā
ir ieteicams ārpus
iekārtas uzstādīt papildu
izplešanās trauku.

0,1 bāru uz katru
metru, kas ir virs 7m.

▪ Pārbaudiet, vai ūdens

tilpums
NEPĀRSNIEDZ
maksimāli pieļaujamo
tilpumu.

(a) Šī ir augstuma atšķirība (m) starp ūdens kontūra augstāko

punktu un iekštelpu iekārtu. Ja iekštelpu iekārta ir
uzstādītās sistēmas augstākais punkts, uzstādītās
sistēmas augstums ir 0m.

Minimālais plūsmas ātrums

Pārbaudiet, vai visos apstākļos katrai zonai atsevišķi sistēmā tiek
garantēts minimālais plūsmas ātrums. Šis minimālais plūsmas

a Sākotnējais spiediens (bāri)

b Maksimālais ūdens tilpums (l)

Piemērs. Maksimālais ūdens daudzums un izplešanās trauka
sākotnējais spiediens

Uzstādītās

sistēmas
augstuma
atšķirība

(a)

≤200l >200l

≤7m Nav nepieciešama

sākotnējā spiediena
pielāgošana.

Ūdens tilpums

Veiciet tālāk aprakstītās
darbības:

▪ Samaziniet sākotnējo

spiedienu atbilstoši
nepieciešamajai
uzstādīšanas
augstuma starpībai.
Sākotnējam
spiedienam ir
jāsamazinās par
0,1 bāru uz katru
metru, kas ir zem 7m.

▪ Pārbaudiet, vai ūdens

tilpums
NEPĀRSNIEDZ
maksimāli pieļaujamo
tilpumu.

ātrums ir nepieciešams atkausēšanas/rezerves sildītāja darbības
laikā. Šim mērķim izmantojiet pārspiediena apiešanas vārstu, kas
tika piegādāts kopā ar iekārtu.

PAZIŅOJUMS

Ja cirkulāciju katrā vai konkrētā telpas apsildes ciklā
kontrolē attālās vadības vārsti, ir svarīgi, lai būtu
nodrošināts minimālais plūsmas ātrums pat tad, kad visi
vārsti ir aizvērti. Ja nevar sasniegt minimālo plūsmas
ātrumu, tiek rādīta kļūda 7H (nenotiek apsilde vai darbība).

Minimālais nepieciešamais plūsmas ātrums

12l/min

Skatiet ieteiktās darbības, kas aprakstītas nodaļā 73. lappusē

"9.4Kontrolsaraksts, nododot ekspluatācijā".

6.4.4 Izplešanās trauka sākotnējā spiediena maiņa

PAZIŅOJUMS

Izplešanās trauka sākotnējo spiedienu drīkst pielāgot tikai
pieredzējis uzstādītājs.

Kad nepieciešams mainīt izplešanās trauka noklusējuma sākotnējo
spiedienu (1bārs), ņemiet vērā tālāk norādītās vadlīnijas:

▪ Lai iestatītu izplešanās trauka sākotnējo spiedienu, izmantojiet

tikai sauso slāpekli.

▪ Neatbilstoša izplešanās trauka sākotnējā spiediena iestatīšana

izraisīs nepareizu sistēmas darbību.

Izplešanās trauka sākotnējā spiediena maiņa ir jāveic, atbrīvojot vai
palielinot slāpekļa spiedienu izplešanās trauka Šredera vārstā.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

23

6 Sagatavošanās

a

a Šredera vārsts

6.4.5 Ūdens tilpuma pārbaude: piemēri

1.piemērs

Iekštelpu iekārta ir uzstādīta 5 m zem ūdens kontūra augstākā
punkta. Kopējais ūdens tilpums ūdens kontūrā ir 100l.

Nav nepieciešamas darbības un pielāgošana.

2.piemērs

Iekštelpu iekārta ir uzstādīta ūdens kontūra augstākajā punktā.
Kopējais ūdens tilpums ūdens kontūrā ir 250l.

Darbības:
▪ Tā kā kopējais ūdens tilpums (250l) ir lielāks par noklusējuma

ūdens tilpumu (200 l), nepieciešams samazināt sākotnējo
spiedienu.

▪ Nepieciešamais sākotnējais spiediens:

Pg = (0,3+(H/10))bāri = (0,3+(0/10))bāri=0,3bāri.

▪ Atbilstošais maksimālais ūdens tilpums pie 0,3 bāriem ir 290 l.

(Skatiet iepriekšējā nodaļā redzamo diagrammu).

▪ Tā kā 250 l ir mazāk par 290 l, izplešanās trauks ir piemērots

sistēmai.

6.5 Elektroinstalācijas sagatavošana

BRĪDINĀJUMS

▪ Ja strāvas padevei nav N fāzes vai tā ir nepareiza,

aprīkojums sabojāsies.

▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET

iekārtas zemējumu ar komunālajām caurulēm, izlādni
vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektrošoku.

▪ Uzstādiet nepieciešamos drošinātājus vai jaudas

slēdžus.

▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai

kabeļi NENONĀKTU saskarē ar asām malām vai
caurulēm, it īpaši augstspiediena pusē.

▪ NELIETOJIET izolētus vadus, dzīslotos vadus,

pagarinātājus un savienojumus ar zvaigžņveida
sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai
aizdegšanos.

▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī

iekārta ir aprīkota ar pārveidotāju. Fāzu kustības
kondensators var samazināt veiktspēju un radīt
negadījumus.

BRĪDINĀJUMS

▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un

tiem ir JĀATBILST spēkā esošajiem tiesību aktiem.

▪ Izveidojiet elektriskos savienojumus ar fiksētajām

elektroinstalācijām.

▪ Visiem uz vietas saliktajiem komponentiem un

elektriskajām konstrukcijām ir JĀATBILST spēkā
esošajiem tiesību aktiem.

BRĪDINĀJUMS

Rezerves sildītājam IR JĀBŪT īpaši paredzētam
barošanas blokam, un tam IR JĀBŪT aizsargātam ar
drošības ierīcēm, kuras tiek pieprasītas saskaņā ar spēkā
esošajiem tiesību aktiem.

BRĪDINĀJUMS

Kā strāvas padeves kabeļus VIENMĒR izmantojiet
daudzdzīslu kabeļus.

6.5.1 Elektroinstalācijas sagatavošana

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā
“Vispārīgi piesardzības pasākumi”.

Uzstādītāja rokasgrāmata

24

6.5.2 Par vēlamā kWh nomināla barošanas bloku

Elektroenerģijas uzņēmumi visā pasaulē smagi strādā, lai
nodrošinātu uzticamus elektriskos pakalpojumus par
konkurētspējīgām cenām, un tiem bieži ir atļauts klientiem sniegt
atlaides. Piemēram, tarifi par lietošanas laiku, sezonālie tarifi,
siltumsūkņu tarifi Vācijā un Austrijā...

Šis aprīkojums nodrošina vēlamā kWh nomināla barošanas bloka
padeves sistēmas.

Konsultējieties ar elektroenerģijas uzņēmumu, kas darbojas kā
pakalpojumu sniedzējs vietā, kur paredzēts uzstādīt aprīkojumu, lai
uzzinātu, kur ir piemēroti pievienot aprīkojumu vienā no pieejamajām
vēlamā kWh nomināla barošanas bloka padeves sistēmām, ja
pieejama.

Kad aprīkojums ir pievienots šādai vēlamā kWh nomināla strāvas
padevei, elektroenerģijas uzņēmums var veikt tālāk norādītās
darbības:

▪ Noteiktu laika periodu pārtraukt strāvas padevi aprīkojumam.
▪ Pieprasīt, ka aprīkojums noteiktā laika periodā patērē tikai

ierobežotu elektroenerģijas daudzumu.

Iekštelpu iekārta ir paredzēta ievades signāla saņemšanai, kas
iekārtu pārslēgtu piespiedu izslēgšanas režīmā. Šajā brīdī āra
iekārtas kompresors nedarbosies.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7 Uzstādīšana

1

5

8

0

1

5

0

0

0

2

a

3

1

4

5

8

0
1

5

0

0

0

2

b

3

5 3

a

b

14

5
8

0

1

5

0

0

0

5
8

0
1

5

0

0

0

2

Vadojums uz ierīci atšķiras atkarībā no tā, vai strāvas padeve ir/nav
pārtraukta.

Vienums Apraksts Vadi Maksimālā

strāvas
plūsma

6.5.3 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus

Normāla nomināla

barošanas bloks

Vēlamā kWh nomināla barošanas bloks

Barošanas bloka

darbība NETIEK

pārtraukta

Barošanas bloka

darbība ir pārtraukta

5 Normāla strāvas

2 6,3A

padeves kWh norma

Papildu aprīkojums

6 Lietotāja interfeiss, kas

2

(e)

tiek lietots kā telpas

termostats
7 Telpas termostats 3 vai 4 100mA
8 Ārtelpu apkārtējās

2

(b)

(b)

temperatūras sensors
9 Iekštelpu apkārtējās

2

(b)

temperatūras sensors
10 Siltumsūkņa konvektors 2 100mA

(b)

Ārējā nodrošinājuma komponenti

11 Noslēgvārsts 2 100mA
12 Elektrības skaitītājs 2 (uz vienu

(b)

(b)

metru)

(b)

(b)

(b)

(b)

(b)

(b)

(d)

skaits

Vēlamā kWh
nomināla barošanas
bloka darbības laikā
strāvas padeve
NETIEK pārtraukta.
Vadības ierīce izslēdz
āra iekārtu.

Piezīme:
elektroenerģijas
uzņēmumam vienmēr
jāsniedz atļauja
iekštelpas iekārtas

nomināla strāvas
padeves laikā
elektroenerģijas
uzņēmums pārtrauc
strāvas padevi
nekavējoties vai pēc
noteikta laika. Šajā
gadījumā iekštelpas
iekārtas darbināšanai
jāizmanto atsevišķs
normāls strāvas
avots.

strāvas patēriņam.

Vēlamā kWh

a Normāla nomināla barošanas bloks

b Vēlamā kWh nomināla barošanas bloks

1 Āra iekārtas strāvas padeve
2 Iekštelpu iekārtas strāvas padeve un starpsavienojuma

kabelis

3 Rezerves sildītāja strāvas padeve
4 Vēlamā kWh nomināla barošanas bloks (kontakts bez

sprieguma)

5 Normāla kWh nomināla barošanas bloka (lai darbinātu

iekštelpu iekārtas PCB vēlamā kWh nomināla barošanas
bloka strāvas padeves pārtraukuma gadījumā)

6.5.4 Pārskats par elektriskajiem savienojumiem ārējiem un iekšējiem izpildmehānismiem

Vienums Apraksts Vadi Maksimālā

strāvas
plūsma

Āra iekārtas un iekštelpu iekārtas strāvas padeve

1 Āra iekārtas strāvas

2+GND

padeve

2 Iekštelpu iekārtas

3
strāvas padeve un
starpsavienojuma

(a)

(f)

13 Karstā ūdens sūknis 2
14 Signāla izvade 2
15 Pārslēgšanās uz ārējo

2

siltuma avota vadību

16 Telpu apsildes

2

darbības vadība

17 Strāvas patēriņa

digitālā ievade

2 (vienam
ievades
signālam)

18 Drošības termostats

2

galvenajai zonai

19 Drošības termostats

2

papildu zonai

(a) Skatiet ārpus telpām uzstādāmās iekārtas datu plāksnīti.
(b) Minimālais kabeļa šķērsgriezums 0,75mm².
(c) Kabeļa šķērsgriezums 2,5mm².
(d) Kabeļa šķērsgriezums 0,75mm²–1,25mm²; maksimālais

garums: 50m. Kontakts bez sprieguma nodrošina
minimālo izmantojamo slodzi 15VDC, 10mA.

(e) Kabeļa šķērsgriezums no 0,75mm² līdz 1,25mm²;

maksimālais garums: 500m.

(f) Kabeļa šķērsgriezums 1,5mm².

PAZIŅOJUMS

Papildu dažādu savienojumu tehniskā specifikācija ir
norādīta iekštelpu iekārtas iekšpusē.

PAZIŅOJUMS

Drošības termostats (parasti aizvērts kontakts) ir
OBLIGĀTI jāuzstāda galvenai zonai. Skatiet šeit: 43.

lappusē "7.9.17 Drošības termostata pieslēgšana (parasti
aizvērts kontakts)".

Rezerves

Strāvas padeve Nepieciešamais dzīslu

sildītāja veids

*6V 1N~ 230V (6V) 2+GND

3~ 230V (6T1) 3+GND

*9W 3N~ 400V 4+GND

kabelis

3 Rezerves sildītāja

strāvas padeve

4 Vēlamā kWh nomināla

barošanas bloks
(kontakts bez
sprieguma)

Skatiet tabulu

tālāk.

2

—

7 Uzstādīšana

(d)

7.1 Pārskats. Uzstādīšana

Šajā nodaļā aprakstīts, kas jums jādara un jāzina par uzstādīšanas
vietu, lai pareizi uzstādītu sistēmu.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

25

7 Uzstādīšana

7×

T25

2

1

1

3

Parastā darbplūsma

Uzstādīšanai parasti ir šādi posmi:
1 Āra iekārtas montāža.
2 Iekštelpu iekārtas montāža.
3 Dzesētāja cauruļu pievienošana.
4 Dzesētāja cauruļu pārbaude.
5 Jāuzpilda dzesētājs.
6 Ūdens cauruļu pievienošana.
7 Elektroinstalācijas pievienošana.
8 Āra iekārtas uzstādīšanas pabeigšana.
9 Iekštelpu iekārtas uzstādīšanas pabeigšana.

INFORMĀCIJA

Ja uzstādīšanas vieta ir ierobežota, veiciet tālāk norādīto
pirms iekārtas uzstādīšanas galīgajā pozīcijā: 31. lappusē

"7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas
sistēmas". Ir nepieciešams noņemt vienu vai abus sānu

paneļus.

INFORMĀCIJA

Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem
iespējams, ka elektroinstalācija jāpievieno pirms dzesētāja
uzpildes.

7.2 Iekārtu atvēršana

2 Noņemiet lietotāja saskarnes paneli. Atveriet augšā eņģes un

augšējo paneli pabīdiet uz augšu.

PAZIŅOJUMS

Ja noņemsiet lietotāja saskarnes paneli, atvienojiet arī
kabeļus lietotāja saskarnes paneļa aizmugurē, lai izvairītos
no bojājumiem.

7.2.1 Par iekārtu atvēršanu

Dažreiz ir nepieciešams atvērt iekārtu. Piemērs:
▪ Pievienojot dzesētāja caurules
▪ Ja pievieno elektroinstalāciju
▪ Ja veic iekārtas apkalpi vai apkopi

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts
apkopes pārsegs.

7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Skatiet šeit: 33. lappusē "7.5.8 Dzesēšanas šķidruma cauruļu

pievienošana ārpus telpām uzstādāmajai iekārtai" un 39. lappusē
"7.9.6Elektrisko vadu pievienošana pie ārējā bloka".

7.2.3 Iekštelpu iekārtas atvēršana

1 Noņemiet augšējo paneli.

3 Ja nepieciešams, noņemiet priekšējo plāksni. Tas ir

nepieciešams, piemēram, tālāk norādītajos gadījumos:

▪ 27. lappusē "7.2.5 Lai nolaistu uz leju iekštelpu iekārtas

slēdžu kārbu"

▪ 31. lappusē "7.4.4 Lai pieslēgtu drenāžas cauruli pie

drenāžas sistēmas"

▪ Kad ir nepieciešams piekļūt augstsprieguma slēdžu kārbai

Uzstādītāja rokasgrāmata

26

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7 Uzstādīšana

4×

T25

4×

T25

1

2

2×

T25

3

3

7.2.4 Iekštelpu iekārtas slēdžu kārbas vāka atvēršana

3 Uzlieciet slēdžu kārbu uz iekārtas. Izmantojiet 2 eņģes, kas

atrodas zemāk uz iekārtas.

7.3 Ārpus telpām uzstādāmās iekārtas montāža

7.3.1 Āra iekārtas montāža

Laika periods

Pirms ūdens un dzesētāja cauruļu pievienošanas ir nepieciešams
uzstādīt āra un iekštelpu iekārtu.

Parastā darbplūsma

Ārējā bloka uzstādīšanā parasti ir šādi posmi:
1 Uzstādīšanas pamatnes nodrošināšana.
2 Ārējā bloka uzstādīšana.
3 Drenāžas nodrošināšana.
4 Bloka nodrošināšana pret apgāšanos.
5 Bloka aizsargāšana pret sniegu un vēju; šajā nolūkā uzstāda

sniega jumtiņu un atvairsienas. Sk. "Uzstādīšanas vietas
sagatavošana" nodaļā 16. lappusē "6Sagatavošanās".

7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu

Uzstādīšanas laikā jums būs nepieciešama piekļuve iekštelpu
iekārtas iekšdaļai. Lai atvieglotu piekļuvi no priekšpuses, nolaidiet
zemāk iekārtas slēdžu kārbu šādā veidā:

Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un
priekšējais panelis.

1 Noņemiet augšējo paneli, kas notur vietā slēdžu kārbu iekārtas

augšdaļā.

2 Sagāziet uz priekšu slēdžu kārbu un izceliet to no eņģēm.

7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

7.3.3 Uzstādīšanas konstrukcijas nodrošināšana

Pārbaudiet uzstādīšanas vietas stiprumu un līmeni, lai iekārta
neradītu darbības vibrācijas un trokšņus.

Droši nostipriniet iekārtu, atbilstoši pamatu rasējumiem izmantojot
pamatu skrūves.

Šajā tēmā tiek parādītas dažādas uzstādīšanas konstrukcijas. Tām
visām izmantojiet M8 vai M10 enkurskrūvju, uzgriežņu un paplākšņu
4 komplektus. Jebkurā gadījumā nodrošiniet, ka zem iekārtas ir
vismaz 300 mm brīvas vietas. Papildus nodrošiniet, ka iekārta ir
novietota vismaz 100mm virs iespējamā sniega līmeņa.

INFORMĀCIJA

Skrūvju augšējā uz āru izvirzītās daļas maksimālais
augstums ir 15mm.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

27

7 Uzstādīšana

a

b

c

(mm)

0 mm

<150

a

>300

300

600

>100

0 mm

300

600

<150

<150

(mm)

>300

100

a

b

0 mm

>250

>300

>250

(mm)

a

b

c

4×

INFORMĀCIJA

Ja uzstādāt U veida sijas kombinācijā ar skaņu slāpējošo
pārsegu (EKLN08A1), tad U veida sijām spēkā ir citi
uzstādīšanas norādījumi. Skatiet skaņu slāpējošā pārsega
uzstādīšanas rokasgrāmatu.

a Skaņu slāpējošs pārsegs
b Skaņu slāpējošā pārsega apakšējās daļas
c Uveida sijas

1. opcija: uz montāžas kājiņām "pielāgojamas kājiņas ar
atgāzni"

a Maksimālais sniega segas augstums
b EKFT008D papildaprīkojuma komplekts

4. opcija: uz balsteņiem pie sienas ar EKFT008D
papildaprīkojuma komplektu

EKFT008D papildaprīkojuma komplektu ieteicams izmantot vietās,
kur uzsnieg daudz sniega.

a Maksimālais sniega segas augstums

2. opcija: uz plastmasas montāžas kājiņām

Šajā gadījumā jūs varat izmantot skrūves, uzgriežņus, paplāksnes
un atsperpaplāksnes, kas ir piegādāti kopā ar iekārtu kā piederumi.

3. opcija: uz paaugstinājuma ar EKFT008D papildaprīkojuma
komplektu

EKFT008D papildaprīkojuma komplektu ieteicams izmantot vietās,
kur uzsnieg daudz sniega.

Uzstādītāja rokasgrāmata

28

a Maksimālais sniega segas augstums
b EKFT008D papildaprīkojuma komplekts
c Vibrāciju slāpējoša gumija (iegādājama atsevišķi)

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7.3.4 Ārpus telpām uzstādāmās iekārtas

2×

3

2

1

a a

a

b

b

a

c

uzstādīšana

UZMANĪBU!

NENOŅEMIET kartona aizsargu, pirms iekārta nav pareizi
uzstādīta.

1 Paceliet ārpus telpām uzstādāmo iekārtu, kā aprakstīts sadaļā

8. lappusē "3.2.2Rīkošanās ar ārējo bloku".

2 Uzstādiet ārpus telpām uzstādāmo iekārtu tikai šādi:

▪ (1) Uzstādiet iekārtu vajadzīgajā pozīcijā (izmantojot siksnu

no kreisās puses un rokturi no labās puses).
▪ (2) Noņemiet siksnu (izvelkot siksnas 1 galu).
▪ (3) Nostipriniet iekārtu.

7 Uzstādīšana

a Kartona aizsargs
b Norādījumu lapa

7.3.5 Drenāžas nodrošināšana

▪ Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana.
▪ Uzstādiet bloku uz pamatnes, lai nodrošinātu pareizu drenāžu un

novērstu apledošanu.

▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas

apkārtnes novadītu notekūdeņus.

▪ Nepieļaujiet notekūdeņu nonākšanu uz taciņas, lai tā aukstā laikā

NEAPLEDO un nekļūst slidena.

▪ Ja bloku piestiprināt uz rāmja, tad vispirms uzstādiet ūdensdrošu

plāksni 150 mm no bloka apakšmalas, lai novērstu ūdens
iekļūšanu blokā un drenāžas ūdens pilēšanu (sk.nākamo attēlu).

a Gaisa izvade

PAZIŅOJUMS

Pareizi pielāgojiet iekārtu. Pārliecinieties, vai iekārtas
aizmugurē NAV pārkares.

3 Noņemiet kartona aizsargu un norādījumu lapu.

PAZIŅOJUMS

Ja ārpus telpām uzstādāmās iekārtas drenāžas atveres ir
bloķētas, nodrošiniet zem ārpus telpām uzstādāmās
iekārtas vismaz 300mm atstarpi.

▪ Drenāžas panna. Jūs varat izmantot drenāžas pannas

papildaprīkojumu (EKDP008D) drenāžas ūdens savākšanai. Visus
uzstādīšanas norādījumus skatiet drenāžas pannas uzstādīšanas
rokasgrāmatā. Īsumā, drenāžas panna ir jāuzstāda līdzeni (ar 1°
pielaidi visās malās) tā, kā parādīts tālāk:

a Drenāžas panna
b Uveida sijas
c Drenāžas atveres izolācija

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

29

7 Uzstādīšana

355 mm

600 mm

a

b

d
c

c

b

≤1°

▪ Drenāžas pannas sildītājs. Drenāžas pannas sildītāja

papildaprīkojums (EKDPH008CA) ir nepieciešams, lai novērstu
drenāžas pannas aizsalšanu. Uzstādīšanas norādījumus skatiet
drenāžas pannas sildītāja uzstādīšanas rokasgrāmatā.

▪ Neapsildāma drenāžas caurule. Ja izmantojat drenāžas pannas

sildītāju bez drenāžas caurules vai ar neapsildāmu drenāžas
cauruli, noņemiet drenāžas atveres izolāciju (attēlā pozīcija c).

INFORMĀCIJA

Ja uzstādāt drenāžas pannas komplektu (ar drenāžas
pannas sildītāju vai bez tā) kombinācijā ar skaņu slāpējošo
pārsegu (EKLN08A1), tad drenāžas pannas komplektam
spēkā ir citi uzstādīšanas norādījumi. Skatiet skaņu
slāpējošā pārsega uzstādīšanas rokasgrāmatu.

4 Piestipriniet kabeļu galus un nostiepiet kabeļus.

7.4 Iekšējā bloka uzstādīšana

7.4.1 Iekštelpu iekārtas montāža

Laika periods

Pirms ūdens un dzesētāja cauruļu pievienošanas ir nepieciešams
uzstādīt āra un iekštelpu iekārtu.

Parastā darbplūsma

Iekštelpu iekārtas montāža parasti sastāv no tālāk norādītajiem
posmiem:

1 Iekštelpu iekārtas uzstādīšana.

a Skaņu slāpējošs pārsegs
b Skaņu slāpējošā pārsega apakšējās daļas
c Drenāžas pannas komplekts
d Drenāžas pannas sildītājs

7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana

Ja iekārta ir uzstādīta vietā, kur spēcīgs vējš to var sagāzt, veiciet
tālāk norādītās darbības:

1 Sagatavojiet 2 kabeļus, kā norādīts tālāk esošajā ilustrācijā

(ārējie piederumi).

2 Novietojiet 2kabeļus virs ārpus telpām uzstādāmās iekārtas.
3 Ievietojiet gumijas loksni starp kabeļiem un ārpus telpām

uzstādāmo iekārtu, lai kabeļi neskrāpētu krāsu (ārējie
piederumi).

Uzstādītāja rokasgrāmata

30

7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

7.4.3 Iekštelpu iekārtas uzstādīšana

1 Paceliet iekštelpu iekārtu no paletes un novietojiet to uz grīdas.

Skatiet arī 9. lappusē "3.3.3Rīkošanās ar iekšējo bloku".

2 Pieslēdziet drenāžas cauruli pie drenāžas sistēmas. Skatiet

šeit: 31. lappusē "7.4.4 Lai pieslēgtu drenāžas cauruli pie

drenāžas sistēmas".

3 Stumiet iekštelpu iekārtu vietā.
4 Pielāgojiet līmeņošanas kājas augstumu, lai kompensētu grīdas

nelīdzenumus. Maksimāli pieļaujamā nobīde ir 1°.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7 Uzstādīšana

0°

1° 1°

1

3×

T25

3

2

1

3×

T25

3

2

PAZIŅOJUMS

NESAGĀZIET iekārtu uz priekšu:

7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas

No spiedvārsta nākošais ūdens tiek savākts drenāžas pannā.
Drenāžas panna ir savienota ar drenāžas cauruli iekārtā. Jums ir
jāpieslēdz drenāžas caurule pie atbilstošas drenāžas saskaņā ar
spēkā esošajiem tiesību aktiem. Jūs varat izvadīt drenāžas cauruli
caur kreiso vai labo paneli.

Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un
priekšējais panelis.

1 Noņemiet vienu no sānu paneļiem.
2 Izgrieziet gumijas starpliku.
3 Izbīdiet drenāžas cauruli caur atveri.
4 Uzstādiet atpakaļ sānu paneli. Pārliecinieties, ka ūdens var

plūst pa drenāžas cauruli.

Ūdens savākšanai ieteicams izmantot buferpadevēju.

1. opcija: caur kreiso sānu paneli

2. opcija: caur labo sānu paneli

7.5 Dzesēšanas šķidruma cauruļu pievienošana

7.5.1 Dzesētāja cauruļu pievienošanu

Pirms dzesētāja cauruļu pievienošanas veicamie darbi

Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.

Parastā darbplūsma

Dzesētāja cauruļu pievienošana ietver:
▪ Dzesētāja cauruļu pievienošanu ārā iekārtai
▪ Dzesētāja cauruļu pievienošanu iekštelpu iekārtai
▪ Dzesētāja cauruļu izolāciju
▪ Ņemiet vērā norādes:

▪ Cauruļu liekšanai
▪ Caurules galu paplašināšanai
▪ Lodēšanai
▪ Noslēgšanas vārstu izmantošanai

7.5.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

UZMANĪBU!

▪ NEKLĀJIET uz paplašinātās daļas minerāleļļu.
▪ NEIZMANTOJIET caurules, kas lietotas citu iekārtu

uzstādīšanā.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

▪ Lai nodrošinātu atbilstošu R32 iekārtas kalpošanas

laiku, NEKĀDĀ GADĪJUMĀ neuzstādiet žāvētāju.
Žūstošais materiāls var izšķīst un sabojāt sistēmu.

Uzstādītāja rokasgrāmata

31

7 Uzstādīšana

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

A

a b

A

a b

c

PAZIŅOJUMS

Ņemiet vērā šos norādījumus, kas saistīti ar dzesētāja
caurulēm:

▪ Dzesētāja ciklā izmantojiet tikai tam paredzēto

dzesēšanas šķidrumu (piemēram, neļaujiet ciklā iekļūt

gaisam).
▪ Dzesētāja pievienošanas laikā izmantojiet tikai R32.
▪ Izmantojiet tikai tos piederumus (piemēram, kolektora

manometra komplektu), kas ir tieši piemēroti R32

uzstādīšanai, lai nerastos kļūmes saistībā ar spiedienu

un nepieļautu nevajadzīgu materiālu (piemēram,

minerāleļļas un mitruma) iekļūšanu sistēmā.
▪ Uzstādiet caurules tā, lai konuss NETIKTU pakļauts

mehāniskajam spiedienam.
▪ Ņemiet vērā nākamajā tabulā iekļauto informāciju, lai

nepieļautu netīrumu vai putekļu iekļūšanu caurulēs.
▪ Esiet uzmanīgi, vadot vara caurules cauri sienām

(skatiet zemāk izvietoto attēlu).

Mērvienība Uzstādīšanas

periods

Aizsardzības

metode

Āra iekārta >1mēnesis Savelciet cauruli

<1mēnesis Savelciet cauruli vai

Iekštelpu iekārta Neatkarīgi no perioda

izmantojiet lenti

Cauruļu izmērs

(mm)

Pievilkšanas

spēks (N•m)

Konusa izmēri

(A) (mm)

Konusa forma

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.5.4 Norādes cauruļu liekšanai

Saliekšanai izmantojiet cauruļu saliecēju. Caurules jāliec, ievērojot
pēc iespējas lielāku piesardzību (liekšanas rādiusam jābūt
30~40mm lielam vai lielākam).

7.5.5 Caurules gala paplašināšana

UZMANĪBU!

▪ Nepietiekams paplatinājums var izraisīt dzesētāja

gāzes noplūdi.

▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu

iespējamu dzesētāja gāzes noplūdi, izmantojiet jaunus
konusus.

▪ Izmantojiet iekārtas komplektācijā iekļautos konusa

uzgriežņus. Izmantojot citus konusa uzgriežņus,
iespējama dzesētāja gāzes noplūde.

1 Nogrieziet caurules galu ar cauruļu šķērēm.
2 Pavērsiet griezuma virsmu uz leju un noņemiet tai grātes, lai

skaidas NENONĀK caurulē.

7.5.3 Norādes dzesētāja cauruļu pievienošanai

Pievienojot caurules, ņemiet vērā šīs norādes:
▪ Pievienojot konusa uzgriezni, konusa iekšējo virsmu pārklājiet ar

ētera eļļu vai estera eļļu. Ar roku pagrieziet to 3 vai 4 reizes.
Pēcāk kārtīgi pievelciet.

▪ Atskrūvējot konusa uzgriezni, VIENMĒR izmantojiet 2 atslēgas.
▪ Savienojot caurules, konusa uzgriežņa pievilkšanai VIENMĒR

izmantojiet uzgriežņu atslēgu un robežatslēgu. Aprīkojums
uzgriežņu sprēgāšanas un noplūžu novēršanai.

Uzstādītāja rokasgrāmata

32

INFORMĀCIJA

NEATVERIET dzesētāja noslēgšanas vārstu, ja nav
pārbaudītas dzesētāja caurules. Ja nepieciešams pievienot
papildu dzesēšanas šķidrumu, pēc uzpildes ieteicams
atvērt dzesētāja noslēgšanas vārstu.

a Robežatslēga
b Uzgriežņu atslēga
c Cauruļu savienojums
d Konusa uzgrieznis

a Grieziet precīzi taisnā leņķī.
b Noņemiet grātes.

3 Noņemiet platgala uzgriezni no noslēgvārsta un uzskrūvējiet

platgala uzgriezni caurulei.

4 Uzlieciet caurulei platgala savienojumu. Iestatiet tieši tādā

stāvoklī, kā parādīts šajā attēlā.

Platgala rīks R32

sistēmai (sajūga

tipa)

Parastais platgala rīks

Sajūga tipa

(Ridgid tipa)

Spārnuzgriežņa

tipa

(Imperial tipa)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Pārbaudiet, vai platgals ir pareizi izveidots.

a Platgala iekšējai virsmai JĀBŪT nevainojamai.
b Caurules galam JĀBŪT vienmērīgi paplatinātam ideālā

aplī.

c Pārliecinieties, ka platgala uzgrieznis ir uzskrūvēts.

7.5.6 Cauruļu galu cietlodēšana

Iekštelpu un āra iekārtai ir konusveida savienojumi. Savienojiet abus
galus bez lodēšanas. Ja nepieciešama lodēšana, ņemiet vērā šos
norādījumus:

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7 Uzstādīšana

a b c d e

f

f

c

d

a

b

a

b

▪ Lodējot izpūtiet slāpekli, lai novērstu oksidēta pārklājuma

veidošanos caurules iekšienē. Šis pārklājums negatīvi ietekmē
dzesēšanas sistēmas vārstus un kompresorus un traucē normālu
darbību.

▪ Iestatiet 20 kPa (0,2 bāri) lielu slāpekļa spiedienu (spiediens

jūtams uz jūsu ādas), izmantojot spiedienu samazinošu vārstu.

a Dzesētāja cauruļu likšana

b Daļa, kas jālodē

c Piestiprināšana

d Manuālais vārsts

e Spiedienu samazinošs vārsts

f Slāpeklis

▪ Lodējot cauruļu savienojumus, NEIZMANTOJIET antioksidantus.

Nogulsnes var aizdambēt caurules un bojāt aprīkojumu.

▪ Lodējot vara dzesētāja caurules, NEIZMANTOJIET kušņus.

Izmantojiet fosfora vara lodējuma pildījuma sakausējumu (BCuP),
kurā nav nepieciešami kušņi.
Kušņi ļoti negatīvi ietekmē dzesētāja cauruļu sistēmas. Piemēram,
ja izmanto uz hlora bāzes veidotus kušņus, tiks izraisīta caurules
korozija, it īpaši tad, ja kušņi satur fluoru, tiks sabojāta dzesētāja
eļļa.

▪ Vienmēr pasargājiet apkārt esošās virsmas (piemēram, izolācijas

putas) no karstuma lodēšanas laikā.

7.5.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana

Noslēgšanas vārsta izmantošana

Jāņem vērā šādi norādījumi:
▪ Noslēgvārsti ir aizvērti rūpnīcā.
▪ Tālāk attēlā ir norādīti noslēgvārsta vadības detaļu nosaukumi.

▪ Ja sagaidāms zems darba spiediens (piemēram, kad dzesēšanu

veic zemas āra temperatūras apstākļos), tad ar silikona
blīvēšanas materiālu pietiekami noblīvējiet gāzes caurules
noslēgvārsta platgala uzgriezni, lai novērstu aizsalšanu.

Silikona blīvēšanas materiāls; pārliecinieties, ka nav
spraugu.

Noslēgšanas vārsta atvēršana/aizvēršana

1 Noņemiet slēgvārsta pārsegu.
2 Uzlieciet sešstūra uzgriežņu atslēgu (šķidruma pusē: 4 mm,

gāzes pusē: 4mm) vārsta kātam un pagrieziet vārsta kātu:

Grieziet to pretēji pulksteņrādītāja virzienam, lai atvērtu.
Grieziet to pulksteņrādītāja virzienā, lai aizvērtu.

3 Pārtrauciet griešanu, kad noslēgšanas vārstu vairs NAV

IESPĒJAMS pagriezt.

4 Uzstādiet noslēgšanas vārsta pārsegu.

Rezultāts: Tajā brīdī vārsts ir atvērts/aizvērts.

Apiešanās ar kāta vāciņu

▪ Vārsta vāciņš tiek noslēgts ar bultiņu norādītajā vietā.

NESABOJĀJIET to.

a Apkopes atvere un tās vāks

b Vārsta kāts

c Ārējā cauruļvada savienojums

d Kāta vāks

▪ Iekārtas darbības laikā abiem noslēgvārstiem jābūt atvērtiem.
▪ NEIZMANTOJIET pārmērīgu spēku, rīkojoties ar vārsta kātu.

Pretējā gadījumā var tikt sabojāts vārsta korpuss.

▪ VIENMĒR pievelciet noslēgvārstu ar uzgriežņu atslēgu, bet pēc

tam pievelciet vai atskrūvējiet platgala uzgriezni ar
dinamometrisko atslēgu. NELIECIET uzgriežņu atslēgu uz kāta
vāka, jo tādējādi var izraisīt aukstumaģenta noplūdi.

a Uzgriežņu atslēga

b Dinamometriskā atslēga

▪ Pēc noslēgvārsta izmantošanas pievelciet kāta vāciņu un

pārbaudiet, vai nav radušās dzesētāja noplūdes.

Vienums Pievilkšanas griezes

moments (N•m)

Kāta vāciņš, šķidruma puse 13,5~16,5
Kāta vāciņš, gāzes puse 22,5~27,5

Apiešanās ar apkopes vāciņu

▪ VIENMĒR izmantojiet aukstumaģenta šļūteni ar vārsta depresora

tapu, jo apkopes atvere ir Šrādera ventilis.

▪ Pēc apkopes atveres apkalpošanas stingri pievelciet apkopes

atveres vāku un pārbaudiet, vai nav aukstumaģenta noplūdes.

Vienums Pievilkšanas griezes

moments (N•m)

Apkopes pieslēgvietas vāciņš 11,5~13,9

7.5.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai

1 Savienojiet dzesēšanas šķidruma savienojumu no iekštelpu

iekārtas ar ārpus telpām uzstādāmās iekārtas šķidruma
noslēgšanas vārstu.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

33

7 Uzstādīšana

1×

a

b

c

b

a

a Šķidruma noslēgšanas vārsts
b Gāzes noslēgšanas vārsts
c Apkopes pieslēgvieta

2 Savienojiet dzesēšanas gāzes savienojumu no iekštelpu

iekārtas ar ārpus telpām uzstādāmās iekārtas gāzes slēgvārstu.

PAZIŅOJUMS

Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams
pārklāt ar apdares lenti.

7.5.9 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai

1 Savienojiet šķidruma noslēgšanas vārstu no ārpus telpām

uzstādāmās iekārtas ar iekštelpu iekārtas dzesēšanas šķidruma
savienojumu.

7.6 Dzesēšanas šķidruma cauruļu pārbaude

7.6.1 Dzesētāja cauruļu pārbaude

Āra iekārtas iekšējās dzesētāja caurules rūpnīcā ir pārbaudītas, lai
novērstu noplūžu iespējamību. Jums jāpārbauda tikai āra iekārtas

ārējās dzesētāja caurules.

Pirms dzesētāja cauruļu pārbaudes

Pārliecinieties, ka dzesētāja caurules ir savienotas ar āra iekārtu un
iekštelpu iekārtu.

Parastā darbplūsma

Dzesētāja cauruļu pārbaude parasti ietver norādītos posmus:
1 Dzesētāja cauruļu pārbaude, lai noskaidrotu, vai nav radušās

noplūdes.

2 Dzesētāja cauruļu vakuumžāvēšana, lai likvidētu visu mitrumu,

gaisu vai slāpekli.

Ja iespējams, ka dzesētāja caurulēs ir mitrums (piemēram, caurulēs
varētu būt iekļuvis ūdens), vispirms veiciet vakuumžāvēšanu, līdz
viss mitrums tiek likvidēts.

7.6.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

PAZIŅOJUMS

Izmantojiet 2 posmu vakuumsūkni ar pretvārstu, kas var
veikt izvadi pie –100,7 kPa (−⁠1,007bāri) liela manometra
spiediena (5 Torr). Pārliecinieties, ka sūkņa eļļa neietek
atpakaļ sistēmā, kamēr sūknis nedarbojas.

a Dzesētāja šķidruma savienojums
b Dzesētāja gāzes savienojums

2 Savienojiet gāzes noslēgšanas vārstu no ārpus telpām

uzstādāmās iekārtas ar iekštelpu iekārtas dzesēšanas gāzes
savienojumu.

PAZIŅOJUMS

Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams
pārklāt ar apdares lenti.

INFORMĀCIJA

Ja iekštelpu iekārta tiek uzstādīta šaurā vietā, var uzstādīt
papildaprīkojumā pieejamo cauruļu liekšanas (EKHVTC)
komplektu, lai atvieglotu pieslēgšanu pie iekštelpu iekārtas
dzesēšanas gāzes un šķidruma savienojumiem.
Uzstādīšanas norādījumus skatiet cauruļu liekšanas
komplekta uzstādīšanas rokasgrāmatā.

PAZIŅOJUMS

Izmantojiet šo vakuumsūkni tikai R32. Tā paša sūkņa
izmantošana darbā ar citiem dzesētājiem var radīt
bojājumus sūknim vai iekārtai.

PAZIŅOJUMS

▪ Pievienojiet vakuumsūkni gāzes noslēgšanas vārsta

apkopes pieslēgvietai.

▪ Pirms noplūžu pārbaudes uzsākšanas vai

vakuumžāvēšanas pārliecinieties, ka gāzes
noslēgšanas vārsts un šķidruma noslēgšanas vārsts ir
atbilstoši aizvērts.

7.6.3 Noplūžu pārbaude

PAZIŅOJUMS

NEPĀRSNIEDZIET iekārtas maksimālo darba spiedienu
(skatīt “PS High” uz ierīces datu plāksnītes).

PAZIŅOJUMS

Pārliecinieties, ka tiek izmantots ieteicamais burbuļu
pārbaudes šķīdums, kas iegādāts pie vairumtirgotāja.
Neizmantojiet ziepjūdeni, jo tas var veicināt konusa
uzgriežņu sprēgāšanu (ziepjūdens var saturēt sāli, kas
absorbē mitrumu, kas sasals, ja caurules atdzisīs), un/vai
izraisīt konusa uzgriežņu koroziju (ziepjūdens var saturēt
amonjaku, kas rada koroziju starp misiņa konusa uzgriezni
un misiņa konusu).

Uzstādītāja rokasgrāmata

34

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7 Uzstādīšana

a d

j

b

f

e

c

g h i

h

1 Uzpildiet sistēmu ar slāpekļa gāzi līdz vismaz 200kPa (2 bāri)

manometriskajam spiedienam. Lai konstatētu nelielas
noplūdes, ir ieteicams izmantot spiedienu līdz 3000 kPa
(30bāri).

2 Lai pārbaudītu, vai nav noplūdes, lietojiet burbuļu pārbaudes

šķīdumu visiem savienojumiem.

3 Izvadiet visu slāpekļa gāzi.

7.6.4 Vakuumžāvēšana

Savienojiet vakuumsūkni un kolektoru, ievērojot norādījumus:

a Spiediena mēraparāts

b Manometra kolektors

c Zemspiediena vārsts (Lo)

d Augstspiediena vārsts (Hi)

e Uzpildes caurules

f Vakuumsūknis
g Apkopes pieslēgumvieta
h Vārsta vāciņi

i Gāzes noslēgšanas vārsts

j Šķidruma noslēgšanas vārsts

1 Radiet sistēmā vakuumu, līdz manometrs uzrāda −0,1 MPa

(−1bar) spiedienu.

2 Tā atstājiet uz 4-5minūtēm un tad pārbaudiet spiedienu:

Ja spiediens ir… Tad…

Nemainās Sistēmā nav mitruma. Šī

procedūra ir pabeigta.

Palielinās Sistēmā ir mitrums. Pārejiet

nākamajā posmā.

7.7 Dzesēšanas šķidruma uzpilde

7.7.1 Dzesētāja uzpilde

Ārējais bloks fabrikā ir uzpildīts ar aukstumaģentu, bet dažos
gadījumos var būt nepieciešams rīkoties šādi:

Kas Kad

Papildināt aukstumaģentu Ja kopējais cauruļvada garums ir

lielāks par noteikto (sk.tālāk).

Pilnīga aukstumaģenta uzpilde
no jauna

Papildināt aukstumaģentu

Pirms papildu aukstumaģenta uzpildīšanas noteikti pārliecinieties, ka
ārējā bloka ārējā aukstumaģenta caurule ir pārbaudīta (noplūdes
pārbaude, vakuuma žāvēšana).

INFORMĀCIJA

Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem
iespējams, ka elektroinstalācija jāpievieno pirms dzesētāja
uzpildes.

Tipiska procedūra. Papildu aukstumaģenta uzpildīšanā parasti ir
šādi posmi:

1 Nepieciešamā papildus uzpildāmā daudzuma noteikšana.
2 Vajadzības gadījumā papildu aukstumaģenta uzpildīšana.
3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes

piestiprināšana ārējā bloka vāka iekšpusē.

Pilnīga aukstumaģenta uzpilde no jauna

Pirms pilnīgas aukstumaģenta uzpildīšanas no jauna obligāti veiciet
šādas darbības:

1 Atgūstiet no sistēmas visu aukstumaģentu.
2 Pārbaudiet ārējā bloka ārējo aukstumaģenta cauruli (noplūdes

pārbaude, vakuuma žāvēšana).

3 Veiciet ārējā bloka iekšējās aukstumaģenta caurules vakuuma

žāvēšanu.

Piemērs:

▪ Ja pārvieto sistēmu.
▪ Pēc noplūdes.

3 Radiet sistēmā vakuumu vismaz 2 stundas, līdz manometrs

uzrāda −0,1MPa (−1bar) spiedienu.

4 Pēc sūkņa izslēgšanas pārbaudiet spiedienu vismaz 1stundu.
5 Ja NEVAR sasniegt vajadzīgo vakuumu vai NEVAR saglabāt

tādu vakuumu 1stundu, tad rīkojieties šādi:

▪ Atkal pārbaudiet, vai nav noplūdes.
▪ Atkal veiciet vakuuma žāvēšanu.

PAZIŅOJUMS

Noteikti atveriet noslēgšanas vārstus, kad esat uzstādījis
aukstumaģenta cauruļvadus un veicis vakuuma žāvēšanu.
Ja iekārtu darbina ar aizvērtiem noslēgšanas vārstiem, tad
ir iespējams kompresora bojājums.

INFORMĀCIJA

Iespējams, ka pēc noslēgšanas vārsta atvēršanas
iespējams dzesētāja caurulēs esošais spiediens
NEPALIELINĀS. Šāda situācija var veidoties tāpēc, ka,
piemēram, āra iekārtas kontūra izplešanās vārsts ir
aizvērts, tomēr spiediena NEPALIELINĀŠANĀS nekādā
veidā netraucē iekārtas darbību.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

PAZIŅOJUMS

Pirms pilnīgas uzpildes veiciet arī āra iekārtas iekšējo
dzesētāja cauruļu vakuumžāvēšanu.

Tipiska procedūra. Pilnīgā aukstumaģenta uzpildīšanā no jauna
parasti ir šādi posmi:

1 Uzpildāmā aukstumaģenta daudzuma noteikšana.
2 Aukstumaģenta uzpildīšana.
3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes

piestiprināšana ārējā bloka vāka iekšpusē.

7.7.2 Piesardzības pasākumi dzesētāja uzpildes laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

Uzstādītāja rokasgrāmata

35

7 Uzstādīšana

b

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

GWP × kg

1000

=

=

+

kg

=

kg

=

GWP: XXX

RXXX

a

f

c

d

e

7.7.3 Papildu dzesēšanas šķidruma daudzuma noteikšana

BRĪDINĀJUMS
Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir

≥1,84 kg (t.i., ja cauruļu garums ir ≥27 m), jums ir

jāievēro prasības par minimālo grīdas platību iekštelpu
iekārtai. Papildinformāciju skatiet šeit: 18. lappusē

"6.2.3Iekštelpās ievietojamās iekārtas uzstādīšanas vietas
prasības".

Ja kopējais šķidruma

cauruļu garums ir…

≤10m NEPIEVIENOJIET papildu dzesēšanas

šķidrumu.

>10m R=(kopējais šķidruma cauruļu garums

(m)–10m)×0,020
R=Papildu uzpilde (kg) (noapaļojot līdz

0,01kg)

INFORMĀCIJA

Caurules garums ir pielīdzināms šķidruma caurules
garumam vienā virzienā.

7.7.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana

INFORMĀCIJA

Ja nepieciešama pilnīga uzpilde, kopējais dzesētāja
apjoms ietver rūpnīcā uzpildītā dzesētāja apjomu (skatīt
iekārtas datu plāksnīti) un noteiktu papildu apjomu.

Tad…

a Ja fluorēto siltumnīcefekta gāzu etiķete vairākās valodās ir

piegādāta kopā ar bloku (sk.piederumus), noplēsiet etiķeti
attiecīgajā valodā un uzlīmējiet to uz a.

b Rūpnīcā uzpildītā aukstumaģenta daudzums: sk.uz bloka

datu plāksnītes

c Papildu uzpildītā aukstumaģenta daudzums
d Kopējais aukstumģenta daudzums
e Fluorēto siltumnīcefekta gāzu emisija no kopējā

aukstumaģenta daudzuma, tonnās kā CO2ekvivalents.

f GWP = globālās sasilšanas potenciāls

PAZIŅOJUMS
Attiecīgie likumdošanas akti par fluorētajām

siltumnīcefekta gāzēm nosaka, ka aukstumaģenta

daudzumam blokā jānorāda gan svars, gan CO
ekvivalents.

Formula daudzuma aprēķināšanai CO2 ekvivalenta
tonnās: Aukstumaģenta GWP vērtība × kopējais

aukstumaģenta daudzums [kg] / 1000
Izmantojiet GWP vērtību, kas norādīta aukstumaģenta

uzpildīšanas uzlīmē. Šīs GWP vērtības pamatā ir
pašreizējā likumdošana par fluorētajām siltumnīcefekta
gāzēm. Rokasgrāmatā norādītā GWP vērtība var būt
novecojusi.

2 Piestipriniet etiķeti ārpus telpām izmantojamās iekārtas

iekšpusē blakus gāzes un šķidruma noslēgšanas vārstiem.

2

7.7.5 Papildu dzesētāja uzpilde

7.8 Ūdens cauruļu pievienošana

BRĪDINĀJUMS

▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var

izraisīt sprādzienu un nelaimes gadījumus.

▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās

sasilšanas potenciāla (GWP) vērtība ir 675. Neizlaidiet
šo gāzi atmosfērā.

▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet

aizsargcimdus un aizsargbrilles.

UZMANĪBU!

Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par
noteikto dzesētāja tilpumu.

Priekšnoteikums: Pirms dzesētāja uzpildes pārliecinieties, ka
dzesētāja caurules ir savienotas un pārbaudītas (noplūdes pārbaude
un vakuumžāvēšana).

1 Savienojiet dzesēšanas šķidruma cilindru ar apkopes

pieslēgumvietu.

2 Pievienojiet papildu dzesēšanas šķidrumu.
3 Atveriet gāzes noslēgšanas vārstu.

Ja nepieciešama atsūknēšana, jo jāveic sistēmas izjaukšana vai
pārvietošana, skatiet 85. lappusē "13.2 Atsūknēšana", lai iegūtu
plašāku informāciju.

7.7.6 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana

1 Aizpildiet etiķeti šādi:

7.8.1 Par ūdens cauruļu pievienošanu

Pirms ūdens cauruļu pievienošanas veicamie darbi

Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.

Parastā darbplūsma

Ūdens cauruļu pievienošana parasti sastāv no tālāk norādītajiem
posmiem:

1 Ūdens cauruļu pievienošana pie iekštelpu iekārtas.
2 Recirkulācijas cauruļu pievienošana.
3 Drenāžas caurules pieslēgšana pie drenāžas sistēmas.
4 Ūdens kontūra piepildīšana.
5 Karstā ūdens tvertnes uzpilde.
6 Ūdens cauruļu izolēšana.

7.8.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

7.8.3 Ūdens cauruļu pievienošana

PAZIŅOJUMS

Savienojot caurules, NEIZMANTOJIET pārmērīgu spēku.
Cauruļu deformēšanās var izraisīt iekārtas darbības
traucējumus.

Uzstādītāja rokasgrāmata

36

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

7 Uzstādīšana

c d a b

f

e

a

Lai atvieglotu apkalpes un apkopes darbus, ir nodrošināti
4noslēgšanas vārsti un 1 pārspiediena apiešanas vārsts. Uzstādiet
noslēgšanas vārstus uz telpu apsildes ūdens ievadiem un telpu
apsildes ūdens izvadiem. Lai nodrošinātu minimālu plūsmas ātrumu
(un novērstu pārspiedienu), uzstādiet pārspiediena apiešanas

vārstu telpu apsildes ūdens izvadā papildu zonai.

PAZIŅOJUMS

Šī iekārta ir paredzēta darbībai 2 temperatūras zonās:

▪ zemgrīdas apsilde galvenajā zonā, tā ir zona ar

zemāko ūdens temperatūru,

▪ radiatori papildu zonā, tā ir zona ar augstāko ūdens

temperatūru.

1 Telpu apsildes ūdens caurulēm uzstādiet noslēgšanas vārstus.
2 Noslēgšanas vārstam uzskrūvējiet iekštelpu iekārtas

uzgriežņus.

3 Iekštelpu iekārtai pievienojiet karstā ūdens ievades un izvades

caurules.

PAZIŅOJUMS

Ja uzstādāt šo iekārtu izmantošanai vienā zonā, tad:
Iestatīšana. Ierīkojiet apiešanu starp telpu apsildes ūdens

ievadi un papildu zonas izvadi (=tiešā zona).
NEPĀRTRAUCIET ūdens plūsmu, aiztaisot noslēgšanas
vārstus.

a Apiešana
Konfigurācija. Veiciet iestatīšanu uz vietas [7-02]=0 (Zonu

skaits = Viena zona).

PAZIŅOJUMS

Visos vietējos augstākajos punktos uzstādiet atgaisošanas
vārstus.

PAZIŅOJUMS

Uz aukstā ūdens ievada savienojuma saskaņā ar spēkā
esošajiem tiesību aktiem ir jāuzstāda spiedvārsts
(iegādājams atsevišķi), kura atvēršanas spiediens
nepārsniedz 10bārus (=1MPa).

a Telpu apsildes papildu zonas ūdens izvade

b Telpu apsildes papildu zonas ūdens ievade

c Karstā ūdens izvade

d Aukstā ūdens ievade (aukstā ūdens apgāde)

e Telpu apsildes galvenās zonas ūdens izvade

f Telpu apsildes galvenās zonas ūdens ievade

PAZIŅOJUMS

Aukstā ūdens ievades un karstā ūdens izvades
savienojumam ir ieteicams uzstādīt noslēgšanas vārstu.
Šie noslēgšanas vārsti ir iegādājami atsevišķi.

PAZIŅOJUMS

Lai izvairītos no bojājumu radīšanas apkārtējai videi, ja
rodas ūdens noplūde, ilgas prombūtnes laikā ieteicams
aizvērt aukstā ūdens ieplūdes noslēgšanas vārstus.

PAZIŅOJUMS

Pārspiediena apiešanas vārsts (piegādāts kā

piederums). Iesakām uzstādīt pārspiediena apiešanas
vārstu telpu apsildes ūdens kontūrā.

Regulējot pārspiediena apiešanas vārsta iestatījumu,
ņemiet vērā minimālo plūsmas ātrumu. Skatiet šeit: 22.

lappusē "6.4.3 Ūdens tilpuma un plūsmas ātruma
pārbaude" un 74. lappusē "9.4.1 Minimālā plūsmas
ātruma pārbaude".

PAZIŅOJUMS

▪ drenāžas iekārta un spiediena atslogošanas ierīce ir

jāuzstāda uz karstā ūdens tvertnes aukstā ūdens
ieplūdes savienojuma.

▪ Lai neradītu sūknēšanu atpakaļ, karstā ūdens tvertnes

ūdens ieplūdes vietai ieteicams uzstādīt pretvārstu
atbilstoši piemērojamiem tiesību aktiem.

▪ Aukstā ūdens ieplūdes vietai ieteicams uzstādīt

spiediena samazināšanas vārstu atbilstoši
piemērojamiem tiesību aktiem.

▪ Aukstā ūdens ieplūdes vietai ieteicams uzstādīt

izplešanās trauku atbilstoši piemērojamiem tiesību
aktiem.

▪ Pozīcijā, kas ir augstāka par karstā ūdens tvertnes

augšpusi, ieteicams uzstādīt spiedvārstu. Karstā ūdens
tvertnes apsilde izraisa ūdens izplešanos un bez
spiedvārsta ūdens spiediens tvertnes iekšpusē var
palielināties virs tvertnei paredzētā spiediena. Tāpat
uzstādīšanas vietā esošie savienojumi (caurules, krānu
pieslēgvietas utt.) ar tvertni ir pakļauti augstam
spiedienam. Lai to novērstu, ir jāuzstāda spiedvārsts.
Lai novērstu pārspiedienu, uzstādīšanas vietā
esošajam spiedvārstam ir jādarbojas pareizi. Ja tas
NEDARBOJAS pareizi, pārspiediens deformē tvertni un
rodas ūdens noplūde. Lai nodrošinātu, ka sistēma
darbojas pareizi, regulāri veiciet apkopi.

7.8.4 Recirkulācijas cauruļu pievienošana

Priekšnoteikums: Nepieciešams tikai, ja uzstādīta recirkulācijas

sistēma.

1 Noņemiet iekārtas augšējo paneli, skat. 26. lappusē

"7.2.3Iekštelpu iekārtas atvēršana".

2 Izgrieziet gumijas ieliktni iekārtas augšdaļā un izņemiet

aizbāzni. Recirkulācijas savienotājs atrodas zem atveres.

3 Virziet recirkulācijas cauruli caur ieliktni un pieslēdziet pie

recirkulācijas savienotāja.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

37

7 Uzstādīšana

b a

4 Uzstādiet atpakaļ augšējo paneli.

7.8.5 Ūdens kontūra piepildīšana

Ūdens kontūra uzpildei izmantojiet atsevišķi iegādājamu uzpildes
komplektu. Gādājiet, lai tiktu ievēroti piemērojamie tiesību akti.

INFORMĀCIJA

Pārliecinieties, ka abi atgaisošanas vārsti (viens uz
magnētiskā filtra, otrs uz rezerves sildītāja) ir atvērti.

Parastā darbplūsma

Elektriskā vadojuma pievienošanā parasti ir šādi posmi:
1 Pārliecinieties, vai strāvas padeves sistēma atbilst siltumsūkņa

elektriskajām specifikācijām.
2 Elektroinstalācijas vadu pievienošana āra iekārtai.
3 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai.
4 Galvenās strāvas padeves avota pievienošana.
5 Rezerves sildītāja strāvas padeves avota pievienošana.
6 Noslēgšanas vārstu pievienošana.
7 Elektrības skaitītāju pievienošana.
8 Karstā ūdens sūkņa pievienošana.
9 Trauksmes izvades pievienošana.
10 Telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvada

pievienošana.
11 Pārslēgšanas uz ārējo siltuma avotu pievienošana.
12 Strāvas patēriņa digitālo ievažu pievienošana.
13 Drošības termostata pievienošana.

7.9.2 Par elektrisko saderību

7.8.6 Karstā ūdens tvertnes uzpilde

1 Pēc kārtas atveriet visus karstā ūdens krānus, lai no cauruļu

sistēmas izvadītu gaisu.

2 Atveriet aukstā ūdens padeves vārstu.
3 Kad viss gaiss ir izlaists, aizveriet visus ūdens krānus.
4 Pārbaudiet, vai nav ūdens noplūdes.
5 Manuāli darbiniet uz vietas uzstādīto spiediena atslogošanas

vārstu, lai pārliecinātos, vai caur drenāžas cauruli ir brīva ūdens
plūsma.

7.8.7 Ūdens cauruļu izolēšana

Caurules visā ūdens kontūrā ir JĀIZOLĒ, lai nepieļautu kondensāta
veidošanos atkausēšanas darbības laikā un apsildes kapacitātes
samazināšanos.

Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80%
relatīvā mitruma, izolācijas materiālu biezumam ir jābūt vismaz
20mm, lai novērstu kondensātu uz izolācijas virsmas.

7.9 Elektroinstalācijas pievienošana

7.9.1 Par elektroinstalācijas vadu pievienošanu

Pirms elektroinstalācijas pievienošanas

Pārliecinieties, ka:
▪ Dzesētāja caurules ir savienotas un pārbaudītas
▪ Ūdens caurules ir pievienotas

Paredzēts tikai ERGA04~08DAV3 (nav paredzēts
ERGA04~08DAV3A)

Aprīkojums atbilst EN/IEC 61000‑3‑12 (Eiropas/starptautiskajam
tehniskajam standartam, kas norāda strāvas harmoniku
ierobežojumus iekārtām, kas pievienotas publiskajām zemsprieguma
sistēmām ar ieejas strāvu >16A un ≤75A vienai fāzei).

Tikai iekštelpu iekārtas rezerves sildītājam

Skatiet šeit: 41. lappusē "7.9.9 Rezerves sildītāja strāvas padeves

pievienošana".

7.9.3 Piesardzības pasākumi elektroinstalācijas

vadu uzstādīšanas laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ Vispārējie drošības noteikumi
▪ Sagatavošana

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BRĪDINĀJUMS

Kā strāvas padeves kabeļus VIENMĒR izmantojiet
daudzdzīslu kabeļus.

7.9.4 Norādes par elektroinstalācijas vadu

pievienošanu

Neaizmirstiet tālāk minēto:
▪ Ja izmantojat no vairākām dzīslām savītus vadus, tad vada galā

uzstādiet apaļu apspaides tipa spaili. Uzstādiet apaļu apspaides
tipa spaili uz vada līdz pat izolācijai un ar piemērotu instrumentu
nostipriniet šo spaili.

Uzstādītāja rokasgrāmata

38

a Savītais vads
b Apaļā apspaides tipa spaile

▪ Izmantojamās vadu ierīkošanas metodes:

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

Vada veids Ierīkošanas metode

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

2×

a b

a

c

d

1N~ 50 Hz
220-240 V

b

1 2 3

L N

L N PWR

12 3

3×

a

Vienas dzīslas vads

a Savīts vienas dzīslas vads
b Skrūve
c Plakanā paplāksne

No vairākām dzīslām
savīts vads ar apaļu
apspaides tipa spaili

a Spaile
b Skrūve
c Plakanā paplāksne
O Atļauts
X NAV atļauts

Pievilkšanas spēks

Vienums Pievilkšanas spēks (N•m)

M4 (X1M) 1,2~1,5
M4 (zemējums)

7 Uzstādīšana

2 Noņemiet izolāciju (20mm) no vadiem.

a Saīsiniet vada galu šajā pozīcijā
b Pārmērīgs garums var radīt elektrošoku vai noplūdi.

3 Savienojiet starpsavienojuma kabeli un enerģijas padevi tālāk

norādītajā veidā. Nodrošiniet spiediena izlīdzināšanu,
izmantojot vadu skavu.

7.9.5 Standarta elektroinstalācijas komponentu specifikācija

Komponente ERGA04+06D

AV3

Energo
apgāde
s
kabelis

(a)

MCA

19,9A 24,0A 15,9A

Spriegu
ms

Fāze 1~
Frekven

ce
Vada

Jāatbilst piemērojamajiem tiesību aktiem

izmēri

Starpsavienojuma

Minimālais kabeļa šķērsgriezums 1,5mm² un ir

kabelis
Ieteicamais

20A 25A 16A
atsevišķi
iegādājamais
drošinātājs

Zemējuma

Jāatbilst piemērojamajiem tiesību aktiem
noplūdes jaudas
slēdzis

(a) MCA=kontūra minimālais strāvas stiprums. Norādītie

lielumi ir maksimālie (lai noskaidrotu precīzus lielumus,
skatīt elektriskos datus kombinācijai ar iekštelpu iekārtām).

ERGA08DAV3 ERGA04~08D

AV3A

230V

50Hz

piemērots 230V

7.9.6 Elektrisko vadu pievienošana pie ārējā bloka

1 Noņemiet slēdžu kārbas vāku.

a Starpsavienojuma kabelis
b Energoapgādes kabelis
c Drošinātājs
d Zemējuma noplūdes jaudas slēdzis

a Vadu skava

4 Uzstādiet atpakaļ vietā slēdžu kārbas vāku.
5 Pēc izvēles: piestipriniet vadu skavu (piederums) pie dzesētāja

cauruļu pārsega skrūves un pie tās piestipriniet kabeļus,
izmantojot kabeļu savilcēju.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

39

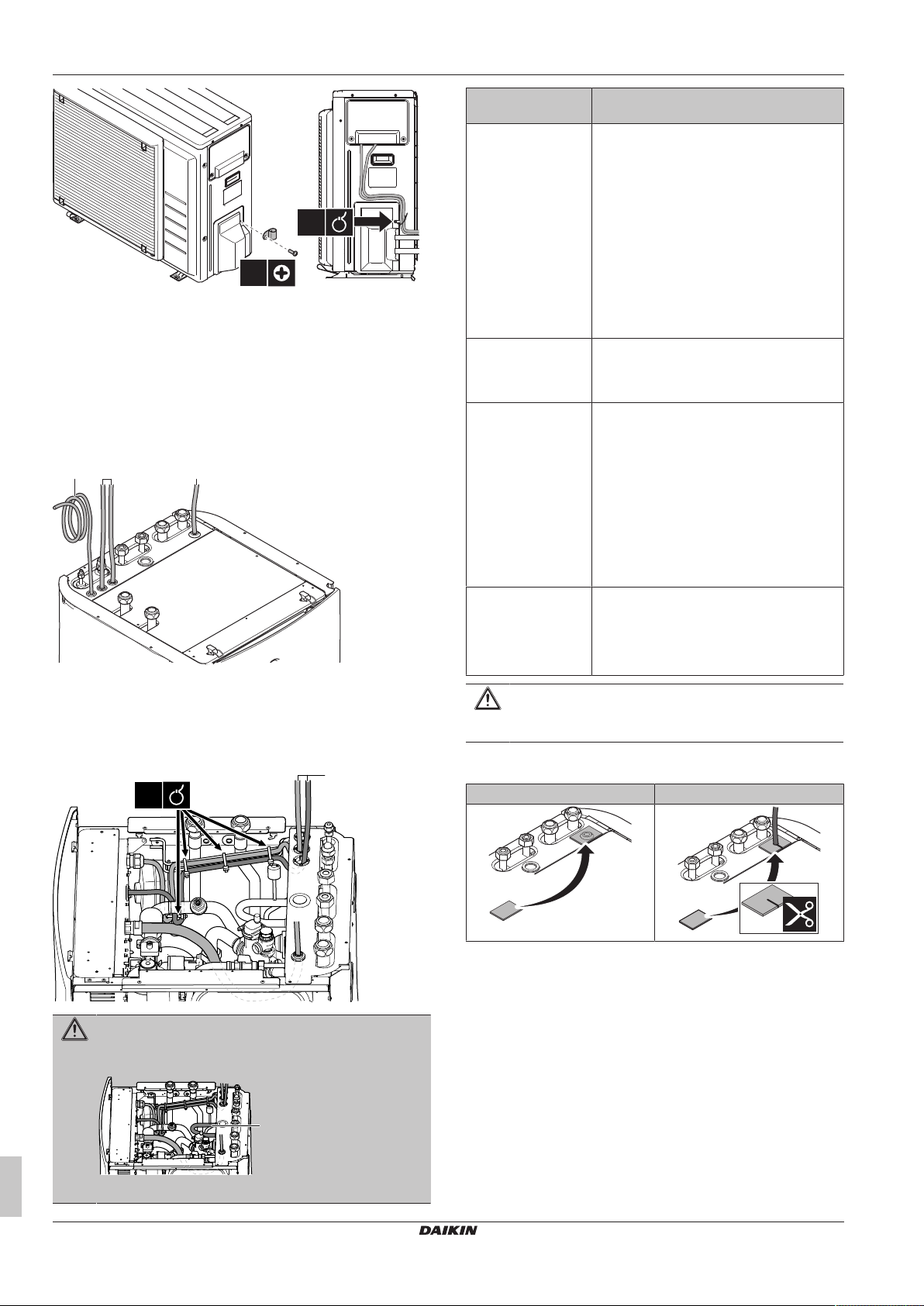

7 Uzstādīšana

1×

1×

b+c ad

a

4×

b+c

a

6 Strāvas padeves līnijai pievienojiet noplūdstrāvas aizsargslēdzi

un drošinātāju.

7.9.7 Elektrisko vadu savienošana ar iekšējo bloku

1 Lai atvērtu iekštelpu iekārtu, skatiet 26. lappusē "7.2.3Iekštelpu

iekārtas atvēršana" un 27. lappusē "7.2.4 Iekštelpu iekārtas
slēdžu kārbas vāka atvēršana".

2 Vadi iekārtā tiek ievadīti no augšpuses:

a, b, c Vietējie vadi (skatiet tabulu zemāk)

d Rūpnīcā uzstādītais rezerves sildītāja strāvas padeves

kabelis

3 Vadiem iekārtas iekšpusē jābūt izvietotiem tālāk norādītajā

veidā. Nostipriniet kabeli pie kabeļi vadotnes, izmantojot kabeļu
savilcējus:

Izvietošana Iespējami kabeļi (atkarībā no iekārtas

veida un uzstādītajām opcijām)

a
Zemspriegums

b
Augstsprieguma

strāvas padeve

c
Augstsprieguma

vadības signāls

d
Augstsprieguma

strāvas padeve
(rūpnīcā uzstādīts
kabelis)

UZMANĪBU!

NESPIEDIET kabeli iekārtā un neievietojiet tajā lieku
kabeļa gabalu.

4 Noblīvējiet zemsprieguma vadu ievadu, izmantojot blīvēšanas

lenti (piegādāta kā piederums).

Bez zemsprieguma kabeļiem Ar zemsprieguma kabeļiem

▪ Vēlamais strāvas padeves kontakts
▪ Lietotāja saskarne, kas tiek lietota kā

telpas termostats (papildaprīkojums)

▪ Strāvas patēriņa digitālā ievade (ārējais

piederums)

▪ Ārtelpu apkārtējās temperatūras sensors

(opcija)

▪ Iekštelpu apkārtējās temperatūras sensors

(opcija)
▪ Elektrības skaitītāji (ārējais piederums)
▪ Drošības termostats (ārējais piederums)

▪ Starpsavienojuma kabelis
▪ Normāla strāvas padeves kWh norma
▪ Vēlamā kWh nomināla barošanas bloks

▪ Siltumsūkņa konvektors (opcija)
▪ Telpas termostats (opcija)
▪ Noslēgšanas vārsts (ārējais piederums)
▪ Karstā ūdens sūknis (iegādājams

atsevišķi)
▪ Signāla izvade
▪ Pārslēgšanās uz ārējo siltuma avota

vadību
▪ Telpu apsildes darbības vadība

▪ Rezerves sildītāja strāvas padeve

BRĪDINĀJUMS

Pārliecinieties, ka elektrības vadi NEPIESKARAS
dzesētāja gāzes caurulei, kas var ļoti sakarst.

a Dzesētāja gāzes caurule

Uzstādītāja rokasgrāmata

40

7.9.8 Elektrotīkla strāvas padeves avota pievienošana

1 Pievienojiet elektrotīkla strāvas padevi.

Normālas strāvas padeves kWh normas gadījumā

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

X1M

X2M

X5M

A5P

X11YB

X1A

1 2 3

1 2 3

a

X11Y

X11YA

1 2 3

Apzīmējumi: skatiet tālāk parādīto ilustrāciju.

X1M

X2M

X5M

A5P

X11Y

X11YB

X1A

1 2 3

1 N L

N L

2 3

S1S

a b c

X11YA

51 2 3 6

9 10

X6M

F1B

Q1DI

a

b

Vēlamās strāvas padeves kWh normas gadījumā

Savienojiet X11Y ar X11YB.

2 Kabeļus ar kabeļu savilcējiem piestipriniet pie kabeļu savilcēju

uzkarēm.

a Starpsavienojuma kabelis (=strāvas padeve)

b Normāla strāvas padeves kWh norma

c Vēlamais strāvas padeves kontakts

INFORMĀCIJA

Vēlamās kWh nomināla strāvas padeves gadījumā
pievienojiet X11Y pie X11YB. Atsevišķas normāla kWh
nomināla strāvas padeves nepieciešamība iekštelpu
iekārtai (b) X2M/5+6 ir atkarīga no vēlamā kWh nomināla
strāvas padeves veida.

Tālāk aprakstītajos gadījumos iekštelpu iekārtai ir
nepieciešama atsevišķa strāvas padeve.

▪ Ja vēlamā nomināla strāvas padeve kWh ir pārtraukta,

kad aktīva VAI

▪ Ja iekštelpu iekārtai, kad aktīva, nav atļauts strāvas

patēriņš ar vēlamā nomināla strāvas padevi kWh.

INFORMĀCIJA

Vēlamā kWh nomināla strāvas padeves kontakts tiek
pieslēgts tām pašām spailēm (X5M/9+10), kas tiek
izmantotas drošības termostatam papildu zonai. Tas ir
iespējams tikai sistēmai, kurai ir VAI NU vēlamā kWh
nomināla barošanas bloks, VAI drošības termostats
papildu zonai.

7 Uzstādīšana

7.9.9 Rezerves sildītāja strāvas padeves pievienošana

BRĪDINĀJUMS

Rezerves sildītājam IR JĀBŪT īpaši paredzētam
barošanas blokam, un tam IR JĀBŪT aizsargātam ar
drošības ierīcēm, kuras tiek pieprasītas saskaņā ar spēkā
esošajiem tiesību aktiem.

UZMANĪBU!

Lai garantētu, ka iekārta ir pilnībā sazemēta, vienmēr
pievienojiet rezerves sildītāja strāvas padevi un
sazemējuma kabeli.

Rezerves sildītāja kapacitāte var atšķirties atkarībā no iekštelpu
iekārtas modeļa. Pārliecinieties, vai strāvas padeve atbilst rezerves
sildītāja kapacitātei, kā norādīts tabulā tālāk.

Rezerves

sildītāja

veids

*6V 2kW 1N~230V

*9W 3kW 3N~400V 4A —

Pievienojiet rezerves sildītāja strāvas padevi šādā veidā:

Rezerves

sildītāja

kapacitāte

4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V

Strāvas

padeve

Maksimālā

(c)

(c)

(c)

(d)

(d)

(d)

strāvas
plūsma

9A —

(a)(b)

17A

(a)(b)

26A

5A —
10A —
15A —

Z

0,22Ω
0,22Ω

6kW 3N~400V 9A —
9kW 3N~400V 13A —

(a) Aprīkojums atbilst EN/IEC61000‑3‑12 (Eiropas/

starptautiskajam tehniskajam standartam, kas norāda
strāvas harmoniku ierobežojumus iekārtām, kas
pievienotas publiskajām zemsprieguma sistēmām ar ieejas
strāvu >16A un ≤75A vienai fāzei).

(b) Šis aprīkojums atbilst EN/IEC61000‑3‑11 (Eiropas/

starptautiskajam tehniskajam standartam, kas norāda
sprieguma izmaiņu ierobežojumus, sprieguma svārstības
un mirgošanu publiskajās zemsprieguma energoapgādes
sistēmās aprīkojumam ar nominālo strāvu ≤75A), norādot,
ka sistēmas pretestība Z
savienojuma punktā starp lietotāja padevi un publisko
sistēmu. Aprīkojuma uzstādītājs vai lietotājs ir atbildīgs par
to, lai nodrošinātu, ka aprīkojums tiek pievienots tikai
tādam strāvas padeves avotam, kur sistēmas pretestība
Z

ir mazāka vai vienāda ar Z

sys

konsultēties ar sadales tīklu operatoru).
(c) (6V)
(d) (6T1)

a Rūpnīcā uzstādītais kabelis, kas ir pieslēgts pie rezerves

sildītāja kontaktora slēdžu kārbā (K5M *6V un *9W

modeļiem)

b Vietējie vadi (skatiet tabulu zemāk)

ir mazāka vai vienāda ar Z

sys

(ja nepieciešams, var

max

max

max

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

41

7 Uzstādīšana

1N~, 50 Hz
230 V AC

SWB

436

5

2

1

K5M

14

13

Q1DI

1234567

8

F1B

II I I

NL

X6M

BRN

GRY

BLU1

BLU2

SWB

3~, 50 Hz
230 V AC

436

5

2

1

K5M

14

13

1234567

8

F1B

II I I

Q1DI

L1 L2 L3

X6M

BRN

GRY

BLU1

BLU2

3N~, 50 Hz
400 V AC

SWB

Q1DI

L1 L2 L3 N

1234567

8

F1B

II I I

X6M

2

1

K5M

436514

13

BRN

GRY

BLK

BLU

X1M

X2M

X1M

X2M

NO

M2S

NC

M2S

21 28

21 29

X1M

X2M

X5M

S3S S2S

3456

Modelis (strāvas

padeve)

*6V (6V: 1N~230V)

*6V (6T1: 3~230V)

Rezerves sildītāja strāvas padeves

savienojumi

PAZIŅOJUMS

NEDRĪKST nogriezt vai noņemt rezerves sildītāja strāvas
padeves kabeli.

7.9.10 Noslēgšanas vārsta pievienošana

INFORMĀCIJA
Noslēgšanas vārsta izmantošanas piemērs. Ja ir viena

LWT zona un ir zemgrīdas apsildes un siltumsūkņa
konvektoru kombinācija, uzstādiet noslēgšanas vārstu
pirms zemgrīdas apsildes, lai novērstu kondensāta
veidošanos uz grīdas dzesēšanas darbības laikā.
Papildinformāciju skatiet uzstādītāja atsauces
rokasgrāmatā.

1 Savienojiet vārsta vadības kabeli ar atbilstošajām spailēm, kā

parādīts tālāk esošajā ilustrācijā.

PAZIŅOJUMS

NC (parasti aizvērtam) vārstam un NO (parasti atvērtam)
vārstam elektroinstalācija ir atšķirīga.

*9W (3N~400V)

F1B Pārslodzes drošinātājs (iegādājams atsevišķi). Ieteicamais

K1M Kontaktors (apakšējā slēdžu kārbā)

K5M Drošības kontaktors (apakšējā slēdžu kārbā)
Q1DI Noplūdstrāvas aizsargslēdzis (iegādājams atsevišķi)
SWB Slēdžu kārba

X6M Spaile (iegādājama atsevišķi)

drošinātājs *6V un *9W modeļiem: 4polu; 20A; līkne
400V; nostrādes klase C.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.11 Elektrības skaitītāju pievienošana

INFORMĀCIJA

Ja elektrības skaitītājam ir tranzistora izvads, pārbaudiet
polaritāti. Pozitīvā polaritāte ir JĀSAVIENO ar X5M/6 un
X5M/4; negatīvā polaritāte ar X5M/5 un X5M/3.

1 Savienojiet elektrības skaitītāja kabeli ar atbilstošajām spailēm,

kā parādīts tālāk esošajā ilustrācijā.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.12 Karstā ūdens sūkņa pievienošana

1 Savienojiet karstā ūdens sūkņa kabeli ar atbilstošajām spailēm,

kā parādīts tālāk esošajā ilustrācijā.

Uzstādītāja rokasgrāmata

42

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

X1M

X2M

X5M

1~

M

M2P

1 2

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

X2M

X5M

X1M

A5P

A4P

YC Y1 Y2 Y3 Y4

X1M

Y1

YC

7 9

a

b

X2M

X5M

X1M

A5P

A4P

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X1M

X4 X3

a

b

Y2

YC

7 9

X1M

X2M

X5M

A5P

A4P

X1M

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X4 X3

N L

a

X1M

X2M

X5M

A8P

A5P

12345

X801M

S6S

S7S

S8S

S9S

a

uzkarēm.

7.9.13 Signāla izvada pievienošana

1 Savienojiet signāla izvada kabeli ar atbilstošajām spailēm, kā

parādīts tālāk esošajā ilustrācijā.

7 Uzstādīšana

7.9.15 Pārslēgšanas uz ārējo siltuma avotu pievienošana

1 Savienojiet pārslēgšanas uz ārējo siltuma avota kabeli ar

atbilstošajām spailēm, kā parādīts attēlā tālāk.

a Ir jāuzstāda EKRP1HB.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

a Ir jāuzstāda EKRP1HB.

b Sākotnējā instalācija starp X2M/7+9 un Q1L (=rezerves

sildītāja termālais aizsargs). NEMAINIET.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.14 Telpas apsildes IESLĒGŠANAS/ IZSLĒGŠANAS izvada pievienošana

1 Savienojiet telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS

izvada kabeli ar atbilstošajām spailēm, kā parādīts tālāk
esošajā ilustrācijā.

7.9.16 Strāvas patēriņa digitālo ievadu pievienošana

1 Savienojiet strāvas patēriņa digitālo ievadu kabeli ar

atbilstošajām spailēm, kā parādīts tālāk esošajā ilustrācijā.

a Ir jāuzstāda EKRP1AHTA.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.17 Drošības termostata pieslēgšana (parasti aizvērts kontakts)

Galvenā zona

1 Savienojiet drošības termostata (parasti aizvērts) kabeli ar

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

a Ir jāuzstāda EKRP1HB.

b Sākotnējā instalācija starp X2M/7+9 un Q1L (=rezerves

uzkarēm.

sildītāja termālais aizsargs). NEMAINIET.

atbilstošajām spailēm, kā parādīts tālāk esošajā ilustrācijā.

Uzstādītāja rokasgrāmata

43

8 Konfigurācija

X1M

X2M

X5M

1 2

X1M

X2M

X5M

9 10

f

b

a

e

d

c

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

INFORMĀCIJA

Galvenai zonai ir jāuzstāda drošības termostats
(iegādājams atsevišķi), pretējā gadījumā iekārta
NEDARBOSIES.

PAZIŅOJUMS

Drošības termostats OBLIGĀTI ir jāuzstāda galvenajā
zonā, lai nepieļautu pārāk augstu ūdens temperatūru šajā
zonā. Drošības termostats parasti ir termostatiski
kontrolēts vārsts ar parasti aizvērtu kontaktu. Ja
temperatūra galvenajā zonā ir pārāk augsta, kontakts
atvērsies, un lietotāja saskarne parādīs kļūdu 8H‑02.
Apstāsies TIKAI galvenais sūknis.

Papildu zona

3 Savienojiet drošības termostata (parasti aizvērts) kabeli ar

atbilstošajām spailēm, kā parādīts tālāk esošajā ilustrācijā.

7.10 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana

7.10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana

1 Izolējiet un nostipriniet dzesēšanas šķidruma caurules un

starpsavienojuma kabeli šādi:

a Gāzes caurule
b Gāzes caurules izolācija
c Starpsavienojuma kabelis
d Šķidruma caurule
e Šķidruma caurules izolācija

f Apdares lente

2 Uzstādiet apkopes pārsegu.

7.11 Iekštelpu iekārtas uzstādīšanas pabeigšana

7.11.1 Iekštelpu iekārtas aizvēršana

1 Aiztaisiet slēdžu kārbas pārsegu.
2 Uzstādiet slēdžu kārbu atpakaļ vietā.
3 Uzlieciet atpakaļ vietā augšējo paneli.
4 Uzlieciet atpakaļ vietā sānu paneļus.
5 Uzlieciet priekšējo paneli.
6 Pieslēdziet atpakaļ kabeļus pie lietotāja saskarnes paneļa.
7 Uzstādiet atpakaļ vietā lietotāja saskarnes paneli.

PAZIŅOJUMS

Aizverot iekštelpu iekārtas pārsegu, pārliecinieties, vai
pievilkšanas griezes moments NEPĀRSNIEDZ 4,1N•m.

4 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

PAZIŅOJUMS

Obligāti izvēlieties un uzstādiet drošības termostatu
papildu zonai atbilstoši spēkā esošajiem tiesību aktiem.

Jebkurā gadījumā, lai izvairītos no nevajadzīgas drošības
termostata nostrādāšanas, iesakām tālāk norādīto:

▪ Drošības termostatam ir jābūt automātiski

atiestatāmam.

▪ Drošības termostata maksimālajam temperatūras

mainības līmenim jābūt 2°C/min.

▪ Starp drošības termostatu un motorizēto 3 virzienu

vārstu jābūt minimālajam attālumam 2m.

INFORMĀCIJA

Pēc uzstādīšanas NEAIZMIRSTIET veikt drošības
termostata konfigurāciju papildu zonai. Bez konfigurācijas
iekštelpu iekārta ignorēs drošības termostata kontaktu.

INFORMĀCIJA

Vēlamā kWh nomināla strāvas padeves kontakts tiek
pieslēgts tām pašām spailēm (X5M/9+10), kas tiek
izmantotas drošības termostatam papildu zonai. Tas ir
iespējams tikai sistēmai, kurai ir VAI NU vēlamā kWh
nomināla barošanas bloks, VAI drošības termostats
papildu zonai.

Uzstādītāja rokasgrāmata

44

8 Konfigurācija

8.1 Pārskats: konfigurācija

Šajā nodaļā ir aprakstīts, kas ir jādara un jāzina, lai konfigurētu
sistēmu pēc tās uzstādīšanas.

Kādēļ?

Ja sistēmu NEKONFIGURĒSIT pareizi, tā, iespējams,
NEDARBOSIES, kā paredzēts. Konfigurācija ietekmē:

▪ Programmatūras aprēķinus
▪ To, ko redzat lietotāja saskarnē un ko tajā varat darīt

Kā?

Sistēmu var konfigurēt, izmantojot lietotāja interfeisu.
▪ Pirmā reize – konfigurācijas vednis. Kad lietotāja saskarni

IESLĒDZAT pirmo reizi (izmantojot iekštelpu iekārtu), tiek startēts
konfigurēšanas vednis, lai palīdzētu jums konfigurēt sistēmu.

▪ Restartējiet konfigurācijas vedni. Ja sistēma jau ir konfigurēta,

jūs varat restartēt konfigurācijas vedni. Lai restartētu
konfigurācijas vedni, pārejiet pie Uzstādītāja iestatījumi >

Konfigurēšanas vednis. Lai piekļūtu Uzstādītāja
iestatījumi, skat. 45. lappusē "8.1.1 Piekļuve visbiežāk

lietotajām komandām".

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

Lietotāja profils

B

5678

Uzstādītājs

1234

Pieredzējis lietotājs

0000

Lietotājs

00

01

02

03

04

05

06

07

08

09

0A

0B

0C

0D

0E

0

1

2

3

00

01 15

02

03

04

05

06

07

08

09

0A

0B

0C

0D

0E

1

00

01 20

02

03

04

05

06

07

08

09

0A

0B

0C

0D

0E

1

▪ Pēc tam. Ja nepieciešams, jūs varat veikt konfigurācijas izmaiņas

izvēļņu struktūrā vai pārskata iestatījumos.

INFORMĀCIJA

Kad konfigurācijas vednis ir pabeigts; lietotāja saskarnē
būs redzams pārskata ekrāns un apstiprināšanas
pieprasījums. Pēc apstiprināšanas sistēma restartēsies, un
tiks parādīts sākuma ekrāns.

Piekļūšana iestatījumiem— tabulu apzīmējumi

Varat piekļūt uzstādītāja iestatījumiem, izmantojot divas dažādas
metodes. Tomēr NE visiem iestatījumiem var piekļūt, izmantojot
abas metodes. Ja tā, tad šīs nodaļas atbilstošajās tabulas kolonnās
tiek ievietots simbols N/A (netiek lietots).

Metode Tabulu kolonna

Piekļūstiet iestatījumiem, izmantojot
atpakaļceļu sākuma izvēlnes ekrānā vai
izvēļņu struktūrā. Lai iespējotu

Piemēram: [9.1.5.2]

#

atpakaļceļus, nospiediet pogu sākuma
ekrānā.

Piekļūšana iestatījumiem, izmantojot kodu

pārskata lauka iestatījumos.

Kods

Piemēram: [C-07]

Skatiet arī šeit:
▪ 45. lappusē "Piekļuve uzstādītāja iestatījumiem"
▪ 72. lappusē "8.6 Izvēļņu struktūra: uzstādītāja iestatījumu

pārskats"

Lietotāja pin kods

Lietotājs pin kods ir 0000.

Piekļuve uzstādītāja iestatījumiem

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.
2 Pārejiet pie [9]: Uzstādītāja iestatījumi.

Pārskata iestatījuma modificēšana
Piemērs: Mainiet [1‑01] no 15 uz 20.

Lielāko daļu iestatījumu var konfigurēt, izmantojot izvēļņu struktūru.
Ja kaut kāda iemesla dēļ ir nepieciešams mainīt iestatījumu,
izmantojot pārskata iestatījumus, tad pārskata iestatījumiem var
piekļūt šādā veidā:

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

—
Skatiet šeit: 45. lappusē "Lai mainītu lietotāja

atļauju līmeni".

2 Pārejiet pie [9.I]: Uzstādītāja iestatījumi >

Vietējo iestatījumu pārskats.

3 Grieziet kreiso regulatoru, lai atlasītu iestatījuma

pirmo daļu, un apstipriniet, nospiežot regulatoru.

8.1.1 Piekļuve visbiežāk lietotajām komandām

Lai mainītu lietotāja atļauju līmeni

Jūs varat mainīt lietotāja atļauju līmeni šādā veidā:

1 Pārejiet pie [B]: Lietotāja profils.

2 Ievadiet lietotāja atļauju līmenim atbilstošu pin kodu. —

▪ Pārlūkojiet ciparu sarakstu un mainīt atlasīto

ciparu.
▪ Pārvietojiet kursoru no kreisās uz labo pusi.
▪ Apstipriniet pin kodu un turpiniet.

Uzstādītāja pin kods

Uzstādītājs pin kods ir 5678. Tagad ir pieejami papildu izvēlnes
vienumi un uzstādītāja iestatījumi.

4 Grieziet kreiso regulatoru, lai atlasītu iestatījuma otro

daļu

5 Grieziet labo regulatoru, lai mainītu vērtību no 15 līdz

20.

6 Nospiediet kreiso regulatoru, lai apstiprinātu jauno

iestatījumu.

7 Nospiediet centrālo pogu, lai atgrieztos sākuma

ekrānā.

Pieredzējuša lietotāja pin kods

Pieredzējis lietotājs pin kods ir 1234. Tagad lietotājam ir
redzami papildu izvēlnes vienumi.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

INFORMĀCIJA

Ja maināt pārskata iestatījumus un pārejat atpakaļ uz
sākuma ekrānu, lietotāja saskarne parādīs uznirstošo
ekrānu un pieprasīs restartēt sistēmu.

Pēc apstiprināšanas sistēma restartēsies, un tiks
piemērotas pēdējās izmaiņas.

Uzstādītāja rokasgrāmata

45

8 Konfigurācija

+

–

a

OR

b

c

c2

c4

c1

c3

6

1.6
bar

18 Feb 2018

22:19

55

18

21

45

f

i

j

h

g

e

d

a

b

c

21

21

a2

a3

a1

8.2 Konfigurācijas vednis

Pēc sistēmas IESLĒGŠANAS lietotāja saskarne jūs vadīs,
izmantojot konfigurācijas vedni. Šādā veidā jūs varat iestatīt
vissvarīgākos sākotnējos iestatījumus. Šādā veidā iekārta varēs
pareizi darboties. Pēc tam, ja nepieciešams, detalizētākos
iestatījumus var iestatīt, izmantojot izvēļņu struktūru.

Īsu pārskatu par konfigurācijas iestatījumiem varat atrast šeit. Visus
iestatījumus var mainīt arī iestatījumu izvēlnē (izmantojiet
atpakaļceļus).

Par iestatījumu… Skatiet…

Valoda [7.1]
Laiks/datums [7.2]

Stundas —

Minūtes

Gads

Mēnesis

Diena

Sistēma

Iekštelpu iekārtas tips (tiki

lasāms)

Rezerves sildītāja tips

[9.3.1]

Mājsaimniecības karstais
ūdens [9.2.1]

Ārkārtas situācija [9.5]
Zonu skaits [4.4] 56. lappusē "8.4.5Telpu

Rezerves sildītājs

Spriegums [9.3.2] 64. lappusē "Rezerves
Konfigurācija [9.3.3]
Kapacitātes 1.solis [9.3.4]

Papildu kapacitātes

2.solis [9.3.5] (ja pieejams)

Galvenā zona

Starotāja tips [2.7] 52. lappusē "8.4.3Galvenā
Regulēšana [2.9]

Iestatītās vērtības režīms

[2.4]
Sildīšanas NLA līkne [2.5] (ja

pieejams)

Grafiks [2.1]

Papildu zona (tikai ja [4.4]=1)

Starotāja tips [3.7] 55. lappusē "8.4.4Papildu
Regulēšana (tikai lasāms) [3.9]

Iestatītās vērtības režīms

[3.4]
Sildīšanas NLA līkne [3.5] (ja

pieejams)

Grafiks [3.1]

Tvertne

Uzsildīšanas režīms [5.6] 59. lappusē "8.4.6Tvertne"

Komforta iestatītā vērtība

[5.2]

Eko iestatītā vērtība [5.3]

Atkārtotās uzsildīšanas
iestatītā vērtība [5.4]

Uzstādītāja rokasgrāmata

46

63. lappusē
"8.4.9Uzstādītāja iestatījumi"

sildīšana"

sildītājs"

zona"

zona"

8.3 Iespējamie ekrāni

8.3.1 Iespējamie ekrāni: pārskats

Biežāk izmantotie ekrāni ir tālāk norādītie:

a Sākuma ekrāns
b Galvenās izvēlnes ekrāns
c Zemāka līmeņa ekrāni:

c1: Iestatītās vērtības ekrāns
c2: Detalizēts ekrāns ar vērtībām
c3: Ekrāns ar no laikapstākļiem atkarīgo līkni
c4: Ekrāns ar grafiku

8.3.2 Sākuma ekrāns

Piespiediet pogu, lai atgrieztos sākuma ekrānā. Jūs redzēsit
pārskatu par iekārtas konfigurāciju, telpu un iestatītās vērtības
temperatūrām. Sākuma ekrānā ir redzami tikai tie simboli, kas ir
pieejami jūsu konfigurācijai.

Šajā ekrānā iespējamās darbības

Naviģējiet galvenās izvēlnes sarakstā.

Vienums Apraksts

Āra iekārta

Pārejiet pie galvenās izvēlnes ekrāna.
Iespējojiet/atspējojiet atpakaļceļus.

Temperatūras tiek parādītas apļos. Ja aplis ir
pelēks, attiecīgā darbība (piemērs: telpas apsilde)
šobrīd nav aktīva.

a1

a2

a3 Izmērītā apkārtējās vides temperatūra

: Āra iekārta

: Klusais režīms aktīvs

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

Vienums Apraksts

b1

b2

g3

g1

g4

g2

h3

h1

h2

i1

i2

a

2

Galvenā zona

Papildu zona

Telpa

Darbības traucējumi

Telpas sildīšana/dzesēšana

Iekštelpu

b1 Iekštelpu iekārta:

iekārta /
karstā
ūdens
tvertne

▪ : Uz grīdas stāvoša iekštelpu iekārta ar

iebūvētu tvertni

b2 Ūdens spiediens

Telpas
apsildes

c

: Apsilde

darbības
režīms

Dezinfekcij
a/Jaudīgais

d

▪ : Dezinfekcijas režīms aktīvs

▪ : Jaudīgā darbība aktīva

Datums /

e Pašreizējais datums un laiks

laiks
Brīvdiena f

Galvenā
zona

: Brīvdienu režīms aktīvs

g1 Siltuma izstarotāja veids:

▪ : Grīdu apsilde

▪ : Ventilatora spirāles iekārta

▪ : Radiators

g2 Izplūdes ūdens temperatūras iestatītā vērtība
g3 Telpas termostata veids:

▪ : Daikin lietotāja saskarne, kas tiek lietota kā

telpas termostats
▪ : Ārējā vadība
▪ Slēpts: Izplūdes ūdens temperatūras vadība

g4 Izmērītā telpas temperatūra

Papildu
zona

h1 Siltuma izstarotāja veids:

▪ : Grīdu apsilde

▪ : Ventilatora spirāles iekārta

▪ : Radiators

h2 Izplūdes ūdens temperatūras iestatītā vērtība
h3 Telpas termostata veids:

▪ : Ārējā vadība
▪ Slēpts: Izplūdes ūdens temperatūras vadība

Karstā
ūdens
apgāde

Darbības
traucējums

i1

: Karstais ūdens

i2 Izmērītā tvertnes temperatūra

j

vai : Radās darbības traucējumi

Lai uzzinātu vairāk, skatīt 83. lappusē "12.4.1Lai

parādītu palīdzības tekstu darbības traucējumu
gadījumā".

8.3.3 Galvenās izvēlnes ekrāns

Sāciet no sākuma ekrāna, piespiediet ( ) vai pagrieziet
( ) kreiso regulatoru, lai atvērtu galvenās izvēlnes ekrānu. No
galvenās izvēlnes jūs varat piekļūt dažādiem iestatīto vērtību
ekrāniem un apakšizvēlnēm.

a Atlasītā apakšizvēlne

Šajā ekrānā iespējamās darbības

Naviģējiet sarakstā.
Ieejiet apakšizvēlnē.
Iespējojiet/atspējojiet atpakaļceļus.

Apakšizvēlne Apraksts

[0]

vai Darbības

traucējumi

Ierobežojums: Tiek parādīts tikai tad,
ja rodas darbības traucējums.

Lai uzzinātu vairāk, skatīt 83. lappusē

"12.4.1Lai parādītu palīdzības tekstu
darbības traucējumu gadījumā".

[1]

Telpa

Ierobežojums: Tiek parādīts tikai tad,
ja telpas termostats ir pieslēgts pie
iekštelpu iekārtas.

Iestatiet telpas temperatūru.

[2]

Galvenā zona

Parāda pieejamo simbolu jūsu
galvenās zonas izstarotāja veidam.

Iestatiet galvenās zonas izplūdes
ūdens temperatūru.

[3]

Papildu zona

Ierobežojums: Tiek parādīts tikai tad,
ja ir divas izplūdes ūdens
temperatūras zonas. Parāda pieejamo
simbolu jūsu papildu zonas izstarotāja
veidam.

Iestatiet papildu zonas (ja ir) izplūdes
ūdens temperatūru.

[4]

sildīšana/
dzesēšana

[5]

Telpas

Tvertne

Parāda iekārtai pieejamo simbolu.
Jūs nevarat mainīt darbības režīmu

modeļiem, kas paredzēti tikai apsildei.
Ierobežojums: Tiek parādīts tikai tad,

ja ir karstā ūdens tvertne.
Iestatiet karstā ūdens tvertnes

temperatūru.

[7]

Lietotāja

iestatījumi

[8]

Informācija

[9]

Uzstādītāja

iestatījumi

Nodrošina piekļuvi lietotāja
iestatījumiem, piemēram, brīvdienu
režīmam un klusajam režīmam.

Parāda datus un informāciju par
iekštelpu iekārtu.

Ierobežojums: Tikai uzstādītājam.
Nodrošina piekļuvi papildu

iestatījumiem.

[A]

Nodošana

ekspluatācijā

[B]

Lietotāja

Ierobežojums: Tikai uzstādītājam.
Veiciet pārbaudes un apkopi.

Mainiet aktīvā lietotāja profilu.

profils

[C]

Darbība

Ieslēdziet vai izslēdziet apsildes
funkciju un karstā ūdens
sagatavošanu.

8 Konfigurācija

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

47

8 Konfigurācija

+

–

21°C

1

Telpa

+

–

35°C

2

Galvenā zona

+

–

45°C

3

Papildu zona

+

–

50°C

5

Tvertne

a1

d

+

–

d

e

d

e

c

a2

b1

b2

a bc

a bc

7.2.1

Laiks/datums

Stundas

11

30

Minūtes

Y1

Y2

X1 X2

a

8.3.4 Izvēlnes ekrāns

Šajā ekrānā iespējamās darbības

Naviģējiet sarakstā.
Ieejiet apakšizvēlnē/iestatījumā.

8.3.5 Iestatītās vērtības ekrāns

Iestatītās vērtības ekrāns tiek parādīts ekrāniem, kas apraksta
sistēmas komponentes, kurām ir nepieciešama iestatītā vērtība.

Piemēri

[1] Telpas temperatūras ekrāns

[3] Papildu zonas ekrāns

Skaidrojums

[2] Galvenās zonas ekrāns

[5] Tvertnes temperatūras ekrāns

8.3.6 Detalizēts ekrāns ar vērtībām

Piemērs:

a Iestatījumi

b Vērtības

c Atlasītais iestatījums un lielums

Šajā ekrānā iespējamās darbības

Naviģējiet iestatījumu sarakstā.
Mainīt vērtību.
Pārejiet pie nākamā iestatījuma.
Apstipriniet izmaiņas un turpiniet.

8.3.7 Detalizēts ekrāns ar no laikapstākļiem atkarīgo līkni

Ja no laika apstākļiem atkarīga (NLA) darbība ir aktīva, vēlamā
izplūdes ūdens vai tvertnes temperatūra tiek noteikta automātiski
atkarībā no vidējās āra temperatūras. Ja āra temperatūra ir zemāka,
izplūdes ūdens vai tvertnes temperatūrai ir jābūt augstākai, jo ūdens
caurules būs aukstākas, un otrādi.

2 punktu NLA līkne

No laikapstākļiem atkarīgo līkni nosaka divas iestatītās vērtības:
▪ Iestatītā vērtība (X1, Y2)
▪ Iestatītā vērtība (X2, Y1)
No laika apstākļiem atkarīga līkne:

Šajā ekrānā iespējamās darbības

Naviģējiet galvenās apakšizvēlnes sarakstā.
Pārejiet pie apakšizvēlnes.
Pielāgojiet un automātiski piemērojiet vēlamo

temperatūru.

Vienums Apraksts

Minimālās temperatūras
ierobežojums

Maksimālās temperatūras
ierobežojums

Pašreizējā temperatūra c Mēra iekārta
Vēlamā temperatūra d Grieziet labo regulatoru, lai

Apakšizvēlne e Pagrieziet vai nospiediet

Uzstādītāja rokasgrāmata

48

a1 Nofiksē iekārta
a2 Ierobežo uzstādītājs
b1 Nofiksē iekārta
b2 Ierobežo uzstādītājs

palielinātu/samazinātu.

kreiso regulatoru, lai pārietu
pie apakšizvēlnes.

Šajā ekrānā iespējamās darbības

Naviģējiet temperatūras.
Mainiet temperatūru.
Pārejiet pie nākamās temperatūras.
Apstipriniet izmaiņas un turpiniet.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Pārdēvēt
Atlasīt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

C

Dzēst

Rediģēt

Kopēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Rediģēt

Kopēt

0

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

--

21°C

12 24

Pirmd.

Vienums Apraksts

a Iespējamās no laikapstākļiem atkarīgās zonas:

▪ : Galvenās zonas vai papildu zonas apsilde

▪ : Karstais ūdens

X1, X2 Āra apkārtējās vides temperatūra
Y1, Y2 Vēlamā tvertnes temperatūra vai izplūdes ūdens

temperatūra. Šeit redzamais simbols atbilst tās zonas
siltuma izstarotājam:

▪ : Zemgrīdas apsilde

▪ : Ventilatora spirāļu iekārta

▪ : Radiators

▪ : Karstā ūdens tvertne

8.3.8 Grafika ekrāns: Piemērs

Šajā piemērā ir parādīts, kā iestatīt telpas temperatūras grafiku
apsildes režīmā galvenai zonai.

INFORMĀCIJA

Citu grafiku programmēšanas procedūras ir līdzīgas.

Grafika programmēšana: pārskats
Piemērs: Jūs vēlaties ieprogrammēt tālāk norādīto grafiku:

2 Atlasiet Dzēst.

3 Atlasiet Labi, lai apstiprinātu.

Lai izdzēstu dienas grafika saturu:

1 Atlasiet dienu, kuras saturu vēlaties izdzēst.

Piemēram, Piektdien

2 Atlasiet Dzēst.

3 Atlasiet Labi, lai apstiprinātu.

Priekšnoteikums: Telpas temperatūras grafiks ir pieejams tikai tad,

ja ir aktīva telpas termostata vadība. Ja ir aktīva izplūdes ūdens
vadība, jūs tā vietā varat ieprogrammēt galvenās zonas grafiku.

1 Pārejiet pie grafika.
2 (papildiespēja) Izdzēsiet visas nedēļas grafika saturu vai

atlasītās dienas grafika saturu.

3 Programmējiet grafiku Pirmdien.
4 Nokopējiet grafiku pārējām nedēļas dienām.
5 Programmējiet grafiku Sestdien un nokopējiet to Svētdien.
6 Piešķiriet grafikam nosaukumu.

Lai pārietu pie grafika:

1 Pārejiet pie [1.1]: Telpa > Grafiks.
2 Iestatiet grafiku uz Jā.
3 Pārejiet pie [1.2]: Telpa > Sildīšanas grafiks.

Lai izdzēstu nedēļas grafika saturu:

1 Atlasiet pašreizējā grafika nosaukumu.

Lai programmētu grafiku Pirmdien:

1 Atlasiet Pirmdien.

2 Atlasiet Rediģēt.

3 Izmantojiet kreiso regulatoru, lai atlasītu ierakstu, un

rediģējiet ierakstu ar labo regulatoru. Jūs varat
ieprogrammēt līdz 6 darbībām katru dienu. Skalā
augstai temperatūrai ir tumšāka krāsa nekā zemai
temperatūrai.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Piezīme: Lai izdzēstu darbību, iestatiet tās laiku kā
iepriekšējās darbības laiku.

4 Apstipriniet izmaiņas.

Rezultāts: Pirmdienas grafiks ir noteikts. Pēdējās

darbības vērtība ir spēkā līdz nākamai
ieprogrammētai darbībai. Šajā piemērā pirmdiena ir
pirmā diena, kuru ieprogrammējāt. Tādējādi pēdējā
ieprogrammētā darbība ir spēkā līdz nākamās
pirmdienas pirmajai darbībai.

Uzstādītāja rokasgrāmata

49

8 Konfigurācija

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Rediģēt

Kopēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

C

Dzēst

Rediģēt

Kopēt

Ielīmēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

C

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

C

0

8:00

23:00

--:--

21°C

18°C

--

12 24

Sestd.

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

C

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Pārdēvēt

Atlasīt

Lai nokopētu grafiku pārējām nedēļas dienām:

1 Atlasiet Pirmdien.

2 Atlasiet Kopēt.

Rezultāts: Blakus nokopētajai dienai tiek parādīts

"C".

3 Atlasiet Otrdien.

6 Atlasiet Kopēt.
7 Atlasiet Svētdien.
8 Atlasiet Ielīmēt.

Rezultāts:

Lai pārdēvētu grafiku:

1 Atlasiet pašreizējā grafika nosaukumu.

2 Atlasiet Pārdēvēt.

4 Atlasiet Ielīmēt.

Rezultāts:

5 Atkārtojiet šo darbību visām nedēļas dienām.

Lai programmētu grafiku Sestdien un nokopētu to Svētdien:

1 Atlasiet Sestdien.
2 Atlasiet Rediģēt.
3 Izmantojiet kreiso regulatoru, lai atlasītu ierakstu, un

rediģējiet ierakstu ar labo regulatoru.

4 Apstipriniet izmaiņas.
5 Atlasiet Sestdien.

3 (papildiespēja) Lai izdzēstu pašreizējo grafika

nosaukumu, pārlūkojiet simbolu sarakstu, līdz būs
redzams ←, pēc tam piespiediet, lai dzēstu
iepriekšējo simbolu. Atkārtojiet to ar katru simbolu
grafika nosaukumā.

4 Lai piešķirtu nosaukumu pašreizējam grafikam,

pārlūkojiet simbolu sarakstu un apstipriniet atlasīto
simbolu. Grafika nosaukumā var būt līdz
15simboliem.

5 Apstipriniet jauno nosaukumu.

INFORMĀCIJA

Ne visus grafikus var pārdēvēt.

—

8.4 Iestatījumu izvēlne

Jūs varat iestatīt papildu iestatījumus, izmantojot galvenās izvēlnes
ekrānu un tās apakšizvēlnes. Svarīgākie iestatījumi ir parādīti šeit.

8.4.1 Darbības traucējums

Darbības traucējumu gadījumā sākuma ekrānā parādīsies vai
. Ja atvērsiet izvēlnes ekrānu, būs redzama Darbības traucējumi
izvēlne. Atveriet izvēlni, lai apskatītu kļūdas kodu. Nospiediet , lai
saņemtu papildinformāciju par kļūdu.

8.4.2 Telpa

Iestatītās vērtības ekrāns

Jūs varat kontrolēt galvenās zonas telpas temperatūru, izmantojot
iestatītās vērtības ekrānu, skatiet arī 48. lappusē "8.3.5 Iestatītās

vērtības ekrāns".

Grafiks

Šajā izvēlnes vienumā jūs varat norādīt, vai telpas temperatūra tiek
vai netiek kontrolēta ar grafiku.

Uzstādītāja rokasgrāmata

50

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

# Kods Apraksts

[1.1] N/A Grafiks

▪ 0 Nē: Telpas temperatūru kontrolē

lietotājs.

▪ 1 Jā: Telpas temperatūra tiek

kontrolēta ar grafiku, un to var mainīt
lietotājs.

Sildīšanas grafiks

Tas ir pieejams visiem modeļiem.
Jūs varat iestatīt telpas temperatūras apsildes grafiku, izmantojot

grafika ekrānu. Lai uzzinātu papildinformāciju par šo ekrānu, skatiet

49. lappusē "8.3.8Grafika ekrāns: Piemērs".

Pretsasalšanas

Telpu aizsardzība pret aizsalšanu [1.4] novērš pārāk lielu telpas
atdzišanu. Šis iestatījums darbojas atšķirīgi atkarībā no iekārtā
iestatītās kontroles metodes [2.9]. Veiciet darbības atbilstoši tabulā
norādītajam.

Galvenās zonas iekārtas

kontroles metode [2.9]

Izplūdes ūdens temperatūras
vadība ([C‑07]=0)

Ārējā telpas termostata vadība
([C‑07]=1)

Telpas termostata vadība
([C‑07]=2)

INFORMĀCIJA

Ja tiek rādīta kļūda U4, telpas aizsardzības pret aizsalšanu
NETIEK garantēta.

Lai uzzinātu papildinformāciju par telpas aizsardzību pret aizsalšanu
saistībā ar piemērojamo iekārtas kontroles metodi, skatiet tālāk
norādītās nodaļas:

Izplūdes ūdens temperatūras vadības ierīce ([C‑07]=0)

Izmantojot izplūdes ūdens temperatūras vadības ierīci, telpas
aizsardzība pret aizsalšanu NETIEK garantēta. Taču, ja telpas
aizsardzība pret aizsalšanu [1.4] ir aktivizēta, ir iespējama iekārtas
ierobežota aizsardzība pret aizsalšanu:

Ja... Tad...

Telpas sildīšana/dzesēšana

ir IZSLĒGTA, un āra apkārtējās
vides temperatūra nokrītas zem
4°C

Telpas sildīšana/dzesēšana

ir IESLĒGTA, un darbības režīms
ir "apsilde"

Ārējā telpas termostata vadība ([C‑07]=1)

Telpas aizsardzības pret aizsalšanu
NETIEK garantēta.

Ļauj ārējam telpas termostatam
nodrošināt telpas aizsardzību pret
aizsalšanu:

▪ IESLĒDZIET [C.2]: Telpas

sildīšana/dzesēšana

Ļauj lietotāja saskarnei, kas tiek
izmantota kā telpas termostats,
nodrošināt telpas aizsardzību pret
aizsalšanu:

▪ Izvēlieties [1.4.1]=1: Telpa >

Pretsasalšanas >
Aktivizācija > Jā

▪ Iestatiet telpas pretaizsalšanas

iestatīto vērtību ([1.4.2]): Telpa >

Pretsasalšanas > Telpas
iestatītā vērtība

Iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai atkal
uzsildītu telpu, un izplūdes ūdens
temperatūras iestatītā vērtība tiks
pazemināta.

Iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai
uzsildītu telpu saskaņā ar
normālu loģiku.

Apraksts

Izmantojot ārējā telpas termostata vadību, telpas aizsardzību pret
aizsalšanu garantē ārējais telpas termostats pie nosacījuma, ka
Telpas sildīšana/dzesēšana [C.2] ir IESLĒGTS un ārkārtas
situācijas iestatījums [9.5] ir iestatīts uz automātisku darbību.

Vienas izplūdes ūdens temperatūras zonas gadījumā:

Ja... Tad...

Telpas sildīšana/dzesēšana

ir IZSLĒGTA, un āra apkārtējās
vides temperatūra nokrītas zem
4°C

Telpas sildīšana/dzesēšana

ir IESLĒGTA, ārējais telpas
termostats ir iestatīts uz
"sildīšana IZSLĒGTA", un āra
temperatūra nokrītas zem 4°C

Telpas sildīšana/dzesēšana

ir IESLĒGTA, ārējais telpas
termostats ir iestatīts uz
"sildīšana IESLĒGTA"

Divu izplūdes ūdens temperatūras zonu gadījumā:

Ja... Tad...

Telpas sildīšana/dzesēšana

ir IZSLĒGTA, un āra apkārtējās
vides temperatūra nokrītas zem
4°C

Telpas sildīšana/dzesēšana

ir IESLĒGTA, ārējais telpas
termostats ir iestatīts uz
"sildīšana IZSLĒGTA", darbības
režīms ir "apsilde", un āra
temperatūra nokrītas zem 4°C

Telpas termostata vadība ([C‑07]=2)

Telpas termostata vadības laikā, telpas aizsardzība pret aizsalšanu
tiek garantēta, ja tā ir iespējota. Kad ir aktivizēta telpas aizsardzība
pret aizsalšanu [2‑06] un telpas temperatūra nokrītas zemāk par
pretaizsalšanas temperatūru [2‑05], iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai atkal uzsildītu telpu.

# Kods Apraksts

[1.4.1] [2-06] Aktivizācija:

[1.4.2] [2-05] Telpas iestatītā vērtība 4°C~16°C

INFORMĀCIJA

Ja lietotāja saskarne, kas tiek izmantota kā telpas
termostats, ir atvienota (nepareizi vadu savienojumi,
kabeļa bojājumi), tad telpas aizsardzība pret aizsalšanu
NETIEK garantēta.

PAZIŅOJUMS

Ja Ārkārtas situācija ir iestatīts uz Manuāli ([9.5]=0)
un iekārta tiek aktivizēta, lai uzsāktu ārkārtas ekspluatāciju,
iekārta pārstās darboties, un tā būs manuāli jāatjauno,
izmantojot lietotāja saskarni. Lai manuāli atjaunotu
darbību, pārejiet pie Darbības traucējumi galvenā
izvēlnes ekrāna, kurā lietotāja saskarne pirms sākšanas
pieprasīs apstiprināt ārkārtas ekspluatāciju.

Telpas aizsardzība pret aizsalšanu ir aktīva pat tad, ja
lietotāja interfeiss NEAPSTIPRINA ārkārtas ekspluatāciju.

Iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai atkal
uzsildītu telpu, un izplūdes ūdens
temperatūras iestatītā vērtība tiks
pazemināta.

Iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai atkal
uzsildītu telpu, un izplūdes ūdens
temperatūras iestatītā vērtība tiks
pazemināta.

Telpas aizsardzību pret
aizsalšanu garantē normālā
loģika.

Iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai atkal
uzsildītu telpu, un izplūdes ūdens
temperatūras iestatītā vērtība tiks
pazemināta.

Iekārta siltuma izstarotājiem
piegādās izplūdes ūdeni, lai atkal
uzsildītu telpu, un izplūdes ūdens
temperatūras iestatītā vērtība tiks
pazemināta.

▪ 0 Nē: pretaizsalšanas funkcionalitāte ir

IZSLĒGTA.

▪ 1 Jā: pretaizsalšanas funkcionalitāte ir

IESLĒGTA.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

51

8 Konfigurācija

[1-03]

[1-02]

T

a

T

t

[1-00] [1-01]

Iestatītās vērtības diapazons

Spēkā TIKAI telpas termostata vadības gadījumā. Lai taupītu
enerģiju, novēršot telpas pārkaršanu, varat ierobežot telpas
temperatūras diapazonu apsildei.

PAZIŅOJUMS

Pielāgojot telpas temperatūras diapazonu, tiek pielāgotas
arī visas vēlamās telpas temperatūras vērtības, lai
garantētu, ka tās ir diapazona robežās.

# Kods Apraksts

[1.5.1] [3-07] Sildīšanas minimums
[1.5.2] [3-06] Sildīšanas maksimums

Sensora nobīde

Spēkā TIKAI telpas termostata vadības gadījumā. Varat kalibrēt
(ārējo) telpas temperatūras sensoru. Telpas termistora vērtībai, ko
izmēra lietotāja saskarne, kas tiek izmantota kā telpas termostats,
vai ārējais telpas sensors, var piešķirt nobīdi. Iestatījumus var
izmantot, lai kompensētu situācijās, kad lietotāja saskarni, kas tiek
izmantota kā telpas termostats, vai ārējo telpas sensoru NEVAR
uzstādīt ideālā uzstādīšanas vietā (skatiet 16. lappusē "5.6 Āra

temperatūras sensora iestatīšana").

# Kods Apraksts

[1.6] [2-0A] Sensora nobīde (lietotāja saskarne, kas

tiek izmantota kā telpas termostats):
lietotāja saskarnes, kas tiek izmantota kā
telpas termostats, izmērītās faktiskās
telpas temperatūras nobīde.

▪ –5°C~5°C, solis 0,5°C

[1.7] [2-09] Sensora nobīde (ārējā telpas sensora

opcija): pieejams TIKAI tad, ja ārējā
sensora opcija ir uzstādīta un
konfigurēta.

▪ –5°C~5°C, solis 0,5°C

8.4.3 Galvenā zona

Iestatītās vērtības ekrāns

Jūs varat iestatīt izplūdes ūdens temperatūru galvenai zonai,
izmantojot iestatītās vērtības ekrānu. Lai uzzinātu papildinformāciju
par šo darbību, skatiet 48. lappusē "8.3.5Iestatītās vērtības ekrāns".

Grafiks

Norāda, vai vēlamā izplūdes ūdens temperatūra atbilst grafikam.
LWT iestatītās vērtības režīma [2.4] ietekme ir šāda:

▪ Fiksēts LWT iestatītās vērtības režīmā plānotās darbības sastāv

no vēlamajām izplūdes ūdens temperatūras vērtībām, kas ir
sākotnēji iestatītas vai pielāgotas.

▪ No laikapstākļiem atkarīgs LWT iestatītās vērtības režīmā

plānotās darbības sastāv no vēlamajām nobīdes darbībām, kas ir
sākotnēji iestatītas vai pielāgotas.

# Kods Apraksts

[2.1] N/A Grafiks

▪ 0: Nē

▪ 1: Jā

Apsildes grafiks

Jūs varat iestatīt galvenās zonas apsildes temperatūras grafiku,
izmantojot grafika ekrānu. Lai uzzinātu papildinformāciju par šo
ekrānu, skatiet 49. lappusē "8.3.8Grafika ekrāns: Piemērs".

Iestatītās vērtības režīms

Fiksēts režīmā vēlamā izplūdes ūdens temperatūra NAV atkarīga
no āra apkārtējās vides temperatūras.

Uzstādītāja rokasgrāmata

52

No laikapstākļiem atkarīgs režīmā vēlamā izplūdes ūdens
temperatūra ir atkarīga no āra apkārtējās vides temperatūras.

# Kods Apraksts

[2.4] N/A Iestatītās vērtības režīms

▪ 0: Fiksēts

▪ 2: No laikapstākļiem atkarīgs

Kad no laikapstākļiem atkarīga darbība ir aktīva, zemā āra
temperatūrā ūdens būs siltāks, un otrādi. No laikapstākļiem
atkarīgas darbības laikā lietotājam ir iespēja palielināt vai samazināt
ūdens temperatūru par maksimums 10°C.

Apsildes NLA līkne

Iestatiet no laikapstākļiem atkarīgo apsildi galvenai zonai (ja [2.4] = 1
vai 2):

# Kods Apraksts

[2.5] [1-00]

[1-01]

Iestatiet no laikapstākļiem atkarīgo
apsildi:

[1-02]
[1-03]

▪ Tt: mērķa izplūdes ūdens temperatūra

(galvenā zona)
▪ Ta: āra temperatūra
▪ [1-00]: zema āra temperatūra. –40°C~

+5°C
▪ [1-01]: augsta āra temperatūra.

10°C~25°C
▪ [1-02]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar zemo apkārtējās vides

temperatūru vai nokrītas zemāk par

zemo apkārtējās vides temperatūru.

[9‑01]°C~[9‑00]°C

Piezīme: Apsildes režīmā šai vērtībai

jābūt augstākai par [1‑03], jo zemākai

āra temperatūrai nepieciešams siltāks

ūdens.
▪ [1-03]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar augsto apkārtējās vides

temperatūru vai ir augstāka par augsto

apkārtējās vides temperatūru.

[9‑01]°C~min. (45, [9‑00])°C

Piezīme: Šai vērtībai ir jābūt zemākai

par [1‑02], jo augstai āra temperatūrai

nepieciešams remdenāks ūdens.

Starotāja tips

Atkarībā no sistēmas ūdens tilpuma un galvenās zonas siltuma
izstarotāja veida galvenās zonas uzsildīšana var būt ilgāka. Šis
iestatījums var kompensēt lēnu vai ātru apsildes sistēmu
uzsildīšanas cikla laikā. Mērķa delta T galvenai zonai būs atkarīga
no šā iestatījuma. Mērķa delta T ir iespējama, ja tikai 1 zona ir
aktīva. Sūkņa vadība būs atšķirīga, ja abas zonas ir aktīvas.

Telpas termostata vadībā šis iestatījums ietekmēs vēlamās izplūdes
ūdens temperatūras maksimālo modulāciju.

Tāpēc ir svarīgi to iestatīt pareizi un atbilstoši jūsu sistēmas
izkārtojumam.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

# Kods Apraksts

[2.7] [2‑0C] Starotāja tips

▪ 0: Grīdu apsilde

▪ 1: Ventilatora spirāles iekārta

▪ 2: Radiators

Izstarotāja veida iestatījums ietekmē telpas apsildes iestatītās
vērtības diapazonu un mērķa delta T apsildei šāda veidā:

Galvenā zona

Starotāja tips

0: Grīdu apsilde Maks. 55°C Mainīgs (skat. [2.B])
1: Ventilatora

spirāles iekārta
2: Radiators Maks. 65°C Fiksēts 10°C

PAZIŅOJUMS

Maksimālā iestatītā vērtība telpas apsildei ir atkarīga no
izstarotāja veida, ko var redzēt iepriekš norādītajā tabulā.
Ja ir 2 ūdens temperatūras zonas, tad maksimālā iestatītā
vērtība ir 2 zonu maksimums.

UZMANĪBU!

Ja ir 2 zonas, ir svarīgi, lai zona ar zemāko ūdens
temperatūru tiktu konfigurēta kā galvenā zona, un zona ar
augstāko ūdens temperatūru tiktu konfigurēta kā papildu
zona. Ja sistēma netiek konfigurēta šādā veidā, tad var
rasties siltuma izstarotāju bojājumi.

Telpas apsildes

iestatītās vērtības

diapazons

[9‑01]~[9‑00]

Maks. 55°C Mainīgs (skat. [2.B])

Mērķa delta T

apsildei [1‑0B]

INFORMĀCIJA

Tikai EHVZ: ja iekštelpu iekārta ir pievienota augstas
temperatūras izstarotāju sistēmai un vienlaikus ir
pieprasījums abās izstarotāju zonās, un ja augstās
izstarotāju sistēmas izplūdes ūdens iestatītā vērtība ir 60°C
visā darbības diapazonā, tad var paaugstināties enerģijas
patēriņš.

PAZIŅOJUMS

▪ Pielāgojot izplūdes ūdens temperatūras diapazonu, tiek

pielāgotas arī visas vēlamās izplūdes ūdens
temperatūras vērtības, lai garantētu, ka tās ir
diapazona robežās.

▪ Vienmēr balansējiet starp vēlamo izplūdes ūdens

temperatūru ar vēlamo telpas temperatūru un/vai
kapacitāti (atbilstoši siltuma izstarotāju izvietojumam un
atlasei). Vēlamā izplūdes ūdens temperatūra tiek
sasniegta vairāku iestatījumu rezultātā (sākotnēji
iestatītās vērtības, nobīdes vērtības, no laikapstākļiem
atkarīgas līknes, modulācija). Rezultātā var rasties
pārāk augsta vai pārāk zema izplūdes ūdens
temperatūra, kas var radīt pārkaršanas temperatūru vai
kapacitātes trūkumu. Ierobežojot izplūdes ūdens
temperatūras diapazonu piemērotās vērtībās (atkarībā
no siltuma izstarotājiem), no šādām situācijām
iespējams izvairīties.

Piemērs: Minimālo izplūdes ūdens temperatūru iestatiet uz 28°C, lai
NEBŪTU iespējams apsildīt telpu: izplūdes ūdens temperatūrai ir
JĀBŪT ievērojami siltākai par telpas temperatūru (apsildes darbībai).

UZMANĪBU!

Ja ir 2 zonas un izstarotāju veidi ir nepareizi konfigurēti,
ūdens ar augstu temperatūru var tikt novirzīts uz zemas
temperatūras izstarotāju (zemgrīdas apsilde). Lai no tā
izvairītos:

▪ Uzstādiet termostata vārstu, lai nepieļautu pārāk

augstu temperatūru zemas temperatūras izstarotājā.

▪ Pārliecinieties, ka pareizi iestatījāt izstarotāju veidus

galvenajai zonai [2.7] un papildu zonai [3.7] atbilstoši
pieslēgtajam izstarotājam.

INFORMĀCIJA

Vidējā izstarotāja temperatūra mainīsies atkarībā no mērķa
delta T. Lai neitralizētu vidējās izstarotāja temperatūras
ietekmi augstākas mērķa delta T dēļ, var pielāgot izplūdes
ūdens iestatīto vērtību (fiksēto vai no laikapstākļiem
atkarīgo).

Iestatītās vērtības diapazons

Jūs varat ierobežot izplūdes ūdens temperatūras diapazonu galvenai
izplūdes ūdens temperatūras zonai. Šā iestatījuma mērķis ir novērst
nepareizu izplūdes ūdens temperatūru (piemēram, pārāk karstu vai
pārāk aukstu). Tādēļ varat konfigurēt pieejamo vēlamo apsildes
temperatūras diapazonu.

PAZIŅOJUMS

Ja tiek izmantota zemgrīdas apsilde, svarīgi ierobežot
maksimālo izplūdes ūdens temperatūru apsildes darbības
laikā atbilstoši uzstādītās zemgrīdas apsildes sistēmas
specifikācijām.

# Kods Apraksts

Galvenās izplūdes ūdens temperatūras zonas izplūdes ūdens
temperatūras diapazons (=izplūdes ūdens temperatūras zona ar
zemāko izplūdes ūdens temperatūru apsildes darbībai)

[2.8.1] [9-01] Sildīšanas minimums 15°C~37°C
[2.8.2] [9-00] Sildīšanas maksimums

▪ [2‑0C]=2 (izstarotāja veids galvenai

zonai = radiators)
37°C~65°C

▪ Pretējā gadījumā: 37°C~55°C

Regulēšana

Nosaka, kā tiek kontrolēta iekārtas darbība. Ir 3 iespējas:

Kontrole Šajā vadībā...

Izplūstošais
ūdens

Ārējais telpas
termostats

Telpas
termostats

Iekārtas darbība tiek noteikta pēc izplūdes
ūdens temperatūras, neskatoties uz faktisko
telpas temperatūru un/vai telpas apsildes
pieprasījumu.

Iekārtas darbība tiek noteikta pēc ārējā
termostata vai ekvivalenta (piemēram,
siltumsūkņa konvektora).

Iekārtas darbība tiek noteikta pēc lietotāja
saskarnes, kas tiek izmantota kā termostats,
apkārtējās temperatūras.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

53

8 Konfigurācija

# Kods Apraksts

[2.9] [C‑07] ▪ 0: Izplūstošais ūdens

▪ 1: Ārējais telpas termostats

▪ 2: Telpas termostats

Termostata tips

Spēkā tikai ārējā telpas termostata vadības gadījumā.
Iekārtas vadībai ir iespējamas tālāk norādītās kombinācijas (nav

pieejams, ja [C‑07]=0):

Ja [C‑07]=2 (RT control (RT vadība))

Lietotāja saskarne

iekštelpu iekārtā

Ja [C‑07]=1 (Ext RT control (Ārējā RT vadība))

Lietotāja saskarne

iekštelpu iekārtā

PAZIŅOJUMS

Ja tiek lietots ārējais telpas termostats, ārējais telpas
termostats kontrolē telpu aizsardzību pret aizsalšanu. Taču
telpas aizsardzība pret aizsalšanu ir iespējama tikai tad, ja
[C.2] Telpas sildīšana/dzesēšana ir IESLĒGTA.

# Kods Apraksts

[2.A] [C‑05] Ārējā telpas termostata veids galvenajai

Lietotāja saskarne,

kas tiek lietota kā
telpas termostats

galvenajā zonā

Ārējais telpas

termostats galvenajā

zonā

zonai:
▪ 1: 1 kontakts: Izmantotais ārējais

telpas termostats var nosūtīt tikai
sildīšanas IESLĒGŠANAS/
IZSLĒGŠANAS stāvokli. Apsildes un
dzesēšanas pieprasījums nav nodalīts.
Telpas termostats ir pieslēgts tikai pie
1 digitālās ievades (X2M/35).
Šo vērtību atlasiet savienojumam ar
siltumsūkņa konvektoru (FWXV).

▪ 2: 2 kontakti: izmantotais ārējais

telpas termostats var nosūtīt atsevišķu
apsildes/dzesēšanas sildīšanas
IESLĒGŠANAS/IZSLĒGŠANAS
stāvokli. Telpas termostats ir pieslēgts
pie 2 digitālām ievadēm (X2M/35 un
X2M/34).
Šo vērtību atlasiet savienojumam ar
vadu (EKRTWA) vai bezvadu
(EKRTR1) telpas termostatu

Ārējais telpas

termostats papildu

zonā

Ārējais telpas

termostats papildu

zonā

Izplūdes ūdens temperatūra: Delta T

Apsildes mērķa deltaT galvenai zonai ir atkarīga no iepriekš atlasītā
izstarotāja veida galvenai zonai. Apsildes režīmā šis iestatījums
norāda uz izplūdes ūdens iestatītās vērtības un ieplūdes ūdens
temperatūru starpību.

Iekārta ir paredzēta zemgrīdas cilpu darbības atbalstam. Ieteicamā
izplūdes ūdens temperatūra zemgrīdas cilpām ir 35°C. Šādā
gadījumā iekārta tiek kontrolēta, lai noteiktu 5°C temperatūras
starpību, kas nozīmē, ka iekārtā ieplūdes ūdens temperatūra ir
aptuveni 30°C. Atkarībā no uzstādītās iekārtas (radiatori,
siltumsūkņa konvektors, zemgrīdas cilpas) vai situācijas var būt
iespējams mainīt starpību starp ieplūdes un izplūdes ūdens
temperatūru. Ņemiet vērā, ka sūknis regulēs savu plūsmu, lai
uzturētu delta T. Dažos īpašos gadījumos izmērītā delta T var
atšķirties no iestatītās vērtības.

INFORMĀCIJA

Ja apsildes režīmā aktīvs ir tikai rezerves sildītājs, tad
delta T tiks kontrolēta atbilstoši rezerves sildītāja fiksētai
kapacitātei. Ir iespējams, ka šī delta T atšķirsies no
atlasītās mērķa deltaT.

INFORMĀCIJA

Apsildes režīmā mērķa delta T tiks sasniegta tikai pēc
kāda darbības laika, kad tiks sasniegta iestatītā vērtība,
lielās starpības dēļ starp izplūdes ūdens temperatūras
iestatīto vērtību un ieplūdes temperatūru sākumā.

INFORMĀCIJA

Ja galvenai zonai vai papildu zonai ir apsildes pieprasījums
un šī zona ir aprīkota ar radiatoriem, tad mērķa delta T, ko
iekārta izmantos apsildes darbībā, būs fiksēta 10°C.

Ja zonas nav aprīkotas ar radiatoriem, tad apsildes režīmā
iekārta dos prioritāti papildu zonas delta T, ja ir apsildes
pieprasījums papildu zonā.

# Kods Apraksts

[2.B.1] [1‑0B] Delta T sildīšana: Lai apsildes

režīmā siltuma izstarotāji darbotos
atbilstoši, nepieciešama minimāla
temperatūras starpība.

▪ Ja [2-0C]=2, tad tā ir fiksēta uz 10°C
▪ Citos gadījumos: 3°C~10°C

Izplūdes ūdens temperatūra: Modulācija

Spēkā TIKAI telpas termostata vadības gadījumā. Izmantojot telpas
termostata funkcionalitāti, klientam ir nepieciešams iestatīt vēlamo
telpas temperatūru. Ierīce piegādās karsto ūdeni sildītāja
izstarotājiem, un telpa tiks apsildīta. Turklāt arī vēlamā izplūdes
ūdens temperatūra ir jākonfigurē: ieslēdzot modulāciju, ierīce
automātiski aprēķina vēlamo izplūdes ūdens temperatūru (ņemot
vērā sākotnēji iestatītās temperatūras vērtības, ja atlasīta no
laikapstākļiem atkarīga temperatūra, modulācija tiek veikta, ņemot
vērā no laikapstākļiem atkarīgās temperatūras vērtības); izslēdzot
modulāciju, lietotāja interfeisā varat iestatīt vēlamo izplūdes ūdens
temperatūru. Turklāt, ja modulācija ir ieslēgta, vēlamā izplūdes
ūdens temperatūra tiek pazemināta vai paaugstināta vēlamajai
telpas temperatūras funkcijai un atšķirībai starp faktisko un vēlamo
telpas temperatūru. Ieguvumi ir šādi:

▪ stabila telpas temperatūra, kas precīzi atbilst vēlamajai

temperatūrai (augstāks komforta līmenis)

▪ mazāk ieslēgšanas/izslēgšanas ciklu (zemāks trokšņu līmenis,

lielāks komforts un augstāka efektivitāte)

▪ pēc iespējas zemāka ūdens temperatūra, lai nodrošinātu atbilstību

vēlamajai temperatūrai (augstāka efektivitāte)

Uzstādītāja rokasgrāmata

54

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

a

+[8-06]

−[8-06]

b

T

a

T

t

# Kods Apraksts

[2.C.1] [8‑05] Modulācija:

▪ 0 Nē: Atspējots, vēlamā izplūdes

ūdens temperatūra ir jāiestata lietotāja
saskarnē.

▪ 1 Jā: Iespējots, izplūdes ūdens

temperatūra tiek aprēķināta atbilstoši
starpībai starp vēlamo un faktisko
telpas temperatūru. Tas ļauj labāk
izveidot atbilstību starp siltumsūkņa
kapacitāti un faktisko nepieciešamo
kapacitāti, kā arī nodrošina mazāk
siltumsūkņa startēšanas/apturēšanas
ciklu un ekonomiskāku darbību.
Piezīme: Vēlamo izplūdes ūdens
temperatūru var nolasīt tikai lietotāja
saskarnē.

[2.C.2] [8‑06] Maksimālā modulācija:

▪ 0°C~10°C
Šī ir temperatūras vērtība, par kuru

vēlamā izplūdes ūdens temperatūra tiek
palielināta vai samazināta.

INFORMĀCIJA

Ja ir iespējota izplūdes ūdens temperatūras modulācija, no
laika apstākļiem atkarīgajai līknei ir jāiestata par [8-06]
augstāka pozīcija, pieskaitot minimālo izplūdes ūdens
temperatūras iestatīto punktu, kas nepieciešams, lai
sasniegtu stabilu telpas komforta iestatītā punkta stāvokli.
Lai palielinātu efektivitāti, modulācija var samazināt
izplūdes ūdens iestatīto punktu. Iestatot no laika
apstākļiem atkarīgu līkni augstākā pozīcijā, tā nevar
samazināties zem minimālā iestatītā punkta. Skatiet tālāk
parādīto ilustrāciju.

a No laika apstākļiem atkarīga līkne

b Minimālais izplūdes ūdens temperatūras iestatītais punkts,

kas nepieciešams, lai sasniegtu stabilu telpas komforta
iestatītā punkta stāvokli.

Slēgvārsts

Turpmākā informācija izmantojama tikai tad, ja ir 2izplūdes ūdens
temperatūras zonas. Ja ir 1 izplūdes ūdens temperatūras zona,
pievienojiet noslēgšanas vārstu apsildes/dzesēšanas izvadei.

Galvenās izplūdes ūdens temperatūras zonas noslēgšanas vārsts
var aizvērties šādos apstākļos:

# Kods Apraksts

[2.D.1] [F-0B] Noslēgšanas vārsts:

▪ 0 Nē: NEIETEKMĒ apsildes

pieprasījums.

▪ 1 Jā: aizveras, kad NAV apsildes

pieprasījuma.

INFORMĀCIJA

Iestatījums [F‑0B] ir derīgs tikai tad, ja ir termostata vai āra
istabu termostata pieprasījuma iestatījums (NEATTIECAS
uz izplūdes ūdens temperatūras iestatījumiem).

8.4.4 Papildu zona

Iestatītās vērtības ekrāns

Jūs varat iestatīt izplūdes ūdens temperatūru papildu zonai,
izmantojot iestatītās vērtības ekrānu. Lai uzzinātu papildinformāciju
par šo darbību, skatiet 48. lappusē "8.3.5Iestatītās vērtības ekrāns".

Grafiks

Norāda, vai vēlamā izplūdes ūdens temperatūra atbilst grafikam.
Skatiet arī 52. lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.1] N/A Grafiks

▪ 0: Nē

▪ 1: Jā

Apsildes grafiks

Jūs varat iestatīt papildu zonas apsildes temperatūras grafiku,
izmantojot grafika ekrānu. Lai uzzinātu papildinformāciju par šo
ekrānu, skatiet 49. lappusē "8.3.8Grafika ekrāns: Piemērs".

Iestatītās vērtības režīms

Papildu zonas iestatītās vērtības režīmu var neatkarīgi iestatīt no
galvenās zonas iestatītās vērtības režīma, skatiet 52. lappusē

"Iestatītās vērtības režīms".

# Kods Apraksts

[3.4] N/A Iestatītās vērtības režīms

▪ 0: Fiksēts

▪ 1: NLA sildīšana, fiksēta

dzesēšana

▪ 2: No laikapstākļiem atkarīgs

Apsildes NLA līkne

Iestatiet no laikapstākļiem atkarīgo apsildi papildu zonai (ja [3.4] = 1
vai 2):

INFORMĀCIJA

Veicot atsaldēšanu, noslēgšanas vārsts VIENMĒR ir
atvērts.

Termostata darbības laikā: ja [F‑0B] ir iespējots, noslēgšanas
vārsts aizveras, ja nav apsildes pieprasījuma no galvenās zonas.
Iespējojiet šo iestatījumu, lai:

▪ izvairītos no izplūdes ūdens padeves siltuma izstarotājiem

galvenajā LWT zonā (caur jaucējvārsta staciju), ja ir pieprasījums
no papildu LWT zonas.

▪ aktivizējiet IESLĒGŠANAS/IZSLĒGŠANAS sūkni jaucējvārsta

stacijā TIKAI TAD, ja ir pieprasījums.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

55

8 Konfigurācija

[0-00]

[0-01]

T

a

T

t

[0-03] [0-02]

# Kods Apraksts

[3.5] [0-00]

[0-01]

Iestatiet no laikapstākļiem atkarīgo
apsildi:

[0-02]
[0-03]

▪ Tt: mērķa izplūdes ūdens temperatūra

(papildu zona)
▪ Ta: āra temperatūra
▪ [0-03]: zema āra temperatūra. –40°C~

+5°C
▪ [0-02]: augsta āra temperatūra.

10°C~25°C
▪ [0-01]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar zemo apkārtējās vides

temperatūru vai nokrītas zemāk par

zemo apkārtējās vides temperatūru.

[9‑05]°C~[9‑06]°C

Piezīme: apsildes režīmā šai vērtībai

jābūt augstākai par [0‑00], jo zemākai

āra temperatūrai nepieciešams siltāks

ūdens.
▪ [0-00]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar augsto apkārtējās vides

temperatūru vai ir augstāka par augsto

apkārtējās vides temperatūru.

[9‑05]~min. (45, [9‑06])°C

Piezīme: šai vērtībai ir jābūt zemākai

par [0‑01], jo augstai āra temperatūrai

nepieciešams remdenāks ūdens.

Starotāja tips

Lai uzzinātu papildinformāciju par šo funkcionalitāti, skatiet 52.

lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.7] [2‑0D] Starotāja tips

▪ 0: Grīdu apsilde

▪ 1: Ventilatora spirāles iekārta

▪ 2: Radiators

Izstarotāja veida iestatījums ietekmē telpas apsildes iestatītās
vērtības diapazonu un mērķa delta T apsildei šāda veidā:

Papildu zona

Starotāja tips

Telpas apsildes

iestatītās vērtības

Mērķa delta T

apsildei [1‑0C]

diapazons

[9‑05]~[9‑06]

0: Grīdu apsilde Maks. 55°C Mainīgs (skat. [2.B])
1: Ventilatora

Maks. 55°C Mainīgs (skat. [2.B])

spirāles iekārta
2: Radiators Maks. 65°C Fiksēts 10°C

Iestatītās vērtības diapazons

Lai uzzinātu papildinformāciju par šo iestatījumu, skatiet arī 52.

lappusē "8.4.3Galvenā zona".

Uzstādītāja rokasgrāmata

56

# Kods Apraksts

Papildu izplūdes ūdens temperatūras zonas izplūdes ūdens
temperatūras diapazons (=izplūdes ūdens temperatūras zona ar
augstāko izplūdes ūdens temperatūru apsildes darbībai)

[3.8.1] [9-05] Sildīšanas minimums: 15°C~37°C
[3.8.2] [9-06] Sildīšanas maksimums

▪ [2‑0D]=2 (izstarotāja veids papildu

zonai = radiators)
37°C~65°C

▪ Citos gadījumos: 37°C~55°C

Regulēšana

Vadības veids tiek parādīts šeit, taču to nevar mainīt. To nosaka
galvenās zonas vadības veids. Lai uzzinātu papildinformāciju par šo
funkcionalitāti, skatiet 52. lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.9] N/A Regulēšana

▪ Izplūstošais ūdens, ja galvenās

zonas vadības veids ir Izplūstošais
ūdens.

▪ Ārējais telpas termostats, ja

galvenās zonas vadības veids ir

Ārējais telpas termostats vai
Telpas termostats.

Termostata tips

Spēkā tikai ārējā telpas termostata vadības gadījumā. Lai uzzinātu
papildinformāciju par šo funkcionalitāti, skatiet 52. lappusē

"8.4.3Galvenā zona".

# Kods Apraksts

[3.A] [C‑06] Ārējā telpas termostata veids papildu

zonai:
▪ 1: 1 kontakts. Pieslēgts tikai pie 1

digitālās ievades (X2M/35a)

▪ 2: 2 kontakti. Pieslēgts pie 2

digitālām ievadēm (X2M/34a un
X2M/35a)

Izplūdes ūdens temperatūra: Delta T

Papildinformāciju skatiet šeit: 52. lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.B.1] [1-0C] Delta T sildīšana: Lai apsildes

režīmā siltuma izstarotāji darbotos
atbilstoši, nepieciešama minimāla
temperatūras starpība.

▪ Ja [2-0D]=2, tad tā ir fiksēta uz 10°C
▪ Citos gadījumos: 3°C~10°C

8.4.5 Telpu sildīšana

Par telpu darbības režīmiem

Šī iekārta ir paredzēta tikai apsildei. Sistēma var uzsildīt telpu, bet
NEVAR atdzesēt telpu.

Darbības diapazons

Atkarībā no vidējās āra temperatūras iekārtas telpas apsildes
darbība ir aizliegta.

# Kods Apraksts

[4.3.1] [4-02] Telpas sildīšanas izslēgšanas

temperatūra: kad vidējā āra

temperatūra paaugstinās virs šīs
vērtības, telpas apsilde tiek izslēgta.

▪ 14°C~35°C

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

a

a

b

c

a

b c

d

b c

a
b

d

e

f

c

g
b

c

Zonu skaits

Sistēma var piegādāt izplūdes ūdeni līdz 2 ūdens temperatūras
zonām. Konfigurācijas laikā ir jāiestata ūdens zonu skaits.

# Kods Apraksts

[4.4] [7‑02] ▪ 0: Viena zona

Tikai viena izplūdes ūdens
temperatūras zona:

▪ a: Galvenā LWT zona

[4.4] [7‑02] ▪ 1: Dubultā zona

Divas izplūdes ūdens temperatūras
zonas. Galvenā izplūdes ūdens
temperatūras zona sastāv no
augstākas noslodzes siltuma
izstarotājiem un jaukšanas stacijas, lai
sasniegtu vēlamo izplūdes ūdens
temperatūru. Apsildes režīmā:

# Kods Apraksts

[4.5] [F–0D] Sūkņa darbības režīms:

▪ 0 Nepārtraukts: pastāvīga sūkņa

darbība neatkarīgi no sildīšanas
IESLĒGŠANAS vai IZSLĒGŠANAS
stāvokļa. Piezīme: Pastāvīgai sūkņa
darbībai ir nepieciešams vairāk
enerģijas nekā parauga vai
pieprasījuma sūkņa darbībai.

▪ a: Telpu apsildes vadība
▪ b: Izsl.
▪ c: IESLĒGTS
▪ d: sūkņa darbība

[4.5] [F-0D] ▪ 1 Pēc parauga: sūknis ir IESLĒGTS,

ja pastāv apsildes pieprasījums, jo
izplūdes ūdens temperatūra vēl nav
sasniegusi vēlamo temperatūru. Ja
sildīšana ir IZSLĒGTA, sūknis
darbojas ik pēc 3 minūtēm, lai
pārbaudītu ūdens temperatūru un
pieprasītu apsildi, ja nepieciešams.
Piezīme: Paraugs ir pieejams TIKAI
izplūdes ūdens temperatūras vadības
gadījumā.

▪ a: Papildu LWT zona: augstākā

temperatūra

▪ b: Galvenā LWT zona: zemākā

temperatūra

▪ c: Jaukšanas stacija.

UZMANĪBU!

Ja ir 2 zonas, ir svarīgi, lai zona ar zemāko ūdens
temperatūru tiktu konfigurēta kā galvenā zona, un zona ar
augstāko ūdens temperatūru tiktu konfigurēta kā papildu
zona. Ja sistēma netiek konfigurēta šādā veidā, tad var
rasties siltuma izstarotāju bojājumi.

UZMANĪBU!

Ja ir 2 zonas un izstarotāju veidi ir nepareizi konfigurēti,
ūdens ar augstu temperatūru var tikt novirzīts uz zemas
temperatūras izstarotāju (zemgrīdas apsilde). Lai no tā
izvairītos:

▪ Uzstādiet termostata vārstu, lai nepieļautu pārāk

augstu temperatūru zemas temperatūras izstarotājā.

▪ Pārliecinieties, ka pareizi iestatījāt izstarotāju veidus

galvenajai zonai [2.7] un papildu zonai [3.7] atbilstoši
pieslēgtajam izstarotājam.

Sūkņa darbības režīms

Ja lietotāja saskarnē ir IZSLĒGTA telpas apsildes darbība, sūknis
vienmēr ir IZSLĒGTS. Ja telpas apsildes darbība ir IESLĒGTA, varat
izvēlēties no šādiem darbības režīmiem:

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

▪ a: Telpu apsildes vadība
▪ b: Izsl.
▪ c: IESLĒGTS
▪ d: LWT temperatūra
▪ e: faktiskais
▪ f: vēlamais
▪ g: sūkņa darbība

Uzstādītāja rokasgrāmata

57

8 Konfigurācija

a

d

e

b

b

c

b c

c

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

# Kods Apraksts

[4.5] [F-0D] ▪ 2 Pēc pieprasījuma: sūkņa darbība,

ņemot vērā pieprasījumu. Piemērs:

Izmantojot telpas termostatu un

termostatu, tiek izveidots sildīšanas

IESLĒGŠANAS/IZSLĒGŠANAS

stāvoklis. Piezīme: NAV pieejams

izplūdes ūdens temperatūras vadības

gadījumā.

▪ a: Telpu apsildes vadība

▪ b: Izsl.

▪ c: IESLĒGTS

▪ d: Apsildes pieprasījums (no ārējā

telpas termostata vai telpas
termostata)

▪ e: sūkņa darbība

Iekārtas tips

Šajā izvēlnes daļā var nolasīt, kāda veida iekārta tiek izmantota:

# Kods Apraksts

[4.6] N/A Iekārtas tips:

▪ 1 Tikai dzesēšana

▪ 2 Tikai sildīšana

▪ 3 Reversīvs

# Kods Apraksts

[4.8] [9-0E] Sūkņa ierobežojums Galvenā zona:

▪ 0: Bez ierobežojuma

▪ 1~4: vispārīgs ierobežojums. Visos

apstākļos ir ierobežojums.
Nepieciešamā delta T kontrole un
komforts NETIEK garantēts.

▪ 5~8: ierobežojums, ja nav

izpildmehānismu. Ja nav apsildes
izvades, sūkņa ātruma ierobežojums
tiek piemērots. Ja pastāv apsildes
izvade, sūkņa ātrums tiek noteikts tikai
ar delta T saistībā ar nepieciešamo
kapacitāti. Šo ierobežojumu diapazonā
delta T ir iespējams un komforts tiek
garantēts.

Maksimālās vērtības ir atkarīgas no iekārtas veida:

Sūkņa ierobežojums

Sūkņa ātruma ierobežojums galvenai zonai [9‑0E] un papildu zonai
[9‑0D] nosaka sūkņa maksimālo ātrumu. Normālos apstākļos
noklusējuma iestatījumu NEDRĪKST mainīt. Sūkņa ātruma
ierobežojums tiek ignorēts, kad plūsmas ātrums ir minimālās
plūsmas diapazonā (kļūda 7H).

# Kods Apraksts

[4.7] [9-0D] Sūkņa ierobežojums Papildu zona:

▪ 0: Bez ierobežojuma

▪ 1~4: vispārīgs ierobežojums. Visos

apstākļos ir ierobežojums.

Nepieciešamā delta T kontrole un

komforts NETIEK garantēts.
▪ 5~8: ierobežojums, ja nav

izpildmehānismu. Ja nav apsildes

izvades, sūkņa ātruma ierobežojums

tiek piemērots. Ja pastāv apsildes

izvade, sūkņa ātrums tiek noteikts tikai

ar delta T saistībā ar nepieciešamo

kapacitāti. Šo ierobežojumu diapazonā

delta T ir iespējams un komforts tiek

garantēts.

Uzstādītāja rokasgrāmata

58

a Ārējais statiskais spiediens

b Ūdens plūsmas ātrums

Sūknis ārpus diapazona

Ja sūkņa darbības funkcija ir atspējota, sūkņa darbība tiks apturēta,
kad āra temperatūra ir augstāka par vērtību, ko nosaka Telpas
sildīšanas izslēgšanas temperatūra [4‑02]. Kad sūkņa
darbība ir iespējota, sūkņa darbība ir iespējama visās āra
temperatūras vērtībās.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

# Kods Apraksts

[4.9] [F-00] Sūkņa darbība:

▪ 0: Atspējots, ja āra temperatūra ir

augstāka par [4‑02].

▪ 1: iespējams visās āra temperatūras

vērtībās.

Pārsniegšana

Šī funkcija nosaka, cik daudz ūdens temperatūra var paaugstināties
virs vēlamās izplūdes ūdens temperatūras, pirms kompresors
pārtrauc darboties. Kompresors atsāk darboties, kad izplūdes ūdens
temperatūra nokrītas zem vēlamās izplūdes ūdens temperatūras. Šī
funkcija ir pieejama TIKAI apsildes režīmā.

# Kods Apraksts

[4.B] [9-04] Pārsniegšana

▪ 1°C~4°C

Pretsasalšanas

Telpu aizsardzība pret aizsalšanu [1.4] novērš pārāk lielu telpas
atdzišanu. Lai uzzinātu papildinformāciju par telpas aizsardzību pret
aizsalšanu, skatiet 50. lappusē "8.4.2Telpa".

8.4.6 Tvertne

Tvertnes iestatītās vērtības ekrāns

Jūs varat iestatīt karstā ūdens temperatūru, izmantojot iestatītās
vērtības ekrānu. Lai uzzinātu papildinformāciju par šo darbību,
skatiet 48. lappusē "8.3.5Iestatītās vērtības ekrāns".

Jaudīga darbība

Jūs varat izmantot jaudīgo režīmu, lai nekavējoties sāktu ūdens
uzsildīšanu līdz sākotnēji iestatītai vērtībai (komfortablā
uzglabāšana). Tomēr tādējādi tiek patērēta papildu enerģija. Ja

jaudīgais režīms ir aktīvs, būs redzams sākuma ekrānā.

Lai aktivizētu jaudīgo režīmu

Aktivizējiet vai deaktivizējiet Jaudīga darbība šādā veidā:

1 Pārejiet pie [5.1]: Tvertne > Jaudīga darbība
2 Jaudīgo režīmu Izsl. vai Iesl..

Lietošanas piemērs. Jums nekavējoties ir nepieciešam vairāk karstā
ūdens

Ja jums ir tālāk norādītā situācija:
▪ Jau esat iztērējis lielāko daļu karstā ūdens.
▪ Jums nav laika gaidīt līdz nākamajai plānotajai darbībai, lai

uzsildītu karstāūdens tvertni.

Pēc tam jūs varat aktivizēt karstāūdens jaudīgo režīmu.
Priekšrocība: karstā ūdens tvertne nekavējoties sāk ūdens

uzsildīšanu līdz sākotnēji iestatītai vērtībai (komfortablā
uzglabāšana).

INFORMĀCIJA

Kad jaudīgais režīms ir aktīvs, pastāv nozīmīgs apsildes
un kapacitātes nepietiekamības komforta problēmu risks.
Biežas karstā ūdens izmantošanas gadījumā radīsies bieži
un gari telpas apsildes pārrāvumi.

Komforta iestatītā vērtība

Pieejams tikai tad, kad karstā ūdens sagatavošana ir Tikai
grafiks vai Grafiks + atkārtotā uzsildīšana. Kad

programmējat grafiku, varat izmantot komforta iestatīto vērtību kā
sākotnēji iestatīto vērtību. Ja vēlāk vēlaties mainīt uzglabāšanas
iestatīto vērtību, jums tas jādara tikai vienā vietā.

Tvertne uzsils līdz brīdim, kad tiks sasniegta komfortablās
uzglabāšanas temperatūra. Ja ir ieplānota komforta darbība,
vēlamā temperatūra ir augstāka.

Papildus varat programmēt uzglabāšanas apturēšanu. Šī funkcija
aptur tvertnes uzsildīšanu pat tad, ja iestatītā vērtība NETIEK
sasniegta. Uzglabāšanas apturēšanu ieprogrammējiet tikai tad, kad
tvertnes uzsildīšana nav vēlama.

# Kods Apraksts

[5.2] [6-0A] Komforta iestatītā vērtība

▪ 30°C~[6‑0E]°C

Eko iestatītā vērtība

Ekonomiskās uzglabāšanas temperatūra norāda zemāko vēlamo
tvertnes temperatūru. Tā ir vēlamā temperatūra, kad ekonomiskās
uzglabāšanas darbība tiek plānota (ieteicams dienas laikā).

# Kods Apraksts

[5.3] [6-0B] Eko iestatītā vērtība

▪ 30°C~min. (50,[6‑0E])°C

Atkārtotās uzsildīšanas iestatītā vērtība

Vēlamā tvertnes atkārtotas uzsildīšanas temperatūra tiek lietota
tālāk norādītajos gadījumos:

▪ režīmā Grafiks + atkārtotā uzsildīšana, atkārtotas

uzsildīšanas režīmā: garantētā minimālā tvertnes temperatūra tiek
iestatīta ar Atkārtotās uzsildīšanas iestatītā vērtība,
atņemot atkārtotas uzsildīšanas histerēzi. Ja tvertnes temperatūra
nokrītas zem šīs vērtības, tvertne tiek uzsildīta.

▪ komfortablās uzglabāšanas laikā, lai piešķirtu prioritāti karstā

ūdens sagatavošanai. Kad tvertnes temperatūra paaugstinās virs
šīs vērtības, karstā ūdens sagatavošana un telpas apsilde/
dzesēšana tiek izpildīta secīgi.

# Kods Apraksts

[5.4] [6-0C] Atkārtotās uzsildīšanas iestatītā

vērtība

▪ 30°C~min. (50,[6‑0E])°C

Grafiks

Jūs varat iestatīt tvertnes temperatūras grafiku, izmantojot grafika
ekrānu. Lai uzzinātu papildinformāciju par šo ekrānu, skatiet 49.

lappusē "8.3.8Grafika ekrāns: Piemērs".

Uzsildīšanas režīms

Karsto ūdeni var sagatavot 3dažādos veidos. Tie atšķiras viens no
otra ar to, kā vēlamā tvertnes temperatūra tiek iestatīta un kā ierīce
pie tās darbojas.

# Kods Apraksts

[5.6] [6-0D] Uzsildīšanas režīms

▪ 0 Tikai atkārtotā uzsildīšana: ir

atļauta tikai atkārtotas uzsildīšanas
darbība.

▪ 1 Grafiks + atkārtotā

uzsildīšana: karstā ūdens tvertne
tiek uzsildīta atbilstoši grafikam, un
starp plānotajiem uzsildīšanas cikliem
ir iespējama atkārtota uzsildīšana.

▪ 2 Tikai grafiks: karstā ūdens

tvertni var uzsildīt TIKAI saskaņā ar
grafiku.

Detalizētāku informāciju skatiet ekspluatācijas rokasgrāmatā.

Dezinfekcija

Tiek piemērots uzstādītajām sistēmām ar karstā ūdens tvertni.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

59

8 Konfigurācija

00.00 22.00 24.0001.00 23.00 t

T

DHW

T

H

T

U

[2-02]

[2-03]

[2-04]

Izmantojot dezinfekcijas funkciju, periodiski karstā ūdens tvertni
uzkarsējot līdz noteiktai temperatūrai, tiek veikta karstā ūdens
tvertnes dezinfekcija.

UZMANĪBU!

Dezinfekcijas funkcijas iestatījumus NEPIECIEŠAMS
konfigurēt uzstādītājam atbilstoši spēkā esošajiem
noteikumiem.

# Kods Apraksts

[5.7.1] [2‑01] Aktivizācija

▪ 0: Nē

▪ 1: Jā

[5.7.2] [2‑00] Darbības diena

▪ 0: Katru dienu

▪ 1: Pirmdien

▪ 2: Otrdien

▪ 3: Trešdien

▪ 4: Ceturtdien

▪ 5: Piektdien

▪ 6: Sestdien

▪ 7: Svētdien
[5.7.3] [2‑02] Uzsākšanas laiks
[5.7.4] [2‑03] Tvertnes iestatītā vērtība

60°C
[5.7.5] [2‑04] Ilgums

40~60minūtes

INFORMĀCIJA

Ja parādīts kļūdas kods AH un nav radušies dezinfekcijas
funkcijas traucējumi karstā ūdens izlaišanas dēļ,
ieteicamas tālāk norādītās darbības:

▪ Ja ir atlasīts režīms Tikai atkārtotā uzsildīšana

vai Grafiks + atkārtotā uzsildīšana, ieteicams
programmēt dezinfekcijas funkcijas palaišanu vismaz
4 stundas vēlāk nekā pēdējā paredzamā lielā karstā
ūdens izlaišana. Šo palaišanu var iestatīt ar uzstādītāja
iestatījumiem (dezinfekcijas funkcija).

▪ Ja ir atlasīts režīms Tikai grafiks, ieteicams

programmēt Eko darbību 3stundas pirms dezinfekcijas
funkcijas plānotās palaišanas, lai iepriekš uzsildītu
tvertni.

INFORMĀCIJA

Dezinfekcijas funkcija tiek atsākta, ja karstā ūdens
temperatūra šajā laikā nokrītas 5°C zem dezinfekcijas
mērķa temperatūras.

INFORMĀCIJA

Kļūda AH rodas, ja jūs dezinfekcijas laikā izslēdzat karstā
ūdens darbību.

Maksimālais DHWtemperatūras iestatīšanas punkts

Maksimālā temperatūra, ko lietotāji var atlasīt karstajam ūdenim. Šo
iestatījumu varat izmantot, lai ierobežotu temperatūru karstā ūdens
krānos.

INFORMĀCIJA

Kārstā ūdens tvertnes dezinfekcijas laikā
DHW temperatūra var pārsniegt šo maksimālo
temperatūru.

INFORMĀCIJA

Ierobežojiet maksimālo karstā ūdens temperatūru atbilstoši
piemērojamajiem tiesību aktiem.

# Kods Apraksts

[5.8] [6-0E] Maksimums

Maksimālā temperatūra, ko lietotāji var
atlasīt karstajam ūdenim. Šo iestatījumu
varat izmantot, lai ierobežotu
temperatūru karstā ūdens krānos.

T

Karstā ūdens temperatūra

DHW

TULietotāja iestatītā temperatūra
THAugstākā iestatītā temperatūra [2-03]

t Laiks

BRĪDINĀJUMS

Ņemiet vērā, ka karstā ūdens temperatūra karstā ūdens
krānā ir vienāda ar vērtību, kas atlasīta iestatījumā [2-03]
pēc dezinfekcijas darbības.

Kad augsta karstā ūdens temperatūra var radīt traumu
risku, pie karstā ūdens tvertnes karstā ūdens izvada ir
jāuzstāda jaucējvārsts (iegādājams atsevišķi). Šim
jaucējvārstam ir jānodrošina, ka karstā ūdens temperatūra
nekad nevar būt augstāka par iestatīto maksimumu.
Maksimālai atļautajai karstā ūdens temperatūrai ir jābūt
atlasītai atbilstoši piemērojamiem tiesību aktiem.

UZMANĪBU!

Nodrošiniet, lai dezinfekcijas funkcijas sākuma laiku [5.7.3]
ar noteikto ilgumu [5.7.5] NEVARĒTU pārtraukt iespējamie

Histerēze

Var iestatīt tālāk norādīto IESLĒGŠANAS histerēzi.

Siltumsūkņa IESLĒGŠANAS histerēze

Pieejams, kad karstā ūdens sagatavošana notiek tikai ar atkārtotu
uzsildīšanu. Kad tvertnes temperatūra nokrītas zem atkārtotās
uzsildīšanas temperatūras, no kuras atņemta siltumsūkņa
IESLĒGŠANAS histerēzes temperatūra, tvertne uzsilst līdz
atkārtotās uzsildīšanas temperatūrai.

Minimālā IESLĒGŠANAS temperatūra ir 20°C, arī tad, ja histerēzes
iestatītā vērtība ir mazāka par 20°C.

# Kods Apraksts

[5.9] [6-00] Siltumsūkņa IESLĒGŠANAS histerēze

Maksimālā temperatūra NAV
piemērojama dezinfekcijas funkcijas
lietošanas laikā. Skatiet informāciju par
dezinfekcijas funkciju.

▪ 2°C~40°C

karstā ūdens padeves pieprasījumi.

Uzstādītāja rokasgrāmata

60

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

T

DHW

T

a

[0-0C]

[0-0B]

[0-0E] [0-0D]

t

T

DHW

T

HP ON

T

HP OFF

T

HP MAX

T

U=TBUH OFF

[6-01]
[6-00]

TU= 60°C
T

HP MAX

= 50°C
[6-01] = 2°C
[6-00] = 2°C

HP

BUH

HP

5

10

20

30

40

46

48

50

60

t

[6-00]

HP

5

10

20

30

40

43

45

TU=T

HP OFF

T

HP MAX

T

DHW

T

HP ON

50

Atkārtotas uzsildīšanas histerēze

Pieejams, kad karstā ūdens sagatavošana ir plānota+notiek
atkārtota uzsildīšana. Kad tvertnes temperatūra nokrītas zem
atkārtotās uzsildīšanas temperatūras, no kuras atņemta atkārtotās
uzsildīšanas histerēzes temperatūra, tvertne uzsilst līdz atkārtotās
uzsildīšanas temperatūrai.

# Kods Apraksts

[5.A] [6-08] Atkārtotas uzsildīšanas histerēze

▪ 2°C~20°C

Iestatītās vērtības režīms

# Kods Apraksts

[5.B] N/A Iestatītās vērtības režīms:

▪ Fiksēts

▪ No laikapstākļiem atkarīgs

NLA līkne

Ja ir aktīva no laikapstākļiem atkarīgā darbība, vēlamā tvertnes
temperatūra tiek noteikta automātiski atbilstoši vidējai āra
temperatūrai: zemā āra temperatūrā tvertnes temperatūra ir
paaugstināta, jo ūdens ir aukstāks, un otrādi.

Ja notiek Tikai grafiks vai Grafiks + atkārtotā uzsildīšana
režīma karstā ūdens sagatavošana, komfortablās uzglabāšanas
temperatūra ir atkarīga no laikapstākļiem (atbilstoši no
laikapstākļiem atkarīgai līknei), ekonomiskā uzglabāšana un
atkārtotas uzsildīšanas temperatūra NAV atkarīga no laikapstākļiem.

Ja notiek Tikai atkārtotā uzsildīšana karstā ūdens
sagatavošana, vēlamā tvertnes temperatūra ir atkarīga no
laikapstākļiem (atbilstoši no laikapstākļiem atkarīgai līknei). Laikā,
kad notiek no laikapstākļiem atkarīga darbība, lietotājs nevar
lietotāja interfeisā pielāgot vēlamo tvertnes temperatūru. Skatiet arī

48. lappusē "8.3.7 Detalizēts ekrāns ar no laikapstākļiem atkarīgo
līkni".

# Kods Apraksts

[5.C] [0-0E]

NLA līkne

[0-0D]
[0-0C]
[0-0B]

# Kods Apraksts

[5.D] [6-01] Temperatūras atšķirība, kas nosaka

siltumsūkņa IZSLĒGŠANAS
temperatūru.

Diapazons: 0°C~10°C

Piemērs: iestatītā vērtība (TU)>maksimālā siltumsūkņa
temperatūra–[6‑01] (T

BUH Rezerves sildītājs

HP Siltumsūknis. Ja uzsildīšanas laiks, izmantojot siltumsūkni,

ir pārāk ilgs, var izmantot rezerves sildītāju, lai nodrošinātu

T

papildu sildīšanu
Rezerves sildītāja IZSLĒGŠANAS temperatūra (TU)

BUH OFF

T

Maksimālā siltumsūkņa temperatūra pie karstā ūdens

HP MAX

tvertnes sensora

T

Siltumsūkņa IZSLĒGŠANAS temperatūra (T

HP OFF

T

Siltumsūkņa IESLĒGŠANAS temperatūra (T

HP ON

T

Karstā ūdens temperatūra

DHW

TULietotāja iestatītā punkta temperatūra (kā iestatīts lietotāja

interfeisā)

t Laiks

HP MAX

–[6‑01])

HP MAX

HP OFF

−[6-01])

−[6-00])

Piemērs: iestatītā vērtība (TU)≤maksimālā siltumsūkņa
temperatūra–[6‑01] (T

HP MAX

–[6‑01])

▪ T

: vēlamā tvertnes temperatūra.

DHW

▪ Ta: (vidējā) āra apkārtējās vides

temperatūra

▪ [0-0E]: zema āra temperatūra: –

40°C‑5°C

▪ [0-0D]: augsta āra temperatūra:

10°C‑25°C

▪ [0-0C]: vēlamā tvertnes temperatūra,

kad āra temperatūra ir vienāda vai
zemāka par zemo apkārtējās vides
temperatūru: 45°C~[6‑0E]°C

Starpība

Karstā ūdens režīmā siltumsūkņa darbībai var iestatīt tālāk norādīto
histerēzes vērtību:

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

▪ [0-0B]: vēlamā tvertnes temperatūra,

kad āra temperatūra ir vienāda vai
augstāka par augsto apkārtējās vides
temperatūru: 35°C~[6‑0E]°C

HP Siltumsūknis. Ja uzsildīšanas laiks, izmantojot siltumsūkni,

ir pārāk ilgs, var izmantot rezerves sildītāju, lai nodrošinātu
papildu sildīšanu

T

Maksimālā siltumsūkņa temperatūra pie karstā ūdens

HP MAX

tvertnes sensora

T

Siltumsūkņa IZSLĒGŠANAS temperatūra (T

HP OFF

T

Siltumsūkņa IESLĒGŠANAS temperatūra (T

HP ON

T

Karstā ūdens temperatūra

DHW

TULietotāja iestatītā punkta temperatūra (kā iestatīts lietotāja

HP MAX

HP OFF

−[6-01])

−[6-00])

interfeisā)

t Laiks

INFORMĀCIJA

Siltumsūkņa maksimālā temperatūra ir atkarīga no
apkārtējās vides temperatūras. Papildinformāciju skatiet
darbības diapazonā.

Uzstādītāja rokasgrāmata

61

8 Konfigurācija

Aktivizācija

Līdz

7.3.1

No

8.4.7 Lietotāja iestatījumi

Language

# Kods Apraksts

[7.1] N/A Language

Laiks/datums

# Kods Apraksts

[7.2] N/A Iestatiet vietējo laiku un datumu

INFORMĀCIJA

Pēc noklusējuma ir iespējots vasaras laiks, un ir iestatīts
pulksteņa 24 stundu formāts. Ja vēlaties mainīt šos
iestatījumus, jūs to varat izdarīt izvēļņu struktūrā
(Lietotāja iestatījumi > Laiks/datums) pēc tam, kad
iekārta ir inicializēta.

Brīvdiena

Par brīvdienu režīmu

Brīvdienu laikā varat izmantot brīvdienu režīmu, lai novirzītos no
ierastajiem grafikiem, nemainot tos. Kad brīvdienu režīms aktivizēts,
telpas apsildes darbība un karstā ūdens darbība tiks izslēgta. Telpas
aizsardzības pret aizsalšanu un legionellas likvidēšanas darbības
paliks aktīvas.

Parastā darbplūsma

Brīvdienu režīms parasti sastāv no tālāk norādītajiem posmiem.
1 Brīvdienu sākuma un beigu datuma iestatīšana.
2 Brīvdienu režīma aktivizēšana.

Lai pārbaudītu, vai brīvdienu režīms tiek aktivizēts un/vai darbojas, rīkojieties, kā aprakstīts tālāk.

Ja sākuma ekrānā ir aktivizēts , brīvdienu režīms ir aktīvs.

Lai konfigurētu brīvdienu režīmu

1 Aktivizējiet brīvdienu režīmu. —

▪ Pārejiet pie [7.3.1]: Lietotāja iestatījumi >

Brīvdiena > Aktivizācija.

▪ Atlasiet Iesl..

2 Iestatiet pirmo brīvdienu dienu. —

▪ Pārejiet pie [7.3.2]: No.
▪ Atlasiet datumu.

▪ Apstipriniet izmaiņas.

3 Iestatiet pēdējo brīvdienu dienu. —

▪ Pārejiet pie [7.3.3]: Līdz.
▪ Atlasiet datumu.

▪ Apstipriniet izmaiņas.

Klusais režīms

Par kluso režīmu

Varat izmantot kluso režīmu, lai samazinātu āra iekārtas skaņu.
Tomēr tas arī samazina sistēmas apsildes kapacitāti. Ir vairāki klusā
režīma līmeņi.

Uzstādītāja rokasgrāmata

62

Varat:
▪ Pilnībā deaktivizēt kluso režīmu
▪ Manuāli aktivizēt klusā režīma līmeni līdz nākamajai plānotajai

darbībai

▪ Izmantot un programmēt klusā režīma grafiku

INFORMĀCIJA

Ja āra temperatūra ir zemāka par nulli, iesakām
NELIETOT visklusāko līmeni.

Lai pārbaudītu, vai klusais režīms ir aktīvs, rīkojieties, kā aprakstīts tālāk.

Ja sākuma ekrānā tiek parādīts , klusais režīms ir aktīvs.

Lai izmantotu kluso režīmu, rīkojieties, kā aprakstīts tālāk

1 Pārejiet pie [7.4.1]: Lietotāja iestatījumi >

Klusa darbība > Aktivizācija.

2 Veiciet vienu no tālāk aprakstītajām darbībām: —

Ja vēlaties… Tad…

Pilnībā deaktivizēt kluso
režīmu

Manuāli aktivizēt klusā
režīma līmeni

Izmantot un programmēt
klusā režīma grafiku

Lietošanas piemērs. Mazulis guļ pēcpusdienas miegu

Ja jums ir tālāk norādītā situācija:
▪ Esat programmējis klusā režīma grafiku:

▪ Nakts laikā: Visklusākais.

▪ dienā: Izsl., lai nodrošinātu sistēmas apsildes kapacitāti.

▪ Tomēr pēcpusdienā mazulis guļ, un jūs vēlaties, lai sistēma

strādātu klusi.

Varat darīt tālāk norādīto:

1 Pārejiet pie [7.4.1]: Lietotāja iestatījumi >

Klusa darbība > Aktivizācija.

2 Atlasiet Visklusākais.

Priekšrocība:
Āra iekārta darbojas savā visklusākajā līmenī.

Atlasiet Izsl..

Atlasiet piemēroto klusā
režīma līmeni. Piemērs:
Visklusākais.

Atlasiet Automātiski.
Pārejiet pie [7.4.2] Grafiks

un programmējiet grafiku. Lai
uzzinātu papildinformāciju par
grafiku, skatiet 49. lappusē

"8.3.8Grafika ekrāns:
Piemērs".

Elektrības un gāzes cenas

Pieejams tikai kombinācijā ar divvērtīgo funkciju. Skatiet arī šeit:

68. lappusē "Divvērtīgs".

# Kods Apraksts

[7.5.1] N/A Elektrības cena > Augsta
[7.5.2] N/A Elektrības cena > Vidēja
[7.5.3] N/A Elektrības cena > Zema
[7.6] N/A Gāzes cena

INFORMĀCIJA

Elektroenerģijas cenas var iestatīt tikai tad, kad divvērtīgā
darbība ir IESLĒGTA ([9.C.1] vai [C-02]). Šīs vērtības var
iestatīt tikai izvēļņu struktūrā [7.5.1], [7.5.2] un [7.5.3].
NELIETOJIET pārskata iestatījumus.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

Gāzes cenas iestatīšana

1 Pārejiet pie [7.6]: Lietotāja iestatījumi > Gāzes

cena.

2 Atlasiet pareizo gāzes cenu.
3 Apstipriniet izmaiņas.

INFORMĀCIJA

Cenu vērtību diapazons: 0,00~990 vienības/kWh (ar
2būtiskām vērtībām).

Elektrības cenas iestatīšana

1 Pārejiet pie [7.5.1]/[7.5.2]/[7.5.3]: Lietotāja

iestatījumi > Elektrības cena > Augsta/
Vidēja/Zema.

2 Atlasiet pareizo elektrības cenu.
3 Apstipriniet izmaiņas.
4 Atkārtojiet visām trim elektrības cenām. —

INFORMĀCIJA

Cenu vērtību diapazons: 0,00~990 vienības/kWh (ar
2būtiskām vērtībām).

INFORMĀCIJA

Ja grafiks nav iestatīts, tiek ņemta vērā Augsta
Elektrības cena degvielas cena.

Elektrības cenu grafika taimera iestatīšana

1 Pārejiet pie [7.5.4]: Lietotāja iestatījumi >

Elektrības cena > Grafiks.

2 Programmējiet atlasīto, izmantojot grafika ekrānu.

Jūs varat iestatīt Augsta, Vidēja un Zema elektrības
cenas saskaņā ar elektrības piegādātāja noteikto.

3 Apstipriniet izmaiņas.

INFORMĀCIJA

Vērtības atbilst iepriekš iestatītajām Augsta, Vidēja un
Zema elektrības cenu vērtībām. Ja grafiks nav iestatīts, tiek
ņemta vērā Augsta elektrības cena.

Par enerģijas cenām kWh atjaunojamās enerģijas simulēšanas gadījumā

Iestatot enerģijas cenas, var ņemt vērā stimulu. Lai gan tekošās
izmaksas var pieaugt, kopējās ekspluatācijas izmaksas, ņemot vērā
kompensāciju, tiks optimizētas.

PAZIŅOJUMS

Noteikti modificējiet enerģijas cenu iestatījumu
stimulēšanas perioda beigās.

Gāzes cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Aprēķiniet gāzes cenu, izmantojot tālāk norādīto formulu:
▪ Faktiskā gāzes cena+(stimuls/kWh×0,9)
Lai uzzinātu gāzes cenas noteikšanas procedūru, skatiet 63.

lappusē "Gāzes cenas iestatīšana".

Elektrības cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Aprēķiniet elektrības cenu, izmantojot tālāk norādīto formulu:
▪ Faktiskā elektrības cena+stimuls/kWh
Lai uzzinātu elektrības cenas noteikšanas procedūru, skatiet 63.

lappusē "Elektrības cenas iestatīšana".

—

Piemērs

Šis ir piemērs, un šajā piemērā izmantotās cenas un/vai vērtības
NAV precīzas.

Dati Cena/kWh

Gāzes cena 4,08
Elektrības cena 12,49
Atjaunojamā siltuma stimuls par

kWh

Gāzes cenas aprēķināšana:

Gāzes cena=faktiskā gāzes cena+(stimuls/kWh×0,9)
Gāzes cena=4,08+(5×0,9)
Gāzes cena=8,58

Elektrības cenas aprēķināšana:

Elektrības cena=faktiskā elektrības cena+stimuls/kWh
Elektrības cena=12,49+5
Elektrības cena=17,49

Cena Vērtība atpakaļceļā

Gāze: 4,08/kWh [7.6]=8,6
Elektrība: 12,49/kWh [7.5.1]=17

5

8.4.8 Informācija

Informācija par izplatītāju

Uzstādītājs var norādīt savu kontaktnumuru šeit.

# Kods Apraksts

[8.3] N/A Numurs, uz kuru lietotāji var zvanīt

problēmu gadījumā.

Iespējamā nolasāmā informācija

Izvēlne Nolasāmā informācija

[8.1] Dati par enerģiju Saražotā enerģija, patērētā

elektrība un patērētā gāze

[8.2] Darbības traucējumu

vēsture
[8.3] Informācija par

izplatītāju

[8.4] Sensori Telpas, tvertnes vai karstā

[8.5] Aktuatori Statuss/režīms katram

[8.6] Darbības režīmi Pašreizējais darbības režīms

[8.7] Par Sistēmas versijas informācija
[8.8] Savienojuma statuss Informācija par iekārtas, telpas

Darbības traucējumu vēsture

Kontaktinformācija/palīdzības
dienesta numurs

ūdens, āra un izplūdes ūdens
temperatūra (ja pieejams)

izpildmehānismam
Piemērs: Karstā ūdens sūkņa

IESLĒGŠANA/IZSLĒGŠANA

Piemērs: Atkausēšanas/eļļas
atgriešanas režīms

termostata un LAN adaptera
pieslēguma statusu.

8.4.9 Uzstādītāja iestatījumi

Konfigurācijas vednis

Pēc sistēmas IESLĒGŠANAS lietotāja saskarne jūs vadīs,
izmantojot konfigurācijas vedni. Šādā veidā jūs varat iestatīt
vissvarīgākos sākotnējos iestatījumus. Šādā veidā iekārta varēs
pareizi darboties. Pēc tam, ja nepieciešams, detalizētākos
iestatījumus var iestatīt, izmantojot izvēļņu struktūru.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

63

8 Konfigurācija

c

f

a

g

h

i

b

c

a

b

d f

e g

h

i

Lai restartētu konfigurācijas vedni, pārejiet pie Uzstādītāja
iestatījumi > Konfigurēšanas vednis [9.1].

Karstā ūdens apgāde

Mājsaimniecības karstais ūdens

Tālāk norādītais iestatījums nosaka, vai sistēma var vai nevar
sagatavot karsto ūdeni, kā arī to, kura tvertne tiek izmantota. Šis
iestatījums ir tikai lasāms.

# Kods Apraksts

[9.2.1] [E‑05]

[E-05] Vai sistēma var sagatavot karsto ūdeni?
[E-06] Vai sistēmā ir uzstādīta karstā ūdens tvertne?
[E-07] Kāda veida karstā ūdens tvertne ir uzstādīta?

MKŪ sūknis

# Kods Apraksts

[9.2.2] [D‑02] MKŪ sūknis:

Karstā ūdens sūkņa uzstādīšanas mērķis...

Tūlītēja karstā ūdens padeve Dezinfekcija

MKŪ sūkņa grafiks

Šeit jūs varat programmēt karstā ūdens sūkņa grafiku (tikai
atsevišķi iegādājamajam sekundārās atgriešanas karstā ūdens
sūknim).

Programmējiet karstā ūdens sūkņa grafiku, lai noteiktu, kad

sūknis ir jāieslēdz un jāizslēdz.
Kad sūknis ir ieslēgts, sūknis darbojas un nodrošina, ka karstais

ūdens ir tūlītēji pieejams krānā. Lai taupītu enerģiju, karstā ūdens
sūkni ieslēdziet tikai tajos dienas periodos, kad ir nepieciešama
tūlītēja karstā ūdens padeve.

(*)

▪ Iebūvētais

(*)

[E‑06]

(*)

[E‑07]

(*) Izvēļņu struktūras iestatījums [9.2.1] aizstāj tālāk norādītos

3 pārskata iestatījumus:

Rezerves sildītāju var lietot arī karstā
ūdens sildīšanai.

▪ 0 Nav MKŪ sūkņa: NAV uzstādīts

▪ 1 Tūlītējā karstā ūdens

gatavošana: uzstādīts tūlītējai karstā
ūdens padevei, kad ūdens tiek padots
pa krānu. Lietotājs iestata karstā
ūdens sūkņa darbības laiku,
izmantojot grafiku. Šo sūkni var
kontrolēt ar lietotāja saskarni.

▪ 2: Dezinfekcija: uzstādīts

dezinfekcijai. Tas darbojas, kad
darbojas karstā ūdens tvertnes
dezinfekcijas funkcija. Turpmākie
iestatījumi nav nepieciešami.

Skatiet arī tālāk parādītās ilustrācijas.

a Iekštelpu iekārta
b Tvertne
c Karstā ūdens sūknis
d Sildītāja elements
e Pretvārsts

f Duša
g Aukstais ūdens
h Karstā ūdens IZVADE

i Recirkulācijas savienojums

Rezerves sildītājs

Papildus rezerves sildītāja veidam lietotāja saskarnē ir jāiestata arī
spriegums, konfigurācija un kapacitāte.

Ir jāiestata kapacitātes rezerves sildītāja dažādām darbībām, lai
enerģijas mērīšana un/vai strāvas patēriņa funkcija darbotos pareizi.
Mērot katra sildītāja pretestības vērtību, varat iestatīt precīzu
sildītāja kapacitāti, iegūstot precīzākus enerģijas datus.

Rezerves sildītāja tips

Rezerves sildītājs ir pielāgots tam, lai varētu tikt pieslēgts pie
lielākās daļas Eiropā sastopamo elektrības pieslēgumu. Rezerves
sildītāja veids ir jāiestata lietotāja saskarnē. Iekārtām ar iebūvētu
rezerves sildītāju tā veidu var apskatīt, taču nevar mainīt.

# Kods Apraksts

[9.3.1] [E‑03] ▪ 3: 6V

▪ 4: 9W

Spriegums

▪ 3V modelim tas ir fiksēts uz 230V, 1f..

▪ 6V modelim to var iestatīt uz:

▪ 230V, 1f.

▪ 230V, 3f.

▪ 9W modelim tas ir fiksēts uz 400V, 3f..

# Kods Apraksts

[9.3.2] [5‑0D] ▪ 0: 230V, 1f.

▪ 1: 230V, 3f.

▪ 2: 400V, 3f.

Konfigurācija

Rezerves sildītāju var konfigurēt dažādos veidos. Var izvēlēties, vai
tas būs rezerves sildītājs tikai ar 1 darbību, vai rezerves sildītājs ar 2
darbībām. Ja ir 2 darbības, tad otrās darbības kapacitāte ir atkarīga
no šā iestatījuma. Var izvēlēties arī to, lai otrai darbībai būtu
augstāka kapacitāte ārkārtas gadījumā.

# Kods Apraksts

[9.3.3] [4‑0A] ▪ 0: Relejs 1

▪ 1: Relejs 1 / Relejs 1+2
▪ 2: Relejs 1 / Relejs 2
▪ 3: Relejs 1 / Relejs 2 Ārkārtas

situācija Relejs 1+2

(a) Nav pieejams 3V modeļiem.

INFORMĀCIJA

Iestatījumi [9.3.3] un [9.3.5] ir savstarpēji saistīti. Mainot
vienu iestatījumu, tiek ietekmēts otrs iestatījums. Ja
mainījāt vienu iestatījumu, pārbaudiet, vai otrs iestatījums
joprojām ir tāds, kāds nepieciešams.

INFORMĀCIJA

Parastas darbības laikā rezerves sildītāja otrās darbības
kapacitāte pie nominālā sprieguma ir vienāda ar
[6‑03]+[6‑04].

INFORMĀCIJA

Ja [4‑0A]=3 un ārkārtas režīms ir aktīvs, tad rezerves
sildītāja jaudas patēriņš ir maksimāls un vienāds ar
2×[6‑03]+[6‑04].

(a)

(a)

(a)

Uzstādītāja rokasgrāmata

64

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

INFORMĀCIJA

Tikai sistēmām ar iebūvētu karstā ūdens tvertni: ja

uzglabāšanas temperatūras iestatītā vērtība ir augstāka

par 50°C, Daikin iesaka NEATSPĒJOT rezerves sildītāja

otro darbību, jo tam būs liela ietekme uz laiku, kas ir

nepieciešams, lai iekārta uzsildītu karstā ūdens tvertni.

Kapacitātes 1.solis

# Kods Apraksts

[9.3.4] [6‑03] ▪ Rezerves sildītāja pirmās darbības

kapacitāte pie nominālā sprieguma.

Papildu kapacitātes 2.solis

# Kods Apraksts

[9.3.5] [6‑04] ▪ Kapacitātes atšķirība starp rezerves

sildītāja otro un pirmo darbību pie
nominālā sprieguma. Nominālā vērtība
ir atkarīga no rezerves sildītāja
konfigurācijas.

Līdzsvars

# Kods Apraksts

[9.3.6] [5-00] Līdzsvars: Vai rezerves sildītāja

darbība ir atļauta virs līdzsvara
temperatūras telpas apsildes laikā?

▪ 1: NAV atļauta
▪ 0: atļauta

[9.3.7] [5-01] Līdzsvara temperatūra: Āra

temperatūra zemāka par temperatūru,
kad atļauta rezerves sildītāja darbība.

Diapazons: –15°C~35°C

Darbība

# Kods Apraksts

[9.3.8] [4‑00] Rezerves sildītāja darbība:

▪ 0: Ierobežots

▪ 1: Atļauts

▪ 2: Tikai MKŪ Iespējots karstam

ūdenim, atspējots telpas apsildei

INFORMĀCIJA

Tikai sistēmām ar iebūvētu karstā ūdens tvertni: ja ir

nepieciešams ierobežot rezerves sildītāja darbību telpu

apsilde slaikā, bet to var atļaut karstā ūdens darbībai, tad

iestatiet [4‑00] uz 2.

Ārkārtas režīms

Ārkārtas situācija

Ja siltumsūknis nedarbojas, rezerves sildītājs var kalpot kā ārkārtas
sildītājs. Tad tas pārņem apsildes slodzi vai nu automātiski, vai ar
manuālu mijiedarbību.

▪ Ja Ārkārtas situācija ir iestatīts uz Automātiski un rodas

siltumsūkņa kļūme, rezerves sildītājs automātiski pārņems karstā
ūdens pagatavošanu un telpu apsildi.

▪ Ja Ārkārtas situācija ir iestatīts uz Manuāli un rodas

siltumsūkņa kļūme, karstā ūdens pagatavošana un telpu apsilde
tiks pārtraukta.
Lai to manuāli atsāktu, izmantojot lietotāja saskarni, pārejiet uz
Darbības traucējumi galvenās izvēlnes ekrānu un apstipriniet,
vai rezerves sildītājs var/nevar pārņemt apsildes slodzi.

Iesakām iestatīt Ārkārtas situācija uz Automātiski, ja māja tiek
atstāta bez uzraudzības un ilgāku laiku.

# Kods Apraksts

[9.5] N/A ▪ 0: Manuāli

▪ 1: Automātiski

INFORMĀCIJA

Automātiskas darbības ārkārtas situācijā iestatījumu var
iestatīt tikai lietotāja interfeisa izvēlnes struktūrā.

INFORMĀCIJA

Ja rodas siltumsūkņa kļūme un Ārkārtas situācija ir
iestatīts uz Manuāli, telpas aizsardzības pret aizsalšanu
funkcija, zemgrīdas apsildāmo lokšņu žāvēšanas funkcija
un ūdens cauruļu pretaizsalšanas funkcija paliek aktīva pat
tad, ja lietotājs NEAPSTIPRINA ārkārtas situāciju.

Stabilizācija

Prioritāte
Sistēmām ar iebūvētu karstā ūdens tvertni

# Kods Apraksts

[9.6.1] [5‑02] Telpas sildīšanas prioritāte:

nosaka, vai rezerves sildītājs palīdzēs
siltumsūknim karstā ūdens darbības
laikā.

Iespējojiet šo funkciju, lai saīsinātu
tvertnes uzsildīšanas darbības laiku un
pārtraukumus telpu apsildes ciklā.

Šis iestatījumam vienmēr JĀBŪT
iestatītam uz 1.

[5‑01] Līdzsvara temperatūra un [5‑03].
Telpu apsildes prioritātes temperatūra
ir saistīta ar rezerves sildītāju. Tādēļ
[5‑03] nepieciešams iestatīt vienādi ar
[5‑01] vai dažus grādus siltāku par to.

Ja rezerves sildītāja darbība ir
ierobežota ([4‑00]=0) un āra
temperatūra ir zemāka par iestatījumu
[5‑03], karstais ūdens netiks sildīts ar
rezerves sildītāju.

[9.6.2] [5‑03] Prioritārā temperatūra: nosaka

āra temperatūru, zem kuras rezerves
sildītājs palīdzēs karstā ūdens
sildīšanas laikā.

[9.6.3] [5-04] BSH nobīdes iestatītā vērtība:

Karstā ūdens temperatūras iestatītā
vērtības korekcija: vēlamās karstā
ūdens temperatūras iestatītās vērtības
korekcija tiek izmantota pie zemākās
āra temperatūras, kad ir iespējota telpu
apsildes prioritāte. Koriģētā (augstākā)
iestatītā vērtība nodrošina, ka kopējā
ūdens tvertnes uzsildīšanas kapacitāte
paliek gandrīz nemainīga, kompensējot
tvertnes aukstāko apakšējo ūdens slāni
(jo siltummaiņa spirāle nedarbojas) ar
siltāku augšējo slāni.

Diapazons: 0°C~20°C

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

65

8 Konfigurācija

t

1

0

1

0

[8-01] [8-02]

t

T

A

0

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

Taimeri vienlaicīgam telpu apsildes un karstā ūdens darbības
pieprasījumam

# Kods Apraksts

[9.6.4] [8-02] Cikla atkārtošanas novēršanas

taimeris: Minimālais laiks starp diviem

karstā ūdens uzsildīšanas cikliem.
Faktiskais atkārtošanas novēršanas laiks
ir atkarīgs arī no iestatījuma [8-04].

Diapazons: 0~10 stundas
Piezīme: Minimālais laiks ir 0,5stundas

pat tad, kad atlasītā vērtība ir 0.

[9.6.5] N/A Minimālā darbības laika taimeris:

NEMAINIET.

[9.6.6] [8-01] Maksimālā darbības laika taimeris

karstā ūdens darbībai. Karstā ūdens
uzsildīšana tiek apturēta, kad NETIEK
sasniegta mērķa karstā ūdens
temperatūra. Faktiskais maksimālais
darbības laiks ir atkarīgs arī no
iestatījuma [8-04].

▪ Kad Regulēšana=Telpas

termostats: šī sākotnēji iestatītā
vērtība tiek ņemta vērā tikai tad, ja ir
telpas apsildes pieprasījums. Ja NAV
telpas apsildes pieprasījuma, tvertne
tiek sildīta, līdz tiek sasniegta iestatītā
vērtība.

▪ Ja Regulēšana≠Telpas termostats:

šī sākotnēji iestatītā vērtība vienmēr
tiek ņemta vērā.

Diapazons: 5~95 minūtes

[9.6.7] [8-04] Papildu taimeris: Maksimālā darbības

laika papildu darbības laiks ir atkarīgs no
āra temperatūras [4-02].

Diapazons: 0~95 minūtes

[8-02]: Cikla atkārtošanas novēršanas taimeris

1 Siltumsūkņa karstā ūdens uzsildīšanas režīms (1 = aktīvs,

0 = nav aktīvs)

2 Siltumsūkņa karstā ūdens pieprasījums (1 = pieprasījums,

0 = nav pieprasījuma)

t Laiks

[8-04]: Papildu taimeris pie [4-02]

Karstā ūdens uzsildīšanas maksimālais darbības laiks

Ūdens cauruļu aizsalšanas novēršana

Attiecas tikai uz sistēmām, kurām ūdens caurules ir ārā. Šī funkcija
cenšas pasargāt ārā esošās ūdens caurules no aizsalšanas.

# Kods Apraksts

[9.7] [4-04] Aizsardzība pret ūdens caurules

sasalšanu:

▪ 0: Periodisks

▪ 1: Nepārtraukts

▪ 2: Izsl.

Vēlamā kWh nomināla barošanas bloks

INFORMĀCIJA

Vēlamā kWh nomināla strāvas padeves kontakts tiek
pieslēgts tām pašām spailēm (X5M/9+10), kas tiek
izmantotas drošības termostatam papildu zonai. Tas ir
iespējams tikai sistēmai, kurai ir VAI NU vēlamā kWh
nomināla barošanas bloks, VAI drošības termostats
papildu zonai.

# Kods Apraksts

[9.8.1] [D-01] Savienojums ar Strāvas padeve par

samazinātu tarifu vai Drošības
termostats

▪ 0 Nē: āra iekārta ir pievienota normālai

strāvas padevei.

▪ 1 Atvērts: āra iekārta ir pievienota

vēlamā kWh nomināla strāvas
padevei. Kad elektroenerģijas
uzņēmums nosūta vēlamā kWh
nomināla signālu, kontakts tiek atvērts
un iekārta tiek pārslēgta piespiedu
izslēgšanas režīmā. Kad signāls atkal
tiek izlaists, kontakts bez sprieguma
aizveras un tiek atsākta iekārtas
darbība. Tādēļ vienmēr iespējojiet
automātisko restartēšanas funkciju.

▪ 2 Aizvērts: āra iekārta ir pievienota

vēlamā kWh nomināla strāvas
padevei. Kad elektroenerģijas
uzņēmums nosūta vēlamā kWh
nomināla signālu, kontakts tiek
aizvērts un iekārta tiek pārslēgta
piespiedu izslēgšanas režīmā. Kad
signāls atkal tiek izlaists, kontakts bez
sprieguma atveras un tiek atsākta
iekārtas darbība. Tādēļ vienmēr
iespējojiet automātisko restartēšanas
funkciju.

▪ 3 Drošības termostats: drošības

termostats ir savienots ar sistēmu
(parasti aizvērts kontakts)

Uzstādītāja rokasgrāmata

66

TAApkārtējās vides (āra) temperatūra

t Laiks

Cikla atkārtošanas novēršanas taimeris

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

# Kods Apraksts

[9.8.2] [D-00] Atļaut sildītājam: Kuru sildītāju

darbība ir atļauta vēlamā kWh nomināla
strāvas padeves laikā?

▪ 0 Nē: nav

▪ 1 Tikai BSH: tikai palīgsildītājs

▪ 2 Tikai BUH: tikai rezerves sildītājs

▪ 3 Visi: visi sildītāji

Skatiet tabulu tālāk.
Iestatījums2 ir svarīgs tikai tad, ja

vēlamā kWh nomināla strāvas padeve ir

1.veida vai iekštelpu iekārta ir
pievienota normāla kWh nomināla
strāvas padevei (izmantojot X2M/5‑6),
un rezerves sildītājs NAV pievienots
vēlamā kWh nomināla strāvas padevei.

[9.8.3] [D-05] Atļaut sūknim:

▪ 0 Nē: sūknim veikta piespiedu

izslēgšana

▪ 1 Jā: bez ierobežojuma

NEIZMANTOJIET 1 vai 3.

[D‑00] Rezerves sildītājs Kompresors

0 Piespiedu IZSLĒGŠANA Piespiedu
2 Atļauts

IZSLĒGŠANA

Strāvas patēriņa kontrole

Enerģijas patēriņa kontrole

Lai uzzinātu vairāk par šo darbību, skatiet šeit: 11. lappusē

"5Norādes par lietošanu".

# Kods Apraksts

[9.9.1] [4-08] Enerģijas patēriņa kontrole:

▪ 0 Nē: atspējots.

▪ 1 Nepārtraukts: iespējots: varat

iestatīt vienu jaudas robežvērtību (A
vai kW), ar kuru sistēmas jaudas
patēriņš visu laiku tiek ierobežots.

▪ 2 Ievadi: iespējots: varat iestatīt līdz

četrām dažādām jaudas
robežvērtībām (A vai kW), ar kurām
sistēmas jaudas patēriņš tiks
ierobežots, kad atbilstošā digitālā
ievade to vaicā.

[9.9.2] [4-09] Tips:

▪ 0 Amp: robežvērtības ir iestatītas A.

▪ 1 kW: robežvērtības ir iestatītas kW.

Ierobežo, kad [9.9.1]=Nepārtraukts un [9.9.2]=Amp:

# Kods Apraksts

[9.9.3] [5-05] Ierobežojums: pieejams tikai pilna

laika ierobežošanas režīma gadījumā.
0A~50A

Ierobežo, kad [9.9.1]=Ievadi un [9.9.2]=Amp:

# Kods Apraksts

[9.9.4] [5-05] Ierobežojums 1: 0A~50A
[9.9.5] [5-06] Ierobežojums 2: 0A~50A
[9.9.6] [5-07] Ierobežojums 3: 0A~50A
[9.9.7] [5-08] Ierobežojums 4: 0A~50A

Ierobežo, kad [9.9.1]=Nepārtraukts un [9.9.2]=kW:

# Kods Apraksts

[9.9.8] [5-09] Ierobežojums: pieejams tikai tādā

gadījumā, ja darbojas pilna laika
ierobežošanas režīmu.

0kW~20kW

Ierobežo, kad [9.9.1]=Ievadi un [9.9.2]=kW:

# Kods Apraksts

[9.9.9] [5-09] Ierobežojums 1: 0kW~20kW
[9.9.A] [5-0A] Ierobežojums 2: 0kW~20kW
[9.9.B] [5-0B] Ierobežojums 3: 0kW~20kW
[9.9.C] [5-0C] Ierobežojums 4: 0kW~20kW

Prioritārais sildītājs

# Kods Apraksts

[9.9.D] [4-01] Jaudas patēriņa kontrole

ATSPĒJOTA [4‑08]=0

▪ 0 Neviens: rezerves sildītājs un

palīgsildītājs var darboties vienlaicīgi.

▪ 1 Palīgsildītājs: palīgsildītājam ir

prioritāte.

▪ 2 Rezerves sildītājs: rezerves

sildītājam ir prioritāte.

Jaudas patēriņa kontrole
IESPĒJOTA [4‑08]=1/2

▪ 0 Neviens: atkarībā no jaudas

ierobežošanas līmeņa palīgsildītājs
tiek ierobežots pirmais, pirms tiek
ierobežots rezerves sildītājs.

▪ 1 Palīgsildītājs: atkarībā no

jaudas ierobežošanas līmeņa
rezerves sildītājs tiek ierobežots
pirmais, pirms tiek ierobežots
palīgsildītājs.

▪ 2 Rezerves sildītājs: atkarībā no

jaudas ierobežošanas līmeņa
palīgsildītājs tiek ierobežots pirmais,
pirms tiek ierobežots rezerves
sildītājs.

Piezīme: ja jaudas patēriņa kontrole ir ATSPĒJOTA (visiem
modeļiem), iestatījums [4‑01] nosaka, vai rezerves sildītājs un
palīgsildītājs var darboties vienlaikus, vai palīgsildītājam/rezerves
sildītājam ir prioritāte attiecībā pret rezerves sildītāju/palīgsildītāju.

Ja jaudas patēriņa kontrole ir IESPĒJOTA, iestatījums [4‑01] nosaka
elektrisko sildītāju prioritāti atkarībā no piemērojamajiem
ierobežojumiem.

Enerģijas mērīšana

Enerģijas mērīšana

Ja enerģijas mērījumi tiek veikti, izmantojot ārējos jaudas mērītājus,
konfigurējiet iestatījumus tā, kā norādīts tālāk. Atlasiet katra jaudas
mērītāja impulsa frekvences izvadi saskaņā ar jaudas mērītāja
specifikācijām. Ir iespējams pievienot līdz 2 jaudas mērītājiem ar
dažādām impulsa frekvencēm. Ja tiek izmantots tikai 1 vai netiek
izmantots neviens jaudas mērītājs, atlasiet Neviens, lai norādītu, ka
attiecīgā impulsa ievade NETIEK izmantota.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

67

8 Konfigurācija

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

# Kods Apraksts

[9.A.1] [D‑08] Elektrības skaitītājs 1:

▪ 0 Neviens: NAV uzstādīts

▪ 1 1/10kWh: uzstādīts

▪ 2 1/kWh: uzstādīts

▪ 3 10/kWh: uzstādīts

▪ 4 100/kWh: uzstādīts

▪ 5 1000/kWh: uzstādīts

[9.A.2] [D‑09] Elektrības skaitītājs 2:

▪ 0 Neviens: NAV uzstādīts

▪ 1 1/10kWh: uzstādīts

▪ 2 1/kWh: uzstādīts

▪ 3 10/kWh: uzstādīts

▪ 4 100/kWh: uzstādīts

▪ 5 1000/kWh: uzstādīts

Sensori

Ārējais sensors

# Kods Apraksts

[9.B.1] [C–08] Ārējais sensors: ja tiek pievienots

izvēles ārējais apkārtējās vides sensors,
ir jāiestata sensora veids.

▪ 0 Neviens: NAV uzstādīts. Termistors

lietotāja interfeisā un āra iekārtā tiek
izmantots mērījumu veikšanai.

▪ 1 Āra: savienots ar iekštelpu iekārtas

PCB, kas mēra āra temperatūru.
Piezīme: noteiktai funkcionalitātei āra
iekārtas temperatūras sensors
joprojām tiek izmantots.

▪ 2 Telpa: savienots ar iekštelpu

iekārtas PCB, kas mēra iekštelpu
temperatūru. Temperatūras sensors
lietotāja interfeisā vairs NETIEK
lietots. Piezīme: šai vērtībai nozīme ir
tikai telpas termostata vadības ierīcē.

Ārējā apkārtējās vides sensora nobīde

Pieejams TIKAI tad, ja ir savienots un konfigurēts ārējais āra
apkārtējās vides sensors.

Varat kalibrēt ārējo āra apkārtējās vides temperatūras sensoru.
Iespējams termistora sensoram piešķirt nobīdi. Šo iestatījumu var
lietot, lai kompensētu situācijās, kad ārējo āra apkārtējās vides
sensoru nevar uzstādīt ideālā uzstādīšanas vietā.

# Kods Apraksts

[9.B.2] [2-0B] Ārējā apkārtējās vides sensora

nobīde: ārējā āra temperatūras sensora

izmērītās apkārtējās vides temperatūras
nobīde.

▪ –5°C~5°C, solis 0,5°C

# Kods Apraksts

[9.B.3] [1-0A] Vidējais laiks:

▪ 0: nav vidējo vērtību noteikšanas
▪ 1: 12stundas
▪ 2: 24stundas
▪ 3: 48stundas
▪ 4: 72stundas

Divvērtīgs

Bivalents

Attiecas tikai uz iekštelpu iekārtu sistēmām ar papildu apkures katlu
(pārslēgšanas darbība, savienoti paralēli). Divvērtīgās darbības
mērķis ir noteikt, kurš apsildes avots var nodrošināt/nodrošinās telpu
apsildi— iekštelpu iekārta vai papildu apkures katls.

# Kods Apraksts

[9.C.1] [C-02] Bivalents: norāda, vai telpas apsilde

tiek veikta arī ar citu apsildes avotu, kas
nav sistēma.

▪ 0 Nē: nav uzstādīts

▪ 1 Jā: uzstādīts. Papildu apkures katls

(gāzes apkures katls, gāzes deglis)
darbosies, ja āra temperatūra būs
zema. Divvērtīgas darbības laikā
siltumsūknis ir izslēgts. Iestatiet šo
vērtību, ja izmantojat papildu apkures
katlu.

▪ Ja Bivalents ir iespējots: kad āra temperatūra nokrītas zem

IESLĒGTAS divvērtīgas temperatūras (fiksēta vai mainīga
atkarībā no enerģijas cenām), telpas apsilde ar iekštelpu iekārtu
tiek automātiski pārtraukta, un atļaujas signāls papildu apkures
katlam ir aktīvs.

▪ Ja Bivalents ir atspējots: telpu apsildi veic tikai iekštelpu iekārta

darbības diapazona ietvaros. Atļaujas signāls papildu apkures
katlam vienmēr ir neaktīvs.

INFORMĀCIJA

▪ Iestatījuma [4‑03]=0/2 kombinācija ar divvērtīgu

darbību pie zemas āra temperatūras var radīt karstā
ūdens trūkumu.

▪ Divvērtīgai darbības funkcijai nav ietekmes uz karstā

ūdens uzsildīšanas režīmu. Karstā ūdens temperatūra
ir nemainīga, un to uzsilda tikai iekštelpu iekārta.

▪ Atļaujas signāls papildu apkures katlam atrodas

EKRP1HB (digitālā I/O PCB). Kad tas tiek aktivizēts,
kontakts X1, X2 ir aizvērts, un tas atveras, kad tiek
deaktivizēts. Šī kontakta shematisko novietojumu
skatiet attēlā tālāk.

Vidējais laiks

Vidējo vērtību taimeris koriģē apkārtējās vides temperatūras
svārstību ietekmi. No laikapstākļiem atkarīgu iestatīto vērtību nosaka
vidējā āra temperatūra.

Āra temperatūra ir atlasītā laika perioda vidējā vērtība.

Uzstādītāja rokasgrāmata

68

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8 Konfigurācija

T

A

[C-03]

[C-04]

a

b

T

A

T

calc

[C-03]+[C-04]

3°C

[C-03]

a

b

Katla efektivitāte

Atkarībā no izmantotā apkures katla tas ir jāizvēlas tā, kā norādīts
tālāk:

# Kods Apraksts

[9.C.2] [7‑05] ▪ 0: Ļoti augsta

▪ 1: Augsta

▪ 2: Vidēja

▪ 3: Zema

▪ 4: Ļoti zema

1. iespēja: atkarībā no āra temperatūras

Iestatiet visas elektrības cenas ([7.5.1]~[7.5.3]) uz "0" izvēļņu
struktūrā. Iestatiet arī tālāk norādītās vērtības:

PAZIŅOJUMS

NELIETOJIET pārskata iestatījumus!

# Kods Apraksts

[9.C.3] [C-03] IESLĒGTA divvērtīga temperatūra:

nosaka āra temperatūru, zem kuras
papildu apkures katla atļaujas signāls ir
aktīvs (X1 un X2 uz EKRP1HB ir
aizvērts) un telpu apsilde ar iekštelpu
iekārtu tiek pārtraukta.

[9.C.4] [C-04] Histerēze: nosaka temperatūru starpību

starp IESLĒGTU temperatūru un
IZSLĒGTU temperatūru.

Atļaujas signāls X1–X2

TAĀra temperatūra

[C-03] IESLĒGTA divvērtīga temperatūra (fiksēta)

a Papildu apkures katls ir aktīvs

b Papildu apkures katls ir neaktīvs

2. iespēja: atkarībā no āra temperatūras un enerģijas cenām

Uzstādītājs var iestatīt temperatūras diapazonu [C‑04]. Atkarībā no
enerģijas cenām aprēķinātais punkts T

mainās diapazonā starp

calc

[C‑03] un [C‑03]+[C‑04]. Ieteicams izvēlēties [C‑04] lielāku par
noklusējuma vērtību, lai nodrošinātu optimālu darbību, kad tiek
izvēlēta 2. iespēja.

Elektrības un gāzes cenas

# Kods Apraksts

[7.5.1] N/A Elektrības cena > Augsta
[7.5.2] N/A Elektrības cena > Vidēja
[7.5.3] N/A Elektrības cena > Zema
[7.6] N/A Gāzes cena

INFORMĀCIJA

Elektroenerģijas cenas var iestatīt tikai tad, kad divvērtīgā

darbība ir IESLĒGTA ([9.C.1] vai [C-02]). Šīs vērtības var

iestatīt tikai izvēļņu struktūrā [7.5.1], [7.5.2] un [7.5.3].

NELIETOJIET pārskata iestatījumus.

Kad āra temperatūra nokrītas zem T

punkta, papildu apkures katla

calc

atļaujas signāls kļūst aktīvs. Lai novērstu pārāk daudz pārslēgšanas
reižu, histerēze ir 3°C.

# Kods Apraksts

[9.C.3] [C-03] Divvērtīga IESLĒGTA temperatūra: zem

šīs temperatūras divvērtīgā darbība
vienmēr būs IESLĒGTA.

# Kods Apraksts

[9.C.4] [C-04] Darbības diapazons, kurā tiek aprēķināts

T

.

calc

Atļaujas signāls X1–X2 (EKRP1HB)

TAĀra temperatūra

T

IESLĒGTA divvērtīga temperatūra (mainīga). Zem šīs

calc

temperatūras papildu apkures katls vienmēr būs
IESLĒGTS. T
[C‑03]+[C‑04].

a Papildu apkures katls ir aktīvs
b Papildu apkures katls ir neaktīvs

nekad nevar būt zem [C‑03] vai virs

calc

UZMANĪBU!

Nodrošiniet, ka tiek ievēroti visi 5. norādē iekļautie
noteikumi, kad divvērtīga darbības funkcija ir iespējota.

Daikin NEUZŅEMAS atbildību par jebkāda veida
bojājumiem, kas radušies neievērojot šos noteikumus.

Signāla izvade

Trauksmes signāla izvade

# Kods Apraksts

[9.D] [C–09] Trauksmes signāla izvade:

nepareizas darbības gadījumā uz digitālā
I/O PCB attēlo trauksmes izvades loģiku.

▪ 0 Anormāls: signāla izvade tiks

iedarbināta, ja radīsies trauksme.
Iestatot šo vērtību, tiek nošķirta
trauksmes noteikšana un iekārtas
strāvas padeves pārtraukuma
noteikšanas.

▪ 1 Normāls: signāla izvade NETIKS

iedarbināta, ja radīsies trauksme.

Skatiet arī tālāk esošo tabulu (Signāla
izvades loģika).

Trauksmes izvades loģika

[C-09] Trauksme Trauksmes

nav

Iekārtai nav

strāvas

padeves

0 Slēgta izvade Atvērta izvade Atvērta izvade
1 Atvērta izvade Slēgta izvade

Automātiskā restartēšana

Automātiska restartēšana

Kad pēc strāvas padeves pārtraukuma tā tiek atjaunota,
automātiskās restartēšanas funkcija atkārtoti izmanto tālvadības
pults iestatījumus, kādi bija enerģijas padeves pārtraukuma brīdī.
Tādēļ ieteicams vienmēr iespējot šo funkciju.

Ja vēlamā kWh nomināla strāvas padeves veids rada traucējumus
strāvas padevē, vienmēr iespējojiet automātiskās pārstartēšanas
funkciju. Nepārtrauktu iekštelpu iekārtas vadību var garantēt
neatkarīgi no vēlamā kWh nomināla strāvas padeves statusa,
pievienojot iekštelpu iekārtu normāla kWh nomināla strāvas padevei.

# Kods Apraksts

[9.E] [3-00] Automātiska restartēšana:

▪ 0: Manuāli

▪ 1: Automātiski

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

69

8 Konfigurācija

Enerģijas taupīšanas funkcija

Enerģijas taupīšanas funkcija

Nosaka, vai āra iekārtas strāvas padevi iespējams pārtraukt
(izmantojot iekštelpu iekārtas vadības elementus) gaidstāves
apstākļos (nav telpas apsildes/dzesēšanas vai karstā ūdens
pieprasījuma). Gala lēmums atļaut āra iekārtas strāvas padeves
pārtraukšanu, kamēr ir dīkstāve, ir atkarīgs no apkārtējās vides
temperatūras, kompresora stāvokļa un minimālā iekšējo taimeru
skaita.

Lai iespējotu enerģijas taupīšanas funkcijas iestatījumu, lietotāja
saskarnē ir jāiespējo [E‑08].

# Kods Apraksts

[9.F] [E‑08] Enerģijas taupīšanas funkcija āra

iekārtai:
▪ 0: Nē

▪ 1: Jā

Aizsardzības atspējošana

INFORMĀCIJA

Programmatūra ir aprīkota ar režīmu "uzstādītājs uz
vietas" ([9.G]: Atspējot aizsardzības funkcijas), kas
atspējo iekārtas automātisko darbību. Pirmajā
uzstādīšanas reizē iestatījums Atspējot aizsardzības
funkcijas pēc noklusējuma ir iestatīts uz Jā, kas nozīmē,
ka automātiskā darbība ir atspējota. Visas aizsargfunkcijas
ir atspējotas. Ja lietotāja saskarnē sākumlapas ir izslēgtas,
iekārta NEDARBOSIES automātiski. Lai iespējotu
automātisko darbību un aizsargfunkcijas, iestatiet
Atspējot aizsardzības funkcijas uz Nē.

36 stundas pēc pirmās ieslēgšanas iekārta automātiski
iestatīs Atspējot aizsardzības funkcijas uz Nē,
atslēdzot režīmu "uzstādītājs uz vietas" un iespējojot
aizsargfunkcijas. Ja pēc pirmās uzstādīšanas reizes
uzstādītājs atgriežas uzstādīšanas vietā, uzstādītājs
manuāli iestata Atspējot aizsardzības funkcijas uz
Jā.

# Kods Apraksts

[9.G] N/A Atspējot aizsardzības funkcijas

▪ 0: Nē

▪ 1: Jā

Piespiedu atsaldēšana

Piespiedu atsaldēšana

Manuāli uzsākt atkausēšanas darbību.

# Kods Apraksts

[9.H] N/A Vai vēlaties uzsākt atsaldēšanu?

▪ Atpakaļ

▪ Labi

Pārskata lauka iestatījumi

Visus iestatījumus var veikt, izmantojot izvēļņu struktūru. Ja kaut
kāda iemesla dēļ ir nepieciešams mainīt iestatījumu, izmantojot
pārskata iestatījumus, tad pārskata iestatījumiem var piekļūt lauka
iestatījumu pārskatā [9.I]. Skatiet šeit: 45. lappusē "Pārskata

iestatījuma modificēšana".

Uzstādītāja rokasgrāmata

70

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

8.5 Izvēļņu struktūra: lietotāja iestatījumu pārskats

[1]

Telpa

Grafiks
Sildīšanas grafiks
Pretsasalšanas
Iestatītās vērtības diapazons
Sensora nobīde

[2]

Galvenā zona

Grafiks
Sildīšanas grafiks
Iestatītās vērtības režīms
Sildīšanas NLA līkne

[3]

Papildu zona

Grafiks
Sildīšanas grafiks
Iestatītās vērtības režīms
Sildīšanas NLA līkne

[4]

Telpas sildīšana/dzesēšana

Darbības režīms

[5]

Tvertne

Jaudīga darbība
Komforta iestatītā vērtība
Eko iestatītā vērtība
Atkārtotās uzsildīšanas iestatītā vērtība
Grafiks

[7]

Lietotāja iestatījumi
Valoda

Laiks/datums
Brīvdiena
Klusa darbība
Elektrības cena
Gāzes cena

[8]

Informācija

Dati par enerģiju
Darbības traucējumu vēsture
Informācija par izplatītāju
Sensori
Aktuatori
Darbības režīmi
Par
Savienojuma statuss

[B]

Lietotāja profils

[C]

Darbība

Telpa
Telpas sildīšana/dzesēšana
Tvertne

[1.4]

Pretsasalšanas

Aktivizācija
Telpas iestatītā vērtība

[1.5]

Iestatītās vērtības diapazons

Sildīšanas minimums
Sildīšanas maksimums

[7.2]

Laiks/datums

Stundas
Minūtes
Gads
Mēnesis
Diena
Vasaras laiks
Formāts

[7.3]

Brīvdiena

Aktivizācija
No
Līdz

[7.4]

Klusa darbība
Aktivizācija

Grafiks

[7.5]

Elektrības cena

Augsta
Vidēja
Zema
Grafiks

[8.1]

Dati par enerģiju

Elektrības ievade
Saražotais siltums

8 Konfigurācija

INFORMĀCIJA

Atkarībā no atlasītajiem uzstādītāja iestatījumiem un

iekārtas tipa iestatījumi var būt redzami/neredzami.

Iestatītās vērtības ekrāns

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

71

8 Konfigurācija

[9]

Uzstādītāja iestatījumi

Konfigurēšanas vednis
Mājsaimniecības karstais ūdens
Rezerves sildītājs
Ārkārtas situācija
Balansēšana
Aizsardzība pret ūdens caurules sasalšanu
Strāvas padeve par samazinātu tarifu
Enerģijas patēriņa kontrole
Enerģijas mērīšana
Sensori
Bivalents
Trauksmes signāla izvade
Automātiska restartēšana
Enerģijas taupīšanas funkcija
Atspējot aizsardzības funkcijas

Vietējo iestatījumu pārskats

Piespiedu atkausēšana

[9.2] Mājsaimniecības karstais ūdens

Mājsaimniecības karstais ūdens
MKŪ sūknis
MKŪ sūkņa grafiks
Solārais

[9.3] Rezerves sildītājs

Rezerves sildītāja tips
Spriegums
Konfigurācija

Papildu kapacitātes 2.solis

Kapacitātes 1.solis

Līdzsvars
Līdzsvara temperatūra
Darbība

[9.6] Balansēšana

Telpas sildīšanas prioritāte
Prioritārā temperatūra
BSH nobīdes iestatītā vērtība

Minimālā darbības laika taimeris

Cikla atkārtošanas novēršanas taimeris

Maksimālā darbības laika taimeris
Papildu taimeris

[9.8] Strāvas padeve par samazinātu tarifu

Strāvas padeve par samazinātu tarifu
Atļaut sildītājam
Atļaut sūknim

[9.9] Enerģijas patēriņa kontrole

Enerģijas patēriņa kontrole
Tips
Ierobežojums
Ierobežojums 1
Ierobežojums 2
Ierobežojums 3
Ierobežojums 4
Prioritārais sildītājs

[9.A]

Elektrības skaitītājs 2

Elektrības skaitītājs 1

Enerģijas mērīšana

[9.B] Sensori

Ārējais sensors
Ārējā apkārtējās vides sensora nobīde
Vidējais laiks

[9.C] Bivalents

Bivalents
Katla efektivitāte
Temperatūra
Histerēze

8.6 Izvēļņu struktūra: uzstādītāja iestatījumu pārskats

INFORMĀCIJA

Solārā komplekta iestatījumi ir parādīti, taču NAV pieejami
šai iekārtai. Iestatījumus NEDRĪKST izmantot vai mainīt.

INFORMĀCIJA

Atkarībā no atlasītajiem uzstādītāja iestatījumiem un
iekārtas tipa iestatījumi var būt redzami/neredzami.

Uzstādītāja rokasgrāmata

72

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

9 Nodošana ekspluatācijā

9 Nodošana ekspluatācijā

INFORMĀCIJA

Programmatūra ir aprīkota ar režīmu "uzstādītājs uz

vietas" ([9.G]: Atspējot aizsardzības funkcijas), kas

atspējo iekārtas automātisko darbību. Pirmajā

uzstādīšanas reizē iestatījums Atspējot aizsardzības

funkcijas pēc noklusējuma ir iestatīts uz Jā, kas nozīmē,

ka automātiskā darbība ir atspējota. Visas aizsargfunkcijas

ir atspējotas. Ja lietotāja saskarnē sākumlapas ir izslēgtas,

iekārta NEDARBOSIES automātiski. Lai iespējotu

automātisko darbību un aizsargfunkcijas, iestatiet

Atspējot aizsardzības funkcijas uz Nē.

36 stundas pēc pirmās ieslēgšanas iekārta automātiski

iestatīs Atspējot aizsardzības funkcijas uz Nē,

atslēdzot režīmu "uzstādītājs uz vietas" un iespējojot

aizsargfunkcijas. Ja pēc pirmās uzstādīšanas reizes

uzstādītājs atgriežas uzstādīšanas vietā, uzstādītājs

manuāli iestata Atspējot aizsardzības funkcijas uz

Jā.

9.1 Pārskats. Nodošana ekspluatācijā

Šajā nodaļā ir aprakstīts, kas ir jādara un jāzina, lai pēc sistēmas
konfigurēšanas to nododu ekspluatācijā.

Parastā darbplūsma

Ekspluatācijas uzsākšanā parasti ir šādi posmi:
1 Pārbaudes saraksta pirms nodošanas ekspluatācijā pārbaude.
2 Atgaisošana.
3 Sistēmas pārbaude.
4 Ja nepieciešams, pārbaudes veikšana vienam vai vairākiem

izpildmehānismiem.

5 Ja nepieciešams, zemgrīdas apsildāmo lokšņu žāvēšana.

Tālāk norādītā ārējā elektroinstalācija ir veikta saskaņā
ar šo dokumentu un spēkā piemērojamo likumdošanu:

▪ Starp lokālo energoapgādes paneli un āra iekārtu
▪ Starp iekštelpu iekārtu un āra iekārtu
▪ Starp lokālo energoapgādes paneli un iekštelpu

iekārtu
▪ Starp iekštelpu iekārtu un vārstiem (ja attiecas)
▪ Starp iekštelpu iekārtu un telpas termostatu (ja

attiecas)

Sistēma ir pareizi zemēta un zemējuma spailes ir
pievilktas.

Drošinātāji vai citas lokālās aizsardzības ierīces tiek
uzstādītas atbilstoši šai instrukcijai, un tās NEDRĪKST
apiet .

Strāvas padeves spriegums atbilst iekārtas
identifikācijas uzlīmē norādītajam spriegumam.

Slēdžu kārbā NAV vaļīgu savienojumu vai
bojātuelektrokomponentu.

iekštelpu iekārtas un ārpus telpām uzstādāmās iekārtas
iekšpusē NAV bojātu komponentu vai saspiestu

cauruļu.
Rezerves sildītāja jaudas slēdzis F1B (iegādājams

atsevišķi) ir IESLĒGTS.
NAV dzesējošās vielas noplūžu.

Dzesējošās vielas caurules (gāzes un šķidruma) ir
termiski izolētas.

Ir uzstādītas pareiza izmēra caurules, un caurules ir
pareizi izolētas.

Iekštelpu iekārtas iekšpusē NAV ūdens noplūdes.

Noslēgšanas vārsti ir pareizi uzstādīti un pilnībā atvērti.

9.2 Piesardzības pasākumi, nododot ekspluatācijā

INFORMĀCIJA

Pirmajā iekārtas darbināšanas periodā nepieciešamais
jaudas izlietojums var būt lielāks, nekā norādīts iekārtas
datu plāksnītē. Šo fenomenu rada kompresors, kam ir
nepieciešama nepārtraukta 50stundu darbība, pirms tiek
sasniegta vienmērīga darbība un stabils strāvas patēriņš.

PAZIŅOJUMS

NEKAD nelietojiet ierīci bez termistoriem un/vai spiediena
sensoriem/slēdžiem. Tā rīkojoties, var sadegt kompresors.

PAZIŅOJUMS

NEIZMANTOJIET iekārtu, kamēr nav uzstādītas dzesētāja
caurules (ja to izmantosit, tiks bojāts kompresors).

9.3 Kontrolsaraksts pirms nodošanas ekspluatācijā

Pēc iekārtas uzstādīšanas vispirms pārbaudiet šādas lietas. Kad ir
veiktas visas tālāk minētās pārbaudes, iekārta jāaizver, un tikai tad
var tai ieslēgt energoapgādi.

Esat izlasījis visus uzstādīšanas norādījumus, kā
aprakstīts uzstādītāja atsauces rokasgrāmatā.

Iekštelpu iekārta ir pareizi uzstādīta.

Ārpus telpām uzstādāmās iekārtas sprostvārsti (gāzes
un šķidruma) ir pilnībā atvērti.

Ir atvērts atgaisošanas vārsts (vismaz 2apgriezieni).

Spiediena atslogošanas vārsts izvada ūdeni, kad tas ir
atvērts.

Karstā ūdens tvertne ir pilnībā uzpildīta.

9.4 Kontrolsaraksts, nododot ekspluatācijā

Minimālais plūsmas ātrums rezerves sildītāja/

atkausēšanas darbības laikā tiek garantēts visos
apstākļos. Skatiet nodaļas 21. lappusē "6.4Ūdens cauruļu

sagatavošana" sadaļu “Ūdens tilpuma un plūsmas ātruma

pārbaude”.
Ir veikta atgaisošana.

Ir veikta a pārbaude.

Ir veikta izpildmehānisma pārbaude.

Zemgrīdas lokšņu žāvēšanas funkcija

Zemgrīdas lokšņu žāvēšanas funkcija ir uzsākta (ja
nepieciešams).

Ārpus telpām uzstādāmā iekārta ir pareizi uzstādīta.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

73

9 Nodošana ekspluatācijā

9.4.1 Minimālā plūsmas ātruma pārbaude

Obligātā procedūra papildu zonai

1 Apstipriniet atbilstoši hidraulikas konfigurācijai, kurā

telpas apsildes cilpas var būt tuvu mehānisko,
elektronisko vai citu vārstu dēļ.

2 Aizveriet visas telpas apsildes cilpas, kuras var

aizvērt (skatiet iepriekšējo darbību).

3 Sāciet sūkņa pārbaudi (skatiet šeit: 75. lappusē

"9.4.4Izpildmehānisma pārbaudes veikšana").

4 Sūkņa pārbaudes laikā pārejiet pie Sensori.
5 Atlasiet plūsmas ātruma informāciju. Pārbaudes

laikā iekārta var darboties zem minimālā
nepieciešamā plūsmas ātruma.

6 Mainiet apiešanas vārsta iestatījumu, lai sasniegtu

minimālo nepieciešamo plūsmas ātrumu + 2l/min.

Ieteicamā procedūra galvenajai zonai

INFORMĀCIJA

Papildu zonas sūknis nodrošina minimālo plūsmas ātrumu,
lai garantētu iekārtas pareizu darbību.

1 Apstipriniet atbilstoši hidraulikas konfigurācijai, kurā

telpas apsildes cilpas var būt tuvu mehānisko,
elektronisko vai citu vārstu dēļ.

2 Aizveriet visas telpas apsildes cilpas, kuras var

aizvērt (skatiet iepriekšējo darbību).

3 Radiet sildīšanas pieprasījumu tikai galvenai zonai. —
4 Pagaidiet 1 minūti, līdz iekārta stabilizēsies. —
5 Ja papildu sūknis joprojām palīdz (DEG zaļais LED

indikators uz labās puses sūkņa), palieliniet plūsmu,
līdz papildu sūknis vairs nepalīdz (LED indikators ir
IZSLĒGTS).

6 Pārejiet pie [8.4.A]: Informācija > Sensori >

Plūsmas ātrums.

7 Mainiet apiešanas vārsta iestatījumu, lai sasniegtu

minimālo nepieciešamo plūsmas ātrumu + 2l/min.

Minimālais nepieciešamais plūsmas ātrums

12l/min

—

—

—

—

—

—

—

—

9.4.2 Atgaisošanas funkcija

Uzstādot iekārtu un nododot to ekspluatācijā, ir ļoti svarīgi ūdens
kontūru atbrīvot no visa gaisa. Kad atgaisošanas funkcija darbojas,
sūknis darbojas bez faktiskās iekārtas darbības un tiek sākta gaisa
izvadīšana no ūdens kontūra.

PAZIŅOJUMS

Pirms atgaisošanas atveriet drošības vārstu un pārbaudiet,
vai kontūrā ir pietiekami daudz ūdens. Atgaisošanu var
sākt tikai tad, ja pēc vārsta atvēršanas izkļūst ūdens.

Ir pieejami divi tālāk norādītie 2atgaisošanas režīmi:
▪ Manuāli: iekārta darbojas ar fiksētu sūkņa ātrumu un ar fiksētu vai

pielāgotu 3 virzienu vārsta pozīciju. 3 virzienu vārsta pielāgotā
pozīcija ir vairāk nekā noderīga funkcija, lai izvadītu visu gaisu no
ūdens kontūra telpu apsildes vai karstā ūdens uzsildīšanas
režīmā. Atgaisošana ir jāveic gan telpu apsildes, gan karstā ūdens
kontūrā. Sūkņa darbības ātrumu (lēnu vai ātru) arī var iestatīt.

▪ Automātiski: iekārta automātiski maina sūkņa ātrumu un pārslēdz

3 virzienu vārsta pozīciju starp telpas apsildes un karstā ūdens
uzsildīšanas režīmu.

INFORMĀCIJA

Gan manuālās, gan automātiskās atgaisošanas laikā 1.
temperatūras zona tiek atgaisota katrā atgaisošanas
palaišanas reizē. Lai atgaisotu otru temperatūras zonu,
jums ir jārestartē atgaisošanas funkcija. Veicot
atgaisošanu pirmo reizi, tiks atgaisota galvenā
temperatūras zona.

Parastā darbplūsma

Atgaisojot sistēmu, tiek veikta:
1 Abu zonu manuālā atgaisošana
2 Abu zonu automātiskā atgaisošana

INFORMĀCIJA

Sāciet ar manuālo atgaisošanu. Kad viss gaiss ir izvadīts,
veiciet automātisko atgaisošanu. Ja nepieciešams,
atkārtojiet automātisko atgaisošanu, līdz esat drošs, ka
viss gaiss ir izvadīts no sistēmas. Atgaisošanas laikā
sūkņa spiediena ierobežojums [9‑0D] NAV piemērojams.

Atgaisošanas funkcija tiek automātiski apturēt pēc 30minūtēm.

Manuālā atgaisošana

INFORMĀCIJA

Galvenās zonas atgaisošanas laikā pārliecinieties, ka
galvenās zonas iestatītā vērtība ir vismaz par 5°C
augstāka nekā faktiskā ūdens temperatūra iekārtā.

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet
pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/
dzesēšana un Tvertne darbību.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 45. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.3]: Nodošana ekspluatācijā >

Atgaisošana.

3 Izvēlnē iestatiet Tips = Manuāli.
4 Atlasiet Sākt atgaisošanu.
5 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta atgaisošana. Tas automātiski

apstāsies, kad atgaisošanas cikls būs pabeigts.

6 Manuālās darbības laikā jūs varat mainīt vēlamo

sūkņa ātrumu. 3 virzienu vārsta pozīcija ir jāmaina
starp telpu apsildi un karstā ūdens sildīšanu. Lai
mainītu iestatījumus atgaisošanas laikā, atveriet
izvēlni un pārejiet pie Iestatījumi.

▪ Ritiniet līdz Kontūrs un iestatiet to uz Telpa/

Tvertne.

▪ Ritiniet līdz Sūkņa ātrums un iestatiet to uz Zema/

Augsta.

7 Lai manuāli apturētu atgaisošanu: —

1 Pārejiet pie Pārtraukt atgaisošanu.
2 Atlasiet Labi, lai apstiprinātu.

INFORMĀCIJA

Gan manuālās, gan automātiskās atgaisošanas laikā 1.
temperatūras zona tiek atgaisota katrā atgaisošanas
palaišanas reizē. Lai atgaisotu otru temperatūras zonu,
jums ir jārestartē atgaisošanas funkcija. Veicot
atgaisošanu pirmo reizi, tiks atgaisota galvenā
temperatūras zona.

—

Uzstādītāja rokasgrāmata

74

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

9 Nodošana ekspluatācijā

Automātiskā atgaisošana

INFORMĀCIJA

Galvenās zonas atgaisošanas laikā pārliecinieties, ka
galvenās zonas iestatītā vērtība ir vismaz par 5°C
augstāka nekā faktiskā ūdens temperatūra iekārtā.

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet
pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/
dzesēšana un Tvertne darbību.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 45. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.3]: Nodošana ekspluatācijā >

Atgaisošana.

3 Izvēlnē iestatiet Tips = Automātiski.
4 Atlasiet Sākt atgaisošanu.
5 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta atgaisošana. Tā tiek

pārtraukta automātiski, kad ir pabeigta.

6 Lai manuāli apturētu atgaisošanu: —

1 Pārejiet pie Pārtraukt atgaisošanu.
2 Atlasiet Labi, lai apstiprinātu.

—

9.4.3 Darbības pārbaudes veikšana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/
dzesēšana un Tvertne darbību.

INFORMĀCIJA

Pārbaudes darbība attiecas tikai uz papildu temperatūras
zonu.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 45. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.1]: Nodošana ekspluatācijā >

Pārbaudes darbība.

3 Atlasiet pārbaudi no saraksta. Piemērs: Sildīšana.
4 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta pārbaude. Tā tiek pārtraukta

automātiski, kad ir pabeigta (±30min).
Lai manuāli apturētu pārbaudes darbību: —

1 Pārejiet pie Pārtraukt pārbaudes darbību.
2 Atlasiet Labi, lai apstiprinātu.

Ja iekārta ir uzstādīta pareizi, atlasītajā darbības režīmā iekārta sāks
darbu pārbaudes režīmā. Pārbaudes režīmā iekārtas pareizo
darbību var pārbaudīt, uzraugot izplūdes ūdens temperatūru
(apsildes/dzesēšanas režīmā) un tvertnes temperatūru (kārstā
ūdens režīmā).

Lai uzraudzītu temperatūru:

1 Pārejiet pie Sensori.
2 Atlasiet temperatūras informāciju.

—

9.4.4 Izpildmehānisma pārbaudes veikšana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/
dzesēšana un Tvertne darbību.

Izpildmehānisma pārbaudes mērķis ir apstiprināt dažādo
izpildmehānismu darbību (piemēram, ja atlasāt Sūknis, tiek sākta
sūkņa pārbaude).

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 45. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.2]: Nodošana ekspluatācijā >

Aktuatora pārbaudes darbība.

3 Atlasiet pārbaudi no saraksta. Piemērs: Sūknis.
4 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta izpildmehānisma pārbaude.

Tā tiek pārtraukta automātiski, kad ir pabeigta
(±30min).

Lai manuāli apturētu pārbaudes darbību: —

1 Pārejiet pie Pārtraukt pārbaudes darbību.
2 Atlasiet Labi, lai apstiprinātu.

—

Iespējamās izpildmehānisma pārbaudes

▪ Rezerves sildītājs 1 pārbaude

▪ Rezerves sildītājs 2 pārbaude

▪ Sūknis pārbaude

INFORMĀCIJA

Pirms pārbaudes veikšanas pārliecinieties, ka ir veikta
atgaisošana. Pārbaudes laikā centieties neradīt
traucējumus ūdens kontūrā.

▪ Slēgvārsts pārbaude

▪ Sadales vārsts pārbaude

▪ Divvērtīgais signāls pārbaude

▪ Trauksmes signāla izvade pārbaude

▪ Dzes./Sild. signāls pārbaude

▪ MKŪ sūknis pārbaude

9.4.5 Zemgrīdas apsildāmo lokšņu žāvēšana

Šī funkcija tiek izmantota, lai mājas būvniecības laikā ļoti lēnām
žāvētu zemgrīdas apsildes sistēmas plāksnes. Tas ļauj uzstādītājam
programmēt un izpildīt šo funkciju.

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet
pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/
dzesēšana un Tvertne darbību.

Šo funkciju iespējams izpildīt arī tad, ja pilnībā nav pabeigti āra
sistēmas uzstādīšanas darbi. Šajā gadījumā rezerves sildītājs veic
plākšņu žāvēšanu un padod izplūdes ūdeni, siltumsūknim
nedarbojoties.

Ja neviena āra iekārta vēl nav uzstādīta, galveno strāvas padeves
kabeli pievienojiet iekštelpu iekārtai, izmantojot X2M/30 un X2M/31.
Skatiet šeit: 40. lappusē "7.9.8 Elektrotīkla strāvas padeves avota

pievienošana".

INFORMĀCIJA

▪ Ja Ārkārtas situācija ir iestatīts uz Manuāli

([9.5]=0) un iekārta tiek aktivizēta, lai uzsāktu ārkārtas
ekspluatāciju, lietotāja saskarne pirms uzsākšanas
prasīs apstiprinājumu. Zemgrīdas apsildes plākšņu
žāvēšanas funkcija ir aktīva pat tad, ja lietotāja
interfeiss NEAPSTIPRINA ārkārtas ekspluatāciju.

▪ Zemgrīdas apsildes plākšņu žāvēšanas laikā sūkņa

spiediena ierobežojums [9‑0D] NAV piemērojams.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

75

9 Nodošana ekspluatācijā

t

T

A1

25°C (1)

35°C (2)

24h (1) 36h (2)

PAZIŅOJUMS

Uzstādītāja pienākums ir:

▪ sazināties ar plākšņu ražotāju, lai saņemtu sākotnējos

apsildes norādījumus, tādējādi novēršot plākšņu
saplīšanu,

▪ programmēt zemgrīdas apsildāmo plākšņu žāvēšanas

grafiku atbilstoši plākšņu ražotāja iepriekš sniegtajiem
norādījumiem,

▪ regulāri pārbaudīt, vai uzstādītā sistēma darbojas

pareizi,

▪ atlasīt programmu, kas atbilst grīdai izmantoto plākšņu

veidam.

PAZIŅOJUMS

Lai veiktu apsildāmās grīdas lokšņu žāvēšanu, ir jāatspējo
telpu aizsardzība pret aizsalšanu ([2‑06]=0). Pēc
noklusējuma tā ir iespējota ([2‑06]=1). Tomēr, ieslēdzot
režīmu "uzstādītājs uz vietas" (skatiet nodaļu "Nodošana
ekspluatācijas"), telpu aizsardzība pret aizsalšanu
automātiski tiek atspējota 36 stundas pēc pirmās
palaišanas.

Ja lokšņu žāvēšanu joprojām ir jāveic pēc pirmajām
36 stundām, manuāli atspējojiet telpu aizsardzību pret
aizsalšanu, iestatījumu [2‑06] iestatot uz "0", un
ATSTĀJIET to atspējotu, līdz lokšņu žāvēšana ir pabeigta.
Ignorējot šos norādījumus, var rasties lokšņu plaisāšana.

PAZIŅOJUMS

Lai varētu sākt zemgrīdas apsildāmo plākšņu žāvēšanu,
nodrošiniet atbilstību tālāk sniegtajiem iestatījumiem:

▪ [4‑00]=1
▪ [C‑02]=0
▪ [D‑01]=0
▪ [4‑08]=0
▪ [4‑01]≠1

Uzstādītājs var ieprogrammēt līdz 20 posmiem. Katram posmam ir
jāievada:

1 ilgums stundās līdz 72stundām;
2 vēlamā izplūdes ūdens temperatūra.

Piemērs:

3 Grafika programmēšana:

Lai pievienotu jaunu posmu, atlasiet tukšu rindu un
mainiet tās vērtību. Lai dzēstu posmu un visus zem
tā esošos posmus, samaziniet ilgumu līdz "–".

▪ Ritiniet grafiku.
▪ Pielāgojiet ilgumu (no 1 līdz 72 stundām) un

temperatūru (no 15°C līdz 55°C).

4 Nospiediet kreiso regulatoru, lai saglabātu grafiku.

—

Apsildāmās grīdas lokšņu žāvēšana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/
dzesēšana un Tvertne darbību.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 45. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.4]: Nodošana ekspluatācijā >

Apsildāmās grīdas izlīdzinošās kārtas
žāvēšana.

3 Iestatiet žāvēšanas programmu: pārejiet pie

Programma un izmantojiet UFH lokšņu žāvēšanas
programmēšanas ekrānu.

4 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta zemgrīdas apsildāmo lokšņu

žāvēšana. Tā tiek pārtraukta automātiski, kad ir
pabeigta.

Lai manuāli apturētu pārbaudes darbību: —

1 Pārejiet pie Pārtraukt apsildāmās grīdas

izlīdzinošās kārtas žāvēšanu.

2 Atlasiet Labi, lai apstiprinātu.

—

Zemgrīdas apsildāmo lokšņu statusa nolasīšana

Priekšnoteikums: Jūs veicat zemgrīdas apsildāmo lokšņu

žāvēšanu.

1 Nospiediet .
2 Tiek parādīta diagramma, kurā ir izcelta lokšņu žāvēšanas

grafika pašreizējā darbība, kopējais atlikušais laiks un
pašreizējā vēlamā izplūdes ūdens temperatūra.

Nospiediet kreiso regulatoru, lai piekļūtu izvēļņu struktūrai un
apskatītu sensoru un izpildmehānismu statusu, un noregulētu
pašreizējo programmu.

Zemgrīdas apsildāmo lokšņu žāvēšana grafika programmēšana

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 45. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie programmēšanas ekrāna [A.4.2]:

Nodošana ekspluatācijā > Apsildāmās grīdas
izlīdzinošās kārtas žāvēšana > Programma.

Uzstādītāja rokasgrāmata

76

T Vēlamā izplūdes ūdens temperatūra (15~55°C)

t Ilgums (1~72h)
(1) 1.darbības posms
(2) 2.darbības posms

Zemgrīdas apsildāmo lokšņu žāvēšana pārtraukšana

Ja programmas darbība ir apturēta kļūdas, darbības atslēgšanas vai
strāvas padeves pārtraukuma dēļ, U3 kļūda ir redzama lietotāja
interfeisā. Lai novērstu kļūdu kodus, skatiet šeit: 83. lappusē

"12.4Problēmu risināšana, izmantojot kļūdu kodus".

1 Sāciet Apsildāmās grīdas izlīdzinošās kārtas

žāvēšana ekrānā.

2 Atveriet izvēlni un atlasiet Pārtraukt apsildāmās

grīdas izlīdzinošās kārtas žāvēšanu.

3 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek apturēta zemgrīdas apsildāmo

lokšņu žāvēšana.

—

Ja programmas darbība ir apturēta kļūdas, darbības atslēgšanas vai
strāvas padeves pārtraukuma dēļ, jūs varat nolasīt zemgrīdas
apsildāmo lokšņu žāvēšanas statusu:

1 Pārejiet pie [A.4.3]: Nodošana ekspluatācijā >

Apsildāmās grīdas izlīdzinošās kārtas
žāvēšana > Statuss

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

—

10 Nodošana lietotājam

1 3
2

5

4

b

a

c

d

2 Jūs varat nolasīt vērtību šeit: Apturēts uz+posms,

kurā zemgrīdas apsildāmo lokšņu žāvēšana tika
pārtraukta.

3 Mainiet un restartējiet programmas izpildi. —

—

10 Nodošana lietotājam

Kad pārbaude ir pabeigta un iekārta darbojas pareizi, lūdzu,
nodrošiniet, lai lietotājam būtu skaidra tālāk sniegtā informācija:

▪ Aizpildiet uzstādītāja iestatījumu tabulu (ekspluatācijas

rokasgrāmatā) ar faktiskajiem iestatījumiem.

▪ Pārliecinieties, vai lietotājs ir izdrukājis dokumentāciju, un lūdziet

viņam to saglabāt izmantošanai nākotnē. Informējiet lietotāju, ka
pilnīga informācija ir pieejama URL, kas minēta iepriekš šajā
rokasgrāmatā.

▪ Izskaidrojiet lietotājam, kā pareizi darbināt sistēmu un kas jādara,

ja rodas problēmas.
▪ Parādiet lietotājam, kas ir jādara iekārtas apkopei.
▪ Izskaidrojiet lietotājam šajā ekspluatācijas rokasgrāmatā

aprakstītos padomus par enerģijas taupīšanu.

11 Apkope un remonts

PAZIŅOJUMS

Apkopes darbus drīkst veikt TIKAI pilnvarots uzstādītājs
vai servisa organizācijas pārstāvis.

Iesakām veikt apkopi vismaz vienu reizi gadā. Taču
attiecīgu likumu un noteikumu prasību dēļ var būt
nepieciešami īsāki apkopes intervāli.

PAZIŅOJUMS
Attiecīgie likumdošanas akti par fluorētajām

siltumnīcefekta gāzēm nosaka, ka aukstumaģenta

daudzumam blokā jānorāda gan svars, gan CO
ekvivalents.

Formula daudzuma aprēķināšanai CO2 ekvivalenta
tonnās: Aukstumaģenta GWP vērtība × kopējais

aukstumaģenta daudzums [kg] / 1000

11.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts

Tālāk uzskaitīto pārbaudiet vismaz vienreiz gadā:
▪ Siltummainis

Ārējā bloka siltummaini var aizsprostot putekļi, dubļi, lapas u.c.
Ieteicams siltummaini tīrīt katru gadu. Ja siltummainis ir
aizsprostots, tad iekārtas darbība var pasliktināties pārāk zema
vai pārāk augsta spiediena dēļ.

11.4 Iekštelpu iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts

Tālāk norādīto pārbaudiet vismaz reizi gadā:
▪ Ūdens spiediens
▪ Ūdens filtri
▪ Magnētiskais filtrs/netīrumu separators
▪ Ūdens spiediena atslogošanas vārsts
▪ Atslogošanas vārsta šļūtene
▪ Karstā ūdens spiedvārsts
▪ Slēdžu kārba
▪ Atkaļķošana
▪ Ķīmiskā dezinfekcija

Ūdens spiediens

Saglabājiet ūdens spiedienu virs 1 bāra. Ja tas ir zemāks,
pievienojiet ūdeni.

Ūdens filtri

Iztīriet ūdens filtrus.

PAZIŅOJUMS

Rīkojieties ar ūdens filtriem uzmanīgi. Ūdens filtru

2

ievietošanai NEPIEMĒROJIET pārmērīgu spēku, lai
NESABOJĀTU ūdens filtru sietu.

11.1 Pārskats: apkope un remonts

Šajā nodaļā ir informācija par tālāk uzskaitīto:
▪ Āra iekārtas ikgadējā tehniskā apkope
▪ Iekštelpu iekārtas ikgadējā tehniskā apkope

11.2 Tehniskās apkopes drošības piesardzības pasākumi

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

PAZIŅOJUMS:elektrostatiskās izlādes risks

Pirms jebkādu apkopes vai remonta darbu veikšanas
pieskarieties kādai iekārtas metāliskai daļai, lai atbrīvotos
no statiskās elektrības un pasargātu PCB.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Magnētiskais filtrs/netīrumu separators

a Skrūvju savienojums
b Magnētiskā uzmava
c Drenāžas vārsts
d Drenāžas vāciņš

Uzstādītāja rokasgrāmata

77

11 Apkope un remonts

Magnētiskā filtra/netīrumu separatora ikgadējā apkope sastāv no:
▪ Pārbaudiet, vai magnētiskā filtra/netīrumu separatora abas daļas

joprojām ir cieši pieskrūvētas (a).

▪ Iztukšojiet netīrumu separatoru šādā veidā:

1 Noņemiet magnētisko uzmavu (b).
2 Atskrūvējiet drenāžas vāciņu (d).
3 Pievienojiet drenāžas cauruli pie ūdens filtra apakšas tā, lai

ūdeni un netīrumus varētu savākt piemērotā tvertnē (pudelē,
izlietnē...).

4 Uz dažām sekundēm atveriet drenāžas vārstu (c).

Rezultāts: Iztecēs ūdens un netīrumi.
5 Aizveriet drenāžas vārstu.
6 Uzskrūvējiet atpakaļ drenāžas vāciņu.
7 Uzstādiet atpakaļ vietā magnētisko uzmavu.
8 Pārbaudiet ūdens kontūra spiedienu. Ja nepieciešams, pielejiet

ūdeni.

PAZIŅOJUMS

▪ Laikā, kad pārbaudāt magnētiskā filtra/netīrumu

separatora necaurlaidību, turiet to cieši, lai
NENOSPRIEGOTU ūdens caurules.

▪ NEIZOLĒJIET magnētisko filtru/netīrumu separatoru,

aiztaisot noslēgšanas vārstus. Lai pareizi iztukšotu
netīrumu separatoru, nepieciešams pietiekami liels
spiediens.

▪ Lai novērstu to, ka netīrumi paliek netīrumu separatorā,

OBLIGĀTI noņemiet magnētisko uzmavu.

▪ OBLIGĀTI no sākuma atskrūvējiet drenāžas vāciņu un

pievienojiet drenāžas šļūteni pie ūdens filtra apakšas,
tikai pēc tam atveriet drenāžas vārstu.

INFORMĀCIJA

Ikgadējās apkopes laikā jums nav jāizņem ūdens filtrs no
iekārtas, lai to iztīrītu. Taču, ja ar ūdens filtru ir radušās
problēmas, jums var nākties to izņemt, lai varētu rūpīgi
notīrīt. Tad jums ir jārīkojas šādi:

▪ 79. lappusē "11.5.1Ūdens filtra izņemšana"
▪ 79. lappusē "11.5.2 Ūdens filtra tīrīšana problēmu

gadījumā"

▪ 80. lappusē "11.5.3Ūdens filtra uzstādīšana"

Ūdens spiediena atslogošanas vārsts
Atveriet vārstu un pārbaudiet, vai tas darbojas pareizi. Ūdens var

būt ļoti karsts!

Pārbaudes punkti:
▪ Ūdens plūsma, kas nāk no spiedvārsta, ir pietiekami augsta,

vārsts un caurules nav nosprostotas.

▪ Netīrs ūdens nāk no spiedvārsta:

▪ atveriet vārstu, līdz izplūdes ūdenī vairs NAV netīrumu
▪ izskalojiet sistēmu

Lai pārbaudītu, vai šis ūdens plūst no tvertnes, veiciet pārbaudi pēc
tvertnes uzsildīšanas cikla.

Ieteicams šo apkopi veikt biežāk.

Spiediena atslogošanas vārsta šļūtene

Pārbaudiet, vai spiediena atslogošanas vārsta šļūtene ir pareizi
novietota, lai varētu novadīt ūdeni. Skatiet šeit: 31. lappusē

"7.4.4Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas".

Karstā ūdens spiedvārsts (iegādājams atsevišķi)

Atveriet vārstu.

UZMANĪBU!

Ūdens, kas nāk no vārsta, var būt ļoti karsts.

▪ Pārbaudiet, vai nekas nerada nosprostojumu ūdenim vārstā vai

starp caurulēm. Ūdens plūsmai, kas nāk no spiedvārsta, ir jābūt
pietiekami lielai.

▪ Pārbaudiet, vai no spiedvārsta nāk tīrs ūdens. Ja tajā ir gruži vai

netīrumi:
▪ Atveriet vārstu, līdz izplūdes ūdenī vairs nav gružu vai

netīrumu.

▪ Izskalojiet un iztīriet tvertni, tostarp caurules starp spiedvārstu

un aukstā ūdens ievadu.

Lai pārbaudītu, vai šis ūdens plūst no tvertnes, veiciet pārbaudi pēc
tvertnes uzsildīšanas cikla.

INFORMĀCIJA

Ieteicams šo apkopi veikt biežāk nekā reizi gadā.

Slēdžu kārba

▪ Veiciet rūpīgu slēdžu kārbas vizuālo pārbaudi un meklējiet

acīmredzamus defektus, piemēram, vaļīgus savienojumus vai
bojātus vadus.

▪ Izmantojot ommetru, pārbaudiet, vai kontaktori K1M, K2M un K3M

darbojas pareizi. Šo kontaktu visiem kontaktiem ir jābūt atvērtā
pozīcijā, kad jauda ir IZSLĒGTA.

BRĪDINĀJUMS

Ja ir bojāti iekšējie vadi, ražotājam, tā apkalpes pārstāvim
vai līdzīgi kvalificētai personai tie ir jānomaina.

Atkaļķošana

Atkarībā no ūdens kvalitātes un iestatītās temperatūras uz
siltummaiņa karstā ūdens tvertnē var veidoties kaļķakmens
nogulsnes, kas var traucēt siltumatdevi. Šā iemesla dēļ pēc noteikta
intervāla var būt nepieciešama siltummaiņa atkaļķošana.

Ķīmiskā dezinfekcija

Ja spēkā esošie tiesību akti pieprasa ķīmisko dezinfekciju konkrētās
situācijās, tajā skaitā karstā ūdens tvertnei, tad ņemiet vērā, ka
karstā ūdens tvertne ir nerūsējoša tērauda cilindrs. Iesakām
izmantot hloru nesaturošu dezinfekcijas līdzekli, kas ir apstiprināts
lietošanai ar ūdeni, kas ir paredzēts cilvēku patēriņam.

PAZIŅOJUMS

Izmantojot atkaļķošanas vai ķīmiskās dezinfekcijas
līdzekļus, ir jānodrošina, ka ūdens kvalitāte atbilst ES
direktīvā 98/83EK noteiktajām prasībām.

11.4.1 Karstā ūdens tvertnes izsūknēšana

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Ūdens tvertnē var būt ļoti karsts.

Priekšnoteikums: Apturiet iekārtas darbību (ar lietotāja saskarni,
centrālo pulti, darbības slēdzi, …).

Priekšnoteikums: IZSLĒDZIET attiecīgo jaudas slēdzi.
Priekšnoteikums: Aiztaisiet aukstā ūdens padevi.
Priekšnoteikums: Atveriet visas karstā ūdens krānu pieslēgvietas,

lai sistēmā varētu ieplūst gaiss.

1 Noņemiet augšējo paneli, lietotāja saskarnes paneli un

priekšējo paneli.

2 Nolaidiet uz leju slēdžu kārbu.
3 Izņemiet aizbāzni no tvertnes piekļuves vietas.
4 Izmantojiet drenāžas cauruli un sūkni, lai izsūknētu tvertni,

izmantojot piekļuves vietu.

Uzstādītāja rokasgrāmata

78

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

11 Apkope un remonts

a

a

b

a

a

b

a

b

c

c

UZMANĪBU!

Neskatoties uz to, ka ūdens kontūrs ir iztukšots, neliels
ūdens daudzums var izlīt laikā, kad izņemat magnētisko
filtru/netīrumu separatoru no filtra korpusa. OBLIGĀTI
saslaukiet izlijušo ūdeni.

11.5.2 Ūdens filtra tīrīšana problēmu gadījumā

1 Noņemiet ūdens filtru no iekārtas. Skatiet šeit: 79. lappusē

"11.5.1Ūdens filtra izņemšana".

a Tvertnes piekļuves vieta

11.5 Par ūdens filtra tīrīšanu problēmu gadījumā

INFORMĀCIJA

Ikgadējās apkopes laikā jums nav jāizņem ūdens filtrs no
iekārtas, lai to iztīrītu. Taču, ja ar ūdens filtru ir radušās
problēmas, jums var nākties to izņemt, lai varētu rūpīgi
notīrīt. Tad jums ir jārīkojas šādi:

▪ 79. lappusē "11.5.1Ūdens filtra izņemšana"
▪ 79. lappusē "11.5.2 Ūdens filtra tīrīšana problēmu

gadījumā"

▪ 80. lappusē "11.5.3Ūdens filtra uzstādīšana"

11.5.1 Ūdens filtra izņemšana

Priekšnoteikums: Apturiet iekārtas darbību (ar lietotāja saskarni,

centrālo pulti, darbības slēdzi, …).

Priekšnoteikums: IZSLĒDZIET attiecīgo jaudas slēdzi.

1 Ūdens filtrs atrodas zem slēdžu kārbas. Lai tam piekļūtu,

skatiet:

▪ 26. lappusē "7.2.3Iekštelpu iekārtas atvēršana"
▪ 27. lappusē "7.2.5 Lai nolaistu uz leju iekštelpu iekārtas

slēdžu kārbu"

2 Aiztaisiet ūdens kontūra noslēgšanas vārstus.
3 Aiztaisiet ūdens kontūra vārstu (ja ir) uz izplešanās trauku.
4 Noņemiet vāku no magnētiskā filtra/netīrumu separatora

apakšas.

5 Pievienojiet drenāžas cauruli pie ūdens filtra apakšas.
6 Atveriet vārstu ūdens filtra apakšā, lai izlaistu ūdeni no ūdens

kontūra. Savāciet izlaisto ūdeni pudelē, izlietnē,…, izmantojot
uzstādīto drenāžas cauruli.

7 Noņemiet 2 skavas, kas nostiprina ūdens filtru.

UZMANĪBU!

Lai pasargātu no bojājumiem caurules, kas ir pieslēgtas
pie magnētiskā filtra/netīrumu separatora, ir ieteicams veikt
šo procedūru, kad magnētiskais filtrs/netīrumu separators
ir noņemts no iekārtas.

2 Atskrūvējiet ūdens filtra korpusa apakšu. Izmantojiet piemērotu

instrumentu, ja nepieciešams.

UZMANĪBU!

Magnētiskā filtra/netīrumu separatora atvēršana ir
nepieciešama TIKAI nopietnu problēmu gadījumā. Šo
darbību labāk vispār neveikt visā magnētiskā filtra/
netīrumu separatora kalpošanas laikā.

a Atskrūvējamā apakšējā daļa
b Ūdens filtra korpuss

3 Noņemiet sietu un uzrullēto filtru no ūdens filtra korpusa un

notīriet ar ūdeni.

4 Ūdens filtra korpusā uzstādiet notīrīto uzrullēto filtru un sietu.

INFORMĀCIJA

Pareizi ievietojiet sietu magnētiskā filtra/netīrumu
separatora korpusā, izmantojot izvirzījumus.

a Skava

b Magnētiskais filtrs/netīrumu separators

8 Noņemiet ūdens filtru.
9 Izņemiet drenāžas cauruli no ūdens filtra.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

5 Uzstādiet un kārtīgi pievelciet ūdens filtra korpusa apakšu.

a Uzrullētais filtrs
b Siets
c Izvirzījums

Uzstādītāja rokasgrāmata

79

12 Problēmu novēršana

a

c

b

a

11.5.3 Ūdens filtra uzstādīšana

UZMANĪBU!

Pārbaudiet blīvgredzenu stāvokli un nomainiet, ja
nepieciešams. Pirms uzstādīšanas samitriniet
blīvgredzenus.

1 Uzstādiet ūdens filtru pareizā vietā.

a Skava
b Magnētiskais filtrs/netīrumu separators
c Atgaisošanas vārsts

2 Uzstādiet 2 skavas, lai nostiprinātu ūdens filtru pie ūdens

kontūra caurulēm.

3 Pārliecinieties, ka ūdens filtra atgaisošanas vārsts ir atvērtā

pozīcijā.

4 Attaisiet ūdens kontūra vārstu (ja ir) uz izplešanās trauku.

UZMANĪBU!

Pārliecinieties, ka attaisījāt ūdens kontūra vārstu (ja ir) uz
izplešanās trauku, pretējā gadījumā radīsies pārspiediens.

5 Attaisiet noslēgšanas vārstus un pielejiet ūdeni ūdens kontūrā,

ja nepieciešams.

12 Problēmu novēršana

Tālāk aprakstītajos gadījumos varat mēģināt pašu spēkiem novērst
problēmu. Jebkuru citu problēmu gadījumā sazinieties ar uzstādītāju.
Kontaktinformāciju/palīdzības dienesta numuru var atrast, izmantojot
lietotāja saskarni.

12.2 Piesardzības pasākumi problēmu novēršanas laikā

BRĪDINĀJUMS

▪ Veicot iekārtas slēdžu kārbas pārbaudi, VIENMĒR

nodrošiniet, lai iekārta būtu atvienota no strāvas
padeves. Izslēdziet attiecīgo jaudas slēdzi.

▪ Ja ir tikusi aktivizēta drošības ierīce, apturiet iekārtu un

noskaidrojiet drošības ierīces aktivizēšanas iemeslu
pirms tās atiestatīšanas. NEKĀDĀ GADĪJUMĀ
nešuntējiet drošības ierīces un nemainiet to vērtības uz
vērtībām, kas atšķiras no rūpnīcas noklusējuma
iestatījumiem. Ja nevarat atrast problēmas cēloni,
sazinieties ar iekārtas izplatītāju.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BRĪDINĀJUMS

Novērsiet riska situāciju radīšanu nejaušas termoslēdža
atiestatīšanas rezultātā — strāvu šai ierīcei NEDRĪKST
padot caur ārēju pārslēdzējierīci, piemēram, taimeri, kā arī
to nedrīkst pievienot kontūram, kuru regulāri IESLĒDZ vai
IZSLĒDZ komunālo pakalpojumu uzņēmums.

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

12.3 Problēmu novēršana, vadoties pēc simptomiem

12.3.1 Pazīme: iekārta NESILDA, kā paredzams

Iespējamie iemesli Veicamā darbība

Temperatūras iestatījums NAV
pareizs

Pārbaudiet temperatūras
iestatījumu uz tālvadības pults.
Skatiet ekspluatācijas
rokasgrāmatu.

12.1 Pārskats: problēmu novēršana

Šajā nodaļā ir aprakstīts, kas ir jādara problēmu gadījumā.
Tajā ietvertā informācija:
▪ Problēmu novēršana, vadoties pēc simptomiem
▪ Problēmu novēršana, vadoties pēc kļūdu kodiem

Pirms problēmu novēršanas

Veiciet rūpīgu iekārtas vizuālo pārbaudi un meklējiet acīmredzamus
defektus, piemēram, vaļīgus savienojumus vai bojātus vadus.

Uzstādītāja rokasgrāmata

80

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

12 Problēmu novēršana

Iespējamie iemesli Veicamā darbība

Ūdens plūsma ir pārāk lēna Pārbaudiet un pārliecinieties par

tālāk norādīto:
▪ Ūdens kontūra slēgvārsts ir

pilnībā atvērts.

▪ Ūdens filtri ir tīri. Iztīriet to, ja

nepieciešams.

▪ Sistēmā ir gaiss. Atgaisojiet, ja

nepieciešams. Varat atgaisot
manuāli (skatiet šeit: 74.

lappusē "Manuālā
atgaisošana") vai izmantot

automātisko atgaisošanas
funkciju (skatiet šeit: 75.

lappusē "Automātiskā

atgaisošana").

▪ Ūdens spiediens ir >1bārs.
▪ Izplešanās trauks NAV bojāts.
▪ Ūdens kontūra vārsts (ja ir) uz

izplešanās trauku ir atvērts.
▪ Ūdens kontūra pretestība NAV

pārāk augsta sūknim (skatiet

ESP līkni nodaļā "Tehniskie

dati").
Ja problēma pastāv pēc tam, kad

esat veicis visas iepriekš
norādītās pārbaudes, sazinieties
ar izplatītāju. Dažos gadījumos ir
normāli, ja iekārta izmanto mazu
ūdens plūsmu.

Ūdens tilpums uzstādījumā ir
pārāk zems

Nodrošiniet, ka ūdens tilpums
uzstādījumā ir virs minimālās
nepieciešamās vērtības (skatiet
šeit: 22. lappusē "6.4.3Ūdens

tilpuma un plūsmas ātruma
pārbaude").

12.3.2 Pazīme: kompresors NESĀK darbu (telpas apsilde vai karstā ūdens uzsildīšana)

Iespējamie iemesli Veicamā darbība

Iekārtai ir jāsāk ārpus tās
darbības diapazona (ūdens
temperatūra ir pārāk zema)

Vēlamā kWh nomināla
barošanas bloka iestatījumi un
elektriskie savienojumi
NEATBILST

Ja ūdens temperatūra ir pārāk
zema, ierīce izmanto rezerves
sildītāju, lai vispirms sasniegtu
minimālo ūdens temperatūru
(15°C).

Pārbaudiet un pārliecinieties par
tālāk norādīto:

▪ Strāvas padevei uz rezerves

sildītāju izmanto pareizos
vadus.

▪ Rezerves sildītāja termālais

aizsargs NAV aktivizēts.

▪ Rezerves sildītāja kontaktors

NAV bojāts.

Ja problēma pastāv pēc tam, kad
esat veicis visas iepriekš
norādītās pārbaudes, sazinieties
ar izplatītāju.

Tam ir jāatbilst savienojumiem,
kā paskaidrots šeit: 24. lappusē

"6.5Elektroinstalācijas
sagatavošana" un 40. lappusē
"7.9.8Elektrotīkla strāvas
padeves avota pievienošana".

Iespējamie iemesli Veicamā darbība

Vēlamā kWh nomināla signāls
tika nosūtīts elektroenerģijas
uzņēmumam

Uzgaidiet, kamēr strāvas padeve
tiek atjaunota (maks. 2stundas).

12.3.3 Pazīme: pēc iedarbināšanas no sistēmas dzirdama burbuļojoša skaņa

Iespējamais iemesls Veicamā darbība

Sistēmā ir gaiss. Atgaisojiet sistēmu.
Dažādi darbības traucējumi. Pārbaudiet, vai lietotāja

saskarnes sākuma ekrānā ir
redzams vai . Skatiet 83.

lappusē "12.4.1Lai parādītu
palīdzības tekstu darbības
traucējumu gadījumā", lai

saņemtu papildinformāciju par
darbības traucējumu.

(a) Iesakām veikt atgaisošanu, izmantojot iekārtas

atgaisošanas funkciju (jāveic uzstādītājam). Ja gaiss tiek
izvadīts no siltuma izstarotājiem vai kolektoriem, ņemiet
vērā tālāk norādīto:

BRĪDINĀJUMS
Siltuma izstarotāju vai kolektoru atgaisošana. Pirms

siltuma izstarotāju vai kolektoru atgaisošanas pārbaudiet,
vai lietotāja saskarnes sākuma ekrānā ir redzams vai

.
▪ Ja nē, atgaisošanu varat veikt nekavējoties.
▪ Ja ir, pārbaudiet, vai telpā, kurā vēlaties veikt

atgaisošanu, ir pietiekami laba ventilācija. Iemesls:

Dzesētājs var noplūst ūdens ķēdē un pēc tam telpā,

veicot siltuma izstarotāju vai kolektoru atgaisošanu.

(a)

12.3.4 Pazīme: sūknis rada troksni (kavitācija)

Iespējamie iemesli Veicamā darbība

Sistēmā ir gaiss Atgaisojiet manuāli abas zonas

(skatiet šeit: 74. lappusē

"Manuālā atgaisošana") vai

izmantojiet automātiskās
atgaisošanas funkciju abām
zonām (skatiet šeit: 75. lappusē

"Automātiskā atgaisošana").

Ūdens spiediens pie sūkņa
ieplūdes ir pārāk zems

Pārbaudiet un pārliecinieties par
tālāk norādīto:

▪ Ūdens spiediens ir >1bārs.
▪ Ūdens spiediena sensors nav

bojāts.
▪ Izplešanās trauks NAV bojāts.
▪ Ūdens kontūra vārsts (ja ir) uz

izplešanās trauku ir atvērts.
▪ Izplešanās trauka iepriekšējā

spiediena iestatījums ir pareizs

(skatiet šeit: 23. lappusē

"6.4.4 Izplešanās trauka

sākotnējā spiediena maiņa").

12.3.5 Pazīme: spiedvārsts atveras

Iespējamie iemesli Veicamā darbība

Izplešanās trauks ir bojāts Nomainiet izplešanās trauku.
Ūdens kontūra vārsts (ja ir) uz

izplešanās trauku ir aizvērts.

Atveriet vārstu.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

81

12 Problēmu novēršana

Iespējamie iemesli Veicamā darbība

Ūdens tilpums uzstādījumā ir
pārāk augsts

Ūdens kontūra galviņa ir pārāk
augstu

Nodrošiniet, ka ūdens tilpums
uzstādījumā ir zem maksimālās
atļautās vērtības (skatiet šeit: 22.

lappusē "6.4.3Ūdens tilpuma un
plūsmas ātruma pārbaude" un

23. lappusē "6.4.4Izplešanās
trauka sākotnējā spiediena
maiņa").

Ūdens kontūra galviņa ir atšķirība
augstumā starp iekštelpu iekārtu
un ūdens kontūra augstāko
punktu. Ja iekštelpu iekārta
atrodas sistēmas augstākajā
punktā, uzstādīšanas augstums
tiek pieņemts kā 0m.
Maksimālais ūdens kontūra
galviņas augstums ir 10m.

Pārbaudiet uzstādīšanas
prasības.

12.3.6 Pazīme: ūdens spiedvārstam ir noplūde

Iespējamie iemesli Veicamā darbība

Netīrumi nosprosto ūdens
spiedvārsta izvadi

Pārbaudiet, vai spiedvārsts
darbojas pareizi, pagriežot
sarkano pogu uz vārsta pretēji
pulksteņrādītāju kustības
virzienam:

▪ Ja NEDZIRDAT klakšķošu

skaņu, sazinieties ar vietējo
izplatītāju.

▪ Ja no iekārtas turpina tecēt

ūdens, vispirms aizveriet
ūdens ieplūdes un izplūdes
noslēgvārstus un sazinieties ar
vietējo izplatītāju.

12.3.7 Pazīme: telpa NETIEK pietiekami apsildīta pie zemākas āra temperatūras

Iespējamie iemesli Veicamā darbība

Rezerves sildītāja darbība nav
aktivizēta

Pārbaudiet tālāk norādīto:
▪ Rezerves sildītāja darbības

režīms ir iespējots. Atveriet:
▪ [9.3.8]: Uzstādītāja

iestatījumi > Rezerves
sildītājs > Darbība

[4‑00]

▪ Rezerves sildītāja pārslodzes

slēdzis ir ieslēgts. Ja nav, tas
ieslēdziet to.

▪ Rezerves sildītāja termālais

aizsargs NAV aktivizēts. Ja ir,
pārbaudiet turpmāk norādīto
un pēc tam piespiediet
atiestatīšanas pogu slēdžu
kārbā:

▪ ūdens spiedienu
▪ gaisu sistēmā
▪ atgaisošanas darbību

Iespējamie iemesli Veicamā darbība

Rezerves sildītāja līdzsvara
temperatūra nav pareizi
konfigurēta

Sistēmā ir gaiss. Veiciet atgaisošanu manuāli vai

Karstā ūdens sildīšanai tiek
izmantota pārmērīga siltumsūkņa
kapacitāte

Lai aktivizētu rezerves sildītāja
darbību augstākā āra
temperatūrā, palieliniet līdzsvara
temperatūru. Atveriet:

▪ [9.3.7]: Uzstādītāja

iestatījumi > Rezerves
sildītājs > Līdzsvara
temperatūra [5‑01]

automātiski. Skatiet atgaisošanas
funkciju nodaļā 73. lappusē

"9Nodošana ekspluatācijā".

Pārbaudiet un pārliecinieties, ka

Telpas sildīšanas
prioritāte iestatījumi ir

konfigurēti pareizi:
▪ Pārliecinieties, ka Telpas

sildīšanas prioritāte ir
iespējota. Pārejiet pie [9.6.1]:

Uzstādītāja iestatījumi >
Balansēšana > Telpas
sildīšanas prioritāte

[5‑02]

▪ Lai aktivizētu rezerves sildītāja

darbību augstākā āra
temperatūrā, palieliniet "telpas
apsildes prioritātes
temperatūru". Pārejiet pie
[9.6.3]: Uzstādītāja
iestatījumi > Balansēšana
> BSH nobīdes iestatītā
vērtība [5‑03]

12.3.8 Pazīme: spiediens krāna punktā ir uz laiku netipiski augsts

Iespējamie iemesli Veicamā darbība

Spiedvārsts nedarbojās vai ir
bloķēts.

▪ Izskalojiet un iztīriet tvertni,

tostarp caurules starp
spiedvārstu un aukstā ūdens
ieplūdi.

▪ Uzstādiet spiedvārstu.

12.3.9 Pazīme: dekoratīvie paneļi tiek stumti prom, jo tvertne ir izpletusies

Iespējamie iemesli Veicamā darbība

Spiedvārsts nedarbojās vai ir
bloķēts.

Sazinieties ar vietējo izplatītāju.

12.3.10 Pazīme: tvertnes dezinfekcijas funkcija
NAV izpildīta pareizi (AHkļūda)

Iespējamie iemesli Veicamā darbība

Dezinfekcijas funkciju pārtrauca
karstā ūdens padeve krānā

Ieprogrammējiet dezinfekcijas
funkcijas sākumu, ja nākamo
4stundu laikā NAV paredzēts
lietot karsto ūdeni.

Uzstādītāja rokasgrāmata

82

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

12 Problēmu novēršana

Iespējamie iemesli Veicamā darbība

Pirms ieprogrammētās
dezinfekcijas funkcijas sākuma
tika patērēts liels karstā ūdens
daudzums

Dezinfekcijas darbība tika
apturēta manuāli: [C.3] Darbība
> Tvertne tika izslēgta
dezinfekcijas laikā.

Ja tiek atlasīts Tvertne >

Uzsildīšanas režīms > Tikai
atkārtotā uzsildīšana vai
Grafiks + atkārtotā
uzsildīšana, ieteicams

programmēt dezinfekcijas
funkcijas palaišanu vismaz
4stundas vēlāk nekā pēdējā
paredzamā lielā karstā ūdens
izlaišana. Šo palaišanu var
iestatīt ar uzstādītāja
iestatījumiem (dezinfekcijas
funkcija).

Ja tiek atlasīts Tvertne >

Uzsildīšanas režīms > Tikai
grafiks, ieteicams programmēt
Eko darbību 3stundas pirms

dezinfekcijas funkcijas plānotās
palaišanas, lai iepriekš uzsildītu
tvertni.

NEAPTURIET tvertnes darbību
dezinfekcijas laikā.

12.4 Problēmu risināšana, izmantojot kļūdu kodus

Ja iekārtai rodas problēma, lietotāja saskarne parāda kļūdas kodu. Ir
svarīgi pirms kļūdas koda atiestatīšanas izprast problēmu un novērst
tās cēloni. Tas ir jāveic licencētam uzstādītājam vai vietējam
izplatītājam.

Šajā sadaļā ir sniegts pārskats par visiem iespējamajiem kļūdu
kodiem un to apraksti atbilstoši rādījumam lietotāja saskarnē.

Detalizētākas problēmu novēršanas vadlīnijas katrai kļūdai skatiet
servisa rokasgrāmatā.

12.4.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā

Darbības traucējumu gadījumā sākuma ekrānā parādīsies tālāk
norādītais atkarībā no nopietnības pakāpes:

▪ : kļūda

▪ : darbības traucējums
Jūs varat saņemt traucējuma īsu un garu aprakstu šādā veidā:

1 Nospiediet kreiso regulatoru, lai atvērtu galveno

izvēlni, un pārejiet pie Darbības traucējumi.
Rezultāts: Ekrānā tiks parādīts kļūdas īss apraksts

un kļūdas kods.

2 Nospiediet kļūdu ekrānā.

Rezultāts: Ekrānā tiks parādīts kļūdas garš

apraksts.

12.4.2 Kļūdu kodi: pārskats

Āra iekārtas kļūdu kodi

Kļūdas kods Detalizēts

kļūdas kods

A1 00 Problēma ar nulles

Apraksts

pārsniegšanas noteikšanu

Kļūdas kods Detalizēts

kļūdas kods

A5 00 ĀI: Problēma ar augstā

E1 00 ĀI: Iespiestās plates

E3 00 ĀI: Augstspiediena slēdža

E5 00 ĀI: Invertora kompresora

E6 00 ĀI: Problēma ar kompresora

E7 00 ĀI: Āra iekārtas

E8 00 ĀI: Strāvas ievades

EA 00 ĀI: Problēma ar dzesēšanas/

H0 00 ĀI: Problēma ar sprieguma/

H3 00 ĀI: Augstspiediena slēdža

H6 00 ĀI: Pozīcijas noteikšanas

H8 00 ĀI: Kompresora ievades (KI)

H9 00 ĀI: Āra gaisa termistora

F3 00 ĀI: Izvades caurules

F6 00 ĀI: Anormāli augsts

FA 00 ĀI: Anormāli augsts

JA 00 ĀI: Augstspiediena slēdža

J3 00 ĀI: Izvades caurules

J6 00 ĀI: Siltummaiņa termistora

J6 07 ĀI: Siltummaiņa termistora

L3 00 ĀI: Problēma ar

L4 00 ĀI: Invertora izstarojošās

L5 00 ĀI: Invertora momentāna

P4 00 ĀI: Izstarojošās plāksnes

U0 00 ĀI: Nepietiek dzesētāja
U2 00 ĀI: Nepieļaujams strāvas

Apraksts

spiediena maksimālā lieluma
samazināšanu/aizsardzību
pret aizsalšanu

defekts

(ASS) nostrāde

motora pārkaršana

iedarbināšanu

ventilatora motora darbības
traucējums

pārspriegums

sildīšanas pārslēgšanu

strāvas sensoru

(ASS) darbības traucējums

sensora darbības traucējums

sistēmas darbības
traucējums

darbības traucējums

temperatūras traucējumi

spiediens dzesēšanas laikā

spiediens, ASS nostrāde

sensora darbības traucējums

termistora traucējumi

traucējumi

traucējumi

temperatūras
paaugstināšanos elektrības
kārbā

plāksnes temperatūras
paaugstināšanās traucējums

pārstrāva (līdzstrāva)

temperatūras sensora
traucējums

padeves spriegums

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

83

12 Problēmu novēršana

Kļūdas kods Detalizēts

kļūdas kods

U7 00 ĀI: Pārraides traucējumi

Apraksts

starp galveno CPU un INV
CPU

Iekštelpu iekārtas kļūdu kodi

Kļūdas kods Detalizēts

kļūdas kods

7H 01 Problēma ar ūdens plūsmu
7H 04 Problēma ar ūdens plūsmu

7H 05 Problēma ar ūdens plūsmu

7H 06 Problēmas ar ūdens plūsmu

7H 07 Problēma ar ūdens plūsmu.

80 00 Problēma ar atgriezes ūdens

81 00 Problēma ar izplūdes ūdens

81 01 Sajauktā ūdens termistora

89 01 Siltummainis sasalis
89 02 Siltummainis sasalis
89 03 Siltummainis sasalis
8F 00 Izplūdes ūdens temperatūras

8H 00 Izplūdes ūdens temperatūras

8H 01 Sajauktā ūdens kontūra

8H 02 Sajauktā ūdens kontūra

8H 03 Ūdens kontūra (termostata)

AA 01 Rezerves sildītājs

AA 02 Ārējais rezerves sildītājs

AH 00 Tvertnes dezinfekcijas

AJ 03 MKŪ uzsildīšanai

C0 00 Noteikta ūdens plūsma laikā, kad

C0 01 Plūsmas slēdža darbības

C0 02 Plūsmas slēdža darbības

C4 00 Problēma ar siltummaiņa

CJ 02 Problēma ar telpas

Apraksts

mājsaimniecības karstā
ūdens gatavošanas laikā

sildīšanas/darbības pēc
parauga laikā

dzesēšanas/atkausēšanas
laikā

Sūkņa atbloķēšana aktīva

temperatūras sensoru

temperatūras sensoru

anormāla darbība.

anormāla paaugstināšanās
(MKŪ)

anormāla paaugstināšanās

pārkaršana

(termostata) pārkaršana

pārkaršana

pārkarsis

pārkarsis

funkcija nav pareizi
pabeigta

nepieciešams pārāk ilgs
laiks

sūknis ir IZSLĒGTS

traucējums

traucējums

temperatūras sensoru

temperatūras sensoru

Kļūdas kods Detalizēts

kļūdas kods

EC 00 Anormāla temperatūras

EC 04 Tvertnes priekšsildīšana
H1 00 Problēma ar ārējo

HC 00 Problēma ar tvertnes

HC 01 Problēma ar tvertnes

HJ 10 Ūdens spiediena sensora

JA 17 Dzesētāja spiediena sensora

U3 00 Apsildāmās grīdas

U4 00 Iekštelpu/āra iekārtas

U5 00 Lietotāja saskarnes sakaru

U8 01 Pārtraukts savienojums ar

U8 02 Pārtraukts savienojums ar

U8 03 Nav savienojuma ar telpas

UA 00 Iekštelpu iekārtas, āra

UA 16 Pagarinātāja/hidrobloka

UA 17 Problēma ar tvertnes tipu
UA 21 Pagarinātāja/hidrobloka

UA 22 Sakaru problēma starp

PAZIŅOJUMS

Ja minimālā ūdens plūsma ir zemāka par to, kas norādīta
tabulā tālāk, iekārta uz laiku pārtrauc darbību un lietotāja
interfeisā ir redzama kļūda 7H‑01. Pēc laika šī kļūda tiek
atiestatīta automātiski un iekārta atsāk darbību.

INFORMĀCIJA

Kļūda AJ-03 tiek atiestatīta automātiski no brīža, kad sākas
normāla tvertnes uzsilšana.

INFORMĀCIJA

Tas, kā kļūdas kodu var atiestatīt, tiks parādīts lietotāja
saskarnē, kas ir pievienota pie iekštelpu iekārtas.

Apraksts

paaugstināšanās tvertnē

temperatūras sensoru

temperatūras sensoru

temperatūras otro sensoru

anormāla darbība

anormāla darbība

izlīdzinošās kārtas
žāvēšanas funkcija nav
pabeigta pareizi

sakaru problēma

problēma

LAN adapteri

telpas termostatu

termostatu

iekārtas atbilstības
problēma

sakaru problēma

neatbilstības problēma

vadības bloku un papildu
bloku

Uzstādītāja rokasgrāmata

84

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

13 Likvidēšana

a

c

b

d

d

e

2×

1 2 3

L N

L N PWR

HEAT

COOL

4
3
2
1

2
1

E
D
C
B
A

A

1

2

3

4

5

SW1

SW3

SW2

SW5

SW6

SW4

S501

S502

S2

1×

13 Likvidēšana

PAZIŅOJUMS

NEMĒĢINIET pats demontēt sistēmu: sistēmas
demontāža, aukstumaģenta, eļļas un citu daļu apstrāde ir
jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir
JĀPĀRSTRĀDĀ specializētā pārstrādes rūpnīcā, lai to
sastāvdaļas atkārtoti izmantotu.

13.1 Pārskats: likvidēšana

Parastā darbplūsma

Pirms sistēmas likvidēšanas ir jāizpilda tālāk norādītās darbības:
1 Sistēmā jāveic atsūknēšana.
2 Sistēma ir jānogādā specializētā pārstrādes rūpnīcā.

INFORMĀCIJA

Lai uzzinātu vairāk, skatiet apkalpes rokasgrāmatu.

13.2 Atsūknēšana

Piemērs: Lai aizsargātu apkārtējo vidi, pirms iekārtas likvidēšanas

vai pārvietošanas veiciet atsūknēšanu.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Izsūknēšana — aukstumaģenta noplūde. Ja vēlaties

izsūknēt sistēmu un ir noplūde aukstumaģenta kontūrā:

▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas

funkciju, ar kuru varat visu aukstumaģentu no sistēmas
pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss
ieplūst kompresorā, kad tas darbojas.

▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai

NEDARBINĀTU iekārtas kompresoru.

PAZIŅOJUMS

Atsūknēšanas laikā pirms dzesētāja caurules noņemšanas
izslēdziet kompresoru. Ja kompresors joprojām darbojas
un noslēgvārsts ir atvērts atsūknēšanas laikā, sistēmā tiek
iesūknēts gaiss. Ja dzesētāja ciklā ir normām neatbilstošs
spiediens, kompresors var salūzt, un var rasties sistēmas
bojājumi.

Veicot atsūknēšanu, viss dzesētājs nonāk no sistēmas āra iekārtā.

1 Noņemiet vārsta vāciņu no šķidruma slēgvārsta un gāzes

slēgvārsta.

2 Uzstādiet kolektoru uz gāzes noslēgšanas vārsta.
3 Veiciet piespiedu dzesēšanu. Skatiet šeit: 85. lappusē

"13.3Piespiedu dzesēšanas sākšana un apturēšana".

4 Pēc 5 līdz 10 minūtēm (jau pēc 1 vai 2 minūtēm ļoti zemas

apkārtējās temperatūras vērtības gadījumā (<−10°C)) aizveriet
šķidruma slēgvārstu, izmantojot sešstūrgalvas uzgriežņatslēgu.

5 Kolektorā pārbaudiet, vai ir sasniegts vakuums.
6 Pēc 2–3 minūtēm aizveriet gāzes slēgvārstu un apturiet

piespiedu dzesēšanu.

c Sešstūrgalvas uzgriešņatslēga
d Vārsta vāciņš
e Gāzes noslēgšanas vārsts

13.3 Piespiedu dzesēšanas sākšana un apturēšana

1 IZSLĒDZIET strāvas padevi.
2 Noņemiet slēdžu kārbas vāku.

3 Noņemiet apkopes PCB pārsegu.

4 Iestatiet DIP slēdžus SW5 un SW6 pozīcijā IZSLĒGTS.
5 Iestatiet DIP slēdzi SW2 uz DZESĒŠANA.
6 Uzstādiet atpakaļ apkopes PCB pārsegu.
7 IESLĒDZIET atpakaļ strāvas padevi. Sāciet nākamo darbību 3

minūšu laikā pēc restartēšanas.

8 Lai sāktu piespiedu dzesēšanu, piespiediet piespiedu

dzesēšanas darbības slēdzi SW1.

9 Lai apturētu piespiedu dzesēšanu, atkārtoti piespiediet

piespiedu dzesēšanas darbības slēdzi SW1.

10 IZSLĒDZIET strāvas padevi, noņemiet slēdžu kārbas vāku un

apkopes PCB pārsegu un iestatiet DIP slēdžus SW5, SW6 un
SW2 atpakaļ to sākotnējā pozīcijā.

11 Uzstādiet atpakaļ apkopes PCB pārsegu un slēdžu kārbas vāku

un IESLĒDZIET strāvas padevi.

PAZIŅOJUMS

Nodrošiniet, lai piespiedu dzesēšanas laikā ūdens
temperatūra nepaaugstinātos virs 5°C (skatiet iekštelpu
iekārtas temperatūras rādījumu). Varat to sasniegt,
piemēram, aktivizējot visus ventilatoru spirāļu iekārtu
ventilatorus.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

a Šķidruma noslēgšanas vārsts

b Aizvēršanas virziens

Uzstādītāja rokasgrāmata

85

14 Tehniskie dati

R2T

7.0 CuT

7.0 CuT

7.0 CuT

7.0 CuT

7.0 CuT

7.0 CuT

12.7 CuT

12.7 CuT

12.7 CuT

6.4 CuT

6.4 CuT

6.4 CuT

6.4 CuT

4.0 CuT

4.0 CuT

9.5 CuT

15.9 CuT

3D110394

9.5 CuT

12.7 CuT

15.9 CuT

6.4 CuT

S1PH

Y1E

R1T

R3T

M1C

Y1S

4.0 CuT

M1F

b

ac

d

e

f

g

h

ij

k

k

g

g

14 Tehniskie dati

Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski pieejama). Jaunāko tehnisko datu pilnais komplekts ir vietnē
Daikin Business Portal (nepieciešama autentifikācija).

14.1 Cauruļu sistēma: āra iekārta

Uzstādītāja rokasgrāmata

M1C Kompresors
M1F Ventilators

R1T Termistors (āra gaisa)
R2T Termistors (siltummainis)
R3T Termistors (kompresora izlādes)

S1PH Augstspiediena slēdzis (automātiskā atiestatīšana)

Y1E Elektroniskais izplešanās vārsts
Y1S Solenoīda vārsts (4 virzienu vārsts) (IESL.: dzesēšana)

86

a Vietējās caurules (šķidruma: Ø6,4mm konusa

savienojums)

b Vietējās caurules (gāzes: Ø15,9mm konusa savienojums)
c Noslēgšanas vārsts (šķidruma)
d Noslēgšanas vārsts ar apkalpes pieslēgvietu (gāzes)
e Filtrs

f Slāpētājs ar filtru
g Kapilārā caurule
h Siltummainis

i Uzkrājējs
j Kompresora akumulators

k Slāpētājs

Apsilde
Dzesēšana

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

14.2 Cauruļu shēma: iekštelpu iekārta

3D112187A

B1PW

M3S

M1S

B2PR

R3T

R8T

R2T

R1T

R5T

R4T

R7T

A

C

C

l m

m

a2

a1

c2

c1

f

g

e

h

k

k

i

j

n

o

j

d2

d1

B

f

C

b1

f

f

C

b2

f

M

M

X

X

k

p

q

r

14 Tehniskie dati

A Ūdens puse
B Dzesētāja puse
C Uzstādīts uz vietas

a1 Telpas apsildes ūdens IEVADE (papildu/tiešā zona)

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

a2 Telpas apsildes ūdens IZVADE (papildu/tiešā zona)
b1 Telpas apsildes ūdens IEVADE (galvenā/jauktā zona)
b2 Telpas apsildes ūdens IZVADE (galvenā/jauktā zona)

c1 Karstais ūdens: aukstā ūdens IEVADE

c2 Karstais ūdens: karstā ūdens IZVADE
d1 Gāzes dzesētāja IEVADE (apsildes režīms; kondensators)
d2 Šķidrā dzesētāja IZVADE (apsildes režīms; kondensators)

e Plākšņu siltummainis

f Noslēgšanas vārsts apkopei (ja ir)
g Izplešanās trauks
h Magnētiskais filtrs/netīrumu separators

i Drošības vārsts

j Atgaisošana

k Drenāžas vārsts

l Sūknis (papildu/tiešā zona)

m Pretvārsts

n Plūsmas sensors
o Rezerves sildītājs
p Ūdens filtrs (galvenā/jauktā zona)
q Kapilārā caurule

B1PW Telpu apsildes ūdens spiediena sensors

B2PR Dzesētāja spiediena sensors

M1S 3virzienu vārsts (jaucējvārsts galvenai/jauktajai zonai)
M3S 3virzienu vārsts (telpas apsilde/karstais ūdens)

R1T Termistors (siltummainis – ūdens IZVADE)
R2T Termistors (rezerves sildītājs – ūdens IZVADE)
R3T Termistors (šķidrais dzesētājs)
R4T Termistors (siltummainis – ūdens IEVADE)

R5T, R8T Termistors (tvertne)

r Sūknis (galvenā/jauktā zona)

R7T Termistors (galvenā/jauktā zona – ūdens IZVADE)

Skrūvju savienojums
Konusa savienojums

Ātrais savienojums
Lodēts savienojums

Uzstādītāja rokasgrāmata

87

14 Tehniskie dati

14.3 Elektroinstalācijas shēma: āra iekārta

Skatiet iekārtas komplektācijā iekļauto iekšējās elektroinstalācijas shēmu (augšējās plāksnes iekšpusē). Tālāk norādīti tur izmantotie
saīsinājumi.

(1) Savienojumu shēma

Angļu Skaidrojums

Connection diagram Savienojumu shēma

(2) Piezīmes

Angļu Skaidrojums

Notes Piezīmes

Savienojums

X1M Galvenā spaile

Zemējuma elektroinstalācija
Iegādājams atsevišķi
Opcija

Slēdžu kārba
PCB
Elektroinstalācija atkarīga no

modeļa
Aizsargājošais zemējums

Ārējais vads

PIEZĪMES:

1 Ekspluatācijas laikā nedrīkst saslēgt īsslēgumā aizsardzības

ierīci S1PH.

2 Kombināciju tabulā un papildaprīkojuma rokasgrāmatā skatiet

informāciju par to, kā pieslēgt vadus pie X6A, X28A un X77A.

3 Krāsas: BLK: melna; RED: sarkana; BLU: zila; WHT: balta;

GRN: zaļa; YLW: dzeltena

R1T Termistors (gaisa)
R2T Termistors (siltummainis)
R3T Termistors (izlādes)
RTH2 Rezistors
S Savienotājs
S1PH Augsta spiediena slēdzis
S20~502 Savienotājs
SA1 Pārsprieguma ierobežotājs
SHM Spailes izolācijas fiksētā plāksne
SW* Spiedpoga
U, V, W Savienotājs
V3, V4, V401 Varistors
X*A Savienotājs
X*M Spaiļu josla
Y1E Elektroniskais izplešanās vārsts
Y1S Solenoīda vārsts (4 virzienu vārsts)
Z*C Trokšņu filtrs (ferīta serde)
Z*F Trokšņu filtrs

# Iegādājams atsevišķi

(3) Apzīmējumi

AL* Savienotājs
C* Kondensators
DB* Taisngrieža shēma
DC* Savienotājs
DP* Savienotājs
E* Savienotājs
F1U Drošinātājs T6,3A 250V
FU1, FU2 Drošinātājs T3,15A 250V
FU3 Drošinātājs T30A 250V
H* Savienotājs
IPM* Inteliģentais energoapgādes modulis
L Savienotājs
LED 1~5 Rādītāju lampa
LED A Kontrollampa
L* Reaktors
M1C Kompresora motors
M1F Ventilatora motors
MR* Magnētiskais relejs
N Savienotājs
PCB1 Drukātās shēmas plate (galvenā)
PCB2 Drukātās shēmas plate (apkope)
PS Strāvas padeves pārslēgšana
Q1L Termālais aizsargs
Q1DI # Zemējuma noplūdes jaudas slēdzis
Q* Izolēta aizvara bipolārais tranzistors (IGBT)

Uzstādītāja rokasgrāmata

88

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

14 Tehniskie dati

1

14.4 Elektroinstalācijas shēma: iekštelpu iekārta

Skatiet iekārtas komplektācijā iekļauto iekšējās elektroinstalācijas shēmu (iekštelpu iekārtas slēdžu kārbas vāka iekšpusē). Tālāk norādīti tur
izmantotie saīsinājumi.

Piezīmes, kas jāizlasa pirms iekārtas iedarbināšanas

Angļu Skaidrojums

Notes to go through before
starting the unit

X1M Galvenā spaile
X2M Maiņstrāvas ārējās

X5M Līdzstrāvas ārējās

X6M Rezerves sildītāja strāvas

Note 1: Connection point of the
power supply for the BUH
should be foreseen outside the
unit.

Backup heater power supply Rezerves sildītāja strāvas padeve

1N~, 230 V 1N~, 230V
3~, 230 V 3~, 230V
3N~, 400 V 3N~, 400V

User installed options Lietotāja uzstādītās opcijas

LAN adapter LAN adapteris
Remote user interface Lietotāja interfeiss, kas tiek

Ext. indoor thermistor Ārējais iekštelpu termistors
Ext outdoor thermistor Ārējais āra termistors
Digital I/O PCB Ciparu ievadizvades PCB
Demand PCB Pieprasījuma PCB

Main LWT Galvenā izplūdes ūdens

On/OFF thermostat (wired) Ieslēgšanas/IZSLĒGŠANAS

On/OFF thermostat (wireless) Ieslēgšanas/IZSLĒGŠANAS

Ext. thermistor Ārējais termistors
Heat pump convector Siltumsūkņa konvektors
Safety thermostat Drošības termostats

Add LWT Papildu izplūdes ūdens

On/OFF thermostat (wired) Ieslēgšanas/IZSLĒGŠANAS

On/OFF thermostat (wireless) Ieslēgšanas/IZSLĒGŠANAS

Ext. thermistor Ārējais termistors
Heat pump convector Siltumsūkņa konvektors

Piezīmes, kas jāizlasa pirms
iekārtas iedarbināšanas

elektroinstalācijas spaile

elektroinstalācijas spaile

padeves spaile
Zemējuma elektroinstalācija
Iegādājams atsevišķi
Vairākas elektroinstalācijas

iespējas
Opcija

Nav uzstādīts slēdžu kārbā
Elektroinstalācija atkarīga no

modeļa
PCB

1.piezīme: rezerves sildītāja
strāvas padeves pieslēgvieta ir
jāparedz ārpus iekārtas.

lietots kā telpas termostats

temperatūra

termostats (ar vadu)

termostats (bezvadu)

temperatūra

termostats (ar vadu)

termostats (bezvadu)

Pozīcija slēdžu kārbā

Angļu Skaidrojums

Position in switch box Pozīcija slēdžu kārbā

Apzīmējumi

A1P Galvenā PCB
A2P * IESLĒGŠANAS/IZSLĒGŠANAS termostats

(PC=strāvas ķēde)
A3P * Siltumsūkņa konvektors
A4P * Ciparu ievadizvades PCB
A5P Divu zonu PCB
A6P Strāvas cilpa PCB
A8P * Pieprasījuma PCB
A9P Statusa indikators
A10P MMI (=lietotāja saskarne, kas ir pieslēgta

pie iekštelpu iekārtas) – Strāvas padeves

iekārtas PCB
A11P MMI (=lietotāja saskarne, kas ir pieslēgta

pie iekštelpu iekārtas) – Galvenā PCB
A12P MMI displeja PCB
A13P * LAN adapteris
A14P * Lietotāja saskarne, kas tiek lietota kā telpas

termostats – PCB
A15P * Uztvērēja PCB (bezvadu IESLĒGŠANAS/

IZSLĒGŠANAS termostats)
B1L Plūsmas sensors
B1PR Dzesētāja spiediena sensors
B1PW Ūdens spiediena sensors
CN* (A4P) * Savienotājs
DS1 (A5P) DIP slēdzis
DS1(A8P) * DIP slēdzis
E1A Elektriskais anods
E1H Rezerves sildītāja elements (1kW)
E2H Rezerves sildītāja elements (2kW)
E*P (A9P) Indikācijas LED
F1B # Rezerves sildītāja strāvas pārslodzes

drošinātājs
F1T Rezerves sildītāja termālais drošinātājs
F1U, F2U (A4P) * Ciparu ievadizvades PCB drošinātājs 5A

250V
F1U, F2U (A5P) PCB drošinātājs T 2A 250V
FU1 (A1P) PCB drošinātājs T 5A 250V
FU2 (A10P) PCB drošinātājs T 1,6A 250V
K1M, K2M Rezerves sildītāja kontaktors
K5M Rezerves sildītāja drošības kontaktors
K6M 3virzienu apiešanas vārsta relejs
K7M 3virzienu plūsmas vārsta relejs
K*R (A4P) PCB relejs
M1P Galvenais padeves sūknis
M1S 3virzienu jaucējvārsts
M2P # Karstā ūdens sūknis
M2S # Divvirzienu vārsts dzesēšanas režīmam
M3P Galvenās zonas sūknis

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

89

14 Tehniskie dati

M3S 3virzienu vārsts telpas apsildei/karstajam

ūdenim
P1M MMI displejs
PC (A15P) * Strāvas padeves ķēde
PHC1 (A4P) * Optrona ievades kontūrs
Q1L Rezerves sildītāja termālais aizsargs
Q3L, Q4L # Drošības termostats
Q*DI # Zemējuma noplūdes jaudas slēdzis
R1H (A2P) * Mitruma sensors
R1T (A1P ) Izplūdes ūdens siltummaiņa termistors
R1T (A2P) * Apkārtējās vides sensora ieslēgšanas/

IZSLĒGŠANAS termostats
R1T (A14P) * Apkārtējās vides sensora lietotāja saskarne
R2T (A1P) Rezerves sildītāja izplūdes termistors
R2T (A2P) * Ārējais sensors (grīda vai apkārtējā vide)
R3T Dzesēšanas šķidruma puses termistors
R4T Ieplūdes ūdens termistors
R5T, R8T Karstā ūdens apgādes termistors
R6T * Ārējais iekštelpu vai ārtelpu apkārtējās vides

termistors
R7T Jauktā izplūdes ūdens termistors
S1S # Vēlamās kWh līmeņa strāvas padeves

kontakts
S2S # Elektrības skaitītāja impulsu 1.ievads
S3S # Elektrības skaitītāja impulsu 2.ievads
S6S~S9S * Ciparu strāvas ierobežošanas ievadi
SS1 (A4P) * Selektorslēdzis
SW1~2 (A12P) Pagriežamas pogas
SW3~5 (A12P) Spiedpogas
TR1 Energoapgādes transformators
X6M # Rezerves sildītāja strāvas padeves spaiļu

josla
X*, X*A, X*Y, Y* Savienotājs
X*M Spaiļu josla

* Papildpiederums

# Iegādājams atsevišķi

Elektroinstalācijas diagrammu teksta tulkojums

Angļu Skaidrojums

(1) Main power connection (1) Strāvas padeves savienojums
For preferential kWh rate power

supply
Indoor unit supplied from outdoor Iekštelpu iekārta, kas tiek

Normal kWh rate power supply Normāla kWh nomināla strāvas

Only for normal power supply
(standard)

Only for preferential kWh rate
power supply (outdoor)

Outdoor unit Āra iekārta
Preferential kWh rate power

supply contact: 16 V DC
detection (voltage supplied by
PCB)

SWB Slēdžu kārba
Use normal kWh rate power

supply for indoor unit

Vēlamā kWh nomināla strāvas
padevei

apgādāta no ārpuses

padeve
Tikai normāla nomināla

barošanas blokam (standarts)
Tikai vēlamā kWh nomināla

barošanas blokam (āra)

Vēlamā kWh nomināla strāvas
padeves kontakts:
16Vlīdzstrāvas noteikšana
(PCB nodrošinātais spriegums)

Izmantot normāla kWh nomināla
barošanas bloku iekštelpu
iekārtai

Angļu Skaidrojums

(2) Backup heater power supply (2) Rezerves sildītāja strāvas

padeve
Only for *** Tikai ***
(3) User interface (3) Lietotāja saskarne
Only for LAN adapter Tikai LAN adapterim
Only for remote user interface Tikai tālvadības lietotāja

saskarnei
(5) Ext. thermistor (5) Ārējais termistors
SWB Slēdžu kārba
(6) Field supplied options (6) Atsevišķi iegādājami

papildaprīkojumi
12 V DC pulse detection (voltage

supplied by PCB)

230 V AC supplied by PCB 230Vmaiņstrāva, ko nodrošina

Continuous Ilgstoša strāva
DHW pump output Karstā ūdens sūkņa izvade
DHW pump Karstā ūdens sūknis
Electrical meters Elektrības skaitītāji
For safety thermostat Drošības termostatam
Inrush Izsitienstrāva
Max. load Maksimālā slodze
Normally closed Parasti aizvērts
Normally open Parasti atvērts
Safety thermostat Drošības termostats
Safety thermostat contact: 16 V

DC detection (voltage supplied
by PCB)

Shut-off valve Noslēgvārsts
SWB Slēdžu kārba
(7) Option PCBs (7) Papildaprīkojuma PCB
Alarm output Signāla izvade
Changeover to ext. heat source Pārslēgšanās uz ārējo siltuma

Max. load Maksimālā slodze
Min. load Minimālā slodze
Only for demand PCB option Tikai pieprasījuma PCB

Only for digital I/O PCB option Tikai digitālam I/O PCB

Options: ext. heat source output,
alarm output

Options: On/OFF output Papildaprīkojums:

Power limitation digital inputs: 12
V DC / 12 mA detection (voltage
supplied by PCB)

Space C/H On/OFF output Telpu dzesēšanas/apsildes

SWB Slēdžu kārba
(8) External On/OFF thermostats

and heat pump convector

Additional LWT zone Papildu izplūdes ūdens

12Vlīdzstrāvas impulsa

noteikšana (PCB nodrošinātais

spriegums)

PCB

Drošības termostata kontakts:

16Vlīdzstrāvas noteikšana

(PCB nodrošinātais spriegums)

avotu

papildaprīkojumam

papildaprīkojumam

Papildaprīkojums: ārējā siltuma

avota izvade, signāla izvade

IESLĒGŠANAS/IZSLĒGŠANAS

izvade

Jaudas ierobežošanas digitālie

ievadi: 12Vlīdzstrāvas / 12mA

noteikšana (PCB nodrošinātais

spriegums)

IESLĒGŠANAS/IZSLĒGŠANAS

izvads

(8) Ārējie IESLĒGŠANAS/

IZSLĒGŠANAS termostati un

siltumsūkņa konvektors

temperatūras zona

Uzstādītāja rokasgrāmata

90

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

14 Tehniskie dati

X1M: 1-2-3

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

X5M: 1-2

3

3

3

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

A2P: X1M: C-com-H

A15P: X1M: H-C-com
X2M: L-N

A2P: X1M: 1-3

A3P: X11M: 5-6

2x0,75

2x0,75

230 V

230 V

230 V

230 V

1

1

2

2

R2T

4D109880B

- Signāla kabeļa gadījumā: ievērojiet minimālo attālumu līdz barošanas kabeļiem >5 cm

Piezīmes:

Ārējais sensors (grīdas
vai apkārtējās vides)

3 kodoli

5 vai 4 vai

3 kodoli

3 kodoli

3 kodoli

2x0,75

2 kodoli

2 kodoli

2 kodoli
signāls

signāls

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

X1M: L-N-zemējums

Iekštelpu iekārta

Āra iekārta

Tikai modelim *KRP1HB*

2-virzienu vārsts

Dzesēšana/sildīšana
IESLĒGŠANAS/IZSLĒGŠANAS izvade

Cirkulācijas sūknis karstajam ūdenim

M2S dzesēšanas režīmam

Ārējais karstuma avots (piem., apkures katls)

Signāla indikācija

2 kodoli

signāls

2 kodoli

2 kodoli

2 kodoli

signāls

2 kodoli

signāls

signāls

2 kodoli

2 kodoli

2 kodoli

Elektrības skaitītāja impulsu 2. ievade

Elektrības skaitītāja impulsu 1. ievade

ārējais termistors (iekštelpu vai āra)

Tikai modelim *KRTETS

2 kodoli

(3 m iekļauti)

signāls

A13P: P1-P2 LAN adapteris

A14P: P1-P2 lietotāja saskarne

sakari

2 kodoli

sakari

2 kodoli

2 kodoli

5 kodoli Dz./S darbībai

4 kodoli tikai S darbībai

3 kodoli Dz./S darbībai

2 kodoli tikai S darbībai

Tikai
(siltumsūkņa konvektors)

Tikai tālvadības lietotāja saskarnei

Tikai modelim *KRTR
(bezvadu telpas termostats)

Tikai modelim *KRTW
(vadu telpas termostats)

Tikai modelim KRCS01-1 vai EKRSCA1

Ārējais telpas termostats / Siltumsūkņa
konvektors (galvenā un/vai papildu zona)

galvenais: X2M: 30-35

papildu: X2M: 30-35a

galvenais: X2M: 30-31-34-35
papildu: X2M: 30-31-34a-35a

galvenais: X2M: 30-34-35

papildu: X2M: 30-34a-35a

Dzesēšana/sildīšana

IESLĒGŠANAS/IZSLĒGŠANAS izvade

NA vārsts: X2M: 21-28
NS vārsts: X2M: 21-29

Pārslēgšanās uz ārējā

siltuma avota izvadi

Signāla izvade

Drošības termostats Q3L

Jaudas ierobežojuma
pieprasījuma 4. ievade

Jaudas ierobežojuma
pieprasījuma 3. ievade

Jaudas ierobežojuma
pieprasījuma 2. ievade

Jaudas ierobežojuma
pieprasījuma 1. ievade

Tikai modelim *KRP1AHTA

X6M: L1-L2-L3+zemējums
vai L-N+zemējums
vai L1-L2-L3-N+zemējums

Iegādājams atsevišķi

Papildaprīkojuma daļaIegādājams atsevišķi

Iegādājams atsevišķi

(F1B)

Drošības termostats Q4L

iekārtas vēlamā kWh līmeņa strāvas
padeve: 230 V+zemējums

Tikai vēlamā kWh līmeņa strāvas padeves sistēmai

iekārtas strāvas padeve: 230 V+zemējums

Tikai normālas strāvas padeves sistēmai

rezerves sildītāja strāvas padeve (3/6/9 kW):
400 V vai 230 V+zemējums

normāla kWh līmeņa strāvas padeve iekštelpu
iekārtai: 230 V

Vēlamās kWh līmeņa strāvas padeves kontakts

Standarta daļa

Strāvas padeve

signāls

signāls

signāls

Angļu Skaidrojums

Main LWT zone Galvenā izplūdes ūdens

temperatūras vērtības zona

Only for external sensor (floor/
ambient)

Tikai ārējam sensoram (grīda vai
apkārtējā vide)

Only for heat pump convector Telpas siltumsūkņa konvektoram

Elektrības savienojumu shēma

Lai iegūtu papildinformāciju, skatiet iekārtas vadus.

Angļu Skaidrojums

Only for wired On/OFF
thermostat

Only for wireless On/OFF
thermostat

Tikai Ieslēgšanas/Izslēgšanas
termostatam ar vadu

Tikai bezvadu Ieslēgšanas/
Izslēgšanas termostatam

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

91

14 Tehniskie dati

14.5 1.tabula – Telpā pieļaujamais
dzesētāja maksimālais apjoms:
iekštelpu iekārta

A

(m2) Dzesētāja maksimālais apjoms telpā (m

telpa

1 0,138
2 0,276
3 0,414
4 0,553
5 0,691
6 0,829
7 0,907
8 0,970

9 1,028
10 1,084
11 1,137
12 1,187
13 1,236
14 1,283
15 1,328
16 1,371
17 1,413
18 1,454
19 1,494
20 1,533
21 1,571
22 1,608
23 1,644
24 1,679
25 1,714
26 1,748
27 1,781
28 1,814
29 1,846
30 1,877
31 1,909

(kg)

H=600mm

maks.

INFORMĀCIJA

▪ Uz grīdas stāvošiem modeļiem vērtība "Uzstādīšanas

augstums (H)" tiek pieņemta kā 600 mm atbilstoši
IEC60335-2-40:2013 A1 2016 punktam GG2.

)

▪ mc starpvērtībām (t.i., ja mc ir starp divām tabulā

norādītām vērtībām) ņemiet vērtību, kas atbilst
augstākai mc vērtībai tabulā. Ja mc=1,87 kg, ņemiet
vērtību, kas atbilst "mc=1,88kg".

▪ Uz sistēmām, kurās uzpildītā dzesētāja kopējais

apjoms (mc) <1,84 kg (t.i., cauruļu garums ir <27m),
NEATTIECAS nekādas prasības par uzstādīšanas
telpu.

▪ Uzpildītais apjoms >1,9kg NAV atļauts iekārtā.

14.7 3.tabula – Minimālā ventilācijas
atveres platība dabiskai
ventilācijai: iekštelpu iekārta

mcm

1,9 0,1 1,80 729
1,9 0,3 1,60 648
1,9 0,5 1,40 567
1,9 0,7 1,20 486
1,9 0,9 1,00 418
1,9 1,1 0,80 370
1,9 1,3 0,60 301
1,9 1,5 0,40 216
1,9 1,7 0,20 115

dm=mc–m

maks.

INFORMĀCIJA

▪ Uz grīdas stāvošiem modeļiem vērtība "Uzstādīšanas

augstums (H)" tiek pieņemta kā 600 mm atbilstoši
IEC60335-2-40:2013 A1 2016 punktam GG2.

▪ Dm starpvērtībām (t.i., ja dm ir starp divām dm

vērtībām tabulā) ņemiet to vērtību, kas atbilst
augstākajai dm vērtībai tabulā. Ja dm=1,55kg, ņemiet
vērtību, kas atbilst "dm=1,6kg".

maks.

(kg)

Minimālā ventilācijas atveres

platība (cm2)

H=600mm

INFORMĀCIJA

▪ Uz grīdas stāvošiem modeļiem vērtība "Uzstādīšanas

augstums (H)" tiek pieņemta kā 600 mm atbilstoši
IEC60335-2-40:2013 A1 2016 punktam GG2.

▪ A

starpvērtībām (t.i., ja A

telpa

norādītām vērtībām) ņemiet vērtību, kas atbilst zemākai
A

vērtībai tabulā. Ja A

telpa

kas atbilst "A

=12m2".

telpa

ir starp divām tabulā

telpa

=12,5 m2, ņemiet vērtību,

telpa

14.6 2.tabula – Minimālā grīdas platība:
iekštelpu iekārta

mc (kg) Minimālā grīdas platība (m²)

H=600mm

1,84 28,81
1,86 29,44
1,88 30,08
1,90 30,72

Uzstādītāja rokasgrāmata

92

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +

EHVZ04+08S18+23DJ

Daikin Altherma 3 R F

4P495249-1B – 2019.06

15 Glosārijs

B (l/min)

A (kPa)

0

0 5 10 15 20 25 30

35

20

30

C

40

50

60

70

10

4D112013

14.8 ESPlīkne: iekštelpu iekārta

Piezīme: plūsmas kļūda rodas, ja netiek sasniegts minimālais

plūsmas ātrums.

A Ārējais statiskais spiediens telpas apsildes kontūrā
B Ūdens plūsmas ātrums caur iekārtu telpas apsildes kontūrā
C Darbības diapazons

Papildu/tiešā zona
Galvenā/jauktā zona

Pārtrauktas līnijas: darbības apgabals tiek paplašināts uz zemāku
plūsmas ātrumu tikai tajos gadījumos, kad iekārta darbojas tikai ar
siltumsūkni. (Tas neattiecas uz palaišanas darbību, rezerves sildītāja
darbību, atkausēšanas.)

Piezīmes:

▪ Atlasot plūsmu ārpus darbības apgabala, var sabojāt iekārtu vai

izraisīt iekārtas kļūdainu darbību. Tehniskajā specifikācijā skatiet
arī pieļaujamā maksimālā un minimālā ūdens plūsmas ātruma
diapazonu.

▪ Ūdens kvalitātei ir jāatbilst ES direktīvai 98/83EK.

Piederumi

Uzlīmes, rokasgrāmatas, informācijas lapas un aprīkojums,
kas iekļauts iekārtas komplektācijā un kas ir jāuzstāda
atbilstoši pavadošajā dokumentācijā sniegtajām
instrukcijām.

Papildu aprīkojums

Aprīkojums, kuru ražojis vai apstiprinājis uzņēmums Daikin,
un kuru iespējams kombinēt ar šo produktu atbilstoši
pavadošajā dokumentācijā sniegtajām instrukcijām.

Ārējie piederumi

Aprīkojums, kuru Daikin NERAŽO un kuru var kombinēt ar
izstrādājumu saskaņā ar instrukcijām piegādātajā
dokumentācijā.

15 Glosārijs

Izplatītājs

Attiecīgā produkta izplatītājs.

Pilnvarots uzstādītājs

Tehniski prasmīga persona, kas ir kvalificēta šī produkta
uzstādīšanai.

Lietotājs

Persona, kas ir šī produkta īpašnieks un/vai ekspluatē šo
produktu.

Piemērojamā likumdošana

Visas starptautiskās, Eiropas, nacionālās un vietējās
direktīvas, likumi, noteikumi un/vai kodeksi, kas atbilst un
izmantojami noteiktam produktam vai sfērai.

Servisa uzņēmums

Kvalificēts uzņēmums, kas var veikt vai koordinēt
nepieciešamo iekārtas remontu.

Uzstādīšanas rokasgrāmata

Noteiktam produktam vai instalācijai paredzēta instrukciju
rokasgrāmata, kurā izskaidrota uzstādīšana, konfigurēšana
un uzturēšana.

Ekspluatācijas rokasgrāmata

Noteiktam produktam vai instalācijai paredzēta instrukciju
rokasgrāmata, kurā izskaidrota ekspluatācija.

Apkopes instrukcijas

Noteiktam produktam vai instalācijai paredzēta instrukciju
rokasgrāmata, kurā izskaidrota (ja nepieciešams)
uzstādīšana, konfigurēšana, ekspluatācija un/vai
uzturēšana.

ERGA04~08DAV3(A) + EHVZ04+08S18+23DA +
EHVZ04+08S18+23DJ
Daikin Altherma 3 R F
4P495249-1B – 2019.06

Uzstādītāja rokasgrāmata

93

1/9

Lauka iestatījumu tabula

[8.7.5] = .... 7401

Izmantojamās mērvienības

EHVZ04S18D*6V*
EHVZ08S18D*6V*
EHVZ08S18D*9W*
EHVZ08S23D*6V*
EHVZ08S23D*9W*

Piezīmes

(*1) *3V
(*2) *6V
(*3) *9W

4P495259-1B - 2019.06

2/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

j

uma vērtīb

a

Datums Vērtība

Telpa

└─ Pretsasalšanas

1.4.1 [2-06] R/W 0: Atspējota

1: Ies

pējota

1.4.2 [2-05] R/W 4~16°C, solis: 1°C

12°C

└─ Iestatītās vērtības diapazons

1.5.1 [3-07] R/W 12~18°C, solis: 0,5°C

12°C

1.5.2 [3-06] R/W 18~30°C, solis: 0,5°C

30°C

Telpa

1.6 [2-09] R/W -5~5°C, solis: 0,5°C

0°C

1.7 [2-0A] R/W -5~5°C, solis: 0,5°C

0°C

Galvenā zona

2.4 0: Fiksēts

2: No laika

p

stākļiem atkarī

gs

└─ Sildīšanas NLA līkne

2.5 [1-00] R/W -40~5°C, solis: 1°C

-10°C

2.5 [1-01] R/W 10~25°C, solis: 1°C

15°C

2.5 [1-02] R/W

[9-01]~[9-00], solis: 1°C

35°C

2.5 [1-03] R/W [9-01]~min(45, [9-00])°C , solis: 1°C

25°C

Galvenā zona

2.7 [2-0C] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta
2: Radiators

└─ Iestatītās vērtības diapazons

2.8.1 [9-01] R/W 15~37°C, solis: 1°C

25°C

2.8.2 [9-00] R/W [2-0C]=2:
37~65, solis: 1°C

55°C

[2-0C]≠2:
37~55, solis: 1°C

55°C

Galvenā zona

2.9 [C-07] R/W

0: IŪT regulēšana

1: Regulēšana ar ārējo IT
2: Re

g

ulēšana ar IT

2.A [C-05] R/W 0: ­1: 1 kontakts

2: 2 kontakti

└─ Delta T

2.B.1 [1-0B] R/W 3~10°C, solis: 1°C

5°C

└─ Modulācija

2.C.1 [8-05] R/W

0: Nē

1: Jā

2.C.2 [8-06] R/W 0~10°C, solis: 1°C

5°C

└─ Slēgvārsts

2.D.1 [F-0B] R/W

0: Nē

1: Jā

Papildu zona

3.4 0: Fiksēts

2: No laika

p

stākļiem atkarī

gs

└─ Sildīšanas NLA līkne

3.5 [0-00] R/W [9-05]~min(45, [9-06])°C , solis: 1°C

35°C

3.5 [0-01] R/W [9-05]~[9-06]°C, solis: 1°C

50°C

3.5 [0-02] R/W 10~25°C, solis: 1°C

15°C

3.5 [0-03] R/W -40~5°C, solis: 1°C

-10°C

Papildu zona

3.7 [2-0D] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta
2: Radiators

└─ Iestatītās vērtības diapazons

3.8.1 [9-05] R/W 15~37°C, solis: 1°C

25°C

3.8.2 [9-06] R/W [2-0D]=2:
37~65, solis: 1°C

55°C

[2-0D]≠2:
37~55, solis: 1°C

55°C

Papildu zona

3.A [C-06] R/W 0: ­1: 1 kontakts

2: 2 kontakti

└─ Delta T

3.B.1 [1-0C] R/W 3~10°C, solis: 1°C

5°C

Telpas sildīšana/dzesēšana

└─ Darbības diapazons

4.3.1 [4-02] R/W 14~35°C, solis: 1°C
22°C

Telpas sildīšana/dzesēšana

4.4 [7-02] R/W 0: 1 IŪT zona

1: 2 IŪT zonas

4.5 [F-0D] R/W 0: Nepārtraukts

1: Pēc parauga

2: Pēc pieprasījuma

Lauka iestatījumu tabula

Termostata tips

Delta T sildīšana

Modulācija

Maksimālā modulācija

Noklusētajai vērtībai neatbilstošs
instalētāja iestatījums

Starotāja tips

Sildīšanas minimums

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT galvenās zonas NLA
sildīšanas līknei.
Izplūstošā ūdens vērtība augstai apkārtējās vides temp. IŪT galvenās zonas NLA
sildīšanas līknei.

Aktivizācija

Izplūstošā ūdens vērtība augstai apkā

rtējās vides temp. IŪT papildu zonas NLA
sildīšanas līknei.
Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT papildu zonas NLA
sildīšanas līknei.

Iestatītās vērtības režīms

Termostata darbības laikā

Delta T sildīšana

Zonu skaits

Telpas iestatītā vērtība

Sildīšanas minimums

Sildīšanas maksimums

Sildīšanas maksimums

Iestatītās vērtības režīms

Sensora nobīde

Sensora nobīde

Zema apkārtējās vides temp. IŪT galvenā

s zonas NLA sildīšanas līknei.

Augsta apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Starotāja tips

Zema apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Sildīšanas minimums

Sildīšanas maksimums

Telpas sildīšanas ATSLĒGŠANAS temperatūra

Termostata tips

Sūkņa darbības režīms

Augsta apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Regulēšana

4P495259-1B - 2019.06 (#) Iestatījums šai iekārtai nav piemērojams.

(*1) *3V_
(*2) *6V_

(*3) *9W

3/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

j

uma vērtīb

a

Datums Vērtība

Lauka iestatījumu tabula

Noklusētajai vērtībai neatbilstošs
instalētāja iestatījums

4.6 [E-02] R/O

1: Tikai sildīšana

└─ Sūkņa ierobežojums

4.8.1 [9-0E] R/W 0~8, solis:1
0 : Bez ierobežojuma
1~4: 50~80%
5~8: 50~80% darbības pēc parauga laikā

6

4.8.2 [9-0D] R/W 0~8, solis:1
0 : Bez ierobežojuma
1~4: 50~80%
5~8: 50~80% darbības pēc parauga laikā

6

Telpas sildīšana/dzesēšana

4.9 [F-00] R/W

0: Ierobežots

1:

Atļ

auts

4.A [D-03] R/W 0: Nē

1: palielinājums 2°C, intervāls 4°C

2: palielinājums 4°C, intervāls 4°C
3: palielinājums 2°C, intervāls 8°C
4: palielinājums 4°C, intervāls 8°C

4.B [9-04] R/W 1~4°C, solis: 1°C

1°C

4.C [2-06] R/W 0: Atspējota

1: Ies

pējota

Tvertne

5.2 [6-0A] R/W 30~[6-0E]°C, solis: 1°C

60°C

5.3 [6-0B] R/W 30~min(50, [6-0E])°C, solis: 1°C

45°C

5.4 [6-0C] R/W 30~min(50, [6-0E])°C, solis: 1°C

45°C

5.6 [6-0D] R/W 0: Tikai atkārtotā uzsildīšana

1: Atkārtoti uzsildīt + ieplānoti

2: Tikai ie

p

lānoti

└─ Dezinfekcija

5.7.1 [2-01] R/W 0: Nē

1: Jā

5.7.2 [2-00] R/W 0: Katru dienu
1: Pirmdien
2: Otrdien
3: Trešdien
4: Ceturtdien

5: Piektdien

6: Sestdien
7: Svētdien

5.7.3 [2-02] R/W 0~23 stundas, solis: 1 stundas

1

5.7.4 [2-03] R/W

60°C

5.7.5 [2-04] R/W 40~60 min, solis: 5 min

40 min

Tvertne

5.8 [6-0E] R/W 40~60°C, solis: 1°C

60°C

5.9 [6-00] R/W 2~40°C, solis: 1°C

25°C

5.A [6-08] R/W

2~20°C, solis: 1°C

10°C

5.B R/W

0: Fiksēts

1: No laika

p

stākļiem atkarīgs

└─ NLA līkne

5.C [0-0B] R/W 35~[6-0E]°C, solis: 1°C

55°C

5.C [0-0C] R/W 45~[6-0E]°C, solis: 1°C
60°C

5.C [0-0D] R/W 10~25°C, solis: 1°C

15°C

5.C [0-0E] R/W -40~5°C, solis: 1°C

-10°C

Tvertne

5.D [6-01] R/W 0~10°C, solis: 1°C

2°C

Lietotāja iestatījumi

└─ Klusa darbība

7.4.1 R/W

0: IZSL.

1: Klusa darbība
2: Vēl klusāka darbība
3: Visklusākais
4: Automātiski

└─ Elektrības cena

7.5.1 R/W 0,00~990/kWh

1/kWh

7.5.2 R/W 0,00~990/kWh

1/kWh

7.5.3 R/W 0,00~990/kWh

1/kWh

Lietotāja iestatījumi

7.6 R/W 0,00~990/kWh
0,00~290/MBtu

1,0/kWh

Uzstādītāja iestatījumi

└─ Konfigurēšanas vednis

└─ Sistēma

9.1 [E-03] R/O

2: 3V (*1)
3: 6V (*2)
4: 9W

(*3)

9.1 [E-05]

[E-06]
[E-07]

R/O

3: Iebūvētais

9.1 [4-06] R/W

0: Manuāli

1: Automātiski

Darbības diena

Pārsniegšana

Ilgums

Tvertnes iestatītā vērtība

Histerēze

Histerēze

Uzsākšanas laiks

Iestatītās vērtības režīms

Maksimums

Uzsildīšanas režīms

Atkārtotās uzsildīšanas iestatītā vērtība

Eko iestatītā vērtība

Komforta iestatītā vērtība

Pretsasalšanas

Paaugstinājums ap 0°C

Papildu zona

Galvenā zona

Iek

ārtas tips

Sūknis ārpus diapazona

Gāzes cena

BUH veids

Mājsaimniecības karstais ūdens

Izplūstošā ūdens vērtība augstai apkārtējās vides temp. MKŪ NLA līknei.

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. MKŪ NLA līknei.

Augstai apkārtējās vides temp. MKŪ NLA līknei.

Zemai apkārtējās vides temp. MKŪ NLA līknei.

Ārkārtas situācija

Starpība

Aktivizācija

Augsta

Vidēja

Zema

Aktivizā

cija

(*1) *3V_
(*2) *6V_
(*3) *9W

(#) Iestatījums šai iekārtai nav piemērojams. 4P495259-1B - 2019.06

4/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

j

uma vērtīb

a

Datums Vērtība

Lauka iestatījumu tabula

Noklusētajai vērtībai neatbilstošs
instalētāja iestatījums

9.1 [7-02] R/W

0: Viena zona

1: Dubultā zon

a

└─ Rezerves sildītājs

9.1 [5-0D] R/W (*2)

R/O (*1)
(*3)

0: 230V, 1~ (*1) (*2)

1: 230V, 3~ (*2)

2: 400V, 3~ (*3)

9.1 [4-0A] R/W

0: 1 (*1)
1: 1/1+2 (*2) (*3)

2: 1/2
3: 1/2 + 1/1+2 ārkārtas situācijā

9.1 [6-03] R/W 0~10 kW, solis: 0,2 kW
2kW (*2)

3kW (*1)(*3)

9.1 [6-04] R/O (*1)

R/W (*2)
(*3)

0~10 kW, solis: 0,2 kW

0kW (*1)
4kW (*2)
6kW (*3)

└─ Galvenā zona

9.1 [2-0C] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta
2: Radiators

9.1 [C-07] R/W

0: IŪT regulēšana

1: Regulēšana ar ārējo IT
2: Regulēšana ar IT

9.1 R/W 0: Fiksēts

2: No laikapstākļiem atkarīgs

9.1 R/W

0: Nē

1: Jā

9.1 [1-00] R/W -40~5°C, solis: 1°C

-10°C

9.1 [1-01] R/W 10~25°C, solis: 1°C

15°C

9.1 [1-02] R/W

[9-01]~[9-00], solis: 1°C

35°C

9.1 [1-03] R/W [9-01]~min(45, [9-00])°C , solis: 1°C

25°C

9.1 [1-06]

20

9.1 [1-07]

35

9.1 [1-08]

22

9.1 [1-09]

18

└─ Papildu zona

9.1 [2-0D] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta
2: Radiators

9.1 R/W 0: Fiksēts

2: No laika

p

stākļiem atkarī

gs

9.1 R/W

0: Nē

1: Jā

9.1 [0-00] R/W [9-05]~min(45, [9-06])°C , solis: 1°C

35°C

9.1 [0-01] R/W [9-05]~[9-06]°C, solis: 1°C

50°C

9.1 [0-02] R/W 10~25°C, solis: 1°C

15°C

9.1 [0-03] R/W -40~5°C, solis: 1°C

-10°C

9.1 [0-04]

8

9.1 [0-05]

12

9.1 [0-06]

35

9.1 [0-07]

20

└─ Tvertne

9.1 [6-0D] R/W 0: Tikai atkārtotā uzsildīšana

1: Atkārtoti uzsildīt + ieplānoti

2: Tikai ie

p

lānoti

9.1 [6-0A] R/W 30~[6-0E]°C, solis: 1°C

60°C

9.1 [6-0B] R/W 30~min(50, [6-0E])°C, solis: 1°C

45°C

9.1 [6-0C] R/W 30~min(50, [6-0E])°C, solis: 1°C

45°C

└─ Mājsaimniecības karstais ūdens

9.2.1 [E-05]

[E-06]
[E-07]

R/O

3: Iebūvētais

9.2.2 [D-02] R/W

0: Nē

1: Sekundārā atplūde
2: Dezinf. Šunts

9.2.4 [D-07] R/W

0: Nē

1: Jā

└─ Rezerves sildītājs

9.3.1 [E-03] R/O

2: 3V (*1)
3: 6V (*2)
4: 9W

(*3)

9.3.2 [5-0D] R/W (*2)

R/O (*1)
(*3)

0: 230V, 1~ (*1) (*2)

1: 230V, 3~ (*2)

2: 400V

,

3~ (*3

)

9.3.3 [4-0A] R/W

0: 1 (*1)
1: 1/1+2 (*2) (*3)

2: 1/2
3: 1/2 + 1/1+2 ārkārtas situāci

j

ā

9.3.4 [6-03] R/W 0~10 kW, solis: 0,2 kW
2kW (*2)

3kW

(*1)(*3)

9.3.5 [6-04] R/O (*1)

R/W (*2)
(*3)

0~10 kW, solis: 0,2 kW

0kW (*1)
4kW (*2)
6kW

(*3)

Zonu skaits

Spriegums

Konfigurācija

Kapacitātes 1. solis

Papildu kapacitātes 2. solis

Starotāja tips

Grafiks

Starotāja tips

Iestatītās vērtības režīms

Izplūstošā ūdens vērtība augstai apkārtējās vides temp. IŪT galvenās zonas NLA
sildīšanas līknei.

Regulēšana

Iestatītās vērtības režīms

Grafiks

Zema apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Augsta apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Izpl

ūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT galvenās zonas NLA

sildīšanas līknei.

Uzsildīšanas režīms

Komforta iestatītā vērtība

Izplūstošā ūdens vērtība augstai apkārtējās vides temp. IŪT papildu zonas NLA
sildīšanas līknei.
Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT papildu zonas NLA
sildīšanas līknei.
Augsta apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Zema apk

ārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Eko iestatītā vērtība

Atkārtotās uzsildīšanas iestatītā vērtība

Mājsaimniecības karstais ūdens

MKŪ sūknis

Solārais

BUH veids

Spriegums

Konfigurācija

Kapacitātes 1. solis

Papildu kapacitātes 2. solis

--

--

--

--

--

--

--

--

4P495259-1B - 2019.06 (#) Iestatījums šai iekārtai nav piemērojams.

(*1) *3V_
(*2) *6V_

(*3) *9W

5/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

j

uma vērtīb

a

Datums Vērtība

Lauka iestatījumu tabula

Noklusētajai vērtībai neatbilstošs
instalētāja iestatījums

9.3.6 [5-00] R/W 0: Atļauts

1: Nav at

ļ

auta

9.3.7 [5-01] R/W -15~35°C, solis: 1°C

0°C

9.3.8 [4-00] R/W 0: Atspējota

1: Iespējota

2: Tikai MKŪ

└─ Palīgsildītājs

9.4.1 [6-02] R/W 0~10 kW, solis: 0,2 kW

0 kW

9.4.3 [8-03] R/W 20~95 min, solis: 5 min

50 min

9.4.4 [4-03] R/W 0: Ierobežots
1: Atļauts
2: Pārklāšanās

3: Kompresors izslēgts

4: Tikai le

g

ionella

Uzstādītāja iestatījumi

9.5 [4-06] R/W

0: Manuāli

1:

A

utomātiski

└─ Balansēšana

9.6.1 [5-02] R/W

0: Atspējota

1: Ies

pēj

ota

9.6.2 [5-03] R/W -15~35°C, solis: 1°C

0°C

9.6.3 [5-04] R/W 0~20°C, solis: 1°C

10°C

9.6.4 [8-02] R/W 0~10 stundas, solis: 0,5 stundas

0,5 stundas

9.6.5 [8-00] R/W

0~20 min, solis: 1 min

1 min

9.6.6 [8-01] R/W 5~95 min, solis: 5 min

30 min

9.6.7 [8-04] R/W 0~95 min, solis: 5 min

95 min

Uzstādītāja iestatījumi

9.7 [4-04]

0: Periodisks
1: Nepārtraukts

2: Izsl.

└─ Strāvas padeve par samazinātu tarifu

9.8.1 [D-01] R/W

0: Nē

1: Aktīvs atvērts
2: Aktīvs aizvērts
3: Drošības termostats

9.8.2 [D-00] R/W

0: Neviens

1: Tikai BSH
2: Tikai BUH
3: Visi sildītā

j

i

9.8.3 [D-05] R/W 0: Piespiedu izsl.

1: Kā ierasts

└─ Enerģijas patēriņa kontrole

9.9.1 [4-08] R/W

0: Bez ierobežojuma

1: Nepārtraukts
2: Di

g

itālas ievades

9.9.2 [4-09] R/W 0: Strāva

1: Ener

ģija

9.9.3 [5-05] R/W 0~50 A, solis: 1 A

50

A

9.9.4 [5-05] R/W 0~50 A, solis: 1 A

50

A

9.9.5 [5-06] R/W 0~50 A, solis: 1 A

50

A

9.9.6 [5-07] R/W 0~50 A, solis: 1 A

50

A

9.9.7 [5-08] R/W 0~50 A, solis: 1 A

50

A

9.9.8 [5-09] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.9.9 [5-09] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.9.A [5-0A] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.9.B [5-0B] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.9.C [5-0C] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.9.D [4-01]

0: Neviens

1: BSH
2: BUH

└─ Enerģijas mērīšana

9.A.1 [D-08] R/W

0: Nē

1: 0,1 impulsi/kWh
2: 1 impulsi/kWh
3: 10 impulsi/kWh
4: 100 impulsi/kWh
5: 1000 im

p

ulsi/kWh

9.A.2 [D-09] R/W

0: Nē

1: 0,1 impulsi/kWh
2: 1 impulsi/kWh
3: 10 impulsi/kWh
4: 100 impulsi/kWh
5: 1000 im

p

ulsi/kWh

└─ Sensori

9.B.1 [C-08] R/W

0: Nē

1: Āra sensors
2: Istabas sensors

9.B.2 [2-0B] R/W -5~5°C, solis: 0,5°C

0°C

9.B.3 [1-0A] R/W

0: Bez vidējošanas

1: 12 stundas
2: 24 stundas
3: 48 stundas
4: 72 stundas

Līdzsvars

Līdzsvara temperatūra

Darbība

Kapacitāte

BSH eko režīma taimeris

Darbība

Ārkārtas situācija

Telpas sildīšanas prioritāte

Prioritārā temperatūra

BSH nobīdes iestatītā vērtība

Cikla atkārtošanas novēršanas taimeris

Minimālā darbības laika taimeris

Maksimālā darbības laika taimeris

Papildu taimeris

Aizsardzība pret ūdens caurules sasalšanu

Strāvas padeve par samazinātu tarifu

At

ļaut sildītājam

Ierobežojums 3

Atļaut sūknim

Enerģijas patēriņa kontrole

Tips

Ierobežojums

Ierobežojums 1

Ierobežojums 2

Ierobežojums 4

Prioritārais sildītājs

Elektrības skaitītājs 1

Elektrības skaitītājs 2

Ārējais sensors

Ierobežojums 3

Ierobežojums 4

Ierobežojums

Ierobežojums 1

Ierobežojums 2

Vidējais laiks

Ārējā apkārtējās vides sensora nobīde

(*1) *3V_
(*2) *6V_
(*3) *9W

(#) Iestatījums šai iekārtai nav piemērojams. 4P495259-1B - 2019.06

6/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

j

uma vērtīb

a

Datums Vērtība

Lauka iestatījumu tabula

Noklusētajai vērtībai neatbilstošs
instalētāja iestatījums

└─ Bivalents

9.C.1 [C-02] R/W

0: Nē

1: Bivalents

9.C.2 [7-05] R/W

0: Ļoti augsta

1: Augsta
2: Vidēja
3: Zema
4:

Ļ

oti zema

9.C.3 [C-03] R/W -25~25°C, solis: 1°C
0°C

9.C.4 [C-04] R/W 2~10°C, solis: 1°C

3°C

Uzstādītāja iestatījumi

9.D [C-09] R/W

0: Normāli atvērts

1: Normāli aizvērts

9.E [3-00] R/W 0: Nē

1: Jā

9.F [E-08] R/O

1: Ies

pēj

ota

9.G R/W 0: Nē

1: Jā

└─ Vietējo iestatījumu pārskats

9.I [0-00] R/W [9-05]~min(45, [9-06])°C , solis: 1°C

35°C

9.I [0-01] R/W [9-05]~[9-06]°C, solis: 1°C

50°C

9.I [0-02] R/W 10~25°C, solis: 1°C

15°C

9.I [0-03] R/W -40~5°C, solis: 1°C

-10°C

9.I [0-04]

8

9.I [0-05]

12

9.I [0-06]

35

9.I [0-07]

20

9.I [0-0B] R/W 35~[6-0E]°C, solis: 1°C

55°C

9.I [0-0C] R/W 45~[6-0E]°C, solis: 1°C
60°C

9.I [0-0D] R/W 10~25°C, solis: 1°C

15°C

9.I [0-0E] R/W -40~5°C, solis: 1°C

-10°C

9.I [1-00] R/W -40~5°C, solis: 1°C

-10°C

9.I [1-01] R/W 10~25°C, solis: 1°C

15°C

9.I [1-02] R/W

[9-01]~[9-00], solis: 1°C

35°C

9.I [1-03] R/W [9-01]~min(45, [9-00])°C , solis: 1°C

25°C

9.I [1-04]

1

9.I [1-05]

1

9.I [1-06]

20

9.I [1-07]

35

9.I [1-08]

22

9.I [1-09]

18

9.I [1-0A] R/W

0: Bez vidējošanas

1: 12 stundas
2: 24 stundas
3: 48 stundas
4: 72 stundas

9.I [1-0B] R/W 3~10°C, solis: 1°C

5°C

9.I [1-0C] R/W 3~10°C, solis: 1°C

5°C

9.I [1-0D]

5

9.I [1-0E]

5

9.I [2-00] R/W 0: Katru dienu
1: Pirmdien
2: Otrdien
3: Trešdien
4: Ceturtdien

5: Piektdien

6: Sestdien
7: Svētdien

9.I [2-01] R/W 0: Nē

1: J

ā

9.I [2-02] R/W 0~23 stundas, solis: 1 stundas

1

9.I [2-03] R/W

60°C

9.I [2-04] R/W 40~60 min, solis: 5 min

40 min

9.I [2-05] R/W 4~16°C, solis: 1°C

12°C

9.I [2-06] R/W 0: Atspējota

1: Ies

pējota

9.I [2-09] R/W -5~5°C, solis: 0,5°C

0°C

9.I [2-0A] R/W -5~5°C, solis: 0,5°C

0°C

9.I [2-0B] R/W -5~5°C, solis: 0,5°C

0°C

9.I [2-0C] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta
2: Radiators

9.I [2-0D] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta
2: Radiators

Kāda ir vēlamā temperatūru starpība sildīšanas laikā papildu zonai?

Bivalents

Katla efektivitāte

Temperatūra

Histerēze

Trauksmes signāla izvade

Automātiska restartēšana

Enerģijas taupīšanas funkcija
Atspējot aizsardzības funkcijas

Izplūstošā ūdens vērtība augstai apkārtējās vides temp. IŪT papildu zonas NLA
sildīšanas līknei.

Izplūstoš

ā ūdens vērtība augstai apkārtējās vides temp. IŪT galvenās zonas NLA

sildīšanas līknei.

Kāds ir vidējais laiks āra temperatūrai?

Kad jāizpilda dezinfekcijas funkcija?

Vai dezinfekcijas funkcija ir jāizpilda?

Kad jāsāk dezinfekcijas funkcijas izpilde?

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT papildu zonas NLA
sildīšanas līknei.
Augsta apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Zema apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Izplūstošā ūdens vē

rtība augstai apkārtējās vides temp. MKŪ NLA līknei.

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. MKŪ NLA līknei.

Augstai apkārtējās vides temp. MKŪ NLA līknei.

--

--

--

Kāda tipa emiters pievienots galvenajai IŪT zonai?

Kāda tipa starotājs pievienots papildu IŪT zonai?

Cik ilgi jāuztur tvertnes temperatūra?

Istabas sasalšanas novēršanas temperatūra

Telpas aizsardzība pret sasalšanu

Pielāgot nobīdi izmērītajai istabas temperatūrai

Pielāgot nobīdi izmērītajai istabas temperatūrai

Kāda ir nepieciešamā nobī

de izmērītajai āra temperatūrai?

Kāda ir plānojamā dezinfekcijas temperatūra?

--

--

--

--

Zemai apkārtējās vides temp. MKŪ NLA līknei.

Zema apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Augsta apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT galvenās zonas NLA
sildīšanas līknei.

--

--

Kāda ir vēlamā temperatūru starpī

ba sildīšanas laikā galvenai zonai?

--

--

--

4P495259-1B - 2019.06 (#) Iestatījums šai iekārtai nav piemērojams.

(*1) *3V_
(*2) *6V_

(*3) *9W

7/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

j

uma vērtīb

a

Datums Vērtība

Lauka iestatījumu tabula

Noklusētajai vērtībai neatbilstošs
instalētāja iestatījums

9.I [3-00] R/W 0: Nē

1: Jā

9.I [3-01]

0

9.I [3-02]

1

9.I [3-03]

4

9.I [3-04]

2

9.I [3-05]

1

9.I [3-06] R/W 18~30°C, solis: 0,5°C

30°C

9.I [3-07] R/W 12~18°C, solis: 0,5°C

12°C

9.I [3-08]

35

9.I [3-09]

15

9.I [4-00] R/W 0: Atspējota

1: Iespējota

2: Tikai MKŪ

9.I [4-01] R/W

0: Neviens

1: BSH
2: BUH

9.I [4-02] R/W 14~35°C, solis: 1°C
22°C

9.I [4-03] R/W 0: Ierobežots
1: Atļauts
2: Pārklāšanās

3: Kompresors izslēgts

4: Tikai le

g

ionella

9.I [4-04]

0: Periodisks
1: Nepārtraukts

2: Izsl.

9.I [4-05] 0

9.I [4-06] R/W

0: Manuāli

1:

A

utomātiski

9.I [4-08] R/W

0: Bez ierobežojuma

1: Nepārtraukts
2: Di

g

itālas ievades

9.I [4-09] R/W 0: Strāva

1: Ener

ģija

9.I [4-0A] R/W

0: 1 (*1)
1: 1/1+2 (*2) (*3)

2: 1/2
3: 1/2 + 1/1+2 ārkārtas situāci

j

ā

9.I [4-0B]

1

9.I [4-0D]

3

9.I [5-00] R/W 0: Atļauts

1: Nav atļauta

9.I [5-01] R/W -15~35°C, solis: 1°C

0°C

9.I [5-02] R/W

0: Atspējota

1: Ies

pēj

ota

9.I [5-03] R/W -15~35°C, solis: 1°C

0°C

9.I [5-04] R/W 0~20°C, solis: 1°C

10°C

9.I [5-05] R/W 0~50 A, solis: 1 A

50

A

9.I [5-06] R/W 0~50 A, solis: 1 A

50

A

9.I [5-07] R/W 0~50 A, solis: 1 A

50

A

9.I [5-08] R/W 0~50 A, solis: 1 A

50

A

9.I [5-09] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.I [5-0A] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.I [5-0B] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.I [5-0C] R/W 0~20 kW, solis: 0,5 kW

20 kW

9.I [5-0D] R/W (*2)

R/O (*1)
(*3)

0: 230V, 1~ (*1) (*2)

1: 230V, 3~ (*2)

2: 400V

,

3~ (*3

)

9.I [5-0E]

1

9.I [6-00] R/W 2~40°C, solis: 1°C

25°C

9.I [6-01] R/W 0~10°C, solis: 1°C

2°C

9.I [6-02] R/W 0~10 kW, solis: 0,2 kW

0 kW

9.I [6-03] R/W 0~10 kW, solis: 0,2 kW
2kW (*2)

3kW

(*1)(*3)

9.I [6-04] R/O (*1)

R/W (*2)
(*3)

0~10 kW, solis: 0,2 kW

0kW (*1)
4kW (*2)
6kW

(*3)

9.I [6-05]

0

9.I [6-06]

0

9.I [6-07] R/W 0~200W, solis: 10W

0W

9.I [6-08] R/W

2~20°C, solis: 1°C
10°C

9.I [6-09]

0

9.I [6-0A] R/W 30~[6-0E]°C, solis: 1°C

60°C

9.I [6-0B] R/W 30~min(50, [6-0E])°C, solis: 1°C

45°C

9.I [6-0C] R/W 30~min(50, [6-0E])°C, solis: 1°C

45°C

9.I [6-0D] R/W 0: Tikai atkārtotā uzsildīšana

1: Atkārtoti uzsildīt + ieplānoti

2: Tikai ie

p

lānoti

Telpas apsildes prioritātes temperatūra.

Iestatiet punkta korekciju mājsaimn. karstā ūdens temperatūrai.

Kāds ir pieprasītais ierobežojums režīmam DI1?

--

Siltumsūkņa IESLĒGŠANAS temperatūru noteicošā temperatūras starpība.

Siltumsūkņa IZSLĒGŠANAS temperatūru noteicošā temperatūras starpība.

Kāda ir rezerves sildītāja kapacitāte?

Kāda ir rezerves sildītāja 1. soļa kapacitāte?

Kāda ir rezerves sildītāja 2. soļa kapacitāte?

Aizsardzība pret ūdens caurules sasalšanu

Telpas apsildes prioritāte.

--

--

-­Kāda ir maksimālā

vēlamā istabas temperatūra pie sildīšanas?

Kuram elektriskajam sildītājam ir prioritāte?

Kāds enerģijas patēriņa ierobežošanas režīms sistēmai vajadzīgs?

Kāds enerģijas patēriņa ierobežošanas tips ir vajadzīgs?

-­Ārkārtas situācija

Palīgsildītāja darbības atļauja.

Zem kādas āra temperatūras ir atļauta sildīšana?

Kāds ir pieprasītais ierobežojums režīmam DI3?

Kāds ir pieprasītais ierobežojums režīmam DI4?

Kāds ir pieprasītais ierobežojums režīmam DI1?

Rezerves sildītāja konfigurācija

Vai rezerves sildītāja darbība ir atļauta virs līdzsvara temperatūras telpas apsildes
laikā?

Kāda ir minimālā vēlamā istabas temperatūra pie sildīšanas?

Kāds ir BUH darbības režīms?

--

Rezerves sildītāja spriegums

Kāds ir pieprasītais ierobežojums režīmam DI2?

Kāds ir pieprasītais ierobežojums režīmam DI3?

Kāds ir pieprasītais ierobežojums režīmam DI4?

Kāda ir līdzsvara temperatūra šai ēkai?

Kāds ir pieprasītais ierobežojums režīmam DI2?

Kāda ir atkārtotas sildīšanas režīmā lietojamā histerēze?

-­Kāda ir apakšējā

s plāksnes sildītāja kapacitāte?

-­Kāda ir vēlamā komfortablas uzglabāšanas temperatūra?

Kāda ir vēlamā ekonomiskas uzglabāšanas temperatūra?

Kāda ir vēlamā atkārtotas sildīšanas temperatūra?

Kāds ir vēlamais MKŪ ražošanas veids?

--

--

Vai iekārtai ir atļauts automātisks restarts?

--

--

--

--

(*1) *3V_
(*2) *6V_
(*3) *9W

(#) Iestatījums šai iekārtai nav piemērojams. 4P495259-1B - 2019.06
